Изделие — сервопривод открывания и закрывания багажника на Рено Логан.

Сказать что вещь полезная, это слукавить, но ОООЧЕНЬ УДОБНАЯ это беспорно.
Что мне нравиться:
1). не нужно выходить самому из авто чтобы открыть и закрыть багажник при выгрузке пассажиров и багажа.
2). не пачкаются руки осенью, зимой, весной о грязный багажник когда его закрываешь.

Подключили сервопривод к активатору замка багажника, схема работы такова, что он включается на окрытие:
1). кнопкой в салоне авто.
2). кнопкой с брелка сигнализации.
на закрытие теже кнопки + кнопка на самом багажнике.

Делаем открывания/закрывания багажника с помощью электропривода, на примере автомобиля KIA RIO, в роли приводов были использованы реечные электро-стеклоподъёмники форвард (не гремят), также подойдет аналог от Граната (дешевле, лучше приспособить). Подойдут модели для ваз классики и нивы.

УСТАНОВКА ПРИВОДОВ
Думаю слова излишни. все видно по фотографиям

ЭЛЕКТРИКА
на данный момент для управления приводов используется вот такая схема:

ОБЩИЙ ВИД И РАБОТА СИСТЕМЫ

Видео наверное будет наглядней и понятней…

ВСЕМ МИР на дорогах!

Автор; Азома г.Уфа, Республика Башкортостан

Владельцы автомобилей Лада Калина, Приора или XRAY в кузове универсал или хэтчбек знают, что крышка багажника в грязную погоду сильно марается. В этом случае будет полезна доработка, которая позволит двери багажника самостоятельно подняться без рук, что позволит сохранить их чистыми.

Потребуется: две пружины необходимой жесткости (например, от зонтика или клапанов ВАЗ 2101 или 2108).

Необходимо снять верхние крепления амортизатора пятой двери и вставить на шток одну или две пружины. При необходимости сверху и снизу пружины устанавливаются шайбы, защищающие амортизатор или лакокрасочное покрытие от повреждений. Аналогично проделать операцию с другой стороны.

Жесткости пружины должно хватать на то, чтобы подкинуть крышку багажника на высоту, на которой ее подхватят газовые упоры и поднимут дальше вверх. Стоит учитывать, что после такой доработки для закрытия багажника придется прикладывать небольшое усилие.

Для универсала Лада Калина или Приора подойдут пружины от зонтика с 8-10 витками.

Владельцы хэтчбеков (Приора, Калина или XRAY) могут использовать более короткие и жесткие пружины от клапанов от ВАЗ 2101 или 2108. Для Гранты лифтбек пришлось дополнительно установить пару газовых амортизаторов багажника Fenox A910001.

А для вас есть необходимость в автоматическом поднятии крышки багажника? Будете ли вы модернизировать конструкцию таким образом? Напомним, для владельцев седанов существует аналогичная доработка (для Гранты или Приоры). Кстати, если дворник пятой двери плохо чистит, то причина может быть не в щетке, а в поводке.

Нужен ли электропривод багажника и как его установить?

Комплектация автомобилей от изготовителей не всегда устраивает покупателей. Многие владельцы автомобилей хотят усовершенствовать базовые возможности своего транспортного средства. Именно по этой причине устанавливают дополнительные детали в машины. Популярностью пользуется электропривод багажника, особенно на отечественные автомобили. Это устройство позволяет упростить открытие и закрытие двери багажного отделения машины. Стоит ли вообще его устанавливать?

Электропривод багажника

Как мы уже сказали, чаще всего электропривод ставится на автомобили отечественных производителей. На многие старые автомобили иностранного производства также устанавливают это устройство. К счастью, в наше время есть возможность воплотить в реальность свои мечты по усовершенствованию транспортных средств. Автолюбители устанавливают современное оборудование на автомобили, что значительно улучшает внешний вид и качественные показатели.

Что требуется для электропривода открывания и закрывания багажника?

Перед началом работ необходимо определить список того, что понадобится для монтажа электропривода. Перед этим необходимо приобрести сам механизм электропривода. Такое устройство продается во многих автомагазинах страны. Механизмы электропривода могут отличаться друг от друга, но по функциям они идентичны. Некоторые автовладельцы пытаются произвести такой механизм самостоятельно, но чтобы быть уверенным в его надежной работе, рекомендуется ставить заводской механизм.

Комплектация готового механизма включает в себя: клеммы, электрическую проводку, мотор, кнопки с предохранителями, документацию с руководством пользователя. Обязательно надо требовать талон на гарантийный ремонт или обслуживание. В магазинах предоставляют его, а вот на рынке могут и не дать. Для монтажа необходим стандартный набор приспособлений и материалов.

Очень часто возникает дополнительная потребность в проводах, так как заводской комплектации не хватает. Для установки проводов требуются одноразовые элементы, которые представляют собой: клипсы, трубки, изоляционную ленту. Все это является основным материалом для установки и крепления электропривода багажника.

Электропривод багажника является механизмом, который состоит из связанных устройств, а именно: реле, кнопки со штоком, мотора, предохранителя. В тот же момент известно два привода для работы штока. Встречается механизм с электрическим мотором и с магнитными пластинками. Электрический считается надежным и долговечным, поэтому он получил большее распространение.

Перед покупкой надо решить, для каких целей будет использоваться электропривод. Если для открытия при помощи кнопки внутри автомобиля, то подойдет стандартная модель. Если при помощи дистанционного пульта с сигнализацией, то требуется средств больше. В российских магазинах встречаются несколько разновидностей электроприводов:

• с креплением сбоку;
• стандартные;
• с усиленным креплением.

К приобретению механизма стоит отнестись ответственно. Приобретая некачественную подделку, нет гарантий что она будет надежно работать и выполнять свои функции. Многие покупатели игнорируют товары российского производства. В наше время производятся отечественные электроприводы багажника не хуже зарубежных.

Установка электропривода багажника своими руками

Сделать своими руками электропривод багажника под силу многим автовладельцам. Весь процесс разделяется на несколько этапов:

• Выбрать все необходимые материалы для установки.
• Установка электрической части на двери багажника.
• Крепление кнопки.

Этап монтажа и установки считается самым простым, а вот с электрикой могут возникнуть проблемы. Если нет хороших навыков в подключении электрооборудования, то лучше всего воспользоваться помощью настоящего специалиста.

Для начала требуется отключить аккумуляторную батарею перед работами. Пользуясь схемой подключения, требуется подсоединить электропривод багажника. Если схемы не оказалось в комплекте, то лучше найти информацию в интернете или спросить у автоэлектрика.

Электропривод багажника необходимо монтировать на усилителе крышке багажника и установить соединения с самим замком. Для этого требуется сделать пару маленьких отверстий и отогнуть тягу. В наборе обязательно имеется специальная палочка (П-образная скоба из стальной проволоки), которую надо надежно установить в место выхода приливов оболочки привода. Произвести установку надо так, чтобы замок мог свободно закрываться.

От качества и размещения проводки зависит конечный результат. При плохом соединении есть возможность возникновения замыкания, которое приведет к порче электроники автомобиля. Прокладывать проводку необходимо в штатных местах. После установки соединения выполняется подключение всего механизма. Провод с «-» подключается к электроприводу, второй крепится к реле, а третий должен быть подведен к сигнализации автомобиля. В местах стыка проводов лучше всего воспользоваться паяльником и изолирующей лентой.

После всего этого надо подключить аккумулятор к автомобилю и проверить работу механизма. Можно столкнуться с тем, что замку не хватит тяги для закрытия. Решить эту проблему поможет еще одну пружина. Если проблем нет, и все работает безотказно, то вся установка была сделана правильно.

зачем нужен и как правильно установить

Многие современные автомобили с завода идут с полным электропакетом. И одна из доступных функций – это закрывание и открывание багажника или задней дверцы. На стареньких машинах таких удобств нет, но электропривод багажника своими руками сможет сделать любой желающий автомобилист. Стоит отметить, что открывание реализовать намного проще, нежели закрывание. Для этого достаточно поставить более мощные пружины или амортизаторы. Но для реализации функции закрывания нужно устанавливать электропривод.

Способы реализации электропривода

Всего существует два типа привода крышки багажника: пневматический и электрический. Первый кажется сложнее за счет того, что в нем имеется компрессор, ресивер, да и воздух постоянно находится под давлением. Стоимость таких конструкций довольно высокая, зато надежности им не занимать. За такими механизмами нужно следить как можно внимательнее, потому как высокое давление оказывает влияние на элементы устройства.

Открывание и закрывание багажника должно осуществляться сразу несколькими способами. Рекомендуется ставить кнопку на торпеде или водительской дверце. Параллельно этой кнопке можно установить реле, управляемое сигнализацией или дистанционным центральным замком. В продаже можно встретить различные устройства для реализации открывания и закрывания дверей. На автосигнализациях и дистанционных ЦЗ имеется несколько резервных каналов, которые и подключаются к кнопкам привода управлением открывания крышки багажника. Но об этом более подробно будет рассказано далее.

Преимущества электрического привода

Нельзя сказать, что это устройство является новинкой, так как подобные конструкции много лет применяются в промышленности. Правда, габариты там побольше, и управление несколько отличается. Главное преимущество привода заключается в том, что он монтируется вместе с основным стационарным замком. Поэтому исключается возможность взлома злоумышленниками.

Открывание реализуется довольно просто – при помощи привода центрального замка и кнопки. Привод открывает замок багажника, и за счет пружин он уходит в верхнее положение. А вот функцию закрывания реализовать немного сложнее – нужно ставить электродвигатель или пневматическую систему, концевые выключатели, штанги для привода крышки багажника.

Особенности электрического привода

В конструкции имеется много различных элементов, они важны для работы привода. Чаще всего используют системы, в основе которых находится электрический двигатель. Они практичны, выносливы, надежны. Иногда можно встретить конструкции открывания крышки багажника с приводами на магнитных пластинах. Это сложные механизмы, с которыми будет намного больше проблем. Что касается установки на старые автомобили ВАЗ, то лучше воздержаться от этого. Эти машины не предназначены для использования такого устройства.

Без особого труда можно установить электропривод багажника своими руками. Но подойдите с особым вниманием к выбору оборудования и варианта управления. Стандартный тип управления – это установка в салоне кнопок. Чтобы открывать или закрывать багажник дистанционно, придется купить дополнительно блок управления и правильно подключить его к приводам. Если нет опыта в монтаже электрики, то лучше отдайте все эти дела в руки профессионалов.

Первый вариант установки

Для того чтобы реализовать конструкцию, можно использовать два способа. И самый первый – это покупка стандартных изделий, предназначенных для электропривода багажника. Лучше всего брать с запасом. Компоненты системы должны быть усилены, материалы, используемые для их изготовления, — только качественные. Конечно, стоимость такого комплекта будет немаленькая, зато вы будете уверены в том, что он прослужит вам много лет и не сломается в самый неподходящий момент. Наличие инерционного механизма приветствуется, так как именно с его помощью произойдет отключение привода, если найдется препятствие на пути движения крышки багажника.

Второй способ реализации

А второй способ самый интересный – вы собираете и устанавливаете все компоненты электропривода замка багажника самостоятельно. При этом используете частично готовые элементы. Как правило, многие автолюбители устанавливают электроприводы, изготовленные на основе какого-либо стандартного механизма. Обязательно нужно использовать инерционные механизмы, чтобы при наличии препятствия на пути багажника не произошел выход из строя электродвигателя.

При использовании простого мотора произойдет выход его из строя при наличии преграды – напряжение продолжит подаваться на обмотки, а ротор будет стоять на месте. В результате обмотки просто сгорают.

Что нужно для монтажа

На старые автомобили не рекомендуется ставить электропривод. Конструкция не предназначена для установки подобных устройств, придется все изменять и переделывать, что займет много сил и времени. Но можно установить кнопку открывания багажника, если уже имеются амортизаторы или пружины. Даже если вы планируете поставить электропривод заводского образца, вам потребуется наличие такого инструмента:

1. Электрической дрели.
2. Болгарки (угловой шлифовальной машинки).
3. Ключей, отверток, молотка – без этих инструментов не обойтись.

Кроме того, вам нужно купить такие устройства и детали:

1. Электростеклоподъемники для автомобилей классической серии ВАЗ в количестве двух штук.
2. Модуль управления стеклоподъемниками.
3. Провода, наконечники, термоусадочная изоляция.
4. Полупроводниковые диоды.
5. Электромагнитные реле с 4 и 5 контактами.
6. Колодки для электромагнитных реле.
7. Рекомендуется купить пружины, используемые в приводе багажника автомобилей ВАЗ десятого семейства.

Когда приобретете все эти элементы и подготовите инструменты, можно приступать к установке электропривода багажника на свой автомобиль. Далее будем детально рассматривать все этапы проведения работ.

Сборка привода

Нельзя сказать, что процедура сборки чересчур сложная. Сделать все сможет любой автомобилист, который умеет обращаться с инструментом. Конечно, придется еще поработать паяльником, чтобы правильно соединить провода и диоды с реле и устройством управления.

Рекомендуется осуществлять установку привода с управлением от штатной сигнализации, порядок проведения работ следующий:

1. Сначала нужно доработать механизм привода крышки багажника. Для этого снимаете электродвигатель и разворачиваете его так, чтобы он смог функционировать вдоль рейки. Все лишние части пластин нужно обрезать при помощи болгарки.
2. Изготавливаете из перфорированной стали планку для крепежа.
3. Устанавливаете на перфорированной планке рейки и электродвигатели приводных механизмов. Вся конструкция должна быть размещена на панелях кузова. Желательно места установки усиливать заранее.
4. Один край механизма, который не задействован, нужно закрепить к держателям на крышке.
5. Осуществляете регулировку механизма.

После проведения работ по установке элементов привода можно начать подключение электронной составляющей.

Прокладка проводов

Обязательно заранее продумайте, как вы будете прокладывать жгут проводов. Главное – не допустить повреждения в местах, в которых происходит изгиб. В том случае, если рядом с новым жгутом имеются другие провода, рекомендуется соединить их при помощи пластиковых хомутов. Блок управления лучше всего поставить в багажнике, чтобы уменьшить длину цепей управления. Получится так, что внутрь багажника придется только протянуть провода питания и управления (к кнопкам открывания багажника и закрывания).

Что касается схемы подключения, то что-то конкретное не стоит рекомендовать, так как она зависит от того, какие комплектующие используются в системе. В качестве примера в статье приведена простая схема включения элементов системы электропривода.

Особенности подключения электропривода

Теперь, когда все провода находятся на своих местах, можно осуществить подключение их к блоку управления. Старайтесь соблюдать полярность, чтобы не вышли из строя полупроводниковые элементы. Специалисты рекомендуют применять для подключения отдельный кабель, который нужно подключать к аккумулятору через предохранитель.

Сечение провода и номинал предохранителя зависят от того, какая мощность у привода. Если вы используете универсальный электропривод багажника или для конкретно своей марки автомобиля, установку кнопок управления лучше всего производить в нижней части торпеды. Но только с таким расчетом, чтобы при езде вы случайно не смогли бы зацепить ее.

Электропривод крышки багажника – удобный тюнинг

Главная » Тюнинг » Электропривод крышки багажника – всегда удобно!

просмотров 10 001

Хочу поделится как устанавливать электропривод на крышку багажника вашего автомобиля самостоятельно.

Те, у кого есть машина, привыкли, что управлять каждым ее механизмом легко и просто. В самом деле, как удобно: нажал на кнопочку — и все, больше ничего делать не нужно. Одним из таких механизмов, облегчающих жизнь водителя, является электропривод, который заставляет двигаться крышку багажника.

Так ли необходим электропривод багажника?

Надо сказать, что багажник, открывающийся автоматически, для очень многих автомобилистов, сменивших свои старые машины на новые модели, пока в диковинку. А достигается это с помощью электропривода, который заставляет замок багажника сработать, когда водитель нажимает на кнопку в салоне.

Вроде бы ничего такого в этом нет, но в период зимних холодов такое приспособление хорошо бережет время и нервы автолюбителей. Обыкновенный механический автомобильный замок может замерзнуть после мытья машины зимой, в результате его практически невозможно открыть. С этой проблемой каждый справляется как умеет — крутым кипятком, горячим ключом и прочими способами. Однако электропривод багажника полностью избавит владельца автомобиля от таких неприятностей.

Электропривод багажника вполне можно установить и на обычный замок, она позволяет использовать и механический, и автоматический способ открытия замка, увеличивая таким образом степень защиты багажника от взлома. Встречается электропривод, как правило, на иномарках. Автомобили отечественного производства с установленным электроприводом замка багажника еще не так широко распространены. Посему те автолюбители, кому не посчастливилось иметь в машине такой чудо-прибор, запросто могут поставить его себе самостоятельно.

Как устроен электропривод багажника?

В состав электропривода багажника входит лишь несколько деталей: электромотор, два реле по четыре контакта, шток, предохранитель и кнопка. Привод бывает двух видов:

• работающий на электромоторе — является более практичным и выносливым;
• работающий на магнитных пластинах — малопопулярный и не такой практичный.

Второй вид электропривода багажника устроен очень и очень непросто, и это влечет за собой массу неприятных моментов при его эксплуатации. Механизм его действия следующий: магнитные пластины передают электрический ток на реле, и оно воздействует на шток, который и открывает крышку багажника. С замками таких моделей, как, к примеру старые ВАЗы, подобное устройство сочетается плохо, так как требует основательного усовершенствования, которое затронет еще и сам корпус автомобиля. Потому лучше не ставить механизм на магнитных пластинах в такие машины.

Электрический замок для багажника авто следует выбирать очень тщательно. Дешевая китайская продукция, которой просто завален современный рынок, однозначно не подойдет для использования в автомобиле, так как она очень недолговечна и систематически может давать сбои. Оптимальным вариантом станет замок с электромотором российского или иностранного производства. Стоит также отметить, что, устанавливая дополнительно такой механизм, автовладелец автоматически увеличивает цену своего автомобиля, что, конечно же, будет учитываться при последующей его продаже, если таковая планируется.

Что необходимо учитывать при выборе электропривода крышки багажника?

Приобретая замок с электромотором, важно определиться со способом управления им. В случае если он будет подключен только к кнопке в салоне, установить его в автомобиль без проблем можно самостоятельно. Если же планируется воздействовать на него с помощью пульта управления сигнализацией, сложность устройства уже будет совсем другой, и лучше в этом случае довериться профессионалу.

Отечественные производители предлагают потребителям несколько моделей замков с электроприводом. Существует два основных типа таких замков:

• стандартные с боковыми креплениями,
• усиленные — их цена несколько выше, но и качество лучше, а это означает повышенную надежность.

Хорошо, если выбранное устройство будет оснащено инерционным механизмом, — он исключает постоянную нагрузку на двигатель, а шток, натолкнувшийся на какое-либо препятствие, прекращает работу.

Как это работает: когда водитель нажимает на кнопку, инерционный механизм сначала раскручивается, наращивая тягловую силу, а затем передает импульс штоку. Работа привода с обычным типом двигателя на этом не прекращается, и он испытывает сильный перегрев, что может привести к его скорой поломке.

Как установить электропривод багажника самостоятельно?

Помимо самого механизма, для его монтажа еще нужны будут клеммы, крепежные элементы для предохранителя, электропровода толщиной в 1 мм, изолента и инструменты.

Этапы выполнения работы:

• 1. Удаление пластиковой накладки багажника. Данный процесс требует повышенной осторожности и чрезвычайной аккуратности. Затем снимается замок и подгибается один его зуб, чтобы для его открытия понадобился всего один щелчок.

В некоторых магазинах автозапчастей владельцу авто могут порекомендовать дополнительно приобрести вместе с механизмом электропривода замок, не нуждающийся в модернизации. Такое приобретение действительно целесообразно, ибо это значительная экономия большого количества времени.

• 2. Монтаж проводки. Прежде чем приступить к ее протягиванию, клеммы с автомобильного аккумулятора нужно снять. Запитываться можно от прикуривателя — эта деталь используется мало и не несет больших нагрузок. Чтобы до него добраться, разбирается центральная шахта. Между прикуривателем и кнопкой электропривода устанавливается предохранитель. Чтобы было сподручнее менять предохранитель в случае поломки, для установки нужно выбирать такое место, чтобы до него без проблем можно было добраться. Кнопка может располагаться где угодно — все зависит от желаний водителя. С помощью электрических колодок производится обвязка питания в соответствии со схемой, прилагающейся к электроприводу. Оптимальный вариант расположения проводки для запорного механизма — по автомобильным порогам. Необходимая длина провода для проводки — 3,5 метра, лучше с запасом, излишки потом спокойно отрезаются.
• 3. Закрепление электропривода крышки багажника с электрическим механизмом. Сделать это можно несколькими способами, лучше выбрать тот, который не потребует сверления в багажнике дополнительных отверстий. Если без дополнительных отверстий не обойтись, нужно определиться, где лучше всего их разместить. Помещенный на монтажную планку электропривод устанавливается в выбранном месте. С учетом длины штока механизм закрепляется в багажнике.

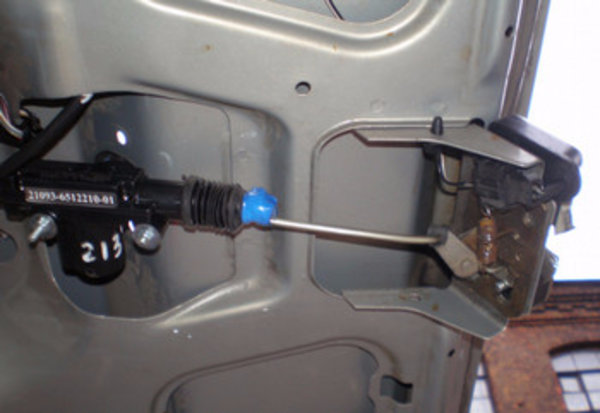

Устанавливать прибор лучше всего параллельно основной замковой тяге. Ненужный кусок штока, после установки его в начальное положение, удаляется.

• 4. Присоединение электропроводов к механизму крышки багажника. Крайне важно не забывать про соблюдение полярности тока. Провода соединяются в соответствии со схемой. Если провода были соединены неправильно, электропривод крышки багажника будет производить обратные действия, а замок — оставаться закрытым. Во избежание появления неисправностей предохранитель также ставится перед замком. Места соединений необходимо тщательно заизолировать. Затем необходимо установить клеммы обратно на аккумулятор и протестировать собранный прибор. Если были выявлены какие-либо мелкие недостатки в его работе, нужно немного отрегулировать шток. При нормальной работе электропривода крышки багажника осуществляется окончательный монтаж проводки. Также можно установить дополнительно шумоизоляцию на пластмассовую крышку багажника, перед тем как ставить ее на место, чтобы электропривод не шумел при срабатывании.

Видео по установки электропривода крышки багажника
