устройство и принцип работы, типы и виды

Инструменты и технические аппараты, работа которых связана с использованием энергии жидкостей, называют гидравлическими механизмами. В машиностроении их популярность основана на возможности передавать с потоком, через гибкие шланги и тонкие трубопроводы, огромные объемы энергии.

Что это, назначение и принцип работы устройства

Один из классов машин – гидравлический насос – является оборудованием по преобразованию механической энергии (вращения и крутящего момента приводного электрического двигателя; перемещения поршня при нажиме и поднятия рычага в ручной конструкции) в гидравлическую энергию жидкости (образование давления; подача или ход рабочего органа, например, штока гидроцилиндра).

Классификация и деление насосов на виды не влияет на общий принцип действия механизмов – вытеснение рабочей среды.

Работающий аппарат перемещает жидкость из полости всасывания (входной) в полость нагнетания (выходную) через изолированные камеры.

Выходящая из корпуса механизма жидкость имеет повышенное давление, обусловливающее ее перемещение по трубопроводу. Так как полости не соединены напрямую, устройства имеют идеальную адаптацию для работы в системах гидравлики с высоким давлением. Жидкость на выходе передает энергию поршню, перемещая его, или циркулирует в замкнутом контуре.

Гидравлические насосы высокого давления – обязательные элементы гидравлического привода, поэтому востребованы повсеместно. Основные области применения:

• Машиностроение, нефтепереработка, транспорт, сельское хозяйство, другие производственные и перерабатывающие отрасли.
• Оснащение мобильных моек, мастерских, предприятий коммунального хозяйства, строительных площадок.
• Системы чистки автомобилей, пожаротушения, подавления пыли, очистки труб, мытья улиц.
• Помпа – инженерная, погружная.

Технические характеристики и параметры выбора

Основными техническими характеристиками гидронасоса являются:

1. Частота вращения, об/мин.
2. Рабочий объем, вытесняемый за оборот вала, см3/об.
3. Рабочее давление.

Запомните! Основные единицы для измерения давления имеют следующее соотношение: 1 атм=1,013 бар=0,101 МПа=1,03 кгс/см2.

Выбор насоса для конкретной гидросистемы производится с учетом следующих критериев:

• Вид элемента, вытесняющего жидкость – поршень, шестерня, пластина.
• Требуется ручной или гидронасос с электроприводом.
• Пределы рабочего давления.
• Со средой какой вязкости сможет работать механизм.
• Рабочий объем.
• Частотный интервал работы.
• Легкость обслуживания.
• Габариты.
• Цена.

Виды

Ручные

Конструкция ручных стандартных помп представляет цилиндрическую полость с поршнем, который жестко соединен со штоком. Шток, в свою очередь, через шарнир соединяется с приводным рычагом. В поршне находится промежуточный клапан, он связывает полости – поршневую и штоковую. Поршневую полость от резервуара с маслом отделяет впускной клапан, перед которым стоит фильтр. Штоковая полость отделена от выходного порта изделия выпускным клапаном.

Рычаг ручного (мускульного) аппарата высокого давления легко перемещается рукой или ногой (через педаль с возвращающей пружиной). При подъеме рычага поршень штоком поднимается, открывается впускной клапан и поршневая полость заполняется жидкостью. В это время закрытый промежуточный затвор не допускает ее переток из штоковой полости в поршневую. Во время движения рычага вниз давление жидкости закрывает впускной и поднимает промежуточный клапан. Жидкость попадает в штоковую полость, открывает выпускной затвор и вливается в гидросистему. С каждым циклом подъема-опускания рычага насос вытесняет в систему порцию воды или масла. Таков принцип работы механизма одностороннего действия.

В ручных механизмах двустороннего действия к верху и низу цилиндрической полости подведены параллельные линии всасывания жидкости из бака и ее нагнетания в трубопровод. При любом ходе поршня – вверх или вниз – один из пары впускных и выпускных клапанов открывается. В результате обеспечивается более производительная работа насоса с непрерывной и равномерной подачей рабочей жидкости.

Простое устройство гидроаппарата, требующего приложения мускульной силы, объясняет его широкое применение в производстве, индивидуальном хозяйстве, автосервисе, строительстве. Модели данного типа становятся составной частью различных механизмов:

• испытательных стендов;
• лабораторного оборудования;
• грузоподъемных кранов и платформ;
• статических гидроинструментов;
• водяных бытовых опрыскивателей;
• домкратов;
• прессового оборудования.

Главный минус – низкая производительность. К достоинствам можно отнести: надежность; простоту конструкции; низкую стоимость; работу без электропривода, следовательно, независимость от наличия источников электропитания; автономность; малый размер и вес; возможность быстро выполнить необходимый ремонт своими руками.

Изделия под отечественным брендом НРГ особенно популярны в частных гаражах, сфере автосервиса, ремонтных и индивидуальных мастерских.

Радиально-поршневые

Основное применение устройств данного типа – подъемное и прессовое оборудование, протяжные станки.

Типы поршневых гидравлических насосов с радиальным расположением цилиндров:

• Конструкции с ротором, смещенным относительно оси статора. Радиальные цилиндрические расточки ротора являются цилиндрами. В них располагаются поршни, при вращении ротора прижимаемые к стенкам обоймы неподвижного корпуса. Поршни вращающегося ротора приходят в возвратно-поступательное движение с ходом, равным удвоенному смещению (эксцентриситету). Внутри расположена неподвижная распределительная ось, выполняющая роль золотника. Проточки оси соединены с входной и напорной линией привода. Поворот ротора на 180° приводит поршень в поступательное движение к максимально выдвинутому положению. В это время камера цилиндра увеличивает объем и всасывает масло через проточку распределительной оси. Совершая следующие пол-оборота, поршень возвращается в тело ротора и вытесняет масло уже в напорную полость распределителя. Изменяя величину эксцентриситета, регулируют производительность механизма. Меняя эксцентриситет по знаку, то есть, перемещая ротор к противоположной стенке корпуса, добиваются изменения потока жидкости – реверса.

• С соосным расположением статора и ротора. Но группа поршней уже имеет радиальное расположение в статоре, а на роторе присутствует эксцентричный кулачок. В каждом поршне конструктивно заложены два клапана – всасывания и нагнетания. Вращение эксцентричного кулачка приводит к последовательной работе клапанов, обеспечивая переток рабочей жидкости. Конструкции этого типа чаще применяются в гидромоторах.

Преимущества конструкции:

1. Надежность.
2. В регулируемых вариантах конструкции легко настроить нужную производительность.
3. Показаны к применению в реверсивных системах с изменяемым направлением потока жидкости.
4. Пониженная шумность работы.
5. Небольшой осевой габарит.
6. Простота механизма.

Недостатки:

1. Низкочастотность (до 2000 об/мин.) вращения ротора.
2. Инерционность вращающегося ротора.
3. Присутствие пульсации. Эффект значительно сглаживается при нечетном количестве поршней.
4. Большой вес.

В производственной сфере распространены нерегулируемые эксцентриковые агрегаты общемашиностроительного применения – Н400-Н403.

Аксиально-поршневые

Самые распространенные механизмы гидроприводов. Вытеснителем жидкости из цилиндра выступает плунжер или поршень. Все цилиндры находятся в едином блоке и они параллельны с осями блока. Возвратно-поступательный ход поршней обеспечивается наклоном блока цилиндров к диску ведущего вала или конструктивным наклонным исполнением самого диска. Работа группы цилиндров сходна с радиально-поршневым устройством.

Запомните! Утечки цилиндров отводятся по дренажному сливу. Если его заглушить, можно спровоцировать повышение внутреннего давления с последующим повреждением корпуса и разгерметизацией гидронасоса.

Достоинства:

• Большая мощность и скорость вращения при компактности и небольшом весе агрегатов.

• Вариативность конструктивных исполнений.

• Небольшие рабочие органы имеют малый инерционный момент.

Недостатки:

• Цена механизмов высокая.

• Подача и расход жидкости сопровождаются существенной пульсацией.

• Конструктивная сложность. Следовательно, чувствительность к неправильной эксплуатации, продолжительный ремонт.

Отечественная модель НП-90 дешевле зарубежных насосов, востребована благодаря богатой комплектации и качеству сборки.

Шестеренные

Роторные гидромашины этого вида нашли применение в системах смазки, дорожной и сельскохозяйственной спецтехнике, мобильных гидравлических конструкциях. К их плюсам относят:

• простоту конструктивного исполнения;
• работу на частотах до 5000 об/мин.;
• небольшой вес;
• компактность.

Заметные минусы:

• рабочее давление до 20 МПа;
• низкий КПД;
• небольшой ресурс;
• проблемы пульсации.

Рабочими вытесняющими элементами конструкции являются две шестерни. Они различаются по виду зацепления:

• Внешнее. Со стороны входа шестерни вращаются в разные стороны, захватывают жидкость впадинами зубьев и перемещают ее вдоль стенок корпуса к выходу из насоса. Когда зубья входят в зацепление, рабочая жидкость выталкивается из впадин к выходу из корпуса.
• Внутреннее. Принцип работы не меняется. Жидкость переносится в область нагнетания во впадинах между зубьями шестерни вдоль поверхности вспомогательного серпообразного разделителя. Пульсация давления и уровень шума в таких агрегатах снижаются.

Разновидностью рассматриваемой системы зацепления являются героторные (без разделителя, шестерни постоянно контактируют благодаря особому профилю зубьев) и винтовые конструкции.

НШ-10 – известная и надежная модель шестеренного насоса с высококачественной сборкой.

Пластинчатые

В этих гидромашинах пластины, размещенные на роторе, выполняют основную работу. Специальные пружины усиливают их прижим к неподвижному корпусу. Соседние элементы становятся ограничителями объемной камеры, в ней рабочая среда при вращении ротора попадает из полости подачи к полости нагнетания. Присутствие двух и более областей всасывания и стольких же зон входа в систему свойственно конструкциям двукратного или многократного действия.

Нужно знать: регулируемыми могут быть только механизмы однократного действия.

Достоинства пластинчатых насосов:

1. Пониженная пульсация.
2. Снижение рабочего шума.
3. Пониженные требования к засоренности перемещаемой среды.
4. Регулируемый рабочий объем.

Минусы:

1. Подшипники ротора сильно нагружены.
2. Низкое давление.
3. Сложность при уплотнении пластин на торцах.
4. Низкая ремонтопригодность.

Г12 – популярная марка одно- и двухпоточных пластинчатых конструкций.

Полезно видео

Подробно об НШ-10:

Принцип действия разных вариантов:

Гидравлический насос (гидронасос) — ручной, высокого давления

Гидравлический насос высокого давления получил широкое распространение в промышленности, сельском и коммунальном хозяйстве. Это неотъемлемый конструкционный элемент гидропривода, обеспечивающего бесперебойную работу двигателя.

При компактном размере установки этого типа обладают впечатляющими показателями мощности и способны к преобразованию энергии

Классический гидронасос обладает простой конструкцией типа «поршень-поршень». Эта система отличается повышенной устойчивостью к износу и обеспечивает полную свободу в использовании жидкости из естественного источника или резервуара.

Высокая производительность таких установок обусловлена особым принципом работы. Насосы гидравлические преобразовывают механическую энергию жидкости в гидравлическую. В процессе эксплуатации установки двигатель генерирует крутящий момент, который в зависимости от необходимости либо вырабатывает давление, либо образовывает подачу.

Внутри прибора присутствуют изолированные друг относительно друга камеры нагнетания и всасывания, между которыми с помощью гидравлики циркулирует жидкость. По мере полного заполнения камеры нагнетания она приводит в движение поршень.  Всасывание жидкости в устройство осуществляется посредством патрубков, после чего она под давлением подается в необходимом направлении.

Область применения и назначение

Гидронасос применяется в оснащении строительных площадок, автомобильных моек, в системах очистки трубопроводов, машин для мытья улиц, подавления пыли и пожаротушения. Гидравлические насосы высокого давления востребованы в области нефтепереработки, лесозаготовки, автомобилестроения, в железнодорожной отрасли, в машиностроении, в частности, в производстве клининговой техники.

Современные модели комплектуются большим количеством насадок, которые позволяют использовать гидронасос как по прямому назначению, так и в качестве вспомогательного оборудования с расширенным функционалом.

Виды и отличия

Классификация по назначению, особенностям конструкции и областям применения делит гидравлические насосы на несколько групп оборудования:

• ручное;
• радиально-поршневое;
• аксиально-поршневое;
• шестеренное.

Ручной гидравлический насос – недорогая работающая по принципу вытеснения жидкости модель достаточной для выполнения ряда несложных задач производительности. Наибольшее распространение гидравлический насос с ручным приводом получил в автомобилестроении. В случае аварийного отключения снабжения с его помощью гидравлические двигатели обеспечиваются энергией.

К преимуществам ручного гидравлического насоса высокого давления относят простоту конструкции, невысокую стоимость, автономность, простоту и высокую лояльность к ремонту. При желании гидравлический насос своими руками можно собрать из подручных средств.

Радиально-поршневой гидронасос оснащается ротором или эксцентричным валом. К особенностям конструкции относится то, что поршневая группа полностью находится внутри установки. Роторные модели при генерации крутящего момента приводят в движение поршни, которые при чередовании возвратно-поступательного усилия стыкуются с предусмотренными конструкцией отверстиями для слива жидкости. В моделях с эксцентричным валом поршневая группа находится внутри статора, а перераспределение жидкости в отличие от роторных агрегатов не золотниковое, а клапанное.

Преимущества: возможность работы в условиях повышенного давления до 100 Па, минимальный уровень шума. К недостаткам относится большой вес.

Аксиально-поршневой гидронасос отличается от предыдущей разновидности оборудования тем, что вместо поршневой системы вытеснения в их конструкции используется плунжерная. Оборудование этого типа делится на 2 категории – прямые и наклонные гидронасосы. Вал при вращении приводит в движение цилиндры. Выдавливание жидкости из камеры обусловлено цикличным совпадением оси цилиндрового блока и отверстия всасывающего типа. Несмотря на высокую стоимость, оборудование этой категории обладает лучшими показателями производительности и наиболее высоким КПД.

Шестеренный гидронасос – это разновидность роторного оборудования с электроприводом. Гидравлический элемент выполнен из 2 шестеренок, которые при сцеплении способствуют выдавливанию жидкости. В зависимости от расположения шестеренок различают модели в внутренним или внешним типом сцепления. Такие модели идеальны для работы в системах с невысоким давлением (не более 20 Мпа), что позволяет применять их в процессе производства техники спецназначения.

Нередко требуется и ремонт насосов, ремонт насоса может быть спровоцирован следующими факторами:

• несоблюдение правил управления;
• несвоевременное техобслуживание или его отсутствие;
• неверный выбор гидромасла;
• комплектация агрегата непредусмотренными элементами;
• ошибка в настройках.

Основные характеристики

При выборе модели помимо условий ее эксплуатации, давления в системе и стоимости необходимо учитывать еще и такие параметры:

• мощность насоса в гидравлическом эквиваленте – гидравлический расчет обычно предоставляется производителем и определяет основные параметры использования прибора;
• тип конструкции и ее соответствие условиям эксплуатации;
• частота вращения;
• допустимое рабочее давление;
• объем рабочих камер;
• допустимый уровень вязкости перекачиваемой жидкости;
• прилагаемое усилие для приведения рычага в движение;
• простота в управлении рабочими параметрами;
• размеры и масса устройства.

Распространенные модели

Насос гидравлический ручной – лидер в сегменте оборудования для дома, дачи и небольших производственных площадок. В этой категории популярностью пользуется техника отечественного производства, выпускаемая под маркой НРГ.

Это независимые от внешнего питания установки, которые используются для комплектации оборудования и инструмента с выносным насосом. Обратите внимание на модели НРГ…Р, в комплектацию которых входит встроенный распределительный элемент, и НРГ-7080РЭС-1, обладающую наиболее полной комплектацией.

В сервисной сфере (обслуживание и мойка автомобилей, оснащение ремонтных мастерских) популярен также пневмогидравлический насос с ножным управлением. В отличие от ручной модели он обладает большей производительностью и оставляет мастеру большую свободу действий. Пневмогидравлический насос с легкостью приводит в движение такое оборудование, как перфоратор, дрель, болгарка, ударный инструмент, может использоваться и для пресса. Применяется как альтернативный источник энергии в процессе выполнения выездных работ и в случае аварийного выхода из строя основного источника.

Наиболее популярный среди профессионалов пневмогидравлический насос – LHP 700. К его преимуществам относятся возможность вентиляции бака, разгона жидкости под нагрузкой, высокая точность параметров настройки, простота конструкции и рабочее давление от 2,8 бар.

Электрогидравлический насос САТ 134-0467 предназначен для двигателей крупногабаритного транспорта, в частности, автобусов ЛИАЗ и другой техники и гидроприводом. Считается лучшей моделью с точки зрения соотношения цены и качества.  Как правило, электрогидравлический насос используется в комплектации рулевого колеса и обеспечивает его усиление.

Насос гидравлический ручной: схема и устройство

Насос гидравлический (ручной) в промышленной сфере является довольно востребованным. Основной его задачей можно назвать перекачку горюче-смазочных веществ. При этом у моделей имеется своя допустимая норма вязкости. Дополнительно устройства отличаются по своей конструкции. Основным элементом ручного насоса можно назвать раздаточный патрубок. В некоторых случаях вместо него используются телескопические заборники.

Как он устроен?

Стандартный насос ручной (гидравлический) устройство имеет несложное. В нижней части корпуса располагается тестовый шланг. Крепится он к механизму через специальное отверстие при помощи зажимов. Выше в ручном насосе имеется вентиль, который контролирует давление. Поворачивая его по часовой стрелке, можно подстраивать силу прокачки.

Для заполнения резервуара имеется пробка. Под ней располагается маленький порт, который предназначен для подключения к общей системе. Также в механизме имеется отдельный резервуар с патрубком для жидкости. Гидравлический цилиндр с ручным насосом соединяется резьбовым способом. Для регулировки интенсивности вентиля производители устанавливают специальные регуляторы. С их помощью можно легко менять давление. При этом отдельно установлена рукоять насоса, которая крепится заглушкой.

Схема ручного насоса для выкачки масла

Чтобы выкачивать масло в большом количестве, требуется прочный гидравлический цилиндр (схема ручного гидравлического насоса показана ниже). Как правило, его усиливают маленькой подпоркой. В результате есть возможность его более плотно закрепить. Дополнительно для этого используются болты.

Помимо прочего, в ручном насосе предусмотрена гидравлическая трубка. Ее основной задачей является подача давления к цилиндру. Для этого в устройстве установлен тройник. Монтируется он на специальной подушке, которая фиксируется на шайбе. Закрепляется она также гайками. Для держателя в ручном насосе применяют резиновую ленту. При этом штуцер находится в самой нижней части.

Ремонт насосов

Для того чтобы сделать ремонт гидравлического ручного насоса, необходимо узнать как можно больше о поломке. В первую очередь следует взглянуть на показатели манометра. Если давление отклоняется от нормы, это связано с центральным резервуаром, герметичность которого может быть нарушена. Для того чтобы его заменить, потребуется стандартный набор инструментов. В первую очередь следует открутить верхнюю втулку и отсоединить ручку гидравлического насоса. Далее нужно аккуратно снять защитную шайбу.

После этого есть возможность отсоединить заглушку. Непосредственно под ней располагается резервуар. Если внешний осмотр не показал явной деформации, надо скрутить с него запорный вентиль. После этого специалисты советуют проверить работоспособность клапана. Если он довольно туго сидит, нужно его смазать. После этого механизм следует сложить и проверить на работоспособность.

Второй распространенной проблемой насосов принято считать стирание резиновой заглушки. В данном случае ее можно просто заменить. При этом необходимо узнать ее точный диаметр и толщину. После завершения ремонтных работ весь механизм также нуждается в смазке.

Как создают самодельные модели?

На сегодняшний день самодельные устройства такого типа встречаются довольно редко. Однако сделать гидравлический насос (ручной) своими руками можно. В первую очередь используют стальной бак в качестве корпуса. Для контроля давления в нем необходим клапан. Крепится он в верхней части при помощи шайбы. Для регулировки запорного вентиля применяют рычаг. В данном случае можно использовать чугунную трубу. Для контроля давления следует установить манометр.

Потребуется втулка с патрубком, которая не будет давать вентилю скрутиться. В итоге можно сложить устройство, которое сможет выдерживать давление не больше 4 атм. Отличительной чертой самодельных ручных насосов являются большие габариты. А чтобы привести рычаг в работу, следует прикладывать большие усилия. Учитывая все вышесказанное, такие устройства считаются неэффективными, и в промышленности используются редко.

Гидравлические насосы НРГ

Насосы НР являются надежными источникам давления. При этом они могут подсоединяться к различным гидросистемам. Насос ручной гидравлический НРГ-7007 номинальный объем бака имеет на уровне 0.7 литра. При этом полезный его объем составляет 0. 6 литра, а давление данная модификация способна выдержать в 1.3 МПа. В целом производительность у нее довольно хорошая. Если рассматривать насосы высокого давления, то внимания заслуживает устройство НРГ-7110.

Номинальный объем бака у него целый 1 литр. При этом максимальное давление поддерживается на отметке 2.7 МПа, а усилие на рукоять нужно прилагать в 50 кгс. Габариты данная модификация имеет следующие: ширина — 310 мм, высота — 320 мм, а длина — 750 мм. Насос гидравлический (ручной) НГР-7016 номинальный объем бака имеет в 16 литров. При этом полезный его объем равен 14 литрам. Давление на первой ступени поддерживается на уровне 2.7 МПа, а производительность системы составляет 113 куб. см. за один ход. Весит данный насос гидравлический (ручной) целых 29 кг.

Насосы НРГ с распределителями

Ручные насосы серии НРГ производятся в некоторых случаях с распределителями. Данные модели в названии имеют букву «Р», поэтому их сможет опознать любой человек. Отличительной особенностью этих устройств принято считать высокое предельное давление. При этом баки у них установлены самых разных диаметров. Если рассматривать модификацию НРГ-7020Р, то полезный объем камеры у нее составляет ровно 2 литра, а давление поддерживается на отметке в 3 МПа.

Производительность устройства на второй степени равняется 113 куб. см. на ход. При этом усилия на рукоять следует прикладывать в 55 кгс. Весит данный насос гидравлический (ручной) 22 кг. Если рассматривать модель НРГ-67016Р, то номинальный объем бака у нее равен 14 литрам, давление «максимум» поддерживается на отметке в 4 МПа. Производительность механизма на второй ступени составляет 115 куб. см за ход. Весит устройство в собранном виде ровно 30 кг.

Система одностороннего действия

Для того чтобы подключить гидравлический насос с ручным приводом к системе одностороннего действия, потребуется специальный адаптер. Впускается он, как правило, с манометром. Наиболее распространенной модификацией адаптера принято считать модель «МА100». Дополнительно потребуется шланг длиною не менее трех метров. Его конец должен соединяться с полумуфтой. Также в системе обязан быть предусмотрен исполнительный механизм.

Ручные насосы с предохранительным клапаном

Отличительной особенностью данных устройств является мощный клапан, который способен выдерживать большие нагрузки. Подсоединяется он к системе, как правило, через обычный адаптер. Дополнительно используется полумуфта класса БРС. Еще для работы потребуется переходник, который будет крепиться к крану. Через адаптер насос можно подсоединить к исполнительному механизму.

Гидравлическая система двустороннего действия предполагает наличие стандартного адаптера, а также насоса. При этом полумуфта используется серии БРР. Также следует отметить возможность подключения штока к системе, а делается это для возврата хода. По умолчанию предполагается наличие одной гидравлической трубы, однако подсоединять несколько штук можно. Для того чтобы стыковать насос с исполнительным механизмом, используют специальный гидрозамок. Устанавливается он сразу на два разъема. При этом давление может подскочить до 3 МПа.

В данном случае следует постоянно следить за показателями манометра. После установки гидрозамка нужно затянуть все болты и проверить шток на работоспособность. Дополнительно следует отметить, что защитные втулки в данной системе могут использоваться только класса УГЗ. Связано это с тем, что необходимо подсоединение к исполнительному механизму именно на два разъема.

Как ручные насосы работают от станции?

Ручной насос может подсоединяться к станции только при помощи переходника серии ШП. При этом стандартная схема подключения предусматривает наличие трубы для слива. Производится она с маркировкой «Т». Дополнительно потребуется вентиль, который будет регулировать напор. Непосредственно полумуфта устройства крепится ко второму шлангу. В данном случае не применяется центральный шток. Связано это с отсутствием гидрозамка.

В конечном счете, система должна замыкаться на исполнительном механизме. Для того чтобы проверить работоспособность насоса, следует полностью закрутить вентиль до упора. Далее включается исполнительный механизм. В это время манометр не должен показывать давление. Если появились какие-либо неполадки, следует полностью проверить цепь на целостность.

Устройство насосов с полумуфтой

Особенностью насосов с полумуфтой принято считать объемные цилиндры. При этом крепятся они к камере при помощи специальных зажимов, которые фиксируются на болтах. Дополнительно имеется защитная шайба, которая стопорит центральный шток. Непосредственно под ней располагается маленький тройник, который соединяется с втулкой ручного насоса.

Для его устойчивости, как правило, используют небольшую подушку. Крепится она к корпусу на двух болтах с шайбами. Сразу за ней располагается первая трубка для воздуха. При этом регулятор давления находится дальше. Вторая трубка во многих модификациях соединяется с тройником. При этом шайба на нем установлена пружинная. В данном случае это дает ей возможность менять положение при нажатии рукояти. Непосредственно полумуфта прикручивается к штуцеру ручного насоса.

Схема устройства от электробензопривода

В данном случае в качестве исполнительного механизма может выступать домкрат либо съемник. При этом станция крепится сразу к насосу напрямую. Применяются для этого только резиновые зажимы, которые обеспечивают высокое сцепление. Манометр стандартно устанавливается возле исполнительного механизма.

Следует упомянуть о кране. Для нормальной работы ручного насоса он должен быть двухходовым. В таком случае резервуар с воздухом выдержит любые нагрузки. Предохранительный клапан в этой системе монтируется сразу над рукавом высокого давления.

Насос высокого давления

Отличительной чертой насосов высокого давления является прочный рукав. При этом клапан устанавливается плунжерного типа. Крепится он к корпусу при помощи двух болтов. Таким образом, соединение является довольно жестким. Имеется большой рычаг для регулировки работы устройства. Задняя крышка ручного насоса фиксируется при помощи зажимного штока. Он, в свою очередь, соединен с резервуаром воздуха.

Ручной гидравлический насос высокого давления «Ханса-014Т» способен выдерживать предельную нагрузку до 700 бар. При этом предназначен он исключительно для минерального масла. Также разрешается использовать дистиллированную воду. Подстройка данной модификации осуществляется довольно просто. С этой целью образец оборудован поворотным вентилем. Дополнительно следует отметить прочный шланг длиной в 1 метр.

В свою очередь, ручной гидравлический насос высокого давления «Ханса-015Т» является более мощным прототипом. Максимум он способен выдержать нагрузку на уровне 800 бар.

Для защиты системы предусмотрена дополнительная гайка. Изготовляется резервуар этой модели из алюминия. При этом центральный шток сделан из меди. Также следует отметить, что весь корпус изготовлен из нержавеющей стали. В данном случае ручка является прорезиненной и очень удобной, а весит данный агрегат в собранном виде около 25 кг.

виды и общие характеристики. Статьи компании «ООО «Гидро-Максимум»»

Содержание

• 1 Какие встречаются виды ручных гидронасосов
• 2 Принцип работы оборудования
• 3 Насос с ручным приводом гидравлический: преимущества и недостатки
• 4 Насос ручной гидравлический НР: виды и характеристики
  • 4.1 Алюминиевые модели ручного управления
  • 4.2 Насосы с высокой производительностью

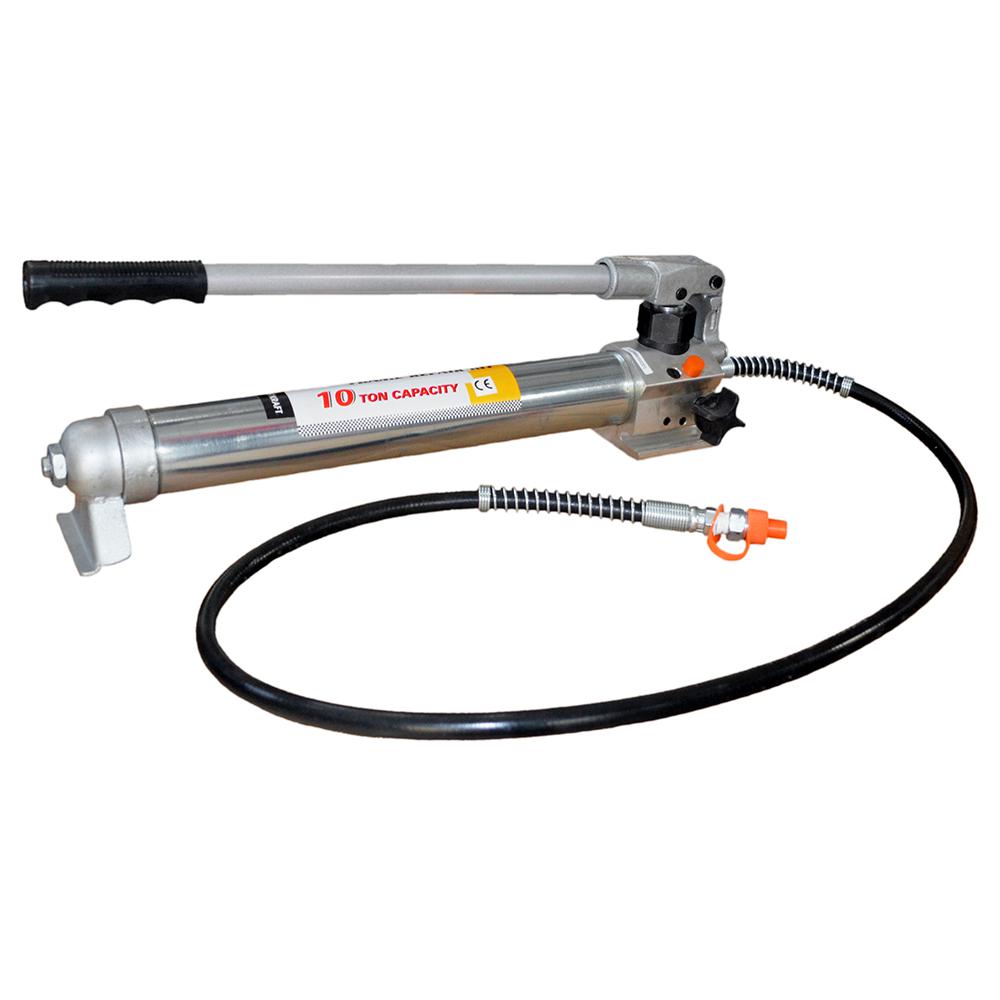

Фото обычного ручного гидравлического насоса

Ручной гидронасос – это автономная конструкция, которая обеспечивает энергией гидравлическое оборудование. Создание рабочего давления обеспечивается путем перекачивания жидкости из одной камеры в другую.

КАКИЕ ВСТРЕЧАЮТСЯ ВИДЫ РУЧНЫХ ГИДРОНАСОСОВ

Самый простой из всех конструкций — это гидравлический ручной насос, который приводится в действие усилиями руки.
Благодаря таким действиям можно использовать:

• Трубогибы и домкраты.
• Гидроножницы и прессованные станки.
• Съемники.

Примечание. Это далеко не весь перечень устройств, которые получают энергию от ручных гидравлических насосов.

В случае приобретения насоса гидравлического с ручным приводом следует учесть некоторые показатели:

• Внешние размеры и вес.
• Уровень вязкости в рабочей жидкости.
• Усилия на ручку.
• Давление ступеней (первой и второй).
• Объем бака.
• Стоимость товара.

Совет. Перед приобретением оборудования рекомендуется ознакомиться с эксплуатационными свойствами и техническими характеристиками.

Инструмент выбирается в зависимости от питания всей системы и оборудования в целом, к которому подключается гидравлический насос с ручным приводом.


Ручной гидравлический насос своими руками (гидравлический ручник)

В основу ручного гидравлического насоса входит опора, где находится бак для масляной жидкости и корпус с ручкой. В данный набор входит манометр для контроля над всеми показателями.
Итак:

• Встречаются конструкции, которые дополняются специальным ножным приводом, что облегчает все этапы работ.
• Бак для масла изготавливается из пластмассы.
• Внутренние элементы производятся из латуни.

В качестве крепежного элемента ручного насоса и гидравлической системы выступает рукав, выполненный из прочного материала.

НАСОС С РУЧНЫМ ПРИВОДОМ ГИДРАВЛИЧЕСКИЙ: ПРЕИМУЩЕСТВА И НЕДОСТАТКИ


Плюсы и минусы гидравлических ручных насосов

• Модель не требует электрических сетей. Ее можно использовать в любом месте.
• Насос прекрасно работает без дизельного топлива и пневматики.
• Для работы понадобится простая человеческая сила.

Если предусматриваются небольшие объемы работы, то ручные гидравлические насосы, это оптимальный вариант. Но есть минус: не подходят для больших объемов из-за низкой производительности.

НАСОС РУЧНОЙ ГИДРАВЛИЧЕСКИЙ НР: ВИДЫ И ХАРАКТЕРИСТИКИ

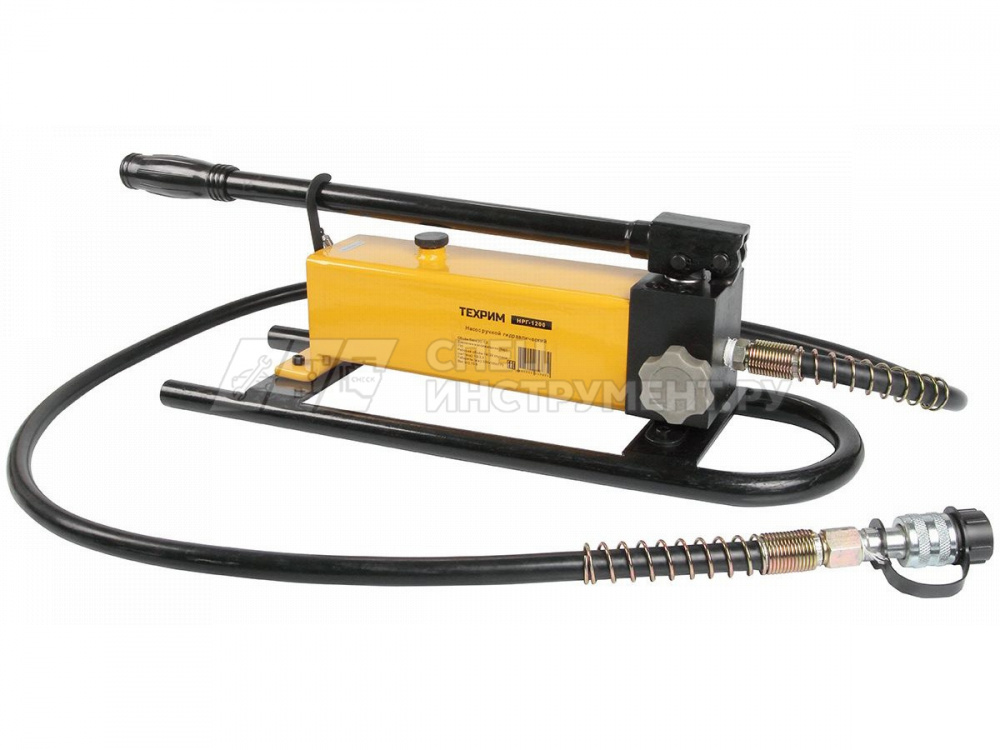

Насосы с ручным приводом серии НР

В серию НР входят одноступенчатые и двухступенчатые модели с маслом в резервуаре, уже готовые к эксплуатации. Рабочее давление во всех моделей максимум 700 бар.

Примечание. В эту серию входит гидравлические ручные насосы, которые подходят как для использования с гидравлическим инструментом, так и для цилиндров одностороннего действия.

Модели НР применяются, когда нужен маленький независимый источник высокого давления:

• НР обладают надежной конструкцией.
• Малое усилие на рукоятку позволяет облегчить все этапы работы.
• Встречаются модели 1 или 2-х скоростные.
• Емкость для масла до 5-ти литров.
• Давление 700 бар.

Давление для двухступенчатых моделей 14 бар.

Серия алюминиевых насосов

Алюминиевые модели также встречаются одноступенчатые и двухступенчатые, максимальное давление для работы 700 бар. Предназначаются для использования с цилиндрами одностороннего и двухстороннего действия.
Серия из алюминия НР:

• Обладает малым весом.
• Прочная конструкция.
• Минимальные усилия на рукоятку.
• Удобная работа.
• Двухступенчатые модели.
• Имеется выбор клапана управления.

Имеется клапан для снятия давления.

Насосы с высокой производительностью

Ручные насосы серии HP245 за счет ступенчатого повышения давления позволяют создавать высокое тяговое усилие в подъемных механизмах в условиях отсутствия источников электроэнергии или магистралей сжатого воздуха.
Итак:

• Благодаря высокой производительности, соответствующей 130 см3 разового цикла, насосы данной серии позволяют производить быстрое выдвижение штока, создающего нагрузку до 700 бар в прямом и обратном направлении.
• Высокопроизводительные конструкции подходят для подъема сразу нескольких цилиндров.

• Обе конструкции уже предоставлены для эксплуатации с заполненным маслом.

Характеристики:

• Высокий уровень производительности (113/4 см3).
• Давление в рабочем режиме до 700 бар.
• Модели двухступенчатые с автоматическим переключением.
• Надежный стальной корпус.
• Максимальное создаваемое давление 28 бар.
• Масленый резервуар на 10 л.

Минимальное усилие на рукоятку, что значительно облегчает работу. В завершении рекомендуем посмотреть видео о ручных гидравлических насосах и наглядно оценить качество работы конструкции.

Ищете ручной насос ? Мы предлагаем Вам ознакомится  с нашим каталогом ручных насосов от европейского производителя фирмы Badestnost. В наличии также большой выбор гидравлических баков, манометров и рвд.

Изготовление ГИДРАВЛИЧЕСКОГО ручного насоса

Компания make it extreme продемонстрировала свою страсть к гидравлическим системам с помощью различных конструкций, которые она сделала, поскольку большинство наших проектов было выполнено с их помощью. На этот раз мы решили создать ручной гидравлический насос, который можно использовать для передачи масла под давлением к различным инструментам, которые мы производим.

Ручной гидравлический насос — это конструкция, с помощью которой человеческая сила превращается в давление.Насос, который мы сделали, может достигать 300 бар или, другими словами, 4350 фунтов на квадратный дюйм. Интересная часть этого проекта заключается в том, что мы использовали очень мало уже изготовленных аксессуаров, и это превышает то удовольствие, которое мы получаем во время его изготовления.

Чтобы перекачивать и выталкивать масло, наша конструкция должна использовать небольшой поршень, который человек может открывать и закрывать с помощью рычага. Рычаг увеличивает мощность, воздействующую на поршень, и это в основном наш насос. Небольшой размер поршня требует меньшего усилия для перемещения по сравнению с поршнем большего диаметра при равном давлении.Наш насос завершен с использованием этого поршня и двух односторонних клапанов.

Когда поршень поднимается, масло проходит через цилиндр, но когда поршень опускается, масло обязательно выходит из одного из двух клапанов без возможности возврата. Таким образом, когда рычаг поднимается и опускается, поршень качает масло и передает его к определенному выходу, который используется для перемещения наших гидравлических машин и инструментов. Однако, чтобы повторно отправить масло в бак насоса и контролировать снижение давления, которое мы оказываем, мы используем регулирующий клапан.

Несмотря на то, что эта конструкция кажется простой в изготовлении, у нее много проблем, и она невероятно удобна. Некоторые из его преимуществ заключаются в том, что он бесшумный, удобный, портативный, обладает большой силой давления, имеет небольшие размеры и безопасен в использовании. Мы не можем описать, насколько мы счастливы из-за удивительной функции нашей конструкции 0092, и, конечно же, мы также довольны созданным нами дизайном!

Получите доступ к загружаемым планам для наших проектов. насос.

Когда начинается цикл насоса, вода течет вниз по стояку и вверх через поворотный обратный клапан. Вода начинает течь все быстрее и быстрее вокруг заслонки в обратном клапане, пока трение не подтянет заслонку вверх, захлопнув ее. Это вызывает скачок давления в корпусе насоса, так как воде, текущей по стояку с некоторой скоростью, больше некуда идти. Это давление сбрасывается за счет того, что часть воды течет через пружинный обратный клапан на сторону напорной камеры насоса.Пройдя через поворотный обратный клапан, он не может вернуться и должен оставаться там. Когда перепад давления на пружинном обратном клапане упадет, клапан закроется, и вода перестанет течь через него. Более низкое давление позволит обратному клапану снова открыться, начиная цикл заново.

Устранение неполадок

А что, если этого не произойдет? Ну, обо всем по порядку, проверьте и убедитесь, что он «включен». То есть убедитесь, что клапаны 1-1 / 4 «и 3/4» действительно открыты.

Иногда вода будет вытекать из обратного клапана, затем клапан захлопывается, но ничего не происходит. Если это произойдет, нажмите на заслонку в обратном клапане, чтобы открыть ее снова, и позвольте циклу снова начаться. Теоретически этим насосам для работы требуется некоторое противодавление (поступающее со стороны напорного резервуара), но у меня никогда не было проблем с запуском моего с помощью простых простукиваний и возни.

Tuning

Теперь, когда он работает, можете ли вы сделать его лучше? Вы обнаружите, что существует максимальная высота, на которую насос может доставить воду.Будьте терпеливы, пытаясь найти это, так как насосу требуется некоторое время, чтобы достичь давления, необходимого для подъема воды все выше и выше. Существуют формулы, которые расскажут вам, насколько теоретически вы можете перекачивать воду, исходя из напора воды в источнике. Не стесняйтесь искать их.

Регулировка поршневых насосов в основном включает изменение скорости воды, что приводит к закрытию поворотного обратного клапана. Более высокая скорость воды приведет к большему скачку давления, что позволит вам перекачивать воду на большую высоту.Но это также приведет к более медленному циклу, поэтому вы будете качать медленнее. Если клапан закрывается при более низкой скорости воды, воде потребуется меньше времени, чтобы достичь этой скорости, поэтому насос будет работать быстрее, а вода будет перекачиваться быстрее, но вы не сможете перекачивать с такой высокой скоростью. Так что это компромисс. Однако имейте в виду, что он будет работать без помех 24 часа в сутки, поэтому, объединив его со сборным баком, вы можете получить приличный запас воды.

Чтобы настроить эту особую конструкцию, вы воспользуетесь тем, как сила тяжести действует на заслонку.Когда обратный клапан направлен прямо вверх в воздухе, полная сила тяжести удерживает заслонку вниз, поэтому вода должна проходить мимо заслонки быстрее, чтобы создать сопротивление, достаточное для поднятия полного веса заслонки. Вращая насос вокруг главной линии, вы перемещаете заслонку под углом к ​​силе тяжести, так что для ее перемещения требуется меньшее сопротивление. Вы могли бы довольно легко решить все это с помощью небольшого триггера, но я думаю, что это принесет вам мало пользы в этой области.Просто поиграйте с этим, вы должны найти позицию, которая хорошо подходит для вашего приложения.

Нет питания?
Ну нет. Этот насос получает свою мощность от потенциальной энергии воды, идущей вверх по склону, и за счет растраты (не в плохом смысле) большей части воды, протекающей через стояк. Он перекачивает лишь небольшую часть воды, которая действительно проходит по этой трубе. Но это нормально, если у вас уже течет ручей по склону холма. Раньше вы ничего не делали со всей этой потенциальной / кинетической энергией.Теперь ты. Ура вам!

Самодельный гидравлический поршневой насос для воды для скота

Одним из наиболее сложных аспектов развития пастбищ и пастбищ является обеспечение доступа к надежному водоснабжению для скота. В некоторых случаях существующие ручьи, ручьи или пруды обеспечивают домашний скот питьевой водой. Когда поверхностный источник воды недоступен, можно пробурить скважины и установить насосы для обеспечения водой животных. В некоторых случаях поверхностная вода может быть доступна, но недоступна для домашнего скота из-за проблем с качеством воды, крутых спусков или проблем с ограждением.

Обеспечение источника электроэнергии в таком месте для насоса может быть дорогостоящим. Использование насоса с приводом от двигателя внутреннего сгорания может потребовать осмотра и внимания несколько раз в день, а также регулярной подачи топлива. Носовые насосы и стропные насосы могут быть эффективно использованы в некоторых из этих ситуаций, но эти насосы не будут работать, если разница высот между источником воды и пастбищем превышает двадцать футов. Насосы на солнечной энергии — отличный вариант, но они могут быть дорогими в зависимости от расхода и давления, необходимых в системе.

Рис. 1. Самодельный гидроцилиндр 3/4 дюйма с фитингами из ПВХ. Во время работы вода течет справа налево. Изображение предоставлено: В. Брайан Смит, Университет Клемсона.

Одним из возможных решений для обеспечения домашнего скота питьевой водой в удаленных местах является гидроцилиндровый насос. Сообщается, что первая разработка гидроцилиндра была завершена Джоном Уайтхерстом в 1772 году, и первая автоматическая версия гидроцилиндра была разработана Джозефом Монгольфье в 1796 году. ¹ Различные компании в Англии и США производили чугунные версии гидроцилиндров с начала 1800-х годов. Гидравлические поршневые насосы могут поднимать воду на значительную высоту и не требуют внешнего источника энергии.

Продаваемые в продаже насосы с гидроцилиндром служат десятилетиями, но они довольно дороги. Простой самодельный гидроцилиндр из ПВХ (поливинилхлорида) (рис. 1) может быть построен за 150–200 долларов в зависимости от материальных затрат в вашем районе и размера построенного насоса.Эти самодельные насосы прослужат несколько лет, если не дольше, и могут позволить фермеру увидеть, как такой насос будет работать, прежде чем вкладывать средства в более дорогую коммерческую установку.

Работа гидравлического поршневого насоса

Гидравлические поршневые насосы работают за счет давления, создаваемого ударной волной «гидроудара». Любой движущийся объект обладает силой инерции. Энергия требуется, чтобы привести объект в движение, и энергия также потребуется, чтобы остановить движение, причем больше энергии требуется, если движение начинается или останавливается быстро.У потока воды в трубе также есть инерция (или импульс), которая сопротивляется резким изменениям скорости. Медленное закрытие клапана позволяет этой инерции со временем рассеиваться, вызывая очень небольшое повышение давления в трубе. Очень быстрое закрытие клапана вызовет скачок давления или ударную волну, когда поток воды остановится, который движется обратно по трубе — очень похоже на остановку поезда, когда отдельные вагоны поезда ударяют по муфте перед ними в быстрой последовательности, когда тормоза применяемый. Чем быстрее закрывается клапан, тем сильнее создается ударная волна.Более быстрый поток воды также вызовет более сильную ударную волну, когда клапан закрыт, поскольку задействована большая инерция или импульс. Более длинная труба по той же причине вызовет более сильную ударную волну.

Гидравлический плунжер использует поток воды без давления в трубе, проходящей от источника воды к насосу (называемой «приводной» трубой). Этот поток создается путем размещения гидроцилиндра на некотором расстоянии ниже источника воды и прокладки приводной трубы от источника воды к насосу. Гидравлический цилиндр оснащен двумя обратными клапанами, которые являются единственными движущимися частями в насосе.

На рисунках 2-6 ​​представлены пошаговые иллюстрации, поясняющие принцип работы гидроцилиндра гидроцилиндра.

Рис. 2. Шаг 1: Вода (синие стрелки) начинает течь через приводную трубу и выходит из «сливного» клапана (№ 4 на схеме), который изначально открыт. Вода течет все быстрее и быстрее по трубе и выходит из сливного клапана. Изображение предоставлено: В. Брайан Смит, Университет Клемсона.

Рисунок 3. Шаг 2: В какой-то момент вода движется через сливной клапан (# 4) так быстро, что толкает заслонку клапана вверх и захлопывает ее.Вода в трубе двигалась быстро и имела значительный импульс, но весь вес и импульс воды останавливались закрытием клапана. Это создает скачок высокого давления (красные стрелки) на закрытом сливном клапане. Пик высокого давления выталкивает немного воды (синие стрелки) через обратный клапан (№ 5 на схеме) в напорную камеру. Это немного увеличивает давление в этой камере. «Скачок» давления в трубе также начинает двигаться от выпускного клапана вверх по приводной трубе (красные стрелки) со скоростью звука и сбрасывается на входе в приводную трубу.Изображение предоставлено: В. Брайан Смит, Университет Клемсона.

Рис. 4. Шаг 3: После того, как волна высокого давления достигает входа в приводную трубу, «нормальная» волна давления (зеленые стрелки) возвращается по трубе к сливному клапану. Обратный клапан (# 5) может все еще немного приоткрыт в зависимости от противодавления, позволяя воде попадать в напорную камеру. Изображение предоставлено: В. Брайан Смит, Университет Клемсона.

Рис. 5. Шаг 4: как только волна нормального давления достигает сливного клапана, волна низкого давления (коричневые стрелки) проходит вверх по приводной трубе, что снижает давление на клапанах и позволяет сливному клапану открыться. и обратный клапан (# 5), чтобы закрыть.Изображение предоставлено: В. Брайан Смит, Университет Клемсона.

Рисунок 6. Шаг 5: Когда волна низкого давления достигает впускного отверстия приводной трубы, волна нормального давления проходит по приводной трубе к клапанам. За этой волной давления следует нормальный поток воды из-за того, что исходная вода находится над гидроцилиндром, и начинается следующий цикл. Изображение предоставлено: В. Брайан Смит, Университет Клемсона. Цикл гидроцилиндрового насоса, описанный на рисунках 2-6, может повторяться от сорока до девяноста раз в минуту в зависимости от перепада высот до гидроцилиндра, длины приводной трубы от источника воды до гидроцилиндра и используемого материала приводной трубы.Изображение предоставлено: В. Брайан Смит, Университет Клемсона.

Типовые установки гидравлического поршневого насоса

Рис. 7. Типичная установка гидроцилиндра, с отмеченным (a) приводной трубой, (b) нагнетательной трубой и (c) размещением гидроцилиндрового насоса. Изображение предоставлено: В. Брайан Смит, Университет Клемсона.

В своей простейшей форме установка гидроцилиндрового насоса включает в себя приводную трубу для подачи воды от источника воды к насосу, гидроцилиндровый насос и нагнетательную трубу для забора воды от насоса к желобу или месту, где вода течет. необходимо (рисунок 7).

Размер приводной трубы определяет фактический размер насоса, а также определяет максимальную скорость потока, которую можно ожидать от насоса. Поскольку эффективность насоса зависит от захвата как можно большей части ударной волны гидравлического удара, лучшим материалом для приводной трубы для установки гидроцилиндра является стальная оцинкованная труба. Большинство животноводов вместо них используют трубы из ПВХ из-за более низкой стоимости и сложности установки и сборки стальных оцинкованных труб. Гидравлические плунжерные насосы, использующие приводную трубу из ПВХ, будут работать хорошо, но эластичность трубы позволит частично рассеять ударную волну гидравлического удара при расширении стенки трубы.Если для установки приводной трубы используется труба из ПВХ, выбирайте трубы из ПВХ с более толстой стенкой. Труба из ПВХ сортамента 80 будет лучшим выбором, а труба из ПВХ сортамента 40 — второстепенным.

Лучшая установка приводной трубы — это разместить трубу на постоянном уклоне от источника воды до гидроцилиндра, без изгибов или колен, и закрепить ее болтами и / или гальванизированными стяжками на больших камнях или бетонных площадках, чтобы движение. Это позволило бы наиболее эффективно развить ударную волну.Компания Gravi-Chek предлагает оптимальный уклон ведущей трубы — это один фут падения на каждые пять футов длины, что соответствует уклону 20%. ² Однако это не всегда практично в системах водоснабжения домашнего скота. Плунжерный насос будет работать с трубопроводом, который не установлен на постоянном уклоне, если все уклоны трубопроводов либо ровные, либо направлены вниз по направлению к насосу (рис. 8). В приводной трубе не должно быть «неровностей» или точек установки вверх и вниз, так как это позволит воздуху захватывать трубу, что позволит рассеять ударную волну.

Рис. 8. Приводная труба из ПВХ, помещенная в русло ручья. Оцинкованная сталь не использовалась из-за топографии и геометрии станины. Гидравлический поршневой насос работал хорошо, но каждый изгиб позволял рассеять крошечную часть ударной волны. Прямая оцинкованная стальная труба захватила бы большую ударную волну и обеспечила бы большее давление. Изображение предоставлено: В. Брайан Смит, Университет Клемсона.

Если необходимо сделать выбор между установкой приводной трубы с постоянным уклоном и использованием более жесткой приводной трубы (например, из оцинкованной стали), выберите более жесткую приводную трубу.Это будет иметь большее влияние на производительность насоса, чем наклон приводной трубы.

Входной патрубок приводной трубы должен быть установлен на глубине не менее шести дюймов ниже поверхности воды. Если впускное отверстие установлено чуть ниже поверхности воды, поток воды в трубу в начале каждого цикла может создать водоворот или водоворот, который может втягивать воздух в трубу. Это вихревое действие обычно требует больше времени для развития, чем ожидаемое время цикла от полсекунды до одной секунды, но оно может развиваться.Также неплохо разместить какой-нибудь экран в виде большого шара или шара (двенадцать дюймов или более в диаметре) над входом в приводную трубу, чтобы исключить попадание мусора, мелких земноводных и мелких рыб. Большой размер экрана предотвратит ограничение потока воды в трубу, а также может помочь предотвратить развитие водоворотов.

Существует диапазон допустимых длин приводных труб для каждого размера трубы. Если приводная труба слишком короткая или слишком длинная, волна давления, которая позволяет насосу работать, не будет развиваться должным образом.

Публикация «Гидравлические тараны для поения скота в непотоке» дает следующие уравнения, разработанные Н. Г. Калвертом для минимальной и максимальной длины приводной трубы. ³

Минимальная длина приводной трубы:

L = 150 x диаметр приводной трубы

Максимальная длина приводной трубы:

L = 1000 x диаметр приводной трубы

Например, если использовалась 1-дюймовая приводная труба, минимальная рекомендуемая длина была бы (150 x 1 дюйм =) 150 дюймов или 12.5 футов; максимальная рекомендуемая длина будет (1000 x 1 дюйм =) 1000 дюймов или 83,3 фута. В таблице 1 приведены образцы минимальной и максимальной длины приводной трубы для различных размеров приводной трубы.

Таблица 1. Минимальная и максимальная рекомендуемые длины приводной трубы в зависимости от диаметра приводной трубы (округлено до целых футов).

Литература компании Rife Ram предлагает другой метод выбора длины приводной трубы. ⁴ Метод Райфа не учитывает размер трубы, а основан исключительно на вертикальном перепаде высоты или падении от источника воды до гидроцилиндрового насоса. Значения представлены в таблице 2.

Таблица 2. Рекомендуемая длина приводной трубы с учетом перепада высот.

Рисунок 9. Установка гидроцилиндрового насоса с напорной трубой (а) и подающей трубой (б) для обеспечения протяженности трубопровода от источника воды до места расположения гидроцилиндра. Изображение предоставлено: В. Брайан Смит, Университет Клемсона.

Рекомендации Райфа в таблице 2 поддерживают заданный уклон трубы для каждого диапазона перепадов высот. Любой метод (таблица 1 или таблица 2) может использоваться для определения длины магистрали; удовлетворение обоих методов может обеспечить наилучшую производительность поршневого насоса.

Существуют решения по установке, если максимально допустимая длина приводной трубы недостаточна для достижения источника воды от места размещения гидроцилиндра гидроцилиндра.Один из вариантов — установить «стояк» на максимальном расстоянии приводной трубы от гидроцилиндра (рис. 9). Эта напорная труба должна быть на три размера больше, чем приводная труба, и должна быть открытой вверху, чтобы в этой точке могла рассеяться ударная волна гидроудара. Напорную трубу следует устанавливать вертикально, так чтобы верх напорной трубы находился примерно на фут выше уровня источника воды. Подающий трубопровод, который должен быть как минимум на один размер больше, чем приводная труба, затем проходит от этой точки к источнику воды.

Определение высоты падения или падения

Рис. 10. Использование плотницкого уровня и мерной палки для определения перепада высоты от источника воды до предполагаемого местоположения гидроцилиндра. Изображение предоставлено: В. Брайан Смит, Университет Клемсона.

Гидравлические поршневые насосы работают в зависимости от высоты падения или падения от источника воды до места, где находится подъемный насос. Количество падения будет определять производительность гидроцилиндра. Степень падения или падения, доступного в данном месте, можно измерить с помощью мерной палки и плотнического уровня.Начните с того места, где будет размещен гидроцилиндр. Держите мерную линейку вертикально, упираясь одним концом в землю. Поместите плотницкий уровень на мерную линейку, держа ее ровно, так чтобы верхняя часть совпадала с верхней частью измерительной линейки. Посмотрите вдоль верхней части уровня плотника на склон, ведущий к водопроводу, и, глядя вдоль верхней части уровня, выберите место на склоне (рис. 10). Эта точка — это высота измерительной линейки над начальной точкой. Переместитесь в это место и повторите процесс наблюдения, продолжая подниматься по склону после каждого наблюдения, пока не будет достигнута подача воды.Подсчитайте, сколько раз измерительная линейка была помещена на землю, умножьте это число на длину измерительной линейки, добавьте любое частичное измерение стержня для последнего визирования (см. Рисунок 10), и результатом будет падение высоты или падение с источник воды к месту расположения гидроцилиндра.

Емкость гидравлического поршневого насоса

Гидравлические поршневые насосы очень неэффективны, обычно перекачивая только один галлон воды на каждые восемь галлонов воды, проходящих через гидроцилиндр. Однако они будут качать воду на десять футов (или более в некоторых случаях) вертикальной отметки на каждый фут перепада высоты от источника воды до гидроцилиндра.Например, если имеется перепад высот на семь футов от источника воды до гидроцилиндра, пользователь может ожидать, что гидроцилиндр будет перекачивать воду на высоту до семидесяти футов или более по вертикали над гидроцилиндром. Чем выше высота подачи, тем меньше подача воды в насосе — чем выше разница высот между гидроцилиндром и выпускным патрубком, тем меньше будет подаваемый поток воды.
