Тележка для мотоблока своими руками: размеры, чертежи, видео

Такое оборудование, как мотоблок, является отличным помощником при работе в поле, саду, на даче или ферме. Для расширения возможностей техники, к ней можно присоединить прицепное устройство и перевозить грунт, мусор, урожай, инструменты и другие тяжелые или габаритные грузы. Сделать прицеп к мотоблоку можно своими руками, потратив на это всего несколько дней. В результате получится незаменимый помощник, который облегчит дальнейшую работу.

1.1 Механизмы прицепов

2 Простой прицеп к мотоблоку «Нева»

3 Многофункциональный прицеп для мотоблока своими руками: этапы работ, видео инструкция

4 Самодельный прицеп к мотоблоку из автодеталей

Подготовительные работы

В первую очередь необходимо обдумать каких размеров должен быть прицеп, чтобы он подошел к определенному мотоблоку, и его удобно было использовать. После этого нужно будет набросать чертеж или эскиз тележки, на котором отобразить конструкцию с разных ракурсов, проставить все размеры и прорисовать узлы.

Механизмы прицепов

Продумать нужно все до мелочей, чтобы во время сборки техники не возникло никаких затруднений. Для этого необходимо разобраться:

Разобравшись со всеми этими вопросами, можно приступать к подготовке списка необходимых материалов и подсчета примерной стоимости будущего прицепа.

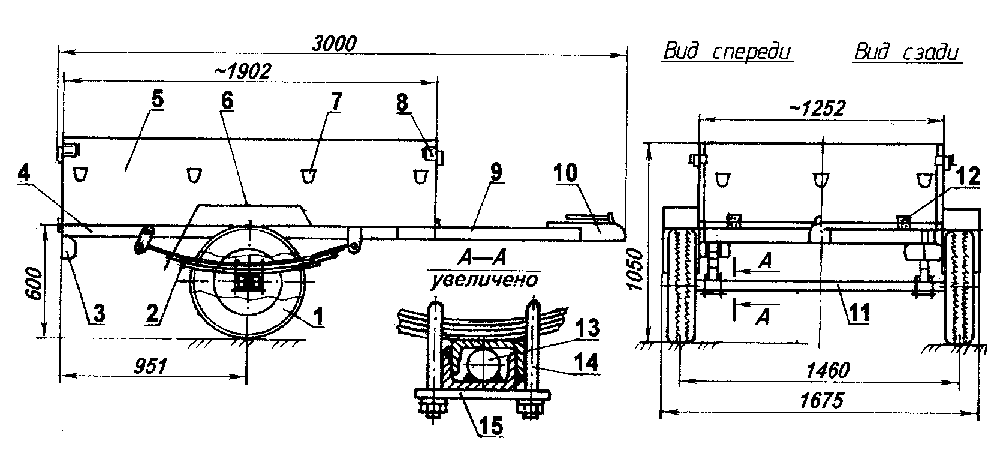

Простой прицеп к мотоблоку «Нева»

Чтобы приступить к изготовлению тележки своими руками, необходимо подготовить следующие материалы и инструменты:

дюралюминиевый лист толщиной от 2 мм;
листы из стали толщиной от 0,8 мм;
рессоры и колеса;
стальные трубы 25х25 и 60х30 мм;

швеллер;
крепежные элементы;
шуруповерт;
сварочный аппарат;
электролобзик;
болгарку.

Рама прицепа будет цельной конструкцией, установленной на каркасной решетке. Для ее изготовления две траверсы 25х25 мм нужно сделать поперечными и присоединить к ним трубы 60х30 мм так, чтобы в результате получилась решетка.

К готовой решетке привариваются две продольные трубы, сверху которых с помощью сварки крепится обвязка 25х25 мм. В качестве материала для бортов будут служить листы стали, которые вырезаются необходимых размеров и привариваются.

Наступила очередь балки, для изготовления которой понадобятся два швеллера. Элементы вставляются друг в друга, после чего на один из концов получившейся детали надеваются колесные оси.

Лонжерон соединяется с помощью рессор, конец которых следует надеть на ось балки и ось серьги. Затем к той же балке стремянками нужно приварить центральную часть рессор.

В последнюю очередь своими руками нужно сделать дышло из труб 60х30 мм. Их следует состыковать и с помощью сварки одну часть присоединить к прицепу, а другую – к лонжеронам.

Простой прицеп для мотоблока готов. Хотелось бы отметить, что для соединения его деталей специалисты рекомендуют использовать сварочный аппарат. Такое крепление позволит эксплуатировать конструкцию длительное время.

Многофункциональный прицеп для мотоблока своими руками: этапы работ, видео инструкция

Определившись с размерами и набросав чертеж, следует просчитать какое количество метров металлопроката и сколько швеллеров понадобится для изготовления самодельного прицепа. Это необходимо для того, чтобы обезопасить себя от лишних затрат на приобретение ненужных деталей и крепежных элементов.

Необходимые материалы и инструменты:

сварочный аппарат;
стальные уголки 40х40 мм и 50х25 мм;
брус размером в 50х50 мм;
доски толщиной в 20 мм;
обрезки труб круглого и прямоугольного сечения;
колеса в сборе со ступицей.

Будущий прицеп будет состоять из четырех основных узлов, соединенных посредством сварки.

Этапы работ:

Из обрезков труб и уголков 40х40 мм и 50х25 мм собирается и с помощью сварки соединяется рама.
Кузов изготавливается из 20 мм досок, узлы которых затем обшиваются уголками из стали.
С помощью трех опорных балок, роль которых играют деревянные брусья, кузов устанавливается на раму прицепа.
На конструкцию устанавливаются колеса. Перед этим необходимо заточить концы осевого стержня, чтобы его диаметр совпадал с размерами подшипников ступицы. Необходимо проследить за длиной стержня. В собранном виде колеса не должны выступать за ободы кузова.

Через угловые опоры и косынки стержень приваривается к корпусу продольного шарнира и лонжеронам.
Прицеп к мотоблоку будет присоединяться с помощью консоли, которую следует изготовить своими руками. Нижняя часть этого элемента ось, вокруг которой вращается поворотный узел. Верхнюю часть следует сделать так, чтобы она повторяла обводы держака окучника. Крепится консоль к кронштейну навесного оборудования.
Чтобы колеса прицепа работали независимо от колес мотоблока, и техникой было легко управлять, дышло рекомендуется вставить в корпус продольного шарнира и закрепить упорными кольцами.

Прицеп-самосвал для мотоблока готов. Теперь можно закреплять подножку и сиденье водителя, с которого будет осуществляться управление техникой.

Самодельный прицеп к мотоблоку из автодеталей

Составив заранее чертеж и подготовив необходимые материалы и инструменты, своими руками собрать такой прицеп можно за 1–2 дня.

Для работы понадобятся:

передние полуоси от «Жигулей» или «Москвича»;
швеллер в 65 мм по длине кузова;
уголки 60х60 мм;
две трубы длиной в 2 м;
одна труба 60х40 мм, длиной в 3-5 м;
сварочный аппарат.

Несущей деталью конструкции будет ось, которая изготавливается из швеллера. Его длина зависит от длины будущего прицепа. С обеих сторон швеллера с помощью сварки присоединяются полуоси от автомобиля. Сверху устанавливаются профильные трубы:

Одна труба укладывается по центру. Она будет выступать в качестве дышла. Ее длину необходимо подбирать в соответствии с размерами прицепного устройства.
Двухметровые трубы кладутся по краям швеллера, в том месте, где он стыкуется с торцами полуосей. В результате стык швеллера должен делить каждую трубу пополам.
Короткие трубы укладываются параллельно относительно друг друга и крепятся по перпендикуляру уголками.

Для обеспечения конструкции прочности и жесткости, от передних углов тележки следует протянуть профильные уголки или трубы. Стыки можно соединить болтами или сваркой.

Рама для прицепа готова. Теперь на нее можно установить сделанный своими руками простейший деревянный кузов, сиденье и прицепить к дышлу.

Посмотрев видео инструкцию и изучив статью, можно понять, что для того, чтобы сделать прицеп для мотоблока своими руками не нужно быть конструктором или механиком. Для осуществления задуманного понадобится чертеж, необходимые инструменты, материалы и немного желания и свободного времени.

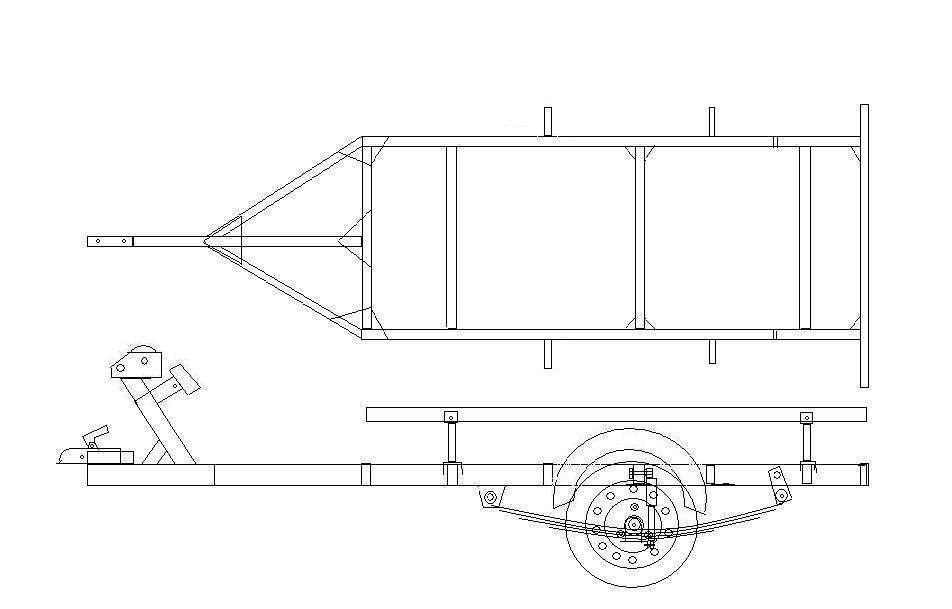

Прицеп для лодки своими руками фото #444721

Прицеп для лодки своими руками фото #444721 — скачать

1. Выберите размер

Оригинал Ваш размер экрана ()

2. Выберите формат

JPG PNG WEBP

3. Нажмите кнопку

Внизу вы можете найти прямую ссылку на изображение.

При использовании изображения ссылка на источник обязательна

Скопировано

Февраль 13, 2023

1600×900 пикс.

Самодельный универсальный прицеп

телега для лодки — Просмотр темы • На Севере

Прицеп для лодки своими руками — YouTube

Прицеп для лодки своими руками: переделка прицепа, как сделать

Прицеп для лодки ПВХ своими руками. Стапель для лодки в прицеп МЗСА 817701. ЦЛП АРИВА — YouTube

Прицеп для лодки своими руками: переделка прицепа, как сделать

Прицеп для лодки ПВХ своими руками. — Форум водномоторников.

Прицеп для лодки своими руками: как сделать, переделка прицепа

Изготовление стапеля для перевозки лодки ПВХ на бортовом прицепе

Переделка прицепа под перевозку лодки ПВХ

Прицеп для лодки своими руками: чертежи, размеры

Как перевезти ПВХ лодку: инструкции, юридические тонкости

Прицеп для лодки ПВХ своими руками.

Прицеп своими руками чертежи размеры: чертежи, размеры, фото полуприцепов к автомобилям

— Форум водномоторников.

Изготовление стапеля для перевозки лодки ПВХ на бортовом прицепе

Прицеп для лодки WRM Boat trailer 5 — WRM Boat

Прицеп лафет для надувной ПВХ лодки с трапом в Киеве 4,3 м — FEDOROV, цена 19800 грн — Prom.ua (ID#1371978274)

Прицеп для перевозки лодки. Легковой прицеп в лодочный своими руками. Часть 2. Теперь возим РИБ. — YouTube

прицепы для водной техники лодок катеров яхт от производителя в киеве с доставкой

Изготовление стапеля для перевозки лодки ПВХ на бортовом прицепе

Переделка автомобильного прицепа в прицеп под лодку (много Фоток и Видео) — Популярное оружие

Доработка лодочного прицепа — Автомобили и прицепы — КлевоКлуб. РФ

Как правильно крепить лодку ПВХ на прицепе

Прицеп для казанки супер-люкс!!! 5.2м до носо-приёмника. Цинк.: продажа, цена в Обухове. лодочные прицепы от \»Pricep Master\» — 294242934

Модернизация прицепа для перевозки лодки ПВХ — АРК

Самодельный универсальный прицеп

Телега для лодки ПВХ \»Удача-ТК\» — YouTube

Тележка для лодки своими руками из задней балки ваз

Прицепы для катеров, двухосные GRAND MARINE KIEV

Прицеп для лодки ПВХ до 100 кг

Доработка лодочного прицепа — Автомобили и прицепы — КлевоКлуб. РФ

Ложементы на прицеп для лодки ПВХ: зачем они нужны, как сделать самостоятельно

Как сделать прицеп для лодки своими руками?

Прицеп для лодки ПВХ своими руками | Rakhmanin ⚓️ | Дзен

Прицеп трейлер своими руками » Полезные самоделки ✓тысячи самоделок для всей семьи

Прицеп своими руками | Страница 71 | Форум Моторка

Лодочные прицепы, лафеты для катеров , продажа, цены

Тележка для лодки своими руками из задней балки ваз

Прицепы МЗСА для легковых автомобилей в СПБ — купить недорого

прицепы для водной техники лодок катеров яхт от производителя в киеве с доставкой

Модернизация прицепа для перевозки лодки ПВХ — АРК

Лодочный прицеп. Вместо того чтобы купить, я сделал его сам своими руками. | О Рыбалке и не только | Дзен

Изготовление \»Ворот\» для лодочного прицепа — Наши работы — КлевоКлуб.РФ

Прицепы для перевозки лодок Днепр, Южанка-2, Прогресс, Сарепта длинной от 4,3 до 5,8 метров : Прицепы и лафеты : Продажа катера, моторные лодки, прицепы, Киев, Украина, продажа и бслуживание

Видео-обзоры: прицепы для лодок и катеров

Прицеп оцинкованный лодочный (лафет) для ПВХ лодок, цена 18000 грн — Prom.ua (ID#1197544812)

Тележка для лодки своими руками из задней балки ваз

Прицепы для катеров, двухосные GRAND MARINE KIEV

Пошаговое строительство прицепа-автокемпера рыбака/охотника. Часть 1 | Пикабу

Изготовлю тележки для лодочных моторов, прицепы для лодок, роликовые ложементы и другие Железные вещи | Ремонт, модернизация снастей, техники, аксессуаров | Форум рыбаков

Лафет для авто своими руками: чертежи, что нужно, стоит ли

Прокат и аренда прицепов для легковых автомобилей

Совет по направляющим для погрузки лодки на прицеп. — Форум водномоторников.

Универсальный прицеп своими руками | WWW.SNOWMOBILE.RU • Снегоходный форум

Прицеп лафет для лодки Крым: продажа, цена в Обухове. Лодочные прицепы от \»Pricep Master\» — 271270973

Тележка для лодки своими руками из задней балки ваз

Прицеп для лодки своими руками, как сделать, переделка прицепа

Небольшой прицеп лафет для гидроцикла, водного мотоцикла 3,8 — FEDOROV Киев, цена 17000 грн — Prom.ua (ID#1202661486)

Прицеп для перевозки мототехники своими руками

Прицеп своими руками — Vsedelkin

Видео-обзоры: прицепы для лодок и катеров

Автомобильный прицеп Капля «Teardrop» своими руками

Особенности конструкции прицепов для легковых автомобилей

Трапы Praktik для лодочного прицепа МЗСА p364905608 купить в Нижнем Новгороде — магазин для лодок и катеров — MarinStore

Прицеп для снегохода

Оцинкованные направляющие ворота для лодочного прицепа | Форум Моторка

Автополог на прицеп в Томске

Прицеп для перевозки катамарана своими руками

Прицеп-самосвал для трактора своими руками

Обзор и ДОРАБОТКА прицепа для лодки МЗСА / ТЮНИНГ своими руками смотреть онлайн видео от Лови с нами! рыбалка в Беларуси в хорошем качестве.

Тенты на легковые прицепы в Томске, изготовление тентов для легковых прицепов

Тележка для лодки своими руками из задней балки ваз

Прицеп для лодки ПВХ 4м — 4,2м длиной: продажа, цена в Обухове. Лодочные прицепы от \»Pricep Master\» — 285373342

Прицеп для лодки своими руками — YouTube

Разборный прицеп для перевозки лодки ПВХ до 500кг. Длина прицепа 3,8 метра ателье прицепов — YouTube

Как зарегистрировать самодельный легковой прицеп

ТЕЛЕЖКА ДЛЯ ЛОДКИ ПВХ СВОИМИ РУКАМИ (WHEELS FOR BOAT) | Лодка, Тележка, Гидроцикл

Переделка прицепа для перевозки лодки ПВХ самостоятельно: порядок проведения работ

Чертежи рамы прицепа «капля» своими руками

45,00 $

Сварите свое собственное качество прицепа «капля» 5 x 8 футов с рамой прицепа «капля» с помощью этих чертежей.

Чертежи рамы для трейлера Teardrop размером 5 x 8 футов содержат все, что вам нужно знать о создании собственной рамы для прицепа Teardrop. Эти планы также тестируются на многих каплевидных прицепах с момента создания Overland Trailer в 2007 году. Это точные планы и методы, которые мы используем в Overland Trailer, когда строим наши коммерческие рамы для прицепов размером 5 x 8 футов.

Эти планы включают в себя:

Правительственные директивы — VIN-номера, информация о проверке, важные юридические материалы
Информация по технике безопасности для строителя и оператора — все, что вам нужно знать, чтобы оставаться в безопасности при сборке рамы прицепа и его буксировке.
Список необходимых инструментов — все, что вам нужно, и способы сэкономить деньги на инструментах
Список вырезов – Эффективная резка всех стальных деталей
Чертежи с размерами и углами и пояснениями
Сверление отверстий – Предварительно просверлите все отверстия для проводки и крепления кузова. Точно подходит для Overland Trailer 5 ‘x 8’ Teardrop Body.
Руководство по сварке . Все инструкции и рекомендации по сварке каплевидной рамы прицепа для кемпера.
Краска или порошковое покрытие – плюсы и минусы каждого из вариантов покрытия рамы прицепа
Связанная информация 9Демонстрационное видео 0015 и поможет вам получить отличный результат.

Это физическая направляющая, которая плоско лежит на верстаке для удобства использования в магазине.

Доступность: В наличии (возможен заказ)

количество чертежей рамы прицепа «капля своими руками»

Описание
Дополнительная информация
Отзывы (0)

Образец сварных чертежей рамы прицепа «капля», сделанных своими руками

Эти чертежи сварной рамы, сделанной своими руками, — именно то, что вам нужно для создания собственного прицепа «капля». Постройте правильно, постройте один раз!

Дизайн

Когда я собирал свой кемпер Teardrop Camper своими руками, мне жаль, что у меня не было этих чертежей сварной рамы. После сварки моей первой каплевидной рамы прицепа в 2007 году мне захотелось иметь лучший набор чертежей для прицепов, которые я строил для своих клиентов. Эта каплевидная рама прицепа является результатом этих усилий. В результате трейлер получился качественным, прочным, доступным и эффективным в сборке.

В 2020 году все больше и больше самодельных строителей хотели получить отличные (не просто хорошие) чертежи для каплевидной рамы прицепа. Я взял планы нашего внутреннего производителя, которые мы используем с 2009 года, и сделал их понятными для тех, кто не работает в Overland Teardrop Trailer. Все эти списки разрезов, списки инструментов, вопросы безопасности и (что наиболее важно) лучшие процессы и последовательности для сварки прицепа — это именно то, что мы делаем в Overland Trailer. Теперь вы можете сделать такую же каплевидную конструкцию рамы прицепа, которая была протестирована производителем более 10 лет с многочисленными коммерческими сборками.

Features

34 Pages of :
Cut Lists
Processes
Finishing Options
Hole Guides
Safety Advice
Government Inspection and Approval Advise
DIY frame book is spiral привязали к горизонтальному укладыванию на верстак.
Встроенные QR-коды и ссылки на веб-сайты с видео и дополнительным веб-контентом, предлагающим полезные советы и продукты.
Рама изготовлена по индивидуальному заказу и позволяет надевать на нее каплевидный корпус шириной 60 дюймов, скрывая раму и создавая больше точек крепления между рамой и корпусом.

Спецификации рамы в этих планах

Общая длина кадра	11 футов 6 дюймов
Размеры прицепа-кровати	96 дюймов х 58-3/8 дюймов
Длина языка	3 фута 6 дюймов
Вес рамы (без оси)	190 фунтов.
Емкость кадра	1800 фунтов

Доставка и материалы

Обложка Plan представляет собой прочный картон весом 80 фунтов, достаточно прочный, чтобы выдержать вашу сборку.

Страницы из белой бумаги плотностью 32 фунта.

Эта книга имеет спиральный переплет, чтобы предотвратить вырывание страниц и облегчить использование справочника на рабочем месте.

Все книги планов (не входящие в комплекты) отправляются через USPS в мягком конверте.

Вес	0,25 фунта
Размеры	12 × 9 × 0,5 дюйма

Только зарегистрированные клиенты, которые приобрели этот продукт, могут оставить отзыв.

Основные правила, которые нужно и чего не следует делать при строительстве грузового прицепа

13 мая 2018 г. 18 апреля 2018 г. Брюс Линдерманн 0 Комментарии Перевозка, Оптроника, Петерсон, Буксировка, Универсальный прицеп

Нет лучшего чувства, чем построить что-то своими руками. Конечно, покупать готовое — это удобно, но вы просто не получите кайфа, который приходит, когда вы смотрите на что-то и можете сказать: «Я сделал это». Как для торговцев, так и для путешественников полезность грузового прицепа не имеет себе равных. Но для тех, кто хочет построить свой собственный, это может быть довольно пугающим.

По правде говоря, бояться нечего. Трейлеры состоят из базовой конструкции, и хотя в них есть немного математики, это, конечно, не ракетостроение. Так что расслабьтесь и не думайте, что вам нужно звонить этому язвительному выпускнику колледжа за советом. Мы здесь, чтобы рассказать о некоторых из самых основ, которые помогут вам двигаться вперед. С общим обзором некоторых полезных действий мы надеемся указать вам правильное (и безопасное) направление.

Делать: планировать заранее.

Знать грузовой прицеп — полдела (если не больше). Начните с определения предполагаемого использования трейлера, а затем приступайте к мозговому штурму макета. Потратьте время, чтобы решить, будет ли он открытым, закрытым и какой вес он будет перевозить. Опрометчивость или изменение плана на полпути будет стоить вам денег. И вы будете совершать много отягчающих поездок, чтобы получить новые припасы.

Не следует: откладывать заказ осей.

Наличие осей от до при сборке рамы может сэкономить время, помогая определить ширину прицепа спереди. Если вы изготовите раму перед заказом или, по крайней мере, будете точно знать, какие оси будете использовать, произойдет одно из двух. Либо рама получит колесо смерти, либо оси потребуют специальной обработки. Планируйте соответственно, и вы избавите себя от хлопот.

Делать: дважды отмерь, один раз отрежь.
После разработки макета можно приступать к работе. Только не торопитесь. Рама грузового прицепа должна быть идеально квадратной. Если он напоминает шедевр современного искусства, значит, что-то пошло не так. Двойная проверка, тройная проверка, черт возьми, даже четверная проверка, прежде чем что-то разрезать.
Нельзя: не сваривать.
Фурнитура хорошо справляется со многими задачами, но ее не следует использовать для скрепления каркаса грузового прицепа. Это та работа, которая требует прочной и точной сварки. Если это то, что вы не можете сделать, обратитесь за помощью к приятелю, который может. Конечно, ящик пива и услуга взамен могут быть уместны, но это небольшая цена, которую нужно заплатить, чтобы трейлер не развалился на части при повороте.

Сделать: Сместить ось.
У новичка может возникнуть соблазн установить ось в мертвой точке прицепа. Тем не менее, вы действительно не хотите этого делать. Вам нужно 60% рамы перед осью. Мы все видели, как эти трейлеры до смерти пугали проезжающих мимо водителей, когда они следовали за грузовиком, как шар-разрушитель. Не будь таким парнем… Убедитесь, что вес дышла достаточен для безопасной буксировки.
Сделать: Оставить место для крыльев.
Да, если вы дважды отмерили и один раз обрезали, это не должно быть проблемой. Но все равно легко совершить ошибку. Было бы настоящим обломом заваривать борта грузового прицепа только для того, чтобы не осталось места для крыльев. Кроме того, если оси полностью сжаты, а шины ударяются о крылья, вы можете пройти через ручей без весла. Избегайте этого, потратив время на то, чтобы правильно рассчитать, насколько оси могут сжиматься, и рассчитать их впереди.

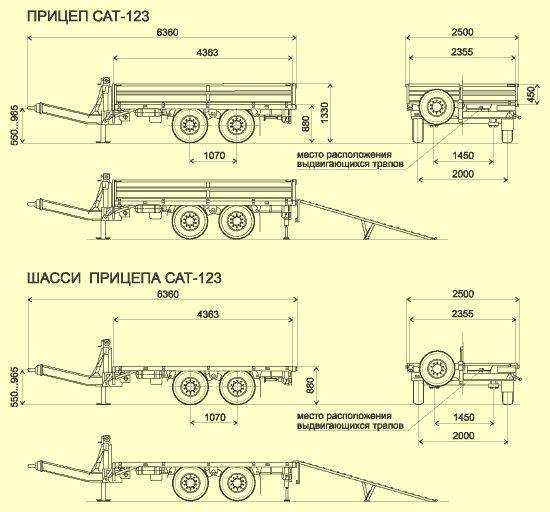

Не забудь о рампе
Теперь не в каждом трейлере есть пандус. Но если это так, убедитесь, что это достаточно долго. Газонокосилки — это не квадроциклы, и короткая рампа может их опрокинуть. Выясните, что происходит в трейлере, и постройте подходящую рампу, если она нужна. Только не увлекайтесь комбинацией 20-футовой задней двери и пандуса. В противном случае мосты стали бы намного страшнее.

Не забудьте об освещении*
(*и проводке). Освещение является неотъемлемой частью прицепа. Нужны будут поворотники, стоп-сигналы, даже внутреннее освещение. Без него трейлер — смертельная ловушка. Потратьте время, чтобы выбрать подходящие крепления для освещения и обязательно найдите безопасный маршрут для всей проводки. Optronics и Peterson Manufacturing — производители автомобильных осветительных приборов, которые предлагают впечатляющий набор решений для освещения и безопасности прицепов.
No related posts.
