Легковой прицеп своими руками чертежи: Как сделать прицеп своими руками по подготовленным чертежам. Прицепы для легкового авто своими руками: чертежи

составление чертежа и выбор материалов, порядок изготовления и сборки

Мотоблок, дополнительно оснащённый прицепом, значительно упростит задачу по транспортировке грузов, которые ранее выполнялись вручную. Стоимость изделий, предлагаемых рынком, слишком высока, что заставляет владельцев мотоблока задуматься об изготовлении телеги для него своими руками. В этой статье мы подробно расскажем, как это сделать.

• Модели и цены
• Классификация
• Особенности конструкции
• Самостоятельное изготовление
  • Составление чертежа
  • Рама
  • Материал для обшивки каркаса
  • Колёсная база
  • Крепление к мотоблоку

Модели и цены

У каждого прицепа есть своё предназначение, размеры и максимальная грузоподъёмность. Именно от этих параметров зависит конечная стоимость изделия.

• Небольшие телеги, ширина которых 1 метр, а длина не превышает 1,2 метра, подходят для лёгких мотоблоков. Способны перевозить грузы до 300 кг, цена на рынке начинается от 200 $.
• Мотоблоки, которые имеют больше чем 5 л/с, оборудуются кузовами средней категории. Они имеют ту же ширину (1 метр), но длиннее и достигают 1,5 метров. Цена изделий этой категории начинается от 250 $.
• Тяжёлые мотоблоки, оснащаются прицепами, которые существенно отличаются от предыдущих по габаритам. Ширина 1200 мм, а длина достигает 3 метра. Для моделей с такими размерами требуется дополнительная опорная единица, на основании этого такие агрегаты оснащаются двумя осями. Приобретая подобную модель, придётся потратить не меньше 500 $.

Классификация

1. Цельные — самая простая категория. Их конструкция неизменна, дно и борта соединены в единое изделие.
2. Прицеп с откидными бортами — самый распространённый вид кузова, отлично подойдёт для перевозки крупногабаритного груза допустимого веса. При желании раму устройства можно усилить, расширив тем самым грузоподъёмные возможности телеги.
3. Откидной прицеп — самое дорогое изделие как в плане покупки, так и при изготовлении самостоятельно. С помощью такого варианта очень удобно выгружать поклажу. Если груз сыпучий, его можно выгрузить, не прибегая к помощи лопаты. Кроме этого, с таким прицепом увеличивается производительность текущих работ.

Особенности конструкции

Неважно, планируете вы приобретать прицеп или делать его собственными силами, обязательно нужно учитывать взаимодействие конструкции рамы с предполагаемым грузом.

• Прицеп с функцией самосвала, у которого две оси и большая грузоподъёмность, должен быть оснащён гидроприводом, это обеспечивает лёгкое опрокидывание кузова.
• Устройство одноосных моделей должно быть таковым, чтобы откидывание загруженного кузова происходило за счёт смещённого центра тяжести, но не препятствовало нормальному передвижению всего состава.
• Телеги, грузоподъёмность которых выше 350 кг, должны быть оснащены механическими или гидравлическими тормозами. Если состав с гружёным прицепом, двигается по склону вниз, то система тормозов одного лишь мотоблока может не справиться, и это приведёт к аварийной ситуации.

Самостоятельное изготовление

Когда вы изучили принцип базовых конструкций, в основе которых лежит технология производителя, то теоретически можно начинать делать мотоблок с прицепом, опираясь на собственные знания. Необходимо определиться с типом конструкции. Если выбор пал на телегу типа самосвал, то его изготовление усложнено особенностью конструкции, и устройством тормозной системы. Но если техника используется редко, то вполне подойдёт простой вариант телеги.

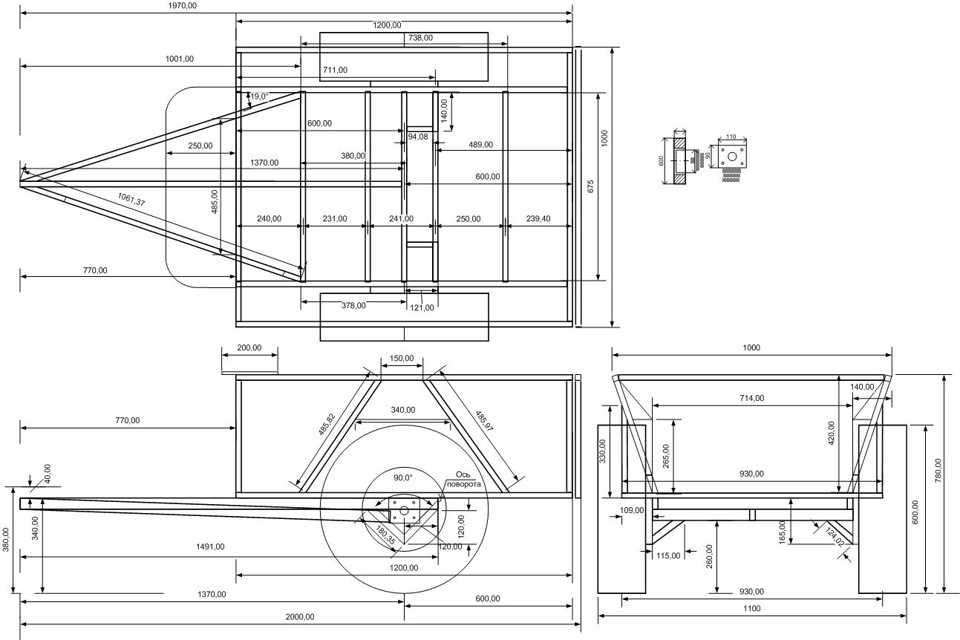

Составление чертежа

Первый этап строительства прицепа — это составление детального чертежа изделия: нужно нарисовать эскиз самодельного прицепа для мотоблока, с чётко прописанными размерами. Затем можно приступать к составлению сметы по закупке необходимых материалов, а также определить необходимость дополнительных узлов и агрегатов. После этого приступайте к выполнению детальной схемы. Важный момент: центр тяжести правильно сбалансированного гружёного прицепа, должен быть ближе к переднему борту, но таким образом, чтобы он не лежал на оси прицепа. Необходимо равномерно распределить нагрузку.

Рама

Прочность рамы определяет её надёжность и долговечность, поэтому экономия на материале в этом случае недопустима.

• Для изготовления рамы подойдёт профильная труба с толщиной стенки 2,5 мм, и сечением 60×30 мм, в сочетании с уголком для усиления в местах повышенной нагрузки.
• Для поперечных балок используется уголок 25×25 мм, с толщиной полки не менее 2,5 мм.
• Материалом для лонжерона могут выступить трубы сечением 80×40 мм, со стенкой 3 мм.
• Все элементы соединяются при помощи 5 вспомогательных поперечин. В результате должен получиться каркас в виде решётки.
• По углам каркаса необходимо приварить 4 вертикальные стойки из уголка или профильной трубы, в дальнейшем, эти элементы будут удерживать борта.

В зависимости от выбранной модели определяется особенность конструкции:

• Прицеп типа самосвал, должен иметь один откидной борт на задней части короба, или на боковой, если прицеп откидывается набок.
• На телеге с откидными бортами, завесами оборудуются все стороны, кроме передней, борт за водителем остаётся глухим.
• Откидные рамы изготавливаются отдельно от основного каркаса, но с привязкой к размерам, так как являются его элементами.

Материал для обшивки каркаса

При обшивке бортов допускается применение недорогого материала, который имеется под рукой. Но если позволяет бюджет, то можно применить и более дорогую обшивку:

• Дерево. У каждого хозяина всегда имеется запас досок, или остатков древесины после строительства, из них и можно сделать обшивку бортов. Материал необходимо пропитать специальным антисептическим составом, затем покрасить в предпочитаемый цвет. Дерево боится влаги, этот нюанс нужно учитывать.
• Пластик. Влагоустойчивый материал, имеющий стойкость против воздействия многих химических веществ, дешёвый, но главный его недостаток — это маленькая прочность при постоянных механических воздействиях.
• Металл. Самый дорогой из предполагаемых вариантов материал. Оцинкованные листы, или металлопрокат в виде крашеного профнастила, станут прочной и долговечной обшивкой борта. В случае прицепа откидного типа лучше отдать предпочтение именно этому материалу. Крепление металла к раме борта можно производить с помощью сварки, заклёпок или крепёжных болтов. Для обшивки дна кузова также лучшим вариантом будет металл. Если позволяет бюджет, то в качестве обшивки лучше использовать нержавейку толщиной 3 мм, помимо прочности, она не подвергается коррозии.

Готовые борта соединяются с прицепом на петли (завесы), в местах вертикальной фиксации устанавливаются шпингалеты, задвижки, или накидные крюки, которые обеспечат фиксацию в закрытом положении.

Колёсная база

Для того чтобы привести прицеп в движение, его нужно обеспечить колёсами подходящего размера. В самых простых вариантах телеги можно использовать колёса для садовой тачки или скутера. Но если прицеп предназначен для более серьёзных задач, то лучшим вариантом станут колёса для легкового автомобиля. Для крепления их к раме используется труба или ось.

Ступицы крепятся методом напрессовывания на трубу, для этого подбирается ось нужного диаметра. В процессе запрессовки необходимо исключить перекос путём постоянного контроля над происходящим. Колёса надеваются на штифты ориентиры, и закрепляются гайками. После чего можно надеть декоративные колпаки (необязательно).

Крепление к мотоблоку

Элемент сцепки состава — очень важная деталь конструкции, от её надёжности зависит безопасность водителя. Самый распространённый и, как показала практика, надёжный вариант — простой узел «труба в трубе». Для этого к одной стороне изогнутой трубы вертикально приваривается короткий кусок трубы, который присоединяется к мотоблоку при помощи шкворня. На другом конце дуги аналогично приваривается кусок трубы, и при помощи шкворня присоединяется к прицепу. Такая сцепка делает конструкцию надёжной и обеспечивает подвижность состава, что важно при совершении манёвров.

20 Чертежи универсальных прицепов «Сделай сам»

У большинства из нас бывают моменты, когда нам приходится арендовать U-образный тягач или его аналог для перевозки больших предметов, которые просто не помещаются в нашу машину. Так что это решение достаточно хорошо, если это не для регулярного использования. Наличие прицепа, который можно использовать для буксировки, намного эффективнее и экономичнее для повседневного использования. Таким образом, вы можете использовать служебный прицеп практически для чего угодно — перевозки дров из леса по дороге, перемещения вещей на строительную площадку, перевозки строительных материалов и т. д. Эти 20 чертежей служебного прицепа «сделай сам» предоставят вам 20 различных планов, которые покажут, как вы шагаете вперед. — шаг за шагом, как построить трейлеры, которые отлично подходят для разных вещей.

Универсальные прицепы «сделай сам»

Самодельные чертежи прицепа — отличная альтернатива трате уймы денег на прицепы. В этой статье рассматриваются различные служебные прицепы, которые могут удовлетворить любые ваши потребности. Таким образом, эти крошечные грузовые прицепы можно быстро собрать и разобрать с помощью необходимых ручных инструментов. Требования к материалам легко найти дома или в хозяйственных магазинах, и их легко разрезать. Построив один из этих небольших прицепов, у вас будет возможность попробовать другие конструкции и функции. Вы могли бы даже придумать свои планы, основанные на этих идеях. Таким образом, вам не придется прибегать к оплате за грузовой прицеп. В этой статье будут рассмотрены планы самодельных прицепов, которые вы можете сделать сами.

Эти 20 чертежей самодельных прицепов помогут вам собрать универсальный прицеп, отвечающий вашим конкретным потребностям, даже если вы не имеете опыта работы с деревом.

Вы можете увидеть: 16 Идеи DIY на крыше для всех

Инструменты и материалы:

• Welder
• Портативные бухга маркер
• Фанера
• Пиломатериалы
• Сосна
• Доски
• Древесина

Мотоциклетный прицеп

Этот мотоциклетный прицеп предназначен для перевозки вашего квадроцикла, садового трактора или мотоцикла. Его легко собрать, и он выглядит как кусок хлама на заднем дворе, но когда вы начнете тащить его своим грузовиком, вы удивитесь его весу и плавности хода. Целью сборки было создание небольшого, легкого и надежного универсального прицепа для квадроциклов. Motorcycle Utility Trailer планирует удовлетворить всех, от новичка до эксперта. Имея необходимые инструменты и недорогой материал, вы сможете самостоятельно построить грузовой прицеп или прицеп-самосвал. Дизайн компактный, простой в использовании и имеет большой потенциал для настройки. Его можно использовать как внедорожник или самосвал для перевозки грузов.

Уровень квалификации: средний

Щелкните здесь

Стальной прицеп для тяжелых условий эксплуатации

Сварите этот прицеп для тяжелых условий эксплуатации и отправляйтесь на рынок. Этот прицеп не предназначен для перевозки малодушных вещей — только тяжелые вещи, такие как кирпичи, бетон, металлолом или тяжелая техника. Он поднимается с помощью мощных колес и имеет прочные ремни на каждом углу, чтобы вы могли закрепить свой груз. Heavy Duty Steel Trailer готов отправиться в путь и взять с собой любое снаряжение, которое вы можете предложить. Язычок прицепа крепится к вашему автомобилю, а кровать крепится к колесам. Кровать трейлера сделана из твердой сетки, идеально подходящей для перевозки тяжелых грузов. Если другу нужна помощь или вам нужно перевезти что-то большое, этот трейлер может сделать все это!

Уровень квалификации: Опытный

Щелкните здесь

Тяжелый прицеп для перевозки бревен

Тяжелый прицеп для перевозки бревен — мощный и надежный. Это отлично, если вам нужно перевезти большие грузы или у вас много вещей. Прицеп имеет большие колеса, которые можно снять для удобства хранения, когда он не используется. Лесовозные прицепы удобны для перемещения предметов из одного места в другое или если вам нужно поднять что-то тяжелое в гору. На первый взгляд трейлер выглядит не очень. Однако он способен не только буксировать более крупные бревна и деревья, но и способен перевозить более тяжелые грузы. Балки в кровати также были усилены сталью, что придает ей превосходную долговечность и прочность.

Уровень мастерства: Начинающий

Три в одном

Трейлер сконструирован таким образом, что его можно использовать как ящик, тягач и плоскую крышу одновременно. Этот трейлер был сделан максимально универсальным. Он может перевозить песок, загруженный вилочным погрузчиком, автомобилем и даже более мелкими гранулами в ящике. Он построен из прочной стали; его возможности адаптированы для совместного использования песка в вашем регионе. Это готовый к использованию набор с инструкциями по его сборке. Вам не о чем беспокоиться, так как все детали совместимы. Внешний кузов этого прицепа «три в одном» специально сделан устойчивым и прочным, что позволяет перевозить на нем песок. Комбинация вилочного погрузчика и автомобильного движителя делает его похожим на плоскую вершину. Благодаря этой комбинации ваше рабочее время сокращается, что делает его идеальным прицепом для фермы или рабочей площадки.

Уровень квалификации: средний

Щелкните здесь

Портовый грузовой трейлер

Если вы используете грузовые трейлеры для работы или отдыха, вам не нравится платить высокую цену за профессионально сделанный трейлер. Прицеп Harbour Freight Utility легко собирается из стали и дерева, и после завершения он прослужит так же долго, если не дольше, чем гораздо более дорогие трейлеры. Этот универсальный прицеп является ценным инструментом при транспортировке тяжелого оборудования. Он оснащен четырьмя большими шинами и стальной осью, которую можно адаптировать к различным транспортным средствам. Используйте этот планшет для перемещения крупных предметов или материалов из одного места в другое. Этот простой грузовой прицеп с плоской платформой легко построить даже самому неопытному плотнику. Это требует немного времени и некоторых необходимых инструментов.

Уровень мастерства: Средний

Сборка из набора

Трейлеры могут быть дорогими, но вы можете собрать их сами! Сделать грузовой прицеп можно из готовых деталей, которые идут в комплекте. Всегда интересно создавать что-то из набора. Этот служебный прицеп прост в сборке и делает то, что он говорит. Этот прицеп отлично подходит для перевозки фанеры и других тяжелых строительных материалов с прочным металлом и шинами повышенной прочности. Вам понравится его долговечность и производительность, и вы можете легко заменить детали. Чтобы собрать, соберите кровать и добавьте электрическую систему и колеса. По завершении у вас есть прицеп для перевозки фанеры и других тяжелых строительных материалов. Когда вы закончите его строить, у вас будет что-то надежное и прослужит долгие годы.

Уровень квалификации: средний

Щелкните здесь

Алюминиевый прицеп

Прицеп, на который вы смотрите, представляет собой алюминиевый прицеп, сделанный из алюминия. Он используется для быстрой перевозки лодки или транспортного средства. Вы также можете использовать его, чтобы тянуть множество других предметов. Сложите его, загрузите и буксируйте свое оборудование. Алюминиевый прицеп — отличный вариант для тех, кому нужно перевозить свои моторизованные игрушки, или для тех, кому необходимо регулярно перевозить чувствительное оборудование. Алюминиевый прицеп прочный, легкий и недорогой. Он выдержит практически любой вес, который вы можете буксировать за своим автомобилем. Он имеет отличное соотношение прочности и веса. Их легко транспортировать, так как они складываются для удобства хранения. Алюминиевые прицепы, как правило, совместимы с большинством транспортных средств.

Уровень мастерства: Начинающий

Самодельный прицеп с ограждением

Этот самодельный прицеп идеально подходит для длительных поездок, когда вам может понадобиться дополнительное место для хранения вещей. Боковые стороны и верхняя часть из алмазной стали, а также прочные стальные балки выдержат любые дикие приключения, в которые вы решите отправиться с этим прицепом. Он также подходит для тех, кто хочет защитить свой груз, будь то хрупкие предметы или дорогие домашние животные. Самодельный прицеп с закрытой платформой больше подходит тем, кто перевозит хрупкие грузы или беспокоится о безопасности. Это доступная альтернатива закрытому прицепу, если вы хотите использовать существующую лежачую раму трайка. Его можно легко адаптировать, но он по-прежнему обеспечивает дополнительные преимущества полностью закрытого прицепа. Использование стального листа делает его намного более прочным, чем полностью алюминиевые прицепы, и затрудняет проникновение кого-либо в ваш груз.

Уровень мастерства: Опытный

Велосипедный грузовой прицеп

Вы можете сделать свой велосипедный грузовой прицеп, если у вас есть велосипед. Для его изготовления вам понадобится немного дерева и стали, но детали легко найти в местном магазине товаров для дома. Стальная рама крепится к колесам, а деревянные доски крепятся, чтобы создать кровать, на которую можно прикрепить коробки или другие предметы. В этом грузовом велосипедном прицепе в качестве источника энергии используется велосипед. Его можно тянуть на велосипеде вместо автомобиля. Трейлер также включает в себя деревянную кровать для хранения вещей. Трейлер позволяет использовать велосипеды для большего количества работ. Большие прицепы часто используются с мотороллерами и скутерами, но простой велосипедный прицеп легко сделать самостоятельно.

Уровень квалификации: средний



Доступный грузовой прицеп

Ни для кого не секрет, что грузовые прицепы стоят дорого. Эта сверхгибкая конструкция позволит вам перевозить любой груз, сохраняя при этом цену в зоне комфорта. Прелесть двухосного прицепа в том, что если вы накопите деньги, вы сможете подъехать прямо к дому вашего друга с Ford Explorer и пикапом на буксире! Эта сборка поможет вам получить отличный трейлер, сэкономив при этом деньги. Помните, что не экономьте на стальных балках, но вы можете сэкономить деньги, используя утилизированную ось. Вы можете сэкономить деньги, используя древесину для создания трейлеров, проявив немного творчества и терпения.

Уровень квалификации: средний

Прицеп для каяка

Этот прицеп идеально подходит для хранения или перемещения каяка. Прицеп поставляется с вилкой для быстрого перемещения каяка по суше или воде. Идеальным компаньоном для вашего каяка Balance является прицеп для каяка. Этот инновационный, легкий и прочный вездеход доставит вас в любимые места и обратно. Сборка каяка проста, так как все детали поставляются с инструкциями по сборке. Вы даже можете наслаждаться его использованием, находясь под сосной на газоне. Единственная в своем роде конструкция была создана для полной загрузки и выгрузки одним человеком — даже в глубокой грязи. Прикрепите прицеп к своему грузовику, и вы будете готовы к любым приключениям, будь то океан или уединенные озера вдали от цивилизации.

Уровень квалификации: Новички

Портовый грузовой прицеп со съемными бортами

Этот прицеп можно использовать для перевозки предметов, которые вам необходимо перевезти. Он сделан из недорогого комплекта. Сам трейлер прост в использовании. Он может содержать мелкие предметы, камни, грязь и даже мелкий песок. В какой-то момент вам может даже понадобиться свет или крышка для него. Если вы ищете недорогой прицеп, который может прослужить долгое время и который можно модифицировать, то этот вариант для вас. Портовый грузовой прицеп со съемными бортами можно использовать для самых разных целей. Вы можете перевозить материалы из одного места в другое или использовать его для перевозки предметов с распродажи. Этот трейлер очень универсальный и полезный. Кровать прицепа сделана из фанеры, борта из того же материала.

Уровень квалификации: средний

Щелкните здесь

13. Доступный велосипедный прицеп

Доступный велосипедный прицеп имеет простую конструкцию. Было бы легко построить один из дерева из вашего гаража или подвала. Трейлер состоит из утилизированных частей, каркаса футона, двух деревянных ящиков для полок для взрослого и ребенка, нескольких зажимов для крепления к велосипеду и нескольких колес. Доступный — это доступный и простой вариант прицепа. Он может перевозить почти все, что вам нужно взять с собой во время езды на велосипеде. Доступная кровать построена из каркаса футона и деревянных ящиков; затем все это крепится к велосипедным колесам и осям. Вы можете возить двух детей на своем велосипеде и при этом целый день крутить педали с доступным велосипедным прицепом. Сборка этого трейлера занимает всего несколько часов.

Уровень квалификации: Начинающие

Велосипедный прицеп

Этот велосипедный прицеп может вместить все, что вам нужно для выживания, и его легко настроить в соответствии с вашими потребностями. Трейлер сделан из велосипедной ручной тележки, которая позволяет перевозить все, что вам нужно для быстрого отдыха. Создайте автономный велосипедный прицеп для себя и своего велосипеда! Эта изготовленная на заказ тележка дает вам место для хранения всех ваших вещей и имеет дополнительное место для еды и воды. Ваша еда и вода должны храниться в почтовом ящике в этом трейлере, чтобы вам не пришлось оставлять всю свою провизию, если что-то случится, и кто-то украдет вещи в трейлере. Велоприцеп легкий с деревянными панелями. С этим прицепом для велосипеда вы можете исследовать и получить свободу, как никогда раньше, в тележке.

Уровень квалификации: Опытный

Прицеп с системой крепления

Эти гусеничные крюки являются отличным вариантом для крепления грузов. Сцепные кольца обеспечат вам безопасность и уверенность в том, что ваш груз надежно прикреплен к прицепу. Вы можете перестать беспокоиться о плохо привязанных грузах на своем прицепе. Потратив время на правильную загрузку товаров, вы сможете предотвратить материальный ущерб и травмы. Чтобы убедиться, что ваши грузы правильно прикреплены к прицепу, вы можете использовать сцепные кольца. Сцепные кольца обеспечивают безопасность гусеницы как спереди, так и сзади прицепа. Вы также можете закрепить гусеничное кольцо на полу прицепа. Это создает прочные опорные точки, которые вы можете использовать, чтобы связать свои грузы.

Уровень квалификации: Начинающий

Щелкните здесь

Прицеп с самоподъемным задним бортом

Самоподъемный задний борт — отличная вещь, особенно когда вы находитесь в поле или вам нужно перемещать прицеп по местности. площадка. Он не требует электричества и является довольно простым способом поднять дверь багажника самостоятельно. Самозапирающаяся, самоподъемная задняя дверь — отличный проект, который можно сделать своими руками, чтобы добавить универсальности вашему старому прицепу. Таким образом, вы можете добавить к любому прицепу самоподъемную заднюю дверь. Установка листовой рессоры упрощает весь процесс. Прикрепите усиленную листовую рессору под прицепом с помощью нескольких прочных болтов, а затем прикрепите к ней U-образные болты, когда двери открыты. При этом у вас есть прицеп с самоподъемной задней дверью.

Уровень мастерства: средний

Щелкните здесь

Простой прицеп 4*8

Простой прицеп состоит из рессоры, старой оси минивэна и стальных балок. Рама состоит из стальных балок, и все, что вам нужно, это сварщик, чтобы прикрепить прицеп к оси. Так что он идеально подходит для перевозки фанеры и других строительных материалов; этот прицеп 4×8 имеет вилы на одном конце для подъема груза и ручки для тяги. Откройте свой ящик с инструментами и возьмите ось, которая хорошо держит пружину, несколько стальных балок и сварочное оборудование. Это все, что вам нужно, чтобы сделать раму для прицепа. Таким образом, благодаря стальным балкам этого прицепа вы можете с комфортом перевозить фанеру и другие строительные материалы.

Уровень квалификации: Начинающий

Прицеп со светодиодными фонарями

Наличие светодиодных фонарей на вашем прицепе — это разумный способ оставаться в безопасности и позволить другим видеть вашу машину, когда вы находитесь в дороге. Припаяйте провода, чтобы добавить еще большую устойчивость к коррозии в линии. Чтобы обеспечить максимальную безопасность в задней части прицепа, имеет смысл использовать светодиодные фонари. Светодиоды прослужат дольше, и они не ломаются, потому что их не трясет так сильно, как лампы накаливания. Они потребляют меньше энергии, не ломаются так быстро и могут служить долго. Кроме того, помимо того, что они более устойчивы к ударам, они ярче. Это может быть большим подспорьем при движении за прицепом ночью.

Уровень квалификации: Опытный

Щелкните здесь

Внедорожный прицеп

Внедорожный прицеп — это сверхмощный прицеп для бездорожья, который должен быть способен двигаться по пересеченной местности. Конечная цель — обеспечить плавную и комфортную езду для гонщика и всего его снаряжения. Utility Trailer из оперативной памяти последнего поколения предназначен для тех, кто хочет загрузиться и уйти. Таким образом, с буксировочной способностью этот прицеп должен быть способен перевозить большинство квадроциклов и бок о бок транспортных средств. Внедорожные шины и диски позволяют ему выдерживать каменистую и грязную местность, что делает его идеальным для дневной охоты, неторопливого движения по бездорожью или просто для того, чтобы вытащить свои проектные принадлежности на выходные, когда они превысили свою полезность. в гараже.

Уровень мастерства: средний

Самодельный прицеп из болтов

Если расположить стальные стержни в форме квадрата и соединить их болтами, получится прочный прицеп с простой конструкцией. Этот прицеп может быть разных размеров в соответствии с вашими потребностями. Квадратные стальные стержни являются наиболее распространенными стержнями, доступными на рынках скобяных изделий, и их можно использовать для создания самодельного прицепа. Этот самодельный прицеп, сделанный из болтов, прост. Но для того, чтобы собрать его обратно, потребуются некоторые инструменты, такие как пила, плоскогубцы, гаечный ключ, дрель, отвертка, а также немного воображения и терпения. Он прочнее стандартного металлического прицепа, и были проведены испытания, чтобы проверить его долговечность. Прицеп изготавливается на приспособлении, чтобы все стыки были одинакового размера, ровными и аккуратными.

Уровень навыка: средний

Заключение:

Создание трейлера может стать увлекательным занятием на выходных и экономичной альтернативой покупке трейлера. Планы, представленные в этом руководстве, просты в использовании. Конструкции обеспечивают прочную раму для вашего универсального прицепа и могут использоваться в различных целях. Эти планы проведут вас через каждый шаг и все детали, необходимые для создания мощного универсального прицепа, прочного, практичного и разработанного для ваших нужд. Все, что вам нужно, описано в этой коллекции из 20 чертежей полезного прицепа «сделай сам»!
