Прицеп для мотоблока своими руками

Прицеп для мотоблока своими руками

Простой самодельный прицеп для мотоблока: фото изготовления с описанием.

Сделал себе прицеп для мотоблока, использовал только материалы которые были в наличии, так сказать бюджетный вариант.

Материалы:

  • Трубы.
  • Пара ступиц от ВАЗ-2109.
  • Прицепное дышло сделал из кардана Москвича.
  • Колёса от старого легкового прицепа, просверлена новая разболтовка на колёсах.
  • Крылья также от старого легкового прицепа.
  • Днище сделал из ржавой квадратной бочки.
  • Самодельные навесы для откидывания кузова сделаны из 20 трубы 2.7 мм и штока амортизатора Ауди.
  • Борта и скамейка из 30 доски.

Сварил раму из металлолома.

Прицепное сделал из кардана.

Из 20-й профильной трубы сварил раму кузова.Крылья для прицепа своими руками: Доступ ограничен: проблема с IP

На днище приварил листовой металл от бочки.

Борта и сидение сделал из 30-й доски.

Кузов самосвал.

Под скамейкой сделаю ящик для инструментов.

Задний борт откидной.

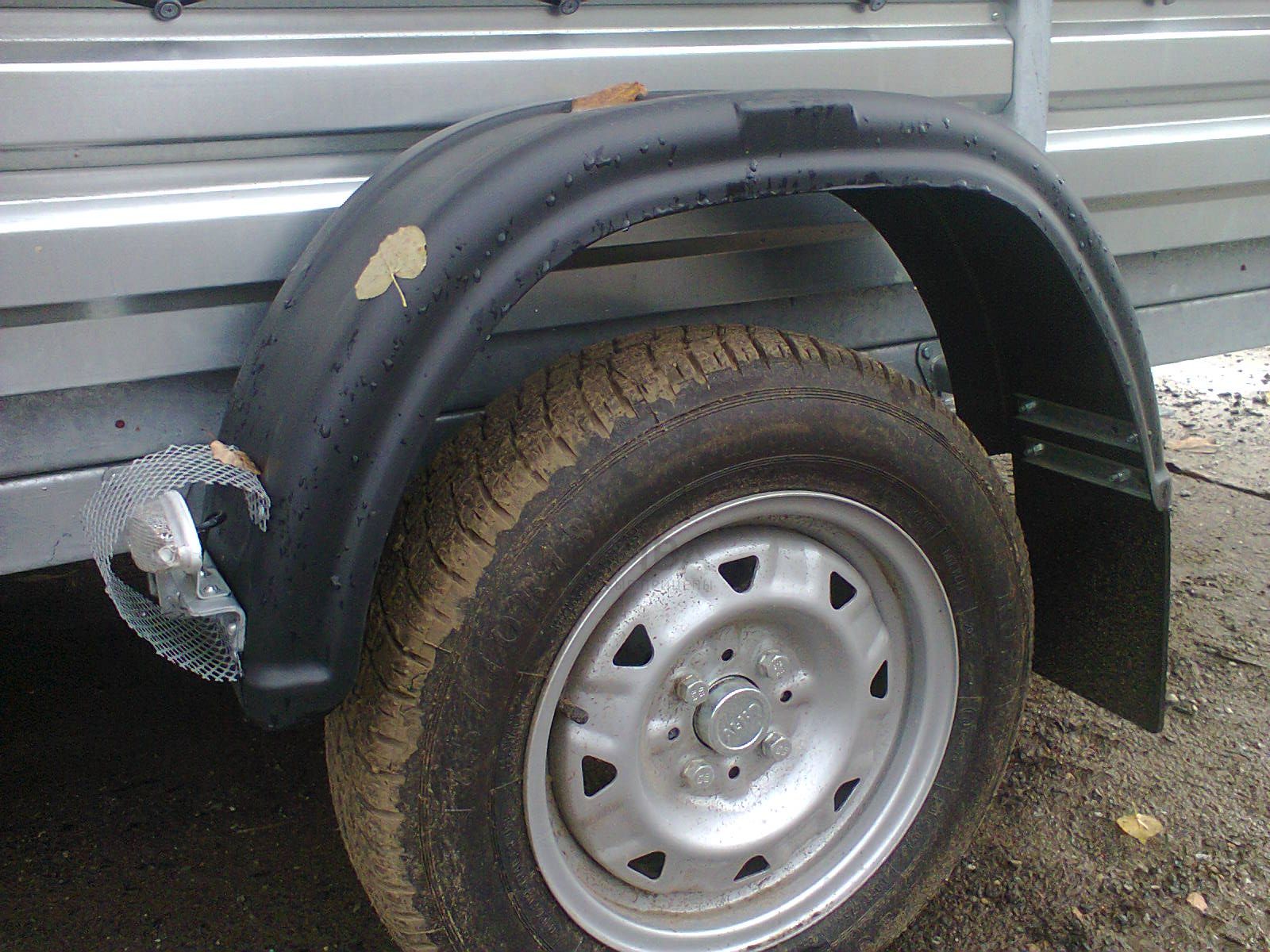

Крылья от автомобильного прицепа.

Получился простой самодельный прицеп для мотоблока, сделанный своими руками из подручных материалов.

Автор самоделки: Дмитрий. г. Костанай. Казахстан.

Популярные самоделки на нашем сайте

  • Самодельный прицеп для мотоблока

  • Тележка для мотоблока своими руками

  • Окучник для мотоблока своими руками

  • Отвал для мотоблока своими руками

  • Вездеход из мотоблока своими руками

  • Снегоход из мотоблока своими руками

  • Передний адаптер для мотоблока своими руками

  • Дисковый окучник для мотоблока своими руками

  • Вездеход из мотоблока сделанный своими руками

  • Квадроцикл своими руками с двигателем 6.Крылья для прицепа своими руками: Доступ ограничен: проблема с IP 5 л.с от мотоблока

  • Сделал себе вездеход из мотоблока своими руками

  • Самодельный снегоход из мотоблока

Прицеп для мотоблока своими руками из задней балки Москвича


Дата публикации Июн 14, 2013, Рубрики Мотоблоки |

Прицеп для мотоблока сделанный своими руками. Его самостоятельное изготовления становится весьма актуальным и может стать неплохим подспорьем в работе с транспортировкой сельскохозяйственных грузов (и не только ), особенно во время работы на земле, в процессе посадки или сбора урожая, а также, других ежедневных хозяйственных нужд.

Прицеп для мотоблока своими руками изготовить не сложно. Если Вы приняли такое решение, главное задаться целью, и неуклонно идти к ее достижению. Помимо широкого спектра применения прицепа для мотоблока, на нем можно транспортировать и сам мотоблок, если возникнет такая необходимость, вес которого, кстати, может достигать 100 кг.Крылья для прицепа своими руками: Доступ ограничен: проблема с IP

Для изготовления прицепа мотоблока Вам понадобится узел сцепки и задний мост, рекомендовано от автомобиля “Москвич”-412. В-первых, это оси. Применяется “чулок” заднего моста “Москвича’, редуктор удаляется за ненадобностью, а оси, для опоры, размещаются в двух подшипниках. Подшипники можно использовать от “Москвича”. Оси необходимо сделать короче, приблизительно на 20 см, и проточить под диаметр внутреннего подшипника. На место редуктора необходимо вставить трубу, диаметром уступающим диаметру “чулка”.

Сборка прицепа для мотоблока производится следующим образом. Изначально, на проточенную ось насаживаем внутренний подшипник и запрессовываем вовнутрь трубы. Свариваем стык трубы и обрезанный край заднего моста. При этом нужно обратить внимание на то, чтобы места для рессор находились на одном уровне. Зачищаем швы сварки. Затем, используя трубы прямоугольного сечения, крепим их к оси болтами. Далее, трубы необходимо загнуть вовнутрь, к продольной оси прицепа для мотоблока, и приварить в этом месте сцепочный узел.Крылья для прицепа своими руками: Доступ ограничен: проблема с IP После этого, все места сварки необходимо укрепить перемычками.

Геометрически, длина прицепа для мотоблока изготовленного своими руками должна соответствовать – 1м 70 см, а ширина, от 0,80 cм, до 1м. Относительно поперечного центра несущей платформы смещение оси должно равняться 10 см. После этого, из листового железа изготавливаются днище прицепа, его борта и крылья колес. Засим, прицеп для мотоблока изготовленный своими руками готов к применению.
