Автомобильный сабвуфер своими руками

Что может быть лучше увлекательного времяпровождения за рулем? Ответ очевиден – увлекательная поездка с музыкой. Поэтому в салонах авто всегда устроены музыкальные проигрыватели.

Но хватит ли их громкости и качества звука, чтобы утолить жажду водителя-меломана и его окружения? Хватит, если подсоединить к аудиопроигрывателю сабфуфер.

Последний продается отдельно или идет в комплекте с аудиосистемой. Однако приобрести дорогостоящую комплектацию может не каждый, что по умолчанию наталкивает на вопрос как сделать сабвуфер в машину своими руками, прибегая к доступным материалам. Последних много, а значит, остается разобраться в самом устройстве сабвуфера.

Сабвуфер: назначение и классификация

Сабвуфер представляет собой звуковой усилитель, подсоединенный к динамику, который размещен внутри короба-колонки. Сабвуфер призван воспроизводить аудио на низких частотах, чтобы делать музыку громче и чище.

По мощности звука сабвуферы бывают:

• Активными – со встроенными усилителем и кроссовером для получения высококачественного звучания и приема сигнала от разных источников.
• Пассивными – без усилителя, подключаемыми к аудиосистеме напрямую, из-за чего последняя иногда перегружается и теряет прежнее качество звучания.

Преимущество первого вида перед вторым очевидно. Однако как сделать усилитель для сабвуфера своими руками, если соответствующую деталь можно приобрести за деньги отдельно? Платить – необязательно.
Читайте здесь — ТВ кабель своими руками: как подключить, соединить, удлинить и нарастить телевизионный кабель (110 фото и видео)

Типы сабвуферов. Активный и пассивный сабвуферы

Все многообразие моделей этих акустических систем, представленных на российском рынке AV-техники, можно классифицировать по ряду признаков. Типы сабвуферов

– первейший критерий классификации. Исходя из него, все модели акустики разделяют на две класса:

• Активные сабвуферы
  ;
• Пассивные сабвуферы.

Активный
сабвуфер
—
совстроенным усилителем. Такой вариант позволяет снизить нагрузку с внешнего усилителя или av-ресивера домашнего кинотеатра, перераспределив ее в пользу остальной пассивной акустики. Таким образом, выбор сабвуфера активного типа позволит обеспечить всем элементам акустической системы более высокий уровень выходного сигнала и его чистоту. Кроме того, расширенный диапазон сабвуфера
активного типа позволяет расширить границы динамического диапазона всего комплекса акустической системы домашнего кинотеатра. Еще одно существенная черта и преимущество, которым отличаются активные сабвуферы для дома – наличие кроссовера, значительно упрощающего подключение саба к остальным элементам системы и нивелирующего возможные искажения при воспроизведении низких частот, вызванные наличием других колонок. Таким образом, сабвуфер со встроенным усилителем позволяет размещать его в любом месте помещения, где это необходимо его владельцу.

Установка сабвуфера пассивного типа, не имеющего встроенного усилителя и кроссовера, приводит к разделению потенциала мощности внешнего усилителя на большее количество акустических колонок различного назначения. За счет этого обстоятельства помимо более низкой чистоты воспроизведения модели такого типа также весьма капризны в вопросах выбора идеального места для своей установки. Единственное их преимущество по сравнению с конкурентами активного типа – более доступная цена.

В силу этих причин большая часть моделей, которые предлагает каталог
сабвуферовинтернет—магазина Hi-Fi Design, принадлежат к активной акустике.

Активный сабвуфер: расходные материалы для усилителя

Энтузиасты спешат рассказать об изготовлении активного сабвуфера на базе:

• Универсального зарядного устройства;
• Блока питания;
• Материнской платы;
• DVD-проигрывателя;
• Микросхем типа TDA 15-57 Q и т.д.

Перечисленные устройства разнятся между собой платами. Но наличие в этих платах трансформаторов, резисторов и конденсаторов делает возможным проектирование усилителя путем перестановки непосредственно деталей.

Остается только просмотреть тематические видеоролики о том, как сделать активный сабвуфер своими руками, вооружиться паяльником и мультиметром, найти подходящие расходные материалы, а после – приступить к работе.

Самодельный автомобильный сабвуфер

Наверно многие автолюбители мечтают о хорошем звуке в своём автомобиле… Именно для этого я решил вам помочь и написал статью о том как можно сделать самому автомобильный сабвуфер. Его главный плюс состоит в том, что его себестоимость будет значительно ниже, чем если вы приобретёте саб в магазине…
Ита-а-ак…(©Ян Арлазоров) берем два низкочастотных динамика, при этом один из них может быть неисправным (обмотка, например, горелая), но оба должны быть одинаковые по размерам, в идеале однотипные, я брал 75ГДН. Также нужно иметь хорошую доску толщиной 1.5-2см, размером по ширине не уже габаритов динамической головки с запасом в две толщины доски, также понадобится рейка около 30X30мм, клей обувной, но я думаю можно взять и «момент», брать эпоксидку думаю не стоит, т. к. она не эластична (мне так кажется, хотя можно попробовать) , саморезы, два винта с гайками длиной 4-5см. Ну и конечно ножовку, линейку, карандаш, две прямые руки, отвертку, паяльник, дрель, пассатижи, низкочастотный генератор (я использовал встроенный в цифровой тестер, он выдает около 50Гц, но можно попробовать использовать просто запись с крутым dram’n’bass ). Вроде не забыл ничего… хотя…

Делаем короб длиной около метра и внутренним размером, таким, чтобы в него четко входила динамическая головка, собираем саморезами на клей.

Далее крепеж динамика, из рейки делаем четыре брусочка и крепим их также клеем и саморезами.

Теперь делаем электрические контакты. Припаиваем провода (можно и просто прижать шайбами) к болтам. Сверлим два отверстия в корпусе (как на рисунке) под эти болты и прикручиваем их гайками резьбой наружу, а проводами внутрь корпуса.

Теперь дело за динамической головкой. Берем хорошую (рабочую) и припаиваем к ней недавно упоминавшиеся провода. На соответствующих болтах можно пометить полярность головки, хотя это и необязательно. Далее крепим головку к уже сделанному креплению из брусков внутри корпуса через резиновые шайбы (я использовал водопроводные прокладки) большими шурупами.

Затем герметизируем динамик в корпусе при помощи, например, пластилина (так делал я), но можно придумать и что-либо лучшее…

Подключаем к клеммам усилитель на вход которого подаем низкочастотный сигнал и начинаем медленно двигать пассивную динамическую головку внутрь корпуса, внимательно слушая звук, стараемся поймать максимум громкости. Пропустили? Вытягиваем немного за подготовленные петельки и снова стараемся найти максимум. Чтобы динамик не падал в корпусе, прикрепим временно к нему брусочки из рейки шурупами.

Вот мы нашли наилучшее положение. Теперь помечаем это место, вытаскиваем динамик, крепим крепеж (брусочки) динамика также на клей и саморезы, отпиливаем излишки корпуса. Аналогично первому закрепляем этот динамик, герметизируем пластилином или чем-то еще (замазкой оконной, например . Можно внутрь натолкать ваты, как обычно делают, но по моему звук становится хуже.

Теперь для подключения к усилителю нужен низкочастотный фильтр (его кстати можно поставить внутрь корпуса, но у меня для сабвуфера стоит отдельный усилитель с низкочастотным фильтром с полосой до 1200Гц), можно взять например от колонок С90 (мой первый вариант).

Вот в пинципе и все… Можно покрасить, заморить, залачить и обтянуть бока тканью. Усилитель можно встроить вовнутрь, хотя я не знаю как при этом решить вопрос с охлаждением — система то закрытая и не вентилируется. Не пробовал еще отделывать стенки изнутри мягким, по моему может стать лучше.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Короб для сабвуфера: классификация

Готовый сабвуфер соединяется с динамиком посредством проводки, после чего тематические элементы помещаются в короб. От последнего также зависят акустические свойства (звук может быть направленным или рассеянным).

Поэтому в зависимости от требований пользователя короб для сабвуфера бывает:

• Рупорным – отличается рупорной формой для направления звука в определенную точку;
• Закрытым – располагает усилителем и излучателем внутри себя;
• Фазоинверторным – имеет отверстия разных диаметров для создания особого звукового эффекта;
• Пассивным – клон фазоинверторного короба, но уже с дополнительным диффузором, который не располагает звуковой катушкой;
• Бандпассом – имеет несколько секций внутри себя, в которых в зависимости от типа Бандпасса могут располагаться от одного до нескольких фазоинверторов при условии, что часть секций пустует;
• Резонаторным с 4 волнами – представляет собой трубу, звучание которой на порядок качественнее того, которое демонстрируют аналоги.

Выбор конкретного вида короба зависит от требовательности пользователя и места размещения сабвуфера непосредственно в машине – в багажном отсеке, под сидушкой, на расположенной сзади полке либо по центру спереди.

Проектировка корпуса

На следующем этапе решение вопроса о том, как своими руками сделать сабвуфер, предполагает проектирование короба для будущего устройства. Для этого вам необходимо применить компьютерную программу WinISD 0.44. Без нее собрать работающий инструмент будет практически невозможно. Дело в том, что программа WinISD затребует параметры динамика и позволит разработать сразу несколько видов короба. Самым производительным из них является бандпасс шестого порядка. Он представляет собой прямоугольный кубический объект, внутри которого расположена специальная перемычка. На нее и будет крепиться динамик.

Стоит отметить, что система бандпасса имеет несколько отверстий для установки фазиоинверторных камер. Роль последних могут сыграть обычные металлопластиковые трубки, которые используются в сантехнике. В конечном итоге полученный корпус должен быть максимально загерметизирован. В качестве материала, предохраняющего его от пыли, воды и влаги, можно использовать слой войлока, ваты либо поролона. Также стоит отметить, что толщина изоляционного средства должна составлять минимум 20 мм. Самую высокую плотность на стыке имеет съемная крышка, поэтому дополнительно обрабатываем его слоем ваты либо поролона.

Все основные моменты в вопросе о том, как своими руками сделать сабвуфер, рассчитывает программа WinISD. Именно она подбирает оптимальные значения цифр для корпуса, исходя из характеристик динамика. Все, что требуется от вас, – как можно точнее воплотить все размеры. Тогда вам удастся сделать своими руками сабвуфер с качественным звучанием музыки на любых частотах.

Сабвуфер для авто: выбор динамиков

Отвечая на вопрос, как сделать короб для сабвуфера своими руками, остается только определиться с материалом, который поможет его изготовить.

И здесь на помощь приходит ДСП 16-40 мм. Она прекрасно передает акустику.

Обработка ДСП также выше всяких похвал: материал легко поддается распиливанию, оклеиванию и окрашиванию, что способствует созданию сабвуфера в любом желанном стиле.

Сборка короба под сабвуфер подразумевает следующие операции:

• Проектирования короба нужных размеров;
• Распиливание листов ДСП на нужные фрагменты;
• Создание в ДСП-фрагментах отверстий под проводку, динамик;
• Создание внутренней секции под усилитель и другие элементы;
• Внутренняя обшивка ДСП-фрагментов карпетом для звукоизоляции;
• Встраивание внутрь короба усилителя, динамика, проводки;
• Сборка короба посредством саморезов или жидких гвоздей;
• Грунтование и окрашивание короба при необходимости.

Объем пустотелости короба для сабвуфера и его размеры можно рассчитать заранее, используя приложения SpeakerShop либо WinlSD beta. Они же помогут понять, как сделать сабвуфер для компьютера своими руками, где уровень требуемого звука всегда отличается от соответствующего параметра касательно авто.

Сабвуфер: выбор динамика для дома, авто, компьютера

В зависимости от места пользования сабвуфером пользователь должен определиться, какой динамик будет распространять его аудио.

Специалисты рекомендуют уделять внимание диаметру динамика:

• 10-12-дюймовый – оптимальный вариант для транспортного средства при условии, что оно легковое;
• 6-10-дюймовый – предельный диаметр динамика для сабвуфера, который будет располагаться по соседству с компьютером, т.к. пользователю сильная громкость будет только мешать и вредить;
• 10-дюймовый и более – динамик среднего и большого диаметра позволяет полноценно наслаждаться музыкой, даже если слушатель находится в другой комнате (особенно, если жилье частное).

Вывод напрашивается сам собой: выбирая 10-12-дюймовый динамик для автомобильного сабвуфера, пользователь сразу решает вопрос, как сделать сабвуфер для дома своими руками, т.к. в домашних и автомобильных условиях требуемые громкость и качество звука совпадают.

Фото сабвуферов своими руками

Помогите сайту, сделайте репост

0

САМОДЕЛЬНЫЙ САБВУФЕР

   Покупка хорошего усилителя и самого сабвуфера для авто может потянуть на несколько сотен долларов. С другой стороны, если вы имеете хотя бы начальные познания в электронике, можно сделать всё это своими руками. И самый простой вариант автомобильного усилителя для сабвуфера — многократно проверенная схема на УМЗЧ TDA1562.

   Вот технические характеристики микросхемы TDA1562:
 Напряжение питания – 8..18в;
 Пиковое значение выходного тока – 10А;
 Ток в режиме покоя – 0,15А;
 Сопротивление нагрузки – 4 Ом;
 Выходная мощность, при коэффициенте гармоник
 -0,03% — 1 Вт
 -0,06% — 20 Вт
 -0,5% — 55 Вт
 -10% — 70 Вт
 Коэффициент усиления по напряжению – 26 дБ
 Диапазон воспроизводимых частот – 16…20000 Гц
 Входное сопротивление – 10 кОм
 Цена TDA1562 — примерно 6уе.

   Эта микросхема представляет собой УНЧ с вольтдобавкой, суть которой сводится к тому, что при воспроизведении звуковых сигналов, высокая выходная мощность требуется на короткий промежуток времени, а остальное время выходная мощность остается небольшой.

Поэтому пока выходная мощность не превышает 18Вт, устройство функционирует как обычный УНЧ с питанием от источника 12В. При превышении выходной мощности 18Вт внутреннее напряжение питания кратковременно повышается при помощи преобразователя в состав которого входят конденсаторы вольтодобавки. Подобное решение позволяет получить на нагрузке большую пиковую мощность при стандартном питании бортовой сети авто — 12В.

   Замыканием контактов осуществляется перевод микросхемы из дежурного режима в рабочий и наоборот. Усилитель не рекомендуется подключать к сабвуферам со встроенными фильтрами, содержащие значительные емкости. Микросхема TDA1562 довольно чувствительна к напряжению питания, поэтому не подавайте на неё больше 18В. Усилитель развивает выходную мощность 70Вт на нагрузке 4Ом при питании от однополярного источника напряжением 15В.

   Для монтажа микросхемы используйте толстые провода, так как имеет место потребление тока до 10 ампер. Это относится и к проводам идущим к динамику сабвуфера, ведь даже небольшое увеличение сопротивления линии приведёт к потерям мощности.

    Микросхему усилителя самодельного сабвуфера необходимо установить на теплоотвод площадью не менее 500 см2. В качестве радиатора можно использовать металлический корпус или шасси авто. Как вариант можно задействовать принудительный обдув микросхемы 12-ти вольтовым кулером от компьютерного БП.

   Корпус сабвуфера делаем из ДВП достаточной толщины — чтоб не было дребезга и призвуков. Снаружи обклеиваем его мягкой тканью для вибропоглощения. В качестве разъёмов используем стандартные тюльпаны и пружинящие педальки.

   Для индикации режимов сабвуфера служат два светодиода. Зелёный показывает подачу питающего напряжения 12В на схему, а красный сигнализирует о перегрузках и срабатывании защиты в TDA1562

   Питание 12В нужно прикрутить винтами — для улучшения контакта и уменьшения потерь. Испытания готового сабвуфера показали, что звук не хуже фирменных сабов среднего ценового диапазона, и вполне возможно собрать своими руками хорошую бас — систему в авто всего за 35уе и два вечера. Материал прислал — in_sane

   Форум по сабвуферам

   Форум по обсуждению материала САМОДЕЛЬНЫЙ САБВУФЕР

---

Инструкция по изготовления сабвуфера для автомобиля.

Сабвуфер — это низкочастотный динамик, установленный в корпус. Он предназначен для воспроизведения звука низкой частоты. Тема этой статьи — изготовление сабвуфера своими руками.

Наш рассказ о том, как собрать сабвуфер, необходимо предварить небольшим экскурсом в теорию. Корпус выступает в роли акустического оформления, требуемого для изоляции звуковых волн, излучаемых передней и задней стороной диффузора динамика, так как при их встрече происходит самозатухание, называемое коротким замыканием.

Виды конструкций акустического оформления

Бесконечный экран (freeair)- головка динамика устанавливается в усиленную заднюю полку автомобиля. Несмотря на простоту установки, используется редко ввиду низкого звукового давления, а также переменой звучания в зависимости от наполненности багажника. Возможна реализация только в автомобилях с кузовом седан.

Закрытый ящик — наиболее распространённый корпус сабвуфера. Закрытая коробка достаточной жесткости полностью изолирует звуковые колебания, излучаемые тыльной стороной головки. Для лучшего затухания звуковых волн внутри корпуса ящик внутри обклеивают звукопоглощающим материалом: войлоком, ватой или поролоном толщиной не меньше 2см. Из плюсов — простота расчетов и изготовления. Также динамики в таком корпусе легко переносят пиковую нагрузку. Закрытый ящик подходит для прослушивания музыки с богатым тональным окрасом. Минус один, но существенный. Это низкий коэффициент полезного действия сабвуфера, так как половина звуковых волн «остается» в ящике.

Фазоинвертор. Представляет из себя закрытый ящик с выходом порта, через который звуковая волна от тыльной стороны головки выходит из ящика наружу. Тоннель имеет круглую или прямоугольную форму. Именно этот порт и называется фазоинвертором. Он имеет определённый размер и место установки, благодаря чему меняет фазу проходящей через него звуковой волны. Звук от задней стороны динамика накладывается на звук от передней стороны, увеличивая коэффициент полезного действия. Это позволяет получить звуковое давление в два раза больше, чем при закрытом корпусе. Однако такой корпус более сложен в расчётах, и требуется больше размер ящика по сравнению с установкой того же динамика в закрытый ящик. Также при большом уровне звука возможны шумы из-за завихрения воздуха на краю фазоинверторного порта.

Бандпасс(bandpass). Представляет собой ящик с перегородкой посередине, которая образует две камеры. В перегородку внутри корпуса устанавливается низкочастотный динамик. В зависимости от сочетания камер (глухих или фазоинверторных), различают три вида бандпасс корпусов. Это бандпасс 4-й категории, 6-й категории тип А и 6-й категории тип Б (см. рис.). Сабвуферы данной конструкции позволяют получить качественный бас и высокий уровень КПД. Такой корпус очень сложный в проектировании и настройке, также имеет большие размеры по сравнению с другими конструкциями.

Изготавливаем корпус для сабвуфера своими руками

Какой материал лучше всего подойдёт для того, чтобы сделать корпус для сабвуфера своими руками?

• Древесностружечная плита (ДСП) — наиболее подходящий вариант, он дёшев и легко поддается обработке. Следует выбирать ДСП с наибольшей плотностью. Подойдет толщина 16мм или больше. ДСП легко впитывает влагу и разбухает, поэтому желательно окрашивать.
• Древесноволокнистая плита (ДВП) — её, также как и ДСП, следует выбирать наиболее большой плотности. Легко слоится, особенно влажный. С ДВП следует работать аккуратно, чтобы не испортить. Несмотря на недостатки, является удобным материалом для быстрой постройки сабвуферного корпуса для динамика средней мощности.
• Фанера. Подходит фанера из русской березы или корабельной древесины. Большинство других сортов фанеры не имеют достаточной плотности, что приводит к искажению звука.

Если есть листы ДСП, ДВП или фанеры, но их толщины недостаточно, чтобы обеспечить требуемую жесткость конструкции, можно сложить вместе два листа, скрепив их герметиком (или ПВА, столярным клеем) и саморезами.

Итак, сделать корпус для сабвуфера своими руками совсем не сложно.

Как собрать сабвуфер: требуемые материалы и инструменты

Материалы

• Динамики. При выборе динамика следует знать, что они отличаются своими характеристиками. На коробке или инструкции обычно указывается рекомендуемое акустическое оформление для данного динамика.
• Фанера, ДВП, ДСП. Количество зависит от размеров изготовляемого корпуса.
• Клеммы для проводов (акустический терминал). Необязательно. Можно просверлить две дырочки и через них вывести провода от динамика наружу.
• Кабель акустический.
• Силиконовый герметик или клей ПВА.
• Саморезы по дереву. Гвозди не подходят.
• Эпоксидная смола.
• Краска или лак.
• Клей в баллончике для карпета. Можно использовать и другой клей.
• Если вы будете строить корпус с фазоинвертором, необходим фазоинверторный туннель требуемого размера. Если нужного в продаже нет, то подбирается в строительном магазине пластиковая (картонная, железная) труба нужного диаметра.

Инструменты

• Ножовка или лобзик.
• Шуруповерт, подойдет и отвертка.
• Рулетка или длинная линейка.
• Карандаш (маркер).
• Карпет или винил, подойдет и другой материал для обтяжки корпуса снаружи.
• Ножницы.

Перед тем как собрать сабвуфер, необходимо грамотно его рассчитать. Качаем в интернете программу JBL SpeakerShop (или аналогичные, например WinISD или bassbox6pro), нужна чтоб рассчитать размеры корпуса.

Все эти программы работают по одному принципу: в соответствующие поля в программе вводим характеристики из инструкции к динамику или ищем в базе данных программы свой динамик. Выбираем тип корпуса, который хотим построить, и объем, рекомендуемый в инструкции. Программа выдаст размеры всех стенок сабвуферного корпуса. В инструкциях ко многим динамикам уже указываются размеры и виды рекомендуемых ящиков. Если форма сабвуферного корпуса, указанного в инструкции, подходит, то можно обойтись без программы. Для каждого динамика требуется индивидуальный расчёт объема корпуса, размера и расположения порта. Для корпуса сабвуфера не имеет значения форма, важен объем для получения тех или иных характеристик звука.

Изготовление сабвуфера включает в себя несколько этапов

Вырезаем стенки ящика согласно размерам. Вырезать следует, тщательно соблюдая размеры, чтобы при сборке щели были как можно меньше.

Собираем стенки вместе, промазывая стыки герметиком и закручивая саморезы через каждые 5 см.

Стыки ещё раз промазываем герметиком снаружи и внутри. Если останется даже очень маленькая дырочка, через нее при работе динамика будет слышен свист.

Вырезаем в удобном месте отверстие для акустического терминала (клеммы для проводов).

Вырезаем отверстие для динамика.

Если ящик с фазоинвертором, то крепим фазоинверторный порт в соответствующее отверстие так же с помощью эпоксидной смолы.

Чтобы защитить корпус из ДВП или ДСП от влаги, материал лучше покрыть краской или лаком, лучше нитро.

Обтягиваем карпетом корпус, не забывая оставить отверстия для динамика и терминала.

Устанавливаем акустический терминал на свое место. Крепим его саморезами, изнутри можно промазать эпоксидной смолой.

Крепим на клеммы внутри терминала два провода. Другой стороной провода присоединяем к клеммам динамика. Они должны иметь ровно ту длину, которая требуется для удобного подсоединения динамика.

Вставляем динамик на свое место. В стык между динамиком и плоскостью ящика кладем уплотнительную прокладку. Если в комплекте с динамиком не было такой, можно использовать тонкую полоску поролона или уплотнитель для окон.

Крепим динамик саморезами из комплекта динамика или обычными саморезами по дереву.

На фото — сабвуферный корпус с фазоинвертором для динамика BLAUPUNKT размером 12″ (слева). Объем корпуса — 70 литров, это максимальный рекомендованный в инструкции объем для этого динамика. Большой объем позволяет получить хорошее звуковое давление для прослушивания электронной музыки.

Сабвуфер из фанеры своими руками в багажник автомобиля

 Хорошую музыку любят все, особенно когда ее послушают. А что она в себя включает? Конечно гармоничные звуковые частоты, но с правильным тембральным балансом. Чтобы и высокие и средние, ну а низких частот можно и побольше. Их нам всегда не хватает! Если это описание про вас, то дело приобретения и изготовления сабвуфера для вашего автомобиля не «за горами».

 Приобретение сабвуфера дело быстрое и не хлопотное, конечно если есть деньги, но со своими недостатками. Во-первых, это чуть дороже чем изготовить сабвуфер самому. Во-вторых, параметры динамика вас могут не устраивать. А самое важное это пожалуй эргономика сабвуфера, которая наверняка не впишется в полости и формы багажника вашего автомобиля, то есть не подойдет идеально. Это значит, что купленный сабвуфер будет съедать столь полезный и всегда незначительный объем вашего багажника. Стать обладателем сабвуфера, который бы подходит по формам и размерам под ваш автомобиль можно лишь если вы его приобретете на заказ, либо сделаете сами. В этой статье мы расскажем про вариант изготовления такого девайса самим, из фанеры.

Материал для изготовления сабвуфера своими руками

 Самым подходящим материалом для изготовления сабвуфера своими силами будет фанера, что само по себе логично. Материал хорошо обрабатывается, из него можно выполнить довольно сложные формы, он не требует для создания корпусных деталей сложных технологических процессов. Он минимально токсичен. Наконец, он не дорогой и доступный.
 Самая ближайшая альтернатива это изготовление корпуса сабвуфера из стекловолокна и эпоксидки. Здесь все конечно обстоит иначе. Можно сделать более точные формы, но за это придется поплатиться токсичность материалов и соответственно необходимостью работать с ним. Также потребуется  шаблон для формирования плоскостей, например из монтажной пены и значительный опыт. В общем наш вариант для новичков, так как корпус будет сделан только лишь из фанеры, проклеен клеем, коим может быть ПВА и швы укреплены герметиком.

Расчет корпуса для сабвуфера

 Здесь прежде всего стоит сказать об корпусе и о его объеме. Априори, что с корпусом динамик звучит лучше, то же самое, только с еще большей закономерностью относится и к НЧ динамику – сабвуферу. Также для хорошего звука необходимо обеспечить оптимальный объем корпуса, который должен быть прописан в характеристиках к динамику и должно демпфирование. Это обеспечивается при помощи звукопоглощающих материалов и фазоинверторов, «спускающих» излишнее давление от НЧ, которое может повилять на качество звука.

 Цифр приводить мы не будем, так как первый абзац фактически поставил жирный крест на точных расчетах. Главное при изготовлении корпуса рассчитать объем не менее возможного минимального, а также сделать фазоинвертор или уложить шумопоглощающий материал, в наиболее удаленных углах корпуса. Вот такие будут рекомендации.

Процесс изготовления сабвуфера своими руками

 Первоначально определяемся с основанием, то есть с местом установки. Вырезаем основание – фанеру по месту и начинаем «наращивать» стенки.

Да, да, в некоторых случаях как наращивать по-другому и не назовешь. Особенно если формы сложные и изменяющиеся.

 В некоторых случаях стенки будут наращиваться просто перпендикулярной фанерной стенкой, а иногда это будет целый каскад из сложных деталей.

 Фанерные детали скручиваются между собой саморезами, а также проклеиваются герметиком. Все это обеспечит более чем высокую прочность.

 Так деталь за деталью изготавливаем корпус сабвуфера.

Далее затягиваем его карпетом и протягиваем аудиокабель. Вставляем динами и устанавливаем сабвуфер на место. Лучше предусмотреть крепление на месте установки, чтобы исключить возможность передвижения сабвуфера при инерционных воздействиях.

Вот собственно и все, сабвуфер на месте, звук радует, плоды собственного труда восхищают!

Как сделать сабвуфер для авто своими руками — Меандр — занимательная электроника

Как сделать сабвуфер в авто своими руками? Такой вопрос часто задают автолюбители, которых не устраивают готовые корпусные сабвуферы. В данной статье мы покажем, как можно сделать несложный качественный сабвуфер для авто своими руками.

Чтобы сделать сабвуфер, нам необходимо определиться с формой корпуса, типом акустического оформления и выбрать динамическую головку.

Форму корпуса сабвуфера выберем в виде усеченной пирамиды, как наиболее универсальную, со скошенной задней стенкой под углом в 23 градуса (практически у всех автомобилей спинка заднего ряда сидений наклонена именно на такой угол).

В качестве типа акустического оформления для корпуса сабвуфера выберем закрытый ящик. Это позволит легко получить предсказуемые результаты. Такие типы акустического оформления как фазоинвертор (bass reflex, vented box) и бандпасс (bandpass) рассматривать не будем, потому, что они требуют более сложных расчетов и настройки.

Открытое оформление (Free air) тоже рассматривать не будем, так как оно подходит только для седанов.

Переходим к выбору сабвуферного динамика. Поскольку нам необходим динамик для закрытого ящика, то при его выборе необходимо руководствоваться таким параметром как добротность Qt. Этот параметр должен быть примерно 0,5 — 0,6. Если этот параметр равен 0,3 — 0,5, то такой динамик больше подходит для фазоинверторного оформления, а если Qt = 0,7 — 1,2, то такому динамику больше подходит открытое оформление. Из недорогих сабвуферных динамиков наш выбор пал на модель DS250 фирмы Hertz.

Согласно измерениям и рекомендациям журнала «Автозвук», для динамика Hertz DS250 в акустическом оформлении закрытый ящик требуется объем порядка 23-28 литров. При этом АЧХ сабвуфера с учетом передаточной характеристика салона автомобиля получается линейной.

После определения требуемого объема приступаем к расчету и изготовлению чертежа корпуса сабвуфера. Передную стенку корпуса сабвуфера сделаем из ДСП толщиной 23 мм, а боковые — толщиной 20 мм. После того, как выпилили стенки корпуса сабвуфера нужных размеров и в нужном количестве, приступаем к сборке корпуса. Все соединения выполняем на клею ПВА и саморезах. Саморезы вкручиваем с шагом в 5 см, предварительно просверлив отверстие под них сверлом на 3 мм и раззенковав сверлом 10 мм под головки саморезов.

После того как собран ящик из боковых, верхней и нижней стенок, на одной из боковый сторон циркулем размечаем отверстие под акустический терминал.

И электролобзиком вырезаем отвертие.

Поскольку акустический терминал достаточно хлюпкий и при высоком давлении может создавать призвуки, то для этого экраннируем его небольшой коробочкой.

Эту коробочку промазываем клеем и на саморезах прикручиваем к боковине.

Рубанком срезаем все выступающие края корпуса сабвуфера.

Электролобзиком вырезаем в передней панели отверстие под установку динамика, которую на клею и саморезах крепим к корпусу.

Следующий этап, который нам предстоит пройти — это защитить от влаги и конденсата корпус сабвуфера, поскольку влага на ДСП действует разрущающе. Для этого мы пропитаем корпус мебельным нитролаком. Лучше эту процедуру провести на улице, т.к. лак вонюч и ядовит.

Так же пропитываем внутренний торец передней панели.

Следующий этап, который нам необходимо выполнить — это облагородить внешний вид. Для этого корпус сабвуфера обклеим карпетом. На обклейку нам понадобиться примерно 1,5 метра карпета. В качестве клея использовался нитролак.

Острым концелярским ножом вырезаем отверстие в карпете под динамик.

Корпус готов. Остался последний шаг — соединить сабвуферный динамик с акустическим терминалом и закрепить их в корпусе.

Сабвуфер, сделанный своими руками, готов! Можно подключать к усилителю и наслаждаться басами.

Автор: А.Сусло Источник: книга «Изготовление и расчет сабвуфера»

Сабвуфер своими руками + светотюнинг

В этой статье речь пойдёт о том как сделать сабвуфер своими руками и как сделать для него красивую подсветку Просмотров: 113252

Сабвуфер представляет собой отдельную акустическую систему, предназначенную для воспроизведения низких частот звукового диапазона (обычно 20-120Гц).
Применение сабвуфера позволит Вам не напрягать акустическую систему низкими частотами, оставив для них лишь средние и высокие. Так как человеческий слух не может распознать направление низкочастотного звука, достаточно иметь только один сабвуфер и установить в его в любом удобном Вам месте.
Изготовление любого корпуса для сабвуфера нужно начинать с покупки динамика. Рассмотрим основные параметры динамической головки для сабвуфера, которые нужно учитывать при изготовлении сабвуфера.
Размер – обычно динамики для сабвуферов бывают следующих размеров:
6-ти дюймовые головки – редко используются в качестве основного сабвуфера. Для нормального функционирования нужно использовать их несколько. Поэтому обычно их используют как дополнительный источник мид-баса.
8-ми дюймовые головки – Похожи по характеристикам предыдущему варианту. Однако существует мнение, что при правильной установке такие динамики можно использовать при изготовлении основного сабвуфера. Но все же мы рекомендуем не использовать их для этой цели. Подобные динамики можно использовать для получения фронтального баса.
10-ти дюймовые головки позволяют построить функциональную систему благодаря своему небольшому размеру и хорошим характеристикам. Такие динамики способны довольно качественно звучать в корпусе, типа «Закрытый Ящик» размером 15 – 20 литров. Таким образом, можно получить компактный сабвуфер, создающий неплохое звуковое давление.
12-ти дюймовые головки – самый распространенный вариант для изготовления сабвуфера. На наш взгляд, это оптимальный вариант. Сабвуфер будет занимать не очень много места (около 25 – 35 литров объема) и позволит получить качественное звучание.
15-ти дюймовые головки устанавливают, как правило, для соревнований по SPL, так как не каждый автомобиль способен вмещать сабвуфер объемом 60 – 90 литров. Так же система, изготовленная с применением таких динамиков достаточно дорога.
Теперь перейдем к разнице в сопротивлениях звуковой катушки.
Основной принцип – чем меньше сопротивление в нагрузке у усилителя, тем выше мощность.
Однако, зачастую, при использовании 1 — 2 Ом в нагрузке, качество значительно теряется. Исходя из этого, на наш взгляд, лучше отказаться от сопротивления 1 Ом, а свой выбор остановить на 2-4 Ом.
Осталось рассмотреть мощность сабвуфера. Здесь нет единого мнения, но точно можно сказать, что динамик должен быть в любом случае мощнее, чем максимальная выходная мощность усилителя. Однако, стоит помнить, что ни одна система не рассчитана в стандартном режиме на использование ее в максимальной громкости. Так как в этом случае возрастают нелинейные искажения, и качество звука сильно падает. В связи с этим, рекомендуется все же придерживаться баланса.
Теперь перейдем непосредственно к изготовлению корпуса.
Они классифицируются по варианту конструкции:
Стандартный ящик.
Корпус типа «стелс» — размещается в нишах автомобиля.
Рассмотрим каждый из них.
Стандартный корпус выполняется в трех конструкциях – ЗЯ (закрытый ящик) и ФИ (фазоинвертор) и БП (бандпасс). Последний бывает в двух вариациях БП 4 и БП 6

ЗЯ — Преимуществами конструкции закрытого корпуса являются его простота в изготовлении и наименьший размер. Основные недостатки — меньшая эффективность и КПД, по сравнению с другими корпусами.
ФИ и БП требуют более сложных расчетов и настройки, но эффективность и КПД имеют намного выше, чем ЗЯ.
Для расчета сабвуферов существует много различных программ, таких как Blaubox, WinISD Pro Alpha, WinSpeakerz, Perfect Box 4.5,JBL Speakershop, WinISD 0.44 и др. Самой распространенной является программа JBL Speakershop.
Чтобы рассчитать корпус в программу вводятся технические характеристики динамика, которые можно узнать у производителя, в инструкции по эксплуатации или посмотреть в интернете. Программа поможет Вам получить все необходимые данные для изготовления сабвуфера.
Когда все расчеты закончены перейдем непосредственно к изготовлению корпуса.

ЗЯ (Закрытый Ящик)

ЗЯ – самый компактный вариант сабвуфера, благодаря чему, его легко можно расположить за задними сиденьями таким образом, чтобы он занимал минимум лишнего пространства.Форму корпуса сабвуфера выберем в виде усеченной пирамиды, как наиболее универсальную, со скошенной задней стенкой с углом в 23 градуса, так как у большинства автомобилей спинка заднего ряда сидений наклонена именно на такой угол.
После определения требуемого объема приступаем к расчету и изготовлению чертежа корпуса сабвуфера. Переднюю стенку корпуса сабвуфера сделаем из ДСП толщиной 23 мм, а боковые — толщиной 20 мм.

Выпиливаем стенки корпуса нужных размеров и в нужном количестве, приступаем к сборке корпуса. Все соединения выполняем с помощью клея и саморезов. Саморезы вкручиваем с шагом в 5 см, предварительно просверлим отверстие под них сверлом на 3 мм и раззенкуем сверлом 10 мм под головки саморезов. После этого, на одной из боковых сторон с помощью циркуля размечаем отверстие под акустический терминал.

Вырезаем отверстие электролобзиком.

акустический терминал при высоком давлении может создавать призвуки. Чтобы этого избежать экранируем его небольшой коробочкой.

Промазываем ее клеем и прикручиваем к боковине с помощью саморезов.

С помощью рубанка срезаем выступающие края корпуса.

Вырезаем на передней стенке отверстие под установку динамика. Крепим ее к корпусу с помощью клея и саморезов.

Для защиты корпуса от влаги и конденсата, пропитаем корпус мебельным нитролаком

Нанесем лак так же и на внутренний торец передней панели

Для красоты можно обклеить корпус карпетом, используя в качестве клея все тот же нитролак.

Осталось лишь соединить сабвуферный динамик с акустическим терминалом и закрепить их в корпусе.

ФИ (фазоинвертор)
Данный тип корпуса более громоздкий, чем предыдущий. Кроме того его сложнее рассчитать и настроить, однако качество и КПД сабвуфера значительно возрастает. Как и в первом случае, для правильных расчетов воспользуемся одной из программ.
Вырезаем по размеру стенки и аккуратно крепим их друг к другу с помощью клея и саморезов.

Рекомендуется изнутри промазать швы силиконовым герметиком.

Можно приступать к шпаклевке. Рекомендуется использовать автомобильную, двухкомпонентную шпаклевку. Постараемся как можно лучше отшлифовать корпус.

Вырежем отверстия для размещения фазоинвертора,

розетки

и специальных ручек-карманов.

Пробуем установить. Проверяем надежность крепления всех деталей

Для красоты можно обтянуть корпус кожей.

Существует вариант ФИ с фазоинвертором щелевого типа. Основное отличие в уникальном щелочном инверторе.

Из-за особенностей конструкции для крепления лучше использовать длинные шурупы, для герметизации можно использовать клей жидкие гвозди «Момент». Однако для дополнительной прочности лучше использовать эпоксидную смолу + ткань.

В остальном процесс схож с обычным фазоинвертором.

БП 4 (бандпас 4-го порядка).
Бандпас 4-го порядка – выбор для людей, имеющих опыт в расчетах и изготовлении. Его намного сложнее рассчитать и достаточно просто ошибиться в размерах. Однако он выдает еще большее качество и КПД. Кроме того, он лучше защищен от внешних воздействий, благодаря тому, что динамик полностью расположен внутри корпуса.
Как обычно рассчитываем с помощью одной из программ размеры корпуса. Важно правильно рассчитать не только размеры корпуса в целом, но и каждой из камер.
Выпиливаем все детали точно по размерам. Далее собираем конструкцию с помощью саморезов. Перед скруткой промазываем торец детали жидкими гвоздями или герметиком. После сбора тщательно промазываем швы теми же жидкими гвоздями, либо герметиком.

Перегородку, на которой расположен динамик, делаем из 2 деталей ДСП. Место установки динамика промазываем силиконом или герметиком и плотно стягиваем саморезами. Далее пропиливаем отверстие под клемму и обклеиваем внутри шумопоглощающим материалом(к примеру можно использовать ватин). Клей наносим не на всю площадь, чтобы материал не был статичен. Можно дополнительно закрепить его с помощью строительного степлера.

Припаиваем провода к динамику и к клемме.

Теперь необходимо закончить заднюю камеру (без фазоинвертора) и создать ей полную герметичность. На нее также необходимо поместить ватин.

После чего нужно плотно закрепить ее с помощью саморезов и клея. Для лучшей герметичности можно использовать жидкие гвозди, а также поверх швов нанести скотч.

Фазоинвертор можно приобрести, если же нужного размера нет в наличии, можно сделать его самому из пластиковой трубки. Мы использовали канализационную трубу 100мм. Фазоинвертор с передней и задней части должен иметь раструбы, причем с передней части раструб должен иметь больший диаметр. Чтобы сделать раструб, края трубы нужно немного нагреть и расширить с помощью тарелки или банки.

В крышке лобзиком пропиливаем отверстие, помещаем фазоинвертор вместе с карпетом, предварительно промазав все жидкими гвоздями. С задней стороны обклеиваем фазоинвертор и крышку шумопоглащающим материалом (ватином).

Собираем сабвуфер и обклеиваем его карпетом.

БП 6 (бандпас 6-го порядка)
Самый сложный в расчетах и сборке сабвуфер. Требует серьезной подготовительной работы с расчетами. Сопоставим с БП 4, однако выдает больший диапазон частот.
Правильно рассчитать КПД и мощность такого сабвуфера сложно даже с помощью программ имитации. Как правило, все глубоко индивидуально. Приведем пример с изготовлением сабвуфера с конкретными размерами.

Корпус устроен сложнее, чем в предыдущих примерах, поэтому, для дополнительной прочности, все стыки выполняются на деревянных брусках, которые крепятся саморезами

В вырезанной по размерам перегородке для динамической головки вырезаем отверстие размечаем и просверливаем отверстия для крепления динамика. Далее, крепим брусок по периметру.
Затем, к одной из боковых стенок корпуса сабвуфера крепим днище и крепим перегородку для динамика. Вторую боковую стенку сабвуфера также крепим к днищу перегородке.

После этого крепим бруски по периметру передней и задней камер. Вторую боковую стенку корпуса также крепим к днищу и перегородке. После этого крепим бруски по периметру передней и задней камер.

Далее вырезаем 2 отверстия под фазоинверторы и собираем сабвуфер. Делаем это по той же технологии, что и в случае с БП 4. Однако используем в качестве дополнительного материала для шумоизоляции вату, которая находится между внутренней поверхностью стенки корпуса сабвуфера и ватином.

Дополнительно можно покрасить сабвуфер

Сабвуфер стелс
Теперь рассмотрим один из вариантов установки сабвуфера с корпусом стелс. Такой сабвуфер незаметен и не занимает намного меньше места в багажнике. А потому крайне удобен для использования в автомобиле.
Обычно стелс устанавливают за аркой заднего крыла в багажнике автомобиля. Для хорошего динамика приходится набирать объем до 18 литров и больше. Можно немного вынести переднюю лицевую панель корпуса для сабвуфера стелс в багажник, а можно подрезать пол багажника, чтобы занять часть ниши запасного колеса.
Измеряя пространство в автомобиле, решено было выдвинуть переднюю панель корпуса для сабвуфера стелс за габариты боковой обшивки багажника. При этом видимая поверхность корпуса и панель усилителей будут аккуратно соединяться со штатной обшивкой. Вырезаем обшивку по линии будущего примыкания сабвуфера и усилителей.

Работа, связанная с формовкой стеклопластика, начинается с маскировки поверхностей автомобиля в местах возможного контакта с полиэфирной смолой. В нашем случае мы совмещаем маскировку обшивок багажника с изготовлением формы сабвуфера в крыле. Из гофрокартона делаем форму, склеивая малярным скотчем куски.

При формовании, рекомендуется добавить аэросил (стеклянную пудру) или другие сыпучие материалы в полиэфирную смолу. Аккуратно накладываем стекломат 8-10 слоями, чтобы добиться толщины 8мм.

Выламываем из крыла стеклопластиковою коробку корпуса сабвуфера

Необходимо собрать металлический каркас, для установки усилителей ориентируясь на корку из стеклопластика. После чего примеряем оборудование.

Панель облицовки усилителей также делаем из стеклопластика, причем делать это уже на установленном каркасе с усилителем. Для этого закроем все промежутки в блоке аппаратуры листами тонкого МДФ скотче и полиэтиленом.

Совместим обе детали.

Передняя стенка сабвуфера с отверстием для динамика выпиливается из МДФ толщиной 16 мм. После можно монтировать ее с помощью саморезов на стеклопластиковой коробке корпуса. Используем гофрокартон в качестве опалубки для устранения зазоров в корпусе сабвуфера. В зазорах между деталями необходимо набираем такую же толщину пластика как и на всех изделиях.

С помощью стеклопластика и шпаклевки создаем более эстетичный вид корпуса.

Осталось только поместить сабвуфер в крыло и установить его к панели облицовки усилителей и обшивке багажника. После этого можно удалить неровности корпуса полиэфирной шпаклевкой и выравнивания наждачной бумагой.

Обклеиваем корпус сабвуфера карпетом и прикручиваем динамик.

Подсветка сабвуфера.
Для подсветки можно использовать отдельные светодиоды, либо светодиодную ленту.
У светодиодов есть 2 контакта, Анод (А) и Катод (К). Чтобы светодиод работал, нужно его правильно подключить: А подключается к «плюсу» источника питания, К – к «минусу». В данном примере будут использоваться вот такие диоды.

Именно к А мы будем припаивать резисторы. Сопротивление резисторов рассчитывается по формуле закона ОМА
Исходим из того что рабочее напряжение светодиода (Uсв=3В), рабочий ток светодиода  Iсв=10мА=0.01А
Припаиваем резисторы к А каждого светодиода.

Нужно заранее продумать, как светодиоды будут закреплены внутри сабвуфера, В нашем случае было удобно расположить их так, чтобы они крепко держались вместе, поэтому мы спаяли их следующим образом:

В случае использования светодиодной ленты этот процесс не заменен самой конструкцией ленты, в которой светодиоды тщательно закреплены.

прикрепить светодиоды к внутренней поверхности сабвуфера можно с помощью двухстороннего скотча.

Для этих целей можно использовать светодиодную ленту. Работа с ней намного проще. К тому же она позволяет делать более яркие и интересные подсветки. Например диодное кольцо вокруг динамика

Рекомендуем использовать такую ленту. Цвет и яркость выберите на свой вкус.

Еще одним интересным направлением было бы использование эквалайзера на заднем стекле авто. Неоновый эквалайзер реагирует на пиковые амплитуды сабвуфера и заставляет световые столбики прыгать.

Важный момент!

Мы рекомендуем не располагать датчик звука эквалайзера очень близко к сабвуферу. Это может его повредить.

Ознакомиться более подробно с этим устройством, а так же увидеть разновидности можно здесь.

Автозвук своими руками » Бас Клуб

Всем доброго времени суток! Этим небольшим рассказом мы продолжаем нашу рубрику Автозвук Своими Руками на страницах БасКлуба. Эта рубрика посвящена самоотчетам любителей — экспериментаторов об установке громких  аудио систем в своих авто. Забегая вперед скажу, что все делалось своими руками с упором на максимальное звуковое давление при повседневном прослушивании музыки. Но вначале вкратце о себе, мне 21 год, в прошлом году закончил Краснодарский политех, щас работаю в родном городе Туапсе технодзором по строительству, в связи с чем свободного времени очень мало и когдо оно есть, то в основном тратится на доработки машины, так как стараюсь все делать сам. С детства увлекаюсь машина, тюнингом, да и все что с этим связано… Автозвук пришел в мою жизнь 4 года назад, когда я впервые побывал на соревнованиях по СПЛ в Краснодаре на MOBI 2005. С тех пор я просто заболел. Помню свой первый сабвуфер — LADA 12» в готовом закрытом ящике с усилителем мощностью 200Вт того же бренда.

Блуждая по просторам интернета я отрыл для себя очень полезный ресурс — БасКлуб, благодаря которому я познавал все азы автозвука. Не могу не отметить также журал Автозвук, покупался он регулярно и перечитывался потом ни один раз. Понабрашвись теоретических материалов, советов опытных пользователей на форуме БасКлуба я принялся делать свой первый саб — сабвуфер своими руками! Для расчетов я использовал программу JBL Speakershop, хотя все же в итоге настраивалось на слух по месту. С того времени до настоящего момента собственноручно были изготовлены 4 корпуса под разные головки и для разных машин. Но так как своего автомобиля я не имел, то приходилось довольствоваться той незначительной площадью багажника, что могли предоставить хозяева (родители) данного автомобиля, после неоднократных уговоров на тему, что бас в машине должен быть.

Сейчас у меня своя машина, так что простор для инсталяции любых компонентов уже не ограничен… Итак, начнем… первое что было сделано с машиной — это проклейка всех дверей, багажника… чуть позже крыши! Обклеивалось простым герленом плюс на крыше паролон 2см толщины! Результат и эффективность меня вполне устраивает.
Остро встал вопрос о покупке ГУ, на него я готов был потратить 300-350 у.е. Конечно многие скажут, что надо было брать Альпайн или Пионер с множеством функций, разных задержек, эквалайзеров, но я выбрал мултимидейный центр Soundmax, так как качество звука для меня далеко не на первом месте, а очень хотелось выдвижной монитор, скажу вам честно аппарат меня вполне устраивает, на большой громкости картинка не прыгает, диски все читаетаются на 5+!
Акустика… тут я поспешил, не спорю, взял компонентную Nitech 16см…играют они может и нормально, но для усилителя по 150Вт номинала на канал они слабоваты, так что двухканальник отдает треть своей мощность, дабы не спалить колонки. Проводка, колба и дистрибьютер питания Mystery,силовой кабель 4Ga, скоро будет заменен на 2Ga. Усилители расположены на спинке заднего сидения, питание от одного кабеля, разделенного дистрибьютером.

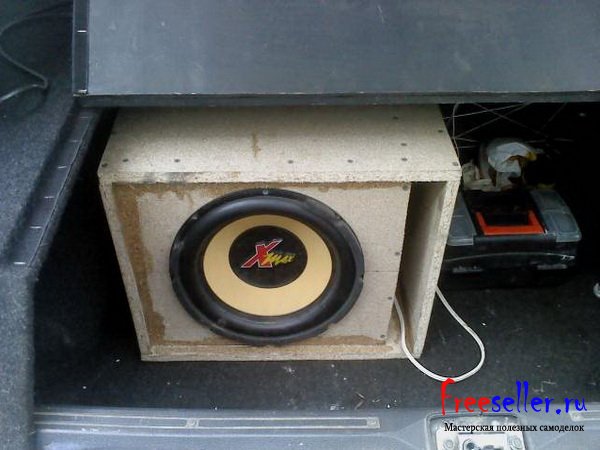

Ну и самое сладкое! Это басовая составляющая! Я ярый поклонник СПЛ, много раз бывал на соревнованиях и хотелось из кожи вылезть вон, лишь бы получить очень громкий бас! Многие задаются вопросом, как сделать авто сабвуфер своими руками, вот мой вариант ответа на этот вопрос. Пол-месяца в гараже и короб был готов! Толщина стенок 1см…маловато для СПЛ скажите Вы, но по периметру он проклеен двумя слоями стеклоткани, в итоге и легкость и прочность.
Короб представляет собой прямоугольник с двумя разделенными объемами по 50 литров, в каждом по два фазоинвертера 10х32 см, настройка на 40Гц. Переделывать фазики приходилось не раз, так как из приборов вналичие имелся только диск с нарезкой синусов, то настраивалось все на слух. Внутри стыки замазаны монтажной пеной и для сущей герметичности прошелся шпаклевкой. Динамики 12″ Soundstream Picasso Limited Edition, то что они Лимитед убедился очень буквально, еле нашел второй саб, когда первый был куплен еще пол-года назад. Головки установлены магнитом наружу, так и вид выигрывает и место для труб фазоинвертеров есть. Слушаю в основном рэп и того шевелящего баса, что я хотел я добился! Усилитель на них стоит моноблок Mystery 1.700DV2 на 10м по паспорту должен отдать 1квт мощности, понимаю что просадки не позволяют эту мощность поднять выше 600-700Вт, но для динамиков номинальной мощностью в 350Вт этого вполне хватает!
Напоследок хочу сказать, что это только начало, со временем будут меняться компоненты, переделываться проводка и многое другое! Но сейчас результатом собственного труда я очень доволен, без лишней скромности скажу что, эта машина по праву считается самой громкой в городе и 5 тыс. жителей это подтвердят )))) Теперь остается ждать каких либо организованных автозвуковых мероприятий, чтоб испытать себя и аппаратуру на замере, думаю весной на Иаске это осуществится!

Как собрать коробку для сабвуфера — пошаговые инструкции

Раскрытие информации для аффилированных лиц. Как партнер Amazon, Speaker Champion может получать комиссионные от соответствующих покупок на Amazon.com и других поставщиках.

В связи с растущей популярностью индивидуальных корпусов сабвуфера, мы подумали, что сбор некоторой подробной информации о том, как построить корпус сабвуфера, поможет вам в процессах планирования, сборки и детализации корпуса сабвуфера по вашему выбору.

Изучение того, как сделать коробку для сабвуфера, поможет вам подготовиться к настройке вашей аудиосистемы, не тратя целое состояние. Все, что вам понадобится, — это несколько необходимых инструментов, материалов и подходящего оборудования.

Факторы, которые следует учитывать при разработке корпуса сабвуфера

Пока вы подбираете подходящие материалы и оборудование для проекта, вы также будете учитывать желаемый размер сабвуфера, который вы хотите построить, а также место его установки, особенно если у вас ограниченное пространство в автомобиле.Еще одно важное соображение касается сабвуфера, для которого вы хотите построить коробку. Каковы максимальные и минимальные рекомендации по корпусу для этого сабвуфера? Давайте рассмотрим эти факторы более подробно:

• Минимальная глубина ящика

Под глубиной мы понимаем расстояние от передней части до задней части коробки. Чтобы определить минимальную глубину коробки, измерьте глубину сабвуфера и прибавьте 2 дюйма. Полученная цифра — это минимальная глубина, с которой вы собираетесь работать.

• Минимальная высота и ширина ящика

Чтобы определить минимальную высоту и ширину, вы можете измерить диаметр рамы вашего сабвуфера или проверить технические характеристики в руководстве пользователя. Вам следует предусмотреть дополнительное пространство, если вы собираетесь использовать монтажную решетку.

• Свободное место в автомобиле

Размер коробки во многом зависит от свободного места в вашем автомобиле. Вам нужно будет измерить высоту, глубину и ширину области, на которой вы собираетесь разместить сабвуфер, чтобы вы могли определить размер и форму корпуса вашего сабвуфера.Теперь вы можете набросать коробку, используя размеры, которые вы собрали до сих пор.

Чтобы получить внутренние размеры, вычтите толщину используемой древесины из внешних размеров. Например, в нашем случае мы используем МДФ 3/4 дюйма, что означает, что вам нужно вычесть 2 × 3/4 дюйма из каждого измерения. Затем вы можете использовать эти размеры для определения внутреннего объема в кубических дюймах, т. Е.

.

Кубический объем = высота x ширина x глубина

Преобразуйте полученное в кубических футах, поскольку большинство производителей рекомендуют объем коробки в кубических футах.Это достигается делением кубических дюймов на 1728. Убедитесь, что объем соответствует заводскому, а если нет, внесите необходимые изменения. После внесения корректировок определите окончательные размеры, и теперь вы готовы построить свою коробку.

Необходимые материалы

• 3/4 ″ МДФ — это рекомендуемый размер, если вы не используете более массивный сабвуфер или несколько сабвуферов.
• Электродрель
• Головоломка
• Настольная пила / циркулярная пила
• Клей плотницкий
• Винты для гипсокартона 2 дюйма
• Винты для листового металла 1/2 ″ и 3/4 ″
• Силиконовый герметик
• Компас
• Карандаш
• Рулетка и прямая линейка
• Клеммная крышка динамика

Изображение предоставлено: maxxyustas, Deposit Photos

Сборка блока сабвуфера: пошаговые инструкции

Шаг 1

На плите МДФ отмерьте и отрежьте основные части коробки, т.е.е., спереди, сзади и по бокам. Вы можете использовать настольную пилу с твердосплавным лезвием или циркулярную пилу, но вам нужно следить за тем, чтобы пропил был квадратным. Гладкие и плоские разрезы помогут обеспечить надежную герметизацию коробки.

Шаг 2

После того, как ваши детали будут с вами, с помощью циркуля отметьте вырез для сабвуфера на передней части. Если вы используете двойную толщину, у вас должны быть две одинаковые передние части. Также сделайте разметку на обеих частях. Большинство людей предпочитают метод двойной толщины, поскольку он обеспечивает прочную монтажную поверхность для переводника.Убедитесь, что ваш сабвуфер плотно входит в отверстие.

Шаг 3

Закрепите две передние части (если вы выберете двойную толщину передней панели), используя большое количество столярного клея и несколько шурупов для листового металла. Если вы не используете двойную толщину, вам нужно будет использовать распорки во внутренних швах коробки для дополнительной прочности. Самый простой метод добавления распорок — это использование бруса размером 2 x 2 дюйма на швах перед тем, как прикрепить верх и низ. Также можно использовать распорки из МДФ двойной толщины, особенно если коробка большая, не забывая, что коробка будет подвергаться сильному давлению.

Шаг 4

С помощью дрели проделайте отверстие на внутренней стороне круга, начертанного циркулем. Отверстие должно быть достаточно большим, чтобы в него поместился лобзик. Используйте лобзик, чтобы вырезать круг, и у вас получится отверстие для НЧ-динамика. Таким же способом просверлите прямоугольное отверстие в задней панели для клеммной коробки. Установите клеммную крышку и нанесите полоску силиконового герметика по краям. Прикрутите его на место с помощью шурупов для листового металла.

Шаг 5

Теперь, когда у вас есть передняя и задняя части, вы можете скрепить остальные части вместе.МДФ склонен к раскалыванию, поэтому вам следует предварительно просверлить отверстия для шурупа в каждой детали, прежде чем пытаться их прикрепить. При креплении убедитесь, что вы используете много столярного клея, так как он навсегда запечатывает вашу коробку. Также важно отметить, что самые большие части должны перекрывать меньшие части коробки, чтобы обеспечить максимальную прочность.

Шаг 6

На этом этапе вы можете использовать 2-дюймовые шурупы для гипсокартона и аккумуляторную дрель, чтобы закрепить детали дальше. Это может выдавить часть клея, но вы можете стереть его влажной тряпкой.Если вы обнаружите, что коробка имеет неправильную форму, вы можете использовать мебельный зажим, чтобы выровнять все. Теперь, когда вы все прикрутили и склеили, у вас есть коробка.

Шаг 7

Положите сабвуфер в коробку и посмотрите, подходит ли он. Если он плотно прилегает, вы можете использовать грубую наждачную бумагу, чтобы сделать отверстие немного больше. Пока сабвуфер все еще находится внутри, карандашом отметьте отверстия, в которых вы собираетесь установить сабвуфер. Снимите переводник и просверлите отверстия для винтов.

Шаг 8

После высыхания клея нанесите полоску силиконового герметика по краям и на внутренние уплотнения, чтобы убедиться, что все герметично. Подождите около 24 часов, прежде чем снова положить сабвуфер внутрь. Силиконовый герметик при этом выделяет пары уксусной кислоты, которые могут разрушить окружающую среду сабвуфера. Затем вы можете вставить сабвуфер и подсоединить провода динамика к сабвуферу через клеммную колодку.

Какой замечательный корпус для сабвуфера мы сделали!

Теперь вы можете сделать свое.

Сборка корпуса сабвуфера — довольно простой процесс, но вам нужно будет познакомиться с плотницкими работами и электроинструментами. Начните с расчета размеров, а затем нарисуйте размер и форму вашего ящика в зависимости от размера вашего субмарина и доступного пространства. Затем вы можете выполнить указанные выше действия. Как только вы выполните все условия, вы можете закончить, добавив покрытие по вашему выбору от автомобильной краски и автомобильного ковра до винила или кожи. После этого коробка для сабвуфера готова к использованию.

Как собрать коробку для сабвуфера

Общие сведения о корпусах

Когда дело доходит до выбора типа корпуса, чтобы получить наилучший звук от вашего сабвуфера и сопоставления его с вашим музыкальным вкусом, это может немного сбить с толку. Назначение корпуса — улучшить низкие частоты и предотвратить повреждение низкочастотного динамика из-за чрезмерного отклонения. Прежде чем сделать окончательный выбор, вам необходимо учесть несколько вещей, которые в конечном итоге повлияют на ваш выбор стиля корпуса сабвуфера.Вот некоторые из ключевых моментов, которые вам необходимо учитывать:

1. Сколько места в вашем автомобиле и сколько вы готовы пожертвовать.
2. Какой тип динамика вы будете использовать? Некоторые громкоговорители предназначены для определенных типов корпуса. (см. рекомендации производителя)
3. Какую мощность выдает усилитель и какие у него кроссоверы и регуляторы?
4. Какую музыку ты слушаешь? Разные стили корпуса будут звучать по-разному.

После того, как вы определили вышеуказанные условия, вы сможете сделать выбор, который обеспечит наилучший басовый отклик. В следующих разделах будут описаны наиболее популярные типы корпусов, чтобы помочь вам сделать выбор, который соответствует вашим предпочтениям при прослушивании.

Бесконечная перегородка

Простая монтажная плата с бесконечной перегородкой:

Пример бесконечной перегородки:

Кривая АЧХ с бесконечной перегородкой:

Бесконечная перегородка не обязательно является ограждением.Это может быть просто доска или монтажная поверхность (называемая «перегородкой»). Это может быть плоская доска с прикрепленными к ней низкочастотными динамиками, а затем прикрепленными к спинке сиденья седана. Другой пример бесконечной перегородки — то, как динамики устанавливаются в задних полках большинства седанов. У динамиков нет корпуса, и динамики устанавливаются в лотке для упаковки лицевой стороной вверх. На многих автомобилях сабвуферы установлены в бесконечной перегородке заднего отсека для пакетов, рядом с широкополосными динамиками.При таком типе монтажа ствол обычно используется как «ограждение».

Бесконечная установка перегородки часто считается лучшим общим звуком из всех примеров, о которых мы собираемся поговорить. У них нет корпуса, который изменил бы естественное звучание вуфера. Поскольку у них нет корпуса, они не будут занимать столько места в автомобиле и могут быть установлены (в некоторых приложениях) там, где их можно даже не увидеть, как вообще.

Важно отметить, что у бесконечной перегородки есть некоторые ограничения.

При установке низкочастотных динамиков в конфигурации с бесконечной перегородкой у вас должен быть низкочастотный динамик, способный работать в бесконечной перегородке или в корпусе с портами. Вам необходимо убедиться, что вы как можно лучше герметизируете монтажную перегородку по отношению к автомобилю, чтобы звуковые волны от задней части динамика не могли достигать передней части динамика и вызывать гашение. Помните, что басы могут проходить через все, что не является твердым, например, через поролон на задних сиденьях и даже через другие динамики, установленные рядом с низкочастотными динамиками.Любые незаполненные области между передней и задней частью перегородки уменьшат количество басов. Идеальная установка бесконечной перегородки может быть проблемой из-за потенциальной трудности герметизации передней и задней части перегородки.

Кроме того, поскольку у них нет корпуса, для управления движением диффузора нет ничего, кроме подвески низкочастотного динамика. Вот почему важно иметь усилитель с дозвуковым фильтром, чтобы исключить любые повреждающие частоты, достигающие сабвуфера.Установка бесконечной перегородки ограничивает общую мощность низкочастотного динамика и его мощность. Вот почему лучше всего использовать низкочастотный динамик, специально разработанный для такой конфигурации монтажа. Вы также должны убедиться, что вы правильно изолировали переднюю и заднюю волны давления с помощью перегородки, иначе у вас будет ограниченный выход и басовый отклик.

Плюсы

• Простота сборки
• Плавная частотная характеристика
• Не занимает много места в багажнике
• Использует спад собственных частот динамиков

Минусы

• Ограниченная мощность
• Ограниченный выпуск
• Для достижения наилучших результатов требуются определенные возможности кроссовера от усилителя.
• Задняя сторона драйвера обнажена вместе с проводкой, и установка может быть неаккуратной

Герметичные корпуса

Простой герметичный корпус:

Простой герметичный корпус с внутренней распоркой шкафа:

Пример герметичного корпуса:

График частотной характеристики герметичного корпуса:

Фиолетовый — большой герметичный корпус
Зеленый — маленький герметичный корпус

Герметичный корпус имеет «закрытое» воздушное пространство.Обычно они изготавливаются в пределах диапазона внутреннего объема, указанного производителем. Внутренняя громкость будет варьироваться в зависимости от типа звука, который вы пытаетесь добиться. Герметичные корпуса могут иметь большие или маленькие внутренние объемы без портов или вентиляционных отверстий в корпусе. Воздух внутри корпуса работает как пневматическая пружина, контролируя движение конуса. Иногда их называют кожухами с акустической подвеской.

При выборе подходящего объема герметичного корпуса на ваш вкус, вам необходимо учитывать следующее: большой герметичный корпус будет иметь более плавный выход с более глубокими басами, но также может ограничить мощность, поскольку диффузор вуфера имеет меньший контроль на более низких частотах.Слишком большая мощность на низких частотах может повредить компоненты подвески динамика (объемный звук, звездочка, мишурные провода или формирователь звуковой катушки). Вы должны убедиться, что ваш усилитель не вырабатывает больше мощности, чем рассчитаны на работу низкочастотных динамиков в корпусе такого размера. Этот тип корпуса обычно используется, когда вы пытаетесь очень точно воспроизвести музыку при умеренной громкости. Герметичные корпуса — одна из самых популярных коробок для тех, кто ищет очень точное воспроизведение звука.

Герметичные корпуса обычно используются, когда вы хотите воспроизводить громкую музыку с очень хорошим контролем конуса. Например, небольшие запечатанные коробки часто предназначены для более старого рока, хард-рока или спид-метала. Эти жанры музыки обычно содержат большое количество ударных в записи и не содержат много информации об очень глубоких басах в записях.

В небольшом герметичном корпусе бас будет очень «плотным» и контролируемым. НЧ-динамик будет обрабатывать большое количество энергии, потому что корпус ограничивает движение диффузора на более низких частотах, что может повредить динамик.Герметичный корпус меньшего размера даст вам немного больше мощности, или, как его еще называют, «бугорка», прежде чем он спадет, но начнется спад низких частот на более высокой частоте, чем в герметичном корпусе большего размера.

Герметичные корпуса большего размера будут воспроизводить более низкие басы и считаются немного более плавными по частотной характеристике, потому что у них немного меньше «выпуклостей» перед тем, как они спадут на выходе. У них не будет такой мощности, как у меньшего герметичного корпуса, но в целом они будут воспроизводить более низкие басы.Они также займут больше места в автомобиле, так как требуют большего объема воздуха. Они могут воспроизводить низкие басы с очень плавным и естественным звучанием.

Низкочастотный отклик в герметичном корпусе будет спадать со скоростью 12 дБ / октаву. Это плавный постепенный спад, который дает им очень хорошую кривую отклика и не будет иметь чрезмерных пиков на выходе на определенных частотах.

Плюсы

• Очень точное воспроизведение низких частот
• Жесткие басы
• Высокая управляемость
• Довольно маленький размер
• Простота сборки
• Отличный диапазон низких частот
• Спад низких частот при 12 дБ / октава

Минусы

• Требуется корпус большего размера для получения глубоких басов.
• Занимает больше места, чем бесконечная перегородка.
• Требуется больше низкочастотных динамиков / корпусов / мощности для большей выходной мощности

Корпуса Bass Reflex

Корпус со слотами:
(показан без вида сверху)

Переносной корпус в стиле грузовика:

Пример перенесенного корпуса:

График частотной характеристики корпуса:

Оранжевый — корпус с большими отверстиями
Желтый — корпус с небольшими отверстиями

Корпус фазоинвертора (также называемый корпусом с отверстиями или вентиляцией) имеет порт или вентиляционное отверстие, которые увеличивают выходную мощность на определенных частотах.Этот тип корпуса сложнее построить. Вы должны следовать спецификациям производителя динамика, чтобы оптимизировать вывод и предотвратить повреждение динамика. Вентиляционное отверстие объединит выход задней части низкочастотных динамиков с передним выходом динамика. Он может быть настроен на определенные частоты, что позволяет увеличить выходной сигнал около частоты настройки. Объем воздуха в корпусе, площадь вентиляции и длина имеют решающее значение для правильной настройки и управления мощностью. Если вы не соблюдаете рекомендуемые характеристики, очень возможны плохие басы и / или повреждение низкочастотного динамика.

Корпуса с портами очень популярны, потому что они могут значительно увеличить выходную мощность на определенных более низких частотах. Это может быть преимуществом, когда требуются экстремальные выходные уровни или если вы хотите максимизировать выход сабвуфера с помощью усилителя меньшей мощности. Как и во всем, есть как хорошие, так и плохие вещи. Для достижения максимальной производительности вам понадобится очень большой корпус с портами. Это займет больше места в автомобиле. Другой фактор, который следует учитывать при использовании большого корпуса с портами, — это большая «групповая задержка».Это очень редко обсуждается, но очень заметно в больших портированных корпусах. Коробка с переносом большего размера будет иметь большую групповую задержку из-за размера корпуса и его конструкции. Это смягчит басы. Воздействие или удар, которые вы почувствуете, не будут такими сильными. Большой корпус с портами может иметь значительно большую мощность, но за счет точного качества звука. Чисто как грязь? Хороший! Рад, что ты понял. Ха-ха.

У переносных ящиков есть еще один набор проблем.Скорость спада басов на низких частотах составляет 24 дБ / октаву. Это означает, что они будут ограничивать низкие частоты, которые корпус может выдавать в два раза быстрее, чем герметичный корпус. Преимущество портированного корпуса в том, что он может играть громче, прежде чем нижние басы начнут спадать. Корпуса с портами часто намного больше, чем герметичные корпуса, чтобы они воспроизводили очень низкие басы.

Другой особенностью переносных корпусов является то, что они не контролируют движение драйвера, называемое экскурсией, ниже частоты настройки.Это называется «разгрузкой». Это означает, что ниже частоты настройки корпуса драйвер будет работать так, как если бы он находился в бесконечной перегородке. На более низких частотах это может вывести водителя из строя из-за «перегрузки». Вот почему корпуса с портами меньшего размера потребляют меньше энергии, чем корпуса с портами большего размера. Коробки с переносом меньшего размера не могут быть настроены так же низко, как корпуса с переносом большего размера. Высокий уровень мощности ниже частоты настройки приведет к перегрузке диффузора и повреждению динамика.

Одним из ключевых способов управления движением диффузора ниже частоты настройки является использование дозвукового или инфразвукового фильтра, как мы рекомендуем для бесконечной перегородки.Все сабвуферные усилители Kicker имеют либо дозвуковой фильтр с фиксированной частотой 25 Гц при 24 дБ / октаву, либо регулируемый дозвуковой фильтр, который регулируется от 10 до 80 Гц при 24 дБ / октаву. Регулируемый дозвуковой фильтр необходим для максимального увеличения мощности и защиты динамика. При правильной настройке у вас будет невероятный выход из корпуса с максимальной защитой динамика.

При настройке корпуса с портами вы должны убедиться, что у вас есть надлежащий объем воздушного пространства, правильная площадь порта и длина порта.Если порт имеет слишком маленькую площадь, воздушная скорость в порту будет выше и может вызвать «шум порта» при высоких уровнях выходного сигнала. Это может звучать как «свист» или «жужжание» из порта. Один из способов узнать, происходит ли это, — подержать руку или что-то за отверстие порта при игре на высокой мощности, чтобы увидеть, прекратился ли шум. Этот шум можно уменьшить, а в некоторых случаях можно устранить путем закругления или развальцовки концов портов, но в очень маленьких портах шум неизбежен.Длина порта также является важным фактором и напрямую связана с территорией порта. Например, если вы увеличиваете площадь порта для устранения шума порта, вы также должны увеличить длину порта, чтобы сохранить настройку на той же частоте.

Теперь у вас есть еще одна проблема. Большие порты звучат лучше, но занимают больше воздушного пространства, а общий объем вашего корпуса увеличивается, делая корпус в целом больше. Теперь это баланс между размером, звуком и мощностью. Вы хотите, чтобы переносной корпус работал как можно тише и громче, но чем громче и ниже вы хотите, чтобы он играл, тем больше места для него потребуется.

Правила вентиляции:
При использовании портов следует помнить о нескольких вещах. Первое и самое важное — это площадь и длина, которые очень важны для правильной настройки. Изменение любого из них сильно повлияет на качество звука, производительность и долговечность динамика. Форма вентиляционного отверстия не так важна, как его общая площадь. Он может быть круглой, квадратной, треугольной, прямоугольной или любой другой формы, если его общая площадь эквивалентна требуемой для этого корпуса.Можно использовать несколько вентиляционных отверстий, если общая площадь равна указанной конструкции. Кроме того, вы должны держать вентиляционные отверстия подальше от других поверхностей. Например, если у вас круглое вентиляционное отверстие диаметром 4 дюйма, оно не должно быть ближе 4 дюймов от задней части корпуса, чтобы предотвратить расстроение корпуса. Просто помните, что вентиляционное отверстие должно позволять воздуху свободно течь без препятствий с любого конца. Прямое вентиляционное отверстие лучше, чем вентиляционное отверстие, которое нужно изгибать или складывать, чтобы поместиться в корпус. Изгиб вентиляционного отверстия также ограничит воздушный поток и немного расстроит корпус.Более длинные вентиляционные отверстия настраивают корпус на более низкие частоты, но требуют большего воздушного пространства в корпусе, чтобы компенсировать их смещение. Небольшие вентиляционные зоны имеют меньшую длину, но увеличивают скорость полета и могут иметь шум в портах.

Корпус меньшего размера с портами не будет играть так низко, как более крупный. Это связано с тем, что меньший корпус с портами не имеет достаточно воздушного пространства для настройки на более низкую частоту. Чтобы настроить переносную коробку на низкую частоту, вы должны использовать больший корпус с большим и длинным вентиляционным отверстием.В корпусе меньшего размера очень сложно разместить порт в корпусе из-за ограниченного объема воздушного пространства, с которым вам приходится работать. Это ограничит настройку корпуса на более высокую частоту настройки.

Плюсы

• Повышенная производительность
• Более эффективный
• Высокая управляемость

Минусы

• Сложнее построить
• Больше, чем герметичный корпус
• Должен быть настроен на конкретный драйвер и объем корпуса
• Басы звучат не так плотно
• Низкие частоты спадают на 24 дБ / октаву
• Может иметь «шум порта», если построен неправильно

Шкафы Bandpass

Bandpass Enclosure Пример:

Трехкамерный корпус с полосой пропускания:

Bandpass Enclosure Пример:

Корпус с симметричной нагрузкой (с полосой пропускания) предназначен для пропускания всего выхода корпуса через вентиляционное отверстие, меньшее, чем площадь поверхности динамика.В корпусе с полосой пропускания используются как герметичная, так и камера с отверстиями. НЧ динамик установлен внутри двухкамерного корпуса в перегородке между ними. Одна из камер выведена во внешнюю среду.

Основное преимущество корпуса с полосой пропускания — возможность значительного выхода через небольшое отверстие. Их также можно настроить для увеличения выходной мощности в узкой полосе частот. У них действительно много общих черт как герметичных, так и переносных корпусов. Размер герметичной камеры влияет на низкочастотную характеристику.Для более глубокого баса потребуется больше воздушного пространства, а значит, и коробка большего размера. Портированная сторона настраивает верхнюю АЧХ и выходной уровень. Камера с отверстиями большего размера даст более широкую полосу пропускаемых частот, но принесет в жертву выходную мощность корпуса. Как и в случае с портированной коробкой, площадь и длина порта сильно влияют на мощность и частотную характеристику, а также на качество и надежность динамика.

Другая проблема с типами кожухов с полосой пропускания связана с качеством звука. Поскольку динамик полностью заключен внутри корпуса, у них гораздо больше групповой задержки.Это означает, что низкие частоты не достигнут ваших ушей одновременно с передачей звуковой энергии из других динамиков системы. Это дает звук, который многие называют «медленным» или «мягким» басом. Часть этой временной задержки можно улучшить с помощью DSP для задержки сигналов другого динамика, чтобы вернуть музыку «в фазу» для более естественного звука.

Выходные данные полосовых блоков не являются исключительно плоскими или плавными по частотной характеристике. Это означает, что одни частоты громче других и не могут точно воспроизводить музыку в том виде, в котором она была записана.Меньшие по размеру корпуса с полосой пропускания дают наименее ровный отклик, но могут значительно увеличить выходную мощность в определенной, меньшей полосе частот. Последнее, что нужно учитывать, это то, что полосы пропускания будут «маскировать» искажения, что затрудняет локализацию сабвуфера, но с компромиссом. Если вы ограничиваете выход усилителя, будет не так легко услышать искажения, и вы с большей вероятностью повредите динамик и, возможно, усилитель.

Плюсы

• Может быть более эффективным на определенных частотах.
• Позволяет передавать басы через меньшие отверстия в зону прослушивания

Минусы

• Маскируют искажения.
• Они могут повредить динамик.
• Ухудшение качества звука.
• Сложнее построить.
• Они могут стать довольно большими
• Сложнее заменить динамик

Сравнительный график различных типов корпусов с одним и тем же вуфером:

Оранжевый — корпус с большими портами
Teal — корпус с полосой пропускания
Красный — корпус с бесконечной перегородкой
Фиолетовый — большой герметичный корпус

Изобарические корпуса

Изобарические корпуса разработаны для получения максимальных басов в очень небольшом пространстве.Изобарический корпус — это уникальный тип корпуса, в котором вы используете два низкочастотных динамика и соединяете их вместе, чтобы действовать как один низкочастотный динамик с вдвое большей толкающей силой. Самым большим преимуществом является то, что требования к корпусу для этого стиля составляют половину рекомендуемого герметичного корпуса для динамика. Это означает, что вы можете получить отличные басы на очень маленьком пространстве. Недостатки такой конструкции корпуса в том, что вам нужно покупать вдвое больше динамиков и включать каждую из них, как если бы она играла сама по себе.Это означает, что потребляемая мощность вдвое больше. Поскольку вы фактически перекрываете два динамика, общий выход будет таким же, как и для одного динамика.

Конструкция очень простая. Как только вы узнаете, какой объем корпуса требуется для одного динамика, вы можете уменьшить внутренний объем воздуха вдвое по сравнению с исходной спецификацией. Низкочастотные динамики могут быть установлены в корпус лицом к лицу с внешним низкочастотным динамиком, подключенным не по фазе с низкочастотным динамиком, который имеет свой магнит внутри корпуса.Это даст эффект выталкивания / вытягивания и удвоит силу НЧ-динамиков, позволяя им работать в очень ограниченном пространстве. НЧ-динамики также могут быть соединены с воздушным пространством между ними либо лицом к лицу, магнитом к магниту, либо лицом к магниту.

Другое преимущество установки низкочастотных динамиков лицом к лицу или магнита к магниту, это сглаживает нелинейные свойства динамика. В более старых конструкциях динамиков толкающая сила иногда была не такой сильной, как тянущая. Это создало искажение, потому что оно не могло точно воспроизвести сигнал, который принимал говорящий.Изобарическая обработка помогла уменьшить это искажение, но с сегодняшними технологиями в этом больше нет необходимости.

Этот тип корпуса больше не пользуется большой популярностью из-за технологии низкочастотных динамиков, которую мы сейчас используем. Некоторым сабвуферам сегодня требуется очень мало воздушного пространства для получения великолепного звучания, глубоких басов, устраняющих необходимость вдвое уменьшать громкость корпуса. Фактически, Kicker усовершенствовал это, разработав низкочастотный динамик Solobaric еще в 1992 году. Kicker объединил электрические и механические свойства двух низкочастотных динамиков в одном низкочастотном динамике Kicker Solobaric.У него были все басы, как у обычного низкочастотного динамика, но на ½ внутренней громкости, необходимой для обычных динамиков.

Примеры изобарических герметичных соединений:

Дополнительная информация:

Строительство и проектирование корпуса

Строительство корпуса

При строительстве ограждения стены ограждения должны быть как можно более жесткими. Любое изгибание корпуса резко снизит производительность ваших динамиков.Кроме того, все соединения и стены в корпусе динамика должны быть герметичными, включая отверстия для винтов и отверстия для проводов. Любые утечки или изгибы вызовут отмену, что приведет к снижению производительности.

Корпуса должны быть изготовлены из очень плотной и тяжелой древесины. Мы рекомендуем МДФ (ДВП средней плотности) или Medite (ДВП высокой плотности). Они жесткие, тяжелые и непористые, как некоторые ДСП. Мы рекомендуем МДФ 3/4 дюйма (19 мм), хотя МДФ 1/2 дюйма (12,5 мм) приемлем для НЧ-динамиков 8 дюймов и меньше.

Большинство корпусов рассчитаны на несколько драйверов и требуют отдельных камер для каждого драйвера. Разделители — очень важная часть конструкции бокса, потому что они создают прочность в боксе и обеспечивают герметичное уплотнение между динамиками. Имейте в виду, что не существует двух одинаковых элементов (даже громкоговорителей одного размера и модели!). Это приведет к тому, что драйверы в открытой камере будут реагировать по-разному, что существенно снизит выходную мощность и управляемую мощность. При сборке коробки очень важно проклеить все стыки.Винты или скобы следует размещать примерно через каждые 4 дюйма (10 см). Шурупы для гипсокартона работают лучше, если они утоплены вглубь. Зенковка облегчает заливку головок винтов для краски или ковра и улучшает внешний вид корпуса.

Доказано, что качественный воздушный степлер является хорошей заменой шурупов для гипсокартона с потайной головкой. Используйте скобы 1-1 / 2 дюйма (38 мм) или 1-5 / 8 дюйма (41 мм) не реже, чем каждые 3 дюйма (7,5 см). по каждому шву. Не забывайте клей для дерева. Это намного быстрее и плавнее, чем при использовании шурупов.

Склейте стыки по всей стене, чтобы обеспечить герметичное уплотнение. Мы рекомендуем клей Titebond или Elmer’s Wood Glue.

Всегда рекомендуется использовать угловые распорки, также называемые клеевыми блоками, на каждом стыке в корпусе. Угловые распорки обычно изготавливаются из остатков древесины корпуса и имеют ширину примерно 1 дюйм (2,5 см). Раскосы следует приклеивать и привинчивать или приставлять скобами к стенам и заделывать конопаткой по обоим краям, где они соприкасаются со стенами. Используйте силиконовый герметик, чтобы обеспечить герметичное уплотнение.Не используйте герметик типа «плитка для ванной», он не поможет!

Не все угловые распорки будут соответствовать длине стены, к которой они прикреплены. Например, если длина стены составляет 36 дюймов (1 м), но на соседней стене уже есть угловая распорка, нам нужно будет вычесть один дюйм (2,5 см), чтобы распорки подошли друг к другу, а не перекрывали друг друга. два дюйма (5 см) от длины распорки, если на обеих соседних стенах есть распорки

При добавлении распорок к ограждению всегда добавляйте смещение дополнительной древесины к общему объему коробки, как это предусмотрено.

Другой тип распорки, называемый поперечной распоркой, следует использовать в любом пролете, который составляет 12 дюймов (30 см) или более, чтобы предотвратить вибрацию панели. Чаще всего применяется от передней перегородки к задней стене и между верхняя и нижняя стенки. Этот тип скобы обычно изготавливается из дерева размером 3/4 «x 2». Скоба будет контактировать с корпусом только на ее концах, где ее следует приклеить, завинтить или скрепить скобами. Для максимального Жесткость: идеально отцентрованная поперечная распорка может фактически увеличить гибкость корпуса и резонанс (на более высокой, более слышимой частоте).

Проектирование корпусов общего назначения

Фундаментальные вычисления Тиля-Смолла можно выполнить с помощью научного калькулятора и небольших знаний алгебры. Однако важно отметить, что в базовых расчетах некоторые факторы усреднены или удалены для простоты, и ответы, которые они дают, являются лишь приблизительными. Лучше всего использовать известные данные о конструкции корпуса, такие как приведенные здесь, или использовать компьютерную программу, такую ​​как LEAP 4.5, вместе с нашими опубликованными спецификациями драйверов, чтобы помочь вам в разработке корпусов.

Когда вы закончите свой корпус, важно убедиться, что громкоговоритель хотя бы близок к вашим проектным характеристикам. Для 100% уверенности в том, что все правильно, вы можете измерить частоту настройки бокса для вентилируемых корпусов. Если вы выполняли расчеты вручную или с помощью простой компьютерной программы (любая программа, требующая только Qts, Vas и Fs для расчета характеристик корпуса, проста), вы обязательно захотите измерить частоту настройки, потому что размеры вентиляционных отверстий, указанные в расчетах, могут быть достаточно выключенным, чтобы снизить производительность динамика.Обязательно измеряйте настройку с корпусом в автомобиле, акустическая среда динамика также может повлиять на его настройку.

При проектировании корпуса лучше всего следовать тому, что мы называем «Последовательность проектирования». Это простой трехэтапный процесс, который сэкономит вам много времени и сэкономит время!

Последовательность проектирования

Шаг первый: Определите размер корпуса.

Это легкая часть. Возьмите рулетку и садитесь в машину.Проконсультируйтесь со своим клиентом о том, сколько именно места он готов уступить для своей системы. Измерьте эту площадь и запишите в дюймах высоту, длину и ширину.

Теперь узнаем, как рассчитать объем шкафа по только что взятым размерам. Допустим, у нас есть доступное пространство: 14 дюймов в высоту x 41 дюйм в длину x 14 дюймов в ширину

Формула для вычисления объема довольно проста. Запомните ее сейчас, вы будете использовать ее много!

Высота x длина x Ширина = Всего кубических дюймов
Всего кубических дюймов / 1728 = Всего кубических футов
Всего кубических футов / количество водителей = Общее количество кубических футов на водителя

Что такое 1728 год и откуда он взялся? 1728 — это один кубический фут или 12 х 12 х 12.Разделение на это число преобразует общие кубические дюймы в общие кубические футы. Вам нужно разделить общий кубический фут на количество драйверов, которые будут установлены в корпусе, обычно два, чтобы получить общее количество кубических футов на драйвер . Так производитель обычно перечисляет спецификации.

При расчете объема шкафа вы будете работать с ВНЕШНИМИ и ВНУТРЕННИМИ размерами. Внешние размеры — это то, что вы получили после измерения свободного места в автомобиле. Внутренние размеры — это то, на что вы захотите ориентироваться при выборе динамика для корпуса.Какая разница? Толщина дерева, из которого изготовлен ящик. Например, если вы используете древесину 3/4 дюйма, вы должны вычесть двойную толщину древесины из каждого измерения, чтобы получить внутренние размеры.

Давайте снова посмотрим на наш пример и рассчитаем внутренние размеры, используя древесину 3/4 «.

3/4″ + 3/4 «= 1,5»
14 «-1,5» = 12,5 «
41″ -1,5 «= 39,5 «
14″ -1,5 «= 12,5»

12,5×39,5×12,5 = 6171,88
ВНУТРЕННИЙ кубический дюйм

6171,88 / 1728 = 3.57
ВНУТРЕННИЙ куб.фут

3,57 / 2 драйвера = 1,79 куб. футов на водителя

Шаг второй: расчет смещения

Смещение относится к пространству, используемому предметами внутри корпуса, которые влияют на общий объем, и в основном связано с драйверами в корпусе. Однако на общий объем корпуса влияют и другие факторы, например порты и распорки. Чтобы рассчитать точный объем корпуса, нам нужно учитывать порт, распорки и смещение динамика.

Смещение порта: Вычисление количества места, занимаемого портом, проверит вашу память о геометрии в средней школе! Сама формула выглядит довольно простой: Площадь x Длина = Объем. Сначала вам нужно знать размеры порта. В качестве примера мы будем использовать порт длиной 12 дюймов и диаметром 2 дюйма. Теперь нам нужно вычислить площадь круга того же размера, что и порт, в данном случае 2 дюйма (здесь на помощь приходит геометрия!) Площадь круга — это квадрат радиуса, умноженный на «пи» или 3.14 дюймов. Площадь круга = r2 x 3,14 Радиус нашего круга равен 1 дюйм (половина диаметра). 12x 3,14 = 3,14 «Затем мы умножим это на длину порта, 12». 12 «х 3,14» = 37,68 куб. дюйм. Итак, чтобы получить точный объем корпуса, нам нужно вычесть 37,68 куб. дюйм от общего объема.

Смещение скобы: После расчета смещения порта смещение скобы относительно легко. Брекеты подробно обсуждаются немного позже, так что доверьте нам пока. В качестве примера мы будем использовать скобу размером 1 x 1 x 20 дюймов.Все, что мы делаем, это умножаем размеры вместе (1 «x 1» x 20 «= 20 куб. Дюймов) и вычитаем эту сумму из общего объема шкафа. Кусок пирога! Не забудьте сделать это для всех скоб в корпусе, там их может быть довольно много!

Смещение драйвера: Драйвер также занимает пространство внутри корпуса. Если вы используете динамики Kicker, мы сделали расчет смещения драйвера очень простым для вас, просто посмотрите на таблицу на приложение стр. 25. В рекомендуемых объемах корпуса, которые мы приводим в таблицах, уже вычтено смещение водителя.Если вы используете наши динамики и следуете этой таблице, вам не придется рассчитывать смещение драйвера. Вернемся снова к нашему примеру. В настоящее время у нас есть 0,79 куб. футов на водителя перед перемещением. Коробка этого размера может работать как с 12-дюймовым, так и с 10-дюймовым драйвером. Давайте теперь посчитаем перемещение водителя туда, где мы находимся.

12-дюймовый рабочий объем привода = 0,0538 куб. Футов 1,79 — 0,0538 = 1,736 куб. Футов на 12-дюймовый привод
10-дюймовый рабочий объем привода = 0,0334 куб. Футов 1,79 — 0,0334 = 1,757 куб. Футов на 10-дюймовый привод

Теперь посмотрим на фигурные скобки.Два разных типа раскосов — это угловые и поперечные раскосы. В этом примере мы строим герметичный корпус в простой прямоугольной коробке. У нас будет двенадцать угловых распорок (по одной на каждое соединение) и шесть поперечных распорок (по одной на каждую стену).

У нас есть восемь угловых скоб размером 1 дюйм x 1 дюйм x 12,5 дюйма. Для каждой используется 12,5 дюймов куб. дюймов от общего объема нашего корпуса, поэтому восемь из них используют: 8 x 12,5 «= 100 куб. дюймов.

Четыре из наших угловых распорок имеют размер 1″ x 1 «x 37,5». Мы вычли два дюйма из длины, чтобы распорки встречались, а не перекрывали другие угловые распорки.Каждый из них использует 37,5 «куб. Дюймов нашего объема, поэтому умножьте это число на четыре = 4 x 37,5» = 150 куб. дюйм.

Таким образом, для всех комбинированных распорок используется 250 куб. дюйм. Теперь разделим на 1728, чтобы преобразовать в кубические футы.

250 куб. дюйм. / 1728 = 0,0289 куб. ft.

Теперь вернемся к значениям объема корпуса, которые мы получили после расчета смещения драйвера и вычитания смещения распорки:

12-дюймовый драйвер 1,736 — 0,0289 = 1,7071 куб. футов
10-дюймовый драйвер 1,757 — 0,0289 = 1,7281 куб. ft.

Результат — мы используем 12-дюймовые вуферы Kicker Competition в герметичном корпусе! Еще одна возможность — это 10-дюймовые динамики Freeair в корпусе с переносом.Это может быть довольно долгий процесс, чтобы понять все эти разные вещи, но поверьте нам, все проблемы того стоят, когда вы закончите и получите корпус, который звучит потрясающе!

Допустим, вы измеряете автомобиль клиента на предмет доступного пространства, и оно практически не ограничено в одном направлении. Если известны два измерения, а другое не задано, у нас есть другой способ рассчитать громкость для конкретного динамика. Например, мы скажем, что заказчик хочет использовать наш 12-дюймовый драйвер Competition.Мы знаем, что рекомендуемый объем корпуса для C-12 составляет 1,75 куб. футов, так что на двоих это 3,50 куб. футов. Два наших известных размера — 39,5 дюймов и 12,5 дюймов (внутренние). Сначала мы найдем общие кубические дюймы на наших двух известных числах, просто умножим их вместе.

39,5 «x 12,5» = 493,75 «

Затем нам нужно вычислить общие кубические дюймы, необходимые для двух C-12. Все, что мы делаем, это умножаем 3,50 куб. Фута (рекомендуется для двух C-12) на 1728, чтобы преобразовать в дюймы.

Теперь мы разделим общее необходимое количество кубических дюймов (6048) на кубические дюймы, которые у нас уже есть (493.75), чтобы определить недостающий размер.

6048 / 493,75 «= 12,25 дюйма для ширины

Чтобы проверить это, умножьте все три числа:

39,5″ x 12,5 «x 12,25» = 6048,44 куб. дюймы

6048,44 / 1728 = 3,50 куб. футов

Угловые шкафы

Чтобы определить объем шкафа на угловых коробках, нарисуйте схему вашего шкафа. Это очень поможет визуализировать то, что вы делаете.

Как показано на рисунке A

17 дюймов в высоту x 54 дюйма в длину x 5 дюймов сверху и 13 дюймов снизу

Поскольку формула для определения объема корпуса не позволяет использовать два разных размера ширины (5 дюймов сверху и 13 дюймов снизу), мы должны найти среднее из этих значений. две фигуры.

Чтобы найти среднее значение, сложите цифры (5 + 13), затем разделите на количество добавленных цифр (2).

5 «+ 13» = 18 «18» / 2 = 9 «

По сути, усреднение ширины 5 дюймов и ширины 13 дюймов дает нам прямоугольную рамку для работы вместо угловой (обратите внимание на пунктирную линию «корпус»). Теперь формула для расчета объема работает.

3,53 / 2 = 1,765 куб. футов на драйвер

Чтобы рассчитать внутренний объем, вы должны вычесть толщину дерева. Мы снова используем МДФ 3/4 » , поэтому вычтите 1.5 дюймов от каждого измерения.

54 дюйма — 1,5 дюйма = 52,5 дюйма
9 дюймов -1,5 дюйма = 7,5 дюйма
17 дюймов -1,5 дюйма = 15,5 дюйма
52,5 дюйма x 7,5 дюйма x 15,5 дюйма = 6103,13 кубических дюйма
6103,13 71728 = 3,53 куб. Фута

Угловые шкафы с подступенком

С этим типом корпуса (рис. B) работать немного сложнее, чем с угловым корпусом, но мы поможем вам в этом. Следуйте приведенным ниже расчетам объема для углового шкафа с подступенком.

Используя рисунок C.

Размеры: 17 дюймов в высоту, 44 дюйма в длину, 5 дюймов в ширину (вверху) и 13 дюймов в ширину (снизу) с подступенком 4 дюйма.

Во-первых, превратите коробку в прямоугольник, как мы делали раньше, усреднив верх и размеры нижней ширины:

5 + 13 = 18 18/2 = 9

Вместо использования всей высоты вычтите высоту подступенка, 4 дюйма для этого примера.

17 дюймов — 4 дюйма = 13 дюймов в высоту

Таким образом, внешние размеры для первой части (рис. C):

13 дюймов в высоту x 44 дюйма в длину x 9 дюймов в ширину

Давайте посчитаем объем этого корпуса (используя внутренние размеры).Вычтите только одну толщину дерева из этой высоты.

12,25 х 42,5 х 7,5 = 3904,68 куб. дюймы
3904,68 / 1728 = 2,25 куб. футов
2,26 куб. футов 12 = 1,13 куб. футов на водителя

Обратите внимание, что остался корпус размером 4 x 44 x 13 дюймов. Это просто еще одно воздушное пространство, для которого мы вычислим объем и добавим к первой части. (Используйте внутренние размеры!) Опять же, вычтите только на одну толщину дерева с этой высоты.

3,25 x 42,5 x 11,5 = 1588,43 куб. дюймов
1588,43 / 1728 = 0.92 куб. футов
0,92 куб. фут. / 2 = 0,46 куб. футов на водителя

Теперь добавьте 0,46 куб. футов к первой цифре:
0,46 + 1,13 = 1,59 куб. фут. всего на водителя Это чистое внутреннее воздушное пространство для каждой стороны корпуса.

Подробнее.

Дизайн корпуса сабвуфера

: подчиняясь правилам для достижения максимальной производительности

Большая часть тех, кто занимается вторичным рынком аудиотехники, хочет сделать все, что в их силах, с тем, что они могут разумно позволить или оправдать в отношении звуковых систем.Для некоторых есть отсрочка, потому что пространственные ограничения не должны сдерживать их. Возьмем, к примеру, сабвуфер на 500 Вт в паре с усилителем на 500 Вт RMS. Если эта установка должна быть запущена в корпусе, рекомендованном производителем, она будет работать так, как задумано производителем.

Есть ли способ увеличить мощность без изменения усилителей и без необходимости выбирать громкоговоритель большего размера?

Есть! Я всегда старался смотреть на спецификации производителя как на ориентир, а не как на жесткий набор правил.Построив корпус примерно на 20% больше рекомендованного и соответственно увеличив размер порта, корпус для сабвуфера станет более эффективным, что приведет к увеличению выходной мощности на ватт входного сигнала. Проще говоря, больше отдачи от вложенных средств. Простое увеличение громкости волшебным образом сделало эту установку громче! Хотя дополнительное пространство может быть недоступно при каждой установке, те, кому посчастливилось иметь дополнительное пространство, определенно могут воспользоваться этим трюком, чтобы получить больше бесплатно. Конечно, есть исключения и риски, которые следует учитывать.Во-первых, это не сработает, если только прибыль не уменьшится. Кабина со временем может стать настолько большой, что низкочастотный динамик потеряет устойчивость, что приведет к серьезным повреждениям, поэтому делайте это на свой страх и риск и всегда обращайтесь за помощью в случае необходимости. Я стараюсь не увеличивать размер более чем на 25%, чем рекомендуется, в любом сценарии, так как это уже вероятно близко к точке убывающей доходности.

Есть еще надежда на ограниченное пространство. Допустим, у вас такой плохой сабвуфер, что вам не терпится установить его, но ваши измерения показывают, что это так.На 25 кубических футов меньше, чем рекомендует производитель. Невозможно использовать, правда? Неправильный! К счастью, это еще одно место, где правила можно нарушить! Как оказалось, с приложением немного большей мощности небольшой недостающий объем вообще не проблема! Конструкция корпуса обычно позволяет преодолеть любые препятствия, возникающие при работе аудиосистемы, если вы знаете, как можно манипулировать правилами.

Короче говоря, вот краткий список способов, с помощью которых мы все можем «обмануть» правила, чтобы максимизировать нашу производительность почти в любой ситуации.

1. Добавить объем. Если сделать корпус немного больше, во многих случаях он станет более эффективным, что повысит производительность. Помните, есть такое понятие, как слишком большой. По мере увеличения размера корпуса будет легче достичь механических ограничений сабвуфера.
2. Если коробка слишком мала (в разумных пределах), добавьте мощность. Это поможет водителю преодолеть недостаток громкости, чтобы по-прежнему звучать басы! Помните, что движение катушки имеет решающее значение для охлаждения низкочастотного динамика, поэтому убедитесь, что драйвер может достаточно двигаться в том объеме, в котором он воспроизводится, иначе температура катушки может значительно возрасти.
3. Если ваша коробка уже настолько мала, насколько вы можете ее сделать, но она не настроена так низко, как вам хотелось бы, вы обычно можете уменьшить используемую площадь порта, чтобы упростить настройку на более низкую. Опять же, есть момент, когда площадь порта станет слишком маленькой для того, чтобы драйвер мог нормально функционировать, поэтому это также следует делать постепенно. Если порт становится слишком маленьким, это может вызвать шум порта или позволить низкочастотному динамику просто разгрузиться.
4. Не стоит недооценивать расположение суб / портов.Иногда то, где вы размещаете вентиляционные отверстия или сабвуферы, может иметь огромное значение в производительности. Есть много проверенных комбинаций, которые почти всегда работают в соответствующем приложении. Например, многие полноразмерные внедорожники выигрывают от того, что сабвуферы играют вверх, а порты находятся в задней части автомобиля. Некоторые хэтчбеки хорошо справляются с воспроизведением сабвуфера и портом с одной или другой стороны, а не сзади. Поиграйте с размещением корпуса и его спецификациями, и вы удивитесь тому, что найдете!

Базовая информация по сборке корпуса сабвуфера

Уточните у производителя или дилера подходящий объем и конструкцию корпуса сабвуфера.Некоторые сабвуферы не могут использоваться в определенных типах корпусов сабвуферов и имеют очень малые допуски на ошибки громкости в корпусе. Если сабвуфер установлен в коробку сабвуфера большего или меньшего размера, чем предполагалось, он будет плохо звучать и может быть поврежден. Коробки для сабвуферов и корпуса для сабвуферов могут иметь любую форму, но сложно рассчитать объем для сложных форм.

Материалы, необходимые для изготовления корпусов сабвуферов и корпусов сабвуферов

Корпус сабвуфера должен быть очень жестким.Наиболее распространенными строительными материалами являются ДСП толщиной 5/8 дюйма или ДВП средней плотности.

При изготовлении корпуса сабвуфера из оргстекла не используйте ничего толщиной менее 1/2 дюйма.

Обычным материалом, используемым для формования корпусов сабвуферов сложной формы, является стекловолокно, но работать с ним очень сложно, и для получения прочной отделки необходимо нанести несколько слоев.

Склеивание, уплотнение

Используйте клей на всех стыках (самый дешевый и часто используемый продукт — Liquid Nails).Убедитесь, что нет дырок. Любые утечки ухудшат работу ваших сабвуферов, не говоря уже о раздражающем шуме, который производит воздух, когда его выталкивают из небольшого отверстия.

Дайте клею застыть не менее 24 часов перед установкой вуферов. Пары некоторых продуктов поглощают резину и другие материалы, из которых сделаны подводные лодки.

Соединения вместе

Винтовые соединения (используйте винты 2–2-1 / 2 дюйма) через каждые четыре дюйма или около того. Предварительно просверлите примерно 3/4 дюйма на глубину, чтобы шурупы не раскололи древесину по краям, особенно при работе с ДСП.

Коробка для каждого саб?

Несмотря на то, что нет необходимости иметь две отдельные камеры для двух сабвуферов, лучше всего использовать этот подход по двум причинам: во-первых, если один из сабвуферов умирает, объем корпуса сабвуфера будет «вдвое» больше, как видно по субмарине, которая все еще работает. Это может вызвать проблемы и даже повредить другой переводник. Вторая причина — фиксация. сборка корпуса сабвуфера с перегородкой посередине будет намного прочнее.

Изготовление портов

Есть несколько способов создания портов. Если готовый порт недоступен, наиболее распространенным материалом является трубка из ПВХ. Трубки из ПВХ очень жесткие, бывают разного диаметра и их легко найти в любом строительном магазине.

Обрежьте трубку нужной длины. При расчете громкости корпуса сабвуфера учитывайте громкость, которую занимает порт. Вырежьте в коробке отверстие. Убедитесь, что отверстие идеально ровное, чтобы минимизировать зазоры между коробкой и трубкой.Можно добавить пару деревянных скоб для прикручивания порта к коробке сабвуфера. Закройте зазоры большим количеством жидких гвоздей или аналогичного средства.

Распорка

Коробки, ширина, длина или высота которых превышает фут, должны быть закреплены скобами (используйте кусок дерева шириной 3 или 4 дюйма поперек коробки, чтобы корпус сабвуфера не прогибался). На углы рекомендуется положить деревянные бруски для усиления. Всегда учитывайте, что блоки, подтяжки, неоновые огни и т. Д.внутри коробки занимают место и должны учитываться при расчете внутреннего объема.

Демпфирование / Заполнение

Желательно положить демпфирующий материал внутрь корпуса сабвуфера. Полифил подушек и изоляция из стекловолокна являются обычным явлением, хотя полифил намного легче воздействует на вашу кожу. Это увеличивает эффективность сабвуфера за счет рассеивания некоторой энергии, которая влияет на сабвуфер, особенно на звуковую катушку. Polyfill также «обманывает» сабвуфер, заставляя его думать, что он находится в более крупной коробке.Поиграйте с разным количеством полифила, пока не получите желаемый результат.

Отделка корпусов сабвуферов и корпусов сабвуферов

Добавьте древесный наполнитель в отверстия и отшлифуйте коробку, чтобы получилась гладкая поверхность. Если вы красите корпус сабвуфера, рекомендуется нанести грунтовку под краску.

Нет необходимости шлифовать корпус сабвуфера или корпус сабвуфера, если вы используете ковер или прокладку под винилом, поскольку толщина материала скроет любые мелкие дефекты.Лучше всего резать ковер или винил с помощью качественного ножа для ковров. Лезвия изнашиваются довольно быстро, поэтому купите несколько штук. Отрежьте кусок ковра (или винила), достаточно большой, чтобы покрыть весь корпус. Нанесите клей как на коробку, так и на ковер (отлично подойдет аэрозольный клей 3M 77 или 90). Подождите около минуты и положите ткань на дерево. Чтобы ткань плотно прилегала к телу, при ее наклеивании растяните. Ткань должна оборачиваться и заканчиваться в незаметном месте корпуса сабвуфера. Обрезайте лишний ковер по одной стороне за раз.Если возможно, добавьте скобки, чтобы удерживать ткань на концах.

Коробки для сабвуфера и типы корпусов для сабвуфера

Коробки варьируются по сложности от «простой ванильной коробки» (запечатанной) до ленточнопроходных и даже более экзотических корпусов. Каждый корпус имеет преимущества и недостатки и должен быть спроектирован в соответствии с индивидуальными параметрами динамика (правило «один размер подходит всем» НЕ применяется к сабвуферам и коробкам).

Сабвуферам требуется больше мощности усилителя, чем всему остальному в системе.Это связано с тем, что человеческие уши менее чувствительны на низких частотах, поэтому для того, чтобы все звучало ровно, необходим более высокий уровень низких частот. Кроссовер низких частот необходим для блокировки высоких частот.

Какой сабвуфер лучше? Более крупный сабвуфер дает больше басов, но для этого нужен сабвуфер большего размера. Поскольку большинству людей нравится иметь багажник, наиболее распространены 10- и 12-дюймовые вуферы. При покупке сабвуфера всегда помните, что больший размер не обязательно лучше. 8-дюймовый сабвуфер хорошего качества будет лучше дешевого 12-дюймового.Большие сабвуферы (12 дюймов, 15 дюймов) имеют более медленный отклик, уступая место более громким басам. Маленькие сабвуферы (8 дюймов, 10 дюймов) имеют плотный и более контролируемый звук.

Виды ящиков

Free Air — сабвуферы устанавливаются либо под задней палубой, либо за задним сиденьем автомобиля. Эта конфигурация не подойдет для хэтчбеков. В местах установки вуферов необходимо вырезать отверстия. Поскольку низкочастотные динамики используют весь багажник как коробку, багажник должен быть максимально изолирован от кабины.Багажник можно изолировать обычно, положив ДСП под палубу и за сиденье. Недостатком сабвуферов со свободным воздухом является то, что басы не будут очень точными (особенно на более низких частотах), и потребуется большая мощность усилителя, чем с обычным сабвуфером, но, опять же, у вас все еще есть полный ствол.

Sealed — это самая распространенная коробка для сабвуфера и самая простая в сборке. Эти коробки обеспечат наиболее ровную частотную характеристику и лучшее общее качество звука (особенно на низких частотах).Внутренний объем корпуса сабвуфера должен быть максимально приближен к рекомендованному производителем. Если корпус сабвуфера меньше предполагаемого, звук будет более плотным, но потребуется большая мощность усилителя. Если коробка сабвуфера слишком большая, то звук будет мутным.

Портовый — коробки обычно больше по размеру, чем герметичные, и имеют «трубку» (порт), через которую из коробки выходит воздух. Идея переносной коробки заключается в том, что порт динамика выталкивает (или вытягивает) воздух одновременно с низкочастотным динамиком, усиливая басы.Сам корпус сабвуфера действует как усилитель, давая больше басов, чем герметичный корпус (от 3 до 4 дБ). Переносные коробки для сабвуферов не имеют линейной частотной характеристики. Если корпуса сабвуфера изготовлены не в соответствии со спецификациями, они не будут звучать хорошо. Корпус сабвуфера действует как фильтр, отсекающий низкие частоты.

Isobaric — конфигурация — хороший способ получить басы в меньшем корпусе сабвуфера. Для этого нужно построить коробку сабвуфера примерно в половину объема герметичной коробки сабвуфера и разместить два сабвуфера напротив друг друга.Обратите внимание, что все должно быть герметично, включая пространство между вуферами. В большинстве случаев необходимо использовать прокладку между двумя низкочастотными динамиками, чтобы сабвуферы не задели друг друга. При подключении убедитесь, что вуферы не совпадают по фазе: подключите один из них в обратном направлении (отрицательный к положительному, а положительный к отрицательному), чтобы оба тянули или толкали одновременно. Изобарическая конфигурация НЕ выдаст намного больше мощности, чем коробка с одним низкочастотным динамиком. Его основное предназначение — уменьшить размер коробки. Еще один недостаток заключается в том, что, поскольку одна из подводных лодок обнажена, она более подвержена повреждениям.

Band Pass — корпуса состоят из низкочастотного динамика между герметичной и переносной коробкой. Коробки для сабвуферов с полосой пропускания будут давать больше басов, чем герметичные и портированные коробки для сабвуферов (особенно на более низких частотах), но в более узком частотном диапазоне. Поскольку корпус сабвуфера действует как фильтр, механически блокируя нижние и верхние частоты, кроссовер в большинстве случаев не требуется. Эти корпуса сабвуфера обычно большие, и они неумолимы, когда не соблюдаются точные объемы и размеры портов.Коробки для полосовых сабвуферов также имеют тенденцию маскировать искажения. Если вы не слышите искажения и вовремя выключаете стереосистему, вы можете повредить сабвуферы.

Aperiodic — Очень маленькие коробки для сабвуферов, которые «дышат» через движущуюся мембрану. И мембрана, и конус не могут находиться в одном и том же внешнем пространстве. Либо часть мембраны должна быть изолирована, вырезав отверстие в автомобиле, чтобы она находилась снаружи, либо сабвуфер должен быть изолирован от остальной части багажника аналогично низкочастотным динамикам со свободным воздухом.«Коробка» должна быть как можно меньше (в идеале мембрана должна быть прямо напротив переводника), поскольку она используется только для соединения переводника и мембраны. Апериодические мембранные конфигурации очень сложно спроектировать и настроить, но они дают хорошую частотную характеристику и быстрее реагируют на переходные процессы, давая точные и плотные басы в отличие от гулкого звука. Они не подчиняются параметрам Thiele-Small, как другие конструкции, поэтому любой вуфер будет работать с мембраной.

Коробки для сабвуферов с усиленными басами

Хороший выбор для небольших автомобилей и (идеально) для хэтчбеков и пикапов.Обычно они занимают очень мало места и воспроизводят довольно хорошие басы. Самый известный производитель — Bazooka®, выпускающий Bass Tubes®. Их конструкция представляет собой переносную коробку. Низкочастотный динамик должен располагаться близко к стене или, еще лучше, в углу. Для точной настройки басовая трубка перемещается либо ближе, либо дальше от стены или угла.

Получить лампу с усилителем удобно, поскольку усилитель, кроссовер и сабвуфер объединены в небольшой корпус. Если вы покупаете компоненты отдельно, вы в конечном итоге потратите больше денег.Еще одной хорошей особенностью трубок является то, что их можно легко и быстро установить и снять.

Если вы решите приобрести один, имейте в виду, что, хотя все они выглядят одинаково, более дешевые бренды не будут звучать хорошо. Приличная лампа будет стоить 300 долларов (с усилением) и от 100 долларов для неусиленных.

Бас-боксы на заказ

Многие производители, такие как JL Audio и MTX, изготавливают индивидуальные коробки (с включенными сабвуферами) для размещения в центральных консолях, под сиденьями или в других небольших помещениях.Хотя эти коробки действительно стоят больших денег, большинство из них обладают превосходными характеристиками и легко интегрируются в автомобиль, не занимая слишком много места.

См. Также: Как выбрать правый блок сабвуфера

Вот некоторые связанные предметы

советов по созданию лучших коробок для сабвуферов для получения громких глубоких басов

• При изготовлении лучших корпусов для сабвуферов следует тщательно учитывать тип материалов, которые будут использоваться.Уже одно это будет играть решающую роль в выводе низких частот сабвуфера.

  1. Создайте коробку для каждого Sub

  Это обеспечит более мощное воспроизведение низких частот. Но коробка должна быть подходящего размера для сабвуфера, чтобы максимально использовать возможности сборки. Слишком большая или маленькая коробка повредит звуковому качеству всей установленной звуковой системы.

  2. Используйте высококачественные материалы

  Корпус сабвуфера должен быть не только подходящего размера, но и прочным.По этой причине большинство фанатиков звука настаивают на использовании древесно-стружечных плит 5/8 ″ или ДВП средней плотности. Корпус будет постоянно подвергаться низкочастотным колебаниям, и это помогает иметь прочный и прочный корпус сабвуфера.

  3. Закройте колодец коробки

  Использование клея для заполнения пустот в коробке также отрицательно скажется на характеристиках сабвуфера. Незначительные скрипы или воздушные карманы в корпусе сабвуфера приведут к раздражающему искаженному звуку.

  4. Порты

  Каждый корпус сабвуфера должен иметь встроенные порты для эффективного отвода воздуха, вызываемого вибрациями сабвуфера. Думайте об этом как о хорошо продуманной выхлопной системе для вашего двигателя. ПВХ идеально подходит для использования в качестве порта для корпуса, но для максимальной эффективности также необходимо рассчитать размер.

  Легко собрать герметичные и портированные коробки для сабвуфера, но если вы хотите добиться наилучшего качества звучания низких частот в вашей звуковой системе, проконсультируйтесь с профессиональным установщиком звука.

  ← Предыдущий пост Следующее сообщение →

Если вам понравилась эта статья, поделитесь ею!

Как превратить динамик в сабвуфер? 10 методов DIY

Вот 10 лучших способов превратить домашние динамики в сабвуферы.Мы добавили необходимые инструменты и пошаговое руководство.

Как превратить динамик в сабвуфер? Вы можете преобразовать динамик в сабвуфер, удалив кроссовер высокочастотных динамиков, закрыв отверстие, прикрепив блок низких частот к сабвуферу, построив коробку, добавив дополнительные резонансные элементы и закрыв порты.

Если вы задаетесь вопросом, как преобразовать динамик в сабвуфер, то эта статья для вас. Для этого превратим домашнюю колонку в домашний сабвуфер.

Описание сабвуфера

Сабвуфер или сабвуфер — это громкоговоритель или низкочастотный динамик. Его основная функция — воспроизводить низкие звуковые частоты. В просторечии его еще называют бас-гитарой.

Конструкция переводника обычно закрывается пластиком или деревом. Его структура представляет собой тип громкоговорителя, который может включать в себя множество низкочастотных динамиков.

Частота зависит от его полезности. Обычно они находятся в диапазоне от 20 Гц до 200 Гц, в то время как лучшие устройства имеют частоту ниже ста герц.Вы также можете найти на рынке сабвуферы с частотным диапазоном ниже восьмидесяти герц.

Объяснение докладчика

Наоборот, это просто громкоговоритель и ничего кроме него. Он известен как преобразователь электроакустический. Он просто преобразует электрические сигналы в аудио.

Основное правило, которому следует следовать, заключается в том, что колебания электрических сигналов заставляют устройство совпадать с ним. Он генерирует звуковые волны через источник воды или воздуха.

Необходимые инструменты

Усилитель: Вам нужен усилитель, который будет питать сабвуфер.У обычного усилителя 2 канала; с помощью этих каналов.

Bluetooth USB: Вы также можете установить Bluetooth USB, так как это самый простой способ.

Преобразователь А: Вам потребуется от двенадцати вольт до пяти вольт. Этот преобразователь используется для преобразования двенадцати вольт источника питания в пять вольт. Эти пять вольт питания поступают на Bluetooth USB, и вы можете купить его в Интернете.

Адаптер постоянного тока: Вам понадобятся два адаптера постоянного тока на 12 В для подачи питания на усилитель Bluetooth USB.

Переключатели: Вам понадобятся два переключателя.

Дерево: Вы можете комбинировать два разных цвета дерева, чтобы создать завораживающий эффект. И ваши сабвуферы будут хорошо выглядеть эстетично. Можно сочетать темно-коричневый и светло-коричневый цвета. Вы также можете смешать черный и серый оттенки, чтобы сделать его привлекательным.

Провода: Вам потребуются провода для подключения.

Ткань и поролон: Вам понадобится ткань и поролон для цилиндров.Если вы хотите сделать гаджет, содержащий в себе порты, вам потребуются материалы для портов. Дренажная труба лучше всего подходит для этой цели, так как вы знаете, что она легко доступна и невысока. Он также может отлично справиться с задачей.

Материал: Вам понадобится оборудование для увлажнения корпуса, чтобы закрыть его. Для этого вы можете использовать две вещи. Один из них — изоляция, а другой — акустическая пена. Акустическая пена недоступна и довольно дорога.

Таким образом, ковровое покрытие из поролона — намного лучший и дешевый способ скрыть провода акустической системы, не разрезая стену.Также можно использовать стекловолокно для утепления. Более того, люди также используют для этой цели подушки.

Заполнять корпус не нужно. Но вы должны полностью охватить важные области. Если ваш сабвуфер имеет цилиндрическую форму, вам необходимо покрыть внутреннюю стену изоляцией.

Снять кроссовер твитеров

Верхний блок называется твитером, и он генерирует более высокие ноты. В то же время нижний блок воспроизводит средние или нижние ноты.

Если вам нужно заменить динамик на сабвуфер, вам придется отсоединить кроссовер и твитер. Это путь схемы, созданной для разделения аудиосигналов на низкочастотные и высокочастотные сигналы.

Заглушка отверстия для твитера

После снятия твитера закройте отверстие подходящим материалом. Вы можете найти оборудование где угодно. Будьте осторожны при снятии твитеров, чтобы не повредить их.

Прикрепите блок низких частот к сабвуферу

Теперь подключите гнезда к базовому блоку AV-усилителя, который у вас есть.Интенсивность воспроизводимых басов зависит от размера и корпуса.

Например, коробки меньшего размера и устройства меньшего размера будут воспроизводить более высокие басы, а блоки большего и большего размера будут воспроизводить более низкие басы.

В этом состоянии выходной сигнал будет падать на 6 дБ / октаву, что ниже резонансной точки. Резонанс стереосистемы определяется с помощью массы диффузора динамика, которая реагирует с суммой податливости пневматической пружины и пружины объемного звучания.

Рабочая зона конуса совпадает с объемом коробки.Сила мотора контролирует сброс фильтра. Мы получаем его, умножая количество витков катушки возбуждения и напряженность магнитного поля.

Это может привести к странному результату, как будто магнит будет более прочным, чем бас будет меньше по сравнению с высокими частотами.

Сборка сабвуфера

После этого нужно сделать специальный ящик. Прежде всего, проверьте спецификации, чтобы узнать правильный размер. Как правило, у вас должна быть рефлекторная система, чтобы басы получали хороший басовый отклик, и сравнительно небольшую коробку.Вот подробное руководство по конструкции корпуса сабвуфера для глубоких басов.

Если вам нужен упакованный продукт, чтобы разогнать его до двадцати герц, вам понадобится крошечная коробка с большим и маленьким конусом или большая коробка с большим конусом.

Позже он может упасть, но в этом случае он может быть менее эффективным. Вы сможете перемещать конус очень долго, чтобы получить достаточно воздуха.

Добавить дополнительный резонансный элемент

Вы можете продлить низкочастотную характеристику с помощью фильтра высокого порядка.Сделать это можно, добавив больше резонансных элементов.

Это может быть отверстие или другой конус; также может быть подключена трубка. Эта трубка опирается на массу воздуха, которая работает с податливостью воздуха коробки как резонансный элемент.

Выберите подходящие размеры, чтобы этот фильтр был в рабочем состоянии. Для получения идеального сброса необходимо выровнять этот фильтр во избежание громкого звукового удара.

Его звук зависит от настройки, которая может звучать бумером по сравнению с запечатанной коробкой. В вашем классе есть серия резонансных режимов, которые могут добавлять или уменьшать звучание низких частот.Ваш AV-ресивер должен иметь ЦАП для лучшей работы.

Закрыть порты

Закройте все порты, которые в нем есть. После этого покрасьте конус узла основания с помощью прорезиненной краски.

Попробуйте нанести более толстый слой краски, как лайнер кузова грузовика. Таким образом, он будет выглядеть более элегантно.

Купите более мощный усилитель и переместите его в мелкополосный фильтр. Желательно также приобрести эквалайзер для устранения резонанса низких частот.Вы можете подключить PS5 к системе объемного звучания.

Сравнительная таблица динамиков и сабвуферов

Основной контраст между динамиком и сабвуфером в основном связан с их диапазоном частот.

Таким образом, они обеспечивают диапазон высоких частот, как высокие, так и средние частоты до идеала. Динамик создает шум и искажения и дает слышимые различия на закрытых или открытых участках. Они играют важную роль в звуковой системе.

Характеристики	Динамик	Сабвуфер
Диапазон частот	Низкая	Высокая
Низкочастотный звук	Несоответствующее	Соответствующее
Шумы и искажения	Высокая	низкий
Выход	Не действует	Действует
Электроэнергетика	Низкая	Хорошо

(DIY) Как установить автомобильный сабвуфер со схемами

Установка сабвуфера в автомобиле

Большинство заводских автомобильных аудиосистем не имеют сабвуфера, что является серьезной проблемой, если вы хотите добиться наилучшего качества звука.Без сабвуфера звук в вашей машине будет неполным.

Больше всего влияет на низкие частоты, поэтому низкие частоты не будут очень хорошими. С другой стороны, добавление сабвуфера считается самым важным обновлением автомобильной аудиосистемы, которое вы можете сделать.

Связанные : Как установить автомобильный усилитель со схемами

Более того, процесс установки прост, и вам не нужно нанимать для этого профессионала. Помните, что рекомендуется вынуть аккумулятор из автомобиля.

Essentials:

• Сабвуфер и его корпус.
• Провода для акустических систем и приспособления для снятия изоляции.
• Застежка-липучка и полифил не являются обязательными.

Как установить автомобильный сабвуфер источник изображения: sonicElectronix

1. Электропроводка сабвуфера

Импеданс играет здесь наиболее важную роль, и подключение сабвуфера с правильным сопротивлением является обязательным.

Поскольку этот шаг зависит от сабвуфера и отличается для большинства устройств, вам необходимо следовать инструкциям.

Имейте в виду, что неправильное подключение сабвуфера может привести к поломке и испортить новое устройство.

Один пример более чем полезен. Если вы используете сабвуфер на 500 Вт, подключите его, чтобы усилитель выдавал 500 Вт RMS.

2. Поместите сабвуфер в коробку

На следующем этапе нужно положить сабвуфер в коробку. Это необходимо сделать после подключения импеданса. Затем подключите положительный и отрицательный провода к клеммам на сабвуфере.

Когда вы закончите этот шаг, выровняйте всю коробку полифиллом. Имейте в виду, что это рекомендуемый шаг, но не обязательный.

Теперь все, что вам нужно сделать, это починить коробку. Не забывайте, что он не должен быть слишком тесным, но в нем должно быть много свободного места, так как это влияет на качество звука. Кроме того, сабвуфер должен быть идеально выровнен. Если это не так, исправьте эту проблему как можно скорее.

3. Подключить усилитель к сабвуферу

Это самый простой шаг.Все, что вам нужно сделать, это подключить к усилителю положительный и отрицательный провода. Рекомендуется проверить этот шаг два раза, поскольку неправильное подключение может вызвать серьезные проблемы.

4. Установка сабвуфера

Когда вы выполните все шаги из списка, ваша работа не будет сделана. Сабвуфер настроен неправильно, поэтому качество звука не будет особенным.

Вам необходимо настроить усиление низких частот, частотную характеристику, усиление и дополнительные параметры.Основная цель — добиться качества звука с впечатляющими частотами.

Установка усилителя и сабвуфера от начала до конца [через 10 минут]
