Как сделать обманку лямбда-зонда своими руками

Содержание

• Зачем обманывать датчик кислорода
  • Принцип работы обманки лямбда-зонда
• Механическая обманка катализатора выхлопной системы
  • Чертежи
  • Место установки
• Электронная обманка лямбда-зонд
  • Схема
  • Способ установки
• Какую обманку лямбды лучше использовать

Все современные автомобили оборудованы сотовым нейтрализатором токсичности выхлопных газов – катализатором. Назван он так по принципу происходящих там химических реакций, где благородные элементы начинки ускоряют и делают возможной переработку вредных веществ в нейтральные с большой скоростью. Но иногда это полезное устройство само становится источником больших проблем.

Зачем обманывать датчик кислорода

Тонкая структура катализатора плохо выдерживает механические и тепловые перегрузки в течении длительного промежутка времени работы. Температура тут даже в штатном режиме доходит до тысячи градусов.

Керамические соты разрушаются, и это вызывает опасные явления:

• начинка плавится, спекается и перекрывает путь свободного выхода выхлопных газов;
• мелкие соты забиваются нагаром и прочими продуктами с тем же результатом;
• самое опасное – катализатор, который производители стремятся разместить как можно ближе к выпускному каналу головки блока для быстрого прогрева до рабочей температуры, становится источником керамической пыли и обломков, попадающих в цилиндры и разрушающих детали двигателя.

В особо ненадёжных по этому признаку моторах владельцы стремятся удалять опасные нейтрализаторы даже при относительно небольших пробегах автомобиля. Из-за использования ценных металлов в конструкции ставить дорогие оригинальные или ремонтные изделия владельцы не хотят.

Последствия выражаются не только в повышении токсичности выхлопа. Состояние катализатора непрерывно анализируется электронным блоком управления двигателем ЭБУ по сигналам двух кислородных датчиков (лямбда-зондов).

Один из них расположен до катализатора, по нему мотор регулирует состав рабочей смеси, а вот второй целиком отвечает за эффективность нейтрализации выхлопа.

Показания второй лямбды изучаются средствами ЭБУ, в том числе и проведением контрольных циклов подогрева катализатора. Его отсутствие будет сразу же вычислено, система перейдёт в аварийный режим и высветит контрольный индикатор на приборной панели. Двигатель растеряет все свои характеристики, начнётся перерасход топлива и прочие неприятности.

Для работы без катализатора можно изменить программу блока управления. Экологический класс автомобиля понизится, но в остальном это будет вполне рабочий вариант, возможно даже повышение мощности и снижение расхода, экология даром не достаётся, но по разным причинам на это не все готовы идти.

Некоторые желают каким-либо способом обмануть штатную программу ЭБУ, формируя искусственно неверные показания датчика кислорода.

Принцип работы обманки лямбда-зонда

Получить подобный результат можно электрическим и механическим способами.

1. В первом случае формируется сигнал, который на самом деле кислородный датчик не выдаёт.
2. Во втором – датчику создаются все условия для дачи неверных показаний.

Далеко не все системы удаётся надёжно обмануть такими примитивными методами. Всё решает комплектация конкретного автомобиля.

Механическая обманка катализатора выхлопной системы

Простейшим способом станет удаление кислородного датчика из контролируемой зоны на некоторое расстояние установкой его на втулку-проставку.

Активный элемент начинает работать в зоне, где состав газов некоторым образом усреднён, прямая зависимость между действиями ЭБУ и реакцией датчика пропадает, что самые простые программы воспринимают как признак нормальной работы катализатора.

Чертежи

Проставка представляет собой металлическую втулку с резьбовыми концами. Параметры резьбы соответствуют применяемому датчику. С одной стороны, резьба внутренняя, в неё вкручивается корпус лямбда-зонда, а с другой – наружная для помещения в резьбовую футорку выхлопного тракта за катализатором.

По оси втулки высверливается отверстие для прохода газов к активному элементу. Параметрами втулки станут диаметр этого канала и расстояние, на которое отдаляется датчик от трубы прохода газов. Подбираются величины экспериментальным путём, нужные данные несложно найти для конкретных моделей двигателей.

Более продвинутые проставки снабжаются элементами катализатора. В этом случае основной поток движется на выпуск прямо, а кислородный датчик получает только газы, прошедшие через микрокатализатор.

Сигнал будет отличаться от штатного, но многие системы принимают его за нормальную работу. За исключением тех случаев, когда ЭБУ желает прогреть катализатор, а вставка в переходнике никак на это не отреагирует. К тому этот микрокатализатор имеет свойство быстро забиваться нагаром и прекращать работать вообще.

Место установки

Катализатор удаляется, а на место второго кислородного датчика монтируется проставка. Диаметр рабочего отверстия можно подобрать по наиболее стабильной работе без высвечивания индикатора. Датчик ввинчивается в резьбу проставки. Звук выхлопа нормализуется монтажом пламегасителя.

Электронная обманка лямбда-зонд

Более точен электронный метод обмана ЭБУ. Здесь существует много вариантов, начиная от простейших, где сигнал датчика сглаживается фильтром из резистора и конденсатора, номиналы которых подбираются под конкретный ЭБУ и до более сложных, с автономным импульсным генератором.

Схема

Имитации в самом простом случае подлежит выходной сигнал кислородного датчика. В оригинале он обладает достаточно крутыми фронтами, но если их завалить с помощью RC-цепочки, то некоторые блоки не заметят нештатную работу.

Более сложные сразу же распознают обман при первом же контрольном цикле.

Если у датчика неисправна нить подогрева, то потребуется установить ещё один резистор, поскольку такой обрыв блок распознаёт сразу и всегда.

Вместо датчика можно подключить схему, генерирующие импульсы, очень похожие на штатные. Часто этот вариант работает, но если ЭБУ обучено проводить циклирование катализатора, то и это обманка не сможет адекватно отреагировать.

Способ установки

Требуемые радиодетали или платы устанавливаются либо в разрез сигнального провода кислородного датчика или вместо него, подключаясь непосредственно к разъёму.

Отверстие под датчик можно заглушить, например, неисправной деталью.

Какую обманку лямбды лучше использовать

Идеальных обманок не существует. Всё зависит от конкретного автомобиля и особенностей реализации функции контроля за состоянием катализатора. В общем случае единственный выход – это изменение прошивки ЭБУ.

Часто это даже предусмотрено его программой, многие автомобили выпускаются в различных исполнениях, в том числе и без катализаторов. В любом случае, обход встроенного контроля не составит труда для опытного специалиста по чип-тюнингу автомобилей.

Вопросы с ценой многих останавливают и вынуждают заниматься всевозможными обманками. Тут надо чётко уяснить, какие способы работают с данным автомобилем, а какие станут пустой тратой времени и средств. Хотя поэкспериментировать можно, если имеется доступ к токарным работам, радиодеталям и паяльнику.

Испортить автомобиль тут вряд ли получится, а в случае окончательной неудачи всё же обратиться к специалисту по прописке программы под более низкий экологический класс.

Как вариант можно установить достаточно прочный и надёжный ремонтный катализатор, что на фоне потраченного времени и оплаты услуг мастера выглядит не очень дорого.

Главная » Полезные советы автомобилистам » Как сделать обманку лямбда-зонда своими руками

2022-06-15

Схема эмулятора лямбда зонда своими руками

Читайте о том, как самостоятельно изготовить механическую и электронную обманку для лямбда зонда. Также в статье описаны последствия, которые могут возникнуть после перепрошивки блока управления.

Лямбда зонд (также называется кислородным контроллером, датчиком O2, ДК) является неотъемлемой частью выхлопной системы автотранспортных средств, отвечающих экологическим стандартам EURO-4 и выше. Это миниатюрное устройство (обычно устанавливается 2 лямбда зонда и более) контролирует содержание O2 в выхлопных смесях автотранспортного средства, благодаря чему значительно снижается выброс ядовитых отходов в атмосферу.

В случае некорректной работы ДК или если произошло отключение лямбда зонда, функционирование силового агрегата может быть нарушено, из-за чего мотор перейдет в аварийный режим (на панели загорится Check Engine). Чтобы такого не случилось, систему автомобиля можно перехитрить, установив обманку.

Механическая обманка лямбда зонда («ввертыш»)

«Ввертыш» – это втулка, изготовленная из бронзы или теплоустойчивой стали. Внутренняя часть такой «проставки» и ее полости заполняются керамической крошкой со специальным каталитическим покрытием. Благодаря этому отработанные газы дожигаются быстрее, что, в свою очередь, приводит к разным показателям импульсов 1 и 2 ДК.

Важно! Любая обманка устанавливается только на исправный лямбда зонд.

Самодельная обманка лямбда зонда, схема которой представлена ниже, проста в изготовлении. Для этого вам потребуется подготовить:

• заготовку;
• отвертку;
• набор ключей.

Делается обманка на обрабатывающем токарном станке. Если такового нет, то можно обратиться к специалисту, предоставив ему чертеж.

Полученная деталь совместима с большинством выхлопных систем как отечественных, так и зарубежных автомобилей.

Установка обманки лямбда зонда производится следующим образом:

• Поднимите авто на эстакаду.
• Отключите минусовую клемму на АКБ.
• Выкрутите первый (верхний) зонд (если их два, то снимите тот, который расположен между катализатором и выпускным коллектором).
• Вкрутите лямбда зонд в «проставку».
• Установите «усовершенствованный» датчик на место.
• Подключите клемму к аккумулятору.

Полезно! Обычно механическая обманка второго лямбда зонда не выполняется, так как этот ДК защищен катализатором и контролирует только его состояние. Самым чутким является именно первый датчик, который установлен ближе всего к коллектору.

После этого системная ошибка «Check Engine» должна исчезнуть. Если этот способ не сработал, можно воспользоваться более дорогостоящей обманкой.

Электронная обманка

Еще один способ устранения проблем с ДК – это электронная обманка лямбда зонда, схема которой представлена чуть ниже. Так как датчик кислорода передает сигнал контроллеру, то схема-обманка, подключенная к проводке от датчика к разъему, позволит «загрубить» систему. Благодаря этому, в ситуации, если лямбда зонд будет неисправен, силовой агрегат будет продолжать работать корректно.

Полезно! Места установки такой обманки могут отличаться в зависимости от модели АТС. Например, она может быть монтирована в центральный тоннель между сиденьями, в торпеде или моторном отсеке.

Схема-обманка – это однокристальный микропроцессор, который анализирует процессы в катализаторе, получает данные от первого ДК, обрабатывает их, преобразует до показателей второго датчика и выдает на процессор автомобиля соответствующий сигнал.

Чтобы установить обманку этого типа, вам потребуется схема подключения лямбда зонда, которая выглядит следующим образом.

Как видите, бывает разная распиновка лямбда зонда (4 провода, три и два). Цвета проводов могут также отличаться, чаще всего встречаются изделия с 4 пинами (2 черных, белый и синий).

Для изготовления обманного устройства, вам потребуется:

• паяльник с мелким жалом и припой;
• канифоль;
• неполярный конденсатор емкостью 1 мкФ Y5V, +/- 20%;
• резистор (сопротивление) на 1 мОм, С1-4 имп, 0,25 Вт;
• нож и изоляционная лента.

Полезно! Перед установкой, схему лучше всего поместить в пластиковый корпус и залить ее «эпоксидкой».

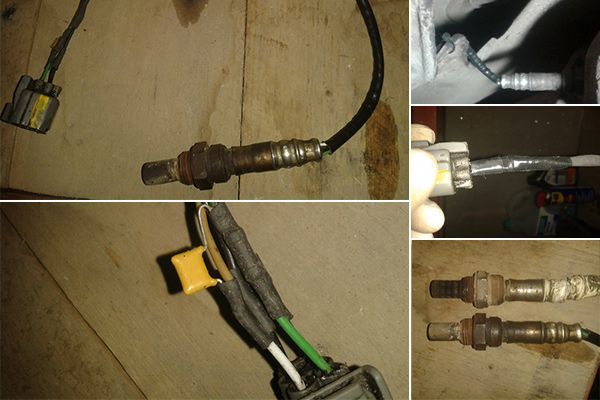

Дальше электронная обманка на лямбда зонд своими руками монтируется следующим образом:

• Отключите минусовую клемму АКБ.
• «Препарируйте» провод, который идет от самого ДК к разъему.
• Разрежьте синий провод и подсоедините его обратно через резистор.
• Впаяйте неполярный конденсатор меду белым и синим проводами.
• Заизолируйте соединения.

Ниже представлена схема обманки лямбда зонда своими руками для распиновки на 4 провода.

На заключительном этапе, должно получиться следующее.

Такие манипуляции не стоит выполнять, если у вас нет должного опыта. Сегодня в магазинах представлены готовые схемы-обманки, которые без труда сможет установить даже начинающий водитель.

Перепрошивка контроллера

Некоторые особо искушенные автовладельцы решаются на перепрошивку блока управления, благодаря чему блокируется обработка сигналов второго кислородного датчика. Однако необходимо учитывать, что любые изменения алгоритма работы системы могут привести к необратимым последствиям, так как вернуть заводские настройки будет практически невозможно и затратно. Поэтому выполнять такие манипуляции самостоятельно не рекомендуется. То же самое касается и готовых прошивок, которые продаются в интернете.

Полезно! При перепрошивке лямбда зонды удаляются.

Если вы все-таки хотите произвести перепрошивку системы, то обратитесь к грамотному специалисту, который сможет отключить получение данных ДК с помощью специализированного оборудования.

Также стоит учитывать, что практически любое вмешательство в работу систем, может привести к не самым приятным последствиям.

Какие последствия бывают после установки обманок

Нужно понимать, что любая обманка устанавливается на страх и риск автовладельца. Если монтаж был произведен неправильно, то вы можете столкнуться со следующими проблемами:

• Из-за того, что бортовой компьютер не может регулировать впрыск жидкости, может произойти нарушение работы мотора.
• Если схема неправильно спаяна, это может привести к повреждению электропроводки.
• В процессе установки обманки вы можете повредить датчики кислорода, после чего даже не узнаете об их неисправности (так как у вас уже будет установлена обманка).
• После таких вмешательств (не только при перепрошивке) может произойти сбой в бортовом компьютере.

Любая неточность приведет к плачевным последствиям, поэтому лучше установить более безопасный готовый эмулятор. В отличие от обманки, он не «обманывает» блок управления, а лишь обеспечивает его корректную работу, преобразуя сигнал ДК. Внутри эмулятора также установлен микропроцессор (как и в самодельной электронной обманке), который способен оценивать выхлопные газы и анализировать ситуацию.

В заключении

Многие автовладельцы устанавливают на свои машины самодельные обманки, чтобы сэкономить на покупке новых кислородных датчиков. Однако в такой погоне за выгодой, вы вполне можете столкнуться с большими денежными затратами, если кустарное устройство повлияет на работу «жизненно-важных» систем. Поэтому устанавливать обманки рекомендуется, только если вы смыслите в работах такого плана.

Обманка лямбда-зонда своими руками: руководство для изготовления

Автор omsaananda На чтение 5 мин. Просмотров 1.3k. Опубликовано 17/09/2018 Обновлено 17/09/2018

Современные автомобили оснащены различными системами контроля, в том числе лямбда-зондами. Последние также имеют названия: кислородный контроллер, датчик О2 и ДК. Этот контроллер является частью выхлопной системы, отвечающей эокстандартам EURO-4 и выше. При неисправности зонда мотор переходит в аварийный режим, а на панели отображается сигнал ошибки. Чтобы перехитрить система, автовладельцы придумали использовать обманку лямбда-зонда, своими руками её изготовить может каждый автовладелец, имеющий знания в электронике. Сегодня мы подробнее разберёмся как можно это сделать.

Содержание

1. Что такое лямбда-зонд и зачем нужна обманка
2. Обманка лямбда-зонда своими руками: инструкция
3. Механическая обманка
4. Электронный вариант
5. Перепрошивка контроллера

Что такое лямбда-зонд и зачем нужна обманка

Появление подобных механизмов было спровоцировано жёсткими экологическими нормами. После установки в современные автомобили каталитических нейтрализаторов, возникла необходимость контролировать состав воздушно-топливной смеси. Эту функцию на себя взял лямбда-зонд.

Название основано на греческой букве, обозначающей избыток воздуха в топливно-воздушной смеси. Лямбда-зонд – датчик для измерения качественного состава выхлопных газов. Если лямбда-зонд неисправен, то ЭБУ начинает работать по усреднённым параметрам. Это приводит к повышению расхода топлива, снижению мощности и другим неприятным последствиям.

Лямбда-зонд наиболее уязвимый датчик в автомобиле, поэтому автовладельцы придумали использовать специальные обманки, позволяющие передать на датчик нужные показатели или вовсе блокировать их.

Обманка лямбда-зонда своими руками: инструкция

Сегодня существует несколько вариантов сделать обманку лямбда-зонда своими руками. Самый простой вариант – установить механическую втулку. Те, кто дружит с электроникой, могут изготовить несложную электронную схему. Третий доступный вариант – перепрошивка контроллера. Проблему решит любой из приведённых вариантов, который из них использовать, зависит от умений и навыков автовладельца. Стоит отметить, что сегодня продаются специальные устройства и если вы не уверены в своих силах, лучше купить приспособление или обратиться к профессионалу. Это поможет избежать многих проблем с машиной.

Механическая обманка

Первый, и самый несложный способ – установка металлической втулки между лямбда-зондом и выхлопной трубой. Для изготовления детали понадобятся навыки работы на обрабатывающем токарном станке. Кроме того, нужно подготовить металлическую заготовку, желательно из бронзы или теплоустойчивой стали, отвёртку и набор ключей.

Если навыков работы с токарным станком по чертежу у вас нет, то лучше перепоручить это дело знакомому специалисту. Важно соблюсти всё размеры и пропорции, указанные на чертеже. Внутренние полости заглушки необходимо заполнить керамической крошкой с каталитическим покрытием.

После изготовления наступает не менее важный этап, необходимо установить заглушку. Для этого проделайте следующие шаги.

1. Поднимите транспортное средство на эстакаду.
2. От аккумулятора отключите минусовую клемму.
3. Выкрутите верхний зонд, он располагается между катализатором и выпускным коллектором.
4. Зонд накручиваем на изготовленную втулку.
5. Устанавливаем датчик в исходное положение и подключаем клемму обратно.

После запуска аккумулятора датчик на панели управления перестанет выдавать ошибку, и машина будет работать как часы. Такой вариант обманки подойдёт для всех автомобилей, в которых датчик вкручивается в корпус.

Электронный вариант

При желании можно скорректировать сигналы, которые зонд подаёт к контроллеру. Для этого используют схему обманки лямбда-зонда, своими руками её можно изготовить при условии наличия минимальных знаний в электронике.

Такие обманки подключаются к проводам, направленным к датчику. Место установки на разных автомобилях отличается – это или центральный тоннель между сидениями, или даже моторный отсек.

Вот перечень материалов, которые понадобятся при изготовлении обманки лямбда-зонда своими руками.

• Паяльник с тонким наконечником.
• Конденсатор, неполярный 1 мкФ Y5V, +/- 20%.
• Резистор 1 Мом, С1-4 имп, 0,25 Вт.
• Канифоль, изолента и нож.

Чтобы собранная схема сохранила прочность конструкции и попросту не порвалась лучше разместить её в пластиковый контейнер и залить эпоксидкой.

Чтобы монтировать обманку необходимо отключить минусовую клемму от бортового аккумулятора. Разрежьте провод, идущий от датчика к разъему. Синий провод соедините через резистор. Конденсатор впаяйте между белым и синим проводом. Заизолируйте открытые соединения.

Если вы не имеете даже малейшего опыта работы с электросхемами, лучше не браться за это занятие. Сегодня в автомаркетах достаточное количество готовых решений, с несложной установкой.

Перепрошивка контроллера

Ещё один вариант решить проблему – перепрошить блок управления. Такой подход позволяет блокировать обработку данных со второго кислородного датчика. После перепрошивки всё имеющиеся лямбда-зонды удаляются из автомобиля и больше не используются.

Стоит отметить, что это довольно рискованный шаг. Лучше доверить работу профессионалу, так как есть шансы полностью вывести из строя всю бортовую электронику. Вернуть заводские установки после подобных манипуляций часто невозможно. С осторожностью стоит относиться и к покупке готовых прошивок в интернете.

В любом случае работать над программным обеспечением должен специалист, который без труда отключит обработку данных на системном уровне.

Это всё варианты обманки лямбда-зонда, своими руками можно сделать каждую из них, но важно действительно разбираться в вопросе. Каждое вмешательство может повлечь за собой неприятные последствия: нарушение работы мотора, сбой в бортовом компьютере, повреждение электропроводки и многое другое. Будьте предельно осторожны или же всё-таки доверьте дело профессионалу.

Делитесь статьёй в социальных сетях и оставайтесь с нами — мы расскажем немало интересного. Всех желающих ждём в обсуждениях, поговорим о лямбда-зондах, их влиянии на работу автомобиля и опыте использования обманок.

Обманка на лямбда-зонд своими руками :: SYL.ru

Количество автомобилей на планете с каждым днем увеличивается. Пропорционально возрастает и объем вредных веществ, выбрасываемых ими в атмосферу. Современные требования к экологичности автомобилей обязывают их производителей находить решения для снижения уровня токсичности выбросов.

Одним из таких технологических решений является усовершенствование системы отвода отработанных газов за счет использования в ней катализатора (каталитического нейтрализатора) – устройства, предназначенного для нейтрализации вредных соединений, содержащихся в автомобильных выхлопах. Однако при выходе из строя этого узла наши автовладельцы порой приходят в «дикий восторг», узнав, во сколько обойдется его замена. Вот тогда и приходит на помощь смекалка отечественных автомехаников. Они уже давно придумали альтернативу дорогому катализатору. Конечно, это не совсем экологично, но дешево.

В этой статье мы рассмотрим, что представляет собой обманка на лямбда-зонд, какие разновидности ее бывают, а также как самому сделать подобное устройство. Но прежде давайте разберемся, как устроен каталитический нейтрализатор и по какому принципу он работает.

Катализатор

Катализатор состоит из корпуса и блок-носителя – системы металлических или керамических решеток. На решетках имеется тонкий слой из специальных химических веществ, которые, вступая в реакцию с вредными соединениями, содержащимися в выхлопах, нейтрализуют их, превращая отработанные газы в водяной пар, угарный и углекислый газ. В роли таких веществ чаще всего выступают платина, родий и палладий. Это, собственно, и объясняет, почему каталитический нейтрализатор так дорого стоит.

Катализатор является вторым элементом выхлопной системы после приемной трубы, которая отводит газы из выпускного коллектора двигателя. Дополнительной его задачей является охлаждение выхлопов и гашение горящих паров топлива, вырывающихся из цилиндров. Кстати, за счет высокой температуры в катализаторе происходит дожигание выхлопных газов. Подачу кислорода, необходимого для этого, регулирует контроллер автомобиля, получая информацию о его концентрации с кислородных датчиков.

Датчики кислорода

Датчик кислорода (лямбда-зонд) – устройство, предназначенное для определения количества кислорода в выхлопных газах. Его показания принимаются в учет электронным блоком управления при расчете пропорционального соотношения топлива и воздуха в горючей смеси.

Большинство современных автомобилей укомплектованы двумя лямбда-зондами. Первый датчик обычно устанавливается на приемной трубе или в передней части катализатора. Именно он отвечает за коррекцию топливной смеси. Второй же лямбда-зонд монтируется за катализатором и контролирует его работу. Если вдруг каталитический нейтрализатор вышел из строя и утратил способность очищать выхлоп, датчик отправляет на ЭБУ аварийный сигнал.

Признаки неисправности катализатора

Признаками того, что катализатор вышел из строя, являются:

• появление на щитке приборов горящего значка «Чек Энджин», сообщающего об ошибке в работе двигателя;
• заметное снижение динамических характеристик автомобиля;
• нестабильная работа двигателя;
• изменение звука работающего мотора;
• увеличенный расход топлива.

Почему катализатор выходит из строя

Катализатор, как и любое другое устройство, имеет свой ресурс.

Если ваш автомобиль прошел больше 200 тыс. км без его замены, а тут он сломался – это естественно. Но если машина относительно новая, а катализатор приказал долго жить, это может быть следствием:

• использования некачественного топлива;
• нарушениями в работе системы зажигания;
• неправильно сформированной воздушно-топливной смеси;
• механического повреждения устройства.

Способы устранения неисправности

Если вы диагностировали неисправность катализатора, есть два способа ее устранить: купить и установить новый каталитический нейтрализатор, что будет более правильно, но дорого, или же попытаться обмануть контроллер автомобиля, что не совсем правильно, но дешево. Второй способ подразумевает эмуляцию катализатора, которую можно осуществить путем:

• перепрошивки электронного блока управления;
• установкой на место второго датчика механической обманки;
• внесение изменений в электронную схему подключения второго датчика к ЭБУ.

Все три варианта рабочие. Какой из них выбрать – решать, конечно, вам.

Перепрошивка ЭБУ

Этот способ достаточно действенный и заключается в том, чтобы подключить к контроллеру компьютер и внести соответствующие изменения в его программное обеспечение. В результате такой нехитрой операции ЭБУ не будет ссылаться на показания датчика, считая катализатор полностью рабочим. Но подобные манипуляции с программным обеспечением могут закончиться тотальным сбоем, поэтому этот вид работ лучше доверить специалистам.

Механическая обманка

Механическая обманка на лямбда-зонд – самый популярный способ устранения проблем с катализатором, и довольно простой. Его суть заключается в том, чтобы ввести в заблуждение не электронный блок управления, а сам кислородный датчик (лямбда-зонд). Обманка ограничивает поступление выхлопных газов к его рабочему элементу. Соответственно, концентрация кислорода при этом увеличивается.

Достигается это путем установки между катализатором и датчиком специальной проставки (обманки). Второй лямбда-зонд при этом выносится дальше от катализатора. Что это дает? Обманка на лямбда-зонд имеет узкое центральное отверстие (около 2 мм), проходя через которое, выхлопные газы теряют концентрацию. Датчик, отодвинутый от катализатора, анализирует количество кислорода в выхлопе и, «принимая все за чистую монету», сигнализирует контроллеру, что здесь все в полном порядке.

Как изготавливается механическая обманка лямбда-зонда своими руками?

Купить описанное устройство сегодня можно в любом автомагазине или на рынке. Но для человека, имеющего навыки в токарном деле, сделать его – пара пустяков. Механическая обманка на лямбда-зонд изготавливается из бронзы или теплостойкой стали. Достаточно выточить цилиндрическую болванку, просверлить в ней отверстие и нарезать соответствующую резьбу: для вкручивания устройства в корпус катализатора и вкручивания в него датчика. Примечательно, что они универсальны, т. е. обманка лямбда-зонда «Опель», например, ничем не отличается от обманки «Ауди» или ВАЗ.

Монтаж устройства также не отличается особой сложностью. Необходимо лишь выкрутить датчик кислорода, вкрутить в отверстие втулку, а в нее – лямбда-зонд.

Электронный вариант

Теперь расскажем о том, как изготавливается электронная обманка лямбда-зонда своими руками. Тем, кто дружит с паяльником и отличает конденсатор от резистора, не составит труда эмулировать рабочий катализатор электронным методом. Принципиальная схема обманки лямбда-зонда очень проста. Она включает лишь две упомянутые радиодетали: неполярный конденсатор на 1 мкФ и резистор на 1 МОм. Кроме этого, нам понадобится паяльник, канифоль, припой и нож.

Для начала нужно найти разъем на проводах, идущих от второго датчика к контроллеру. Он может находиться в тоннеле между передними сидениями, в моторном отсеке или под панелью приборов, в зависимости от марки и модели автомобиля. Имейте в виду, что электронная обманка второго лямбда-зонда устанавливается перед разъемом, со стороны датчика.

Обычно датчик соединяется с ЭБУ четырьмя проводами: синим, белым и двумя черными. Последние мы не трогаем. Синий провод разрезаем, зачищаем от изоляции и впаиваем в разрыв резистор на 1 МОм. К его концу, со стороны контроллера, припаиваем один из выводов конденсатора (неважно какой, он неполярный). Второй вывод припаиваем к белому проводу.

По окончании работ и проверки работоспособности эмулятора все его детали лучше залить эпоксидной смолой, чтобы избежать замыкания или повреждения.

Что делать с катализатором

Даже если вы избавились от постоянного горящей «ошибки», перерасхода топлива и нестабильности в работе двигателя благодаря эмуляции катализатора, не забывайте, что оставлять его в таком состоянии нельзя. Оплавленный или забитый каталитический нейтрализатор обязательно будет мешать отводу отработанных газов, создавая им серьезное сопротивление. Это, естественно, скажется на работе двигателя.

Что же делать? Здесь есть два решения: снять катализатор, удалить (выбить) из него блок-носитель и установить обратно, или же приобрести и поставить на его место стронгер (пламегаситель). В первом случае вы не потратите ни копейки, но звук работающего двигателя существенно усилится. Если же поставить пламегаситель, звук усилится незначительно, а его конструкция дополнительно позволит охладить выхлопные газы, прежде чем они попадут в глушитель.

Обманка катализатора своими руками: чертеж, схема

Как самому сделать обманку катализатора, зачем это нужно? Катализатор – это устройство, используемое для нейтрализации вредных веществ, которые образовываются при сгорании топлива в двигателе. Его конструкция представляет собой определенную бочку, внутри которой размещены «соты». Для производства может использоваться металл или керамика. Как правило, керамический катализатор используется в европейских автомобилях, а металлический – в азиатских машинах.

Главная проблема, возникающая при эксплуатации такого устройства – хрупкость керамики. Казалось бы, металлический вариант в этом плане более предпочтителен, но не все так просто. Металл под воздействием агрессивных газов может довольно быстро разрушаться.

Содержание

1. Когда нужна замена
2. Виды обманок
3. Чиповка и проставки
4. Электронная обманка

Когда нужна замена

Следует выделить ситуации, когда катализатор требует обязательной замены. Среди них можно выделить:

1. Механическое воздействие. Даже удар небольшой силы может стать причиной повреждения внутренних элементов, появлению трещин на блоке. Эксплуатировать автомобиль с поврежденным катализатором не рекомендуется. В любом случае это приведет к его дальнейшему разрушению.
2. Некачественное топливо и другие жидкости, которые используются для прочистки топливной системы. Это приводит к загрязнению путей катализатора и ухудшения его эффективности.

Понять, что катализатор находится в плохом состоянии, помогут определенные признаки, в том числе нестабильные обороты мотора на холостом ходу, ухудшение динамики, странный звук из-под днища машины. Проблема в том, что отремонтировать катализатор нельзя. Если он поломался, то его можно только заменить на новый. Есть также небольшая хитрость, позволяющая решить проблему – обманка катализатора, которая имитирует работу устройства. Более того, ее можно сделать своими руками.

Виды обманок

Обманка катализатора может быть нескольких видов, сделанная различными способами:

1. С помощью конденсатора.
2. Чиповка.
3. Проставка.
4. Электронный эмулятор.

Давайте начнем с первого. Для этого способа нужно приобрести конденсатор на 2.2 микрофарада. Помимо этого, нужно подготовить изоленту, олово, канифоль и паяльник. Если вы не умеете паять, то лучше обратиться к кому-то за помощью. Лямбда-зонд имеет 4 провода: 2 сигнальных и 2 провода по 12В. Как вы знаете, выхлопная система имеет 2 лямбда-зонда. Первый из них анализирует выхлопные газы и регулирует смесь двигателя, информирует компьютер о необходимых изменениях и т. д. Поскольку катализатор неисправен или его нет, то показания обоих лямбда-зондов практически одинаковые, что приводит к появлению ошибки, а на приборной доске загорается сигнал Check. Мотор будет работать не на полную мощность, так как смесь будет бедная.

Решением этой проблемы станет конденсатор, который будет подключаться к сигнальным проводам. Довольно часто возникает вопрос, как найти сигнальные провода. Все очень просто, но для этого потребуется тестер. Необходимо проверить и найти 2 провода по 12В. Два оставшиеся провода и будут подключаться к конденсатору. Это приведет к тому, что компьютер будет распознавать работу лямбда-зондов по-разному, а ошибка появляться не будет. Таким образом, конденсатор – это обманка катализатора, имитирующая его работу. После этого нужно отключить минусовую клемму на 30-40 минут. На этом процесс окончен, и катализатор больше не будет проблемой.

Чиповка и проставки

Преимущество чиповки заключается в том, что такой способ не требует делать проставку или впаивать конденсаторы. Все, что требуется от владельца автомобиля – обратиться к специалисту, который с помощью специального программного обеспечения сможет отключить опрос второго лямбда-зонда. Это позволит решить проблему навсегда. Такая обманка сегодня становится все более и более популярной из-за простоты применения.

Проставка также позволяет избавиться от ошибок из-за того, что катализатор отсутствует или не работает. Суть его в том, что необходимо принудительно заставить лямбда-зонд брать показания подальше от выхлопа. Поскольку обманка катализатора имеет небольшое отверстие, то мы получаем слабую синусоиду, а компьютер считает, что катализатор работает правильно.

Отверстие в проставке должно быть 1-2 мм, хотя в некоторых случаях и 6 мм позволяют добиться нужного эффекта. Установить такое устройство очень просто. Необходимо заменить второй лямбда зонд проставкой. После этого в нее обратно ставим лямбда-зонд. Далее нужно снять минус с аккумулятора, подождать 30 минут и подключить его обратно. Такие манипуляции позволяют навсегда убрать ошибку с приборной панели.

Электронная обманка

Электронный эмулятор – это наиболее распространенный способ. Обманка катализатора такого типа продается в большинстве магазинов. Более того, ее можно сделать своими руками, чтобы сэкономить деньги. Эмулятор представляет собой микропроцессорное устройство, которое используется с целью обеспечения правильности работы двигателя, когда катализатор поломан или отсутствует. Он подает на ЭБУ поддельный сигнал от катализатора, имитирующий нормальную работу. Такая обманка позволяет мотору работать без проблем, а устанавливать катализатор уже не нужно будет.

Электронный эмулятор может применяться только на автомобилях, которые соответствуют международным стандартам ЕВРО 3 и выше. Как правило, такие устройства имеют водонепроницаемый корпус и подходят для большинства машин. Срок службы составляет в среднем 5 лет. Эмулятор позволяет обеспечить следующие преимущества:

1. Экономия на установке катализатора, который необходимо заменять каждые 100000 км, а его стоимость довольно высока.
2. Позволяет создавать эффективную топливную смесь и достигать экономии расхода топлива на 10-15%.
3. Улучшенная реакция автомобиля на педаль газа.
4. Отсутствие ошибки и сигнала Check на приборной панели.

Эмулятор может быть как универсальным, так и для конкретной модели автомобиля. Для его установки необходимо удалить старый катализатор, а на его место устанавливается обманка катализатора.

Сделать эмулятор своими руками очень легко, а главный элемент в нем – резистор или конденсатор. Конденсатор нужно выбирать неполярный, а резистор необходим мощностью 0.25 Вт или больше. Поместить конденсатор можно под машиной, но обязательно хорошо его заизолировать изолентой или термоусадочной трубкой.

Схема обманки катализатора своими руками (лямбда зонда)

В наше время практически каждый автомобиль создается с электронными системами контроля. Они помогают достичь небольшого уменьшения расхода топлива, а также являются хорошими помощниками в нормализации работы двигателя. Разбираемая нами сегодня деталь отвечает за системы выпуска газов. Поломанная лямбда-зонда заставляет двигатель делать свою работу в аварийном режиме. Справиться с этой проблемой уже давно помогает обманка лямбда-зонда. Ее возможно купить или сделать самостоятельно. Сегодня мы как раз и разберем, каким образом делается обманка лямбда-зонда своими руками, а также узнаем немного полезной информации по этой теме. Давайте начнем.

Содержание

• Как работает лямбда-зонд?
• Что бывает, когда датчик катализатора выходит из строя?
• Как нам может помочь обманка?
• Каковы разновидности эмулятора лямбда-зонда?
• Вариант первый: зонд-обманка механический с чертежом
• Вариант 2: лямбда-зонд как электронная схема
• Третий вариант: перепрошивка контроллера
• Чем может обернуться установка различных обманок?

Как работает лямбда-зонд?

ПОСМОТРЕТЬ ВИДЕО

Если показатель в данных, хранящихся в контроллере, не совпадает с показателем, который был получен в данный момент, блок управлению обязан начать решать эту проблему путем увеличения или уменьшения длины впрыска смеси в камеру сгорания. Кстати, зачастую зондов ставят аж две штуки, чтобы, когда один выходит из строя, пользоваться другим. На что вообще влияет работа этих деталей? Есть несколько довольно важных аспектов:

• Максимальная работоспособность двигателя;
• Экономия топлива;
• Уменьшение загрязнения воздуха путем уменьшения количества выбросов.

Что бывает, когда датчик катализатора выходит из строя?

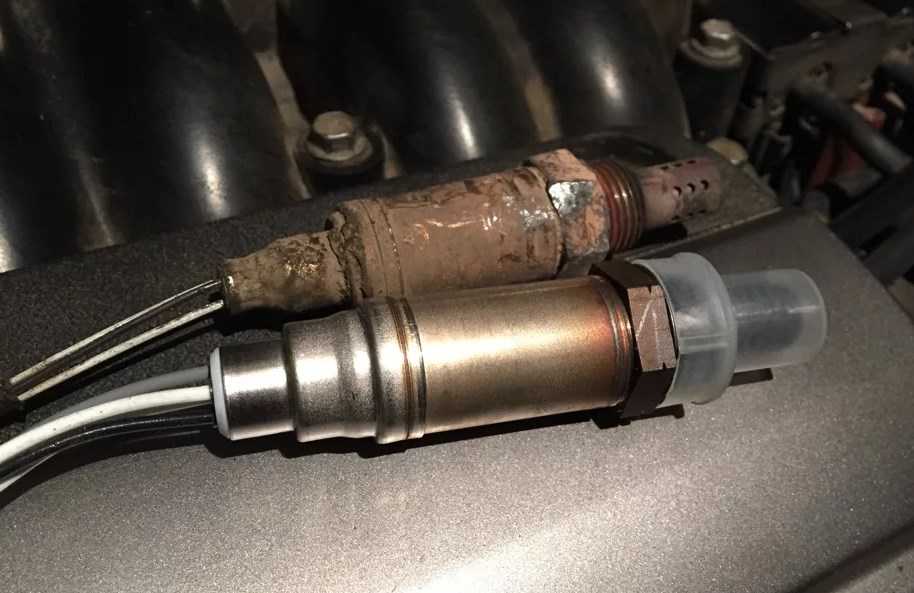

Обычно, лямбда-зонд ломается после пробега в сто тысяч километров. Это средний максимальный предел износа датчика, после которого должна следовать его замена, так как отремонтировать его не представляется возможным.

При поломке лямды-зонда на экран приборной панели выводится аварийная надпись «Check Engine». Конечно, все еще существует вероятность, что прибор просто неверно работает, однако, скорее всего, он нуждается в замене, стоимость которой составляет довольно внушительную сумму. Конечно, вы можете очень внимательно следить за приборами в машине и тридцать тысяч км.

делать диагностику датчика, но это все равно поможет ненадолго. И именно здесь в работу вступает обманка на лямбда-зонд.

Как нам может помочь обманка?

Обманка датчика катализатора делает практически те же действия, но за ощутимо меньшую стоимость. Этот прибор позволяет двигателю не обращать внимания на неполадки и работать в обычном стандартном состоянии, не задействуя аварийный сигнал.

Каковы разновидности эмулятора лямбда-зонда?

Стандартно обманка-эмулятор лямбда-зонда своими руками делается тремя разными способами:

• С помощью установки механической втулки;
• Подключая специальную электронную схему;
• Перепрошивая контроллер.

Мы разберем в деталях каждый из них, чтобы вы могли выбрать тот, что для вас удобнее. Каждый из способов по своему эффективен.

Вариант первый: зонд-обманка механический с чертежом

Как вы уже поняли, изготавливать эту деталь придется самостоятельно. Для этого вам понадобится несколько материалов:

• Бронзовая или стальная заготовка;
• Отвертка;
• Станок для обработки;
• Ключи в наборе.

Наша бронзовая механическая обманка лямбда-зонда делается на токарном станке. Изготавливая, обязательно сверяйтесь с чертежом, так как на нем указаны те самые формы и размеры, необходимые для создания качественного и подходящего датчика. Вот подробная схема обманки катализатора своими руками.

Установку изготовленной детали нужно начать с поднятия вашей машины на эстакаду. Дальше, на аккумуляторе должен быть отключен «минус», после чего выкручены зонд и лямбда-зонд, расположенный спереди выхлопной трубы. Датчик также важно выкрутить.

Следуя фотографиям, накрутите зонд на втулку и наденьте нашу обманку на датчик контроллера. Теперь можно установить все на свои места, включить аккумулятор и проверить результат.

Вариант 2: лямбда-зонд как электронная схема

Электронная обманка на лямбда-зонд – уже более дорогой и сложный вариант, но более оптимальный. Как мы уже рассказали, датчик посылает контроллеру сигналы, которые как раз и можно изменить, подключив к проводам специальную схему-обманку.

Но сперва ее нужно изготовить. Для этого вам понадобятся:

• Паяльник и специальная тонкая насадка на него;
• Ножик;
• Канифоль;
• Конденсатор 1 мкФ;
• Резистор 1 МОм.

В изготовлении самого прибора вам поможет эта схема электронной обманки лямбда зонда.

При ее установке вам снова нужно отключить минус у аккумулятора, после чего важно изолировать соединения. Обычно для этого обманку помещают в пластик и заливают эпоксидным клеем.

Подключать ее нужно к проводам, идущим от датчика к разъему. Место, куда вам нужно установить обманку, разное у каждой машины, так что поверьте торпеду, моторный отсек и зону-тонель между сидениями.

Третий вариант: перепрошивка контроллера

Иногда сам датчик решают не менять, а перепрошивают сам контроллер. Это довольно удобный вариант, потому что для некоторых изготовленная обманка для второй лямбды своими руками – невозможное дело, так как не хватает подходящих материалов.

Для этого вам необходимо просто-напросто изменить алгоритм действий компьютера. Однако, это довольно трудоемкое дело, требующее знаний, потому что при неверной настройке вы получите неисправный компьютер. Заводская прошивка контроллера куда дороже замены лямбда-зонда, потому стоит доверить работу профессионалу. А вот покупать прошивку в Интернете или на рынке очень не рекомендуется, потому что есть большой риск попасть на мошенников.

Чем может обернуться установка различных обманок?

Конечно, все наши действия несут последствия, и установленная неверно обманка на 1 лямбда-зонд может привести к самым неприятным последствиям. Что может пойти не так после неправильной самостоятельной установки прибора? Вот несколько действительно распространенных вариантов того, что может пойти не так:

• Повредятся остальные датчики;
• Нарушится работоспособность двигателя за счет поломанной регулировки впрыскивания смеси в камеру сгорания контроллером;
• Нарушится герметичность электропроводки и повредится сам контроллер, что поломает работу бортового компьютера.

ПОСМОТРЕТЬ ВИДЕО

Именно для того, чтобы не случалось таких проблем, консультируйтесь с мастером, если вы не имеете должного опыта. Также не заказывайте сами обманки в Интернете и не покупайте на рынках. Лучше готовить самостоятельно или следить за работой мастера.

Лямбда-зонд | HELLA

Лямбда-зонд определяет остаточное содержание кислорода в выхлопных газах и подает на блок управления двигателем электрический сигнал для регулирования соотношения воздух-топливо. Прокрутите эту страницу и узнайте о вариантах, принципах их работы, методах проверки и важной информации о правильной замене лямбда-зондов.

ЧТО ТАКОЕ ФУНКЦИЯ ЛЯМБДА-ДАТЧИКА?: ПРИНЦИП РАБОТЫ

Оптимальное сгорание необходимо для обеспечения идеальной скорости преобразования каталитического нейтрализатора. В случае бензинового двигателя это достигается при соотношении воздух-топливо 14,7 кг воздуха на 1 кг топлива (стехиометрическая смесь). Эта оптимальная смесь обозначается греческой буквой λ (лямбда). Лямбда используется для выражения соотношения воздуха между теоретической потребностью в воздухе и фактическим подаваемым потоком воздуха:



λ = расход подаваемого воздуха : теоретический расход воздуха = 14,7 кг : 14,7 кг = 1

обогрев лямбда-зонда

достичь своей рабочей температуры как можно быстрее. В настоящее время лямбда-зонды оснащены подогревом датчика. Это означает, что датчики также могут быть установлены вдали от двигателя.



Преимущество:
Больше не подвергаются высокой тепловой нагрузке. Нагрев датчика позволяет им достигать своей рабочей температуры за короткий период, сводя к минимуму время, в течение которого лямбда-регулирование неактивно. Чрезмерное охлаждение предотвращается в режиме холостого хода, когда температура выхлопных газов не такая высокая. Лямбда-зонды с подогревом имеют меньшее время отклика, что положительно сказывается на скорости регулирования.

Использование нескольких лямбда-зондов

С появлением EOBD необходимо также контролировать работу каталитического нейтрализатора. Для этого за каталитическим нейтрализатором установлен дополнительный лямбда-зонд. Это используется для определения способности каталитического нейтрализатора накапливать кислород.



Зонд после каталитического нейтрализатора выполняет те же функции, что и датчик перед каталитическим нейтрализатором. Амплитуды лямбда-зондов сравниваются в блоке управления. Амплитуды напряжения нижнего датчика очень малы из-за способности каталитического нейтрализатора накапливать кислород. Чем ниже накопительная емкость каталитического нейтрализатора, тем выше амплитуды напряжения выходного датчика из-за повышенного содержания кислорода.



Высоты амплитуд на выходном датчике зависят от фактической накопительной емкости каталитического нейтрализатора, которая варьируется в зависимости от нагрузки и скорости. Таким образом, при сравнении амплитуд зонда учитываются условия нагрузки и скорость. Если амплитуды напряжения обоих датчиков остаются примерно одинаковыми, достигнута накопительная емкость каталитического нейтрализатора, т. е. через старение.

НЕИСПРАВНОСТЬ ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ПРИЗНАКИ

Неислый датчик Lambda может вызвать следующие симптомы:

• Высокий потребление топлива
• Плохое характеристики двигателя
• Выбросы выхлопных выбросов
• Индикатор индикатора
• Код ошибки. КИСЛОРОДНЫЙ ДАТЧИК: ПРИЧИНА НЕИСПРАВНОСТИ

  Существует несколько причин, по которым может произойти неисправность:

  • Внутреннее и внешнее короткое замыкание
  • Отсутствие заземления/питания
  • Перегрев
  • Отложения/загрязнение
  • Механические повреждения
  • Использование этилированного топлива/присадок

  Существует ряд типичных неисправностей лямбда-зонда, которые происходят часто. В следующем списке приведены причины диагностированных неисправностей:

  Необогреваемые датчики

  0097

  Диагностированные неисправности	Причина
  Несгоревшее масло попало в выхлопную систему, напр. из-за неисправных поршневых колец или маслосъемных колпачков
  Неправильный впуск воздуха, отсутствие эталонного воздуха	Неправильно установлен зонд, отверстие для эталонного воздуха заблокировано зазор клапана
  Плохой контакт на штекерных контактах	Окисление
  Прерывавшие кабельные соединения	Плотно маршрутизированные кабели, точки истирания, укусы грызунов
  Отсутствие подключения на земле	Окивание, коррозия при выхлопной системе
  Механическая механическая механическая. Химическое старение	Очень часто короткие маршруты
  Отложения свинца	Использование этилированного топлива



  ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ОСНОВНЫЕ ПРИНЦИПЫ

  Автомобили, оборудованные системой самодиагностики, могут обнаруживать неисправности, возникающие в цепи управления, и сохранять их в памяти неисправностей.

  Обычно это отображается через контрольную лампу двигателя. После этого память неисправностей может быть считана диагностическим прибором для диагностики неисправностей. Однако более старые системы не могут определить, связана ли эта неисправность с неисправным компонентом или, например, с неисправностью. неисправность кабеля. В этом случае механик должен провести дополнительные испытания.



  В рамках EOBD контроль лямбда-зонда расширен за счет включения следующих точек:

  • Обрыв цепи,
  • Оперативная готовность,
  • Короткое замыкание на массу блока управления,
  • Короткое замыкание на плюс
  • Обрыв кабеля и старение лямбда-зонда.


  Для диагностики сигналов лямбда-зонда блок управления использует форму частоты сигнала.



  Для этого блок управления рассчитывает следующие данные:

  • Максимальное и минимальное обнаруженное значение напряжения датчика,
  • Время между положительным и отрицательным фронтом,
  • Лямбда-контроллер, регулирующий переменную в зависимости от обогащения и обеднения,
  • Порог регулирования лямбда-регулирования,
  • Напряжение датчика и продолжительность периода.

  ПРОВЕРКА Лямбда-зонда с помощью осциллографа, мультиметра, тестера лямбда-зонда, анализатора выбросов: поиск и устранение неисправностей

  Как правило, перед каждой проверкой необходимо проводить визуальный осмотр, чтобы убедиться в отсутствии повреждений кабеля или разъема. Выхлопная система не должна иметь утечек.



  Для подключения измерительного прибора рекомендуется использовать переходной кабель. Также необходимо следить за тем, чтобы лямбда-регулирование не было активным в некоторых рабочих состояниях, напр. при холодном пуске до достижения рабочей температуры и при полной нагрузке.

  Проверка лямбда-зонда с помощью прибора для проверки выхлопных газов

  Прибор для проверки выхлопных газов

  Одним из самых быстрых и простых способов проверки является измерение с помощью анализатора выбросов четырех газов.



  Испытание проводится так же, как предписанное испытание на выбросы выхлопных газов. Когда двигатель прогрет до рабочей температуры, ложный воздух подключается как переменная возмущения путем снятия шланга. Из-за изменения состава отработавших газов также изменяется значение лямбда, которое рассчитывается и отображается прибором для проверки отработавших газов. Система смесеобразования должна определить это по определенному значению и скорректировать в течение определенного времени (60 секунд, как в тесте на выбросы выхлопных газов). Если возмущающая переменная удаляется, значение лямбда должно быть уменьшено до исходного значения.



  В качестве основного принципа следует соблюдать спецификации для подключения переменных помех и значения лямбда производителя.



  Однако этот тест может только определить, работает ли лямбда-регулирование. Электрический тест невозможен. При этой процедуре существует риск того, что современные системы управления двигателем регулируют смесь за счет точного определения нагрузки, так что λ = 1, несмотря на то, что лямбда-контроль не работает.

  Проверка лямбда-зонда с помощью мультиметра

  Мультиметр

  Для проверки следует использовать только высокоомные мультиметры с цифровым или аналоговым дисплеем.



  Мультиметры с малым внутренним сопротивлением (в основном аналоговые приборы) перегружают сигнал лямбда-зонда и могут привести к его выходу из строя. Из-за быстро меняющегося напряжения сигнал лучше всего изображается аналоговым устройством.



  Мультиметр подключается параллельно сигнальной линии (черный кабель, см. принципиальную схему) лямбда-зонда. Диапазон измерения мультиметра устанавливается на 1 В или 2 В. После запуска двигателя на дисплее появляется значение от 0,4 до 0,6 В (опорное напряжение). При достижении рабочей температуры двигателя или лямбда-зонда фиксированное напряжение начинает чередоваться между 0,1 В и 0,9 В.V.



  Для получения безупречных результатов измерения скорость вращения двигателя должна составлять ок. 2500 об/мин. Это обеспечивает достижение рабочей температуры зонда даже в системах с необогреваемым лямбда-зондом. Если в режиме холостого хода температура отработавших газов недостаточна, существует опасность того, что необогреваемый датчик остынет и сигнал перестанет формироваться.

  Проверка лямбда-зонда осциллографом

  Схема сигнала лямбда-зонда

  Сигнал лямбда-зонда лучше всего отображается с помощью осциллографа. Что касается измерения мультиметром, то основным условием является то, что двигатель или лямбда-зонд должны быть прогреты до рабочей температуры.



  Осциллограф подключен к сигнальной линии. Устанавливаемый диапазон измерений зависит от используемого осциллографа. Если устройство имеет автоматическое обнаружение сигнала, его следует использовать. Для ручной настройки установите диапазон напряжения 1–5 В и время 1–2 секунды.



  Частота вращения двигателя снова должна быть прибл. 2500 об/мин.



  Переменное напряжение отображается на дисплее в виде синусоидальной формы. По этому сигналу можно оценить следующие параметры:

  • Высота амплитуды (максимальное и минимальное напряжение 0,1–0,9 В),
  • Время отклика и продолжительность периода (частота примерно 0,5–4 Гц).

  Проверка лямбда-зонда с помощью тестера лямбда-зондов

  Тестер лямбда-зондов

  Различные производители предлагают для тестирования специальные тестеры лямбда-зондов. В этом устройстве функция лямбда-зонда отображается с помощью светодиодов.



  Подобно мультиметру и осциллографу, он подключается к сигнальной линии пробника. Как только зонд достигает рабочей температуры и начинает работать, светодиоды начинают загораться попеременно – в зависимости от соотношения воздух-топливо и кривой напряжения (0,1–0,9 В) зонда.



  Здесь все спецификации по настройкам измерительного прибора для измерения напряжения относятся к датчикам из диоксида циркония (датчикам скачков напряжения). Для диоксида титана диапазон измерения напряжения меняется на 0–10 В, при этом измеряемые напряжения чередуются в пределах 0,1–5 В.

  Проверка состояния защитной трубки

  В качестве основного принципа необходимо соблюдать указания производителя. Наряду с электронной проверкой состояние защитной трубки элемента зонда может свидетельствовать о функциональной способности:

  ПРОВЕРКА ПОДОГРЕВА ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

  Можно проверить внутреннее сопротивление и напряжение питания нагревательного элемента.



  Для этого отсоедините разъем от лямбда-зонда. Со стороны лямбда-зонда с помощью омметра измерьте сопротивление на обоих кабелях нагревательного элемента. Оно должно быть между 2 и 14 Ом. Со стороны автомобиля используйте вольтметр для измерения напряжения питания. Должно быть напряжение > 10,5 В (бортовое напряжение).

  Different connection options and cable colors

  Unheated probes

  Number of cables	Cable colour	Connection
  1	Black	Signal (ground via housing)
  2	Черный	Сигнал Заземление



  Зонды с подогревом

  Количество кабелей	Цвет кабеля	Соединение
  3	Black 2 x White	. 2 x белый Серый	Сигнал, нагревательный элемент, заземление



  Зонды из диоксида титана

  Количество кабелей	Цвет кабеля	Подключение
  4	Красный Белый Черный Желтый	Элемент отопления (+) Элемент нагревания (-)	Элемент отопления (+) Элемент нагревания (-)	Элемент отопления (+) Элемент нагревания (-)	. )
  4	Черный 2 x белый Серый	Нагревательный элемент (+) Нагревательный элемент (-) Сигнал (-) Сигнал (+)
  9 (Необходимо соблюдать спецификации производителя) ЗАМЕНА ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ВИДЕО Лямбда-зонд — информация и расходные материалы Лямбда-зонд Руководство по установке Существует несколько способов установки лямбда-зонда. Вы можете заказали датчик на основе информации на этом сайте, или вы возможно, в вашем гараже или на станции технического обслуживания вам сообщили, что вам нужна новая лямбда. Ваш гараж, возможно, даже заказал его для вас от вашего имени. Вы можете установить датчик самостоятельно или, если не можете, заставьте свой гараж сделать это. Как правило, это простая работа, и ее следует тоже недорогая работа. Здесь мы приводим пример типичной процедуры установки лямбда-зонда. Даже если ваш автомобиль не такой, как этот, пожалуйста, прочитайте процедуру через — вы можете получить несколько полезных советов. Будьте готовы к следующим возможным проблемам при установке собственного Лямбда: Датчик может находиться под автомобилем. Два самых популярные места находятся на даунпайпе и прямо перед катализатором, в соответствии с тем, где находится рычаг переключения передач. Большинство новых моделей с близко расположенными кошками, такими как эта Astra, Лямбда в моторном отсеке. Вам может понадобиться один из двух типов инструментов — гнездо Lambda или гаечный ключ, в зависимости от местоположения и доступа. Проверьте, будете ли вы иметь возможность разместить инструмент и руки в любом месте, где вы работаете в. Шаг 1 Прежде чем пытаться снять старый датчик, найдите его местонахождение. на вашем автомобиле и проверьте вокруг него доступ. Подумайте, какие какой-то инструмент, который вы можете получить, чтобы удалить его, и подумайте, не можно попасть туда руками и телом, чтобы повернуть инструмент в порядке. Считать будет ли лучше атаковать работу сверху машины или снизу это при поддержке в воздухе. Подавляющее большинство датчиков (включая этот) имеют резьбу 18мм размер. Это означает, что вам понадобится Головка или гаечный ключ 22 мм удалить их. Проверьте соответствующий технический паспорт для размера резьбы. Некоторые датчики расположены на самой водосточной трубе под прямым углом к пол — для этого места можно использовать гаечный ключ на 22 мм. В общем, Титания. датчики имеют немного меньший размер корпуса и поэтому стандартные 80 х 22 мм гнездо можно использовать, но вам придется выточить слот с одной стороны, чтобы позволить жгута проводов, чтобы выйти, пока вы поворачиваете розетку. Если вы подходите циркониевый датчик, тогда вам нужно будет купить глубокая 100 х 22 мм оконная розетка . Это должно быть 100 мм (или больше) в глубину. У нас есть рекомендуемая розетка для продажи здесь. Датчики с резьбой 12 мм используют 17 мм разъем. Здесь в качестве примера мы используем двигатель Ecotec (X16, X18, X20 GM устанавливается на автомобили Astra, Calibra, Vectra, Zafira и т. д.), в котором установлен датчик устанавливается непосредственно в блок коллектора/катализатора. Вы можете видеть, что доступ ограничивается выхлопным щитом. Мы можем выбрать использование стандарта торцевая головка или специальный инструмент для снятия лямбда-зонда, но не гаечный ключ. Способность использование стандартной розетки определяется длиной корпуса датчика — тот, что отрывается от машины, может быть слишком большим. Датчики Bosch обычно больше, чем NGK/NTK. Похоже, это NGK/NTK. Шаг 2 Установлен датчик из циркония NGK/NTK, который мы замените его на. Приготовьте радиокод и включите систему сигнализации. «режим камердинера», если он есть. Отключите аккумулятор автомобиля – это особенно важно для автомобилей с адаптивными картами ЭБУ — настройки хранящиеся в компьютере двигателя, будут повреждены любой неисправной датчики и оставление батареи выключенной на пару часов приведет к сбросу ЭБУ к заводским настройкам. Для некоторых систем ECU может потребоваться сброс с помощью подходящего сканирующего прибора. Шаг 3 Чтобы получить доступ к лямбда-проводке, нам придется снять двигатель. верхняя крышка. Удалите все, что вам нужно, чтобы получить хорошее доступ к зажимам проводки и жгутам и т. д. Шаг 4 Найдите разъем и извлеките его из зажима. Было только один зажим жгута проводов, который нужно снять на этом автомобиле (на крышке распредвала), но чем длиннее жгут проводов, тем больше времени займет эта работа. В некоторых автомобилях также имеется длинный жгут проводов под автомобилем. Это не усложняет работу, просто дайте больше времени. Некоторые сдвоенные кошки вместо этого находятся в задней части двигателя, например на Зетек Форд. Обвязка, как правило, то соответственно короче. Шаг 5 Отсоедините разъем проводки от жгута автомобиля. Обрати внимание на запирающий зажимной механизм – просто так его не дернуть; используйте плоскогубцы или отвертку, если необходимо, чтобы отсоединить запирающий механизм. Некоторые механизмы запирания более загадочны, чем другие — вот этот имеет изогнутый язычок, открывающий замок. Разноцветные разъемы в стиле AMP устанавливаемые на французские автомобили Peugeot, Citroen и Saab (среди прочих), имеют большую вкладку, которая выходит разъем сбоку — это освободит/включит разъем как часть его действия, но часто прилипает. Подденьте маленькую отвертку под цветной язычок или нажмите на два маленьких кусочка на противоположном конце, чтобы заставить его двигаться. Для такого типа мы рекомендуем смазать фиксирующий язычок перед повторной сборкой, чтобы он работал более плавно. Шаг 6 проверьте длину жгута проводов относительно нового. Проверьте разъем типа тоже, ну и напоследок проверить состояние разъема на ТС стороны жгута проводов. Мы любим побрызгать в него WD-40, чтобы потом втыкать и несколько раз отключите старый датчик, чтобы немного его почистить. если ты например, вы можете использовать технический спирт (денатурат, очиститель контактов, тормозной очиститель, очиститель карбюратора), чтобы потом очистить его. Затем дайте ему высохнуть и проверьте, что контакты все еще в хорошем состоянии. Шаг 7 Поместите съемник на датчик. Будьте готовы к некоторому сопротивлению при отсоединении датчика — пришлось использовать прерыватель и удлинитель на эта машина. Обратите внимание, как жгут проводов входит в прорезь сбоку розетка. Если датчик трудно удалить, вы можете использовать паяльную лампу. и проникающая жидкость для смещения датчика таким же образом, как и любой другой заедает застежка. Просто будьте осторожны, тщательно очистите область после этого. — загрязнения вредны для нового датчика. Если используете паяльную лампу, пожалуйста ничего не плавить. Используйте небольшую вырезанную временную металлическую пластину для защиты уязвимых мест. Гаечные ключи с открытым зевом не подходят для некоторых заклинивших датчиков, поэтому вам должны использовать небольшое количество здравого смысла, пытаясь повернуть его. Если вам кажется, что вы собираетесь скруглить шестигранник, остановитесь и переосмысление. Попробуйте отрезать жгут проводов, чтобы поставить накидной ключ на. Рассмотрите возможность использования комбинации паяльной лампы и WD-40, чтобы ослабить датчик. Паяльная лампа сделает датчик и коллектор / водосточную трубу расширяться с разной скоростью, тем самым разрушая любую коррозию и позволяя WD-40 просачивается внутрь. Но ничего не поджигайте! Иногда удар молотком по внешнему концу гаечного ключа помогает сдвинуть датчик. WD-40 не содержит силикона и поэтому безопасен для датчиков. Шаг 8 Имейте в виду, что датчики разных производителей могут немного отличаться. например, при замене Bosch на NGK или наоборот. Если правильная спецификация датчика для двигатель заказан проблем не будет. Наша часть для этой Астры выглядит идентично оригиналу, и, кажется, все в порядке. Шаг 9 Снимите защитную пластиковую крышку с резьбы нового датчика и вкрутите его в коллектор/приемную трубу. Помните, что вам придется повернуть вся подвеска тоже. Как только металлическая прокладка соприкоснется с уплотняемой поверхностью, вернуться к использованию гаечного ключа или розетки. Поворачивайте гаечный ключ до тех пор, пока прокладка чувствует себя правильно сжатым (сила, необходимая для поворота, внезапно станет намного больше), затем используйте руководство ниже. Установка очень похожа на установку свечи зажигания. Несмотря на то что датчик, возможно, было трудно снять, нет необходимости чрезмерно затягивать на обратном пути. Значения крутящего момента лямбда-зонда/датчика кислорода следующим образом: Размер сенсора Значение крутящего момента Направляющая для установки M18 x 1,5 мм (гнездо 22 мм) 35 — 45 Н·м Умеренно-сильное усилие со стандартным приводным ключом 240 мм 1/2 дюйма M12 x 1,5 мм (гнездо 16 мм) 18-23 Н·м Умеренно-сильное усилие со стандартным приводным ключом 200 мм 3/8″ Немногие имеют динамометрический ключ, способный значение, поэтому мы посоветовали общее руководство по установке, в котором указано, какое усилие использовать. Как и в случае со свечой зажигания, вам необходимо убедиться, что уплотнительная шайба (уже на новом датчике) надежно закреплена. Для типов фланцевого монтажа Toyota удалите как можно больше старой прокладки, прежде чем устанавливать новую прокладку. Это остановит его дует после завершения. Некоторые старые прокладки с металлическими кольцевыми вставками можно использовать повторно. Продутую прокладку можно определить по нагару на прокладке. Наши датчики нового типа 7A-FE имеют гибкую систему медных кольцевых уплотнений на фланце датчика, что избавляет от необходимости в отдельной прокладке. Шаг 10 Когда датчик затянут, замените жгут проводов и разъем. в свои клипсы. Замените все крышки, которые вы могли потревожить, и снова подключите батарея. Обратите внимание, что запуск вашего автомобиля может занять немного больше времени, чем обычно и может не работать на холостом ходу в течение нескольких секунд, пока ЭБУ повторно адаптируется. На большинстве транспортных средств, сигнальная лампа ECU, если она горит, должна погаснуть в течение нескольких секунд. Так же ЭБУ также необходимо будет еще раз адаптироваться к вашему стилю вождения. первые часы работы. Все сделано!   Как заменить датчик кислорода Как заменить датчик кислорода | Совет вашего механика Задайте вопрос, получите ответ как можно скорее! ЗАПРОСИТЬ ЦЕНУ Стоимость замены датчика кислорода Место обслуживания $123,80 — $932,74 Диапазон цен для всех автомобилей (1540) Датчики кислорода являются одним из наиболее важных компонентов системы управления двигателем современного автомобиля. Они отвечают за контроль воздушно-топливной смеси двигателя, и их показания влияют на важные функции двигателя, такие как синхронизация и топливовоздушная смесь. Со временем при нормальном использовании кислородные датчики могут начать функционировать с задержкой срабатывания, и в итоге они выйдут из строя. Типичными симптомами неисправного кислородного датчика являются снижение производительности двигателя, снижение эффективности использования топлива, неровный холостой ход, а в некоторых случаях даже пропуски зажигания. Обычно при неисправном датчике кислорода также загорается индикатор проверки двигателя, указывающий, какой датчик на каком ряду вышел из строя. В большинстве случаев замена датчика кислорода является относительно простой процедурой, для которой обычно требуется всего несколько инструментов. В этом пошаговом руководстве мы рассмотрим, что обычно влечет за собой снятие и замена кислородного датчика. Часть 1 из 1: Замена датчика кислорода Необходимые материалы Базовый набор ручных инструментов Домкрат и подставки для домкрата Гнездо кислородного датчика Сканер OBD II Сменный кислородный датчик Шаг 1: Определите неисправный датчик . Прежде чем начать, подключите сканирующий прибор OBD II к автомобилю и прочитайте коды, чтобы определить, какой именно кислородный датчик вышел из строя и нуждается в замене. В зависимости от конструкции двигателя автомобили могут иметь несколько кислородных датчиков, иногда с обеих сторон двигателя. Чтение кодов неисправностей точно скажет вам, какой датчик нуждается в замене — восходящий (верхний) или нижний (нижний) датчик — и на каком берегу (сбоку) двигателя. Шаг 2: Поднимите автомобиль . После определения неисправного датчика поднимите автомобиль и закрепите его на домкратах. Обязательно поднимите автомобиль на ту сторону, с которой вы получите доступ к кислородному датчику, который необходимо заменить. Шаг 3: Отсоедините разъем кислородного датчика . Подняв автомобиль, найдите неисправный кислородный датчик и отсоедините разъем жгута проводов. Шаг 4: Снимите кислородный датчик . С помощью гнезда датчика кислорода или рожкового ключа соответствующего размера ослабьте и снимите датчик кислорода. Шаг 5: Сравните неисправный кислородный датчик с новым датчиком . Сравните старый кислородный датчик с новым, чтобы убедиться в правильности установки. Шаг 6: Установите новый кислородный датчик . После проверки установки установите новый кислородный датчик и подсоедините жгут проводов. Шаг 7: Сотрите коды . После установки нового датчика пришло время очистить коды. Подключите сканирующий прибор OBD II к автомобилю и очистите коды. Шаг 8: Запустите автомобиль . После удаления кодов извлеките и снова вставьте ключ, а затем заведите автомобиль. Теперь индикатор проверки двигателя должен исчезнуть, а симптомы, которые вы испытывали, должны быть облегчены. В большинстве автомобилей замена кислородного датчика представляет собой простую процедуру, для которой требуется всего несколько инструментов. Однако, если вам неудобно выполнять эту задачу самостоятельно, любой профессиональный техник, такой как специалист из YourMechanic, может быстро и легко справиться с этой задачей. Следующий шаг Планирование замены датчика кислорода Самая популярная услуга, которую заказывают читатели этой статьи, — замена кислородного датчика. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 9:00.ВЕЧЕРА. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЧИТЬ БОЛЬШЕ СМОТРЕТЬ ЦЕНЫ И РАСПИСАНИЕ Запасные части датчики кислорода Коды OBD-II Приведенные выше утверждения носят исключительно информационный характер и требуют независимой проверки. Пожалуйста, смотрите наш условия обслуживания для более подробной информации Отличные оценки авторемонта. 4.2 Средняя оценка Часы работы 7:00–21:00 7 дней в неделю Номер телефона 1 (855) 347-2779 Часы работы телефона Пн — Пт / 6:00 — 17:00 по тихоокеанскому времени Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени Адрес Мы приедем к вам без дополнительной оплаты Гарантия Гарантия 12 месяцев/12 000 миль Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами. Получите честное и прозрачное предложение непосредственно перед бронированием. Excellent Rating ( 1,540 ) Rating Summary SEE REVIEWS NEAR ME Jose 12 years of experience 49 reviews Request Jose Jose 12 years of experience Request Jose by Eddie Chevrolet Silverado 1500 V8-4.8L — замена кислородного датчика (передний/верхний/верхний, задний/нижний/нижний) — Морено-Вэлли, Калифорния очень знающий и честный, профессиональный и чистый объясните мне все и ответьте на все мои вопросы своевременно, был очень профессиональным и знающим по всем вопросам. Определенно рекомендую всем (семье, друзьям и т. д.), которые ищут механика! Джоэл 11 лет опыта 146 отзывов Запрос Joel Joel 11 лет опыта Запрос Joel Шриганеш , Техас Я не видел более искреннего и трудолюбивого человека, чем Джоэл. И это вдобавок к его отличным навыкам и ноу-хау в работе с автомобилем, а также к очень дружелюбной и симпатичной личности. К сожалению, потребовалось несколько попыток починить индикатор Check Engine на моем автомобиле. Автомобиль нуждался в замене датчика O2, но по нескольким причинам проблема не решалась. Итак, Джоэл приходил, запускал тесты, устранял проблему, делал тест-драйв и уходил, думая, что проблема решена, только чтобы позже узнать от меня, что лампочка Check Engine снова загорелась. Тем не менее, Джоэл терпеливо следил за мной в течение нескольких месяцев, чтобы убедиться, что проблема была полностью решена, даже если ему потребовалось несколько посещений. Что ж, теперь у него мои дела и полное доверие к моим машинам! Спасибо, Джоэл! от Balaji Ford Expedition — Замена кислородного датчика (передний/верхний/вверх по потоку, задний/нижний/нижний по потоку) — Дентон, Техас Джоэл появился как раз вовремя. Заменил кислородные датчики на Форде Экспедишн. Провел диагностику, проверил топливную коррекцию и т. д. Пришел и ушел в течение часа. Позаботился о том, чтобы моя подъездная дорога была чистой, когда он уезжал, и не оставила никакого беспорядка. Я был очень доволен его профессионализмом. Определенно рекомендую Джоэла для ремонта автомобилей. Джеймс 30 лет опыта 873 отзыва Запрос Джеймс Джеймс 30-летний опыт Запрос Джеймс от Кэти Toyota Camry V6-3.5L — Замена датчика кислорода (задний/нижний) Мистер Джеймс отлично поработал над моей Toyota Camry 2007 года. Он был пунктуален и профессионален. Он очень быстро устранил проблему. от HECTOR Toyota Avalon — Замена кислородного датчика (передний/верхний/верхний, задний/нижний/нижний) — Апопка, Флорида ОЧЕНЬ ХОРОШО ОБРАЗОВАН И ОЧЕНЬ ГЛАДКИЙ — Я ЗНАЮ, КОМУ ПОЗВОНИТЬ, КОГДА МНЕ НУЖНА ЗАПАСНАЯ РУКА! РЖУ НЕ МОГУ! ЗАМЕЧАТЕЛЬНЫЙ ЧЕЛОВЕК И СПАСИБО ЗА УСЛУГИ! Shane 17 лет опыта 217 Обзоры Запрос Shane Shane 17 лет опыта Запрос Shane от David Ford F-150 V8-5,4 л. /Upper/Upstream) — Cedar Park, Texas Шейн великолепен. Я буду обращаться к нему в ближайшее время на других автомобилях, которые у меня есть. Спасибо Шейн за прекрасную работу. Нужна помощь с вашим автомобилем? Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля. ПОЛУЧИТЬ ЦЕНУ ПОЛУЧИТЬ ЦЕНУ Статьи по Теме B1931 Код неисправности OBD-II: Отказ цепи подачи/возврата датчика столкновения подушки безопасности 1 B1931 означает наличие проблемы с датчиком 1 в системе срабатывания подушки безопасности, скорее всего, из-за неисправности датчика столкновения. B1932 Код неисправности OBD-II: обрыв цепи водителя подушки безопасности B1932 означает наличие ошибки в цепи подушки безопасности со стороны водителя, скорее всего, из-за неисправной проводки или дефекта в системе срабатывания подушки безопасности. P0974 Код неисправности бортовой системы диагностики OBD-II: высокий уровень сигнала в цепи управления электромагнитным клапаном А переключения передач P0974 означает ненормальное напряжение в цепи управления электромагнитным клапаном А переключения передач, вероятно, из-за проблем с жидкостью или неисправной проводки. Похожие вопросы Неисправность датчика коленвала Здравствуйте. Практически все возможно, но маловероятно. Я видел, как датчики коленвала (https://www.yourmechanic.com/article/symptoms-of-a-bad-or-failing-crankshaft-position-sensor) выходят из строя и вызывают много проблем, но если у вас их нет другие вопросы то думаю что вряд ли. Если я… Расположение датчика температуры окружающего воздуха Здравствуйте! Не зная точной марки, года выпуска и модели вашего GMC, трудно определить точное местонахождение датчика температуры окружающего воздуха. Однако на большинстве пикапов GMC он расположен за передним бампером, на пассажирском… Датчик O2 2003 Chevrolet Malibu Привет — да, возможно неисправный или мертвый датчик O2 (https://www.yourmechanic.com/article/symptoms-of-a-bad-or-failing-oxygen -сенсор) может привести к остановке. Со временем он засорит ваш каталитический нейтрализатор — дорогостоящий ремонт — и выбросит в атмосферу повышенный уровень токсичных выхлопов. В… Просмотрите другой контент Смета Техническое обслуживание Услуги Наша команда обслуживания доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому времени, с субботы по воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени. 1 (855) 347-2779 · [email protected] Прочитать FAQ ЗАПРОСИТЬ ЦЕНУ Lambda, Lambda, Lamba: знакомство с кислородными датчиками В то время как автомобильная промышленность погружалась в технологии, я был типичным школьником, который заботился только о машинах, которые мог себе позволить, что в то время не было чем-то новым. чем железо середины 70-х. Единственным языком, который я знал, был язык карбюраторов, распределительных валов, коллекторов и хот-родов, и когда я рос в студенческом городке, я думал, что лямбда — это братство. За несколько коротких лет, когда я поступил и в авторемонтную отрасль, и в технический колледж, я понял, что мне нужно многому научиться. Внезапно мне пришлось изучать технологии, что требовало прежде всего изучения терминологии. Датчики кислорода (O2) были для меня новинкой, а добавление термина «лямбда» сделало все это сложным. В конце концов я понял, что на самом деле это не так, но я также научился не запутываться во всем этом чрезмерно техническом жаргоне. С точки зрения технического специалиста мне нужно было понять, как все устроено, а не переделывать их, поэтому вот что я узнал о датчиках O2, и я обещаю, что не буду использовать слово «лямбда»… по крайней мере, для какое-то время. Датчики O2 имеют простую функцию. Они генерируют напряжение, и их работа в автомобильном контексте заключается в обеспечении переменного выходного напряжения в зависимости от количества кислорода в выхлопных газах. Определение количества кислорода в выхлопных газах позволяет современным системам управления двигателем рассчитывать эффективность процесса сгорания и регулировать подачу топлива для поддержания правильного соотношения воздух/топливо. Итак, как они это делают? Принципиальной является электрохимическая реакция, катализатором которой является разница между количеством кислорода в воздухе, которым мы дышим, и количеством кислорода в выхлопных газах. Чтобы получить «внешнюю» пробу воздуха, некоторые датчики O2 имеют приспособления, позволяющие воздуху попадать в корпус датчика; другие имеют запечатанный образец внутри. Одним из важных факторов работы датчика O2 является тепло. Суть в том, что они не могут давать точный сигнал, пока не прогреются. Пока кислородный датчик не прогреется, компьютер будет запускать двигатель в режиме, называемом разомкнутым контуром. Все это означает, что он работает с предварительно запрограммированными параметрами, но это также означает, что он работает неэффективно, поскольку еще не использует критические данные от датчика O2, необходимые для регулировки соотношения воздух/топливо. Когда датчик O2 прогревается, компьютер двигателя переключается в режим работы с обратной связью, то есть теперь он регулирует соотношение воздух/топливо на основе входных данных, которые он получает от датчиков. Поскольку это так важно для выбросов, чем быстрее прогревается датчик O2, тем лучше. Расположение или размещение в выхлопе влияет на то, как быстро они прогреваются, но двумя самыми важными факторами являются добавление встроенных нагревателей и более высокие обороты холостого хода при холодном двигателе. Высокие обороты также важны для прогрева каталитического нейтрализатора, так как они также не работают эффективно, пока не прогреются. Но хватит об этом. Давайте двигаться дальше. Датчики AFR Итак, у вас есть представление о том, что и когда делает датчик O2. Пришло время бросить гаечный ключ в работу. Есть еще один датчик, называемый датчиком соотношения воздух/топливо (AFR). Датчик AFR также называется (или прозван) широкополосным датчиком O2. В конечном итоге они делают одно и то же, и до этого момента в статье не стесняйтесь менять термин O2 на AFR. В основном они выглядят одинаково и крепятся одинаково. Мы часто называем их датчиками O2, и никто не зацикливается на этом, потому что они достаточно близко. Однако датчики AFR имеют другие рабочие параметры, поскольку они имеют более широкий диапазон и могут предоставлять более точную информацию компьютеру автомобиля. Они просто являются более точной версией датчика O2. Тот факт, что они работают по-разному, очевидно, важен для диагностики, но не менее важен с точки зрения замены. Единственной приемлемой заменой является датчик, предназначенный для конкретного автомобиля в точном месте на автомобиле. Датчик O2 не будет работать вместо датчика AFR или наоборот. На некоторых автомобилях также установлены датчики обоих типов, что делает более важным подтверждение того, какой датчик заменяется. Большинство современных автомобилей имеют по два датчика на каждом ряду двигателя. Встроенный движок имеет только один банк (за исключением пары странных аномалий, с которыми вы можете столкнуться), а любой движок с V-конфигурацией имеет два банка. Когда вы продаете датчик O2 или AFR, вам необходимо знать местоположение, обозначенное как «Ряд 1, датчик 1», «Ряд 1, датчик 2», «Ряд 2, датчик 1» и т. д. Работа в реальном мире Кратко коснемся работы. В идеале мы хотели бы, чтобы двигатель всегда работал с идеальным соотношением воздух/топливо (называемым стехиометрическим соотношением). В реальном мире это невозможно из-за постоянно меняющихся параметров работы двигателя, поэтому лучшее, что мы можем сделать, — это позволить компьютеру двигателя вносить постоянные корректировки. Датчик O2 (не датчик AFR) может отправлять только базовые сигналы напряжения богатой или обедненной смеси. Когда он посылает любой сигнал, блок управления реагирует и регулирует топливную смесь. Так, например, если он увидит богатый сигнал, он будет продолжать обеднять смесь, пока не увидит обедненный сигнал. Как только он увидит бедный сигнал, он начнет обогащать смесь, пока не увидит богатый сигнал. Все это, конечно, происходит очень быстро, и на осциллографе нормальная работа O2 будет выглядеть как постоянная форма сигнала в диапазоне от примерно 0,2 вольта (бедный сигнал) до примерно 0,8 вольта (богатый сигнал). Пока среднее значение между высокими и низкими показаниями составляет около 0,45 вольта (450 милливольт), мы знаем, что датчик работает правильно, а блок управления способен поддерживать правильную топливную смесь. Датчик AFR работает совместно с блоком управления за счет протекания тока. Текущий поток меняет направление на обогащенную или обедненную, и когда смесь достигает стехиометрического соотношения, текущий поток прекращается. Датчик AFR также увеличивает или уменьшает текущий поток (в любом направлении) прямо пропорционально изменению богатого или бедного состояния. Это предоставляет блоку управления гораздо больше информации, позволяя ему лучше прогнозировать и контролировать топливную смесь. На осциллографе нормальная работа аналогична работе датчика O2, но напряжение может варьироваться в диапазоне от 0 до 5 вольт. Более низкое напряжение указывает на богатый сигнал, тогда как более высокое напряжение указывает на сигнал обедненной смеси. Возможно, я восполнил пробел слишком большого количества технической информации, но это еще больше знаний, которыми вы можете поделиться со своим клиентом и использовать в своих интересах, объясняя важность качественного датчика. Несомненно, вас также спросят о двух вещах. Во-первых, как определить, что датчик неисправен; и два, советы по замене. Диагностика Диагностика датчика может быть затруднена, когда дело доходит до уровня использования осциллографа, прежде всего потому, что требуется большой опыт, чтобы привыкнуть к чтению осциллограмм. Итак, вот хороший способ подойти к этому, когда ваш клиент спрашивает. Вообще говоря, клиент, покупающий датчик O2, почти всегда пытается «починить» индикатор «Проверить двигатель» из-за кода датчика O2. Если сохраненный код связан с нагревателем датчика, диагностика должна быть легкой. Блок управления обеспечивает питание и заземление нагревателя, а проблемы с проводкой очень распространены. Проверьте наличие питания и заземления на проводах разъема датчика. Если он у вас есть, нагреватель датчика неисправен, и датчик необходимо заменить. Если его нет, то проблема с проводкой. Если код связан с работой датчика, это может быть неисправный датчик, неисправная проводка или другая проблема, например, утечка вакуума или негерметичная форсунка. Вы должны быть осторожны с ошибочным диагнозом, поэтому будет справедливо порекомендовать вашему клиенту профессионально диагностировать проблему. Однако фактом является то, что датчики O2 и AFR со временем изнашиваются. Поскольку мы знаем, что это химическая реакция, которая заставляет их работать, подумайте об этом как об обычном автомобильном аккумуляторе. Происходит химическая реакция для выработки электричества в батарее, и со временем способность к этой химической реакции уменьшается. То же самое верно для датчика O2 или AFR. Они просто изнашиваются. Не бойтесь рекомендовать их в зависимости от возраста. Датчики O2 и AFR также являются очень чувствительными электронными устройствами, и они могут быть повреждены охлаждающей жидкостью, моторным маслом, неподходящим топливом или силиконом и герметиками, которые небезопасны для использования с ними, поэтому остерегайтесь других внешних возможностей, которые могут испортить их. Советы по установке Если вас спросят об установке, вот несколько советов. Все датчики, O2 или AFR, имеют размер 22 миллиметра. Существует множество различных разъемов для датчика O2, которые позволяют снимать датчик, не повреждая жгут проводов. Это действительно важно только в том случае, если вы снимаете датчик для доступа к другому ремонту. Если датчик неисправен, можно не беспокоиться о проводах. Отрежьте их у датчика и используйте 22-миллиметровый ключ или головку. Самое распространенное, что происходит во время замены, это то, что вы выламываете датчик, поворачиваете его примерно на четверть оборота, и он блокируется. На этом этапе вы должны набраться терпения и позволить проникающему маслу проникнуть внутрь, а затем медленно перемещать датчик вперед и назад, пока не сможете его удалить. Повреждение резьбы является обычным явлением, но его почти всегда можно исправить с помощью нарезного инструмента или метчика. Большинство новых датчиков поставляются с небольшим количеством противозадирного покрытия на резьбе, но если нет, используйте для установки высокотемпературное противозадирное покрытие. Слово «L» Я знаю, что обещал не использовать слово «L», но для протокола: лямбда — это числовое представление стехиометрического соотношения, которое само по себе является ссылкой на воздух/топливо соотношение. Большинству из нас известно 14,7:1 — стехиометрическое соотношение бензина, необходимое для полного сгорания или для полного сгорания всего топлива без остатка воздуха. Сложность заключается в том, что стехиометрическое соотношение для альтернативных видов топлива отличается. Другими словами, не все виды топлива требуют соотношения 14,7:1 для правильного сгорания. E85, например, имеет стехиометрическое соотношение 9.77:1 для правильного сгорания. Значение лямбда для идеального стехиометрического соотношения, независимо от типа топлива, равно 1,00. По сути, это просто другой масштаб, например, использование метрической системы вместо дробной. Использование значения лямбда стало более популярным в последние годы, в первую очередь из-за интереса к послепродажному тюнингу автомобилей. Многие тюнеры используют лямбда просто для согласованности, но вы должны быть осторожны. Некоторые блоки управления используют лямбда-номера, некоторые — стехиометрические, поэтому, когда вы находитесь на этом уровне, вам просто нужно знать, с чем вы имеете дело. Как обойти датчики кислорода Датчики кислорода являются жизненно важной частью измерения количества кислорода в газе. Если с кислородным датчиком что-то не так, обязательно загорится индикатор Check Engine, что может раздражать. Это приводит к тому, что многие водители спрашивают, как обойти кислородные датчики, чтобы лампочка Check Engine погасла. Но можно ли и как обойти кислородный датчик? В этой статье мы даем пошаговые инструкции по обходу кислородных датчиков. Мы также объясняем, почему вы можете не захотеть делать это со своим автомобилем. Как обойти датчики кислорода? Хотя вы можете обойти датчик кислорода с помощью муляжа датчика кислорода, это не всегда лучший вариант. В некоторых случаях это может быть незаконным, а в других случаях может испортить работу автомобиля. Однако это легко сделать, требуя, чтобы вы заменили неисправный датчик муляжом. Вот несколько подробных шагов по обходу кислородного датчика: 1. Подготовьте автомобиль Вы не хотите работать с горячей машиной. Вместо этого дайте ему полностью остыть, прежде чем начать. Полное охлаждение выхлопных газов после вождения может занять несколько часов. Отсоедините отрицательный кабель аккумуляторной батареи от клеммы. Просто ослабьте гайку и сдвиньте зажим с клеммы. 2. Подъем автомобиля Вы хотите поднять свой автомобиль в воздух, чтобы у вас было больше места для работы. Используя переднюю точку домкрата автомобиля, поддомкратьте автомобиль. Установите подставки под раму по направлению к передней части автомобиля. Аккуратно опустите автомобиль обратно на подставки. 3. Отсоедините датчик O2 Найдите датчик O2, который нужно снять. Он должен быть частью выхлопной системы и напоминает заглушку. Вы можете найти его в каталитическом нейтрализаторе или до и после него, управляемом двумя отдельными датчиками. Осторожно отсоедините проводку от датчика. Вы должны нажать на язычок, чтобы освободить его, прежде чем вытащить его из корпуса. Наконец, поверните его против часовой стрелки, используя специальный инструмент для снятия датчика кислорода. 4. Вставьте фиктивный датчик O2 Установите новый фиктивный датчик, также известный как имитатор датчика O2. Вы вставляете его, поворачивая датчик по часовой стрелке, как если бы вы заменяли его новым датчиком O2. Подсоедините провода к датчику и опустите автомобиль обратно на землю. Вы готовы завести машину и посмотреть, не погас ли индикатор Check Engine. Вам также может понадобиться проехать на нем небольшое расстояние, чтобы выключить свет. Следует ли обходить датчики кислорода? Можно обойти кислородный датчик с помощью муляжа. Многие люди будут делать это, чтобы лампочка Check Engine выключалась, когда выбросы не соответствуют норме, или чтобы обеспечить большую гибкость при настройке двигателя. Если вы хотите удалить первый датчик перед каталитическим нейтрализатором, вам понадобится симулятор датчика O2, который можно найти в Интернете. Если вы хотите удалить второй датчик за каталитическим нейтрализатором, чтобы избавиться от кода P0420 или P0421, вы часто можете использовать такой адаптер. Однако не во всех частях страны это разрешено законом, поэтому перед выполнением этого взлома следует ознакомиться с местными законами. Кроме того, вам не захочется возиться с датчиком кислорода, расположенным перед каталитическим нейтрализатором, если вы не знаете, как настроить двигатель. Этот датчик O2 отвечает за контроль топливно-воздушной смеси, поэтому без него может пострадать производительность двигателя. Датчик O2, работающий с каталитическим нейтрализатором, предназначен исключительно для контроля выбросов. Удаление этого не меняет работу автомобиля; это просто мешает вам узнать, когда кошка работает должным образом. Что такое датчики кислорода? Кислородный датчик иначе называется лямбда-зондом. Он существует с 1960-х годов и изначально был разработан для Bosch. Этот электронный датчик измеряет количество кислорода в газе. В то время как первоначальный дизайн содержал платину и цирконий с керамическим покрытием, планарные датчики вскоре стали нормой для массового производства. В 1990 году компания NTK создала современный датчик O2, первоначально предназначенный для использования в нескольких моделях Honda. Он был создан из высокотемпературной керамики совместного обжига (HTCC), что делает его более эффективным. Сейчас все современные автомобили оснащены кислородными датчиками. Этот датчик можно найти в системе выбросов. Он отвечает за отправку данных об уровне кислорода обратно на компьютер двигателя, где можно внести коррективы. Он оказывает глубокое влияние на производительность автомобиля и предупреждает вас о проблемах с выбросами. Если вы живете в штате, который требует проверки выбросов, неисправный кислородный датчик может вас подвести. Как минимум один датчик O2 перед каталитическим нейтрализатором. В каждом выпускном коллекторе также может быть датчик, поэтому трудно узнать, сколько их у каждого автомобиля. Во многих современных автомобилях может быть четыре кислородных датчика. Как проверить кислородный датчик Если вы считаете, что в вашем автомобиле неисправен кислородный датчик, вы можете проверить его. Вам понадобится задний щуп и цифровой вольтметр. Чтобы проверить датчик, нужно сначала найти провода, идущие к нему. Визуально осмотрите эти провода, чтобы убедиться, что они не повреждены и все выглядит хорошо. Если есть износ, вы хотите заменить датчик. Если все выглядит хорошо, вы хотите запустить двигатель автомобиля. Позвольте ему работать, пока он не достигнет по крайней мере 200 градусов по Фаренгейту. Этот шаг гарантирует точность показаний. Временно выключите двигатель, пока вы устанавливаете разъемы. С помощью вольтметра и заднего щупа измерьте кислородный датчик в нескольких разных точках, чтобы убедиться, что измерения ошибочны. Вы можете подключить задний щуп к сигнальному проводу и подключить положительный провод вольтметра к заднему щупу. Затем вы подключите отрицательный провод вольтметра к земле на шасси. Установите вольтметр на шкалу 1 вольт. Заведите автомобиль и проверьте показания вольтметра. Он должен быстро меняться. Если он показывает только 0,5 вольта, возможно, автомобиль недостаточно прогрет. Если он не меняется после прогрева двигателя, значит, что-то не так с датчиком. Вы также можете создать утечку вакуума, чтобы проверить, как датчик работает с обедненной смесью. Также есть возможность провести тест на обогащение пропаном. Если вы не знакомы ни с одним из них, лучше всего обратиться к механику за профессиональным советом. Часто задаваемые вопросы Как отключить задний кислородный датчик? Чтобы отключить задний кислородный датчик, просто снимите его с автомобиля. Однако на приборной панели загорится контрольная лампочка, и чтобы избавиться от нее, вам нужно либо установить симулятор датчика O2, либо перепрограммировать ECM. Эти процедуры могут быть незаконными в зависимости от того, где вы живете, поэтому сначала ознакомьтесь с законами и правилами. Что произойдет, если отключить датчики кислорода? Если вы отключите датчики O2, вы не будете получать показания кислорода от вашего автомобиля, и он будет работать на смоделированных значениях. Это означает, что ваш автомобиль не сможет отрегулировать топливно-воздушную смесь, чтобы компенсировать любые изменения высоты или погодных условий, и это может привести к плохой работе вашего автомобиля или даже к повреждению двигателя. Вы также увидите индикатор проверки двигателя на приборной панели. Нужны ли кислородные датчики? Да — Кислородные датчики необходимы для поддержания топливно-воздушной смеси в цилиндрах. Если бы не датчик кислорода, ЭБУ не знал бы, когда нужно отрегулировать топливно-воздушную смесь, и ваш автомобиль работал бы либо на слишком богатой смеси (много несгоревшего топлива), либо на слишком бедной (недостаточно топлива). Это приведет к снижению производительности, увеличению выбросов и, возможно, даже к повреждению двигателя. Как сделать симулятор O2? Есть несколько способов сделать симулятор O2. Наиболее распространенным способом является установка резисторов вместо датчиков O2. Необходимые резисторы зависят от модели автомобиля, которым вы управляете, и типа установленного датчика. Однако это легче сделать с задним датчиком O2, чем с передним, поскольку датчику, расположенному выше по потоку, нужны значения для управления воздушно-топливной смесью. Была ли эта статья полезной? ДаНет Как снять датчик O2 без разъема – Rx Mechanic Знать, как снять датчик 02 без разъема, полезно, если у вас есть автомобиль с бензиновым двигателем. Бензиновые двигатели требуют точного соотношения бензина и воздуха, прежде чем произойдет сгорание, приводящее в движение двигатель. Дисбаланс в этом соотношении может привести к ситуациям, известным как богатые или обедненные смеси. Богатая смесь получается, когда воздуха меньше, чем необходимо для сгорания. И наоборот, бедная смесь возникает при избытке кислорода. Обе ситуации приводят к загрязнению и плохой работе двигателя. Итак, при чем здесь датчики кислорода (O2)? Датчики O2 — это жизненно важные автомобильные датчики, предназначенные для контроля топливно-воздушной смеси в двигателе вашего автомобиля. Они отправляют свои показания в систему управления двигателем автомобиля, чтобы ваш автомобиль работал эффективно. Однако, как и все механические устройства, они в какой-то момент выходят из строя и нуждаются в замене. Эта статья покажет вам некоторые приемы снятия датчика кислорода и проведет вас через процесс самостоятельного удаления датчика кислорода вашего автомобиля без использования гнезда датчика кислорода. Как снять датчик O2 без гнезда Пошаговое руководство Прежде чем приступить к снятию датчика O2, вы должны понять, когда и где это делать. Дело в том, что датчики O2 расположены в частях автомобиля, которые нагреваются, когда вы используете автомобиль, датчики O2 будут горячими, и ими будет довольно сложно управлять, если вы только что закончили движение. Некоторые профессиональные механики могут снять датчик кислорода в горячем или холодном состоянии. Если у вас нет уровня мастерства или подходящего снаряжения, такого как термостойкая перчатка, лучше дать машине остыть, прежде чем продолжить. Как только это будет решено, вы можете начать процесс. Обнаружение неисправного датчика кислорода. Это первый шаг в процессе снятия кислородных датчиков вашего автомобиля без гнезда датчика кислорода. Некоторые автомобили поставляются с более чем одним датчиком O2, поэтому вам необходимо определить, какой из датчиков O2 (если не все) вышел из строя. Для этого вам, возможно, придется использовать сканер кодов OBD, который подключается к порту под приборной панелью вашего автомобиля, чтобы вы могли извлечь коды ошибок из бортового компьютера. Это позволяет обнаружить датчик O2, который необходимо удалить. Это также позволит вам определить местонахождение неисправного датчика. Вы можете получить сканеры кода OBD как в онлайн-, так и в офлайн-магазинах. Альтернативой является посещение местных магазинов механиков или автозапчастей, которые вы покровительствуете, чтобы получить показания. Что бы вы ни делали, вы должны правильно выполнить этот шаг, чтобы избежать удаления работающего датчика O2. Поднимите автомобиль (дополнительно) После того, как вы установили, что неисправный кислородный датчик находится внизу, следующим шагом будет поднятие вашего автомобиля на высоту, обеспечивающую легкий доступ к кислородным датчикам. Чтобы убедиться, что автомобиль припаркован на ровной твердой поверхности, вы затем удерживаете колеса от качения с помощью клиновидных колодок. Во избежание несчастных случаев обязательно закрепите автомобиль с помощью домкратов. Убедитесь, что автомобиль стабилен и безопасен, прежде чем начать поиск датчиков O2 под ним. Помните, что этот шаг полностью зависит от расположения датчика O2. Поэтому в некоторых случаях вам может не понадобиться поднимать автомобиль. Найдите датчик кислорода. Это не должно быть слишком сложно сделать, если вы уверены в расположении датчика O2. Перейдите на сайт и начните искать датчик. Вы ищете устройство, похожее на обычную свечу зажигания с подключенным к ней кабелем. Как только вы обнаружите это, проследите кабель, пока не доберетесь до вилки, прикрепленной к нему. Заглушка обычно крепится к выхлопной трубе. После этого приступайте к отсоединению разъема жгута проводов. Вы можете получить советы о том, как отсоединить жгут датчика кислорода и как снять датчик кислорода ниже. Используйте проникающее масло Высококачественное проникающее масло должно быть в вашем ящике для инструментов, потому что вы должны ожидать, что датчик O2 будет сложно удалить после всего этого времени. К счастью, некоторые проникающие масла премиум-класса могут творить чудеса, если их правильно применять. Как это сделать? Просто добавьте смазку в место, где датчик подключается к выхлопной трубе. Обязательно нанесите масло на область вокруг датчика, потому что это та часть, которую, скорее всего, трудно ослабить. После обильного нанесения масла подождите некоторое время (примерно 10 минут), чтобы масло расслабило датчик, прежде чем пытаться извлечь датчик O2. Снимите кислородный датчик Вот самое интересное. Первый шаг — отсоединить или отрезать кабель, подключенный к датчику O2, потому что это значительно упрощает управление датчиком при попытке его снять. Это не критический шаг, но он может упростить вам установку инструмента вокруг датчика. Кроме того, какой смысл оставлять кабель нетронутым, если датчик вам больше не понадобится. Продолжайте использовать свои инструменты. Одним из лучших инструментов для использования здесь является стандартный 7/8 (2,2 см) накидной ключ датчика кислорода, который должен быть примерно среднего размера гнезда датчика кислорода. Используйте молоток, чтобы переместить гаечный ключ. Если у вас нет гаечного ключа, вы можете использовать комбинированный плоский ключ. Обычно это 22 мм. Поскольку вы добавили проникающее масло некоторое время назад, датчик теперь должно быть намного легче снять. Если датчик не выходит легко после указанного времени, попробуйте использовать тепловую пушку, чтобы нагреть область вокруг датчика. Вы должны делать это экономно, потому что некоторые проникающие масла могут быть легковоспламеняющимися. При этом следите за тем, чтобы не нагревать датчик напрямую. После нагревания установите ключ на датчик и используйте молоток, чтобы снова повернуть ключ против часовой стрелки. Если вы правильно использовали масло и нагрев, датчик должен сняться намного легче. Часто задаваемые вопросы Нужен ли вам специальный инструмент для удаления датчика O2? Нет, вам не нужен специальный инструмент, такой как инструмент для снятия оборванного датчика кислорода, чтобы снять датчик кислорода вашего автомобиля. Хотя ничто не сравнится с использованием правильных инструментов для правильной работы, вы можете легко удалить его без специального инструмента. Вот некоторые из стандартных инструментов, которые вы можете использовать для снятия датчика O2 вашего автомобиля. Набор ключей (для этой работы вам понадобится ключ размером 22 мм или 7/8 дюйма) Некоторые полотенца Немного проникающего масла (отлично подойдет антикоррозийное масло) Молоток Проволочная щетка Рабочий фонарь Эти инструменты должны быть от производителя качественных инструментов. Таким образом, вы уверены, что инструменты будут работать. Можно ли просто отключить датчик O2? Нет. Не рекомендуется отключать датчики кислорода, поскольку они регулируют топливно-воздушную смесь автомобиля. Отключение датчиков 02 не остановит двигатель, автомобиль будет работать в разомкнутом цикле, и у вас, скорее всего, будет богатая смесь. Это ситуация, когда двигатель вашего автомобиля залит топливом. Теперь ты этого не хочешь, не так ли? Какой размер гнезда для датчика O2 Это просто; гайка на датчике O2 составляет 22 мм, поэтому размер гнезда датчика O2 составляет 22 мм, и его можно легко снять с помощью ключа 7/8. Сколько стоит ремонт датчика кислорода? Стоимость ремонта кислородного датчика вашего автомобиля в основном зависит от вашего автомобиля. Услуга, которую вы выбираете, также играет большую роль в определении затрат. Различные автосервисы предлагают различные услуги и разные цены. В среднем большинство дилерских центров берут за обслуживание 80 долларов в час. Таким образом, вы не должны тратить более 100 долларов на плату за обслуживание. Какими бы ни были ценовые предложения в ремонтных мастерских, ни одно из них не является таким доступным, как маршрут «сделай сам». В последнем случае вам не придется платить за работу, поэтому все, на что вы потратите деньги, — это сменные датчики и, возможно, один или два инструмента. Стоимость сменных датчиков и инструментов в основном зависит от местоположения, поэтому сумма, которую вы за них заплатите, будет зависеть от того, откуда вы их взяли. Могу ли я самостоятельно заменить кислородный датчик? Абсолютно! Единственное предостережение заключается в том, что вам, возможно, придется провести исследование, чтобы получить нужную информацию. Объем исследований, которые вам необходимо провести, также во многом зависит от типа транспортного средства, которым вы управляете. Это связано с тем, что как онлайн, так и офлайн-ресурсы в основном посвящены более популярным брендам и моделям. Однако, как только вы захотите и сможете провести некоторые исследования и потратите время и усилия, вполне возможно заменить кислородный датчик вашего автомобиля самостоятельно. Черт, как только вы освоитесь, вы сможете выполнить работу примерно за час! Final Words Датчики O2 являются неотъемлемой частью системы управления двигателем вашего автомобиля. Это означает, что независимо от размера датчик кислорода имеет решающее значение для производительности и долговечности двигателя вашего автомобиля. Учитывая, что это механическое устройство, оно подвержено повреждениям. Вот почему всегда важно заменить датчик O2, если вы подозреваете, что он неисправен. Одним из признаков неисправного датчика 02 является черный дым, хотя есть и лучшие способы узнать наверняка. Вы можете сэкономить некоторые расходы на техническое обслуживание автомобиля, самостоятельно сняв датчики 02. Все, что вам нужно сделать, это узнать, как снять датчик o2 без гнезда, если у вас его нет. No related posts. Ответить Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
