Виды тормозных систем: Тормозная система автомобиля: виды и устройство

☰Принцип работы пневматической тормозной системы автомобиля

Пневматический тормозной привод — вид конструкции тормозной системы, которая использует в качестве энергоносителя сжатый воздух. Пневматические тормоза используют в разных видах транспорта:

• пассажирские автобусы;
• грузовые коммерческие автомобили;
• специализированная техника — грейдеры, бульдозеры, погрузчики, автокраны, другие крупно- и малогабаритные спецсредства;
• железнодорожный транспорт.

Тягач DAF XF105 — пример грузовика с пневматическими тормозами

Нас интересует именно автомобильный вариант пневматического тормозного привода. В статье мы расскажем о:

• видах пневматических тормозных систем;
• конструкции и принципе работы пневмопривода;
• основных преимуществах и недостатках пневматики в сравнении с гидравлическими тормозами;
• неисправностях, которые возникают в работе пневмотормозов, признаках и последствиях поломок, а также дадим полезные советы как продлить срок службы тормозной системы.

Пневматический тормозной привод используют отдельно или в комплексе с другими системами (примеры — комбинированные тормозные системы электропневматического или пневмогидравлического типа).

Пневматические тормозные системы также классифицируют по количеству рабочих контуров-магистралей. Встречаются 3 вида систем:

• одноконтурные;
• двухконтурные;
• многоконтурные.

Большой выбор тормозных суппортов

Перейти

Одноконтурные системы. Особенность — магистрали на передние и задние колеса объединены в одну ветку, а интенсивность потока сжатого воздуха контролирует один тормозной кран. Одноконтурная модель пневматической тормозной системы — устаревший тип конструкции, который в большинстве случаев встречается только на старых моделях грузовых автомобилей и автобусов.

Двухконтурные системы. Отличия понятны из названия — магистрали тормозной системы автомобиля разделены на две ветки. Одна ветка передает сжатый воздух на передние колеса, вторая — на задние. Поток энергоносителя контролируют два тормозных крана — по одному на каждый контур магистралей. Двухконтурная конструкция надежнее, чем одноконтурная. Если вышла из строя ветка задней оси, передние тормозные узлы продолжают функционировать и наоборот.

Многоконтурные системы. Особенность — сложная, но эффективная и надежная конструкция. Многоконтурные пневматические системы встречаются в крупных грузовых автомобилях и состоят из трех и больше контуров. Многоконтурная тормозная пневмосистема увеличивает устойчивость, облегчает управление и остановку грузовика.

Конструкция пневматической тормозной системы

Конструкция пневматического тормозного привода примерно одинаковая для всех видов автомобилей. Отличаться могут отдельные узлы и элементы.

Общий вид пневматической тормозной системы: 1 — двухсекционный тормозной кран, 2, 6 — тормозные камеры (силовые цилиндры), 3 — предохранительный клапан, 4 — регулятор давления, 5 — компрессор, 7 — кран отбора воздуха, 8 и 9 — разобщительный кран с соединительной головкой, 10 — ресиверы (воздушные баллоны), 11, 12 — тормозные барабаны в сборе.

Компрессор. Нагнетает воздух в ресиверах (баллонах). Компрессор устанавливают в переднюю часть автомобиля возле блока двигателя. Агрегат работает от клиновидного ремня, который соединяет шкив компрессора и шкив радиаторного вентилятора.

Ресиверы или баллоны. В ресиверах хранится запас сжатого воздуха. Пневматические тормоза оборудованы двумя ресиверами. Первый баллон, который в народе называют “мокрым”, оборудован предохранительным клапаном и краном для слива конденсата. На втором ресивере есть только кран для слива конденсата. Предохранительный клапан, который контролирует давление во втором баллоне, установлен дальше по магистрали в тормозном кране.

Предохранительный клапан. Защищает систему от перегрузки и сбрасывает избыточное давление. Количество защитных клапанов зависит от типа конструкции и количество контуров магистралей.

Регулятор давления. Контролирует и поддерживает оптимальное давление в системе, а при необходимости впускает или выпускает воздух в устройство разгрузки компрессора.

Тормозной кран. Комбинированный поршневой узел, который распределяет потоки сжатого воздуха по системе, последовательно заполняет энергоносителем все контуры пневмосистемы и тормозные камеры. Тормозной кран — связующий узел между ресиверами и тормозными цилиндрами колес. Количество тормозных кранов в пневматической системе зависит от количество контуров.

Осушитель воздуха. Выделяет пары воды и другие примеси (например, пары масла) из всасываемого воздуха. В современных моделях автомобилей осушитель совмещен с регулятором давления, поэтому последний как отдельный узел отсутствует.

Тормозные узлы с силовыми цилиндрами (тормозными камерами). Установлены на колесах автомобиля, отвечают за остановку транспортного средства. Каждый узел оборудован тормозным цилиндром, в который по трубопроводу под давлением поступает воздух и который прижимает тормозные колодки к барабану.

Разобщительный кран. Элемент встречается только в тягачах с прицепами. Через кран пневматическую тормозную систему тягача соединяют с тормозной магистралью прицепа. Кран объединяет две системы, увеличивает устойчивость и управляемость автомобиля, уменьшает риск заноса прицепа при торможении.

Пневмоусилители. Агрегаты увеличивают показатели давления до необходимого уровня и уменьшают нагрузку на компрессор. Количество усилителей отличается в различных моделях автомобилей.

Трубопровод. Система труб и шлангов соединяет все узлы и элементы. Количество ответвлений трубопровода зависит от количества контуров пневматической тормозной системы.

Педаль тормоза. Элемент передает усилие на поршни тормозного крана и открывает каналы для сжатого воздуха от ресиверов на тормозные камеры колес.

Рычаг ручного тормоза.

Измерительные приборы и датчики. Контролирующие элементы, по которым водитель следит за состоянием и работоспособностью тормозной системы. К ним относятся датчики, которые находятся в ресиверах и тормозных камерах, и двухстрелочный манометр.

Одна стрелка манометра показывает давление в баллонах, а вторая — в тормозных камерах. В старых моделях автомобилей манометров было два и каждый отвечал за свой узел.

Принцип работы и функционал пневматического тормозного привода

Главная и единственная функция любой тормозной системы — вовремя остановить автомобиль не зависимо от условий и внешних факторов. Неважно, нужно плавно остановить авто перед перекрестком или резко затормозить из-за неожиданно возникшей преграды — автомобиль должен остановится без ущерба для водителя, транспортного средства, других участников дорожного движения.

Рассмотрим основные этапы и процессы, которые происходят в пневматической тормозной системе.

Пневмокомпрессор для автомобилей МАЗ с двигателем OM 906 LA

Компрессор тормозной системы — приводной агрегат, который работает только когда запущен двигатель. Через воздушный фильтр в компрессор поступает воздух, который агрегат через регулятор давления закачивает в ресиверы.

Регулятор давления, который расположен либо как отдельный узел, либо встроен в осушитель, контролирует и оптимизирует давление воздуха, а когда ресиверы заполнены полностью, обеспечивает холостой ход компрессора. Если регулятор давления не работает, его подменяет предохранительный клапан.

Ресиверы системы соединены последовательно. В нижней части первого баллона находится спускной кран, через который из энергоносителя выводится конденсат и пары масла. Второй баллон соединен с краном, который оборудован регулятором давления и предохранительным клапаном. Последние сбрасывают лишний воздух и нормализуют давление в системе, если оно превышает допустимое.

Большой выбор тормозных суппортов

Перейти

Тормозной кран контролирует и перенаправляет поток сжатого воздуха в камеры силовых цилиндров, которые находятся в тормозных узлах колес. В одноконтурной системе за передние колеса автомобиля отвечает нижний цилиндр крана, а за задние колеса тягача и колеса прицепа (если есть) — верхний цилиндр. Пневматические тормоза прицепа присоединяют к автомобилю через разобщительный кран и соединительную головку.

Когда водитель нажимает педаль тормоза, тормозной кран открывает доступ для сжатого воздуха, который из ресиверов поступает в тормозные камеры колес. В цилиндрах увеличивается давление, разжимные кулаки прижимают колодки к тормозным барабанам колес и останавливают автомобиль. Когда водитель отпускает педаль, клапаны тормозных камер колес выводя воздух и колодки возвращаются в исходное положение.

Пневматический барабанный тормозной узел в сборе на автомобиле

Водитель может следить за состоянием пневматической тормозной системы по манометру, который показывают давление сжатого воздуха в ресиверах и тормозных камерах. Манометр соединен с датчиками давления, которые передают данные на приборную панель в кабину водителя.

Преимущества и недостатки пневматики

Пневматическая и гидравлические тормозные системы — это два аналоговых тормозных привода, каждый из которых обладает своими преимуществами и недостатками. Первый тип привода используют в основном в тяжелых автомобилях, а второй чаще встречается на транспортных средствах повседневного использования.

Чем пневматические тормоза лучше гидравлических:

• когда водитель отпускает педаль тормоза, сжатый воздух не возвращается обратно в систему, а выходит через клапаны сброса в атмосферу;
• пневматическая система экономичнее, так как использует сжатый воздух, который компрессор забирает из атмосферы;
• воздух меньше изнашивает систему, чем жидкостный наполнитель;
• сжатый воздух — нейтральная среда, поэтому вероятность того, что энергоноситель потеряет свойства, гораздо меньше. Гидравлические смеси для тормозных систем сильно отличаются друг от друга по составу, смешивать их нельзя, а вывести из строя систему может любая посторонняя примесь;
• пневматическая тормозная система легче переносит температурные перепады как окружающей среды, так и внутри системы. Гидравлический энергоноситель может закипеть или замерзнуть от резкого скачка температуры, в результате тормоза ломаются;
• пневматика меньше боится мелких утечек, так как компрессор работает все время и в случае утечки рабочего газа быстро восполнит недостачу.

Однако и у гидравлики есть свои преимущества:

• гидротормоз срабатывает быстрее за счет того, что энергоноситель обладает высокой плотностью и не сжимается, как воздух;
• у гидравлического привода конструкция значительно проще, чем у пневматической тормозной системы
• гидравлический привод функционирует как отдельная система в отличие от пневматического, в котором работа компрессора зависит от работы двигателя;
• несмотря на то, что пневматические тормоза срабатывают быстрее, КПД гидравлических тормозов выше за счет меньшей потери энергии при перемещении энергоносителя по трубопроводу.

Ну и самое главное отличие между гидравликой и пневматикой — цена на запчасти и агрегаты. Хотя тяжело сравнивать, например, стоимость тормозного суппорта легкового автомобиля и барабанный тормоз тяжелого тягача, как минимум из-за большой разницы в габаритах и конструкции.

Именно благодаря отличиям между двумя видами тормозных приводов каждый из типов занимает свою нишу и практически не конкурирует с аналогом.

Неисправности пневматической тормозной системы. Причины и признаки поломок. Как продлить срок службы тормозов

Основные неисправности пневматической тормозной системе:

• тормоза автомобиля не реагируют на нажим педали или реагируют с большим опозданием. Причины — сжатый воздух выходит через трещину в трубопроводе или ресивере, вышел из строя компрессор. Неисправности возникают в результате резкого удара, который повредил пневмосистему, постепенного износа привода, разрыва приводного ремня, который запускает компрессор. Выход — обратиться на диагностику  на станции техобслуживания;
• увеличился тормозной путь автомобиля. Причины также могут быть разные. Например, разболталась педаль тормоза, износились тормозные колодки или барабаны, поврежден один из контуров магистрали. Неисправности возникают в результате естественного износа, резкого перепада давления или неправильной работы перепускных клапанов и тормозных кранов. Решение — посетите автосервис и пройдите диагностику пневмотормозов;
• занос прицепа во время торможения. Проблема говорит о неисправности разобщительного клапана, который соединяет пневмосистему тягача и тормозные камеры прицепа. В результате, когда водитель тормозит, воздух поступает только в тормозные камеры, а прицеп продолжает движение. Выходит, что прицеп и тягач начинают двигаться навстречу друг другу, в результате чего прицеп как более длинный и менее устойчивый объект ведет в сторону. Чтобы устранить поломку, достаточно заменить разобщительный кран;
• автомобиль ведет в сторону при торможении. Причина — тормоза работают несинхронно, колеса тормозят в разное время, и автомобиль может занести. Проблема возникает, когда неравномерно изнашиваются тормозные колодки и барабаны или одна из тормозных камер пропускает воздух.

Своевременный ремонт — залог безопасности и комфорта

Чтобы не допустить неисправности, достаточно регулярно проверять состояние тормозной системы автомобиля, следить за показатели манометров и датчиков, вовремя проходить ТО, использовать качественные и подходящие по допускам запчасти, комплектующие и сменные узлы. Именно от отношения водителя к автомобилю зависит срок службы транспортного средства. Это правило, которые должен знать и соблюдать каждый водитель независимо от того, на чем ездит человек — на легковушке или тягаче с прицепом.

Назначение рабочей тормозной системы

Тормозная система предназначена для управляемого изменения скорости автомобиля, его остановки, а также удержания на месте длительное время за счет использования тормозной силы между колесом и дорогой. Тормозная сила может создаваться колесным тормозным механизмом, двигателем автомобиля (т.н. торможение двигателем), гидравлическим или электрическим тормозом-замедлителем в трансмиссии.

Для реализации указанных функций на автомобиле устанавливаются следующие виды тормозных систем: рабочая, запасная и стояночная.

Рабочая тормозная система обеспечивает управляемое уменьшение скорости и остановку автомобиля.

Запасная тормозная система используется при отказе и неисправности рабочей системы. Она выполняет аналогичные функции, что и рабочая система. Запасная тормозная система может быть реализована в виде специальной автономной системы или части рабочей тормозной системы (один из контуров тормозного привода).

Стояночная тормозная система предназначена для удержания автомобиля на месте длительное время.

Тормозная система является важнейшим средством обеспечения активной безопасности автомобиля. На легковых и ряде грузовых автомобилей применяются различные устройства и системы, повышающие эффективность тормозной системы и устойчивость при торможении: усилитель тормозов, антиблокировочная система, усилитель экстренного торможения и др.

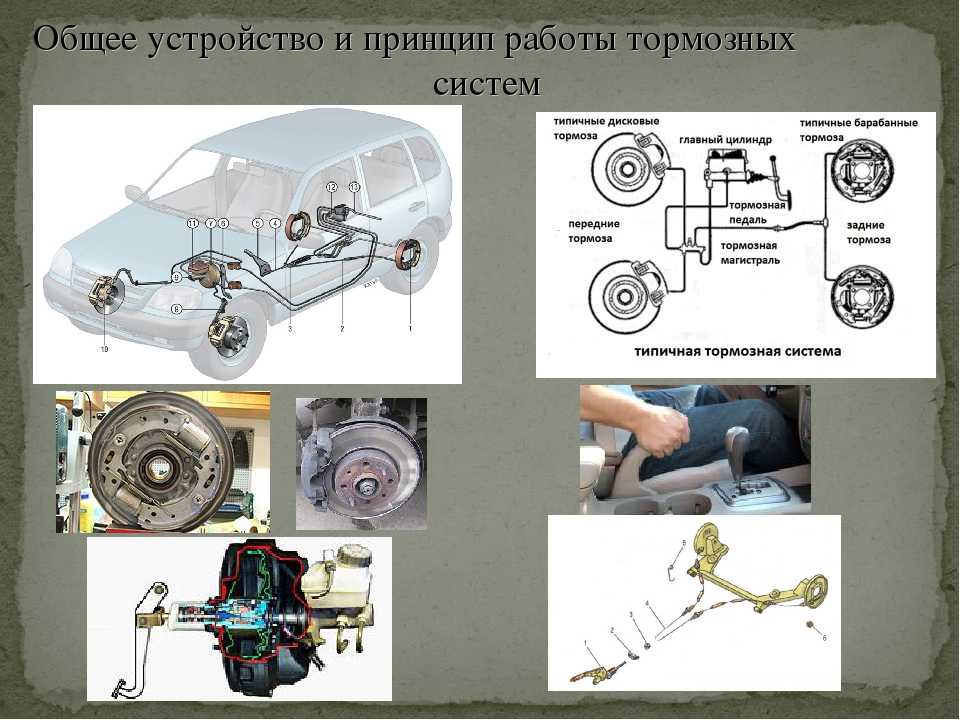

Устройство тормозной системы

Тормозная система объединяет тормозной механизм и тормозной привод.

Тормозной механизм предназначен для создания тормозного момента, необходимого для замедления и остановки автомобиля. На автомобилях устанавливаются фрикционные тормозные механизмы, работа которых основана на использовании сил трения. Тормозные механизмы рабочей системы устанавливаются непосредственно в колесе. Тормозной механизм стояночной системы может располагаться за коробкой передач или раздаточной коробкой.

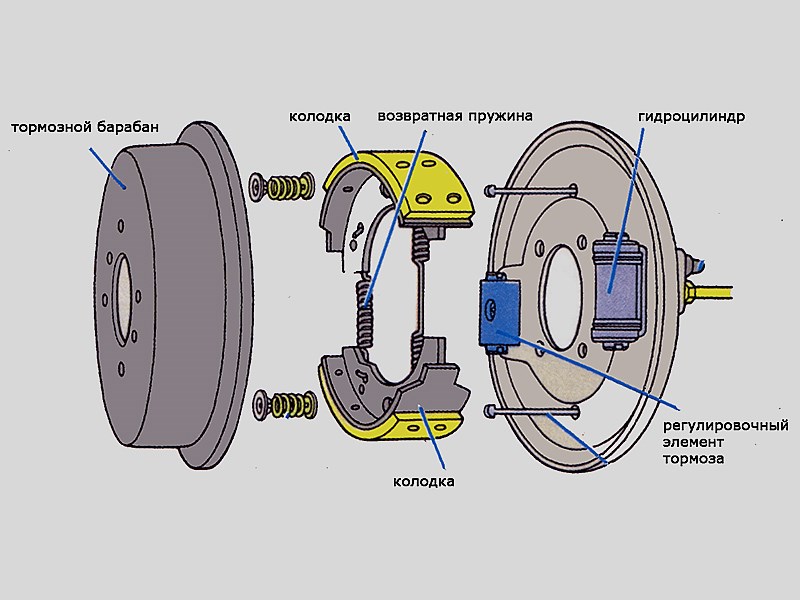

В зависмости от конструкции фрикционной части различают барабанные и дисковые тормозные механизмы.

Тормозной механизм состоит из вращающейся и неподвижной частей. В качестве вращающейся части барабанного механизма используется тормозной барабан, неподвижной части – тормозные колодки или ленты.

Вращающаяся часть дискового механизма представлена тормозным диском, неподвижная – тормозными колодками. На передней и задней оси современных легковых автомобилей устанавливаются, как правило, дисковые тормозные механизмы.

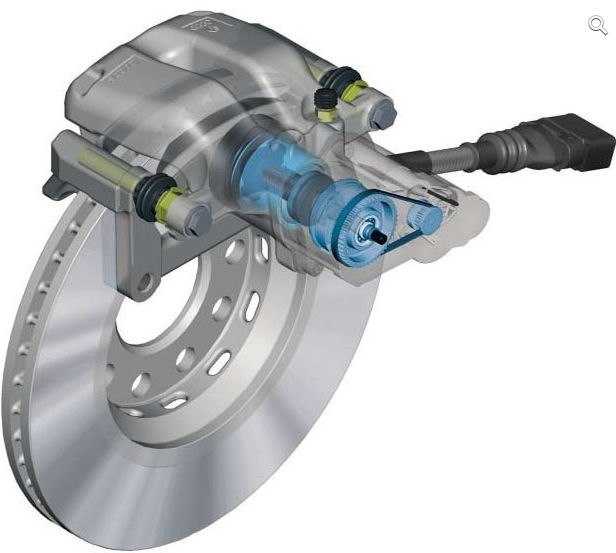

Дисковый тормозной механизм состоит из вращающегося тормозного диска, двух неподвижнах колодок, установленных внутри суппорта с обеих сторон.

Суппорт закреплен на кронштейне. В пазах суппорта установлены рабочие цилиндры, которые при торможении прижимают тормозные колодки к диску.

Тормозной диск при томожении сильно нагреваются. Охлаждение тормозного диска осуществляется потоком воздуха. Для лучшего отвода тепла на поверхности диска выполняются отверстия. Такой диск называется вентилируемым. Для повышения эффективности торможения и обеспечения стойкости к перегреву на спортивных автомобилях применяются керамические тормозные диски.

Тормозные колодки прижимаются к суппорту пружинными элементами. К колодкам прикреплены фрикционные накладки. На современных автомобилях тормозные колодки оснащаются датчиком износа.

Тормозной привод обеспечивает управление тормозными механизмами. В тормозных системах автомобилей применяются следующие типы тормозных приводов: механический, гидравлический, пневматический, электрический и комбинированный.

Механический привод используется в стояночной тормозной системе. Механический привод представляет собой систему тяг, рычагов и тросов, соединяющую рычаг стояночного тормоза с тормозными механизмами задних колес. Он включает рычаг привода, тросы с регулируемыми наконечниками, уравнитель тросов и рычаги привода колодок.

На некоторых моделях автомобилей стояночная система приводится в действие от ножной педали, т.н. стояночный тормоз с ножным приводом. В последнее время в стояночной системе широко используется электропривод, а само устройство называется электромеханический стояночный тормоз.

Гидравлический привод является основным типом привода в рабочей тормозной системе. Конструкция гидравлического привода включает тормозную педаль, усилитель тормозов, главный тормозной цилиндр, колесные цилиндры, соединительные шланги и трубопроводы.

Тормозная педаль передает усилие от ноги водителя на главный тормозной цилиндр. Усилитель тормозов создает дополнительное усилие, передоваемое от педали тормоза. Наибольшее применение на автомобилях нашел вакуумный усилитель тормозов.

Главный тормозной цилиндр создает давление тормозной жидкости и нагнетает ее к тормозным цилиндрам. На современных автомобилях применяется сдвоенный (тандемный) главный тормозной цилиндр, который создает давление для двух контуров. Над главным цилиндром находится расширительный бачок, предназначенный для пополнения тормозной жидкости в случае небольших потерь.

Колесный цилиндр обеспечивает срабатывание тормозного механизма, т.е. прижатие тормозных колодок к тормозному диску (барабану).

Для реализации тормозных функций работа элементов гидропривода организована по независимым контурам. При выходе из строя одного контура, его функции выполняет другой контур. Рабочие контура могут дублировать друг-друга, выполнять часть функций друг-друга или выполнять только свои функции (осуществлять работу определенных тормозных механизмов). Наиболее востребованной является схема, в которой два контура функционируют диагонально.

Пневматический привод используется в тормозной системе грузовых автомобилей. Комбинированный тормозной привод представляет собой комбинацию нескольких типов привода. Например, электропневматический привод.

Принцип работы тормозной системы

Принцип работы тормозной системы рассмотрен на примере гидравлической рабочей системы.

При нажатии на педаль тормоза нагрузка передается к усилителю, который создает дополнительное усилие на главном тормозном цилиндре. Поршень главного тормозного цилиндра нагнетает жидкость через трубопроводы к колесным цилиндрам. При этом увеличивается давление жидкости в тормозном приводе. Поршни колесных цилиндров перемещают тормозные колодки к дискам (барабанам).

При дальнейшем нажатии на педаль увеличивается давление жидкости и происходит срабатывание тормозных механизмов, которое приводит к замедлению вращения колес и поялению тормозных сил в точке контакта шин с дорогой. Чем больше приложена сила к тормозной педали, тем быстрее и эффективнее осуществляется торможение колес. Давление жидкости при торможении может достигать 10-15 МПа.

При окончании торможения (отпускании тормозной педали), педаль под воздействием возвратной пружины перемещается в исходное положение. В исходное положение перемещается поршень главного тормозного цилиндра. Пружинные элементы отводят колодки от дисков (барабанов). Тормозная жидкость из колесных цилиндров по трубопроводам вытесняется в главный тормозной цилиндр. Давление в системе падает.

Эффективность тормозной системы значительно повышается за счет применения систем активной безопасности автомобиля.

Тормозная система автомобиля (англ. — brake system) относится к системам активной безопасности и предназначена для изменения скорости движения автомобиля вплоть до его полной остановки, в том числе экстренной, а также удержания машины на месте в течение длительного периода времени. Для реализации перечисленных функций применяются следующие виды тормозных систем: рабочая (или основная), запасная, стояночная, вспомогательная и антиблокировочная (система курсовой устойчивости). Совокупность всех тормозных систем автомобиля называется тормозным управлением.

Рабочая (основная) тормозная система

Главное предназначение рабочей тормозной системы заключается в регулировании скорости движения автомобиля вплоть до его полной остановки.

Основная тормозная система состоит из тормозного привода и тормозных механизмов. На легковых автомобилях применяется преимущественно гидравлический привод.

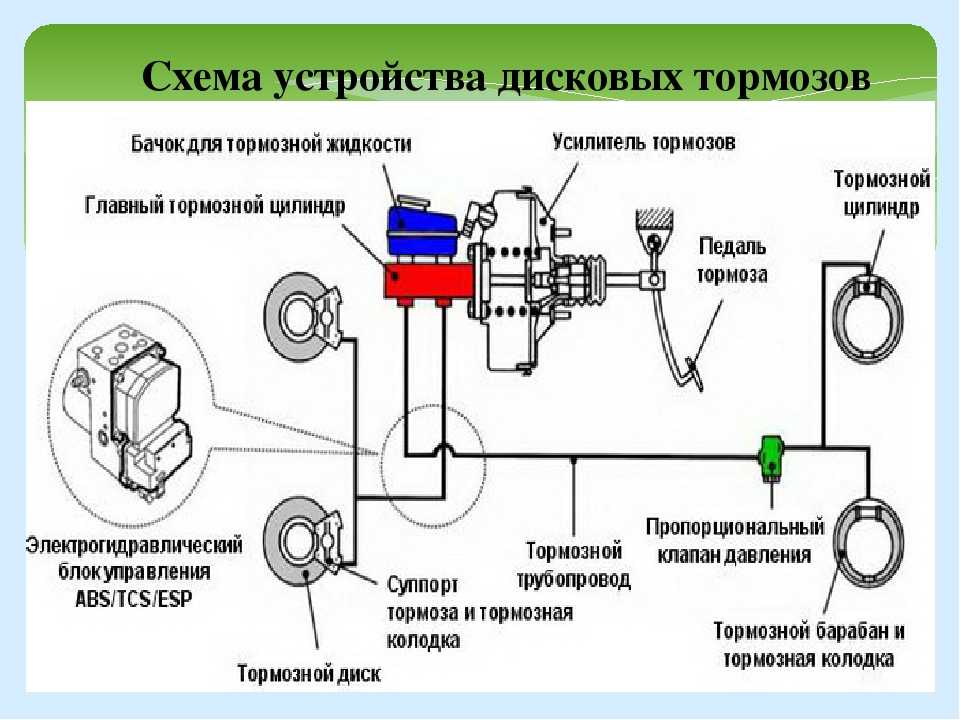

Схема тормозной системы автомобиля

Гидропривод состоит из:

Главный тормозной цилиндр преобразует усилие, сообщаемое водителем педали тормоза, в давление рабочей жидкости в системе и распределяет его по рабочим контурам.

Для увеличения силы, создающей давление в тормозной системе, гидропривод оснащается вакуумным усилителем.

Регулятор давления предназначен для уменьшения давления в приводе тормозных механизмов задних колес, что способствует более эффективному торможению.

Виды контуров тормозной системы

Контуры тормозной системы, представляющие собой систему замкнутых трубопроводов, соединяют между собой главный тормозной цилиндр и тормозные механизмы колес.

Контуры могут дублировать друг друга или осуществлять только свои функции. Наиболее востребована двухконтурная схема тормозного привода, при которой пара контуров работает диагонально.

Запасная тормозная система

Запасная тормозная система служит для экстренного или аварийного торможения при отказе или неисправности основной. Она выполняет те же функции, что и рабочая тормозная система, и может функционировать и как часть рабочей системы, и как самостоятельный узел.

Стояночная тормозная система

Основными функциями и назначением стояночной тормозной системы являются:

• удержание транспортного средства на месте в течение длительного времени;
• исключение самопроизвольного движения автомобиля на уклоне;
• аварийное и экстренное торможение при выходе из строя рабочей тормозной системы.

Устройство тормозной системы автомобиля

Основой тормозной системы являются тормозные механизмы и их приводы.

Тормозной механизм служит для создания тормозного момента, необходимого для торможения и остановки транспортного средства. Механизм устанавливается на ступице колеса, а принцип его работы основан на использовании силы трения. Тормозные механизмы могут быть дисковыми или барабанными.

Конструктивно тормозной механизм состоит из статичной и вращающейся частей. Статичную часть у барабанного механизма представляет тормозной барабан, а вращающуюся – тормозные колодки с накладками. В дисковом механизме вращающаяся часть представлена тормозным диском, неподвижная – суппортом с тормозными колодками.

Управляет тормозными механизмами привод.

Гидравлический привод не является единственным из применяемых в тормозной системе. Так в системе стояночного тормоза используется механический привод, представляющий собой совокупность тяг, рычагов и тросов. Устройство соединяет тормозные механизмы задних колес с рычагом стояночного тормоза. Также существует электромеханический стояночный тормоз, в котором используется электропривод.

В состав тормозной системы с гидравлическим приводом могут быть включены разнообразные электронные системы: антиблокировочная, система курсовой устойчивости, усилитель экстренного торможения, система помощи при экстренном торможении (Brake Assist System).

Существуют и другие виды тормозного привода: пневматический, электрический и комбинированный. Последний может быть представлен как пневмогидравлический или гидропневматический.

Принцип работы тормозной системы

Работа тормозной системы строится следующим образом:

1. При нажатии на педаль тормоза водитель создает усилие, которое передается к вакуумному усилителю.
2. Далее оно увеличивается в вакуумном усилителе и передается в главный тормозной цилиндр.
3. Поршень ГТЦ нагнетает рабочую жидкость к колесным цилиндрам через трубопроводы, за счет чего растет давление в тормозном приводе, а поршни рабочих цилиндров перемещают тормозные колодки к дискам.
4. Дальнейшее нажатие на педаль еще больше увеличивает давление жидкости, за счет чего срабатывают тормозные механизмы, приводящие к замедлению вращения колес. Давление рабочей жидкости может приблизиться к 10-15 МПа. Чем оно больше, тем эффективнее происходит торможение.
5. Опускание педали тормоза приводит к ее возврату в исходное положение под действием возвратной пружины. В нейтральное положение возвращается и поршень ГТЦ. Рабочая жидкость также перемещается в главный тормозной цилиндр. Колодки отпускают диски или барабаны. Давление в системе падает.

Важно! Рабочую жидкость в системе нужно периодически менять. Сколько тормозной жидкости потребуется на одну замену? Не более литра-полутора.

Основные неисправности тормозной системы

В таблице ниже приведены наиболее распространенные неисправности тормозной системы автомобиля и способы их устранения.

Симптомы	Вероятная причина	Варианты устранения
Слышен свист или шум при торможении	Износ тормозных колодок, их низкое качество или брак; деформация тормозного диска или попадание на него постороннего предмета	Замена или очистка колодок и дисков
Увеличенный ход педали	Утечка рабочей жидкости из колесных цилиндров; попадание воздуха в тормозную систему; износ или повреждение резиновых шлангов и прокладок в ГТЦ	Замена неисправных деталей; прокачка тормозной системы
Увеличенное усилие на педаль при торможении	Отказ вакуумного усилителя; повреждение шлангов	Замена усилителя или шланга
Заторможенность всех колес	Заклинивание поршня в ГТЦ; отсутствие свободного хода педали	Замена ГТЦ; выставление правильного свободного хода

Заключение

Тормозная система является основой безопасного движения автомобиля. Поэтому на нее всегда должно быть обращено пристальное внимание. При неисправности рабочей тормозной системы эксплуатация транспортного средства запрещается полностью.

Для снижения скорости движения, остановки и удержания в неподвижном состоянии автомобили оборудуют тормозной системой. Различают следующие виды тормозных систем: стояночную, которая служит для удержания машины на склоне, и рабочую, необходимую для снижения скорости движения машины и ее полного останова с необходимой эффективностью.

Автомобиль оборудован тремя тормозными системами: рабочей, действующей на тормозные механизмы всех колес автомобиля; запасной, являющейся частью рабочей тормозной системы и действующей на тормозные механизмы передних или задних колес; стояночной, действующей на трансмиссию автомобиля. тормозной система технический ремонт

Контроль за уровнем тормозной жидкости в главном тормозном цилиндре осуществляется с помощью прозрачного бачка. Контроль за износом накладок колесных тормозных механизмов — через отверстия на щитах, которые закрываются съемными резиновыми заглушками; система сигнализации неисправности гидропривода, которая при срабатывании включает красный сигнализатор на панели приборов.

Рабочая тормозная система выполнена с раздельным торможением осей (с двумя независимыми контурами), при этом каждый контур выполняет функции запасной тормозной системы. Рабочая тормозная система состоит из тормозных механизмов передних 1 и задних 9 колес и привода к ним (рис. 1).

Тормозные механизмы передних и задних колес одинаковы по конструкции и отличаются размерностью отдельных входящих деталей. Тормозные механизмы передних колес имеют цилиндры с поршнями 35 мм и накладки шириной 80 мм. Тормозные механизмы задних колес имеют цилиндры с поршнями 38 мм и накладки шириной 100 мм.

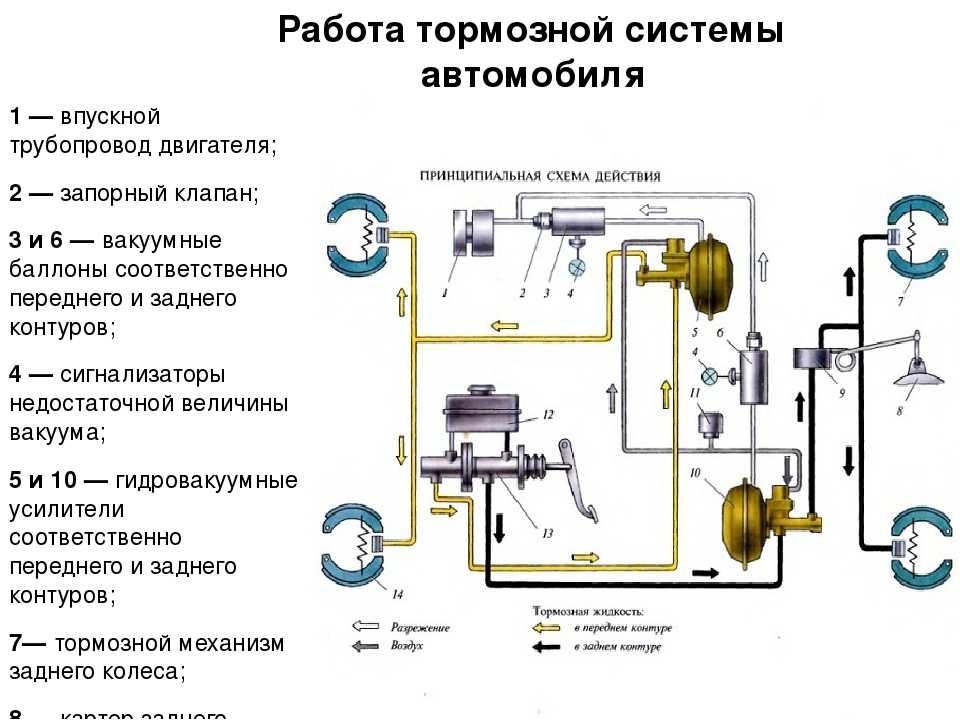

Рис. 1. Схема привода тормозной системы:

1,9 — соответственно передний и задний тормозные механизмы; 2 — впускная труба двигателя; 3 — запорный клапан; 4 — лампа сигнализатора; 5 — сигнализатор неисправности гидропривода; 6 — главный цилиндр; 7 — дополнительный бачок; 8 — воздушный фильтр; 10, 11 — соответственно гидровакуумные усилители задних и передних тормозов

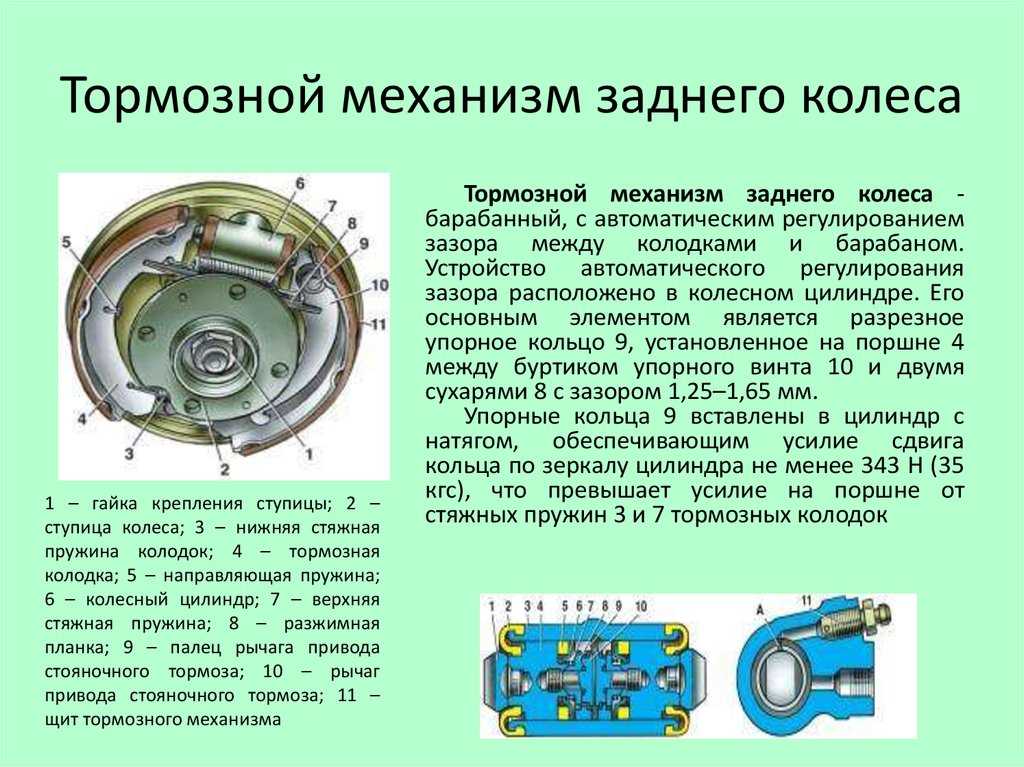

Тормозной механизм колеса (рис. 2) с одной заклинивающей и одной отжимной колодками состоит из тормозного щита 6, колесного цилиндра 2 с экраном 3. Положение колодок 1 в механизме регулируется с помощью латунных эксцентриков 10 опорных пальцев 9 и регулировочными эксцентриками 16. Колодки прижимаются к регулировочным эксцентрикам стяжной пружиной 4. Каждая колодка центрируется независимо одна от другой. На наружном торце каждого опорного пальца сделана метка 12 (углубление 2 мм), показывающая положение наибольшего эксцентриситета эксцентрика опорного пальца.

Рис.2. Тормозной механизм колеса:

1 — тормозная колодка; 2 — колесный цилиндр; 3 — экран колесного цилиндра; 4 — возвратная пружина колодок; 5 — направляющая скоба колодок; б — тормозной щит; 7 — пружинная шайба; 8 — гайка; 9 — стопорный палец тормозной колодки; 10 — эксцентрики опорных пальцев; 11 — пластина опорных пальцев; 12 — метки; 13 — болт регулировочного эксцентрика; 14 — шайба; 15 — смотровой люк; 16 — регулировочный эксцентрик

При правильной установке колодок метки 12 должны быть обращены одна к другой, как показано на рис. 2. Допускается отклонение поворота меток от указанного положения в пределах 40°.

Рис. 3. Главный цилиндр:

I,II — полости; 1– клапан избыточного давления; 2, 12 — соответственно вторичный и первичный картеры; 3,8 — соответственно вторичный и первичный поршни; 4 — возвратная пружина поршня; 5 — упорный стержень; 6 — головка поршня; 7 — уплотнительное торцовое кольцо; У — толкатель; 10 — упорный болт; 11– манжета; 13 — уплотнительное кольцо поршня; 14 — уплотнительное кольцо корпуса; 15 — пружина головки поршня; 16 — пружина клапана избыточного давления

Главный тормозной цилиндр (рис. 3) снабжен двумя последовательно расположенными поршнями 3 и 8 с прозрачным двухсекционным бачком для тормозной жидкости, который установлен под капотом автомобиля. На первичном 8 и вторичном 3 поршнях установлены подвижные головки 6 с уплотнительными торцовыми кольцами/и манжетами 11. Головки удерживаются на поршнях с помощью упорных стержней 5, которые впрессовываются в поршни. Головки поджимаются к поршням пружинами 15, а поршни в сборе с головками и уплотнителями прижимаются к упорным болтам 10 возвратными пружинами 4. Суммарный рабочий ход поршней 38 мм. При этом ход первичного поршня 21 мм, ход вторичного поршня 17 мм. В верхних частях первичного 12 и вторичного 2 картеров установлены клапаны избыточного давления 1 с пружинами 16.

Главный цилиндр через толкатель 9 соединяется с тормозной педалью. В расторможенном положении поршни 3 и 8 главного цилиндра через головки упираются в упорные болты 10, в результате чего между поршнем и головкой образуется зазор для прохода жидкости из бачка в рабочие полости цилиндра.

При торможении толкатель 9 перемещает первичный поршень 8. При этом головка под действием пружины 15 прижимается через уплотнитель 7 к поршню, разобщая жидкость в бачке от жидкости первичной рабочей полости цилиндра. При движении поршня жидкость из рабочей полости цилиндра проходит через отверстия в пластине клапана избыточного давления 1 и, обжимая резиновый поясок клапана от пластины, поступает в трубопровод, идущий к колесным цилиндрам задних тормозных механизмов. Одновременно жидкость, находящаяся в первичной рабочей полости цилиндра, действует на вторичный поршень 3, который в свою очередь вытесняет жидкость в трубопровод, идущий к передним тормозным механизмам.

При растормаживании поршни 3 и 8 под действием возвратных пружине перемещаются к исходному положению до упора головок 6 в болты 10. Если педаль тормоза освобождается резко, поршни главного цилиндра возвращаются быстрее, чем жидкость из колесных цилиндров. В этом случае в рабочих полостях главного цилиндра создается разрежение, под действием которого головки отходят от поршней, образуя торцовый зазор, и жидкость из бачка заполняет рабочие полости цилиндров. При упоре поршней в болты 10 избыток жидкости через торцовый зазор возвращается обратно в бачок главного цилиндра. Система расторможена и готова к последующему торможению.

Выход из строя одного из контуров тормозного привода сопровождается увеличением хода тормозной педали.

Однако запаса хода педали при этом достаточно для создания в исправном контуре давления тормозной жидкости, необходимого для торможения.

Гидровакуумный усилитель диафрагменного типа служит для увеличения давления в тормозном приводе, чем снижает усилие на тормозной педали.

При выходе из строя гидровакуумного усилителя или нарушении герметичности вакуумного трубопровода резко снижается эффективность торможения.

Принцип действия усилителя заключается в использовании разрежения во впускной трубе двигателя для создания дополнительного давления в системе гидравлического привода рабочей тормозной системы.

Гидровакуумный усилитель (рис. 4) состоит из камеры усилителя, гидравлического цилиндра и клапана управления. Камера усилителя образуется из двух корпусов. Передний корпус через вакуумный трубопровод и запорный клапан соединен с впускной трубой двигателя, а задний корпус с помощью резинового шланга — с корпусом клапана управления.

Рис. 4. Схема действия гидровакуумного усилителя (момент вращения торможения): 1,11, Ш, IV, V –полости

Между корпусами установлена резиновая диафрагма 2, которая удерживается между ними с помощью двух хомутов. Внутренней частью диафрагма крепится на толкателе (штоке) с помощью тарелки, шайбы и гайки. На тарелку действует возвратная пружина.

В корпусе гидравлического цилиндра находится поршень, который через штифт соединен с толкателем штока. Между поршнем и штоком расположен пластинчатый толкатель клапана, который воздействует на шарик клапана. На поршне установлена уплотнительная резиновая манжета. Поршень упирается в упорную шайбу. В цилиндре имеется корпус уплотнителей с резиновыми манжетами, в котором перемещается шток.

Клапан управления усилителя состоит из корпуса, крышки, поршня с манжетами и диафрагмой, которая крепится на клапане с помощью плоской зубчатой шайбы. В корпусе расположены возвратная пружина клапана, вакуумный и атмосферный клапаны, посаженные на общий стержень. Атмосферный клапан прижимается к седлу пружиной. Крышка клапана через воздушный трубопровод соединена с воздушным фильтром (см. рис. 1) усилителя.

Рис. 5. Запорный клапан: 1 — корпус; 2 — пружина; 3 — резиновый клапан; 4 — прокладка; 5 — штуцер; 6 — гайка трубки

При работе двигателя во впускной трубе создается разрежение, которое через вакуумный трубопровод и запорный клапан передается в полость первичной камеры усилителя и затем через Г- образное отверстие в цилиндре — в полость V клапана управления. Далее разрежение распространяется через центральное отверстие в клапане в полость IV, откуда через шланг — в полость III вторичной камеры усилителя.

Таким образом, во всех полостях камеры усилителя и клапана управления создается одинаковое разрежение, а детали усилителя занимают положение, показанное на рис. 4.

При нажатии на тормозную педаль из полостей главного цилиндра тормозная жидкость под давлением поступает в усилители. Давлением жидкости перемещается поршень клапана управления. При этом клапан управления в начале хода садится седлом на резиновый вакуумный клапан, разобщая в гидровакуумном усилителе полости I и V от полостей II и IV. При дальнейшем движении поршня клапана управления отходит от своего седла атмосферный клапан. В результате воздух из полости III крышки клапана управления поступает в полость IV клапана управления и далее через шланг в полость I камеры гидровакуумного усилителя тормозов. Под действием разности давлений (атмосферного воздуха и разрежения) диафрагма перемещает толкатель поршня с поршнем силового цилиндра усилителя. В поршень под действием пружинки шарик садится в седло поршня, отсоединяя гидравлическую полость высокого давления от полости низкого давления. В результате этого на поршень со стороны полости низкого давления действуют давление от главного цилиндра и силы от штока. Давление передается в колесные цилиндры тормозных механизмов.

Пропорционально усилию нажатия на тормозную педаль создается давление в тормозной системе. Пропорциональность достигается за счет работы клапана управления. На поршень клапана управления действует жидкость под давлением, созданным в главном цилиндре. Величина давления пропорциональна усилию нажатия на тормозную педаль. Поскольку под действием давления жидкости клапан управления открывает атмосферный клапан, в полость IV клапана управления и полость I камеры усилителя будет поступать воздух до тех пор, пока сила, полученная от давления воздуха на диафрагму клапана управления, не уравновесит силу от давления жидкости на поршень. В этом случае оба клапана (атмосферный и вакуумный) сядут на свои седла.

Таким образом, в полостях I и IV создается вполне определенное давление, пропорциональное усилию нажатия на тормозную педаль.

В случае увеличения нажатия на педаль откроется атмосферный клапан, и часть воздуха поступит в полости IV и I чем увеличит давление жидкости в системе. При уменьшении усилия нажатия на педаль под действием находящегося воздуха над диафрагмой клапан управления переместится вниз. При этом откроется вакуумный клапан, и часть воздуха из полостей IV над диафрагмой и из полости I камеры поступит в двигатель. Давление воздуха в камере уменьшится, а следовательно, уменьшится и гидравлическое давление в системе. В клапане управления создается равенство сил от давления жидкости на поршень и воздуха на диафрагму клапана управления.

При снятии усилия с тормозной педали гидравлическое давление под поршнем клапана управления падает, и клапан управления под действием давления воздуха и пружины возвращается в исходное положение. Атмосферный клапан закрывается, а вакуумный открывается, в результате чего воздух из клапана управления и камер усилителя поступит в двигатель. Во всех полостях усилителя устанавливается разрежение (вакуум). Система расторможена и готова к последующему торможению.

Воздушный фильтр 8 (рис. 1) установлен на поле кабины и соединен трубопроводами с гидровакуумными усилителями тормозов. Фильтр состоит из корпуса, крышки и фильтрующего элемента в виде капроновой путанки. Забор воздуха из кабины и прохождение его через воздушный фильтр обеспечивают качественную его очистку.

Рис. 6. Сигнализатор неисправности гидропривода

Запорный клапан (рис. 5) состоит из корпуса 1 штуцера 5, резинового клапана 3 и пружины 2. Под действием разрежения, возникающего во впускном коллекторе двигателя, резиновый клапан отходит от седла и разрежение поступает в гидровакуумные усилители. В случае снижения разрежения в двигателе резиновый клапан под действием пружины прижимается к седлу и обеспечивает сохранение наибольшего разрежения в гидровакуумных усилителях.

Сигнализатор неисправности гидропривода (рис. 6) соединен с полостями главного тормозного цилиндра. Он состоит из корпуса 5, поршней 1и 2 с уплотнительными резиновыми кольцами, шарика 3 и датчика 4. В случае выхода из строя одного из контуров раздельного привода тормозов под действием разности давления при первом же нажатии на тормозную педаль поршни перемещаются в сторону меньшего давления. Шарик 3 выходит из канавки, и контакты датчика 4 замыкаются. На панели приборов при этом загорается красная контрольная лампа. После обнаружения и устранения неисправности прокачивают поврежденный контур.

Стояночная тормозная система

Стояночная тормозная система (рис. 7) имеет механический привод, который воздействует на барабанный тормозной механизм, закрепленный на коробке передач.

Рис. 7. Стояночная тормозная система: 1 — регулировочный винт; 2 — опоры колодок; 3 — сухарь; 4 — корпус регулировочного механизма; 5 — толкатель разжимного механизма; 6 — шарики; 7 — корпус разжимного механизма; 8 — разжимной стержень; 9 — тормозной рычаг; 10 — тяга отключения; // — зубчатый сектор; 12 — защелка; 13 — тяга; 14 — контргайка; 15 — барабан; 16 — рычаг; 17 — вилка; 18 — колодка; 19,21 — пружины; 20 — щит

Тормозной механизм колодочный, барабанного типа состоит из щита 20, на котором крепятся разжимной и регулировочный механизмы, а также тормозные колодки 18. В корпусе 7 разжимного механизма расположен корпус шариков 6, которые связаны с наклонными поверхностями толкателей 5, а последние — с колодками. Регулировочный механизм состоит из корпуса 4, в котором имеется регулировочный винт 1, воздействующий на сухарь 3. Регулировочный винт стопорится от проворачивания пластинчатой пружиной. При заворачивании регулировочного винта сухарь перемещается и раздвигает опоры 2 колодок. Колодки прижимаются к толкателям 5 и опорам 2 пружинами 19 и 21. При этом пружины 21, окрашенные в красный или серый цвет, первичной колодки по нагрузке уступают пружинам 19, окрашенным в черный цвет, вторичной колодки, что при движении автомобиля обеспечивает включение сначала первичной колодки, а затем вторичной.

Включение стояночной тормозной системы происходит при перемещении рукой рычага 9 привода. При этом через тягу 13 и рычаг 16 усилие передается на корпус шариков, которые через толкатели 5 прижимают колодки 18 к тормозному барабану 15. Фиксация привода осуществляется автоматически защелкой 12, которая постоянно прижимается к сектору 11 пружиной, расположенной в верхней части рычага и воздействующей на тягу 10.

ТИПЫ ТОРМОЗНОЙ СИСТЕМЫ, ДЕТАЛИ И ФУНКЦИИ ГИДРАВЛИЧЕСКОГО ТОРМОЗА

Какова функция тормозной системы?

Функции тормозной системы в автомобилях;

• Снижение скорости автомобиля,
• Остановка автомобиля,
• Для стабилизации неподвижного автомобиля на месте (стояночный тормоз).



Что такое тормозная система?

Тормозная система — одна из важнейших систем активной безопасности, которая позволяет автомобилю безопасно замедляться или останавливаться.



Как работает тормозная система?

Торможение — это процесс преобразования кинетической энергии (энергии движения) движущегося транспортного средства в тепловую энергию. Энергия движения транспортного средства превращается в тепловую энергию, генерируемую трением колодок о диск, и транспортное средство замедляется или останавливается.
Когда водитель нажимает на педаль тормоза, эта тяга передается на усилитель тормозов посредством толкателя, рычаг педали тормоза работает как рычаг, а усилие увеличивается и передается на усилитель тормозов. Усилитель тормозов дополнительно увеличивает эту тягу водителя и передается на шток поршня в главном центре тормоза прямо перед ним. Гидравлическое тормозное масло находится в главном тормозном центре.
Поршни в тормозном центре сжимают гидравлическую жидкость (с большей силой) и передают ее к тормозным цилиндрам в колесах и поршням в суппортах по гидравлическим трубам и шлангам с толкающим движением водителя путем нажатия педали и дополнительно усилен сервоприводом.
Дисковые тормоза имеют тормозной суппорт. Гидравлическая жидкость под давлением толкает поршень в цилиндре в суппорте к диску, перед поршнем находится тормозная колодка, из-за трения тормозной колодки о диск, диск, прикрепленный к центру колеса, замедляется, колесо замедляется или останавливается. Барабанные тормоза имеют внутри барабана колесный тормозной цилиндр.





Гидравлический тормоз работает по принципу Паскаля.

Электронное оборудование было добавлено к гидравлическим тормозным системам с развивающейся технологией, и его работа была улучшена. ABS, ASR, ESP и т.п. это дополнительные системы. Система ABS входит в стандартную комплектацию автомобилей нового поколения, и система ESP становится все более распространенной. Наряду с этими системами в тормозную систему было добавлено множество датчиков и активаторов.



В современных легковых автомобилях среднего класса и легких коммерческих транспортных средствах дисковые тормоза обычно используются на передних колесах, а барабанные — на задних. Однако с 2016 года использование дисковых тормозов на 4-х колесах становится все более распространенным в производимых транспортных средствах.

Пневматические тормозные системы используются в таких транспортных средствах, как грузовики и автобусы, перевозящие тяжелые грузы.



Какие бывают типы тормозной системы?

Тормозные системы можно в основном рассматривать по трем основным категориям: ручной тормоз, рабочий (ножной) тормоз и вспомогательные тормозные системы.

РУЧНОЙ ТОРМОЗ

• Механический ручник
• Электрический стояночный тормоз

РАБОЧИЙ ТОРМОЗ (НОЖНОЙ ТОРМОЗ)

• Механические тормоза (сегодня не используются)
• Классические гидравлические тормоза (без гидровоска, сегодня не используются)
• Гидравлические тормоза с вакуумным усилителем (наиболее широко используемый на сегодняшний день тип)
• Гидравлические тормоза с пневмоприводом
• Пневматические тормоза (для грузовиков и автобусов)
• Электрические тормоза

ВСПОМОГАТЕЛЬНЫЕ ТОРМОЗНЫЕ СИСТЕМЫ

• Тормозная система Abs
• Система контроля тяги (заноса) (ASR — TRC — TCS)
• Электронная система стабилизации (ESP — ESC — VSC)
• Электронная система распределения тормозов (EBD)
• Износостойкие тормозные системы (замедлитель — выхлопной тормоз — моторный тормоз)



ГИДРАВЛИЧЕСКАЯ ТОРМОЗНАЯ СИСТЕМА

Каковы основные части гидравлической тормозной системы?

В общем, части тормозной системы: педаль тормоза, усилитель тормозов (westinghouse), главный тормозной центр, модуль гидравлического клапана, тормозные трубки и шланги, тормозные диски, тормозные барабаны, суппорты, колесные тормозные цилиндры, тормозные колодки.

Принцип работы гидравлической тормозной системы

Тормозная система преобразует энергию движения транспортного средства в тепловую энергию за счет трения в тормозном механизме, позволяя транспортному средству замедляться или останавливаться. Гидравлическая тормозная система основана на логике использования гидравлической жидкости в тормозной системе, увеличивая усилие, создаваемое педалью тормоза, с помощью принципа паскаля и передавая его на колесные цилиндры, таким образом преобразуя небольшое толкающее усилие, создаваемое ногой водителя, на педаль тормоза в силу трения, которая может легко остановить автомобиль с помощью колодок. В барабанных или дисковых тормозных механизмах трение, вызванное гидравлической жидкостью под давлением, толкающей поршень и прижимающей накладку к диску или барабану, замедляет или останавливает колесо. Когда колесо замедляется, шина на нем трется о дорогу, замедляя и / или останавливая автомобиль. То, что замедляет и останавливает автомобиль, — это коэффициент трения между шиной и дорогой.
На самом деле происходит то, что механическое движение, создаваемое педалью, преобразуется в повышенное гидравлическое давление, а это высокое гидравлическое давление преобразуется обратно в сильное механическое воздействие в колесном тормозном механизме. Низкое усилие -> большое гидравлическое давление (принцип Паскаля) -> торможение на колесе с большим усилием.


Детали и функции тормозной системы

Педаль тормоза: в гидравлической тормозной системе тормозная дозировка и толкающее усилие создаются водителем с помощью педали тормоза. Педаль тормоза имеет форму рычага и передает ее в виде толкающего усилия на усилитель тормозов, увеличивая примерно в 5 раз усилие на педаль, нажимаемое ногой.





Усилитель тормозов — Хидровак (Westinghouse): Усилие нажатия, создаваемое педалью тормоза, увеличивается усилителем тормозов и передается в главный тормозной центр. Усилитель тормозов увеличивает силу нажатия педали тормоза за счет силы вакуума.





Главный тормозной цилиндр: Главный тормозной центр расположен прямо перед усилителем тормозов. Функция главного тормозного цилиндра: сила тяги от усилителя тормозов преобразуется в гидравлическое давление в главном тормозном цилиндре. Это гидравлическое давление передается в тормозные суппорты (тормозные цилиндры, если барабанный тормоз) на колесах через две выпускные трубы тормозов: передние и задние колеса или правое переднее левое заднее — левое переднее правое заднее.
Если автомобиль оснащен тормозной системой ABS, эти две тормозные линии, выходящие из тормозного центра, подключаются к входу гидравлического модуля ABS. Отсюда гидравлическое тормозное давление передается на каждое колесо отдельно.


Гидравлический блок тормоза (резервуар): Гидравлический блок тормозной жидкости расположен как единое целое над главным тормозным цилиндром. Гидравлическое масло тормоза хранится внутри, и масло, необходимое для тормозной системы, забирается отсюда, масло, возвращающееся из системы, возвращается в этот резервуар.



Ограничитель тормозов (клапан дозатора тормозного давления): Ограничитель тормоза используется на старых автомобилях без АБС. Тормозное давление обычно необходимо направить 70% на передние колеса и 30% на задние колеса; Поскольку двигатель находится впереди, а вес автомобиля приходится на передние колеса во время торможения, передним колесам автомобиля требуется большее тормозное давление, а задним колесам — меньшее тормозное давление. Этот гидравлический клапан, который снижает давление тормозной жидкости на задние колеса при включении тормоза, называется ограничителем тормоза.





Чувствительный к нагрузке ограничитель тормоза используется для увеличения тормозного давления, передаваемого на задние колеса, в соответствии с величиной нагрузки в транспортных средствах, таких как грузовые автомобили-перевозчики и пикапы. Также называется регулятором тормоза.



Дисковый тормозной механизм: Это та часть, где происходит торможение. Тормозная жидкость под давлением, поступающая из главного тормозного центра, воздействует на поршень в суппорте, поршень движется вперед с давлением и прижимает тормозную колодку перед тормозным диском, и дисковое колесо замедляется или останавливается в результате трения. В легковых автомобилях нового поколения дисковые тормоза используются как на передних, так и на задних колесах, однако дисковые тормоза спереди и барабанные тормоза сзади очень распространены в легковых автомобилях и легких коммерческих транспортных средствах.



(Детали дискового тормоза и детали барабанного тормоза)



Барабанный тормозной механизм: Барабанный тормозной механизм обычно используется на задних колесах коммерческих автомобилей (грузовиков), легковых автомобилей и легких коммерческих автомобилей. Благодаря действию гидравлического масла, направляемого из главного тормозного центра в тормозной цилиндр, расположенный на тормозной пластине, поршни в цилиндре открываются в обе стороны и прижимают тормозные колодки с тормозными колодками к барабану, таким образом реализуя торможение. Тормозная колодка также содержит механизм ручного тормоза.

Виды тормозных механизмов автомобиля: преимущества и недостатки | Новини України

#Буквы расскажут о разновидностях тормозных механизмов автомобиля, об их преимуществах и недостатках.

Поскольку современные автомобили в подавляющей массе оснащаются двумя видами тормозов, то мы сегодня рассмотрим барабанные и дисковые тормозные механизмы.

Итак, более старый тип тормозных механизмов –  ТОРМОЗНЫЕ БАРАБАНЫ.

Устройство.

Как становится понятно из названия, главная составляющая барабанного тормоза — это барабан — металлическая “чашка”, крепящаяся к ступице колеса. Внутри этой чашки находится чаще один, но вполне могут располагаться и два тормозных цилиндра. Поршни этих цилиндров, выдвигаясь, раздвигают тормозные колодки и прижимают их к внутренней поверхности барабана. Поверхность трения колодок барабанных тормозов не плоская, как на дисковых, а выгнутая, повторяющая округлую поверхность барабана.

Минусы барабанных тормозов.

Тормоза барабанной конструкции замедляют автомобиль хуже, чем дисковые. Причем разница внушительная и в тормозном пути достигает 20-30 %. При этом чем выше скорость, тем сильнее отличия. Происходит это по ряду причин:

— Запыленность поверхности. Внутри барабана находятся продукты износа колодок — пыль с фрикционных накладок. Она попадает на поверхности трения и ухудшает сцепление.

— Плохой контакт. Из-за большой площади колодки даже два поршня не могут прижать ее равномерно к барабану. Как следствие — площадь контакта нестабильна, как и замедление.

— Низкие предельные нагрузки. Колодки в барабанных тормозах работают “наружу”, поэтому слишком сильное давление в цилиндрах может попросту “порвать” барабан. В дисковых тормозах колодки сжимают диск, и усилие на них может быть значительно большим.

— Перегрев. Так как поверхности трения не обдуваются воздухом (в отличие от конструкции дисковых тормозов), то они намного хуже охлаждаются. Тут надо сказать, что температура барабанов во время экстренного торможения может достигать 500-600 градусов. В этих условиях барабан расширяется, расстояние до колодок увеличивается и педаль нужно продавливать сильнее.

С перегревом барабанов пробовали бороться установкой дополнительных ребер снаружи — они обдувались воздухом и “сливали” часть тепла. Впрочем, эта конструкция все равно не выдерживает никакой конкуренции с дисковыми тормозами.

Однако у них есть и положительные стороны, например :

— Защищенность от грязи. Колодки тут работают в замкнутом пространстве, и грязь снаружи туда не проникает.

— Высокое тормозное усилие. Выше мы говорили о том, что эффективность барабанных тормозов и предельное давление колодок у них ниже, чем у дисковых. Однако закрытая конструкция позволяет сделать площадь трения очень большой за счет увеличение диаметра и ширины барабана. В силу этого тормозные барабаны очень долго были безальтернативными для больших грузовиков и автобусов.

— Износостойкость колодок. Худшее сцепление колодок с барабаном делает свое дело: колодки изнашиваются медленнее, хоть и качество торможения от этого страдает.

Чаще всего барабанные тормозные механизмы встречаются на автомобилях “А” и “Б” классов и на некоторых пикапах/внедорожниках – там, где эффективности торможения таких механизмов будет достаточно. Устанавливают их, как ни банально, преимущественно по двум причинам: на легких маленьких автомобилях – это дешевизна владения, колодки в них могут выхаживать порядка 100 тыс. км, т.е. первые 4-5 лет владелец даже и думать о них не будет, а вторая причина – это защита от грязи, которая особенно актуальна для внедорожных автомобилей.

ЧИТАЙТЕ ТАКЖЕ: Лайфхак недели: как правильно мыть подкапотное пространство автомобиля

В случае с барабанными тормозами мы бы рекомендовали раз в 2-3 года снимать барабан и очищать внутренности  от накопленной пыли от колодок, а также проверять на подтеки тормозные суппорты: поскольку суппорты находятся внутри механизма, то иногда снаружи подтекающие суппорты увидеть сложно. Так же следует производить визуальный осмотр всех частей механизма – они должны двигаться свободно, и ничего не должно мешать их движению.

Второй вид тормозов, он же самый наиболее часто используемый, – ДИСКОВЫЕ ТОРМОЗА.

Устройство.

Вращающийся чугунный диск сжимают с двух сторон тормозными колодками, замедляя вращение.

Достоинства.

–  Простота создания большого усилия – сжимать чугунный диск можно очень сильно, и он не согнется, не сломается и не потеряет своих характеристик. А раз усилие сжатия велико, то и тормозная мощность будет ограничена только прочностью суппорта и тепловой нагрузкой на сам диск.

– Хорошая способность к восприятию тепловой нагрузки, то есть очень хорошая способность к охлаждению. Пока диск вращается, он создает непрерывный поток воздуха на своей поверхности, эффективно удаляющий тепло и продукты износа.

– Удобство компоновки со ступицей и простота обслуживания. Дисковые тормозные механизмы легко доступны как для осмотра, так и для последующего обслуживания системы.

Тормозные диски бывают вентилируемыми и невентилируемыми. Невентилируемые диски встречаются все реже и реже, поскольку их проще перегреть, и их “поведет”. А “поведенные” диски при торможении будут создавать вибрацию, биение в руль, и эффективность торможения заметно ухудшится.

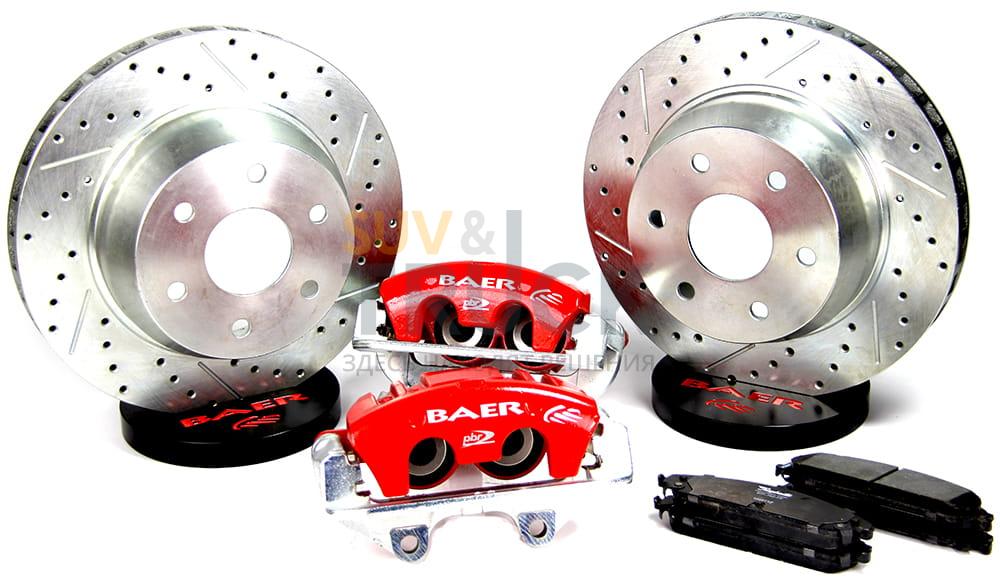

Для улучшения вентиляции и теплоотвода диски могут быть перфорированными (с просверленными в плоскости торможения отверстиями), и также на них могут быть нанесены насечки – для лучшего пыле- и теплоотвода.

Также тормозные суппорты бывают нескольких типов – с плавающей скобой и фиксированные, однопоршневые и многопоршневые. При этом принцип действия у всех одинаков – прижимание тормозных колодок к вращающемуся диску.

Поскольку этот вид тормозов гораздо проще обслуживать по причине того, что он виден зачастую даже без снятия колесного диска, то осмотр их рекомендуется делать при каждом ТО.

В дисковых тормозах следует следить за состоянием, собственно, самих дисков – на поверхности, соприкасающейся с колодками борозд, не должно быть трещин и мест с измененным цветом. За счет конструкции кромка тормозных дисков изнашивается ощутимо меньше, чем центральная часть, поэтому замеры толщины диска следует проводить, учитывая этот факт. Если ваш диск тоньше рекомендуемой толщины (как правило, минимально допустимая толщина для эксплуатации нанесена на самом диске, в центральной части), то эксплуатировать его становится небезопасно, необходима замена.

ЧИТАЙТЕ ТАКЖЕ: Пробег автомобиля. Мифы и реальность

Толщину и состояние самих колодок мы бы рекомендовали проверять в снятом состоянии.

Иногда бывает, что толщина самой колодки еще позволяет ее эксплуатировать, а тормозная смесь может быть с трещинами или признаками разрушения – и такую колодку не рекомендуется продолжать эксплуатировать. Часто бывает, что внутренние тормозные колодки изнашиваются активнее, чем наружные: увидев на наружной колодке достаточную для эксплуатации толщину, можно получить сюрприз с внезапно закончившейся внутренней.

И конечно же, на суппортах не должно быть подтеков, все уплотнители должны быть без трещин и следов износа. Если на резиновых уплотнителях появились трещинки и разрывы, рекомендуем незамедлительно их заменить, если вовнутрь попадет влага – весь тормозной суппорт придет в негодность.

Конечно же, проверяя состояние колодок и дисков, нельзя забывать о тормозных шлангах. Их обязательно необходимо проверить на предмет износа – трещины, нарушения геометрии на них недопустимы совсем.

Поэтому не поленитесь заехать на СТО для проверки тормозов после снега и льда, чтобы не было никаких неприятных сюрпризов на дороге.

Тормозная система | Запись

Тормозная система

Комплексные услуги, которые проводит автосервис – это все виды ремонта, техническое обслуживание тормозной системы (ТО), регулярная плановая профилактика.

Замена датчика АБС

Замена тросов ручного тормоза

Тормозная жидкость

Тормозные шланги

Тормозные колодки

Все виды спец обслуживания включают в себя 6 главных
ключевых мероприятий, также замену:

• Датчика АБС при неисправности, дефектах, которые устранить невозможно.
• Тормозных колодок, с дисками.
• Тросов привода ручника/стояночного тормоза.
• Тормозных шлангов/металлических трубок.
• Тормозной жидкости с промывкой системы и заливкой новой .

Кроме этого проводится при необходимости обслуживание тормозной системы с ремонтом суппортов, заменой цилиндра, манжет.

Мастера выполняют профильные работы, что определяет:

• Неисправность тормозов, слабое действие педалей, колодок на схватывание колёс.
• Чрезмерное усилие на педаль, усталость ног при частом торможении.
• Уход автомобиля вправо или влево, резко в сторону.
• Не происходит, либо плохо растормаживаются колёса, либо одного диска.
• Слабое действие стояночного тормоза, растяжение или обрыв троса.
• Притормаживает, сопровождается нагревание задних дисков колёс, даже когда на 100% отпущена педаль тормоза, переведён в нулевое положение рычаг стояночного тормоза.
• Отсутствуют зазоры между колодками, барабаном, вследствие поломки стягивающей пружины 2 колодок.
• Разбухание манжет, их заедание, риски, коррозия и выбоины на поршнях, цилиндра суппорта.

Дефекты, которые влияют на работу тормозов.

---

Позвоните нам что бы узнать подробнее!

Позвонить

---

Алгоритм срабатывания тормозной системы зависит от того, как качественно выполнено обслуживание тормозной системы автомобиля, правильно и в полном объёме.

К примеру, при слабом торможении, требуется вмешательство механиков:

• Тормоза требуют настройки, тестирования, регулировки, смазки, замены деталей
• Пониженное давление в контурах тормозной системы (ниже 60 psi)

Вторая природа дефектов, когда торможение наступает с инерцией и медленно,
причины механики видят:

• Тормоза нужно диагностировать, настраивать, делать регулировку и смазку элементов.
• Понижено давление в контурах тормозных систем (ниже 60 psi).
• Пережата трубка, шланг, даёт малый проток жидкости, воздуха 1-2, другие контуры.
• Возникло ограничение хода педали тормоза.

Третий сегмент повреждения ТС – это, когда торможение настолько инерционное,
что происходит:

• Стопор колёс не сразу, медленно.
• Тормозам нужно проводить диагностику, настройку, регулировку, смазку.
• Пережатые в 1 или нескольких местах тормозные магистрали.
• Пропало давление в тормозных контурах.
• Слабое действие стояночного тормоза, растяжение или обрыв троса.
• Не виден, но где-то стал пережатым, разорван 1 или несколько шлангов, трубок тормозной магистрали.

ЗАПИСЬ В AGIRA-SERVICE

Для записи на ремонт или обслуживание тормозной системы заполните необходимые поля или позвоните по телефону: +7(499) 301-73-55

Точная стоимость услуги будет известна после диагностики Вашего автомобиля.

Все цены, указанные на сайте, приведены как справочная информация и не являются публичной офертой, определяемой положениями ст. 437 ГК РФ и могут быть изменены в любое время без предупреждения.

Подбор запчастей
+7 (804) 333-03-34

Имя

Номер телефона

↑

Контакты

Москва, Ильменский проезд, 10с1А,   +7(499) 301-73-55 (добавочный 1)

Москва, Левобережная 7,   +7(499) 301-73-55 (добавочный 2)

Ежедневно 10:00 — 20:00

+7(499)301-73-55

info@agira-service. ru

agira_service

agira_service

Комплекс услуг

Ремонт и ТО

Заправка кондиционеров

Шиномонтаж

Ремонт рулевых реек

Ремонт двигателей

Ремонт АКПП

Ремонт турбин

О компании

Работа у нас

Гарантия

Сотрудничество

Корпоративным клиентам

Поставщикам автозапчастей и услуг

все, что нужно знать хорошему автомобилисту

Автомобильные тормоза – это не менее важная система, нежели рулевое управление или двигатель. Ведь от исправности их работы напрямую зависит безопасность водителя автомобиля, его пассажиров и других участников дорожного движения. Даже те, кто всегда говорит, что тормоза – это удел трусов, в глубине души не раз были благодарны им за возможность удачно маневрировать на дороге и не вылететь в кювет. Таким образом, исправная тормозная система автомобиля – это гарантия безопасности и целостности, от которой зависят жизни многих людей.

Но не смотря на всю важность этой системы, далеко не все водители и автовладельцы до конца понимают принципы ее работы и знают, какие бывают тормозные системы. По этой причине, мы решили посвятить тормозным системам статью, в которой ознакомим Вас с тем, какой была история создания, как действует тормозная система и как ею пользоваться.

• 1. Из старинных карет в современные кары: как модернизировалась тормозная система на протяжении веков?
• 2. Тормозная система автомобиля и ее разновидности
• 3. Устройство тормозной системы – разбираем до деталей
• 4. Принцип действия рабочей тормозной системы обычного легкового автомобиля
• 5. Стояночная тормозная система: разбираемся в деталях и принципах функционирования
• 6. Как пользоваться тормозной системой автомобиля?

1. Из старинных карет в современные кары: как модернизировалась тормозная система на протяжении веков?

О потребности в тормозной системе начали задумываться еще кучера, которые управляли каретами. Ведь кони не всегда способны сохранить хладнокровность и не всегда подчиняются человеку. Сильно испугавшись они могут направиться в любом направлении, причиняя вред и себе, и карете, и ее пассажирам. По этой причине возникла идея, чтобы создать специальный рычаг, от нажатия которого будет блокироваться движение колес самой кареты. Тогда, под ее тяжестью, кони также будут вынуждены остановиться. Воплощенная в реальность идея действительно оказалась настоящей находкой, поэтому ее стали применять даже на первых автомобилях, на которых, между прочим, использовались самые обычные колеса от экипажей. Таким образом, тормоза с колодками, которые обхватывают обод с двух сторон, являются самыми первыми известными миру тормозами. К слову, их усовершенствованный прототип до сих пор устанавливается на любительские велосипеды типа «Аист».

Лишь в 1902 году благодаря изобретательности такого жителя туманного Альбиона, как Уильям Ланчестер, был запатентован первый в мире дисковый тормозной механизм. Однако, такое устройство имело одну очень негативную черту, из-за которой оно не пришлось по душе автомобилистам: при нажатии на тормоза с медными колодками издавался истошный и довольно громкий скрип. Но благодаря еще одному изобретателю по имени Луи Рено, в скором времени медные дисковые колодки были заменены барабанными тормозами, которые получили очень широкое распространение на автомобилях тех времен.

Что же касается современной тормозной системы, которая именуется гидравлической, то она была запатентована еще в начале двадцатых готов прошлого века. Ее изобретателем является американец Уильям Локхид. Изобретение этого великого человека было установлено на знаменитых автомобилях Уолтера Крайслера и, возможно, и повлияли на их популярность.

Однако, уже к завершению пятидесятых годов двадцатого века скорость выпускаемых моделей автомобилей начала возрастать в разы. В связи с эти возникла острая необходимость в усовершенствовании тормозной системы автомобилей. Самым лучшим решением стали дисковые тормоза, эффективность которых опережает гидравлические в разы. Во все последующие годы для увеличения надежности и маневренности автомобиля диски его тормозной системы увеличивали в размерах. Это напрямую влияло на эффективность торможения.

Со временем были созданы особенные вентилируемые и перфорируемые диски, благодаря особенной конструкции которых обеспечивается быстрое остывание. Изменения коснулись не только дисков, но и тормозных цилиндров. Для комплектации самых скоростных и выносливых каров сегодня используются многопоршневые цилиндры, благодаря которым появилась возможность прижимать к тормозным дискам более объемные по площади колодки.

Что же касается современности, то развитие и совершенствование тормозной системы автомобилей продолжает упорно развиваться. На сегодняшний день существуют следующие виды тормозных механизмов:

— барабанный;

— гидравлический;

— дисковый;

— электрический;

— колесный;

— колодочный;

— ленточный;

— трансмиссионный;

— фрикционный (механический).

Что касается наиболее часто используемых, то таковыми являются фрикционные тормозные механизмы. На передних колесах обычных легковушек чаще всего устанавливаются дисковые тормоза, а на задних – барабанные. Последние также являются наиболее эффективными для грузовых автомобилей. Для того, чтобы езда на автомобиля была более комфортной, безопасной и эффективной, их механизмы начали оснащать антиблокировочными и атипробуксовочными системами, а также современными системами курсовой устойчивости. В целом, совершенствование тормозной системы направлено только в одно русло – увеличение комфортности маневрирования и безопасности движения на дороге даже при большой скорости.

2. Тормозная система автомобиля и ее разновидности

О том, какие есть тормозные системы, задумывается далеко не каждый водитель, не то что простой обыватель. Однако, чтобы до конца понять принципы функционирования тормозов, стоит детально разобраться в том, какие механизмы составляют целостную систему торможения автомобиля. И так, существуют следующие виды тормозных систем:

1. Рабочая. Данная система используется наиболее часто. Именно с помощью ее водитель может снизить скорость движения автомобиля, пока не произойдет его полная остановка. Думаем, что все знают как данная система приводится в действие: водитель внутри салона жмет на педаль тормоза и в зависимости от силы нажатия будет происходить торможение. Если рабочую тормозную систему сравнивать с другими, то ее следует считать наиболее эффективной, поскольку она может обеспечить как плавную остановку, так и практически моментальную (это будет зависеть от того, на какой скорости Вы ехали).

2. Стояночная. Функционал данной тормозной системы несколько ограничен и концентрируется на самом главном задании – удержание автомобиля на одном месте во время стоянки. Стояночная тормозная система также позволяет автомобилю не скатываться вниз, если старт езды происходит на склоне. Управление данной системой производится с помощью рычага ручного тормоза, который находится в салоне автомобиля справа от водительского кресла. Ниже мы более подробно рассмотрим принципы ее работы.

3. Запасная. Данную тормозную систему правильнее называть аварийной, поскольку она действует в случае отказа в рабочей систему и обеспечивает полноценную остановку автомобиля. Как дополнительная, она не является столь эффективной и полностью заменяющей основную рабочую. Однако, она помогает избежать аварийных ситуаций на дороге. Функцию запасной системы торможения также может выполнить и вышеописанная стояночная система.

4. Вспомогательная. Имеется в виду так называемый тормоз-замедлитель, который в основном используется на автомобилях, обладающих большой грузоподъемностью. она играет очень большое значение для таких машин, поскольку на длительных спусках рабочая тормозная система не всегда способна выдержать нагрузку. Поэтому, ей «приходит на помощь» вспомогательная тормозная система. Важнее всего чтобы в рабочем состоянии находилась рабочая тормозная система, поскольку если все остальные и не будут функционировать – серьезных проблем с остановкой и маневренностью не возникнет. Однако, сильные нагрузки могут привести рабочую систему к неисправности, и тогда уже автомобиль сможет остановить только впередистоящее препятствие.

3. Устройство тормозной системы – разбираем до деталей

Когда речь идет о тормозной системе, имеется в виде тормозной механизм и тормозной привод. Предназначение первого из них – это создание так называемого тормозного момента, который нужен для замедления и полной остановки автомобиля. О том, что чаще всего устанавливаются фрикционные тормозные механизмы, которые работают на силе трения, мы уже говорили выше. В рабочей тормозной системе тормозные механизмы устанавливаются непосредственно на колесах, а в стояночной чаще всего расположен за коробкой передач.

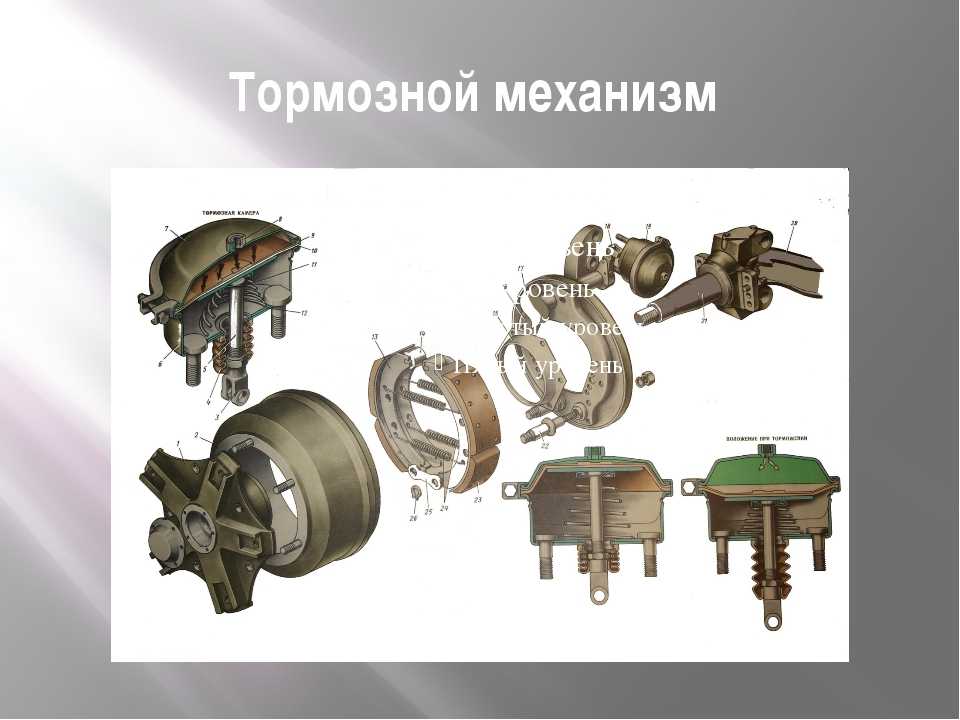

Тормозной механизм состоит из вращающихся частей (тормозного барабана в барабанном механизме или дискового в дисковом механизме), а также неподвижны – тормозных колодок и ленты. На современных карах чаще всего встречаются дисковые тормозные механизмы, которые устанавливаются как на передней, так и на задней оси. Рассмотрим более подробно каждую из деталей дискового тормозного механизма:

1. Суппорт, который закрепляется на кронштейне. В его пазах установлены рабочие цилиндры. При нажатии педали тормоза они прижимают тормозные колодки к диску.

2. Тормозной диск. При торможении он нагревается, поскольку испытывает сильное давление. Охлаждение проводится специальными потоками воздуха, а также специальными отверстиями, которые выполняются на его поверхности (вентилируемые диски). В скоростных спортивных карах устанавливаются керамические тормозные диски.

3. Тормозные колодки – являются неподвижными и представлены в количестве двух штук. К суппорту они прижимаются благодаря пружинным элементам. К ним также прикрепляются фрикционные накладки. В последние годы их стали оснащать специальными датчиками износа.

Если говорить о тормозном приводе, то благодаря ему обеспечивается управление вышеописанным тормозным механизмом. В автомобилях могут применяться несколько видов тормозных приводов:

1. Механический. Используется в стояночной системе. Состоит из системы тяг, рычагов и тросов, благодаря которым рычаг стояночного тормоза соединяется с тормозным механизмом, установленным на задних колесах. В некоторых моделях ручной тормоз активируется не при помощи рычага, а при помощи педали, или е специальной электронной системы.

2. Гидравлический. В рабочей системе он является основным. Состоит из тормозной педали внутри салона, специального тормозного усилителя, тормозного цилиндра, колесных цилиндров, соединительных шлангов и трубопроводов. Принцип его работы мы опишем ниже.

3. Пневматический. Устанавливается на грузовые автомобили.

4. Комбинированный. Речь идет об использовании нескольких приводов на одном автомобильном механизме. Примером является электропневматический привод.

Но какой бы привод не был установлен на Вашем автомобиле, главное, чтобы он всегда находился в рабочем состоянии и нажатие педали тормоза действительно вызывало торможение.

4. Принцип действия рабочей тормозной системы обычного легкового автомобиля

Понять, как действует тормозная система не так уж и просто, если не заглянуть под сам автомобиль. Ведь, после нажания педали тормоза в салоне в действие приходит очень много деталей. Как и обещали, описываем принцип работы тормозной системы на примере гидравлической рабочей системы:

— нажав на тормозную педаль водитель передает давление на главный тормозной цилиндр;

— усилитель еще больше нагнетает усилие водителя, создавая дополнительное давление тормозной жидкости, которую главный цилиндр передает на тормозные цилиндры;

— нагнетание жидкости происходит благодаря работе поршней главного тормозного цилиндра и проходит она через трубопроводы непосредственно к колесным цилиндрам;

— в случаях потери тормозной жидкости она подается из расширительного бачка, находящегося над главным цилиндром;

— за счет увеличения давление жидкости в тормозном приводе поршни колесных цилиндров перемещают тормозные колодки к дискам (или барабанам, в зависимости от типа тормозного механизма).

Чем сильнее водитель жмет на педали – тем сильнее замеливаются обороты колес автомобиля, происходит замедление движения и полная остановка. Чем сильнее мы давим на педаль – тем быстрее произойдет остановка. Давление тормозной жидкости при этом может достигать показателя в 10-15 Мпа. Когда мы убираем ноги из педали тормоза, возвратная пружина перемещает ее привычное для нее положение. Вместе с ней в такое же исходное положение перемещается и поршень главного тормозного цилиндра, а благодаря пружинным элементам от дисков (барабанов) отводятся тормозные колодки. Также, в обратном направлении вытесняется тормозная жидкость из колесных цилиндров. С уменьшением количества жидкости падает и давление в тормозной системе.

5. Стояночная тормозная система: разбираемся в деталях и принципах функционирования

Большинство водителей привыкло к тому, что рычаг стояночной тормозной ситемы находится сбоку от водителя. Он обладает специальным храповым механизмом, благодаря которому обеспечивается его фиксация в рабочем положении. Непосредственно на самом рычаге располагается выключатель контрольной лампы. Сама же лампа для удобства наблюдения за ней находится на панели приборов. Когда стояночный тормоз срабатывает – она загорается, отключен – она не горит.

С тормозными механизмами рабочей системы торможения рычаг связан при помощи тросов. Вообще в конструкции стояночного тормоза может использоваться разное количество тросов – от одного до трех. Наиболее популярной и эффективной является схема с тремя тросами – одним центральным, который непосредственно соединен с ручным рычагом, и двумя задними, которые соединяются с тормозными механизмами автомобиля. Соединяет передние и задние тросы между собой так называемый уравнитель, который также выполняет функцию уравновешивания передачи усилий водителя.

А вот сами тросы с элементами стояночного тормоза соединяются благодаря наконечникам, одна из частей которых может регулироваться. Благодаря этому можно незначительно уменьшать или увеличивать длину привода, что будет влиять на ее чувствительность. Для того, чтобы после выключения рычага весь механизм смог перестроиться в исходное положение используется специальная пружина, которая может располагаться на уравнителе, переднем тросе или же на тормозном механизме. Очень важно отметить, что стояночную тормозную систему необходимо постоянно использовать. Если это не будет происходить – тросы попросту закиснут. В результате утрачиваются все ее функции, она становится не работоспособной. Особенно важно знать об этом обладателям автомобилей с автоматической коробкой передач, когда использование стояночного тормоза может быть абсолютно не актуальным. Вообще, в конструкции стояночного тормоза зачастую применяются штатные тормозные механизмы задних колес, для чего в последние вносится ряд изменений.

Конструкции стояночного тормоза могут значительно отличаться друг от друга, особенно если речь идет об автомобилях с дисковыми тормозами. В частности, существуют следующие виды:

1. Винтовой. Он устанавливается на автомобили с дисковыми тормозами, на которых имеется всего один поршень. Выполнен механизм в суппорте дискового тормоза. Управление поршнем производится благодаря ввинченному в него винту. Винт вращается благодаря рычагу, который, в свою очередь, соединяется с тросом. Сам винт при вращениях не перемещается, зато способствует перемещению поршня, который и прижимает тормозные колодки к дискам.

2. Кулачный. Он имеет довольно схожую конструкцию с вышеописанным винтовым тормозным механизмом. Однако здесь перемещения поршня обеспечиваются благодаря специальному толкателю, который приводится в действие кулачком. Последний очень плотно соединяется со связанным с тросом рычагом. Когда кулачок поворачивается, перемещается и толкатель и поршень тормозного механизма. Для обратного возвращения в исходное положения здесь также установлена возвратная пружина.

3. Барабанный. Данный тип тормозного механизма устанавливается в автомобилях с несколькими поршнями дисковой тормозной системы. В этом случае стояночный тормоз выступает как отдельный механизм, у которого есть собственные барабанные колодки. Роль барабана в данном случае выполняет внутренняя поверхность тормозного диска.

И так, разобравшись в конструкции и принципе работы стояночного тормоза установленного на автомобиле с дисковыми тормозами, стоит разобраться в том, в чем же заключается принцип работы этого тормоза в взаимодействии с барабанным тормозным механизмом. Здесь торможение производится благодаря рычагу, который одной стороной подсоединен к заднему тросу, а второй – к тормозной колодке. Когда происходит срабатывание тормозного механизма, трос перемещает рычаг и, как следствие, на ведущую тормозную колонку передается толчок. Вместе с ведущей тормозной колодкой в движение приходит и ведомая тормозная колодка, которые движутся к тормозному барабану. Таким образом и блокируются автомобильные колеса.

6. Как пользоваться тормозной системой автомобиля?

Торможение – это наверное самое простое, что не обходимо усвоит для того, чтобы научиться хорошо водить. В тех автомобилях, которые обладают автоматической коробкой передач, даже не приходится переключаться между ними. Одновременно с тем, как водитель жмет педаль тормоза, коробка автоматически переключается на пониженную передачу и происходит правильная остановка автомобиля.

А вот владельцам автомобилей, на которых установлена механическая коробка, можно использовать целых два варианта торможения. Первый из них предполагает то, что водитель начинает тормозить, предварительно до конца выжав сцепление, а второй – при продолжении движения автомобиля на той же передачи. При размыкании сцепление торможение происходит благодаря трению дисков и колодок между собой. Однако, если его не разомкнуть, торможение и остановка все равно произойдут. Осуществиться это благодаря работающему на низких оборотах двигателю, который будет гасить инерцию автомобиля. Тормозить таким образом рекомендуется на спусках, что поможет уберечь Вашу тормозную систему от перегревания.

Если водитель хорошо усвоит вышеизложенную информацию, а также то, какую передачу необходимо подобрать автомобилю на подъеме и спуске и как лучше тормозить, он сможет существенно продлить работу тормозной систему автомобиля. И наоборот, халатное отношение к тормозному механизму, слишком сильные нагрузки и отсутствие охлаждения тормозных дисков являются причиной их преждевременного изнашивания. Вырастает опасность того, что тормоза могут отказать непосредственно во время движения на высоких скоростях. Поэтому, не ленитесь следить за их исправностью.

Эволюция тормозной системы: история

— Отзывы клиентов

В 1800-х годах были испытаны первые механизмы для замедления скорости транспортного средства и предотвращения движения. Сегодня, более 100 лет спустя, тормозная система превратилась в сложное устройство, предназначенное для адаптации к различным дорожным условиям. От ранних барабанных тормозов до современных дисковых тормозная система эволюции повысила безопасность и снизила риск автомобильных аварий в Канаде и во всем мире.

С таким количеством форм тормозов, которые существовали на протяжении столетия, трудно точно определить изобретателя оригинальной тормозной системы; однако у тех, кто разрабатывал эти системы, была общая цель: дать людям возможность управлять автомобилем. С целью создания более безопасных условий новаторы на протяжении многих лет привносили в тормозную систему новые технологии, улучшая эту первоначальную идею.

Если вы или кто-то, кого вы любите, попали в автомобильную аварию из-за халатности другого водителя, вы можете иметь право требовать компенсацию ваших убытков. Юристы Greg Monforton and Partners считают, что стороны, ответственные за травмы и страдания людей, должны нести ответственность за свои действия по халатности. Мы страстно защищаем права жертв несчастных случаев в Виндзоре и по всему Онтарио.

Узнайте, как мы можем помочь, заполнив БЕСПЛАТНУЮ форму оценки дела справа, чтобы начать прямо сейчас. Это 100% конфиденциально.

Разработка тормозной системы

Эволюция тормозов была впечатляющей и включала в себя множество новых технологий на протяжении многих лет. Во всех новых разработках тормозной системы приоритетом номер один является повышение безопасности и эффективности автомобиля.

Начиная с самых первых автомобилей, использовалось несколько методов торможения. По мере развития истории тормозов каждая новая система строилась с использованием концепций, использованных при разработке ее предшественника.

Эволюция тормозной системы началась в 19^-й -й век, и продолжается сегодня. Типы тормозных систем, которые использовались на протяжении многих лет, включают:

• Деревянный тормозной блок

В самой ранней тормозной системе использовались физические принципы, используемые сегодня при разработке тормозов; однако система состояла только из деревянных блоков и единственного рычага, используемого водителем для включения тормоза. Эта форма использовалась на транспортных средствах со стальными колесами, в том числе на конных повозках и автомобилях с паровым приводом.

• Механические барабанные тормоза

Механический барабанный тормоз, который считается основой современной тормозной системы, был разработан в 1902 году французским производителем Луи Рено, но был изобретен еще раньше Готлибом Даймлером. Даймлер предположил, что крепление обмотанного тросом барабана к шасси автомобиля можно использовать для остановки импульса, создав таким образом первую концепцию барабанного тормоза.

• Расширяющиеся внутренние тормозные колодки

До того, как был изобретен расширяющийся внутренний колодочный тормоз, все тормозные системы крепились снаружи автомобиля. Эти системы были уязвимы для элементов, собирали пыль и воду и страдали от колебаний температуры, что делало тормоз менее эффективным. Внутренний колодочный тормоз был первым, который был закреплен внутри рамы автомобиля, что стало важным нововведением в истории тормозных систем.

• Гидравлические тормоза

В 1918 году Малкольм Лугхед впервые предложил концепцию четырехколесной тормозной системы с использованием гидравлики. В системе использовались жидкости для передачи усилия на тормозные колодки при нажатии на педаль. К концу 1920-х годов эта тормозная система была принята почти на каждом автомобиле.

• Дисковые тормоза

Дисковый тормоз был изобретен задолго до того, как стал популярным. Уильям Ланчестер запатентовал дисковый тормоз в 1902 году; система не была популярна до тех пор, пока в середине 20-х годов не начался бум автомобильной промышленности.0019-й век. Рост популярности дисковых тормозов объясняется увеличением веса и скорости транспортных средств, что привело к тому, что гидравлические тормоза стали менее эффективными при распределении тепла. Первая система, использующая дисковые тормоза, объединила как дисковые, так и гидравлические функции, и была представлена ​​​​в Chrysler Imperial.

• Антиблокировочная система тормозов

Антиблокировочная тормозная система, более известная как ABS, была создана, чтобы помочь предыдущим тормозным системам предотвратить блокировку тормозов во время использования. ABS работает, обнаруживая, когда должна произойти блокировка, и запуская систему гидравлических клапанов, чтобы уменьшить давление тормоза на одно колесо. Эта система произвела революцию в работе тормозов и помогает современному водителю лучше контролировать ситуацию.

Пострадал в аварии? Свяжитесь с нами сегодня

Эволюция тормозной системы сопровождалась интересными технологическими достижениями с момента появления тормозов с деревянными колодками. Такие новшества привели к повышению безопасности на дороге и уменьшению аварийности.

К сожалению, тормоза все еще могут отказать, и автомобильных аварий не всегда можно избежать. Когда небрежность другого водителя приводит к автомобильной аварии, команда юристов Greg Monforton and Partners считает, что автомобилист должен нести ответственность за свои действия. Если вы получили серьезные травмы или потеряли близкого человека в результате дорожно-транспортного происшествия, вы можете иметь право на компенсацию в случае телесных повреждений или неправомерной смерти.

Мы гордимся тем, что обслуживаем жителей Виндзора и всего Онтарио и принимаем клиентов из следующих регионов:

• LaSalle
• Эмеривилл
• Лейкшор
• Лимингтон
• Уитли
• Тилбери
• и сообщества по всему Онтарио

Позвоните (866) 320-4770 сегодня, чтобы конфиденциально обсудить ваше дело с нашими юристами. Мы можем бесплатно проанализировать детали, связанные с вашей претензией, и определить, есть ли у вас дело.

Начните прямо сейчас  Заполните форму бесплатной оценки дела в верхней части этой страницы, чтобы начать бесплатную консультацию.

Типы и функции тормозной системы [Полное руководство]

Типы и функции тормозной системы

Что такое тормозная система?

Типы и функции тормозной системы: — Тормозная система использует трение с обеих сторон колеса, которое совместно прижимается к колесу, что преобразует кинетическую энергию движущегося транспортного средства в тепло. Например, при торможении большая часть энергии в электрическую может быть сохранена для последующего использования. Вихретоковая тормозная система использует магнитные поля для преобразования кинетической энергии в электрический ток в тормозном диске, лопасти и рельсе, который затем, в конечном итоге, преобразуется в тепло.

Вот некоторые из наиболее распространенных типов тормозных систем, которые используются в современных автомобилях. Всегда хорошо знать идеальный вариант, который легко помещается в вашем автомобиле.

1. Гидравлическая тормозная система: (Типы тормозной системы)

Эта тормозная система работает на полной тормозной жидкости, цилиндрах и трении, создавая воздействие внутреннего давления, гликолевых эфиров или диэтиленгликоля, которое заставляет тормозные колодки чтобы колеса не двигались.

Усилие, создаваемое любой гидравлической тормозной системой, достаточно велико по сравнению с механической тормозной системой. Гидравлическая тормозная система считается одной из важнейших тормозных систем, используемых в современных автомобилях. Будучи высококачественной тормозной системой, вероятность отказа тормозов в таких тормозных системах очень мала. Существует прямая связь между приводом и тормозным диском или барабаном, что не может легко привести к отказу тормоза.

Называется гидравлической тормозной системой, так как гидравлика относится к использованию жидкости под давлением для:

• Передачи эффекта силы или движения или для увеличения эффекта приложенной силы.
• Воздействие давления на жидкость называется гидравлическим давлением.
• Тормоза, которые приводятся в действие с помощью гидравлического давления, известны как гидравлические тормоза.
• Эта тормозная система основана на законе Паскаля.

Преимущества гидравлической тормозной системы

• Одинаковое торможение на всех четырех колесах.
• Меньший износ благодаря отсутствию соединений по сравнению с механическими тормозами.
• Умножить или разделить силы очень легко, просто изменив размер поршня и цилиндра по сравнению с другими.

Недостатки гидравлической тормозной системы

Важно знать следующие недостатки гидравлической тормозной системы:

• Тормозная система приходит в негодность при незначительном попадании в нее воздуха.
• Тормозные колодки могут испортиться в случае вытекания тормозной жидкости.

2. Электромагнитная тормозная система: (Типы тормозной системы)

Электромагнитные тормозные системы в основном используются в различных современных и гибридных автомобилях. Эта тормозная система использует принцип электромагнетизма для достижения торможения без трения, что служит увеличению срока службы и надежности тормозной системы.

Традиционные тормозные системы обнаруживают проскальзывание, которое было подкреплено этими быстрыми магнитными тормозами. Таким образом, эта технология предпочтительна без трения или смазки в гибридных транспортных средствах. Кроме того, он имеет современный размер по сравнению с традиционными тормозными системами, которые обычно используются в поездах.

Для обеспечения правильной работы электромагнитных тормозов магнитный поток проходит в направлении, перпендикулярном направлению вращения колеса. Течет быстрый ток, который наблюдается в направлении, противоположном вращению колеса. Это развивает силу, противодействующую вращению колеса, которая замедляет колесо.

Преимущества электромагнитной тормозной системы

• Электромагнитная тормозная система быстрая и экономичная.
• Меньше затрат на техническое обслуживание, например, периодическая замена тормозных колодок.
• Небольшая часть энергии расходуется на непрерывное движение, что снижает эксплуатационные расходы.
• При электромагнитном торможении выделяется очень небольшое количество тепла, тогда как при механическом торможении тормозные колодки выделяют большое количество тепла, что приводит к отказу тормоза.

3. Фрикционная тормозная система: (Типы тормозной системы)

Фрикционные тормоза считаются одной из наиболее распространенных тормозных систем, которые можно разделить на «колодочные» и «колодочные» тормоза с помощью поверхность явного износа или гидродинамическая тормозная система наподобие парашютов, которые работают с помощью трения и его рабочая жидкость не допускает явного износа.

Термин фрикционный тормоз очень часто используется для обозначения колодочных или колодочных тормозов, за исключением гидродинамических тормозов, хотя гидродинамические тормоза не могут работать без трения. Фрикционные тормоза работают как вращающиеся устройства со стационарной колодкой или вращающейся изнашиваемой поверхностью, которая включает в себя некоторые общие конфигурации, такие как башмаки, которые сжимаются, чтобы тереться за пределами вращающегося барабана, как ленточный тормоз. Тормоз Мерфи зажимает вращающийся барабан, а в дисковом тормозе используется полый диск с колодками, который находится между поверхностями диска и расширяется в боковом направлении.

4. Барабанная тормозная система: (Типы тормозной системы)

Барабанный тормоз относится к такой тормозной системе, в которой трение возникает из-за удара комплекта тормозных колодок, которые прижимаются к внутренней поверхности вращающегося барабана. Барабан напрямую соединен со ступицей вращающегося опорного колеса, что обеспечивает его эффективную работу.

Вращающийся барабан с парой башмаков, которые расширяются и трутся внутри барабана, широко известен как барабанный тормоз. Барабанный тормоз относится к тому традиционному тормозу, в котором трение вызывается набором колодок или колодок, которые прижимаются к вращающемуся барабану, который является фасонным элементом и известен как тормозной барабан.

Термин «барабанный тормоз» означает тормоз, в котором колодки давят на внутреннюю поверхность барабана, а барабан защемлен двумя колодками, как и в стандартном дисковом тормозе. Иногда его также называют прижимным барабанным тормозом, тогда как такие тормоза встречаются сравнительно редко.

5. Тормозная система с сервоприводом: (Типы тормозной системы)

Эта тормозная система также называется вакуумной или вакуумной тормозной системой. В этой системе увеличивается приложенное давление, которое водитель оказывает на педаль. Механизм использует вакуум, который создается в бензиновых двигателях за счет всасывания воздушной системы во впускной патрубок двигателя или с помощью вакуумного насоса в дизельном двигателе. Эта тормозная система используется там, где есть силовая помощь и служит для уменьшения усилий человека.

В автомобиле вакуумный двигатель в основном используется для создания большого изгиба диафрагмы для управления цилиндром. Усилители тормозной системы с сервоприводом используются в сочетании с гидравлической тормозной системой. Вакуумные усилители в основном используются для увеличения силы торможения. Нажатие на педаль тормоза освобождает вакуум со стороны усилителя, и создаваемая разница в давлении воздуха толкает диафрагму для торможения колеса.

6. Механическая тормозная система: (Типы тормозной системы)

Механическая тормозная система — это тормозная система, которая приводит в действие ручной или аварийный тормоз. Это тип тормозной системы, в которой усилие торможения прикладывается к педали тормоза, которая находится на конечном тормозном барабане или дисковом роторе, что помогает остановить транспортное средство. Механические тормоза — это те, которые использовались в различных

Дисковый тормоз

Дисковым тормозом называется механизм, который замедляет или останавливает вращение колеса от его движения. Дисковый тормоз в основном изготавливается из чугуна, тогда как в некоторых случаях он также изготавливается из углерод-углеродных композитов или композитов с керамической матрицей.

Это дополнительно связано с колесом и осью. Для того, чтобы остановить колесо, форма тормозных колодок прижимается к обеим сторонам диска. Величина трения, вызванного дисковым колесом, либо уменьшится, либо прекратится. Возможны и другие конфигурации барабана, а колодки, зажимающие вращающийся диск, обычно называют дисковым тормозом.

Работа барабанного тормоза

• Барабанные тормоза работают по тому же принципу, что и дисковые тормоза.
• Башмаки прижимаются к вращающейся поверхности.
• Поверхность называется барабаном.
• Барабанный тормоз также имеет механизм регулировки с механизмом аварийного торможения.
• Колодки отделяются от барабана пружинами после отпускания тормозов.

Регулятор барабанного тормоза

Чтобы барабанные тормоза работали правильно, тормозные колодки следует держать близко к барабану, не касаясь их. В случае, если он отходит слишком далеко от барабана, например, изнашиваются колодки, поршню требуется большое количество жидкости, чтобы пройти расстояние, педаль тормоза опустится ближе к полу после включения тормоза. Вот почему большинство барабанных тормозов имеют автоматический регулятор.

Работа тормозов

Общее понимание тормозной системы состоит в том, что тормоз не сжимает барабан или диск, после чего давление сжимающего действия не замедляет транспортное средство. Это одна из причин торможения автомобиля.

На самом деле тормоза работают с помощью фрикционных тормозных колодок, а барабаны преобразуют кинетическую энергию, развиваемую транспортным средством, в тепловую энергию. Всякий раз, когда тормоза задействованы, колодки или колодки прижимаются к тормозным барабанам или ротору, что преобразует кинетическую энергию в тепловую энергию за счет эффекта трения. Поэтому тормозная система по существу представляет собой механизм, изменяющий энергию.

Главный цилиндр в действии

• При нажатии педали тормоза первичный поршень проталкивается через рычаг.
• Давление создается внутри цилиндра и трубопроводов по мере дальнейшего нажатия на педаль тормоза.
• Давление в первичном и вторичном поршнях заставляет вторичный поршень сжимать жидкость в своем контуре.
• Если тормоза работают правильно, давление остается одинаковым в обоих контурах.
• В случае утечки в одном из контуров, контуры не смогут поддерживать давление.

Использование жидкости вместо газа

Использование жидкостей осуществляется в гидравлической системе, поскольку все жидкости в большинстве случаев несжимаемы. В случае использования газа он увеличивает давление, поэтому газ сжимается до меньшего объема, из-за чего нет передачи силы или движения.

Неэффективность

При включении тормозной системы теряется жизненно важное количество энергии, поэтому рекуперативное торможение становится не таким эффективным. Принимая во внимание, что показатель эффективной энергии используется во время вождения, чтобы отметить, сколько человек тормозит. В случае, если большая часть замедления вызвана неизбежным трением, а не торможением, торможение должно быть сведено к минимуму для сохранения экономии топлива.

Гидравлическое давление падает в системе, что позволяет поршням тормозного суппорта втягиваться. Принимая во внимание, что это втягивание должно учитывать все соответствия в системе, а также тепловую деформацию компонентов, таких как тормозной диск или тормозная система.

Шум

В идеале тормоз преобразует всю кинетическую энергию в тепло, а на практике значительное количество преобразуется в количество энергии, тогда как он вносит большой вклад в шумовое загрязнение.

В случае дорожных транспортных средств создаваемый шум значительно зависит от конструкции шин, дорожного покрытия и величины замедления. Шум может быть вызван различными вещами и, таким образом, является признаком того, что могут возникнуть проблемы с износом тормозов с течением времени.

Пожары

Неисправность тормозной системы на железной дороге может вызвать искры, которые могут стать причиной лесных пожаров, а в некоторых очень крайних случаях дисковые тормоза могут раскаляться докрасна, что впоследствии может привести к возгоранию. Огонь. Так было в случае с Гран-при Тосканы, когда у автомобиля Mercedes загорелись передние карбоновые дисковые тормоза из-за плохой вентиляции и чрезмерного использования.

Источник изображения: — Tiremaxx, gomechanic

Тормозная система – типы, принципы работы, преимущества и недостатки

Тормозная система является важнейшей системой любого автомобиля. Невозможно представить себе управление каким-либо транспортным средством без тормоза. В этом посте будет подробно рассказано о том, что такое тормозная система, ее различных типах, как она работает, ее преимуществах и недостатках.

Что такое тормозная система

Процедура, используемая для остановки движения транспортного средства, называется тормозной системой. Обычно тормоза используют трение между двумя поверхностями для преобразования кинетической энергии транспортного средства в тепло, тем самым останавливая транспортное средство. Его также можно определить как систему, которая оказывает искусственное сопротивление движущемуся телу, чтобы уменьшить или остановить движение движущегося тела.

Рис. 1 – Знакомство с тормозной системой

Для достижения трения, необходимого для остановки транспортного средства, используются различные методы. Наиболее важным фактором, который необходимо учитывать при проектировании любой тормозной системы, является управление вырабатываемой тепловой энергией, которая в противном случае может повредить транспортное средство или тормозную систему.

На рис. 2 ниже показано представление сил, действующих на вращающееся колесо при включенном тормозе. Тормозная сила — это сила, необходимая транспортному средству для остановки или замедления при торможении.

Когда система пытается затормозить транспортное средство или уменьшить вращение колеса, на колесо действует статическая сила трения или тангенциальная сила, которая снижает линейную скорость транспортного средства. Эта сила действует в направлении, противоположном направлению движения автомобиля. На автомобиль действуют и другие силы, как показано ниже.

Рис. 2 – Представление сил на вращающемся колесе

Типы тормозной системы

Различные типы тормозной системы включают:

• Механическая тормозная система
• Гидравлическая тормозная система
• Антиблокировочная тормозная система
• Электромагнитная тормозная система

Механическая тормозная система

Этот тип

использует фрикционную систему

. Два типа тормозов, которые обычно используются в механической тормозной системе:

• Барабанные тормоза
• Дисковые тормоза

Барабанные тормоза

Обычно используются в качестве ручных или аварийных тормозов. Они размещены в задней части автомобиля и соединены стальными тросами с рычагом рядом с сиденьем водителя. Когда водитель нажимает на ручной тормоз, тормозная колодка удерживает барабан от движения, и, следовательно, автомобиль останавливается.

Дисковые тормоза

Дисковый тормоз крепится к колесам транспортных средств. Обычно изготавливается из чугуна. Тормозные колодки (также называемые тормозными суппортами) размещаются на дисковых тормозах. Чтобы остановить транспортное средство, тормозные колодки создают трение с обеих сторон диска, что приводит к преобразованию кинетической энергии в тепловую энергию, и транспортное средство останавливается.

Рис.3 – (a) Дисковый тормоз (b) Барабанный тормоз

Гидравлическая тормозная система

Эта система использует тормозную жидкость для передачи давления от механизма управления к тормозному механизму. Эти жидкости обычно содержат эфир гликоля или диэтиленгликоль. Одна из наиболее распространенных компоновок гидравлической тормозной системы состоит из следующих частей:

• Педаль тормоза
• Толкатель
• Главный цилиндр в сборе
• Тормозной суппорт в сборе

Педаль тормоза

Также называется рычагом. Чтобы снизить скорость автомобиля, водитель/пользователь нажимает на педаль тормоза.

Толкатель

Также известен как приводной стержень.

Главный цилиндр в сборе

Главный цилиндр в сборе состоит из одного или двух поршней, ряда прокладок или уплотнительных колец, возвратной пружины и резервуара для жидкости.

Тормозной суппорт в сборе

Тормозной суппорт в сборе состоит из одного или двух полых поршней суппорта, изготовленных из алюминия или хромированной стали. Он также содержит ротор или барабан, прикрепленный к оси, и набор теплопроводных тормозов.

Педаль тормоза и главный цилиндр крепятся толкателем. Толкатель воздействует на поршни главного цилиндра при нажатии педали тормоза. Жидкость в резервуаре течет в напорную камеру через компенсационный бак.

Это увеличивает давление во всей тормозной системе и заставляет жидкость поступать к суппортам. Затем суппорты прикладывают эту силу к тормозным колодкам, заставляя автомобиль замедляться или останавливаться.

Рис. 4 – Механизм гидравлической тормозной системы

Антиблокировочная тормозная система (ABS)

A nti-lock B грабли S система обнаружения или ABS – это другая технология, которая использует датчики для обнаружения или ABS транспортных средств или препятствий и предотвращает их столкновение. Датчики обычно GPS, радар или видео.

Рис. 5 – Антиблокировочная тормозная система

Электромагнитная тормозная система

Эта система использует электромагнитную силу для создания сопротивления, необходимого для остановки автомобиля. Эта система работает, пропуская магнитный поток в направлении, перпендикулярном направлению вращения колеса, а затем быстрый ток течет в направлении, противоположном вращению колеса, после чего эта противодействующая сила останавливает колесо.

Вихретоковый тормоз — одно из наиболее распространенных применений электромагнитной тормозной системы.

Рис. 6 – Вихретоковый тормоз японского сверхскоростного поезда

Как работает тормозная система

Поскольку большинство автомобилей имеют дисковые тормоза, давайте разберемся с принципом работы дисковых тормозов. Однопоршневой плавающий суппорт является наиболее распространенным типом дисковых тормозов, используемых в автомобилях. Автомобиль в движении имеет определенное количество кинетической энергии, и когда пользователь/водитель нажимает на педаль тормоза, мощность усиливается сервосистемой или усилителем, а усилие передается гидравлически главным цилиндром.

Это гидравлическое давление достигает тормозных колодок на колесах через трубку, заполненную тормозным маслом, также называемым тормозной жидкостью. Однопоршневой плавающий суппорт настраивается и центрируется при включении тормозов, а поршни по очереди толкают тормозные колодки на всех четырех колесах. Тормозные колодки зажимают ротор, так как слегка касаются его.

Рис. 7 – Работа дискового тормоза

Тормозные колодки находятся с обеих сторон диска и не используются, когда тормоза не нажаты. Произведенное трение снижает скорость автомобиля. Тормоза преобразуют кинетическую энергию в тепловую энергию, и для рассеивания этого тепла между сторонами диска предусмотрены вентиляционные отверстия для обеспечения охлаждения. Таким образом, транспортное средство замедляется или замедляется и, наконец, останавливается.

Преимущества тормозной системы

Преимущества тормозной системы разделены на следующие подгруппы для простоты понимания.

Преимущества барабанных тормозов включают:

• Стоимость производства и покупки барабанных тормозов является экономичной.
• Барабанные тормоза можно использовать вместе с дисковыми тормозами.

 Преимущества дисковых тормозов:

• Обеспечивает отвод тепла.
• В отличие от барабанного тормоза , дисковый тормоз не собирает воду и пыль благодаря своей открытой конструкции.

 Преимущества гидравлических тормозов:

• Гидравлические тормоза изнашиваются меньше, чем механические, из-за отсутствия соединений в их конструкции.
• Потери на трение при высокоскоростном торможении снижаются, так как тормозная жидкость также действует как смазка.
• Гидравлические тормоза создают меньшую тепловую нагрузку по сравнению с механическими тормозами.

Преимущества антиблокировочной системы тормозов:

• Поскольку препятствия можно обнаружить заранее, это снижает вероятность блокировки тормозов или заноса.
• Антиблокировочная тормозная система помогает поддерживать плавность управления автомобилем.

Преимущества электромагнитных тормозов

• Поскольку для создания трения между деталями не требуется физического контакта, износ этой системы меньше, чем у другой системы.
• Тепло, выделяемое электромагнитным торможением, значительно меньше по сравнению с любым другим торможением.
• Электромагнитное торможение дешевле и почти не требует затрат на обслуживание.

Недостатки тормозной системы

Недостатки тормозной системы также разделены на следующие подгруппы для простоты понимания.

Недостатки барабанных тормозов:

• Они имеют закрытую конструкцию, которая собирает воду во время дождя и не может легко избавиться от нее. Это заставляет их   работать плохо.
• Закрытая система барабанных тормозов также заставляет их нагреваться быстрее, чем другие системы, поскольку количество воздуха, поступающего внутрь, ограничено.

Недостатки диска B Грабли включают:

• Они неэффективны для использования во время парковки, поскольку тормозные колодки не могут поддерживать гладкую поверхность ротора.
• Они эффективны только для снижения скорости транспортного средства, но не могут остановить транспортное средство так же эффективно, как барабанные тормоза.

Недостатки гидравлических тормозов:

• Вытекание тормозной жидкости может привести к выходу из строя тормозных колодок.
• Высокая влажность окружающей среды может изменить качество гидравлической жидкости и вызвать коррозию внутренних компонентов.
• Если атмосферная температура слишком высока, тепло может вскипятить жидкость в пузырьки, и давление не может быть эффективно применено.

Недостатки Антиблокировочная система тормозов:

• Стоимость установки и обслуживания очень высока.
• Вся система является хрупкой по сравнению с механическими системами и требует большего внимания, чтобы не повредить ее.

Недостатки электромагнитного Тормоза:

• Поскольку эта система работает от батареи, она разряжает батарею намного быстрее.
• Тормозной колодке требуется много времени, чтобы вернуться в исходное положение из-за остаточного магнетизма.

  Читайте также:
Десятичная и двоичная компьютерная система счисления - преобразование десятичной в двоичную и двоичной в десятичную
Система SCADA — компоненты, аппаратная и программная архитектура, типы
Глобальная система позиционирования (GPS) – архитектура, приложения, преимущества

Тормоза и типы тормозов. -knowledge-swami.com Тормоза и типы тормозов.

Можете ли вы представить автомобиль или велосипед без тормозной системы? Без тормозной системы трудно управлять транспортным средством. Тормозная система является важнейшей системой безопасности автомобиля. В этом блоге вы узнаете о функциях автомобильной тормозной системы и типах тормозных систем.

Содержимое : Тормозная система Анимация про автомобиль, вышедший из-под контроля (отказ тормозов)

Этот блог посвящен автомобильной тормозной системе. Давайте разберемся с типами автомобильных тормозных систем.

Типы тормозной системы

1. Механическая тормозная система

2. Гидравлическая тормозная система

3. Пневматическая тормозная система

Механическая тормозная система

Механическая тормозная система, обычно используемая в мотоциклах и велосипедах. Механическая тормозная система подходит для легкового автомобиля. Механическая тормозная система неэффективна для контроля скорости автомобиля или тяжелого коммерческого транспорта. Он хорошо работает для управления одним колесом. Задействовать тормоз на нескольких колесах с помощью механической тормозной системы сложно.
Сейчас современные велосипеды оснащаются дисковым тормозом, работающим от гидравлической системы.

Барабанные тормоза работают от механической тормозной системы. механическая тормозная система работает с помощью рычага и тросов.

Механическая тормозная система работает с помощью рычага и тросов. В механической тормозной системе тормозные механизмы подвергаются релаксации суставов, поэтому после каждых 400–500 километров люфт педали тормоза и регулировка тормозов необходимы.

Гидравлическая тормозная система

Гидравлические тормозные системы более эффективны для управления транспортными средствами по сравнению с механической тормозной системой. Гидравлическая тормозная система далее классифицируется как

Drum brake

Disk brake

Difference between drum brake and disc brake

Drum Brake	Disc Brake
Construction:  Consist of brake shoes and drum . Барабан является вращающимся элементом, а тормозные колодки неподвижны.	Конструкция: Тормозной суппорт в сборе, тормозная колодка и диск. Диск является вращающимся элементом, а тормозной суппорт (тормозная колодка) является неподвижным элементом.
Принцип работы : Тормоз срабатывает, тормозные колодки расширяются и оказывают давление на внутреннюю окружность барабана, что останавливает барабан (колесо). Радиальная сила приложена к барабану.	Принцип работы:  При нажатии на педаль/рычаг тормоза (переднего дискового тормоза велосипеда) тормозная колодка срабатывает и перемещается в осевом направлении диска, оказывая давление (силу трения) на диск. Это действие снижает скорость вращения диска и включает тормоз.
Материал: Тормозные колодки изготовлены из фрикционного материала, а барабан из чугуна.	Материал диск изготовлен из стали.
Минусы:  Громоздкий дизайн и более склонный к затуханию при торможении.	Плюсы: Компактный дизайн. Менее склонен к затуханию при торможении, так как возможен лучший отвод тепла. Лучшее управление по сравнению с барабанным тормозом.
Плюсы:  Дешевле по сравнению с дисковым тормозом. Барабанные тормоза могут управляться механической рычажной системой.	Минусы: Дорого по сравнению с барабанным тормозом. Не может управляться рычагом или тросом, требуется гидравлическая система.

Обязательно посмотрите интересное видео о двухдисковой системе (диск 360 мм). Конечно, это не настоящий дисковый тормоз, это одно из трендовых видео переделки велосипеда.

2 Дисковая система

Отличие барабанного тормоза в гидравлической системе от механической тормозной системы заключается в приведении в действие тормозных колодок. В гидравлической тормозной системе тормозные колодки приводятся в действие тормозным цилиндром.

Принцип работы гидравлической тормозной системы

Внимательно просмотрите следующую анимацию, чтобы понять принцип работы гидравлической тормозной системы.

Принцип работы дискового тормоза (Анимация )

Ключевые компоненты гидравлической системы 9064 GAVERSIND HASTER 9064 GAVERALE 9064.

Основные компоненты	Submomponents
GAVERSIND
GAVERSIND ASCIDE
Гидравлический трубопровод	Гидравлический трубопровод, шланг
Тормозной суппорт в сборе	Тормозной цилиндр, тормозная колодка (в барабанном тормозе), тормозная колодка (в дисковом тормозе).

Главный цилиндр в сборе состоит из бачка тормозной жидкости, педали тормоза, подпружиненного поршня. При нажатии на педаль тормоза поршень главного цилиндра толкается. Движение золотника/поршня главного тормозного цилиндра внутри главного тормозного цилиндра закрывает впускное отверстие для жидкости. Закрытие впускного отверстия резервуара для жидкости создает замкнутую систему в тормозном контуре. Тормозная жидкость внутри тормозной системы, толкаемая поршнем главного цилиндра, создает гидравлическую силу (поскольку жидкость не может быть сжата) во всей системе.

При отпускании педали тормоза шток поршня главного цилиндра вытягивается (поскольку шток поршня главного цилиндра механически соединен с рычагом педали тормоза). Пружина сжатия внутри главного цилиндра также обеспечивает герметичность системы между впускным и компенсационным портами.

Когда поршень главного цилиндра достигает нормального положения, впускное отверстие бачка с тормозной жидкостью открывается, что снижает давление внутри тормозной системы.
Поршень колесного цилиндра также достигает нормального положения, при котором сохраняется зазор между диском/барабаном и тормозной колодкой/колодкой.

Основные конструктивные параметры тормозной системы

1. Поршень тормозного суппорта прикладывает большее усилие, так как площадь поверхности поршня главного цилиндра меньше площади поршня тормозного суппорта.
2. Продольное перемещение поршня главного цилиндра больше, чем поршня тормозного суппорта.

По такому же принципу работает и гидравлический домкрат, маленький поршень поднимает весь автомобиль.

Гидравлический домкрат

Гидравлическая тормозная система – Функциональные требования

1. Герметичная конструкция – Надежная тормозная система.
2. Гидравлическая жидкость должна выдерживать высокие рабочие температуры внутри моторного отсека и хорошо работать при температуре окружающей среды ниже нуля градусов по Цельсию.
3. Тормозная система должна работать во влажных и сухих условиях.
4. Тормозная система должна быть разделена на рабочую тормозную систему. В случае отказа одного гидравлического контура вторичные контуры все равно должны работать.
5. Тепло, выделяемое из-за трения между тормозной колодкой/колодкой и диском/барабаном, должно предотвращать износ тормозов.

Пожалуйста, посмотрите следующее видео на YouTube о дизайне – FMEA тормозной системы.

Никогда не регулируйте ход педали тормоза. Все современные автомобили оснащены системой экстренного торможения.
Эту настройку необходимо выполнять у авторизованных поставщиков услуг.
Если вы чувствуете чрезмерный ход педали тормоза, это может быть связано с низким уровнем тормозной жидкости в тормозной системе.

Пневматический тормоз

Пневматический тормоз чаще всего используется в тяжелых коммерческих автомобилях. (грузовики и автобусы). Пневматический тормоз работает на сжатом воздухе, он также известен как пневматическая тормозная система. Пневматическая тормозная система состоит из следующих компонентов:

1. Воздушный фильтр
2. Воздушный компрессор (с приводом от коленчатого вала двигателя)
3. Осушитель воздуха и блок охлаждения
4. Предохранительный клапан и регулятор давления
5. Ресивер/резервуар для воздуха
6. Шланг и трубка
7. Тормозной привод (пневматический цилиндр)
8. Рычаги управления тормозными колодками
9. Индикатор давления и утечки воздуха в пневматической тормозной системе
10. Стояночная тормозная система

Пневматические тормоза наиболее подходят для многоосных транспортных средств и там, где тормозная система прицепа должна быть соединена с тележкой.
Пожалуйста, посмотрите следующую анимацию о функции тормозов большегрузных автомобилей

Гидравлический тормоз Против. Воздушный тормоз

Гидравлическая тормозная система	Пневматическая тормозная система
Гидравлический тормоз больше подходит для легких транспортных средств.	Пневматические тормоза наиболее подходят для тяжелых транспортных средств, таких как автобусы/грузовики.
Гидравлическая тормозная система не подходит для тяжелых транспортных средств.	Применение пневматического тормоза на легковых автомобилях становится громоздким и сложным, поэтому оно не используется на легковых автомобилях.
Более низкая стоимость обслуживания по сравнению с пневматическим тормозом.	Более высокая стоимость обслуживания.
Меньшее количество компонентов системы по сравнению с пневматическим тормозом, следовательно, более низкая стоимость.	Сложная и дорогостоящая тормозная система, поскольку она включает в себя несколько компонентов, таких как воздушный компрессор, воздушный ресивер, фильтр, регуляторы давления.
Гидравлические тормоза просты в эксплуатации.	Работа с пневматическим тормозом требует специальных навыков. Перед транспортировкой оператор должен обеспечить надлежащий уровень воздуха в резервуаре.
Гидравлическая тормозная система выходит из строя, если в системе имеется небольшая утечка. Небольшая утечка приводит к полному сливу тормозной жидкости из системы.	Пневматическая тормозная система все еще может эксплуатироваться с утечкой, так как подача сжатого воздуха поддерживается постоянно.
Повышенная топливная экономичность, так как для работы тормозной системы не требуется гидравлический насос.	Коленчатый вал привода воздушного компрессора. Низкая топливная экономичность, так как воздушный компрессор должен работать вместе с двигателем для постоянной подачи сжатого воздуха в ресивер.

Гидравлическое торможение Vs. Пневматическое торможение

Поиск и устранение неисправностей тормозной системы и советы по безопасности

Неисправность главного цилиндра

1. Неисправность уплотнения поршня главного цилиндра (из резины) – Резиновое уплотнение обеспечивает герметичность системы внутри гидравлической системы, неисправность резинового уплотнения или его износ Наше резиновое уплотнение не сможет поддерживать замкнутый контур (положительное давление жидкости) в тормозном контуре. Это приводит к снижению эффективности торможения или полному отказу системы.
2. Примеси/загрязненная тормозная жидкость: Примеси/грязь внутри главного тормозного цилиндра серьезно повреждают уплотнение поршня главного тормозного цилиндра. Загрязненная тормозная жидкость вступает в реакцию с резиновыми деталями, что со временем сокращает срок службы уплотнений (резиновые уплотнители имеют срок годности).
3. Неправильный выбор тормозной жидкости: Использование неправильных типов тормозной жидкости в тормозной системе приводит к серьезному выходу из строя уплотнения главного тормозного цилиндра и системы ABS (антиблокировочной тормозной системы). Используйте только рекомендованную тормозную жидкость. Например. Если в руководстве по эксплуатации Chevy Cruze указана тормозная жидкость DOT 3 и DOT 4, используйте только рекомендованную фирменную тормозную жидкость.

Что такое затухание тормозов?

Это явление снижения мощности торможения или временного выхода из строя тормозной системы из-за повышения температуры тормозных колодок/тормозных колодок в условиях высокой скорости или высокой нагрузки. По сравнению с дисковым тормозом барабанный тормоз более чувствителен к затуханию тормоза.

Отвод тепла в дисковом тормозе происходит быстрее, так как воздушный поток направлен к суппорту диска и диск оснащен внутренними лопастями или отверстиями для отвода тепла. Однако выход из строя рабочего цилиндра (проблема с залипанием тормозных колодок) может вызвать проблемы с исчезновением тормозов и в дисковой тормозной системе.

Пожалуйста, посмотрите следующую анимацию о проблеме затухания тормозов в дисковом тормозе.

Регулировка свободного хода педали тормоза

Обычно свободный ход предусмотрен в тормозных колодках и поршневом золотнике главного цилиндра производителем автомобилей. Свободный ход от 1 мм до 10 мм – это нормально (он различается в зависимости от модели и марки автомобиля). Поршневой золотник главного цилиндра подпружинен (сжатие), что обеспечивает разомкнутую систему в контуре тормозной системы. При этом педаль тормоза также снабжена спиральной пружиной или пружиной растяжения (зависит от производителя автомобиля). Свободный ход педали тормоза необходим для предотвращения передачи вибрации педали тормоза на золотник главного тормозного цилиндра.

Почему заедает тормоз?

Залипание тормоза — это не что иное, как тормоз, который все еще включен, даже если вы отпускаете педаль тормоза.

При нажатии на педаль тормоза поршень главного цилиндра толкается. Движение золотника/поршня главного тормозного цилиндра внутри главного тормозного цилиндра закрывает впускное отверстие для жидкости. Закрытие впускного отверстия резервуара для жидкости создает замкнутую систему в тормозном контуре. При неисправном главном тормозном цилиндре замкнутая система не трансформируется в разомкнутую.

Это означает, что давление внутри тормозной системы будет оставаться постоянным, поскольку масло не сможет вернуться в масляный резервуар. Движение золотника тормоза в главном цилиндре поддерживает закрытую и открытую систему, если золотник поврежден, это повлияет на работу тормозной системы.

Пыль/грязь/посторонние частицы внутри гидравлической системы мешают открытию и закрытию масляного канала.

Еще одна причина заедания тормозов связана с неисправным колесным цилиндром (я столкнулся с этой проблемой) Изношенный поршень колесного цилиндра не втягивает тормозную колодку, из-за чего тормозная колодка остается в контакте с диском.

Переключение на более низкую передачу при торможении?

Идеально подходит для переключения на пониженную передачу при торможении,

1. Поможет быстро управлять автомобилем. Транспортным средством можно управлять на меньшем расстоянии
2. Это также снизит вероятность отказа тормозов, поскольку переключение на более низкую передачу создает эффект торможения самим двигателем.
3. Долгий срок службы тормозных колодок/тормозных колодок.
4. поможет быстро разогнаться, так как при переключении на пониженную передачу создается больший крутящий момент

Советы – Переключение на пониженную передачу при торможении?

Не нажимайте сцепление постоянно при переключении на пониженную передачу. Сцепление при нажатии отключает соединение двигателя с колесом. Это приводит к большей нагрузке на тормозную систему.

Понижающая передача таким образом 5-4-3-2 при необходимости 1-я передача

Помните, что при спуске с гхата (крутого холма) всегда предпочитайте двигаться на более низкой передаче. Вождение в гхате (при спуске с крутого холма) с непрерывным торможением будет выделять больше тепла, что в дальнейшем приведет к затуханию тормозов (потере тормозного эффекта). Если вы спускаетесь с гхата со скоростью 40 км в час, старайтесь как можно меньше тормозить. Вместо тормоза вести автомобиль на 3-й передаче без выжима сцепления (который создает эффект торможения двигателем при спуске с гхата.)

Влажный тормоз против сухого тормоза

Разница между мокрым тормозом и сухим тормозом в условиях эксплуатации. Мокрые тормоза, погруженные в трансмиссионное масло. Трансмиссионное масло отводит тепло от тормозного диска, в то время как тепло от сухих тормозов рассеивается воздухом, обтекающим суппорт и диск.

Влажные тормоза работают холоднее, чем сухие тормоза. Мокрые тормоза заключены в ось.

Тормоза мокрого типа, широко используемые в тракторах, так как тракторы используются на грязевых полях. Сухие тормоза не будут работать на рисовых полях/грязи.

Мы надеемся, что этот блог был полезен для понимания автомобильной тормозной системы.

Делиться — значит заботиться!

Какие три тормозные системы?

1. Механические – в основном используются в мотоциклах (двигатель менее 150 см3) и велосипедах.
2. Гидравлическая — используется в легких коммерческих автомобилях, внедорожниках, MUV и легковых автомобилях
3. Пневматический тормоз — эта тормозная система используется в тяжелых транспортных средствах, например. Грузовые автомобили, автобусы, железная дорога

Какие бывают тормозные системы?

1. Механическая тормозная система: барабанный тормоз. Подходит для мотоциклов.
2. Гидравлическая тормозная система: барабанный или дисковый тормоз
3. Пневматическая тормозная система: В пневматической тормозной системе в основном используются барабанные тормоза. Подходит для большегрузных автомобилей.
4. Антиблокировочная тормозная система (ABS): это функция безопасности, которой оснащена существующая гидравлическая тормозная система.
5. Электромагнитная тормозная система: эта тормозная система подходит для стояночных тормозов в автомобиле, а также используется в промышленных машинах

Нравится:

Нравится Загрузка…

Каковы основные части тормозной системы?

Вы знаете, что когда вы нажимаете на педаль тормоза, автомобиль замедляется. Просто, верно? Но какие части тормозной системы делают возможной остановку и замедление?

Информация о деталях автомобильной тормозной системы может помочь вам лучше понять свой автомобиль, выявить признаки необходимости замены или ремонта компонентов, а также определить, когда пора обращаться за услугами по техническому обслуживанию. Продолжайте читать, чтобы узнать, каковы основные части тормозной системы и на что обращать внимание, когда они изнашиваются.

Главный цилиндр

Главный тормозной цилиндр — это первый и, возможно, самый важный компонент тормозной системы, поскольку он приводит в движение остальную часть системы. Главный цилиндр активируется нажатием на педаль тормоза, которая проталкивает поршень через цилиндр, чтобы протолкнуть тормозную жидкость через тормозные магистрали.

Другими словами, главный цилиндр создает гидравлическое давление, подталкивающее тормозную жидкость к тормозным компонентам на каждом колесе. Бачок с тормозной жидкостью расположен в верхней части главного цилиндра, чтобы снабжать его жидкостью.

Признаки неисправного главного цилиндра

Хотя главные цилиндры рассчитаны на весь срок службы вашего автомобиля, иногда в них могут возникать утечки или другие механические неисправности. Обратите внимание на следующие симптомы неисправного главного цилиндра:

• Ненормальное ощущение педали тормоза: Педаль тормоза, которая кажется мягкой, мягкой или медленно опускается на пол, может указывать на то, что в главном цилиндре есть утечка или что-то не так запечатанный.
• Грязная тормозная жидкость: Тормозная жидкость темно-коричневого или черного цвета может указывать на то, что резиновые уплотнения главного цилиндра вышли из строя и загрязнили жидкость.
• Утечка жидкости: Главный цилиндр с изношенными уплотнениями может иметь видимые утечки, из-за которых тормозная жидкость капает на землю под автомобилем.
• Индикатор проверки двигателя: Ваш автомобиль может быть оснащен датчиками, определяющими потерю давления в тормозной системе из-за неисправного главного цилиндра, что приводит к включению индикатора проверки двигателя.

Усилитель тормозов

Усилитель тормозов является компонентом силовых тормозных систем. Они умножают усилие, прилагаемое педалью тормоза к главному цилиндру. В настоящее время на многих транспортных средствах используются тормоза с усилителем, которые делают торможение более управляемым.

Без усилителя тормозов вам пришлось бы прилагать гораздо больше усилий, чтобы замедлить движение автомобиля. Большинство тормозных усилителей имеют вакуумный усилитель, то есть двигатель создает вакуум внутри диафрагмы усилителя, чтобы увеличить усилие от педали.

Признаки неисправного усилителя тормозов

Неисправный усилитель тормозов может создать опасные условия вождения, затруднив торможение. Часто усилитель тормозов выходит из строя из-за разрыва диафрагмы или треснувшего вакуумного шланга. Вот на что следует обратить внимание, если вы подозреваете, что ваш усилитель тормозов выходит из строя:

• Тугая педаль тормоза: основные признаки неисправного усилителя тормозов.
• Увеличенный тормозной путь: транспортное средство с неисправным усилителем тормозов может быть труднее остановить, что может привести к увеличению тормозного пути.
• Двигатель глохнет при торможении: Если диафрагма в вашем усилителе тормозов повреждена, это может вызвать избыточное разрежение в двигателе, что приведет к его остановке.

Тормозная жидкость

Тормозная жидкость под давлением — это среда, которая приводит в действие механические части тормозной системы. Она направляется из бачка тормозной жидкости в главный цилиндр. Затем через тормозные магистрали и вниз к суппортам или колесным цилиндрам (если у автомобиля задние барабанные тормоза) на каждом колесе, в которых находятся тормозные колодки. Эта гидравлическая жидкость не только приводит в действие тормозные колодки и задние колодки (если они оборудованы барабанными тормозами) на каждом колесе, но также действует как смазка и содержит антикоррозионные присадки для поддержания работоспособности тормозной системы.

Признаки плохой тормозной жидкости

Замена тормозной жидкости — это плановое техническое обслуживание, которое следует проверять примерно каждые два года или 30 000 миль пробега. Если ваша тормозная жидкость загрязнена, мутная или ее уровень слишком низкий, вы можете столкнуться со следующими симптомами:

• Мягкая педаль тормоза: Чрезмерно мягкая и неотзывчивая педаль может указывать на то, что из-за утечки вы слишком много потеряли. тормозная жидкость.
• Менее эффективные тормоза: Тормозная жидкость, загрязненная воздухом или шламом, не будет столь же эффективно реагировать на давление, что может привести к увеличению тормозного пути.
• Сигнальная лампа тормозной системы: Ваш автомобиль может быть оборудован датчиком в бачке тормозной жидкости, который активирует сигнальную лампу тормозной системы на приборной панели, если уровень жидкости падает слишком низко.

Тормозные магистрали и шланги

Тормозные магистрали и шланги несут тормозную жидкость от главного цилиндра к суппортам на всех четырех колесах. Тормозные магистрали представляют собой жесткие металлические трубки, прикрепленные к кузову автомобиля, и они транспортируют жидкость на большей части пути к колесам. Тормозные шланги находятся в конце тормозных магистралей и используются для подачи жидкости на оставшуюся часть пути к каждому суппорту или колесному цилиндру. Тормозные шланги сделаны из резины, чтобы обеспечить движение между колесом и подвеской.

Признаки неисправных тормозных магистралей и шлангов

Тормозные магистрали и шланги рассчитаны на десятки тысяч миль, но их следует регулярно осматривать на наличие утечек или повреждений. Вот как проверить, плохо ли работают тормозные магистрали или шланги:

• Мягкая педаль тормоза: Если в магистрали или шланге возникла утечка, это может привести к снижению давления гидравлической жидкости, необходимой для работы тормозов, что приведет к опасно мягкая педаль.
• Тормозной шланг с видимым износом: Воздействие погодных условий и тепла от тормозов с течением времени может привести к тому, что тормозные шланги будут иметь трещины, разрывы или изношенную резьбу, что может быстро привести к протечке.

Тормозной суппорт

Тормозной суппорт — это компонент, устанавливаемый на каждое колесо и встречающийся только в дисковых тормозных системах. Они действуют как металлический зажим на диске или роторе колеса. Когда педаль тормоза нажата, тормозная жидкость активирует набор поршней внутри суппорта, которые прижимают тормозные колодки к ротору и замедляют автомобиль.

Признаки неисправного тормозного суппорта

Тормозные суппорты рассчитаны на десятки тысяч миль без проблем, но по мере их старения поршень(и) внутри суппорта может застрять, или сам суппорт может протекать или заклинивать из-за Что ж. Обратите внимание на следующие признаки неисправного тормозного суппорта:

• Видимые утечки: Постоянное воздействие тепла при торможении может привести к тому, что резиновые уплотнения суппорта со временем разрушатся, что может привести к утечкам тормозной жидкости под автомобилем и рядом с ним. колеса.
• Менее эффективные тормоза: Если на суппорте накопилось слишком много грязи и сажи, ползунки суппорта могут заклинить, что не позволит суппорту полностью прижать ротор и сделает педаль тормоза губчатой.
• Автомобиль тянет в одну сторону: Когда суппорт начинает изнашиваться из-за воздействия тепла, его поршни могут заедать и создавать сопротивление конкретному колесу, заставляя его уводить в эту сторону.
• Тормоза включены без педали: Суппорт, который застревает из-за грязи и копоти, может быть не в состоянии полностью отвести тормозные колодки от ротора, из-за чего во время езды создается ощущение, что тормоза частично задействованы, даже когда вы не держите ногу на педали.

Тормозные колодки и колодки

Тормозные колодки используются только в дисковых тормозных системах, а тормозные колодки используются в барабанных тормозных системах. В дисковых тормозах тормозные колодки действуют как фрикционный материал, который прижимается к ротору колеса, чтобы замедлить его. В барабанных тормозах тормозные колодки выполняют ту же функцию, за исключением того, что они создают трение, прижимаясь к внутренней части барабана.

Признаки неисправности тормозных колодок

Тормозные колодки требуют регулярного технического обслуживания и должны регулярно заменяться. В зависимости от типа ваших колодок, они могут прослужить от 20 000 до 70 000 миль. Тем не менее, лучший способ определить, нуждаются ли ваши колодки в замене, — это узнать, насколько они тонкие. Тормозные колодки следует заменять, когда их толщина изнашивается до 3–4 мм. Вот некоторые признаки износа тормозных колодок:

• Визг: Некоторые тормозные колодки оснащены встроенным индикатором, который издает слышимый визг, когда они становятся слишком тонкими, сообщая вам о необходимости их замены. Если вы слышите резкий скрежет, это, вероятно, означает, что колодки полностью изношены и теперь прижимаются к ротору только своей металлической задней пластиной. Если вы слышите скрежет, как можно скорее запишитесь на замену тормозных колодок.
• Менее эффективные тормоза: По мере износа тормозных колодок их тормозная реакция ухудшается, особенно при резком торможении.

Тормозной диск и барабан

Тормозной диск представляет собой металлический диск, прикрепленный к ступице колеса и встречающийся только в дисковых тормозных системах. Он вращается вместе с колесом так, что когда тормозные колодки сжимают ротор, все колесо останавливается. В барабанных тормозных системах тормозной барабан также вращается вместе с колесом, но он содержит колесные цилиндры и тормозные колодки, которые замедляют вращение барабана.

Признаки неисправного тормозного диска

Тормозные диски служат дольше, чем тормозные колодки, но подвержены аналогичному износу из-за перегрева и трения и со временем должны быть заменены — обычно после десятков тысяч миль пробега. Иногда роторы можно заменить или полностью заменить. Обратите внимание на следующие признаки неисправности тормозного диска:

• Визг или скрежет: Деформированный диск может издавать визг при нажатии на тормоз и скрежет, если диск сильно изношен.
• Вибрации педали тормоза: Если один или несколько роторов деформированы, это может вызвать нерегулярные вибрации, ощущаемые через педаль тормоза или рулевое колесо (во время торможения).
• Канавки на роторе: Поскольку тормозные колодки и тормозные диски изнашиваются от контакта, на роторе могут оставаться канавки или видимые следы, которые, возможно, потребуется зачистить заново для обеспечения безопасного торможения.
• Более длинный тормозной путь: Роторы с канавками, насечками или деформированными в целом менее эффективны и могут небезопасно увеличить тормозной путь.

Какие существуют типы тормозов?

В большинстве современных автомобилей установлено два-три разных типа тормозов. К ним относятся дисковые тормоза, барабанные тормоза и стояночный тормоз. Дисковые и барабанные тормоза выполняют одну и ту же задачу по замедлению автомобиля при нажатии на педаль тормоза, но используют для этого разные детали.

Большинство автомобилей имеют дисковые тормоза на всех четырех колесах, хотя некоторые могут иметь барабанные тормоза на задних колесах, поскольку они дешевле в производстве. Вот краткое описание каждого типа тормоза:

• Дисковые тормоза: Стандартная гидравлическая тормозная система, в которой используются поршни, размещенные в суппорте на каждом колесе, для прижатия тормозных колодок к вращающемуся ротору диска.
• Барабанные тормоза: Менее распространенная гидравлическая тормозная система, в которой колесные цилиндры прижимают тормозные колодки к вращающемуся барабану внутри каждого колеса.
• Антиблокировочная тормозная система (ABS): Автоматическая система экстренного торможения, использующая датчики для быстрой прокачки гидравлических тормозов, чтобы предотвратить их блокировку при резком торможении.
• Стояночный тормоз: Механическая тормозная система (иногда электронная), которая обычно использует ручной рычаг для блокировки колес на месте на склонах, также известная как аварийный тормоз.

Запланируйте следующее обслуживание тормозной системы в Firestone Complete Auto Care

Разобраться в компонентах вашей тормозной системы может быть сложно, но специалисты Firestone Complete Auto Care знают все, что нужно знать о том, как поддерживать их работу должным образом. Наряду с бесплатной проверкой тормозов, мы также предлагаем все виды тормозных услуг, проверок и ремонта, в которых нуждается ваш автомобиль. Загляните в ближайший сервисный центр уже сегодня!

Тормозные системы и как улучшить эффективность торможения

Все, что вам нужно для непревзойденного замедления, это большие тормоза, красная краска и просверленные отверстия, верно? Позвольте мне остановить вас прямо здесь… давайте поговорим о тормозах.

Напомнить позже

1. Каковы основные компоненты?

Барабанные тормоза заслуживают большего признания, чем я предоставлю в этой статье, но из-за превосходного удобства обслуживания, теплоотвода и распространенности дисковых тормозов в отрасли они будут в центре внимания. Основные компоненты включают в себя:

1. Тормозные диски
Тормозной диск представляет собой вращающийся диск, который вращается вместе с колесом; это используется в качестве источника для отклонения энергии, превращая кинетическую энергию в тепло. Как и во всех перечисленных здесь компонентах, на каждом колесе будет по одному.

2. Тормозные суппорты
Это навесное устройство, которое включает в себя внутренний поршень, оказывающий давление на тормозную колодку. Давление возникает, когда вы нажимаете на педаль тормоза, нагнетая тормозную жидкость в поршень, который прижимает тормозную колодку к ротору, замедляя автомобиль и выделяя тепло.

3. Тормозные колодки
Тормозная колодка является изнашиваемой деталью, контактирующей с тормозным диском. Давление тормозной колодки на тормозной диск, наряду с разницей скоростей, позволяет вашему автомобилю замедляться.

4. Тормозные магистрали
Это магистрали, используемые для подачи тормозной жидкости к тормозным суппортам. Когда вы нажимаете на педаль тормоза, это создает давление в тормозной жидкости, которая проходит по трубопроводам к каждому из четырех колес, создавая сильный контакт между тормозной колодкой и тормозным диском.

2.

Зачем нужно улучшать торможение?

Существуют две основные причины, по которым вам необходимо улучшить эффективность торможения вашего автомобиля:

1. Недостаточное тормозное усилие
У автомобиля недостаточно тормозного момента для блокировки колес на той скорости, на которой он движется. (или приблизиться к блокировке колес, обеспечив максимальное тормозное усилие).

2. Чрезмерное затухание тормозов
После определенного периода использования тормозов автомобиль теряет тормозную способность и в результате теряет способность тормозить. Продолжительное торможение (например, на треке) может привести к затуханию тормозов из-за неправильного охлаждения тормозов.

3. Как улучшить эффективность торможения?

Прежде чем вы слишком увлечетесь улучшением тормозов вашего автомобиля, очень важно понять, что тормоза хороши настолько, насколько позволяют им быть шины и подвеска. Если вы используете жесткие шины, которые пропускают все неровности дороги, модернизированные тормоза буквально не дадут никаких улучшений. Улучшение тормозного момента предполагает, что вы не ограничены в тяге. Улучшения в затухании тормозов предполагают, что вы на самом деле нагреваете свои тормоза настолько, что они теряют эффективность. Для подавляющего большинства автомобилей на дорогах общего пользования штатных тормозов будет более чем достаточно.

Переходя к делу, есть четыре способа увеличить тормозной момент:

1. Увеличить радиус диска
Большие диски обеспечивают больший тормозной момент, так как тормозная колодка оказывает давление на больший радиус, что позволяет более высокий момент. Тормозной момент равен силе, прикладываемой колодкой, умноженной на расстояние, на котором действует сила от центра колеса. В данном случае мы увеличиваем расстояние от центра. Это хорошая вещь.

2. Увеличить площадь поршня суппорта
Увеличение размера поршней (или количества поршней) означает, что у вас будет больше площади, прикладываемой к определенному давлению. Если давление остается постоянным, а площадь увеличивается, приложенная сила будет увеличиваться.

3. Давление в магистрали
Нажмите ногой сильнее, и автомобиль затормозит сильнее. Это связано с увеличением давления в линии. Если вы можете увеличить давление в трубопроводе (возможно, создав большее плечо рычага, на которое будет воздействовать педаль тормоза, или используя вакуумный усилитель), вы увеличите тормозной момент.

4. Коэффициент трения между колодкой и ротором
Возможно, это говорит само за себя, но если вы можете увеличить трение (это сводится к выбору материала; производители тормозных колодок часто предоставляют эти данные) между колодкой и ротором, вы может увеличить тормозной момент. Однако чем больше трение, тем больше тепла, что аккуратно подводит нас к…

4. Как уменьшить затухание тормозов?

1. Большие роторы
Увеличение диаметра или ширины тормозных дисков означает, что у вас будет больше массы для отвода тепла. Это улучшит затухание тормозов, при условии, что тормозные диски должным образом охлаждаются.

2. Вентилируемые тормозные диски
Вероятно, это наиболее эффективный способ охлаждения тормозов, позволяющий потоку воздуха в центре тормозного диска значительно улучшить охлаждение. Почти все серийные автомобили имеют вентилируемые роторы передних дисков, так как большая часть торможения осуществляется передними тормозами.

3. Роторы с прорезями и отверстиями
Тормоза с прорезями или отверстиями предназначены для выхода газов и частиц, образующихся при использовании тормозных колодок. В случае простых роторов этот слой газов может препятствовать идеальному контакту между колодкой и ротором. Роторы с прорезями являются здесь предпочтительным методом, так как просверленные роторы имеют тенденцию к преждевременному выходу из строя из-за повышения напряжения, связанного с просверленными отверстиями. Помимо дрифта (при котором торможение минимально), в автоспорте вы не увидите просверленных роторов.

4. Выбор тормозных колодок
Крайне важно выбирать тормозные колодки в зависимости от области применения. Некоторые тормозные колодки будут иметь высокий коэффициент трения при низких температурах (много прикусывания до прогрева), тогда как другие будут более эффективными при более высоких температурах. Тормозные колодки можно приобрести для различных диапазонов рабочих температур, и это следует учитывать в зависимости от области применения. Дорожные автомобили имеют высокий начальный укус, но теряют производительность по мере прогрева. Гоночные колодки, как правило, работают с более высокими коэффициентами трения в более широком диапазоне высоких температур, что делает их идеальными для трекинга при интенсивном торможении.

5. Тормозные воздуховоды
Тормозные каналы, чрезвычайно распространенные в гонках и набирающие популярность в дорожных автомобилях, представляют собой просто вентиляционные отверстия, которые направляют воздушный поток, попадающий в автомобиль, так что он направляет холодный воздух в колесные арки и, в идеале, на тормозные диски.

No related posts.
