Система смазки двигателя. Общее устройство и принцип действия

Видео: Система смазки двигателя внутреннего сгорания (ДВС) в 3D. Как работает система смазки?

Назначение системы смазки заключается в снижении трения сопряженных деталей двигателя. Кроме того система смазки выполняет и побочные функции — понижает температуру деталей двигателя, удаляет продукты износа и нагара, защищает детали двигателя от коррозии.

Общее устройство

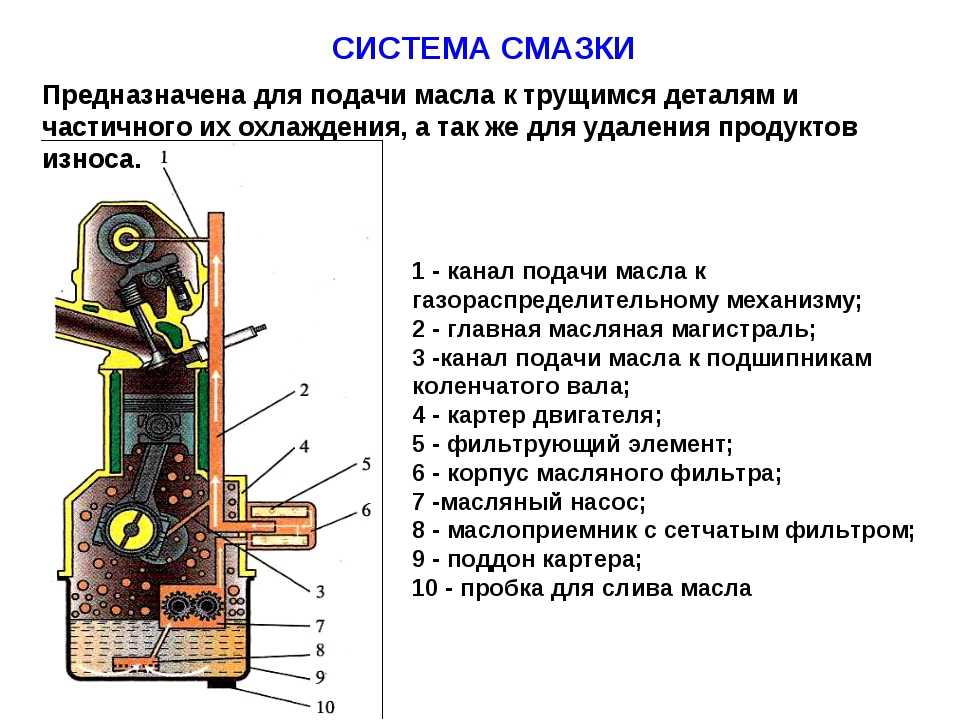

В систему смазки двигателя входят:

поддон картера с маслозаборником
масляный насос
масляный радиатор
масляный фильтр
соединительные магистрали и каналы

Рис. Схема системы смазки двигателя: 1 — масляный поддон; 2 — датчик уровня и температуры масла; 3 — масляный насос; 4 — редукционный клапан; 5 — масляный радиатор; 6 — масляный фильтр; 7 — перепускной клапан; 8 — обратный клапан; 9 — датчик давления масла; 10 — коленчатый вал; 11 — форсунки; 12 — распределительный вал выпускных клапанов; 13 — распределительный вал впускных клапанов; 14 — вакуумный насос; 15 — турбонагнетатель; 16 — стекание масла; 17 — сетчатый фильтр; 18 — дроссель.

Предназначением поддона картера двигателя является хранения масла. Проконтролировать уровень масла в поддоне можно используя щуп, а также датчик уровня и температуры масла.

Масляный насос

служит для закачки масла в систему. В действие он приводится коленчатым, распределительным или дополнительным приводным валом. Самыми распространенными являются масляные насосы шестеренного типа.

Рис. Односекционный шестеренный масляный насос со встроенным редукционным клапаном:
1 — впускная полость; 2 — нагнетательная полость; 3 — редукционный клапан

От продуктов нагара и износа масло очищается масляным фильтром. Очищение моторного масла достигается фильтрующим элементом, замену которого рекомендуется производить одновременно с заменой масла.

Охлаждение и нагрев моторного масла производит масляный радиатор. Через масляный радиатор пропускается охлаждающая жидкость, которая нагревает масло в холодном двигателе и охлаждает его, когда двигатель горячий. Масло в двигателе должно иметь температуру выше 100°С чтобы из него выпаривалась остаточная вода, но его температура не должна превосходить границу в диапазоне от от 138°С до 148°С.

Давление масла в системе контролируют датчики установленные в масляной магистрали. Датчик направляет сигнал к лампе на приборной панели. Также информация о давлении может поступать в систему управления двигателем. При снижении давления сверх нормы, система управления должна остановить двигатель.

Современные двигатели могут иметь датчики уровня и температуры масла. Поступающая от них информация также отображается на приборной панели.

Постоянное рабочее давление в системе смазки поддерживается с помощью одного или нескольких редукционных (перепускных) клапанов, которые устанавливают в масляных насосе и фильтре.

Принцип действия системы смазки двигателя

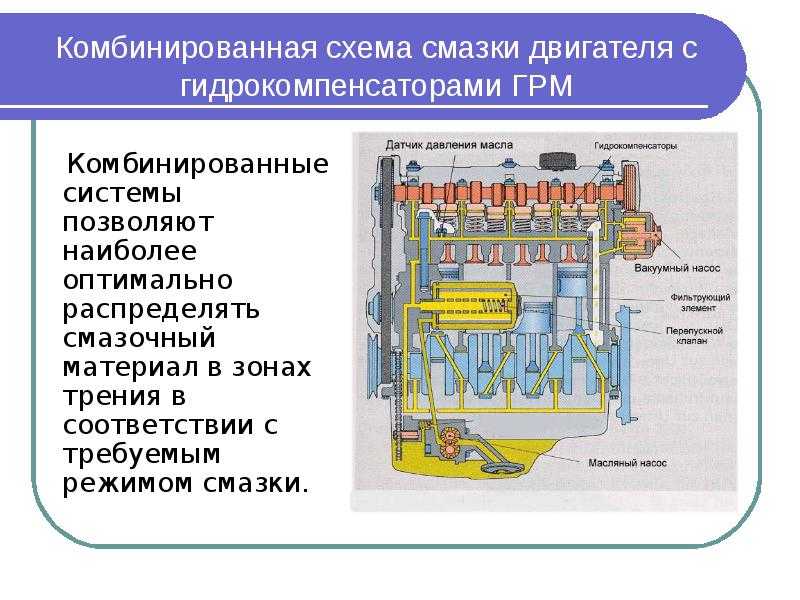

Самой распространенной системой смазки двигателей в настоящее время является комбинированная.

В такой системе одни детали смазываются под давлением, а другие – самотеком или разбрызгиванием.

Двигатель смазывается циклически. После его запуска, масло закачивается в систему масляным насосом. Насос создает необходимое давление и подает масло в масляный фильтр, в котором происходит его очистка от механических примесей. Далее масло по каналам подается к:

шатунным шейкам коленчатого вала
коренным шейкам коленчатого вала
опорам распределительного вала
верхней опоре шатуна для смазки поршневого пальца

К рабочей поверхности цилиндра масло поступает из отверстий в нижней опоре шатуна или от специальных форсунок.

Другие части двигателя смазываются разбрызгиванием, т.е. часть масла вытекающего из зазоров в соединениях разбрызгивается подвижными частями КШМ и ГРМ. При разбрызгивании масла создается масляный туман, который при оседании смазывает детали двигателя.

Масло стекает в поддон картера двигателя под действием силы тяжести, после чего цикл смазки повторяется.

Также в некоторых автомобилях применяется система смазки с сухим картером. В такой системе основной запас масла содержится в автономном масляном баке, откуда подается в главную масляную магистраль двигателя нагнетающей секцией масляного насоса. Такие системы обеспечивают бесперебойный подвод масла к трущимся деталям двигателя на длительных крутых подъемах, спусках и при кренах без какого-либо масляного голодания и утечек масла через сальники коленчатого вала. Кроме того, применение системы с сухим картером позволяет уменьшить высоту двигателя, снизить расход масла и сохранять его физико-химические свойства в течение более длительного периода благодаря возможности удаления из масла картерных газов.

Рис. Типичная схема смазочной системы двигателя с сухим картером:
1 — масляная центрифуга; 2 — двигатель; 3 — полнопоточный фильтр грубой очистки; 4 — масляный радиатор; 5 — перепускной клапан; 6 — масляный бак; 7 — змеевик для подогрева масла; 8 — предпусковой маслозакачивающий насос; 9 — маслопрцемный сетчатый фильтр; 10, 11 — нагнетающая и откачивающая секции основного масляного насоса

Устройство системы смазки двигателей ГАЗ-69, ГАЗ-69А, ГАЗ-63 и ГАЗ-51А, ЗИЛ-157К, ЗИЛ-157 и ЗИЛ-151, ЗИЛ-164А, ЗИЛ-164 и ЗИЛ-150, ЯАЗ-М-206Б

Ознакомиться с особенностями устройства двигателей отечественных автомобилей ГАЗ, ЗИЛ, УРАЛ И ЯАЗ можно в следующей записи.

Система смазки двигателя ВАЗ

Система смазки двигателя ВАЗ — комбинированная, т.е. смазывание происходит одновременно двумя способами: под давлением и разбрызгиванием. При температуре масла 85 °С и частоте вращения коленвала 5600 мин-1, давление в системе смазки составляет от 3,5 до 4,5 кгс/см2. При минимальной частоте вращения коленчатого вала (от 850 до 900 мин-1) минимальное давление должно составлять не менее 0,5 кгс/см2. Вместимость системы смазки, включая масло в масляном фильтре, составляет 3,75 л.

Рис. Схема системы смазки двигателя ВАЗ:
1 — масляный насос; 2 — масляный картер: 3 — канал подачи масла от насоса к фильтру; 4 — горизонтальный канал для подачи масла от фильтра в масляную магистраль; 5 — канал для подачи масла к шестерне привода масляного насоса и распределителя зажигания; 6 — канал в шейке коленчатого вала; 7 — передний сальник коленчатого вала; 8 — канал подачи масла от масляной магистрали к коренному подшипнику и к валику привода масляного насоса и распределителя зажигания; 9 — шестерня привода масляного насоса и распределителя зажигания; 10 — валик привода масляного насоса и распределителя зажигания; 11 — канал для стока масла; 12 — канал в кулачке распределительного вала; 13 — магистральный канал в распределительном валу; 14 — канал в опорной шейке коленчатого вала; 15 — кольцевая выточка на средней опорной шейке распределительного вала; 16 — крышка маслоналивной горловины; 17 — наклонный канал с головке цилиндров; 18 — вертикальный канал в блоке цилиндров; 19 — масляная магистраль; 20 — датчики давления и контрольной лампы давление масла; 21 — канал подачи масла к коренному подшипнику; 22 — канал подачи масла от коренного подшипника к шатунному; 23 — указатель уровня масла; 24 — масляный фильтр; 25 — перепускной клапан масляного фильтра; 26 — противодренажный клапан

Подробней система смазки двигателя ВАЗ рассмотрена нами в следующей статье.

ВИДЕО-УРОК: Система смазки автомобиля

Схемы систем смазки двигателей

Схемы систем смазки двигателей

Система смазки двигателя М-21. Эта система смазки комбинированная; в состав ее входят: масляный насос, установленный внутри масляного картера, фильтр грубой очистки, фильтр тонкой очистки, редукционный клапан, масляная магистраль с каналами, маслоналивная горловина с крышкой и указатель уровня масла.

Рис. 1. Схема смазки двигателя М-21:
1 — коленчатый вал; 2 — шестерня коленчатого вала; 3 — редукционный клапан; 4 — датчик масляного манометра; 5 — фильтр грубой очистки масла; в — масляная магистраль; 7 — ось коромысел; 8 — крышка головки цилиндра; 9 — крышка маслоналивной горловины; 10 — коромысло; 11 — стойка оси; 12 — канал в головке цилиндров; 13 — канал в блоке цилиндров; 14 — штанга; 15 — толкатель; 16 — распределительный вал; 17 — шестерня привода масляного насоса; 18 — шестерня распределительного вала; 19 — масляный насос; 20 — перекидная трубка от насоса к блоку цилиндров; 21 — картер двигателя

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Шестерня распределительного вала находится в зацеплении с шестерней привода масляного насоса.

Во время работы двигателя масло из картера забирается насосом через плавающий маслоприемник и по перекидной трубке нагнетается в фильтр грубой очистки. Пройдя фильтр грубой очистки, масло поступает в масляную магистраль (канал, просверленный вдоль всего блока цилиндров с правой стороны). Из масляной магистрали по поперечным каналам в блоке цилиндров масло подводится к коренным подшипникам коленчатого вала и к подшипникам распределительного вала.

Верхние вкладыши коренных подшипников имеют отверстия для прохода масла к коренным шейкам коленчатого вала. На вкладышах коренных подшипников сделаны маслораспределительные канавки, постоянно сообщающиеся с каналами, по которым масло поступает от коренных шеек к шатунным. В шатунных шейках коленчатого вала двигателя М-21 сделаны грязеуловительные полости для дополнительной очистки масла. Пройдя эти полости, масло поступает к шатунным шейкам коленчатого вала и шатунным подшипникам.

У большинства двигателей на нижних головках шатунов сделаны небольшие отверстия, по которым при совпадении их с отверстиями в шатунных шейках коленчатого вала подается пульсирующий поток масла к кулачкам распределительного вала и стенкам цилиндров. У двигателя М-21 отверстия в шатунах направлены в сторону, противоположную от распределительного вала, и по ним масло поступает только на стенки цилиндров.

Коромысла и верхние наконечники штанг смазываются под давлением. На пятой (задней) опорной шейке распределительного вала имеются две незамкнутые канавки. При вращении вала они периодически соединяют канал с каналом, подводящим масло к пятому подшипнику распределительного вала. Масло пульсирующим потоком из канала по каналу головки цилиндров нагнетается под заднюю пустотелую стойку оси коромысел, и внутренняя полость оси коромысел заполняется маслом. Под каждым коромыслом, установленным на оси, есть отверстие, по которому масло поступает к втулкам коромысел. По каналам в коротких плечах коромысел и регулировочных винтах масло подается к верхним наконечникам штанг. Стекая по штангам, масло смазывает нижние наконечники, толкатели и кулачки распределительного вала. Толкатели имеют отверстия для выхода масла. Стекающее в картер масло подхватывается вращающимися деталями кривошипно-шатунного механизма двигателей и мелко разбрызгивается, вследствие чего образуется масляный туман.

Концы коромысел и стержни клапанов смазываются масляным туманом и маслом, разбрызгивающимся при вытекании его из зазоров втулок коромысел.

Поршневые пальцы, поршни и цилиндры также смазываются разбрызгивающимся маслом.

К валу привода масляного насоса и прерывателя-распределителя масло поступает самотеком. Стекая по стенкам блока цилиндров, масло попадает в корпус привода.

На передней опорной шейке распределительного вала имеются две незамкнутые канавки, одна из которых при помощи двух отверстий (радиального и осевого) соединяется с передним торцом опорной шейки. Через полукольцевую канавку, соединенную с этими отверстиями, масло при вращении распределительного вала поступает к упорному фланцу. В переднем торце блока цилиндров просверлено отверстие, в которое вставлена трубка, суженный конец которой располагается над распределительной шестерней. При вращении распределительного вала полукольцевые канавки дважды за один оборот соединяют поперечный масляный канал с отверстием в блоке цилиндров.

Пульсирующая струя масла по трубке подается к распределительным шестерням.

Параллельно масляной магистрали присоединен фильтр тонкой очистки, через который проходит часть масла, поступающего от фильтра грубой очистки. Пройдя фильтр тонкой очистки, масло сливается в картер двигателя.

В системе смазки двигателя М-21 имеются два клапана: перепускной, установленный в фильтре грубой очистки масла, и редукционный, расположенный в передней части блока цилиндров.

Давление в системе смазки двигателей М-21 и ГАЗ-бЗА при средних числах оборотов коленчатого вала (скорость движения автомобиля около 50 км/ч) должно быть в пределах 2—4 кГ/см2 (200—400 кн/м2). Если двигатель не прогрет, то давление повышается до 4,5—5 кГ/см2 (450—500кн/м2).

Редукционный клапан служит для поддержания в системе смазки нормального давления. Масляный насос, расположенный в картере, подает масла больше, чем требуется для работы двигателя, поэтому давление в системе смазки увеличивается. Вследствие этого редукционный клапан открывается, преодолевая сопротивление пружины, и перепускает масло из масляной магистрали по каналу в канал, откуда оно сливается в картер.

В процессе работы двигателя коренные и шатунные шейки коленчатого вала, а также и все подшипники постепенно изнашиваются. Зазоры между шейками коленчатого вала и соответствующими вкладышами подшипников увеличиваются, в результате этого возрастает расход масла через подшипники. Редукционный клапан, поддерживая необходимое давление в системе смазки, в этом случае меньше перепускает масла на слив в картер.

На двигателе М-21 установлен редукционный клапан плунжерного типа. В отверстии, где он расположен, сделана разгрузочная полукольцевая канавка, соединенная со сливным каналом. Благодаря разгрузочной канавке масло, просочившееся за плунжер, стекает в картер и не препятствует плунжеру свободно перемещаться во время работы двигателя.

Обычно редукционный клапан устанавливают в крышке или в корпусе масляного насоса (двигатели ГАЗ-51А, ЗИЛ-130 и др.), а на двигателях М-21 и ГАЗ-БЗА расположение клапана в конце масляной магистрали способствует быстрому поступлению масла к подшипникам коленчатого вала и на зеркало цилиндра, что облегчает пуск холодного двигателя.

Давление в системе смазки контролируют по манометру, датчик которого устанавливают на корпусе фильтра грубой очистки масла или в передней части блока цилиндров (ГАЗ-5ЗА).

Масло в картер двигателя М-21 наливают через горловину, расположенную на крышке головки цилиндров. Затем оно проходит через восемь отверстий в головке цилиндров для штанг и поступает в камеру штанг. В горизонтальной перегородке блока цилиндров между толкателями имеются отверстия, по которым масло стекает в картер.

Количество масла в картере двигателя контролируют по меткам, нанесенным на указателе. На стержне указателя выбиты метки П и О. Масло заливают в картер до метки П, после чего двигатель может работать до снижения уровня масла до отметки О. При снижении уровня масла ниже метки О работать запрещается, так как можно выплавить подшипники и вывести двигатель из строя.

Наливать масло выше метки П тоже не рекомендуется, так как это приводит к забрызгиванию свечей, образованию нагара на стенках камеры сгорания и на днищах поршней и к закоксовыванию поршневых колец.

Система смазки двигателя ГАЗ-53А. В системе смазки автомобиля ГАЗ-53А устанавливается масляная центрифуга и двухсекционный масляный насос.

При работе двигателя шестеренчатый масляный насос при помощи неподвижного маслоприемника забирает масло из картера. Нижняя секция масляного насоса нагнетает масло в центрифугу, после которой масло сливается в картер двигателя. Верхняя секция масляного насоса нагнетает масло в главную масляную магистраль блока цилиндров. Из главной магистрали масло по каналам в блоке подводится к коренным подшипникам коленчатого и распределительного валов. От коренных шеек коленчатого вала по каналам, просверленным к валу, масло поступает к шатунным подшипникам.

Рис. 2. Редукционных клапан:
а — в закрытом состоянии; б — в открытом состоянии; 1 — масляная магистраль; 2 — редукционный клапан; 3 — пружина; 4 — полукольцевая канавка; о — сливной канал; в — картер двигателя; 7 — канал

Из второй и четвертой опор распределительного вала масло пульсирующим потоком подается в полые оси коромысел. Смазка распределительных шестерен осуществляется маслом, сливаемым из центрифуги.

Рис. 3. Схема смазки двигателя FA3-53A:
1 — масляный радиатор; 2 — кран включения радиатора; 3 — предохранительный клапан; 4 — центрифуга; 5 — ось коромысел; в — главная масляная магистраль; 7 — верхняя секция масляного насоса; 8 — нижняя секция масляного насоса; 9 и 14 — редукционные клапаны; 10 — масляный насос; 11 — маслоприемник; 12 — картер двигателя; 13 — маслопровод

Из полости, расположенной между пятой шейкой распределительного вала и заглушкой блока цилиндров, масло проходит к приводу распределителя зажигания.

В системе смазки двигателя ГАЗ-53А имеется масляный радиатор, включенный, как и центрифуга, параллельно главной масляной магистрали. Масляный радиатор включается при температуре окружающего воздуха выше 20 °С. При тяжелых условиях работы автомобиля (например, движение с небольшой скоростью по глубокому снегу или песку) шофер должен включить масляный радиатор, несмотря на то, что температура окружающего воздуха низкая. Масло, пройдя через радиатор, охлаждается и стекает по маслопроводу в картер.

При включении масляного радиатора может заметно уменьшится давление в системе смазки. Чтобы оно не было меньше 1 кГ/см2 (100 кн/м2), перед краном включения радиатора установлен предохранительный клапан, отрегулированный на это давление.

В системе смазки имеются еще редукционные клапаны. Редукционный клапан расположен в корпусе нижней секции насоса,а клапан — в передней части блока цилиндров с правой стороны. Оба редукционных клапана предохраняют систему смазки от чрезмерного повышения давления.

Рис. 4. Схема смазки двигателя ЗИЛ-130:
1 — трубопровод подачи масла в масляный радиатор; 2 — кран включения масляного радиатора; 3 — масляный насос; 4 — канал, подводящий масло от насоса к фильтрам; 5 — ведущая шестерня привода масляного насоса; 6 — ведомая шестерня; 7 — фильтр грубой очистки; 8 — датчик масляного манометра; 9 — центрифуга; 10 — маслораспределительная камера; 11 — канал в коромысле; 12 — ось коромысел; 13 — левый магистральный канал; 14 — трубка подачи масла для смазки компрессора; 15 — каналы для смазки кривошипно-шатунной группы компрессора; 16 —штанга; 17 — толкатель; 18 — масляный радиатор; 19 — распределительный вал; 20 — шестерня распределительного вала; 21 — трубка для слива масла из компрессора; 22 — трубопровод для олива масла из радиатора; 23 — шестерня коленчатого вала; 24 — канал от коренной шейки к шатунной; 25 — грязе-уловительные полости; 26 — отверстие в теле шатуна для подачи масла на стенку цилиндра; 27 — правый магистральный канал; 28 — масляный картер; 29 — маслоприемник

Если масло в картере холодное (пуск двигателя), то давление в системе смазки увеличивается и срабатывают редукционные клапаны обеих секций насоса. Клапан перепускает масло из полости нагнетания во впускную полость насоса, а через клапан масло сливается в картер.

Система смазки двигателя ЗИЛ-130. На рис. 77 показана схема смазки двигателя ЗИЛ-130, имеющая много общего с системой смазки двигателей М-21 и ГАЗ-БЗА, поэтому рассмотрим только путь масла.

При работе двигателя масло по каналу нагнетается в корпус фильтров, на котором установлено два масляных фильтра: грубой и тонкой очистки масла (центрифуга). Весь поток масла проходит через фильтр грубой очистки. После выхода из фильтра грубой очистки поток масла разделяется. Одна часть масла поступает в центрифугу, а другая (основная) — в маслораспределительную камеру, расположенную на задней перегородке блока цилиндров.

Из камеры масло нагнетается в левый и правый магистральные каналы, а из них оно поступает к коренным подшипникам коленчатого вала, подшипникам распределительного вала и к толкателям. В коленчатом вале просверлены каналы для подачи масла к шатунным шейкам.

Средняя (третья) опорная шейка распределительного вала имеет отверстия. При совпадении их с отверстиями в блоке цилиндров масло пульсирующим потоком подается по каналам к головкам цилиндров, далее под стойку (в каждой головке) и затем в пустотелые оси коромысел. Масло, поступившее под давлением к втулкам коромысел, затем направляется по каналу к регулировочному винту и верхнему наконечнику штанги. Носки коромысел, стержни клапанов и механизмы вращения клапанов смазываются масляным туманом или маслом, поступающим самотеком.

Из правого магистрального канала по трубке масло подается в каналы для смазки кривошипно-шатунного механизма компрессора. От компрессора по трубке оно сливается в картер двигателя. Нижняя секция масляного насоса при открытом кране нагнетает масло по трубопроводу в масляный радиатор. Охлажденное в масляном радиаторе масло по трубопроводу сливается в картер.

8 различных частей системы смазки с [схемами и PDF]

В этой статье вы узнаете , что такое система смазки и различные части системы смазки с изображениями и PDF.

Смазка необходима при обслуживании автомобилей. Подача смазочного масла между движущимися частями называется просто смазкой. смазка всех движущихся частей (кроме нейлоновых, резиновых втулок или предварительно смазанных компонентов) необходима для уменьшения трения, износа и предотвращения заклинивания.

Подробнее о системе смазки:

Части системы смазочной системы

Ниже приведены 8 различных частей смазочной системы:

Масляный поддон
Масляный насос
1. Gear
4. ПЛАНГИ
5. PLUNGER Насос
6. 20192019201920192019201920192019201920192019201920192.
7. Пластинчатый насос
Масляный фильтр
1. Байпасная система
2. Полнопоточная система
Масляный фильтр
Масляный радиатор
Индикатор уровня масла
Датчик давления масла
1. Расширение давления тип
2. Электрическая катушка типа
3. Биметально-терамостата типа
Давление масла.
Масляный картер
Масляный картер представляет собой самую нижнюю часть камеры кривошипа. Он обеспечивает покрытие коленчатого вала и содержит масло. В системе смазки с мокрым картером масло выливается из картера и после смазки различных деталей капает в картер.
Масляный картер также известен как масляный поддон. Обычно изготавливается из стальных штамповок. Иногда изготавливается из алюминия или чугуна. В его нижней части имеется сливная пробка для слива масла. В некоторых случаях он содержит масляный фильтр, корпус для щупа и штуцер для маслопровода. В системе смазки с сухим картером масло находится в отдельном масляном баке.
Масляный насос
Масляный насос обычно размещается внутри картера ниже уровня масла. Масляный насос предназначен для подачи масла под давлением к различным смазываемым частям двигателя. Различные типы масляных насосов, используемых для смазки двигателя, следующие:
1. Шестеренчатый насос
2. Роторный насос
3. Плунжерный насос
4. Пластинчатый насос
1.
Шестеренчатый насос
Он состоит из двух зацепленных цилиндрических шестерен и заключен в корпус. Зазор между зубьями и корпусом шестерни очень мал. Шестерня прикреплена к валу, который приводится в движение от распределительного или коленчатого вала двигателя через соответствующую шестерню.
Другая шестерня свободно вращается на собственном подшипнике. Когда насос работает, масло поступает между зубьями шестерни со стороны всасывания. Переносится между шестернями и корпусом насоса и выдавливается со стороны нагнетания. Давление и объем масла, подаваемого насосом, зависят от частоты вращения шестерни.
Этот тип шестеренчатого насоса почти повсеместно используется в автомобильных двигателях из-за его простоты конструкции. Он может перекачивать масло под давлением около 2-4 кг/см. Во многих масляных насосах также предусмотрен предохранительный клапан для сброса избыточного давления из-за высоких оборотов двигателя или засорения маслопроводов.
2. Роторный насос
Он состоит из внутреннего и внешнего ротора внутри корпуса насоса вместо шестерен, т. е. две шестерни находятся в зацеплении внутри. Внешняя шестерня имеет число зубьев на один больше, чем внутренняя шестерня. Масло вытесняется со стороны входа на сторону выхода, как и в шестеренчатом насосе.
3. Плунжерный насос
Состоит из плунжера, который совершает возвратно-поступательное движение в корпусе насоса при движении вверх, плунжер всасывает масло из впускного отверстия, а при движении вниз вытесняет масло из выпускного отверстия. Этот тип маслосборника используется для подачи масла под низким давлением в желоба систем разбрызгивания.
См. также: Перечень деталей двигателя автомобиля. Назначение с (иллюстрации)
4. Насос лопастной
Содержит цилиндрический корпус с выходом и входом и барабан. Барабан установлен эксцентрично в корпусе и содержит две лопасти с пружиной. При вращении барабана лопасти протирают масло от входа к выходу.
Поскольку барабан установлен эксцентрично, объем между барабаном и корпусом постоянно уменьшается, а давление масла на выходе увеличивается.
Масляный фильтр
Масляный фильтр используется в системе смазки двигателя большинства автомобилей для фильтрации грязи или частиц песка из масла.
Системы масляных фильтров бывают двух Типы:
1. Байпасная система
2. Полнопроточная система
1. Байпасная система
В байпасной системе не все масло одновременно проходит через фильтр, а часть масла без фильтрации попадает в подшипники. Оставшееся масло проходит через фильтр и далее в подшипник. Когда двигатель работает непрерывно в течение длительного периода времени, все масло отфильтровывается.
2. Полнопоточная система
В полнопоточной системе все сначала проходит через фильтр, а затем попадает в подшипник. Если фильтр по какой-то причине остановится, система полностью выйдет из строя и подшипники будут голодать.
Различные типы масляных фильтров, используемых в автомобильных двигателях.
1. Картриджного типа
2. Краевого типа
3. Центробежного типа
1.
Масляный фильтр картриджного типа
Содержит фильтрующий элемент, помещенный в металлический корпус. Корпус имеет входной и выходной масляный насос, поступающий в корпус через фильтрующий элемент, который задерживает все загрязнения.
Отфильтрованное масло выходит из корпуса и направляется в масляную галерею. Фильтрующий элемент можно очищать при засорении. Если он не в состоянии быть очищенным должным образом, он должен быть заменен.
Читайте также: 18 различных свойств смазочных материалов [смазочное масло]
2. Масляный фильтр краевого типа
Он содержит номер диска в корпусе, через который проходит масло. Альтернативный диск установлен на центральном шпинделе, а диск между ними закреплен на отдельном прямоугольном стержне. Зазор между двумя дисками составляет всего несколько тысяч сантиметров.
Когда масло проходит через этот небольшой зазор, оно оставляет загрязнения на периферии диска, периодически приводя в действие центральный шпиндель, загрязнения, скопившиеся на дисках, удаляются.
3. Масляный фильтр центробежного типа
На рис показан масляный фильтр центробежного типа. Он содержит стационарный корпус, корпус ротора, центральный шпиндель и трубы с форсунками. Неочищенное масло поступает в полый центральный шпиндель и через всю его периферию попадает в корпус ротора.
От ротора нагнетающее масло поступает в трубки, на концах которых закреплены форсунки. Масло проходит через эти форсунки под давлением, реакция которого обеспечивает движение корпуса ротора, так что он начинает вращаться.
Масло из форсунок под большим давлением ударяется о стенки стационарного корпуса, где задерживаются примеси, а ниже опускается чистое масло, которое и принимается в работу. Стенки фильтра периодически очищают.
Читайте также: Четыре различных типа коробок передач, которые используются в современных автомобилях
Масляный фильтр
Масляный фильтр представляет собой просто сетку из проволочной сетки. Он прикреплен к входу масляного насоса, чтобы масло, поступающее в масляный насос, не содержало примесей. Сетчатый фильтр задерживает грязь или песок масла. Обычно устанавливается плавающий сетчатый фильтр, который шарнирно закреплен на входе масляного насоса.
Он устроен так, что плавает на поверхности масла, а загрязнения остаются на дне картера. Таким образом, только небольшое количество примесей попадает на сетчатый фильтр, и, следовательно, вероятность его засорения меньше. В сетчатом фильтре также имеется перепускной канал, позволяющий маслу проходить, когда сетчатый фильтр полностью забит.
Масляный радиатор
Масляный радиатор предназначен для охлаждения смазочного масла в двигателях большой мощности, где температура масла становится достаточно высокой. Так как вязкость масла уменьшается с повышением температуры, а также масляная пленка может разрушиться при высоких температурах, масло в системе смазки должно оставаться холодным.
Масляный радиатор похож на простой теплообменник. Масло можно охлаждать холодной водой из радиатора или потоком воздуха. Масляные радиаторы водяного типа чаще используются в системе смазки, потому что они действуют как реверсивные охладители.
В момент пуска, когда вода горячее масла, масло нагревается для обеспечения полной циркуляции в системе. При более высоких температурах, когда масло становится горячее воды, вода охлаждает масло.
Масляный радиатор водяного типа, как показано на рис., состоит просто из трубок, по которым циркулирует масло. Вода циркулирует вне трубок в корпусе охладителя. Тепло масла уносится циркулирующей водой.
Индикатор уровня масла
Уровень масла в картере проверяется щупом. Это длинная палка с ручкой на одном конце для удержания. Он градуирован с отметками полный, половинный и пустой. Для проверки уровня масла щуп опускают в картер и вынимают.
Масло налипает на щуп, показывающий уровень масла в картере. Масло должно упасть ниже критической отметки. Перед запуском автомобиля, особенно для дальней поездки. Уровень масла должен быть проверен.
Указатель давления масла
Указатель давления масла устанавливается на приборной панели всех автомобилей, оборудованных системой смазки под давлением, чтобы сообщить водителю, какое давление масла в двигателе. Манометры давления масла бывают следующих типов:
1. Манометр с расширением под давлением
2. Электрический тип
  1. Тип с балансировочной катушкой
  2. Тип с биметаллическим термостатом
датчик давления масла расширительного типа. Он содержит полую бурдонную (изогнутую) трубку, закрепленную на одном конце и свободную на другом.
Давление масла подается на изогнутую трубку через маслопровод от двигателя, в результате чего трубка выпрямляется. Это движение передается на иглу с помощью рычажного механизма и шестерен с конца трубки. Стрелка перемещается по циферблату, показывая давление масла.
2. Манометр с балансировочной катушкой
Состоит из двух отдельных блоков/двигателя и индикаторного блока. Блок двигателя состоит из подвижного контакта, который перемещается по сопротивлению в соответствии с изменяющимся давлением масла на диафрагму.
По мере увеличения давления диафрагма перемещается внутрь, за счет чего контакт перемещается вдоль сопротивления, так что в цепи между двигателем и блоком индикации создается большее сопротивление. Это уменьшает количество тока, протекающего в цепи.
Блок индикации состоит из двух катушек, которые уравновешивают движение стрелки на шкале, аналогично указателю уровня топлива с электрическим приводом.
3. Манометр с биметаллическим термостатом
Индикатор давления масла с металлическим термостатом подобен манометру с биметаллическим термостатом. Он состоит из блока двигателя и приборной панели. Давление масла на диафрагму деформирует лезвие термостата двигателя, и это искажение приводит к аналогичному искажению лезвия термостата приборной панели, в результате чего давление масла отображается на циферблате.
Световой индикатор давления масла
Во многих автомобилях давление масла в двигателе отображается с помощью сигнального индикатора. Свет загорается при включении зажигания и низком давлении масла. В схеме используется четырехступенчатый мембранный переключатель, который включает сигнальную лампу в зависимости от давления масла, необходимого для различных режимов работы двигателя.
На рис. показана контрольная лампа давления масла с четырехступенчатым мембранным переключателем. Когда масло давит на диафрагму, прикрепленный к ней выступ давит на самый верхний контактный стержень, разрывая контакт между двумя выступами, дальнейшее движение диафрагмы отклоняет второй стержень, и так до четвертой ступени.
Каждая из этих четырех ступеней включается в цепь с контрольной лампой с помощью селекторного переключателя, приводимого в действие совместно со спидометром. Таким образом, предупреждение загорается только тогда, когда давление масла падает ниже значения, соответствующего минимальной частоте вращения двигателя.
Вот и все, спасибо за внимание. Если у вас есть какие-либо вопросы по « Детали системы смазки », вы можете задать их в комментариях.
