Подключение предпускового подогревателя к системе охлаждения: Как установить подогреватель двигателя своими руками (видео)

Как работает подогреватель тосола — установка на ВАЗ 2109 своими руками + Видео

Пуск двигателя в холодное время года – это самое тяжелое испытание для силовой установки. Дело в том, что холодные детали имеют высокий коэффициент трения, возникающий также при повышении вязкости масла. Такой запуск мотора мгновенно прибавляет ресурсу двигателя около 10 километров пробега. Чтобы облегчить запуск и сделать его более безопасным для мотора автомобильные конструкторы придумали несложное устройство – подогреватель тосола. В этой статье вы узнаете, что это такое, для чего применяется, его виды, а также инструкцию по установке.

Назначение предпускового подогревателя и принцип его работы



Таким подогревателем называют устройство, которое предназначено для предварительного подогрева двигателя без его запуска с целью облечения его пуска. Данное устройство представляет собой нагревательный элемент, работающий от электрической сети, который довольно быстро подогревает охлаждающую жидкость и многие другие системы двигателя.

Данные подогреватели принято относить неавтономными. Впервые такое устройство было изобретено и применено в 1949 году Эндрю Фримэном. Для этого данный агрегат прикручивали к блоку цилиндров вместо сливного болта охлаждающей жидкости. Наиболее широкое распространение данные устройства получили в странах, где низкие температуры являются, чуть ли, не постоянным климатом региона: Северные широты России, Канада, а также многие штаты Америки, расположенные в северной части, и многие другие. Обычно, в таких регионах имеются специальные парковки, с розеткой, которая служит для подключения предпусковых подогревателей.

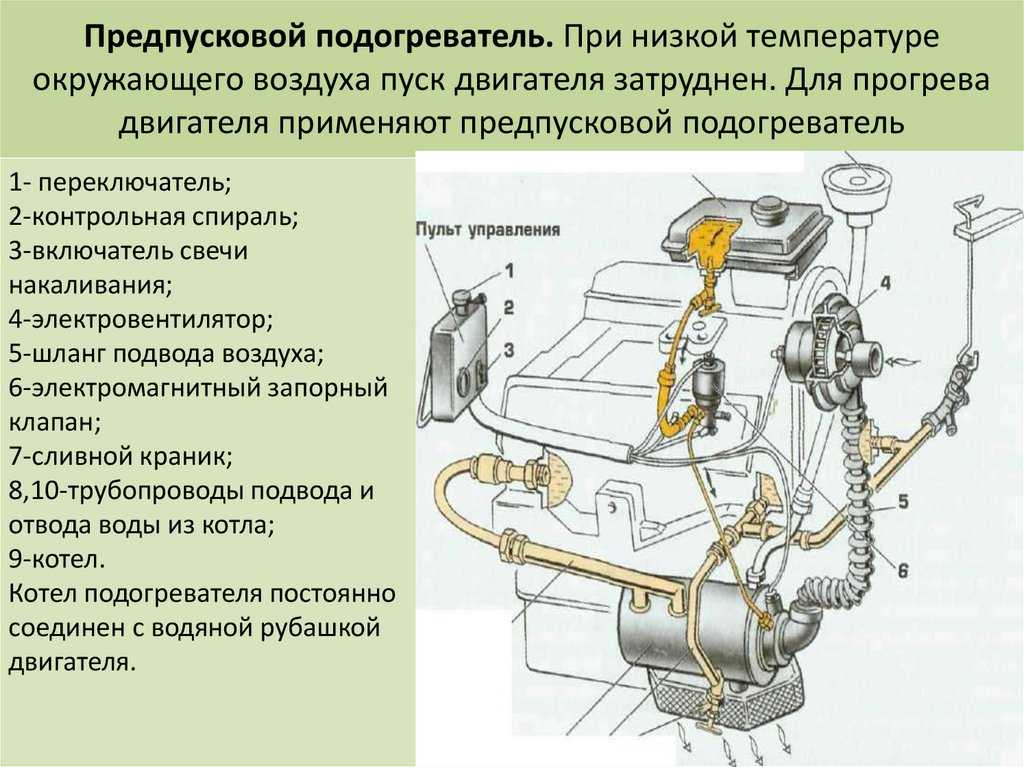

Любой современный предпусковой подогреватель состоит из следующих элементов:



• Нагревательный элемент, рассчитанный на 500-4000 Вт, который вкручивается в любое из существующих технологических отверстий в блоке цилиндров, через которые обеспечивается свободный доступ к охлаждающей жидкости. Другой вариант подключения представляет собой включение нагревательного элемента посредством патрубков, однако в этом случае, придется лить тосола больше, чем обычно.
• Электронный блок управления. Это устройство контролирует процесс нагрева и во многих случаях имеют специальный таймер, который отключает устройство от сети, если температура тосола достигла 90 градусов.
• Специальный блок, который выполняет зарядку аккумуляторных батарей (если речь идет об автономных подогревателях). Дело в том, что такие устройства потребляют довольно много энергии, которая затем нужна будет для первичного пуска двигателя. Если подогреватель «высосет» всю энергию, то ее не хватит для запуска и тогда смысл в таком подогревателе попросту пропадает.

Работа подогревателя тосола основывается на большом сопротивлении нагревательного элемента. При подключении его к сети, неважно какой, ток начинает протекать по всей длине толстой спирали. Так как она имеет большое сопротивление, возникает утечка токов, что сопровождается повышенным нагревом проводника. Таким образом, спираль нагревается и передает свое тепло на охлаждающую жидкость двигателя, которая, свою очередь, подогревает все системы двигателя.

Виды подогревателей тосола

Всего существует два вида подогревателей тосола:

• Предпусковой подогреватель, питание которого осуществляется от аккумуляторной батареи автомобиля. Это самый первый вид подогревателей, который отличается своей автономностью от внешних источников питания. Чаще всего, им пользуются водители, которые не имеют собственного гаража или у которых нет возможности применять другой вид подогрева.

Основным недостатком такого подогревателя считается то, что он может капитально разрядить аккумуляторную батарею при неумелом использовании.

• Электрический подогрев двигателя, который питается от промышленной сети 220 Вольт. Данный обогреватель обладает повышенной мощностью и позволяет довольно быстро произвести нагрев автомобиля. Он не влияет на состояние аккумуляторной батареи, но зависим от внешних источников. Целесообразно его применять только тем водителям, у которых есть свободный доступ к обычной домашней розетке.

Все подогреватели, которые питаются от промышленной сети, могут иметь различные способы монтажа, что выделяет для них свою классификацию. Самым распространенным является помповый подогреватель, который выступает в виде отдельного водяного насоса увеличенного объема и имеет в своем составе нагревательный элемент. Другой вид такого подогревателя может быть представлен в виде выносного элемента, подключаемого к системе патрубков.

Как установить подогрев двигателя на ВАЗ 2109

В данном руководстве речь пойдет именно о подогреве двигателя от сети 220 вольт. Стоит сразу предупредить, что установка данного устройства самостоятельно без соответствующих навыков не рекомендуется, так как неправильно установленный подогреватель может стать причиной пожара. Если вы не разбираетесь в электротехнике и никогда не имели дело с системой охлаждения данных автомобилей, рекомендуется это мероприятие поручить сотрудникам автосервиса, которые выполнят ее намного быстрее и качественнее.

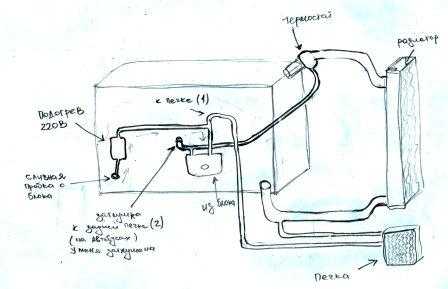

• Необходимо внимательно изучить систему охлаждения и приобрести соответствующие комплектующие. Так как помпа «девятки» расположена под кожухом ГРМ, то установить подобный подогреватель невозможно, поэтому рассмотрим вариант с выносным элементом. Стоит сразу учесть, что предпусковой подогреватель нужно включать в малый круг, который проходит через двигатель автомобиля. А это значит, что устанавливать его, куда попало, совсем не следует.
• Затем слейте антифриз и отсоедините патрубок, который ведет из термостата в блок цилиндров в передней части двигателя.
• Далее, по желанию автолюбителя, можно купить специальный комплект патрубков или же подключить старые элементы к подогреву. Вначале закрепите нагревательный элемент на нижней части блока цилиндров (для этого завод-изготовитель предусмотрел на кронштейне целую систему технологических отверстий ).
• После этого, подгоняются патрубки соответствующих размеров. Таким образом, вы должны в разрез этого патрубка включить подогреватель.
• Как все размеры будут подобраны, можно смазать патрубки герметиком и закрепить уже с помощью хомутов. Далее размотайте провод с «вилкой» и вытяните его в переднюю часть подкапотного пространства. Здесь выбор будет за вами: оставить ее под капотом или же вынести наружу, чтобы не открывать капот лишний раз. В первом случае вы добьетесь ее защиты от хулиганов и прочих факторов внешнего воздействия, а во втором – достигните удобства.

Внимание! Прокладка провода должна быть выполнена таким образом, чтобы она не касалась различных горячих и вращающихся частей двигателя, чтобы избежать ее случайного повреждения. При необходимости, провод можно удлинить или укоротить.

Теперь залейте антифриз обратно и наслаждайтесь приятным пуском и кратчайшим прогревом двигателя зимой.

Установка предпускового подогревателя двигателя

Зима — серьезное испытание для машины и ее владельца. Обледеневшие стекла, холодный салон, проблемы с запуском двигателя. А порой запуск вообще невозможен, потому что стартер на морозе разряжает аккумулятор полностью. Когда машина завелась, приходится долго прогревать двигатель — поездки с непрогретым двигателем со временем выведут авто из строя.

Как наслаждаться поездкой зимой в теплом салоне, со свободными ото льда и снега автомобильными стеклами? Это возможно благодаря предпусковому подогревателю двигателя, который включается одним из способов: простое нажатие кнопки на пульте, запрограммированный таймер или с помощью телефона. Далее автоматика устройства возьмет на себя заботу о подготовке машины к старту, будет постоянно поддерживать нужную температуру, не включая при этом двигатель машины.

Принцип работы этого устройства прост и экономичен: в специальную камеру поступает небольшое количество топлива из бака (бензин или дизельное топливо) и воспламеняется. За счет этого происходит быстрый нагрев тосола, подогретая жидкость циркулирует по системе охлаждения двигателя, печки салона. Через 30-60 минут, в зависимости от температуры на улице, вы можете отправляться в путь в теплом и уютном автомобиле.

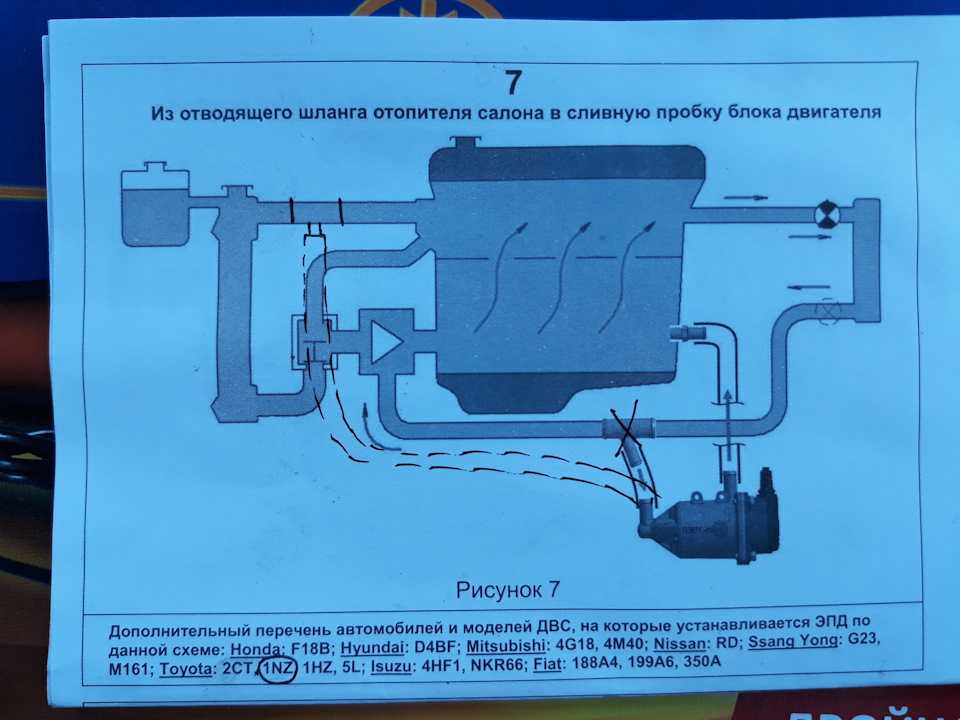

Установка предпусковых подогревателей двигателя проводится в несколько этапов (подключение происходит по разным схемам, в зависимости от модели автомобиля):

• Подготовка авто к установке – сливается жидкость (вода или тосол) с охлаждающего контура и печки.
• Установка устройства в подкапотное пространство — это важный шаг, подогреватель нужно установить в правильное место, где нет сильной вибрации, высокой температуры, выделений масла или топлива.
• Установка устройства не по технологии может вывести из строя не только подогреватель, но сам автомобиль.

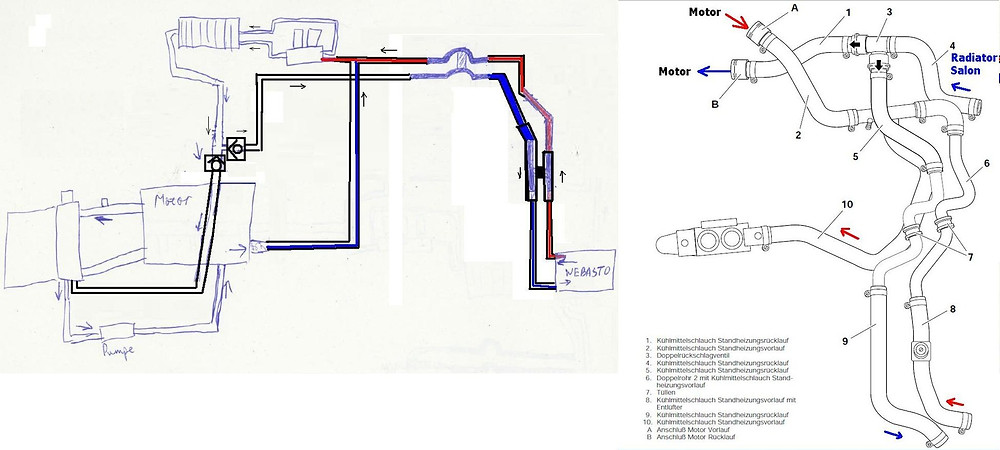

• Подключение к системе охлаждения двигателя и к печке.
• Подключение к топливной системе автомобиля.
• Монтаж электрооборудования – подключение к бортовому компьютеру и электромеханическим узлам таймера, GSM модуля, климат контроля, систем управления и автоматики. Заполнение охлаждающей жидкостью – проверяется качество соединения всех узлов.
• Программирование, настройка и проверка качества, работоспособности оборудования, машины, автоматики, дистанционного управления.

В нашем салоне установка предпусковых подогревателей двигателя будет сделана в кратчайшие сроки, в соответствии с технологией и качественно, это существенно увеличит срок службы двигателя.

Цены

Установка предпускового подогревателя двигателя 4 кВт. 57160 р.

Установка предпускового подогревателя двигателя 5 кВт. 66240 р.

Установка GSM-модуля для управления предпусковым подогревателем двигателя. 10000 р.

Установка минитаймера для управления предпусковым подогревателем двигателя. 4500 р.

Автомобильная система отопления: как это работает — Автосервис Люка

Опубликовано 1 марта 2021 г. 2 марта 2021 г. Автосервис Люка

Без системы отопления в транспортных средствах мы бы все замерзли по дороге к месту назначения в зимние месяцы. Большинство из нас воспринимают эту систему как должное, потому что, если она сломается, без нее мы будем водить машину ужасно! Давайте посмотрим, как работает система отопления, чтобы нам было комфортно в холодную погоду.

Система отопления состоит из нескольких основных компонентов; радиатор отопителя, двигатель/вентилятор отопителя, шланги отопителя, клапан управления отопителем и панель управления HVAC (отопление, вентиляция, кондиционирование воздуха) внутри кабины. Компонентами системы охлаждения, взаимодействующими с системой отопления, являются охлаждающая жидкость, термостат, радиатор и водяной насос.

Система обогрева подключена к системе охлаждения двигателя и использует тепло двигателя для прогрева автомобиля. Сердечник отопителя действует как небольшой радиатор, подключенный к системе охлаждения двигателя. Система охлаждения заполнена охлаждающей жидкостью, которая циркулирует между двигателем и основным радиатором автомобиля. Клапан термостата блокирует циркуляцию через основной радиатор при холодном двигателе; он открывается, когда двигатель достигает заданной температуры. Как только автомобиль достигает рабочей температуры, термостат открывается и позволяет охлаждающей жидкости из системы охлаждения циркулировать по каналам двигателя, удаляя тепло от двигателя и направляя его в радиатор.

Расход воздуха в системе вентиляции и кондиционирования автомобиля.

Двигатель вентилятора системы HVAC создает воздушный поток. Воздух проходит через испаритель кондиционера, а затем через радиатор отопителя (см. схему выше). Вентилятор расположен перед радиатором отопителя и обдувает ребра холодным наружным воздухом. Различные воздуховоды и двери внутри системы HVAC распределяют теплый воздух к вентиляционным отверстиям и в кабину автомобиля. Дверь температурного смешения — это дверь, которая регулирует смешивание теплого и холодного воздуха.

Если воздух недостаточно горячий, это может быть вызвано одной из следующих распространенных проблем:

• Если воздух, выходящий из вентиляционных отверстий, недостаточно горячий, первым делом проверьте уровень охлаждающей жидкости в расширительном бачке. . Если он низкий, необходимо долить охлаждающую жидкость и проверить систему охлаждения на герметичность. Вы узнаете, что в радиаторе отопителя вашего автомобиля есть утечка, если вы почувствуете сладкий аромат охлаждающей жидкости, когда ваш обогреватель включен. Утечки могут привести к тому, что кабина будет заполнена белым паром, который может запотеть на ваших окнах.
• Если сердцевина отопителя засорится ржавчиной или шламом, у вас больше не будет тепла. Время от времени систему кондиционирования необходимо перезаряжать, чтобы вернуть ее к максимальной эффективности.
• Термостат, застрявший в открытом положении, также может вызвать длительное время прогрева, однако в большинстве автомобилей индикатор Check Engine загорается, если термостат застрял в открытом положении. Признаком заклинившего термостата в открытом положении является падение температуры двигателя ниже нормы при движении по трассе.
• В некоторых автомобилях, если заслонка смешения температур внутри системы HVAC не работает должным образом, это также может вызвать недостаток тепла из вентиляционных отверстий. Часто части тросового механизма в системе ОВК изнашиваются, из-за чего заслонка смесителя не полностью закрывает холодный воздух. Вы можете сказать, что это проблема, потому что может показаться, что ручка горячего/холодного воздуха заедает и не перемещается полностью в положение «Горячий».
• Если отсутствует поток воздуха из дефлекторов даже при полной частоте вращения электровентилятора, необходимо проверить салонный фильтр. Грязный салонный фильтр может ограничить поток воздуха в системе HVAC. Обычно после полного прогрева двигателя воздух из дефлекторов должен быть очень теплым на любой скорости или при остановке автомобиля на красный сигнал светофора.

Система отопления в вашем автомобиле предназначена для того, чтобы согреть вас, когда снаружи холодно. Правильное техническое обслуживание системы охлаждения является ключом к эффективной работе системы отопления вашего автомобиля. Очень важно регулярно промывать охлаждающую жидкость в двигателе и заправлять ее чистой смесью охлаждающей жидкости и воды, а также устранять любые утечки. Если ваша система отопления не работает должным образом, важно как можно скорее обратиться в автосервис Люка в Вероне, штат Нью-Джерси, чтобы проверить ее, потому что, в зависимости от проблемы, это может привести к повреждению двигателя.

Запросить встречу сейчас



Ссылки:

All About Automotive

Testing Autos

Bereadymn

Опубликовано в Советы по уходу за автомобилем

как это работает и основные компоненты

Перейти к содержимому

Предыдущий Следующий

• Посмотреть увеличенное изображение

Двигатель вашего автомобиля лучше всего работает при высокой температуре. Когда двигатель холодный, компоненты легко изнашиваются, выбрасывается больше загрязняющих веществ, и двигатель становится менее эффективным. Таким образом, еще одной важной задачей системы охлаждения является позволяют двигателю прогреться как можно быстрее , а затем поддерживать постоянную температуру двигателя. Основной функцией системы охлаждения является поддержание оптимальной рабочей температуры двигателя. Если система охлаждения или какая-либо ее часть выйдет из строя, двигатель перегреется, что может привести ко многим серьезным проблемам.

Вы когда-нибудь представляли себе, что произойдет, если система охлаждения вашего двигателя не будет работать должным образом? Перегрев может привести к взрыву прокладок головки блока цилиндров и даже к растрескиванию блоков цилиндров, если проблема достаточно серьезная. И со всей этой жарой нужно бороться. Если тепло не может быть отведено от двигателя, поршни буквально приварены к внутренней части цилиндров. Тогда вам просто необходимо выбросить двигатель и купить новый. Итак, вам следует позаботиться о системе охлаждения двигателя и узнать, как она работает.



Компоненты системы охлаждения



Радиатор



Радиатор служит теплообменником для двигателя. Обычно изготавливается из алюминия и имеет множество трубок малого диаметра с прикрепленными к ним ребрами. Кроме того, он обменивает тепло горячей воды, поступающей от двигателя, с окружающим воздухом. Он также имеет сливную пробку, впускное отверстие, герметичную крышку и выпускное отверстие.



Водяной насос



Когда охлаждающая жидкость остывает после попадания в радиатор, водяной насос направляет жидкость обратно в блок цилиндров , радиатор отопителя и головку блока цилиндров. В конце концов, жидкость снова попадает в радиатор, где снова остывает.

Подробнее о водяных насосах читайте здесь .



Термостат



Это термостат, который действует как клапан для охлаждающей жидкости и пропускает ее через радиатор только при превышении определенной температуры. Термостат содержит парафин, который расширяется при определенной температуре и открывается при этой температуре. В системе охлаждения используется термостат на регулируют нормальную рабочую температуру двигателя внутреннего сгорания. Когда двигатель достигает нормальной рабочей температуры, срабатывает термостат. Тогда охлаждающая жидкость может попасть в радиатор.

Подробнее о термостатах читайте здесь.



Другие компоненты



Заглушки: На самом деле это стальные заглушки, предназначенные для герметизации отверстий в блоке цилиндров и головках цилиндров, образовавшихся в процессе литья. В морозную погоду они могут выскочить, если нет защиты от мороза.

Прокладка головки/крышки ГРМ: Уплотняет основные детали двигателя. Предотвращает смешивание масла, антифриза и давления в цилиндре.

Переливной бачок радиатора: Это пластиковый бачок, который обычно устанавливается рядом с радиатором и имеет впускное отверстие, соединенное с радиатором, и одно переливное отверстие. Это тот самый бак, в который вы заливаете воду перед поездкой.

Шланги: Набор резиновых шлангов соединяет радиатор с двигателем, по которым течет охлаждающая жидкость. Эти шланги также могут начать протекать после нескольких лет использования.

Подробнее: Важность автомобильного термостата в системе охлаждения автомобиля





Как работает система охлаждения двигателя



Чтобы объяснить, как работает система охлаждения, вы должны сначала объяснить, что она делает. Все очень просто – система охлаждения автомобиля охлаждает двигатель. Но охлаждение этого двигателя может показаться гигантской задачей, особенно если учесть сколько тепла вырабатывает двигатель автомобиля. Подумай об этом. Двигатель небольшого автомобиля, движущегося по шоссе со скоростью 50 миль в час, производит примерно 4000 взрывов в минуту.

Наряду со всем трением от движущихся частей это большое количество тепла, которое необходимо сконцентрировать в одном месте. Без эффективной системы охлаждения двигатель нагреется и перестанет работать в течение нескольких минут. Современная система охлаждения должна обеспечивать прохладу автомобиля при температуре окружающего воздуха 115 градусов , а также тепло в зимнюю погоду.



Что происходит внутри?



Система охлаждения работает за счет постоянного прохождения охлаждающей жидкости по каналам в блоке цилиндров. Охлаждающая жидкость, приводимая в действие водяным насосом, проталкивается через блок цилиндров. Проходя по этим каналам, раствор поглощает тепло двигателя.

Выйдя из двигателя, эта нагретая жидкость попадает в радиатор, где охлаждается потоком воздуха, поступающим через решетку радиатора автомобиля. Жидкость будет охлаждаться при прохождении через радиатор и снова возвращаться в двигатель, чтобы забрать больше тепла двигателя и отвести его.

Между радиатором и двигателем находится термостат. В зависимости от температуры термостат регулирует то, что происходит с жидкостью. Если температура жидкости падает ниже определенного уровня, раствор минует радиатор и вместо этого направляется обратно в блок цилиндров. Охлаждающая жидкость будет продолжать циркулировать до тех пор, пока не достигнет определенной температуры и не откроет клапан на термостате, позволяя ей снова пройти через радиатор для охлаждения.

Кажется, что из-за очень высокой температуры двигателя охлаждающая жидкость может легко достичь точки кипения. Однако система находится под давлением, чтобы этого не произошло. Когда система находится под давлением, охлаждающей жидкости гораздо труднее достичь точки кипения. Однако иногда давление возрастает, и его необходимо сбросить, прежде чем он сможет спустить воздух из шланга или прокладки. Крышка радиатора сбрасывает избыточное давление и жидкость, скапливаясь в расширительном бачке. После охлаждения жидкости в накопительном баке до приемлемой температуры она возвращается в систему охлаждения для рециркуляции.

Продолжайте читать: Как определить проблемы с контуром охлаждения





Dolz, качественные термостаты и водяные насосы для хорошей системы охлаждения поиск решений, которые помогают их партнерам и клиентам перемещать водяные насосы туда, где это необходимо. Industrias Dolz с более чем 80-летней историей является мировой лидер в производстве водяных насосов с широким ассортиментом продукции, включая распределительные комплекты и термостаты для производства запасных частей. Если вы заинтересованы в наших продуктах, свяжитесь с нами, и мы сообщим вам.
