Как измерить давление в топливной системе своими руками — авто — 17 июня — 43220471326

Как измерить давление в топливной системе своими руками

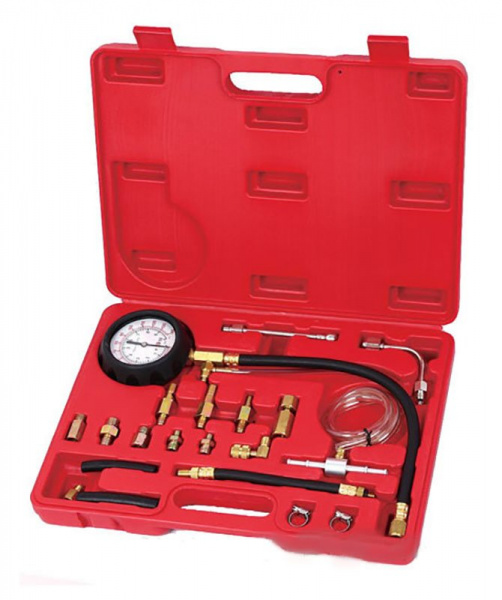

Как узнать давления в топливной рампе способов много. Например, купить прибор для проверки давления топлива. Комплект с топливным манометром, адаптером и сливом обойдется вам в 1200-1300р. Заплатить на СТО 300р и сделать замеры там. А можно замерить давление в топливной системе воздушным манометром, который используется для измерения давления в шинах. Вот на этом моменте я остановлюсь более подробно. Раз сайт посвящен автомобилям десятого семейства, то дальнейшие цифры и некоторые нюансы будут иметь отношение именно к ВАЗ 2110. В остальном процедура аналогичная любому другому автомобилю.

Сразу сделаю небольшое отступление. Особенность манометров такова, что его начальные значения шкалы имеют относительную неточность. Что это значит ? Если воздушный манометр будет иметь шкалу до 16-20атм (когда для топлива предел измерения — 5-7атм), то замеры давления будут не точными из-за этой погрешности, которая как раз будет выпадать в начальные значения шкалы прибора. Поэтому правильно проверять давления топливаименно топливным манометром с пределом 6-7атм.

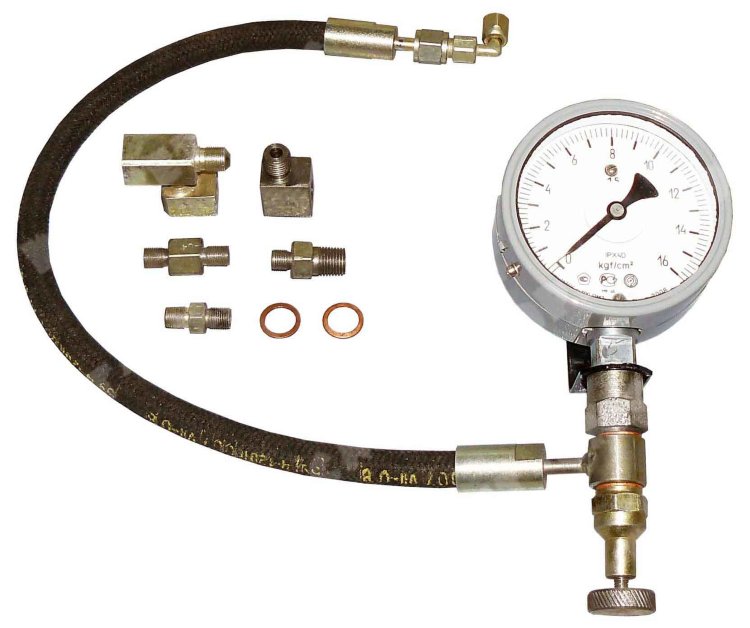

Берем манометр (на фото прибор для измерения давления в шинах). Наматываем фумку (сантехнический лён) под патрубок и одеваем кислородный шланг с внутренним диаметром 9мм. Закрепляем хомутами. На генератор укладываем тряпку (чтобы не устроить пожар под капотом). Выкручиваем пластиковый колпачок на топливной рампе.

Под колпачком отверстие с ниппелем. Откручиваем его колпачком от колеса. Из-за остаточного давления в рампе после снятия ниппеля брызнет бензин.

По желанию можно сбросить давление в топливной системе автомобиля. Для этого нужно снять предохранитель бензонасоса (под правой облицовкой центральной консоли около ЭБУ, где 3 реле и 3 предохранителя. обычно предохранитель бензонасоса крайний слева) и подождать, когда заведенный автомобиль не заглохнет.

Одеваем второй конец шланга на отверстие рампы и закрепляем хомутом. Убираем тряпку с генератора и заводим двигатель. Не забываем, перед тем, как снять шланг с рампы, снова накрыть генератор тряпкой. Все, теперь Вы знаете, как проверить давление в топливной системе в полевых условиях.

Кстати, вместо хомутов можно использовать втулку регулировочного болта классики (поз. 27 на рисунке). Она прекрасно накручивается на штуцер рампы «десятки». Для уплотнения надеваем на штуцер подходящее по размеру резиновое кольцо. С другой стороны втулки припаиваем штуцер, на который и одеваем шланг с манометром.

Какое давление в топливной системе ВАЗ 2110 должно быть ?
Проверка давления в топливной системе с иллюстрациями уже описана в http://www. autoprospect.ru/vaz/2110-zhiguli/7-1-3-proverka-d…» target=»_blank»>книжке. В ней же есть основные показатели давления.

Как измерить давление топлива в системе, где нет обратки ?
На ВАЗ 2110 с двигателями 1.6 л давление в рампе постоянное и составляет 3.6-4.0атм. В остальном же методика замеров аналогичная. Альтернативные способы:

1. Замеряется на выходном штуцере модуля бензонасоса — это тот, который с одной трубкой. Понадобится гибкий бензостойкий шланг с внутренним диаметром около 8мм и манометр (нужно снять трубку, и вместо нее надеть шланг с манометром). Давление должно быть 5-7атм.
2. Закрыть обратку, как это делают на ДВС со сливной рампой, только глушить надо опять таки на самом бензонасосе. Второй шланг сдёргиваем (двойной) и вставляем в снятый шланг затычку, сделанную например из старого топливного фильтра (отпиливаешь от него сосок и глушишь). Одиночный шланг должен быть одет на штуцер насоса, а измерять теперь надо на топливной рампе. По http://www.autoprospect.ru/vaz/2110-zhiguli/20-2-3-sistema-p…» target=»_blank»>схеме системы питания всё будет понятно.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов
