что это такое в машине, устройство, принцип работы

Установка дизельных моторов на современных авто имеет ряд преимуществ, одним из которых является экономией топлива на пробеге. При этом водитель получает минусы, связанные с некоторыми сложностями в обслуживании и ремонте топливной системы. Владельцы подержанного транспорта знакомятся с ТНВД, что это такое в машине, как работает и как за ним правильно ухаживать.

Расшифровка аббревиатуры

Под загадочным определением ТНВД (Injection pump) скрывается топливный насос высокого давления. Основной его задачей является своевременная подача топливных порций в цилиндры под высоким давлением. Необходимость в таком приборе обусловлена тем, что возможность качественного воспламенения дизеля напрямую связана с оптимальным значением давления.

Чрезмерно заниженный уровень давления не позволит сформироваться искре, необходимой для воспламенения топлива. Использование традиционной поршневой системы оказывается не всегда эффективным.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы

Важно знать, что для нормального функционирования современных авто необходимо обеспечить в камерах сгорания давление выше 160 МПа.

Установленный в двигателях ТНВД позволяет обеспечить подобные условия. Также помогает в работе дизельного ДВС современная система впрыска Common Rail. Она задействует электронику для манипуляций с форсунками.

Конструкционные особенности

Чтобы обеспечить правильную, безопасную и эффективную эксплуатацию машины, необходимо знать устройство топливного насоса высокого давления дизельного двигателя. Основными компонентами узла являются такие элементы:

  • подвижный плунжер;
  • рабочий цилиндр.

Подобная плунжерная система изготовлена из высокопрочной стали, что позволяет ей выдерживать механическое, прессинговое и термическое воздействие без необратимых деформаций. Обязательным условием технологических особенностей является высокая точность, с которой выполнен узел

.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы

Стоит учитывать, что подобный насос является довольно дорогостоящим изделием. Успешная работа достигается благодаря тому, что внедрено прецизионное сопряжение – минимальный зазор между плунжерными парами. Одной из обязанностей является перераспределение топлива между форсунками, нижняя часть которых располагается внутри цилиндров. За счет таких распылителей формируется мелкодисперсная топливная фракция.

В большинстве моделей авто ТНВД располагается в подкапотном пространстве, ближе к блоку цилиндров. Часто форсунки соединены металлическими трубопроводами, которые значительно затрудняют демонтажные операции.

Производители предлагают несколько популярных разновидностей насосов:

  • магистральные;
  • рядные;
  • распределительные.

В каждом случае имеются свои плюсы и минусы. При выборе необходимо их учитывать.

Рядные

Разновидности относятся к надежным и долговечным устройствам. Такие аппараты встречаются в легковых авто, выпущенных до начала нынешнего века.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Для грузовиков агрегаты продолжают ставить и в текущем десятилетии. Предусмотренный принцип работы плунжерного насоса высокого давления подобной конструкции предполагает возможность работы даже на топливе низкого качества, ведь аппарат смазывается моторным маслом.

Имеющиеся плунжерные пары расставлены в ряд. От количества цилиндров зависит количество пар. Кулачковый вал соединяется с коленчатым, таким образом удается запустить все в работу. Предусмотрены специальные пружины, позволяющие надежно прижимать плунжер к кулачкам.

Во время вращения вала плунжер толкается кулачком, открывая/закрывая впускное отверстие. Одновременно формируется высокое давление. Далее топливо отправляется на конкретную форсунку. В ранних моделях регулировка проводилась механическим путем, а позже это делалось с помощью электроники.

Распределительные

Более поздние поколения насосов выпускались по рядному принципу работы. Этот принципиальный вариант компоновки предполагает немалое количество преимуществ:

  • плавность хода;
  • стабильность работы;
  • меньшие габариты составных частей.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы

Также допускается несколько подклассов насосов, в которых применяются роторные либо плунжерные принципы работы, а также используются торцевые, внутренние либо внешние кулачки. Пара плунжеров задействована для всех цилиндров. Недостатком является относительно невысокая долговечность, что вынуждает монтировать подобные экземпляры лишь на легковые авто.

Магистральные

Системы с прямым впрыском являются лидерами среди современных моделей авто. Обязательным атрибутом для них является встроенный насос высокого давления. Таким образом удается эффективней управлять сгоранием топлива в цилиндрах.

Важно знать, что особенностью магистральных систем является наличие топливной рампы.

Подобная рейка служит аккумулирующей емкостью для сбора топлива. При такой конструкции удается делить процесс формирования давления и момент впрыска. Для разных моделей характерными являются конструкции, в которых применяются от одной до трех плунжерных пар.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Дополнением может служить гидропривод и спецклапаны, формирующие дозировку.

Благодаря такой компоновке удается добиться наибольшей продуктивности. Регулировкой процессов занимается электронный блок управления, что иногда служит недостатком. Также минусом является необходимость использования исключительно высококачественного топлива.

Что такое ТНВД в бензиновом двигателе

Автомобильные инженеры проводят множество экспериментов. Одним из них является внедрение топливных насосов высокого давления в бензиновые двигатели, например, в GDI. Эта привилегия относится к системам прямого впрыска.

Внедренные системы GDI являются симбиозом бензиновых и дизельных аналогов. Впрыск осуществляется как в дизелях, а зажигание подготовленного топлива происходит не от калильных свей, а от свечи зажигания. В такой ситуации конструкторы задействуют ТНВД распределительного типа.

Интересное по теме:

загрузка.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы ..

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Тнвд что это такое в машине дизель


ТНВД: что это такое в машине, виды, диагностика и неисправности

Как уже многие поняли, данное название – это аббревиатура. Расшифровка ТНВД достаточно простая. Она расшифровывается как топливный насос высокого давления. Главная задача данного агрегата – подать вовремя в камеру сгорания дизель под высоким давлением. Дизельное топливо имеет одну важную особенность – качественное воспламенение возможно только при достаточном давлении. Если оно будет слишком низким, то искра не сможет воспламенить смесь. Применение стандартной поршневой системы считается неэффективным. Для работы дизельного мотора понадобится создать давление от 150 мегапаскаль. Решением этой проблемы и стал специфический для дизеля агрегат ТНВД.

С появлением передовой системы впрыска Common Rail, которая осуществляет электронное управление форсунками, насос стал выполнять только одно действие – создание достаточного уровня давления.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы

При этом Common Rail устанавливается далеко не на всех автомобилях. Топливный насос высокого давления – это важный и незаменимый компонент, обеспечивающий правильную работу двигателя. Любому водителю дизельного авто будет полезно знать принцип работы аппарата и его разновидности.

Конструкция устройства

Существует несколько видов ТНВД дизельного двигателя. Далее будет описано общее устройство ТНВД. Насос включает два ключевых компонента: плунжер (или поршень) и цилиндр малого диаметра, по которому ходит поршень. Вместе они образовывают плунжерную систему. Изготавливается она только из высококачественной стали, чтобы выдержать без деформаций высокие давления. Важную роль играет высочайшая точность, с которой производится подобная плунжерная пара.

Многим водителям уже известно, что ТНВД является одним из самых дорогих элементов в конструкции. Использование качественного сырья и необходимость для производства высокоточного оборудования делают эту деталь такой дорогостоящей.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы

На территории бывшего СССР было меньше 3 заводов, которые способны были изготавливать топливные насосы высокого давления.

Работа насоса возможна во многом благодаря очень маленькому расстоянию между плунжерной парой. Его называют прецизионным сопряжением. Также насос осуществляет распределение топлива по форсункам. Это промежуточный элемент в цепи, который объединен непосредственно с насосом. Нижняя часть форсунки находится в камере сгорания. Она отвечает за распыление дизеля. Точное время воспламенения определяется углом опережения.

Как правило, топливный насос высокого давления располагается в подкапотном пространстве недалеко от двигателя. На иномарках трубопроводы к форсункам от насоса будут металлическими, что затруднит демонтаж детали.

Теперь вы знаете устройство ТНВД дизельного двигателя. Это общая информация, так как более специфические детали конструкции необходимо изучать на примере насоса конкретного вида.

Разновидности ТНВД

Развитие технологий привело к появлению нескольких видов ТНВД.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Далее будут рассмотрены следующие типы:

  • рядный;
  • распределительный;
  • магистральный.

Каждый тип обладает своими особенностями.

Рядный

Это крайне надежный и долговечный тип насосов. В легковых автомобилях его перестали применять где-то в 2000 годах, но на дизельных грузовиках он используется повсеместно. ТНВД подобного класса смазываются моторным маслом, что позволяет работать даже на низкокачественном дизеле. Рядные модели устанавливаются в моторах с раздельными камерами сгорания.

Как понятно из названия, все плунжерные пары установлены в один ряд. Их количество определяется числом цилиндров в моторе. К коленчатому валу подсоединяется кулачковый вал. Именно он приводит в движение каждую из плунжерных пар. Для постоянного прижатия плунжера к кулачкам имеются специальные пружины.

Принцип действия достаточно прост: при вращении кулачкового вала плунжер сдвигается. Он закрывает собой впускное и выпускное отверстия. Параллельно создается высокое давление, благодаря которому происходит открытие нагнетательного клапана.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы После дизель через топливопровод поступает к конкретной форсунке.

За регулировку количества топлива отвечает электроника. В старых машинах это делается механическим путем. Последний способ предполагает поворот плунжера на небольшой градус внутри цилиндра. Это достигается за счет использования шестерни, соединенной с зубчатой рейкой. Рейка соединяется с педалью акселерометра. Корректный впрыск топлива при разном нажатии педали осуществляется с помощью специальной муфты. Она имеет пару грузиков, которые расходятся под действием центробежных сил и обеспечивают раннее или позднее впрыскивание, учитывая обороты мотора.

Распределительный

Это следующее поколение, обладающее парой важных преимуществ по сравнению с рядными моделями (меньшие габариты детали, более стабильная и плавная работа). При этом распределительные ТНВД разделяются на несколько подклассов:

  • плунжерные или роторные;
  • с торцевыми, внутренними или внешними кулачками.

В конструкции используется пара плунжеров, которые работают на все камеры сгорания.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Из-за невысокой долговечности подобные устройства устанавливаются на легковых автомобилях. Плунжеры делают столько оборотов, сколько цилиндров в моторе, за счет чего и уменьшается существенно срок эксплуатации по сравнению с рядными ТНВД.

Магистральный

Большинство современных дизельных иномарок оснащается системой Common Rail, (прямой впрыск топлива). Неотъемлемым компонентом является магистральный ТНВД. Он характеризуется лучшей управляемостью процесса сгорания. Добиться этого удалось за счет подачи топлива не прямо в цилиндр, а в специальную аккумулирующую емкость (топливная рампа). Этот конструктивный ход позволил разделить процесс впрыска и создания давления.

В различных автомобилях используется топливный насос высокого давления с 1, 2 или 3 плунжерными парами. Дополнительно в конструкции может присутствовать гидравлический привод. Из аккумулирующей емкости топливо попадает в цилиндр через специальные клапаны, способные регулировать дозировку.

Магистральные модели являются верхом эволюции подобных насосов, предоставляя максимальную эффективность.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Работа регулируется электронным блоком управления, что с другой стороны является уязвимостью. Также к недостаткам можно отнести прихотливость насоса к дизельному топливу и высокая стоимость. Малейшие деформации в движущихся компонентах могут вывести деталь из строя.

Как это работает

Давайте рассмотрим в подробностях принцип работы ТНВД. Как уже было описано ранее, конструкция состоит из плунжера и нагнетательного клапана. В ходе вращения кулачкового вала (который получает вращательный момент от коленчатого вала через передачу) он «набегает» на муфту. Последняя смещается в направлении форсунки, создавая в топливе над плунжером все большее давление. Параллельно закрывается впускной канал. При достижении конкретного показателя давления, нагнетательный клапан приоткрывается, а топливо вытесняется в форсунку.

При движении вниз остатки топлива уходят через специальный винтовой канал в корпусе плунжера. Отверстие в плунжере становится на одном уровне в определенный момент с выпускным каналом.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Затем процедура повторяется. В современных иномарках управление осуществляется посредством электронного блока управления (ЭБУ).

ЭБУ получает информацию от датчика температуры, вращения вала и других, на основе которых формируются управляющие сигналы. Электронная система также учитывает, насколько педаль газа нажата, каковы температуры топлива и охлаждающей жидкости. В памяти устройства хранятся оптимальные режимы работы. На основе заложенных алгоритмов и поступающей информации электроника управляет цикловой подачей и углом опережения впрыска.

В зависимости от специфики устройства в конструкции могут быть дополнительные элементы, контролирующие работу ТНВД.

Признаки и причины неисправности

Очень многие автомобилисты интересуются тем, как определить, что топливный насос высокого давления дизельного двигателя вышел из строя или работает с проблемами. Существует ряд признаков, на которые следует обращать внимание:

  • проблемный запуск мотора;
  • повышенный расход дизеля;
  • заметные провалы мощности;
  • появление нетипичного шума или сторонних звуков при работе двигателя;
  • высокая дымность выхлопа.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы

Причины этих явлений могут быть самые разнообразные. Первая и самая распространенная – естественный износ. Расстояние между плунжером и цилиндром увеличивается, начинает образовываться нагар, что, естественно, приводит к перебоям в системе. Возможна неравномерная подача топлива. Происходит она из-за следующих факторов:

  • истирание металла плунжеров;
  • повышенный износ клапанов или зубчиков на рейке;
  • уменьшение пропускной способности форсунки;
  • физические повреждения втулки.

Явным признаком износа плунжерной пары является «плавание» оборотов на холостом ходу.

Диагностика и ремонт

Определить точную поломку автомобилистам в гаражных условиях практически невозможно. Для диагностики ТНВД необходимы специализированные стенды и опытные механики. Даже если вы сможете демонтировать и разобрать насос, не рекомендуем самостоятельно что-то менять, учитывая высокую стоимость этой детали. Выполняйте ремонт только в специализированных техцентрах.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Бывает, что ТНВД полностью исправен, а неполадки в функционирование вносит электронный блок управления. Проблема может быть как в «мозгах» машины, так и в датчиках. Некорректные показания хотя бы с одного из них приведут к неправильному формированию управляющих сигналов.

Чтобы максимально продлить срок службы насоса, рекомендуем использовать только качественное дизтопливо. Обязательно проверяйте состояние топливного фильтра. Если он будет слишком засорен, то даже качественное топливо будет постепенно создавать нагар на стенках втулки. Не пренебрегайте диагностикой, ведь своевременное обнаружение неполадки позволит сэкономить на ремонте. Дешевле заменить некоторые компоненты в ТНВД, чем покупать полностью новую деталь.

Теперь вы знаете, что ТНВД – это важный агрегат в конструкции дизельных автомобилей. Покупая дешевое горючее, задумайтесь, стоит ли ваша экономия поломки топливного насоса.

Что такое ТНВД на дизельном мотороре, как работает, в каких разновидностях выпускается

Любой автомобильный двигатель является сложным механизмом, который складывается из ряда важных агрегатов.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Если брать дизельные моторы, то в их конструкции важное место занимают топливные насосы.

Что такое ТНВД

Понять, что такое ТНВД в машине, легко. Под этой аббревиатурой подразумевается топливный насос высокого давления. Находится ТНВД в дизельном двигателе, хотя, встречается и в некоторых бензиновых моторах. Этот агрегат отвечает за подачу топливной смеси под высоким давлением. Именно в этом заключается основа функционирования любого дизеля.

Дальше нам предстоит рассмотреть принцип работы этой детали, её устройство и существующие разновидности. А также изучим причины установки ТН высокого давления на бензиновые моторы.

Как работает ТНВД дизельного мотора

Работа дизельного двигателя сложная и многоэтапная. Важную, даже основную роль играет насосный механизм высокого давления. Многим будет интересно изучить принцип работы ТНВД, чем мы сейчас и будем заниматься.

Топливная масса под давлением поступает на форсунки. Этот процесс должен происходить не произвольно, а в определённый момент.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Он контролируется автоматической системой. Задачей топливной системы высокого давления является создание нужного давления. За счёт полного сгорания топлива в цилиндрах пользователь получает максимальную мощность двигателя.

Устройство и принцип работы ТНВД организованы таким образом, чтобы рабочее давление превышало отметку в 150 Мпа. Это очень высокий показатель. Для его достижения насос должен соответствовать ряду требований. Например, материал для изготовления этой детали должен быть сверхпрочным и надёжным. Производители используют особый сплав алюминия АЛ9.

В конструкции насоса присутствует плунжерная пара. Это цилиндр небольшого диаметра и стержень соответствующего размера. Для этих деталей используется особая марка стали, которая рассчитана на высокие рабочие нагрузки (25Х5МА). К этим деталям предъявляются очень высокие требования.

От частоты вращения коленвала зависит количество дизеля, отправляемого на подачу, и момент, в который это происходит. За счёт выжимания педали газа увеличивается нагрузка и мотор получает нужную порцию горючего.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Если насосная система находится в исправном состоянии и работает без перебоев, то мотор будет работать слаженно и равномерно.

Устройство ТНВД дизельного двигателя может отличаться в зависимости от типа механизма. Выделяют 4 основных разновидности насосов, которые устанавливаются на дизельные агрегаты.

Виды насосов высокого давления для подачи дизельного топлива

На разных моторах, которые отличаются модификацией и поколением, могут устанавливаться различные топливные насосы. Всего выделяют четыре разновидности топливного насоса высокого давления, которые используются в дизельных двигателях.

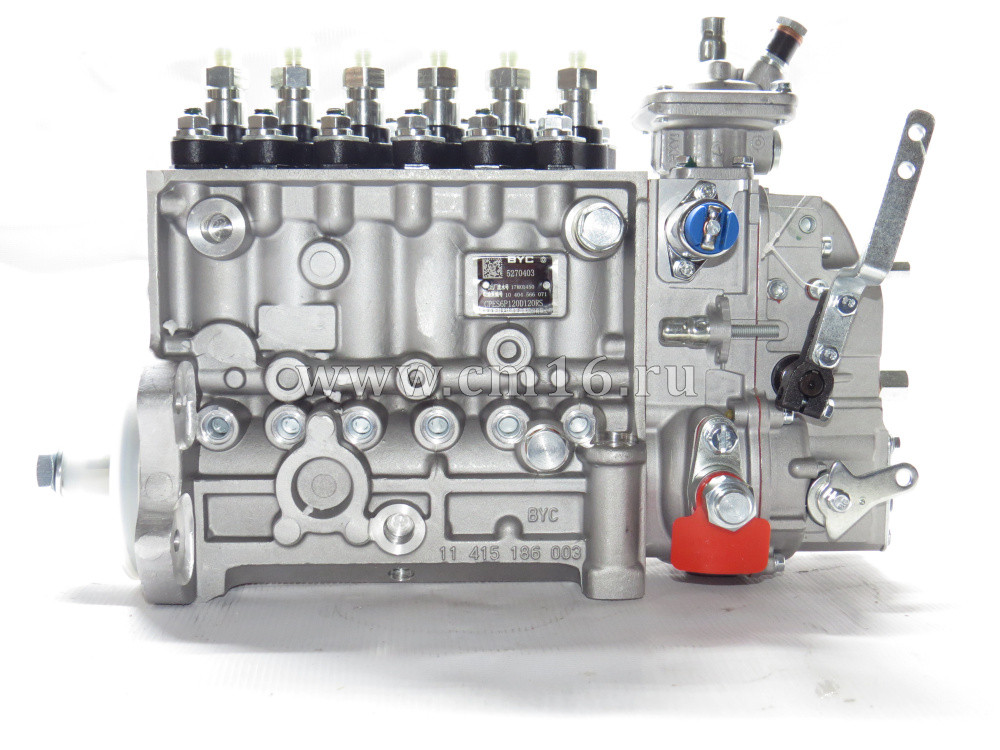

Рядные ТНВД

Такие устройства отличаются наличием у каждого цилиндра индивидуальной плунжерной пары. Они сосредоточены в едином корпусе, при этом, топливо подаётся через отдельные каналы. Принцип работы такого агрегата выглядит следующим образом:

  • плунжер приводится в движение за счёт вращения кулачкового вала, который оснащён приводом, идущим от коленвала мотора;
  • толкатель заставляет плунжер передвигаться по втулке;
  • при заданном давлении выпускной клапан открывается, за счёт чего топливная смесь направляется в рабочий цилиндр;
  • для регулирования времени подачи топлива и его количества может использоваться механическая система или электронная.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы
Рядный ТНВД

Насосные системы рядного типа зарекомендовали себя с хорошей стороны. Они надёжные и выносливые. Сейчас такие устройства используются на больших автомобилях. Для легковых авто выбираются другие механизмы.

Распределительный ТНВД двигателя

Здесь присутствует лишь несколько плунжеров, которые отвечают за регулирование давления топлива. Для подачи топливной смеси используется распределительная головка и каналы. Такие механизмы полюбились автомобилистам из-за ряда важных преимуществ:

  • небольшие габариты и уменьшенная масса позволяют без проблем использовать их в конструкции легковых авто;
  • подача топлива всегда происходит равномерно.

Среди недостатков стоит выделить низкий рабочий ресурс, причиной этому служит увеличенная нагрузка на плунжерные пары.

Распределительный ТНВД
Магистральные топливные насосы

Этими механизмами оснащены практически все современные авто с дизельными моторами, на которых стоит аккумуляторная система подачи топливной массы Common Rail.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Отличается такой механизм подачей топлива сразу в топливную рампу, которая выступает аккумулирующей ёмкостью.

Конструкция создана таким образом, что процессы нагнетания топлива и его впрыска разделяются. За счёт этого процессы становятся более управляемыми. Чаще всего производители устанавливают модели с 1-3 плунжерными парами, которые приводятся в действие за счёт пружин или сжатой газовой смеси. Не являются редкостью модели с гидравликой.

Самыми современными являются такие механизмы. Но для их работы необходимо использовать топливо высокого качества. В противном случае будет снижаться качество их работы и долговечность.

Подкачивающий насос дизельного двигателя

Подкачивающая насосная система выполняет сразу два процесса:

  1. На подготовительном этапе топливо проходит очистку посредством фильтров, которые убирают твёрдые элементы из его состава.
  2. Рабочий этап заключается в передаче очищенного топлива дальше по системе.
Подкачивающий насос

Во время работы помпы низкого давления дизель подаётся в несколько завышенном объёме.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы За счёт работы подкачивающего насоса давление приходит в норму в моменты воздействия на мотор высокой нагрузки.

Зачем устанавливается ТНВД на бензиновом двигателе

Раньше подобные механизмы можно было встретить только на дизельных моторах. Когда появились инжекторные бензиновые агрегаты, возникла необходимость в установке подобных деталей и на такие механизмы. В силовых агрегатах инжекторного типа горючее подаётся к форсункам под высоким давлением. Это не единственная функция ТНВД на бензиновом двигателе, хотя и основная. Эти устройства отвечают ещё за некоторые важные функции:

  • регулирование количества топливной массы, которая идёт на подачу;
  • контроль момента, когда должен осуществляться впуск горючего на каждый цилиндр.

На другие типы бензиновых моторов подобные системы не устанавливаются.

Такие системы, хоть и создаются из прочного материала с чётким соблюдением высоких требований относительно безопасности и надёжности, всё равно нуждаются в регулярном обслуживании и контроле.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Только слаженная работа этого механизма будет обеспечивать бесперебойную работу авто даже после длительного простоя и в лютые морозы. Поверьте, лучше периодически проверять состояние насоса и силового агрегата в целом, чем тщетно пытаться завести автомобиль.

Топливный насос высокого давления

Сегодняшнее поколение водителей в своем большинстве ничего не слышали о тракторе ДТ-54, выпущенном на советских заводах количеством под миллион экземпляров. Вопрос на засыпку: что общего между ним, грузовым автомобилем КАМАЗ и японским джипом NISSAN SAFARI? Трактор, грузовик и легковой внедорожник.

Даже двигатели разнотипные: два первых транспортных средства оснащении дизелем, а Ниссан работает на бензине. Оказывается, что касается всех названных двигателей, на двигатель установлен топливный насос высокого давления (ТНВД).

Первым советским автомобильным двигателем с ТНВД был дизель «Коджу» (Коба Джугашвили), разработанный для ярославского грузовика Я-5. Работы по проектированию начались в 1931 году в одной из «шараг», организованных в те времена для некоторых представителей технической интеллигенции.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы

Здесь под руководством начальника КБ Н. Р. Бриллинга и был создан дизельный двигатель, окончательно доведенный к 1935 году и получивший название «НАТИ-Коджу». На нем был установлен рядный ТНВД, изготовленный на Самарском карбюраторном заводе. В силу ряда причин Я-5 не пошел в серию. Однако все наработки в дальнейшем были использованы на последующих двигателях.

Функции ТНВД

Рассматриваемое устройство используется в двигателях внутреннего сгорания (ДВС), оснащенных впрыском топлива. В основном это дизели, но, с появлением инжектора, установка ТНВД стала применяться и на бензиновых моторах. Служит он для того, чтобы подать на форсунки горючее с высоким давлением.

Причем, задача, которую выполняет этот прибор, не сводится только к одной функции. Горючее должно подаваться в определенном количестве и в нужный для каждого цилиндра момент времени.

Необходимо уточнить место ТНВД в системе питания. Высоконапорный насос служит для увеличения давления и располагается в середине топливной системы ДВС (между баком и подающими форсунками).Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы

Горючее к нему подается электрическим насосом, расположенным снаружи или внутри топливного бака. Его давления хватает, чтобы транспортировать топливо к первичной (низконапорной) полости ТНВД. А в камеру сгорания солярка впрыскивается форсунками.

Разновидности насоса

Как известно, существует несколько видов топливного впрыска:

  • Моновпрыск — когда вместо карбюратора на всасывающий коллектор устанавливается одна общая форсунка. Сегодня практически не применяется.
  • Распределенный (многоточечный). Перед каждым цилиндром установлена своя форсунка, причем горючее подается не в цилиндр, а во впускной коллектор (непосредственно перед клапаном). Момент впрыска задается обычно электроникой. Ей же регулируется и объем подачи горючего.
  • Прямой или непосредственный впрыск. Горючее впрыскивается сразу в цилиндр двигателя (топливно-воздушная смесь образуется в процессе такта всасывания).

Для каждого вида впрыска применяются и соответствующие разновидности топливного насоса высокого давления.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Известны 3 вида этих устройств:

  1. Рядный прибор — представляет собой несколько секций одинаковых насосов, каждый из которых питает свою форсунку. По своему устройству единичные секции абсолютно одинаковы. Эти приборы устанавливались ранее на дизельных двигателях и работали по жесткой программе от газораспределительного механизма (ГРМ) двигателя.
  2. Распределительный одноплунжерный насос — работает также синхронно с вращением коленчатого вала. На 4-тактном двигателе рабочий процесс происходит за 2 оборота коленвала. Насосный вал в это время совершит 1 оборот, а рабочий плунжер подаст очередную порцию топлива на каждую форсунку. Распределительные насосы чаще всего используются в моторах легковых автомобилей.
  3. Магистральный ТНВД. Этот прибор работает независимо по отношению к коленчатому валу. Его задача заключается лишь в создании необходимого давления в топливной магистрали, которую называют еще топливной рампой. Последняя является своего рода гидравлическим аккумулятором.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Открыванием форсунок управляет электронный блок управления (ЭБУ) при помощи электромагнитного клапана. Топливный насос высокого давления такого типа применяется в системах впрыска Common Rail.

Рядный ТНВД

Конструктивно он состоит из отдельных нагнетающих секций, выполненных в виде плунжерных пар (поршень-втулка). Сопряженные детали изготавливают из высокопрочной износостойкой хромованадиевой стали, азотированной и закаленной до высокой твердости. После шлифовки внутреннюю поверхность втулок подвергают двукратному хонингованию: сначала крупной абразивной пастой, затем — мелкой. Плунжер доводят с помощью суперфинишной обработки.

При сборке ТНВД используется селективный метод подбора плунжерных пар. Детали сортируют по группам с отклонением между собой до 2-х микрон, поэтому детали разных узлов — невзаимозаменяемые.

Нагнетание топлива плунжером происходит за счет отсечки некоторого объема горючего и последующего сжатия в напорной магистрали. Поршень перемещается роликовым толкателем от кулачкового вала насоса, получающего вращение от коленвала.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы За два оборота коленвала каждый плунжер совершит один рабочий ход.

Количество горючего регулируется с помощью приводной зубчатой рейки, которая имеет механический привод от педали газа, либо перемещается шаговым двигателем от сигнала ЭБУ. Для этой цели плунжерная поверхность снабжена винтовой канавкой. Рейка с помощью зубчатой передачи поворачивает в корпусе направляющие гильзы, вследствие чего изменяется угловое расположение винтовой канавки, а, следовательно, и объем топливной порции.

Начало впрыска регулируется автоматически по частоте вращения двигателя. Этой цели служит центробежный регулятор момента впрыска. Он располагается в приводной муфте (черный маховик слева на первом фото). Внутри этот узел состоит из 2-х полумуфт, упруго разделенных между собой тангенциально расположенными пружинами и грузами. При увеличении оборотов за счет центробежной силы грузов пружины сжимаются, и кулачковый вал поворачивается на некоторый угол относительно приводной муфты, тем самым создавая опережение впрыска.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы

Несмотря на возраст конструкции, рядные насосы до сих пор используются на дизельных двигателях грузовых автомобилей. Это вызвано их высокой надежностью и неприхотливостью в отношении качества топлива. В качестве примера показан ТНВД 8-цилиндрового двигателя автомобиля КАМАЗ. Для сокращения осевых габаритов он выполнен V-образным, хотя все равно является рядным.

ТНВД распределительного типа

Этот прибор по сравнению с рядным обладает двумя преимуществами: он меньше его по размерам и более равномерно работает. Если рядные насосы устроены все одинаково, этого нельзя сказать в отношении распределительных аппаратов.

Во-первых, они разделяются по типу рабочего органа: плунжерного типа, или роторного. Во-вторых, — по типу привода: с торцевыми, внешними, или внутренними кулачками. Торцевой или внутренний привод работает в более благоприятных условиях, в связи с тем, что внутренние силы уравновешены, чего не скажешь о внешнем приводе.

Несмотря на указанные выше достоинства, распределительные аппараты менее долговечны.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Это объясняется спецификой их работы. В то время как в рядных механизмах каждый плунжер в течение одного рабочего цикла совершает одно возвратно-поступательное движение, в распределительных устройствах рабочий плунжер за это время сделает столько ходов, сколько в двигателе цилиндров. Поэтому износ будет намного быстрее.

Рассмотрим кратко устройство и принцип работы одноплунжерного торцевого распределительного прибора. Слева можно заметить ведущий вал, приводящий во вращение 3 механизма: ротор шиберного насоса подкачки, ведущий приводной кулачок и шестерню механизма регулирования подачи.

Соосно и синхронно с приводным валом вращается подвижный торцевой кулачок, жестко соединенный с рабочим плунжером. Оба кулачка (ведущий и рабочий) снабжены выступами по количеству цилиндров двигателя. Рабочий поджимается пружиной к ведущему кулачку. Когда выступы наезжают друг на друга, рабочий кулачок перемещает плунжер в направлении выходных штуцеров (на фото справа).

При этом плунжер отсекает дозу горючего из низконапорной полости, сжимает запертый объем и выталкивает его в один из выходных каналов, расположенных радиально в распределительном блоке.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Поскольку плунжер вращается, будучи жестко связанным с коленчатым валом (но в 2 раза медленнее), при каждом последующем ходе нагнетающее отверстие плунжера совпадает с очередным выходом.

Лопастной насос всасывает горючее из топливного бака и подает его в камеру низкого давления. Распределительные насосы, подобно рядным, имеют механизм регулировки количества подаваемого топлива. Он может быть автоматическим (центробежным), или от ЭБУ. На фото показан как раз такой насос. Прямоугольная коробка, расположенная сверху, есть не что иное, как электронный блок управления количеством подаваемого топлива.

Область применения распределительных насосов — легковые автомобили, хотя встречаются и на грузовиках.

Магистральный ТНВД

Само название говорит об особенностях работы устройства. Этот насос обслуживает не отдельные форсунки, как рядный или распределенный, а одну общую магистраль, которая служит своего рода аккумулятором. В связи с тем, что конструкция освобождена от распределительной функции, она имеет более простое строение в сравнении с двумя предыдущими.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы

В качестве рабочих органов аппарат содержит от одного до трех нагнетающих плунжеров. Посредством кулачкового вала они поочередно совершают поступательные движения: по ходу нагнетания от кулачкового механизма, в обратную сторону — посредством пружины.

При этом горючее из низконапорной полости отсекается и подается к напорному штуцеру. Количественный состав смеси регулируется электромагнитным дозирующим клапаном, управляемым электроникой.

На рисунке показана схема топливного насоса магистрального типа. Чаще всего такие устройства применяются в системах Common Rail.

Бывает ли ТНВД на бензиновом двигателе?

Почему бы и не быть ТНВД у бензинового двигателя? Пуркуа па? — как говорят французы. В частности, ТНВД устанавливают на бензиновых моторах GDI — оснащенных системой прямого впрыска. Известно, что прямой впрыск используется в дизельных системах.

Так вот — работа система GDI является симбиозом дизельного и бензинового рабочего процесса. Бензин впрыскивается аналогично дизельному двигателю, а воспламенение топливно-воздушной смеси осуществляется не от калильной свечи, а от свечи зажигания, как в карбюраторном.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы В этом случае используются насосы распределительного типа.

Ремонт насосов высокого давления

Насос насосу рознь. Бензонасос вазовской «копейки» можно было отремонтировать в течение 15-ти минут. Отвернул 3 крепежных винта, и весь механизм — буквально на ладони. Засорившиеся клапаны легко продуваются, а если прохудилась диафрагма — достаточно купить копеечный ремкомплект и поставить его вместо неисправной детали.

Ремонт же топливных насосов высокого давления на коленке не сделаешь. Во-первых, даже причину неисправности определить не так легко, невзирая на встроенную в современных ЭБУ самодиагностику.

Один и тот же внешний симптом может вызываться неисправностью различных компонентов топливной системы, и даже других систем (например, состоянием газораспределительной системы или кривошипно-шатунной группы).

Поэтому ремонт ТНВД лучше выполнять на специализированных СТО с использованием современного диагностического и ремонтного оборудования.

В связи с широким распространением систем впрыска топливные насосы высокого давления являются одним из наиболее важных компонентов современного ДВС.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Тенденция их развития заключается в переходе от секционных устройств к распределительным и магистральным. Последние особенно широко применяются в связи с появлением системы непосредственного впрыска Common Rail.

Что такое ТНВД и для чего он нужен в автомобиле? Какие виды насосов устанавливают на авто

Начать стоит с того, что топливный насос высокого давления или, как его часто сокращают, ТНВД – один из самых основных и важных элементов дизельного двигателя. Он несет в себе следующие важные функции: регулирует процесс поступления топлива, то есть контролирует начало этого процесса и под давлением нагнетает само топливо.

По мере совершенствования конструкции, появились аккумуляторные системы, они стали отвечать непосредственно за впрыск горючего. То есть с появлением электроники, все стало намного проще с одной стороны, но сложнее с другой. Аккумуляторные системы были неразрывно связаны с форсунками, поэтому благодаря электронике, все высчитывалось и распределялось автоматически.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы

Плунжерная пара -это основная составляющая ТНВД. Она объединяла поршень и цилиндр. Деталь эта была непростая, для ее изготовления использовали высококачественную сталь, а сама конструкция выполнялась с высокой точностью. Втулкой и плунжер имели между собой определенный зазор, называемый прецизионным сопряжением.

Виды и конструкционные особенности ТНВД

Топливные насосы высокого давления (ТНВД) подразделяются на следующие виды по своей конструкции, называя, мы будем давать краткое его описание. Первый, с которого необходимо начать, это рядный ТНВД. В нем топливо нагнетается за счет так называемых плунжеров или их пары.

Второй вид ТНВД – это распределительный. Он имеет уже несколько другую структуру: внутри может размещаться один или несколько плунжеров. Каждый из них отвечает за нагнетание топливо в том или ином цилиндре.

Третий вид – это магистральный, в котором горючее нагнетается непосредственно в аккумуляторе. ТНВД устанавливаются в том числе и на бензиновые моторы.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Там они связаны напрямую с системой впрыска.

Отличие от дизельных агрегатов лишь в создаваемом давлении, здесь оно на порядок ниже, чем в дизелях. Выпуском ТНВД занимаются ведущие компании, каждая из которых постоянно на слуху. Это и Lucas, и Denso, и Bosch, и Zexel.

Теперь более конкретно о каждом из видов.

Рядный насос

Он устроен таким образом: в нем имеются плунжерные пары, каждая из которых замыкается на определенный цилиндр. Все они расположены внутри корпуса ТНВД дизельного двигателя. Там же предусмотрены конструкцией каналы, по которым горючее подводится и отводится. Движение плунжеров происходит за счет кулачкового вала, на который в свою очередь воздействует вал коленчатый.

Каждый плунжер ТНВД размещен на своеобразном пучке и воздействует на него. При работе он прижимается к своему пучку. Это происходит за счет пружин. Наглядно это можно представить.

Смотрите, вал с пучками начинает двигаться, соответственно его детали начинают воздействовать на плунжер и толкать его.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Соответственно, тот начинает двигаться вверх — вниз по втулке.

Что этот процесс дает нам? А благодаря ему происходит поступление горючего из ТНВД в определенных количествах к форсункам. То есть данное устройство позволяет открывать и закрывать вход для поступления и выпуска горючего с определенно периодичностью.

Данный механизм позволяет создавать давление и открывать клапан, который отвечает за нагнетание. А если этот агрегат запускается, то обеспечивается доступ горючего к форсунке. Момент подачи горючего и его количество распределяется за счет механического воздействия. Оно происходит за счет того, что плунжер поворачивается в корпусе втулки.

Беспрепятственные повороты ему обеспечивает шестерня, которая напрямую завязана на зубчатую реку. Если следовать дальше по цепочке, после рейки, то следующим элементом уже является педаль газа.

Вверху плунжер выглядит, как лопатка и имеет наклонную поверхность. Он позволяет отсеивать лишнее горючее, тем самым производя его контроль в поступлении.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Весь этот процесс регулируется механически за счет центробежной муфты.

Что при этом происходит? Вы увеличиваете обороты двигателя, а в системе производится ранняя подача топлива и наоборот, когда уменьшаете, то происходит поздняя подача. У такой конструкции ТНВД более высокая практичность и надежность. Такого типа толпивные насосы высокого давления могут работать и с низкими видами горючего. Смазка этих агрегатов производится моторным маслом и смазываются двигателем.

Данный тип ТНВД отличаются от рядных по своей конструкции. Они имеют в своем распоряжении всего один или два плунжера, которые распределяются на все цилиндры мотора. Поэтому имеют более компактный вид и меньший вес.

По функциональности такие насосы позволяют обеспечить более высокую равномерность подачи. Но при всех этих плюсах, у них есть и минусы. Большинство деталей в конструкции не долговечны.

Рядные ТНВД для дизельного двигателя, используются и на легковых, и на грузовых автомобилях. А распределительные насосы высокого давления только на легковых машинах.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Их конструкция может быть различная, и включать разные приводы плунжеров.

Самыми распространенными из них видами в области эксплуатации являются торцевые и внутренние. Они считаются более долговечными, так как на них не производится никаких нагрузок. В таком типе насосов с торцевым приводом главным является распределяющий плунжер.

Благодаря ему, топливо дизельного двигателя равномерно распределяется из ТНВД по цилиндрам. Когда кулачковая шайба начинает двигаться, плунжер начинает тоже двигаться, совершая при этом поступательные и возвратные движения. Шайба тоже при этом движется по роликам.

Благодаря этому, эти две детали действуют друг на друга, что позволяет создать необходимое давление для горючего. Назад она возвращается за счет пружины. Сила вращения плунжера исходит от приводного вала. Весь этот механизм позволяет распределять топливо по цилиндрам.

Топливо регулируется опять же за счет механического воздействия и электроники. При механическом регулировании опять задействована центробежная муфта, на которой находятся грузы.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Эта муфта отвечает за изменение величины топливной подачи, путем воздействия на дозатор.

Магистральный насос

Этот вид используется в аккумуляторной системе. Он отвечает за нагнетание горючего в топливную рампу. Отличие его от других видов насосов является тот факт, что он позволяет создавать давление горючего, намного выше, чем в других видах ТНВД.

В своей конструкции магистральный вид может иметь, как один, так и два, и три плунжера. Их привод обеспечивается за счет кулачковых шайбы и вала. Когда вращается вал, происходит воздействие на плунжер возвратной пружины, и тот соответственно движется вниз. Этот процесс позволяет уменьшить давление в компрессионной камере, объем же при этом увеличивается.

При разряжении горючее попадает в камеру, но это происходит тогда, когда в камеру откроется клапан, отвечающий за впуск. Затем давление начинает снова расти в камере. Этот процесс позволяет постепенно поднять в исходное положение плунжер и камера закроется.

В рампу топливо попадает после того, как создастся соответствующее давление и откроется клапан, отвечающий за выпуск.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Подача горючего контролируется и управляется по потребности двигателя. За этот процесс отвечает клапан, который отвечает за дозирование.

Как только поступает сигнал с блока управления, клапан начинает немного приоткрываться. Это позволяет контролировать и регулировать количество горючего, которое поступает в компрессионную камеру.

Теперь Вы точно знаете, что такое ТНВД в автомобиле и какую функцию он выполняет Во всяком случае начальное представление о топливном насосе высокого давления Вы получили.

Что такое топливная система авто Common Rail

Система впрыска Common Rail появилась благодаря ужесточению экологических норм по выбросу вредных веществ. Расскажем что такое «коммон рейл», её устройство и принцип работы.

Что это такое

Если открыть автомобильный англо-русский словарь, то термин «коммон рейл» можно перевести как «общая магистраль». Она характеризуется впрыском топлива в цилиндр под высоким атмосферным давлением, благодаря чему снижается расход топлива на 15 процентов, а мощность двигателя вырастает на 40 процентов.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Это не все достоинства. Отмечается уменьшение шума при работе двигателя, притом, что крутящий момент дизеля увеличен. Благодаря своему преимуществу, система впрыска Common Rail приобрела широкую популярность, и каждый второй современный автомобиль с дизельным двигателем оснащен этой системой.

К недостаткам относят более высокие требования к качеству дизельного топлива. При попадании мелких посторонних частиц в топливную систему авто, которая выполнена с большой точностью, управляемые форсунки могут выйти из строя. Поэтому в дизелях «коммон рейл» использование качественного топлива является обязательным условием.

Принцип работы

Принцип работы основан на подаче топлива к форсункам от общего аккумулятора высокого давления – топливной рампы. Давление в топливной системе создается и поддерживается независимо ни от частоты вращения коленвала двигателя, ни от количества впрыскиваемого топлива. Сами форсунки впрыскивают топливо по команде контроллера блока EDC, посредством встроенных в них магнитных соленоидов, активация которых, происходит с блока управления.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Особенность «коммон рейл» — использование аккумуляторного узла, который содержит распределительный трубопровод, линии подачи топлива и форсунки. ЭБУ по заданной программе передает управляющий сигнал к соленоиду форсунки, которая подает топливо в камеру сгорания двигателя. Использование принципа разделения узла, создающего давление, и узла впрыскивания обеспечивает повышение точности управления процессом сгорания, а также увеличение давления впрыскивания.

Устройство. Из чего состоит

Common Rail состоит из трех основных частей: контура низкого и высокого давления и системы датчиков. В контур низкого давления входят: топливный бак, подкачивающий насос, топливный фильтр и соединительные трубопроводы.


Контур высокого давления состоит из насоса (заменяющего традиционный ТНВД) с контрольным клапаном, аккумуляторного узла (рампы) с датчиком, контролирующим в ней давление, форсунок и соединительных трубопроводов. Рампа представляет собой длинную трубу с поперечно расположенными штуцерами для подсоединения форсунок и выполнен двухслойным.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Электронный блок управления авто получает электрические сигналы от следующих датчиков: положения коленвала, положения распредвала, перемещения педали «газа», давления наддува, температуры воздуха, температуры охлаждающей жидкости, массового расхода воздуха и давления топлива. ЭБУ на основе полученных сигналов вычисляет необходимое количество подаваемого топлива, дает команду на начало впрыска, определяет продолжительность открытия форсунки, корректирует параметры впрыска и управляет работой всей системы.

В контуре низкого давления подкачивающий насос засасывает топливо из бака, пропускает его через фильтр, в котором задерживаются загрязнения, и доставляет его к контуру высокого давления.


В контуре высокого давления насос подает топливо в аккумуляторный узел, где оно находится при максимальном давлении 135 Мпа с помощью контрольного клапана. Если контрольный клапан насоса высокого давления открывается по команде ЭБУ, топливо от насоса по сливному трубопроводу поступает в топливный бак.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Каждая форсунка соединяется с рампой отдельным трубопроводом, а внутри форсунки имеется управляющий соленоид (электромагнитный клапан).

При получении электрического сигнала от ЭБУ, форсунка начинает впрыскивать топливо в соответствующий цилиндр. Впрыск топлива продолжается, пока электромагнитный клапан форсунки не отключится по команде блока управления, который определяет момент начала впрыска и количество топлива, получая данные от датчиков и анализируя полученные значения по специальной программе, заложенной в памяти компьютера.

Кроме того, блок производит постоянный контроль работоспособности системы. Поскольку в рампе топливо находится при постоянном и высоком давлении, это дает возможность впрыска небольших и точно отмеренных порций топлива. Появилась возможность впрыска предварительной порции топлива перед основной, что дает возможность значительно улучшить процесс сгорания.

Благодаря высокой точности электронного управления и повышенному давлению впрыска, сгорание топлива в моторе происходит с максимальной отдачей.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Из-за этого, уменьшается расход топлива и уровень токсичности выхлопа. Common Rail повлёк развитие дизелей, т.к. экологические нормы по токсичности повышаются и это способствуют дальнейшему развитию топливной системы.

Диагностика ТНВД дизельного двигателя

29 дек. 2020 г., 19:00

ТНВД или топливный насос высокого давления – деталь, которая считается обязательной в системе питания машины. Придумал узел Р. Бош.

Раньше ТНВД устанавливался только на дизельных двигателях. Позже, его стали устанавливать и на машинах с бензиновым двигателем. На легковые машины их стали устанавливать только в конце 30-х годов в 20 веке. Современные заводы очень активно используют этот технический блок на разных моторах.

ТНВД: что это такое?

Опытные водители прекрасно понимают, о чем идет речь. А вот новичкам в этом вопросе нужно понять, как работает технический блок и зачем он нужен.

Эта деталь считается очень важной. Если сравнивать машину с человеческим организмом, то топливный насос высокого давления – это сердце.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы С его помощью осуществляется бесперебойная циркуляция топлива по всей системе. Но если подойти к этому вопросу более детально, то функционал работы намного шире:

  1. Он регулирует дозу подачи топлива. Величина впрыска напрямую зависит от нагрузки, которая оказывается на мотор;
  2. Воздействие на форсунки;
  3. Точное определение момента, когда топливо должно попасть на цилиндры.

Раньше эту функцию выполняли карбюраторы. Но у ТНВД очень много преимуществ, перед карбюраторными моторами. И плюсы заключаются в том, что горючее подается именно в той порции, в какой требуется. В камере внутреннего сгорания оказывается отмеренное количество топлива. Это очень мудрое решение, потому что благодаря такому подходу появляется возможность максимально снизить расход топлива.

Зачем нужен ТНВД?

Насос связан с коленчатым валом. В период, когда машина набирает скорость, ей требуется намного больше топлива, чем, когда она едет тихо и спокойно.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Стоит оборотам упасть и горючего требуется в несколько раз меньше. На сайте https://dizelmaster.ru/diagnostika-tnvd можно найти много полезной информации, которая поможет вовремя пройти диагностику и устранить возникшие проблемы.

Дизельные моторы подвержены высоким нагрузкам. Солярка подается под высоким давлением и практически полностью сгорает. Бензиновые двигатели работают совершенно по другому принципу. Именно поэтому, использовать систему стоит в моторах с прямым впрыском, где нет впускного коллектора.

В итоге можно сказать, что ТНВД в машине – это нужная система, которая позволяет увеличить работы двигателя. К тому же, если ТНВД работает правильно, то расход топлива значительно снижается. И, совершенно не важно, в городской черте передвигается авто или его используют при езде по бездорожью.

На правах рекламы



Источник: http://involokolamsk.ru/novosti/uslugi/diagnostika-tnvd-dizelnogo-dvigatelya

Виды, конструкция топливных насосов в автомобиле

 Топливное оборудование в современном автомобиле играет огромную роль в деле общей нормальной работы двигателя.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Современные агрегаты требуют точной и качественной подачи топлива под определенным давлением. Если это правило нарушается, агрегат не сможет нормально и эффективно работать, начнет показывать самые разные сбои и неприятности. Топливные насосы в разных типах агрегатов отличаются. Разница касается не только тонких технических характеристик, но и в целом конструкции устройства. Оборудование должно работать максимально эффективно и точно, чтобы не вызвать нарушения в работе двигателя, а также не стать причиной неожиданной поломки при поездке. Ремонт топливной аппаратуры на современных авто становится все более сложным и непредсказуемо дорогим, так что стоит узнать больше о принципе работы данного оборудования.

В случае с топливным насосом необходимо очень внимательно относится к качеству топлива, которое вы заливаете в бак машины. Именно некачественный бензин или загрязненная солярка становятся самыми частыми причинами выхода из строя оборудования. В большинстве современных авто насос располагается в специальной колбе, в которой также встроена электроника и автоматика для правильного управления подачей топлива.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Чем больше требований к качеству подачи топлива, тем сложнее технологии применяет производитель. Конечно, это влияет на стоимость, а часто также сокращает ресурс работы оборудования. Сегодня на нашем сайте мы рассмотрим основные особенности, типы и конструкции топливных насосов в автомобилях.

Содержание

Зачем нужен насос – основные функции устройства

Основная задача данного узла – создавать нужное давление в топливной магистрали и подавать бензин или солярку на узел распределения топлива в двигателе. Если речь идет о старых карбюраторных двигателях, бензонасос в них играл не такую важную роль. Давление подачи топлива в этом случае было не столь важным, поскольку карбюратор сам регулировал нужное количество бензина и отправлял остатки по обратке в бак. Сегодня требования к давлению и стабильности работы насоса увеличиваются.

К основной задаче топливного насоса также прибавилась необходимость поддержания давления в максимально стабильном режиме. Любые нарушения этой функции сразу же плохо скажутся на качестве работы двигателя.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Возможны значительные колебания оборотов, а также засорение топливных форсунок, есть риск выхода из строя ряда датчиков в системе топливной аппаратуры. Так что при замене бензонасоса или ТНВД для дизельных агрегатов нужно покупать исключительно качественные, а лучше всего оригинальные решения.

Какие существуют топливные насосы для авто?

Можно условно разделить все существующие топливные насосы на две группы: насосы механического типа и электрические системы. Механические устройства не имеют собственного моторчика, они крепятся на двигателе и соединяются с одной из постоянно вращающихся систем. Такие устройства использовались раньше, они не обеспечивают нормального поддержания давления. Также подобные аппараты применяют в некоторых дизельных двигателях в качестве системы для поддержания давления (в паре с ТНВД).

Электронасосы работают по иному принципу. Они автономные, приводятся в движение электричеством, подкачивают давление еще до того, как водитель заведет авто.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Если вы почитаете инструкцию, многие производители рекомендуют не заводить автомобиль до того, как погаснет большинство пиктограмм на приборной панели. Это не только позволяет бортовому компьютеру загрузиться, но и дает время бензонасосу накачать нужное давление для безопасного запуска.

Следует помнить о таких типах топливных насосов:

  • вакуумный вид – устройство по конструкции схоже со старым механическим типом, но приводится в движение электроприводом, чем обеспечена автономность, в современных авто почти не используется;
  • роликовый – в таком комплексе вращается ротор, что создает всасывающий эффект в корпусе насоса, цикл повторяется постоянно, пока запущен двигатель автомобиля;
  • шестеренчатый – похожий на предыдущий тип вариант конструкции, но в качестве основного рабочего механизма используется шестерня-ротор;
  • центробежный – популярный тип, который работает за счет быстрого вращения специальных лопаток, создается избыточное давление и поддерживается его относительная стабильность;
  • плунжерный – сложный и редкий вариант для бензиновых двигателей, в большинстве случаев подобная конструкция встречается на дизельных моторах в качестве ТНВД, ее надежность очень зависит от качества производства.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы

Также условно можно разделить все топливные насосы на выносные и погружные. Выносные крепятся в подкапотном пространстве, на днище автомобиля, в салоне по ходу движения топливных магистралей. Погружные монтируются в баке вместе со всей нужной электроникой. Преимущество выносного оборудования в том, что к нему намного проще добраться. Погружные системы часто требуют демонтажа бака, но некоторые производители реализовали возможность обслуживания насоса из салона.

Также каждый производитель старается разработать собственные изменения в конструкцию насосов, сделав их уникальными. Нередко это приводит к целому ряду проблем. К примеру, известны трудности в эксплуатации ТНВД на автомобилях Ford после изменения стандартной конструкции насоса высокого давления на авторское оборудование. Такие же проблемы были у Opel, GM, Peugeot, но в России дизелей от этих производителей продавалось очень мало.

Какие неполадки могут возникать в топливном насосе?

Ресурс службы большинства типов топливных насосов обозначается производителем в 200 000 км пробега автомобиля или около 10 лет работы.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Это примерное указание ресурса. Вы можете найти тысячи автомобилей самых разных марок, которые уже прошли свыше 300 000 км с родным топливным оборудованием и без проблем в эксплуатации. Но случаются и обратные ситуации, когда еще на гарантии приходится ремонтировать насос или в целом топливную систему. В таком случае надежность и в дальнейшем может оказаться весьма условной.

Основные неполадки топливных насосов следующие:

  • засорение из-за использования некачественного топлива – наиболее популярная причина замены или ремонта насосов на современных автомобилях;
  • поломка автоматики – в этом случае насос не сможет обеспечить нормальное выполнение задач, будет постоянно менять давление в системе или вовсе не будет запускаться;
  • проблемы с БК – бортовой компьютер управляет работой топливного оборудования, и проблемы в прошивке могут стать причиной серьезных трудностей в эксплуатации авто;
  • механический износ рабочей части – после большого пробега или значительного срока эксплуатации могут произойти поломки, вызванные банальным износом материалов и деталей;
  • разгерметизация корпуса – в этом случае теряется герметичность, устройство не может нагнетать давление и работает в аварийном режиме, просто позволяя вам доехать до станции обслуживания;
  • заклинивание рабочих механизмов – в этом случае вы не сможете продолжить движение, а устройство придется заменить, заклинивает насос чаще всего от сильного загрязнения.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы

Не спешите заказывать новый бензонасос, если старый не показывает признаков жизни. Довольно часто случается так, что перегорает предохранитель бензонасоса. Как любое электрооборудование в бортовой системе автомобиля, бензонасос обладает собственным предохранителем. Проверьте или замените этот предохранитель, предварительно отыскав его в инструкции или электрической схеме вашего авто. Если же этот шаг не помог, придется обращаться к специалистам и заказывать дорогостоящий ремонт. Обычно потребуется заменить насос на другой, так как ремонту современные топливные устройства не подлежат.

Как сохранить нормальную работу бензонасоса или ТНВД?

Топливные насосы выходят из строя неожиданно и непредсказуемо. Они часто застают врасплох владельцев авто. Чтобы избежать быстрого выхода из строя топливного оборудования, необходимо помнить о нескольких важных рекомендациях. Специалисты дают все необходимые советы, чтобы предотвратить выход из строя насосов. Осталось только начать прислушиваться к этим рекомендациям.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Сразу отметим, что даже самое бережное использование автомобиля не застрахует вас от выхода из строя бензонасоса или дизельного ТНВД, который уже прошел более 100 000 км пробега.

Основные рекомендации для продления жизни насоса:

  • следует заправлять качественное топливо и аккуратно выбирать заправку, также не стоит постоянно менять заправки – стабильность станет большим другом в деле защита топливной аппаратуры от повышенного износа;
  • обязательно меняйте топливный фильтр, желательно делать эту процедуру 1 раз в 10 000 км, хотя производители часто указывают более длительный ресурс, в России качество топлива не всегда высокое;
  • 1 раз в 60 000 км пробега следует заменить фильтр-сеточку, которая располагается в баке, в блоке бензонасоса, из-за засорения этой сеточки насос может испытывать «голодание» и перегреваться;
  • также не следует допускать низкого остатка топлива в баке – стоит отправляться на заправку, когда в баке осталось не менее 7-8 литров топлива, иначе насос будет перегреваться и собирать осадок с бака;
  • если вы почувствовали изменения в работе двигателя, следует выполнить диагностику топливной аппаратуры, это поможет вам устранить проблемы на их начальных стадиях.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы

Соблюдая простые рекомендации, можно продлить эксплуатацию дорогостоящего устройства. Особые меры предосторожности необходимы владельцам дизельных автомобилей. ТНВД требует максимально чистого топлива, нужно дополнительно следить за тем, что вы заливаете в бак зимой. Замерзание топлива и превращение его в специфический гель станет причиной выхода из строя ТНВД при попытке запуска автомобиля после холодной ночи. Обратите внимание на качество дизеля, а также на отсутствие в составе топлива твердых частиц.

Предлагаем посмотреть небольшое видео о работе ТНВД, а точнее системы Common Rail:

Подводим итоги

В российских условиях подавляющее большинство автомобилей эксплуатируются на бензине. Поэтому многих владельцев авто интересует именно конструкция бензонасоса. Но объем дизельных машин в стране также держится на довольно высоком уровне, поэтому стоит упомянуть в нашем обзоре и про ТНВД с его трудностями в эксплуатации.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Обратите внимание, у каждого типа бензонасосов есть как свои преимущества, так и значительные недостатки. Поэтому при выборе машины нужно внимательно изучить как плюсы определенной конструкции, так и ее минусы.

Не стоит считать, что неудачная конструкция топливного насоса сразу же делает машину некачественной и ненадежной. Подвести в любой момент может даже самый надежный и неприхотливый аппарат. В целом же бензонасосы любого типа обладают меньшим количеством проблем в эксплуатации, чем дизельные топливные насосы высокого давления. Но многие производители показали, что ТНВД могут работать без особых проблем в течение 200 000 км. Поэтому при выборе авто, особенно подержанного, нужно обращать внимание на топливный насос и его особенности в последнюю очередь.

основные специфические особенности и предназначение

Двигатель автомобиля часто сравнивают с человеческим сердцем. И определенное сходство действительно есть. Благодаря сердцу человек может жить, а автомобиль благодаря мотору — двигаться.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Сердце прокачивает кровь в организме – обеспечивает ее циркуляцию ко всем ключевым органам. В двигателе такую функцию выполняет топливная система. Сегодня мы рассмотрим особенности и предназначение насоса низкого давления. Этот элемент является очень важной частью системы питания. ТННД необходим для подачи горючего к ТНВД. Часто его устанавливают рядом с ТНВД. Оба механизма соединены при помощи патрубков, через которые осуществляется циркуляция. Одновременно топливо проходит через фильтры, где очищается.

Как устроен ТННД

Топливный насос низкого давления дизельного двигателя состоит из вала привода. Прокачивание осуществляется при помощи специального ротора, на котором имеются лопасти. Также в конструкции предусмотрен статор, распределительный диск и приводная шестерня. Когда ротор приводится в действие, происходит сближение его лопастей со статором. Затем выполняется формирование камер из-за воздействия центробежной силы. Так как в полости насоса создается напряжение, то горючее поступает из них непосредственно к ТНВД.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Для этого существуют каналы в распределительном диске. Незначительный объем дизеля попадет в клапан редукции, если давление больше необходимого.

Распределительный ТНВД двигателя

Распределительный насос состоит из одного или двух плунжеров, которые способны обеспечить необходимую силу давления топлива. Устройство ТНВД дизельного двигателя определяется конструкцией модели авто, где установлен конкретный нагнетающий механизм. В данных механизмах конструкторы не выделяют для каждого топливного цилиндра свою плунжерную пару. Движение солярки к распыляющим отверстиям форсунок производится по топливным каналам.

Основные преимущества топливных насосов ТНВД распределительного типа:

  1. Сравнительно небольшие размеры и вес ТНВД. Благодаря этому, производители современных легковых транспортных средств чаще всего устанавливают на выпускаемых моделях топливные насосы именно распределительного типа.
  2. Равномерное распределение горючего по всем цилиндрам, вне зависимости от того, в каком режиме функционирует ДВС, благодаря настройкам электронной системы управления.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы

Среди немногочисленных недостатков данной конструкции можно отметить короткий эксплуатационный срок оборудования. Это объясняется тем, что плунжерная пара теперь работает одна в условиях повышенных нагрузок.

Устройство подкачивающего насоса

Подкачивающий или топливный насос низкого давления (ТННД) в дизельных силовых агрегатах имеет простую конструкцию. Он состоит из двух шестеренок, которые постоянно находятся в сцеплении друг с другом. В процессе вращения зубья этих шестерен создают поток горючего по топливной системе к насосу высокого давления. Главный элемент конструкции в насосе помпового типа – поршень, который нагнетает топливо. Для подачи дизеля необходимо два режима работы поршня. Это рабочий ход и вспомогательный.

Электрический

На современных автомобилях используют электрический топливный насос низкого давления дизельного двигателя и бензинового инжекторного мотора. Использование механического прибора стало просто невозможным. Он, ввиду меньшей мощности, не мог справиться с поставленными задачами.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Он не создает необходимое давление внутри топливной системы.


Смотреть галерею

В более простом виде устройство представляет собой сам насосный элемент и электрический двигатель, заключенные в один корпус. Там же находится и фильтр для очистки топлива, топливозаборник и датчик расхода горючего. Схема и принцип работы похожи на алгоритм работы механического агрегата. Отличие лишь в том, что для прокачивания жидкости используется электродвигатель. В бензиновых моторах ТННД располагается непосредственно внутри топливного бака. Большинство автовладельцев уверены, что это не совсем безопасно. На самом деле никакой опасности в этом нет. В случае с бензином горючее в насосе склонно к перегреву из-за тепла, которое выделяет двигатель. На электрических аналогах такая проблема полностью отсутствует. Топливо без перерывов двигается по патрубкам системы и не дает насосу перегреваться до критической точки. В дизельных моторах электрический ТННД часто объединен с ТНВД. Это можно объяснить необходимостью подачи горючего постоянно.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Так обеспечивается стабильная работа двигателя на различных оборотах.

Механический ТННД

Данная система устанавливается непосредственно на блоке цилиндров и закрепляется при помощи обыкновенных винтов. Работа такого насоса обеспечивается при помощи коленчатого вала с эксцентриком. Если нажать на эксцентриковый кулачок, внутри создаются сокращения. Так топливо подается по системе питания. Для того чтобы горючее не попало обратно, насос оснащен специальным клапаном. Остальные нажатия на кулачок отправляют бензин в карбюратор. Если в автомобиле установлен ТННД механического типа, то с ним можно легко завести двигатель даже при учете долгого простоя. Для этого просто вручную качают механизм подкачки.

Топливный насос высокого давления (ТНВД)

Это устройство считается одним из самых сложных в дизельном моторе. Главная его задача — обеспечить подачу дизеля в камеры сгорания под высоким давлением. Подача обеспечивается не просто под определенным давлением, но в необходимый момент времени.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Порция очень точно отмеривается электроникой и полностью соответствует уровню нагрузки на агрегат. Существует несколько видов устройств по типу впрыска. Это агрегаты с аккумуляторной системой впрыска и с непосредственным действием.

Разные виды электрических насосов и их особенности

Конструкционно электрический ТН может быть:

  • центробежным;
  • шестеренным;
  • роликовым.

Непосредственно в бак для топлива обычно монтируется центробежный электрический агрегат. Реле топливного насоса данного типа активируется по «приказу», который посылает блок управления дизельного или бензинового двигателя, и электрический насос начинает работать. Отметим, что в конструкции описываемого устройства имеется предохранительный спецклапан, который поддерживает в достаточно узких интервалах давление горючего.

Ремонт такому ТН нужен очень редко. Замены обычно требует крыльчатка – рабочее приспособление, оснащенное большим количеством лопаток. Вращается данный компонент в камере с нагнетательным и всасывающим каналом.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Повышение давления дизельного (карбюраторного) двигателя при этом образуется при воздействии указанных лопаток на завихрения горючего.

В роликовом ТН всасывание горючего и его нагнетание достигается путем вращения ротора, в котором происходит передвижение роликов. Аналогично работает и шестеренный насос дизельного авто (бензинового). Только в нем внутренние шестерни вращаются вокруг статора. Роликовый и шестеренный электрический ТН можно смонтировать только в топливопроводе.

Как ремонтировать ТННД

В случае если упала эффективность работы агрегата, топливный насос низкого давления дизельного двигателя необходимо демонтировать и провести ревизию. Зачастую производительность снова вырастает после промывки и прочистки рабочих полостей и элементов устройства.

Зная, как устроен топливный насос низкого давления дизельного двигателя, принцип работы устройства, можно без труда отремонтировать его или же заменить.

То́пливный насо́с высо́кого давле́ния (ТНВД) ди́зельного дви́гателя

является одним из наиболее сложных узлов системы топливоподачи дизельных двигателей.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы

Какие задачи решает ТННД в топливной системе

Топливный насос низкого давления дизельного двигателя решает важную задачу.


Смотреть галерею

Горючее, которое подается под низким давлением, подвержено закипанию. В результате образуются паровые пробки. Пузырьки пара легких фракций и более густое горючее разделяются. Это означает, что в насос низкого давления начнет попадать жидкость, вязкость которой постоянно меняется. О нагнетании горючего при помощи ТНВД в нормальном режиме не приходится говорить. Факел постоянно меняется и не будет попадать в нормальные параметры.

Назначение [ править | править код ]

Топливные насосы предназначены для подачи в цилиндры дизеля под определенным давлением и в определенный момент цикла, точно отмеренных порций топлива, соответствующих данной нагрузке приложенной к коленчатому валу. По способу впрыска различают топливные насосы непосредственного действия и с аккумуляторным впрыском.

В топливном насосе непосредственного действия осуществляется механический привод плунжера, а процессы нагнетания и впрыска протекают одновременно.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы В каждый цилиндр секция топливного насоса подает необходимую порцию топлива. Требуемое давление распыления создается движением плунжера насоса.

У топливного насоса с аккумуляторным впрыском привод рабочего плунжера осуществляется за счет сил давления сжатых газов в цилиндре двигателя или с помощью специальных пружин. На мощных тихоходных дизелях применяют аккумуляторные топливные насосы с гидравлическими аккумуляторами.

В системах с гидравлическими аккумуляторами процессы нагнетания и впрыска протекают раздельно. Предварительно топливо под высоким давлением нагнетается насосом в аккумулятор, из которого поступает к форсункам. Эта система обеспечивает качественное распыление и смесеобразование в широком диапазоне нагрузок дизеля, но из-за сложности конструкций такой насос широкого распространения не получил. Современные дизели используют технологию с управлением электромагнитными клапанами форсунок от микропроцессорного устройства (такое сочетание называется «common rail»).

Разновидности [ править | править код ]

Топливные насосы высокого давления могут быть рядными, V-образными (многосекционными) и распределительными.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы В рядных ТНВД насосные секции располагаются друг за другом, и каждая подает топливо в определенный цилиндр двигателя. В распределительных ТНВД, которые бывают одноплунжерными и двухплунжерными, одна насосная секция подает топливо в несколько цилиндров двигателя.

Устройство распределительного ТНВД:

  1. редукционный клапан;
  2. всережимный регулятор;
  3. дренажныйштуцер;
  4. корпус насосной секции высокого давления в сборе с плунжерной парой и нагнетательными клапанами;
  5. топливоподкачивающий насос;
  6. лючок регулятора опережения впрыска;
  7. корпус ТНВД;
  8. электромагнитный клапан выключения подачи топлива;
  9. кулачково-роликовое устройство привода плунжера.

Подачу топлива из бака в ТНВД обеспечивает топливоподкачивающий насос (5), а редукционный клапан (1) поддерживает стабильное давление на входе в насосную секцию ТНВД, которая расположена в корпусе (4).

Плунжерная пара насосной секции представляет собой золотниковое устройство, регулирующее количество впрыскиваемого топлива и распределяющее его по цилиндрам дизеля в соответствии с порядком их работы.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Всережимный регулятор (2) обеспечивает устойчивую работу дизеля в любом режиме, задаваемом водителем с помощью педали акселератора, и ограничивает максимальные обороты коленчатого вала, а регулятор опережения впрыска топлива (6) изменяет момент подачи топлива в цилиндры в зависимости от частоты вращения коленвала.

Виды бензонасосов, их особенности

Разбирать устройство бензонасоса карбюраторного двигателя не будем, поскольку такая система питания уже не используется, да и конструктивно он очень прост, и ничего особого в нем нет. А вот электрический бензонасос инжектора следует рассмотреть подробнее.

Стоит отметить, что на разных машинах используются разные виды топливных насосов, отличающиеся по конструкции. Но в любом случае узел делится на две составляющие – механическую, которая и обеспечивает закачку топлива, и электрическую, приводящую в действие первую часть.

На инжекторных автомобилях могут использоваться насосы:

  • Вакуумные;
  • Роликовые;
  • Шестеренчатые;
  • Центробежные;
  • Насосы роторного типа

    И разница между ними, в основном, сводится к механической части.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы И только устройство топливного насоса вакуумного типа полностью отличается.

    Вакуумный

    В основу работы вакуумного насоса положен обычный бензонасос карбюраторного мотора. Единственная лишь разница в приводе, но сама механическая часть практически идентична.

    Имеется мембрана, разделяющая рабочий модуль на две камеры. В одной из этих камер располагается два клапана – впускной (связан каналом с баком) и выпускной (ведущий к топливной магистрали, подающей топливо далее в систему).

    Эта мембрана при поступательном движении создает разрежение в камере с клапанами, что приводит к открытию впускного элемента и закачке в нее бензина. При обратном движении впускной клапан перекрывается, но открывается выпускной и топливо просто выталкивается в магистраль. В общем все просто.

    Что касается электрической части, то работает она по принципу втягивающего реле. То есть, имеется сердечник, и обмотка. При подаче напряжения на обмотку, возникающее в ней магнитное поле втягивает сердечник, связанный с мембраной (происходит ее поступательное движение).Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Как только напряжение пропадает, возвратная пружина возвращает мембрану в исходное положение (возвратное движение). Подача импульсов на электрическую часть управляется электронным блоком управления инжектором.

    Роликовый

    Что касается остальных видов, то у них электрическая часть, в принципе, идентична и представляет собой обычный электродвигатель постоянного тока, работающий от сети 12 В. А вот механические части – разные.

    Роликовый топливный насос

    В роликовом типе насоса рабочими элементами являются ротор с проделанными пазами, в которые установлены ролики. Эта конструкция помещена в корпус с внутренней полостью сложной формы, имеющая камеры (впускную и выпускную, сделанные в виде проточек и соединенные с подающей и выпускной магистралями). Суть работы сводится к тому, что ролики просто перегоняют бензин с одной камеры во вторую.

    Шестеренчатый

    В шестеренчатом типе используется две шестеренки, установленные одна в другую. Внутренняя шестерня – меньше по размеру, и движется по траектории эксцентрика.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Благодаря этому между шестернями имеется камера, в которой и осуществляется захват топлива из подающего канала и перекачка его в выпускной канал.

    Шестеренчатый насос

    Центробежный тип

    Роликовый и шестеренчатый типы электробензонасосов – менее распространены, чем центробежные, они же – турбинные.

    Центробежный насос

    Устройство топливного насоса такого типа включает в себя крыльчатку с большим количеством лопастей. При вращении эта турбина создает завихрения бензина, что обеспечивает его всасывание в насос и дальнейшее выталкивание в магистраль.

    Мы рассмотрели устройство топливных насосов немного упрощенно. Ведь в их конструкции имеются дополнительно впускные и редукционные клапаны, в задачу которых входит подача топлива только в одном направлении. То есть, бензин, попавший в насос, вернуться в бак уже сможет только по обратной магистрали, пройдя через все составные элементы системы питания. Также в задачу одного из клапанов входит запирание и прекращение закачки при определенных условиях.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы

    Турбинный насос

    Что касается насосов высокого давления, используемых в дизельных моторах, то там принцип действия кардинально отличается, и подробно о таких узлах системы питания узнать можно здесь.

    Бензонасос — элемент топливной системы автомобиля который осуществляет подачу топлива к системе дозирования (карбюратор/форсунка). Необходимость такой детали в топливной системе возникает через техническое расположение двигателя и бензобака относительно друг-друга. В автомобилях устанавливаются один из двух типов бензонасосов: механический, электрический.

    Механические применяются в карбюраторных машинах (подача топлива под низким давлением).

    Электрические — в автомобилях инжекторного типа (подача топлива происходит под высоким давлением).

    Общее устройство ТНВД [ править | править код ]

    • Корпус.
    • Крышки.
    • Всережимный регулятор
    • Муфта опережения впрыска.
    • Подкачивающий насос.
    • Кулачковый вал.
    • Толкатели.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы
    • Плунжеры с поводками или зубчатыми втулками,
    • Гильзы плунжеров.
    • Возвратные пружины плунжеров.
    • Нагнетательные клапаны.
    • Штуцеры.
    • Рейка.

    Принцип действия ТНВД [ править | править код ]

    Вращение кулачковый вал получает через муфту опережения впрыска и зубчатую передачу от коленчатого вала. При вращении кулачкового вала кулачок набегает на толкатель и смещает его, а он в свою очередь, сжимая пружину, поднимает плунжер. При поднятии плунжера он вначале закрывает впускной канал, а затем начинает вытеснять топливо, находящееся над ним. Топливо вытесняется через нагнетательный клапан, открывшийся за счёт давления, и поступает к форсунке.

    В момент движения плунжера вверх винтовой канал, находящийся на нём, совпадает со сливным каналом в гильзе. Остатки топлива, находящиеся над плунжером, начинают уходить на слив через осевой, радиальный и винтовой каналы в плунжере и сливной в гильзе. При опускании плунжера за счёт пружины открывается впускной канал, и объём над плунжером заполняется топливом от подкачивающего насоса.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы

    Изменение количества подаваемого топлива к форсунке осуществляется поворотом плунжеров от рейки через всережимный регулятор. При повороте плунжера, если винтовой канал совпадёт со сливным раньше, то впрыснуто топлива будет меньше. При обратном повороте каналы совпадут позже, и впрыснуто топлива будет больше.

    На некоторых ТНВД (например, ТНВД трактора Т-130) часть секций отключается на холостых оборотах, соответственно, отключается и часть цилиндров двигателя.

    Дополнительные агрегаты ТНВД [ править | править код ]

    Муфта опережения впрыска

    — служит для изменения угла опережения впрыска в зависимости от оборотов. По принципу действия является механизмом, использующим центробежную силу. Устройство:

    • Ведущая полумуфта.
    • Ведомая полумуфта.
    • Грузы.
    • Стяжные пружины грузов.
    • Опорные пальцы грузов

    Принцип действия муфты следующий. При минимальных оборотах грузы за счёт пружин стянуты к центру и положение между муфтами является исходным, при этом угол опережения впрыска находится в пределах отрегулированного параметра.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы При увеличении оборотов центробежная сила в грузах возрастает и разводит их, преодолевая сопротивление пружин. При этом муфты поворачиваются относительно друг друга и угол опережения впрыска увеличивается.

    Всережимный регулятор — служит для изменения количества подачи топлива в зависимости от режимов работы двигателя: запуск двигателя, увеличение/уменьшение оборотов, увеличение/уменьшение нагрузки, остановка двигателя. Устройство:

    • Корпус.
    • Крышки.
    • Державка.
    • Грузы.
    • Муфта.
    • Рычаги.
    • Скоба-кулисы.
    • Регулировочные винты.
    • Оттяжные пружины.

    Принцип действия регулятора следующий:

    • Запуск двигателя: перед запуском рейка за счёт пружины находится в положении максимальной подачи топлива, поэтому при запуске в двигатель подаётся максимальное количество топлива. Это способствует быстрому запуску. Как только двигатель начнёт развивать обороты, и центробежная сила в грузах начнёт расти, они, преодолевая сопротивление пружин, начнут расходиться в стороны и внутренними своими рычагами давить на муфту, которая будет воздействовать на рычаг, а рычаг будет тянуть рейку в сторону уменьшения подачи топлива.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Обороты установятся в соответствии с натягом пружин.
    • Увеличение оборотов: при нажатии на педаль «газа» натягивается пружина, которая действует на рычаг рейки и муфту. Муфта и рейка смещается, при этом преодолевается центробежная сила в грузах. Рейка смещается в сторону увеличения подачи топлива, и обороты растут.
    • Увеличение нагрузки — при увеличении нагрузки и неизменном положении педали «газа» обороты снижаются, центробежная сила в грузах тоже. Грузы складываются и дают возможность сместиться муфте, рычагу и рейке в сторону увеличения подачи топлива. При снижении нагрузки обороты начинают увеличиваться, центробежная сила в грузах тоже, грузы начинают расходится и внутренними рычагами смещать муфту, рычаг и рейку в сторону уменьшения подачи топлива. Обороты при этом прекращают расти.
    • Остановка двигателя — при остановке двигателя поворачивается скоба, кулиса скобы воздействует на рычаг, а рычаг — на рейку. Рейка перемещается настолько в сторону уменьшения подачи, что подача прекращается, и двигатель останавливается

    Топливный насос высокого давления (сокр.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы ТНВД)

    — одно из основных и сложных устройств дизельного мотора. Он подает топливо в двигатель. Качественный ремонт дизельного ТНВД требует профессиональное оборудование для диагностики и регулировки. Наша специализированная станция оснащена таким оборудованием.

    В подавляющем большинстве случаев, ремонт ТНВД необходим по причине применения низкокачественного топлива и моторных масел. При попадании с дизтопливом твердых частиц, пыли и т.п. способствует выходу из строя плунжерных пар, установка которых производится с микронным допуском. Также могут пострадать форсунки отвечающие за распыление и впрыск горючего. Основными признаками несправности в работе насоса и форсунок являются: увеличение расхода, дымность, посторонние шумы, снижение мощности, трудный запуск.

    Самые современные моторы стали оснащаться электронными системами впрыска. Теперь ЭБУ отвечает за дозировку подачи топлива в цилиндры по времени и по количеству солярки. При появлении каких либо перебоев в работе следует, не откладывая, обратиться в дизель-сервис с профессиональным диагностическим оборудованием.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы В ходе ремонта топливного насоса высокого давления потребуется замена некоторых деталей. Диагностика позволяет определить степень износа и остаточный ресурс запчастей, позволяя съэкономить (не менять же всё подряд).

    В ходе работ выясняется равномерность подачи топлива, стабильность давления, частота вращения вала и т.д.

    По мере ужесточения норм допустимого выброса вредных веществ в атмосферу транспортными средствами, традиционные механические топливные насосы высокого давления (ТНВД) дизельных автомобилей оказались не в состоянии обеспечить необходимую точность дозирования топлива и скорость реагирования на изменяющиеся условия движения. Это привело к необходимости установки электронного регулирования топливной системы дизельного двигателя. Фирмами Bosch, Diesel Kiki и Nippon Denso был разработан ряд систем электронного управления подачей топлива на базе топливного насоса VЕ. Эти системы обеспечили повышение точности дозирования топлива в отдельные цилиндры, уменьшение межцикловой нестабильности процесса сгорания и уменьшение неравномерности работы дизеля в режиме холостого хода.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы В отдельных системах устанавливается быстродействующий клапан, который позволяет разделить процесс впрыска на две фазы, что уменьшает жесткость процесса сгорания.

    Стружка в ТНВД – в чем причина

    На СТО «Топливный сервис авто» оказывают полный спектр услуг по диагностике и ремонту ТНВД.

    Как известно, в Беларуси, в эксплуатации находится больше бэушных машин, чем новых. Следовательно, и проблем с такими автомобилями у владельцев больше. И больше «возраст» автомобиля, тем чаще приходится обращаться за помощью в устранении неполадок. Много составляющих, которые отвечают за исправную работу системы ТНВД в автомобиле.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Это и пробег автомобиля, и качество топлива, которое использовали для заправок, ремонтировали ли ранее ТНВД и использовали ли детали с износом, какими специалистами выполнялся ремонт и диагностика?  Рассмотрим самые важные вопросы, касающиеся неисправностей ТНВД:

    1. Чистота — основное требование в эксплуатации ТНВД!

    Современные моторы очень и очень требовательны к качеству топлива. Основная причина их поломки — некачественное по составу топливо и наличие в нем посторонних примесей (механических частиц). Почему двигатели, успешно эксплуатировавшиеся в Европе, попадая к нам, достаточно быстро выходят из строя? Скорее всего, все дело в широко распространенном в Европе биодизельном топливе. При соблюдении сроков и объема сервисных работ эти моторы без каких-либо проблем «выхаживают» свой гарантийный срок на «биодизеле» в Европе и, уже изношенные, дальше попадают на белорусский рынок. А здесь их ожидает любимое нашими автовладельцами -«дизелистами» топливо из-под трактора с различными примесями, печное топливо, крашеная сельскохозяйственная солярка.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Все это быстро добивает уже подуставшие турбодизели. Подходящим топливным фильтром для двигателя будет только качественный, обеспечивающий необходимую степень фильтрации и защиту от воды и смол. Рекомендуемый производителем интервал замены — 10 тысяч километров пробега. Кроме того, учитывая местные особенности эксплуатации, нужно отметить, что топливная аппаратура нуждается в дополнительной защите. Для решения данной проблемы в топливную систему дизелей рекомендуют устанавливать дополнительный фильтр-сепаратор после штатного.

    2. «Стружка», «Сухое трение» и ТНВД.

    Помимо качества топлива, оборудование ТНВД крайне чувствительно к попаданию в топливную систему воды и воздуха, ведь, все детали современных ТНВД смазываются топливом. Эти факторы вызывают коррозию и — так называемое «сухое» трение. Возникает механический износ в местах трения «ротор ТНВД — ролики вала». Это приводит к преждевременному выходу из строя насоса — он уже не способен создавать необходимое давление в топливной системе.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Для сравнения: минимальное (критическое) давление рабочего ТНВД — 1050 бар. Хороший насос выдает около 1800 бар.

    Хуже всего то, что дефектный ТНВД еще некоторое время продолжает работать и «гнать» из себя в топливоподающую магистраль мелкие металлические частицы — так называемую «стружку»… металлические продукты износа не только забивают форсунки, но и, возвращаясь с «обраткой» в бак и снова в ТНВД, засоряют всю топливную аппаратуру и быстро усиливают износ насоса. В форсунках в первую очередь страдает запорный клапан, непосредственно отвечающий за работоспособность форсунки.

    Существуют различные симптомы этой проблемы – «стружка в ТНВД»: не заводится двигатель, «стучит» ТНВД, глохнет двигатель, часто выходят из строя форсунки и т. д.

    3. Выход из ситуации — Замена форсунок, ТНВД, всех топливных магистралей и бака!

    В какие деньги это выливается — считайте сами. А прибавить к этому стоимость работы, чистку и промывка топливного бака, топливных магистралей и топливной рампы (рейки).Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Окончательный вердикт: важна своевременная диагностика неисправностей ТНВД с помощью современного оборудования квалифицированными специалистами.  В команде  ООО «Топливный сервис авто» трудятся ответственные, высококвалифицированные и опытные мастера. Сложный процесс диагностики неисправностей ТНВД Вам выполнят точно и в короткий срок.

    Важно знать и то, что только компьютерная диагностика системы впрыска Common Rail без последующей механической диагностикой может ничего и не дать. Ведь компьютер видит лишь ряд определенных цифровых параметров работающей системы, а также позволяет опросить накопитель неисправностей на предмет ошибок… А есть физические показатели, такие как производительность насоса и форсунок, герметичность системы и др., которые возможно оценить, только при осмотре (механической диагностике). В случае любых неполадок с топливным насосом высокого давления, очень важно установить точную причину неисправности во избежание ненужной покупки дорогостоящих запчастей.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы







    Топливный насос

    : что нужно знать | Новости

    Топливный насос перекачивает топливо из бензобака вашего автомобиля в двигатель. Топливные насосы обычно имеют электрический привод и расположены непосредственно в топливном баке или на нем. Простота и стоимость замены зависят от конструкции автомобиля, и решение о ее замене следует принимать только после того, как будет установлено, что проблемы не связаны с электричеством или с топливопроводами.

    Как узнать, неисправен ли мой топливный насос?
    Самым очевидным признаком является то, что ваш автомобиль не заводится, потому что топливо не поступает в двигатель, хотя есть много возможностей для ситуации, когда запускается не запускается.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Один из способов узнать, неисправен ли топливный насос, — это то, что когда вы включаете зажигание, вы не слышите, как срабатывает двигатель насоса внутри бензобака. Другой — периодическая потеря тяги, особенно во время ускорения или при движении на скоростях шоссе. Если насос в порядке, проблема может заключаться в том, что топливозаборник в баке забит и не может подавать достаточно газа.

    Как часто нужно менять топливный насос?
    Если повезет, топливный насос прослужит всю жизнь вашему автомобилю.Топливные насосы не подлежат регулярному техническому обслуживанию, поэтому обычно их заменяют только по мере необходимости. Некоторые владельцы заменяют их до того, как они выйдут из строя, в качестве профилактического обслуживания, но, если насос не показывает признаков неисправности, нет особых причин для этого. Многие автомобили имеют топливные фильтры, которые могут забиваться, поэтому фильтр следует проверять (и при необходимости заменять) при диагностике проблем с топливным насосом.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы

    Почему мне нужно заменить топливный насос?
    Если у насоса есть признаки того, что он может выйти из строя, его следует заменить — автомобиль не заводится или периодически теряет мощность — или вы можете оказаться в затруднительном положении.

    Сколько мне платить?
    Стоимость ремонта может зависеть от того, где вы находитесь, а также от того, что вам нужно починить. Чтобы получить оценку вашего ремонта, перейдите к нашей оценщике, укажите год вашего автомобиля, информацию о марке и модели, добавьте свой почтовый индекс и выберите нужный ремонт. Мы дадим вам диапазон затрат на ремонт в вашем регионе.

    Замена топливного насоса — все, что вам нужно знать

    Что такое топливный насос?

    Ваш топливный насос перекачивает бензин из бака в моторный отсек.В то же время он обеспечивает давление для распыления топлива в двигатель через топливные форсунки. Насос, работающий от электричества, обычно устанавливается внутри топливного бака.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Он забирает топливо, нагнетает его и подает в топливопровод, ведущий в моторный отсек. Там регулятор давления возвращает лишнее топливо, в котором двигатель не нуждается, по параллельной магистрали обратно в бак. Топливные насосы, используемые сегодня, обычно производят 30-60 фунтов. давления, примерно такого же давления, как вода в вашем домашнем водопроводе.Входное отверстие насоса фильтруется пластиковым «носком», чтобы не допустить попадания мусора в насос и двигатель. Датчик уровня топлива обычно устанавливается непосредственно на насос. Дизели или высокотехнологичные бензиновые двигатели с прямым впрыском имеют второй топливный насос высокого давления, установленный на двигателе.

    Каковы симптомы неисправного топливного насоса?

    Часто насос становится шумным, когда он близок к отказу, из-за чего в машине слышен воющий шум. Иногда шумный насос прослужит долгие годы, так что это не обязательно хороший показатель.Вы должны услышать, как насос работает в течение нескольких секунд после включения ключа.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Попросите кого-нибудь повернуть ключ из положения OFF в положение ON (не заходя дальше в положение START), в то время как вы наклоняетесь рядом с задней частью автомобиля. Шум насоса будет длиться 4-5 секунд, прежде чем он отключится. Это отключение запрограммировано в компьютере автомобиля, чтобы топливный насос не разряжал аккумулятор, если двигатель глохнет. Что еще более важно, это предотвращает перекачку топлива насосом в случае аварии, которая могла привести к разрыву топливопровода, что привело к пожару после аварии.

    У неработающего топливного насоса может быть проблема с проводкой или он просто вышел из строя. Механику нужно будет проверить проводку или проверить давление топлива с помощью манометра под капотом, чтобы определить проблему. Засоренный топливный патрубок в баке или засоренный топливный фильтр под капотом могут имитировать неисправный насос, из-за чего автомобиль будет работать плохо или с перебоями. Ваш механик должен будет поставить окончательный диагноз.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы

    Получите расценки на замену топливного насоса в ближайших магазинах

    Какова серьезность неисправности топливного насоса?

    Очевидно, что неработающий топливный насос не даст вашему автомобилю заводиться или работать.Неисправный насос может привести к тому, что ваш автомобиль будет работать плохо или с перебоями. Когда ваш механик диагностирует неисправный насос, его необходимо заменить. Поскольку насос обычно расположен внутри топливного бака, это обычно означает удаление топливного бака из-под автомобиля, чтобы получить к нему доступ. Это также требует опорожнения бака перед его снятием.

    Какова типичная стоимость замены топливного насоса?

    • Ориентировочная стоимость запчастей 75–200 долларов США
    • Ориентировочная стоимость рабочей силы 100–300 долларов США

    Ориентировочная общая стоимость 175–500 долларов

    Сама помпа будет стоить 75-200 долларов.Затраты на рабочую силу сильно зависят от конкретного автомобиля.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Если доступ к насосу возможен без снятия бака (в некоторых транспортных средствах доступ к насосу возможен из-под заднего сиденья), ожидайте, что вы заплатите менее 100 долларов за труд. Если необходимо снять бак, иногда приходится снимать и большую часть выхлопной системы, и стоимость работ легко может достигать 300 долларов. Замена дизельного насоса или насоса с прямым впрыском может стоить более тысячи долларов.

    Если вам нужно заменить топливный насос, начните с Openbay.Сравните предложения из магазинов в вашем районе и забронируйте онлайн за считанные минуты.

    Получите оценки в ближайших магазинах

    основных инноваций в конструкции топливных насосов с 1900 г.

    В автомобилях уже около века используются топливные насосы. Топливный насос за эти годы претерпел значительные изменения. Вот краткий обзор того, как топливный насос стал той полезной деталью, которую мы все сегодня знаем.

    1900-1920-е: топливо в двигатель подавалось самотеком

    Топливный насос не появлялся на рынке до тех пор, пока через пару десятилетий после изобретения автомобилей не было.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Так как же им удавалось подавать топливо в двигатели в первые годы? Одно слово: гравитация.

    Изображение предоставлено: Виктор Уилфред Пейдж через Wikimedia Commons

    На схеме видно, что топливный бак ставят над двигателем. Конструкция позволяла топливу стекать в карбюратор по подающей трубе. Некоторые автовладельцы в свое время вставляли самодельный топливный фильтр в подающую трубу.

    Хотя эта конструкция была практичной, она также была небезопасной. Опасно держать топливный бак так близко к двигателю.При утечке топлива и горячем двигателе может возникнуть пожар. Фактически, термин «брандмауэр» восходит к той эпохе, когда топливный бак был установлен над двигателем.

    1920-е годы: механический топливный насос стал широко использоваться в автомобилях

    В 1920-х годах автопроизводители наконец переместили топливный бак на заднюю часть автомобиля. Однако была проблема. Конструкция не позволяла гравитации подавать топливо в карбюратор.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Решение? Механический топливный насос.

    Как работает механический топливный насос?

    Конструкция механического топливного насоса с годами не претерпела значительных изменений.Вот общий обзор того, как работают механические топливные насосы:

    Механический топливный насос прикручен к двигателю. Приводит в действие либо распределительный вал, либо коленчатый вал. Возле вала есть поворотный рычаг. Как вращается вал:

    1. Кулачок на валу заставляет один конец рычага перемещаться вверх или вниз.
    2. Резиновая диафрагма прикреплена к другому концу рычага. Диафрагма перемещается вверх и вниз с помощью рычага.
    3. Когда рычаг опускает диафрагму, создается достаточное всасывание, чтобы втягивать топливо в насос через топливопровод.
    4. Когда рычаг не опускает диафрагму, пружина толкает ее назад.
    5. Когда в насосе есть топливо, оно не может пройти обратно по топливной трубе, потому что есть односторонний клапан. Таким образом, насос может выталкивать топливо только в одном направлении: в сторону карбюратора.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы
    6. Учитывая скорость вращения вала, этот процесс происходит много раз в минуту.

    Механические топливные насосы работают при низком давлении — около 4-6 фунтов на квадратный дюйм. Давления достаточно, чтобы перекачать топливо в поплавок карбюратора.Когда топливо попадает в поплавок карбюратора, сила тяжести позволяет ему смешиваться с воздухом. Насос не перекачивает топливо в карбюратор постоянно. Скорее, обратный клапан в карбюраторе позволяет ему всасывать топливо только тогда, когда это необходимо.

    Плюсы и минусы механических топливных насосов

    Всего механических топливных насосов составляет:

    • Простой
    • Надежный
    • Идеальное решение для карбюраторных двигателей

    При этом у механических топливных насосов есть серьезный недостаток.Они расположены в моторном отсеке, поэтому топливопровод между баком и насосом подвержен образованию паров. Это происходит, когда топливо превращается в пар до того, как достигнет насоса.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Это может произойти при чрезмерном нагреве от:

    • Двигатель
    • Выхлопная система
    • снаружи

    Когда топливо испаряется в трубопроводах, вы получите:

    • Потеря мощности
    • Гараж
    • Проблемы с перезапуском двигателя

    Конец 1960-х: электрические топливные насосы стали обычным явлением

    В 1925 году шведский инженер Йонас Хессельман изобрел концепцию впрыска топлива.Однако технология не прижилась до конца 60-х годов. До конца 60-х — начала 70-х годов:

    .
    1. Системы впрыска топлива были дороже карбюраторных.
    2. Впрыск топлива не требовался для увеличения производительности двигателей. Другие методы были дешевле.
    3. Стандарты выбросов были слабыми или отсутствовали.
    4. Бензин был дешевым, поэтому экономия топлива не имела значения.

    Конечно, все это изменилось в 70-е годы. Автопроизводители внедрили технологию впрыска топлива, чтобы соответствовать меняющимся условиям рынка.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Электрические топливные насосы были внедрены потому, что они лучше отвечали потребностям систем впрыска топлива. Электрические топливные насосы могут создавать гораздо большее давление, чем традиционные механические топливные насосы. Обычно они работают при давлении около 60 фунтов на квадратный дюйм. Этого давления достаточно, чтобы распылить топливо, когда оно впрыскивается в цилиндры.

    Как работает электрический топливный насос?

    В большинстве автомобилей электрический топливный насос находится в топливном баке. По этой причине распределительный вал, очевидно, не приводит его в действие.Электрооборудование автомобиля приводит его в действие. Соленоид приводит в действие диафрагму. Это всасывает топливо в насос. Затем насос отправляет топливо по топливной магистрали к топливным форсункам.

    Некоторые электрические топливные насосы остаются включенными все время, пока включено зажигание. Другие электрические топливные насосы включаются блоком управления двигателем всякий раз, когда двигателю требуется топливо.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы

    Многие люди задаются вопросом, безопасно ли погружение электрических топливных насосов в бензин. Это абсолютно безопасно. Жидкий бензин — это углеводород, а углеводороды не проводят электричество.Фактически, бензин помогает охладить топливный насос, поэтому лучше всегда держать бак более чем наполовину полным.

    Плюсы и минусы электрических топливных насосов

    Вот некоторые плюсы электрических топливных насосов:

    • Электрические топливные насосы просты и надежны.
    • Паровой пробок не может возникнуть с электрическими топливными насосами.
      • Это потому, что электрические топливные насосы создают давление в топливной магистрали от бака к двигателю.

    А теперь поговорим о некоторых минусах электрических топливных насосов:

    • Электрические топливные насосы очень сложно заменить.
      • Для замены вышедшего из строя электрического топливного насоса необходимо слить и снять топливный бак.
    • Иногда электрические топливные насосы не имеют эффективных фильтров.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы
      • Нет возможности легко заменить фильтр. Таким образом, фильтры, которые входят в электрические топливные насосы, обычно представляют собой простые фильтры.
    • Электрические топливные насосы могут быть чувствительны к отложениям или ржавчине в топливе.
    • Тепло может сократить срок службы электрического топливного насоса.
      • Когда в баке заканчивается топливо, насос не будет полностью погружен, поэтому он не будет охлаждаться топливом вокруг него.
      • Когда двигатель работает не на полную мощность, ему не нужно все топливо, которое подает насос. Неиспользованное топливо возвращается в топливный бак. Но поездка в моторный отсек вызывает нагревание топлива.
      • Тепло от вышеперечисленных ситуаций может вывести из строя электрический топливный насос.

    Середина 1990-х: почти все автомобили использовали электрические топливные насосы

    После того, как в конце 60-х годов прижилась система впрыска топлива, с годами она стала все более популярной.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы К середине 90-х почти все автомобили имели систему впрыска. Это означает, что практически все автомобили имели электрический топливный насос, а механические топливные насосы в серийных автомобилях уже не используются.

    Мы будем рады услышать ваши отзывы! Свяжитесь с [адрес электронной почты защищен], чтобы поделиться своими мыслями!

    Семь признаков неисправности топливного насоса

    Топливный насос играет решающую роль в работе двигателя. Он отвечает за забор топлива из бензобака вашего автомобиля и подачу его в двигатель, чтобы помочь запустить автомобиль и привести его в действие.Если у вас закончился бензин, вы знаете, что ваша машина, грузовик, кроссовер или внедорожник не поедет. Он также не будет работать, иначе вы обнаружите, что производительность вашего автомобиля ухудшается, если топливный насос не работает. 610AutoHaus советует обратить внимание на следующие семь симптомов неисправности топливного насоса.

    Ограниченные высокоскоростные характеристики

    Вашему европейскому автомобилю нужна скорость, и забитый или вышедший из строя топливный насос может не подавать в двигатель достаточно газа для поддержания высокой производительности.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Вы поймете, что есть проблема, если ваш двигатель начнет бурлить или глохнуть на более высоких оборотах.

    Двигатель перегрева

    Забитый или неисправный топливный насос также может вызвать перегрев двигателя. Чем тяжелее двигатель работает, тем горячее он работает. Если ваш двигатель внезапно начинает перегреваться и глохнуть, но у вас много охлаждающей жидкости и нет видимых проблем с радиатором, это может быть ваш топливный насос.

    Низкое давление топлива

    Топливный насос должен постоянно поддерживать давление топлива, рекомендованное производителем транспортного средства.Если он терпит неудачу, он не всегда может это сделать. Если ваш автомобиль издает брызги и / или глохнет, проверьте давление топлива, чтобы подтвердить или опровергнуть, что это проблема с топливным насосом.

    Потеря мощности

    Помимо разбрызгивания или перегрева, ваш автомобиль может также потерять мощность, когда вы подвергнете двигатель нагрузке. Причина, по которой автомобиль теряет мощность, заключается в том, что ему не хватает топлива.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Вы заметите потерю мощности, когда подниметесь на крутые холмы или буксируете что-нибудь.

    Скачки мощности

    Если топливный насос подает в двигатель слишком много топлива, вы заметите рывки двигателя.Брызги — это когда ваш автомобиль внезапно набирает скорость, даже если вы не нажимали сильнее на акселератор. Эти скачки могут быть пугающими и опасными.

    Газ Пробег

    Ваш топливный насос отвечает за регулирование количества топлива, используемого вашим двигателем, и если ваш автомобиль внезапно стал слишком расходовать топливо, возможно, топливный насос подает в двигатель слишком много газа. Однако это лишь одна из многих причин плохого расхода топлива.

    Неисправность двигателя

    Наконец, если вы пытаетесь завести свой автомобиль и слышите, как он тормозит и набирает обороты, но затем умирает, он не получает топлива.Надеюсь, вы заметите любое количество вышеперечисленных признаков до того, как это произойдет, и вы сможете заменить топливный насос до того, как двигатель не запустится.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы

    Расположенный в Поттстауне, штат Пенсильвания, 610AutoHaus будет рад проверить топливный насос вашего европейского автомобиля, если вы подозреваете, что он неисправен. Позвоните нам по телефону 610-628-4271, чтобы записаться на прием.

    Позвоните в 610AutoHaus по телефону 610-427-4505, чтобы записаться на прием сегодня!

    Топливный насос — Осмотр автомобиля

    Воздухозаборник и Топливо

    Описание

    Механический топливный насос чаще всего применяется на автомобилях с карбюраторами.Этот тип насоса производит низкое давление и обычно приводится в действие двигателем. В настоящее время все автомобили используют электрические топливные насосы из-за повсеместного применения впрыска топлива и необходимости более высокого давления. Электрические топливные насосы почти всегда располагаются внутри бензобака, но в некоторых случаях насос может быть расположен вдоль рамы или канала единого корпуса. Насос имеет сетчатый фильтр на всасывающем устройстве для фильтрации загрязняющих веществ и использует электродвигатель в качестве источника энергии.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Топливо используется как смазка и охлаждающая жидкость для двигателя.Электрический топливный насос имеет собственную электрическую схему управления, обычно состоящую из проводки, предохранителя и реле. Эта схема взаимодействует с модулем управления трансмиссией (PCM) автомобиля, который управляет и контролирует работу топливного насоса.

    Назначение

    Топливный насос подает топливо с надлежащим давлением и объемом для подачи через карбюратор или систему впрыска топлива. В цепи электрического топливного насоса также используются различные средства защиты, которые останавливают работу насоса в случае аварии.

    Советы / предложения по обслуживанию

    Механические топливные насосы не требуют обслуживания, но должны быть заменены при первых признаках проблемы. Давление или объем могут упасть, что является ранним признаком надвигающейся неисправности насоса. Профессиональный специалист по обслуживанию обычно может быстро определить проблему с насосом. В автомобилях с системой впрыска топлива регулярная замена топливного фильтра может помочь продлить срок службы электрического топливного насоса.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Лучше всего заменять фильтр каждые два года или 40 000 километров пробега.Загрязненный фильтр может ограничивать подачу топлива из электрического топливного насоса, в конечном итоге сокращая его срок службы. Вы также можете защитить насос, постоянно держите резервуар наполовину заполненным. Поскольку топливо охлаждает насос, наличие большого количества топлива в баке помогает предохранить насос от перегрева, что может привести к его повреждению. Еще одна веская причина держать бензобак хотя бы наполовину заполненным — это снизить вероятность скопления осадка на входном сетчатом фильтре топливного насоса. Ограниченный сетчатый фильтр может привести к истощению насоса, вызывая его перегрев и выход из строя.Если у вас есть автомобиль Ford или Lincoln-Mercury, проверьте в руководстве пользователя расположение выключателя топливного насоса. Этот выключатель предназначен для электрического отключения топливного насоса в случае аварии. Иногда для размыкания переключателя может быть достаточно резкого сотрясения автомобиля.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Хорошо знать, где находится переключатель, чтобы вы могли попробовать сбросить его, если ваша машина не заводится. Неисправный электрический топливный насос может вызывать различные симптомы, в том числе громкий вой насоса, отсутствие запуска двигателя, колебания, низкую производительность и остановку двигателя.Если ваш автомобиль демонстрирует какие-либо из этих проблем с производительностью, обратитесь к квалифицированному специалисту для проверки. Замена топливного насоса обычно включает снятие топливного бака.

    Топливный насос | Mein Autolexikon

    Назначение автомобильного топливного насоса — подавать необходимое количество топлива из бака в двигатель под необходимым давлением.

    Механический топливный насос

    Старые автомобили с карбюратором обычно оснащаются механическим топливным насосом (диафрагменным насосом).Этот тип топливного насоса приводится в действие распределительным валом или валом распределителя. Он также всасывает топливо из бака и подает его в поплавковую камеру карбюратора.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Давление подачи составляет примерно от 0,2 до 0,3 бар.

    Конструкция электрического топливного насоса

    Электрический топливный насос состоит из следующих компонентов:

    Крышка

    Содержит электрические соединения, обратный клапан (для предотвращения утечки из топливной системы) и выходное отверстие для гидравлической системы.Крышка обычно также содержит угольные щетки для работы приводного двигателя коллектора и элементы подавления помех (индукторы и, если применимо, конденсаторы).

    Электродвигатель

    Электродвигатель содержит якорь и постоянные магниты. Медный коммутатор входит в стандартную комплектацию. Углеродные коммутаторы используются для специальных применений и дизельных систем.

    Насосная секция

    Насосная секция представляет собой поршневой или проточный насос.

    Различают электрические топливные насосы проточного и объемного типа.

    Strömungspumpen

    Strömungspumpen sind geräuscharm, da der Druckaufbau kontinuierlich und nahezu pulsationsfrei erfolgt.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Bezüglich ihres Wirkungsgrades und ihres maximalen Druckaufbaus sind sie verglichen mit Verdrängerpumpen Allerdings im Nachteil und werden häufig als Vorstufe в Kombination mit diesen eingesetzt.

    Verdrängerpumpen

    Bei hoch viskosen Medien, wie kaltem Diesel-Kraftstoff, sind Verdrängerpumpen vorteilhaft.Je nach Detailausführung und Einbausituation können die unvermeidlichen Druckpulsationen Geräusche verursachen. Für die klassische Funktion der Elektrokraftstoffpumpen in elektronischen Benzineinspritzsystemen wurde die Verdrängerpumpe von der Strömungspumpe weitgehend abgelöst. Für die Verdrängerpumpe ergibt sich mit ihrem wesentlich erweiterten Druckbedarf und Viskositätsbereich ein neues Anwendungsfeld bei der Vorförderung für Diesel-Common-Systeme. Mit Verdrängerpumpen sind Systemdrücke до 6,5 бар erreichbar.

    In den Anfängen der elektronischen Benzineinspritzung waren Elektrokraftstoffpumpen ausschließlich außerhalb des Tanks (Inline) angeordnet. Heute hingegen überwiegt der Tankeinbau.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Dabei ist die Elektrokraftstoffpumpe Teil eines Kraftstofffördermoduls, das weitere Elemente umfassen kann. Zu diesen Elementen gehören unter anderem der Tankfüllstandsensor или ein Saugfilter zum Schutz der Pumpe.

    Электрический топливный насос

    Внедрение систем впрыска топлива в современные двигатели привело к необходимости использования электрических топливных насосов.Электрический топливный насос подает топливо к форсункам под определенным давлением. Форсунки распыляют топливо во впускной коллектор (впрыск в коллектор) или непосредственно в камеру сгорания (прямой впрыск бензина).

    При впрыске в коллекторе электрический топливный насос подает топливо из бака к форсункам. При непосредственном впрыске бензина топливо также выводится из бака электрическим топливным насосом, а затем сжимается до более высокого давления насосом высокого давления перед подачей в форсунки высокого давления.

    Независимо от того, холодный или теплый двигатель, электрический топливный насос (EFP) выполняет следующую задачу: подавать в двигатель достаточное количество топлива под давлением, необходимым для впрыска.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы

    Как купить топливные насосы

    Как купить топливный насос



    При выходе из строя топливного насоса вы можете остаться на обочине дороги. Если вы в настоящее время собираетесь заменить топливный насос в своем автомобиле, то вы знаете, что покупка запчастей — непростая задача.Это руководство покупателя разработано, чтобы ответить на любые вопросы, которые могут возникнуть у вас при поиске подходящего топливного насоса или топливного насоса в сборе для вашего автомобиля.

    Топливный насос перекачивает топливо из бака в двигатель автомобиля, который приводит в действие двигатель вашего автомобиля. Топливный насос обычно является частью полного топливного насоса в сборе, который будет включать передающий блок, рычаг уровня и топливный фильтр. Вы можете найти дополнительную информацию здесь: Что такое топливный насос?

    Механический топливный насос

    Механические топливные насосы используются в автомобилях с двигателями, в которых используется карбюратор, как правило, в более старых автомобилях.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Все новые автомобили не будут иметь такого типа топливного насоса.

    Электрический топливный насос

    Электрические топливные насосы — это наиболее распространенный тип топливных насосов, которые можно встретить в транспортных средствах, движущихся по сегодняшним дорогам. Вы найдете электрический топливный насос прямо внутри топливного бака и работает с топливными форсунками в вашем автомобиле. По сравнению с механическим топливным насосом электрический топливный насос обычно перекачивает газ под более высоким давлением.

    Обрыв тока или низкое напряжение

    Очевидно, что электронасосы не могут работать без электричества, поэтому, если что-то препятствует подаче напряжения на насос, насос перестанет работать.Проверьте проводку, чтобы убедиться, что она не ослаблена, не сломана или не корродирована.

    Грязь

    Мусор в баке может накапливаться и забивать сетчатый фильтр, ускорять износ или заставлять обратный клапан насоса оставаться открытым.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы Это может привести к тяжелому запуску из-за потери давления при выключенном двигателе вашего автомобиля. Обязательно проверьте свой резервуар и держите его в чистоте, чтобы не допустить поломки.

    Ржавчина

    Коррозия в баке приводит к образованию ржавчины, которая отслаивается и забивает сетчатый фильтр.Ржавчина так же разрушительна, как и грязь. Ржавчина образуется в баках из-за конденсации в прохладную или влажную погоду, когда в баке мало топлива. Держите топливный бак полным, чтобы свести к минимуму образование конденсата, образующего ржавчину.

    Нормальный износ

    Электронасосы используют топливо для смазывания и охлаждения, что поддерживает их функции и продлевает срок их службы. Частая езда с низким уровнем топлива может иногда приводить к нехватке смазки и охлаждения топливного насоса.Любой насос выйдет из строя при достаточном износе.


    Если по какой-либо причине вы не можете найти свой топливный насос, выполнив поиск по году выпуска, марке и модели вашего автомобиля, лучший способ найти подходящий топливный насос для вашего автомобиля — это выполнить поиск по номеру детали производителя оригинального оборудования (OEM) на вашем складе.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы топливный насос в сборе. Номер детали OEM можно найти непосредственно на самой детали.

    Вы также можете позвонить в дилерский центр, указав свой номер VIN, и он сможет предоставить вам номер детали OEM. Вы можете позвонить одному из наших специалистов по запчастям топливной системы по телефону 1-888-907-7225 для получения дополнительной помощи по вопросам покупки топливных насосов.

    Взгляните на политику отгрузки и гарантии на сайте BuyAutoParts.com.

    У моей машины есть несколько вариантов сборки топливного насоса в зависимости от даты производства. Где я могу узнать дату производства моей машины?

    Дату производства вашего автомобиля легко найти на наклейке на замке двери со стороны водителя. Просто откройте дверь и проверьте наклейку.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы

    Сколько времени занимает установка топливного насоса в сборе?

    Чтобы установить новый топливный насос, часто бывает необходимо снять топливный бак.Это может занять некоторое время, так как вам также придется опорожнить топливный бак. После того, как он будет удален, установка насоса займет не более 10 минут. Если вы хорошо разбираетесь в автомобиле, весь процесс займет всего 1-2 часа. Если вы не знакомы с деталями, я бы посоветовал уделить себе больше времени или отвезти машину к лицензированному механику.

    Я купил топливный насос марки BuyAutoParts.com в сборе, и заглушка не подходит.Означает ли это, что у меня не тот насос?

    Нет, это не означает, что у вас не тот насос. Поскольку сборка топливного насоса марки BuyAutoParts.com является запасной частью, предназначенной для использования на нескольких автомобилях, мы заменим вашу старую вилку новой.Тнвд что это такое в машине: что это такое в машине, устройство, принцип работы

    Ответить

    Ваш адрес email не будет опубликован.
