Когда менять стойки амортизатора на автомобиле

Во время движения подвеска автомобиля подвергается очень серьезным нагрузкам. Особенно этому способствует резкий стиль вождения. А на наших ухабистых дорогах нагрузки нередко имеют ударный характер.

Для снижения нагрузок и гашения возникающих колебаний на транспортные средства устанавливают амортизационные стойки. От качества изготовления и состояния стоек зависит не только комфортность езды, но и безопасность. Изношенные амортизаторы могут подвести в самый неподходящий момент, например, при резком торможении или повороте на большой скорости. Особенно это относится к передним амортизационным стойкам переднеприводных машин.

Стойка и амортизатор. В чем разница

Многие водители не совсем понимают, что такое амортизационная стойка и чем она отличается от амортизатора. Путанице нередко способствуют продавцы запчастей, которые уверяют покупателей, что это одно и то же.

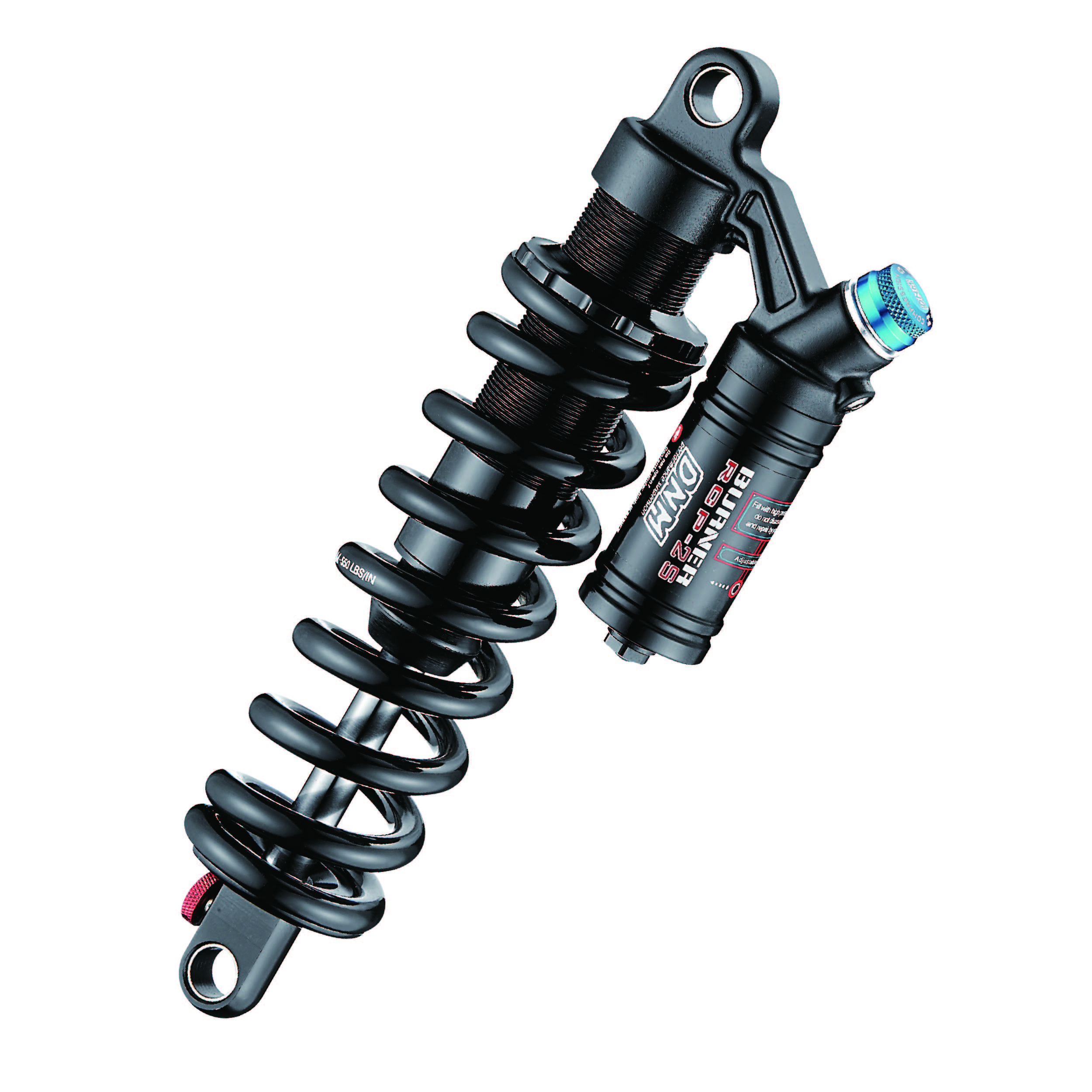

Обычный амортизатор представляет собой цилиндр с поршнем на штоке.

Цилиндр заполнен вязкой жидкостью или газом. При вертикальном смещении подвески поршень давит на жидкость и она медленно перетекает в другой отсек цилиндра через мелкие отверстия в поршне. В двухтрубных амортизаторах вокруг рабочего цилиндра имеется еще один. В этом варианте жидкость (или газ) продавливается через клапан во второй цилиндр. Работает эта деталь только на сжатие и способна принимать значительные нагрузки по направлению своей оси.

Если амортизатор изношен, снижается эффективность торможения, быстрее стираются шины, машина раскачивается и подпрыгивает, а для водителя управление автомобилем становится весьма утомительным. Если амортизатор сломан, можно какое-то время продолжать ездить.

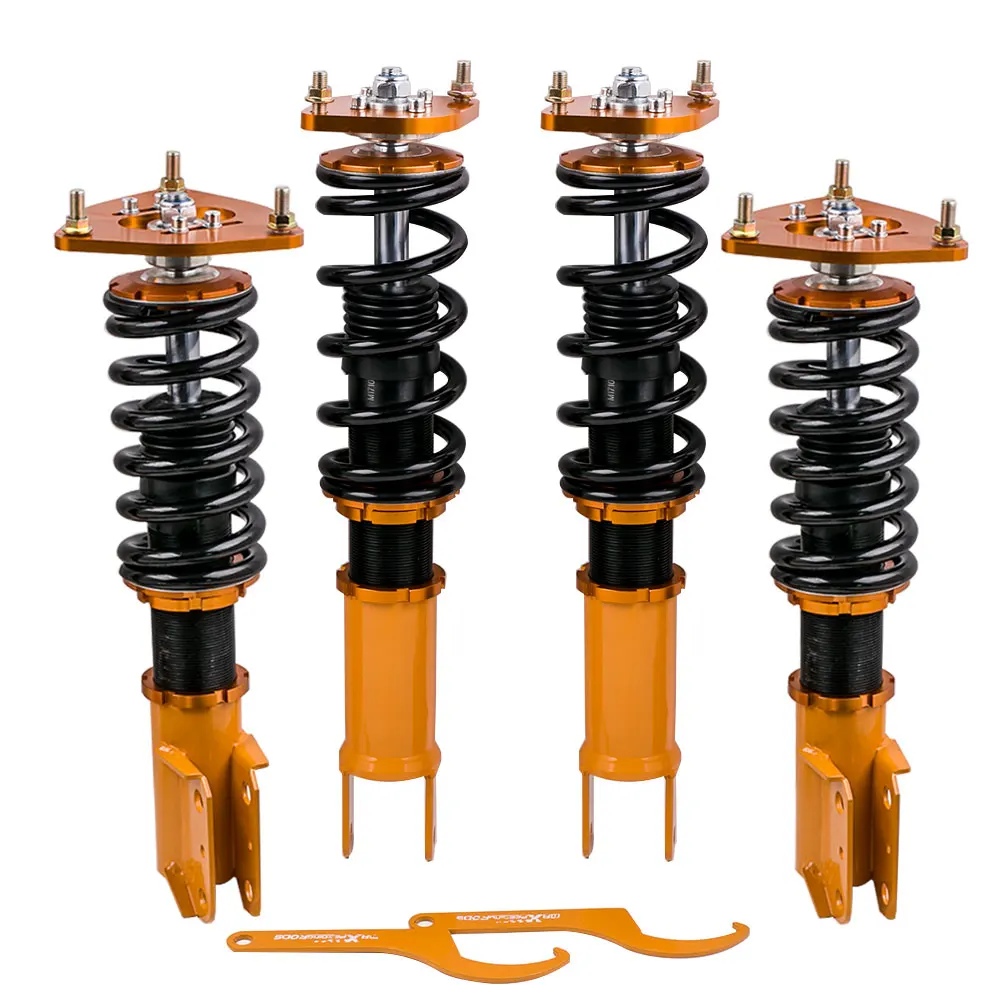

Амортизационная стойка — это более сложный узел, главной деталью которого является масляный или газонаполненный телескопический амортизатор. Одетая на него стальная пружина (в некоторых стойках может отсутствовать) выполняет роль рессоры. Верхняя часть стойки соединяется с кузовом через опорный подшипник.

Нижний конец посредством сайлент-блока крепится к поворотному кулаку. Такая конструкция дает подвижность в горизонтальной плоскости. Таким образом стойка амортизатора обеспечивает ориентацию колёс в пространстве, подрессоривание кузова и гашение колебаний — как вертикальных, так и боковых.

Стойка является основным силовым узлом, принимающим на себя большие нагрузки, и подвержена износу. Фактически ее следует считать расходным элементом. Продолжить движение со сломанной стойкой едва ли получится.

Почему нельзя игнорировать проблемы, связанные со стойками. Считаем деньги

Из-за неисправного амортизатора или изношенных стоек ухудшается контакт колес с дорожным покрытием, что негативно сказывается на устойчивости и управляемости. Особенно это заметно при резких маневрах на скорости. Непредсказуемое поведение автомобиля повышает риск ДТП.

Тем, для кого это звучит неубедительно, стоит посмотреть на проблему с финансовой точки зрения.

По мере износа стоек все вибрации начинают передаваться на кузов, повышается нагрузка на узлы ходовой части, а также детали рулевого управления, способствуя их ускоренному износу. Пострадать могут тормозные колодки и диски.

Неисправный амортизатор даже при незначительном дисбалансе колёс приводит к интенсивному и неравномерному износу шин, намного сокращая срок их службы.

Нетрудно подсчитать и убедиться, что своевременная замена изношенных стоек позволит избежать в дальнейшем более серьезных расходов.

Диагностика

При нормальной эксплуатации автомобиля амортизационные стойки служат обычно 3 — 4 года, нередко даже больше. Но этот срок может значительно сократиться, если вы решили сэкономить и приобрели дешевую деталь низкого качества. Ресурс стоек зависит также от правильности монтажа, манеры вождения и состояния дорог.

Нет смысла пробовать вручную раскачать машину, чтобы определить исправность амортизаторов. Реальная амплитуда раскачки автомобиля в движении намного выше, поэтому таким методом можно выявить лишь совершенно убитые амортизаторы.

Гораздо больше о состоянии стоек скажет поведение автомобиля в движении. О наличии проблем могут свидетельствовать следующие признаки:

• стук или скрип во время движения;
• значительная тряска и долгое затухание колебаний корпуса машины;
• ухудшение сцепления с дорогой, особенно заметное при вхождении в поворот на скорости;
• увеличение тормозного пути при отсутствии проблем с тормозами;
• при разгоне задняя часть машины заметно приседает, а при торможении клюёт носом;
• явные следы подтекания гидравлической жидкости из-за изношенного сальника амортизатора;
• неравномерный износ шин;
• деформация цилиндра амортизатора, коррозия пружины или другие явные повреждения элементов стойки.

Более точную диагностику можно произвести на СТО, имеющей специальный стенд. Машину раскачивают на нем, а датчики фиксируют амплитуду колебаний. В итоге система определяет оставшийся ресурс стоек в процентах, а сервисные специалисты дают заключение о возможности их дальнейшей эксплуатации.

Ремонт или замена

Непосредственно амортизаторы практически не подлежат ремонту. Если речь идет о стойках, то некоторые СТО могут предложить такую услугу. Но надо иметь в виду, что для ремонта, скорее всего, будут использоваться детали б/у, а в конструкцию, вероятно, будут внесены изменения, которые могут сказаться на безопасности. 50 тысяч километров пробега — это максимум, что вам смогут гарантировать после этого ремонта.

Разумнее приобрести и установить новые стойки. Во-первых, вы сразу почувствуете разницу, а во-вторых, при нормальной эксплуатации забудете о проблеме на несколько лет.

Выбор стоек

После замены стоек поведение машины на дороге может заметно измениться. В первую очередь это зависит от типа амортизатора.

Масляные амортизаторы обычно установлены на бюджетных моделях. Они вполне годятся для размеренной езды в городских условиях, но на высоких скоростях из-за перегрева и вспенивания масла их эффективность резко снижается. Зимой такие амортизаторы требуют разогрева, поэтому, прежде чем разгоняться, нужно некоторое время проехать на небольшой скорости.

Оптимальным выбором можно считать газо-масляные амортизаторы. Хотя они примерно на 20 процентов дороже, но обеспечивают хорошее управление на любой скорости.

В любом случае приобретать лучше оригинальную запчасть или аналог от хорошо зарекомендовавших себя производителей — KYB, Bilstein, Sachs, RedAuto. Такая покупка окупится надежностью и долгим сроком службы.

И помните: для сохранения сбалансированной устойчивости авто менять стойки нужно обязательно парами – 2 задние либо 2 передние.

Принцип работы задней стойки стабилизатора и ее замена — Рамблер/авто

Одним из элементов подвески автомобиля является стабилизатор поперечной устойчивости, который предназначен для борьбы с креном кузова при повороте транспортного средства. Стойки стабилизатора – это соединительный элемент между концами стабилизатора и центральным элементом подвески, а благодаря наличию в своей конструкции шарниров соединение стабилизатора с подвеской получается подвижным.

Как и все детали в автомобиле, стойки иногда выходят из строя, и тогда появляется вполне логичный вопрос: как снять стойку стабилизатора, чтобы можно было заменить ее новым элементом? Если и вы ищете ответ, тогда рекомендуем дочитать до конца данную статью.

Как работают задние стойки стабилизатораКак проверить стойки стабилизатора Признаки неисправности задней стойки стабилизатораКак заменить заднюю стойкуПорядок снятия задней стойкиПорядок установки стойки стабилизатора

Как работают задние стойки стабилизатора

На стабилизатор возложено достаточно много важных функций: повышение устойчивости транспортного средства на дороге (особенно неровной), снижение возможного крена при резком повороте автомобиля или других маневрах, а также исключение возможности появления поперечного опрокидывания, вследствие чего существенно снижается риск переворота машины.

Учитывая, что стабилизаторы способны работать только в плоскостях, приближенных к горизонтальным, это накладывает некоторые ограничения на конструкцию транспортного средства. Поэтому, во избежание разного рода неприятностей, стабилизаторы соединяются с несущими элементами подвески: рычагами или амортизаторами. Роль соединяющего звена в этом случае досталась стойкам, расположенным в вертикальной плоскости.

Принцип работы задних и передних стоек стабилизатора предельно прост: когда автомобиль входит в поворот, действие центробежных сил заставляет упругие элементы одного борта машины сжиматься, в то время как на другом борте они растягиваются. В этот момент средняя часть стабилизатора скручивается и пытается приподнять кузов машины со стороны крена. С другой стороны машины кузов, наоборот, опускается, сжимая упругий элемент подвески. В результате столь слаженных действий происходит выравнивание автомобиля по отношению к плоскости дорожного полотна.

Это интересно! Подвеску и стойки соединяют особые шарниры, обеспечивающие герметичную связь элементов.

Как проверить стойки стабилизатора

Для того чтобы проверить состояние стоек, можно воспользоваться одним несложным способом. Для этого необходимо освободить пространство в колесной нише, что достигается посредством поворачивания колесной пары. После этого ухватитесь рукой за стойку стабилизатора и постарайтесь сильно расшатать ее из стороны в сторону. Если при выполнении этих манипуляций появится люфт, и вы услышите характерный стук, то замена стойки стабилизатора неизбежна. В нормальном состоянии таких особенностей не должно быть, что связано с большими нагрузками, которые испытывает механизм в процессе езды.

Для более тщательной диагностики можно загнать авто на смотровую яму или же выполнить проверку при помощи подъемника. В последнем случае, машина устанавливается на домкраты, после чего отдается фиксирующая гайка и освобождается стойка стабилизатора. Дальше механизм расшатывается рукой, как и в первом случае. Наличие характерных звуков биения и свободный ход шарниров свидетельствует о необходимости их замены или ремонта. Определить ослабленное крепление деталей также можно при помощи монтировки, которой раскачивается стойка в месте крепления. Если для расшатывания не требуется много усилий, значит, деталь и правда вышла из строя и нуждается в незамедлительной замене.

В том случае, когда у вас нет подъемника, но имеется смотровая яма, нужно попросить кого-то расшатать машину, в то время как, находясь внизу, у вас получится лучше определить место донесения звука, сигнализирующего о поломке. Также присутствие неисправности вы сможете почувствовать тактильно, прикоснувшись к механизму.

В большинстве случаев, стираются втулки или ломается шаровой элемент подвески.

Признаки неисправности задней стойки стабилизатора

Определить необходимость замены задних стоек стабилизатора можно и исходя из внешних признаков проблемы, которые чаще всего заметны при движении автомобиля по неровным дорогам и ухабам. Прежде всего, водитель должен обратить внимание на стук, возникающий под капотом или в задней части транспортного средства. Кроме того, если на большой скорости машина идет «юзом», ее сносит с колеи (особенно при отпускании руля), из-за чего приходится постоянно подруливать, то это также является типичными признаками неисправности упомянутой детали. В этом случае самое время задуматься над тем, как менять стойку стабилизатора.

Как заменить заднюю стойку

Выполнить замену стойки стабилизатора вполне можно самостоятельно, соблюдая при этом кое-какую осторожность. Весь процесс условно разделяют на два этапа: снятие изношенной задней стойки и установку новой детали.

Порядок снятия задней стойки

Перед тем как приступать к замене задних стоек стабилизатора, нужно поднять ось автомобиля при помощи домкрата или подъемника. Такое положение транспортного средства поможет уравновесить подвеску.

Важно! Перед тем как начинать поднимать машину, обязательно подложите под задние колеса упоры. В противном случае, стабилизатор оттянет подвеску вниз, и даже если у вас получится демонтировать стойку заднего стабилизатора, правильно установить сменную деталь уже не получится.

Дальше необходимо очистить от грязи место предстоящего ремонта, а чтобы ось не проворачивалась, вставляют шестигранный ключ, захватывая им ее торец. После этого необходимо открутить гайку, которая фиксирует стойку, и снять деталь. Места креплений также очищают от грязевых отложений, после чего можно спокойно переходить к установке новой стойки стабилизатора.

Порядок установки стойки стабилизатора

Сменный элемент устанавливается на место снятого, торец полуоси придерживается ключом и закручивается гайка. Только не зажимайте ее до конца, а только наживите. После того как опустите машину, сможете до конца затянуть крепления. Очень важно выполнить эту задачу только после того, как стойки займут правильное положение. Кроме того, подтягивать гайки рекомендуется и после небольшого пробега автомобиля (достаточно будет нескольких километров).

Важно! После замены стоек стабилизатора необязательно выполнять регулировку развала-схождения колес, так как замененные детали никоим образом не влияют на угол их наклона.

Что такое косточки в подвеске автомобиля

Наверняка находясь в автосервисе Вы не раз слышали такое выражение от автослесарей, как косточки. Наша сегодняшняя статья Вам поможет и объяснит, что такое косточки в подвеске автомобиля. Но начнем Мы с самого начала.

На движущийся автомобиль, когда он осуществляет маневр поворота, действует центробежная сила. При этом нагрузка на внешние колеса увеличивается, а на внутренние – снижается.

Чтобы уменьшить крены кузова и его раскачку, которые могут оказаться причиной опрокидывания, в конструкцию каждого автомобиля с независимой подвеской вводится стабилизатор поперечной устойчивости, способствующий перераспределению сил в подвеске.

Чтобы соединить концы стабилизатора поперечной устойчивости (СТУ) с подвеской, используются стойки стабилизатора, в просторечье именуемые «косточками». Теперь Вы знаете, что косточки в подвеске автомобиля и есть те самые стойки стабилизатора, на концах которых, для обеспечения подвижности соединения с подвеской, предусмотрены шарниры.

Устройство стабилизаторных стоек (косточек)

По своей конструкции стабилизаторные стойки – это шток длиной в пределах 5-20 сантиметров, к концам которого под определенным углом, чаще всего чуть больше 90о, приварены шарнирные соединения, состоящие из обоймы с шарнирным пальцем и похожие на шаровые опоры.

На шарнирных пальцах нарезается резьба, позволяющая с помощью гаек соединять стойки стабилизатора (косточки) с остальными элементами подвески. Для защиты шарниров стоек используются герметичные пыльники, заполняемые специальной смазкой, сохраняющей качества при низких эксплуатационных температурах.

Нередко, при введении в конструкцию стабилизатора увеличенного сечения, стойки стабилизатора выполняются с единственным шарнирным соединением и креплением к нему через обычный составной сайлентблок.

По конструкции различаются два вида стоек:

• Первый вид – симметричный, когда совершенно неважна ориентация при установке вверх-вниз, вправо-влево;
• Второй вид – несимметричный, в этом случае шарниры на противоположных концах стойки закреплены под отличными друг от друга углами, что требует их четкого позиционирования при сборке.

Функция стойки стабилизатора (косточки)

Для соединения поворотного кулака (передняя подвеска) или ступицы (задняя подвеска) со стабилизатором поперечной устойчивости используется стойка стабилизатора (косточка), благодаря ней гарантируется соединение с ограниченной подвижностью элементов.

Подобное конструктивное решение используется для устранения возможности поломки проушин ступиц и собственно стабилизатора под действием возникающих при движении автомобиля в повороте разнонаправленных сил, которые действуют на кузов машины и на его подвеску.

В результате стабилизаторная стойка выполняет демпфирующую функцию, воспринимая нагрузки и погашая их. Как следствие – постепенный износ шарнирных соединений с их последующим разрушением.

Стойка стабилизатора – обычные причины выхода из строя

Ввиду неизменных разнонаправленных нагрузок, испытываемых стойками стабилизатора, эти элементы подвески обычно чаще всех других требуют замены. Нередко из-за качества дорожного покрытия уже на первых двадцати тысячах пробега, даже при видимой целостности пыльников, могут возникнуть признаки, требующие внимания к данному узлу:

• раздающиеся из области подвески непонятные стуки при движении, особенно при преодолении «лежачих полицейских»;
• «плавание» автомобиля, самостоятельный сход его с прямолинейной траектории с необходимостью постоянного подруливания;
• при прохождении поворотов начинают наблюдаться чрезмерные крены;
• когда автомобиль тормозит или движется в повороте, несмотря на исправность амортизаторов, начинается его раскачка.

Стойки стабилизатора – сам себе диагност

Передняя подвеска, чтобы своими силами диагностировать целостность шарниров, довольно выполнить ряд последовательных действий: максимально вывернуть колеса в сторону, с помощью монтировки. Покачать стойку из стороны в сторону. При отсутствии каких-либо значимых усилий, можно констатировать близкую кончину шарниров. Если удается забраться рукой, не исключено, что получится даже ощутить их люфт.

Нелишней будет проверка качества пыльников, если на них отмечаются трещинки, а еще и следы смазки, это верный признак износа стабилизаторных стоек (косточек).

С помощником предоставляется возможность локализации стуков, возникающих при преодолении дорожных препятствий. При этом один из компаньонов раскачивает автомобиль, а второй, находясь в смотровой яме, поочередно прислушиваясь и прикладывая к шарнирам стоек палец, получает возможность не только локализовать источник звука, но и подтвердить его тактильными ощущениями.

Пусть автомобиль при данной поломке и сохраняет способность самостоятельного передвижения, однако не стоит затягивать с ее устранением. Следствием пренебрежения сигналами может оказаться поездка с оторванной стойкой стабилизатора, что само по себе приключение малоприятное и нервное, ибо в этом случае катастрофически снижается чувствительность автомобиля к управляющим воздействиям.
