Что такое шаровая в автомобиле

Содержание статьи:

Добрый день, дорогие друзья. Сегодня поговорим о важном элементе подвески – шаровой опоре автомобиля. Узнаем, что это такое и где она находится. Я расскажу, для чего она предназначена, как проявляются признаки ее неисправности, что значит, стучит шаровая опора. Ответим на частые вопросы автовладельцев.

Назначение и конструкция

Шаровая опора автомобиля – это шарнир, в основании которого находится шар. Он помещен в специальный вкладыш, как сустав человеческой рукой. Так же как с рукой, сустав позволяет двигать в разных плоскостях, шаровый шарнир дает возможность колесу поворачивать, сохраняя его положения в горизонтальной плоскости.

Он находится в месте крепления рычага подвески к ступице колеса. По сути, шаровая опора и есть тем крепежным элементом, который соединяет эти подвижные детали. В некоторых моделях, это больше относится к отечественному автопрому, их две на одно колесо.Шаровая в машине это: А если… неисправна шаровая опора В иномарках – по одной.

Рассмотрим конструкцию автомобильной шаровой опоры:

  1. Пыльник – он защищает механизм от попадания в него пыли, грязи, воды и других дорожных предметов
  2. Палец – металлический стержень, фиксирующий ступицу колеса к шарниру
  3. Шар – он и палец единое целое. Позволяет колесу беспрепятственно перемещаться в нужном направлении. Шар свободно вращается в обойме вкладыша
  4. Пластиковый вкладыш. Он «обволакивает» шар шарнира, фиксирует его, исключая люфт и свободное перемещение в корпусе опоры.
  5. Корпус. В нем находится внутренняя часть конструкции: обойма с шаром. Эта часть шарнира крепится болтами к рычагу подвески.

Таким образом, шаровая опора закрепляется, «впрессовывается» пальцем (металлическим стержнем) в посадочное место поворотного кулака, фиксируется на нем шайбой или шплинтом, корпусом крепится к рычагу. Только благодаря ней держится колесо на подвеске в определенном положении, автомобиль может беспрепятственно преодолевать неровности дороги и одновременно поворачивать.Шаровая в машине это: А если… неисправна шаровая опора Наглядно посмотреть, из чего устроен шаровой шарнир автомобиля и как он работает можно на видео.

Видео, что внутри шарового шарнира – разборка корпуса и обзор ее внутренних компонентов:

Признаки неисправности и причины выхода из строя

Основной причиной поломки шаровой опоры авто – разрыв и деформация резинового пыльника. Как говорилось выше, он служит защитой от внешних воздействий агрессивной среды на внутренние компоненты шарнира. Через него во вкладыш попадает грязь, песок от дороги, влага.

Так как шар опоры и полиуретановый вкладыш прижаты плотно друг к другу, и шарик находится в постоянном движении, песок, попавший в это пространство, служит абразивом, разрушающим поверхность вкладыша. Вода, которая тоже может туда попасть, вымывает смазку, что усугубляет ситуацию – трущиеся детали взаимодействуют на «сухую», это ускоряет выход из строя шаровой опоры машины.Шаровая в машине это: А если… неисправна шаровая опора

После этого появляется люфт в корпусе шарнира и как следствие стуки и скрипы во время движения автомобиля.

Явным признаком неисправности – это скрип при езде, даже по ровной дороге. Этот признак является начальной стадией разрушения внутренней части шаровой опоры. Дальше будет хуже. С увеличением люфта между шаром и вкладышем, появляются металлические стуки при проезде неровностей. Если их проигнорировать, то шарнир разобьется полностью и можно потерять колесо – из-за больших нагрузок, рычаг «вырвет» шар из корпуса и колесо отпадет.

Другие признаки:

  1. Большие усилия на руль при попытке повернуть колеса и сильный скрип при этом, доносящийся от одного из передних колес.
  2. Трудно удержать автомобиль по прямой траектории во время езды, так как появился значительный люфт между шаром и корпусом шарнира
  3. Неравномерный износ покрышек. Такой же признак проявляется при неправильной регулировке развала-схождения, поэтому его можно попутать с неисправностью шаровой опоры авто.Шаровая в машине это: А если… неисправна шаровая опора

Причины поломки:

  1. Как говорилось выше – повреждение пыльника
  2. Механический износ внутренних компонентов опоры. Срок службы шаровых опор сильно разница от модели автомобиля. Например, на отечественных ВАЗах – 20 000-40 000 км, на современных иномарках – 100 000-150 000 км.
  3. Наши «великолепные» дороги. Ямы дорожного покрытия способствуют выходу из строя этого узла. При езде он испытываем большие нагрузку, если колесо попадает в яму, то шаровой шарнир получает сильный удар, что сокращает срок его эксплуатации.
  4. Малое количество смазки в корпусе шаровой. Заводы изготовители этих узлов мало закладывают ее при изготовлении шаровых шарниров, поэтому рекомендуется дополнительно смазывать их пи установке на авто. Это продлит срок службы, как это сделать – поговорим ниже.

Способы диагностики шаровых опор

Для этого нужна яма или подъемник. Вывесив колеса, вставляем между рычагом подвески и поворотным кулаком монтировку. Пытаемся расшевелить эти две части подвески и ходовой.Шаровая в машине это: А если… неисправна шаровая опора Как правильно самостоятельно провести диагностику всех элементов передней подвески, я рассказывал в прошлой статье. Если виден люфт, даже не большой – это признак износа вкладыша шаровой опоры. На видео показано как это сделать.

Второй способ – измерение зазора между шаром и внутренним вкладышем шарнира. Этот способ допускает, если у конструкции предусмотрено отверстие в нижней части корпуса.

Например, на ВАЗовской классике в нижних шаровых опорах есть отверстие с заглушкой с резьбой. Для диагностики следует ее выкрутить и штангенциркулем с нутромером измерить расстояние от кромки корпуса до шара. Он должен составлять не более 11,8 миллиметра.

Важно! При таком способе проверки, нужно чтобы авто стояло не земле. Замеры проводятся под нагрузкой.

Как продлить срок службы шаровым опорам

Не всегда, производители опор закладывают достаточно смазки в корпус шаровой.Шаровая в машине это: А если… неисправна шаровая опора Со временем эта смазка вымывается, если есть повреждения пыльника или происходит обычный износ во время эксплуатации, из-за нехватки смазывающего материала.

Чтобы продлить срок эксплуатации шарового шарнира, это касается и рулевых наконечников, нужно добавить небольшую порцию свежей смазки. В некоторых конструкциях шаровых предусмотрено отверстие, внизу корпуса. Оно обычно закрыто болтом-заглушкой. Оно нужно не только для диагностики состояния износа вкладыша и шара шарнира, а также для ее обслуживания.

Отворачиваем болт-заглушку. Вместо него вкручиваем масленку диаметром 6 мм. В разных моделях автомобилей, в силу конструктивных особенностей шарниров, диаметр масленок может быть разным, а в некоторых их нет.

Важно! Так как наибольшую нагрузку испытывают нижние шаровые, то именно в их корпусе предусмотрены отверстия для масленок (тавотниц), в верхних опорах их не найдете.

Берем шприц пресс-масленку, закладывает в него смазку, рекомендуется использовать смазку «Шрус», она более термостойкая и водоотталкивающая.Шаровая в машине это: А если… неисправна шаровая опора Наставляем шприц на тавотницу и «набиваем» смазывающий материал в корпус шарового шарнира. Как это правильно сделать, на примере ВАЗ 2106, показано в видео ниже. Добавлять смазки нужно не много, чтобы пыльник опоры «не надулся» сильно, рукой прощупываете его, что в нем было свободное место для его рабочего хода. В противном случае при езде он разорвется.

Как смазать шприцом-прессом нижнюю шаровую опору:

Если уже появились скрипы, а под рукой нет специального пресс-шприца с масленкой, то продлить срок службы можно, сделав «укол» в шаровую. Берется пяти кубовый медицинский шприц, главное, чтобы игла была тонкой, набирается в него моторное масло, и прокалывается пыльник опоры. В него через шприц заливается небольшое количество моторного масла, как и ранее, прощупываем его рукой на предмет наполнения. Два кубика вполне достаточно, чтобы оживить шаровую опору.Шаровая в машине это: А если… неисправна шаровая опора После этого, следует несколько раз покачать машину за крыло, с той стороны, где делали укол, чтобы смазка проникла в объем шара и вкладыша.

Важно! Последний способ – это лишь экстренная мера, чтобы доехать до СТО или купить новую деталь, чтобы самостоятельно заменить шаровую. Долго на неисправном узле ездит не нужно, могут быть серьезные последствия. Поэтому покупаем новую опору и меняем ее.

Ответы на частые вопросы

Можно ли ездить на разбитой шаровой опоре? Можно, но недолго. Как говорилось выше, если она стучит, значит, появился люфт между «сухарем» и вкладышем. Со временем он будет увеличиваться. Как результат – поворотный кулак колеса «вырвет» шар из корпуса опоры, колесо «ляжет» набок, а машина на «пузо». Не стоит затягивать с заменой неисправных узлов, появились первые признаки неисправности шаровой опоры – едим на ее замену.

Что будет, если вылетит шаровая? Это происходит в движении, чаще всего при повороте.Шаровая в машине это: А если… неисправна шаровая опора Колесо вылетает в сторону, машина теряет управляемость, ложится на «пузо» со всеми вытекающими последствиями. Можно попасть в ДТП или на серьезный ремонт, если повредятся другие элементы подвески, кузова или картер двигателя.

Видео по теме:


Как правильно выбрать новую шаровую опору:

Шаровая в машине что это


Шаровая опора: для чего нужен этот узел в подвеске автомобиля?

Друзья, благодаря чему колёса наших автомобилей могут поворачивать и при этом остаются хорошо закреплёнными на элементах подвески? За это мы должны благодарить интересный узел, под названием шаровая опора.

И хоть у многих это название на слуху, не все знают что это такое. Поэтому давайте рассмотрим данную деталь со всех сторон, изучим её внутренности и выясним, может ли она сломаться.Шаровая в машине это: А если… неисправна шаровая опора А если и сломается, как быть в таком случае.

Шаровая опора против шкворня: неравная борьба

Шаровая опора это неотъемлемая часть подвески современного авто. Именно она связывает ступицу колеса и рычаги, обеспечивая возможность его нормального вращения и одновременно поворотов влево и вправо.

В основном данная деталь применяется в передней подвеске машин, но аналогичные по своему функционалу можно встретить и в других узлах.

К примеру, в рулевом механизме или даже в креплениях газовых упоров капота.

На самом деле, шаровая опора далеко не всегда была неотъемлемым атрибутом ходовой системы.

На заре автомобилестроения, да и, откровенно говоря, вплоть до 60-х годов минувшего столетия её функции выполнял так называемый шкворневый механизм.

По сути, он представлял собой стержень, к которому крепилась поворотная ось колёс. Это был элементарный и незамысловатый механизм, но он не выдержал конкуренции с появившимися шаровыми собратьями, имеющими ряд немаловажных преимуществ, а именно:

  • долговечность;
  • лёгкость;
  • отсутствие необходимости в постоянной смазке и обслуживании;
  • наличие большего числа степеней свободы, ведь в их основе лежит шаровидный шарнир, который может не только поворачиваться в горизонтальной плоскости, как шкворень, но и без проблем отрабатывать другие степени свобод.Шаровая в машине это: А если… неисправна шаровая опора

Одним словом, своим появлением в автомобильном мире наш сегодняшний герой сделал небольшую революцию, развязал руки инженерам-механикам и, позволил им реализовывать новые решения в подвесках, улучшающие ходовые характеристики машин и наш с вами комфорт.

Итак, пора выяснить, в чём же секрет шаровой опоры, а для этого рассмотрим её конструкцию. Скажем прямо — ничего сверхъестественного в ней нет, а даже наоборот — на редкость простой механизм.

Среднестатистическая шаровая опора современного авто состоит из таких элементов:

  • стержень с шарообразным наконечником с одной стороны и элементом крепления к рычагу подвески с другой;
  • металлический корпус цилиндрической формы;
  • полимерный вкладыш;
  • прижимная шайба, которая закрепляет предыдущую деталь в корпусе;
  • пыльник — резиновая оболочка, обеспечивающая её герметичность.

Как мы видим, ничего сложного, и прилагаемая иллюстрация вполне доходчиво даёт нам понять, как всё устроено.Шаровая в машине это: А если… неисправна шаровая опора

Современные шаровые опоры это расходники, то есть необслуживаемые и в случае выхода из строя подлежат только замене.

Ранее конструкторы более рационально подходили к этим деталям, и снабжали их специальными отверстиями, через которые можно было запрессовать смазку внутрь, но в наше время это неактуально, ведь благодаря высокопрочным пластикам, используемым для вкладышей, эти элементы подвески без проблем могут отъездить до 150 тысяч километров.

Неисправности и их симптомы

Конечно же, не всегда шаровые опоры радуют своих владельцев безупречной работой на протяжении сотен тысяч километров. Иногда им становится плохо гораздо раньше. В чём же может быть причина? Как правило, их три:

  • повышенные ударные нагрузки — вполне логично, шаровым, да и многим другим деталям ходовой станет не по себе, если отчаянно прыгать на автомобиле по кочкам, нырять в ямы или ещё каким-либо образом проверять её на прочность;
  • высыхание смазки — именно поэтому раньше данные детали делали обслуживаемыми, но в настоящее время эта причина не сильно распространена;
  • разрушение пыльника и, как следствие, потеря герметичности.Шаровая в машине это: А если… неисправна шаровая опора В свою очередь пыль и грязь попадает внутрь узла, разрушая его.

О том, что вас ждёт замена шаровой опоры, могут говорить определённые симптомы, игнорировать которые просто нельзя. Среди них такие:

  • стук при проезде по неровностям на небольшой скорости;
  • скрипы при повороте руля;
  • неустойчивое поведение автомобиля при движении прямо;
  • увеличившийся износ покрышек.

Конечно же, не всегда эти признаки говорят именно о проблемных шаровых опорах, но, в любом случае, при их появлении нужно незамедлительно ехать в сервис (СТО), там опытные мастера смогут поставить окончательный и правильный диагноз.

На этом всё, друзья. Приятных вам поездок, исправных и послушных автомобилей! Не пропускайте новые публикации!

Что такое Шаровая опора и для чего она нужна. — DRIVE2

Продолжаем познавательную страничку.

Шаровая опора

Шаровая опора является одним из ключевых элементов подвески автомобиля, критический износ которого может привести к весьма плачевным последствиям.Шаровая в машине это: А если… неисправна шаровая опора

Шаровая опора пришла на смену шкворневой конструкции соединения рычага подвески и ступицы управляемого колеса. Этот узел обеспечивает сохранение горизонтального положения колеса при его вертикальном перемещении во время поворота ступицы. Конструкция шаровой опоры предполагает вращение и раскачивание конусообразного пальца на небольшие углы в корпусе опоры благодаря грибообразномому или сферическому наконечнику. Шаровая опора, как правило, имеет неразборную конструкцию.

В процессе эксплуатации автомашины опора подвергается серьезным нагрузкам. Это связано в том числе и с тем, что на этот элемент может приходиться значительная часть массы автомобиля. Постоянное трение приводит к износу опоры – т.е. увеличивается зазор между наконечником и корпусом, и палец начинает в нем попросту болтаться.

Происходит это по нескольким причинам.Во-первых, в результате естественного процесс старения и износа.Во-вторых, на износ серьезно влияет быстрая езда по неровным дорогам, увеличивающая динамические нагрузки на опору.Шаровая в машине это: А если… неисправна шаровая опора

Наконец, в-третьих, при разрыве резинового пыльника в зазор попадает грязь, усиливающая абразивный износ и коррозию.

Чрезмерный износ опоры может привести к тому, что шарообразный наконечник пальца вырывается из корпуса и колесо в буквальном смысле падает на асфальт.

В случае обнаружения износа шаровой опоры она подлежит немедленной замене. Однако, в некоторых моделях автомобилей, где шаровая меняется вместе с рычагом, целесообразнее с финансовой точки зрения воспользоваться услугами реставраторов.

Благодарю за внимание!

источник: vk.com/drivingacar

жмём кнопочки

Шаровая опора: устройство, неисправности и проверка

В любом автомобиле, шаровая опора является важнейшим элементом подвески, выход, из строя которого сопровождается, как правило, серьезным ремонтом, особенно если поломка произошла на дороге. Начинающим, да и не только водителям, следует помнить, что любая неисправность, связанная с шарниром, ведет за собой массу неприятностей, хорошо, если вы заметите проблему еще перед поездкой.Шаровая в машине это: А если… неисправна шаровая опора Ведь на скорости, «облом» шаровой, может легко привести к опрокидыванию машины, с более серьезными последствиями.

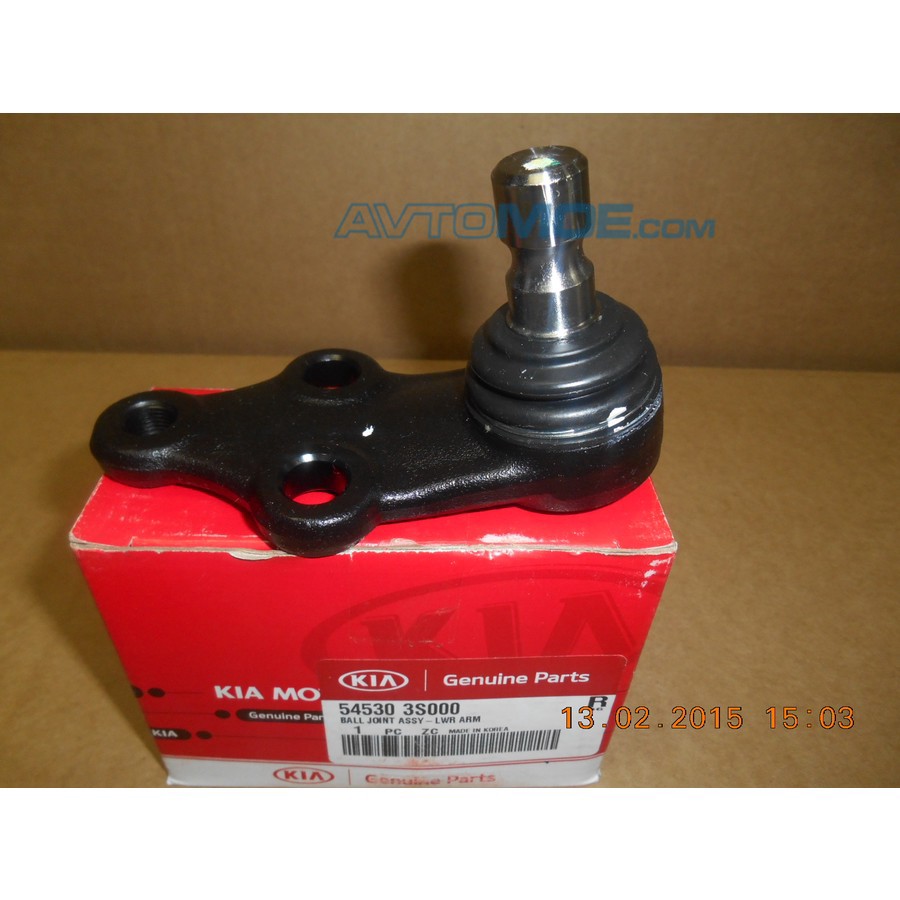

Шаровая опора на фото

Помните, что с учетом расположения шаровой, её обрыв приводит к развороту колеса наружу, то есть автомобиль попросту сядет «на брюхо».

Простой пример, к чему может привести поломка шаровой.
Устройство шаровой опоры

У большинства автомобилей шарниры имеют некоторые отличия, у кого-то визуальные или даже конструктивные различия. Приведем только наиболее встречающийся тип, из чего они состоят:

1. Корпус, внешняя овальная часть «чаши», которая, как правило, изготавливается из дешевых, но прочных сортов стали.

2. Вставка, та часть, которая содержится внутри основной «чаши», она выполнена уже из более качественной и износостойкой стали, способна переносить удары.

3. «Яблоко», элемент, который принимает на себя большую часть нагрузки. Для понимания – это металлический (цельный) шар, к которому приваривается «палец».Шаровая в машине это: А если… неисправна шаровая опора

4. «Стопорник», своеобразное кольцо, которое обеспечивает надежную фиксацию «яблока» в «чаше».

Устройство

5. Наконечник, он же «палец», элемент соединяющий опору с колесом.

6. Пыльник, его предназначение, как понимаете, это защита от грязи, песка, влаги и т.д.

7. Резьба пальца. Благодаря ей, опора и «цапфа» колеса надежно скреплены.

8. Пластина с отверстиями – фланец. Деталь, которая обеспечивает крепление опоры на рычаг.

Раньше, когда детали были в дефиците, умельцы восстанавливали опоры собственноручно. Однако сейчас такая практика уходит в небытие, ведь стоимость и надежность нового шарнира куда выше, чем восстановленных деталей.

Признаки неисправностей

С учетом такой серьезной роли этого элемента на подвеску автомобиля, каждый водитель должен следить за состоянием агрегата и регулярно проводить профилактику. Желательно это делать в специализированных сервисах, а не в кустарных условиях. Чтобы определить реальную проблему, необходимо серьезно повозится и снять массу комплектующих, которые связаны с шаровой.Шаровая в машине это: А если… неисправна шаровая опора Конечно, есть определенные признаки неисправностей, которые могут только свидетельствовать о какой-то проблеме, но не стоит полагаться только на них.

Осмотр агрегатов – это обязательное «занятие» водителя перед поездками, особенно на длительное расстояние.

Сейчас приведем только небольшой перечень признаков, которые могут указать на направление поиска неисправности. Итак:

• При наездах на небольшие препятствия, к примеру, «лежачие полицейские», ямы, «горбы», отчетливо слышится стук подвески. О чем это свидетельствует? Вполне возможно, что причина скрывается в расшатавшемся «пальце» либо слишком малом количестве смазки. Вариантов по большему счету масса.

Кстати, по поводу возникающего стука, но уже в зимнее время, есть небольшая оговорка. С учетом холодных температур, смазка в самой шаровой может застыть и соответственно первое время после поездки, может доноситься этот звук. Если спустя 5-8 минут, звук так и не прошел, значит, проблема не в холоде.

Проверка

• Второй «симптом» заключается в появившемся люфте, когда при движении колесо словно заваливается на бок.Шаровая в машине это: А если… неисправна шаровая опора Это очень опасно и почти всегда свидетельствует о появлении люфта наконечника. Лучше не откладывать с заменой в таком случае, потому что машина может просто завалиться.

• Следующий признак со стопроцентной вероятностью не может свидетельствовать о проблемах с шаровой, однако должен насторожить водителя. Речь идет о неравномерном стирании шины.

• Менее встречающийся «симптом» — это когда при повороте руля, особенно на маленьких скоростях, появляется скрежет или даже скрип.

Обратите внимание, если вы заметили даже один из таких признаков, немедленно отправляйтесь на сервис, потому что игнорирование проблемы, окажется еще плачевней.

Причины выхода из строя?

О том, какие признаки помогут определить неисправность, уже разобрались, теперь стоит выяснить, а что в принципе может повлиять на сокращение срока эксплуатации шаровой или вовсе выходу её из строя? Итак, факторы, которые приблизят «смерть» шарнира:

1. Повреждение пыльника. Что это в принципе такое? По-простому – это обычная резинка, конусовидной формы, которая защищает металлические и не только детали, от попадания грязи и тому подобного.Шаровая в машине это: А если… неисправна шаровая опора Проверяйте периодически состояние пыльника, ведь если образовалась даже небольшое отверстие, через него с легкостью попадет грязь, песок, реагенты, что сократит жизнь опоры.

Особое внимание уделяйте состоянию пыльников в жаркое время и в холода, когда резина подвергается большему воздействию.

Порванный пыльник шаровой Лада Ларгус

2. Неаккуратная езда или же езда по плохим дорогам, бездорожью. Вообще ямы, «горбы», прочие неровности они только приближают конец. У нас в стране эта проблема актуально, как нигде. Поэтому не стоит доверять производителям, что шаровая опора проходит 50 000 – 80 000 км, зачастую, этот срок вдовое, а то и трое меньше.

3. После выработки смазки, металлические детали взаимодействуют напрямую, что соответственно сокращает срок жизни. Поэтому следите за уровнем смазывающей жидкости и по возможности добавляйте её.

Смазка на шаровой

4. Классическое и банальное стачивание «пальца». Редко, но детали, купленные у проверенных производителей, после длительной работы изнашиваются, наконечник стачивается и в определенный момент, может просто «выскочить из гнезда».Шаровая в машине это: А если… неисправна шаровая опора

Лопнул палец шаровой опоры
Проверка. Способы.

Способов проверки опоры достаточное количество, однако, не все они предназначены для самостоятельной проверки, зачастую требуется специализированное оборудование, подъемники и тому подобное. Но, есть пару методов, которые обычно используют «гаражные мастера». Итак, как правило, «затестить» подвеску куда проще:

1. Первый способ:

- ищем эстакаду или смотровую площадку, потому что понадобится доступ к днищу;

- зажимаем «ручник», включаем «нейтраль» и «клиним» задние колеса. Подойдут даже кирпичи.

- поочередно поднимаем то правую, то левую переднюю сторону автомобиля. Беремся за две точки на колесе – вверх и низ шины. Затем пробуем раскачать колесо в вертикальной плоскости. Если слышится даже небольшой люфт, срочно меняйте опоры, выезды на дорогу в таком случае опасны.

2. Второй способ менее трудоемкий, однако, необходимо иметь специальное приспособление, такое как штангенциркуль или глубиномер.Шаровая в машине это: А если… неисправна шаровая опора Вам необходимо забраться под машину и измерять глубину между торцом «яблока» и контрольным отверстием. Какие именно размеры должны быть, обычно указывается в руководстве к машине. Но, всегда можно найти данные по модели в интернете.

К примеру, для отечественных ВАЗ, расстояние (глубина) не должна быть более 12 мм. В противном случае, необходимо заменить деталь.

Что такое шаровая в автомобиле

Главная > Устройство автомобиля > Ходовая >

Добрый день, дорогие друзья. Сегодня поговорим о важном элементе подвески – шаровой опоре автомобиля, узнаем, что это такое и где она находится. Я расскажу, для чего она предназначена, как проявляются признаки ее неисправности, что значит, стучит шаровая опора. Ответим на частые вопросы автовладельцев.

Назначение и конструкция

Шаровая опора автомобиля – это шарнир, в основании которого находится шар. Он помещен в специальный вкладыш, как сустав человеческой рукой. Так же как с рукой, сустав позволяет двигать в разных плоскостях, шаровый шарнир дает возможность колесу поворачивать, сохраняя его положения в горизонтальной плоскости.Шаровая в машине это: А если… неисправна шаровая опора

Он находится в месте крепления рычага подвески к ступице колеса. По сути, шаровая опора и есть тем крепежным элементом, который соединяет эти подвижные детали. В некоторых моделях, это больше относится к отечественному автопрому, их две на одно колесо. В иномарках – по одной.

Рассмотрим конструкцию автомобильной шаровой опоры:
  1. Пыльник – он защищает механизм от попадания в него пыли, грязи, воды и других дорожных предметов
  2. Палец – металлический стержень, фиксирующий ступицу колеса к шарниру
  3. Шар – он и палец единое целое. Позволяет колесу беспрепятственно перемещаться в нужном направлении. Шар свободно вращается в обойме вкладыша
  4. Пластиковый вкладыш. Он «обволакивает» шар шарнира, фиксирует его, исключая люфт и свободное перемещение в корпусе опоры.
  5. Корпус. В нем находится внутренняя часть конструкции: обойма с шаром. Эта часть шарнира крепится болтами к рычагу подвески.

Таким образом, шаровая опора закрепляется, «впрессовывается» пальцем (металлическим стержнем) в посадочное место поворотного кулака, фиксируется на нем шайбой или шплинтом, корпусом крепится к рычагу.Шаровая в машине это: А если… неисправна шаровая опора Только благодаря ней держится колесо на подвеске в определенном положении, автомобиль может беспрепятственно преодолевать неровности дороги и одновременно поворачивать. Наглядно посмотреть, из чего устроен шаровой шарнир автомобиля и как он работает можно на видео.

Видео, что внутри шарового шарнира – разборка корпуса и обзор ее внутренних компонентов

Признаки неисправности и причины выхода из строя

Основной причиной поломки шаровой опоры авто – разрыв и деформация резинового пыльника. Как говорилось выше, он служит защитой от внешних воздействий агрессивной среды на внутренние компоненты шарнира. Через него во вкладыш попадает грязь, песок от дороги, влага.

Так как шар опоры и полиуретановый вкладыш прижаты плотно друг к другу, и шарик находится в постоянном движении, песок, попавший в это пространство, служит абразивом, разрушающим поверхность вкладыша.Шаровая в машине это: А если… неисправна шаровая опора Вода, которая тоже может туда попасть, вымывает смазку, что усугубляет ситуацию – трущиеся детали взаимодействуют на «сухую», это ускоряет выход из строя шаровой опоры машины.

После этого появляется люфт в корпусе шарнира и как следствие стуки и скрипы во время движения автомобиля.

Явным признаком неисправности – это скрип при езде, даже по ровной дороге. Этот признак является начальной стадией разрушения внутренней части шаровой опоры. Дальше будет хуже. С увеличением люфта между шаром и вкладышем, появляются металлические стуки при проезде неровностей. Если их проигнорировать, то шарнир разобьется полностью и можно потерять колесо – из-за больших нагрузок, рычаг «вырвет» шар из корпуса и колесо отпадет.

Другие признаки:

1. Большие усилия на руль при попытке повернуть колеса и сильный скрип при этом, доносящийся от одного из передних колес.

2. Трудно удержать автомобиль по прямой траектории во время езды, так как появился значительный люфт между шаром и корпусом шарнира

3. Неравномерный износ покрышек. Такой же признак проявляется при неправильной регулировке развала-схождения, поэтому его можно попутать с неисправностью шаровой опоры авто.

Причины поломки:
  1. Как говорилось выше – повреждение пыльника
  2. Механический износ внутренних компонентов опоры. Срок службы шаровых опор сильно разница от модели автомобиля. Например, на отечественных ВАЗах – 20 000-40 000 км, на современных иномарках – 100 000-150 000 км.
  3. Наши «великолепные» дороги. Ямы дорожного покрытия способствуют выходу из строя этого узла. При езде он испытываем большие нагрузку, если колесо попадает в яму, то шаровой шарнир получает сильный удар, что сокращает срок его эксплуатации.
  4. Малое количество смазки в корпусе шаровой. Заводы изготовители этих узлов мало закладывают ее при изготовлении шаровых шарниров, поэтому рекомендуется дополнительно смазывать их пи установке на авто. Это продлит срок службы, как это сделать – поговорим ниже.

Способы диагностики шаровых опор

Для этого нужна яма или подъемник. Вывесив колеса, вставляем между рычагом подвески и поворотным кулаком монтировку. Пытаемся расшевелить эти две части подвески и ходовой. Как правильно самостоятельно провести диагностику всех элементов передней подвески, я рассказывал в прошлой статье. Если виден люфт, даже не большой – это признак износа вкладыша шаровой опоры. На видео показано как это сделать.

Вторым способом – измерение зазора между шаром и внутренним вкладышем шарнира. Этот способ допускает, если у конструкции предусмотрено отверстие в нижней части корпуса.

Например, на ВАЗовской классике в нижних шаровых опорах есть отверстие с заглушкой с резьбой. Для диагностики следует ее выкрутить и штангенциркулем с нутромером измерить расстояние от кромки корпуса до шара. Он должен составлять не более 11,8 миллиметра.

Важно! При таком способе проверки, нужно чтобы авто стояло не земле. Замеры проводятся под нагрузкой.

Не всегда, производители опор закладывают достаточно смазки в корпус шаровой. Со временем эта смазка вымывается, если есть повреждения пыльника или происходит обычный износ во время эксплуатации, из-за нехватки смазывающего материала.

Чтобы продлить срок эксплуатации шарового шарнира, это касается и рулевых наконечников, нужно добавить небольшую порцию свежей смазки. В некоторых конструкциях шаровых предусмотрено отверстие, внизу корпуса. Оно обычно закрыто болтом-заглушкой. Оно нужно не только для диагностики состояния износа вкладыша и шара шарнира, а также для ее обслуживания.

Отворачиваем болт-заглушку. Вместо него вкручиваем масленку диаметром 6 мм. В разных моделях автомобилей, в силу конструктивных особенностей шарниров, диаметр масленок может быть разным, а в некоторых их нет.

Важно! Так как наибольшую нагрузку испытывают нижние шаровые, то именно в их корпусе предусмотрены отверстия для масленок (тавотниц), в верхних опорах их не найдете.

Берем шприц пресс-масленку, закладывает в него смазку, рекомендуется использовать смазку «Шрус», она более термостойкая и водоотталкивающая. Наставляем шприц на тавотницу и «набиваем» смазывающий материал в корпус шарового шарнира. Как это правильно сделать, на примере ВАЗ 2106, показано в видео ниже. Добавлять смазки нужно не много, чтобы пыльник опоры «не надулся» сильно, рукой прощупываете его, что в нем было свободное место для его рабочего хода. В противном случае при езде он разорвется.

Как смазать шприцом-прессом нижнюю шаровую опору:

Если уже появились скрипы, а под рукой нет специального пресс-шприца с масленкой, то продлить срок службы можно, сделав «укол» в шаровую. Берется пяти кубовый медицинский шприц, главное, чтобы игла была тонкой, набирается в него моторное масло, и прокалывается пыльник опоры. В него через шприц заливается небольшое количество моторного масла, как и ранее, прощупываем его рукой на предмет наполнения. Два кубика вполне достаточно, чтобы оживить шаровую опору. После этого, следует несколько раз покачать машину за крыло, с той стороны, где делали укол, чтобы смазка проникла в объем шара и вкладыша.

Важно! Последний способ – это лишь экстренная мера, чтобы доехать до СТО или купить новую деталь, чтобы самостоятельно заменить шаровую. Долго на неисправном узле ездит не нужно, могут быть серьезные последствия. Поэтому покупаем новую опору и меняем ее.

Ответы на частые вопросы

Можно ли ездить на разбитой шаровой опоре? Можно, но недолго. Как говорилось выше, если она стучит, значит, появился люфт между «сухарем» и вкладышем. Со временем он будет увеличиваться. Как результат – поворотный кулак колеса «вырвет» шар из корпуса опоры, колесо «ляжет» набок, а машина на «пузо». Не стоит затягивать с заменой неисправных узлов, появились первые признаки неисправности шаровой опоры – едим на ее замену.

Что будет, если вылетит шаровая? Это происходит в движении, чаще всего при повороте. Колесо вылетает в сторону, машина теряет управляемость, ложится на «пузо» со всеми вытекающими последствиями. Можно попасть в ДТП или на серьезный ремонт, если повредятся другие элементы подвески, кузова или картер двигателя.

Видео по теме:
Как правильно выбрать новую шаровую опору:

Для чего нужна шаровая опора в автомобиле

Главная › Ремонт автомобилей

30.08.2018

Любой автомобиль – это сочетание достаточно большого количества различных узлов и систем. При этом если о самых основных узлах, таких как мотор или трансмиссия, знают все, то более мелкие элементы, наподобие шаровой опоры, остаются незамеченными многими автовладельцами. С другой стороны, это совершенно не значит, что данный узел менее важен для функционирования транспортного средства.

Наоборот, при выходе элемента из строя, езда на машине станет затрудненной и небезопасной. Как результат, возникает необходимость узнать о том, что такое шаровая в автомобиле, для чего она нужна, а также как понять, что она вышла из строя. Все это мы и обсудим в статье.

Что такое шаровые в машине

Прежде чем решать, для чего нужны шаровые опоры на автомобиле, необходимо разобраться, что же собой данный элемент представляет вообще. Сразу стоит сказать, что шаровые опоры – это один из наиболее важных составляющих элементов подвески транспортного средства. Более древним аналогом этого узла выступает шкворневая конструкция, которая соединяла подвеску и ступицу.

В ходе своего функционирования, устройство отталкивается от принципа вращения и раскачивания пальца в форме конуса по корпусу. Это позволяет поглощать основную нагрузку, которой подвержено транспортное средство. При этом именно данный элемент отвечает за то, чтобы подвеска функционировала должным образом, то есть обеспечивала нормальное управление машиной, ровность колес, а также комфорт пассажиров и водителя.

Как и любой другой элемент трансмиссии, со временем шаровая опора выйдет из строя. К этому может привести естественный износ, механические повреждения и, что самое важное, неправильная эксплуатация транспортного средства.

Видео-обзор для чего нужна шаровая опора в автомобиле:

Признаки поломки элемента

Итак, мы ответили на вопрос о том: «Шаровая автомобиля: что это такое?». Теперь же необходимо определить, когда этот элемент приходит в непригодность. Среди основных симптомов тут следует выделить:

  • шум из подвески на низкой скорости во время преодоления различных дорожных препятствий (углубления, лежачие полицейские и пр.). При этом звуки доносятся именно из передней части машины. Как правило, к этому приводят механические поломки и сниженный уровень смазки. Кроме того, часто звук проявляется в зимнее время даже при нормальном рабочем режиме узла;
  • колеса раскачиваются по сторонам во время прямолинейного движения. Это говорит о наличии в опоре люфта. Подобная неполадка является очень серьезной, поскольку сильный наклон может привести к полному выворачиванию колеса;

Обнаружив подобную неисправность, следует максимально быстро приступить к ремонтным работам.

Методы диагностики

Есть также два способа, которые помогут более точно определить наличие или отсутствие поломки:

  • на слух. Попросите товарища раскачать ваше авто при выключенном моторе. Если опоры начнут стучать, требуется их снятие и ремонт;
  • с помощью раскачивания колес. Машину поднимаем на домкрате, после чего просим помощника до упора выжать тормоз. Немножко раскачиваем колеса руками. В случае наличия люфта, необходима замена опор.

Что приводит к поломке системе

Как правило, замена системы требуется в случае:

В среднем, срок службы опоры достигает 30-100 тыс. км пробега, так что долговечным элемент назвать трудно.

Что нужно знать о замене элемента

Итак, шаровая в машине – это важная деталь, которая требует немедленного ремонта при определении неполадки.

Стоит отметить, что в ряде случаев менять опору придется вместе с рычагом, а это существенно увеличивает стоимость ремонта. Немножко сэкономить можно, занявшись ремонтом самостоятельно.

В то же время, если вы не знаете, что такое шаровая опора автомобиля, то, возможно, есть смысл доверить ремонтные работы в руки профессиональных мастеров.

Как продлить срок службы элемента

Мало знать, за что отвечает шаровая опора в машине. Для автолюбителей более важно помнить правила, которые позволят продлить срок службы данного приспособления:

  • если возникла необходимость заменить неисправную опору, следует выбирать модели от проверенных производителей;
  • не следует ездить по неровным дорогам, а если возникла такая необходимость, избегайте езды на высоких скоростях;
  • контролируйте состояние пыльника шаровой опоры. В случае наличие на нем трещин, грязи и пыли, это приведет к ускоренному износу узла.

Таким образом, придерживаясь этих простых советов, вопрос о том, что такое шаровая опора в машине, а также как ее отремонтировать, не будет возникать вообще.

Итог

Мы узнали, ответ на вопрос: «Что это – шаровая в машине?». Подобный элемент является одним из важнейших для функционирования подвески современных автомобилей. Таким образом, при обнаружении определенной неисправности, следует как можно быстрее заняться ремонтом узла.

В то же время, если у вас отсутствуют необходимые знания и умения, есть смысл доверить все в руки профессионалов – они станут гарантией того, что работа системы будет выполняться надлежащим образом.

Видеосовет шаровая опора для чего нужна и как отремонтировать:

Для чего нужна шаровая опора в автомобиле Ссылка на основную публикацию

Что такое шаровая опора и зачем она нужна. Автолюбителю на заметку

В подвеске современного автомобиля одним из важных элементов является шаровая опора, которая пришла на смену конструкции соединяющую ступицу колеса и рычаг подвески под названием шкворень. Назначением шаровой опоры является сохранение колеса в горизонтальном положении во время вертикального перемещения, т.е. когда происходит его поворот.

Как работает шаровая опора

Благодаря конструкции шаровой опоры, которая состоит из конусообразного вращающегося и перемещающегося на небольшие углы пальца, вставленного в корпус с сферическим или грибообразным наконечником. Важно помнить, что на эту деталь приходится основная масса автомобиля, поэтому необходимо уделять особое внимание шаровой опоре во время проведения очередного технического осмотра вашего автомобиля. Также стоит знать, если на мелких неровностях дорого вы слышите слабое постукивание подвески в районе передних колес, скорей всего причиной этого стука является увеличившийся зазор между наконечником и внутренней части корпуса шаровой опоры, что свидетельствует о недопустимом ее износе. Эксплуатация автомобиля с разбитой шаровой опорой недопустима, так как при определенных положениях пальца и существующих нагрузках рычаг может отсоединиться от ступицы, с последующим отрывом колеса.

Чтобы шаровая опора прослужила дольше владельцу автомобиля, следует придерживаться следующих правил:

  1. При замене, покупайте шаровые опоры известных производителей
  2. Избегайте быстрой езды по неровной дороге
  3. Следите чтобы на пыльнике шаровой опоры не было трещин и повреждений в противном случае попадание на внутренние рабочие поверхности песка и грязи приведет к быстрому их износу.

Если стучит шаровая опора

Шаровые опоры в процессе эксплуатации испытывают серьезные нагрузки, так как в зависимости от места установки и конструкции подвески они могут нести на себе значительную часть массы автомобиля и выдерживают систематические удары при проезде неровностей. Основной причиной нарушения нормальной работы шаровой опоры является износ трущихся поверхностей, приводящий к увеличению зазора между корпусом и пальцем. В результате этого палец не только вращается, но и начинает перемещаться поступательно (по-простому – «болтаться» в корпусе). При чрезмерном износе шаровой ударные нагрузки способны привести к вырыванию пальца из корпуса. Как следствие – опора не удерживает колесо, и автомобиль «падает» на асфальт.

У вопроса, что делать с застучавшей шаровой опорой, мог бы быть однозначный ответ — менять на новую. Однако не всякую опору заменишь отдельно от рычага. Есть опоры, которые крепятся к рычагам болтами или заклепками, есть опоры, которые «вживлены» в рычаг, что при выходе опоры из строя предполагает замену рычага вместе с ней. Если стоимость отдельно меняющихся шаровых опор в зависимости от марки производителя, подразумевающей качество изделия, для распространенных у нас легковых автомобилей укладывается в среднем в ценовой диапазон от 10 до 50 у.е., то стоимость рычага в не самом лучшем с точки зрения качества с 50 у.е. только начинается. Это наряду с тем, что по прогнозному сроку службы 30-100 тыс. км шаровая опора не относится к самым долговечным узлам, делает востребованной услугу восстановления опор и реставрации рычагов, практикуемую некоторыми СТО, специализирующимися на ремонте подвески.

Чем является шаровая опора и зачем она нужна в подвеске авто

Механические узлы современного автомобиля насыщены всевозможными узлами, обеспечивающими комфортную и безопасную езду. От старых к новым моделям машин большинство деталей модернизируется, подвергается усовершенствованию. Используются прогрессивные материалы и технологии изготовления. Одним из важных элементов в подвеске, которым конструкторы и инженеры уделяют значительное внимание при проектировании автомобиля, является шаровая опора. От качества её изготовления, особенностей конструкции и возможных неисправностей зависит безопасность водителя с пассажирами и окружающих участников дорожного движения.

Предназначение шаровой опоры в автомобиле.

Зачем нужна шаровая опора

Обычно, что такое шаровая опора в машине, начинающие автомобилисты узнают у более опытных коллег, когда проявляются косвенные признаки неисправности подвески. Могут в области колеса возникать посторонние шумы или имеются другие факторы. У автомобиля такой элемент как шаровая опора располагается не только ближе к колесу. Аналогичные соединения могут встречаться в разных частях легковушки:

  • в рулевой трапеции;
  • на рычагах развала;
  • в области крепления газовых упоров капота и пр.

Фактически по смыслу более правильное название блока – шаровый шарнир. Когда узел так называется, то понятна его суть.

Важно! Основной задачей шаровых опор является обеспечение свободы перемещения каждому из колес в горизонтальной плоскости, блокируя одновременно свободы в вертикальной плоскости.

Чтобы понять, какое количество опор установлено, необходимо учитывать тип подвески. Фактор влияет на то, сколько шаровых инженеры внедрили в свое детище. Наиболее простые MacPherson подвески обходятся двумя штуками, которые расположены снизу. Увеличение количества рычагов влечет за собой рост числа шарниров. В двухрычажных системах предусмотрена установка узла как снизу, так и сверху. В таких немецких марках как Audi или Volkswagen с одной стороны на колесо может приходиться до пяти шаровых опор. Ещё несколько десятилетий назад предшественниками сферических элементов являлись шкворневые аналоги. Это были более тяжёлые изделия, нуждающиеся в регулярной смазке. Принцип работы их предполагал возможность поворота лишь в одной оси, что отрицательно было для управляемости. Работают в процессе эксплуатации шаровые опоры таким образом, что принимают на себя воздействие от ударов неровностей дороги. Это создаёт огромную нагрузку на металлическое изделие. Однако инженеры не стремятся делать шаровую с максимальной прочностью, придав ей такую форму, чтобы при необходимости её было легко заменить, отвинтив несколько болтов. Узел превратился в расходник.

Классическая конструкция шаровых

Стандартное устройство шаровой опоры предполагает наличие основных составных частей:

  • металлический корпус;
  • палец с шаровой головкой;
  • поджимная пружина;
  • гофрированный прорезиненный пыльник.

Внутрь на заводе-изготовителе набивали достаточное количество смазочного материала. Качественной смазки хватало на длительный пробег. При каждом ТО механики должны проверять сохранность пыльника и качество/объем смазочного материала, а по необходимости с помощью масленки нужное количество допрессовывается. В поздних моделях часть металлических изделий заменена была на пластиковые аналоги. Также внутри теперь не находятся пружины (от них избавились за ненадобностью). Сферическая головка пальца теперь обкатывается в полусфере из вкладышей. В современных моделях последние изготавливают уже не из пластика, а более выносливого и прочного нейлона. Производители стали выпускать два типа шаровых, поэтому опоры бывают обслуживаемые и необслуживаемые. На большинстве новых машин находится второй тип узла. В нем отсутствует возможность разборки и встроена масленка для добавки смазки. Иногда встречаются промежуточные типы, относящиеся к неразборным вариантам конструкции, но обладающие масленкой.

Способы крепления

Основные отличия между современными сферическими шарнирами заключаются не столько в конструкции, сколько в способах крепления. Это связано с затратами трудоемкости при обслуживании, замене. Наиболее оптимальным вариантом, приемлемым для автовладельца, принято считать фиксацию корпуса шарнира к рычагу подвески за счет резьбового или заклепочного соединения. Способ позволяет при необходимости быстро демонтировать изношенный узел.

Позже от подобного способа производители стали отказываться в пользу интеграции рычага в подвеску. Данная конструкция имела недостаток, так как приходилось менять рычаг в сборе, даже если он не изношен. Преимущество заключалось в облегчении конструкции. Хотя есть мнение, что подобную систему пролоббировали маркетологи в угоду увеличения прибыли от продажи запчастей, ведь требуется менять рычаг в сборе. Некоторые автопроизводители пошли на компромисс и отказались от жесткой фиксации к рычагу. Альтернативой выступило стопорное кольцо. Опору лишь впрессовывали в рычаг. Примерами служат автомобили Jeep Patriot либо Opel Zafira C. В таком случае для замены потребуется пресс или иной тип силового воздействия.

Фиксация на поворотном кулаке

Если опора располагается на рычаге, то ее могут крепить к поворотному кулаку. Такие особенности характерны для шаровой на рычаге. Конструкция может иметь три варианта:

  • резьбовой палец соединяется и крепится гайкой, которую необходимо шплинтовать;
  • для крепежа используется самоконтрящаяся гайка, в которой имеется внутреннее стопорное кольцо;
  • установлен стяжной болт, который встречается редко, например, на Hyundai Santa Fe с 2006 г.

Последний пункт является менее приемлемым, так как при поломке и необходимости в замене, может оказаться, что резьбы закисли. Негативным фактором служит необходимость в специальном клине, применяемом для разжатия концов кронштейна кулака, где зафиксирован палец шаровой. Порой даже в замечательных конструкциях подвески немецких машин прикипевшие болты создают много трудностей во время разборки. Спасти ситуацию не удается нагревом кулака или заморозкой болта. Даже десятитонное усилие от гидравлического пресса не позволяет выпрессовать болт. Приходится расставаться, например, владельцам Audi A6 с суммами эквивалентными 400-500 долларам. В отдельных случаях инженеры переносят шарнир на поворотный кулак от рычага. Хотя подобное решение не добавляет ремонтопригодности. Тогда есть несколько способов фиксации:

  • крепеж болтами;
  • запрессовывание;
  • в кронштейне кулака применение стяжного болта.

В каждом случае имеются как достоинства, так и недостатки.

Пыльник

Обязательным атрибутом главного шарнира подвески является пыльник. Используется он как на съемных, так и на несъемных конструкциях. Деталь относится к заменяемым. Контролировать его состояние специалисты рекомендуют не реже, чем через 10-15 тыс. км. пробега. Своевременная замена износившегося пыльника поможет сэкономить на ремонте/замене всей шаровой. В его задачу входит блокирование проникновения к трущимся поверхностям влаги, пыли и грязи, способствующим быстрому износу металлических деталей.

Возможные неисправности шаровой опоры

Выявить самостоятельно признаки износа шаровой опоры сможет даже начинающий автомобилист по косвенным признакам. Необходимо обращать внимание ан поведение автомобиля во время поворота. Когда водителю приходится прилагать особые усилия либо проявляется характерный звук (скрип), то высока вероятность поломки шаровой. Дополнительным негативным признаком служит проявление стука во время езды машины с небольшой скоростью по неровной поверхности. Рекомендуем провести диагностику, когда заметны такие симптомы износа, как неустойчивость передних колес и их виляние в стороны в процессе прямолинейного перемещения. К признакам выработки шаровой опоры многие специалисты относят неравномерность износа шин автомобиля.

Как самому на автомобиле проверить шаровую опору

Продлить рабочий ресурс для шаровых опор помогает правильная их эксплуатация и своевременный уход. Обычно ресурс современных сферических шарниров у машин в зависимости от марки достигает 30-100 тыс. км. пробега. В зону риска с преждевременными поломками могут попадать автомобили, обладающие критериями:

  • на шаровой разорван пыльник;
  • машина часто ездить по некачественной дороге;
  • узел имеет недостаточный объем смазки;
  • пальцы шарнира стерлись, появился зазор, приводящий к разбалтыванию.

Для проверки состояния шаровых опор потребуется подъемник либо домкрат. После поднятия авто тестируемое колесо должно иметь возможность свободно вращаться. Автомобилист берется за верхний и нижний край колеса и слегка покачивает в вертикальной плоскости. Можно просить помощника, чтобы он слегка проворачивал руль. Выработку удастся услышать при определенном положении колеса. Однако люфт в некоторых случаях является следствием недостаточного затягивания либо поломки подшипника ступицы. Также зазор возникает и из-за повреждения сайлентблоков рычага. Потребуется провести дополнительный тест. Используя плоскую часть монтировки, выявляем, необходимо ли менять шаровые. Вставляем ее в просвет между рычагом и поворотной цапфой. Создаем небольшое усилие на рукоятку и следим за узлом. При наличии исправного шарнира люфт будет отсутствовать. Негативными факторами окажутся постукивание и щелчки, возникающие в процессе нажатия на ручку.

Вывод

Научившись самостоятельно диагностировать неисправности шаровой опоры, автовладелец обезопасит себя в пути. Также по возможности требуется своевременно добавлять смазку под пыльник или проводить полную замену узла.

признаки неисправности, диагностика и причины выхода из строя

В современных автомобилях шаровые опоры являются незаменимым компонентом, который связывает рычаг подвески со ступицей на управляемом колесе. Основной задачей, которая ставится перед шаровой опорой в подвеске автомобиля, является поворот ступицы при вертикальном перемещении, сохраняя исходное положение колеса по горизонтали. Выход из строя шаровой опоры – это серьезная проблема, особенно если она произойдет при движении автомобиля. Обрыв опоры чреват разворотов колеса наружу, что неминуемо приведет к завалу автомобиля на крыло, и это в лучше случае, если неисправность возникнет при начале движения, а не на высокой скорости.


Оглавление:
1. Признаки неисправности шаровых опор
2. Как проверить шаровую опору
3. Причины выхода из строя шаровой опоры

Признаки неисправности шаровых опор

Поскольку при неисправных шаровых опорах серьезно возрастает вероятность аварии, водитель должен контролировать их состояние. Шаровые опоры от различных производителей на различных моделях автомобилей способны прослужить от 15 до 150 тысяч пробега, поэтому довольно сложно однозначно сказать, когда их требуется менять. Чаще всего производители автомобилей указывают в руководстве по технической эксплуатации машины рекомендуемые сроки замены данного элемента подвески.

Довольно редко шаровые опоры ломаются в одно мгновение, поэтому у водителя имеется возможность заранее распознать симптомы их скорого выхода из строя и заменить детали на новые. Основные признаки неисправности шаровых опор следующие:

  • При преодолении препятствий на дороге (лежачие полицейские, дефекты покрытия) на скорости до 30 километров в час слышится шум из подвески. Звук доносится из передней части автомобиля, и он указывает, что в шаровых опорах недостаточно смазки или, из-за повышенного механического износа, стучит палец.
    Обратите внимание: данный симптом зимой не является показателем неисправности шаровых опор. Дело в том, что в холодное время года смазке внутри шаровой опоры требуется некоторое время, чтобы разогреться и начать работать в нормальном режиме, из-за чего в начале движения может возникать стук. Однако если через несколько минут езды в мороз стук не прекращается, стоит задуматься о возможном наличии проблемы;
  • При движении автомобиля по дороге колесо начинает раскачиваться из стороны в сторону. Это вызвано появлением люфта в опоре, что крайне опасно, поскольку при сильном наклоне автомобиля колесо может вывернуться, а машина завалиться на бок. Если имеется данный симптом, откладывать замену шаровой опоры крайне опасно;
  • Автомобильные шины на передней и задней оси изнашиваются неравномерно. Данный фактор может свидетельствовать не только о неисправностях шаровых опор, но и они способны приводить к такой проблеме;
  • Слышится скрип при повороте рулевого колеса.

Если возник любой из указанных выше симптомов, необходимо в кратчайшие сроки провести диагностику подвески и рулевого управления автомобиля.

Как проверить шаровую опору

Если имеются подозрения на наличие проблем с подвеской автомобиля, лучшим решением станет ее проверка при помощи специальных диагностических средств сервисных центров. Но есть и ряд проверенных способов, как определить, что возникли проблемы с шаровой опорой:

  • Проверка на слух. Самый известный способ диагностики шаровой опоры.  Для данного метода проверки потребуется товарищ, который будет раскачивать автомобиль с выключенным двигателем. Во время качения нужно прислушиваться к звукам, которые исходят из подвески и места расположения шаровых опор. Если стучат опоры, потребуется снимать детали, более детально осматривать и, при необходимости, менять;
  • Проверка на качение. Для данного метода диагностики также потребуется помощник. Необходимо поднять автомобиль на домкрате и выжать педаль тормоза. Пока зажата педаль тормоза, нужно раскачивать по очереди колеса и смотреть на наличие люфта. Если люфт имеет место быть, опору потребуется менять.

Также некоторые шаровые опоры имеют специальные диагностические отверстия, позволяющие измерить износ пальца. Через них имеется возможность замерить расстояние от основания пальца до поверхности шаровой опоры.

Причины выхода из строя шаровой опоры

Шаровая опора выходит из строя при механическом повреждении. Есть ряд факторов, которые могут ускорить данный процесс:

  • Разрыв пыльника. Чтобы продлить срок службы шаровой опоры, используются пыльники, препятствующие попаданию воды, песка и другого мусора в механизм. Время от времени необходимо проверять сохранность пыльника и убеждаться, что отсутствуют на нем механические повреждения. Поскольку пыльник выполняется из резины, он особенно подвержен износу в жаркое время года и при отрицательных температурах. При образовании трещины на пыльнике, его необходимо срочно заменить, чтобы избежать попадания мелких частиц и влаги в шаровую опору;
  • Езда по бездорожью. Если автомобиль часто ездит по неровным дорогам или бездорожью, это приводит к ускоренному износу шаровой опоры. В России данная проблема особо актуальна, поэтому не следует слепо верить указанному производителем европейского автомобиля сроку службы шаровой опоры, и менять ее рекомендуется чаще;
  • Отсутствие смазки. Если выработалась смазка, ее необходимо добавить, иначе возникнет трение, что негативно скажется на работе шаровой опоры.
  • Чаще всего выход из строя шаровой опоры проявляется стачиванием пальца из-за увеличения зазора, что приводит к разбалтыванию элемента.  При движении по плохой дороге или при большом зазоре палец может просто выскочить из гнезда.

Шаровая опора является одним из ключевых элементов подвески, и она требует к себе внимания водителя. Если вовремя не заметить ее сильный износ, это может привести к опасной аварии.

Загрузка...

Ходовая часть: шаровые опоры автомобиля

Шаровая опора – деталь ходовой части машины. Она сопряжена с рычагом подвески и ступицей колес. Элемент неразборной конструкции, имеет вид металлического конусообразного пальца с резьбой с одной стороны, и сферой с другой. Сфера (шар) способна вращаться, благодаря тому, что заключена в герметичной нише, которая покрыта полимерными материалами.

Противоположная часть шаровой опоры с нанесенной резьбой крепится к рычагу подвески и таким образом соединяет его со ступицей. Такая конструкция позволяет обеспечить подвижность каждого элемента ходовой за счет вращения сферы.

Внешняя часть шара прикрыта резиновым пыльником в качестве защиты от засорения механизма. Материал, из которого производители изготавливают шаровые опоры – сталь.

Задачи шаровой опоры

Основным предназначением шаровой опоры является обеспечение горизонтального положения при вертикальном перемещении колес. Палец может изменять угол наклона под небольшие углы, одновременно производя вращательные и линейные движения.

Эксплуатация узла

Элементы ходовой части подвергаются жесткой эксплуатации. Это же утверждение относится и к шаровой опоре. Большая часть транспортного средства с грузом и пассажирами, вес салона автомобиля опирается на небольшую поверхность сферы. Прибавим сюда высокий скоростной режим, неудовлетворительное состояние дорог и получим некоторое представление о тех перегрузках, которые испытывает узел.

Сколько шаровых опор в подвеске?

Чаще всего встречаются автомобили с передней подвеской, у которой две шаровые опоры по одной на колесо. Передняя подвеска внедорожников насчитывает до четырех таких узлов. Две нижних и две верхних. Встречаются автомобили с тремя элементами на то же передней подвеске. Транспортные средства последних поколений с независимой многорычажной подвеской могут иметь шаровые опоры и на задней подвеске.

В априори, чем больше на автомобиле шаровых опор, тем дольше служит каждая из них, так как веса распределяются равномерно и вероятность поломки снижается. Однако это же и усложняет процесс диагностики и ведет к удорожанию стоимости ремонта.

Как выбирать шаровые опоры?

При необходимости купить шаровые опоры нужно помнить, что узел должен быть качественным ведь он испытывает чрезвычайные нагрузки. Поэтому лучше если покупка будет оригинального производства. Если по каким-либо причинам владелец автомобиля не может приобрести оригинальные запчасти от производителя, а ремонт необходимо произвести срочно, свои услуги предлагает автопортал carkysha.ru. Здесь быстро находятся не только новые оригинальные или аналоговые запчасти, но и бу оригиналы по приятным ценам.



Шаровая автомобиля что это такое

Шаровая опора — один из основных компонентов подвески автомобиля. Несмотря на то, что данный элемент разрабатывался не одно десятилетие назад, он фактически не изменился и по-прежнему применяется, причем не только в подвеске, но и в других узлах вроде газового упора капота, развального рычага или рулевого механизма. Несмотря на то, что деталь, по сути, является расходной, она стала отличной альтернативой устаревшего шкворневого шарнира, отличающегося большим весом и ограничивающего управляемость.

Что такое шаровая опора в машине

Как отмечалось, шаровая опора это деталь, соединяющая ступицу колеса с рычагом подвески. Зачастую, речь об управляемых колесах, т.е. узел повсеместно применяется в передней подвеске. Использование шаровых опор позволило исключить перемещение колес в вертикальной плоскости и сохранить подвижность в горизонтальной.

К наиболее распространенным вариантам подвески можно отнести конструкцию, где колеса имеют по одной опоре, т.е. всего их две. Но в некоторых авто, в частности во внедорожниках, целесообразнее применять по две на колесо: верхнюю и нижнюю.

Нельзя не сказать о том, что некоторые машины оснащают не только передней, но и задней независимой подвеской, включающей многорычажную систему. Но такие варианты встречаются нечасто. Стоит отметить, что увеличение количества шаровых опор, несомненно, усложняет диагностику и конечную стоимость ремонта, но вместе с тем обеспечивает более длительную эксплуатацию, увеличивая надежность и снижая вероятность поломки.

Устройство шаровой опоры автомобиля

Упрощенно деталь можно представить в виде металлического пальца со сферическим элементом, обеспечивающим подвижность в корпусе опоры. Если же разобрать конструкцию подробнее, можно выделить несколько важных элементов:

  • Сам палец в виде стержня с шарообразной частью на одном конце и резьбой крепления в противоположном.
  • Цилиндрический корпус из металла с полостью под шарик, отверстием под стержень и креплениями.
  • Дно опоры содержит завальцовку под прижимную шайбу, на которой крепится вкладыш, выполненный из полимера.
  • Пыльник – эластичное приспособление из резины, герметизирующее корпус устройства для предотвращения попадания дорожной грязи.

В первоначальном варианте шар опоры поджимался подпружиненной пластиной, и конструкция требовала постоянной смазки. Нынешний вариант проще, так как содержит альтернативу в виде вкладыша, который сначала выполнялся из пластика, а позже из более износостойкого материала вроде нейлона.

К досадным для многих автолюбителей фактам можно отнести повсеместное использование необслуживаемых опор. В старых моделях авто шариковая опора являлась не просто сменным элементом: она была разборной и предусматривала масленку. В настоящее время опоры стараются интегрировать. Это увеличило расходы на комплектующие, ведь в случае поломки приходится менять весь рычаг. К плюсам подобного решения можно отнести упрощение конструкции и снижение веса, так как удалось избавиться от крепежных болтов.

Признаки неисправности шаровой опоры

Можно догадаться, что во время езды на данный элемент ложится каждый удар дорожной поверхности, а значит, в отечественных реалиях он испытывает огромные нагрузки. Вот почему так важно, чтобы шаровые опоры было легко менять. К причинам поломки данного узла можно отнести:

  • Повреждение пыльника. Игнорируя проверку этого важного элемента, можно незаметить, как в трещину начнет просачиваться песок и различный дорожный мусор в виде частиц абразива. Так, как пыльники делаются из резины, они особенно подвержены износу при низких, или наоборот, высоких температурах.
  • Бездорожье. К сожалению, данный фактор является критичным в наших реалиях из-за чего приходится менять не только опоры, но и другие элементы в разы чаще.
  • Выработка смазки. Логично, что при возникновении трения стоит добавить смазку, в противном случае узел будет изнашиваться сильнее.
  • Разбалтывание. При эксплуатации вкладыш и палец будут неизбежно стачиваться, это увеличит зазор вплоть до того, что опорный стержень выскочит из гнезда.

Учитывая дороги на просторах СНГ, сложно ориентироваться на ресурс, указанный производителем. Он в свою очередь, зависит от вкладыша: как правило, такие запчасти могут прослужить и 150 тысяч пробега и 15. К примеру, ранее в ВАЗ ресурс составлял порядка 20 тысяч. Радует, что узел не выходит из строя внезапно, позволяя заранее распознать изношенные опоры.

Первые признаки неисправности проявятся при:

  • Шум из подвески. Звуки из передней части авто могут доноситься уже при преодолении лежащих полицейских или ям на 30км/ч. Это может свидетельствовать как о полном износе вкладыша, так и о недостатке смазки.
  • Раскачивание колеса. При возникновении люфта в узле можно заметить раскачивание, что очень опасно, так как во время наклона есть вероятность того что колесо вывернет.
  • Неравномерный износ шин. Возникает при нарушении развала-схождения. Фактор может свидетельствовать и о других проблемах подвески, но при его возникновении стоит начать проверку с шаровых опор.
  • Машину уводит во время торможения. Как и в предыдущем случае, симптом может говорить о разных неполадках подвески.
  • Скрипы. Которые могут возникать при повороте руля.

Примечательно, что в зимний период шум шаровой опоры – допустимое явление, возникающее вследствие того, что смазка еще не успела разогреться. Но если спустя некоторое время шум так и не исчезает, это говорит о неполадках.

Читайте также: Что такое подвеска MacPherson и как она работает.

Как проверить шаровую опору

При возникновении симптомов неисправности шаровой опоры, стоит воспользоваться услугами сервиса или же провести самостоятельную проверку. Правда, без подъемника или домкрата не обойтись.

  1. Осмотр. Визуальное состояние может многое сказать о положении запчасти: трещины в пыльнике – явный признак засоренности узла.
  2. Покачивание. Если визуальных дефектов не найдено, стоит взяться за края колеса и качать его вертикально. Нужно отметить, что поломка будет проявлена только в определенном положении, поэтому лучше, если кто-то будет поворачивать руль. Опять же, люфты могут говорить и о других проблемах.
  3. Проверка монтировкой. Плоский конец монтировки заносится в щель между рычагом и поворотной цапфой: если давить на рукоять можно проверить наличие люфта или щелчков, которые легко передаются в рукоять.

В некоторых моделях для этого предусмотрены диагностические отверстия, через которые легко измерить износ. И все же стоит отметить, что окончательный диагноз может осуществляться при извлечении опоры. Достаточно пошевелить наконечник в стороны и убедиться в наличии люфта. Своевременное диагностирование опор очень важно, так как это может обезопасить от происшествий в дороге.

Читайте также: Устройство и предназначение опорного подшипника передней подвески.

Видео на тему




При движении передние, ведущие, колеса автомобиля выполняют две функции: обеспечивают движение машины по дороге и позволяют маневрировать, то есть поворачивать вправо или влево. К положению колес относительно дорожного полотна для обеспечения движения и маневрирования предъявляется несколько требований: колеса должны стоять ровно, катиться вперед или назад, легко управляться рулем и надежно крепиться. Соответствие этим условиям обеспечивает подвеска, и шаровая опора в ней занимает немаловажное место — соединяет рычаги подвески со ступицей управляемого колеса.

История создания шаровой опоры

Шаровые опоры были изобретены и использованы в качестве альтернативы шкворневому механизму. Первоначально шаровые опоры использовались только в конструкции передней подвески и обеспечивали возможность поворота колес автомобиля вокруг вертикальной оси. Стандартная конструкция шаровой опоры, остающаяся практически неизменной и в наши дни, была разработана итальянскими инженерами для Fiat более 40 лет назад.

Устройство шаровой опоры

Технический прогресс привел к появлению изменений в первоначальном устройстве шаровых опор, хотя они не носили принципиального характера. На смену штампованным половинкам корпуса, соединенным точечной сваркой, пришли опоры литые и разборные — с резьбовой крышкой, необслуживаемые и обслуживаемые — с пресс-масленками. Эти усовершенствования были оправданы и полезны. Сегодня конструкция самой распространенной необслуживаемой шаровой опоры состоит из: корпуса со сферической выемкой и пальца с шаром на одном конце и резьбой на другом. Пыльник, надетый на палец, предотвращает попадание влаги и грязи в заполненный специальной густой смазкой корпус.

Главная функция шаровой опоры: обеспечить во время вертикального перемещения колеса его фиксированное положение в горизонтальной плоскости. Шаровой палец может вращаться в корпусе, раскачиваясь при этом на небольшие углы. То есть, в плоскости своего крепления шаровая опора обеспечивает одновременные вращательные и линейные (ограниченные) перемещения пальца.

Все детали шаровой опоры изготавливаются, как правило, из стали. Для снижения трения соприкасающихся рабочих поверхностей, сферическое углубление корпуса покрывают пластмассой или другим полимерным материалом. Однако, существуют шаровые опоры, в конструкцию которых не входит полимерное покрытие между корпусом и пальцем. Это касается, прежде всего, устаревших отечественных автомобилей. Это модели комплектовались разборными шаровыми опорами, в которых люфты устранялись подтяжкой крышки.

Существует два способа крепления шаровой опоры. В первом случае, она крепится болтами к рычагу. Во втором – запрессовывается в него. При выходе закрепленной болтами шаровой опоры из строя, ее можно заменить отдельным узлом. Для этого достаточно просто купить и установить его, привернув болтами к рычагу. Во втором случае – придется менять рычаг подвески с уже предустановленной, запрессованной шаровой опорой. Стоимость такого ремонта значительно выше, поскольку включает и стоимость рычага.

Запрессованные шаровые опоры, как правило, устанавливаются на автомобилях японского производства. Азиатские производители автозапчастей предлагают потребителю шаровые опоры на такие автомобили в виде отдельных узлов. Это гораздо дешевле, но следует отдавать себе отчет в том, что их качество значительно уступает оригиналу, и рычаг придется переделывать "кустарным способом", превращая его в деталь, не подлежащую гарантийному ремонту.

Вопросы эксплуатации шаровой опоры

Шаровая опора, в силу своего назначения, эксплуатируется в жестком режиме. Основная масса автомобиля опирается на очень небольшую площадь поверхности шара. А если учитывать вес пассажиров и груза в салоне автомобиля, высокую скорость и некачественные дороги, то становится понятно, что нагрузки на шаровую опору многократно возрастают. Это неизбежно приводит к износу и выходу из строя этого узла.

По некоторым данным, объем российского рынка шаровых опор ежегодно составляет более 20,000,000 штук. Около 70% этого количества — это шаровые опоры для отечественных автомобилей и более 20% — для иномарок.

При покупке такой нагруженной детали рекомендуется отдавать предпочтение оригинальным производителям. На рынке представлено большое количество торговых марок, выпускающих аналоги оригинальных деталей, в том числе, и шаровые опоры, но выбирать следует только хорошо себя зарекомендовавшие. Производственные мощности и опыт дают возможность российским заводам обеспечивать необходимый уровень качества. Результат – более надежные и крепкие шаровые опоры, которые не уступают зарубежным аналогам и соответствуют всем требованиям безопасности.

Количество шаровых опор в подвеске

Самой распространенной является передняя подвеска с двумя шаровыми опорами, по одной на каждое колесо. Некоторые автомобили — в частности внедорожники — имеют на передней подвеске 4 шаровых опоры, по две (верхняя и нижняя) на каждое колесо. Гораздо реже передние колеса имеют по три шаровых опоры. Современные автомобили с независимой многорычажной задней подвеской нередко оснащаются шаровыми опорами и на задних колесах.

Большее количество шаровых опор обеспечивает их долгую службу и уменьшает вероятность поломки. Но это же обстоятельство усложняет диагностику подвески автомобиля и значительно увеличивает суммарную стоимость ремонта и запчастей.

Диагностика и замена шаровых опор

Если при повороте руля автомобиля требуется прилагать дополнительное усилие или появляется скрип – возможно, возникли проблемы с шаровой опорой. Об этом же говорит и появление стука при движении автомобиля с небольшой скоростью по неровной поверхности, например, при проезде "лежачего полицейского".

Еще одним признаком выхода из строя шаровых опор является неустойчивость и виляние передних колес при движении по прямой. Другой характерный признак проблем с шаровой опорой – неравномерный (боковая поверхность больше) износ шин автомобиля.

Конечно, быструю и качественную замену шаровой опоры могут произвести только профессионалы, хотя многие автовладельцы и предпочитают делать это самостоятельно.

Сегодня производство шаровых опор — это высокотехнологичный процесс, позволяющий добиться высокой степени надежности. Тем не менее, их замена – самый распространенный вид ремонта автомобиля. Ситуация не будет меняться до тех пор, пока качественно не изменятся российские дороги.

Полезно? Лайкаем и делимся со своими подписчиками!

В подвеске современного автомобиля одним из важных элементов является шаровая опора, которая пришла на смену конструкции соединяющую ступицу колеса и рычаг подвески под названием шкворень. Назначением шаровой опоры является сохранение колеса в горизонтальном положении во время вертикального перемещения, т.е. когда происходит его поворот.

Как работает шаровая опора

Благодаря конструкции шаровой опоры, которая состоит из конусообразного вращающегося и перемещающегося на небольшие углы пальца, вставленного в корпус с сферическим или грибообразным наконечником. Важно помнить, что на эту деталь приходится основная масса автомобиля, поэтому необходимо уделять особое внимание шаровой опоре во время проведения очередного технического осмотра вашего автомобиля. Также стоит знать, если на мелких неровностях дорого вы слышите слабое постукивание подвески в районе передних колес, скорей всего причиной этого стука является увеличившийся зазор между наконечником и внутренней части корпуса шаровой опоры, что свидетельствует о недопустимом ее износе. Эксплуатация автомобиля с разбитой шаровой опорой недопустима, так как при определенных положениях пальца и существующих нагрузках рычаг может отсоединиться от ступицы, с последующим отрывом колеса.

Чтобы шаровая опора прослужила дольше владельцу автомобиля, следует придерживаться следующих правил:

  1. При замене, покупайте шаровые опоры известных производителей
  2. Избегайте быстрой езды по неровной дороге
  3. Следите чтобы на пыльнике шаровой опоры не было трещин и повреждений в противном случае попадание на внутренние рабочие поверхности песка и грязи приведет к быстрому их износу.

Если стучит шаровая опора

Шаровые опоры в процессе эксплуатации испытывают серьезные нагрузки, так как в зависимости от места установки и конструкции подвески они могут нести на себе значительную часть массы автомобиля и выдерживают систематические удары при проезде неровностей. Основной причиной нарушения нормальной работы шаровой опоры является износ трущихся поверхностей, приводящий к увеличению зазора между корпусом и пальцем. В результате этого палец не только вращается, но и начинает перемещаться поступательно (по-простому – «болтаться» в корпусе). При чрезмерном износе шаровой ударные нагрузки способны привести к вырыванию пальца из корпуса. Как следствие – опора не удерживает колесо, и автомобиль «падает» на асфальт.

У вопроса, что делать с застучавшей шаровой опорой, мог бы быть однозначный ответ — менять на новую. Однако не всякую опору заменишь отдельно от рычага. Есть опоры, которые крепятся к рычагам болтами или заклепками, есть опоры, которые «вживлены» в рычаг, что при выходе опоры из строя предполагает замену рычага вместе с ней. Если стоимость отдельно меняющихся шаровых опор в зависимости от марки производителя, подразумевающей качество изделия, для распространенных у нас легковых автомобилей укладывается в среднем в ценовой диапазон от 10 до 50 у.е., то стоимость рычага в не самом лучшем с точки зрения качества с 50 у.е. только начинается. Это наряду с тем, что по прогнозному сроку службы 30-100 тыс. км шаровая опора не относится к самым долговечным узлам, делает востребованной услугу восстановления опор и реставрации рычагов, практикуемую некоторыми СТО, специализирующимися на ремонте подвески.

Что такое шаровая опора в машине


Что такое шаровая опора и зачем она нужна. Автолюбителю на заметку

В подвеске современного автомобиля одним из важных элементов является шаровая опора, которая пришла на смену конструкции соединяющую ступицу колеса и рычаг подвески под названием шкворень. Назначением шаровой опоры является сохранение колеса в горизонтальном положении во время вертикального перемещения, т.е. когда происходит его поворот.

Как работает шаровая опора

Благодаря конструкции шаровой опоры, которая состоит из конусообразного вращающегося и перемещающегося на небольшие углы пальца, вставленного в корпус с сферическим или грибообразным наконечником. Важно помнить, что на эту деталь приходится основная масса автомобиля, поэтому необходимо уделять особое внимание шаровой опоре во время проведения очередного технического осмотра вашего автомобиля. Также стоит знать, если на мелких неровностях дорого вы слышите слабое постукивание подвески в районе передних колес, скорей всего причиной этого стука является увеличившийся зазор между наконечником и внутренней части корпуса шаровой опоры, что свидетельствует о недопустимом ее износе. Эксплуатация автомобиля с разбитой шаровой опорой недопустима, так как при определенных положениях пальца и существующих нагрузках рычаг может отсоединиться от ступицы, с последующим отрывом колеса.

Чтобы шаровая опора прослужила дольше владельцу автомобиля, следует придерживаться следующих правил:

  1. При замене, покупайте шаровые опоры известных производителей
  2. Избегайте быстрой езды по неровной дороге
  3. Следите чтобы на пыльнике шаровой опоры не было трещин и повреждений в противном случае попадание на внутренние рабочие поверхности песка и грязи приведет к быстрому их износу.

Если стучит шаровая опора

Шаровые опоры в процессе эксплуатации испытывают серьезные нагрузки, так как в зависимости от места установки и конструкции подвески они могут нести на себе значительную часть массы автомобиля и выдерживают систематические удары при проезде неровностей. Основной причиной нарушения нормальной работы шаровой опоры является износ трущихся поверхностей, приводящий к увеличению зазора между корпусом и пальцем. В результате этого палец не только вращается, но и начинает перемещаться поступательно (по-простому – «болтаться» в корпусе). При чрезмерном износе шаровой ударные нагрузки способны привести к вырыванию пальца из корпуса. Как следствие – опора не удерживает колесо, и автомобиль «падает» на асфальт.

У вопроса, что делать с застучавшей шаровой опорой, мог бы быть однозначный ответ — менять на новую. Однако не всякую опору заменишь отдельно от рычага. Есть опоры, которые крепятся к рычагам болтами или заклепками, есть опоры, которые «вживлены» в рычаг, что при выходе опоры из строя предполагает замену рычага вместе с ней. Если стоимость отдельно меняющихся шаровых опор в зависимости от марки производителя, подразумевающей качество изделия, для распространенных у нас легковых автомобилей укладывается в среднем в ценовой диапазон от 10 до 50 у.е., то стоимость рычага в не самом лучшем с точки зрения качества с 50 у.е. только начинается. Это наряду с тем, что по прогнозному сроку службы 30-100 тыс. км шаровая опора не относится к самым долговечным узлам, делает востребованной услугу восстановления опор и реставрации рычагов, практикуемую некоторыми СТО, специализирующимися на ремонте подвески.

Шаровая опора: для чего нужен этот узел в подвеске автомобиля?

Друзья, благодаря чему колёса наших автомобилей могут поворачивать и при этом остаются хорошо закреплёнными на элементах подвески? За это мы должны благодарить интересный узел, под названием шаровая опора.

И хоть у многих это название на слуху, не все знают что это такое. Поэтому давайте рассмотрим данную деталь со всех сторон, изучим её внутренности и выясним, может ли она сломаться. А если и сломается, как быть в таком случае.

Шаровая опора против шкворня: неравная борьба

Шаровая опора это неотъемлемая часть подвески современного авто. Именно она связывает ступицу колеса и рычаги, обеспечивая возможность его нормального вращения и одновременно поворотов влево и вправо.

В основном данная деталь применяется в передней подвеске машин, но аналогичные по своему функционалу можно встретить и в других узлах.

К примеру, в рулевом механизме или даже в креплениях газовых упоров капота.

На самом деле, шаровая опора далеко не всегда была неотъемлемым атрибутом ходовой системы.

На заре автомобилестроения, да и, откровенно говоря, вплоть до 60-х годов минувшего столетия её функции выполнял так называемый шкворневый механизм.

По сути, он представлял собой стержень, к которому крепилась поворотная ось колёс. Это был элементарный и незамысловатый механизм, но он не выдержал конкуренции с появившимися шаровыми собратьями, имеющими ряд немаловажных преимуществ, а именно:

  • долговечность;
  • лёгкость;
  • отсутствие необходимости в постоянной смазке и обслуживании;
  • наличие большего числа степеней свободы, ведь в их основе лежит шаровидный шарнир, который может не только поворачиваться в горизонтальной плоскости, как шкворень, но и без проблем отрабатывать другие степени свобод.

Одним словом, своим появлением в автомобильном мире наш сегодняшний герой сделал небольшую революцию, развязал руки инженерам-механикам и, позволил им реализовывать новые решения в подвесках, улучшающие ходовые характеристики машин и наш с вами комфорт.

Итак, пора выяснить, в чём же секрет шаровой опоры, а для этого рассмотрим её конструкцию. Скажем прямо — ничего сверхъестественного в ней нет, а даже наоборот — на редкость простой механизм.

Среднестатистическая шаровая опора современного авто состоит из таких элементов:

  • стержень с шарообразным наконечником с одной стороны и элементом крепления к рычагу подвески с другой;
  • металлический корпус цилиндрической формы;
  • полимерный вкладыш;
  • прижимная шайба, которая закрепляет предыдущую деталь в корпусе;
  • пыльник — резиновая оболочка, обеспечивающая её герметичность.

Как мы видим, ничего сложного, и прилагаемая иллюстрация вполне доходчиво даёт нам понять, как всё устроено.

Современные шаровые опоры это расходники, то есть необслуживаемые и в случае выхода из строя подлежат только замене.

Ранее конструкторы более рационально подходили к этим деталям, и снабжали их специальными отверстиями, через которые можно было запрессовать смазку внутрь, но в наше время это неактуально, ведь благодаря высокопрочным пластикам, используемым для вкладышей, эти элементы подвески без проблем могут отъездить до 150 тысяч километров.

Неисправности и их симптомы

Конечно же, не всегда шаровые опоры радуют своих владельцев безупречной работой на протяжении сотен тысяч километров. Иногда им становится плохо гораздо раньше. В чём же может быть причина? Как правило, их три:

  • повышенные ударные нагрузки — вполне логично, шаровым, да и многим другим деталям ходовой станет не по себе, если отчаянно прыгать на автомобиле по кочкам, нырять в ямы или ещё каким-либо образом проверять её на прочность;
  • высыхание смазки — именно поэтому раньше данные детали делали обслуживаемыми, но в настоящее время эта причина не сильно распространена;
  • разрушение пыльника и, как следствие, потеря герметичности. В свою очередь пыль и грязь попадает внутрь узла, разрушая его.

О том, что вас ждёт замена шаровой опоры, могут говорить определённые симптомы, игнорировать которые просто нельзя. Среди них такие:

  • стук при проезде по неровностям на небольшой скорости;
  • скрипы при повороте руля;
  • неустойчивое поведение автомобиля при движении прямо;
  • увеличившийся износ покрышек.

Конечно же, не всегда эти признаки говорят именно о проблемных шаровых опорах, но, в любом случае, при их появлении нужно незамедлительно ехать в сервис (СТО), там опытные мастера смогут поставить окончательный и правильный диагноз.

На этом всё, друзья. Приятных вам поездок, исправных и послушных автомобилей! Не пропускайте новые публикации!

Для чего нужна шаровая опора в автомобиле

Главная › Ремонт автомобилей

30.08.2018

Любой автомобиль – это сочетание достаточно большого количества различных узлов и систем. При этом если о самых основных узлах, таких как мотор или трансмиссия, знают все, то более мелкие элементы, наподобие шаровой опоры, остаются незамеченными многими автовладельцами. С другой стороны, это совершенно не значит, что данный узел менее важен для функционирования транспортного средства.

Наоборот, при выходе элемента из строя, езда на машине станет затрудненной и небезопасной. Как результат, возникает необходимость узнать о том, что такое шаровая в автомобиле, для чего она нужна, а также как понять, что она вышла из строя. Все это мы и обсудим в статье.

Что такое шаровые в машине

Прежде чем решать, для чего нужны шаровые опоры на автомобиле, необходимо разобраться, что же собой данный элемент представляет вообще. Сразу стоит сказать, что шаровые опоры – это один из наиболее важных составляющих элементов подвески транспортного средства. Более древним аналогом этого узла выступает шкворневая конструкция, которая соединяла подвеску и ступицу.

В ходе своего функционирования, устройство отталкивается от принципа вращения и раскачивания пальца в форме конуса по корпусу. Это позволяет поглощать основную нагрузку, которой подвержено транспортное средство. При этом именно данный элемент отвечает за то, чтобы подвеска функционировала должным образом, то есть обеспечивала нормальное управление машиной, ровность колес, а также комфорт пассажиров и водителя.

Как и любой другой элемент трансмиссии, со временем шаровая опора выйдет из строя. К этому может привести естественный износ, механические повреждения и, что самое важное, неправильная эксплуатация транспортного средства.

Видео-обзор для чего нужна шаровая опора в автомобиле:

Признаки поломки элемента

Итак, мы ответили на вопрос о том: «Шаровая автомобиля: что это такое?». Теперь же необходимо определить, когда этот элемент приходит в непригодность. Среди основных симптомов тут следует выделить:

  • шум из подвески на низкой скорости во время преодоления различных дорожных препятствий (углубления, лежачие полицейские и пр.). При этом звуки доносятся именно из передней части машины. Как правило, к этому приводят механические поломки и сниженный уровень смазки. Кроме того, часто звук проявляется в зимнее время даже при нормальном рабочем режиме узла;
  • колеса раскачиваются по сторонам во время прямолинейного движения. Это говорит о наличии в опоре люфта. Подобная неполадка является очень серьезной, поскольку сильный наклон может привести к полному выворачиванию колеса;

Также будет интересно:  Как отрегулировать сцепление: где и что надо крутить

Обнаружив подобную неисправность, следует максимально быстро приступить к ремонтным работам.

Методы диагностики

Есть также два способа, которые помогут более точно определить наличие или отсутствие поломки:

  • на слух. Попросите товарища раскачать ваше авто при выключенном моторе. Если опоры начнут стучать, требуется их снятие и ремонт;
  • с помощью раскачивания колес. Машину поднимаем на домкрате, после чего просим помощника до упора выжать тормоз. Немножко раскачиваем колеса руками. В случае наличия люфта, необходима замена опор.

Что приводит к поломке системе

Как правило, замена системы требуется в случае:

В среднем, срок службы опоры достигает 30-100 тыс. км пробега, так что долговечным элемент назвать трудно.

Что нужно знать о замене элемента

Итак, шаровая в машине – это важная деталь, которая требует немедленного ремонта при определении неполадки.

Стоит отметить, что в ряде случаев менять опору придется вместе с рычагом, а это существенно увеличивает стоимость ремонта. Немножко сэкономить можно, занявшись ремонтом самостоятельно.

В то же время, если вы не знаете, что такое шаровая опора автомобиля, то, возможно, есть смысл доверить ремонтные работы в руки профессиональных мастеров.

Как продлить срок службы элемента

Мало знать, за что отвечает шаровая опора в машине. Для автолюбителей более важно помнить правила, которые позволят продлить срок службы данного приспособления:

  • если возникла необходимость заменить неисправную опору, следует выбирать модели от проверенных производителей;
  • не следует ездить по неровным дорогам, а если возникла такая необходимость, избегайте езды на высоких скоростях;
  • контролируйте состояние пыльника шаровой опоры. В случае наличие на нем трещин, грязи и пыли, это приведет к ускоренному износу узла.

Таким образом, придерживаясь этих простых советов, вопрос о том, что такое шаровая опора в машине, а также как ее отремонтировать, не будет возникать вообще.

Итог

Мы узнали, ответ на вопрос: «Что это – шаровая в машине?». Подобный элемент является одним из важнейших для функционирования подвески современных автомобилей. Таким образом, при обнаружении определенной неисправности, следует как можно быстрее заняться ремонтом узла.

В то же время, если у вас отсутствуют необходимые знания и умения, есть смысл доверить все в руки профессионалов – они станут гарантией того, что работа системы будет выполняться надлежащим образом.

Видеосовет шаровая опора для чего нужна и как отремонтировать:

Для чего нужна шаровая опора в автомобиле Ссылка на основную публикацию

Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам

Одним из самых важных элементов передней подвески, является — шаровая опора. Правда раньше применяли и на задней оси, но это были единичные случаи, когда задние колеса умели подруливать в такт передним (сейчас такая конструкция практически не применяется). Опора как собственно и опорный подшипник позволяет вашим колесам отклоняться (попросту поворачивать), без этой конструкции это сделать бы было не возможно. В этой статье я поговорю об устройстве, как она работает и можно ли ее отремонтировать сделать вечной. В общем как обычно будет много полезной информации, так что продолжаем читать …

СОДЕРЖАНИЕ СТАТЬИ

Начнем с определения

Шаровая опора (или шаровое крепление) – соединительная часть, которая позволяет закрепленным на ней элементам вращаться в нескольких плоскостях. Обычно одна часть крепится жестко, а вот вторая часть крепится подвижно. Обычно применяется в передней подвески, их может быть как одна, так и до 4 штук.

Ребята это неотъемлемая часть, которая просто обязана выполнять сложные, нагруженные работы, сейчас шаровые в своей технологии шагнули далеко вперед, поэтому могут ходить долгие сотни тысяч километров без замены.

Устройство шаровой опоры

Устройство достаточно простое. Есть несколько конструктивных элементов:

  • Металлический стержень или «палец» с шарообразным наконечником с одной стороны и резьбой с другой.
  • Пыльник. Резиновый эластичный элемент, который делает работу стержня герметичной.
  • Металлический цилиндрический корпус, с одной стороны узкое отверстие, с другой широкое
  • Полимерный вкладыш, обычно состоящий из двух частей – нижнюю (чашка) и верхнюю (упор).
  • Прижимная шайба. Закрепляет полимерный вкладыш.
  • Завальцовка прижим шайбы. По сути, это дно шаровой опоры.

Вот такое вот простое устройство. В корпус устанавливается полимерный вкладыш, после чего в него погружается палец, шарообразный упор остается в полимере. Дальше закрываем второй частью полимера металлический шар – он оказывается, прижат с двух сторон. Затем закрываем прижимной шайбой и запечатываем дно. Нужно отметить что шар «пальца» находится очень плотно закрытым в пластиковых (полимерных) корпусах, настолько плотно – что нет даже малейшего люфта (он отсутствует как класс). Также обязателен пыльник сверху, он значительно продлевает срок службы опоры.

Как работает?

Как вы поняли закрытый «шар» может вращаться в любую сторону, хоть крутиться. К цилиндрическому корпусу крепится неподвижное крепление, которое устанавливается в нужные элементы подвески – эта часть не подвижна. А вот верхний палец с резьбой закрепляется в движущиеся части, благодаря чему они могут поворачивать или вообще вращаться.

В старых заднеприводных машинах, например наших ВАЗ, шаровых было около 3 штук. Две располагались в лопухах и позволяли вращаться суппорту вместе с колесом. Одна располагалась в рулевой тяге и толкала колеса.

В подвески Макферсон, намного упростили схему. Тут как мы знаем сверху стоит опорный подшипник и он позволяет вращаться стойке и суппорту, а вот снизу осталась шаровая опора. Также есть и рулевые наконечники, которые толкают суппорта, заставляя колеса поворачивать. Здесь шаровых опор всего две штуки.

Также стоит упомянуть, что есть варианты и с четырьмя опорами, но они достаточно редкие, их не стоит рассматривать.

Сейчас могут пойти возражения – что шаровая опора и рулевой наконечник не одно и тоже. Ребята различия только в креплении корпуса, суть работы одинакова.

Если подвести итог по работе, то выходит следующее – вы поворачиваете руль, через рулевую рейку усилие переходит на суппорт, а для того чтобы он повернулся как раз и нужны шарнирные соединения, именно эту работу и выполняют опоры, рулевые наконечники и конечно же опорный подшипник.

Выход из строя и ресурс

Ресурс напрямую зависит от полимерного вкладыша внутри, если он разбивается, то металлический палец начинает ходить и добивает пластик. Появляются стуки и щелчки на кочках и поворотах. Однако с развитием полимерных технологий ресурс этой детали возрос в разы, помню на наших заднепривоных ВАЗ, это было одно из слабых место, «шаровые» меняли через 20 – 30 000 километров. НА переднем приводе, на среднестатистической иномарке, эти элементы могут ходить и по 150 000 километров, конечно, все зависит от дорожного покрытия и манеры езды водителя. Но прогресс что говориться на лицо, ресурс намного повысили. Рекомендуется проверять шаровую и рулевые опоры в 75000 километров или на пятом ТО.

Основной причиной выхода из строя является прорыв пыльника, как только он выходит из строя (банально рвется), то сразу же в шарнирное соединение попадает песок, грязь и прочие «прелести» наших дорог – они действуют на полимер внутри, как абразив, а металлическая шаровая часть только усугубляет ситуацию, растирая частички песка и грязи с усилием.

Таким образом, полимерная вставка изнашивается, «палец» начинает ходить вверх-вниз и в другие стороны, то есть появляется люфт, что просто «убивает» опору изнутри. Как раз стуки и скрипы – характеризуют износ внутренней полимерной части.

Нужна замена или ремонт – кстати, он также возможет.

Замена или ремонт

Диагностировать выход из строя достаточно легко – во-первых, появляются стуки и скрипы при поворотах руля и передвижении по плохому дорожному покрытию. Во-вторых, заезжаем на СТО, где мастер берет «монтажку» или лом, вставляет между опорой или «рулевой», и рычагом (корпусом суппорта) начинает легкие движения. Если «шаровая» рабочая то она стучать не будет, если разбита, проявится люфт – нужна замена.

Конечно, можно просто заменить опору, это самый легкий способ и как я считаю – правильный. Стоит она не такие великие деньги, так что один раз в 100000 можно разориться. Менять лучше сразу парами, то есть ели застучала одна «шаровая», то стоит заменить сразу две, так правильно. Причем после их замены желательно сделать развал-схождение.

Однако самые экономные ищут решения по ремонту — и находят. Помню во времена СССР, когда был дефицит на запчасти, шаровые благополучно ремонтировались. Причем они уже продавались с возможностью ремонта.

Ремонтные работы сводятся к замене полимерной вставки и установки новой на ее место.

Еще раз подчеркну — старые опоры ремонтировались, однако новые зачастую не разборные! Хотя «народные умельцы», вырезают дно, нарезают резьбу – ставят новые полимерные прокладки, собирают все обратно в корпус и используют дальше. Нужно отметить что смысл вроде как есть, получается такая опора чуть ли не вечная, меняй через определенный пробег полимерный наполнитель – и ВСЕ! Однако сделать качественно получается далеко не у всех. А вот опасность от неправильно восстановленной шаровой опоры куда более реальна – поэтому покупайте лучше оригинальные новые и «не парьтесь»! Все же от их исправной работы зависит ваша безопасность и жизни ваших близких.

Сейчас видео версия, смотрим.

На этом заканчиваю, думаю было полезно, читайте наш АВТОБЛОГ.

Для чего нужна шаровая опора


Что такое шаровая в автомобиле

Добрый день, дорогие друзья. Сегодня поговорим о важном элементе подвески – шаровой опоре автомобиля. Узнаем, что это такое и где она находится. Я расскажу, для чего она предназначена, как проявляются признаки ее неисправности, что значит, стучит шаровая опора. Ответим на частые вопросы автовладельцев.

Назначение и конструкция

Шаровая опора автомобиля – это шарнир, в основании которого находится шар. Он помещен в специальный вкладыш, как сустав человеческой рукой. Так же как с рукой, сустав позволяет двигать в разных плоскостях, шаровый шарнир дает возможность колесу поворачивать, сохраняя его положения в горизонтальной плоскости.

Он находится в месте крепления рычага подвески к ступице колеса. По сути, шаровая опора и есть тем крепежным элементом, который соединяет эти подвижные детали. В некоторых моделях, это больше относится к отечественному автопрому, их две на одно колесо. В иномарках – по одной.

Рассмотрим конструкцию автомобильной шаровой опоры:

  1. Пыльник – он защищает механизм от попадания в него пыли, грязи, воды и других дорожных предметов
  2. Палец – металлический стержень, фиксирующий ступицу колеса к шарниру
  3. Шар – он и палец единое целое. Позволяет колесу беспрепятственно перемещаться в нужном направлении. Шар свободно вращается в обойме вкладыша
  4. Пластиковый вкладыш. Он «обволакивает» шар шарнира, фиксирует его, исключая люфт и свободное перемещение в корпусе опоры.
  5. Корпус. В нем находится внутренняя часть конструкции: обойма с шаром. Эта часть шарнира крепится болтами к рычагу подвески.

Таким образом, шаровая опора закрепляется, «впрессовывается» пальцем (металлическим стержнем) в посадочное место поворотного кулака, фиксируется на нем шайбой или шплинтом, корпусом крепится к рычагу. Только благодаря ней держится колесо на подвеске в определенном положении, автомобиль может беспрепятственно преодолевать неровности дороги и одновременно поворачивать. Наглядно посмотреть, из чего устроен шаровой шарнир автомобиля и как он работает можно на видео.

Видео, что внутри шарового шарнира – разборка корпуса и обзор ее внутренних компонентов:

Признаки неисправности и причины выхода из строя

Основной причиной поломки шаровой опоры авто – разрыв и деформация резинового пыльника. Как говорилось выше, он служит защитой от внешних воздействий агрессивной среды на внутренние компоненты шарнира. Через него во вкладыш попадает грязь, песок от дороги, влага.

Так как шар опоры и полиуретановый вкладыш прижаты плотно друг к другу, и шарик находится в постоянном движении, песок, попавший в это пространство, служит абразивом, разрушающим поверхность вкладыша. Вода, которая тоже может туда попасть, вымывает смазку, что усугубляет ситуацию – трущиеся детали взаимодействуют на «сухую», это ускоряет выход из строя шаровой опоры машины.

После этого появляется люфт в корпусе шарнира и как следствие стуки и скрипы во время движения автомобиля.

Явным признаком неисправности – это скрип при езде, даже по ровной дороге. Этот признак является начальной стадией разрушения внутренней части шаровой опоры. Дальше будет хуже. С увеличением люфта между шаром и вкладышем, появляются металлические стуки при проезде неровностей. Если их проигнорировать, то шарнир разобьется полностью и можно потерять колесо – из-за больших нагрузок, рычаг «вырвет» шар из корпуса и колесо отпадет.

Другие признаки:
  1. Большие усилия на руль при попытке повернуть колеса и сильный скрип при этом, доносящийся от одного из передних колес.
  2. Трудно удержать автомобиль по прямой траектории во время езды, так как появился значительный люфт между шаром и корпусом шарнира
  3. Неравномерный износ покрышек. Такой же признак проявляется при неправильной регулировке развала-схождения, поэтому его можно попутать с неисправностью шаровой опоры авто.
Причины поломки:
  1. Как говорилось выше – повреждение пыльника
  2. Механический износ внутренних компонентов опоры. Срок службы шаровых опор сильно разница от модели автомобиля. Например, на отечественных ВАЗах – 20 000-40 000 км, на современных иномарках – 100 000-150 000 км.
  3. Наши «великолепные» дороги. Ямы дорожного покрытия способствуют выходу из строя этого узла. При езде он испытываем большие нагрузку, если колесо попадает в яму, то шаровой шарнир получает сильный удар, что сокращает срок его эксплуатации.
  4. Малое количество смазки в корпусе шаровой. Заводы изготовители этих узлов мало закладывают ее при изготовлении шаровых шарниров, поэтому рекомендуется дополнительно смазывать их пи установке на авто. Это продлит срок службы, как это сделать – поговорим ниже.

Способы диагностики шаровых опор

Для этого нужна яма или подъемник. Вывесив колеса, вставляем между рычагом подвески и поворотным кулаком монтировку. Пытаемся расшевелить эти две части подвески и ходовой. Как правильно самостоятельно провести диагностику всех элементов передней подвески, я рассказывал в прошлой статье. Если виден люфт, даже не большой – это признак износа вкладыша шаровой опоры. На видео показано как это сделать.

Второй способ – измерение зазора между шаром и внутренним вкладышем шарнира. Этот способ допускает, если у конструкции предусмотрено отверстие в нижней части корпуса.

Например, на ВАЗовской классике в нижних шаровых опорах есть отверстие с заглушкой с резьбой. Для диагностики следует ее выкрутить и штангенциркулем с нутромером измерить расстояние от кромки корпуса до шара. Он должен составлять не более 11,8 миллиметра.

Важно! При таком способе проверки, нужно чтобы авто стояло не земле. Замеры проводятся под нагрузкой.

Как продлить срок службы шаровым опорам

Не всегда, производители опор закладывают достаточно смазки в корпус шаровой. Со временем эта смазка вымывается, если есть повреждения пыльника или происходит обычный износ во время эксплуатации, из-за нехватки смазывающего материала.

Чтобы продлить срок эксплуатации шарового шарнира, это касается и рулевых наконечников, нужно добавить небольшую порцию свежей смазки. В некоторых конструкциях шаровых предусмотрено отверстие, внизу корпуса. Оно обычно закрыто болтом-заглушкой. Оно нужно не только для диагностики состояния износа вкладыша и шара шарнира, а также для ее обслуживания.

Отворачиваем болт-заглушку. Вместо него вкручиваем масленку диаметром 6 мм. В разных моделях автомобилей, в силу конструктивных особенностей шарниров, диаметр масленок может быть разным, а в некоторых их нет.

Важно! Так как наибольшую нагрузку испытывают нижние шаровые, то именно в их корпусе предусмотрены отверстия для масленок (тавотниц), в верхних опорах их не найдете.

Берем шприц пресс-масленку, закладывает в него смазку, рекомендуется использовать смазку «Шрус», она более термостойкая и водоотталкивающая. Наставляем шприц на тавотницу и «набиваем» смазывающий материал в корпус шарового шарнира. Как это правильно сделать, на примере ВАЗ 2106, показано в видео ниже. Добавлять смазки нужно не много, чтобы пыльник опоры «не надулся» сильно, рукой прощупываете его, что в нем было свободное место для его рабочего хода. В противном случае при езде он разорвется.

Как смазать шприцом-прессом нижнюю шаровую опору:

Если уже появились скрипы, а под рукой нет специального пресс-шприца с масленкой, то продлить срок службы можно, сделав «укол» в шаровую. Берется пяти кубовый медицинский шприц, главное, чтобы игла была тонкой, набирается в него моторное масло, и прокалывается пыльник опоры. В него через шприц заливается небольшое количество моторного масла, как и ранее, прощупываем его рукой на предмет наполнения. Два кубика вполне достаточно, чтобы оживить шаровую опору. После этого, следует несколько раз покачать машину за крыло, с той стороны, где делали укол, чтобы смазка проникла в объем шара и вкладыша.

Важно! Последний способ – это лишь экстренная мера, чтобы доехать до СТО или купить новую деталь, чтобы самостоятельно заменить шаровую. Долго на неисправном узле ездит не нужно, могут быть серьезные последствия. Поэтому покупаем новую опору и меняем ее.

Ответы на частые вопросы

Можно ли ездить на разбитой шаровой опоре? Можно, но недолго. Как говорилось выше, если она стучит, значит, появился люфт между «сухарем» и вкладышем. Со временем он будет увеличиваться. Как результат – поворотный кулак колеса «вырвет» шар из корпуса опоры, колесо «ляжет» набок, а машина на «пузо». Не стоит затягивать с заменой неисправных узлов, появились первые признаки неисправности шаровой опоры – едим на ее замену.

Что будет, если вылетит шаровая? Это происходит в движении, чаще всего при повороте. Колесо вылетает в сторону, машина теряет управляемость, ложится на «пузо» со всеми вытекающими последствиями. Можно попасть в ДТП или на серьезный ремонт, если повредятся другие элементы подвески, кузова или картер двигателя.

Видео по теме:


Как правильно выбрать новую шаровую опору:

avtoyoutubb.ru

Шаровая опора: описание,устройство,фото,видео,история,диагностика и замена

Одним из самых важных элементов передней подвески, является — шаровая опора. Правда раньше применяли и на задней оси, но это были единичные случаи, когда задние колеса умели подруливать в такт передним (сейчас такая конструкция практически не применяется). Опора как собственно и опорный подшипник позволяет вашим колесам отклоняться (попросту поворачивать), без этой конструкции это сделать бы было не возможно. В этой статье я поговорю об устройстве, как она работает и можно ли ее отремонтировать сделать вечной. В общем как обычно будет много полезной информации, так что продолжаем читать …

Содержание статьи

  • Зачем нужна шаровая опора
  • История создания
  • Устройство
  •   Диагностика и замена
  • Как работает?
  • Причины и следствия выхода из строя шаровых опор
  • Ремонт шаровой опоры
  • Ресурс шаровой опоры
      • Датчик дроссельной заслонки: предназначение,типы,виды,неисправности,фото
      • Датчик холостого хода: принцип действия,устройство,виды,фото,назначение
      • Датчик расхода воздуха: принцип работы,виды,неисправности,фото
      • Обратный клапан топливной системы:функции,виды,устройство и принцип действия

Зачем нужна шаровая опора

Шаровая опора – это, конструктивно, не что иное, как шарнир, которым ступица колеса крепится к рычагу подвески. Главная ее задача – давать колесам свободу перемещения в горизонтальной плоскости и исключать – в вертикальной. Вообще, шаровые шарниры используются далеко не только в опорах ступиц – их можно встретить и в развальных рычагах, и в рулевой трапеции, и даже в креплении газовых упоров капота.

Но до определенного времени вместо подвижных шаровых шарниров на поворотных колесах использовали шкворневый шарнир – тяжелый, требующий периодической смазки, а главное – обеспечивающий колесу только свободу поворота по одной оси, что негативно сказывалось на управляемости.

Конструкторы понимали, что шаровая опора будет принимать каждый удар от дороги, потому работа на износ станет колоссальной. Делать деталь с особо прочным алмазным напылением смысла не было, потому ее сознательно превратили почти в расходник. С тем, чтобы в случае чего, можно было без проблем, отвернув пару болтов и гайку, заменить новой.

История создания

Шаровые опоры были изобретены и использованы в качестве альтернативы шкворневому механизму. Первоначально шаровые опоры использовались только в конструкции передней подвески и обеспечивали возможность поворота колес автомобиля вокруг вертикальной оси. Стандартная конструкция шаровой опоры, остающаяся практически неизменной и в наши дни, была разработана итальянскими инженерами для Fiat более 40 лет назад.

Устройство

Технический прогресс привел к появлению изменений в первоначальном устройстве шаровых опор, хотя они не носили принципиального характера. На смену штампованным половинкам корпуса, соединенным точечной сваркой, пришли опоры литые и разборные — с резьбовой крышкой, необслуживаемые и обслуживаемые — с пресс-масленками. Эти усовершенствования были оправданы и полезны. Сегодня конструкция самой распространенной необслуживаемой шаровой опоры состоит из: корпуса со сферической выемкой и пальца с шаром на одном конце и резьбой на другом. Пыльник, надетый на палец, предотвращает попадание влаги и грязи в заполненный специальной густой смазкой корпус.

Главная функция шаровой опоры: обеспечить во время вертикального перемещения колеса его фиксированное положение в горизонтальной плоскости. Шаровой палец может вращаться в корпусе, раскачиваясь при этом на небольшие углы. То есть, в плоскости своего крепления шаровая опора обеспечивает одновременные вращательные и линейные (ограниченные) перемещения пальца.

Все детали шаровой опоры изготавливаются, как правило, из стали. Для снижения трения соприкасающихся рабочих поверхностей, сферическое углубление корпуса покрывают пластмассой или другим полимерным материалом. Однако, существуют шаровые опоры, в конструкцию которых не входит  полимерное покрытие между корпусом и пальцем. Это касается, прежде всего, устаревших отечественных автомобилей. Это модели комплектовались разборными шаровыми опорами, в которых люфты устранялись подтяжкой крышки.

Существует два способа крепления шаровой опоры. В первом случае, она крепится болтами к рычагу. Во втором – запрессовывается в него. При выходе закрепленной болтами шаровой опоры из строя, ее можно заменить отдельным узлом. Для этого достаточно просто купить и установить его, привернув болтами к рычагу. Во втором случае – придется менять рычаг подвески с уже предустановленной, запрессованной шаровой опорой. Стоимость такого ремонта значительно выше, поскольку включает и стоимость рычага.

Запрессованные шаровые опоры, как правило, устанавливаются на автомобилях японского производства. Азиатские производители автозапчастей предлагают потребителю шаровые опоры на такие автомобили в виде отдельных узлов. Это гораздо дешевле, но следует отдавать себе отчет в том, что их качество значительно уступает оригиналу, и рычаг придется переделывать «кустарным способом», превращая его в деталь, не подлежащую гарантийному ремонту

  Диагностика и замена

Если при непосредственном повороте руля транспортного средства автомобилисту нужно прилагать особые усилия или возникает характерный скрип, то скорее всего возникли проблемы с опорой шаровой. Кроме того об этом же будет свидетельствовать и возникновение стука при передвижении автомобиля на небольших скоростях при неровных поверхностях. Еще один признак выхода из строя опор шаровых – это виляние и неустойчивость передних колес при непосредственном передвижении по прямой. Иным признаком данной проблемы является неравномерный износ шин транспортного средства.

Вполне является ясным, что быстрая и качественная замена всего устройства шаровой опоры будет возможной лишь при помощи и эксплуатации профессионалов. Тем не менее, многие автолюбители отдают предпочтение собственному труду и работе. В современном мире вопрос о производстве шаровых опор черпает ответ в тезисе о том, что это высокотехнологический процесс, который позволяет добиваться высокой степени надежности и стойкости. Тем не менее, замена данного устройства является одним из самых распространенных видов ремонта автомобиля. Ситуация, конечно же, никоим образом не сможет измениться, пока не изменится качество наших отечественных дорог.

Как работает?

Как вы поняли закрытый «шар» может вращаться в любую сторону, хоть крутиться. К цилиндрическому корпусу крепится неподвижное крепление, которое устанавливается в нужные элементы подвески – эта часть не подвижна. А вот верхний палец с резьбой закрепляется в движущиеся части, благодаря чему они могут поворачивать или вообще вращаться.

В старых заднеприводных машинах, например наших ВАЗ, шаровых было около 3 штук. Две располагались в лопухах и позволяли вращаться суппорту вместе с колесом. Одна располагалась в рулевой тяге и толкала колеса.

В подвески Макферсон, намного упростили схему. Тут как мы знаем сверху стоит опорный подшипник и он позволяет вращаться стойке и суппорту, а вот снизу осталась шаровая опора. Также есть и рулевые наконечники, которые толкают суппорта, заставляя колеса поворачивать. Здесь шаровых опор всего две штуки.

Также стоит упомянуть, что есть варианты и с четырьмя опорами, но они достаточно редкие, их не стоит рассматривать.

Сейчас могут пойти возражения – что шаровая опора и рулевой наконечник не одно и тоже. Ребята различия только в креплении корпуса, суть работы одинакова.

Если подвести итог по работе, то выходит следующее – вы поворачиваете руль, через рулевую рейку усилие переходит на суппорт, а для того чтобы он повернулся как раз и нужны шарнирные соединения, именно эту работу и выполняют опоры, рулевые наконечники и конечно же опорный подшипник.

Причины и следствия выхода из строя шаровых опор

Как говорилось выше, опору придумали, как замену шкворню, но избавившись от него, не избавились от сил, действующих на шарнир. Если задать почти философский вопрос: «Так почему же изнашиваются шаровые?», то ответ будет состоять из трех основных пунктов (есть и четвертый – время – но он не интересен, так как понятен). Первый: повышенные ударные нагрузки на подвеску при проезде, например, по трамвайным путям на неприличной скорости или обычная эксплуатация автомобиля в необычных дорожных условиях, которыми нас не удивишь. Второй: отсутствие смазочного материала там, где он должен быть (помните о масленках?). И, наконец, третий: разрушение п
ыльника опоры.

Что касается конструктивных особенностей подвесок и влияния этого на износ, то можно сказать следующее: любая шаровая опора, как бы она ни была установлена – на рычаге или на поворотном кулаке – будет изнашиваться благодаря ударам и трению. И если вам хочется сберечь средства и нервы, то нужно чаще заглядывать за колесо, а также не кричать про себя «Банзай» при виде приближающихся недоразумений в виде выбоин.

Ремонт шаровой опоры

Существует несколько способов ремонта. Зачастую, шаровую опору заменяют новой. Замена опоры вместе с рычагом у большинства иномарок является очень даже недешевым удовольствием, так как цена одного рычага составляет не маленькую сумму, а есть и такие автомобили, у которых сложные много-рычажные подвески (до 5-ти только с одной стороны). Стоимость выполненных работ тоже будет достаточно высокая для нижнего рычага, и вдвое больше — для верхнего. Поэтому услуги реставраторов, которые занимаются ремонтом даже тех опор, которые меняют в сборке с рычагом, значительно востребованы.

Реставрация обходится намного дешевле, чем приобретение новой детали. Это особенно заметнее для опор, которые поставляются в сборе с рычагами. Для их восстановления могут использоваться различные технологии.

  • Самая легкая – это переделка шаровой опоры в разборную, смена вкладышей из пластика и полирование пальца.
  • Несколько трудоемкая технология – жидким полимером под давлением заполняется корпус. Далее этот полимер в зазорах застывает. Запрессованные опоры в рычаги сначала извлекают, а затем производят замену не оригинальными опорами.

Помните, что подобная экономия, быть может, станет причиной неприятностей на дороге, во избежание этого, рекомендуется использование все-таки новых узлов.

Ресурс шаровой опоры

Служебный срок шаровой опоры в основном зависит от нескольких факторов, он может колебаться от 15 до 120 тысяч километров.

Резко сокращает «жизнь» шаровой опоры даже небольшая трещинка в пыльнике. Она может привести к проникновению воды, грязи и песка в шарнир. Для предотвращения поломки шаровой опоры необходимо наблюдать состояние защитного резинового чехла. Лучше всего это делать на эстакаде.

Чтобы шаровые опоры прослужили дольше, следует аккуратнее ездить по разбитым дорогам, а также своевременно заменять поврежденные пыльники.

Датчик дроссельной заслонки: предназначение,типы,виды,неисправности,фото
Датчик холостого хода: принцип действия,устройство,виды,фото,назначение
Датчик расхода воздуха: принцип работы,виды,неисправности,фото
Обратный клапан топливной системы:функции,виды,устройство и принцип действия

ПОХОЖИЕ СТАТЬИ:
  • Как выбрать самый экономичный кроссовер по расходу топлива?
  • КАК ПРОИЗВОДЯТ АВТОМОБИЛИ В ГЕРМАНИИ — немецкие авто видео.
  • Новый Audi Q2 2016-2017 описание технические характеристики фото видео
  • Volkswagen c coupe gte: обзор,описание,фото,видео,комплектация.
  • Mercedes-Benz Concept седан — видео трейлер
  • Бмв е39: обзор,описание,фото,видео,комплектация,характеристики
  • Опель Зафира: обзор,описание,фото,видео,комплектация.
  • Какую сигнализацию лучше поставить на автомобиль с автозапуском.
  • Volkswagen Amarok 2017 года фото видео обзор описание комплектация.
  • Как правильно открыть бизнес по продаже аккумуляторов?
  • Мерседес Вито 2020 в трех компоновках: пассажирской (Tourer), грузопассажирской (Mixto) и грузовой (Panel Van)
  • Hyundai Creta 2020 года смотрится гораздо более эффектно и стильно, чем предшественник
  • Фольксваген Туарег 2020 года c новым интерфейсом App-Connect и тремя дополнительными USB-разъемыми
  • Лада Веста СВ Кросс 2020 — модельного года прошедшая рестайлинг
  • Хендай Солярис 2020 года в новом кузове

seite1.ru

устройство, признаки неисправности и проверка

Шаровая опора — один из основных компонентов подвески автомобиля. Несмотря на то, что данный элемент разрабатывался не одно десятилетие назад, он фактически не изменился и по-прежнему применяется, причем не только в подвеске, но и в других узлах вроде газового упора капота, развального рычага или рулевого механизма. Несмотря на то, что деталь, по сути, является расходной, она стала отличной альтернативой устаревшего шкворневого шарнира, отличающегося большим весом и ограничивающего управляемость.

Что такое шаровая опора в машине

Как отмечалось, шаровая опора это деталь, соединяющая ступицу колеса с рычагом подвески. Зачастую, речь об управляемых колесах, т.е. узел повсеместно применяется в передней подвеске. Использование шаровых опор позволило исключить перемещение колес в вертикальной плоскости и сохранить подвижность в горизонтальной.

К наиболее распространенным вариантам подвески можно отнести конструкцию, где колеса имеют по одной опоре, т.е. всего их две. Но в некоторых авто, в частности во внедорожниках, целесообразнее применять по две на колесо: верхнюю и нижнюю.

Нельзя не сказать о том, что некоторые машины оснащают не только передней, но и задней независимой подвеской, включающей многорычажную систему. Но такие варианты встречаются нечасто. Стоит отметить, что увеличение количества шаровых опор, несомненно, усложняет диагностику и конечную стоимость ремонта, но вместе с тем обеспечивает более длительную эксплуатацию, увеличивая надежность и снижая вероятность поломки.

Устройство шаровой опоры автомобиля

Упрощенно деталь можно представить в виде металлического пальца со сферическим элементом, обеспечивающим подвижность в корпусе опоры. Если же разобрать конструкцию подробнее, можно выделить несколько важных элементов:

  • Сам палец в виде стержня с шарообразной частью на одном конце и резьбой крепления в противоположном.
  • Цилиндрический корпус из металла с полостью под шарик, отверстием под стержень и креплениями.
  • Дно опоры содержит завальцовку под прижимную шайбу, на которой крепится вкладыш, выполненный из полимера.
  • Пыльник – эластичное приспособление из резины, герметизирующее корпус устройства для предотвращения попадания дорожной грязи.

В первоначальном варианте шар опоры поджимался подпружиненной пластиной, и конструкция требовала постоянной смазки. Нынешний вариант проще, так как содержит альтернативу в виде вкладыша, который сначала выполнялся из пластика, а позже из более износостойкого материала вроде нейлона.

К досадным для многих автолюбителей фактам можно отнести повсеместное использование необслуживаемых опор. В старых моделях авто шариковая опора являлась не просто сменным элементом: она была разборной и предусматривала масленку. В настоящее время опоры стараются интегрировать. Это увеличило расходы на комплектующие, ведь в случае поломки приходится менять весь рычаг. К плюсам подобного решения можно отнести упрощение конструкции и снижение веса, так как удалось избавиться от крепежных болтов.

Признаки неисправности шаровой опоры

Можно догадаться, что во время езды на данный элемент ложится каждый удар дорожной поверхности, а значит, в отечественных реалиях он испытывает огромные нагрузки. Вот почему так важно, чтобы шаровые опоры было легко менять. К причинам поломки данного узла можно отнести:

  • Повреждение пыльника. Игнорируя проверку этого важного элемента, можно незаметить, как в трещину начнет просачиваться песок и различный дорожный мусор в виде частиц абразива. Так, как пыльники делаются из резины, они особенно подвержены износу при низких, или наоборот, высоких температурах.
  • Бездорожье. К сожалению, данный фактор является критичным в наших реалиях из-за чего приходится менять не только опоры, но и другие элементы в разы чаще.
  • Выработка смазки. Логично, что при возникновении трения стоит добавить смазку, в противном случае узел будет изнашиваться сильнее.
  • Разбалтывание. При эксплуатации вкладыш и палец будут неизбежно стачиваться, это увеличит зазор вплоть до того, что опорный стержень выскочит из гнезда.

Учитывая дороги на просторах СНГ, сложно ориентироваться на ресурс, указанный производителем. Он в свою очередь, зависит от вкладыша: как правило, такие запчасти могут прослужить и 150 тысяч пробега и 15. К примеру, ранее в ВАЗ ресурс составлял порядка 20 тысяч. Радует, что узел не выходит из строя внезапно, позволяя заранее распознать изношенные опоры.

Первые признаки неисправности проявятся при:

  • Шум из подвески. Звуки из передней части авто могут доноситься уже при преодолении лежащих полицейских или ям на 30км/ч. Это может свидетельствовать как о полном износе вкладыша, так и о недостатке смазки.
  • Раскачивание колеса. При возникновении люфта в узле можно заметить раскачивание, что очень опасно, так как во время наклона есть вероятность того что колесо вывернет.
  • Неравномерный износ шин. Возникает при нарушении развала-схождения. Фактор может свидетельствовать и о других проблемах подвески, но при его возникновении стоит начать проверку с шаровых опор.
  • Машину уводит во время торможения. Как и в предыдущем случае, симптом может говорить о разных неполадках подвески.
  • Скрипы. Которые могут возникать при повороте руля.

Примечательно, что в зимний период шум шаровой опоры – допустимое явление, возникающее вследствие того, что смазка еще не успела разогреться. Но если спустя некоторое время шум так и не исчезает, это говорит о неполадках.

Читайте также: Что такое подвеска MacPherson и как она работает.

Как проверить шаровую опору

При возникновении симптомов неисправности шаровой опоры, стоит воспользоваться услугами сервиса или же провести самостоятельную проверку. Правда, без подъемника или домкрата не обойтись.

  1. Осмотр. Визуальное состояние может многое сказать о положении запчасти: трещины в пыльнике – явный признак засоренности узла.
  2. Покачивание. Если визуальных дефектов не найдено, стоит взяться за края колеса и качать его вертикально. Нужно отметить, что поломка будет проявлена только в определенном положении, поэтому лучше, если кто-то будет поворачивать руль. Опять же, люфты могут говорить и о других проблемах.
  3. Проверка монтировкой. Плоский конец монтировки заносится в щель между рычагом и поворотной цапфой: если давить на рукоять можно проверить наличие люфта или щелчков, которые легко передаются в рукоять.

В некоторых моделях для этого предусмотрены диагностические отверстия, через которые легко измерить износ.  И все же стоит отметить, что окончательный диагноз может осуществляться при извлечении опоры. Достаточно пошевелить наконечник в стороны и убедиться в наличии люфта. Своевременное диагностирование опор очень важно, так как это может обезопасить от происшествий в дороге.

Видео на тему

Похожие статьи

avtonov.com

Шаровая опора и ее предназначение — Spectuninguaz на DRIVE2

Одним из важнейших элементов подвески автомобилей является шаровая опора. Из-за ее критического износа могут возникнуть весьма плачевные последствия.

Шаровые опоры


Шаровую опору внедрили вместо шкворневой конструкции, с помощью которую соединяли ступицу управляемых колес с рычагом подвески. Благодаря данному узлу колесо находится в горизонтальном положении при вертикальных перемещениях, связанных с поворотом ступицы. Конструктивно шаровая опора предназначена для вращения и раскачивания конусообразного пальца на ограниченные углы в корпусе опоры. Такая возможность достигается благодаря наличию грибообразномого или сферического наконечника. Как правило, шаровая опора, обладает неразборной конструкцией.

При эксплуатации автомобилей опора сталкивается с серьезными нагрузками. Это обусловлено также тем фактором, что данный элемент испытывает массу значительной части автомобиля. Из-за постоянного трения происходит износ опоры, обусловленный увеличением зазора между корпусом и наконечником, что приводит к элементарному разбалтыванию пальца. Данная проблема связана с несколькими причинами:

— Естественным процессом износа и старения;
— Быстрой ездой по неровным дорожным покрытиям, приводящей к увеличению динамических нагрузок на опору;
— Попаданием в зазор грязи, приводящей к усилению абразивного износа и коррозии, из-за разрыва резинового пыльника.

Из-за чрезмерного износа опоры может происходить вырывание шарообразного наконечника пальца из корпуса и выпадение колеса на асфальт.
Если вы обнаруживаете любую проблему, связанную с износом шаровой опоры, произведите немедленную замену. В некоторых модификациях автомобилей замена шаровой осуществляется совместно с рычагом, поэтому экономичней обратиться за услугами к реставраторам.

Источник новости: spectuninguaz.ru/news/sha…tm_campaign=spectuninguaz

Всероссийский интернет-магазин запчастей и тюнинга СпецТюнингУАЗ
Более 10 000 запчастей и тысячи довольных постоянных клиентов
Сайт: spectuninguaz.ru
Email: [email protected]
8 800 700-63-95 (бесплатный звонок по России)

Наша страница на DRIVE2:

www.drive2.ru

Сообщества › Honda Element Club › Блог › Как выбрать хорошую шаровую опору для Хонды и правильно ее поставить

Привет всем!

Шаровая опора относится к таким элементам подвески, про которые многие слышали, но так до конца не уверены, на сколько эта штука вообще нужна в конструкции.

В сегодняшней статье мы разберем вопросы, с которыми сталкиваются люди при диагностике и замене шаровых опор, а именно:

1. Что такое шаровая опора и для чего она нужна? Какие симптомы выхода из строя шаровой опоры?

2. Что ведет к повреждению шаровой опоры, и как ее проверить?

3. Как происходит выход из строя (вырывание) шаровой опоры?

4. Существуют ли хорошие недорогие шаровые опоры для Honda?

5. Ремонт шаровой опоры, на сколько это надежно?

Начнем по-порядку.

Полный размер

Шаровая опора

Что такое шаровая опора?

Шаровая опора, это элемент подвески автомобиля, представляющий собой металлический палец с шаром на одном конце, и резьбой на другом. Металлический шар находится в корпусе, наполненном специальным полимерным составом, в котором шар имеет возможность двигаться в нескольких плоскостях.

Особо хочется отметить, что это движение, за счет полимерного наполнения, получается “беззазорным”, как следствие “безлюфтовым”, и, в случае с Honda, оно не требует периодического смазывания, поскольку является замкнутой. Снаружи шар защищен резиновым пыльником, который предотвращает попадание в узел грязи и влаги.

Полный размер

Опора в разрезе

К обратной стороне пальца, с которой находится резьба, шаровая опора крепится к другому элементу подвески (как правило рычагу), обеспечивая взаимную подвижность двух элементов подвески за счет движения шара, не смотря на их соединение.

Вообще, для людей далеких от техники, можно объяснить конструкцию шаровой опоры ее сходством с суставом. По сути, это и есть механический аналог человеческого (например) сустава, позволяющего, опять же, например, руке двигаться практически в любой плоскости.

Для чего нужна шаровая опора?

На практике, чтобы было понятно, шаровая опора чаще всего располагается в районе поворотного кулака, элемента передней подвески автомобиля, к которому крепится собственно колесо.

Подвижность поворотного кулака необходима для управления автомобилем (все повороты колес осуществляются непосредственно при участии поворотного кулака), поэтому шаровое соединение в этом узле является технически наиболее простым и корректным решением.

Полный размер

.

Стоит отметить, что в многорычажной схеме передней подвески располагаются, как правило, по две шаровых опоры с каждой стороны, — одна верхняя и одна нижняя. В системе МакФерсон, — шаровая опора одна, — нижняя.

Существуют конструкции задней подвески Honda, в которых также присутствуют шаровые опоры (верхние). Конструктивной особенностью многорычажной подвески Honda является незначительная нагрузка на верхнюю шаровую, при сильном давлении на нижнюю.

Полный размер

.

В случае с МакФерсоном, в котором присутствует только одна шаровая, ситуация по нагрузке аналогична “нижней”. Это привело к тому, что в большинстве каталогов и мануалов появилось указание, о замене шаровой опоры только вместе с поворотным кулаком.

В дальнейшем, после проведения тестов, были выпущены специальные бюллетени, подтверждающие возможность замены шаровой опоры в системе МакФерсон без замены поворотного кулака, и в продажу поступили собственно шаровые.

Еще одним местом расположения шаровой может быть нижний рычаг. Такая расстановка присутствует, например, на автомобилях Honda Fit (Jazz) и других, построенных на его базе.

На самом деле, ничего принципиально уникального в этом нет, — это вариация на тему МакФерсона. В данном случае, Honda предлагает только один вариант замены шаровой опоры, — вместе с рычагом.

Это дорого, но, к сожалению (или счастью) пока единственно правильный вариант. Почему мы так думаем? Читайте дальше.

Полный размер

.

Симптомы повреждения шаровой опоры.

Самым распространенным симптомом повреждения шаровой опоры является появление постороннего звука в подвеске, при преодолении неровностей на дороге. Слева или справа (в зависимости от поврежденной стороны) спереди появляется посторонний звук, который большинство автомобилистов определяют как “чакающий”.

Звук, издаваемый поврежденной шаровой чаще всего напоминает глухой стук металлического предмета о пластмассу (что, по сути и есть шаровая опора).

Во время и после сильных морозов, шаровая опора может очень сильно скрипеть при движении автомобиля. Это вызвано тем, что смазка, имеющаяся в шаровой опоре, «уставшая» от порванного пыльника, замерзает при низких температурах.

Что ведет к повреждению шаровой опоры?

Самым главным врагом любого шарового соединения являются не дороги (если не ловить все ямы), и не время, а банальные влага и грязь, попадающие под защитный пыльник. Стоит сказать, что при целом пыльнике подобное практически невозможно, но, к сожалению, небольшой кусочек резины тоже имеет свой срок жизни. Случайно повредить его при езде очень трудно, — его расположение таково, что зацепить чем-то практически нереально. Чаще всего, разрыв пыльника происходит по причине банального износа (климат тут играет очень важную роль), или благодаря действиям человека, как то, разрыв инструментом при работе в узле (например при отсоединении нижнего рычага для замены сайлентблоков).

Своевременно замеченный разрыв пыльника, и последующая замена практически не отражаются на работоспособности детали. Езда же с подобным повреждением в течение длительного времени приводят к попаданию в шаровое соединение грязи и воды, которые, работая как абразив, вызывают коррозию шара и выбиваение полостей в полимерном наполнителе и на поверхности шара, что ведет к появлению люфта. Последний, в шаровой опоре, свидетельствует о необходимости срочной замены (или ремонта) детали. В противном случае, высока вероятность выхода из строя, и возникновение аварийной ситуации.

Как проверить шаровую опору?

Лучше всего проверять шаровую опору на целостность в условиях автосервиса, однако, при наличии собственного гаража с ямой, или подъемником, а также при достаточном количестве света, можно проверить и самостоятельно.

Суть проверки заключается в следующем, — рабочая шаровая должна иметь целый пыльник и не должна иметь люфта на разрыв.

Поврежденный пыльник, если не имеется люфта, следует заменить сразу же, при обнаружении. Наличие люфта означает однозначную замену (ремонт) шаровой также в момент обнаружения. Передвижение на автомобиле с подобными повреждениями опасно!

Как происходит выход из строя (вырывание) шаровой опоры?

Чтобы понять, что происходит в случае обрыва шаровой, достаточно вспомнить ее назначение, — скреплять поворо

www.drive2.ru

назначение, устройство, неполадки и ремонт

Шаровая опора (шаровый шарнир) —  элемент подвески, который используется на оси, где расположены управляемые колеса автомобиля и способен обеспечить надежное и жесткое крепление рычага к ступице колеса. Основная задача сводится к тому, чтобы обеспечить возможность поворота ступицы без изменения положения колеса в горизонтальной плоскости при вертикальном перемещении.

При этом в процессе эксплуатации автомобиля на данный элемент приходятся большие нагрузки, что может стать причиной преждевременного выхода  такой детали из строя. Далее мы подробно рассмотрим, как устроены и работают шаровые, а также какие признаки указывают на неисправности данного элемента.

Содержание статьи

Опора шаровая: как устроена и работает

Начнем с того, что есть определенный набор жестких требований касательно положения колес относительно дорожного покрытия. Что касается управляемых колес, также предельно важно обеспечить возможность маневрирования.

Если просто, колеса должны быть надежно закреплены и одновременно должна быть реализована легкость и эффективность рулевого управления. При этом именно шаровая опора позволяет поворачивать колеса и соединяет ступицу управляемого колеса с рычагами подвески.

Если рассматривать историю создания,  шаровые опоры были созданы в качестве альтернативного решения в целях замены шкворневого механизма. Изначально  такие опоры стали элементами передней подвески для обеспечения поворота колеса вокруг вертикальной оси.

  • При этом конструкция шаровой опоры после ряда доработок достаточно давно остается неизменной. Если первые версии были двумя штампованными частями корпуса, которые соединялись точечной сваркой, далее была разработана литая опора с резьбовой крышкой. Также шаровые бывают обслуживаемыми и не обслуживаемыми.

Сегодня  наиболее распространена конструкция не обслуживаемой шаровой опоры. Такое решение включает в себя:

  • палец с шаром;
  • резьба;
  • корпуса со сферической выемкой;
  • пыльник;

Пыльник создан для защиты от влаги и грязи,  надевается на палец и предотвращает попадание воды и абразива внутрь корпуса шаровой, который заполнен специальной смазкой. Функционально шаровые шарниры обеспечивают в момент вертикального перемещения колеса фиксированное положение в горизонтальной плоскости.

Это возможно благодаря тому, что шаровой палец может вращаться в корпусе и раскачиваться на определенные углы. Получается, шаровая это деталь,  которая в плоскости крепления обеспечивает как линейные, так и вращательные перемещения пальца.

С учетом нагрузки и особенностей работы, шаровые изготавливаются из стали. Также для снижения трения рабочих поверхностей сферическое углубление корпуса имеет особое покрытие из пластика или полимера.

Однако есть шаровые опоры, где такого покрытия нет (преимущественно на старых импортных авто, а также отечественный автопром). Причина – если на модели стоят разборные шаровые опоры, люфты в них можно устранить путем подтяжки крышки.

По способу крепления шаровых можно выделить два типа:

  • шаровая крепится болтами к рычагу;
  • шаровая запрессована в рычаг или является единым целым с узлом;

В первом случае если шаровая выйдет из строя, деталь, закрепленная болтами, меняется на новую. При этом фиксация осуществляется все теми же болтами. Во втором случае необходима замена рычага подвески с шаровой опорой в сборе.

Само собой, второй вариант более дорогой, так как кроме шаровых, которые быстро выходят из строя, приходится менять и сам рычаг (зачастую, находящийся в хорошем состоянии). Такая конструкция в большей степени характерна для немецких и японских авто.

На практике, запрессованные в рычаг шаровые служат дольше съемных, однако о существенном увеличении срока службы говорить нельзя.  Дело в том, что шаровая находится под большими нагрузками (масса авто опирается на небольшую площадь поверхности шара).

Если к этому добавить пассажиров, грузы и удары при езде, нагрузка увеличивается значительно. По этой причине, если нужна шаровая опора на ту или иную модель машины,  при выборе лучше отдавать предпочтение только дорогому оригиналу или решениям, близким по качеству.  Это значит, что следует сразу отбрасывать дешевые предложения и аналоги.

Сколько шаровых опор установлено в подвеске машины

Отметим, что сегодня  в конструкции передней подвески зачастую используют два шаровых шарнира, то есть по одной шаровой на колесо. Однако еще есть вариант, когда имеется сразу две шаровые на одном колесе:

  • верхняя шаровая опора;
  • нижняя шаровая опора;

Во втором случае использование сразу двух шаровых часто практикуется в конструкции внедорожников и авто повышенной проходимости.  Еще добавим, что изредка встречаются автомобили, где шаровых шесть, то есть по три на каждом колесе.

Также следует отметить, что на авто с независимой многорычажной задней подвеской шаровые опоры задних колес также могут быть применены в конструкции. С одной стороны, чем больше шаровых шарниров использовано, тем лучше. Увеличение количества опор автоматически увеличивает срок их службы, так как нагрузка равномерно распределяется между элементами.

Однако это также может затруднить поиск неисправности в подвеске, а также делает ремонт более сложным и дорогим, так как приходится приобретать больше дорогих запчастей и выполнять много дополнительных работ в рамках диагностики, замены и последующей обратной сборки.

Замена шаровых опор: когда нужна

Итак, замена шаровой опоры является обязательной процедурой при появлении малейших признаков неисправности данной детали.  При этом замена шаровых опор должна начинаться с диагностики и проверки. Как правило, проблемы с данным узлом можно выявить самостоятельно.

На неполадки укажет необходимость прикладывать больше усилий для поворота руля, скрипы, стук в подвеске  на высокой скорости и при поезде неровностей и т.д. Еще на разбитых шаровых машина начинает «вилять» по прямой, не держит дорогу, передние колеса «плавают».

Также можно заметить, что резину начинает «подъедать» (неравномерный износ протектора), при попытке сделать сход-развал углы установки колес выставить не удается.

Само собой, в подобной ситуации  нужна срочная замена шаровой, так как игнорирование проблемы приведет к более серьезным последствиям для автомобиля, а также влияет на устойчивость и управляемость ТС.  С учетом того, что купить шаровую опору на подавляющее большинство марок и моделей не составит труда, замена вполне может быть выполнена в кратчайшие сроки как своими силами, так и на СТО.

Подведем итоги

Как видно, шаровая опора является относительно простым в плане конструкции, однако важным элементом в устройство подвески автомобиля. По этой причине важно следить за тем, чтобы постоянно нагруженные шаровые всегда были в исправном состоянии.

Помните, надежность шаровых опор и исправное состояние напрямую влияет не только на комфорт, но и на безопасность. Напоследок отметим, что на территории СНГ, где дороги не самого лучшего качества, замена шаровых является рядовой и достаточно частой процедурой.

Рекомендуем также прочитать статью о том, что такое опорный подшипник амортизатора. Из этой статьи вы узнаете, как устроена и работает опора стойки, какие неисправности возникают с опорным подшипником амортизатора, а также в каких случаях нужна диагностика и замена опор амортизаторов. По этой причине нужно проводить регулярную диагностику и ремонт ходовой части, отдельно проверять и менять при необходимости шаровые опоры, сайлентблоки, рычаги, амортизаторы и т.д.

Также следует своевременно делать сход-развал и следить за состоянием покрышек. Только такой подход позволит получить желаемый комфорт, а также лучшую управляемость и устойчивость на любых скоростях.



Читайте также

krutimotor.ru

Проверка шаровых опор — DRIVE2

Как проверить неисправность шаровой опоры автомобиля? Как долго можно ездить с поврежденным пыльником? К чему может привести стук в колесах при поворотах?
Зачем нужно проверять исправность шаровой опоры?

Начнем не с того, где располагается и зачем вообще нужна шаровая опора, а с того, к чему может привести эксплуатация транспортного средства с неисправной деталью.
Самой обычное явление, которое вы не один раз наблюдали на дорогах – это обрыв, в результате которого авто становится неуправляемым, ведь исчезает связь рычага подвески и поворотного кулака. Результат – автомобиль с вывернутым колесом, деформированным крылом, а то и еще и дверью, стоит на обочине и ожидает эвакуатора.
Единственная радость – это то, что такое происходит всегда или при незначительной скорости или сразу после начала движения. Реже обрыв случается и на трасе при попадании колеса в ямку и от тяжелых последствий может спасти только опыт и мастерство водителя.

Как проверить шаровую опору

Как видите, с шаровой шутки плохи и опора нуждается в постоянном контроле работоспособности. На какой ресурс рассчитана деталь сказать затруднительно. Она может прослужить как 15 000, так и все 120 000 км пробега. Все зависит исключительно от условий эксплуатации.

Наиболее слабым местом опоры является пыльник, защищающий узел от попадания грязи и влаги. Достаточно небольшой трещины на его поверхности, и сырая грязь, оказавшаяся в шарнире, спровоцирует коррозию со всеми вытекающими последствиями.

Повредить механически пыльник довольно проблематично – он расположен так, что ему не страшны дорожные камешки и пыль. Другое дело, если вы при работе с подвеской случайно повредили резину. Еще более вероятно обычное пересыхание материала со временем. В этом случае небольшие трещины очень скоро превращаются с бреши приличного размера. Чтобы чувствовать себя за рулем спокойно – проверяйте пыльники шаровых опор при каждом удобном случае.

Износ шаровой – это, по сути, образование люфта вследствие зазора между шаровым наконечником пальца и корпусом. Чем он больше, тем больше биение, которое приводит, в конечном счете, к разрыву. Зазор появляется по следующим причинам:

• естественный износ – не бывает вечных деталей:
• большие динамические нагрузки при скоростном движении по неровной дороге;
• повреждение пыльника;
• отсутствие смазки (если она там должна быть).

Как понять, что шаровая опора неисправна?

• При езде по неровному дорожному покрытию на малой скорости слышен стук.
• В поворотах приходится прилагать дополнительное усилие, и слышен скрип.
• Машина перестала устойчиво ехать по прямой. Передние колеса начали вилять.
• Шины изнашиваются неравномерно.

Если вышеперечисленные признаки имеют место, значит с подвеской не все в порядке. Не обязательно это вызваны исключительно изношенными шаровыми опорами – нужно провести полную диагностику, чтобы привести транспортное средство в полный порядок. Как это делается?

Проще и надежнее всего обратиться на станцию технического обслуживания или в сервисный центр. Специальный стенд выявит все слабые места, и вы получите самую полную консультацию с соответствующими рекомендациями.

Если возможности посещения СТО нет, то придется воспользоваться дедовскими способами. Попросите помощника раскачивать кузов, а сами в это время прислушивайтесь к звукам в подвеске. Если есть еще один помощник, то одного посадите на место водителя и попросите нажать на педаль тормоза. В это время второй участник диагностики должен раскачивать кузов. Вы же тем временемя кладете ладонь на все шаровые опоры (верхнюю и нижнюю) и методом пальпации пытаетесь проверить наличие люфта.

www.drive2.ru

Как это сделано? (Шаровые опоры) — DRIVE2

Так как мне многие пишут и звонят с вопросом… "А как ты их реставрируешь и усиливаешь?" я решил здесь сразу ответить всем и постараюсь осветить все аспекты реставрации. Может быть подобных постов будет несколько… так как реставрация различных деталей требует индивидуального похода.
Ну что ж… начнем с одной из самых простых по виду, но не по работе, деталей — ШАРОВАЯ ОПОРА

Полный размер

Шаровая опора полностью разбирается, из нее извлекается палец и остатки шаровой втулки. (их фотографии я выложу в одном из последующих постов). Ржавчина в новой детали, это один из примеров скоростностной сборки/обработки деталей… гонится производитель за дешевизной.

Полный размер

Полный размер

Сами шаровые пальцы мы почти никогда не дефектуем по причине, которую я опишу далее.

Полный размер

Полный размер

В конвейерном (поточном) производстве для ускорения процесса производства и удешевления изготовления используется шлифовка сферы пальца "в центрах" . Плюс тут только один и он приятен для производителей — простота и скорость обработки. Минусов, в частности, для потребителя, на много больше. Обработка "в центрах" не позволяет отшлифовать полную сферическую поверхность и как факт мы всегда имеем некоторую усеченность сферы — "плоскую попку". Эта отсутствующая часть сферы является одним из факторов износа шаровой опоры, так как под ней остается пустое пространство между самим "шаром" и шаровой втулкой (которая изготавливается отдельно и имеет "чистую" сферическую поверхность.

Полный размер

Полный размер

Полный размер

Что делам мы?
Производим первичную, грубую шлифовку сферы, чтобы удалить "рыхлую ржавчину" . Шлифовка производится на полную глубину "ржавых каверн" сферы. Дополнительно к этому мы сошлифовываем до "чистого металла" ту самую "плоскую попку" сферы.
После этого с помощью диффузинонной сварки на "плоскую попку" наносится недостающий слой металла.
Следующий этап — вторичная грубая шлифовка сферы, но уже в "безцентовом" шлифовальном станке.

Полный размер

Это полная сфера, правда на примере отбракованной подукции

Далее следует один из самых сложных процессов… газо-плазменное напыление металла на сферическую поверхность, которое восстанавливает и/или увеличивает диаметр сферы и позволяет получить поверхностную твердость сферы (не буду приводить заумные термины) равную и превышающую твердость напильника. После этого следует окончательная шлифовка в "безцентровом" шлифовальном станке.
Так рождается "чистая" и "полная" сфера шаровой опоры…
ПРОДОЛЖЕНИЕ СЛЕДУЕТ…
Прошу прощения…
Фотографии странным образом перемешались… утром откорректирую.

Полный размер

Полный размер

Полный размер

www.drive2.ru

Проверка шаровой. 3 способка как можно проверить шыровые опоры_

Вопрос как проверить шаровую опору может волновать как при появлении симптомов ее неисправности, так и элементарно при покупке новой. Существует три основных метода проверки исправности — без вывешивания колес, с поддомкрачиванием машины и при помощи подъемника, на котором поднимают автомобиль (обычно используют в автосервисе). Также проверка зависит от типа шаровой опоры — однорычажная (другое название подвеска Макферсона) и многорычажная. Кроме того выделяют нижнюю и верхнюю опоры. Несмотря на разнообразие, методы проверки во многом схожи, и доступны практически любому автовладельцу, имеющему элементарные навыки выполнения ремонтных работ в автомобиле.

Содержание:

Как понять что шаровая разбита

Понять что нужна проверка шаровой опоры можно по одному из четырех главных признаков:

  • появление стука, исходящего от передних колес, во время езды по неровностям, особенно на большой скорости;
  • виляние авто со стороны в сторону при прямолинейном движении по дороге;
  • шаровая скрипит при повороте руля в одну или другую сторону;
  • передние покрышки имеют неравномерный износ, в частности, больше изнашивается то колесо, где установлена проблемная шаровая, а сам износ больше на внутренней поверхности покрышки.

При появлении хотя бы одного из перечисленных признаков рекомендуется выполнить проверку элементов подвески автомобиля, в том числе шаровых опор. И желательно сделать это как можно раньше, чтобы, во-первых, сэкономить на ремонте, а во-вторых, обезопасить себя и пассажиров во время движения, поскольку неисправная шаровая опора несет в себе потенциальную угрозу.

Методы проверки шаровой опоры

Существует 3 основных метода, позволяющих автовладельцу самому проверить состояние шаровой автомобиля. Первый и самый простой — не снимая колеса и даже не поддомкрачивая машину. Второй — с использованием домкрата (нужно вывешивать колеса поочередно). Третий — с использованием подъемника. Такой метод доступен правда лишь в условиях СТО, но подобный метод диагностики дает самый точный ответ на вопрос о состоянии шаровой опоры автомобиля. Также методы проверки отличаются в зависимости от того, к какому типу относится шаровая — однорычажному или многорычажному. Так что рассмотрим более детально исправность шаровой без подъемника ориентируясь лишь стук, люфт и степень износа по тому как шар болтается в корпусе.

Типы шаровых опор

Выбор метода проверки зависит от типа используемых в автомобиле шаровых опор. Как указывалось выше, они бывают двух типов, в частности:

  • Однорычажная или типа Макферсон. Конструкция выполнена таким образом, что в верхней части колесо и его ступица держится на стойке, и вместе с этим снизу опирается на рычаг, с которым контактирует шаровая опора. Такая конструкция используется в большинстве обычных бюджетных автомобилей и чаще всего описывается проверка именно такого типа устройства.
  • Многорычажная. Здесь конструкция предполагает наличие двух рычагов — верхнего и нижнего, к которым прикреплен поворотный кулак. В соответствии с тем, что рычагов два, то и шарниров имеется два, по одному с каждой стороны.

Как проверить шаровую опору без подъемника

Далее рассмотрим по порядку алгоритм поиска износа шаровых различных типов, что правда зачастую методы их проверки во многом схожи, соответственно, их можно использовать для разных типов шаровых шарниров.

Как проверить верхнюю шаровую на машине

Для проверки исправности верхней многорычажной шаровой опоры необходимо следовать по следующему алгоритму (он даст возможность проверить люфт):

  • Машину необходимо установить на ровную площадку и установить на ручной тормоз.
  • Попросите помощника сесть на место водителя и нажать на педаль тормоза. Вместо помощника можно зафиксировать педаль тормоза с помощью подручных средств (тяжелого предмета, упертой в педаль монтировки). Фиксация тормоза исключает возможное появление люфта ступичного подшипника при его наличии.
  • Возьмитесь руками за верхнюю часть колеса и раскачивайте его в направлении, перпендикулярном движению машины, то есть, от себе/к себе.

Проверка верхней шаровой

Если в верхнем шарнире на опоре имеется люфт, то в процессе описанной проверки он будет четко ощущаться. Также при этом возможно будут слышны щелчки или скрипы, исходящие из шаровой опоры. Однако зачастую такая проверка подходит лишь в случае значительного износа, на начальном этапе подобный алгоритм может не дать результата.

Поэтому для проверки лучше воспользоваться домкратом. Алгоритм будет тот же самый, однако отличие будет состоять в том, что раскачивать нужно не только верхнюю часть колеса, но и нижнюю, и боковые. В частности, можно взяться одной рукой за верхнюю часть колеса, а другой — за нижнюю. Далее раскачивать колесо в вертикальной плоскости. Аналогичную проверку можно выполнить, если одной рукой взяться за левую часть колеса, а другой за правую. Раскачивать колесо в этом случае надо в горизонтальной плоскости. Если имеют место люфт и «нездоровые» скрипящие звуки, то необходимо заменить опору на новую. Кот такие простые действия помогут проверить шаровые не снимая и без подъемника.

Как проверить исправность нижней шаровой

Проверить нижние шаровые можно так само как и в случае с верхними, но результат будет намного эффективнее если задействовать монтировку и установить машину на эстакаде или подъемнике. Нужно просовывать монтажку между цапфой и рычагом, чтобы разгрузить шаровую опору и проверить возможность ее движения. Приведенные ниже методы проверки подходят для проверки однорычажной системы.

Проверка нижних шаровых на подъемнике

Проверка шаровой видео инструкция

Так, для проверки нижней шаровой в однорычажной системе подвески необходимо использовать домкрат и монтировку. Машину желательно загнать на эстакаду (смотровую яму) либо на подъемник с тем, чтобы было удобнее выполнять диагностику. Алгоритм проверки в данном случае будет следующим:

  • Установить машину на эстакаду (с установкой на ручной тормоз) либо на подъемник.
  • Если используется смотровая яма или эстакада, то необходимо воспользоваться домкратом, в частности, вывесить то колесо, опора которого проверяется. Подъемник с машиной, естественно, нужно поднять до удобной высоты.
  • Аккуратно, таким образом, чтобы не порвать пыльник (его тоже нужно будет проверить) заложить плоский конец монтировки между проушиной поворотного кулака (цапфа) и рычагом опоры.
  • Далее нужно аккуратно покачать монтировкой вверх и вниз таким образом, чтобы разгрузить и вновь загрузить проверяемый шарнир. То есть, шаровой палец будет двигаться в вертикальном направлении.
  • Если шарнир исправен — люфта под монтировкой быть не должно. Если он есть — его сразу будет видно на глаз и даже ощущаться на ощупь. Наличие люфта — прямое указание на то, что шаровая опора пришла в негодность и требует замены.

Обязательно нужно повторить аналогичную проверку с противоположной стороны, поскольку зачастую шаровые опоры выходят из строя попарно (как и устанавливаются/меняются на автомобиле), пусть и с меньшим износом.

Проверка нижней шаровой опоры на машине без подъемника

Метод проверки шаровой без подъемника можно осуществить с помощью дополнительного упора, наподобие пенька, способного выдержать массу автомобиля либо подобной конструкции.

Так, вначале надо поддомкратить испытуемое колесо, после чего под шаровую поместить упор таким образом, чтобы нагрузить шаровую опору. Если она находится в относительном порядке, то колесо автомобиля останется в подвешенном состоянии и будет беспрепятственно вращаться, не издавая посторонних стучащих звуков. Если при вращении колеса в нем чувствуется биение и стук — значит, шаровая опора вышла из строя и подлежит замене.

Конструкция подвески некоторых автомобилей еще предусматривает и наличие диагностического отверстия, специально сделанного для измерения расстояния от поверхности шаровой опоры до основания пальца. Однако при этом необходимо знать допустимые значения соответствующих расстояний. Их можно узнать из технической документации. Расстояние проверяется измерительными приборами. Наличие указанного отверстия значительно упрощает процесс диагностики шаровой опоры на износ своими руками без каких либо приспособлений.

Проверка пыльника шарового шарнира

В процессе проверки состояния шаровой опоры обязательно нужно обратить внимание на ее пыльник. Он выполнен из резины и его задача состоит в том, чтобы не допустить попадания внутрь шарнира влаги, пыли и различного мусора с дороги в процессе эксплуатации машины. Пыльник, по большому счету, является расходным материалом и подлежит периодической замене. В результате перепада температур (в том числе зимой), механических воздействий, повреждений и просто в процессе старения на его резиновом корпусе могут появиться сначала мелкие, а потом все более укрупняющиеся трещины, через которые пыль, песок и прочий мелкий мусор будет попадать внутрь шаровой опоры. Эта смесь будет работать в качестве абразива, постепенно разрушая металлические поверхности и вымывая смазку.

Поэтому при выполнении ревизии всегда нужно обращать внимание на состояние пыльника, наличие в нем мусора и смазки. Если он поврежден — его нужно обязательно заменить на новый, поскольку использование порванного пыльника ведет к резкому снижению общего ресурса шаровой. А при замене пыльника на новый нужно не забыть набить его смазкой («Литолом», ШРБ-4 или их аналогами).

Существует еще один нестандартный метод проверки шаровой, в частности, из-за повреждения пыльника. В частности, метод подойдет для проверки на машинах, у которых шаровая стоит вертикально пальцем вверх, то есть, вода если попадает внутрь, то остается внутри как в сосуде, а попадает она сверху через уплотнение сальника. Так, на машинах, где сложно демонтировать и вообще добраться до опоры, можно взять обычный медицинский шприц с иголкой и налить в него немного жидкого масла (2…3 кубика). Далее нужно в верхней части иголкой шприца проткнуть пыльник и залить внутрь имеющееся масло. После этого сравнить характер старого стука и стука после заливки масла. Если появилась разница — значит, шаровая вышла из строя и ее желательно заменить. Что касается дырки от иглы, то через нее вода не попадет внутрь, поэтому автовладелец может быть спокоен на счет этого.

Проверка новой шаровой опоры

Многие новые автомобильные детали даже с завода имеют не такое высокое качество, как того хотелось бы автолюбителю. Особенно это касается бюджетных запчастей от малоизвестных китайских и прочих брендов. Актуально это и для новых шаровых. Поэтому перед покупкой запчасти имеет смысл проверить ее состояние путем визуального осмотра. К слову, подобную проверку можно выполнять и в случае, если по каким-либо причинам автовладелец демонтировал проблемную шаровую. Что касается ремонта, то современные шаровые являются неремонтопригодными, а вот старые детали для «Москвичей» или ВАЗа-классики зачастую выполнялись с возможностью замены полимерного вкладыша, то есть, с возможностью восстановления.

Самый простой метод проверки снятой или новой шаровой является процедура с переворачиванием их шаровым пальцем вниз. Если при этом верхний (при переворачивании соответственно нижний) конец пальца под собственным весом опустился вниз (а тем более если попросту выпал из посадочного места), то такая шаровая заведомо неисправна и подлежит замене. Даже если большого люфта в ней еще нет, это лишь дело времени. Аналогично имеет смысл подергать шаровой палец из стороны в сторону на его посадочном месте. Мало того что люфт должен отсутствовать, так и само перемещение должно быть с небольшим усилием!

Зачастую на рынке или в автомагазинах можно встретить шаровые, пальцы которых ходят очень туго. Если новая шаровая качественная, то после сдвига пальца в сторону он должен продолжать двигаться легко и без больших усилий. Если он все так же продолжает двигаться с трудом — от покупки такой детали лучше отказаться, она некачественная.

Другой признак некачественных (в основном, китайских) шаровых опор — наличие у них тавотницы, либо места под нее. У оригинальных качественных опор тавотницы быть не должно (грубо говоря, считается, что тавотница — это прошлый век). Для справки — тавотница это старое название пресс-масленки. Название происходит от слова тавот, как раньше назывались смазочные масла. Соответственно, тавотница — это приспособление для подачи смазочного материала.

Также у новой шаровой необходимо обязательно осмотреть целостность пыльника. Он не только не должен иметь повреждений (даже мелких трещин), но и под ним должно быть обильное количество смазки. В противном случае автовладельцу лучше набить смазочный материал в пыльник самостоятельно перед установкой его на машину.

Заключение

Лучше всего проверять работоспособность шаровой опоры на подъемнике, однако и своими руками вполне можно обойтись, воспользовавшись домкратом и монтировкой. Также не забудьте проверить пыльник. Главное, выполнить проверку своевременно с тем, чтобы заменить шаровую на той стадии, когда она еще не угрожает безопасности водителя и пассажиров при движении автомобиля!

Также часто спрашивают о проверке шаровой:

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Основательный подход ч.1. (Шаровая опора) — BMW 5 series, 2.5 л., 1994 года на DRIVE2

Доброго времени суток всем соклубникам, вот появилось у меня наконец время заняться БЖ и решил я основать свою энциклопедию Устройства Автомобиля) Основательный подход это скажем так уделенное мною время изучения отдельных узлов Автомобиля со ссылками и очень (как я считаю) полезной для нас информацией! Понимаю что все можно найти в интернете и самому, не судите строго, и если есть время оцените и подскажите ) Всем ровных дорог!

Шаровая Опора Теория
Шаровой опорой называется очень важная деталь автомобиля(Автомобиль), входящая в конструкцию подвески(ru.wikipedia.org/wiki/%D0…E%D0%B1%D0%B8%D0%BB%D1%8C). Она состоит из металлического пальца с шарообразным концом с одной стороны и резьбой с другой, а также корпуса, заполненного полимером(Полимеры), в котором выполнено шарообразное гнездо. Своим шарообразным концом палец вставляется в гнездо корпуса без зазоров, что исключает малейшие люфты, однако палец при этом получает возможность перемещаться в разных плоскостях тоесть двигаться. На соединение корпус-палец надевается резиновый пыльник( защитное устройство для предотвращения попадания пыли в какое-либо устройство, например Шаровая). Резьбовым концом шаровая опора вставляется в соответствующее отверстие другой части подвески — рычага и, с помощью гайки, крепится к нему. За счет движения шарообразного конца в гнезде корпуса обеспечивается их взаимная подвижность. Стоит добавить, что бывают шаровые и без резьбового соединения.
Конструктивно шаровая опора расположена в системе поворотного кулака, являющегося частью передней подвески транспортного средства, на которую крепится колесо. Шаровая опора обеспечивает поворотному кулаку подвижность, необходимую для выполнения, при воздействии на рулевой механизм(Рулевое управление), поворотов автомобиля. В связи с этим, применение шаровой опоры в подобных узлах будет оправданным и разумным. В конструкции многорычажной передней подвески присутствуют две шаровые опоры — верхняя и нижняя — с каждой стороны автомобиля (всего четыре, но бывает и шесть и восемь). Передние подвески системы Макферсон имеют только одну нижнюю шаровую опору с каждой стороны авто.
Если смотреть на статистику самых заменяемых запчастей в подвеске авто которые катаються по нашим любимым дорогам и с нашим климотом то шаровая опора наверника будет на первом месте, к поломке шаровой опоры можно отнести посторонний звук в подвеске во время передвижения автомобиля по неровному полотну дороги. Звук этот можно охарактеризовать как «чавкающий», что свойственно соударению металлических элементов конструкции о пластмассу. Зимой в морозную погоду при движении машины можно услышать также скрип, издаваемый шаровой опорой. Такое возможно в случае порванного защитного пыльника, так как через трещины в резине внутрь шаровой опоры попадает влага и это способствует замерзанию смазки.Шаровая опора по своему устройству весьма долговечна и ей, в общем-то, не страшны дороги (если конечно это не полоса препятствий) и время. Однако основными разрушающими факторами этого узла являются вода и грязь. Проникновение воды и грязи становится возможным при повреждении всего лишь вроде бы незначительной детали — защитного пыльника. Повредить его во время движения практически не возможно в силу его расположения. Чаще всего на пыльнике появляются мелкие трещины, образующиеся со временем (старение резины) или под воздействием климатических условий. Не следует исключать человеческий фактор — случайный разрыв инструментом, используемым при ремонте передней подвески. Если вовремя выявить разрыв пыльника или наличие трещин от старения резины и заменить его, то на работе шаровой опоры это не отразится. Продолжительная же езда с поврежденным пыльником позволяет воде и грязи попасть внутрь опоры, что приводит к излишнему абразивному трению шарообразного наконечника о полимерный наполнитель и образованию полостей, как на поверхности шара, так и в полимере. Это в свою очередь способствует появлению люфта — явления весьма опасного и требующего принятия срочных мер по замене или ремонту шаровой опоры. Пренебрежение указанными действиями может привести к негативным последствиям вплоть до аварии.

Шаровая Опора На деле
В большинстве современных автомобилей шаровые опоры используются для поворота колеса. Ранее в некоторых моделях, в частности, отечественных, также возлагалась задача поддержания всей подвески. К шаровым опорам, даже без дополнительных задач, предъявляются очень серьезные требования по прочности. Кроме того, они должны обладать высоким коэффициентом трения вкладыша. Такая характеристика позволяет существенно увеличить срок эксплуатации. Вкладыш должен быть изготовлен из высокопрочного материала и, благодаря нюансам конструкции, удерживать смазку.
Таким образом мы понимаем что важным моментом в конструкции шаровой является вкладыш который собственно и есть полимер 🙂 далее идет пыльник который должен быть изготовлен из устойчивой и качественной резины, ну и конечно же сама конструкция в которой все это находиться!

Из изложенного ранее мы можем сделать вывод что не все производители запчастей следуют именно таким правилам, а зачастую и вовсе не понятно по каким критериям.

Шаровая опора Ремонт
Итак вот мы проездили после ремонта подвески 40.000Км, и начали стучать шаровые опоры, поднимаем машину на эстакаду и видим, шаровая в сборе с рычагом 🙂 а рычаг стоит вкусных денег что делать? Долго изучая этот вопрос я искал и пробывал понять почему и как это делать) и наше

www.drive2.ru

Шаровый палец-выбор — Лада 2115, 1.5 л., 2002 года на DRIVE2

Речь сегодня пойдёт о шаровой опоре!


В большинстве современных автомобилей шаровые опоры используются для поворота колеса. Ранее в некоторых моделях, в частности, отечественных, также возлагалась задача поддержания всей подвески. В связи с высокой степенью износа при подобной эксплуатации, ведущие производители отказались от таких конструкций. К шаровым опорам, даже без дополнительных задач, предъявляются очень серьезные требования по прочности. Кроме того, они должны обладать высоким коэффициентом трения вкладыша. Такая характеристика позволяет существенно увеличить срок эксплуатации. Вкладыш должен быть изготовлен из высокопрочного материала и, благодаря нюансам конструкции, удерживать смазку. Еще один важный элемент – подшипники скольжения.

Качество опоры зависит от её конструкции, технологии изготовления и применяемых материалов. Шарниры, серийно устанавливаемые на сборочном конвейере АвтоВАЗа, наиболее полно отвечают техническим условиям и ГОСТам. Шаровые опоры бывают двух типов: заливные и с металлокерамическим подшипником. Первые работают в основном на сжатие и устанавливаются в качестве верхних на переднеприводные машины, а также на классичес-ие модели — с «копейки» по «семерку». Вторые работают на растяжение и используются в качестве нижних. Соответственно разнится и конструкция. Характерная внешняя особенность нижней опоры — наличие овального отверстия под палец. Такое решение (если обеспечен необходимый угол качания) позволяет увеличить площадь контакта подшипника с корпусом.

Некоторые российские производители выпускают шаровые опоры других типов: верхние с металлокерамичес-ким подшипником, с закатной или резьбовой крышкой и с цельным корпусом. У каждой из них есть свои плюсы и минусы, но не это является решающим фактором при оценке надежности. Главная деталь опоры — её шаровой палец. Именно его долговечность определяет ресурс всей детали и зависит от материала и технологии изготовления. Необходимо, чтобы шаровой палец и корпус в зонах контакта с подшипником были подвергнуты закалке, а поверхностный слой подшипника — упрочнению. Ведь качественная нижняя опора должна выдерживать нагрузку не менее 6 т и служить десятки тысяч километров пути.

Если анализировать рынок шаровых опор для автомобилей, то этот сегмент рынка можно охарактеризовать как высококонкурентный. Емкость рынка оценивалась аналитиками в 2006-2007 годах в 16-18 млн. штук, в 2009 — в 20-21 млн. штук. На рынке присутствует более 35 брэндов (до кризиса эта цифра, учитывая китайские, доходила до 100 и более, в зависимости от региона) отечественного и иностранного производства, и, несмотря на высокую конкуренцию, емкость рынка шаровых опор непрерывно растет и побуждает производителей к улучшению потребительских свойств изделий, расширению существующего товарного предложения и активным маркетинговым действиям по продвижению своей продукции.

Наиболее популярными шаровыми опорами для автомобилей ВАЗ на российском рынке являются следующие бренды: «Трек», «БелМаг», «За Рулем», «Кедр», «Lemfoerder». Данные марки являются лидерами не только в ассортименте оптовых и розничных компаний, но и по опросам конечного потребителя. Другие бренды, такие как HOLA, «Начало», «Надежда», «БЕЛЕБЕЙ», FENOX, Ruville, Delphi, Pilenga, Hi-Drive, Sachs, Moog, NK и другие занимают от 1 до 4% рынка, в зависимости от ВАЗовской модели.

Наиболее популярными шаровыми опорами для иномарок, как правило, является оригинальная продукция, далее следуют бренды «555», «СТR» Hanse, FEBI, Lemfoeder, Ruville, Sidem, Mapco, Delphi и другие. При этом следует отметить, что в этом сегменте рынка представлено более 20 брендов и лидерство определяется не только маркой авто, моделью и годом выпуска, но и регионом России, например, бренд Masuma в Дальневосточном регионе входит в пятерку лидеров спроса, а на московском рынке занимает около 2-3%. Лидирующие позиции на рынке шаровых опор для японских автомобилей, помимо «оригинала», занимают бренды «555», Japan Cars, CTR, Nipparts, в то время, как на европейские автомобили лидерами являются Delphi, Sidem, Lemfoerder, Moog, TRW, Febi. Стоит отдельно отметить бренд Mapco, появившемся на российском рынке гораздо позже своих конкурентов, но уже успевшим за два последних года «отвоевать» в этом высококонкурентном сегменте рынка долю от 2 до 5% (в зависимости от марки и модели автомобилей).

Одной из проблем рынка шаровых опор можно назвать брэнды сомнительного происхождения, которые узнаются по цене — цена подделки всегда намного дешевле. Вторая особенность – на этом рынке большое количество маркетинговых брендов или брендов-переупаковщиков. Кризисная ситуация в автобизнесе очистила зерна от плевел и позволила остаться на рынке проверенным, хорошо зарекомендовавшим себя, качественным брендам, оставив в оптовом и розничном предложении до 12 наиболее популярных бреэндов (5-6 для отечественных авто и до 12 для иномарок).

Основные производители шаровых опор для ВАЗ.

Шаровые опоры производства ПО "Начало" имеют фирменное покрытие – бесцветный лак. Данный лак повышает коррозионную стойкость конструкции и служит защитой от подделок. Технология производства шаровой опоры не меняется многие годы: она уже давно доведена "до ума" специалистами отечественного автопрома. Шаровая опора комплектуется по классической схеме: шаровый палец, подшипник (поставляется "Белебеевским заводом Автонормалей"), пыльник (г. Балаково). Благодаря тому, что в шаровой опоре производства "Начало" моменты качения и вращения выдержаны в соответствии с требованиями безопасности, автомобиль сохраняет максимальную курсовую устойчивость. Это придает уверенности за рулем и делает поведение машины более предсказуемым. При этом вращение рулевого не требует от водителя чрезмерных усилий.

БЕЛМАГ


В настоящее время НПО «БелМаг» производит шаровые опоры как для «классических» моделей автомобилей ВАЗ, так и для переднеприводных, в различной комплектации – «Оригинал», «Комфорт», «Фаворит». А также шаровые опоры для автомобилей «Нива» и «Шевроле-Нива»:

www.drive2.ru

Не оставляйте шар для боулинга в машине. Сделайте это вместо этого! - Капитальный ремонт боулинга

Однажды гуляя по магазинам с компанией друзей, мы в последний момент решили пойти поиграть в боулинг. Поскольку я единственный в группе, у кого есть свой мяч, я был взволнован, пока не вспомнил, что мой мяч был дома. Поэтому я подумал, что, может быть, с этого момента мне стоит оставить шар для боулинга в машине.

НИКОГДА не рекомендуется оставлять шар для боулинга в машине из-за нормальных условий вождения и меняющейся температуры .Температура в автомобилях меняется в течение дня, и ее невозможно контролировать, так как ваш шар для боулинга может расколоться или потерять масло.

Многие люди думают, что можно оставить шар для боулинга в машине, если это будет ненадолго. Хотя это может быть правдой в очень редких случаях, шары для боулинга, хотя и жесткие снаружи и внутри, очень чувствительны к различным температурам.

Можно ли оставить шар для боулинга в машине?

Ну, конечно, вы МОЖЕТЕ оставить шар для боулинга в машине.Вы должны? это правильный вопрос. И ответ на ЭТОТ вопрос - большое НЕТ.

Я живу в северо-восточной части Америки. Летом очень жарко, а зимой очень холодно. Это означает, что летом температура в моей машине может достигать 140+ градусов. Зимой может попадать в отрицательные температуры.

При такой температуре я рискую, что мой шар для боулинга расколется от материалов, из которых он состоит, расширяясь и сжимаясь. Шары для боулинга также покрыты маслом, и если вы оставите мяч в машине и подвергнете его воздействию сильной жары (всего, что не является комнатной температурой), вы рискуете потерять масло. Что нужно проверить и тщательно стереть.

Как и шары для боулинга, которым нужно время на разминку перед игрой, так и боулеры. Теперь, если вы оставите шар для боулинга в машине, и у вас есть лента в отверстиях, чтобы помочь с разминкой, лента не будет очень эффективной. Это действительно будет огромный беспорядок.Или выскользнет, ​​если холодно.

Следовательно, в более прохладные месяцы, такие как зима, когда температура достигает нуля, ваш шар для боулинга снова расширяется и сжимается. Когда вы переносите холодный мяч на дорожки, и он практически заморожен, он не только будет неудобным при использовании, но и будет плохо работать.

Когда масло на шаре такое холодное, а дорожки теплые, ваш шар для боулинга, скорее всего, будет скользить по дорожкам, а не зацепиться, как это было задумано .Не рекомендуется оставлять шар для боулинга в машине. За хорошим шаром для боулинга стоит потратить время и усилия, а не оставить его в машине, как вонючую спортивную сумку.

Что вы делаете со своим шаром для боулинга?

Лучшее место для шара для боулинга - это ваш дом. И я имею в виду В вашем доме, а не в гараже или недостроенном подвале. Их следует постоянно хранить при комнатной температуре, чтобы масла не вытекли или не замерзли.

Их также можно хранить в местном боулинг-клубе, если в них есть шкафчики. Я бы лично поставил их в боулинг, если вы бываете там несколько раз в неделю. Это сэкономит вам дорогу домой каждый раз за мячом.

Преимущество хранения шара для боулинга дома заключается в том, что вы можете самостоятельно ухаживать за ним в свободное время и следить за тем, чтобы в случае очень плохой погоды и потери энергии он оставался в хорошем состоянии. Также проще продемонстрировать свой новый мяч друзьям и показать им нестандартную раскраску или свое имя, выгравированное на нем.

Если в вашем местном боулинг-клубе есть шкафчики для хранения вещей по разумной цене, это может вам подойти. Я бы спросил менеджера боулинг-клуба, есть ли там резервный генератор и хорошая система безопасности, чтобы защитить ваши вложения в шар для боулинга, а теперь и в боулинг.

Резервный генератор, чтобы гарантировать, что в случае потери электроэнергии в этом районе летом или зимой, чтобы убедиться, что шар для боулинга остается при комнатной температуре, и система безопасности, чтобы вам не нужно было беспокоиться о том, что однажды вы с радостью придете к боулингу только для того, чтобы найти это место было ограблено накануне вечером, а ваш шар для боулинга был украден или поврежден.

Может ли испортиться шар для боулинга?

Да. В конце концов, шар для боулинга испортится, если им часто пользоваться. На самом деле никто точно не знает, КАК долго прослужит шар для боулинга, поскольку каждый пользователь уникален, а также его окружение. Однако при надлежащем уходе и регулярном посещении местного профессионального магазина вы можете сделать свой шар для боулинга ОЧЕНЬ долгим.

Благодаря новым технологиям шары для боулинга могут прослужить в среднем от 5 до 10 лет, опять же, при надлежащем уходе и регулярном посещении вашего местного профессионального магазина.Хранение шаров для боулинга при комнатной температуре и вдали от резких перепадов температуры поможет продлить срок службы шара.

Важно изучить и разработать надлежащую процедуру обслуживания покровного материала . После покупки нового шара для боулинга через Интернет или в ближайшем профессиональном магазине важно зайти и спросить у продавцов, как ухаживать за шаром для боулинга.

Ничего не поделаешь с плохой сердцевиной или ее разделением.

Поскольку каждый шар для боулинга сделан по-разному, у каждого из них разные потребности, когда дело доходит до ухода за покрытием. Покрытие вашего шара будет иметь определенную текстуру поверхности и состав материала, которые создают диапазон поверхностного трения. Это определит, как ваш шар для боулинга будет вести себя на дорожках, и частично будет зависеть от его крючка.

Связанные вопросы

Более тяжелые шары для боулинга лучше?

Более тяжелый шар для боулинга будет иметь большую силу при броске, в результате чего большее количество кеглей упадет.С другой стороны, при неправильном использовании они могут нанести серьезную травму котелку.

Более тяжелый шар для боулинга может быть хорошим дополнением к вашему арсеналу шаров для боулинга и использоваться только при необходимости, чтобы избежать боли в запястьях и разрыва мышц руки и плеча.

Почему три страйка называют индейкой?

Термин «Турция» относится к тому, что боулер получает 3 страйка подряд и начал игру еще в конце 1800-х годов. Боулинг был намного сложнее, чем из-за использования кеглей, вручную устанавливающих кегли после каждого фрейма.

Шары для боулинга также представляли собой огромные куски резины с дырками в них, поэтому бросать их было непросто.

Для развития бизнеса многие владельцы бизнеса начали раздавать призы боулерам, которые могли забить несколько страйков подряд. Самым распространенным призом была индейка, поскольку они были дешевыми, и в то время практически все приветствовали бесплатную еду.

Бесплатные индейки больше не выдаются в качестве призов за совершение трех ударов подряд, но этот термин сохранился и используется по сей день.

Четыре признака неисправности шаровых шарниров

Шаровые опоры являются важным компонентом систем рулевого управления и подвески вашего автомобиля. Эти шарниры позволяют передним колесам поворачиваться одновременно в нескольких направлениях - слева направо при повороте, а также вверх и вниз при движении по неровностям и выбоинам на дороге. Шаровые опоры могут изнашиваться, и со временем они начнут отрицательно влиять на производительность и ходовые качества вашего автомобиля.Если слишком долго игнорировать эти шаровые опоры, они могут сломаться и создать очень опасную ситуацию на дороге. Если вы заметили какой-либо из этих симптомов, отправляйтесь в Wilsonville Chevrolet. В нашем сервисном центре вы найдете дружелюбных и знающих специалистов, которые могут быстро диагностировать вышедший из строя шаровой шарнир и заменить его новой запчастью OEM, рассчитанной на долгий срок! Вот важные симптомы, на которые следует обратить внимание при неисправных шаровых шарнирах:

4.Писк и грохот

Если бы только суставы в наших телах так громко (и так легко заменялись) заявляли о своих проблемах, как в наших машинах! По мере износа шаровых опор вашего автомобиля первыми симптомами, которые вы можете обнаружить, являются необычные звуки.

Скрипящий звук может указывать на то, что ваши шаровые опоры заедают. Они защищены от грязи, пыли и мусора резиновым чехлом, заполненным смазкой, но если этот чехол порвется или повредится, песок и грязь могут попасть в соединение, вызывая его заедание.Сустав может не артикулироваться должным образом, а вся система может скрипеть и деформироваться при нагрузке.

Еще один звук, который стоит прислушаться, - это щелчок, лязг или треск. Если мяч достаточно изнашивается внутри гнезда, ему можно позволить двигаться вверх и вниз внутри гнезда. Когда вы путешествуете по неровностям, движение шара внутри его гнезда будет создавать лязгающий звук, указывающий на то, что пора покупать новые шаровые опоры.

3. Вибрация и встряхивание

По мере дальнейшего износа шаровых шарниров они не только будут издавать неприятные звуки, но и заставят ваш автомобиль вибрировать и трястись во время движения.Ослабленные шаровые опоры будут толкаться во время движения, посылая вибрации на шасси и рулевое колесо. Эта встряска может привести к дискомфорту и утомлению. Особенно в сочетании с нашим следующим симптомом ....

2. Рулевое управление отклоняется из стороны в сторону

Геометрия системы рулевого управления и подвески вашего автомобиля спроектирована таким образом, чтобы позволить автомобилю двигаться прямо по дороге практически без усилий со стороны водителя. Система даже построена так, что после того, как вы завершите поворот, вы можете отпустить рулевое колесо, и автомобиль естественным образом вернется в движение по прямой, а колесо автоматически вернется в мертвую точку.Износ частей рулевого управления или подвески, их смещение или просто выбивание из строя могут привести к смещению рулевого управления. Вы можете обнаружить, что автомобилю с плохими шаровыми шарнирами требуется гораздо больше усилий, чтобы поддерживать прямое движение. Это может не только усложнить вождение, но и сделать его более опасным!

1. Чрезмерный износ шин

Еще один признак износа шаровых опор - чрезмерный износ шин. По правде говоря, ваши шины изнашиваются быстрее, если у вас есть какие-либо проблемы с рулевым управлением или выравниванием на вашем автомобиле, включая (но не ограничиваясь) плохие шаровые опоры.Это потому, что смещенный автомобиль создает дополнительную нагрузку на одну или несколько шин. Например, если ваш автомобиль сильно тянет вправо, вы обнаружите, что колеса с правой стороны изнашиваются быстрее. Если не принять меры, возможно, вам придется покупать новые шины раньше! Вместо этого замените неисправные шаровые опоры вашего автомобиля специалистами Wilsonville Chevrolet, и пусть ваш автомобиль работает наилучшим образом.

Другие статьи о подвеске и рулевом управлении:

Евро 2020 начинается со странного трюка с дистанционным управлением

  • Евро-2020 началось крайне странно.
  • Первый матч турнира начался с того, что машина с дистанционным управлением доставляла мяч рефери.
  • «Нормализовать мини-машины, гоняющие футбольные мячи на поле», - написал один человек в Твиттере.
  • Посетите домашнюю страницу Insider, чтобы узнать больше.

Маленькая крошечная машинка с дистанционным управлением, несущая мяч для матча, украла шоу, когда в пятницу вечером странным образом стартовало Евро-2020.

Крупнейший футбольный турнир в мире со времен пандемии коронавируса начался с того, что Италия победила Турцию со счетом 3: 0 благодаря автоголу защитника «Ювентуса» Мерих Демирал и ударам нападающего Чиро Иммобиле и Лоренцо Инсинье.

Перед началом игры, вместо того, чтобы по традиции переносить мяч к центральному кругу, он был направлен к центру поля на миниатюрном «Фольксвагене». Автомобильная марка является «мобильным партнером турнира».

Голландский рефери Дэнни Маккели выхватил мяч из машины, которая улетела в ночь, и начал игру.

—ESPN FC (@ESPNFC) 11 июня 2021 г.

Необычное начало турнира вызвало множество откликов в социальных сетях.

«Нормализовать мини-автомобили, гоняющие футбольные мячи на поле», - написала ведущая ESPN Арда Окал.

«Я не знаю, кому это нужно, но еврошарик только что доставили в центр поля на машине с дистанционным управлением», - сказал популярный стример онлайн-игр Zweback.

Некоторым не понравилось участие маленькой машины в игре.

Мэтти Хьюитт, фанат Сандерленда и писатель в социальных сетях для газеты Chronicle, сказал: «Послушайте. Я был полностью готов к Евро-2020, пока они не загнали мяч на поле на машине. Отмените его».

Изношенные шаровые опоры? Вот как можно проверить

Сюда входят:

  • Неуклюжие или скрипучие шумы
  • Дрейфует в сторону
  • Неплотное или неустойчивое рулевое управление
  • Неравномерный износ шин

Как проверить шаровые опоры на износ?


Возможно, симптомы изношенных шаровых опор развиваются медленно, поэтому некоторое время вы не замечаете этого.Но если вы заметили какой-либо из вышеперечисленных симптомов или просто хотите дважды проверить свои шаровые опоры, лучше сначала проверить шаровые опоры во время движения, прежде чем проводить визуальный осмотр.

Как проверить шаровые опоры при вождении

Проверить шаровые опоры во время движения очень просто:

1. Покатайтесь на машине

Управляйте транспортным средством по дороге общего пользования с максимальной скоростью и обращайте особое внимание на двигатель, рулевое управление и общие характеристики автомобиля.

На что обращать внимание

Вибрация - когда шаровой шарнир изнашивается, он расшатывается, что может создавать вибрацию, которую вы чувствуете через пол или рулевое колесо во время движения.

Смещение рулевого колеса влево или вправо - изношенные шаровые опоры заставляют рулевое управление тянуть слева направо самостоятельно. Это также может вызвать неравномерный износ шин.

2. Преодоление лежачих полицейских

Проехав на предельной скорости, возьмите его где-нибудь с лежачими полицейскими и проехать на малой скорости.Остановитесь и пройдите несколько раз и поверните несколько раз.

На что обращать внимание

Шум - это может быть лязг или скрип. Дребезжание вызвано дребезжанием изношенных шаровых опор при движении подвески вверх и вниз по дороге. Скрип возникает из-за того, что резиновый чехол, защищающий смазку внутри шарового шарнира, поврежден, шаровой шарнир начнет скрипеть. Эти шумы будут тем громче, чем больше изнашиваются шаровые опоры.

3. Поверните руль

Последний шаг - припарковать машину и несколько раз повернуть колеса вперед и назад, при этом прислушиваясь к шуму от шаровых шарниров.

Как визуально проверить шаровые опоры

После проверки шаровых шарниров во время вождения пора провести визуальный и физический осмотр. Перед тем как начать, убедитесь, что у вас есть следующие инструменты:

  • Джек
  • Джек стоит
  • Фонарик
  • Монтировка
  • Гаечный ключ
  • Деревянные блоки или противооткатные упоры

Визуальный и физический осмотр включает следующие этапы:

1.Проверьте износ шин

Ослабленные шаровые опоры не могут удерживать подвеску в одном положении во время движения. Это ускоряет износ шин, заставляя резиновый протектор неравномерно касаться земли. Если вы заметили зазубрины (т. Е. Неровные пятна износа на шине) или что передняя часть колес указывает (т. Е. Схождение), есть большая вероятность, что ваши шаровые шарниры потребуют дальнейшего исследования. Однако, если износ шин одинаков с обеих сторон, проблема, вероятно, не в ваших шаровых шарнирах, а в том, что шины недостаточно накачаны.

2. Ослабьте зажимные гайки

Ослабьте зажимные гайки, чтобы они затянулись вручную. Это позволит вам перемещать колесо вокруг своей оси, не снимая его полностью.

3. Поднимите автомобиль и поместите противооткатные упоры за колеса

Поднимите переднюю часть автомобиля и закрепите ее на домкратах. Положите за задние колеса противооткатные упоры или деревянные бруски, чтобы машина не катилась. Это упростит проверку шаровых опор.

4. Раскачивайте шину вокруг оси

Возьмитесь за верхнюю и нижнюю части шины и раскачивайте ее внутрь и наружу вдоль оси колеса автомобиля.Если шаровые опоры работают нормально, в этом движении не должно быть люфта.

На что обращать внимание

Шум и люфт сверху - это указывает на проблему с верхним шаровым шарниром.

Шум и люфт снизу - это говорит о проблеме с нижним шаровым шарниром.

5. Снимите колесо

Снимите колесо и с помощью фонарика визуально проверьте верхние и нижние шаровые шарниры.

На что обращать внимание

Вы видите какие-либо признаки ржавчины, повреждения пыльника, утечки смазки или любой другой потенциальной проблемы? Если да, то, вероятно, пришло время заменить шаровой шарнир.

6. Отсоедините шаровую опору

Используйте монтировку и попытайтесь поддеть нижний рычаг подвески и поворотный кулак (два компонента, соединенные шаровым шарниром).

На что обращать внимание

Чрезмерный люфт и звуки движений или щелчков являются признаком того, что ваши шаровые опоры слишком ослаблены.

7. Ставим колесо обратно на

После того, как вы закончили визуальный осмотр и испытание шарового шарнира, замените колесо, опустите автомобиль и затяните зажимные гайки.

8. Повторите то же самое с другими колесами
.

После того, как вы закончили первое колесо, вам нужно проверить остальные три, выполнив шаги 2-7.

Руководство по повреждению мяча и Windows

Посещая спортивное мероприятие, меньше всего ожидаешь получить домой сувенир в виде разбитого окна машины.К сожалению, иногда летящий мяч выходит из-под контроля и наносит ущерб вашему транспортному средству.

Узнайте, как шары могут повредить автомобильные стекла, чего ожидать, если лобовое стекло треснет, и что нужно предпринять для правильного ремонта.

Может ли мяч разбить мое окно?

Мы все видели эти новинки наклеек, на которых похоже, что бейсбольный или теннисный мяч полностью пробил лобовое стекло и застрял в нем. Хотя розыгрыш - это весело, уловка нереальна из-за современных технологий автомобильных стекол.Типичное лобовое стекло состоит из двух слоев стекла с куском ламината между стеклами.

Назначение ламината - предотвратить полное попадание чего-либо в лобовое стекло и его повреждение. Таким образом, хотя бейсбольный мяч или мяч для гольфа может сильно ударить по автомобилю, на самом деле мяч не пробьет лобовое стекло.

Другие части автомобиля, такие как люк на крыше или заднее стекло, могут не включать ламинат, а вместо этого иметь закаленное стекло. Закаленное стекло разбивается на закругленные части, но позволяет мячу проходить сквозь стекло, особенно когда шары летят с большой скоростью.

Стоит ли водить машину с треснутым окном?

При ударе летящего мяча на лобовом стекле образуется большая трещина в виде паутины. Круглая форма шара заставляет трещину расширяться во всех направлениях. Распространение трещин создаст множество визуальных проблем при попытке вождения. Поэтому в некоторых штатах сотрудники полиции могут остановить вас за вождение с треснувшим лобовым стеклом и оформить предупреждение или штраф.

Если вы находитесь недалеко от дома, когда возникла трещина, вы можете попытаться вернуться домой безопасно, но вам не следует длительное время водить машину с треснувшим лобовым стеклом.Ветер и сила, воздействующая на автомобиль, когда он движется, заставят трещины распространяться наружу.

Если вы можете безопасно вернуться домой, мобильная компания по производству лобовых стекол может помочь отремонтировать и заменить лобовое стекло прямо у вас дома, прежде чем вы снова будете водить машину. Если повреждение слишком велико, чтобы увести автомобиль от места удара, то ремонт можно также завершить на стоянке.

Какие шары могут нанести наибольший урон?

При нанесении урона имеет значение не только размер мяча, но также его скорость и скорость.Вот почему мячи для гольфа могут нанести большой урон при ударе с близлежащего поля. При быстром ударе может образоваться огромная трещина по всему лобовому стеклу.

Бейсбольные мячи также оказывают сильное влияние, когда они попадают высоко в воздух. Шары фола часто попадают на высокой скорости, что может нанести максимальный урон. Софтбол большего размера также может нанести большой ущерб.

Прыгающий баскетбольный мяч может не треснуть лобовое стекло, но удар может затронуть края лобового стекла. Если край ветрового стекла ослаблен или сдвинут, вы увеличиваете опасность отлета всего лобового стекла.Мобильный техник по автомобильным стеклам поможет заклеить лобовое стекло и обеспечить крепление стекла к автомобилю.

Покрывает ли страхование повреждения мяча?

Естественно, вы не хотите платить за повреждение мяча вашему автомобилю. Когда мяч все-таки повреждается, вам нужно сделать снимки и запечатлеть подробности этого места. Вам следует обменяться информацией с лицом, повредившим лобовое стекло, и использовать эту информацию для подачи иска.

Страховые полисы различаются, но во многих случаях повреждение мяча покрывается комплексным покрытием из вашей собственной страховки.В других случаях страховка другой стороны покрывает ремонт, а иногда человек, вызвавший трещину, может предложить оплату из своего кармана, чтобы вообще избежать необходимости в страховании.

Для получения дополнительной информации о ремонте автомобильных стекол свяжитесь с нами в Aaron Auto Glass. Мы поможем вам отремонтировать ваш автомобиль и устранить все возможные повреждения мяча. Наша мобильная команда поможет легко отремонтировать ваше автостекло и вернуться к повседневной жизни.

болельщиков Евро-2020 в ярости из-за того, что машина с дистанционным управлением для доставки мяча была выброшена на матч Уэльс - Швейцария

Фанаты ЕВРО-2020 остались горько разочарованы после того, как машина с дистанционным управлением, которая использовалась для вывода мяча на поле во время первой игры турнира, была заброшен на матч Уэльса против Швейцарии.

Социальные сети вышли из строя в пятницу вечером перед игрой Италии с Турцией после того, как мяч был выведен на поле уникальным способом.

ВЫИГРАЙТЕ 50 000 £! Играйте в Dream Team Euros - нашу БЕСПЛАТНУЮ игру в фэнтези-футбол

Автомобиль с дистанционным управлением вызывал большой интерес к игре открытия турнира

2

Но в субботу машины не было видно, поскольку судья сам вынес мяч на полеКредит: EPA

ВЫИГРАЙТЕ 50000 фунтов стерлингов с Dream Team Euros

Dream Team Euros ЗДЕСЬ!

Прибыла лучшая игра в фэнтези-футбол, сопровождающая Евро-2020.

И вы можете играть абсолютно БЕСПЛАТНО, чтобы получить шанс выиграть джекпот в размере 50 000 фунтов стерлингов.

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ЗАПИСАТЬСЯ БЕСПЛАТНО!

Команда мечты, евро

  • Джекпот 50,000 £
  • Лучший фэнтези-футбол этим летом
  • Играйте в мини-лигах со своими товарищами, коллегами, членами семьи и некоторыми специально подобранными знаменитостями
  • Играть БЕСПЛАТНО

Мяч вылетел на поле и был направлен к судье в центральном круге автомобилем с дистанционным управлением, изготовленным спонсором турнира VW.

Было неясно, будет ли эта тема повторяющейся на протяжении всего турнира.

Но перед первым матчем чемпионата Европы в Уэльсе болельщики остались растерянными, так как не было никаких признаков удаленного автомобиля mini VW.

И Twitter предсказуемо отреагировал потоком печали, поскольку они поняли, что автомобиль не будет представлен в преддверии игры в Баку.

Один фанат сказал: «Я очень разочарован, что маленькая машинка не на всех матчах».

Другой добавил: «Мы не получили машину! Почему мы не получили машину? Все хотели машину.

«Этот турнир для меня мертв.

А третий сказал: «Какое возмущение, машинка не для бала!»

Машину не достали! Почему мы не получили машину? Всем нужна была машина.

Этот турнир для меня мертв. Мертв. # EURO2020

- Полковник Натц (@colonel_nutz) 12 июня 2021 г.


СПЕЦИАЛЬНЫЕ СТАВКИ НА ЕВРО 2020 - НОВЫЕ ПРЕДЛОЖЕНИЯ ДЛЯ КЛИЕНТОВ


В первом матче турнира Италия убедительно обыграла полуфиналистов Евро-2008 Турцию.

К автоголу добавились удары Чиро Иммобиле и Лоренцо Инсинье, победившие со счетом 3: 0.

Тем временем Уэльс, который находится в одной группе с Италией и Турцией, будет надеяться повторить свой выдающийся пробег до последних четырех на Евро-2016.

Следите за ВСЕМИ последними новостями и обновлениями с Евро-2020 в нашем живом блоге

Как ведущие эксперты двух каналов противостоят друг другу - звезда Англии Гарри Кейн станет игровым персонажем Fortnite, когда на этой неделе стартует Евро-2020.

Важность рулевого шарнира в автомобилях

Шаровые опоры - очень важная часть подвески и рулевого управления любого автомобиля.Эти соединения прикрепляют ступицу колеса к остальной части системы подвески. Это соединение должно иметь возможность перемещаться вертикально для поглощения ударов и горизонтально для управления. Поэтому шаровые опоры используются для облегчения движения во всех направлениях.

Шаровые опоры обычно служат годами, но они также подвержены износу. Внутри шарнира находится полированный металлический шар, который скользит внутри полированной металлической клетки, обеспечивая работу рулевого управления. Пространство между сепаратором и шаром заполнено консистентной смазкой, обеспечивающей надлежащую смазку соединения, что снижает износ.

Резиновый чехол предназначен для защиты соединения от пыли и грязи и для удержания смазки внутри него. Однако, если по какой-либо причине смазка вытечет из соединения или если пыль и грязь попадут в соединение, оно будет повреждено и изношено.

Некоторые из предупреждающих знаков повреждения шарового шарнира объясняются ниже. Поищите эти знаки в автомобиле, чтобы узнать, не изношены ли шаровые опоры автомобиля.

Звуки

Прерывистый слабый стук из переднего угла транспортного средства будет первым признаком износа шарового шарнира автомобиля.Звук будет сильно выражен, когда вы едете по кочкам или провалу. Вы также можете слышать звуки при повороте автомобиля за угол.

Не путайте звук шаровой опоры со звуком щелчка, который издают изношенные ШРУСы внутри оси автомобиля при маневрировании на поворотах. Звук от шарового шарнира будет похож на звук удара молотка по металлической части.

Рулевое управление
Изношенные шаровые опоры могут отрицательно повлиять на рулевое управление автомобиля.Проблемы с шаровыми шарнирами могут проявляться по-разному, и наиболее частым из них является неаккуратное рулевое управление. Обратите внимание, что люфт рулевого управления во многом зависит от состояния шарового шарнира, и он может быть очень свободным или очень жестким, если шаровой шарнир изношен.

Еще одним признаком может быть вибрация в рулевом шарнире при движении автомобиля по ровной и прямой трассе. В худшем случае также могут быть слышны сильные стуки из передних углов автомобиля.

Это некоторые из классических признаков износа шаровых опор в автомобилях.Если вы заметили в своем автомобиле какой-либо из вышеперечисленных признаков, отнесите его в ближайшую автомастерскую и попросите их немедленно осмотреть и устранить проблему.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
