Добрый день, дорогие друзья. Сегодня поговорим о важном элементе подвески – шаровой опоре автомобиля. Узнаем, что это такое и где она находится. Я расскажу, для чего она предназначена, как проявляются признаки ее неисправности, что значит, стучит шаровая опора. Ответим на частые вопросы автовладельцев.

Назначение и конструкция

Шаровая опора автомобиля – это шарнир, в основании которого находится шар. Он помещен в специальный вкладыш, как сустав человеческой рукой. Так же как с рукой, сустав позволяет двигать в разных плоскостях, шаровый шарнир дает возможность колесу поворачивать, сохраняя его положения в горизонтальной плоскости.

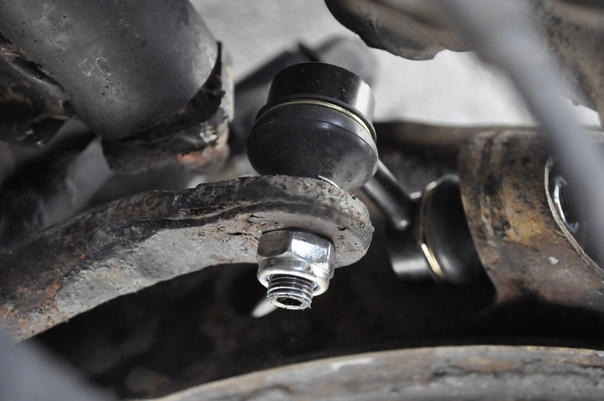

Он находится в месте крепления рычага подвески к ступице колеса. По сути, шаровая опора и есть тем крепежным элементом, который соединяет эти подвижные детали. В некоторых моделях, это больше относится к отечественному автопрому, их две на одно колесо.Шаровая в машине что это: Что такое шаровая в автомобиле В иномарках – по одной.

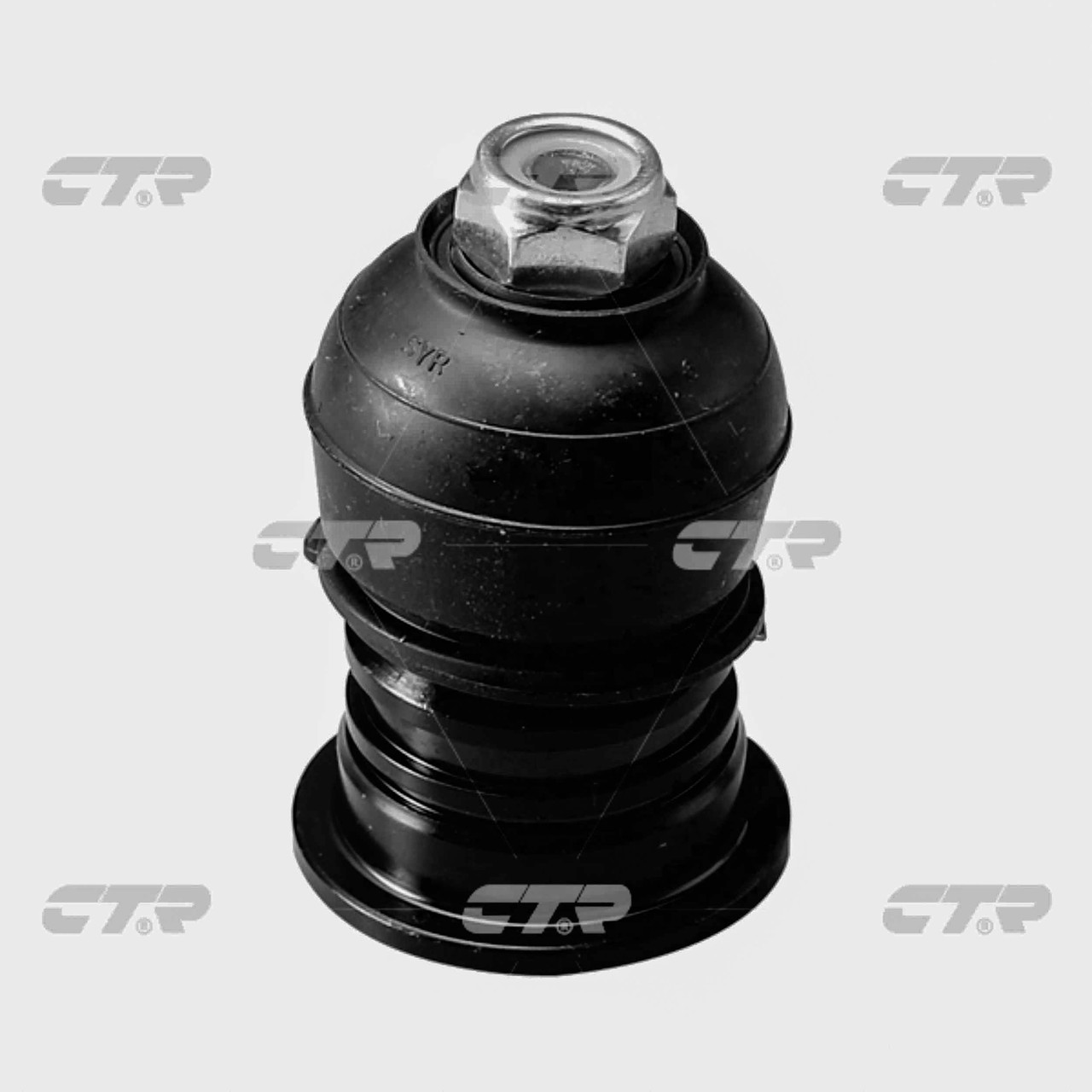

Рассмотрим конструкцию автомобильной шаровой опоры:

  1. Пыльник – он защищает механизм от попадания в него пыли, грязи, воды и других дорожных предметов
  2. Палец – металлический стержень, фиксирующий ступицу колеса к шарниру
  3. Шар – он и палец единое целое. Позволяет колесу беспрепятственно перемещаться в нужном направлении. Шар свободно вращается в обойме вкладыша
  4. Пластиковый вкладыш. Он «обволакивает» шар шарнира, фиксирует его, исключая люфт и свободное перемещение в корпусе опоры.
  5. Корпус. В нем находится внутренняя часть конструкции: обойма с шаром. Эта часть шарнира крепится болтами к рычагу подвески.

Таким образом, шаровая опора закрепляется, «впрессовывается» пальцем (металлическим стержнем) в посадочное место поворотного кулака, фиксируется на нем шайбой или шплинтом, корпусом крепится к рычагу. Только благодаря ней держится колесо на подвеске в определенном положении, автомобиль может беспрепятственно преодолевать неровности дороги и одновременно поворачивать.Шаровая в машине что это: Что такое шаровая в автомобиле Наглядно посмотреть, из чего устроен шаровой шарнир автомобиля и как он работает можно на видео

.

Видео, что внутри шарового шарнира – разборка корпуса и обзор ее внутренних компонентов:

Признаки неисправности и причины выхода из строя

Основной причиной поломки шаровой опоры авто – разрыв и деформация резинового пыльника. Как говорилось выше, он служит защитой от внешних воздействий агрессивной среды на внутренние компоненты шарнира. Через него во вкладыш попадает грязь, песок от дороги, влага.

Так как шар опоры и полиуретановый вкладыш прижаты плотно друг к другу, и шарик находится в постоянном движении, песок, попавший в это пространство, служит абразивом, разрушающим поверхность вкладыша. Вода, которая тоже может туда попасть, вымывает смазку, что усугубляет ситуацию – трущиеся детали взаимодействуют на «сухую», это ускоряет выход из строя шаровой опоры машины.Шаровая в машине что это: Что такое шаровая в автомобиле

После этого появляется люфт в корпусе шарнира и как следствие стуки и скрипы во время движения автомобиля.

Явным признаком неисправности – это скрип при езде, даже по ровной дороге. Этот признак является начальной стадией разрушения внутренней части шаровой опоры. Дальше будет хуже. С увеличением люфта между шаром и вкладышем, появляются металлические стуки при проезде неровностей. Если их проигнорировать, то шарнир разобьется полностью и можно потерять колесо – из-за больших нагрузок, рычаг «вырвет» шар из корпуса и колесо отпадет.

Другие признаки:

  1. Большие усилия на руль при попытке повернуть колеса и сильный скрип при этом, доносящийся от одного из передних колес.
  2. Трудно удержать автомобиль по прямой траектории во время езды, так как появился значительный люфт между шаром и корпусом шарнира
  3. Неравномерный износ покрышек. Такой же признак проявляется при неправильной регулировке развала-схождения, поэтому его можно попутать с неисправностью шаровой опоры авто.Шаровая в машине что это: Что такое шаровая в автомобиле

Причины поломки:

  1. Как говорилось выше – повреждение пыльника
  2. Механический износ внутренних компонентов опоры. Срок службы шаровых опор сильно разница от модели автомобиля. Например, на отечественных ВАЗах – 20 000-40 000 км, на современных иномарках – 100 000-150 000 км.
  3. Наши «великолепные» дороги. Ямы дорожного покрытия способствуют выходу из строя этого узла. При езде он испытываем большие нагрузку, если колесо попадает в яму, то шаровой шарнир получает сильный удар, что сокращает срок его эксплуатации.
  4. Малое количество смазки в корпусе шаровой. Заводы изготовители этих узлов мало закладывают ее при изготовлении шаровых шарниров, поэтому рекомендуется дополнительно смазывать их пи установке на авто. Это продлит срок службы, как это сделать – поговорим ниже.

Способы диагностики шаровых опор

Для этого нужна яма или подъемник. Вывесив колеса, вставляем между рычагом подвески и поворотным кулаком монтировку. Пытаемся расшевелить эти две части подвески и ходовой.Шаровая в машине что это: Что такое шаровая в автомобиле Как правильно самостоятельно провести диагностику всех элементов передней подвески, я рассказывал в прошлой статье. Если виден люфт, даже не большой –

это признак износа вкладыша шаровой опоры. На видео показано как это сделать.

Второй способ – измерение зазора между шаром и внутренним вкладышем шарнира. Этот способ допускает, если у конструкции предусмотрено отверстие в нижней части корпуса.

Например, на ВАЗовской классике в нижних шаровых опорах есть отверстие с заглушкой с резьбой. Для диагностики следует ее выкрутить и штангенциркулем с нутромером измерить расстояние от кромки корпуса до шара. Он должен составлять не более 11,8 миллиметра.

Важно! При таком способе проверки, нужно чтобы авто стояло не земле. Замеры проводятся под нагрузкой.

Как продлить срок службы шаровым опорам

Не всегда, производители опор закладывают достаточно смазки в корпус шаровой.Шаровая в машине что это: Что такое шаровая в автомобиле Со временем эта смазка вымывается, если есть повреждения пыльника или происходит обычный износ во время эксплуатации, из-за нехватки смазывающего материала.

Чтобы продлить срок эксплуатации шарового шарнира, это касается и рулевых наконечников, нужно добавить небольшую порцию свежей смазки. В некоторых конструкциях шаровых предусмотрено отверстие, внизу корпуса. Оно обычно закрыто болтом-заглушкой. Оно нужно не только для диагностики состояния износа вкладыша и шара шарнира, а также для ее обслуживания.

Отворачиваем болт-заглушку. Вместо него вкручиваем масленку диаметром 6 мм. В разных моделях автомобилей, в силу конструктивных особенностей шарниров, диаметр масленок может быть разным, а в некоторых их нет.

Важно! Так как наибольшую нагрузку испытывают нижние шаровые, то именно в их корпусе предусмотрены отверстия для масленок (тавотниц), в верхних опорах их не найдете.

Берем шприц пресс-масленку, закладывает в него смазку, рекомендуется использовать смазку «Шрус», она более термостойкая и водоотталкивающая.Шаровая в машине что это: Что такое шаровая в автомобиле Наставляем шприц на тавотницу и «набиваем» смазывающий материал в корпус шарового шарнира. Как это правильно сделать, на примере ВАЗ 2106, показано в видео ниже. Добавлять смазки нужно не много, чтобы пыльник опоры «не надулся» сильно, рукой прощупываете его, что в нем было свободное место для его рабочего хода. В противном случае при езде он разорвется.

Как смазать шприцом-прессом нижнюю шаровую опору:

Если уже появились скрипы, а под рукой нет специального пресс-шприца с масленкой, то продлить срок службы можно, сделав «укол» в шаровую. Берется пяти кубовый медицинский шприц, главное, чтобы игла была тонкой, набирается в него моторное масло, и прокалывается пыльник опоры. В него через шприц заливается небольшое количество моторного масла, как и ранее, прощупываем его рукой на предмет наполнения. Два кубика вполне достаточно, чтобы оживить шаровую опору.Шаровая в машине что это: Что такое шаровая в автомобиле После этого, следует несколько раз покачать машину за крыло, с той стороны, где делали укол, чтобы смазка проникла в объем шара и вкладыша.

Важно! Последний способ – это лишь экстренная мера, чтобы доехать до СТО или купить новую деталь, чтобы самостоятельно заменить шаровую. Долго на неисправном узле ездит не нужно, могут быть серьезные последствия. Поэтому покупаем новую опору и меняем ее.

Ответы на частые вопросы

Можно ли ездить на разбитой шаровой опоре? Можно, но недолго. Как говорилось выше, если она стучит, значит, появился люфт между «сухарем» и вкладышем. Со временем он будет увеличиваться. Как результат – поворотный кулак колеса «вырвет» шар из корпуса опоры, колесо «ляжет» набок, а машина на «пузо». Не стоит затягивать с заменой неисправных узлов, появились первые признаки неисправности шаровой опоры – едим на ее замену.

Что будет, если вылетит шаровая? Это происходит в движении, чаще всего при повороте.Шаровая в машине что это: Что такое шаровая в автомобиле Колесо вылетает в сторону, машина теряет управляемость, ложится на «пузо» со всеми вытекающими последствиями. Можно попасть в ДТП или на серьезный ремонт, если повредятся другие элементы подвески, кузова или картер двигателя.

Видео по теме:


Как правильно выбрать новую шаровую опору:

признаки неисправности, диагностика и причины выхода из строя

В современных автомобилях шаровые опоры являются незаменимым компонентом, который связывает рычаг подвески со ступицей на управляемом колесе. Основной задачей, которая ставится перед шаровой опорой в подвеске автомобиля, является поворот ступицы при вертикальном перемещении, сохраняя исходное положение колеса по горизонтали. Выход из строя шаровой опоры – это серьезная проблема, особенно если она произойдет при движении автомобиля.Шаровая в машине что это: Что такое шаровая в автомобиле Обрыв опоры чреват разворотов колеса наружу, что неминуемо приведет к завалу автомобиля на крыло, и это в лучше случае, если неисправность возникнет при начале движения, а не на высокой скорости.


Оглавление:
1. Признаки неисправности шаровых опор
2. Как проверить шаровую опору
3. Причины выхода из строя шаровой опоры

Признаки неисправности шаровых опор

Поскольку при неисправных шаровых опорах серьезно возрастает вероятность аварии, водитель должен контролировать их состояние. Шаровые опоры от различных производителей на различных моделях автомобилей способны прослужить от 15 до 150 тысяч пробега, поэтому довольно сложно однозначно сказать, когда их требуется менять. Чаще всего производители автомобилей указывают в руководстве по технической эксплуатации машины рекомендуемые сроки замены данного элемента подвески.

Довольно редко шаровые опоры ломаются в одно мгновение, поэтому у водителя имеется возможность заранее распознать симптомы их скорого выхода из строя и заменить детали на новые.Шаровая в машине что это: Что такое шаровая в автомобиле Основные признаки неисправности шаровых опор следующие:

  • При преодолении препятствий на дороге (лежачие полицейские, дефекты покрытия) на скорости до 30 километров в час слышится шум из подвески. Звук доносится из передней части автомобиля, и он указывает, что в шаровых опорах недостаточно смазки или, из-за повышенного механического износа, стучит палец.
    Обратите внимание: данный симптом зимой не является показателем неисправности шаровых опор. Дело в том, что в холодное время года смазке внутри шаровой опоры требуется некоторое время, чтобы разогреться и начать работать в нормальном режиме, из-за чего в начале движения может возникать стук. Однако если через несколько минут езды в мороз стук не прекращается, стоит задуматься о возможном наличии проблемы;
  • При движении автомобиля по дороге колесо начинает раскачиваться из стороны в сторону. Это вызвано появлением люфта в опоре, что крайне опасно, поскольку при сильном наклоне автомобиля колесо может вывернуться, а машина завалиться на бок.Шаровая в машине что это: Что такое шаровая в автомобиле Если имеется данный симптом, откладывать замену шаровой опоры крайне опасно;
  • Автомобильные шины на передней и задней оси изнашиваются неравномерно. Данный фактор может свидетельствовать не только о неисправностях шаровых опор, но и они способны приводить к такой проблеме;
  • Слышится скрип при повороте рулевого колеса.

Если возник любой из указанных выше симптомов, необходимо в кратчайшие сроки провести диагностику подвески и рулевого управления автомобиля.

Как проверить шаровую опору

Если имеются подозрения на наличие проблем с подвеской автомобиля, лучшим решением станет ее проверка при помощи специальных диагностических средств сервисных центров. Но есть и ряд проверенных способов, как определить, что возникли проблемы с шаровой опорой:

  • Проверка на слух. Самый известный способ диагностики шаровой опоры.  Для данного метода проверки потребуется товарищ, который будет раскачивать автомобиль с выключенным двигателем. Во время качения нужно прислушиваться к звукам, которые исходят из подвески и места расположения шаровых опор.Шаровая в машине что это: Что такое шаровая в автомобиле Если стучат опоры, потребуется снимать детали, более детально осматривать и, при необходимости, менять;
  • Проверка на качение. Для данного метода диагностики также потребуется помощник. Необходимо поднять автомобиль на домкрате и выжать педаль тормоза. Пока зажата педаль тормоза, нужно раскачивать по очереди колеса и смотреть на наличие люфта. Если люфт имеет место быть, опору потребуется менять.

Также некоторые шаровые опоры имеют специальные диагностические отверстия, позволяющие измерить износ пальца. Через них имеется возможность замерить расстояние от основания пальца до поверхности шаровой опоры.

Причины выхода из строя шаровой опоры

Шаровая опора выходит из строя при механическом повреждении. Есть ряд факторов, которые могут ускорить данный процесс:

  • Разрыв пыльника. Чтобы продлить срок службы шаровой опоры, используются пыльники, препятствующие попаданию воды, песка и другого мусора в механизм. Время от времени необходимо проверять сохранность пыльника и убеждаться, что отсутствуют на нем механические повреждения.Шаровая в машине что это: Что такое шаровая в автомобиле Поскольку пыльник выполняется из резины, он особенно подвержен износу в жаркое время года и при отрицательных температурах. При образовании трещины на пыльнике, его необходимо срочно заменить, чтобы избежать попадания мелких частиц и влаги в шаровую опору;
  • Езда по бездорожью. Если автомобиль часто ездит по неровным дорогам или бездорожью, это приводит к ускоренному износу шаровой опоры. В России данная проблема особо актуальна, поэтому не следует слепо верить указанному производителем европейского автомобиля сроку службы шаровой опоры, и менять ее рекомендуется чаще;
  • Отсутствие смазки. Если выработалась смазка, ее необходимо добавить, иначе возникнет трение, что негативно скажется на работе шаровой опоры.
  • Чаще всего выход из строя шаровой опоры проявляется стачиванием пальца из-за увеличения зазора, что приводит к разбалтыванию элемента.  При движении по плохой дороге или при большом зазоре палец может просто выскочить из гнезда.

Шаровая опора является одним из ключевых элементов подвески, и она требует к себе внимания водителя.Шаровая в машине что это: Что такое шаровая в автомобиле Если вовремя не заметить ее сильный износ, это может привести к опасной аварии.

Загрузка...

Что такое шаровая опора в машине


Что такое шаровая опора и зачем она нужна. Автолюбителю на заметку

В подвеске современного автомобиля одним из важных элементов является шаровая опора, которая пришла на смену конструкции соединяющую ступицу колеса и рычаг подвески под названием шкворень. Назначением шаровой опоры является сохранение колеса в горизонтальном положении во время вертикального перемещения, т.е. когда происходит его поворот.

Как работает шаровая опора

Благодаря конструкции шаровой опоры, которая состоит из конусообразного вращающегося и перемещающегося на небольшие углы пальца, вставленного в корпус с сферическим или грибообразным наконечником. Важно помнить, что на эту деталь приходится основная масса автомобиля, поэтому необходимо уделять особое внимание шаровой опоре во время проведения очередного технического осмотра вашего автомобиля.Шаровая в машине что это: Что такое шаровая в автомобиле Также стоит знать, если на мелких неровностях дорого вы слышите слабое постукивание подвески в районе передних колес, скорей всего причиной этого стука является увеличившийся зазор между наконечником и внутренней части корпуса шаровой опоры, что свидетельствует о недопустимом ее износе. Эксплуатация автомобиля с разбитой шаровой опорой недопустима, так как при определенных положениях пальца и существующих нагрузках рычаг может отсоединиться от ступицы, с последующим отрывом колеса.

Чтобы шаровая опора прослужила дольше владельцу автомобиля, следует придерживаться следующих правил:

  1. При замене, покупайте шаровые опоры известных производителей
  2. Избегайте быстрой езды по неровной дороге
  3. Следите чтобы на пыльнике шаровой опоры не было трещин и повреждений в противном случае попадание на внутренние рабочие поверхности песка и грязи приведет к быстрому их износу.

Если стучит шаровая опора

Шаровые опоры в процессе эксплуатации испытывают серьезные нагрузки, так как в зависимости от места установки и конструкции подвески они могут нести на себе значительную часть массы автомобиля и выдерживают систематические удары при проезде неровностей.Шаровая в машине что это: Что такое шаровая в автомобиле Основной причиной нарушения нормальной работы шаровой опоры является износ трущихся поверхностей, приводящий к увеличению зазора между корпусом и пальцем. В результате этого палец не только вращается, но и начинает перемещаться поступательно (по-простому – «болтаться» в корпусе). При чрезмерном износе шаровой ударные нагрузки способны привести к вырыванию пальца из корпуса. Как следствие – опора не удерживает колесо, и автомобиль «падает» на асфальт.

У вопроса, что делать с застучавшей шаровой опорой, мог бы быть однозначный ответ — менять на новую. Однако не всякую опору заменишь отдельно от рычага. Есть опоры, которые крепятся к рычагам болтами или заклепками, есть опоры, которые «вживлены» в рычаг, что при выходе опоры из строя предполагает замену рычага вместе с ней. Если стоимость отдельно меняющихся шаровых опор в зависимости от марки производителя, подразумевающей качество изделия, для распространенных у нас легковых автомобилей укладывается в среднем в ценовой диапазон от 10 до 50 у.Шаровая в машине что это: Что такое шаровая в автомобиле е., то стоимость рычага в не самом лучшем с точки зрения качества с 50 у.е. только начинается. Это наряду с тем, что по прогнозному сроку службы 30-100 тыс. км шаровая опора не относится к самым долговечным узлам, делает востребованной услугу восстановления опор и реставрации рычагов, практикуемую некоторыми СТО, специализирующимися на ремонте подвески.

Шаровая опора: для чего нужен этот узел в подвеске автомобиля?

Друзья, благодаря чему колёса наших автомобилей могут поворачивать и при этом остаются хорошо закреплёнными на элементах подвески? За это мы должны благодарить интересный узел, под названием шаровая опора.

И хоть у многих это название на слуху, не все знают что это такое. Поэтому давайте рассмотрим данную деталь со всех сторон, изучим её внутренности и выясним, может ли она сломаться. А если и сломается, как быть в таком случае.

Шаровая опора против шкворня: неравная борьба

Шаровая опора это неотъемлемая часть подвески современного авто. Именно она связывает ступицу колеса и рычаги, обеспечивая возможность его нормального вращения и одновременно поворотов влево и вправо.Шаровая в машине что это: Что такое шаровая в автомобиле

В основном данная деталь применяется в передней подвеске машин, но аналогичные по своему функционалу можно встретить и в других узлах.

К примеру, в рулевом механизме или даже в креплениях газовых упоров капота.

На самом деле, шаровая опора далеко не всегда была неотъемлемым атрибутом ходовой системы.

На заре автомобилестроения, да и, откровенно говоря, вплоть до 60-х годов минувшего столетия её функции выполнял так называемый шкворневый механизм.

По сути, он представлял собой стержень, к которому крепилась поворотная ось колёс. Это был элементарный и незамысловатый механизм, но он не выдержал конкуренции с появившимися шаровыми собратьями, имеющими ряд немаловажных преимуществ, а именно:

  • долговечность;
  • лёгкость;
  • отсутствие необходимости в постоянной смазке и обслуживании;
  • наличие большего числа степеней свободы, ведь в их основе лежит шаровидный шарнир, который может не только поворачиваться в горизонтальной плоскости, как шкворень, но и без проблем отрабатывать другие степени свобод.Шаровая в машине что это: Что такое шаровая в автомобиле

Одним словом, своим появлением в автомобильном мире наш сегодняшний герой сделал небольшую революцию, развязал руки инженерам-механикам и, позволил им реализовывать новые решения в подвесках, улучшающие ходовые характеристики машин и наш с вами комфорт.

Итак, пора выяснить, в чём же секрет шаровой опоры, а для этого рассмотрим её конструкцию. Скажем прямо — ничего сверхъестественного в ней нет, а даже наоборот — на редкость простой механизм.

Среднестатистическая шаровая опора современного авто состоит из таких элементов:

  • стержень с шарообразным наконечником с одной стороны и элементом крепления к рычагу подвески с другой;
  • металлический корпус цилиндрической формы;
  • полимерный вкладыш;
  • прижимная шайба, которая закрепляет предыдущую деталь в корпусе;
  • пыльник — резиновая оболочка, обеспечивающая её герметичность.

Как мы видим, ничего сложного, и прилагаемая иллюстрация вполне доходчиво даёт нам понять, как всё устроено.Шаровая в машине что это: Что такое шаровая в автомобиле

Современные шаровые опоры это расходники, то есть необслуживаемые и в случае выхода из строя подлежат только замене.

Ранее конструкторы более рационально подходили к этим деталям, и снабжали их специальными отверстиями, через которые можно было запрессовать смазку внутрь, но в наше время это неактуально, ведь благодаря высокопрочным пластикам, используемым для вкладышей, эти элементы подвески без проблем могут отъездить до 150 тысяч километров.

Неисправности и их симптомы

Конечно же, не всегда шаровые опоры радуют своих владельцев безупречной работой на протяжении сотен тысяч километров. Иногда им становится плохо гораздо раньше. В чём же может быть причина? Как правило, их три:

  • повышенные ударные нагрузки — вполне логично, шаровым, да и многим другим деталям ходовой станет не по себе, если отчаянно прыгать на автомобиле по кочкам, нырять в ямы или ещё каким-либо образом проверять её на прочность;
  • высыхание смазки — именно поэтому раньше данные детали делали обслуживаемыми, но в настоящее время эта причина не сильно распространена;
  • разрушение пыльника и, как следствие, потеря герметичности.Шаровая в машине что это: Что такое шаровая в автомобиле В свою очередь пыль и грязь попадает внутрь узла, разрушая его.

О том, что вас ждёт замена шаровой опоры, могут говорить определённые симптомы, игнорировать которые просто нельзя. Среди них такие:

  • стук при проезде по неровностям на небольшой скорости;
  • скрипы при повороте руля;
  • неустойчивое поведение автомобиля при движении прямо;
  • увеличившийся износ покрышек.

Конечно же, не всегда эти признаки говорят именно о проблемных шаровых опорах, но, в любом случае, при их появлении нужно незамедлительно ехать в сервис (СТО), там опытные мастера смогут поставить окончательный и правильный диагноз.

На этом всё, друзья. Приятных вам поездок, исправных и послушных автомобилей! Не пропускайте новые публикации!

Для чего нужна шаровая опора в автомобиле

Главная › Ремонт автомобилей

30.08.2018

Любой автомобиль – это сочетание достаточно большого количества различных узлов и систем. При этом если о самых основных узлах, таких как мотор или трансмиссия, знают все, то более мелкие элементы, наподобие шаровой опоры, остаются незамеченными многими автовладельцами.Шаровая в машине что это: Что такое шаровая в автомобиле С другой стороны, это совершенно не значит, что данный узел менее важен для функционирования транспортного средства.

Наоборот, при выходе элемента из строя, езда на машине станет затрудненной и небезопасной. Как результат, возникает необходимость узнать о том, что такое шаровая в автомобиле, для чего она нужна, а также как понять, что она вышла из строя. Все это мы и обсудим в статье.

Что такое шаровые в машине

Прежде чем решать, для чего нужны шаровые опоры на автомобиле, необходимо разобраться, что же собой данный элемент представляет вообще. Сразу стоит сказать, что шаровые опоры – это один из наиболее важных составляющих элементов подвески транспортного средства. Более древним аналогом этого узла выступает шкворневая конструкция, которая соединяла подвеску и ступицу.

В ходе своего функционирования, устройство отталкивается от принципа вращения и раскачивания пальца в форме конуса по корпусу. Это позволяет поглощать основную нагрузку, которой подвержено транспортное средство.Шаровая в машине что это: Что такое шаровая в автомобиле При этом именно данный элемент отвечает за то, чтобы подвеска функционировала должным образом, то есть обеспечивала нормальное управление машиной, ровность колес, а также комфорт пассажиров и водителя.

Как и любой другой элемент трансмиссии, со временем шаровая опора выйдет из строя. К этому может привести естественный износ, механические повреждения и, что самое важное, неправильная эксплуатация транспортного средства.

Видео-обзор для чего нужна шаровая опора в автомобиле:

Признаки поломки элемента

Итак, мы ответили на вопрос о том: «Шаровая автомобиля: что это такое?». Теперь же необходимо определить, когда этот элемент приходит в непригодность. Среди основных симптомов тут следует выделить:

  • шум из подвески на низкой скорости во время преодоления различных дорожных препятствий (углубления, лежачие полицейские и пр.). При этом звуки доносятся именно из передней части машины. Как правило, к этому приводят механические поломки и сниженный уровень смазки.Шаровая в машине что это: Что такое шаровая в автомобиле Кроме того, часто звук проявляется в зимнее время даже при нормальном рабочем режиме узла;
  • колеса раскачиваются по сторонам во время прямолинейного движения. Это говорит о наличии в опоре люфта. Подобная неполадка является очень серьезной, поскольку сильный наклон может привести к полному выворачиванию колеса;

Также будет интересно:  Как отрегулировать сцепление: где и что надо крутить

Обнаружив подобную неисправность, следует максимально быстро приступить к ремонтным работам.

Методы диагностики

Есть также два способа, которые помогут более точно определить наличие или отсутствие поломки:

  • на слух. Попросите товарища раскачать ваше авто при выключенном моторе. Если опоры начнут стучать, требуется их снятие и ремонт;
  • с помощью раскачивания колес. Машину поднимаем на домкрате, после чего просим помощника до упора выжать тормоз. Немножко раскачиваем колеса руками. В случае наличия люфта, необходима замена опор.

Что приводит к поломке системе

Как правило, замена системы требуется в случае:

В среднем, срок службы опоры достигает 30-100 тыс.Шаровая в машине что это: Что такое шаровая в автомобиле км пробега, так что долговечным элемент назвать трудно.

Что нужно знать о замене элемента

Итак, шаровая в машине – это важная деталь, которая требует немедленного ремонта при определении неполадки.

Стоит отметить, что в ряде случаев менять опору придется вместе с рычагом, а это существенно увеличивает стоимость ремонта. Немножко сэкономить можно, занявшись ремонтом самостоятельно.

В то же время, если вы не знаете, что такое шаровая опора автомобиля, то, возможно, есть смысл доверить ремонтные работы в руки профессиональных мастеров.

Как продлить срок службы элемента

Мало знать, за что отвечает шаровая опора в машине. Для автолюбителей более важно помнить правила, которые позволят продлить срок службы данного приспособления:

  • если возникла необходимость заменить неисправную опору, следует выбирать модели от проверенных производителей;
  • не следует ездить по неровным дорогам, а если возникла такая необходимость, избегайте езды на высоких скоростях;
  • контролируйте состояние пыльника шаровой опоры.Шаровая в машине что это: Что такое шаровая в автомобиле В случае наличие на нем трещин, грязи и пыли, это приведет к ускоренному износу узла.

Таким образом, придерживаясь этих простых советов, вопрос о том, что такое шаровая опора в машине, а также как ее отремонтировать, не будет возникать вообще.

Итог

Мы узнали, ответ на вопрос: «Что это – шаровая в машине?». Подобный элемент является одним из важнейших для функционирования подвески современных автомобилей. Таким образом, при обнаружении определенной неисправности, следует как можно быстрее заняться ремонтом узла.

В то же время, если у вас отсутствуют необходимые знания и умения, есть смысл доверить все в руки профессионалов – они станут гарантией того, что работа системы будет выполняться надлежащим образом.

Видеосовет шаровая опора для чего нужна и как отремонтировать:

Для чего нужна шаровая опора в автомобиле Ссылка на основную публикацию

Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам

Одним из самых важных элементов передней подвески, является — шаровая опора.Шаровая в машине что это: Что такое шаровая в автомобиле Правда раньше применяли и на задней оси, но это были единичные случаи, когда задние колеса умели подруливать в такт передним (сейчас такая конструкция практически не применяется). Опора как собственно и опорный подшипник позволяет вашим колесам отклоняться (попросту поворачивать), без этой конструкции это сделать бы было не возможно. В этой статье я поговорю об устройстве, как она работает и можно ли ее отремонтировать сделать вечной. В общем как обычно будет много полезной информации, так что продолжаем читать …

СОДЕРЖАНИЕ СТАТЬИ

Начнем с определения

Шаровая опора (или шаровое крепление) – соединительная часть, которая позволяет закрепленным на ней элементам вращаться в нескольких плоскостях. Обычно одна часть крепится жестко, а вот вторая часть крепится подвижно. Обычно применяется в передней подвески, их может быть как одна, так и до 4 штук.

Ребята это неотъемлемая часть, которая просто обязана выполнять сложные, нагруженные работы, сейчас шаровые в своей технологии шагнули далеко вперед, поэтому могут ходить долгие сотни тысяч километров без замены.Шаровая в машине что это: Что такое шаровая в автомобиле

Устройство шаровой опоры

Устройство достаточно простое. Есть несколько конструктивных элементов:

  • Металлический стержень или «палец» с шарообразным наконечником с одной стороны и резьбой с другой.
  • Пыльник. Резиновый эластичный элемент, который делает работу стержня герметичной.
  • Металлический цилиндрический корпус, с одной стороны узкое отверстие, с другой широкое
  • Полимерный вкладыш, обычно состоящий из двух частей – нижнюю (чашка) и верхнюю (упор).
  • Прижимная шайба. Закрепляет полимерный вкладыш.
  • Завальцовка прижим шайбы. По сути, это дно шаровой опоры.

Вот такое вот простое устройство. В корпус устанавливается полимерный вкладыш, после чего в него погружается палец, шарообразный упор остается в полимере. Дальше закрываем второй частью полимера металлический шар – он оказывается, прижат с двух сторон. Затем закрываем прижимной шайбой и запечатываем дно. Нужно отметить что шар «пальца» находится очень плотно закрытым в пластиковых (полимерных) корпусах, настолько плотно – что нет даже малейшего люфта (он отсутствует как класс).Шаровая в машине что это: Что такое шаровая в автомобиле Также обязателен пыльник сверху, он значительно продлевает срок службы опоры.

Как работает?

Как вы поняли закрытый «шар» может вращаться в любую сторону, хоть крутиться. К цилиндрическому корпусу крепится неподвижное крепление, которое устанавливается в нужные элементы подвески – эта часть не подвижна. А вот верхний палец с резьбой закрепляется в движущиеся части, благодаря чему они могут поворачивать или вообще вращаться.

В старых заднеприводных машинах, например наших ВАЗ, шаровых было около 3 штук. Две располагались в лопухах и позволяли вращаться суппорту вместе с колесом. Одна располагалась в рулевой тяге и толкала колеса.

В подвески Макферсон, намного упростили схему. Тут как мы знаем сверху стоит опорный подшипник и он позволяет вращаться стойке и суппорту, а вот снизу осталась шаровая опора. Также есть и рулевые наконечники, которые толкают суппорта, заставляя колеса поворачивать. Здесь шаровых опор всего две штуки.

Также стоит упомянуть, что есть варианты и с четырьмя опорами, но они достаточно редкие, их не стоит рассматривать.Шаровая в машине что это: Что такое шаровая в автомобиле

Сейчас могут пойти возражения – что шаровая опора и рулевой наконечник не одно и тоже. Ребята различия только в креплении корпуса, суть работы одинакова.

Если подвести итог по работе, то выходит следующее – вы поворачиваете руль, через рулевую рейку усилие переходит на суппорт, а для того чтобы он повернулся как раз и нужны шарнирные соединения, именно эту работу и выполняют опоры, рулевые наконечники и конечно же опорный подшипник.

Выход из строя и ресурс

Ресурс напрямую зависит от полимерного вкладыша внутри, если он разбивается, то металлический палец начинает ходить и добивает пластик. Появляются стуки и щелчки на кочках и поворотах. Однако с развитием полимерных технологий ресурс этой детали возрос в разы, помню на наших заднепривоных ВАЗ, это было одно из слабых место, «шаровые» меняли через 20 – 30 000 километров. НА переднем приводе, на среднестатистической иномарке, эти элементы могут ходить и по 150 000 километров, конечно, все зависит от дорожного покрытия и манеры езды водителя.Шаровая в машине что это: Что такое шаровая в автомобиле Но прогресс что говориться на лицо, ресурс намного повысили. Рекомендуется проверять шаровую и рулевые опоры в 75000 километров или на пятом ТО.

Основной причиной выхода из строя является прорыв пыльника, как только он выходит из строя (банально рвется), то сразу же в шарнирное соединение попадает песок, грязь и прочие «прелести» наших дорог – они действуют на полимер внутри, как абразив, а металлическая шаровая часть только усугубляет ситуацию, растирая частички песка и грязи с усилием.

Таким образом, полимерная вставка изнашивается, «палец» начинает ходить вверх-вниз и в другие стороны, то есть появляется люфт, что просто «убивает» опору изнутри. Как раз стуки и скрипы – характеризуют износ внутренней полимерной части.

Нужна замена или ремонт – кстати, он также возможет.

Замена или ремонт

Диагностировать выход из строя достаточно легко – во-первых, появляются стуки и скрипы при поворотах руля и передвижении по плохому дорожному покрытию.Шаровая в машине что это: Что такое шаровая в автомобиле Во-вторых, заезжаем на СТО, где мастер берет «монтажку» или лом, вставляет между опорой или «рулевой», и рычагом (корпусом суппорта) начинает легкие движения. Если «шаровая» рабочая то она стучать не будет, если разбита, проявится люфт – нужна замена.

Конечно, можно просто заменить опору, это самый легкий способ и как я считаю – правильный. Стоит она не такие великие деньги, так что один раз в 100000 можно разориться. Менять лучше сразу парами, то есть ели застучала одна «шаровая», то стоит заменить сразу две, так правильно. Причем после их замены желательно сделать развал-схождение.

Однако самые экономные ищут решения по ремонту — и находят. Помню во времена СССР, когда был дефицит на запчасти, шаровые благополучно ремонтировались. Причем они уже продавались с возможностью ремонта.

Ремонтные работы сводятся к замене полимерной вставки и установки новой на ее место.

Еще раз подчеркну — старые опоры ремонтировались, однако новые зачастую не разборные! Хотя «народные умельцы», вырезают дно, нарезают резьбу – ставят новые полимерные прокладки, собирают все обратно в корпус и используют дальше.Шаровая в машине что это: Что такое шаровая в автомобиле Нужно отметить что смысл вроде как есть, получается такая опора чуть ли не вечная, меняй через определенный пробег полимерный наполнитель – и ВСЕ! Однако сделать качественно получается далеко не у всех. А вот опасность от неправильно восстановленной шаровой опоры куда более реальна – поэтому покупайте лучше оригинальные новые и «не парьтесь»! Все же от их исправной работы зависит ваша безопасность и жизни ваших близких.

Сейчас видео версия, смотрим.

На этом заканчиваю, думаю было полезно, читайте наш АВТОБЛОГ.

Шаровая в машине


Что такое шаровая в автомобиле

Главная > Устройство автомобиля > Ходовая >

Добрый день, дорогие друзья. Сегодня поговорим о важном элементе подвески – шаровой опоре автомобиля, узнаем, что это такое и где она находится. Я расскажу, для чего она предназначена, как проявляются признаки ее неисправности, что значит, стучит шаровая опора.Шаровая в машине что это: Что такое шаровая в автомобиле Ответим на частые вопросы автовладельцев.

Назначение и конструкция

Шаровая опора автомобиля – это шарнир, в основании которого находится шар. Он помещен в специальный вкладыш, как сустав человеческой рукой. Так же как с рукой, сустав позволяет двигать в разных плоскостях, шаровый шарнир дает возможность колесу поворачивать, сохраняя его положения в горизонтальной плоскости.

Он находится в месте крепления рычага подвески к ступице колеса. По сути, шаровая опора и есть тем крепежным элементом, который соединяет эти подвижные детали. В некоторых моделях, это больше относится к отечественному автопрому, их две на одно колесо. В иномарках – по одной.

Рассмотрим конструкцию автомобильной шаровой опоры:
  1. Пыльник – он защищает механизм от попадания в него пыли, грязи, воды и других дорожных предметов
  2. Палец – металлический стержень, фиксирующий ступицу колеса к шарниру
  3. Шар – он и палец единое целое. Позволяет колесу беспрепятственно перемещаться в нужном направлении.Шаровая в машине что это: Что такое шаровая в автомобиле Шар свободно вращается в обойме вкладыша
  4. Пластиковый вкладыш. Он «обволакивает» шар шарнира, фиксирует его, исключая люфт и свободное перемещение в корпусе опоры.
  5. Корпус. В нем находится внутренняя часть конструкции: обойма с шаром. Эта часть шарнира крепится болтами к рычагу подвески.

Таким образом, шаровая опора закрепляется, «впрессовывается» пальцем (металлическим стержнем) в посадочное место поворотного кулака, фиксируется на нем шайбой или шплинтом, корпусом крепится к рычагу. Только благодаря ней держится колесо на подвеске в определенном положении, автомобиль может беспрепятственно преодолевать неровности дороги и одновременно поворачивать. Наглядно посмотреть, из чего устроен шаровой шарнир автомобиля и как он работает можно на видео.

Видео, что внутри шарового шарнира – разборка корпуса и обзор ее внутренних компонентов

Признаки неисправности и причины выхода из строя

Основной причиной поломки шаровой опоры авто – разрыв и деформация резинового пыльника.Шаровая в машине что это: Что такое шаровая в автомобиле Как говорилось выше, он служит защитой от внешних воздействий агрессивной среды на внутренние компоненты шарнира. Через него во вкладыш попадает грязь, песок от дороги, влага.

Так как шар опоры и полиуретановый вкладыш прижаты плотно друг к другу, и шарик находится в постоянном движении, песок, попавший в это пространство, служит абразивом, разрушающим поверхность вкладыша. Вода, которая тоже может туда попасть, вымывает смазку, что усугубляет ситуацию – трущиеся детали взаимодействуют на «сухую», это ускоряет выход из строя шаровой опоры машины.

После этого появляется люфт в корпусе шарнира и как следствие стуки и скрипы во время движения автомобиля.

Явным признаком неисправности – это скрип при езде, даже по ровной дороге. Этот признак является начальной стадией разрушения внутренней части шаровой опоры. Дальше будет хуже. С увеличением люфта между шаром и вкладышем, появляются металлические стуки при проезде неровностей. Если их проигнорировать, то шарнир разобьется полностью и можно потерять колесо – из-за больших нагрузок, рычаг «вырвет» шар из корпуса и колесо отпадет.Шаровая в машине что это: Что такое шаровая в автомобиле

Другие признаки:

1. Большие усилия на руль при попытке повернуть колеса и сильный скрип при этом, доносящийся от одного из передних колес.

2. Трудно удержать автомобиль по прямой траектории во время езды, так как появился значительный люфт между шаром и корпусом шарнира

3. Неравномерный износ покрышек. Такой же признак проявляется при неправильной регулировке развала-схождения, поэтому его можно попутать с неисправностью шаровой опоры авто.

Причины поломки:
  1. Как говорилось выше – повреждение пыльника
  2. Механический износ внутренних компонентов опоры. Срок службы шаровых опор сильно разница от модели автомобиля. Например, на отечественных ВАЗах – 20 000-40 000 км, на современных иномарках – 100 000-150 000 км.
  3. Наши «великолепные» дороги. Ямы дорожного покрытия способствуют выходу из строя этого узла. При езде он испытываем большие нагрузку, если колесо попадает в яму, то шаровой шарнир получает сильный удар, что сокращает срок его эксплуатации.Шаровая в машине что это: Что такое шаровая в автомобиле
  4. Малое количество смазки в корпусе шаровой. Заводы изготовители этих узлов мало закладывают ее при изготовлении шаровых шарниров, поэтому рекомендуется дополнительно смазывать их пи установке на авто. Это продлит срок службы, как это сделать – поговорим ниже.

Способы диагностики шаровых опор

Для этого нужна яма или подъемник. Вывесив колеса, вставляем между рычагом подвески и поворотным кулаком монтировку. Пытаемся расшевелить эти две части подвески и ходовой. Как правильно самостоятельно провести диагностику всех элементов передней подвески, я рассказывал в прошлой статье. Если виден люфт, даже не большой – это признак износа вкладыша шаровой опоры. На видео показано как это сделать.

Вторым способом – измерение зазора между шаром и внутренним вкладышем шарнира. Этот способ допускает, если у конструкции предусмотрено отверстие в нижней части корпуса.

Например, на ВАЗовской классике в нижних шаровых опорах есть отверстие с заглушкой с резьбой.Шаровая в машине что это: Что такое шаровая в автомобиле Для диагностики следует ее выкрутить и штангенциркулем с нутромером измерить расстояние от кромки корпуса до шара. Он должен составлять не более 11,8 миллиметра.

Важно! При таком способе проверки, нужно чтобы авто стояло не земле. Замеры проводятся под нагрузкой.

Не всегда, производители опор закладывают достаточно смазки в корпус шаровой. Со временем эта смазка вымывается, если есть повреждения пыльника или происходит обычный износ во время эксплуатации, из-за нехватки смазывающего материала.

Чтобы продлить срок эксплуатации шарового шарнира, это касается и рулевых наконечников, нужно добавить небольшую порцию свежей смазки. В некоторых конструкциях шаровых предусмотрено отверстие, внизу корпуса. Оно обычно закрыто болтом-заглушкой. Оно нужно не только для диагностики состояния износа вкладыша и шара шарнира, а также для ее обслуживания.

Отворачиваем болт-заглушку. Вместо него вкручиваем масленку диаметром 6 мм. В разных моделях автомобилей, в силу конструктивных особенностей шарниров, диаметр масленок может быть разным, а в некоторых их нет.Шаровая в машине что это: Что такое шаровая в автомобиле

Важно! Так как наибольшую нагрузку испытывают нижние шаровые, то именно в их корпусе предусмотрены отверстия для масленок (тавотниц), в верхних опорах их не найдете.

Берем шприц пресс-масленку, закладывает в него смазку, рекомендуется использовать смазку «Шрус», она более термостойкая и водоотталкивающая. Наставляем шприц на тавотницу и «набиваем» смазывающий материал в корпус шарового шарнира. Как это правильно сделать, на примере ВАЗ 2106, показано в видео ниже. Добавлять смазки нужно не много, чтобы пыльник опоры «не надулся» сильно, рукой прощупываете его, что в нем было свободное место для его рабочего хода. В противном случае при езде он разорвется.

Как смазать шприцом-прессом нижнюю шаровую опору:

Если уже появились скрипы, а под рукой нет специального пресс-шприца с масленкой, то продлить срок службы можно, сделав «укол» в шаровую. Берется пяти кубовый медицинский шприц, главное, чтобы игла была тонкой, набирается в него моторное масло, и прокалывается пыльник опоры.Шаровая в машине что это: Что такое шаровая в автомобиле В него через шприц заливается небольшое количество моторного масла, как и ранее, прощупываем его рукой на предмет наполнения. Два кубика вполне достаточно, чтобы оживить шаровую опору. После этого, следует несколько раз покачать машину за крыло, с той стороны, где делали укол, чтобы смазка проникла в объем шара и вкладыша.

Важно! Последний способ – это лишь экстренная мера, чтобы доехать до СТО или купить новую деталь, чтобы самостоятельно заменить шаровую. Долго на неисправном узле ездит не нужно, могут быть серьезные последствия. Поэтому покупаем новую опору и меняем ее.

Ответы на частые вопросы

Можно ли ездить на разбитой шаровой опоре? Можно, но недолго. Как говорилось выше, если она стучит, значит, появился люфт между «сухарем» и вкладышем. Со временем он будет увеличиваться. Как результат – поворотный кулак колеса «вырвет» шар из корпуса опоры, колесо «ляжет» набок, а машина на «пузо». Не стоит затягивать с заменой неисправных узлов, появились первые признаки неисправности шаровой опоры – едим на ее замену.Шаровая в машине что это: Что такое шаровая в автомобиле

Что будет, если вылетит шаровая? Это происходит в движении, чаще всего при повороте. Колесо вылетает в сторону, машина теряет управляемость, ложится на «пузо» со всеми вытекающими последствиями. Можно попасть в ДТП или на серьезный ремонт, если повредятся другие элементы подвески, кузова или картер двигателя.

Видео по теме:
Как правильно выбрать новую шаровую опору:

Шаровая опора: для чего нужен этот узел в подвеске автомобиля?

Друзья, благодаря чему колёса наших автомобилей могут поворачивать и при этом остаются хорошо закреплёнными на элементах подвески? За это мы должны благодарить интересный узел, под названием шаровая опора.

И хоть у многих это название на слуху, не все знают что это такое. Поэтому давайте рассмотрим данную деталь со всех сторон, изучим её внутренности и выясним, может ли она сломаться. А если и сломается, как быть в таком случае.

Шаровая опора против шкворня: неравная борьба

Шаровая опора это неотъемлемая часть подвески современного авто.Шаровая в машине что это: Что такое шаровая в автомобиле Именно она связывает ступицу колеса и рычаги, обеспечивая возможность его нормального вращения и одновременно поворотов влево и вправо.

В основном данная деталь применяется в передней подвеске машин, но аналогичные по своему функционалу можно встретить и в других узлах.

К примеру, в рулевом механизме или даже в креплениях газовых упоров капота.

На самом деле, шаровая опора далеко не всегда была неотъемлемым атрибутом ходовой системы.

На заре автомобилестроения, да и, откровенно говоря, вплоть до 60-х годов минувшего столетия её функции выполнял так называемый шкворневый механизм.

По сути, он представлял собой стержень, к которому крепилась поворотная ось колёс. Это был элементарный и незамысловатый механизм, но он не выдержал конкуренции с появившимися шаровыми собратьями, имеющими ряд немаловажных преимуществ, а именно:

  • долговечность;
  • лёгкость;
  • отсутствие необходимости в постоянной смазке и обслуживании;
  • наличие большего числа степеней свободы, ведь в их основе лежит шаровидный шарнир, который может не только поворачиваться в горизонтальной плоскости, как шкворень, но и без проблем отрабатывать другие степени свобод.Шаровая в машине что это: Что такое шаровая в автомобиле

Одним словом, своим появлением в автомобильном мире наш сегодняшний герой сделал небольшую революцию, развязал руки инженерам-механикам и, позволил им реализовывать новые решения в подвесках, улучшающие ходовые характеристики машин и наш с вами комфорт.

Итак, пора выяснить, в чём же секрет шаровой опоры, а для этого рассмотрим её конструкцию. Скажем прямо — ничего сверхъестественного в ней нет, а даже наоборот — на редкость простой механизм.

Среднестатистическая шаровая опора современного авто состоит из таких элементов:

  • стержень с шарообразным наконечником с одной стороны и элементом крепления к рычагу подвески с другой;
  • металлический корпус цилиндрической формы;
  • полимерный вкладыш;
  • прижимная шайба, которая закрепляет предыдущую деталь в корпусе;
  • пыльник — резиновая оболочка, обеспечивающая её герметичность.

Как мы видим, ничего сложного, и прилагаемая иллюстрация вполне доходчиво даёт нам понять, как всё устроено.Шаровая в машине что это: Что такое шаровая в автомобиле

Современные шаровые опоры это расходники, то есть необслуживаемые и в случае выхода из строя подлежат только замене.

Ранее конструкторы более рационально подходили к этим деталям, и снабжали их специальными отверстиями, через которые можно было запрессовать смазку внутрь, но в наше время это неактуально, ведь благодаря высокопрочным пластикам, используемым для вкладышей, эти элементы подвески без проблем могут отъездить до 150 тысяч километров.

Неисправности и их симптомы

Конечно же, не всегда шаровые опоры радуют своих владельцев безупречной работой на протяжении сотен тысяч километров. Иногда им становится плохо гораздо раньше. В чём же может быть причина? Как правило, их три:

  • повышенные ударные нагрузки — вполне логично, шаровым, да и многим другим деталям ходовой станет не по себе, если отчаянно прыгать на автомобиле по кочкам, нырять в ямы или ещё каким-либо образом проверять её на прочность;
  • высыхание смазки — именно поэтому раньше данные детали делали обслуживаемыми, но в настоящее время эта причина не сильно распространена;
  • разрушение пыльника и, как следствие, потеря герметичности.Шаровая в машине что это: Что такое шаровая в автомобиле В свою очередь пыль и грязь попадает внутрь узла, разрушая его.

О том, что вас ждёт замена шаровой опоры, могут говорить определённые симптомы, игнорировать которые просто нельзя. Среди них такие:

  • стук при проезде по неровностям на небольшой скорости;
  • скрипы при повороте руля;
  • неустойчивое поведение автомобиля при движении прямо;
  • увеличившийся износ покрышек.

Конечно же, не всегда эти признаки говорят именно о проблемных шаровых опорах, но, в любом случае, при их появлении нужно незамедлительно ехать в сервис (СТО), там опытные мастера смогут поставить окончательный и правильный диагноз.

На этом всё, друзья. Приятных вам поездок, исправных и послушных автомобилей! Не пропускайте новые публикации!

Шаровая опора: устройство, неисправности и проверка

В любом автомобиле, шаровая опора является важнейшим элементом подвески, выход, из строя которого сопровождается, как правило, серьезным ремонтом, особенно если поломка произошла на дороге.Шаровая в машине что это: Что такое шаровая в автомобиле Начинающим, да и не только водителям, следует помнить, что любая неисправность, связанная с шарниром, ведет за собой массу неприятностей, хорошо, если вы заметите проблему еще перед поездкой. Ведь на скорости, «облом» шаровой, может легко привести к опрокидыванию машины, с более серьезными последствиями.

Шаровая опора на фото

Помните, что с учетом расположения шаровой, её обрыв приводит к развороту колеса наружу, то есть автомобиль попросту сядет «на брюхо».

Простой пример, к чему может привести поломка шаровой.
Устройство шаровой опоры

У большинства автомобилей шарниры имеют некоторые отличия, у кого-то визуальные или даже конструктивные различия. Приведем только наиболее встречающийся тип, из чего они состоят:

1. Корпус, внешняя овальная часть «чаши», которая, как правило, изготавливается из дешевых, но прочных сортов стали.

2. Вставка, та часть, которая содержится внутри основной «чаши», она выполнена уже из более качественной и износостойкой стали, способна переносить удары.Шаровая в машине что это: Что такое шаровая в автомобиле

3. «Яблоко», элемент, который принимает на себя большую часть нагрузки. Для понимания – это металлический (цельный) шар, к которому приваривается «палец».

4. «Стопорник», своеобразное кольцо, которое обеспечивает надежную фиксацию «яблока» в «чаше».

Устройство

5. Наконечник, он же «палец», элемент соединяющий опору с колесом.

6. Пыльник, его предназначение, как понимаете, это защита от грязи, песка, влаги и т.д.

7. Резьба пальца. Благодаря ей, опора и «цапфа» колеса надежно скреплены.

8. Пластина с отверстиями – фланец. Деталь, которая обеспечивает крепление опоры на рычаг.

Раньше, когда детали были в дефиците, умельцы восстанавливали опоры собственноручно. Однако сейчас такая практика уходит в небытие, ведь стоимость и надежность нового шарнира куда выше, чем восстановленных деталей.

Признаки неисправностей

С учетом такой серьезной роли этого элемента на подвеску автомобиля, каждый водитель должен следить за состоянием агрегата и регулярно проводить профилактику.Шаровая в машине что это: Что такое шаровая в автомобиле Желательно это делать в специализированных сервисах, а не в кустарных условиях. Чтобы определить реальную проблему, необходимо серьезно повозится и снять массу комплектующих, которые связаны с шаровой. Конечно, есть определенные признаки неисправностей, которые могут только свидетельствовать о какой-то проблеме, но не стоит полагаться только на них.

Осмотр агрегатов – это обязательное «занятие» водителя перед поездками, особенно на длительное расстояние.

Сейчас приведем только небольшой перечень признаков, которые могут указать на направление поиска неисправности. Итак:

• При наездах на небольшие препятствия, к примеру, «лежачие полицейские», ямы, «горбы», отчетливо слышится стук подвески. О чем это свидетельствует? Вполне возможно, что причина скрывается в расшатавшемся «пальце» либо слишком малом количестве смазки. Вариантов по большему счету масса.

Кстати, по поводу возникающего стука, но уже в зимнее время, есть небольшая оговорка. С учетом холодных температур, смазка в самой шаровой может застыть и соответственно первое время после поездки, может доноситься этот звук.Шаровая в машине что это: Что такое шаровая в автомобиле Если спустя 5-8 минут, звук так и не прошел, значит, проблема не в холоде.

Проверка

• Второй «симптом» заключается в появившемся люфте, когда при движении колесо словно заваливается на бок. Это очень опасно и почти всегда свидетельствует о появлении люфта наконечника. Лучше не откладывать с заменой в таком случае, потому что машина может просто завалиться.

• Следующий признак со стопроцентной вероятностью не может свидетельствовать о проблемах с шаровой, однако должен насторожить водителя. Речь идет о неравномерном стирании шины.

• Менее встречающийся «симптом» — это когда при повороте руля, особенно на маленьких скоростях, появляется скрежет или даже скрип.

Обратите внимание, если вы заметили даже один из таких признаков, немедленно отправляйтесь на сервис, потому что игнорирование проблемы, окажется еще плачевней.

Причины выхода из строя?

О том, какие признаки помогут определить неисправность, уже разобрались, теперь стоит выяснить, а что в принципе может повлиять на сокращение срока эксплуатации шаровой или вовсе выходу её из строя? Итак, факторы, которые приблизят «смерть» шарнира:

1.Шаровая в машине что это: Что такое шаровая в автомобиле Повреждение пыльника. Что это в принципе такое? По-простому – это обычная резинка, конусовидной формы, которая защищает металлические и не только детали, от попадания грязи и тому подобного. Проверяйте периодически состояние пыльника, ведь если образовалась даже небольшое отверстие, через него с легкостью попадет грязь, песок, реагенты, что сократит жизнь опоры.

Особое внимание уделяйте состоянию пыльников в жаркое время и в холода, когда резина подвергается большему воздействию.

Порванный пыльник шаровой Лада Ларгус

2. Неаккуратная езда или же езда по плохим дорогам, бездорожью. Вообще ямы, «горбы», прочие неровности они только приближают конец. У нас в стране эта проблема актуально, как нигде. Поэтому не стоит доверять производителям, что шаровая опора проходит 50 000 – 80 000 км, зачастую, этот срок вдовое, а то и трое меньше.

3. После выработки смазки, металлические детали взаимодействуют напрямую, что соответственно сокращает срок жизни. Поэтому следите за уровнем смазывающей жидкости и по возможности добавляйте её.Шаровая в машине что это: Что такое шаровая в автомобиле

Смазка на шаровой

4. Классическое и банальное стачивание «пальца». Редко, но детали, купленные у проверенных производителей, после длительной работы изнашиваются, наконечник стачивается и в определенный момент, может просто «выскочить из гнезда».

Лопнул палец шаровой опоры
Проверка. Способы.

Способов проверки опоры достаточное количество, однако, не все они предназначены для самостоятельной проверки, зачастую требуется специализированное оборудование, подъемники и тому подобное. Но, есть пару методов, которые обычно используют «гаражные мастера». Итак, как правило, «затестить» подвеску куда проще:

1. Первый способ:

- ищем эстакаду или смотровую площадку, потому что понадобится доступ к днищу;

- зажимаем «ручник», включаем «нейтраль» и «клиним» задние колеса. Подойдут даже кирпичи.

- поочередно поднимаем то правую, то левую переднюю сторону автомобиля. Беремся за две точки на колесе – вверх и низ шины. Затем пробуем раскачать колесо в вертикальной плоскости. Если слышится даже небольшой люфт, срочно меняйте опоры, выезды на дорогу в таком случае опасны.

2. Второй способ менее трудоемкий, однако, необходимо иметь специальное приспособление, такое как штангенциркуль или глубиномер. Вам необходимо забраться под машину и измерять глубину между торцом «яблока» и контрольным отверстием. Какие именно размеры должны быть, обычно указывается в руководстве к машине. Но, всегда можно найти данные по модели в интернете.

К примеру, для отечественных ВАЗ, расстояние (глубина) не должна быть более 12 мм. В противном случае, необходимо заменить деталь.

Что такое шаровая опора и зачем она нужна. Автолюбителю на заметку

В подвеске современного автомобиля одним из важных элементов является шаровая опора, которая пришла на смену конструкции соединяющую ступицу колеса и рычаг подвески под названием шкворень. Назначением шаровой опоры является сохранение колеса в горизонтальном положении во время вертикального перемещения, т.е. когда происходит его поворот.

Как работает шаровая опора

Благодаря конструкции шаровой опоры, которая состоит из конусообразного вращающегося и перемещающегося на небольшие углы пальца, вставленного в корпус с сферическим или грибообразным наконечником. Важно помнить, что на эту деталь приходится основная масса автомобиля, поэтому необходимо уделять особое внимание шаровой опоре во время проведения очередного технического осмотра вашего автомобиля. Также стоит знать, если на мелких неровностях дорого вы слышите слабое постукивание подвески в районе передних колес, скорей всего причиной этого стука является увеличившийся зазор между наконечником и внутренней части корпуса шаровой опоры, что свидетельствует о недопустимом ее износе. Эксплуатация автомобиля с разбитой шаровой опорой недопустима, так как при определенных положениях пальца и существующих нагрузках рычаг может отсоединиться от ступицы, с последующим отрывом колеса.

Чтобы шаровая опора прослужила дольше владельцу автомобиля, следует придерживаться следующих правил:

  1. При замене, покупайте шаровые опоры известных производителей
  2. Избегайте быстрой езды по неровной дороге
  3. Следите чтобы на пыльнике шаровой опоры не было трещин и повреждений в противном случае попадание на внутренние рабочие поверхности песка и грязи приведет к быстрому их износу.

Если стучит шаровая опора

Шаровые опоры в процессе эксплуатации испытывают серьезные нагрузки, так как в зависимости от места установки и конструкции подвески они могут нести на себе значительную часть массы автомобиля и выдерживают систематические удары при проезде неровностей. Основной причиной нарушения нормальной работы шаровой опоры является износ трущихся поверхностей, приводящий к увеличению зазора между корпусом и пальцем. В результате этого палец не только вращается, но и начинает перемещаться поступательно (по-простому – «болтаться» в корпусе). При чрезмерном износе шаровой ударные нагрузки способны привести к вырыванию пальца из корпуса. Как следствие – опора не удерживает колесо, и автомобиль «падает» на асфальт.

У вопроса, что делать с застучавшей шаровой опорой, мог бы быть однозначный ответ — менять на новую. Однако не всякую опору заменишь отдельно от рычага. Есть опоры, которые крепятся к рычагам болтами или заклепками, есть опоры, которые «вживлены» в рычаг, что при выходе опоры из строя предполагает замену рычага вместе с ней. Если стоимость отдельно меняющихся шаровых опор в зависимости от марки производителя, подразумевающей качество изделия, для распространенных у нас легковых автомобилей укладывается в среднем в ценовой диапазон от 10 до 50 у.е., то стоимость рычага в не самом лучшем с точки зрения качества с 50 у.е. только начинается. Это наряду с тем, что по прогнозному сроку службы 30-100 тыс. км шаровая опора не относится к самым долговечным узлам, делает востребованной услугу восстановления опор и реставрации рычагов, практикуемую некоторыми СТО, специализирующимися на ремонте подвески.

Признаки неисправности шаровых опор. Это нужно помнить — DRIVE2

Автовладельцу полезно знать все признаки неисправности шаровых опор. Своевременное выявление проблемы может уберечь от аварии. При обрыве опоры колесо выворачивается наружу. Управление машиной становится очень сложным, на скорости ее удержать практически невозможно. Благо, что чаще всего происходит это на небольшой скорости или при начале движения. Но, даже при самом благоприятном исходе, у вас гарантированно повредится крыло.В связи с этим, допускать до обрыва шаровые нельзя. Своевременная диагностика и устранение неисправности поможет вам избежать таких проблем с автомобилем.Признаки неисправности шаровых опор, полностью обусловлены причинами поломки. Поэтому, для начала рассмотрим, почему эти элементы подвески выходят из строя. Срок службы шаровых может колебаться от 20.000 до 150.000 километров. Такой разброс возникает из-за различий в технических особенностях машин, а также от их эксплуатации. Отрицательно сказывается на сроке службы опоры перепад температур, а также жара или холод. Все дело в пыльнике, который защищает шарнир. Он выполнен из резины. При высоких или низких температурах этот материал деформируется, и на нем образуются трещины. Через которые проникает влага и песок, ускоряя износ детали.Также отрицательно сказывается на состоянии этого элемента неаккуратная езда. При быстром проезде по яме, весь удар, в первую очередь, достается шаровой. Частое повторение может привести к механическому разрушению опоры.Теперь перейдем к причине самой поломки. При воздействии выше описанных факторов, палец постепенно стачивается. Со временем он начинает болтаться в корпусе, из-за увеличившегося зазора. При увеличении нагрузки, например, проезде по яме, палец легко выскакивает из гнезда. Обычно, такое происходит на скорости, но при большом уровне выработки произойти это может в любой момент.

Итак, причины неисправности:

1. Естественный износ, проявляется после пробега в 100000 километров;2. Попадание под пыльник абразивных веществ. Чтобы избежать этого, регулярно осматривайте шаровые, поврежденные пыльники заменяйте;3. Повышенные нагрузки при движении по неровной дороге;

4. Выработка смазки. Необходимо иногда добавлять смазку внутрь шаровой, для этого существуют различные приспособления.

Признаки неисправности

Как правило, шаровые не обрывает резко (случаи внезапной поломки единичны, и связаны с дефектами детали), в большей части случаев, подвеска заранее предупреждает о появившейся опасности.Первым признаком является стук при проезде ям на невысокой скорости (ну или лежачих полицейских). Звук доносится из под передних колес. Причина его появления, это износ пальца или недостаток смазки. Кстати, стук не всегда является признаком проблемы. Если он появляется в морозы при начале движения, и пропадает через некоторое время, то бояться не стоит. Причина в замерзшей смазке, в процессе движения она разогревается и все нормализуется.Также неисправные шаровые вызывают «виляние» машины на дороге. Проблему вызывает люфт, образовавшийся в опоре. В итоге, колесо при движении шатается, и автомобиль начинает рыскать. При появлении такого признака необходимо безотлагательно провести проверку опор.

Существуют еще признаки неисправности, но они могут указывать и на другие проблемы с подвеской. К таким признакам относится появление скрипа во время поворота руля. Также, во многих случаях наблюдается неравномерный износ шин.

Методика диагностикиНаиболее оптимальным методом будет посещение сервиса, где имеется специальный стенд для проверки. Там специалисты с высокой точностью смогут вам сказать, в чем причина неисправности. Но, провести диагностику можно и самостоятельно.Самый простой способ — это прослушивание. Для этого вам потребуется помощник. Производится это следующим образом. Один человек раскачивает машину, а другой прислушивается к стукам, определяя, откуда они происходят. Для другого способа вам потребуется задомкратить машину. Помощник удерживает тормоз нажатым (так исключается возможность люфта подшипника), а вы должны покачать колесо. Люфт и стуки говорят о проблеме с шаровой. На некоторых моделях в основании опоры имеется диагностическое отверстие. Через него измеряется расстояние от поверхности шаровой опоры, до основания пальца.

Заключение. Шаровая опора является крайне важным элементом в конструкции подвески. Неисправность этой детали может привести к тяжелым последствиям. Аварии, случившиеся по причине обрыва шаровой, всегда отличаются своей тяжестью. Чтобы избежать этого, водитель должен знать признаки неисправности шаровых опор. Это поможет избежать проблем, и позволит своевременно устранить поломку. Чаще всего, в неисправности опоры виноват сам автолюбитель.

HomeTuning › Блог › Как работают в подвеске шаровые опоры? Зачем их интегрируют в рычаги подвески, отчего они изнашиваются и насколько трудно их менять на современном автомобиле? Разбираемся в этом вопросе во всех деталя

Зачем нужна шаровая опора

Шаровая опора – это, конструктивно, не что иное, как шарнир, которым ступица колеса крепится к рычагу подвески. Главная ее задача – давать колесам свободу перемещения в горизонтальной плоскости и исключать – в вертикальной. Вообще, шаровые шарниры используются далеко не только в опорах ступиц – их можно встретить и в развальных рычагах, и в рулевой трапеции, и даже в креплении газовых упоров капота.

Но до определенного времени вместо подвижных шаровых шарниров на поворотных колесах использовали шкворневый шарнир – тяжелый, требующий периодической смазки, а главное – обеспечивающий колесу только свободу поворота по одной оси, что негативно сказывалось на управляемости.

Конструкторы понимали, что шаровая опора будет принимать каждый удар от дороги, потому работа на износ станет колоссальной. Делать деталь с особо прочным алмазным напылением смысла не было, потому ее сознательно превратили почти в расходник. С тем, чтобы в случае чего, можно было без проблем, отвернув пару болтов и гайку, заменить новой.

Конструкция шаровых

Изначально опора представляла из себя корпус, в который установили шаровый палец и поджали через металлическую пластину пружиной, а сверху накрыли пыльником. Дабы палец не износился через два дня, заложили смазочный материал и дали указание всем, кто занимается обслуживанием, регулярно проверять и заменять смазочный материал в корпусе, запрессовывая его через масленку.

Затем наступила эра пластика, и из конструкции ушла пружина. Шаровая часть пальца была помещена в полусферу, образованную вкладышами из вышеупомянутого материала. С тех пор, по сути, конструкция не изменилась, единственно, пластик был заменен на более износостойкий нейлон.

*

Шаровые опоры разделились на обслуживаемые и необслуживаемые, то есть с масленками и возможностью разборки и без, соответственно. Но чем ближе к настоящему десятилетию, тем меньше использовались разборные опоры. Отголоском эпохи остаются шаровые опоры с масленками, для закладки смазочного материала, но почти на всех машинах давно ставят необслуживаемые опоры.

Сколько в подвеске шаровых опор?

Все сводится к типу подвески. В самых простых МакФерсонах шаровых две – они находятся снизу. Чем больше рычагов, тем больше шаровых. На двухрычажках шаровые есть верхние и нижние, а на самых сложных подвесках, в основном это касается Volkswagen и Audi, шаровых может быть и по пять штук на одну сторону.

Крепеж к рычагу

Сейчас вся классификация сводится не к типу конструкции самой шаровой, а к способу ее установки – от этого очень сильно зависят затраты на замену. Самая простая и миролюбиво настроенная к хозяину автомобиля конструкция – с креплением корпуса опоры к рычагу подвески с помощью болтов, гаек или заклепок. В таком случае отсоединить изношенную шаровую от рычага не составит труда. Казалось бы, конструкция доведена до совершенства, но с конца 1990-х годов инженеры постепенно стали отказываться от нее в пользу опоры, интегрированной в рычаг подвески.Есть компромиссная конструкция, в которой нет элементов крепления к рычагу, но есть элемент фиксации – стопорное кольцо. В таком случае опора просто запрессована в рычаг (например – Zafira C и Jeep Patriot). Чтобы ее заменить, придется использовать пресс или иной силовой способ (подробнее об этом – ниже).

Крепеж к поворотному кулаку

Основные типы крепления к рычагу рассмотрели, теперь обратим взоры к фиксации шаровой опоры к поворотному кулаку, при условии, что опора на рычаге. Здесь только два варианта: палец опоры может подсоединяться и крепиться гайкой, которая или шплинтуется, или применяется самоконтрящаяся гайка с внутренним стопорным кольцом. Альтернативный вариант крепежа – стяжным болтом, как, например, у Hyundai Santa Fe с 2006 года. Последний вариант более хлопотный, так как болт, на практике, склонен к закисанию.Взять хотя бы Audi A6 С7: тут замечательная конструкция передней многорычажной подвески, в которой шаровые опоры верхних рычагов подсоединены к поворотному кулаку и зафиксированы одним длинным стяжным болтом, который очень часто прикипает настолько, что извлечь его невозможно. Ни нагрев кулака (он из алюминиевого сплава), ни охлаждение болта, ни даже прикладывание пяти, а то и десяти тонн на гидравлическом прессе не сдвигают с места этот злополучный болт и на миллиметр. И, как часто бывает в таком случае, хозяин узнает, что его кошелек опустел еще на 400–500 долларов – такова средняя цена на новый поворотный кулак для A6 C7.

В стремлении оптимизировать конструкцию подвески (не всегда в угоду ремонтопригодности) шаровую опору перенесли с рычага на поворотный кулак. В него опора может запрессовываться (SsangYong Rexton, Mercedes-Benz CLS W219), крепиться болтами (ВАЗ 2110) или фиксироваться стяжным болтом в кронштейне кулака (Subaru Forester SG). У каждого способа свои преимущества и недостатки.

В первом варианте для замены шаровой придется снять весь поворотный кулак, а это само собой разумеющийся демонтаж суппорта и диска с отсоединением от верхнего (или верхних, если их два) и нижнего рычагов. Второй и третий вариант намного проще, потому как для замены достаточно будет отсоединить нижний рычаг от шаровой опоры.

Пыльники

Они у шаровой опоры есть всегда, вне зависимости от того, снимаемая или интегрированная в рычаг опора. И они заменяемы! Небольшая поблажка от конструкторов и маркетологов. Но после радостной вести вынужден огорчить: как часто вы заглядываете под автомобиль и смотрите на пыльники? Самые ответственные – раз в 10-15 тысяч километров при периодическом ТО, а в большинстве своем автовладельцы видели свою машину снизу пару раз (когда мастер показывал износ подвески) или не видели вовсе.Как бы то ни было, но вовремя выявить потрескавшийся, но не поврежденный пыльник вероятность мала, значит вы обратите на него внимание, только если ему придет конец, а это автоматически замена шаровой опоры. Круг замкнулся. Ниже приведено описание того, как может разрушиться пыльник и как заменить шаровую опору почти в полевых условиях на примере Jeep Patriot. Отчего решили заменить? На себя обратил внимание жуткий скрип со стороны подвески при повороте рулевого колеса.

Причины и следствия выхода из строя шаровых опор

Как говорилось выше, опору придумали, как замену шкворню, но избавившись от него, не избавились от сил, действующих на шарнир. Если задать почти философский вопрос: «Так почему же изнашиваются шаровые?», то ответ будет состоять из трех основных пунктов (есть и четвертый – время – но он не интересен, так как понятен). Первый: повышенные ударные нагрузки на подвеску при проезде, например, по трамвайным путям на неприличной скорости или обычная эксплуатация автомобиля в необычных дорожных условиях, которыми нас не удивишь. Второй: отсутствие смазочного материала там, где он должен быть (помните о масленках?). И, наконец, третий: разрушение пыльника опоры.

Что касается конструктивных особенностей подвесок и влияния этого на износ, то можно сказать следующее: любая шаровая опора, как бы она ни была установлена – на рычаге или на поворотном кулаке – будет изнашиваться благодаря ударам и трению. И если вам хочется сберечь средства и нервы, то нужно чаще заглядывать за колесо, а также не кричать про себя «Банзай» при виде приближающихся недоразумений в виде выбоин.

Пример замены шаровой опоры

Специнструмента не было, но было огромное желание побыстрее решить проблему, чтобы выдвинуться в путь и приехать в срок. Потому машину на подъемник, ключи в руки, рукава до локтей. Первым делом шаровые опоры. В данном случае «умерли» обе, но даже если бы почила только одна, заменять пришлось бы все равно с обеих сторон. Это писанное правило для всех без исключения автомобилей, которое относится к ремонту элементов ходовой части и тормозной системы. Поломалось справа, значит, и левая часть под раздачу (конечно же, с определением причины асимметрии в поломке).

Приступаем. Выкручиваем болты крепления нижнего рычага передней подвески к подрамнику. Дается нелегко – болты немного прикипели. Однако выкручиваем их не полностью, так как рычаг подсоединен еще и к поворотному кулаку.

*

*

Поэтому следующим шагом мы выкрутили болт крепления шаровой опоры рычага. К слову, это не самый удачный вариант подсоединения из тех способов, что существуют. Я уже писал выше, что для выпрессовки опоры в этом случае нужно специальным клином разжимать концы кронштейна кулака. В нашем случае никакого спецприспособления не было, его роль с достоинством выполнили зубило и молоток.

Когда рычаг отсоединен, выкручиваем окончательно болты крепления к подрамнику, и вуаля – рычаг в изрядно замасленных руках профессионала. Для взора открылась ужасная картина – палец в опоре просто болтался и был поржавевший настолько, насколько вообще позволял материал, из которого он был сделан. Пыльника не было. У хозяина машины появилось несколько седых волос, так как он осознал, что в любой момент рычаг могло просто вырвать, и тогда…

Отправив хозяина пить настойку валерианы, продолжили борьбу. Механик после осмотра рычага отметил, что сайлентблокам тоже осталось недолго. Хотя по заверению вернувшегося уже спокойным хозяина, эти детали заменялись относительно недавно и вообще «быть такого не может!»

Причину разъяснил профи: чтобы скоротать время на ремонт, отдельные представители рабочего класса затягивают болты крепления рычага к подрамнику на ненагруженной подвеске. Автомобиль висит на подъемнике, а механик с динамометрическим ключом тянет болты крепления с моментом затяжки, указанном, например, в руководстве по ремонту. Все вроде бы правильно, но не совсем. Редко кто читает инструкцию, в которой черным по белому: «Окончательная затяжка элементов крепления рычага к подрамнику выполняется на нагруженной массой автомобиля подвеске». Значит, момент, который указан заводом-изготовителем, необходимо приложить после установки автомобиля на поверхность – таким образом сайлентблоки «усядутся», уберутся необходимые для нормальной работы зазоры. В противном случае получится так, как получилось на нашей машине. И хоть немедленной замены сайлентблоки не требовали, но в семейном бюджете владельца в ближайшем будущем должна была образоваться прореха.

Вернемся к нашим «баранам». Шаровая опора фиксируется в рычаге посредством трения и одного стопорного кольца. Следовательно, снимаем стопорное кольцо, если бы был пыльник, то и его, и безжалостно выбиваем опору из рычага. По идее, для этой операции нужен пресс, но дело сделано, и вопросов не возникло.

*

В комплект новой шаровой опоры входит: собственно, сама опора, пыльник и стопорное кольцо, а также специальный смазочный материал. Устанавливаем опору в рычаг, подбираем по размеру оправку и вбиваем ее в рычаг до появления выборки под стопорное кольцо над верхней поверхностью рычага. И для этой операции очень был нужен пресс (по крайней мере, так писали в руководстве по ремонту), однако пресса нет, а необходимость в срочном ремонте – есть.

*

Изрядно намучившись, устанавливаем стопорное кольцо. Наносим смазочный материал из комплекта на палец шаровой опоры и закладываем смазку в пыльник. Как оказалось, никакого стопорного кольца для пыльника нет (в данном варианте), он просто надевается на корпус опоры, и все. Впоследствии выяснилось, что пыльник выполнен как уплотнительная манжета – с упругим пояском, может, даже с пружиной внутри. Сел на опору довольно плотно.

*

Монтируем рычаг на место. Подсоединяем рычаг к подрамнику, вкручиваем, но не затягиваем окончательно болты его крепления. По совету бывалого, на резьбовую часть болтов желательно нанести немного нигрола, чтобы впоследствии облегчить их выкручивание. В новой шаровой опоре палец не болтается, потому для того, чтобы направить его в кронштейн крепления на поворотном кулаке, придется немного попотеть. Наш механик, чтобы увеличить плечо воздействия, установил на палец опоры накидной ключ и подвинул его в нужное положение. Шаровую опору подсоединили, установили и затянули стяжной болт. Опустили автомобиль на поверхность и затянули болты крепления рычага к подрамнику окончательно. Вернулись на десяток – другой строк выше и повторили все действия для второго рычага.

Всем спасибо за внимание. Если кому была полезна данная информация ставим палец вверх, а лучше подпись на мазду 🙂

Удачи Вам на дорогах и мирного неба над головой!

Шаровая что такое


Шаровая опора: для чего нужен этот узел в подвеске автомобиля?

Друзья, благодаря чему колёса наших автомобилей могут поворачивать и при этом остаются хорошо закреплёнными на элементах подвески? За это мы должны благодарить интересный узел, под названием шаровая опора.

И хоть у многих это название на слуху, не все знают что это такое. Поэтому давайте рассмотрим данную деталь со всех сторон, изучим её внутренности и выясним, может ли она сломаться. А если и сломается, как быть в таком случае.

Шаровая опора против шкворня: неравная борьба

Шаровая опора это неотъемлемая часть подвески современного авто. Именно она связывает ступицу колеса и рычаги, обеспечивая возможность его нормального вращения и одновременно поворотов влево и вправо.

В основном данная деталь применяется в передней подвеске машин, но аналогичные по своему функционалу можно встретить и в других узлах.

К примеру, в рулевом механизме или даже в креплениях газовых упоров капота.

На самом деле, шаровая опора далеко не всегда была неотъемлемым атрибутом ходовой системы.

На заре автомобилестроения, да и, откровенно говоря, вплоть до 60-х годов минувшего столетия её функции выполнял так называемый шкворневый механизм.

По сути, он представлял собой стержень, к которому крепилась поворотная ось колёс. Это был элементарный и незамысловатый механизм, но он не выдержал конкуренции с появившимися шаровыми собратьями, имеющими ряд немаловажных преимуществ, а именно:

  • долговечность;
  • лёгкость;
  • отсутствие необходимости в постоянной смазке и обслуживании;
  • наличие большего числа степеней свободы, ведь в их основе лежит шаровидный шарнир, который может не только поворачиваться в горизонтальной плоскости, как шкворень, но и без проблем отрабатывать другие степени свобод.

Одним словом, своим появлением в автомобильном мире наш сегодняшний герой сделал небольшую революцию, развязал руки инженерам-механикам и, позволил им реализовывать новые решения в подвесках, улучшающие ходовые характеристики машин и наш с вами комфорт.

Итак, пора выяснить, в чём же секрет шаровой опоры, а для этого рассмотрим её конструкцию. Скажем прямо — ничего сверхъестественного в ней нет, а даже наоборот — на редкость простой механизм.

Среднестатистическая шаровая опора современного авто состоит из таких элементов:

  • стержень с шарообразным наконечником с одной стороны и элементом крепления к рычагу подвески с другой;
  • металлический корпус цилиндрической формы;
  • полимерный вкладыш;
  • прижимная шайба, которая закрепляет предыдущую деталь в корпусе;
  • пыльник — резиновая оболочка, обеспечивающая её герметичность.

Как мы видим, ничего сложного, и прилагаемая иллюстрация вполне доходчиво даёт нам понять, как всё устроено.

Современные шаровые опоры это расходники, то есть необслуживаемые и в случае выхода из строя подлежат только замене.

Ранее конструкторы более рационально подходили к этим деталям, и снабжали их специальными отверстиями, через которые можно было запрессовать смазку внутрь, но в наше время это неактуально, ведь благодаря высокопрочным пластикам, используемым для вкладышей, эти элементы подвески без проблем могут отъездить до 150 тысяч километров.

Неисправности и их симптомы

Конечно же, не всегда шаровые опоры радуют своих владельцев безупречной работой на протяжении сотен тысяч километров. Иногда им становится плохо гораздо раньше. В чём же может быть причина? Как правило, их три:

  • повышенные ударные нагрузки — вполне логично, шаровым, да и многим другим деталям ходовой станет не по себе, если отчаянно прыгать на автомобиле по кочкам, нырять в ямы или ещё каким-либо образом проверять её на прочность;
  • высыхание смазки — именно поэтому раньше данные детали делали обслуживаемыми, но в настоящее время эта причина не сильно распространена;
  • разрушение пыльника и, как следствие, потеря герметичности. В свою очередь пыль и грязь попадает внутрь узла, разрушая его.

О том, что вас ждёт замена шаровой опоры, могут говорить определённые симптомы, игнорировать которые просто нельзя. Среди них такие:

  • стук при проезде по неровностям на небольшой скорости;
  • скрипы при повороте руля;
  • неустойчивое поведение автомобиля при движении прямо;
  • увеличившийся износ покрышек.

Конечно же, не всегда эти признаки говорят именно о проблемных шаровых опорах, но, в любом случае, при их появлении нужно незамедлительно ехать в сервис (СТО), там опытные мастера смогут поставить окончательный и правильный диагноз.

На этом всё, друзья. Приятных вам поездок, исправных и послушных автомобилей! Не пропускайте новые публикации!

Чем является шаровая опора и зачем она нужна в подвеске авто

Механические узлы современного автомобиля насыщены всевозможными узлами, обеспечивающими комфортную и безопасную езду. От старых к новым моделям машин большинство деталей модернизируется, подвергается усовершенствованию. Используются прогрессивные материалы и технологии изготовления. Одним из важных элементов в подвеске, которым конструкторы и инженеры уделяют значительное внимание при проектировании автомобиля, является шаровая опора. От качества её изготовления, особенностей конструкции и возможных неисправностей зависит безопасность водителя с пассажирами и окружающих участников дорожного движения.

Предназначение шаровой опоры в автомобиле.

Зачем нужна шаровая опора

Обычно, что такое шаровая опора в машине, начинающие автомобилисты узнают у более опытных коллег, когда проявляются косвенные признаки неисправности подвески. Могут в области колеса возникать посторонние шумы или имеются другие факторы. У автомобиля такой элемент как шаровая опора располагается не только ближе к колесу. Аналогичные соединения могут встречаться в разных частях легковушки:

  • в рулевой трапеции;
  • на рычагах развала;
  • в области крепления газовых упоров капота и пр.

Фактически по смыслу более правильное название блока – шаровый шарнир. Когда узел так называется, то понятна его суть.

Важно! Основной задачей шаровых опор является обеспечение свободы перемещения каждому из колес в горизонтальной плоскости, блокируя одновременно свободы в вертикальной плоскости.

Чтобы понять, какое количество опор установлено, необходимо учитывать тип подвески. Фактор влияет на то, сколько шаровых инженеры внедрили в свое детище. Наиболее простые MacPherson подвески обходятся двумя штуками, которые расположены снизу. Увеличение количества рычагов влечет за собой рост числа шарниров. В двухрычажных системах предусмотрена установка узла как снизу, так и сверху. В таких немецких марках как Audi или Volkswagen с одной стороны на колесо может приходиться до пяти шаровых опор. Ещё несколько десятилетий назад предшественниками сферических элементов являлись шкворневые аналоги. Это были более тяжёлые изделия, нуждающиеся в регулярной смазке. Принцип работы их предполагал возможность поворота лишь в одной оси, что отрицательно было для управляемости. Работают в процессе эксплуатации шаровые опоры таким образом, что принимают на себя воздействие от ударов неровностей дороги. Это создаёт огромную нагрузку на металлическое изделие. Однако инженеры не стремятся делать шаровую с максимальной прочностью, придав ей такую форму, чтобы при необходимости её было легко заменить, отвинтив несколько болтов. Узел превратился в расходник.

Классическая конструкция шаровых

Стандартное устройство шаровой опоры предполагает наличие основных составных частей:

  • металлический корпус;
  • палец с шаровой головкой;
  • поджимная пружина;
  • гофрированный прорезиненный пыльник.

Внутрь на заводе-изготовителе набивали достаточное количество смазочного материала. Качественной смазки хватало на длительный пробег. При каждом ТО механики должны проверять сохранность пыльника и качество/объем смазочного материала, а по необходимости с помощью масленки нужное количество допрессовывается. В поздних моделях часть металлических изделий заменена была на пластиковые аналоги. Также внутри теперь не находятся пружины (от них избавились за ненадобностью). Сферическая головка пальца теперь обкатывается в полусфере из вкладышей. В современных моделях последние изготавливают уже не из пластика, а более выносливого и прочного нейлона. Производители стали выпускать два типа шаровых, поэтому опоры бывают обслуживаемые и необслуживаемые. На большинстве новых машин находится второй тип узла. В нем отсутствует возможность разборки и встроена масленка для добавки смазки. Иногда встречаются промежуточные типы, относящиеся к неразборным вариантам конструкции, но обладающие масленкой.

Способы крепления

Основные отличия между современными сферическими шарнирами заключаются не столько в конструкции, сколько в способах крепления. Это связано с затратами трудоемкости при обслуживании, замене. Наиболее оптимальным вариантом, приемлемым для автовладельца, принято считать фиксацию корпуса шарнира к рычагу подвески за счет резьбового или заклепочного соединения. Способ позволяет при необходимости быстро демонтировать изношенный узел.

Позже от подобного способа производители стали отказываться в пользу интеграции рычага в подвеску. Данная конструкция имела недостаток, так как приходилось менять рычаг в сборе, даже если он не изношен. Преимущество заключалось в облегчении конструкции. Хотя есть мнение, что подобную систему пролоббировали маркетологи в угоду увеличения прибыли от продажи запчастей, ведь требуется менять рычаг в сборе. Некоторые автопроизводители пошли на компромисс и отказались от жесткой фиксации к рычагу. Альтернативой выступило стопорное кольцо. Опору лишь впрессовывали в рычаг. Примерами служат автомобили Jeep Patriot либо Opel Zafira C. В таком случае для замены потребуется пресс или иной тип силового воздействия.

Фиксация на поворотном кулаке

Если опора располагается на рычаге, то ее могут крепить к поворотному кулаку. Такие особенности характерны для шаровой на рычаге. Конструкция может иметь три варианта:

  • резьбовой палец соединяется и крепится гайкой, которую необходимо шплинтовать;
  • для крепежа используется самоконтрящаяся гайка, в которой имеется внутреннее стопорное кольцо;
  • установлен стяжной болт, который встречается редко, например, на Hyundai Santa Fe с 2006 г.

Последний пункт является менее приемлемым, так как при поломке и необходимости в замене, может оказаться, что резьбы закисли. Негативным фактором служит необходимость в специальном клине, применяемом для разжатия концов кронштейна кулака, где зафиксирован палец шаровой. Порой даже в замечательных конструкциях подвески немецких машин прикипевшие болты создают много трудностей во время разборки. Спасти ситуацию не удается нагревом кулака или заморозкой болта. Даже десятитонное усилие от гидравлического пресса не позволяет выпрессовать болт. Приходится расставаться, например, владельцам Audi A6 с суммами эквивалентными 400-500 долларам. В отдельных случаях инженеры переносят шарнир на поворотный кулак от рычага. Хотя подобное решение не добавляет ремонтопригодности. Тогда есть несколько способов фиксации:

  • крепеж болтами;
  • запрессовывание;
  • в кронштейне кулака применение стяжного болта.

В каждом случае имеются как достоинства, так и недостатки.

Пыльник

Обязательным атрибутом главного шарнира подвески является пыльник. Используется он как на съемных, так и на несъемных конструкциях. Деталь относится к заменяемым. Контролировать его состояние специалисты рекомендуют не реже, чем через 10-15 тыс. км. пробега. Своевременная замена износившегося пыльника поможет сэкономить на ремонте/замене всей шаровой. В его задачу входит блокирование проникновения к трущимся поверхностям влаги, пыли и грязи, способствующим быстрому износу металлических деталей.

Возможные неисправности шаровой опоры

Выявить самостоятельно признаки износа шаровой опоры сможет даже начинающий автомобилист по косвенным признакам. Необходимо обращать внимание ан поведение автомобиля во время поворота. Когда водителю приходится прилагать особые усилия либо проявляется характерный звук (скрип), то высока вероятность поломки шаровой. Дополнительным негативным признаком служит проявление стука во время езды машины с небольшой скоростью по неровной поверхности. Рекомендуем провести диагностику, когда заметны такие симптомы износа, как неустойчивость передних колес и их виляние в стороны в процессе прямолинейного перемещения. К признакам выработки шаровой опоры многие специалисты относят неравномерность износа шин автомобиля.

Как самому на автомобиле проверить шаровую опору

Продлить рабочий ресурс для шаровых опор помогает правильная их эксплуатация и своевременный уход. Обычно ресурс современных сферических шарниров у машин в зависимости от марки достигает 30-100 тыс. км. пробега. В зону риска с преждевременными поломками могут попадать автомобили, обладающие критериями:

  • на шаровой разорван пыльник;
  • машина часто ездить по некачественной дороге;
  • узел имеет недостаточный объем смазки;
  • пальцы шарнира стерлись, появился зазор, приводящий к разбалтыванию.

Для проверки состояния шаровых опор потребуется подъемник либо домкрат. После поднятия авто тестируемое колесо должно иметь возможность свободно вращаться. Автомобилист берется за верхний и нижний край колеса и слегка покачивает в вертикальной плоскости. Можно просить помощника, чтобы он слегка проворачивал руль. Выработку удастся услышать при определенном положении колеса. Однако люфт в некоторых случаях является следствием недостаточного затягивания либо поломки подшипника ступицы. Также зазор возникает и из-за повреждения сайлентблоков рычага. Потребуется провести дополнительный тест. Используя плоскую часть монтировки, выявляем, необходимо ли менять шаровые. Вставляем ее в просвет между рычагом и поворотной цапфой. Создаем небольшое усилие на рукоятку и следим за узлом. При наличии исправного шарнира люфт будет отсутствовать. Негативными факторами окажутся постукивание и щелчки, возникающие в процессе нажатия на ручку.

Вывод

Научившись самостоятельно диагностировать неисправности шаровой опоры, автовладелец обезопасит себя в пути. Также по возможности требуется своевременно добавлять смазку под пыльник или проводить полную замену узла.

Для чего нужна шаровая опора в автомобиле

Главная › Ремонт автомобилей

30.08.2018

Любой автомобиль – это сочетание достаточно большого количества различных узлов и систем. При этом если о самых основных узлах, таких как мотор или трансмиссия, знают все, то более мелкие элементы, наподобие шаровой опоры, остаются незамеченными многими автовладельцами. С другой стороны, это совершенно не значит, что данный узел менее важен для функционирования транспортного средства.

Наоборот, при выходе элемента из строя, езда на машине станет затрудненной и небезопасной. Как результат, возникает необходимость узнать о том, что такое шаровая в автомобиле, для чего она нужна, а также как понять, что она вышла из строя. Все это мы и обсудим в статье.

Что такое шаровые в машине

Прежде чем решать, для чего нужны шаровые опоры на автомобиле, необходимо разобраться, что же собой данный элемент представляет вообще. Сразу стоит сказать, что шаровые опоры – это один из наиболее важных составляющих элементов подвески транспортного средства. Более древним аналогом этого узла выступает шкворневая конструкция, которая соединяла подвеску и ступицу.

В ходе своего функционирования, устройство отталкивается от принципа вращения и раскачивания пальца в форме конуса по корпусу. Это позволяет поглощать основную нагрузку, которой подвержено транспортное средство. При этом именно данный элемент отвечает за то, чтобы подвеска функционировала должным образом, то есть обеспечивала нормальное управление машиной, ровность колес, а также комфорт пассажиров и водителя.

Как и любой другой элемент трансмиссии, со временем шаровая опора выйдет из строя. К этому может привести естественный износ, механические повреждения и, что самое важное, неправильная эксплуатация транспортного средства.

Видео-обзор для чего нужна шаровая опора в автомобиле:

Признаки поломки элемента

Итак, мы ответили на вопрос о том: «Шаровая автомобиля: что это такое?». Теперь же необходимо определить, когда этот элемент приходит в непригодность. Среди основных симптомов тут следует выделить:

  • шум из подвески на низкой скорости во время преодоления различных дорожных препятствий (углубления, лежачие полицейские и пр.). При этом звуки доносятся именно из передней части машины. Как правило, к этому приводят механические поломки и сниженный уровень смазки. Кроме того, часто звук проявляется в зимнее время даже при нормальном рабочем режиме узла;
  • колеса раскачиваются по сторонам во время прямолинейного движения. Это говорит о наличии в опоре люфта. Подобная неполадка является очень серьезной, поскольку сильный наклон может привести к полному выворачиванию колеса;

Обнаружив подобную неисправность, следует максимально быстро приступить к ремонтным работам.

Методы диагностики

Есть также два способа, которые помогут более точно определить наличие или отсутствие поломки:

  • на слух. Попросите товарища раскачать ваше авто при выключенном моторе. Если опоры начнут стучать, требуется их снятие и ремонт;
  • с помощью раскачивания колес. Машину поднимаем на домкрате, после чего просим помощника до упора выжать тормоз. Немножко раскачиваем колеса руками. В случае наличия люфта, необходима замена опор.

Что приводит к поломке системе

Как правило, замена системы требуется в случае:

В среднем, срок службы опоры достигает 30-100 тыс. км пробега, так что долговечным элемент назвать трудно.

Что нужно знать о замене элемента

Итак, шаровая в машине – это важная деталь, которая требует немедленного ремонта при определении неполадки.

Стоит отметить, что в ряде случаев менять опору придется вместе с рычагом, а это существенно увеличивает стоимость ремонта. Немножко сэкономить можно, занявшись ремонтом самостоятельно.

В то же время, если вы не знаете, что такое шаровая опора автомобиля, то, возможно, есть смысл доверить ремонтные работы в руки профессиональных мастеров.

Как продлить срок службы элемента

Мало знать, за что отвечает шаровая опора в машине. Для автолюбителей более важно помнить правила, которые позволят продлить срок службы данного приспособления:

  • если возникла необходимость заменить неисправную опору, следует выбирать модели от проверенных производителей;
  • не следует ездить по неровным дорогам, а если возникла такая необходимость, избегайте езды на высоких скоростях;
  • контролируйте состояние пыльника шаровой опоры. В случае наличие на нем трещин, грязи и пыли, это приведет к ускоренному износу узла.

Таким образом, придерживаясь этих простых советов, вопрос о том, что такое шаровая опора в машине, а также как ее отремонтировать, не будет возникать вообще.

Итог

Мы узнали, ответ на вопрос: «Что это – шаровая в машине?». Подобный элемент является одним из важнейших для функционирования подвески современных автомобилей. Таким образом, при обнаружении определенной неисправности, следует как можно быстрее заняться ремонтом узла.

В то же время, если у вас отсутствуют необходимые знания и умения, есть смысл доверить все в руки профессионалов – они станут гарантией того, что работа системы будет выполняться надлежащим образом.

Видеосовет шаровая опора для чего нужна и как отремонтировать:

Для чего нужна шаровая опора в автомобиле Ссылка на основную публикацию

Что такое Шаровая опора и для чего она нужна. — DRIVE2

Продолжаем познавательную страничку.

Шаровая опора

Шаровая опора является одним из ключевых элементов подвески автомобиля, критический износ которого может привести к весьма плачевным последствиям.

Шаровая опора пришла на смену шкворневой конструкции соединения рычага подвески и ступицы управляемого колеса. Этот узел обеспечивает сохранение горизонтального положения колеса при его вертикальном перемещении во время поворота ступицы. Конструкция шаровой опоры предполагает вращение и раскачивание конусообразного пальца на небольшие углы в корпусе опоры благодаря грибообразномому или сферическому наконечнику. Шаровая опора, как правило, имеет неразборную конструкцию.

В процессе эксплуатации автомашины опора подвергается серьезным нагрузкам. Это связано в том числе и с тем, что на этот элемент может приходиться значительная часть массы автомобиля. Постоянное трение приводит к износу опоры – т.е. увеличивается зазор между наконечником и корпусом, и палец начинает в нем попросту болтаться.

Происходит это по нескольким причинам.Во-первых, в результате естественного процесс старения и износа.Во-вторых, на износ серьезно влияет быстрая езда по неровным дорогам, увеличивающая динамические нагрузки на опору.

Наконец, в-третьих, при разрыве резинового пыльника в зазор попадает грязь, усиливающая абразивный износ и коррозию.

Чрезмерный износ опоры может привести к тому, что шарообразный наконечник пальца вырывается из корпуса и колесо в буквальном смысле падает на асфальт.

В случае обнаружения износа шаровой опоры она подлежит немедленной замене. Однако, в некоторых моделях автомобилей, где шаровая меняется вместе с рычагом, целесообразнее с финансовой точки зрения воспользоваться услугами реставраторов.

Благодарю за внимание!

источник: vk.com/drivingacar

жмём кнопочки

Шаровая опора: устройство, неисправности и проверка

В любом автомобиле, шаровая опора является важнейшим элементом подвески, выход, из строя которого сопровождается, как правило, серьезным ремонтом, особенно если поломка произошла на дороге. Начинающим, да и не только водителям, следует помнить, что любая неисправность, связанная с шарниром, ведет за собой массу неприятностей, хорошо, если вы заметите проблему еще перед поездкой. Ведь на скорости, «облом» шаровой, может легко привести к опрокидыванию машины, с более серьезными последствиями.

Шаровая опора на фото

Помните, что с учетом расположения шаровой, её обрыв приводит к развороту колеса наружу, то есть автомобиль попросту сядет «на брюхо».

Простой пример, к чему может привести поломка шаровой.
Устройство шаровой опоры

У большинства автомобилей шарниры имеют некоторые отличия, у кого-то визуальные или даже конструктивные различия. Приведем только наиболее встречающийся тип, из чего они состоят:

1. Корпус, внешняя овальная часть «чаши», которая, как правило, изготавливается из дешевых, но прочных сортов стали.

2. Вставка, та часть, которая содержится внутри основной «чаши», она выполнена уже из более качественной и износостойкой стали, способна переносить удары.

3. «Яблоко», элемент, который принимает на себя большую часть нагрузки. Для понимания – это металлический (цельный) шар, к которому приваривается «палец».

4. «Стопорник», своеобразное кольцо, которое обеспечивает надежную фиксацию «яблока» в «чаше».

Устройство

5. Наконечник, он же «палец», элемент соединяющий опору с колесом.

6. Пыльник, его предназначение, как понимаете, это защита от грязи, песка, влаги и т.д.

7. Резьба пальца. Благодаря ей, опора и «цапфа» колеса надежно скреплены.

8. Пластина с отверстиями – фланец. Деталь, которая обеспечивает крепление опоры на рычаг.

Раньше, когда детали были в дефиците, умельцы восстанавливали опоры собственноручно. Однако сейчас такая практика уходит в небытие, ведь стоимость и надежность нового шарнира куда выше, чем восстановленных деталей.

Признаки неисправностей

С учетом такой серьезной роли этого элемента на подвеску автомобиля, каждый водитель должен следить за состоянием агрегата и регулярно проводить профилактику. Желательно это делать в специализированных сервисах, а не в кустарных условиях. Чтобы определить реальную проблему, необходимо серьезно повозится и снять массу комплектующих, которые связаны с шаровой. Конечно, есть определенные признаки неисправностей, которые могут только свидетельствовать о какой-то проблеме, но не стоит полагаться только на них.

Осмотр агрегатов – это обязательное «занятие» водителя перед поездками, особенно на длительное расстояние.

Сейчас приведем только небольшой перечень признаков, которые могут указать на направление поиска неисправности. Итак:

• При наездах на небольшие препятствия, к примеру, «лежачие полицейские», ямы, «горбы», отчетливо слышится стук подвески. О чем это свидетельствует? Вполне возможно, что причина скрывается в расшатавшемся «пальце» либо слишком малом количестве смазки. Вариантов по большему счету масса.

Кстати, по поводу возникающего стука, но уже в зимнее время, есть небольшая оговорка. С учетом холодных температур, смазка в самой шаровой может застыть и соответственно первое время после поездки, может доноситься этот звук. Если спустя 5-8 минут, звук так и не прошел, значит, проблема не в холоде.

Проверка

• Второй «симптом» заключается в появившемся люфте, когда при движении колесо словно заваливается на бок. Это очень опасно и почти всегда свидетельствует о появлении люфта наконечника. Лучше не откладывать с заменой в таком случае, потому что машина может просто завалиться.

• Следующий признак со стопроцентной вероятностью не может свидетельствовать о проблемах с шаровой, однако должен насторожить водителя. Речь идет о неравномерном стирании шины.

• Менее встречающийся «симптом» — это когда при повороте руля, особенно на маленьких скоростях, появляется скрежет или даже скрип.

Обратите внимание, если вы заметили даже один из таких признаков, немедленно отправляйтесь на сервис, потому что игнорирование проблемы, окажется еще плачевней.

Причины выхода из строя?

О том, какие признаки помогут определить неисправность, уже разобрались, теперь стоит выяснить, а что в принципе может повлиять на сокращение срока эксплуатации шаровой или вовсе выходу её из строя? Итак, факторы, которые приблизят «смерть» шарнира:

1. Повреждение пыльника. Что это в принципе такое? По-простому – это обычная резинка, конусовидной формы, которая защищает металлические и не только детали, от попадания грязи и тому подобного. Проверяйте периодически состояние пыльника, ведь если образовалась даже небольшое отверстие, через него с легкостью попадет грязь, песок, реагенты, что сократит жизнь опоры.

Особое внимание уделяйте состоянию пыльников в жаркое время и в холода, когда резина подвергается большему воздействию.

Порванный пыльник шаровой Лада Ларгус

2. Неаккуратная езда или же езда по плохим дорогам, бездорожью. Вообще ямы, «горбы», прочие неровности они только приближают конец. У нас в стране эта проблема актуально, как нигде. Поэтому не стоит доверять производителям, что шаровая опора проходит 50 000 – 80 000 км, зачастую, этот срок вдовое, а то и трое меньше.

3. После выработки смазки, металлические детали взаимодействуют напрямую, что соответственно сокращает срок жизни. Поэтому следите за уровнем смазывающей жидкости и по возможности добавляйте её.

Смазка на шаровой

4. Классическое и банальное стачивание «пальца». Редко, но детали, купленные у проверенных производителей, после длительной работы изнашиваются, наконечник стачивается и в определенный момент, может просто «выскочить из гнезда».

Лопнул палец шаровой опоры
Проверка. Способы.

Способов проверки опоры достаточное количество, однако, не все они предназначены для самостоятельной проверки, зачастую требуется специализированное оборудование, подъемники и тому подобное. Но, есть пару методов, которые обычно используют «гаражные мастера». Итак, как правило, «затестить» подвеску куда проще:

1. Первый способ:

- ищем эстакаду или смотровую площадку, потому что понадобится доступ к днищу;

- зажимаем «ручник», включаем «нейтраль» и «клиним» задние колеса. Подойдут даже кирпичи.

- поочередно поднимаем то правую, то левую переднюю сторону автомобиля. Беремся за две точки на колесе – вверх и низ шины. Затем пробуем раскачать колесо в вертикальной плоскости. Если слышится даже небольшой люфт, срочно меняйте опоры, выезды на дорогу в таком случае опасны.

2. Второй способ менее трудоемкий, однако, необходимо иметь специальное приспособление, такое как штангенциркуль или глубиномер. Вам необходимо забраться под машину и измерять глубину между торцом «яблока» и контрольным отверстием. Какие именно размеры должны быть, обычно указывается в руководстве к машине. Но, всегда можно найти данные по модели в интернете.

К примеру, для отечественных ВАЗ, расстояние (глубина) не должна быть более 12 мм. В противном случае, необходимо заменить деталь.



Неисправности шаровой опоры. Основные признаки и как определить неисправность

Неисправность шаровой способна спровоцировать аварийную ситуацию, при которой колесо автомобиля выворачивается наружу. Но если она только начинает стучать при езде, в том числе на большой скорости то печальных последствий можно избежать. Поэтому автолюбителю очень рекомендуется знать все признаки неисправности шаровой опоры автомобиля, а также методы их диагностики и устранения.

Содержание:

Признаки неисправности шаровой опоры

Не знаете как определить неисправность шаровой? Ответом на этот вопрос могут служить следующие ситуации и их признаки, представлены в таблице:

Симптомы неисправности шаровой опорыОписание признака и причины
Стук от колеса во время движения, особенно при проезде ям и различных неровностей.Лязг и стук способен возникнуть на любой скорости. Особенно хорошо он слышен при наезде груженной машины на яму, резком вхождении в поворот с креном кузова, резком торможении. Может носить как разовый так и повторяющийся характер, во время пиковой нагрузки на шаровую опору. Исключение составляет случай, когда в холодное время года замерзает смазка в ШРУС, однако после прогревания и непродолжительной езды она разогревается и стук прекращается.
Изменение характеристик развала-схождения.Обычно больше «страдает» то колесо, на чьей стороне больше износилась шаровая опора. Такие изменения развала-схождения не будут видны на глаз, поэтому для идентификации поломки рекомендуется воспользоваться услугами автосервисов, где выполняют замер и восстановление сход-развала. Косвенным признаком поломки в данном случае будет «подъедание» резины на краю колеса.
«Виляние» машины по дороге.Такое поведение вызвано появлением люфта в шаровой опоре. Из-за него колесо шатается при езде и машина не в состоянии ровно держать дорогу. Причем это рыскание будет увеличиваться по мере увеличения скорости движения. Однако на начальном этапе этот признак уловить достаточно сложно, особенно, если автомобиль, в основном, ездит по плохим (неровным, разбитым) дорогам.
Скрип во время поворота.В данном случае имеется в виду скрип, исходящий от передних колес. Так как скрипящие звуки могут также доносится от гидроусилителя или рулевой рейки. Поэтому в таком случае лучше сделать дополнительный осмотр шаровой монтажкой.
Неравномерный износ покрышек передних.Когда в результате повреждения шаровой опоры рулевое колесо стоит не строго вертикально, а под углом к поверхности дороги, то по его внутреннему краю (тот, который ближе к двигателю) протектор изнашивается сильнее, чем на остальной поверхности колеса. Проверить это можно просто визуально, если осмотреть соответствующую поверхность покрышки с той стороны, откуда происходит стук во время езды. Также этому может способствовать и биение колеса при движении.
Во время торможения меняется траектория движения автомобиля.При движении прямо и торможении машина может немного свернуть вбок. Причем в тот, со стороны которого имеется поврежденная шаровая опора. Вызвано это тем, что одно из колес немного наклонено, что создает усилие для движения. Обычно при этом слышны характерные щелчки, исходящие из района установки шаровой опоры. По мере усиления торможения звук щелчков также может увеличиваться.

При появлении хотя бы одного из перечисленных признаков неисправности нужно определить неисправный узел, для этого проверить не только шаровую, но и другие элементы подвески. Зачастую проблема возникает в комплексе, то есть, частично из строя выходит как шаровая опора, так и другие элементы подвески и рулевого управления. И чем раньше их диагностировать и устранить — тем дешевле это обойдется и тем безопаснее и комфортнее будет ездить на автомобиле.

Причины неисправности шаровой

Существует ряд типовых причин, по которым шаровая опора приходит в негодность. Среди них:

  • Естественный износ. В среднем, шаровый шарнир может ходит в пределах от 20 до 150 тысяч километров пробега. Однако, если деталь более-менее качественная, то проблемы с ней могут начаться примерно через 100 тысяч километров пробега на автомобиле. На износ влияет много факторов — качество выполненной детали, условия эксплуатации, уход за деталью, наличие смазки, целостность пыльника, езда на большой скорости по неровной дороге, резкие перепады температуры, езда по бездорожью и так далее.
  • Порванный пыльник. Эта часть шаровой опоры, грубо говоря, считается расходным материалом, поэтому автовладельцу желательно периодически следить за его состоянием, в частности, целостностью. Если пыльник повредиться, то внутрь шаровой опоры во время езды на автомобиле наверняка попадет влага, песок, грязь, мелкий мусор. Все эти элементы будут образовывать абразивный материал, который будет естественным образом изнашивать внутренности опоры. Поэтому порванные пыльники нужно своевременно менять используя при этом соответствующую смазку.
  • Повышенные нагрузки. В первую очередь это касается езды на автомобиле на высокой скорости по неровным дорогам. В таких условиях удары приходятся на различные элементы подвески, и в том числе — на шаровую опору. Естественно, что это приводит к ее износу и повреждению. Другая ситуация — перегрузка машины, то есть, перевозка на ней предельно допустимых по массе грузов или даже с превышением допустимой массы. Особенно тяжелый вариант — совмещение быстрой езды по неровной дороге при значительно загруженной машине.
  • Выработка смазки. Она удаляется из шаровой по естественным причинам — высыхание, испарение. Как указывалось выше, при повреждении пыльника смазка может быть удалена очень быстро вследствие естественных причин, что приведет к усиленному износу шаровой опоры. Соответственно, полезно периодически добавлять смазочную массу в шаровую, в том числе при установке нового узла, поскольку зачастую на новых опорах производители оставляют не так много смазки, как того требует инструкция автопроизводителя. Для добавления смазки в шаровую существуют специальные приспособления. А в качестве смазывающего материала можно использовать литиевые смазки (например, «Литол»), средство ШРБ-4 и прочие.

Помните, что причины неисправностей шаровой опоры не появляются в одночасье. Исключением может быть лишь изначально бракованная деталь (например, с трещиной на корпусе), однако вероятность этого достаточно мала. Поэтому нужно диагностировать шаровую еще на начальном этапе поломки. А при покупке также лучше не скупиться и заплатить чуть больше, ведь чем деталь дороже тем, она будет более износостойкой (в большинстве случаев). Главным их отличием является качество материала, тип и количество используемой смазки, а также стойкость на разрыв.

Как определить неисправность шаровой

Считается, что оптимальным методом проверки шаровой опоры будет посещение автосервиса, где есть подъемник и соответствующий стенд. Там специалисты смогут выявить неисправность не только шаровой опоры, но и других элементов подвески машины.

Однако если задача стоит только проверка шаровой, то сделать это можно в гаражных условия при помощи одной только монтажки. Ну разве что желательно чтобы машина стояла на яме или эстакаде. Определить неисправную шаровую опору можно будет по главному симптому — стуку и свободному ходу шарового пальца при создании на него усилия монтировки.

Быстрая проверка

В первую очередь необходимо «прослушать» шаровую опору. Однако для этого лучше взять себе помощника, причем желательно знающего, какой звук издает поломанная опора и вообще мало-мальски разбирающийся в элементах подвески автомобиля. Алгоритм проверки прост — один человек раскачивает машину из стороны в сторону (в направлении, перпендикулярном движению), а второй — прислушивается к звукам, исходящим из элементов подвески, в частности, из шаровой опоры.

Если такое раскачивание не дало результатов, стоит поддомкратить машину с той стороны, где вы хотите проверить опору. Потом, зажав педаль тормоза (это делается для исключения возможного люфта подшипника), пытаться раскачивать колесо в направлении, перпендикулярном движению (то есть, от себя и на себя). Если имеют место люфт и/или «нездоровые» лязгающие звуки — значит, имеют место проблемы с шаровой.

Люфт разбитой шаровой проверят с помощью монтировки. Так, машину нужно поднять на домкрате, а плоский конец монтировки поместить между рычагом и поворотной цапфой. Затем пока один человек медленно вращает рулем, второй давит на монтировку. Если люфт имеется, то он будет хорошо ощущаться, и даже виден на глаз. Подобную процедуру можно также выполнять и без вращения рулем, особенно, если шаровую уже значительно изношена.

Можно ли ездить с разбитой шаровой

Многих автолюбителей, впервые столкнувшихся с подобной проблемой, интересует вопрос о том, если стучит шаровая, можно ли ездить с такой поломкой? Ответ на него зависит от степени изношенности и поврежденности указанного узла. Если стук при шаровой опоры на ходу только появился и при этом машину еще не «водит» по дороге, она не стучит при поворотах, то есть, имеются лишь ранние признаки, то на такой машине передвигаться еще можно. Однако, следите затем, чтобы скорость движения была не большая, а также старайтесь избегать ям и неровностей. Ну и, конечно же, все равно нужно задуматься о предстоящем ремонте. Ведь чем раньше его сделать — тем, во-первых, он дешевле обойдется, а, во-вторых, машину можно будет эксплуатировать безопасно!

Если же поломка шаровой дошла уже до такой степени, что машина «ерзает» на дороге и стук шаровой опоры на ходу отчетливо прослушивается, то от эксплуатации такого автомобиля лучше отказаться до выполнения ремонта. В крайнем случае можно на небольшой скорости и соблюдая правила безопасной езды доехать на ней до автосервиса или гаража, где предстоит выполнить ее замену (обычно шаровая опора ремонту не подлежит и ее только меняют на новую).

Также часто спрашивают о том:

Спрашивайте в комментариях. Ответим обязательно!

Шаровая опора - как она работает?

Шаровая опора являет собою элемент подвески передних (управляемых) колес автомобиля, который обеспечивает достаточно жесткое крепление с сохраняющим ограничение подвижности рычагов к колесной ступице моментом. При непосредственном передвижении, ведущие, передние, колеса транспортного средства будут выполнять несколько функций: обеспечение движения автомобиля по дороге и допущение маневров, то есть поворачивание влево и вправо.

К положению колес касательно полотна дороги для обеспечения маневрирования и движения предъявляется несколько определенных требования:

- ровность в стойке колес;

- они должны катиться назад или вперед;

- быть легкоуправляемыми рулем;

- быть надежно закрепленными.

Именно все соответствующие составные этим условиям способна обеспечивать подвеска, шаровая опора в которой является основой, так как соединяет ступицу управляемого колеса с рычагами подвески.

1. История создания шаровой опоры.

Впервые шаровые опоры изобретались и использовались как альтернатива шкворневому механизму. В первые разы данные опоры были лишь конструкционной составной передней подвески, вследствие чего было возможным обеспечение поворота колеса автомобиля вокруг оси вертикальной. Конструкция стандартная в шаровой опоре, которая остается практически неизменной и в современном мире, разрабатывалась ученными-инженерами еще в средине прошлого века.

2. Устройство шаровой опоры.

Весь технический прогресс и развитие привели к тому, что возникают определенные изменения в первоначальном устройстве опор шаровых, которые, по своей сути, не имели принципиально отличительного характера. Так, на смену половинкам корпуса, которые были штампованными и соединенными точечной сваркой, пришли литые опоры и разборные, которые имеют резьбовую крышку, являются обслуживаемыми и необслуживаемыми. Данные модификации вполне оправданы и полезны для современного автомобилиста. Сейчас, самая универсальная и распространенная конструкция необслуживаемой шаровой опоры состоит из: пальца с шаром, резьбы, корпуса со сферической выемкой. Пыльник, который надевается на палец, способен предотвращать попадание грязи и влаги в заполненный густой специальной смазкой корпус устройства.

Основная функция опоры шаровой заключается в обеспечении в момент вертикального перемещения колеса его фиксированное положение в плоскости горизонтальной. Сам шаровой палец способен вращаться в корпусе, при этом раскачиваясь самостоятельно на небольшие углы. Таким образом, в плоскости собственного крепления данная опора способна обеспечивать одновременные линейные и вращательные пальцевые перемещения.

Материалом для всех деталей шаровой опоры служит сталь. Для того, чтобы снизить трение всех рабочих соприкасающихся поверхностей, сферическое углубление корпуса покрывается пластмассой или другим материалом из полимера. Тем не менее, существуют такие шаровые опоры, конструкция которых не предусматривает такого рода полимерное покрытие. Прежде всего это касается непосредственно отечественных автомобилей прошлого века. Дело в том, что все такие модели комплектовались посредством разнообразных шаровых опор, люфты в которых устранялись посредством подтяжки крышки.

В современном мире основными являются два способа крепления опоры шаровой. В первом случае устройство крепится болтами к рычагу, а во втором – запрессовывается в него. Так, при выходе шаровой опоры из строя, которая закреплена болтами, нужно будет заменить ее отдельным узлом, который можно приобрести его и установить, посредством приворота болтами к рычагу. Второй случай предусматривает замену рычага подвески с запрессованной и предустановленной шаровой опорой. Стоимость такого рода ремонтных работ будет достаточно высокой, так как в нее будет входить и стоимость рычага.

Большинство запрессованных шаровых опор устанавливается непосредственно на автомобили японского производства. Данные производители предлагают шаровые опоры, как отдельные узлы. Это будет намного дешевле, чем обычные устройство, хотя и качество будет у них не лучшее, так что закупаться несколькими устройствами на год-два придется.

Само устройство шаровой опоры, из-за своего непосредственного предназначения, эксплуатируется и работает в достаточно жестком режиме. Вся основная масса автомобиля будет опираться на небольшую площадь поверхности самого шара. При учете веса пассажира, груза в салоне автомобиля, высокой скорости и некачественных отечественных дорог, будет ясным, что все нагрузки и воздействия на данное устройства вырастут в разы. Что может привести к износу данного узла.

При выборе и покупке данной нагруженной детали, следует отдавать предпочтение только оригинальным производителям устройств. Автомобильный рынок полон торговых марок, которые выпускают неплохие аналоги оригинальных деталей. Тем не менее, выбирать нужно только те, которые хорошо себя зарекомендовали. Все производственные мощности, опыт, дают возможность отечественному автопрому обеспечить нормальный уровень качества. В результате можно получить надежные и достаточно крепкие шаровые опоры, которые не чуть не будут хуже, чем зарубежные аналоги.

3. Количество шаровых опор в подвеске.

Самый распространенный вариант – это передняя подвеска, которая имеет две шаровые опоры – по одной на каждое колесо. Некоторые транспортные средства, такие как внедорожники, имеют 4 шаровых опоры на передней подвеске, верхнюю и нижнюю. Самым редким является случай с тремя шаровыми опорами. Современные транспортные средства, которые имеют независимую многорычажную заднюю подвеску достаточно часто оснащаются шаровыми опорами и на колесах задних.

Множество шариковых опор обеспечивают их длительную и надежную службу, что снижает любую вероятность поломки до минимума. Тем не менее, такое же обстоятельство способно усложнять процедуру диагностики подвески автомобиля, что значительно может увеличить всю суммарную стоимость ремонтных работ и деталей и запчастей.

4. Диагностика и замена шаровых опор.

Если при непосредственном повороте руля транспортного средства автомобилисту нужно прилагать особые усилия или возникает характерный скрип, то скорее всего возникли проблемы с опорой шаровой. Кроме того об этом же будет свидетельствовать и возникновение стука при передвижении автомобиля на небольших скоростях при неровных поверхностях. Еще один признак выхода из строя опор шаровых – это виляние и неустойчивость передних колес при непосредственном передвижении по прямой. Иным признаком данной проблемы является неравномерный износ шин транспортного средства.

Вполне является ясным, что быстрая и качественная замена всего устройства шаровой опоры будет возможной лишь при помощи и эксплуатации профессионалов. Тем не менее, многие автолюбители отдают предпочтение собственному труду и работе. В современном мире вопрос о производстве шаровых опор черпает ответ в тезисе о том, что это высокотехнологический процесс, который позволяет добиваться высокой степени надежности и стойкости. Тем не менее, замена данного устройства является одним из самых распространенных видов ремонта автомобиля. Ситуация, конечно же, никоим образом не сможет измениться, пока не изменится качество наших отечественных дорог.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Не оставляйте шар для боулинга в машине. Сделайте это вместо этого! - Капитальный ремонт боулинга

Однажды гуляя с компанией друзей по магазинам, мы в последний момент решили пойти поиграть в боулинг. Поскольку я единственный в группе, у кого есть свой мяч, я был взволнован, пока не вспомнил, что мой мяч был дома. Поэтому я подумал, что, может быть, с этого момента мне стоит оставить свой шар для боулинга в машине.

НИКОГДА не рекомендуется оставлять шар для боулинга в машине из-за нормальных условий вождения и меняющейся температуры .Температура в автомобилях меняется в течение дня, и ее невозможно контролировать, так как ваш шар для боулинга может расколоться или потерять масло.

Многие люди думают, что можно оставить шар для боулинга в машине, если это будет ненадолго. Хотя это может быть правдой в очень редких случаях, шары для боулинга, хотя и жесткие снаружи и внутри, очень чувствительны к различным температурам.

Можно ли оставить шар для боулинга в машине?

Ну, конечно, вы МОЖЕТЕ оставить шар для боулинга в машине.Вы должны? это правильный вопрос. И ответ на ЭТОТ вопрос - большое НЕТ.

Я живу в северо-восточной части Америки. Летом очень жарко, а зимой очень холодно. Это значит, что летом температура в моей машине может подниматься до 140+ градусов. Зимой может попадать в отрицательные температуры.

При такой температуре я рискую, что мой шар для боулинга расколется от материалов, из которых он состоит, расширяясь и сжимаясь. Шары для боулинга также покрыты маслом, и если вы оставите мяч в машине и подвергнете его воздействию сильной жары (всего, что не является комнатной температурой), вы рискуете потерять масло. Что нужно проверить и тщательно стереть.

Как и шары для боулинга, которым нужно время для разминки перед игрой, так и боулеры. Теперь, если вы оставите шар для боулинга в машине, и у вас есть лента в отверстиях, чтобы помочь с разминкой, лента не будет очень эффективной. Это действительно будет огромный беспорядок.Или выскользнет, ​​если холодно.

Следовательно, в более прохладные месяцы, такие как зима, когда температура достигает нуля, ваш шар для боулинга снова расширяется и сжимается. Когда вы переносите холодный мяч на дорожки, и он практически заморожен, он не только будет неудобным при использовании, но и будет плохо работать.

Когда масло на шаре такое холодное, а дорожки теплые, ваш шар для боулинга, скорее всего, будет скользить по дорожкам, а не зацепиться, как это было задумано .Не рекомендуется оставлять шар для боулинга в машине. За хорошим шаром для боулинга стоит потратить время и усилия, а не оставить его в машине, как вонючую спортивную сумку.

Что вы делаете со своим шаром для боулинга?

Лучшее место для шара для боулинга - это ваш дом. И я имею в виду В вашем доме, а не в гараже или недостроенном подвале. Их следует постоянно хранить при комнатной температуре, чтобы масла не вытекли или не замерзли.

Их также можно хранить в местном боулинг-клубе, если в них есть шкафчики. Я бы лично стал хранить их в боулинге, если вы бываете там несколько раз в неделю. Это сэкономит вам дорогу домой каждый раз за мячом.

Преимущество хранения шара для боулинга дома заключается в том, что вы можете самостоятельно ухаживать за шаром на досуге и следить за тем, чтобы в случае очень плохой погоды и потери энергии он оставался в хорошем состоянии. Также проще продемонстрировать свой новый мяч друзьям и показать им нестандартную раскраску или свое имя, выгравированное на нем.

Если в вашем местном боулинг-клубе есть шкафчики для хранения вещей по разумной цене, это может вам подойти. Я бы спросил менеджера боулинг-клуба, есть ли там резервный генератор и хорошая система безопасности, чтобы защитить ваши вложения в шар для боулинга, а теперь и в боулинг.

Резервный генератор, чтобы гарантировать, что в случае потери электроэнергии в этом районе летом или зимой, чтобы убедиться, что шар для боулинга остается при комнатной температуре, и система безопасности, чтобы вам не нужно было беспокоиться о том, что однажды вы с радостью придете к боулингу только для того, чтобы найти это место было ограблено накануне вечером, а ваш шар для боулинга был украден или поврежден.

Может ли испортиться шар для боулинга?

Да. В конце концов, шар для боулинга испортится, если им часто пользоваться. На самом деле никто точно не знает, КАК долго прослужит шар для боулинга, поскольку каждый пользователь уникален, а также его окружение. Однако с при надлежащем уходе и регулярном посещении местного профессионального магазина вы можете сделать свой шар для боулинга ОЧЕНЬ долгим.

Благодаря новым технологиям шары для боулинга могут прослужить в среднем от 5 до 10 лет, опять же, при надлежащем уходе и регулярном посещении местного профессионального магазина.Хранение шаров для боулинга при комнатной температуре и вдали от резких перепадов температуры поможет продлить срок службы шара.

Важно изучить и разработать надлежащую процедуру обслуживания покровного материала . После покупки нового шара для боулинга через Интернет или в ближайшем профессиональном магазине важно зайти и спросить у продавцов, как ухаживать за шаром для боулинга.

Ничего не поделаешь с плохой сердцевиной или ее разделением.

Поскольку каждый шар для боулинга сделан по-разному, у каждого из них разные потребности, когда дело доходит до обслуживания покрытия. Покрытие вашего шара будет иметь определенную текстуру поверхности и состав материала, которые создают диапазон поверхностного трения. Это определит, как ваш шар для боулинга будет вести себя на дорожках, и частично будет зависеть от его крючка.

Связанные вопросы

Более тяжелые шары для боулинга лучше?

Более тяжелый шар для боулинга будет иметь большую силу при броске, в результате чего большее количество кеглей упадет.С другой стороны, при неправильном использовании они могут нанести серьезную травму котелку.

Более тяжелый шар для боулинга может быть хорошим дополнением к вашему арсеналу шаров для боулинга и использоваться только при необходимости, чтобы избежать боли в запястьях и разрыва мышц руки и плеча.

Почему три страйка называют индейкой?

Термин «Турция» относится к тому, что боулер получает 3 страйка подряд и начал игру еще в конце 1800-х годов. Боулинг был намного сложнее, чем из-за использования кеглей, вручную устанавливающих кегли после каждого фрейма.

Шары для боулинга также представляли собой огромные куски резины с дырками в них, поэтому бросать их было непросто.

Для развития бизнеса многие владельцы бизнеса начали раздавать призы боулерам, которые могли забить несколько страйков подряд. Самым распространенным призом была индейка, поскольку они были дешевыми, и в то время практически все приветствовали бесплатную еду.

Бесплатные индейки больше не выдаются в качестве призов за совершение трех ударов подряд, но этот термин сохранился и используется по сей день.

Изношенные шаровые опоры? Вот как можно проверить

Сюда входят:

  • Неуклюжие или скрипучие шумы
  • Дрейфует в сторону
  • Неплотное или неустойчивое рулевое управление
  • Неравномерный износ шин

Как проверить шаровые опоры на износ?


Возможно, симптомы изношенных шаровых опор развиваются медленно, поэтому некоторое время вы не замечаете этого. Но если вы заметили какой-либо из вышеперечисленных симптомов или просто хотите дважды проверить свои шаровые опоры, лучше сначала проверить шаровые опоры во время вождения, прежде чем проводить визуальный осмотр.

Как проверить шаровые опоры при вождении

Проверить шаровые опоры во время вождения очень просто:

1. Покатайтесь на машине

Управляйте транспортным средством по дороге общего пользования с максимальной скоростью и обращайте особое внимание на двигатель, рулевое управление и общие характеристики автомобиля.

На что обращать внимание

Вибрация - когда шаровой шарнир изнашивается, он расшатывается, что может создавать вибрацию, которую вы чувствуете через пол или рулевое колесо во время движения.

Смещение рулевого колеса влево или вправо - изношенные шаровые опоры заставляют рулевое управление тянуть слева направо самостоятельно. Это также может вызвать неравномерный износ шин.

2. Преодоление лежачих полицейских

Проехав на предельной скорости, возьмите его где-нибудь с лежачими полицейскими и проехать на малой скорости. Остановитесь и пройдите несколько раз и поверните несколько раз.

На что обращать внимание

Шум - это может быть лязг или скрип.Дребезжание вызвано дребезжанием изношенных шаровых опор при движении подвески вверх и вниз по дороге. Скрип возникает из-за того, что резиновый чехол, защищающий смазку внутри шарового шарнира, поврежден, шаровой шарнир начнет скрипеть. Эти шумы будут тем громче, чем больше изнашиваются шаровые опоры.

3. Поверните руль

Последний шаг - припарковать машину и несколько раз повернуть колеса вперед и назад, при этом прислушиваясь к шуму от шаровых шарниров.

Как визуально проверить шаровые опоры

После проверки шаровых шарниров во время вождения пора провести визуальный и физический осмотр. Перед тем как начать, убедитесь, что у вас есть следующие инструменты:

  • Джек
  • Джек стоит
  • Фонарик
  • Монтировка
  • Ключ гаечный ключ
  • Деревянные блоки или противооткатные упоры

Визуальный и физический осмотр включает следующие этапы:

1. Проверьте износ шин

Незакрепленные шаровые опоры не могут удерживать подвеску в нужном положении во время движения.Это ускоряет износ шин, заставляя резиновый протектор неравномерно касаться земли. Если вы заметили зазубрины (т. Е. Неровные пятна износа на шине) или что передняя часть колес указывает (т. Е. Схождение), есть большая вероятность, что ваши шаровые шарниры потребуют дальнейшего исследования. Однако, если износ шин одинаков с обеих сторон, проблема, вероятно, не в ваших шаровых шарнирах, а в том, что шины недостаточно накачаны.

2. Ослабьте зажимные гайки

Ослабьте зажимные гайки, чтобы они затянулись вручную.Это позволит вам перемещать колесо вокруг своей оси, не снимая его полностью.

3. Поднимите автомобиль и поместите противооткатные упоры за колеса

Поднимите переднюю часть автомобиля и закрепите ее на домкратах. Положите за задние колеса противооткатные упоры или деревянные бруски, чтобы машина не катилась. Это упростит проверку шаровых опор.

4. Раскачивайте шину вокруг оси

Возьмитесь за верхнюю и нижнюю часть шины и раскачивайте ее внутрь и наружу вдоль оси колеса автомобиля.Если шаровые опоры работают нормально, в этом движении не должно быть люфта.

На что обращать внимание

Шум и люфт сверху - это указывает на проблему с верхним шаровым шарниром.

Шум и люфт снизу - это говорит о проблеме с нижним шаровым шарниром.

5. Снимите колесо

Снимите колесо и с помощью фонарика визуально проверьте верхние и нижние шаровые шарниры.

На что обращать внимание

Вы видите какие-либо признаки ржавчины, повреждения пыльника, утечки смазки или любой другой потенциальной проблемы? Если да, то, вероятно, пришло время заменить шаровой шарнир.

6. Отсоедините шаровую опору

Используйте монтировку и попытайтесь поддеть нижний рычаг подвески и поворотный кулак (два компонента, соединенные шаровым шарниром).

На что обращать внимание

Чрезмерный люфт и звук движения или щелчка - признак того, что ваши шаровые опоры слишком ослаблены.

7. Поставить колесо обратно на

После того, как вы закончили визуальный осмотр и испытание шарового шарнира, замените колесо, опустите автомобиль и затяните зажимные гайки.

8. Повторите то же самое с другими колесами

После того, как вы закончили первое колесо, вам нужно проверить остальные три, выполнив шаги 2-7.

Евро 2020 начинается со странного трюка с дистанционным управлением

  • Евро-2020 началось крайне странно.
  • Первый матч турнира начался с того, что машина с дистанционным управлением доставляла мяч рефери.
  • «Нормализовать мини-машины, гоняющие футбольные мячи на поле», - написал один человек в Твиттере.
Идет загрузка.

Маленькая крошечная машинка с дистанционным управлением, несущая мяч для матча, украла шоу, когда в пятницу вечером странным образом стартовало Евро-2020.

Крупнейший футбольный турнир мира с начала пандемии коронавируса начался с того, что Италия победила Турцию со счетом 3: 0 благодаря автоголу защитника «Ювентуса» Мерих Демирал и ударам нападающего Чиро Иммобиле и Лоренцо Инсинье.

Перед началом игры, вместо того, чтобы по традиции переносить мяч в центральный круг, он был направлен к центру поля на миниатюрном «Фольксвагене». Автомобильная марка является «мобильным партнером турнира».

Голландский рефери Дэнни Маккели выхватил мяч из машины, которая улетела в ночь, и начал игру.

—ESPN FC (@ESPNFC) 11 июня 2021 г.

Необычное начало турнира вызвало множество откликов в социальных сетях.

«Нормализовать мини-автомобили, гоняющие футбольные мячи на поле», - написала ведущая ESPN Арда Окал.

«Я не знаю, кому это нужно, но еврошарик только что доставили в центр поля на машине с дистанционным управлением», - сказал популярный стример онлайн-игр Zweback.

Некоторым не понравилось участие маленькой машины в игре.

Мэтти Хьюитт, фанат Сандерленда и писатель в социальных сетях для газеты Chronicle, сказал: «Послушайте. Я был полностью готов к Евро-2020, пока они не загнали мяч на поле на машине. Отмените его».

Руководство по повреждению мяча и Windows

Посещая спортивное мероприятие, меньше всего ожидаешь увезти домой сувенир в виде разбитого окна машины. К сожалению, иногда летящий мяч выходит из-под контроля и наносит ущерб вашему транспортному средству.

Узнайте, как шары могут повредить автомобильные стекла, чего ожидать, если лобовое стекло треснет, и что нужно предпринять для правильного ремонта.

Может ли мяч разбить мое окно?

Мы все видели эти новинки наклеек, на которых похоже, что бейсбольный или теннисный мяч полностью пробил лобовое стекло и застрял в нем. Хотя розыгрыш - это весело, уловка нереальна из-за современных технологий автомобильных стекол. Типичное лобовое стекло состоит из двух слоев стекла с куском ламината между стеклами.

Назначение ламината - предотвратить полное попадание чего-либо в лобовое стекло и его повреждение. Таким образом, хотя бейсбольный мяч или мяч для гольфа может сильно ударить по автомобилю, на самом деле мяч не пробьет лобовое стекло.

Другие части автомобиля, такие как люк на крыше или заднее стекло, могут не включать ламинат, а вместо этого иметь закаленное стекло. Закаленное стекло разбивается на закругленные части, но позволяет мячу проходить сквозь стекло, особенно когда шары летят с большой скоростью.

Стоит ли водить машину с треснутым окном?

При ударе летящего мяча на лобовом стекле образуется большая трещина в виде паутины. Круглая форма шара заставляет трещину расширяться во всех направлениях. Распространение трещин создаст множество визуальных проблем при попытке вождения. Поэтому в некоторых штатах сотрудники полиции могут остановить вас за вождение с треснувшим лобовым стеклом и оформить предупреждение или штраф.

Если вы находитесь недалеко от дома, когда возникла трещина, вы можете попытаться вернуться домой безопасно, но вам не следует длительное время водить машину с треснувшим лобовым стеклом.Ветер и сила, воздействующая на автомобиль, когда он движется, заставят трещины распространяться наружу.

Если вы можете безопасно вернуться домой, мобильная компания по производству лобовых стекол может помочь отремонтировать и заменить лобовое стекло прямо у вас дома, прежде чем вы снова будете водить машину. Если повреждение слишком велико, чтобы увести автомобиль от места удара, то ремонт можно также завершить на стоянке.

Какие шары могут нанести наибольший урон?

При нанесении урона имеет значение не только размер мяча, но также его скорость и скорость.Вот почему мячи для гольфа могут нанести большой урон при ударе с близлежащего поля. При быстром ударе может образоваться огромная трещина по всему лобовому стеклу.

Бейсбольные мячи также оказывают сильное влияние, когда они попадают высоко в воздух. Шары фола часто попадают на высокой скорости, что может нанести максимальный урон. Софтбол большего размера также может нанести большой ущерб.

Прыгающий баскетбольный мяч может не треснуть лобовое стекло, но удар может затронуть края лобового стекла. Если край ветрового стекла ослаблен или сдвинут, вы увеличиваете опасность отлета всего лобового стекла.Мобильный техник по автомобильным стеклам поможет заклеить лобовое стекло и обеспечить крепление стекла к автомобилю.

Покрывает ли страхование повреждения мяча?

Естественно, вы не хотите платить за повреждение мяча вашему автомобилю. Когда мяч все-таки повреждается, вам нужно сделать снимки и запечатлеть подробности этого места. Вам следует обменяться информацией с лицом, повредившим лобовое стекло, и использовать эту информацию для подачи иска.

Страховые полисы различаются, но во многих случаях повреждение мяча покрывается комплексным покрытием из вашей собственной страховки.В других случаях страховка другой стороны покрывает ремонт, а иногда человек, вызвавший трещину, может предложить оплату из своего кармана, чтобы вообще избежать необходимости в страховании.

Для получения дополнительной информации о ремонте автомобильных стекол свяжитесь с нами в Aaron Auto Glass. Мы поможем вам отремонтировать ваш автомобиль и устранить все возможные повреждения мяча. Наша мобильная команда поможет легко отремонтировать ваше автостекло и вернуться к повседневной жизни.

Дональд Трамп испортил японский шар для боулинга на тесте на капоте автомобиля

Президент Дональд Трамп часто говорит о том, как другие страны несправедливо относятся к американским товарам.На частном мероприятии по сбору средств в Миссури Трамп выделил особую практику в Японии.

«Это называется тест с шаром для боулинга. Вы знаете, что это такое?» Сказал Трамп, согласно записи, полученной Washington Post. "Вот где они берут шар для боулинга с высоты 20 футов и роняют его на капот машины. А если капот вмятился, значит, машина не подходит. Ну, угадайте, что, крыша вмятина. немного, и они сказали: нет, эта машина не подходит.Это ужасно, как с нами обращаются. Это ужасно ».

В Washington Post отмечалось: «Было непонятно, о чем он говорил».

Итак, мы хотели разобраться в этом.

Мы спросили пресс-службу Белого дома, что имел в виду Трамп, и не получили никаких комментариев. На своем регулярном брифинге пресс-секретарь Белого дома Сара Хакаби Сандерс заявила, что Трамп просто пошутил.

Однако мы нашли кое-что, что примерно соответствует тому, что он описал.

Здесь нет шаров для боулинга и нет 20-футового падения.Но Национальное агентство по автомобильной безопасности и помощи пострадавшим проводит так называемое испытание защиты головы пешеходов. Он предназначен для измерения силы, которую может поглотить чья-то голова при ударе машины.

Это включает в себя стрельбу тщательно откалиброванным устройством в форме полусферы (больше похоже на половину шара для боулинга) по капоту и лобовому стеклу. Устройство фиксирует силу. Вот изображение с сайта агентства:

Обратите внимание, что самый большой ударный элемент головы - 4.5 килограммов или около 10 фунтов.

Итак, сведения о шаре для боулинга, весе и высоте падения неверны.

Но помимо этих деталей, Трамп также совершенно неверно понял цель и суть теста.

Когда он сказал: «Если капот вмятины, значит, машина не годится», это было бы проверкой прочности капота.

Напротив, в этом тесте рассматривается голова человека и сила, которую она должна поглотить при аварии.

«Это полная противоположность», - сказал Шон Кейн, президент отдела исследований и стратегии безопасности, частной фирмы, изучающей безопасность транспортных средств и потребительских товаров.

На самом деле, чем больше вмятин или прогибается капот, тем лучше для головы незадачливого пешехода.

«Это похоже на любой другой тип аварии», - сказал Кейн. «Сегодня вы посмотрите на автомобили, и вы увидите, что их урон от столкновений намного больше. Есть много столкновений, но это нужно для того, чтобы поглотить энергию и удержать ее от людей».

В диссертации по биомедицинской инженерии в Государственном университете Уэйна говорится о том же: «Чтобы снизить критерий травмы головы, необходимы два основных принципа: обеспечение достаточного пространства для деформации и обеспечение низкой жесткости затронутых частей кузова транспортного средства.«

Однако Трамп правильно понял один элемент. Американские автомобили, продаваемые в Японии, по крайней мере, все модели, выпущенные в этом десятилетии, должны соответствовать японским стандартам безопасности. Итак, Трамп был прав в том, что это препятствие для американских автопроизводителей.

Стоит отметить, что в Европе есть аналогичный стандарт. В начале 2000-х годов проблема наезда автомобилей на пешеходов в Европе и Японии была острее, чем в США. В Японии, например, 27 процентов всех погибших в результате дорожно-транспортных происшествий составили пешеходы, сбитые автомобилями.В США - 13 процентов.

«Испытание на удар головой является стандартизированным испытанием, которое проводится уже много лет», - сказал Панкадж Маллик, профессор машиностроения в Университете Мичиган-Дирборн. «Наши автомобильные компании очень хорошо осведомлены об этом, но в настоящее время нет требований Национальной администрации безопасности дорожного движения, чтобы проводить этот тест на квалификацию капота автомобиля».

Кейн отметил, что Соединенные Штаты отличаются более низкими стандартами безопасности, чем Европа и Япония.

«Если автопроизводители США захотят производить более безопасные автомобили, они смогут продавать их на обоих рынках», - сказал он. «Если они этого не сделают, это бизнес-решение».

Наше постановление

Трамп сказал, что в Японии «они берут шар для боулинга с высоты 20 футов и бросают его на капот машины. И если капот вмятился, то машина не соответствует требованиям».

американских автомобилей должны соответствовать японскому стандарту. Но Трамп исказил строго контролируемый процесс, который не связан с падением шара для боулинга с 20 футов.

То, где Трамп действительно сбился с пути, - это цель теста; у него это наоборот. Дело не в том, насколько прочен капюшон. Чем больше прогибается капюшон, тем лучше для головы пешехода. Трамп настолько далек от истины в понимании этого теста, что мы оцениваем это утверждение как ложное.

Поделитесь фактами

2018-03-15 21:57:50 UTC

2

1

7

Рейтинг PolitiFact:

Ложь

В Японии «берут шар для боулинга с высоты 20 футов. и они бросают его на капот машины.А если капот вмятины, значит, машина не подходит ... Это ужасно, как с нами обращаются ».

Дональд Трамп

Президент США

https://www.washingtonpost.com/ news / post-policy / wp / 2018/03/14 / in-fundraising-Speech-Trump-говорит-он-выдумал-факты-на-встрече-с-Джастином-Трудо /? utm_term = .aa823386a4c3

In Выступление по сбору средств в штате Миссури

Среда, 14 марта 2018 г.

2018-03-14

Кто несет ответственность, если в вашу машину попал мяч?

Автомобиль можно повредить сотнями разных способов.Мяч для гольфа, бейсбол, футбольный мяч и другие предметы могут повредить транспортное средство, если они вступят в контакт с достаточной скоростью. Нередко в машину попадает мяч на спортивном мероприятии или во время игры в пикап.

Так что же произойдет, если мяч попадет в вашу машину и повредит лобовое стекло или оставит вмятину на теле? Кто оплачивает ремонт? Это может варьироваться в зависимости от ситуации и вовлеченных людей. Страхование может сыграть роль в ремонте, если наличные расходы слишком высоки.

Заявление о страховании автомобиля

Вы можете подать иск по своему полису страхования автомобиля, если у вас есть полное страховое покрытие, указанное на момент повреждения транспортного средства. Будет применяться ваша полная франшиза. Если ущерб, нанесенный автомобилю, меньше франшизы, ваша страховка не будет платить деньги за ремонт.

Как претензия влияет на ставки страхования автомобилей

Многие страховые компании не взимают дополнительных сборов за комплексные претензии. Многие действительно начинают взимать дополнительную плату, если вы подаете три комплексных претензии в течение трехлетнего периода, однако некоторые страховые компании взимают дополнительную плату по всем претензиям, включая комплексные.Лучше всего проконсультироваться со своей страховой компанией, чтобы узнать, как они обрабатывают дополнительные сборы для различных типов требований.

Кто платит франшизу

Часто из-за моральных обязательств виновный человек, который ударил, ударил ногой или бросил мяч, выходит вперед и предлагает оплатить ущерб или франшизу. Франшиза может быть более дешевым способом уплаты лицу, причинившему ущерб. К сожалению, вам будет сложно заставить виновного заплатить.Если они не желают брать на себя ответственность, вы будете сами по себе, если только вы не захотите рассматривать этот вопрос в суде мелких тяжб.

Заявление о претензии по полису домовладельца

Виновная сторона может подать иск в соответствии с политикой своего домовладельца в отношении ответственности, если инцидент произошел на их собственности. Многие внутренние полисы не предусматривают вычетов ответственности. Тем не менее, надбавка по домашнему полису может быть высокой при следующем продлении из-за подачи иска, и эта надбавка может длиться три года по полисам домашнего страхования.Часто оплата из кармана оказывается более дешевым способом.

Внутренние полисы виновной стороны распространяются на взрослых и детей в случае непредвиденных происшествий, но преднамеренный вандализм обычно не распространяется. И, к вашему сведению, политика владельца дома не распространяется на ущерб, причиненный вашим детям вашему автомобилю!

Повреждение бейсбольного стадиона или поля для гольфа

Скорее всего, вам нужно будет подать иск по полису автострахования с полным покрытием, если ваш автомобиль будет поврежден на бейсбольном стадионе или поле для гольфа.Вы, вероятно, не будете знать, кто причинил ущерб, и стадион или поле не несут ответственности.

Конечно, не помешало бы довести его до сведения стадиона или поля для гольфа. Если они не обеспечили надлежащую сетку или другие необходимые меры безопасности, вы могли бы пригласить адвоката и, возможно, завести дело. Однако в большинстве случаев стоимость ущерба не оправдывает этих шагов - это будет больше хлопот, чем того стоит.

Скорее всего, даже если вы знаете, кто нанес ущерб, вы не сможете их преследовать.Это риск, на который вы идете, когда паркуетесь в месте, которое, как вы знаете, может быть на линии огня. Всегда держите полный охват вашего автомобиля, если вы обеспокоены возможностью физического повреждения вашего автомобиля.

Кто несет ответственность? Вот и итог

Будьте готовы оплатить ремонт самостоятельно. Скорее всего, вам придется заплатить либо из собственного кармана, либо подать заявку на страхование автомобиля. Вы можете надеяться, что, если виновная сторона выйдет вперед или будет поймана с поличным, моральное обязательство возьмет верх, и они добровольно возместят ущерб.Но несчастные случаи случаются, и иногда не стоит тратить силы и нервы на преследование виновной стороны.

Важность рулевого шарнира в автомобилях

Шаровые опоры - очень важная часть подвески и рулевого управления любого автомобиля. Эти шарниры прикрепляют ступицу колеса к остальной части системы подвески. Это соединение должно иметь возможность перемещаться вертикально для поглощения ударов и горизонтально для управления. Поэтому шаровые опоры используются для облегчения движения во всех направлениях.

Шаровые опоры обычно служат годами, но они также подвержены износу. Внутри шарнира находится полированный металлический шар, который скользит внутри полированной металлической клетки, обеспечивая работу рулевого управления. Пространство между сепаратором и шаром заполнено консистентной смазкой, чтобы обеспечить надлежащую смазку соединения, тем самым уменьшая износ.

Резиновый чехол предназначен для защиты соединения от пыли и грязи и для удержания смазки внутри него. Однако, если по какой-либо причине смазка вытечет из соединения или если пыль и грязь попадут в соединение, оно будет повреждено и изношено.

Некоторые из предупреждающих знаков повреждения шарового шарнира объясняются ниже. Поищите эти знаки в автомобиле, чтобы узнать, не изношены ли шаровые опоры автомобиля.

Звуки

Прерывистый слабый стук из переднего угла транспортного средства будет первым признаком износа шарового шарнира автомобиля. Звук будет сильно выражен, когда вы едете по кочкам или провалу. Вы также можете слышать звуки при повороте автомобиля за угол.

Не путайте звук шаровой опоры со звуком щелчка, который издают изношенные ШРУСы внутри оси автомобиля при маневрировании на поворотах.Звук от шарового шарнира будет похож на звук удара молотка по металлическому предмету.

Рулевое управление
Изношенные шаровые опоры могут отрицательно повлиять на рулевое управление автомобиля. Проблемы с шаровыми шарнирами могут проявляться по-разному, и наиболее частым из них является неаккуратное рулевое управление.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
