Описание маркировки шин континенталь, расшифровка знаков и символов

Половина водителей даже не имеет понятия, что обозначает странная маркировка на боковинах шин Континенталь. Разобраться в этом без помощи экспертов и других людей легко. Как это сделать? Через несколько минут ответ будет известен.

Расшифровываем маркировку авто резины

Содержание

  • 1 Расшифровываем маркировку авто резины
  • 2 Дата изготовления шин continental
  • 3 Сезон для использования
  • 4 RunFlat или едем дальше
  • 5 Тип и размер шин
  • 6 Нагрузка и скорость
  • 7 Цветная маркировка
  • 8 Retread вторая жизнь шин

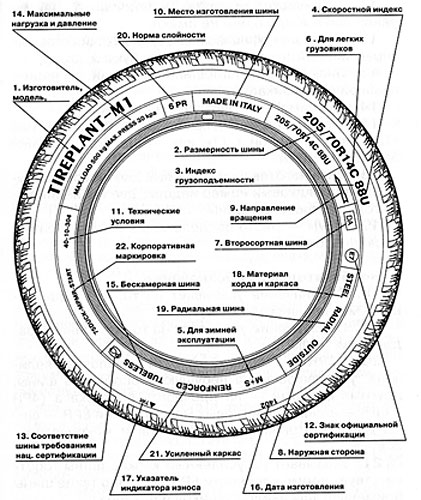

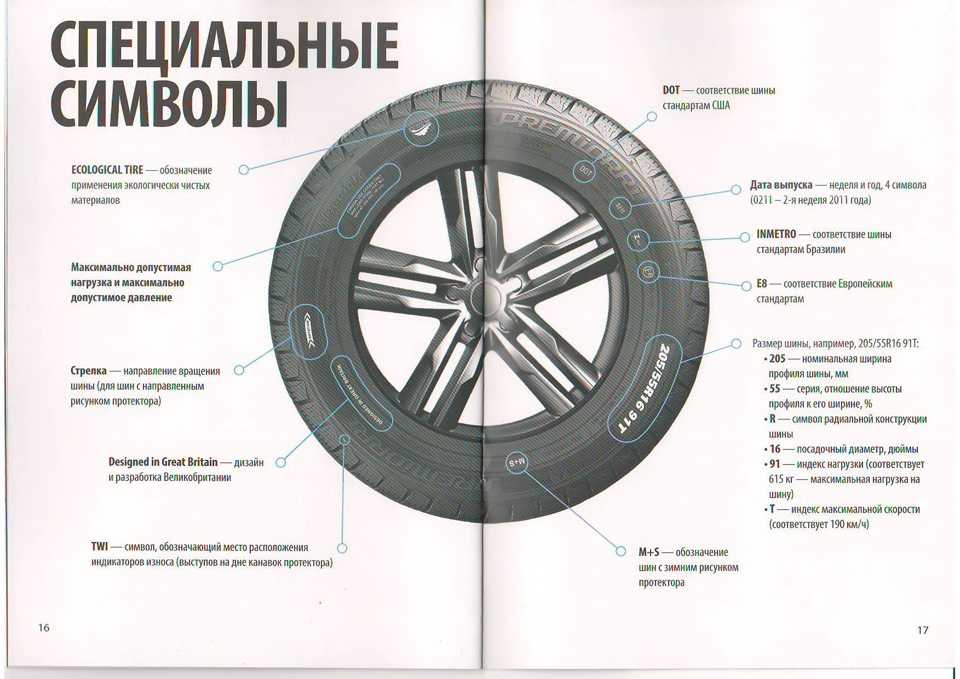

С боковых сторон шины находиться зашифрованная информация, которая поможет правильно совершить выбор. Европейская маркировка шин континенталь, расшифровка должна осуществляться согласно стандартам ЕС. С противоположных сторон находится разная маркировка, самое важное выделено большим шрифтом, а остальное мелким.
На покрышке указано:

  • Дата выпуска;
  • Направление при установке;
  • Сезон и дорожное покрытие;
  • Размер;
  • Оптимальная скорость и нагрузка.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов

Расшифровка остальных надписей несет только дополнительную информацию, и может не учитываться при покупке.

Дата изготовления шин continental

Некоторые магазины продают двух-трех летнюю новую резину или бывшую в употреблении в Европе. Но при покупке такого варианта нужно помнить, что способ хранения сильно влияет на её рабочие характеристики и может повлиять на срок службы. Если вы покупаете резину не этого года, то вы не можете быть уверенны, что её хранили правильно. Покупая шину не старше года, вы будете уверенны в её качестве.

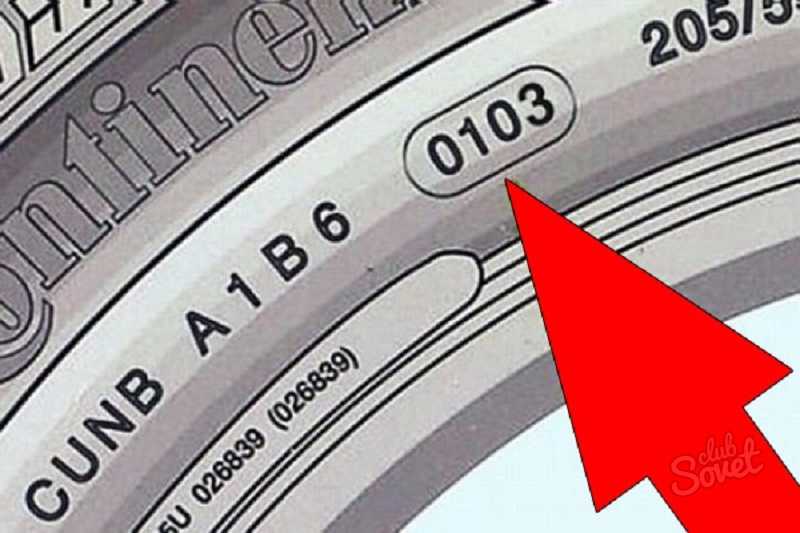

Узнать дату изготовления покрышки можно по маркировке на боковой стороне. Компания continental использует общепринятую кодировку даты изготовления – это четыре цифры в овале. Последние две цифры обозначают год изготовления, а предыдущее две порядковый номер недели. До 2000-х годов использовалась маркировка трехзначным номером.

Сезон для использования

Использование шин в не их сезонной принадлежности continental уменьшает срок их службы, а так же может нести некоторую опасность для участников дорожного движения.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов

Обращать внимание на маркировку сезона нужно обязательно!

Нередко водители приобретают зимние покрышки с маркировкой M+S (Mud and Snow), но они предназначены не для зимы. Такая надпись означает, что она имеет повышенный коэффициент с дорогой и предназначена для использования по грунтово-грязевой дороге, или с снежно-грязевым покрытием. Такая метка может быть нанесена на шины всех сезонов.

R+W – обозначение всесезонной резины. Она используется при температуре +,-15, а при сильных морозах или жаре использование не желательно. По-настоящему зимняя резина обозначена снежинкой и надписью Winter, только она дает нужное сцепление с зимней дорогой.

RunFlat или едем дальше

RunFlat это один из видов шин выпускаемых компанией continental и некоторыми другими. Как заявляет производитель такая шина позволит отказаться от наличия запаски. Основным её отличием от обычных покрышек является укрепленные боковины, которые в случае падения давления пригодны к эксплуатации еще какое-то время.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов

Жесткие боковины способны выдержать вес автомобиля и продолжить его движение даже после сравнения давления в них с атмосферным. Но существует ограничение: на такой шине можно проехать не более 80 км при скорости, не превышающей 80 км/ч. При этом производитель заверяет, что после устранения причины падения давления и накачивания, она пригодна к использованию.

Еcть несколько особенностей, которые следует знать перед покупкой RunFlat:

  • Цена значительно выше, по сравнению с новыми обычными.
  • Чтобы снизить скорость после падения давления об этом надо как то узнать. Система контроля давления в колесах есть только на некоторых автомобилях, а что делать водителям остальных не понятно.
  • При повреждении протектора шина зарекомендовала себя хорошо, а при повреждении боковой части её можно смело выбрасывать.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов
  • При падении давления до атмосферного, вес машины переносится на жесткие боковины, а это значительно повышает её износ.
  • Не каждый шиномонтаж имеет оборудование для установки такой шины на диск.

Тип и размер шин

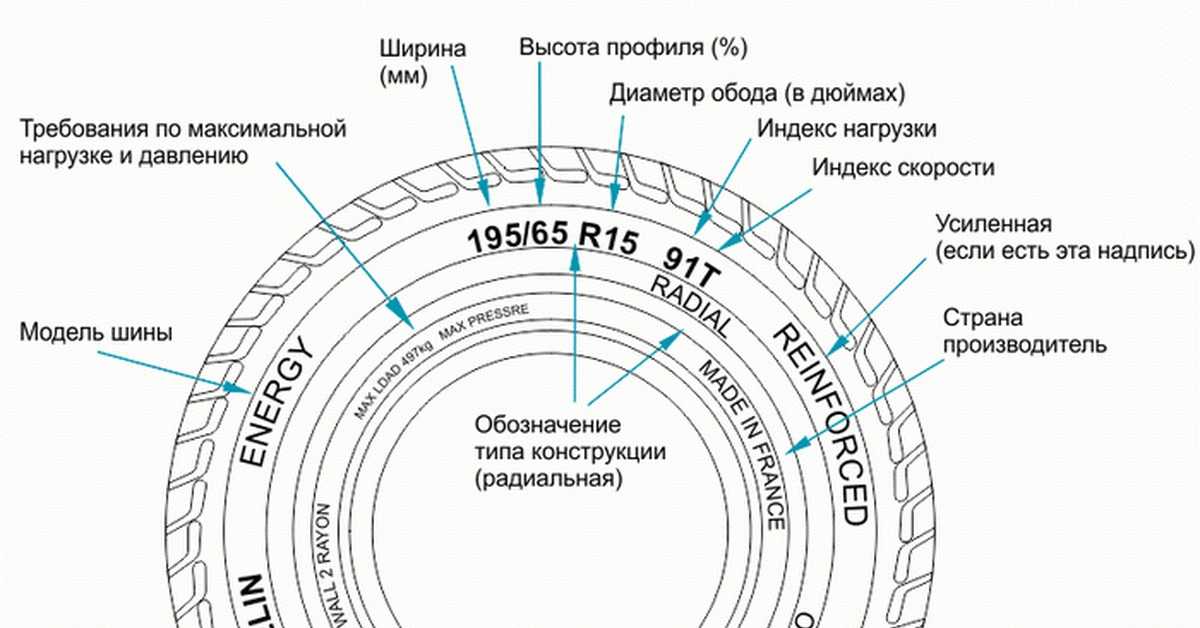

Размер шины continental это один из параметров, о котором может рассказать маркировка выглядит он примерно так: ххх/ааRкк, где ххх – ширина, аа – высота профиля, R – маркировка на радиальной шине, а кк – внутренний деаметр. Если вы подбираете шину к уже имеющимся дискам, то нужно запомнить, что ширина шины в прямой зависимости от ширены диска. Перед покупкой не лишним будет уточнить посадочную ширину диска.

Чтобы не совершить ошибку при покупке можно воспользоваться шинным калькулятором (его можно найти в интернете). В калькуляторе указывается примерный диапазон размера диска, но об этом не следует беспокоиться любому размеру из этого диапазона соответствует один и тот же размер шины continental. На радиальность шины внимания обращать не стоит, так как большинство шин произведенных в мире это радиальные.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов

Нагрузка и скорость

Недалеко с типоразмером шины находятся показатели максимальной скорости и нагрузки. Выглядит эта маркировка как двузначное число с буквой, где число – это нагрузка, а буква допустимая скорость (расшифровку буквы нужно искать в таблице). Там же может находиться надпись TUBELESS, ею обозначают покрышку, которую можно бортировать без камеры, если такая пометка отсутствует, то камера необходима.

Индекс скорости очень важная маркировка, она указывает на максимальную допустимую скорость, при которой шина безопасно может использоваться. Превышение этой скорости не безопасно, а повреждение шины при ней может иметь самые страшные последствия. Хотя компания continental указывает слегка заниженную цифру, лучше не рисковать и придерживаться скоростного ограничения.

Индекс нагрузки обозначает максимально допустимый вес на одно колесо. Подбирая шины, следует считаться с этой маркировкой, и лучше брать с некоторым запасом, на то есть определенные причины.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов Вес не всегда равномерно распределяется на все колеса. Большой запас нагрузки может сказаться на комфорте передвижения, так как жесткость таких шин значительно выше и на наших дорогах они не будут достаточно амортизировать. Наиболее подходящий индекс нагрузки составляет 30-35% от массы машины.

Цветная маркировка

От автолюбителей можно услышать несколько версий происхождения цветных меток на новых покрышках, от пометки бракованной резины до производственных пометок. Чтобы разобраться нужно прибегнуть к логике, такая метка является временной, а следовательно информация которую она несет, будет актуальной не долгое время.

На шинах continental при покупке можно увидеть три типа цветных маркеров.
Круглые пятна зеленого, желтого, белого и других цветов, размером около 5-10мм расположенные ближе к ободу. Они обозначают легкую или тяжелую зоны покрышки. А на новых автомобилях с заводской резиной метки используются при установке её на диски. Этими метками при выборе шины можно пренебречь.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов

Цифра, в геометрической фигуре нанесенная белым цветом на внешней поверхности. Эта метка появляется вследствие прохождения контроля. Её наносит сотрудник по окончании контроля, что бы пометить, кто его осуществлял. Она является важной на производстве, но не несет полезной информации при покупке.

Цветные полоски расположение около или на протекторе. Они нужны для обозначения типа и размера шины на производстве.

Это в особенности актуально, когда при хранении
видна только часть шины с протектором.

Retread вторая жизнь шин

После восстановления на шинах continental можно встретить надпись Rtread, Regummerad или Восстановленная в зависимости от места восстановления. Есть специальные компании, которые занимаются этой задачей. Восстановленные шины заметно отличаются по внешнему виду в особенности это заметно при сравнении с новой.

При восстановлении у шин в основном наваривается протектор, и устраняются повреждения. Но часто рисунок восстановленного протектора соврем, не соответствует рисунку от производителя continental.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов Таким образом, мы не можем бить, уверенны в технических характеристиках, которые указал производитель. Ели шины с разными характеристиками установить на одну ось, то это может сказаться на управляемости автомобиля, а в экстремальных условиях это не безопасно.

Цена таких шин заметно ниже но нет гарантий в сроке службы. Их можно использовать соблюдая скоростное ограничение, не перегружая автомобиль и только в городе, тогда возможно это будет выгодной покупкой.

Шины с защитой обода диска

На боковине каждой шины нанесено немыслимое количество букв и цифр, которые для рядового автолюбителя не всегда понятны. Сегодня речь пойдёт о маркировке FR на шине. Что это и стоит ли покупать модели с такими буквами?

Встретить данное обозначение можно исключительно на шинах торговой марки Continental, которая означает, что перед нами резина с бортиком, защищающим от повреждений диск. Если мы внимательно посмотрим на саму автошину, то увидим в бортовой зоне дополнительный элемент, похожий на уплотнение или поясок.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов

Ещё одно наименование утолщения в месте соприкосновения изделия и металла — это отбойник, который защищает от механических ударов в профиль. Способен противостоять боковым повреждениям на плохих дорогах, ударам об острый камень или при наезде на бордюр, разделяющий пешеходный тротуар и проезжую часть.

Все такие шины собраны в нашем каталоге по этой ссылке: шины с защитой обода

Для чего нужны шины с защитой бортика?

Необходимость создания покрышек с таким функционалом возникла неслучайно. Опытные водители знают, что во время парковки, когда места недостаточно, случается притирание о бордюр, вследствие которого можно поцарапать и даже повредить диск.

Будучи красивыми и эффектными, легкосплавные диски очень хрупкие. В случае вмятин они не всегда поддаются ремонту, во время которого иногда раскалываются. Поэтому водители стараются быть предельно аккуратными, особенно в тёмное время суток.

Производители, понимая создавшуюся проблему, решили сделать специальное укрепление борта, защищая, таким образом, колёсный диск от случайного повреждения.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов

У каких шин может быть защита колёсного диска?

Данный элемент не является обязательным и не применяется у всех шин. Поэтому единых правил по их производству нет.

Чаще всего подобное уплотнение используется на низкопрофильной резине, где высота профиля ниже 55% от ширины. Диски именно с такими шинами больше всего подвержены повреждениям.

Для шин с более высоким профилем такая проблема практически отсутствует, так как край накладывается сверху на металл, чем и защищает его.

Встречается специальное укрепление на моделях, изготовленных по согласованию с автомобильными предприятиями, в случае, так называемой, омологации шин. А также на шинах, выбранных для первичной комплектации. При этом на аналогичной модели в том же размере, которая поставляется на рынок для вторичной комплектации, аналогичное дополнение может отсутствовать.

Какие производители производят резину с отбойником?

Применяется премиальными или именитыми брендами, каждый из которых обозначает наличие этого элемента по-своему:

  • FP — «Защитник закраины» (Flange Protector) или RFP — «Защита края обода» (Rim Fringe Protector) у Goodyear
  • FR — «Защита кромки» (Flange Protector) у Continental, а также ML — «С кромкой» (Mit Leiste на нем.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов ) для шин, омологированных для Mercedes или Audi
  • RPB — «Защитная планка обода» (Rim Protection Bar) у Yokohama
  • MFS — «Максимальная защита борта» (Maximum Flange Shield) у Dunlop

Как видно из названий, суть идентична — защитить от повреждений. Известно также об обозначении CPJ, которое используется компанией Michelin у шин с таким же функционалом, произведённым для североамериканского рынка. На отсутствие специального уплотнения указывают буквы FB (Flat Base) — «плоское основание», но ставятся они не на всех шинах.

Если вы ездите на низкопрофильной резине и забоитесь о сохранности своих дисков, рекомендуем купить шины с маркировкой FR/FP/FRP/RPB/MFS и другими.

Как расшифровать информацию о боковине шины — Continental

Главная / Auto Report Africa / Как расшифровать информацию о боковине шины — Continental

Боковины-маркировка



Расшифровка информации на боковинах шин становится для непрофессионала все сложнее и сложнее.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов

И неудивительно, поскольку количество различных спецификаций неуклонно растет, а это означает, что производители шин, такие как Continental, которые поставляют оригинальное оборудование производителям транспортных средств, должны добавлять больше индикаторов на боковину.

Эти последовательности цифр, букв и, в некоторых случаях, символов могут помочь автомобилистам выбрать правильную шину для своего автомобиля — важное соображение для достижения наилучшего баланса характеристик шины при ускорении, торможении и прохождении поворотов, а также комфорта при езде. шум и сопротивление качению.

Вот пример последовательности, которую вы можете найти на боковине шины Continental, и как ее расшифровать. В случае «225/45 R 18 95 H SSR MOE» число «225» обозначает ширину шины в миллиметрах, поэтому в данном случае ширина шины составляет 225 мм. Следующее за ним число «45» — это соотношение сторон — высота боковины шины в процентах от ее ширины, что соответствует для этой шины 101 мм.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов

Далее идет буква «R», сокращение от «radial». Сегодня радиальные шины почти полностью заменили шины с поперечным расположением слоев, которые были стандартной конструкцией до 1980-х годов. Цифра «18» обозначает диаметр обода колеса в дюймах, а «95» — индекс нагрузки, указывающий максимальный вес, который может выдержать шина. В этом примере шина рассчитана на 650 кг.

Затем следует буква «H», обозначающая индекс скорости, где «H» означает максимальную скорость 210 км/ч. «SSR» означает, что это шина Continental «SelfSupportingRunflat», иначе обозначаемая «RF» или «Runflat».

Аббревиатура «MOE» говорит нам, что это шина для оригинальной комплектации Mercedes-Benz со свойствами Run-Flat (E = расширенная мобильность). Количество этих кодов, специфичных для производителя, в ближайшие годы будет увеличиваться еще больше, поскольку все больше и больше автопроизводителей представляют свои собственные спецификации ведущим производителям шин.

Дополнительная маркировка

  Шины с высокими эксплуатационными характеристиками часто имеют букву «XL» после маркировки размера или слово «Reinforced» на боковине.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов Это относится к шинам с дополнительным усилением боковин, которые предназначены для того, чтобы справляться с дополнительными силами, возникающими при скоростном вождении, прохождении поворотов и торможении. «FR» используется на шинах с бортовым ребром, которое включает в себя дополнительные функции защиты обода.

В случае шин 4×4 «M+S» является сокращением от «грязь и снег» и относится к шинам, которые подходят для эксплуатации в неблагоприятных условиях. Специализированные зимние шины для легковых автомобилей со значком снежинки не продаются в Южной Африке из-за конструкции и составов, которые не подходят для нашего климата.

Наряду с этими данными боковина шины несет в себе много другой информации. Одним из важных элементов для водителей является дата производства, обозначенная так называемым кодом DOT.

Он состоит из букв DOT и двух пар цифр, разделенных косой чертой. Первые две цифры показывают неделю изготовления шины; последние два указывают на год. Таким образом, «36/16» означает, что шина была изготовлена ​​на 36-й календарной неделе (т.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов е. между 5 и 11 сентября) в 2016 году.

Это важно для определения возраста шины, поскольку резина со временем изнашивается. Из соображений безопасности и надежной работы следует избегать использования шин старше пяти лет, и на это могут дополнительно влиять способ и условия хранения шин.

О Continental

  Continental разрабатывает интеллектуальные технологии для перевозки людей и их товаров. Как надежный партнер, международный поставщик автомобилей, производитель шин и промышленный партнер предлагает устойчивых, безопасных, удобных, индивидуальных и доступных решений. В 2015 году объем продаж корпорации составил 39,2 млрд евро благодаря пяти подразделениям: «Шасси и безопасность», «Интерьер», «Двигатели», «Шины» и «ContiTech». В настоящее время в Continental работает около 215 000 человек в 55 странах.

  Подразделение Tire Division в настоящее время имеет более 24 производственных и опытно-конструкторских площадок по всему миру.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов

Широкий ассортимент продукции и постоянные инвестиции в исследования и разработки вносят значительный вклад в экономичную и экологически эффективную мобильность. Являясь одним из ведущих мировых производителей шин, в котором работает около 49 000 сотрудников, в 2015 году Подразделение шин достигло объема продаж в размере 10,4 млрд евро.0047 специальные шины по всему миру. Бизнес-подразделение постоянно развивается от простого производителя шин до поставщика решений, предлагая широкий спектр продуктов, услуг и решений, связанных с шинами.





20.10.2016

Назад Как Ford перерабатывает глину для лепки автомобилей

Далее Ограничитель скорости: Алаке из Эгбаланда обещает возглавить кампанию в Огуне

Проверьте также

Президент Арабской Республики Египет Абдель Фаттах Эль-Сиси дал высокую оценку работе …

Что означает все, что написано на ваших шинах, и почему это там

Вы когда-нибудь смотрели на шины своего автомобиля — я имею в виду, действительно смотрели на них? Там много цифр, букв и графики.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов Помимо обычных маркировок брендов и названий шин, таких как Grabber, Primacy, Potenza или Raptor, на боковинах ваших шин нанесено много другой информации. Что все это значит? Почему это там, и должны ли вы действительно заботиться о чем-либо из этого? Давайте рассмотрим все это, а затем вы сможете решить, что для вас важно.

Шины являются одним из наиболее строго регулируемых элементов вашего автомобиля. В США транспортные средства регулируются Федеральными стандартами безопасности транспортных средств (FMVSS), и не менее четырех из них относятся к шинам: FMVSS 109, FMVSS 110, FMVSS 119 и FMVSS 139. Вот что они охватывают:

.

FMVSS 109 — «Новые пневматические и некоторые специальные шины», впервые принятый в 1967 году. Это был первоначальный стандарт на шины, которому должны были соответствовать все новые шины.

FMVSS 110 – «Выбор шин и дисков для автомобилей с полной разрешенной массой 4 536 кг (10 000 фунтов) или менее». Этот стандарт устанавливает требования к тому, какие шины и диски можно выбрать для нового автомобиля.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов Помимо прочего, это гарантирует, что размер шин соответствует весу автомобиля.

FMVSS 119 — «Новые пневматические шины для автомобилей с полной массой более 4 536 кг (10 000 фунтов) и мотоциклов». Подходит для мотоциклетных шин и тяжелых грузовиков.

РЕКЛАМА

FMVSS 139 – «Новые пневматические радиальные шины для легковых автомобилей». Этот стандарт представляет собой пересмотренный вариант FMVSS 109 после принятия Конгрессом Закона об улучшении отзыва транспортных средств, подотчетности и документации (TREAD). Этот закон, ставший законом 1 ноября 2000 года, отчасти был ответом на проблемы с шинами Firestone для Ford Explorer. В ответ на раздел 10 этого закона Национальная администрация безопасности дорожного движения предложила и приняла FMVSS 139.чтобы сделать безопасность шин и тестирование более строгими. Он очень похож на FMVSS 109, но в первую очередь увеличивает скорость и длину испытаний шин.

После того, как все установлено, давайте поговорим о маркировке сбоку на шинах на примере моего Мустанга 2015 года.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов Мы забудем о марке и названии модели шин, потому что это все равно скучно. Давайте сосредоточимся на других вещах. Вот все цифры и буквы, указанные на боковой стороне моих шин:



Теперь давайте пройдемся по ним по порядку.

Размер шин

РЕКЛАМА

Вы, наверное, уже знаете, как работает размер шин, поэтому, если вы хотите пропустить вперед, добро пожаловать. Для остальных размер шин имеет следующий формат:

Красным цветом показаны три цифры, за которыми следует косая черта, за которыми следуют две цифры, за которыми следуют две буквы, заканчивающиеся на «R», или просто буква «R» сама по себе. затем следуют еще две цифры.

Зеленым цветом показаны первые три цифры ширины профиля шины в миллиметрах, измеренной с шиной, установленной на обод стандартной ширины. Каждый размер шины имеет стандартную ширину обода, установленную соответствующим органом. В США этим органом является Ассоциация шин и дисков (или T&RA), а в Европе — Европейская техническая организация шин и дисков (или ETRTO).Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов

Две цифры после косой черты представляют соотношение сторон, которое представляет собой процентный множитель, определяющий высоту секции. Возьмите трехзначную ширину шины, умножьте ее на этот процент, и вы получите расстояние от обода до протектора шины.

Последние две цифры обозначают диаметр колеса/обода в дюймах.

РЕКЛАМА

Вы также можете увидеть букву «P» перед размером шины, что означает, что это шина для легковых автомобилей. Шины для легких грузовиков могут иметь маркировку «LT» вместо «P».

В случае моего Мустанга шины на этом автомобиле показывают размер 265/35R20.

Это означает, что шины имеют ширину 265 мм, высоту профиля 265 x 35% = 92,75 мм и установлены на обод диаметром 20 дюймов.

Эти числа также очень полезны, если вы хотите узнать общий диаметр ваших шин. Это делается путем умножения ширины на соотношение сторон, умноженного на два, поскольку диаметр составляет две боковые стенки, а затем добавления диаметра обода, преобразованного в миллиметры.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов Для шины Mustang это будет: 265 х 35 / 100 х 2 + (20 х 25,4) = 693,5 мм или 27,3 дюйма.

Изображение через Tire Rack/Ford

Интересно отметить, что размер шин является одним из немногих случаев в мировой автомобильной промышленности, где вы видите сочетание единиц измерения. Ширина указана в метрических единицах, а диаметр обода в британских единицах, и это верно во всем мире. Даже в странах, которые использовали метрическую систему с момента ее изобретения более 200 лет, диаметр обода обозначается в дюймах. Чтобы это понять, обратимся к истории.

РЕКЛАМА

Смешение английских и метрических единиц измерения

До появления радиальных шин, во времена диагональных шин (к которым мы вернемся через секунду), размер определялся буквенно-цифровой системой, в которой использовалась буква. за которым следует двузначное число, затем тире, за которым следует двузначное число — что-то вроде: F70-15. Буква обозначает диапазон нагрузки на шину, где A является самой низкой и постепенно увеличивается по мере продвижения вверх по алфавиту.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов Двузначное число — это соотношение сторон, более высокие числа означают более высокую шину, а число после тире — диаметр обода в дюймах. Так как грузоподъемность шины зависит от размера шины, значение диапазона нагрузки давало общее представление о том, насколько велика шина, но оно было далеко не идеальным. Кроме того, в этом методе отсутствует что-либо, связанное с шириной шины. Это действительно была не очень хорошая система».

До того, как в середине 60-х годов стала использоваться буквенно-цифровая система, размеры шин обозначались числом, подобным этому: 6,50-13, где 6,50 — ширина шины, а 13 — диаметр обода. Оба числа были в дюймах. Размеры шин, в которых первое число заканчивалось нулем, почти всегда использовали соотношение сторон 90%. Более поздние разработки имели размеры шин, такие как 5,75-15, что означало соотношение сторон от 80 до 84 процентов.

Поскольку американская автомобильная промышленность была очень доминирующей на заре автомобилей, каждый, кто хотел продавать шины в США, независимо от страны происхождения, должен был использовать этот метод определения размеров.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов Итак, в конце 60-х и начале 70-х годов, когда Мишлен изобрел радиальные шины, им пришлось придумать систему размеров, которая соответствовала бы диаметрам американских дисков, которые все были в дюймах, но они хотели использовать метрическую систему настолько, насколько это возможно. возможный. Вот почему теперь у нас есть система размеров шин, в которой используется сочетание единиц измерения. Если вы хотите глубже погрузиться в эту кроличью нору, щелкните веб-сайт Coker Tire здесь.

Последний набор цифр размера шины — тот, который обозначает размер обода (см. «ZR» выше) — включает одну или две буквы перед ним. Вторая буква указывает на конструкцию шины и почти всегда будет «R», что означает «Радиальная». Первый, если он включен, является рейтингом скорости шины и обозначает, насколько быстро шина сертифицирована для движения, прежде чем вы рискуете разорваться по швам. Если на шинах вашего автомобиля в этом месте указана только буква «R», то рейтинг скорости будет частью рейтинга нагрузки, к которому мы вернемся позже.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов Вот таблица, показывающая, что означает каждая буква:

Изображение через Uniroyal

Обратите внимание, что рейтинг скорости — это европейская вещь. Для США шины должны соответствовать только FMVSS 139, который тестирует шины на скорости до 100 миль в час. В Европе, где на автобанах возможны более высокие скорости, рейтинг скорости устанавливается с использованием стандарта ECE R-30, в котором описывается процедура испытаний, которую производители шин должны использовать для подтверждения рейтинга скорости, который они указывают на боковине шины.

РЕКЛАМА

Уф, мы разобрались с размером шин. Давайте двигаться дальше.

Номинальная нагрузка и многое другое о рейтинге скорости

Следующее число — это номинальная нагрузка. Это двузначный (иногда трехзначный) номер после размера шины. В случае Мустанга это 99. Это число показывает, какую нагрузку может выдержать шина, и опять же она должна соответствовать стандартам, описанным в FMVSS 139 и ECE R-30.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов В шине нагрузка переносится воздухом внутри шины. Чем больше воздуха в шине, тем большую нагрузку она может выдержать.

Есть два способа наполнить шину воздухом: накачать ее до более высокого давления или увеличить объем воздуха внутри шины. Увеличить давление воздуха в шине легко, но далеко не все. Довольно скоро давление воздуха станет настолько высоким, что вы рискуете лопнуть шину. Лучший способ — увеличить размер пространства внутри шины, изменив размеры шины. Думайте о воздухе внутри шины как о пончике. Как мы можем увеличить объем этого пончика? Ну, мы могли бы увеличить его ширину, мы могли бы увеличить его внешний диаметр или мы могли бы уменьшить размер отверстия посередине. Однако все это влияет на другие вещи. Увеличение ширины может привести к тому, что шина будет мешать рулевой рубке; увеличение внешнего диаметра может вызвать аналогичные проблемы. Уменьшение размера отверстия в середине означает использование колеса меньшего размера, которое может не подходить к подвеске или тормозам.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов Вот почему на эти вопросы НЕОБХОДИМО ответить на самых ранних стадиях проектирования автомобиля, и почему так сложно что-то изменить, когда автомобиль запущен в производство. Размер шин и соответствующий максимальный вес и грузоподъемность транспортного средства являются одними из первых вещей, которые решаются при проектировании нового транспортного средства.

Вернемся к примеру с Мустангом. Помните, что рейтинг нагрузки равен 99, что само по себе мало что значит; это просто число, соответствующее фактическому значению нагрузки. Вот диаграмма того, что означают цифры:

РЕКЛАМА

Изображение через стеллаж для шин

Из этого мы можем видеть, что каждая из шин моего Мустанга может выдерживать нагрузку 1709 фунтов или 775 кг. Это означает, что, что касается моих шин, максимальный вес моего Мустанга может составлять 4 x 1709 = 6836 фунтов. Это, конечно, намного больше, чем автомобиль когда-либо будет весить, поэтому в этом примере рейтинг нагрузки не является проблемой, о которой мне нужно беспокоиться.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов Но в случае с пикапом это вполне может стать проблемой, когда грузовик полностью загружен. В зависимости от грузовика и его шин может быть легко сбросить груз гравия, мешков с песком или грязи сзади и перегрузить задние колеса; это может привести к взрыву на дороге.

Когда номинальная грузоподъемность становится критической для OEM-производителя транспортного средства на этапе проектирования. В США все автомобили должны соответствовать стандарту FMVSS 110, который устанавливает требования к минимальной грузоподъемности шин, которыми оснащен автомобиль. Короче говоря, для легковых автомобилей есть две вещи, о которых нужно беспокоиться. Во-первых, максимальная нагрузка на переднюю или заднюю ось не должна превышать суммарную номинальную нагрузку двух шин на этой оси. Во-вторых, «нормальная» нагрузка должна составлять не более 94% суммарной грузоподъемности двух шин на этой оси. Нормальная загрузка определяется в зависимости от максимального количества пассажиров, на которое рассчитано транспортное средство согласно этой таблице:

Если легковая шина используется на минивэне, малотоннажном грузовике, автобусе или прицепе, то перед применением приведенных выше правил номинальная нагрузка сначала делится на 1,10.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов

Последняя часть грузоподъемности, указанная на боковине шины, является уточнением индекса скорости. Для моего Мустанга рейтинг скорости в размере шины — «Z», что означает, что шина сертифицирована для скорости более 149 миль в час. Буква «Y», указанная в рейтинге грузоподъемности, уточняет это и означает, что шина была сертифицирована и протестирована на скорости до 186 миль в час. Согласно производителю кузова грузовика Reading Truck « Y: Рейтинг максимальной скорости — когда-то Z означал скорость выше 149 миль в час — теперь Y, что позволяет шинам развивать скорость до 186 миль в час».

Вы можете обнаружить, что на ваших шинах не указан рейтинг скорости в размере шины, и в этом случае он будет отображаться только как часть рейтинга нагрузки.

РЕКЛАМА

Диапазон нагрузки

Следующая маркировка на моей шине Mustang гласит «ДОПОЛНИТЕЛЬНАЯ НАГРУЗКА». По сути, у шин для легковых автомобилей есть два диапазона нагрузки: стандартная нагрузка и сверхнагрузка.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов Шины Standard Load имеют номинальную нагрузку, основанную на давлении накачки 35 фунтов на квадратный дюйм, в то время как шины Extra Load имеют номинальную нагрузку, основанную на 41 фунтах на квадратный дюйм, и содержат усиление в своей конструкции, чтобы выдерживать более высокие давления и нагрузки. Обычно это означает, что грузоподъемность шины XL на 3-4 балла выше, чем у стандартной шины того же размера. Например, для моей шины Mustang шина XL имеет рейтинг нагрузки 9.9, в то время как тот же размер в стандартной загрузке будет иметь номинальную нагрузку 95. Это разница в максимальной нагрузке 85 кг. Это, вероятно, не имеет большого значения в случае с моим Мустангом, но может иметь большое значение для другого автомобиля.

Максимальная нагрузка и давление

Далее следует максимальная нагрузка, на которую сертифицирована шина, а также максимальное давление, на которое рассчитана шина. Обратите внимание, что это максимальное давление, которое может выдержать шина, и оно не имеет ничего общего с давлением, рекомендованным OEM для данного конкретного автомобиля.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов Всегда накачивайте шины до давления, рекомендованного производителями оборудования, а НЕ того, которое указано на боковине шины. Максимальное значение нагрузки действительно избыточно с номинальной грузоподъемностью, поскольку номинальная нагрузка 99 соответствует 775 кг. Обе эти маркировки требуются по закону в США и Канаде.

Рейтинги UTQG

РЕКЛАМА

Если посмотреть дальше, вы увидите рейтинги сцепления, износостойкости и температуры. Их иногда называют унифицированными классами качества шин или UTQG. Это рейтинги, присваиваемые производителем шин на основе стандартных процедур тестирования, позволяющие сравнивать шины, но, как правило, они не очень полезны, поскольку допускают достаточное количество суждений со стороны производителя. Кроме того, тесты не всегда реалистичны или репрезентативны для современных условий вождения.

Например, рейтинг износа протектора является мерой износа шины по сравнению с эталонной шиной. Шины тестируются на транспортных средствах в колонне по испытательному кругу протяженностью 400 миль в Техасе.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов Износ испытуемой шины сравнивают с износом стандартной шины в тех же условиях. Если тест показывает, что тестовая шина прослужит столько же времени, сколько и эталонная шина, то она получает оценку 100. Если ожидается, что она прослужит в два раза дольше, чем эталонная шина, она получает оценку 200 и т. д. Дело в том, что производители не могут завышать результаты, но могут их занижать. Другими словами, если результаты теста показывают рейтинг 500, производитель может сообщить 400, но не может сообщить 600. Он может сделать это из маркетинговых соображений, но это означает цифры, которые вы видите при покупке шины. не обязательно точны.

Аналогичным образом, номера класса сцепления основаны на тесте, в котором шина устанавливается на прицеп, а колеса заблокированы на мокром асфальте для измерения трения между шиной и дорогой. Проблема в том, что трение скользящей шины всегда ниже, чем трение вращающейся шины, а поскольку в наши дни почти все автомобили оснащены ABS, шина почти никогда не скользит по-настоящему.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов Сообщение здесь в том, что вы можете использовать числа UTQG для сравнения шин, но относитесь к ним с долей скептицизма.

Сертификация DOT

Теперь мы переходим к более эзотерическим вещам. Следующая маркировка на моих шинах — DOT F30F OBDX 1319. Наличие этого кода означает, что шина соответствует всем требованиям FMVSS 109 и/или FMVSS 139, и все шины, продаваемые в США, ДОЛЖНЫ иметь подобную маркировку или они не законны для продажи. Как правило, код DOT представляет собой буквы «DOT», за которыми следуют от 8 до 13 букв и цифр, и называется идентификационным номером шины или TIN. Части этого номера, которые требуются по закону, представляют собой буквы «DOT», заводской код и четыре цифры, которые показывают неделю и год изготовления шины. В нашем примере это цифры 1319.это означает, что шина была изготовлена ​​на 13-й неделе 2019 года.  [Примечание редактора: обычно производители шин рекомендуют заменять свою продукцию каждые шесть-десять лет. -DT]

РЕКЛАМА

Рядом со знаком DOT находятся две-три цифры, указывающие на завод, на котором была изготовлена ​​шина.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов В данном случае «F3» означает, что шина была изготовлена ​​на фабрике Manufacture Francaise Des Pneumatique в Роане, Франция. . Следующие две цифры (которые не требуются по закону), «0F» относятся к размеру шины. Остальные буквы «0BDX» перед кодом даты являются необязательными и, согласно Cooper Tire, «показывают тип шины и код производителя».

Информация о материале слоя

Также на боковине шины должны быть указаны общие названия и количество слоев, использованных в конструкции шины. В случае шины Mustang в области протектора имеется 1 слой полиэстера, 2 слоя стали и 1 слой полиамида, а также 1 слой полиэстера в области боковины.

Сертификация для Китая и Бразилии

В зависимости от того, где будут продаваться ваши шины, вы также можете увидеть символ CCC внутри круга, за которым следует число. Это «Китайский стандартный знак», означающий, что шина сертифицирована для продажи в Китае. Рядом с этим символом вы также можете увидеть знак Inmetro:

РЕКЛАМА

Это сертификат Национального института метрологии, стандартизации и промышленности для рынка Бразилии, который означает, что шина сертифицирована для продажи в Бразилии.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов

Внутренняя/наружная маркировка

Иногда, как в случае с шинами Мустанг, шины, которые должны быть установлены определенным образом на ободе, имеют слово «Снаружи», напечатанное на боковой стенке, которая предназначена для лицевой стороны. наружу на транспортном средстве.

Обозначение бескамерных шин



РЕКЛАМА

Для бескамерных шин, которыми в наши дни пользуются практически все шины для легковых автомобилей, за исключением шин для старинных автомобилей, должно быть включено слово «Бескамерные». Для шин, для которых требуются камеры, будет указано «Тип камеры».

Если вам интересно, как работает шина с внутренней камерой, посмотрите:

Современные шины фактически создают воздухонепроницаемое уплотнение между «бортом» шины и колесом, а сжатый воздух заполняет пространство между резиной.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов и алюминий (или сталь). Вот посмотрите на кровать:

Изображение: Дисконтная шинаИзображение: Дисконтная шина

Дисконтная шина описывает борт, надпись:

РЕКЛАМА

Борта шины образуют точку контакта между шиной и колесом. Они изготовлены из высокопрочной стальной проволоки и окружены закаленной резиновой смесью. Они обеспечивают герметичное уплотнение между колесом и шиной. Бортовая сетка располагается между бортом и слоем корпуса шины, предотвращая повреждение каркаса шины бортовой проволокой и улучшая управляемость шины за счет повышения отзывчивости верхней боковины.

Вы можете увидеть борт шины на изображениях выше.

Радиальная маркировка

Если шина радиальная, на боковине должна быть надпись «Radial». Термин «радиальный» относится к тому, как ориентированы различные ремни внутри шины. Внутри резины шины находятся ремни из стали, нейлона, кевлара или других материалов. Эти ремни образуют структуру, которая придает шине форму и противостоит давлению воздуха внутри.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов Когда шина катится по дороге, она должна слегка сплющиваться в месте контакта с дорогой. Это сплющивание означает, что шина должна на мгновение изменить свою форму с круглой на плоскую, и ремни должны позволять этому происходить. До того, как компания Michelin изобрела радиальную шину в начале 70-х годов, шины изготавливались с брекером, ориентированным под углом или «наклоном». Вот рисунок, показывающий этот угол:

Изображение предоставлено Kenda Americana Tire

РЕКЛАМА

Когда ремни расположены под углом, движение, которое позволяет шине прижиматься к дороге, заставляет ремни извиваться друг против друга, что вызывает накопление тепла в шине. Тепло — враг долговечности резины, и оно приводит к более быстрому износу шины. Тепло — это тоже энергия, и есть только один источник энергии в вашем автомобиле — двигатель. Накопление тепла в шинах означает, что энергия тратится впустую, что напрямую приводит к ухудшению экономии топлива. С изобретением радиальной шины ориентация ремня была изменена на 9 градусов.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов 0 градусов поперек шины от борта до борта. Это означает, что ремни могут легче приспосабливаться к изменению формы по мере того, как шина катится по дороге, и происходит значительно меньшее накопление тепла. В результате улучшаются ходовые качества, снижается расход топлива и увеличивается срок службы шин.

Предупреждение производителя

Часто включается предупреждение об опасности чрезмерного накачивания шин и необходимости их установки обученным персоналом. Это предупреждение не требуется ни по стандартам США, ни по европейским стандартам, но большинство шин содержат его в той или иной форме. На шине Мустанг указано:

Предупреждение: Возможны серьезные травмы От:

  • Выход из строя шины из-за недостаточного давления/перегрузки — следуйте руководству пользователя или табличке с шинами в автомобиле.
  • Взрыв шины/обода в сборе из-за неправильного монтажа. Никогда не накачивайте шины выше 40 фунтов на квадратный дюйм для установки бортов шины.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов Только специально обученные люди должны монтировать шины.
  • Сочетание диагональных шин с радиальными на одном автомобиле. Смешивание шин разных размеров на одной оси.

Сертификация ECE

Наконец, на шинах Mustang есть код E, который является европейским требованием, указывающим на сертификацию ECE. Все шины, продаваемые в Европе, должны иметь подобную маркировку на боковине, которая указывает страну, в которой шина была сертифицирована, а также номер, идентифицирующий документ об утверждении типа, выданный для этой конкретной шины/размера. В данном случае E2 означает, что шина сертифицирована во Франции.

РЕКЛАМА

Дополнительная маркировка

В дополнение к маркировке, указанной на моих шинах Mustang, есть еще несколько других, которые вы можете увидеть на своих шинах.

Для направленных шин, т. е. шин, которые должны вращаться в определенном направлении, вы можете увидеть стрелку, указывающую направление, в котором шина должна вращаться, когда автомобиль движется вперед.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов

Если у вас всесезонные шины, вы где-нибудь увидите маркировку M-S или M+S.

Изображение вверху и внизу через Vredestein

Зимние шины также будут иметь этот символ на боковине:

РЕКЛАМА

Continental разъясняет разницу между двумя маркировками, говоря, что M+S означает, что рисунок протектора лучше подходит для снега и грязи, чем типичная шина, а «альпийский символ» также называется «три- Peak Mountain Snowflake Sympol (3PMSF)» означает, что шина соответствует определенным требованиям испытаний:

Первоначальное определение шин M+S основано на геометрии рисунка протектора. Обозначение M+S было впервые использовано для того, чтобы отличить шины с выступами и диагональным кордом, предназначенные для использования на грязных и/или заснеженных дорогах, от шин с прямыми ребрами, использовавшихся на ранних легковых и грузовых автомобилях. Шины с рисунком протектора, соответствующим определению, могут иметь маркировку буквами «M» и «S» несколькими различными способами (например, M&S, M+S, M/S, MS и т.Маркировка шин континенталь расшифровка: Описание маркировки шин континенталь, расшифровка знаков и символов
