Современные модели транспортных средств оснащаются как карбюраторными, так и инжекторными двигателями. В отличие от инжекторов карбюраторы, появившиеся значительно раньше, за годы своего существования претерпели различные изменения и доработки, обретя неоспоримые достоинства. Несмотря на довольно сложную конструкцию карбюраторные моторы являются одними из самых простых в обслуживании.

Разработка и производство

В истории автомобилестроения кабюратор был сконструирован и собран в 1895 году техником-самоучкой немецкого происхождения Вильгельмом Мэйбахом. Карбюраторные двигатели, как и сами карбюраторы, за прошедшие годы не раз изменялись, однако принцип их работы сохранился неизменным. Технология испарения топлива, использовавшаяся в первых версиях карбюраторов для образования топливно-воздушной смеси, в современных моделях была заменена на технологию распыления горючего, что стало основным отличием и преимуществом данного узла автомобиля.

Карбюраторы новой конструкции начали производиться массово в 1925 году всемирно известным концерном Bosch. Надежность и безопасность транспортных средств удалось повысить за счёт внесения в конструкцию карбюраторов изменений, связанных с интеграцией топливного насоса и системы впрыска топлива. Конструктивные изменения карбюратора позволили приступить к созданию инновационных силовых агрегатов, работающих на дизельном топливе. Спустя десять лет с конвейера завода Mercedes сошёл первый автомобиль, оснащённый дизельным двигателем.

Налаженный выпуск инжекторных двигателей начал требовать повышения мощности бензиновых моторов. Достичь этого удалось за счёт внедрения впускного коллектора, что спровоцировало начало производства в середине 40-х годов двигателей с системой непосредственного впрыска топлива и карбюратором большей мощности.

Концерн Bosch в 1965 году выпустил на автомобильный рынок новую версию карбюратора с системой распределённого впрыска топлива. Конструкция карбюратора была значительно изменена и обзавелась электронасосом, который заменил ТНВД, что в результате позволило снизить стоимость и габариты всего узла.

Автоконцерн Mitsubishi Motors в 1994 году внедрил в карбюраторные двигатели систему непосредственного впрыска топлива. Подобное конструктивное решение имело свои преимущества: экономия топлива вкупе с достижением максимального крутящего момента.

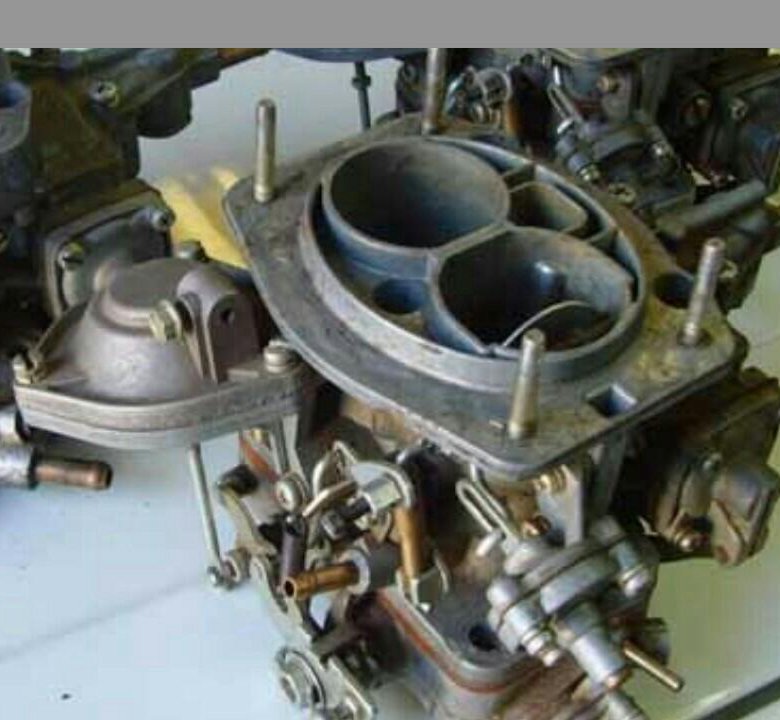

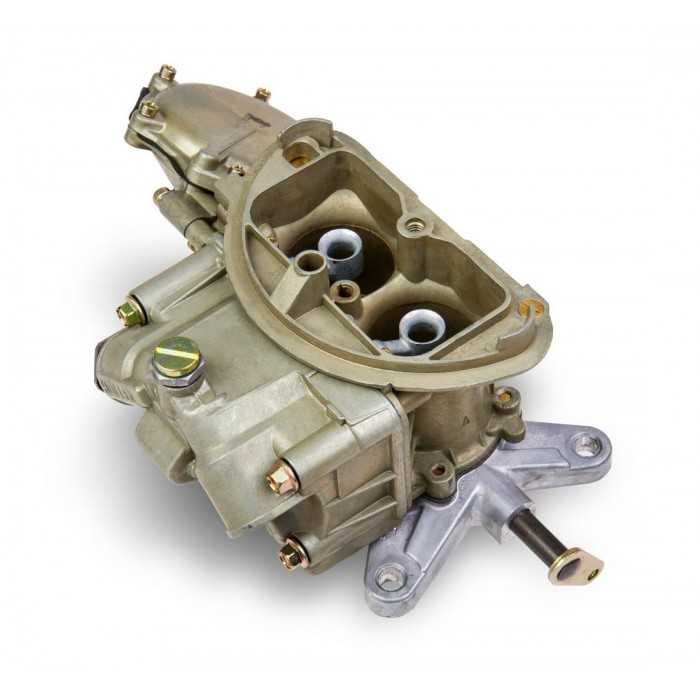

Что такое карбюратор

ДВС автомобиля работает на топливно-воздушной смеси, образование которой осуществляется в карбюраторе — одном из наиболее важных узлов топливной системы транспортного средства. Смесь представляет собой смешение горючего и воздуха в строго определённых пропорциях.

На сегодняшний день карбюраторные двигатели считаются одними из самых распространённых. На заре автомобилестроения использовались барботажные карбюраторные моторы, которые со временем были заменены более производительными и совершенными с технической точки зрения мембранно-игольчатыми и поплавковыми аналогами.

Мембраны карбюратора мембранно-игольчатого типа разделяют камеры и объединятся штоком, один конец которого выполнен в форме иглы. Последняя, двигаясь вверх-вниз во время работы карбюратора, открывает и закрывает клапан, подающий в топливную систему горючее. Узлы такой конструкции считаются самыми простыми и устанавливаются в основном в грузовые автомобили и различную технику.

Принцип работы разных модификаций поплавкового карбюратора одинаков. Конструкция узла автомобиля очень проста: поплавок и поплавковая камера, в которой и формируется топливно-воздушная смесь. Карбюраторы такого типа отличаются неплохой тягой, динамичностью и способны поддерживать бесперебойную работу мотора авто, благодаря чему их чаще всего используют в автомобилестроении.

Моновпрыск и карбюраторная система: отличия и сравнительный анализ

Моновпрыск — разновидность электронно контролируемой системы впрыска горючего в ДВС. В подобных системах объединены преимущества инжекторов и карбюраторов, поскольку они являются своеобразным промежуточным звеном между ними.

Моновпрыск первоначально использовался в авиастроительстве. Особенности такого узла позволяли поддерживать постоянный приток горючего в двигатель самолётов во время полётов. Моновпрыск, по сути, является модифицированной версией классической карбюраторной системы за одним исключением — управляется она компьютеризированным электронным блоком, контролирующим поступление бензина и работу топливонасоса и форсунок. Преимуществом моновпрыска являются его компактные габариты и сохранение неизменными основных функций карбюратора.

Система моновпрыска способна поддерживать в двигателе на регулярной основе минимальное давление в 1 бар, которого достаточно для обеспечения бесперебойной работы силового агрегата. Проще говоря транспортные средства, оснащённые подобной системой, во время резкого торможения или обгона работают без перебоев, в то время как электронные системы зачастую не способны поддерживать стабильную работу двигателя внутреннего сгорания в подобных условиях. Отсутствие провалов подачи топлива гарантирует также высокую мощность мотора.

Несмотря на то, что система моновпрыска обладает определёнными преимуществами перед карбюраторами, именно последние на сегодняшний день являются наиболее экономичными механизмами, поскольку во время их работы впрыск топлива происходит по всей камере, благодаря чему используется весь поступающий объем. Именно благодаря этой особенности в холодное время года проще завести автомобиль с карбюраторным двигателем.

Жиклёр карбюратора

Современные карбюраторы состоят из множества деталей, одной из которых являются жиклёры — маленькие детали с отверстиями, расположенными в определённом порядке. Жиклёры делятся на два основных типа: воздушные и топливные. Существуют и другие виды жиклёров — компенсационные, главные, холостого хода и прочие.

Установленная на заводе производительность двигателя достигается за счёт пропускной способности жиклёра. Работоспособность данной детали определяется калибровкой отверстий, в связи с чем жиклёр регулярно очищается от нагара и грязи, причём процедура выполняется очень осторожно и аккуратно, дабы размер отверстий не был изменён.

Экономайзеры и их разновидности

С целью экономии горючего карбюраторы оснащаются экономайзерами, классифицирующимися на два основных типа:

1. ЭПХХ — экономайзер принудительного холостого хода. Более широко известен под названием электромагнитного клапана.
2. ЭМР — экономайзер мощностных режимов.

Электромагнитный клапан, или ЭПХХ, устанавливается рядом с воздушным фильтром и состоит из жиклёра холостого хода, пластикового привода и соленоида. Предназначается экономайзер для перекрытия подачи топлива в смесительную камеру. Прекращение подачи горючего через каналы холостого хода возможно при соблюдении нескольких условий: коленвал должен вращаться со скоростью боле 2 тысяч оборотов в минуту, педаль газа должна быть свободна. Активацией и дезактивацией ЭПХХ занимается блок управления, к которому подключаются микровыключатель и система зажигания. Экономайзер позволяет снизить потребление двигателем горючего во время движения автомобиля по горной местности. На подобных трассах осуществляется торможение двигателем, во время которого ЭПХХ прекращает подачу топлива по системе холостого хода. Подобное решение повышает управляемость машины и безопасность движения.

Состоящий из клапана и расположенной под пружиной мембраны экономайзер мощностных режимов размещается под ЭПХХ. Он отвечает за обогащение топливной смеси. Принцип его работы заключается в подаче топлива к распылителям смесительной камеры и увеличении крутящего момента мотора. Клапан ЭМР прикрыт шариком, упираемым с одной стороны пружиной. Под воздействием давления, нарастающего при работающем двигателе ниже заслонки дросселя, пружина клапан смещает шарик, который закрывает топливный канал, прекращая тем самым ток горючего. Топливо будет поступать в смесительную камеру только при условии снижения давления и газования педалью акселератора.

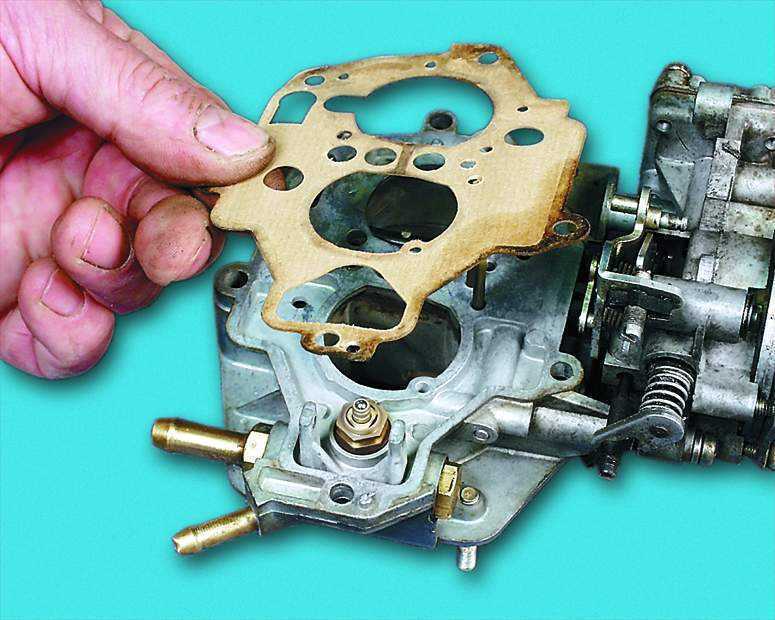

Прокладка карбюратора

Основное назначение прокладок, используемых при установке карбюраторов — уплотнение соединений между впускным коллектором и самим карбюратором. Нередко для обеспечения более надёжного и герметичного соединения используют сразу несколько прокладок: они предотвращают подсос воздуха в двигатель со стороны.

При монтаже карбюраторов используются три основных вида прокладок:

• Теплоизоляционная. Предотвращает перегрев карбюратора, позволяя понизить его температуру;
• Армированная. Прочность соединений между теплоизоляционной частью карбюратора и его фланцем увеличивается за счёт таких прокладок;
• Паронитовая. Высокая температура, излучаемая впускным коллектором, изолируется паронитовой прокладкой.

Самостоятельное изготовление прокладок для карбюратора подразумевает использование паронита либо тонкого металлического листа. Новая прокладка изготавливается аналогично той, которая была установлена на заводе-изготовителе.

Специалисты не советуют устанавливать паронитовые прокладки под карбюраторы, поскольку при попадании на них бензина паронит сильно разбухает и начинает сыпаться, что в итоге может привести к попаданию в карбюратор частиц материала и засорению жиклёров.

Диффузор

Выполненная в виде суженой горловины металлическая часть карбюратора — диффузор — отвечает за подачу воздуха в двигатель машины для образования топливно-воздушной смеси. Топливо в диффузор поступает из поплавковой камеры карбюратора под воздействием высокого давления. Поток воздуха, проходящий через горловину диффузора, смешивается с горючим и под давлением подаётся во впускной коллектор силового агрегата.

ЭПХХ карбюратора автомобиля

Карбюратор транспортного средства оснащается электронным блоком управления, активирующим ЭМК, который контролирует расход топлива при включении режима принудительного холостого хода. Переключение на данный режим работы осуществляется при торможении двигателем. Давление, нарастающее под дроссельной заслонкой, подаёт по каналам топливо в силовой агрегат.

При спуске машины с возвышенности эффективность режима торможения двигателем снижается в разы. В связи с этим повышается потребление бензина, что провоцирует активацию ЭПХХ, который автоматически прекращает подачу топлива.

ЭПХХ срабатывает при получении от датчика сигнала о закрытой заслонке и увеличении количества оборотов коленчатого вала. В рабочем режиме электромагнитный клапан пребывает до тех пор, пока:

• При опущенной заслонке дросселя не понизится скорость движения;
• Не будет выжата педаль газа и набрана скорость движения, что приведёт к отключению экономайзера;
• Не включится стандартный режим холостого хода и не отключится передача.

Функционирование экономайзера позволяет повысить эффективность режима торможения мотором, обогатить топливную смесь и сэкономить бензин.

Дозирующая система

ГДС карбюратора поддерживает работу ДВС автомобиля во всех режимах за исключением режима с низкой частотой вращения коленвала. Основная задача данной системы — подача порции бензина для образования горючей смеси. По мере открытия заслонки дросселя обогащение топливной смеси происходит очень быстро, поскольку бензин поступает в большем объёме, чем воздух через диффузор. Компенсировать состав смеси горючего можно за счёт предотвращения её обогащения, что делает дозирующая система карбюратора.

Дозаторы

В камеру сгорания мотора бензин подаётся порциями определённого объёма из дозатора карбюратора.

Ускорительный насос

Эта механическая система принудительно подаёт бензин в карбюратор при открытых заслонках дросселя. Работоспособность данного узла карбюратора не зависит от потока воздуха, подаваемого диффузором. Обеднение топливно-воздушной смеси происходит при резком разгоне транспортного средства ввиду поступления недостаточного объёма бензина к цилиндрам ДВС. Встраивание ускорительного насоса компенсирует подобные воздействия. Концентрация воздуха и бензина в топливно-воздушной смеси поддерживается насосом, благодаря чему сокращается время разгона и улучшаются динамические характеристики авто.

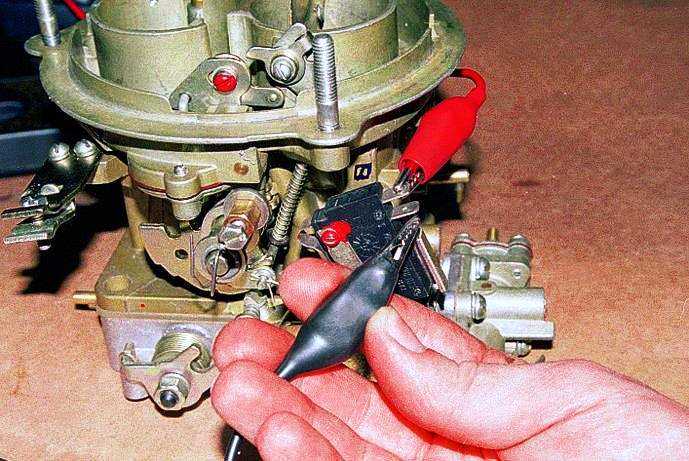

Электромагнитный клапан

Неотъемлемой частью карбюраторов современных автомобилей является экономайзер. Такие устройства классифицируются на два основных типа, одним из которых является ЭПХХ, или электромагнитный клапан. Разработано такое устройство было в 80-х годах прошлого века с целью снижения потребления горючего карбюраторными двигателями, значительно уступавшими в этом аспекте инжекторным аналогам.

Внедрение электронных элементов стало единственным способом понижения расхода бензина. Разработка ЭМК и некоторых других устройств позволила сэкономить горючее и повысить эффективность карбюратора.

Стабильность холостого хода двигателя обеспечивается ЭПХХ, который приводится в действие электрическим током. Осуществляется это посредством перекрытия каналов, по которым поступает бензин, в режимах работы мотора, которые не требуют потребления топлива. В таких режимах функционируют только клапана силового агрегата и жиклёры, в то время как другие узлы и детали бездействуют.

Электромагнитный клапан позволяет:

• При функционировании силового агрегата в режиме принудительного холостого хода сэкономить топливо;
• Поддерживать стабильный холостой ход автомобиля;
• Усиление подачи горючего позволяет нормализовать прогрев двигателя авто при запуске;
• Снизить износ дроссельной заслонки и других узлов двигателя;
• Продлить срок эксплуатации силового агрегата за счёт оптимизации его работы.

Завихритель

Принцип работы карбюратора строится на вихревом смешении воздушного потока и горючего при помощи завихрителя — небольшой выполненной в форме пластинки детали, оснащённой каналами. Завихритель не является частью внутренней конструкции карбюратора, поскольку устанавливается под него.

Создаваемые деталью воздушные завихрения создают мелкие капли горючего, благодаря чему создаётся топливно-воздушная смесь. Специалисты рекомендуют оснащать подобным устройством все карбюраторы, поскольку оно уменьшает расход горючего.

Игольчатый клапан

Несмотря на небольшие габариты, игольчатый клапан является одной из основных деталей карбюратора. Работоспособность и исправность клапана влияют на функционирование карбюратора, уровень расхода горючего и качество образуемой топливной смеси.

Конструкция клапана проста и состоит из иглы и цилиндрического корпуса. Данный узел очень хрупкий и деликатный, часто выходит из строя. Все его неполадки разделяют на две группы:

• Недостаточная герметизация корпуса;
• «Залипание» иглы.

Причиной первой неисправности становится сильный износ седла клапана и иглы, из-за чего количество поступающего в диффузор топлива ничем не ограничивается, что приводит к повышению расхода бензина, не оказывая при этом никакого влияния на работоспособность силового агрегата автомобиля.Полностью противоположная ситуация с «залипанием» иглы, которое сопровождается недостатком горючего для исправного функционирования мотора.

Обогащённая топливно-воздушная смесь

Состав топливной смеси зависит от концентрации воздуха и бензина, которые поступают к цилиндрам ДВС. Интенсивное поступление воздуха и, соответственно, насыщение им жидкого топлива происходит при повышении скорости транспортного средства. В результате концентрация и пропорции воздуха и топлива в составе топливно-воздушной смеси изменяются, что приводит к формированию бедной или богатой смеси.

Подготовка топливной смеси осуществляется в карбюраторе. Если в смеси концентрация горючего выше, чем концентрация воздуха, то её называют богатой или высококалорийной. Скорость сгорания такой смеси очень низкая, из-за чего определённый её объем догорает в глушителе машины.

Нормальной топливная смесь считается при условии, что она состоит из 14 кг воздуха и 1 кг жидкого горючего. При превышении части воздуха топливную смесь считают бедной, части бензина — богатой.

Карбюратор — неотъемлемая часть топливной системы автомобиля, каждая деталь которого заточена под выполнение конкретных функций. Исправная работа всей конструкции обеспечивает нормальное функционирование двигателя транспортного средства и безопасность движения.

устройство, принцип работы, типы, преимущества и недостатки

В объявлениях о продаже автомобиля можно встретить немало предложений неновых, но вполне приличных машин в нормальном состоянии. Как говорится, «ездить и ездить». Но вот незадача – на выбранной машине установлен карбюратор. Довольно старое по своему типу устройство, которое отпугивает современных автолюбителей, особенно молодых людей, своей сложностью, возможным отсутствием ремонтных запчастей и возможными поломками. Покупать ли автомобиль с карбюратором, или найти более современную конструкцию с инжекторной топливной системой – принять решение можно только после того, как разберешься в нюансах работы и конструкции этого устройства.

Содержание

1. Что такое карбюратор и для чего он нужен?
2. Устройство карбюратора
3. Принцип работы карбюратора
4. Типы карбюраторов
5. Преимущества и недостатки карбюраторов
6. Основные неисправности карбюраторов и их причины
7. Заключение

Что такое карбюратор и для чего он нужен?

Чтобы двигатель внутреннего сгорания работал в оптимальном режиме, необходимо смешать топливо и воздух в определенной пропорции и подать эту смесь в камеру сгорания. Параметры смеси могут меняться в зависимости от режима работы ДВС, потребление топлива – тоже, а значит, необходимо устройство, которое в автоматическом режиме будет всё это делать.

Карбюратор – устройство для смешивания воздуха с топливом. В результате его работы в нужный момент в камеру сгорания двигателя поступает смешанный с воздухом распыленный бензин, готовый к воспламенению. Несмотря на то, что карбюратор один на несколько цилиндров, смесь через впускной коллектор всегда попадает в нужное место благодаря слаженной системе работы всех элементов ДВС.

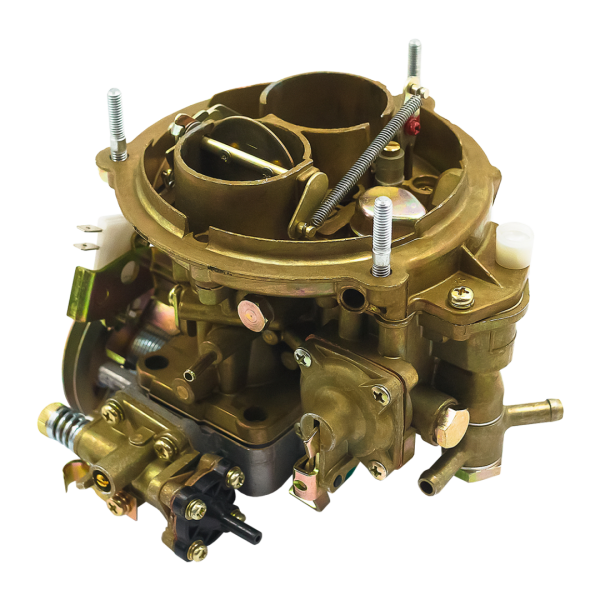

Устройство карбюратора

До сегодняшних дней к нам добрались в основном поплавковые модели – самые последние и максимально усовершенствованные. Так что на большинстве автомобилей можно встретить именно их.

Поплавковый карбюратор состоит из множества элементов.

1. Поплавковая камера, которая отвечает за поддержание определенного уровня топлива.
2. Поплавок с запорной иглой, предназначенный для автоматического дозирования уровня топлива в поплавковой камере.
3. Смесительная камера, в которой происходит основное смешивание распыленного (мелкодисперсного) топлива и воздуха
4. Диффузор – суженный участок, проходя через который воздушный поток ускоряет свое движение.
5. Распылитель с жиклером, соединяющий поплавковую и смесительную камеры, через который проходит топливо прямо к диффузору.
6. Дроссельная заслонка – регулирует поток смеси, поступающий в цилиндры.
7. Воздушная заслонка – регулирует поток воздуха, поступающий в карбюратор. Благодаря ей можно сделать смесь «бедной», нормальной или «обогащенной». Схема зависимости мощности от количества воздуха в топливной смеси

   Из схемы видно, что нормальная смесь — это когда воздуха в примерно в 15 раз больше чем топлива. При таких условиях будет полное сгорание бензина и максимальная мощность.

8. Система холостого хода – подает топливо в обход смесительной камеры, когда дроссельная заслонка полностью закрыта. По специальным каналам бензин и воздух проходят в задроссельное пространство.
9. Экономайзеры и эконостаты – устройства для дополнительной подачи топлива, когда двигатель работает на максимальных нагрузках. При этом экономайзеры имеют принудительное управление, а эконостаты работают от разрежения воздуха.
10. Подсос топлива – система принудительного обогащения топливной смеси. Потянув за рычаг, водитель приоткрывал дроссельную заслонку, в результате чего воздух интенсивней проходил через смесительную камеру и забирал большее количество топлива. Получается обогащенная смесь, удобная для запуска холодного двигателя.

Принцип работы карбюратора

Посмотрев видео, ниже, Вы наглядно увидите устройство и принцип работы карбюратора на разных режимах работы. Видео хоть и старенькое, но актуальное по сей день. Не поленитесь и досмотрите до конца, если хотите полностью разобраться в теме.

Ну а ниже подытожим — работа всех поплавковых карбюраторов осуществляется по типичной схеме.

1. В поплавковую камеру через топливную магистраль из бака закачивается бензин на нужный уровень, который регулируется и поддерживается поплавком и запорной иглой.
2. Распылитель, находящийся в нижней части поплавковой камеры, с помощью жиклера передает строго дозированную порцию топлива в смесительную камеру. Одновременно поток топлива распыляется для лучшего перемешивания с воздухом и сгорания.
3. Топливо из распылителя рассеивается над диффузором, который предназначен для создания быстрого потока воздуха и лучшего его смешивания с уже распыленным бензином.
4. Смесь топлива и воздуха поступает к дроссельной заслонке, которая напрямую связана с педалью газа. Чем больше топлива нужно двигателю, тем больше открыта заслонка и тем активней работает карбюратор.
5. Из карбюратора топливно-воздушная смесь проходит через впускной коллектор к тому цилиндру, в котором в данный момент опускается поршень с одновременным открытием впускного клапана.
6. Поршень работает как насос, втягивая уже приготовленную в карбюраторе смесь.

Несмотря на довольно простой принцип работы, хорошо настроенный карбюратор обеспечивает отличную отдачу мощности двигателем, неплохую экономию топлива и надежность системы.

Типы карбюраторов

Предшественниками уже рассмотренного поплавкового карбюратора были мембранно-игольчатый и барботажный. Это уже устаревшие конструкции, которые сегодня и не встретишь на машинах повседневного использования (а вот на «олдкарах» эти редкости еще есть).

Мембранно-игольчатый карбюратор состоит из нескольких камер, разделенных мембранами. Мембраны опираются на пружины заданной жесткости и соединены между собой штоком. Мембранные камеры имеют выход в камеру смешивания, а также соединены с каналом подачи топлива. Движение штока приводило в действие мембраны камер, заставляя их качать топливо в полость смешивания. Да, система несколько громоздкая и медленно реагирующая на изменение режима работы двигателя, но при этом надежная до такой степени, что устанавливалась на авиационные двигатели.

Барботажный карбюратор – первая конструкция и первая попытка создать подобное устройство. Представлял собой глухую крышку, которая накрывала бензобак на некотором расстоянии от топлива. К крышке подводились два патрубка: один входной для воздуха, второй к двигателю. Воздух, проходя под крышкой, насыщался парами бензина и в таком виде направлялся в камеру сгорания. Это первое устройство, которое рассчитано на работу с испарениями топлива.

Классификация других типов карбюраторов зависит от особенностей конструкции. По сечению распылителя различают устройства с постоянным разрежением (модели производства Японии с высочайшими эксплуатационными характеристиками), с постоянным сечением распылителя (карбюраторы производства СССР и РФ) и с золотниковым дросселированием (горизонтальные карбюраторы, предназначенные в основном для мототехники).

По направлению движения готовой смеси различают конструкции с горизонтальным и вертикальным потоком (из последних самой эффективной оказалась система с нисходящим потоком).

Поплавковые карбюраторы могут иметь одну или несколько смесительных камер. Однокамерные устройства были в ходу до 1960-х годов, пока развитие двигателей не потребовало увеличения пропускной способности карбюратора.

Создание многокамерных карбюраторов с несколькими дроссельными заслонками позволило решить эту проблему. Появились разновидности: карбюраторы с одновременным открытием двух дроссельных заслонок, от каждой из которых питались определенные цилиндры, и карбюраторы с последовательным открытием двух заслонок, которые подключались на весь двигатель и работали в соответствии с его режимом.

По мере того, как росла мощность двигателей, развивались и карбюраторы. Появились трех- и четырехкамерные виды, на автомобиль устанавливалось несколько карбюраторов, настраивались различные варианты приготовления топливной смеси (например, в одной камере делалась переобогащенная смесь, в двух других – обедненная).

Про ужасы вечного ремонта карбюратора не слышал только глухой. А что на самом деле? Какие же плюсы у этого устройства и есть ли смысл вообще с ним иметь дело? Как ни странно прозвучит это в наш технологичный век, но карбюратор имеет несколько серьезных преимуществ.

1. Простота конструкции. Нет, речь не о том, что это очень уж простой механизм. Но по сравнению с электронной начинкой сегодняшних автомобилей, карбюратор на порядок проще для ремонта, обслуживания и даже эксплуатации. В большинстве карбюраторов нет никакой электроники, только механические устройства, а значит, человек с «прямыми руками» может и сам заниматься его ремонтом и обслуживанием. Об этом хорошо помнит «старая гвардия» — наши родители, привыкшие копаться в своих «ненаглядных» Жигулях и Запорожцах.
2. Ремонтопригодность. Всё, что ломается в карбюраторе, можно починить без «лишней крови». Необходимые запчасти можно купить (есть производители, до сих пор выпускающие ремкомплекты. А почему бы и нет?).
3. При работе с некачественным топливом карбюратор оказывается гораздо живучей и стабильней, чем инжектор. И вообще, он не слишком требователен к чистоте, а если и засоряется, то подлежит простой чистке в домашних («гаражных») условиях.
4. Небольшое количество воды, попавшее в карбюратор, не причинит ему вреда, в отличие от инжектора. Правда, со временем он потребует чистки и калибровки.
5. И, наконец, карбюратор не требует подключения к электросети, датчикам, процессору и прочим «радостям» цивилизации. Он работает исключительно от энергии всасываемого двигателем воздуха, а значит, был оптимальным вариантом для установки на старые автомобили, где вообще не было электроники.

Но есть и недостатки иза которых карбюраторные автомобили в конце концов сошли с мировой арены автомобилестроения.

1. Технологии требовали систему подачи топлива с гибкой подстройкой, а не с постоянными параметрами, чтобы минимизировать потребление топлива (которое раньше никто особо не считал). Поэтому на смену карбюратору пришла инжекторная система, которая до сих пор развивается и совершенствуется.
2. Второй значительный минус – зависимость карбюратора от погодных условий. В холодное время года внутри собирается конденсат, мешающий работе, в зимний период есть риск обледенения внутренней части. При этом летняя жара тоже не дает ему работать стабильно из-за активного испарения – начинаются сбои в подаче смеси.
3. Ну и третий недостаток — это значительно ниже экологические показатели, по сравнению с инжектором. В современной борьбе за экологию карбюраторные автомобили просто не выдерживают никакой критики, так как вредные выбросы у них значительно выше.

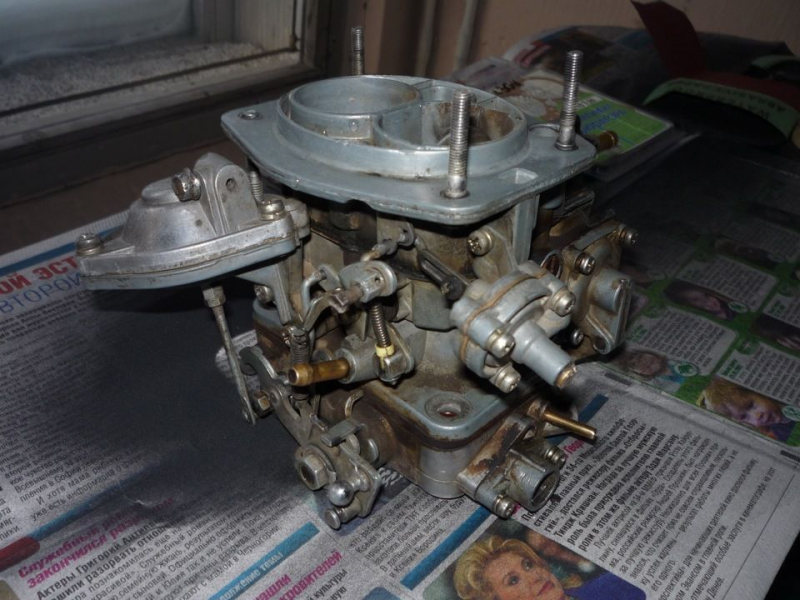

Основные неисправности карбюраторов и их причины

Неисправности в карбюраторе отражаются на режиме работы двигателя, и именно по нему можно определить, что с системой подачи топлива не всё нормально.

1. Тяжело запускается непрогретый двигатель – скорей всего, проблемы в регулировке дроссельной заслонки. Необходимо отрегулировать привод заслонки, чтобы при вытянутом подсосе она полностью закрывалась, либо отрегулировать пусковые зазоры.
2. Непрогретый двигатель заводится и сразу глохнет при полностью вытянутом подсосе – проблема опять-таки в приводе дроссельной заслонки. Либо неправильно отрегулированы зазоры, либо не работает телескопическая тяга и заслонка не открывается.
3. Прогретый двигатель сложно запускается – не отрегулирован уровень топлива в поплавковой камере, вышел из строя поплавковый механизм или клапанная игла, в результате чего уровень топлива выше нормы.
4. Неустойчивая работа двигателя на холостых оборотах – причин может быть несколько, и основная это регулировка системы холостого хода. Другие причины – не работает привод эконостата холостого хода или не срабатывает запорный клапан, засорились жиклеры, идет подсос воздуха, ненормально работает поплавок в поплавковой камере
5. При открытии дроссельной заслонки нет прироста мощности – слишком обогащенная или обедненная смесь из-за негерметичной фиксации распылителя ускорительного насоса.
6. Низкая динамика разгона – недостаток топлива из-за обедненной смеси или отключения вторичной камеры.

Заключение

Несмотря на свою несколько громоздкую конструкцию, карбюраторы верой и правдой служат владельцам старых автомобилей. И, возможно, ремонт и чистка, которую автолюбители делают самостоятельно, обходится в разы дешевле, чем промывка форсунок, к которой вынуждены прибегать владельцы инжекторных автомобилей.

Покупать ли машину, если на ней установлен карбюратор? Если судить по схеме работы, он далеко не самое слабое звено в автомобиле, и может долгое время вообще не тревожить никакими поломками. Так что карбюраторы, хоть и устарели, но всё еще готовы послужить тем, кто ценит простоту и надежность.

Что такое автомобильный карбюратор?

Для диагностики неисправностей и эффективного ремонта своего автомобиля необходимо знать устройство, назначение, принцип действия его основных деталей и механизмов. Рассмотрим, что такое автомобильный карбюратор и для чего он нужен.

Что такое автомобильный карбюратор?

Карбюратор – это устройство для приготовления и дозирования топливной смеси (бензин + воздух) на которой работает автомобильный двигатель. Карбюратор наряду с бензонасосом, топливным баком, топливными магистралями и другими элементами входит в систему питания двигателя.

1. Для чего нужен карбюратор?

Чтобы понять для чего нужен автомобильный карбюратор необходимо знать, что для каждого режима работы двигателя (холостой ход, разгон, средние нагрузки, мощностной и пр.) необходимо приготовить топливную смесь определенного состава. Оптимальный состав 14,5-15 / 1 (15 частей воздуха на одну часть бензина). Это так называемый стехиометрический состав топливной смеси, при котором происходит наиболее полное ее сгорание с выделением максимума энергии. На мощностных режимах нужна более богатая топливная смесь (например, 1 к 13), на малых нагрузках более бедная (например 17/1). То есть, чем сильнее водитель нажимает на педаль газа, тем больше должна обогащаться топливная смесь, попадающая в двигатель.

Приготовлением топливной смеси определенного состава для каждого режима работы двигателя как раз и занимается карбюратор. Для этого он и нужен. Плюс дозирование, то есть подача требуемого объема. Конструктивно в карбюраторе объединены несколько систем и механизмов, позволяющие проделывать такую работу.

Например, система пуска – приготавливает богатую топливную смесь для запуска двигателя, главные дозирующие системы – подают топливо в двигатель на всех режимах кроме холостого хода и принудительного холостого хода, ускорительный насос – позволяет моментально обогатить смесь и ускорится при резком нажатии на газ, экономайзер – обогащает смесь при повышенных нагрузках на двигатель и т. д.

2. За счет чего работает карбюратор?

Автомобильный карбюратор работает за счет разрежения возникающего во впускном коллекторе при движении поршней двигателя. Под действием этого разрежения (области низкого давления) топливо буквально «высасывается» из каналов карбюратора. Чем быстрее движутся поршни, тем выше разрежение. Карбюратор может сам регулировать величину разрежения, открывая и закрывая дроссельные и воздушную заслонки.

3. Как работает карбюратор?

При прокручивании холодного двигателя стартером на режиме пуска во впускном коллекторе создается разрежение за, счет которого из каналов системы пуска вытягивается определенное количество топлива, необходимое для запуска двигателя.

Далее следует режим прогрева при котором работает главная дозирующая система первой камеры карбюратора.

После прогрева, при полностью открытой воздушной заслонке настает черед режима холостого хода (ХХ) при котором топливо подается в двигатель через каналы системы холостого хода.

При нажатии на педаль газа срабатывает ускорительный насос, впрыскивая дополнительную дозу топлива и повышая обороты двигателя.

Начало движения – работает переходная система первой камеры предотвращает провал.

Далее режим средних нагрузок – работает ГДС первой камеры карбюратора.

Мощностной режим – вступает в работу вторая камера карбюратора и ее ГДС.

4. Что лучше карбюратор или инжектор?

Ни то не другое, так как у каждой системы имеются свои плюсы и недостатки. Карбюратор более прост и дешев в обслуживании, но приготавливаемая им смесь не стабильна и не поддается точной дозировке, зависит от посторонних факторов, что влияет на расход и работу двигателя. Инжектор дозирует топливную смесь точно, что позволяет снизить расход и оптимизировать ее состав на каждом из режимов, но обслуживать систему впрыска дорого и требует определенных навыков и знаний.

Но, будущее за инжектором, так как экологические требования к выхлопу двигателя автомобиля постоянно растут, а по токсичности выхлопа инжектор превосходит карбюратор.

Примечания и дополнения

Во перечень всех систем и механизмов современного карбюратора.

— Пусковое устройство

— Главная дозирующая система первой камеры карбюратора

— Главная дозирующая система второй камеры карбюратора

— Система холостого хода

— Переходная система первой камеры карбюратора

— Переходная система второй камеры карбюратора

— Ускорительный насос

— Экономайзер мощностных режимов

— Эконостат

Подробнее: «Системы и устройства карбюратора Солекс».

Еще статьи по устройству и назначению систем и механизмов автомобиля

— Назначение и принцип действия ускорительного насоса карбюратора Солекс 21073

— Трамблер системы зажигания принцип действия

— Эконостат карбюратора Солекс принцип действия

— Датчик Холла назначение и принцип действия

— Принцип действия экономайзера мощностных режимов карбюратора Солекс

Подписывайтесь на нас!

Что лучше: карбюратор или инжектор

Возможно, не все водители знают о функциональности карбюратора на своём транспортном средстве или мало в нём заинтересованы. Эта маленькая деталь может кардинально изменить впечатления от управления автомобилем. Давайте заглянем в мир доставки топлива более глубоко. Почему всё больше и больше авто сегодня имеют новые инжекторные системы? И что же всё-таки лучше: карбюратор или инжектор?

Карбюратор автомобиля

Как работает карбюратор

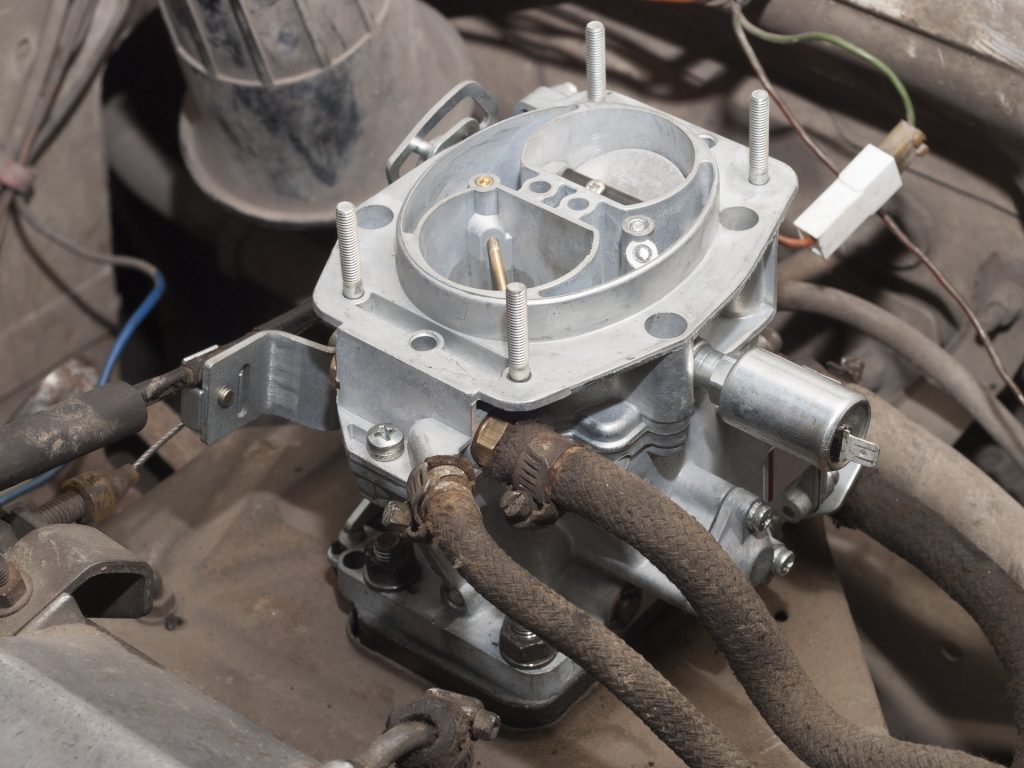

Карбюратор является одной из наиболее важных механических частей авто. Все двигатели для сгорания бензина требуют правильной его смеси с воздухом. И именно он является тем жизненно важным устройством, которое контролирует соотношение топливно-воздушной смеси, поступающей в двигатель. Для эффективного вывода внутри него все компоненты должны работать идеально. Правильное соотношение горючего и воздуха имеет решающее значение для работы двигателя.

Воздух поступает в устройство из воздухозаборника или через воздушный фильтр, и постепенно ускоряется из-за сужения внутренних стенок. Этот воздух дует перпендикулярно дроссельной заслонке-клапану, управляемой от троса. При натяжении трос поднимает дроссель, расположенный внутри основного корпуса устройства. Когда заслонка поднимается, быстро движущийся воздух вытягивает бензин вверх из поплавковой камеры.

От скорости поступающего через устройство воздуха зависит качество смеси воздуха и топлива для питания двигателя. И, хотя большинство современных производителей авто перешли на инжектор, есть ещё много моделей, оснащённых устаревшими двигателями.

Сильные и слабые стороны карбюратора

Это простая и недорогая система подачи топлива для двухтактного и четырёхтактного двигателей. Простота и механичность его обслуживания и ремонта возможны и довольно просты. Его можно легко настроить в соответствии с потребностями пользователя и условиями окружающей среды. Будучи механическим устройством, он однозначно реагирует на каждое возможное положение и действие топлива. Частое реагирование на обороты – очень распространённая особенность и преимущество такой системы подачи топлива. Проблема загрязнения топлива может быть проигнорирована в карбюраторном двигателе, хотя это снижает производительность. Очень подходящая система подачи топлива для недорогих и малоёмких автомобильных двигателей.

Количество подаваемого топлива не является точным, так как оно позволяет подавать поток в соответствии со скоростью всасывания и количеством воздуха камерой сгорания. В карбюраторном двигателе значительно ниже экономия топлива. В этой системе подачи топлива холодный запуск двигателя является большой проблемой. Сухая и богатая смесь часто становится проблемой. Из-за неэффективного сгорания выброс значительно выше. В некоторых случаях двигатель получает вибрацию, а также довольно распространённой является проблема загрязнения свечей зажигания.

Принцип работы инжектора

Как наиболее распространённый метод питания двигателей внутреннего сгорания, инжектор постепенно вытеснил карбюратор. Для впрыска здесь требуется более высокое давление топлива, чтобы прокачать его через форсунки, которые потом распыляют бензин. Распыление позволяет топливу рассеиваться в виде мелкого тумана, поэтому оно может объединяться с воздухом для сжигания, когда в смесь вводится источник тепла.

Схема двигателя с инжектором

Как работает инжектор

Для двигателей с электронным впрыском топлива топливный насос забирает горючее из бензобака. Затем топливо проходит через топливопроводы и перед тем, как рассеиваться в топливной рампе, фильтруется.

ECU контролирует ширину импульса или количество времени, в течение которого топливная форсунка остаётся открытой. Блок управления двигателем заземляет инжектор и замыкает цепь, посылая ток на соленоид. Магнитное поле, создаваемое соленоидом, управляет электромагнитом, прикреплённым к плунжеру, который открывает и закрывает клапан, что позволяет топливу рассеиваться и таким образом распыляться. Для того, чтобы ECU определил, сколько топлива нужно выпустить, он опирается на датчики, которые передают информацию, включая датчики напряжения, датчики массового расхода воздуха, датчики кислорода и датчики абсолютного давления в коллекторе.

Сильные и слабые стороны инжектора

Точное количество впрыскиваемого топлива и смешивание воздуха и топлива обеспечивает максимально возможную эффективность использования топлива и выработку энергии. В двигателе с инжектором процесс сгорания значительно эффективнее. Поэтому достигается оптимальная мощность, максимизируется экономия топлива и минимизируется уровень выбросов.

Учитывая состояние окружающей среды и условия езды, этот тип двигателя автоматически уравновешивает топливовоздушную смесь. Как и предыдущий вариант, он не требует настройки с учётом условий езды. Вибрация двигателя уменьшена, и проблема загрязнения свечи зажигания здесь сведена к минимуму. Нет проблем с холодным запуском, поэтому нет необходимости в ручном блокировании.

Основные различия между системами

Отличия карбюратора от инжектора проявляются при определении их сильных и слабых сторон. Вы можете выбрать лучший вариант, сравнив их плюсы и минусы, а также функциональность по нескольким параметрам:

• Мощность и производительность.

Инжектор с электронным управлением обеспечивает более точные результаты. Поскольку он может обеспечить необходимое количество, двигатель работает с оптимальной мощностью и обеспечивает наилучшую производительность.

Карбюратор отличается от инжектора тем, что не может рассчитать точное количество топлива. Они не могут регулироваться при изменении атмосферного давления или температуры топлива.

• Выбросы и экономия топлива.

Опять же, в этом плане побеждает инжектор. Он может точно рассчитать необходимое количество топлива и воздуха и отрегулировать его в соответствии с изменениями нескольких параметров, что приводит к меньшему расходу, более высокой эффективности использования горючего и меньшим выбросам углерода. Карбюраторы не могут дать такие же результаты, потому что они обеспечивают среднее, не зависящее от условий двигателя, отношение топлива к воздуху.

Выбросы являются одним из основных факторов современного автомобилестроения и, вероятно, будут иметь ещё большее значение в будущем. Здесь инжектор имеет много преимуществ. Карбюратор был в порядке, когда мало внимания уделялось количеству выделяемого CO2, но в наши дни ограничения на выбросы автомобилей означают, что всё больше и больше производителей для своих транспортных средств будут склоняться к инжектору.

Устройство системы впуска инжекторного двигателя

• Эксплуатационные расходы.

Если выбирать, что экономичнее – карбюратор или инжектор, то первый в этом плане выигрывает. Вы даже можете восстановить всю систему в гараже! Всё, что вам нужно, — это несколько простых ручных инструментов, ёмкость для очистки карбюратора и некоторые запасные части.

С другой стороны, инжектор является сложной системой. Если система сгорела, вам потребуется посторонняя помощь, чтобы перевезти машину в ремонтную мастерскую. Кроме того, ремонт топливной системы инжектора требует профессиональных навыков.

• Простота.

Карбюратор очень сложный, и для эффективной работы его необходимо правильно отрегулировать. Напротив, установка инжектора чрезвычайно проста. Карбюратор опирается на поплавок и должен регулировать количество топлива, проходящего через двигатель. С карбюраторным двигателем один цилиндр будет получать больше топлива, чем другой. В двигателе с инжектором каждый цилиндр получает одинаковое количество топлива. В этом конкретном случае мало что можно сделать, чтобы улучшить конструкцию карбюратора.

Отличие инжектора от карбюратора состоит в том, что в инжекторах горючее проходит через линию под давлением к топливным форсункам. Компьютер автомобиля инструктирует каждый инжектор о том, когда он должен открыться, и в этот момент горючее поступает в цилиндры. По мере прохождения через цилиндр топливо распыляется, что способствует более эффективному сгоранию.

• Структурная разница.

Конструкция карбюратора полностью отличается от инжектора. Карбюратор – воздухозаборник через воздушный фильтр, после чего идёт воздушный клапан, а после этого воздух проходит через трубу, в которой он смешивается с топливом. затем идёт дроссельный клапан, после которого топливовоздушная смесь проходит в двигатель. Конструкция инжектора состоит из следующих элементов: уплотнительное кольцо, фильтр, электрический разъём, электрическая катушка, магнит, пружина, уплотнительное кольцо, клапан и колпачок.

• Стоимость

Двигатель с карбюратором стоит примерно в пять раз дешевле, чем двигатель с инжектором, что обеспечивает очень большую экономию. Однако затраты на техническое обслуживание карбюраторного двигателя, как правило, выше, чем для двигателя с инжектором, поэтому в быстрой перспективе всё это может учитываться.

Цены на инжекторы по сравнению с карбюраторами могут сильно различаться. В частности, непосредственный впрыск топлива обычно значительно более дорогостоящий, чем центральный или распределённый.

• Категория устройства.

Карбюратор – это чисто механическое устройство, где топливный инжектор может быть чисто механическим или электрическим устройством (большинство теперь электрические).

• Диагностика проблемы.

Полная электронная природа электрического топливного инжектора позволяет определить проблемы, просто подключив блок управления двигателем к диагностическому устройству или компьютеру, где, как и в карбюраторах, для технического обслуживания и настройки требуется особый опыт, поскольку это должно быть сделано вручную.

Компьютерная диагностика двигателя

Преимущества и недостатки систем

Преимущества карбюраторов:

• Карбюраторы стоят дешевле, просты в эксплуатации и легко ремонтируются или заменяются.
• Карбюраторы позволяют настраивать их под свои требования.
• Поскольку карбюраторы не встроены в двигатели, их можно ремонтировать или заменять, не касаясь двигателя.

Недостатки карбюраторов:

• Не самые эффективные системы, устаревшая конструкция.
• Большинство карбюраторов имеют небольшое отставание, что приводит к относительно медленному отклику дроссельной заслонки.
• Некоторые компоненты, такие как диафрагма, относительно деликатны и подвержены повреждениям.

Преимущества инжектора перед карбюратором:

• Оптимизированная надёжная воздушно-топливная смесь и распыление обеспечивают более чистое и эффективное сжигание.
• Отклик дроссельной заслонки гораздо быстрый.
• Лучшая топливная эффективность и немного большая мощность, чем у карбюраторных систем.
• Обычно не требуют технического обслуживания и не выходят из строя.

Недостатки инжектора:

• Существенно дороже карбюраторов.
• Не могут быть отремонтированы с помощью простых инструментов, должны быть заменены, что дорого.
• Не может быть настроен, если вы не имеете соответствующего оборудования и ПО, что опять-таки дорого.

Выбор оптимальной системы подачи топлива

В спорах о том, что лучше – инжектор или карбюратор, у автолюбителей мнения всегда расходятся. Некоторые думают, что только карбюратор справляется с работой двигателя, в то время как другие убеждены в необходимости использования инжектора. Так какой из этих вариантов лучший?

Кажется, что инжектор является лучшим вариантом. Хотя большинство небольших двигателей используют карбюраторную систему из-за её простоты и низких цен, а также меньших затрат на техническое обслуживание, инжектор является идеальным выбором для современных транспортных средств для повышения производительности, снижения выбросов и экономии топлива.

Если мощность и производительность являются основными критериями при выборе двигателя, вы будете твёрдо на стороне карбюраторов. Это связано с тем, что карбюраторный двигатель не имеет ограничений по количеству топлива, которое можно выкачать из бака. Это означает, что модификации кулачка позволят большему количеству топлива проникать через карбюратор и в цилиндры. Это приводит к более плотной смеси в камере и более высоким уровням мощности.

Единственный способ конкурировать с инжектором – это турбонаддув, чтобы достичь такой же эластичности горючего и его производительности. Однако для обычной ежедневной езды дополнительная мощность не имеет большого значения. Избыточная мощность всегда приведёт к увеличению потребления топлива, что, в свою очередь, вызовет увеличение затрат.

Хотя карбюратор, возможно, существует уже более века, инжектор явно превосходит его по функциональности и производительности, обеспечивая лучшую мощность, экономию топлива и меньшие выбросы. Для современного водителя этого вполне достаточно, чтобы сделать выбор. Если вы поклонник новейших технологий, то вы определённо предпочтёте инжектор вместо карбюратора. Карбюраторы – это старая школа, но это не значит, что они плохие. Карбюраторы предлагают простоту, тогда как инжектор намного сложнее. Если вы смотрите на классический Mustang или винтажный Chevy C10, есть вероятность, что он будет оснащён карбюратором. Не зря многие старые автолюбители вместо новой системы предпочли бы заменить её на проверенный карбюратор.

Ремонт карбюраторов авто — от А до Я

Принцип работы карбюратора любой модели и фирмы одинаков. В основе его работы используется известный принцип Вентури – вещество с малой плотностью, но высокой скоростью в определенных условиях увлекает за собой более плотное вещество.

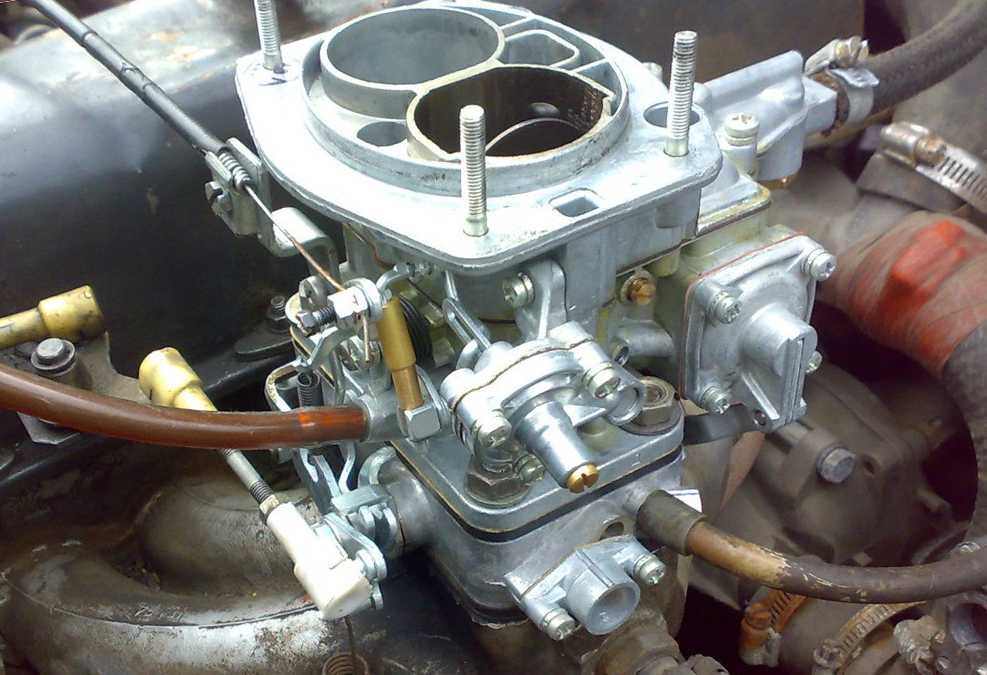

Как устроен карбюратор

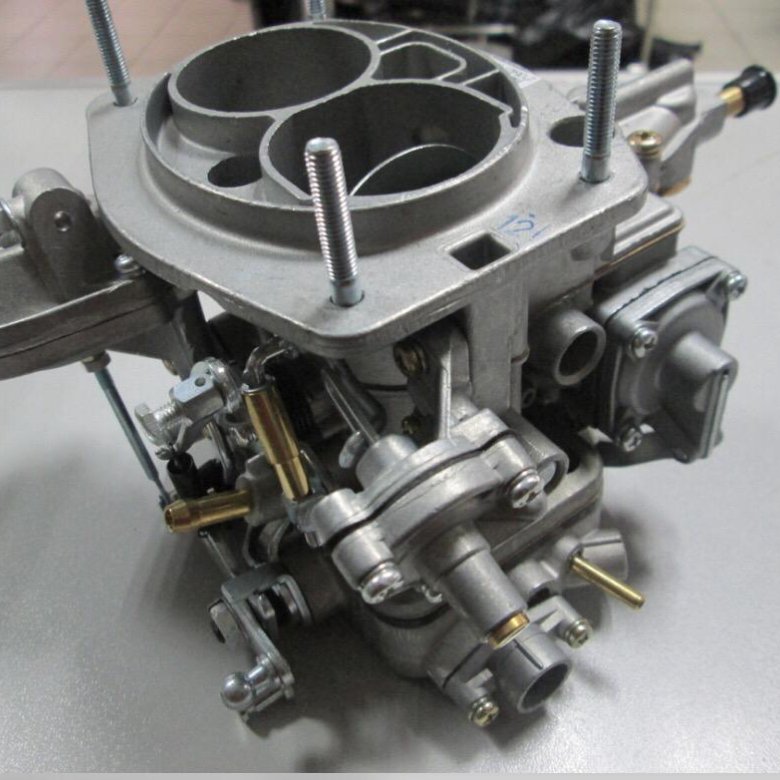

Основа карбюратора – смесительная камера, в которой поток воздуха, который движется из фильтра к впускному коллектору, создает разряжение в распылителях. Благодаря этому горючее поступает в камеру и смешивается с воздухом, превращаясь в топливовоздушную смесь. Скорость воздуха, который проходит через смесительную камеру зависит от оборотов двигателя и положения дроссельной заслонки. Чем выше обороты двигателя, тем сильней разряжение во впускном коллекторе, чем меньше нажата педаль газа, тем меньшее количество воздуха проходит через смесительную камеру.

Дополнительные системы карбюратора

Такая примитивная конструкция карбюратора хорошо работает лишь в небольшом диапазоне оборотов двигателя и положении дроссельной заслонки. При увеличении нагрузки на мотор или изменении положения заслонки, состав топливовоздушной смеси перестает соответствовать режиму работы двигателя. В результате чего падает мощность, возрастает износ деталей двигателя и расход топлива. Чтобы улучшить работу карбюратора на переходных и отличных от оптимального режимах, используют различные системы, которые регулируют подачу топлива в смесительную камеру.

• Ускорительный насос

При резком нажатии на педаль газа скорость движения воздуха через смесительную камеру, а также объем топливовоздушной смеси, поступающий в каждый из цилиндров, резко возрастает, но «трубка Вентури» не успевает подать необходимое количество топлива из-за высокой инерционности всей системы. Поэтому на небольшой промежуток времени, пока разряжение в распылителях не вынудит топливо быстрей проходить через жиклеры, смесь окажется сильно переобедненной.

Такая смесь горит гораздо быстрей, чем сбалансированная, поэтому вместо плавного сгорания во время всего рабочего такта, происходит взрыв. При таком сгорании топливовоздушной смеси выделяющаяся тепловая энергия не может эффективно преобразовываться в крутящий момент коленчатого вала, поэтому выхлопные газы начинают искать выход из цилиндра. Это приводит к перегреву и разрушению клапанов и поршней, прорыву большого количества газов в картер и снижению компрессии мотора.

Чтобы компенсировать недостаток топлива используют ускорительный насос, впрыскивающий горючее, количество которого прямо пропорционально скорости и углу открытия дроссельной заслонки. Благодаря тому, что топливо впрыскивается непосредственно в смесительную камеру, оно эффективно перемешивается с воздухом и обеспечивает необходимое соотношение топливовоздушной смеси.

• Система пуска двигателя

При пуске холодного двигателя топливовоздушная смесь горит несколько иначе, чем в прогретом моторе, поэтому в карбюраторе устанавливают пусковое устройство. Оно ограничивает подачу воздуха в смесительную камеру и увеличивает открытие дроссельной заслонки, благодаря чему смесь получается переобогащенной

• Система холостого хода

При работе двигателя на холостых оборотах дроссельная заслонка почти закрыта, поэтому образование смеси на этом режиме происходит иначе, чем обычно. Воздух и топливо через жиклеры холостого хода поступают по каналам внутри карбюратора в пространство непосредственно за дроссельной заслонкой и смешиваются во впускном коллекторе. Также на карбюратор устанавливают экономайзер принудительного холостого хода, который отсекает подачу топлива при оборотах двигателя свыше 2500 тысяч в минуту и не нажатой педали газа. Нажатие на педаль газа определяется с помощью микровыключателя, присоединенного к приводному устройству дроссельной заслонки. С микровыключателя сигнал поступает на контроллер зажигания, который и сопоставляет обороты двигателя и положение педали газа и при необходимости отключает экономайзер, из-за чего подача топлива прекращается.

• Система регулировки уровня топлива

Для того, чтобы обеспечить необходимое соотношение топливовоздушной смеси, необходимо регулировать уровень топлива. Ведь работа трубки Вентури зависит как от скорости воздуха, так и от давления топлива в районе жиклеров, которое в свою очередь зависит от уровня горючего в поплавковой камере. Система регулировки уровня топлива состоит из поплавка и игольчатого клапана. Чем больше уровень топлива в камере, тем выше поднимается пластиковый или металлический поплавок. Топливный насос подает горючее в камеру, когда его количество достигает необходимого уровня, поплавок перекрывает клапан и подача топлива прекращается. Когда уровень топлива снижается, поплавок опускается и открывает клапан, возобновляя подачу горючего в камеру.

• Главная дозирующая система

Состав топливовоздушной смеси при стабильном положении дроссельной заслонке и не полной нагрузке на двигатель, зависит от главной дозирующей системы. Она состоит из воздушного и топливного жиклеров, каналов, эмульсионной трубки (на некоторых моделях карбюраторов воздушный жиклер и эмульсионная труба совмещены) и распылителя. От состояния всех элементов главной дозирующей системы зависит состав топливовоздушной смеси и работа двигателя на большинстве режимов. В двухкамерных карбюраторах используют две дозирующие системы – первой и второй камеры. Вторая камера включается при нажатии на педаль газа больше, чем не 2/3, ее главная дозирующая система поставляет более обогащенную топливовоздушную смесь, это необходимо, чтобы обеспечить большу мощность двигателя и предотвратить детонацию топлива при высоких нагрузках на мотор.

Как могут быть причины неисправностей карбюратора

Конструкция любого карбюратора такова, что при использовании соответствующего и правильно очищенного топлива, качественной очистке воздуха и соблюдении теплового режима, правильной настройке зажигания и исправности масляной системы автомобиля, срок его службы до ремонта карбюратора или обслуживания может составлять десятки лет. Но в реальности все оказывается не так. Не соответствующее по химическому составу, да еще и плохо очищенное топливо приводит к засорению жиклеров и каналов, из-за чего меняются пропорции топливовоздушной смеси.

Плохая очистка воздуха приводит к забиванию воздушных жиклеров и ухудшению работы эмульсионных трубок. Присутствие в топливе посторонних органических растворителей приводит к разъеданию пластикового поплавка. Смесь бензина с водой – рассадник различных бактерий, выделения которых разъедают металлический поплавок, каналы и корпус карбюратора. Неправильно работающая масляная система приводит к тому, что вместе с отходящими из головки картерными газами, в карбюратор попадают частицы масла. Если большую часть времени двигатель работает в режиме небольших нагрузок, то поток воздуха не может сдуть масло с дроссельной заслонки, в результате чего оно превращается в тонкую пленку. Смешиваясь с пылью, проходящей через воздушный фильтр, остатки масла образуют наросты на заслонке, которые негативно влияют на качество и состав топливовоздушной смеси.

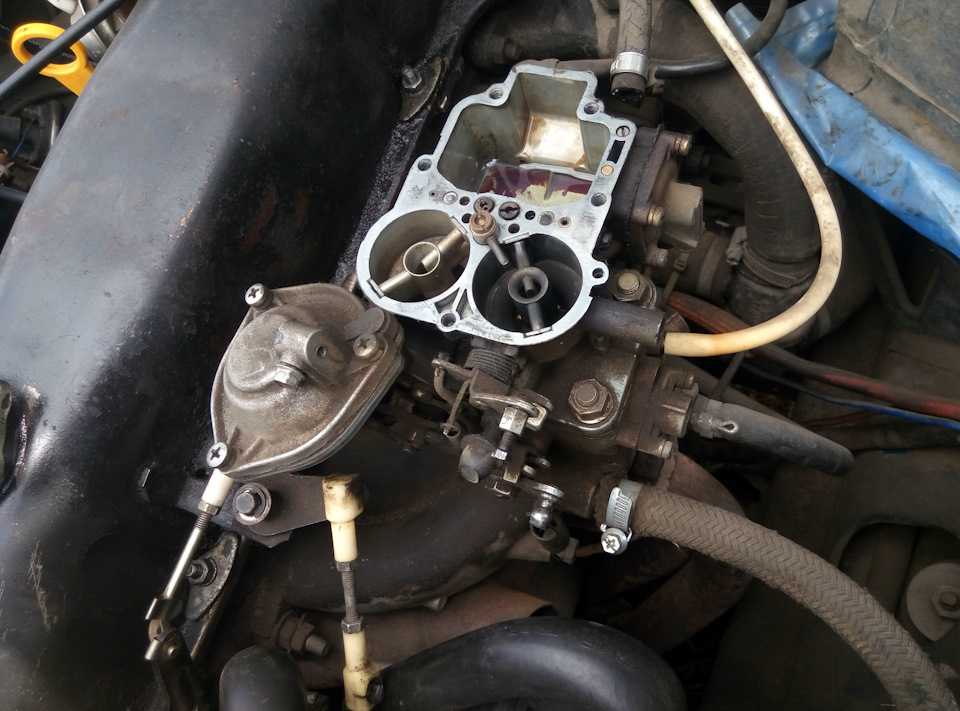

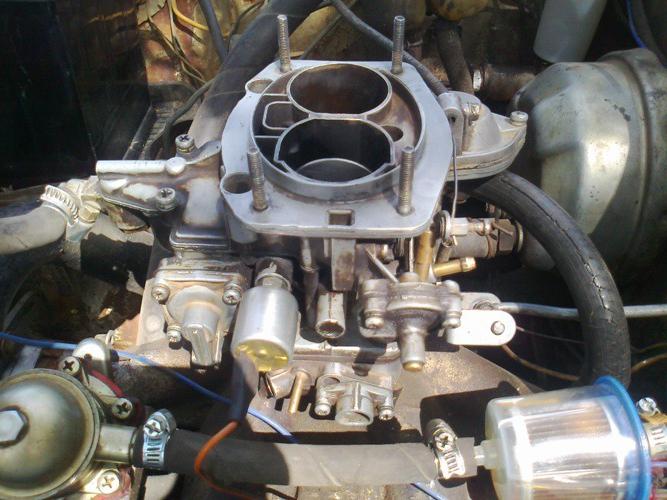

Диагностика и ремонт карбюраторов

Если двигатель начал терять мощность, неправильно или нестабильно работать, в первую очередь необходимо заменить воздушный и топливный фильтры. Если это не помогло, нужно проверить состояние мотора – измерить компрессию и правильно выставить угол опережения зажигания, а также проверить герметичность соединений топливной системы и всех вакуумных шлангов и штуцеров. И только выполнив все эти мероприятия, приступайте к диагностике карбюратора.

Отключите минусовую клемму от аккумулятора, отсоедините от карбюратора все провода, шланги и трубки. Осмотрите корпус карбюратора на предмет утечки топлива и наличие трещин. Отсоедините тяги дроссельной заслонки и системы пуска двигателя (тросик подсоса) а также, соединяющую их тягу. Несколько раз быстро и до упора поверните привод дроссельной заслонки, одновременно наблюдая за распылителем ускорительного насоса. Из носика ускорителя в смесительные камеры должна выпрыскиваться тоненькая равномерная струя бензина. Если ее нет, необходимо промыть и продуть распылители и проверить еще раз. Если бензин не появился, необходимо заменить уплотнители ускорительного насоса.

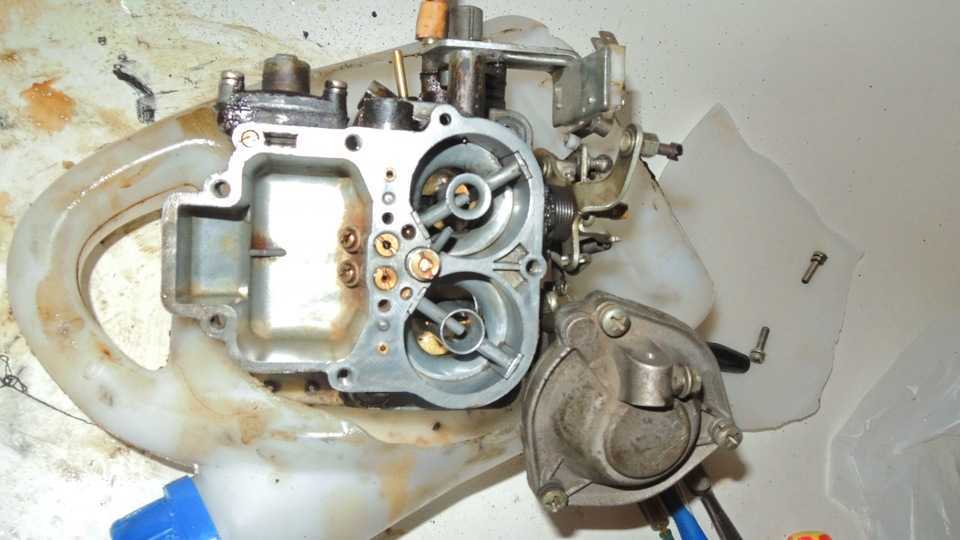

Выкрутите винты крепления верхней крышки и осторожно, стараясь не повредить поплавок (поплавки) снимите ее. Проверьте уровень топлива с помощью штангель циркуля. Оптимальный уровень и методика измерения и регулировки описаны в инструкции по эксплуатации вашего автомобиля. Проверьте работу игольчатого клапана, для чего пальцем зажмите сливную трубку, дуйте во входящую и двигайте поплавок вверх-вниз. Если клапан закрывается при поднятии поплавка вверх, то исправен. Если нет, необходимо заменить его.

С помощью шприца откачайте весь бензин из поплавковой камеры. Если бензин грязный или на дне осадок, необходима полная промывка карбюратора. Выкрутите воздушные и топливные жиклеры. Посмотрите их на просвет, отверстия должны быть ровными, без наростов. Открутите гайки крепления нижней части и снимите карбюратор с впускного коллектора. Приложите линейку ребром к подошве карбюратора вдоль, поперек и по диагонали, чтобы определить неровность. Если изгиб подошвы превышает 0,1 мм и его можно заметить на просвет, карбюратор (или только нижнюю часть) необходимо заменить.

Осмотрите дроссельную заслонку, открывая и закрывая ее. Если на ней грязь или следы масла, весь карбюратор необходимо тщательно промыть. Если заслонка заедает при открывании и закрывании, весь карбюратор или только нижнюю часть необходимо заменить. Ремонт дроссельной заслонки может проводить только квалифицированный карбюраторщик в условиях мастерской, любая попытка самостоятельно починить этот узел приведет к его полному повреждению.

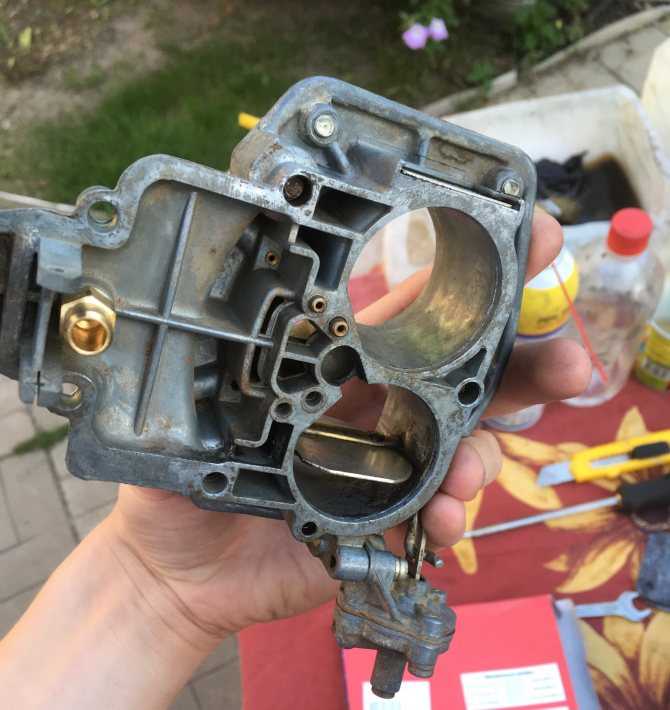

Промывка карбюратора

Лучше всего для промывки использовать баллончики с названием «очиститель карбюратора». Выкрутите все жиклеры, в том числе холостого хода, извлеките ускорительный насос, положите обе половинки карбюратора, все распылители, эмульсионные трубки и жиклеры в ванночку, наполненную на 1 см бензином. Тщательно залейте все каналы «очистителем карбюратора» и оставьте его на 5 – 6 часов. После этого зубной щеткой и бензином вымойте корпус карбюратора снаружи, извлеките из ванночки и обдуйте сжатым воздухом. После чего тщательно продуйте каналы сжатым воздухом. С помощью «очистителя карбюратора» смойте все отложения с дроссельной заслонки и несколько раз промойте и продуйте все каналы, распылители, трубки и жиклеры. Не используйте для прочистки распылителей спички или зубочистки, применяйте только «очиститель карбюратора» и, при необходимости, тонкую медную проволоку. Просушите каналы и дроссельную заслонку с помощью сжатого воздуха. Замените прокладки между карбюратором и впускным коллектором. Установите сначала нижнюю часть (благодаря этому закрутить гайки намного легче), затем вставьте все жиклеры (не перепутайте их), ускорительный насос, прокладку и верхнюю часть карбюратора. Закрутите болты и подключите все трубки и тяги.

Как работает карбюратор в топливной системе?

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

Стоимость ремонта карбюратора

Место обслуживания

0,00 $

Предварительная, прозрачная цена

Карбюратор отвечает за смешивание бензина и воздуха в нужных количествах и подачу этой смеси в цилиндры. Хотя они не используются в новых автомобилях, карбюраторы доставляют топливо в двигатели каждого транспортного средства, от легендарных гоночных автомобилей до роскошных автомобилей высшего класса. Они использовались в NASCAR до 2012 года, и многие любители классических автомобилей используют автомобили с карбюратором каждый божий день. С таким количеством несгибаемых энтузиастов карбюраторы должны предложить что-то особенное для тех, кто любит автомобили.

Как работает карбюратор?

Карбюратор использует разрежение, создаваемое двигателем, для подачи воздуха и топлива в цилиндры. Эта система использовалась так долго из-за ее простоты. Дроссель может открываться и закрываться, позволяя большему или меньшему количеству воздуха поступать в двигатель. Этот воздух проходит через узкое отверстие, называемое трубкой Вентури . Вакуум является результатом потока воздуха, необходимого для поддержания работы двигателя.

Чтобы понять, как работает трубка Вентури, представьте реку, текущую нормально. Эта река движется с постоянной скоростью, и глубина очень постоянна на всем протяжении. Если в этой реке есть узкий участок, вода должна будет ускориться, чтобы тот же объем прошел на той же глубине. Как только река вернется к исходной ширине после узкого места, вода все равно будет пытаться сохранить ту же скорость. Это заставляет воду с более высокой скоростью на дальней стороне узкого места притягивать воду, приближающуюся к узкому месту, создавая вакуум.

Благодаря трубке Вентури внутри карбюратора достаточно вакуума, чтобы воздух, проходящий через него, постоянно вытягивал газ из жиклера . Находящийся внутри трубки Вентури жиклер представляет собой отверстие, в котором топливо из поплавковой камеры может смешиваться с воздухом перед поступлением в цилиндры. Поплавковая камера вмещает небольшое количество топлива, как резервуар, и позволяет топливу легко поступать к жиклеру по мере необходимости. Когда дроссельная заслонка открывается, в двигатель всасывается больше воздуха, принося с собой больше топлива, что увеличивает мощность двигателя.

Основная проблема этой конструкции заключается в том, что дроссельная заслонка должна быть открыта, чтобы двигатель мог получить топливо. Дроссельная заслонка закрыта на холостом ходу, поэтому жиклер холостого хода позволяет небольшому количеству топлива поступать в цилиндры, чтобы двигатель не заглох. Другие небольшие проблемы включают избыток паров топлива, выходящий из поплавковой камеры (камер).

В топливной системе

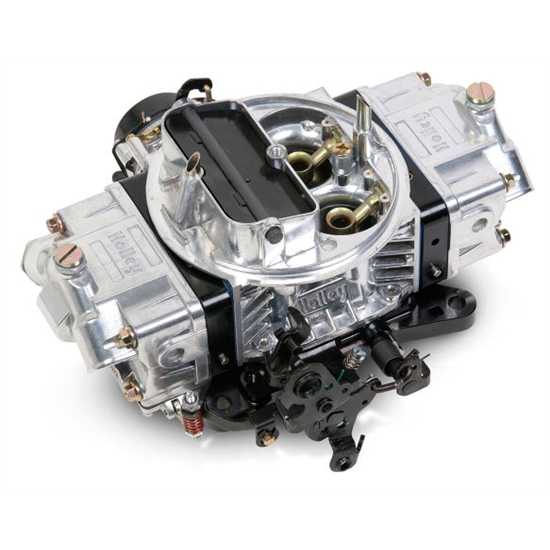

На протяжении многих лет карбюраторы выпускались различных форм и размеров. Небольшие двигатели могут использовать только один карбюратор с одной форсункой для подачи топлива в двигатель, в то время как более крупные двигатели могут использовать до двенадцати форсунок, чтобы оставаться в движении. Трубка, содержащая трубку Вентури и струю, называется 9.0015 баррель , хотя этот термин обычно используется только в отношении многоцилиндровых карбюраторов .

Многоцилиндровые карбюраторы в прошлом были большим преимуществом для автомобилей с такими вариантами, как конфигурации с 4 или 6 цилиндрами. Чем больше стволов, тем больше воздуха и топлива могло попасть в цилиндры. В некоторых двигателях даже использовалось несколько карбюраторов.

Спортивные автомобили часто поставлялись с завода с одним карбюратором на цилиндр, к большому разочарованию их механиков. Все это нужно было настраивать индивидуально, а темпераментные (обычно итальянские) силовые установки были особенно чувствительны к любым недостаткам настройки. Они также имели тенденцию довольно часто нуждаться в настройке. Это основная причина, по которой система впрыска топлива была впервые популяризирована в спортивных автомобилях.

Куда делись все карбюраторы?

С 1980-х годов производители постепенно отказываются от карбюраторов в пользу впрыска топлива. Оба выполняют одну и ту же работу, но сложные современные двигатели просто эволюционировали по сравнению с карбюраторами, и на смену им пришел гораздо более точный (и программируемый) впрыск топлива. Для этого есть несколько причин:

• Впрыск топлива может подавать топливо непосредственно в цилиндр, хотя иногда используется корпус дроссельной заслонки, позволяющий одной или двум форсункам подавать топливо в несколько цилиндров.

• Работать на холостом ходу сложно с карбюратором, но очень просто с топливными форсунками. Это связано с тем, что система впрыска топлива может просто добавлять небольшое количество топлива в двигатель, чтобы он продолжал работать, а у карбюратора дроссельная заслонка закрыта на холостом ходу. Жиклер холостого хода необходим, чтобы карбюраторный двигатель не заглох при закрытой дроссельной заслонке.

• Впрыск топлива более точен и расходует меньше топлива. Из-за этого также меньше паров газа при впрыске топлива, поэтому меньше вероятность возгорания.

Несмотря на то, что карбюраторы устарели, они занимают важное место в автомобильной истории и работают чисто механически и продуманно. Работая с карбюраторными двигателями, энтузиасты могут получить практические знания о том, как воздух и топливо подаются в двигатель для воспламенения и обеспечения движения.

Следующий шаг

Запланировать ремонт карбюратора

Самая популярная услуга, которую заказывают читатели этой статьи, — ремонт карбюратора. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 9:00. ВЕЧЕРА. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЧИТЬ БОЛЬШЕ

СМОТРЕТЬ ЦЕНЫ И РАСПИСАНИЕ

Карбюраторы

Топливная система

Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш условия обслуживания для более подробной информации

Отличные рейтинги авторемонта.

4.2 Средняя оценка

Часы работы

7:00–21:00

7 дней в неделю

Номер телефона

1 (855) 347-2779

Часы работы телефона

Пн — Пт / 6:00 — 17:00 по тихоокеанскому времени

Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени

Адрес

Мы приедем к вам без дополнительной оплаты

Гарантия

Гарантия 12 месяцев/12 000 миль

Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.

Получите честное и прозрачное предложение прямо перед бронированием.

Отличный рейтинг

Резюме

См. Обзоры возле ME

Chris

22 -летний опыт

2223 Обзоры

Запрос

9000 9000 22 22 года. Ford F-250 V8-5.9L — Карбюратор — Ньюпорт-Бич, Калифорния

Отличная работа. Этот человек быстро с ремонтом! Всегда терпеливый и приятный.

Джанфранко

Mercedes-Benz C300 — Замена масла — Ньюпорт-Бич, Калифорния

Очень доволен его обслуживанием и очень полезно.

Jasmine

23 года опыта

102 Обзоры

Запрос Jasmine

Жасмин

23 -летний опыт

Запрос Jasmine

от Derek

OldSmobin

Механик был очень надежным

Scott

34 -летний опыт

546 Обзоры

Запрос Скотт

Скотт

34 -летний опыт

Скотт

от Mark

Chevrolet Chevel V8-5. 0L -Carburtor -Denstraad3

. Он лучший механик, который у вас есть.. Отличная работа и знает старые машины как профессионал!!! Очень доволен обслуживанием..

Алика

15 лет опыта

14 отзывов

Запрос Алика

Алика

15 лет опыта

Запрос Алика

от Карла

Dodge D150 V8-5.2L — Карбюратор — Тусон, Аризона

Уже описан опыт в электронной почте.

Нужна помощь с вашим автомобилем?

Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

ПОЛУЧИТЬ ЦЕНУ

ПОЛУЧИТЬ ЦЕНУ

Статьи по Теме

Как узнать, какой тип газа использовать

Ваш Ваш автомобиль приводится в движение двигателем внутреннего сгорания. Это означает, что топливо каким-то образом впрыскивается в цилиндры двигателя, где оно воспламеняется или сгорает, создавая направленную вниз силу против поршня в цилиндре, вращая коленчатый вал…

Грязь Грязные топливные форсунки (https://www.yourmechanic.com/article/what-causes-fuel-injectors-to-get-clogged-or-dirty) являются распространенной проблемой для многих автомобилей в наши дни. За исключением автомобилей с непосредственным впрыском и карбюратором, подавляющее большинство современных автомобилей используют электронные системы впрыска топлива…

Как заменить топливопроводы

Топливопроводы передают топливо из топливного бака в двигатель автомобиля. Топливопроводы, сделанные из пластика, не ржавеют и выдерживают давление до 750 фунтов на квадратный дюйм.

Похожие вопросы

Цена отключения канала EGR

Зависит от автомобиля и что нужно сделать. У меня есть видео «отключите низкопоточный клапан EGR с помощью кабеля спидометра (https://www.youtube.com/watch?v=6_eSvvuQm1E)», и во многих случаях они работают очень хорошо. Вы откручиваете клапан рециркуляции отработавших газов, а затем…

Немного поработает и заглохнет

Чтобы локализовать проблему, необходимо контролировать давление топлива с помощью манометра, подключенного к топливной рампе. Когда двигатель работает, следите за давлением топлива, когда он глохнет, чтобы увидеть, падает ли давление…

2012 VW Beetle Turbo. Автомобиль не заводится.

Перед выполнением диагностики убедитесь, что у вас есть полностью заряженная батарея, прошедшая испытание под нагрузкой (https://www.yourmechanic.com/services/battery-is-dead-inspection). Затем убедитесь, что система иммобилайзера двигателя (система безопасности) не активирована, что препятствует запуску автомобиля. В принципе, если полностью. ..

Просмотрите другой контент

Услуги

Города

Техническое обслуживание

Наша команда обслуживания доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому времени, с субботы по воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени.

1 (855) 347-2779 · [email protected]

Читать FAQ

ЗАПРОСИТЬ ЦЕНУ

Карбюратор: определения, функции, части, типы, работа

Двигатели внутреннего сгорания правильно смешивают топливо, знаете ли вы, что это смешивание происходит в карбюратор . Что ж, деталь часто называют сердцем автомобильного двигателя, но версии старой модели. Новые автомобили теперь используют впрыск топлива для того же процесса.

Тем не менее, научная тайна большинства транспортных средств по суше, морю или небу заключается в том, что топливо превращается в энергию. Это достигается, когда он сгорает с воздухом, вызывая небольшой взрыв, но это не наша цель, но может быть!

Основной функцией карбюраторов в автомобиле является смешивание точного количества топлива и воздуха, необходимого для производства энергии. Размышление о точном количестве топлива и воздуха, которые время от времени требуются двигателю, будет зависеть от того, как долго он работает, как быстро работает двигатель и некоторых других факторов, которые будут рассмотрены в этой статье.

Читайте: Компоненты двигателя внутреннего сгорания

Сегодня мы рассмотрим определение, историю, функции, применение, детали, типы, принцип работы, а также преимущества и недостатки карбюраторов. Эта тема настолько широка, что я призываю вас оставаться с нами и получать знания.

Содержание

• 1 Что такое карбюратор?
• 2 Функции карбюратора
• 3 Функциональные части карбюраторов
  • 3.1 Дроссельная заслонка:
  • 3,2 Система измерения:
  • 3.3 Присоединяйтесь к нашему новостному бюллетене
  • 3.4 Система холостого хода:
  • 3,5 Стоп:
  • 3,6 Вентури:
  • 3,7. КЛАПАП:
  • 3.8. Возвратный чек:
  • 3.11 Автоматический контроль смеси:
  • 3. 12 Электромагнитный клапан защиты от дизельного топлива:
• 4 типа карбюраторов
  • 4.1 Карбюратор с восходящей тягой:
  • Карбюратор с нижней тягой:
  • 0058
  • 4.3 Горизонтальный карбюратор:
• 5 Принцип работы карбюратора
  • • 5,0,1 Смотрите видео, чтобы иметь лучшее понимание карбюраторов:
• 6.draters.
• 6.1 Преимущества:
• 6.2 Недостатки:
• 6.3 Пожалуйста, поделитесь!

Карбюратор — это компонент автомобильного двигателя, предназначенный для подачи точного количества воздуха и топлива, необходимых для правильного сгорания. Эта часть была сердцем двигателя автомобиля, благодаря чему он работал плавно и повышал мощность.

Карбюраторы настолько совершенны, что даже при холодном пуске или горячем двигателе на высокой скорости получение точной топливно-воздушной смеси является работой механического устройства.

Работа этого компонента в автомобильном двигателе довольно сложна, но позвольте мне объяснить. Если у вас достаточно атомов кислорода, чтобы сжечь все ваши атомы топлива, это называется стехиометрической смесью . Этот термин используется в химии, чтобы гарантировать наличие достаточного количества каждого ингредиента перед приготовлением рецепта.

В случае автомобильного двигателя соотношение обычно составляет около 14,7 частей воздуха на 1 часть топлива. Хотя это определяется тем, из чего сделано топливо. Когда двигатель работает на обедненной смеси, это является причиной слишком большого количества воздуха и меньшего количества топлива, в то время как слишком большое количество топлива и меньшее количество воздуха называют «богатым».

Учтите, что небольшое количество воздуха (слегка обогащенная смесь) обеспечивает лучшую производительность. Немного слишком много воздуха (слегка обедненная смесь) даст лучшую экономию топлива. Слишком много воздуха вредно для двигателей, так как его слишком мало, поэтому воздухозаборник должен быть достаточным.

Читать Что нужно знать о шатуне

Итак, простое определение карбюратора состоит в том, что это устройство для смешивания воздуха с топливом в системе для правильного сжигания топлива. Это видно только в бензиновом двигателе, который работает с искровым зажиганием.

Помимо двигателя с искровым зажиганием, карбюратор используется в небольших двигателях газонокосилок, генераторов, культиваторов и другого оборудования.

Ниже перечислены функции карбюратора в автомобильном двигателе, а также в другом оборудовании: производить мощность. Это делается с правильной силой при любых условиях нагрузки и оборотов двигателя.

Он испаряет топливо и смешивает воздух до однородной топливно-воздушной смеси.

Краткая история изобретения карбюратора заключается в том, что карбюраторы существуют с 19 ^го века.

Впервые он был разработан пионером автомобилестроения Карлом Бенцем, основателем Mercedes. Это, вошедшее в незабываемую историю, было разработано в 1888 году, и до сих пор современные карбюраторы все еще используются.

Все, что вам нужно знать об автомобильном поршне

Ниже приведены основные части карбюратора:

Дроссельная заслонка в карбюраторе регулирует топливовоздушную смесь (заправку), поступающую в цилиндр двигателя. Этот дроссельный клапан открывается при нажатии педали акселератора.

Эта часть регулирует подачу топлива в форсунку, отвечая за точную топливно-воздушную смесь. Состоит из дозирующего жиклера и штуцера слива топлива.

Когда воздух проходит через трубку Вентури, в горловине создается поле низкого давления из-за разницы давлений между воздухом и топливом. Затем топливо выбрасывается в воздушный поток. Дозирующее отверстие и выпускное отверстие на выходе из топливораздаточной форсунки регулируют количество топлива.

Подпишитесь на нашу рассылку новостей

Переход от поплавковой камеры к трубке Вентури называется системой холостого хода. Он предлагает богатую смесь на холостом ходу и на малых оборотах. он работает, когда дроссельная заслонка открыта ниже 15% или на холостом ходу.

Фильтр — это устройство, которое фильтрует топливо перед подачей в поплавковую камеру. Он изготовлен из тонкой проволочной сетки, фильтрующей топливо от пыли и других взвешенных частиц. Форсунки забиваются, если частицы не удаляются с поверхности сетчатого фильтра.

Вентури представляет собой полость в поперечном сечении, которая постепенно уменьшается для уменьшения давления воздуха в камере. От него топливо выходит из топливопровода на смешение.

Дроссельная заслонка — это еще одна часть карбюратора, которая регулирует смесь воздуха и топлива. Его назначение – контролировать количество воздуха внутри смесительной камеры.

Это клапан, который обычно остается в полуоткрытом состоянии, но когда требуется обогащенная смесь, клапан срабатывает. Вход воздуха в камеру закрыт, поэтому можно получить богатую смесь. Это связано с тем, что количество топлива в смеси больше из-за меньшего количества воздуха в камере.

Этот клапан также полезен в зимнее время, когда двигатели плохо запускаются. Служит для подачи в цилиндр двигателя богатой топливно-воздушной смеси.

Поплавковые камеры представляют собой резервуар для хранения топлива, обеспечивающий непрерывную подачу топлива. Он оснащен поплавковым клапаном, который поддерживает уровень топлива в поплавковой камере.

При повышении уровня топлива поплавок перемещается вверх, закрывая и прекращая подачу топлива. Также при уменьшении уровня топлива в поплавковой камере поплавок перемещается вниз. Это открывает клапан подачи топлива и позволяет большему количеству топлива поступать в поплавковую камеру.

В смесительной камере образуется смесь воздуха и топлива, которая затем подается в цилиндр двигателя.

Холостой ход и порт перекачки:

В трубке Вентури карбюратора есть две форсунки или порта, которые помогают подавать топливо в цилиндр двигателя.

В современных автомобильных двигателях есть некоторые дополнительные детали, в которых используются карбюраторы для повышения эффективности. Эти детали включают:

Из-за того, что полный дроссель на двигателе, работающем на очень высокой скорости, вызывает очень высокий разрежение во впускном коллекторе. Это будет втягивать выхлопные газы во впуск двигателя во время перекрытия v/v. Диаграмма впуска будет разбавлена, что приведет к пропуску зажигания или остановке.

Прочтите: Общие сведения о системе автоматической коробки передач

В современных двигателях проверка возврата дроссельной заслонки v/v подключается к тяге дроссельной заслонки, чтобы избежать этой проблемы.

В карбюраторе имеется плунжерный клапан, который управляется соленоидом и пружиной. Он управляет отдельным жиклером в поплавковой камере. Соленоид включается, и v/v поднимается, чтобы увеличить количество подачи топлива в жиклер. Когда соленоид выключен, пружина толкает клапан вниз, чтобы уменьшить подачу топлива.

Этот соленоид представляет собой компьютерную систему управления, которая получает сигналы от частоты вращения двигателя, температуры охлаждающей жидкости. карбюраторы с этой функцией также называются вычислителями с обратной связью.

Поскольку современный двигатель с системой контроля токсичности отработавших газов обычно нагревается сильнее, в результате в камере сгорания появляются точки перегрева. Эти горячие точки вызывают преждевременное зажигание в камере. Карбюраторы в современных двигателях оснащены соленоидом, предотвращающим дизельное топливо, чтобы предотвратить преждевременное зажигание.

Ниже приведены различные типы карбюраторов в зависимости от направления воздушного потока:

В карбюраторах с восходящей тягой воздух входит через нижнюю сторону и выходит через верхнюю. Это делается для того, чтобы направление его потока было вверх. Топливо поступает из поплавковой камеры, а перепад давления внутри двухкамерной камеры достигается за счет трубки Вентури.

Топливо выходит из топливопровода и смешивается с впускным воздухом, образуя топливно-воздушную смесь. Топливо проходит через дроссельную заслонку, которая непосредственно связана непосредственно с акселератором. Затем эта смесь поступает в цилиндр двигателя для осуществления сгорания.

У этого типа карбюратора есть ограничение, которое делает другие более предпочтительными, а именно то, что распыляемая капля топлива должна подниматься за счет трения воздуха.

Таким образом, карбюратор должен быть сконструирован с небольшой смесительной трубкой и горловиной, чтобы даже при низких оборотах двигателя частицы топлива могли подниматься скоростью воздуха. В противном случае капля топлива будет отделяться, обеспечивая двигатель только обедненной смесью.

С другой стороны, смесительная трубка ограничена и мала, что делает ее недостаточной для быстрой подачи смеси в двигатель на высоких оборотах.

Читайте: Принципы работы, преимущества и недостатки дизельного двигателя

Карбюратор с нисходящей тягой является наиболее используемым и распространенным из-за его преимуществ. Он подает воздух из верхней части смесительной камеры. Вот некоторые из его преимуществ:

• Сила тяжести способствует потоку смеси, благодаря чему двигатель лучше тянет на низких оборотах под нагрузкой.
• Положение карбюратора легкодоступно.
• На двигателе с такой деталью может быть достигнуто более высокое значение объемного КПД.

Хотя некоторые недостатки все еще имеют место, прежде чем это, позвольте мне объяснить, почему он предпочтительнее, чем тип с восходящей тягой:

Чтобы предотвратить ограничение карбюраторов с нисходящей тягой, показанное выше, восходящая тяга является единственным вариантом. Он расположен на уровне выше впускного коллектора, и в нем воздух и смесь обычно направляются вниз.

Топливо не поднимается за счет трения воздуха, как в первом типе, оно перемещается в цилиндры под действием силы тяжести и даже при низкой скорости воздуха. Таким образом, конструкцию смесительной трубы и горловины можно сделать крупной, что обеспечит высокие обороты двигателя и возможность высокой производительности.

У этого типа карбюратора есть только один недостаток — возможность утечки непосредственно во впускной коллектор, если поплавок неисправен и жиклер переполнен.

Горизонтальный карбюратор относится к третьему типу, когда карбюратор с нисходящей тягой расположен в горизонтальном направлении. Его принцип работы очень прост. Карбюратор остается в горизонтальном положении, когда воздух поступает через один его конец. он смешивает топливо перед тем, как попасть в цилиндр двигателя для сгорания.

Работа карбюратора довольно проста, но сложна в зависимости от конструкции. Однако самым простым является вариант с большой вертикальной воздушной трубой над цилиндрами двигателя. Он имеет горизонтальную топливную трубу, присоединенную к одной стороне. Когда воздух течет по трубе, он проходит через узкий изгиб посередине. Этот перегиб заставляет его ускоряться и заставляет его давление падать. Изгиб известен как Вентури. Эффект всасывания, который втягивает воздух через топливную трубу сбоку, вызван падением давления воздуха.

Воздушный поток увлекает за собой топливо, вызывая их смешение, что и является его целевым назначением. Смесь подается в карбюратор двумя поворотными клапанами, расположенными над и под трубкой Вентури. Клапан вверху называется «Дроссель», он регулирует количество воздуха, поступающего в карбюратор. Если этот дроссель закрыт, небольшое количество воздуха проходит через трубу, и трубка Вентури всасывает больше топлива. Это привело к тому, что двигатель получил богатую топливную смесь, что полезно, когда двигатель холодный, при первом запуске и медленной работе.

Второй клапан под трубкой Вентури известен как «Дроссель». Он определяет количество воздуха, поступающего в карбюратор, и количество топлива, которое он утягивает из патрубка в сторону. Когда дроссельная заслонка открывается, воздух и топливо, поступающие внутрь, заставляют двигатель выделять больше энергии и вырабатывают больше мощности, заставляя автомобиль двигаться быстрее. Таким образом, газ заставляет автомобиль ускоряться. Дроссель соединен с педалью акселератора в автомобиле и на руле мотоцикла.

Читать Все, что вам нужно знать о механической пружине

. детали дешевле по сравнению с топливной форсункой.

Воздушно-топливная смесь идеально сочетается с компонентом.

Обладает большей мощностью и точностью топливовоздушной смеси.

Компонент двигателя не ограничен количеством газа, откачиваемого из топливного бака. Это значит; цилиндры могут пропускать больше топлива через карбюратор, что приводит к большей мощности и более плотной смеси в камере.

Недостатки:

Несмотря на большие преимущества карбюраторов, все же существуют некоторые ограничения. Ниже приведены недостатки карбюратора в двигателе:

• Смесь, подаваемая на очень малых оборотах, слабая, из-за чего двигатель не может полностью загореться.
• На двигательную часть могут влиять изменения атмосферного давления.
• Больше топлива потребляется больше топлива по сравнению с топливными форсунками.
• Больше выбросов в атмосферу, чем у топливных форсунок.
• Более высокое техническое обслуживание, чем топливные форсунки.

Таким образом, карбюратор является важным компонентом автомобильного двигателя. это позволяет получить точную топливно-воздушную смесь и помогает контролировать скорость двигателя. его функциональные компоненты включают дозирующую систему, систему холостого хода, сетчатый фильтр, трубку Вентури и т. д. Мы сказали, что различные типы доступных карбюраторов различаются по направлению воздушного потока.

Прочтите: области применения, преимущества и недостатки бензинового двигателя

Вот и все для этой статьи, я надеюсь, вам понравилось чтение, если да, пожалуйста, прокомментируйте, поделитесь и порекомендуйте этот сайт другим студентам технических специальностей. Спасибо!

Что такое карбюратор? — Определение, типы и принцип работы

Карбюратор называют «сердцем» автомобиля, и нельзя ожидать, что двигатель будет работать правильно, выдавать необходимую мощность или работать плавно если его «сердце» не выполняет свои функции должным образом.

Что такое карбюратор?

Карбюратор, также называемый карбюратор, представляет собой устройство для подачи в двигатель с искровым зажиганием смеси топлива и воздуха. Компоненты карбюраторов обычно включают камеру для хранения жидкого топлива, дроссельную заслонку, жиклер холостого хода (или медленно работающий), главный жиклер, ограничитель воздушного потока в форме Вентури и ускорительный насос.

Карбюраторы добавляют топливо в воздух, чтобы получить смесь, подходящую для сгорания в цилиндрах. Цилиндры современных автомобилей более эффективно питаются системами впрыска топлива, которые потребляют меньше топлива и меньше загрязняют окружающую среду. Б

, но вы все еще найдете карбюраторы в старых двигателях автомобилей и мотоциклов, а также в компактных двигателях газонокосилок и бензопил.

Бензиновые двигатели рассчитаны на всасывание точно такого количества воздуха, чтобы топливо сгорало должным образом, независимо от того, запускается ли двигатель из холодного состояния или работает на максимальной скорости в горячем состоянии.

Правильное приготовление топливно-воздушной смеси — это работа умного механического устройства, называемого карбюратором: трубка, которая пропускает воздух и топливо в двигатель через клапаны, смешивая их вместе в разных количествах, чтобы соответствовать широкому диапазону различных условий вождения. .

Вы можете подумать, что слово «карбюратор» довольно странное, но оно происходит от глагола «карбюратор». Это химический термин, означающий обогащение газа путем объединения его с углеродом или углеводородами. Итак, технически карбюратор — это устройство, которое насыщает воздух (газ) топливом (углеводородом).

Кто изобрел карбюратор?

Первый карбюратор был изобретен Сэмюэлем Мори в 1826 году. Первым, кто запатентовал карбюратор для использования в бензиновом двигателе, был Зигфрид Маркус, запатентовавший 6 июля 1872 года устройство, смешивающее топливо с воздухом.

Очень упрощенная схема оригинального карбюратора Карла Бенца из его патента 1888 года. Топливо из бака попадает в то, что он назвал генератором внизу, где оно испаряется.

Пары топлива проходят вверх по серой трубе и встречаются с воздухом, идущим по той же трубе, который поступает из атмосферы через отверстия в верхней части. Затем смесь воздуха и топлива в камере проходит через клапан в цилиндр, где они сгорают, создавая энергию.

Детали карбюратора

Following are the Parts of Carburetor:

• Throttle Valve
• Strainer
• Venturi
• Metering system
• Idling system
• Float Chamber
• Mixing Chamber
• Idle and Transfer port
• Choke Valve

• Дроссельный клапан: Это клапан, предназначенный для регулирования подачи жидкости в виде пара или газа и воздуха в двигатель и приводимый в действие маховиком, рычагом или, в частности, автоматически регулятором.
• Сетчатый фильтр: Это устройство, которое используется для фильтрации топлива перед подачей в поплавковую камеру. Он состоит из тонкой проволочной сетки, которая фильтрует топливо и удаляет из него пыль и другие взвешенные частицы. Эти частицы, если их не удалить, могут вызвать закупорку сопла.
• Вентури: Воздух проходит через суженную горловину внутри карбюратора, называемого Вентури, что ускоряет его поток в этой точке. По мере того, как воздух течет быстрее, его давление падает, поэтому внутри трубки Вентури возникает небольшой вакуум. Топливный жиклер открывается в трубку Вентури, и частичный вакуум всасывает топливо через жиклер в воздушный поток.
• Дозирующая система: Форсунка подачи топлива расположена в стволе карбюратора таким образом, чтобы ее открытый конец находился в горловине или самой узкой части трубки Вентури. Именно эта разница давлений, или сила дозирования, заставляет топливо вытекать из нагнетательного сопла.
• Система холостого хода: Обеспечивает подачу топливно-воздушной смеси на скоростях ниже примерно 800 об/мин или 20 миль в час. Когда двигатель работает на холостом ходу, дроссельная заслонка почти закрыта. Поток воздуха через воздушный рупор ограничивается для создания достаточного вакуума в трубке Вентури.
• Поплавковая камера: Поплавковая камера — это устройство для автоматического регулирования подачи жидкости в систему. Чаще всего он находится в карбюраторе двигателя внутреннего сгорания, где он автоматически измеряет подачу топлива в двигатель.
• Смесительная камера: В смесительной камере произошла смесь воздух+топливо. А затем подается в цилиндр двигателя.
• Отверстие холостого хода и перекачки: Помимо основного сопла в части трубки Вентури карбюратора, два других сопла или отверстия подают топливо в цилиндр двигателя.
• Дроссельная заслонка: Дроссельная заслонка иногда устанавливается в карбюраторе двигателей внутреннего сгорания. Его назначение ограничивать поток воздуха, тем самым обогащая топливно-воздушную смесь при запуске двигателя.

Как работает карбюратор?

Карбюратор использует разрежение, создаваемое двигателем, для подачи воздуха и топлива в цилиндры. Дроссельная заслонка может открываться и закрываться, позволяя большему или меньшему количеству воздуха поступать в двигатель. Этот воздух проходит через узкое отверстие, называемое трубкой Вентури. Это создает вакуум, необходимый для поддержания работы двигателя.

Карбюраторы довольно сильно различаются по конструкции и сложности. Самый простой из возможных вариантов — это большая вертикальная воздушная труба над цилиндрами двигателя с горизонтальной топливной трубой, присоединенной с одной стороны.

Когда воздух течет по трубе, он должен проходить через узкую петлю посередине, что увеличивает его скорость и снижает давление.

Этот изогнутый участок называется трубкой Вентури. Падающее давление воздуха создает эффект всасывания, который втягивает воздух через топливную трубку сбоку.

Когда жидкость течет в более узкое пространство, ее скорость увеличивается, но давление падает. Это объясняет, почему ветер свистит между зданиями и почему лодки, плывущие параллельно друг другу, часто сталкиваются друг с другом.

Это пример закона сохранения энергии: если бы давление не падало, жидкость получала бы дополнительную энергию, втекая в узкое сечение, что нарушало бы один из самых основных законов физики.

вот как работает карбюратор:

• Воздух поступает в верхнюю часть карбюратора из воздухозаборника автомобиля, проходя через фильтр, очищающий его от мусора.
• При первом запуске двигателя воздушную заслонку можно настроить так, чтобы она почти перекрывала верхнюю часть трубы, чтобы уменьшить количество поступающего воздуха (увеличивая содержание топлива в смеси, поступающей в цилиндры).
• В центре трубы воздух нагнетается через узкий изгиб, называемый трубкой Вентури. Это ускоряет его и приводит к падению давления.
• Падение давления воздуха создает всасывание в топливной трубе, всасывая топливо.
• Дроссель представляет собой клапан, который поворачивается для открытия или закрытия трубы. Когда дроссельная заслонка открыта, в цилиндры поступает больше воздуха и топлива, поэтому двигатель производит больше мощности, и автомобиль едет быстрее.
• Смесь воздуха и топлива стекает в цилиндры.
• Топливо подается из мини-топливного бака, называемого поплавковой камерой.
• Когда уровень топлива падает, плавучесть в камере падает и открывается клапан наверху.
• Когда клапан открывается, в камеру поступает больше топлива из основного бензобака. Это заставляет поплавок подниматься и снова закрывает клапан.

Типы карбюратора

Есть три типов карбюраторов :

• карбюраторы с высоте
.

Карбюратор с восходящим потоком воздуха — это тип карбюратора, компонент двигателей, которые смешивают воздух и топливо вместе, в котором воздух входит снизу и выходит вверху, чтобы попасть в двигатель.

Карбюратор с восходящим потоком был первым широко используемым типом карбюратора. В карбюраторе с восходящим потоком воздух течет вверх в трубку Вентури, согласно Эдварду Абдо в книге «Технологии двигателей силового оборудования». Другие типы — это карбюраторы с нисходящей и боковой тягой. Для карбюратора с восходящим потоком может потребоваться капельный коллектор.

Карбюратор с нисходящей тягой s

Этот карбюратор работает с более низкими скоростями воздуха и большими проходами. Это связано с тем, что сила тяжести помогает воздушно-топливной смеси течь к цилиндру.

Карбюратор с нисходящим потоком может обеспечить большие объемы топлива, когда это необходимо для высокой скорости и высокой мощности.

В этом типе карбюратора воздух поступает из верхней части смесительной камеры, а топливо из нижней части смесительной камеры, здесь также работает тот же принцип, благодаря низкому давлению, создаваемому двумя трубками Вентури, топливо выходит через труба и тогда здесь происходило смешение топлива и воздуха.

Горизонтальный карбюратор s

Этот тип карбюратора используется, когда у нас ограничено пространство для сборки. В карбюраторе с горизонтальной или боковой тягой, как следует из названия, жиклер расположен горизонтально. Еще одним преимуществом этого типа карбюратора является то, что он снижает сопротивление потоку за счет отсутствия прямоугольного механизма в области впуска.

Принцип работы этого типа карбюратора очень прост. Здесь карбюратор остается в горизонтальном положении, когда воздух поступает через один конец карбюратора, как показано на рисунке ниже. И смешиваясь с топливом, получается топливовоздушная смесь, а затем топливовоздушная смесь поступает в цилиндр двигателя для сгорания.

Как почистить карбюратор?

Прежде чем чистить карбюратор, обратитесь к руководству по эксплуатации. Всегда следуйте полным инструкциям производителя по очистке и обслуживанию. Перед чисткой убедитесь, что карбюратор остыл на ощупь.

1. Разбавленный очиститель: В большой емкости смешайте разбавленный очиститель. Однако важно использовать не вызывающий коррозию очиститель, который не повреждает и не разрушает пластиковые или резиновые детали карбюратора. Вы должны избегать использования уксуса, потому что уксусная кислота делает металл восприимчивым к ржавчине. Кроме того, ни в коем случае нельзя использовать отбеливатель, поскольку гипохлорит натрия (отбеливатель) вызывает коррозию таких металлов, как сталь и алюминий, и разрушает прорезиненные уплотнения.
2. Очистить воздушный фильтр: Перед очисткой карбюратора проверьте воздушный фильтр, чтобы убедиться, что воздух, поступающий в карбюратор, чистый и не заблокирован, что может привести к выбросу черного дыма из выхлопной трубы. Перекройте подачу топлива и отсоедините провод свечи зажигания, если он есть. Снимите корпус и барашковую гайку, крепящую фильтр, и снимите внешний элемент. Используйте баллончик со сжатым воздухом, чтобы удалить мусор.
3. Снимите карбюратор: Снимите любую защитную пластину или экран, а также рычаги и шланги, используя плоскогубцы и отвертку, где это необходимо. Кроме того, снимите все крышки или хомуты, удерживающие карбюратор на месте, и снимите хомут шланга, который соединяет его с топливопроводом. Снимите карбюратор и используйте сжатый воздух, чтобы сдуть лишнюю грязь с внешнего кожуха. (Примечание: если вы не знакомы с этой процедурой, проконсультируйтесь со специалистом перед очисткой.)
4. Снимите поплавок карбюратора: Снимите болт, удерживающий поплавок карбюратора (чашеобразный контейнер), стараясь не пролить оставшийся бензин внутри поплавка (утилизируйте его безопасным образом). Это обычная точка нагара на карбюраторах. Кроме того, снимите штифт, на котором вращается поплавок, и отложите его в безопасное место. Теперь вытащите поплавок прямо из корпуса.
5. Снимите другие съемные компоненты: Обратите внимание на расположение и размещение любых других компонентов карбюратора, которые вы снимаете, чтобы обеспечить доступ для очистки.
6. Замачивание и чистка компонентов: Погрузите поплавок карбюратора и другие компоненты в большую емкость с разбавленным очистителем и тщательно замочите на 10 минут. Используйте латунную щетку для очистки всех металлических компонентов и жесткую нейлоновую щетку для очистки пластиковых деталей. Убедитесь, что крошечные вентиляционные отверстия очищаются. Очистите мелкие детали в чистящем растворе.
7. Промыть и высушить: Промыть все компоненты карбюратора в ведре с чистой водой и дать полностью высохнуть на воздухе. Для небольших отверстий и вентиляционных отверстий используйте баллончик со сжатым воздухом, чтобы удалить лишнюю влагу.
8. Повторная сборка и замена: Осторожно соберите карбюраторы и установите их на двигатель. Повторно соедините все шланги, хомуты и провода.
Функции карбюраторов:

Основные функции карбюраторов

• Основная функция карбюраторов смешивать воздух и бензин и обеспечивать высокое горение смеси.
• Управляет частотой вращения двигателя.
• Также регулирует соотношение воздух-топливо.
• Увеличьте или уменьшите количество смеси в зависимости от частоты вращения двигателя и изменения нагрузки.
• Постоянно поддерживать определенный напор топлива в поплавковой камере.
• Испарить топливо и смешать его с воздухом до однородной топливно-воздушной смеси.
• Для подачи правильного количества топливно-воздушной смеси нужной концентрации при любых условиях нагрузки и частоты вращения двигателя.
Преимущества карбюратора:
• Детали карбюратора не такие дорогие, как форсунки.
• При использовании карбюратора вы получаете больше воздушно-топливной смеси.
• С точки зрения дорожных испытаний, карбюраторы обладают большей мощностью и точностью.
• Карбюраторы не ограничены количеством газа, откачиваемого из топливного бака, что означает, что цилиндры могут прокачивать больше топлива через карбюратор, что приведет к более плотной смеси в камере и большей мощности.
Недостатки карбюратора:
• На очень малых оборотах смесь, подаваемая карбюратором, настолько слаба, что не воспламеняется должным образом и для ее обогащения в таких условиях требуется какое-то устройство в карбюраторе .
• На работу карбюратора влияют изменения атмосферного давления.
• Потребляется больше топлива, поскольку карбюраторы тяжелее топливных форсунок.
• Больше выбросов в атмосферу, чем у топливных форсунок.
• Затраты на обслуживание карбюратора выше, чем у системы впрыска топлива.
Применение карбюратора:
• Используется для двигателей с искровым зажиганием.
• Используется для контроля скорости транспортных средств.
• Он превращает основной топливный бензин в мелкие капли и смешивает их с воздухом, чтобы сгорать плавно и правильно без каких-либо проблем.
Часто задаваемые вопросы с.

Что такое карбюратор?

Карбюратор, также называемый карбюратор, представляет собой устройство для подачи в двигатель с искровым зажиганием смеси топлива и воздуха. Компоненты карбюраторов обычно включают камеру для хранения жидкого топлива, дроссельную заслонку, жиклер холостого хода (или медленно работающий), главный жиклер, ограничитель воздушного потока в форме Вентури и ускорительный насос.

Какие бывают карбюраторы?

Существует три типа карбюраторов в зависимости от направления подачи смеси:

• Карбюратор с восходящим потоком.
• Карбюратор горизонтального типа.
• Карбюратор с нисходящей тягой.

Из каких частей состоит карбюратор?

Детали карбюратора:

• Дроссельный клапан
• Сетчатый фильтр
• Вентури
• Дозирующая система
• Система холостого хода
• Поплавковая камера
• Смесительная камера
• Холостой ход и переходное отверстие

Как работает карбюратор?

Карбюратор использует разрежение, создаваемое двигателем, для подачи воздуха и топлива в цилиндры. Дроссельная заслонка может открываться и закрываться, позволяя большему или меньшему количеству воздуха поступать в двигатель. Этот воздух проходит через узкое отверстие, называемое трубкой Вентури. Это создает вакуум, необходимый для поддержания работы двигателя.

Как очистить карбюратор?

Указания для очистки карбюратора:

1. Разбавьте чистящее средство
2. прозрачный воздушный фильтр
3. Снимите карбюратор
4. Снять карбюратор
5. Снимите другие съемные компоненты
6. SOAK и ScrubeNtents
8888888888888888 годы88888888888 годы88888888888 гг. и заменить

Что делает карбюратор?

Карбюратор, также пишется карбюратор, устройство для подачи в двигатель с искровым зажиганием смеси топлива и воздуха. Компоненты карбюраторов обычно включают камеру для хранения жидкого топлива, дроссельную заслонку, жиклер холостого хода (или медленно работающий), главный жиклер, ограничитель воздушного потока в форме Вентури и ускорительный насос.

Почему карбюраторы больше не используются?

Большинство производителей автомобилей прекратили использование карбюраторов в конце 1980-х, потому что появлялись новые технологии, такие как топливный инжектор, которые оказались более эффективными. Примерно до начала 1990-х годов было всего несколько автомобилей с карбюраторами, таких как Subaru Justy.

В каких автомобилях до сих пор используются карбюраторы?

Последним автомобилем с карбюратором был пикап Isuzu 1994 года; он перешел на впрыск топлива в 1995.

Сколько стоит карбюратор?

Сколько стоит новый карбюратор? Большинство карбюраторных комплектов, доступных на рынке, стоят от 100 до 500 долларов. Цена будет зависеть от марки, модели и года выпуска вашего автомобиля, а также от того, что вы хотите получить от производительности вашего двигателя.

Где находится карбюратор?

Карбюратор является частью двигателя косилки. Как правило, он крепится болтами сбоку или сверху двигателя. Он также подключен к бензобаку и обычно располагается чуть ниже или позади воздушного фильтра.

Карбюратор лучше впрыска топлива?

Несмотря на то, что карбюратор существует уже более века, впрыск топлива является явно лучшей альтернативой, обеспечивающей большую мощность, экономию топлива и более низкий уровень выбросов. Для современного водителя это все, что можно пожелать.

Легко ли работать с карбюраторами?

Непростой ответ. Карбюраторный двигатель требует больше обслуживания топливной системы, но задачи намного проще. Сделай сам относительно легко. Двигатель EFI требует гораздо меньше обслуживания и реже, однако задачи намного сложнее и дороже, когда это требуется, вероятно, не под силу водителю.

Какой двигатель лучше карбюраторный или инжекторный?

Впрыск топлива — безусловно, самый эффективный и действенный способ подачи топлива, но это не значит, что карбюраторы не имеют своих преимуществ. Хотя впрыск топлива обеспечивает более точное соотношение воздуха и топлива, они намного дороже, чем карбюраторы, и их сложнее починить.

Как узнать, есть ли в вашем автомобиле карбюратор?

Тем не менее можно узнать заглянув под капот, проверить топливопроводы идущие к двигателю (как правило металлические трубы), если они подсоединены к каждому цилиндру отдельно то это система впрыска топлива но если они все заходят в круглая коробка наверху вашего двигателя, то это карбюратор.

В автомобилях все еще есть дроссели?

Дроссели были почти универсальными в автомобилях, пока впрыск топлива не начал вытеснять карбюраторы. Дроссельные клапаны по-прежнему распространены в других двигателях внутреннего сгорания, в том числе в большинстве небольших переносных двигателей, мотоциклах, небольших винтовых самолетах, газонокосилках и судовых двигателях без наддува.

Когда следует заменить карбюратор?

Признаки, указывающие на необходимость замены карбюратора, включают:

• Плохая экономия топлива.
• Автомобиль работает на холостом ходу слишком быстро.
• Ваша машина заливается водой, когда вы пытаетесь ее завести.
• У автомобиля неровный холостой ход.
• Ваш автомобиль глохнет на малых скоростях.
• Автомобиль колеблется под нагрузкой.

Как узнать, нужен ли вам новый карбюратор?

4 признака того, что ваш карбюратор нуждается в очистке

• Он просто не запускается. Если ваш двигатель проворачивается или прокручивается, но не запускается, это может быть связано с грязным карбюратором.
• Бедный. Двигатель «работает на обедненной смеси», когда нарушается баланс топлива и воздуха.
• Он богат
• Он затоплен.

Насколько сложно заменить карбюратор?

Карбюраторы могут изнашиваться по многим причинам. Если ваш двигатель колеблется, спотыкается, глохнет, выпускает черный дым или с трудом запускается, возможно, вам необходимо заменить карбюратор. Как бы пугающе это ни выглядело, замена карбюратора — это простая задача, которую можно выполнить всего за несколько шагов.

Какой двигатель с карбюратором?

В бензиновом двигателе сгорание происходит, когда смесь воздуха и топлива получает искру от свечи зажигания (искра инициирует горение топлива). Эта смесь воздуха и топлива представляет собой карбюратор. Следовательно, бензиновый двигатель также известен как двигатель с искровым зажиганием, поскольку искра используется для сжигания смеси воздуха и бензина (или бензина).

Карбюратор из какого металла?

Основной структурой и самым крупным компонентом карбюратора является литой корпус из легкого сплава или алюминия. Неподвижное тело находится под небольшим напряжением и давлением; следовательно, более прочные металлы не нужны. Подвижные части карбюратора изготавливаются из стали или нержавеющей стали.

Как выбрать карбюратор?

Для выбора наиболее подходящего карбюратора существует базовая формула: объем двигателя, умноженный на максимальные обороты, разделенный на 3456. Например: типичный малый блок объемом 355 куб. см (с перестройкой на 0,030 больше) с максимальной частотой вращения двигателя 6000 об/мин будет хорошо работать с карбюратором на 616 куб. футов в минуту ((355 x 6000) 3456 = 616,32).

Что такое карбюратор? (с картинками)

`;

Карбюратор, называемый для краткости carb , представляет собой устройство, используемое в двигателе внутреннего сгорания, например, в автомобиле. Карбюратор, изобретенный Карлом Бенцем в 1800-х годах и запатентованный в 1886 году, заключается в смешивании воздуха и топлива. Вплоть до середины-конца 1980-х годов эти устройства были основным способом подачи топлива в двигатели. По прошествии этого времени впрыск топлива стал наиболее используемым методом подачи топлива, поскольку он считается более эффективным и лучшим с точки зрения выбросов. Фактически в середине-конце 19В 90-е годы прекратилось использование карбюраторов в новых автомобилях.

Хотя карбюраторы утратили свое место в большинстве автомобилей, они все еще используются в мотоциклах. Однако этому может прийти конец, поскольку многие новые модели также переходят на впрыск топлива. На данный момент карбюраторы по-прежнему используются в небольших двигателях, и их можно найти в некоторых специализированных транспортных средствах. Например, карбюраторы до сих пор используются в автомобилях, предназначенных для гонок серийных автомобилей. Карбюраторы также используются в двигателях малой техники, например, в газонокосилках.

Все карбюраторы имеют базовую конструкцию. По сути, карбюратор состоит из трубки с регулируемой пластиной поперек. Эта пластина называется дроссельной заслонкой и регулирует количество воздушного потока. Сужение в трубке называется трубкой Вентури, которая создает вакуум в карбюраторе. Внутри вакуума находится жиклер, который представляет собой отверстие, позволяющее вакууму втягивать топливо.

Чтобы понять, как работает карбюратор, вы должны взглянуть на принцип Бернулли. Этот принцип объясняет, что скорость воздуха влияет на его давление. Когда он движется быстрее, его давление снижается. Некоторые люди думают, что педаль газа или акселератор управляет потоком топлива, когда используется карбюратор. Вместо этого акселератор запускает определенные действия карбюратора, что приводит к измерению количества воздуха, всасываемого в двигатель.

Скорость воздушного потока, регулируемая карбюратором, влияет на давление и регулирует количество топлива, подаваемого в воздушный поток двигателя. Работа карбюратора совсем не тривиальна. Если устройство не сможет правильно подобрать смесь, двигатель не будет работать должным образом. Когда слишком мало топлива смешивается с воздухом, двигатель работает на обедненной смеси, вообще не работает или получает повреждения. Когда попадает слишком много топлива, двигатель переполняется, расходует топливо, выделяет слишком много дыма или захлебывается и глохнет.

Жажда знаний вдохновила Николь стать писателем ВикиМоторс, и она сосредоточилась в первую очередь по таким темам, как домашнее обучение, воспитание детей, здоровье, наука и бизнес. Когда не пишешь и не проводишь время Николь со своими четырьмя детьми любит читать, отдыхать в походах и ходить на пляж.

Николь Мэдисон

Жажда знаний вдохновила Николь стать писателем ВикиМоторс, и она сосредоточилась в первую очередь по таким темам, как домашнее обучение, воспитание детей, здоровье, наука и бизнес. Когда не пишешь и не проводишь время Николь со своими четырьмя детьми любит читать, отдыхать в походах и ходить на пляж.

Карбюратор — Энциклопедия Нового Света

Bendix-Technico (Stromberg) 1-цилиндровый карбюратор с нисходящим потоком, модель BXUV-3, с номенклатурой.

Карбюратор (североамериканское написание) или карбюратор (написание Содружества) представляет собой устройство, которое смешивает воздух и топливо (обычно бензин) для двигателя внутреннего сгорания. Карбюратор должен обеспечивать правильную топливно-воздушную смесь для широкого диапазона условий работы двигателя, температур, атмосферного давления и центробежных сил, сохраняя при этом низкий уровень выбросов выхлопных газов. Для правильной работы во всех этих условиях большинство карбюраторов содержат сложный набор механизмов, поддерживающих несколько различных режимов работы, называемых 9.1075 цепей .

Содержание

• 1 Этимология
• 2 История и развитие
• 3 Принцип работы
  • 3.1 Основы
  • 3.2 Цепь холостого хода
  • 3.3 Главный контур открытой дроссельной заслонки
  • 3.4 Силовой клапан
  • 3.5 Ускорительный насос
  • Дроссель 3,6
  • 3.7 Прочие элементы
• 4 Подача топлива
  • 4. 1 Поплавковая камера
• 5 Несколько цилиндров карбюратора
• 6 Регулировка карбюратора
• 7 Каталитические карбюраторы
• 8 См. также
• 9 Примечания
• 10 Каталожные номера
• 11 Внешние ссылки
• 12 кредитов

Карбюратор в просторечии называется carb (в Северной Америке и Великобритании) или carby (в основном в Австралии).

Этимология

Слово карбюратор происходит от французского carbure , означающего «карбид». ^[1] «Карбюратор» означает комбинирование с углеродом. В химии топлива этот термин конкретно означает объединение (газа) с летучими углеводородами для увеличения доступной энергии топлива.

История и развитие

Карбюратор был изобретен Карлом Бенцем в 1885 году ^[2] и запатентован в 1886 году. Очевидно, он также был изобретен венгерскими инженерами Яношем Чонкой и Донатом Банки в 1893 году. Фредерик Уильям Ланчестер из Бирмингема, Англия раньше экспериментировал с фитильным карбюратором в автомобилях. В 1896, Фредерик и его брат построили первый автомобиль с бензиновым двигателем в Англии, с одноцилиндровым двигателем внутреннего сгорания мощностью 5 л.с. (4 кВт) с цепным приводом. Недовольные характеристиками и мощностью, в следующем году они переделали двигатель в двухцилиндровую горизонтально-оппозитную версию, используя его новую конструкцию карбюратора с фитилем. Эта версия преодолела 1000 миль (1600 км) в 1900 году, успешно включив карбюратор как важный шаг вперед в автомобильной технике.

Карбюраторы были обычным способом подачи топлива почти для всех бензиновых двигателей до конца 1980-х годов, когда впрыск топлива стал предпочтительным методом подачи топлива в автомобилях. На рынке США последними автомобилями, проданными широкой публике с карбюратором, были Oldsmobile Custom Cruiser 1990 года и Buick Estate Wagon. До 1991 года полицейский перехватчик Ford Crown Victoria, оснащенный двигателем объемом 351 дюйм³ (5,8 л), имел четырехкамерный карбюратор Autolite. Внедорожник Jeep Grand Wagoneer с двигателем 360ci (5,9L) Двигатель AMC поставлялся с двух- или четырехкамерным карбюратором. Последним легким грузовиком с карбюратором был Isuzu 1994 года выпуска. В других странах автомобили Lada, построенные в Самарской области Российской Федерации, использовали карбюраторы до 1996 года.

В большинстве мотоциклов по-прежнему используются карбюраторы из-за более низкой стоимости и проблем с откликом дроссельной заслонки при раннем впрыске. Однако с 2005 года многие новые модели были представлены с впрыском топлива. Карбюраторы по-прежнему используются в небольших двигателях, а также в старых или специализированных автомобилях, например, предназначенных для гонок серийных автомобилей.

Принцип работы

Карбюратор работает по принципу Бернулли: чем быстрее движется воздух, тем ниже его статическое давление и выше динамическое давление. Рычаг дроссельной заслонки (акселератора) напрямую не управляет потоком жидкого топлива. Вместо этого он приводит в действие карбюраторные механизмы, которые измеряют поток воздуха, поступающего в двигатель. Скорость этого потока и, следовательно, его давление определяют количество топлива, всасываемого в воздушный поток.

Когда карбюраторы используются в самолетах с поршневыми двигателями, необходимы специальные конструкции и функции для предотвращения нехватки топлива во время перевернутого полета. В более поздних двигателях использовалась ранняя форма впрыска топлива, известная как карбюратор высокого давления.

Большинство двигателей с карбюратором (в отличие от двигателей с впрыском топлива) имеют один карбюратор, хотя в некоторых двигателях используется несколько карбюраторов. В старых двигателях использовались карбюраторы с восходящим потоком воздуха, когда воздух входит снизу карбюратора и выходит через верхнюю часть. Это имело то преимущество, что никогда не «затопляло» двигатель, поскольку любые капли жидкого топлива выпадали из карбюратора, а не во впускной коллектор; он также позволял использовать воздухоочиститель с масляной ванной, где масляная лужа под сетчатым элементом под карбюратором всасывается в сетку, а воздух всасывается через покрытую маслом сетку; это была эффективная система во времена, когда не существовало бумажных воздушных фильтров.

Начиная с конца 1930-х годов, карбюраторы с нисходящим потоком воздуха были самым популярным типом для использования в автомобилях в Соединенных Штатах. В Европе карбюраторы с боковой тягой заменили нисходящие, поскольку свободное пространство в моторном отсеке уменьшилось, а использование карбюратора типа SU (и аналогичных агрегатов других производителей) увеличилось. В некоторых небольших винтовых авиационных двигателях по-прежнему используется конструкция карбюратора с восходящим потоком, но во многих используются более современные конструкции, такие как карбюратор Bing ^(TM) с постоянной скоростью (CV).

Основы

Карбюратор в основном состоит из открытой трубы, «горла» или «бочки», через которую воздух проходит во впускной коллектор двигателя. Труба имеет форму Вентури: она сужается в сечении, а затем снова расширяется, заставляя воздушный поток увеличивать скорость в самой узкой части. Ниже трубки Вентури находится дроссельная заслонка, называемая дроссельной заслонкой, — вращающийся диск, который можно повернуть торцом к воздушному потоку, чтобы почти не ограничивать поток, или можно повернуть так, чтобы он (почти) полностью перекрыл поток. воздуха. Этот клапан регулирует поток воздуха через горловину карбюратора и, таким образом, количество воздушно-топливной смеси, которую система подает, тем самым регулируя мощность и скорость двигателя. Дроссельная заслонка связана, как правило, через трос или механическую связь стержней и шарниров (или, реже, с помощью пневматической связи) с педалью акселератора на автомобиле или эквивалентным органом управления на других транспортных средствах или оборудовании.

Топливо подается в воздушный поток через маленькие отверстия в самой узкой части трубки Вентури. Поток топлива в ответ на определенное падение давления в трубке Вентури регулируется с помощью точно откалиброванных отверстий, называемых форсунками, в топливном тракте.

Трубка Вентури может быть фиксированной или регулируемой:

• Карбюратор с фиксированной трубкой Вентури : Изменение скорости воздуха в трубке Вентури изменяет расход топлива. Эта архитектура используется в большинстве карбюраторов с нисходящим потоком на американских и некоторых японских автомобилях.
• Карбюратор Variable-Venturi : Отверстие топливной форсунки регулируется золотником (что одновременно изменяет поток воздуха). В карбюраторах с «постоянной депрессией» это делается поршнем с вакуумным приводом, соединенным с конической иглой, которая скользит внутри топливного жиклера. Существует более простая версия, чаще всего встречающаяся на небольших мотоциклах и мотоциклах для бездорожья, где ползун и игла напрямую контролируются положением дроссельной заслонки. Эти типы карбюраторов обычно оснащены ускорительными насосами, чтобы компенсировать определенный недостаток этой конструкции.

Контур холостого хода

Когда дроссельная заслонка немного приоткрывается из полностью закрытого положения, дроссельная заслонка открывает дополнительные отверстия для подачи топлива за дроссельной заслонкой, где имеется область низкого давления, создаваемая дроссельной заслонкой, блокирующей поток воздуха; они позволяют протекать большему количеству топлива, а также компенсируют снижение вакуума, возникающего при открытии дроссельной заслонки, тем самым сглаживая переход к измерению расхода топлива через обычно открытый контур дроссельной заслонки.

Главный контур открытой дроссельной заслонки

По мере того как дроссельная заслонка постепенно открывается, разрежение в коллекторе уменьшается, поскольку меньше ограничивается воздушный поток, уменьшая поток через контуры холостого хода и холостого хода. Именно здесь вступает в игру форма Вентури горловины карбюратора из-за принципа Бернулли. Вентури увеличивает скорость воздуха, и эта высокая скорость и, следовательно, низкое давление всасывают топливо в воздушный поток через сопло или сопла, расположенные в центре трубки Вентури. Иногда один или несколько дополнительных бустер Вентури размещены соосно с первичной трубкой Вентури для усиления эффекта.

Когда дроссельная заслонка закрыта, поток воздуха через трубку Вентури падает до тех пор, пока пониженное давление не станет недостаточным для поддержания этого расхода топлива, и контур холостого хода снова включится, как описано выше.

Принцип Бернулли, который обусловлен импульсом жидкости, является доминирующим эффектом для больших отверстий и больших скоростей потока, но поскольку поток жидкости в малых масштабах и с низкими скоростями (низкое число Рейнольдса) определяется вязкостью, принцип Бернулли неэффективен на холостом ходу или медленной работе, а также в очень маленьких карбюраторах двигателей самых маленьких моделей. Двигатели небольших моделей имеют ограничения потока перед форсунками, чтобы уменьшить давление, достаточное для всасывания топлива в воздушный поток. Точно так же холостые и медленно работающие форсунки больших карбюраторов расположены после дроссельной заслонки, где давление частично снижается за счет вязкого сопротивления, а не по принципу Бернулли. Самым распространенным устройством обогащения смеси для запуска холодных двигателей был дроссель, работающий по тому же принципу.

Силовой клапан

При работе с открытой дроссельной заслонкой более богатая смесь обеспечивает большую мощность, предотвращает детонацию и охлаждает двигатель. Обычно это решается с помощью подпружиненного «силового клапана», который закрывается за счет вакуума двигателя. Когда дроссельная заслонка открывается, разрежение уменьшается, и пружина открывает клапан, пропуская больше топлива в основной контур. В двухтактных двигателях работа силового клапана обратна нормальной: он обычно «включен», а при заданных оборотах «выключен». Он активируется на высоких оборотах, чтобы расширить диапазон оборотов двигателя, извлекая выгоду из тенденции двухтактного двигателя к моментальному увеличению оборотов, когда смесь обеднена.

В качестве альтернативы силовому клапану карбюратор может использовать дозирующую штангу или повышающую штангу для обогащения топливной смеси в условиях высокой нагрузки. Такие системы были созданы компанией Carter Carburetor в 1950-х годах для первых двух трубок Вентури своих четырехцилиндровых карбюраторов, а повышающие стержни широко использовались в большинстве 1-, 2- и 4-цилиндровых карбюраторов Carter вплоть до окончания производства в 1950-х годах. 1980-е годы. Повышающие стержни сужены на нижнем конце, который переходит в главные дозирующие форсунки. Верхушки штоков соединены с вакуумным поршнем и/или механическим приводом, который поднимает штоки из основных жиклеров при открытии дроссельной заслонки (механический привод) и/или при падении вакуума в коллекторе (вакуумный поршень). Когда повышающий шток опускается в главный жиклер, он ограничивает подачу топлива. Когда повышающий стержень поднимается из жиклера, через него может пройти больше топлива. Таким образом, количество подаваемого топлива согласуется с переходными потребностями двигателя. В некоторых 4-камерных карбюраторах дозирующие стержни используются только на двух первичных трубках Вентури, но некоторые используют их как на первичном, так и на вторичном контурах, как в Rochester Quadrajet.

Ускорительный насос

Большая инерция жидкого бензина по сравнению с воздухом означает, что если резко открыть дроссельную заслонку, поток воздуха будет увеличиваться быстрее, чем поток топлива, вызывая временное состояние обедненной смеси, в результате чего двигатель » спотыкаться» при ускорении (противоположное тому, что обычно предполагается при открытии дроссельной заслонки). Это устраняется использованием небольшого механического насоса, обычно плунжерного или диафрагменного типа, приводимого в действие дроссельной заслонкой, который проталкивает небольшое количество бензина через жиклер, откуда он впрыскивается в горловину карбюратора. Эта дополнительная порция топлива противодействует переходному режиму обеднения при открытии дроссельной заслонки. Большинство ускорительных насосов тем или иным образом регулируются по объему и/или продолжительности. Со временем уплотнения вокруг движущихся частей насоса изнашиваются, что приводит к снижению производительности насоса; это уменьшение выстрела ускорительного насоса вызывает спотыкание при ускорении до тех пор, пока не будут заменены уплотнения на насосе.

Ускорительный насос также используется для заправки двигателя топливом перед холодным пуском. Чрезмерная заливка, например, неправильно отрегулированный дроссель, может вызвать затопление . Это когда слишком много топлива и недостаточно воздуха для поддержания горения. По этой причине некоторые карбюраторы оснащены разгрузочным механизмом : педаль акселератора удерживается при полностью открытой дроссельной заслонке, пока двигатель прокручивается, разгрузочный клапан удерживает дроссельную заслонку открытой и впускает лишний воздух, и, в конце концов, лишнее топливо удаляется, и двигатель запускается.

Дроссель

Когда двигатель холодный, топливо испаряется с меньшей готовностью и имеет тенденцию конденсироваться на стенках впускного коллектора, что приводит к нехватке топлива в цилиндрах и затрудняет запуск двигателя; таким образом, более богатая смесь (больше топлива в воздухе) требуется для запуска и работы двигателя, пока он не прогреется. Более богатая смесь легче воспламеняется.

Для подачи дополнительного топлива обычно используется дроссель ; это устройство, ограничивающее поток воздуха на входе в карбюратор, перед трубкой Вентури. При наличии этого ограничения в цилиндре карбюратора создается дополнительный вакуум, который подает дополнительное топливо через основную дозирующую систему в дополнение к топливу, поступающему из контуров холостого хода и без холостого хода. Это обеспечивает обогащение смеси, необходимое для поддержания работы двигателя при низких температурах.

Кроме того, воздушная заслонка соединена с кулачком ( кулачок быстрого холостого хода ) или другим подобным устройством, которое предотвращает полное закрытие дроссельной заслонки во время работы воздушной заслонки. Это заставляет двигатель работать на холостом ходу на более высоких оборотах. Быстрый холостой ход помогает двигателю быстро прогреться и обеспечивает более стабильный холостой ход в холодном состоянии за счет увеличения потока воздуха во впускной системе, что помогает лучше распылять холодное топливо.

В старых автомобилях с карбюратором воздушная заслонка управлялась тросом, подсоединенным к ручке на приборной панели, управляемой водителем. В большинстве карбюраторных автомобилей выпуска с середины 19Начиная с 60-х годов (середина 1950-х годов в США) он обычно автоматически управляется термостатом с биметаллической пружиной, которая подвергается воздействию тепла двигателя. Это тепло может передаваться термостату воздушной заслонки посредством простой конвекции, через охлаждающую жидкость двигателя или через воздух, нагретый выхлопными газами. Более поздние конструкции используют тепло двигателя только косвенно: датчик определяет тепло двигателя и изменяет электрический ток на небольшой нагревательный элемент, который воздействует на биметаллическую пружину, контролируя ее натяжение, тем самым контролируя воздушную заслонку. А 9Разгрузчик воздушной заслонки 1071 представляет собой рычажное устройство, которое заставляет воздушную заслонку открываться против ее пружины, когда акселератор транспортного средства перемещается до конца своего хода. Это положение позволяет очистить «залитый» двигатель, чтобы он запустился.

Некоторые карбюраторы не имеют воздушной заслонки, вместо нее используется контур обогащения смеси или обогатитель . Обычно используемые на небольших двигателях, особенно мотоциклах, обогатители работают, открывая вторичный топливный контур под дроссельными клапанами. Эта схема работает точно так же, как схема холостого хода, и когда она включена, она просто подает дополнительное топливо, когда дроссельная заслонка закрыта.

Классические британские мотоциклы с карбюраторами с боковой тягой и дроссельной заслонкой использовали другой тип «устройства холодного пуска», называемый «щекотателем». Это просто подпружиненный стержень, который при нажатии вручную толкает поплавок вниз и позволяет лишнему топливу заполнить поплавковую камеру и затопить впускной тракт. Если «щекотку» удерживали слишком долго, она также заливала карбюратор снаружи и картер под ним и, следовательно, представляла опасность возгорания.

Прочие элементы

На взаимодействие между каждым контуром также могут влиять различные механические соединения или соединения с давлением воздуха, а также чувствительные к температуре и электрические компоненты. Они вводятся по таким причинам, как реакция, топливная экономичность или контроль автомобильных выбросов. Различные воздухозаборники (часто выбираемые из точно откалиброванного диапазона, аналогично форсункам) позволяют воздуху поступать в различные части топливных каналов для улучшения подачи и испарения топлива. В комбинацию карбюратора и коллектора могут быть включены дополнительные усовершенствования, такие как некоторая форма нагрева для облегчения испарения топлива, например, ранний испаритель топлива.

Подача топлива

Поплавковая камера

Карбюраторы Holley «Visi-Flo» модели №1904 1950-х годов, заводские установки с прозрачными стеклянными колбами.

Для обеспечения готовности смеси карбюратор имеет «поплавковую камеру» (или «чашу»), которая содержит количество топлива при давлении, близком к атмосферному, готовое к использованию. Этот резервуар постоянно пополняется топливом, подаваемым топливным насосом. Правильный уровень топлива в баке поддерживается с помощью поплавка, управляющего впускным клапаном, очень похоже на то, что используется в туалетных бачках. По мере израсходования топлива поплавок опускается, открывая впускной клапан и пропуская топливо. По мере повышения уровня топлива поплавок поднимается и закрывает впускной клапан. Уровень топлива, поддерживаемый в поплавковой камере, обычно можно отрегулировать либо с помощью установочного винта, либо с помощью чего-то грубого, например, согнув рычаг, к которому подключен поплавок. Обычно это критическая регулировка, и правильная регулировка указывается линиями, вписанными в окно на поплавковой камере, или измерением того, насколько далеко поплавок висит ниже верхней части карбюратора в разобранном виде, или аналогичным образом. Поплавки могут быть изготовлены из разных материалов, например, из листовой латуни, запаянной в полую форму, или из пластика; полые поплавки могут создавать небольшие утечки, а пластиковые поплавки могут со временем стать пористыми и потерять плавучесть; в любом случае поплавок не будет плавать, уровень топлива будет слишком высоким, и двигатель не будет нормально работать, пока поплавок не будет заменен. Сам клапан изнашивается по бокам из-за его движения в своем «сидении» и в конечном итоге попытается закрыться под углом и, таким образом, не сможет полностью перекрыть подачу топлива; опять же, это вызовет чрезмерный расход топлива и плохую работу двигателя. И наоборот, когда топливо испаряется из поплавковой камеры, оно оставляет после себя осадок, осадок и лаки, которые забивают каналы и могут мешать работе поплавка. Это особенно проблема для автомобилей, которые эксплуатируются только часть года и оставляются с заполненными поплавковыми камерами в течение нескольких месяцев; доступны коммерческие присадки стабилизатора топлива, которые уменьшают эту проблему.

Обычно специальные вентиляционные трубки позволяют воздуху выходить из камеры по мере ее заполнения или поступать по мере ее опорожнения, поддерживая атмосферное давление в поплавковой камере; они обычно доходят до горловины карбюратора. Размещение этих вентиляционных трубок может иметь решающее значение для предотвращения выплескивания топлива из них в карбюратор, и иногда они модифицируются с помощью более длинных трубок. Обратите внимание, что это оставляет топливо при атмосферном давлении, и поэтому оно не может попасть в горловину, которая находится под давлением нагнетателя, установленного выше по потоку; в таких случаях для работы весь карбюратор должен находиться в герметичной герметичной коробке. Это не обязательно в установках, где карбюратор установлен перед нагнетателем, который по этой причине является более частой системой. Однако это приводит к тому, что нагнетатель заполняется сжатой топливно-воздушной смесью с сильной тенденцией к взрыву в случае обратного запуска двигателя; этот тип взрыва часто наблюдается в дрэг-рейсинге, который по соображениям безопасности теперь включает выпускные пластины для сброса давления на впускном коллекторе, отрывные болты, крепящие нагнетатель к коллектору, и улавливающие осколки баллистические нейлоновые одеяла, окружающие нагнетатели.

Если двигатель должен работать в любом положении (например, цепная пила), поплавковая камера не работает. Вместо этого используется диафрагменная камера. Гибкая диафрагма образует одну сторону топливной камеры и устроена таким образом, что по мере того, как топливо всасывается в двигатель, диафрагма вдавливается внутрь под давлением окружающего воздуха. Мембрана соединена с игольчатым клапаном, и при движении внутрь она открывает игольчатый клапан, пропуская больше топлива, тем самым пополняя топливо по мере его расходования. По мере пополнения топлива диафрагма выдвигается за счет давления топлива и небольшой пружины, закрывая игольчатый клапан. Достигнуто сбалансированное состояние, при котором уровень топлива в резервуаре остается постоянным при любом положении.

Несколько цилиндров карбюратора

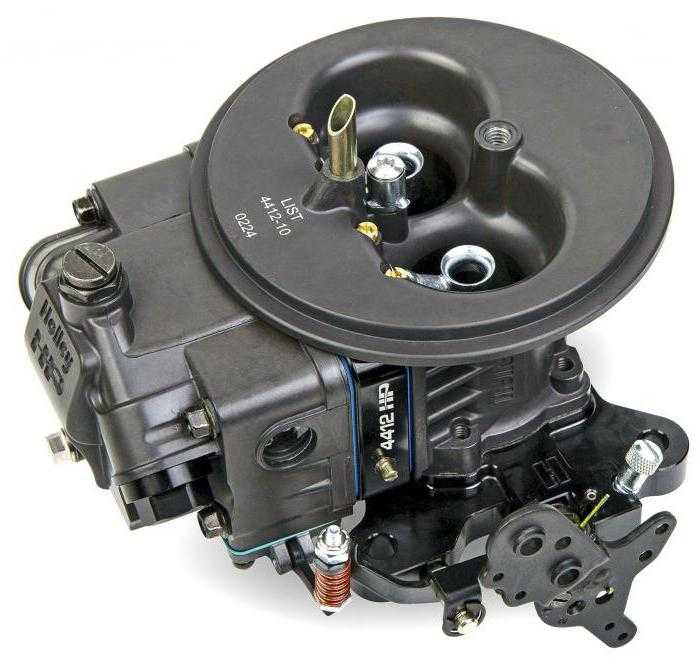

Холли модель #2280 2-камерный карбюратор

Двигатель Colombo Type 125 «Testa Rossa» в Ferrari 250TR Spyder 1961 года с шестью двухкамерными карбюраторами Weber, впускающими воздух через 12 воздушных рожков; один индивидуально регулируемый ствол для каждого цилиндра.

В то время как базовые карбюраторы имеют только одну трубку Вентури, многие карбюраторы имеют более одной трубки Вентури или «ствола». Конфигурации с двумя и четырьмя стволами обычно используются для обеспечения более высокого расхода воздуха при большом объеме двигателя. Многоствольные карбюраторы могут иметь неидентичные первичный и вторичный цилиндры разных размеров и откалиброваны для подачи разных воздушно-топливных смесей; они могут приводиться в действие рычажным механизмом или вакуумом двигателя «прогрессивным» образом, так что вторичные стволы не начинают открываться до тех пор, пока первичные не откроются почти полностью. Это желательная характеристика, которая максимизирует поток воздуха через первичный ствол (стволы) на большинстве скоростей двигателя, тем самым максимизируя «сигнал» давления от трубки Вентури, но уменьшает ограничение воздушного потока на высоких скоростях за счет увеличения площади поперечного сечения для большего воздушного потока. Эти преимущества могут быть не важны в высокопроизводительных приложениях, где работа с частичной дроссельной заслонкой не имеет значения, а первичные и вторичные первичные и вторичные дроссели могут открываться одновременно для простоты и надежности; кроме того, двигатели V-образной конфигурации с двумя рядами цилиндров, питаемыми от одного карбюратора, могут быть оснащены двумя идентичными цилиндрами, каждый из которых питает один ряд цилиндров. В широко распространенной комбинации V8 и 4-цилиндрового карбюратора часто есть два основных и два дополнительных цилиндра.

Несколько карбюраторов могут быть установлены на одном двигателе, часто с последовательной связью; четыре двухкамерных карбюратора часто можно было увидеть на высокопроизводительных американских двигателях V8, а несколько четырехкамерных карбюраторов теперь часто можно увидеть на двигателях с очень высокими характеристиками. Также использовалось большое количество небольших карбюраторов (см. Фото), хотя такая конфигурация может ограничивать максимальный поток воздуха через двигатель из-за отсутствия общего воздухозаборника; с отдельными впускными трактами не все цилиндры одновременно всасывают воздух при вращении коленчатого вала двигателя. ^[3]

Регулировка карбюратора

Слишком много топлива в топливно-воздушной смеси называется слишком богатой, и недостаточное количество топлива — слишком бедной . Смесь обычно регулируется одним или несколькими игольчатыми клапанами на автомобильном карбюраторе или управляемым пилотом рычагом на поршневых самолетах (поскольку смесь зависит от плотности воздуха (высоты). Соотношение воздуха и бензина (стехиометрическое) составляет 14,7:1, что означает, что на каждую единицу веса бензина будет израсходовано 14,7 единиц воздуха. Стехиометрическая смесь различна для различных видов топлива, кроме бензина.

Способы проверки регулировки смеси карбюратора включают: измерение содержания оксида углерода, углеводородов и кислорода в выхлопных газах с помощью газоанализатора или непосредственное наблюдение за цветом пламени в камере сгорания через специальную свечу зажигания со стеклянным корпусом (продается под названием «Colortune») для этой цели. Цвет пламени при стехиометрическом горении описывается как «бунзеново-синий», переходящий в желтый, если смесь богатая, и беловато-голубой, если смесь слишком бедная.

О составе смеси можно также судить после запуска двигателя по состоянию и цвету свечей зажигания: черные, сухие, покрытые сажей свечи указывают на слишком богатую смесь, налеты от белого до светло-серого цвета на свечах указывают на обедненную смесь. Правильный цвет должен быть коричневато-серым.

В начале 1980-х многие автомобили американского рынка использовали специальные карбюраторы с «обратной связью», которые могли изменять базовую смесь в ответ на сигналы датчика кислорода в выхлопных газах. В основном они использовались для экономии затрат (поскольку они работали достаточно хорошо, чтобы соответствовать требованиям по выбросам 1980-х годов, и были основаны на существующих конструкциях карбюраторов), но в конечном итоге исчезли, поскольку падение цен на оборудование и ужесточение стандартов выбросов сделали впрыск топлива стандартным элементом.

Каталитические карбюраторы

Каталитический карбюратор смешивает пары топлива с водой и воздухом в присутствии нагретых катализаторов, таких как никель или платина. Это разлагает топливо на метан, спирты и другие более легкие виды топлива. Оригинальный каталитический карбюратор был введен, чтобы фермеры могли использовать модифицированный и обогащенный керосин для тракторов. Армия США также с большим успехом использовала каталитические карбюраторы во время Второй мировой войны, в кампании в пустыне Северной Африки.

Хотя каталитические карбюраторы поступили в продажу в начале 1930-х годов два основных фактора ограничивали их широкое использование в общественных местах. Во-первых, добавление присадок в товарный бензин делало его непригодным для использования в двигателях с каталитическими карбюраторами. Тетраэтилсвинец был введен в 1932 году для повышения устойчивости бензина к детонации двигателя, что позволило использовать более высокие степени сжатия. Во-вторых, экономическое преимущество использования керосина перед бензином исчезло в 1930-х годах, устранив основное преимущество каталитического карбюратора.

См. также

• Топливо
• Бензин
• Двигатель внутреннего сгорания
• Карл Бенц

Notes

1. ↑ Answers.com, карбюратор. Проверено 24 ноября 2008 г.
2. ↑ Энциклопедия мировой биографии (Томсон Гейл, 2005).
3. ↑ Джефф Хиббард и Рон Сешнс, Baja Bugs & Buggies (Тусон, Аризона: HP Books, 1982, ISBN 0895861860).

Ссылки

Ссылки ISBN поддерживают NWE за счет реферальных сборов

• Эйрд, Forbes и Малкольм Элстон. 1997. Производительность карбюратора : как настроить и изменить. Мотобуки серии PowerTech. Оцеола, Висконсин: Издательство Motorbooks International. ISBN 0760304211.
• Legg, AK 1995. Haynes Weber Carburetor Manual. Серия руководств по ремонту автомобилей Haynes. Sparkford Nr Yeovil, Сомерсет, Великобритания: паб Haynes. Группа. ISBN 156392157X.
• Ньютон, Том. 1999. Как работают автомобили. Вальехо, Калифорния: Black Apple Press. ISBN 0966862309.
• Popular Mechanics Полное руководство по уходу за автомобилем. 2005. Нью-Йорк: Hearst Books. ISBN 978-1588164391.

Внешние ссылки

Все ссылки получены 10 января 2017 г.

• Патенты на рыбный карбюратор.

Кредиты

Энциклопедия Нового Света авторов и редакторов переписали и дополнили статью Википедии в соответствии со стандартами New World Encyclopedia . Эта статья соответствует условиям лицензии Creative Commons CC-by-sa 3.0 (CC-by-sa), которая может использоваться и распространяться с надлежащим указанием авторства. Кредит должен соответствовать условиям этой лицензии, которая может ссылаться как на участников Энциклопедии Нового Света участников и самоотверженных добровольных участников Фонда Викимедиа. Чтобы процитировать эту статью, щелкните здесь, чтобы просмотреть список допустимых форматов цитирования. История более ранних вкладов википедистов доступна исследователям здесь:

• Карбюратор  ^{история}

История этой статьи с момента ее импорта в New World Encyclopedia :

• История «Карбюратора»

Примечание. На использование отдельных изображений, которые лицензируются отдельно, могут распространяться некоторые ограничения.

Причины, по которым производители автомобилей отказываются от карбюратора

Как насчет NaijaCarNews.com дать вам краткий и общий обзор того, что такое карбюратор и как он работает в топливной системе автомобиля?

1. Что такое карбюратор?

Карбюратор отвечает за смешивание воздуха и бензина в нужном количестве, а также за подачу смеси в цилиндры двигателя автомобиля.

Несмотря на то, что карбюраторы почти не встречаются в современных автомобилях, на протяжении многих лет карбюраторы доставляли топливо прямо в двигатели каждого из автомобилей, от легендарных гоночных автомобилей до популярных первоклассных роскошных автомобилей, которые использовались на протяжении многих лет. .

Карбюраторы использовались до 2012 года в гонках NASCAR, и многие любители классических автомобилей до сих пор ежедневно используют автомобили с карбюратором. Если учесть огромное количество несгибаемых автолюбителей, все еще использующих его, то карбюраторы, несомненно, должны предложить этим любителям автомобилей что-то особенное. Итак, что это может быть?

Возможно, карбюраторы редко используются в современных автомобилях, но они, безусловно, имеют большое значение в автомобильной промышленности

2. Карбюратор: как он работает?

Типичный карбюратор на самом деле использует вакуум, который обычно создается двигателем автомобиля для подачи топлива и воздуха в цилиндры такого автомобиля.

Эта система была принята очень давно из-за ее простоты. Дроссельная заслонка обычно открывается и закрывается, тем самым позволяя меньшему или большему количеству воздуха поступать непосредственно в двигатель автомобиля. Этот воздух теперь проходит через определенное узкое отверстие, обычно называемое «Вентури». Упомянутый выше вакуум возникает в результате воздушного потока, который необходим для того, чтобы двигатель внутреннего сгорания работал дольше. Вы можете просто представить нормальное течение реки, чтобы представить себе или получить представление о том, как работает трубка Вентури.

Представив текущую реку, можно легко понять, как работает трубка Вентури в карбюраторной системе. длина. Как и в случае с узким участком реки, сама вода, естественно, будет колыхаться, чтобы увеличить скорость. Затем, как только рассматриваемая река теперь вернется к своей первоначальной ширине после прохождения через это узкое место, ее вода на удивление сохранит ту же скорость, что и обычно. Это явление на самом деле заставляет воду с более высокой скоростью, которая первоначально находилась на дальней стороне узкого места, теперь притягивать воду, приближающуюся к самому узкому месту, создавая своего рода вакуум.

Во многом благодаря трубке Вентури карбюратор получает достаточно вакуума, чтобы воздух, проходящий через него, мог стабильно всасывать топливо из жиклера. Глядя внутрь трубки Вентури, можно увидеть, что жиклер представляет собой отверстие, в котором топливо, которое обычно поступает из поплавковой камеры, смешивается с воздухом, прежде чем оно в конечном итоге попадет в цилиндры автомобиля.

Поплавковая камера в этом случае обычно вмещает небольшое количество топлива, больше похоже на резервуар, и позволяет топливу легко поступать к жиклеру, когда это необходимо. Всякий раз, когда открывается дроссельная заслонка, в двигатель автомобиля всегда всасывается больше воздуха, тем самым принося с собой больше топлива, что в конечном итоге заставляет двигатель создавать больше мощности для автомобиля.

Широко открытая дроссельная заслонка позволяет всасывать больше воздуха вместе с большим количеством топлива в двигатель автомобиля

Основная проблема традиционной конструкции карбюратора заключается в том, что фактически открыт, чтобы двигатель мог получить топливо для использования. Обычно дроссельная заслонка всегда закрыта в режиме холостого хода, поэтому жиклер холостого хода отвечает за то, чтобы небольшое количество топлива действительно попадало в цилиндры двигателя, чтобы двигатель не заглох в таком случае. И некоторые другие небольшие проблемы с дизайном включают в себя; выход избыточного количества паров топлива из поплавковой камеры (камер).

На протяжении многих лет карбюраторы производились разных размеров и форм. В некоторых небольших автомобилях может использоваться только один карбюратор с одной форсункой для подачи топлива/газа в двигатель, в то время как более крупные автомобили могут использовать до 12 форсунок только для того, чтобы оставаться в движении и функционировать.

Вот срок ствола. «Бочка» — это тип трубки, которая содержит трубку Вентури и жиклер, но в основном это относится к карбюраторам с несколькими цилиндрами.

  Как работает карбюратор

Многокамерные карбюраторы в свое время стали стандартом благодаря доступным вариантам конфигурации с 4 или 6 цилиндрами. Больше бочек буквально означало, что в цилиндры автомобиля могло попасть больше топлива и воздуха. В то время были даже двигатели с несколькими карбюраторами.

Тем не менее, спортивные автомобили часто приходили прямо с завода только с одним/единственным карбюратором на цилиндр, что очень огорчало автомехаников того времени. Это означало, что все они должны быть индивидуально настроены. Темпераментные силовые установки также были особенно чувствительны к любым несовершенствам в настройке, и они также имели тенденцию очень часто нуждаться в настройке. Все эти проблемы были частью большой причины, по которой « впрыск топлива » сначала стал популярным среди спортивных автомобилей, а затем распространился на обычные дорожные автомобили.

3. Карбюраторы: Куда они все делись?

Еще с 1980-х годов производители автомобилей отказывались от производства карбюраторов и вместо этого отдавали предпочтение производству инжекторных двигателей. Несмотря на то, что оба они выполняют одну и ту же работу, большинство сложных современных автомобильных двигателей эволюционировали от карбюраторов и переняли гораздо более программируемую и точную систему впрыска топлива. Некоторые из причин этого включают в себя;

• Система впрыска топлива способна подавать топливо непосредственно в цилиндр, хотя корпус дроссельной заслонки иногда используется для того, чтобы одна или две форсунки могли подавать топливо в несколько цилиндров двигателя.

• Работа на холостом ходу может быть очень сложной с карбюраторами, но с помощью топливных форсунок в автомобилях это делается очень просто.

• Системы впрыска топлива обычно более точны и расходуют меньше топлива по сравнению с карбюраторами.
Заключительные слова

Несмотря на то, что карбюраторы в настоящее время устарели, они по-прежнему составляют большую часть автомобильной промышленности, и их операции носят чисто механический характер. Постоянно работая с различными карбюраторными двигателями, автолюбители смогли получить практический опыт того, как топливо и воздух на самом деле подаются в двигатель автомобиля и воспламеняются, чтобы поддерживать непрерывное движение автомобиля.

No related posts.
