Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа

Содержание

что это, значение, принцип работы

Полный привод (4WD,4x4, AWD) — это разновидность автомобильной трансмиссии, в которой крутящий момент от двигателя приводит в действие обе оси машины. Полный привод (ПП) используется на внедорожниках для увеличения проходимости. Его использование на обычных автомобилях улучшает ходовые, а не внедорожные качества.

Виды и типы полного привода

Различают несколько видов трансмиссий с 4WD, различающихся способом включения и схемой работы.

Подключаемая (part time)

В обычных условиях энергия мотора передается на одну ось (заднюю либо переднюю). При необходимости полный привод включается с помощью специального рычага или кнопки. Это самый простой и дешевый тип «four wheel drive», используемый для езды по бездорожью. В данной трансмиссии обычно отсутствует дифференциал, распределяющий момент между осями. Поэтому ее нельзя постоянно эксплуатировать на шоссе. В противном случае увеличивается расход топлива и ускоряется износ покрышек и трансмиссии.Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа

На твердом покрытии нужно отключать полный привод. Его стоит задействовать только в грязи, песке, на льду либо в снегу. Его недостаток в том, что отсутствие дифференциала между осями ухудшает управляемость авто на льду и мокром асфальте.

Автоматическая (Automatic 4WD)

Как и описанная выше система Part time, данный вид трансмиссии включается лишь при необходимости. Однако вместо водителя это делает автоматика. Подключение реализуется с помощью вискомуфты или многодискового сцепления под управлением электроники. Второй мост включается в работу при пробуксовке колес основного ведущего моста. Система обеспечивает хорошие ходовые качества на песке, грязи или нечищенной зимней дороге. Однако она плохо приспособлена для езды по бездорожью: второй мост подключается слишком поздно, когда первый уже забуксовал.

Подключаемый привод на основе вискомуфты нельзя долго использовать на бездорожье — узел может выйти из строя из-за перегрева.

Некоторые модели оборудуются кнопкой предварительной блокировки муфты, позволяющей легко преодолеть сложный участок.Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа

Постоянный полный привод (Full-time 4WD)

В машинах с таким типом трансмиссии усилие всегда передается на четыре колеса. Они разделяются с помощью межосевого дифференциала, который улучшает управляемость, уменьшает износ шин и снижает нагрузку на агрегаты. Для улучшения проходимости машины «Full-time 4WD» оснащаются блокировкой дифференциалов (межколесного и межосевого). Эта функция реализуется в двух вариантах: автоматическом либо ручном.

Такой тип машин наименее подвержен заносу и отличается наилучшей проходимостью. При наличии блокировки дифференциала ее нужно включать лишь перед преодолением грязи, снега, песка или затяжного скользкого подъема. В остальных случаях это лишь ухудшает ходовые характеристики и уменьшает срок службы покрышек и агрегатов.

Многорежимный полный привод (Selectable 4WD)

Самый лучший тип трансмиссии, сочетающий в себе преимущества всех вышеперечисленных. Единственный его недостаток — высокая цена. Автомобиль с многорежимным полным приводом может ездить с одной и двумя ведущими осями.Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа Водитель сам выбирает состояние дифференциалов. На асфальте достаточно передней оси, на скользкой дороге следует включить постоянный привод на 4 колеса, а на бездорожье — заблокировать дифференциал (на наиболее тяжелых участках все три — межосевой и межколесные).



Полный привод: устройство и работа

Наибольшее распространение получила полноприводная трансмиссия с вискомуфтой. В ее состав входят МКПП или АКПП, сцепление, раздаточная коробка, карданные и главные передачи, межколесные и межосевой дифференциалы.

Такой вариант полного привода используется на авто с передне- и заднеприводной компоновкой. В первом случае КПП устанавливается поперек оси машины, во втором — вдоль. Это влияет на особенности конструкции «раздатки» и карданов.

Сцепление на МКПП выполняет две функции:

  • предохраняет трансмиссию от перегрузок;

  • обеспечивает кратковременное разъединение двигателя и КПП во время переключения скоростей.Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа

АКПП оборудуются гидротрансформатором, выполняющим аналогичную функцию.

Раздаточная коробка, включающая понижающий редуктор и межосевой дифференциал, распределяет крутящий момент между осями и увеличивает его при включении «пониженной передачи».

Для улучшения внедорожных характеристик трансмиссия оснащается блокировкой межосевого дифференциала. В простейшем случае он автоматически блокируется вискомуфтой. В более продвинутых моделях используется многодисковая фрикционная муфта и дифференциал Torsen с самоблокировкой.

На машинах, рассчитанных на езду по бездорожью, устанавливается автоматическая либо ручная блокировка дифференциалов между колесами.

Работает система следующим образом:

  • крутящий момент от мотора передается через сцепление на КПП;

  • мощность двигателя распределяется по осям через раздаточную коробку;

  • карданные передачи приводят в действие межколесные дифференциалы задней и передней осей.Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа


Какой полный привод лучше

Полный привод, подключаемый в ручном режиме, почти не применяется на серийных автомобилях. Более распространена трансмиссия с подключением второй оси при помощи фрикционной муфты. Она может управляться электроникой, считывающей данные о скорости вращения колес или блокироваться при нагреве в результате проскальзывания.

Для редких поездок по бездорожью можно приобрести машину с постоянным полным приводом и дифференциалом, блокирующимся с помощью вискомуфты. Если же предстоят длительные поездки по песку и грязи, стоит переплатить за многорежимный полный привод, который одинаково хорошо себя ведет на трассе, в снегах или на раскисшей грунтовой дороге.

Преимущества полного привода

В сравнении с машинами с одной ведущей осью полноприводные авто отличаются следующими преимуществами:

  • улучшенный разгон на скользком покрытии;

  • повышенная проходимость;

  • хорошая курсовая устойчивость.Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа

Последнее утверждение верно лишь для постоянного привода на 4 колеса. Автоматическая система 4WD с вискомуфтой может преподнести неприятные сюрпризы, неожиданно подключая вторую ведущую ось.

Для обеспечения безопасности следует выбирать автомобили с системой курсовой устойчивости (ESP). Она способна компенсировать ошибки водителя, предотвращая возможность заноса.

Самый полный привод — ДРАЙВ

Этот материал мы задумывали как типичный «ликбез» из серии «Всё, что вы хотели знать о полном приводе, но не знали, у кого спросить». Чем дифференциальный привод отличается от подключаемого с помощью вискомуфт или агрегатов типа Haldex, для чего нужны самоблокирующиеся дифференциалы... Но чем больше мы изучали историческую сторону вопроса, тем больше удивлялись. Оказывается, первый легковой автомобиль с постоянным полным приводом был сделан в Голландии ещё сто лет назад! А в 1935 году, например, полноприводный американский гоночный автомобиль чуть было не спас человечество от Второй мировой войны.Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа ..

Зачем легковому автомобилю полный привод? Сейчас, в начале XXI века, этот вопрос кажется риторическим. Конечно же, для лучшей реализации тяговых сил двигателя. Для того чтобы колёса при разгоне на скользком покрытии как можно меньше буксовали вхолостую. Четыре ведущих колеса лучше, чем два! Но человечество долго постигало эту азбучную истину. Спросите любого автознатока — и он вам ответит, что эра полного привода на массовых легковых автомобилях началась только в 1980-м с появлением Audi Quattro. Назовёт он и редких предшественников — например, английский суперкар Jensen FF 1966 года и Subaru Leone 4WD 1972 года. Впрочем, настоящий знаток тут же оговорится: первые полноприводные автомобили Subaru не имели постоянного полного привода — он был подключаемым. А это, как говорят в Одессе, две большие разницы.

Паллиатив

Подключаемый привод на одну из пар колёс — решение на легковых автомобилях паллиативное. Такую трансмиссию в англоязычном мире часто называют Part-Time 4WD, «временный полный привод», и пришла она из мира внедорожников и грузовой техники повышенной проходимости.Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа Такой автомобиль, у которого одна из осей постоянно ведущая, а другая жёстко подключается в случае необходимости, способен проявить свои полноприводные качества только на время преодоления бездорожья. А для движения по дорогам с твёрдым покрытием жёсткий полный привод приходится отключать. Почему? Причина — в так называемой циркуляции мощности. Ведь в повороте передние колёса проходят больший путь, двигаясь по дугам большего радиуса, а значит, и вращаются быстрее задних. Причём чем круче поворот, тем разница больше. И на автомобилях с таким типом привода тяга на передних колёсах падает, а на задних — наоборот, растёт. В некоторых случаях тяговый момент может смениться тормозным, то есть передние колёса будут увеличивать сопротивление движению автомобиля. Когда под колёсами грязь или снег, в этом нет ничего страшного — разве что автомобиль станет хуже слушаться руля и пойдёт наружу «плугом» с вывернутыми колёсами.

На этой схеме хорошо видно, что при движении в повороте все колёса катятся по своим траекториям и вынуждены вращаться с разными угловыми скоростями.Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа Поэтому для постоянного полного привода нужны три дифференциала: два межколёсных и один межосевой.

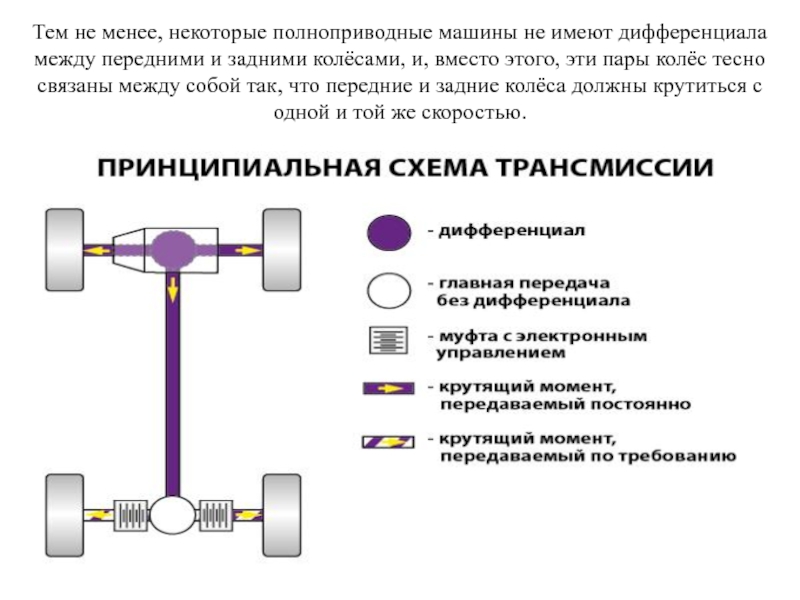

Тем не менее блокированный полный привод на легковых дорожных автомобилях применяли. Правда, это были скорее легковушки повышенной проходимости. Например, в СССР ещё в 1938 году небольшими партиями начали выпускать ГАЗ-61 — полноприводную «эмку» с шестицилиндровым мотором и с подключаемым передним мостом. После войны делали и «внедорожный» вариант «Победы», ГАЗ-М72, и «Москвич»-410 с аналогичной трансмиссией... Да и Subaru Leone 4WD 1972 года, кстати, тоже делали для преодоления внедорожья — клиренс у машин с подключаемым задним мостом был выше, чем у обычных переднеприводных Subaru.

Subaru Leone 4WD Station Wagon (1972–1979) — полноприводная версия переднеприводной машины с подключаемым вручную приводом на задние колёса. Двигатель — объёмом 1,4 л (72 л.с.) или 1,6 л (80 л.с.). Кроме универсала, полным приводом оснащались седан и пикап. До 1989 года на всех полноприводных Subaru привод на задние колёса подключался или вручную (на машинах с механическими коробками), или автоматически — многодисковой фрикционной муфтой (на машинах с «автоматом»).Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа

Итак, на дорогах с твёрдым покрытием, где легковые автомобили проводят большую часть времени, подключаемый привод бесполезен — он лишь утяжеляет автомобиль. Ведь всё это время машине приходится «возить с собой» раздаточную коробку, в которой происходит отбор мощности к «временно ведущей» второй оси, ещё один карданный вал, главную передачу второго моста...

Меж тем превратить «временный» полный привод в постоянный, Full-Time 4WD, очень просто. Нужно лишь добавить в раздаточную коробку межосевой дифференциал.

Постоянный полный

Зачем нужен межосевой дифференциал? Два межколёсных дифференциала, передний и задний, позволяют каждой паре колёс в поворотах вращаться с разными скоростями. А межосевой выполняет эту работу для обоих ведущих мостов. Поэтому автомобиль с тремя дифференциалами легко может двигаться с постоянным полным приводом по любым дорогам!

Элементарно? Меж тем до начала 80-х годов считалось, что постоянный полный привод дорожным автомобилям не нужен.Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа Мол, к чему двигателю на сухом асфальте постоянно вращать вторую пару колёс и соответствующие детали трансмиссии — это и шум, и повышенный расход топлива... И лишь после появления Audi Quattro общественное мнение стало меняться в сторону постоянного полного привода. Ведь тяга двигателя при этом постоянно распределяется не на два, а на все четыре колеса, оставляя больший запас по сцеплению для восприятия боковых сил. И в повороте такой автомобиль оказывается намного более устойчивым при разгоне или при торможении двигателем.

«Рентген» Аudi 80 Quattro второй половины восьмидесятых годов. Хорошо видно, насколько проще и компактней схема quattro, чем трансмиссия Ferguson. Самоблокирующийся дифференциал Torsen используется Audi начиная с 1984 года. В отличие от дифференциала, блокируемого вискомуфтой, Torsen реагирует на изменение крутящего момента, реализуемого колёсами каждой из осей, повышает устойчивость при торможении и позволяет использовать АБС, так как блокируется только под тягой.Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа

Кстати, первыми массовыми автомобилями с межосевыми дифференциалами в трансмиссии считаются Range Rover (1970) и наша «Нива» (1976). Но так как обе эти машины всё-таки принадлежат к внедорожному племени, то лавры первопроходца среди легковушек пожинает Audi Quattro.

А что же конструкторы гоночных автомобилей — неужели они не применили постоянный полный привод раньше? Мы знали, что попытки сделать полноприводные гоночные машины предпринимались и до эпохи Quattro. Например, первым послевоенным проектом Фердинанда Порше был полноприводный гоночный болид Cisitalia 360 среднемоторной компоновки с 12-цилиндровым полуторалитровым двигателем. Но доподлинно известно, что привод на передние колёса у этого чуда техники был отключаемым — гонщик должен был задействовать его только на прямых участках трассы, а перед поворотом вновь переходить на задний привод.

А были ли предшественники у Чизиталии? Оказалось, например, что тот же Фердинанд Порше ещё в 1900 году построил электромобиль с четырьмя ведущими мотор-колёсами.Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа Но настоящий шок у автознатока вызовет гоночный автомобиль голландской фирмы Spyker образца 1902 года. В те дремучие времена, когда даже тормоза делали только на задних колёсах, у этого автомобиля был самый что ни на есть постоянный полный привод — с межосевым дифференциалом!

Голландскую фирму Spyker по выпуску конных экипажей основали в 1880 году братья Спяйкеры (по-фламандски фамилия пишется Spijker). В 1900 году братья выпустили первый автомобиль собственной конструкции, а спустя два года с помощью бельгийского конструктора Жозефа Лявиолета был разработан полноприводный гоночный Spyker 4WD (1902–1907) удивительно прогрессивной конструкции — с тремя дифференциалами! Тормозных механизмов было тоже три — два действовали на задние колёса, а ещё один тормоз был установлен на карданном валу к передним колёсам.

Так что можно смело заявлять, что нынче схема Full-Time 4WD справляет своё столетие... Полноприводных Спайкеров было выпущено немного — они стоили сумасшедших денег и по разным причинам не смогли добиться успеха в гонках.Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа Не намного удачнее оказались и другие полноприводные гоночные автомобили — Bugatti Tipo 53 и Miller FWD начала 30-х годов. Что касается Bugatti, то инициатива принадлежала фиатовскому инженеру Антонио Пикетто, который в 1930 году предложил Этторе Бугатти построить гоночную машину с колёсной формулой 4×4. И в 1932 году были сделаны три полноприводных Bugatti Tipo 53 — с мощными компрессорными трёхсотсильными моторами, с постоянным полным приводом и с тремя дифференциалами.

Полноприводный Bugatti Tipo 53 (1932–1935). Трансмиссия с тремя дифференциалами распределяла тягу 300-сильной компрессорной «восьмёрки» на все четыре колеса. Коробка передач, как обычно на Бугатти, стояла отдельно от двигателя, раздаточная коробка с межосевым дифференциалом составляла с ней одно целое. Приводные валы на передний и задний мосты проходили по левой стороне автомобиля, гонщик сидел справа. Несмотря на рекомендации конструктора переднеприводных машин того времени Альбера Грегуара, в приводе передних колёс Bugatti T53 были использованы не шарниры равных угловых скоростей типа Tracta, а обычные карданные сочленения.Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа Кроме того, для Tipo 53 пришлось использовать нетипичную для Бугатти независимую переднюю подвеску на поперечной рессоре. Всё это привело к повышенным нагрузкам на руль — управлять автомобилем в поворотах было чрезвычайно тяжело, хотя скорости прохождения гравийных виражей были выше, чем у заднеприводных машин того времени. Всего было построено три Bugatti T53, которые выступали в разных гонках до 1935 года.

Интересно, что перед созданием полноприводного Bugatti итальянцы тщательно изучили приобретённый специально под разборку переднеприводный американский гоночный Miller. В свою очередь американец Гарри Миллер заинтересовался затеей Бугатти и тоже решил построить полноприводную версию своего автомобиля, заручившись спонсорством фирмы FWD (Four Wheel Drive — «Четыре ведущих колеса»), выпускавшей грузовики с колёсной формулой 4×4. Так появились полноприводные гоночные болиды Miller FWD.

Американский конструктор Гарри Миллер прославился в 20–30-х годах своими гоночными автомобилями для 500-мильных состязаний на треке в Индианаполисе, а его рядные «восьмёрки» с двумя верхними распредвалами брал за основу своих моторов Этторе Бугатти.Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа Интересно, что Миллер строил машины как с передним, так и с задним приводом, а в 1932 году сделал несколько полноприводных шасси Miller FWD (на снимке) с тремя дифференциалами в трансмиссии. Один из полноприводных Миллеров лидировал в гонке Инди 500 1934 года, но из-за технических проблем финишировал девятым.

Именно с этими машинами связан любопытный эпизод: во время гонки на берлинском треке Avus в 1935 году полноприводный Miller шёл третьим, когда его рядная «восьмёрка» не выдержала и буквально взорвалась. При этом куски мотора лишь немного не долетели до трибуны, на которой среди прочих важных персон из национал-социалистической партии сидел сам Гитлер! Право, редкий случай, когда об отсутствии человеческих жертв стоит пожалеть. Прилетел бы осколок поршня в голову одного человека — и ход мировой истории был бы совсем другим...

Но Bugatti Т53 и Miller FWD не получили должной оценки — подвели «сырая» конструкция и постоянные поломки. Зато следующий эпизод в истории легковых машин с постоянным полным приводом оказался воистину судьбоносным.Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа

Формула Фергюсона

Чтобы оценить всю важность того, что происходило в Англии на рубеже 50–60-х годов, вернёмся к теории. Межосевой дифференциал создан для того, чтобы «развязать» обе ведущие оси. Например, задние колёса бешено буксуют, а передние стоят на месте. И дифференциал этому никак не препятствует!

Лекарство от этого недуга впервые придумали конструкторы внедорожников — это принудительная блокировка. В нужный момент водитель дёргает за рычаг, механизм намертво фиксирует шестерни межосевого дифференциала — и трансмиссия из дифференциальной, «свободной», становится жёстко замкнутой. Именно по этой схеме были сделаны и первые поколения автомобилей Range Rover, и наша «Нива», и множество других внедорожников. И, кстати, первые автомобили Audi Quattro тоже — в этих машинах до 1984 года водителю приходилось самостоятельно включать блокировку межосевого дифференциала.

Но это решение опять-таки паллиативное: блокировку на дорожной машине можно задействовать только на бездорожье.Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа А на асфальте её нужно выключать. И если автомобиль внезапно попадёт на скользкий участок, колёса одной из осей при подаче тяги начнут буксовать раньше других.

А можно ли сделать так, чтобы дифференциал при пробуксовке блокировался сам, автоматически? Внедрение самоблокирующегося межосевого дифференциала связано с именем англичанина Тони Ролта, гонщика и конструктора. Он и его друг Фред Диксон, тоже гонщик и страстный любитель повозиться с автомобильными железками, ещё до войны открыли собственное бюро Rolt/Dixon Developments по подготовке гоночных автомобилей. После войны два друга увлеклись идеей постоянного полного привода. Построив экспериментальную полноприводную «тележку» под названием «Краб», Ролт и Диксон в 1950 году перешли под крыло Гарри Фергюсона, преуспевающего тракторного фабриканта. Так возникла фирма Harry Ferguson Research.

Фергюсона мало интересовали гоночные болиды, зато он мечтал о безопасном дорожном автомобиле, колёса которого не буксовали бы при разгоне и не блокировались при торможении.Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа И Ролт с Диксоном решили спроектировать такую машину «с нуля» — полностью, включая кузов, трансмиссию и силовой агрегат!

Знаний друзьям не хватало, и на должность компетентного главного конструктора пригласили Клода Хилла, который ради столь интересной работы покинул Aston Martin. Но несмотря на финансы Фергюсона, работа шла неспешно — экспериментальный седан Ferguson R4 был готов только через шесть лет. Зато какой: полноприводный, с оппозитной «четвёркой», с дисковыми тормозами на всех колёсах и с электромеханической антиблокировочной системой Dunlop MaxaRet, позаимствованной из авиации!

Ferguson R4 (1956) — экспериментальный автомобиль с трансмиссией по Формуле Фергюсона. Вместо коробки передач у прототипа был гидротрансформатор.

Но самое интересное для нас заключалось внутри раздаточной коробки прототипа. Разобрав её, помимо дифференциала мы бы увидели ещё дополнительный «набор» шестерёнок, две шариковые обгонные муфты и два пакета фрикционов.Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа Пока колёса не скользили, всё это хозяйство мирно вращалось вхолостую. Но когда начиналась пробуксовка колёс одной из осей и разность частот вращения выходных валов достигала определенной величины, одна из муфт срабатывала, сжимала «свой» пакет фрикционов — и те тормозили шестерни дифференциала, моментально блокируя его и превращая дифференциальный привод в жёсткий!

Следующий прототип Ferguson R5 1962 года, на подготовку которого снова ушло шесть лет, оказался ещё интереснее — это был легковой полноприводный универсал. Эксперты журнала Autocar, которые позже испытывали Ferguson R5, делились впечатлениями: «Автомобиль достигает предела скольжений на невероятно высоких скоростях!»

Ferguson R5 был подготовлен к серийному производству в 1962 году.

Но никто из автомобилестроителей так и не взялся за выпуск первого в мире полноприводного универсала с межосевым самоблокирующимся дифференциалом и с АБС — слишком сложным и дорогим получился бы серийный Ferguson.Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа Однако в 1962 году Ролту всё-таки удалось заинтересовать руководство компании Jensen — он предложил адаптировать полноприводную трансмиссию для купе Jensen CV8 с трёхсотсильным крайслеровским мотором V8, которое тогда готовили к серийному производству. Полный привод оказался мощному и скоростному купе как нельзя кстати!

Схема раздаточной коробки FFD с цилиндрическим несимметричным межосевым дифференциалом и механизмом автоматической блокировки с помощью фрикционных муфт экспериментального автомобиля Jensen CV8 FF. 1 — входной вал; 2 — промежуточный полый вал; 3 — полый вал с солнечной шестернёй дифференциала и ведущей шестернёй блокирующего механизма; 4 — водило межосевого дифференциала; 5 — вал привода задних колёс; 6 — цепной привод; 7 — вал привода передних колёс; 8 — многодисковая муфта, включающаяся при буксовании задних колёс; 9 — многодисковая муфта, включающаяся при буксовании передних колёс; 10 — электромагнитная система MaxaRet.

Через три года был построен экспериментальный полноприводный Jensen CV8 FF.Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа А в 1966 году появилась следующая модель — Jensen Interceptor, с ещё более мощной 325-сильной «восьмёркой». Кроме заднеприводного купе предлагался и вариант со скромным шильдиком JFF. Это был знаменитый Jensen FF — первый в мире полноприводный серийный автомобиль с самоблокирующимся межосевым дифференциалом и с АБС! Буквы FF — это Formula Ferguson, обозначение запатентованной Ролтом и коллегами трансмиссии.

Схема трансмиссии FFD в экспериментальном автомобиле Jensen CV8 FF 1965 года. Разместить узлы и агрегаты привода на передние колёса помогла особенность компоновки: двигатель находился за осью передних колёс, поэтому оказалось возможным расположить главную передачу переднего моста между мотором и радиатором. Карданный вал для привода передних колёс поместили слева от силового агрегата (машина с «правым рулём»). 1 — двигатель; 2 — автоматическая коробка передач; 3 — раздаточная коробка; 4 — АБС MaxaRet; 5 — главная передача заднего моста; 6 — главная передача переднего моста.Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа

Все без исключения автомобильные журналисты того времени упоминали выдающуюся устойчивость полноприводных Дженсенов и «практически неограниченный запас тяги на мокром асфальте». Жаль, что самого Фергюсона к тому времени уже не было в живых — он умер в 1960-м...

Почему мы столь подробно рассказываем о Формуле Фергюсона? Да потому, что именно фирма Harry Ferguson Research впервые в мире уделила столь серьёзное внимание полному приводу как средству повышения активной безопасности!

Мы уже говорили, что привод на четыре колеса оставляет больший запас по сцеплению для восприятия боковых сил. И это плюс. Но есть и минус — теряется однозначность реакций на подачу топлива. Если на мощном заднеприводном автомобиле в скользком повороте резко нажать на газ, это вызовет занос задней оси. На переднеприводной машине, наоборот, при подаче тяги в скольжение сорвутся передние колёса. Хорошо это или плохо — не в том дело. Главное, что водитель всегда знает, как поведёт себя автомобиль в таком случае.Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа

А какая ось сорвётся в скольжение на полноприводном автомобиле? На этот вопрос ответить непросто. Если в данный момент больше разгружен передок или под передними колёсами более скользкое покрытие, то начнётся снос. А если худшие условия по сцеплению имеют задние колёса, то машина уйдёт в занос. Реакция может быть неоднозначной! И это небезопасно.

Jensen FF (1966–1971) — полноприводная версия купе Jensen Interceptor. Первый серийный полноприводный автомобиль с самоблокирующимся межосевым дифференциалом. Двигатель Chrysler V8 с «большим блоком» рабочим объёмом 6,3 л развивал 325 л.с. и приводил все колёса через трёхступенчатый «автомат» TorqueFlite или 4-ступенчатую механическую коробку. На диагональных шинах размерностью 6,70–15 (как у «Волги» ГАЗ-21) Jensen FF снаряжённой массой 1800 кг развивал 212 км/ч и набирал 100 км/ч за 7,7 с. Другие технические особенности: реечный рулевой механизм с гидроусилителем, дисковые тормоза всех колёс, одноканальная АБС Dunlop MaxaRet (от английского maximum retardation — максимальное замедление), независимая передняя подвеска на двойных поперечных рычагах и зависимая рессорная с тягой Панара сзади.Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа В 1968 году в Великобритании Jensen FF стоил 6000 фунтов стерлингов — примерно столько же, сколько самый дешёвый Rolls-Royсe. Всего было выпущено 318 полноприводных машин.

К счастью, Тони Ролт сам был гонщиком, причём очень хорошим — однажды, в начале 50-х, он даже выиграл 24-часовую гонку в Ле-Мане. Поэтому Ролт с коллегами с самого начала попытались избежать неоднозначности полного привода, применив несимметричный межосевой дифференциал. На задние колёса всех машин с фергюсоновскими трансмиссиями подавалось 63% крутящего момента, на передок — 37%. Таким образом реакция на увеличение тяги была приближена к заднеприводной.

Самоблокирующийся дифференциал позволил Дженсену взять лучшее от обоих типов трансмиссий. Лёгкий вход в поворот и отсутствие циркуляции мощности в штатных режимах движения без пробуксовки — от дифференциального привода. А лучшую реализацию тяги двигателя при пробуксовке — от жёсткого.

Но обгонные муфты механизма блокировки работали жёстко, в пульсирующем режиме, моментально превращая несимметричный дифференциальный привод в блокированный и обратно.Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа Поэтому при пробуксовке неоднозначность увеличивалась! Был нужен механизм, который бы более гибко и плавно изменял степень блокировки межосевого дифференциала. И в конце 60-х годов Тони Ролт вместе с Дереком Гарднером, который позже был главным конструктором болидов Tyrrell, занялись странными, на первый взгляд, экспериментами с силиконовой жидкостью, что использовалась в муфтах привода вентиляторов радиаторов. Да-да, именно Ролт с Гарднером вошли в историю как изобретатели вискомуфты!

Самоблокирующиеся развиваются

Цилиндр с пакетами фрикционов внутри, заполненный силиконовой жидкостью, отлично подходил для намеченной Ролтом цели — тормозить шестерни межосевого дифференциала при пробуксовке колёс. Пока скорости вращения всех колёс примерно равны, вискомуфта никак не вмешивается в работу межосевого дифференциала. Но вот колёса одной из осей забуксовали. Шестерёнки межосевого дифференциала тут же начинают раскручиваться, связанные с ним пакеты фрикционов вискомуфты «взбивают» силиконовую жидкость, и муфта «схватывается», блокируя межосевой дифференциал частично или полностью.Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа

Такое устройство блокировало дифференциал плавнее и мягче, что положительно сказывалось на управляемости. После оформления патентов на вискомуфту Тони Ролт в 1971 году образовал фирму FF Developments — специально для того чтобы оснащать автомобили полноприводными трансмиссиями своей разработки. Например, среди первых заказов фирмы были полноприводные версии фургончиков Bedford для английских лесничеств, партия автомобилей Ford Zephyr FF для полиции или седаны Opel Senator 4×4 для британской военной миссии в Берлине. Но самым главным достижением FFD стала трансмиссия для американского автомобиля AMC Eagle, который выпускался с 1979 по 1988 год. Это был обычный легковой AMC Concord, но с поднятым на 75 мм кузовом и с увеличенными «внедорожными» шинами. И конечно же, с полноприводной трансмиссией. Причём впервые в мире серийный автомобиль был оснащён межосевым дифференциалом, блокирующимся вискомуфтой!

Конечно, создавался AMC Eagle главным образом для тех, кто периодически штурмует бездорожье, — полный привод появился на этих машинах не из-за желания добиться более уверенного разгона или лучшей устойчивости и управляемости, как в случае с суперкаром Jensen FF или с Audi Quattro.Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа Но с трансмиссионной точки зрения прямыми наследниками AMC Eagle стали такие драйверские автомобили, как Subaru Impreza Turbo или Mitsubishi Lancer Evo с первого по шестое поколения. Ведь их межосевые дифференциалы тоже блокируются встроенными вискомуфтами.

Раздаточная коробка автомобиля AMC Eagle разработки FFD. Обратите внимание на вискомуфту — это встроенный в межосевой дифференциал цилиндрический корпус с фрикционными дисками, заполненный вязкой кремнийорганической жидкостью (силоксан). При пробуксовке колёс одной из осей ведущий и ведомый пакеты дисков в вискомуфте проворачиваются относительно друг друга, давление и температура внутри возрастают, изменяется вязкость силоксана — и вискомуфта тормозит одну из выходных шестерён, не позволяя ей вращаться относительно корпуса и блокируя межосевой дифференциал.

Серийное купе Audi Quattro, которое появилось в 1981 году, через два года после дебюта AMC Eagle, оснащалось обычным «свободным» межосевым дифференциалом с принудительной блокировкой.Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа Правда, Фердинанд Пьех, который в начале 80-х был начальником инженерного департамента Audi, выбрал для Quattro очень изящную схему, отлично подходившую для компоновки ингольштадтских машин. Продольно расположенный силовой агрегат переднеприводного автомобиля прямо-таки указывал торцом коробки передач на задние колёса — осталось лишь встроить в корпус трансмиссии межосевой дифференциал. Но для привода на передние колёса конструкторы Пьеха не стали городить традиционный для полноприводников огород с отдельной «раздаткой». Немцы сделали вторичный вал коробки полым — и сквозь него пропустили приводной вал передних колёс. Воистину, всё гениальное просто...

С самого начала на Audi, в отличие от FFD, выбрали симметричное распределение крутящего момента по осям — 50 : 50. А в 1984 году из салонов полноприводных Audi наконец-то исчезли архаичные ручки принудительной блокировки «центра» — в трансмиссиях Quattro появился привычный нам самоблокирующийся дифференциал Torsen.Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа Название Torsen происходит от английских слов torque sensing и отражает способность этого чисто механического устройства мгновенно и плавно увеличивать степень своей блокировки в ответ на изменение крутящего момента на выходных валах. Поэтому Торсену не нужна вискомуфта — он блокируется сам. Причём срабатывает не от разности скоростей вращения уже после начала пробуксовки, а ещё до начала скольжения: Torsen способен реагировать на изменение сцепных условий в пятне контакта шин с дорогой!

Кстати, когда в последнее время конструкторы больших внедорожников стали задумываться о достижении «легковой» управляемости, они тоже вспомнили про Torsen — он используется в трансмиссиях таких автомобилей, как новый Range Rover, VW Touareg/Porsche Cayenne и Toyota Land Cruiser Prado.

Но вернёмся в 80-е. Триумфальный выход Audi Quattro на раллийную сцену послужил началом полноприводного бума — все раллийные команды группы В бросились создавать версии 4×4. Один за другим появились Peugeot 205 T16, Metro 6R4, Lancia Delta S4, Ford RS200.Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа .. Все как один — с вискомуфтами в самоблокирующихся дифференциалах разработки FFD. За работу с раллийными командами на FFD отвечал Стюарт Ролт, сын Тони...

В начале 90-х годов обращался к FFD и завод АЗЛК, когда было решено проектировать раллийную полноприводную модификацию «Москвича»-2141. С помощью англичан была создана трансмиссия с тремя самоблокирующимися дифференциалами — передним, задним и межосевым (точь-в-точь как на болидах Ford RS200). Управляемость экспериментальных полноприводных «Москвичей» в предельных режимах заслуживала самых лестных оценок — поведение машин в скольжении было предсказуемым и удобным для гонщиков. Оказалось, что, подбирая «жёсткость» блокирующих вискомуфт во всех трёх дифференциалах, можно в широком диапазоне настраивать управляемость автомобиля. Например, более «строгая» блокировка заднего межколёсного дифференциала повышает склонность автомобиля к заносу задней оси. Увеличение коэффициента блокировки переднего или межосевого дифференциала, наоборот, повышает запас устойчивости — автомобиль менее охотно заезжает в поворот из-за проскальзывания и сноса передних колёс.Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа

Однако такая настройка актуальна только в одном случае — при раллийном стиле езды со скольжениями. Поэтому три самоблокирующихся дифференциала — это прерогатива болидов группы WRC. Причём на этих машинах, как правило, внутрь дифференциалов встроены уже не вискомуфты, а пакеты многодисковых фрикционов с гидроприводом и с электронным управлением. Таким образом конструкторы получают широчайшие возможности по настройке управляемости в режиме реального времени. Например, при входе в поворот бортовой компьютер может «распустить» муфты во всех трёх дифференциалах, превратив их в «свободные» — чтобы автомобиль легче заходил в вираж. А когда пилот начнёт ускоряться при выходе на прямую, электроника даст команду, и сервопривод «зажмёт» муфты в дифференциалах таким образом, чтобы добиться минимальной пробуксовки всех колёс и в то же время не перейти грань приемлемой недостаточной поворачиваемости, за которой болид вынесет наружу виража.

Кстати, первыми применили управляемые муфты в Daimler-Benz — в трансмиссии автомобиля Mercedes-Benz Е-класса 4Matic с кузовом W124 образца 1986 года.Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа Причём муфт там было три — при необходимости электроника сперва подключала привод на передние колёса, а потом последовательно задействовала блокировки межосевого и заднего межколёсного дифференциалов. Но такая трансмиссия оказалась неоправданно сложной. Кроме того, на нестабильном покрытии электроника то подключала передние колёса, то отключала...

Ещё одним пионером применения электронноуправляемых муфт в скоростных автомобилях стала фирма Porsche — на модели Porsche 959 1986 года было две муфты, а электроника работала в четырёх режимах, которые мог выбирать водитель. Позже серийные автомобили с трансмиссиями подобной сложности начали выпускать японцы — это, например, Mitsubishi Lancer Evo, наиболее совершенный полноприводный дорожный автомобиль из всех, что когда-либо проходили испытания Авторевю. Эволюция с межосевым управляемым дифференциалом ACD и задним дифференциалом с активным распределением крутящего момента AYC способна творить чудеса...

Вместо дифференциала

Пока раллийные инженеры колдовали с механизмами самоблокировки, конструкторы массовых легковушек, наоборот, пошли по пути упрощения — и вообще отказались от межосевого дифференциала, заменив его вискомуфтой.Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа Первым европейским легковым автомобилем с такой трансмиссией стал Volkswagen Golf II Syncro 1985 года — его трансмиссию разрабатывали инженеры фирмы GKN, которая ещё в 1969 году приобрела FFD. Преимуществами такой схемы были простота и унификация полноприводной модели с базовой. В нормальных условиях автомобиль сохранял характеристики и управляемость переднеприводного, а при пробуксовке передних колёс уже через 0,2 секунды срабатывала вискомуфта, способная подавать назад до 70% крутящего момента.

Компоновка трансмиссии VW Golf III Syncro. «Раздатка» пристыкована к коробке передач, а вискомуфта установлена в блоке с главной передачей заднего моста и подключает привод на задние колёса при пробуксовке передних. На автомобилях VW Golf IV место вискомуфты заняла муфта Haldex.

Но такой «упрощенный» привод задних колёс обладал существенным недостатком — даже небольшая задержка в срабатывании вискомуфты усугубляла неоднозначность реакций. При подаче газа в скользком повороте автомобиль сначала сносило наружу, как переднеприводный, а потом, с подключением задних колёс, он резко менял характер — и мог уйти в занос.Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа

Здесь отличились японцы — они неоднократно пытались сгладить этот недостаток, подбирая характеристики вискомуфт и используя их не только для включения привода на задние колёса, но и для блокировки межколёсных дифференциалов. На некоторых моделях (например Nissan Sunny/Pulsar 1988 года) было аж три вискомуфты: одна включала привод на задние колёса, а две другие служили для блокировки межколёсных дифференциалов. В автомобилях Ноnda Concerto 4WD вискомуфты заменяли не только межосевой, но и задний межколёсный дифференциал...

Но потом оказалось, что вместо вискомуфты в приводе задних колёс гораздо удобнее использовать просто фрикционную муфту, пакеты которой сжимаются гидроприводом. А управлять сжатием фрикционов и, соответственно, регулировать величину подаваемого к задним колёсам крутящего момента отлично может электроника.

Нынче большинство легковых полноприводников и паркетников имеют в приводе одной из осей управляемую муфту — будь то Haldex на автомобилях гольф-платформы концерна VW, система VTM-4 фирмы Honda или xDrive на BMW.Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа Причём быстродействие современных муфт сделало задержку в подключении колёс практически незаметной — теперь всё зависит только от того, как настроена управляющая электроника. Например, трансмиссии автомобилей Golf 4Motion и Audi A3 Quattro совершенно идентичны конструктивно. Но разное программное обеспечение позволяет фольксвагеновцам выбирать симметричное распределение момента по осям, а инженеры Audi предпочитают подавать назад только 40% тяги, придавая своим машинам более переднеприводный характер. Дело вкуса...

А какие из этих схем предпочитаем мы? Легковые дорожные автомобили с подключаемым вручную приводом на вторую ось ныне, слава богу, не выпускаются. А что касается остальных трёх схем...

Конечно же, самые интересные, с нашей точки зрения, автомобили — это наследники Формулы Фергюсона, в трансмиссиях которых есть самоблокирующийся межосевой дифференциал. И неважно, какими путями осуществляется блокировка — вискомуфтой, как на автомобилях Subaru, механическим дифференциалом Torsen, как на моделях Audi A4-A6-A8 Quattro, VW Phaeton, или электронноуправляемыми муфтами (Mitsubishi Lancer Evo).Что значит полный привод в машине: Типы приводов и систем полного привода: конструктивные особенности, преимущества и недостатки каждого типа Главное, что автоматически блокирующийся «центр» при грамотной настройке может значительно улучшить управляемость автомобиля — сделать его более безопасным и приятным для искушённого водителя.

Главная тенденция сегодня — изменяемый вектор тяги, когда момент превентивно по команде электроники подаётся на то колесо, что способно максимально эффективно его реализовать. Пока самая сложная полноприводная трансмиссия в мире — у седана Mitsubishi Lancer Evo X. Дополнительные редукторы способны перебрасывать момент между задними колёсами, центр блокируется электронноуправляемой муфтой, а спереди — обычный механический самоблок.Эпоха полного привода таким, как мы его знаем, закончится с приходом электромобиля о четырёх мотор-колёсах.

Но машины с автоматически подключаемым приводом на задние колёса мы тоже не сбрасываем со счетов — их становится всё больше. Муфту Haldex в последнее время активно используют Volvo и Saab. Трансмиссии со «свободными» межосевыми дифференциалами тоже находят своё применение — причём на таких скоростных автомобилях, как Мерседесы 4Matic всех классов. Но на этих машинах вместе с дифференциальным полным приводом в обязательном порядке «работает» неотключаемая антипробуксовочная электроника, которая в какой-то мере компенсирует отсутствие механизма самоблокировки.

Многодисковая муфта Haldex срабатывает от малейшего рассогласования скоростей вращения валов (1 и 5). Вращение любой из кулачковых шайб приводит к тому, что ролики начинают обкатываться по рабочим поверхностям (12) и перемещаться взад-вперёд, толкая поршни (10) в кольцевых цилиндрах насоса (на рисунке не показаны). Поршни накачивают масло в исполнительный цилиндр с поршнем (11), который и сжимает пакет дисков. Но электроника с помощью электромагнитного клапана может стравливать давление, тем самым гибко регулируя величину подводимого к колёсам момента. 1 — приводной вал; 2 — наружные фрикционные диски; 3 — внутренние фрикционные диски; 4 — уравновешивающая пружина; 5 — выходной вал; 6 — ступица; 7 — корпус; 8 — кулачковая шайба; 9 — ролики; 10 — кольцевые нагнетательные поршни; 11 — кольцевой рабочий поршень; 12 — профилированная рабочая поверхность.

Однако в последнее время мы замечаем, что по реальным ездовым свойствам автомобили с разными полноприводными трансмиссиями становятся все ближе друг к другу — естественно, при движении по дорогам общего пользования, а не на раллийных трассах. И чем более совершенными будут становиться электронные антипробуксовочные системы и программы управления муфтами типа Haldex, тем меньше будет различаться управляемость оснащённых ими автомобилей. Очевидно, это и есть прогресс.

Материал адаптирован к публикации с разрешения ООО «Газета «Авторевю». Все права на перепечатку принадлежат Авторевю.

Полный привод: постоянный и подключаемый. Как устроен и в чём разница?


Минусы:

  • сложность по сравнению с жестко подключаемым приводом;
  • большая масса;
  • сложность настройки управляемости;
  • повышенный расход топлива.

Первое, что приходит в голову, когда есть задача передать крутящий момент на две оси, — это жестко подсоединить их к раздатке железными трубами. Но вот незадача: при прохождении поворотов колеса автомобиля проходят разные пути.

Если жестко соединить оси, то какие-то колеса будут ехать, а какие-то — пробуксовывать. В грязи, когда покрытие мягкое, это нестрашно. Во времена Второй мировой, скажем, легендарные "Виллисы" спокойно ездили с жестко соединенными осями, потому как эксплуатировались исключительно на бездорожье. А вот если покрытие твердое, то эти пробуксовки будут порождать крутильные колебания и медленно, но верно разрушать трансмиссию.

Поэтому в раздаточной коробке автомобилей с постоянным полным приводом располагается межосевой дифференциал — механизм, который распределяет мощность между осями и позволяет им вращаться с разной скоростью. И если какое-то колесо замедляется, то обороты другого увеличиваются, но настолько же падает и крутящий момент на нем.

Все это здорово, пока мы едем по асфальту, а что делать, если задней осью мы застряли в луже? На передних колесах, которые будут стоять на твердой поверхности, будет момент но не будет оборотов, зато задние будут вращаться очень быстро, но момент на них будет маленьким. Маленькой будет и мощность на заднем колесе и ровно такую же мощность дифференциал подаст на передок. Буксовать в таком случае можно хоть целую вечность — все равно не сдвинешься.

Для таких случаев дифференциал снабжают блокировкой — когда она включена, обороты на всех колесах одинаковые, а момент зависит только от сцепления колес с дорогой.

За счет наличия дополнительных узлов (дифференциала и блокировки) вся система получается достаточно тяжелой и сложной. Кроме того, постоянная передача момента на все колеса увеличивает потери энергии, а значит, ухудшает динамику и увеличивает расход топлива.

Постоянный полный привод в автомобилестроении до сих пор используется, хотя в последнее время эту систему постепенно вытесняет полный привод по требованию, о котором речь пойдет дальше.

Жестко подключаемый (Part-time)


Основные отличия заднего привода от переднего, что лучше плюсы и минусы

Поклонники переднеприводных машин прогнозируют скорое исчезновение заднего привода. Владельцы заднеприводной «классики» считают своих оппонентов недостаточно компетентными в автомобильной сфере. Каждый из вариантов компоновки имеет преимущества и недостатки, сильные и слабые стороны. Причем в определенной ситуации предпочтительнее может быть заднеприводная машина, а в другой — переднеприводный автомобиль.

Немного теории. Движение происходит за счет передачи крутящего момента от двигателя на колеса. Особенности компоновки трансмиссии предусматривают передачу на передние или задние колеса. Изначально автомобили имели задние ведущие колеса. Впоследствии, в 30-е годы, ряд автомобильных компаний начали комплектовать свою продукцию трансмиссиями с приводом на передние. Паритет наступил в 70-е годы, после этого соотношение изменилось в пользу переднеприводных машин. К концу столетия их количество стало подавляющим. Задний привод остался только на автомобилях премиум-класса, производители которых следуют классическим традициям автомобилестроения.

Разница между приводами для обычного водителя не так важна, как другие параметры. Больше вопросом компоновки озадачивались производители, желающие упростить и облегчить конструкцию, снизить массу автомобиля.

Какой привод: передний, задний или полный?

Рассматривая основные преимущества одного типа компоновки трансмиссии над другим, следует упомянуть также о полном приводе, когда каждая пара колес ведущая. Это повышает проходимость, безопасность движения на скользкой поверхности, расход топлива также выше, чем у аналогичной машины с моноприводом.

Подробнее рассмотрим достоинства и недостатки каждого из типов привода.

Минусы заднеприводного автомобиля:

  • сложная конструкция;
  • выше цена;
  • обслуживание и ремонт трансмиссии дороже;
  • на скользкой дороге легче сорваться в занос;
  • карданный вал снижает объем полезной площади в салоне.

Это далеко не все недостатки заднеприводных машин, только лишь основные. Однако не все так плохо, разница между минусами и плюсами «классики» в пользу достоинств:

  • вес распределен равномерно между осями, соотношение близко к 50/50, это обеспечивает высокую маневренность;
  • время разгона меньше;
  • попасть в занос легко, но также легко из него выйти — лучшие «дрифтеры» используют заднеприводные автомобили;
  • большая мощность — продольное расположение двигателя экономит пространство, можно устанавливать большие моторы;
  • выше маневренные качества.

Недостатки переднеприводной компоновки прямо пропорциональны преимуществам заднего привода:

  • неравномерное распределение веса;
  • нагрузка на передние колеса выше — основные функции выполняет именно передняя часть машины (разгон, торможение, управление, поворот), шины изнашиваются быстрее;
  • под капотом у переднеприводного авто практически нет места, все основные узлы расположены здесь;
  • на руль от ведущих колес передается вибрация от неровностей на дороге.

Популярные модели шин

Преимущества переднего привода — отсутствие многих деталей (карданного вала, картера заднего моста, дифференциала) снижает стоимость. Конструкция машины проще, отсюда выше надежность. Автомобиль с передними ведущими колесами легче аналогичной заднеприводной модели, меньше расход топлива. Отсутствие карданного вала тоже плюс — пространства в салоне больше.

Экономичность переднеприводной машины аргумент в ее пользу. Разница в расходе топлива может достигать 5-7% при одинаковых параметрах.

Также переднеприводной автомобиль предпочтительнее для новичка. Управлять проще, особенно в экстремальных ситуациях, заносах, при движении по снегу или льду.

Какой привод безопаснее?

Рассматривать отличие заднего от переднего привода стоит с точки зрения управляемости. Наглядный пример – безопасность движения на скользкой дороге. Основная проблема при вождении зимой или на скользкой дороге — возможность сорваться в занос. При этом заносы на переднем и заднем приводе существенно отличаются. Есть разница и в контраварийных приемах.

Заднеприводный автомобиль на скользкой дороге зимой стремится сорваться в занос, особенно это заметно во время разгона. Задняя часть постоянно норовит уйти в сторону. Это связано с пробуксовкой передних колес. Опытный водитель периодически подруливает, выравнивая машину на дороге. В случае заноса автомобиля с заднеприводной компоновкой рекомендуется снизить скорость, убрав ногу с педали газа, плавно повернуть руль в сторону, в которую сносит машину. Прохождение поворотов следует совершать на второй или третьей передаче, тормозить заранее, соблюдать скоростной режим, соответствующий ситуации на дороге.

Переднеприводный автомобиль на скользкой дороге ведет себя совсем по-другому. Он увереннее чувствует себя при прохождении поворотов, отсутствует явная тенденция к срыванию в занос. Основное отличие от заднеприводной машины — тяжелая передняя часть. Колеса меньше пробуксовывают, уверенно вытягивают автомобиль в любой ситуации. В отличие от заднеприводного автомобиля, на переднеприводном при заносе нельзя отпускать педаль газа. Это может привести к критическому заносу или даже полному развороту машины. В экстренной ситуации рекомендуется повернуть руль в сторону заноса и слегка увеличить тягу, нажав педаль газа. Передние ведущие колеса автомобиля справятся с непредвиденной ситуацией.

Не стоит считать минусом особенности каждого из приводов, просто они по-разному ведут себя в экстренных ситуациях и требует разных способов решения.

Какой привод самый проходимый?

Проходимость зависит от разных факторов, в том числе от особенностей привода. Если сравнивать два типа монопривода, то предпочтение в плане проходимости следует отдать переднеприводному автомобилю. Пробуксовка передних колес существенно меньше благодаря большему весу передней части. Также передние колеса является управляющими, водитель может легко изменять направление тяги.

Подъемы, в том числе скользкие, автомобиль с передним приводом преодолевает легче, чем заднеприводный. Задние ведущие колеса пробуксовывают и стремятся развернуть машину, передние же медленно вытягивают на подъем.

Какой привод быстрее разгоняется?

На ровной и сухой дороге заднеприводный автомобиль быстрее разгоняется, чем переднеприводной. Это связано с тем, что вес автомобиля опирается на заднюю ось по время разгона, поэтому передние ведущие колеса допускают пробуксовку.

Если расценивать ситуацию с этой точки зрения, то предпочтение стоит отдавать полному приводу, который обеспечит еще более быстрый разгон. Тип привода в меньшей мере влияет на разгон, чем мощность мотора, крутящий момент и другие важных характеристики.

Заключение

Заднеприводный автомобиль обеспечивает большую динамику, позволяет стартовать с места быстрее. Отсутствует вибрация на руле, повышается комфорт передвижения. Не зря этот тип привода используют производители автомобилей премиум-класса. Снижается проходимость, повышается риск заносов на скользкой дороге. У переднеприводной машины проходимость выше, ее цена ниже, она проще в эксплуатации.

В качестве заключения стоит отметить, что выбор ведущих колес – это не самое важное. Существуют другие параметры — тип кузова, особенности двигателя, его мощность, вместительность машины и так далее. Управляемость автомобиля зависит не только от привода, на нее влияют другие характеристики, электронные помощники вносят свою лепту наряду с настройками подвески, рулевого управления.

На выбор типа привода машины влияют особенности и стиль вождения, местность, на которой будет проходить эксплуатация автомобиля, опыт и ездовые навыки водителя, наконец желание покупателя. Если взвесить все плюсы и минусы зимой, на скользкой дороге, то предпочтительнее оказывается переднеприводной автомобиль. Но это мнение можно считать субъективным и выбор остается только за вами.

5 видов полного привода, на которых ездят наши авто

Для многих четыре ведущих колеса острая необходимость — для частых поездок на дачу по разбитой грунтовке или откровенного бездорожья лучше трансмиссии не придумать. Но есть и те, для кого полный привод — лишь дополнение ко всем остальным достоинствам автомобиля. С ростом популярности кроссоверов полный привод разделился на два лагеря. В одном грубая механика, в другом — хитроумная электроника, которой достаточно тем, кто специально не съезжает с асфальта. Что же выбрать?

Системы Part Time AWD

Самое начало истории, с которой началось наступление полного привода на автомобильный мир. В большинстве ситуаций машина, оборудованная такой трансмиссией, ведет себя как моноприводное авто. У больших внедорожников основным обычно является задний мост, а передок подключается вручную по мере надобности. На заре автомобилистроения водитель должен был сам выйти из авто и провернуть переключатели на ступицах для включения переднего моста. Теперь же можно орудовать рычагом из салона или кнопками-переключателями в особо продвинутых версиях. Простота и неприхотливость данной трансмиссии заключается в почти полном отсутствии электроники, но есть и минусы. При включении полного привода колеса обоих мостов крутятся с одинаковой скоростью из-за отсутствия межосевого дифференциала. Поэтому на чистом и сухом асфальте использовать полный привод нельзя — колеса будут прокручиваться в поворотах и создавать избыточную нагрузку на трансмиссиию.

Системы On Demand

Добавьте к описанной выше системе немного электроники и получите трансмиссию, которую автопроизводитель, немного лукавя, может иногда называть постоянным полным приводом. Все дело в том, что за подключение дополнительного моста отвечает электроника, распознающая, когда основные ведущие колеса начинают пробуксовывать. Такая схема характерна для множества паркетников, а подключаемым может быть как передний мост, так и задний. Система также лишена межосевого дифференциала и подключает полный привод только при пробуксовке — это позволяет экономить топливо и сохранять, например, предсказуемые переднеприводные повадки авто или напротив спортивные манеры заднего привода. Минус лишь в том, что водитель сам не может выбирать, когда включить полный привод, что совершенно бесполезно на бездорожье. Кроме того, резкое подключение дополнительного моста при заносе может не помочь его избежать, а напротив усилить скольжение.

Full Time AWD для города

Такую трансмиссию выбирают разработчики больших кроссоверов и джипов, которым не нужно преодолевать серьезное бездорожье. Межосевой дифференциал, распределяющий крутящий момент между осями здесь уже присутствует, но вот его блокировки все же нет. Поэтому относительно друг друга колеса переднего и заднего мостов могут вращаться с разной скоростью. Система сама выбирает, на какой мост подать больше момента, но жестко заблокировать распределение в пропорции 50:50 не получится. Это значит, что машина практически всегда будет передвигаться на полном приводе, но момент на каждом колесе каждую минуту будет разным. То есть, на серьезном бездорожье вы не сможете заставить машину «грести» всеми колесами с одинаковой скоростью одновременно. Хотя подобные навыки электроники вряд ли понадобятся большинству покупателей кроссоверов, которые в жизни не видели дороги хуже разбитой грунтовки на пути к даче.

Настоящий честный Full Time

Технологии двигаются по пути усложнения конструкций, и в эту систему инженеры наконец-то добавили возможность блокировки межосевого дифференциала. Это значит, что автомобиль может не только в любых ситуациях передвигаться на полном приводе, но и у его владельца есть возможность жестко ограничить распределение крутящего момента. Для городских дорог это качество полного привода абсолютно не нужно, но вот на скользком покрытии только такая система способна вытащить ваш внедорожник из плена. Например, это может быть глубокая грязь или снежная каша, когда автомобиль постоянно буксует и пытается поймать сцепление. Электроника бы в такой момент перекидывала бы момент с буксующего колеса на то, что лучше стоит на дороге. Этого бы было явно недостаточно, чтобы помочь машине выбраться из ловушки — в таком случае блокировка дифференциала единственная возможность заставить авто буксовать всеми колесами до последнего.

Гибридный полный привод

Самый передовой, но не самый лучший тип трансмиссии появился из-за распространения электрических двигателей, устанавливающихся в помощь обычному ДВС. Обычно в таких авто бензиновый мотор вращает передние колеса, а за подключение задней оси отвечает электромотор. В такой ситуации машине совершенно не нужно иметь дифференциал или вообще какую бы то ни было механическую связь между передними и задними колесами. В итоге, получается система, которая лишь помогает основным ведущим колесам при пробуксовке, как в случае с трансмиссией Part Time. Однако на постоянную работу такой полный привод не рассчитан — это будет быстро сажать аккумулятор электромотора и расходовать дополнительное топливо на его зарядку. Для городского кроссовера вполне неплохой вариант, но для серьезного бездорожья не подходит, так как никакая электроника не заменит простую механику, когда машина до последнего будет грести всеми четырьмя колесами.

Какой тип полного привода выбрать

Разбираемся в типах полного привода. Рассматриваем все плюсы и минусы того или иного решения.

avtoventury

В прошлой публикации мы пытались расставить все точки над i в вопросе, все ли внедорожники годны для бездорожья. Теперь рассмотрим тему более детально.

С первого взгляда все просто: у полноприводной машины крутящий момент передается от двигателя сразу на все четыре колеса. Такой автомобиль удобен как минимум неприхотливостью к качеству дорожного покрытия — будь то грунтовка, гололедица, мокрая глинистая проселочная дорога или центральный проспект в сильный ливень. Из очевидных плюсов — хорошая проходимость вне дорог с твердым покрытием, а на асфальте — хорошая динамика и отличный старт со светофоров практически без пробуксовки!

Однако иногда случаются казусы — сидит человек во внушительном внедорожнике со стильным шильдом «4WD» на блестящем крыле, но и сам внедорожник «сидит». Конечно, причин тому может быть масса, и самая распространенная из них — сам водитель. Хотя нередко бывает и так, что трансмиссия автомобиля совсем не рассчитана на такие испытания.

Возникают логические вопросы: «Почему не рассчитана?», «А какая рассчитана?». Ответам на эти вопросы и посвящается наша статья.

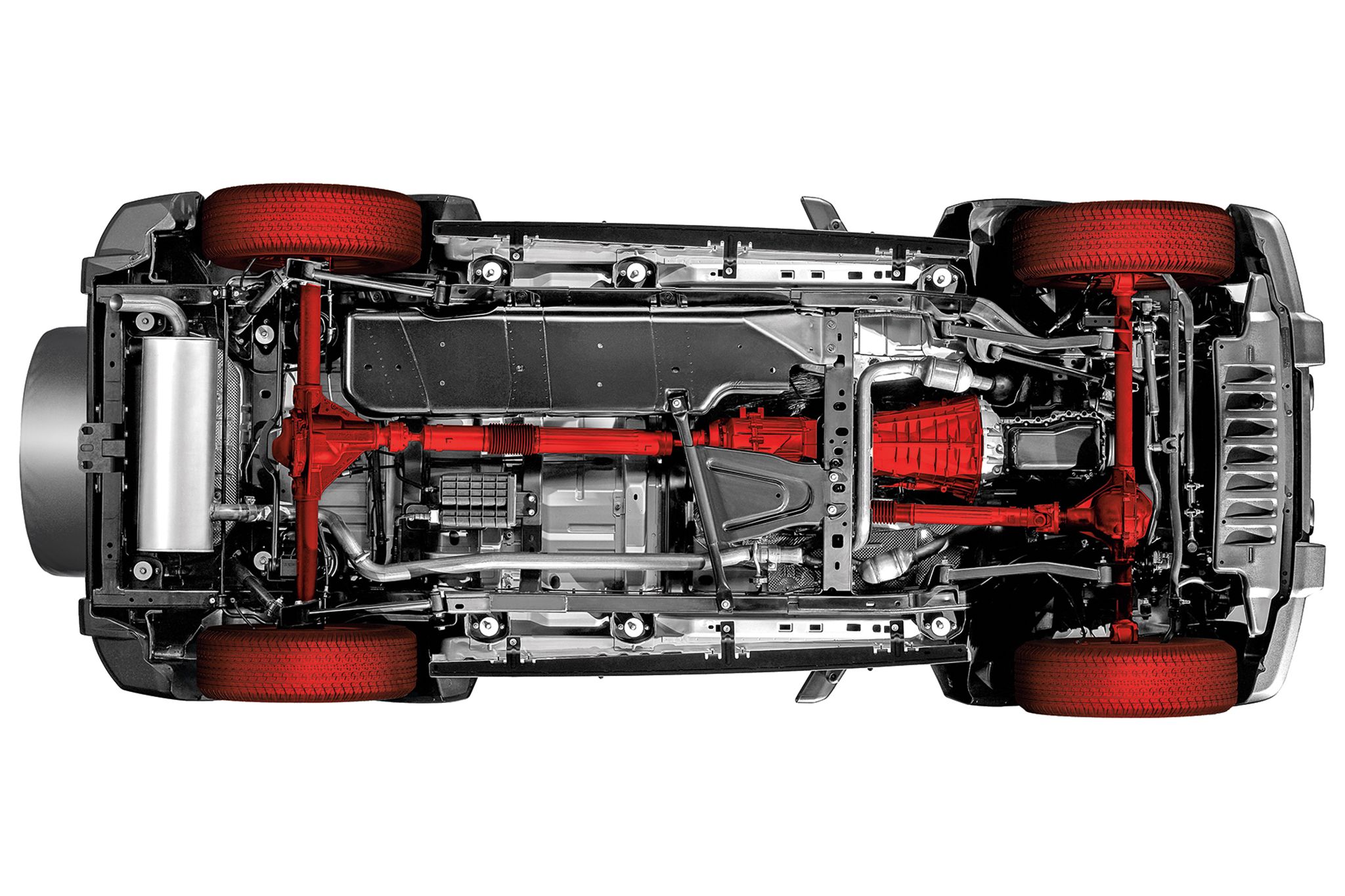

Существует три типа полноприводных трансмиссий: part-time (подключаемый вручную), full-time (постоянный) и torque on-demand (подключаемый электроникой).

Part-time

Этот тип появился первым. Он представляет собой схему жесткого подключения переднего моста. То есть передние и задние колеса всегда крутятся с одинаковой скоростью. Межосевой дифференциал отсутствует.

Дифференциал — это механическое устройство, которое принимает крутящий момент с приводного вала и распределяет его между ведущими колесами пропорционально, автоматически компенсируя разницу в их скорости вращения. Можно сказать, что дифференциал направляет момент на ведущие колеса, позволяя им вращаться с разными/дифференцированными угловыми скоростями (отсюда само название — дифференциал).

Дифференциалы стоят в переднем и заднем мостах на всех автомобилях, оснащенных полным приводом. На некоторых машинах дифференциал применен и в раздаточной коробке (эта схема полного привода называется full-time, о ней речь пойдет чуть позже).

Попробуем разобраться, зачем нужен дифференциал. Колеса любой машины вращаются с одинаковой скоростью, только когда машина едет прямо. Стоит ей начать поворот, как каждое из колес начинает жить своей жизнью. Одно из колес каждого моста начинает крутиться быстрее, чем второе, а сами мосты соревнуются друг с другом в скорости. Происходит это из-за того, что колеса идут по разным траекториям. То, которое снаружи поворота, проходит больший путь, чем то, которое внутри. Так же и мосты. Соответственно, внутреннее колесо (или ось, к которой оно относится), если бы не дифференциал, просто проворачивалось бы на месте, компенсируя движение наружного колеса.

Понятно, что ни о какой езде с большими скоростями в таком случае говорить нельзя. Не позволит этого отсутствие управляемости, да и нагрузки на трансмиссию быстро выведут ее из строя, не говоря уже о преждевременно стертых шинах. Дифференциал как раз и позволяет одной оси обгонять другую при возникновении разницы их скоростей.

Межосевого дифференциала нет у part-time, момент на оси передается поровну, вращение осей с разными скоростями невозможно, поэтому езда с подключенным «передком» на дорогах с твердым покрытием крайне не рекомендуется. При коротком прямолинейном движении даже на пониженной передаче ничего плохого не случится (вытащить телегу с катером из озера вы сможете). Но при попытке совершить поворот возникает та самая разница в длинах путей мостов. Помним, что момент передается одинаково — 50/50, и выход его излишка только один: проскальзывание колес передней либо задней оси на одной из них.

В грязи, на песке или гравии ничто не мешает колесам при необходимости проскальзывать благодаря слабому сцеплению колес с грунтом. Но на асфальте в сухую погоду выход этой мощности реализуется точно таким же образом, что влечет повышенную нагрузку на трансмиссию, быстрый износ резины, ухудшение управляемости и курсовой устойчивости на высоких скоростях.

Если машина нужна в основном для бездорожья, а на асфальте полный привод использовать не планируется, part-time вполне себя оправдает, так как один из мостов подключается сразу жестко, блокировать ничего не нужно. Да и конструкция проще и надежнее: нет дифференциала и блокировок, нет механических или электрических приводов к этим блокировкам, нет лишней пневматики или гидравлики.

А вот если вы просто хотите преспокойно кататься по асфальту в любое ненастье и не переживать по поводу чередующихся обледенелых и чистых асфальтовых участков, снежных заносов, залитых водой полос или любых других скользко-рыхло-неприятных участков, part-time не лучший вариант: если ехать с постоянно включенным передним мостом, то это грозит повреждениями или износом, включать-выключать мост не очень удобно, да и можно не успеть его включить.

Автомобили с таким типом полного привода: Toyota Land Cruiser 70, Nissan Patrol, Nissan Navara, Ford Ranger, Mazda BT-50, Nissan NP300, Suzuki Vitara, Suzuki Jimni, Great Wall Hover, Jeep Wrangler, UAZ.

Expedition

Full-time

Имеющиеся недостатки подключаемого полного привода привели к созданию постоянного полного привода, лишенного этих проблем. Это то самое заветное «4WD» безо всяких «если»: четыре ведущих колеса со свободным межосевым дифференциалом, который позволяет образовавшейся лишней мощности выходить за счет прокручивания одного из внутренних сателлитов в редукторе, и машина всегда едет на полном приводе.

Основной нюанс этого типа полного привода состоит в том, что пробуксовка одной оси автоматически отключает вторую ось, и машина превращается в недвижимость. Как это понимать? В целом ситуация такова: одно колесо забуксовало, межколесный дифференциал отключил второе колесо оси. Соответственно, вторая ось тоже автоматически отключается межосевым дифференциалом. Конечно, в реальной жизни так молниеносно остановка не происходит. Движение — это динамика, а значит есть какой-то запас хода, инерция, колесо на миг отключается, проскакивает пару метров по инерции и опять включается. Но в результате машина все равно где-то встанет.

Поэтому, чтобы проходимость внедорожника не ухудшалась, у таких автомобилей зачастую имеется как минимум одна принудительная блокировка (межосевого дифференциала), а как максимум — две. Блокировка в передний дифференциал штатно устанавливается достаточно редко. Но при желании ее чаще всего можно установить отдельно.

В отдельную категорию можно выделить автомобили Mitsubishi Pajero (трансмиссия Super Select 4WD), Jeep Grand Cherokee (SelecTrac), Nissan Pathfinder (All-mode 4WD), Land Rover (Terrain Responce). Их селективную трансмиссию можно назвать системой постоянного полного привода (автоматически подключаемого в случае с Nissan Pathfinder) с возможностью принудительного отключения переднего моста. То есть на этих машинах трансмиссия, скажем так, сочетает в себе part-time и full-time.

К автомобилям с постоянным полным приводом относятся Toyota Land Cruiser 100, 105, Land Cruiser Prado, Land Rover Discovery, Land Rover Defender, Lada 4x4.

Постоянный полный привод в своем классическом исполнении тоже не лишен недостатков при езде на асфальте. Управляемость таких машин оставляет желать лучшего. При возникновении критических ситуаций внедорожник стремится соскользнуть наружу поворота, вяло реагируя на работу рулем и газом. От водителя внедорожника с постоянным полным приводом требуют некоторых навыков и хорошего чувства машины.

Для улучшения управляемости со временем стали применять межосевые дифференциалы, имеющие кроме принудительной блокировки еще и механизм самоблокирования. Разные производители использовали разные решения: кто-то дифференциал типа Torsen, кто-то вискомуфту, но задача у них была одна — частичная блокировка межосевого дифференциала для лучшей управляемости.

В момент пробуксовки одной из осей самоблок срабатывает и не позволяет дифференциалу отключить вторую ось, поэтому момент на нее все равно продолжал поступать. На ряде машин самоблокирующийся дифференциал ставился еще и на заднем мосту, что делало машину более острой на руль (например, Mitsubishi Pajero).

XL

Torque on-demand (AWD)

Дальнейшее совершенствование постоянного полного привода привело к появлению электронно-управляемых систем с переброской и перераспределением крутящего момента.

Итогом всей этой эволюции стали системы курсовой устойчивости, стабилизации, противобуксовочные и системы распределения крутящего момента, которые реализуются с помощью электроники. Эти системы получают сигналы с датчиков ABS, которые контролируют скорость каждого конкретного колеса. Чем дороже и современней машина, тем более сложные схемы на ней могут применяться: отслеживания угла поворота руля, кренов кузова машины, ее скорости, вплоть до частоты колебаний колес. Машина полностью собирает всю информацию о своем поведении на дороге, а компьютер ее обрабатывает и, исходя из этого, регулирует передачу крутящего момента на ту или иную ось посредством электронно-управляемой муфты, пришедшей на смену дифференциалу.

Такие полноприводные трансмиссии получили название torque on-demand (дословно — крутящий момент по требованию). На современных скоростных машинах это изобретение, весьма заслуживающее внимания.

Ранние схемы (двадцатилетней давности) иногда могли вести себя не совсем адекватно, бывали случаи с сильным запаздыванием срабатывания муфт (когда уже в повороте вдруг резко подключался второй мост), поскольку на первом этапе развития муфты работали по факту. Скорость обработки сигналов с датчиков и перераспределение момента зависели от времени прохода этих сигналов до мозга машины. Современные технологии передачи данных, оптоволокно и мощные процессоры, которые мгновенно обрабатывают информацию — все это свело на нет первоначальные недостатки. Сейчас электронные системы практически не имеют серьезных изъянов в поведении, с добавлением новых датчиков и новых параметров практически всегда они работают на опережение.

Но есть одно «но»: такой тип полноприводной трансмиссии годится только для эксплуатации на асфальте с эпизодическим минимальным бездорожьем наподобие в меру разбитой грунтовки.

Большая часть электронных муфт не рассчитаны на бездорожье, при пробуксовке они перегреваются и просто перестают работать. Причем для этого не надо полдня месить колею, может хватить и десяти минут любимого многими ледового дрифта. А если перегревать ее регулярно, она может и вовсе выйти из строя.

Практически все системы используют тормозные механизмы машины для подтормаживания буксующих колес, а грязь и песок, неизбежные на бездорожье, очень способствуют быстрому износу колодок и тормозных дисков, что помимо стоимости новых запчастей плохо сказывается и на самих тормозах.

Чем более наворочена система, тем она более уязвима, так что выбирать машину надо с умом, отдавая себе отчет, что даже сугубо городские автомобили, созданные для асфальта, вполне допускают съезды на проселки. Но надо понимать, на какие именно. Случайный обрыв одного проводочка датчика ABS выведет систему из строя, потому что она перестанет получать информацию извне. Или топливо не очень качественное попадется — тоже поездка в сервис, ведь «понижайка» уже может не включиться. Иные «электронные мозги» могут вообще отключить машину и поставить ее в сервисный режим.

Автомобили с torque on-demand — Cadillac Escalade, Ford Explorer, Land Rover Freelander, Toyota RAV4 (после 2006 г.в.), Kia Sportage (после 2004 г.в.), Mitsubishi Outlander XL, Nissan Murano, Nissan X-Trail.

Совет

В заключение хочется дать простой совет: если выбирать автомобиль только для бездорожья, то part-time станет отличным вариантом. Если же речь идет о перемещениях преимущественно в городской черте, то и AWD будет вполне достаточно. Ну а постоянный полный хорош в любой ситуации.

avtoventury.2pg

Особенности и сравнение 4WD

Чем больше на улице снега, тем охотнее покупают полноприводные машины. Но полный привод полному рознь: типов 4WD много, и они существенно отличаются друг от друга. Что нужно знать о своей полноприводной машине? И какой полный привод лучше? Особенности работы 4WD — в нашем обзоре.

Полный привод обычно разделяют на постоянный и подключаемый, но такая строгая классификация слегка устарела: сегодня работой 4WD зачастую заведует электроника, делая машину то моноприводной (то есть с одной ведущей осью), то полноприводной, в зависимости от ситуации. Зато у автомобилистов в ходу понятие честный полный привод (другой, менее распространённый термин — дифференциальный полный привод). К честным относят схемы, в которых на ведущие колёса стабильно приходит тяга, вне зависимости от работы различных муфт и электронных систем. С них и начнём.

Part-time 4WD: жёстко подключаемый полный привод

«Парт-тайм» — наиболее простая и кондовая система принудительно подключаемого полного привода, традиционная для внедорожников со времён военного Jeep Willys. Из-за своей утилитарности на современных машинах она встречается всё реже. Исключение — Suzuki Jimny, который даже в новом поколении 2019 года остаётся с тем же жёстким 4WD, что и все предыдущие «Джимники». Также part-time используют все УАЗы (включая «Патриот»), Toyota Land Cruiser 70 («Охотник»), Fortuner и FJ Cruiser; Jeep Wrangler и многие пикапы: Toyota Hilux, Tacoma и Tundra; Nissan Navara и NP300, Mazda BT-50. Чаще «парт-тайм» встречается на старых моделях: Suzuki Escudo/Grand Vitara (до 2005 г.), Nissan Safari/Patrol (до 2010 г.) и других.

Схему part-time называют жёсткой, поскольку при включении 4WD передняя и задняя оси машины связаны напрямую, без дифференциала. О конструкции дифференциала и его роли в автомобиле лучшее видео сняли в General Motors ещё в 1937 году. Оно настолько наглядно, что не требует перевода. Насладитесь довоенным отсутствием компьютерной графики:

Дифференциал позволяет колёсам ведущей оси вращаться с разной скоростью, что нужно при поворотах. Если автомобиль полноприводный и ведущих осей две, то между ними также необходим дифференциал. Как уже говорилось, в жёсткой схеме part-time межосевого дифференциала нет, что накладывает на такой полный привод ограничения: его нельзя использовать на асфальте. «Парт-тайм» создан для временного подключения: на грунте, в грязи, в песке, в снегу, на льду — везде, где колёса могут немного проскальзывать при повороте, компенсируя отсутствие дифференциала. При возвращении на чистый асфальт полный привод необходимо отключить. Кстати, не все владельцы тех же «Джимников» об этом знают, катаясь всю зиму с включенным 4WD. Последствия: повышенный износ резины и нагрузка на узлы трансмиссии, а также плохая управляемость — машина не хочет толком входить в повороты. Но и езда на заднем приводе зимой чревата заносами, ведь скользкий участок может возникнуть неожиданно. Поэтому схема part-time не слишком удобна в городских условиях и на высоких скоростях.

Плюсы и минусы part-time 4WD

✅ Простота и надёжность.

✅ Возможность отключать 4WD для экономии топлива.

⛔ Ограничения использования на твёрдых покрытиях.

⛔ Ухудшение управляемости в режиме 4WD.

Full-time 4WD: постоянный полный привод

В схеме full-time нет возможности отключить 4WD: ведущие колёса всегда связаны с двигателем, а для нормальной езды по асфальту между осями установлен третий — центральный — дифференциал. Такой тип привода называют «фултайм», постоянным полным. Им оснащены многие автомобили: Toyota Land Cruiser 80/100/200, Land Cruiser Prado; Volkswagen Touareg; Land Rover Discovery, Defender; и конечно, старушка Нива — с 1977 года! Список автомобилей с full-time 4WD очень велик и включает даже легковые автомобили и паркетники: Audi с классической трансмиссией Quattro, Toyota RAV4 первых двух поколений, Mark II и Crown в four-комплектациях; Suzuki Escudo/Grand Vitara 3 поколения, модели Subaru с трансмиссией VTD и другие. Правда, среди новых машин честный «фултайм» встречается всё реже.

Идеальна ли схема full-time? Разумеется, нет. Межосевой дифференциал классической конструкции («свободный» или «открытый») имеет существенный врождённый недостаток: он направляет тягу по пути наименьшего сопротивления. На практике это выглядит так: автомобиль с гордым шильдиком FULL-TIME 4WD попадает всего одним колесом в глубокий песок или грязь и не может тронуться — колесо в грязи беспомощно буксует, а все остальные стоят. 1WD! Всё потому, что дифференциалы (сперва межосевой, затем межколёсный) направляют крутящий момент на колесо, которое проще всего провернуть — то есть туда, где самое худшее сцепление с дорогой. Чтобы таких неловких ситуаций не возникало, требуется блокировка дифференциала — принудительное ограничение его стремления к свободному вращению.

Кнопка принудительной блокировки межосевого дифференциала

Способы блокировки центрального (межосевого) дифференциала у разных машин отличаются. У серьёзных внедорожников есть возможность принудительной 100-процентной жёсткой блокировки — в таком режиме полный привод фактически превращается в part-time, со всеми присущими этой схеме ограничениями (нельзя использовать на асфальте). У легковых машин и паркетников жёсткой блокировки обычно нет — вместо неё дифференциал автоматически блокируется вязкостной, гидро- или электромеханической муфтой. Такие решения не обеспечивают полной блокировки, поэтому даже старый «Равчик» на бездорожье неровня «Прадо», хотя формально у обоих честный «фултайм».

Кстати, распределение крутящего момента между передней и задней осями у full-time 4WD далеко не всегда 50/50. Для лучшей управляемости в современных машинах с постоянным полным приводом применяют самоблокирующиеся дифференциалы Torsen, которые могут смещать до 80% тяги на одну (обычно заднюю) ось, или добиваются того же эффекта с помощью электронной блокировки. Так автомобиль становится более предсказуемым в поворотах, ничуть не теряя в «честности» полного привода.

Плюсы и минусы full-time 4WD

✅ Простота и надёжность.

✅ Возможность ездить на 4WD по любым покрытиям.

⛔ Необходимость блокировки межосевого дифференциала.

⛔ Повышенный расход топлива.

Селективный (отключаемый) полный привод

Объединить плюсы part-time и full-time смог селективный полный привод. Самый известный из них — Super Select от Mitsubishi (Pajero, Pajero Sport, Delica), хотя подобных систем было много: Multi-Mode у Toyota (Hilux Surf, 4Runner, Sequoia), All-mode 4WD у Nissan (Pathfinder), SelecTrac у Jeep (Grand Cherokee) и другие. Не «Супер-Селектом» единым!

Селективный полный привод представляет собой отключаемый full-time. Автомобиль может ездить на заднем приводе для экономии топлива и улучшения динамики (как на part-time), а при необходимости водитель подключает «передок», причём без ограничений: межосевой дифференциал здесь есть, так что на полном приводе можно ездить по любым покрытиям и на любых скоростях. Конечно, есть и жёсткая блокировка центрального дифференциала, ведь селективные системы 4WD встречаются только на полноценных внедорожниках.

Идеальный полный привод? Возможно — до тех пор, пока всё работает исправно. Большое количество режимов усложнило конструкцию, и со временем неизбежны проблемы с датчиками, контроллерами, актуаторами и прочими деталями этой, безусловно, продвинутой системы 4WD.

Плюсы и минусы селективного 4WD

✅ Возможность отключать 4WD для экономии топлива.

✅ Возможность ездить на 4WD по любым покрытиям.

⛔ Переусложнение конструкции, возможность отказов.

Автоматически подключаемый полный привод (AWD)

Вот мы и добрались до условно «нечестных» схем автоматически подключаемого полного привода, которые с каждым годом становятся популярнее. Принцип их работы схож: в нормальном режиме автомобиль остаётся условно моноприводным, а вторая ведущая ось активно включается в работу лишь при пробуксовке первой. Конечно, безо всяких дифференциалов — чаще всего тяга передаётся через вязкостную или фрикционную муфту.

Автомобилей с различными вариациями AWD сегодня большинство: фактически, это почти все полноприводные легковушки и кроссоверы. Европейские производители массово применяют в своих системах 4WD муфту Haldex, которая насчитывает уже 5 поколений. Азиатские автоконцерны чаще конструируют что-то своё: ATC/DTC у «Тойоты» или Active AWD у «Субару» (да-да, отнюдь не все Subaru оснащены честным полным приводом).

Нужно признать, что системы AWD прогрессируют, активно изживая детские болезни прошлых лет, за которые многие автомобилисты их до сих пор не любят. В продвинутых системах запаздывания подключения 4WD свели на нет, постоянно подводя 5–10% тяги на задние колёса. Умная электроника сама выбирает подходящий режим, оптимально распределяя крутящий момент между осями. А отключение полного привода, когда он не нужен, ощутимо экономит топливо.

Электронные эмуляции блокировок дифференциалов неплохо справляются с диагональными вывешиваниями, когда приходится съезжать с асфальта. Но на серьёзном бездорожье с AWD делать нечего: буксование в грязи или глубоком снегу приведёт к быстрой поломке муфты и очень дорогому ремонту. Фактически, системы AWD — это «асфальтовый» полный привод, предназначенный для комфортной эксплуатации в городе и на трассе.

Плюсы и минусы автоматически подключаемого AWD

✅ Работа в автоматическом режиме без вмешательства водителя.

✅ Автоматическое отключение 4WD для экономии топлива.

⛔ Отказы и перегрев муфт при активном буксовании.

⛔ Невозможность использования на серьёзном бездорожье.

Режимы 4WD

Если в вашем полноприводном автомобиле есть управление режимами трансмиссии — рычагом, кнопками или «шайбой», — обязательно изучите, как правильно применять их и переключаться между ними. Подробная информация есть в инструкции по эксплуатации машины. В таблице мы собрали наиболее распространённые варианты.

Режимы полноприводной трансмиссии

 2H / 2WD / FWD /
RWD

Моноприводный режим: 4WD выключено, тяга идёт только на одну ось автомобиля. Используется на сухих дорогах с твёрдым покрытием, позволяет экономить топливо.


AUTO

Автоматический режим. В большинстве ситуаций автомобиль останется моноприводным, но при необходимости электроника подключит 4WD.



 4H / 4HI / 4WD

Стандартный режим полного привода. Используется на плохих или скользких дорогах для улучшения проходимости и курсовой устойчивости.


4HLC / C. DIFF LOCK

Блокировка межосевого дифференциала. Используется при преодолении трудных участков для повышения проходимости. На твёрдых покрытиях режим должен быть выключен.


4L / LOW

Понижающая передача (демультипликатор). Используется для получения максимального крутящего момента при выезде из трудных участков. Также может помочь при крутых спусках и подъёмах.

Важно: переключение в этот режим и обратно обычно требует полной остановки машины и перевода КПП в нейтраль.


REAR DIFF LOCK / RR DIFF LOCK

Блокировка заднего межколёсного дифференциала. Используется при преодолении сложных участков на бездорожье.

 FRONT DIFF LOCK / FR DIFF LOCK

Блокировка переднего межколёсного дифференциала. Используется при преодолении сложных участков на бездорожье.

Важно: в этом режиме рекомендуется двигаться только по прямой, не выворачивая руль.

Также всем владельцам машин с отключаемым полным приводом (part-time и селективным) рекомендуется ежемесячно проезжать минимум 16 км в режиме 4WD для смазывания всех узлов трансмиссии.

Какой же полный привод лучше? Тот, что больше подходит под ваши задачи. Покоряете бездорожье — надёжный «парт-тайм» вам в помощь. Хочется более универсальный автомобиль — выбирайте «фултайм» или селективный 4WD. А если с асфальта вы съезжаете редко, то и автоматический AWD вполне подойдёт. Интересных вам маршрутов и полного привода!

Значение 4x4 (4WD) против AWD против 2WD в внедорожниках и легковых автомобилях

Значение 4x4 (4WD) против AWD против 2WD в внедорожниках и легковых автомобилях Сохраненные автомобили

СОХРАНЕННЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА

У вас нет сохраненных машин!

Ищите эту ссылку в избранном:
