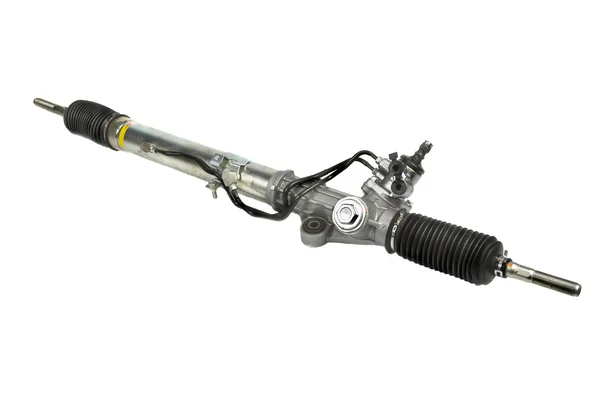

Назначение и устройство рулевой рейки
Для обеспечения движения автомобиля по заданному водителем направлению служит система рулевого управления. Она состоит из привода и механизма, который иначе называют рулевой рейкой. Слаженная работа этого устройства и его привода обеспечивает не только точность и комфорт управления транспортным средством, но и его безопасность.
Основная функция механизма управления заключается в повороте задних или передних колес, в зависимости от устройства привода автомобиля. Что делает рулевая рейка при этом? При поворачивании руля через специальный привод, направление движения передается на механизм, который, в свою очередь передает это усилие колесам, поворачивая их на нужный угол. Это дает возможность автомобилю не только ехать прямо, но и совершать различные маневры.
Примитивные управляющие механизмы работают исключительно с помощью применения мускульной силы водителя. Более совершенные конструкции реек оснащены дополнительными механизмами-усилителями ГУР (гидроусилитель руля) или ЭУР (электроусилитель руля).
Рулевая рейка – наиболее долговечный механизм из всех узлов автомобиля. И только потому, что все гениальное – просто! В зависимости от производителя они могут отличаться, но основных деталей этого механизма всего три:
- Зубчатая планка;
- «Червяк», или золотниковый механизм;
- Опорная втулка.
Также в эту конструкцию входит сам корпус, в котором расположены вышеуказанные детали, подшипники, подтяжная гайка, система пружин с поршнем, защитные кожухи (пыльники).
Устройства, оборудованные гидроприводом, могут включать в свою конструкцию сальники, промежуточную диафрагму и перепускные клапана с трубками, подходящими к насосу.
Насколько элементарно устройство рулевой рейки, настолько просты и его действия:
- Водитель совершает поворот рулевого колеса;
- Руль поворачивает вал, который приводит в движение «червяк»;
- «Червяк» передает по зубчатой планке крутящий момент и обеспечивает направление автомобиля в сторону поворота руля.
Эта простая конструкция и ее действие призваны обеспечивать не только маневренность автомобиля, но и безопасность его движения. Даже самые незначительные неисправности управляющего устройства в любой момент могут привести к потере контроля над автомобилем.
Ремонт такого важного узла предполагает не только наличие специального оборудования, но и вмешательство мастеров со специфической квалификацией, знаниями и навыками. Даже у самых опытных специалистов работы по восстановлению работоспособности механизма могут занять от нескольких часов до нескольких дней. Мастера компании «Вольтаж – Ремонт реек», имеют 10-ти летний опыт работы автомобилями азиатского, европейского и американского производства.
В любом возможном случае мы предлагаем восстановление рулевой рейки на современном оборудовании с использованием качественных материалов. Сколько стоит такой ремонт в нашей компании, можно узнать, сделав заявку на нашем сайте. Стоимость таких работ будет существенно ниже, чем цена на новую рейку. Если же понадобится полная замена, то на нашем складе в Москве в наличии полный ассортимент рулевых механизмов и комплектующих от лидирующих производителей автозапчастей.
Заявка на ремонтЧто такое рулевая рейка автомобиля – Автомастерская №1
Виды работ
Диагностика автомобилей
Ремонт стоек
Восстановление подвески
Ремонт подвески
Рулевое управление
Ремонт пневмоподвески
Развал-схождение
look at this site perfect rolex.read the full info here replica watches aaa+ quality.
Виды работ
Диагностика автомобилей
Ремонт стоек
Рулевое управление
Ремонт подвески
Ремонт пневмоподвески
Восстановление подвески
Развал-схождение
Название механизма «рулевая рейка» берет свое начала от названия механизма «шестерня — рейка».
Рулевая рейка представляет из себя зубчатую передачу которая связана с управляемыми колёсами с помощью рулевых тяг и наконечников. Шестерня, закрепленная на рулевом валу, входит в зацепление с зубцами на рейке. При повороте руля вокруг своей оси шестерня рулевого вала сдвигает рейку в соответствующую вращению сторону. В свою очередь рейка через шарниры и тяги поворачивает управляемые колёса.
Ошибочно считается что рулевая рейка это совершенно современный механизм. Но свою историю он берет в конца 19 века и использовался на первых автомобилях.
Произошло это по причине того, что в 20 веке вместо обычной рулевой рейки на авто заняли червячные механизмы и другие более сложные механизмы.
В конце 20го века конструкторы опять вернулись к использованию рулевой рейки, как известно всё новое – хорошо забытое старое. Связано это с тем, что эта конструкция лучше всего подходила для автомобилей с передним приводом и подвеской Макферсона. И как результат рулевая рейка с механизмом «шестерня — рейка» получила самое широкое распространение по миру.
Рейки бывают трех типов : механические, гидравлические, электрические. Всё зависит от типа и марки автомобиля.
Вследствие длительной эксплуатации в тяжелых условиях рулевая рейка склонна к излому или износу (усталость металла, физического повреждения).
Рейка находится в передней части автомобиля, под двигателем (если только у вас не порш 911 или запорожец). Чтобы погнуть или сломать рейку достаточно наехать на серьезное препятствие, ударив нижнюю часть автомобиля.
Если рулевая рейка неисправна то это тянет за собой частые проблемы:
Проблемы у рулевых реек связаны либо с выработкой пар трения, либо с утечкой жидкости.
Износ пар трения шестерня-рейка, кроме неприятного стука приводит к люфту, плохой управляемости, дискомфорту, невозможности провести процедуру развал-схождения и дальнейшему прогрессирующему развитию дефекта. Если вы услышали стук, и вам кажется, что стучит рулевая «рейка», затягивать с визитом на СТО нельзя.
Читайте ещё
Что такое пневмоподвеска и для чего она нужна
Каждый водитель сталкивается с этой проблемой: нехватка запаса клиренса. Никому не хочется ползти на брюхе по ухабам на дороге, сугробам или грязи. Еще хуже пробить подвеску на бездорожье.
Диагностика подвески
Если во время движение появился неприятный звук в салоне автомобиля, постарайся определить хотя бы с какой стороны (лево, право, передняя ось или задняя) и поспеши в автосервис.
Стойки и койловеры
Койловер — это элемент спортивной подвески и тюнинга. Это непросто пружинный амортизатор, а настраиваемый пружинный амортизатор!
Развал, схождение и кастер — что это такое и зачем оно нужно?
Развал и схождение — параметры, отвечающие за управляемость автомобиля. Эту процедуру стоит проходить каждые 15-20 тыс. км., а также после ремонта подвески, рулевого управления, а также замены колес зима/лето.
Диагностика ходовой: для чего нужная и когда её делать
От состояния ходовой части зависит управляемость автомобиля и комфорт пассажиров с водителями.
Как принимаются автомобили в ремонт
Мы делаем все за один день.
Сдали с 9:00 до 12:00 автомобиль в ремонт – после 18:00 получили исправную машину.
С 9 утра до 12 дня проходит диагностика.
Назад к статьям
Все, что вам нужно знать
Реечная система рулевого управления состоит из шестерни (круглая шестерня) и рейки (линейная шестерня). Система работает путем преобразования вращательного движения в линейное движение. Большинство легковых автомобилей, небольших грузовиков и внедорожников оснащены реечной системой, а не рулевым управлением с рециркуляцией шариков, которое используется в более крупных грузовиках, больших внедорожниках и других тяжелых транспортных средствах.
Рейка и шестерня
При рулевом управлении с реечной передачей вращение шестерни вызывает линейное движение рейки, которая поворачивает колеса автомобиля влево или вправо. Реечные системы являются обычным компонентом на железных дорогах. Между рельсами поезда находятся стойки, которые взаимодействуют с шестернями, прикрепленными к локомотивам и вагонам поезда, чтобы помочь поездам двигаться вверх по крутым склонам.
Хотя реечная система может показаться сложной, согласно Advance Autoparts, это просто шестерня, прикрепленная к зубчатому стержню. Штанга крепится к набору стяжек. Генераторная рейка — это контур рейки, используемый в конструкции генерирующего инструмента, такого как червячная фреза или зубодолбежная фреза, для обозначения деталей и размеров зубьев. Простые линейные приводы часто состоят из некоторой комбинации зубчатой рейки и шестерни. Вращение вала шестерни приводится в действие вручную или двигателем для создания линейного движения.
В то время как система рулевого управления с реечной передачей используется производителями автомобилей в США менее 50 лет, в других странах этой концепции уже почти сто лет. Hemmings Motor News сообщает, что в 1930-х годах BMW выпустила первую реечную коробку передач. Первым американским производителем автомобилей, использовавшим реечное рулевое управление в производстве, был Ford, который использовал его для Mustang II 1974 года и Pinto 1974 года. В то время как AMC приняла систему вскоре после этого для Pacer 1975 года, GM и Chrysler не производили автомобили с реечным рулевым управлением до 1919 года.80-е годы.
Хотя американским производителям потребовалось некоторое время, чтобы начать производить системы рулевого управления с реечной передачей, вскоре они поняли, что европейские и азиатские автомобильные компании знали на протяжении десятилетий. Реечное рулевое управление имеет более простую конструкцию по сравнению с системой рулевого управления с рециркуляцией шариков, существовавшей до нее. Эта более простая конструкция делает систему рулевого управления с реечной передачей более рентабельной.
Хеммингс также отмечает, что система рулевого управления с реечной передачей весит меньше, чем шаровой редуктор с рециркуляцией, что помогает сократить расход топлива. Системы с реечной передачей легче, поскольку для них не требуются промежуточные рычаги, рычаги соосной тяги, центральные тяги и втулки поперечной рулевой тяги, используемые в обычных системах рулевого управления. Размер и вес реечной системы делают ее более подходящей для переднеприводных автомобилей, поскольку производители могут устанавливать ее прямо рядом с поперечной трансмиссией. Производителям легче адаптировать реечные редукторы к конкретным колесным базам и пакетам обработки.
Зубчатая рейка: Применение
Хотя большинство потребителей знакомы с системами зубчатой рейки для управления автомобилями и небольшими грузовиками, комбинации зубчатой рейки и шестерни имеют несколько других применений. Реечные системы не только помогают поездам подниматься по крутым склонам, но и обеспечивают лучшее управление тормозами, особенно в условиях снега и льда. Stairlift.com утверждает, что реечные системы являются стандартными компонентами большинства лестничных подъемников. Реечный механизм часто работает с использованием гидравлической или электрической энергии.
В 1970-х годах Артур Эрнест Бишоп изобрел регулируемую решетку. В сочетании со стандартной шестерней его регулируемая рейка использовалась для улучшения управляемости автомобиля.
Как работает реечное рулевое управление?
Согласно статье Moog Parts, реечное рулевое управление работает с использованием зубчатой передачи для преобразования кругового движения рулевого колеса в линейное движение, необходимое для поворота колес. В металлической трубе находится редуктор. Трубка имеет отверстия на каждом конце, позволяющие прикрепить рейку к осевому стержню. Шестерня соединяется с рулевым валом, так что шестерня будет вращаться и перемещать рейку при повороте рулевого колеса. Осевые стержни соединяются с наконечником рулевой тяги, который крепится к шпинделю.
Реечный механизм выполняет две основные функции:
- Преобразование вращательного движения рулевого колеса в линейное движение, необходимое для вращения колес автомобиля колеса
Передаточное отношение реечной передачи
Moog Parts определяет «передаточное число рулевого управления» как отношение того, насколько далеко поворачивается рулевое колесо, к тому, насколько поворачиваются колеса. Например, если поворот руля на 360 градусов заставляет колеса автомобиля повернуться на 20 градусов, то передаточное отношение рулевого управления этого автомобиля составляет 18:1 (360 разделить на 20). Более высокое передаточное отношение требует большего количества оборотов рулевого колеса для поворота колес. Желательно более низкое передаточное отношение рулевого управления, поскольку оно указывает на более отзывчивое рулевое управление.
Легкие спортивные автомобили, как правило, имеют более низкое передаточное отношение рулевого управления по сравнению с большими автомобилями и грузовиками. Благодаря гидроусилителю рулевого управления все потребительские автомобили имеют улучшенное передаточное отношение рулевого управления.
Силовая рейка и шестерня
Hemmings Motor News отмечает, что автомобили с гидроусилителем руля имеют немного другую конструкцию рейки и шестерни. По бокам силовой рамы две стальные трубы, которые выполняют функцию левого и правого поворота, а также служат напорной и обратной линиями. Цилиндр, содержащий поршень с двумя отверстиями для жидкости, соединяется с силовой стойкой. Жидкость под высоким давлением перемещает поршень, который приводит в движение рейку. В электрических системах используется электрический насос.
Распространенные проблемы с рулевым управлением с реечной передачей
Поскольку управлять автомобилем без рулевого управления невозможно, очень важно следить за любыми проблемами, чтобы устранить их как можно скорее. Общие проблемы с рулевым управлением, как сообщают Moog и Sunglass, включают:
- Тугое рулевое колесо: Если кажется, что рулевое колесо поворачивается с трудом, это может указывать на проблему с рулевой рейкой или недостаточное давление в гидроусилителе. рулевая система. Эта проблема обычно решается путем добавления большего количества жидкости для гидроусилителя руля.
- Утечка жидкости гидроусилителя рулевого управления: Если в вашем автомобиле протекает жидкость гидроусилителя рулевого управления, вам следует отремонтировать ее, прежде чем это приведет к перегреву коробки передач или поломке шестерен.
- Скрежет: Скрежет обычно указывает на недостаточное количество смазки в редукторе рулевого управления. Коробка передач может нуждаться в замене.
- Горящее масло: Жидкость гидроусилителя руля имеет запах, похожий на запах горящего масла. Если вы заметили этот запах во время вождения, остановитесь, как только это станет безопасным. Ваша коробка передач может перегреться и загореться.
Система рулевого управления с реечной передачей привела к более экономичному производству автомобилей, уменьшению расхода топлива и упрощению управления транспортным средством. Это, безусловно, революционное достижение в автомобильной промышленности.
Информация и исследования в этой статье проверены сертифицированным ASE мастером-техником . Для любых отзывов или запросов на исправление, пожалуйста, свяжитесь с нами по телефону [email protected] .![]()
Источники:
The Stairlift.com
Хеммингс
Автомобиль и водитель
Муг
Автомобиль и водитель
9010 4 Sunglass.ioAdvance Autoparts
Реечное рулевое управление — Как управлять автомобилем Работает
Реечное рулевое управление быстро становится наиболее распространенным типом рулевого управления на легковых автомобилях, небольших грузовиках и внедорожниках. На самом деле это довольно простой механизм. Реечная передача заключена в металлическую трубу, причем каждый конец рейки выступает из трубы. Стержень, называемый тяга , соединяется с каждым концом стойки.
Шестерня крепится к рулевому валу . При повороте руля шестерня крутится, перемещая рейку. Тяга на каждом конце рейки соединяется с рулевым рычагом на шпинделе (см. схему выше).
Реклама
Реечная передача выполняет две функции:
- Она преобразует вращательное движение рулевого колеса в линейное движение, необходимое для поворота колес.
- Обеспечивает понижающую передачу, облегчающую поворот колес.
В большинстве автомобилей требуется три-четыре полных оборота рулевого колеса, чтобы колеса повернулись от упора до упора (от крайнего левого до крайнего правого).
Передаточное число рулевого управления — это отношение того, насколько сильно вы поворачиваете рулевое колесо, к тому, насколько далеко поворачиваются колеса. Например, если один полный оборот (360 градусов) рулевого колеса приводит к тому, что колеса автомобиля поворачиваются на 20 градусов, то передаточное отношение составляет 360, деленное на 20, или 18:1. Более высокое передаточное отношение означает, что вам нужно больше крутить руль, чтобы колеса повернулись на заданное расстояние. Однако требуется меньше усилий из-за более высокого передаточного числа.
Как правило, более легкие и спортивные автомобили имеют более низкие передаточные числа рулевого управления, чем более крупные легковые и грузовые автомобили. Более низкое передаточное число дает рулевому управлению более быструю реакцию — вам не нужно так сильно крутить руль, чтобы заставить колеса повернуться на заданное расстояние — что является желательной чертой в спортивных автомобилях. Эти небольшие автомобили достаточно легкие, поэтому даже при более низком передаточном отношении усилие, необходимое для поворота рулевого колеса, не является чрезмерным.
Некоторые автомобили имеют рулевое управление с переменным передаточным числом , в котором используется реечная передача с другим шагом зубьев (количество зубьев на дюйм) в центре и снаружи. Это заставляет автомобиль быстро реагировать при начале поворота (рейка находится ближе к центру), а также снижает усилие вблизи пределов поворота руля.
Зубчатая рейка с усилителем
Когда зубчатая рейка используется в системе рулевого управления с усилителем, рейка имеет немного другую конструкцию.
