Что такое кардан в машине: Кардан — что такое карданный вал в машине: функции, устройство — dvd-auto.ru — Штатные головные устройства c GPS навигацией

Содержание

Что такое кардан в автомобиле

Вопрос касательно устройства, назначения и ремонта карданного вала вряд ли заинтересует владельцев переднеприводных транспортных средств. Но если вы владеете машиной с полным или задним приводом, тогда про карданный вал (КВ) просто обязаны знать всё, и даже немного больше.

Ни один автомобиль с полным и задним приводом не обходится без этого элемента. Ключевой задачей КВ является передача энергии вращения от силового агрегата непосредственно на колёса. Это делает вал невероятно важной составляющей транспортного средства. От целостности и работоспособности кардана во многом зависит надёжность всего авто и его ходовых характеристик в частности.

Чтобы лучше разбираться в этом вопросе, нужно понять особенности карданного вала, разобраться с его разновидностями, устройством и принципом работы. Также не будет лишним узнать про характерные неисправности этого узла, что позволит по мере необходимости принять правильные меры по ремонту и восстановлению работоспособности КВ.

Что это такое

Начнём с основного назначения карданной передачи или вала. Это даст вам возможность окончательно понять, что же такое этот кардан и зачем он нужен в машине.

Это механизм, предназначенный для передачи вращения от коробки передач на редуктор. Вращение передаётся на редуктор передней или задней оси, что уже напрямую зависит от конкретного автомобиля и особенностей его устройства. Это промежуточный элемент, играющий при этом крайне важную и значимую роль в трансмиссии.

Карданные передачи могут применяться не только на заднеприводных и полноприводных автомобилях, но также присутствуют в мотоциклах. Если говорить простыми словами относительно того, что такое карданный вал, то его можно охарактеризовать как устройство для передачи вращения от КПП на ведущую ось. Этот механизм позволяет обеспечить независимое от кузова автотранспортного средства движение для колёс и подвески.

Не все до конца понимают, для чего нужен карданный вал в составе автомобильной конструкции. Такое приспособление становится практически незаменимым, когда машина выезжает на пересечённую местность. Когда автотранспорт движется по неровным поверхностям, возникают достаточно сильные колебания на ведущих мостах, раме и кузове.

А когда происходят даже незначительные смещения осей относительно друг друга, это существенно повышает износ элементов. Как результат, в машине нарушается плавность хода, которая самым непосредственным образом влияет на комфорт. За счёт наличия и работы карданной передачи все эти явления удаётся предотвращать.

Некоторые автотранспортные средства устроены таким образом, что коробка передач располагается выше, чем редуктор заднего моста. Из-за этого момент вращения приходится передавать под определённым углом. Реализовать такую передачу вращения становится возможным за счёт использования в конструкции карданной передачи или карданного вала.

Классификация

Всего существует несколько типов карданных передач. Применяется несколько принципов классификации для определения конкретного устройства.

Если рассматривать виды карданных валов по их назначению, тогда выделяют следующие:

Основные. Они выступают в качестве опоры для привода ведущих автомобильных колёс. То есть отвечают непосредственно за раскрутку колёс в машине.
Вспомогательные. Применяются как элемент подсобного механизма. Их можно встретить в паре с насосами и лебёдками, к примеру. Также могут выступать в роли промежуточной конструкции в различных устройствах.

Также можно разделить карданные передачи на:

Универсальные. Они отличаются способность компенсировать достаточно внушительные осевые перемещения.
Простые. Они лишены каких-либо ухищрений и особенностей. Зато чётко и качественно выполняют возложенные на них обязанности.

Но и это не всё. Есть и другой вариант классификации, который также делить карданные передачи на 2 типа.

Открытый. Это самостоятельный и отдельный механизм в конструкции автотранспортного средства.
Закрытый. Такой кардан спрятан от посторонних взоров, либо же является интегрированным в другой элемент автомобиля.

Отталкиваясь от конструктивных особенностей и назначения, карданные валы можно разделить на односекционные и многосекционные.

Многосекционные преимущественно применяются в обычных легковых и грузовых автотранспортных средствах. В случае с односекционными карданами речь идёт уже о ситуациях, где большую роль играет необходимость быстрого вращения на ведущей оси. Это относится к спортивным автомобилям, которые оснащаются задним или полным приводом.

Особенности устройства

Если не учитывать некоторые компоненты КВ в виде уплотнителей, креплений и эластичной муфты, то это устройство содержит в себе несколько ключевых составляющих. Хотя и та же муфта выполняет не менее важную роль, поскольку отвечает за поглощение вибраций и резких рывков.

Что же касается устройства карданной передачи, то тут следует выделить такие компоненты как:

центральный вал. Его выполняют из высокопрочной стали. Фактически имеет внешний вид полой трубки;
крестовины, имеющие шарнирные механизмы. Применяется пара таких крестовин. Они нужны для обеспечения вращения всех компонентов трансмиссии под определённым заданным углом. Во многом за счёт этого удаётся обеспечить плавную передачу крутящего момента;
шлицевые раздвижные соединения. Этот элемент нужен в связи с тем, что при проездах по кочкам или иным препятствиям расстояние между редуктором самого моста и коробки передач увеличивается. А потому необходимо несколько удлинить карданный вал. Именно тут на помощь приходят шлицевые элементы;
скользящая вилка. С её помощью удаётся сцепить или соединить между собой концы центрального и промежуточного вала;
подвесной подшипник. Необходим для создания опоры конструкции, что позволяет кардану свободно вращаться вдоль собственной оси. В зависимости от того, сколько секций кардана используется в конструкции, применяется различное количество подвесных подшипников. Их монтируют непосредственно на кузов автотранспортного средства.

Но мало просто узнать, из чего состоит автомобильный карданный вал. Также следует дополнительно разобрать особенности все работающих компонентов.

Чтобы понять, как работает в машине карданный вал, необходимо уточнить некоторые нюансы относительно составляющих узла. Так вы лучше поймёте, на чём основывается используемая в авто карданная передача.

Эти агрегаты бывают двухвальными или одновальными. В случае с двухвальным устройством в механизме дополнительно присутствует промежуточный кардан, к которому в заднем отделе приварен хвостовик, дополненный наружными шлицами. А к переднему отделу с помощью шарнира монтируется скользящая втулка. Если система одновальная, тогда промежуточный участок на ней отсутствует.

В передней части авто КВ крепится в КПП за счёт подвижного соединения шлицевого типа. Для реализации такой задумки на конце механизма предусмотрено наличие специального отверстия, имеющего внутренние шлицы. Устройство позволяет осуществлять продольные смещения этих шлицов, когда машина находится в движении.

Затем монтируется подвесной подшипник КВ, который при помощи специального кронштейна устанавливается и фиксируется на кузове. Это выступает как дополнительное крепление, которое не позволяет осуществлять излишние смещения во время поездок.

После идёт вилка, располагающаяся между передней и задней частью КВ. Тут находится крестовина с игольчатыми подшипниками. За счет этих вилок и крестовин в конструкции КВ удаётся передавать момент при различных углах возможного изгиба карданного вала.

КВ фиксируется в задней части к редуктору заднего моста с помощью фланца. Параллельно с этим хвостовик, имеющий внешние шлицы, входит уже непосредственно во фланец привода автомобильной главной передачи.

Работа карданной передачи основывается на том, что она может передавать крутящий момент при меняющемся положении карданного вала в пространстве. Для реализации такой функции ключевую роль играют два компонента. А именно вилка и шарнир крестообразного типа.

Скользящая вилка позволяет несколько увеличивать длину механизма, когда автотранспортное средство движется по неровному участку дороги. Длинное шлицевое соединение не позволяет прекращать передачу момента даже в ситуациях, когда подвеска вместе с задним автомобильным мостом начинает смещаться вверх или вниз.

Задача шарнира при этом заключается в обеспечении вращения колёс при изменениях угла изгиба карданного вала. Принято считать, что механизм продуктивно работает, когда угол не превышает 20 градусов. При превышении этого значения начинается процесс активного износа элемента.

Преимущества и недостатки

Несмотря на объективную необходимость использования карданной передачи в автомобиле, этот механизм обладает сильными и слабыми сторонами.

Начнём с положительных качеств. Их перечень достаточно обширный, потому стоит остановиться на самых основных.

надёжность и долговечность. Во многом эти качества приобретены за счёт способности кардана выдерживать серьёзные нагрузки. Это преимущество особенно актуально для тяжеловесных машин, а также автомобилей, которые часто вынуждены ездить по неровным дорогам и пересечённой местности;
ремонтопригодность. Важным достоинством КВ является тот факт, что в процессе ремонта можно менять отдельные компоненты. Нет необходимости осуществлять замену всего узла, что значительно снижает расходы на ремонт автотранспортного средства;
лучшая чувствительность руля. Активно проявляется на заднеприводных автомобилях, где используется карданный вал. Привод практически никак не зависит от кардана, а потому передняя ось сосредоточена на управлении, а задняя на толкании автомобиля;
хороший разгон. Узел позволяет загружать задние колёса, но одновременно с этим разгружать передние. Это способствует снижению вероятности такого явления как пробуксовка на машине;
контроль заноса задней оси. Если возникает занос задней оси, справиться с ним удаётся намного проще за счёт применения карданной передачи;
длительный срок службы. Элемент действительно надёжный, а его конструкция обеспечивает продолжительную эксплуатацию;
возможность восстановления. Даже когда КВ сильно изнашивается или сталкивается с серьёзными поломками, его реально восстановить. Хотя в определённых случаях для этого требуется наличие специального оборудования.

Но и недостатки в карданных валах также присутствуют. И на них порой стоит обращать внимание.

Если говорить о слабых сторонах КВ, то здесь стоит выделить такие моменты:

Главным недостатком считается тот факт, что валы вращаются не синхронно при увеличении угла между ними. Но в действительности такой минус не особо актуален для машин с задним и полным приводом. Недостаток проявляется в основном применительно к переднеприводным транспортным средствам. В связи с этим кардан обычно заменяют более сложным устройством с аналогичным назначением. Речь идёт о конструкции под названием ШРУС или же шарнире равных угловых скоростей.
Ещё одним минусом считается внушительный вес конструкции. Большая масса негативно влияет на динамику транспортного средства и способствует увеличению расхода топлива.
Чтобы установить в машине карданный вал, требуется предусмотреть наличие специального тоннеля. Это негативно отражается на комфорте в салоне транспортного средства, поскольку посередине машины проходит порой довольно внушительный бугорок.
Карданные валы способны создавать дополнительный шум и вибрацию.

Несмотря на имеющиеся недостатки, некоторые из них достаточно условные, и не могут считаться полноценными минусами карданного вала. Плюс производители активно работают над усовершенствованием конструкции, что позволяет избавляться от некоторых недочётов, а также исправлять ошибки предыдущих версий карданных передач.

Характерные неисправности

Наиболее подверженными поломкам в конструкции карданного вала являются такие элементы как крестовины, шарниры и подшипники. В процессе эксплуатации на них воздействуют сильные нагрузку и компоненты постепенно изнашиваются. В зависимости от того, какой тип привода используется и какая конструкция у конкретного автомобиля, срок службы указанных элементов обычно не превышает 70 тысяч километров.

На скорость и интенсивность износа непосредственно влияют условия эксплуатации, манера вождения и ряд других провоцирующих факторов.

Признаками износа выступают характерные щелчки и стуки, которые возникают при старте автомобиля или при переключении передач. Если ломается крестовина переднего вала, в районе ног переднего пассажира возникает скрежет и стук металла, плюс на приборной панели включаются соответствующие лампы, сигнализирующие о неисправностях. Не решив проблему своевременно, можно спровоцировать поломку переднего редуктора и АКПП, что выльется в очень крупную сумму денег.

Важно понимать, что предотвратить износ и выход из строя крестовин или шарниров невозможно. Тут требуется своевременная диагностика и замена этих элементов при возникновении признаков неисправностей.

В конструкции кардана вал выступает как наиболее крепкий элемент всего узла. Для его производства применяют высокопрочную сталь, способную выдерживать около 500 тысяч километров эксплуатации. Повреждения возникают в основном при неаккуратной езде, когда машина наезжает на препятствия. Также поломка может возникнуть по причине обрыва карданных шарниров.

Симптомами неисправностей вала выступают вибрации из-под днища во время движения. Вероятнее всего кардан был погнут. Его лучше менять в условиях автосервиса. Если попытаться выровнять вал и сделать это неправильно, вы спровоцируете разрушение крестовин и остальных компонентов трансмиссии автомобиля. Потому лучше не рисковать, а сразу заменить элемент.

В практике автомобилистов, на машинах которых используется КВ, встречаются различные неисправности. Чаще всего они связаны с:

утечкой масла в передней части кардана;
стуками и вибрациями при включении КПП и старте;
скрипами в момент нажатия педали газа;
вибрациями КВ;
выходом из строя подвесного подшипника.

Все эти ситуации следует рассмотреть отдельно.

Утечка масла

Подобная проблема в основном встречается на автомобилях, где используется устанавливаемое в раздаточной коробке или КПП шлицевое соединение.

Утечка может образовываться из-за образования на шлицевом соединении шероховатостей и заусенец. Чтобы решить проблему временно, можно зачастить поверхность с помощью наждачной бумаги нулёвки. Но это исправит ситуацию только на некоторое время. Потому лучшим выходом станет замена.

Утечка образуется при повреждении сальника. При этом уплотнительное кольцо теряет свою эластичность, что приводит к появлению зазора между подвижным карданным штоком и сальником КПП. Чтобы устранить неполадку, рекомендуется поменять сальник.

Стуки при включении КПП и вибрация на разгоне

Удары, возникающие при нагрузке на вал, образуются по причине зазоров между компонентами узла. Именно это считается основным фактором.

Посторонние звуки образуются из-за возникновения в крестовине люфта, что обусловлено её разрушением. Крестовины следует заменить.
Стуки также появляются из-за того, что затяжка болтов ослабла. Чтобы исключить такую причину, следует заглянуть во все места соединения и при необходимости подтянуть болты.
Посторонние звуки порой обусловлены высокой степенью износа раздвижного шлицевого соединения. В решении проблемы поможет только замена.

Скрип при ускорении

Нажимая на педаль газа, могут возникать нехарактерные посторонние звуки в виде скрипов. Если скрип возникает периодически или постоянно при надавливании на педаль, а также при движении так называемым накатом, тогда причину следует искать в дефектах на шарнирах крестовины. Либо же проблема связана со ШРУСом.

Когда крестовина заклинивает, и параллельно появляются ржавые подтёки на поверхности, подшипник стакана явно деформировался. Элемент рекомендуется заменить в ближайшее время, поскольку игнорирование проблемы приведёт к ещё более серьёзным и дорогостоящим последствиям.

Если дело в заклинивании ШРУСа, тогда рекомендуется разобрать узел, по мере необходимости смазать его элементы. Когда такая мера не помогает, остаётся только заменить деталь.

Вибрации

Автомобилисты порой сталкиваются с таким явлением как возникновение вибраций в КВ. Зачастую причина заключается в нарушении баланса колёс.

Когда вибрация наблюдается лишь на скорости в пределах от 60 до 80 и от 90 до 120 километров в час, для решения проблемы обычно вполне достаточно провести балансировку кардана. Такую процедуру зачастую проводят в обязательном порядке, когда часть элемента меняют или собирают, не опираясь на заводские метки.

Если же никакие ремонтные работы не проводились, то есть ошибки при обратной сборке исключены, а сами вибрации появились внезапно и проявляются на определённых скоростях, увеличиваясь при этом по мере роста скорости, нужно выполнить несколько диагностических мероприятий. А именно:

Проверьте наличие зазоров в крестовинах, которые обычно провоцируют нарушение плавности хода транспорта. Если виновник найден, потребуется заменить уже изношенные шарниры.
В процессе установки промежуточного вала туда могли проникнуть инородные частицы, мусор и загрязнения. Рекомендуется провести чистку карданного фланца и приёмных фланцев.
Также следует убедиться в отсутствии коррозии и возможных отрывах балансировочных пластин. В случае чего следует выполнить грамотную балансировку.
Центральный вал мог погнуться и деформироваться в результате сильного механического удара. Если деформация превышает 1,5 миллиметра, рекомендуется только менять элемент. Когда повреждение меньше, трубу в теории можно выровнять, используя гидравлический пресс.

Тут вариантов может быть несколько. Лучше начинать с малого и наиболее простого в плане устранения. Если с неполадкой вы не можете справиться сами, и не удаётся отыскать причину неисправности, лучше обратиться за помощью к специалистам.

Проблемы с подвесным подшипником

Диагностировать подобную неполадку можно по характерному звуку. Поломка проявляется в виде шуршания. Если вы слышите шуршащий звук, высока вероятность поломки подвесного подшипника.

В своём нормальном состоянии этот элемент с лёгкостью вращается, его движения плавные и практически бесшумные. Никаких подклиниваний не наблюдается.

Если же звук есть, тогда подшипник потребуется заменить. Пытаться его отремонтировать не имеет никакого смысла.

Полезные рекомендации

Запомните, что игнорировать любые признаки неисправностей кардана ни в коем случае нельзя. Если не прислушиваться к этому совету, вы можете столкнуться со следующими последствиями:

При обрыве кардана повреждается сам кузов автотранспортного средства. Дополнительно кардан может повредить трубопровод, который проходит по днищу автомобиля.
Если будут наблюдаться постоянные вибрации, это негативно отразится на жёсткости креплений подвески и кузова. Также начнут ослабляться все резьбовые соединения, крепления салонных панелей. Машина буквально начнёт разваливаться на ходу.
Все детали, непосредственно связанные с карданным валом, будут быстрее и интенсивнее изнашиваться. Это существенно сократит их эксплуатационный срок, потребует ранней замены и дорогостоящего ремонта.

Вряд ли кто-то из автовладельцев осознанно захочет столкнуться с подобными неприятностями.

Но во многом их можно избежать, если придерживаться нескольких простых правил. Все эти рекомендации направлены на увеличение срока службы карданного вала.

Если вы заинтересованы в сохранении ресурса КВ, тогда необходимо:

постараться минимизировать эксплуатацию автомобиля в условиях пересечённой местности;
не разгоняться резко;
плавно трогаться с места;
длительно не буксовать на машине;
не экономить на качественных запчастях;
проводить диагностические мероприятия;
при возникновении сложных неисправностей обращаться к квалифицированным мастерам.

Карданный вал является во многом важным элементом автотранспортного средства, который хоть и считается промежуточным звеном, но выполняет ключевую роль в работе заднеприводных и полноприводных автомобилей.

Узел не обладает крайне сложным устройством, а его принцип работы понятен многим. Это позволяет самостоятельно решать возникающие проблемы, своевременно обнаруживать неисправности и поддерживать КВ в рабочем состоянии в течение длительного периода времени, просто соблюдая несколько простых правил.

Что такое кардан в машине

Карданный вал – это один из элементов системы трансмиссии на всех заднеприводных авто и моделях с полным приводом. Сегодня популярны переднеприводные модели и многие автолюбители забыли или даже не знают, что такое кардан. Давайте рассмотрим устройство, а также основные функции этого элемента, разберемся с принципом его работы. Также рассмотрим основные недостатки.

Из истории кардана

Карданный вал назвали в честь итальянского специалиста по медицине и математике Джероламо Кардано. Именно он разработал и описал принципы действия шарнирных механизмов, которые соединяют два вала, вращающихся в одну сторону. Кстати, историки утверждают, что нечто похожее уже было у Леонардо да Винчи.

Что такое кардан и когда он появился? Данный элемент впервые применил на практике Луи Рено. Именно он в 1898 году впервые использовал карданный вал в конструкции своих автомобилей. Этот привод чрезвычайно простой, что и поспособствовало тому, что в начале XX века он стал практически безальтернативным. Несмотря на развитие современных технологий, без карданов нельзя обойтись и сейчас. Они применяются в мотоциклах, карьерных внедорожниках, в трансмиссиях полноприводных автомобилей, в заднеприводных моделях.

Устройство

Что такое кардан? Если говорить простым языком, то это полая стальная труба. Полая она для того, чтобы снизить вес автомобиля. Но это еще не все. Привод состоит из пяти компонентов. Кроме трубы в устройстве кардана можно выделить крестовины и наконечники, а также скользящую вилку. Имеются в устройстве также подшипники, уплотнители и другие детали.

Рассмотрим каждый элемент подробнее.

Крестовины и наконечники карданного вала

Это шарниры, имеющие форму креста. Основная задача у них — обеспечивать возможность всем вращающимся элементам трансмиссии работать под переменными углами. Это нужно, чтобы крутящий момент передавался плавно. Тогда КПД крестовин очень высокий.

Когда углы вращения в процессе движения становятся выше 20 градусов, на крестовину оказываются чрезмерные нагрузки. По этой причине кардан разбалансируется. Это частая неисправность.

Скользящая вилка

Это узел, который отвечает за соединение концов промежуточного и карданного вала. На последних имеются шлицы. Применение скользящей вилки обуславливается тем, что система подвески в процессе преодоления различных препятствий может существенно растягиваться.

КПП или раздаточная коробка, с которой соединен кардан одним своим концом, жестко зафиксирована на кузове. А вторая точка, к которой подключается вал, сопрягается с подвеской. При наезде на препятствие, расстояние между редуктором мостов и трансмиссией может увеличиваться. В этом случае кардан должен растягиваться, и способствует этому скользящая вилка.

Промежуточный подшипник

Он нужен для поддержания основного вала. Также подшипник обеспечивает валу свободное вращение.

В зависимости от того, сколько секций имеет кардан, может быть два, три и больше промежуточных подшипников.

Виды валов

Итак, мы знаем, что такое кардан. Но нужно заметить, что они бывают разных видов. Так, существуют элементы с одной или с большим количеством секций.

Вал с одной секцией чаще всего применяется в полно- и заднеприводных автомобилях, где нужна максимально быстрая передача крутящего момента. Многосекционный кардан можно встретить в стандартных легковых или грузовых автомобилях.

Теперь, когда понятно, что такое кардан у машины, стоит рассмотреть плюсы и минусы шарниров такого типа. Конструкция кардана имеет существенное преимущество: данный механизм способен выдерживать огромнейшие нагрузки, которые терпит трансмиссия при езде по дорогам с покрытием и в условиях пересеченной местности.

Единственный минус – это большой вес кардана, который отображается на снаряженной массе. Это влияет на динамику автомобиля и на расход топлива. Кроме того, процесс монтажа кардана требует наличия туннеля на дне автомобиля (а это добавляет неудобства пассажирам). Наконец, данный шарнир во время вращения создает шум и вибрации.

Типичные неисправности

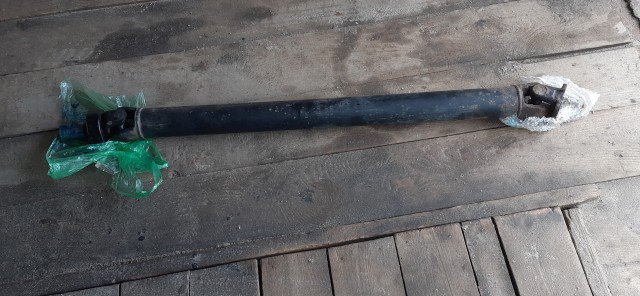

Говоря о том, что такое кардан в машине (фото данного элемента есть в нашей статье), нельзя не рассмотреть его типичные неисправности и их признаки. Ведь так как это шарнир для передачи крутящего момента, он испытывает большие нагрузки.

Вал является самым крепким элементом всей конструкции. Его ресурс может составить более 500 тысяч километров (для грузовиков — вдвое больше), однако элемент можно и легко повредить.

Стальные полые валы имеют свойство деформироваться при наезде на препятствие. Также деформации возникают при обрыве шарниров. Диагностируется данная неисправность по повышенным вибрациям из-под днища автомобиля. Некоторые умельцы выравнивают карданные валы. Но лучше не рисковать.

Крестовина

Наиболее распространенная проблема, возникающая в процессе эксплуатации карданных валов, – это износ крестовины. Если неисправность заключается именно в ней, то работа будет сопровождаться характерными щелчками при начале движения автомобиля, в процессе разгона, а также при сбросе газа.

Подшипник

Это тоже достаточно распространенная поломка. Случается она тогда, когда ресурс подшипника полностью выработан. Решит названную проблему только замена подшипника. Узнать о подшипнике, который уже отработал свое, можно по характерным стукам.

Нарушение баланса карданной передачи

Большинство автолюбителей, которые владеют задне- и полноприводными автомобилями, знают, что такое кардан в машине, но ни разу не сталкивались с проблемами нарушенной балансировки. Хотя нужно сказать, что явление это достаточно частое.

Если есть симптомы разбалансировки, то неисправность стоит устранить – это может быть опасно. Нарушение баланса ведет к тому, что вращающиеся детали будут быстро изнашиваться. Есть масса причин нарушения баланса, а проявляется данное явление в виде вибраций.

И одной из самых популярных причин нарушения баланса является брак. Также нередки случаи, когда баланс нарушается по причине деформаций. Бывали случаи, что неверно закрепленный кардан приводил к характерным вибрациям.

Важно не только знать, что такое кардан в автомобиле, но и понимать, что угол крутящего момента ограничен. Наиболее оптимальный размер углов колеблется в пределах от 0 до 20 градусов. В данном случае мотор будет работать максимально производительно. Если угол неверный, крестовина будет действовать практически на износ. А это, конечно же, скажется на поведении автомобиля.

Если есть нарушение баланса, определить его лучше всего на специальном стенде. Именно при помощи оборудования можно точно выявить, почему возникла названная проблема. Также на стенде можно выполнить балансировку. Вначале вал балансируют с учетом шарниров, затем обращают внимание на зазоры.

Разрушение пыльников

Казалось бы, данная неисправность совсем незначительная, но она может привести к серьезным последствиям. Те, кто знают, что такое кардан на машине, тщательно следят за состоянием пыльников. Дело в том, что вал расположен непосредственно под машиной, а значит, подвержен воздействию грязи и пыли. Шарниры и крестовины защищены пыльниками. Когда же те разрушаются, подшипники шарниров не смазываются, и начнется их повышенный износ. Нужно тщательно следить за состоянием пыльников. Это поможет продлить жизнь крестовин и карданной передачи в целом.

Карданный вал, он же кардан — является составной частью трансмиссии многих автомобилей. Передаёт крутящий момент от коробки передач или раздаточной коробки к редукторам переднего или заднего моста. Устройство карданного вала чрезвычайно просто, за более, чем сто лет его конструкция практически не изменилась. Без карданной передачи не обходится ни одна система полного привода

Устройство и принцип работы

В состав КВ входят несколько элементов:

вал,
две крестовины,
скользящая вилка, уплотнения,
детали крепления в частности подвесной подшипник,
ряд других элементов, что зависит от разновидности конструкции.

В состав КВ могут входить несколько секций — одна, две, три и больше. Размеры и масса вала зависят от габаритов автомобиля. В устройство односекционного карданного вала входят центральная часть и присоединенные к ней наконечники с крестовинами.

Устройство карданного вала

Работоспособность системы карданной передачи (КП) обеспечивается шарнирными механизмами на основе крестовин. Крестовина дают возможность для двух сопряженных валов вращаться с изменяющимся углом друг относительно друга. Наивысший КПД достигается при угле вращения 0°…20°. В том случае, когда данный показатель превышен, крестовина подвержена значительным перегрузкам. К тому же вал теряет сбалансированность и появляется вибрация.

Еще один важный элемент — раздвижное шлицевое соединение КП. Его применение обусловлено тем, что подвеска автомобиля, особенно, при преодолении препятствий, существенно растягивается по высоте. Коробка передач или раздаточная коробка, к которой присоединен один конец вала, жестко зафиксирована внутри кузова, а редуктор моста (вторая точка крепления КП) сопряжен с подвеской. В результате, при переезде препятствия расстояние между коробкой и редуктором моста увеличивается. КВ в этом случае должен «растянуться», и раздвижное шлицевое соединение помогает ему это сделать.

Еще одна важная деталь КП — подвесной подшипник. Он создает дополнительную опору для составного вала, удерживая его на месте и не мешая вращаться. Кронштейн подшипника крепится к кузову. Количество подшипников зависит от количества секций, из которых составлен вал.

Основные неисправности КВ и их проявление

Ниже приведены их возможные внешние проявления и указаны причины появления для каждого из признаков. Посторонний стук в агрегатах трансмиссии; в начале движения, резком разгоне или переключении скоростей КПП автомобиля. Может возникать в результате:

Ослабления резьбовых соединений крепления фланцев и соединительной муфты карданной передачи;
КВ в шлицевой части имеет сверхдопустимый зазор;
Сверхдопустимый зазор, в подшипниках крестовины карданного вала.

Особого внимания требует крестовина карданного вала. Именно крестовина является основным источников шума и скрежета в карданной передаче, и подлежит наиболее частой замене (менять рекомендуется каждых 10 тыс. км. пробега). Немного реже выходит из строя подвесной подшипник или может появится зазор в карданном шарнире.

Повышенный шум и вибрация автомобиля при движении. Причины могут быть следующие:

изгиб КВ;
не правильная установка КВ, при установке не соблюдены монтажные метки;
нарушен баланс валов;
разрушение или износ втулки (центрирующей) фланца промежуточной муфты или кольца (центрирующего) вала вторичного кпп;
сверхдопустимый зазор в подвесном подшипнике;
разрушение подвесной опоры КВ;
ослабление резьбового соединения поперечной опоры;
сверхдопустимый зазор в игольчатых подшипниках крестовины;
ослабла соединительная гайка вилки КП;
нет смазки в шлицах вала.

Вытекание смазки может происходить вследствие:

разрушения сальникового уплотнения шлицевой части вала;
повреждения сальникового уплотнения подшипников крестовин КП.

Основная причина быстрому выходу из строя карданного вала – дисбаланс, нарушение баланса в несколько раз увеличивает нагрузка на детали кардана.

Способы устранения конкретных неисправностей

При ослаблении резьбовых соединений крепления фланцев и соединительной муфты КП необходимо затянуть резьбовые соединении с моментом, указанным в техническом руководстве.
В том случае, когда КВ в шлицевой части имеет сверхдопустимый зазор, необходимо снять вал, заменить разрушенные элементы, либо вал в сборе.
При сверхдопустимом зазоре в подшипниках крестовины КП необходимо заменить крестовину КВ.
При изгибе КВ нужно заменить гнутые элементы или вал в сборе.
При неправильной установке КВ (тогда, когда при установке не соблюдены монтажные метки) переустановите КВ по меткам, нанесенным до разборки.
В случае, когда нарушен баланс вала, проверьте на стенде его балансировку и при необходимости отреставрируйте.
При разрушении или износе центрирующей втулки фланца промежуточной муфты или центрирующего кольца вала вторичной коробки переключения передач необходимо заменить разрушенные элементы. При износе втулки промежуточной муфты нужно заменить втулку в сборе с фланцем.

Если присутствует сверхдопустимый зазор в подвесном подшипнике, нужно разобрать вал, поменять подшипник, а при необходимости заменить промежуточную опору в сборе.
В случае разрушения подвесной опоры КВ замените её.
При ослаблении резьбового соединения поперечной опоры закрепите её к кузову автомобиля.
Если присутствует сверхдопустимый зазор в игольчатых подшипниках крестовины, снимите вал, замените разрушенную крестовину.
В том случае, когда ослабла соединительная гайка вилки КП, затяните её.
Тогда, когда нет смазки в шлицах вала, то нужно добавить смазку Фиол-2У в шлицевое соединение. Очень важно шприцевать все точки при прохождении 10000 км пробега или шести месяцев эксплуатации автомобиля, смотря, что наступит раньше, также необходимо смазать КВ. Также необходимо это выполнить после эксплуатации автомобиля в особо тяжелых условиях.

Если разрушено сальниковое уплотнение шлицевой части вала, необходимо поменять сальник.
При повреждении сальникового уплотнения подшипников крестовин КП замените крестовины.

При появлении хруста, скрежета или еще хуже вибрации исходящей от карданного вала – в строчном порядке установить автомобиль на смотровую площадку или отдать машину специалистам для осмотра карданной передачи и устранения дефекта, это сэкономит деньги и предотвратит появление более серьезной поломки.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Карданный вал. Ни один автомобиль с задним или полным приводом не может обойтись без этой детали, о которой пойдёт речь в этой статье.

Его ключевая роль — передача энергии вращения от двигателя к колёсам, поэтому от его надёжности во многом зависят ходовые параметры авто.

Какие же разновидности карданов встречаются и каков принцип их работы? О всём этом сейчас и поговорим.

Карданный вал

Если быть точнее, то сегодня мы рассматриваем механизм, который предназначен для передачи вращения от КПП к редуктору передней или задней оси автомобиля. Такая себе промежуточная, но крайне ответственная деталь трансмиссии.

Какой бывает карданный вал? На самом деле, классификация довольно разнообразна. К примеру, выделить какие-то группы можно в зависимости от его назначения, типа, наличия устройства компенсации.

Классификация по назначению

основной – непосредственно отвечающий за раскручивание колёс в автомобиле;
вспомогательный – такие карданные валы приводят в движение различные опциональные механизмы, например лебёдки, насосы.

Типы карданов

открытый кардан – является самостоятельным и отдельным механизмом в машине;
закрытый кардан – спрятан от посторонних глаз или интегрирован в какой-либо другой элемент авто.

Разновидности

универсальные карданы – имеющие возможность компенсировать большие осевые перемещения;
простые карданы – без каких-либо подобных ухищрений.

Из чего состоит карданный вал?

Хотя, на первый взгляд, карданный вал кажется простым элементом, труба да и труба, но в действительности его устройство немного сложнее. Давайте познакомимся с этим вопросом ближе. Состоит герой нашей сегодняшней статьи из таких элементов:

подвесной подшипник;
вилка скользящая;
крепления;
сам карданный вал;
крестовина;
уплотнители.

Привести все существующие типы карданных валов к какому-нибудь одному знаменателю очень трудно. Дело в том, что эти устройства используются в огромном количестве разнообразной техники и, как следствие могут иметь различное исполнение.

К примеру, карданный вал может быть составлен из нескольких секций, а может быть и односекционный (такое обычно встречается у спорткаров). Во втором случае конструкция элементарна – это просто стальная труба, оба конца которой венчают крестовины карданного вала и наконечники.

Если секций больше одной, то и крестовин также становится больше – они нужны для сопряжения вращающихся под разными углами валов.

Ещё одна важная деталь конструкции — подвесной подшипник карданного вала. Он является опорой для всей конструкции и удерживает её на месте, не мешая вращаться. Подшипник закреплён к кузову машины, и в зависимости от количества секций кардана этих деталей может быть несколько.

В целом же кардан является достаточно надёжным узлом автомобиля. Его создавали с учётом высоких нагрузок и он, как правило, отлично справляется со своей задачей. К недостаткам этого узла относят достаточно большой вес и габариты, помимо этого в заднеприводных и полноприводных авто из-за своего расположения под днищем он «съедает» часть полезного пространства салона.

Вот так, коллеги-автолюбители, мы кратко прошлись по основным вопросам, связанным с карданным валом автомобиля.

До новых встреч, и не забывайте заглядывать блог, чтобы не пропустить свежие и интересные публикации.

Карданный вал — что это, проверка, обслуживание и замена кардана

Передача энергии вращения между несоосными объектами сопряжена с рядом трудностей, главная из которых – невозможность использовать жесткую сцепку, которую будет изгибать при повороте. Еще хуже дело обстоит, если величина несоосности, а также расстояние между объектами постоянно меняется. Поэтому передача энергии вращения от коробки переключения передач (КПП) к заднему или переднему мосту требует особых технических решений, позволяющих справиться с этими проблемами. Ведь необходимо, чтобы сцепка, по которой энергия вращения поступает в мост, обладала достаточной жесткостью и в то же время компенсировала несоосность.

Что такое карданный вал

Карданный вал (кардан) состоит из трубы и двух шарниров, которые позволяют изменять угол вращения от 0 до 30 градусов. Основа шарнира – крестовина, изготовленный из круглого прута стальной крест, на котором надеты колпачки игольчатых подшипников. Крестовину с подшипниками вставляют в две вилки, расположенные относительно друг друга под углом 90 градусов. Все конструкция образует шарнир неравных угловых скоростей. С помощью одного кардана получается эффективно компенсировать несоосность при угле отклонения шарниров не более 20 градусов. Отклонение на больший угол приводит к увеличению потери мощности.

На большинстве легковых автомобилей карданный вал изготовлен из двух карданов, один из которых зафиксирован опорным подшипником. Это необходимо для снижения потерь мощности и снижения вибраций. Чем длинней труба кардана и выше скорость ее вращения, тем более сильные вибрации она производит. На грузовых автомобилях скорость вращения кардана заметно меньше, да и влияние вибраций из-за массы самого автомобиля ощущается слабей, чем на легковых машинах. Поэтому наибольшее распространение получили следующие схемы карданного вала:

Легковые автомобили:

привод переднего моста – один вал без опорных подшипников;
привод заднего моста – два вала, один из которых с опорным подшипником.

Грузовые автомобили:

передний и задний мост – один вал без опорного подшипника.

Компенсация изменения расстояния от КПП до моста

Еще одна проблема, которую автопроизводители решают различными способами – изменение расстояния от КПП до моста. Когда автомобиль движется по пересеченной местности, высота моста постоянно меняется, что приводит к изменению расстояния. Если не компенсировать изменение расстояния, то нагрузка на игольчатые подшипники крестовины возрастет, что приведет к сокращению ресурса и росту потерь мощности. На грузовых трехосных автомобилях с этой проблемой справились с помощью особой конструкции заднего моста, снижающей вертикальную подвижность редуктора.

Вместо одновременного движения вверх или вниз обеих сторон моста, он поворачивается таким образом, что одна из сторон поднимается, а другая опускается. С какой стороны движению препятствует кочка или бугор, та и поднимается. С какой стороны яма, та и опускается. На легковых автомобилях для компенсации расстояния используют особую конструкцию вала, состоящего из трубы со шлицевым наконечником и скользящей вилки, которая передвигается по шлицам. Когда расстояние между КПП и мостом увеличивается, вилка сдвигается в сторону моста, компенсируя изменение длины. Когда расстояние уменьшается, вилка сдвигается в сторону КПП.

Проверка состояния карданного вала

Проверку состояния кардана проводят, если появилась вибрация при движении на высокой скорости, гул, шум, стуки, которых раньше не было. Для проверки карданного вала необходим подъемник, эстакада или смотровая яма. Если проверка проводится на яме или эстакаде, необходимо поднять заднюю (если проверяете передний карданный вал, то переднюю) сторону автомобиля так, чтобы колеса свободно вращались. О том, как безопасно поднимать автомобиль, читайте в статье (Замена и восстановление амортизаторов).

Проверка проводится в несколько этапов:

Проверка затяжки соединительных элементов (крепление эластичной муфты, фланцевого соединения и подвесного подшипника). Все соединения должны состоять из болта, гроверной шайбы и гайки. Если где-то нет гроверной шайбы, то велика вероятность, что под действием вибрации гайка открутится и болт выпадет. Момент затяжки должен соответствовать указанному в инструкции по эксплуатации.
Проверка состояния эластичной муфты. Для этого необходимо медленно крутить карданный вал и внимательно осматривать состояние муфты. При обнаружении разрывов, трещин и других повреждений муфту необходимо заменить.
Проверка состояния шлицевого соединения. Чтобы проверить соединение, одной рукой держите вал, другой пытайтесь вращать эластичную муфту в разные стороны. При обнаружении даже незначительного люфта, кардан и соединение необходимо заменить.
Проверка шарниров. Вставьте между вилками шарнира мощную отвертку и покачайте. Если обнаружили люфт, замените крестовины.
Проверка состояния подвесного подшипника. Чтобы проверить подшипник, одной рукой обхватите вал до него, другой после и подергайте в разные стороны. Если обнаружили хотя бы небольшой люфт, замените крестовины.
Если все это не помогло, необходимо проверить балансировку с помощью специального стенда. Для проведения этой операции обратитесь в крупный автосервис, в котором есть соответствующее оборудование.

Обслуживание карданного вала

В большинстве случаев обслуживание сводится к регулярной (каждые 3 – 5 тысяч километров) проверке и замене поврежденных деталей, а также смазке шлицевого соединения. Исключение составляют карданные валы со смазываемыми подшипниками крестовин. Они отличаются от необслуживаемых наличием тавотницы – устройства для закачивания смазки. Такие крестовины смазывают с помощью шприца. Мнения насчет оптимальной смазки расходятся. Несмотря на то, что этот узел на всех автомобилях работает одинаково, не только автомеханики, но даже инструкции по эксплуатации различных автомобилей рекомендуют разную смазку. Наилучшие результаты дают литиевая смазка Castrol Komplexmett и российские ТАД-17 и №158. Эти смазки дают хорошие результаты как на российских, так и на иностранных автомобилях. Шприц для смазки карданного вала продают в большинстве автомагазинов. Если у вас по каким-то причинам не получается смазать кардан на автомобиле, то снимите его и положите на стол. В таком состоянии смазать его гораздо легче.

Замена крестовин

На большинстве советских, российских и иностранных автомобилей для замены крестовины необходимо снять кардан с автомобиля, извлечь стопорные кольца, которые удерживают чашки игольчатых подшипников, после чего вытащить крестовину из обеих вилок. При сборке важно не перепутать направление вала. Установка задней вилки на переднюю крестовину, равно как и разворот вала на 180 градусов приведет к разбалансировке и появлению вибраций. Во время установки не разбирайте крестовину и не снимайте с нее чашки подшипников, это приведет к ухудшению ее работы и снижению ресурса.

Снятие и установка карданного вала

Снятие вала не вызывает трудностей. Необходимо открутить болты и гайки, соединяющие фланцы карданного вала и редуктора моста, отвести фланец кардана от редуктора и опустить вниз. Затем открутить болты крепления эластичной муфты и отвести кардан от КПП. В последнюю очередь открутить болты крепления подвесного подшипника. Установка производится в обратном порядке.
