Ремонт соленоида АКПП своими руками

Оказываемые услуги

Отправив на пенсию простой говернор – гидравлический клапан с механическим принципом работы, соленоид превратился в сложный компонент гидроблока АКПП. Соответственно, ремонт соленоида АКПП своими руками потребует знаний электрики, механики и устройства коробки передач.

Этапы ремонта

Нам потребуется набор инструментов (для развальцовки соленоида) в составе:

  • ремкомплект для АКПП, например, AISIN AW55-50 SN с запасными втулками;
  • молоток;
  • штангенциркуль;
  • шестигранный ключ;
  • очиститель карбюратора;
  • инструмент для развальцовки;
  • сжатый воздух;
  • тиски;
  • пресс;
  • лоток для мелких деталей.

Ремнабор для развальцовки соленоида АКПП

Ремонт соленоида АКПП своими руками - развальцовка

  1. Берем гидроблок и отвинчиваем отворотный болт соленоида.

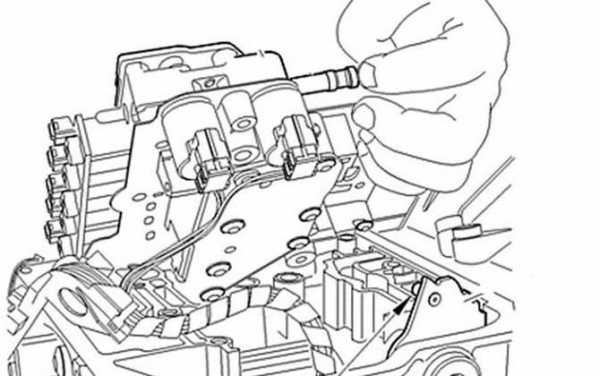

  2. Снимаем кронштейн крепления и вынимаем интересующий нас соленоид.
  3. Гидравлический блок отставляем в сторону.
  4. Замеряем затяжку пружины контровочной гайкой с помощью штангенциркуля.
  5. Снимаем контр-шпильку с соленоида, кладем в лоток.
  6. Шестигранным ключом выворачиваем гайку предварительной затяжки пружины. Действуем аккуратно, чтобы не повредить деталь.
  7. Вытащили пружину. Кладем в лоток.
  8. Вытаскиваем шток соленоида, он не всегда выходит сразу, надо энергично встряхнуть. Помещаем в лоток.

  1. Соленоид полностью готов к ремонту. Открываем ремнабор, достаем приспособление для развальцовки и устанавливаем в него соленоид.
  2. Сначала на дно приспособления устанавливаем шайбу, чтобы потом удобнее было вынимать соленоид.
  3. Устанавливаем аккуратно, с натягом, электрический разъем должен находиться в прорези.
  4. Зажимаем приспособление в тиски.
  5. Берем инструмент для развальцовки, например, стамеску, с помощью молотка бережно по кругу развальцовываем соленоид под углом 60°.
  6. Снимаем корпус штока и кладем в лоток.
  7. Вытаскиваем электромагнитную катушку из корпуса.
  8. Осматриваем корпус (как правило, там много грязи, примесей) и саму катушку на предмет обрывов обмотки и повреждений втулок.
  9. Аккуратно разбираем катушку, вынимаем клапан, снимаем шайбу, кладем в лоток.
  10. Протираем катушку и производим осмотр втулок. Если внешних повреждений не видно, их можно прочистить и оставить. Если наблюдаются царапины, заусеницы, то втулки надо заменить.
  11. Для этого нам понадобятся втулки ремонтных размеров.
  12. Берем выкладку, вставляем во втулки и вытаскиваем втулки по очереди, стремясь не повредить катушку.
  13. Промываем катушку очистителем и продуваем сжатым воздухом.
  14. Все готово к замене втулок, которую производим в обратном порядке с помощью оправки для втулок. Она предохраняет втулки от перекосов при установке.
  15. Запрессовываем втулку с помощью молотка.
  16. Готовим заданный размер втулок. Для этого берем развертку, закрепляем в держателе и за один проход вывинчиваем во втулках посадочный размер, вплоть до финальной сборки соленоида в составе гидроблока.
  17. Промыть катушку очистителем от механических частиц и продуть сжатым воздухом.
  18. Итак, катушка готова к установке исполнительного элемента, который вставляется легко и свободно ходит в катушке.

АКПП в разрезе

  1. Завершающие процедуры проводим в обратном порядке: чистим и запрессовываем корпус катушки, помещаем катушку в корпус штока (риска разъема должна совпасть с прорезью), производим завальцовку соленоида с помощью пресса и кольца из ремнабора, устанавливаем шток, пружину и гайку, затягиваем гайку на глубину, предварительно замеренной штангенциркулем, надеваем штопор.

Соленоид готов к установке в гидроблок. Удачных Вам ремонтов!

Назад к списку Поделиться статьёй:

Список других статей

stolica-atc.ru

Как можно правильно отремонтировать соленоиды АКПП?

При наличии проблем с переключением скоростей либо посторонних шумах в коробке передач стоит в первую очередь обратить внимание на исправность соленоидов. Произвести специальную диагностику, которая поможет выявить неисправности можно в любом сервисном центре обслуживания автомобилей. Соленоиды – это электромеханические клапаны-регуляторы, которые служат для управления трансмиссией. От их функционирования напрямую зависит возможность переключения передач в автомобиле. Возможные неисправности соленоидов:

  1.  Забивание нагаром и мелким мусором от изнашивающихся деталей трансмиссии;
  2.  Растяжение возвращающей пружины;
  3.  Трещины на корпусе;
  4.  Падение уровня сопротивления обмотки вследствие обрыва;
  5.  Износ каналов манифольда.

Устранение неполадок

После выявления типа неисправности можно приступать к ремонту. Конструкция автоматической коробки переключения передач достаточно сложна, и автолюбителям, которые не имеют должного опыта и не разбираются в ремонте машин лучше самостоятельно не производить никаких действий. Проще отправиться на станцию технического обслуживания и воспользоваться услугами профессионалов. Что касается автовладельцев со стажем, они могут попробовать произвести ремонт соленоидов АКПП своими силами. Стоит помнить, что далеко не все поломки можно устранить. Соленоид можно почистить от мусора либо спаять разрывы, а в остальных случаях лучше полностью заменить вышедшую из строя деталь. Для устранения неполадок необходимо осуществить следующие операции:

  •  Определить тип неисправности и удостовериться в возможности ремонта;
  •  Снять соленоид;
  •  Аккуратно извлечь из корпуса катушку;
  •  Найти место разрыва;
  •  Отпаять контакты;
  •  Спаять место разрыва и залить его эпоксидкой;
  •  Вставить катушку назад в корпус и проверить, чтобы она не болталась;
  •  Припаять контакты на место;
  •  Хорошенько продуть соленоид для его очистки;
  •  Поставить отремонтированную деталь на место.

После ремонта соленоид должен прослужить еще пару лет. В случае невозможности спаять провод в месте разрыва его можно просто перемотать. Чтобы найти сервис, который проводит данный вид работ нужно ввести в интернете конкретный поисковый запрос, например, шиномонтаж 5 колесо Казань.

Оцените статью: Поделитесь с друзьями!

truck-auto.info

Промывка гидроблока АКПП al4, регулировка и замена клапанов

Промывка гидроблока АКПП Al4 обязательное условие ее долговечного срока службы. Так как планетарка и остальные части автомата крепкие и могут без капитального ремонта обойтись в течение 300 тысяч километров пробега, то гидроплита – другое дело. Промывка или замена клапанов, очистка каналов от нагара и старого масла – обязательная профилактика.

На какие авто устанавливается АКПП al4

Производителем АКПП является французская компания «Пежо-Ситроен». По замыслу руководителей, автомат должен был быть простым и ремонтно-пригодным без всяких фишек. Поэтому конструкция была настолько упрощена, насколько позволяла комплектация автомата сделать это.

Сразу после выпуска первой АКПП al4, ее стали устанавливать на известные модели автомобилей, такие как Citroen C3, Citroen C4, Peugeot 306, Peugeot 307 и все подобные марки. По заявлениям автовладельцев перечисленных транспортных средств, при нормальном уходе за автоматом, коробка без капитального ремонта может показать пробег в 1 миллион километров.

Марка ТС АКПП Год выпуска
Citroen Picasso C3 Al4 2008 – 2011
Citroen C4 Al4 2004 – 2011
Citroen C 8 Al4 2004 – 2011
Fiat Ulysse Al4 2000 – 2006
Peugeot 406 Coupe Al4 2000 – 2005
Renault Enspace Al4 2000 – 2002
Renault Laguna Al4 2000 – 2007


Внимание! Раз на двадцать тысяч километров эксперты рекомендуют делать замену смазывающей жидкости в АКПП Al4.

Болезни АКПП Al4

Детской болезни считаются несильно заметные толчки и рывки при переключении передач на 2. Эти удары пытались производитель пытался исправить на следующих модификациях автомата: DP6, DP8. Но, к сожалению, они так и остались конструктивной особенностью АКПП.

Другой конструктивной неисправностью обладают соленоиды гидроблока. Это:

  • электрорегулятор давления под каталожным номером №144431;
  • пластиковые уплотнительные кольца под номером 144179;
  • электрорегулятор TCC, который отвечает за блокировку гидротрансформатора.

На гидроблоке АКПП, установленной на авто до 2003 года, перечисленные выше соленоиды должны быть заменены на первом техническом обслуживании транспортного средства. Эксперты рекомендуют использовать электроклапана от компании Борг Вернер. По стоимости они дороже, но в качестве их автовладелец не разочаруется.

Внимание! Гидроблок Al4 чувствителен к масляному голоданию и засорам. Он не любит перегревов. Поэтому важно следить за качеством и уровнем смазывающего средства. Эксперты подтверждают, что именно проблема в работе клапана TCC может привести к быстрому выходу из строя устройства. Из-за неисправности в нем часто случаются перегревы и быстро загрязняется ATF.

Не меньше, чем клапана страдают втулки (крышки насоса №144034, статора насоса №144037, барабана №144036) и тефлоновые кольца. Опытные механики говорят, что когда автовладелец меняет соленоиды, а про втулки забывает или жадничает, то вновь установленные клапана живут не долго.

Если вовремя не заменить неисправные части гидроблока al4, а саму гидроплиту не промыть, то болезнь перекинется на накладки фрикционов, стальные диски.

Из-за масляного голодания могут рассыпаться планетарка, быстро изнашиваются фрикционные детали. Перегрев масла также опасен для остальных механических деталей, как и для гидроблока.

Ремонт гидроблока АКПП al4

Ежегодный плановый ремонт должен проходить в условиях СТО. Техническое обслуживание подразумевает снятие гидроблока Al4, промывку, замену неисправных частей, полную замену смазывающей жидкости (Mobil ATF LT 71141) и фильтрующего устройства (№144010).

Фильтрующее устройство при правильной эксплуатации, своевременной доливке и смене смазывающего средства, по словам опытных механиков переживает срок в 80 000 километров и может оставаться чистым.

Снятие

Перед снятием гидроблока АКПП Al4 необходимо покататься на транспортном средстве минут 10. Затем заехать на яму. Первые действия не будут отличаться от действия для замены смазывающего средства.

  1. Открутить пробку для слива на поддоне АКПП.
  2. Подставить емкость для смазывающей жидкости, которая польется напором из образовавшегося отверстия.
  3. Дождаться, пока масло не перестанет капать.
  4. Открутить поддон АКПП. Предварительно его почистить от металлической стружки и оставить сушиться.
  5. Отсоединить клеммы, которые увидит автовладелец. При снятии штока и храповика с пальцем, нужно запомнить в каком положении он стоял или пометить его, нацарапав металлическим керном линию. В правильном положении он будет всегда неподвижен. Если же люфтит, то его необходимо будет переустановить, когда автовладелец будет собирать гидроблок АКПП заново.
  6. Открутить болты, которые держат гидроблок с АКПП Al4.
  7. Вытащить гидроплиту.

Промывка

После того, как вытащили гидроблок, его необходимо разобрать весь и промыть. Для этого автовладелец может использовать различные средства для чистки. Зачистить фильтр тонкой очистки, если загрязнен. После промывки нужно собрать гидроблок. Болты закручиваются от середины к краям. Затягиваются с моментом 0,8 даНм.

Промывать следует в уайт-спирите. Если после первой чистки раствор грязный, необходимо залить еще один и заново промыть гидроблок. Так как внутри отверстий для клапанов может находиться гарь и остатки износа деталей, поступающие туда вместе с гидравлической жидкостью при работе АКПП Al4.

После промывки необходимо будет заменить соленоиды и клапана. Затем отрегулировать их. Производить замену аккуратно и устанавливать все на свои места, чтобы АКПП не тормозила при переключениях передач после ремонта.

 Соленоиды

Новые соленоиды в АКПП al4 меняются парно. Старые желательно тоже менять парно. После замены необходимо будет провести регулировку специальной программой. Как это сделать с помощью утилиты для регулировки будет рассказано в специальном блоке.

Необходимо будет заменить температурный датчик. Если он будет неисправен, то транспортное средство может встать в аварийный режим и не заведется.

Клапана

Электроклапана в АКПП Al4 желательно заменять все. Так как один изношенный клапан может привести к тому, что дисбаланс в давлении приведет к выходу из строя новых.

Поршни клапанов тоже необходимо прочистить в уайт-спирите до блеска. Они должны плотно подходить к стенкам канала и одновременно проваливаться в него под своим весом.

Электромагнитные клапана, которые необходимо заменить в гидроблоке:

  • CS – это предохранительный клапан. Отвечает за контроль над давлением до 2,5 мПа;
  • R3 – работает с контролем давления подачи жидкости в гидротрансформатор и в магистрали смазки механизма;
  • R2 – ограничивает давление до 0,3 мПа;
  • R1 – задает ограничение до 0,175 мПа;
  • VM – золотник переключателя АКПП;
  • VS – четыре золотника переключателя скоростей, два – подают масло к исполнительным механизмам.

После смены всех комплектующих необходимо собрать и установить обратно гидроблок. При установке необходимо убедиться, чтобы все провода были внутри и не пережимались. Теперь можно переходить к процедуре полной смены ATF.

  1. Закрутить пробку для слива. На всех комплектующих, где только есть резиновые прокладки, необходимо их заменить на новые.
  2. Залить смазывающего средства столько, сколько было слито.
  3. Завести двигатель.
  4. Снять шланг с обратки радиатора и подставить пятилитровую канистру.
  5. Дождаться, пока пойдет свежее масло. Выключить двигатель.
  6. Залить еще столько же сколько было слито в этот раз.

После чистки гидроблока АКПП Al4 и смены масла нужно будет прокатиться на автомобиле. Проверить уровень. Если он ниже отметки Hot на щупе, то эксперты рекомендуют долить.

Регулировка

Чтобы убедиться, на сколько правильно переключаются передачи, необходимо завести двигатель. Затем нажать на педаль тормоза. После этого провести кулису по всем передачам селектора.

Чтобы сделать регулировку гидроблока, необходимо подкрутить на один оборот винт справа. При прокручивании на полный оборот, давление подымается до 0,3 мПа. Давление не должно быть слишком большим. Поэтому лучше всего сразу подкручивать не на полный оборот, а на четверть.

Для новых соленоидов необходимо перепрошить блок управления АКПП Al4. Активация соленоидов производится посредством нового программного обеспечения Renault Can Clip.

Внимание! Старые версии ПО не сопоставимы с новыми клапанами гидроблока.

Заключение

Чтобы гидроблок al4 (DP0) дольше жил нужно регулярно посещать техническое обслуживание. Если автовладелец не знает, как устроен аппарат, то самостоятельно не проводить никаких операций с ним.

В зимнее время АКПП следует прогревать в течение 5 минут, чтобы масло приобрело текучесть и пластичность. Рекомендуемая температура прогрева для автомата – 60 градусов по Цельсию со знаком плюс.

Ремкомплекты Sonnax на гидроблок устанавливаются только в условиях высокоточного оборудования. Поэтому если автовладелец желает установить оригинальные запчасти на гидроблок, то в домашних условиях этого не нужно делать.

akppoff.ru

Ремонт, замена соленоидов АКПП в Москве

Ремонт, замена соленоидов АКПП в Москве

Компания «Global-T» проводит качественный ремонт, замену соленоидов АКПП в Москве, имея в своем распоряжении высокоточное оборудование и первоклассных специалистов. Замена и ремонт соленоидов - наша профильная услуга. Наши мастера имеют опыт работы с соленоидами разного типа (EPC, LPC, ЕСС, SLU, Shift) от десяти лет и выше.

Установка нового блока обеспечивает качественное переключение передач, а сама коробка становится менее шумной. Соленоид - это электромеханический кран-регулятор, регулирующий поток ATF в канале гидроплиты АКПП. Основной симптом и причина замены блока соленоидов - протечка масла с поддона трансмиссии.

Основные неисправности соленоидов

Где находится блок соленоидов

Срок эксплуатации

Типы соленоидов

Типичные поломки соленоидов АКПП

Основными причинами поломок являются:

  • загрязнение соленоидов от фрикционных накладок (бумага, алюминий, сталь, латунь)
  • попадание клея от «бублика» фрикциона в масло
  • ослабление возвращающей пружины
  • трещины корпуса
  • выход из строя электрики (падение сопротивления обмотки)
  • износ втулок штока плунжура.

Где находятся соленоиды

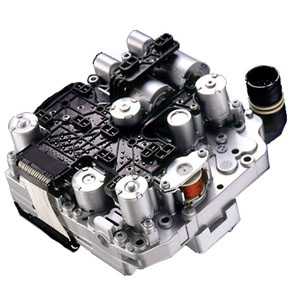

Соленоид - составная часть гидроблока АКПП. Деталь вставлена в канал и крепится к клапанной плите болтом или пластиной. С ЭБУ соленоиды соединяются шлейфом. Менять соленоиды можно по отдельности, как на коробке 01M (6 соленоидов) или только всем блоком (коробка AD4 - 4 соленоида в сборке на планке с термодатчиком и клапаном модулятора).

Когда нужно менять соленоиды

Толчки при переключении передач - верный признак необходимости заменить блок соленоидов АКПП, иначе сгорят фрикционы из-за плохой регулировки подачи масла. На шестискоростных коробках ZF (6HP19, 6HP26) вибрация и работа «по сухому» приводит в деформации втулок, валов и сочленений, в результате чего коробка отправляется на свалку. Чем чаще меняется масло, тем реже придется заменять соленоиды. Ресурс блока - в среднем 5 лет.

Типы соленоидов

Shift Соленоид - соленоид-переключатель, чья задача управлять переключениями передач в трансмиссии и блокировать селектор АКПП.

Линейный соленоид EPC или LPC подает масло на остальные соленоиды и каналы. Практически всегда первым выходит из строя, что нужно учитывать при плановом ТО и диагностике автоматической трансмиссии.

Соленоид принудительного управления блокировкой муфты гидротрансформатора (ТСС или SLU) необходим для «спортивного режима» езды. Поскольку модулирующий соленоид пропускает через себя самое горячее и грязное масло, то быстро выходит из строя.

Какой бы сложной не являлась работа по ремонту, замене соленоидов, наши квалифицированные мастера всегда смогут ее выполнить, потому что мы обеспечены необходимым оборудованием, высокоточным инструментарием, а главное, умеем выполнять такие работы.

Любые и самые сложные работы проводите только в специализированных сервисах, каким и является в Москве «Global-T».

Работы по ремонту-замене соленоидов АКПП

Клиенты оставляют положительные отзывы на ремонт, замену соленоидов АКПП в нашем автосервисе. Мы стремимся к длительному сотрудничеству, поэтому контроль и ремонт осуществляем на профильном оборудовании. Автомеханики обладают необходимой квалификацией для ремонта соленоидов АКПП, включая ремонт соленоидов Хонда (Honda), Тойота (Toyota), других марок автомобилей.

На любой вопрос о соленоидах, о том, как проверить соленоиды АКПП, сколько стоит их ремонт, о функционировании и неполадках, ценах на услуги и запчасти могут ответить менеджеры компании по указанному телефону.

При любых неисправностях соленоидов всегда обращайтесь к специалистам. На все работы компания «Global-T» предоставляет гарантию.
