Разборка камеры заднегов вида

Дата: 27.11.2020 | Категория: Ремонт

Содержание:

• Демонтаж камеры заднего вида
• Разборка камеры заднего вида
• Ремонт камеры заднего вида своими руками
• Мутное, нечеткое или рябое изображение
• Зеркальное изображение

При эксплуатации камеры заднего вида нередко возникают различные неполадки, многие из которых можно устранить самостоятельно. Значительная часть подобных неисправностей связана со сбоями программного обеспечения. В этом случае достаточно произвести программный сброс либо самостоятельно отрегулировать настройки. Однако зачастую для устранения неисправностей потребуется разобрать саму видеокамеру. Сделать это несложно, главное выполнять все аккуратно и в правильной последовательности.

Демонтаж камеры заднего вида

Прежде чем демонтировать камеру заднего вида, необходимо убедиться, что неисправность не связана с отсутствием питания или перебитыми проводами. Для этого нам понадобится разобрать обшивку в месте подключения устройства. Проверяем наличие питания (+12 В), надёжного заземления и цельности проводки от монитора.

Если с проводами и питанием всё нормально, снимаем камеру. Сначала отключаем все соединительные провода, а потом откручиваем крепёжные винты. Нам может понадобиться не только разобрать обшивку, но и снять бампер или другие элементы конструкции — это зависит от того, как именно установлена и подключена видеокамера.

После того, как мы сняли камеру, можно приступить к её разборке. В следующем разделе мы рассмотрим, как разобрать камеру заднего вида в зависимости от её конструктивных особенностей.

Разборка камеры заднего вида

Сначала аккуратно очищаем камеру от грязи, окислов, ржавчины. Протираем стекло ветошью или салфетками.

Проще всего разобрать видеокамеру, если её задняя панель крепится на четырех винтах (реже — на двух). В этом случае мы выкручиваем винты, после чего снимаем крышку.

Здесь есть нюанс — часто просто снять заднюю панель не получается, поскольку она посажена на компаунд. Чтобы разобрать корпус, сначала нужно удалить лишний компаунд, срезая его ножом или скальпелем. Делать это следует очень аккуратно, чтобы не повредить радиодетали на плате, соединительные провода, шлейф и пр.

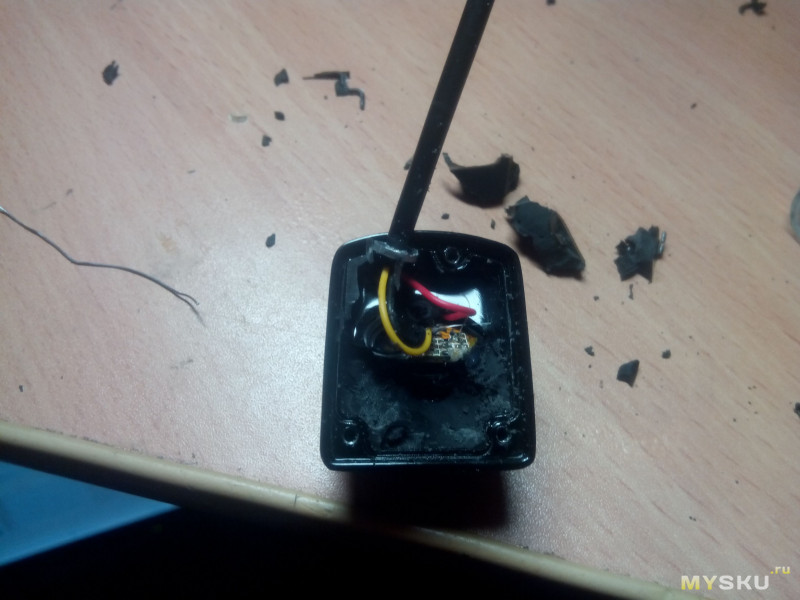

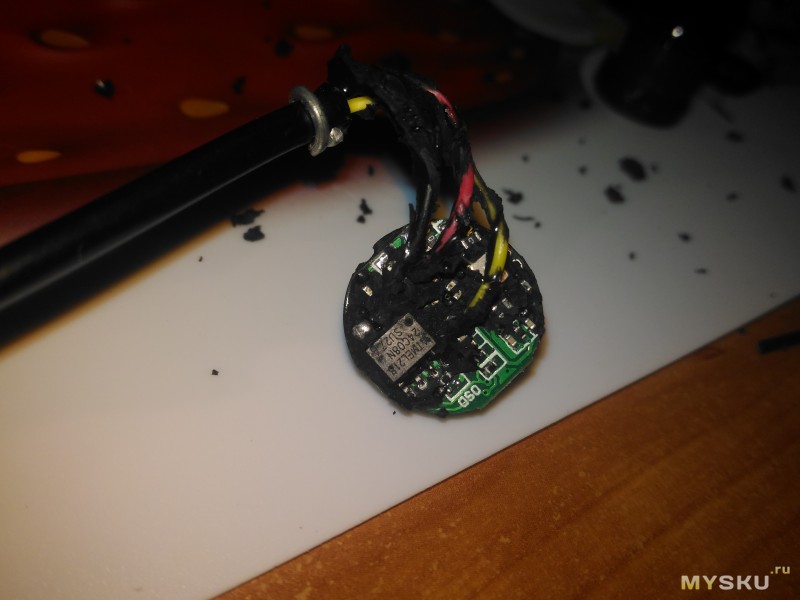

Иногда практически вся монтажная плата залита компаундом. Это предохраняет элементы от влаги и коррозии, но существенно затрудняет к ним доступ.

Неисправность может быть связана с плохим контактом соединительных проводов. В этом случае нам понадобиться почти полностью снять компаунд и после этого припаять провода на плату. То же самое необходимо сделать, если провода оторвались в процессе разборки.

Чтобы разобрать круглые в сечении камеры цилиндрического вида, обычно нужно их раскрутить. При этом они тоже могут сидеть на компаунде, поэтому открутить их бывает достаточно сложно.

Иногда винты и резьба вообще отсутствуют. Чтобы разобрать корпус, в таком случае потребуется аккуратно отделить крышку посредством ножа либо скальпеля. Делать это нужно особенно осторожно во избежание повреждения внутренностей устройства.

После снятия крышки следует отсоединить разъёмы или шлейф и вынуть из корпуса печатную плату. Стекло видеокамеры желательно протереть изнутри салфеткой.

После завершения ремонта камера собирается в обратной последовательности. Места стыков заполняются герметиком. Если винтов не было и корпус пришлось «вскрывать» скальпелем или ножом, то потребуется его заклеить либо посадить на надёжный и прочный компаунд.

Ремонт камеры заднего вида своими руками

Одна из наиболее частых неисправностей видеокамер заднего вида — попадание внутрь влаги. Нередко это можно отследить не только по симптомам, но также ввиду явной причины неполадки. Например, проблемы с изображением начались после посещения автомойки. В этом случае высока вероятность, что внутрь попала влага и нарушила тем самым работу электронной схемы.

Разобрав корпус, зачастую можно сразу увидеть влагу или следы окислений на плате. В таком случае модуль тщательно промывается чистым спиртом, а потом сушится. Окисления удаляются щеточкой или достаточно жесткой кисточкой из щетины (но не металлической).

После промывки платы нужно внимательно осмотреть все радиоэлементы и места пайки. Если какие-то детали повреждены (вздулись, сгорели), их следует заменить. Поврежденные или окисленные места пайки нужно аккуратно пропаять с использованием флюса. Все контакты и разъёмы тщательно почистить.

После чистки, промывки, просушки и пропайки платы желательно проверить камеру (если есть такая возможность). Убедившись в её работоспособности, можно покрыть плату слоем защитного лака. Это предотвратит устройство от повреждений в дальнейшем.

Собирая видеокамеру в обратной последовательности, места стыков необходимо покрыть герметиком, а при необходимости — прочным компаундом. Винты желательно заменить, а при отсутствии такой возможности — очистить от окислов и смазать.

Мутное, нечеткое или рябое изображение

Распространенная проблема с камерой заднего вида — нечеткое изображение. Зачастую эта неисправность также связана с попаданием внутрь влаги. Однако не следует сразу же ремонтировать устройство. Во многих случаях оказывается достаточным просто протереть стекло сверху. Если же это не помогло — тогда действительно нужно снимать и разбирать видеокамеру, как описано выше.

Зеркальное изображение

Ещё одна характерная неисправность — зеркальное изображение. Чаще всего эту проблему удается устранить программными методами. Существует также ряд моделей, в которых для включения/отключения зеркального вида картинки используются специальные переключатели (в т.ч. одноразовые).

Если все эти способы не помогли, отключить зеркальное отображение можно непосредственно на плате камеры заднего вида. Для этого следует закоротить либо удалить определенный резистор. Сходным образом можно убрать разметку камеры.

Распиновка камеры заднего вида

Опубликовано 22. 05.2020 | Обновлено в 29.03.2022 | Добавлено в Безопасность |

В этой статье рассматриваются различные по типу камеры заднего вида для автомобиля с распиновкой на 4 и 5 проводов, их особенности и самостоятельное подключение к монитору. Рассматриваются возможные варианты подключения и последствия этого.

Подробнее

Защита камеры заднего вида

Опубликовано 29.09.2020 | Обновлено в 29.09.2020 | Добавлено в Безопасность |

Как защитить камеру заднего вида от грязи, снега, льда? В нашем обзоре вы познакомитесь со всеми существующими сегодня технологиями защиты линзы от загрязнений. На основе советов экспертов вы сможете самостоятельно выбрать наиболее подходящий для вас способ.

Подробнее

автомобиля, своими руками, как разобрать, авто, диагностика, неисправности

Содержание

1. Причины поломок
2. Диагностика
3. Как разобрать
4. Устранение неисправностей

Выход из строя камеры заднего вида — плохая новость для водителя, который привык пользоваться таким аксессуаром при парковке автомобиля. Чтобы устранить поломку, необходимо найти причину и рассмотреть возможные варианты ремонта камеры заднего вида.

Причины поломок

Современному водителю тяжело обойтись без профессионального парковочного оборудования и сопутствующих аксессуаров. Перемещаясь по густонаселенному городу с высоким трафиком и множеством препятствий, важно обеспечивать высокую безопасность парковки. Для этого используются разные модели камер.

Иногда автомобилисты жалуются, что прибор перестает работать после мытья машины. Неприятность объясняется попаданием на него капель воды, которые подаются под высоким давлением. Под интенсивным воздействием камера может стать непригодной для использования или неэффективно выполнять свои функции. Аналогичные проблемы встречаются после продолжительной езды в дождливую или снежную погоду.

Если система перестает функционировать зимой, возможно она покрылась кромкой льда, инеем или снегом. При отсутствии следов таких явлений необходимо осмотреть разъем — в зимний период металлические части замерзают и даже деформируются. Если опасений нет, следующим этапом станет полная диагностика камеры. Ее можно выполнить самостоятельно или доверить проведение процедуры специалисту.

Причиной поломки часто становится повреждение соединительных проводов, идущих от бортового компьютера непосредственно к камере.

Если устройство передает сигнал с помощью беспроводных интерфейсов, проблема исключается. В таком случае понадобится оценить работоспособность элементов питания.

Реже камера вида работает со сбоями по причине производственного дефекта. Чтобы исключить его, необходимо тщательно проверять устройство еще на этапе выбора и покупки в магазине.

Диагностика

При выходе из строя автомобильной камеры не нужно отчаиваться. Чаще всего проблема является незначительной и ее можно устранить самостоятельно. Но перед этим нужно провести диагностику системы и найти причину отказа работать.

Первым делом нужно извлечь разъем и протереть его сухой тряпкой. Внутренняя часть просушивается феном или другими подобными приспособлениями. Затем разъем устанавливается обратно, после чего осуществляется проверка работоспособности системы. Если проблема не устранена, понадобится провести более глубокую диагностику.

Следующий этап подразумевает использование мультиметра. На приборе выставляется параметр «Сопротивление», после чего его подключают непосредственно к разъему. В случае если сопротивление находится на уровне единицы, высока вероятность того, что камера была выведена из строя и ее нужно заменить.

При появлении дефектов на картинке или потере качества отображения необходимо убедиться в том, нет ли следов воды на камере. Диагностику проводят после разборки бампера и демонтажа системы.

Как разобрать

Чтобы найти причину сбоев в функциональности парковочного оборудования, необходимо разобрать камеру вида. Пошаговые инструкции по разборке помогут решить задачу без каких-либо трудностей. На этапе диагностики следует проконсультироваться у человека, который уже демонтировал или разбирал камеру.

Перед началом ремонта нужно разобрать систему, следуя такой инструкции:

• При полном отсутствии сигнала камеру нужно достать из места установки. Для этого понадобится демонтировать всю обшивку.
• В первую очередь разбирается панель, под которой находятся болты. С их помощью фиксируется основная часть слоя обшивки. Дальше под ней можно найти 4 гайки, соединяющие ручку багажника. Для крепления камеры используются саморезы. 2 самореза фиксируют саму камеру, а 2 — разъем подключения.

Устранение неисправностей

Если камера заднего вида автомобиля перестает работать, водитель может выбрать один из двух способов устранения проблемы:

• Обратиться за помощью к мастеру по ремонту авто.
• Отремонтировать устройство своими руками.

Второй вариант более востребован ввиду своей доступности и дешевизны.

Для восстановления аксессуара после мойки или езды в плохую погоду достаточно высушить его феном или другим методом. В большинстве случаев это решает проблему и система снова нормально работает.

Еще устройство может покрываться слоем грязи, которая плотно прилегает к нему и засыхает. Избавиться от загрязнения можно с помощью щетки.

Если во время диагностирования были обнаружены следы коррозии, их придется удалить. При этом нельзя разбирать устройство, не устранив такое явление.

В большинстве моделей камер установлено две прокладки. Одна находится на окуляре устройства, а другую устанавливают в месте стыка пластиковой и металлической частей. Если прокладки были повреждены в результате продолжительного и интенсивного использования, их нужно заменить.

Повторная сборка прибора осуществляется в обратном порядке. Места стыков обрабатываются герметиком.

Если после выполнения таких действий картинка на экране не появляется, а сигнал от прибора отсутствует, возможно случился сбой в программном обеспечении мультимедийной системы, которая принимает и обрабатывает данные от устройства. Перед тем как отправиться в автомастерскую, следует провести такие действия:

1. Попробуйте перезапустить мультимедийную систему. Это делается с помощью встроенной кнопки Reset, которая находится в нижней части экрана.
2. Дальше нужно включить функцию «RDS» в меню настроек.
3. По возможности следует осуществить обновление ПО или сбросить заводские установки в соответствующем пункте меню.

Особых сложностей в диагностике и ремонте системы заднего вида нет. Главное — найти причину сбоев и подобрать оптимальный вариант ремонта.

При отсутствии желания заниматься восстановлением своими руками или более сложных повреждениях лучше обратиться к специалисту. Сотрудник сервисного центра тщательно проверит прибор, расскажет о возможных способах ремонта или порекомендует установить новую камеру.
