Как разобрать и сделать ремонт камеры заднего вида автомобиля своими руками

Выход из строя камеры заднего вида — плохая новость для водителя, который привык пользоваться таким аксессуаром при парковке автомобиля. Чтобы устранить поломку, необходимо найти причину и рассмотреть возможные варианты ремонта камеры заднего вида.

Причины поломок

Современному водителю тяжело обойтись без профессионального парковочного оборудования и сопутствующих аксессуаров. Перемещаясь по густонаселенному городу с высоким трафиком и множеством препятствий, важно обеспечивать высокую безопасность парковки. Для этого используются разные модели камер.

Иногда автомобилисты жалуются, что прибор перестает работать после мытья машины. Неприятность объясняется попаданием на него капель воды, которые подаются под высоким давлением. Под интенсивным воздействием камера может стать непригодной для использования или неэффективно выполнять свои функции. Аналогичные проблемы встречаются после продолжительной езды в дождливую или снежную погоду.

Если система перестает функционировать зимой, возможно она покрылась кромкой льда, инеем или снегом. При отсутствии следов таких явлений необходимо осмотреть разъем — в зимний период металлические части замерзают и даже деформируются. Если опасений нет, следующим этапом станет полная диагностика камеры. Ее можно выполнить самостоятельно или доверить проведение процедуры специалисту.

Причиной поломки часто становится повреждение соединительных проводов, идущих от бортового компьютера непосредственно к камере.

Если устройство передает сигнал с помощью беспроводных интерфейсов, проблема исключается. В таком случае понадобится оценить работоспособность элементов питания.

Реже камера вида работает со сбоями по причине производственного дефекта. Чтобы исключить его, необходимо тщательно проверять устройство еще на этапе выбора и покупки в магазине.

Диагностика

При выходе из строя автомобильной камеры не нужно отчаиваться. Чаще всего проблема является незначительной и ее можно устранить самостоятельно. Но перед этим нужно провести диагностику системы и найти причину отказа работать.

Первым делом нужно извлечь разъем и протереть его сухой тряпкой. Внутренняя часть просушивается феном или другими подобными приспособлениями. Затем разъем устанавливается обратно, после чего осуществляется проверка работоспособности системы. Если проблема не устранена, понадобится провести более глубокую диагностику.

Следующий этап подразумевает использование мультиметра. На приборе выставляется параметр «Сопротивление», после чего его подключают непосредственно к разъему. В случае если сопротивление находится на уровне единицы, высока вероятность того, что камера была выведена из строя и ее нужно заменить.

При появлении дефектов на картинке или потере качества отображения необходимо убедиться в том, нет ли следов воды на камере. Диагностику проводят после разборки бампера и демонтажа системы.

Как разобрать

Чтобы найти причину сбоев в функциональности парковочного оборудования, необходимо разобрать камеру вида. Пошаговые инструкции по разборке помогут решить задачу без каких-либо трудностей. На этапе диагностики следует проконсультироваться у человека, который уже демонтировал или разбирал камеру.

Перед началом ремонта нужно разобрать систему, следуя такой инструкции:

• При полном отсутствии сигнала камеру нужно достать из места установки. Для этого понадобится демонтировать всю обшивку.
• В первую очередь разбирается панель, под которой находятся болты. С их помощью фиксируется основная часть слоя обшивки. Дальше под ней можно найти 4 гайки, соединяющие ручку багажника. Для крепления камеры используются саморезы. 2 самореза фиксируют саму камеру, а 2 — разъем подключения.

Устранение неисправностей

Если камера заднего вида автомобиля перестает работать, водитель может выбрать один из двух способов устранения проблемы:

• Обратиться за помощью к мастеру по ремонту авто.
• Отремонтировать устройство своими руками.

Второй вариант более востребован ввиду своей доступности и дешевизны.

Для восстановления аксессуара после мойки или езды в плохую погоду достаточно высушить его феном или другим методом. В большинстве случаев это решает проблему и система снова нормально работает.

Еще устройство может покрываться слоем грязи, которая плотно прилегает к нему и засыхает. Избавиться от загрязнения можно с помощью щетки.

Если во время диагностирования были обнаружены следы коррозии, их придется удалить. При этом нельзя разбирать устройство, не устранив такое явление.

В большинстве моделей камер установлено две прокладки. Одна находится на окуляре устройства, а другую устанавливают в месте стыка пластиковой и металлической частей. Если прокладки были повреждены в результате продолжительного и интенсивного использования, их нужно заменить.

Повторная сборка прибора осуществляется в обратном порядке. Места стыков обрабатываются герметиком.

Если после выполнения таких действий картинка на экране не появляется, а сигнал от прибора отсутствует, возможно случился сбой в программном обеспечении мультимедийной системы, которая принимает и обрабатывает данные от устройства. Перед тем как отправиться в автомастерскую, следует провести такие действия:

1. Попробуйте перезапустить мультимедийную систему. Это делается с помощью встроенной кнопки Reset, которая находится в нижней части экрана.
2. Дальше нужно включить функцию «RDS» в меню настроек.
3. По возможности следует осуществить обновление ПО или сбросить заводские установки в соответствующем пункте меню.

Особых сложностей в диагностике и ремонте системы заднего вида нет. Главное — найти причину сбоев и подобрать оптимальный вариант ремонта.

При отсутствии желания заниматься восстановлением своими руками или более сложных повреждениях лучше обратиться к специалисту. Сотрудник сервисного центра тщательно проверит прибор, расскажет о возможных способах ремонта или порекомендует установить новую камеру.

Ремонт камеры заднего вида автомобиля своими руками

Камера заднего вида значительно облегчает парковку нашего автомобиля. К сожалению, ввиду погодных условий и обилия реагентов камера очень часто перестает фукнционировать. Александр, СПб представил подробный отчет по восстановлению работоспособности штатной камеры заднего вида.

Как и у многих, в какой то момент перестала работать камера заднего вида.

Симптомы: не включается картинка с камеры, мигает зеленый диод на зеркале заднего вида при включении заднего хода.
Гарантия закончилась пару месяцев назад, а цена новой камеры не радует. Решил попробовать отремонтировать.

Ремонт камеры заднего вида автомобиля своими руками

Что бы достать камеру, необходимо: снять обшивку задней двери, всю, начиная с верхней небольшой планки (под ней саморезы, крепящие нижнюю большую часть обшивки.

Под обшивкой отвинчиваются четыре гайки — крепления хромированной ручки багажника, в ней камера.
Камера крепиться изнутри двумя саморезами, и еще двумя небольшими разъем камеры. Камеру несем домой на процедуры.

У меня она выглядела так, что я не верил в успех всей процедуры, поэтому даже фотографировать не стал. Металлическая часть корпуса камеры веся поросла белой коррозией, так что под ней даже форма корпуса с трудом понять можно. Как шубой накрыло. Благо все это счищается легко. Корпус скручен четырьмя микро саморезами, нужна отвертка крестовая с маленьким жалом, типа часовой. Но с ухватистой ручкой, чтобы сильно, но нежно и рывком за один раз сдернуть прикисшие саморезы. Внутри так же все поросло тем же белым налетом. Но платы и разъёмы целые. Чистим платы мягкой щеткой, сушим, покрываем платы лаком, отлично подходит женский лак для ногтей. В корпусе камеры используются две прокладки, одна оранжевая, круглая на окуляре камеры, к ней у меня претензий не возникло. А вот та что защищает стык пластиковой части камеры и силуминового корпуса — полное фуфло!

На фото четная, прямоугольная. Из-за нее камера и умирает. Ее больше не использую, посадил на клей-герметик. Купил по случаю — всепогодный, для яхт подходит, для машины то же сойдет. После сборки весь корпус так же этим герметиком покрыл. Собрал все обратно, подключил, все работает как и раньше.

Рекомендации:
Еще просверлил пару отверстий в пластиковой накладке в которой камера установлена (планка подсветки, кажется, называется), для стока воды, а то получается камера находится как в ванной с водой все время.

Отверстие на планке также можно сверлить после установки, чтобы не промахнуться с нижней точкой.
Корпус камеры лучше соединить бутилкаучуковым герметиком, силикон со временем начнет пропускать влагу.

Между планкой и линзой надо установить сантехнический сальник, чтобы вода не попадала с улицы. Можно купить комплект сальников и прокладок сантехнический и подобрать по диаметру.

Ремонт камеры заднего вида автомобиля своими руками

Камера заднего вида значительно облегчает парковку нашего автомобиля. К сожалению, ввиду погодных условий и обилия реагентов камера очень часто перестает фукнционировать. Александр, СПб представил подробный отчет по восстановлению работоспособности штатной камеры заднего вида.

Как и у многих, в какой то момент перестала работать камера заднего вида.

Симптомы: не включается картинка с камеры, мигает зеленый диод на зеркале заднего вида при включении заднего хода.

Гарантия закончилась пару месяцев назад, а цена новой камеры не радует. Решил попробовать отремонтировать.

Что бы достать камеру, необходимо: снять обшивку задней двери, всю, начиная с верхней небольшой планки (под ней саморезы, крепящие нижнюю большую часть обшивки.

Под обшивкой отвинчиваются четыре гайки — крепления хромированной ручки багажника, в ней камера.

Камера крепиться изнутри двумя саморезами, и еще двумя небольшими разъем камеры. Камеру несем домой на процедуры.

У меня она выглядела так, что я не верил в успех всей процедуры, поэтому даже фотографировать не стал. Металлическая часть корпуса камеры веся поросла белой коррозией, так что под ней даже форма корпуса с трудом понять можно. Как шубой накрыло. Благо все это счищается легко. Корпус скручен четырьмя микро саморезами, нужна отвертка крестовая с маленьким жалом, типа часовой. Но с ухватистой ручкой, чтобы сильно, но нежно и рывком за один раз сдернуть прикисшие саморезы. Внутри так же все поросло тем же белым налетом. Но платы и разъёмы целые. Чистим платы мягкой щеткой, сушим, покрываем платы лаком, отлично подходит женский лак для ногтей. В корпусе камеры используются две прокладки, одна оранжевая, круглая на окуляре камеры, к ней у меня претензий не возникло. А вот та что защищает стык пластиковой части камеры и силуминового корпуса — полное фуфло!

На фото четная, прямоугольная. Из-за нее камера и умирает. Ее больше не использую, посадил на клей-герметик. Купил по случаю — всепогодный, для яхт подходит, для машины то же сойдет. После сборки весь корпус так же этим герметиком покрыл. Собрал все обратно, подключил, все работает как и раньше.

Рекомендации:

Еще просверлил пару отверстий в пластиковой накладке в которой камера установлена (планка подсветки, кажется, называется), для стока воды, а то получается камера находится как в ванной с водой все время.

Отверстие на планке также можно сверлить после установки, чтобы не промахнуться с нижней точкой.

Корпус камеры лучше соединить бутилкаучуковым герметиком, силикон со временем начнет пропускать влагу.

Между планкой и линзой надо установить сантехнический сальник, чтобы вода не попадала с улицы. Можно купить комплект сальников и прокладок сантехнический и подобрать по диаметру.

Читайте также: ВАЗ-2106: ремонт своими руками

Камера заднего вида и печальный опыт ее разборки

• Цена: 14.79

• Перейти в магазин

Всем привет, дорогие друзья. Сегодня у нас на обзоре камера заднего вида. Этот обзор будет интересен как автолюбителям, так и рядовым пользователям. Одна лишь поправка — слабонервным прошу не смотреть. Забегая вперед, скажу, что камера работала исправно, пока я не решил посмотреть, что у нее внутри. Но обо всем по порядку… Если вы готовы и пристегнули ремни, добро пожаловать под кат

ВВЕДЕНИЕ

CCD — это (charge-coupled device) ПЗС — прибор с обратной зарядной связью. Этот тип матриц изначально считался более качественным, однако и более дорогим и энергозатратным. Если представить основной принцип работы матрицы CCD в двух словах, то они собрают всю картину в аналоговой версии, и только потом оцифровывают.

В отличие от CCD матриц, CMOS матрицы (complementary metal-oxide-semiconductor), КМОП — комплементарная логика на транзисторах металл-оксид-полупроводник, оцифровывают каждый пиксель на месте. CMOS матрицы были изначально менее энергопотребляющие и дешевыми, особенно в производстве больших размеров матриц, однако уступали CCD матрицам по качеству изображения

Отличие матриц CCD от CMOS

• CCD – матрица на кремниевой основе, действующая как прибор с зарядовой связью, CMOS – матрица на основе полевых транзисторов.
• Аналоговый сигнал в матрице CCD преобразуется за пределами светочувствительного сенсора, в матрице CMOS – непосредственно в пикселе.
• Качество изображения, получаемого от CCD, выше, чем от CMOS.
• CCD энергозатратнее.
• CMOS позволяет снимать видео и делать серийные фото.
• CMOS получила распространение в мобильной электронике

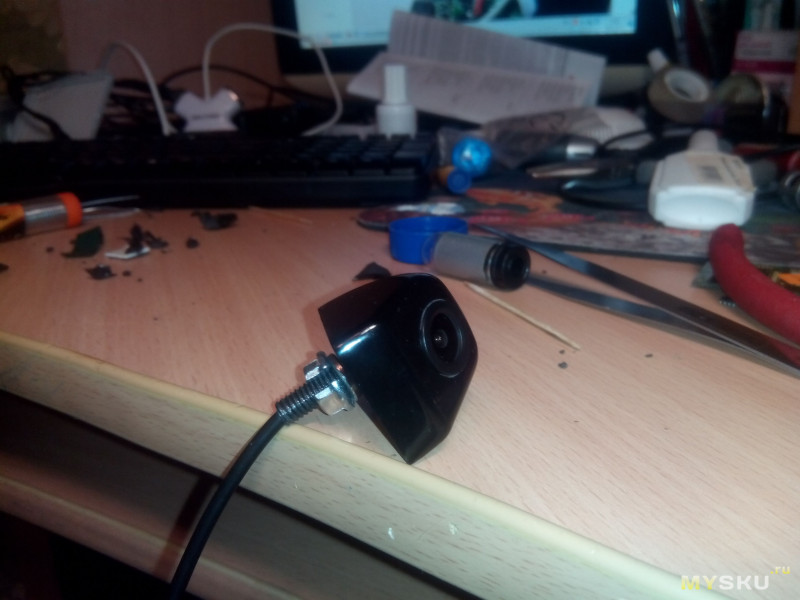

Цветная водонепроницаемая цифровая камера заднего вида отличается от многих своих «сородичей» прежде всего ценой. Предназначена для использования в любом типе автомобиля. Имеет достаточно обширный угол обзора в 170 градусов дает возможность быстрой и безопасной парковки. Камера имеет влагозащиту, что препятствует попаданию воды и выходу из строя электроники…

О КАМЕРЕ

По идее, дальше следует рассказать о разборке камеры заднего вида. Но, что-то я подозреваю, что вряд ли бы нашлись желающие разобрать ее. Но я решил отработать

пункт 18

по полным правилам и узнать, что же на самом деле разработчики поместили в миниатюрный корпус и…

сломал камеру

. О чем я кстати ни сколько не жалею. Зато мы увидим с вами все ее внутренности… Вот по этому я успел сделать всего один снимок камеры, когда она еще была жива…

РАЗБОРКА

В принципе, для этого мы сегодня здесь и собрались. Начинаем разборку камеры заднего вида.
ВНИМАНИЕ. Настоятельно не рекомендую повторять эти действия у себя дома. Такие камеры, тем более имеющие влагозащиту, собраны основательно и один раз. Пожалейте свой инструмент и зубы

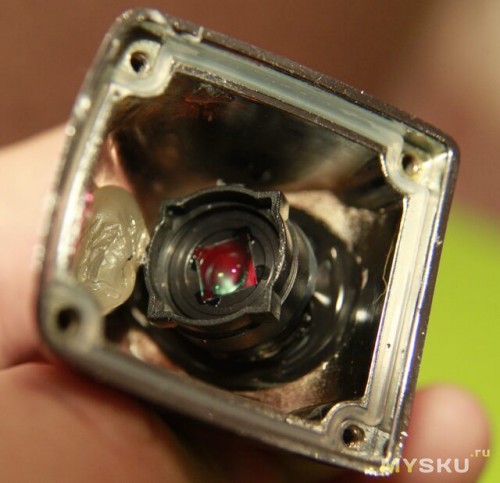

По часовой стрелке выкручиваем переднюю крышечку камеры заднего вида и вынимаем скобу крепления


На этой фотографии отчетливо видно что-то типа силиконового черного герметика, который основательно проник в резьбу и намертво приклеил линзу к корпусу

Нет бы тут остановиться. Ну нет же, продолжаем дальше. Выскабливаем герметик и зубами пытаемся открутить линзу. Не знаю с какой попытки, но у меня это получилось



Сама линза. Кстати, материал изготовления — стекло


Берем основную часть от камеры и видим матрицу камеры

Матрица типа CMOS

Больше тут ничего не увидишь. Будем делать подкоп с другой стороны, чтобы увидеть внутренности камеры. Снимаем заднюю крышку и видим, что все залито герметиком. Если быть точнее, то ощущение что это компаунд.



Выскабливаем всю это «шляпу». Уже видна плата…

… еще немного усилий и вынимаем плату из корпуса камеры

Тут мы видим матрицу поближе с одной стороны и плату с герметиком с другой


Чистим дальше, чтобы увидеть управляющие микросхемы:
Вот первая — энергонезавимая память atmel218 24c08N. Даташит можно посмотреть здесь

А тут мы видим кварцевый генератор, на котором указано 27 000 MHz

Кстати, следов флюса на плате я не обнаружил. Пайка аккуратная. Увидев внутренности данной камеры, можно скорее собирать ее. Вот только после этого она не заработала. Видно очень яростно отдирал герметик от платы)))

ВЫВОДЫ

В целом, впечатлениями от проделанного и качеством как камеры, так и изображением с нее, я остался очень доволен. Исполнение хорошее, картинка приемлемая для камер из этого ценового сегмента. Стоит учесть тот факт, что выводилась она не на 5 дюймовый или на 7 дюймовый экран, а на огромный телевизор. Ночью так же можно увидеть объекты. К несчастью я не знал, что надо было делать фото ночного изображения. Очень жалею об этом. Так же стоит отметить, что на рынке очень много камер такого типа. Цена варьируется от 7 долларов до 28. А вот что внутри, остается загадкой. Но я бы не рискнул в дальнейшем разбирать такого рода гаджеты)))

Плюсы

• Цена для камер данного типа
• Качественное исполнение
• Влагозащита
• Неплохое изображение на выходе

Минусы

• Ломается после разборки)))

На сегодня у меня все…

И как обычно, Нафаня передает всем привет и ждет от вас позитивных голосов

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Распиновка проводов камеры заднего вида авто

Видеокамера заднего вида — прекрасное решение для контроля движения авто реверсом, так как зеркала не позволяют полностью видеть что находится сзади автомобиля. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки (включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение).

Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это своими руками — придётся ехать к автоэлектрику. Но бОльшая часть водителей прекрасно справляется с такой задачей, особенно если внимательно прочитать данный мануал по подключению.

Обычно у камер для видеонаблюдения за ситуацией сзади авто, на плате по разъёму цвета чёрный — минус и масса, красный + питания, может быть и 3,3 вольта и 5 вольт, жёлтый — комплексный видео выход. Бывает ещё управление — белый или коричневый, но это в зависимости от производителя. Красный, чёрный и жёлтый обычно соблюдаются всеми производителями камер. Для проверки подключите её к телевизору через обычный «тюльпан» — должно показывать.

Распиновка камеры заднего вида на 3 провода

Распиновка камеры заднего вида на 4 провода

Распиновка камеры заднего вида на 5 проводов

Распиновка камеры заднего вида на 6 проводов

Здесь та-же кухня, что и на 3-х, 4-х, 5-ти проводных, просто отдельно выводятся массы на каждую линию. Распиновка проводов камеры:

1. Красный провод «+» на фонарь заднего хода.
2. Желтый провод «+» на тюльпан видео сигнала.
3. Остальные провода «-» на тюльпан видео сигнала.

Распиновка проводов камеры с подсветкой

Инфракрасная подсветка на камере заднего вида выводит изображение при достаточном освещении в цветном виде, а при недостаточном благодаря ИК-подсветки выводит изображение в черно-белом виде примерно на 5 метров. Так, что их наличие на камерах заднего вида актуально, в отличии регистраторов, где они носят рекламный характер «ночной съемки» без практического применения, что нельзя сказать про светодиодную подсветку на камерах заднего вида-лучше без них, чем с ними!

Подключение двух камер авто к монитору

Принцип работы такой, что при включении задней передачи подается напряжение на катушку, включается задняя камера, контакты питания передней камеры разомкнуты. При выключении задней камеры реле отключается и через контакт 87а плюс подается на кнопку. Включаем кнопку — работает передняя камера.

Установка парковочной задней камеры

Подключение камеры от заднего хода (классически). Камера подключается к проводке заднего хода: плюс к плюсу и минус к минусу. При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Камера заднего хода автоматически отключается при отключении заднего хода. Камера подключается с помощи шнура, который изначально имеется на разводке рядом с камерой или с помощи провода со штекером, для которого на разводке камеры имеется штекер.

Встречаются даже беспроводные камеры заднего вида (видеопередатчик и видеоприёмник с радиоканалом), тогда подключение будеь иметь вид как на схеме.

Способы монтажа камеры заднего вида:

• в гнездо подсветки номера или в ручку багажника или место для камеры — ущерба машине не наносится;
• камера в рамке номера — дырку для шнура не видна, так как она за рамкой;
• врезная камера — по принципу глазка, удобно среди датчиков парковки, в личинку замка или просто корпус;
• на штыре — минимальный ущерб, так как провод проходит через сам штырь, незаметна, установка штырем вверх;
• накладные — имеют определенный угол и минимальные размеры, часто имеют определенное положение для монтажа;
• на кронштейне — удобны тем, что можно производить монтаж практически во все места и менять угол наклона камеры и разворачивать изображение.

Обратите внимание, что все камеры обычно питаются от 5 вольт, в ней стоит стабилизатор напряжения и выдает на саму камеру 3.3 вольта, у кого-то этот стабилизатор выдерживает и подачу 12 вольт, но это редко, обычно он сгорает. На обычных китайских камерах питающихся от 12В от фонаря заднего хода стабилизатор на 5 вольт стоит запаянный в пластиковой развилки провода на питание и тюльпан, в самой камере также идет стабилизатор на 3.3 вольта.

Замена камеры заднего вида — инструкция

Как и любое другое электронное устройство, эти видеокамеры иногда сгорают (особенно если питание на них подаётся постоянно). Тогда действия по замене будут такими:

1. Снимаем камеру.

2. Отрезаем штатный жгут от камеры, ближе к камере. Он будет в экранирующей оплётке, оплётку подготовить к спаиванию с другой такой же оплёткой от новой камеры.

3. От новой камеры отходит шнур с разъёмом типа тюльпан. К нему присоединяется длиннющий шнур, который должен тянуться до самого экрана. Нам он весь не понадобится, так как до нашего экрана идёт штатная проводка, к которой мы подключаемся. Отрезаем разъём с небольшим куском от длиннющего провода и зачищаем. Там будет центральная жила внутри оплётки. Нам понадобится и то и другое.

4. Припаиваем провода отрезанного штатного жгута к новой камере:

• Жёлтый на штатном — к центральной жиле, разрезанного новой камеры.
• Оплётку от штатного к оплётке от разрезанного новой камеры
• Чёрный на штатном — к минусовому проводу на новой камере (обычно чёрный)
• Красный от новой камеры нужно присоединить к плюсовому проводу, питающему фонарь заднего хода (зелёный с белой полосой)

5. Включаем зажигание, ставим селектор АКПП в положение R. Если изображение есть — всё сделано правильно.

Если будете питать камеру от фонаря заднего хода, может быть рябь на экране при включении камеры — придется подключать от питающего плюса через реле. Отключение её обязательно, ведь если на видеокамеру постоянно подавать +12В (например от подсветки номерного знака), то рано или поздно сгорит её преобразователь напряжения.

Не забываем всё тщательно пропаивать и изолировать, желательно термоусадкой. Шнуры желательно отрезать с запасом, чтобы можно было в дальнейшем быстро заменить камеру, не разбирая обшивку. Перед тем как резать шнуры на штатной камере, нужно быть уверенным в её неработоспособности. Вопрос крепления новой камеры — чисто слесарный и решается без проблем. Камеру лучше брать инфракрасную — она лучше «видит» при плохом освещении.

Видео инструкция

Ремонт камеры заднего вида автомобиля своими руками

Камера заднего вида значительно облегчает парковку нашего автомобиля. К сожалению, ввиду погодных условий и обилия реагентов камера очень часто перестает фукнционировать. Александр, СПб представил подробный отчет по восстановлению работоспособности штатной камеры заднего вида.

Как и у многих, в какой то момент перестала работать камера заднего вида.

Симптомы: не включается картинка с камеры, мигает зеленый диод на зеркале заднего вида при включении заднего хода.

Гарантия закончилась пару месяцев назад, а цена новой камеры не радует. Решил попробовать отремонтировать.

Что бы достать камеру, необходимо: снять обшивку задней двери, всю, начиная с верхней небольшой планки (под ней саморезы, крепящие нижнюю большую часть обшивки.

Под обшивкой отвинчиваются четыре гайки — крепления хромированной ручки багажника, в ней камера.

Камера крепиться изнутри двумя саморезами, и еще двумя небольшими разъем камеры. Камеру несем домой на процедуры.

У меня она выглядела так, что я не верил в успех всей процедуры, поэтому даже фотографировать не стал. Металлическая часть корпуса камеры веся поросла белой коррозией, так что под ней даже форма корпуса с трудом понять можно. Как шубой накрыло. Благо все это счищается легко. Корпус скручен четырьмя микро саморезами, нужна отвертка крестовая с маленьким жалом, типа часовой. Но с ухватистой ручкой, чтобы сильно, но нежно и рывком за один раз сдернуть прикисшие саморезы. Внутри так же все поросло тем же белым налетом. Но платы и разъёмы целые. Чистим платы мягкой щеткой, сушим, покрываем платы лаком, отлично подходит женский лак для ногтей. В корпусе камеры используются две прокладки, одна оранжевая, круглая на окуляре камеры, к ней у меня претензий не возникло. А вот та что защищает стык пластиковой части камеры и силуминового корпуса — полное фуфло!

На фото четная, прямоугольная. Из-за нее камера и умирает. Ее больше не использую, посадил на клей-герметик. Купил по случаю — всепогодный, для яхт подходит, для машины то же сойдет. После сборки весь корпус так же этим герметиком покрыл. Собрал все обратно, подключил, все работает как и раньше.

Рекомендации:

Еще просверлил пару отверстий в пластиковой накладке в которой камера установлена (планка подсветки, кажется, называется), для стока воды, а то получается камера находится как в ванной с водой все время.

Отверстие на планке также можно сверлить после установки, чтобы не промахнуться с нижней точкой.

Корпус камеры лучше соединить бутилкаучуковым герметиком, силикон со временем начнет пропускать влагу.

Между планкой и линзой надо установить сантехнический сальник, чтобы вода не попадала с улицы. Можно купить комплект сальников и прокладок сантехнический и подобрать по диаметру.

Читайте также: ВАЗ-2106: ремонт своими руками

Источники:

http://autotuning.expert/parktronik/remont-kamery-zadnego-vida.html
http://rulikolesa.ru/remont-kamery-zadnego-vida-svoimi-rukami/
http://auto-gl.ru/remont-kamery-zadnego-vida-avtomobilya-svoimi-rukami/
http://mysku.ru/blog/china-stores/40314.html
http://2shemi.ru/raspinovka-provodov-kamery-zadnego-vida-avto/
http://auto-gl.ru/remont-kamery-zadnego-vida-avtomobilya-svoimi-rukami/

Разборка камеры заднегов вида

Дата: 27.11.2020 | Категория: Ремонт

Содержание:

• Демонтаж камеры заднего вида
• Разборка камеры заднего вида
• Ремонт камеры заднего вида своими руками
• Мутное, нечеткое или рябое изображение
• Зеркальное изображение

При эксплуатации камеры заднего вида нередко возникают различные неполадки, многие из которых можно устранить самостоятельно. Значительная часть подобных неисправностей связана со сбоями программного обеспечения. В этом случае достаточно произвести программный сброс либо самостоятельно отрегулировать настройки. Однако зачастую для устранения неисправностей потребуется разобрать саму видеокамеру. Сделать это несложно, главное выполнять все аккуратно и в правильной последовательности.

Демонтаж камеры заднего вида

Прежде чем демонтировать камеру заднего вида, необходимо убедиться, что неисправность не связана с отсутствием питания или перебитыми проводами. Для этого нам понадобится разобрать обшивку в месте подключения устройства. Проверяем наличие питания (+12 В), надёжного заземления и цельности проводки от монитора.

Если с проводами и питанием всё нормально, снимаем камеру. Сначала отключаем все соединительные провода, а потом откручиваем крепёжные винты. Нам может понадобиться не только разобрать обшивку, но и снять бампер или другие элементы конструкции — это зависит от того, как именно установлена и подключена видеокамера.

После того, как мы сняли камеру, можно приступить к её разборке. В следующем разделе мы рассмотрим, как разобрать камеру заднего вида в зависимости от её конструктивных особенностей.

Разборка камеры заднего вида

Сначала аккуратно очищаем камеру от грязи, окислов, ржавчины. Протираем стекло ветошью или салфетками.

Проще всего разобрать видеокамеру, если её задняя панель крепится на четырех винтах (реже — на двух). В этом случае мы выкручиваем винты, после чего снимаем крышку.

Здесь есть нюанс — часто просто снять заднюю панель не получается, поскольку она посажена на компаунд. Чтобы разобрать корпус, сначала нужно удалить лишний компаунд, срезая его ножом или скальпелем. Делать это следует очень аккуратно, чтобы не повредить радиодетали на плате, соединительные провода, шлейф и пр.

Иногда практически вся монтажная плата залита компаундом. Это предохраняет элементы от влаги и коррозии, но существенно затрудняет к ним доступ.

Неисправность может быть связана с плохим контактом соединительных проводов. В этом случае нам понадобиться почти полностью снять компаунд и после этого припаять провода на плату. То же самое необходимо сделать, если провода оторвались в процессе разборки.

Чтобы разобрать круглые в сечении камеры цилиндрического вида, обычно нужно их раскрутить. При этом они тоже могут сидеть на компаунде, поэтому открутить их бывает достаточно сложно.

Иногда винты и резьба вообще отсутствуют. Чтобы разобрать корпус, в таком случае потребуется аккуратно отделить крышку посредством ножа либо скальпеля. Делать это нужно особенно осторожно во избежание повреждения внутренностей устройства.

После снятия крышки следует отсоединить разъёмы или шлейф и вынуть из корпуса печатную плату. Стекло видеокамеры желательно протереть изнутри салфеткой.

После завершения ремонта камера собирается в обратной последовательности. Места стыков заполняются герметиком. Если винтов не было и корпус пришлось «вскрывать» скальпелем или ножом, то потребуется его заклеить либо посадить на надёжный и прочный компаунд.

Ремонт камеры заднего вида своими руками

Одна из наиболее частых неисправностей видеокамер заднего вида — попадание внутрь влаги. Нередко это можно отследить не только по симптомам, но также ввиду явной причины неполадки. Например, проблемы с изображением начались после посещения автомойки. В этом случае высока вероятность, что внутрь попала влага и нарушила тем самым работу электронной схемы.

Разобрав корпус, зачастую можно сразу увидеть влагу или следы окислений на плате. В таком случае модуль тщательно промывается чистым спиртом, а потом сушится. Окисления удаляются щеточкой или достаточно жесткой кисточкой из щетины (но не металлической).

После промывки платы нужно внимательно осмотреть все радиоэлементы и места пайки. Если какие-то детали повреждены (вздулись, сгорели), их следует заменить. Поврежденные или окисленные места пайки нужно аккуратно пропаять с использованием флюса. Все контакты и разъёмы тщательно почистить.

После чистки, промывки, просушки и пропайки платы желательно проверить камеру (если есть такая возможность). Убедившись в её работоспособности, можно покрыть плату слоем защитного лака. Это предотвратит устройство от повреждений в дальнейшем.

Собирая видеокамеру в обратной последовательности, места стыков необходимо покрыть герметиком, а при необходимости — прочным компаундом. Винты желательно заменить, а при отсутствии такой возможности — очистить от окислов и смазать.

Мутное, нечеткое или рябое изображение

Распространенная проблема с камерой заднего вида — нечеткое изображение. Зачастую эта неисправность также связана с попаданием внутрь влаги. Однако не следует сразу же ремонтировать устройство. Во многих случаях оказывается достаточным просто протереть стекло сверху. Если же это не помогло — тогда действительно нужно снимать и разбирать видеокамеру, как описано выше.

Зеркальное изображение

Ещё одна характерная неисправность — зеркальное изображение. Чаще всего эту проблему удается устранить программными методами. Существует также ряд моделей, в которых для включения/отключения зеркального вида картинки используются специальные переключатели (в т.

ч. одноразовые).

Если все эти способы не помогли, отключить зеркальное отображение можно непосредственно на плате камеры заднего вида. Для этого следует закоротить либо удалить определенный резистор. Сходным образом можно убрать разметку камеры.

Распиновка камеры заднего вида

Опубликовано 22.05.2020 | Обновлено в 29.03.2022 | Добавлено в Безопасность |

В этой статье рассматриваются различные по типу камеры заднего вида для автомобиля с распиновкой на 4 и 5 проводов, их особенности и самостоятельное подключение к монитору. Рассматриваются возможные варианты подключения и последствия этого.

Подробнее

Защита камеры заднего вида

Опубликовано 29.09.2020 | Обновлено в 29.09.2020 | Добавлено в Безопасность |

Как защитить камеру заднего вида от грязи, снега, льда? В нашем обзоре вы познакомитесь со всеми существующими сегодня технологиями защиты линзы от загрязнений. На основе советов экспертов вы сможете самостоятельно выбрать наиболее подходящий для вас способ.

Подробнее

автомобиля, своими руками, как разобрать, авто, диагностика, неисправности

Содержание

1. Причины поломок
2. Диагностика
3. Как разобрать
4. Устранение неисправностей

Выход из строя камеры заднего вида — плохая новость для водителя, который привык пользоваться таким аксессуаром при парковке автомобиля. Чтобы устранить поломку, необходимо найти причину и рассмотреть возможные варианты ремонта камеры заднего вида.

Причины поломок

Современному водителю тяжело обойтись без профессионального парковочного оборудования и сопутствующих аксессуаров. Перемещаясь по густонаселенному городу с высоким трафиком и множеством препятствий, важно обеспечивать высокую безопасность парковки. Для этого используются разные модели камер.

Иногда автомобилисты жалуются, что прибор перестает работать после мытья машины. Неприятность объясняется попаданием на него капель воды, которые подаются под высоким давлением. Под интенсивным воздействием камера может стать непригодной для использования или неэффективно выполнять свои функции. Аналогичные проблемы встречаются после продолжительной езды в дождливую или снежную погоду.

Если система перестает функционировать зимой, возможно она покрылась кромкой льда, инеем или снегом. При отсутствии следов таких явлений необходимо осмотреть разъем — в зимний период металлические части замерзают и даже деформируются. Если опасений нет, следующим этапом станет полная диагностика камеры. Ее можно выполнить самостоятельно или доверить проведение процедуры специалисту.

Причиной поломки часто становится повреждение соединительных проводов, идущих от бортового компьютера непосредственно к камере.

Если устройство передает сигнал с помощью беспроводных интерфейсов, проблема исключается. В таком случае понадобится оценить работоспособность элементов питания.

Реже камера вида работает со сбоями по причине производственного дефекта. Чтобы исключить его, необходимо тщательно проверять устройство еще на этапе выбора и покупки в магазине.

Диагностика

При выходе из строя автомобильной камеры не нужно отчаиваться. Чаще всего проблема является незначительной и ее можно устранить самостоятельно. Но перед этим нужно провести диагностику системы и найти причину отказа работать.

Первым делом нужно извлечь разъем и протереть его сухой тряпкой. Внутренняя часть просушивается феном или другими подобными приспособлениями. Затем разъем устанавливается обратно, после чего осуществляется проверка работоспособности системы. Если проблема не устранена, понадобится провести более глубокую диагностику.

Следующий этап подразумевает использование мультиметра. На приборе выставляется параметр «Сопротивление», после чего его подключают непосредственно к разъему. В случае если сопротивление находится на уровне единицы, высока вероятность того, что камера была выведена из строя и ее нужно заменить.

При появлении дефектов на картинке или потере качества отображения необходимо убедиться в том, нет ли следов воды на камере. Диагностику проводят после разборки бампера и демонтажа системы.

Как разобрать

Чтобы найти причину сбоев в функциональности парковочного оборудования, необходимо разобрать камеру вида. Пошаговые инструкции по разборке помогут решить задачу без каких-либо трудностей. На этапе диагностики следует проконсультироваться у человека, который уже демонтировал или разбирал камеру.

Перед началом ремонта нужно разобрать систему, следуя такой инструкции:

• При полном отсутствии сигнала камеру нужно достать из места установки. Для этого понадобится демонтировать всю обшивку.
• В первую очередь разбирается панель, под которой находятся болты. С их помощью фиксируется основная часть слоя обшивки. Дальше под ней можно найти 4 гайки, соединяющие ручку багажника. Для крепления камеры используются саморезы. 2 самореза фиксируют саму камеру, а 2 — разъем подключения.

Устранение неисправностей

Если камера заднего вида автомобиля перестает работать, водитель может выбрать один из двух способов устранения проблемы:

• Обратиться за помощью к мастеру по ремонту авто.
• Отремонтировать устройство своими руками.

Второй вариант более востребован ввиду своей доступности и дешевизны.

Для восстановления аксессуара после мойки или езды в плохую погоду достаточно высушить его феном или другим методом. В большинстве случаев это решает проблему и система снова нормально работает.

Еще устройство может покрываться слоем грязи, которая плотно прилегает к нему и засыхает. Избавиться от загрязнения можно с помощью щетки.

Если во время диагностирования были обнаружены следы коррозии, их придется удалить. При этом нельзя разбирать устройство, не устранив такое явление.

В большинстве моделей камер установлено две прокладки. Одна находится на окуляре устройства, а другую устанавливают в месте стыка пластиковой и металлической частей. Если прокладки были повреждены в результате продолжительного и интенсивного использования, их нужно заменить.

Повторная сборка прибора осуществляется в обратном порядке. Места стыков обрабатываются герметиком.

Если после выполнения таких действий картинка на экране не появляется, а сигнал от прибора отсутствует, возможно случился сбой в программном обеспечении мультимедийной системы, которая принимает и обрабатывает данные от устройства. Перед тем как отправиться в автомастерскую, следует провести такие действия:

1. Попробуйте перезапустить мультимедийную систему. Это делается с помощью встроенной кнопки Reset, которая находится в нижней части экрана.
2. Дальше нужно включить функцию «RDS» в меню настроек.
3. По возможности следует осуществить обновление ПО или сбросить заводские установки в соответствующем пункте меню.

Особых сложностей в диагностике и ремонте системы заднего вида нет. Главное — найти причину сбоев и подобрать оптимальный вариант ремонта.

При отсутствии желания заниматься восстановлением своими руками или более сложных повреждениях лучше обратиться к специалисту. Сотрудник сервисного центра тщательно проверит прибор, расскажет о возможных способах ремонта или порекомендует установить новую камеру.

• Как разблокировать магнитолу на Лада Ларгус
• Подключение магнитолы Ниссан Х Трейл
• Ретро магнитола
• Ремонт парктроника

​Как настроить и использовать камеру заднего вида для вождения

Примечание перед публикацией: непрерывный поток видео, показывающий заднюю часть вашего автомобиля, может серьезно отвлекать от вождения, и важно убедиться, что любой Настройка резервной камеры используется только безопасным образом.

Имейте в виду, что то, что находится впереди вашего автомобиля, вероятно, важнее, чем то, что находится сзади. Вы также должны обязательно соблюдать любые местные и федеральные законы, которые могут быть у вас в отношении движущихся экранов спереди. Убедитесь, что вы соблюдаете местное законодательство в отношении экранов, видимых водителю.

Использование камеры заднего вида для резервного копирования вашего автомобиля полезно, но многие люди задаются вопросом, есть ли способ держать камеру включенной все время, независимо от того, едете ли вы задним ходом или нет. Короткий ответ: да, это вполне возможно, хотя для этого, вероятно, потребуется некоторая самостоятельная работа, так как вам, вероятно, потребуется подключить камеру к цепи ходовых огней.

Теперь вы можете избежать некоторых безумных вещей, которые мы видели в Интернете, если у вас будет правильная система.

---



Итак, как вы это сделаете? Не волнуйтесь, мы вас прикроем.

1. Инструменты для сборки
2. Получение правильной камеры
3. Понимание вашего автомобиля
4. Снимите внутреннюю панель багажника
5. Снимите номерной знак
6. Проходные и соединительные провода
7. Установка монитора
8. Проверка

Теперь есть несколько надежных способов взлома вашей внутренней навигационной системы:

Иногда это может сработать. А также некоторые методы, которые могут принести вам премию Дарвина.

Но мы предлагаем вам приобрести правильные инструменты.

Для этого вам понадобятся две вещи. В большинстве случаев вам нужна система, независимая от какой-либо OEM-конфигурации. Несмотря на то, что есть способы взломать заводские навигационные системы, мы не рекомендуем это делать и предлагаем вместо этого положиться на правильную систему .

Во-первых, вам понадобится камера заднего вида, питание которой не зависит от фонарей заднего хода. Чрезвычайно распространенной конфигурацией проводки является использование фонаря заднего хода. Вы не можете использовать камеру заднего вида во время движения, если она работает только тогда, когда вы едете задним ходом.

Во-вторых, вам понадобится система, которая также питается независимо от фонарей заднего хода. Опять же, иногда встречается в пространстве DIY даже в передней части салона, и этот монитор, скорее всего, должен быть послепродажным.

Теперь мы рассмотрим основные моменты, но для лучшего понимания того, как настроить камеру заднего вида, прочитайте наше руководство по установке камеры заднего вида.



Шаг 1. Сборка инструментов

Для начала вам потребуются правильные инструменты для работы. Если вы планируете установить постоянно работающую резервную камеру в своем автомобиле, скорее всего, у вас есть какие-то инструменты. Но вот несколько вещей, которые вам, вероятно, понадобятся:

• Ручная дрель со сверлами для сверления металла (предпочтительнее быстрорежущие сверла с покрытием из оксида титана)
• Набор звездочек
• Набор гаечных ключей или разводной ключ
• Защитные очки
• Фонарики
• Стандартный инструмент для зачистки/обжима проводов
• Набор головок Torx
• Универсальный нож
• Набор головок или гаечных ключей
• Несколько люверсов для установки камеры



Шаг 2.

Подбор камеры

Стоимость установки резервной камеры часто полностью зависит от вас! Стоимость самих устройств может варьироваться от:

• <100 долл. США за базовую резервную камеру. Всегда есть более дешевые варианты, но они, как правило, имеют более слабые кабели и меньшую устойчивость к атмосферным воздействиям, чем наши продукты.
• 100–200 долларов США за универсальную резервную камеру в стиле номерного знака или резервную камеру для смартфона с поддержкой Wi-Fi. Это стандартные резервные камеры рабочей лошадки, которые выполнят свою работу.
• В зависимости от того, что вам нужно, у нас также есть большой выбор высококачественных универсальных камер заднего вида



Шаг 3. Знакомство с автомобилем

Во многих случаях, если в вашем автомобиле уже установлена ​​камера заднего вида, маловероятно, что вашу камеру можно будет переназначить для обеспечения непрерывного видеопотока. Мы не собираемся полностью исключать эту возможность, но OEM-системы часто трудно модифицировать, чтобы превзойти их существующие функциональные возможности, поэтому мы оставляем этот компонент на ваше усмотрение.

Проводка вашего автомобиля для непрерывной трансляции видео на монитор на самом деле не сильно отличается от установки камеры заднего вида, но есть несколько отличий и вещей, на которые следует обратить внимание. Рекомендуется ознакомиться со схемой электропроводки для вашего конкретного автомобиля. Часто резервные камеры поставляются с одной, которая помогает вам, но только если вы приобрели ее для своей конкретной марки и модели. У нас они есть, так что это может стать отличным шагом, который облегчит вашу жизнь.

Еще одна вещь, о которой следует помнить, прежде чем начать, заключается в том, что постоянно работающая видеокамера будет потреблять больше энергии, чем традиционная резервная камера, и, поскольку вы будете подключать ее к своим ходовым огням, это может разрядить аккумулятор вашего автомобиля больше, чем ожидалось. . Разговор с механиком перед тем, как начать работу, может быть полезным шагом, чтобы убедиться, что электрическая система вашего автомобиля соответствует поставленной задаче.

Ниже приведена наиболее вероятная конфигурация, которую вам нужно будет использовать:



Время делать своими руками!

Для целей этого примера мы предполагаем, что вы приобрели комплект зеркал заднего вида или зеркало, которое вы можете установить поверх приборной панели или на лобовое стекло. У обоих есть свои преимущества и недостатки, поэтому мы не будем отстаивать ни то, ни другое. Тем не менее, мы рекомендуем, если вы купили комплект, использовать монитор, который идет в комплекте, так как это значительно упростит задачу.

Далее вы должны спросить: достаточно ли длины прилагаемых кабелей для моей машины? Лучше иметь слишком много, чем слишком мало, потому что вы всегда можете обрезать его или закрепить дополнительный провод. Со слишком маленьким проводом вам может не повезти прямо посреди проекта.

Сделайте грубый замер от места, где вы собираетесь разместить камеру, до багажника/номерного знака. Это будет примерно соответствовать тому, что вам нужно, и убедитесь, что у вас есть несколько дополнительных футов на всякий случай. Все это говорит о том, что выбранный вами комплект действительно подходит для вашего автомобиля, грузовика или внедорожника. Несмотря на то, что мы включаем в наши комплекты множество высококачественных проводов, вы, как правило, можете определить низкокачественный комплект резервной камеры по тому, сколько усилий было уделено качеству соединительных проводов.

Прежде чем приступить к работе, вам следует прочитать и перечитать инструкции. Установка камеры должна быть безболезненной, если вы знаете, что делаете, и ознакомились с процессом.

Ваша камера, скорее всего, будет установлена ​​прямо над номерным знаком или над ним. Мы начнем оттуда. Вот что нужно сделать:



Шаг 4. Снимите внутреннюю панель багажника

Скорее всего, это твердый пластик или резина, и вы должны быть в состоянии использовать инструмент, например плоскую отвертку, чтобы поддеть ее. Это ничего не сломает и позволит вам хорошо рассмотреть все необходимые кабели. Большинство вещей можно исправить — если вы ломаете пластик, вы становитесь слишком агрессивным в процессе установки.



Шаг 5. Снимите номерной знак

Убедившись, что вы не собираетесь перерезать существующие кабели, просверлите отверстие с внешней стороны багажника, которое будет достаточно большим, чтобы пропустить необходимые кабели. Вы добавите свой номерной знак позже, но рекомендуется убедиться, что если вы собираетесь устанавливать камеру поверх номерного знака, вы не будете блокировать свой номерной знак.

Вставьте одну из ранее купленных резиновых прокладок. Теперь вы готовы приступить к работе и подключению проводов.



Шаг 6. Прокладка и подключение проводов

Здесь мы начинаем выяснять, как питать нашу только что установленную камеру. Пойдем!

Протяните камеру и кабель питания через отверстие в салоне автомобиля.

Найдите проводку ходовых огней для вашего автомобиля. Это сложный шаг, и вы должны быть уверены, что делаете свою работу хорошо. Вот как подключить камеру заднего вида к постоянному источнику питания, который питает ходовые огни вашего автомобиля. Обязательно дважды проверьте руководство пользователя, чтобы убедиться, что вы нашли правильный. Как мы уже говорили ранее, перед установкой также рекомендуется дважды проверить, может ли электрическая система вашего автомобиля справиться с новым энергопотреблением.

Зачистите положительный и отрицательный провода на кабеле ходовых огней (перед этим убедитесь, что автомобиль выключен). С помощью небольшой отвертки отделите несколько жил зачищенного провода и подключите к ним кабель питания камеры заднего вида. Обычно вы можете сделать это, соединив провода вместе. Убедитесь, что плюс соединен с плюсом, а минус с минусом. Как только вы это сделаете, покройте все изолентой.

Подсоедините кабель RCA к кабелю камеры и проложите его весь от багажника до блока предохранителей в передней части автомобиля. Обычно он находится в нижней левой части рулевого колеса. Вы можете спрятать кабель под потолочными панелями вашего автомобиля, если хотите отклеить их, или, если вас не волнует эстетика, просто прикрепите его к потолку вашего автомобиля.



Шаг 7. Установка монитора

Следующим шагом является установка монитора. Это может быть тот, который крепится к зеркалу заднего вида, или тот, который крепится к приборной панели. В любом случае лучше всего следовать инструкциям по установке, прилагаемым к устройству. Если ничего не помогает, это руководство по установке резервной камеры может быть очень полезным.

Подсоедините кабель RCA к выходу RCA на мониторе. Вам также может понадобиться подключить триггерный провод к монитору или даже подключить его к тому же источнику, что и резервная камера. (Опять же модели будут различаться.)

Если монитор требует этого, вам, вероятно, потребуется установить предохранитель, который позволит вам подключить оголенный провод вашего монитора к блоку предохранителей. См. Руководство по ссылке выше для получения хороших инструкций о том, как это сделать.



Шаг. 8 Тестирование

Если все прошло хорошо, вы сможете включить монитор для камеры заднего вида и просмотреть поток видео с подробным описанием задней части вашего автомобиля. Поздравляем, вы, по сути, создали резервную камеру, которую можно использовать во время вождения. Как использовать камеру заднего вида во время вождения? Что ж, мы предлагаем использовать его только в том случае, если вы входите в среду, где этот вид сзади будет необходим, и выключать камеру, когда она не используется, чтобы снизить общий износ батареи в течение более длительного периода. времени. Вообще говоря, такие системы лучше всего подходят для частной собственности и ферм, где ценность безопасности непрерывного кормления перевешивает опасность потенциального отвлечения внимания.

Если у вас возникнут какие-либо проблемы, вы можете обратиться к некоторым из наших основных руководств по поддержке, таких как:



• Устранение неполадок с резервной камерой, которая не работает

• Устранение неполадок с размытой камерой заднего вида

• Устранение неполадок с запотевшей камерой заднего вида





Если у вас возникли проблемы, еще раз проверьте руководство и помните, что большинство проблем в таких условиях возникает из-за плохих сращиваний проводов, а не из-за плохого соединения неиспользуемых силовых кабелей.

Теперь, если вы хотите начать это путешествие, просмотрите наш ассортимент камер, чтобы выбрать то, что лучше всего подойдет для вашего автомобиля, и свяжитесь с нами, если у вас возникнут вопросы.

Поделиться:

Похожие сообщения

Советы и рекомендации по добавлению камеры заднего вида в старый автомобиль

Скорее всего, если вы читаете это, у вас есть старая машина, которую вы любите, и вы не планируете о замене в ближайшее время. Однако в то же время вам нужны современные функции, которые предоставляет резервная камера. К счастью для вас, вам не нужно покупать новую машину, вы можете просто установить камеру заднего вида на существующую машину.

Продолжайте читать советы и рекомендации по установке камеры заднего вида в старый автомобиль или начните просматривать наш магазин , чтобы найти подходящую камеру заднего вида для вас.

Если у вас старый автомобиль, вы, вероятно, задаетесь вопросом: можно ли подключить камеру заднего вида к головному устройству автомобиля? Если вам нужно установить камеру в голову вашего автомобиля, это вполне возможно, особенно если вы найдете и добавите один из наших комплектов. Вы можете просмотреть различные модели здесь.

Стоит ли устанавливать камеру заднего вида?

Взгляните на некоторые статистические данные:

• Системы предупреждения о лобовом столкновении могут снизить риск аварии на 27%, по данным Страхового института безопасности дорожного движения.
• Согласно государственной статистике, ежегодно в авариях с задним ходом гибнет около 250 человек, многие из них дети.
• По данным Страхового института безопасности дорожного движения, аварии с задним ходом ежегодно приводят к гибели около 300 человек и 18 000 травмам.

Судя по статистике безопасности, камера заднего вида стоит того, чтобы сделать дорогу более безопасной для всех.

Шаг 1. Выберите правильную камеру

Первое, что вам нужно сделать, это убедиться, что вы приобрели камеру правильного типа. Камеры бокового обзора будут немного отличаться от камер заднего вида, но в целом принципы те же.

Camera Source предлагает огромный выбор высококачественных автомобильных камер и аксессуаров (заднего, переднего и бокового обзора, Bluetooth, для тяжелых условий эксплуатации и т. д.!) всех популярных производителей:

• Камеры заднего вида Ford
• Камеры заднего вида GM
• Камеры заднего вида Dodge
• Камеры заднего вида Toyota

Если вы не можете найти камеру, предназначенную для вашего конкретного автомобиля, это еще не конец пути. У нас есть универсальные камеры, которые будут хорошо работать на многих транспортных средствах, вам просто нужно найти подходящую для вашего автомобиля. Убедитесь, что вы определили, где будет точка крепления.

Лучшие камеры заднего вида на вторичном рынке

В зависимости от того, что вы ищете, существует множество очень эффективных вариантов послепродажного обслуживания. Важным фактором, который следует учитывать, является то, как вы хотите установить камеру, поскольку доступно несколько вариантов установки камеры.

Варианты монтажа резервной камеры

• Камеры для поверхностного монтажа . Как следует из названия, камеры для поверхностного монтажа можно устанавливать на любой внешней поверхности. Большинство этих камер устанавливаются высоко на задней части жилых домов, что позволяет максимально увеличить глубину обзора. Эти типы камер работают лучше, если вы ищете беспроводную резервную камеру для 5th Wheel RV.
• Камеры для скрытого монтажа — Камеры для скрытого монтажа имеют ограниченную рамку, поэтому их не видно из автомобиля. Однако для эффективной установки этих камер часто требуется немного больше работы.
• Лицензионные камеры — Номерные знаки — идеальное место для установки камеры заднего вида, так как они имеют готовые отверстия для установки. В вашем номерном знаке уже есть отверстие, поэтому вам не нужно модифицировать свой автомобиль, сверля новое для этой камеры. Если вы выберете эту опцию, ваша резервная камера будет находиться близко к дороге, что может время от времени требовать очистки объектива. Это также может быть отличным местом для беспроводной камеры заднего вида.
• Камеры заднего вида с универсальными экранами — Обычно монитор камеры заднего вида монтируется на консоли или в голове автомобиля для удобства просмотра, и часто это более простой способ установки. Некоторые мониторы могут быть установлены практически в любом месте автомобиля в соответствии с вашими предпочтениями.
• Резервные камеры с зеркальными экранами — Замена зеркала заднего вида на установку резервной камеры является более роскошным выбором, но может выглядеть очень красиво и повысить общую простоту использования.

Проводные и беспроводные камеры заднего вида для старых автомобилей

Проводные камеры заднего вида включают один длинный кабель, который проходит от задней части камеры до видеоэкрана или монитора внутри автомобиля. Длина этого кабеля должна быть не меньше расстояния между креплением камеры и приборной панелью, но поскольку соединение является постоянным и физическим, это обеспечивает более надежную передачу видео, чем беспроводные варианты.

Плюсы системы проводных резервных камер

1. Надежнее. В отличие от беспроводных камер, вам не нужно беспокоиться о помехах сигнала или мощности вашего соединения. Ваша резервная камера постоянно подключена к экрану монитора, а это значит, что вы всегда будете получать четкое и четкое изображение.
2. Лучшее качество изображения. Поскольку проводная камера имеет прямое подключение к экрану автомобиля, качество изображения будет значительно лучше, чем у камеры с беспроводным подключением. Проводка может обрабатывать больше данных и может получать изображение быстрее, чем беспроводная камера, что приводит к сфокусированному и четкому изображению. Вы будете точно видеть, что происходит позади вас для максимальной безопасности.
3. Душевное спокойствие. Независимо от того, какая погода за окном, вы всегда можете рассчитывать на четкий сигнал и бесперебойное видео.
4. Дополнительные параметры. Проводные системы резервных камер существуют уже некоторое время. Несмотря на то, что они навязчивы, большинство магазинов знакомы с ними, и многие из них могут быть интегрированы непосредственно в существующие системы вашего грузовика!

Минусы системы проводной камеры заднего вида

1. Более сложная установка — автомобиль, где монитор будет крепиться у приборной панели. Вы, безусловно, можете попытаться решить эту задачу самостоятельно, так как камера поставляется с подробными инструкциями по установке, но процесс установки может оказаться непосильным для некоторых потребителей. Для водителей, которые не умеют работать или не любят проекты «сделай сам», может быть лучше нанять профессионала.
2. Более высокая стоимость — Поскольку качество выше, проводные камеры заднего вида обычно дороже, чем их беспроводные аналоги. Более высокая стоимость относится не только к системе камер и самой проводке, но также переносится на стоимость установки, если вы решите пойти по этому пути.

Плюсы систем беспроводной камеры заднего вида

1. Простота установки — Установка беспроводной камеры заднего вида не может быть проще. Установка занимает около 5 минут и может быть выполнена любым, даже водителем, не разбирающимся в технологиях. Люди, которые водят более длинные транспортные средства, такие как грузовики или внедорожники, часто предпочитают беспроводные камеры из-за простоты установки беспроводной системы по сравнению с тем, насколько сложной может быть установка проводов на более длинном транспортном средстве или настройке. Но опять же, сложность действительно сводится к тому, насколько вы практичны.
2. Более доступный — Беспроводная система почти всегда будет стоить дешевле, чем проводная. Для беспроводных камер требуется меньше оборудования (отсутствие проводов), что помогает снизить их стоимость.
3. Технологически продвинутый — Беспроводная система является более «высокотехнологичной», чем проводная. Если вы предпочитаете технологически продвинутый гаджет для своего автомобиля, используйте беспроводную связь. Некоторые беспроводные камеры заднего вида можно даже интегрировать в навигационную систему.

Минусы беспроводных камер заднего вида

1. Не пуленепробиваемое соединение — Многие беспроводные камеры заднего вида используют аналоговый сигнал, который подвержен статическим помехам или пропаданию сигнала. Представьте, например, радионяню. Иногда возникают помехи, которые приводят к ухудшению изображения. Некоторые беспроводные камеры заднего вида предлагают цифровой сигнал, который более надежен, но время от времени все еще подвержен проблемам. Для большинства людей это не является решающим фактором, но для тех, кто заботится о надежности, подойдет проводная система.
2. Низкое качество изображения —   Когда резервная камера отправляет данные изображения на монитор по беспроводной сети, всегда возможны помехи, задержки или потеря общего качества изображения в зависимости от уровня сигнала. В некоторые дни изображение будет казаться довольно четким, но в другие дни вы можете увидеть нечеткое или пикселизированное изображение. Вы по-прежнему сможете получить общее представление о том, что находится позади вас, но если вы находитесь в ограниченном пространстве, вам может понадобиться немного больше деталей или ясности в изображении. Погода также может играть большую роль, опять же, в разгар снежной бури о качестве изображения можно и не думать.

Шаг 2. Подберите нужные инструменты

Что касается инструментов, вы должны убедиться, что у вас есть все необходимое, так как отсутствие необходимых инструментов будет невероятно неприятно, когда вы делаете что-то деликатное или вскрыл проводку вашего автомобиля.

Ваша резервная камера, скорее всего, будет поставляться с необходимыми кабелями (обычно RCA-кабели для камеры и монитора с разъемами для видео, кабели питания, провода заземления и, возможно, триггерный провод). Если нет, вам, вероятно, придется их купить, и большинство из них можно найти в хозяйственном или аудио/видео магазине. Наконец, полезно иметь под рукой обжимной инструмент или инструмент для зачистки проводов.

Каждый набор для автомобиля и камеры немного отличается, но в целом вы должны быть застрахованы, если у вас под рукой есть следующие инструменты:

• Ручная дрель со сверлами для сверления металла (предпочтительнее быстрорежущие сверла с покрытием из оксида титана) )
• Набор звездочек
• Набор ключей
• Защитные очки
• Фонари
• Стандартный инструмент для зачистки/обжима проводов
• Набор головок Torx
• Нож-бритва
• Набор головок или гаечных ключей
• Инструмент для снятия обшивки или небольшой пластиковый шпатель
• Паяльник и припой (дополнительно)
• Термоусадочная трубка (дополнительно)

Наконец, если в ваш комплект не входит монитор, вам необходимо приобрести монитор, но это поможет определить следующий шаг, прежде чем делать это.

Шаг 3: Подготовьте место для установки

Камера заднего вида, скорее всего, будет установлена ​​прямо над номерным знаком или на нем.

1. Снимите внутреннюю панель багажника. Скорее всего, это твердый пластик или резина, и вы сможете использовать такой инструмент, как отвертка с плоской головкой, чтобы поддеть его. Это ничего не сломает и позволит вам хорошо рассмотреть все необходимые кабели. Большинство вещей можно исправить, если вы ломаете пластик, вы становитесь слишком агрессивным во время установки.
2. Снимите номерной знак.
3. Убедившись, что вы не собираетесь перерезать существующие кабели, просверлите отверстие с внешней стороны багажника, которое будет достаточно большим, чтобы пропустить через него необходимые кабели. Вы добавите свой номерной знак позже, но рекомендуется убедиться, что если вы собираетесь устанавливать камеру поверх номерного знака, вы не будете блокировать свой номерной знак.
4. Вставьте ранее купленную резиновую втулку. Теперь вы готовы приступить к работе и подключению проводов.

Шаг 4. Прокладка и подключение проводов

Здесь мы начинаем выяснять, как подключить резервную камеру.

1. Пропустите камеру и кабель питания через отверстие в салон автомобиля.
2. Найдите провода фонарей заднего хода вашего автомобиля. Это сложный шаг, и вы должны быть уверены, что делаете свою работу хорошо. Вот как подключить камеру заднего вида к фонарю заднего хода. Обязательно дважды проверьте руководство пользователя, чтобы убедиться, что вы нашли правильный.
3. Зачистите положительный и отрицательный провода фонарей заднего хода (перед этим убедитесь, что автомобиль выключен). С помощью небольшой отвертки отделите несколько жил зачищенного провода и подключите к ним кабель питания камеры заднего вида. Обычно вы можете сделать это, соединив провода вместе. Убедитесь, что плюс соединен с плюсом, а минус с минусом. Как только вы это сделаете, покройте все изолентой.
4. Подсоедините кабель RCA к кабелю камеры и проложите его весь от багажника до блока предохранителей в передней части автомобиля. Обычно он находится в нижней левой части рулевого колеса. Вы можете спрятать кабель под потолочными панелями вашего автомобиля, если хотите отклеить их, или, если вас не волнует эстетика, просто прикрепите его к потолку вашего автомобиля.

Шаг 5. Установка монитора

Следующим шагом является установка монитора. Это может быть тот, который крепится к зеркалу заднего вида, или тот, который крепится к приборной панели. В любом случае лучше всего следовать инструкциям по установке, прилагаемым к устройству. Если вам нужна техническая поддержка, Camera Source поможет вам, и вы также можете обратиться к нашему руководству по установке резервной камеры для получения дополнительных советов.

1. Подсоедините кабель RCA к выходу RCA на мониторе. Вам также может понадобиться подключить триггерный провод к монитору или даже подключить его к тому же источнику, что и резервная камера. (Опять же модели будут различаться.)
2. Если монитор требует этого, вам, вероятно, потребуется установить предохранитель, который позволит вам подключить оголенную проводку вашего монитора к блоку предохранителей. См. Руководство по ссылке выше для получения хороших инструкций о том, как это сделать.

Шаг 6. Установите камеру

Будьте в восторге, потому что мы на финишной прямой. Все, что вам нужно сделать сейчас, это установить саму камеру на заднюю часть вашего номерного знака или багажника, подключить RCA и провода питания к монитору, и вы должны быть готовы к работе!

Модернизация старой машины новым оборудованием, скорее всего, вызовет несколько вопросов. Ниже приведены некоторые из наиболее распространенных вопросов, которые возникают у людей при установке камеры заднего вида в свой автомобиль.

1. Сколько стоит установка камеры заднего вида?

В зависимости от типа камеры вы можете ожидать, что новая камера будет стоить от 200 до 400 долларов, при этом более дорогими будут те, которые включены в зеркало заднего вида. У нас есть полный набор высококачественных камер заднего вида, а также другие аксессуары, которые сделают ваше вождение еще более приятным.

Совет для профессионалов: не забудьте учесть стоимость инструментов при замене.

2. Что лучше: парктроник или камера заднего вида?

Мы бы сказали, что резервная камера, вероятно, лучший выбор, потому что при правильной установке она выполняет все функции датчика парковки и обеспечивает обзор в реальном времени. Однако наличие и того, и другого значительно повышает осведомленность водителя и может помочь снизить количество несчастных случаев и травм.

3. Как обеспечить постоянную работу беспроводной камеры заднего вида?

Есть несколько способов сделать это, хотя многие из них требуют поддержки самой конструкции камеры. По сути, вы подключаете камеру, чтобы она работала независимо от постоянно включенных стоп-сигналов, или подключаете переключатель для ручного управления.

4. Поможет ли камера заднего вида устранить слепые зоны?

Камеры заднего вида предназначены для устранения слепых зон при движении автомобиля задним ходом. Когда дело доходит до вождения по дороге, в некоторых случаях абсолютно, особенно если вы держите его включенным во время движения.

5. Могу ли я хранить видео с резервной камеры в моей библиотеке фотографий iCloud?

Зависит от того, есть ли в камере функция записи. У многих есть опции для передачи данных, и вы можете создавать ярлыки для загрузки отснятого материала на свой телефон.

6. Будет ли моя камера заднего вида работать с Android Auto?

Ответ на этот вопрос будет зависеть от модели автомобиля и экземпляра Android Auto, который вы используете.

7. Не можете найти нужный автомобиль?

Все в порядке! Во многих случаях аналогичная модель или универсальная модель хорошо подходят для автомобиля, у которого нет конкретного OEM-производителя.

8. Сколько стоит поставить сенсорный экран в машину?

Мониторы с сенсорным экраном стоят от 200 до 500 долларов, в зависимости от желаемого качества.

9. Есть ли камеры заднего вида с ночным видением?

Некоторые камеры имеют функцию ночного видения, но мы предпочитаем камеры с подсветкой, так как они более доступны по цене и часто дают лучший обзор того, что нужно видеть транспортному средству.

Когда дело доходит до резервных камер, Camera Source всегда на вашей стороне. Вы можете узнать больше о наших камерах заднего вида, просмотрев наш интернет-магазин или ознакомившись с нашими полезными руководствами и ресурсами в нашем блоге.

Share:

Похожие сообщения

Почему моя камера заднего вида Honda Accord 2014 не работает?

Камера заднего вида на вашем 2014 Honda Accord не работает должным образом? Ты не одинок! Если ваша задняя камера потемнела или затуманилась, есть несколько способов самостоятельно устранить распространенные проблемы с камерой заднего вида в домашних условиях.

Honda Accord — один из самых продаваемых седанов среднего размера всех времен. И не зря: это практичное, доступное и, как известно, очень надежное транспортное средство. Но, к сожалению, даже у самых надежных транспортных средств могут быть случайные неисправности, и важно знать, когда отвезти машину к механику, а когда решить мелкие проблемы самостоятельно, чтобы сэкономить время и деньги.

Jerry поможет вам устранить неполадки с камерой заднего вида Honda Accord 2014 года. Это суперприложение №1, которое поможет вам сэкономить деньги на страховке автомобиля. Мы составили руководство по распространенным проблемам с камерой заднего вида, как решить их самостоятельно (и когда обратиться к профессионалу!), И советы о том, как сэкономить на страховке для вашего Honda Accord.

РЕКОМЕНДУЕТСЯ

Сравните полисы автострахования

Никакого спама или нежелательных телефонных звонков · Никаких длинных форм · Никаких сборов, никогда

Почтовый индекс

Почтовый индекс

Найти страховые сбережения (100% бесплатно)

Почему моя камера заднего вида Honda Accord 2014 не работает?

К счастью, проблемы с задней камерой не являются частым явлением для Honda Accord 2014 года. Тем не менее, Honda Accord 2013-2014 годов, как известно, проявляют признаки проблем с электрикой после достижения отметки в 36 000 миль, согласно CarComplaints.com. Этот важный компонент может способствовать неисправностям камеры, с которыми вы сталкиваетесь.

Перед тем, как доставить свой автомобиль к механику, вы должны определить, можете ли вы решить проблему самостоятельно. Если камера заднего вида на вашем Accord 2014 года не работает должным образом, вы можете решить проблему самостоятельно дома, чтобы сэкономить время и деньги.

Как и в случае с большинством несовместимых технологий, самое простое, что вы можете сделать, это просто перезагрузить . Во-первых, вы должны перезапустить камеру и экран, но если это не сработает, попробуйте отключить аккумулятор Accord. Это может решить проблемы с камерой, но не является долгосрочной гарантией.

ДОПОЛНИТЕЛЬНО: Страхование от механических повреждений: что это такое и нужно ли оно мне?

Распространенные проблемы с камерой заднего вида для Honda Accord 2014 года

Существует множество факторов, которые могут привести к тому, что ваша камера заднего вида Honda Accord 2014 года не работает. Ниже приведены несколько возможных причин и решений проблем с задней камерой.

Задняя камера стала черной

Если ваша задняя камера стала полностью черной, либо уровень яркости слишком низкий, либо это может быть производственная ошибка. Отрегулировать уровни яркости в настройках камеры заднего вида довольно просто:

• Во-первых, убедитесь, что ваш автомобиль движется задним ходом , чтобы получить доступ к камере заднего вида

• Перейдите на экран дисплея и выберите Настройки

• Выберите Камера заднего вида

• Затем измените уровни яркости на наиболее подходящие для вас

Если это решение не работает, может быть проблема с самим дисплеем , а не с камерой. Обязательно проверьте, нет ли ослабленной проводки, и убедитесь, что все подключено правильно. Но если вы получаете сообщение об ошибке сигнала на своем дисплее, возможно, у вас возникла проблема с программным обеспечением.

При возникновении проблем с программным обеспечением следует обратиться к дилеру Honda по поводу последнего обновления программного обеспечения . Но если ваша камера все еще полностью черная, возможно, вам придется заменить всю камеру.

Ослабленная задняя камера

Задняя камера вашего Accord может иногда отсоединяться после последовательного открытия и закрытия багажника, что может привести к пятнистому отображению. Если у вас проблемы с камерой заднего вида, сначала проверьте правильность выравнивания камеры . В зависимости от того, как долго у вас был Accord 2014 года, есть вероятность, что камера заднего вида со временем сместилась.

При проверке выравнивания задней камеры убедитесь, что зажимы , поддерживающие камеру, все еще на месте . Если один зажим полностью оторвется, вам может потребоваться заменить всю систему камеры, доставив автомобиль в ремонтную мастерскую.

Запотевает камера заднего вида

Запотевает камера заднего вида? Это может быть связано с самой матерью-природой, поскольку известно, что дождь, туман и грязь время от времени делают задние камеры размытыми. Самое простое решение этой распространенной проблемы — просто взять полотенце из микрофибры и просто протереть камеру заднего вида , но будьте осторожны, чтобы не сдвинуть камеру с места.

Если ваша камера заднего вида все еще запотевает после ее протирания, то вам следует проверить блок предохранителей . Когда предохранитель перегорел, это может привести к проблемам с программным обеспечением, которые могут повлиять на четкость вашей задней камеры. К счастью, заменить блок предохранителей в домашних условиях относительно легко, и это должно решить проблему запотевания дисплея.

Но если вы определили, что проблема не в блоке предохранителей, вам нужно будет отнести свой Аккорд к механику, чтобы выяснить основную проблему.

Задняя камера постоянно включена

Задняя камера всегда включена? Ну не должно быть! Это может представлять угрозу безопасности для владельцев Honda Accord 2014 года, так как сильно отвлекает во время движения по дороге .

Некоторые водители случайно программируют свои задние камеры так, чтобы они оставались включенными все время, но, к счастью, есть очень простое решение этой проблемы. Вы можете просто зайти в настройки и запрограммировать камеру заднего вида на возврат к обычным настройкам . Если это решение не работает, попробуйте перезапустить Accord.

Если ваша камера продолжает активно работать после перезапуска автомобиля, возможно, у вас проблема с программным обеспечением . В этом случае вам нужно отнести свой Аккорд к профессионалу для проверки.

БОЛЬШЕ: Автокредит для Honda 2022

Экономьте деньги на автостраховании для вашего Honda Accord

Мы поняли — иметь дело с неисправной резервной камерой на вашем Honda Accord 2014 года может быть больно. Но есть одна вещь, на которую вы всегда можете положиться: найти сбережения на автостраховании с Джерри!

Мы максимально упростили процесс сравнения страховок. Все, что вам нужно сделать, это загрузить приложение Jerry и зарегистрироваться менее чем за одну минуту.
