Неисправности динамометрических ключей будут рассматриваться на примере моментных ключей щелчкового типа, т.к. они наиболее распространены в нашей стране.
Предельные ключи считаются исправными если они способны выполнять свою основную функцию. Проводить затяжку болтового(гаечного) соединения с заранее установленным моментом.
Вопрос: Как долго может работать(функционировать) динамометрический ключ?
Ответ: моментный ключ может функционировать пока не потерял свои потребительские свойства, то есть срабатывать — издавать звуковой сигнал при достижении установленного на нем момента в пределах допустимой погрешности принятой в РФ +- 4% или у ряда иностранных производителей +-3%
Вопрос: как узнать что ключ срабатывает когда надо??
Ответ: читаем ГОСТ 33530-2015 (ISO 6789:2003) там все написано… Или 1 год с момента калибровки или 5000 затяжек(что наступит быстрее).
Для регулярного контроля при ответственном производстве существуют специальные приборы для контроля момента затяжки. Или кустарные методики, которые можно почерпнуть в интернете.
Если ключ эксплуатируется правильно и не очень интенсивно, то в моей практике был ключ который эксплуатировался 3 года и проходил калибровку без ремонта.
Вопрос: Что значит эксплуатировался правильно?
Ответ: САМОЕ ВОЖНОЕ при эксплуатации щелчковых ключей сгонять(устанавливать) ключ В ПОЛОЖЕНИЕ МИНИМАЛЬНОГО МОМЕНТА ДЛЯ НЕГО, ПОСЛЕ КАЖДОЙ РАБОЧЕЙ СМЕНЫ. При не соблюдении этого требования ключ начинает неверно срабатывать на нижнем диапазоне ключа уже через 2-3 суток у китайцев или через 7-10 дней у нормальных производителей, т.к. пружина в напряженном состоянии теряет свои свойства..

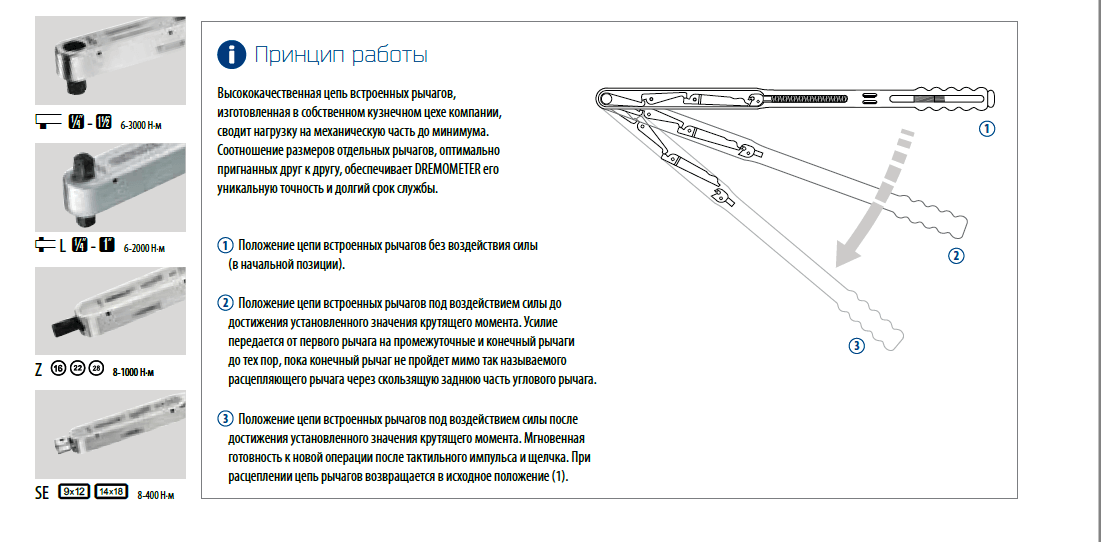

Это правило не относится к ряду типов ключей например к DREMOMETR. Эти ключи могут храниться при любом установленном моменте. На работопригодность влияет, только количество срабатываний и условия эксплуатации и хранения.
Вопрос: какие неисправности бывают у динамометрических ключей?
Ответ:
1. Наиболее часто встречаются механических неисправностей , такие как
1.1. Поломка трещотки исполнительного привода. Действия — в ряде случаем можно исправить самостоятельно(купить ремнабор), если нет в сервис
1.2. Ключ не щелкает. Действия -строго в сервис или выкинуть.
1.3. Поломка привода(искривление или вообще срез). Действия — попытка купить рем комплект, если не удачно, то в сервис. После установки ремкомплекта ОЧЕНЬ ЖЕЛАТЕЛЬНО провести поверку, хотябы на тестере момента типа DREMOTEST.
1.4. Поломка или искревление корпуса ключа. Действия — выкинуть(дешевле будет)
1.5. Поломка визиров установки момента(разбитие, загрязнение стекла визира). Действия — в ряде случаем можно исправить самостоятельно, если нет в сервис.
1.6. Поломка механизма установки момента на ключе(у ключей, у которых нет одного предустановленного момента).
Действия — в ряде случаем можно исправить самостоятельно, если нет в сервис.
1.7. Ключ не верно срабатывает при установленном моменте. Действия — строго в сервис.
1.8. У щелчковых ключей ключ не скручивается на «0». Действие — в сервис.
1.9. У шкальных ключей стрелка индикатора не встает на «0». Действие — в сервис.
Вопрос: Ключ неисправен… ЧТО ДЕЛАТЬ?????
Ответ: Вы должны четко сформулировать ремонтной организации что с Вашим ключем не так..
1. Кто производитель? Многие производители не имеют сервис центров в РФ и соответственно комплектующих для ремонта нет. Иногда (прежде всего Китайцы и Тайваньцы продают ремкоплекты для трещоток и на этом все).
2. Что сломалось.. Трещотка, приводной механизм или что то еще..у многих производителей трещотка и приводной квадрат входят в состав ЗИП наборов. Если что то еще, это уже фатально –ключ можно выбрасывать, если это конечно не серьезный производитель.
3. Ключ не прошел поверку.. Скорее всего у него проблемы в пружиной установки механизма момента.
У GEDORE это не проблема.. Заменили и продолжаем работу после настройки и поверки. У основной же массы щелчковых ключей это повод их поменять, т.к. там даже конструктивно не предусмотрена их разборка.
Вопрос: почему динамометрические ключи выходят из строя?
Ответ: 1. Человеческий фактор. Работники забывают скрутить момент на максимальный. Роняют ключи. Используют не по назначению.(видел случай, когда ключ использовали как лом). Не аккуратно обращаются, разбивают визиры, металлическая стружка попадает в исполнительный механизм и т.д. и т.п. Не правильно хранят — в ключ попадает вода, стружка, КЛЕЙ, масло и прочие посторонние субстанции.
2. Жесткие условия эксплуатации. Ключ совершает много затяжек в смену в неудобных местах, трется и соприкасается с элементами конструкции.(видел ключи, у которых элементы конструкции просто стирались, как будто их долго обрабатывали напильником). При больших моментах затяжки, затяжку часто проводят «с рывка».
. ГОСТом это не запрещено(я по крайней мере не нашел), там рассказывается, что калибровку надо проводить при плавной затяжке, но и на практике это делать надо, т.к. при рывке значения усилия на 20-30% может превосходить номинальное установленное значение на данном ключе. При моментах выше 500Нм это часто приводит к поломке трещоток(на ключах где они есть, (около 50% рем случаев) или к поломке приводного квадрата. Я отнес этот случай к жестким условиям, т.к. работник, который крутит по 400 болтов в смену при усилии скажем 1300 нм должен гнать темп, а не думать о поломке ключа, хотя квалификация рабочих очень влияет на количество ремонтов и в этом случае. Чем выше квалификация, тем меньше ремонтов.
Работы на открытом воздухе ВСЕГДА приводят к более быстрому выходу ключа из строя. Попадает вода и грязь ключ ржавеет и конечно циклы замораживания!! Вода попала в механизм ключа и замерзла. Варианты поломок следующие.
А) рабочий начинает менять на замершем ключе момент и ломает механизм установки момента
Б) ключ просто не срабатывает.
С) грязь забивается в механизм срабатывания и ключ или не срабатывает или нельзя поменять момент.
Вывод: настройки ключа в мороз только в теплом помещении.
3.Недостатки конструкции и материалы из которых делают ключи. Если коротко. Почитайте гарантийные обязательства какого- нибудь китайско тайваньского производителя.. там написано больше чем в этой статье и суть, по сути одна. Купил используй пока работает, а дальше твои проблемы. ДЕШЕВЫЕ КЛЮЧИ ДЕЛАЮТ НЕ РЕМОНТОПРИГОДНЫМИ ИЗ ДЕШЕВЫХ МАТЕРИАЛОВ!
Выводы:
1. Покупая ключ пойми, что тебе от него надо.. Если 5-10 затяжек у месяц, то дешевые и проще взять в аренду динамометрический ключ
2. Если вы собираетесь покупать ключ для жестких условий эксплуатации(большой объем затяжек, работа на улице, низко квалифицированный персонал) то у поставщика ОБЯЗАТЕЛЬНО должен быть сервис центр в РФ! Человеческий фактор имеет страшную разрушительную силу, особенно в сильных руках не отягощенных мозгами работников.
.
3. Дешевые ключи вы покупаете до первой поломки. Они не ремонто –пригодны. (кроме трещоток у некоторых производителей, которые не всегда есть у продавцов).Стоимость поверки ключей, как правило соизмерима с их собственной стоимостью, то есть при интенсивной эксплуатации ключ прослужит МАКСИМУМ год(или 5000 затяжек).
4. Чем менее квалифицированный в вашей организации персонал, тем более дорогие ключи Вам необходимо покупать.
5. Если ключ нужен, чтоб показать поверочный сертификат проверяющим то наилучьший выход — аренда динамометрического ключа!!
Цифровой динамометрический ключ Snap-On Разборка и устранение утечки батареи
Перейти к содержимому
Недавно мой цифровой динамометрический ключ Snap-On перестал работать. Я схватил его, когда мне нужно было что-то закрутить на моей машине, но он вообще не включался. Выяснилось, что из батареек АА внутрь инструмента вытекала кислота, из-за чего он перестал работать.
Позвольте мне показать вам, как я смог разобрать и починить свой цифровой динамометрический ключ Snap-On.
Несмотря на то, что я всегда держал свой цифровой динамометрический ключ Snap-on внутри дома, подальше от влаги и резких температур в гараже, батарейки АА просачивали кислоту внутрь инструмента, образуя слой остатков на точках контакта внутри инструмент. Из-за этого инструмент по-прежнему не включался даже после замены севших батареек. Я разобрал динамометрический ключ, очистил от остатков кислоты, и он снова заработал. В моем случае это была модель #ТЕЧ3ФР100, но подобный подход можно использовать и для многих других моделей.
Как разобрать динамометрический ключ Snap-On Digital.
- Снимите крышку аккумуляторного отсека и выньте аккумуляторы.
- Используйте прочную скрепку для бумаг, согните ее в форме буквы U, как показано ниже:
- Используйте эту скрепку в форме буквы U, чтобы удалить специальный винт в нижней части динамометрического ключа, повернув его против часовой стрелки.
- Снимите панель информационного дисплея, сначала подняв ее с левой стороны.
- Будьте осторожны и постарайтесь не повредить провода внутри инструмента.
Удаление вытекшей кислоты из аккумулятора
- Используйте раствор изопропилового спирта и чистящие тампоны, чтобы тщательно удалить все остатки кислоты из аккумуляторного отсека, в точках контакта и на крышке аккумулятора.
- Осмотрите печатную плату на наличие признаков коррозии. При необходимости обратитесь в службу поддержки Snap-On для полного ремонта и калибровки динамометрического ключа.
- Соберите динамометрический ключ в обратном порядке.
- Протестируйте инструмент и убедитесь, что все работает правильно: дисплей, кнопки, звуковой сигнал и функция вибрации.
- Убедитесь, что тензорезистор правильно измеряет крутящий момент.
- При необходимости отдайте динамометрический ключ на профессиональную калибровку у производителя.
В моем случае плата не пострадала от кислоты, и я смог легко очистить инструмент и привести его в рабочее состояние. Кроме того, поскольку я не использую его очень часто, я никогда больше не оставляю батарейки АА внутри инструмента на длительное время — просто на всякий случай.
Сколько стоит ремонт и калибровка цифрового динамометрического ключа Snap-On?
Из любопытства я проверил, во сколько мне обойдется ремонт динамометрического ключа в Snap-On. Я связался с их технической поддержкой и получил фиксированную цену в размере 105 долларов за устранение всех существующих проблем с моим инструментом, а также за его калибровку. Мне пришлось бы отправить инструмент в один из их ремонтных центров. На мой взгляд довольно недешевая цена. Я рада, что смогла отремонтировать сама!
Контактная информация службы поддержки клиентов Snap-On
Если вам все же придется отправить динамометрический ключ в Snap-On, вот номер телефона службы технической поддержки в США:
Только для США: (877) 762-7664
Для других стран посетите: https://shop.
snapon .com/contact-us
Тестирование электронного динамометрического/углового ключа Snap-on
Любой, кто обслуживал двигатели (а также некоторые компоненты трансмиссии и шасси) примерно с начала 1990-х годов по настоящее время, знает, что многие требования к затяжке резьбовых крепежных деталей оригинального оборудования требуют комбинации спецификации крутящего момента плюс угол, в отличие от спецификации только крутящего момента. Общие области применения этой процедуры включают, помимо прочего, крепежные детали головки блока цилиндров, крепежные детали крышек и шатунные болты.
ПОЧЕМУ МОМЕНТ-ПЛЮС-УГОЛ?
Каким бы глупым не казался кому-то лишний шаг по затяжке угла, для такого подхода есть законная причина… лучше.
Помните, что зажимная нагрузка зависит от растяжения болта (используя преимущества упругих свойств болта). Поскольку инженеры по крепежу уже знают, какое растяжение и, следовательно, прижимная нагрузка возникнет в зависимости от того, насколько далеко повернется головка болта, они используют угол движения головки болта, чтобы точно определить, какая нагрузка прикладывается.
Спецификация крутящего момента не может использоваться для точного определения растяжения болта из-за переменных трения, которые вступают в игру во время затяжки. Некоторая потеря крутящего момента вызвана трением нижней стороны головки болта о контактную поверхность основного материала (например, когда головка болта соприкасается с головкой цилиндра) и трением резьбового зацепления. Тип и количество масла/смазки на резьбе обеспечивает еще одну переменную с точки зрения трения.
В зависимости от того, насколько гладкой и без заусенцев является контактная поверхность головки болта, а также насколько гладкой и непрерывной является резьба как на болте, так и на отверстии с внутренней резьбой, показания крутящего момента сами по себе не могут обеспечить точную и постоянную зажимную нагрузку информация. Если эти переменные создают достаточное трение, показание, скажем, 60 фут-фунтов. на динамометрическом ключе в действительности может обеспечить эквивалент только (например) 47 футо-фунтов.
это на самом деле работает, чтобы растянуть болт. И если болт был спроектирован так, чтобы растягиваться до предела текучести при реальных 60 футо-фунтах, такое недостаточное растяжение болта будет означать недостаточную зажимную нагрузку. (что, например, в случае болтов головки блока цилиндров) может привести к утечке или выходу из строя прокладки в будущем.
Крутящий момент плюс угол обеспечивает более точный метод достижения необходимой зажимной нагрузки.
Если в опубликованных спецификациях по затяжке указан только крутящий момент, затяните соответствующим образом. Но для более поздних моделей (отечественных и импортных) приложений, в которых указан метод крутящего момента плюс угол, вы ДОЛЖНЫ следовать этим процедурам, чтобы достичь расчетных зажимных нагрузок.
Раньше, чтобы добиться окончательной затяжки под углом, распространенные методы включали нанесение контрольной отметки (краской или ручкой) на головку болта и наблюдение за углом поворота («достаточно близкое» приближение движения на 90 градусов или 45 градусов и т.
Благодаря прогрессивным технологиям и усилиям производителей качественных инструментов, таких как Snap-On, те времена прошли, и вы можете воспользоваться преимуществами новой прецизионной системы инструментов .
ХАРАКТЕРИСТИКИ МОДЕЛИ TECHANGLE:
МОДЕЛЬ КВ. ПРИВОД фут-фунт. Нм дюйм-фунт Перегрузка Длина
ATECh2FR240 ¼ дюйма 2,0–20,0 2,7–27,1 24–240 25 15 дюймов
ATECH3FR100 3/8 дюйма 5.0-100.0 6.8-135,6 60-1200 125 17 дюймов
ATECH4FR250 ½ дюйма 12,5-250,0 16,9-338,9 150-3000 312 26 дюймов
Примечание: . Tech-Angle, имейте в виду, что доступны разные версии с точки зрения форматов крутящего момента. Если номер модели заканчивается буквой «N», это означает, что показания крутящего момента доступны только в Нм (ньютон-метры). Если вы хотите иметь выбор между Нм, фут-фунт и дюйм-фунт, номер модели должен иметь букву «А» в конце (например: ATECh4FR250N читается в Нм, а ATECh4FR250A предлагает варианты Нм, фут- фунты и дюймы-фунты). Я научился этому на собственном горьком опыте. Первый блок, который я получил, был Модель АТЕЧ4ФР250Н.
Гаечный ключ Snap-On TECHANGLE в цифровом виде отображает и контролирует момент затяжки и угловой поворот. Гаечный ключ работает как регулируемый динамометрический ключ, как и следовало ожидать, а также как регулируемый угловой ключ, одновременно контролируя крутящий момент, чтобы предотвратить перегрузку крепежа или ключа.
Предустановленные значения программируются в диапазоне от 5 % до 100 % полного крутящего момента и от 5 до 360 градусов вращения. Прокручиваемый цифровой дисплей переворачивается с обеих сторон для удобной и быстрой настройки. Если ключ используется с крутящим моментом, превышающим 100 %, раздастся частый пульсирующий звуковой сигнал, предупреждающий пользователя об остановке.
Для настройки ключа выберите единицу измерения (Нм, фут-фунт, дюйм-фунт или градус). Используйте клавиши ВВЕРХ/ВНИЗ для установки значения крутящего момента или требуемого угла в градусах.
В режиме отображения крутящего момента на дисплее отображается предустановленное значение крутящего момента до тех пор, пока не будет приложено 5 % или более от полной шкалы крутящего момента. Затем дисплей переключается в режим TRACK, отображая приложенный крутящий момент в режиме реального времени.
ПРИМЕЧАНИЕ. Если в течение этого 10-секундного окна будет нажата какая-либо кнопка, значение PEAK будет очищено.
В режиме отображения угла на дисплее отображается ПРЕДУСТАНОВЛЕННОЕ значение угла. Измерение угла удерживается в состоянии сброса до тех пор, пока не будет приложено 5% крутящего момента. Когда приложенный крутящий момент отпускается, накопленные значения крутящего момента и угла будут попеременно мигать в течение 10 секунд. Показания на дисплее будут продолжать накапливаться, если крутящий момент будет повторно применен в течение этого 10-секундного периода (это дает время для замены ключа на обратное движение храповика, если это необходимо). Когда накопленный угол сравняется с предварительно заданным углом, в течение одной секунды будет звучать звуковой сигнал, а рукоятка будет вибрировать, пока крутящий момент не будет снят. После достижения предустановленного угла и сброса крутящего момента общее накопленное значение угла и пиковое значение крутящего момента будут отображаться попеременно в течение 10 секунд (или до тех пор, пока не будет нажата какая-либо клавиша).
Если достигнут заданный угол и крутящий момент снят, накопление угла автоматически сбрасывается до нуля. Это дает время для перехода к следующему креплению (это дает 10 секунд для перехода к следующему креплению без необходимости повторного программирования).
МОЙ ТЕСТ
Сначала я бросил в рукоятку три свежие батарейки типа АА (отвинтите торцевую крышку, вставьте все три батарейки положительным концом вперед и установите на место крышку, стараясь не перекрутить ее. Если вы перекрутите колпачок, надлежащий контакт не будет достигнут, и устройство не включится ). Для тестового образца я выбрал чугунный блок GM 5,3 л 1999 года выпуска (тип LS). В основных крышках используются четыре первичных болта 10 мм и два боковых болта 8 мм на каждую крышку. Болты с внутренней крышкой требуют начального значения крутящего момента 15 футо-фунтов, завершившегося поворотом на 80 градусов. Внешние 10-миллиметровые болты (они имеют наконечники шпилек для датчика масляного насоса и лопастного поддона) требуют начального усилия 15 футо-фунтов.
затем 53 градуса вращения. Как только 10-миллиметровые основные болты крышки полностью затянуты, 8-миллиметровые боковые болты затягиваются до значения 18 футо-фунтов.
Во время затяжки внутренних и внешних болтов крепления крышки на этом блоке объемом 5,3 л я задал крутящий момент 15 футо-фунтов. С помощью ключа Tech Angle, установленного в режим ft-lb и установленного на 15 ft-lb, я начал применять крутящий момент. Мгновенный Я набрал 15 футо-фунтов, прозвучал сигнал тревоги, за которым немедленно последовала очень заметная вибрация рукоятки и жужжащий звук. Я затянул все болты с внутренней и внешней крышкой (в правильной последовательности) до этого начального значения 15 футо-фунтов. Затем я нажал кнопку «U», чтобы переключиться в режим угла, и отрегулировал желаемый угол до 53 или 80 градусов (помните: LS требует двух разных значений угла для внутреннего и внешнего колпачковых болтов). Когда я затягивал каждый болт, как только я достигал запрограммированного значения угла, раздавался сигнал тревоги, за которым сразу же следовала вибрация и жужжание рукоятки.
Если бы все колпачковые болты требовали одинакового значения угла, я мог бы просто установить одно значение угла и закончить затяжку. Однако, поскольку этот ключ позволяет быстро перенастраивать значения, переключаясь с 80 на 53 градуса (в зависимости от того, какое расположение болта мне нужно было исправить), задача решалась быстро (намного быстрее, чем если бы я был вынужден использовать угловой датчик). .
Звуковые и вибрационные сигналы обеспечивают мгновенную и четкую информацию о достижении заданного значения даже в самых шумных магазинах. Если вы не слышите чириканье или жужжание (вы должны быть глухими, чтобы этого не слышать), вы обязательно почувствуете вибрацию в рукоятке. Я нашел этот инструмент не только простым в использовании, но быстрым и воспроизводимым. А из-за выступающего выступа на рукоятке я мог положить ключ на верстак, не опасаясь, что он скатится. 15-градусный поворот, встроенный в приводную головку, также пригодится, особенно когда находящийся поблизости объект немного мешает вашему пути затяжки.
Не буду тут чушь бросать… по общему признанию, этот инструмент дорог (при рекомендованном списке около 515 долларов), но, как мы все знаем, качественные прецизионные инструменты никогда не бывают дешевыми. Учитывая точность , качество сборки и способность экономить время, это солидная инвестиция, особенно для техника, который заботится о качестве своей работы (обратите внимание, как часто я упоминаю слово «точность»? Это не случайно. является одной из жемчужин в моем цеху по сборке двигателей).
ПРИЯТНЫЕ ХАРАКТЕРИСТИКИ
Рукоятка имеет не только резиновое покрытие для нескользящей и удобной работы, но и переднюю выступающую подставку, расположенную в передней части рукоятки. Это предотвращает скатывание инструмента со стола (очень крутая функция, которой должны обладать все динамометрические ключи). Кроме того, герметичная клавиатура предотвращает попадание пыли и песка. На самом деле конструкция всего инструмента защищена от брызг, защищая инструмент от воды и большинства заводских химикатов (я не рекомендую использовать инструмент под водой во время обслуживания подводной лодки, но он должен выдержать условия вашей мастерской).
Кроме того, гибкая головка поворачивается на 15 градусов в любом направлении (вверх/вниз), что обеспечивает удобный доступ к крепежным элементам без закручивания крутящего момента или калибровки угла. Кроме того, после того, как вы предварительно установите крутящий момент и угол, как только крутящий момент будет достигнут (подается звуковой сигнал, а ручка вибрирует и гудит), просто нажмите кнопку «U», чтобы переключиться в режим угла и продолжить затяжку. При достижении заданного угла раздается звуковой сигнал, а ручка начинает вибрировать и жужжать. И вы действительно можете храповиком во время затяжки угла. Согласно Snap-On, это достигается за счет использования угловых вычислений, основанных на той же технологии гироскопа, что и в вертолетах (насколько это круто?).
Я люблю инструменты. Я ими пользуюсь, а иногда и злоупотребляю ими, но все равно волнуюсь, когда пробую новый инструмент (ручной, пневматический, электрический и т. д., не имеет значения). Этот новый динамометрический/угловой ключ — настоящее веселье.
Это удобный, качественный и точный инструмент, который работает так, как задумано. Лучше и быть не может. В будущем каждый раз, когда мне нужно будет затягивать кучу болтов с усилием плюс угол, я буду улыбаться.
ВО ИЗБЕЖАНИЕ ПОВРЕЖДЕНИЯ КЛЮЧОМ
— Никогда не используйте этот ключ при выключенном питании.
— Не нажимайте кнопку ON/RESET во время приложения крутящего момента или во время движения ключа.
— Никогда не используйте этот ключ для ослабления крепления (то же самое относится и к любому динамометрическому ключу).
— Не используйте удлинители (например, трубы) для увеличения длины рукоятки.
— Прежде чем продолжить, убедитесь, что грузоподъемность ключа соответствует или превышает его.
— Если ключ уронили, калибровку необходимо проверить повторно.
— Всегда следите за тем, чтобы рычаг направления храповика полностью зафиксировался в правильном положении.
