Лямбда Зонд (кислородный Датчик), Как Проверить Неисправности Тестером, Снятие, Замена Или Ремонт и Установка, Как Почистить Своими Руками
Содержание
Ввиду постоянного ухудшения экологических условий и для снижения (к сожалению, абсолютной ликвидации загрязняющих источников на данный момент достичь пока не удалось) загрязнения окружающей среды правительствами многих стран мира были введены крайне жесткие требования к выбросам выхлопных газов (т.е. были введены нормы содержания вредных веществ в автомобильных выхлопах). Поэтому для этих целей в автомобилестроении начали применять специальной устройство – катализатор, который отвечает за снижение концентрации вредных продуктов сгорания в выхлопных газах.
Катализатор является важным узлом в выхлопной системе. Но для того, чтобы он работал с максимальной эффективностью, требуется соблюдение строго определенных условий (постоянный контроль состава подаваемой топливной смеси и % содержания воздуха на выходе).
Без их соблюдения катализатор довольно быстро выйдет из строя, и перестанет выполнять свои функции.
Именно для поддержания оптимальной работы катализатора инженерами было разработано решение в виде специального кислородного датчика, который также носит название «Лямбда зонд» (от буквы греческого алфавита «L» — «лямбда», которая в автомобилестроении обозначает коэффициент избытка воздуха в воздушно-топливной смеси).
Принцип работы лямбда зонда
С одной стороны, схема работы данного устройства довольно несложная. Заключается она в измерении концентраций кислорода при выходе из выпускного коллектора и затем после прохождения выхлопных газов через катализатор. Тем самым осуществляется контроль работы катализатора. Но на самом деле принцип действия кислородных датчиков немного сложнее, и сейчас попробуем понять, как работает лямбда зонд.
Замеры концентрации кислорода осуществляются двумя специальными электродами, которые вступают в реакцию с воздушной смесью.
После того, как лямбда зонд измерит напряжение между электродами, он пересылает эти данные на ЭБУ, который сравнивает полученные показания с нормативными показателями, которые записаны в его памяти. При необходимости (если напряжение выходит за нормы) ЭБУ производит корректировку состава подаваемой воздушно-топливной смеси.
Кислородные датчики начинают измерять концентрацию воздуха только в том случае, когда достигается оптимальная температура двигателя. Поэтому для снятия необходимых показателей и поддержания нормы выброса загрязнителей применяется специальный подогреваемый кислородный датчик (под корпусом которого находится подогревающая система, напрямую подсоединяемая к электрической системе автомобиля).
Расположение кислородного датчика
Установка первого лямбда зонда производится в выпускном коллекторе. При этом подключение зондов происходит непосредственно перед тем местом, где находится катализатор (для обеспечения его бесперебойной и длительной работы). В двигателях некоторых марок автомобилей на производстве осуществляется установка второго лямбда зонда. Наличие второго лямбда зонда дает возможность значительно повысить эффективность измерения концентрации воздуха, получая более точные показатели. Благодаря этому катализатор будет работать намного дольше и лучше, а количество выбрасываемых в атмосферу вредных веществ заметно снизится.
По своей конструкции кислородные датчики подразделяются на такие типы:
- Широкополосный лямбда зонд (ШЛЗ). Применяется как входной датчик.
- Двухточечный лямбда зонд (ДЛЗ). Устанавливается как перед, так и за катализатором.
Измеряет содержание воздуха в выхлопе автомобиля и атмосфере.
Измеряет содержание воздуха в выхлопе автомобиля и атмосфере.Неисправность лямбда зонда
Как и в отношении любой детали, неисправность лямбда зонда – это лишь дело времени. И, хоть некоторым может показаться, что кислородный датчик играет не такую уж важную роль в функционировании автомобиля – это далеко не так. Сломанный зонд, при дальнейшей эксплуатации транспортного средства, способен привести к довольно серьезным поломкам, вплоть до перехода двигателя в режим аварийной работы. Почему?
Признаки неисправности лямбда зонда
- При езде со сломанным кислородным датчиком ЭБУ начинает регулировать состав топливно-воздушной смеси согласно тем параметрам (к слову, довольно усредненным), которые записаны в памяти данного устройства. При этом состав топливной смеси весьма далек от нормативных показателей.
- Повышается расход топлива (этот симптом является одним из ключевых сигналов о поломке кислородного датчика). Двигатель на холостом ходу начинает неустойчиво работать.
- Повышение содержания вредных выбросов.
- Определенные модели автомобилей при поломке кислородного датчика реагируют довольно неадекватно. ЭБУ начинает нагнетать в цилиндры все больше горючего, в результате чего запас топлива израсходуется крайне быстро. Выхлопные газы приобретают ярко выраженный черный цвет, а нагрузка на двигатель значительно повышается.
Для дальнейшей езды можно отключить лямбда зонд, но рано или поздно все равно придется обращаться в автосервис. Одним из самых простых и эффективных решений проблемы является установка обманок лямбда зонда. Они позволяют погасить чек на приборной панели и позволить блоку управления двигателем перейти на штатный режим работы.

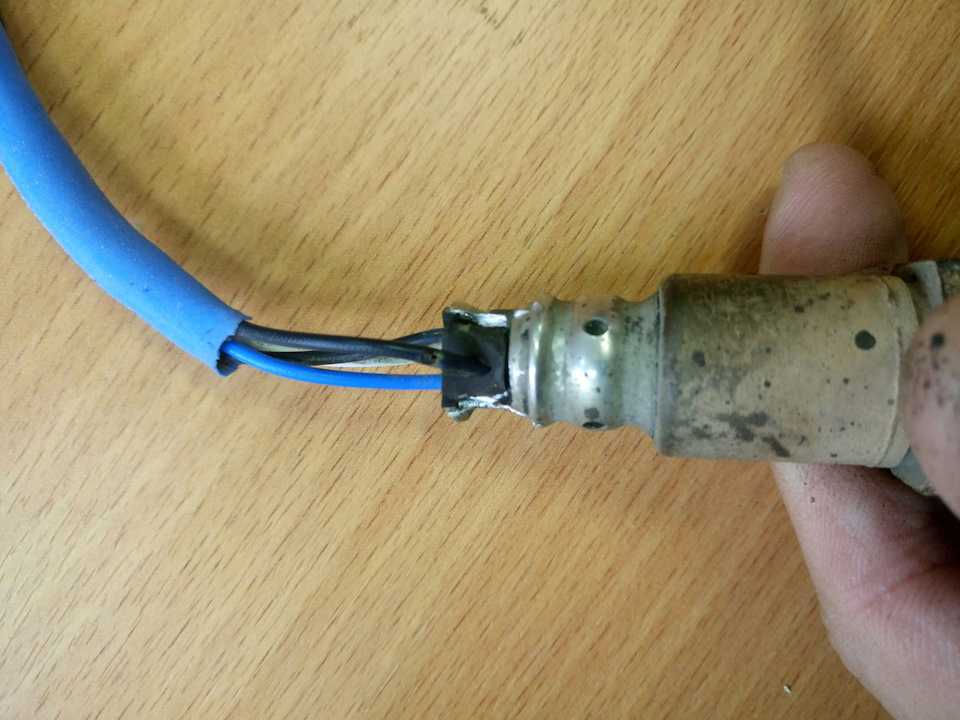

Ремонт лямбда зонда
Перед тем, как произвести необходимые ремонтные работы, необходимо выкрутить кислородный датчик. Для этого в большинстве случаев необходимо наличие одного инструмента – разводного ключа. С его помощью можно легко откручивать зонд. Но перед тем, как открутить это устройство, тщательно осмотрите его корпус на наличие ржавчины.
Отложения чаще всего находятся в месте прикрепления датчика к посадочному месту. Поэтому снятие лямбда зонда, корпус которого частично покрыт ржавчиной, лучше доверить опытным мастерам в автосервисе.
Как почистить лямбда зонд?
Для снятия нагара с кислородного датчика можно использовать ортофосфорную кислоту комнатной температуры. Замачивание зонда в данном веществе на протяжении 10 минут способствует удалению посторонних отложений, а также осевшего свинца со стержня устройства. Но нельзя держать зонд в кислоте слишком долго, так как это приведет к повреждению платиновых электродов.
Для большого количества автолюбителей замена лямбда зонда – это лучшее решение проблемы его неисправностей, так как в этом случае отпадает необходимость траты времени на чистку лямбда зонда и проведение сопутствующих операций. Поэтому для поддержания оптимальной работы катализатора рекомендуется менять кислородный датчик каждые 2-3 года (сохраняя чек для возможной замены по гарантии).
Но, так как он может сломаться раньше указанного срока, то для предотвращения этого рекомендуется регулярная проверка лямбда зонда.
Как проверить лямбда зонд тестером?
Для проверки работоспособности кислородного датчика используются специальные считывающие устройства – тестеры (более точное название – «мультиметры»), которые сочетают в себе функции нескольких измерительных приборов.
Перед тем, как проверить лямбда зонд мультиметром, необходимо завести автомобиль, дать двигателю прогреться и после заглушить его. Затем, после осмотра зонда на предмет загрязнений (которые необходимо удалить, либо при их отсутствии) необходимо подключить мультиметр к лямбда зонду (который предварительно отсоединяется от колодки). После нужно завести автомобиль и довести количество оборотов до 2500. Если показания тестера не превышают при этом 0,9 Вт, то датчик исправен. В противном случае (если показатель меньше 0,8 Вт) иного выхода, кроме как поменять лямбда зонд, нет.
При этом необходимо учитывать их распиновку.
Поделиться с друзьями:
Замена датчика лямбда зонд в Уфе
1. Какие виды автомобильных услуг вы оказываете?
Большинство основных задач по ремонту автомобилей мы выполняем, кроме выездной автодиагностики, восстановления генераторов и стартеров, обслуживания машин с гбо на газу, грузовых автомашин и спецтехники, также не производим авторемонт круглосуточно или с выездом. Для получения соответствующей техпомощи нужно выбрать специализированный автотехцентр в Уфе или станцию технического обслуживания. Механики и мастера в нашем автомобильном центре соблюдают технологию ремонтных процессов и обеспечивают высокое качество.
2. Как узнать стоимость ремонтных работ?
Каждая автоуслуга имеет свою цену.
После осмотра вашего транспорта на подъемнике наш специалист составит список дефектов, недочетов и других параметров, а затем сообщит порядок и стоимость ремонтных работ за каждый пункт. При необходимости менять запасные элементы на оригинальные или на аналог мы сообщим цену каждой из них и присутствие на складе. При наличии серьезных повреждений может понадобится снятие или демонтаж агрегатов или механизмов полностью для их последующего разбора и восстановления. Эти действия также будут включены в предварительный расчет.
3. Ремонтируете ли вы отечественные авто, вазы?
Многие современные модели, такие как Лада Веста, Икс рей мы берем в работу, так как они сильно схожи с иностранными марками, но в основном автомобили Ваз, Уаз, Нива, Lada, Камаз мы не обслуживаем. А если у вас машина корейского, немецкого, японского, французского, китайского, американского производства, то звоните нам!
4. Можно ли у вас отремонтировать кузов или заказать детейлинг?
Мы специализируемся на слесарном авторемонте по ходовке, двигателю, силовой установке, автоэлектрике, подкапотному пространству.
Если вас интересует кузовной ремонт, покраска, полировка, автомойка, хранение шин, устранение вмятин, аэрография, шумоизоляция, автозвук, бронирование или вы хотите поменять бампер, заменить лобовое стекло, сделать тюнинг, то вам будет нужен другой автокомплекс в Уфе.
5. Как правильно заботиться о своем авто?
Своевременно менять масло в моторе каждые 8-10 тыс. км, а также проверять масляный уровень. Вовремя производить смену расходников, таких как топливный, салонный, воздушные фильтра, согласно регламенту ТО вашего железного коня. Следите за сервисным интервалом. Свечи зажигания в среднем меняются каждые 30-50 тыс. километров пробега. Следите за наличием в бачках охлаждающей, тормозной и омывающей жидкости. Проверяйте заряд аккумулятора, напряжение должно быть 12,6 — 12,7 В, если ниже 12,5, значит АКБ нужно зарядить. На зиму можно обработать уплотнительные резинки на дверях силиконовой смазкой, чтобы они не прилипали. Делайте балансировку колес при сезонной смене покрышек.
Заправляйте качественное топливо. На дороге при наборе оборотов и переключении передач сохраняйте плавность движений, чтобы сократить износ работающих механизмов и продлить срок службы вашего транспорта.
6. В каком случае нужно проводить обслуживание и техосмотр на СТО?
Во-первых, согласно закону его периодически требуется проводить, чтобы получить диагностическую карту для оформления страхового полиса Осаго. Вам понадобится официальный авторизованный техцентр со стендом. В подобных сервисах вы можете получить другие автоуслуги по страхованию водителя и пассажиров на дороге. Во-вторых, при появлении ненормальных симптомов, таких как стук, скрежет, посторонний шум и лишние механические звуки, износ рабочих элементов и другие процессы, отличные от нормы. В-третьих, в любое время для профилактики.
Как проверить и заменить лямбда-зонд
Лямбда-зонд или кислородный датчик — это жизненно важный элемент системы выхлопа вашего автомобиля, обеспечивающий наличие в топливной смеси необходимого количества кислорода для эффективного и экологически безопасного сгорания.
В этом сообщении блога мы кратко рассмотрим, что такое лямбда-зонд, как он работает, когда его следует проверять и как его заменить.
Лямбда-зонд расположен внутри выпускного коллектора рядом с двигателем, в автомобилях с ОБД. В случае EOBD II (европейские автомобили после 2001 г.) также имеется второй датчик после каждого каталитического нейтрализатора с целью измерения производительности каталитического нейтрализатора. Датчик измеряет процентное содержание молекулярного кислорода O2 в выхлопных газах , чтобы определить, слишком ли много (слишком бедная смесь) или слишком мало (слишком богатая смесь). Результаты отправляются в электронный блок управления двигателем (ЭБУ), чтобы можно было отрегулировать количество топлива, поступающего в двигатель, для получения оптимальной смеси. Это постоянно меняется в зависимости от ряда факторов, включая нагрузку на двигатель (например, подъемы), ускорение, температуру двигателя и период прогрева.
На рынке существует три типа лямбда-зондов, самыми старыми и наиболее распространенными на рынке являются лямбда-зонды на основе оксида циркония. Этот тип существует в различной конфигурации (один, два, три или четыре провода), в зависимости от того, предварительно прогрет датчик или нет. Второй тип — лямбда-зонд на основе оксида титана, также доступный в четырех различных типах (см. рисунок), этот тип легко идентифицировать, поскольку диаметр угрозы меньше, чем у оксида циркония (в качестве визуальной подсказки эти датчики имеют желтый цвет). и красные провода). Наконец, третий тип — это так называемый широкополосный лямбда-зонд, также называемый «5-проводным датчиком», который является новейшим и более точным. Широкополосный лямбда-зонд является наиболее распространенным в новых автомобилях, оснащенных двумя лямбда-зондами на каталитический нейтрализатор.
Как работает лямбда-зонд?
Лямбда-зонд используется для регулирования состава топливной смеси, при этом ЭБУ реагирует на показания датчика для определения необходимого количества топлива.
Это означает, что топливная смесь будет постоянно колебаться между обогащенной и обедненной, что позволяет каталитическому нейтрализатору работать с максимальной эффективностью, а также балансировать общую смесь для минимизации выбросов.
Если ЭБУ не получает никаких измерений от датчика, например, когда двигатель только что запустился или датчик не работает, ЭБУ будет использовать фиксированную богатую топливную смесь, что увеличивает расход топлива и выбросы. Если лямбда-зонд или провода повреждены или изношены, автомобиль будет постоянно циркулировать на богатой смеси, увеличивая расход топлива и подвергая риску другие элементы системы контроля выбросов, такие как каталитические нейтрализаторы.
Когда следует проверять лямбда-зонды?
Стандартный лямбда-зонд имеет длительный срок службы, но все же может выйти из строя. Если вы заметили какие-либо из следующих симптомов, проверьте лямбда-зонд:
- Неравномерный дроссель на холостом ходу
- Высокий расход топлива и низкая производительность
- Ошибка при тесте на выбросы
- Черный дым и нагар вокруг выхлопной трубы
- Лямбда-зонды могут выйти из строя по ряду причин, в том числе:
- Использование герметизирующей пасты , содержащей силикон, на выхлопных патрубках перед лямбда-зондами
- Загрязненное топливо или присадки, содержащие свинец (например, антидетонирующие присадки к этилированному топливу)
- Двигатель, который сжигает более 1 литра масла на 1000 км, будет образовывать чрезмерное количество фосфористых отложений на датчике и на поверхности каталитического нейтрализатора
- Внешнее загрязнение, например жидкое масло, попадающее на поврежденный турбонагнетатель
- Датчик с ударом, ржавыми разъемами или поврежденными проводами
Как проверить оксидциркониевый лямбда-зонд
Для проверки лямбда-зонда проверить напряжение на сигнальном проводе (в основном черного цвета).
Обычно после прогрева двигателя и при нормальной работе измерение должно чередоваться между 0,2 и 0,9 В примерно два раза в секунду при 2000 об/мин.
Если лямбда-зонд греется (три или четыре провода), возьмите нагреватель и измерьте его сопротивление с помощью омметра. Нагреватель представляет собой два провода одного цвета, обычно белого или черного цвета. Рекомендуется всегда проверять электрическую схему автомобиля и проводить измерения при нормальной рабочей температуре двигателя.
Как проверить титановый лямбда-зонд (легко обнаружить, потому что диаметр датчика меньше, чем у оксида циркония, и всегда присутствует желтый и красный провод.)
Измеренное напряжение на сигнальном проводе аналогично напряжению, полученному Циркониевый лямбда-зонд. Низкое значение напряжения соответствует обедненной смеси, а высокое напряжение (около 1 В) соответствует богатой смеси. В некоторых ЭБУ наоборот, по их внутреннему соединению
Как диагностировать широкополосный лямбда-зонд:
Для диагностики широкополосных лямбда-зондов необходимо использовать сканер или осциллограф.
Как снять и заменить лямбда-зонд
Используйте специальную головку, чтобы облегчить снятие лямбда-зонда. Найдите нужное приложение в каталоге, похожие приложения могут иметь разное время реакции, не являясь эквивалентами. Нанесите смазку на резьбу нового датчика, чтобы упростить установку датчика сейчас и снятие его позже. Датчик можно вкрутить вручную и затянуть с помощью специальной муфты с правильным моментом, указанным в руководстве по эксплуатации автомобиля.
Смотрите больше с Garage Gurus
Станьте на шаг ближе к действию и посмотрите, как эксперт Garage Gurus покажет вам, как проверить, снять и заменить лямбда-зонд.
Что должны знать все водители
Опубликовано by Blair Lampe Know How
не только управляемость вашего автомобиля, но и внешний мир. Благодаря прямому влиянию на выбросы правильно функционирующий датчик O2 полезен не только для вашего двигателя, но и для всех нас.
Итак, что делать, если вы подозреваете проблему? Потратьте минуту, чтобы научиться ремонтировать кислородный датчик и не платить за него позже — несколькими способами.
Предупреждающие знакиЧастой причиной появления страшной лампочки «Проверьте двигатель» являются неисправные кислородные датчики, срок службы которых составляет от 35 000 до 50 000 миль. Это уникальный датчик с впечатляющей технологией для чего-то размером со свечу зажигания — это единственный датчик, который генерирует собственное напряжение, используя химическую реакцию, вызванную теплом.
Некоторые автомобили имеют более одного датчика O2, но все они расположены где-то в выхлопной системе и работают по одному и тому же принципу: датчик измеряет разницу в уровнях кислорода между наружным воздухом и тем, что присутствует в выхлопных газах, и отправляет сигнал переменного напряжения на центральный компьютер двигателя. Затем компьютер использует информацию, чтобы решить, являются ли выхлопные газы богатыми (слишком много топлива и воздуха) или обедненными (слишком мало топлива), и соответствующим образом регулирует уровни смеси.
Медленный или неработающий кислородный датчик может привести к увеличению вредных выбросов и снижению расхода топлива. Если двигатель не получает надлежащих данных в режиме реального времени от датчика, он может по умолчанию использовать заранее определенную воздушно-топливную смесь, независимо от того, как на самом деле движется автомобиль. Это означает, что вы можете получить слишком богатую смесь и заправить бак быстрее, чем обычно, или вы получите обедненную смесь, что ухудшит работу двигателя (заикание при ускорении или потеря мощности).
Двигатели, слишком долго работающие в несбалансированном режиме по обе стороны спецификации смеси, могут создавать химические отложения и чрезмерную нагрузку или преждевременный выход из строя других компонентов, таких как каталитический нейтрализатор, что может привести к еще большему повреждению двигателя в дороге — так что это не то, что нужно упущен из виду.
Без датчиков Хорошей новостью является то, что датчики кислорода относительно легко диагностировать и ремонтировать, хотя ремонт может быть слишком сильным словом.
Из-за технологии и материалов, содержащихся в самом датчике, лучше всего заменить неисправный датчик. Возможно, вы заметили некоторые признаки неисправности, перечисленные выше, или у вас может возникнуть внезапная лампочка проверки двигателя, с которой нужно бороться. Выполнение быстрого сканирования через порт OBD II покажет, есть ли у вас неисправный датчик. У вас нет сканера? Большинство магазинов и магазинов автозапчастей проведут диагностическое сканирование бесплатно.
После того, как вы определили неисправный датчик, это так же просто, как заменить свечу зажигания — просто отвинтите, отсоедините и замените, стараясь , а не нанести смазку на новый датчик, так как это повлияет правильное чтение.
Простое решение для экономии топлива. На самом деле нет оправдания откладывать это.
