Зависимая или независимая подвеска: Какая подвеска лучше зависимая или независимая? — Полезные статьи

Какая подвеска лучше зависимая или независимая? — Полезные статьи

К основным функциям подвески относятся: соединение колес с рамой или кузовом, обеспечение плавности хода и необходимого характера перемещения колес, передача силы, которая возникает при взаимодействии колес с дорогой.

Состоит подвеска с направляющих, упругих и амортизационных элементов, и делиться на два типа: зависимая и независимая.

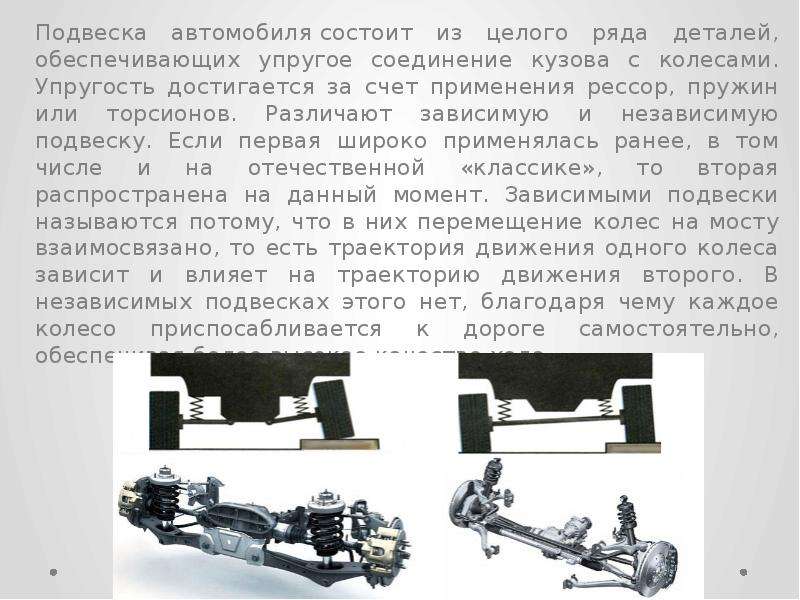

Зависимая подвеска представляет собой конструкцию, в которой оба колеса оси связаны жестко друг с другом, и перемещение одного из них, влияет на второе.

В независимой подвеске колеса одной оси не связаны друг с другом, или же зависят в малой степени. Современная подвеска автомобиля представляет собой довольно сложную конструкцию, в которой одновременно сочетаются элементы гидравлики, пневматики, механики и электроники.

Зависимая подвеска часто встречается у заднеприводных автомобилей и основным ее недостатком является – большая масса.

Существует также полунезависимая и полузависимая подвески. Полузависимая подвеска чаще всего устанавливается на небольшие автомобили. Полунезависимая подвеска используется только на не ведущем мосту, имеет более легкую массу и довольно компактная.

Независимая подвеска имеет ряд преимуществ перед зависимой, в первую очередь это малая масса, благодаря которой автомобиль лучше сохраняет сцепление на неровной дороге. Автомобиль на котором установлена передняя независимая подвеска и задняя зависимая, довольно неплохо ведет себя на асфальте, но на неровной дороге повышается вероятность заноса. Авто с полностью независимой или полностью зависимой подвеской имеет свои недостатки. В первом случае в занос срывается передняя ось, а во втором – задняя.

Каждый тип подвески имеет свои преимущества и недостатки, для передвижения в большей части по асфальтовым дорогам, лучше всего подойдет автомобиль с передней независимой подвеской и задней зависимой. Производители продолжают усовершенствовать и улучшать эксплуатационные характеристики подвесок.

Диагностика и ремонт автомобиля в Твери проводится в нашем сервисе квалифицированными специалистами с применением современного оборудования.

Что такое зависимая и независимая подвеска, и какая из них лучше

Современные тест-драйвы приучили нас к понятиям «зависимая и независимая подвеска», и вторая в большинстве случаев не остается без своей доли похвалы, а первая – без тени упрека. В отдельных случаях – например, у Renault Duster – она и вовсе может разниться даже у одной модели в разных исполнениях. Что же такое зависимая и независимая подвеска, чем они отличаются, каковы их достоинства и недостатки, и стоит ли уделять им такое внимание при выборе нового автомобиля?

1. Что такое зависимая подвеска?

Для начала, говоря о типах подвески, стоит понять, о какой «зависимости» и «независимости» идет речь. А речь в них идет прежде всего о зависимости друг от друга колес одной оси при прохождении неровностей. Соответственно, зависимая подвеска – это такая подвеска, в которой ось жестко связывает между собой два колеса.

2. Каковы преимущества и недостатки зависимой подвески?

Из конструкции зависимой подвески напрямую следуют одновременно ее главный недостаток и некоторое преимущество: недостаток заключается в том, что при наезде одного колеса оси на неровность наклоняется и другое колесо оси, что снижает комфорт передвижения и равномерность сцепления колес с поверхностью, а преимущество – в том, что при движении по ровной дороге колеса, жестко закрепленные на оси, не меняют своего вертикального положения при прохождении поворотов, что обеспечивает равномерное и постоянное сцепление с поверхностью.

Однако недостатки зависимой подвески на этом не заканчиваются. Кроме зависимости колес друг от друга, распространение такой подвески в современных легковых автомобилях было сведено к нулю из-за больших неподрессоренных масс, а также необходимости сильно поднимать пол автомобиля для обеспечения полноценной артикуляции подвески, особенно в случае с ведущим мостом.

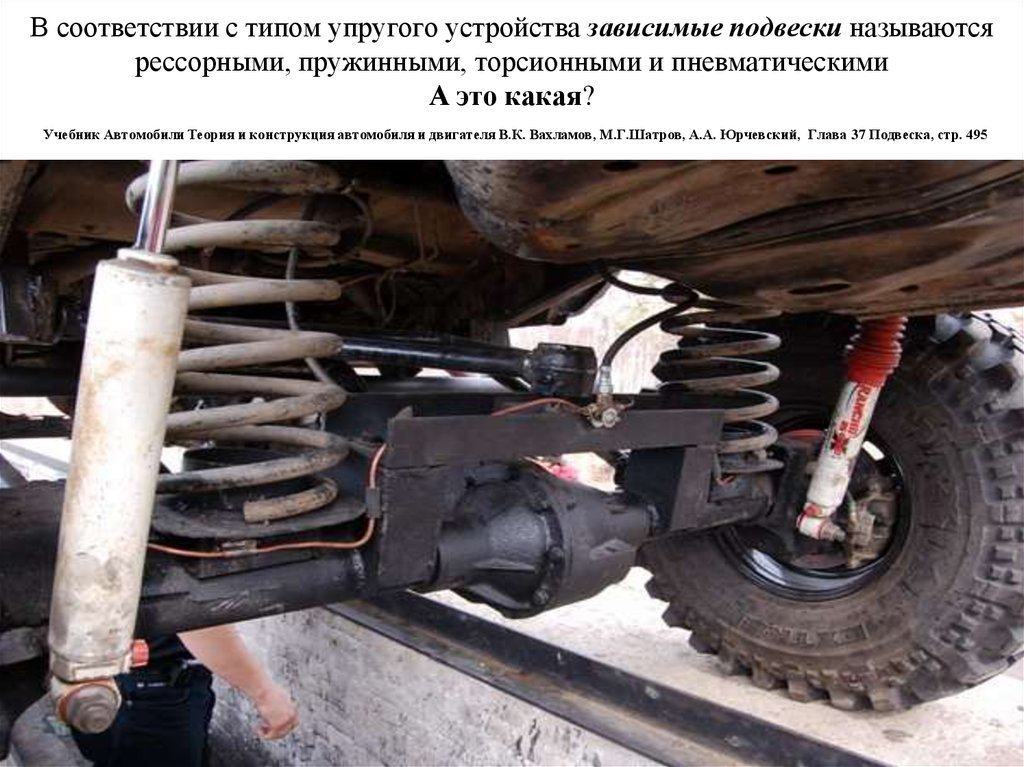

Говоря о зависимой подвеске, стоит отметить несколько важных фактов. Во-первых, зависимая подвеска в современных автомобилях практически не встречается на передней оси – там ее вытеснила более совершенная, легкая и удобная схема МакФерсон. На улицах еще можно встретить автомобили с мостом спереди – но это либо старые полноприводные внедорожники с двумя ведущими мостами, либо грузовики и автобусы. Таким образом, говоря о зависимой подвеске при выборе современного автомобиля, мы имеем в виду ее применение на задней оси.

Во-вторых, зависимая подвеска может быть разной конструкционно и присутствовать как на ведущей, так и на ведомой задней оси. В первом случае это мост, подвешенный на продольных рессорах или продольных направляющих рычагах: такая схема еще встречается на некоторых современных внедорожниках и пикапах. Во втором случае – это задняя балка, которая применяется на недорогих переднеприводных автомобилях. Иногда в конструкции такой балки применены торсионы, работающие на скручивание, и речь идет о так называемой полузависимой балке – но конструктивно это все та же зависимая подвеска с несколько иным принципом работы.

3. Что такое независимая подвеска?

Независимая подвеска – это такая подвеска, в которой колеса одной оси не связаны друг с другом, и изменение положения одного колеса не оказывает влияния на другое.

4. Каковы преимущества и недостатки независимой подвески?

В противовес зависимой подвеске, одним из основных преимуществ независимой является именно то, что при наезде одного колеса на неровность другое не меняет своего положения. Эта независимость работы подвесок на разных сторонах оси обеспечивает больший комфорт и более равномерное сцепление с поверхностью при прохождении неровностей. Кроме того, независимая подвеска обеспечивает меньшие неподрессоренные массы, а также позволяет работать над их уменьшением за счет изменения конфигурации и материалов изготовления элементов подвески – к примеру, алюминиевые рычаги на сегодняшний день являются довольно популярным способом снижения неподрессоренных масс у дорогих автомобилей.

Один из недостатков – то, что параметры положения колеса вроде развала, схождения и ширины колеи могут меняться при работе подвески.

Конструктивных вариаций независимых подвесок существует намного больше, чем зависимых – за многие годы были разработаны схемы на продольных, косых и поперечных рычагах, многорычажные, пневматические, гидропневматические и активные подвески, и даже вариации с магнитореологическими амортизаторами, заполненными ферромагнитной жидкостью, изменяющей свои свойства под воздействием магнитного поля. Однако принципиальные цели разработки всех этих конструкций остались теми же, что и раньше: это обеспечение максимального комфорта при передвижении, стабильности в поведении автомобиля и улучшения его управляемости.

5. Какую подвеску предпочесть при покупке автомобиля?

При выборе автомобиля стоит учитывать потенциальные сценарии его эксплуатации и собственные пожелания к стоимости его обслуживания. В целом здесь работает простой принцип «чем сложнее, тем дороже».

Зависимая подвеска более проста по конструкции и, соответственно, ее обслуживание будет более простым и дешевым, а ремонт ей, скорее всего, потребуется позже, чем независимой у автомобилей в одной ценовой категории. Однако, выбирая простоту и надежность, придется смириться с чуть меньшими комфортом и управляемостью. Отдельно стоит упомянуть внедорожники: в случае выбора автомобиля высокой проходимости зависимая мостовая подвеска (как минимум, сзади) является практически безальтернативным выбором.

Независимая подвеска имеет более сложную конструкцию – это означает, что с одной стороны, она обеспечит больший комфорт и более азартную управляемость, но при этом ее ресурс, скорее всего, окажется пониже, а

ремонт не ограничится заменой пары сайлентблоков. Но, справедливости ради, стоит отметить, что ремонт и обслуживание многорычажных подвесок популярных автомобилей в настоящее время не является чем-то запредельно сложным или дорогим.

Таким образом, если вы готовы немного переплатить за больший комфорт, а сценарий использования автомобиля – преимущественно городской или по хорошим дорогам, то оптимальным выбором станет независимая подвеска. Если же при выборе машины вы стремитесь к максимальной экономичности в ремонте и обслуживании, или автомобиль будет эксплуатироваться в жестких условиях, где ресурс подвески приоритетнее комфорта и управляемости, то стоит предпочесть более простую зависимую подвеску.

Зависимая или независимая подвеска. Почему автопроизводители не отказываются от балки

Прогресс постепенно стирает разницу между различными конструктивными решениями. Достаточный уровень комфорта и безопасности водителю обеспечен в любом случае. Но характер автомобилей во многом все равно зависит именно от того, как реализованы те или иные узлы. Сегодня разговор пойдет о сравнении независимой многорычажной и полузависимой подвески, так называемой подвески со скручиваемой балкой, и об области применения различных технических решений.

Подвески автомобилей бывают зависимые и независимые. Но в отношении одной из самых массовых конструкций классификация начинает сбоить. Подвеска со скручиваемой балкой в спецификациях на любой автомобиль указывается как независимая, но ее второе название — полузависимая — подсказывает: что-­то тут не так. Порой встречается мнение, что это не настоящая независимая подвеска и что она априори уступает настоящим независимым по комфорту и управляемости. Попробуем разобраться, в чем дело.

К середине XX века практика автомобилестроения смогла сформулировать основные требования к эластокинематике подвесок не­управляемых колес. Во‑первых, требовалось минимальное изменение колеи при ходах сжатия и отбоя. Также при ходе подвески продольные углы установки подвески должны были оставаться неизменными или меняться по заданному конструктором правилу (обычно требовалось отрицательное схождение при любом ходе). И при ходе сжатия развал относительно уровня поверхности должен оставаться неизменным либо меняться в сторону отрицательного.

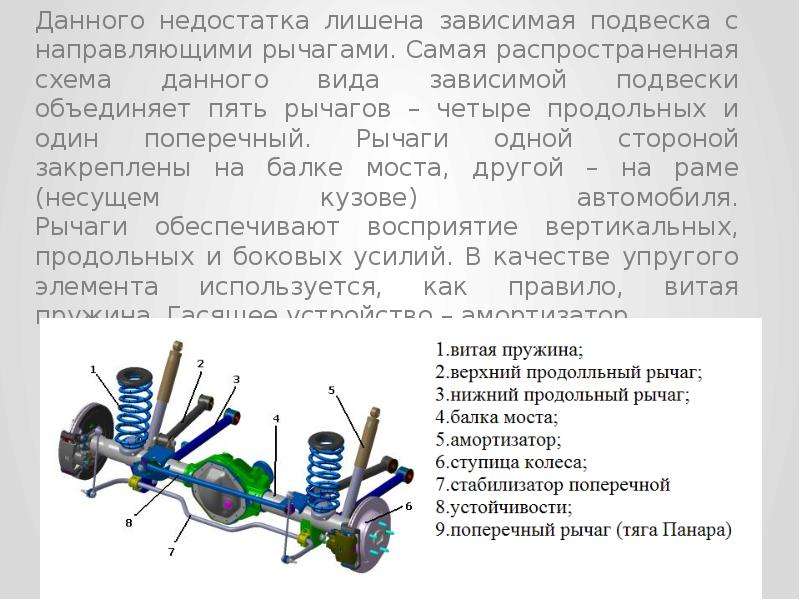

Самая распространенная на тот момент зависимая подвеска задних колес обеспечивала только постоянный нулевой угол развала, а углы схождения менялись по сложному правилу в зависимости от конструкции крепления моста. На неровностях и при движении по дорогам со сложным профилем она не давала оптимального пятна сцепления, вызывая перекосы оси с изменением колеи. И к тому же неподрессоренные массы при зависимой подвеске ведущих колес были слишком велики, а подвеска типа «Де Дион» при меньшей неподрессоренной массе занимала избыточный объем.

На Smart используется хитрая схема задней подвески типа «Де Дион». Только она смогла обеспечить необходимую устойчивость и комфорт при столь компактных габаритах

Независимые подвески обеспечивали намного лучшее использование внутреннего объема машин, но не все они выдавали оптимальное изменение геометрии подвески на ходу. Такие конструктивно простые варианты, как подвеска на продольных рычагах и подвеска с качающимся рычагом, оказались по эластокинематике даже хуже зависимой подвески. А очень распространенный в передних подвесках макферсон для задней подходит плохо.

У подвески на продольных рычагах угол развала при крене машины увеличивался, что ухудшало сцепление нагруженного колеса в повороте, а схождение оставалось практически неизменным, с минимальным положительным значением за счет податливости элементов подвески. Подвеска с качающимся поперечным рычагом, как на ЗАЗе, вообще оказалась откровенно опасной: развал не просто изменялся при ходе сжатия, он менялся в очень широких пределах в зависимости от нагрузки машины. И схождение у этого типа подвески также сильно менялось в процессе движения, причем не в оптимальную сторону.

Более конструктивно удачными оказались два варианта исполнения задней подвески. Наиболее совершенная по кинематике — подвеска на двойных поперечных рычагах. Подвеска на диагональных рычагах заметно ей уступала по характеристикам, но зато конструктивно была значительно проще и надежнее.

Подвеска с диагональным рычагом по конструкции максимально проста. Один рычаг установлен под углом 15–25 градусов к оси движения машины. За счет поворота оси рычага в двух плоскостях можно задать почти оптимальные параметры изменения геометрии подвески в небольшом диапазоне ходов сжатия. А если применять дополнительную реактивную тягу для изменения развала, то кинематика становится еще лучше. Так делали, например, на BMW 80‑х до E34 включительно. И при этом все максимально просто и технологично, всего два несущих сайлент­блока, цена и объем конструкции — минимальные.

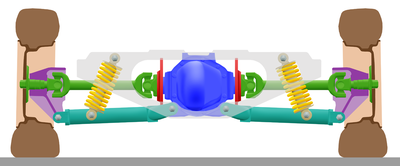

Подвеска на двойных поперечных рычагах была более сложной и объемной. И к тому же — до массового внедрения надежных сайлент­блоков и шаровых шарниров — еще и не особенно надежной и требовательной в обслуживании. Но в спорте ее возможности сразу оценили по достоинству. Этот тип подвески позволяет задать кинематику движения колеса с большой точностью. Можно «запрограммировать» любое поведение подвески в зависимости от хода сжатия и направления приложения нагрузки за счет эластокинематики упругих элементов и геометрии рычагов.

Многорычажная подвеска — результат эволюции этих двух вариантов подвесок. Классическая многорычажная подвеска — это, например, задняя подвеска Mercedes в кузове W201, которая применялась компанией на протяжении почти 20 лет. Пять рычагов подвески задают сложную траекторию движения колеса, позволяя придать заднеприводной машине оптимальную управляемость.

Четыре рычага геометрически соответствуют двум сдвоенным рычагам подвески на двойных поперечных рычагах, а еще один помогает программировать эластокинематику. Другой очень распространенный вариант многорычажной подвески эволюционно восходит к подвеске на диагональном рычаге. Тут рычагов может быть меньше — всего три. Несущий диагональный рычаг дополнен двумя или более поперечными рычагами. Эта конструкция тоже позволяет задать сложную кинематику движения колеса в любых условиях. Оба варианта подвесок обеспечивают отличные возможности по настройке управляемости для машин.

Четырехрычажная подвеска

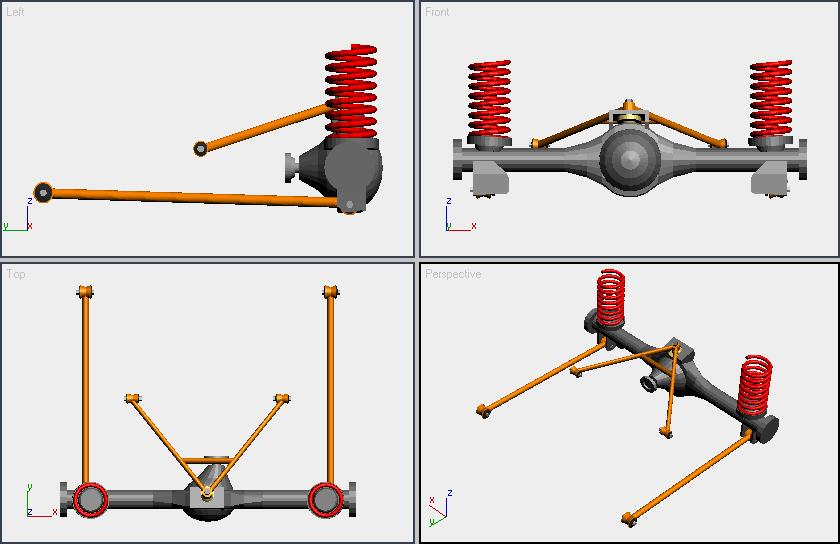

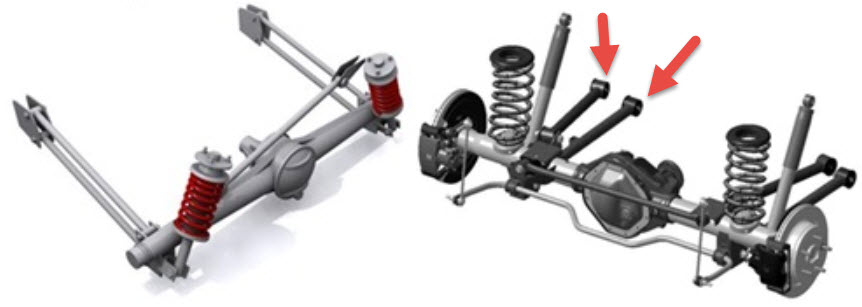

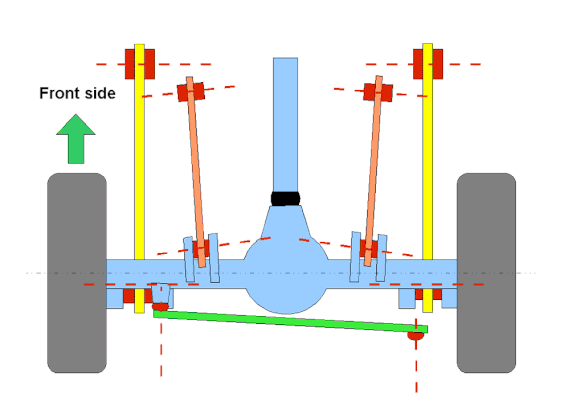

Пятирычажные подвески применяются в основном на заднеприводных машинах, требования к подвеске у которых выше, а трехрычажные — как правило, на переднеприводных. Но исключений хватает: так, на машинах BMW часто используют варианты, основанные на диагональном несущем рычаге именно с тремя рычагами. И вряд ли кто скажет, что у BMW в кузове E46 управляемость не отличная.

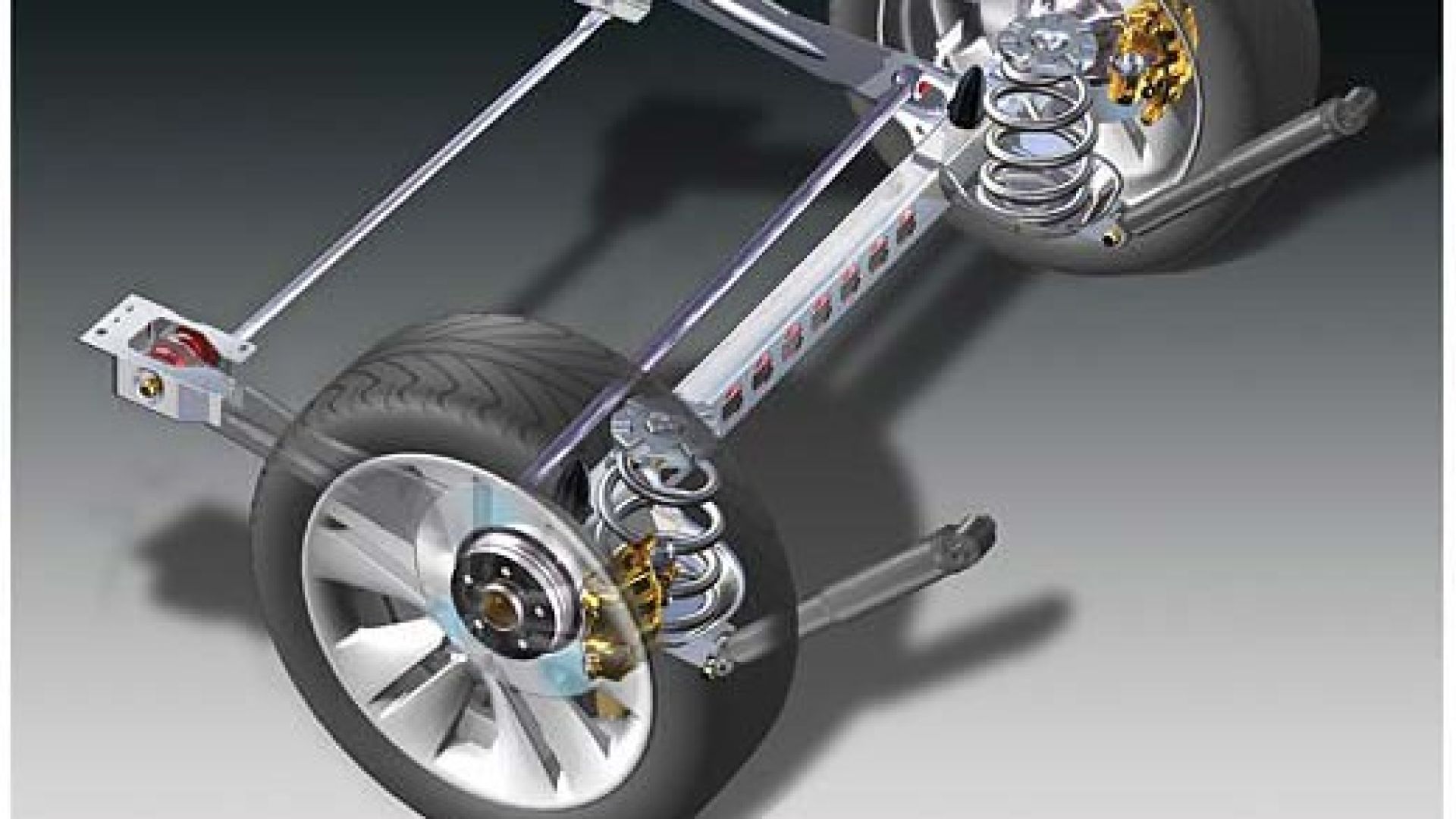

Подвеска со скручиваемой балкой появилась на машинах VW Golf в далеком 1974 году как вариант самой недорогой независимой подвески. Конструктивно это почти неразрезной мост, но даже лучше, потому что это единая деталь, которая мало того что обеспечивает независимые ходы подвески, но и сама по себе является стабилизатором поперечной устойчивости и направляющей конструкцией. Практически инженерный шедевр.

Основная особенность этого типа подвески в том, что тут сама балка, которая служит и торсионом, и рычагами, в сборе имеет высокую степень податливости. Другими словами, она гибкая. И в зависимости от расположения точек крепления, поперечной скручиваемой балки, жесткости продольных рычагов и положения опор пружин и амортизаторов можно задавать эластокинематику в широких пределах.

Балочная подвеска Ford Fiesta

Чистая кинематика подвески далеко не идеальна. При ходе сжатия большинство конструктивных вариантов подвески изменяют развал в сторону отрицательного, что неплохо, но схождение остается неизменным. На помощь приходит такая особенность, как податливость рычагов на кручение относительно точек крепления подвески и расположения их оси вращения. И получается, что по возможностям задать изменение углов установки колес этот тип подвески приближается к многорычажным. Вот только есть два существенных «но».

У многорычажных подвесок рычаги условно жесткие, эластичными являются только их сайлент­блоки. И кинематика подвески зависит в основном от взаимного расположения элементов. У подвески со скручиваемой балкой конструкция гибкая, что делает возможным задавать кинематику движения колес. Такая конструкция работоспособ­на в сравнительно небольшом диапазоне изменения нагрузки и перегрузок.

При увеличении массы кузова автомобиля или полезной нагрузки становится все сложнее обеспечить требуемую эластокинематику балки. Дополнительный негативный фактор — еще одна особенность конструкции: поперечная часть балки является одновременно и стабилизатором поперечной устойчивости, задающей коэффициент независимости подвески, и конструктивным элементом, определяющим поперечную жесткость конструкции. Иными словами, с ростом массы сложно оптимизировать разумное соотношение между угловой жесткостью балки и податливостью рычагов в поперечном направлении. Сохранить простоту подвески в таких условиях непросто. Пока единственным недорогим способом увеличить нагрузку или улучшить комфорт остается установка механизма Уатта, частично разгружающего рычаг от поперечных сил.

Для машин до С и даже D‑класса включительно получается неплохая альтернатива многорычажной подвеске, не сильно уступающая ей по кинематике, а значит, и управляемости, зато куда более простая и дешевая. Но с ростом массы автомобиля все более серьезными становятся компромиссы между комфортом и управляемостью. На данный момент граница применяемости и обоснованной востребованности у легковушек проходит где-­то на границе С‑класса.



Зависимая или независимая подвеска автомобиля

Подвеска автомобиля обеспечивает мягкое соединение кузова автомобиля с колесами. Ее роль в поведении автомобиля на дороге неоценима, а потому она заслуживает далеко не последнего автомобиля. Нередко перед водителями возникает вполне обоснованный вопрос: зависимая или независимая подвеска – какая лучше. Сегодня мы постараемся на него ответить, но перед этим, мы узнаем конкретно, из чего состоит подвеска, и рассмотрим каждый ее вид по отдельности.

Что входит в конструкцию подвески

Подвеска любого автомобиля представляет собой комплект деталей, которые соединяют раму или кузов с ходовой частью (колесами). В задачу любой подвески входит гашение различных колебаний, вызванных неровностями дорожного покрытия, вибраций и ударов. Кроме того, подвеска обеспечивает устойчивость автомобиля в тех или иных дорожных условиях.

В состав абсолютно любой современной подвески входит:

1. Упругие элементы. Таковыми могут быть различные рессоры, пружины и резиновые изделия, которые в силу своих свойств обладают повышенной упругостью и обеспечивают мягкую различных частей подвески.
2. Гасящие элементы. Такие устройства представлены самыми банальными амортизаторами. В их главную функцию входит гашение колебаний, которые вызваны действием упругих элементов.
3. Направляющие – это рычаги и всевозможные балки, которые соединяют колеса с кузовом и определяют возможность перемещения подвески.
4. Опорные элементы. Эти небольшие устройства предназначены для опоры колеса и принятия от них нагрузки для дальнейшего распределения на подвеску автомобиля.
5. Стабилизаторы. По-другому их еще называют стабилизаторы поперечной устойчивости. Они представлены балкой, которая соединяет два колеса для снижения вероятности накренения автомобиля.
6. Соединительные детали. Обычно представлены в виде специальных резиновых втулок, которые обеспечивают упругую связь всех деталей подвески и снижают их износ.

Работа любой подвески основывается на преобразовании энергии удара, которая возникает при наезде колеса на какую-либо неровность дорожного покрытия. Данная энергия передается на упругие элементы ходовой части автомобиля, которая, в свою очередь, находится под контролем. Амортизаторы снижают частоту колебаний, обеспечивая комфортные условия пассажиров и водителя, находящихся в автомобиле.

Что такое зависимая подвеска?

Зависимой называют такой тип подвески, в котором перемещение одного колеса влияет на перемещение заднего. Чаще всего, такой тип подвески используется на внедорожных автомобилях, где нет другой возможности подвесить мост автомобиля относительно кузова.

Если говорить об элементарной конструкции такой подвески, то она представлена мостом, который опирается на две пружины или рессоры, вставленные в кузов автомобиля. Таким образом, при наезде одного колеса на какое-либо препятствие, расстояние между аркой и колесом противоположного колеса заметно увеличивается.

Преимущества зависимой подвески:

• Несмотря на простоту конструкции, она обладает достаточно высокой прочностью и обеспечивает повышенную устойчивость автомобиля на дороге.
• При отклонениях подвески, колея и клиренс ходовой части не меняется, что является довольно весомым аргументом при эксплуатации автомобиля по бездорожью. Хотя многие водители ошибочно думают иначе.
• Большой ход подвески позволяет преодолевать довольно высокие препятствия и не допускать опрокидывание кузова автомобиля.

Недостатки:

• Жесткая связь колес, при отсутствии дифференциала. Во-первых, это влияет на качество подвески, так как она становится уже не такой мягкой, какой хотелось бы. Во-вторых, такая связка колес серьезно влияет на управляемость автомобиля и во многих случаях становится причиной заноса задней оси.
• Сложность регулировки. Из-за постоянного изменения положения двух колес одновременно, регулировка такой подвески становится достаточно трудоемкой.
• Слишком большая масса упругих элементов, а также всех остальных частей подвески.

Независимая подвеска автомобиля

Независимым называют более современный тип подвески, в котором перемещение одного колеса никак не влияет на положение второго колеса. В свою очередь, такая подвеска подразделяется на многорычажную и подвеску системы МакФерсона.

Рычаги являются основными деталями подвески, количество которых может варьироваться в зависимости от марки автомобиля и условий его эксплуатации. Рычаги обеспечивают перемещение колеса и крепятся к передней балке или лонжеронам. Различие рычажных подвесок может заключаться в их количестве или способе их перемещения, что определяется особенностями конструкции.

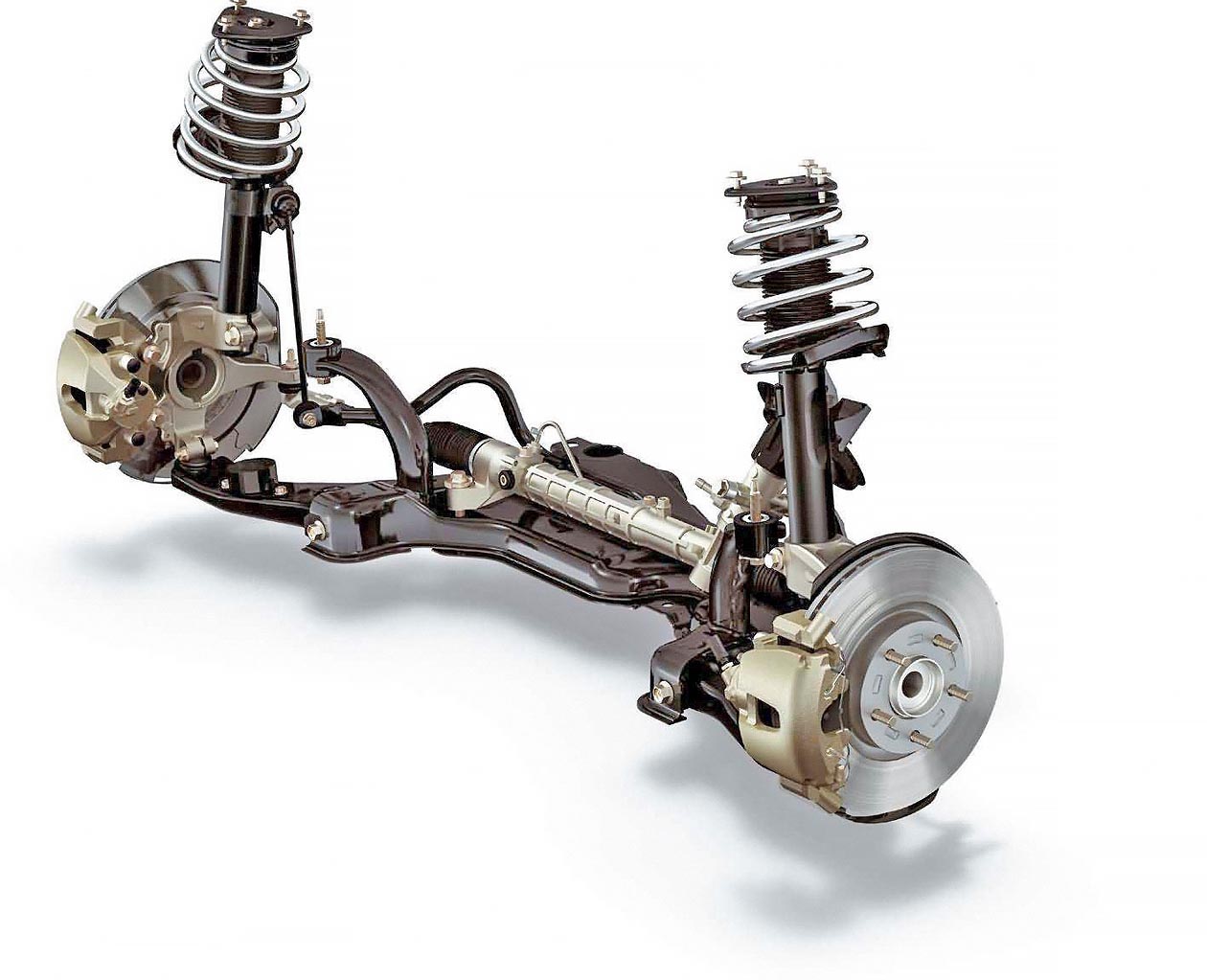

Подвеска типа «МакФерсон» представлена всего одним рычагом, который располагается в нижней части. Сверху он упирается в стойку, которая уходит в кузов автомобиля. Такая подвеска позволяет добиваться широких пределов регулирования развала колес, что является необходимым параметром для спортивных автомобилей.

В качестве опоры для поворотных колес применяются шаровые опоры, которые снижают нагрузки на подвеску при вхождении автомобиля в поворот на относительно ровных дорогах. Такое достижение позволяет избавиться от неприятных ощущений в повороте и увеличивает прочность подвески.

Вместе с независимостью одного колеса от другого появилась и такая черта подвески, как склонность к опрокидыванию автомобиля. Тем нее менее, этот недостаток был исключен благодаря применению стабилизатора поперечной устойчивости, представленного в виде упругой балки, которая соединяет два рычага разных подвесок подвижно, ограничивая их ход на крутых поворотах при большой скорости движения.

Преимущества независимой подвески

1. Прежде всего, снижена масса комплектующих изделий, что делает такую подвеску ниже по массе, а значит, увеличивает тяговые свойства спортивного автомобиля.
2. Неплохая управляемость на высоких скоростях. Такая подвеска не только обеспечивает благоприятные условия поездки, но и повышает безопасность автомобиля.
3. Большие возможности регулировки.

Недостатки

1. Сложность конструкции, высокая стоимость обслуживания. Данный недостаток обусловлен больших количеством деталей, вероятность повреждения которых заметно увеличивается.
2. Короткий ход подвески.

Подведем итоги

Исходя их вышесказанного, можно сделать определенные выводы относительно выбора типа подвески для автомобиля.

Если водитель желает эксплуатировать автомобиль в условиях бездорожья, то выбор должен быть в пользу именно зависимой подвески. А если же автомобиль планируется использовать для обычных дорог и на больших скоростях – то независимая подвеска будет преимуществом.

Что такое зависимая и независимая подвеска автомобиля? :: Avto.Tatar

Одной из важнейших частей автомобиля является подвеска. Она отвечает за безопасность, проходимость и комфорт во время поездки. Существует несколько типов подвесок. Каждая из них влияет на определенные функции. Кроме этого, существует несколько типов подвесок. Они бывают зависимые и независимые. Рассмотрим каждую из них.

---

Что такое зависимая подвеска

Одним из важных элементов подвески считается торсионная балка. Она является зависимой. Данная деталь подвески отвечает за работу колес, которые располагаются на одной оси. Следует отметить, что колеса находятся в жесткой сцепке. Неровности, которые имеются на покрытии дороги, оказывают влияние на положение колес. Автомобили, которые имеют задний привод, оснащаются зависимой задней подвеской.

К недостаткам такой конструкции можно отнести:

• Подвеска такого типа имеет большой вес, кроме того, она достаточно громоздка. Это заметно сказывается на плавности хода автомобиля.

• Конструкция колес такова, что они зависимы друг от друга. Функциональность ее снижается, это не лучшим образом сказывается на управляемости транспортным средством.

• Неровности дорожного покрытия снижают комфорт пассажиров, которые находятся в салоне. Подвеска, которая имеет зависимую систему достаточно жесткая.

---

Что представляет независимая подвеска

Конструкция независимой подвески имеет ряд преимуществ. Колеса работают немного по другому принципу. Например, если неровность покрытия расположена с правой стороны, то значит, преодолевать ее будет только правая сторона подвески и наоборот. Здесь отсутствует жесткая сцепка колес, которые находятся на одной оси. Одним из наиболее распространенных типов независимой подвески считается многорычажная. Ее по-другому называют еще МакФерсон.

---

Существуют достоинства и недостатки.

Одним из главных недостатков такого типа подвески является ее высокая стоимость. Это сказывает в том случае, если возникает необходимость в ремонте. Стоит отметить, что наиболее часто независимая подвеска встречается на дорогих автомобилях, которые относятся к представительскому классу. Каждая из описанных типов подвесок имеет свои достоинства и недостатки. В первую очередь оценивается сам автомобиль. Одним из важных показателей в этом отношении является комфорт во время езды, а также стоимость его обслуживания. На сегодняшний день многие производители стремятся к тому, чтобы минимизировать расходы автовладельцев. Уже созданы другие типы подвесок, например, адаптивная, пневматическая.

основные элементы, классификации и какая лучше » АвтоНоватор

О том, что подвеска автомобиля является важным комплексом автомобиля, лишний раз говорить нет нужды. Ведь именно подвеска выполняет задачу по соединению кузова (рамы) автомобиля и дорогой.

Основные элементы подвески

Основными функциями подвески являются:

• Соединение колеса с кузовом или рамой;
• Обеспечивает необходимую плавность хода и необходимый характер перемещения колес относительно несущей части автомобиля;
• Передает силы и моменты, которые возникают при взаимодействии колес с дорогой, на насещую часть авто.

Элементы подвески:

• Направляющие – именно те, которые задают характер перемещения колес;
• Упругие – воспринимающие и направляющие вертикальные силы реакции, возникающие при наезде колеса на неровности дороги;
• Амортизационные (амортизаторы) – служащие для гашения колебаний несущей части авто, возникающих из-за воздействия дороги.

Классификация подвески автомобиля

По сути подвеска классифицируется на два типа: независимая подвеска и зависимая.  Каждый из видов в зависимости от функциональности, уже подразделяется на различные типы подвесок.

Зависимая подвеска – конструкция в которой оба колеса оси жёстко связаны между собой. Перемещение одного из них влияет на другое.

Независимая подвеска – конструкция в которой колеса одной оси никак не связаны друг с другом, либо влияют лишь в малой степени. При работе независимой подвески установочные параметры колес6 развал, база, колея могут меняться при работе подвески.

Подвеска автомобиля сегодня – это достаточно сложная конструкция, которая сочетает в себе элементы гидравлики, механики, пневматики и электроники одновременно. Наличие электронных систем управления подвеской позволяет достигать качественного сочетания параметров подвески, комфортности и управляемости автомобилем.

Основные типы подвесок в легковых автомобилях

Зависимая подвеска автомобиля. Как характерный пример такого типа – задняя зависимая подвеска у заднеприводных автомобилей, например, «классика» Жигули. Основной недостаток этого варианта – большая масса конструкции и, если мост выполнен в качестве ведущего, теряется плавность хода.

Существуют и условно-промежуточные варианты типов подвески – полузависимая и полунезависимая подвеска. Полузависимая подвеска (торсионно-рычажная) применяется, как правило,  для компактных автомобилей. Этот тип подвески представляет средне число между зависимой подвеской и подвеской на продольных рычагах. Выполняет, кроме восприятия боковых сил, и функции стабилизатора.

Полунезависимая задняя подвеска. Именно задняя, так как этот тип подвески применяется только сзади. Конструктивно выглядит следующим образом: два продольных рычага соединенные посредине поперечиной. Этот тип подвески применяется только на неведущем мосту. Как положительная характеристика подвески такого типа: легкая масса, компактность и простота монтажа.

Независимая подвеска автомобиля. Основными, традиционными типами независимой подвески массового производства, которые устанавливаются на современные переднеприводные автомобили, являются подвески: McPherson (Макферсона), двухрычажная и многорычажная подвески.

Каждая из этих типов подвески имеет свои недостатки, преимущества и особенности. Наиболее эффективной является многорычажная независимая подвеска, но она дорогая в производстве и используется на автомобилях представительского класса.

Резюмируем. По большому счету, массовому потребителю совершенно без разницы, какое количество рычагов в передней или задней подвеске. В целом автомобиль должен выполнять свою задачу: быть комфортным, удобным и безопасным средством передвижения.

Чего, собственно, и добиваются инженерные отделы автопромышленных фирм – постоянно совершенствуя уже существующие типы подвесок, улучшая их эксплуатационные параметры и потребительские качества.

Что касается выбора типа подвески, вернее модели автомобиля с тем или иным типом подвески, то выбор за вами. Ведь только вы можете знать, для каких целей предназначается ваш автомобиль, и какой у вас стиль вождения. Вот, исходя из этих факторов, и выбирайте тип подвески своего будущего авто.

Удачи вам в эксплуатации подвески любого типа.

Оцените статью: Поделитесь с друзьями!

Какая лучше зависимая и независимая подвеска, в чем отличия

Всем привет! Как вы наверняка знаете, при покупке автомобиля нужно обращать внимание на широкий перечень аспектов. В их числе и тип подвески. При этом зачастую простыми автомобилистами и автоэкспертами сравнивается зависимая и независимая подвеска. У одной системы есть свои сторонники, у другой свои.

Споры о том, что лучше, кажутся бесконечными. Потому я решил вынести этот вопрос на обсуждение, так что смело оставляйте свои отзывы, комментируйте и задавайте вопросы. Попробуем вместе определить, какая лучше и кому отдать предпочтение.

Каждый автомобилист хочет, чтобы его машина ехала плавно и аккуратно. Но также возникает естественное желание получить транспортное средство, способное преодолевать бездорожье и ездить по обычному асфальту, сохраняя одинаково устойчивое и комфортное состояние.

Понятие о подвеске

Прежде чем говорить про плюсы и минусы, а также превосходство одной подвески над другой, если это возможно, предлагаю разобраться в сути понятия подвески.

Подвеской называют компонент автомобиля, который входит в состав шасси. Это промежуточное звено, располагающееся между дорожным покрытием и кузовной частью шасси транспортного средства. Работа подвески заключается в том, чтобы преобразовывать в упругое перемещение все те удары, с которыми приходится сталкиваться колесам машины по ходу движения. А это всевозможные ухабы, ямы, неровности и пр. То есть подвеска гасит энергию от ударов и повышает плавность хода.

При этом различают конструкцию передней и задней подвески. Их можно разделить на несколько категорий. При этом ко всем конструкциям предъявляют одинаковые требования.

Автоподвеска обязана сохранять машину в горизонтально положении, вне зависимости от воздействующих сил, и гасить колебания. Плюс конструкции должны быть упругими, прочными и максимально долговечными. Иначе потребуется дорогостоящий ремонт.

Актуальная классификация предусматривает разделение подвесок на 3 категории.

• Зависимая. Бывает с продольными и поперечными рессорами, может использовать направляющие рычаги, упорную трубу. Также выделяют торсионно-рычажную конструкцию и систему типа De Dion;
• Независимая. Такие системы отличаются между собой по использованию косых и двойных расположенных поперечно рычагов, могут иметь качающиеся полуоси. Встречаются варианты с двойными и одинарными продольными рычагами и с поперечными. Но все же самым популярным вариантом считается подвеска типа МакФерсон;
• Активная или полузависимая. Здесь меняется жесткость и положение в зависимости от подаваемой команды через управляющее устройство. Активные системы делятся на пневмогидравлические, гидравлические и пневматические.

Но этого объективно мало, дабы понять, в чем разница между ними, какие существуют отличия и ход подвески какого типа предпочтительнее в плане комфорта. А также можете почитать полезный материал о проверке амортизаторов на работоспособность.

Зависимые конструкции

Сначала определим, что это такое и что значит понятие зависимости автомобильной подвески. Если говорить простым языком, то это пара противоположных колес (левое и правое), которые соединяется между собой жестко с помощью единой балки. Это один из ключевых способов, как отличить конструкции между собой. Просто взгляните, как левое и правое колесо соединяются друг с другом.

Когда начинается воздействие на одно колесо, меняется положение второго. Зависимость одного колеса от другого и объясняет название конструкции. Подобные узлы в большей степени ориентированы на автотранспортные средства, которые эксплуатируются в достаточно тяжелых эксплуатационных условиях. Зависимая подвеска крайне редко встречается на обычных легковых автомобилях, предназначенных для езды в городе. Потому отыскать машину не так просто, если вам нужна просто легковушка. Но система все равно востребована и находит свое место на рынке авто.

Зависимые узлы автоподвески имеют сильные и слабые стороны.

Начнем с недостатков. Здесь стоит выделить несколько основных пунктов:

• худшие показатели устойчивости;
• недостаточно четкая управляемость;
• сниженный уровень комфорта;
• высокие требования к покрытию на дороге, если двигаться на высокой скорости;
• низкая информативность управления.

Все это при сравнении с автомобилями, оснащенными независимым типом подвески.

Слабые стороны довольно весомые, и проявляются в больше степени на обычных автодорогах. Но если выехать в идеальные условия для такой подвески, машина покажет свой максимум.



Именно в стихии зависимой конструкции открываются ее истинные преимущества. А именно:

• Низкая стоимость обслуживания. ТО и ТР (техобслуживание и технические работы) достаточно дешевые, что позволяет заметно экономить на ремонте;
• Устойчивость к повреждениям. Такая подвеска не боится ударов, активной езды по плохим дорогам и пр. Конструкция хорошо ведет себя при сильных нагрузках;
• Высокая прочность. Независимая подвеска в этом плане не конкурент;
• Постоянный дорожный просвет. Клиренс не меняется, что дает ряд преимуществ;
• Отличная адаптация к бездорожью и плохим дорогам;
• Небольшое количество компонентов конструкции, что упрощает обслуживание и делает ремонт более доступным. Также это прямо влияет на надежность.

Как видите, в своей стихии зависимая система позволяет рассчитывать на солидный перечень достоинств. Но на обычных дорогах все не так идеально.



Независимая подвеска

В отличие от предыдущей конструкции, здесь противоположные колеса не имеют прямой конструктивной связи между собой. Каждое из колес действует и работает независимо относительно друг друга.

Подобные узлы прекрасно себя показывают при движении на трассах, в городе, великолепно ведут себя на высокой скорости. Потому независимые конструкции встречаются преимущественно на легковых автомобилях, кроссоверах и паркетниках.

Здесь тоже есть свои сильные и слабые стороны. К числу преимуществ можно отнести:

• великолепное сцепление с дорожным полотном;
• превосходный уровень комфорта;
• отличная управляемость;
• незначительные отклонения по продольной оси.

Все это влияет на комфорт, маневренность и управляемость. Зависимые подвески на такое не способны.



Но не делайте поспешные выводы о превосходстве независимой системы. У нее есть и недостатки:

• ремонт значительно дороже, как и обслуживание;
• ход рычагов короткий, от чего клиренс может уменьшаться;
• конструкция состоит из множества компонентов;
• из-за сложности компоновки возрастает вероятность поломок;
• в полевых условиях выполнить ремонт почти невозможно.

Если за основу брать изначально качественную подвеску независимого типа, и эксплуатировать машину в условиях, для которых она предназначена, все эти недостатки не будут столь явными.



Сходство и различия

Обе подвески преследуют одинаковую цель. Она нужны, чтобы сделать поездки на автомобилях безопаснее и комфортнее.

В плане конструкции общее между ними то, что в обоих случаях используются упругие элементы, амортизаторы и направляющие. Ярким примером можно считать применение рессор. Некоторые активно монтируют пневмоподушки в пружины для увеличения комфорта.

Но отличий между ними куда больше:

• Колеса зависимой системы имеют жесткое соединение, делающие их зависимыми друг от друга. У конкурента колеса работают самостоятельно;
• У независимых узлов неподрессоренных масс больше, что обусловлено отсутствием моста;
• Независимая более чувствительная в отношении колес, которые не соответствуют требованиям автопроизводителя;
• Вероятность опрокинуться при резком повороте или при попадании в яму на машине с независимой автоподвеской меньше из-за отсутствия жесткого соединения колес.

Как видите, разница действительно есть, и она во многом существенная. На чем именно остановить свой выбор, каждый решает сам.

Что же выбрать в итоге

Выбирая себе машину с тем или иным типом подвески, нужно заранее учесть, где и в каких условиях будет эксплуатироваться транспортное средство. Также учитывайте стоимость обслуживания.

Чем узел сложнее, тем дороже он будет стоить. Элементарная истина применительно к этому вопросу.

Зависимые узлы конструктивно проще, они дешевле и легче в обслуживании, да и срок службы дольше. Но за простотой и надежностью скрывается более низкий уровень комфорта и управляемости. Если вам нужен большой внедорожник для езды по бездорожью, тут очевидным выбором станет мостовая зависимая подвеска.

Когда машина покупается для городской эксплуатации, приоритет на стороне независимой подвески. Она комфортнее, обеспечивает четкое управление, хоть и ресурс несколько ниже. Сейчас нет технических проблем с обслуживанием и ремонтом любого типа подвески. И независимые узлы далеко не такие хрупкие, как уверяют поклонники зависимых подвесок. Особенно на машинах ведущих производителей даже в бюджетной категории. При желании вовсе можно поставить на ВАЗ пневмоподвеску, и наслаждаться необычными ощущениями.

А какой подвеске вы отдаете предпочтение и почему? Свои ответы пишите в комментариях.

Спасибо за внимание! Подписывайтесь, задавайте вопросы и ждите новых материалов на нашем сайте!

Независимая подвеска объяснена и подходит ли она вам

У автомобилей есть различные приложения, и большинство из них достигается с помощью стандартного шаблона; корпус, двигатель, коробка передач, пара шин и подвеска. Подвеска — это неотъемлемая часть автомобиля, к которой нельзя относиться легкомысленно. Все транспортное средство поддерживается шинами с помощью подвески. Кроме того, подвеска играет важную роль при разработке спортивных автомобилей.

Чтобы пролить больше света на обсуждение, подвеска отвечает за характеристики транспортного средства, включая управляемость и качество езды. По сути, система подвески включает амортизаторы, пружины и рычаги, которые соединяют корпус автомобиля с колесами. Хотя существуют разные формы автомобильной подвески, мы остановимся на одной, в частности, на независимой подвеске.

Независимая подвеска, как следует из названия, позволяет каждому колесу двигаться независимо друг от друга при воздействии внешней нагрузки, т.е.е. выбоина или неровность. Читайте дальше, чтобы узнать больше о независимой приостановке и узнать, лучше ли она, чем ее альтернативы.

Это три типа подвески

Через: ZF

Как уже упоминалось, подвеска автомобиля является неотъемлемой частью конструкции автомобиля. По сути, подвесные системы можно разделить на три; зависимая подвеска, независимая подвеска и полунезависимая подвеска.

Независимая подвеска (на фото выше) допускает независимое движение колес независимо от того, какое колесо подвергается нагрузке. Каждое колесо независимой подвески по-разному реагирует на дорожные условия, а это означает, что неровность с одной стороны не вызовет реакции с другой. Доступны различные типы независимых систем, о которых мы поговорим позже в этой статье.

Зависимая подвеска (на фото ниже) имеет прочный задний мост (балку), который проходит по ширине автомобиля.Это гарантирует, что колеса остаются параллельными друг другу, но перпендикулярны самой оси. По сути, левое и правое колеса соединены друг с другом и работают как единая команда. Когда одно колесо подвергается нагрузке, например, удару или волнистости, противоположное колесо также претерпевает изменение центровки из-за их зависимого характера. С динамической точки зрения, если одна сторона машины изгибается в заданном направлении, другая сторона будет следовать за ней из-за зависимости. Листовые рессоры являются примером зависимой подвески, которая используется в транспортных средствах, требующих высокой грузоподъемности.

Через: General Springs

Полунезависимая подвеска больше похожа на независимую систему, но положение одного колеса будет влиять на другое благодаря гибкости частей подвески под нагрузкой. Эти системы подвески в основном устарели, и в наши дни их редко можно встретить. Трубка de Dion — это пример полунезависимой подвески, которая используется в Smart Fortwo и Smart Roadster.

СВЯЗАННЫЕ: Body Lift vs Suspension Lift: вот как решить, что подходит именно вам

Независимая подвеска лучше

Через: EngineBlock

В общем случае можно с уверенностью сказать, что независимая подвеска — лучший вариант.Однако тип подвески, необходимой в транспортном средстве, зависит от его предполагаемого назначения. Например, грузовик требует интенсивных нагрузок, требующих стабильных настроек развала колес. Использование независимой установки в таком сценарии не было бы идеальным из-за их внутренней природы, а использование зависимой или полунезависимой единицы имеет больше смысла, поскольку она обеспечивает постоянный развал.

Напротив, спортивные автомобили, предназначенные для динамичной и энергичной езды, всегда предпочтут независимую систему.Если бы у него была зависимая подвеска, при интенсивном прохождении поворотов внутреннее колесо оказывало существенное влияние на внешнее колесо, нарушая общий баланс. Широкое распространение независимой подвески в основном связано с предлагаемыми ею ходовыми качествами. В некоторых случаях независимые системы намного удобнее и экономичнее, чем их альтернативы.

СВЯЗАННЫЙ: Миф: жесткая подвеска не равно спортивной

Типы независимой подвески

Через: Cartretments

В подвеске на двойных поперечных рычагах (на фото выше) используются два рычага в форме поперечных рычагов, которые удерживают между собой амортизатор и пружину.Каждый поперечный рычаг или рычаг имеет две точки крепления к шасси и одно соединение на поворотном кулаке. Двойные поперечные рычаги обеспечивают больший контроль над ходом подвески и другими переменными, такими как угол развала, угол кастера, рисунок схождения и многое другое. В многорычажной подвеске используются три или более боковых рычага и один или несколько продольных рычагов. Другими словами, независимые подвески с тремя рычагами управления можно определить как многорычажные подвески. Обе эти системы подвески обычно встречаются в дорогих спортивных автомобилях.

Через: Carthrottle

Подвеска со стойками Макферсон (на фото выше) — это простая независимая конструкция подвески, используемая большинством основных производителей автомобилей. Это довольно дешево и менее сложно, поскольку пружина распорного типа работает вместе с амортизатором, который вращается на одном шаровом шарнире.

Поперечные листовые рессоры были распространены с 1960-х до начала 1990-х годов, при этом листовая рессора была установлена ​​по центру на правом и левом колесе для независимого движения колес.Многие ранние модели Triumph, включая GT6 и Spitfire, использовали установку поперечной листовой рессоры.

Источники: Википедия, CarThrottle.

СЛЕДУЮЩИЙ: Багги Subaru Crosstrek Baja имеет больший ход подвески, чем двухэтажное здание

Вот как максимальная скорость Bugatti Chiron сравнивается с его конкурентами

Оцените конкурентов Bugatti Chiron, когда дело касается скорости и производительности.

Читать далее

Об авторе Киран Менон (Опубликовано 233 статей)

Относительно наивный парень во всех отношениях, кроме машин.С самого детства автомобили так увлекали его, что он ел только тогда, когда рядом с ним лежал журнал. Хотя понимание было немного надуманным, в центре внимания были изображения. Перенесемся на несколько лет вперед, он получил диплом инженера по автомобилестроению и теперь занимается автомобильным спортом.

Более От Киран Менон

различных типов автомобильных подвесных систем

Люди мало что знают о системах подвески, потому что не видят их.Подвеска автомобиля — это то, что соединяет автомобиль с колесами. Он не только обеспечивает достаточно комфортную езду, но также обеспечивает управляемость на дороге и тормозную систему автомобиля. Сама модель автомобиля может многократно определять тип используемой подвески. Конечно, есть и другие случаи, когда вкус потребителя диктует систему подвески транспортного средства.

Стоит использовать зависимую подвеску

Система зависимой подвески имеет неразрезную ось, проходящую по ширине рамы.Это позволяет соединять колеса как с левой, так и с правой стороны и работать вместе как единая команда. Если одна сторона машины изгибается в заданном направлении, другая сторона будет следовать за ней из-за зависимости. Именно на пересеченной местности система зависимой подвески действительно оправдывает себя. Они могут работать в тяжелых условиях и являются основной системой подвески для заднеприводных автомобилей и внедорожников . Это предпочтительная система подвески для любого транспортного средства, которое будет работать в суровых условиях.

Аттракцион с независимой подвеской

Независимая подвеска не имеет этой единственной соединительной оси. Каждое колесо независимой подвески по-разному реагирует на дорожные условия, а это означает, что неровность с одной стороны не должна вызывать реакцию с другой. Независимая подвеска привлекает качеством вождения. Это гораздо более удобный способ передвижения.

Варианты независимой подвески

Существует несколько разновидностей независимой подвески.Задняя независимая подвеска использует стойку McPherson , и система допускает использование внешних приводных валов. Независимая подвеска задних колес имеет приводной вал, прикрепленный к раме автомобиля, а внешние приводные валы передают привод на каждое колесо. Компьютеризация современных автомобилей позволила создать некоторые разновидности подвески, которые улучшат управляемость. Адаптивная пневматическая подвеска имеет систему подвески с электронным управлением для всех колес автомобиля с непрерывной адаптивной системой демпфирования.Стоимость датчика высоты контролирует расстояние между осью и шасси транспортного средства при использовании адаптивной пневматической подвески.

Механизмы, используемые в системе подвески

Различные системы подвески имеют интересные механизмы. на двойных поперечных рычагах в основном состоит из профильных металлических деталей, расположенных друг над другом. Расположенные в передней части автомобиля, они обеспечивают устойчивость шины. У них также есть амортизатор и пружина , которые поглощают колебания, возникающие в вертикальном направлении.Двойной поперечный рычаг, уменьшающий роль, обеспечивает лучшее рулевое управление. Система подвески стойки McPherson подключается как к передней, так и к задней части автомобилей. Стойка McPherson будет крепиться к ступице колеса с помощью трубчатой ​​стойки. Стойка может совершать поворотное движение, чтобы шина лучше двигалась. В конструкции McPherson также есть амортизатор и винтовая пружина, установленные на стойке, чтобы помочь выдерживать дорожные условия.

Подвеска с поворотной балкой

Полунезависимая система допускает движение колес в качестве независимой подвески для скручивания, а подвеска действительно позволяет одному колесу влиять на другое.Подвеска с поворотной балкой — это полунезависимая система, которая чаще всего используется на задних колесах. Он имеет отличных характеристик : простой дизайн, легкий вес, низкая стоимость, очень хорошая долговечность.

Воздействие подъема или опускания подвески

Любая из подвесных систем имеет свои плюсы и минусы. Используется то, что лучше всего подходит для конструкции данной модели автомобиля. Есть возможность поднять или опустить подвеску. Если вы хотите иметь классический городской лоу-райдер, это можно сделать.Пожалуйста, помните, что что бы вы ни поднимали или опускали, подвеска противоречит исходному расчетному натяжению . Из-за этого на автомобиль может быть оказано некоторое давление или деформация.

Есть идеи по конструкции подвески

Знание подвески помогает владельцу в обслуживании автомобиля. Некоторое представление о конструкции подвески позволяет лучше понять важность амортизаторов и винтовых пружин автомобиля.Лучшее понимание тормозной системы также происходит из-за того, что мы немного больше знаем о системе подвески. Это знания, которые не обязательно использовать каждый день. Однако, когда проводится работа с тормозами или днищем автомобиля, это та информация, которая помогает владельцу автомобиля лучше понять, что пытается сделать автомеханик .

Следите за нами и ставьте лайки:

Теги: Система подвески автомобиля, Система зависимой подвески, Система независимой подвески, Конструкция подвески, Подвеска с поворотной балкой

Категории: Авто Информация, Автозапчасти

что это и как работает

Подвеска вашего автомобиля обычно находится вне поля зрения и из виду, но она играет решающую роль.Подвеска делает все: от обеспечения сцепления колес с дорогой, лучшего сцепления и торможения до предотвращения тряски автомобиля на неровных поверхностях. Помимо сглаживания ухабов, он также помогает рулевому управлению, поглощая боковые силы, которые заставляют автомобиль катиться.

Подвеска состоит из двух основных компонентов — пружин и амортизаторов.

ПРУЖИНЫ

Существует три типа пружин — винтовые пружины, листовые рессоры и торсионы.

Большинство современных автомобилей имеют винтовые пружины, в то время как старые автомобили и многие полноприводные автомобили имеют листовые рессоры, которые представляют собой слои металла, соединенные с осью, которые изгибаются под весом автомобиля.

ЗАСЛОНКИ (АМОРТИЗАТОРЫ)

Амортизаторы

, широко известные как амортизаторы, защищают шасси от сотрясения, возникающего при ударе колеса о неровности, и предотвращают постоянное отскакивание пружин. Они также выталкивают колесо обратно на дорожное покрытие.

Амортизатор — это поршень, заполненный маслом, который отделяет шасси от колеса.Когда автомобиль наезжает на неровность, поршень вдавливается в кожух и замедляется за счет масла, которое при сжатии течет в другую камеру.

4

Это гидравлическое сопротивление можно изменить, изменив размер отверстия, который называется скоростью демпфирования. Чем шире диафрагма, тем ниже сопротивление или коэффициент демпфирования, что означает более мягкую езду.

Меньшее отверстие означает более устойчивую езду, улучшающую управляемость за счет комфорта. Возможно, вы заметили эту разницу, если управляли автомобилем с регулируемыми режимами демпфирования, такими как нормальный и спортивный режимы подвески.

ВИДЫ ПОДВЕСКИ

Пружины и амортизаторы — это основные компоненты подвески, которые, наряду с другими частями, используются для формирования различных типов узлов подвески, используемых на разных автомобилях. Многие автомобили имеют разные настройки подвески для задних и передних колес.

НЕЗАВИСИМАЯ ПОДВЕСКА

Ненависимая (зависимая) подвеска — это когда левое и правое колеса имеют общую неразрезную ось. Это по-прежнему распространено в автомобилях с задней подвеской и в грузовиках.Проблема с независимой подвеской заключается в том, что при ударе одного колеса о неровности по всей задней оси ощущается тряска, и это не очень хорошо для предотвращения крена кузова.

НЕЗАВИСИМЫЕ СИСТЕМЫ

Как и следовало ожидать, каждое колесо не зависит от другого, что означает, что любые сотрясения ограничиваются одной стороной или колесом. В современных автомобилях существуют разные типы систем независимой подвески, к наиболее распространенным из них относятся:

MACPHERSON STRUT

Это очень распространенная передняя независимая подвеска, эффективная и простая.Он сочетает в себе амортизатор и спиральную пружину в одной стойке, чтобы обеспечить более компактную и легкую систему подвески, которая особенно полезна для автомобилей с передним приводом.

4

ДВОЙНАЯ СИСТЕМА WISHBONE

Другой распространенный тип передней подвески, подвеска на двойных поперечных рычагах (на фото вверху), также известная как подвеска на А-образных рычагах, обычно использует два рычага в форме поперечных рычагов с двумя монтажными положениями на раме и одним на колесе.Винтовая пружина и демпфер находятся на стойке, соединенной с нижним поперечным рычагом и шасси. Подвеска с двойным поперечным рычагом помогает уменьшить крен, что характерно для более крупных автомобилей.

ПОДВЕСКА MULTI-LINK

В нем используются три или более боковых рычага и один или несколько продольных рычагов, которые можно наклонять в любом направлении, обеспечивая лучший компромисс между плавностью хода и управляемостью. Они, скорее всего, будут использоваться на автомобилях с высокими характеристиками.

4

НЕЗАВИСИМАЯ ЗАДНЯЯ ПОДВЕСКА

Вышеупомянутые передние независимые системы можно найти на задних осях.Задняя независимая подвеска проще, потому что колеса не связаны с рулевой рейкой.

Специальное предложение ко Дню отца: подпишитесь на любой из наших автомобильных журналов и сэкономьте до 50% * (* только ограниченное время)

Подписаться

ПОДВЕСКА

И ЕЕ РАЗЛИЧНЫЕ ТИПЫ

Система механических рычагов, пружин и амортизаторов, которая используется для соединения колес с шасси, известна как система подвески.Обычно он выполняет две работы: контролирует управляемость и торможение транспортного средства в целях безопасности и обеспечивает комфорт пассажиров от ударов, вибрации и т. Д.

Он также помогает поддерживать правильную высоту транспортного средства и наклон колес. Он также контролирует направление транспортного средства и должен удерживать колесо в перпендикулярном направлении для максимального сцепления с дорогой. Подвеска также защищает сам автомобиль и багаж от повреждений и износа. Конструкция передней и задней подвески автомобиля может быть разной.

ВИДЫ СИСТЕМЫ ПОДВЕСКИ

1) НЕЗАВИСИМАЯ СИСТЕМА ПОДВЕСКИ

Эта система означает, что подвеска настроена таким образом, что позволяет колесу с левой и правой стороны автомобиля независимо двигаться вверх и вниз по вертикали при движении по неровной поверхности. Сила, действующая на одно колесо, не влияет на другое, поскольку между двумя ступицами одного и того же транспортного средства нет механической связи. В большинстве автомобилей он используется на передних колесах.

Этот тип подвески обычно обеспечивает лучшее качество езды и управляемость за счет меньшей неподрессоренной массы. Основным преимуществом независимой подвески является то, что они занимают меньше места, обеспечивают более легкое управление, малый вес и т. Д. Примеры независимой подвески:

2) ЗАВИСИМАЯ СИСТЕМА ПОДВЕСКИ

IN Зависимая подвеска имеет жесткую связь между двумя колесами одной оси. Сила, действующая на одно колесо, будет влиять на противоположное колесо. Каждое движение колеса, вызванное неровностями дороги, также влияет на сцепленное колесо.

В основном используется в большегрузных транспортных средствах. Он выдерживает удары с большей мощностью, чем независимая подвеска. Пример этой системы

3) ПОЛУНЕЗАВИСИМАЯ СИСТЕМА

Этот тип системы имеет характеристики как зависимой, так и независимой подвески. В полунезависимой подвеске колеса перемещаются относительно друг друга, как в независимой подвеске, но положение одного колеса оказывает некоторое влияние на другое колесо. Делается это с помощью закрутки деталей подвески.Пример полунезависимой —

Автозапчасть | Типы систем подвески автомобилей

Одной из сложных систем автомобиля является система подвески. Не многие люди понимают, что это такое, в основном потому, что подвеска транспортного средства не является чем-то, что можно сразу увидеть. В отличие от рулевого колеса и фар, которые вы видите сразу, система подвески скрыта глубоко в каркасе автомобиля.’

Подвеска — важная часть любого автомобиля. Это часть, которая соединяет корпус автомобиля с колесами. Кроме того, он обеспечивает комфортную езду и управляет управляемостью автомобиля на дороге и его тормозными способностями.

Не все системы подвески одинаковы. Но спросите любого механика о типах систем подвески автомобиля, и вы получите разные ответы.

Если вы ожидаете четкого ответа на вопрос, что такое «типы автомобильных подвесок», то вы будете разочарованы.Существуют различные способы анализа подвесных систем, и по этой причине существует столько же способов их классификации.

Однако условно можно выделить три широкие группы подвесных систем. Вот они:

1. Независимая система подвески — этот тип подвески получил свое название от принципа работы. Для этой системы подвески движение колеса никоим образом не влияет на действие другого колеса. Ниже мы обсудим более подробную информацию об этой системе.
2. Зависимая — Как вы, наверное, догадались, для системы зависимой подвески движение одной шины влияет на другие шины. Проще говоря, когда одна из шин движется, остальные будут иметь движение, соответствующее первой шине. Чтобы узнать больше о том, почему зависимая подвеска не является распространенной, несмотря на то, что она дешевле, читайте дальше.
3. Полунезависимая — для этой системы подвески колеса оси движутся относительно друг друга. Положение колеса влияет на положение и часто отношение другого.Поворотная балка — это обычно применяемая полунезависимая подвеска.

Несмотря на то, что применяемая система подвески в основном зависит от модели автомобиля, иногда владельцы автомобилей могут указать желаемую подвеску.

Система зависимой подвески

В механике этой системы используется цельная ось, проходящая по ширине рамы. Ось связывает левый и правый комплект колес, и поэтому они работают как единое целое.

Когда одна сторона автомобиля поворачивает влево, другая сторона также совершает такое же движение.

Другими словами, две стороны имеют фактор зависимости, отсюда и название этого типа системы подвески.

Неровная местность подчеркивает необходимость этой системы. Зависимые системы идеально подходят для неровных дорог, поскольку они лучше справляются с суровыми условиями. Большинство внедорожников и заднеприводных автомобилей используют эту систему в качестве основной системы подвески.

Система независимой подвески

Для системы независимой подвески нет соединительной оси, которая связывает комплект колес.

Колеса автомобиля с независимой подвеской будут по-разному реагировать на дорожные условия.

Это означает, что если одно колесо испытывает удар с одной стороны, реагирует только это колесо. На остальные колеса реакция первого колеса не повлияет.

Большинство водителей предпочитают эту систему зависимому типу из-за качества вождения, которое она предлагает. Благодаря независимой системе подвески вы будете ездить с комфортом.

Варианты независимой системы подвески

Существуют различные варианты независимой системы, каждая из которых модифицирована в зависимости от своей функциональности.

В задней независимой подвеске, например, используется стойка McPherson. В этой системе есть допуск на внешние приводные валы.

Независимая подвеска задних колес имеет приводной вал, прикрепленный к раме автомобиля. Затем внешние приводные валы передают привод на колеса автомобиля.

Сегодня ECS поддерживает различные варианты подвески, улучшающие качество вождения. В адаптивной пневматической подвеске для каждого колеса предусмотрена система с электронным управлением.Он также имеет постоянно адаптивную систему демпфирования. Датчики контролируют расстояние между шасси и осью.

Подвеска с поворотной балкой или полу-независимая подвеска

Эта система подвески, также известная как полунезависимая, позволяет перемещению одного колеса оказывать определенное влияние на другое. Обычно применяется к задним колесам. К его достоинствам можно отнести долговечность, невысокую стоимость и легкость за счет простой конструкции.

Механизмы, применяемые в системах подвески

Механизмы, с помощью которых работают различные системы подвески, сильно различаются.

Двойной поперечный рычаг, чаще всего встречающийся на передней части автомобиля, обеспечивает ему устойчивость. Он также оснащен амортизаторами, воспринимающими вертикальные колебания. В целом, это позволяет лучше управлять автомобилем и управлять им.

Система подвески стойки McPherson отличается. Он имеет соединение, которое соединяет заднюю и переднюю части автомобиля. Стойка имеет поворотное движение, что позволяет шине лучше двигаться. Как и у двухрычажного рычага, у MacPherson есть амортизатор и катушка.Это гарантирует, что автомобиль сможет противостоять бездорожью.

Почему необходимо знать различные типы подвесных систем?

Как владельцу автомобиля очень важно знать тип подвески в вашем автомобиле, потому что эта информация пригодится во время технического обслуживания и ремонта.

Также помогает то, что вы знаете, как обслуживать другие компоненты системы подвески, такие как амортизаторы и катушки. Здесь вы можете прочитать о частях подвески, которые подвержены выходу из строя или повреждению.

Узнайте больше о том, как работает система подвески и ее различных частях, в этой статье .

Сэм О.

Что такое подвеска в автомобиле?

Современные автомобили — это настоящие чудеса инженерной мысли. Они полагаются на совместную работу нескольких компонентов и механических систем, чтобы гарантировать бесперебойную и безопасную работу.

Однако, хотя большинство людей немного знают о колесах, системах рулевого управления и тормозах своих автомобилей, многие не понимают, что такое подвески и как они работают.

Хотите узнать, что такое подвеска в вашем автомобиле и для чего она предназначена? Давайте вместе разберемся.

Что такое подвеска автомобиля?

Короче говоря, система подвески вашего автомобиля представляет собой защитную решетку из амортизирующих компонентов, таких как пружины и амортизаторы. Подвеска вашего автомобиля помогает обеспечить безопасное и плавное вождение, поглощая энергию от различных дорожных неровностей и других кинетических ударов. Кроме того, он помогает вашим шинам оставаться в контакте с дорогой за счет увеличения трения шин.

Думайте о подвеске вашего автомобиля как о тележке, на которой находится основная кабина автомобиля. Ваша кабина сделана более комфортной, потому что она установлена ​​на подвеске, которая соединена с колесами автомобиля. Автомобиль и его кабина изолированы от ударов, которые обычны при движении, даже по дорогам с хорошим покрытием.

К основным частям подвески автомобиля относятся:

• Пружины, которые помогают контролировать высоту и нагрузку подвески и кабины.
• Амортизаторы (также называемые амортизаторами), которые поглощают и демпфируют различные импульсы кинетической энергии, которые ваши шины передают при контакте с дорогой.

Система подвески вашего автомобиля, вероятно, также имеет стабилизатор поперечной устойчивости. Бар стабилизатора поперечной устойчивости может помочь смещать движение ваших колес относительно рулевого колеса. Он эффективно стабилизирует направление вашего автомобиля при движении по дороге.

Вероятно, у вашего автомобиля есть система подвески как для передних, так и для задних колес. Системы подвески могут быть независимыми или зависимыми:

• Системы независимой подвески используются, когда ваши задние или передние колеса движутся независимо от передней или задней оси соответственно.
• С другой стороны, используются системы зависимой подвески, когда направление колеса ограничено движением оси.

Для чего нужна подвеска?

Чтобы полностью понять, что делает ваша подвеска, вы должны понять, что произошло бы, если бы в вашем автомобиле ее не было.

Когда вы едете по дороге, шины вашего автомобиля естественным образом перекатываются на различные неровности и неровности. Эти неровности взаимодействуют с колесами вашего автомобиля, каждый раз прикладывая силу. Законы физики гласят, что каждая сила, действующая на объект, имеет величину и направление.

Когда вы натыкаетесь на неровность на дороге, ваше колесо начинает двигаться вверх и вниз под перпендикулярным углом (вертикально по отношению к поверхности дороги). Конечно, небольшие неровности не передадут вашему автомобилю много вертикальной кинетической энергии. Но более крупные неровности дороги или неровности поверхности могут передавать довольно много энергии.

Это здравый смысл; когда колеса вашего автомобиля ударяются о неровность, он получает энергию и трясется вверх или вниз.

Если бы у вас не было подвески, вся эта энергия передавалась бы в раму вашего автомобиля.Такая передача энергии может в лучшем случае сделать поездку в машине неудобной. Кроме того, ваша машина может гипотетически потерять сцепление с дорогой, из-за чего колеса подпрыгнут, а затем снова упадут на поверхность дороги.

Подвеска вашего автомобиля:

• поглощает энергию, передаваемую через колеса вашего автомобиля
• помогает кабине вашего автомобиля относительно плавно перемещаться по подвеске, даже при движении по несовершенным дорогам

Два основных компонента, упомянутых выше, играют жизненно важную роль. роль в этом процессе.Амортизаторы или амортизаторы поглощают импульсы, а кинетическая энергия проходит по амортизаторам, а не передается в кабину вашего автомобиля (по крайней мере, в той же степени).

Между тем пружины, прикрепленные к вашей подвеске, сгибаются и расширяются, чтобы контролировать рассеивание этой кинетической энергии. Они также предохраняют подвеску вашего автомобиля от слишком сильного раскачивания вверх и вниз.

В сочетании оба этих компонента обеспечивают относительно ровную и ровную езду вашего автомобиля.

Почему подвеска так важна?

Каждый современный автомобиль оснащен подвеской, благодаря ее преимуществам.Например:

• Системы подвески увеличивают трение между шинами вашего автомобиля и дорогой. Увеличивая трение, вы можете управлять автомобилем с большей устойчивостью и чувствовать себя более комфортно. Чем больше шины контактируют с дорогой, тем безопаснее и надежнее вы сможете управлять автомобилем.
• Подвеска вашего автомобиля также обеспечивает дополнительный комфорт. Ограничивая кинетическую энергию, передаваемую от неровностей дороги, например неровностей, к вашей кабине, вы будете намного меньше подпрыгивать вверх и вниз, а ваши пассажиры также будут наслаждаться более плавной поездкой.
• Кроме того, системы подвески могут помочь продлить срок службы и долговечность вашего автомобиля. Компоненты вашего автомобиля со временем будут облагаться гораздо меньшими налогами за счет ограничения передачи энергии от неровностей и выбоин на дороге. Таким образом, другие компоненты вашего автомобиля прослужат дольше.

Резюме

В конечном счете, система подвески вашего автомобиля — лишь один из многих важных компонентов, необходимых для обеспечения безопасной езды, когда вы садитесь в автомобиль.Без подвески автомобили были бы в лучшем случае ухабистыми, а в худшем — опасными.

Убедитесь, что ваша система подвески находится в хорошем состоянии, периодически сдавая автомобиль на осмотр у сертифицированного механика. Мы настоятельно рекомендуем сдать ваш автомобиль в ремонт, если ваша поездка станет слишком ухабистой или вы подозреваете, что ваша подвеска, возможно, изнашивается.

Подозревая, что за подвеской стоит

Подвеска, вещь, которая поднимается и опускается, не позволяя вам подниматься и опускаться.
Подвеска не только обеспечивает комфорт и комфорт, но и обеспечивает приклеивание шин к дороге.
Сам термин «подвеска» вообще не такой уж технический.
Представьте себя стоящим на твердом полу; вы можете почувствовать все вибрации и дрожь вокруг, не так ли?
Теперь поставьте батут на пол и встаньте на него. Почувствуйте разницу, не так ли? Вибрации и дрожь ушли правильно.
Именно так работает система подвески.

Что такое подвеска автомобиля? Ты спрашиваешь?

A Автомобильная подвеска — связанная система рычагов, подшипников, пружин и амортизаторов, которые работают в унисон, чтобы обеспечить вам приятную поездку, впоследствии удерживая автомобиль на дороге.
Он также снижает износ автомобиля, обеспечивает стабильную управляемость и торможение.
Не только это, но и система устанавливает, что автомобиль сохраняет сбалансированную геометрию в любое время, при каждом повороте и повороте. Это гарантирует, что колеса останутся верными относительно дороги.

Следует также отметить изобретение подвесной системы, предохраняющей от тяжелых травм позвоночника. Без надлежащей системы амортизации выбоины и воронки на дороге сломают вам спину или, по крайней мере, вызовут боль в заднице.

Есть три распространенных варианта.
Viz.

---

Система независимой подвески

Фундаментальная и ранняя форма подвески, которая имеет одинаковую базовую механику. Этот тип имеет цельную ось, соединяющую оба противоположных колеса, что позволяет им функционировать как одно целое. Когда одно колесо подвергается действию, другое будет следовать за ним из-за зависимости. Широко используется в тяжелых грузовых автомобилях в Индии.

Примеры систем зависимой подвески:
Листовая рессора — Самая ортодоксальная.Набор плотно прилегающих стальных пластин, прикрепленных к оси, обеспечивающей демпфирование. Может использоваться поперечно или продольно.

Leaf Springs

Автор: Jim Gill — https://bit.ly/2ISjB4t
Beam Axle — Часто встречается в переднеприводных автомобилях. Сплошной вал соединяет оба колеса с наличием гусеницы. Действие одного колеса вызывает реакцию другого колеса (оси балки могут быть как «живыми», так и «мертвыми» осями).

Подвеска оси балки

The Good
— Исключительная жесткость и непревзойденная прочность.
— Может выдерживать большие нагрузки, без усилий работать под нагрузкой.
— Легко обслуживать и производить благодаря своей фундаментальной конструкции.

The Bad
— Толчковая, шумная и резкая поездка.
— Может быть немного контрпродуктивна для автомобиля, поскольку оставляет меньше места для гибкости.
— Плохая помощь в обращении с автомобилем

---

Независимая подвеска

Теперь все становится интересно. В системе независимой подвески каждое колесо и их рычажные механизмы не связаны между собой в том смысле, что каждая часть функционирует автономно. Независимая подвеска не имеет единой оси, соединяющей друг друга, что позволяет им вести себя в соответствии с дорожными условиями, а не просто имитировать или чередовать действия другого колеса.
Еще одно преимущество независимой системы заключается в том, что они делают поездку плавной и без рывков, как будто вы плывете по дороге.

Примеры независимой подвески:
Стойка Макферсон — также известная как тип с одинарным поперечным рычагом. Короче говоря, есть рычажный механизм в форме рычага, который обеспечивает точку крепления к оси; Винтовая пружина вертикально установлена ​​на шасси (корпус) автомобиля. В таких типах часто используется стабилизатор поперечной устойчивости для повышения жесткости.
Это наиболее распространенный демпфирующий раствор, используемый сегодня в автомобилях.
Разработал мой Эрл С. Макферсон для General Motors в 1947 году.

Подвеска типа McPherson Strut

Double Wishbone Type — больше похожа на переработанный и усовершенствованный тип MacPherson, в котором используются два поперечных рычага вместо одного (H-образные рычаги, A-образные рычаги). Этот предлагает более пластичную геометрию.

Многорычажная система подвески

Джонатан Д. Борджиа — Собственная работа, CC BY-SA 4.0, https://commons.wikimedia.org/w/index.php?curid=39413950

Многорычажная система подвески — Используется три или более боковые рычаги также в продольной конфигурации, которые действуют как рычаги.У каждой руки свое уравнение реакции. Оружие также выполняет роль управления изгибом и кастором.
Передовая технология подвески, поэтому широко используется в спортивных автомобилях.

The Good
-Обеспечивает комфортную езду, поскольку он более гибкий и позволяет каждому компоненту действовать индивидуально.
-Большая настраиваемость, обеспечивает отличную обратную связь с водителем, побуждая водителя к взаимодействию с автомобилем.
— Повышенная устойчивость, рулевое управление и контроль.

The Bad
— Требуется дополнительное обслуживание из-за сложности процесса сборки.
— Немного хрупкость по сравнению с подвеской зависимого типа.
— Поскольку эта система видит различные углы движений, из-за этого автомобиль подвержен большему износу.

---

Полунезависимая подвеска

Средняя точка между зависимым и независимым отстранением, как следует из названия.
Они работают с некоторым уровнем автономии на каждое колесо, которое ограничивается только гибкостью соединений. Они используются на большегрузных автомобилях.

Популярные примеры полу-независимой подвески:
Торсионная балка, тип — также известна как тип оси с поворотной балкой. Эффект демпфирования достигается за счет скручивания и изгиба компонентов подвески под нагрузкой. Продольная поперечная балка контролирует поведение каждого колеса. Он описывается как полунезависимый, поскольку два колеса индивидуально реагируют на отклонение, но при этом действуют совместно, что дает им некоторое подобие автономии.

Система подвески с торсионной балкой

Caricos.com

De Dion Tube — Довольно старая школьная штука, которая использует универсальные шарниры как в ступице, так и в дифференциале и не играет никакой роли в передаче мощности колесам, следовательно, это мертвая ось. Продольная труба дополнена листовыми рессорами, но в настоящее время заменена спиральными. Трубка
De Dion сегодня практически не используется, за некоторыми исключениями.

Подвеска De-Dion

Автор: Эльмар Ай из Гетеборга, Швеция — ось De Dion, CC BY-SA 2.0, https://commons.wikimedia.org/w/index.php? curid = 50369751

The Good
— Обеспечивает некоторый уровень независимости колес без сложной геометрии сборки
— Легко ремонтируется и изготавливается

The Bad
-Нет места для настроек и модов, следовательно, нет гибкости.
— Они обеспечивают меньшую изоляцию, чем независимые системы, поэтому шум, вибрация, жесткость (шум, вибрация) проникает в салон.

---

Почетные грамоты

Подвеска Bose — Что? Бозе! Компания, которая производит звуковые системы и аудио инструменты? Да, вы не ослышались.В 2004 году инженеры на предприятии Bose представили радикально новую передовую технологию, в которой использовались линейные электромагнитные двигатели на каждом колесе вместо обычных амортизаторов и катушек, что было звездным достижением в технологии, но это привело к резкому увеличению производственных затрат. Хонда, Тойота и даже Феррари проявили интерес, но когда дело дошло до производства, это был облом.
Обновление : ClearMotion теперь приобрела технологию Bose Suspension, компанию с поддержкой MIT, и они планируют вскоре вывести ее на дороги.Скрещенные пальцы.
Смотреть это:

Система магнитной подвески — Возьмите амортизатор, залейте его магнитной полимерной жидкостью и вставьте умный блок управления двигателем… Вот и все! Вы получаете магнитную подвеску.
«MagSus» (как мы его любим называть) может реагировать на неровные дорожные условия тысячи раз в секунду.
ЭБУ предвидит приближающиеся условия и может изменить состояние магнитной жидкости от почти резиноподобного до твердого, что обеспечивает различные демпфирующие свойства (безумно, верно?).
Используется в элитных роскошных и спортивных автомобилях.

Итак, вот 5 распространенных проблем с подвеской.

Система пневматической подвески — Концепция проста, как бы это ни звучало. Электродвигатель или двигатель приводит в действие компрессор, который надувает или сдувает армированный тканью резиновый сильфон (или подушки безопасности), который обеспечивает эффект демпфирования, поднимая или опуская шасси относительно оси .
