Замена верхней опоры передней стойки на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115 – верхняя опора ваз, замена верхней опоры ваз 2110, амортизационная стойка ваз | Школа авторемонта

Июл 18, 2017 ВАЗ 2108, ВАЗ 2109, ВАЗ 2110, ВАЗ 1117 Калина, ВАЗ 2170 Приора автором admin

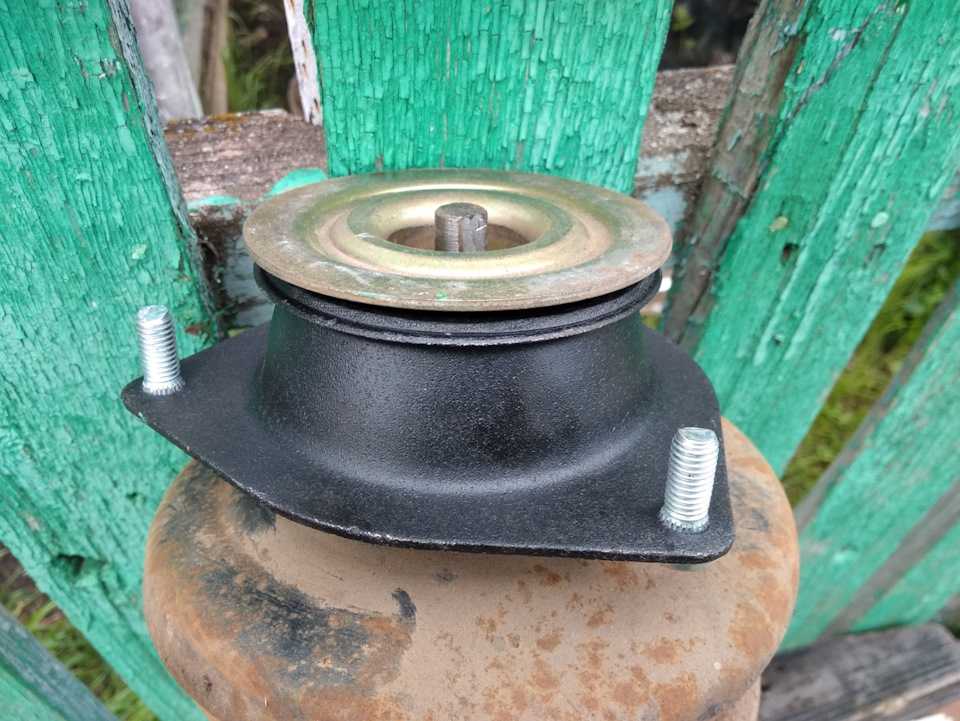

Верхние опоры передних амортизационных стоек на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115 довольно надежны и долговечны. Менять их приходится не часто, но все-таки приходится. И поводом для замены верхних опор обычно служит одна из двух, ниже приведенных, причин (в некоторых случаях, обе причины могут собраться вместе;) ). Первая причина, это разрывы и трещины резиновой части опоры. Как правило, это происходит из-за старения резины. Конечно, на первый взгляд нет ничего страшного, но опора, которая находится в таком состоянии значительно хуже будет подавлять шум, удары во время движения автомобиля. Вторая, более заметная, даже можно сказать раздражительная причина, это выход из строя подшипника верхней опоры. Это происходит значительно чаще, чем обрыв резинового элемента и беспокойства добавляется так же больше. Так как опора с разбитым подшипником сильно стучит, даже на небольших неровностях дороги и очень сильно этим действует на нервы водителю. И как следствие, появляется желание или необходимость заменить верхние опоры. Вот об этом мы и поговорим дальше…

Сразу хочу успокоить, заменить верхнюю опору передних стоек на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115 своими силами можно, даже нужно. И больших трудностей эта работа у Вас не должна вызвать. Главное, основательно подготовиться. То есть, не только прочитать данную статью, но и купить (взять в аренду) необходимые инструменты. Первое и главное, Вам понадобятся стяжки для пружин. Без них ни как. Смотрим, фото 1.

Второе, специальный ключ, который позволяет удерживать шток стойки при откручивании гайки.

Если стоковая стойка уже перебиралась, и был заменен вкладыш, для удерживания штока будет необходим шестигранник, как правило, на 6. Фотография 2. Конечно же, можно попробовать обойтись и без этого ключа, использовать доступные средства. Но, все-таки, лучше его купить, стоимость его невелика, а раскручивать гайку штока стойки с ним, значительно легче и комфортней.

И третье, это универсальный съемник рулевых тяг (фото 3). Этот пункт необязательный, можно обойтись монтировкой и молотком для распрессовки пальца рулевого наконечника. Правда, могу сказать, что палец бывает так затянут, что стучать по поворотному рычагу придется сильно и долго! Что не очень хорошо скажется на его состоянии. Вам решать, покупать или нет.

И еще не много по инструменту, который понадобиться Вам для замены верхней опоры на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115

: торцовые или накидные ключ 13, 17 и 19, пассатижи.

Запчасти. Выбираем из ассортимента, который предоставляет фирма СЭВИ (Россия). Опоры, да можно сказать все изделия, этого производителя очень высокого качества и уже давно заслужили доверие автомобилистов.

Переходим к описанию процесса замены верхней опоры передней стойки на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115:

1. Распускаем колесные болты. Специальным ключ опускаем гайку штока амортизационной стойки, полностью ее откручивать сейчас нельзя. В моем случае вкладыш уже менялся, поэтому пришлось использовать шестигранник и торцовый ключ на 10, а ключ на стоковый амортизатор, назовем его «овал», спокойно отдыхал рядом (фото 4). Домкратом поднимаем автомобиль и снимаем колесо.

2. Расшплинтовываем и откручиваем гайку рулевого наконечника. Съемником распрессовываем палец наконечника (фото 5). Отсоединяем тормозной шланг от стойки.

3. Дальше можно действовать по трем вариантам. Опишу все три, а Вы уже выберете подходящий для себя.

Вариант номер один, самый легкий способ, но с небольшим минусом: снимаем стойку отдельно от поворотного кулака. Для этого следует открутить два болта крепления стойки, один из которых регулировочный. Но, перед тем как откручивать, ставим на регулировочном болте и стойке несколько меток. Эта уловка позволит не нарушить угол развала переднего колеса, пусть и не в стопроцентном отношении, но и отклонение будет минимальным. На фотографии 6 и 7 видно, где лучше ставить метки.

Второй способ, более трудоемкий, но позволяющий не трогать развальные болты. Действуя по этому способу, Вам придется снимать стойку в сборе с поворотным кулаком. Для этого, следует раскрутить гайку передней ступицы, передний тормозной суппорт и открутить шаровую опору (действия такие же, как при замене подшипника передней ступицы). В принципе, ничего сложного, придется только больше повозиться и запастись крепкой головкой на 30 с воротком и длинной трубой (без этого гайку переднего подшипника открутить очень сложно).

Третий способ, в общем на любителя. Подойдет для людей, которые не хотят (или боятся) много разбирать и раскручивать. Но, надеются на силу и ловкость своих рук. Этот способ позволяет заменить верхнюю опору без съема стойки с автомобиля. Для этого, достаточно установить стяжки на пружины (нижний конец стяжки за стойку, верхний за виток пружины). Сжать пружину. Открутить три гайки крепления верхней опоры и как можно ниже опустить стойку (насколько позволят рычаги подвески). Исхитрится достать опору и так же ловко ее установить. Эххх…. Извините, но фотографий данного, хитрого и лихого способа у меня нет. Так как не работаю таким образом. Считаю и сложным, и что главное, опасным. Стяжки, установленные таким образом, могут слететь и нанести травму, а если они слетят, когда опора будет откручена, то это будет, в общем, крышка! Как я говорил выше, способ этот на любителя. Я же, предлагаю остановиться на первом варианте.

4. Ставим контрольные метки, откручиваем и вынимаем болты, отсоединяем стойку от поворотного кулака.

5. Откручиваем три гайки крепления верхней опоры (фото 8).

6. Снимаем стойку, фиксируем ее в тисках. Устанавливаем стяжки пружин, друг против друга и сжимаем пружину, до того момента, когда она будет свободно болтаться между верхней и нижней чашкой (фото 9).

7. Окончательно откручиваем гайку штока амортизатора, снимаем опору и устанавливаем новую (фото 10).

Сборку проводим в обратной последовательности, устанавливаем метки, не забывая смазать (например, нигролом) развальные болты, так как они любят прикипать, а это очень плохо.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Понравилась статья? Поделись ею на своей странице!

Опоры стоек амортизатора автомобилей Ваз

Верхние опоры стоек переднеприводных автомобилей Ваз и ремкомплекты резинотехнических изделий…

Здравствуйте уважаемые, читатели блога RtiIvaz.ru! Давайте сегодня с вами рассмотрим комплекты РТИ (резино — технических изделий) на автомобиль ваз переднеприводной серии. Для начала рассмотрим ремкомплект для «десятки», куда входят: передняя опора стойки 2110, а также отбойник передний более удлиненный по сравнению с задним отбойником.  На видео хорошо видно, что фирменные запчасти имеют легко читаемые, четкие надписи с обозначением детали. Рядом лежат отбойники на ладу 2108, которые, если сравнивать от «десятки», несколько меньше по высоте, как передние, так и задние отбойники.

В ремкомплект ваз-2110 входят также резиновые втулки (в народе – бублики) на задние амортизаторы по две штуки для каждого амортизатора. Так же на задний амортизатор в ремкомплекте (рти) имеются резинометаллические втулки.

Втулки являются нагруженным узлом и потому достаточно часто подлежат замене. Для защиты зеркальных штоков амортизаторов они оснащаются пыльниками, которые также присутствуют в ремкомплекте ваз-2110.

Далее рассмотрим в отдельности опоры передних стоек переднеприводных автомобилей Лада…

Конструкторский номер 2110-2902820 опоры верхней, стойки передней автомобилей ваз-2110, 2111, 2112

Если рассмотреть опоры передних стоек ваз-2110, то внутри хорошо видна резиновая подушка (кекс), которая по мере своего износа теряет свою эластичность, упругость и потому довольно часто также подлежит замене. Здесь еще многое зависит от манеры езды, поэтому сроки замены опор передних стоек у всех владельцев авто различны.

Конструкторский номер -2108-2902820 опоры верхней, стойки передней автомобилей ваз-2108, 2109, 21099, 2113, 2114, 2115

Опоры передних стоек автомобилей лада 2108…

Передняя опора стойки на автомобиль ваз-2108, а также и ваз-09, 014, 015. В опоре стойке запрессован двухрядный подшипник в тело самой резиновой подушки.

Опоры верхние с подшипниками, стойки передней автомобиля ваз-2170, конструкторский номер -2170-2902820

Опоры передних стоек на автомобиль лада 2170 «Приора»…

Для «Приоры» опоры передних стоек завод выпускает отдельно с подшипниками. Опора амортизатора заметно отличается как от опоры на ладу 2110, так и от опоры на ладу 2108. В основном это конфигурация ее верхней части подушки, в виде лепестков. Опоры передние идут с опорными подшипниками, выполненными в форме колец. Подшипники устанавливаются снизу опор.

Опоры верхние с подшипниками, стойки передней автомобиля ваз-1118, конструкторский номер -1118-2902820

Опоры передние на ладу «Калину» — 1118 и 1119…

Опоры передних стоек «Калины», также как и на «Приоре» оснащаются опорными подшипниками. Сама опора чем — то похожа на опору «Приоры», но имеет более удлиненную верхнюю шейку.

Ремкомплекты амортизаторов

Задний пыльник стойки лада 2108, 2110, 2170 и их модификации

Пыльник задней подвески, конструкторский номер ремкомплекта: ваз 2108-2915681…

Ремкомплект резино-технических изделий для лады 2170 «Приора»:

 В ремкомплект «Приоры» входят два отбойника задних от лады 2110, четыре резиновые верхние втулки «бублики» (по две на шток – сверху и снизу), две ризино-металлические втулки нижней проушины амортизатора, а также два пыльника (гофры) от лады 2108. Втулки для нижнего крепления амортизатора имеют внутри алюминиевую втулку «алюмяшка», через которую проходит болт крепления.

Втулки заднего амортизатора под номером -1 «верхние» и под номером -2 «нижние» лады 2108, 2110, 1118, 2170 и их модификации

Номера втулок заднего амортизатора по каталогу:

 Втулки крепления верхнего конца заднего амортизатора, конструкторский номер: ваз 2110-2915450 (4 шт. под номером-1 см. фото). Втулка крепления амортизатора нижний задней подвески конструкторский номер ремкомплекта: ваз 2108-2914054-10 (2 шт. под номером-2 см. фото).

В целом если возникает необходимость для замены амортизатора, то зачастую приходится менять и весь ремкомплект, для безопасной, а также надежной дальнейшей эксплуатации авто.

Резина всех деталей со временем теряет эластичность и потому лучше для новых амортизаторов приобрести новый ремкомплект (рти) на ладу 2170 «Приора», что поможет продлить срок эксплуатации автомобиля. Особое внимание нужно уделять целостности пыльника, так как от этого в большей мере зависит срок «жизни» всего амортизатора.

Смотрим далее номера отбойников передних и задних по каталогу:

Под номером -1 передний отбойник стойки лада 2108, под номером -2 задний

Каталожный номер ремкомплекта передних отбойников: ваз 2108-2902816-01, которые также подходят на ладу 2109, 21099, 2113, 2114, 2115. Каталожный номер ремкомплекта задних отбойников: ваз 2108-2912622-02, которые также устанавливаются на ладу 2109, 21099, 2113, 2114, 2115.

Под номером -1 передние отбойники стойки лады 2110, под номером -2 задние

Каталожный номер ремкомплекта отбойников передних: ваз 2110-2902816-01, которые устанавливаются на ладу 2111, 12, 2170 «Приора». Каталожный номер ремкомплекта задних отбойников: ваз 2110–2912622-01, отбойники также подходят на ладу 2111, 12, 2170 «Приора».

Передние отбойники стойки ваз-1118 Калина

Каталожный номер ремкомплекта отбойников передних: ваз 1118-2902816-01 «Калина», задние отбойники подходят от ваз 2110. В комплект задних амортизаторов ваз-2110 еще входят и резиновые подушки для пружин задней подвески с каталожным номером — 2110–2912652, которые также подходят на «Приору» 2170.

Резиновые подушки амортизаторов задних под пружину ваз-2110, 2111, 2112, 2170 (Приора)

Подобные же подушки стоят на вазе 2108, только несколько другой конфигурации и их каталожный номер — 2108-29 12652. На теле «десяточной» подушки под заднюю пружину имеется три выступа, что является ее отличием от «восьмерочной» подушки.

Во время движения отбойники, опоры стойки, втулки берут на себя удары от дорожного полотна (гасят удары) делая поездку в исправном автомобиле более комфортно приятной, а значит более безопасной.

Опоры стойки верхние и отбойники на все модели Ваз видео

Опоры стойки Гранта Сэви Эксперт на ваз 2190 видео

Всем приятной безопасной езды! Удачи Вам и до скорых встреч на страницах блога RtiIvaz.ru!
Вам так же будет интересно почитать:
Опора на стойку Гранту
Метод регулировки клапанов лады 2107
Как выставить зажигание на ваз 2106 карбюратор

Как заменить задние стойки ВАЗ 2114: пошаговая инструкция

Замену задних стоек ВАЗ 2114 провести достаточно просто, для этого потребуется минимальный набор инструментов. Самостоятельный ремонт сделал за несколько часов. Самое главное — правильно подобрать новинки, а при установке следовать инструкции.

В случае поломки стоек вся задняя подвеска будет работать некорректно. Колебания в процессе движения по неровным поверхностям возникать не будет, поэтому необходимо заменить стойки и их элементы. И обязательно менять амортизаторы парами.

Как выбрать

Нужно знать какой задний багажник поставить на ВАЗ-2114. Потому что у каждого производителя есть свои особенности, а главное — достаточно высокая стоимость. На заднюю подвеску установили стойки в сборе.

Куплю элементы производства тех заводов, которые являются официальными поставщиками компании «АВТОВАЗ». Эти товары недороги, имеют долгий срок службы, а главное – их редко подделывают. Но вы можете выбрать более высокое качество:

1. KYB — очень хорошее исполнение, есть несколько видов исполнения, все зависит от стиля вождения водителя. Но вот цена очень высока, к тому же рынок из-за популярности заполонили подделки.
2. SS20 — имеет высокое качество, очень хорошие характеристики автомобиля при использовании этих деталей. Из недостатков можно выделить конструкцию суппорта.
3. PLAZA — существует в трех версиях (Comfort, Sport и Supersport). Очень хороший спектакль. К недостаткам можно отнести низкую морозостойкость, по этой причине в зимнее время работы стендов будут малоэффективны.

Когда менять

Если с даты выпуска автомобиля не было замены задних стоек ВАЗ-2114, то велика вероятность, что они пришли в негодность. Несколько признаков, говорящих о том, что нужно менять задние стойки:

Рекомендовано

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом существует множество …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот самые частые причины, которые приводят к расходу масла в дв…

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

1. Во время езды по ямам, колдобинам, ухабам, в салоне чувствовалась глухота и сильные удары от подвески.
2. Подпрыгивание при наезде на мелкие неровности. Это говорит о том, что абсорберы работают некорректно.
3. При наезде на кочку автомобиль с полностью исправными амортизаторами необходимо сразу принять исходное положение. Но если амортизаторы неработоспособны, то некоторое время кузов автомобиля будет колебаться.
4. Течь из амортизатора. В хороших стойках ВАЗ-2114 такого быть не должно.

Это основные признаки, указывающие на наличие поломки в подвеске автомобиля. После тщательной диагностики подлежит замене.

Как часто нужно менять стойки

На сайте задние зависит от того, в каких условиях эксплуатируется автомобиль, как привык водить водитель, а главное — от качества запчастей. Судя по практической эксплуатации автомобилей, ресурс задних стоек гораздо больше, чем передних.

Но это не значит, что они не могут прийти в негодность. В процессе эксплуатации автомобиля необходимо решать проблему, внимательно следить за состоянием узлов, диагностируя неисправность.

Ремонт стоек

Если у вас сломались стойки, вы не сможете их починить, но при должном уходе максимально увеличить срок службы новых компонентов вполне под силу. Аккуратная езда, объезд ям и выбоин, которых, к сожалению, немало на наших дорогах, способны увеличить ресурс задних стоек. Не поможет аккуратная езда, если подбор задних стоек был сделан неправильно, или вы купили дешевую подделку.

Необходимо обратить внимание на то, что некоторые виды амортизаторов можно ремонтировать с помощью ремкомплектов. В их состав входят резиновые уплотнительные кольца, клапаны, гайки, прокладки. Обязательно нужно заменить масло внутри амортизатора. Он способен повысить КПД устройства.

Подготовительные работы

Только после того, как вы определились с тем, какие стойки будут установлены, можно приступать к замене. Перед началом ремонта необходимо выполнить следующие действия:

1. Установить автомобиль на стеллаж или смотровую яму. Всю работу желательно производить в таком «комфорте».
2. Под передние колеса подложите башмаки, которые не позволят сдвинуть автомобиль с места.
3. Откройте багажник.
4. Ослабьте болты крепления задних колес. Поскольку вам нужно заменять стойки попарно, придется висеть всей задней частью.
5. Поднимите левую сторону с помощью домкрата и установите под нее хорошую опору, для чего можно использовать несколько деревянных палочек.
6. Затем необходимо поднять правую сторону и установить под нее опору.

Обязательно полностью снимите заднее колесо. Подвеску нужно разгружать, иначе ремонт будет очень затруднен. Нельзя устанавливать под крепления задней балки. Это приводит к тому, что рессорная стойка сжимается.

Замена

Дальнейшие действия одинаковы при снятии левой и правой стоек. Для разборки вам понадобится:

1. В багажном отделении нужно вынуть заглушку из отверстия, в котором крепится шток амортизатора.
2. С помощью накидного ключа «17» Отверните гайку, крепящую вал заслонки. От поворота надо удерживать кусочки ключа «8». Также можно использовать специальный инструмент.
3. Выверните нижний болт задней стойки ВАЗ-2114, удерживая его от проворачивания.
4. Осторожно снимите всю стойку.

При необходимости заменить пружину. Проверьте его длину под нагрузкой и состояние металла. Если есть какие-либо трещины, обязательно приобретите новые пружины и установите их. Для усиления кузова можно установить в багажнике распорку задней стойки ВАЗ-2114. Это уменьшит крены в поворотах, чтобы улучшить устойчивость автомобиля.

Новые амортизаторы монтируются в обратном порядке. Сначала поставили подушки пружин, отбойник, резиновый пыльник. Старайтесь не использовать пыльник старого образца, изготовленный из жесткого пластика. Они очень быстро уничтожаются. Все болты и гайки необходимо ставить только новые. Если вы приобретете заднюю стойку в сборе ВАЗ-2114, то гаек и болтов в комплекте не будет, поэтому вам придется покупать их отдельно. Гайки должны быть пластиковыми втулками, которые максимально зафиксируют резьбовое соединение.

БЫТЬ: https://tostpost.com/be/a-tamab-l/38495-як-замьян-ц-задн-я-стойк-ваз-2114-пакрокавая-нструкция.html

Германия: https://tostpost.com/de/autos/38088-wie-ersetzen-topcase-vaz-2114-schritt-f-r-schritt-anleitung.html

ES: https://tostpost.com/es/coches/37863-c-mo-reemplazar-el-trasero-del-bastidor-de-los-floreros-2114-paso-a-pa.html

КК: https://tostpost.com/kk/avtomobil-der/38898-degen-zadnie-stoyki-vaz-2114-adamdy-n-s-auly. html

PL: https://tostpost.com/pl/samochody/40505-jak-wymieni-tylne-s-upki-vaz-2114-instrukcja-krok-po-kroku.html

PT: https://tostpost.com/pt/carros/40162-como-substituir-o-rack-traseiro-vaz-2114-passo-a-passo.html

TR: https://tostpost.com/tr/arabalar/35367-yerine-arka-raf-vaz-2114-ad-m-ad-m-talimatlar.html

Великобритания: https://tostpost.com/uk/avtomob-l/39308-yak-zam-niti-zadn-st-yki-vaz-2114-pokrokova-nstrukc-ya.html

Передняя и задняя подвеска / Paulturner-Mitchell.com

На автомобиль ВАЗ-2114 устанавливается более современная подвеска, она отличается конструкцией от предыдущих моделей. Владельцам, решившим самостоятельно обслуживать свои автомобили, должно быть интересно разобраться в вопросах подвесной системы, а также в теме ремонта ходовой части. Сегодня мы уделим этому вопросу особое внимание.

Передняя подвеска: как устроена

Передняя подвеска ВАЗ-2114 независимая, телескопическая.

В системе используются амортизаторы газового или гидравлического типа, винтовые пружины, поперечные рычаги, а также стабилизаторы, отвечающие за поперечную устойчивость автомобиля. В основе конструкции лежит деталь, выполняющая поворотно-опорную функцию, — это передняя подвеска. Этот элемент представляет собой узел, состоящий из амортизатора и винтовой пружины.

Узел с помощью скоб крепится к поворотному кулаку ступицы колеса. Часть основного элемента подвески или стойки автомобиля удерживается в верхней части кузова в специальном стакане и фиксируется на трех болтах. Этот агрегат также оснащен поворотным механизмом. Он необходим для крепления стяжек.

Также в состав передней подвески входят ступицы для крепления колес, шаровые, специальные подшипники, узлы тормозной системы. Шаровые краны закреплены на нижних рычагах системы передней подвески. Пальцы опор устанавливаются в посадочные места на ступицах колес и фиксируются гайками. Нижний рычаг подвески ВАЗ-2114 устанавливается и закрепляется на специальном элементе – удлинителе. Он имеет два конца, которые крепятся к лонжерону кузова через кронштейны. Одна сторона этого удлинителя используется для крепления стабилизатора, куда устанавливается его конец. На втором находится следующая половина стабилизатора. Таким образом, элемент связывает два колеса вместе.

Принцип работы

Так подвешиваются передние колеса на ВАЗ-2114.

Сама система работает по следующему принципу: Стойка и пружина действуют одновременно, являются опорным и амортизирующим элементом для автомобиля. За счет использования в системе растяжек и рычагов обеспечивается поддержка всего узла в его нижней части. Также система удерживается от перемещения по продольной оси кузова автомобиля. Ведущие колеса могут поворачиваться при помощи рулевых тяг – при повороте руля они тянутся за специальные ушки, расположенные прямо на стойках. Весь узел полностью вращается.

Верхняя его часть вращается за счет опорного подшипника, а нижняя — за счет шарикоподшипников. Благодаря наличию в системе стабилизатора стабилизатора передняя подвеска ВАЗ-2114 развязана и может быть синхронизирована.

Задняя часть и ее устройство

Задняя система намного проще, чем передняя. Есть зависимая подвеска. Это жесткая поперечная балка неразрезного типа. В качестве основы используется неразрезной брус. Это металлическая деталь, изготовленная методом сварки. Его форма напоминает букву «Н», но здесь поперечная часть длиннее. Передние концы этой металлической балки крепятся к двум кронштейнам, которые болтами крепятся к лонжеронам в задней части автомобиля. Способ крепления кронштейнов, удерживающих балку, шарнирный на резиновых блоках.

На задних концах этого элемента подвески имеются места для установки ступиц колес. Они устанавливаются на специальные фланцы и фиксируются болтовыми соединениями. Имеются также элементы тормозной системы. Внутри ступиц колес установлены двухрядные подшипники. С другой стороны, к задним концам балки прикреплены стойка и винтовая пружина. Верхняя часть амортизатора установлена ​​в стакане. Последний приварен к кузову автомобиля.

Работа задней подвески

Как устроена задняя подвеска ВАЗ-2114? Эта поперечная балка по принципу действия напоминает маятник. Так как деталь через кронштейны удерживается на лонжеронах, она физически не может перемещаться по продольной оси кузова автомобиля. Стойки с пружинами служат упором для балки и одновременно являются амортизирующими и опорными элементами.

Типичные неисправности

Чаще всего все проблемы с подвеской на этом можно решить самостоятельно. Симптомы неисправностей часто связаны с поломкой амортизирующих стоек. Являются наиболее нагруженными элементами в автомобиле ВАЗ-2114.

Подвеска воспринимает динамическую нагрузку от колес автомобиля в момент движения по неровной поверхности, а также боковую нагрузку, создаваемую рулевыми тягами. Стойки — это серьезная проблема. Но есть и более мелкие поломки. Они связаны с износом различных резиновых уплотнителей и сайлентблоков. Также можно ослабить болтовые соединения. Для устранения этих неисправностей замените изношенный уплотнитель. Ремонт подвески ВАЗ-2114 предполагает замену стоек, пружин, сайлентблоков. Для демонтажа стойки необходимо иметь специальные инструменты. Все остальные инструменты стандартны, и их можно найти в гараже. Специальные инструменты – это стяжки для снятия пружин, а также съемник для выпрессовки пальца рулевой тяги.

Как разобрать и заменить элементы передней подвески?

В первую очередь автомобиль устанавливается на яму, эстакаду или поднимается подъемником.

Автомобиль лучше поставить на стояночный тормоз. С колес необходимо снять декоративные колпаки. Также рекомендуется ослабить болты и снять ступичную гайку. Когда передняя часть машины заблокирована, колесо выдвигается. Далее вынимаем палец шаровой опоры, которая установлена ​​в поворотном рычаге на передней стойке. Далее с рычага будет демонтирована стойка стабилизатора. Затем снимите растяжку, затем полностью отсоедините шаровую опору, которая держится на шкворне. На следующем этапе снимается рычаг — для этого он отсоединяется от кронштейна на кузове. Также полностью снимите болты, которыми накладки крепятся к поворотному кулаку.

Опору можно пропустить — достаточно подвесить , чтобы не повредить шланг. После этого выпрессовывается шлицевой хвостовик и ступица. С капота снимается защитный кулак. Для этого отверните гайки стойки, а затем полностью снимите элемент. Также снята и еще одна стойка. Замена подвески ВАЗ-2114 предполагает демонтаж изношенных деталей и установку новых в обратном порядке. Но необходимо учитывать некоторые особенности. При креплении кронштейна к кузову автомобиля необходимо следить за тем, чтобы резьба во втулках не была повреждена.

Разборка задней подвески своими руками

Зная устройство подвески ВАЗ-2114, разобрать ее вы сможете грамотно и быстро, причем своими руками. Первое, что нужно сделать, это найти яму или подъемник. В багажнике отсоедините обшивку, и ослабьте гайки, удерживающие стойки. Затем открутите колесные болты. Затем демонтируйте тросы тормозной системы. Лучше всего это делать в сборе.

После этого снимите барабан, форсунки и шланги тормозной системы.
