Замена амортизатора передней стойки ваз 2110: Замена передних стоек ВАЗ 2110, 2111 и 2112

Замена передних стоек на ВАЗ 2110 своими руками, какие стойки лучше выбрать

Содержание:

1. Определяем, что элемент вышел из строя
2. Какие купить
3. Замена

Стойки — это важный элемент подвески автомобиля, поскольку они отвечают за гашение колебаний кузова, обеспечивают высокий уровень сцепления между колесами и дорожным полотном.

Но срок эксплуатации у этих элементов ограничен. Потому замена передних стоек у ВАЗ 2110 — вполне естественная и необходимая со временем процедура.

Средний срок службы стоек, устанавливаемой на «десятку», составляет 30-40 тысяч километров пробега. Показатель зависит от условий эксплуатации авто и завода-производителя самого элемента.

Ехать на СТО не обязательно, поскольку замену можно выполнить своими руками.

Определяем, что элемент вышел из строя

Есть несколько признаков, согласно которым можно определить неисправность:

• Кузов усилено вибрирует на гребенке со стороны поврежденного амортизатора;
• Ощущается биение в рулевом колесе;
• Тормозной путь становится длиннее;
• При поворотах автомобиль заносит;
• Следы подтеков масла;
• При движении по прямой автомобиль уносит в сторону;
• В стойке наблюдаются стуки, посторонние шумы.

Схема устройства

Если вовремя не выполнить ремонт передних стоек на СТО или своими руками, это может привести к печальным последствиям:

• Опорные подшипники разрушатся;
• Шины будут неравномерно изнашиваться, прыгать, образовывать бугры на поверхности резины;
• Ступичные подшипники выйдут из строя;
• Тормозной путь станет длиннее, что опасно на любом участке дороги;
• Тормозные колодки будут неисправно работать, их рабочий ресурс существенно сократится.

Есть два основных способа как проверить элементы на предмет их неисправности. Один профессиональный, второй кустарный, но тоже достаточно эффективный.

1. Специальный вибростенд. На него загоняется автомобиль, и компьютер вычисляет эффективность амортизаторов. Следует отметить, что новые стойки могут показывать результат около 75%, но это вполне нормально. Если же процент составляет менее 50, тогда пришло время менять деталь.
2. Ручное раскачивание. Вам нужно взяться за передок машины, за ее крыло, и начать раскачивать. Постарайтесь добиться максимальной амплитуды, которую позволяет получить вес вашего тела. Если что, попросите товарища помочь. Суть заключается в том, чтобы после раскачки резко убрать руки и посмотреть на машину. Если она сразу вернулась в исходное положение и не колеблется больше, тогда все хорошо. При обнаружении даже незначительного колебания можете считать, что стойки желательно заменить в ближайшее время.

Выбираем какие купить

Нельзя однозначно сказать, какие стойки на перед лучше всего выбирать для ВАЗ 2110. Некоторые выбирают

заводские, поскольку они недостаточно жесткие для них, другие отдают предпочтение аналогам за их более мягкое и комфортное поведение.

Кто-то и вовсе желает на свою «десятку» установить спортивный вариант стоек, поскольку они наиболее жесткие, а пружины — максимально толстые.

Спортивные

Ориентируйтесь на то, что вам больше хочется получиться от вождения. Но с точки зрения производителей, отлично себя зарекомендовали самарские устройства СС20. При необходимости вы сможете разобраться, как прокачать такие стойки.

Выбор стоит между масляными и газовыми (газомасляными на самом деле). Первые доступнее с финансовой точки зрения, но у них не такой широкий температурный диапазон, из-за чего в зимнее время амортизаторы становятся жестче.

Газовые аналоги имеют более сложную конструкцию, высокую цену, но отличный показатель «цепкости».

Среди производителей, помимо СС20, можно выделить следующие компании-изготовителей:

• KONI
• Sachs
• Kayaba
• Monroe
• Brillstein.

У всех у них, устройства примерно одинаковые, потому проблем с подбором подходящих деталей возникнуть не должно.

Замена

Определившись с выбором стоек, соберите набор инструментов, которые вам пригодятся во время их замены:

• Шлицевые отвертки;
• Ключ для удержания штока амортизатора;
• Рожковые и накидные ключи размерами 6-22;
• Головки на 12-22;
• Съемник шаровых пальцев наконечников рулевых тяг;
• Устройство для сжатия пружин на передних стойках;
• Всемогущий растворитель WD40.

Начинаем непосредственно процесс замены.

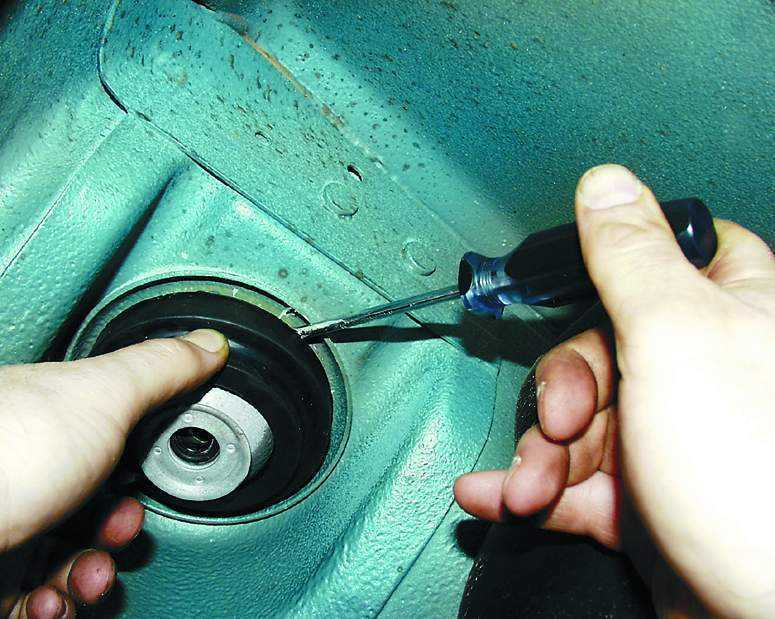

1. Открутите гайку, которая крепит верхние опоры амортизаторов к чашке кузова (в отсеке мотора).
2. Освободите верхние опоры.
3. Демонтируйте наружные наконечники рулевых тяг. Тут вам пригодится ваш специальный съемник.
4. Демонтируйте болты, которые крепят нижнюю часть стойки от поворотного кулака.
5. Извлеките стойку.
6. Разберите и соберите ее.
7. Выполните процесс обратной сборки.

О разборке-сборке следует поговорить более детально:

• Начните с демонтажа верхней гайки штока. Это сделать можно лишь специализированным ключом на 6;
• Вооружившись другим устройством, уже для удержания пружины стойки, освободите шток вашего амортизатора;
• Далее освобождается верхняя опора, которая удерживается на трех гайках сверху чашки кузова;
• Обязательно отсоедините наружный наконечник рулевой тяги от вашей стойки перед тем как начать работу с нижней опорой;
• Не редко шаровый палец оказывается прилипшим, потому обязательно воспользуйтесь съемником или средством на все случаи жизни — WD40;
• Освободив стойку, извлеките ее. Замените на новую и выполните процесс обратной сборки элемента. Будьте внимательны с пыльником передней стойки вашего ВАЗ 2110. Старайтесь не повредить компонент. Если же он находится в плачевном состоянии, рекомендуется сразу заменить;
• С распоркой передних стоек ВАЗ 2110 также проблем возникнуть не должно;
• Обязательно проведите регулировку развал-схождения после того, как вы внесли определенные корректировки в конструкцию подвески.

Примечательно, что замена задних стоек на развал-схождение не оказывает никакого влияния, а при смене передних амортизаторов изменения могут произойти существенные.

Работа сопряжена с определенными трудностями, но выполнить ее даже своими руками без помощи специалистов не так сложно, как кажется на первый взгляд. Старайтесь быть аккуратным, соблюдать последовательность этапов и выбирать только высококачественные детали на замену. Чем качественнее окажется новая передняя стойка, тем дольше сможете ездить на своей «десятке», забыв об этой проблеме.

 Загрузка …

---

Замена передних амортизационных стоек ВАЗ-2110: проверка стоек

Стойки являются одним из самых важных элементов подвески любого автомобиля. Именно они отвечают не только за комфорт передвижения, но и гасят все колебания кузова. Естественно, что от состояния стоек напрямую зависит комфорт передвижения автомобиля по дорогам различного типа.

Содержание

• 1 Особенности амортизационных стоек на ВАЗ-2110
  • 1.1 Как определить, что стойки пора менять? Признаки износа
  • 1.2 Проверка стоек
    • 1.2.1 Вибростенд
    • 1.2.2 Своими руками
• 2 Опасность изношенных стоек
• 3 Какие выбрать (артикулы)
  • 3. 1 Аналоги
• 4 Процедура замены передних амортизаторов
  • 4.1 Пыльники
  • 4.2 Сход-развал, нужно ли?
• 5 Выводы

Особенности амортизационных стоек на ВАЗ-2110

Где тот там в тени колеса спрятана амортизационная стойка!

В зависимости от интенсивности эксплуатации автомобиля и качества этого узла подвески, стойки нуждаются в замене. Процедура замены этой детали подвески знакома большинству владельцев ВАЗ-2110. Стандартный срок, который выхаживают амортизаторы «десятки» — около 35 000 км пробега. Это зависит от аккуратности водителя, производителя детали и условий эксплуатации. В сельской местности интервал замены значительно короче.

Как определить, что стойки пора менять? Признаки износа

Потёки масла на корпусе стойки.

Так как разбирать подвеску автомобиля довольно трудоёмкая задача, прежде чем взяться за ремонт, нужно определить, действительно ли дело в стойке. Для этого нужно ориентироваться на следующие косвенные признаки:

1. На руле автомобиля ощущается сильное биение.
2. Значительно увеличивается вибрация кузова. Особенно сильная вибрация идёт со стороны неисправной стойки.
3. Автомобиль начинает хуже останавливаться при торможении.
4. В поворотах машину начинает заносить.
5. Если на ровной дороге отпустить руль, автомобиль будет сильно сносить в сторону.
6. На амортизаторе даже при визуальном осмотре можно заметить подтёки масла.
7. Если попросить кого-нибудь медленно проехать, а самому прислушаться, можно услышать непонятные стуки и шумы в амортизаторе, который находится под подозрением.

Проверка стоек

Проверка стоек в диагностическом центре.

Понятно, что данные проблемы не всегда указывают именно на неисправность стоек, поэтому для того, чтобы удостовериться, можно поступить следующим образом.

Вибростенд

Самый простой способ – это загнать автомобиль на СТО, где состояние амортизаторов проверят на стенде. Автовладелец должен знать, что вибростенд может показывать даже на совершенно новых амортизаторах 75% ресурса. А вот при показателе менее 50%, стоит заняться ликвидацией проблемы.

Диагностика на станции технического обслуживания стоит недорого, поэтому многие рекомендуют делать диагностику именно там, а потом устранять последствия своими руками.

Своими руками

Начало подтекания амортизатора стойки можно увидеть, если заглянуть под пыльник.

Так как на СТО за диагностику возьмут деньги, многие владельцы обходятся более популярным способом проверки.

Этот способ состоит в самостоятельной раскачке автомобиля вручную. «Десятку» нужно сильно раскачать, а потом резко убрать руки. Если качание кузова остановится не сразу, то скорее всего они отработали свой ресурс.

Опасность изношенных стоек

Некоторые автовладельцы считают, что выход из строя передних амортизаторов – это не проблема, тем более, если машина даже не заваливается на одну сторону. На самом деле, неполадки в передней подвеске могут привести к следующим неприятностям:

1. Развалятся опорные подшипники, что может привести к аварии.
2. Шины начнут изнашиваться неравномерно, про развал схождение можно будет забыть. Кроме того, на шинах могут появиться так называемые «Булки».
3. Ступичные подшипники тоже долго не продержатся.
4. Работа тормозов станет неудовлетворительной, так как износ колодок будет неравномерным.

Получается, что одна вовремя не устранённая проблема может привести к серьёзным поломкам автомобиля.

Какие выбрать (артикулы)

Оригинальная стойка ВАЗ-2110.

В случае с запасными частями для ВАЗ-2110, оригинальные расходники – не всегда самый лучший выбор. Что касается наиболее популярных амортизаторов, то они имеют следующие артикулы:

1. Передний левый амортизатор на ВАЗ-2110 имеет артикул 21100-2905403-30
   ;
2. Правый – артикул 21100-2905402-30.

   Артикул набивается на корпусе стойки.

Заводские аналоги можно посоветовать тем водителям, для которых важны показатели жёсткости. Именно оригинальные передние стойки прекрасно справляются с перевозкой грузов, хотя для комфортного передвижения в условиях города они явно проигрывают более мягким аналогам.

Некоторые водители устанавливают спортивные стойки, которые значительно превосходят по жёсткости даже заводские детали. Таким образом, они пытаются увеличить срок службы этого узла подвески. В любом случае, не рекомендуется устанавливать спортивные запчасти, так как они рассчитаны на совершенно другие условия эксплуатации.

Некоторые хвалят самарские запчасти, которые известны под названием SS-20. Они могут быть как масляными, так и газовыми.

Масляные амортизаторы значительно дешевле, зато газовые могут работать в более широком температурном диапазоне. Например, зимой жёсткость более дешёвых деталей значительно увеличится, хотя для некоторых автовладельцев это не играет роли.

Передние стойки SS-20 серии «Комфорт» в сборе.

Аналоги

Кроме отечественных деталей, можно установить передние стойки от других производителей, которые обойдутся значительно дороже:

1. Sachs;
2. Monroe;
3. Brillstein;
4. Kayaba;
5. KONI.

Хотя установка дорогих деталей на отечественные автомобили не всегда оправдана экономически, некоторые предпочитают один раз потратить круглую сумму, зато потом несколько лет не беспокоится по поводу замены.

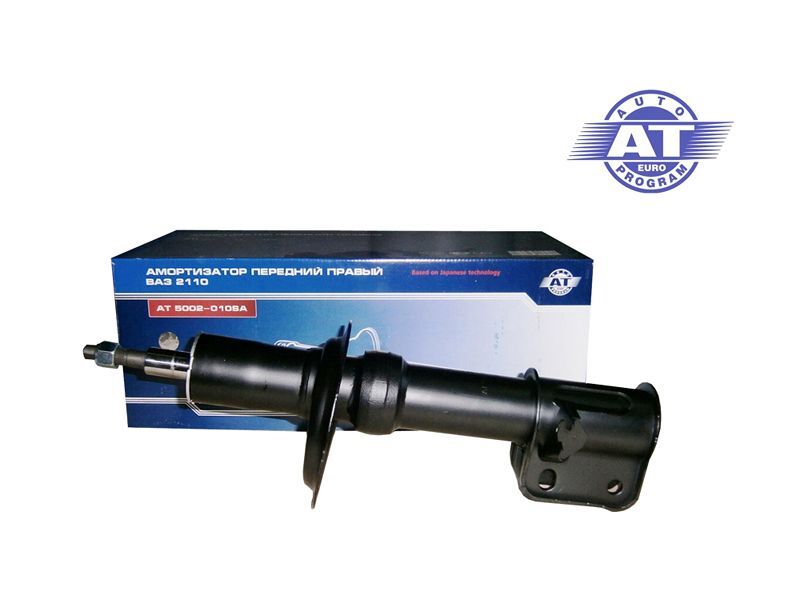

Стойки «Астон» – ещё один аналог отечественного производства.

Процедура замены передних амортизаторов

Перед тем, как начать процедуру ремонта передней подвески, нужно приготовить необходимый набор инструментов. Кроме стандартного набора ключей и отвёрток, понадобится устройство для сжатия пружин на стойках и специальный съёмник для шаровых пальцев. Желательно иметь и жидкость WD-40, так как ржавые и прикоревшие болты обязательно встретятся в процессе ремонта.

Процесс замены будет происходить следующим образом:

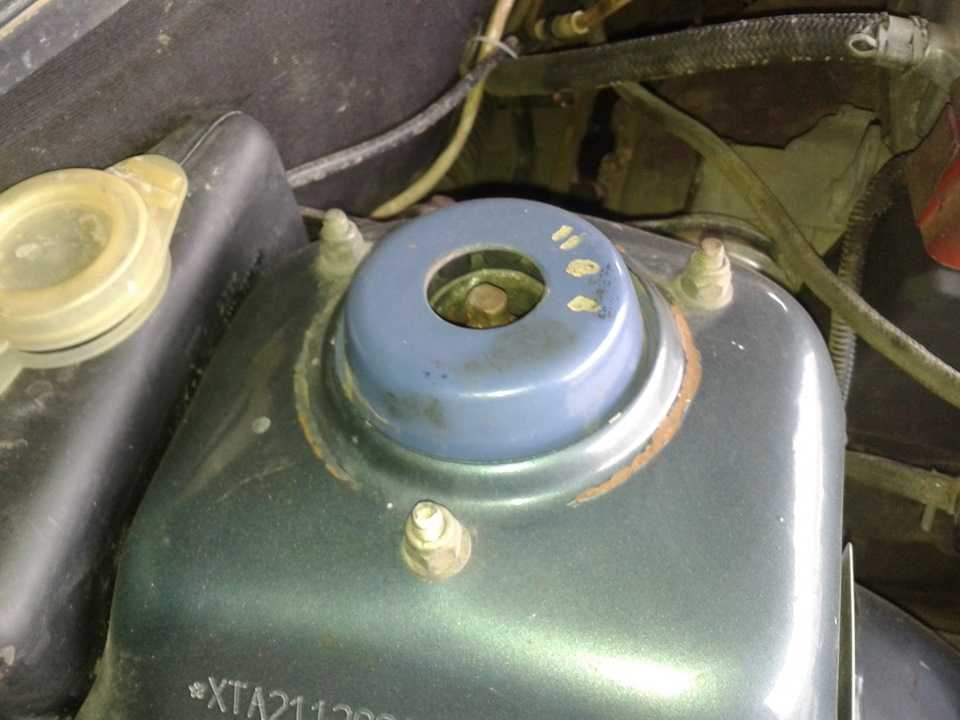

1. Сначала откручиваются гайки, которые соединяют опору с чашкой кузова.

   Накидным ключом на 13 отворачиваем гайки крепления верхней опоры.

2. Освобождаются опоры.
3. Снимаются наконечники тяг. Для этого желательно использовать специальный съёмник.


   Вытаскиваем шплинт.

   Отворачиваем гайку.

   Выпрессовываем палец.

4. Отсоединяется нижняя часть стойки от кулака поворотного.

   Отворачиваем головкой на 19 гайки болтов, затем выбиваем их.

5. Стойка извлекается и заменяется новой.

   Оттягиваем кулак и снимаем стойку.

Перед тем, как освободить шток, нужно сжать пружину амортизатора. Палец шаровой лучше сразу залить «вэдэшкой», так как извлечь его без специального съёмника будет очень сложно, да и со съёмником ВД-40 не помешает.

Для сжатия пружин используем специальные стяжки.

Пыльники

При проведении ремонта нужно обратить внимание на состояние пыльника.

Новый пыльник стоит недорого, лучше заменить его в любом случае.

Лучше его сразу заменить, так как резина не предназначена для многолетней эксплуатации. Если данный элемент хорошо сохранился, то при замене нужно стараться его не повредить.

Сход-развал, нужно ли?

Многие владельцы ВАЗ-2110 интересуются, обязательно ли делать развал-схождение после замены передней стойки. Данная процедура является необязательной только при замене задних стоек.

При замене амортизаторов спереди, развал-схождение является обязательной процедурой.

Заменить стойку можно и самостоятельно, а вот для регулировки развала-схождения нужно ехать в сервис.

Выводы

Конечно, работы по ремонту подвески являются довольно сложными и трудозатратными.

Без наличия специального инструмента сделать это непросто. Но отечественные автомобилисты часто обходятся даже стандартным набором ключей, который имеется в каждом гараже. Пружину стойки сжимают с помощью проволоки, а палец шаровой выбивают с помощью различных подручных приспособлений. ВАЗ – это не иномарка, поэтому машина терпит подобное обращение.

как снять и установить задние и передние амортизаторы

Содержание

• Как устроены амортизаторы ВАЗ 2110, 2111, 2112 + схема

• Обслуживание и замена стоек

  • Почему стучит подвеска и авто плохо управляем: признаки износа

• Как поменять амортизаторы на ВАЗ серии 2110

  • Инструменты для снятия и обратной сборки

  • Замена передних с видео

  • Меняем своими руками задние + видео

• Особенности проведения работ, полезные советы

Автомобили ВАЗ семейства 2110 достаточно совершенны с точки зрения конструкции подвески. При этом удачная схема расположения элементов даёт возможность самостоятельно производить обслуживание и ремонт. Амортизаторы (стойки) фактически относятся к расходным материалам. Их замена предусмотрена регламентом технического обслуживания. Стоимость задних и передних узлов небольшая, однако владельцы автомобилей вынуждены доплачивать за работу СТО. Изучив материал, вы научитесь выполнять обслуживание самостоятельно.

Как устроены амортизаторы ВАЗ 2110, 2111, 2112 + схема

1. Передняя подвеска. Представляет собой классику для переднеприводных авто — стойки Макферсона.Стойки типа Макферсон

   Конструкция имеет как достоинства, так и недостатки. Основное преимущество — достаточно высокие показатели комфорта и управляемости при низкой стоимости производства. К тому же у Макферсон — компактная схема, что позволяет уменьшить размеры передней части легковых автомобилей.
   Главная особенность — отсутствие верхнего рычага подвески. Упругий элемент (пружина) и амортизатор объединены на одной оси, которая является поворотной. Верхняя часть стойки опирается на усиленную чашу в брызговике крыла с помощью опорно-поворотного подшипника.

2. Задняя подвеска выполнена по «Н» образной схеме и является полузависимой. Амортизаторы для компактности объединены с пружинами на одной оси. Хорошая ремонтопригодность обеспечена простотой конструкции и возможностью менять пружину и амортизатор отдельно.

   Схематическое изображение полузависисомй стойки и её составляющих

Конструкция не обеспечивает идеальную управляемость спортивного авто, но невысокая стоимость перевешивает все возможные недостатки.

Обслуживание и замена стоек

Периодичность осмотра и замены амортизаторов определена инструкцией по техническому обслуживанию. Однако состояние отечественных дорог и пренебрежение нормами загрузки автомобиля приводит к ускоренному износу этих элементов.

Почему стучит подвеска и авто плохо управляем: признаки износа

• Автомобиль подпрыгивает на неровностях, колебания кузова не гасятся.
• Сильная вибрация на дороге типа «стиральная доска».
• На неровностях движение подвески отдаётся в рулевое колесо.
• Увеличен тормозной путь при исправной тормозной системе.
• При вхождении в поворот на безопасной скорости наблюдается снос или занос автомобиля (в зависимости от того, передние или задние стойки вышли из строя).
• Характерные стуки в подвеске при исправных стойках стабилизатора. Также деталь может греметь.
• Нестабильное поведение автомобиля на прямой дороге.

Кроме того, состояние амортизаторов можно проверить визуально.

Как поменять амортизаторы на ВАЗ серии 2110

Совет: За сутки до замены необходимо смочить крепёжные элементы проникающим растворителем ржавчины, керосином или WD-40.

Инструменты для снятия и обратной сборки

Для работы потребуется следующий инструмент:

• Набор шестигранных головок от 10 до 22 мм с трещоткой.
• Рожковые и накидные ключи той же размерности.
• Съёмник для демонтажа рулевых тяг.
• Ключ для удержания штока.
• Стяжки для фиксации пружин.
• Монтировка или небольшой ломик.
• Домкрат, опоры, колодки под колеса.
• Мощная отвёртка с плоским наконечником.

Замена передних с видео

1. С помощью специализированного ключа ослабляем гайку штока.

   Спецключом ослабляем гайки

2. Затем необходимо ослабить три гайки, которые крепят стойку к опорной чаше.

   Используем стандартный инструмент из набора

3. Поднимаем кузов автомобиля домкратом, подставляем под него опору.
4. Освобождаем нижнюю часть стойки от рулевых тяг, отсоединяем ступицу.


   Внимание! При работе стараемся не повредить тормозной шланг.

5. Откручиваем гайки крепления стойки к опорной чаше, извлекаем стойку из полости крыла.

   Полностью откручиваем гайки и демонтируем аморизатор

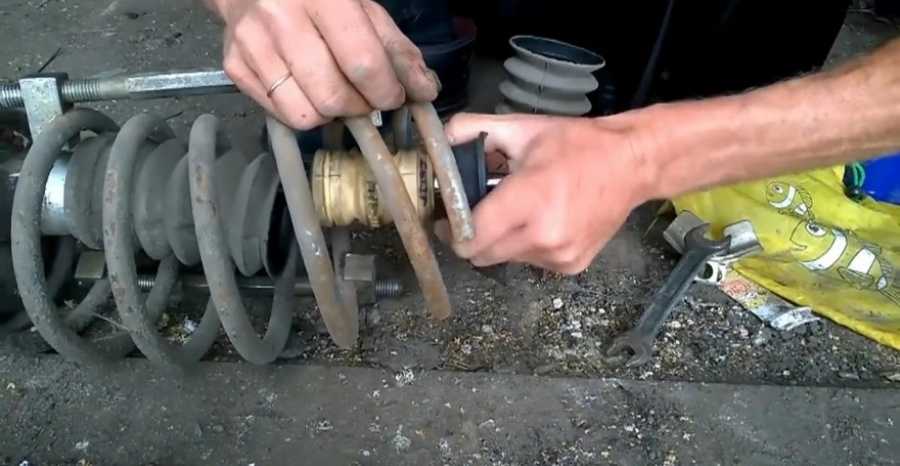

6. Фиксируем стяжкой пружину и демонтируем её со стойки, после чего комплект можно разобрать и диагностировать каждый компонент.

   Редко кто-то покупает и ставит стойку в сборе

7. После замены изношенных частей стойка собирается в единый элемент. Установить всё надо в обратном порядке.

Процесс замены наглядно изображен на видео:

Меняем своими руками задние + видео

1. В первую очередь необходимо демонтировать обивку полости багажника, чтобы получить доступ к опорным чашам задних стоек.
2. Не поддомкрачивая автомобиль, надо ослабить гайку штока с помощью специального ключа.
   Гайки ослабляются, но пока не снимаются полностью
3. Затем задняя часть автомобиля поднимается на домкрате, под неё подставляется опора.
4. Двумя ключами откручиваем нижнее крепление стойки. Для извлечения опорного болта воспользуйтесь домкратом. С его помощью можно изменить наклон рычага подвески и ослабить узел крепления.
   Для работы используется два инструмента
5. Открутите верхние гайки штока и извлеките стойку в сборе. Резиновую прокладку, разделяющую кузов и пружину, следует заменить вне зависимости от состояния.
6. Замените изношенные компоненты и соберите стойку.
7. Поставить отремонтированную следует также в обратной последовательности. Внимательно следите за совмещением крепёжных элементов.
   Внимательно следите за правильностью углов установки

Начинающим мастерам поможет видео:

Особенности проведения работ, полезные советы

1. Если гайка прочно прикипела к болту и не откручивается, не следует применять молоток или кувалду. После обработки проникающим растворителем узел можно прогреть с помощью строительного фена и легко снять деталь. Не направляйте горячий воздух на пластиковые и резиновые детали!
2. Для повышения усилия используйте ключи с длинной рукоятью. Можно применить удлинитель из стальной трубы.
3. При работе с прикипевшим крепежом не используйте рукоятки-трещотки и динамометрические ключи. Сначала «сорвите» заклинившую гайку обычным ключом.
4. При работе с элементами подвески не затягивайте крепёжные элементы сразу. Закрутите гайки с небольшим усилием и опустите автомобиль на землю (без домкрата и опор), после чего произведите окончательную затяжку с помощью динамометрического ключа.
5. Если у вас недостаточно опыта в проведении подобных работ, фотографируйте процесс разборки. Это поможет правильно собрать узел после ремонта.

Необходимо помнить, что подвеска напрямую связана с безопасностью управления. Поэтому после сборки тщательно проверьте правильность установки и крепления всех узлов. Перед выездом на дороги общего пользования совершите пробную поездку на площадке без интенсивного движения.

Замена и ремонт стоек амортизаторов в переднеприводных моделях ВАЗ — регулярная процедура, которую желательно освоить любому автовладельцу. Тем самым вы избежите дополнительных затрат на посещение автосервиса.

замена передних стоек своими руками

На автомобилях ВАЗ-2110 замена передних стоек проводится с периодичностью, которая зависит от множества факторов. Во-первых, большую роль играет стиль езды. Во-вторых, качество изделий. В-третьих, то, по каким дорогам приходится ездить автомобилю. И не думайте, что если летать по кочкам, вы разобьете стойки. Картина вырисовывается скорее обратная. Конечно, резкие удары вредят подвеске. Но зато амортизатор работает, ход штока совершается полный, следовательно, износ его будет равномерным. Все против здравого смысла, но так оно и происходит в большинстве случаев. Но в один прекрасный момент вы начинаете понимать, что требуется заменить или отремонтировать передние стойки. Вот сейчас и поговорим о том, как это сделать.

Признаки износа передних стоек

Первое, что сразу же бросается в глаза, так это наличие масляных пятен на пыльнике, пружине, поверхности стойки. Дело в том, что амортизатор используется в подвеске с масляным наполнением. И чтобы жидкость не вытекала из него, в верхней части установлен сальник. При разрушении амортизатора он начинает протекать, следовательно, полностью нарушается работа системы подвески. Отсюда следует, что необходима замена передней стойки ВАЗ-2110. Своими руками сделать это несложно.

Диагностировать такую неисправность можно без особого труда, достаточно только посмотреть на поверхность амортизатора. Комфорт езды при износе стоек ухудшается: каждая, даже самая маленькая кочка заставит автомобиль долго прыгать. Ощущение такое, будто вы попали в шторм на корабле. Машину раскачивает, она долго приходит в нормальное состояние. Недостаток от такого поведения проявляется довольно скоро: могут появиться трещины на торпеде, лобовом стекле.

Основные компоненты стоек ВАЗ-2110

Основа стойки – это амортизатор. Именно с его помощью ВАЗ-2110, замена передних стоек которого рассматривается, плавно движется по любым неровностям. Он чем-то даже похож на трубный насос для подкачки шин. Впрочем, и принцип работы у них весьма схож. Стоит заметить, что амортизаторы, используемые на автомобилях ВАЗ-2110, работают в двух направлениях. Пружина, которая устанавливается между стойкой и стаканом в кузове, позволяет придать подвеске жесткость. С ее помощью автомобиль практически не замечает мелких неровностей дороги, они моментально сглаживаются жесткой пружиной. Опорный подшипник – это элемент системы, который позволяет стойке изменять свое положение относительно кузова автомобиля.

Другими словами, с его помощью можно выполнить поворот. Его корпус крепится к кузову машины, а внутри закреплен шток амортизатора. Замена опоры передней стойки ВАЗ-2110 необходима даже при проведении ремонта амортизатора. Получается, что последний соединен с кузовом, но только через буферный каскад – подвижный шарнир. Немалую роль играют и более мелкие элементы стойки, изготовленные из резины – отбойники и пыльники. Последние защищают шток от попадания грязи и пыли, а первые не позволяют ему войти в корпус стойки до упора.

Замена или ремонт?

Стоит поговорить и о возможности реставрации амортизаторов. Конечно, замена патрона передней стойки ВАЗ-2110 может спасти ситуацию, заставит амортизатор работать в нормальном режиме. Но вот только под силу ли вам выполнить все ремонтные работы? Комплект для восстановления амортизаторов стоит намного дешевле готовых изделий. Но вот только один нюанс: требуется максимально точно залить жидкость в корпус.

Если ошибиться на несколько граммов в большую или меньшую сторону, то амортизатор не будет работать. Он либо выдавит масло при работе, либо же шток будет совершать движение свободно, не испытывая сопротивления жидкости. Но есть одно преимущество – не придется делать развал-схождение. При условии, конечно, что вы перед разборкой стойки наметили ее положение относительно ступицы. Но если на ВАЗ-2110 замена передних стоек производится, развал-схождение делать просто необходимо.

Подготовка к снятию

Итак, вам потребуются ключи на 17, 19, 13, 10. Кроме того, необходим специальный съемник для пружин и рулевого наконечника, домкрат, противооткатные упоры, опоры для установки на них автомобиля. Вот и все, теперь можно начинать. Поднимаете машину, предварительно слегка ослабив болты на колесах. После поднятия можно их полностью выкручивать и колесо под переднюю часть машины положить. Теперь вытягиваете шплинт из рулевой тяги, выкручиваете гайку.

Теперь рассоединяете ступицу и стойку. Если планируется замена картриджа передней стойки ВАЗ-2110, то намечаете положение на ступице – прочерчиваете линию, по которой при сборке будете равняться. Это позволит избежать процедуры прохождения развала-схождения. Вот и все, теперь, чтобы извлечь всю стойку в сборе, вам нужно снять резинку с нее, а также выкрутить три гайки, которые крепят опорный подшипник к кузову. Дальнейшая разборка проводится с помощью тисков не на автомобиле.

Сборка новой стойки

Для того чтобы собрать новую стойку, вам потребуется от старой несколько частей – пружина, а также верхняя тарелка. Она сделана из металла, поэтому изнашивается крайне редко. Также пригодится и верхняя шайба, которая надевается на опорный подшипник. Она выполнена в форме широкополой шляпы, тоже металлическая. Все остальные элементы под замену, ничего не оставляете, даже гайки и болты монтируете новые.

Если проводится замена вкладыша передней стойки ВАЗ-2110, то все второстепенные элементы, такие как опорный подшипник, отбойник, пыльник, болты и гайки, тоже необходимо ставить новые. Сначала установите амортизатор вертикально, после чего прокачайте его, выдвинув несколько раз шток до упора. После зафиксируйте его в выдвинутом положении и принимайтесь за сборку. Сначала ставите пружину, она должна быть сжатой. Затем на нее укладывается тарелка и, если нужно увеличить клиренс, прокладка. После этого монтируете опорный подшипник, наживляете гайку. Теперь с пружины можно снять съемник.

Установка стойки

На ВАЗ-2110 замена передних стоек несложная, установка их производится в обратном снятию порядке. Главное – это попасть шпильками опорного подшипника в отверстия кузова. Как только сделали это, нужно наживить гайки. И теперь осталось совсем немного работы – закрепите на ступице стойку, установив два болта, верхний должен быть с эксцентрической шайбой. Протяните все резьбовые соединения, после чего установите на место рулевой наконечник. Если монтируется новая стойка, то постарайтесь отрегулировать хотя бы схождение колес, лишь бы доехать до места проведения ТО. Если вы ставите восстановленные амортизаторы, то потребуется только развал отрегулировать.

Выводы

По сути, замена передней стойки ВАЗ-2110 своими руками проводится довольно быстро. При условии, что все резьбовые соединения заранее обработаны проникающей смазкой, они будут с легкостью выкручиваться. Дальнейшая работа не представляет трудностей. Если, конечно, в наличии имеется весь необходимый инструмент – ключи и съемники.

снять, заменить и собрать своими руками

Обычно после пробега в 35-40 тыс. км приходит пора поменять стойки ВАЗ «десятого» семейства. Таков их приблизительный срок службы, если раньше не случится сильного удара по подвеске вследствие попадания колеса в яму на большой скорости. От сильного удара амортизатор может выйти из строя сразу. Операция по замене хоть и трудоемкая, но несложная, так что вполне реально выполнить ее на ВАЗ 2110 своими руками при наличии необходимых инструментов.

Содержание

• 1 Признаки неисправности
• 2 Подбор новых деталей
• 3 Порядок ведения работ
• 4 Ремонт элементов

Признаки неисправности

Реальных признаков, что пора поставить новые передние стойки ВАЗ, всего несколько. Причем по ним можно определить неисправность амортизаторов во всех переднеприводных «Жигулях», начиная от ВАЗ 21099:

• возникновение глухого стука со стороны изношенного элемента, а бывает, что и от двух сразу;
• мелкие ухабы «отдаются» на рулевом колесе и ощущаются руками;
• появление на корпусе детали потеков масла;
• о замене передней стойки следует задуматься и после пробега 40 тыс. км.

Поиск неисправности обычно начинается после появления стука и изменения поведения автомобиля на дороге. Это выражается в уходе с прямолинейной траектории при движении по мелким неровностям, когда стойки ВАЗ 2110 отрабатывают их по-разному. Если износились оба элемента, то машину может и не уводить, но стук появится однозначно, иногда вместе с небольшой раскачкой кузова. На идеально ровной дороге, каковых мало, перечисленных признаков ощутить не удастся.

После резкого и сильного удара по подвеске от попадания в яму следует заглянуть под авто незамедлительно, верный признак поломки — свежий масляный потек. Если вдобавок машину сильно ведет в одну сторону, то переднюю стойку наверняка согнуло от удара и ее придется сменить на новую, отремонтировать деталь точно не выйдет. Когда событию предшествовал длительный пробег амортизаторов, то рекомендуется заменить оба, иначе новому элементу придется работать в паре со старым, отчего он быстро придет в негодность.

Подбор новых деталей

Перед тем как поменять стойки на ВАЗ «десятой» модели, нужно сначала приобрести новые элементы. Выбрать их в широком ассортименте изделий от разных производителей, предлагаемом автомагазинами, бывает довольно сложно. Недорогие детали хорошего качества вы вряд ли найдете, то, что предлагается в продаже под брендом ВАЗ, прослужит вдвое меньше заводских амортизаторов. Отсюда рекомендация: рассматривать варианты именитых брендов, при условии, что они не являются подделкой:

• Monroe;
• Kayaba;
• Sachs;
• Bilstein.

Из российских производителей неплохо себя показали изделия самарского завода СС 20, отзывы автолюбителей о них в целом положительные. Когда планируется замена передних амортизаторов, то помимо выбора производителя, надо задуматься о типе стоек. Существуют традиционные масляные и газомасляные модели, причем вторые ощутимо дороже и немного жестче. Зато они уверенно ведут себя на дороге и служат дольше. Масляные модели отрабатывают мягче и больше подходят любителям комфортной езды.

Порядок ведения работ

Прежде чем решать вопрос, как поменять передние амортизаторы, нужно основательно подготовиться. Смотровая канава здесь не требуется, при хорошей погоде все можно сделать на улице, на ровной бетонной площадке. Замена стоек производится с помощью таких инструментов:

• стандартный набор рожковых ключей и головок размерами от 6 до 22 мм;
• слесарный инструмент — молоток, отвертка, пассатижи;
• домкрат в комплекте с баллонным ключом;
• съемник для выдавливания шаровых опор и пальцев;
• пара струбцин в виде шпилек с захватами для сжатия пружин;
• ветошь и матерчатые перчатки.

Указанный набор инструмента и алгоритм выполнения работ годится для всех моделей «десятого» семейства Жигулей, в том числе ВАЗ 2112. Чтобы поменять стойки на ВАЗ 2110, следует поставить автомобиль на площадке, зафиксировать его колеса и поднять домкратом с необходимой стороны. Затем снять переднее колесо, открыть капот и действовать по такому алгоритму:

1. Разборка начинается в подкапотном пространстве. Шток амортизатора надо освободить от защитного колпачка (если он есть) и ослабить 3 гайки ключом на 14 мм.
2. Встречается шток круглой формы с пазом либо четырехгранный размером 6 мм. В первом случае в паз вставляется мощная шлицевая отвертка, во втором шток необходимо удерживать ключом. Ослабить и открутить гайку крепления на 19 мм.
3. Для дальнейшей разборки надо переместиться под колесную арку. Там из паза в стойке нужно извлечь шланг с тормозной жидкостью, а затем открутить 2 гайки крепления к поворотному кулаку. Оставшиеся болты следует выбить из отверстий, ударяя молотком через наставку из мягкого металла.
4. Из гайки, удерживающей шаровой палец рулевой тяги, вытащить шплинт, предварительно разогнув его концы. Открутить гайку и с помощью съемника выдавить палец из посадочного места в кронштейне стойки.
5. Окончательно открутить 3 гайки, находящиеся под капотом и удерживающие узел на весу. Теперь амортизатор вместе с пружиной можно снять с автомобиля.

Прикипевшие резьбовые соединения перед раскручиванием рекомендуется обработать аэрозольной смазкой WD-40. Оставшуюся работу удобнее выполнять в тисках с накладками из меди либо алюминия, но можно обойтись и без них. Дальнейшая замена передних стоек ВАЗ («десятки») заключается в сжатии пружин струбцинами и окончательной разборке узла с целью вытащить неисправный амортизатор. Для этого придется снять чашку, опору, пыльник и буфер хода сжатия.

Проводя разборку, обратите внимание на состояние опорного подшипника и при необходимости замените его. После этого можно устанавливать в обратном порядке новую стойку на машину.

По окончании работ по замене рекомендуется посетить ближайшую станцию технического обслуживания и выполнить развал-схождение передних колес.

Если же детали менялись после удара по подвеске, то процедура выполняется в обязательном порядке.

Ремонт элементов

С целью удешевления процесса иногда вместо замены передних стоек ВАЗ 2110 практикуется их ремонт. Подобный подход считается своего рода лотереей, поскольку шансы, что амортизатор станет долго служить после реставрации, составляют примерно 50 / 50. Долго — это не более 20 тыс. км, хотя в среднем этот пробег вдвое меньше. Потом стойка снова начинает подтекать и плохо функционировать.

Для ремонта необходимо приобрести пару новых картриджей (патронов) и поставить их в такой последовательности:

1. Если амортизаторы разборные, то открутите гайку, удерживающую шток.
2. Извлеките шток и слейте жидкость, промойте корпус изнутри.
3. Поставьте новый патрон и соберите узел.

На неразборных стойках патрон меняется таким же образом, только вначале надо сбить опору буфера сжатия. Заведомо непригодны к ремонту сильно подтекающие амортизаторы либо детали, имеющие механические повреждения. Если имеет место заедание движения штока в вертикальном положении узла, то такую стойку ремонтировать нет смысла.

как снять и установить амортизаторы

Главная » Ремонт и обслуживание

Ремонт и обслуживание

Автор Владимир На чтение 5 мин. Просмотров 2.4k. Опубликовано 14.09.2016

Замена передних и задних стоек ВАЗ 2113, 2114 и 2115Своевременная замена как передних, так и задних стоек автомобиля обеспечивает сразу несколько преимуществ: улучшается качество гашения ударов при наезде на неровности дорожного полотна; увеличивается уровень устойчивости на дороге; увеличивается общий уровень безопасности во время езды. Менять эти детали необходимо в соответствии с требованиями производителя. Важно также время от времени следить за их состоянием, чтобы вносить коррективы, когда это необходимо.

Для чего предназначена деталь

Амортизационная система автомобиля ставит перед собой ряд важных задач.

1. Гашение неровностей на дороге.
2. Предотвращение выхода некоторых хрупких деталей подвески из строя в связи с постоянной вибрацией.
3. Обеспечение комфорта для водителя и пассажиров, находящихся в транспортном средстве.

Без амортизаторов было бы невозможно ездить на дальние расстояния, поскольку все люди, находящиеся в авто, постоянно страдали бы от сильной тряски и резких ударов.

Когда надо менять амортизаторы и стойки

Первой причиной замены является течь. Её появление сопровождается возникновением различного рода стуков в передней и/или задней подвеске. Самостоятельно проверить это достаточно просто. Во-первых, нужно внимательно следить за работой амортизационной системы. Во-вторых, нужно подойти сбоку к переднему колесу авто, положить руки на капот или крыло, а затем качнуть его 2–3 раза. Когда амортизатор сожмётся в низшую точку, надо резко убрать руки. Скорее всего, со стойкой всё в порядке, если машина легко качнётся 1 раз, а потом перестанет.

Надавливаем на корпус. Никаких колебаний быть не должно

Замену амортизатора/стойки надо обязательно провести в том случае, если на поверхности детали появились трещины. Кроме того, лучше приобрести новые детали, если видно, что автомобиль имеет различную жёсткость с правой и левой стороны. Подвеска должна отрабатывать одинаково хорошо со всех сторон и не стучать. Дефекты проявляются и в виде тряски при езде.

Перечень необходимых инструментов

Для полноценного проведения ремонтных работ необходимо использовать следующие инструменты:

• три ключа — на 17, 6 и 19;
• съёмник для демонтажа шаровой опоры;
• съёмник для раскручивания гайки, удерживающей фиксатор штока стойки;
• отвёртка;
• пассатижи.

Процесс замены амортизаторов ВАЗ 2113, 2114, 2115 своими руками

Запаситесь смазкой для очистки деталей

Как заменить передние (с видео)

Для начала рассмотрим пошаговую инструкцию замены передних стоек на ВАЗ 2114 и 2115.

1. Открыв капот, выньте защитный колпак, расположенный вверху стойки.
2. Уменьшите натяжение гайки фиксации штока. Для этого возьмите два ключа, одним из которых предотвращайте прокручивание детали, а другим откручивайте гайку штока.
3. Снимите колесо со стороны, нуждающейся в замене амортизационной стойки.
4. Снимите шплинт с гайки телескопической стойки.
5. Снимите наконечник рулевой тяги.
6. Снимите палец.
7. Открутите два болта, фиксирующие поворотный кулак к стойке.
8. Открутите три гайки, прикрепляющие стойку к стакану.
9. После выполнения последнего пункта можно полностью снять переднюю стойку. Сборка осуществляется в обратном демонтажу порядке.

Обратите внимание: после замены телескопической стойки настоятельно рекомендуется отправиться в сервисный центр, чтобы правильно настроить углы развала-схождения.

Как снять и поменять задние + видео

1 — резинометаллический шарнир, 2 — кронштейн крепления рычага задней подвески к кузову, 3 — кожух амортизатора, 4 — буфер, принимающий на себя нагрузку от хода сжатия, 5 — крышка кожуха, 6 — основная шайба опоры, 7 — амортизационная подушка, 8 — распорная втулка, 9 — чтойка (амортизатор), 10 — прокладка изоляции, 11 — цельная пружина, 12 –соединительный элемент для рычагов, 13 — балочный рычаг, 14 — кронштейн для крепления конструкции стойки, 15 — фланец, 16 — рычажная втулка

Теперь перейдём к замене заднего амортизатора.

1. Перед тем как начать проведение работ, когда автомобиль всё ещё не поддомкратили, надо найти в верхней части стакана стойки специальную заглушку из пластика и снять её. Под ней находится гайка, фиксирующая шток. Для выполнения работы требуется специализированный ключ, способный зафиксировать шток в одинаковом положении, но при этом раскручивающий гайку.
2. Поддомкратьте транспортное средство и снимите колесо. Это требуется для того, чтобы получить свободный доступ к нижнему фиксатору стойки. Процесс выполняется на всех рассматриваемых авто — ВАЗ 2113, 2114 и 2115.
3. Смажьте болт снизу, фиксирующий заднюю стойку, специальной смазкой. Для этого можно воспользоваться спреем WD-40. Рожковым ключом надо фиксировать гайку, а другим ключом аналогичного размера необходимо раскручивать болт.
4. Сняв болт из проушины, можно медленно демонтировать задний амортизатор со своего установочного места. Выполняя эту задачу, надо поддеть низ амортизатора. Для этого используется обычная отвёртка.
5. Отведите корпус стойки, после чего снимите амортизатор, придерживая его.
6. Со старого амортизатора демонтируйте следующие детали: прорезиненная втулка, чашка, отбойник, кожух, стойка. Эти детали надо будет потом поставить снова, но в обратной последовательности. Иногда умельцы заменяют и патроны амортизатора.

Нюансы замены

Как только водитель снимет заднюю стойку, закрученную к внутренней части стакана, здесь, как правило, остаётся специальная прокладка из твёрдой резины. Её не надо оставлять, потому что резинка уже утратила эластичность. При покупке оригинальной стойки надо обязательно докупить соответствующую резиновую проставку.
При установке пружины надо проследить за тем, чтобы последний её виток поместился в чашку стойки. Надо также проверить, не выходит ли конец пружины за чашку. Как только монтаж будет выполнен, конец пружины должен находиться в стороне к колесу. Перед тем как начать проведение работы, необходимо надеть резинку, расположенную сверху, и зафиксировать её к виткам пружины. В этом поможет верёвка. Делается это, чтобы предотвратить соскакивание.

Установка новых передних и задних стоек на ВАЗ 2113, 2114 и 2115 не является регулярной задачей. Тем не менее водитель обязан время от времени проверять как визуально, так и технически состояние данных узлов. Процедура замены комплекта передних/задних стоек, как правило, отнимает до 3–4 часов свободного времени. После выполнения монтажа рекомендуется обратиться в сервисный центр, чтобы провести проверку углов схода/развала и откорректировать их согласно требованиям производителя.

• Автор: Владимир
• Распечатать

Оцените статью:

(3 голоса, среднее: 5 из 5)

Поделитесь с друзьями!

ВАЗ-2110: Замена передних стоек своими руками

На автомобилях ВАЗ-2110 замена передних стоек осуществляется с периодичностью, зависящей от многих факторов. Во-первых, большую роль играет стиль вождения. Во-вторых, качество продукции. В-третьих, по каким дорогам вам предстоит ездить на машине. И не думайте, что если будете летать по кочкам, то сломаете стойки. Картина складывается скорее обратная. Конечно, резкие удары вредят подвеске. Но с другой стороны, амортизатор работает, ход штока выполнен, поэтому износ его будет равномерным. Все вопреки здравому смыслу, но именно так и происходит в большинстве случаев. Но в один прекрасный момент начинаешь понимать, что хочешь заменить или отремонтировать стойку регистрации. Теперь поговорим о том, как это сделать.

Признаки износа передней стойки

Первое, что сразу бросается в глаза, это наличие масляных пятен на пыльнике, пружине, поверхности стойки. Дело в том, что амортизатор используется в подвеске с масляным наполнением. А чтобы жидкость из него не вытекала, в верхней части установлен сальник. При разрушении амортизатора он начинает подтекать, следовательно, система подвески полностью нарушается. Отсюда следует, что требуется замена передней стойки ВАЗ-2110. Это легко сделать самому.

Диагностировать такую ​​неисправность можно легко, достаточно посмотреть на поверхность амортизатора. Комфортность езды с износом стоек ухудшается: каждая, даже самая маленькая неровность заставит машину долго прыгать. Такое ощущение, что вы попали в шторм на корабле. Машину трясет, долго приходит в нормальное состояние. Недостаток такого поведения проявляется довольно скоро: могут быть трещины на торпеде, лобовом стекле.

Основные узлы стоек ВАЗ-2110

Основание стойки представляет собой амортизатор. Именно с его помощью ВАЗ-2110, замена передних стоек которого рассматривается, плавно передвигается по любым неровностям. Он даже выглядит как насос для накачки шин. Однако принцип их работы очень похож. Стоит отметить, что амортизаторы, применяемые на автомобилях ВАЗ-2110, работают в двух направлениях. Пружина, которая установлена ​​между стойкой и стеклом сзади, позволяет сделать подвеску жесткой. С его помощью машина почти не замечает мелких неровностей дороги, они моментально сглаживаются жесткой пружиной. Подпятник — это элемент системы, позволяющий рейке изменять свое положение относительно кузова автомобиля.

Другими словами, с его помощью можно совершить поворот. Его корпус крепится к кузову автомобиля, а внутри закрепляется шток амортизатора. Замена опоры передней стойки ВАЗ-2110 необходима еще при проведении ремонта амортизатора. Получается, что последний соединен с корпусом, но только через буферный каскад — подвижный шарнир. Значительную роль играют более мелкие элементы стойки из резины – отбойники и пыльники. Последние защищают шток от грязи и пыли, а первые не дают ему войти в корпус рейки до упора.

Замена или ремонт?

Необходимо сказать о возможности восстановления амортизаторов. Конечно, спасти положение может замена передка передней стойки ВАЗ-2110, заставив амортизатор работать в штатном режиме. Но сможете ли вы сделать все ремонтные работы? Комплект для восстановления амортизаторов намного дешевле готовой продукции. Но вот только один нюанс: вливать жидкость в тело требуется как можно точнее.

Если сделать на несколько грамм больше или меньше, то амортизатор не сработает. Он либо будет выдавливать масло при работе, либо шток будет двигаться свободно, не испытывая сопротивления жидкости. Но есть одно преимущество — не надо делать выравнивание. При условии, конечно, что вы перед разборкой стойки наметили ее положение относительно ступицы. Но если на ВАЗ-2110 производится замена передних стоек, развал-схождение просто необходим.

Подготовка к демонтажу

Итак, вам потребуются ключи на 17, 19, 13, 10. Кроме того, вам понадобится специальный съемник для пружин и рулевого наконечника, домкрат, противооткатные упоры, опоры для установки на них автомобиля. Вот и все, теперь можно начинать. Поднимите автомобиль, предварительно немного ослабив болты на колесах. После поднятия можно полностью их открутить и поставить колесо под переднюю часть машины. Теперь вытаскиваем шпильку из рулевой тяги, откручиваем гайку.

Теперь отсоедините концентратор и стойку. Если вы планируете заменить картридж передней стойки ВАЗ-2110, то наметьте положение на ступице – проведите линию, по которой вы будете равняться при сборке. Это позволит избежать процедуры прохождения развала-схождения. Вот и все, теперь, чтобы снять всю стойку в сборе, нужно снять с нее резинку, а также открутить три гайки, которые крепят опорный подшипник к кузову. Дальнейшая разборка осуществляется с помощью тисков не на автомобиле.

Собрать новую стойку

Для того, чтобы собрать новую стойку, вам потребуются несколько деталей от старой — пружина, а также верхняя пластина. Изготовлен из металла, поэтому изнашивается крайне редко. Также пригодится и верхняя шайба, которая одевается на упорный подшипник. Он выполнен в виде широкополой шляпы, тоже металлической. Все остальные элементы под замену, ничего не оставляйте, даже гайки с болтами соберите новые.

Если производится замена вкладыша передней стойки ВАЗ-2110, то все второстепенные элементы, такие как опорный подшипник, отбойник, пыльник, болты и гайки, тоже нужно ставить новые. Сначала установите амортизатор вертикально, а затем прокачайте его, несколько раз надавив на шток до упора. После зафиксируйте его в выдвинутом положении и займитесь сборкой. Сначала ставим пружину, она должна быть сжата. Затем на него укладывается пластина и, если необходимо увеличить зазор, прокладка. После этого монтируйте опорный подшипник, наживляйте гайку. Теперь можно снять съемник с пружины.

Установка стойки

На ВАЗ-2110 замена передних стоек проста, их установка производится в порядке, обратном снятию. Главное, чтобы шпильки опорных подшипников попали в отверстия корпуса. Сделав это, вам нужно наживить орехи. А теперь осталось совсем немного работы — закрепить рейку к ступице, установив два болта, верхний должен быть с эксцентриковой шайбой. Закрутите все резьбовые соединения, затем установите рулевой наконечник на место. Если монтируется новая стойка, то попробуйте отрегулировать хотя бы схождение колес, лишь бы добраться до места ТО. Если ставить восстановленные амортизаторы, то регулировать нужно только развал.

выводы

На самом деле замена передней стойки ВАЗ-2110 своими руками осуществляется достаточно быстро. При условии предварительной обработки всех резьбовых соединений проникающей смазкой они будут легко отвинчиваться. Дальнейшая работа не представляет сложности. Если, конечно, в наличии есть все необходимые инструменты – ключи и съемники.

Ремонт передней подвески ваз 2110 своими руками

Подробно: ремонт передней подвески ваз 2110 своими руками от настоящего мастера для сайта en.icndoit.com/35.

Здравствуйте уважаемые посетители сайта> В этот раз мы вам покажем и расскажем как подтянуть рейку ВАЗ 2110. Зачем нужно ее подтягивать? Наши дороги виноваты. Вообще рулевая рейка должна служить 14-15 лет, но как мы все знаем, при наших условиях эксплуатации срок службы рулевой рейки сокращается в пять раз. Итак, распространенными неисправностями рулевой рейки ВАЗ 2110 являются люфты и стуки в рулевой рейке. Во избежания траты денег сразу же в случае неисправности переберите рулевую рейку или замените ее вовсе. Можно сначала попробовать отрегулировать, а точнее подтянуть.

Подробнее Как подтянуть рейку ВАЗ 2110? →

Думаю всем понятно, что с такими дорогами, как у нас, часто требуется ремонт ходовки. Довольно часто после зимы, когда снег сошел, а ям еще не видно из-за луж, часто достаются амортизаторы и опорные подшипники. Из-за таких ситуаций приходится ремонтировать данные узлы ходовой части ВАЗ 2110. Ремонт лучше проводить своевременно, так как на первых этапах это выльется в трату меньше денег, чем если затеять поломку и приведет к более плачевному результату.

В данной статье будет представлена ​​информация, благодаря которой вы сможете заменить опорные подшипники ВАЗ 2110 своими руками. Более того, мы сделаем это так, что нам не придется регулировать развал-схождение. То есть развальные болты трогать не будем. Читать далее Замена опорного подшипника →

В этой публикации я хочу рассказать как заменить стабилизатор поперечной устойчивости. И как заменить его детали. Вы легко сможете провести такой вид ремонта в гараже своими руками. Крепления стабилизатора 4: в двух местах крепится к кузову автомобиля и еще в двух — это крепление его стоек к рычагу

Видео (нажмите, чтобы воспроизвести).

Перейдем сразу к точкам крепления с рычагом. Откручиваем гайки.

Первое о чем сразу хочу написать, это не затягивайте с ремонтом шаровой опоры! Были ситуации, когда переднее колесо во время движения автомобиля полностью выпадало на дорогу, из-за износа шаровой. Думаю, нет нужды описывать, что будет с машиной, если это произойдет на большой скорости. Кроме того, из статьи вы узнаете, как заменить шаровую опору на ВАЗ 2110 своими руками, сэкономив тем самым деньги.

Такую часть автомобиля, как рулевой наконечник, называют ходунками. И естественно, как и другие детали ходовой части ВАЗ, при наших дорогах часто выходит из строя. Этот вид ремонта, как и замена шаровых опор, довольно распространен на ВАЗ 2110. Вовремя обнаружить сломанный рулевой наконечник сложно. В основном все замечают проблему, когда появляются такие проблемы, как стук в передней части, машина плохо слушается руля и люфтит руль.

Если вы не уверены, что причина неисправности кроется именно в рулевых наконечниках, то поддомкратьте колесо и покачайте его в разные стороны. Если это изношенный наконечник, то вы заметите свободный ход и люфт. Для замены рулевых наконечников на ВАЗ 2110 не требуется много инструментов и навыков. Для удобства вот список инструментов, которые вам понадобятся: Читать далее Замена рулевых наконечников →

Каждый автолюбитель понимает, насколько важную роль играет передняя подвеска ВАЗ 2110. Но у этого узла могут быть определенные проблемы, типичные неисправности, знать и устранять которые способен практически каждый, имеющий более-менее небольшой опыт в ремонте автомобилей. Поэтому сегодня поговорим именно о передней подвеске «десятки».

Колеса крепятся к передней подвеске, узел обеспечивает амортизацию «передка» автомобиля, отвечает за устойчивость при движении, развал-схождение, развал, схождение.

Устройство передней подвески ВАЗ 2110 довольно сложное, но разобраться сможет любой из вас. Тут главное вооружиться инструкцией по эксплуатации, а также разобраться в сути основных ракурсов.

Основным элементом передней подвески считается гидравлическая телескопическая стойка , которая просто незаменима в вопросе амортизации, обеспечивая комфортную езду на автомобиле. Машину не будет сильно трясти, прохождение каждой ямы не превратит вашу поездку в кошмар.

Для изменения развала в передней подвеске есть стойка. Если быть точнее, то за этот процесс отвечает поворотный кулак и верхний болт, имеющий эксцентриковую шайбу и ремень.

• Специальные пружины;
• Буфер для ограничения хода сжатия. На ВАЗ 2110 этот элемент выполнен из полиуретана;
• Верхняя опора. Он крепится к стойке, к которой, в свою очередь, крепится брызговик. Обратите внимание, что для крепления используются только самоконтрящиеся гайки. Поэтому при ремонте обычные гайки не подойдут;
• Подшипник для обеспечения вращения стойки вместе с колесами;
• Амортизаторы с пружиной и плунжером.

Кстати, поперечина передней подвески ВАЗ 2110 представляет собой штангу, к которой крепятся нижние рычаги. В центре он крепится к корпусу с помощью резиновой подушки.

Это краткая схема передней подвески ВАЗ 2110, ознакомиться с которой лучше поможет инструкция по эксплуатации. Многие автолюбители недооценивают значение этой литературы, которую производитель прилагает к каждому своему автомобилю. А на самом деле в нем подробно и во всех красках содержится нужная, полезная и важная информация о каждом узле, узле и системе машины. Включая переднюю подвеску, конечно.

Передняя подвеска характеризуется определенными поломками, которые определяются двумя явлениями:

Их следует рассматривать отдельно, так как причины их появления разные.

Если вы стали слышать стук в передней подвеске, это может быть вызвано несколькими причинами:

• Стойка имеет определенные неисправности;
• Изношены стяжки на поперечине, подушки или ослаблены болты;
• Крепление к телу было недостаточно прочным;
• Пружины вышли из строя;
• Петли изношены;
• Резиновая часть подвески нарушила целостность. При этом стук должен быть четким, как удар металла по металлу;
• Развал-схождение колес не сбалансировано.

Подвеска ваз 2110 перед. Инструкция по ремонту и замене передней подвески ВАЗ 2110

В статье содержится информация о том, из каких элементов состоит подвеска ВАЗ 2110. Передний, в частности, построен по типу «Макферсон». Этот тип подвески используется в большинстве переднеприводных бюджетных автомобилей. Он имеет как преимущества, так и недостатки. Обо всем этом пойдет речь в этой статье. Также вы узнаете об основных элементах, из которых состоит конструкция передней подвески «десятки» и всех других переднеприводных автомобилей ВАЗ.

Преимущества подвески «Макферсон»

Среди достоинств можно выделить простоту и достаточную надежность. Стойка выполняет функции как амортизатора, так и поворотного механизма. Обратите внимание, что к амортизатору сбоку приварен поворотный кулак. К нему производится крепление подвижного шарнира рулевого наконечника. Снизу находится нижний рычаг передней подвески, он соединен со ступицей при помощи шаровой опоры. Шток амортизатора вращается в опорном подшипнике. Из всего вышеперечисленного видно, что подвижных шарниров всего три:

1. Шаровой шарнир (нижний).
2. Опорный подшипник (верхний).
3. Рулевой наконечник.

Если сравнивать с заднеприводными автомобилями, то надежность подвески выше, как и неприхотливость. Но стоит посмотреть и на отрицательные свойства.

Недостатки передней подвески типа «Макферсон»

Начнем с того, что этот тип подвески предназначен для нормальной спокойной езды по ровным дорогам. Другими словами, подвеска ВАЗ 2110 (передняя) идеально подходит для эксплуатации автомобиля в городе. Если много ездить по бездорожью, элементы подвески быстро выходят из строя. С этой точки зрения двуплечий тип намного эффективнее. Именно по этой причине на автомобилях повышенной проходимости (например, автомобилях «Нива») применяется двухрычажная подвеска. Несмотря на то, что он имеет более сложную конструкцию, работает он в разы эффективнее. Среди недостатков подвески «Макферсон» можно выделить и ее жесткость. Если используется такой тип подвески, то автомобиль должен иметь очень хорошую шумоизоляцию. И самое главное — все пластиковые элементы должны крепко держаться на своих местах. Желательно даже использовать смягчающие материалы, чтобы минимизировать количество скрипов и других звуков. А причиной посторонних звуков также может быть изношенная пружина передней подвески. Если он имеет недостаточную длину, то работа всей конструкции малоэффективна.

Амортизатор

Основой всей конструкции является амортизатор. На нем находится пружина передней подвески. Работа всего механизма наиболее эффективна, если эти элементы находятся в исправном состоянии. В частности, внутри стойки должно быть достаточно масла. И пружина не должна «проседать». Если автомобиль длительное время эксплуатируется в тяжелых условиях, то длина пружины уменьшается постепенно. Несмотря на кажущуюся жесткость и прочность, повороты становятся ближе друг к другу. Даже полсантиметра проседания дадут о себе знать – вся подвеска не будет эффективно работать. Это один из элементов, из которых состоит передняя подвеска ВАЗ 2110. Ремонт его можно произвести даже своими силами. Что касается самого амортизатора, старайтесь содержать его в чистоте. В частности, необходимо менять пыльник, если на нем вдруг появились надрезы или трещины. Даже небольшое количество пыли скоро появится. Сальник обязательно разрушится, и масло начнет выходить.

Сферический подшипник

К ступице крепится передняя подвеска ВАЗ 2110 с помощью шаровой опоры. Если вы обращались к справочной литературе, то могли знать, что этот сайт практически неуязвим. Его сложно сломать и привести к ненадлежащему внешнему виду. К сожалению, поддержка все еще ломается. И во многом его ресурс зависит от следующих факторов:

1. Манера вождения.
2. Качество дорожного покрытия.
3. Исходное качество продукта.

Очень часто именно из-за выхода из строя шаровых появляется стук передней подвески ВАЗ 2110. Причем его можно наблюдать как во время движения автомобиля, так и при посадке и высадке пассажиров. И неважно, как быстро вы двигаетесь, в какую сторону поворачиваете. А вот стук в подвеске не редкость. А если она появилась из-за шаровой опоры, то ремонт будет не очень дорогим.

Рычаги подвески

В конструкции присутствует система рычагов, которая позволяет автомобилю двигаться максимально устойчиво. В частности, одним из основных элементов является нижний рычаг передней подвески, который посредством шаровой опоры крепится к ступице. Он также крепится к элементам кузова с помощью резиновых сайлентблоков. Но тут следует отметить одну особенность: левая и правая сторона автомобиля будут работать асинхронно, следовательно, весь кузов начнет «ходить». Рычаги не смогут обеспечить устойчивость автомобиля на дороге при прохождении поворотов и других маневров. Чтобы избавиться от этого неприятного эффекта, необходимо установить стабилизаторы. Обратите внимание, что такие стабилизаторы бывают как с левой, так и с правой стороны.

Опорный подшипник

Этот элемент обеспечивает подвижное соединение штока амортизатора с кузовом автомобиля. Ведь не забывайте, что амортизатор стоит как поворотный механизм. Следовательно, он должен свободно вращаться вдоль оси, имея внизу и вверху подвижные опоры. Опорный подшипник представляет собой простой шарнир. По принципу действия он аналогичен любому другому подшипнику. А вот подвеска ВАЗ 2110 (передняя) без него не сможет нормально функционировать. Обратите внимание, каково это состояние в этом состоянии. Дело в том, что при его поломке может произойти все что угодно. Например, может быть стук или скрежет. А при заклинивании подшипника руль можно вообще не крутить. Поэтому старайтесь своевременно его заменять. Да, ремонту он не подлежит, требуется только установка нового элемента.

Рулевой

Рулевой реечный, к стойкам выполнено крепление подвижного шарнира наконечника. Принцип работы очень похож на ранее упомянутый шарикоподшипник. Даже конструкция во многом схожа, за исключением того, что рулевой наконечник имеет крепление к главной тяге. Осуществляется с помощью двух гаек и длинной втулки с внутренней резьбой. Они необходимы для точной регулировки углов схождения колес. Если эту настройку не выполнить, будет наблюдаться чрезмерный износ шин. Кроме того, возможно, что машину будет уводить в сторону при движении даже прямолинейно. По этой причине крайне важно своевременно регулировать углы развала и схождения передних колес. В противном случае вам придется приобрести новые шины для автомобиля.

Заключение

Из всего вышесказанного можно сделать определенные выводы. Во-первых, подвеска ВАЗ 2110 очень проста по конструкции. Передняя часть автомобиля имеет минимальное количество элементов. Во-вторых, его ремонт достаточно прост, никаких сложностей с ним не возникает. В-третьих, такой тип подвески можно эффективно использовать в городских условиях. К сожалению, в режиме бездорожья эта подвеска имеет низкую эффективность. Но это не умаляет достоинств подвески. Он идеально подходит для автомобилей среднего класса, так как имеет невысокую стоимость и очень прост в ремонте.

Опорная стойка для ваз 2110. Блог ›опоры

Четырехколесная повозка — удобное средство передвижения, но при отсутствии независимой подвески, желательно на каждом колесе, тележка будет простой грузовой тележкой. Современный транспорт лишен недостатка жесткости и прочности конструкции, отсутствия амортизирующих элементов, что позволяет ощутить полный комфорт езды и обеспечить безопасную перевозку груза. Комфортность движения автомобиля зависит от эффективной работы четырех опор — стоек передней подвески и задних амортизаторов, деталей, участвующих в гашении колебательных движений кузова автомобиля при движении по неровностям дороги. Повреждения деталей подвески неизбежны при тяжелых условиях эксплуатации автомобиля. Дефектные стойки, а тем более полное отсутствие стоек семейства десятой модели ВАЗ передаст усилие обратного действия амортизаторов на установку точки опоры тела. Опоры стоек на ВАЗ 2110, 2111, 2112 служат упорами при сжатии стоек, мешая автомобилисту измерять глубину дорожных неровностей, смягчая ощущение свободного полета с вершины ямы до касания колесом противоположной стены . Ножки выполняют функцию крепления стоек, прочно удерживая их независимо от дорожных условий. Этот компонент, соединяющий подвеску с кузовом автомобиля, служит изолирующим элементом для создания шума и снижает вибрацию подвески, снижая раздражающее воздействие неровностей на кузов при движении. Не следует забывать и об основной функции передних опор стоек 2110, ВАЗ 2112 — обеспечивать момент поворота стойки подвески, то есть передняя опора имеет функцию шкворневой конструкции, имеющей подшипник и опорная пластина в нем, выполняет роль шарового шарнира. Подшипник необходим для оперативного контроля, позволяющего плавно менять направление движения автомобилей, совершать повороты и двигаться по неровной местности, неся на себе основную массу шасси, выдерживая силу продольного сжатия амортизаторов, которая проявляется при движении по неровностям. Опоры ВАЗ для десятого семейства не являются самодостаточными деталями. Они не способны самостоятельно выполнять функцию опоры и подшипника. Этот элемент подвески дополняет амортизатор и стойку, сохраняя устойчивость независимо от длины ухабистой дороги. Все компоненты подвески работают вместе, обеспечивая эффективную жесткость компонентов шасси и поглощая удары. Способность опор выдерживать значительные удары является критической уязвимостью, подверженной значительным повреждениям. Опоры стоек следует регулярно проверять, чтобы избежать нежелательной замены. При осмотре проверяем плотность изоляционного материала, наличие потертостей, выдавливаний и порезов резинового материала. Основные причины износа опор стоек 2110, 2111, 2112: значительный срок эксплуатации элемента; уменьшение плотности резинового материала; появление глухого звука; проявление легкой вибрации; затруднение при прохождении поворотов; невозможность установить правильный угол установки колес; повышенное истирание шин. При значительном разнообразии выбора опор для автомобилей мы отдаем предпочтение оригинальной продукции. Но если автолюбитель предпочитает спортивный стиль вождения, то заводские детали опор стоек лучше заменить, установив усиленные изделия спортивной подвески, рассчитанные на жесткую трассу. Элементарное правило замены состоит в том, что если стойки и винтовые пружины были заменены по причине возраста или износа, то и стойки заменяем, так как единоразовая замена неисправных деталей избавляет от необходимости повторной разборки узла и повышает надежность транспортного средства. Опорный подшипник относится к тем элементам ходовой части авто, которые подвергаются повышенным нагрузкам. Соответственно, ломается он гораздо чаще. Поэтому каждый автолюбитель должен уметь заменить его самостоятельно, чтобы не тратить деньги на регулярные визиты в автосервис. Предлагаем подробную инструкцию, которая поможет вам в этом. Как узнать, не сломался ли именно опорный подшипник В подавляющем большинстве случаев опорный подшипник выходит из строя из-за сильного загрязнения. Поэтому, если вам часто приходится ездить в непогоду или ездить по практически полному бездорожью, эта деталь будет ломаться гораздо чаще, чем при эксплуатации автомобиля в городе. Каковы симптомы выхода из строя подшипника? Их несколько: стук передней подвески при движении даже по небольшим неровностям трассы; неприятный скрежет или хруст при повороте руля в любую сторону; щелчок, который может возникать даже при движении по ровной дороге. Замена опорного подшипника ВАЗ-2110 должна производиться сразу после обнаружения любого из перечисленных признаков. В противном случае значительно снижается безопасность эксплуатации автомобиля, возрастает риск быстрого износа резины, выходят из строя опорные стойки, восстановление которых обойдется намного дороже. Порядок замены подшипника на ВАЗ-2110 Чтобы относительно быстро справиться с заменой детали, вам потребуется заранее подготовить все необходимые инструменты — стандартный набор ключей, пружинную стяжку , механический съемник наконечника руля и домкрат. Кроме того, важно правильно подобрать сам опорный подшипник, который должен соответствовать характеристикам вашего автомобиля. Процедура замены занимает не так много времени, как может показаться на первый взгляд, и включает в себя несколько основных этапов: устанавливаем машину на идеально ровную твердую поверхность и демонтируем колпак ступицы; откручиваем гайку ШРУСа рукояткой или специальной накидной головкой. В этот момент вам понадобится помощь, чтобы одновременно нажать на педаль тормоза; поднимаем машину домкратом и снимаем колесо; снимите шплинт гайки рулевого наконечника с помощью специального съемника, а затем полностью открутите его; убираем палец, который придется выдавливать с очень заметным усилием; открутить болты крепления шаровой опоры и демонтировать ее; снимаем тормозной шланг, после чего необходимо открутить болты, удерживающие суппорт и отвести его немного в сторону. Это позволит без помех добраться до подшипника; вынуть ШРУС, сжать пружину с помощью упомянутой выше стяжки и снять упорный подшипник; аккуратно устанавливаем новую опорную раму взамен изношенной, после чего проводим сборку в обратном порядке. Если у вас нет никакого практического опыта в ремонте автомобилей, то вся описанная здесь процедура может показаться довольно сложной. Однако в действительности при наличии специального инструмента можно заменить опорный подшипник в кратчайшие сроки и практически без усилий. Для любого автомобиля опорные подшипники передних стоек играют важную роль с точки зрения управляемости и безопасности. При выходе из строя этого элемента многократно возрастает риск попасть в аварию. Практика показывает, что в случае сильного износа опорных подшипников автомобиль сам демонстративно дает об этом знать. Это проявляется в виде скрипов, шумов и других посторонних звуков. Так что игнорировать сигналы не стоит, а нужно сразу приступать к устранению проблемы. Функции Как вы, наверное, знаете, модель ВАЗ 2110 имеет независимую переднюю подвеску и гидравлические стойки. Задача стоек – гасить колебания, возникающие при движении пружин. Давайте посмотрим на ситуацию. Вы едете по дороге и колесо проваливается в приличную яму. Одна сторона автомобиля начинает раскачиваться. Если бы багажника не было, ваша машина раскачивалась бы очень долго. Крепеж играет важную роль. Сверху стойка крепится к кузову, а снизу к поворотному кулаку. Чтобы соединение кузова и амортизатора было подвижным, используется переходник — опорный подшипник. Собственно, из названия этого переходного элемента становится очевидно, что устройство рассчитано на максимальные осевые и радиальные нагрузки, оно находится непосредственно в месте стыка с кузовом вашего автомобиля. Его важность для вашего комфорта и безопасности трудно переоценить. Разновидности На данный момент автомобили ВАЗ 2110 комплектуются различными типами подшипников, которые имеют свою конструкцию и функциональные особенности. Рассмотрим их. Тип подшипника Особенности Со встроенным внутренним или наружным кольцом Их особенность заключается в наличии специальных крепежных отверстий, которые были предусмотрены производителями. Это устраняет необходимость в дополнительных фланцах. Подобные подшипники обеспечивают вращение узлов при использовании как внутреннего, так и наружного кольца. Съемные кольца В таких подшипниках кольца установлены внутри Съемное внешнее кольцо Особенность элемента в том, что внешнее при желании отделяется, а внутреннее кольцо как бы сливается с кузовом автомобиля Отдельные синглы Существенных отличий от рассматриваемых подшипников нет, однако жесткость колец значительно выше. При выборе подшипника следует ориентироваться на качество. Это самый важный критерий покупки. Что выбрать? Теперь поговорим о том, что производители готовы предложить нам сегодня. Если один подшипник выходит из строя, в любом случае следует заменить оба. В противном случае будет происходить неравномерный износ, машина начнет больше потреблять топлива и т. д. Штатно. Их покупка обойдется вам примерно в 300-400 рублей за штуку в зависимости от региона и магазина. Неплохой дизайн, солидный ресурс. Дешевый китайский реквизит. Вы заплатите за них около 300 рублей, но качество буквально вопиет, чтобы не купить. Зарубежные и отечественные аналоги. Здесь Особое внимание советуем обратить внимание на такие продукты, как TREC, ASOMI, SS20, Fenox. Хорошее качество, более солидный ресурс по сравнению со стандартными. Но качество имеет свою цену. Любой из представленных подшипников сегодня будет стоить не более 800 рублей за единицу. Если простой замены подшипника недостаточно, необходимо заменить весь верхний подшипник. Вы потратите на это около 1500-3000 рублей. И только на одной опоре. Те, кто не хочет заниматься ремонтом самостоятельно, считая процедуру замены опорного подшипника слишком сложной, могут обратиться на СТО . За замену одного элемента вы заплатите не менее 500 руб. Какой из представленных опорных подшипников лучше — популярный вопрос. Выбирайте качественные аналоги, либо делайте выбор в пользу отечественных родных комплектующих. Но ни в коем случае не берите Китай, если вам дорога ваша машина. Когда менять Еще один не менее популярный вопрос. В общем, подшипники приходится менять по мере их поломки и износа. Если представить идеальные условия эксплуатации, то заводские опорные элементы могут прослужить 100 тысяч километров. Таков их заявленный ресурс. В реальных условиях, с учетом состояния дорог, частого попадания грязи в подшипник, плановую замену следует производить каждые 50 тыс. км пробега или раз в 2-3 года. Особенно это актуально в ситуациях, когда замена подшипников уже проводилась ранее и теперь у вас не заводская продукция. Экспертиза Прежде чем приступить непосредственно к замене элемента подвески, следует убедиться, что он действительно изношен, вышел из строя и нуждается в срочной замене. Проверку следует проводить примерно каждые 15-20 тыс. км пробега. Процедура осуществляется следующим образом: Выключите автомобиль, включите ручной тормоз и поставьте самокаты под колеса. Безопасность на первом месте; Поднимите капот, снимите крышку, расположенную на ступичном подшипнике со стекла; Коснитесь опоры ладонью, а ваш напарник тем временем должен раскачивать машину. При этом его следует раскачивать в стороны; Убедитесь, что стойка не «люфтит»; Если при раскачивании слышны посторонние звуки, хруст или скрипы со стуками, то с подшипником явно не все в порядке. Единственное правильное решение – замена элемента. К чему приводит поломка Когда начинают проявляться признаки выхода из строя подшипников, многие автовладельцы просто игнорируют это. И напрасно. На самом деле это может привести к очень плачевным последствиям для вашего автомобиля и бюджета. Нередки случаи, когда изношенная опорная рама ломается после очередного наезда на яму, которых у нас на дорогах хоть отбавляй. Это привело к образованию дырки на капоте, так как опора просто протыкает металл. Если при этом вы ехали на малой скорости, то вам повезло, ремонтировать придется только кузов. А уж про поломку опорной рамы на скорости и говорить не хочется. Скажем так, были смертельные случаи. Все это сказано не для того, чтобы вас напугать, а чтобы заставить задуматься о важности своевременного ремонта опорного полузащитника. Замена Вы приняли правильное решение, когда приступили к замене опорного полузащитника. Проверка была проведена, и она показала, что без замены никак. Для работы необходим определенный набор инструментов: Баллонный ключ; Пара кабельных стяжек для пружин; Плоскогубцы; Ключи на 19, 13 и 9 мм; Джек; Съемник рулевых наконечников; Если у вас нет съемника, то возьмите небольшую монтировку и молоток. Все готово, можно приступать непосредственно к ремонтным работам. Выберите ровную площадку для автомобиля. Обычного гаража должно быть достаточно. Поднимите переднюю часть автомобиля с той стороны, где вы планируете заменить первый подшипник. Для этого нужен домкрат. Затем снимите колесо. С помощью плоскогубцев откручивается гайка крепления рулевых наконечников, а затем снимается ключом на 19 мм. Палец выпрессовывается съемником. Если найти съёмник не удалось, то аккуратно постучите пальцем снизу молотком, поддев его снизу монтировкой. Будьте осторожны, чтобы не повредить нить на пальце. В противном случае его тоже придется менять. Вот почему съемник является лучшим решением. Опять ключом на 19 откручиваем гайки снизу поворотного кулака рейки. Их две. Иногда они слипаются, покрываются ржавчиной. Используйте WD40, чтобы открутить. Переходим к моторному отсеку, где вы найдете три гайки крепления, удерживающие верхнюю опору на кузове. Демонтируются ключом на 13. Разгрузите опору, затянув пружину двумя стяжками. Снимите центральную стопорную гайку, удерживающую опору на стойке. Вам понадобится два ключа — на 22 и на 9. Снять опору, разобрать узел. Снимите подшипник, затем установите на его место новый. Выполните процедуру сборки в обратном порядке. По аналогии заменить опору со стороны второго переднего колеса. Там процедура ничем не отличается от проведенной выше. После завершения замены выехать на ровный участок дороги, немного проехать. Тогда вам нужно ехать по неровной дороге. Если все в порядке, посторонних шумов и стуков нет, вам остается только ехать на СТО, где отрегулируют положение угла наклона колес. Амортизаторы необходимы для улучшения качества соединения амортизатора с подвеской автомобиля. Амортизаторы и, в частности, амортизаторы могут подвергаться различным ударным нагрузкам и вибрациям. По этой причине замена ВАЗ 2110 стоек и амортизаторов в совокупности способствует лучшему сцеплению колес, при этом управляемость автомобиля становится лучше. Кроме того, увеличивается срок эксплуатации амортизаторов, а кузов надежно защищен от разрушения и ударов. Одним словом замена опор стоек ВАЗ 2110 процесс ответственный и важный. Что такое поддержка? Опора амортизатора также называется подушкой амортизатора или подушкой амортизатора. За счет этой детали амортизатор и его шток крепятся к кузову автомобиля. Внимание! При движении автомобиля на него часто влияет сила удара ям на дороге и неровностей. При этом крайне важно уменьшить эти ударные нагрузки, которые не должны достигать кузова автомобиля. Именно с этими проблемами справляются опоры амортизатора и сами амортизаторы, которые крепятся не напрямую, а посредством опор. Их можно увидеть, открыв капот автомобиля. Обычно они располагаются справа и слева над колесами автомобиля. Во многих случаях опора амортизатора может состоять из резиновой прокладки, поглощающей удары и вибрации, и подшипника различной формы. Как правило, все зависит от конструктивных особенностей расположения деталей. В опоре подшипник качения необходим для уменьшения силы трения штока амортизатора при повороте машины. Признаки износа подшипников Основным «симптомом» износа опор является глухой стук по кузову автомобиля при пересечении неровностей дороги: Необходимо попытаться визуально определить неисправность амортизатора поглотители. Капот должен быть открыт для осмотра. Изменения сразу заметны, если поддерживающая резинка не на месте. Если он деформирован или поврежден, опоры придется заменить. При несвоевременной замене опор они могут повлиять и сократить срок службы амортизаторов, что приведет к их поломке. Чтобы этого не произошло, при замене амортизаторов нужно менять одновременно и опоры. Как правило, дешевле заменить амортизаторы на опоры. Замена подшипников по отдельности стоит почти столько же, сколько замена самих амортизаторов. Верхние опоры выходят из строя по двум причинам Верхние опоры амортизаторов, устанавливаемых на автомобили ВАЗ, отличаются надежностью и долговечностью. Зачастую менять такие детали не потребуется, но иногда без этой процедуры не обойтись. Верхние опоры обычно меняют по двум причинам: Первая причина — трещины и надрывы резиновой части. Это может быть связано со старением резины. На первый взгляд ничего серьезного, но опора в подобном состоянии будет намного хуже снижать шум и удары при движении автомобиля. Вторая причина более очевидна, она более раздражительна. Это касается поломки подшипника верхней опоры. Эта ситуация может возникать чаще, чем разрыв резинового элемента, что вызывает дополнительные опасения. Внимание! Стоит отметить, что опора с поврежденным подшипником довольно сильно стучит, даже если на дорогах есть мелкие неровности. Это раздражает нервную систему водителя; наверняка сразу появится желание заменить верхние опоры. Самостоятельная замена Менять верхние опоры стоек на автомобилях ВАЗ на СТО не обязательно, так как все работы можно выполнить своими руками, при этом сам процесс вряд ли вызовет затруднения. Главное правильно подготовиться к ремонту. Это касается не только изучения теоретического материала или просмотра видео, но и покупки или аренды необходимого инструмента. Инструменты Таким образом, такая работа невозможна без пружинных скоб. Также нужно в обязательном порядке обзавестись специальным ключом, позволяющим удерживать шток стойки при откручивании гаек. В ситуациях, когда стеллаж для приклада был предварительно разобран, при замене вкладыша приклад необходимо удерживать с помощью шестигранника размера «6». Если нет возможности использовать этот инструмент, можно действовать более доступными средствами. Конечно лучше купить, стоит недорого, при этом откручивать гайки штока намного проще и удобнее. Кроме того, не обойтись без универсального съемника для рулевых тяг, запечатленного на фото. Этот инструмент, конечно, не является обязательным, так как вы можете использовать молоток или монтировку, чтобы выпрессовать рулевую колонку. В некоторых случаях палец туго сжимается, поэтому постукивать по маховой руке придется долго, прикладывая большую силу, а это, в свою очередь, не очень хорошо сказывается на его общем состоянии. Только от мастера зависит, нужно покупать универсальный съемник или нет. Внимание! Для замены верхней опоры на автомобилях ВАЗ 2110 потребуются и другие приспособления, например, торцевой или накидной ключ на 13, 17, 19 и пассатижи. Запчасти рекомендуется выбирать из ассортимента российской компании SEVI. Все изделия и опоры, в частности, от этого производителя качественные, уже успели завоевать доверие автомобилистов. Как было сказано выше, перед началом работы необходимо обзавестись необходимым инструментом, обратим внимание на перечень рекомендуемых приспособлений: ключи накидные на размер 17, 19, 22; торцевая головка размер 13, 17, 19; рожковый ключ на 9; молоток; крепление; стяжка для пружин; домкрат ; трещотки и ключи. Процесс замены После подготовительных работ переходят непосредственно к самому процессу замены опоры на автомобиле ВАЗ. Итак: Сначала нужно ослабить колесные болты. Примечание. Гайка штока стойки опускается специальным ключом, но полностью откручивать ее сейчас не следует. Если вставка была заменена, рекомендуется использовать торцовый ключ на 10 и шестигранник. Пока нет необходимости использовать штатный ключ амортизатора. Далее с помощью домкрата автомобиль поднимается и снимается колесо. Гайка рулевого наконечника расшплинтована и откручена. С помощью съемника штифт наконечника выпрессовывается. Тормозной шланг отсоединяется от рейки. После этого можно выполнять работы по трем вариантам. Замена тремя способами Первый вариант считается самым простым, но несмотря на это он имеет один небольшой недостаток, рейку нужно снимать отдельно от поворотного кулака. В этом случае придется открутить два болта крепления стойки, при этом один из них регулировочный. Внимание! Прежде чем откручивать эти болты, нужно сделать несколько меток на регулировочном болте и на рейке. Это необходимо для контроля угла развала переднего колеса, может быть не на 100% точно, но отклонения будут минимальными. Итак: Второй способ более трудоемкий, но в этом случае не придется трогать развальные болты. При выполнении работ этим методом не нужно будет снимать рейку вместе с поворотным кулаком. В процессе выполнения работ необходимо будет открутить гайку передней ступицы, а также тормозной суппорт. Кроме того, без раскручивания шаровой опоры не обойтись. По сути, действия проводятся по тому же принципу, что и в случае замены подшипника передней ступицы. Короче, ничего сложного тут нет, просто надо еще повозиться. Для работы понадобится крепкая головка на 30, снабженная кривошипом и длинной трубой. Без такого инструмента открутить гайку подшипника будет довольно сложно. Третий способ идеален для мастеров, у которых нет желания откручивать много болтов и перебирать детали. Этот вариант предполагает замену верхней опоры без снятия стойки со станка. Для того, чтобы грамотно провести процесс, Вам необходимо: Установите стяжки на пружины. Нижний конец этой стяжки крепится к стойке, а верхний конец к витку пружины. Далее нужно сжать пружину. Откручиваются три гайки крепления верхней опоры, и стойка опускается максимально низко, насколько позволяют рычаги подвески. Примечание. Таким образом, можно хитрым способом получить поддержку и установить ее таким же образом. Описанный способ, конечно, легкий, но в некоторой степени есть риск повредить детали, так как такие действия потребуют некоторого опыта и сноровки. Галстуки, сделанные таким способом, могут быстро ослабнуть и нанести серьезную травму. Особенно опасно, когда при откручивании опоры слетает стяжка. Внимание! Вне зависимости от того, какой вариант предпочтительнее, подготовка должна быть одинаковой. Нанесите контрольные метки, открутите и снимите болты. Отсоедините стойку от поворотного кулака. Три гайки крепления на опоре отвинчены. Стойка снимается и фиксируется в тисках. Пружинные скобы укладываются друг на друга, после чего пружина снимается. Эти действия необходимо выполнить до того, как галстук будет болтаться между чашками. Наконец, откручиваются гайки штока амортизатора, снимаются опоры и устанавливаются новые изделия. Внимание! Сборку следует производить в обратном порядке, с установкой меток. На этом этапе работы необходимо смазать развальные болты, так как они часто слипаются, чего быть не должно. Как видите, заменить опоры ваз легко и просто можно своими руками. Главное, делать все так, как предписывает инструкция. Таким образом, опоры на стеллажах, цена которых сегодня не так высока, можно заменить самостоятельно. Кроме того, это поможет неплохо сэкономить, ведь услуги в автосервисах сегодня тоже недешевы. Четырехколесная повозка — удобное средство передвижения, но при отсутствии независимой подвески, желательно на каждом колесе, повозка будет простой грузовой тележкой. Современный транспорт лишен недостатка жесткости и прочности конструкции, отсутствия амортизирующих элементов, что позволяет ощутить полный комфорт езды и обеспечить безопасную перевозку грузов. Комфортность движения автомобиля зависит от эффективной работы четырех опор — передних стоек подвески и задних амортизаторов, деталей, участвующих в гашении колебательных движений кузова автомобиля при движении по неровностям дороги. Повреждения деталей подвески неизбежны в тяжелых условиях эксплуатации автомобиля. Дефектные стойки, а тем более полное отсутствие стоек семейства десятой модели ВАЗ, будут передавать усилие обратного действия амортизаторов на места установки опор кузова. Опоры стоек на ВАЗ 2110, 2111, 2112 служат упорами при сжатии стоек, мешая автомобилисту измерять глубину дорожных неровностей, смягчая ощущение свободного полета с вершины ямы до касания колесом противоположной стены . Ножки выполняют функцию крепления стоек, прочно удерживая их независимо от дорожных условий. Этот компонент, соединяющий подвеску с кузовом автомобиля, служит изолирующим элементом для создания шума и снижает вибрацию подвески, снижая раздражающее воздействие неровностей на кузов при движении. Не следует забывать и об основной функции передних опор стоек 2110, ВАЗ 2112 — обеспечивать момент поворота стойки подвески, то есть передняя опора имеет функцию шкворневой конструкции, имеющей подшипник и опорная пластина в нем, выполняет роль шарового шарнира. Подшипник необходим для оперативного контроля, позволяющего плавно менять направление движения автомобилей, совершать повороты и двигаться по неровной местности, неся на себе основную массу шасси, выдерживая силу продольного сжатия амортизаторов, которая проявляется при движении по неровностям. Опоры ВАЗ для десятого семейства не являются самодостаточными деталями. Они не способны самостоятельно выполнять функцию опоры и подшипника. Этот элемент подвески дополняет амортизатор и стойку, сохраняя устойчивость независимо от длины ухабистой дороги. Все компоненты подвески работают вместе, обеспечивая эффективную жесткость компонентов шасси и поглощая удары. Способность опор выдерживать значительные удары является критической уязвимостью, подверженной значительным повреждениям. Опоры стоек следует регулярно проверять, чтобы избежать нежелательной замены. При осмотре проверяем плотность изоляционного материала, наличие потертостей, выдавливаний и порезов резинового материала. Основные причины износа опор стоек 2110, 2111, 2112: значительный срок эксплуатации элемента; уменьшение плотности резинового материала; появление глухого звука; проявление легкой вибрации; затруднение при прохождении поворотов; невозможность установить правильный угол установки колес; повышенное истирание шин. При значительном разнообразии выбора опор для автомобилей мы отдаем предпочтение оригинальной продукции. Но если автолюбитель предпочитает спортивный стиль вождения, то заводские детали опор стоек лучше заменить, установив усиленные изделия спортивной подвески, рассчитанные на жесткую трассу. Элементарное правило замены заключается в том, что если стойки и винтовые пружины заменяются в связи с возрастом или износом, то заменяем и стойки, так как однократная замена вышедших из строя деталей избавляет от необходимости повторной разборки узла и повышает надежность транспортного средства.

Ремонт телескопической стойки VAZ 2110

Share

PIN

Tweet

Отправить

Поделиться

Отправить

Подробные инструкции по шате. телескопической стойки на автомобиль ваз 2110 Подробная пошаговая инструкция с фото сопровождением по ремонту и замене телескопической стойки на автомобиль ваз 2110.

Как правило, при ремонте стойки амортизатора не всегда удается получить желаемый результат. Поэтому при необходимости рекомендуется поменять стойку амортизатора на новую.

1. В первую очередь прочитайте, как снять телескопическую стойку с автомобиля ВАЗ 2110.

2. Зажать подставку в тиски, а затем сжать пружину с помощью специальных стяжек. Затем с помощью инструмента открутите верхнюю гайку опоры стойки и штока амортизатора, при этом последний необходимо удерживать от проворачивания.

3. Демонтируйте верхнюю опору на стойке автомобиля.

4. Снимите верхнюю чашку пружины.

5. Снимите саму пружину телескопической стойки.

6. Освободите стойку амортизатора от защитного кожуха с буфером хода сжатия. 7. Если корпус стойки, стакан пружины, расположенный внизу, а также маятник и кронштейн подверглись деформации и разрушению, треснули, то это состояние указывает на необходимость замены стойки амортизатора. Запрещается производить на нем какие-либо сварочные работы, в результате чего будет нарушена его работоспособность.

8. Далее стойку амортизатора необходимо зафиксировать в вертикальном положении и пару раз поднять и опустить шток амортизатора до упора. Это делается для того, чтобы понять, нет ли заеданий, стуков и провалов в процессе его движения. При их обнаружении телескопическая стойка требует замены и не подлежит ремонту. Причинами замены также могут быть обрыв резьбы в верхней части штока или утечка жидкости (допустимо лишь незначительное запотевание).

Для того, чтобы перебрать стойку амортизатора, лучше всего обратиться к услугам специализированной мастерской, так как для ее ремонта требуется специальный инструмент и, что немаловажно, навык.

9. Кроме обычных гидравлических амортизаторов существуют еще амортизаторы в так называемом патроне (цельный неразборный корпус). Если в автомобиле есть такой механизм, то для его замены необходимо сбить опору буфера сжатия, специальным ключом открутить гайку корпуса стойки, снять старый картридж и установить новый. Если картридж необходимо установить вместо простого гидравлического амортизатора, то шток с рабочим цилиндром необходимо высвободить из корпуса для слива жидкости. Затем следует промыть корпус внутри и, следуя инструкции производителя, установить новый картридж.

10. Также нужно обратить внимание на состояние защитного кожуха и буфера такта сжатия. Если последний поврежден, его необходимо заменить. Если резина отслоилась от металлической арматуры на защитном кожухе, а также если кожух имеет трещины, вырванные участки, не обладает необходимой эластичностью, то его пора заменить.

11. Подшипник требует замены при наличии осевого смещения в корпусе опоры; замечено, что из-под защитных колец вытекает смазка; подшипник заедает при вращении; а также из-за коррозии. Возможно, потребуется заменить корпус верхней опоры, если на нем появятся трещины. Или вы можете заменить полную поддержку. Резьба шпилек также может быть изношена и не требует замены.

12. Деформация витков пружины, трещины на ней также сигнализируют о необходимости замены детали. Чтобы проверить тягу пружины, нужно нажать на нее трижды, чтобы витки соприкоснулись. Затем нагрузите пружину нагрузкой 3187 Н (325 кгс). Под это давление пружина должна иметь длину не менее 201 мм (182 мм — для экспортных автомобилей).

Процесс сжатия пружины осуществляется вдоль ее оси: требуется, чтобы опорные поверхности находились в соответствии с поверхностями опорных чашек, которые расположены на телескопической стойке. Пружины с желтой (в экспортном исполнении — белой) маркировкой (класс А) могут иметь длину менее 207 мм (188 — подлежат экспорту), тогда следует заменить ее на пружину, где маркировка зеленая (синяя — экспорт автомобили) (класс В)… Лучше всего менять обе пружины в передней подвеске (они должны принадлежать к одной группе). Также замените сломанную верхнюю чашку пружины.

13. Замените болты крепления телескопической стойки с изношенной резьбой.

14. Теперь нужно начать сборку телескопической стойки с конца, начиная с последнего процесса (в обратном порядке). Защитный кожух должен надвигаться на кольцевую канавку, расположенную на буфере хода сжатия.

15. Устанавливаемую пружину необходимо расположить так, чтобы ее конец прижимался к выступу нижней чашки до упора. Таким же образом нужно установить верхнюю чашку на пружину.

16. Только когда ваш автомобиль уже стоит на земле, окончательно затяните гайку штока амортизатора.

Поделиться

Pin

Твитнуть

Отправить

Поделиться

Отправить

Передние стойки на авто лад грант. Разборка передней стойки амортизатора Лада Гранта Какие амортизаторы лучше поставить на Лада Гранта

Стойка амортизатора – важнейший элемент подвески автомобиля Лада Гранта. От состояния агрегата зависит комфорт, управляемость и безопасность машины.

Потеря контроля над поведением автомобиля чревата попаданием в аварийную ситуацию.

Поэтому при появлении первых симптомов неисправности стойки амортизатора требуется диагностика и при необходимости замена.

Артикул и ориентировочная цена на передние оригинальные стойки амортизатора

Правая и левая оригинальные стойки передних амортизаторов на Гранте конструктивно отличаются. Они не взаимозаменяемы и имеют разные артикулы. С левой стороны нанесены узлы с каталожными номерами:

• 21500205;
• 219282
• 110;
• 2105402;
• 2105403;

Оригинальные стойки амортизаторов для правой стороны имеют артикул:

• 210103010;
• 219282
• 010;
• 210103000;

Вне зависимости от стороны, с которой предполагается сборка, новые оригинальные стойки имеют схожую стоимость. Цена колеблется от 6000 до 9000 рублей. Покупая бывшую в употреблении запчасть с авторазборки, владельцу удается сэкономить.

Поддерживаемый узел стоит 1000-2500 руб. Недостатком такой покупки является невозможность точного определения остаточного ресурса, в результате чего запчасть может выйти из строя практически сразу после установки.

Аналоги передних стоек амортизаторов Лада Гранда

Учитывая высокую стоимость передних оригинальных амортизаторных стоек, большинство автовладельцев не хотят приобретать автозапчасти самостоятельно. Сторонние производители предоставляют возможность приобрести аналог по более привлекательной цене. Лучшие альтернативные варианты, достойные показать себя на Lada Granta, представлены в таблицах ниже.

Таблица — Хорошие аналоги левых передних оригинальных стоек амортизаторов

Таблица — Лучшие альтернативы передних правых родных стоек от сторонних производителей

Артикул и ориентировочная стоимость задних оригинальных амортизаторных стоек Лада Гранта

В отличие от задних стоек переднего моста амортизатор одинаков с правой и левой стороны. Они полностью взаимозаменяемы и имеют артикул 211500400. Стоимость нового узла 2-4 тысячи рублей.

Помимо новой оригинальной стойки, есть возможность купить свою запчасть на авторазборщиках. Такой узел имеет стоимость 500 рублей. Неопределенность в отношении остаточного срока службы удерживает многих автовладельцев от покупки подержанных стоек.

Артикул и стоимость хороших аналогов

На рынке есть аналоги родных амортизаторных стоек Гранты. Сторонние производители выпускают агрегаты самого разного качества.

Часть из них откровенно низкопробный брак, но есть и вполне достойные экземпляры. В таблице ниже представлены марки лучших аналогов, которые отлично себя показывают на Гранте.

Предварительная подготовка к замене

При замене стоек амортизаторов может дополнительно потребоваться приобретение сопутствующих товаров. Чаще всего необходимо установить новые резиновые изделия, такие как пыльники, бамперы и изолирующие уплотнители. В некоторых случаях необходимо предварительно купить пружины и крепеж.

Необходимы инструменты для самостоятельной замены

Для того, чтобы замена передней стойки амортизатора своими руками на Гранте прошла успешно, рекомендуется заранее подготовить следующий перечень инструментов.

Таблица — инструменты, необходимые для замены передней стойки

Наименование	Примечание
Съемник	Для натяжения пружины
Домкрат	Для подвешивания передней части автомобиля
Опора	Деревянный брус или снятое колесо
Проникающая смазка	Например, WD-40
Баллонный ключ	Для ослабления и затягивания креплений колесных дисков
Ключ	«в 9», «в 13», «в 17», «в 19», «в 22»
Клещи	Можно заменить плоскогубцами
Монтировка	Для снятия стойки
Профиль	Металл
Молоток	От среднего до большого размера
Ветошь и металлическая щетка	Для очистки от грязи

Замена стоек передних амортизаторов Лада Гранта

Пошаговая инструкция по замене передних стоек амортизаторов на Гранте дана ниже.

• Откройте капот.
• Ослабьте гайку крепления штока, удерживая ее от проворачивания вторым ключом.

• Фикс Гранта с ручником.
• Поместите под противооткатные упоры заднего моста.
• Поддомкратьте автомобиль и снимите колесо.

• Отсоедините тормозной шланг.
• Обильно смажьте все резьбовые соединения проникающей смазкой.

• Вытащите шплинт плоскогубцами.
• Снимите гайку штифта рулевого наконечника.

• Высвободите штифт из поворотного рычага. Для этого рекомендуется использовать съемник, но в крайнем случае можно обойтись монтировкой и молотком.

• Отверните две гайки крепления стойки амортизатора к поворотному кулаку.

• Выбить болты из сиденья.

• Отсоедините стойку.
• Снимите три гайки, которыми верхняя опора крепится к стеклу корпуса.

• Снимите собранный модуль.

• Ослабьте пружину с помощью кабельных стяжек.

• Полностью отверните гайку штока.

• Снимите опору.

• Проведите поиск и устранение неисправностей.
• Замените неисправные элементы и соберите все в обратном порядке.

• После установки новой стойки на Гранту обязательно нужно проверить и откорректировать углы установки колес на стенде.

Список инструментов, необходимых для замены

Для замены задних стоек требуются следующие инструменты.

Таблица — Инструменты, необходимые для замены задней стойки

Поэтапная замена стоек задних амортизаторов на Лада Гранта

Замена стойки заднего амортизатора производится по приведенной ниже инструкции.

1. Сложите спинку заднего сиденья.
2. Подденьте резиновую заглушку с помощью отвертки.
3. Снимите крышку, закрывающую гайку стойки заднего амортизатора.
4. Отвернуть гайку крепления верхней стойки.
5. Включить переднюю передачу.
6. Наденьте обувь.
7. Поддомкрачиваем заднюю часть Гранты и снимаем колесо.
8. Отвернуть гайку нижнего болта крепления стойки.
9. Снимите болт.
10. Отсоедините нижний конец стойки C от кронштейна.
11. Снимите пружину.
12. Снимите втулку и нижнюю подушку.
13. Снимите чехол.
14. Снимите отбойник.
15. При необходимости замените пружинную изоляционную прокладку.
16. Установите пружину на стойку.
17. Соберите все в обратном порядке. Следует иметь в виду, что нижний конец пружины в обязательном порядке должен быть обращен к колесу.
18. Проверить работу подвески.

«Лада Гранта» — один из самых дешевых и доступных автомобилей на российском рынке… Машина построена на общей платформе с «Калиной» и имеет схожие технические характеристики. .. Однако что касается подвески, Лада Гранта была немного видоизменена. Как работает шасси и какие у него неисправности — далее в нашей статье.

Назначение

Любая подвеска является составной частью ходовой части автомобиля. Его основное назначение – обеспечить упругую связь между кузовом и колесами за счет гашения колебаний. В автомобиле Lada Granta подвеска немного отличается спереди и сзади. Поэтому ниже мы подробно рассмотрим каждый элемент.

Подвеска передняя «Лада Гранта»

Здесь установлена ​​независимая подвеска с поперечными рычагами и стабилизатором поперечной устойчивости. Гашение колебаний осуществляется гидравлическими амортизаторами. Основным конструктивным элементом является стойка. Он включает в себя поворотный подшипник, амортизатор и пружину. В последнем используются витки переменного диаметра. Сама пружина изготовлена ​​из круглого металлического стержня. Может иметь переменную и постоянную жесткость.

Передняя подвеска «Лады Гранты» устроена таким образом, что нижняя часть стойки опирается на нее. Когда колеса поворачиваются, пружина и амортизатор вращаются вместе с ним. Сама стойка остается неподвижной. Таким образом инженеры добились увеличения срока службы упругого элемента при сохранении впускного отверстия в корпусе амортизатора.

Также улучшена поддержка стоек. Скрип подвески на Ладе Гранте появляется гораздо реже, чем на Калине и Приоре. Для уменьшения крена в конструкции предусмотрен стабилизатор поперечной устойчивости. Он состоит из стабилизатора поперечной устойчивости, прикрепленного концами к нижним рычагам подвески. Его средняя часть закреплена на корпусе.

Что еще изменилось в подвеске Гранты?

Угол поворота рулевого колеса также был увеличен. Угол кастера теперь составляет 2°45′. Этот ход значительно повысил курсовую устойчивость автомобиля на высоких скоростях. Однако руль при этом стал более «тяжелым». Особенно это заметно на моделях без электроусилителя. Кстати, в рулевом управлении используется короткая рейка.

Задняя подвеска

В отличие от передней практически не претерпела изменений. Здесь, как и в первых советских «восьмерках», используется полунезависимая балка. Он крепится к корпусу на петлях (к счастью, в конструкции нет «крабов»). Используется в качестве упругого элемента винтовой пружины с постоянной жесткостью. Для гашения вибраций и предотвращения раскачивания используются два амортизатора.

Масляные элементы поставляются с завода. Пружина фиксируется вместе с амортизатором. Это значительно упрощает работу по техническому обслуживанию, однако негативно сказывается на управляемости. Часто заднюю ось буксует на поворотах. Но несмотря на архаичный дизайн, владельцы положительно отзываются об этой подвеске и выделяют ряд достоинств:

• Высокая надежность. В конструкции отсутствуют дополнительные рычаги, которые, к тому же, могут погнуться при падении в большую яму.
• Энергоемкость. «Лада Гранта» отлично проглатывает все неровности, особенно если сзади установлены масляные амортизаторы.
• Низкая стоимость обслуживания. За счет простой конструкции эту подвеску можно «прокрутить» даже своими руками. Да и стоимость новых резинометаллических элементов вряд ли опустошит карманы даже самого скупого автовладельца.

Основное отличие подвески «гранта»

Имеют положительный развал — около 0,1°). На Приоре, например, этот показатель равен -1 градусу. Далее рассмотрим основные неисправности ходовой на «Лада Гранта».

Амортизатор

Этот элемент является гасящим устройством. Амортизатор используется для уменьшения диапазона вибраций кузова автомобиля. Другими словами, элемент предотвращает самопроизвольное раскачивание. Амортизатор основан на гидравлическом сопротивлении. Внутри него находится жидкость определенной вязкости. Он движется через специальный клапан. Таким образом, устройство амортизирует резкие толчки, сохраняя при этом уязвимые детали подвески. Таким образом, амортизатор является одним из наиболее ответственных компонентов шасси. На наших дорогах этот элемент служит стренгой 60-80 тысяч километров. Но этот период может быть и короче, даже при осторожном стиле вождения. Достаточно просто повредить защитный чехол, и вся грязь скопится в уплотнителе штока.

Они подвержены наибольшему износу, поскольку имеют гораздо более длинный ход. При быстрой езде по ямам может просто закипеть. Это одна из причин выхода из строя амортизатора. Но чаще всего течет — клапан теряет герметичность из-за сильного пробоя или удара. В результате цилиндр с внешней стороны покрывается маслянистой жидкостью. Как определить, что данный элемент вышел из строя? Очень просто – вы услышите характерный стук в подвеске Лады Гранты. Тем более, что это хорошо видно в салоне. Снаружи пробитый амортизатор почти не слышно. Этот стук настолько силен, что его не перебить даже хорошей музыкой. Вы сразу услышите пробитый амортизатор.

Также обратите внимание, что демпфирующий элемент заменяется парами. То есть в случае поломки заднего левого меняется и задний правый амортизатор. Что касается передних стоек, то они более «живучие». Часто меняют уже в сборе с пружиной, так как выходят из строя не ранее, чем через 150-200 тысяч километров.

Сайлентблоки

К 100 тысячам выходят из строя сайлентблоки поперечины и нижних рычагов. Признаки неисправности – стук передней подвески Лады Гранты. Автолюбители рекомендуют менять эти элементы на полиуретановые.

Отличаются более высокой прочностью и хорошим ресурсом. На заводе устанавливаются резиновые втулки, которые не выдерживают ударов наших дорог. Для замены нам нужно выпрессовать старый элемент. Сначала с него отрезают бусину, а затем при помощи оправки или стамески ее выбивают. Запрессовка производится тисками. Важно соблюдать соосность и не перепутать стороны установки. Для облегчения установки рекомендуется использовать смазку.

Также выходят из строя сайлентблоки стабилизатора поперечной устойчивости. Эти втулки также заменены на полиуретановые.

Шаровые шарниры

Эти элементы устанавливаются вверху и внизу рычагов передней подвески. Шарики используются для поворота управляемых колес и движения в нужном направлении. В состав части входят:

• Корпуса.
• Пластиковый вкладыш.
• Контрольное отверстие.
• Защитный кожух (багажник).

Причина неисправности

Основная причина выхода из строя элемента — нарушение герметичности пыльника. Как только он начнет трескаться, внутрь попадет грязь и пыль. Они действуют как абразив на мяч. В результате появляется люфт и опора начинает ломаться сама по себе. Можно ли его отремонтировать? Подвеска «Лады Гранты» устроена таким образом, что шаровые опоры восстановлению не подлежат и полностью заменяются новыми.

Эти элементы изменяются комплектом. Цена двух мячей около 700 рублей. На СТО за установку возьмут около 600. Хотя их можно заменить своими руками. Все что нужно: домкрат, яма, набор головок и специальный ключ звездочка. Но учтите, что болты в этом месте могут закиснуть. При замене велик риск слизать края звездочки. Откручивайте все болты очень осторожно — не нажимайте с силой. Ресурс оригинальных шаровых опор составляет около 40 тысяч километров.

Ступичный подшипник

Этот элемент служит для равномерного вращения колес автомобиля. Таких подшипников на «Гранте» 4 штуки. В среднем их ресурс составляет 100 тысяч километров. Каковы симптомы неисправности? Главная особенность – характерный гул при езде. Он может усиливаться, если автомобиль входит в поворот. Гул может возникать с любой стороны автомобиля, в зависимости от того, какой подшипник разрушился. Его меняют в сборе на новый, причем не важно, задняя подвеска у Лады Гранты или передняя. Выпрессовывается с помощью съемника со специальными лапками. Запрессовка происходит в тисках. Важно соблюдать соосность при запрессовке. Если подшипник будет установлен криво, он будет подвергаться высоким нагрузкам и может рассыпаться через тысячу километров.

Главный враг подшипника – влага. Поэтому при монтаже так важно обеспечить герметичность элемента. Некоторые производители закрывают его специальным колпачком (он надевается на гайку крепления), что предотвратит попадание соли, воды и других реагентов внутрь. Но как только пыль попадает в подшипник, подшипник начинает работать вне своего температурного диапазона. В результате жир смывается, а грязь действует как абразив. Несвоевременная замена этого элемента может спровоцировать внезапный клин колеса, что чревато последствиями.

Амортизаторы

в автомобиле обеспечивают управляемость и комфортное передвижение, сглаживая удары подвески на неровностях дороги. На рынке очень много продукции от различных производителей стоек, которые можно устанавливать на отечественные модели ВАЗ.

Огромный ассортимент разбит на естественно образованные категории по цене и качеству продукции, и для удобства читателя наш обзор повторяет эту градацию. Рейтинг моделей основан не только на характеристиках производителя, но и на опыте практической эксплуатации, которым любезно делятся владельцы в своих отзывах.

Лучшие стойки для ВАЗ эконом класса

Самые недорогие запчасти для своего автомобиля обычно покупают люди с ограниченными финансовыми возможностями. Главное для них починить машину и съездить на рыбалку или в лес за грибами. Среди фирм, работающих в эконом-сегменте, есть несколько лидеров.

4 СААЗ

Лучшая отечественная газовая стойка
Страна Россия
Рейтинг (2019): 4,5

Ведущим поставщиком запчастей для конвейеров отечественных автозаводов является СААЗ. Продукция Скопинского автоагрегатного завода хорошо известна отечественным автолюбителям. В последнее время компания специализируется на выпуске газовых амортизаторов и упоров, телескопических стоек. Качество продукции соответствует требованиям стандартов РФ и ISO 9.Система 001. Технологическая база постоянно обновляется, что позволяет успешно конкурировать с зарубежными компаниями.

Владельцы автомобилей ВАЗ

, которым поставили газонаполненные стойки, отмечают прекрасную устойчивость автомобиля на высоких скоростях. Крутые повороты можно делать без проблем. Пока в отзывах много нареканий на надежность и долговечность отечественных стеллажей.

3 МОНРО

Оптимальное соотношение цены и качества
Страна: США (производство Бельгия)
Рейтинг (2019): 4,7

Несмотря на американское происхождение марки, продукция долгое время собиралась на европейском континенте. Завод, расположенный в Бельгии, славится своим контролем качества и приобрести оригинальную бракованную деталь практически невозможно. Применяются на многих американских и европейских автомобилях, а также на отечественных ВАЗах. Поскольку цена на продукцию одна из самых сбалансированных, данные амортизаторы пользуются спросом в нашей стране.

В отзывах владельцы выражают полное удовлетворение характеристиками MONROE. Имеющийся модельный ряд позволяет подобрать продукцию в соответствии с предпочтениями водителя. Наиболее популярны среди владельцев ВАЗ газомасляные стойки серии Reflex – они обладают лучшим комфортом, хотя и служат меньше, чем Van-Magnum (рассчитаны на бездорожье и имеют приличный запас прочности, позволяющий эксплуатировать более 50 тыс. км). Потребители, столкнувшиеся с несоответствием стоек Monro заявленным характеристикам, как правило, приобрели дешевую подделку под видом брендовой детали. На отечественном рынке часто встречается контрафакт, поэтому надежность поставщика имеет значение при выборе.

2 Фенокс

Лучшая цена
Страна: Беларусь
Рейтинг (2019): 4,8

Белорусский концерн FENOX Global Group объединяет ряд предприятий, специализирующихся на производстве запчастей для автомобилей. Первые детали были изготовлены для автомобилей ВАЗ. Масляные стойки доступны для нестареющей классики, внедорожников «Нива», восьмерок и девяток. Продукция отличается доступной ценой при хорошем качестве. Потребителю предлагаются как передние, так и задние амортизаторы. Все детали проходят строгий контроль на заводе, поэтому о неисправных стойках вы услышите редко.

Отечественные автомобилисты отмечают хорошую устойчивость машин при установке на них белорусских амортизаторов. Автомобиль лучше ведет себя на дороге, позволяет проходить повороты на большей скорости. Масляные модели выдерживают испытание русской зимой. От частой езды по бездорожью срок службы может ограничиться одним годом. Также среди недостатков автовладельцы отмечают быстрое появление течи масла.

1 ДЕЛЬФИ

Hardest Oil Rack
Страна: Великобритания
Рейтинг (2019): 4,8

Крупнейшим производителем автозапчастей в мире является британская компания Delphi Corporation. Является основным поставщиком комплектующих для сборочной линии General Motors. Для отечественных автомобилей ВАЗ англичане сделали жесткомасляные амортизаторы. Они позволяют испытать приятные эмоции от спортивного вождения, не боясь улететь в кювет. Владельцам модельного ряда ВАЗ-2110 предлагаются передние и задние стойки. Продукция изготавливается на современном высокоточном оборудовании с использованием инновационных технологий и высококачественных материалов.

Покупатели, которым поставлены британские амортизаторы, отмечают отличную курсовую устойчивость автомобиля. Суровые условия эксплуатации в России значительно сокращают срок службы стеллажей DELPHI. В среднем автомобилисты успевают проехать около 200 тыс. км, но стуки в узлах появляются после 150-170 тыс. км.

Лучшие стеллажи по сочетанию цены и качества

При выборе стоек подвески некоторые автовладельцы ищут золотую середину. Ему удается поставить прочные передние и задние амортизаторы по разумной цене. Они хорошо ведут себя на асфальте, выдерживают испытание грунтовыми и лесными дорогами.

4 Токико

Самые надежные стойки
Страна: Япония (производство Тайвань)
Рейтинг (2019 г.): 4,6

Выбор таких производителей, как Lexus, Toyota (модели Camry и RAV-4) говорит в пользу этого малоизвестного на отечественном рынке производителя автомобильных стоек. Характеристики комплектов подвески обеспечивают лучшую управляемость и устойчивость автомобиля на трассе. Итак, владельцы, устанавливавшие на свои ВАЗ 2121 стойки этой марки, результатом остались более чем довольны.

Отзывы отмечают несравнимое с конкурентами качество работы и высокую надежность. Автомобиль приобретает отличные скоростные характеристики, а также повышается уровень безопасности вождения. Есть еще одно преимущество стеллажей этого бренда – из-за малой популярности на отечественном рынке процент подделки оригинальной продукции гораздо меньше, чем у ближайшего конкурента.

3 Боге

Хорошее качество сборки. Выбор покупателя
Страна: Германия
Рейтинг (2019 г.): 4,8

Стойки производства немецкой компании Boge устанавливаются на заводе различных марок автомобилей производства Volkswagen AG и шведского стандарта безопасности Volvo. На основании этих оригинальных продуктов можно полностью доверять и не сомневаться в том, что качество этих амортизаторов достойно похвалы.

Производственная линия состоит из пяти концептуальных серий, среди которых выделяются Turbo-Gas и Automatic. Последние являются самыми комфортными масляными амортизаторами, способными преобразить поведение автомобиля на дороге до неузнаваемости. Правда, для большего эффекта стоит сразу поменять передние и задние стойки, но результат того стоит. Что касается серии Turbo-Gas, то газомасляные амортизаторы адаптированы для спортивной езды. Владельцы, установившие Boge на свои ВАЗы, отмечают в отзывах, что эффект превзошел все ожидания – маневренность и устойчивость автомобиля стали на порядок выше.

2 БелМаг

Лучшая гидростойка
Страна Россия
Рейтинг (2019): 4,8

До недавнего времени молодая компания из Магнитогорска арендовала помещение под производство автозапчастей. Сегодня БелМаг занимает лидирующие позиции в стране, работая на собственной производственной площадке. Ассортимент включает широкий спектр деталей подвески, рулевого механизма, трансмиссии, тормозной системы… Поставки осуществляются на отечественные автозаводы ВАЗ, ГАЗ, а также идут на экспорт. Передние и задние гидравлические стойки автомобиля надежны и долговечны. Благодаря разветвленной дилерской сети продукцию этой компании можно приобрести в самых отдаленных регионах страны.

Потребители отмечают хорошую работу амортизаторов на грунтовых дорогах, машина плавно идет по кочкам и кочкам. На асфальтовом покрытии появляется чрезмерная мягкость, что вызывает раскачивание на скорости более 90 км/ч.

1 Каяба

Высокое качество и надежность
Страна: Япония
Рейтинг (2019 г.): 4,9

Одна из лучших марок, продукция которой отлично подходит для использования на отечественных автомобилях, в том числе и на ВАЗ. В характеристиках оригинальных стоек сомнений нет – поставки компании обеспечивают не только международный рынок запчастей, но и до 80% сборочных линий Японии. Качество продукции для сборки и поставляемой на вторичный рынок не отличается.

Доступен ряд багажников для комфортной и спортивной езды. Популярны однотрубные задние амортизаторы Gas-a-Just. Они усилены и имеют высокий запас прочности, что является важным критерием выбора ВАЗ для владельцев ВАЗ. Серия MonoMax, устанавливаемая на переднюю подвеску, кардинально меняет представление об управляемости отечественных автомобилей, повышая чувствительность руля. По отзывам владельцев, предпочитающих агрессивную езду, легкие стойки Kayaba Ultra SR наиболее эффективны в скоростных поворотах, а Exel-G отлично подходят для повседневной городской езды.

Лучшие стеллажи премиум-сегмента

Наиболее качественная и долговечная работа выделяется амортизаторам для автомобилей ВАЗ премиум-сегмента. Для их изготовления используются отборные материалы, а обработка деталей и сборка узлов осуществляется на станках с программным обеспечением. В нашем топе следующие производители.

4 Бильштайн

Отличное исполнение
Страна: Германия
Рейтинг (2019 г.): 4,7

Стойки

Bilstein позиционируются на мировом рынке как комплектующие для автомобилей представительского класса, но в нашей стране их устанавливают и на модели ВАЗ. Качество продукции на высшем уровне – амортизационные комплекты этой компании участвуют в заводской сборке автомобилей Subaru, отличающихся своей надежностью.

Прежде чем выбрать одну из предлагаемых на рынке серий этих стеллажей, лучше учесть опыт владельцев. Водители, устанавливавшие на свои ВАЗы газомасляные амортизаторы Bilstein, в отзывах жалуются на высокую жесткость комплектов, но машина получила потрясающую устойчивость в скоростных поворотах. Для агрессивной езды отлично подойдет серия Sport (B-6) или Sprint (B-8), а для тех, кто ищет чуть больше комфорта, стоит выбрать серию стоек с масляными амортизаторами (B-2).

3 КОНИ

Лучший выбор покупателя
Страна: Голландия
Рейтинг (2019 г.): 4,7

Амортизаторы KONI

считаются одними из лучших в мире. В Германии, куда экспортируется львиная доля продукции, действует пожизненная гарантия на первого покупателя, что говорит о неоспоримых преимуществах этого бренда. На отечественном рынке востребована одна из последних разработок компании – стойки FSD (Frequency Selective Damping), способные автоматически менять режим работы в зависимости от характера езды.

Несмотря на то, что такой комплект для отечественных автомобилей ВАЗ (2110-2112) стоит более чем дорого, многие владельцы идут на такие затраты, так как результат превосходит все ожидания — динамика и устойчивость автомобиля кардинально меняются до уровня, сравнимого с иномарки. В отзывах водителей преобладают положительные оценки эксплуатационных характеристик KONI FSD. Правда менять надо сразу все стойки. Установка только передних или задних комплектов не даст должного эффекта.

2 САЧ

Долгий срок службы. Гарантия производителя
Страна: Германия
Рейтинг (2019 г.): 4,9

Крупнейшим европейским производителем амортизаторов и сцеплений является немецкая компания SACHS Handel GmbH. Производственные мощности расположены в 17 странах мира. В ассортименте более 6000 наименований запчастей. На всю продукцию компания дает двухлетнюю гарантию. Благодаря такому ответственному подходу в число потребителей вошли такие известные автоконцерны, как Mercedes, VW, Volvo, BMW. Не обошли их вниманием производители амортизаторов и отечественный автопром.

На выбор предлагается два дизайна. Стандартные амортизаторы с синими полосами — SuperTouring. Для спортивной езды предусмотрены более жесткие стойки с красной полосой Advantage. Те, кто устанавливал эти газовые амортизаторы на автомобили ВАЗ, отмечают хорошую устойчивость автомобиля на любых дорогах. При покупке важно не купить подделку в надежде немного сэкономить.

1 ФИНКИТ

Самая универсальная подставка
Страна: Германия
Рейтинг (2019 г.): 5.0

FINWHALE входит в состав известного немецкого концерна Grunntech GmbH. Автозапчасти этой компании продаются на отечественном рынке с 1998 года. Быстро завоевать популярность среди отечественных автомобилистов удалось благодаря Высокому Качеству, продуманному дизайну и разумным ценам. Продукция торговой марки Finval производится на самых передовых заводах Европы. Основными партнерами немецкой фирмы являются многие автогиганты, от Volkswagen до General Motors.

Отечественные автовладельцы положительно отзываются об универсальных свойствах стоек Finval. Достаточно поставить этот агрегат на ВАЗ, чтобы впоследствии менять только картриджи (там масло и газ).

Стоит обратить внимание на то, что передние стойки на амортизаторах выполнены телескопическими, и если возникнет необходимость их замены, то процедуру можно выполнить как полностью, так и частично, просто разобрав на части. , можно рассмотреть пример работы с одной из стоек, ведь вторая снимается совершенно аналогично. Помните, что для подъема автомобиля лучше всего использовать подъемник, но если у вас его нет, выполняйте задачу на ровной поверхности.

Подготовка к началу работы

Начинайте откручивать гайки только после закрепления автомобиля

Перед началом работ автомобиль необходимо поставить на ручной тормоз и сразу после этого закрепить под его задними колесами специальные опоры. Найдите стержень стойки и, постоянно поддерживая его одной рукой, вставьте шестигранный ключ. Теперь начинайте осторожно откручивать гайку вторым ключом, продолжая удерживать конструкцию дальше шестигранником.

Найдите тормозной шланг, он находится на кронштейне стойки Lada Granta, и начните выворачивать его оттуда вместе с прикрепленным к нему держателем. Не забывайте, что при проведении этой работы обязательно нужно будет снять тормозные шланги с этого самого держателя. Используя пассатижи на штифте рулевого наконечника, надавите на фиксирующую часть шплинта и осторожно вытащите его. Только после этого с него можно открутить гайку ключом на 17.

Замена стоек необходима только при обнаружении течи жидкости, у Лады потеря способности гасить вибрации. Кроме того, в машине мог значительно деформироваться приклад или разрушиться сайлентблок. Не забывайте, что замену стоек нужно делать комплексно, даже если вы уверены, что неисправна только одна из них.

Инструменты, необходимые для работы:

• шестигранный ключ размер 6;

• размер ключа 13, 17, 19, 22.

Снятие стойки Гранта

Если в процессе ремонта стойки на Лада Гранта вы столкнулись с тем, что на тормозах вашего автомобиля установлена ​​антиблокировочная система, обязательно снимите датчик, отвечающий за частота, с которой они вращаются. Затем приступайте к отсоединению рулевой тяги. Эта процедура должна выполняться вместе со снятием наконечника шарнирного рычага стойки.

Во избежание значительного нарушения углов, на которые устанавливаются колеса Лада в процессе работы, обязательно отметьте, где именно находится самый высокий болт и такая же шайба. Всю процедуру можно выполнить с помощью обычного маркера. Это действие поможет вам в дальнейшем добиться правильного положения болта относительно стоек, чтобы «Жигули» не начали уходить в сторону при движении.

Гайки крепления стоек откручивать осторожно, не допуская их падения

Открутить гайку с болта крепления стойки Lada Granta непосредственно к поворотному кулаку. После завершения этой процедуры начните снимать его таким образом, чтобы он одновременно захватывал эксцентриковую шайбу. Теперь откручиваем нижнюю гайку крепления стойки. Он расположен в непосредственной близости от поворотного кулака. После того, как вы отсоедините крепление, снимите болт. Отсоедините поворотный кулак от рейки.

Далее загляните под капот. Перед вашими глазами три гайки, которые крепят опору к корпусу. Откручивать их нужно последовательно и осторожно, придерживая подставку, чтобы она ни при каких обстоятельствах не упала. Все работы выполняются ключом на 13. Открутив гайки, вынимаем подставку.

Берем пружинные стяжки и устанавливаем их на пружину, обязательно друг напротив друга. После этого равномерно крутим стяжки до тех пор, пока пружинка не начнет болтаться. Когда он перестанет давить на опорные чашки, ключом на 22 отверните гайки штока. Когда гайки откручены, саму стойку можно разобрать. Вынимаем опору стойки вместе с подшипником, снимаем металлическую чашку и демпфер. Остается пружина и пыльник с отбойником.

Установка багажника на автомобиль

Выполнив все необходимые действия, прикрепите все детали в обратном порядке. При выполнении этой процедуры следите за положением верхней стойки.

На нем нарисована специальная стрелка, которая после того, как вы выполнили все необходимые действия, должна быть направлена ​​в сторону дальнейшего движения автомобиля.

Несколько раз выдвинуть и вдавить шток рукой, чтобы убедиться в полной исправности амортизаторов, а в случае неисправности заменить и его.

Перед этим убедитесь, что все метки полностью совмещены друг с другом. Также обязательно проверьте углы установки передних колес. Если вы убедились в проблеме, выполните развал-схождение для более надежной работы автомобиля.

Передние стойки на автомобилях Лада Гранта могут спокойно проходить более 100 тысяч километров без признаков износа. Но есть и исключения из правил. Обычно первыми симптомами неисправности можно считать:

1. Негерметичный амортизатор
2. Поломки и стуки при движении по неровностям

Если вы видите следы масла на счетчике, значит его нужно менять. Если стойка разборная, то замените картридж, что будет немного дешевле, чем покупка стойки в сборе.

Также, если появляются стуки при проезде лежачих полицейских, ям или выбоин на дороге, проверьте работу стойки. В случае, когда дефекты в его работе очевидны, его необходимо заменить. Для этого вам понадобится следующий инструмент.

1. Пружинные стяжки
2. Джек
3. Баллонный ключ
4. Проникающая смазка
5. Ключ на 13, 22, 19 и 17 мм
6. Ключ на 9 мм для удержания штока стойки (или специальное приспособление)
7. Клещи
8. Монтировка с молотком

Порядок снятия модуля передней стойки в сборе на Лада Гранта

Итак, в первую очередь нужно открыть капот автомобиля и в тот момент, когда автомобиль еще стоит на колесах, ослабить гайку крепления верхней опоры. В этот момент необходимо удержать шток от проворачивания с помощью 9ключ мм.

Отсоедините тормозной шланг и нанесите проникающую смазку на все резьбовые соединения, которые необходимо открутить.

С помощью пассатижей выгните шплинт из штифта рулевой колонки. Открутите гайку с помощью ключа на 19 мм, как показано на рисунке ниже.

С помощью специального съемника или молотка и монтировки освободите палец от поворотного рычага стойки.

После этого при помощи головок и воротков откручиваем две гайки крепления стойки к поворотному кулаку передней подвески Гранты.

Конечно, с обратной стороны надо будет, чтобы болты не проворачивались.

Если болты давно не откручивались, то выбить их будет не так просто. Но при достаточно сильном усилии, а также наличии поломки и молотка сделать все это удастся.

После этого снимаем стойку с нижней части зацепления, как показано на фото ниже.

А теперь осталось открутить три гайки крепления опоры стойки к стеклу кузова.

Теперь без проблем можно вытащить весь модуль в сборе, так как больше ничего его не держит.

Разборка модуля: замена стойки, пружины, опоры и опорного подшипника Гранты

Для того, чтобы разобрать модуль передней стойки на Гранте, его пружины необходимо стянуть с помощью специальных стяжек. Этот процесс хорошо виден ниже.

Когда пружина достаточно натянута, можно полностью открутить верхнюю гайку.

Теперь опора удалена. На фото ниже он снят без подшипника, но лучше снять в сборе с подшипником.

В этом примере вся передняя подвеска Granta заменена на SS20.

Разумеется, после полной установки новых модулей на автомобиль необходимо будет обратиться на СТО для выставления углов развала-схождения передних колес. Цена новых пружин от 1000 руб за штуку (завод), подставка от 2000 руб (ДААЗ — завод.

No related posts.
