Как работает вискомуфта вентилятора в автомобиле?

Детали, узлы и механизмы автомобиля рано или поздно выходят из строя. Не исключением является и вискомуфта вентилятора и многим автомобилистам будет полезно знать, как производить её ремонт самостоятельно. Не спешите отправлять вискомуфту в утиль, так как многие автовладельцы утверждают, что её ремонт не потребует особых знаний и усилий.

Принцип работы вискомуфты

Что такое вискомуфта вентилятора охлаждения? Это специальный механизм, который выполняет функцию избирательной передачи, что зависит от внешних условий, крутящего момента.

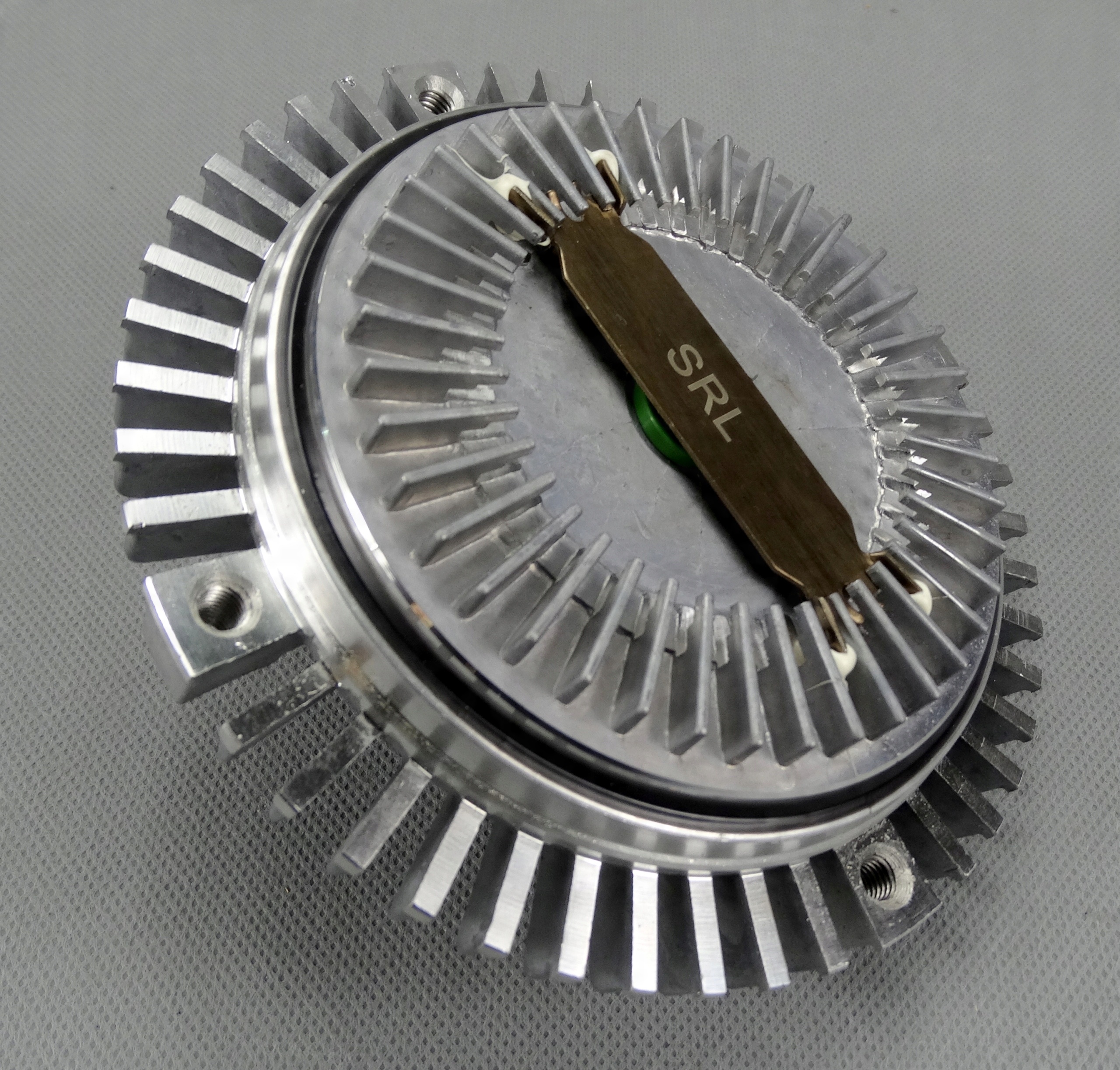

Вязкостная муфта выглядит как корпус, который полностью герметичен, с расположенными внутри двумя рядами дисков. Один из них связывается с ведомым валом, второй с ведущим. Эти диски перемежаются друг с другом. Каждый из них имеет как отверстия, так и выступы, а расстояние между плоскостями дисков минимальное.

Корпус вискомуфты внутри заполнен вязкой жидкостью, которая, зачастую, изготавливается на силиконовой основе.

Жидкость для вискомуфты отличается специфическими особенностями, которые позволяют эффективно её использовать. Это:

• Увеличение вязкости при возрастании интенсивности перемешивания.
• Высокий коэффициент расширения во время нагрева.

Когда автомобиль движется с постоянной скоростью, диски вискомуфты вращаются равномерно и масло между ними не перемешивается. Когда скорость ведомого и ведущего валов разнится, также различается и скорость вращения дисков. В результате этого вязкость жидкости увеличивается, и она воздействует на передачу крутящего момента к ведомому валу.

Когда разность скоростей вращения дисков очень велика, масло для вискомуфты становится настолько вязким, что она блокируется. Жидкость переходит в состояние, близкое к твёрдому.

Как проверить работоспособность вискомуфты радиатора?

Во многих эксплуатационных пособиях по ремонту автомобильной техники говорится, что

следует проверить вращение вентилятора на холодном и горячем моторе. Там же пишется, что на холодном силовом агрегате при перегазовке частота вращений не изменяется, а на горячем существенно возрастает.

Проверьте продольный люфт муфты вентилятора охлаждения, если такой наблюдается, значит ей требуется ремонт. Появившиеся при вращении посторонние звуки, в большинстве случаев свидетельствуют о том, что из строя вышли подшипники.

К неисправностям относятся также постаревшие уплотнительные сальники. Но чаще всего встречается такая неполадка, как утечка масла из разгерметизированного корпуса вязкостной муфты.

Знаете ли вы? В начале двадцатого века братья Стенли установили скоростной рекорд. Сконструированный ими автомобиль мог развивать скорость до 200 км/ч. В скором времени они открыли гостиницу и стали предоставлять услуги пассажирских перевозок от железной дороги на своём паровом автобусе. То время и считается началом мирового автобусного туризма.

Самостоятельный ремонт вискомуфты

Гидромуфта вентилятора охлаждения не всегда требует полной замены в случае появления какой-либо неисправности. Постарайтесь в первую очередь отремонтировать деталь самостоятельно.

Заправка рабочей жидкости

Самая распространённая причина выхода из строя вязкостной муфты – это утечка силиконовой жидкости из корпуса. Самостоятельный ремонт заключается в замене жидкости.

План действий следующий:

• Снимите вязкостную муфту и разберите её.
• Осмотрите верхний диск механизма. На нём имеется пластина с пружиной, под которой есть отверстие. Туда и следует заливать силиконовую жидкость.
• Очень аккуратно снимите штифт и залейте масло специальным шприцом.

Важно! При этой процедуре вискомуфта должна находится строго в горизонтальном положении.

• Пятнадцати миллилитров вполне хватит для залития.
• Залив силиконовой жидкости следует производить максимально аккуратно.
• Не вынимайте шприц сразу же. Дождитесь пока вещество полностью не зальётся внутрь корпуса вязкостной муфты.
• Протрите поверхность механизма от лишней смазки.
• Поставьте на место штифт и монтируйте муфту на место.

Важно! Если строение автомобиля не ваша сильная сторона, тогда лучше отложить самостоятельное проведение ремонта. Дело заключается в том, что обратная сборка деталей может оказаться весьма сложной.

Замена подшипника

Очередной не менее частой причиной выхода из строя вязкостной муфты являются её подшипники. Главный признак такой неисправности – это появившиеся инородные шумы в радиаторе охлаждения автомобиля. Порядок работ по устранению данной поломки следующий:

1. Прежде чем начать ремонтные работы, нужно снять вентилятор из главной конструкции силового агрегата. Нужно открутить три болта крепления, после чего муфта вентилятора системы охлаждения будет легко снята из моторного отсека.
2. Теперь можно непосредственно заменять подшипник вязкостной муфты. Разберите узел и слейте жидкость полностью. Чтобы снять подшипник, возьмите специальный запрессовыватель. Подручные средства лучше отложить в сторону, так как деталь весьма хрупкая и может повредиться.1
3. Установите новый подшипник и поставьте вентилятор на место. Залейте новую силиконовую жидкость в корпус вискомуфты.

Важно! Часто найти специальный съёмник для подшипника вискомуфты достаточно сложно, так как он продаётся далеко не во всех специализированных магазинах. Относительно других деталей, то таких сложностей не возникает.

Не все вязкостные муфты оборудованы специальным отверстием для слива силиконовой жидкости. Опытные ремонтники проделывают их самостоятельно, но новичкам мы этого делать не рекомендуем.

Важно! И запомните, что при данном ремонте применять грубую силу категорически запрещено!

Гидромуфта вентилятора в процессе работы не требует специального технического осмотра и обслуживания. Она без проблем эксплуатируется длительный срок. Но для большей уверенности в её дальнейшей бесперебойной работе следует следить за её чистотой.

Нужно удалять даже малейшие загрязнения и потёки, ведь они могут мешать оптимальной работе. Загрязнённый механизм работает с запозданием и не нагревается до нужной температуры, что приводит к некорректному управлению вентилятором.

Знаете ли вы? Слово «амфибия» пришло к нам из греческого языка и означает оно «тот, кто ведёт двойной образ жизни». Первый автомобиль-амфибия с ДВС был сконструирован в 1899 году в Дании.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Вискомуфта вентилятора: устройство, неисправности и ремонт

Вязкостная муфта вентилятора авто – как раз та деталь, о которой многие автолюбители знают не понаслышке, но об особенностях устройства которой не знают практически ничего.

А ведь это весьма интересное в своей простоте устройство, которое ломается не так уж и часто – настолько оно надежно. Впрочем, грамотный автолюбитель должен знать об особенностях устройства и работы как крупных, так и мелких узлов авто чтобы в случае их поломки он мог быстро прикинуть, обязательна ли поездка на СТО буквально в тот же день, или с ремонтом можно повременить. Сейчас мы попробуем разобраться, как же устроена вискомуфта вентилятора охлаждения, каков принцип ее работы и даже как производить ее ремонт.

Подробно о принципе работы

На самом деле вязкостные муфты нашли применение не только в автомобильной индустрии, но даже в ветровой энергетике, которая сосредоточена на отнюдь немаленьких установках. А особенность данной муфты в том, что с ней возможна избирательная передача крутящего момента. Вязкостные муфты могут быть устроены по 2 схемам:

1. Герметичный корпус с двумя или более турбинными колесами, оборудованными крыльчаткой. Одно колесо находится на ведущем валу, а второе на ведомом. Пространство вокруг них заполнено вязкой жидкостью на силиконовой основе. В случае, если турбинные колеса вращаются с разной скоростью, жидкость обеспечит передачу крутящего момента на ведомое колесо и синхронизирует их вращение;
2. Аналогичный корпус с парой плоских дисков с выступами и отверстия, та же силконовая жидкость. Если вращение дисков синхронно, жидкость практически не перемешивается. Если ведомый диск отстает от ведущего, смешивание становится просто огромным. Изначально ничем не соединенные диски прижимаются друг к другу за счет быстрого расширения силиконовой жидкости. Именно такая дисковая система используется в вискомуфтах вентиляторах охлаждения.

Здесь стоит рассказать подробнее о т.н. дилатантной жидкости на силиконовой основе, которой заполнен герметичный корпус вискомуфты. Эта жидкость в обычных условиях действительно вязкая, но она сохраняет текучесть. А вот стоит начать ее перемешивать или нагревать, как она сгустится и начнет занимать несколько больший объем.

Плотность при этом тоже изменится – дилатантная жидкость станет похожей на заставший клей. При отсутствии термических или механических воздействий она снова вернется в свое обычное жидкое состояние. Здесь нельзя не рассказать и об еще одном интересном момента: когда жидкость сильно перемешивается, она становится настолько вязкой, что вискомуфта блокируется.

Немного о применении вискомуфт

На сегодняшний день вязкостные муфты в автомобильной индустрии применяются всего в двух случаях, причем первый еще остается актуальным, но и от него постепенно отказываются. Итак:

1. Для охлаждения ДВС. Те самые вискомуфты вентиляторов, которым посвящен данный материал, можно назвать исчезающим техническим решением. Устроено все предельно просто: на штоке закрепляется муфты с вентилятором, приводимым в движение через ременную передачу. Сама система хорошо себя показывается в зимний период, а вот летом вискомуфты вентиляторов показывают себя не так хорошо. Их вытесняют электронные вентиляторы, работающие в тандеме со специальным датчиком;
2. Для подключения полного привода. Как показывает практика, сегодня в 70, а то и 80 процентах кроссоверов устанавливаются вязкостные муфты, отвечающие за подключение полного привода в автоматическом режиме. Но и их постепенно вытесняют электромеханические устройства.

Почему же вискомуфты в целом остаются актуальными? Причин несколько:

• Они просты и весьма надежны;
• Вискомуфты достаточно дешевы. Более сложная электромеханика обходится производителям автомобильных комплектующих дороже;
• Они очень прочные. Корпус устройства вполне может выдержать давление от 15 до 20 атмосфер. Нередки случаи, когда автомобиль с вискомуфтой спустя 7 лет эксплуатации продают и его новый владелец не сталкивается с проблемой поломки устройства еще долгие годы.

Впрочем, недостатки тоже есть. Так, например, вискомуфты не слишком-то ремонтопригодны. В описаниях к данным устройствам почти что прямым текстом сказано, что они одноразовые и в целом их ремонт нецелесообразен. Кроме того, подобные устройства не рассчитаны на длительную эксплуатацию, хотя практика показывает, что работать они могут очень долго — приятное исключение из правил. Если вискомуфты используются в приводе, система оказывается не слишком эффективной – максимальный крутящий момент передается лишь при сильной пробуксовке передних колес, подключение привода вручную становится невозможным и т.п.

Проверка работоспособности

Вискомуфты радиаторов проверить не так уж и сложно. В эксплуатационных пособиях указано, что вращение вентилятора положено проверять сначала на холодном, а затем на горячем моторе. При этом на горячем моторе при перегазовке частота вращений серьезно возрастает, тем временем как на холодном – нет. «Народный» способ проверки очень хорош, так как он предусматривает еще и уход за системой охлаждения двигателя. Вот что надо сделать:

• Не заводя мотор, попробовать прокрутить лопасти вентилятора рукой или подручным предметом. Они должны прокрутиться с небольшим сопротивлением, но без инерции;
• Завести мотор и прислушаться. В первые секунды автолюбитель должен услышать легкий шум, который постепенно стихнет;
• Слегка прогрев мотор, попытаться остановиться лопасти свернутым листом бумаги. Они должны остановиться, но с хорошо ощутимым усилием;
• Демонтировать вискомуфту и сильно ее прогреть. Опционально, в кипятке. После этого муфта должна сопротивляться вращению. Если она проворачивается, внутри практически не осталось силиконовой жидкости. Также рекомендуется снять радиатор охлаждения двигателя и промыть его;
• Проверить продольный люфт устройства. Если он имеется, муфту необходимо ремонтировать.

Заметьте, что если один из этапов проверки не был пройден, идти дальше по списку нет смысла. Однако снять муфту и прочистить радиатор имеет смысл всегда, особенно если вы делаете это после летнего периода, когда соты забиваются пухом, грязью и пылью.

Как производится ремонт

Первое, на что стоит обратить внимание автолюбителю, так это на перегрев двигателя. Возможно, с ним связана именно вискомуфта, хотя стоит проверить и, к примеру, термостат. Если проблема кроется именно в вязкостной муфте, стоит попробовать ее отремонтировать. Хоть во многих описаниях и написано, что замена силиконовой жидкость невозможна и оная заливается в корпус единожды вплоть до утилизации всего устройства, на практике долив свежей жидкости осуществить очень просто. Проблема лишь в том, чтобы найти ее. В как в офлайн, так и онлайн-магазинах она может быть найдена под именами «жидкость для ремонта вискомуфты», «масло для вискомуфт» или просто «силиконовая жидкость». Если речь идет о ремонте вискомуфты в системе подключаемого полного привода, то покупать стоит именно оригинальную – недорогие аналоги недостаточно вязкие. А если вы ремонтируете вискомуфту вентилятора, то купить можно универсальную жидкость.

Итак, для ремонта сломавшейся детали стоит начать с проверки уровня силиконовой жидкости. Очень часто наблюдается ее утечка. Необходимо залить новую жидкость, для чего делается следующее:

• Вязкостная муфта демонтируется и разбирается;
• Муфта укладывается горизонтально, после чего с нее снимается штифт, находящийся под пластиной с пружиной. Если отверстия для слива нет, его придется делать самостоятельно, что опытные ремонтники делать не советуют;
• После снятия штифта обычным шприцом заливают порядка 15 мл силиконовой жидкости. Жидкость заливают постепенно, делая паузы на полминуты-минуту, чтобы силикон смог разойтись между дисками;
• Вязкостную муфту протирают, собирают и устанавливают на место.

Шум при работе вискомуфты свидетельствует о выходе из строя подшипника, которым она оборудована. Для замены подшипника нужно фактически проделать то же, что описывалось выше, а также произвести еще несколько операций. По этой причине мы сразу отметим, что при замене подшипника вискомуфты старую силиконовую жидкость нужно обязательно слить, а сразу после замены детали необходимо залить новую порцию силикона. И вот как быть со сломанным подшипником:

• Демонтировать вязкостную муфту;
• Слив жидкость, снимите верхний диск и демонтируйте подшипник с помощью специализированного инструмента (съемника). Вам также надо будет сточить развальцовку. Категорически не рекомендуем снимать его подручными средствами. После, установите новый подшипник. Подойдет закрытый подшипник без видимых шариков. Как и было описано выше, заливается свежая жидкость;
• Устройство возвращают на место.

Здесь важно учитывать, что вискомуфта не терпит силовых воздействий – даже слегка деформировав диск, вы сделаете невозможным дальнейший ремонт. Само устройство покрыто тонким слоем специальной смазки, которую лучше не снимать в ходе ремонта. Во всем остальном, процедуру нельзя назвать очень сложной. Практика показывает, что у многих автолюбителей, занявшихся самостоятельным ремонтом вискомуфты вентилятора, возникают некоторые трудности с обратной сборкой устройства. Советуем или найти видеоруководства, или фиксировать каждый этап работ на камеру смартфона.

Выбор нового устройства

Теперь давайте ответим на вопрос о том, как выбрать вискомуфту вентилятора охлаждения. Вести поиски проще всего в интернет-магазинах, поскольку здесь вы сможете если и не купить новое устройство, то хотя бы узнать код оригинала и коды всевозможных аналогов. О последних мы вскоре поговорим. Искать можно по:

• VIN-коду;
• Данным автомобиля. Речь идет о марке, модели, годе выпуска и параметрах двигателя. Обычно такой способ поиска является основным в интернет-магазинах автозапчастей.

Конечно, важным параметром поисков является производитель конечного продукта. Многие автолюбители вполне оправданно не доверяют продукции фирм-упаковщиков. В случае вязкостных муфт брать можно продукцию даже таких фирм, так как, по сути, выпускают ее ограниченное число компаний, которые одновременно являются поставщиками на конвейеры крупных автомобильных концернов и чью продукцию реализуют даже упаковщики. Стоит обратить внимание на продукцию вот этих компаний:

Весьма неплохие решения можно найти в каталогах фирм Meyle и Febi (Германия). Появившиеся относительно недавно польские и турецкие аналоги показали себя не так хорошо. Как правило, достойные производители вязкостных муфт одновременно выпускают и радиаторы, крепежные элементы и некоторые элементы трубопровода. Если вы уверены в каком-то производителе радиаторов, стоит поискать в его каталогах и нужную вам вязкостную муфту.

Вывод

Вязкостная муфта вентилятора охлаждения двигателя – простое и весьма надежное устройство, которое выходит из строя крайне редко. Диагностировать его поломку можно и не обращаясь к специалистам на СТО. Стоит лишь проследить за температурой двигателя и проверить работу вентилятора, как все станет ясно. Хоть ремонт вискомуфты не рекомендован многими экспертами, с ним справится даже новичок. Выбор новых устройств достаточно велик: есть продукция фирм-производителей из стран Европы, Америки и отдельных стран Азии (лучшие варианты), а есть автозапчасти от фирм-упаковщиков, лучшими из которых являются немецкие, американские и французские.

устройство, принцип работы, неисправности. Как проверить вискомуфту охлаждеия радиатора

Вязкостная муфта в системе охлаждения двигателя автомобиля применяется в качестве альтернативы электрическому вентилятору. Рассмотрим, как работает вискомуфта вентилятора, ее устройство, возможные неисправности, преимущества и недостатки.

Роль в системе охлаждения ДВС

Вентилятор с вискомуфтой устанавливается на автомобили с продольным расположением двигателя (обычно это полноприводные и заднеприводные модели). При такой компоновке шкив вентилятора радиатора целесообразней всего соединить со шкивом водяной помпы. Как известно, вращение водяной помпе передается сервисным ремнем от шкива коленчатого вала.

Недостаток такой конструкции в том, что скорость вращения крыльчатки вентилятора всегда будет пропорциональна оборотам коленчатого вала. Подобное устройство приведет к тому, что на высоких оборотах в условиях холодного воздуха двигатель будет чрезмерно охлаждаться, что снизит его КПД. К тому же постоянное соединение крыльчатки и шкива коленчатого вала увеличит механические потери на трение, что будет отнимать мощность и повышать расход топлива.

Вискомуфта вентилятора позволяет регулировать скорость вращения крыльчатки в зависимости от температуры двигателя.

Устройство

Разница в конструкции вискомуфт вентилятора Toyota, BMW, Mercedes, Audi. минимальна, так как все они устроены и работают по единому принципу.

Вал с соединительным фланцем крепится к приводу помпы охлаждения, поэтому его скорость вращения всегда пропорциональна оборотам коленчатого вала. К валу, в свою очередь, крепится приводной шкив, который вращается в рабочей камере. Рабочая и резервная камеры разделены пластинами. Переход между камерами возможен только через впускные клапаны и возвратные каналы. Изначально резервная камера заполнена специальным силиконовым маслом. Приводной шкив, или диск, как его еще называют, имеет по окружности косые зубья, которые при вращении позволяют выгонять масло обратно в резервную камеру. Поверхность приводных дисков, как и делительных пластин, имеет специальные ребра, которые превращают рабочую камеру в своеобразную сеть лабиринтов, по которым циркулирует силиконовое масло.

Корпус муфты, к которому и крепится крыльчатка вентилятора, соединяется с валом (ротором вискомуфты) посредством обычного шарикового подшипника. Впускные клапаны соединены с биметаллической пластиной, которая располагается в передней части корпуса вискомуфты. При нагреве пластина расширяется, что приводит к увеличению пропускного сечения клапанов.

Свойства силиконового масла

Основная особенность силиконовой жидкости, использующейся в вискомуфтах вентиляторов, – термостойкость и вязкостная стабильность. С изменением температуры масло лишь незначительно изменяет свою вязкость.

В работе вискомуфты силиконовое масло исполняет роль связывающего вещества, позволяющего создать между приводным диском и разделительными пластинами, соединенными с корпусом, трение. Несмотря на то что между корпусом и приводным шкивом всегда будет некоторая степень проскальзывания, созданного коэффициента сцепления достаточно для зацепления корпуса муфты с приводным валом.

В некоторых источниках указывается, что с повышением температуры масло расширяется, что и провоцирует вязкостное зацепление приводного диска с корпусом вискомуфты. Подобное понимание принципа работы вискомуфты вентилятора охлаждения является ложным и возникло, скорее всего, из-за сравнения вискомуфты вентилятора с вязкостными муфтами раздаточных коробок полноприводных автомобилей. В вискомуфтах дифференциалов используется дилатантная жидкость, вязкость которой сильно зависит от скорости деформации сдвига.

Принцип работы

Когда рабочая камера не заполнена маслом, приводной диск свободно вращается в рабочей камере. Небольшое количество масла все же присутствует, но коэффициент сцепления приводного шкива с корпусом вискомуфты минимален, поэтому с повышением оборотов двигателя скорость вращения крыльчатки не увеличивается.

Процесс прогрева двигателя и увеличения температуры тосола в радиаторе сопровождается нагревом биметаллической пластины. Нагреваясь, пластина расширяется, что приводит к открытию впускного клапана и увеличению количества рабочей жидкости, проникающей из резервной в рабочую камеру. Возникающее между приводным диском и разделительными пластинами трение приводит к увеличению скорости вращения корпуса и крыльчатки вентилятора.

Когда двигатель нуждается в максимальном охлаждении, биметаллическая пластина изогнута настолько, чтобы обеспечить максимальное проходное сечение впускных клапанов. В таком случае разница частоты вращения вала и корпуса вискомуфты минимальна, поэтому повышение оборотов коленчатого вала приводит к практически равнозначному увеличению скорости вращения крыльчатки вентилятора.

Снижение температуры набегающего воздуха приводит к постепенному возврату биметаллической пластины в исходное положение. Соответственно, уменьшается проходное сечение впускных клапанов, жидкость перегоняется в резервную полость. Уменьшение коэффициента сцепления приводит к увеличению разницы частоты вращения приводного вала вискомуфты и корпуса – крыльчатка вентилятора замедляется.

Работа вискомуфты Toyota на примере конкретных температурных режимов

Устройство вискомуфт вентиляторов Toyota предполагает наличие двух рабочих камер (в первых вариантах конструкции была только одна камера).

• Биметаллическая пластина в «холодном» состоянии.
• Пластина разогрета теплым воздухом, открыт впускной клапан передней камеры.
• Коэффициент температурного расширения соответствует максимальному режиму охлаждения. Открыт клапан задней камеры.

Почему вискомуфта вращается на холодную

Многие владельцы автомобилей с механическим приводом вентилятора системы охлаждения, скорее всего, замечали, что после запуска холодного двигателя вентилятор крутится с большой скоростью. Спустя некоторое время после прогрева двигателя, количество оборотов крыльчатки уменьшается, поэтому может показаться, что подобное явление идет в разрез с описанным выше принципом работы вискомуфты вентилятора. Такой эффект возникает из-за того, что во время простоя масло самотеком стекает в нижнюю рабочую камеру, поэтому сразу после запуска крыльчатка и корпус вискомуфты будут вращаться до того времени, пока масло перекачается обратно в резервную секцию.

Преимущества

Обороты крыльчатки подстраиваются под фактический температурный режим двигателя, что позволяет:

• уменьшить расход топлива;
• снизить уровень шума;
• уменьшить потери мощности.

Установка вискомуфты в системе охлаждения позволяет уменьшить нагрузку на генератор и снизить себестоимость авто, исключив затраты на электропривод крыльчатки, проводку.

Недостатки

Многие сетуют на ненадежность вискомуфты, забывая, что система с электровентилятором также периодически нуждается в ремонте. Наиболее распространенная поломка – утечка рабочей жидкости. Несмотря на то что большинство муфт вязкостного типа неразборные, существуют проверенные технологии восстановления работоспособности системы. В случае износа поддается восстановлению и подшипник. Именно поэтому важно знать способы проверки и ремонта вискумуфты вентилятора радиатора.

Вискомуфта принцип работы

Автор admin На чтение 5 мин. Просмотров 873

Работа многих изделий основывается на использовании, порой неожиданным образом, самых разных свойств привычных нам веществ. Примером этого может служить вискомуфта – специальное устройство, предназначенное для избирательной передачи, зависящей от внешних условий, крутящего момента. У таких изделий принцип работы основан на изменении вязкости залитой в него жидкости. Нельзя сказать, что они применяются чрезвычайно широко, например как МКПП, но и обойти стороной их использование было бы неправильно.

Принцип действия вискомуфты

Внешний вид вискомуфты и ее принцип работы позволит понять приведенный рисунок.

Как видно из него, устройство вискомуфты представляет собой герметичный корпус, в котором располагаются два ряда дисков. Каждый из них связан или с ведомым, или с ведущим валом. Ведущие и ведомые диски перемежаются между собой, на каждом из них имеются специальные выступы и отверстия, а расстояние между их плоскостями минимальное.

Пространство внутри корпуса заполнено вязкой жидкостью, чаще всего изготовленной на основе силикона.

Отличительными особенностями этой жидкости, позволяющими использовать ее для работы в составе вискомуфты, являются:

• увеличение вязкости, сгущение при интенсивном перемешивании;
• значительный коэффициент расширения при нагреве.

Когда движение автомобиля происходит равномерно, диски вращаются с равной скоростью и жидкость между дисками не перемешивается. При появлении различий в скорости вращения валов (ведомого и ведущего), также начинает различаться скорость вращения дисков, из-за чего вязкость жидкости возрастает и она работает на передачу крутящего момента к ведомому валу от ведущего.

При значительной разности скоростей вращения дисков, вязкость жидкости возрастает настолько, что вискомуфта блокируется и приобретает свойства, характерные для твердого тела. Дополнительную информацию о том, как работает вискомуфта, поможет получить из видео

Как работает вискомуфта в трансмиссии?

Одно из основных применений вискомуфты – в системе полного привода и трансмиссии вообще. Как это выглядит – поясняет рисунок

Устройство полного привода с использованием вискомуфты основано на том, что задний мост подключается только при необходимости. В обычных условиях такой автомобиль является переднеприводным, но когда возникает разница в угловых скоростях вращения колес разных мостов, срабатывает вискомуфта, и момент начинает распределяться между различными мостами.

Фактически, это получается самоблокирующийся автоматический межосевой дифференциал. В такой ситуации, когда начинают пробуксовывать колеса, водителю не нужно предпринимать никакие действия. Однако стоит иметь в виду, что подобный подключаемый полный привод имеет ограниченное применение. Он хорошо работает на плохой дороге, при гололеде, в городе, но не подходит для настоящего бездорожья.

Причиной этого является запаздывание срабатывания вискомуфты при постоянной смене сцепления колес с покрытием, ее перегрев, и, в конце концов, выход из строя. Кроме обеспечения полного привода, подобное устройство может быть использовано для разгрузки колеса при прохождении поворотов. Понять, как происходит подобное, поможет рисунок

В этом случае вискомуфта ставится на одном мосту между дифференциалом и одной из полуосей. При вхождении на большой скорости в поворот сцепление внутреннего колеса ухудшается, и оно начинает пробуксовывать. Благодаря вискомуфте момент перераспределяется между колесами, обеспечивая безопасное прохождение поворота.

Учитывая такую ответственную роль, которую играет вискомуфта в безопасности движения, а также что она работает в системе полного привода, зачастую требуется проверить ее текущее состояние и работоспособность.

Как работает вискомуфта вентилятора охлаждения?

Кроме полного привода известны и другие варианты применения вискомуфты – вентилятор радиатора охлаждения может служить одним из таких примеров. Работа подобного устройства, наверное, не требует особого пояснения. В тех случаях, когда термостат пускает по большому кругу охлаждающую жидкость (ОЖ), она поступает в радиатор, и тогда же должно быть обеспечено включение вентилятора охлаждения. В другое время он должен быть выключен.

Добиться такого режима работы помогает вискомуфта вентилятора. Ее устройство похоже на приведенное выше, только корпус имеет дополнительные емкости для жидкости и оснащен клапаном, обеспечивающим перетекание жидкости. Все это показано на рисунке.

Когда двигатель холодный, вращающиеся диски выдавливают жидкость через открытый клапан в резервную емкость. Сцепление между дисками плохое, и вискомуфта работает с сильным проскальзыванием, обдува радиатора нет, и мотор прогревается.

Когда термостат направляет ОЖ в радиатор для охлаждения, он нагревается, теплый воздух от него попадает на биметаллическую пластину, расположенную впереди на корпусе вискомуфты, она выгибается, и вследствие этого перекрывается отверстие клапана.

Жидкости больше некуда уходить, и она остается между дисками, ее вязкость увеличивается, проскальзывание уменьшается, крыльчатка вентилятора блокируется на валу, и поток воздуха поступает на радиатор для его охлаждения. Это приводит к снижению температуры ОЖ, соответственно снижается температура воздуха, поступающего на биметаллическую пластину, она возвращается в исходное положение, открывается клапан, и жидкость выдавливается в резервную камеру.

В результате этого вискомуфта вентилятора перестает блокировать крыльчатку, она начинает проскальзывать, и процесс охлаждения радиатора прекращается. Таким образом, получается, что режим работы вентилятора охлаждения зависит от температуры ОЖ.

Просмотрев видео, вы получите дополнительную информацию о работе такой системы.

Что же касается возможности проверить работу вискомуфты вентилятора, то здесь помощь окажет следующее видео

Эта процедура достаточно простая и понятная. Надо только отметить, что разборку вискомуфты не проводят, в случае если она неисправна, то подлежит только замене.

В работе вискомуфты используется такая характеристика жидкости, как вязкость. Благодаря ее изменению становится возможным реализовать различные режимы работы устройств, зависящие от внешних характеристик. Речь может идти как о создании полного привода, так и об охлаждении радиатора.

Мне нравится1Не нравится

Что еще стоит почитать

Теория вискомуфты вентилятора радиатора

Как устроена муфта вентилятора Toyota и каков ее принцип действия? Поскольку эта тема все еще вызывает порой вопросы, попробуем разобраться…

Принцип

Вентилятор с ременным приводом, обычно совмещенный с насосом охлаждающей жидкости, традиционно устанавливались на большинство моделей с продольным расположением силового агрегата. Если бы крыльчатка вентилятора жестко соединялась с приводным шкивом, то частота его вращения была прямо пропорциональна оборотам коленчатого вала — такое охлаждение было бы чрезмерно эффективно, особенно на больших оборотах и при низкой температуре за бортом. Поэтому, для регулировки интенсивности потока воздуха, проходящего через радиатор, между шкивом и крыльчаткой устанавливается вязкостная муфта.

При низкой температуре скорость вращения вентилятора минимальна, что позволяет двигателю быстрее прогреваться и заодно снижает шум от крыльчатки. По мере роста температуры обороты вентилятора также будут нарастать.

КонструкцияРотор муфты жестко крепится на шкиве насоса охлаждающей жидкости. По окружности диска ротора нарезаны косые зубья, которые выполняют роль насоса для перекачки масла. Корпус муфты в сборе (корпус подшипника и передняя крышка) вращается вокруг ротора на подшипнике.

С обеих сторон ротора установлены пластины, отделяющие рабочие камеры от резервуаров. Передняя (с впускными каналами A и B и возвратным каналом) закреплена на крышке ротора, задняя (с возвратным каналом) — на корпусе подшипника.

1 — биметаллическая пружина, 2 — биметаллическая пластина, 3 — впускной канал B, 4 — впускной канал A, 5 — передняя камера, 6 — возвратный канал, 7 — возвратный канал, 8 — задняя камера, 9 — передний резервуар, 10 — зубья ротора, 11 — корпус подшипника, 12 — вал ротора, 13 — корпус подшипника, 14 — задний резервуар, 15 — задняя делительная пластина, 16 — ротор, 17 — передняя делительная пластина, 18 — передняя крышка.

Рабочие камеры представляют собой «лабиринты», образованные ребрами на роторе и на делительных пластинах. Момент передается от ротора к корпусу за счет «внутреннего трения» в силиконовом масле.Биметаллическая пружина, установленная с внешней стороны корпуса муфты, перемещает пластину, открывая и закрывая впускные каналы и регулируя перетекание масла в зависимости от температуры воздуха.

Функционирование

1. Холодный воздух.
При вращении ротора его зубья через возвратные каналы «откачивают» в передний резервуар масло из обоих камер и заднего резервуара. В результате его количество в камерах падает, передача усилия через жидкость уменьшается и частота вращения вентилятора становится значительно ниже частоты вращения ведущего ротора.2. Теплый воздух.
Под действием центробежной силы масло из переднего резервуара вытесняется в переднюю камеру через открывшийся впускной канал A. «Вязкое трение» между ротором и передней пластиной возрастает, а разница в частоте вращения уменьшается.3. Горячий воздух.
Открываются оба впускных канала, после чего масло поступает в обе рабочих камеры. Объем жидкости в них и «трение» максимальны, так что максимальна и передача вращения через муфту.

Примечание. Поскольку управление оборотами происходит за счет изменения объема силиконового масла в полостях муфты, то его утечка неизбежно ведет к снижению скорости вращения вентилятора и возможному перегреву двигателя.

Часть муфт ранней конструкции не имела заднего резервуара. Поскольку после остановки двигателя масло стекает в нижнюю часть муфты, то здесь его уровень в камерах значительно увеличивался и сразу после запуска двигателя, когда «трение» между ротором и пластинами достаточно велико, частота вращения вентилятора нарастала слишком сильно. При наличии заднего резервуара уровень жидкости в камерах на заглушенном двигателе оказывается ниже, а после запуска падает быстрее — в результате снижается уровень шума от вентилятора.

Евгений, Москва
© Легион-Автодата

Комментарии и вопросы
можно направлять на
[email protected]

Вискомуфта вентилятора: что такое, причины и ремонт неисправностей — Статьи

Ремонт вискомуфты для большей части автовладельцев находится за гранью неизведанного. Мало кто может рассказать про устройство этого узла, не говоря уже о способах ремонта. Хотя на самом деле восстановление привода вентилятора не является слишком сложной задачей.

Узнайте стоимость ремонта вискомуфты онлайн за 3 минуты

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!

Что такое вискомуфта

Так называется специальный узел, регулирующий скорость работы вентилятора охлаждения, в зависимости от температуры двигателя. В качестве рабочей жидкости используется специальная смазка на основе силикона.

Принцип работы этого узла довольно прост: нагреваясь, смазка густеет и блокирует муфту, соединённую с вентилятором радиатора. Простая конструкция обеспечивает надёжность и безопасность этого узла, включая реализацию защиты от случайного попадания между лопастями вентилятора посторонних предметов. Чем выше температура охлаждающей жидкости, тем быстрее будет крутиться вентилятор радиатора, способствуя эффективному охлаждению мотора. При низкой температуре обороты вентилятора минимальны, что способствует его быстрому прогреву.

Вязкостная муфта используется практически на всех автомобилях, в которых вентилятор работает непосредственно от ДВС. На транспортных средствах с электровентилятором радиатора вискомуфта не применяется.

Причины и симптомы неисправности вискомуфты

Стоит отметить, что в случае долгого простоя транспортного средства необходимо проводить ревизию вискомуфты — с большей долей вероятности её работоспособность существенно снизится. В целях профилактики также рекомендуется заменить масло.

Несмотря на кажущуюся сложность, проверить работоспособность вязкостной муфты в полевых условиях довольно просто. Необходимо уделить внимание ряду признаков:

• Одинаковые обороты вентилятора на холодном и прогретом двигателе указывают на выход из строя вязкостной муфты.
• В большинстве случаев необходима замена или долив силиконовой смазки.
• При работе вентилятора не должно возникать посторонних звуков, шумов, вибраций — подобные симптомы указывают на выход из строя подшипника.
• В случае обнаружения течи масла либо жидкости со стороны вискомуфты необходимо для начала проверить целостность сальников.

Как видно, неисправностей в этом узле насчитывается не так уж и много. И поэтому не следует приобретать новый узел, если двигатель авто стал нагреваться больше положенного. В большинстве случаев возможен ремонт вискомуфты вентилятора своими силами.

Наиболее распространённая неисправность — утечка силиконовой смазки из основного блока. Для её доливки или замены необходимо снять вискомуфту с помпы и разобрать.

Делать это необходимо предельно аккуратно и не торопясь — по причине высокой вязкости смазка долго будет заполнять собой полость.

Второй по частоте возникновения неисправностью является выход из строя подшипника. Определить это можно по характерным шумам, возникающим в области вентилятора охлаждения. Для его замены также требуется снятие вискомуфты. При этом автовладелец может столкнуться с проблемой — снять подшипник без специального съёмника, не повредив при этом весь узел, довольно проблематично. В магазинах автозапчастей и инструментов можно найти как универсальные съёмники, так и предназначенные под определённую марку авто. И рекомендуется приобретением инструмента озаботиться заранее, а не когда механизм уже будет снят с помпы.

Следует помнить, что при замене подшипника в блок вискомуфты должна заливаться новая силиконовая смазка. Только после этого можно устанавливать весь узел на место и проверять его работоспособность.

Если есть сомнения в собственных силах, то не стоит рисковать, пытаясь отремонтировать вискомуфту своими руками. Специалисты автосервиса не только справятся с этим гораздо быстрее, но и предоставят гарантию на проводимые работы.

Порядок замены жидкости в вискомуфте

Если диагностика узла показала низкий уровень силиконовой смазки в основном блоке, устранить эту неисправность вполне можно самостоятельно. Необходимо только соблюдать определённую последовательность действий:

1. С помпы снимается вискомуфта. В зависимости от конструкции, её могут крепить 2–3 болта.
2. Затем узел укладывается горизонтально на ровную поверхность.
3. На расположенном в центре механизма диске установлена специальная пластина с пружиной. Под пластиной находится отверстие, предназначенное для доливки смазки. Чтобы это сделать, необходимо предельно аккуратно убрать шрифт, затем при помощи шприца закачать жидкость в блок. Для легковых автомобилей среднее количество заливаемой силиконовой смазки составляет порядка 15 мл. Не стоит торопиться при закачке жидкости — ввиду высокой вязкости она стекает довольно медленно.
4. Когда смазка полностью вытечет из шприца в основной блок вискомуфты, шприц убирается и поверхность проверяется на наличие подтёков жидкости. При обнаружении следует удалить их, протерев поверхность механизма.
5. Штифт устанавливается на место, после чего готовая к эксплуатации вискомуфта монтируется на помпу.

Рекомендация:
сразу после установки проверьте работоспособность отремонтированного узла, особенно перед поездкой на дальнее расстояние.
В противном случае создаётся высокий риск перегрева двигателя.

Порядок замены подшипника

Вторая по частоте появления, но, безусловна, первая по сложности устранения неисправность — выход из строя подшипника вискомуфты. На необходимость замены автовладельцу сообщат характерные шумы, сопровождающие работу вентилятора охлаждения.

Необходимо придерживаться следующего порядка действий:

1. Снять вискомуфту с помпы, предварительно открутив болты крепления.
2. Слить силиконовую смазку, затем положить узел горизонтально на ровную поверхность.
3. С помощью специального съёмника демонтировать неисправный подшипник. Не рекомендуется в качестве альтернативы съёмнику использовать подручные средства либо пытаться выбить подшипник молотком — это приведёт к выходу из строя всего узла.
4. Затем на место устанавливается новый подшипник и вискомуфта монтируется обратно на помпу.
5. Перед монтажом обязательно залить силиконовую смазку.

При выборе подшипника для вискомуфты рекомендуется обращать внимание на оригинальные запчасти: как показала практика, срок службы дубликатов существенно ниже, и нередко их размеры не соответствуют размерам оригинальных деталей. Это приводит к возникновению люфта в механизме, посторонних звуков при его работе и сокращению срока службы. В зависимости от конфигурации, на узле часто не предусмотрено специальное отверстие для заливки силиконовой смазки. В этом случае можно просверлить отверстие самостоятельно, но лучше доверить эту работу специалисту — при ошибке с выбором места для отверстия дальнейший ремонт такой вискомуфты станет невозможен.

С помощью сервиса Uremont.com вы сможете найти компанию, где вискомуфту вашего автомобиля отремонтируют быстро, качественно и с гарантией. Нужно просто оставить заявку на ремонт и выбрать оптимальное для вас предложение. Обслуживание авто с нами — это удобно, оперативно и всегда доступно.

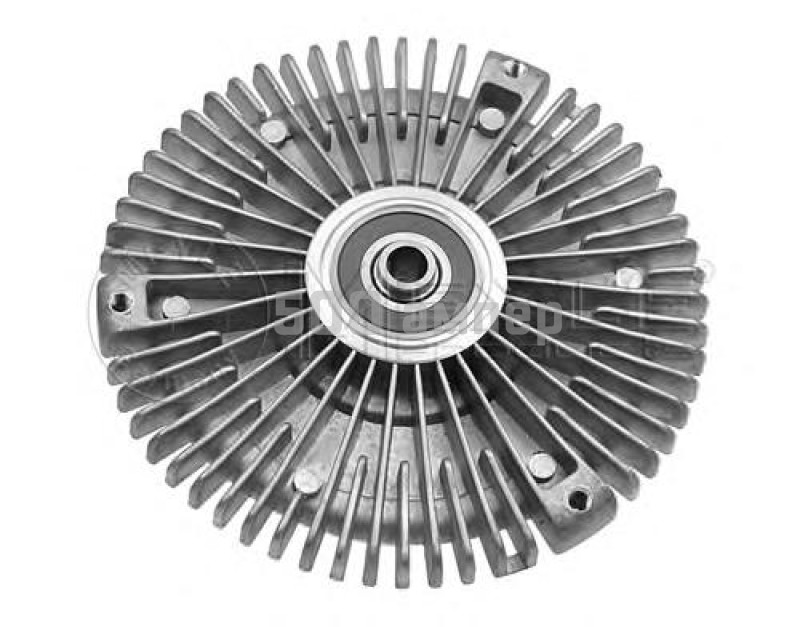

Вискомуфта вентилятора охлаждения — ремонт, замена и принцип работы

Вискомуфта – это изобретение, смысл которого заключается в передаче вращающего момента посредством специальной жидкой муфты. В этой статье пойдет речь о том, что такое вискомуфта вентилятора охлаждения, ее принцип действия ремонт и замена.

Принцип работы вискомуфты

Вискомуфта представляет собой небольшое передающее устройство, которое выполнено в виде круглой камеры, заполненной специальной жидкостью на силиконовой основе. Внутри камеры располагаются два диска, к которым присоединяются валы. Смысл вискомуфты будет выглядеть следующим образом. При вращении коленчатого вала на вал первого диска передается вращающий момент, который заставляет диск внутри камеры вращаться. При увеличении нагрузки на диск, его скорость вращения возрастает и увеличивает вязкость силикона внутри камеры, таким образом, муфта блокируется и заставляет вращаться другой диск, к концу которого прикручен вал вентилятора охлаждения двигателя.



Другой (основной) вариант работы вискомуфты основан на температурных свойствах специальной жидкости. Данный принцип действия подразумевает запуск вентилятора охлаждения при изменении температуры двигателя. Таким образом, вязкость силиконовой жидкости будет меняться в зависимости от температуры двигателя. Если она возрастает, вязкость повышается и вентилятор срабатывает. При снижении температуры, вентилятор перестает вращаться, так как вязкость жидкости заметно снизилась.

Применение вискомуфты в вентиляторе охлаждения объясняется ее высокой надежностью срабатывания и безопасностью. Прежде всего, это связано с обслуживанием многих частей мотора при запущенном состоянии. Если рука мастера случайно попадет в крыльчатку вентилятора, то он остановится.

Видео — Как должна работать вискомуфта на «холодной» машине

Ремонт и замена вискомуфты вентилятора охлаждения

На самом деле ремонт вискомуфты заключается только в замене подшипников. Если при срабатывании вентилятора появляется характерный гул или любой подобный звук, то подшипник нуждается в замене. Первым делом, необходимо снять вентилятор с приводного механизма. Чаще всего, приводов подобного вентилятора охлаждения является помпа, так как она имеет более близкий контакт с охлаждающей жидкостью, а соответственно удачнее передаст температуру ОЖ на вискомуфту.

Открутите три болта крепления вентилятора к помпе. После этого, вентилятор вытаскивается сверху и разбирается. Жидкость сливается и в дальнейшем будет заменена на новую. Установка подшипника и его запрессовка выполняется при помощи специального съемника или пресса. Использовать ударные инструменты, при этом, категорически запрещено. После замены подшипника, заливается новая силиконовая жидкость, и вентилятор собирают в обратной последовательности.



Замена же вискомуфты выполняется намного проще, что и является отличной и не очень дорогой альтернативой ремонту поврежденного механизма. Замена наступает в случаях, когда жидкость теряет свои свойства и вентилятор не срабатывает или когда она начинает подтекать, что указывает на плохую герметичность всего узла. Чтобы поменять муфту, необходимо открутить весь ее узел целиком от крыльчатки и установить на ее место новый. Таким образом, выполняется замена вискомуфты вентилятора охлаждения двигателя автомобиля.

Как видите это не сложная процедура и выполняется собственными силами при минимуме затрат нервов и денег. Поэтому, проблемы с вискомуфтой можно решить самостоятельно без помощи сотрудников сферы обслуживания и ремонта автомобилей.

Понимание роли вискомуфта вентилятора в охлаждении двигателя

---

30 марта 2016

Категория: Статьи, Новости компании

Вязкостные вентиляторы (также известные как вязкостные вентиляторы или вязкостные вентиляторы на вторичном рынке ) являются одним из менее известных продуктов системы охлаждения двигателя, несмотря на то, что они входят в состав более чем 960 000 автомобилей в Великобритании. BG Automotive предоставляет прекрасную возможность задействовать этот недокапитализированный сегмент.

Вязкостные муфты вентилятора используются на транспортных средствах (легковых и грузовых автомобилях) с рядным расположением двигателя, в основном с задним приводом. Эти вентиляторы нужны на малых оборотах и ​​на холостом ходу. Неисправный вентилятор может вызвать перегрев двигателя на холостом ходу или в условиях интенсивного движения, а также недостаточный пробег и потерю мощности. Между шкивом водяного насоса и радиатором расположены вискомуфты вентилятора. Их:

• Регулировка скорости вращения вентилятора для охлаждения двигателя
• Повышение эффективности двигателя за счет включения вентилятора при необходимости
• Уменьшить нагрузку на двигатель

Либо монтируется непосредственно на вал с фланцем, установленный на шкиве водяного насоса, либо, альтернативно, он может быть нарезан непосредственно на ступицу водяного насоса.В основе этого продукта лежит биметаллический датчик, расположенный в передней части вентилятора с вязкой жидкостью. Этот датчик расширяется или сжимается в зависимости от температуры, передаваемой через радиатор. Этот интеллектуальный компонент повышает эффективность двигателя, регулируя частоту вращения вентилятора двигателя и подачу холодного воздуха. Биметаллический датчик закрывает клапан, поэтому силиконовая жидкость остается в резервуаре. На этом этапе вязкостная муфта вентилятора отключается и вращается со скоростью примерно 20% от скорости вращения двигателя.Биметаллический датчик расширяется, вращая клапан и позволяя силиконовой жидкости перемещаться через всю камеру к внешним краям. Это создает достаточный крутящий момент для вращения лопастей охлаждающего вентилятора на рабочих оборотах двигателя и поддержания постоянной температуры. На этом этапе вязкостная муфта вентилятора включается и вращается со скоростью примерно 80% от скорости вращения двигателя. При замене водяного насоса рекомендуется всегда проверять состояние вязкой муфты вентилятора. Изношенная муфта напрямую влияет на срок службы водяного насоса. Неисправная вязкостная муфта вентилятора может застрять в положении зацепления, что означает, что она всегда будет работать на 80% скорости вращения двигателя. Это может вызвать сбои в работе с высоким уровнем шума и вибрации, создание громкого завихрения при увеличении частоты вращения двигателя и увеличит расход топлива.

С другой стороны, если вязкостная муфта вентилятора выходит из строя в отключенном положении, она не будет втягивать воздух через радиатор. Это, в свою очередь, приведет к перегреву двигателя из-за нарушения процесса охлаждения.Утечка силиконовой жидкости, отсоединение муфты вентилятора.

• Биметаллический датчик теряет свои свойства из-за окисления поверхности, что приводит к заеданию муфты и разъединению.
• Отказ подшипника, хотя и редко, если вискомуфта вентилятора не была заменена после большого пробега. Это приводит к ухудшению состояния лезвий.

Биметаллический датчик регулирует работу вискомуфты вентилятора. В первую очередь, есть два типа биметаллических сенсорных систем: пластинчатые и катушечные. Оба они работают по одному и тому же принципу, как объяснялось ранее.

Единственное отличие состоит в том, что пока катушка расширяется и сжимается, чтобы повернуть пластину вращения, биметалл сжимается и изгибается. Это перемещает скользящую пластину и позволяет силиконовой жидкости перемещаться из камеры резервуара в полость. Вязкостные муфты вентилятора BGA полностью тестируются перед выпуском на вторичный рынок, чтобы гарантировать высокое качество заменяемых продуктов. Процесс включает в себя тестирование температуры включения и выключения продукта; при сравнении данных с оригинальной деталью, чтобы гарантировать правильную работу.Будучи дорогостоящим товаром на уровне оригинального оборудования, дилеры обслуживают только очень ограниченный бизнес, в то время как вторичный рынок для этого продукта делится между 8-10 поставщиками. Хотя эти поставщики заняли небольшую позицию на рынке, ни один из них не предлагает полный ассортимент. Таким образом, для поддержки разнообразного автомобильного парка в Великобритании необходимо приобретение запчастей из разных источников, что непрактично и не рентабельно.

Специалист на вторичном рынке BGA предлагает самый полный ассортимент вязкостных муфт для вентиляторов, состоящий из 60 наименований.BGA также планирует представить NTR, чтобы расширить ассортимент до 80 наименований в течение 2016 года, чтобы ассортимент оставался актуальным для рынка Великобритании. BGA покрывают 94% автомобильного парка Великобритании, оснащенного вязкостными муфтами вентилятора, и охватывают 700 областей применения, включая европейские и азиатские производители. Они также подходят для легких коммерческих автомобилей, и этот модельный ряд также подходит для таких автомобилей, как Ford Transit Mk 4, 5, 6, Mitsubishi L200 и VW Passat. Вискозиметрические муфты вентиляторов стали логическим дополнением к портфелю систем охлаждения BGA. Факторы также должны рассматривать это как сопутствующую продажу соответствующих приложений.При замене водяного насоса рекомендуется проверить правильность работы вязкостной муфты вентилятора.

На текущем рынке эту деталь можно не заметить при замене водяного насоса. Это может привести к факторам, упускающим возможность продажи, в то время как владельцу транспортного средства потенциально придется заплатить вторую плату за труд, чтобы заменить муфту на более позднем этапе.

Благодаря нашему превосходному складскому запасу и логистике, широкий ассортимент вязкостных муфт для вентиляторов от BGA, несомненно, является надежным выбором с учетом фактора двигателя.Вязкостные муфты для вентиляторов — популярный, но недостаточно капитализированный сегмент вторичного рынка.

• Компания BGA выпустила 60 образцов вязкостных муфт вентилятора и планирует выпустить еще 20 в течение 2016 года.
• Ассортимент охватывает 94% автомобильного парка Великобритании, оснащенный муфтами для 700 областей применения.
• Ассортимент включает европейские и азиатские марки и легкие коммерческие автомобили.
• BGA обеспечивает наиболее полный портфель среди британских поставщиков.
• По конкурентоспособной цене, благодаря тщательному тестированию на оригинальные запчасти; предлагая отличное качество и производительность.
• Все детали доступны в FPS в тот же день / на следующий день.

Вискомуфта вентилятора | Привод вентилятора с регулируемой скоростью

А теперь подумайте о 21-скоростной красавице, которая сейчас висит у вас в гараже. Ваши ноги могут быть не такими проворными, но колеса делают большую работу. Вы можете переключиться, чтобы дать столько отдачи, сколько вам нужно, чтобы подняться или спуститься с холма с относительной легкостью, и круиз или крутить педали на прямых.

Вязкостная муфта вентилятора может охлаждать грузовик, трактор, строительную технику, электрогенератор или двигатель карьерного самосвала с аналогичной степенью гибкости.

Приводы

Viscous контролируют скорость вращения вентилятора двигателя с удивительной точностью. Масло выходит из резервуара в канавки, которые позволяют увеличить или уменьшить трение в зависимости от того, сколько требуется охлаждения. Эта целевая температура определяется ЭБУ автомобиля, который связан с контроллером, который открывает и закрывает клапан, выпускающий вязкую жидкость. Затем жидкость откачивается из рабочей зоны в резервуар.

Приводы вентиляторов

с вискомуфтой были основным продуктом в европейских автомобильных и внедорожных приложениях на протяжении большей части десятилетия.Большинство внедорожной техники в Соединенных Штатах также используют их. И грузовики дальнего следования начинают постепенно переходить на эту новую технологию.

Вот пять причин, почему:

1. Приводы вентилятора с вискомуфтой обеспечивают только необходимое охлаждение — ни больше, ни меньше.

Полностью регулируемые муфты — это наиболее технологически продвинутая и эффективная опция, доступная для систем охлаждения двигателя. Унаследованная технология либо «включена», либо «выключена», либо имеет максимум две скорости.Хотя это полезно в некоторых приложениях, вязкостные приводы обеспечивают большую точность.

У этого есть множество преимуществ.

2. Когда двигатель тратит меньше энергии на охлаждение и больше на вращение колес, это означает экономию топлива.

Когда владелец автопарка грузоперевозок в Джорджии Майк Фрост модернизировал свой парк автомобилей с полностью регулируемым приводом RCV250 от Horton, он увидел улучшение экономии топлива более чем на 1/10 галлона.

Это потому, что двигатели его автомобиля получают оптимальное охлаждение каждый раз, когда едет грузовик. Когда двигатель горячий и его необходимо охладить, RCV250 вращается быстрее, пока не будет достигнута оптимальная температура. Как только это произойдет, вентилятор сильно замедлится, потребляя меньше топлива.

Это преимущество распространяется не только на грузовики для дальних перевозок. Фермеры, строители и горняки используют дизельное топливо для работы. Если их оборудование оснащено вязкостной муфтой вентилятора, они смогут получить больше от двигателя до того, как потребуется дозаправка.

3. Чем ниже вращается привод вентилятора, тем меньше шума он создает.

Это означает больший комфорт для оператора. Но это также означает соблюдение правил шума, которые продолжают ужесточаться по мере того, как население мира становится все более городским.

Директива ЕС по наружному шуму устанавливает строгие ограничения на допустимые объемы, исходящие от уличного оборудования. Вентиляторы двигателя являются одним из крупнейших источников шума в автомобиле, поэтому ужесточение правил выбросов шума является важным стимулом для внедрения технологии вязкого охлаждения в Европе.

Он также появится в США, так как Управление по охране труда и окружающей среде и Агентство по охране окружающей среды изучают способы ограничения шума.

4. Приводы вентиляторов с вискомуфтой намного лучше для окружающей среды.

Каждый раз, когда работает двигатель внутреннего сгорания, образуются твердые частицы как побочный продукт цикла двигателя. Но правильное охлаждение может ограничить его и, таким образом, значительно снизить выбросы углерода.

Из-за различных норм по выбросам, действующих в разных странах мира, инженеру-конструктору есть на что обратить внимание.Но любой производитель двигателей может быть уверен, что они не только хорошо распоряжаются природными ресурсами, но и добиваются соблюдения требований правительства, когда устанавливают вязкостный привод вентилятора.

5. Полностью регулируемые муфты лучше справляются с колебаниями температуры.

В некоторых из самых суровых рабочих сред в мире, включая шахты, скачки и резкие перепады температуры могут отрицательно сказаться на компонентах двигателя. Но удерживая масло в резервуаре при неработающем двигателе, вязкостные приводы могут помочь автомобилям быстрее заводиться в холодную погоду. А, напрямую реагируя на потребности двигателя в охлаждении, муфты с регулируемой частотой вращения могут помочь ему лучше работать в условиях яркого солнца.

Конечно, вязкие муфты — не единственный доступный вариант. В некоторых приложениях для дальних перевозок привод отключается до 90 процентов времени, поэтому они все равно получают выгоду от включения-выключения привода.

Двухпозиционные переключатели также легко заменить, хотя вязкостные приводы также имеют длительный срок хранения, и многие из них не требуют обслуживания.

Муфты для подключения вязкостных вентиляторов КПД — информация о детали

Несмотря на то, что они входят в состав более чем 960 000 автомобилей в Великобритании, вязкостные муфты вентилятора (также известные как вязкостные или вязкостные муфты вентилятора на вторичном рынке) являются одним из менее известных продуктов системы охлаждения двигателя.

ВАЖНАЯ СТАТИСТИКА

Вязкостные вентиляторные муфты используются на автомобилях с рядным расположением двигателя, в основном, с задним приводом.

Место : Между шкивом водяного насоса и радиатором

Функция:

· Регулирует скорость вращения вентилятора для охлаждения двигателя

· Повышает эффективность двигателя за счет включения вентилятора при необходимости

· Снижает нагрузку на двигатель

Сборка:

Либо монтируется непосредственно на вал с фланцем, установленный на шкиве водяного насоса, либо с резьбой непосредственно на ступице водяного насоса.

МЕХАНИЗМ

В основе механизма этого изделия лежит биметаллический датчик, расположенный в передней части вискомуфта. Этот датчик расширяется или сжимается в зависимости от

от температуры, передаваемой через радиатор.

При низкой температуре:

Биметаллический датчик сжимается, закрывая клапан, поэтому силиконовая жидкость остается в резервуаре.

На этом этапе вязкостная муфта вентилятора отключается и вращается со скоростью примерно 20% от скорости вращения двигателя.

При рабочей температуре:

Биметаллический датчик расширяется, вращая клапан и позволяя силиконовой жидкости перемещаться через всю камеру к внешним краям.

Это создает достаточный крутящий момент для вращения лопастей охлаждающего вентилятора на рабочих оборотах двигателя и поддержания постоянной температуры.

На этом этапе вязкостная муфта вентилятора включается и вращается со скоростью примерно 80% от скорости вращения двигателя.

ОТКАЗ

Рекомендуется всегда проверять состояние вискомуфты вентилятора при замене водяного насоса, так как изношенная муфта будет сразу

влияют на срок службы водяного насоса. Неисправная вязкостная муфта вентилятора может застрять в положении зацепления, что означает, что она всегда будет работать на 80% от

.

частота вращения двигателя, может вызвать шум и вибрацию на высоких оборотах и ​​приведет к увеличению расхода топлива.

С другой стороны, если вязкостная муфта вентилятора выходит из строя в отключенном положении, она не будет втягивать воздух через радиатор, что приведет к прямому срыву

.

процесс охлаждения двигателя.

Общие причины отказа включают:

· Утечка силиконовой жидкости, отсоединение муфты вентилятора

· Биметаллический датчик теряет свои свойства из-за окисления поверхности, что приводит к заеданию муфты и разъединению

· Выход из строя подшипников может произойти, если вискомуфта вентилятора не была заменена после большого пробега и состояние лопастей составляет

.

ухудшилось

Лучшая практика

При замене водяного насоса рекомендуется проверить правильность работы вязкостной муфты вентилятора.

Эту деталь можно было не заметить при замене водяного насоса. Владельцу транспортного средства потенциально придется заплатить вторую плату за труд

.

заменить муфту на более позднем этапе, и возможность продажи может быть упущена.

Система привода вентилятора с вискомуфтой

использует кольцо Horizon Flux Ring

Приводы вентилятора с вискомуфтой могут быть малоизвестны, но они обеспечивают отличное обслуживание двигателей, помогая водителям сэкономить на топливе и затратах на техническое обслуживание.Кольцо флюса Horizon лежит в основе вязкостного привода вентилятора ( также называется муфтой вентилятора ).

Посмотрите, как эта техническая металлическая деталь с порошковой окраской оказывает большое влияние на производителей тяжелых грузовиков.

Чтобы посмотреть видео о приводе вентилятора, щелкните здесь или изображение ниже.

Что такое привод вентилятора с вискомуфтой?

Приводы вентиляторов являются неотъемлемой частью системы охлаждения тяжелых грузовиков. Привод вентилятора помогает втягивать воздух через радиатор для охлаждения двигателя.Двигатели грузовиков могут сильно нагреваться, особенно когда грузовики работают на холостом ходу, например, в пробке. Очень важно охладить двигатель до того, как он перегреется, иначе двигатель может получить значительные и невероятно дорогостоящие повреждения.

Что такое флюсовое кольцо?

Цель этой части — обеспечить электрическое соединение между клапаном и блоком управления двигателем.

Сцепление приводится в действие на основании сигнала скорости вращения вентилятора, который отправляется в ЭБУ — включая вращающееся магнитное кольцо, которое производит Horizon.

На видео выше показаны магнитный ток и ток магнитного потока, а также принцип действия клапана.

Преимущества перед фиксированным приводом вентилятора

Приводы вентилятора

с вискомуфтой не только обеспечивают необходимое охлаждение привода вентилятора, но также работают с регулируемой скоростью. Это дает им конкурентное преимущество перед фиксированными приводами вентиляторов. Приводы вязкостных вентиляторов включаются и отключаются реже, чем их аналоги с фиксированной скоростью, что:

• Снижает износ сцепления
• Уменьшает накопление пыли
• Увеличивает срок службы сцепления

Более того, вязкостные приводы вентилятора фактически передают мощность двигателю, сокращает расход топлива и снижает износ двигателя.За счет более эффективного использования топлива и меньшего износа снижается потребность в техническом обслуживании, поэтому экономия финансовых средств быстро увеличивается.

Как работает привод вентилятора с вискомуфтой?

В вязкостном приводе главный вал вращается со скоростью вращения, пропорциональной частоте вращения двигателя, в то время как корпус привода, прикрепленный к вентилятору двигателя, поддерживает отдельную скорость, установленную электронным модулем управления двигателем. Другими словами: Скорость муфты вентилятора не зависит от частоты вращения двигателя. . Клапан привода вентилятора, сцепление и резервуар с жидкостью вращаются вместе, что снижает сопротивление двигателя.

Более того, вентилятор охлаждения в вязкостном приводе может изменять свою скорость для точного соответствия требованиям к охлаждению двигателя и температуре системы охлаждения. Фиксированный вентилятор может работать только с одной скоростью.

Более эффективная конструкция вентилятора с вязкостным двигателем снижает лобовое сопротивление по всему спектру мощности. Сигнал скорости вращения вентилятора и сцепление позволяют точно регулировать охлаждающую жидкость двигателя и наддуванный воздух, повышая эффективность.

Рычаг клапана открывается, чтобы протолкнуть силиконовое масло в рабочую камеру.Когда силиконовое масло протекает между входным и выходным дисками муфты, оно создает силы сдвига. Это постепенное нарастание заставляет две пластины вращаться с одинаковой скоростью, что позволяет плавно изменять скорость вращения вентилятора.

Поскольку вентилятор замедляется, когда высокая мощность не требуется, ваш автомобиль получает мощность и крутящий момент для повышения производительности двигателя и увеличения пробега. Когда необходимо охлаждение, блок управления двигателем (ECU) включает сцепление, которое снова заставляет вентилятор вращаться быстрее.

Неотъемлемая часть всего этого? Флюсовое кольцо , которое устанавливается внутри привода вентилятора и поддерживает его производительность.

Разница в кольце потока горизонта

Вы могли заметить необычайное соотношение сторон между длиной и шириной компонента. Высота делает это флюсовое кольцо сложным и трудным для производства другими производителями порошкового металла .

Для деталей из порошкового металла, если вам нужна деталь шириной 0,100, вы обычно не указываете длину больше 0.800. Но этот кусок флюса имеет соотношение 16: 1, что на вдвое больше нормального соотношения для детали такой толщины.

Все это делается с сохранением магнитных характеристик детали.

Зарядите свой дизайн энергией

Как вы можете видеть на видео, магнитное кольцо и привод вентилятора в целом играют большую роль в улучшении характеристик автомобиля.

Ищете другие способы возобновить питание автомобильного или другого электрического двигателя? Свяжитесь с нами здесь или запросите расценки ниже.

Amazon.com: 2693 Вискомуфта вентилятора радиатора

---

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

• Убедитесь, что это подходит введя номер вашей модели.
• ✅ Производительность оригинального оборудования по конкурентоспособной цене
• ✅Повышение производительности двигателя и снижение расхода топлива
• ✅100% протестировано на надежность, отсутствие утечек, включение и отключение
• ✅Произведено на сертифицированном предприятии TS16949 на самых современных машинах.
• ✅Абсолютно новая деталь с 30-дневной задней крышкой Moeny и 2-летней гарантией

› См. Дополнительные сведения о продукте

Важное дело о вискозиметрических муфтах вентилятора

Что вообще делают муфты вентилятора?

Один из малоизвестных героев энергосистемы вашего грузовика — муфта вентилятора.Возвращаясь на минуту к Engine 101, вы знаете, что двигатель нагревается от всего оказываемого на него давления. Вы также знаете, что перегрев двигателя не только опасен для безопасности водителя, но также может нанести серьезный ущерб автомобилю. Охлаждающий вентилятор — это то, что помогает охладить двигатель, когда что-то нагревается под капотом, но муфта вентилятора играет ключевую роль в подаче энергии за этим охлаждающим вентилятором.

Так же, как потребности в охлаждении двигателя различаются в зависимости от области применения, невозможно создать два одинаковых сцепления.Комбинация вентилятора и транспортного средства имеет решающее значение для правильной работы системы охлаждения двигателя, КУПИТЬ СЦЕПЛЕНИЯ ВЕНТИЛЯТОРА СЕЙЧАС и в настоящее время существует три типа муфт вентилятора, которые чаще всего используются на современных транспортных средствах — нетепловые, тепловые и электронные муфты вентилятора.

В то время как каждый тип муфты вентилятора имеет свои плюсы и минусы, инновации в технологии термической муфты вентилятора делают довольно удивительные вещи для индустрии грузовых автомобилей.

Муфты теплового вентилятора: охлаждение двигателя для 21

^st Century

В отличие от нетепловых муфт, которые работают в зависимости от скорости вала водяного насоса и всегда включены, термические муфты вентилятора включаются в ответ на температуру под капотом. Когда горячий воздух проходит через радиатор, чувствительная к температуре биметаллическая пружина нагревается. По мере того, как пружина нагревается, она открывает гидравлический клапан, выпуская силиконовый гель в камеру сцепления.

Магия тепловой муфты вентилятора заключается в том, что биметаллическая пружина и силиконовый гель взаимодействуют с охлаждающим вентилятором и производят точное количество холодного воздуха, необходимого для снижения температуры.Когда температура под капотом снижается, биметаллическая пружина втягивается, закрывая гидравлический клапан. Широко распространено мнение, что термические муфты более эффективны, чем нетепловые муфты, и не всегда включаются, что означает снижение затрат на топливо для вас.

Преимущества биметаллических вискомуфтовых муфт BorgWarner

Если вы думаете об инвестировании в муфты тепловентиляторов для вашего грузовика или автопарка, неплохо выбрать бренд, который знает свое дело. BorgWarner имеет более чем вековой опыт в разработке и внедрении инновационных экологически чистых, энергоэффективных решений для грузовой отрасли, включая биметаллические вязкостные муфты вентилятора.

Предлагая вязкостные муфты вентилятора серий 750, 795 и 805 в зависимости от характеристик вашего грузовика / вентилятора, а также веса, стоимости, производительности и долговечности, биметаллические вязкостные муфты вентилятора BorgWarner обладают рядом преимуществ:

• Автономная конструкция и конструкция, не требующая обслуживания
• Более плавное и мягкое зацепление, чем у других муфт вентилятора, для увеличения срока службы ремней и принадлежностей
• Топливная эффективность и экономия мощности до 6-10% в зависимости от вашего цикла
• Увеличенный срок службы двигателя за счет улучшенного контроля температуры
• Варианты вращения как по часовой, так и против часовой стрелки
• Возможности установки коленчатого вала и выносного шкива
• Вязкостные муфты вентилятора BorgWarner охватывают широкий спектр применений, включая тяжелые грузовики и коммерческие автомобили

Если конструктивные особенности важны для ваших требований к сцеплению, сцепления BorgWarner включают:

• Входной шестигранный вал с внутренней резьбой или варианты вала с фланцем
• Гибкость в настройке крутящего момента и температуры в соответствии с уникальными потребностями каждой марки и модели

Где купить муфты вентилятора BorgWarner

Если вы готовы получить лучшее для системы охлаждения двигателя вашего грузовика, купите сегодня в нашем интернет-магазине подходящую биметаллическую вязкостную муфту вентилятора BorgWarner.В дополнение к нашему выбору двухскоростных муфт BorgWarner Kysor On / Off и DuroSpeed, у нас есть вязкостные муфты вентилятора различных размеров и значений крутящего момента, чтобы обеспечить высокую топливную экономичность и срок службы муфты вентилятора, а также время простоя и затраты на топливо. низкий.

Чтобы узнать больше о преимуществах BorgWarner для вашего грузовика или автопарка, сделайте покупки в нашем онлайн-каталоге или позвоните в нашу команду опытных запчастей, если у вас возникнут какие-либо вопросы.

Ключевые моменты: большое дело в вязкостных муфтах вентилятора

• Муфты вентилятора работают в тандеме с вентилятором охлаждения двигателя, чтобы управлять температурой под капотом и предохранять двигатель от перегрева
• Существует три типа муфт вентилятора: нетепловой, тепловой и электрический.Муфты тепловых вентиляторов считаются наиболее эффективными, поскольку они не всегда включаются
• Муфты тепловых вентиляторов работают с помощью передающей тепло биметаллической пружины, которая расширяется при повышении температуры двигателя. Это, в свою очередь, открывает жидкостный клапан и выпускает силиконовый гель в камеру. Гель активирует вентилятор в зависимости от потребности в охлаждении, и клапан закрывается, когда достигается оптимальное охлаждение.
• Вентиляторы с биметаллической вязкой муфтой BorgWarner предлагают лучшую крутящий момент и комбинацию вентилятор / автомобиль, чем у конкурентов, обеспечивая идеальное соответствие вашей марке, модели и области применения
• Вязкостные муфты вентилятора BorgWarner обладают множеством преимуществ с точки зрения эффективности, экономичности и дизайна.
• Имея полный онлайн-каталог и инвентарь в нескольких стратегических местах распространения, мы можем помочь вам найти лучшую вискомуфтную муфту BorgWarner для ваших грузовых перевозок.

Режимы отказа муфты вентилятора и устранение неисправностей

Использование вентиляторов с приводом от сцепления в транспортных средствах больше не является обычным явлением, но на дорогах все еще есть множество транспортных средств, в которых используется охлаждающий вентилятор с механическим приводом.Большинство из них — большие заднеприводные автомобили с двигателями большого объема.

Как управляется муфта вентилятора

Существует два типа муфты вентилятора: с терморегулятором и с инерционным управлением.

Вентилятор с терморегулятором работает в зависимости от температуры, при этом тепловое излучение двигателя вызывает включение или отключение вентилятора. Можно найти два типа терморегулирования: с пружинным приводом и с электрическим соленоидом. При более высоких температурах моторного отсека активируется термически активируемая муфта вентилятора, позволяя вентилятору вращаться быстрее и пропускать больше воздуха через радиатор для обеспечения максимального охлаждения.Пружинные муфты вентилятора определяют температуру с помощью биметалла на передней части муфты вентилятора, а муфты вентилятора с электронным управлением контролируются блоком управления двигателем (ЭБУ) транспортного средства, который измеряет температуру с датчиков в моторном отсеке.

Вентилятор с инерционным управлением имеет муфту, которая вращается со скоростью, зависящей от скорости ремня, приводящего в движение шкив вентилятора. На более высоких оборотах двигателя муфта будет вращаться быстрее, в результате чего вентилятор будет вращаться быстрее, втягивая больше воздуха через радиатор.И наоборот, при более низких оборотах двигателя вентилятор будет вращаться на более низких оборотах.

Как определить проблему сцепления охлаждающего вентилятора

Вероятные симптомы неисправности или неисправности муфты вентилятора охлаждения одинаковы, независимо от того, является ли вентилятор тепловым или инерционным. Перегрев двигателя при отсутствии проблем с охлаждающей жидкостью, термостатом или радиатором, вероятно, означает, что проблема заключается в самом вентиляторе.

Аналогичным образом, вентилятор, который шумит или шатается, скорее всего, готов к замене. Когда вентилятор затягивает мощность транспортного средства, замедляет ускорение и снижает топливную экономичность, на самом деле определить проблему как муфту вентилятора может быть сложнее.

Существуют общие симптомы, которые могут указывать на неисправность муфты вентилятора. Устранение проблемы может быть проблематичным, но не требует специальных инструментов.

Вот что нужно искать:

• Если двигатель работает на холостом ходу, вентилятор с инерционным управлением может включаться, а может и не включаться, в зависимости от его конструкции. См. Подробности в технических характеристиках автомобиля. Если он должен работать всякий раз, когда двигатель работает на холостом ходу, возможно, он нуждается в замене.
• Вентиляторы с регулируемой температурой должны включаться, когда двигатель достигает рабочей температуры или выше, а затем отключаться, когда температура стабилизируется.
• При движении со скоростью ниже шоссе (ниже 35 миль в час) вентилятор должен включиться, и его будет слышно при опускании окна. Точно так же он должен замолчать, когда автомобиль приближается к скорости шоссе (около 50 миль в час).
• Почти во всех случаях муфты вентилятора с регулируемой температурой отключают вентилятор, когда автомобиль движется на скоростях шоссе (более 50 миль в час). Вентилятор не должен быть слышен на этих скоростях, так как через радиатор должно проходить достаточно воздуха, чтобы охладить его. Это позволяет увеличить экономию топлива и мощность двигателя.Для этого требуется хорошее слух, относительно бесшумный участок шоссе и температура автомобиля при нормальной эксплуатации или выше.
• Когда двигатель выключен и достаточно остыл, чтобы его можно было коснуться, механик должен иметь возможность схватить вентилятор и крутить его только с неохотой. В муфте вентилятора не должно быть бокового раскачивания (спереди назад, к радиатору и от него). Связанное сцепление — тоже признак проблем. Любая утечка жидкости из муфты вентилятора — верный признак поломки муфты.

Поскольку муфты вентилятора часто прикрепляются к тому же валу, что и водяной насос, при замене водяного насоса следует также заменить муфту вентилятора, поскольку повреждение одного компонента может перейти на другой.

Рекомендации для муфт вентилятора

Ожидается, что муфта вентилятора охлаждения выйдет из строя со временем. Большинство муфт со временем изнашиваются, поскольку муфты пружинного типа теряют тепловую чувствительность, а муфты, заполненные жидкостью, теряют вязкость. Пробуксовка сцепления и возможная поломка — это нормальное явление со временем.Примите во внимание перечисленные выше симптомы и помните о возможном отказе.

Обеспечение работы автомобиля без раскачивания вентилятора, с исправными ремнями и без выхода за пределы нормального рабочего диапазона температур является ключом к поддержанию работоспособности муфты вентилятора и его двигателя как можно дольше.

No related posts.
