Виды aux кабелей: Виды AUX-кабелей и для чего они нужны

Содержание

Виды аудио кабелей и их разъемов

Главное назначение аудио кабеля – осуществить подключение нескольких устройств между собой. Но проблема в том, что сейчас существует масса гаджетов, техники с разными разъемами и разобраться в них порой не так уж легко. Каждый из них имеет свое предназначение, форму и размер. Кроме того, некоторые из них похожи между собой, что вносит еще большую путаницу. А потому важно, понимать, какой разъем может вам понадобиться и для чего его используют.
Какие существуют разъемы для подключения аудиосистем
Кабель с разъемом mini-jack 3,5. Как понятно из названия, диаметр этого разъема будет составлять 3,5 мм. Встречается достаточно часто. Вы можете видеть его, например, на своих наушниках. Также нередко его называют термином «AUX». Различием между значением AUX и mini-jack 3,5мм нет, разве что изначально предполагалось под значением термина AUX будут использовать исключительно вход на устройствах, а разъем mini-jack 3,5 обозначать у наушников, кабелей.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Но сейчас оба термина используют как синонимы. В наше время кабеля mini-jack/AUX используют практически все производители техники, начиная от создателей телефонов и заканчивая изготовителями телевизоров. И если вы планируете подключать, к примеру, смартфон к магнитоле, тогда данный разъем вам подойдет.

Разъем jack. В этом случае диаметр разъема будет составлять 6,35 мм или ¼ дюйма. Он зачастую используется в эстрадных микрофонах, для подключения электрогитар.

Разъем
micro-jack. Диаметр составляет 2,5 мм и встречается в проводных гарнитурах телефонов. В наше время данный разъем встречается достаточно редко.
Еще одни распространенные разъемы в аудиотехнике – RCA (сокращенно от Radio Corporation of America). Их часто называют «тюльпанами», «колокольчиками» за специфическую форму. Предназначен кабель RCA для передачи аналогового аудиосигнала линейного уровня.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Используют в автомобильных акустических системах достаточно часто. Позволяет подключить несколько устройств между собой, в частности колонки, магнитолу. Магнитолы могут иметь несколько линейных выходов, что влияет и на количество предложенных RCA разъемов в кабелях.

Чем могут отличаться кабеля mini-jack/AUX между собой

Вариантов кабелей достаточно много. Отличаются они между собой и разъемами, и их количеством.

Вариант первый - с одной и второй стороны разъемы mini-jack 3,5 мм. В этом случае кабель используется для подключения, например, телефона или плеера к магнитоле. Обозначается это как «вилка-вилка».

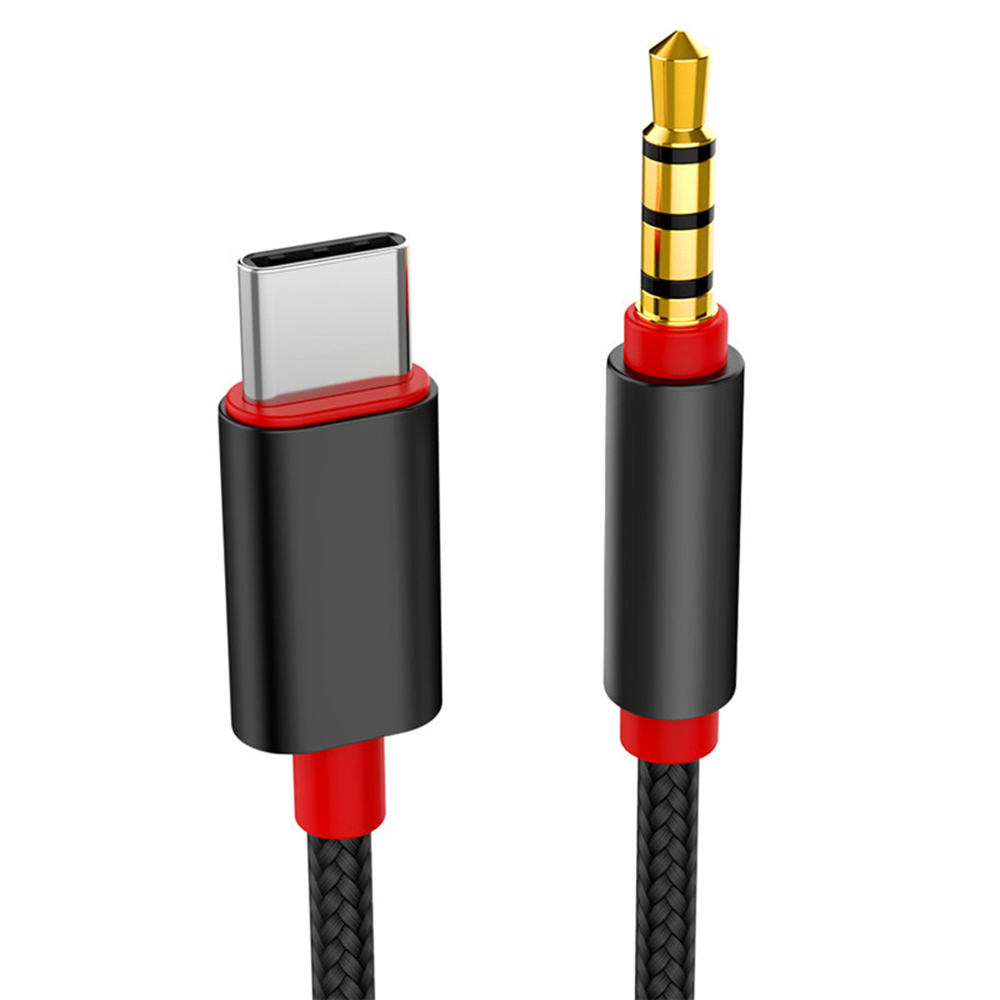

Вариант второй - кабель mini-jack/AUX может иметь разъем mini-jack 3,5 мм и вход AUX IN для подключения, к примеру, наушников или другого кабеля. Обозначается это как «вилка-розетка».

Третий вариант - разъем mini-jack 3,5 и RCA. В этом случае подключение может осуществляться к магнитоле, которая не имеет входа AUX.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны

Кроме того, некоторые кабеля с mini-jack могут иметь на втором конце штатный разъем для магнитолы. Они позволяют подключиться к заводским аудиосистемам.

Отличаться представленные кабеля могут и длиной. На этот параметр важно обращать внимание, так как от этого зависит удобство в процессе эксплуатации устройств. Чем больше длина, тем проще будет вывести кабель на нужное расстояние и подключить магнитолу, наушники.
Еще один фактор, на который следует обращать внимание при покупке – форма коннекторов. Есть как угловые, так и прямые модели. Какой вариант подойдет вам, зависит от магнитолы и конечного предназначения кабеля.
Кабеля mini-jack/AUX также могут отличаться цветом, количеством разъемов. И хотя цвет зачастую является дополнительным и не самым важным бонусом, нередко он может и помочь. Например, яркие модели гораздо легче отыскать в бардачке, кармане, чем классические черные. Но зато темные варианты не будут слишком выделяться и надоедать.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Какой вариант подойдет вам, зависит уже от индивидуальных предпочтений.


Разъемы и кабели для соединения домашней аудио / видео техники

В этой публикации вы найдете описание и иллюстрации абсолютно всех разъемов и кабелей встречающихся на современном домашнем аудио/видео оборудовании.



30-КОНТАКТНЫЙ КАБЕЛЬ USB

30-pin-to-USB - это соединительный кабель Apple®, который обеспечивает зарядку и синхронизацию данных для ранних моделей iPod®, iPhone® и iPad®. Он оснащен проприетарной штепсельной вилкой на одном конце и USB-штекером типа А на другом конце. В 2012 году 30-контактный кабель был заменен на кабель Lightning




ВИНТОВЫЕ КЛЕММЫ ДЛЯ ПОДКЛЮЧЕНИЯ АКУСТИКИ

Винтовые клеммы - это тип кабельного терминала, который можно найти на колонках, ресиверах и усилителях. Они допускают использование оголенного акустического кабеля и четырех различных типов разъемов: штыревых разъемов, разъемов типа «лопатка», штекеров «банан» и двойных штекеров для бананов.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны




ПРУЖИННЫЕ ЗАЖИМЫ ДЛЯ ПОДКЛЮЧЕНИЯ АКУСТИКИ

Пружинные зажимы - это тип кабельного терминала, который можно найти на недорогих колонках, AV-ресиверах, усилителях начального уровня и музыкальных центрах. Клеммы пружинных зажимов могут принимать оголенные провода (как правило не толще 16 калибра) но не разъемы типа лопатка, банан или двойной банан.




75-ОМНЫЙ КОАКСИАЛЬНЫЙ КАБЕЛЬ

75-омный коаксиальный кабель используется для высокоскоростной передачи данных и аудио / видеосигналов. Наиболее широко используемый тип такого кабеля называется RG-6. Обычно коаксиальный кабель используются в телевизионных антеннах, им подключаются кабельные и спутниковые ресиверы. Голый коаксиальный кабель может быть обжат с помощью соединений RCA, F-типа или BNC с использованием компрессионного инструмента.




ВХОД АНТЕННЫ АМ

Многие тюнеры и ресиверы используют внешнюю антенну для приема радиостанций AM диапазона.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Как правило, имеется два входа для подключения антенны, один из которых помечен как AM, а другой - с обозначенной землей. Большинство петлевых антенн имеют взаимозаменяемые оголенные провода, которые можно использовать для любого входа.







БИ-АМПИНГ

Bi-amping - это метод подключения динамиков, который использует два канала усиления для питания одной колонки. Для работы двухканального усилителя каждый динамик должен иметь два набора входных клемм. Эта возможность имеется на некоторых напольных и полочных колонках.

Би-ампинг удваивает мощность, которую получает колонка. Он может повысить звуковую производительность за счет раздельного управления низкими и высокими частотами. Функция Би-ампинг является опцией на ресиверах, у которых есть назначаемые каналы усиления, такие как AV-ресиверы домашнего кинотеатра. Подробнее о би-ампинге читайте здесь.




КОАКСИАЛЬНЫЙ ЦИФРОВОЙ КАБЕЛЬ

Коаксиальный цифровой кабель передает цифровой звуковой сигнал между двумя устройствами.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Он обычно используется с ресиверами домашнего кинотеатра, устройствами потоковой передачи музыки и проигрывателями дисков. Коаксиальные цифровые кабели выглядят практически идентичными одиночным аналоговым RCA-кабелям. Но они специально разработаны для работы с широкой полосой пропускания цифровых сигналов. Для передачи всего цифрового сигнала используется один кабель. Коаксиальные цифровые входы обычно оранжевого цвета.




КАБЕЛЬ КОМПОНЕНТНОГО ВИДЕО

Кабель компонентного видео передает высококачественную аналоговую видеоинформацию. Он используется с DVD-плеерами, телевизорами и более старыми игровыми консолями. Это 3-х канальное соединение позволяет обрабатывать отдельно цветовые (цветность) и яркостные (яркость) участки видеосигнала. Кабели компонентного видео имеют красный, зеленый и синий кабельные RCA-разъемы на каждом конце. В начале 2000-х годов компонентное видео было заменено на HDMI в качестве предпочтительного метода подключения для видео высокой четкости.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны




КОМПОЗИТНЫЙ ВИДЕОКАБЕЛЬ (ИЛИ RCA РАЗЪЕМ)

Кабель композитного видео передает аналоговый видеосигнал стандартного разрешения. Он объединяет каналы цветности и яркости видеосигнала вместе в одном кабеле. Композитные видео порты обычно находятся на A / V-компонентах, таких как DVD-плееры, видеомагнитофоны и телевизоры. Они имеют желтый RCA разъем на каждом конце. Они обычно сгруппированы с красными и белыми стерео аудио портами для полного аудио / видео сигнала.




DISPLAYPORT

DisplayPort - это цифровое соединение, используемое с компьютерами, мониторами и дисплеями HD. Он может передавать аудио, видео и другие высокоскоростные данные. Подключение DisplayPort может быть преобразовано в HDMI с помощью внешнего адаптера (переходника).




DVI (ЦИФРОВОЙ ВИДЕО ИНТЕРФЕЙС)

DVI - это многоконтактное соединение, используемое для передачи цифровых видеосигналов. Его можно найти на некоторых телевизорах, компьютерах и мониторах.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Существуют различные типы подключений DVI. DVI-D - это тип соединения, используется на некоторых домашних видеоустройствах. Он несет цифровые сигналы. DVI-I используется с некоторыми компьютерными видеокартами и может передавать как цифровые, так и аналоговые видеосигналы. Соединения DVI могут быть преобразованы в HDMI с помощью адаптера. Это обеспечивает дополнительную гибкость при совместном использовании старого и нового оборудования.




СЕТЕВОЙ ETHERNET КАБЕЛЬ

Кабели Ethernet используются для подключения устройств для высокоскоростного доступа к сети. Порты Ethernet-соединения находятся на компьютерах, смарт-телевизорах, игровых консолях и интернет-плеерах. Кабель Ethernet можно купить в катушке для произвольных прогонов длины. Разъемы RJ-45 и специальный инструмент используются для обжима разъемов. Имеются также кабели с фиксированной длиной, так называемые патч-корды которые продаются с установленными разъемами.
Кабели Ethernet обозначаются своей категорией (CAT для краткости).Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Доступно множество версий. CAT-5e (e для улучшенных) и CAT-6 - наиболее распространенные типы, используемые сегодня. Когда-то революционный CAT-5, почти устарел в сегодняшнем быстро меняющемся мире. CAT-5 способен передавать скорость до 100 мегабит в секунду. CAT-5e работает в десять раз быстрее, со скоростью до 1000 Мбит / с (Gigabit). Провод CAT-7 на сегодняшний день является наиболее продвинутым, со скоростью до 10 Гбит / с.




FIREWIRE® (IEEE 1394)

Firewire - это 6-контактный вход для подключения, который используется в компьютерах и звукозаписывающем оборудовании. Первоначально разработанная Apple, она была заменена на Thunderbolt™ в последние годы. Firewire также известен своим общим обозначением IEEE 1394.




ВХОД АНТЕННЫ FM

Многие тюнеры и AV-ресиверы используют коаксиальные входы F-типа для подключения антенны FM. На некоторых входах имеется резьбовой штырь, на который навинчивается антенна, а в других - нажимной разъем.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны




HDMI (МУЛЬТИМЕДИЙНЫЙ ИНТЕРФЕЙС ВЫСОКОЙ ЧЕТКОСТИ)

Кабель HDMI является современным подключением для передачи аудио и видео высокого разрешения. Он используется с телевизорами, игровыми системами, домашними кинотеатрами, компьютерами и мониторами высокой четкости. Стандартный кабель HDMI имеет идентичный разъем на каждом конце. Внутри 19 отдельных проводов. Они несут аудио- и видеоданные вместе с управляющими сигналами, низким напряжением питания, Ethernet и защитой от копирования.
Кабели HDMI стандартного размера называются Type A. Компактные устройства, такие как смартфоны, камеры и видеокамеры, используют разъемы малого форм-фактора такие как мини-HDMI (тип C) или микро HDMI (тип D). Узнайте больше о HDMI здесь.




ПОДКЛЮЧЕНИЕ НАУШНИКОВ (1/4 "И 1/8")

Стереоразъемы для наушников бывают двух размеров: полноразмерные (1/4 ") и мини (1/8"). Домашние аудио / видео компоненты, такие как проигрыватели компакт-дисков, ресиверы и усилители для наушников, используют 1/4 "подключение.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Смартфоны, планшеты и компьютеры используют меньший 1/8" разъем. Наушники с 1/4 "штекерами могут быть урезаны до 1/8" для подключения к мобильному устройству. Наушники, которые используют 1/8 "штекер, могут быть увеличены до 1/4 дюйма, чтобы соответствовать оборудованию, которое использует полноразмерное соединение.




LFE (выход на сабвуфер)

Ресиверы домашнего кинотеатра используют один выход RCA для подключения сабвуфера - это «.1» в системе 5.1. Этот выход часто обозначается как LFE. Он посылает басовую информацию на активный сабвуфер. Для подключения LFE используется кабель сабвуфера.




КАБЕЛЬ LIGHTNING-TO-USB

Lightning-to-USB - соединительный кабель Apple для мобильных устройств. Он обеспечивает зарядку и синхронизацию данных для текущих моделей iPhone, iPad и iPod. Он оснащен запатентованным 8-контактным разъемом на одном конце и USB-штекером типа A на другом конце. Кабель Lightning заменил кабель 30-pin-to-USB, используемый для старых устройств Apple.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны




MHL (МОБИЛЬНАЯ СВЯЗЬ ВЫСОКОЙ ЧЕТКОСТИ)

MHL - это технологический стандарт, который использует HDMI для передачи содержимого высокой четкости с аудио / видеоисточника на совместимый дисплей. Один из концов дисплея кабеля MHL представляет собой штекер HDMI типа A. На конце источника есть USB-соединение. Тип USB зависит от используемого устройства. Вот список совместимого оборудования MHL.
К источникам, поддерживающим MHL, относятся телефоны и планшеты Android ™, проигрыватели Blu-ray и устройства потоковой передачи видео. Совместимые мониторы включают телевизоры, компьютерные мониторы и автомобильные стереосистемы. Подробнее о MHL читайте здесь.




MINI DISPLAYPORT

Mini DisplayPort представляет собой небольшое цифровое соединение, которое передает цифровой звук и видео на совместимый дисплей. Mini DisplayPort в основном используется на компьютерах Apple, но его также можно найти и на некоторых компьютерах под управлением Windows®.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Подключение Mini DisplayPort может быть преобразовано в HDMI с помощью внешнего адаптера (переходника).




КАБЕЛЬ MINI-TOSLINK

Кабель Mini-Toslink используется для подключения цифрового источника к стандартному оптическому цифровому соединению. На одном конце находится мини-оптический штекер, почти идентичный 3,5-миллиметровому аналоговому аудиосоединению. На другом конце кабеля находится стандартное оптическое цифровое соединение. Выходы Mini-Toslink находятся на компьютерах Macbook® и других портативных цифровых устройствах. Полноразмерное оптическое соединение может быть преобразовано в мини-оптический разъем с помощью адаптера.




МНОГОКАНАЛЬНЫЕ ВХОДЫ RCA

Многоканальные входы RCA подключают аналоговый источник к приемнику или усилителю. Они в основном используются с высококачественными проигрывателями Blu-ray, DVD и Super Audio CD. Эти элитные проигрыватели предлагают высококачественное пространственное декодирование и цифро-аналоговое преобразование.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Их внутренняя схема часто дает лучшие результаты, чем подключение к ресиверу через HDMI. Настройка 5.1 имеет отдельные соединения для левого и правого фронтального, левого и правого каналов объемного звучания и центрального канала. Система 7.1 добавляет соединения для левого и правого заднего объемного звучания. «.1» - это соединение для сабвуфера, иногда обозначаемое LFE для низкочастотных эффектов.




ОПТИЧЕСКИЙ ЦИФРОВОЙ КАБЕЛЬ (TOSLINK)

Оптический цифровой кабель использует световую энергию для передачи цифрового звукового сигнала от одного компонента к другому. Внутри кабеля протянуты очень тонкие оптические волокна, которые передают сигнал. Оптические цифровые соединения находятся на большинстве аудио / видео устройств.




ВХОД PHONO (для проигрывателя винила)

Фоновый вход - это пара специальных RCA-соединений для винилового проигрывателя. Он находится на стерео усилителях, стереоресиверах и ресиверах домашнего кинотеатра.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Входной сигнал передается через схему фонового предусилителя (фонокорректора), где применяются специальная обработка звука и повышение напряжения. Входы Phono выглядят идентично другим аналоговым стерео входам RCA на задней панели, но используются только для подключения проигрывателя винила.
Устройства с входом Phono также имеют винт заземления для подключения заземляющего провода проигрывателя. Если ваш ресивер или предусилитель не имеет входа phono, вы можете использовать внешний фонокорректор. Это позволяет подключать проигрыватель к любому линейному входу. Подробнее о подключении проигрывателя грампластинок к ресиверу можно узнать здесь.




АКУСТИЧЕСКИЙ КАБЕЛЬ

Акустический кабель необходим для подключения акустической системы к усилителю или ресиверу. Акустический кабель имеет два вывода: один для положительного сигнала и один для отрицательного. Обычно такие кабели отмечены символами (+) и (-) или различаются цветом изолятора, чтобы помочь различать их между собой.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны

Добавьте разъемы для подключения колонок к оголенному проводу для дополнительного подключения. Подробнее о проводе динамика читайте здесь.




SCART (EuroSCART)

21-контактный разъем для подключения аудиовизуального оборудования. Французская «Ассоциация производителей радио и телевизионных приемников», создала разъем в середине 1970-х годов. Сигналы, передаваемые через SCART, включают как композитное, так и RGB (с композитной синхронизацией) видео, стереофонический аудиовход / выход и цифровую сигнализацию. Стандарт был расширен в конце 1980-х для поддержки новых сигналов S-Video. Телевизор можно вывести из режима ожидания и автоматически переключить на соответствующий AV-вход при включении подключенного устройства с разъемом SCART. В Европе SCART был наиболее распространенным методом подключения AV-оборудования и стандартным разъемом для таких устройств. Со временем SCART был вытеснен цифровым интерфейсом HDMI.




РАЗЪЕМ SPEAKON®

Разъем Speakon - это тип штекера, используемый для надежного подключения динамиков и усилителей.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Они обычно используются с записывающим и профессиональным оборудованием. Разъемы Speakon также используются для подключения акустического выхода к совместимым сабвуферам с питанием и выходами фронтального канала встроенного усилителя, усилителя мощности или стереоприемника. Разъем Speakon также известен под общим обозначением NL4.




СТЕРЕО MINI-TO-MINI КАБЕЛЬ

Стерео миниджек-миниджек кабели обычно называют вспомогательными или «дополнительными» кабелями. Эти аналоговые кабели имеют штекер 1/8 "на каждом конце. Они обычно используются для подключения мобильного устройства к активному динамику или стереосистеме.




СТЕРЕО МИНИДЖЕК-К-ДВОЙНОМУ КАБЕЛЮ RCA

Стерео миниджек-к-двойному RCA кабели имеют 1/8 "стерео-мини-соединение на одном конце и пару штекеров RCA на другом конце. Они используются для подключения устройств с 1/8" выходом к приемникам И усилители с левым и правым RCA входами.




СТЕРЕО КАБЕЛЬ RCA

Стерео RCA-кабели соединяют две аналоговые аудиокомпоненты.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Они находятся на большинстве типов аудио / видео оборудования. Кабели стерео RCA поставляются парами, с одним подключением для левого аудиоканала и другим для правого канала.




КАБЕЛЬ S-VIDEO

Кабели S-video используют круглый 4-контактный разъем, используемый для передачи аналогового видеосигнала. «S» в S-video означает «отдельный». S-video в наши дни не используется, но его можно найти на старых проигрывателях DVD, видеомагнитофонах и телевизорах.




THUNDERBOLT

Thunderbolt - это высокоскоростная цифровая технология ввода-вывода, обычно встречающаяся на компьютерах Macintosh®. Он передает аудио, видео и другие данные через одно соединение. Он используется с жесткими дисками, мониторами и другими совместимыми с Thunderbolt устройствами. Thunderbolt заменил Firewire как цифровое соединение на компьютерах Apple.




USB (УНИВЕРСАЛЬНАЯ ПОСЛЕДОВАТЕЛЬНАЯ ШИНА)

USB - это цифровой интерфейс, который соединяет совместимые устройства вместе.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Он используется для передачи аудио, видео и другой цифровой информации. Первоначально разработанный для компьютеров, USB-кабели теперь используются для передачи данных и зарядки в широком спектре компонентов. Это распространенный метод подключения для смартфонов, видеокамер, цифровых камер, клавиатур и принтеров. USB-входы можно найти на компьютерах, телевизорах, ресиверах домашнего кинотеатра и автомобильных стереосистемах. Флеш-диски подключаются также через USB. Стандартное USB-соединение считается типом A - это тот, который подключается к вашему компьютеру. Существуют и другие варианты USB, которые имеют разные размеры и формы разъемов. USB-штекеры типа B обычно используются с принтерами. Микро-USB-штекеры можно найти на смартфонах и других портативных устройствах. Вот полный список вариантов USB и типов разъемов.




КАБЕЛЬ VGA

Кабель VGA имеет 15 контактов и передает аналоговый видеосигнал. Он в основном используется для подключения компьютера к внешнему монитору.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Он также популярен для подключения компьютера к телевизору, который имеет вход для ПК.




КАБЕЛИ XLR

Кабели XLR передают аналоговый сигнал между совместимыми аудиокомпонентами. Они обычно используются с высококачественными двухканальными системами, а также с микрофонами.
Разъем XLR имеет три контакта - положительный проводник, отрицательный проводник и заземление. Наличие заземляющего провода делает кабели XLR известными как «сбалансированные» или «балансные» кабели. Это помогает уменьшить электронный шум по всему кабелю. Защелка, встроенная в круглый штекер XLR, плотно фиксирует ее в приемном гнезде, обеспечивая надежное соединение.

Кабели и переходники для аудио и видео

Как выбрать переходник

Специальные аксессуары существенно расширяют сферу применения мультимедийной и акустической техники. Производители выпускают коннекторы для интернет-кабеля, переходники для наушников, разветвители и адаптеры для аудио-видео.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Изделия отличаются длиной провода и типом разъема. От этих параметров зависит назначение и цена модели.

Аксессуары для аудиотехники

Чтобы подключаться к разнообразному акустическому оборудованию, понадобится аудио кабель. Он позволит подсоединять девайсы с определенным звуковым выходом к мультимедийной технике с альтернативным интерфейсом. Наибольшей популярностью пользуются аналоговые переходники с разъемами 3.5 мм и 6.3 мм. Цифровые устройства, которые предусматривают работу с многоканальным звуком, поддерживают интерфейсы S/PDIF и Toslink. Модели комбинированного типа оснащаются электронной схемой, поэтому стоят дороже. Чтобы подсоединять 2 пары наушников к MP3-плееру, смартфону или планшету, стоит приобрести разветвитель. Учитывайте: подключение нескольких разветвителей к одному источнику звука снижает качество сигнала и искажает аудио, что подтверждают отзывы пользователей. Для работы с разными версиями одного разъема пригодится адаптер.

Аксессуары для видеотехники

Чтобы купить подходящий переходник для видеотехники, учитывайте его тип.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Соединение монитора или телевизора с MP3-плеером или ПК обеспечит видеокабель. Для преобразования сигнала, передающегося через DisplayPort и DVI, стоит приобрести аналоговый вариант. Он позволяет вести трансляцию через интерфейсы VGA, RF и RCA. За это отвечает встроенная электронная схема. Соединять две части кабеля с целью удлинения коммуникационной линии удобно с помощью специального адаптера. Он дает возможность подключать к одному источнику сигнала несколько одинаковых устройств.

Чтобы транслировать изображение на большом экране, понадобится шнур HDMI. Он обеспечит сопряжение монитора с телевизором для удобного просмотра фильма. Такой кабель рассчитан на трансляцию многоканального звука и картинки с высоким уровнем детализации.

Заказывайте технику в интернет-магазине «Фокстрот» с доставкой по Киеву и в другие города Украины.

Виды AUX-кабелей | Эхо

Во время длительной поездки, или просто в дороге часто хочется расслабиться и послушать любимую музыку.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Однако, для владельцев не самых современных марок машин это может стать своего рода проблемой. Не всегда есть возможность подключить свое мобильное устройство к магнитоле, так как она не имеет своего USB-разьема. Перейдя по ссылке https://www.isa-access.ru/catalog/audio_aksessuary/ можно подобрать аудио аксессуары, которые помогут вам решить данную проблему. Сейчас существует специальное приспособление, которое называется AUX-кабель, благодаря которому можно подключить свой гаджет к машинной магнитоле.

С помощью AUX кабеля у вас появится возможность подключить свой мобильный телефон, или же флешку на основе USB. Вообще, основная задача такого кабеля состоит в том, чтобы обеспечить соединение между двумя устройствами для воспроизведения музыки. То есть, происходит подключение носителя к магнитоле при помощи данного кабеля. Стоит отметить, что такой вид подключения является самым удобным и оптимальным.

Однако, при выборе AUX кабеля для своей машины, вам необходимо четко знать диаметр порта, в который вы собираетесь втыкать штекер.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Ведь кабеля для соединения нескольких устройств могут различаться по своему диаметру. Именно поэтому стоит подойти к выбору с особым вниманием и тщательностью.

Современная технология производства AUX кабелей позволила им быть не только максимально прочными и качественными, а также обусловила отличные технические характеристики. Такие кабеля при воспроизведении музыки производят минимум лишнего шума, так что вы сможете наслаждаться своей любимой музыкой, не отвлекаясь на раздражающие звуки. Кабель передает полный спектр звучания, так что мелодия будет проигрываться ярко и насыщенно, без лишних помехов. AUX кабеля оптимизируют аудио сигнал специально для аппаратуры, к которой они подключены. То есть, даже на старой магнитоле музыка будет воспроизводиться с отличным звуком и в хорошем качестве.

Приобретение AUX кабеля действительно станет хорошим решением. Таким образом, вы получите прекраснейшую возможность — прослушивать ваши любимые аудиозаписи в любое удобное для вас время лёд приобретения специальной акустической системы.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны

5 лучших аудио-кабелей 2021. Обзор от BestAdvisor.ru

Определение

Аудио-кабели обрели достаточно широкую популярность среди проводных посредников передачи аудио-сигналов для всевозможных гаджетов. Их функция состоит в том, чтобы передавать звук из одного устройства на другое, на выходе проигрывая его. Так как современные устройства, например, как смартфоны или планшеты, могут служить аудио-источником, их можно с легкостью подключать к колонкам, компьютерам, к телевизорам и прочей технике для прослушивания музыки. Такой вид передачи звуковых сигналов обрел популярность среди пользователей гаджетов благодаря своей простоте и быстроте, так как отпала нужда сначала переносить файлы из источника в носитель, а потом только с носителя их прослушивать. Тем более, что, благодаря аудио-кабелям, планшет или смартфон можно подключить напрямую к колонкам и слушать свою любимую музыку сиюминутно, не проделывая лишних манипуляций. Для того, чтобы выбрать подходящий для себя аудио-кабель, ознакомьтесь с нашей статьей.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Она поможет вам выбрать достойный вариант среди пяти самых популярных моделей.

А подключить различные цифровые устройства к вашему телевизору можно при помощи HDMI кабеля, который передаст сигнал без потерь и в высоком качестве.

Характеристики для сравнения

Формат

Перед тем, как покупать аудио кабель, в первую очередь стоит определится с его предназначением, чтобы подобрать правильный формат. В зависимости от того, в каких условиях вы его планируете использовать, и стоит выбирать подходящую длину. Если это будет просто подключение мобильного устройства к аудио системам, в которых разъемы расположены в удобном доступе, то можно брать модели покороче. Если же вы приобретаете кабель для использования в автомобиле, слушая музыку со своего смартфона, плеера или планшета, то для лучшей маневренности, советуем выбирать модели подлиннее. Определитесь также, какие именно типы коннекторов вам подходят. Если устройство, к которому будет выполнятся подключение, оснащено только цифровыми выходами, то необходимо брать модели кабелей с USB разъемами.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны

Качество

Основной задачей аудио кабелей является передача звукового сигнала, и чем качественней сам кабель, тем и сигнал будет четче. Стоит сразу обратить внимание на то, каким образом сделаны коннекторы. Если коннекторы имеют позолоченное покрытие, то соединение с другими устройствами будет лучше, что само по себе уже повлияет на качество сигнала. В описании кабеля можно также посмотреть на информацию касаемо обмотки провода, чем больше в этом случае изоляционных слоев, тем и влияние внешних помех будет меньше. Как правило, кабели высокого качества имеют двойное экранирование, а потому и сигнал они передают чище.

Удобство

В конце концов, кабель должен не только выполнять свою основную функцию, но и быть удобным в обращении. Если вы планируете его часто носить с собой, то убедитесь, что шнур является не путающимся, о чем всегда указывает производитель. Очень практичны в этом плане кабели с плоским шнуром, потому возможно именно такой больше всего вам подойдет.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны В некоторых кабелях коннекторы имеют угловую форму, что очень удобно, ведь при подключении именно таких моделей, риск перегиба провода в местах соединения минимален. В целом, от формы корпуса коннекторов будет зависеть, насколько вам будет комфортно производить подключение и отключение. Также убедитесь, что и провод и коннекторы выполнены из прочных материалов, чтобы это оборудование проработало на протяжении более длительного срока, и вам не скоро пришлось искать замену.

Аудио кабели. Вопросы и ответы

Аудио кабели, цифровые, межблочные, колоночные, оптические.

Какая разница между балансным и небалансным кабелем?

Разница в количестве внутренних проводников и применении, но на коротких расстояниях (до метра) у них близкие характеристики.

Небалансный кабель имеет один внутренний проводник, который несет сигнал в одну сторону, а возвращается по внешнему экрану. Небалансный кабель имеет слабую защиту от шума, так как сигнал идет по экрану и подвержен влиянию индуцированных токов.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Чем больше длина кабеля, тем больше помех добавляется к полезному сигналу.

В балансном кабеле два внутренних проводника, горячий и холодный, сигнал идет по ним, заземление то же, но по нему сигнал не идет. Горячие и холодные выходы несут один и тот же сигнал, но фаза холодного сигнала имеет фазу, обратную к горячему. На приемном конце входной каскад вновь обращает холодный сигнал и добавляет его к горячему, восстанавливая исходный сигнал. Особенность является то, что любые помехи одинаково влияют на холодный и горячий проводники и при чередовании фаз любое вмешательство компенсируется. Эффективность балансного кабеля зависит от того, насколько хорошо сбалансированы горячий и холодный проводники. В профессиональном аудио используется только балансное соединение.

Экранированный кабель лучше чем обычный?

Да, лучше, но от этого он становиться менее гибким. Экранируются кабели с помощью фольги, оплетки или проводящего пластика.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны На коротких расстояниях большинство типов экранирования имеют схожую защиту от помех, тем не менее, металлический экран или экран из фольги, будет более эффективен, чем экран из проводящего пластика или обернутой проволочным экраном. Для микрофонного кабеля экранирование играет важную роль, так как некоторые кабели создают помехи, если их согнуть, или переместить. Оплеточное экранирование разработано специально для использования с микрофонами и предлагает наиболее эффективную защиту от помех в сочетании с низким уровнем шума обработки.  Экранирование проводящим пластиком подходит для длинных кабелей, используемых в маленькой студии. Проводящий пластик имеет низкий уровень шума. Кабели, экранированные фольгой, достаточно жесткие и не любят резких изгибов, однако защищены на уровне. Многие многожильные кабели используют экранирование фольгой, не стоит много раз наматывать такие кабели, так как можно повредить экранирование.

Можно ли использовать один и тот же экранированный кабель для микрофона и линейных сигналов?

Можно.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны

Нет никаких проблем с импендансом аудио сигнальных кабелей большой длины (к примеру в студии), но стоит обратить внимание на то, что микрофонные кабели должны иметь хорошее экранирование и низкий шум.

Могу ли я использовать небалансный кабель для подключения к входу с фантомным питанием?

Нет, используйте балансный.

Если бы вы взяли для подключения несимметричный кабель, вы бы получили короткое замыкание с одной стороны фантомного питания, и, хотя правильно разработанное фантомное питания будет защищено от этого, пробовать не рекомендуется. Если некоторые из фантомных напряжений питания будут подключаться к выводам небалансного устройства, это может привести к повреждению узлов студии.

Как лучше всего подключить балансный источник сигнала к небалансному входу?

Традиционно используют симметричный кабель и подключают холодный провод к экрану на небалансном конце. Иногда это может привести к заземлению и контура и проблемам с шумами, так что лучше использовать при подключения несимметричного конца кабеля инструкцию ниже.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны

Подключите экран с клеммами заземления через резистор от 100 до 500 Ом или оставьте его разъединенным. Подключите холодный провод кабеля к соединительному штифту, который обычно используется для подключения экрана. Подключите горячий провод кабеля соединительным штифтом, который обычно используется для подключения горячего проводника.

Могу ли я использовать любой звуковой кабель для S / PDIF сигналалов?

Можете, но не стоит. Многие люди так и делают, но не очень хорошая идея, так как вам надоесть бороться с глюками, которые не имеют никакой очевидной причины. На высоких частотах, необходимых для выполнения цифровых сигналов, сопротивление кабеля оказывает существенное влияние на форму передаваемого сигнала и S / PDIF сигналы, в идеале, должны быть переданы через кабели 75 Ом, разработанные специально для передачи цифровой информации. Если кабель имеет другое сопротивление, энергия отражается обратно вниз по кабелю, и возникает эффект ухудшения формы цифровых импульсов.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Разъемы плохого качества могут также поставить под угрозу эффективность, поэтому даже опытный мастер по пайке кабелей лучше купит готовый кабель нужной длины. При большей длине кабеля, лучше брать цифровой кабель высокого качества и, как правило, длина пути прокладки кабеля должна быть максимально короткой. Подходит и для AES-EBU. При отсутствии специального цифрового кабеля, берут экранированные проводящим пластиком микрофонные кабели, имеющие хорошие характеристики на коротких и средних расстояниях.

Как лучше всего подключить балансный источник к небалансному входу?

Прежде всего, вы должны будете изучить руководство к оборудованию, так как провод кабеля зависит от конструкции сбалансированного выходного каскада. В некоторых случаях необходимо связать холодный контакт и экран в

сбалансированный конец (если выходной каскад “полностью плавающий”), а в других случаях, вы должны оставить холодный штифт отключенным. В ситуациях, требующих второй подход, вы, вероятно, обнаружите, что уровень сигнала на 6 дБ ниже, чем при использовании первого способа.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Это потому, что вы используете только одну половину сигнала от выходного каскада.

Имеет ли значение расстояние, если сетевые кабели проходят вблизи сигнальных проводов?

Сетевые кабели с относительно высокими переменными токами, может вносить помехи в аудио кабели, работающих рядом с ними, даже если аудио кабель хорошо экранированы. Чем больше расстояние между кабелями работающими параллельно друг другу, тем больше количество помех (как правило, шумов), которые будет индуцироваться в сигнальный кабель. Когда аудио и сетевые кабели пересекаются, нужно попытаться организовать переход под прямым углом, так как это окажет минимальное влияние на помехи.

Сколько метров звуковой кабель передает сигнал без потери качества передачи?

Ответ на этот вопрос зависит от типа кабеля и от импеданса схемы на обоих концах. Как правило, микрофоны с большим сопротивлением или каналы с высоким импедансом не должны быть длиннее четырех или пяти метров, так как большая емкость кабеля может вызвать высокие паразитные частоты.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Сбалансированные микрофонные кабели с низким сопротивлением могут иметь длину в десятки или даже сотни метров, если передающее и принимающее устройств установлено правильно и сопротивление очень низкое. С непрофессиональным оборудованием, сохраняйте сбалансированные микрофонные или линейные кабели длиной до 10-20 метров. Правильней будет иметь короткие кабели.

HI-Fi акустический кабель. Он в самом деле нужен, или я могу использовать любой двужильный кабель?

Акустический кабель должен иметь очень низкое электрическое сопротивление, так что он должен быть достаточно большим и изготовлен из чистого материала, такого как бескислородная медь (OFC). Нечистый материал можно ввести нелинейности (окисляющаяся медь на самом деле ведет себя как полупроводник), которые проявляются как увеличение искажений на низких уровнях сигнала. Если сопротивление кабеля больше, на крошечную долю Ома, коэффициент демпфирования усилителя ошибочен, АЧХ акустической системы тоже. Причина этого в том, что сопротивление громкоговорителя изменяется в зависимости от частоты, но если это сопротивление такое же, как сопротивление кабеля, он действует как делитель напряжения, и мощность, подаваемая на громкоговоритель на разных частотах измениться незначительно.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Экзотические кабели могут иметь этот эффект при использовании на различных колонках, а индуктивность кабеля и емкость может влиять на производительность кроссовера в некоторой степени. Как правило, разница настолько мала, что лучше потратить деньги там, где это имеет реальное значение. Купите хороший кабель, но не тратьте деньги на "рекламу". Спикерный кабели стерео или объемных систем  должен иметь одинаковую длину. Качественные, низкоомные разъемы могут повысить производительность.

Активные колонки могут быть подключены с использованием балансных микрофонных кабелей, а тип кабеля не окажет существенного влияния на качество звука.

Как передать сигнал при балансном соединении из стерео джека (rca) в устройство (микшер) на два канала. Как подключить джек в виде буквы У 'Y'?

Соединение У типа имеет стерео-разъем на одном конце балансного кабеля, но на другом конце, кабель разделяется так, что экран и горячий провод подключается к одному моно разъему и экрану, а холодный провод подключается к другому.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Принцип работы в том, что каждая из двух кабельных жил несет один несимметричный сигнал, одна из точки вставки смесителя к внешнему устройству, и один из внешнего устройства обратно в смеситель. Какой путь будет вокруг двух разъемов, зависит от того, какой у вас микшер и производитель провода, от их точки разрыва - наконечник (штекер) отправляет или возвращает. Изучите руководство, чтобы узнать, а затем пометить два моно штекера. Если вам не нравится пайка, некоторые компании делают готовые кабели У типа.

Балансный и небалансный кабели: подключайся правильно

При выборе первого микрофонного или Jack-кабеля, наверное, каждый задавался вопросом: какой выбрать, балансный или небалансный, и в чем отличие? Начинающему музыканту не всегда понятна разница, принцип работы и преимущества того или иного кабеля. Попытаемся разобраться в этом вопросе и осветить тему максимально доступно и всесторонне.


Балансные и небалансные кабели отличаются строением.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Но как распознать их, не вскрывая кабель? Если вы посмотрите на гитарный кабель с разъемом jack, то на штекере небалансного кабеля вы увидите кольцо, которое делит его на две секции, соответствующие двум проводам внутри.Балансный же гитарный кабель имеет дополнительное кольцо и соответственно три секции на штекере и три провода внутри.

В чем же принципиальное отличие в передаче сигнала?

Небалансный кабель

Небалансный кабель имеет два провода: сигнал и «земля», он пропускает только одну копию сигнала. Из-за того что есть только одна копия сигнала, этот кабель легко подвержен наводкам. Обычно длина таких кабелей не превышает 6 метров, ими соединяют примочку, гитару и гитарный усилитель.


Взгляд изнутри: под прорезиненной внешней защитой небалансного кабеля находится экранирующая оплетка, представляющая собой сетку из тонких медных проволок, которой обернут основной сигнальный провод.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Экранирующая оплетка может быть различных видов, у каждой их которых есть свои плюсы и минусы в способности оказывать различный эффект на шум и помехи.

Балансный кабель

Балансные кабели позволяют организовывать длинные пролёты с минимальным количеством наводок. Внутри такого кабеля три провода, один из которых земля. Два других провода(плюс, именуемый «Positive» и минус, именуемый «Negative») – это копии одного и того же сигнала.


На входе сигнал разделяется и копируется в два провода, при этом в одном из проводов сигнала идёт в перевёрнутой фазе. Получается, что один и тот же сигнал идёт параллельно по двум проводом в противофазе. Как только сигнал доходит до конца кабеля, фаза одного из проводов снова переворачивается, и сигналы соединяются в одной фазе, поступая на оборудование, которое будет с этим сигналом в дальнейшем работать. Зачем нужно переворачивать фразу? Идея, на самом деле, гениальная. Два сигнала идут в кабеле в противоположной фазе.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Они оба подвержены внешним помехам: радиосигналам,различным наводкам и т.д. Когда повторно фаза сигнала переворачивается, результирующий сигнал получается одной фазы, а шумы обоих сигналов находятся в этот момент в противофазе и поэтому полностью гасят друг друга, шум исчезает.


Балансные кабели можно использовать для создания длинных пролётов по 50-60 м, при этом он практически не подвержен наводкам, однако стоит помнить, что длинный кабель сам способен «съедать» сигнал, особенно верхние частоты, что связано с его емкостью.


Что касается экранирования, то балансные кабели имеют экранирующую оплетку, как и балансные, а также дополнительный защитный слой фольги.

Экранирование позволяет защитить аудиосигнал от шумовых помех, которые бывают двух видов: радиочастотные помехи (RFI) и электромагнитные помехи (EMI). Их легко различить на слух: если шум состоит из высоких частот, то это радиочастотные помехи, если слышите низкочастотный гул, то это электромагнитные помехи.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны


Основные типы экранирования представлены в таблице

Тип экранирования

Материал

Описание



Фольгированный



Медь/алюминий

Фольга полностью защищает проводники, а также обеспечивает полное их покрытие. Недостаток: восприимчивость к механическим повреждениям, сгибам и поворотам. Идеальный вариант для постоянных инсталляций, то есть в случаях, где к гибкости кабеля не предъявляется повышенных требований. Отлично экранирует помехи, легко разрезается.



Сетчатая оплетка



Медь, другие металлы

Самая надежная форма экранирования, но довольно сложная в производстве.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Кабели с плетеным экраном ("оплеткой") могут быть практически любой толщины и обеспечивают отличное экранирование в сочетании с достаточной гибкостью. Проводники покрываются не на 100 процентов, как у фольгированной защиты, а на 60-85 % (редко 95%). Трудно разрезаются, требуют больше времени для припаивания разъемов.  Стоят значительно дороже



Спиральная оплетка



Медь, другие металлы

Обеспечивает более высокие показатели в плане гибкости, по сравнению с другими типами экранирования. Кабель с витым экраном стоит недорого, гибкий, легко разрезается и паяется. Покрывает до 80% площади проводников. Качество экранирования зависит от плотности витков, поэтому крутой изгиб такого провода может снизить его эффективность — витки экрана в месте изгиба отходят друг от друга.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Такие кабели также плохо переносят скручивание.



Двойной экран



Медь, алюминий, другие металлы

Является комбинированным вариантом оплетки и фольги. Отличное экранирование с минимальным уровнем взаимопроникновения. Очень дорогой. Очень плохо гнется



Электропроводящий пластик



Пластик (с углеродным волокном)

Прокладывается дренажный провод по всей длине кабеля. Очень гибкий, не боится скручивания, легко разрезается. Экранирующие свойства хуже, чем у фольги или плетенки




Немного о разъемах

На концах балансного аналогового кабеля можно найти один из трёх разъемов:

  • XLR-“папа” (3 штыря) подключается к входу оборудования.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны

  • XLR-“мама” (3 гнезда) подключается к выходу оборудования и микрофону.

  • TRS (кончик, кольцо и гильза) подключается ко входу и выходу.



Каждый из разъемов имеет 3 точки контакта, которые передают сигналы с трёх проводов (плюс, минус и земля).

Небалансный кабель обычно имеет TS-коннектор, имеющий только две точки контакта и встречающийся на инструментальных/гитарных кабелях.

Балансная схема TRS:

  • Кончик — плюсовой сигнал

  • Кольцо — минусовой сигнал

  • Гильза — заземление

Небалансная схема TS:


RCA (называемый также композитный, «тюльпан» и т.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны д.) кабель применяется для несимметричной передачи аналоговых сигналов линейного уровня, в основном от различных записывающих устройств.




Чем дороже – тем лучше?

Так как балансные кабели обычно применяют для подключения микрофонов, то логичным является вопрос: сколько стоит хороший балансный микрофонный кабель? Стоит ли переплачивать и как оценить целесообразность такой покупки?

Это как раз тот случай, когда сколько людей, столько и мнений. Но есть несколько универсальных советов относительности стоимости кабеля.

  1. Избегайте самых дешёвых китайских кабелей noname. За их качество не отвечает никто, они могут не работать вообще или перестать работать через неделю. Пожалейте свои нервы. Также под видом балансных кабелей, вам могут продать небалансный. Очень низкая цена точно должна вас насторожить.

  2. Самые дорогие кабели стоит купить, если вам просто некуда деть деньги или вы хотите приобрести коллекционный экземпляр.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Они выглядят впечатляюще и дорого, но зачастую технологии, используемые при их изготовлении, обеспечивают такую ёмкость и индуктивность, которые отражаются на АЧХ передаваемого звука не лучшим образом. В лучшем случае, разницу в звучании вы либо не ощутите, либо поймете, что она не стоит столько нулей, сколько за нее просят.

  3. Кабель средней ценовой категории - отличное соотношение цена/качество.

На цену и качество кабеля влияют следующие факторы:

  • Количество жил: чем их больше, тем более гибкий кабель и, как следствие, такой кабель дольше прослужит.

  • Скрутка провода. Основной показатель – длина скрутки. Это расстояние между ближайшими витками провода. Чем больше витков на единицу длины, тем меньше длина скрутки, тем дороже кабель. Дело в том, что уменьшение длины скрутки повышает гибкость провода и шумоподавление.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны

  • Экранирование. Об экранировании было написано выше, отметим лишь, что в более дорогих кабелях используют оплетку.

  • Поглощение ударов, что актуально при использовании кабеля на сцене, когда при его падении возникает трибоэлектрический эффект и слышен звук удара. Для поглощения ударов в дорогостоящих кабелях используют специальные материалы внешней изоляции.

  • Проводимость разъема. Наверняка вы слышали про позолоченные разъемы. Чтобы увеличить электропроводность, некоторые производители покрывают место контакта различными металлами, обычно золотом или серебром. И хотя второе дешевле и лучше проводит электрический ток, но быстро окисляется и его часто приходится чистить, поэтому выбор падает в пользу более дорого золота.

  • Звёздная скрутка – технология, при которой скручиваются не две жилы, а четыре (две «+» и две «-»).Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Данная технология позволяет существенно снизить электромагнитные помехи за счет уменьшения площади петли. Кабель со звездной скруткой обеспечивает лучший звук за счет изменения сдвига фазы и уменьшения перекрёстных искажений.


Какой кабель выбрать?

Ориентируемся на цель и условия применения кабеля. Если вам необходимо подключить гитару, инструменты и другие устройства в линию и на небольшие расстояния (до 6 метров), то небалансные кабели вас вполне устроят. Помните главное правило: чем короче кабель – тем лучше, так как он менее подвержен наводкам. Но это не значит, что используя короткий кабель, вы можете играть рядом с радиоточкой и другими источниками электропиния, держитесь от них подальше, если хотите получить чистый сигнал на выходе.

Кабели длиной более 6 метров очень подвержены внешним наводкам, поэтому при такой длине используют только балансные кабели, которые обычно нужны для подключения микрофона.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Именно микрофонный сигнал особо чувствителен к внешним помехам, поэтому сделайте свой выбор в пользу балансного подключения.


Нет универсального совета: балансный кабель лучше небалансного. Это не совсем так, и защищает не более эффективно от внешних помех. Просто всё зависит от задач подключения. Поэтому делать выбор в пользу того или иного типа кабеля нужно с учетом требований к предстоящей работе.





Руководство по типам аудиокабелей и разъемов

Изобразите сцену ...

Вы только что купили новый аудиоинтерфейс в местном отделении Dawsons Music & Sound.

Сжимая в руке новую игрушку, вы путешествуете домой на расстояние, предвкушая ее настройку, и начинаете записывать концепцию двойного альбома, над которой работали больше года. По прибытии вы взволнованно распаковываете устройство, подключаете его к компьютеру с помощью прилагаемого кабеля и устанавливаете драйверы.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Но затем случается катастрофа - вы обнаруживаете, что для подключения к нему колонок неправильно подобраны кабели. Эту ошибку легко сделать, в немалой степени из-за того, что существует множество различных типов аудиокабелей и разъемов, часто называемых неправильными названиями.

Возможно, вас заинтересует ...

Чтобы уберечь вас от ненужных поездок, неправильных покупок или просто в качестве справочника по названиям каждого типа подключения и тому, как они выглядят, вот…

1. Разъем 1/4 дюйма (четверть дюйма)

Возможно, наиболее распространенное соединение, которое можно найти в музыкальном оборудовании, четвертьдюймовый разъем - это тип соединения, который используется на электрогитарах и гитарных усилителях.Сам штекер всегда представляет собой гнездо 1/4 дюйма или 6,3 мм с одним черным обручем, называемым изолирующим кольцом, на конце (это означает, что это «моно» или одноканальное соединение). Доступны как «инструментальные кабели» (с экранированными кабелями), используемые для инструментальных и линейных подключений, и «акустические кабели» (неэкранированные), которые используются для подключения динамиков к усилителям, гитарных головок к кабинетам.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны

Также известен как…

  • Телефонный разъем (они обычно использовались в ранних телефонных станциях)
  • 6.Домкрат 3мм
  • Гитарный разъем
  • Штекер
  • Джек

2. Разъем симметричного (или стереоразъема) 1/4 дюйма

Как следует из названия, этот штекер точно такого же размера, как и указанный выше. Разница между ними в том, что это соединение способно передавать два аудиоканала (например, стереосигнал с отдельными левым и правым каналом). Это делается с помощью конструкции «наконечник, кольцо, гильза» (TRS), сама заглушка теперь разделена двумя черными обручами.Кончик - заостренный конец, кольцо - это отрезок после первого черного обруча, а рукав - после второго.

Наконечник и кольцо несут сигналы левого и правого каналов, а гильза действует как общая земля. Наиболее распространенное использование стереоразъема - это выход для наушников на клавиатуре, пианино, микшерных пультах, записывающем оборудовании, гитарных усилителях и Hi-Fi оборудовании.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны

Такой же штекер часто называют сбалансированным гнездом 1/4 дюйма. Не вдаваясь в технические подробности, балансные аудиоподключения используют штекеры TRS (симметричное соединение требуется на обоих концах) для формирования монофонического (одноканального) соединения, которое гораздо менее восприимчиво к внешним шумам, особенно при прокладке длинных кабелей.Этот тип подключения чаще всего встречается на аудиоинтерфейсах и записывающем оборудовании, микшерных пультах и ​​оборудовании PA. В руководствах по оборудованию обычно указывается, имеет ли ваше оборудование балансные соединения.

Также известен как…

  • Стереоразъем 1/4 ″
  • TRS Домкрат
  • Балансный домкрат
  • Стереофонический разъем для телефона

3. Разъем стерео мини-джек

Это, пожалуй, самое распространенное аудио соединение из всех.Стерео мини-джек - это штекер, который вы обычно найдете в наушниках MP3-плеера.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Это соединение меньше, с штекером 3,5 мм (1/8 ″). Если вы обратили внимание, то увидите, что это тоже устройство TRS с двумя изоляционными кольцами. И снова левый и правый каналы соединены наконечником и кольцом с гильзой в качестве общей земли.

Чаще всего они используются для наушников портативных музыкальных плееров, для подключения MP3-плееров к автомобильным стереосистемам и для аудиоподключений на компьютерах.Моно-миниджекы существуют (отмечены их единственным черным обручем / изолирующим кольцом), но они используются относительно нечасто.

Также известен как…

  • (стерео) миниджек
  • Разъем 3,5 мм
  • 1/8 ″ Джек
  • Иногда его называют «гнездом для наушников».

4. Разъем RCA

Штекер RCA может быть вам знаком так же, как штекеры мини-джек, поскольку они часто используются в Hi-Fi и домашнем аудиооборудовании.Аббревиатура RCA расшифровывается как Radio Corporation of America, и именно они отвечали за развитие этой связи.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Они инициировали замену разъемов 1/4 ″ TRS Jack на фонографах в 1940-х годах, чтобы их можно было подключать к усилителям, поэтому этот тип подключения также называют разъемом Phono.

RCA - это несбалансированное монофоническое соединение, обычно встречающееся в DJ-микшерах, оборудовании Hi-Fi, аудиоинтерфейсах и часто на входах и выходах на магнитной ленте на микшерных пультах, и обычно (но не всегда) имеет красный цвет. , соединение правого канала и белое соединение левого канала, как показано здесь…

Также известен как…

  • Разъемы RCA
  • Штекер Phono
  • Разъем Cinch
  • Иногда ошибочно называют «вспомогательным кабелем».

5.Разъем XLR

Разъем XLR - это еще одно сбалансированное соединение. Используемый во многих профессиональных аудиоприложениях, его конструкция представляет собой цилиндр диаметром примерно 2 см с от 3 до 7 штырьков (вилка) или отверстий (мама). Наиболее часто используемый формат в аудиоприложениях - это 3-контактный XLR.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Изначально производившиеся Cannon Electronics и выпущенные как линейка Cannon X, это привело к тому, что они стали известны как «Cannon». Второй ревизией был Cannon XL (с переключателем блокировки), а третьей - Cannon XLR.Таким образом, это соединение стало известно как XLR.

XLR используется в широком спектре музыкальных и аудиоприложений благодаря тому, что он сбалансирован и обеспечивает очень безопасное соединение. Как правило, гнездовые XLR-штекеры обычно принимают выходные сигналы от устройств (например, микрофона), а штекерные XLR-штекеры обычно используются для подключения ко входам (микрофонный предусилитель на микшерном пульте или активные студийные мониторы. , например), когда XLR-вилки подключаются к розеткам-розеткам, и наоборот.

В результате, наиболее часто используемым кабелем XLR является надежный микрофонный провод с гнездом XLR на одном конце и штекером XLR на другом. Обычно используются для микрофонных кабелей, мониторных динамиков, аудиоинтерфейсов, приложений PA и многого другого.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны

XLR розетка / папа XLR розетка

Штекер XLR / Гнездо XLR

Также известен как…

6.Разъем Speakon

Самое последнее из аудиосоединений и звучание, напоминающее инопланетную расу, намеревающуюся свергнуть Землю («Спиконы вторгаются! Мы все обречены!»), - это соединение Спиконов. Разработанный компанией Cable Supremo, Neutrik, он доступен в вариантах с 2, 4 и 8 полюсами, хотя 2 и 4 полюса чаще всего используются в повседневных аудиоприложениях.

штекер Speakon штекер / гнездо Speakon

Speakon предназначен для приема сильноточных сигналов.Как правило, розетки подключаются к розеткам на панели и имеют поворотный механизм, который фиксирует их в розетке. Это делает разъемы Speakon идеальными для приложений живого звука, чаще всего для подключения усилителей мощности к громкоговорителям. В результате очень распространены кабели Speakon to XLR.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны


Заключение

И это в значительной степени покрывает наиболее распространенные аналоговые аудиоподключения. Итак, теперь вы знаете Speakon от симметричного разъема и можете с уверенностью попросить стереофонический мини-джек к паре RCA для подключения iPod к DJ-микшеру, зная, что у вас не будет неприятных сюрпризов, когда вы вернетесь домой.Ну, по крайней мере, сюрпризов, связанных с кабелем.

Связаться

Ознакомьтесь с полным ассортиментом аудиокабелей, проводов и адаптеров на веб-сайте Dawsons. Вы также можете посетить местный магазин Dawsons Music, где наши специалисты будут более чем рады помочь вам.


Возьми и играй!

Независимо от того, начинаете ли вы свое музыкальное путешествие или имеете значительный игровой опыт за плечами, мы хотим воодушевить и вдохновить всех на позитивные действия в соответствии со своими музыкальными устремлениями.

Если вам всегда нравилось играть на музыкальном инструменте, заниматься диджеингом или совершенствовать свои знания о выбранном вами инструменте, у нас есть все, от наборов инструментов и аксессуаров до блогов и обучающих видео, в которых есть все необходимое для повышения уровня!

Нажмите Pick Up & Play , чтобы вдохновиться!


Возможно, вас заинтересует .

Виды aux кабелей: Виды AUX-кабелей и для чего они нужны ..

Разъем для наушников и вилки: все, что вам нужно знать

(Последнее обновление: 9 февраля 2020 г.)

Вы больше никогда не будете смотреть на разъем для наушников и подключать его таким же образом.

Разъем для наушников сдох!

Apple убила разъем для наушников.

Знакомо? С тех пор, как Apple удалила разъем для наушников с iPhone 7 в пользу порта Lightning, другие производители смартфонов быстро последовали его примеру, убрав когда-то вездесущий порт.

«Я совершенно не удивляю Джека».

- Бойцовский клуб

Есть еще несколько крупных компаний, таких как LG и Samsung , которые предпочитают выпускать свои флагманы с разъемом для наушников, но я подозреваю, что это может измениться с появлением новых беспроводных наушников.

На самом деле большинство обычных потребителей не обращают внимания на разъем для наушников. Говорят, скатертью дорога.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны

Итак, почему тогда вам должно быть до этого дело?

Для кого это руководство?

  • Хотите наслаждаться наушниками для аудиофилов, которые имеют только проводное соединение?
  • Хотите купить усилитель для наушников?
  • Вы хотите купить и обновить свой аудиокабель?
  • Хотите попробовать сбалансированный звук?

Если вы ответили утвердительно на любой из приведенных выше вопросов, это руководство для вас.

К концу руководства вы будете знакомы с такими терминами, как:

  • 3-полюсный мини
  • Стерео мини
  • Несимметричный (или несимметричный) кабель 3,5 мм
  • Симметричный кабель 2,5 мм

Разница между разъемом для наушников и разъемом для наушников

Sony TA-Zh2ES с множеством странно выглядящих отверстий на передней панели.

Видите ли вы эти розетки, что у вышеупомянутого Sony TA-Ж2ЭС? Это наушники , гнезда .Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Это то место, куда вы вставляете наушники , разъемы для приема аудиосигналов.

Разнообразные штекеры для наушников

Гнездо для наушников - это семейство электрических разъемов, которые обычно используются для аналоговых аудиосигналов . Он также известен под другими названиями, например, телефонный разъем , аудиоразъем , вспомогательный вход, и т.д.

Есть случаи, когда разъем для наушников используется для цифровых аудиосигналов. Например, Google Chromecast может выводить аналоговые или цифровые сигналы на свой единственный 3.Выходной разъем 5 мм

Гнездо и штекер

от Amazon. Штекерный соединитель (L) Гнездовой соединитель (R)

В сфере электромеханики и производства каждой половине пары ответных соединителей или креплений условно присваивается обозначение папа или розетка . - Википедия

К сожалению, аудиоиндустрия не объединилась в том, как электрические и механические отрасли должны описывать различный пол разъемов.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Вы часто можете встретить слово « plug », используемое для описания штекерных разъемов, а « jack » используется для описания гнездовых разъемов.

Эволюция разъема для наушников

Что такое разъем?

Происхождение термина « jack » можно проследить до 1874 года, когда К. Э. Скрибнер запатентовал, как он сам назвал, соединитель «складной нож».

Патент C.E. Scribner

Самый ранний известный домкрат был версией ¼ дюйма (6,35 мм) и до сих пор широко используется, о чем мы расскажем ниже.

Профиль кончика закругленный до заостренного

На заре разработки домкратов было много разных конструкций. Дизайн с закругленным наконечником был особенно популярен, поскольку он был совместим с различными производителями.Закругленный наконечник быстро приобрел популярность как фактический профиль наконечника для аудиооборудования.

Но с появлением стереозвука потребовался другой профиль наконечника, чтобы старый закругленный наконечник не поджаривал схему при установке в несовместимое оборудование.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Гнездо с заостренным наконечником не позволит полностью вставить штекер с закругленным наконечником, что решит проблему.

Анатомия разъема для наушников

Проводники

Независимо от размера штекера, все штекеры наушников имеют проводов .Проводники - это точки контакта вилок, замыкающих цепь.

Штекер наушников имеет минимум 2 проводника, а обычно до 5.

Если он имеет 3 провода, его можно назвать 3-проводным штекером . Некоторые производители используют полюс для замены проводника . Следовательно, ее также можно назвать трехполюсной вилкой .

Идентификация проводников.

Каждый проводник имеет свое название:

  • Наконечник (T)
  • Кольцо (R)
  • Гильза (S)

Все заглушки имеют как минимум наконечник и втулку .Их отличает количество колец . Если вилка имеет только одно кольцо, это 3-проводная вилка или разъем TRS .Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Если у него два кольца, это 4-проводная вилка или разъем TRRS .

Не путайте черную полосу с кольцом. Это изолирующая лента. Ремешок отделяет части вилки от короткого замыкания.

Обозначение разъема для наушников:
  • 2-х проводный, 2-полюсный, TS
  • 3-проводный, 3-полюсный, TRS
  • 4-проводный, 4-полюсный, TRRS
  • 5-жильный, 5-полюсный, TRRRS

Различные конфигурации штекерных разъемов

В зависимости от имеющихся проводников производители могут выбрать конфигурацию разъема и штекера различными способами.Оба должны дополнять друг друга.

2-х проводная вилка (TS)

Доступные соединители: Доступны только соединители наконечника и гильзы.

Разъемы Подключение:

.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Один разъем используется для передачи аудиосигнала, а другой действует как обратный путь и заземление.

Земля действует как опорная точка для сигнала, но также улавливает помехи, как антенна. Чем длиннее кабель, тем выше вероятность появления шума.

Общее использование : Вы можете найти разъемы TS в основном для гитар, инструментов и приложений, для которых не требуется длинное кабельное соединение.

Трехжильный штекер (TRS)

Доступные соединители: Помимо наконечника и гильзы, имеется дополнительный кольцевой соединитель с двумя изолирующими лентами вокруг него.

Разъемы Подключение:

Штырь Функция
1 Заземление
2 Сигнал прямое соединение
Штырь Несимметричный Моно Сбалансированный Моно Несбалансированный Стерео
1 Заземление Заземление Дополнительно Заземление Заземление (Микрофон и т.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Д.) Сигнал - (Холодный) Правый аудиоканал
3 Сигнал Сигнал + (горячий) Левый аудиоканал
С добавлением еще одного проводника « R » ”, Мы открываем различные возможности, такие как поддержка сбалансированных моно сигналов и несимметричных стереосигналов.

Как видно из столбца «Несимметричный моно» выше, инженер может вместо этого использовать дополнительный проводник для передачи сигнала микрофона. В этом случае, когда звук несбалансирован, мы также можем иногда называть это несимметричным штекером .

TRS по-прежнему не может передавать сбалансированный стереосигнал. Для этого см. Разъем TRRRS ниже.

Общее использование : Наиболее распространенная форма разъемов jack. Вы видите их на конце большинства стандартных кабелей наушников.

4-х проводная вилка (TRRS)

Доступные разъемы: С 4-проводным штекером у нас есть два дополнительных кольца с тремя изолирующими лентами.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны

Разъемы Подключение:

903
Контакт Функция
1 Микрофон
2 Заземление
Левый аудиоканал
Приведенная выше конфигурация подключения соответствует стандартам Ассоциации сотовой связи и Интернета (CTIA) .Такой формат подключения также называется форматом разъема CTIA TRRS jack .

Обычное использование : это наиболее распространенный стандарт для современных смартфонов и игровых консолей, когда кабель одновременно поддерживает подключение микрофона и стереозвука.

5-проводная вилка (TRRRS)

Доступные разъемы: Для 5-контактного разъема для наушников у нас есть 3 кольцевых разъема.

Разъемы TRRRS используются для поддержки сбалансированного стереосигнала.Вы обнаружите, что разъемы XLR (3 пары контактов, 4 контакта и 5 контактов) также являются обычным выбором для стереофонических балансных наушников.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Разъемы XLR были стандартным балансным разъемом на рынке профессионального аудио на протяжении десятилетий.

Неудивительно, что когда популярность балансных наушников выросла, стандартный XLR стал идеальным решением.

XLR5 Female (L) XLR5 Male (R)

В отличие от разъемов TRS, разъемы XLR имеют контакты вместо наконечников, колец и втулок. Однако они работают одинаково.Разъем XLR5 имеет 5 проводов, как и разъем TRRRS.

Sony сделала разъем для наушников TRRRS - разъем Pentaconn 4,4 мм.

Penta означает «5», а conn - это сокращение от connector.

Имейте в виду, что разъемы Pentaconn являются новыми и не получили широкого распространения в отрасли. Вам нужно либо приобрести адаптер для подключения 5-полюсного разъема, либо купить совместимый усилитель Sony.

Если вы хотите сделать свой собственный кабель с разъемом Pentaconn 4,4 мм, загляните в магазин Moon Audio.

Схема разъема для наушников и штекера

CUI DEVICES

Если вас интересует схема разъема для наушников, вы можете перейти к более подробной статье.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны

Разные размеры разъемов для наушников

Когда мы описываем размер разъема для наушников, мы имеем в виду диаметр разъема .

Это самый большой разъем среди гнезд. Он также известен как разъем ¼ дюйма.

Известный как миниатюрный размер или mini для краткости.Вы также можете назвать это ⅛ дюйма.

Известный как sub-miniature или sub-mini для краткости.

Почему штекер для наушников имеет значение?

Штекер наушников:

  • напрямую влияет на передаваемый аудиосигнал.
  • косвенно влияет на общее качество звука.
  • сообщает нам, на что способен или не способен кабель (микрофон, поддержка стерео и т. Д.).

Давайте сначала разберемся с двумя основными концепциями относительно передаваемого сигнала от источника звука на наши наушники.

Моно VS Стерео сигнал

Два типа сигнала могут передаваться от источника звука на наушники

  • Монофонический (моно)
  • Стереофонический (стерео)

Моно-сигнал использует только 1 аудиоканал, в то время как стереосигнал использует два аудиоканала (левый и правый).Виды aux кабелей: Виды AUX-кабелей и для чего они нужны

Стереосигнал имитирует «естественный» слух, создавая впечатление звука, исходящего с разных сторон. Это достигается с помощью отдельных аудиоканалов, воспроизводящих звук в двух разных динамиках (или стереонаушниках).Вы можете назвать это эффектом « объемного звука ».

Что касается моносигнала, воспроизводимый звук должен быть слышен с одной позиции.

Сбалансированный VS несбалансированный звук

Сбалансированный звук - это все, что связано с соединением аудиооборудования и передачей сигналов по принципу « сбалансированный, ».

Для этого нам нужна комбинация аудиоисточника (усилителя), который может воспроизводить симметричный выход, и кабеля, способного передавать этот симметричный выход.

From boxcast

Симметричный выход имеет две фазы сигнала (или горячий и холодный сигнал) на канал. Каждая фаза имеет равный импеданс относительно земли, отсюда и название «сбалансированный».

Симметричный моно кабель обычно имеет как минимум три проводника (TRS) для передачи сигнала на наушники.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Сбалансированный стереокабель имеет как минимум пять проводников (TRRRS).

Преимущество сбалансированного звука

Преимущество сбалансированных соединений над несимметричными соединениями заключается в подавлении шумовых помех с помощью метода под названием Подавление синфазного сигнала (CMR) .

Любые шумовые помехи, которые попадают на две сбалансированные фазы кабеля, одинаково отражаются на них. Приемное оборудование (в нашем случае наушники) заботится только о разнице фаз.

Итак, помеха, которая одинаково складывается с обеими фазами, не создает разницы между ними и нейтрализуется, когда они объединяются усилителем. Этот процесс подавления шума при сохранении исходного звука известен как CMR.

Это означает, что симметричный кабель может работать дольше, чем несимметричный, и работать в более шумной среде, поскольку он устраняет любые шумовые помехи.

Итак, когда звук несбалансирован?

Когда требования к сбалансированному звуку не выполняются, звук считается несбалансированным.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны

Например:

  • Источник звука не может обеспечить сбалансированный выход.
  • Кабель не может передавать симметричный сигнал (TS, несимметричные разъемы TRS).

Штекер - это ключ

Используя две вышеупомянутые концепции, вы должны знать, что вы можете отправлять 4 типа сигнала с выхода (например, усилителя) через кабель на пару наушников.

  • Несимметричный моно
  • Сбалансированный моно
  • Небалансное стерео
  • Сбалансированное стерео

Будет ли сигнал полностью поддерживаться или вообще поддерживаться, зависит от количества проводников на вилке.

903 75 Балансное стерео 903
Выходной сигнал Разъем Jack Балансное аудио соединение
Сбалансированное моно TS N
Сбалансированное TRS Y
Balanced Stereo TRS N
Balanced Stereo TRRRS Y

Это сбивает с толку?

Это может быть сложно переварить, если вы читаете все это впервые.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Часть, где стерео использует два канала и сбалансированный звук, требующий двух копий одного и того же сигнала с обратной полярностью, тоже меня очень сильно расстроила.

Легкий способ понять - сначала признать, что нам нужны проводники для отправки и передачи сигналов .

Чем больше сигналов нам нужно отправить, тем больше нам потребуется проводников.

Например, если мы хотим отправить сбалансированный стереосигнал, необходимо отправить

  • один правый канал (R +),
  • один перевернутый правый канал (R-),
  • один левый канал аудио (L +),
  • один перевернутый левый канал аудио (L-).

Всего требуется 4 сигнальных провода и один провод заземления, которые может обеспечить только разъем TRRRS.

Таким образом, если используется разъем с неподходящим разъемом (например, разъем TRS), наушники не получают полный набор сигналов для работы с CMR . Следовательно, вся аудиосвязь становится несбалансированной.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны

Давайте попрактикуемся в нашем новом навыке

Давайте посмотрим, сможем ли мы найти хорошее применение нашему новому навыку.

Помните термин «3-полюсный мини», который мы упомянули в начале статьи? Как вы думаете, что это значит?

3-полюсный мини

Ответ: 3.Разъем TRS 5 мм

Stereo Mini

Ответ: разъем TRS 3,5 мм (дополнительные вопросы: почему мы думаем, что это TRS, а не TS?)

Несимметричный кабель 3,5 мм

Ответ: разъем TRS 3,5 мм (Дополнительные вопросы: это симметричный кабель?)

Симметричный кабель 2,5 мм

Ответ: разъем TRS 2,5 мм, который может передавать симметричные сигналы

С https://www.fiio.com/q5

Вы видите, что у FiiO Q5 было два выхода? Один с логотипом наушников, другой со знаком «BAL».Вы понимаете, что это значит?

Наконец, еще один практический вопрос.

Посмотрите, можете ли вы прочитать спецификации «Выход на наушники» Sony TA-Zh2ES и понять, что они означают.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны

Если да, поздравляем! Вы только что повысили уровень своих аудиофильских знаний.

Вам нравится эта статья? Мы что-нибудь пропустили? Дайте нам знать в разделе комментариев ниже.

Полное руководство по аудиоразъемам и кабелям • Audiostance

В этой категории есть два типа аналоговых кабелей: симметричные и несимметричные.Мы используем симметричные кабели для микрофонов и звукового оборудования, тогда как для инструментов, таких как электрогитара, используется несимметричный кабель.

Симметричные и несимметричные аналоговые кабели

Теперь вам может быть интересно, что означает симметричный сигнал и почему это важно? Проще говоря - симметричный кабель снижает шум, а несимметричный - нет.

Для более технических пояснений:

Когда у вас есть симметричный кабель, и положительный, и отрицательный провода принимают идентичные версии сигнала.Пока они получают идентичные версии сигнала, полярность отрицательного провода инвертируется.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Когда сигнал проходит по обоим проводам внутри кабеля, оба провода собирают шум. Это верно как для симметричных, так и для несимметричных кабелей. Однако перед их повторным объединением на конце кабеля полярность отрицательного провода меняется на положительную. Затем противоположные полярности нейтрализуют друг друга, что, в свою очередь, оставляет сигнал без шума.

Это должно вызвать вопрос: «если несимметричный кабель более шумный - зачем их использовать?»

Из-за конструкции электрогитары и различных других музыкальных инструментов не всегда возможно начать с сбалансированного сигнала.Часто вы обнаружите, что гитарные кабели имеют тенденцию становиться слишком шумными на расстоянии более 20-25 футов. Чтобы исправить это, вам нужно будет использовать прямую коробку (также иногда называемую прямой инжекцией) для преобразования сигнала.

Симметричные и несимметричные аналоговые разъемы

В первой половине этой статьи я говорил о различных типах аудиоразъемов, о том, какие из них являются аналоговыми, и, более конкретно, какие из них являются симметричными или несимметричными аналоговыми.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны

Упомянутые выше разъемы XLR и TRS являются симметричными аналоговыми разъемами.У них есть 3 провода: положительный, отрицательный и заземляющий. Помните, что разъем XLR имеет 3 отдельных контакта, а разъем TRS имеет 3 точки контакта.

Наконец, разъемы RCA, TS, SpeakON и Banana представляют собой несимметричные аналоговые разъемы.

TRS и кабели TS

Посмотрев на кабели TRS и TS, вы можете представить, как они выглядят на самом деле. Выше показано изображение кабеля TRS, у которого есть два отдельных провода, и кабеля TS, у которого только один.Каждый кабель подключается к разъему следующим образом:

В кабеле TRS схема подключения будет следующей:

Наконечник - положительный

Кольцо - отрицательный

Гильза - заземление.

Однако в кабеле TS проводка будет выглядеть следующим образом:

Наконечник - плюс

Гильза - Земля.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны

Вот видео, чтобы подытожить балансные и несбалансированные аудиокабели:

5 типов разъемов для наушников - описание разъемов и вилок для наушников

Micro Jack - это еще одно название разъема для наушников.Виды aux кабелей: Виды AUX-кабелей и для чего они нужны Он практически ничем не отличается от мини-джека, за исключением своего размера (2,5 мм). Раньше он использовался в мобильных устройствах, но стандарт не выдержал, и производители решили использовать в своих устройствах штекер 3,5 мм.

Если вам нужен штекер очень маленького размера, то разъем 2,5 мм - это самый маленький штекер для наушников. Он называется 2,5-микроджек, потому что диаметр штекера составляет 2,5 мм. Микро-разъем обычно используется в кабелях смартфонов и плееров. Этот микроджек используется только для передачи звука, и в настоящее время его трудно найти, потому что производители начали использовать мини-джек.

Многие люди пользуются наушниками, но лишь немногие знают о свойствах вилки. Обычно это вызывает у них проблемы. Например, если вы вставляете штекер TS в разъем TRRS, а TRRS означает «Наконечник, кольцо, кольцо, гильза». Существует очень высокий риск повреждения выхода вашего оборудования, в то время как, с другой стороны, когда вы подключаете штекер TRRS к разъему TS, проблем не возникает. Вот почему необходимы базовые знания о разъемах и гнездах.

Подключение гарнитуры к TRRS 2.5 (стандарт OMTP - национальный стандарт) выглядит так:

  • Первый канал левый
  • Второй канал правый
  • Третий канал для подключения микрофона
  • Четвертый канал - земля.

Кабель TRRS 2.5 (стандарт CTIA - американский стандарт):

  • Первый канал - левый
  • Второй канал - правый
  • Четвертый канал - земля
  • Третий канал - для подключения микрофона

А TRS 2.5 кабель для штатной гарнитуры:

  • Первый канал левый
  • Второй канал правый
  • Четвертый канал - земля.

Кабель 2,5 TRS для стандартных наушников:

  • Первый канал - микрофон
  • Второй канал - аудиовыход
  • Четвертый канал - земля

Лучшие кабели AUX 2021 года [Руководство по покупке] - Gear Hungry

Если вы ищете надежный вспомогательный кабель и для вас наиболее важным аспектом является совместимость устройств, тогда вам следует подумать о вспомогательном кабеле Syncwire.Этот кабель длиной 3,3 фута является самым портативным в нашем списке и идеально подходит для воспроизведения звука в автомобиле. Syncwire также обладает универсальной совместимостью и может работать с любым устройством с дополнительным портом 3,5 мм.

Кабель Syncwire не остался в стороне от 24-каратных позолоченных разъемов. Его позолоченный разъем обеспечивает надежность, снижает уровень шума и исключает потерю сигнала. Это также гарантирует, что качество звука кабеля всегда будет на высшем уровне. Кабель отличается точной технологией подключения, которая всегда обеспечивает идеальное соединение и превосходное стереозвук.

Двойное экранирование кабеля добавляет дополнительный уровень защиты для предотвращения помех и статического электричества. Кабель заключен в полированный алюминий, что значительно улучшает качество звука, а его эмалированные медные провода безупречно передают звук от музыкального плеера на автомобильную стереосистему или динамик.

Он также отличается сверхпрочной конструкцией с пуленепробиваемым наполнителем и оболочкой из нейлоновой оплетки, которая позволяет совершать более 15000 движений внутрь и наружу и предотвращает спутывание кабеля. Вспомогательный кабель Syncwire выдерживает 15000 циклов изгиба на 90 градусов, и вам не придется беспокоиться о узлах, перегибах или потере производительности.

Этот дополнительный кабель подходит для использования с продуктами Apple, наушниками, Hi-Fi, автомобильной стереосистемой, планшетом, смартфонами, ноутбуками и другими аудиоустройствами. Однако он несовместим с чехлами Life Proof, Sony MDR, Bose QC25, Skullcandy Hesh, Beats Solo, Beats Studio, Beats Executive Serious и Otter Box.

Если вы увлечены звуком, этот шнур станет настоящим праздником для ваших ушей. Syncwire aux - это надежный и прочный кабель, который легко носить с собой. Он настоятельно рекомендуется с трехлетней гарантией от производителя.

показать еще

Стереокабели 3,5 мм и их назначение

Стерео аудиокабели 3,5 мм предназначены для использования в компьютерных аудиоприложениях. Обычно они используются для подключения звуковой карты ПК, мини-стереофонического аудиоустройства или портативного проигрывателя компакт-дисков к мультимедийному динамику. Существуют различные виды аудиокабелей 3,5 мм; однако все они оснащены мини-разъемом 3,5 мм определенного типа.

Этот разъем часто используется для подключения наушников и наушников.Вход для разъема может поступать от ПК, DVD-плееров, MP3-плееров, телевизоров и CD-плееров. Хотя комбинации разъемов, используемых в стереокабеле 3,5 мм, различаются, стереозвук может передаваться, то есть его можно использовать для приложений объемного звука и перспективы звука, которые повышают удовольствие от прослушивания.

Типы стереокабелей 3,5 мм

Существует множество кабелей, которые можно обозначить как стереокабели 3,5 мм. К ним относятся:

Мини-штекер к RCA: это кабель, используемый для подключения iPod и стереосистем к компьютерам.На одном конце находится разъем 3,5 мм, а на другом - два разъема RCA с цветовой кодировкой. Красный штекер - это правый стерео шнур, а белый - моно или левый шнур. Этот кабель обеспечивает большое удовольствие от прослушивания, поскольку он оптимизирует сигналы. Разъем 3,5 мм легко идентифицировать, так как он похож на соединительный конец кабелей, прикрепленных к наушникам и наушникам.

Гнездо

на RCA: этот кабель имеет разъем 3,5 мм на одном конце и два разъема RCA на другом.

Мини-штекер

к гнезду RCA: на одном конце этого кабеля имеется мини-разъем 3,5 мм, а на другом - два гнездовых разъема RCA. Два гнездовых разъема RCA позволяют вставлять в них набор штекерных разъемов RCA.

Разветвитель для стереонаушников: у этого кабеля есть штекерный разъем 3,5 мм на одном конце и два разъема 3,5 мм на другом конце. Это позволяет подключить к выходу два стереосистемы или два комплекта наушников. Однако, хотя этот кабель и разделяет звук, стереоэффекта нет, так как по кабелю передается только один стереосигнал.Это означает, что вы не можете использовать этот кабель для подключения к двум сторонам стереоресивера для получения стереоэффекта.

3,5 мм на 3 RCA: этот кабель помогает подключать как аудио, так и S-видео сигналы. Это часто используется для подключения фотоаппаратов и видеокамер. На одном конце кабеля вы найдете штекерный разъем 3,5 мм, а на другом конце - три штекерных разъема RCA. Два из них используются для передачи аудиосигналов, а третий может передавать сигналы S-video.

RCA к 3.Моно-кабель 5 мм: этот кабель имеет моно-разъем 3,5 мм на одном конце и разъем RCA на другом. Разъемы позолочены. Кабель можно использовать для подключения небольших аудиоустройств к другим устройствам, например к микшеру. Однако кабель может воспроизводить только монофоническое звуковое соединение, но не стерео.

Удлинитель для наушников: этот кабель можно использовать для увеличения длины кабеля наушников. У него есть штекер 3,5 мм на одном конце и разъем-розетка на другом. Длина кабеля может варьироваться от 6 футов до 100 футов.Длина используемого кабеля не влияет на качество передачи звука. Вы можете использовать этот кабель, если хотите подключить аудиовыход телевизора к наушникам, чтобы не беспокоить окружающих.

Патч-кабель

: этот соединительный кабель 3,5 мм имеет штекерные разъемы 3,5 мм на обоих концах. Эти кабели могут иметь длину от 3 футов до 100 футов. По сути, они представляют собой вспомогательные кабели и могут подключать различные аудиоустройства от автомобильных стереосистем до MP3-плееров.

Расширенные функции

Когда вы собираетесь приобрести 3.Стереокабели диаметром 5 мм необходимо знать о возможных проблемах. Одна из основных проблем этих кабелей - небольшие разъемы, которые можно сломать. Это связано с тем, что соединители изготавливаются путем соединения медных и позолоченных цилиндров с учетом их разницы в размерах. Если один из компонентов не закреплен, он может застрять в приемной вилке подключаемого устройства. Таким образом, вам необходимо проверить разъем 3,5 мм, прежде чем вставлять его в какое-либо устройство. Кроме того, провод легко изнашивается, что может привести к искажению звука или даже поломке.

Однако вы можете избежать большинства этих проблем, связанных со стереокабелями 3,5 мм, если убедитесь, что приобретаемый вами кабель соответствует более высоким стандартам. В идеале кабель должен быть изготовлен из бескислородной медной проволоки на 99,99%.

Кроме того, кабель должен иметь 95-процентный спирально намотанный медный экран с низкими потерями. Он также должен иметь калибр 26 AWG и центральный многожильный медный провод. Никелированные или позолоченные разъемы обеспечивают лучшую защиту от коррозии, увеличивая срок службы кабеля.Полностью формованная конструкция разъемов также снижает их предрасположенность к повреждению и износу.

Стереокабели 3,5 мм используются для подключения различных аудиоустройств, таких как MP3-плееры, CD-плееры, DVD-плееры и телевизоры, к мультимедийным ресиверам, включая наушники и наушники. Различные комбинации включают один штекерный разъем 3,5 мм, выбор RCS-разъемов - два или три, штекер или гнездо.

Некоторые кабели имеют разъемы 3,5 мм на обоих концах. В то время как некоторые кабели могут передавать и передавать стереозвук, другие могут передавать или передавать только монофонический звук.Вам нужно выбрать правильный кабель 3,5 мм для ваших нужд после оценки фактических требований. Эти кабели доступны различной длины от 1,5 до 100 футов.

Лучшие аудиофильские кабели: объяснение фактов и вымыслов

Вы только что купили шикарную новую пару дорогих наушников или динамиков, но как извлечь из них максимальную пользу? Различные руководства и традиционная «мудрость» аудиофилов могут указать вам путь улучшения остальной части вашей установки, вплоть до кабелей и проводов, соединяющих вещи вместе.Вы также можете найти немало аудиофилов, которые выступают за то, чтобы потратить сотни долларов на кабели, чтобы получить максимальную отдачу от вашей новой причудливой установки.

Но прежде чем вы даже начнете идти по этому пути, вам нужно взглянуть на особенности вашей установки. Самое главное, передает ли ваш кабель сигнал к активному или пассивному компоненту? Провода громкоговорителей, которые должны передавать питание от усилителя, должны быть выбраны немного более тщательно, чем короткий «вспомогательный» кабель для вашего автомобиля.

Примечание редактора: эта статья была обновлена ​​18 мая 2021 г., чтобы прояснить моменты, касающиеся «скин-эффекта.”

Что неважно для качества кабеля?

Могут ли ваши кабели пропускать достаточный ток? Да, возможно.

Давайте начнем с того, чего следует избегать: золото - это всегда хороший миф для начала. Все дорогие аудиокабели, представленные на рынке, и даже самые дешевые, часто делают большое дело из того или иного «золотого покрытия». Причина этого не имеет ничего общего с качеством сигнала, поскольку любой металлург скажет вам, что медь и серебро - гораздо лучшие проводники. Кроме того, именно по этой причине внутренняя часть кабеля почти всегда будет медной.

Начните здесь: полное руководство по аудиоподключениям

Медь окисляется на воздухе, что потребует постоянной очистки, иначе кабели прослужат недолго. Покрытие золотом или цинком не тускнеет и продлевает срок службы. Однако вы обнаружите, что даже у дешевых кабелей есть какое-либо покрытие, которое продлевает срок службы кабеля. Золочение точно не стоит дополнительных затрат.

Маститый штекер TRS 3,5 мм, носитель тока.

Другой распространенный коммерческий аргумент - необходимость в специальном экранировании или изоляции для предотвращения электромагнитных помех, перекрестных помех или шума от других источников.Электромагнитное излучение может быть проблемой в некоторых ситуациях: при очень низких уровнях сигнала или при работе с очень высокоскоростными цифровыми данными. Это не будет проблемой на небольшом расстоянии от вашего кармана до наушников или от усилителя до динамика.

Подробнее: эксперимент с тросом вешалки

«Скин-эффект» - еще один распространенный миф о кабелях, и вам следует держаться подальше от любых кабельных компаний, которые заявляют, что их кусочки провода решают эту очевидную проблему.Скин-эффект имеет практические последствия при анализе и проектировании радиочастотных и микроволновых схем и антенн, но не проявляется в какой-либо значительной степени на частотах аудиосигнала, поэтому не имеет реального значения в нашем приложении.

Это действительно само собой разумеющееся, но торговые марки не имеют никакого влияния на законы физики. Не платите больше за торговые марки.

На что обращать внимание в лучших аудиофильских кабелях?

Штекер 3,5 мм является стандартом для портативных аудиосистем

Низкое сопротивление - ключевой фактор хорошего качества аудиокабеля, особенно когда речь идет о динамиках и наушниках с низким сопротивлением.Потеря сигнала и фильтрация могут происходить, если ваш кабель имеет большое электронное сопротивление, и особенно когда это сопротивление изменяется в зависимости от частоты (импеданса). Обычно это касается динамиков и драйверов для наушников.

Не буду утомлять вас физикой, но, по сути, более высокий импеданс источника (выход драйвера + провод) снижает количество энергии, которое достигает наушников или динамиков. Кроме того, динамики и драйверы наушников являются реактивной нагрузкой, что означает, что их сопротивление зависит от частоты.Например, пара наушников может иметь более высокий импеданс на высоких частотах, что приведет к дополнительным потерям, если вы добавите кабель с высоким импедансом последовательно.

Стоит ли покупать дорогие аудиофильские кабели?

Даже скромные материалы (например, плечики) могут передавать звуковой сигнал.

В конечном счете, все, что вам нужно от качественного акустического кабеля, - это низкое сопротивление, емкость и индуктивность. Производителям довольно просто произвести это без лишней алхимии.Если вы знаете, где искать, вы можете найти недорогие кабели с указанными основными характеристиками.

В противном случае вы можете следовать общему практическому правилу, согласно которому для длинных проводов с динамиками с низким сопротивлением (4 или 6 Ом) необходим провод для громкоговорителей 12 или 14 калибра. Между тем, провод 16 калибра подходит для прокладки динамиков на глубине от 50 футов до 8 Ом. Для наушников и коротких подключений к активным динамикам подойдет практически любой кабель, так как мощность передачи намного ниже.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
