Выясняем, почему не работает омыватель лобового стекла ВАЗ 2114

Иногда автолюбители сталкиваются с тем, что не работает омыватель ваз 2114. Эта, казалось бы, не опасная проблема, на самом деле может привести к очень серьезным последствиям. Ведь омыватель предназначен для того, чтобы очищать лобовое стекло от попадающей на него грязи и различного сора, удалить которые с помощью одних дворников порой невозможно.

Такие загрязнения значительно ухудшают видимость сквозь лобовое стекло, а это, в свою очередь, может сделать движение по дороге небезопасным.

Омыватель ваз 2114

Следует помнить, что согласно нормам закона, движение на автомашине, у которой вышел из строя омыватель — категорически запрещено. Пройти техосмотр с неисправным омывателем также не получится.

Сам омыватель устроен довольно просто, а наиболее важными его компонентами являются:

1. бачок;
2. насос с моторчиком;
3. шланг;
4. форсунки;
5. датчик уровня омывающей жидкости.

Схема омывателя стекол ваз 2114

О том, почему поломки случаются даже в таком несложном агрегате и о том, как их устранить самостоятельно — расскажем ниже.

Механические поломки

Наиболее распространенными причинами того, почему не работает омыватель лобового стекла ваз 2114, являются механические повреждения.

Наиболее распространенные из них — это:

1. в бачке закончилась омывающая жидкость;
2. засорился трубопровод, идущий к стеклоочистителю;
3. засорились форсунки стеклоочистителя;
4. замерзла вода, используемая в качестве омывающей жидкости;
5. слетел шланг с насоса;
6. пережался шланг, идущий к стеклоочистителю;
7. разорвался подающий шланг.

Проблемы, касающиеся омывающей жидкости, решаются практически моментально — если она закончилась, ее следует долить, если замерзла — отнести расширительный бачок в теплое помещение, отогреть его, после чего слить воду или жидкость, несоответствующую сезону, и залить незамерзающую.

Если произошло засорение шланга, то его следует прочистить (продуть), после чего установить на место. При засорении форсунок — их также следует аккуратно прочистить, используя очень тонкую иголку. Эту операцию следует делать аккуратно, без излишних усилий.

Согласно рекомендациям автопроизводителей, заливать омывающую жидкость внутрь расширительного бачка следует через специальную фильтровальную сеточку, которая защитит шланг и форсунки от возможного засорения.

Иногда случается и так, что шланг в ходе эксплуатации оказался перегнутым, пережатым или вовсе слетел с расширительного бачка. В такой ситуации шланг достаточно расправить и установить на прежнее место. В случае, если произошел разрыв шланга (например, при замерзании охлаждающей жидкости) — вместо него следует установить новый.

Электрические повреждения

Еще одним ответом на вопрос — почему не работает омыватель лобового стекла на ваз 2114, может быть повреждение одного или нескольких элементов электрической цепи этого устройства. Они случаются несколько реже, но их устранение может потребовать значительно больших усилий.

Основными электрическими повреждениями являются:

• Выход из строя предохранителя.
• Неисправность насоса.
• Разрыв в электрической сети.
• Неисправность подрулевого переключателя.

Первая причина решается элементарно — достаточно лишь проверить предохранитель F7 в общем блоке и, в случае его неисправности, заменить его на новый.

Если предохранитель оказался исправным, то следует проверить на работоспособность сам насос. Для этого следует подключить его напрямую к аккумуляторной батарее. В случае, если моторчик насоса включился, а сам агрегат начал перекачивать воду, значит причина неисправности кроется где-то в другом месте. Если же не работает моторчик омывателя лобового стекла ваз 2114 (о чем может говорить полная тишина при подключении его к аккумулятору), то насос следует заменить на новый.

Если оказалось, что предохранитель и насос — исправны, то следует проверить саму электрическую систему. Сделать это лучше всего при помощи «прозвонки» мультиметром (тестером). Если будет обнаружен разрыв, провод нужно будет заменить.

Последней электрической причиной возможной неисправности системы стеклоочистителя является повреждение подрулевого переключателя. Проверить это можно, замкнув напрямую его контакты: 53ah на W либо 53ah на 53H. Если после этой процедуры стеклоомыватель заработал, значит переключатель исправен. Если нет — его следует заменить на новый.

Полезное видео

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Рекомендуем прочитать:

Ваз 2114 не работает стеклоомыватель

Не работает омыватель лобового стекла ВАЗ 2114 — причины

В осенне-весенний период особенно важно содержать стекла автомобиля в чистоте, ведь постоянно налипающая грязь и пыль от дорог, вылетающие из-под колес «коллег» дорожного движения, порой могут изрядно испортить видимость, а то и заставить вас уворачиваться от незамеченного препятствия. Конечно, с этой проблемой должна справиться сама машина, но как быть, если не работает омыватель лобового стекла ВАЗ 2114?

Причина неисправности может быть, как механического, так и электрического происхождения. Рассмотрим оба эти варианта отдельно.

Механические причины неисправности омывателя лобового стекла ВАЗ 2114.

Причина 1 — попадание песка или грязи, и, как следствие, засорение трубопровода стеклоочистителя.

Решение вопроса: снять и продуть трубки для омывающей жидкости. Отметим, что в целях профилактики важно заливать омывающую жидкость в бачок через специальный фильтр-сетку, это убережет и жидкость от попадания в нее загрязнений в момент заливки, и насос от вероятности заклинивания.

Причина 2 — в бачке закончилась жидкость для омывания стекол.

Решение проблемы весьма простое – достаточно лишь залить в бачок омывающую жидкость или воду (отметим, что при минусовых температурах простую воду использовать нельзя).

Причина 3 — засорение распылителей стеклоочистителя (форсунок).

Решение вопроса: прочистка отверстий форсунок стеклоочистителя с помощью тонкой иглы.

Причина 4 – замерзла омывающая жидкость.

В случае заливания в бачок несоответствующей погодным условиям жидкости, она может замерзнуть в трубках и самом бачке. Если нет специальных подогревателей, то необходимо поставить машину в теплый гараж и тем самым решить данную проблему (жидкость отмерзнет), подробнее .

Причина 5 — разрыв трубопровода напорной магистрали.

Он может произойти в случае забивания форсунок мусором, мелкими камнями, так как такие обстоятельства могут привести к образованию избыточного давления внутри системы, а оно, в свою очередь – к разрыву.

Решение проблемы: найти место разрыва и отремонтировать – заменив часть изношенного трубопровода, используя специальные проводники.

Причина 6 — соскочил шланг с подающего насоса.

Решение: установка шланга на насос и последующее его поджатие хомутом.

Причина 7 – передавленный шланг, подающий омывающую жидкость к форсункам.

Решение вопроса: Чаще всего это происходит из-за неправильного перехода шланга на капот к форсункам стеклоочистителя. Найти место перегиба и устранить его.

Электрические причины того, что не работает омыватель лобового стекла ВАЗ 2114.

Причина 1 – сгорел предохранитель, разомкнув цепь подачи питания к насосу омывателя.

Признаками наличия именно этой проблемы может стать неисправность прикуривателя и вентилятора печки автомобиля.

Выход: открыть блок предохранителей и заменить предохранитель F7.

Причина 2 – неисправен насос омывателя из-за сгоревшего электродвигателя или окислившихся контактов на подводящих проводах.

Решение проблемы: ремонт электродвигателя или очистка контактов от окислов.

Причина 3 – отсутствует ток на клеммах насоса.

Определить это можно с помощью простой лампочки. Присоедините ее к проводам, питающим насос. В том случае, если питание есть, при нажатии на рычаг стеклоомывателя лампочка должна загореться. Причиной отсутствия же питания может быть разрыв в линии.

Решение вопроса: прозвонить линию и определить место прорыва.

Причина 4 – неисправен подрулевой переключатель стеклоочистителя.

Проверить это можно путем замыкания контактов 53ah и W либо 53ah и 53H.

Решение проблемы: замена переключателя на новый либо б/у в отличном состоянии.

Видео.

Выясняем, почему не работает омыватель лобового стекла ВАЗ 2114

Иногда автолюбители сталкиваются с тем, что не работает омыватель ваз 2114. Эта, казалось бы, не опасная проблема, на самом деле может привести к очень серьезным последствиям. Ведь омыватель предназначен для того, чтобы очищать лобовое стекло от попадающей на него грязи и различного сора, удалить которые с помощью одних дворников порой невозможно.

Такие загрязнения значительно ухудшают видимость сквозь лобовое стекло, а это, в свою очередь, может сделать движение по дороге небезопасным.

Следует помнить, что согласно нормам закона, движение на автомашине, у которой вышел из строя омыватель — категорически запрещено. Пройти техосмотр с неисправным омывателем также не получится.

Сам омыватель устроен довольно просто, а наиболее важными его компонентами являются:

• бачок;
• насос с моторчиком;
• шланг;
• форсунки;
• датчик уровня омывающей жидкости.

О том, почему поломки случаются даже в таком несложном агрегате и о том, как их устранить самостоятельно — расскажем ниже.

Механические поломки

Наиболее распространенными причинами того, почему не работает омыватель лобового стекла ваз 2114, являются механические повреждения.

Наиболее распространенные из них — это:

• в бачке закончилась омывающая жидкость;
• засорился трубопровод, идущий к стеклоочистителю;
• засорились форсунки стеклоочистителя;
• замерзла вода, используемая в качестве омывающей жидкости;
• слетел шланг с насоса;
• пережался шланг, идущий к стеклоочистителю;
• разорвался подающий шланг.

Проблемы, касающиеся омывающей жидкости, решаются практически моментально — если она закончилась, ее следует долить, если замерзла — отнести расширительный бачок в теплое помещение, отогреть его, после чего слить воду или жидкость, несоответствующую сезону, и залить незамерзающую.

Если произошло засорение шланга, то его следует прочистить (продуть), после чего установить на место. При засорении форсунок — их также следует аккуратно прочистить, используя очень тонкую иголку. Эту операцию следует делать аккуратно, без излишних усилий.

Согласно рекомендациям автопроизводителей, заливать омывающую жидкость внутрь расширительного бачка следует через специальную фильтровальную сеточку, которая защитит шланг и форсунки от возможного засорения.

Иногда случается и так, что шланг в ходе эксплуатации оказался перегнутым, пережатым или вовсе слетел с расширительного бачка. В такой ситуации шланг достаточно расправить и установить на прежнее место. В случае, если произошел разрыв шланга (например, при замерзании охлаждающей жидкости) — вместо него следует установить новый.

Электрические повреждения

Еще одним ответом на вопрос — почему не работает омыватель лобового стекла на ваз 2114, может быть повреждение одного или нескольких элементов электрической цепи этого устройства. Они случаются несколько реже, но их устранение может потребовать значительно больших усилий.

Основными электрическими повреждениями являются:

1. Выход из строя предохранителя.
2. Неисправность насоса.
3. Разрыв в электрической сети.
4. Неисправность подрулевого переключателя.

Первая причина решается элементарно — достаточно лишь проверить предохранитель F7 в общем блоке и, в случае его неисправности, заменить его на новый.

Если предохранитель оказался исправным, то следует проверить на работоспособность сам насос. Для этого следует подключить его напрямую к аккумуляторной батарее. В случае, если моторчик насоса включился, а сам агрегат начал перекачивать воду, значит причина неисправности кроется где-то в другом месте. Если же не работает моторчик омывателя лобового стекла ваз 2114 (о чем может говорить полная тишина при подключении его к аккумулятору), то насос следует заменить на новый.

Если оказалось, что предохранитель и насос — исправны, то следует проверить саму электрическую систему. Сделать это лучше всего при помощи «прозвонки» мультиметром (тестером). Если будет обнаружен разрыв, провод нужно будет заменить.

Последней электрической причиной возможной неисправности системы стеклоочистителя является повреждение подрулевого переключателя. Проверить это можно, замкнув напрямую его контакты: 53ah на W либо 53ah на 53H. Если после этой процедуры стеклоомыватель заработал, значит переключатель исправен. Если нет — его следует заменить на новый.

Полезное видео

Дополнительную информацию по данному вопросу вы сможете получить, просмотрев видео ниже:

В осенне-весенний период особенно важно содержать стекла автомобиля в чистоте, ведь постоянно налипающая грязь и пыль от дорог, вылетающие из-под колес «коллег» дорожного движения, порой могут изрядно испортить видимость, а то и заставить вас уворачиваться от незамеченного препятствия. Конечно, с этой проблемой должна справиться сама машина, но как быть, если не работает омыватель лобового стекла ВАЗ 2114?

Причина неисправности может быть, как механического, так и электрического происхождения. Рассмотрим оба эти варианта отдельно.

Механические причины неисправности омывателя лобового стекла ВАЗ 2114.

Причина 1 — попадание песка или грязи, и, как следствие, засорение трубопровода стеклоочистителя.

Решение вопроса: снять и продуть трубки для омывающей жидкости. Отметим, что в целях профилактики важно заливать омывающую жидкость в бачок через специальный фильтр-сетку, это убережет и жидкость от попадания в нее загрязнений в момент заливки, и насос от вероятности заклинивания.

Причина 2 — в бачке закончилась жидкость для омывания стекол.

Решение проблемы весьма простое – достаточно лишь залить в бачок омывающую жидкость или воду (отметим, что при минусовых температурах простую воду использовать нельзя).

Причина 3 — засорение распылителей стеклоочистителя (форсунок).

Решение вопроса: прочистка отверстий форсунок стеклоочистителя с помощью тонкой иглы.

Причина 4 – замерзла омывающая жидкость.

В случае заливания в бачок несоответствующей погодным условиям жидкости, она может замерзнуть в трубках и самом бачке. Если нет специальных подогревателей, то необходимо поставить машину в теплый гараж и тем самым решить данную проблему (жидкость отмерзнет), подробнее вот здесь.

Причина 5 — разрыв трубопровода напорной магистрали.

Он может произойти в случае забивания форсунок мусором, мелкими камнями, так как такие обстоятельства могут привести к образованию избыточного давления внутри системы, а оно, в свою очередь – к разрыву.

Решение проблемы: найти место разрыва и отремонтировать – заменив часть изношенного трубопровода, используя специальные проводники.

Причина 6 — соскочил шланг с подающего насоса.

Решение: установка шланга на насос и последующее его поджатие хомутом.

Причина 7 – передавленный шланг, подающий омывающую жидкость к форсункам.

Решение вопроса: Чаще всего это происходит из-за неправильного перехода шланга на капот к форсункам стеклоочистителя. Найти место перегиба и устранить его.

Электрические причины того, что не работает омыватель лобового стекла ВАЗ 2114.

Причина 1 – сгорел предохранитель, разомкнув цепь подачи питания к насосу омывателя.

Признаками наличия именно этой проблемы может стать неисправность прикуривателя и вентилятора печки автомобиля.

Выход: открыть блок предохранителей и заменить предохранитель F7.

Причина 2 – неисправен насос омывателя из-за сгоревшего электродвигателя или окислившихся контактов на подводящих проводах.

Решение проблемы: ремонт электродвигателя или очистка контактов от окислов.

Причина 3 – отсутствует ток на клеммах насоса.

Определить это можно с помощью простой лампочки. Присоедините ее к проводам, питающим насос. В том случае, если питание есть, при нажатии на рычаг стеклоомывателя лампочка должна загореться. Причиной отсутствия же питания может быть разрыв в линии.

Решение вопроса: прозвонить линию и определить место прорыва.

Причина 4 – неисправен подрулевой переключатель стеклоочистителя.

Проверить это можно путем замыкания контактов 53ah и W либо 53ah и 53H.

Решение проблемы: замена переключателя на новый либо б/у в отличном состоянии.

Видео.

Почему не работает омыватель лобового стекла? ТОП-8 популярных причин!

Приветствую всех на сайте ВАЗ Ремонт. Сегодня поговорим об омывателе лобового стекла. Разберемся почему не работает омыватель стекла, по каким причинам он выходит из строя, а также как предотвратить его поломку в дальнейшем.

Омыватель лобового стекла, на мой взгляд, не нуждается в представлении. Каждому автомобилисту известно, что это и для чего предназначено. Пользу от этого простого и в то же время эффективного устройства сложно переоценить, летом он позволяет быстро и легко освежить “лобовуху” от пыли и насекомых. С приходом холодов двух нажатий на кнопку достаточно, чтобы убрать грязь с лобового стекла, а зимой омыватель позволяет быстро растопить наледь и расчистить лобовое стекло от ледяной корки.

Омыватель работает в тандеме с дворниками, которые также зависимы от этого приспособления для очистки стекла. Работая “на сухую”, щетки дворников малоэффективны, кроме того быстро изнашиваются и нередко повреждают само лобовое стекло.

Учитывая все вышеизложенное, можно сделать логическое заключение о том, что от исправной работы омывателя зависит очень много, поэтому при первых признаках его неисправности следует принять неотложные меры.

Итак, почему не работает омыватель? Распространенные причины

1. Уровень омывающей жидкости. В данном случае все довольно просто, проверяем уровень омывающей жидкости в бачке, после чего доливаем до уровня если ее мало, или продолжаем поиск проблемы.
2. Замерзла “омывайка”. С приходом холодов, многие забывают заменить омывающую жидкость, в результате чего она просто замерзает в бачке. В итоге при попытке очистить лобовое стекло ничего не происходит, мотор гудит, а жидкость не поступает. В данной ситуации вся вина летит именно на вас, так как вы не выполнили своевременную замену летней жидкости на зимнюю. Исправить ситуацию можно путем отогрева, либо добавив в бачок грамм 200 спирта или специальный размораживатель.
3. Шланги. Повреждение шлангов подачи жидкости или банальное соскакивание шланга со штуцера может привести к тому, что омыватель при нажатии не будет подаваться. Проверить в чем дело можно заглянув под капот или заехав на смотровую яму. Если шланг поврежден, его следует заменить, я думаю, это логично!?
4. Форсунки. Нет, речь идет не о топливных форсунках, а о тех, которые распыляют омыватель на стекло. Порою форсунки омывателя засоряются или замерзают, после чего работа системы может быть нарушена. Проверить виновны ли форсунки в том, что омыватель стекла не работает довольно просто. Снимаем шланг подачи со штуцера форсунки омывателя, затем активируем омыватель и смотрим происходит ли подача жидкости. Если жидкость поступает через шланг, скорее своего форсунки забиты. Забиваются “форсы” грязью, песком, ржавчиной, льдом, да чем угодно. Решение проблемы следующее — либо выполняем их промывку, либо производим их замену.

1. Предохранитель. Иногда моторчик омывателя не работает из-за перегоревшего предохранителя. В таком случае ваша задача найти соответствующий предохранитель и проверить его целостность. Вышедший из строя предохранитель меняем и проверяем работу омывателя.
2. Проводка, клеммы и контакты. Иногда не работает моторчик (насос) омывателя по вине плохого контакта или разрыва цепи. К примеру, проводка может быть повреждена или клеммы самого моторчика могут заржаветь или окислиться, в результате чего подача омывателя будет невозможна.
3. Выключатель. Редко, но все же случается, что омыватель стекла не работает именно по вине самой кнопки (выключателя) активирующей устройство. Понять в чем дело поможет мультиметр или электрик, подключаем электроды и «прозваниваем» проводку и саму кнопку.
4. Моторчик (насос). Если при нажатии на кнопку вы не слышите никакого звука, возможно насос омывателя вышел из строя. Такое заключение можно сделать только после того, как вы исключите все вышеперечисленные варианты. Проверка насоса производится при помощи мультиметра или тестера, для удобства, желательно демонтировать устройство.

Чтобы не допустить поломок, в дальнейшем следите за уровнем и состоянием омывающей жидкости, не допускайте окисления клемм, а также скачков напряжения в бортовой сети авто. Вовремя меняйте летнюю “омывайку” на “незамерзайку”, а также выбирайте только качественные жидкости, только так вы сможете избежать проблем с омывателем.

На этому у меня все. Напишите, какие неисправности омывателя известны вам, а также как вам удалось обнаружить поломку. Теперь вам известны наиболее распространенные причины, по которым не работает омыватель лобового, и в случае необходимости, вы сможете самостоятельно установить неисправность, а также принять меры по ее устранению.

Не работает омыватель стекла на ВАЗ

Омыватель переднего стекла, так же, как и стеклоочиститель, является очень важным устройством, напрямую влияющим на безопасность движения. Поэтому важно знать о его неисправностях и уметь быстро их устранять.

Чтобы понять, почему может не работать омыватель стекла, нужно знать, как он вообще работает. Схема подключения этого устройства проста: от блока предохранителей провод подходит к подрулевому выключателю. Когда выключатель нажимают на себя (классический вариант), напряжение по другому проводу подается на насос омывателя, а третий провод соединяет этот насос с массой. Насос устанавливается непосредственно на бачке с омывающей жидкостью и подает эту жидкость по гибким трубкам в форсунки. Форсунки с одним или несколькими отверстиями распыляют жидкость на стекло. Собственно вот и вся схема.

Из-за простоты данной системы, ее неисправности также примитивны.

Омыватель стекла не включается

Когда при нажатии на соответствующий подрулевой выключатель из-под капота не слышно жужжания насоса, первое, что нужно сделать, проверить предохранитель. Причем, зачастую, сделать это можно моментально, просто включив стеклоочиститель. Как правило, омыватель стекла подключен с ним через один и тот же предохранитель, поэтому, если «дворники» не работают, значит, предохранитель сгорел. Если же на вашем автомобиле дворники находятся на отдельном предохранителе, то нужно удостовериться в целости предохранителя напрямую. Также стоит убедиться, что предохранитель имеет надежный контакт со своим гнездом в монтажном блоке.

Сгоревший предохранитель замените на новый такого же номинала и если новый также сгорит, значит в проводке автомобиля присутствует короткое замыкание. Причем, если предохранитель сгорает в момент включения омывателя, то замыкание нужно искать в цепи питания насоса.

Если же предохранитель цел, то нужно убедиться в подаче напряжения на насос омывателя. При соответствующем положении подрулевого выключателя проверьте наличие напряжения на обоих проводах, подходящих к насосу. На одном из них обязан быть «+».

Отсутствие напряжения указывает на неисправный подрулевой выключатель либо на перебитые провода на участках «блок предохранителей – подрулевой выключатель» или «подрулевой выключатель – насос омывателя».

Если питание на насос подается нормально, стоит проверить «массу». Для этого соедините «массовый» провод омывателя (тот, который подключен к клемме, обозначенной на корпусе насоса знаком «—») с плюсовой клеммой аккумулятора через контрольную лампочку (. ). Если соединить просто проводом возникнет короткое замыкание! «Контролька» в данном случае выступит тем потребителем, который спасет от «коротыша». Если лампочка зажглась, значит «масса» есть и нужно менять насос.

Насос омывателя может сгореть от старости или от клина льдом во время заморозка. Часто бывает так, что водитель не успел вовремя заменить воду на незамерзающей жидкость и вода замерзла. При включении насоса омывателя, его ротор клинит льдом и обмотка электродвигателя сгорает.

Омыватель включается, но вода не брызгает

Бывают ситуации, когда насос жужжит, но вода на стекло не подается. Самый банальный вариант такой «неисправности» – недостаток жидкости в бачке. Но бывают проблемы и сложнее, например, замерзшие форсунки. Зимой на них может налипать снег, лед, вода осенью может затекать внутрь отверстий и замерзать там.

Причем нужно учесть, что в системе омывателя нет обратной магистрали, поэтому напирающая жидкость, не имеющая выхода, способна порвать трубки или «стащить» их с тройника (деталь, разводящая воду с одного шланга на два к форсункам, на большинстве автомобилей находится в районе трапеции дворников). Поэтому, при долгом отсутствии воды из форсунок, не нужно упорно держать насос омывателя включенным. Долгая работа насоса «в сухую», кстати, тоже может способствовать его выходу их строя.

Еще одним объяснением, почему омыватель работает, но вода не подается, является разрыв подающих трубок или поломка тройника. Такое происходит крайне редко и как раз в переходные времена года, когда в трубках так же замерзает вода и рвет их.

«Глобальные» электрические причины, не связанные с омывателем

Существуют и более глобальные причины, не связанные с системой омывания стекла напрямую, но могущие привести к тому, что омыватель не работает.

Если после всех проверок оказалось, что все в норме, а толку нет, стоит «углубиться в проблему» дальше. Проверьте напряжение в гнезде предохранителя. Вполне может оказаться так, что причина внутри монтажного блока: например, перегорела токоведущая дорожка или окислился контакт. Также причиной может стать и контактная группа замка зажигания, если на вашем автомобиле она входит в систему питания насоса омывателя (нужно изучать электросхему конкретного автомобиля).

Стоит сказать, что «глобальные» причины обязательно приведут к отказу других устройств в машине. Например, тех же дворников. Столь глубокие и неочевидные неисправности нужно искать самостоятельно, только обладая необходимыми знаниями и навыками. Если же есть сомнения в собственных силах, стоит отдать автомобиль на ремонт в специализированный сервис.

Не работает омыватель лобового стекла: ищем причину самостоятельно!

Системы омывания стекол в автомобиле — это неотъемлемая составляющая любого транспортного средства. Благодаря ее работе водитель может обеспечить оптимальную видимость во время движения, что напрямую влияет на безопасность самого автомобилиста и пассажиров. Как поменять насос омывателя лобового стекла своими руками и какие неисправности характерны для этого устройства — об этом мы расскажем ниже.

Конструкция омывателя лобового стекла

Корректная работа омывателя зависит от работоспособности элементов, составляющих его конструкцию:

• Насоса, оснащенного форсунками, посредством которых рабочая жидкость распыляется по поверхности стекла.
• Бачка.
• Системы шлангов.

В качестве насоса омывателя используют моторчик небольшого размера, состоящий из рабочего колеса и сальника стеклоочистителей. Функциональной задачей данного устройства является подача (принудительная) рабочей жидкости на поверхность лобового стекла автомобиля. Огромное значение в эффективности очистки стекла имеет правильная ориентация форсунок в пространстве, обеспечивающая попадание рабочей жидкости на середину поверхности стекла.

Омыватель ветрового стекла: 1 – бачок омывателя ветрового стекла; 2 – кронштейн крепления бачка; 3 – винт; 4 – датчик указателя уровня жидкости; 5 – пробка бачка; 6 – нагнетательный насос; 7 – шланг от насоса к жиклеру; 8 – тройник; 9 – жиклеры омывателя

Обязательным условием продолжительной эксплуатации всех элементов омывателя лобового стекла транспортного средства является постоянное наличие некоторого количества рабочей жидкости в системе. Поэтому настоятельно рекомендуем периодически осуществлять контроль ее (жидкости) уровня и своевременно доливать. Тем не менее, омыватель, как и любой механизм, рано или поздно, но выходит из строя.

Главные проблемы

У омывателя лобовушки все существующие неисправности можно разделить на два основных типа, у которых есть свои подпроблемы, скажем так. Предлагаем вам ознакомиться с ними в таблице.

Тип неисправности	Варианты поломок
Механические неисправности	Опустел бачок с омывающей жидкостью
	Слетел шланг с насоса
	Забились форсунки
Электрические неисправности	Сгорел предохранитель
	Зажимы окислились
	Сломался выключатель

Но каждая из этих неисправностей заслуживает более детального рассмотрения.

Механические поломки

Именно с механическими неисправностями омывателя чаще всего сталкиваются владельцы ВАЗ 2110. Это если сравнивать с регулярностью возникновения проблем электрического характера.

1. Опустел бак с омывающим веществом. Неопытные водители часто начинают грешить на неисправный насос, хотя на практике просто забывают проверить уровень незамерзайки в бачке. Отсюда и неоправданные затраты на услуги станций технического обслуживания. Не забывайте проверять уровень жидкости, а в зимний период обязательно сливайте обычное омывающее вещество, а на его место заливайте незамерзайку. Обычная вода при отрицательных температурах превратится в лед, а потому принимать участие в очищении лобового стекла не сможет. Если вы все же забыли слить, и вода замерла, прогрейте машину некоторое время, чтобы лед растаял, после чего сливайте и заливайте подходящую жидкость.
2. Слетел шланг. От бачка к лобовому стеклу незамерзайка поступает с помощью насоса и специальных шлангов. Если эти самые шланги начнут соскакивать со своих мест, жидкость не сможет поступать к форсункам. Как результат, омыватель не функционирует. Постарайтесь лучше закрепить их. А если они износились, просто замените старые шланга на новые. При нормальном креплении вода все равно может не поступать к форсункам. В данном случае проверьте, не пережаты ли шланги.
3. Забиты форсунки. Незамерзайка, подаваемая насосом и идущая по шлангам, далее выходит на лобовое стекло с помощью форсунок. Это те самые маленькие девайсы, из которых поступают струйки воды. Если они загрязнили, отключите шланги от форсунок, проверьте их состояние. Не редко проблема заключается в жиклерах. Они легко очищаются, но в некоторых ситуациях может потребоваться их замена.

Статья в тему: Изготовление акустической полки и подиумов на ВАЗ 2114

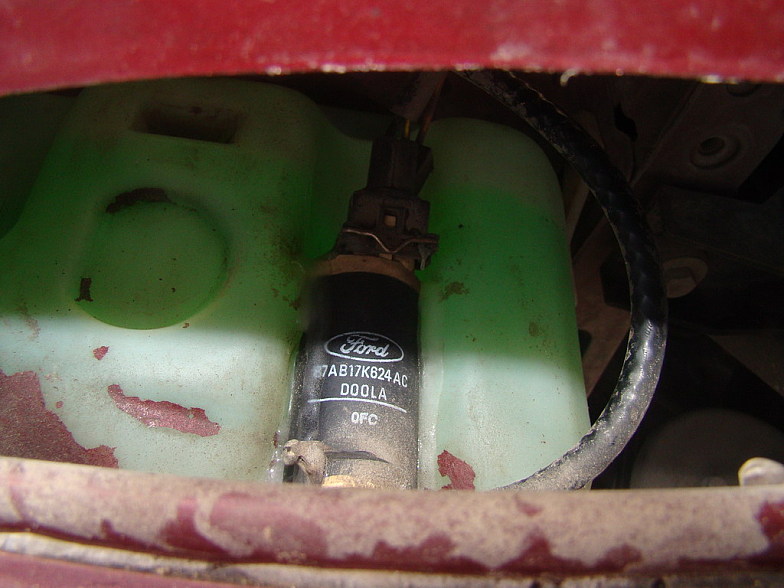

Насос и бачок

Электрические поломки

Хотя механические неисправности случаются чаще, про электрические проблемы забывать не стоит.

1. Сгорел предохранитель. Если при включении устройства для очищения лобовушки насос не подает признаков функционирования, существует достаточно большая вероятность того, что причина заключается в вышедшем из строя предохранителе. Проверьте его состояние. Если девайс действительно перегорел, его достаточно просто заменить на новый.
2. Не работает выключатель. Если насос перестал работать, но предохранитель целый, тогда проблема может заключаться в неисправном подрулевом выключателе. Чтобы проверить это, проведите небольшое тестирование системы. Но для этого вам потребуется помощник. Включите зажигание и попросите товарища включать омыватель. Сами при этом идите к насосу и проверяйте наличие в нем напряжения. При наличии напряжения, но отсутствии функциональности, вам придется поменять моторчик, то есть насос. Если напряжения нет, тогда виновником выступает переключатель, реле или проводка. Все проверьте. Что необходимо — замените.
3. Зажимы окислились. Обязательно проверьте состояние клемм насосика. Не редко проводка окисляется из-за влаги, буквально разваливается с течением времени. Если это произошло с вашим омывателем, постарайтесь качественно заменить испорченную проводку.

Не работает омыватель лобового стекла — что делать?

Итак, это произошло. Омыватель вышел из строя. Основными причинами данного неприятного явления, как правило, становятся:

• Засорение фильтрующего элемента насоса омывателя. Метод устранения такой неисправности чрезвычайно прост и эффективен. Демонтируем насос и снимаем фильтр. Промываем его проточной водой, тщательно продуваем сжатым воздухом, после чего осуществляем монтаж в обратном порядке.
• Засорение форсунок подачи рабочей жидкости. Способ устранения аналогичен способу, описанному выше.
• Нарушение герметичности соединений и целостности шлангов. Устраняется путем замены неисправного шланга и восстановления герметичности соединений.
• Нарушения последовательности соединения элементов.

Внимание! Выполняя ремонт омывателя лобового стекла, сопровождающийся демонтажем бачка, произведите несколько несложных манипуляций. Слейте оставшуюся в нем рабочую жидкость, удалите осадок и грязь, а затем тщательно промойте бачок.

Однако не всегда удается избежать более ощутимых неприятностей, поскольку причиной потери работоспособности системы может стать насос омывателя лобового стекла.

Неисправности детали: признаки и причины

Если система перестала работать, автовладелец сталкивается с необходимостью поиска и определения неисправности. О том, что насос вышел из строя, можно понять по отсутствию воды при попытке активировать систему омывания. Такая проблема требует максимального оперативного вмешательства автомобилиста, поскольку ее работоспособность во многом влияет на безопасность водителя и пассажиров. Но нужно учитывать, что далеко не всегда отказ работы узла связан с выходом из строя насосного устройства.

Причины могут быть следующими:

1. Отсутствие жидкости в расширительном бачке. Если вода перестает поступать на стекло, каждый водитель в первую очередь должен убедиться в том, что в резервуаре имеется жидкость. Может быть такое, что жидкость из резервуара уходит из-за того, что бачок лопнул, на нем появились повреждения и трещины, которые способствуют утечке. Можно попытаться залатать бачок, к примеру, холодной сваркой, но это обычно помогает ненадолго и со временем резервуар все равно придется менять.
2. Произошло засорение форсунок либо фильтрующего элемента, если таковой имеется. Если засорение форсунок незначительное, то их всегда можно попытаться промыть, но лучше всего полностью разобрать все элементы. Возможно, засорились и сами шланги, по которым вода подается. Не лишним будет после промывки еще продуть систему, для выполнения этой задачи потребуется компрессор.
3. Еще одна причина, по которой система перестала функционировать, — произошло повреждение герметичности магистралей, по которым поступает жидкость. Причины могут быть разными, но обычно они связаны с механическими повреждениями, к примеру, в результате вибрации или взаимодействия с движущимися частями, либо естественным износом. Таки или иначе, но изношенные элементы подлежат замене. Бывает такое, что шланг спадает с места подключения к насосу или форсунке. Если он силиконовый, то проблему можно решить путем обработки места соединения герметиком, но перед этим конец шланга следует подержать несколько секунд над огнем, к примеру, зажигалки. Это позволит сжаться растянутой части.
4. Некоторые элементы системы были неверно соединены. Как правило, такая проблема возникает в результате неверных действий, допущенных при ремонте.
5. Плохо подключен вал насоса и вал электромотора. При такой проблемы все элементы системы просто нужно более надежно зафиксировать.
6. Выход из строя электродвигателя. Его поломка может быть обусловлена естественным износом, но если моторчик вышел раньше, чем нужно, то нужно обратить внимание на его контакты. Возможно, они нуждаются в очистке, также следует прочистить щетки и другие компоненты. Если на частях моторчика имеются следы коррозии, от них необходим избавиться, для этого можно использовать простой канцелярский ластик (автор видео — канал Сделано в гараже).

Причины остановки насоса омывателя лобового стекла

Свидетельством прекращения функционирования насоса омывателя служит прекращение поступления рабочей жидкости на поверхность стекла (при условии, что ранее проверены другие возможные неисправности, описанные ранее).

Основными неисправностями, которые автолюбитель в состоянии устранить самостоятельно являются:

• Нарушение соединения вала электродвигателя с валом насоса.
• Нарушение контакта между коллектором электродвигателя и щетками.

В случае тщетности попыток восстановить работу насоса, его необходимо заменить. Как это сделать? Данная процедура довольно проста и может быть выполнена автолюбителем самостоятельно. Итак, меняем насос омывателя:

• Находим место установки бачка, поскольку его размещение не только индивидуально для каждой модели автомобиля, но и может быть скрыто защитными элементами кузова.
• Отсоединяем минусовую клемму аккумулятора, обесточивая автомобиль.
• Разъединяем колодку питания насоса.
• Снимаем шланг со штуцера и сливаем рабочую жидкость.
• Посредством отвертки разъединяем (выталкиваем) заборник и втулку уплотнителя.
• Демонтируем насос.
• Меняем втулку уплотнителя на новую, поскольку именно нарушение ее функциональных характеристик, как правило, становится причиной выхода из строя насоса.
• Выполняем описанные выше действия в обратном порядке.
• Заполняем систему омывателя рабочей жидкостью.

Внимание! При использовании в летнее время в качестве рабочей жидкости обыкновенной воды соблюдайте следующее требование. С наступлением периода, характеризующегося отрицательными температурами окружающего воздуха, полностью слейте воду, промойте систему и заполните ее специальными морозоустойчивыми жидкостями.

Замена

Подобрав подходящий по характеристикам насосик, можно приступать к его замене на вашем автомобиле ВАЗ 2114.

Статья в тему: Установка противотуманных фар на ВАЗ 2110: особенности, добавление ксенона в ПТФ

Проверка показала, что причина не работающего омывателя заключается именно в помпе (насос). Следовательно, самое оптимальное решение в такой ситуации — полностью заменить этот самый насосик.

На работу вы потратите не более 30 минут. Ну, если вы совсем новичок в этом деле, тогда придется уделить данному вопросу примерно час своего времени. В данной ситуации нет никакой необходимости обращаться на станцию технического обслуживания. Вся работа легко выполняется своими руками.

1. Снимите минусовую клемму с вашей аккумуляторной батареи.
2. Открутите крепежные гайки на бачке омывателя, что позволит без труда его снять.
3. Отключите клеммы и протяните их вверх, после чего извлеките со своего посадочного места насос и электромоторчик.
4. Изучите состояние резинки на предмет следов износа, разрыва. Но даже если она целая, с целью профилактики лучше сразу заменить ее на новую.
5. Поставьте на место уже новый насосик.
6. Верните обратно бачок с омывающей жидкостью, выполните подключение клемм.
7. Проверьте количество жидкости, залитой в бачок. При необходимости добавьте или полностью ее замените, если она находится там не первый сезон.
8. Подключите минусовую клемму аккумулятора.
9. Проверьте работоспособность вашего омывателя уже с новым насосом.

Регулировка форсунок омывателя после устранения неполадок

Процесс регулировки форсунок различных моделей транспортных средств, конечно, имеет свои отличия, но они незначительны и выполняются по единому принципу. Модели форсунок, установленные на возрастных или бюджетных моделях автомобилей, регулируются посредством иглы (шипа). Игла вставляется в отверстие жиклера и выполняет роль своеобразного рычага, регулирующего направление струи рабочей жидкости. Современные форсунки омывателей оснащены специальными регулировочными винтами.

В процессе регулировки форсунка устанавливается в положение, обеспечивающее попадание струи рабочей жидкости на стыковую кромку стекла с верхней части кузова автомобиля. В результате воздействия встречного потока воздуха, образующегося в результате движения, направление струи опустится до необходимой центральной части поверхности лобового стекла.

Резюмируя вышесказанное, еще раз отметим важность поддержания работоспособности такого немаловажного элемента конструкции автомобиля, каковым является омыватель лобового стекла. Тем не менее, даже не обладающий большим практическим опытом автолюбитель способен не только грамотно и аккуратно эксплуатировать омыватель, но и самостоятельно выполнять его ремонт в случае необходимости.

Почему форсунка не брызгает

• Перегорел предохранитель насоса омывателя. Месторасположение плавкой вставки, защищающей цепь электродвигателя, вы можете узнать из руководства по ремонту и эксплуатации. Очень часто на заглушке, прикрывающей монтажный блок предохранителей, производитель с помощью графических символов указывает номер плавкой вставки и потребитель, цепь которого она в случае короткого замыкания разрывает. Если для работы омывателя вам приходится часто менять предохранитель, в цепи присутствует короткое замыкание.

Взамен сгоревшей вставки устанавливайте только предохранитель соответствующего номинала. Установка предохранителей, рассчитанных на большую силу тока, чревата возгоранием автомобиля.

• Вышел из строя насос. Спровоцировать поломку может блокировка вращения лопастного колеса грязью, коррозией. Мощности электродвигателя недостаточно, чтобы провернуть вал якоря электродвигателя. В некоторых видах конструкции коррозия, грязь блокирует вращение якоря моторчика.
• Форсунка омывателя плохо либо и вовсе не брызгает, так как забит канал распылителя. Причиной неисправности становится корродирование каналов внутри форсунки, попадание в бачок мусора.
• Неисправность цепи электродвигателя. Выход из строя подрулевого переключателя, обрыв цепи по причине повреждения проводов, образования окислов на клеммах – наиболее вероятные причины, из-за которых не работает омыватель лобового стекла.
• Шланг порвался, переломился либо соскочил со штуцера насоса. Осмотрите внимательно место перехода шланга из моторного отсека в капот, надежность посадки шлангов на штуцеры форсунок, насоса омывателя.
• Замерзла омывающая жидкость в бачке.

Принцип работы

В основе системы очистки лобового, заднего стекла лежит помпа с электрическим приводом. Вал якоря моторчика соединен с лопастным колесом, которое при вращении подает омывающую жидкость по шлангам к форсункам омывателя стекла. Уплотнительный манжет препятствует попаданию омывающей жидкости к электродвигателю. Именно нарушение герметичности становится основной причиной, из-за которой не работает насос омывателя лобового стекла. Попадающая внутрь вода, жидкость для омывания стекол, запускают процесс корродирования, ухудшая качество контактов и повышая сопротивление вращению якоря помпы.

В качестве моторчика используется двигатель постоянного тока. Существует как минимум 2 разновидности конструкции:

• корпус помпы одновременно является и корпусом электродвигателя, поэтому к нему прикреплены постоянные магниты;
• используется отдельный моторчик, который в сборе устанавливается в корпус омывателя ветрового стекла.

В большинстве систем для разных контуров устанавливаются отдельные помпы. Но в некоторых автомобилях один электродвигатель может омывать и заднее, и лобовое стекло. В таком случае направление подачи жидкости зависит от полярности подаваемого на электродвигатель напряжения. Для переменной подачи жидкости в разных направлениях в конструкции используется обратный клапан.

Поиск причины поломки

Чтобы определить поломку, из-за которой перестал работать омыватель стекла, действуйте методом исключения.

1. Включите омыватель стекла (двигатель запускать не нужно, достаточно включить зажигание). Прислушайтесь, исходит ли от места установки бачка жужжание, свидетельствующее о включении электродвигателя. Если моторчик жужжит, ищите причину выхода из строя в шлангах, форсунках.
2. Электродвигатель не включается. Отсоедините разъем помпы. Если вокруг бачка достаточно места, насос можно проверить без снятия. Чтобы проверить, почему не работает моторчик, достаточно подать напрямую питание на его контакты от АКБ. Для этого вам потребуется два отрезка проводов, один конец которых закрепите на плюсовом и минусовом выводе АКБ. Ответными частями проводов кратковременно дотроньтесь до выводов моторчика омывателя стекла. Если сразу реакции не последует, подайте напряжение зеркальным образом (избежать ошибки можно, если предварительно изучить принципиальную схему включения насоса на вашем автомобиле). Если моторчик сработает, омыватель не работает из-за проблем в цепи управления. В обратном случае причина в самом насосе.

Диагностика цепи

Проверка напряжения осуществляется контролькой. Для прозвонки цепи на предмет обрыва потребуется знание правил использования мультиметра и сам универсальный измеритель.

1. Включите зажигание.
2. Один вывод контрольки прикрепите к детали, контактирующей с неокрашенной частью кузова.
3. Попросите помощника включить омыватель либо зафиксируйте подрулевой переключатель в соответствующем положении.
4. Вторым контактом контрольки прикоснитесь к пину разъема питания насоса, на котором при работающем омывателе стекла должно быть +12 В. Аналогичным способом проверяется масса, только нужно переставить контакт контрольки с металлической детали на плюсовой вывод АКБ.

ВАЗ 2110

Если моторчик исправен, а омыватель не работает, то вы обязательно обнаружите отсутствие питания или массы. Далее, необходимо изучить электрическую схему и выделить все элементы, влияющие на работу омывателя лобового, заднего стекла. Используйте мультиметр в режиме измерения сопротивления для проверки проводки. Начинайте диагностику с наиболее доступных для диагностики участков цепи. Рассоединяя разъемы, обращайте внимание на наличие окислов, которые негативно влияют на работу омывателя лобового и заднего стекол.

Не работает омыватель лобового стекла ВАЗ 2110

ваз 2110 2112 замена форсунок омывателя ветрового и выверните винт креплени…

Модуль передней подвески SS20 Комфорт с опорой Стандарт для автомобилей ВАЗ . ..

Замена форсунок омывателя лобового стекла.

Омыватель лобового стекла Почему именно в такой последовательности?

Установка веерных форсунок омывателя на Заз 968м.

Дворники от ВАЗ 2110.

стекла 2 — электродвигатель омывателя ветрового стекла 3 — переключатель …

Как отрегулировать форсунки омывателя на ваз 2110.

Лада 2111 Холодильник.

Сегодня ездил на работу, 5км-10мин температура двигателя 87С, сунул палец в…

Не работает печка, омыватель и обогрев заднего стекла ВАЗ 2113, 2114, 2115.

Замена форсунки омывателя лобового стекла от ВАЗ 2110.

Подвергся замене молдинг уплотнителя лобового стекла.

Моторчик для бачка омывателя стёкол ВАЗ 2110 за 100р.

а также с омывателем лобового или заднего стекла.

Снятие, установка, замена, ремонт насоса омывателя лобового стекла на автом…

Не работает омыватель лобового стекла ваз 2110 — картинки и фото.

Веерные форсунки омывателя лобового стекла ваз 2110.

Перенос форсунок омывателя лобового стекла.

Отсоединяем провода, которые питают насос омывателя стекла.

Форсунки омывателей лобового стекла ваз 2110 внедряем в samara и samara 2.

Омыватель лобового стекла от ваз 2110, Подойдет он или нет.

Реле на стартер ваз 2114.

комплект для установки доп.бачка в ВАЗ 2110.

Форсунки омывателя лобового стекла ваз 2110 цена.

Порвался трос сцепления ваз 2110.

Веерные жиклёры омывателя лобового стекла (жиклеры Ваз-2109).

Форсунки омывателя лобового стекла от ВАЗ 2110 на Приору.

Форсунка омывателя лобового стекла от ВАЗ 2110.

Моторчики омывателя ВАЗ-2110.

Веерные жиклёры омывателя лобового стекла на ВАЗ-2109 by Dmitry Seleznyov -…

Омыватель лобового стекла — zamena-nasosa-omyvatelya-vaz-2107_1.

Форсунки омывателя лобового стекла ВАЗ 2110 + клапан Toyota.

Какое масло заливать в двигатель шевроле лачетти 1 4. Компьютерная диагност…

Очиститель и омыватель ветрового стекла (Книга о ремонте ВАЗ 2110, 2111, 21. ..

Почему не работает омыватель лобового стекла ВАЗ-2110 и что делать?

Омыватель лобового стекла – довольно полезное и необходимое изобретение в автомобиле ВАЗ-2110. Данное приспособление создано для облегчения жизни водителям. Когда с омывателем лобового стекла на автомобиле ВАЗ-2110 нет никаких проблем, мы попросту не замечаем его и воспринимаем как обыденную вещь. Но когда с ним неполадки, мы тут же вспоминаем о его бесценности и незаменимости. Некоторым может показаться, что ездить на автомобиле ВАЗ-2110 без омывателя лобового стекла просто невозможно.

Это действительно так. Мы быстро привыкаем к хорошему. Та же ситуация и с омывателем. Ведь когда-то давно данной функции в автомобилях не было, и это устраивало любого водителя. Им на то время казалось, что в машине имеется все необходимое, и добавить больше нечего.

В этом материале пойдет речь именно об омывателе лобового стекла в автомобилях ВАЗ-2110. Мы рассмотрим возможные причины его неисправности и узнаем, как бороться с этими проблемами.

По своей сути омыватель лобового стекла состоит из двух частей – механической и электрической. Неисправности в данном приспособлении в автомобилях ВАЗ-2110 зачастую появляются в механической части, но в большинстве случаев такие проблемы несущественны и не требуют никакого усилия для их устранения.

Читайте также: Какое масло заливать в коробку ВАЗ-2110

Однажды, в одно прекрасное утро, вы садитесь в свой автомобиль и желаете помыть лобовое стекло. Нажимаете кнопку омывателя и… Нецензурно комментируя происходящее, вы выходите из автомобиля, берете первую попавшуюся под руку тряпку и направляетесь протирать стекло.

Причины механического характера, по которым может не работать омыватель лобового стекла

1. Самая распространенная причина, на которую не обращают внимания водители, – это отсутствие жидкости в бачке омывателя ВАЗ-2110. Думаем, не стоит описывать решение данной проблемы. Если автовладелец точно уверен в наличии жидкости в емкости, а на улице температура ниже 0 градусов Цельсия, есть вероятность того, что она просто замерзла. Некоторые люди вместо специальной жидкости в бачок омывателя заливают обычную воду, а потом удивляются тому, что при минусовой температуре она превращается в лед. Эта проблема решается прогреванием до рабочей температуры двигателя. Можно просто на ночь оставить ВАЗ-2110 в теплом гараже. Через некое время замерзшая вода в бачке растает, и опять начнет работать омыватель лобового стекла. Чтобы проблема не повторилась, следует заменить обычную воду в емкости на предусмотренную для этого жидкость.
2. Еще одна распространенная причина – слетел шланг. Довольно часто трубка, по которой подается жидкость, слетает с форсунок или с самого бачка, и все содержимое просто выливается на землю. Также были замечены случаи, когда шланг пережимался под капотом. В таких случаях внимательно проверьте шланги подачи жидкости по всей длине от бачка омывателя до форсунок на капоте.
3. Засорение форсунок омывателя. Забитые форсунки – довольно распространенная неисправность в ВАЗ-2110. Это может случиться из-за некачественной жидкости для опрыскивателя. Бывает так, что форсунки забиваются не только осадком содержимого бачка, но и загрязнениями с лобового стекла. Чтобы это выяснить, необходимо отсоединить шланг от форсунки и проверить подачу жидкости. Если на конце трубки появится вода, значит, форсунки забиты. Их можно почистить или заменить новыми.

Причины электрического характера, по которым может не работать омыватель лобового стекла

Если вы не нашли вышеперечисленных проблем, тогда, скорее всего, поломка в электрической части.

В первую очередь необходимо убедиться в целостности предохранителя. Если он сгорел, его нужно поменять.

Читайте также: Замена опорного подшипника без демонтажа на ВАЗ-2110

Также стоит посмотреть на состояние клемм моторчика, который находится в бачке омывателя лобового стекла. Если на металле появилось окисление или ржавчина, его необходимо почистить наждачной бумагой мелкой зернистости.

Не работает омыватель лобового стекла ВАЗ 2107: ремонт своими руками

На чтение 18 мин. Просмотров 88 Опубликовано 23.03.2021

Принцип действия

На автомобиле ВАЗ 2107 дворники приводит в действие электромотор напряжения 12 В. В цепи включения стеклоочистителя устанавливается реле. Оно отвечает за прерывистый режим работы дворников, которые работают без перерыва или с периодичностью в четыре секунды.

Стеклоочиститель паралельно подключен через контакты доводчика. Они находятся в корпусе редуктора и «отвечают» за возврат щеток в исходное положение и резкую остановку мотора. Переключателем водитель регулирует режим работы стеклоочистителя. Весь механизм работает благодаря моторчику. С неисправными дворниками эксплуатация автомобиля запрещена, поэтому автовладельцы должны следить за их исправностью. А в непогоду езда с неработающими дворниками очень опасна!

Возможные неисправности стеклоочистителя

Основными видами неисправностей можно назвать следующие причины:

• вышел из строя переключатель, что бывает в частых случаях;
• перегорел плавкий предохранитель, что могло произойти в результате перегрузки электромоторчика, попадании на него воды или перегрева проводки;
• плохой контакт цепи или его отсутствие;
• неисправность моторчика стеклоочистителя;
• поломка реле стеклоочистителя ВАЗ 2107.

Если поломка заключается в перегорании предохранителя, то заменить его будет мало, необходимо также отыскать истинную причину таких последствий. Далее рассмотрим основные виды неисправностей дворников на ВАЗ-2107 с подробным описанием их устранений.

Почему не работает омыватель лобового стекла?

В состав системы очистки стекол, фар автомобилей входят: резервуар с жидкостью, насос, форсунки, трубки, электропроводка и кнопка включения. Чаще всего причина, из-за которой не работает омыватель лобового стекла, в неисправном моторчике или перегоревшем предохранителе. Принцип работы стеклоомывателя довольно архаичен, поэтому простейшую диагностику и несложный ремонт можно выполнить едва не у порога ближайшего магазина автозапчастей.

Неисправности, принцип работы ручных и ножных стеклоомывателей, которые устанавливались на некоторые модели ВАЗ, АЗЛК, заслуживают отдельной темы и в этой статье рассмотрены не будут.

Причины поломки

• Перегорел предохранитель насоса стеклоомывателя. Производители на внутренней части крышки блока реле и предохранителей графическими символами маркируют потребители, которые защищены плавкими вставками. Если маркировка неясна или нужная вставка не обозначена, подробную схему расположения предохранителей можно найти в руководстве по ремонту и эксплуатации вашего авто. Внимание! Установка предохранителя большего номинала может привести к возгоранию автомобиля. Если новая плавкая вставка сразу после установки перегорела, в цепи присутствует короткое замыкание.
• Моторчик стеклоомывателя сгорел или закис. Невысокая стоимость насоса делает его разборку и ремонт нецелесообразными, поэтому просто замените его на новый.
• Окислились контакты на разъемах, перетерлись либо обломались провода питания. В полевых условиях окислы с клемм можно содрать острым предметом. При этом не повредите и не согните клеммы, чтобы не нарушить качество контакта в разъеме.
• Забился фильтр грубой очистки перед насосом стеклоомывателя (устанавливается не на всех авто). Фильтр прикреплен к уплотнительному кольцу, которое герметизирует место установки насоса. Если неприятность застала вас в пути и очистить фильтрующий элемент не получается, временно удалите его из магистрали.
• Слетел или порвался шланг от насоса к форсункам.
• Забились форсунки. В зимнее время инжекторы могут закупориться не только сором и налетом, но и льдом. После применения стеклоочистителя на соплах остается омывающая жидкость, из которой со временем испаряется спирт. Оставшаяся вблизи сопла вода замерзает, из-за чего и не работает омыватель лобового стекла. Пробить инжекторы можно тонкой иголкой.
• Замерзла жидкость в бачке омывателя.

Принцип работы и схема включения

Насос состоит из центробежного колеса, которое вращается электродвигателем постоянного тока. Захватываемая колесом жидкость трубками подается к распылителям. Ниже приведена простейшая схема включения омывателя стекла автомобилей ВАЗ 2104, 2105, 2107.

Когда водитель задействует омыватель лобового стекла, контакты внутри переключателя замыкаются, серо-черный провод соединяется с массой автомобиля – в цепи стеклоомывателя начинает протекать ток.

На ВАЗ 2110, 2111, 2112 за включение омывателя ветрового стекла отвечает реле К2. Именно через него подается + на разъем насоса. Второй вывод электродвигателя соединен с кузовом автомобиля. Близкий к этому способ построения схемы используется на большинстве современных авто.

Проверка питания

Для того чтобы понять, неисправен насос или проблема в питании, достаточно контрольки для проверки электрических цепей. Если таковой с собой не оказалось, воспользуйтесь любой лампочкой на 12В и двумя отрезками проводов. Один вывод контрольки подключите к кузову авто, а второй к плюсовой клемме разъема насоса. Если после включения зажигания лампочка загорелась, отцепите клемму контрольки от кузова и подключите к + АКБ. Второй конец контрольки подключите к клемме, которая в момент включения стеклоомывателя должна замыкаться на массу. Если лампочка загорелась, проблем с питанием нет и причина в моторчике. Описана методика проверки питания стеклоомывателя на ВАЗ 2104, 2105, 2107, но сам подход по поиску питания на разъеме насоса актуален для всех автомобилей. Для быстрой проверки моторчика стеклоомывателя достаточно двух проводов. Подайте на клеммы электродвигателя принудительно питание от АКБ. Если моторчик не зажужжит, его необходимо заменить.

При включении омывателя лобового стекла дворники делают несколько взмахов в автоматическом режиме. Если этого не происходит, начните с проверки подрулевого переключателя, реле и проводов от переключателя к насосу. Для этого вооружитесь все той же контролькой или мультиметром. Тестер в режиме измерения сопротивления необходим и для проверки целостности проводов. Для прозвонки подключите щупы мультиметра к концам провода. Надпись OL (Over Limit) говорит об обрыве или переламывании провода.

С чего начать диагностику?

Если на автомобиле не работает омывать лобового стекла, обращайте внимание на характерные симптомы. Электродвигатель в момент включения жужжит, но жидкость из форсунок на стекла не брызгает. Для проверки достаточно заглушить двигатель, включить зажигание и переключить подрулевой переключатель в положение включения стеклоомывателя. Скорее всего, причина в засорении форсунок, фильтрующего элемента, слетевшем, перегнутом или лопнувшем шланге.

Моторчик стеклоомывателя при включении молчит. Проблема с насосом, проводами либо с подрулевым переключателем. Если предохранитель исправен, переходите к диагностике цепи электропитания.

Для работы насосу омывателя лобового стекла или фар необходим + и –. В зависимости от схемы подключения, при перемещении подрулевого рычага один из проводов замыкается на массу либо выступает в качестве питающего провода (на нем появляется +). Соответственно, второй провод либо постоянный + после включения зажигания, либо замкнут на массу. Поиск обрыва или короткого замыкания следует начинать с изучения электрической схемы.

Вышел из строя моторчик

Первым делом нужно произвести проверку исправной работы моторчика омывателя. Сделать это достаточно просто, для чего следует открыть капот, и нажать на подрулевой переключатель. Отсутствие признаков работы насоса омывателя говорит о том, что неисправен этот элемент или цепь его питания.

Разобраться в неисправности вовсе не трудно, но для этого понадобится мультиметр или лампочка. Подключаем прибор к контактам на моторчике, и включив подрулевой переключатель, производим измерения. Наличие питания 12В (или если лампочка загорелась) говорит о том, что цепь исправна, а причина скрывается в неработоспособности самого моторчика. Эта деталь не ремонтопригодна, поэтому понадобится купить новый элемент, и заменить его.

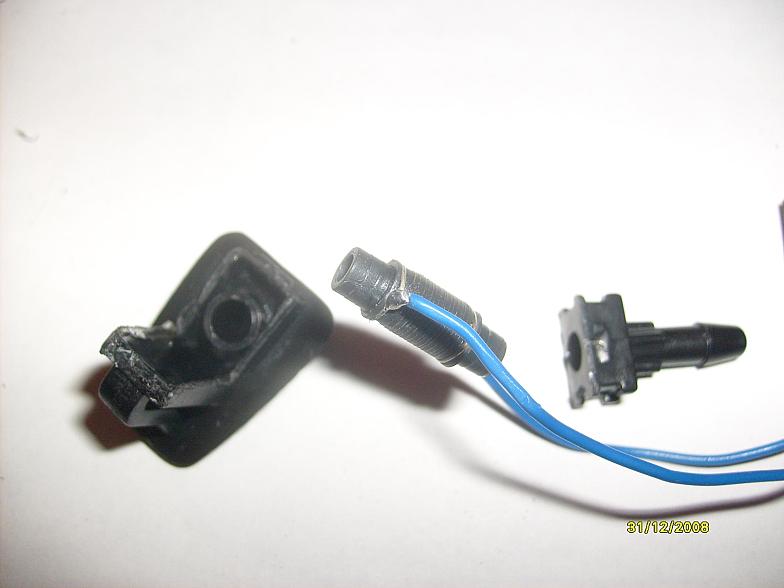

Форсунки

Проверять форсунки следует в том случае, если моторчик стеклоомывателя исправен, и в бачке есть жидкость, но она не подается на ветровое стекло. Форсунки осуществляют разбрызгивание жидкости, и имеют они простую конструкцию. При этом отсутствие подачи жидкости на стекло может возникнуть посредством неисправности форсунок, которые выявить достаточно просто:

1. Проверить подключение трубки от моторчика до форсунки. Эта трубка могла соскочить, и поэтому жидкость не поступает к форсунке.
2. Проверить трубку на наличие перегибов и изломов. Если уместен изгиб, то моторчик не сможет его выпрямить, так как имеет достаточно малую мощность. Если причина заключается в изгибе трубки, то нельзя на длительное время включать моторчик, так как в режиме нагрузки он может сгореть.
3. Засорение форсунок. Такой дефект определить достаточно просто, так как если отверстия форсунок засоряются, то не все одновременно, поэтому одна из двух деталей при такой неисправности будет функционировать.

Если засорилось отверстие форсунки, то его можно прочистить тонкой швейной иголкой, восстановив при этом работоспособность системы.

Предохранитель

Если мультиметр при включении подрулевого переключателя показывает нулевое напряжение, значит неисправность нужно искать в цепи питания. Первым делом нужно проверить предохранитель. Он отвечает за протекание допустимого тока в цепи, величина которого не должна быть более 8А. При увеличении нагрузки или при коротком замыкании цепи происходит перегорание плавкой вставки предохранителя.

Понадобится проверить исправность предохранителя F2, который отвечает не только за исправность цепи омывателя, но и за цепи стеклоочистителей стекла и фар. Если сгорел предохранитель, то его следует заменить, но перед этим проверить целостность цепи, так как причина его перегорания может заключаться в коротком замыкании.

Подрулевой переключатель

Одним из ключевых элементов системы является подрулевой переключатель, при помощи которого подается питание на привод насоса омывателя. Переключатель представляет собой контакт, который замыкается при его перемещении. Говорить о неисправности этой детали можно только тогда, когда все элементы системы проверены и исправны.

Проверить эту деталь достаточно просто, для чего понадобится мультиметр в режиме прозвонки. От переключателя нужно отсоединить клемму, после чего подключить щупы прибора. В замкнутом положении переключателя, прибор должен издавать характерный сигнал. Если сигнал отсутствует, то деталь необходимо заменить на новую.

Выявить неисправность механизма достаточно просто, если подойти к проблеме правильно. Для этого следуйте вышеописанной инструкции, что в итоге позволит самостоятельно найти и устранить причину неработоспособности омывателя на ВАЗ 2107.

Основные причины отказов дополнительного оборудования

Если омыватель на автомобиле не работает необходимо произвести его диагностику с применением несложных методик. Данная система может отказать по целому ряду причин, которые указаны ниже:

1. поломка нагнетающего насоса;
2. перегорание предохранителя;
3. перегиб или передавливание подающего шланга;
4. поломка подрулевого переключателя;
5. замерзание воды в трубопроводах или иных устройствах;
6. потеря контакта в электрической сети.

Установить причину неисправности и размер затрат на восстановление работоспособности системы возможно по результатам внимательного осмотра. Если потребуется замена отдельных деталей или элементов, то выполнить ее возможно своими силами. Не работает устройство, осуществляющее обдув лобового стекла для его очистки его от свежей или подсохшей грязи.

Скорее всех понадобится замена вышедших из строя оборудования.

Механические поломки

Наиболее распространенными причинами того, почему не работает омыватель лобового стекла ваз 2114, являются механические повреждения.

Наиболее распространенные из них — это:

• в бачке закончилась омывающая жидкость;
• засорился трубопровод, идущий к стеклоочистителю;
• засорились форсунки стеклоочистителя;
• замерзла вода, используемая в качестве омывающей жидкости;
• слетел шланг с насоса;
• пережался шланг, идущий к стеклоочистителю;
• разорвался подающий шланг.

Проблемы, касающиеся омывающей жидкости, решаются практически моментально — если она закончилась, ее следует долить, если замерзла — отнести расширительный бачок в теплое помещение, отогреть его, после чего слить воду или жидкость, несоответствующую сезону, и залить незамерзающую.

Если произошло засорение шланга, то его следует прочистить (продуть), после чего установить на место. При засорении форсунок — их также следует аккуратно прочистить, используя очень тонкую иголку. Эту операцию следует делать аккуратно, без излишних усилий.

Согласно рекомендациям автопроизводителей, заливать омывающую жидкость внутрь расширительного бачка следует через специальную фильтровальную сеточку, которая защитит шланг и форсунки от возможного засорения.

Иногда случается и так, что шланг в ходе эксплуатации оказался перегнутым, пережатым или вовсе слетел с расширительного бачка. В такой ситуации шланг достаточно расправить и установить на прежнее место. В случае, если произошел разрыв шланга (например, при замерзании охлаждающей жидкости) — вместо него следует установить новый.

Стеклоочистители не функционируют в режиме прерывания

Если возникла ситуация, при которой очистители не функционируют в режиме прерывания, значит, поломку следует искать в реле дворников. Цикличность функционирования изделий обеспечивается замыканием и размыканием контактор управляющего реле.
Для проверки пробуемподать питание на колодку реле. На практике это выглядит так:



1. извлекается реле;
2. переключателем, находящимся возле рулевого колеса необходимо включить переключатель дворников;
3. используя тестер, необходимо проверить, имеется ли напряжение на клемме.

Если питание отсутствует, то требуется осуществить замену переключателя. Возможно причина в обрыве управляющей цепи, поэтому необходимо найти и устранить этот дефект. В случае, если питание имеется, но реле не срабатывает, значит необходимо его заменить. Реле ремонту не подлежит, поэтом его необходимо только менять.

Не функционирует электромотор очистителя

Если электродвигатель не работает, но при этом имеется напряжение на его контактах, тогда проблема в самом устройстве. Это может быть износ щеток или же выход из строя обмоток. Щетки изнашиваются с течением времени, а обмотка выходит из строя при перегрузке мотора. Данные изделия подлежат ремонту, но для того необходимо обратиться в мастерскую.

Мотор и редуктор стеклоочистителя

Осуществляем ремонт устройства

В ВАЗ-2107 переключатели находятся под рулем автомобиля. При подозрении на неисправность первым делом необходимо выяснить причину, по которой не работает та или иная функция.

Ремонтируем переключатель

Снимаем подрулевой переключатель на семерке. Сняв первое кольцо, затем рычаг фар, стопов и дворников мы добираемся до механизма при помощи которого автоматически отключаются повороты. Вынимаем его и здесь кроется причина всех бед: между язычками находится пружинка, которая обламывается и не разводит язычки в разные стороны. Необходимо провести замену пружины, можно использовать обычную пружинку из шариковой ручки. Далее начинаем сбор всех колец и рычагов в обратной последовательности. После окончания работы проверяем как работают рычаги и механизм отщелкивания поворотов. Для этого соединяем колодки и накладываем клеммы на аккумулятор, если все функции работают, то мы справились с ремонтом.

Также причина неисправности переключателя поворотов может быть в загрязнении или окислении контактов. Очистить грязные или окислившиеся контакты можно, для этого необходимо немного отогнуть «просевшие» пружинки и остальные доступные детали. Как правило, после проведения таких очистительных манипуляций удается восстановить работоспособность переключателя.

Куда какой провод идет, или просто схема

Подключение «дворников» и омывателя

«Плюс» питания подается от замка зажигания через предохранитель №2 на 10 Ампер монтажного блока. Постоянный «плюс» идет по черно-желтым проводам к контактам «4» разъемов мотор-редуктора и подрулевого переключателя. Он не должен пропадать даже при положении переключателя «выключено». Голубым проводом к мотору подводится питание «+» 12 В при положении переключателя «включен непрерывный режим». На бело-голубом проводе в положении «выключено» должен быть «минус», а в положении «включен непрерывный режим» «минус» отключается. Это сделано для торможения мотора при отключении питания доводчиком.

На реле красным проводом подается «+» 12 В от переключателя при включении прерывистого режима. В момент срабатывания контакты «2» и «4» замыкаются, а «1» и «3» размыкаются, мотор начинает работать щетки делают одно или два движения. Затем «+» 12 В отключается, а контакты «1» и «3» замыкаются между собой и на «минус». Мотор останавливается на несколько секунд, а потом цикл повторяется.

Моторчик насоса омывателя подключен к «+» 12 В постоянно черно-желтым проводом через тот же предохранитель №2. «Минус» подается при нажатии на рычажок стеклоочистителя снизу вверх.

Видео о том, как работает стеклоочиститель

Снятие электродвигателя стеклоочистителя

Чтобы произвести ремонт моторчика стеклоочистителя, необходимо демонтировать его. Для выполнения этой операции потребуются рожковый или торцовый ключ на 10 и на 22. Все действия производятся в следующем алгоритме:

• откручиваются крепёжные гайки дворников при помощи ключа на 10;
• демонтируются стеклоочистители;
• откручиваются крепления кронштейны дворников ключом на 22 и снимаются пластмассовые вставки;
• из подкапотного пространства вынимаются резиновые уплотнители;
• разъединяются клеммы питания;
• из отверстий в кузове извлекаются провода;
• разворачивается кожух на моторчике;
• откручиваются крепёжные гайки при помощи ключа на 10;
• редуктор извлекается вместе с кронштейнами;
• откручиваются крепёжные гайки трапеции;
• извлекается двигатель стеклоочистителей.

По завершению ремонта стеклоочистителя все процедуры производятся в обратном порядке.

Замена насоса омывателя ваз 2107

Система омывателя ветрового стекла состоит из бачка омывателя и насоса омывателя ваз 2107. Замену насоса и бачка производят в случае их механических повреждений, когда происходит утечка жидкости из бачка или когда насос перестает качать. Перед заменой насоса омывателя необходимо слить всю жидкость из бачка. Так же необходимо отсоединить аккумуляторную батарею. Бачок омывателя находится в подкапотном пространстве автомобиля с левой стороны и крепится к кронштейну закрепленному на кузове.

Для замены насоса омывателя необходимо проделать следующий перечень необходимых работ:

1. Необходимо снять бачок, для этого потяните его вверх и снимите с кронштейна крепления.
2. Далее необходимо отсоединить питающие провода от моторчика насоса, так же снимите со штуцера шланг подводящий жидкость. Если в бачке имеется жидкость, то ее необходимо слить в заранее подготовленную емкость.
3. Слив жидкость, плоской отверткой подденьте корпус насоса омывателя и снимите его из резинового уплотнителя в бачке.

На этом ремонтные работы по снятию насоса омывателя ваз 2107 завершены. Произведите необходимые ремонтные работы. Моторчик не подлежит ремонту и в случае выхода из строя производится замена на новый. Перед установкой нового моторчика, проверьте состояние резинового уплотнителя на корпусе бачка в месте посадочного места.

При установке бачка, может произойти повреждение пластиковых стенок о края кронштейна, чтобы такого не произошло, грубым напильником или крупной наждачной бумагой необходимо сгладить все углы и заусенцы на кронштейне и только после этого устанавливать бачок.

На этом ремонт завершен, установите все детали в порядке обратном снятию, подключите аккумуляторную батарею и залейте жидкость в омывательный бачок. Незабывайте, что в бачок заливается специальная незамерзающая жидкость.

Не работает омыватель лобового стекла по электрическим причинам

Насос омывателя лобового стекла работает от электроэнергии. Если она не подается, он не будет качать воду и передавать ее в форсунки. Можно выделить следующие причины неисправности омывателя электрического характера:

Неисправный предохранитель. Чтобы в этом убедиться, необходимо найти блок предохранителей и определить какой из них отвечает за работу омывателя. Диагностировать вышедший из строя предохранитель можно визуально или экспериментально. Если вы не уверены, что предохранитель не работает, установите на его место один из идентичных предохранителей блока, после чего убедитесь в исправности или неисправности омывателя, сделав выводы о состоянии предохранителя.

• Проблема в цепи передачи команды от рулевого управления к омывателю. Если сломался выключатель омывателя или команда от него не доходит до механизма, следует проверить цепь на разрывы. Перед тем как к этому приступать, убедитесь в отсутствии напряжения на клеммах насоса омывателя. Для этого включите устройство и проверьте напряжение при помощи мультиметра. Если оно отсутствует, придется искать место разрыва в проводке.
• Неисправный насос. Клеммы насоса в процессе работы, если на них попадает вода, могут окислиться и придти в неисправное состояние, из-за чего омыватель перестанет работать. Если следы ржавчины имеются на клеммах или контактах, зачистите их.

Причины, по которым не работает омыватель лобового стекла, чаще всего очевидны. Механизм содержит минимум компонентов, и наиболее неприятной неисправностью можно считать обрыв электрической цепи, для поиска которого могут потребоваться услуги специалистов, тогда как все остальные проблемы водитель может устранить самостоятельно.

Перестали включаться дворники

Если не работают дворники на ВАЗ-2107 в двух положениях переключателя, то причина скрывается вероятнее всего в перегорании предохранителя. Этот элемент находится на блоке предохранителей и служит для защиты цепи от перегрузок и коротких замыканий.

Проверить предохранитель – это первое, с чего необходимо начинать ремонт. Для проверки следует воспользоваться тестером, или просто поменять его на заведомо исправный и такого же номинала. В редких случаях могут окислиться контакты предохранителя, которые необходимо почистить и установить на место.

Дворники не доходят до крайней точки

Часто владельцы автомобилей отечественного производства сталкиваются с проблемой, когда при выключении дворников щетки останавливаются в той точке, где находились, то есть не возвращаются в крайнее нижнее положение. Проблема такой неправильной остановки щеток непосредственно в редукторе привода. Редуктор оснащается концевым выключателем, который в действие приводится при помощи кулачка. Кулачок предназначен для контроля положения щеток после того, как исчезает питание на рычаге выключателя.

Возникает поломка преимущественно тогда, когда водитель включает примерзшие к стеклу дворники. В результате выходит из строя редуктор, который необходимо заменить новым.

Тюнинг дворников на автомобиле ВАЗ-2107

Довольно часто выходит из строя и такая деталь, как трапеция дворников, которая не подлежит ремонту и может потребовать частой замены. Решить проблему вам поможет небольшое улучшение – установка вместо стандартного стеклоочистителя бескаркасное устройство, обладающее целым рядом преимуществ:

• эффектный внешний вид, возможность внести кардинальные изменения в дизайнерское оформление своего авто;
• отсутствие каких-либо шарнирных соединений, из-за которых на корпусе штатных дворников часто скапливается грязь, снег и лишняя влага, приводящая к самым негативным последствиям;
• гораздо лучшее сцепление со стеклом, что позволяет повысить качество его очистки.

Как ремонт, так и замену дворников можно выполнить самостоятельно, если у вас имеется соответствующий опыт, а также инструмент, позволяющий демонтировать те или иные компоненты стеклоочистителя.

Источники

• https://talantchild.ru/ne-rabotaet-omyvatel-lobovogo-stekla-vaz-2107/
• https://ProAutoMarki.ru/ne-rabotaet-omyvatel-vaz-2107-prichiny-remont/
• https://auto-park24.ru/remont/ne-rabotaet-omyvatel-vaz-2107.html
• https://motoshkolads.ru/remont/ne-rabotaet-omyvatel-vaz-2107.html
• https://provaz07.ru/elektrooborudovanie/remont-dvornikov-vaz-2107.html
• https://ladaautos.ru/vaz-2107/pochemu-ne-rabotayut-dvorniki-na-vaz-2107-i-chto-delat.html

Не работает омыватель лобового стекла ВАЗ-2114: причины, что делать?

Водители ВАЗ-2114 рано или поздно сталкиваются с тем, что перестает работать омыватель лобового стекла. Некоторые халатно относятся к такой неисправности, тянут время вместо того, чтобы разобраться самостоятельно или обратиться в автосервис, и зря! А между тем данная, казалось бы, незначительная поломка не только может, но и со временем приводит к более серьезным неисправностям. В задачу омывателя входит очищение лобового стекла от различной грязи, пыли, налипших частиц и прочего, и очень важно, чтобы этот элемент был исправен, ведь дворники самостоятельно не всегда готовы справиться с этой задачей. Почему неисправность омывателя может быть опасной? Потому что во время передвижения по загруженному шоссе лобовое стекло машины должно быть чистым. Если это не так, то риск катастрофы значительно возрастает.

Из чего состоит омыватель

Данный элемент автомобиля довольно простой по своей конструкции и состоит из:

• бачка;
• насоса с моторчиком;
• шланга;
• форсунок;
• датчика уровня омывающей жидкости.

Как видите, ничего сверхсложного, тем не менее даже тут случаются неисправности. Какие тому причины и как их нейтрализовать, не обращаясь в сервисный центр, читайте в нашей статье.

Повреждения в омывателе могут быть механического и электрического характера. Первые встречаются намного чаще, нежели вторые.

Неисправности механические

В автомобиле ВАЗ-2114 наиболее частыми поломками механического характера являются:

1. Отсутствие омывающей жидкости в бачке.
2. Пережимание шланга, который идет к стеклоочистителю, или засор трубопровода, направленный к нему.
3. Засор форсунок стеклоочистителя.
4. Разрыв подающего шланга.
5. Возможно, замерзла вода, которая используется в качестве омывателя стекла.
6. Засор форсунок стеклоочистителя.
7. Может слететь шланг, которым был подключен насос.

Если проблема состоит в том, что закончилась жидкость, которая используется стеклоочистителем, то решение очень простое – ее необходимо долить. Замерзшую воду можно отогреть, если бачок разместить в теплом помещении, после чего вода «не по сезону» сливается, а используется незамерзшая.

В той ситуации, когда засорился шланг, его необходимо прочистить и затем установить на место. Засоренные форсунки деликатно очищаются с помощью тонкой иглы.

Примечание: омывающую жидкость в расширительный бак рекомендуется заливать посредством специальной фильтровальной сеточки. Она предотвращает засорение шланга и форсунок.

Водители могут столкнуться с тем, что шланг во время эксплуатации пережимается, перегибается, а то и вовсе слетает с бачка. В таком случае его всего лишь необходимо распрямить и установить на место. Когда шланг разрывается (такое может произойти, если замерзла охлаждающая жидкость) – нужно его заменять новым.

Читайте также: Как произвести замену топливного фильтра на ВАЗ-2114

Электрические неисправности

Если в автомобиле ВАЗ-2114 не работает омыватель, помимо вышеуказанных причин, могут быть также повреждения в его электрической цепи. Они встречаются реже, нежели неисправности механического характера, но их ремонт требует больших усилий и затрат (также в том случае, если водитель обращается в автомастерскую).

Список некоторых возможных повреждений:

• неисправности в работе предохранителя;
• произошел разрыв в электрической цепи;
• сбои в работе насоса;
• поломка в подрулевом переключателе.

Если повреждение заключается в предохранителе, то для начала нужно проверить его исправность в общем блоке F7, а затем при необходимости заменить его новым.

Насос на предмет поломок впору проверить, подключив его напрямую к аккумуляторной батарее:

• если его моторчик включается и вода перекачивается, значит, причина неисправности другая;
• но когда он «молчит» при подключении его к аккумулятору, следовательно, необходима замена.

Электрическая система проверяется с помощью тестера, а при наличии разрыва провод меняется на новый. Если неисправность таится в подрулевом переключателе, он также нуждается в замене. А проверить его можно, замкнув его контакты напрямую: 53ah на W либо 53ah на 53H.

В завершение нужно напомнить, что, помимо того, что перемещение на машине, у которой неисправен омыватель лобового стекла, запрещено, к тому же это может привести к необратимым последствиям. Поэтому берегите свой автомобиль и вовремя ликвидируйте все неисправности в нем.

Ваз 2114

установка форсунок на дворники. Ремонт и обслуживание

Хороший обзор дорожной обстановки через лобовое стекло автомобиля позволяет водителю безопасно управлять автомобилем в условиях интенсивного движения. Поэтому состоянию лобового стекла нужно уделять должное внимание. Метеорологические осадки и перепады температур снаружи и внутри салона ухудшают прозрачность стекла, что отрицательно сказывается на безопасности вождения. Грязь из-под колес, приставших насекомых, снег и потоки дождя с внешней стороны стекла следует как можно быстрее удалить с помощью системы очистки, состоящей из омывателей передних и задних окон, бака с жидкостью незамерзающей.

Работа веерных форсунок омывателя лобового стекла

Рифленые форсунки для омывателей ветрового стекла — более поздняя и модная разработка системы водоснабжения для стекол по сравнению с классическими форсунками для разбрызгивания воды. У них есть свои особенности применения, знание которых позволит автомобилистам более осознанно подойти к выбору того или иного типа насадки.

Зубчатые форсунки омывателя лобового стекла — положительная и отрицательная стороны

Основной отличительной чертой секторных форсунок является формирование широкого фронта мелких брызг моющей жидкости типа дождя, который полностью покрывает всю поверхность лобового стекла, в отличие от форсунок, подающих струю воды только на определенные участки. области перед водителем и передним пассажиром.Эта система водопотребления более экономична и эффективна с точки зрения качества и скорости очистки стекла.

К преимуществам вентиляторных форсунок омывателя лобового стекла можно отнести:

• Удаление пыли, грязи, насекомых более полное и качественное за счет равномерного смачивания большей площади стекла.
• При первом движении щетки стеклоочистителя перемещаются по смоченной поверхности стекла, смывая, а не отталкивая грязь, обеспечивая более быструю очистку стекла.
• «Экономия», предназначенная для эффективной очистки стекол, которая выражается в значительном количестве при интенсивной эксплуатации автомобиля в городских и неблагоприятных климатических условиях.
• Уменьшено количество микроцарапин на лобовом стекле из-за сухого движения щеток стеклоочистителя.

К недостаткам веерообразного способа смачивания стекла можно отнести:

Кратковременное ухудшение видимости при работе форсунок

• После того, как капли жидкости попали на лобовое стекло, дорога не будет видна, пока они не будут сметены дворниками.Некоторых водителей это может раздражать, поэтому они отказываются от веерных форсунок в пользу форсунок.
• Зубчатые форсунки более склонны к замерзанию, чем форсунки. В условиях Русского Севера они могут безупречно работать только при использовании специальной системы обогрева.

Выбор форсунок омывателя лобового стекла

Струйные и веерные форсунки

Идеальный случай — купить фирменные форсунки, предназначенные для этой конкретной модели автомобиля.Сегодня многие производители выпускают такие оригинальные форсунки под конкретную марку и модель автомобиля. Кроме того, существуют универсальные типы веерных форсунок, которые можно адаптировать для использования на различных марках и моделях машин. В некоторых случаях возможны незначительные изменения.

Универсальные форсунки с вентилятором — это изделия под номерами 30655605 и 7845009010 в каталоге автомобильных запчастей Volvo и Ssang Yong. Первые используются в качестве стандартных форсунок на Volvo S80. Оба продукта абсолютно идентичны по дизайну, но различаются по цене.«Кореец» почти вдвое дешевле «шведа». Но более престижными считаются форсунки Volvo. Оба они могут использоваться на автомобилях других марок, в частности на «Дэу», «Субару», «Тойота», «Мазда» и так далее.

Альтернативным вариантом могут стать форсунки Toyota для автомобилей бизнес-класса. Также их можно использовать на различных моделях автомобилей. Но здесь нужно знать, что в комплекте идет только одна насадка, поэтому при покупке товара из каталога следует повторить заказ дважды, чтобы получить две насадки на машину.Для замены стандартных форсунок на веерные необходимо приобрести сами форсунки, а также тройник со шлангами и обратным клапаном.

Еще что-нибудь полезное для вас:

Видео: Lada Granta — установка и проверка веерных форсунок омывателя

Выбор обратного клапана стеклоочистителя

В стандартной конструкции омывателя может отсутствовать обратный клапан, который предназначен для предотвращения вытекания жидкости из шлангов обратно в резервуар при выключенном всасывающем насосе.Клапан обеспечивает непрерывность подачи жидкости, особенно при включенном насосе, так как воздух не попадает в трубопроводы через отверстия форсунок. Клапан представляет собой обычный подпружиненный шар, который закрывает отверстие сопла при отсутствии давления жидкости. Систему также можно использовать без обратного клапана. Тогда необходимо предусмотреть механическую или электрическую схему задержки начала движения дворников относительно момента подачи воды. Жидкость должна успеть пройти по шлангам от резервуара к форсункам до того, как дворники заработают.

Универсальный обратный клапан для форсунок Toyota

Здесь можно использовать обратный клапан для моделей Жигули 8 и 9 под № 21080-5208550-00 в каталоге запчастей ВАЗ или обратный клапан от топливной системы под № 2108-1156010-01. Также можно использовать импортные клапаны, например, для марок Volvo — каталожный номер 30896546 или для марок Toyota — 85321-26020. В качестве альтернативы стоит отметить использование уже готовой тройника со встроенным обратным клапаном для Mitsubishi — каталожный номер M850641.

Нестандартное, но приемлемое решение — использование обратного клапана в аквариумном воздушном компрессоре. Обычно он стоит в выпускном патрубке компрессора и отличается высокой надежностью и эффективностью. Кроме него в зоомагазине также можно приобрести гибкую силиконовую трубку для изготовления насадок для обратного клапана и насадок, которые используются для подачи воздуха в аквариум. По приспособляемости к температурным перепадам и сроку службы эта трубка намного превосходит стандартные шланги, используемые в «Жигулях».

Установка веерных форсунок омывателя лобового стекла

Порядок установки вентиляторных форсунок предусматривает выполнение следующих работ:

№

• снятие обивки на капоте, если оно установлено, с аккуратной выемкой без поломки пластиковых колпачков с помощью специальных инструментов или двух плоских отверток;
• демонтаж буферных подушек из поролона, прикрепленных к двустороннему скотчу (для их повторной сборки требуется новый скотч), и снятие крышки с пластиковых деталей;
• отсоединение патрубков подачи жидкости от штатных форсунок;
• демонтаж старых форсунок, которые можно прикрепить к капоту или раме с помощью пластиковых зажимов или гаек крепления;
• подключение патрубка к соплам вентилятора и предварительная установка их на штатные места без окончательной фиксации;
• подключение обратных клапанов к трубопроводам омывающей жидкости и форсункам, их надежное крепление;
• проверка работоспособности системы и регулировка направления вентилятора жидкости на лобовое стекло;
• Окончательная фиксация форсунок.

Видео: Универсальные веерные форсунки — обзор, установка, пример работы

При установке и регулировке форсунок может потребоваться отрегулировать отверстия, отрегулировать форсунки по размеру, направлению, высоте и наклону положения. Для этого нужно подрезать, подпилить или, наоборот, нарастить основание форсунок с помощью инструментов и резиновых или пластиковых прокладок. В результате необходимо следить за тем, чтобы площадь разбрызгивания жидкости на поверхность стекла была максимальной, но не выходила за ее пределы.

Как часто автолюбитель не может даже отправиться в поездку на своей машине, если вдруг перестает работать смывка водительского зрения. И это нормально, если закончится жидкость, или каналы просто забиты. Хуже того, когда вышли из строя сами «оросители».

Здесь необходимо заменить форсунки омывателя лобового стекла. К счастью, эти оросители можно купить очень недорого. Но почему они приходят в негодность? Причин тому несколько, мы перечисляем их ниже:

• постоянные засоры приводят к непоправимому налипанию грязи в отверстиях;
• перепады температур и постоянная влажность, из-за чего дыры заполняются ржавчиной;
• Замерзание воды может привести к растрескиванию.

Конечно, при любом подозрении на неисправность этих агрегатов обязательно сначала попытаться их почистить. Почему можно взять иглу из шприца и аккуратно воткнуть ее в отверстие детали, откуда распыляется жидкость.

Однако, когда чистка не помогает, а проверка электродвигателя системы показывает его неисправность, то есть отсутствие шума с ее стороны, необходимо заменить электродвигатель омывателя лобового стекла.

В случае, когда двигатель закачивает омывающую жидкость в форсунки, и она разбрызгивается где-то под капотом, то есть происходит разрыв шланга — в этом случае негерметичный шланг омывателя подлежит замене.

Как исправить полив на ВАЗ

Допустим, на автомобиле ВАЗ произошла поломка. Поговорим сначала о «десятой» семье. Для замены форсунок омывателя на ВАЗ 2110 пригодятся следующие инструменты:

Начало работы.

1. В первую очередь демонтируем решетку воздухозаборника.
2. Далее, открутив крепеж, снимаем декоративную накладку.
3. Открутив винты крепления неисправных элементов, демонтируем последние.
4. Вытаскиваем концы трубок из демонтированных элементов.
5. Устанавливаем новые детали и собираем в обратной последовательности.

Если на «двенадцатой» модели вышли из строя опрыскиватели, то дефектные омыватели лобового стекла на ВАЗ 2112 заменяем по точно такой же технологии.

Однако бывает, что вышла из строя помпа системы орошения омывающей жидкости (из-за того, что, скажем, в минусовую погоду включалась система, заполненная водой).Затем для замены «мертвого» мотора омывателя лобового стекла придется снять аккумулятор, снять системный бачок, отсоединить провода и переустановить блок.

А теперь поговорим о самарской семье. Для замены форсунок от ВАЗ 2114 возьмем какой-нибудь инструмент, а именно плоскогубцы.

Здесь все намного проще. Давайте начнем.

1. Открывая капот, находим наши битые детали.
2. Вытаскиваем из них шланги.
3. Аккуратно сдавливая зажимы снизу плоскогубцами, вытаскиваем дефектные узлы.
4. Устанавливаем новые в обратной последовательности.

А вот как идет замена Калины. Из инструмента берется только отвертка. Начните с открытия капота.

1. Вытащите зажимы облицовки капота с помощью инструмента.
2. Снять облицовку.
3. Снимите трубки с разбитых жиклеров.
4. Дефектные элементы вынимают и устанавливают новые. Потом все идет обратно.

Теперь о Приоре.Для замены форсунок омывателя от Приоры берем следующие аксессуары:

• отвертка плоская;
• кусок ткани.

Вот что мы делаем.

1. Уложив четверной кусок ткани, поддеваем бракованный элемент инструментом и вытаскиваем из отверстия капюшона.
2. Снимаем с него патрубок.
3. Установите новую деталь в обратном порядке.

Однако картина будет более детальной, если обратиться к популярным иномаркам.

Что делать с иномарками

Для замены форсунок лобового стекла на Рено Логан нам понадобятся плоскогубцы.

Действуем вот так.

1. Открывая капот, находим бракованный элемент.
2. Снимаем с него гибкую трубку.
3. Осторожно сожмите зажимы плоскогубцами и вытащите разбрызгиватель.
4. Установка новой запчасти производится в обратной последовательности.

Как видите, для этой машины очень легко провести весь процесс своими руками.

Несколько иная ситуация с корейской иномаркой. Для замены форсунки омывателя стекла на Киа Сид необходимо использовать — плоскую отвертку. Что мы делаем.

1. Осторожно вставьте наконечник инструмента со стороны передних сидений автомобиля под жиклер. Затем нажимаем на защелку.
2. Вытаскиваем сломанную деталь к себе.
3. Отсоединить гибкую трубку от демонтированного элемента.
4. Устанавливаем новый опрыскиватель, двигаясь по пунктам назад.

Здесь отметим, что замена на Solaris осуществляется практически так же. Только отверткой нужно действовать немного иначе. Точнее нужно взять две отвертки. Подденьте одну из насадок со стороны окна, а вторую — со стороны внутренней части вытяжки.


Но при замене форсунок омывателя лобового стекла на Chevrolet Trailblazer мы действуем один на один, как в только что данной инструкции.

Заменить форсунки омывателя стекол на Опель Астра намного сложнее.В этой машине, чтобы добраться до разбитых форсунок, необходимо предварительно отстегнуть поводки дворников, сняв колпачки и открутив гайки. А потом еще нужно демонтировать пластиковую панель, на которой крепится сменная фурнитура. Вытащить их из панели больше не сложно.

Стоимость такой несложной операции не высока

Нетрудно предположить, что стоимость выполнения такой простой операции в автосервисе столь же невелика. А если кто-то боится что-то сломать, смело может идти на СТО.

Ориентировочные цены для России указаны в этой таблице.

Вот средние данные по переустановке жиклеров системы иномарки. А при необходимости замены насоса омывателя лобового стекла стоимость такой операции будет вдвое дороже.

Сегодня поговорим о веерных форсунках омывателя для автомобилей ВАЗ.

Для автомобилей ВАЗ разные форсунки омывателя :

одноструйный

двухструйный

веерообразные

Чаще всего наши машины с завода комплектуются простейшими одноструйными форсунками.

Их напора и радиуса действия часто не хватает для качественной очистки всего лобового стекла, поэтому многие ставят двухструйные форсунки (например, такие есть на автомобилях Шевроле Нива).

Однако наиболее эффективным решением являются веерные форсунки омывателя … Они отличаются от обычных тем, что распыляют воду не струей, а широким вентилятором, который смачивает все лобовое стекло автомобиля.

Проблема в том, что трудно найти штатные форсунки омывателя ВАЗ … Чтобы выйти из ситуации, есть несколько вариантов.

Покупка кооперативных форсунок на авторынке. На авторынках часто встречается большое количество различных вариантов веерных форсунок, но качество их работы зачастую далеко от идеального, а процент брака слишком высок. Но цена на такие насадки начинается от 10-20 рублей.

Установка веерной форсунки омывателя от Volvo. Это самый дорогой вариант; пара таких насадок стоит порядка 500-600 руб.Заказать их можно в различных интернет-магазинах, код детали: Volvo 30655605 Форсунка омывателя 2 шт. Но и здесь все не так просто, посадочный диаметр этих форсунок немного больше стандартных, поэтому их придется регулировать на месте при установке.

Купить веерные форсунки омывателя ВАЗ через интернет-магазины. Например, 2 форсунки на ВАЗ в интернет-магазине Аламар стоят 150 рублей. При этом они достаточно хорошего качества и без доработок подходят взамен стандартных.

На видео ниже показана работа веерных форсунок омывателя на автомобиле Лада Калина.

Два года эксплуатации выявили свои плюсы и минусы.

Плюсов:

Намочить сразу все лобовое стекло

позволяют очистить все стекла за пару движений дворников

не требует регулировки во время работы

Минусы:

зимой при использовании густеющей на морозе антифриза давление через форсунки ослабевает, при морозах ниже 30 градусов начинают работать как жиклеры

расход воды увеличивается, но ненамного, так как стекло моется быстрее, чем со стандартными насадками.

В целом можно сказать, что у форсунок омывателя на автомобилях ВАЗ плюсов больше, чем минусов.

Автопроизводители стремятся поддерживать максимальную видимость с места водителя. В этом помогает качественная очистка лобового стекла. За этот процесс отвечают несколько систем, в том числе работа «дворников», правильный поток встречных воздушных потоков. Веерообразные форсунки омывателя лобового стекла улучшают обзор.

Этот тип гидроочистки является более совершенной технологией, чем классические струйные конструкции.Водитель может самостоятельно установить понравившиеся ему опрыскиватели на свою модель автомобиля.

Оптимальный вариант — приобрести данный элемент конструкции под конкретную модель автомобиля. Удобство этого варианта в том, что вам не нужно будет что-то корректировать или укорачивать / удлинять. Но можно сэкономить и купить универсальные веерные форсунки омывателя лобового стекла. Они будут работать так же, но на этапе установки могут возникнуть мелкие проблемы.

Если «универсалы» выпускает известный производитель, то автомобилист может не почувствовать разницы в качестве с оригинальным товаром.Срок службы и гарантия тоже будут долгими. Единственная разница будет в цене и торговой марке.

Производством универсальных шайб занимаются такие концерны, как Ssang Yong, Volvo, Toyota. Из них наиболее приемлемая цена — на корейскую продукцию. Разница со скандинавскими товарами достигает 2 раз.

Японская компания специализируется на запчастях для автомобилей премиум-класса. Но у азиатского производителя есть один нюанс. Заказать стиральную машину можно будет не в паре, а индивидуально.Поэтому нужно быть внимательнее при оформлении удаленной заявки на получение.

Правильная замена форсунки омывателя лобового стекла вместо штатного спрея подразумевает наличие дополнительных элементов, таких как тройники, шланги для проводки и обратный клапан.

Отрицательные и положительные стороны использования веерных форсунок

Благодаря своей конструкции, этот тип форсунки подает мелкодисперсную широкую струю на лобовое стекло. Он проходит по прозрачной плоскости максимальным фронтом.Старые моечные машины обеспечивали только направленную струю под давлением в определенное место на лобовом стекле.

Сравнение шайб

За счет максимального распыления веерной форсунки происходит экономичный поток жидкости из бака. Это также приводит к более эффективному растворению грязи с помощью спрея.

Преимущества вентиляторных форсунок:

• уважение к щеткам стеклоочистителя и поверхности стекла, так как движение резины по поверхности начинается уже во влажном состоянии, и нет царапин на стекле и износа дворников;
• равномерное смачивание всей поверхности обеспечивает качественное удаление со стекла пыли, грязи, насекомых;
• экономное использование омывающей жидкости;
• прозрачность стекла не снижается от возможных микроцарапин при протирании его сухими «дворниками».

Недостатки системы при использовании роликовых шайб:

• насадки могут быстро покрываться ледяной коркой при отрицательных температурах; чтобы этого не произошло, необходимо установить дополнительные системы обогрева зоны мойки;
• сразу после распыления на стекло видимость для водителя значительно снижается, поэтому их необходимо использовать сознательно и с тщательным отслеживанием дорожной обстановки.

Работа обратного клапана в системе омывателя

Не все гидротехнические сооружения стеклоочистителей имеют в своем контуре обратный клапан.Наличие такой детали позволяет жидкости оставаться в шлангах, не перетекая обратно в резервуар. Удобство заключается в том, что при включении насоса подача воды осуществляется без промедления и «дворники» не царапают сухое стекло.

Обратный клапан

Внутри такого клапана находится подпружиненный шарик. Именно он перекрывает проход «незамерзающего» обратно при отсутствии давления от помпы в системе. Если этот элемент не установлен, то необходимо будет установить электронную задержку запуска движения «дворников» в цепь.

Можно установить клапан на любую иномарку. Подойдет как европейская, так и азиатская части. Некоторые смельчаки даже придумали для установки в этот контур клапаны от компрессоров аквариума.

Процесс установки

Алгоритм замены или установки новых шайб состоит из следующих шагов:

• избавляемся от обивки моторного отсека, которая крепится к поверхности при помощи пластиковых фиксаторов;
• удалить звукоизоляционный слой поролона, который крепился на двусторонний скотч;
• отсоединить гидравлические шланги, ведущие к штатным опрыскивателям;
• снимаем штатные форсунки, открутив крепеж от капота;
• монтируем веерные форсунки на шланги омывателя автомобиля;
• включаем в цепь обратный клапан и закрепляем в подкапотном пространстве;
• проводим пробное напыление незакрепленного устройства;
• при качественной работе схемы жестко монтируем все элементы на свои места.

Для чтения 8 мин.

Форсунки омывателя ветрового стекла необходимы для безопасности движения в плохую погоду. Работа машины с неисправными или забитыми форсунками крайне нежелательна. Вы должны иметь возможность чистить их или заменять новыми.

Эволюция системы омывателей лобового стекла

Трудно поверить, но омыватели лобового стекла стали появляться на автомобилях только во второй половине ХХ века. До этого водители обходились без них, испытывая массу проблем при движении в непогоду.Первыми автомобилями в России, на которых были установлены эти устройства, стала продукция Горьковского автомобильного завода.

Изначально омыватель был механическим. Для подачи воды в стакан необходимо было потянуть за ручку, которая была установлена ​​на лицевой панели. Затем рядом с основными педалями стали устанавливать механический насос, и для его включения приходилось нажимать на него ногой.

Через некоторое время на автомобили установили электронасос. С тех пор отпала необходимость давить на педаль или дергать ручку.Электронасос включался подрулевым переключателем или специальным ключом, который располагался на панели приборов. Прошло время, прежде чем конструкторы совместили включение омывателя с автоматическим запуском щеток стеклоочистителей.

Вслед за насосом эволюционировали и форсунки омывателя. Тогда их называли реактивными. В середине двадцатого века струя обычно была только одна. Он располагался сверху, на раме лобового стекла, и подавал воду только со стороны водителя.Вскоре он перебрался в капюшон и обзавелся партнером. Оказалось, что это сегодня всем знакомый дизайн.

В систему омывателя лобового стекла входят:

• Бак с водой или специальной жидкостью;
• Электронасос;
• Трубки и шланги соединительные;
• Форсунки;
• Переключатель.

Бачок находится под капотом автомобиля. Его объем может быть разным. Чаще всего в легковых автомобилях он составляет от двух до пяти литров.Как правило, в бак встраивается электронасос. К насосу подсоединяется трубка, соединенная с форсунками. Для подачи воды или омывающей жидкости в стекло водитель должен нажать подрулевой переключатель. Насос включится, и жидкость под давлением направится через форсунки к лобовому стеклу автомобиля. В то же время щетка стеклоочистителя начнет двигаться.

В большинстве автомобилей используются форсунки. Однако в последнее время автопроизводители начали активно использовать так называемые веерообразные устройства, которые имеют массу преимуществ перед реактивными.Также возможна самостоятельная замена струйных форсунок на веерные. Как производится замена, а также более подробно о преимуществах веерообразных устройств будет рассказано ниже.

В некоторых современных автомобилях есть датчик, контролирующий уровень воды или омывающей жидкости в бачке. При наличии, когда уровень достигает определенной отметки, на приборной панели загорается лампочка, напоминая о необходимости пополнить запас жидкости.

При положительной температуре окружающей среды в бак можно наливать обычную воду.Иногда в него добавляют специальное моющее средство, чтобы лучше удалить загрязнения со стекла. Особенно это актуально при частом использовании автомобиля на проселочных дорогах. Именно на них даже в сухую погоду на стекле могут быть пятна мошек, которые на большой скорости бьются о лобовое стекло автомобиля. При отрицательных температурах окружающей среды в бак необходимо заливать специальную жидкость-незамерзание. Он уже должен содержать специальные моющие добавки. Некоторые автомобилисты вместо антифриза используют водку или разбавленный спирт.Специалисты не рекомендуют это делать, так как оба могут разъедать резинки дворников.

Для предотвращения засорения форсунок бачок омывателя должен быть оборудован специальной сеткой, через которую сливается жидкость. Однако даже в этом случае сохраняется риск заражения. Забитая форсунка становится неспособной пропустить через себя необходимое количество жидкости, а иногда и вовсе перестает работать. В обоих случаях требуется чистка. Если это не поможет, то потребуется замена.

Как очистить форсунку?

Прежде всего, нужно выяснить, где именно произошла перегрузка. Возможно, забита не форсунка, а ведущая к ней трубка. В последнем случае, как правило, не работают обе форсунки. Убедившись, что трубка чистая, нужно приобрести баллончик со сжатым воздухом. Они продаются в специализированных магазинах. Поставляется с тонкой трубкой. Он соответствует диаметру крошечных форсунок омывателя. Один конец трубки надевается на распылитель, а другой прижимается непосредственно к засоренной форсунке.Пшикать нужно до тех пор, пока не услышите бульканье жидкости в емкости. Как только это произошло, нужно проверить работу форсунки. Жидкость должна свободно стекать по стеклу.

Стоит помнить, что, направив сжатый воздух в форсунку, можно ненароком сломать трубку, по которой в форсунку поступает вода или омывающая жидкость. Если это произойдет, необходимо будет снова поставить трубку на место. Для этого потребуется открыть крышку и, возможно, снять с нее накладку, чтобы получить доступ к нижней части инжектора.

Если жидкость по-прежнему не поступает в стекло, вы можете попробовать другие возможные варианты очистки. Необходимо взять тонкую, но плохо гнущуюся проволоку. Его нужно будет затолкнуть в отверстие насадки как можно глубже. Лучше сделать это несколько раз. Если этот вариант не помог, то требуется только замена. Сделать это довольно просто. Подробно технология будет рассмотрена ниже. Вы можете приобрести и установить аналогичное устройство или поставить вентиляторную конструкцию. Этот тип сопла имеет ряд преимуществ по сравнению с обычными струйными устройствами. Однако у него есть и недостатки. Чтобы сделать правильный выбор, нужно выяснить все плюсы и минусы.

Преимущества и недостатки вентиляторных форсунок

Чистое лобовое стекло необходимо для безопасности дорожного движения. Видимость значительно ухудшается в непогоду, когда попадает в грязь вместе с дождем или снегом на стекле. С этим справляются так называемые автомобильные дворники, а также форсунки, подающие на стекло чистую воду или специальную жидкость для омывателя лобового стекла.

В последнее время большую популярность приобрели специальные веерные форсунки. С их помощью вода или специальная моющая жидкость подается на стекло мощным фронтом из мелких капелек, а не отдельными потоками, как в классических приборах. Некоторые современные автомобили стандартно комплектуются такими насадками. Но даже если машина укомплектована обычными стандартными насадками, есть возможность самостоятельно заменить их на устройства вентиляторного типа.

Зубчатые насадки имеют много преимуществ по сравнению с обычными насадками.Они обеспечивают максимальную безопасность движения. При использовании веерных форсунок вода или омывающая жидкость распыляется почти равномерно по большей части поверхности лобового стекла. С другой стороны, дворники не начинают двигаться на сухую, как в случае с обычными насадками, а сразу проходят по смоченной поверхности и смывают всю грязь. В результате сводится к минимуму риск появления царапин на лобовом стекле дворниками.

Помимо очевидных преимуществ у форсунок веерного типа есть и недостатки. Однако минусов гораздо меньше, чем плюсов.Одна из них заключается в том, что до тех пор, пока дворники не удалят воду или омывающую жидкость со стекла, водитель лишается нормальной видимости. Этот недостаток проистекает из того преимущества, что жидкость при разбрызгивании почти полностью покрывает стекло. В сложных дорожных условиях и на высоких скоростях есть риск на мгновение потерять контроль над ситуацией. Именно этот факт чаще всего останавливает некоторых автомобилистов от установки на свой автомобиль форсунок вентиляторного типа. Однако те, кто уже установил себе такие устройства, как правило, довольны своей работой.И они быстро привыкают к этой особенности. То, что такие устройства более подвержены обледенению, чем классические варианты, отпугивает гораздо меньше автовладельцев. В крайнем случае можно использовать жидкий незамерзающий продукт, рассчитанный на более низкие температуры окружающей среды.

Как выбрать форсунки веерного типа?

Оптимальный вариант — приобрести фирменную форсунку омывателя ветрового стекла, рассчитанную на конкретную модель автомобиля. В настоящее время существует довольно много производителей, которые производят форсунки веерного типа для различных машин.

Если вы не можете найти приспособление, предназначенное для вашего железного коня, то можно использовать универсальные модели таких насадок.

Например, продукция шведской компании Volvo подходит для большинства современных автомобилей. Кроме того, хорошим вариантом может стать выбор универсальных веерных форсунок от корейского производителя SsangYong.

Замена штатных форсунок на изделия вентиляторного типа

В некоторых случаях могут возникнуть трудности с установкой универсальных вентиляторных устройств.Иногда их нужно отрегулировать по высоте, а также использовать изоленту для герметизации, если площадь распыления слишком велика. Бывают случаи, когда автомобилисты вынуждены подрывать корпус покупных устройств, если их нижняя часть шире, чем у штатных.

Технология, по которой проводится замена, довольно проста. Необходимо открыть капот автомобиля и демонтировать его обшивку. Далее от штатной форсунки отсоединяются патрубки, по которым подается вода или жидкость для омывателя лобового стекла.После этого вы легко сможете снять сами форсунки. Затем на их место устанавливаются купленные изделия вентиляторного типа. К ним подключаются трубки для подачи жидкости. На этом замена форсунок завершена. Ни насос омывателя ветрового стекла, ни другие компоненты никак не затронуты.

Зубчатый омыватель лобового стекла ВАЗ 2114. Зубчатые форсунки омывателя лобового стекла. Преимущества веерных форсунок

Хороший обзор дорожной обстановки через лобовое стекло позволяет водителю безопасно управлять автомобилем в условиях интенсивного движения.Поэтому состоянию лобового стекла следует уделять должное внимание. Метеорологические осадки и перепады температур снаружи и внутри салона ухудшают прозрачность стекла, что отрицательно сказывается на безопасности вождения. Грязь из-под колес, приставших насекомых, снег и потоки дождя с внешней стороны стекла следует как можно быстрее удалить с помощью системы очистки, состоящей из омывателей передних и задних окон, бака с жидкостью незамерзающей.

Работа веерных форсунок омывателя лобового стекла

Рифленые форсунки для омывателей ветрового стекла — более поздняя и модная разработка системы водоснабжения для стекол по сравнению с классическими форсунками для разбрызгивания воды. У них есть свои особенности применения, знание которых позволит автомобилистам более осознанно подойти к выбору того или иного типа насадки.

Зубчатые форсунки омывателя лобового стекла — положительная и отрицательная стороны

Основной отличительной чертой секторных форсунок является формирование широкого фронта мелких брызг моющей жидкости типа дождя, который полностью покрывает всю поверхность лобового стекла, в отличие от форсунок, подающих струю воды только на определенные участки. области перед водителем и передним пассажиром.Эта система водопотребления более экономична и эффективна с точки зрения качества и скорости очистки стекла.

К преимуществам вентиляторных форсунок омывателя лобового стекла можно отнести:

• Удаление пыли, грязи, насекомых более полное и качественное за счет равномерного смачивания большей площади стекла.
• При первом движении щетки стеклоочистителя перемещаются по смоченной поверхности стекла, смывая, а не отталкивая грязь, обеспечивая более быструю очистку стекла.
• «Экономия», предназначенная для эффективной очистки стекол, которая выражается в значительной сумме при интенсивной эксплуатации автомобиля в городских и неблагоприятных климатических условиях.
• Уменьшено количество микроцарапин на лобовом стекле из-за сухого движения щеток стеклоочистителя.

К недостаткам веерообразного способа смачивания стекла можно отнести:

Кратковременное ухудшение видимости при работе форсунок

• После того, как капли жидкости попали на лобовое стекло, дорога не будет видна, пока они не будут сметены дворниками.Некоторых водителей это может раздражать, поэтому они отказываются от веерных форсунок в пользу форсунок.
• Зубчатые форсунки более склонны к замерзанию, чем форсунки. В условиях Русского Севера они могут безупречно работать только при использовании специальной системы обогрева.

Выбор форсунок омывателя лобового стекла

Струйные и веерные форсунки

Идеальный случай — приобрести фирменные форсунки, предназначенные для использования на этой конкретной модели автомобиля.Сегодня многие производители выпускают такие оригинальные насадки под конкретную марку и модель автомобиля. Кроме того, существуют универсальные типы веерных форсунок, которые можно адаптировать для использования на различных марках и моделях машин. В некоторых случаях возможны незначительные изменения.

Универсальные форсунки с вентилятором — это изделия под номерами 30655605 и 7845009010 в каталоге автомобильных запчастей Volvo и Ssang Yong. Первые используются в качестве стандартных форсунок на Volvo S80. Оба продукта абсолютно идентичны по дизайну, но различаются по цене.«Кореец» почти вдвое дешевле «шведа». Но более престижными считаются форсунки Volvo. Оба они могут использоваться на автомобилях других марок, в частности на «Дэу», «Субару», «Тойота», «Мазда» и так далее.

Альтернативным вариантом могут стать форсунки Toyota для автомобилей бизнес-класса. Также их можно использовать на различных моделях автомобилей. Но здесь нужно знать, что в комплекте идет только одна насадка, поэтому при покупке товара из каталога следует повторить заказ дважды, чтобы получить две насадки на машину.Для замены стандартных форсунок на веерные необходимо приобрести сами форсунки, а также тройник со шлангами и обратный клапан к нему.

Еще что-нибудь полезное для вас:

Видео: Lada Granta — установка и проверка веерных форсунок омывателя

Выбор обратного клапана стеклоочистителя

В стандартной конструкции омывателя может отсутствовать обратный клапан, который предназначен для предотвращения вытекания жидкости из шлангов обратно в резервуар при выключенном всасывающем насосе.Клапан обеспечивает непрерывность подачи жидкости, особенно в момент включения насоса, так как воздух не попадает в трубопроводы через отверстия форсунок. Клапан представляет собой обычный подпружиненный шар, который закрывает отверстие сопла при отсутствии давления жидкости. Систему также можно использовать без обратного клапана. Тогда необходимо предусмотреть механическую или электрическую схему задержки начала движения дворников относительно момента подачи воды. Жидкость должна успеть пройти по шлангам от резервуара к форсункам до того, как дворники заработают.

Универсальный обратный клапан для форсунок Toyota

Здесь можно использовать обратный клапан для моделей Жигули 8 и 9 под № 21080-5208550-00 в каталоге запчастей ВАЗ или обратный клапан от топливной системы под № 2108-1156010-01. Также можно использовать импортные клапаны, например, для марок Volvo — каталожный номер 30896546 или для марок Toyota — 85321-26020. В качестве альтернативы стоит отметить использование уже готовой тройника со встроенным обратным клапаном для Mitsubishi — каталожный номер M850641.

Нестандартное, но приемлемое решение — использование обратного клапана в аквариумном воздушном компрессоре. Обычно он стоит в выпускном патрубке компрессора и отличается высокой надежностью и эффективностью. Кроме него в зоомагазине также можно приобрести гибкую силиконовую трубку для изготовления насадок для обратного клапана и насадок, которые используются для подачи воздуха в аквариум. По приспособляемости к температурным перепадам и сроку службы эта трубка намного превосходит стандартные шланги, используемые в «Жигулях».

Установка веерных форсунок омывателя лобового стекла

Порядок установки вентиляторных форсунок предусматривает выполнение следующих работ:

№

• снятие обивки на капоте, если оно установлено, с аккуратной выемкой без поломки пластиковых колпачков с помощью специальных инструментов или двух плоских отверток;
• демонтаж буферных подушек из поролона, прикрепленных к двустороннему скотчу (для их повторной сборки потребуется новый скотч) и снятие крышки с пластиковых деталей;
• отсоединение патрубков подачи жидкости от штатных форсунок;
• демонтаж старых форсунок, которые можно прикрепить к капоту или раме с помощью пластиковых зажимов или крепежных гаек;
• подключение патрубка к соплам вентилятора и предварительная установка их на штатные места без окончательной фиксации;
• подключение обратных клапанов к трубопроводам омывающей жидкости и форсункам, их надежное крепление;
• проверка работоспособности системы и регулировка направления вентилятора жидкости на лобовое стекло;
• Окончательная фиксация форсунок.

Видео: Универсальные веерные форсунки — обзор, установка, пример работы

При установке и регулировке форсунок может потребоваться откорректировать отверстия, отрегулировать форсунки по размеру, направлению, высоте и наклону положения. Для этого нужно подрезать, подпилить или, наоборот, нарастить основание форсунок с помощью инструментов и резиновых или пластиковых прокладок. В результате необходимо следить за тем, чтобы площадь разбрызгивания жидкости на поверхность стекла была максимальной, но не выходила за ее пределы.

Для чтения 8 мин.

Форсунки омывателя ветрового стекла необходимы для безопасности движения в плохую погоду. Работа машины с неисправными или забитыми форсунками крайне нежелательна. Вы должны иметь возможность чистить их или заменять новыми.

Эволюция системы омывателей лобового стекла

Трудно поверить, но омыватели лобового стекла стали появляться на автомобилях только во второй половине ХХ века. До этого водители обходились без них, испытывая массу проблем при движении в непогоду.Первыми автомобилями в России, на которых были установлены эти устройства, стала продукция Горьковского автомобильного завода.

Изначально омыватель был механическим. Для подачи воды в стакан необходимо было потянуть за ручку, которая была установлена ​​на лицевой панели. Затем рядом с основными педалями стали устанавливать механический насос, и для его включения приходилось нажимать на него ногой.

Через некоторое время на автомобили установили электронасос. С тех пор отпала необходимость давить на педаль или дергать ручку.Электронасос включался подрулевым переключателем или специальным ключом, который располагался на панели приборов. Прошло время, прежде чем конструкторы совместили включение омывателя с автоматическим запуском щеток стеклоочистителей.

Вслед за насосом эволюционировали и форсунки омывателя. Тогда их называли реактивными. В середине двадцатого века струя обычно была только одна. Он располагался сверху, на раме лобового стекла, и подавал воду только со стороны водителя.Вскоре он перебрался в капюшон и обзавелся партнером. Оказалось, что это сегодня всем знакомый дизайн.

В систему омывателя лобового стекла входят:

• Бак с водой или специальной жидкостью;
• Электронасос;
• Трубки и шланги соединительные;
• Форсунки;
• Переключатель.

Бачок находится под капотом автомобиля. Его объем может быть разным. Чаще всего в легковых автомобилях он составляет от двух до пяти литров.Как правило, в бак встраивается электронасос. К насосу подсоединяется трубка, соединенная с форсунками. Для подачи воды или омывающей жидкости в стекло водитель должен нажать подрулевой переключатель. Насос включится, и жидкость под давлением направится через форсунки к лобовому стеклу автомобиля. В то же время щетка стеклоочистителя начнет двигаться.

В большинстве автомобилей используются форсунки. Однако в последнее время автопроизводители начали активно использовать так называемые веерообразные устройства, которые имеют массу преимуществ перед реактивными.Также возможна самостоятельная замена струйных форсунок на веерные. Как производится замена, а также более подробно о преимуществах веерообразных устройств будет рассказано ниже.

В некоторых современных автомобилях есть датчик, контролирующий уровень воды или омывающей жидкости в бачке. Если он есть, при достижении уровня определенной отметки на приборной панели загорается лампочка, напоминая о необходимости пополнить запас жидкости.

При температуре окружающей среды выше нуля в бак можно наливать обычную воду.Иногда в него добавляют специальное моющее средство, чтобы лучше удалить загрязнения со стекла. Особенно это актуально при частом использовании автомобиля на проселочных дорогах. Именно на них даже в сухую погоду на стекле могут быть пятна мошек, которые на большой скорости бьются о лобовое стекло автомобиля. При отрицательных температурах окружающей среды в бак необходимо заливать специальную жидкость-незамерзание. Он уже должен содержать специальные моющие добавки. Некоторые автомобилисты вместо антифриза используют водку или разбавленный спирт.Специалисты не рекомендуют это делать, так как оба могут разъедать резинки дворников.

Для предотвращения засорения форсунок бачок омывателя должен быть оборудован специальной сеткой, через которую сливается жидкость. Однако даже в этом случае риск заражения остается. Забитая форсунка становится неспособной пропустить через себя необходимое количество жидкости, а иногда даже вообще перестает работать. В обоих случаях требуется чистка. Если это не поможет, то потребуется замена.

Как очистить сопло?

Прежде всего, нужно выяснить, где именно произошла перегрузка. Возможно, забита не форсунка, а ведущая к ней трубка. В последнем случае, как правило, не работают обе форсунки. Убедившись, что трубка чистая, нужно приобрести баллончик со сжатым воздухом. Они продаются в специализированных магазинах. Поставляется с тонкой трубкой. Он соответствует диаметру крошечных форсунок омывателя. Один конец трубки надевается на распылитель, а другой прижимается непосредственно к засоренной форсунке.Пшикать нужно до тех пор, пока не услышите бульканье жидкости в емкости. Как только это произошло, нужно проверить работу форсунки. Жидкость должна свободно стекать по стеклу.

Стоит помнить, что, направив сжатый воздух в форсунку, можно ненароком сломать трубку, по которой в форсунку поступает вода или омывающая жидкость. Если это произойдет, необходимо будет снова поставить трубку на место. Для этого потребуется открыть капот и, возможно, снять с него обшивку, чтобы получить доступ к нижней части инжектора.

Если жидкость по-прежнему не поступает в стекло, вы можете попробовать другие возможные варианты очистки. Необходимо взять тонкую, но плохо гнущуюся проволоку. Его нужно будет затолкнуть в отверстие насадки как можно глубже. Лучше сделать это несколько раз. Если этот вариант не помог, то требуется только замена. Сделать это довольно просто. Подробнее о технологии мы поговорим позже. Вы можете приобрести и установить аналогичное устройство или поставить вентиляторную конструкцию. Этот тип сопла имеет ряд преимуществ по сравнению с обычными струйными устройствами. Однако у него есть и недостатки. Чтобы сделать правильный выбор, нужно выяснить все плюсы и минусы.

Преимущества и недостатки вентиляторных форсунок

Чистое лобовое стекло необходимо для безопасности дорожного движения. Видимость значительно ухудшается в непогоду, когда попадает в грязь вместе с дождем или снегом на стекле. С этим справляются так называемые автомобильные дворники, а также форсунки, подающие на стекло чистую воду или специальную жидкость для омывателя лобового стекла.

В последнее время большую популярность приобрели специальные веерные форсунки. С их помощью вода или специальная моющая жидкость подается на стекло мощным фронтом из мелких капелек, а не отдельными потоками, как в классических приборах. Некоторые современные автомобили стандартно комплектуются такими насадками. Но даже если машина укомплектована обычными стандартными насадками, есть возможность самостоятельно заменить их на устройства вентиляторного типа.

Зубчатые насадки имеют много преимуществ по сравнению с обычными насадками.Они обеспечивают максимальную безопасность движения. В случае веерных форсунок вода или омывающая жидкость распыляется почти равномерно по большей части поверхности лобового стекла. С другой стороны, дворники не начинают двигаться на сухую, как в случае с обычными насадками, а сразу проходят по смоченной поверхности и смывают всю грязь. В результате сводится к минимуму риск появления царапин на лобовом стекле дворниками.

Помимо очевидных преимуществ у форсунок веерного типа есть и недостатки.Однако минусов гораздо меньше, чем плюсов. Одна из них заключается в том, что до тех пор, пока дворники не удалят воду или омывающую жидкость со стекла, водитель лишается нормальной видимости. Этот недостаток проистекает из того преимущества, что жидкость при разбрызгивании почти полностью покрывает стекло. В сложных дорожных условиях и на высоких скоростях есть риск на мгновение потерять контроль над ситуацией. Именно этот факт чаще всего останавливает некоторых автомобилистов от установки на свой автомобиль форсунок вентиляторного типа.Однако те, кто уже установил себе такие устройства, как правило, довольны своей работой. И они быстро привыкают к этой особенности. То, что такие устройства более подвержены обледенению, чем классические варианты, отпугивает гораздо меньше автовладельцев. В крайнем случае можно использовать жидкий незамерзающий продукт, рассчитанный на более низкие температуры окружающей среды.

Как выбрать форсунки веерного типа?

Оптимальный вариант — приобрести фирменную форсунку омывателя ветрового стекла, рассчитанную на конкретную модель автомобиля.В настоящее время существует довольно много производителей, производящих веерные форсунки для различных машин.

Если вы не можете найти приспособление, предназначенное для вашего железного коня, то можно использовать универсальные модели таких насадок.

Например, продукция шведской компании Volvo подходит для большинства современных автомобилей. Кроме того, хорошим вариантом может стать выбор универсальных веерных форсунок от корейского производителя SsangYong.

Замена стандартных форсунок на изделия вентиляторного типа

В некоторых случаях могут возникнуть трудности с установкой универсальных вентиляторных устройств.Иногда их нужно отрегулировать по высоте, а также использовать изоленту для герметизации, если площадь распыления слишком велика. Бывают случаи, когда автомобилисты вынуждены подрывать корпус покупных устройств, если их нижняя часть оказывается шире, чем у штатных.

Технология, по которой проводится замена, довольно проста. Необходимо открыть капот автомобиля и демонтировать его обшивку. Далее от штатной форсунки отсоединяются патрубки, по которым подается вода или жидкость для омывателя лобового стекла.После этого вы легко сможете снять сами форсунки. Затем на их место устанавливаются купленные изделия вентиляторного типа. К ним подключаются трубки для подачи жидкости. На этом замена форсунок завершена. Ни насос омывателя ветрового стекла, ни другие компоненты никак не затронуты.

Сегодня поговорим о веерных форсунках омывателя для автомобилей ВАЗ.

Для автомобилей ВАЗ разные форсунки омывателя :

одноструйный

двухструйный

веерообразные

Чаще всего наши машины с завода комплектуются простейшими одноструйными форсунками.

Их напора и радиуса действия часто не хватает для качественной очистки всего лобового стекла, поэтому многие ставят двухструйные форсунки (например, такие есть на автомобилях Шевроле Нива).

Однако наиболее эффективным решением являются веерные форсунки омывателя … Они отличаются от обычных тем, что распыляют воду не струей, а широким вентилятором, который смачивает все лобовое стекло автомобиля.

Проблема в том, что трудно найти штатные форсунки омывателя ВАЗ … Чтобы выйти из ситуации, есть несколько вариантов.

Покупка кооперативных форсунок на авторынке. На авторынках часто встречается большое количество различных вариантов веерных форсунок, но качество их работы зачастую далеко от идеального, а процент брака слишком высок. Но цена на такие насадки начинается от 10-20 рублей.

Установка веерной форсунки омывателя от Volvo. Это самый дорогой вариант; пара таких насадок стоит порядка 500-600 руб.Заказать их можно в различных интернет-магазинах, код детали: Volvo 30655605 Форсунка омывателя 2 шт. Но и здесь все не так просто, посадочный диаметр этих форсунок немного больше стандартных, поэтому их придется регулировать на месте при установке.

Купить веерные форсунки омывателя ВАЗ через интернет-магазины. Например, 2 форсунки на ВАЗ в интернет-магазине Аламар стоят 150 рублей. При этом они достаточно хорошего качества и без доработок подходят взамен стандартных.

На видео ниже показана работа веерных форсунок омывателя на автомобиле Лада Калина.

Два года эксплуатации выявили свои плюсы и минусы.

Плюсов:

Намочить сразу все лобовое стекло

позволяют очистить все стекла за пару движений дворников

не требует регулировки во время работы

Минусы:

зимой при использовании незамерзающей жидкости, которая на морозе густеет, давление через форсунки ослабевает, при морозах ниже 30 градусов начинают работать как жиклеры

расход воды увеличивается, но ненамного, так как стекло моется быстрее, чем со стандартными насадками.

В целом можно сказать, что у форсунок омывателя на автомобилях ВАЗ плюсов больше, чем минусов.

Многие автовладельцы задумались об установке веерообразных форсунок омывателя лобового стекла вместо штатных. Зубчатые форсунки имеют ряд преимуществ, распыляя воду на большую площадь стекла, улучшая видимость, а это влияет на безопасность и снижает расход омывающей жидкости. Зачем нужны вентиляторные форсунки, в чем их преимущества и недостатки, сколько стоят вентиляторные форсунки и как их выбрать для своего автомобиля — об этом читайте в нашей статье.

Зубчатые форсунки омывателя

Что такое веерные форсунки омывателя

В последнее время многие автопроизводители начали устанавливать на свои модели веерные форсунки омывателя лобового стекла, которые отличаются тем, что подача жидкости омывателя лобового стекла к стеклу осуществляется не двумя или три отдельных форсунки, но мелкими каплями, падающими сразу на большую площадь лобового стекла. Отличия в работе классических двухструйных форсунок омывателя от веерных очень хорошо видно на этом видео.

На одном автомобиле одновременно устанавливаются как обычные форсунки (слева), так и форсунки вентилятора (справа).

Зубчатые форсунки

Достоинства и недостатки веерных форсунок омывателя ветрового стекла

Если вы еще не решили, действительно ли вам нужно устанавливать веерные форсунки омывателя лобового стекла, давайте рассмотрим основные достоинства и недостатки данной конструкции.

Преимущества веерных форсунок:

Недостатки веерных форсунок:

Выбор веерных форсунок

Первый и самый простой вариант — подбор оригинальных форсунок специально для вашего автомобиля.Иногда такие форсунки поставляются как опция или как элемент более богатой комплектации.

Если оригинальные форсунки вентилятора не предусмотрены специально для вашей модели или вы хотите сэкономить, вам следует подумать о выборе альтернативных форсунок, которые подойдут сразу к вашему автомобилю или с небольшими доработками. Правда, сразу скажу — универсальных веерных форсунок омывателя лобового стекла не существует! То есть то, что идеально подходит для одной модели, может совершенно не подходить для другой (чаще всего из-за угла наклона они распыляются либо низко, либо на крышу).

Самый распространенный вариант, который пестрит новостями в Интернете, — это форсунки от Volvo S80, артикул Volvo 30655605. Подходит для самых разных автомобилей. Есть примеры установки на Toyota, Subaru, Daewoo (и некоторые корейцы), Mazda (3 и 6) и ряд других.

Зубчатые форсунки Volvo 30655605

Стоимость 350 руб. За штуку.

Кстати, информации по этому поводу гораздо меньше, но есть очень интересный, а главное абсолютно идентичный и недорогой вариант — это Ssang Yong 7845009010.По сути, это точный клон веерных форсунок омывателя VOLVO 30655605 — соответственно, он подойдет к тем же автомобилям. Стоимость 160 рублей за штуку! как говорится, почувствуйте разницу.

форсунки вентилятора Ssang Yong 7845009010

Еще один хороший и очень популярный вариант — форсунки вентилятора Camry (номер 85381-AA042). Подходит ко многим машинам, на драйве много положительных отзывов и цена вполне демократичная (около 300 рублей за штуку).

На Дэу Ланос и Шевроле Авео хорошо подходят форсунки от VW-Skoda, каталожный номер 3b0955985.Стоимость около 300 рублей за штуку.

Практически на все модели Mitsubishi, кроме Grandis, Pajero Sport, Pajero 4, Outlander XL, подходят форсунки от американского Galant 2008. Каталожные номера MR300201 и MR300202. Цена около 400 руб.

Установка веерных форсунок омывателя

Установка веерных форсунок вместо штатных форсунок, как правило, не вызывает особых затруднений. В зависимости от модели автомобиля форсунки могут быть установлены как без дополнительных доработок, так и с некоторыми нюансами, связанными, например, с регулировкой форсунок по высоте.На некоторых автомобилях площадь распыления может быть очень высокой. Решить эту проблему можно, подложив под заднюю часть форсунки пломбу или два-три слоя изоленты. Иногда нижняя часть корпуса веерного сопла оказывается немного шире установленных ранее струйных аналогов. в этом случае придется немного заточить корпус, чтобы насадка встала на место.

Что нужно для установки веерных форсунок

• комплект веерных форсунок;
• обратный клапан;
• новые шланги;
• тройник.

Выбор обратного клапана

Обратный клапан необходим для установки веерообразных форсунок омывателя ветрового стекла, поэтому, если он отсутствует в системе подачи омывающей жидкости на вашем автомобиле, его необходимо приобрести и установить.

Назначение обратного клапана — обеспечить стабильное давление в системе и предотвратить попадание жидкости в резервуар сразу после выключения насоса. Именно благодаря обратному клапану при включении омывателя жидкость без задержки подается на веерные форсунки омывателя и дворники не царапают сухое стекло.

Устраивается такой вентиль довольно просто. Внутри находится подпружиненный шар, который блокирует проход омывающей жидкости при отсутствии давления в системе.

Требуется только один клапан, он устанавливается перед тройником. Если мы поместим его перед каждым соплом, это уменьшит силу струи.

Клапан омывателя от Тойота 85321-26020 вполне подойдет. Стоимость 50 руб.

Обратный клапан Toyota 85321-26020

Порядок установки вентиляторных форсунок:

Если площадь распыления веерных форсунок очень большая или, наоборот, слишком низкая, единственный способ решить эту проблему — положите пломбу или два-три слоя изоленты под заднюю или переднюю часть насадки.

Есть еще вопросы. Вы хотите что-то добавить? Оставляйте свои комментарии!

bwiper.ru

Выбор веерообразных универсальных форсунок для омывателей лобового стекла

Максимальная обзорность важна для любого водителя, поэтому производители автомобилей уделяют большое внимание процессу очистки лобового стекла, который включает в себя несколько систем. Благодаря дворникам, правильному потоку встречных потоков воздуха и форсункам автовладельцы всегда четко и ясно видят, что происходит на проезжей части.Однако при выходе из строя одной из этих систем работа другой не сможет быть выполнена на необходимом уровне, поэтому необходимо правильно подбирать такие важные элементы, как форсунки или как их еще называют форсунки.

Чтобы получить нужные устройства, сначала необходимо понять, какие типы этих компонентов существуют.

Типы форсунок

Существуют следующие типы форсунок:

• Jet — форсунки омывателя в виде полого цилиндра.Внизу конструкции находится штуцер, благодаря которому к шлангу подключается сама насадка. Вверху находится баллончик с распылителем. В этом случае силу подачи жидкости можно регулировать с помощью специального винта.
• Зубчатые форсунки. Особенностью такой конструкции является наличие множества насадок (не менее 3-х). Также стоит отметить, что жидкость в этом случае проходит по более узкому каналу, из-за чего жидкость распыляется с большим давлением.

Первый тип чаще встречается на автомобилях «среднего возраста», а также на отечественных, например, форсунки омывателя лобового стекла ВАЗ 2110 имеют струйную конфигурацию.На иномарки и автомобили последних лет уже устанавливаются веерные форсунки.

Форсунки омывателя, разработанные с использованием современных технологий, отличаются не только удобством использования, но и простотой установки. Однако у этих элементов есть и свои недостатки.

Преимущества и недостатки веерных форсунок омывателя

Благодаря удачной конструкции веерных форсунок на стекло падает не узкая струя, как в случае струйных моделей, а широкая мелкодисперсная струя, покрывающая почти все все «лобовое стекло».К другим преимуществам относятся следующие:

• Благодаря хорошему распылению грязь растворяется более эффективно, что приводит к экономии жидкости.
• Если у форсунок стеклоочистители начинают работать немного раньше, чем жидкость попадает в стекло, то модели с вентилятором подключаются одновременно со стеклоочистителем. Это защищает стекло от царапин.

Если говорить о недостатках, то автомобилисты выделили следующие нюансы:

• Вентиляторные жиклеры быстро покрываются льдом при минусовых температурах.Чтобы избежать подобных неприятностей, придется покупать дополнительную систему обогрева стиральных машин.
• Поскольку в стекло сразу попадает большое количество жидкости, видимость снижается на несколько секунд, пока дворники не заработают.

Как видите, у такой системы тоже есть недостатки, но все они решаемы. Главное — правильно выбрать жиклеры для своей машины.

Как выбрать форсунки омывателя

Лучше всего выбирать форсунки специально для вашего автомобиля.Если сравнить веерные форсунки омывателя лобового стекла ВАЗ 2114 и аналогичные детали для иномарки, то они будут другими. Конечно, эти отличия не критичны и вы всегда можете подогнать деталь под марку вашего автомобиля, но в этом случае установка будет намного сложнее.

Вы также можете приобрести универсальные продукты, подходящие для разных машин. Такими элементами считаются форсунки с номерами 30655605 и 7845009010. Они представлены в каталогах Volvo и Sang Yong.Оба самолета абсолютно идентичны с одним отличием — корейская деталь будет стоить почти вдвое дешевле шведской. В противном случае оба продукта можно использовать в качестве форсунок для омывателей лобового стекла Ford, Mazda, Subaru, Daewoo и других моделей.

Другой вариант предлагает концерн Toyota, но при покупке жиклеров по каталожному номеру 85381-AA042 у этого производителя следует учитывать, что они продаются 1 штукой. Поэтому при оформлении заказа через Интернет необходимо добавить в корзину два товара.После покупки товаров вы можете установить их самостоятельно.

Как заменить форсунки омывателя

Процесс замены форсунок одинаков для всех автомобилей. Перед началом работы необходимо подготовить новые шланги, по которым будет проходить «промывка». Для этих целей хорошо подойдет трубка, которая используется для аквариумов.

После этого необходимо выполнить следующие действия:

1. Снимите обивку и осторожно вытащите пластиковые заглушки.
2. Снимите подушки из буферной пены.Обычно они приклеиваются к ленте, поэтому вам нужно приготовить новую клейкую ленту, чтобы переустановить их.
3. Снимите пластиковые крышки.
4. Снимите шланги, по которым подается жидкость.
5. Снимите старые форсунки.
6. Подсоедините трубу к новым жиклерам.
7. Подсоедините обратный клапан к форсункам и трубам.
8. Проверить работу системы.

При замене стандартных форсунок также необходимо приобрести обратный клапан, который не даст жидкости «откатываться назад», из-за чего дворники часто начинают работать задолго до появления чистящего состава на стекле.

Иногда новые форсунки омывателя не работают должным образом (жидкость льется слишком высоко или наоборот, низко, смещение в сторону и т. Д.), И в этом случае может потребоваться дополнительная регулировка деталей.

Как отрегулировать форсунки омывателя

Для регулировки форсунок не требуется специального оборудования или специальных навыков. Все, что вам нужно, это обычная игла или английская булавка. Чтобы разобраться, как отрегулировать форсунки омывателя лобового стекла, достаточно понять, что они имеют сферическую форму и свободно вращаются внутри пластикового корпуса.Поэтому просто:

• Не стесняйтесь вставлять штифт в сопло и начинать его поворачивать в нужном вам направлении.
• Если жидкость попадает в стакан слишком низко, поверните штифт вверх.
• Если форсунка попадает очень сильно, это также можно исправить с помощью иглы.
• На иномарках форсунки имеют 3 жиклера, которые лучше регулировать иначе. Крайние должны быть в самых нижних точках, так как они ударяются о борта машины. Средние жиклеры лучше направить в центральную часть лобового стекла, а остальные центральные жиклеры лучше направить в верхнюю часть стекла.

Так же можно самостоятельно почистить форсунки омывателя своими руками.

Как почистить форсунки омывателя

Если форсунки стали работать некорректно, то чаще всего проблему можно решить, очистив эти элементы от загрязнений. Перед очисткой форсунок омывателя лобового стекла подготовьте:

• английскую булавку или швейную иглу;
• компрессор;
• шприц большого объема;
• мыло и вода.

Перед началом работ рекомендуется проверить уровень очищающей жидкости в баке, так как форсунки могут не работать из-за отсутствия «омывателя».После этого нужно отсоединить форсунки омывателя от шлангов и слегка надавить на них, пока они не поднимутся.

1. Вымойте каждую форсунку в мыльном растворе.
2. Подсоедините компрессор, включите продувку и подайте высокое давление на жиклер.
3. Если под рукой нет компрессора, можно использовать шприц, в который нужно набрать воду.
4. Прочистите отверстия обычной иглой или булавкой.
5. Вставьте шприц в насадку и начните промывку.

Конечно, компрессор будет намного эффективнее, но если форсунки сильно забиты и не дают проникнуть жидкости, то с помощью подручных средств можно хотя бы временно решить проблему.

Другой способ — оставить форсунки в мыльной воде на ночь и попробовать повторно использовать шприц или компрессор утром. Это будет полезно в случае особенно стойких старых загрязнений.

На хранении

При установке универсальных форсунок омывателей фар или форсунок лобового стекла постарайтесь отрегулировать их так, чтобы они распыляли жидкость на поверхность стекла, не выходя за ее пределы.Выбирая форсунки, старайтесь отдавать предпочтение тем моделям, которые были разработаны специально для вашего автомобиля, это сэкономит вам время на сборку элементов.

avto-moto-shtuchki.ru

Как правильно отрегулировать форсунки омывателя автомобиля, типы форсунок омывателя

Безопасность автомобиля зависит от многих факторов, в том числе и от видимости. Водителю необходимо понимать, что происходит вокруг автомобиля на 360 градусов, а для этого используются стекла и зеркала. Водитель получает большую часть информации через лобовое стекло, которое не должно иметь трещин, сколов, преломлять световые лучи и иным образом мешать обзорности.

В случае дождя или снега видимость окружающей среды через лобовое стекло ухудшается из-за его загрязнения. Для очистки лобового стекла от бочки омывателя через форсунки к нему подается соответствующее средство, которое подхватывается дворниками и размазывается по поверхности стекла, очищая его. Распылительные форсунки обязательно должны попадать в зону действия дворников и не закрывать видимость водителю струей воды. Для этого их нужно настроить, и в этой статье мы рассмотрим, как это сделать.

Форсунки омывателя лобового стекла бывают двух типов — форсунки и веерные. У большинства машин есть струйные варианты, и чаще всего таких насадок бывает две-три. Зубчатые форсунки можно установить самостоятельно, выбрав вариант для конкретного автомобиля. Можно выделить следующие преимущества веерообразных форсунок омывателя ветрового стекла перед струйными:

Однако веерные форсунки омывателя имеют два существенных недостатка по сравнению с форсунками, из-за которых многие водители не устанавливают их на автомобили:

• В российских реалиях, где температура воздуха сильно колеблется и часто оказывается ниже нуля, сопла вентилятора могут обледенеть.Чтобы этого не произошло, используется специальная система обогрева;
• Распыление антифриза такими форсунками происходит практически по всей поверхности лобового стекла. Это хорошо с точки зрения безопасности дворников и стекол, но плохо с точки зрения обзорности. Водитель практически полностью перестает получать информацию через лобовое стекло.

Чтобы струя из форсунок омывателя не мешала приему информации, форсунки необходимо правильно отрегулировать после установки.

Как отрегулировать форсунки омывателя

Любой тип форсунки омывателя можно настроить. Они представляют собой пластиковый корпус, в котором установлено несколько форсунок (чаще всего 2 или 3). Эти форсунки имеют форму шара и могут регулироваться по желанию водителя. Для регулировки форсунки омывателя достаточно иметь простую иглу, с помощью которой можно плавно повернуть их в нужном направлении.

Если автомобиль оборудован трехструйными форсунками, нет необходимости устанавливать их все на одной высоте по высоте.Желательно, чтобы крайние форсунки омывателя лобового стекла были направлены в самые низкие точки. Благодаря этому удастся защитить стекло от микроцарапин (которые могут возникнуть, если дворники будут «ходить по сухому»), а распыляемая жидкость не будет закрывать обзор водителю. Центральную форсунку омывателя необходимо отрегулировать так, чтобы она касалась верхней части стекла.

На каждой конкретной машине водитель должен сам решить, насколько комфортно работать форсункам лобового стекла. Не стоит пренебрегать их настройкой, на это нужно потратить всего пару минут, чтобы не было проблем с обзорностью во время движения при чистке лобового стекла.

OkeyDrive.ru

Зубчатые форсунки омывателя ветрового стекла: как они работают

Хорошая обзорность лобового стекла всегда играла ведущую роль в безопасном движении автомобиля. А как известно, безопасность важна абсолютно для всех участников дорожного движения. Видимость резко ухудшается из-за погодных условий, таких как снег, проливной дождь, туман и грязь на лобовом стекле. Очень частое явление для активных автомобилистов — сбитые насекомые, которых может быть несколько подряд даже за небольшой промежуток времени.

В такой ситуации очень важны скорость и качество очистки лобового стекла. Элементами, которым доверена эта ответственная задача, являются дворники, форсунки и жидкость для стирки.

В этом контексте будут рассмотрены форсунки, их положительные и отрицательные качества, а также возможные варианты установки омывателя лобового стекла автомобиля.

Что такое веерные форсунки?

В последнее время многие автопроизводители начали устанавливать на свои модели веерные форсунки омывателя лобового стекла, которые отличаются тем, что подача жидкости омывателя ветрового стекла к стеклу осуществляется не двумя-тремя отдельными жиклерами, а фронтом падающих мелких капель. сразу на большую площадь лобового стекла.

Современные автомобили все чаще оснащаются вентиляторными форсунками омывателя лобового стекла. Энтузиасты тюнинга знакомы с форсунками ряда автомобилей Volvo. Это самые распространенные и популярные форсунки, которые хорошо себя зарекомендовали.

Но есть и альтернативы. Например, концерн Toyota бизнес-класса, который также имеет возможность предложить форсунки этого типа. Не забывайте, что в комплект входит только одна насадка, поэтому если товар выбран из каталога, то заказ следует повторить или оформить дважды.

Достоинства и недостатки веерных форсунок

Если вы еще не решили, действительно ли вам нужно устанавливать веерные форсунки омывателя лобового стекла, давайте рассмотрим основные достоинства и недостатки данной конструкции.

Преимущества веерных форсунок

Более равномерная подача омывающей жидкости практически по всей площади лобового стекла. Это позволяет щеткам стеклоочистителя очищать стекло более эффективно, проводя первый проход по уже влажному стеклу, а не размазывая грязь.

Улучшено удаление всех видов твердой грязи, налета, насекомых за счет равномерного попадания жидкости на большую площадь.

Снижает риск поцарапать стекло при работе щетки стеклоочистителя всухую.

Некоторые автовладельцы отмечают уменьшение расхода омывающей жидкости.

Недостатки веерных форсунок

Зубчатые форсунки в силу конструктивных особенностей более подвержены промерзанию на морозе. Именно поэтому часто используются веерные форсунки с подогревом.

Большой участок стекла, на который подается омывающая жидкость, может на некоторое время привести к потере нормальной видимости, даже если стекло чистое.

Выбор форсунок веерообразной формы

Первый и самый простой вариант — подбор оригинальных форсунок специально для вашего автомобиля. Иногда такие форсунки поставляются как опция или как элемент более богатой комплектации. Если оригинальные вентиляторные форсунки не предусмотрены специально для вашей модели или вы хотите сэкономить, стоит подумать о выборе альтернативных форсунок, которые сразу подойдут к вашему автомобилю или с небольшими доработками.

Самый распространенный вариант, который пестрит новостями в Интернете, — это форсунки от Volvo S80, артикул Volvo 30655605. Подходит для самых разных автомобилей. Есть примеры установки на Toyota, Subaru, Daewoo, Mazda и ряд других.

Кстати, информации об этом гораздо меньше, но есть очень интересный, а главное абсолютно идентичный и недорогой вариант — это Ssang Yong 7845009010. По сути, это точный клон вентиляторной мойки VOLVO. насадки — соответственно подойдут такие же автомобили.

На Дэу Ланос и Шевроле Авео хорошо подходят форсунки от VW-Skoda, каталожный номер 3b0955985. Стоимость около 300 рублей за штуку. Практически все модели, кроме Grandis, Pajero Sport, Pajero 4, Outlander XL, подходят к форсункам от американского Galant 2008. Каталожные номера MR300201 и MR300202.

Выбор обратного клапана стеклоочистителя

В стандартном исполнении омыватель может не иметь обратного клапана, который предназначен для предотвращения вытекания жидкости из шлангов обратно в резервуар при выключенном всасывающем насосе.Клапан обеспечивает непрерывность подачи жидкости, особенно в момент включения насоса, так как воздух не попадает в трубопроводы через отверстия форсунок. Клапан представляет собой обычный подпружиненный шар, который закрывает отверстие сопла при отсутствии давления жидкости.

Систему можно использовать и без обратного клапана. Тогда необходимо предусмотреть механическую или электрическую схему задержки начала движения дворников относительно момента подачи воды.

Жидкость должна успеть пройти по шлангам от резервуара к форсункам, прежде чем дворники начнут работать. Здесь можно использовать обратный клапан для моделей Lada 8 и 9. Также можно использовать импортные клапаны, например, для марок Volvo или Toyota — 85321-26020. Как вариант, заслуживает внимания использование готовой тройника со встроенным обратным клапаном для Mitsubishi.

Нестандартным, но приемлемым решением является использование обратного клапана в аквариумном воздушном компрессоре.Обычно он стоит в выпускном патрубке компрессора и отличается высокой надежностью и эффективностью. Кроме него в зоомагазине также можно приобрести гибкую силиконовую трубку для изготовления насадок для обратного клапана и насадок, которые используются для подачи воздуха в аквариум. По приспособляемости к температурным перепадам и сроку службы эта трубка намного превосходит стандартные шланги, используемые в «Жигулях».

Особенности монтажа веерных форсунок

Установка веерных форсунок вместо стандартных форсунок, как правило, не вызывает особых затруднений.В зависимости от модели автомобиля форсунки могут быть установлены как без дополнительных доработок, так и с некоторыми нюансами, связанными, например, с регулировкой форсунок по высоте. На некоторых автомобилях площадь распыления может быть очень высокой.

Эту проблему можно решить, поместив уплотнение или два или три слоя изоленты под заднюю часть форсунки. Иногда нижняя часть корпуса веерного сопла оказывается немного шире установленных ранее струйных аналогов.в этом случае придется немного заточить корпус, чтобы насадка встала на место.

Что нужно для установки веерных форсунок?

Для замены стандартных форсунок на веерные необходимо приобрести:

Набор форсунок веерообразных омывателей;

Клапан обратный;

Новые шланги;

Тройник.

Обратный клапан необходим, если он совместим с системой подачи омывающей жидкости на вашем автомобиле. Его задача — обеспечить стабильное давление в системе и не допустить попадания жидкости в емкость сразу после выключения насоса.Именно благодаря обратному клапану при включении омывателя жидкость незамедлительно подается на веерные форсунки омывателя. Нужен только один клапан и устанавливается перед тройником. Если мы поместим его перед каждым соплом, это уменьшит силу струи.

Клапан омывателя Toyota в порядке. Стоимость 20 гривен.

Порядок установки веерных форсунок

Поднимите капот и снимите облицовку, если таковая имеется.

Снимите трубки подачи жидкости с форсунок.

Демонтировать стандартные форсунки. Для этого откройте зажимы и сдвиньте их вверх с места.

Подключите обратный клапан, если он не предусмотрен.

Установить форсунки веерных омывателей на прежние места. При необходимости измените.

Подсоедините шланги подачи жидкости к форсункам.

Регулировка веерных форсунок омывателя

Зубчатые форсунки омывателя лобового стекла не требуют регулировки. Как правило, в корпус вставляется только сама веерная насадка, в которой просто нет движущихся элементов.Соответственно регулировать нечего.

Если площадь распыления веерных форсунок очень велика или, наоборот, слишком мала, единственный способ решить эту проблему — это наклеить уплотнение или два или три слоя изоленты под заднюю или переднюю часть сопло.

Подпишитесь на наши ленты в Facebook, ВКонтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезной?

Автопроизводители стремятся поддерживать максимальную видимость с места водителя.В этом помогает качественная очистка лобового стекла. За этот процесс отвечают несколько систем, в том числе работа «дворников», правильный поток встречных воздушных потоков. Веерообразные форсунки омывателя лобового стекла улучшают обзор.

Этот тип гидроочистки является более совершенной технологией, чем классические струйные конструкции. Водитель может самостоятельно установить понравившиеся ему опрыскиватели на свою модель автомобиля.

Оптимальный вариант — приобрести данный элемент конструкции под конкретную модель автомобиля.Удобство этого варианта в том, что вам не нужно будет что-то корректировать или укорачивать / удлинять. Но можно сэкономить и купить универсальные веерные форсунки омывателя лобового стекла. Они будут работать так же, но на этапе установки могут возникнуть мелкие проблемы.

Если «универсалы» выпускает известный производитель, то автомобилист может не почувствовать разницы в качестве с оригинальным товаром. Срок службы и гарантия тоже будут долгими. Единственная разница будет в цене и торговой марке.

Производством универсальных шайб занимаются такие концерны, как Ssang Yong, Volvo, Toyota. Из них наиболее приемлемая цена — на корейскую продукцию. Разница со скандинавскими товарами достигает 2 раз.

Японская компания специализируется на запчастях для автомобилей премиум-класса. Но у азиатского производителя есть один нюанс. Заказать стиральную машину можно будет не в паре, а индивидуально. Поэтому нужно быть внимательнее при оформлении удаленной заявки на получение.

Правильная замена форсунки омывателя лобового стекла вместо штатного спрея подразумевает наличие дополнительных элементов, таких как тройники, шланги для проводки и обратный клапан.

Отрицательные и положительные стороны использования веерных форсунок

Благодаря своей конструкции, этот тип форсунки подает мелкодисперсную широкую струю на лобовое стекло. Он проходит по прозрачной плоскости максимальным фронтом. Старые моечные машины выдавали струю под давлением только в определенное место на лобовом стекле.

Сравнение шайб

За счет максимального распыления веерной форсунки происходит экономичный поток жидкости из бака. Это также приводит к более эффективному растворению грязи с помощью спрея.

Преимущества вентиляторных форсунок:

• уважение к щеткам дворников и поверхности стекла, так как движение резины по поверхности начинается уже во влажном состоянии, и нет царапин на стекле и износа «дворников»;
• равномерное смачивание всей поверхности обеспечивает качественное удаление со стекла пыли, грязи, насекомых;
• экономное использование омывающей жидкости;
• прозрачность стекла не снижается от возможных микроцарапин при протирании его сухими «дворниками».

Недостатки системы при использовании роликовых шайб:

• насадки могут быстро покрываться ледяной коркой при отрицательных температурах; чтобы этого не произошло, необходимо установить дополнительные системы обогрева зоны мойки;
• сразу после распыления на стекло видимость для водителя значительно снижается, поэтому их необходимо использовать сознательно и с тщательным контролем дорожной ситуации.

Работа обратного клапана в системе омывателя

Не все гидротехнические сооружения стеклоочистителей имеют в своем контуре обратный клапан.Наличие такой детали позволяет жидкости оставаться в шлангах, не перетекая обратно в резервуар. Удобство заключается в том, что при включении насоса подача воды осуществляется без промедления и «дворники» не царапают сухое стекло.

Обратный клапан

Внутри такого клапана находится подпружиненный шарик. Именно он перекрывает проход «незамерзающего» обратно при отсутствии давления от помпы в системе. Если этот элемент не установлен, то необходимо будет установить электронную задержку запуска движения «дворников» в цепь.

Можно установить клапан на любую иномарку. Подойдет как европейская, так и азиатская части. Некоторые смельчаки даже придумали для установки в этот контур клапаны от компрессоров аквариума.

Процесс установки

Алгоритм замены или установки новых шайб состоит из следующих шагов:

• избавляемся от обивки моторного отсека, которая крепится к поверхности при помощи пластиковых фиксаторов;
• удалить звукоизоляционный слой поролона, который крепился на двусторонний скотч;
• отсоединить гидравлические шланги, ведущие к штатным опрыскивателям;
• снимаем штатные форсунки, открутив крепеж от капота;
• монтируем веерные форсунки на шланги омывателя автомобиля;
• включаем в цепь обратный клапан и закрепляем в подкапотном пространстве;
• проводим пробное напыление незакрепленного устройства;
• при качественной работе схемы жестко монтируем все элементы на свои места.

причин и методы устранения

Зажигалка не относится к тем элементам, при неисправности которых дальнейшая эксплуатация машины невозможна. Его выход из строя не представляет угрозы для работы двигателя или других узлов автомобиля. Однако без него машина становится менее комфортной.

Давно прошли те времена, когда прикуриватель использовался по прямому назначению. Сегодня, как правило, требуется не для того, чтобы прикурить сигарету, а для подачи питания на различные электронные и электрические устройства: видеомагнитофоны, навигаторы, аудио- и видеоплееры, пылесосы, компрессоры и т. Д.

В этой статье мы рассмотрим основные неисправности, из-за которых не работает прикуриватель на ВАЗ-2114. Кроме того, мы разберемся с их причинами и постараемся устранить поломку самостоятельно.

Что такое прикуриватель «Самара» четырнадцатая модель

Конструкция прикуривателя ВАЗ-2114 такая же, как и у других автомобилей. Состоит из стакана (розетки) и вставки. Гнездо — это металлический цилиндр, стенки которого связаны с «массой» транспортного средства.Он также оборудован центральным выходом, подключенным к «плюсу» бортовой схемы.

Основной элемент вставки — нихромовая спираль. Он заключен в металлический корпус с пластиковой ручкой-кнопкой. Вставка находится внутри стекла. В выключенном состоянии его тело контактирует только с «массой». При нажатии кнопки вставка углубляется в стекло, где один из контактов спирали соприкасается с ее центральным выводом, замыкая цепь. Удерживается в гнезде благодаря двум специальным биметаллическим «ушкам».Ток, проходящий внутри спирали, нагревает ее докрасна. Благодаря этому у нас, по сути, есть возможность зажечь.

Устройство автоматически выключится. Когда стекло нагревается до определенной температуры, «ушки» открываются и освобождают вставку. При этом раздается характерный щелчок, оповещающий водителя о том, что устройство выключено и готово к работе.

Розетка автомобильная

Если вытащить вставку из розетки, то получится настоящая автомобильная розетка на 12 В.Естественно, чтобы от него можно было получать электричество, вам понадобится специальная цилиндрическая вилка. Именно этими вилками оснащаются все перечисленные выше автомобильные электроприборы. Обычно они имеют один центральный положительный контакт и два боковых (минусовых). Большинство вилок оснащены предохранителями, которые расположены внутри них для дополнительной защиты электроприборов от перегрузок.

Что может случиться с прикуривателем

Если прикуриватель в вашем ВАЗ-2114 не работает, то может быть только две причины: либо нарушена целостность нихромовой спирали, либо отсутствует напряжение на контактах стекла.Определить проблему поможет обычный автомобильный тестер или мультиметр, включенный в режим вольтметра.

Подключите один зонд устройства к положительному выводу стекла, а второй вывод — к его корпусу. Вольтметр должен показывать напряжение аккумулятора. В этом случае можно просто заменить вставку на спираль, и прикуриватель снова заработает, как новый. Но если на контактах нет напряжения, нужно продолжить поиск проблемы.

Прикуриватель ВАЗ-2114 не работает: причины

Проблемы с подачей электричества на выводы прикуривателя могут возникнуть из-за: перегоревшего предохранителя (плавкой вставки)

• из-за превышения тока потребителя;
• неисправности подсветки прибора;
• нарушение контакта в разъемах;
• обрыв проводки.

Где искать перегоревший предохранитель

Перестал работать прикуриватель на ВАЗ-2114, а на его контактах нет напряжения? Начните диагностику с проверки предохранителя. Разбирать ничего не придется, а из инструментов понадобится только мультиметр в режиме тестера или самодельный тестер из лампы и двух проводов. Естественный вопрос, который возникает в ситуации, когда не работает прикуриватель ВАЗ-2114: «Какой предохранитель мне проверить и где его искать?».

В Самаре четырнадцатой модели этот элемент защиты находится в монтажном блоке, расположенном в моторном отсеке автомобиля.Откройте капот, и в правом дальнем углу (если вы посмотрите на лобовое стекло) вы увидите черный пластиковый ящик. Это монтажный блок автомобиля. Предохранитель прикуривателя в зависимости от модификации автомобиля может иметь обозначение F4 или F7. Он рассчитан на максимальный ток 30 А (в некоторых версиях его номинальное значение может составлять 20 А).

Диагностика предохранителей

Для проверки предохранителя осторожно извлеките его из гнезда, подсоедините его выводы к щупам мультиметра и «кольцу». Если вы используете самодельный тестер из ламп и проводов, прикрепите проверяемый элемент к разрыву одного из проводов.Подключите провода к клеммам аккумулятора. Если лампа загорается, или тестер слышно сообщает, что предохранитель исправен, поиск проблемы следует продолжить. В противном случае просто замените вставку.

Никогда не устанавливайте предохранитель с другим номинальным током и тем более не используйте различные «жучки». Это поставит под угрозу всю электрическую цепь автомобиля. А с точки зрения пожарной безопасности это недопустимо.

Почему перегорел предохранитель

Определив, что прикуриватель на ВАЗ-2114 не работает из-за перегоревшего предохранителя, стоит рассмотреть причину данной неисправности, так как при нормальной работе бортовой сети предохранитель может служить годами.Его выход из строя может быть спровоцирован коротким замыканием в цепях двигателей отопителя салона, омывателя лобового стекла, лампы бардачка, реле обогрева заднего стекла. Дело в том, что за безопасность всех этих цепей отвечает предохранитель, обеспечивающий сохранность прикуривателя.

Еще одной причиной перегорания плавкой вставки может быть неосторожность или халатность самого автовладельца при эксплуатации дополнительных электроприборов. Если вы недавно пропылесосили салон автомобиля или накачали шины компрессором, подключив оборудование к «автомобильной розетке», а затем перестал работать прикуриватель ВАЗ-2114, можете быть уверены, что эти устройства способствовали выходу из строя предохранителя.

При использовании таких устройств необходимо учитывать величину потребляемого тока и не допускать, чтобы она была больше, чем у бортовой сети машины.

А здесь радио?

Бывают ситуации, когда магнитола и прикуриватель ВАЗ-2114 не работают одновременно. Вы говорите: какая может быть связь? Правильно, не должно быть. Но некоторые «электрики» или автовладельцы сами подключают питание магнитолы к контактам прикуривателя.Это намного проще, чем прокладывать провода к клеммам аккумулятора. Вот и получается, что при перегорании предохранителя прикуривателя перестает работать и радио. В этом случае для исправления ситуации лучше обратиться к квалифицированному автоэлектрику.

Прикуриватель

Причиной того, что прикуриватель не работает на ВАЗ-2114, может быть банальное перегоревание его подсветки. Дело в том, что схема устройства устроена таким образом, что сначала на него поступает напряжение, а уже потом на положительный контакт стекла.

Чтобы проверить лампу, нужно убрать так называемую бороду — центральную консоль торпеды. Его легко снять, открутив четыре винта, расположенные по бокам (по два с каждой стороны). Когда консоль снята, снимите лампу с сиденья и «прозвоните» тестером. При необходимости замените его и проверьте работу, включив зажигание и габаритные огни автомобиля. После замены лампы проверьте прикуриватель.

Почему не работает прикуриватель на ВАЗ-2114: ищем проблему в разъемах и проводке

Если все ваши старания не дали желаемого результата, проверьте разъемы и целостность проводки.Прежде всего, обратите внимание на то, как провод «плюс» и провод «масса» подключаются к чашке прибора. Снимите защитную изоляцию с контактов и проверьте соединения. При необходимости восстановите их. После этого проверьте контакты блока Х1 на монтажном блоке. Для нее подходят провода от прикуривателя. Отстегиваем его от разъема блока и осматриваем контакты. Если на них появляются признаки окисления, очистите их и обработайте антикоррозийной жидкостью (тип WD-40). Далее следует прозвонить провода идущие от колодки к стеклу прикуривателя.Вы можете определить их по цвету. Обнаружив обрыв провода, замените его локально, а лучше всю жгут.

Не работает прикуриватель на ВАЗ-2114: причины и методы устранения

Прикуриватель не относится к тем элементам, в случае неисправности которых дальнейшая эксплуатация машины невозможна. Его поломка не представляет угрозы для работы двигателя или других частей автомобиля. Однако без него машина становится менее комфортной.

Давно прошли те времена, когда прикуриватель использовался по прямому назначению. Сегодня, как правило, требуется не прикурить сигарету, а обеспечить питанием различные электронные и электрические устройства: видеомагнитофоны, навигаторы, аудио- и видеоплееры, пылесосы, компрессоры и т. Д.

В этой статье мы рассмотрим основные неисправности, из-за которых не работает прикуриватель на ВАЗ-2114. Кроме того, мы разберемся с их причинами и постараемся устранить поломку самостоятельно.

Что такое прикуриватель «Самара» четырнадцатой модели

Конструкция прикуривателя ВАЗ-2114 такая же, как и у других автомобилей. Состоит из стакана (розетки) и вставки. Розетка представляет собой металлический цилиндр, стенки которого связаны с «массой» транспортного средства. Он также оснащен центральной клеммой, подключенной к положительной клемме бортовой цепи.

Основной элемент вставки — нихромовая спираль. Он заключен в металлический корпус с пластиковой ручкой.Вставка находится внутри стекла. В выключенном состоянии его тело контактирует только с «массой». При нажатии кнопки вставка уходит глубоко в стакан, где один из контактов спирали входит в контакт с ее центральным выходом, замыкая цепь. Удерживается в розетке благодаря двум специальным биметаллическим «ушкам». Ток, проходящий внутри катушки, нагревает ее докрасна. Благодаря этому у нас, по сути, есть возможность прикурить сигарету.

Устройство выключится автоматически.Когда стекло нагревается до определенной температуры, «ушки» открываются и освобождают вставку. При этом раздается характерный щелчок, оповещающий водителя о том, что устройство выключено и готово к работе.

Автомобильная розетка для электроприборов

Если вытащить вставку из розетки, то получится настоящая автомобильная розетка на 12 В. Естественно, чтобы от него можно было получать электричество, нужна особая цилиндрическая вилка. Именно этими вилками оснащаются все перечисленные выше автомобильные электроприборы.Обычно они имеют один центральный положительный контакт и два боковых (отрицательных) контакта. Большинство вилок снабжено предохранителями внутри для дополнительной защиты электроприборов от перегрузок.

Что может случиться с прикуривателем

Если прикуриватель в вашем ВАЗ-2114 не работает, тому может быть только две причины: либо нарушена целостность нихромовой спирали, либо отсутствует напряжение на контакты стекла. Определить проблему поможет обычный автомобильный тестер или мультиметр, включенный в режиме вольтметра.

Подключите один щуп прибора к плюсовой клемме стекла, а другой поднесите к его корпусу. Вольтметр должен показывать напряжение аккумулятора. В этом случае вы можете просто заменить вставку катушки, и прикуриватель снова заработает как новый. Но если на контактах нет напряжения, нужно продолжать поиски проблемы.

Прикуриватель ВАЗ-2114 не работает: причины

Проблемы с подачей электроэнергии на клеммы прикуривателя могут возникнуть из-за:

• перегоревшего предохранителя (плавкой вставки) из-за превышения потребителем текущей ценности;
• неисправность лампы подсветки прибора;
• обрыв контактов в разъемах;
• Обрыв проводки.

Где найти перегоревший предохранитель

Перестал работать прикуриватель на ВАЗ-2114, а на его контактах нет напряжения? Начните диагностику с проверки предохранителя. Для этого не придется ничего разбирать, а из инструментов понадобится лишь мультиметр в режиме тестера или самодельный тестер из лампы и двух проводов. Естественный вопрос, возникающий в ситуации, когда не работает прикуриватель ВАЗ-2114: «Какой предохранитель нужно проверять и где его искать?»

В «Самаре» четырнадцатой модели этот элемент защиты расположен в монтажном блоке, расположенном в моторном отсеке автомобиля.Откройте капот и в правом дальнем углу (если смотреть на лобовое стекло) вы увидите черный пластиковый ящик. Вот что такое монтажный блок автомобиля. Предохранитель прикуривателя в зависимости от модификации автомобиля может обозначаться как F4 или F7. Он рассчитан на максимальный ток 30 А (в некоторых модификациях его номинал может составлять 20 А).

Диагностика предохранителя

Для проверки предохранителя осторожно извлеките его из гнезда, подсоедините его выводы к щупам мультиметра и «кольцу». Если вы используете самодельный тестер ламп и проводов, подключите проверяемый элемент к разрыву одного из проводов.Подключите провода к клеммам аккумулятора. Если загорится лампа или тестер предупредит вас звуковым сигналом о том, что предохранитель исправен, поиск проблемы следует продолжить. В противном случае просто замените вставку.

Никогда не устанавливайте предохранитель с другим номинальным током, а тем более используйте различные ошибки. Это поставит под угрозу всю цепь автомобиля. А с точки зрения пожарной безопасности это недопустимо.

Почему перегорел предохранитель

Определив, что прикуриватель на ВАЗ-2114 не работает из-за перегоревшего предохранителя, стоит задуматься о причине данной неисправности, ведь при нормальной работе бортовой сети плавкая вставка может служить годами.Его выход из строя может быть спровоцирован коротким замыканием в цепях двигателя отопителя салона, омывателя лобового стекла, лампы освещения перчаточного ящика, реле включения обогрева заднего стекла. Дело в том, что за безопасность всех этих цепей отвечает один и тот же предохранитель, что обеспечивает сохранность прикуривателя.

Еще одной причиной перегорания плавкой вставки может быть невнимательность или халатность самого автовладельца при использовании дополнительных электроприборов. Если вы недавно пропылесосили салон автомобиля или накачали компрессором шины, подключив оборудование к «автомобильной розетке», и после этого перестал работать прикуриватель ВАЗ-2114, можете быть уверены, что именно эти устройства способствовали выход из строя предохранителя.

При использовании таких устройств обязательно учитывать величину потребляемого тока и не допускать, чтобы она была больше, чем у бортовой сети автомобиля.

Причем здесь магнитола?

Бывают ситуации, когда магнитола и прикуриватель ВАЗ-2114 не работают одновременно. Вы скажете: какая может быть связь? Правильно, этого не должно быть. Но некоторые «электрики» или сами автовладельцы подключают питание магнитолы к контактам прикуривателя.Это намного проще, чем протянуть провода к клеммам аккумулятора. Так получается, что при перегорании предохранителя прикуривателя магнитола тоже перестает работать. В этом случае для исправления ситуации лучше обратиться к квалифицированному автоэлектрику.

Зажигалка для прикуривателя

Причиной того, что прикуриватель не работает на ВАЗ-2114, может быть банальное перегоревание лампы его подсветки. Дело в том, что схема устройства устроена таким образом, что сначала на него подается напряжение, а уже потом идет на положительный контакт стекла.

Для проверки лампы придется убрать так называемую бороду — центральную консоль торпеды. Его легко разобрать, открутив четыре винта, расположенные по бокам (по два с каждой стороны). Когда консоль снята, снимите лампу с сиденья и «прозвоните» тестером. При необходимости замените его и проверьте работу, включив зажигание и габаритные огни автомобиля. После замены лампы проверьте прикуриватель.

Почему не работает прикуриватель на ВАЗ-2114: ищем проблему в разъемах и проводке

Если все ваши усилия не приносят желаемого результата, проверьте разъемы и целостность проводки.В первую очередь обратите внимание на то, как «плюсовой» провод и «заземляющий» провод подключаются к стеклу прибора. Снимите защитную изоляцию с контактов и проверьте соединения. При необходимости восстановите их. После этого проверьте контакты разъема Х1 на монтажной колодке. К нему точно подходят провода питания от прикуривателя. Отстегиваем его от разъема блока и осматриваем контакты. Если на них появляются признаки окисления, очистите их и обработайте антикоррозийной жидкостью (тип WD-40).Далее следует прозвонить провода, идущие от ботинка к стеклу прикуривателя. Вы можете определить их по цвету. Обнаружив обрыв провода, замените его локально, а лучше всего жгут.

Ram 3500 не работает омыватель лобового стекла — причины и способы устранения

Работающий омыватель ветрового стекла всегда обеспечивает хороший обзор во время движения. Если при включении омывателя на Ram Heavy Duty из форсунок не выходит жидкость, это может быть вызвано разными причинами.Что это такое и что с этим можно сделать, мы расскажем в этой статье.

Ram 3500 Heavy Duty — (фото Ram)

Наиболее частыми причинами, которые мешают нормальной работе системы омывателя ветрового стекла на вашем Ram Heavy Duty, являются засорение форсунок, протекающий шланг, перегоревший предохранитель, отказ насоса, замерзшая жидкость или любая неисправность в электрическая система.

1. Забиты форсунки

Забитые форсунки часто являются причиной того, что система омывателя ветрового стекла не работает на Ram 3500.Они расположены в нижней части лобового стекла, где часто откладываются мертвые насекомые, пыль, пыльца и известковый налет. Затем загрязнения могут собираться стекающей дождевой водой, которая затем попадает в форсунки и постепенно забивает их.

В старых автомобилях водители могли легко очистить форсунки самостоятельно, без каких-либо усилий вставив в отверстия тонкую иглу. Однако современные автомобили оснащены так называемыми «веерными форсунками» или «микроэмиттерами», которые производят более широкую и тонкую струю распыления.С каждым процессом перекачивания омывающей жидкостью смачивается большая площадь, однако в то же время более мелкие форсунки имеют тенденцию к более быстрому засорению.

Диагноз: Перед тем, как принять решение о замене форсунок, необходимо исключить любую проблему с насосом омывателя или шлангами. Самый простой способ проверить, работает ли насос, — это провести тест на уровень шума. Припаркуйте Ram 3500 в тихом месте. Включите автомобиль и опустите стекло двери водителя. Теперь выйдите на улицу и включите омыватель лобового стекла.Вы должны услышать жужжание насоса. Если звука нет, это означает, что помпа вышла из строя или на насос не подается питание. Если вы слышите жужжащий звук, исходящий из передней части вашего Ram 3500, насос работает, и, скорее всего, причина в засорении форсунок.

Важно: Перед заменой форсунок убедитесь, что жидкость перекачивается нормально. Вытяните конец шланга из форсунки омывателя ветрового стекла на Ram 3500, а затем включите систему омывателя.Вы должны увидеть, как из шланга вытекает жидкость.

Если поток жидкости из отсоединенного шланга недостаточен или отсутствует, это означает, что форсунки, вероятно, исправны, но проблема в другом.

2. Перегорел предохранитель насоса омывателя

.

Насосу системы омывателя ветрового стекла на Ram Heavy Duty требуется электричество для работы. В случае выхода из строя предохранителя электрическая цепь прерывается и насос не может работать.

Проверьте руководство пользователя Ram 3500 или крышку блока предохранителей, чтобы найти точное расположение предохранителя насоса омывателя.Если предохранитель перегорел, замените его новым с указанным номинальным током.

Сравнение хорошего и плохого предохранителя.

Чтобы проверить предохранитель, вытащите его из коробки предохранителей Ram 3500 с помощью съемника для предохранителей или плоскогубцев и удерживайте против света. Если металлическая полоса сломана посередине, то сгорел предохранитель. Вы должны заменить его на батарею той же силы тока и, следовательно, того же цвета. Неважно, в каком направлении вы вставляете предохранитель.

3. Неисправность насоса

Электрический насос, который подает жидкость к форсункам омывателя ветрового стекла, мог выйти из строя в вашем Ram Heavy Duty.

Вы можете провести быструю диагностику, выполнив тест на шум.

1. Припаркуйте Ram 3500 в тихом месте.
2. Включите автомобиль и откройте дверь водителя или опустите окно.
3. Стоя возле вашего Ram 3500, включите омыватель лобового стекла.
4. Вы должны услышать жужжание помпы. Если нет звука, это означает, что насос в вашем Ram 3500 не работает.

Нет мощности для накачки

Если вы не слышите жужжащего звука помпы при включении системы омывателя ветрового стекла на Ram Heavy Duty, вам следует сначала проверить предохранитель помпы.Если предохранитель не перегорел, проверьте, получает ли насос какое-либо питание. Это можно сделать, сняв электрический разъем с помпы и подключив его к мультиметру. Мультиметр должен показывать около 12 вольт, когда вы включаете омыватель ветрового стекла, что означает, что в вашем Ram 3500 вышел из строя насос и его необходимо заменить. Если мультиметр показывает очень низкое или нулевое напряжение, это указывает на неисправность проводки или электрического соединения — все электрические разъемы и провода, подающие питание на насос, должны быть проверены на предмет повреждений.

Видео: Замена насоса омывателя в Ram Heavy Duty

Вам не обязательно посещать мастерскую для замены насоса омывателя лобового стекла на Ram 3500. Вы можете получить доступ к насосу, выполнив несколько простых шагов, как показано в видео.

4. Негерметичный шланг

Если насос работает, но стеклоомыватель по-прежнему не работает, владельцы Ram Heavy Duty должны проверить шланги. Если они треснуты, ослаблены или протекают, их необходимо заменить.Замена также рекомендуется, если эластичность резинового шланга в месте соединения с форсункой снижается. Однако шланги также могут легко упасть из-за вибрации в моторном отсеке.

Повреждение от грызунов: Если обнаружены следы укусов и т.п., высока вероятность того, что грызун выпустил пар в моторном отсеке вашего Ram 3500. Затем важно внимательно осмотреть все остальные кабели и шланги на предмет повреждений. , в том числе электрические провода насоса омывателя лобового стекла.

Диагноз: Не нужно разбирать моторный отсек, чтобы проверить, нет ли утечки шланга в Ram 3500. Припаркуйте автомобиль на сухом асфальте и включите омыватель ветрового стекла на несколько секунд. Теперь загляните под переднюю часть автомобиля, если вы видите образовавшуюся лужу, значит, есть утечка, иначе проблема кроется в другом месте.

Примечание: Не выключайте кондиционер в автомобиле при диагностике протекающего шланга, поскольку конденсат из змеевика испарителя также сливается под автомобилем.

5. Забит шланг

В редких случаях грязный или пережатый шланг может быть причиной неисправности системы омывателя ветрового стекла на Ram Heavy Duty. Для диагностики сначала откройте капот и вытащите конец шланга из форсунки омывателя лобового стекла, а затем включите систему омывателя. Вы должны увидеть, как из шланга вытекает жидкость. Если потока мало или нет, а насос работает, то, вероятно, где-то в шланге есть засор. Осмотрите шланг целиком и удалите все засорения.

Примечание: Если вы видите, как омывающая жидкость хлестает из отсоединенного шланга, когда вы включаете омыватель ветрового стекла в Ram 3500, но жидкость не течет при подсоединении форсунки, это означает, что форсунки забиты.

6. Замерзшая омывающая жидкость

Зимой замерзшая омывающая жидкость также может помешать работе системы омывателя ветрового стекла в Ram Heavy Duty. Чаще всего владельцы Ram 3500 забывают залить смесь, подходящую для зимы.В таком случае поможет только теплый гараж или долгая поездка, чтобы снова разморозить жидкость. Бачок омывателя ветрового стекла в Ram 3500 также следует тщательно осмотреть на предмет трещин и отверстий. Потому что: при замерзании вода расширяется примерно на десять процентов, что может привести к взрыву хорошо заполненной емкости.

7. Неисправен переключатель

Вы включаете переключатель, который активирует систему омывателя ветрового стекла на вашем Ram Heavy Duty, но ничего не происходит, насос не работает, и вы не видите никакого напряжения на мультиметре на электрическом разъеме насоса.В редких случаях это могло произойти из-за неисправного переключателя. Для диагностики этой проблемы необходимо вынуть переключатель из внутренней части Ram 3500, а затем проверить его с помощью мультиметра.

8. Резервуар пустой

Это может показаться очевидным, но проверяли ли вы, достаточно ли жидкости в бачке омывателя вашего Ram 3500? Возможно, вы просто забыли долить воду, или, если вы недавно наполняли резервуар, возможно, он вылился из-за утечки в резервуаре или шланге.Дважды проверьте, достаточно ли жидкости.

Заключение

Есть много причин, по которым омыватель ветрового стекла может не работать должным образом на вашем Ram Heavy Duty. При поиске причины всегда следует начинать с самой очевидной причины — засорения форсунок омывателя.

В любом случае непрофессионалам рекомендуется посетить мастерскую. В случае неисправности механик может напрямую инициировать ремонт.

Схема генератора ВАЗ 2114

0: 7 0:47

1.Снятие генератора ВАЗ 2114 (проблема нижнего болта на переднем приводе)

0: 1374 1: 1881

Возникла необходимость удалить гены с машины жены для замены подшипников. Быстро открутил верхний болт натяжителя ремня, фиксирующий верхний болт, а вот с нижним впал в ступор) С нижнего быстро открутил гайку, начал вытаскивать болт — упирался в лонжерон. Немного отвлекся (когда я вспомнил, давным-давно у друга была похожая проблема — он долго и с опозданием ругался — но в итоге принял это вот так — поставил домкрат под ящик и приподнял ту сторону, сторона с геной стала ниже, и он вытащил) в моем случае не вариант, подошел пилигрим-56, посоветовал отрезать.Решила пойти домой погреться и поискать здесь решения. на D2 очень много упоминаний о срезании болта. Я решил это сделать, только с небольшой поправкой /

1: 3174

2: 506

Я протянул болт до упора в лонжерон, разрезал его на самом выходе до середины, а в моем случае я использовал большой газовый ключ, чтобы пару раз ударить его по нему, отогнув болт от разреза.

2: 801

3: 1308

и вуаля — вот он виновник торжества, засняли) ушла середина болта, чтобы взять минут 5 от нормального усилия по металлу) общее время удаления генов 10 минут.(Друг взял ген на диспут за 40 сек с переставленным болтом сзади)

3: 1736

2.

В общем после промывки двигателя взревели подшипники генератора, терпения хватило на неделю. Почитал в инете по замене, узнал, что есть 5 типов подшипников: 201, 202 и 301, 302, 303 2 типа передних и 3 типа задних или наоборот точно не помню. Заехал в «Ладу» решил купить 202, а 302 мне оставили по 105 рублей, больше переживал, что они не влезут.Вот они:

3: 2436

4: 506

5: 1011

Приехал к друзьям в сервис начал снимать. Открутил верхнюю шпильку натяжения генератора, снял ремень, открутил болт на генераторе, снял с него клеммы, начал откручивать нижний болт генератора, но он не лезет в лонжерон, открутил крепление генератор из блока 3 на болте 15. В итоге он повод для праздника.

5: 1616

6: 2123

7: 506

8: 1013

Снимите реле регулятора (щетку), открутив 2 болта.
Снимаем пластиковую крышку с генератора, видим диодный мост. Крепится на 4-х болтах.

8: 1265

9: 1772

10: 2279

есть очень важный момент. 3 болта, к которым крепятся клеммы от обмотки, имеют текстолитовую шайбу (выяснилось методом проб и ошибок, об этом позже), не позволяющую замыкать обмотку на массу. Откручиваем 4 болта снимаем диодный мост.

10: 432

11: 939

12: 1446 12: 1665

13: 2172

Откручиваем 4 болта, которые соединяют 2 части корпуса друг с другом, предварительно все обрызгав.Мне лично удалось открутить обычную отвертку всего одним болтом. Остальное открутил ударной отверткой.

13: 395

14: 902

На обе части корпуса наносим по 2 метки, чтобы не перепутали, откручиваем 4 болта, теперь отвертку с двух сторон ставим между 2 частями корпуса и пытаемся открыть. Сняв там заднюю часть с пластиковой втулки, легче достать подшипник. Сняли заднюю часть, поместили переднюю часть генератора с якорем между 2-мя кирпичами, на торце навинчиваем гайку, а по верху прибиваем, чтобы снять якорь с подшипника.
В итоге должно получиться вот так.

14: 1689

15: 2196

Берем более тугую переднюю часть, надеваем на что-то твердое, берем голову за 30 или 32, надеваем на подшипник и начинаем чистить то, что есть моча, только аккуратно, чтобы не сломать переднюю часть тела.

15: 353

16: 860 16: 1084

17: 1591

18: 2098

Берем суппорт и замеряем старый и новый подшипники. Повезло, купил нужные.

18: 168

19: 675

Осматриваем контакты анкера, куда прижимается регулятор (щетки), если есть пазы, то зачищаем наждачной бумагой.
до:

19: 909

20: 1416 20: 1431

21: 1938

Смотрим как проверить исправность генератора в мурзилке.

21: 2047

22: 506

Далее вдавите подшипник в переднюю часть корпуса генератора той же головкой на 30 или 32 мощных удара.Берем стамеску и в круге стержневого подшипника вы увидите бороздки. Вставляем якорь в переднюю крышку, снова кладем между 2-мя кирпичами, надеваем задний подшипник и осторожно мощными ударами по центру подшипника вдавливаем до упора. Одеваем заднюю крышку, аккуратно проталкивая через нее клеммы обмотки. Здесь тоже главное с ориентацией выводов обмотки для монтажа диодного моста. Одеваем диодный мост, подгибаем к нему выводы обмотки и затягиваем 4 болта, 3 болта с текстолитовыми шайбами, закручиваем там, где находятся выводы обмотки, берем тестер и проверяем, замыкается ли обмотка с корпусом.Если нет, значит, все как следует раскручено. Одеваем реле-регулятор, пластиковый пыльник, закрепляем генератор на место, натягиваем ремень, заводим. Смотрим, горит ли лампа разряда батареи на панели приборов.

22: 2160

В моем случае он сгорел и генератор 10 сек нагревался так что трогать было невозможно. Опять же все снял и оказалось, что перепутал болты диодного моста и у меня каратэ обмотка на земле. Хорошо, что не успели сжечь.Я хожу и наслаждаюсь тишиной.

22: 490

Решил заменить положительный провод от генератора к аккумулятору, отрицательный от аккумулятора к двигателю и к кузову, чтобы перекинуть массу с корпуса генератора на кузов. В процессе работы заменил еще и плюсовой провод от стартера к АКБ.
Перед этим масштабным занятием я купил три метра проволоки в толстой резиновой оболочке сечением 25 квадратов. Хотя трех метров мне было мало, пришлось взять три с половиной.К счастью, в гараже оказался кусок такого кабеля. Счетчик кабеля мне достался в 115р., Итого 345р. на три метра.
Также купил шесть новых толстых наконечников на провода. Наконечники выбрали медные и луженые, с отверстиями 6мм. Он прикинул, что им потребуются отверстия 8 мм, но заранее не знал сколько и решил брать такие, а в процессе работы их нужно будет просверливать до 8 мм. Цена одной чаевых — 20 пенсов. Все шестерки поднялись в 120р.
Еще я на всякий случай купил шесть медных гильз, но мне они в одиночку почти не пригодились.Но в хозяйстве ничего не пригодится. Цена за один рукав — 15 руб., За шестерку в итоге — 90 руб.
Заодно решил заменить на АКБ обе клеммы. Старшие в последнее время не внушали доверия, уже пару раз подводили, да еще и шестигранником тянутся, а мне это надоело.

22: 2687

23: 506

Старые терминалы. Неплохо, но в последнее время не очень нравилось.

23: 643

24: 1150

Провода, клеммы, наконечники, гильзы (почти не пригодятся).

24: 1262

Я выбрал самые толстые, чтобы они были с покрытием, имели большой главный вход для силовых проводов и дополнительные входы для доп оборудования, и обязательно, чтобы затяжка была обычным рожковым или накидным ключом, мне так удобнее.

24: 1690

25: 2197

Вот они

25:36

Для начала порылся с сеткой, в надежде, что кто-то подскажет, какой из трех проводов генератора идет на аккумулятор. Конечно, я догадывался, что тот, который идет один, а не тот, который дублируется на одном из двух терминалов, — это тот, который я ищу, но все же это серьезно, чтобы быть в безопасности.Ничего не нашел. В основном многие оставляют старый провод и в паре с ним перекидывают новый. Мне этот вариант не понравился. В общем, я нашел нужный мне провод, по нему уже было понятно, что нужно его оставить, он уже сгорел и засох. Вытащил из-под капота

25: 1063

26: 1570

Вот он, тот, который идет с генами напрямую на батарею.

26: 1651

Отрежьте по длине новую проволоку

26: 1716

27: 2223

Провода старый и новый.Сравнение

27:65

зачистил торец и прижал его с помощью паяльника, который есть у меня в гараже, мощностью 300Вт, с этой задачей он справился легко. Чтобы проволока внутри не окислялась.

27: 371

28: 878 28: 897

После этого поставить на него чаевые

28: 967

29: 1474

Наконечник на месте

29: 1514

Ну, а потом зажал в тисках хороший наконечник, прогрел паяльником с вставленным проводом, чтобы они слились в одно целое и для удобства заизолировал термотрубкой под цвет плюсового провода.Заодно просверлил отверстие в наконечнике на диаметр 8мм, так как болт на генераторе (у меня приоров 115А) имеет толщину 8мм.

29: 2132

30: 506

Plus почти готов

30: 548

По той же схеме, потом прикрутил все наконечники на все провода.
Заодно заменил кончик на второй и третьей сдвоенных спицах генов, так как оказалось, что кончик немного тусклый, мне он не понравился

30: 926

31: 1433

Гены второй и третьей проволоки удваиваются на одном конце.Теперь по порядку.

31: 1577

Пока занимался этим проводом, обратил внимание на провод питания стартера, — все еще в норме, но уже изрядно получилось тач. Решил заменить его. Провода на нем не считал. Нашел в гараже такой же провод, кусок, и сделал новый, на стартере. Тогда пригодилась как раз гильза, т. К. Шесть штук даже не учитывались для стартера. Сделал наводку из гильзы, осудил и все. После этого закрепил в плюсовой клемме оба провода (стартера и генератора) и надел на них гофру, для надежности все равно ток через них не хилый.

31: 2574

32: 506

Вот и оказался готовый провод питания генератора и стартера =)

32: 633

Таким же образом заменил провод массы от двигателя и кузова.

32: 741

33: 1248

Провода двигателя и масса корпуса

33: 1312

34: 1819

Готовый минусовой провод двигателя и корпус

34: 1904

В принципе объемный провод в гофре носить нельзя, а вот гофра у меня была, так почему бы не одеть, чтоб лучше смотрелось и лишним не было.
Пора все это поставить на место. Прикрутите плюсовой провод к генератору

34: 2343

35: 506

Приятно смотреть на

35: 552

Потом массивный провод к двигателю и к кузову

35: 637

36: 1144

Объем к двигателю готов

36: 1197

Пришла очередь разбираться с массивным проводом от генератора к кузову. С местом крепления к гену все было ясно сразу, а вот с местом крепления к туловищу сразу не определились.Вариант крепления под винт возле шайбы ствола мне не понравился. Мертвый и как-то ненадежный. Да и натяжение ремня генератора затруднит проверку. Короче такой вариант мне не понравился. Решил прикрутить к фаре болтом. Это удобнее и эстетичнее. Чуть не забыл сказать, что под все наконечники я подложил зубчатые шайбы, чтобы их контакт с корпусом и двигателем был оптимальным. Также вот на болт фары я надел зубчатую шайбу, а уже потом кончик проволоки и закрутил.Хотя болт фары имеет мало общего с массой тела, но через зубчатую шайбу провод хорошо запитан на массу и надежен.

36: 2638

37: 506

Провод генератора массы к телу. Один вывод с отверстием 6 мм для болта фары, другой с отверстием 8 мм для болта генератора.

37: 741

38: 1248

Думаю все на фото показывает, как находится провод массы генов там, где его прикрутили.

38: 1397

Когда все закончил, закончил с инжектором, все собрал, прикрутил клеммы к аккумулятору, смазал их немного смазкой в ​​месте контакта с аккумулятором

38: 1645

39: 2152

39:17

Завел двигатель.Кстати, до этой операции зарядка на холодном двигателе по показаниям приборки плыла с 13,8 до 14,2, а в тепле последнее время приборка упала до 13,3,12,9. Из-за чего аккумулятор стал плохо заряжаться и один раз пришлось даже зарядить, после чего я забыл завернуть его штекеры и потерял одну. Теперь это похоже на раненого с кляпом.
Результатом работы на холодном двигателе, но не с включенными потребителями, по показаниям приборки зарядки стало 14.6 стабильных.

39: 889

40: 1396

Зарядка на холодном двигателе. Стабильный 14,6

40: 1480

После полного прогрева двигателя заряд падает до 14,3-14,4

40: 1590

41: 2097

Заряд на полностью прогретом двигателе не опускается ниже 14,3

41: 121

Потом включаю подсветку (кстати подсветка не стоковая и берет гораздо большую нагрузку, потеря на подсветке сразу 0,4 вольта), туманки, свет, печка в первом положении (у меня самый ходовой шестерня, влезает хорошо, жарит хорошо) зарядка идет не меньше 13.8 приборка по показаниям.

41: 632

42: 1139

Зарядка на прогретом двигателе с включенными фарами, фарами, ПТФ и печкой на первом водительском положении 13,8

42: 1347

Это самый актуальный сейчас режим моей машины — печка в первом положении, свет, туманки и фары. Для оптимальной зарядки АКБ зарядка непосредственно от АКБ должна быть не ниже 13,6, думаю 14,52 и не закипит и хватит. Короче я доволен.

42: 1804

Всего:
1.Провод 25квадратов, 3метра по 115р. — 345р.
2. Наконечники 6 шт по 20р. — 120р.
3. Рукава 6 штук (пригодилась только одна) по 15п — 90п.
4. Пара клемм АКБ — 530р.
5. Паяльник, олово, тепловые трубки и другие инструменты всегда в наличии.
Если бы у меня была подсветка, то думаю зарядка была бы еще выше, так как подсветка меня принимает прилично.
В дальнейшем в планах замена двухпроводного генератора, думаю не помешает.
P.S.2 Для всех, кто не понимает по замерам — показания сняты с приборной панели, а не напрямую с АКБ.И это большая разница. Приборка показывает остаточное напряжение уже со всеми потерями. И не первый токовый выход из генератора.
Измерения с батареями с обесточенными потребителями показывают 14,62–14,65 на холодном двигателе и 14,52 в целом при всех включенных потребителях на полную мощность. Это немного? 8) На прогретом двигателе мерки еще не делал, времени нет.

42: 3419

Измерения проводились пока только на полностью холодном двигателе, так как на это пока нет времени.Раньше я не мог этого сделать, потому что мультиметр предательски сдох не в тот момент.
Первое измерение — это работающий двигатель без включенных потребителей.

42: 454

43: 961

Первый замер. Двигатель холодный. Потребители не включены.

43: 1072

Второй замер, он ВСЁ СО ВСЕМИ потребителями — Подсветка в салоне и снаружи, Дальний свет, Передние ПТФ, Задние ПТФ, Обогрев заднего стекла, Подогрев зеркал, Печка в третьем максимальном положении, Музыка (без саба).

43: 1475

44: 1982

Второй замер. Двигатель холодный. В общем, включены все потребители. Я решил заменить сдвоенный провод генератора, но еще не принял окончательного решения, как с этим работать. Сначала нашел в блоке возле монтажного блока

44: 2418

45: 506

Вот он, дорогой. А точнее — их две толстые, розовые.

45: 605

Вопрос возник в том, что если накинуть вместо двух сдвоенных, один или несколько проводов большего сечения, то может возникнуть проблема с их установкой в ​​блок.Можно конечно и без него, но мне этот вариант не нравится. И еще один момент. Так как провода будут намного толще, боюсь, что на таких маленьких клеммах матери, как бы потерь не было. В блоке нашел свободное место, есть мысли его использовать. Возможно, вариант рассмотрит такой — я прокину три провода большего сечения, чем у меня, но не очень большие, и разложу на трех маток, итого получится одно сечение побольше.

45: 1711

46: 2218

Размер мамочек на подвиги ничего не вдохновляет.

46:96

Решил снять блок и посмотреть, что происходит. Снял с машины, разобрал. Состояние в принципе ничего, но по внешнему виду платы сразу стало понятно, что время от времени в агрегат попадает вода, а это плохо. Плата в некоторых местах пайки окислилась и с некоторых дорожек стал отслаиваться лак.

46: 636

47: 1143

Вскрытие показало, что в блок попадает вода.

47: 1227

Белый провод на фото, я как-то продублировал одну из дорожек, так как лак от слез она окислилась и было подозрение, что она короткая.Отсек и заменил его на провод.

47: 1542

48: 2049

Вторая сторона платы. Что ж, здесь приличнее.

48:84

Выяснил откуда идут оба провода от генератора. Оказалось, что они идут на общую пластину с клеммами «папа» и, кстати, на этой пластине тоже идет пустой контакт колодки, это уже хорошо …

48: 452

49: 959

Вот такая же контактная пластина. К нему подходят оба провода от генератора и есть еще один свободный контакт.

49: 1164

Единственное, что меня смутило, так это то, что крепление к плате этой пластины на тонких, как мне показалось, ножках. Как бы здесь потери не таились … 8) На верхнем фото видна только центральная антенна пластины, что она тонкая, а на нижнем фото видно, что все три антенны одинаковые — тонкие .

49: 1676

50: 2183

Все три антенны тонкие и соединяются одной перемычкой.

50: 102

Так же выяснилось, что все три антенны припаяны к одной общей перемычке.Также перемычка в сечении не очень понравилась. Потому что по сути это продолжение вводных сдвоенных проводов с генами и даже не соответствует их разделу. Сразу такие специфические тормоза сразу у всех потребителей. Думаю, что постараюсь увеличить.
Еще обнаружил, что на одной из пластиковых половинок монтажного блока закреплены «папаши» клеммы с перемычками между ними. Не понравились и их прыгуны, на мой взгляд они слабоваты.Может, не все, но все бы усилил.

50: 1145

51: 1652

Клеммы с перемычками. На мой взгляд, не помешает усилить.

51: 1758

В общем разобравшись со всеми этими делами, узнав по части, что к чему, для начала решил помыть плату и крышки. Поскольку у меня нет специального чистящего средства для досок, я промыла его простой теплой водой с помощью старой зубной щетки. Кроме того, на аккумуляторе хорошо просохнет. Смылось практически все, хотя кое-где еще осталась окись, я думаю, она образовалась при высыхании.Ну пока не стал обращать на это внимание, потом займусь, а пока занялся паяльником.
В первую очередь я решил начать с самого, как мне показалось, простого и быстрого — с перемычек на крышке блока. В головке было два варианта: либо полностью заменить их на более толстые, либо продублировать их проволокой чуть большего сечения и тем самым снизить их сопротивление. Решил пойти вторым путем.
Я нашел медную проволоку с защитным лаком, немного большего сечения, чем перемычки в гараже, с помощью кусачков и плоскогубцев придал ей форму перемычек.Муторно, я расскажу тебе это занятие …

51: 3526

52: ​​506

Вроде получилось.

52: ​​542

Сделал несколько перемычек, потом припаял параллельно родным.

52: ​​663

53: 1170

Вроде только золото

53: 1227

Я тренировался с ними с семи вечера до трех утра.
Вот результат — ниже.

53: 1373

54: 1880 54: 1896

Места пайки решил потом обязательно покрыть специальным лаком, чтобы они не окислялись, если вдруг попадет вода.Но это когда я заканчиваю всю работу над блоком.
Тогда решил заменить на плате перемычки. Обратите внимание на то, что они мертвы. Возможно, их конечно в принципе достаточно, но мне они совсем не понравились. На моей плате они сделаны с синей и черной изоляцией проводов, хорошо видно на фото

54: 2612

55: 506

Решил перемычку заменить

55: 576

В гараже стоял одножильный провод, медь 2,5 кв. На фото ниже видно, насколько он толще стандартной перемычки, и в целом видно, насколько он тонкий, капцы простые.

55: 879

56: 1386

Слева — замена. Правильно — тот, что был на доске.

56: 1478

Приготовив новую перемычку, я столкнулся с тем, что старые отверстия в плате под перемычку не подходят к новой, они слишком маленькие. Покумекав и внимательно осмотрев место боя, определил, что отверстия можно просверливать безопасно и это не создаст помех типа замыкания дорожек при пайке. В этом случае я использовал 2.Сверло 2 мм. Вставил в отвертку и аккуратно просверлил отверстия

56: 2240

57: 506

С помощью отвертки и сверла 2,2 мм просверлите обычные отверстия. Потом припаял первую перемычку и все получилось на ура.

57: 734

58: 1241

Первое изменение, результат. Отличие от сородичей видно невооруженным глазом. Потом он сделал следующее и пошел, пошел.

58: 1463

59: 1970

Бросился

59: 1992

Таким образом, перемычки почти все заменены

59: 2074

60: 506

Результат.Заменены почти все перемычки.

60: 584 60: 948

Перепаял все перемычки новые, в обмен на родные. Операция по их замене прошла довольно успешно, хотя сам процесс занял приличное количество времени. Тогда я решил усилить перемычку основного питания, ту самую, которая соединяет входной разъем клемм от генератора к блоку, так как она показалась мне слишком тонкой по отношению к сечению входного провода. Для чего взял кусок медной проволоки сечением около 6 квадратов, вытащил из него точно такую ​​же перемычку, что и свой, хорошо продул

60: 1809

61: 2316

Дополнительная перемычка к родной.

61:59

И припаял старую. Паять по всей длине не стал, так как не считаю нужным, пришлось хорошо припаять в тех местах, где он соединяется с выводами клемм. Чтобы проходимость к ним не тормозила сужение и кое-где по его периметру.

61: 513

62: 1020

Припаял новую перемычку. Она заняла место в паре с его собственным, как и здесь.

62: 1154

Тогда я решил спаять все ножки клемм, которые подключаются к этой перемычке питания, так как сами клеммы в принципе более-менее сделаны широкими, но их крепление к перемычке очень узкое и очень узкое.Именно эти ножки я укрепил по диаметру оловянной пайкой, чтобы они были не меньше самих клемм. Камера не тянет меня с такого близкого приближения, чтобы как я мог сфотографировать, так получилось. Во второй части фото ножек клемм в креплении к перемычкам, а здесь их фото уже усилено пайкой.

62: 2164

63: 506

Запаянные и увеличенные ножки впускного коннектора.

63: 600

На самом входе клеммного разъема у самых ножек их три. Два проходят через доску полностью по всей ширине, а затем резко сужаются, а средний сужается на другой стороне доски и входит только вначале узким. Подумал, что с ним делать, но потом плюнул, и решил оставить как есть, а всю нагрузку отправить на оставшиеся два, я их увеличил как мог.
Когда закончили с этим, возникла мысль убрать все дорожки платы, чтобы укрепить их и увеличить их объем для лучшей проводимости.Да только вот то, что эту работу, а точнее работа на той стороне, где расположены выводы предохранителей, релюшек и припаяны все перемычки, нужно было сделать до того, как припаивать новые перемычки. В противном случае они мешают, а для этого их нужно снова распаять и так далее. И я убил на это столько времени. Короче, я немного проиграл в этом деле. Решил, ладно, попробую обойтись без этой процедуры. Усиленный для предотвращения первой дорожки, той, которая идет с входом, и первых клемм почти всех предохранителей

63: 2460

64: 506

Усиленный контакт от разъема до выводов предохранителей.

64: 607

При этом работу с агрегатом пришлось приостановить, так как машина была нужна, и агрегат нужно было поставить на место. Конечно, я не мог не обратить внимание на показания приборки … Конечно, я волновался, что вся работа идет, а время, которое я на нее тратила, потрачено зря. Завел машину. Показания приборки, по-прежнему остались не ниже прежних — 14,6

64: 1261

65: 1768

Показания приборки на холодном двигателе не менялись со времен первых модификаций.Осталось не менее 14,6

65: 1963

Ну все понятно. После полного прогрева двигателя показания снизились до 14,4 8). И это было уже хоть немного, но больше, чем до пайки блока. До этого показания (после замены проводов генная батарея + масса) были 14,3-14,4, более стабильные были 14,3.

65: 2445

66: 506

Показания приборки после полного прогрева двигателя сталь 14.4. До работы на блоке их было чуть меньше 14.3

66: 711

Дрожащей рукой и онемевшими пальцами начал включать потребителей. 8) Включил — все мои фары (далеко не сток, очень сильно тянет), дальний свет, передние ПТФ, задние ПТФ, обогрев заднего стекла, подогрев зеркал, обогреватель (печка) на полную мощность в третьем положении, музыка (без саба) )… 8) Приборка мне показала 14.0

66: 1312

67: 1819

Показания приборки полностью со всеми потребителями на полную мощность, с прогретым двигателем, 14.0. Пробовал отключить обогрев заднего стекла, так как берет очень большую нагрузку, даже большую, как мне кажется, чем печка, показания приборки поднялись до 14.1

67: 2302

68: 506

Показания приборки на прогретом двигателе, со всеми включенными потребителями, но с выключенным обогревателем заднего стекла, 14,1

68: 739

Ну с обогревом заднего стекла езжу очень редко, в основном после мокрого снега, когда выезжаю со стоянки. Так что его нагрузку я не беру в расчет, в основном он не входит.
Работа не на вкус. 8) Откатал день, проблем по работе агрегата не выявлено, а приборка стала радовать другими цифрами.
Решил пока закончить работу над блоком, так как полученного результата мне уже достаточно.
Снова снял с машины, разобрал и дважды залил хорошим лаком, чтобы никакая влага в агрегате не коснулась моей работы.

68: 1728

69: 2235

Покрытия перемычки лакированные.

69:59

Он даже промазал все клеммы разъемов и предохранителей, по крайней мере, снаружи, чтобы они тоже не окислялись, или хотя бы для минимизации окисления.

69: 385

70: 892

Залил доску лаком от души.

70: 943

71: 1450

Проливал плату на совесть, дважды. И он промазал по внешним сторонам всех клемм, насколько это было возможно. Правильно просушил плату на аккуме. Потом начал собирать блок. Чтобы влага не попала в блок, я решил промазать стык половины его корпуса силиконовым герметиком. Думаю, что если нужно разобрать блок, он не станет большим препятствием, когда высохнет, и в то же время не даст воде проникнуть внутрь блока.

71: 2240

72: 506

Промазал стык половинки блока обычным черным силиконовым герметиком.

72: 647

Так же решил замазать герметиком место расположения выводов верхнего разъема блока, так как скорее всего именно вода попала в блок. Намазал герметиком нижнюю часть клемм, в юбках их клея, который они с завода закрепили в верхней крышке перед разборкой блока

72: 1137

73: 1644

Пропущен герметик нижних клемм верхнего разъема.Через них в агрегат поступает большая часть воды.

73: 1817

И собрал блок в один.

73: 1873

74: 2380

Собранный блок. Потом промазал шов еще раз герметиком для надежности.

74: 130

Ставить на аккумулятор в собранном виде, до следующего дня, чтобы он хорошо просох на жаре. И пока блок Кокса решил заняться заменой провода от генератора к монтажному блоку. Купив предварительно провод ПВ-3 высотой 5,5 метра сечением 6 квадратов и луженую клемму к нему, я наложил такой же на провода в первой части, диаметром 25 квадратов.Цена за метр провода — 31 р., Цена терминала — 20 р. А еще мне повезло, я нашел автомобильную гофру, и диаметр мне тоже нужен был, причем не кусками по метру за раз, а в нужном мне отрезке по метру. 8) Цена одного метра гофры у меня стояла на уровне 32р за метр. Зачем понадобилось 5,5 метров провода? Есть такая тема, что провод нельзя протолкнуть в разъем блока, куда входят провода от генератора, большего сечения.Родной провод имеет сечение примерно 4 квадрата, а он двойной, то есть его общее сечение примерно 8 квадратов. Я решил увеличить сечение провода и добавить еще один, третий провод к имеющемуся пустому разъему разъема. И эти три провода с поперечным сечением по 6 квадратов в сумме дали 18 квадратов общего сечения.
Согнул провод трижды и разрезал на три одинаковых отрезка, каждый оказался длиной примерно 1,8 м, чего вполне хватило по всей длине от генератора до монтажного блока, даже с небольшим запасом.
Очистить концы всех трех проводов

74: 2499

75: 506

Очистил концы всех трех проводов, сложил их в один кабель.

75: 617

накрыл их оловом, надел кончик, хорошо прогрел, потом быстро зажал в тиски и протянул от сердца. Затем он все это изолировал красной термоусадочной трубкой. Для удобства и для фен-шуй «плюс» все-таки.

75: 1031

76: 1538

Прогрелся, прошелся и закрыл красной термоусадочной трубкой.Я протянул все три провода между собой за кольца тепловых трубок на такое расстояние, чтобы они оказались в одной связке

76: 1864

77: 2371

Практически готов новый кабель от генератора к агрегату. Затем с других концов проводов зачищены и припаяны к ним клеммы «мама». Я также изолировал их красной термотрубкой, так что все во всех смыслах было связкой.

77: 383

78: 890

Вот такая змея-Горыныч

78: 961

Ну и наконец, наденьте получившуюся гофру кабеля.Я прижал ее по всей длине через равное расстояние от колец тепловых трубок, а на концах закрыл красным цветом.

78: 1271

79: 1778

Готовый кабель от генератора к агрегату.

79: 1850

Старые провода от генератора к агрегату не чистил. Я посмотрел там слишком много работы, чтобы вытащить их из общей обвязки и из гофры. Решила их просто выключить, отрезать концы, чтобы не болтаться и не смущать. Протянул новый кабель по месту нахождения старого, закрепив его по длине пластиковыми зажимами.
На следующий день агрегат уже хорошо просох, поставил на место. В целях профилактики низ крайнего края блока заклеили герметиком, чтобы после установки блока под ним в кабину не попадала вода. Подключаем новый кабель и все в принципе.
Кстати, заменил гофру на ранее сделанных проводах масс и достоинств аккума. Фото проводов с новой гофрой в первой части этой темы, кому интересно посмотреть.
Завел машину. И если честно, показания на моем аппарате нисколько не изменились. Единственное, что при включении таких мощных потребителей, как заднее стекло и печка, кратковременный скачок падения напряжения заметно уменьшился, я почувствовал сразу. А вот на остаточном напряжении приборка по показаниям замена проводов не повлияла. Ну хоть по уменьшению скачка работа проделана не зря.

79: 3838

В целом наибольшее повышение напряжения и уменьшение потерь у меня произошло после замены провода от генератора до АКБ, замены всех проводов силовых масс, установки доп.провода массы генератора и пропайка монтажного блока. Замена провода от генератора к агрегату на моей машине заметного прибавки не дала.

79: 567

Если у кого-то есть желание усилить следы платы, то думаю, что это тоже внесет свои изменения в показания приборки. Я не дошел до этого, но очень доволен результатами.

79: 930

А вот показания, снятые с АКБ на полностью прогретом двигателе, при абсолютно всех включенных потребителях на полную мощность, не знаю как кому, а мне этого хватает на полную зарядку АКБ и что она не выкипает глаза.

79: 1346

80: 1853

Показания. Полностью прогретый двигатель. Все потребители включены на полную мощность. 14,3

80: 2022

Всего:
1. Провод ПВ-3 сечением 6 квадратов, длиной 5,5 м. — 171р. (цена за метр — 31 р.)
2. Клемма луженая, для провода 25 квадратов — 20 р.
3. Терминалы «Мама», три штуки — были в наличии.
4. Термоусадочные трубки различных размеров и цветов — в наличии.
5. Пластиковые жгуты, паяльник с припоем, другие инструменты — всегда под рукой.
6. Автомобильная гофра, диаметр 15,7 мм, длина 5,5 м (все тросы ранее заменены и этот трос) — 176р. (цена за метр — 32 руб.)

80: 827

В машине часто садился аккумулятор, которому меньше года. Вольтметр показал небольшое напряжение. Прочитав в Интернете об увеличении количества вольт, выдаваемых генератором, я сделал то же самое, что и многие.

80: 1332

Начальное напряжение при запуске автомобиля (все кнопки, печка и музыка выключены)

80: 1497

81: 2004

Итак, нам потребуются: толстый провод (у меня еще есть лишний от сабвуфера) и 4 клеммы.Паяльник и изолента

81: 193

82: 700

Обрезал провод, припаял к нему клеммы с двух сторон, на всякий случай заизолировал точку пайки

82: 880

83: 1387

84: 1894

Далее снимаем минусовую клемму АКБ. Берем изготовленный нами провод и прикручиваем одним концом к генератору, другим концом к массе кузова, я прикрутил к болту возле бачка омывателя лобового стекла (можно было на болт, удерживающий фару, а нет независимо от того, где)

84: 2398

85: 506

крупный план

85: 537

86: 1044

общая форма

86: 1065

Напряжение увеличено до 13.5 — 13,6 В.

86: 1133

87: 1640

Следующим шагом будет подключение дополнительной массы к аккумулятору. На минусовой клемме АКБ тонкий черный провод (у меня даже была заводская наклейка). Откручиваем этот провод от клеммы, под него просовываем вторую, нашу самодельную, проводку, после чего скручиваем провод вместе с заводской. Смотрим куда идет заводской провод, идет к левому крылу, параллельно АКБ. Откручиваем провод от земли (от крыла), протираем гайку, вывод этого провода, шайбу тряпочкой.Скрепляем самодельную проволоку и поверх нее заводская. Те. все у нас оказалось два провода идущие на массу с аккумулятором. Заводская опция может быть удалена.

87: 2844

88: 506

89: 1013

РЕЗУЛЬТАТ:

89: 1036

90: 1543

Рад, что хоть немного удалось увеличить зарядку АКБ от генератора. Ближе к зиме планирую установить «трехступенчатый регулятор напряжения».

90: 1799

Как-то на стоянке выл генератор.Я подождал пару секунд и замолчал. Затем снова. Посмотрел под какпот — ремень целый, генератор в полном порядке выглядит. Но напряжение на борту 12,6В вместо 13,8В. Срочно в гараже, пока можно ехать)
Снимаю генератор, снимаю наклейку. Установлен генератор ELTRA 5102.3771, 14В 80А. Подробно о снятии и разборке генератора останавливаться не будем, все это подробно описано в инструкции.
Результат осмотра: часть диодов в мосту обуглены и задымлены, подшипники расшатаны, контактные кольца практически полностью изолированы.
Подшипник выпрессовываем и меняем. Вот примеры подходящих:

90: 2954

Задний:
Nachi 6202DDUCM
Koyo 62022RSCM

90:49

Передний:
Nachi6303 DDUCM
Koyo 63032RSCM

90: 103

Диодный мост и реле-регулятор куплены и заменены тоже без проблем, но с засадными контактными кольцами, нигде их нет в продаже. А если есть генератор ВАЗ, то они к этому ЭЛТР не подходят.
Я сел за каталоги и начал изучать предложенные кольца.Долгие поиски в итоге привели к успеху. Вот код подходящих колец: 120950, производитель IKA.

90: 705

91: 1212

Старые кольца отпаиваются и легко снимаются с ротора. Сравнение старых и новых колец. Обратите внимание на изготовление нижнего кольца:

91: 1453

92: 1960

Одеваем новые кольца, предварительно смазав посадочный цианоакрилат, припаиваем и покрываем открытые места лаком:

92: 2188

93: 506

Платье изолирующая шайба:

93: 559

94: 1066

Ротор вынесен на канавку колец для удаления биений:

94: 1167

95: 1674

Собираем генератор:

95: 1714

96: 2221

Заменены все крепления на нержавеющую сталь, тщательно изолированы все соединения, очищен сам генератор.

96: 181

6. Диагностика генератора ВАЗ 2115 — замеры

У меня проблема с напряжением — вроде дает норму двадцатую, но очень медленно набирает эту норму после отключения потребителей.

96: 512

Вот замеры
После ночного простоя:
Двигатель не запустился, потребители выключены.

96: 658

97: 1165

98: 1672

После небольшой езды примерно 5-7км. Машина завелась.Включил габариты и сосед.

98: 1834

99: 2341

100: 506

Как видите, показания неутешительные, если еще и на тормоз нажимать, так там вообще 12,7-12,8, а это совсем не хорошо.

100: 709

Что нам нужно для удаления генератора:
Ключ / головка и т. Д. На 8, на 10, на 13 и вроде бы как на 15

100: 927

Приступаем к снятию генератора
Первое, что нужно сделать, это снять клемму с АКБ, можно даже их обе снять, чтобы случайно ничего не замкнуть.

100: 1210

Ну тогда снимаем клеммы с генератора.
Одна клемма сделана по принципу «мама» «папа» — ее просто вытаскивают из генератора.
Вторая клемма накручивается гайкой, эта гайка находится под резиновой заглушкой. У меня резинка потрескалась, на фото в принципе все понятно.

100: 1670

101: 2177

Клеммы / контакты на генераторе

101: 58

Затем отверните эти болты в порядке

101: 140.

102: 647

И переместите генератор к двигателю, чтобы снять ремень.

102: 748 102: 1046

103: 1553 103: 1617

104: 2124

Осторожно, как открутить третий болт, генератор упадет, имейте это в виду! Бросить генератор нельзя, а может и можно, не знаю, но лучше этого не делать!

104: 297

В принципе все, теперь генератор в ваших руках.

104: 399

105: 906

До сих пор не так много текста о том, что нельзя делать и как я откручивал болты.

105: 1038

Чего нельзя делать:

105: 1078

На генераторе есть болт / шпилька, который НЕ НУЖНО откручивать! можно только немного ослабить, но это не обязательно)
К сожалению, фотографий этого нет, но я обвел кругом то место, где он стоит.

105: 1414

106: 1921

Говорят, что для снятия генератора достаточно открутить именно этот болт, но это не так. Этот болт затягивает только внутренние втулки, которые, в свою очередь, удерживают генератор для крепления генератора к блоку двигателя.Короче, даже если потянешь за этот болт, генератор тоже не снимешь.

106: 2445

Вот эта шпилька

106: 31

107: 538

Он упирается в корпус и тянуть его не получается. Пытался толкнуть двигатель, но ничего.

107: 721

108: 1228

Кратко о том, как открутить болты, взял головку и ручку, вставил в болт и пихнул ногой. В остальном ничего — просто руки капец, как неудобно.

108: 1479

109: 1986

На этот раз я позвонил ему, чтобы убедиться, что сам генератор все еще жив.

109: 2198

Итак, по порядку.

109: 46

Что нужно сделать для проверки генератора, то для начала нужно снять пластиковую крышку с генератора, под которой расположены диодный мост и реле / ​​регулятор напряжения / щетки

109: 363

110: 870

Снимите крышку

110: 901

Получаем вот такую ​​картинку (не теряем только шайбы)

110: 999

111: 1506

Диодный мост и регулятор напряжения
Теперь открутите и отсоедините регулятор напряжения

111: 1679

112: 2186

113: 506

Смотрим состояние щеток

113: 559

114: 1066

Нижняя щетка 11 мм

114: 1100

115: 1607

Верхняя щетка 12 мм

115: 1643

И тут назрел вопрос: какая заводская длина, новые щетки? В сети ничего толкового не нашел, а обнаружил только то, что самый минимум 5мм.Этим щеткам 7 лет и 67000 пробега. Вперед, продолжать. Снимаем диодный мост. Снимать нельзя в принципе, но снял, просто интересно интересно. Чтобы снять диодный мост, достаточно загнуть 4 контакта. У некоторых генераторов может быть 3.

115: 2320

116: 506 116: 520

117: 1027

Проверка генератора

117: 1070

Проверяем сопротивление обмотки ротора тестером, подключив его к контактным кольцам. Сопротивление должно быть примерно 3-5 Ом.Если показания на тестере покажут бесконечность, значит, обрыв обмотки ротора и ее необходимо заменить.

117: 1538

У меня 3,2 Ом — норма.

117: 1578

118: 2085

Для проверки дополнительных диодов подключите «положительный» (красный) щуп к выводам обмотки статора, к которым припаяны выводы дополнительных диодов, и подсоедините «отрицательный» (черный) щуп к противоположным выводам дополнительных диоды. Если диоды в порядке, тестер покажет сопротивление 550-600 Ом.

118: 589

Примерно норма. Точность прибора + плохо запрессованные щупы.

118: 697

119: 1204

Проверить выпрямительный диодный блок. Для этого установите тестер в режим измерения сопротивления и подключите «отрицательный» (черный) щуп тестера к «плюсовой» клемме генератора, а «положительный» (красный) щуп поочередно подсоедините к восьмиконтактному контакту. выводы диодов. Если диоды в порядке, тестер покажет сопротивление 550-600 Ом.

119: 1820

Я так сделал, по задумке тоже самое

119: 1913

120: 2420

Проверить обмотки статора генератора.Поочередно подключая щупы омметра к обмоткам статора генератора, проверяем обмотку на обрыв. При отсутствии обрыва обмотки статора генератора омметр покажет низкое сопротивление (около 10 Ом)

120: 458

В моем случае это 0,9 Ом — тоже нормально.

120: 534

121: 1041

Вот как щетки сам не проверял, потому что нужны батарейка и лампочка и еще что-то в этом роде.

121: 1206

Почистил все контакты что смог

121: 1430

1.Очистил все контакты на генераторе
2. Очистил крепления генератора к блоку двигателя (как мне сказали, это «масса»)
3. Очистил те места, где крепеж генератора давит на блок двигателя (как я был сказали, что это «масса»)
4. Очистил контакт «D» (провод в машине)
5. Очистил провода питания, которые подключаются к генератору.
6. Очистил еще клеммы на АКБ

121: 2068

А теперь немного фото

121: 41

122: 548

123: 1055

РЕЗУЛЬТАТЫ РАБОТ: ​​
Все подключили, завели машину, БК дал показания в 14.2v
Немного покатался по двору (метров 200, так как все доки на машине остались дома, решил не рисковать. Включил музыку, как обычно, тихо, так БК показал 14.1 — 14.2v для себя
В комплекте габариты — 14,1
В комплекте сосед, и о чудо! — 13,9

123: 1570

Раньше было 13,3в — Зачистка контактов прошла успешно и очень помогла. Работа велась не с пустыми руками, это радует.

123: 1783

Кисти не менял.

123: 1817

Как вы помните, я писал о длине своих кистей 11 и 12 мм.Меня очень интересовало, какой длины новые кисти — поэтому я не нашел. Критический минимум 5 мм!

123: 2123

На фото, где изображена небольшая развертка на якоре генератора, в принципе развертка небольшая.

123: 181

124: 688

Ни для кого не секрет, что напряжение в вазах не совсем ровное. Но будьте спокойны, ведь у вас на борту два вольтметра — троцких
1 — приборка VDO
2 — бортовой компьютер. Они соглашаются сделать вам +0.2В к бортовому напряжению.
И когда ты проходишь этот танец, начинается нарастание напряжения. Люди пытаются его поднять разными способами.
Почему спадает стресс?
В обычном регуляторе напряжения есть цепь, которая снижает напряжение с повышением температуры, НО эта цепь внутри регулятора в генераторе, и генератор нагревается вместе с двигателем.
Летом давление было нормально и нормально — батарея не кипела. А зимой? — Не заряжается, не заводился, переразрядился, замерз аккумулятор… не сохранил акб.

124: 2178

Что делают:
1. Припаиваем диод к регулятору в разрыв.2. купить трехступенчатый регулятор> 300руб.
3. Доработка стандартной схемы регулятора — 120 руб. Это при покупке регулятора (зависит от температуры двигателя)
4. Терморегулятор с оптимизацией температуры.

124: 565

С покупкой последнего могут возникнуть проблемы, в Туле во многих магазинах не понимают, что я от них хочу, потому что никогда не видел этого регулятора.

124: 849

Встречайте убийственные трехуровневые регуляторы.

124: 935

125: 1442

Терморегулятор с оптимизацией напряжения (Renato) 61.3702-05. (в упаковке)

125: 1577

126: 2084

Инструкции 1 сторона

126: 40

127: 547

Инструкции, 2 стороны

127: 588

128: 1095

оборотная сторона упаковки

128: 1147

Внимательно посмотрите, где это применимо. На сайте производителя данные противоречивы.

128: 1304

129: 1811

Главная

129: 1848

130: 2355

страница с регулятором

130: 45

Ничего не буду писать, «10 отличий» найдешь сам, если глаза будут на месте.

130: 170

Помимо инструкции в упаковке есть

130: 236

131: 743

Регулятор, термодатчик, заглушка, блок, стяжка

131: 837

132: 1344

больше контраста

132: 1379

133: 1886

Стандартный регулятор и термооптимизированный

133: 1977

134: 2484

Вид спереди

134: 24

135: 531

Даже крепления такие же.

135: 581

136: 1088

на оборотной стороне

136: 1126

137: 1633 137: 1649

138: 2156

Пайка контактов (кстати залиты лаком — это хорошо)

138: 95

Какие булочки?
1.Поставил и забудь (если не сломается)
2. Нет необходимости переключать напряжения как на 3 уровне.
3. Более грамотная зарядка АКБ в мороз и в жару.
4. Повышенное напряжение в теплом автомобиле.
5. Батарея работает дольше (спорно, но шансы больше)

138: 569

График зависимости напряжения от температуры.
Не секрет, что в холодную погоду для зарядки аккумулятора требуется большее напряжение, чем в теплое время. (характеристики батареи)

138: 873

139: 1378

График зависимости напряжения от температуры датчика

139: 1477

14.7 В при -20
14,6 В при 0
14,4 В при 20
14 В при 50
13,8 В при 60
В данном случае не температура двигателя, а температура клеммы аккумулятора, что намного лучше, чем мониторинг температуры корпус генератора.

139: 1809

Демонстрация работы и регулировка напряжения.

139: 1898

Работа регулятора при изменении температуры датчика.

139: 2000

Напоследок хотел сделать замечание производителю.

139: 89

140: 596 140: 608

141: 1115

Возврат слота 2

141: 1152

11.Установка термооптимизированного регулятора напряжения (Ренато) 61.3702-05 ВАЗ 2114

Речь пойдет о напряжении, токовом выходе генератора и прочем.
Имею возможность одновременно измерять напряжение и ток зарядки АКБ и расход авто.

141: 1603

Теперь обо всем по порядку

141: 1655

142: 2162

Сравнение размеров

142: 38

Теперь я расскажу, почему планшет нового регулятора больше штатного — в результате крышка не встает на место, пока не защелкнется застежка.

142: 298

143: 805

Места, где это мешает

143: 839

Вы можете посмотреть результаты подачи документов об автомобилях, которые оказались неудачными …

143: 979

144: 1486

вид изнутри

144: 1511

Забрал домой, назвал паяльником.

144: 1570

145: 2077

Плавленый лишний пластик

145: 45

146: 552

Отверстия для охлаждения

146: 595

Пытался разложить на улице и побыстрее — результат неэстетичный.

146: 718

147: 1225

отверстие заполнено термоклеем

147: 1279

148: 1786

Может зря, будем надеяться не потечет (приклеить)

148: 1876

149: 2383

Так и случилось в конце

149: 41

Все эти заморочки дали возможность защелкнуть крышку на 1 защелке из 3. Лучше 0/3.

149: 213

После установки регулятора подключил датчик температуры к плюсовой клемме аккумуляторной батареи.

149: 363

Сейчас измерения

149: 392

150: 899

Сравнение генераторов.(найдено в Интернете)

150: 976

На этой картинке про ток генератора, посмотрите сколько ампер и с какой скоростью.
Вот некоторые думают, что я выкину свой генератор на 90А. Куплю ген priar на 120А (или 125А, я хз). Все это конечно, наверное, неплохо, но если в этом генераторе стоит старомодный регулятор выше 14-14,2В, вы его не увидите! А при нагреве генератора и подкапотки напряжение будет уменьшаться — температурная компенсация.

150: 1685

Смотрите видео с аннотациями!

150: 1769 150: 1779

Ну про нынешнюю

150: 1818 150: 1824

Когда генератору не хватает мощности из-за большого потребления, он начинает падать напряжение, при этом часть тока начинает сниматься с аккумулятора.
Но с увеличением скорости все восстанавливается.

150: 2184

Вывод: тупо ждать 14В на холостом ходу!

150: 83

Для сравнения замерил расход своих «ходовых огней»

150: 189

Запас регулятора от генератора

150: 254 150: 260

151: 767

генератор 90А

151: 794

152: 1301

Генератор проблем — K1216EN1

152: 1354

Этот проблемный генератор тоже жрет 200 мА просто так, и тоже не греется! Скоро зима и тема станет еще актуальнее.

152: 1571

https://www.drive2.ru/l/10

/#post, https://www.drive2.ru/l/10

/#post, https://www.drive2.ru/l/1099359/# пост, https://www.drive2.ru/l/1103867/#post, https://www.drive2.ru/l/2146721/, https://www.drive2.ru/l/2044097/

152 : 1797

https://www.drive2.ru/l/8736943/, https://www.drive2.ru/l/4062246863888360485/, https://www.drive2.ru/l/2520980/, https: // www .drive2.ru / l / 2556082 /, https://www.drive2.ru/l/2582257/, https://www.drive2.ru/l/131557/

152: 2014 248973

Довольно часто автомобилисты задаются вопросом, как снять генератор на ВАЗ 2114 и 2115.Ведь это устройство имеет свойство выходить из строя в самый неподходящий момент. Не секрет, что с неработающим генератором далеко не уедешь. Батарея разряжается довольно быстро, что опять же не пойдет ему на пользу. Поэтому следует немедленно удалить этот узел при первых признаках неисправности. Потом можно поставить новый, либо отремонтировать старый. В большинстве случаев лучшим вариантом является ремонт генератора, это можно сделать самостоятельно. Только нужно определить причину поломки.

Как снять генератор на ВАЗ 2114 и 2115? Обычно спрашивают людей, у которых есть явные проблемы с этой деталью.Обычно обращают внимание на генераторное устройство. плохая зарядка аккумулятора Как правило, водитель замечает лампочку на панели. Это позволяет быстро устранить проблему. Но иногда проблема проявляется в неожиданном разряде батареи. При этом лампа совершенно не реагирует на пониженное напряжение в сети. В этом случае обязательно проверьте работоспособность АКБ, возможно, с генератором все в порядке.

Для проверки не нужно проводить эксперименты со снятием клемм на работающем генераторе.В этом случае произойдет скачок напряжения, который выведет из строя электронику автомобиля. Поэтому для проверки вооружитесь обычным мультиметром. Тест проводится в режиме измерения напряжения. Двигатель заводится, затем дает ему прогреться в течение нескольких минут. Это позволит нормализовать напряжение. После этого доводим обороты двигателя до 3000, и включаем все электроприборы: печку, подогрев стекол, дальний свет.

Измерьте напряжение на клеммах аккумулятора в этом состоянии. Устройство не должно показывать меньше 13.2 В. Если показания меньше, то в генераторе однозначно поломка. Хотя иногда причина неисправности в окислении контактов на аккуме. После очистки проверьте еще раз. Проверить реле-регулятор можно следующим образом: сначала измеряется напряжение под нагрузкой. После этого все устройства выключаются. И еще раз сделаем замеры. С нормальным регулятором показания не изменятся, либо изменятся в пределах 0,1 В. Если прибор показывает повышение напряжения, то, скорее всего, проблема в реле.

Взлет

Перед работой поставить машину на ручной тормоз, подложить под задние колеса противооткатные упоры. Снимаем в следующем порядке:

• Снимите клемму с АКБ, это нужно делать при всех работах с электронными системами автомобиля;
• Автомобиль приподнят, правое колесо снято;
• Крыло отвинчено;
• С генератора снимаем соединительную колодку D;
• После этого с помощью ключа откручиваем провод от вывода от вывода B ++.Провода удалены;
• Регулировочный винт генератора ослаблен. Ремень снят. Полностью открутите. Демонтировать натяжную планку;
• Головкой на 17 откручиваем 3 винта крепления кронштейна генератора к блоку цилиндров;
• Генератор снят;
• Снимают скобу, для этого откручивают гайку, это делается ключом на 13. Винт снимается.

Разборка

После снятия можно переходить к ремонту.Для этого необходимо разобрать генератор, это делается следующим образом:

• Отсоедините фиксаторы, фиксирующие крышку, и снимите ее;
• Крестовой отверткой откручиваем 2 винта крепления регулятора напряжения;
• Блок проводов отключается от регулятора и окончательно снимается с генератора;
• Гаечным ключом на 10 скручиваем гайку, фиксирующую провод конденсатора. Далее откручиваем винт крепления самого конденсатора;
• Снимите диодный мост.Для этого отверткой с крестообразным шлицем открутите крепежный винт блока. Далее откручиваем несколько винтов крепления выводов обмотки. На винтах есть изолирующие шайбы;
• Вытаскиваем пины обмотки, и снимаем диодный блок;
• Удерживая головку от проворачивания газовым ключом, открутить шкив шестигранником;
• отверткой Phillips откручиваем 4 винта крепления крышки;
• Отметьте положение крышек относительно друг друга. Разделите обе половинки;
• Снять статор;
• Зажмите крышку с ротором в тисках.Выколтокой выбейте его;
• Осталось только снять подшипник съемником.

Немного предыстории …
Утром встал, аккум разрядился … Плохо … Пошел зарядился, погас батарея на панели не загорелась, у меня на напряжение не смотрел, а зря. Аккумулятор заряжал 40 минут так поехал по делам, машину не заклинил, приехал домой — остановил, больше не заводился, пошел заряжать. Ночью стояла на зарядке.Утром сел, завел — по делам уехал. Заряд 11,7 не хватает (очень мало, после ночи потом на зарядке), за 30 минут езды заряд обязательно падает 11,2 (генератор сосет вместо того, чтобы давать), подъезжать к дому не стал — все ясно, диодный мост, ремонт Геннадия.
Сам ремонт.

Снимаем крепление крепления генератора, сверху (ключ на 10 и 13), снизу ослабляем поворотный болт (головка 13), скидываем ремень, откручиваем три болта генератора снизу (головка для 15).
Вытаскиваем генератор, откручиваем шкворневый болт крепления к блоку и отделяем генератор от креплений. Снимите крышку генератора. Отключаем диодный мост (в моем случае сгорел один диод), плитку шоколада (съел почти до нуля), конденсатор. Смотрим на медные кольца, по которым ездят шоколадные кисти. Закручиваем якорь (гудит).

Собираюсь в магазин закусок
Беру диодный мост, шоколадку и пару подшипников (задний и передний).Выбирать не из чего, мало выбора в наших магазинах, берут то, что есть (надо ехать). В дальнейшем возьму генератор нивовский (130 ампер) б / у \ переберу на нормальные запчасти. .
Снимите шкив генератора. Отверните головку 22, вставив в генератор отвертку (по возможности не мните лепестки).
Я начинаю половину. Вставил кирпичи в плату и попытался сорок минут выбить из WD-40 и, как только смог, никак не встало.

Сел, подумал … Положил на бок, вставил рожковый ключ боком в разрез половинок, аккуратно забил молотком и чудо процесс пошел. Сначала с одной стороны, потом с другой. Затем также отверткой (у нее больший диаметр), затем немного больше и даже больше, пока не расколется. Кто будет делать еще осторожно , не забивайте намоточные пластины вовнутрь! Якорь крутиться не будет! . Понятно.

Нашел в гараже съемник больших подшипников, накрутил на наждачной бумаге, и он стал универсальным съемником.

Снял свои малые подшипники. В гараже нашел три старых неизвестных подшипника, с их помощью расколол новый маленький.

Большой зажал в тиски (совдеповские) с помощью 30 головок.

В качестве рычага мне пришлось использовать трубку, иначе я боялся, что крышка лопнет от груза, но нет, я поддерживал весь шум. Назад прижал 32 головы. Не забыть зернить внутри, забыл — пришлось для этого полностью разбирать ген.
Собираем подшипники в обратном порядке, радуемся бесшумности гена.Смотрим медные кольца, по которым ездят шоколадные щетки, если в дороге есть бороздки, нужно их выровнять наждачной бумагой или напильником (кому удобно). Без фанатизма! В остальном, как и мне, поход по бутикам гарантирован. Почему? Потому что у меня была большая шахта, я шлифовал медное кольцо и оно лопалось вместе со мной (Ахтунг!). Пошел домой спать, 12 ночей где я его купил?

Съездил по местным магазинам и слава богу нашел в одном из них комплект для ремонта колец , , советую сразу покупать, если износился .
Опять же полный разбор генератора, выпресовка малого подшипника. Снимаем пластиковую шайбу, откусываем провода, идущие к контактам колец, снимаем старые кольца. Насколько я понимаю, на какой контакт звонить не обязательно; эти два провода просто два конца одной обмотки и кольца соответственно в любом случае будут замкнуты (могу ошибиться, если что-то меня поправит) . Меняем кольца — одеваем на шкив, припаиваем концевые выключатели (изначально запрессованы), контакты смазал литолом, надеваем защитную шайбу.Собираем генератор. Перед установкой диодного моста накатать новые кольца напильником или наждачной бумагой (по желанию, но я так и поступил).

Не перепутайте болты диодного моста! Три из них, которые выходят на контакты с текстолитовыми шайбами! Ставить на их место четвертую без шайбы, получится короткое замыкание, сжечь что-нибудь!
Ставим на машину.
Радуемся старому-новому генератору. Лично у меня в первый день сетевое напряжение было 13,6 + -0,2 (при ближнем и включенной магнитоле), во второй день 13.8 была устойчива (щетки прижились). Без света 14-14.2.

Всем удачи в ремонте, на дорогах и в жизни!

Основными источниками электроэнергии в автомобиле являются аккумуляторные батареи и генераторная установка. В статье рассматривается генератор ВАЗ 2114: устройство, возможные неисправности, методы их устранения, даются инструкции по снятию, прилагаются фото и видео материалы.

Как работает генератор?

Генератор на ВАЗ 2114 — трехфазный аппарат.Его задача — преобразовывать переменный ток в постоянный.

Конструкция агрегата состоит из следующих элементов:

1. Передняя и задняя алюминиевые крышки, на каждой из которых установлены подшипники. Задняя крышка снабжена клеммой для подключения питания от аккумулятора и разъемом для подачи тока на обмотку возбуждения. Кроме того, на задней крышке установлен конденсатор для подавления радиопомех, а также прикреплен щеточный узел.
2. Статор Основной цилиндр представляет собой набор пластин, изготовленных из специальной трансформаторной стали.Обмотки электрогенератора размещаются в пазах статора, которые имеют выводы для подключения к диодному мосту. Обе крышки крепятся к статору с помощью 4-х болтов.
3. Ротор. Выводы его обмотки возбуждения, расположенной на валу, соединены с контактными кольцами, расположенными на этом же валу. Впереди ротор имеет шпоночную канавку, в которую крепится шкив привода генератора ВАЗ 2114.
4. На ВАЗ 2114 трехступенчатый регулятор напряжения, который совмещен со щеточным узлом, является неразъемным устройством.Реле-регулятор находится в металлическом корпусе. Щетки передают напряжение от регулятора к обмотке ротора.
5. С внутренней стороны задней крышки прикреплен диодный блок с девятью диодами. Из них шесть основных и три дополнительных. Чтобы полупроводники достаточно охлаждались, их кладут на алюминиевую пластину в виде подковы.

Генератор ВАЗ 2114 — устройство

Работа генераторной установки обусловлена ​​тем, что в обмотке статора возникает электродвижущая сила, которая создается за счет вращения магнитного поля ротора.

Технические характеристики генераторного аппарата:

• для обмотки возбуждения требуется регулируемое напряжение в пределах от 13,2 до 14,7 В;
генератор
• вырабатывает ток 80 А;
• при нагрузке 10 кг прогиб приводного ремня не должен превышать 8 мм.

Генераторная установка находится с левой стороны двигателя. Ротор установлен с правым вращением, что происходит за счет ременной передачи от коленчатого вала двигателя.

Возможные неисправности: признаки и причины

Генераторная установка является электромеханическим устройством. Следовательно, есть два типа неисправностей: механические и электрические.

Признаком появления механических неисправностей является повышенный шум, слышимый при работе генератора. Причина шума — разрушение запрессованного в крышку подшипника. Он постоянно испытывает большие радиальные нагрузки, поэтому имеет небольшой срок службы.

Чрезмерно натянутый ВАЗ 2114 сокращает срок его службы.Поэтому необходимо следить за его напряжением и состоянием. Генератор не будет работать при обрыве ремня.

Признаками неисправности в электросети являются:

• генератор не заряжает аккумулятор;
• слишком низкое напряжение зарядки;
• слишком высокое напряжение зарядки;
• агрегат с подогревом.

Определите проблему с помощью мультиметра. О недостаточном заряде можно судить по слабо горящим фарам и медленно работающим дворникам, а также по контрольной лампе, которая мигает или горит постоянно.Если заряд слишком большой, значит в АКБ закипает электролит, а фары светят слишком ярко.

Диагностика узла

Генерация недостаточного заряда генераторной установкой приводит к тому, что входящего напряжения недостаточно для питания всего электрооборудования. В этом случае на помощь приходит аккумулятор. В результате его можно полностью разрядить. Слишком высокое напряжение еще более опасно для бортовой сети, из-за него могут перегореть предохранители, а компоненты электрической сети — сгореть.

Зная, какое напряжение должен выдавать генератор ВАЗ 2114, можно произвести его диагностику для поиска неисправности (видео Ильдара Латыпова).

Диагностика выполняется с помощью мультиметра, установленного в режим измерения напряжения.

Проверка генератора ВАЗ 2114 состоит из последовательности действий:

1. Для начала необходимо включить зажигание и запустить двигатель.
2. Если есть повреждение в цепи обмотки ротора, то на панели приборов будет постоянно гореть контрольная лампа.
3. Блок питания должен быть нагрет примерно до 90 градусов. Частота вращения коленчатого вала должна быть около 2500-3000 об / мин.
4. Затем следует включить ближний свет и радио.
5. Теперь нужно измерить напряжение, которое идет на выводы аккумуляторной батареи. Оно должно быть около 13 В.
6. Выключив магнитолу и потушив ближний свет, снова измерить напряжение. Оно должно возрасти до 14,7 В.

Во время диагностики послушайте ротор. Если подшипник в передней крышке разрушен, будет слышен шум.

Падение напряжения возможно по следующим причинам:

• ослабить натяжение ремня генератора;
• износ щетки;
• неисправность реле-регулятора;
• износ всей генераторной установки.

Если генераторная установка полностью изношена, ее необходимо полностью заменить. Прежде чем менять генератор в ВАЗ 2114, следует провести его диагностику. В противном случае причина может быть в обрыве ремня.

Сборка Руководство по демонтажу

Если подшипник разрушен, это необходимо, а для этого необходимо его демонтировать.Генераторная установка крепится к блоку двигателя на специальном кронштейне. Также есть ремешок для регулировки натяжения ремня.

Для снятия генераторной установки на ВАЗ 2114 необходимо запастись следующими инструментами:

• набор гаечных ключей, желательно как колпачковые, так и рожковые;
• торцовая головка на «15»;
• крепление или кусок металлической трубы.

Возможны варианты демонтажа генераторной установки со снятием защиты силового агрегата и без.Рассмотрим вариант без демонтажа защиты. Перед снятием генераторной установки необходимо отключить отрицательную клемму на аккумуляторной батарее, чтобы избежать короткого замыкания.

Процедура состоит из шагов:

1. Сначала используйте ключ на «17», чтобы ослабить натяжение ремня генератора. Для этого откручиваем сверху крепежную гайку и перемещаем агрегат к блоку цилиндров.
2. Далее на болте шпильки «31» необходимо открутить гайку и отсоединить шнур питания, идущий к обмотке возбуждения ротора.
3. Снизу генератор крепится гайкой и длинным болтом, их нужно открутить.
4. Чтобы легче достать генератор, нужно открутить штангу, с помощью которой узел крепится к блоку цилиндров двигателя. Для этого откручиваем два болта.
5. Также аккуратно откручиваем гайку крепления планки к стартеру. Если застежка застряла, можно использовать проникающую смазку, позволяющую удалить ржавчину и грязь.
6. Чтобы снять ось генератора с кронштейна, лучше повернуть ее по часовой стрелке.
7. Далее ключом на «19» нужно открутить гайку и снять ее и распорную втулку.
8. Теперь узел генератора можно снять вверх.

В случае демонтажа генератора через днище необходимо снять защиту.

Как устранить неисправность генератора четырнадцатой модели ВАЗ?

Устранение неисправностей зависит от причин, их вызвавших:

1. Если предохранитель перегорел, его необходимо заменить. Все предохранители находятся в монтажном блоке.Перегоревший предохранитель указывает на неисправность в цепи. Его нужно проверить, найти точную причину и устранить.
2. При отсутствии питания проверить надежность минусовых проводов.
3. Если есть проблемы в замке зажигания, нужно проверить контактную группу. Если замок не подлежит восстановлению, его следует полностью заменить.
4. Для определения проблем, возникающих в цепи питания обмотки ротора, используется контрольная лампа. Если он перегорел, его нужно заменить.
5. Замена щеток генератора производится вместе с реле регулятора напряжения. Отдельно регулятор не ремонтируется.
6. Не заряжает генератор из-за обрыва приводного ремня, установлен новый расходник. При этом размер ремня должен соответствовать натяжению. Замена ремня генератора ВАЗ 2114 8 и 16 аналогично.
7. Если низкое напряжение бортовой сети автомобиля вызвано слабым натяжением ремня, натяжение необходимо отрегулировать.
8. Если вы слышите гул и треск в передней крышке генератора, подшипник заменяется, так как он чаще всего является причиной шума.

Фотогалерея

1. Сборка генераторной установки 2. Разборка узла 3. Диодный мост 4. Щеточный узел

Заключение

Ремонт генератора ВАЗ 2114 зависит от обнаруженных неисправностей. Зная, как проверить генератор, можно обнаружить его неисправности. Некоторые из них даже не требуют снятия генератора.Например, генератор дает слабый заряд или не дает зарядку — причины слабого натяжения или обрыва приводного ремня.

При разрушении подшипников узел необходимо почти полностью разобрать. При замене диодного моста требуется разборка генератора.

Важно установить точную причину неисправности, чтобы восстановить работоспособность генераторной установки.

В данном видео показано, как демонтировать генераторную установку ВАЗ 2114 без снятия защиты с двигателя (видео от fedot580).

Зубчатые форсунки ВАЗ 2114. Ремонт и обслуживание

.

Сегодня поговорим о веерных форсунках омывателя для автомобилей ВАЗ.

Для автомобилей ВАЗ разные форсунки омывателя :

одноструйный

двухструйный

веерообразные

Чаще всего наши машины с завода комплектуются простейшими одноструйными форсунками.

Их напора и дальности действия зачастую не хватает для качественной очистки всего лобового стекла, поэтому многие ставят двухструйные форсунки (например, на автомобилях Шевроле Нива).

Однако наиболее эффективным решением являются веерные форсунки омывателя … Они отличаются от обычных тем, что распыляют воду не струей, а широким вентилятором, который смачивает все лобовое стекло автомобиля.

Проблема в том, что трудно найти штатные форсунки омывателя ВАЗ … Чтобы выйти из ситуации, есть несколько вариантов.

Покупка кооперативных форсунок на авторынке. На авторынках часто встречается большое количество различных вариантов веерных форсунок, но качество их работы зачастую далеко от идеального, а процент брака слишком высок.Но цена на такие насадки начинается от 10-20 рублей.

Установка веерной форсунки омывателя от Volvo. Это самый дорогой вариант; пара таких насадок стоит порядка 500-600 руб. Заказать их можно в различных интернет-магазинах, код детали: Volvo 30655605 Форсунка омывателя 2 шт. Но и здесь все не так просто, посадочный диаметр этих форсунок немного больше стандартных, поэтому их придется регулировать на месте при установке.

Купить веерные форсунки омывателя ВАЗ через интернет-магазины.Например, 2 форсунки на ВАЗ в интернет-магазине Аламар стоят 150 рублей. При этом они достаточно хорошего качества и без доработок подходят взамен стандартных.

На видео ниже показана работа веерных форсунок омывателя на автомобиле Лада Калина.

Два года эксплуатации выявили свои плюсы и минусы.

Плюсов:

Намочить сразу все лобовое стекло

позволяют очистить все стекла за пару движений дворников

не требует регулировки во время работы

Минусы:

зимой при использовании густеющей на морозе антифриза давление через форсунки ослабевает, при морозах ниже 30 градусов начинают работать как жиклеры

расход воды увеличивается, но ненамного, так как стекло моется быстрее, чем со стандартными насадками.

В целом можно сказать, что веерные форсунки омывателя на автомобилях ВАЗ имеют больше плюсов, чем минусов.

Многие автовладельцы задумались об установке веерообразных форсунок омывателя лобового стекла вместо штатных. Зубчатые форсунки имеют ряд преимуществ, распыляя воду на большую площадь стекла, улучшая видимость, а это влияет на безопасность и снижает расход омывающей жидкости. Зачем нужны вентиляторные форсунки, в чем их преимущества и недостатки, сколько стоят вентиляторные форсунки и как их выбрать для своего автомобиля — об этом читайте в нашей статье.

Зубчатые форсунки омывателя

Что такое веерные форсунки омывателя

В последнее время многие автопроизводители начали устанавливать на свои модели форсунки веерного типа, которые отличаются тем, что подача жидкости омывателя лобового стекла к стеклу осуществляется не через две или три отдельных форсунки, но мелкими каплями, падающими сразу на большую площадь лобового стекла. Отличия в работе классических двухструйных форсунок омывателя от веерных очень хорошо видно на этом видео.

На одном автомобиле одновременно устанавливаются как обычные форсунки (слева), так и форсунки вентилятора (справа).

Зубчатые форсунки

Достоинства и недостатки веерных форсунок омывателя ветрового стекла

Если вы еще не решили, действительно ли вам нужно устанавливать веерные форсунки омывателя лобового стекла, давайте рассмотрим основные достоинства и недостатки данной конструкции.

Преимущества веерных форсунок:

Недостатки веерных форсунок:

Выбор веерных форсунок

Первый и самый простой вариант — подбор оригинальных форсунок специально для вашего автомобиля.Иногда такие форсунки поставляются как опция или как элемент более богатой комплектации.

Если оригинальные форсунки вентилятора не предусмотрены специально для вашей модели или вы хотите сэкономить, вам следует подумать о выборе альтернативных форсунок, которые подойдут сразу к вашему автомобилю или с небольшими доработками. Правда, сразу скажу — универсальных веерных форсунок омывателя лобового стекла не существует! То есть то, что идеально подходит для одной модели, может совершенно не подходить для другой (чаще всего из-за угла наклона они распыляются либо низко, либо на крышу).

Самый распространенный вариант, которым пестрят новости Интернета, это форсунки от Volvo S80, артикул Volvo 30655605. Подходят для самых разных автомобилей … Есть примеры установки на автомобили Toyota, Subaru, Daewoo (и некоторые корейцы), Mazda (3 и 6) и ряд других.

Зубчатые форсунки Volvo 30655605

Стоимость 350 руб. За штуку.

Кстати, информации по этому поводу гораздо меньше, но есть очень интересный, а главное абсолютно идентичный и недорогой вариант — это Ssang yong 7845009010.По сути, это точный клон веерных форсунок омывателя VOLVO 30655605 — соответственно, он подойдет к тем же автомобилям. Стоимость 160 рублей за штуку! как говорится, почувствуйте разницу.

форсунки вентилятора Ssang Yong 7845009010

Еще один хороший и очень популярный вариант — форсунки вентилятора Camry (номер 85381-AA042). Подходит ко многим машинам, много положительных отзывов по драйву и цена вполне демократичная (около 300 рублей за штуку).

На Daewoo Lanos и Chevrolet aveo хорошо подходят форсунки от VW-Skoda, каталожный номер 3b0955985.Стоимость около 300 рублей за штуку.

Подходит практически все модели Mitsubishi кроме Grandis, Pajero Sport, Pajero 4, Outlander XL, форсунки от американского Galant 2008 года. Справочные документы MR300201 и MR300202. Цена около 400 руб.

Установка веерных форсунок омывателя

Установка веерных форсунок вместо штатных форсунок, как правило, не вызывает особых затруднений. В зависимости от модели автомобиля форсунки могут быть установлены как без дополнительных доработок, так и с некоторыми нюансами, связанными, например, с регулировкой форсунок по высоте.На некоторых автомобилях площадь распыления может быть очень высокой. Решить эту проблему можно, подложив под заднюю часть форсунки пломбу или два-три слоя изоленты. Иногда нижняя часть корпуса веерного сопла оказывается немного шире установленных ранее струйных аналогов. в этом случае придется немного заточить корпус, чтобы насадка встала на место.

Что необходимо для установки веерных форсунок

• комплект веерных форсунок омывателя лобового стекла;
• обратный клапан;
• новые шланги;
• тройник.

Выбор обратного клапана

Обратный клапан необходим для установки веерообразных форсунок омывателя ветрового стекла, поэтому, если он отсутствует в системе подачи омывающей жидкости на вашем автомобиле, его необходимо приобрести и установить.

Назначение обратного клапана — обеспечить стабильное давление в системе и предотвратить попадание жидкости в резервуар сразу после выключения насоса. Именно благодаря обратному клапану при включении омывателя жидкость без задержки подается на веерные форсунки омывателя и дворники не царапают сухое стекло.

Устраивается такой вентиль довольно просто. Внутри находится подпружиненный шар, который блокирует проход омывающей жидкости при отсутствии давления в системе.

Требуется только один клапан, он устанавливается перед тройником. Если мы поместим его перед каждым соплом, это уменьшит силу струи.

Клапан омывателя от Тойота 85321-26020 вполне подойдет. Стоимость 50 руб.

Обратный клапан Toyota 85321-26020

Порядок установки вентиляторных форсунок:

Если площадь распыления веерных форсунок очень большая или, наоборот, слишком низкая, единственный способ решить эту проблему — положите пломбу или два-три слоя изоленты под заднюю или переднюю часть насадки.

Есть еще вопросы. Вы хотите что-то добавить? Оставляйте свои комментарии!

bwiper.ru

Выбор веерообразных универсальных форсунок для омывателей лобового стекла

Максимальная обзорность важна для любого водителя, поэтому производители автомобилей уделяют большое внимание процессу очистки лобового стекла, который включает в себя несколько систем. Благодаря дворникам, правильной подаче встречных воздушных потоков и форсункам автовладельцы всегда четко и ясно видят, что происходит на проезжей части.Однако при выходе из строя одной из этих систем работа другой не сможет быть выполнена на необходимом уровне, поэтому необходимо правильно подбирать такие важные элементы, как форсунки или как их еще называют форсунки.

Чтобы приобрести нужные устройства, прежде всего, необходимо понимать существующие типы этих деталей.

Типы форсунок

Существуют следующие типы форсунок:

• Jet — форсунки омывателя в виде полого цилиндра.Внизу конструкции находится штуцер, благодаря которому к шлангу подключается сама насадка. Вверху находится баллончик с распылителем. В этом случае силу подачи жидкости можно регулировать с помощью специального винта.
• Зубчатые форсунки. Особенностью такой конструкции является наличие множества насадок (не менее 3-х). Также стоит отметить, что жидкость в этом случае проходит по более узкому каналу, из-за чего жидкость распыляется с большим давлением.

Первый тип чаще встречается на автомобилях «среднего возраста», а также на отечественных, например, форсунки омывателя лобового стекла ВАЗ 2110 имеют струйную конфигурацию.На иномарки и автомобили последних лет уже устанавливаются жиклеры.

Форсунки омывателя, разработанные с использованием современных технологий, отличаются не только удобством использования, но и простотой установки. Однако у этих элементов есть и свои недостатки.

Преимущества и недостатки веерных форсунок омывателя

Благодаря удачной конструкции веерных форсунок на стекло падает не узкая струя, как в случае струйных моделей, а широкая мелкодисперсная струя, покрывающая почти все все «лобовое стекло».К другим преимуществам относятся следующие:

• Благодаря хорошему распылению грязь растворяется более эффективно, что приводит к экономии жидкости.
• Если у форсунок стеклоочистители начинают работать немного раньше, чем жидкость попадает в стекло, то модели с вентилятором подключаются одновременно со стеклоочистителем. Это защищает стекло от царапин.

Если говорить о недостатках, то автомобилисты выделили следующие нюансы:

• Вентиляторные жиклеры быстро покрываются льдом при минусовых температурах.Чтобы избежать подобных неприятностей, придется покупать дополнительную систему обогрева стиральных машин.
• Поскольку в стекло сразу попадает большое количество жидкости, видимость снижается на несколько секунд, пока дворники не заработают.

Как видите, у такой системы тоже есть недостатки, но все они решаемы. Главное — правильно выбрать жиклеры для своей машины.

Как выбрать форсунки омывателя

Лучше всего выбирать форсунки специально для вашего автомобиля.Если сравнить веерные форсунки омывателя лобового стекла ВАЗ 2114 и аналогичные детали для иномарки, то они будут другими. Конечно, эти отличия не критичны и вы всегда можете подогнать деталь под марку вашего автомобиля, но в этом случае установка будет намного сложнее.

Как вариант, можно приобрести универсальные изделия, подходящие для разных автомобилей … Такими элементами считаются форсунки с номерами 30655605 и 7845009010. Они представлены в каталогах Volvo и Sang Yong.Оба самолета абсолютно идентичны с одним отличием — корейская деталь будет стоить почти вдвое дешевле шведской. В противном случае оба продукта можно использовать в качестве форсунок для омывателей лобового стекла Ford, Mazda, Subaru, Daewoo и других моделей.

Другой вариант предлагает Toyota, но при покупке форсунок по каталожному номеру 85381-AA042 у этого производителя следует иметь в виду, что они продаются 1 штукой. Поэтому при оформлении заказа через Интернет необходимо добавить в корзину два товара.После покупки товаров вы можете установить их самостоятельно.

Как заменить форсунки омывателя

Процесс замены форсунок одинаков для всех автомобилей. Перед началом работы необходимо подготовить новые шланги, по которым будет проходить «промывка». Для этих целей хорошо подойдет трубка, которая используется для аквариумов.

После этого необходимо выполнить следующие действия:

1. Снимите обивку и осторожно вытащите пластиковые заглушки.
2. Снимите подушки из буферной пены.Обычно они приклеиваются к ленте, поэтому вам нужно приготовить новую клейкую ленту, чтобы переустановить их.
3. Снимите пластиковые крышки.
4. Снимите шланги, по которым подается жидкость.
5. Снимите старые форсунки.
6. Подсоедините трубу к новым жиклерам.
7. Подсоедините обратный клапан к форсункам и трубам.
8. Проверить работу системы.

При замене штатных форсунок также необходимо приобрести обратный клапан, который не даст жидкости «откатываться назад», из-за чего дворники часто начинают работать задолго до появления чистящего состава на стекле.

Иногда новые форсунки омывателя не работают должным образом (жидкость льется слишком высоко или наоборот, низко, смещение в сторону и т. Д.), И в этом случае может потребоваться дополнительная регулировка деталей.

Как отрегулировать форсунки омывателя

Для регулировки форсунок не требуется специального оборудования или специальных навыков. Все, что вам нужно, это обычная игла или английская булавка. Чтобы разобраться, как отрегулировать форсунки омывателя лобового стекла, достаточно понять, что они имеют сферическую форму и свободно вращаются внутри пластикового корпуса.Поэтому просто:

• Не стесняйтесь вставлять штифт в сопло и начинать его поворачивать в нужном вам направлении.
• Если жидкость попадает в стакан слишком низко, поверните штифт вверх.
• Если форсунка попадает очень сильно, это также можно исправить с помощью иглы.
• На иномарках форсунки имеют по 3 жиклера, которые лучше регулировать по-разному. Крайние должны быть в самых нижних точках, так как они ударяются о борта машины. Средние жиклеры лучше направить в центральную часть лобового стекла, а остальные центральные жиклеры лучше направить на стекло верхней части.

Так же можно самостоятельно почистить форсунки омывателя своими руками.

Как почистить форсунки омывателя

Если форсунки стали работать некорректно, то чаще всего проблему можно решить, очистив эти элементы от загрязнений. Перед очисткой форсунок омывателя лобового стекла подготовьте:

• английскую булавку или швейную иглу;
• компрессор;
• шприц большого объема;
• мыло и вода.

Перед началом работ рекомендуется проверить уровень очищающей жидкости в баке, так как форсунки могут не работать из-за отсутствия «омывателя».После этого нужно отсоединить форсунки омывателя от шлангов и слегка надавить на них, пока они не поднимутся.

1. Вымойте каждую форсунку в мыльном растворе.
2. Подсоедините компрессор, включите продувку и подайте высокое давление на жиклер.
3. Если под рукой нет компрессора, можно использовать шприц, в который нужно набрать воду.
4. Прочистите отверстия обычной иглой или булавкой.
5. Вставьте шприц в насадку и начните промывку.

Конечно, компрессор будет намного эффективнее, но если форсунки сильно забиты и не дают проникнуть жидкости, то с помощью подручных средств можно хотя бы временно решить проблему.

Другой способ — оставить форсунки в мыльной воде на ночь и попробовать повторно использовать шприц или компрессор утром. Это будет полезно в случае особенно стойких старых загрязнений.

На хранении

При установке универсальных форсунок омывателей фар или форсунок лобового стекла постарайтесь отрегулировать их так, чтобы они распыляли жидкость на поверхность стекла, не выходя за ее пределы.Выбирая форсунки, старайтесь отдавать предпочтение тем моделям, которые были разработаны специально для вашего автомобиля, это сэкономит вам время на сборку элементов.

avto-moto-shtuchki.ru

Как правильно отрегулировать форсунки омывателя автомобиля, типы форсунок омывателя

Безопасность автомобиля зависит от многих факторов, в том числе и от видимости. Водитель должен понимать, что происходит вокруг машины на 360 градусов, а для этого используются стекла и зеркала. Водитель получает большую часть информации через лобовое стекло, которое не должно иметь трещин, сколов, преломлять световые лучи и иным образом мешать обзорности.

В случае дождя или снега видимость окружающей среды через лобовое стекло ухудшается из-за его загрязнения. Для очистки лобового стекла от бочки омывателя через форсунки к нему подается соответствующее средство, которое подхватывается дворниками и размазывается по поверхности стекла, очищая его. Распылительные форсунки обязательно должны попадать в зону действия дворников и не закрывать видимость водителю струей воды. Для этого их нужно настроить, и в этой статье мы рассмотрим, как это сделать.

Форсунки омывателя лобового стекла бывают двух типов — форсунки и веерные. У большинства машин есть струйные варианты, и чаще всего таких насадок бывает две-три. Зубчатые форсунки можно установить самостоятельно, выбрав вариант для конкретного автомобиля. Можно выделить следующие преимущества веерообразных форсунок омывателя ветрового стекла перед струйными:

Однако веерные форсунки омывателя имеют два существенных недостатка по сравнению с форсунками, из-за которых многие водители не устанавливают их на автомобили:

• В российских реалиях, где температура воздуха сильно колеблется и часто оказывается ниже нуля, сопла вентилятора могут обледенеть.Чтобы этого не произошло, используется специальная система обогрева;
• Распыление антифриза такими форсунками происходит практически по всей поверхности лобового стекла. Это хорошо с точки зрения безопасности дворников и стекол, но плохо с точки зрения обзорности. Водитель практически полностью перестает получать информацию через лобовое стекло.

Чтобы струя из форсунок омывателя не мешала приему информации, форсунки необходимо правильно отрегулировать после установки.

Как отрегулировать форсунки омывателя

Любой тип форсунки омывателя можно настроить. Они представляют собой пластиковый корпус, в котором установлено несколько форсунок (чаще всего 2 или 3). Эти форсунки имеют форму шара и могут регулироваться по желанию водителя. Для регулировки форсунки омывателя достаточно иметь простую иглу, с помощью которой можно плавно повернуть их в нужном направлении.

Если автомобиль оборудован трехструйными форсунками, нет необходимости устанавливать их все на одной высоте по высоте.Желательно, чтобы крайние форсунки омывателя лобового стекла были направлены в самые низкие точки. Благодаря этому удастся защитить стекло от микроцарапин (которые могли возникнуть, если дворники «ходили по сухому»), а распыляемая жидкость не будет закрывать обзор водителю. Центральную форсунку омывателя необходимо отрегулировать так, чтобы она касалась верхней части стекла.

На каждой конкретной машине водитель должен сам решить, насколько комфортно работать форсункам лобового стекла. Не стоит пренебрегать их настройкой, на это нужно потратить всего пару минут, чтобы не было проблем с обзорностью во время движения при чистке лобового стекла.

OkeyDrive.ru

Зубчатые форсунки омывателя ветрового стекла: как они работают

Хорошая обзорность лобового стекла всегда играла ведущую роль в безопасном движении автомобиля. А как известно, безопасность важна абсолютно для всех участников дорожного движения … Видимость резко ухудшается из-за погодных условий, таких как снег, проливной дождь, туман и грязь на лобовом стекле. Очень частое явление для активных автомобилистов — сбитые насекомые, которых может быть несколько подряд даже за небольшой промежуток времени.

В такой ситуации очень важны скорость и качество очистки лобового стекла. Элементами, которым доверена эта ответственная задача, являются дворники, форсунки и жидкость для стирки.

В данном контексте форсунки, их положительные и отрицательные качества, а также возможные варианты установки омывателя лобового стекла автомобиля.

Что такое веерные форсунки?

В последнее время многие автопроизводители начали устанавливать на свои модели веерные форсунки омывателя лобового стекла, которые отличаются тем, что подача жидкости омывателя ветрового стекла к стеклу осуществляется не двумя-тремя отдельными жиклерами, а фронтом падающих мелких капель. сразу на большую площадь лобового стекла.

Современные автомобили все чаще оснащаются вентиляторными форсунками омывателя лобового стекла. Энтузиасты тюнинга знакомы с форсунками ряда автомобилей Volvo. Это самые распространенные и популярные форсунки, которые хорошо себя зарекомендовали.

Но есть и альтернативы. Например, концерн Toyota бизнес-класса, который также имеет возможность предложить форсунки этого типа. Не забывайте, что в комплект входит только одна насадка, поэтому если товар выбран из каталога, то заказ следует повторить или оформить дважды.

Достоинства и недостатки веерных форсунок

Если вы еще не решили, действительно ли вам нужно устанавливать веерные форсунки омывателя лобового стекла, давайте рассмотрим основные достоинства и недостатки данной конструкции.

Преимущества веерных форсунок

Более равномерная подача омывающей жидкости практически по всей площади лобового стекла. Это позволяет щеткам стеклоочистителя очищать стекло более эффективно, проводя первый проход по уже влажному стеклу, а не размазывая грязь.

Улучшено удаление всех видов твердой грязи, налета, насекомых за счет равномерного попадания жидкости на большую площадь.

Снижает риск поцарапать стекло при работе щетки стеклоочистителя всухую.

Некоторые автовладельцы отмечают уменьшение расхода омывающей жидкости.

Недостатки веерных форсунок

Зубчатые форсунки в силу конструктивных особенностей более подвержены промерзанию на морозе. Именно поэтому часто используются веерные форсунки с подогревом.

Большой участок стекла, на который подается омывающая жидкость, может на некоторое время привести к потере нормальной видимости, даже если стекло чистое.

Выбор форсунок веерообразной формы

Первый и самый простой вариант — подбор оригинальных форсунок специально для вашего автомобиля. Иногда такие форсунки поставляются как опция или как элемент более богатой комплектации. Если оригинальные форсунки вентилятора не предусмотрены специально для вашей модели или вы хотите сэкономить, стоит подумать о выборе альтернативных форсунок, которые сразу подойдут к вашему автомобилю или с небольшими доработками.

Самый распространенный вариант, который пестрит новостями в Интернете, — это форсунки от Volvo S80, артикул Volvo 30655605. Подходит для самых разных автомобилей. Есть примеры установки на Toyota, Subaru, Daewoo, Mazda и ряд других.

Кстати, информации об этом гораздо меньше, но есть очень интересный, а главное абсолютно идентичный и недорогой вариант — это Ssang Yong 7845009010. По сути, это точный клон вентиляторной мойки VOLVO. насадки — соответственно подойдут такие же автомобили.

На Дэу Ланос и Шевроле Авео хорошо подходят форсунки от VW-Skoda, каталожный номер 3b0955985. Стоимость около 300 рублей за штуку. Практически все модели, кроме Grandis, Pajero Sport, Pajero 4, Outlander XL, подходят к форсункам от американского Galant 2008. Каталожные номера MR300201 и MR300202.

Выбор обратного клапана стеклоочистителя

В стандартном исполнении омыватель может не иметь обратного клапана, который предназначен для предотвращения вытекания жидкости из шлангов обратно в резервуар при выключенном всасывающем насосе.Клапан обеспечивает непрерывность подачи жидкости, особенно в момент включения насоса, так как воздух не попадает в трубопроводы через отверстия форсунок. Клапан представляет собой обычный подпружиненный шар, который закрывает отверстие сопла при отсутствии давления жидкости.

Систему можно использовать и без обратного клапана. Тогда необходимо предусмотреть механическую или электрическую схему задержки начала движения дворников относительно момента подачи воды.

Жидкость должна успеть пройти по шлангам от резервуара к форсункам, прежде чем дворники начнут работать. Здесь можно использовать обратный клапан для моделей Lada 8 и 9. Также можно использовать импортные клапаны, например, для марок Volvo или для марок Toyota — 85321-26020. В качестве альтернативного варианта следует отметить использование готовой тройника со встроенным обратным клапаном для Mitsubishi.

Нестандартным, но приемлемым решением является использование обратного клапана в аквариумном воздушном компрессоре.Обычно стоит в выходном патрубке компрессора, отличается высокой надежностью и производительностью. Кроме него в зоомагазине также можно приобрести гибкую силиконовую трубку для изготовления насадок для обратного клапана и насадок, которые используются для подачи воздуха в аквариум. По приспособляемости к температурным перепадам и сроку службы эта трубка намного превосходит стандартные шланги, используемые в «Жигулях».

Особенности монтажа веерных форсунок

Установка веерных форсунок вместо стандартных форсунок, как правило, не вызывает особых затруднений.В зависимости от модели автомобиля форсунки могут быть установлены как без дополнительных доработок, так и с некоторыми нюансами, связанными, например, с регулировкой форсунок по высоте. На некоторых автомобилях площадь распыления может быть очень высокой.

Эту проблему можно решить, поместив уплотнение или два или три слоя изоленты под заднюю часть форсунки. Иногда нижняя часть корпуса веерного сопла оказывается немного шире установленных ранее струйных аналогов.в этом случае придется немного заточить корпус, чтобы насадка встала на место.

Что нужно для установки веерных форсунок?

Для замены стандартных форсунок на веерные необходимо приобрести:

Набор форсунок веерообразных омывателей;

Клапан обратный;

Новые шланги;

Тройник.

Обратный клапан необходим, если он совместим с системой подачи омывающей жидкости на вашем автомобиле. Его задача — обеспечить стабильное давление в системе и не допустить попадания жидкости в емкость сразу после выключения насоса.Именно благодаря обратному клапану при включении омывателя жидкость незамедлительно подается на веерные форсунки омывателя. Нужен только один клапан и устанавливается перед тройником. Если мы поместим его перед каждым соплом, это уменьшит силу струи.

Клапан омывателя Toyota в порядке. Стоимость 20 гривен.

Порядок установки веерных форсунок

Поднимите капот и снимите облицовку, если таковая имеется.

Снимите трубки подачи жидкости с форсунок.

Демонтировать стандартные форсунки. Для этого откройте зажимы и сдвиньте их вверх с места.

Подключите обратный клапан, если он не предусмотрен.

Установить форсунки веерных омывателей на прежние места. При необходимости измените.

Подсоедините шланги подачи жидкости к форсункам.

Регулировка веерных форсунок омывателя

Зубчатые форсунки омывателя лобового стекла не требуют регулировки. Как правило, в корпус вставляется только сама веерная насадка, в которой просто нет движущихся элементов.Соответственно регулировать нечего.

Если площадь распыления веерных форсунок очень велика или, наоборот, слишком мала, единственный способ решить эту проблему — это наклеить уплотнение или два или три слоя изоленты под заднюю или переднюю часть сопло.

Подпишитесь на наши ленты в Facebook, ВКонтакте и Instagram: все самые интересные автомобильные события в одном месте.

Было ли это полезно?

Установленные на заводе форсунки омывателя лобового стекла не всегда очищают поверхность должным образом.Они быстро забиваются, а сама эффективность оставляет желать лучшего. Оптимальный вариант — веерные форсунки омывателя лобового стекла.

В чем их особенности? Как выбрать эти запчасти для своего автомобиля? О каких особенностях установки стоит знать? Рассмотрим эти моменты подробнее.

Назначение

Зубчатые форсунки отличаются более совершенной конструкцией, предполагающей «капельное» распределение жидкости по большей площади лобового стекла, что обеспечивает быструю и эффективную очистку поверхности дворниками.В отличие от изделий струйного типа, где подача происходит 2-3 струями в определенное место.

Плюсы и минусы веерных форсунок омывателя лобового стекла

Перед покупкой и установкой веерных форсунок важно изучить их особенности, положительные и отрицательные качества.

К преимуществам правильных форсунок можно отнести:

1. Эффективное удаление загрязнений со стеклянной поверхности. Благодаря качественному опрыскиванию дворники легче справляются с грязью, пылью и даже засохшими насекомыми.
2. Полная обработка лобового стекла, снижающая риск появления царапин. В случае струйных форсунок дворники проходят определенное расстояние по сухому стеклу.
3. Снижение расхода омывающей жидкости. При эксплуатации автомобиля в холодное время года необходимо покупать «незамерзающую» — специальную жидкость, выдерживающую низкие температуры. Зубчатые насадки позволяют снизить расход дорогостоящего состава и сэкономить деньги в кошельке.
4. Дворники передвигаются по влажной поверхности с первого движения.В результате грязь лучше удаляется, а не размазывается по стеклу, как это обычно бывает.

Недостатки веерных форсунок:

1. После подачи жидкости через форсунки стекло покрывается множеством мелких капелек. В этом случае видимость ухудшается до того момента, пока дворники не пройдут первый цикл. Эта особенность имеет тенденцию раздражать владельцев автомобилей, предпочитающих струйные форсунки. Нельзя забывать, что потеря контроля над дорожной обстановкой даже на доли секунды может привести к аварии.

Форсунки лобового стекла

1. Вентиляторные форсунки быстрее замерзают на морозе. Именно поэтому автовладельцам, живущим в северных регионах, важно задуматься о подогреваемых форсунках.

Правила выбора веерных форсунок омывателя лобового стекла

Оптимальный вариант — приобрести оригинальные форсунки, подходящие для эксплуатации на конкретном транспортном средстве. Производством такой продукции занимается большое количество компаний, поэтому выбрать струю под конкретную модель и марку не составит труда.

Если оригинальную деталь найти не удалось, возможна альтернатива — универсальные веерные форсунки. Их особенность заключается в возможности установки на целую группу марок и моделей. Автомобиль … В крайних случаях могут потребоваться незначительные улучшения конструкции.

В качестве альтернативы вы можете купить самолеты производителей Volvo или Ssang Yong (каталожные номера 30655605 и 7845009010). Выбирая между двумя типами, детали корейского бренда могут похвастаться большей универсальностью. Их преимущества — невысокая стоимость и возможность установки на целую группу автомобилей — Mazda, Toyota, Daewoo и другие.

Как выбрать обратный клапан?

Заводская конструкция омывателя часто не включает обратный клапан. Задача механизма — не допустить обратного слива рабочей жидкости в бачок омывателя в момент отключения питания от насоса. При этом клапан обеспечивает постоянную очистку лобового стекла. Конструктивно это обычный шар с пружиной, перекрывающий выход из сопла при отсутствии давления.

Клапан обратный

Допускается использование веерообразных форсунок без установки клапана.Но в этом случае требуется альтернативное решение — задержка движения дворников по отношению к подаче жидкости. Это можно организовать двумя способами — с помощью электрической схемы или механических устройств … Благодаря этому изменению моющий состав проходит расстояние от емкости с жидкостью до форсунок, пока дворники не начнут работать.

Могут использоваться следующие типы клапанов:

• Клапаны обратные для ВАЗ-2108 или 2109.
• Иностранное производство (для Volvo или Toyota).
• Готовый тройник с клапаном от Mitsubishi.
• Обратный клапан от компрессора аквариума. Преимущества — надежность и эффективность.

Аппарат продается в зоомагазине. Здесь вы также можете приобрести кусок силиконовой трубки для создания сосков. Такое изделие выдерживает повышенные температуры и имеет большой ресурс (даже по сравнению с заводскими трубками, устанавливаемыми на ВАЗ).

Как установить веерные форсунки?

Вопреки распространенному мнению, установить веерные форсунки на лобовое стекло несложно.Алгоритм действий следующий:

1. Снимите обивку (изоляцию) с крышки (если имеется). Будьте осторожны, чтобы не сломать хрупкие пластиковые колпачки. Вытащите их с помощью специального инструмента или пары отверток.
2. Удалите прокладки из пеноматериала, которые удерживаются на двусторонней ленте (вам понадобится новая деталь во время установки).
3. Выбросьте накладки на пластиковые предметы.
4. Снимите трубки, подающие жидкость к заводским форсункам.
5. Демонтировать старые приборы.Их можно прикрепить к раме или вытяжке с помощью пластиковых креплений или гаек.
6. Установить веерные форсунки (без креплений) и подвести к ним патрубки.
7. Подсоедините обратные клапаны к трубопроводам и патрубкам, а затем закрепите их.
8. Убедитесь, что устройство работает исправно и брызги капель падают на лобовое стекло. Закрепите форсунки.

Видео по установке сопла вентилятора

Обратите внимание, веерообразные форсунки омывателя лобового стекла для автомобилей ВАЗ или других автомобилей часто требуют регулировки после установки, но у них нет угла наклона (вроде бы сейчас есть регулируемые форсунки, кто знает, пишите в комментариях).

Чтобы изменить угол наклона, высоту или направление, стоит отрегулировать основание форсунок, используя выемку, обрезая или наращивая основание. Для этого могут потребоваться специальные пластиковые или резиновые прокладки. Важно, чтобы в результате регулировки жидкость покрывала стекло и не выходила за его границы.

Как часто автолюбитель не может даже отправиться в поездку на своей машине, если вдруг перестает работать смывка водительского зрения. И это нормально, если закончится жидкость, или каналы просто забиты.Хуже, когда вышла из строя сама «шприц».

Здесь необходимо заменить форсунки омывателя лобового стекла. К счастью, эти оросители можно купить очень недорого. Но почему они приходят в негодность? Причин тому несколько, мы перечисляем их ниже:

• постоянные засоры приводят к непоправимому налипанию грязи в отверстиях;
• перепады температур и постоянная влажность, из-за чего дыры заполняются ржавчиной;
• замерзшая вода может привести к растрескиванию.

Конечно, при любом подозрении на неисправность этих агрегатов обязательно сначала попытаться их почистить. Почему можно взять иглу из шприца и аккуратно воткнуть ее в отверстие детали, откуда распыляется жидкость.

Однако, когда чистка не помогает, а проверка электродвигателя системы показывает его неисправность, то есть отсутствие шума с ее стороны, необходимо заменить электродвигатель омывателя лобового стекла.

В случае, когда двигатель закачивает омывающую жидкость в форсунки, и она разбрызгивается где-то под капотом, то есть происходит разрыв шланга — в этом случае негерметичный шланг омывателя подлежит замене.

Как исправить полив на ВАЗ

Допустим, на автомобиле ВАЗ произошла поломка. Поговорим сначала о «десятой» семье. Для замены форсунок омывателя на ВАЗ 2110 пригодятся следующие инструменты:

Начало работы.

1. В первую очередь демонтируем решетку воздухозаборника.
2. Далее, открутив крепеж, снимаем декоративную накладку.
3. Открутив винты крепления неисправных элементов, демонтируем последние.
4. Вытаскиваем концы трубок из демонтированных элементов.
5. Устанавливаем новые детали и собираем в обратной последовательности.

Если на «двенадцатой» модели вышли из строя опрыскиватели, то дефектные омыватели лобового стекла на ВАЗ 2112 заменяем по точно такой же технологии.

Однако бывает, что вышла из строя помпа системы орошения омывающей жидкости (из-за того, что, скажем, в минусовую погоду включалась система, заполненная водой).Затем для замены «мертвого» мотора омывателя лобового стекла придется снять аккумулятор, снять системный бачок, отсоединить провода и переустановить блок.

А теперь поговорим о самарской семье. Для замены форсунок от ВАЗ 2114 возьмем какой-нибудь инструмент, а именно плоскогубцы.

Здесь все намного проще. Давайте начнем.

1. Открывая капот, находим наши битые детали.
2. Вытаскиваем из них шланги.
3. Аккуратно сдавливая зажимы снизу плоскогубцами, вытаскиваем дефектные узлы.
4. Устанавливаем новые в обратной последовательности.

А вот как идет замена Калины. Из инструмента берется только отвертка. Начните с открытия капота.

1. Вытащите зажимы облицовки капота с помощью инструмента.
2. Снять облицовку.
3. Снимите трубки с разбитых жиклеров.
4. Вынуть неисправные элементы и установить новые. Потом все идет обратно.

Теперь о Приоре.Для замены форсунок омывателя от Приоры берем следующие аксессуары:

• отвертка плоская;
• кусок ткани.

Вот что мы делаем.

1. Уложив четверной кусок ткани, поддеваем бракованный элемент инструментом и вытаскиваем из отверстия капюшона.
2. Снимаем с него патрубок.
3. Установите новую деталь в обратном порядке.

Однако картина будет более детальной, если обратиться к популярным иномаркам.

Что делать с иномарками

Для замены форсунок лобового стекла на Рено Логан нам понадобятся плоскогубцы.

Действуем вот так.

1. Открывая капот, находим бракованный элемент.
2. Снимаем с него гибкую трубку.
3. Осторожно сожмите зажимы плоскогубцами и вытащите разбрызгиватель.
4. Установка новой запчасти производится в обратной последовательности.

Как видите, для этой машины очень легко провести весь процесс своими руками.

Несколько иная ситуация с корейской иномаркой. Для замены форсунки омывателя стекла на Киа Сид необходимо использовать — плоскую отвертку. Что мы делаем.

1. Осторожно вставьте наконечник инструмента со стороны передних сидений автомобиля под жиклер. Затем нажимаем на защелку.
2. Вытаскиваем сломанную деталь к себе.
3. Отсоединить гибкую трубку от демонтированного элемента.
4. Устанавливаем новый опрыскиватель, двигаясь по пунктам назад.

Здесь отметим, что замена на Solaris осуществляется практически так же. Только отверткой нужно действовать немного иначе. Точнее нужно взять две отвертки. Подденьте одну из насадок со стороны окна, а вторую — со стороны внутренней части вытяжки.


Но при замене форсунок омывателя лобового стекла на Chevrolet Trailblazer мы действуем один на один, как в только что данной инструкции.

Заменить форсунки омывателя стекол на Опель Астра намного сложнее.В этой машине, чтобы добраться до разбитых форсунок, необходимо предварительно отстегнуть поводки дворников, сняв колпачки и открутив гайки. А потом еще нужно демонтировать пластиковую панель, на которой крепится сменная фурнитура. Вытащить их из панели больше не сложно.

Стоимость такой несложной операции не высока

Нетрудно предположить, что стоимость выполнения такой простой операции в автосервисе столь же невелика. А если кто-то боится что-то сломать, смело может идти на СТО.

Ориентировочные цены для России указаны в этой таблице.

Вот средние данные по переустановке жиклеров системы иномарки. А при необходимости замены насоса омывателя лобового стекла стоимость такой операции будет вдвое дороже.

Для чтения 8 мин.

Форсунки омывателя ветрового стекла выполняют важную функцию, обеспечивая безопасность движения в плохую погоду. Работа машины с неисправными или забитыми форсунками крайне нежелательна.Вы должны иметь возможность чистить их или заменять новыми.

Эволюция системы омывателей лобового стекла

Трудно поверить, но омыватели лобового стекла стали появляться на автомобилях только во второй половине ХХ века. До этого водители обходились без них, испытывая массу проблем при движении в непогоду. Первыми автомобилями в России, на которых были установлены эти устройства, стала продукция Горьковского автомобильного завода.

Изначально омыватель был механическим. Для подачи воды в стакан необходимо было потянуть за ручку, которая была установлена ​​на лицевой панели. Затем рядом с основными педалями стали устанавливать механический насос, и для его включения приходилось нажимать на него ногой.

Через некоторое время на автомобили установили электронасос. С тех пор отпала необходимость нажимать на педаль или дергать ручку. Электронасос включался подрулевым переключателем или специальным ключом, который располагался на панели приборов.Прошло время, прежде чем конструкторы совместили включение омывателя с автоматическим запуском щеток стеклоочистителей.

Вслед за насосом эволюционировали и форсунки омывателя. Тогда их называли реактивными. В середине двадцатого века струя обычно была только одна. Он располагался сверху, на раме лобового стекла, и подавал воду только со стороны водителя. Вскоре он перебрался в капюшон и обзавелся партнером. Оказалось, что это сегодня всем знакомый дизайн.

В систему омывателя лобового стекла входят:

• Бак с водой или специальной жидкостью;
• Электронасос;
• Трубки и шланги соединительные;
• Форсунки;
• Переключатель.

Бачок находится под капотом автомобиля. Его объем может быть разным. Чаще всего на легковых автомобилях он составляет от двух до пяти литров. Как правило, в бак встраивается электронасос. К насосу подсоединяется трубка, соединенная с форсунками.Для подачи воды или омывающей жидкости в стекло водитель должен нажать подрулевой переключатель. Насос включится, и жидкость под давлением направится через форсунки к лобовому стеклу автомобиля. В то же время щетка стеклоочистителя начнет двигаться.

В большинстве автомобилей используются форсунки. Однако в последнее время автопроизводители начали активно использовать так называемые веерообразные устройства, которые имеют массу преимуществ перед реактивными. Возможна и самостоятельная замена форсунок на вентилятор.Как производится замена, а также более подробно о преимуществах веерообразных устройств будет рассказано ниже.

В некоторых современных автомобилях есть датчик, контролирующий уровень воды или омывающей жидкости в бачке. Если возможно, когда уровень достигает определенной отметки, на приборной панели загорается свет, напоминающий о необходимости пополнения запаса жидкости.

При положительной температуре окружающей среды в бак можно наливать обычную воду. Иногда в него добавляют специальное моющее средство, чтобы лучше удалить загрязнения со стекла.Особенно это актуально при частом использовании автомобиля на проселочных дорогах. Именно на них даже в сухую погоду на стекле могут быть пятна мошек, которые на большой скорости бьются о лобовое стекло автомобиля. При отрицательных температурах окружающей среды в бак необходимо заливать специальную жидкость-незамерзание. Он уже должен содержать специальные моющие добавки. Некоторые автомобилисты вместо антифриза используют водку или разбавленный спирт. Специалисты не рекомендуют это делать, так как оба могут разъедать резинки дворников.

Для предотвращения засорения форсунок бачок омывателя должен быть оборудован специальной сеткой, через которую сливается жидкость. Однако даже в этом случае риск заражения остается. Забитая форсунка становится неспособной пропустить через себя необходимое количество жидкости, а иногда и вовсе перестает работать. В обоих случаях требуется чистка. Если это не поможет, то потребуется замена.

Как очистить сопло?

Прежде всего, нужно выяснить, где именно произошла перегрузка.Возможно, забита не форсунка, а ведущая к ней трубка. В последнем случае, как правило, не работают обе форсунки. Убедившись, что трубка чистая, нужно приобрести баллончик со сжатым воздухом. Они продаются в специализированных магазинах. Поставляется с тонкой трубкой. Он соответствует диаметру крошечных форсунок омывателя. Один конец трубки надевается на распылитель, а другой прижимается непосредственно к засоренной форсунке. Пшикать нужно до тех пор, пока не услышите бульканье жидкости в емкости.Как только это произошло, нужно проверить работу форсунки. Жидкость должна свободно стекать по стеклу.

Стоит помнить, что, направив сжатый воздух в форсунку, можно ненароком сломать трубку, по которой в форсунку поступает вода или омывающая жидкость. Если это произойдет, необходимо будет снова поставить трубку на место. Для этого потребуется открыть капот и, возможно, снять с него обшивку, чтобы получить доступ к нижней части инжектора.

Если жидкость по-прежнему не поступает в стекло, вы можете попробовать другие возможные варианты очистки.Необходимо взять тонкую, но плохо гнущуюся проволоку. Его нужно будет затолкнуть в отверстие насадки как можно глубже. Лучше сделать это несколько раз. Если этот вариант не помог, то требуется только замена. Сделать это довольно просто. Подробнее о технологии мы поговорим позже. Вы можете приобрести и установить аналогичное устройство или поставить вентиляторную конструкцию. Этот тип сопла имеет ряд преимуществ по сравнению с обычными струйными устройствами. Однако у него есть и недостатки.Чтобы сделать правильный выбор, необходимо выяснить все «за» и «против».

Преимущества и недостатки вентиляторных форсунок

Чистое лобовое стекло необходимо для безопасности дорожного движения. Видимость значительно ухудшается в непогоду, когда попадает в грязь вместе с дождем или снегом на стекле. С этим справляются так называемые автомобильные дворники, а также форсунки, подающие на стекло чистую воду или специальную жидкость для омывателя лобового стекла.

В последнее время большую популярность приобрели специальные веерные форсунки.С их помощью вода или специальная моющая жидкость подается на стекло мощным фронтом из мелких капелек, а не отдельными потоками, как в классических приборах. Некоторые современные автомобили стандартно комплектуются такими насадками. Но даже при наличии на станке обычных стандартных форсунок их можно самостоятельно заменить на устройства вентиляторного типа.

Зубчатые насадки имеют много преимуществ по сравнению с обычными насадками. Они обеспечивают максимальную безопасность движения. В случае веерных форсунок вода или омывающая жидкость распыляется почти равномерно по большей части поверхности лобового стекла.С другой стороны, дворники не начинают двигаться на сухую, как в случае с обычными насадками, а сразу проходят по смоченной поверхности и смывают всю грязь. В результате сводится к минимуму риск появления царапин на лобовом стекле дворниками.

Помимо очевидных преимуществ у форсунок веерного типа есть и недостатки. Однако минусов гораздо меньше, чем плюсов. Одна из них заключается в том, что до тех пор, пока дворники не удалят воду или омывающую жидкость со стекла, водитель лишается нормальной видимости.Этот недостаток проистекает из того преимущества, что жидкость при разбрызгивании почти полностью покрывает стекло. В сложных дорожных условиях и на высоких скоростях есть риск на мгновение потерять контроль над ситуацией. Именно этот факт чаще всего останавливает некоторых автомобилистов от установки на свой автомобиль форсунок вентиляторного типа. Однако те, кто уже установил себе такие устройства, как правило, довольны своей работой. И они быстро привыкают к этой особенности. То, что такие устройства более подвержены обледенению, чем классические варианты, отпугивает гораздо меньше автовладельцев.В крайнем случае можно использовать жидкий незамерзающий продукт, рассчитанный на более низкие температуры окружающей среды.

Как выбрать форсунки веерного типа?

Оптимальный вариант — приобрести фирменную форсунку омывателя ветрового стекла, рассчитанную на конкретную модель автомобиля. В настоящее время существует довольно много производителей, производящих веерные форсунки для различных машин.

Если вы не можете найти приспособление для своего железного коня, то можете воспользоваться универсальными моделями таких насадок.

Например, продукция шведской компании Volvo подходит для большинства современных автомобилей… Кроме того, хорошим вариантом может стать выбор универсальных веерных форсунок от корейского производителя SsangYong.

Замена стандартных форсунок на изделия вентиляторного типа

В некоторых случаях могут возникнуть трудности с установкой универсальных вентиляторных устройств. Иногда их нужно отрегулировать по высоте, а также использовать изоленту для герметизации, если площадь распыления слишком велика. Бывают случаи, когда автомобилисты вынуждены подрывать корпус покупных устройств, если их нижняя часть оказывается шире, чем у штатных.

Технология, по которой проводится замена, довольно проста. Необходимо открыть капот автомобиля и демонтировать его обшивку. Далее от штатной форсунки отсоединяются патрубки, по которым подается вода или жидкость для омывателя лобового стекла. После этого вы легко сможете снять сами форсунки. Затем на их место устанавливаются купленные изделия вентиляторного типа. К ним подключаются трубки для подачи жидкости. На этом замена форсунок завершена.Ни насос омывателя ветрового стекла, ни другие компоненты никак не затронуты.

.
