Устройство синхронизатора коробки передач: Синхронизатор коробки передач

Содержание

Синхронизатор коробки передач

Современные роботизированные и механические коробки передач производители делают синхронизированными. Это означает, что для включения передачи предварительно осуществляется выравнивание частоты вращения вала и шестерни. Для этих целей в конструкции коробки передач предусмотрено специальное устройство – синхронизатор. Кроме плавного переключения передач, синхронизатор обеспечивает ряд других функций: минимизирует износ механического соединения, снижает шум при переключении, что, в свою очередь, позволяет продлить эксплуатационный срок коробки передач.

В легковом автотранспорте синхронизаторами оснащаются абсолютно все передачи, в частности передачу заднего хода. Принцип работы данного устройства основан на использовании сил трения при выравнивании скоростей. Чем выше разница в частотах вращения вала и шестерни, тем больше должна быть величина силы трения для их синхронизации. Для реализации данного условия увеличивают площадь поверхности соприкосновения путем установки дополнительных фрикционных колец.Устройство синхронизатора коробки передач: Синхронизатор коробки передач

Особенности устройства синхронизатора

Конструкция синхронизатора включает следующие элементы: ступица с сухарями, блокирующее кольцо, муфта включения, шестерня с фрикционным конусом. Стоит отметить, что для обслуживания двух передач (шестерен) используется один синхронизатор.

Основой синхронизатора выступает ступица. Данный элемент имеет внутренние и наружные шлицы. Посредством внутренних шлицев осуществляется соединение с вторичным валом коробки передач и появляется возможность перемещаться по оси в разные стороны. С помощью наружных шлицев ступица соединяется с муфтой включения.

По окружности ступицы под углом 120° имеются три паза. В эти пазы помещаются подпружиненные сухари. В синхронизаторе сухари нажимают на блокирующее кольцо при включении передачи и блокируют муфту на этапе синхронизации.

За жесткое соединение вала и шестерни отвечает муфта включения (муфта синхронизатора).Устройство синхронизатора коробки передач: Синхронизатор коробки передач Она насажена на ступицу. Конструкцией муфты предусмотрены внутренние шлицы, на которых выполнена кольцевая проточка для размещения выступов сухарей. Снаружи муфта соединяется с вилкой коробки передач.

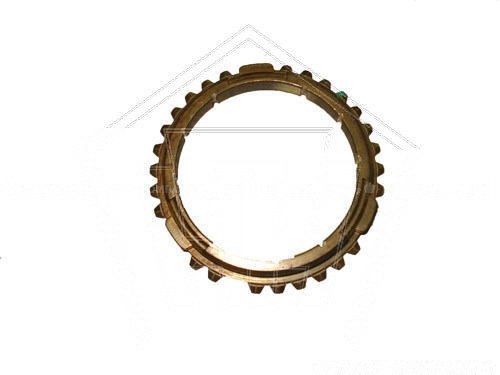

Блокирующее кольцо – это элемент, который обеспечивает синхронизацию и не позволяет муфте замкнуться до момента выравнивания скоростей вала и шестерни. Внутренняя сторона блокирующего кольца имеет поверхность в виде конуса – она взаимодействует с фрикционным конусом шестерни. На наружной стороне блокировочного кольца предусмотрены шлицы, посредством которых осуществляется блокировка муфты включения.

Торцевая поверхность кольца со стороны ступицы имеет три паза для входа в них сухарей ступицы. Благодаря пазам исключается возможность прокручивания кольца при соприкосновении с фрикционным конусом. Размер пазов превышает размер сухарей в 1,5 раза. Встречаются и другие конструкции синхронизаторов, при которых пазы выполнены на ступице, а выступы на блокирующем кольце.Устройство синхронизатора коробки передач: Синхронизатор коробки передач

Для снижения усилия при переключении передач и увеличения поверхности соприкосновения используются двухконусные и трехконусные синхронизаторы. К примеру, в трехконусном синхронизаторе, кроме блокирующего (наружного) кольца, дополнительно применяются внутреннее кольцо и промежуточное кольцо. Чтобы исключить проворачивание, на кольцах предусмотрены выступы, которые крепятся в пазах блокирующего кольца и шестерни.

Конструкция трехконусного синхронизатора позволяет создавать три поверхности трения: между конусом шестерни и внутренним кольцом, между внутренним и промежуточным кольцом, между промежуточным и блокирующим кольцом. Необходимо отметить, что в одной коробке передач могут использоваться синхронизаторы с разным числом конусов.

Принцип действия синхронизатора

Когда рычаг коробки передач находится в нейтральном положении, муфты синхронизаторов занимают среднее положение, шестерни на ведомом валу вращаются свободно, не передается поток мощности.Устройство синхронизатора коробки передач: Синхронизатор коробки передач

Когда включается передача, вилка выводит муфту синхронизатора из среднего положения и передвигает ее в сторону шестерни. Также, с муфтой сдвигаются сухари, воздействующие на блокировочное кольцо. Кольцо прижимается к конусу шестерни. В следствие этого на поверхности образуется сила трения, с помощью которой поворачивается кольцо до упора сухарей в пазах кольца. Блокирующее кольцо в таком положении не позволяет муфте синхронизатора двигаться дальше по оси вала, поскольку торцы шлицев блокирующего кольца находятся напротив торцов шлицев муфты.

Под воздействием сил трения осуществляется синхронизация скоростей шестерни и вторичного вала. После того, как будут выравнены скорости, блокирующее кольцо под нажимом шлицев муфты проворачивается в противоположную сторону, снимается блокировка муфты, шлицы муфты свободно проходят для зацепления с венцом шестерни. Между ведомым валом коробки и шестерней производится жесткое соединение.

Стоит отметить, что для синхронизации и включения передачи требуются доли секунды, несмотря на то, что данный процесс подразумевает выполнение множества операций.Устройство синхронизатора коробки передач: Синхронизатор коробки передач

Понятие. Принцип работы. Устройство... MOTORAN

Синхронизатор КПП – устройство, выравнивающее частоту вращения вала и шестерни КПП. Данный механизм необходимо особенно на высоких скоростях, так как нагрузка на шестерни уменьшается, а также снижается сила трения между деталями.

Устройство механизма

Устройство и описание элементов синхронизатора механической КПП:

  • Ступица. Посредством шлицов соединена с муфтой, обеспечивающей включение второй и третьей передачи.
  • Сухари. Расположены в специальных пазах ступицы, которые проточены под углом. Для того, чтобы сухари плотно сидели в пазах, на муфте предусмотрены пружины, фиксирующие их в пазах.
  • Кольца. Выполнены из бронзы и свободно вращаются при переключении, но при этом соединены с сухарями.
  • Шестерня второй передачи.
  • Шестерня третьей передачи.

Синхронизаторы коробки передач срабатывают при переключении на вторую или третью передачу (на которой расход топлива самый большой).Устройство синхронизатора коробки передач: Синхронизатор коробки передач Сцепка ступицы и шестерни достигается за счёт зубьев, расположенных на внешней стороне медных колец.

Медные кольца необходимы, так как они позволяют блокироваться муфте до полной синхронизации скоростей вращения вала и шестерни. Кольца выполнены в форме конуса, это способствует более надёжной сцепке с шестерней.

Синхронизаторы КПП могут быть следующих типов:

  • Двухконусные. Применяются наиболее часто, имеют стандартные конструктивные особенности, описанные выше.
  • Трёхконусные. Дополнительные элементы обеспечивают больше площадей для трения, достигается данный эффект установкой промежуточного кольца, работа которого в правильном распределении скоростей между валом и шестерней.

Принцип работы устройства

Для лучшего понимания работы механизма в сборе, следует подробно ознакомиться с последовательностью работы КПП, оснащённой синхронизатором.

Работа синхронизатора КПП:

  1. Нейтральное положение. Зацепления не происходит, так как муфта синхронизатора не взаимодействует с шестернями, которые вращаются на валу без каких-либо препятствий.Устройство синхронизатора коробки передач: Синхронизатор коробки передач
  2. Данное положение элементов соответствует и стандартным механическим коробкам передач.Происходит включение передачи. При этом муфта скользит в направлении шестерни, под действием силы от вилки КПП. Все элементы синхронизатора взаимосвязаны, поэтому одновременно с муфтой приводятся в движение сухари, пока не прижмутся к медному кольцу блокировки.
  3. Блокирующее кольцо не даст муфте двигаться дальше, так как его шлицы упираются в зубья муфты. Оно будет находиться в фиксирующем положении пока не произойдёт окончательная синхронизация обеих частот вращения – шестерни и вала.
  4. Достигнута синхронизация. Зубья муфты блокируют кольцо, заставляя его двигаться в обратную сторону. Препятствие пропадает, и муфта входит в зацепление с шестерней, это процесс является полным включением передачи.

Принцип работы синхронизатора механической КПП может показаться тяжёлым для понимания, но весь процесс происходит очень быстро, включение передачи занимает меньше одной секунды.Устройство синхронизатора коробки передач: Синхронизатор коробки передач

Основные неисправности синхронизатора КПП

Основной причиной снижения долговечности синхронизатора КПП является неправильная эксплуатация пользователем автомобиля. Слишком резкое или раннее переключение передач приводит к быстрому износу механизма и необходимости проведения досрочного ремонта или технического обслуживания.

Шестерни и валы КПП обычно изготавливаются из высокопрочной стали, обладающей низким порогом чувствительности к высоким температурным режимам. Именно поэтому данные элементы выходят из строя редко, проводить их замену следует одновременно с капитальным ремонтом двигателя.

Мелкие детали в синхронизаторе обладают не таким длительным сроком эксплуатации, например, медное блокирующее кольцо или сухари.

При переключении передач раздаётся шум или хруст

Проблема встречается очень часта, причиной подобного хруста является износ кольца блокировки, которое предотвращает движение муфты. Также подобный шум может вызвать основание, на котором находится блокирующее медное кольцо синхронизатора – коническая поверхность шестерни.Устройство синхронизатора коробки передач: Синхронизатор коробки передач Чтобы определить неисправность, достаточно добраться до синхронизатора, на поверхностях деталей будет выработка, а кольцо блокировки меняет свою форму.

Для переключения передач необходимо прилагать силу

При данной проблеме внимание следует уделить синхронизатору в сборе. При поломке синхронизатора переключение передач затруднительно, или не происходит вообще.

Последовательность замены:

  1. Снять КПП и очистить от грязи. 4 гайки крепят крышку, под которой болт, фиксирующий вилку пятой передачи. Вилку переместить вниз и добиться сцепки муфты и шестерни.
  2. Включить третью передачу и открутить гайки первичного и вторичного валов. Сдвинуть вверх ведомую шестерню пятой передачи, а также вилку вторичного вала.
  3. Снять синхронизатор и заменить на новый.При замене износившейся детали следует контролировать каждое движение, так как появление зазора между муфтой и шестернёй станет причиной повторной разборки МКПП.

Передача выключается самостоятельно

Причиной является износ муфты.Устройство синхронизатора коробки передач: Синхронизатор коробки передач Проблема серьёзная, многие автолюбители говорят, что передачу «выбивает». Обусловлено это тем, что при выработке зубцов на муфте, не происходит её качественного зацепления с шестерней передачи. Проверить муфту можно только сняв её.

Причиной такой неисправности становится банальная недостача масла в трансмиссии, или необходимость его замены. Если не уделять внимание замене масла в КПП, то трение между деталями становится более сильным, что приводит к их преждевременному износу. Поломки начнутся с блокирующих колец, что может привести к выходу из строя синхронизатора.

Синхронизатор коробки передач ваз 2109

Автор admin На чтение 4 мин. Просмотров 742

О назначении КПП известно любому, кто хоть однажды сидел за рулем авто. Однако как ее устройство, так и принцип работы зачастую остаются для многих тайной. В общем-то, это может быть и правильно, во всяком случае, такой подход имеет право на существование, тем не менее, не занимаясь подробным изучением коробки, стоит коснуться такого ее элемента, как синхронизатор.Устройство синхронизатора коробки передач: Синхронизатор коробки передач

Для чего нужны синхронизаторы КПП

Механическая КПП изменяет крутящий момент, поступающий от ДВС к колесам автомобиля, для чего используются различные шестеренки, располагающиеся внутри коробки. Устройство такого механизма, а также как все это выглядит, помогает понять приведенный ниже рисунок:


Принцип работы такой КПП достаточно прост – при изменении положения ручки переключения передач меняются шестеренки, находящиеся в зацеплении, а для каждой пары таких шестеренок характерно свое передаточное отношение. Его изменение приводит к изменению величины передаваемого на колеса момента. Таким образом, работает любая МКПП, в том числе и на ВАЗ 2109.

Однако при этом возникает интересный момент – шестерни, которые должны войти в зацепление, имеют разные угловые скорости, а просто так совместить их достаточно сложно, при этом возрастает вероятность разрушения шестеренок и других элементов коробки.

Вот для решения такой проблемы и предназначен синхронизатор коробки передач.Устройство синхронизатора коробки передач: Синхронизатор коробки передач Водители со стажем помнят, что раньше, до того, как в конструкции КПП стали применяться синхронизаторы, при переключении скоростей приходилось использовать специальные приемы. Переключение с низшей на высшую передачу, проводилось при помощи двойного выжима. Сначала выжималось сцепление, КПП переводилась на нейтральную передачу, после чего сцепление отпускалось.

Затем сцепление снова выжималось, и водитель включал передачу. Выдержка на нейтралке позволяла уравнять скорости шестерен, а также избежать скрежета при переключении передач.


При переключении с высшей на низшую передачу использовался двойной выжим, да еще и с перегазовкой. При этом выжималось сцепление, КПП переводилась на нейтралку, сцепление отпускалось, слегка нажималась педаль газа, что приводило к выравниванию угловых скоростей шестеренок, а после этого опять отжималось сцепление, после чего включалась передача.

Как видно из приведенного описания действий водителя, такое переключение достаточно утомительно и занимает длительное время.Устройство синхронизатора коробки передач: Синхронизатор коробки передач Вот синхронизатор и позволил значительно упростить всю это процедуру.

Работа синхронизатора коробки передач

Что собой представляет подобное устройство, состав синхронизатора и принцип его работы поможет понять рисунок. Назначение и количество входящих в состав синхронизатора мелких деталей мы рассматривать не будем, достаточно того, что они показаны на рисунке, а вот как все работает, постараемся понять. Это просто интересно, на всех автомобилях используется одинаковый принцип, по которому происходит работа синхронизатора, в том числе и для ВАЗ 2109.

Таким образом, можно отметить, что устройство синхронизатора включает в себя:

  • ступицу 1;
  • муфту 2;
  • блокировочное кольцо 3;
  • сухари 4;
  • проволочные кольца 5.


В момент переключения передачи муфта 2 перемещается в сторону нужной шестерни. На конической части шестерни, из-за различающихся угловых скоростей шестерни и муфты, между ними появляется сила трения, благодаря которой проворачивается до упора блокировочное кольцо 3.Устройство синхронизатора коробки передач: Синхронизатор коробки передач Когда зубья блокировочного кольца и муфты окажутся напротив, движение муфты прекратится.

Происходит выравнивание скоростей, при этом сила трения, сместившая первоначально блокировочное кольцо, пропадает, и оно возвращается в исходное положение, а муфта 2 проходит через зубья блокировочного кольца и соединяется с венцом включаемой шестерни. Благодаря сухарям муфта жестко соединяется с валом, а значит, передача включена и синхронизатор отработал всю процедуру, обеспечив бесшумное включение передачи.

Синхронизатор КПП, уход, эксплуатация

Такое устройство, как синхронизатор, надо принимать с благодарностью. Конечно, ничего сложного в переключении передач с помощью двойного выжима нет, он до сих пор применяется на некоторых машинах строительной техники, где по условиям работы использование синхронизатора исключено. Но его внедрение в конструкцию легкового автомобиля, в том числе и ВАЗ 2109, позволило значительно облегчить управление, что сделало авто более доступным.


Как порой бывает неприятно осознавать, что работа коробки нарушилась.Устройство синхронизатора коробки передач: Синхронизатор коробки передач Понимаешь это, когда переключение передач начинает происходить со скрежетом или проявляются другие ее дефекты. Чаще всего внешними признаками неисправности или сильного износа деталей синхронизатора, в том числе для ВАЗ 2109, могут быть:
  1. шум при работе КПП;
  2. затрудненное включение передач;
  3. самовыключение передач.

Конечно, появление подобных дефектов может быть обусловлено и другими причинами, но чаще всего именно синхронизатор, отказ или износ его деталей, приводит к подобным явлениям. Это справедливо для любого автомобиля, и ВАЗ 2109 тоже.

В принципе, когда происходит правильный выбор скорости движения, используется нужная передача, своевременно проводится техническое обслуживание и применяется правильное масло, то КПП и синхронизатор служат долго, что справедливо и для ВАЗ 2109.

Такое устройство, как синхронизатор, позволяет осуществить переключение скоростей в КПП за короткое время без шума и скрежета, обеспечивает сохранность шестерен и продлевает срок эксплуатации МКПП.Устройство синхронизатора коробки передач: Синхронизатор коробки передач

Мне нравится1Не нравится
Что еще стоит почитать

Синхронизатор коробки передач – строение, принцип работы + видео » АвтоНоватор

Синхронизатор коробки передач – это механизм, который выравнивает частоту вращения валов и шестерен, для того чтобы переключить передачу. Благодаря синхронизатору уменьшается механический износ деталей при смене передачи, а также шум. Срок службы у КПП тем самым увеличивается. Рассмотрим подробнее принцип работы этого механизма.

Как устроен синхронизатор коробки передач?

Синхронизаторы ставятся в легковых автомобилях на все коробки переключения передач, даже на передачи заднего хода. Они работают по определенному принципу: выравнивание скорости при помощи силы трения. Если разница между частотой вращения вала и шестерен большая, тогда и сила трения между ними должна достигаться чуть большего уровня, чтобы синхронизировать их действие.Устройство синхронизатора коробки передач: Синхронизатор коробки передач Такое явление ожидается при переключении на самые высокие передачи.

Требуемое условие выполняется при увеличении площади соприкосновения поверхностей, и для этого устанавливаются дополнительные фрикционные кольца.

Основным элементом у синхронизатора является ступица, у которой предусмотрены внешние и внутренние шлицы. Для соединения с вторичным валом используются внутренние шлицы, при этом есть возможность осевого перемещения вала в разные стороны. Нижние шлицы, в свою очередь, соединяются с муфтой включения, которая должна обеспечивать жесткое соединение вала и шестерен коробки передач. Снаружи муфта включения соединяется с вилкой для переключения передачи.

Также в синхронизатор КПП входит блокирующее кольцо. Оно нужно для того, чтобы обеспечить хорошую синхронизацию, и чтобы муфту не замыкало в тот момент, когда выравниваются скорости.Устройство синхронизатора коробки передач: Синхронизатор коробки передач Внутри на кольце имеется коническая поверхность, предназначена она для обмена действием с фрикционным конусом имеющихся шестерен. А вот для того, чтобы создать условия блокировки муфты включения, с внешней стороны этого стопорного кольца установлены шлицы.

Принцип работы синхронизатора КПП – что же происходит под капотом?

Принцип работы синхронизатора КПП сложен, но, несмотря на это, все действия происходят всего за доли секунды. Если рычаг КПП находится в нейтральном положении, то муфты – в среднем, и шестерни свободно вращаются, не передавая поток мощности. Когда мы, увеличивая скорость, переключаем КПП, тогда рычаг переносит муфту в положение к направлению шестерни. Что при этом происходит в системе?

Когда мы включаем нужную передачу (скорость) в нашем автомобиле, за долю секунды система успевает сделать примерно следующее.Устройство синхронизатора коробки передач: Синхронизатор коробки передач Сдвигаются сухари на муфте (маленькие затворы), которые действуют на блокирующее кольцо, и оно сходится с конусом шестерни. Из-за этого активируется сила трения, которая в свою очередь поворачивает кольцо до того момента, пока оно не застопорится. После этого и происходит синхронизация скорости вала и шестерни. Мотор настраивается на новые обороты, а мы можем без особых усилий увеличивать скорость.

Синхронизатор КПП – поломки и замена

Основные неполадки в КПП могут быть из-за сцепления. При этом эта система работает с запозданием, неточностью, упрямством. Естественно, синхронизатор тут ни при чем, первично следует обратиться в мастерскую или же сделать регулировку сцепления самостоятельно. А что предпринять, если сцепление в порядке? Тогда попробуйте заострить внимание на следующем.

  • Если вам слышится хруст или непонятной природы шум, то, возможно, у вас деформировалось блокирующее кольцо, или же износилась коническая поверхность.
  • Если у вас самопроизвольно выключаются передачи, то, возможно, неисправность кроется в износе шестерни или же в муфте выключения.Устройство синхронизатора коробки передач: Синхронизатор коробки передач
  • А если у вас затрудненное переключение передач, то это износился сам синхронизатор.

Замена синхронизатора в КПП проходит в несколько этапов, и для начала нам необходимо снять саму коробку передач и очистить ее от грязи. Затем следует снять кронштейн троса сцепления. Открутить 4 гайки, которые закрепляют заднюю крышку, и убрать ее. Следом вам придется открутить болт крепления вилки у пятой передачи, включить ее, то есть переместить муфту синхронизатора вниз вместе с вилкой, но так чтобы шлицы у муфты были в сцепке с шестерней, после это надо включить третью или четвертую передачу.

Далее снимите гайку, которая крепит первичный вал. Для того чтобы ее сдвинуть с места, необходимо приложить много усилий, так как она затянута с большим моментом. То же самое следует проделать и с гайкой, которая крепит вторичный вал. В заключении надо будет приподнять ведомую шестерню пятой передачи, снять ее вместе с синхронизатором и вилкой вторичного вала, при этом надо проконтролировать, чтобы муфта не сходила со ступицы.Устройство синхронизатора коробки передач: Синхронизатор коробки передач Установка нового синхронизатора проводится в уже известном обратном порядке, хотя и потребует внимательности.

Оцените статью: Поделитесь с друзьями!

Устройство коробки переключения передач: схема, принцип работы МКПП

Коробка переключения передач (сокр. КПП или коробка передач) предназначена для изменения крутящего момента, передаваемого от коленчатого вала двигателя к ведущим колесам, для движения автомобиля задним ходом и длительного разобщения двигателя от трансмиссии во время стоянки автомобиля и при движении его по инерции.
Устройство механической коробки передач (кликабельно).Механическая коробка передач — КПП, в которой выбор передач и их включение осуществляется вручную, механическим способом.Устройство синхронизатора коробки передач: Синхронизатор коробки передач Механическая коробка передач уже не является наиболее распространенным типом КПП из применяемых на автомобилях сегодня. Однако она все еще остается достаточно востребованной благодаря своей надежности, простоте конструкции и ремонтопригодности.

Содержание статьи:

Устройство механической коробки передач

Схема работы КПП: 1 — первичный вал; 2 — рычаг переключения; 3 — механизм переключения; 4 — вторичный вал; 5 — сливная пробка; 6 — промежуточный вал; 7 — картер.Конструктивно МКПП состоит из следующих элементов:

  • картера;
  • первичного, вторичного и промежуточного валов с шестернями;
  • дополнительного вала и шестерни заднего хода;
  • синхронизаторов;
  • механизма переключения передач с замковым и блокировочным устройствами;
  • рычага переключения.

Сцепление

Сцепление является неотъемлемым компонентом механической КПП, осуществляющим разъединение двигателя и коробки в момент переключения ступеней без последствий для агрегатов.Устройство синхронизатора коробки передач: Синхронизатор коробки передач Говоря упрощенно — сцепление отключает крутящий момент. В момент выжатой педали сцепления мотор и колеса автомобиля вращаются отдельно друг от друга.

Сцепление создано для аккуратного соединения мотора и колес. Состоит из двух дисков, один из которых соединен с двигателем, второй — с колесами. В момент отпускания педали сцепления диски прижимаются и начинаются вращаться вместе. Именно поэтому и важна плавность отпускания педали.

Шестерни и валы

В стандартных МКПП оси валов расположены параллельно, на них располагаются шестеренки.
Ведущий (первичный) вал присоединяется к маховику мотора через корзину сцепления, находящиеся на нем продольные выступы передвигают второй диск сцепления и передают через жестко закрепленную ведущую шестерню вращающий момент на промежуточный вал.

В хвостовике ведущего вала расположен подшипник, к которому примыкает конец вторичного. Отсутствие фиксированной связи делает возможным крутиться валам независимо друг от друга в разных направлениях и с разными скоростями.Устройство синхронизатора коробки передач: Синхронизатор коробки передач

На ведомом вале имеется целый набор различных шестерней как жестко закрепленных, так и свободно вращающихся.

Синхронизаторы

Угловые скорости первичного и вторичного валов уравниваются при содействии синхронизатора и становится возможным смена ступени. Синхронизаторы обеспечивают более щадящий режим эксплуатации КПП и пониженный шум.
Во время включения водителем передачи муфта подается в сторону нужной шестеренки. Во время перемещения усилие переходит на одно из блокировочных колец муфты. За счет разных скоростей между шестерней и муфтой конические поверхности зубьев взаимодействуют с помощью силы трения. Она поворачивает блокировочное кольцо на упор.

Зубья последнего устанавливаются против зубьев муфты, поэтому последующее смещение муфты становится невозможным. Муфта заходит без противодействия в зацепление с малым венцом на шестерне. Шестерня за счет такого соединения жестко блокируется с муфтой. Такой процесс осуществляется за доли секунды. Один синхронизатор обычно обеспечивает включение двух передач.Устройство синхронизатора коробки передач: Синхронизатор коробки передач

Виды механических КПП

По количеству ступеней (передач) механические коробки в основном подразделяются на:

  • 4-ступенчатую;
  • 5-ступенчатую;
  • 6-ступенчатую.

Наиболее распространенной механикой считается 5МТ, то есть пятиступенчатая коробка переключения передач.

По количеству валов МКПП подразделяются на:

  • двухвальные, устанавливаемые на легковые переднеприводные автомобили;
  • трехвальные, устанавливаемые на легковые заднеприводные, а также на грузовые автомобили.

Принцип работы МКПП

Суть функционирования МКПП состоит в создании соединений между первичным и вторичным валом путем варьирования шестерней с различным количеством зубьев, что адаптирует трансмиссию под постоянно меняющиеся обстоятельства передвижения транспортного средства.

Данный силовой агрегат обеспечивает необходимые режимы работы мотора путем изменения количества оборотов, изменяя передаваемое усилие на ведущие колеса.Устройство синхронизатора коробки передач: Синхронизатор коробки передач Соответственно, при уменьшении количества оборотов снижается передаваемое усилие, а при увеличении — увеличивается. Это необходимо при удержании требуемого режима работы мотора при начале движения, снижении скорости или разгоне.

Двухвальная коробка передач: устройство и принцип работы

В таких трансмиссиях вращающий момент передается от шестеренок первичного вала на шестеренки ведомого. Ведущий вал соединяется с мотором через маховик, а ведомый передает вращающий момент на передние колеса. Располагаются они параллельно.

Ведущая шестеренка главной передачи на вторичном валу крепко зафиксирована. Между шестеренками находятся муфты синхронизаторов.

Для уменьшения габаритов агрегата и для увеличения количества ступеней устанавливается до трех вторичных валов, на каждом из них стоит шестеренка главной передачи, которая постоянно взаимодействует с ведомой шестеренкой.

Главная передача и дифференциал трансформируют вращающий момент вторичного вала на ведущие колеса машины.Устройство синхронизатора коробки передач: Синхронизатор коробки передач

Трехвальная коробка передач: устройство и принцип работы

Подшипники, расположенные в корпусе, обеспечивают вращение валов. На каждом валу имеется комплект шестеренок с различным числом зубьев.

Ведущий вал примыкает к двигателю посредством корзины сцепления, ведомый с карданным, промежуточный передает вращающий момент вторичному.

На первичном валу имеется ведущая шестеренка, которая раскручивает промежуточный с расположенным на нем крепко зафиксированным набором шестеренок. На ведомом валу имеется свой комплект шестеренок, перемещающихся по шлицам.

Между шестеренками вторичного вала находятся муфты синхронизаторы, которые выравнивают угловые скорости шестеренок с оборотами самого вала. Синхронизаторы крепко закреплены на валах и передвигаются в продольном направлении по шлицам. На современных МКПП такие муфты находятся на каждой ступени.

Преимущества и недостатки МКПП

ПреимуществаНедостатки
Стоимость и масса коробки ниже в сравнении с другими типами КППМеньший уровень комфорта для водителя в сравнении с другими КПП
Высокие динамика разгона, топливная экономичность и КПДУтомляющий для водителя процесс переключения передач
Высокая надежность за счет простоты конструкцииНеобходимость периодической замены сцепления
Простое и недорогое обслуживаниеБолее низкая плавность хода автомобиля в сравнении с другими типами КПП
Возможность более эффективного движения по бездорожьюПри неправильной эксплуатации повышенные нагрузки на ДВС

Как пользоваться механической коробкой

Использование автомобиля с механической КПП имеет некоторые особенности, которые нужно знать автолюбителю.Устройство синхронизатора коробки передач: Синхронизатор коробки передач

Во-первых, это последовательность действий при запуске машины:

  • выжать педаль сцепления до упора и передвинуть рычаг КПП в положение нейтральной передачи, если есть сомнения правильно ли выбрана скорость необходимо пошевелить рукоятку рычага в стороны, при нахождении рукоятки КПП в нейтральном положении рычаг свободно ходит вправо и влево;
  • при переводе автомобиля на нейтральную ступень необходимо зафиксировать транспорт во избегании неконтролируемого движения, для этого машина ставится на ручной тормоз или выжимается педаль тормоза;
  • при выжатом сцеплении и удерживании машины тормозом необходимо повернуть ключ зажигания, при этом должны загореться значки на панели приборов, как только потухнут почти все значки следует дальше повернуть ключ и после запуска двигателя отпустить ключ.

Во-вторых, схема переключения на МКПП. Она чаще всего находится на внешней части рукоятки рычага. При переключении передачи рекомендуется ориентироваться на тахометр.Устройство синхронизатора коробки передач: Синхронизатор коробки передач Переключаться на более высокую передачу можно раскрутив обороты двигателя до 1500–2000 об/мин в случае дизельного мотора и до 2000–2500 об/мин в случае бензинового.

В-третьих, процесс переключения передач. Он состоит из нескольких этапов:

  • отпустить педаль газа;
  • левой ногой выжать педаль сцепления до упора;
  • рукой передвинуть рычаг в необходимое положение;
  • аккуратно отпустить педаль сцепления и потихоньку нажать педаль акселератора.

В-четвертых, регулярная проверка уровня рабочей жидкости и замена ее согласно указаниям производителя продлят период эксплуатации механической КПП.

Заключение

В большинстве стран с более высоким доходом населения количество выпускаемых авто с МКПП уменьшено практически до 10-15%. Связано это в первую очередь с комфортом во время вождения — при использовании АКПП он несомненно выше. Механическая КПП имеет самый простой принцип работы. Из-за этого она дешевле и экономичнее. МКПП является отличным решением для любителей быстрой езды или езды по бездорожью.Устройство синхронизатора коробки передач: Синхронизатор коробки передач Если комфорт для вас не является первостепенным, то выбор в пользу МКПП очевиден.

Синхронизатор коробки передач - что это такое?

В современном мире практически все роботизированные коробки передач, а также механические коробки передач являются синхронизированными. В коробках такого типа для того, чтобы произвести включение передачи, необходимым условием является процесс выравнивания частоты вращения шестерни в вала. Уже из названия процесса синхронизации можно узнать, что устройством, посредством которого совершается данное действие является синхронизатор.

Помимо того, что он обеспечивает плавное переключение передач синхронизатор способствует снижению износа механического соединения. Также, данное устройство значительно уменьшает шум при непосредственном переключении передач. Это, в свою очередь, может послужить увеличителем срока службы самой коробки переменных передач.

В современном легковом автомобиле устройствами синхронизаторов оборудуются все передачи коробки переменных передач.Устройство синхронизатора коробки передач: Синхронизатор коробки передач К этому же разряду «необремененных» относится и передача заднего хода. Принцип действия устройства синхронизатора является достаточно простым, а его базисную основу составляет сила трения при выравнивании скорости. Чем разница в частотах вращение шестерни и вала выше, тем больше величина силы трения для их синхронизации должна быть. Важно знать, что данное условие выполняется посредством увеличения площади соприкасающихся поверхностей. Так, данная процедура модернизируется с помощью установки дополнительных фрикционных колец.

1. Как устроен синхронизатор коробки передач?

Основными элементами синхронизатора являются: ступицы с сухарями, муфта включения устройства, блокирующее кольцо, а также шестерни, которые имеют фрикционный конус. Важно заметить, что в конструкционной составной коробки переменных передач за две передачи (в данном случае – шестерни) будет отвечать и обслуживать их один синхронизатор. По своей сути синхронизатор имеет в своем арсенале определенную конструктивную основу – ступицу.Устройство синхронизатора коробки передач: Синхронизатор коробки передач Данное устройство имеет как наружные, так и внутренние шлицы. При помощи такого рода внутренних шлицев все устройство ступицы имеет непосредственное соединение с вторичным валом коробки переключения передач. В таком случае данное устройство – ступица – имеет возможность перемещения по оси, то есть, перемещается по вторичному валу в разные стороны. Наружное устройство шлиц отвечает за соединение ступицы с муфтой включения.

Под углом в 120 градусов по периметру всей окружности ступицы выполнены три паза, которые, в свою очередь, включают в себя подпружиненные сухари. В самом устройстве синхронизатора сухари имеют непосредственное нажатие на блокирующие кольца при переключении и включении передач. Так происходит блокировка муфты в процессе синхронизации.

Муфта синхронизатора, или, как называют данное устройство в просторечии, муфта синхронизатора производит обеспечение жестокого соединения шестерни и самого вала. Так, сама муфта насажена на ступицу, при этом, имеет в своем арсенале шлицы внутренние.Устройство синхронизатора коробки передач: Синхронизатор коробки передач На шлицах же существует определенная кольцевая проточка, которая служит для расположения выступов сухарей. Снаружи синхронизаторная муфта имеет прямое соединение с вилкой коробки переключения передач. Обеспечение синхронизации происходит посредством обеспечения блокирующего кольца. Помимо этого данное устройство препятствует замыканию муфты непосредственно до момента выравнивания шестерни и скоростей вала. Со стороны внутренней блокирующее кольцо сделано с конической поверхностью. Это связано с тем, что данная деталь имеет прямое взаимодействие с фрикционным конусом шестерни. Извне шлицы присущи и блокирующему кольцу. С помощью такого рода шлицов производится скоропостижная блокировка включения муфты.

На поверхности торцевой у блокирующего кольца, со стороны, где расположена тупица существуют, как уже упоминалось, три паза с сухарями ступицы. Данные детали системы препятствуют тому, чтобы кольцо прокручивалось при соприкосновении с конусом фрикционным. Именно в данные детали упираются сухари.Устройство синхронизатора коробки передач: Синхронизатор коробки передач Размер такого рода пазов составляет значение, которое выше размера сухарей в полтора раза. В отдельных конструкционных моделях синхронизаторов происходит наоборот, так как выступы выполнены на самом блокирующем кольце, а уже в ступице находятся пазы.

Для того чтобы производить увеличение соприкасающейся поверхности, а также чтобы снизить усилие при переключении передач следует применять многоконусные синхронизаторы. Так, такие устройства имеют два и три конуса. Например, в синхронизаторе, который имеет три конуса, кроме того, что существует наружное блокирующее кольцо, существуют еще и промежуточные кольца, а также внутренние кольца. Для того, чтобы произвести предотвращение проворачивания непосредственно на самих кольцах сделаны определенные выступы, которые производят фиксацию в пазах шестерни, а также блокирующего кольца.

Исходя из вышеуказанного можно разобраться, что в синхронизаторе, который имеет три конуса существует и три поверхности трения: между внутренним кольцом и конусом шестерни, а также между промежуточным кольцом и внутренним кольцом, и между блокирующим кольцом и промежуточным кольцом.Устройство синхронизатора коробки передач: Синхронизатор коробки передач Напрямую в зависимости от конструктивной составной в одной коробке переключения передач могут сосуществовать синхронизаторы, которые имеют разное количество конусов.

2. Принцип работы синхронизатора КПП – что же происходит под капотом?

В том положении, когда рычаг коробки переменных передач нейтрален, сами муфты устройства синхронизатора располагаются в положении среднем, поток мощности не передается вообще, а шестерни, которые находятся на валу ведомом вращаются свободно. При непосредственном переключении и включении передач вилка производите перемещение муфты синхронизатора из положения среднего в положение за направлением шестерни.

Помимо того, что сдвигается муфта, происходит сдвиг сухарей, который имеют прямое воздействие на блокирующее кольцо. Само кольцо прижимается к конусу шестерни. На самой же поверхности возникает сила трения, вследствие которой происходит проворачивание кольца аж до упора сухарей в пазах кольца.Устройство синхронизатора коробки передач: Синхронизатор коробки передач Важно знать, что в таком случае происходит ступор кольца именно от проворачивания. В данном положении блокирующее кольцо выполняет свою основную функцию – оно препятствует дальнейшему продвижению по оси вала муфты синхронизатора. Вследствие этого все торцы шлицев, которые располагаются на блокирующем кольце напрямую становятся против всех торцов шлицев муфты.

После всего этого, под определенным воздействием сил трения, собственно говоря, и происходит синхронизация скоростей ведомого вала и шестерни. После того как все скорости были уровнены, из-за нажима шлицев муфты происходит проворачивание блокирующего кольца в противоположную сторону. Посредством данной процедуры происходит снятие блокировки муфты, вследствие чего все шлицы муфты производят свободный проход для зацепление с шестерным венцом. После чего и происходит очень жесткое соединение вала вторичного коробки переменных передач и самой шестерни.

Несмотря на то, что процесс включения и переключения передачи, процесс синхронизации включает в себя огромное количество небольших процедур, проходят доли секунды, после чего устройство приводится в действие (включается скорость).Устройство синхронизатора коробки передач: Синхронизатор коробки передач

3. Синхронизатор КПП – поломки и замена.

Важно заметить, что большинство неполадок, которые возникают в коробке переключения передач, вызваны проблемами с устройством сцепления. Основными отличительными характеристиками являются: работа системы с неточностью, запозданием, упрямством. Конечно же, само устройство синхронизатора не имеет и доли вины в этом. Так, первым делом необходимо обратиться в проверенную мастерскую. Помимо этого, можно произвести самостоятельную регулировку сцепления.

Но что же предпринять, если устройство сцепления находится в полном порядке? Нужно попробовать заострить внимание на следующих составных. При хрусте или непонятном для автомобилиста шуме происходит деформация блокирующего кольца. При тех же особенностях может произойти износ конической поверхности. Если выключение передач производится самопроизвольно, то скорее всего причина неисправности заключается в износе устройства шестерни. Помимо этого проблемы могут касаться муфты выключения.Устройство синхронизатора коробки передач: Синхронизатор коробки передач Если же происходит затрудненное переключение передач, значит произошел износ устройства синхронизатора.

Замена устройства синхронизатора в коробках переключения передач может выполнятся в несколько этапов. Первым делом следует снять саму коробку передач, после чего произвести ее полную очистку от грязевых волокон. После этого нужно снять кронштейн троса сцепления. Это производится в два хода: сначала нужно открутить 4 гайки, посредством которого закреплена крышка, и произвести снятие крышки. После этого необходимым действием будет снятие болта крепления вилки у пятой передачи. Необходимо включить ее, то есть муфту синхронизатора переместить вместе с вилкой вниз.

Важно делать это так, чтобы у муфты шлицы были в сцепке с шестерней. Вследствие проделанной процедуры возникает необходимость во включении третьей или четвертой передачи. После этого нужно снять гайку, которая крепит вал первичный. Чтобы произвести хотя бы минимальный сдвиг с места данной детали, нужно будет приложить огромное количество усилий, так как сама гайка была затянута с огромным моментом.Устройство синхронизатора коробки передач: Синхронизатор коробки передач Такую же процедуру нужно произвести с той гайкой, на которой крепится вторичный вал.

В заключение всего необходимо приподнять шестерню ведомую у пятой передачи, вместе с вилкой вала вторичного и синхронизатором снять ее. Важно отметить, что процедуру нужно проводить под определенным контролем муфты, чтобы она не сошла со ступицы. Новый синхронизатор устанавливается в полностью обратном порядке, хотя может потребовать определенной внимательности и точной последовательности всех вышеуказанных рекомендованных действий.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Коробка передач - устройство, назначение, виды

Коробка передач или коробка переключения передач (КПП) – это один из важнейших агрегатов трансмиссии – наряду с карданным валом, сцеплением и задним ведущим мостом.Устройство синхронизатора коробки передач: Синхронизатор коробки передач Как составляющая трансмиссии КПП характерна для всех автомобилей ДВС.


Назначение и устройство

КПП предназначена для нескольких задач:
  • изменения крутящего момента,
  • изменения скорости,
  • коррекции направления движения автомобиля,
  • разъединения ДВС и трансмиссии и, напротив, их соединения (такая потребность актуальна при переключении передач, необходимости получения малых «ползучих» скоростей, кратковременной остановки транспортного средства),
  • блокировки гидротрансформатора (функция ценна для уменьшения потери полезной энергии «автомата» при передаче крутящего момента в ситуации, когда выравниваются обороты ведомой и ведущей турбин).
При этом одни КПП способны решать все эти задачи, а другие, как например, механическая, только базовые – изменение крутящего момента и скорости. Схема устройства зависит от вида КПП.

В корпусе устройства коробки передач с “механикой” объединены валы (2, 3 или более),  синхронизатор, шестерни, рычаг для переключения скоростей, проволочные кольца, подшипники, сальники.Устройство синхронизатора коробки передач: Синхронизатор коробки передач

Устройство АКПП (КПП с “автоматикой”) представляет собой узел, в который входят гидротрансформатор, планетарный ряд, фрикционы, тормозная лента, узел управления (насос + маслосборник + клапанная коробка).

В основе роботизированных коробок могут лежать как решения механического типа с электрической либо гидравлической системой управления сцеплением и передачами, так и автоматические коробки, оборудованные электрогидравлическим приводом сцепления.

На сцеплении, шестернях, валах и синхронизаторах остановимся более подробно.

Сцепление

Предназначено для передачи крутящего момента от маховика коленвала ДВС к первичному валу коробки передач.

Именно благодаря наличию сцепления двигатель на короткий промежуток времени можно аккуратно отсоединить от трансмиссии, а трансмиссию защитить от перегрузок.

Стандартная муфта сцепления большинства транспортных средств  с механической коробкой включает маховик, нажимной диск, ведомый диск, выжимной подшипник, привод, вилку и выключатель сцепления.Устройство синхронизатора коробки передач: Синхронизатор коробки передач

Один двигатель соединен с колёсами, другой — с ДВС. В момент, когда водитель отпускает педаль, диски прижимаются друг к другу и начинают совместное вращение.

Именно о классическом сцеплении как таковом чаще говорят при использовании механической коробки передач, а при езде с ДВС на АККП говорят о совмещенном решении сцепления и гидротрансформатора. Его непосредственная функция аналогична сцеплению. Но водителю не нужно совершать никаких рутинных действий и выжимать сцепление вручную. За него все будет делать сама КПП.

Что касается роботизированных решений типа DSG (с мехатроникой), то они располагают двумя сцеплениями. Наличие двух сцеплений ценно для повышения мощности транспортного средства, и при этом минимизации пробуксовок, оптимизации расхода топлива.

Ведь физически в момент переключения обороты двигателя при использовании двух сцеплений способны остаются на прежнем уровне.

На картинке ниже вы видите “поведение” сцепления в роботизированной коробке  DSG в момент после переключения на вторую передачу.Устройство синхронизатора коробки передач: Синхронизатор коробки передач

Шестерни и валы

Шестерни и валы –  главные «управляющие» крутящим моментом. Именно шестерни и валы помогают изменять передаточное отношение. Неотъемлемые элементы устройства всех механических КПП и некоторых АКПП (например, Honda).

Устройство механической коробки передач чаще всего сконструировано так, что оси валов находятся в параллельной плоскости. Сверху монтированы шестерни.

Первичный или ведущий вал (ведвал) посредством корзины сцепления присоединен к маховику. Выступы способствуют продвижению второго диска сцепления и направления крутящего момента на промежуточный вал посредством шестерни.

Конец вторичного вала примыкает к подшипнику на хвостовике ведущего. Так как нет фиксированной связи, валы независимы, и нет препятствий для того, чтобы они вращались в разные стороны. Нет препятствий и для варьирования скоростей.

Устройство автоматической коробки передач вместо шестерён и валов предполагает планетарный редуктор. Вращаются шестерни и валы всегда как единое целое.Устройство синхронизатора коробки передач: Синхронизатор коробки передач Но конструктивно это могут быть как разные детали, так и неразборный узел.

Синхронизаторы

Синхронизаторы – неотъемлемый элемент КПП с шестернями – кроме решений со скользящими шестернями. Физически работа синхронизаторов обязана силе трения.

Функция синхронизаторов – выравнивание частоты вращения шестерен и валов, благодаря чему создаются все условия для плавного переключения скоростей. Благодаря синхронизаторам КПП меньше изнашивается и меньше шумит.

Синхронизаторы активно присутствуют у МКП и роботизированных КПП. У автомобилей с планетарными АКП альтернатива синхронизаторам – фрикционные управляющие элементы. Синхронизаторы состоят из муфты, блокировочных колец, стопорного кольца, пружины, шестерён.


Как работает стандартный синхронизатор?

  • Муфта подается в сторону шестерни.
  • Блокировочное кольцо муфты принимает на себя усилие.
  • Поверхности зубьев начинают взаимодействовать.
  • Блокировочное приобретает положение “на упор”.Устройство синхронизатора коробки передач: Синхронизатор коробки передач
  • Зубья муфты оказываются напротив зубьев блокировочного кольца.
  • Муфта оказывается в зацеплении с венцом на шестерне.
  • Муфта и шестерня блокируется.

Казалось бы шагов достаточно много, но все это происходит за доли секунд – в момент  включения водителем передачи.

Принцип работы механических коробок переключения передач

КПП с “механикой” во время работы задействуют различные комбинации зубчатых колес.

Принцип работы МКПП базируется на создании соединений между первичным и вторичным валом. Благодаря использованию шестерен с разным количеством зубьев трансмиссия подстраивается под условия на дороге, цели водителя.

При возрастании скорости вращения выходного вала МКПП по отношению к скорости вращения входного величина крутящего момента от ДВС к колёсной базе уменьшается.

При уменьшении скорости вращения выходного вала МКПП по отношению к скорости вращения входного вала величина крутящего момента, от двигателя к ведущим колесам, наоборот увеличивается.Устройство синхронизатора коробки передач: Синхронизатор коробки передач

КПП различны по количеству ступеней. Каждая ступень имеет свое передаточное число. Оно представляет собой отношение зубьев количества зубьев ведомой шестерни по отношению к числу зубьев ведущей шестерни.

У пониженной передачи – наибольшее передаточное число, а у повышенной передачи, наоборот, наименьшее передаточное число.Чем ниже передаточные числа, тем быстрее транспортное средство способно разогнаться.

При изменении передаточных чисел и скорости транспортного средства  для кратковременного отключения коробки передач применяется сцепление.

В зависимости от конструкции КПП при этом могут быть двухвальные и трехвальные. И устройство, и процесс работы агрегатов несколько отличается.


2-х-вальная коробка передач: устройство и принцип работы

Двухвальные решения очень популярны на переднеприводных авто.
Конструкция включает следующие элементы:
  • картер – несущий элемент, корпус. К нему крепятся все остальные детали устройства. Он же защищает агрегат  от внешнего воздействия, а человека – от вращающихся деталей, а также выполняет функцию хранилища для масла.Устройство синхронизатора коробки передач: Синхронизатор коробки передач
  • валы – первичный и вторичный,
  • шестерни (в блоках), часть крепится к ведущему, часть к ведомому валу,
  • шлиц (соединяет ПВ и сцепление),
  • синхронизаторы.
Важно! Главная передача и дифференциал также находятся внутри картера, но механизм переключения передач вынесен за его пределы.

Рычаг переключения – в нейтральном положении: шестерни прокручиваются, крутящий момент от ДВС не передается к колёсам.

Рычаг перемещен – муфта синхронизатора также изменяет положение. Уравниваются угловые скорости соответствующего вала и шестерни. Крутящий момент передаётся с первичного вала на вторичный. От ДВС на ведущие колеса с заданным передаточным числом .передается крутящий момент.

Отдельно на картинке показан задний ход. Для него в КПП есть задняя передача. Для коррекции направления задействуется промежуточная шестерня. Она монтируется на отдельную ось.


3-вальная КПП: устройство и принцип работы

3-х вальные решения популярны у авто с задним приводом.Устройство синхронизатора коробки передач: Синхронизатор коробки передач

Устройство:

  • Картер.
  • Ведвал.
  • Ведомый вал. Находится на одной оси с ведущим.
  • Промежуточный вал. Монтирован параллельно первичному.
  • Шестерни. Блок шестерен ведомого вала свободно вращается на нем. Блоку шестерен промежуточного и ведвала обеспечена жесткая связь, а шестерни на ведомом валу свободно вращаются, четкой фиксации нет.
  • Синхронизаторы. Стоят  на всех передачах. Благодаря шлицу беспрепятственно перемещаются в продольном направлении.
  • Механизм переключения (рычаг + ползунки + блокатор). Монтирован на картере.

Система функционирует схоже с двухвальной, но за счёт наличия промежуточного вала возможностей больше.

Первичный вал работает в тандеме со сцеплением и отвечает за передачу крутящего момента к промежуточному валу. Все детали находятся в зацеплении. Принципиальное отличие – меньше потерь на трение при первой передачи и возможность обеспечить зацепление сразу двух пар зубчатых колёс. Соответственно у решения более высокий КПД на первой передаче.Устройство синхронизатора коробки передач: Синхронизатор коробки передач

Виды коробок переключения передач

Рассматривая устройство и назначение КПП,невозможно было не упомянуть, что они бывают разных типов: механические, автоматические, роботизированные. Кроме того, существует ещё такая подгруппа устройств как вариаторы. Рассмотрим эти КПП более подробно.

Механические КПП

“Механика” - это классика. Для работы с “механикой” нужны навыки, понимание, как выполнять выбор передаточных чисел, но при умении управлять в ручном режиме, водитель виртуозно может подстроиться под любые условия движения.

Главное при езде на механике научиться чувствовать, когда точно переключать передачи и как достигать нужную динамику.

Впрочем, умение работать с “механикой” – это не только безупречная езда, но ещё и продление службы эксплуатации самой КПП.

Один из неудобных моментов – требуется постоянно следить за тахометром. Но это важно. ДВС работает правильно, если параметры варьируются от 2,5 до 3,5 тысяч оборотов в минуту, если цифры другие, требуется переключить передачу.Устройство синхронизатора коробки передач: Синхронизатор коробки передач

Автоматические КПП


Подбор оптимального передаточного числа осуществляется не водителем, а автоматически - посредством модуля управления. Именно посредством электроники (модуля управления) легко контролировать скорость движения транспортного средства.

Наиболее популярны гидравлические “автоматы”. Крутящий момент у них передаётся с помощью турбин через рабочую жидкость.

Несмотря на то, что для машины с “автоматом” нужно больше топлива, чем с механикой и даже больше времени на разгон, всё чаще водители предпочитают именно “автоматы”. Ведь с ними гораздо удобней, чем с “механикой”.

Тем более, что современные АКПП адаптивны и могут беспрепятственно подстраиваться под абсолютно разные стили вождения. В том числе, спортивный.

Роботизированные вариаторы

Роботизированные (автоматизированные, полуавтоматические) КПП как агрегаты – это промежуточные вариант между “механикой” и “автоматом”.

Переключение может быть и ручным, и автоматическим, а вот управление устройством  осуществляется посредством переключателя, джойстика.

Полностью вручную (при любом режиме) нужно только нажимать рычаг переключателя. А вот дальше при выборе автоматического режима работа будет возложена на робота. В том числе, автоматически согласуются частота вращения звеньев и оборотов ДВС.

Вариатор

Отдельно можно выделить вариатор. Это изменяющаяся трансмиссия или бесступенчатая КПП. Изменение передаточного числа производится в заданном диапазоне.

Вариаторы позволяют достигнуть наивысшую топливную экономичность, ведь нагрузки в таких решениях идеально согласованы с оборотами коленвала.

Есть вариаторы, которые по своему устройству ближе к МКПП (с центробежным сцеплением), есть решения, которые ближе к АКПП (такое устройство включает гидротрансформатор).

Но, увы, любая конструкция не позволяет создать очень мощный вариатор. Поэтому на практике поставить вариатор получается только на легковые автомобили, всевозможную мототехнику (очень популярный вариант для скутеров), но не на большегрузный коммерческий транспорт (автобусы, грузовики), т.е. транспортные средства, которые как раз и “съедают” больше всего топлива.

 Исключение составляют только лёгкая коммунальная, сельскохозяйственная техника.

Плюсы и минусы


Тип коробки

Плюсы

Минусы
Механическая коробка
  • низкая стоимость (как устройства, так и ремонта),
  • хорошая динамика,
  • простой ремонт.
  • в "пробках" требуется регулярное переключение передач,
  • сложность в управлении.

Автоматическая коробка передач
  • не нужно думать, какую передачу выбрать,
  • простота разгона (нет крена авто назад),
  • защита ДВС от перегрева.
  • высокая стоимость агрегата,
  • высокий расход топлива,
  • высокая стоимость ремонта.

Роботизированная
  • можно выбрать ручной или автоматический режим работы,
  • топливная эффективность.
  • есть риски крена авто при разгоне,
  • возможны
  • рывки при переключении передач.
Вариатор
  • сниженная нагрузка на двигатель,
  • плавность езды.
  • высокая стоимость коробки и ее ремонта,
  • можно поставить только на маломощный двигатель.

Обратите внимание, в нашем курсе “Автомобильные основы” на базе LCMS ELECTUDE КПП уделяется огромное внимание. При этом доступны учебные материалы для обучающихся всех уровней:

  • базовый,
  • продвинутый,
  • специалист.
Огромное внимание уделяется не только теоретической части, но и оттачиванию навыков, выполнению сервисных операций.

Дополнительную информацию вы можете посмотреть непосредственно в модулях LCMS LCMS ELECTUDE - платформе для обучения автомехаников, автомехатроников, автодиагностов.

Gear synchro - x-engineer.org

Транспортным средствам, оснащенным механическими коробками передач (MT), автоматизированными механическими коробками передач (AMT) и коробками передач с двойным сцеплением (DCT), требуется синхронизатор передач для переключения передач (переключение на повышенную или пониженную передачу). Назначение синхронизатора передач - синхронизировать скорости входного и выходного валов коробки передач. во время переключения передач перед включением восходящей передачи.

В коробке передач синхронизаторы расположены между двумя соседними шестернями.Например, для передач 1-2 используется один и тот же механизм синхронизации, для 3-4 - другой, а для 5-6 - одинаковый. Устанавливать синхронизатор передач для передачи заднего хода (R) не обязательно, потому что для включения R автомобиль должен быть остановлен (если он движется), а скорость выходного вала будет равна нулю. Тем не менее, есть механические трансмиссии, которые имеют синхронизаторы передач и для задней передачи.

Изображение: Синхронизаторы в механической коробке передач (коробке передач)
Кредит: Getrag

Чтобы лучше понять основные компоненты трансмиссии и принцип их работы, прочтите статью Как работает механическая коробка передач.

Зачем нужны синхронизаторы передач?

Для данной механической коробки передач представим, что мы хотим переключиться с 1 -й передачи на 2-ю -ю передачу . Параметры передачи следующие:

\ [\ begin {split}
n_ {IN} = 3500 \ text {rpm} \\
i_ {1} = 3,4 \
i_ {2} = 2,5 \
i_ {0} = 3,1 \\
n_ {OUT} = \ text {?}
\ end {split} \]

где:

n IN [об / мин] - частота вращения первичного вала
n OUT [об / мин ] - частота вращения выходного вала
i 1 [-] - передаточное число, 1 st шестерня
i 2 [-] - передаточное число 2 nd шестерня
i 0 [-] - передаточное число , главная передача (дифференциал)

Стартовая шестерня - 1 -я передача .Когда водитель хочет включить передачу 2 nd , сначала ему нужно отключить двигатель от трансмиссии, используя педаль сцепления. Это необходимо, потому что переключение передачи в трансмиссии с простыми зубчатыми передачами, которые постоянно находятся в зацеплении (зацеплении), не может выполняться, пока крутящий момент двигателя передается через шестерни, поэтому муфта должна быть разомкнута.

Для перехода с передачи 1 на передачу 2 трансмиссия должна на короткое время перейти в нейтральное положение.

На изображении ниже мы можем визуализировать поток мощности двигателя через шестерни 1 и 2 . Для каждой передачи мы рассчитаем частоту вращения входного и выходного валов.

Изображение: процесс переключения передач (1-2)

Когда включена передача 1 , скорость выходного вала составляет:

\ [n_ {OUT} = \ frac {n_ {IN}} {i_ { 1} \ cdot i_ {0}} = 332 \ text {rpm} \]

Если мы хотим включить передачу 2 nd , скорость входного вала должна быть:

\ [n_ {IN} = n_ { OUT} \ cdot i_ {2} \ cdot i_ {0} = 2573 \ text {rpm} \]

Это означает, что входной вал должен быть на замедлен с 3500 до 2573 об / мин.Если необходимо было выполнить переключение на пониженную передачу 2-1, входной вал должен был быть ускорен с 2573 об / мин до 3500 об / мин. Вот тут-то и вступают в игру синхронизаторы.

Синхронизатор действует как фрикционная муфта и замедляет (переключение на повышенную передачу) или ускоряет (переключение на пониженную передачу) первичный вал, чтобы соответствовать скорости для следующей передачи.

Изображение: Схема коробки передач с названиями компонентов

Как работает синхронизатор передач?

Синхронизаторы необходимы для переключения передач в механических коробках передач.Их цель - согласовать (отрегулировать) скорость входного вала (шестерни и вторичную массу сцепления) с выходным валом (колесом).

Есть несколько типов синхронизаторов, используемых для механических коробок передач. Самый распространенный способ классификации - это функция количества фрикционных элементов (фрикционных конусов). Таким образом, мы имеем:

  • Одноконусный синхронизатор
  • Двухконусный синхронизатор
  • Трехконусный синхронизатор

Изображение: Простой конусный синхронизатор
Кредит: VW

  1. шестерня
  2. кольцо синхронизатора
  3. кольцевая пружина
  4. стопорный элемент (стойка)
  5. ступица (корпус) синхронизатора
  6. скользящая втулка

Изображение: Узел синхронизатора шестерен
Кредит: VW

Шестерня (1) установлена ​​на выходном валу коробки передач.Он может вращаться относительно вала (радиальное движение), но не может совершать осевое движение вдоль вала. Между шестерней и валом обычно находятся игольчатые роликоподшипники, облегчающие вращение.

Шестерня имеет встроенную «шестерню сцепления» с фрикционным конусом. Зубчатая передача сцепления состоит из стопорных зубьев и фрикционного конуса. Она называется муфтой , потому что она играет роль сцепления, плавно включающего следующую шестерню.

Шестерня муфты согласовывает скорость зубчатого колеса со скоростью ступицы синхронизатора.Монтаж на шестерню осуществляется прессованием или лазерной сваркой. Когда шестерня включена, внешние зубья (с фаской с обеих сторон зубьев) будут сцепляться с фаской на внутренних зубьях переключающей муфты.

Изображение: Зубчатое колесо

Кольцо синхронизатора (2), также называемое стопорным кольцом, стопорным кольцом или фрикционным кольцом, имеет коническую поверхность, которая входит в контакт с фрикционным конусом зубчатого колеса. Кольцо синхронизатора предназначено для создания момента трения для замедления / ускорения входного вала во время переключения передач.

Кольцо синхронизатора вместе с фрикционным конусом зубчатого колеса образуют «коническую муфту», которая может включаться и выключаться посредством скольжения.

Внутренняя поверхность кольца синхронизатора имеет резьбу или рисунок канавок для предотвращения образования гидродинамической масляной пленки. Если между кольцом синхронизатора и фрикционным конусом зубчатого колеса образуется масляная пленка, для синхронизации скоростей валов потребуются более высокие толкающие силы и больше времени.

Изображение: Кольцо синхронизатора

Блокирующие элементы (4), также называемые ключами синхронизатора, центральный механизм, распорные ключи или крылатые распорки, расположены по окружности корпуса синхронизатора в определенных пазах между муфтой синхронизатора и синхронизатором. центр.

Блокирующие элементы вращаются вместе со ступицей синхронизатора (5) и могут перемещаться в осевом направлении относительно скользящей муфты (6). Стойки используются для предварительной синхронизации, что означает, что они создают нагрузку на кольцо синхронизатора для выполнения процесса синхронизации.

В нейтральном положении (передача не включена) фиксирующие элементы удерживают скользящую муфту в центральном положении на ступице синхронизатора между обоими шестернями. Обычно узел синхронизатора имеет 3 фиксирующих элемента, распределенных под углом 120 °. В случае больших синхронизаторов может быть 4 фиксирующих элемента, распределенных под углом 90 °.

Изображение: Ступица синхронизатора

Ступица синхронизатора (5) установлена ​​на выходном валу и жестко соединена шлицевым соединением.Он может двигаться в осевом направлении, но не вращаться относительно вала. Он содержит специальные канавки, в которых будут находиться фиксирующие элементы.

Кольцевые пружины (3) размещаются с каждой стороны ступицы синхронизатора и предназначены для удержания шпонок стойки в предназначенных для этого пазах.

Скользящая муфта (6), также называемая муфтой переключения передач, синхронизирующей муфтой или муфтой, имеет радиальную канавку на внешней стороне для вилки переключения передач. Внутри имеются шлицы, которые находятся в постоянном зацеплении с внешними шлицами ступицы синхронизатора.Скользящая муфта может перемещаться только в осевом направлении (влево-вправо) из нейтрального положения в положение зацепления.

Изображение: Скользящая муфта

Фазы синхронизации передач

Процесс синхронизации , когда скользящая муфта начинается из нейтрального положения (в центре) и заканчивается полным включением передачи, можно описать в пять этапов, как показано на рисунок ниже.

Процесс синхронизации будет описан с помощью параметров:

F [Н] - усилие переключения передач
Δω [рад / с] - разница скоростей между шестерней и ступицей синхронизатора
T f [Нм] - момент трения между кольцом синхронизатора и фрикционным конусом
T i [Нм] - момент инерции первичного вала, шестерен и вторичной массы сцепления

Изображение: процесс синхронизации переключения передач

Фаза 1: Асинхронизация

Перед началом процесса переключения передач скользящая втулка удерживается фиксирующими элементами в среднем положении.Усилие переключения передач вызывает осевое движение скользящей муфты, которая толкает вперед кольцо синхронизатора к зубчатому колесу с фрикционным конусом. Разница скоростей между зубчатым колесом и кольцом синхронизатора вызывает вращение кольца синхронизатора.

Фаза 2: синхронизация (блокировка)

Это основная фаза синхронизации скорости. Скользящая муфта продвигается дальше, в результате чего внутренние шлицы (зубья) скользящей муфты и зубья кольца синхронизатора соприкасаются.На этом этапе момент трения начинает противодействовать моменту инерции, и разница скоростей начинает уменьшаться.

Фаза 3: Разблокировка (повернуть назад кольцо синхронизатора)

Усилие переключения передач сохраняется на кольце синхронизатора посредством стопорных элементов и скользящей муфты. Когда синхронизация скорости достигнута, сила трения снижается до нуля и кольцо синхронизатора немного поворачивается назад.

Этап 4: зацепление (поворот ступицы синхронизатора)

Скользящая втулка проходит через зубья кольца синхронизатора и входит в контакт с фиксирующими зубьями шестерни.

Фаза 5: Включение (блокировка шестерни)

Скользящая муфта полностью вошла в стопорное зубчатое зацепление шестерни. Обратные конусы на зубьях скользящей втулки и стопорные зубья шестерни предотвращают расцепление под нагрузкой.

Контроль положения включения передачи

В автоматизированных механических коробках передач (AMT) и коробках передач с двойным сцеплением (DCT) положение вилки переключения (скользящей муфты) контролируется с помощью датчиков положения.

На изображении ниже мы видим, как положение скользящей муфты изменяется в процессе переключения передач.Положение делится на пять фаз:

    1. Подвод синхронизатора
    2. Синхронизация
    3. Включение передачи
    4. Удержание шестерни
    5. Ослабление шестерни

Изображение: Управление положением переключения передач

В подходе синхронизатора (A ), вилка переключения (скользящая втулка) начинается из центрального положения и начинает двигаться к кольцу синхронизатора. Если положение вилки переключения передач остается постоянным (P 1 ) после перемещения, это означает, что кольцо синхронизатора ударилось о фрикционный конус шестерни.

На этом этапе контролируется положение (скорость) вилки переключения, а не сила переключения передач (сила толкания). Усилие переключения обычно составляет около 60 - 120 Н.

После обнаружения контакта между кольцом синхронизатора и фрикционным конусом начинается фаза Synchrnozation (B). На этом этапе положение вилки переключения передач постоянно, а сила толкания постепенно увеличивается. Из-за момента трения первичный вал начинает замедляться. Конец этой фазы - когда частота вращения входного и выходного валов синхронизируется (P 2 ).

Фаза включения передачи (C) начинается, когда вилка переключения передач снова начинает двигаться. На этом этапе скользящая муфта проходит через кольцо синхронизатора и начинает зацепляться с фиксирующими зубьями шестерни. Фаза заканчивается, когда скользящая муфта достигает конечного положения и больше не может двигаться вперед.

На этом этапе критически важно иметь точное управление положением (скоростью) вилки переключения передач. Если он движется слишком быстро, в конце хода он врезается в шестерню, вызывая шум включения шестерни и возможное механическое повреждение.

После того, как вилка переключения передач достигнет конечного положения, начинается фаза Удержание передачи (D). На этом этапе на вилке переключения передач в течение определенного времени сохраняется высокое толкающее усилие, чтобы гарантировать полное включение передачи.

В фазе Gear Relax (E) больше не действует сила на вилку переключения, и шестерня остается на месте благодаря механической блокировке скользящей муфты с зубчатым колесом.

Общая длина хода вилки переключения может составлять около 8–12 мм, при этом точка синхронизации начинается с 3–6 мм.

Усилие переключения передач (предоставлено Hoerbiger)

Размер и расчет механизма синхронизатора должны учитывать различные параметры, такие как:

  • установочное пространство
  • механическая инерция, которую необходимо синхронизировать
  • Разница скоростей вала, которую необходимо синхронизировать
  • передаваемый крутящий момент
  • Свойства трансмиссионного масла
  • Параметры качества переключения передач
    • Время синхронизации
    • Длина хода вилки переключения
    • максимальное усилие переключения
    • тормозной момент
    • циклов нагрузки
  • интерфейсов
    • данные шлицев
    • зазор шестерни
    • размер паза втулки

Мощность синхронизатора ограничена

  • крутящий момент скользящей втулки, ступицы шестерни и зубчатого зацепления шестерни
  • вместимость фрикционного материала (скорость скольжения, поверхностное давление, трение мощность, работа трения) 9 0099
  • Отвод тепла через масло, синхронизирующее кольцо и фрикционный конус
  • трансмиссионное масло (вязкость и термическая стабильность)

Усилие переключения на скользящей муфте F a [Н] рассчитывается по формуле ( источник: Hoerbiger):

\ [F_ {a} = \ frac {2 \ cdot \ sin {\ alpha} \ cdot J \ cdot \ Delta \ omega} {n_ {c} \ cdot \ mu \ cdot d_ {m} \ cdot T_ {F}} \]

где:

α [рад] - угол конуса трения
Дж [кг · м 2 ] - инерция массы первичного вала, шестерен и вторичной муфты
Δω [рад / с] - разность скоростей синхронизации
n c [-] - количество конусов
μ [-] - коэффициент трения фрикционного конуса
d м [м] - средний диаметр фрикционного конуса
T F [Нм] - момент трения

Уменьшение усилия переключения на втулке может быть выполнено следующим образом:

  • увеличивая диаметр среднего конуса трения
  • увеличивая количество fr Конусы iction (с использованием двухконусных или трехконусных синхронизаторов)
  • увеличение коэффициента трения
  • уменьшение угла фрикционного конуса

Время переключения передач

Процесс переключения передач одинаков для повышающей и понижающей передачи, но время переключения отличается .При переключении на повышенную передачу скорость первичного вала должна быть уменьшена. Поскольку между движущимися частями возникают потери на трение, замедление вала будет быстрее.

С другой стороны, при переключении на пониженную передачу необходимо ускорить входной вал. Те же потери на трение будут действовать таким же образом, который пытается замедлить вал. Следовательно, для синхронизации валов при переключении на пониженную передачу требуется более высокий момент трения и более длительное время синхронизации.

Общее время переключения передач для механической коробки передач в основном зависит от водителя и может составлять около 0.5 - 2,0 с. В некоторых высокопроизводительных коробках передач с двойным сцеплением (DCT) время переключения передач может составлять около 10 мс.

Двухконусный синхронизатор

Двухконусный синхронизатор обычно используется для передач 1 st и 2 nd . Механизм синхронизатора с двойным конусом представляет собой компактное устройство, способное создавать зацепления в тяжелых условиях. Механизм синхронизатора сокращает время зацепления (переключения передач) и улучшает работу (требуется меньшее усилие для включения передачи). Механизм синхронизации с двойным конусом включает кольцо синхронизатора, двойной конус и внутренний конус.

Изображение: Двухконусный синхронизатор (полный комплект)

  1. шестерня
  2. стопорное зубчатое зацепление
  3. игольчатый роликоподшипник
  4. внутренний конус
  5. двойной конус
  6. кольцо синхронизатора
  7. ступица шестерни
  8. скользящая втулка
  9. стопорные элементы

Пример механической коробки передач с различными механизмами синхронизации

Коробка передач Getrag Manualshift 6MTI550.

Изображение: Механическая коробка передач Getrag 6MTI550

Основные преимущества :

  • Модульная система для приложений со средним и высоким крутящим моментом, опция 7 th , возможна скорость
  • Допустимый высокий крутящий момент при малом весе
  • Готовность к системе старт-стоп (обнаружение передачи)
  • Гибкое передаточное отношение

Основные характеристики :

Максимальный входной крутящий момент [Нм]
Параметр Значение Наблюдение
возможен более высокий крутящий момент
Вес [кг] 44 сухой, без двухмассового маховика (DMF)
Установочная длина [мм] 630 для длины сцепления 156 мм
Передаточное число [-] 5.5 - 6.9> 7 также возможно
Межосевое расстояние [мм] 88
Механизм синхронизации
1 st и 2 -32 nd 9 тройная шестерня конус
3 ряд шестерня двойной конус
4 th до 6 th и шестерня заднего хода одинарный конус
9329
  • концепция постоянная передача на выходном валу
  • возможно применение полного привода
  • 7 th скорость возможна

Источник: Getrag

Видео - процесс синхронизации переключения передач

На видео ниже вы можете четко см. фазы синхронизации и положения вилки переключения.

Не забывайте ставить лайки, делиться и подписываться!

Как работают синхронизирующие передачи?

С момента своего создания автомобиль подвергался постоянному и неуклонному совершенствованию до такой степени, что средний автомобиль теперь обладает чрезвычайно умной и сложной инженерией.

Одним из наиболее впечатляющих компонентов любого автомобиля является его трансмиссия или «коробка передач», и, хотя большинство автомобилей не пользуются преимуществами этой технологии, синхронизированная коробка передач - это то, чем стремится быть механическая трансмиссия с одним сцеплением.По крайней мере, пока.

СЕТКА РАЗДВИЖНАЯ

Проблема, которую пытается решить каждая трансмиссия, состоит в том, как соединить две движущиеся части, вращающиеся с разной скоростью, не повредив их. Без помощи современной трансмиссии водителю пришлось бы попытаться вручную согласовать частоту вращения двигателя транспортного средства (об / мин) со скоростью трансмиссии (скорость колеса) после выключения предыдущей передачи и перед включением следующей - замедление переключения передач. , снижение скорости автомобиля и расход топлива.

Этот тип трансмиссии называется «скользящей зацепкой», поскольку вы должны задвигать шестерни в контакт друг с другом и выходить из него, при этом рычаг переключения передач непосредственно перемещает шестерни и контролирует контакт.

Из-за пределов погрешности, присущей попыткам согласования скоростей двигателя и колес, трансмиссия со скользящей сеткой подвержена повреждениям, вызванным трением шестерен друг о друга, когда скорости несовместимы.

Поскольку трансмиссии сконструированы точно с очень малыми допусками, небольшие фрагменты металла, которые могут отколоть шестерни, могут вызвать значительные повреждения, что приведет к дорогостоящему ремонту.По крайней мере, поскольку это самая простая передача, она также является самой надежной и может требовать большего наказания, чем другие типы передачи.

ПОСТОЯННАЯ СЕТКА

Система скользящей зацепления была впоследствии улучшена, чтобы создать теперь повсеместную трансмиссию «постоянного зацепления», которая, как вы можете догадаться, разработала метод переключения передач без прерывания соединения. Это стандартная система для большинства автомобилей.

Трансмиссия с постоянным зацеплением сместила проблему соединения двух движущихся частей с того места, где шестерни контактируют друг с другом, в место контакта шестерен с приводным валом, приводящим в движение колеса.Каждая шестерня была слабо связана с приводным валом, что позволяло шестерне вращаться с разной скоростью относительно вала и облегчало переключение передач.

Это было достигнуто с помощью устройства, называемого собачьей муфтой. Некоторые из них были расположены на приводном валу между шестернями и прикреплены к ведущему валу. При «переключении передач» именно эти муфты, а не шестерни, приводились в движение рукояткой, подталкивая их к контакту с шестернями. Свободно установленные шестерни уже будут двигаться с некоторой скоростью из-за их контакта с приводным валом, а движущаяся на полной скорости кулачковая муфта займет им остаток пути, поскольку они зацепятся друг с другом, что приведет к более плавному переходу.

СИНХРОМАТ

Коробка передач

Synchromesh - это усовершенствованная версия системы постоянного зацепления, хотя и менее распространенная. Он улучшает систему, добавляя еще один этап к процессу соединения шестерен с приводным валом через кулачковую муфту.

Он разделяет кулачковую муфту на две части - шестерню, прикрепленную к ведущему валу, называемую ступицей синхронизатора, и кольцо вокруг него, которое может скользить вперед и назад, называемое муфтой переключения.

К самим зубчатым колесам был добавлен новый компонент - конус синхронизатора - и была введена еще одна подвижная часть, называемая кольцом синхронизатора, которая окружала конус.

Здесь все немного усложняется.

Хомуты или втулки переключения передач теперь являются компонентами, управляемыми рычагом переключения передач, и они могут скользить наполовину в любом направлении на кольца синхронизатора. Это прижимает кольца к конусам синхронизатора, прикрепленным к шестерням, и из-за повышенного трения, вызванного расширяющимся конусом, он может либо ускорять, либо замедлять шестерню, чтобы соответствовать скорости втулки переключения и ступицы синхронизатора.

После того, как скорости будут достаточно точно согласованы, втулка может продолжать скользить по стопорному кольцу и напрямую зацепляться как с конусом, так и с шестерней, соединяя все вместе и передавая мощность на приводной вал.

Невероятно, но все это происходит за доли секунды, необходимые для переключения передачи, что обеспечивает еще более плавное переключение передач.

Итак, в следующий раз, когда вы будете плавно перемещаться по соотношениям, найдите время, чтобы оценить всю мысль и работу, которые были вложены в создание сложной системы зубцов, помогающих вам на вашем пути.

MAT FOUNDRY GROUP ЯВЛЯЕТСЯ ВЕДУЩИМ ПРОИЗВОДИТЕЛЕМ СЕРЫХ И ЧУГУННЫХ КОМПОНЕНТОВ ДЛЯ АВТОМОБИЛЕЙ. ЧТОБЫ УЗНАТЬ БОЛЬШЕ О НАС ПРОСМОТРЕТЬ НАШИ ПРОДУКТЫ ИЛИ СВЯЗАТЬСЯ С НАМИ СЕГОДНЯ

Синхронизированная ручная трансмиссия, определяемая

Синхронизированные механические коробки передач широко используются во всем мире как в коммерческих, так и в легковых автомобилях, хотя в Северной Америке они менее распространены.Эти трансмиссии содержат сложный набор компонентов и материалов, которые обеспечивают более длительный срок службы и лучшие характеристики при использовании правильной специальной смазки.

Механические коробки передач бывают двух основных типов: синхронизированные и несинхронизированные. Несинхронизированные трансмиссии требуют ручной синхронизации, которая зависит от навыков водителя при каждом переключении передач, чтобы синхронизировать скорости передачи, особенно при переключении на пониженную передачу. Несинхронизированные трансмиссии обычно встречаются только в автоспорте или тяжелых коммерческих транспортных средствах.Североамериканские тяжелые грузовики обычно оснащены несинхронизированными механическими коробками передач, тогда как европейские производители грузовиков предпочитают синхронизированные механические коробки передач.

Синхронизатор работает в точности так, как следует из названия. Он выравнивает свою скорость со скоростью следующей включенной передачи, обеспечивая плавный выбор без скручивания. Современные синхронизированные механические коробки передач относятся к разновидности «постоянного зацепления». Это означает, что холостые (свободно вращающиеся) шестерни на главном валу находятся в постоянном зацеплении с соответствующим набором шестерен, обработанных как единый компонент и образующих второй «промежуточный вал».”

Самая распространенная конструкция синхронизатора - это тип «конусная муфта» или «блокирующее кольцо». Обычно шестерни расположены на главном валу попарно; например, первая и вторая передачи находятся рядом, а также третья и четвертая. Между каждой парой находится блок синхронизатора, прикрепленный к валу. Двумя ключевыми компонентами в блоке синхронизатора являются муфта и «блокирующее» или «синхронизирующее» кольцо. Передачи выбираются с помощью втулки, которая может перемещаться в любом направлении с помощью механизма переключения передач.Когда водитель выбирает первую передачу, втулка переходит на первую передачу и фиксируется на зубьях включения шестерни (также известных как «собачки»). Затем шестерня эффективно блокируется на главном валу, и привод включается. Когда водитель выключает сцепление и выбирает вторую передачу, муфта движется в обратном направлении, отменяя выбор первой передачи и таким же образом выбирая вторую.

Однако, прежде чем втулка сможет зафиксироваться на каждой передаче, необходимо синхронизировать скорость как втулки, так и шестерни. Это достигается блокирующим кольцом (синхронизатором), одно из которых находится между синхронизатором и каждой шестерней.Внутренняя поверхность кольца имеет коническую форму и располагается над конусом на поверхности шестерни из закаленной стали с захватывающим действием, когда происходит переключение. По мере того, как поверхности этой рукоятки «конической муфты», скорость вращения шестерни синхронизируется со скоростью вращения втулки синхронизатора, и выбор передачи может быть завершен.

Эти кольца-блокираторы традиционно изготавливались из латуни; внутренняя коническая поверхность была покрыта мелкими канавками для лучшего сцепления с поверхностью конуса шестерни.В более старых трансмиссиях синхронизация начинает давать сбой (что приводит к хрусту шестерен), когда внутренняя поверхность этих блокирующих колец значительно изнашивается и их способность захватывать шестерню снижается.

Ранние или более ранние или более базовые синхронизированные механические трансмиссии оснащены одним блокирующим кольцом или «синхронизатором» на каждую шестерню. Однако трансмиссии последнего поколения теперь оснащены синхронизаторами с двойным или тройным конусом на нижних передачах, чтобы облегчить переключение передач и сократить фазу синхронизации.Улучшилась и технология материалов. Латунь заменяется материалами на основе молибдена в коммерческих транспортных средствах, композициях агломерата, фенольных смолах в Японии и углеродных материалах. Каждый выбирается из-за его характеристик износа и трения.

Синхронизаторы грузовых и легковых автомобилей работают по схожим принципам, но выбор материалов отражает тот факт, что трансмиссии грузовых автомобилей должны передавать гораздо более высокий крутящий момент. Типичное синхронизирующее кольцо для тяжелых условий эксплуатации может быть изготовлено из стали, покрытой молибденом или углеродом, с допустимым крутящим моментом до 18 000 Нм (13 276 фунт-футов).

Хотя процесс синхронизации может показаться простым, с технической точки зрения он состоит из девяти различных этапов. Это:

1. Расцепление
2. Нейтраль
3. Обострение нейтрали
4. Предварительная синхронизация
5. Синхронизация
6. Синхронизация
7. Блокировка разблокировки
8. Зубчатый контакт
9. Полное зацепление

Смазка синхронизаторов - задача сложная. Очевидно, что существует необходимость предотвращения износа, но стопорные кольца синхронизатора по-прежнему должны создавать достаточное трение для выполнения синхронизации.Эта же смазка также должна защищать подшипники и уплотнения и противостоять деградации в условиях все более продолжительных периодов замены. Он также должен выдерживать более высокие температуры, вызванные уменьшением воздушного потока из-за улучшенной аэродинамики транспортного средства и повышенной плотности энергии, типичной для современных высокопроизводительных силовых агрегатов.

Учитывая долгий и тяжелый срок службы синхронизаторов и их механическую сложность, становится легче понять важность использования правильной жидкости. Ошибки при техническом обслуживании, сокращающие срок службы механической коробки передач, включают заливку моторного масла или даже жидкости для автоматической коробки передач (ATF).

Специальные жидкости для механических трансмиссий (MTF) обеспечивают лучшую защиту от износа и точечной коррозии. Они сочетают в себе высокую термостойкость с высоким уровнем защиты шестерен и подшипников, и они индивидуально разработаны, чтобы адаптироваться к поведению различных материалов синхронизатора. Технологии присадок и модификаторов вязкости могут быть адаптированы в процессе проектирования в соответствии с индивидуальными спецификациями OEM, чтобы обеспечить жидкость, которая функционирует как неотъемлемый компонент трансмиссии.

Имеется тенденция к использованию MTF с более низкой вязкостью, которые снижают потери при перемешивании и повышают топливную экономичность без ущерба для защиты. Это достигается за счет использования надежных добавок и сложных технологий модификаторов вязкости. В Северной Америке наблюдается тенденция к использованию марок вязкости SAE 75W-80 и 75W-90. На развивающихся рынках, таких как Китай и Индия, предпочтение отдается SAE 80W-90.

Использование специальных жидкостей существенно влияет на стоимость владения оборудованием, снижает затраты на обслуживание и расход топлива, а также обеспечивает повышенную надежность.Кроме того, это благоприятно сказывается на окружающей среде благодаря увеличенным интервалам замены. Кроме того, с точки зрения управляемости улучшается качество переключения передач. Использование специальной MTF для защиты механических трансмиссий не представляет значительных дополнительных затрат по сравнению с использованием неподходящей жидкости, но имеет серьезные преимущества как для владельцев, так и для водителей.

Разница между синхронизированной и несинхронизированной передачей в механических коробках передач

Есть веская причина, по которой большие грузовые автомобили, мотоциклы и гоночные автомобили все еще используют несинхронизированную коробку передач

Для приверженцев ручного переключения передач нет большей радости, чем вождение автомобиля с механической коробкой передач.Но что стоит за механикой переключения передач? И с точки зрения водителя, как синхронизированная передача механической коробки передач соотносится с несинхронизированной передачей механической коробки передач?

Большинство современных городских транспортных средств, оснащенных механическими коробками передач, вероятно, имеют синхронизированную коробку передач, также называемую коробкой передач с синхронизированным зацеплением. Это устройство удерживает шестерни в зацеплении и вращении, или они могут быть заблокированы на валу. Другими словами, когда вы переключаете передачи, вы блокируете разные передачи на входном или выходном валу трансмиссии, тем самым позволяя вам увеличить скорость вашего автомобиля или замедлить его.Синхронизированная коробка передач механической коробки передач - это то, что помогает плавно зафиксировать шестерни на месте.

Это была замечательная эволюция механических коробок передач, поскольку синхронизатор устранил необходимость для автомобилистов выполнять двойное сцепление - отпускание и повторное включение сцепления дважды при переключении передач - требование для управления транспортным средством с несинхронизированной коробкой передач с механической коробкой передач.

Почему несинхронизированная коробка передач с механической коробкой передач все еще имеет значение

Несинхронизированная коробка передач с механической коробкой передач - это более старая конструкция (возможно, самая ранняя конструкция механической трансмиссии), которая требовала больших усилий и навыков со стороны водителя.Он включал коробку передач со скользящей зацеплением, и водителю нужно было тщательно рассчитывать время переключения передач, чтобы гарантировать, что шестерни вращаются с одинаковой скоростью, что было нелегким делом. Сделайте это неправильно, и вы услышите скрежет и другие шумы.

Однако несинхронизированная коробка передач продолжает существовать. Вы часто найдете их в трансмиссиях больших коммерческих автомобилей, таких как тяжелые грузовики и сельскохозяйственная техника, а также в мотоциклах и гоночных автомобилях большого калибра. Почему? По двум причинам: синхронизированные механические коробки передач более подвержены поломкам, а переключение передач на синхронизированной коробке передач происходит медленнее, чем в несинхронизированной версии.

У вас возникли проблемы с механической или автоматической коробкой передач вашего автомобиля или у вас есть вопросы о трансмиссии? Посетите ближайший к вам офис Mister Transmission и получите необходимую экспертную помощь и информацию.

Справочник по устройству

Stratix V: Том 2: Трансиверы

Поскольку данные сериализуются перед передачей, а затем десериализуются на приемнике данные теряют границу слова передатчика восходящего потока после десериализации.Выравниватель слов получает параллельные данные от десериализатор и восстанавливает границу слова на основе предварительно определенного выравнивания шаблон, который должен быть получен во время синхронизации ссылок.

Последовательные протоколы, такие как PCIe, определяют стандартный шаблон выравнивания слов. Для проприетарных протоколов архитектура трансивера позволяет выбрать настраиваемый шаблон выравнивания слов, специфичный для вашей реализации.

Помимо восстановления границы слова, выравниватель слов также реализует следующие функции:

  • Состояние синхронизации машина в таких конфигурациях, как PCIe
  • Программируемая длина прогона обнаружение нарушения во всех конфигурациях
  • Инверсия полярности приемника во всех конфигурациях кроме PCIe
  • Реверс бит приемника в нестандартные конфигурации
  • Обращение байта приемника в настраиваемые конфигурации ширины 16 и 20 бит

В зависимости от конфигурации средство выравнивания слов работает в одном из следующие режимы:

  • Ручное выравнивание
  • Автоматическая синхронизация Государственный аппарат
  • Bit-slip
  • Конечный автомат детерминированной задержки
Таблица 6.Параметры выравнивания слов
Конфигурация Ширина интерфейса PMA-PCS (бит) Режим выравнивания слов Длина шаблона выравнивания слов Поведение выравнивания слов
Пользовательская 8- и 10-битная ширина 8 Ручное выравнивание 16 бит Управляемый пользователем сигнал запускает выравнивание процесс.Выравнивание происходит один раз, если сигнал не будет подтвержден повторно.
Bit-Slip НЕТ Управляемый пользователем сигнал сдвигает данные на один бит на время.
10 Ручное выравнивание 7 и 10 бит Управляемый пользователем сигнал запускает выравнивание процесс.Выравнивание происходит один раз, если сигнал не будет подтвержден повторно.
Bit-Slip НЕТ Управляемый пользователем сигнал сдвигает данные на один бит на время.
Автоматический синхронизированный конечный автомат 7 и 10 бит Данные должны быть закодированы 8B / 10B.Выравнивает к выбранному шаблону выравнивателя слов.
Конечный автомат детерминированной задержки 10 бит Данные должны быть закодированы 8B / 10B. Выравнивается по выбранному шаблону выравнивателя слов.
Пользовательская 16- и 20-битная ширина 16 Ручное выравнивание 8, 16 и 32 бит Управляемый пользователем сигнал запускает выравнивание процесс.Выравнивание происходит один раз, если сигнал не будет подтвержден повторно.
Bit-Slip НЕТ Управляемый пользователем сигнал сдвигает данные на один бит на время.
20 Ручное выравнивание 7, 10 и 20 бит Управляемый пользователем сигнал запускает выравнивание процесс.Выравнивание происходит один раз, если сигнал не будет подтвержден повторно.
Bit-Slip НЕТ Управляемый пользователем сигнал сдвигает данные на один бит на время.
Автоматический синхронизированный конечный автомат 7, 10 и 20 бит Данные должны быть закодированы 8B / 10B.Выравнивает к выбранному шаблону выравнивателя слов.
Конечный автомат детерминированной задержки 10 и 20 бит Данные должны быть закодированы 8B / 10B. Выравнивается по выбранному шаблону выравнивателя слов.
PCIe 10 Автоматический синхронизированный конечный автомат 10 бит Автоматически выбранный шаблон выравнивателя слов длина и узор.

Пример выравнивателя слов в режиме ручного выравнивания с 10-битным Конфигурация интерфейса PMA-PCS

В базовом режиме одинарной ширины с 10-битным интерфейсом PMA-PCS можно настроить средство выравнивания слов в режиме ручного выравнивания, выбрав параметр Использовать режим выравнивания слов вручную в IP-каталоге.

В ручном режиме выравнивания операция выравнивания слов управляется вручную с помощью входного сигнала rx_std_wa_patternalign или регистра rx_enapatternalign .Операция выравнивания слов зависит от уровня rx_enapatternalign . Если rx_enapatternalign удерживается на высоком уровне, средство выравнивания слов ищет запрограммированное 7-битное или 10-битное слово шаблон выравнивания в полученном потоке данных. Он обновляет границу слова, если находит выравнивание слова узор в новой границе слова. Если rx_enapatternalign деактивирован низким, выравниватель слов сохраняет текущую границу слова, даже если видит шаблон выравнивания слова в новом слове граница.

Два сигнала состояния, rx_syncstatus и rx_patterndetect , с той же задержкой, что и datapath, перенаправляются в структуру FPGA, чтобы указать состояние выравнивателя слов. После получения первого образца выравнивания слова после rx_enapatternalign Сигнал установлен на высоком уровне, оба rx_syncstatus и rx_patterndetect Сигналы устанавливаются на высокий уровень для одного параллельный такт.Любой шаблон выравнивания слов, полученный после этого в одна и та же граница слова вызывает только rx_patterndetect сигнал переходит в высокий уровень на один такт цикл. Любой шаблон выравнивания слов, полученный впоследствии в другом слове Граница заставляет выравниватель слова повторно выравниваться по новой границе слова, только если в rx_enapatternalign сигнал удерживается на высоком уровне. Слово выравниватель утверждает rx_syncstatus сигнал для одного параллельного такта всякий раз, когда он выравнивается по новой границе слова.

В этом примере /K28.5/ (10'b0101111100) указано как слово шаблон выравнивания. Выравниватель слов выравнивается по шаблону выравнивания /K28.5/ в цикл n, потому что rx_enapatternalign Сигнал установлен на высоком уровне. В rx_syncstatus Сигнал переходит в высокий уровень на один такт, с указанием выравнивания по новой границе слова. В rx_patterndetect Сигнал также становится высоким на один такт цикл, чтобы указать начальное выравнивание слов.В момент n + 1 rx_enapatternalign Сигнал отменен для указания выравниватель слов, чтобы заблокировать текущую границу слова. Шаблон выравнивания снова обнаруживается в новой границе слова в циклах n + 2 и n + 3. Слово выравниватель не выравнивается по этой новой границе слова, потому что rx_enapatternalign - низкий уровень сигнала. /K28.5/ шаблон выравнивания слов снова обнаруживается в текущей границе слова во время цикл n + 5, в результате чего rx_patterndetect сигнал на высокий уровень для одной параллели такт.

Рисунок 20. Средство выравнивания слов с 10-битным ручным выравниванием PMA-PCS Режим

Примечание: если известно, что шаблон выравнивания слов уникален и не появляются между границами слов, вы можете постоянно удерживать rx_enapatternalign высокий, потому что нет возможность ложного совмещения слов. Если есть возможность слова шаблон выравнивания, встречающийся через границы слова, вы должны контролировать rx_enapatternalign , чтобы заблокировать границу слова после желаемое выравнивание слов достигается, чтобы избежать повторного выравнивания на неправильное слово граница.

Пример выравнивателя слов в режиме сдвига по битам с 8-битным PMA-PCS Конфигурация интерфейса

В конфигурации нестандартной ширины с 8-битной шириной интерфейса PMA-PCS, Вы можете настроить выравниватель слов в режиме сдвига битов. В режиме сдвига по битам слово работа выравнивателя контролируется rx_bitslip бит pcs8g_rx_wa_control регистр. При каждом переходе 0-1 принадлежащий rx_bitslip бит pcs8g_rx_control регистр, схема сдвига битов вставляет один бит в полученный поток данных, эффективно сдвигая слово граница на один бит.Также в режиме сдвига битов выравниватель слов pcs8g_rx_wa_status регистровый бит для rx_patterndetect получает высокий уровень для одного параллельного тактового сигнала цикл, когда полученные данные после проскальзывания битов совпадают с 16-битным словом запрограммирован шаблон выравнивания.

В матрице FPGA можно реализовать контроллер сдвига битов, который следит за rx_parallel_data сигнал, rx_patterndetect сигнал или оба, и управляет rx_bitslip сигнал для выравнивания слов.

Для этого примера рассмотрим, что 8'b11110000 получено последовательно. и 16'b0000111100011110 задается как шаблон выравнивания слов. Рост край на rx_bitslip сигнал в момент времени n + 1 сдвигает один бит 0 в позиции MSB, заставляя rx_dataout по 8'b01111000. Еще один подъем на rx_bitslip сигнал в момент времени n + 5 форс rx_dataout на 8'b00111100.Еще один подъем на rx_bitslip сигнал в момент n + 9 форс rx_dataout до 8'b00011110. Еще один подъем на rx_bitslip сигнал в момент времени n + 13 заставляет rx_dataout до 8'b00001111. В этом случае rx_dataout в циклах n + 12 и n + 13 равно 8'b00011110 и 8'b00001111 соответственно, что соответствует указанному 16-битному выравниванию узор 16'b0000111100011110. Это приводит к утверждению rx_patterndetect сигнал.

Рисунок 21. Выравниватель слов, настроенный в режиме Bit-Slip.

Пример слова режима конечного автомата автоматической синхронизации Выравниватель с 10-битной конфигурацией интерфейса PMA-PCS

Протоколы, такие как PCIe, требуют, чтобы логика PCS приемника реализовывала конечный автомат синхронизации для обеспечения гистерезиса во время соединения синхронизация. Каждый из этих протоколов определяет определенное количество группы кодов синхронизации, которые ссылка должна получить для получения синхронизации, и определенное количество ошибочных кодовых групп, которые протокол должен получить, чтобы выпасть из синхронизации.

В конфигурациях PCIe функция выравнивания слов выполняется автоматически. режим синхронизации конечного автомата. Средство выравнивания слов автоматически выбирает длина шаблона выравнивания слов и шаблон, как указано в каждом протоколе.

Параметры конечного автомата синхронизации фиксированы для PCIe конфигурации, указанные в соответствующем протоколе.

Таблица 7. Режимы конечного автомата синхронизации для PCI-Express (PIPE) Конфигурация
Режим PCIe
Количество допустимых групп кодов синхронизации или заказанные наборы получены для достижения синхронизации 4
Количество групп ошибочных кодов, полученных на потерять синхронизацию 17
Количество непрерывных групп хороших кодов получено, чтобы уменьшить количество ошибок на единицу 16

После отмены rx_digitalreset сигнал в автоматической синхронизации в режиме конечного автомата выравниватель слов начинает поиск выравнивания слов группы кодов шаблонов или синхронизации в полученном потоке данных.Когда запрограммированное количество допустимых групп кодов синхронизации или заказанных наборов получил, rx_syncstatus бит состояния установлен в высокий уровень, чтобы указать эта синхронизация приобретена. В rx_syncstatus бит состояния постоянно переходит в высокий уровень до тех пор, пока запрограммированное количество групп ошибочных кодов не будет получено без получение промежуточных хороших групп, после чего rx_syncstatus понижен. Выравниватель слов указывает на потерю синхронизации ( rx_syncstatus остается низким) до тех пор, пока не будет получено запрограммированное количество действующих кодовых групп синхронизации очередной раз.

Выравниватель слов в режиме конечного автомата с детерминированной задержкой

В режиме конечного автомата с детерминированной задержкой выравнивание слов достигается за счет выполнения сдвига часов в десериализаторе до тех пор, пока десериализованный данные, поступающие в PCS приемника, выравниваются по словам.

Конечный автомат управляет процессом проскальзывания часов в десериализаторе. после того, как средство выравнивания слов обнаружило образец выравнивания и идентифицировало слово граница.Режим конечного автомата с детерминированной задержкой обеспечивает меньшую задержку неопределенность операции выравнивания слов для приложений, требующих детерминированная задержка.

После утверждения rx_syncstatus и если входящие данные повреждены, вызывая недопустимую кодовую группу, rx_syncstatus остается утвержденным. Регистр rx_errdetect будет установлен в 1 (что указывает на обнаруженную ошибку RX 8B / 10B). Когда это происходит, режим ручного выравнивания не может деактивировать сигнал rx_syncstatus .Вы должны вручную подтвердить rx_digitalreset или вручную управлять rx_std_wa_patternalign , чтобы повторно синхронизировать поиск границы нового слова всякий раз, когда rx_errdetect показывает ошибку.

Таблица 8. Выравнивание слов в режиме конечного автомата с детерминированной задержкой
Режим ПК Ширина интерфейса PMA-PCS Операция выравнивания слов
Одинарная ширина 10 бит
  1. После rx_digitalreset deasserts, выравниватель слов начинает поиск предопределенного шаблона выравнивания слова или его дополнения в полученный поток данных и автоматически выравнивается по границе нового слова.
  2. По выкройке найден и граница слова идентифицирована, конечный автомат управляет синхронизирующий процесс в десериализаторе.
  3. Когда синхронизация завершена, десериализованные данные, поступающие в PCS приемника, с выравниванием по словам и обозначается значением 1 в rx_syncstatus Зарегистрируйтесь до тех пор, пока не будет утвержден rx_digitalreset .
  4. Для повторной синхронизации к новой границе слова, регистр Авалон-ММ rx_enapatternalign (недоступно как signal) необходимо повторно подтвердить, чтобы инициировать другое выравнивание шаблона. Утверждая rx_enapatternalign может вызвать дополнительные смещение в канале данных RX, если rx_enablepatternalign утверждается, пока происходит проскальзывание битов.Вследствие этого, rx_enapatternalign следует утверждать только при следующих условиях:
    • rx_syncstatus - это утверждал
    • rx_bitslipboundaryselectout изменяется с ненулевого значения на ноль или 1
  5. Когда слово выравниватель синхронизируется с новой границей слова, rx_syncstatus имеет значение 1 до тех пор, пока rx_digitalreset является аннулировано или rx_enapatternalign установлен на 1. rx_patterndetect имеет значение 1, если образец выравнивания слов найден для одной параллели такт независимо от того, запускается ли выравниватель слов для выравнивания к новой границе слова.
Двойная ширина 20 бит

Обнаружение нарушения программируемой длины прогона

Цепь нарушения программируемой длины цикла находится в слове блок выравнивания и обнаруживает последовательные 1 или 0 в данных.Если поток данных превышает предустановленное максимальное количество последовательных единиц или нулей, нарушение обозначается утверждением rx_rlv бит состояния.

Таблица 9. Возможности обнаружения цепи нарушения длины серии
Ширина интерфейса PMA-PCS (биты) Детектор нарушения длины пробега Диапазон
Минимум Максимум
8 4 128
10 5 160
16 8 512
20 10 640

Инверсия полярности приемника

Положительные и отрицательные сигналы последовательной дифференциальной связи могут быть ошибочно поменяны местами при раскладке платы.Такие решения, как повторное вращение доски или основные обновления логики PLD обходятся дорого. Инверсия полярности приемника Функция предназначена для исправления этой ситуации.

Реверс битов приемника

По умолчанию приемник предполагает передачу от LSB к MSB. Если порядок передачи - MSB-to-LSB, получатель пересылает версию с перевернутым битом параллельных данных к матрице FPGA на rx_parallel_data .Например, если в режиме ширины 8 бит, D [7: 0] переподключен к D [0: 7] .

Реверс байта приемника с произвольной 16- и 20-битной шириной Конфигурации

MSByte и LSByte входных данных в передатчик могут быть ошибочно поменяны местами. Функция реверсирования байта приемника исправляет это. ситуация.

Рисунок 22. Функция обращения байта приемника

(PDF) Оценка параметров нагрузки синхронизатора и их способности прогнозировать отказ

2 Заголовок журнала XX (X)

µS <µself lock = tan α (4)

Следует отметить, что инновационным концепциям удалось достичь

Избегайте ограничения самоблокировки2, но

пока еще широко не используется.Для конструкции синхронизатора, используемой в этой статье

, коэффициент трения должен быть µC> 0,064, µS <

0,114. Эта статья ограничивается основной фазой синхронизации

, где скорость синхронизируется крутящим моментом

от граничного смазываемого контакта между конусами.

Подробное описание принципов работы синхронизатора

, включая все фазы, доступно в 1; 3.

Основным преимуществом синхронизаторов является то, что баланс крутящего момента

в синхронизаторе приводит к механической блокировке

переключения передач.Эта механическая блокировка

для полностью работающего синхронизатора активна, когда существует разница скоростей

между органами зацепления. Для переключения передач

к муфте переключения передач

прилагается усилие от рычага переключения передач (MT) или привода (DCT, AMT, MT в некоторых приложениях

). Когда достигается синхронная скорость, функция блокировки

отключается, и передача может быть включена.

Это приводит к быстрому и удобному переключению передач, которое

легко выполнять для водителя или легко контролировать для коробки передач.

Система управления

(GMS).

Наиболее частым видом отказа синхронизатора, вероятно, является

clash2. Столкновение определяется как зацепление шестерни с различными скоростями

втулки и зубчатого колеса. В зависимости от степени тяжести

эффект столкновения варьируется от раздражающего шума до

поврежденного оборудования, которое может вынудить автомобиль отбуксировать

в мастерскую. Конфликт является результатом любого из следующих

условий3:

• Неадекватная предварительная синхронизация, т.е.е. отказ во время фазы очистки масла

в начале синхронизации1; 3.

Фаза предварительной синхронизации не изучалась в

этой статье.

• Слишком низкий коэффициент трения между конусами, чтобы

приводило к блокировке зацепления шестерни во время основной фазы синхронизации

1; 3.

• Внешние помехи, например антиблокировочная тормозная система

прерывание синхронизации, приводящее к сильным колебаниям выходного вала коробки передач

3.

• Десинхронизация, т. Е. Когда синхронная скорость достигает

, достигается

, а затем высокие потери на сопротивление приводят к разнице скоростей вращения

между разблокировкой разблокировки и зацеплением шестерни

1; 3.

Для синхронизаторов с покрытием из молибдена перегрузка поверхности трения

имеет тенденцию к снижению коэффициента трения в начале синхронизации

и увеличению коэффициента трения

в конце синхронизации. Это означает увеличение риска столкновения

и самоблокировки.Термомеханическая нагрузка

на синхронизатор в первую очередь зависит от разницы вращательной скорости

для синхронизации, инерции для синхронизации

и приложенной силы. Нагрузка синхронизатора часто составляет

и описывается следующими параметрами:

• Удельная энергия для синхронизации, т.е. энергия на

(номинальная) единичная площадь.

• Удельная мощность синхронизации, т.е. мощность на

(номинальную) единицу площади.

• Температура поверхности или повышение температуры поверхности.

В зависимости от рассматриваемой геометрии этот параметр

может варьироваться от температуры вспышки шероховатости

до средней температуры поверхности. В данной работе исследуются повышение температуры фокальной поверхности на

и среднее повышение температуры на

. Значения

этих параметров получены моделированием.

Реальные поверхности имеют спектр длин волн шероховатости.

В сцеплениях, фрикционных

тормозах4 и других конформных скользящих контактах, таких как синхронизаторы

5, часто наблюдалось, что на контактных поверхностях образуются горячие точки

, которые намного горячее, чем ожидаемая средняя температура.

Это явление, которое первоначально было подробно изучено

Burton6, называется термоупругой неустойчивостью (TEI).

Масштаб горячих точек большой по сравнению с масштабом

шероховатости поверхности7. Синхронизатор для тяжелых грузовиков

работает на скоростях скольжения, значительно превышающих критическую скорость

для TEI, т.е. они работают в нестабильном режиме.

Критическая скорость не зависит от амплитуды волнистости

или изменения контактного давления, вызванного эффектами формы компонента

, и обратно пропорциональна длине волны

.Таким образом, длинноволновые вариации давления будут иметь тенденцию доминировать в процессе TEI7. Размер контактной поверхности

накладывает верхний предел длины волны

и, следовательно, нижний предел критической скорости. В дальнейшем максимальная температура горячей точки

, относящаяся к самой длинной длине волны

, называется фокусной температурой.

Самым основным параметром нагрузки является удельная энергия для

synchronize8–14.Однако это не общий метод описания

и связи нагрузки с механическими неисправностями. Если усилие переключения

значительно снижено, будет показано, что синхронизатор

может справиться с более высокой разницей частоты вращения

для данной инерции, то есть с большей энергией для синхронизации. Разница

заключается в том, что при меньшем усилии для синхронизации

требуется больше времени, поэтому больше тепловой энергии может быть отведено от поверхностей

, и, следовательно, больше объемного материала используется для охлаждения

.Параметр энергии синхронизации не учитывает мгновенные состояния

и усредняет весь процесс синхронизации

за время синхронизации.

Другой способ описать нагрузку синхронизатора - это определить максимальную удельную мощность синхронизации 8–10; 15; 16.

Однако параметр максимальной удельной мощности синхронизации

не учитывает историю состояния контакта

во время переключения передач.Поскольку процесс синхронизации

очень кратковременный, пиковая мощность не описывает температуру поверхности

(аналогично мокрой муфте27), как это происходит в установившихся контактах

, где входная мощность может достаточно хорошо прогнозировать истирание

18 . Чем выше ускорение зубчатого колеса,

, т.е. более высокое усилие переключения и / или меньшая инерция для синхронизации,

, тем меньше корреляция между пиковой мощностью и температурой поверхности

.В таких случаях синхронизатор может обрабатывать на

более высокую пиковую мощность. Удельная мощность синхронизации PS,

определяется как

PS = MC (t) · ω (t)

AC

(5)

AC - площадь конуса. Удельная энергия синхронизации,

ES, определяется как

ES = ZPSdt (6)

Подготовлено с помощью sagej.cls

Как работает синхронизация?

Синхронизаторы

являются важной частью механической коробки передач и помогают вам идеально выполнять переключение передач

Коробки передач

- это безумно сложные чудеса машиностроения, которые позволили авторемонтам постоянно ускорять свои машины, используя связку шестерен разного диаметра.Проблемы возникают из-за того, что все эти шестерни имеют зубцы, выступающие по их внешней окружности, которые необходимы для передачи мощности от двигателя к колесам через трансмиссию. Если эти зубья не выровнены идеально, шестерни на выходном валу будут хрустеть вместе с шестернями промежуточного вала, что потенциально может привести к поломке зубьев и дорогостоящему счету.

Выравнивание шестерен в трансмиссии зависит от скорости, с которой они вращаются; если шестерни вращаются с правильной скоростью, зубья будут сцеплены вместе и смогут передавать мощность через карданные валы и колеса.В свое время искусство согласования оборотов и двойного выключения сцепления использовалось для эффективного переключения передач, но изобретение синхронизатора навсегда изменило механическую коробку передач как единое целое, упростив процесс переключения передач.

Синхронизатор зубчатых передач от Jeep с внутренними и внешними шлицами.

Синхронизатор похож на маленькую муфту, которая сидит на выходном валу между шестернями, замедляя или увеличивая относительную скорость передачи, необходимую для идеального зацепления зубьев в трансмиссии.

Механизм синхронизатора состоит из трех основных частей - требуемой передачи, объемного кольца и блока синхронизатора. Объемное кольцо имеет внешние зубья, которые входят в зацепление с зубьями синхронизатора, но оно также имеет рисунок внутренней канавки, который входит в зацепление с шестерней, которая должна быть включена. Синхронизатор имеет внутренний шлиц, который совпадает с выходным валом, а затем внешний шлиц, который позволяет внутреннему кольцу перемещаться внутри шестерни. Это внешнее кольцо предназначено для зацепления с объемным кольцом только после того, как их скорости совпадают, зацепляя зубья вместе.

Вот отличное видео, показывающее, что происходит во время переключения передач в замедленном режиме:

Итак, когда вы начинаете выбирать передачу с помощью рычажного механизма, вилки селектора создают давление на опорное кольцо, которое затем начинает замыкаться на главной выбранной передаче.К счастью, на зубчатом колесе есть конусообразный выступ, который вызывает трение с объемным кольцом, которое также содержит втулку, идеально подходящую для заплечика, что замедляет передачу. Вскоре объемное кольцо и шестерня движутся с одинаковой скоростью и в полной гармонии.

С добавленной силой, прилагаемой, когда физический сдвиг осуществляется через рычажный механизм, блок синхронизатора скользит по опорному кольцу, причем оба они вращаются с одинаковой скоростью. Внутреннее кольцо синхронизатора позволяет внешнему радиусу синхронизатора полностью совпадать с главной передачей, синхронизируя их движение вместе и плавно завершая переключение передач.

Раньше необходимость дважды выжимать сцепление - так называемое двойное выключение - было нормой.

Синхронизатор эффективно позволяет завершить переключение передач одним нажатием на педаль сцепления, по существу, ускоряя согласование оборотов за счет эффективного зацепления зубьев.Вместо того, чтобы согласовывать скорость диска сцепления и маховика, синхронизатор выполняет всю работу немного дальше по линии и делает ручное переключение передач намного проще, чем это было раньше.

Мы считаем само собой разумеющимся, насколько хорошо автомобильные трансмиссии выполняют свою работу в наши дни, особенно с учетом уровня мощности двигателя, который теперь обеспечивается современными коробками передач.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
