Динамометрические ключи — виды, как работает, погрешности
Не очень верится, что взяв в руки отвертку или гаечный ключ, наш мастер задумывается о величине усилия, которое необходимо приложить для успешного выполнения его задачи.
А ведь на самом деле, абсолютно любое резьбовое соединение имеет предельное значение усилия затяжки. Когда-то это правило соблюдалось только на предприятиях, выполняющих работы для космической, военной, авиационной техники, на атомных электростанциях и в промышленности. При ремонте автомобиля на это обращалось внимание, в основном, при сборке двигателя, хотя, чаще всего, резьба затягивалась «с руки”. Но, если задуматься, то даже «перетянутый» или «недожатый» колесный болт может привести к непредсказуемым последствиям.
Существует огромное разнообразие приборов, контролирующих или тарирующих величину усилия, прилагаемого для затяжки резьбового соединения.
Перечень этих приборов достаточно широк — от динамометрических отверток до электрических (пневматических, гидравлических) гайковертов, закручивающих (откручивающих) резьбовые соединения до заданного усилия.
Остановимся на самых распространенных типах динамометрических ключей.
Наиболее широко используются ключи, так называемого, предельного типа. На ключе устанавливается необходимое значение, закрывается фиксатор (они бывают разные, начиная от простого винта), и, при достижении заданного усилия, раздается щелчок. После того как ключ «щелкнул», дальнейшую затяжку необходимо прекратить. С прекращением приложения усилия, динамометрический ключ автоматически возвращается в исходное состояние и готов к дальнейшему использованию.
Что же при этом происходит внутри ключа?
Ключи предельного типа работают до достижения «предела», т.е. установленного заранее значения. Как же он определяет, что предел достигнут?
В основе используется принцип излома рычага. Если, например, взять палку и, используя ее в качестве рычага, подваживать ею большой камень, мы увидим, что палка, достигнув какого-то усилия, начнет гнуться, а затем — сломается. Та же смысловая нагрузка заложена в конструкцию динамометрического ключа предельного типа.
Ключи предельного типа выпускаются различных модификаций — это и с различными вариантами фиксаторов значения усилия, и с цифровой индикацией, и с возможностью подключения компьютера. Есть целые наборы — в таких ключах можно заменять храповой механизм (трещотку) на различные насадки — в виде рожкового ключа и в виде накидного различных размеров.
Современные ключи, благодаря улучшению конструкции, позволяют работать в двух направлениях — и с правой, и с левой резьбой (двунаправленные), тогда как стандартный ключ работает только с соединениями с правой резьбой.
Что необходимо знать? Ключи динамометрические предельного типа, как правило, работают с погрешностью 1-4%. Ключ работает в диапазоне значений, например, для работ с двигателями внутреннего сгорания большинства легковых автомобилей — от 4 до 20 кг (от 40-200NM). Чем ближе необходимые Вам в работе значения к средине диапазона, тем выше точность работы ключа, и чем ближе к краям диапазона — выше погрешность. Таким образом, выбирать ключи необходимо исходя из разнообразия предстоящих работ. Очень часто приходится приобретать несколько разных динамометрических ключей.
Несколько менее популярны динамометрические ключи торсионного типа, или, как их называют в народе, «стрелочные”. Эти ключи не имеют звукового сигнала, и усилие определяется визуально, по показанию стрелки индикаторной головки.
Отсюда и происходит название. Индикаторная головка связана с торсионом (пластина или стержень, который «скручивается» при приложении усилия). При работе с такими ключами необходимо внимательно следить за показаниями прибора для точного определения величины усилия. Ряд производителей создают конструкцию такой, что при достижении установленного значения усилие больше не передается на резьбовое соединение. То есть при продолжении вращения ключа он начинает как бы «проворачиваться». Погрешность динамометрических ключей торсионного типа составляет порядка 2-4%.
Что касается точности, то самые точные динамометрические ключи и динамометрические отвертки, изготовленные специально для выполнения одной конкретной операции, имеют погрешность значительно меньше 1%. Но для универсальных инструментов такие значения, пока что, мечта.
Возможность расширения сферы применения Вашего динамометрического ключа дает мультипликатор. Это не художник, рисующий мультфильмы, — это планетарный редуктор, умножающий момент усилия.
Такие устройства выпускаются с допустимыми усилиями вплоть до 45000-50000 NM. Наличие мультипликатора может заменить некоторое количество динамометрических ключей.
Предостережения, которые надо помнить при работе с динамометрическими ключами:
1. Динамометрический ключ должен храниться при установленном на шкале минимальном значении, что разгружает пружину, являющуюся основной частью, и предотвращает ее осадку.
2. При установке момента затяжки по шкале динамометрического ключа нужно настраивать необходимый момент только последовательно, от меньшего значения к большему.
3. Большинство динамометрических ключей не допускает ударов по корпусу и хранения в условиях повышенной влажности. Рекомендуется хранить ключи только в специальных футлярах, в которых они поступают к потребителю.
4. Нельзя использовать динамометрический ключ для «срыва» или отворачивания крепежа.
5.
6. Нельзя использовать динамометрический ключ вне диапазона моментов затяжки, указанных в инструкции по эксплуатации.
7. Необходимо проводить периодическую поверку ключа не реже, чем один раз в год или каждые 10 000 измерений.
Несколько слов о современной аппаратуре. В настоящее время выпускается оборудование, позволяющее значительно упростить операции сборки с полным соблюдением заданных усилий:
— динамометрические гайковерты, преимущественно электрические (часто — аккумуляторные, но и пневматические, и гидравлические), которые заворачивают крепежные элементы до определенного заданного усилия (в среднем от 40 до 6500 NM). Конечно, это дорогие инструменты, и используются они, как правило, в промышленном производстве — на сборочных конвейерах. Это позволяет на 60-70% увеличить производительность труда.
— динамометрические шпильконатяжители (тензорные домкраты).
Хочется думать, что недалек тот час, когда и у нас в стране таким инструментом будут работать на станциях техобслуживания автомобилей — не всегда же нам жить в каменном веке .
Выбор динамометрического ключа.
Hazet или Snap-on?Устройство динамометрического ключа предполагает соединение двух инструментов в один: обычного разводного ключа и динамометра. Первый нужен для затягивания гаек, болтов и других резьбовых креплений. Второй измеряет силу приложенного усилия при затяжке. Внешне приспособление напоминает металлическую трубку со шкалой, на которой отмечается сила, приложенная к затяжке. Этот инструмент незаменим на СТО и веломастерских, да и многим любителям двух и четырехколесного транспорта пригодится.
Зачем используется динамометрический ключ?
Долгие годы мир знал только сталь. Из нее делались и рамы велосипедов, и кузова машин, и даже детские коляски. К счастью, в наши дни появилось огромное количество разнообразных металлических сплавов, от алюминия до карбона, которые применяются в машиностроении. Из них делают, как отдельные крепления, элементы, так и целые узлы и агрегаты. И на каждом месте соединения в современной технике производитель указывает необходимый момент затяжки.
Таковым считается тот, в который крепление оказывает оптимальное давление на всю систему. Именно динамометрический ключ, инструкция к которому крайне проста, указывает на этот момент. Если еще проще, то с помощью этого устройства можно определить, когда необходимо докрутить еще пару оборотов, а в каком случае правильнее этого не делать.
У некоторых могут возникнуть вопросы – зачем вообще этот ключ, если много лет мастера на СТО обходились без него. Ответ не заставит себя ждать – изменились времена, материалы, инструменты и требования к уровню обслуживания техники. Диапазон силы затяжки на деталях начали писать не зря. Эта информация при использовании динамометрического ключа позволит избежать:
- лопнувших или прикипевших гаек;
- сорванных шпилек;
- зарваных болтов;
- скрученной резьбы.
Да и еще многих неприятных ситуаций, как автомобилистам, так и велосипедистам, и даже в быту при монтаже техники или мебели. Кстати, особенно актуально, когда производитель рекомендует затянуть все крепежи изделия с одинаковой силой.
Разновидности динамометрических ключей
Инструменты такого типа делятся на два основных вида: предельные и индикаторные. Отличаются они методикой использования и индикацией необходимого усилия затяжки.
Предельные ключи динамометрические
Название свое эти инструменты получили благодаря тому, что при достижении выставленной силы затяжки (предела) издают привлекающий внимание звук, например, щелчок, или сигнализируют другим способом. Именно предельные ключи используются чаще всего, т.к. работать с ними просто – мастер перед началом работы выставляет требуемое усилие, и крутит прибор до его достижения. Это удобно, но с другой стороны, предельные ключи имеют большую погрешность.
Индикаторные динамометрические ключи
Эксплуатация таких инструментов предполагает постоянное наблюдение за индикатором, расположенным на ключе. Как только, усилие достигает подходящего значения, затягивание прекращается. Индикаторные приборы делятся на три типа, в зависимости от шкалы индикации:
- Ключ динамометрический стрелочный. Это классика, где индикатором усилия выступает обычная стрелка на цифровой шкале. Прост в эксплуатации, непритязателен к условиям хранения, стоит дешево. И используется крайне редко из-за низкой точности. Конечно, лучше затягивать стрелочным, чем полагаясь на интуицию, но лучше выбрать более современный вариант.
- Щелчковый динамометрический ключ. Является симбиозом предельного и индикаторного инструмента. Имея на ручке шкалу измерения усилия для зрительного наблюдения, позволяет также выставлять нужное значение, а при его достижении щелкает. Собственно, именно благодаря этому звуку и получил свое название. К достоинствам относится хорошая точность измерения усилия, а к недостаткам – хрупкость.
При падениях, ударах или других механических воздействиях балансир смещается, искажая показатели шкалы. Также нужна периодическая калибровка. В общем, с этим инструментом нужно быть очень осторожным. - Ключ динамометрический электронный. Считается профессиональным прибором с наивысшими показателями точности, единственным минусом будет высокая цена. Шкала динамометра электронная, может издавать сигнал при достижении необходимого усилия затяжки, а погрешность составляет не более 1%. Обычно стоимость таких ключей слишком высока для обычного автомобилиста, поэтому чаще всего они встречаются на СТО.
Также ключи можно разделить по размерам шкалы измерения усилий. Так, некоторые инструменты имеют шкалу до шести NM, другие до двухсот, а некоторые даже свыше трех сотен NM.
Работа с ключами разных типов схожа. Нужно либо следить за показателем шкалы самостоятельно, либо выставить значение и ждать соответствующего сигнала о его достижении.
Какой компании выбрать динамометрический ключ: Hazet или Snap-on?
Если говорить о покупке такого инструмента, то максимальное внимание нужно уделить производителю.
Их существует огромное количество, но лидеров выделить не сложно: Hazet и Snap-on. Что это за фирмы, и почему достойны звания ТОП, рассмотрим ниже.
Hazet: инструмент для профессионалов
Этот производитель считается лучшим в Европе. Родина ключей – Германия, что само по себе говорит о точности шкалы, прочности материалов и качестве изготовления. Бренд входит в сотню лучших немецких компаний благодаря:
- внедрению инновационных разработок;
- широкому ассортименту динамометрических ключей;
- наличию приборов для легковых и грузовых автомобилей.
Инструмент Hazet считается профессиональным, его часто покупают для работ на специализированных предприятиях. Эксплуатация девайсов этой фирмы удобна и эффективна, а качество сборки, обтяжки и головки позволяет не беспокоится о правильности приложения силы затяжки.
Snap-on: инструмент с мировым именем
Производитель, пришедший на наш рынок из-за океана, базируется в США – и офис, и производства.
Американцы знают толк в хороших машинах, и еще лучше разбираются в их качественном ремонте, стараясь максимально упростить этот процесс. Поэтому динамометрические ключи Snap-on пользуются популярностью, как у профессиональных механиков, так и у обычных водителей. Приспособления этого бренда отличаются:
- удобными рукоятками;
- точными измерительными шкалами;
- различными резьбовыми решениями.
Моделей ключей от Snap-on очень много, от маленьких до тех, которыми можно затянуть вообще все, что угодно (в разумных пределах).
Динамометрические ключи: какой выбрать?
Фактически, и Hazet, и Snap-on очень похожи. Производители занимают ведущие позиции на рынках родных стран и очень популярны по всему миру. Выбирая между этими брендами, оцените в первую очередь стоимость изделий, ведь качество сомнению не поддается. При покупке также смотрите на габариты ключа и интервал момента затяжки. Последний важен для точной настройки усилия – чем шаг меньше, тем больше вариантов настройки существует, и, соответственно, выполняется она точнее.
Где купить динамометрический ключ?
Оптимальный вариант – интернет-магазин. Это удобно, быстро и современно. Но магазинов много, какой же выбрать? Во-первых, отечественный. Во-вторых, с широким ассортиментом. В-третьих, с доставкой и официальной гарантией. И в-четвертых, с адекватными и квалифицированными сотрудниками. Всем этим пунктам соответствует только один интернет-магазин в Украине – Автомеханика. Здесь продают оборудование и инструменты для СТО: недорого, официально и от известных производителей. Заходите на сайт, выбирайте товар и оформляйте покупку – с помощью консультанта этот процесс займет не более пяти минут.
Инструкция по выбору и использованию динамометрических ключей
Слесарные операции при сборке или ремонте каких-либо устройств требуют соблюдения технических условий, заложенных в конструкцию разработчиком. Одно из них – соблюдение момента затяжки резьбовых соединений.
Пренебрежение регламентными значениями приводит к искривлению осей, перекосу плоскостей, нарушению режима работы механизма, изменению входных и выходных характеристик.
Наиболее вероятный результат – снижение долговечности конструкции или её разрушение в местах крепления.
Избежать подобных ошибок можно пользуясь специальными инструментами – динамометрическими ключами, предназначенными для контроля момента которым затягиваются крепёжные элементы.
Динамометрический ключ. Определение и назначение
Прежде, чем описывать области применения инструмента, его конструктивный принцип и существующие разновидности, следует дать его общее определение.
Динамометрический ключ – это инструмент для затяжки резьбовых крепёжных деталей заданным моментом.
Ранее уже говорилось о важности выдерживания этого параметра при сборочных работах. В подтверждение слов можно рассмотреть примеры наиболее известных узлов, где он нормируется и последствия отклонений от допустимых значений.
Головка блока цилиндров автомобильных двигателей.
Во времена популярности в автомобильных кругах «Жигулей» и Москвичей» почти каждый автолюбитель отличающий гаечный ключ от отвёртки.
При нежелании каждые 10 тыс. км отдавать заработанные деньги нерадивым сервисменам, он сталкивался с операцией проверки затяжки гаек головки блока.
Момент меньше номинального приводил к ослаблению и разбалтыванию крепежа, что влекло потерю герметичности стыка, снижению компрессии, прорыву газов и… автолюбители поймут.
Чрезмерная и, главное, неравномерная затяжка могла привести к перекосу плоскости стыка, утечке тосола или попаданию его в масляный картер. Последствия для мотора бывали весьма печальные.
Другой пример – крепление магнитного диска в HDD. Механизм очень компактный и требующий аккуратности и точности. Считывающая головка летит над диском на воздушной подушке высотой в доли микрона. Чтобы поддерживать такую величину зазора, диск не должен иметь кривизны больше сотых частей миллиметра.
Сам он крепится винтами к фланцу на оси электродвигателя. Для соблюдения необходимых допусков геометрических размеров моменты затяжки креплений строго контролируют.
Ещё один пример контроля момента, с которым затягивают резьбовое соединение – производство газовых баллонов. Во втулку в металлической или пластиковой колбе завинчивается вентиль. Если момент будет меньше номинального, не обеспечится безопасная герметичность ёмкости с газом. Чрезмерный момент приведёт к смятию профиля резьбы и снижению её прочности.

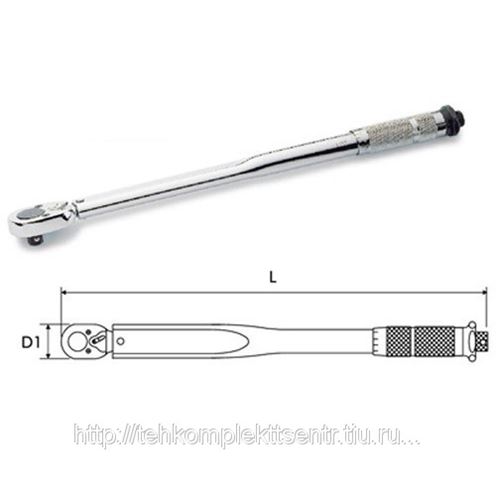

Устройство динамометрического ключа
Ключ состоит из:
◊ переключателя направления вращения (рис.1)
◊ цевье ключа (рис.7)
◊ грубая шкала (основная) крутящегося момента (рис.2)
◊ край рифленой ручки с насечками (точная шкала) (рис.5)
◊ вращающаяся рифленая ручка (рис.3)
◊ стопор контргайка (рис.4)
Он также снабжается установочным гнездом или шипом для крепления сменных насадок под разный вид и размер крепежа.
Периодически, через 5000 циклов затяжки или через год эксплуатации – что наступит раньше – ключ подлежит поверке в специализированных лабораториях, имеющих соответствующую аккредитацию.
Разновидности конструкций
Конструктивные различия выпускаемых промышленностью динамометрических ключей объясняется различием предъявляемых к ним требований. Есть инструменты общего назначения, но существуют и узкоспециальные, предназначенные для конкретных операций на определённых производственных участках или конвейерных линиях.
Первые разновидности могут применяться на самых разных операциях, как технологических, когда ими затягивают крепёж с нужным моментом, так и контрольных, когда они используются для проверки величины момента, выполненного другим приспособлением. Например, на конвейерной сборочной линии болты или гайки затягивают пневматическим гайковёртом. А через определённые интервалы времени или после некоторого количество операций проверяют момент динамометрическим ключом.
Если с усилием чуть меньше установленного не удаётся больше завернуть крепёжную деталь, а моментом больше нормативного получается – операция выполнена правильно.
Чем отличаются модели динамометрических ключей:
◊ типом индикаторного устройства
◊ максимальным моментом
◊ областью применения.
Типы индикаторов:
Механический стрелочный.
Используется, когда необходимо визуально контролировать величину момента, которым стягивают соединение. Удобен своей наглядностью и возможностью вносить коррекцию в процессе работы.
Иногда на циферблате расположены две стрелки вместо одной. Но первая показывает текущее усилие на оси резьбового элемента, а вторую выставляют на некоторое пороговое значение. Причём оно может быть, как максимальным, так и минимальным.
Из описания следует, что такой инструмент можно применять в качестве технологического – затягивание болтов, гаек или других деталей с заданным моментом или контрольного – проверка затяжки крепежа, выполненной ручным, пневматическим, электрическим или иным инструментом.
В основе устройства лежит упругая деформация элемента, преобразуемая в угол отклонения индикаторной стрелки. В некоторых конструкциях он расположен на резьбовой оси и под нагрузкой закручивается на некоторый угол. Циферблат размечен таким образом, что угловым значениям соответствует величина крутящего момента. Смонтированная на упругой оси стрелка отклоняется, указывая нагрузку, соответствующую углу закручивания.
Поскольку при многочисленных измерениях в упругом элементе накапливается остаточная пластическая деформация, требуется периодическая поверка инструмента с корректировкой с последующей корректировкой или выбраковкой.
Электронный.
В основе устройства лежит способность материалов преобразовывать механической давление в электрическое напряжение. Этим свойством обладают, например, пьезокристаллы.
Электронная схема измеряет величину появившегося напряжения и выдаёт соответствующий сигнал на индикатор.
Результат обычно представляют в цифровом виде. Это удобно тем, что нет необходимости вглядываться в мелкие деления стрелочных циферблатов.
При современном развитии электроники, такие устройства дешевле механических. Для бытового применения следует выбирать именно их.
Виды насадок
Большинство динамометрических ключей сконструированы для работы с насадкой в виде накидной головки. Это применимо для случаев, когда имеется хороший доступ к проверяемой детали.
Иногда приходится работать со сборочными единицами, у которых затруднён доступ к крепежу. Например, требуется проверить затяжку контргайки на оси. Надеть на неё накидную головку невозможно. Поэтому требуются ключи с рожковыми насадками.
Для этих случаев выпускаются комплекты, состоящие из корпуса ключа с измерительным устройством и набора рожковых насадок с различными размерами зева.
Форма присоединительного гнезда у них отличается от традиционного квадрата, поэтому ключи для накидных головок и рожковых насадок часто не взаимозаменяемы.
Виды контроля затяжки
Одно из требований, предъявляемых к динамометрическим ключам – контроль момента затяжки резьбы.
Существует два способа:
◊ по показаниям индикатора
◊ по порогу усилия.
Первый способ требует нахождения индикаторного табло в зоне видимости. Соблюдение контролируемого параметра требует значительных временных затрат. Важно не только не допустить занижения и превышения усилия. Поэтому при приближении значений к установленным необходимо снизить скорость выполнения операции, чтобы остановить стрелку или цифровые показания на нужном рубеже.
На шкале инструмента, работающего по пороговому принципу, заранее, перед началом выполнения работы устанавливается требуемое усилие. При его достижении раздается щелчок и на рукоятке ощущается проскакивание. Манипулирование таким ключом удобно, тем, что не требуется наблюдение за показаниями.
Это сокращает время. Повышает производительность.
Такой способ удобен при работе на линии, когда требуется многократно повторение одинаковых операций.
Как выбрать динамометрический ключ
Приобретая инструмент, в качестве критериев следует принимать все перечисленные ранее признаки и различия.
Вместо резюме они будут перечислены ещё раз с комментариями и рекомендациями.
1 Максимально допускаемое усилие.
Каждый измерительный инструмент рассчитывается на определённый диапазон параметров. Лучше всего он работает в средней трети шкалы. Выбирая ключ, надо представлять какие значения затяжки придётся им контролировать.
Превысить максимальное значение не удастся физически – не хватит значений шкалы или не сработает щелчковый ограничитель. Работать в области минимальных значений не запрещено, но неудобно, потому т потеряется точность измерений. Поэтому, если необходимо проверять большой диапазон значений, лучше выбрать несколько ключей, рассчитанных на разные величины моментов.
2 Вид индикатора
Здесь приоритет имеют требования к точности. Цифровые показатели контролировать удобнее, чем аналоговые. Но понадобится периодически заменять элемент питания в электронном устройстве.
Щелчковый ограничитель рациональнее выбрать, когда предстоит многократно затягивать крепёж одинаковым моментом.
3 Ключ с накидной или рожковой насадкой
Выбирают исходя их доступа к проверяемому креплению. Учтите, что заменить накидную головку рожковой можно, а наоборот – нет.
4 Цена
Качественный инструмент стоит дороже. Это – известный факт.
Если инструмент нужен надолго, потратьтесь один раз. Деньги всё равно разойдутся, а инструмент останется.
Для одноразового небольшого объёма работ можно выбрать что-то подешевле. Свои деньги он отработает.
Только не ведитесь на совсем дешёвую подделку.
Купить динамометрический ключ BERGER
Динамометрический ключ как выбрать.
Как выбрать и как пользоваться динамометрическим ключом?ГлавнаяРазноеДинамометрический ключ как выбрать
Как выбрать и как пользоваться динамометрическим ключом?
По мнению многих начинающих водителей, самым лучшим инструментом для проведения замены колеса является балонник. Но иногда на дороге случают действительно непредсказуемые вещи и если автомобилист не докрутит гайки, они попросту открутятся и могут рассыпаться по пути. Тогда колесо просто отвалится и машина не будет дальше ехать. А если это произошло на трассе при скорости в 100 километров в час, последствия могут быть непредсказуемыми.
Но сильно перекручивать болты тоже опасно, поскольку тогда может лопнуть резьба на колесе и произойдет то же самое, что и при недокрученных гайках. Но как тогда быть? К счастью, в автомагазинах есть инструмент, который позволяет водителю закрутить болты так, чтобы они держались крепко и в то же время не срывали резьбу. Сегодня речь пойдёт о том, как пользоваться динамометрическим ключом и как его правильно выбрать.
Типы ключей
Сегодня в магазинах можно увидеть три вида таких инструментов. Это могут быть стрелочные, цифровые и щелчковые варианты. Ответ на вопрос о том, как пользоваться динамометрическим ключом, мы найдём чуть позже, а пока давайте рассмотрим каждый из вышеописанных типов деталей.
Первый тип – это самый дешёвый вариант, который может только быть. Но несмотря на низкую цену, мало кто из автомобилистов отдаёт предпочтение именно этому варианту. А всё дело в том, что стрелочный динамометрический ключ (force) имеет большую погрешность в показаниях (9-10 процентов). Поэтому использование его на практике сравнимо с применением обычного балонника. Хотя вопросом о том, как пользоваться динамометрическим ключом стрелочного типа, задаются немногие автомобилисты, поскольку данная запчасть среди всех существующих вариантов является самой простой в эксплуатации.
Щелчковые варианты имеют меньшую погрешность, нежели первый тип. Составляет она порядка 4 процентов.
Купить динамометрический ключ щелчкового типа можно в любом специализированном магазине, но вот стоимость его будет несколько выше (так называемая «золотая середина»). Также стоит отметить, что щелчковые варианты могут подходить не только обычному автолюбителю, так как пользоваться динамометрическим ключом данного типа не брезгуют работники крупных сервисных центров, и в этом нет ничего плохого. Универсальность – это ещё один козырь данного приспособления.
Самыми дорогими и, соответственно, самыми точными ключами являются цифровые. Из-за своей дороговизны они вовсе не подходят для среднестатистического автовладельца, да и дополнительный набор функций вряд ли поможет лучше закрутить болт на колесе.
Исходя из этого, можно сделать вывод, что наилучшим ключом для российского водителя будет щелчковый. Благодаря низкому показателю погрешности он отлично подходит как для обычных автолюбителей, так и для владельцев СТО. Простота в работе и высокая степень надёжности делает данный тип запчастей одним из самых популярных на сегодня в мире.
А пользоваться им очень просто – нужно всего лишь настроить шкалу, предварительно ослабив «стоп-гайку», и постепенно вращать рукоятку, пока прибор не покажет предельно допустимую норму.
fb.ru
Как выбрать динамометрический ключ: виды и особенности
Динамометрический ключ — это разновидность гаечного ключа, однако в данном инструменте присутствует встроенный динамометр. Такой ключ будет незаменим при необходимости определения качества затяжки резьбовое соединение. Сборка строительных конструкций, промышленного или строительного оборудования, в сфере автосервиса предполагает определенное значение крутящего момента для определенного соединения. Использование динамометрического ключа поможет избежать ряда проблем и поломок, например, срыв резьбы, предотвратить неплотное соединение узлов и элементов, механическую поломку болтов или же пережимание и поломку граверов.
Известно, что любое изделие, в зависимости от материала, из которого оно изготовлено, имеет определенный предел прочности, а следовательно и ограничения в максимальном усилии его затяжки.
Этот порог, как правило, указывают в паспортных данных оборудования, а также производители прописывают значение рекомендуемого усилия затяжки. Использование динамометрического ключа позволяет установить на инструменте необходимую величину срабатывания и работать без риска повреждения или поломки оборудования.
Вообще динамометрические ключи применяются для выполнения таких работ, как обтяжка резьбовых соединений в электроустановках, обтяжка болтовых соединений в электроустановках, в работах с ходовой автомобиля или же с двигателем авто, при обтяжке резьбовых соединений водяных и газовых шлангов и конечно же на шиномонтаже для снятия или установки автомобильных дисков.
Устроен динамометрический ключ может быть по-разному, как правило, это незначительные отличия, которые зависят от особенностей применения или сферы использования инструмента, а также разные производители могут дополнять ключ особым функционалом. Стандартная комплектация динамометрического ключа это корпус с пружиной, регулировочная рукоятка, съемная насадка (в основном используется трещоточная), штифт-фиксатор для насадки, а также обязательно присутствует фиксатор установленного усилия срабатывания и измерительная шкала.
Естественно продается динамометрический ключ в сборе, то есть все элементы соединены и инструмент готов к незамедлительному использованию.
Существует несколько классификаций динамометрических ключей, основные – по способу индикации и по внешней форме.
Динамометрические ключи в форме отвертки очень компактные и предназначены для работы с хрупкими механизмами и во время ремонта/сборки электротехники и приборов.
Наиболее распространенный вид – это ручные динамометрические ключи, которые пользуются популярностью как среди домашних мастеров в гараже или частном хозяйстве, так и среди профессионалов на производстве или в автомобильных мастерских.
Существуют также промышленные динамометрические ключи. Они в свою очередь используются для работы с производственными станками или на автоматизированных конвейерных лентах.
В зависимости от способа индикации и настройки выделить пять основных видов динамометрических ключей.
Первый – не регулируемые динамометрические ключи с предустановленым моментом затяжки.
Это узкоспециализированный инструмент. Во время изготовления ключа он настраивается на работу с определенным усилием, в дальнейшем мастер не может изменять параметры работы инструмента и регулировать значение крутящего момента.
Вторая группа – это ключи динамометрические с возможностью предварительно выставить момент затяжки. Такие ключи довольно популярны и востребованы у покупателей. Это обусловлено простой использования и надежностью инструмента. Благодаря регулировке усилия сжатия пружины такой динамометрический ключ может настраиваться на срабатывание при определенном (установленном) усилии затяжки. Действие сопровождается специфическим щелчком и небольшим свободным перемещением рукояти ключа. Такие ключи в основном комплектуются насадкой в форме трещотки, иногда может присутствовать дополнительный комплект рожковых насадок.
Третья группа динамометрических ключей – это ключи со стрелочной индикацией усилия. Такой способ индикации позволяет применять ключ динамометрический для затяжки разнообразных соединений с неодинаковым допустимым крутящим моментом без его перенастройки.
Однако, следует учитывать, что использование ключа динамометрического со стрелочной индикацией в труднодоступных местах или местах в ограниченным пространством будет не совсем удобным, так как значения индикации могут быть не видны оператору.
Четвертый вид динамометрических ключей – это инструменты с цифровой индикацией создаваемого усилия. Такой ключ позволит максимально точно контролировать усилие затяжки элементов (в зависимости от модификации ключа значения могут указывать вплоть до десятых, а то и сотых Нм). Динамометрические ключи с цифровой индикацией будут незаменимы на СТО и во время монтажных работ электроники.
Наконец пятый вид ключей с динамометром – комбинированные с выставляемым моментом затяжки. Такие динамометрические ключи могут иметь как стрелочную, так и цифровую индикацию прикладываемого усилия. Главное преимущество и достоинство таких ключей — эффективное предохранение от случайного приложения излишнего крутящего момента, а также возможность постоянного контроля величины прикладываемого усилия на индикаторе (стрелочном или цифровом).
Ключи динамометрические могут комплектоваться различными типами насадок. Самая распространенная и популярная насадка – трещотка, ведь ее механизм позволит ускорить процесс обтяжки, так как эффективно стыкуется с мультипликаторами и различными наборами торцевых головок. А благодаря возможности реверса трещотки динамометрический ключ можно использовать как для затяжки, так и для раскручивания соединений. Насадки для динамометрического ключа могут быть рожковыми, накидными, разрезными, гаечного типа и прочие.
Одновременно с динамометрическим ключом можно использовать специальное устройство для повышения передаваемого усилия затяжки. Это устройство называется мультипликатор и представляет собой своеобразный редуктор, который дает возможность прилагать большее раскручивающее или затягивающее усилие.
Если необходим динамометрический ключ для проведения работ с электроникой, тогда выбирайте инструмент с рабочим диапазоном от 0,1 до 10 Нм. Для выполнения работ в сфере шиномонтажа и обслуживанию автомобиля, для работы с сантехникой или силовой электроникой оптимально подойдет ключ динамометрический с рабочим диапазоном от 20 до 120 Нм.
Ручной динамометрический ключ обязательно станет незаменимым и весьма полезным инструментом в арсенале сантехника, автослесаря или же профессионального электрика, при этом заменив стандартный ключ с трещоткой.
Для того чтобы инструмент служил долго и эффективно работал не следует превышать максимальный момент, на который рассчитан динамометрический ключ, ключи без индикации следует хранить с установленным нулевым значением момента. Для того чтобы показания были всегда точными берегите корпус динамометрического ключа от повреждений и деформаций.
kulibin.com.ua
Как выбрать динамометрический ключ для автомобиля
Автоаксессуары
Одним из незаменимых инструментов в комплекте автомеханика есть динамометрический ключ для автомобиля, воображающий собой гаечную головку с рычагом и встроенным динамометром. Он рекомендован для болтов и затягивания гаек на резьбовых соединениях, требующих дозированного упрочнения затяжки. Ключ может использоваться не только в обслуживании и ремонте машин, но и в сборке автоматов, роботизированной техники, промышленном оборудовании.
Автолюбителю данный ключ нужен в ремонте ходовой части, к примеру, при затяжке гайки крепления ступицы колеса к полуоси. Неверная затяжка (недозатяжка либо перетяжка) гайки может привести к срезу стопорной шпильки и отрыву колеса от полуоси либо поломке блока и трансмиссии цилиндров. Исходя из этого, тем, кто занимается обслуживанием и самостоятельным ремонтом собственного авто, таковой инструмент в обязательном порядке обязан пребывать в технической аптечке либо хотя бы в гараже.
Содержание статьи
- 1 Конструкция динамометрического ключа для автомобиля
- 1.0.1 Видео: Динамометрический Ключ. Как Он Трудится?
Конструкция динамометрического ключа для автомобиля
Устройство динамометрического ключа
Производители инструментов производят разные виды гаечных ключей с динамометром, каковые при всём наряду с этим складываются из следующих неспециализированных для них подробностей:
- затяжной ручки-корпуса с головкой для крепления насадки;
- съёмная насадка в виде трещотки либо динамометрического прибора;
- одно, двух либо трёх позиционного фиксатора насадки;
- торсионного либо пружинного механизма с измерительной шкалой для индикации либо установки прилагаемого упрочнения;
- регулировочной ручки с фиксатором для установки заданного упрочнения в ключах предельного типа.
Динамометрические ключи различаются по размерам рычага, создающего максимально прилагаемое упрочнение, и размеру квадрата для сменной головки. Так, по пределам установки затяжного упрочнения производятся ключи с пределами, начиная от 5 до 25Нм и заканчивая от 140 до 2000Нм. По конструкции и принципу работы на русском рынке инструментов видятся следующие виды динамометрических ключей.
Видео: Динамометрический Ключ. Как Он Трудится?
Виды динамометрических ключей
1. Ключ торсионного типа с неподвижным стрелочным указателем
Ключ стрелочного типа
Он имеет стрелочный указатель, без движений связанный с квадратом головки и упругий стержень с двухсторонней шкалой, отградуированной в Нм. В момент закручивания гайки шкала отклоняется довольно неподвижного указателя на угол, пропорциональный приложенной силе, и по ней возможно оценить величину крутящего момента. Таковой ключ возможно применять для закручивания гаек, как с левой, так и с правой резьбой, что есть его главным преимуществом, включая простоту и дешевизну устройства.
Недочётами ключа являются:
- высокая погрешность измерения прилагаемого упрочнения, достигающая значения ±15%;
- отсутствие механизма ограничения передаваемого на гайку крутящего момента, что довольно часто ведет к фактическому его превышению при монтаже.
Ключ со встроенным индикатором манометрического типа.
Его устройство подобно ключу, вышеуказанному, лишь угол отклонения между неподвижной и торсионной частью ручки измеряется посредством встроенного пружинного динамометра, имеющего форму манометра с двухсторонней шкалой относительно среднего нулевого положения стрелки. Инструмент владеет более высокой точностью измерения крутящего момента, нежели его предшественник.
2. Щелчковый динамометрический ключ
Щелчковый динамометрический ключ
Данный самый популярный у автолюбителей ключ есть инструментом предельного типа и имеет в оголовнике трещотку – щелчковый передаточный механизм, что при достижении установленного значения крутящего момента перестаёт его передавать квадрату, проскальзывая и издавая щелчки.
Преимуществом таких ключей есть удобство пользования, разрешающее не осуществлять контроль прилагаемое упрочнение по прибору, а просто крутить ручку до первого щелчка. Наряду с этим крутящий момент гарантированно не будет превышен за счёт регулируемого ограничителя.
Недочётом инструмента есть его применение лишь на необходимость и затяжку бережного обращения.
3. Ключ с электронным индикатором
Ключ с цифровым индикатором
Самый продвинутым и правильным инструментом с погрешностью измерения до 1% есть динамометрический ключ с цифровым электронным индикатором. Он имеет маленькой электронный динамометр с жидкокристаллическим индикатором измеряемого момента, питающийся от встроенной батарейки, и регулируемый ограничитель упрочнения наподобие трещотки. Отличие от прошлого инструмента пребывает в том, что вместо щелчков при достижении предельного момента издаются звуковые сигналы.
Недочётом ключа есть большая цена.
Видео: Динамометрические ключи. Как пользоваться и хранить.
Для чего нужен данный ключ?!
Варианты измерительных ключей с трещотками
Динамометрический ключ в комплектке с комплектом насадок
Трещотки в динамометрических ключах для машин смогут быть съёмными и несъёмными. Съёмные головки разрешают применять одну ручку для различных размеров гаек, делают инструмент более универсальным. Помимо этого, существуют съёмные трещотки, трудящиеся в двух направлениях, как по левой, так и по правой резьбе. Направление вращения устанавливается посредством особого трёхпозиционного фиксатора-тумблера.
Таковой вариант есть более дорогим если сравнивать с ключами с несъёмной головкой.
Ключи с несъёмной трещоткой в большинстве случаев продаются набором, складывающимся из трёх инструментов, рассчитанных на различный диапазон размеров гаек. Но возможно подобрать себе и отдельный ключ с подходящим диапазоном упрочнений. Для расширения его диапазона применения возможно воспользоваться мультипликаторами, каковые являются простой редуктор, повышающий либо понижающий передаваемое на головку упрочнение затяжки.
Лучшие ключи на рынке
Современный рынок автомобильных инструментов предлагает автолюбителям богатый выбор разнообразных моделей динамометрических ключей от разных производителей. Ниже приведены лучшие марки заморских производителей инструмента, чья продукция пользуется в Российской Федерации заслуженной спросом и популярностью:
- Ключи от германской компании Hazet признаны во всём мире самыми лучшими представителями динамометрических инструментов. Они смогут употребляться как в автосервисе, так и в промышленном производстве. Высокая точность измерения, качества выполнения снабжают продолжительный срок их эксплуатации. Ключ под серийным номером 6000 был отмечен в 2005 году особой премией, как лучший инструмент года по конструктивному и инновационному выполнению. Громадной популярностью пользуются ключи данной марки щелчковые и электронные с расширенным диапазоном крутящего момента. Для строительных автомобилей и грузовиков подойдут замечательные инструменты на 3/4 — 1 дюйм с комплектующими мультипликаторами.
Для проверки динамометрической части инструментов компания Hazet производит специальные электроизмерительные устройства. - Инструменты марки Kabo Tool Company отвечают западному стандарту ISO 9001, благодаря применению качественных хромсодержащих сталей. Они пользуются популярностью и мировым спросом. Динамометрические ключи данной компании отличаются громадной точностью затяжки, долгим высокой степенью и сроком эксплуатации функциональности.
- Дешёвую цену для отечественных автолюбителей имеют качественные и надёжные измерительные ключи второй германской компании Vigor. Они заслужили уважение экспертов правильными показателями работы. В них производится непроизвольный сброс упрочнения при достижении установленного значения. Ручка установки разрешает скоро выбрать необходимое значение крутящего момента. Прецизионная шкала снабжает высокую точность установки. Инструмент комплектуется сертификатом качества.
В обязательном порядке к прочтению:
Динамометрические ключи обзор Ч1
youtube.com/embed/f6wtffgKXrU» frameborder=»0″ allowfullscreen=»»/>Статьи как раз той тематики,которой Вы интересуетесь:
Комплект ключей и инструментов для автомобиля
Автоаксессуары Машина – сложный механизм, что требует ухода и заботы от собственного хозяина. Наряду с этим в ходе эксплуатации вероятны различные обстановки, к каким хороший автомобилист должен быть…
Как выбрать минимойку для автомобиля
Автоаксессуары Минимойка, мойка большого давления, автомойка – как раз так значительно чаще именуют аппараты, благодаря которым автомобилисты моют собственных четырехколесных и двухколесных друзей. Но на…
Renault Duster: 4×4 для всех, «практически бесплатно»
Вот оно, кроме того не верится! По окончании терзаний и долгих ожиданий свершилось – 4×4 для всех показался в продаже! Renault Duster сейчас возможно заметить, испытать а также приобрести. В то время, когда в прессе оказалась…
Как выбрать место в автомобиле для установки сабвуфера
уход и Обслуживание за автомобилем Проехаться с ветерком и с качественной музыкой по автостраде с красивыми пейзажами.
Разве не об этом грезит любой автомобилист? И помой-му все имеется – и…Как открыть автомобиль без ключа либо разрядившемся аккумуляторе
Собственными руками С большинством автомобилистов, пожалуй, случались обстановке, в то время, когда по той либо другой причине ключ от автомобиля выяснялся закрытым в самом автомобиле либо по большому счету утерян. И как в этом…
iru-cis.ru
Динамометрический ключ. Как пользоваться и какой выбрать?
Ошибочно предполагать, что ключ с регулируемым крутящим моментом затяжки (или, проще – динамометрический ключ) необходим только владельцам автомобилей.
Управлять усилием затяжки резьбовых соединений требуется, в частности, при возведении сложных сборно-разборных металлоконструкций. Особенно в тех случаях, когда под руками лишь крепёж из пластичных малоуглеродистых сталей и сплавов, либо приходится использовать б/у болты: небольшое превышение момента затяжки – и головка метиза треснула, а грани гайки деформировались…
Устройство и разновидности
Динамометрический ключ – современная техническая альтернатива примитивным трубным удлинителям, пользование которыми не только малограмотно, но и опасно, поскольку сорвавшийся с трубы гаечный ключ – причина травмы. Классификация рассматриваемого инструмента производится:
- По виду среды, обеспечивающей момент затяжки: это может быть воздух или жидкость.
- По конструкции привода передачи крутящего момента и отсчётного механизма различают стрелочные и щелчковые динамометрические ключи.
- По виду системы отсчёта — механической или электронной.
Все современные динамометрические ключи оснащаются измерительным датчиком, показывающим величину крутящего момента.
Такой специализированный монтажный инструмент доступен в широком диапазоне реализуемых крутящих моментов, размеров и точности. Поэтому перед специалистом, который регулярно занимается слесарно-монтажными работами, рано или поздно возникает вопрос: динамометрический ключ – какой выбрать?
Как пользоваться динамометрическим ключом?
Приобретаемый инструмент нуждается в калибровке, поскольку точность показаний датчика фактического момента затяжки оказывается различной и определяется характером производимых операций.
Выбор типоразмера инструмента определяется точностью показаний. Если определяющим фактором является низкая стоимость и простота использования, то применяют динамометрический ключ в форме балки. Если точность и повторное использование более важны, то применяют щелчковый динамометрический ключ. Наибольшую точность затяжки покажет оснастка электронного типа.
При выборе типа ключа оценивают его технические возможности. Например, торговая марка Jonnesway предлагает широкий выбор щелчковых динамометрических ключей, которые включают в себя храповой механизм при различных формах рабочей головки, а её основной конкурент — King tony – помимо инструмента с механическим приводом производит ещё и электронные модели.
Главной позицией выбора типоразмера динамометрического ключа является заявляемый производителем диапазон усилий или крутящих моментов. Последовательность использования такова:
- Ознакомиться со схемой затяжки крепежа, которая приводится в инструкции.
- Очистить крепёж от грязи, жировых отложений и следов коррозии. Хват головки за повреждённые гайки или болты может быть ненадёжным. Также не нужно преждевременно смазывать нитки резьбы: это снизит трение и исказит результаты затяжки.
- Использование динамометрического ключа обычно рекомендуется после того, как соединение уже предварительно затянуто.
- При затяжке необходимо производить визуальный отсчёт показаний только под прямым углом.
Практика применения рассматриваемых видов монтажного инструмента отличается определёнными особенностями.
Стрелочный динамометрический ключ
Динамометрические ключи этого типа разработаны так, чтобы точно контролировать условия окончания затяжки.
Когда нужное значение крутящего момента достигнуто, рукоятка плавно перемещается вхолостую. Такая конструкция предоставляет пользователю время для сброса давления на рукоятку. Точность составляет ±5% от заданного значения крутящего момента. С целью защиты механизма от грязи он снабжается резиновым сильфоном, а пластиковая рукоятка определяет местонахождение руки пользователя для повторного применения ключа по своему назначению.
Исходная калибровка инструмента производится на предприятии-изготовителе.
Щелчковый динамометрический ключ
Современный дизайн таких ключей разработан с целью достижения наибольшей оперативности применения. При требуемом значении параметра издаётся звуковой сигнал. Этот сигнал отличается от звука щелчка, который слышится в процессе приложения усилия. Защёлкивающийся гаечный ключ минимизирует путаницу при работе. В состав ключей щелчкового типа входит меньше движущихся компонентов, что повышает надёжность инструмента и снижает его износ.
Ключи с защёлкой сохраняют калибровку гораздо дольше, чем ключи, имеющие стрелочное исполнение.
Как пользоваться динамометрическим ключом щелчкового типа?
При установке инструмента такого типа на боковой его стороне виден циферблат. По циферблату регулируют величину давления затяжки, соответственно при этом изменяется и величина усилия.
Используя ключ со щелчковым исполнением, необходимо последовательно:
- Осмотреть болт/гайку, чтобы установить предельный момент затяжки (рекомендуемые значения указываются в инструкции).
- Проверить относительное положение циферблата: соответствует ли он той метрической системе, которая будет использоваться.
- Установить посадочную головку, которая должна с лёгкостью защёлкиваться на головке болта. Диск зафиксировать.
- Начинать затяжку по часовой стрелке, применяя ровные и плавные ходы рукоятки. При повороте будет слышен характерный щелчок. Признаком окончания затяжки по моменту является ощущение того, что ключ самопроизвольно отталкивается от гайки.
- Выполнить считывание фактического усилия затяжки и сравнить его с требуемым.
После окончания работы, динамометрический ключ следует сбросить на ноль — это снизит давление на внутреннюю пружину и поможет сохранить её калибровку.
Электронный динамометрический ключ
Цифровые динамометрические ключи поставляются с более высокой технологичной точностью, оснащены цифровой индикацией показаний крутящего момента, а также визуальными, акустическими и сенсорными сигналами, которые предупреждают оператора при достижении заданного крутящего момента. Это предоставляет пользователям следующие преимущества:
- Возможность применения при различных перенастройках крутящего момента.
- Получение пользователем визуального (рукоятка вибрирует), акустического и сенсорного сигнала.
- Программируемость настроек крутящего момента перед началом работ.
- Фиксацию пиковых показаний на экране ЖК-дисплея в течение как минимум 15 с.
- Возможность использования в шумной производственной среде.
Для программирования с целью получения предупреждающих сигналов оператор устанавливает нижний и верхний пороги крутящего момента. Они необходимы в случае, когда заданные пределы момента затяжки достигнуты или нарушены во время эксплуатации ключа.
14.09.2020
Динамометрический ключ
Полезная модель относится к области измерительной техники для определения силы или механического напряжения при сборочно-монтажных работах и может быть использована для измерения крутящего момента при закручивании гаек крепления железнодорожных рельсов. Задача — упрощение конструкции и повышение надежности в условиях сильной загрязненности и низких температур окружающей среды.
Динамометрический ключ содержит корпус, выполненный в виде длинной трубы 1, один конец которой соединен с нижним концом упругого элемента 2 через втулку 3 и с торцевым ключом 4, имеющим внутренний шестигранник, соответствующий размеру заворачиваемой гайки. Другой конец трубы 1 соостно соединен со шкалой 5, закрепленной на трубе винтом 6. Верхний конец упругого элемента 2 соединен с головкой 7 воротка 8. С головкой 7 соостно соединен диск-указатель 9. Втулка 3 и головка 7 выполнены с шестигранными отверстиями для соединения с упругим элементом 2, который в сечении представляет собой шестигранник. Вороток содержит храповик 10. 1 — н.п.ф., 2 — з.п.ф., 1 — илл.
Полезная модель относится к области измерительной техники для определения силы или механического напряжения при сборочно-монтажных работах и может быть использована для измерения крутящего момента при закручивании гаек крепления железнодорожных рельсов.
Известно устройство для измерения крутящего момента при проведении сборочных работ, содержащее упругий элемент, основание, рукоятку, шкалу и указатель индикатора крутящего момента (Дальский A.
M., Кулешова З.Г. Сборка высокоточных соединений в машиностроении. М.: «Машиностроение», 1988, с.35).
В такой конструкции упругим элементом является стержень, работающий на изгиб, а не на кручение, что ограничивает угол упругой деформации, а следовательно надежность и точность измерения больших крутящих моментов.
Наиболее близкой конструкцией по совокупности существенных признаков, взятой в качестве прототипа, является динамометрический ключ, содержащий корпус с индикатором крутящего момента со шкалой и стрелкой-указателем, вороток, головку и упругий элемент, представляющий собой короткий торсион, работающий на кручение. (Инструкция по эксплуатации ключа динамометрического КД-150. Завод «Ригасельмаш» (прилагается))
Недостатком такой конструкции является то, что упругая деформация короткого торсиона не велика (менее 5°) и, вследствие этого, не может быть
использована для непосредственного, визуального отсчета деформации по шкале устройства. В таком устройстве для увеличения угла поворота указателя применяется часовой индикаторный механизм, преобразующий малую деформацию упругого элемента в большой угол поворота стрелки указателя.
Такой сложный часовой механизм уменьшает надежность работы динамометрического ключа при эксплуатации в полевых условиях, низких температурах и сильной запыленности окружающей среды.
Кроме того, при заворачивании низко расположенных железнодорожных гаек требуется дополнительный удлинитель, что также усложняет конструкцию.
Задачей предлагаемой полезной модели является упрощение конструкции, повышение надежности эксплуатации в условиях низких температур и запыленности окружающей среды, например, при монтаже железнодорожных путей.
Указанная задача решается следующим образом.
В динамометрическом ключе, содержащем корпус, индикатор крутящего момента со шкалой и указателем, упругий элемент, головку и вороток, автор предлагает корпус выполнить в виде длинной трубы, один конец которой соединить с нижним концом упругого элемента и торцевым ключом, имеющим внутренний шестигранник, соответствующий размеру заворачиваемой гайки. Другой конец трубы соединить соостно со шкалой индикатора.
Упругий элемент разместить с возможностью упругой деформации кручения внутри трубы. Верхний конец упругого элемента соединить с головкой воротка, на
торце которой закрепить указатель индикатора. Причем шкалу и указатель индикатора соединить с трубой и головкой с возможностью поворота относительно друг друга до совмещения стрелки указателя с нулевой отметкой на шкале.
Упругий элемент выполнить в виде прямолинейного стержня, в сечение представляющего собой многогранник, например шестигранник.
Вороток снабдить трещоткой.
Такая конструкция корпуса, упругого элемента и воротка позволяет упростить устройство в целом, повысить надежности его работы в полевых условиях эксплуатации при монтаже железнодорожных путей.
При проведении поиска по источникам патентной и научно-технической литературы не было выявлено технических решений, содержащих совокупность предлагаемых признаков, что позволяет сделать вывод о соответствии предлагаемого технического решения критерию «новизна».
Промышленная применимость полезной модели видна из описания конструкции динамометрического ключа.
Предлагаемое устройство динамометрического ключа поясняется чертежом.
На фиг.1 изображена схема общего вида предлагаемого динамометрического ключа в разрезе.
Динамометрический ключ содержит корпус, выполненный в виде длинной трубы 1, один конец которой соединен с нижним концом упругого элемента 2 через втулку 3 и с торцевым ключом 4, имеющим внутренний
шестигранник, соответствующий размеру заворачиваемой гайки. Другой конец трубы 1 соостно соединен со шкалой 5, закрепленной на трубе винтом 6.
Верхний конец упругого элемента 2 соединен с головкой 7 воротка 8. С головкой 7 соостно соединен диск-указатель 9, выполненный из прозрачного материала, с нанесенной на нем риской.
Втулка 3 и головка 7 выполнены с шестигранными отверстиями для соединения с упругим элементом 2, который в сечении представляет собой шестигранник.
Вороток содержит храповик 10, позволяющий вращение головки только в сторону закручивания гайки.
Предлагаемый динамометрический ключ работает следующим образом.
Торцевой ключ 4 своим внутренним шестигранником устанавливается на гайку, которую необходимо закрутить с заданным крутящим моментом. Вороток 8 возвратно-вращательными движениями поворачивают по часовой стрелке до полного закручивания гайки. Вращение от воротка 8 через храповик 10 передается головке 7, упругому элементу 2, торцевому ключу 4. Дальнейшее вращение воротка 8 приводит к деформации упругого элемента 2, то есть к его закручиванию вокруг своей оси. При этом торцовой ключ 4, труба 1 и шкала 5 остаются неподвижными, а головка 7 и указатель 9 поворачиваются на угол, соответствующий деформации упругого элемента.
По шкале индикатора считывают показания достигнутого момента затяжки гайки.
Предлагаемая полезная модель позволяет упростить конструкцию динамометрического ключа, повысить его надежность в условиях сильной загрязненности и низких температур окружающей среды.
1. Динамометрический ключ, содержащий корпус, индикатор крутящего момента со шкалой и указателем, упругий элемент, головку и вороток, отличающийся тем, что корпус выполнен в виде трубы, один конец которой соединен с нижним концом упругого элемента и торцевым ключом, а другой соостно соединен со шкалой индикатора, упругий элемент размещен с возможностью деформации кручения внутри трубы, его верхний конец соединен с головкой, которая соединена с указателем индикатора, причем шкала и указатель индикатора соединены с трубой и головкой с возможностью поворота относительно друг друга до совмещения стрелки указателя с нулевой отметкой на шкале.
2. Динамометрический ключ по п.1, отличающийся тем, что упругий элемент выполнен в виде стержня, в сечении представляющим собой многогранник.
3. Динамометрический ключ по п.1, отличающийся тем, что вороток снабжен трещеткой.
Динамометрические инструменты, гаечные ключи, мультипликаторы и калибровочное оборудование Norbar
Norbar Torque Tools, гаечные ключи, мультипликаторы и калибровочное оборудованиеПродукты
Динамометрические отвертки Динамометрические ключи Электронные динамометрические ключи Ручные мультипликаторы крутящего момента Множители крутящего момента батареи Пневматические мультипликаторы крутящего момента Электронные множители крутящего момента Реакции и аксессуары Измерение крутящего момента Калибровочное оборудование Диапазон суровых условий окружающей среды youtube.com/embed/591grGbUKD0″>О Норбаре
Преданные специалисты: Norbar занимается исключительно проектированием, разработкой и производством оборудования для затяжки и измерения крутящего момента.
Обеспечение вашего успеха: Надежность и точность имеют решающее значение для успеха, и производители мирового класса во всем мире знают, что они могут положиться на Norbar в предоставлении оборудования, отвечающего этим требованиям.
Многонациональное присутствие: Norbar — единственный производитель динамометрического оборудования, который предлагает услуги по калибровке и повторной калибровке динамометрических инструментов и инструментов в соответствии с оригинальным заводским стандартом на четырех континентах.
Отрасли промышленности
Производство и сборка
Нефть и газ
Транспорт
Энергетика
Аэрокосмическая промышленность
Горнодобывающая и нефтеперерабатывающая промышленность
Услуги
Norbar предоставляет широкий спектр послепродажных услуг, а также проектирование на заказ, поскольку бывают случаи, когда ваши потребности настолько точны и специфичны, что ничего не остается, кроме как иметь инструмент, специально разработанный для удовлетворения ваших требований.
Мы всегда рады работать с вами, чтобы предоставить именно то, что вам нужно для выполнения работы.
- Послепродажное обслуживание
- Услуги по калибровке
- Инженер по заказу
- Наличие запасных частей
Отзывы
Я никогда в жизни не получал такого понятного, дружелюбного и эффективного обслуживания ни от одной компании на таком высоком уровне. Спасибо еще раз.
Энди Камберленд, на пенсии
Я просто хотел отправить письмо, в котором выражаю огромную благодарность за регулируемый динамометрический ключ Norbar Industrial 5R-N, ¾”, с храповым механизмом. Инструмент сам по себе является замечательным инженерным достижением, которое идеально подходит для наших нужд и даже вызывает зависть у наших немецких подрядчиков. Услуга, предоставленная Norbar, была непревзойденной: в течение 5 минут после разговора с менеджером по продажам в Великобритании динамометрический ключ, необходимый для работы, был выбран, затем заказан и доставлен готовым к критическим работам по техническому обслуживанию.
Я не могу порекомендовать Norbar достаточно всем, кто хочет получить оборудование высочайшего качества с отличным сервисом.
Ангус Смит, инженер, Kohler Mira Ltd.
Я бы рекомендовал инструмент Evo для выполнения нашей работы. Он удобен в использовании, кажется, что он ускоряет работу и кажется надежным, поэтому в данный момент мы достаточно счастливы, и все хорошо.
Пол Парр, инженер по кранам, Lewis Tower Cranes Ltd
Я просто хотел оставить отзыв об этом продукте. Norbar TTi20 Torque Wrench 1/4in Square Drive 4-20Nm Артикул: NOR13830 Я купил его несколько недель назад, так как хотел точный динамометрический ключ, но он должен был быть достаточно маленьким, чтобы поместиться между двигателем велосипеда и рамой. Также он должен был быть прост в настройке. Кроме того, он должен был иметь правильный диапазон крутящего момента. Это великолепно! Так легко установить выбранный крутящий момент, прост в использовании и действительно удобный размер.
Я купил динамометрический ключ для аналогичной работы, и мне всегда приходится снова читать инструкции, чтобы сделать это правильно, и он слишком большой. Мне порекомендовали этот продукт [Norbar], и я понимаю, почему. Я передам рекомендацию
Эндрю Ламберт, мотоциклист и энтузиаст
Наш дистрибьютор был ошеломлен вашим предложением заменить динамометрический ключ их конечного пользователя на динамометрический ключ нового поколения, несмотря на то, что ему было 18 месяцев — по их словам: «Спасибо, это было неожиданно». и пример того, каким должно быть обслуживание клиентов.
Дэвид Нун, директор по продажам, Sykes Pickavant UK
Ваш гидротрансформатор в отличном состоянии, спасибо, что разместили его. Я долго искал хороший, понятный преобразователь крутящего момента, и ты справился со своим, молодец.
Джон Халсолл, пользователь Твиттера
Просто хотел написать вам небольшую заметку и поблагодарить вас за предоставленную команде возможность использовать ваши помещения, а также за ваше любезное гостеприимство.
Отзывы от ребят были действительно хорошими, и все они остались очень впечатлены тем, что делает Norbar, а также тем, насколько хорошо вы все работаете вместе.
Крис Миллан, руководитель торговой карты
Еще раз спасибо за вашу помощь и помощь вашей команды. Лично у меня никогда не было лучшего обслуживания клиентов в моей жизни. Пожалуйста, передайте мою благодарность Рэйчел.
Мария Назарова, SPX Flow
Посмотреть другие отзывы
Динамометрические ключиот Norbar
Динамометрические ключи от NorbarNorTorque использует проверенный механизм и внутренние компоненты Norbar и включает их в функциональный и привлекательный динамометрический ключ
Поставляется с Декларацией о соответствии, которая соответствует требованиям ISO6789-1:2017
- Видео о продукте
НорТорке
С момента своего первоначального выпуска в 1984 году, отмеченного наградами, и обширной реконструкции в 2000 году линейка профессиональных динамометрических ключей Norbar стала одной из самых популярных серий гаечных ключей, доступных во всем мире.
В этой модернизированной версии сохранены основные принципы точности, долговечности и комфорта, но каждая составная часть является новой и улучшенной.
Новые профессиональные ключи
При разработке серии инструментов TT компания Norbar уделяла большое внимание точности (+/-3%), простоте настройки и удобству использования.
Быстрая и легкая регулировка по всей шкале и блокировка регулировки позволяют пользователю легко установить ключ и предотвратить случайную регулировку.
Модели TT доступны с храповиком, фиксированными головками или рукоятками с внутренней резьбой.
- Видео о продукте
ТТ ключи
Точность динамометрических ключей Norbar SL0 превосходит все международные стандарты и может поставляться с фиксированной головкой, втулкой 16 мм или внутренней резьбой 9 x 12 мм.
Все модели также доступны в виде предустановленных типов «P».
SL0 Ключи
Промышленная линейка динамометрических ключей Norbar является самой надежной и обеспечивает точность результатов ±4% даже в тяжелых условиях работы.
Имеются модели, рассчитанные на крутящий момент от 100 Н·м до 2000 Н·м, и могут поставляться как регулируемые или предварительно настроенные модели типа «P». Также доступна версия Torque Handle для крутящего момента от 130 до 550 Н·м.
- Видео о продуктах
Промышленные ключи
«Professional» — это основная линейка динамометрических ключей Norbar, включающая самые популярные модели и большинство вариантов моделей, подходящих практически для любого применения, включая регулируемые ключи, типы «P» и динамометрические рукоятки.
«Профессиональный» предлагает идеальное сочетание точности (+/-3%), прочной конструкции, комфорта и простоты использования.
Профессиональные ключи
Профессиональные динамометрические ключи модели 650 имеют точность +/-3% от показаний и не зависят от длины, что означает, что для уменьшения усилия оператора можно использовать удлинительную рукоятку. Доступны модели для крутящего момента 130–1500 Н·м.
Все модели могут поставляться в регулируемом или Р-образном исполнении, а модель 650 также может поставляться в виде динамометрической рукоятки.
Профессиональные серии 650 — 1500
Модель 5 — это динамометрический ключ, обеспечивающий высокую точность и удобство сменных шестигранных бит 1/4 дюйма с точностью +/-6%.
Независимо от длины, модель 5 остается точной независимо от положения руки.
Профессиональная модель 5
Имеет встроенную точку крепления для безопасной работы на высоте и двусторонний плунжерный квадрат
Привязной динамометрический ключ
В некоторых отраслях промышленности все чаще используются магниты большой мощности, а использование обычных стальных инструментов может быть опасным.
Компания Norbar разработала решение, заменив ферромагнитные компоненты в стандартном ключе Norbar, в результате чего инструмент имеет чрезвычайно низкий магнитный след, сохраняя при этом высокие стандарты всех других ключей Norbar. Имеются модели для крутящего момента от 1 до 50 Н·м.
Немагнитный
Динамометрические ключи для электродов предназначены для затяжки угольных электродов с усилием до 3200 Н·м.
Электродный ключ диаметром 8″ использует профессиональную динамометрическую рукоятку в качестве механизма управления, более 8″ используйте промышленный динамометрический ключ.
Электродные ключи
Доступны торцевые фитингидля динамометрических рукояток Norbar диаметром 16 и 22 мм.
Открытые концы, кольцевые концы, развальцовочные концы, трещотки и глухие концы могут поставляться в метрическом или дюймовом исполнении, что подходит практически для любого применения.
Концевые фитинги
Ассортимент ремонтных комплектов и сменных квадратных приводов для динамометрических ключей Norbar.
Ремкомплекты
Комплекты для ремонта рукоятокдоступны для предварительно настроенных динамометрических ключей типа «P» и динамометрических рукояток Norbar.
Комплекты для ремонта рукоятки типа «P»
Доступны аксессуары для динамометрических ключей, от бесступенчатой трещотки для модели 5 до беспроводного адаптера для NorTronic.
Аксессуары для динамометрических ключей
Информация о компании
Информация о компанииРежущая кромка: Современные заводские мощности Norbar гарантируют, что мы предлагаем самые современные технологии проектирования, производства и контроля качества для достижения высочайшего уровня инноваций и точности в области оборудования для контроля крутящего момента.
Семейные ценности — Потомки основателя компании Билла Броди по-прежнему участвуют в бизнесе, и компания по-прежнему так же увлечена предоставлением клиентам продукции и услуг высочайшего качества, как и Билл при производстве того первого динамометрического ключа.
Наша большая семья – Norbar теперь является членом семейства компаний Snap-on Incorporated и гордится тем, что является частью компании, чьи убеждения, ценности и видение тесно связаны с теми, на которых была основана Norbar.
Norbar рада приветствовать Fastorq в нашей семье компаний. Fastorq — компания, созданная в 1981 году для производства и продажи изобретений Джорджа А. Стертеванта, пионера в области промышленных болтовых соединений. Инновационные инструменты Fastorq являются идеальным дополнением к уже обширному ассортименту инструментов Norbar с регулируемым крутящим моментом и продуктов для измерения крутящего момента, что позволяет нам предлагать нашим клиентам один из самых широких на рынке ассортиментов решений для болтовых соединений и продуктов для управления фланцами.
Доступно по всему миру: Norbar — единственный производитель динамометрического оборудования, который может предложить услуги по калибровке динамометрического инструмента и приборов в соответствии с оригинальным заводским стандартом на четырех континентах.
Строгие стандарты: Лаборатория, аккредитованная NATA в Аделаиде, Южная Австралия, лаборатория, аккредитованная NVLAP 200596-0 в Уиллоуби, США, лаборатория SAC-SINGLAS в Сингапуре и лаборатория в Шанхае, аккредитованная TAF и CNAS, используют одно и то же оборудование и процедуры, как заводская лаборатория, аккредитованная UKAS, поэтому вы можете быть уверены, что всегда будете получать тот же самый высокий стандарт обслуживания, который является отличительной чертой Norbar.
Дистрибьюторы: Помимо наших лабораторных услуг, большинство дистрибьюторов Norbar предлагают услуги по ремонту, калибровке и повторной калибровке. Некоторые из них имеют калибровочную аккредитацию местных организаций по стандартизации.
Как родилась компания Norbar – от потребности военного времени к всеобщему спросу: Основанная в 1943 году компания «North Bar Tool Company» стала первой компанией в Великобритании, начавшей серийно производить динамометрические ключи.
Первоначальный спрос был вызван необходимостью точной затяжки головки блока цилиндров без прокладок двигателя Rolls Royce Merlin. Билл Броди и его партнер Эрнест Торнитт получили от правительства Великобритании во время войны лицензию на производство динамометрических ключей, и так родилась компания Norbar.
Я просто хотел отправить быстрое письмо, чтобы выразить нашу огромную благодарность за динамометрический ключ Norbar Industrial 5R-N, ¾”, с регулируемым трещоткой. Инструмент сам по себе является замечательным инженерным достижением, которое идеально подходит для наших нужд и даже вызывает зависть у наших немецких подрядчиков. Услуга, предоставленная Norbar, была непревзойденной: в течение 5 минут после разговора с менеджером по продажам в Великобритании динамометрический ключ, необходимый для работы, был выбран, затем заказан и доставлен готовым к критическим работам по техническому обслуживанию. Я не могу порекомендовать Norbar достаточно всем, кто хочет получить оборудование высочайшего качества с отличным сервисом.
Ангус Смит, инженер, Kohler Mira Ltd.
Я бы рекомендовал инструмент Evo для выполнения нашей работы. Он удобен в использовании, кажется, что он ускоряет работу и кажется надежным, поэтому в данный момент мы достаточно счастливы, и все хорошо.
Пол Парр, инженер по кранам, Lewis Tower Cranes Ltd
Я просто хотел оставить отзыв об этом продукте. Norbar TTi20 Torque Wrench 1/4in Square Drive 4-20Nm Артикул: NOR13830 Я купил его несколько недель назад, так как хотел точный динамометрический ключ, но он должен был быть достаточно маленьким, чтобы поместиться между двигателем велосипеда и рамой. Также он должен был быть прост в настройке. Кроме того, он должен был иметь правильный диапазон крутящего момента. Это великолепно! Так легко установить выбранный крутящий момент, прост в использовании и действительно удобный размер. Я купил динамометрический ключ для аналогичной работы, и мне всегда приходится снова читать инструкции, чтобы сделать это правильно, и он слишком большой.
Мне порекомендовали этот продукт [Norbar], и я понимаю, почему. Я передам рекомендацию
Эндрю Ламберт, мотоциклист и энтузиаст
Наш дистрибьютор был ошеломлен вашим предложением заменить динамометрический ключ их конечного пользователя на динамометрический ключ нового поколения, несмотря на то, что ему было 18 месяцев — по их словам: «Спасибо, это было неожиданно». и пример того, каким должно быть обслуживание клиентов.
Дэвид Нун, директор по продажам, Sykes Pickavant UK
Ваш гидротрансформатор в отличном состоянии, спасибо, что разместили его. Я долго искал хороший, понятный преобразователь крутящего момента, и ты справился со своим, молодец.
Джон Халсолл, пользователь Твиттера
Просто хотел написать вам небольшую заметку и поблагодарить вас за предоставленную команде возможность использовать ваши помещения, а также за ваше любезное гостеприимство. Отзывы от ребят были действительно хорошими, и все они остались очень впечатлены тем, что делает Norbar, а также тем, насколько хорошо вы все работаете вместе.
Крис Миллан, руководитель торговой карты
Еще раз спасибо за вашу помощь и помощь вашей команды. Лично у меня никогда не было лучшего обслуживания клиентов в моей жизни. Пожалуйста, передайте мою благодарность Рэйчел.
Мария Назарова, SPX Flow
Посмотреть другие отзывы
Тоничи | Ваш партнер по крутящему моменту
Тоничи | Ваш партнер по крутящему моменту Преобразование крутящего моментаКалькулятор
Динамометрический ключ с предустановленным щелчком
QSP/QSP-MH
Динамометрический ключ с предустановленной головкой с храповым механизмомQSPCA
Динамометрический ключ с предустановленной головкой с трещоткойКСП/КСП-МХ
Динамометрический ключ со сменной головкой с предустановленной головкойБКСП
Двунаправленный динамометрический ключ с предварительной настройкойБЦСП
Сменная головная версия BQSPСП / СП-МН
Гаечный ключ с открытым зевом Предустановленный динамометрический ключСП-Х
Динамометрический ключ для работы с трубопроводамиСП-Н
Динамометрический ключ с предустановленной головкой с зубчатой головкойНСП
Предустановленный динамометрический ключ для разъемов SMAРСП
Динамометрический ключ с кольцевой головкой с предустановленной головкойДинамометрический ключ с регулируемым щелчком
КЛ / КЛ
Регулируемый динамометрический ключ с трещоткойКЛ-МХ
Регулируемый динамометрический ключ с трещоткойкласс / класс
Регулируемый динамометрический ключ со сменной головкойCL-MH
Регулируемый динамометрический ключ со сменной головкойДКЛ / ДКЛ
Регулируемый динамометрический ключ с двумя квадратными приводамиMTQL
Динамометрический ключ для автоспортаТВ2
Шинный ключ с мультипликатором и подставкойФХЛ/ФЛЭ
Регулируемый динамометрический ключ с головкой для трубных ключейYCL
Регулируемый динамометрический ключ со сменной головкой для предотвращения превышения крутящего моментаTiQL/TiLQL/TiEQL(E)
Регулируемый динамометрический ключ титанового типаCLWP
Регулируемый водонепроницаемый динамометрический ключДинамометрический ключ защелкивающегося типа с предварительной блокировкой
ПЛК
Динамометрический ключ с трещоткой с предварительной блокировкойПКЛ
Динамометрический ключ со сменной головкой с предварительной блокировкойМТ70Н
Моторный торк (динамометрический ключ сменного типа с предварительной блокировкой)Цифровой динамометрический ключ
СЕМ3-Г
Data Tork, Цифровой динамометрический ключСЕМ3-Г-БТ
Цифровой динамометрический ключ с беспроводной передачей собранных данныхСЕМ3-П
Data Tork (программируемая версия) Цифровой динамометрический ключСРТ-G
ProTork, цифровой динамометрический ключ для затяжкиСТВ2-Г
Цифровой динамометрический ключ для повторной затяжкиСЕМ-ВФ
Цифровой динамометрический ключ с Wi-FiДинамометрический ключ с циферблатом
ДБ/ДБЭ/ДБР
Циферблат с указанием динамометрического ключаЦДБ-С
Динамометрический ключ со сменной головкой с циферблатом и индикаторомТ-С
Т-образная рукоятка и динамометрический ключ с циферблатомБалочный динамометрический ключ
СФ/Ф
Динамометрический ключ балочного типаФР
Динамометрический ключ балочного типа с высоким крутящим моментомQF / QFR
Динамометрический ключ с трещоткойКСФ / CF
Динамометрический ключ со сменной головкой и балочным типомДинамометрический ключ для защиты от ошибок
QLLS/CLLS/PQLLS/PCLLS/TiQLLS
Регулируемый динамометрический ключ с концевым выключателемQSPLS/CSPLS/QRSPLS/SPLS(MH)/RSPLS/SPLS-N/BQSPLS/BCSPLS
Предустановленный динамометрический ключ с концевым выключателемQSPCAMS/QSPCALS/QSPCAFHP/QSPCAFH
Поворотный скользящий динамометрический ключ с предустановленной защитой от ошибокБЛА
Радиочастотный беспроводной динамометрический ключ и приемник на солнечной энергии (902 МГц)Т-ФХСЛС256
Модуль радиочастотного приемопередатчика для преобразования LS в FHФх356МС
Радиочастотный динамометрический ключ и приемник (2,4 ГГц)ФХМ / ФХ
Динамометрический ключ с дистанционным сигналомCSPFHW
Динамометрический ключ беспроводного радиочастотного типа с обнаружением двойного затягиванияТ-ФХП
Динамометрические ключи с дистанционным сигналом (передатчик для компактных динамометрических ключей)ФМА
Радиочастотный динамометрический ключ и приемник (900МГц)КСПЛД / КСПЛДК
Динамометрический ключ для проводной передачи данныхФДД/ФД
Динамометрический ключ и приемник беспроводной передачи данныхСЗД-АД
Динамометрический ключ с беспроводной передачей данных с угломМЦСП
Сменный динамометрический ключ с открытым концом для маркировкиCMQSP
Динамометрический ключ с боковой маркировкой для винтов с шестигранной головкойMQSP/MPQL/MQL
Маркировка динамометрического ключаДинамометрический и угловой ключ
WQL
Угловой ключDWQL/M-DW
Нажмите Динамометрический ключ с цифровым угловым модулемСТА2
Цифровой динамометрический и угловой ключСЕМ-БТА
Цифровой динамометрический ключ с Bluetooth, крутящим моментом и угломДинамометрический изолированный ключ
ПЛЗ
Изолированный динамометрический ключ с предварительной блокировкойКСПЗ
Изолированный динамометрический ключ с предварительной настройкой×
Введите число, выберите единицу измерения и нажмите «Конвертировать».
гс·см
кгс·см
кгс·м
мН·м
сН·м(Н·см)
Н·м
унция · дюйм
фунт-сила·дюйм
фунт-сила·фут
Приспособление для калибровки гидравлического динамометрического ключа
Калибровка гидравлического динамометрического ключа
Компания Norbar Torque Tools выпустила новую линейку продуктов для тестирования гидравлических динамометрических ключей с крутящим моментом от 10 Нм до 80 000 Нм. Эти устройства, состоящие из приспособления для калибровки гидравлического инструмента и преобразователя, соединенных с прибором для измерения крутящего момента, позволяют точно калибровать динамометрические ключи с квадратным и шестигранным звеньями.
Тестер гидравлических ключей будет незаменим для различных конечных пользователей, таких как:
- Организации с большим количеством гидравлических ключей, желающие избежать затрат и потенциальных задержек, связанных с использованием субподрядчика по калибровке
- Компании по аренде инструментов должны убедиться, что их ключи откалиброваны, прежде чем их нанимают на работу
- Компании или лаборатории по калибровке и ремонту инструментов, специализирующиеся на оказании экспертных услуг по калибровке
Широкое использование гидравлических динамометрических ключей в таких отраслях, как нефтехимия, горнодобывающая промышленность и ветроэнергетика, в сочетании с постоянно растущими требованиями к прослеживаемости калибровки со стороны промышленности и регулирующих органов делают доступность этих тестеров весьма актуальной.
В гидравлических динамометрических ключах используются выходные звенья с квадратным или полым шестигранным звеном, поэтому компания Norbar произвела широкий ассортимент адаптеров с шестигранной на квадратную головку, чтобы убедиться, что их испытательные кувшины совместимы с большинством гидравлических динамометрических ключей. Три версии приспособлений Norbar для калибровки гидравлических инструментов имеют мощность 7 000 Нм, 50 000 Нм и 80 000 Нм соответственно и совместимы с рядом преобразователей Norbar с квадратным хвостовиком от 1½ дюйма до 3½ дюйма. Диапазоны мощности преобразователя от 250 — 2500 Нм до 8000 — 80000 Нм. Легкая и компактная конструкция удобна в транспортировке, а встроенные точки крепления на столе или на палубе обеспечивают гибкость эксплуатации.
Гидравлический динамометрический ключ Norbar Модели приспособлений для калибровки
| Деталь № | Емкость | Квадратный привод |
| # | Н·м | Дюйм |
| 80026 | 7. | 1½ дюйма |
| 80022 | 50.000 | 2½ дюйма |
| 80023 | 80.000 | 3½ дюйма |
80026 Датчики крутящего момента, тип 7.000 Нм
| Деталь № | Емкость | Точность | Квадратный привод (мама/папа) | Датчики крутящего момента |
| 50703.xxx | 250-2500 Н·м | ±% 0,5 | 1½ дюйма | |
| 50704.xxx | 250-2500 фунт-сила-фут | ±% 0,5 | 1½ дюйма | |
| 50599.xxx | 500-5000 Н·м | ±% 0,5 | 1½ дюйма | |
| 50630. | 500-5000 фунт-сила-фут | ±% 0,5 | 1½ дюйма | |
| 50669.xxx | 700-7000 Н·м | ±% 0,5 | 1½ дюйма |
80022 Датчики крутящего момента, тип 50 000 Нм
| Деталь № | Емкость | Точность | Квадратный привод (мама/папа) | Датчики крутящего момента |
| 50776.xxx | 1.000 ~ 10.000 Н·м | ±% 0,5 | 2½ дюйма | |
| 50777.xxx | 1 000 ~ 10 000 фунт-сила-фут | ±% 0,5 | 2½ дюйма | |
| 50781.xxx | 5.000 ~ 50.000 Н·м | ±% 0,5 | 2½ дюйма |
80023 Датчики крутящего момента, тип 80. 000 Нм
| Деталь № | Емкость | Точность | Квадратный привод (мама/папа) |
| 50752.xxx | 6.000 ~ 60.000 Н·м | ±% 0,5 | 3½ дюйма |
| 50783.xxx | 8 000 ~ 80 000 фунт-сила-фут | ±% 0,5 | 3½ дюйма |
Принадлежности
| Датчик крутящего момента | Тормозной трос | Система управления крутящим моментом T-Box | Шестигранный преобразователь |
Динамометрические инструменты
Динамометрические инструментыДинамометрические инструменты
Динамометрический ключ GEDORE
- Контролируемая затяжка винтов как знак качества для высочайшего качества продукции
- Индивидуальное комплексное обслуживание с индивидуальной поддержкой
- Наша собственная калибровочная лаборатория Dakks для проверки крутящего момента от 0,02 до 54 000 Нм
Приобретите динамометрические инструменты GEDORE у GEDORE в качестве клиента B2B
Механический динамометрический ключ DREMOMETER
DREMOMETER AM — F
DREMOMETER AM — F
- Контролируемая затяжка винтов в диапазоне 6-3000 Н·м / 50-730 lbf·in
- Для использования почти во всех областях промышленного производства
- Легкий и прочный (корпус изготовлен из алюминиевого сплава), очень удобен в ремонте
- Классификация по DIN EN ISO 6789:2003, тип II, класс A, с отслеживаемым заводским сертификатом.
Откалиброван на допустимое отклонение +/- 3 % и более. Превышает спецификацию стандарта (+/- 4%) для вашей безопасности.
DREMOMETER Mini / T-FS
DREMOMETER Mini / T-FS
Дремометр Mini:
- Контролируемая затяжка винтов в диапазоне 2,5–12 Н·м / 22,5–106 lbf·2in
- Легкий пластиковый корпус из высококачественного полиамида, армированного стекловолокном, с мягкой рукояткой
- Двойная шкала с ценой деления 0,5 Н·м и 5 фунт-сила·дюйм
- Дополнительная микрометрическая шкала для установки промежуточных значений в Н·м, деление 0,05 Н·м
- Окно с эффектом увеличительного стекла
Дремометр T-FS (предустановленный)
- Серия динамометрических ключей с 8 предустановленными моделями для серийного производства
- Энергосберегающее приложение для крутящего момента, который обычно находится в диапазоне динамометрических отверток
- Напр. крепления модулей на солнечных энергосистемах, опор для инструментов и т.
д.; везде, где крутящий момент слишком велик для классических динамометрических отверток
DREMOMETER Z
DREMOMETER Z
- Классификация по DIN EN ISO 6789:2003, тип II, класс A, с отслеживаемым заводским сертификатом. Откалиброван на допустимое отклонение +/- 3 % и более. Превышает спецификацию стандарта (+/- 4%) для вашей безопасности.
- Легкий, но прочный (поскольку корпус изготовлен из алюминиевого сплава) и прочный, очень удобный в мастерской
- В зависимости от применения возможен доступ спереди (например, фитинг с открытым концом) или сбоку (например, реверсивная трещотка и головка)
- Усилие должно прилагаться только к середине рукоятки — не используйте удлинительную трубку, так как в противном случае могут возникнуть неточности (за исключением модели DXZ, где DREMOMETER был откалиброван и отрегулирован с помощью удлинительной трубки)
- Эксплуатация только с концевыми фитингами со стандартными ограничителями глубины, в противном случае могут возникнуть неточности.
Обратите внимание на глубиномеры, указанные в сертификате. Используйте только оригинальные аксессуары GEDORE.
- Большое поперечное сечение привода передает максимальный крутящий момент
- Чрезвычайно низкий износ благодаря уменьшению усилий в рычажном механизме
- Кованая рычажная цепь собственного изготовления
- Максимальная точность даже при очень длительном использовании
- Долгий жизненный цикл и стойкость инструмента
- Простота в эксплуатации — быстрая и безопасная затяжка с моментом затяжки
- Простая регулировка благодаря привлекательной регулировочной кнопке, защищенной от потери на конце рукоятки
- С сертификатом по DIN EN ISO 6789, прослеживаемость в собственной лаборатории DAkkS по национальным стандартам
DREMOMETER SE
DREMOMETER SE
- Классификация по DIN EN ISO 6789:2003, тип II, класс A, с отслеживаемым заводским сертификатом. Откалиброван на допустимое отклонение +/- 3 % и более.
Превышает спецификацию стандарта (+/- 4%) для вашей безопасности.
- Легкий, но прочный (корпус изготовлен из алюминиевого сплава) и прочный, очень удобный в ремонте
- Привод предлагает широкий выбор принадлежностей
- В зависимости от применения возможен доступ спереди (например, фитинг с открытым концом) или сбоку (например, реверсивная трещотка и головка)
- Усилие следует прикладывать только к середине рукоятки — не используйте удлинительную трубку, так как в противном случае могут возникнуть неточности
- Эксплуатация только с концевыми фитингами, иначе могут возникнуть неточности. Обратите внимание на глубиномеры, указанные в сертификате. Используйте только оригинальные аксессуары GEDORE.
- Чрезвычайно низкий износ благодаря уменьшению усилий в рычажном механизме
- Кованая рычажная цепь собственного изготовления
- Максимальная точность даже при очень длительном использовании
- Долгий жизненный цикл и стойкость инструмента
- Простота в эксплуатации — быстрая и безопасная затяжка с моментом затяжки
- Простая регулировка благодаря привлекательной регулировочной кнопке, защищенной от потери на конце рукоятки
- С сертификатом по DIN EN ISO 6789, прослеживаемость в собственной лаборатории DAkkS по национальным стандартам
DREMOMETER A+S
DREMOMETER A+S
- Предварительно установленное значение блокировки и устройство безопасности (A+S) исключает возможность непреднамеренной или манипулятивной регулировки, тем самым обеспечивая большую надежность процесса для пользователя
- Классификация по DIN EN ISO 6789:2003, тип II, класс A, с отслеживаемым заводским сертификатом.
Откалиброван на допустимое отклонение +/- 3 % и более. Превышает спецификацию стандарта (+/- 4%) для вашей безопасности.
- Легкий и прочный (поскольку корпус изготовлен из алюминиевого сплава), очень удобный в мастерской Максимальная точность даже при непрерывном использовании
- Долгий жизненный цикл и стойкость инструмента
- Простота в эксплуатации — быстрая и безопасная затяжка с моментом затяжки
- Простая регулировка благодаря привлекательной регулировочной кнопке, защищенной от потери на конце рукоятки
- С сертификатом DIN EN ISO 6789, прослеживается в собственной лаборатории DAkkS до национальных стандартов
- Предварительно установленный DREMOMETER для серийного производства, где всегда необходимо применять одно и то же значение
Головка с трещоткой DREMOMETER
Головка с трещоткой DREMOMETER
Применение:
- Обеспечивает затяжку с регулируемым крутящим моментом в сочетании с динамометрическим ключом DREMOMETER (тип MINI — E)
Исполнение:
- Прочная головка с мелким шагом трещотки
- С выходным квадратным хвостовиком 1/4″, 3/8″, 1/2″, 3/4″ или 1″
- Модели с вращением по часовой стрелке (№ 754-00 до -06)
- Модели с вращением против часовой стрелки (№ 754-11 до -16)
- Изготовлен из хромованадиевой стали
Комплект поставки:
- Головка с трещоткой
- Индивидуальная упаковка в полиэтиленовом пакете
Алюминиевая удлинительная трубка для DREMOMETER A — CD
Алюминиевая удлинительная трубка для DREMOMETER A — CD
Применение:
- Удлинительные трубки для динамометрических ключей серий DREMOMETER A — CD, DR, DX
- Для включения высоких значений крутящего момента за счет удлинения плеча рычага
Исполнение:
- Гарантирует безопасное подключение к DREMOMETER
- Идеально подходит для удлинения плеча рычага
- Изготовлен из высококачественного алюминия с анодированными контргайками — очень легкий
Комплект поставки:
- Удлинительная трубка
- Индивидуальная упаковка в полиэтиленовом пакете
Удлинительная трубка для DREMOMETER E — F
Удлинительная трубка для DREMOMETER E — F
Применение:
- Запасная удлинительная трубка для динамометрических ключей серии DREMOMETER E — F
- Для включения высоких значений крутящего момента за счет удлинения плеча рычага
Исполнение:
- Гарантирует безопасное подключение к DREMOMETER
- Идеально подходит для удлинения плеча рычага
- Изготовлен из высококачественной оцинкованной стали
Комплект поставки:
- Удлинительная трубка
- Индивидуальная упаковка в полиэтиленовом пакете
Alu-Dremometer
Alu-Dremometer универсальный динамометрический ключ
Подробнее
Механический динамометрический ключ DREMASTER K / UK / Z / SE
Динамометрический ключ DREMASTER® K 20-850 Н·м / 15-63 фунт-сила-фут
Динамометрический ключ DREMASTER® K 20-850 Н·м / 15-630 lbf·ft
- Контролируемая затяжка винтов в наиболее винты от M7-10,9 до M24-8,8, M30-5,6)
- Прочный трубчатый динамометрический ключ с регулируемым вращением и отпиранием, со встроенной храповиком и квадратным хвостовиком для промышленности и торговли
- Классификация по DIN EN ISO 6789:2003, тип II, класс A, с отслеживаемым заводским сертификатом.
Откалиброван на допустимое отклонение +/- 3 % и более. Превышает спецификацию стандарта (+/- 4%) для вашей безопасности.
- Для контролируемой двусторонней затяжки. Проходной квадрат 3/4″ со штифтовым фиксатором.
- Прочная трубчатая конструкция из сатинированной хромированной стали с хромированной головкой храпового механизма и высококачественными пластиковыми деталями
- Двухкомпонентная пластиковая рукоятка эргономичной формы с приспособлением для калибровки
- Переключение между основной шкалой Н·м и вспомогательной шкалой фунт-сила-фут во избежание ошибок при считывании при установке требуемого крутящего момента.
- С микрометровой шкалой для основной шкалы Н·м для установки промежуточных значений
- Система разблокировки вызывает тактильный и звуковой сигнал
- Эргономичная система регулировки крутящего момента с обозначением
- Ключ с внутренним шестигранником для быстрой регулировки не входит в комплект поставки
- Безопасная система регулировки/настройки
- Патент заявлен
- Также доступен в виде набора
Купить онлайн
Динамометрический ключ DREMASTER® UK 20-300 Н·м / 15-220 фунт-сила-фут
Динамометрический ключ DREMASTER® UK 20-300 Н·м / 15-220 фунт-сила-фут
- Регулируемый, освобождающий
- и прочный трубчатый динамометрический ключ со встроенной трещоткой и квадратным хвостовиком для промышленности и торговли
- Классификация по DIN EN ISO 6789:2003, тип II, класс A, с отслеживаемым заводским сертификатом.
Откалиброван на допустимое отклонение +/- 3 % и более. Превышает спецификацию стандарта (+/- 4%) для вашей безопасности.
- Для контролируемой двусторонней затяжки. Реверсивная трещотка 1/2″ с кнопкой разблокировки и шариковым замком.
- Прочная трубчатая конструкция из сатинированной хромированной стали с хромированной головкой храпового механизма и высококачественными пластиковыми деталями
- Двухкомпонентная пластиковая рукоятка эргономичной формы с приспособлением для калибровки
- Переключение между основной шкалой Н·м и вспомогательной шкалой фунт-сила-фут во избежание ошибок при считывании при установке требуемого крутящего момента.
- С микрометровой шкалой для основной шкалы Н·м для установки промежуточных значений
- Система разблокировки вызывает тактильный и звуковой сигнал
- Эргономичная система регулировки крутящего момента с обозначением
- Ключ с внутренним шестигранником для быстрой регулировки не входит в комплект поставки
- Безопасная система регулировки/настройки
- Патент заявлен
- Также доступны в виде наборов
Купить онлайн
Динамометрический ключ DREMASTER® Z 20-850 Н·м / 15-630 фунт-сила-фут
Динамометрический ключ DREMASTER® Z 20-850 Н·м / 15-630 фунт-сила-фут
- Регулируемый, освобождающий
- и прочный трубчатый динамометрический ключ с гладким концом для промышленности и торговли
- Классификация по DIN EN ISO 6789:2003, тип II, класс A, с отслеживаемым заводским сертификатом.
Откалиброван на допустимое отклонение +/- 3 % и более. Превышает спецификацию стандарта (+/- 4%) для вашей безопасности.
- Для контролируемой двусторонней затяжки
- Прочная трубчатая конструкция из сатинированной хромированной стали с фосфатированным раструбом (16 мм) и деталями из высококачественного пластика
- Двухкомпонентная пластиковая рукоятка эргономичной формы с приспособлением для калибровки
- Переключение между основной шкалой Н·м и вспомогательной шкалой фунт-сила-фут во избежание ошибок при считывании при установке требуемого крутящего момента.
- С микрометровой шкалой для основной шкалы Н·м для установки промежуточных значений
- Система разблокировки вызывает тактильный и звуковой сигнал
- Эргономичная система регулировки крутящего момента с обозначением
- Ключ с внутренним шестигранником для быстрой регулировки не входит в комплект поставки
- Безопасная система регулировки/настройки
- Заводские глубиномеры: 32 мм (16 мм)
- Эксплуатация только с концевыми фитингами со стандартными ограничителями глубины, в противном случае могут возникнуть неточности.
- В зависимости от применения возможен доступ спереди (например, фитинг с открытым концом) или сбоку (например, реверсивная трещотка и головка)
- Патент заявлен
- Также доступны в виде наборов
Купить онлайн
Динамометрический ключ DREMASTER® SE 20–400 Н·м / 15–300 lbf·ft
Динамометрический ключ DREMASTER® SE 20–400 Н·м / 15–300 lbf·ft
Применение:
- Контролируемая затяжка винтов в наиболее распространенном диапазоне 20–400 Н·м / 15–300 lbf· фут (направляющая для винтов от M7-10,9 до M20-6,9)
- Прочный трубчатый динамометрический ключ с прямоугольной выемкой, регулируемый, освобождающий, для промышленности и ремесел
Исполнение:
- Классификация по DIN EN ISO 6789:2003 Тип II Класс A, с отслеживаемым заводским сертификатом. Откалиброван на допустимое отклонение +/- 3 % и более. Превышает спецификацию стандарта (+/- 4%) для вашей безопасности.
- Для контролируемой двусторонней затяжки
- Прочная, покрытая лаком трубчатая стальная конструкция с оцинкованной прямоугольной полостью (9×12 мм или 14×18 мм) и деталями из высококачественного пластика
- Пластиковая рукоятка эргономичной формы с приспособлением для калибровки
- Переключение между основной шкалой Н·м и вспомогательной шкалой фунт-сила-фут во избежание ошибок при считывании при установке требуемого крутящего момента.
- С микрометровой шкалой для основной шкалы Н·м для установки промежуточных значений
- Система разблокировки вызывает тактильный и звуковой сигнал
- Эргономичная система регулировки крутящего момента с обозначением
- Ключ с внутренним шестигранником для быстрой регулировки не входит в комплект поставки
- Безопасная система регулировки/настройки
- Заводские глубиномеры: 17,5 мм (9×12 мм) или 25 мм (14×18 мм)
- Эксплуатация только с концевыми фитингами со стандартными ограничителями глубины, в противном случае могут возникнуть неточности
- В зависимости от применения возможен доступ спереди (например, фитинг с открытым концом) или сбоку (например, реверсивная трещотка и головка)
- Также доступен как практичный набор инструментов
Купить онлайн
Грибовидная головка DREMASTER® DMK
Грибовидная головка DREMASTER® DMK
- С приводным квадратом 1/2 дюйма с шариковым фиксатором и кнопкой
- Из хромованадиевой стали, оцинкованная
- С синей пластиковой крышкой
Приобрести онлайн
Dremaster DMK 200
Максимальная безопасность для сложных задач
Подробнее
Механический динамометрический ключ TORCOFIX
TORCOFIX K/UK 1-850 Н·м / 0,75-630 фунт-сила-фут
TORCOFIX K/UK 1-8050 Н·м / -630 lbf·ft
- Контролируемая затяжка винтов в наиболее распространенном диапазоне 1–850 Н·м / 0,75–630 lbf·ft (направляющая для винтов от M3-6,9 до M24-8,8, M30-5,6)
- Прочный трубчатый динамометрический ключ с регулируемым вращением и отпиранием, со встроенной трещоткой и квадратным хвостовиком для промышленности и торговли
- Прочная конструкция из эмалированной стальной трубы
- С оцинкованной головкой трещотки и деталями из высококачественного пластика из полиамида
- Встроенная функция храповика, с переключением грибовидной головки или сквозным квадратом (начиная с № 4550-40)
- Для контролируемой затяжки в двух направлениях простым переключением грибовидной формы
- Классификация по DIN EN ISO 6789:2003 Тип II Класс A, с отслеживаемым заводским сертификатом.
Откалиброван на допустимое отклонение +/- 3% и более. Превышает спецификацию стандарта (+/- 4%) для вашей безопасности.
- Грибовидные головки и переходник на 3/4» также доступны
TORCOFIX Z 5-850 Н·м / 3,7-630 lbf·ft
TORCOFIX Z 5-850 Н·м / 3,7-630 lbf·ft
Применение:
- диапазон 5–850 Н·м / 3,7–550 lbf·ft
- Прочный трубчатый динамометрический ключ с регулируемым отсоединением и гладким концом для промышленности и торговли
Исполнение:
- Классификация по DIN EN ISO 6789:2003, тип II, класс A, с отслеживаемым заводским сертификатом. Откалиброван на допустимое отклонение +/- 3% и более. Превышает спецификацию стандарта (+/- 4%) для вашей безопасности.
- Для контролируемой двусторонней затяжки
- Прочная, покрытая лаком трубчатая стальная конструкция с фосфатированным раструбом (диаметром 16 мм или 22 мм) и деталями из высококачественного пластика
- Удобная ручка из черного пластика эргономичной формы с приспособлением для калибровки
- Двойная шкала Н·м и фунт-сила-фут под окном с эффектом увеличительного стекла
- С нониусной шкалой для Н·м микрометровой шкалы для установки промежуточных значений
- Система разблокировки вызывает тактильный и звуковой сигнал
- Эргономичная система регулировки крутящего момента
- Заводские глубиномеры: 32 мм (Ø 16 мм) или 56 мм (Ø 22 мм)
- Эксплуатация только с концевыми фитингами со стандартными ограничителями глубины, в противном случае могут возникнуть неточности.
- В зависимости от применения возможен доступ спереди (например, фитинг с открытым концом) или сбоку (например, реверсивная трещотка и головка)
TORCOFIX SE 5-400 Н·м / 3,7-300 lbf·ft
TORCOFIX SE 5-400 Н·м / 3,7-300 lbf·ft
Применение:
- диапазон 5–400 Н·м / 3,7–300 lbf·ft
- Прочный трубчатый динамометрический ключ с прямоугольной выемкой, регулируемый, освобождающий, для промышленности и ремесел
Исполнение:
- Классификация по DIN EN ISO 6789:2003, тип II, класс A, с отслеживаемым заводским сертификатом. Откалиброван на допустимое отклонение +/- 3% и более. Превышает спецификацию стандарта (+/- 4%) для вашей безопасности.
- Для контролируемой двусторонней затяжки
- Прочная, покрытая лаком трубчатая стальная конструкция с оцинкованной прямоугольной полостью (9×12 мм или 14×18 мм) и деталями из высококачественного пластика
- Удобная ручка из черного пластика эргономичной формы с приспособлением для калибровки
- Двойная шкала Н·м и фунт-сила-фут под окном с эффектом увеличительного стекла
- С нониусной шкалой для Н·м микрометровой шкалы для установки промежуточных значений
- Система разблокировки вызывает тактильный и звуковой сигнал
- Эргономичная система регулировки крутящего момента
- Заводские глубиномеры: 17,5 мм (9×12 мм) или 25 мм (14×18 мм)
- Эксплуатация только с концевыми фитингами со стандартными ограничителями глубины, в противном случае могут возникнуть неточности
- В зависимости от применения возможен доступ спереди (например, фитинг с открытым концом) или сбоку (например, реверсивная трещотка и головка)
TORCOFIX FS 5-200 Н·м
TORCOFIX FS 5-200 Н·м
Применение:
- Контролируемая затяжка винтов в наиболее распространенном диапазоне 5–200 Н·м без шкалы
- Предустановленный, расцепляющий и прочный трубчатый динамометрический ключ с прямоугольной полостью для промышленности и торговли
Исполнение:
- Классификация по DIN EN ISO 6789:2003, тип II, класс A, с отслеживаемым заводским сертификатом.
Откалиброван на допустимое отклонение +/- 3% и более. Превышает спецификацию стандарта (+/- 4%) для вашей безопасности.
- Для контролируемой двусторонней затяжки
- Прочная эмалированная трубчатая стальная конструкция с оцинкованной прямоугольной полостью (SE 9×12 мм или 14×18 мм)
- Система разблокировки вызывает тактильный и звуковой сигнал
- Заводские глубиномеры: 17,5 мм (9×12 мм) или 25 мм (14×18 мм)
- Эксплуатация только с концевыми фитингами со стандартными ограничителями глубины, в противном случае могут возникнуть неточности
- В зависимости от применения возможен доступ спереди (например, фитинг с открытым концом) или сбоку (например, реверсивная трещотка и головка)
- Если требуется заводская настройка, укажите значение Н·м в заказе
Электронные динамометрические ключи
Электронный динамометрический ключ E-torc 2-1000 Н·м / 1,5-750 фунт-сила-фут, с измерением угла поворота
Электронный динамометрический ключ E-torc 2-1000 Н·м / 1,5-750 фунт-сила ·ft, с измерением угла поворота
- Визуальные, акустические и сенсорные сигналы при достижении установленного крутящего момента.
Дополнительный светодиодный индикатор выполнения при увеличении крутящего момента
- Дополнительное графическое считывание с помощью программного обеспечения.
- Маркированный контрастный графический дисплей с фоновой подсветкой
- Втулка Ø 22 / 28 мм, с приводом 1/4″ или прямоугольной полостью 9×12 мм / 14×18 мм с фиксатором штифта. Размер установки определяет привод.
- ET2SKA 150 и ET2SKA 300, включая реверсивную прямоугольную головку с трещоткой 1/2 дюйма
- Для труднодоступных и ограниченных мест.
- Специальные инструменты по запросу
Электронный динамометрический ключ TorcoTronic III 10-350 Н·м / 7,4-258,2 фунт-сила-фут
Электронный динамометрический ключ TorcoTronic III 10-350 Н·м / 7,4-258,2 фунт-сила-фут
- Для повседневных задач по установке и затяжке контроль
- Для использования во всех областях производства и разработки
- Электронный динамометрический ключ с микропроцессорным управлением
- Для контролируемой двусторонней затяжки
- В соответствии с DIN EN ISO 6789, в соответствии с национальными стандартами
- Прочная конструкция для мастерской
- Широкий диапазон измерения в Н·м, можно переключить на lbf·ft
- С реверсивной трещоткой 1/2″.
Заменяемая трещотка позволяет использовать квадратную головку 9×12 мм (TT3H 120) или 14×18 мм (TT3H 350)
Другие динамометрические инструменты GEDORE
Динамометрическая отвертка
Динамометрическая отвертка
Динамометрическая отвертка различных конструкций Например:
- Динамометрическая отвертка типа PGNS FS 0,2–4,5 Н·м / предварительно настроенная
- Динамометрическая отвертка типа PGNE FS 0,05–13,5 Н·м / предварительно настроенная
- Динамометрическая отвертка типа PGNP FS 0,05–13,5 Н·м / предварительно настроенная
- Динамометрическая отвертка типа FS 0,04–13,6 Н·м / предварительно настроенная
- Динамометрическая отвертка, тип S 0,08-9 Н·м
- Динамометрическая отвертка, тип S 0,24-9 Н·м
- Отвертка для проверки крутящего момента, тип SP 10-500 сН·м / 14 унций-дюйм — 40 фунт-сила-дюйм
Динамометрический ключ тип 88 KNICKER 100-1500 Н·м / 70-1000 lbf·ft
Динамометрический ключ тип 88 KNICKER 100-1500 Н·м / 70-1000 lbf·ft
- Рабочая точность: +/- % допуска заданного значения
- Разрывной механизм (изгибы трубного вала) в качестве сигнала срабатывания, который можно увидеть и почувствовать и который делает маловероятным чрезмерное затягивание
- Двойная шкала в Н·м и фунт-сила-фут
- Квадрат 3/4″ со встроенной храповой муфтой или 22-миллиметровым выступом
Динамометрический ключ с ведомой стрелкой, тип 83 0,8-2000 Н·м / 7 фунт-сила-дюйм — 1500 фунт-сила-фут
Динамометрический ключ с ведомой стрелкой, тип 83 0,8-2000 Н·м / 7 фунт-сила-дюйм — 1500 фунт-сила-фут
Использование:
- Контролируемая затяжка и проверка значений затяжки
- Для использования во всех областях промышленного производства и контроля качества
- Охвачены рабочие диапазоны от 0,8 до 2000 Н·м
Исполнение:
- Динамометрический ключ со шкалой с двойной шкалой и многофункциональной вспомогательной стрелкой
- Двойной приводной квадрат 1/4″, 3/8″, 1/2″, 3/4″ или 1″ с шариковым фиксатором для контролируемой двусторонней затяжки
- Модели от 8301-04 до 8304-80: со встроенной функцией храповика
- Для контролируемой затяжки винтов и измерения крутящего момента
- Точность отображения: +/- 4% допуска отображаемого крутящего момента
- В соответствии с DIN EN ISO 6789, в соответствии с национальными стандартами
- С двойной шкалой в Н·м и фунт-сила-дюйм или фунт-сила-фут, хорошо читаемая лицевая сторона с двойным окрашиванием
- Встроенная защита от перегрузки — механический стопор до макс.
25% перегрузка от максимального значения
- Корпус из легкой и прочной специальной алюминиевой конструкции с эмалью серебристо-серого цвета
- Черные нескользящие резиновые рукоятки
- Модели с 8301-04 по 8301-40: соответствует требованиям EPA (электростатическая защищенная зона), для использования в чувствительных к электростатическому разряду приложениях
- Аудиовизуальный сигнал входит в стандартную комплектацию моделей от 8303-40 до 8305-20
Комплект поставки:
- Динамометрический ключ со шкалой типа 83
- Аккумулятор (модели с 8303-40 по 8305-20)
- Сертификат испытаний по DIN EN ISO 6789
- Поставляется в прочной черной пластиковой коробке (№ от 8301-04 до 8302-20), либо в прочной картонной упаковке (№ от 8303-40 до 8305-20)
Электронный тестер крутящего момента DREMOTEST E 0,2-3150 Н·м / 1,8 фунт-сила-дюйм — 2323 фунт-сила-фут
Электронный измеритель крутящего момента DREMOTEST E 0,2-3150 Н·м / 1,8 фунт-сила-дюйм — 2323 фунт-сила-фут
- Простой электронный тестер крутящего момента со встроенным датчиком крутящего момента (DMS)
- 5 моделей в диапазоне от 0,2 до 135 Н·м
- С фиксированным шестигранником с внутренней резьбой 1/4 дюйма, размер 10, 17, 36, 46 мм или адаптер с квадратным хвостовиком 1,1/2 дюйма (в зависимости от модели)
- С адаптером для квадратного хвостовика 1/4″, 3/8″, 1/2″, 3/4″, 1″ и 1½» или адаптером для бит 1/4″ (в зависимости от модели)
- Высокая точность измерения: +/- 1 % погрешность показания, +/- 1 цифра
- 1.
Измерение точки излома (1-й пик)
- Автосброс
- Может переключаться с Н·м на фунт-сила-фут
- Последовательный интерфейс RS232
- Опционально: адаптер для гнезда прикуривателя (12 В), №. 8612-390), ПО для оценки достоверности (код 2834391), ПО для проверки динамометрических ключей
- Электронный тестер крутящего момента
- Кабель RS232
- Электропитание 100–240 В, 50–60 Гц, макс. 500 мА (обратите внимание на заводскую табличку)
- 2 розетки (размер и привод зависят от модели)
- Адаптер для 8612-3150
- Инструкции для пользователя
- Упаковка
- Для проверки, регулировки и сертификации динамометрических ключей с вращением по часовой и против часовой стрелки
- 5 моделей в диапазоне от 0,5 до 135 Н·м
- Вертикальные и горизонтальные испытания согласно DIN EN ISO 6789
- Электронный тестер крутящего момента со встроенной измерительной электроникой
- Прочный литой алюминиевый корпус (кроме ETP3150) с отдельным или съемным рабочим дисплеем
- Последовательный интерфейс RS232
- Соответствует национальным стандартам
- ETP 15 со встроенной защитой от перегрузки и инструментом для ручного сброса после непреднамеренной перегрузки
- Точность считывания крутящего момента +/- 1 %, +/- 1 цифра от числа считывания
- Заводской сертификат на основе VDI 2646
- Дополнительный сертификат согласно DAkkS-DKD-R 3-8
- Большой графический ЖК-дисплей
- Широкий диапазон измерения в Н·м, можно переключить на сН·м, фунт-сила-фут или фунт-сила-дюйм (в зависимости от модели)
- Блок питания с евровилкой (адаптер для Великобритании, США, Австралии по запросу)
- Корпус можно заказать отдельно как запасную часть
- Рабочий дисплей, держатель дисплея, включая кабель, программное обеспечение, включая соединительный кабель для ПК
- Стандартная упаковка для наборов динамометрических ключей серии DREMOMETER MINI и AM
- Надежный и прочный, лучше всего подходит для хранения и транспортировки
- Со вставкой из пенорезины и отверстиями для аксессуаров
- Только черные пластиковые кассеты с вкладышем из пеноматериала
- Поставка в прочной картонной упаковке
- Стандартная упаковка для наборов динамометрических ключей DREMOMETER серии A-F
- Надежный и прочный, лучше всего подходит для хранения и транспортировки
- Со встроенными металлическими пролетами и отверстиями для принадлежностей
- Петли, замки и рукоятка из стали
- GEDORE с порошковым покрытием синего цвета
- Тонкая и легкая конструкция приборов обеспечивает удобную и безопасную работу даже в очень стесненных условиях
- Повторяющиеся и точные результаты, подтвержденные индивидуальными сертификатами заводских испытаний, обеспечивают максимальную степень безопасности труда
- Собственная разработка и 3D-моделирование (с использованием новейших методов проектирования и анализа, таких как 3D CAD/CAM/FEM)
- Особенно при ослаблении заклинивших винтовых соединений в планетарной передаче с малым люфтом возникают минимальные удары по боковым сторонам зубьев.
- проверка или настройка динамометрических ключей и динамометрических отверток с вращением по часовой стрелке, идеально подходит для проверки предварительно настроенных динамометрических ключей на линии
Комплект поставки:
Электронный тестер крутящего момента
Электронный тестер крутящего момента
Комплект поставки:
Пустые коробки
Пустые коробки
Пустые пластиковые кассеты для DREMOMETER MINI + AM
Чемодан из листового металла пустой для DREMOMETER A-F
Мультипликатор крутящего момента
DREMOPLUS ALU
DREMOPLUS ALU
