Установка зажигания без стробоскопа: Регулировка УОЗ без стробоскопа своими руками

Информация применима для ремонта многих автомобилей

Вообще то считается, что без стробоскопа и базового режима настроить УОЗ точно нельзя. Но… на территории бывшего СССР не бывает ничего невозможного. 🙂 Понятное дело, что не каждый владелец хочет покупать стробоскоп и входить в базовый — именно для таких людей захотел найти способ «ручной» настройки угла опережения зажигания.
Было любопытно, как это осуществить. Почитав разные варианты из сети и попробовав на деле — понял что они не дают совпадения с углом в 15 гр. в базовом. Но методом тыка все-таки способ был найден. Даже мультиметр для этого не нужен в принципе.

Настройка УОЗ без стробоскопа для Audi 100 C4 двигатель AAR 2,3 литра. Поехали…

1) Для начала проверить, что метки распредвала и коленвала верно стоят. Для вращения двигателя крутим ключом «на 32» шкив насоса ГУР, свечи выкручивать не надо, оно и так крутится (иногда чуть буксует, можно рукой прижимать ремень ГУРа к шкиву).

При этом под заливной крышкой видим, что кулачки разведены одинаково в стороны:

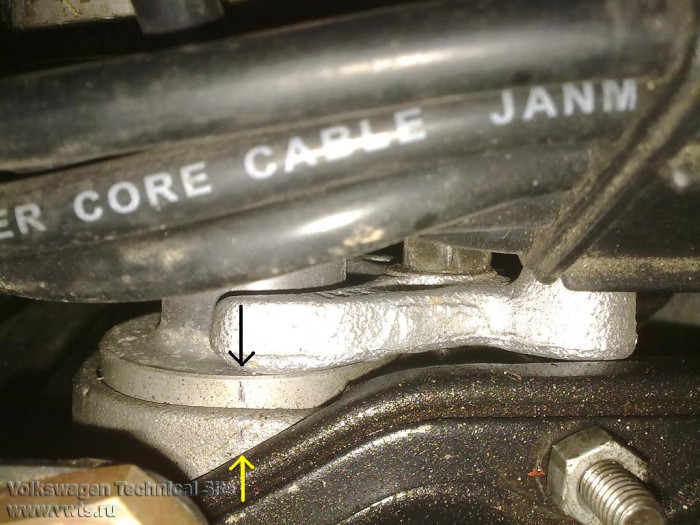

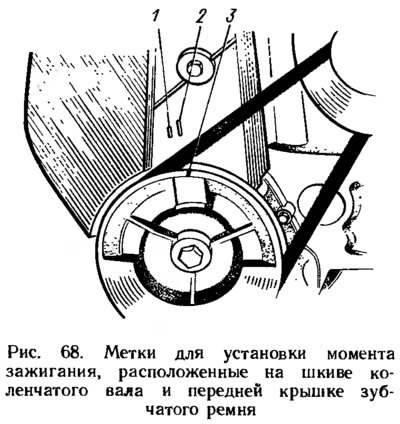

-на блоке шкив коленвала имеет метку, которая должна совпасть с меткой на защитной крышке:

-на КПП при этом в окошке рассекается метка «0»:

ВАЖНО проверить совпадение меток, ведь КВ и РВ делают разное кол-во оборотов. Только когда видны метки РВ (точка) и КВ («0») — идем дальше.

2) Если все ОК, то в этом положении, когда видны все метки, вставляем трамблер и бегунок по его меткам, примерно так:

Надеваем крышку и ВВ провода так:

3) Ключом «на 32» за шкив насоса ГУР чуть сдвигаем метку КВ «0» и выставляем «15». У меня помазаны канцелярским белым корректором — чтоб лучше видеть:

4) Центральный ВВ-провод кинуть в сторону на пластик (можно и без свечи):

5) Еще пару фото для взаимного ориентировочного (!) расположения с бегунком/без него при правильном УОЗ:

6) Подключаем мультиметр (режим постоянного напряжения DC, до 20v), красный щуп — к красно-черному проводу фишки, черный щуп — к среднему проводу. Не разъединяя фишки от траблера. (Мультиметр вобщем-то не нужен и чехол фишки не надо стягивать, но об этом позже). Поворачиваем ключ зажигания в первое положение, появится напряжение 10,5в на тестере:

7) Теперь секретная технология. 🙂 Берем бегунок в руку и одним пальцем давим на центр в направлении к ГБЦ, а вторым пальцем давим на него в направлении «по часовой стрелке»:

Дело в том, что там всякие люфты есть на зубьях и валу, поэтому чтоб настроить УОЗ мега-точно нужно именно так жать, как показано.

8) Одновременно удерживая бегунок, второй рукой крутим корпус траблера (лапка должна быть слегка ослаблена гайкой «на 13»). Крутим сначала корпус «против часовой» — смотрим на показания мультиметра, в какой-то момент его значение «10,5в» сменится на «5в». Затем очень медленно крутим корпус «по часовой», в момент когда значени «5в» сменится на «10,5в» сработает реле бензонасоса с характерным звуком («у-у-у» ). Вот в этот самый момент и нужно остановиться — УОЗ будет таким, как надо, затягиваем лапку.

Вот этот звук срабатывания реле б/насоса можно и использовать как ориентир. Т.е. мультиметром можно вовсе не пользоваться, просто крутим корпус «против часовой» градусов на 10, а затем медленно «по часовой» крутим, пока не «загудит» бензонасос — и в этот момент останавливаемся и затягиваем лапку. Можно ориентироваться на фото из п.5 — итоговое финальное положение у Вас будет примерно такое (отклонение метки может быть в пределах пару мм от того, что на фото). Главное — это момент срабатывания реле.
Возвращаем на место «пыльник»:

И надеваем крышку, втыкаем центральный провод, заводимся и катаемся.

Все, УОЗ настроен правильно. Я попробовал для статистики 2 разных трамблера воткнуть и выставить УОЗ таким способом, затем сравнил результат со стандартным способом (вход в базовый режим и свечение стробоскопом) — совпадение способов идеальное, стробоскоп светит четко в «15».

Поэтому, если хочется иметь правильный УОЗ, а нету стробоскопа — он нахрен и не нужен

Замечания, критика — приветствуются…

Продолжение и все обсуждения отчета здесь

Спасибо: Jurik-11

Как здесь найти нужную информацию?
Расшифровка заводской комплектации автомобиля (англ.)
Расшифровка заводской комплектации VAG на русском!
Диагностика Фольксваген, Ауди, Шкода, Сеат, коды ошибок.

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

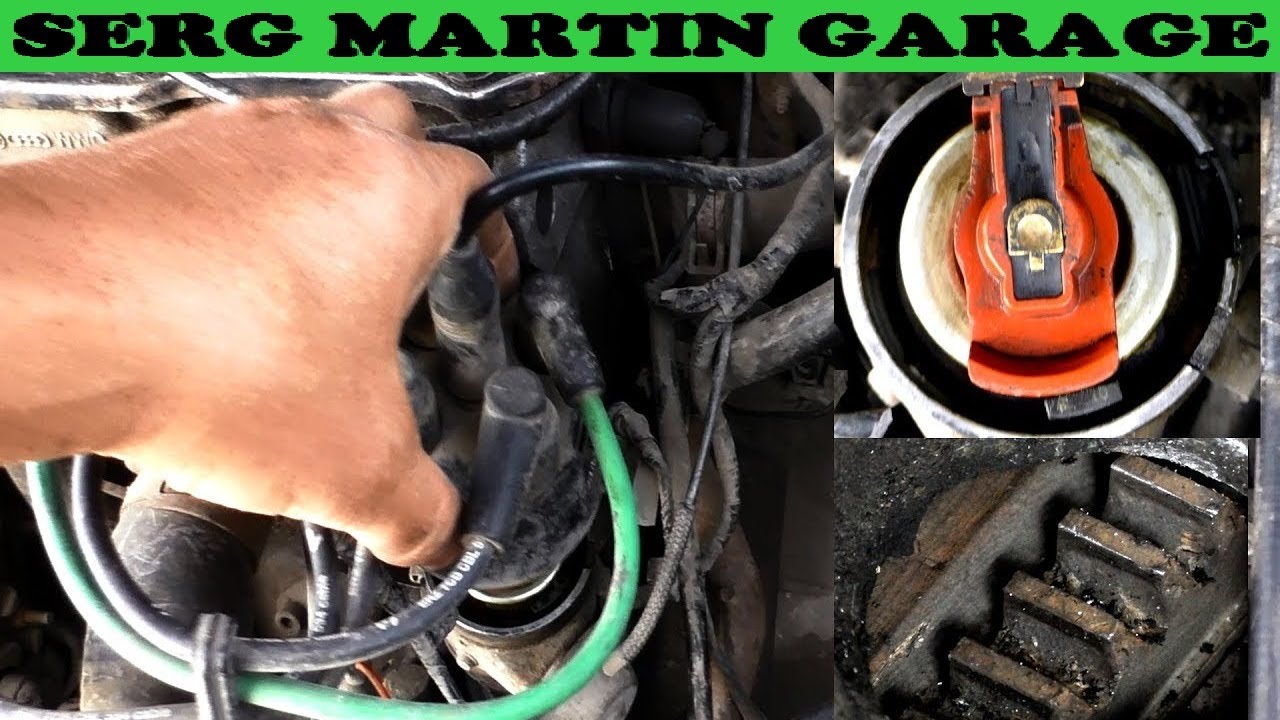

Как выставить зажигание без стробоскопа: как отрегулировать зажигание

Схема создания стробоскопа

Зная, как выставить зажигание автомобиля без стробоскопа, можно настроить идеальную систему пуска практически в любом месте. Стробоскоп, как известно, применяется в процессе установки УОЗ на карбюраторных двигателях.

Неоновая лампа вместо стробоскопа

Если не использовать стробоскоп, то неоновая лампа вполне удачно его заменит. Однако в этом случае придётся работать вечером, чтобы было хорошо видно свечение.

Внимание. Не рекомендуется создавать полумрак в закрытом гараже, так как в замкнутом пространстве легко собирается довольно большая концентрация угарного газа, а это грозит тяжёлым отравлением организма.

Работать однозначно следует на улице или под навесом. Также не должно быть слишком темно, ведь можно не заметить работающие, вращающиеся части автомобиля. Те, кто хорошо знает, как выставить зажигание без стробоскопа, на этом настаивают.

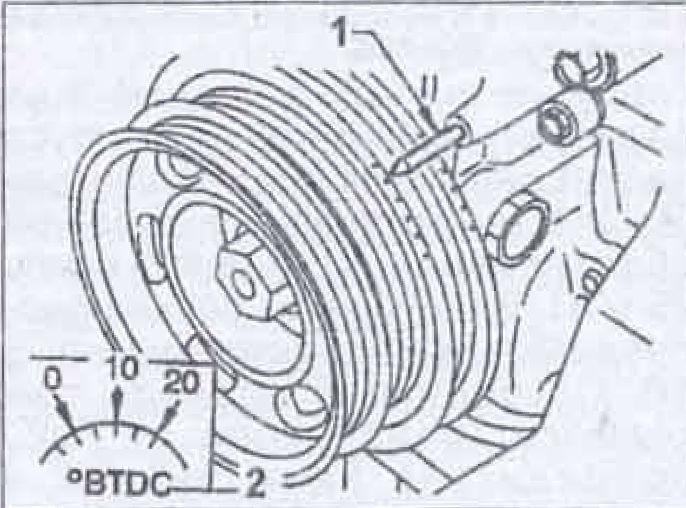

Как выставить зажигание по стробоскопу

Вообще, свет, к примеру, искусственный, должен освещать подкапотное пространство не очень ярко. Достаточно видеть установленные в моторном отсеке элементы настолько, чтобы яркость не мешала следить за положением метки, освещаемой неоновым элементом.

Изготовление заменителя стробоскопа

Аналог стробоскопа изготавливается из трубки пластикового типа. Диаметр её должен быть в пределах 13-17 мм. Линза вклеивается с одной стороны трубки, затем помещается неон типа NE-2 или другая лампа, но соответствующая по основным параметрам приведённой.

Далее наружу выводятся провода, один из которых соединяется с массой, другой – с бронепроводом свечи номер 1.

Внимание! Провод нужно соединять с бронепроводом так: мотать поверх изоляции. Ни в коем случае не соединять! Достаточно будет около 10 витков.

По безопасности:

• Запрещено держать получившийся самодельный прибор в голых руках! Если произойдёт пробивание изоляции бронепровода, можно получить очень сильный удар током. Лучше зафиксировать прибор на подходящем для этого кронштейне, сделав это с таким расчётом: луч неона должен освещать метку, пускаемую в ход при выставлении УОЗ.
• Проводники прокладываются так, чтобы вращающиеся элементы моторного отсека их не задевали.
• Тщательно изолировать проводку, желательно очень толстым слоем, так как нельзя допускать искрения и прочих схожих моментов, которые способны легко привести к возгоранию топлива.
• Обязательно ставить КПП на «нейтралку» перед запуском мотора.
• Настройка должна проводиться с учётом того, что неоновое мерцание обладает меньшей яркостью, чем свет импульсной лампы. Последняя, как известно, применяется со стробоскопом.
• Под светом лампы в сумерках может казаться, что деталь автомобиля неподвижна, хотя она на самом деле вращается с огромной скоростью!

Как отрегулировать зажигание без стробоскопа

Вообще, секрет того, как настроить зажигание без стробоскопа зависит от конкретной модели авто. Кроме того, на это влияет степень обогащённости топливно-воздушной смеси, амплитуда вращения, марка ДВС и многое другое.

Алгоритм процедуры выставления УОЗ

Мотор, работающий как часы. Об этом мечтает каждый водитель машины с карбюраторным ДВС, более или менее знакомый с превратностями автомобильной жизни. Обеспечить надёжную работу двигателя возможно только при грамотно выставленном УОЗ.

Образцово выставленный угол – это малый расход горючего, оптимальная динамика и удобство пилотажа. Об этом забывать не стоит.

Говоря иначе, для нормального функционирования ДВС, искра обязана образовываться на свечах раньше того момента, когда моторный поршень доходит до верхней точки. К моменту подхода поршня горючее уже должно воспламениться, а выходной газ – протолкнуть поршень обратно вниз. Таким образом, будет обеспечиваться всем известное функционирование двигателя внутреннего сгорания.

Как отрегулировать УОЗ

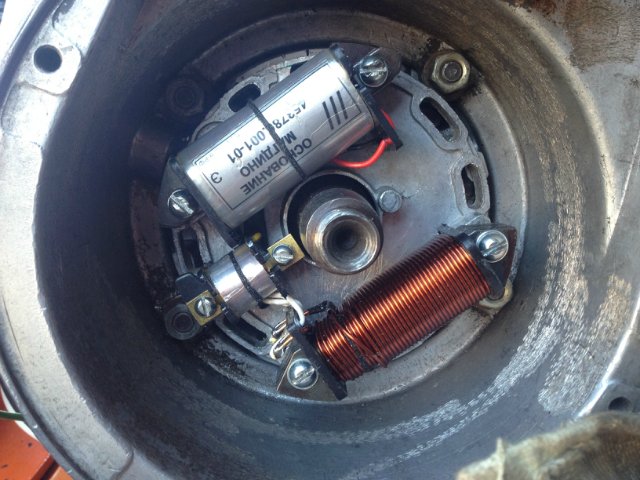

УОЗ – это угол опережения, зазор, который оставляется в трамблёре. Именно от этого зазора и зависит возникновение искры на свечах в нужный момент времени. По этой причине следует знать, как настроить УОЗ в распределителе.

Для осуществления операции по выставлению УОЗ, следует вооружиться ключом, индикатором и инструментом, который легко проворачивает кривошипный вал (подойдёт также ключ).

Итак, вот что надо сделать:

• КПП ставится в положение «нейтралка»;
• Автомобиль — на «ручник»;
• Снимается крышка с трамблёра;

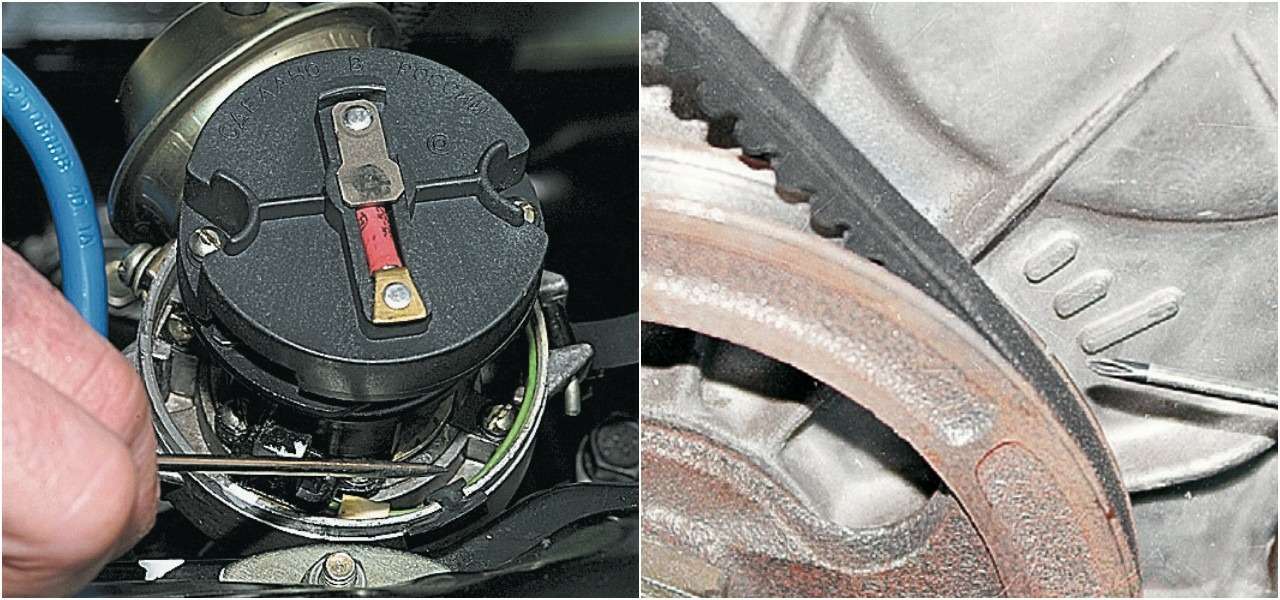

• Кривошипный вал проворачивается до момента, пока не совместятся метки кривошипного вала и корпуса трамблёра;
• К выводу катушки (бабины), идущей на трамблёр, подсоединяется один из проводов самодельного стробоскопа, другой провод соединяется с кузовом автомобиля;
• Крепление распределителя ослабляется, зажигание включается;
• Корпус трамблёра надо вращать против часовой, прижимая одной рукой бегунок. Одновременно надо смотреть на индикатор – когда он потухнет, вращение надо остановить;
• Корпус распределителя надо повернуть в этом же направлении ещё немного, затем начать вращение в обратном направлении.
  Одновременно смотреть на индикатор – когда он загорится, остановить вращение и закрепить болты трамблера.
• Остаётся надеть крышку распределительного устройства.

Так проводится стандартная установка УОЗ без стробоскопа. Опытные водители даже знают, как выставить зажигание без меток, но это уже другая тема. Обязательно перед проведением операции, следует проверить работоспособность свечей. Масляный нагар с их кончиков рекомендуется убирать прокаливанием, а не зачисткой (зашкуриванием).
