Капли влаги, взвешенные в воздухе в сырую погоду, способны ухудшить видимость на дороге, рассеивая свет.Установка противотуманок: Страница не найдена - Особенно существенно этот эффект проявляется ночью и в вечернее время. Противотуманные фары (ПТФ) позволяют несколько улучшить видимость за счет дополнительного освещения дорожного полотна и обочин широким плоским лучом ПТФ, ориентированным горизонтально.

Хотя Правила и разрешают самостоятельную установку ПТФ заводского производства, они строго регламентируют их количество и расположение по отношению к основным фарам автомобиля. ПТФ чаще всего не входят в базовую комплектность машины, однако многие автопроизводители предусматривают их установку, прокладывая проводку и обеспечивая крепежную арматуру. ПТФ этого типа стоит предпочесть, оборудуя ими свой автомобиль.

Наилучших результатов, разумеется, можно добиться, доверив установку ПТФ профессионалам автосервиса. Они не только выполнят эту работу грамотно, но и отрегулируют свет противотуманных фар на специальном стенде, а также сделают все, чтобы не допустить перегрузки бортовой сети электропитания автомобиля.

Установка противотуманных фар своими руками

Далеко не все автомобили в заводской комплектации имеют ПТФ — противотуманные фары.Установка противотуманок: Страница не найдена - А между тем это достаточно полезная опция, которая нередко помогает в различных ситуациях. Впрочем, это не является серьёзной проблемой, потому что комплекты таких фар продаются отдельно практически в любом специализированном магазине запчастей. Установка противотуманных фар своими руками — операция простая и не требующая особых усилий.

Стоимость подобной услуги в автомастерских достаточно высока. В некоторых случаях она может сравниться со стоимостью самого комплекта таких фар. В такой ситуации желающих тратить лишние деньги, причём тратить в большинстве случаев неоправданно, не находится. К тому же, с технологической точки зрения тут нет ничего сложного.

Естественно, самый первый шаг — это непосредственно выбор и покупка нужного комплекта. Здесь необходимо учесть все особенности и требования: модель автомобиля, тип фар, крепления и т.д. Решение данных вопросов целиком и полностью ложится на плечи автомобилиста.

Что можно посоветовать в такой ситуации?

Стоит посмотреть все предложения, имеющиеся в магазинах и на авторынках.Установка противотуманок: Страница не найдена -

В продаже имеются готовые комплекты конкретно для той или иной модели машины. Естественно, работать с ними проще. Но в некоторых случаях дешевле будет приобрести универсальный набор или вовсе поискать все детали по отдельности.

Комплектация и технические особенности

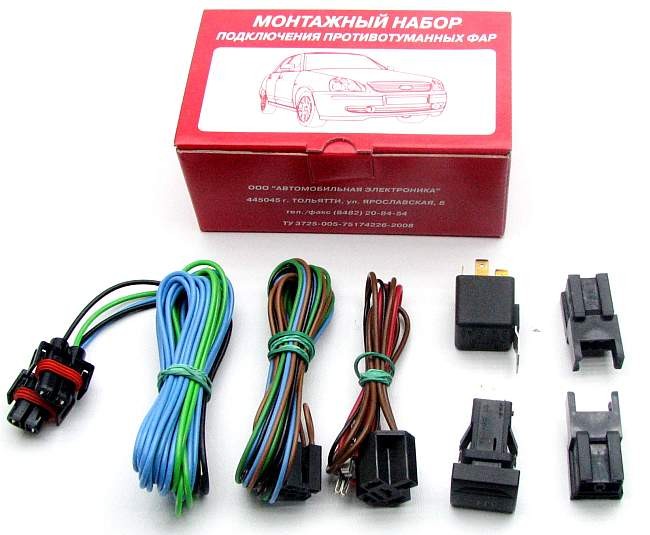

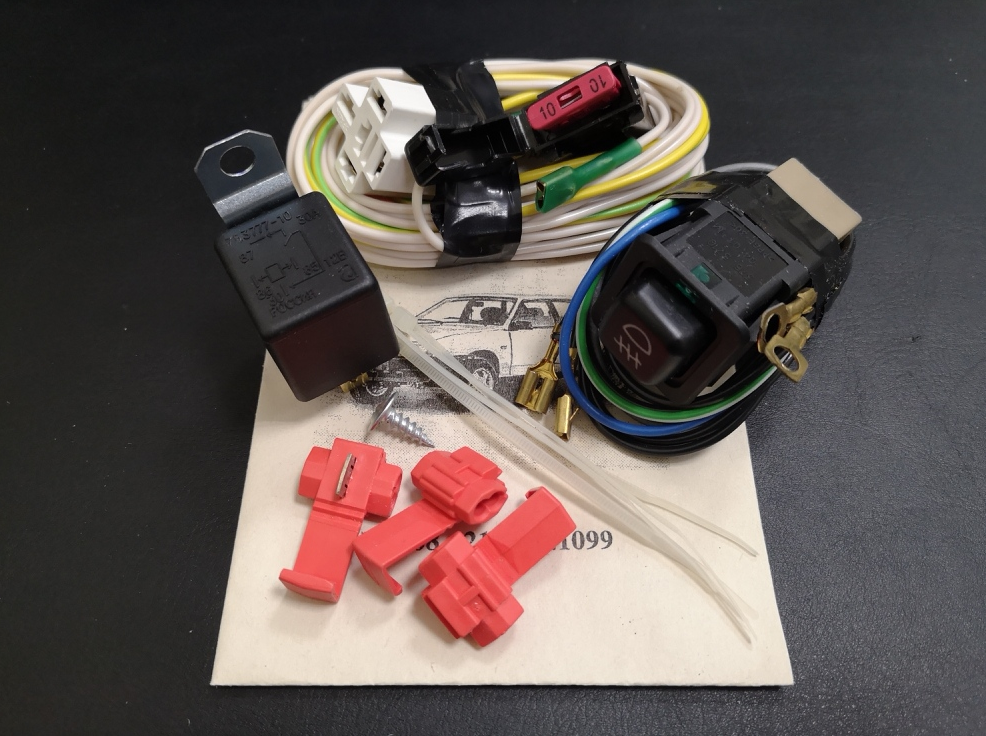

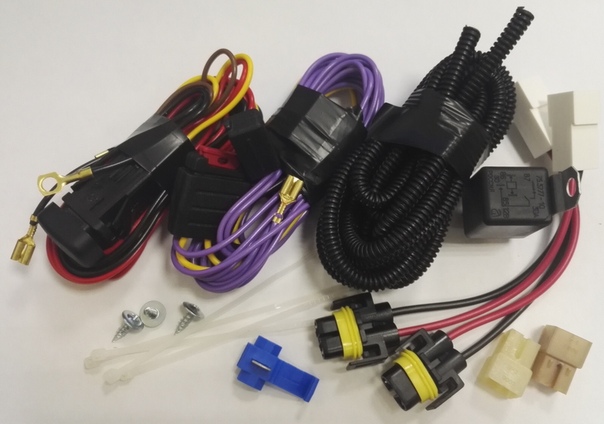

Любой комплект противотуманных фар включает в себя следующие детали:

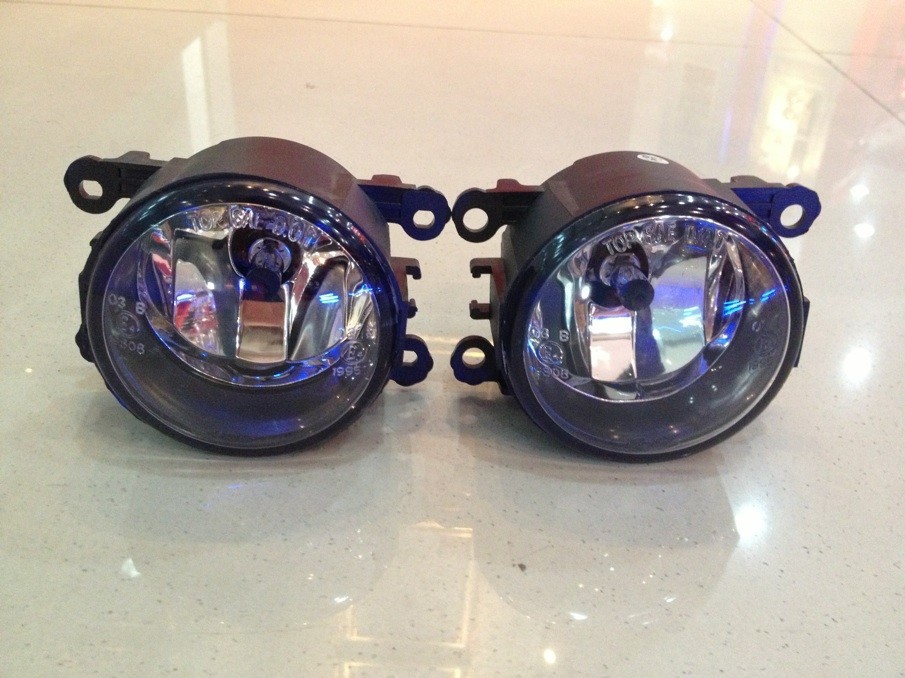

  • Непосредственно сами ПТФ;
  • Набор проводов;
  • Клеммы для проводов;
  • 4-контактное реле;
  • Выносной предохранитель;
  • Выключатель.

Помимо всего вышеперечисленного могут понадобиться дополнительные коннекторы, разнообразные хомуты и крепления. И, конечно, под рукой обязательно должен быть набор инструментов: крестовая и плоская отвёртка, ключи 8 и 10, нож и плоскогубцы.

После покупки всего необходимого ещё раз проверьте наличие всех требуемых для работы деталей, а также их целостность и сохранность. Только тогда можно будет приступать к процессу установки.Установка противотуманок: Страница не найдена -

Так как работать приходиться с электрооборудованием, стоит вспомнить основные правила техники безопасности.

Процесс установки

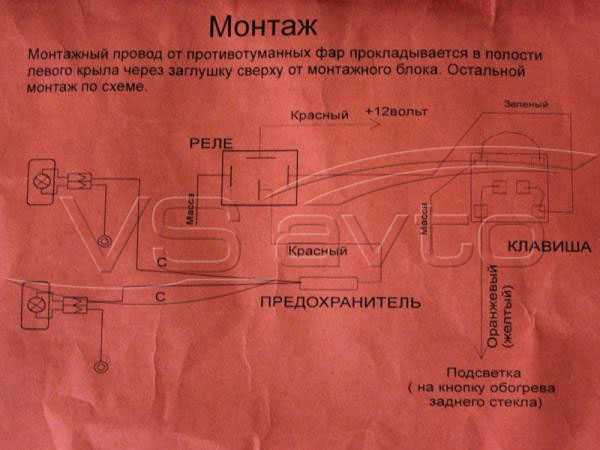

Схема подключения противотуманных фар

Перед тем как начинать установку, обязательно нужно отключить аккумуляторную батарею. В противном случае существует риск возникновения короткого замыкания. Далее необходимо осмотреть автомобиль на предмет наличия неисправностей и механических повреждений, которые могут помешать работе. В первую очередь внимание нужно обратить на бампер, ведь именно на него будут крепиться новые фары. Далее можно в уме спланировать, как именно будет прокладываться проводка.

Установка противотуманных фар своими руками проходит в несколько основных этапов:

  • Монтаж ПТФ на бампер;
  • Установка на приборной панели специальной кнопки-выключателя;
  • Непосредственное подключение разъёмов и проводов.

Конечно, надо учитывать, что на практике всё далеко не так просто, как звучит.Установка противотуманок: Страница не найдена - Все три этапа имеют свои особенности и сложности.

Установка фар на бампер

Необходимо снять защиту картера и сам бампер. Фары устанавливаются на специальные места (они закрыты заглушками), после чего крепятся винтами. Иногда стоит подумать над тем, как их лучше смонтировать. Далее вытягиваются провода под капотом. Лучше сразу скреплять их хомутами, чтобы они не мешались. Провода «минус» подключаются к кузову автомобиля.

Как только всё будет готово, можно устанавливать бампер и защиту картера на своё место. Не забудьте присоединить провода к разъёмам непосредственно на самих фарах. Также второй конец проводов вытягивается в салон — он будет подключаться к кнопке. Для этого следует использовать заглушку под мотором стеклоочистителя.

Установка кнопки-выключателя

Снимаем панель под рулём и накладку центральной консоли, а также остальных элементы, которые будут мешать работе. Вытаскиваем заглушку свободной кнопки и подводим к ней провода контактов. Тут могут возникнуть некоторые сложности с тем, как ввести новый элемент в уже существующую электроцепь.Установка противотуманок: Страница не найдена -

Подключение фар

Открываем блок предохранителей и подключаем клемму от кнопки включения ПТФ в соответствующее гнездо реле (85). Клемма чёрного провода также подключается в реле, а другой конец к кузову автомобиля или «массе». Клемма с двумя отводами данного провода устанавливается в гнездо 87, а сами отводы в соответствующие гнёзда предохранителей. Достаём жгут из-под капота и подключаем клеммы во вторые гнёзда предохранителей. В гнездо 30 включается клемма красного провода. Для этого используется коннектор. В блок предохранителей устанавливается реле и два предохранителя.

После этого всё устанавливается на место, проводится окончательная проверка соединений и их целостности. Если всё в порядке, тогда подключается аккумулятор и проверяется работоспособность фар.

Видео

В следующем видео также посвящено установке противотуманных фар:

Установка ПТФ на Рено Логан Сандеро

Для установки ПТФ на Рено Логан или Сандеро потребуется приобрести необходимые запчасти (в зависимости от модели и комплектации)

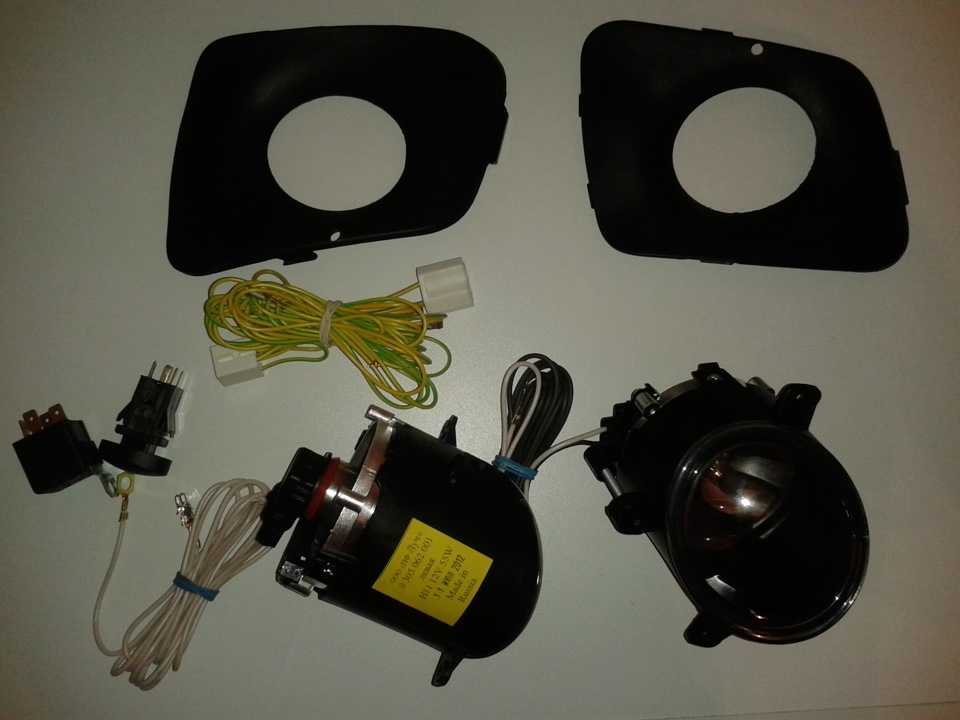

Необходимые запчасти:

— комплект противотуманных фар (ПТФ)
— подрулевой переключатель (с положением для передних ПТФ) можно на разборке

— рамки (кронштейны) для ПТФ (комплект)
—  жгут проводов

— накладки на бампер (для Renault Logan фаза 2).Установка противотуманок: Страница не найдена -

Список запчастей для разных моделей (Logan, Sandero)

Жгут проводов противотуманных фар Renault 240705062R
Заглушка бампера для ПТФ передняя левая DC01-0L00
Заглушка бампера для ПТФ передняя левая DC01-0L00
Заглушка бампера для ПТФ передняя левая Renault 8200838547
Заглушка бампера для ПТФ передняя левая Renault 8200838547
Заглушка бампера для ПТФ передняя правая DC01-0R00
Заглушка бампера для ПТФ передняя правая DC01-0R00
Заглушка бампера для ПТФ передняя правая Renault 8200838548
Заглушка бампера для ПТФ передняя правая Renault 8200838548
Рамка противотуманной фары левая LOGEM LRT-259 (Sandero, Duster)
Рамка противотуманной фары левая LOGEM LRT-259 (Sandero, Duster)
Рамка противотуманной фары левая Renault 6001546786 (Logan фаза1)
Рамка противотуманной фары левая Renault 6001546786 (Logan фаза1)
Рамка противотуманной фары Левая Renault 6001549322 (Sandero, Duster)
Рамка противотуманной фары Левая Renault 6001549322 (Sandero, Duster)
Рамка противотуманной фары правая LOGEM LRT-260 (Sandero, Duster)
Рамка противотуманной фары правая LOGEM LRT-260 (Sandero, Duster)
Рамка противотуманной фары правая Renault 6001546785 (Logan фаза 1)
Рамка противотуманной фары правая Renault 6001546785 (Logan фаза 1)
Рамка противотуманной фары Правая Renault 8200785081 (Logan фаза 2)
Рамка противотуманной фары Правая Renault 8200785081 (Logan фаза 2)
Фара противотуманная Logan фаза 2 LOGEM LRT-299 (без лампы)
Фара противотуманная Logan фаза 2 LOGEM LRT-299 (без лампы)
Фара противотуманная Logan фаза 2 Renault 261508367R
Фара противотуманная Logan фаза 2 Renault 261508367R
Жгут проводов противотуманных фар Renault 240705062R
Жгут проводов противотуманных фар Renault 240705062R
Заглушка бампера для ПТФ передняя левая DC01-0L00
Заглушка бампера для ПТФ передняя левая DC01-0L00
Заглушка бампера для ПТФ передняя левая Renault 8200838547
Заглушка бампера для ПТФ передняя левая Renault 8200838547
Заглушка бампера для ПТФ передняя правая DC01-0R00
Заглушка бампера для ПТФ передняя правая DC01-0R00
Заглушка бампера для ПТФ передняя правая Renault 8200838548
Заглушка бампера для ПТФ передняя правая Renault 8200838548
Рамка противотуманной фары левая LOGEM LRT-259 (Sandero, Duster)
Рамка противотуманной фары левая LOGEM LRT-259 (Sandero, Duster)
Рамка противотуманной фары левая Renault 6001546786 (Logan фаза1)
Рамка противотуманной фары левая Renault 6001546786 (Logan фаза1)
Рамка противотуманной фары Левая Renault 6001549322 (Sandero, Duster)
Рамка противотуманной фары Левая Renault 6001549322 (Sandero, Duster)
Рамка противотуманной фары правая LOGEM LRT-260 (Sandero, Duster)
Рамка противотуманной фары правая LOGEM LRT-260 (Sandero, Duster)
Рамка противотуманной фары правая Renault 6001546785 (Logan фаза 1)
Рамка противотуманной фары правая Renault 6001546785 (Logan фаза 1)
Рамка противотуманной фары Правая Renault 8200785081 (Logan фаза 2)
Рамка противотуманной фары Правая Renault 8200785081 (Logan фаза 2)
Фара противотуманная в сборе Logan фаза 2 LOGEM LRT-299 (без лампы)
Фара противотуманная в сборе Logan фаза 2 LOGEM LRT-299 (без лампы)
Фара противотуманная в сборе Logan фаза 2 Renault 261508367R
Фара противотуманная в сборе Logan фаза 2 Renault 261508367R

Порядок работы установки ПТФ на Renault Logan со снятием бампера

Перед установкой необходимо проверить наличие реле ПТФ в блоке, который находится в моторном отсеке и наличие предохранителя ПТФ (F31) в блоке предохранителей в салоне (см фото или ссылки)

Реле ПТФ

Предохранитель ПТФ F31 15 ампер

Жгут проводов 240705062R

Подрулевой переключатель

Фары ПТФ

Накладки от второй фазы

Устанавливаем подрулевой переключатель.Установка противотуманок: Страница не найдена - Нужна крестообразная отвертка и ключ ТОРКС-20

Порядок действий следующий:

— сдвигаем сидения назад до упора, для удобного доступа к кожуху рулевого колеса

— откручиваем два болта (торкс)

— опускаем рычак регулировки руля по высоте и снимаем верхнюю часть кожуха, затем нижнюю, они на защелках

— откручиваем 2 болта крепления подрулевого переключатеся, отсоединяем штекер (фиксация по бокам)

— подключаем новый подрулевой переключатель с ПТФ

— собираем в обратном порядке; сначала устанавливаем нижний кожух, потом верхнюю часть

— проверяем работоспособность (пока без ПТФ)

Накладки на бампер имеют фиксаторы, но для надёжности используем двусторонний скотч.

Перед установкой ПТФ на Logan Фаза 2, можно заготовить шаблон из картона, по которому будут просверлены отверстия для защёлок накладок и отверстие под ПТФ. Либо аккуратно вырезать по разметке на бампере.

Для Renault Logan Фаза 1 понадобится просто вырезать заглушки в бампере, в нишах ПТФ.Установка противотуманок: Страница не найдена -

При желании на данном этапе их можно покрасить. Грунт для пластика, краска, лак. Все продается в аэрозольных баллонах.

Далее понадобится следующие инструменты:

Шаблое, маркер, шуруповерт, нож, обезжириватель и пластиковые стяжки

Снимаем бампер, подробнее о том как его снять можно прочесть в книге по ремонту Renault Logan

Обезжириваем и размечаем бампер (Фаза2) / вырезаем заглушки (Фаза1)

Далее шуруповертом по разметке высверливаем отверстия для ПТФ. Обрабатываем и обезжириваем.

Вставляем заглушки в бампер до защелкивания и схватывания клея на скотче.

Монтируем противотуманки с рамкой, теперь в уже штатные крепления

До пропила отверстий

Штатные заглушки, которые удерживают рамку и ПТФ можно не использовать, тем более их сложно найти в продаже.

Вместо этого используем пластиковые стяжки. Просверливаем в полосках отверстия для стяжек и плотно крепим ПТФ

Дополнительно стягиваем саму накладку

Подключаем проводку ПТФ

Подключаем жгут проводов к разъему за бампером с водительской стороны.Установка противотуманок: Страница не найдена - Прокладываем жгут по бамперу.

Место крепления жгута на Renault Logan второй фазы см. на фото —  под нижней решеткой. На первой фазе немного иначе.

На простых комплектациях этого разъема нет, его придется также докупать отдельно.

Проверяем работу ПТФ

Устанавливаем бампер на место.

При креплении проверяем положение жгута, при необходимости закрепляем стяжками.

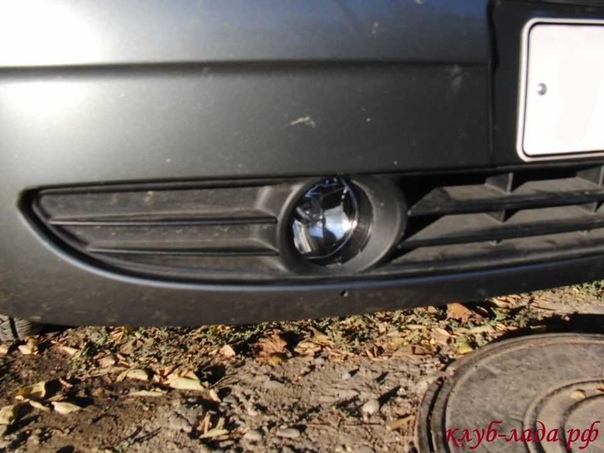

Результат работы

материал: NickNP (Drive2.ru)

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Понравилась статья? Поддержите Renault-Drive: поделитесь с друзьями, кнопки ниже.Установка противотуманок: Страница не найдена -

Установка противотуманных фар

В этой статье мы будем устанавливать и подключать противотуманные фары на ВАЗ 2109. Материал данной статьи также пригодится владельцам ВАЗ-2108 и ВАЗ 21099 с «высокой» панелью, для их автомобилей эта операция абсолютно идентична. Противотуманные фары на автомобиле предназначены для улучшения освещения дороги во время тумана, снегопада, сильного дождя. Также их можно использовать днем вместо ближнего света согласно ПДД. Также правильно установленные и отрегулированные противотуманные фары хорошо подсвечивают обочину дороги, что помогает вовремя замечать внезапно появившихся там пешеходов.

  • Для установки потребуется:
    Силовой провод сечением 1,25 кв. мм. Длины провода должно хватать для его протяжки от блока предохранителей до каждой протовотуманки.
  • Клемма широкая (мама) — 4 шт.
  • Клемма узкая (мама) — 1 шт.
  • Клемма с отверстием посередине (масса) — 3 шт.
  • Реле с колодкой и проводами.Установка противотуманок: Страница не найдена -
  • Кнопка включения ПТФ.
  • Противотуманные фары — 2 шт.

В продаже имеются уже готовые наборы для монтажа противотуманных фар, включающие все вышеуказанные материалы, уже подготовленные к установке:

Если нет возможности приобрести подобный набор для подключения противотуманных фар на ВАЗ 2109, или вы желаете сделать все своими руками, то собираем следующее:

Реле ПТФ с колодкой и обжатыми проводами. Силовые провода обжаты широкими клеммами (1 и 2). Провода управляющей обмотки реле: один обжат узкой клеммой(3), другой — клеммой с отверстием — массой(4)Силовые провода от монтажного блока до фары (на рисунке приведены обе пары проводов): один конец обжат широкой клеммой(1 и 2), на другом колодка для соединения с противотуманной фарой (3 и 4), второй провод колодки (черный) — масса(5 и 6)

Переходим непосредственно к процессу установки противотуманок на ВАЗ 2109.
Устанавливаем и подключаем кнопку. На автомобилях с высокой панелью предусмотрено уже готовое штатное место для неё:

Демонтируем решётку, прикрывающую динамик, откручиваем динамик, и обнаруживаем там два разъёма для подключения кнопки включения противотуманок и индикатора  их включения.Установка противотуманок: Страница не найдена -

Извлекаем заглушку, устанавливаем на её место кнопку, подключаем электрические разъёмы и устанавливаем на место динамик и решётку.

Далее перемещаемся под капот, откручиваем монтажный блок (черный ящик) и приподнимаем его для доступа к разъемам.

Теперь нужно провести провода от противотуманок и от места установки реле (кроме провода массы реле) до «черного ящика».

Отсоединяем разъёмы Ш8 и Ш7 (Ш7 находится рядом с Ш8, но заметно шире) от монтажного блока. Вставляем клеммы в разъёмы в соответствии со схемой. Эти разъемы в колодках при отсутствии ПТФ не заняты.

Вставляем разъёмы обратно в блок предохранителей:

Устанавливаем на место монтажный блок. Прикручиваем реле к корпусу автомобиля, под этот же болт закрепляем его массу, предварительно зачистив место контакта от краски:

Подключаем силовые провода к противотуманкам, также рядом с противотуманной фарой в удобном месте подключаем массу, обеспечивая надежный контакт с корпусом автомобиля:

Конечный результат:

 Закрепить противотуманки можно,  рассверлив отверстие в металлической вставке рядом с болтом крепления бампера.Установка противотуманок: Страница не найдена - На некоторых бамперах есть специальные отверстия для крепления противотуманных фар с помощью кронштейнов, идущих в комплекте с ПТФ. Закреплять их надо жестко, противотуманные фары, закрепленные к пластмассе бампера будут трястись на неровной дороге и при проезде препятствий. Также, вместо ближнего света фар в светлое время суток можно использовать дневные ходовые огни.

Теперь осталось правильно отрегулировать противотуманные фары:

Оцените статью: Поделитесь с друзьями! Установка противотуманных фар

: как установить противотуманные фары

Выбор правильной фары для вашего автомобиля может быть непростым делом. Не каждый свет подходит для использования в автомобиле.Установка противотуманок: Страница не найдена - Противотуманные фары пригодятся, когда вы едете в условиях плохой освещенности, таких как дождь, туман, кромешная тьма или даже снег. Ответственные водители и автовладельцы считают этот невероятный фонарь полезным, поэтому они хотели бы установить его на свой автомобиль. Противотуманные фары дают достаточно света, который распространяется далеко и достаточно четко освещает дорожное покрытие.

Чтобы установить противотуманные фары на свой автомобиль, вы можете припарковаться и выключить двигатель, отсоединить клеммы аккумулятора, отсоединить клеммы аккумулятора, получить доступ к месту установки, подключить противотуманные фары, снять крыло и подключить положительный провод. Это позволяет автомобилистам четко видеть выбоины и другие опасности на дороге; таким образом, они могут избежать лопнувших шин и ряда других проблем. Если вы бесконечно искали лучшее руководство по установке противотуманных фар, эта статья для вас.Вы узнаете все подробно о противотуманных фарах и шагах по их установке.Установка противотуманок: Страница не найдена -

Прочитайте эту статью, чтобы узнать, зачем вам нужна противотуманная фара и как установить противотуманные фары.

Что такое автомобильная противотуманная фара?

Противотуманные фары — это разновидность фар, конструкция которых позволяет излучать свет в виде стержня. Этот луч структурирован с отсечкой сверху, а огни установлены близко к земле, так что огни резко направлены к земле.

Эти фары ближнего света направлены на землю, поэтому они могут освещать землю на большом расстоянии. Однако важно отметить, что противотуманные фары освещают только землю перед собой.

Зачем вам нужна противотуманная фара на вашем автомобиле?

Противотуманные фары необходимы в вашем автомобиле, потому что они освещают темные стороны дороги, недоступные фарам; он идеален в условиях плохой видимости. Поскольку он установлен близко к земле, он создает меньше бликов и при этом обеспечивает большее освещение дороги, в отличие от фар.Установка противотуманок: Страница не найдена -

Фары не подходят для вождения в условиях снега или тумана, поскольку они отражают свет на снегу и в тумане и, следовательно, создают блики на лице водителя. Более широкая полоса света, обеспечиваемая противотуманными фарами, помогает обеспечить гораздо более безопасное вождение, помогая автомобилистам вовремя обнаруживать выбоины и диких животных, чтобы не сталкиваться с проблемами на дороге.

Помимо функций безопасности, которые делают его важным, это также отличный выбор, если вы хотите добавить стиль своему автомобилю.Если вы выберете противотуманные фары, открытые на заводе, вы получите множество дизайнов на выбор, чтобы соответствовать вашему предпочтительному стилю.

Как установить противотуманные фары в свой автомобиль?

Противотуманные фары отлично подходят для улучшения видимости, когда вы едете в плохих погодных условиях; Установка противотуманных фар проста, и ниже подробно описано, как это сделать. Для начала вам потребуются отвертка, плоскогубцы, электрический кран, гаечный ключ, удлинитель, трещотка, бокорезы и, возможно, дрель.Установка противотуманок: Страница не найдена - Если у вас есть эти инструменты под рукой, вы можете начать процесс установки.

Шаг 1. Припаркуйте и выключите двигатель

Во-первых, необходимо поставить автомобиль на ровную поверхность и заглушить двигатель. Как только вы это сделаете, откройте перед установкой противотуманные фары; Храните винт и гайки в надежном месте, чтобы не потерять их.

Шаг 2. Отсоедините клеммы аккумулятора

Найдите аккумулятор и снимите отрицательную клемму, закрепите проводку так, как вам удобно, и избегайте мест, которые могут вам помешать.Если вы посмотрите на руль, вы заметите внутреннюю панель. Осторожно снимите панель доступа к предохранителю; убедитесь, что вы обращаетесь с ним деликатно, чтобы не повредить его. Под рулевой колонкой есть панель, которую нужно снять.

Шаг 3. Доступ к месту установки

Как только вы это сделаете, вы сможете найти правильное место для починки переключателя; убедитесь, что это место, к которому вы можете легко получить доступ.Установка противотуманок: Страница не найдена - Спуститесь на землю и найдите провода заземления; вы должны легко найти жирный шрифт, который можно закрепить через металл.Снимите болт и сдвиньте разъем заземления. После этого вы можете снова затянуть болт в прежнее положение.

Найдите пустой предохранитель на 12 В, используя вольтметр при работающем двигателе. Когда вы найдете предохранитель, подключите положительный разъем. Убедитесь, что противотуманные фары включаются только при включенном двигателе и выключаются при выключенном двигателе.

Шаг 4: Провода в противотуманных фарах

Чтобы подключить противотуманные фары, пропустите провода через брандмауэры и используйте вешалку, если брандмауэр покажется вам жестковатым.Здесь происходит подключение выключателя к проводке моторного отсека. Если есть дополнительная проводка, свяжите ее и поместите во внутреннюю панель, чтобы она полностью не мешала. Следующим шагом будет создание соединения с противотуманными фарами или местом, где вы будете размещать противотуманные фары.Установка противотуманок: Страница не найдена -

Шаг 5. Снимите крыло

Остерегайтесь свободного пространства за фарами и снимите крыло, чтобы вам было легче добраться с противоположной стороны.Сняв его, вы можете легко получить доступ к идеальному месту для установки противотуманных фар. Используйте инструмент для снятия пластиковой накладки, чтобы эффективно снять пластиковую крышку, если она просто не снимается, и соедините провода с каждой стороны.

Шаг 6. Подсоедините положительный провод

Аккуратно подсоедините положительный провод к положительной клемме аккумуляторной батареи и надлежащим образом подключите противотуманные фары к проводке. Проведите тестовую проверку, чтобы убедиться, что все в порядке и работает отлично.Если он есть, то можно подключить клемму аккумулятора обратно, все перекрутить и оформить обратно как было.

Заключительные мысли

Установка противотуманных фар, как видите, является простым процессом, и вы можете легко выполнить его на своем автомобиле, чтобы обеспечить адекватную видимость в экстремальных погодных условиях.Установка противотуманок: Страница не найдена - Вы можете либо попробовать это самостоятельно, либо попросить опытного механика установить их для вас; Надеюсь, вам понравятся ваши новые противотуманные фары. Противотуманные фары иногда могут быть разных типов; вы также можете увидеть противотуманные фары под окисленными фарами.

Услуги по установке автомобильных противотуманных фар и стоимость в Лас-Вегасе, штат Невада | 724 Mobile Mechanic Las Vegas

LAS VEGAS Automotive Fog Light Assication Установка

Автомобильный противотуманный узел Устройство монтажа в 724 Мобильный механик Las Vegas

противотуманные фары и когда их использовать

Автомобильный противотуман : Автомобильные фары за последние несколько лет стали включаться как на дрожжах, настолько, что в наши дни противотуманные фары кажутся почти ненужными.Тем не менее, закон Лас-Вегаса, штат Невада, требует, чтобы противотуманные фары были включены в задние фонари в задней части автомобиля, в то время как передние противотуманные фары являются полезным дополнением, которое автопроизводители могут использовать для привлечения покупателей к моделям с более высокими характеристиками.Установка противотуманок: Страница не найдена -

Обычно вы найдете передние противотуманные фары, установленные на моделях среднего класса и выше, отчасти как эстетическую особенность, которая помогает отличить эти автомобили от самых простых версий. Они также полезны, чтобы помочь вам быть замеченными во время вождения в тумане, но если вы проведете какое-то время за рулем в ненастную погоду в Лас-Вегасе, вы, вероятно, встретите водителя, который не знает, как правильно их использовать.

Некоторые новые автомобили отказались от передних противотуманных фар в пользу ярких светодиодных дневных ходовых огней (ДХО), которые теперь являются обязательным требованием для новых моделей. Они служат той же цели, что и передние противотуманные фары, когда видимость плохая — они не предназначены для освещения вашего пути (хотя некоторые из них настолько яркие, что могут делать именно это), а предназначены для того, чтобы сделать вас более заметным для окружающих. другие участники дорожного движения.

Как использовать противотуманные фары вашего автомобиля

Противотуманные фары обычно управляются отдельным выключателем от органов управления основным освещением.Установка противотуманок: Страница не найдена - В некоторых автомобилях для их активации используются кнопки — одна для задней части, одна для передней (там, где установлены передние противотуманные фары), в то время как в других есть кольцо на переключателе света, которое вы поворачиваете вперед и назад, чтобы включить их. В некоторых автомобилях для их активации используется поворотный переключатель освещения — просто потяните переключатель на себя, и противотуманные фары включатся.

У большинства автомобилей на комбинации приборов имеется символ, указывающий, когда включены противотуманные фары. Обычно он находится рядом с символом, который показывает, что свет включен.Для противотуманных фар, обращенных назад, символ будет указывать в направлении, противоположном символу фары, в то время как символ передних противотуманных фар (как вы уже догадались) указывает в том же направлении, что и символ фары. Большинство противотуманных фар предназначены для отключения при выключении зажигания или фар автомобиля, поэтому наиболее вероятная причина, по которой автомобиль едет в ясную погоду с включенными противотуманными фарами, заключается в том, что водитель не обращает внимания и не выключил их.Установка противотуманок: Страница не найдена - .

Когда использовать противотуманные фары

Некоторые водители считают, что малейшего тумана достаточно, чтобы включить противотуманные фары, но это, конечно, не повод их включать.Итак, давайте объясним, когда вы должны их использовать и, что более важно, когда их следует избегать.

Противотуманные фары предназначены для использования в условиях сильно ограниченной видимости, в основном из-за тумана, а также в других условиях плохой видимости, таких как снег или сильный дождь. Они предназначены для того, чтобы сделать вас более заметными, а не помогать освещать дорогу, поэтому в условиях хорошей видимости в ночное время они не нужны — для этого и нужны ваши фары.

Когда НЕЛЬЗЯ использовать противотуманные фары

Служба установки автомобильных противотуманных фар рядом с Лас-Вегасом, штат Невада: Если туман рассеялся, вы должны выключить противотуманные фары, так как вы рискуете ослепить других участников дорожного движения.Установка противотуманок: Страница не найдена - Будьте в курсе преобладающих погодных условий — хотя туман обычно образуется ранним утром, он растает с восходом солнца, поэтому, если вы начали свой день с включенными противотуманными фарами, обязательно продолжайте оценивать ситуацию и включать их. отключается при ясной погоде.

Важным моментом здесь является затемнение стоп-сигналов. Задние противотуманные фары ярче стандартных задних фонарей, поэтому, когда вы тормозите, другие автомобилисты могут не видеть, как горят ваши стоп-сигналы.

Понятно, что в сухую погоду противотуманные фары не нужны, да и включать их в темноте особого смысла нет.Корпуса фар не имеют таких же отражателей, как фары дальнего света, поэтому они вряд ли дадут вам дополнительный свет, который поможет вам видеть, куда вы направляетесь.

Еще один запрет на использование противотуманных фар в мокрую погоду. Дополнительная яркость противотуманных фар удваивается за счет их отражения от мокрого дорожного покрытия, а ярко-красный свет может вызывать блики через ветровые стекла других автомобилей, если идет дождь.Установка противотуманок: Страница не найдена - Передние противотуманные фары также могут отвлекать внимание, особенно если они плохо отрегулированы и создают ослепляющие блики.

Установка

Монтаж комплекта проводки противотуманных фар OEM послепродажного обслуживания

Этот комплект проводки относится только к комплекту противотуманных фар, который входит в комплект поставки. Применение разных противотуманных фар на разных автомобилях может потребовать разных комплектов проводки. Перед началом установки вы должны внимательно прочитать инструкции.

1. Для правильной установки требуются определенные инструменты. Для этой установки требуются разводной ключ, кусачки, плоская отвертка, крестообразная отвертка, съемник зажимов, хозяйственное полотенце, картон или одеяло, но не ограничиваются ими.

2. Свяжите все ремни вместе, чтобы они не болтались, иначе ремни могут порваться или вызвать короткое замыкание, что может привести к несчастным случаям, поражению электрическим током или возгоранию.Установка противотуманок: Страница не найдена -

3. При подсоединении жгутов или вилок плотно вставляйте разъемы, пока они не зафиксируются на месте.

4. Перед установкой отсоедините (минусовую) клемму аккумулятора. Убедитесь, что лампы, кондиционер и другие устройства выключены.

Примечание: Настройки радио и часы могут быть сброшены при отсоединении кабеля аккумулятора.Запишите свои пресеты перед отсоединением кабеля аккумулятора.

5. Откройте капот и при необходимости снимите передний бампер. Затем установите противотуманные фары на свои места.

6. Если требуется снять внутреннюю стенку крыла, поверните рулевое колесо влево и вправо, чтобы при необходимости создать зазор.

7. Проложите основной жгут проводов через моторный отсек к фонарю и соедините с лампочкой. Подсоедините реле к разъему реле, затем подсоедините клемму черного провода (минус — ) к раме автомобиля, чтобы создать цепь заземления.Подсоедините красный провод (Плюс + ) главного жгута проводов к (Плюсу + ) узла аккумуляторной батареи или к (Плюсу + ) блока предохранителей.Установка противотуманок: Страница не найдена -

8. Проложите основной жгут проводов через брандмауэр, затем подключите к жгуту проводов переключателя. (Прикрепите жгуты вместе с заглушками.

9. Найдите подходящее место для установки коммутатора. Обычно он находится на приборной панели, но в некоторых местах может быть рядом с ручным тормозом.

10. При необходимости снимите нижние панели приборной панели водителя, затем найдите провод зажигания жгута выключателя.Подсоедините провод зажигания автомобиля к (положительному +) (красному) разъему зажигания жгута выключателя.

Примечание: В некоторых автомобилях нет вилки, поэтому вам нужно подключиться к проводу зажигания автомобиля и соединиться с проводом зажигания жгута выключателя.
Затем подсоедините черный (минусовой) провод к раме, чтобы создать цепь заземления. Затем прикрепите переключатель включения/выключения к кабелю переключателя.

11. Переведите переключатель противотуманных фар в положение «ON». (Индикатор на переключателе загорится.Установка противотуманок: Страница не найдена - )

12. Отрегулируйте высоту освещения в соответствии с местными законами и правилами.

13. Если противотуманные фары не включаются, проверьте предохранитель в комплекте проводки и заземление провода.

14. Линезе противотуманных фар может помутнеть при низкой температуре наружного воздуха. Это нормально и исчезнет, ​​когда температура окружающей среды противотуманных фар стабилизируется.

15. Не прикасайтесь к пузырю голой рукой. Масло на вашей коже сократит срок службы лампы.

16. Лампа сильно нагревается во время работы и остается горячей после выключения.Пожалуйста, подождите, пока температура лампы уменьшится, прежде чем менять их.

Руководство по установке светодиодных задних фонарей Winjet для Toyota Tacoma

2016-2017 гг.

При установке фонарей следуйте приведенным ниже пошаговым инструкциям:

Отключить аккумулятор.
Дважды проверьте, чтобы штифты на заднем светодиодном фонаре Winjet были прямыми и совпадали с соответствующими канавками на разъемах.Установка противотуманок: Страница не найдена -
Дважды проверьте, чтобы убедиться, что вилка жгута проводов вашего автомобиля чистая и на ней нет мусора.
При подключении заводского жгута к вашему новому светодиодному заднему фонарю Winjet соедините БЕЛЫЙ провод заводского жгута с ЧЕРНЫМ проводом вашего нового светодиодного заднего фонаря Winjet.
Установите фары и снова подключите аккумулятор.
Для вашего удобства мы также загрузили видео по установке, которое можно найти по адресу: https://www.youtube.com/watch?v=2sOfGd38Nu8

Руководство по установке Winjet 2015-2017 Ford Mustang Передняя решетка с ДХО/Противотуманные фары

При установке решетки см. прикрепленный файл в формате PDF ниже:

WJ70-0613-DRL / WJ70-0613-FL Руководство по установке PDF

Если у вас есть дополнительные вопросы по установке новых светильников, позвоните нам, и мы будем рады помочь вам: (626) 369-2121



Как установить противотуманки Honda Civic

Противотуманные фары могут помочь в неблагоприятных погодных условиях, а в сочетании с фарами могут обеспечить безопасность в любых условиях вождения.Установка противотуманок: Страница не найдена - Независимо от того, покупаете ли вы яйца или идете по очереди с горящими волосами, важно видеть, куда вы идете. Если вы хотите узнать, как установить противотуманные фары Honda Civic, это руководство для вас.

Сегодня мы будем устанавливать комплект противотуманных фар DNA на Honda Civic EX 1996–1998 годов, номер детали FL-HD1960AB.

Начните с открытия коробки и проверки компонентов для установки, в этом комплекте должно быть 2 противотуманных фары, жгуты проводов для обоих блоков и дистанционного переключателя.

Существует два комплекта жгутов: один для салона автомобиля, который имеет штепсельный адаптер для блока предохранителей, и внешний жгут, который идет непосредственно к аккумулятору. Эти два жгута соединяются вместе, чтобы завершить установку противотуманных фар.

Должно быть 2 комплекта кронштейнов, как показано ниже, чтобы помочь установить противотуманные фары Honda Civic на передний бампер.

Установка противотуманных фар Honda Civic – Монтаж

Два кронштейна слева обозначают верхние кронштейны, предназначенные для крепления к верхней части проема переднего бампера, которые мы покажем вам позже.Установка противотуманок: Страница не найдена - Два кронштейна справа предназначены для удержания или крепления верхней части противотуманной фары на месте, чтобы она не выскальзывала из предусмотренных для нее канавок.

Здесь речь идет об отверстии переднего бампера, вы заметите два верхних отверстия, которые находятся на задней части переднего бампера. Это место, где будут крепиться и ввинчиваться левые кронштейны, удерживающие верхнюю и боковую часть противотуманной фары Honda Civic.

Здесь вы увидите 2 верхних отверстия, показывающих 2 верхних монтажных отверстия, а кружок внизу показывает канавку, в которую войдет нижняя часть противотуманной фары.

Вот вид на переднюю часть бампера, показывающий, что нужно вырезать, чтобы установить корпус противотуманной фары.

**СОВЕТ: Отрежьте медленно и постарайтесь оставить материал, который поможет бамперу надежно удерживать противотуманную фару. Несмотря на то, что прямой разрез важен для установки, черная часть бампера может использоваться для крепления противотуманных фар

Возьмите верхние кронштейны и проверьте их подгонку к противотуманной фаре.Установка противотуманок: Страница не найдена - На рисунке выше вы увидите, где верхний кронштейн крепится и крепится болтами к боковой стороне противотуманной фары.

Проверьте, вставьте противотуманную фару DNA в одно из отверстий, и, как только вы убедитесь, что с переднего бампера удалено достаточно материала, вы можете прикрутить верхний кронштейн.

После того, как вы оцените количество удаленного материала и правильное расстояние, вы можете привинтить верхний кронштейн к верхней части отверстия в переднем бампере.

После того, как вы хорошо и туго завинтите верхний кронштейн, проденьте противотуманную фару через переднюю часть бампера, убедившись, что нижние выступы вошли в передний бампер.

Кронштейны, обведенные оранжевым кружком, на противотуманных фарах, показанных выше, вставляются в нижнюю часть переднего бампера. Убедитесь, что вы плотно прилегаете к ним, чтобы предотвратить перемещение противотуманных фар.

Установить проводку противотуманок Honda Civic

Теперь, когда обе противотуманные фары установлены и прикреплены к переднему бамперу, прикрепите Y-образный жгут, который соединяется с двумя противотуманными фарами, к внутренней части переднего бампера.Установка противотуманок: Страница не найдена - Подсоедините две противотуманные фары и протяните жгут проводов в кабину, используя заглушку возле троса дроссельной заслонки.

Внутри нашего Civic DX вы увидите эту панель, которая предназначена для заводских противотуманных фар, управления стеклоподъемниками и многого другого. Поскольку этот автомобиль не был оснащен такими удобствами, у нас есть чистый лист для работы.

Отвинтите винт, расположенный в верхней части этой панели, чтобы начать снятие.

Этот сломанный язычок капота, хотя

Затем открутите винт, расположенный внизу рядом с вашим более чем вероятным сломанным язычком капота, открутите этот винт, и останется только один.

После того, как вы удалили этот последний винт, вы можете потянуть его вверх и в сторону, чтобы открыть нижнюю часть рулевой колонки вашего Honda Civic.

Вы должны увидеть свой внутренний блок предохранителей, расположенный под нижней крышкой рулевой колонки, вы можете подключить свой внутренний жгут к любому из этих открытых мест для предохранителей, чтобы подключиться к коммутируемому питанию.Установка противотуманок: Страница не найдена -

Нам также нравится тройник для заземляющего провода в этом конкретном месте, для чего потребуется всего один болт M10x1,25, чтобы закрепить провод заземления.

После того, как вы правильно установили провод питания и провод заземления внутри кабины, подсоедините провод питания на внешнем жгуте непосредственно к аккумулятору и заземлите внешний жгут проводов.

Теперь вам нужно выдвинуть одну панель в нижней части кожуха рулевой колонки, выбрать положение, в котором вы хотите разместить кнопку.

Теперь вам нужно просто соединить внутреннюю и внешнюю обвязку, и все готово! Установите на место нижнюю крышку рулевого управления и затяните все внутри переднего бампера и внутри кабины.

Проверьте свои противотуманки и приготовьтесь к освещению! Нужна лучшая цена на противотуманки JDM? Загляните в наш интернет-магазин и заберите свой комплект противотуманных фар JDM прямо сейчас!

Счастливого пути!

Нравится:

Нравится Загрузка.Установка противотуманок: Страница не найдена - ..

Установка противотуманных фар — правильная установка и подключение. Подключение противотуманок через реле: Схема, пошаговая инструкция Самостоятельная установка противотуманных фар

Любой автолюбитель знает, насколько важна оптимальная освещенность дороги, особенно при движении в сложных погодных условиях — снегопад, ливень или туман.Те, кто часто путешествует на своем автомобиле, не представляют возможности эксплуатации автомобилей без установленных противотуманных фар. В отличие от головной оптики, ПТФ способны эффективно освещать дорогу даже в условиях сильного тумана.

Для чего установить противотуманки

Современные автомобили Не зря оснащены противотуманными фарами. Дело в том, что туман представляет собой взвесь мельчайших капель воды в воздухе, которые почти полностью отражают попадающий в них свет фар. Образуется сплошная белая стена, которая с увеличением интенсивности освещения фарами становится более плотной.Установка противотуманок: Страница не найдена - Движение в этих условиях становится невозможным.

Противотуманные фары расположены низко, и при правильном положении освещает только само полотно, а не пространство перед автомобилем. Это объясняет их эффективность. Кроме того, эффективность против тумана в определенной степени повышает желтый светофильтр, позволяющий использовать совершенно другой спектр, не отражающий водяную пыль. К сожалению, автопроизводители не всегда устанавливают штатные ПТФ, вынуждая водителей делать это самостоятельно.

Как подключить ПТФ через реле

Процесс самостоятельного подключения противотуманных фар не отличается сложностью и выполняется за несколько часов. Для этого заранее приготовьте все необходимое:

  • медные провода; предохранитель
  • мощностью не менее 15 А;
  • реле
  • ;
  • кнопка включения, если на панели нет свободной;
  • изол или «термоусадка».

Схема подключения противотуманок через реле предельно проста, и справиться с этой задачей под силу любому человеку.Установка противотуманок: Страница не найдена -

Провод к аккумулятору удобно протянуть под педалями. Особое внимание стоит обратить на качество контакта с клеммами, а также на необходимость установки предохранителя.

Важно! Его нужно разместить как можно ближе к аккумулятору — любая схема подключения противотуманок через реле предусматривает наличие предохранителя не менее 15 А.

После этих работ останется только установить противотуманки самостоятельно.

Важные моменты при установке противотуманок

Несмотря на принадлежность к дополнительному светотехническому оборудованию и «опциональности», если они устанавливаются автовладельцем самостоятельно, то они обязаны соответствовать действующим нормам.Так, высота размещения противотуманных ворот должна быть не менее 250 мм от уровня почвы, с расстоянием до каждого измерения не более 400 мм. Устанавливать противотуманные фары можно только симметрично. Можно не подключать их напрямую к зажиганию, установив переключатель, позволяющий использовать их отдельно от габаритных огней.Установка противотуманок: Страница не найдена -

Установив фары на постоянное место, подключение противотуманок в реле не представляет затруднений. Оба минусовых провода от фар подключаем к массе, а плюсы подключаем к 30 контакту на реле.Если все сделано правильно, проверка установленных противотуманок пройдет успешно. При проведении работ необходимо уделять пристальное внимание качеству всех проводных соединений. Все скрутки нужно делать качественно, а после желательно использовать специальную «термоусадку» — так можно исключить оплавление соединений и их окисление.

При самостоятельном подключении противотуманок через реле не меньше внимания требуется уделить и правильно отрегулировать. Они не должны закрывать пространство перед автомобилем — для этого есть фары.Установленные противотуманки предназначены для освещения дорожного полотна, т. е. они должны быть внизу, на дороге. Это позволит им выполнять свое основное назначение, и не будет причиной ослепления встречных водителей. Перед самостоятельными подключениями можно посмотреть видео

Схема подключения противотуманных фар — важный вопрос, волнующий водителей.Установка противотуманок: Страница не найдена - Они знают, какие большие деньги приходится отдавать за обслуживание станций, поэтому старайтесь ремонтировать самостоятельно. Это не так сложно, поэтому даже при незначительных познаниях в автоэлектрике вы сможете свободно установить ПТФ.

Поэтапное подключение ПТФ

Установка противотуманных фар без проблем. Для этого вам не придется выполнять сложные действия, ведь необходимо просто следовать уникальной схеме. Благодаря ему можно будет обеспечить безопасные поездки по бездорожью в любую погоду. То, что должно быть сделано?

  • 2 клеммы подключаются к противотуманкам. Первый (масса) разряжается на корпус, а второй удлиняется к аккумулятору, но не подключается.
  • Далее устанавливается реле (лучше выбрать со встроенным предохранителем).Красный провод направляется на плюс аккумулятора, а черный — на минус. Остается зеленый, отвечающий за управление включением. Его необходимо принести в салон.
  • Кнопку включения в салоне можно сделать где угодно, но она должна быть доступна водителю.Установка противотуманок: Страница не найдена -

Никаких сложных действий выполнять не придется. Автомобилист легко справится с такой задачей, потратив минимум времени. Да, всегда можно обратиться к специалистам автосервиса, но справиться с задачей без посторонней помощи проще.

Чем выгодна самостоятельная установка?

Возможна воздушная связь дома. Для этого не требуются профессиональные навыки или специальное оборудование, поэтому не придется мучиться с установкой и подведением. Вы всегда сможете быстро справиться с процессом. Какие преимущества это дает?

  • Сокращение расходов;
  • Сокращение потерь времени;
  • Точное знание схемы.

В тумане движение становится безопасным, но водитель должен хорошо знать схему.Неожиданная поломка не должна пугать автовладельца, поэтому ему следует серьезно задуматься о самостоятельных действиях. После этого он отлично запомнит принцип прокладки и соединения проводов для будущего ремонта.

При посещении станции технического обслуживания водителям также приходится сталкиваться с длительными задержками.Установка противотуманок: Страница не найдена - За машину первое место никто не займет, поэтому даже для быстрого подключения потребуется несколько дней. На протяжении всего этого времени человек не будет пользоваться личным транспортом.

Мастерская или собственный гараж?

Узнав, как подключить противотуманные фары, водители непременно решат, что визит в мастерскую им не понадобится.

В собственном гараже вы легко справитесь с несложной задачей, подключив оборудование.

Часто автовладельцы не любят сталкиваться с электрикой. Их можно понять, потому что тонкая система характеризуется сложностью и неоднозначностью.

На этот раз нужно отбросить собственные страхи и спокойно установить фары. Больше не придется тратить личное время, сталкиваясь с дискомфортом и потерей приличных денег. В своем гараже можно будет справиться с задачей за один вечер, подключив дополнительный свет.И машину не надо оставлять на вокзале, а потом ждать звонка.

Используя простое описание, можно поэтапно справиться с работами.Установка противотуманок: Страница не найдена - Профессионалы тратят на необходимые действия всего один час, а без определенных навыков вам понадобится целый вечер. Справиться с ними можно самостоятельно, поэтому натыкаться на автосервис бессмысленно.

Его услуги оставляют желать лучшего, поэтому полезнее научиться справляться с разнообразным ремонтом. После этого появится шанс навсегда избавиться от огромных регулярных расходов.Даже электрика автомобиля не так сложна, если рассмотреть ее детально. Бояться поломки не стоит, лучше попробовать самые простые схемы, которые обеспечат быстрое решение проблемы.

Если ваша профессия связана с частыми поездками на автомобиле или вы просто любите путешествовать, то наверняка знаете, что без хорошей оптики гарантировать безопасность езды довольно сложно. На данный момент даже самую короткую поездку не стоит совершать без хорошего противотуманного оборудования. Такая оптика сейчас устанавливается практически на каждый автомобиль в базовой комплектации.

Однако есть автомобили, в которых приходится самостоятельно подключать противотуманки в реле.Установка противотуманок: Страница не найдена - Схема и шаги этой оптики далее в нашей статье.

Зачем нужен туман?

Прежде чем рассказать об особенностях установки этих элементов, несколько слов о том, какое значение они представляют для автомобиля. Основная функция – подача света. От этой характеристики зависит качество и ассортимент осветительных дорожных полотен. Если противотуманки хорошо настроены, то они способны осветить перед собой до 10 метров асфальта, что достаточно для безопасного движения со скоростью 50-60 километров в час.И неважно, в какую погоду вы собираетесь — при безоблачном небе или при густом тумане — со своей функцией эта оптика всегда справляется. Так как его установить в машину?

Подключение противотуманок над реле: схема и инструкция

Для начала подготовьте необходимые инструменты и материалы. В работе нам понадобится предохранитель на 15 ампер, несколько метров провода, изолента, кнопка включения, колодка и реле ПТФ. Подключение подключения противотуманок через реле указано на фото ниже.Установка противотуманок: Страница не найдена - Мы сосредоточимся на этом.

Это же схема подключения реле противотуманок. В принципе, никакой сложности он не представляет, и разобраться с ним очень просто.

С чего начать установку?

В первую очередь необходимо снять центральную панель — там будет 2 лампы подсветки регулятора печи. На работу ПТФ они не влияют, но их провода нам понадобятся. Чтобы нащупать двухконтактный разъем, следует провести рукой по проводу до самого конца.Это особенно важно, так как именно здесь будет установлен первый контакт на реле. Затем провод подключается к месту разъема подсветки печки, а его вторая часть идет к отдельной кнопке включения ПТФ.

Подключить контакты

Как подключить противотуманки над реле Далее? Чтобы система представляла собой двенадцатиперстную сеть из габаритов и 85 контактов, необходимо провести провод к реле. Далее протягиваем 87 контакт под педалями к аккумулятору.

Как сделать правильное подключение туманок через 30, 85, 86 и 87 контакты.Установка противотуманок: Страница не найдена - Их, согласно рисунку, соединяем. Здесь я устанавливаю предохранитель на 15 ампер. И чем ближе он будет к батарее, тем лучше. Далее 86-й контакт. Здесь все просто — соединяем его с туловищем.

Про провода

Теперь надо разобраться с самими противотуманками. Как известно, от каждой фары идет всего два провода («плюс» и «минус» соответственно).Последние соединяются с телом, то есть это будет наша масса. Далее поднимите его на реле таким образом, чтобы не было видно проводов, и соедините с аккумом.

На этом прекращается подключение противотуманок через реле. Схема соединения, как видим, очень проста, поэтому с такой задачей справится даже начинающий автомобилист.

Второй вариант установки

Значительно проще будет владельцам автомобилей, у которых в бампере уже есть место для крепления противотуманных фар.Тогда никаких предохранителей покупать не нужно. Все, что требуется, это пара новых противотуманок и до 100 сантиметров провода (про запас).Установка противотуманок: Страница не найдена -

ПТФ на иномарки чаще всего имеют два провода окрашенных в черный и красный цвет. Последний подключается к «плюсу», а первый к «минусу». Хотя на некоторых экземплярах (как, например, на противотуманках для «Дэу Нексия» азиатского производства) нерезко, какой цвет к чему подключать. Красный вполне может выполнять функцию «плюса» и «минуса».Кстати, если вы не нашли в бампере проводов для подключения оптики, не беда — можно попробовать подключить их напрямую к аккумулятору. Тем более не надо тянуть «плюс» и «минус» с каждой лампы отдельно. Порядок установки может быть следующим — клеммы аккумулятора (точнее, устанавливаются два провода (как мы уже сказали, черный и красный), которые идут сначала на левую голову водителя, а потом на правую. Если провода короткие, берем более длинные, зачищаем их контакты на концах и подключаем.Нам придется запастись скотчем. Цвет длинного провода, который будет подключаться к ПТФ и АКБ, не принципиален. Главное, чтобы вы не запутались в полярности.Установка противотуманок: Страница не найдена - Также следует быть бдительными и отключать питание аккумулятора перед установкой. В противном случае малейшее соприкосновение провода с корпусом может повлечь за собой короткое замыкание.

Такой алгоритм установки ПТФ подходит не только для иномарок, но и для всех отечественных автомобилей, где производителем предусмотрено место крепления оптики.Например, на машинах ВАЗ 2110 и 2114 на подключение противотуманок таким образом уходит не более 20-40 минут времени (и это при том, что у автолюбителя нет опыта установки такого оборудования на автомобиле).

Каковы требования PTF?

Напоследок отметим, что современные противотуманные фары должны отвечать за что действуют правила:


Заключение

Как видите подключение противотуманок на ВАЗ 2110 и многих других автомобилях отечественного производства — это довольно легкое дело, с которым справится кого каждому автолюбителю.Противотуманная фара – ваш надежный помощник, позволяющий вовремя различать объекты на дорожном полотне и с большим запасом времени реагировать на дорожную ситуацию.Установка противотуманок: Страница не найдена -

Залог вашей безопасности – правильно оборудованный автомобиль. Если ваша работа связана с частыми перемещениями на автомобиле или вы просто любите много ездить, путешествовать, то наверняка знаете, как сложно водителю без противотуманок. На сегодняшний день даже поездку на небольшие расстояния не следует совершать без установленного противотуманного оборудования, так как малейшие изменения погодных условий могут помешать обычному передвижению.Все что потребуется это «противотуманки», инструменты и схема подключения противотуманных фар.

Где можно купить качественные и недорогие «противотуманки»?

Автомобильная оптика – неотъемлемая часть каждого автомобиля. Как подобрать солнцезащитные очки у человека в самый солнечный день, чревато неизвестными последствиями. Так и у машины должны быть свои «очки» на всякий случай, мало ли что может случиться на дорогах. Самой распространенной автомобильной оптикой являются противотуманные фары, которые можно приобрести на авторынке или заказать в интернет-магазине.Установка противотуманок: Страница не найдена - Конечно, лучше всего покупать противотуманки на рынке, где специалист не только посоветует нужную модель, но и расскажет, какова схема подключения противотуманных фар.

Что такое противотуманные фары?

Самое главное в туманных мысах — это точный световой поток. Именно от этого зависит непосредственное покрытие дороги. Фары с точной регулировкой способны осветить путь на 10 метров, чего вполне достаточно при движении на небольшой скорости в очень плохую погоду.Регулировка противотуманных фар осуществляется непосредственно при установке данного оборудования. От того, насколько верно вы отрегулируете угол падения света на фары, зависит, насколько хорошо «туманки» будут освещать дорогу.

Как подключить противотуманные фары?

Принцип подключения противотуманных фар очень прост, достаточно знать самые необходимые навыки работы с автоинструментом и вообще иметь представление где и что находится. Если у вас в этом вопросе полный «ноль», то лучше всего обратиться к специалисту.Установка противотуманок: Страница не найдена -

Как установить противотуманные фары?

Вам понадобится:

  • противотуманные фары
  • Предохранитель 15 А
  • Блок
  • и реле противотуманок
  • кнопка противотуманных фар
  • провода и ленты.

Установка противотуманных фар очень сложна, хотя есть некоторые отличия. Хотя, судите сами.

  1. Необходимо снять центральную панель. Там вы увидите две лампочки регулятора печки, они не какие, а сами провода очень даже кстати.Проведи рукой по проводу до самого конца, туда втыкаешь двухконтактный разъем, именно он и нужен. К нему будет присоединен первый контакт на реле.
  2. Берем первый провод и подключаем его к разъему подсветки печки, а другой напрямую к кнопке.
  3. Далее провод нужно подвести к реле, тем самым у нас получается цепочка на 12 вольт от габаритов автомобиля и контакт реле 85. Подключение реле противотуманных фар совершенно просто как мы видим.Поэтому с ним справится даже новичок.Установка противотуманок: Страница не найдена -
  4. Следующим шагом протянем 87 контактов под педалями к аккумулятору, при этом нужно поставить предохранитель, чем ближе вы его будете следовать к аккумулятору, тем лучше.
  5. Контакт реле номер 86 ​​кинуть на кузов.
  6. Ну и напоследок сами противотуманки. От каждой фары идет два провода (плюс и минус). Минус кинуть на кузов, а плюс от одной и второй фары нужно подключать и протягивать к аккумулятору.Далее поднимите его на реле, чтобы провода не были заметны, и подключите к разъему №30. Теперь можно проверить исправность противотуманок. Это все.
Реле противотуманных фар Схема:

Правила установки противотуманок.

В настоящее время существуют определенные правила установки противотуманных фар. Это прописано в правилах дорожного движения. Там указаны все необходимые критерии, где и как установить противотуманное оборудование. Но чтобы не мучить себя и машину, можно просто обратиться к специалисту, который знает все это знатное.Установка противотуманок: Страница не найдена - Этим вы сократите время установки и свои нервы. В правилах дорожного движения также есть схема подключения противотуманок, которая поможет неопытному водителю во всем разобраться.

Требования к противотуманным фарам.

Для освещения пути водителю противотуманные фары должны иметь четкую границу луча вверху, то есть свет должен распространяться выше горизонтальной плоскости. Установка оголовья обязательна к днищу автомобиля, так как там образуется прослойка между светом и туманом для хорошего освещения.Если схема подключения фар подразумевает установку оборудования внизу машины, то вам потребуются заглушки. Это некий нарост из камней или палочек, который в приводе может повредить фары. Штекер фары protube обеспечит сохранность детали на любых дорогах и в любое время года и суток.

Если в вашей машине установлены противотуманные фары, то вам необходимо постоянно поддерживать их чистоту. Это сделает оборудование более долговечным, а рассеивание света более четким.Установка противотуманок: Страница не найдена - Это требует преждевременной полировки фар.

Аналогичную услугу можно использовать на автомойке или выполнить действие самостоятельно. Сэкономьте время и деньги, и это довольно легкий процесс.

Парктроник, как разновидность автомобильной оптики.

Еще одно оборудование из автомобильной оптики — парктроник. Это устройство призвано облегчить процесс парковки в экстремальных городских условиях. Монтаж такого оборудования не вызывает сложности, поэтому может произвести любой владелец автомобиля.

И неважно на какой машине вы ездите и какие «навороты» в ней присутствуют, главное что все безопасно для вас и ваших близких. Помимо установки противотуманных фар, вполне комфортно.

Установка противотуманных фар — видео

На сегодняшний день автомобильное освещение включает в себя множество элементов. Это не только головная оптика, но и противотуманные фары. Они очень важны в автомобиле, благодаря им можно безопасно передвигаться в сложных погодных условиях, таких как снегопад, дождь, туман.Установка противотуманок: Страница не найдена -

Но к сожалению на базовой комплектации некоторые модели не предусмотрены, в связи с чем необходимо их устанавливать самостоятельно. А вот как это можно сделать подробно в этой статье.

Содержание статьи:

Установка противотуманок. Общее руководство

1) . Как правило, противотуманки устанавливаются на верхнюю кромку бампера. Место вполне удобное, плюс закрепить их там не сложно.Достаточно правильно рассчитать место установки, затем просверлить небольшие отверстия в бампере и прикрутить фары.

2) . Также можно закрепить фары на «кенгурятнике». Теперь часто в их конструкции есть места для их закрепления.

3) . Гораздо сложнее противотуманки в корпусе бампера, хотя и это возможно. Для этого нужно правильно рассчитать будущее их расположение, сделать разметку по размеру фар и вырезать соответствующие отверстия.В тех случаях, если был выбран этот тип установки, противотуманные фары должны иметь широкую окантовку, закрывающую возможные зазоры между бампером и головным грузом.Установка противотуманок: Страница не найдена -

4) . В этом случае в бампере вырезаются отверстия под эти сиденья, а затем в них устанавливаются фары.

Подключение противотуманок.

1) . Итак, после установки противотуманок их также следует правильно подключить. Главное условие Б.этот случай будет соответствовать последовательности.

2) . Изначально необходимо определить, какой из отходящих от фар проводов является «массой», и найти место, где он закреплен, чтобы соединение было надежным. «Плюсовые» провода от фар подключаются к одному, а дальше он идет к одному из четырех релейных выходов реле, что именно и должно быть указано в инструкции.

3) . Эстафету также необходимо расформировать. Затем для удобства можно закрепить реле в помещении насосного отделения.

Установка противотуманок на Лада Гранта

Весь процесс оснащения автомобиля «шрифтами» можно разделить на несколько этапов:

  • Снятие бампера.Установка противотуманок: Страница не найдена -
  • Установка фар.
  • Электропроводка.
  • Подключить фары.
  • Сборка деталей в обратной последовательности.

Снять бампер

1) . Снимите передний номерной знак.

2) .Под бампером два болта. Отвинтите их.

3) . Откройте капот, открутите 6 болтов крепления решетки радиатора.

4) . Снимите 3 болта.

5) . Откручиваем по паре винтов с каждой стороны, соединяющих капельки с бампером.

6) . После этого выкручиваем пару саморезов на колесе из колесных арок.

7) .Затяните уголки бампера вперед по ходу движения и снимите его.

Установка фар

1) . В центральном овале под фару сверлится отверстие диаметром до 10 мм.

2) . Начиная от этого отверстия, канцелярским ножом по внутреннему диаметру вырезается круг.Установка противотуманок: Страница не найдена -

3) . Обрабатываем отверстие, или контур которого должен быть равен внешнему диаметру фары.

4) . С помощью самонаводки устанавливаем фару в бампер.

5) . Трещины, оставшиеся после работы, заполняют герметиком, иначе в щель может попасть грязь, снег или вода.

Соединение

1) . Выньте аккумулятор.

2) . Откручиваем винты, которые крепят накладку под ним.

3) .Закрепив блок-панель, ослабить гайку кронштейна, сняв топливные трубки.

4) . Провод отходит от правой фары через брызговик, потом под компрессор, генератор и вентилятор системы охлаждения.

5) . Провод от фары проводим через левый брызговик.

6) . В пространстве подуправления подключаем оба провода. Затем положите их в гофру.

7) .Пропускаем гофру под блок рядом с фарами фар, входя в салон через резинки этих трубок.Установка противотуманок: Страница не найдена -

8) . С прокладкой проводов закончено. Теперь устанавливаем аккумулятор на место и прикрепляем бампер. На схемах ниже указано, где можно закрепить массовые клеммы с правой стороны.

9) . Аналогично клеммы и с левой стороны.

Кнопку питания можно сделать двумя способами:

  • С помощью кнопки из монтажного комплекта;
  • Через штатную систему модуля управления светом (MUS).

Установка кнопки

Первый способ подробно описан в инструкции к набору. Так будет выглядеть схема установки с помощью кнопки из монтажного комплекта.

Здесь также стоит упомянуть о правилах подключения. Синий провод соедините с плюсом зажигания, белый — с плюсом от габаритных огней, черный — с «минусом».

Реле в системе должно быть обязательно. Сила тока под рабочими головками достигает 35 А, так что без него кнопка долго не протянет.Питание на реле подается от блока предохранителей или напрямую от аккумулятора, как показано на схеме.Установка противотуманок: Страница не найдена -

Схема с использованием MUS

Сразу хочу отметить, что этот вариант более сложный, но позволяет вывести индикацию работы «туманок» на приборную панель. Кроме того, к монтажному комплекту необходимо будет приобрести клеммы типа «Лира» (большие и малые).

Дополнительно потребуется блок МУСО из грантов «Люкс».В продаже имеется два вида этого модуля, отличия между которыми заключаются в наличии другого положения переключателя и дополнительных контактов.

Кроме того, должно быть также:

  • два силовых реле с колодками;
  • два предохранителя 15 А;
  • Провода
  • сечением 1,5 кВ и 2,5 кв.

Порядок установки выглядит так:

1) . Предохранители крышки предохранителей на клипсах, поэтому достаточно ее снять, чтобы потянуть на себя.

2) . Откручиваем три винта, удерживающие щиток комбинации приборов: паровой вверху, один под щитком предохранителей.Установка противотуманок: Страница не найдена -

3) . Сама комбинация держится на четырех винтах. Промазать их, затем, сдвинув в сторону, снять разъем соединения. Он удерживается специальным переключателем, который поворачивается в сторону.

4) . Затем снимаем обшивку рулевой колонки.

5) . Я добрался до Мус. Откручиваем на них один винт, снимаем с блока.По бокам будет две защелки, которые прижимают отвертку.

6) . Снимаем ручку с гидрокорографической головки, потянув ее на себя, затем отпускаем гайку, удерживающую ее на панели, врезаем ее вглубь, чуть сместив вниз.

7) . Теперь открутите крепежный винт крепления винта.

8) . Снятие винта и смещение блока влево, освобождая его от креплений. Потом переворачиваем, предварительно сняв несколько реле с левой стороны.

9) . Подключаем розовый провод от зажигания и синий провод от монтажного блока, этот будет подведен к «плюсу» на схеме. Исчезаем место соединения, затем изолируем его.Установка противотуманок: Страница не найдена -

11) . Теперь на концы проводов, идущих от «противотуманки», надеваем большие «лиры», вставляем их в блок предохранителей. Левая фара включается на предохранитель на 17, правая — на 16. Два оставшихся предохранителя подключаются к силовому реле, как указано на схеме.

12) . Затем выводим дополнительный провод на комбинацию приборов для индикации включения фар, подключаясь к 15 контакту.

13) . Вся конструкция собирается в обратном порядке. В дальнейшем включение противотуманок будет обеспечиваться через MUS, как и все остальное головное освещение.

Установка противотуманных фар на Нива Шевроле

В заготовку входит готовая проводка, места для установки реле, кнопки и место на бампере.Поэтому необходимо приступить к закупке всего перечисленного материала и приступить к делу:

1) . Оглушение автомобиля. Снимите панель приборов, чтобы обеспечить доступ к разъему кнопки.

2) .Установка противотуманок: Страница не найдена - Под панелью есть свободный чип, обмотанный скотчем. Это она нам нужна.

3) . Установите кнопку в панель и подключите чип.

5) . Теперь приступаем непосредственно к подключению.Выводим проводку с фишкой для подключения через церинатные отверстия кузова к переднему бамперу.

6) . Схема подключения разведена. Теперь осталось установить противотуманки в передний бампер.

7) . Как правило, на ниве Шевроле уже есть готовые отверстия для установки противотуманных фар. Остается только с помощью креплений их установить и все готово.

8) . На завершающем этапе подключите противотуманки и проверьте их на срок службы.

Установка противотуманных фар на Лада Приора

1) . Отсоедините массу от аккумуляторной батареи.

2) . Откручиваем крепления бампера (сбоку, снизу и сверху несколько саморезов), снимаем его.

3) . С помощью отвертки откручиваем винты, которые держат заглушки.Установка противотуманок: Страница не найдена -

4) . Вставьте фары в места, где стояли заглушки. Прикручиваем такие же саморезы.

5) . Берем из набора длинный провод, вставляем его в правую фару, после этого в левую и протягиваем в подкапотное пространство со стороны аккумулятора.

6) . Снять бачок омывателя, после чего расширительный.

7) . Ключ «на 13» устраняет дворники.

8) . Откручиваем защитный пластик, чтобы получить доступ к левому краю обивки.

9) .Расслабляем коготь и прочищаем шланг.

10) . Снимите обивку.

11) . Провода протягиваются по штатной проводке через штекер в салон автомобиля и крепятся хомутами, идущими в комплекте.

12) . Собираем все детали в обратном порядке. Не забудьте подключить два черных провода к крайним болтам защиты картера.

13) . Идите в салон автомобиля. Снимите защитный кожух под рулевой колонкой.Для этого на 90 градусов поворачиваем 3 замка.Установка противотуманок: Страница не найдена -

14) . Откручиваешь винты отверткой, которая находится под блоком предохранителей. Вытяните блок.

15) . С центральной консоли снимаем кнопку обогрева заднего стекла и заглушку. Они остались от часов.

16) . От набора дотянитесь до кнопки с проводами. Длинный синий провод протягивается к блоку предохранителей, а три оставшихся подключаются к кнопке обогрева заднего стекла с помощью хомутов.Соедините все по цветовой схеме.

17) . В блок предохранителей вставьте входящие в комплект реле противотуманных фар. Подсоедините провода по схеме:

  • длинный синий для A85;
  • красный и черный на 30 и 86;
  • желтый провод от 87 с двумя выводами на F17, F18;
  • взять ранее пропущенные провода из-под моторного отсека и присоединить к F17, F18;
  • два предохранителя из комплекта вставьте в гнезда F17, F18.

18) . Собираем элементы.Установка противотуманок: Страница не найдена - Подключаем массу к аккумулятору, включаем зажигание и проверяем исправность противотуманных фар (ПТФ будут работать только при включенном зажигании).

Установка противотуманных фар на Лада Веста

Этот процесс включает следующие шаги:

  • снятие бампера;
  • подготовка места посадки;
  • установка фар;
  • ПТФ соединение.

1) .Выключите и вытащите батарею.

2) . Снимите передний бампер. Нижняя часть крепления к кузову 4 болта к кузову и 4 винта к проставкам. Все это поворачивается. По бокам отворачиваем 2 шурупа, которые крепят его к рундукам. Под капотом отвернуть 6 болтов верхнего крепления к кузову.

3) . Осталось извлечь два болта под номерными знаками. Здесь уже нужно держать бампер за балку. Аккуратно потяните его на себя, чтобы запустить с помощью боковых скоб.

4) . Теперь у вас есть доступ к нужному месту, и пора переходить к следующему этапу.Установка противотуманок: Страница не найдена -

Подготовка сидения И крепление головы

1) . Вместо противотуманных фар стоят заводские заглушки. С помощью коронки на 76 мм вырежьте в них отверстия.

2) . Также следует позаботиться об отверстии под кнопку ПТФ в торпеде автомобиля. Для этого выберите место на центральной консоли или рядом с кнопкой открывания багажника.

Подключение противотуманных фар

1) . Из правых ПТФ вносим внутрь металлическую коробку. В салон из моторного отсека в районе педального узла пропускаем проводку через специальное отверстие.

2) . Подключение по универсальной схеме, как и в случаях подключения оборудования на предыдущих версиях Lada Autolinee. Нагрузка снимается с аккумулятора (болт М6) и через предохранитель подается на контактное реле.

3) . Плюс идет от монтажного узла от габарного предохранителя. В качестве альтернативы можно использовать плюс прикуривателя.Установка противотуманок: Страница не найдена -

4) . Само реле устанавливается под капот или прямо в салоне.

5) . Такой способ подключения противотуманок можно назвать наиболее оптимальным экономичным с точки зрения экономии и минимального вмешательства в электронную часть автомобиля.

Установка противотуманных фар на Лада Калина

1) .Руль откручивается до упора.

2) . Снимите защиту от грязи в колесной арке.

3) . Декорируем защелки на заглушках, которые стоят на месте противотуманок и вытаскиваем их.

4) . Изнутри к бамперу фара крепится тремя саморезами.

5) . Снаружи после фиксации фар устанавливаем декоративный лючок, который крепится с помощью защелок.

6) . Те же действия производим с другой стороны.

7) . На этом процесс установки противотуманных фар можно считать оконченным.

Подключение ПТФ к проводке автомобиля

1) .Установка противотуманок: Страница не найдена - В начале провода подключаются к самому Ферму. «Масса» также прикручивается к кузову автомобиля. Плюс подключить к аккумулятору по схеме.

2) .Провода тянутся через подкастовое пространство К салону. Делать это нужно по левому крылу, где находятся штатные крепления для проводов. Но перед этим для облегчения работы убираем просадку.

Подключение противотуманок в салоне

1) . Откручиваем болты крепления (4 шт.) и демонтируем пепельницу.

3) . Снять регуляторы температуры.

4) .Вместо кнопок включения/выключения установлен кондиционер (или штекер) для управления фарами. Короткие провода подключаются тем же цветом, что идут на подогрев стекла с обратной стороны. Длинные провода подключаются к монтажному блоку. Сам монтажный блок нужно постараться отодвинуть максимально.

6) . После этого все соединения изолируются.

Установка противотуманных фар на ВАЗ 2109

1) .Установка противотуманок: Страница не найдена - Установите и подключите кнопку, с помощью которой будут включаться и выключаться противотуманные фары.

2) . Снимаем решетку закрывающую динамик, откручиваем сам динамик и обнаруживаем внутри пару разъемов. Они предназначены для подключения кнопки включения противотуманных фар и индикатора их включения.

3) . Снимаем штекер с панели, не ставим ее на свое место и подключаем с помощью электрического разъема. Динамик и решетка возвращаются на место.

4) . Теперь идите в пространство стрелы.Откручиваем монтажный блок, или как его еще называют черный ящик. Поднимаем крышку, чтобы получить доступ к имеющимся там разъемам.

5) . Проводку проводим от противотуманных фар, а также от места установки соответствующего реле до монтажного блока предохранителей. А вот провода реле массы трогать не надо.

6) . Отсоедините разъемы ш7 и ш8 от монтажного узла. Они расположены непосредственно друг от друга, но при этом ш7 существенно шире ш8.Установка противотуманок: Страница не найдена -

7) . Вставляем подготовленные клеммы в разъемы, исходя из представленной схемы.

8) . Верните разъемы в блок предохранителей.

9) . Верните на место извлеченный монтажный блок.

10) . Реле монтируется на кузов автомобиля и под использованный болт крепления обязательно устанавливается релейная масса. Не забудьте перед этим место контакта тщательно очистить от краски. В противном случае заземление не будет работать должным образом.

11) . Провода питания подключаются в противотуманные фары из купленного комплекта.

12) . В непосредственной близости от тумана, необходимо в удобном и безопасном, защищенном месте. Контакт с кузовом автомобиля должен получиться максимально надежным. В противном случае фары просто не будут работать или будут проблемы со стабильностью функционирования.

13) . Установить сами противотуманные фары можно за счет сверления отверстий в металлической вставке.Установка противотуманок: Страница не найдена - Оптимальный диапазон сверления находится возле крепежных болтов, которые держат бампер.

14) . Некоторые модели бамперов, помимо стандартных заводских, предусматривают наличие уже готовых отверстий для крепления противотуманной оптики. Для их установки можно использовать кронштейны, которые необходимы в комплекте с комплектом для подключения ПТФ.

15) . Обязательно предусмотрите прочную фиксацию противотуманных фар, чтобы они не тряслись во время движения.

16) .Последним этапом установки ПТФ является их регулировка.

Установка противотуманных фар на ВАЗ 2107

1) . Для облегчения установки противотуманных фар снимите бампер.

2) . С помощью дрели просверливаем отверстия, к которым будет крепиться противотуманка. Расстояние от центра противотуманных фар до отверстия под номерной знак в бампере должно быть около 15 см. В этом случае фары будут разнесены достаточно далеко и не будут мешать деталям кузова.Установка противотуманок: Страница не найдена -

3) . Разводим провода электропроводки от противотуманных фар к месту установки электромагнитного реле управления. Линия проводов проходит под брызговиком возле аккумулятора, через патрубок и «клык» бампера к месту крепления правой противотуманки. Такая компоновка оптимальна, когда реле управления находится справа под капотом. В остальных случаях можно использовать другие способы пропуска провода.

4) . Сверлим отверстия по пути прохождения жгута проводов, соединяющего левую и правую противотуманные фары.

5) . С помощью специальных пластиковых хомутов зафиксируйте жгут проводов.

6) . На бампере путем крепления крепления противотуманных фар.

7) . Установите бампер на автомобиль.

8) . Разбираем противотуманки, прикручиваем заднюю часть на насадку и заводим в нее провода.

9) . Зачищаем кончики проводов и методом обжима закрепляем на них разъемы.

10) .Установка противотуманок: Страница не найдена - Собрать противотуманные фары в установленном порядке.

Соединение

Схема подключения противотуманных фар стандартная. Единственная особенность – напряжение на управляющее реле нужно подавать только после включения габаритных огней. Это не позволит оставить «туман» включенным при выключенных габаритах.

Переключатель можно установить в штатное место на «торпеде» сняв заглушку (если есть) или в любом доступном месте с места водителя.

Установка противотуманных фар на ВАЗ 2110 211 2112

Установка противотуманных фар на ВАЗ 2114 2115

1) . Демонтируем бампер. Работы следует выполнять только в том случае, если он отсоединен от места посадки.

2) . Бампером убираем всю грязь.

3) . Выполняем разметку по установке будущих противотуманных фар.

4) . На декоративных точках, имеющих наружную и внутреннюю половинки, выполнить разметку.Внешняя половина декоративная, а внутренняя предназначена для крепления внешней части и фар.Установка противотуманок: Страница не найдена -

5) . Внешний вид стекол с внутренней стороны имеет выступ. Это посадочный выступ, элемент должен входить в проделанное отверстие в бампере.

6) . Для определения оптимальных размеров следует измерить посадочный выступ. Таким образом, вы можете сделать соответствующую маркировку на своем бампере.

7) . С помощью электролобзика вырезаем нужное и местонахождение проема.

8) . Обрабатываю место разреза. Внешняя часть очков в конце должна плотно войти в отверстие.

9) . В получившиеся отверстия монтируем противотуманные фары. Сюда входят специальные крепежные болты.

10) . Разбивает сверху фар декоративные стекла. Бампер после этого вернуть на место.

Соединение

При покупке устройства для подключения устройств к туману также прилагается фармацевтика.Это не сложно, поэтому даже новичок сможет разобраться во всех нюансах сочетания компонентов между собой.Установка противотуманок: Страница не найдена -

Потребуется врезать проводку от стойки в монтажный блок, который находится в пространстве подуправления справа от правого лобового стекла. Для этого достаточно выкрутить болты из блока, приподнять его и найти колодки с метками ш7 и ш8.

Эти колодки служат для подключения противотуманных фар, хотя на заводе эти световые приборы не устанавливаются.В эти колодки подключается проводка от фар и от противотуманного реле, которое предусмотрено в купленном комплекте ПТФ.

Ваша задача — выполнить правильное подключение. Выполняются по следующей схеме:

  • Выходной провод с выхода 87 — масса, поэтому подключаем его к кузову автомобиля;
  • Выход под номером 85 идет на блок с обозначением С7 и подключается к нему с номером 17;
  • Выводы под номерами 30 и 86 идут на колодку ш8.При этом выход 30 подключают к разъему 8, а 86 вводят в разъем №1;
  • Установив фары, протяните плюсовой провод через пространство ротора, так как они соединены с колодкой ш8.Установка противотуманок: Страница не найдена - Но эти провода нужно вставить в разъемы под номерами 2 и 3;
  • Теперь подсоедините блок к монтажному блоку, а блок верните на место;
  • Исследуем участок возле блока, где будут установлены реле тумана.

В комплекте с противотуманками предусмотрена соответствующая кнопка, которая будет стоять на панели на предусмотренном производителем месте.

Завод-изготовитель, то есть АвтоВАЗ предоставил. Поэтому под панелью вы найдете панель управления. Снимаем панель, находим соответствующий блок и подключаем к нему кнопку.

Как установить внешний диспетчер агентов Foglight

Показать расшифровку Скрыть расшифровку

Здравствуйте, и добро пожаловать в этот видеоурок о том, как установить Foglight Agent Manager, fglAM, на сервер Windows 2016.С сервера fglAM мы подключаемся к Foglight через веб-браузер и входим как пользователь Foglight. Пароль равен противотуманке, в нижнем регистре. Мы хотим скачать установщик fglAM. Разверните левую боковую панель навигации и переключитесь в расширенный режим. Во-первых, чтобы подтвердить наличие встроенного fglAM в разделе «Информационные панели», разверните «Администрирование», разверните «Агенты» и щелкните «Диспетчеры агентов». Каждая установка Foglight создает встроенный fglAM, который мы удалим в следующем видео. Чтобы загрузить установщик fglAM, разверните Картриджи, щелкните Компоненты для загрузки и щелкните установщик fglAM для 64-разрядной версии Windows.Щелкните Сохранить файл. Щелкните Загрузки. И получите установщик fglAM. Щелкните правой кнопкой мыши установщик и выберите «Запуск от имени администратора». Вы помещены в волшебник. Примите лицензионное соглашение и нажмите «Далее». Для этого видео у нас есть сервер с диском C на 30 гигабайт, поэтому мы помещаем установку на C двоеточие с обратной косой чертой quest обратная косая черта Foglight Agent Manager. В производственной среде мы обычно устанавливаем на диск D. Затем нажмите Далее. Нажмите Да, чтобы создать каталог. На странице «Отображаемое имя хоста» примите значения по умолчанию и нажмите «Далее».На странице URL-адреса сервера нажмите Добавить. В качестве имени хоста сервера укажите имя вашего сервера управления Foglight, FMS. В данном случае FMS-Win2016. Примите другие значения по умолчанию и нажмите OK. Щелкните полученный URL-адрес и нажмите «Проверить», чтобы убедиться, что обмен данными между сервером FMS и сервером fglAM осуществляется с использованием этого URL-адреса. Результатом успешного теста является зеленая галочка, отображаемая слева от URL-адреса. Нажмите Далее, чтобы продолжить. Foglight позволяет вам иметь несколько внешних серверов менеджера агентов.Они могут быть за пределами вашего брандмауэра. И эта страница позволяет вам настроить их для отправки собранных метрик другому диспетчеру агентов внутри вашего брандмауэра, который действует как концентратор и отправляет эти объединенные метрики в FMS. Мы не настраиваем никаких концентраторов fglAM, поэтому мы можем просто нажать Next. На странице службы Windows примите значения по умолчанию и нажмите «Далее». На странице «Сводка» нажмите «Готово». Появится всплывающее окно «Завершить». Нажмите «ОК». Мы вернулись на страницу проводника Windows. Мы вернулись к пользовательскому интерфейсу Foglight.Нажав на Менеджеры агентов, мы видим новый менеджер внешних агентов и менеджер агентов, встроенный в FMS. В следующем видео мы покажем как удалить встроенный fglAM. По сравнению с внешним fglAM встроенный fglAM гораздо более ограничен в количестве хостов, которые могут отслеживать его агенты. На этом видео заканчивается. Спасибо за просмотр.

.

Ответить

Ваш адрес email не будет опубликован.
