как установить Engine Start Stop

Успехи восточных производителей в частности – в области электроники дают нам возможность за недорого превратить слегка устаревший автомобиль в более современный. Мы знаем, как сделать своими руками интеллектуальную кнопку «Двигатель Старт/Стоп», заменяющую ключ зажигания.

Как многие могут догадаться, одной только кнопки для замены замка зажигания мало. Ведь ключ, который она тоже заменяет собой, имеет несколько положений, а кроме того, служит противоугонным устройством. На популярных сайтах – торговых площадках недавно появились комплекты электронных устройств, установка которых на автомобиль должна обеспечить его такой же кнопкой Engine start/stop, как на многих современных моделях. То есть которая помимо прочего повышает комфортность пользования автомобилем.

Самой кнопки для оснащения машины полноценным кнопочным запуском двигателя мало – нужна еще электронная схема, которая сделать пользование действительно удобным

Cразу скажем, что цена на девайс вполне приемлемая ($18 – 25), а производитель сделал много для того, чтобы установить комплект можно было своими руками, не неся расходы на услуги профессионального электрика.

Немаловажно также то, что монтаж девайса не есть необратимым – то есть при нужде его можно заменить обратно на родной замок зажигания легко и без серьезных последствий для машины.

Читайте также: Как сделать автомобиль экономичнее

Интенесно, что некоторые автовладельцы уже используют такие комплекты взамен вышедшего из строя замка зажигания – при причине более доступной цены.

Что в комплекте

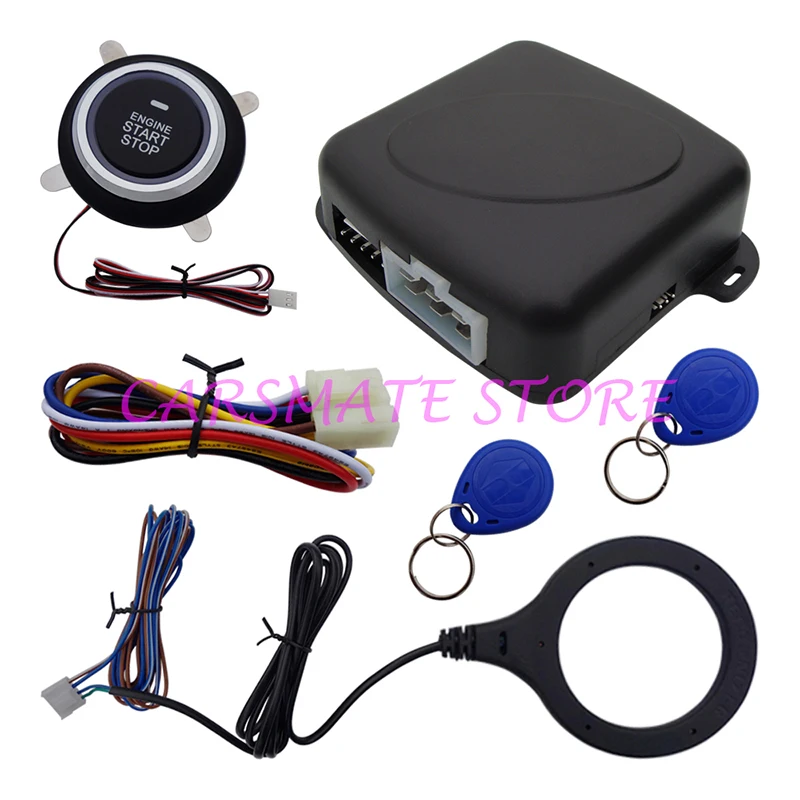

В набор для оснащения автомобиля кнопкой «Engine start/stop» входит собственно кнопка, модуль управления, ключ-трансподер (2 шт.) с встраиваемой антенной и провода с разъемами.

В недорогой комплект для самостоятельной установки кнопки «Engine start/stop» вместо замка зажигания входит все необходимое, включая проводку.

Кнопку предлагается вставить на место замка зажигания или врезать в пластик торпедо в удобном месте. В нее встроено два вида LED-подсветки: синяя кольцевая и оранжевая. Когда какая активируется, в описании на сайте не указывается. Способ крепления допускает определенные отклонения в диаметре посадочного отверстия, за счет перекрытия огрехов декоративным кольцом.

Модуль с электроникой можно установить в любом месте под торпедо, куда дотянутся жгуты проводов, которые, собственно, никто не мешает удлинить. По утверждению производителя, силовыми цепями блок управляет через 20-амперные реле, чего вполне достаточно для коммутации систем зажигания и топливоподачи.

Читайте также: Тюнинг фар – только не ксенон!

Трансподер – заменитель ключа представляет собой безконтактную пассивную метку типа RFIT (Radio-frequency identification) технологии радиочастотного распознавания. Внутри брелока, подобного тому, которыми мы открываем подъезды многоэтажек – антенна и программируемый микрочип. Степень секретности и противостояние «хакерским» атакам у этой системы достаточно высокая – во всяком случае, не ниже, чем у классического ключа зажигания.

Стальной ключ зажигания китайские тюнеры предлагают заменить трансподером – меткой RFIT, не самой хитрой, но волне надежной системой.

Антенна-считыватель сигнала трансподера размещается в автомобиле так, чтобы к ней можно было легко и малозаметно поднести этот самый трансподер.

Провода снабжены несложными стандартными разъемами, что дает возможность при необходимости удлинить или сократить их. Хомутов и иных фиксаторов, препятствующих ненужной свободе жгутов во время движения машины, в комплекте не наблюдается. Для правильного подключения проводов к проводке автомобиля прилагается довольно толковая схема-инфографика. В принципе, все необходимые провода в стандартном жгуте замка зажигания автомобиля имеются, разве что на некоторых моделях может понадобиться дополнительно подвести провод от выключателя стоп-сигнала.

Читайте також: Тюнинг “Запорожцев”: вчера и сегодня

Как она работает

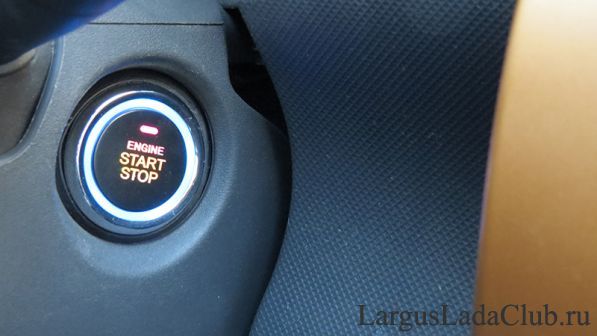

Итак, у вас в машине вместо замка зажигания установлена кнопка «Engine start/stop». Вы подходите к запаркованному авто, отключаете известным вам способом вашу прежнюю охранную систему (ее наличие никак не конфликтует с рассматриваемым нами сегодня девайсом), садитесь в салон.

Вместо того, чтобы вставить ключ в замок зажигания, вы подносите трансподер к известному вам месту, где установлена антенна считывателя (это может быть любая неметаллическая деталь отделки). В инструкции к большинству таких устройств утверждается, что касание необязательно, достаточно расстояния в 2 – 5 см. Короткий звуковой сигнал подтвердит, что электроника вас узнала – то есть считайте, что ключ зажигания в замке. Теперь, чтобы включить зажигание, нужно нажать кнопку «Engine start/stop» — приборы оживут, лампы на панели засветятся, можно включить радио, открыть окна, люк и т.п. Чтобы завести двигатель, нужно перед нажатием заветной кнопки нажать педаль тормоза. Повторное нажатие кнопки выключает зажигание – приборы и лампы тухнут, двигатель останавливается.

Как правило, производители комплектов для “электронного” тюнинга предусматривают возможность проведения апгрейда своими руками.

Полезная возможность: после выключения зажигания система еще 35 секунд “держит ключ в замке” – не становится на охрану, то есть в этот период вы можете, не поднося трансподер к считывателю, снова завести двигатель или включить зажигание.

Установка кнопки Engine start/stop своми руками:

Плюси

Более простая манипуляция для запуска двигателя
Современный внешний вид
Трансподер более компактный, чем обычный ключ

Мінуси

В режиме “все выключено” не блокируется руль
Вероятность меньшей надежности по сравнению с штатным оборудованием автомобиля
Малая зона действия трансподера (2 – 5 см) – необходимо подносить его вплотную к скрытой антенне

Читайте также: Как выбрать диски: начинаем тюнинг колес

Установка кнопки старт стоп вместо замка зажигания своими руками

Многие современные автомобили могут заводиться не только от поворота ключа в замке зажигания, а от очень удобного нажатия кнопки, которая также приводит в действие стартер двигателя. Правильно называть эту кнопку «Start Engine», и главным ее достоинством является упрощенная процедура запуска двигателя.

Подобное преимущество сразу бросилось в глаза владельцам автомобилей, у которых нет такой возможности, и они придумали свой способ установки и подключения кнопки стартера. Профессиональные автоэлектрики сегодня устанавливают такую кнопку даже на машины с карбюраторным двигателем. Сегодня мы тоже попробуем ознакомить вас с процедурой установки кнопки стартера на автомобиль.

1. Запуск двигателя с кнопки, или как кнопка стартера упрощает жизнь автовладельцам.
2. Кнопка стартера вместо ключа зажигания: популярные способы установки.
3. Кнопка стартера своими руками: просто о сложном.

1. Запуск двигателя с кнопки, или как кнопка стартера упрощает жизнь автовладельцам.

Каких-то существенных отличий автомобиль с кнопкой «Start Engine» от всех остальных моделей не имеет. По сути, наличие кнопки – это и есть главное отличие. Правда, такая система запуска стартера не является самодостаточной. Чтобы ею пользоваться, необходимо иметь доступ к автомобилю без ключа.

Это и логично: зачем вам иметь возможность заводить авто без ключа, если, чтобы попасть в салон, вам приходится постоянно носить этот ключ с собой? Но и меры предосторожности при создании такого способа запуска стартера, конечно же, были учтены – кнопка среагирует на нажатие только в том случае, если в салоне будет находиться электронный ключ.

Именно последний и обеспечивает доступ в автомобиль, а также возможность запускать и управлять автомобилем. Благодаря электронному ключу водитель получает дистанционный доступ к автомобилю, поскольку данные с него передаются на электронный блок управления посредством радиоволн или же инфракрасного излучения. Как правило, такая система является независимой от системы разблокировки замков дверей, и на электронном ключе также может присутствовать механический ключ (он нужен для того, чтобы автовладелец мог попасть в автомобиль, когда разражается аккумулятор).

Как же действует электронный ключ? Когда человек вместе с ключом находится далеко от автомобиля, ключ находится в пассивном состоянии. Когда же вы приближаетесь к авто – он активизируется благодаря антеннам, которые обычно устанавливаются в дверях автомобиля. Если вы нажмете в это время на ключ – он разблокирует замки на дверях. А вот уже запуск двигателя осуществляется благодаря кнопке «Start Engine».

Еще одна особенность автомобилей, на которых присутствует кнопка стартера, заключается в наличии автоматической блокировки дверей. Как заблокировать, так и разблокировать двери можно простым нажатием на кнопку ручки двери или крышки багажника – главное, чтобы у вас в кармане находился электронный ключ. Если же вы находитесь в салоне, то блокировка дверей осуществляется по аналогичному принципу благодаря обычной кнопке. В большинстве случаев автоматическая блокировка дверей осуществляется, когда автомобиль превышает определенную скорость во время движения. Если же авто попадает в аварию – блокировка дверей автоматически снимается.

Как вы сами можете убедиться, кнопка стартера, а вернее, ее наличие в автомобиле, значительно облегчает его эксплуатацию. Вместе с тем, очень большой акцент сделан на обеспечении безопасности водителя и его пассажиров. Однако этот нюанс немного осложняет задачу для тех, кто хочет самостоятельно установить кнопку стартера вместо ключа зажигания на свой автомобиль.

2. Кнопка стартера вместо ключа зажигания: популярные способы установки.

На самом деле, способов установки кнопки стартера на автомобиль, в котором двигатель запускается от поворота ключа в замке зажигания, существует несколько. У каждого из них есть свои недостатки и преимущества, но самое главное – каждый из них можно выполнить самостоятельно. Познакомим вас с ними поближе:

Установка кнопки с одновременным использованием функций замка зажигания. Несмотря на наличие кнопки стартера, автомобиль все равно нельзя завести без помощи обычного ключа. То есть, в первую очередь вам нужно завести авто при помощи поворота ключа в замке зажигания, после чего вы нажимаете кнопку и запускаете в работу сам двигатель. Как видите, такое обновление автомобиля малофункционально, однако может сбить с толку угонщика, которому будет очень трудно с ходу разобраться в конструктивных особенностях вашего «железного коня».

2. Установка кнопки стартера, запуск которого возможен только с нажатой педалью газа (если у вас механическая коробка передач, то это будет педаль сцепления). В таком случае, при нажатии кнопки «Start Engine» вы просто запускаете зажигание, а вот уже включить двигатель помогает нажатие педали.

3. Запуск кнопки стартера только с одновременным нажатием педали тормоза. Данный вариант подключения кнопки стартера является наиболее нелогичным, поскольку если автомобиль заглохнет, вместо газа вам придется жать на тормоз. Но, опять же, такая конструкция способна еще больше усложнить задачу для угонщиков.

4. Запуск двигателя через кнопку и нажатие педали сцепления. В этом варианте установки необходимо обязательно установить специальный датчик на педаль сцепления.

5. Так называемая установка кнопки стартера с задержкой. Данный способ считается наиболее приемлемым для установки на автомобиль. Дело в том, что подобная система позволяет максимально снизить ущерб, который она же и приносит стартеру. Вместе с этим, подобное подключение имеет очень много нюансов и считается невозможным без профессионального вмешательства. Сложность заключается в том, что для полноценного запуска двигателя с кнопки приходится вносить изменения и в другие системы автомобиля.

Если обобщить все названные способы установки кнопки стартера, то в результате мы получим три системы:

– когда кнопка отвечает лишь за запуск зажигания, а двигатель приводится в действие педалью сцепления или тормоза;

– когда при помощи кнопки можно запустить как зажигание, так и двигателя;

– когда вместе с использованием кнопки «Start Engine» применяются дополнительные процедуры блокировки и обязательным является использование датчика открытых дверей, сигнализации, включения габаритов.

Как вы сами догадались, в последнем случае речь идет об установке полноценной системы запуска двигателя автомобиля с кнопки, с возможностью применения электронного ключа.

3. Кнопка стартера своими руками: просто о сложном.

Прежде чем перейти к вопросу о том, как же устанавливается кнопка стартера своими руками, необходимо более подробно ознакомиться с тем, как же происходит запуск двигателя на автомобилях, которые не оснащены такой кнопкой.

На автомобилях старого образца, большинство которых уже давно сняты с конвейера, провода от стартера подключаются к контактной группе. Контакты последней замыкаются при повороте ключа в замке зажигания, одновременно с чем потребляется большое количество электроэнергии. То есть через контакты проходит высокий ток, и они излучают искру. Из-за этого на них очень скоро начинает собираться гарь, образуя целую пленку налета. Часто контакты вообще перегорают, что делает практически невозможным запуск двигателя.

Если же говорить о более современных моделях автомобилей, то в них уже применяется отдельное реле, которое способно замыкать контакты стартера при повороте ключа зажигания. Использование реле позволило значительно упростить эксплуатацию автомобиля и принесло следующие плюсы:

– система с реле является более надежной. Реле способно переносить большие нагрузки от электротока, поэтому срок его эксплуатации может увеличиваться в разы;

– реле можно быстро и просто заменить в случае перегорания;

– контактная группа, которая отходит от замка зажигания, при наличии реле также будет работать значительно дольше. Связано это с тем, что при повороте ключа включается только реле, которое берет всю нагрузку на себя.

Но все же, независимо от того, есть ли в вашем автомобиле реле или нет, запуск стартера все равно будет осуществляться посредством использования ключа. Поэтому, чтобы правильно подключить кнопку стартера, в первую очередь необходимо разобраться с тем, какие именно контакты отвечают за старт двигателя. Именно их и необходимо будет подключить к кнопке «Start Engine».

Как это сделать? Смело разбираем пластиковую защиту, которая находится под рулем автомобиля. Зачастую разъем, к которому подключены все необходимые вам провода, находится с обратной стороны контактной группы замка зажигания (именно к контактной группе он и подключен). На этом разъеме с двух сторон имеются лапки, благодаря которым он фиксируется. Чтобы его вытащить, вам как раз и нужно на эти лапки нажать.

Если же в автомобиле нет реле, то снять защиту под рулем вам необходимо внимательно осмотреть контактную группу и найти на ней два самых толстых провода (скорее всего, один из них будет окрашен в красный цвет). Эти два провода напрямую подключены к контактной группе от стартера. Чтобы проверить это наверняка, можно повернуть ключ и соединить их вместе – стартер должен начать крутиться.

Что делаем дальше? Можно пойти по самому легкому пути и просто подключить эти два провода к новой кнопке, заранее разместив ее в удобном для использования месте. Очень важно, чтобы кнопка не фиксировалась. Речь идет о том, что когда вы нажимаете на кнопку, она должна замыкать контакты, а когда пускаете – обратно размыкать. Если же у нее будет фиксация, чтобы обратно рассоединить контакты, Вам придется нажимать на кнопку дважды, причем с очень маленьким интервалом между нажатиями.

Как пользоваться такой кнопкой? По сути, ее использование ничем не отличается от использования обычного ключа зажигания. Нажав на кнопку, вам придется немного ее подержать, пока вы не услышите оборотов стартера. Когда двигатель полностью запустился, кнопку можно и отпускать. Но к выбору кнопки также необходимо подходить очень ответственно, поскольку через нее будут постоянно проходить токи большой мощности. Чтобы она не перегорела после первого нажатия, лучше всего выбирать антивандальную хромированную кнопку из металла.

Когда на автомобиле установлено реле, то к кнопке стартера вам необходимо будет подключить те провода, которые непосредственно отвечают за работу самого реле. Чтобы их отыскать, необходимо использовать тестер, сразу же выставив его в режим измерения сопротивления. С его помощью нужно «прозвонить» все провода, которые идут от стартера на корпус автомобиля. Те из них, которые «прозвонятся», являются минусами и замыкаются на корпусе. Продолжаем проверку оставшихся проводов.Касаемся к проводу одним щупом тестера, а другим – к корпусу автомобиля, выставив на приборе режим измерения напряжения. Ваша цель – найти провод, который покажет напряжение в 12В во время поворота ключа в замке зажигания.

Однако найти нужный контакт мало. Необходимо осуществить дополнительную проверку того, как работает система:

1. При помощи тестера, настроенного на измерение напряжения, найдите контакт, напряжение которого неизменно равно 12В относительно массы.

2. При выключенном стартере поверните ключ в замке зажигания.

3. Еще раз проверьте найденный вами провод:

– он не должен «звониться» с массой, а также не должен быть закорочен с корпусом;

– еще раз проверьте, появляется ли на нем напряжения при осуществлении поворота в замке зажигания и включенном режиме стартера.

4.Соедините при помощи отдельного кабеля найденный вами провод, на котором появляется напряжение только при повороте ключа зажигания, с проводом, на котором постоянно есть напряжение в 12В.

Если после выполнения последнего пункта стартер вашего автомобиля прокрутился, значит, вы нашли нужные провода. Именно они в обычном режиме соединяются при повороте ключа в замке зажигания. После этого необходимые провода нужно подвести к месту подключения кнопки стартера и, естественно, подключить их к кнопке.

На этом можно считать работу по установке кнопки стартера завершенной. Главное, не стоит забывать, что вам придется работать исключительно на свой страх и риск. Если у вас нет опыта работы с электротехникой, то браться за самостоятельное подключение кнопки стартера мы не рекомендуем. Малейшая ошибка в проводах может стать причиной выхода из строя всей электросети автомобиля, для возобновления которой придется приложить немалое количество усилий. В любом случае, мы верим в вашу рассудительность и в то, что кнопка стартера станет вашим надежным помощником в управлении автомобилем.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Способы установки

Никто существенно не ограничивает автовладельцев в возможности поставить на свою машину кнопку для пуска двигателя простым нажатием.

Потому все чаще можно встретить тех, кто хочет монтировать решение:

на 140 Мерседес;
Ниву;
Ладу Гранту;
Хендай Солярис;
на Приору;
автомобили Хонда;
Митсубиси АСХ;
Митсубиси Лансер;
Ауди 100 С4;
Тойота Ярис;
Киа Рио;
и даже ВАЗ 2114.

Здесь главное определиться с тем, действительно ли вам нужна это кнопка. Если да, тогда переходите к вопросу выбора самой системы.

Современные производители универсальных кнопок позволяют подобрать механизм для любой машины. При этом учтите, что схемы подключения есть разнообразные. Каждая из них отличается своими особенностями.

Но доминирует несколько самых популярных решений. Именно этим вариантам отдают предпочтение автовладельцы. Познакомлю вас с ними:

Прицепы МЗСА 817715: технические характеристики, размеры, цена, где купить

Рубрика: Легковые прицепы

Кнопка с ключом зажигания. Такая система не позволит завести машину, не используя ключ зажигания. Потому нужно повернуть сам ключ в замке, после чего выжать кнопку;
Без ключа. Чтобы запустить мотор, нужно просто выжать кнопку. Крайне удобная схема. Но тут важно правильно ее установить, иначе машину будет крайне легко угнать;
Короткое нажатие. Для запуска кнопку удерживают до 2 секунд. Стартер совершает обороты, и выключается, когда двигатель запущен;
Долгое нажатие. Позволяет удерживать клавишу столько, сколько требуется. Стартер не прекратит вращение до запуска мотора;
Схема, где зажигание активируется после того, как была нажата клавиша;
Схема, при которой активация зажигания происходит за 1 секунду раньше, нежели автомобильного стартера.

Также некоторые сочетают разные схемы, чтобы добиться нужного результата.

Если вы не обладает опытом в подобных работах, а также плохо разбираетесь в автомобильном электрооборудовании, своими руками браться за такую работу не стоит.

Обратитесь в хорошие мастерские. Одна только Москва готова предложить десятки адресов автосервисов, где предлагают подобные услуги. Цена окажется выше, зато результат гарантирован.

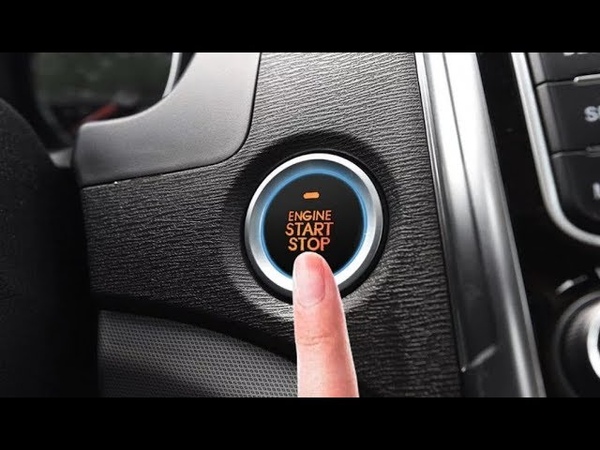

Как работает кнопка «Старт-стоп»

В большинстве случаев принцип такой: вы снимаете автомобиль с сигнализации, садитесь в авто и нажимаете педаль тормоза, затем один раз жмёте кнопку запуска машины. Примерно спустя полсекунды работы стартера двигатель запустится. Нередко кнопки оснащаются светодиодными индикаторами, которые свидетельствуют об успешном пуске. Нужно заглушить двигатель? Никаких проблем, просто снова нажмите педаль тормоза и кнопку.

Преимущества и недостатки

Изначально кажется, что кнопка имеет ряд преимуществ. Ведь водителю достаточно нажать на нее, и машина заведется. Проворачивать ключ нет необходимости.

Но не спешите с выводами. Также не торопитесь на Алиэкспресс за новой кнопкой. Пусть цена таких девайсов незначительная, сначала советую изучить сильные и слабые стороны такого шага. Начнем с преимуществ, к которым относятся такие моменты:

Фаркопы Нива Шевроле: выбираем из популярных

Рубрика: Фаркопы

Нет надобности в применении ключа всякий раз, когда требуется запустить автомобильный двигатель;
Схема запуска с кнопки предельно простая;
Установка возможна на множество автомобилей;
Повышается уровень комфорта;
Старт-Стоп можно довольно эффективно связать с сигнализацией и иммобилайзером;
Цена кнопки низкая;
Многие водители могут своими руками поставить систему, опираясь на инструкции и видео уроки;
Работа занимает не более нескольких часов.

Все выглядит очень радужно и перспективно. Но не торопитесь. Здесь есть свои подводные камни.

Водителю придется для запуска выжимать тормоз. Не самая привычная схема, к которой придется привыкнуть. Также возникают сложности в установке сигнализации с системой автозапуска, где стоит кнопка пуска мотора.

Лучше заранее подумайте о монтаже Старт-Стоп. Если это сделать до установки сигнализации, то поставить охранную систему окажется довольно дорого.

Как механизм влияет на защиту машину от угона

Многие водители опасаются использовать этот компонент, считая, что он нарушает безопасность машины, однако это не так — ключ в брелоке понадобится в любом случае. Если дверь открыта не ключом, кнопка просто не сработает, так что защита от угона не снижается.

Кнопка старт-стоп — интересная альтернатива обычному ключу. С ней можно завести двигатель гораздо быстрее и удобнее. Устанавливать её или нет — личное дело каждого водителя, это скорее вопрос привычки и желания попробовать что-то новое.

Установка кнопки старт стоп

Установка кнопки Start/Stop ENGINE — Лада 2114, 1.

6 л., 2012 года на DRIVE2

Полный размер

Комплект поставки

И так, как и писал я совсем недавно в бортжурнале, наконец то добралась до меня посылка с Aliexpress с чудо кнопкой.
Сегодня я наконец то добрался до её установки, о чем далее и пойдёт речь.

Установка:
Согласно схеме, которая шла в комплекте на английском языке и которую я нашел в сети на русском, я разобрался с подключением проводов.

Схема подключения для ваз 2114.

Сняв кожух рулевой колодки, я добрался до замка зажигания. Я не торопился его демонтировать, сначала хотел проверить работоспособность кнопки на весу. Проверив исправно работающую систему, я с уверенностью начал снимать замок зажигания(хотел установить кнопку в штатное место замка зажигания). С помощью отвёртки и молотка я открутил 4 круглых болта и собственно на этом я простился с минус одним ключем в связке ключей и противоугонной системой(блокировкой руля).

Далее настало время колхоза(ну а как без него) необходимо было разметить кнопку в штатное место, для этого я сделал 4 отверстия в уплотнителе замка зажигания, чтобы вставить «усиками» кнопку, пол дела сделано. Но не все так просто, диаметр отверстия под замок зажигания слегка больше «усиков» поэтому кнопка не фиксировалась в кожухе, при нажатии она продавливалась на уплотнителе замка зажигания. Решил нарастить «усики» кнопки, с помощью пластиковой карточки которую давненько мне продоставил магазин Gloria Jeans. После наращивания я зафиксировал кнопку на месте замка зажигания, кнопка не прогибается как пружина, а сидит плотно. Колхоз колхозом, а проблема решена.

Полный размер

с нарощенными усиками

Полный размер

вид сзади

Полный размер

кнопка в уплонителе

Полный размер

в уплотнителе вид сзади

Следующим этапом было расположить блок, RFID считыватель и подвести провода.

Подключил провода к системе, согласно схеме.

Зеленый провод я подключил к реле тормоза контакт 4(там 2 провода вместе соединены)

4 контакт лягушки тормоза

После сборки пластика началась проверка режимов работы кнопки.
Изначально кнопка заблокирована. Чтобы разблокировать ее необходимо поднести RFID метку к считывателю(прозвучит звуковой сигнал информируя о разблокировке кнопки) После разблокировки кнопка активна в течение 15-20сек потом автоматически блокируется(прозвучит 1 сигнал).
После того, как разблокирована кнопка, у нее есть 2 режима.
Нажатие кнопки:
1 режим:
1 нажатие на кнопку — Включение ACC(у меня не подключено ничего к этому проводу, поэтому ничего не происходит)
2 нажатие на кнопку — Включение зажигания.
3 нажатие на кнопку — Если не нажата педаль тормоза, то кнопка перейдет в режим OFF.
2 режим:
1 нажатие на кнопку — с нажатой педалью тормоза(при нажатии педали тормоза кнопка моргнет, информируя что можно заводить двигатель) стартер крутит 0,8 сек для запуска двигателя в теплую погоду.
длительное нажатие на кнопку — с нажатой педалью тормоза, стартер крутит пока не отпустите, для запуска двигателя в холодную погоду.
Когда завели машину, то кнопка автоматически блокируется. Чтобы заглушить машину необходимо нажать на педаль тормоза и на кнопку, двигатель заглушится, кнопка погаснет.

Полный размер

Всё установлено, кнопка в работе

Хочу отметить, что у меня сигнализация с автозапуском Starline A91, работает исправно с кнопкой СТАРТ-СТОП, как и прежде.
Для того, чтобы запустить машину с автозапуска, с МКПП необходимо:
1. При работающем двигателе поставить на ручной тормоз
2. Нажать на педаль тормоза и нажать на кнопку СТАРТ — СТОП, при этом машина продолжит работать(после этого кнопка перестанет подсвечиваться(аналогично если бы вы выключили зажигание и вынули ключь из замка зажигания.
3. Вышли из машины и поставили на охрану, машина заглушится
4. С помощью брелка сигнализации и комбинации заведите машину.
5. Снимаем с сигнализации, разблокируем кнопку, п

www.drive2.ru

Установка кнопки START-STOP — Daewoo Espero, 2.0 л., 1999 года на DRIVE2

Всем привет!

Кнопка лежала больше месяца, наконец-то дошли руки установить!

Кому интересен процесс — добро пожаловать под кат!

Комплект:

Схема:

Установка довольно проста.

1. Разбираем кожух рулевой колонки
2. Снимаем личинку замка (находим рядом с личинкой отверстие со стороны руля, вставляем туда что-нибудь тонкое и поворачиваем ключ во 2-е положение, вытаскиваем тонкий предмет и достаем личинку).
3. Снимаем контактную группу (разъединяем клемму, выкручиваем маленький болтик и снимаем контактную группу)
4. Подключаем провода.

Распиновка контактной группы замка зажигания:

1. Питание +12 Вольт
2. Запуск (Стартер)
3. Режим ACC (Магнитола и т.д, когда ключ просто вставлен)
4. Режим зажигания II (Включение бензонасоса, всех приборов)
5. Режим зажигания I

Подключение кнопки соответственно:

Черный провод на массу.

Тестовая версия:

Я припаял к каждому проводу клемму, так проще соединять:

Подключаем зеленый провод от разъема антенны к концевику на педали тормоза.

5. Сматываем все изолентой, устанавливаем кнопку на место, прячем блок под кожухом рулевой колонки, собираем в обратной последовательности.

Видео о том, как работает кнопка:

Всем ровных дорог и отличного настроения!

www.drive2.ru

Установка кнопки старт-стоп вместо замка зажигания. — Peugeot 607, 2.2 л., 2001 года на DRIVE2

Предистория:
Сломалось контактная группа замка зажигания. Хотел купить новую и заменить. Как оказалось эта запчасть продаётся только вместе с замком зажигания. Цена конечно заоблачная. Б/у замок зажигания стоит около 30$.
Решил купить в Китае кнопку СТАРТ-СТОП (ссылка ниже в комментариях) и установить вместо замка зажигания.
Купил на ali.pub/q1wji Алиэкспресс

Установка:
1.

Полный размер

1. Снимаем крышку отсека предохранителей.

Полный размер

Снимаем обшивку рулевой колонки.

3. Отключаем три разъема от замка зажигания.
4.

Полный размер

Снимаем замок зажигания.

5. Отрезаем провода от контактной группы замка и спаиваем с проводами кнопки старт-стоп согласно схеме:

инструкция по монтажу

Полный размер

получилось вот так

6. Тонкий зеленый проводок подключается к выключателю стоп-сигнала.
7. Подключаем три разъёма.
8. Антенну электронной метки приклеил на верхнюю крышку обшивки рулевой колонки

Полный размер

9. Разбираем ключ зажигания и вынимаем чип. Чип приклеил прямо к штатной антенне иммобилайзера

Полный размер

10. Устанавливаем кнопку на штатное место замка зажигания и собираем обшивку рулевой колонки.
Вот как получилось:

Полный размер

Чтобы запустить двигатель нужно поднести чип-метку к месту куда установили антенну. Прозвучит короткий сигнал. Нажимаем кнопку один раз. Кнопка начинает медленно мигать, включается АСС (как при первом повороте ключа). Нажимаем кнопку второй раз — включается зажигание. Подсветка кнопки мигает часто. Чтобы запустить двигатель, нужно нажать на педаль тормоза и нажать кнопку еще раз. Двигатель запустился. Подсветка кнопки светится постоянно. Чтобы заглушить двигатель необходимо нажать педаль тормоза и нажать кнопку.

Цена вопроса: $20 Пробег: 297 200 км

www.drive2.ru

Установка кнопки start-stop MAGICAR — Opel Vectra, 2.0 л., 1998 года на DRIVE2

Привет всем кто меня читает!На днях порадовал свою ласточку еще одним ништячком а именно прикупил я кнопочку start-stop MAGICAR!Так как сигналка стоит у меня такой же фирмы то и кнопочку соответственно решено было брать такую же.Ну что сказать товарищи кнопочка меня очень радует и смотрится офигенно особенно ночью!На установку кнопочки ушло у меня часа 2-3 так как делал я это первый раз…ну и как бы создал я эту статью в помощь так сказать народу у которых уже стоит сигналка MAGICAR.В принципе ничего сложного нет если не считать того что надо разбирать приборную панель(для меня это в принципе уже не сложно)и разборка личинки зажигания(ее я разбирал -отделял первый раз страшно было вдруг не получится и тд… я выламывать не стал вдруг надоест новая игрушка а просто сломал запасной ключ в замке что бы не выламывать блокировку)а так в общем прошло все гладко опишу несколько важных моментов:
1. Можно не выламывать блокировку с личинкой(просто повернуть ключ на зажигание и сломать!
2.Если ставить кнопку на панель придется сверлить ее(((((я почти плакал.
3.Масляную магистраль можно подключить к лампе давления масла(фото ниже)
4.Тормозную магистраль поключаем на лягушку тормоза там фишка четыре провода(верхняя справа та что нам нужна!сфоткать не получилось не подлезть)

НУ вот в общем и все мне еще предстоит придумать как замаскировать место ключа зажигания на пластмассе…фото с поганого S2 в студию)))))…

вот оно чудо китайского производителя))))

сигналка…с ней будем дружить кнопочку

здесь я соединил две схемы от сигналки кнопки(как попадет в руки инструкция сразу все всем станет ясно)

соединение проводов на замке зажигания(все по инструкции)

тут все понятно

вот такое решение

дырку на панели фоткать не стал только конечный результат…МОЩНЕНЬКО ПОЛУЧИЛОСЬ

Цена вопроса: $40

www.drive2.ru

Установка кнопки запуска двигателя Start Stop.

— Honda CR-V, 2.0 л., 2001 года на DRIVE2

Всем привет)
Давно хотел поставить в машину кнопку запуска двигателя, но всё что попадалось под руки было либо откровенное г…, либо слишком дорого! В очередной раз доказываю себе что на сайте aliexpress можно найти много интересного), нашел я такую кнопку за приемлемые деньги, решил заказать, хотя не сильно надеялся на качество продукта!) Кому интересно, заказывал именно по этой ссылке: www.aliexpress.com/snapsh…ml?orderId=64766715018724

Посылка шла около 3-х недель, довольно быстро!
Ну вот наконец получил посылку:

Всё упаковано в аккуратной коробке.
Вот содержимое коробки:

Для установки всего этого добра на авто, первым делом снял подрулевую панель и кожух рулевой колонки.
Также необходимо было снять замок зажигания, так как в дальнейшем от него толку не будет, к тому же будет блокироваться руль! Я был сильно удивлён что в просторах интернета нигде нет мануала по снятию замка зажигания с данного авто!

Замок зажигания крепится к рулевому валу хомутом который стягивает хитрый болт с «отрывной» головкой, суть в том что при достижении определённого момента затяжки, головка болта обламывается и открутить его становиться невозможно!

вид снизу

Подлезть, чтобы высверлить этот болт, просто нереально!

В свою очередь болт этот вкручивается в гайку, которая приварена к хомуту!

вид сверху

Так как выхода у меня не было, а на улице уже была ночь, я взял мощную «трещотку» с удлинителем и сорвал гайку с места. Болт был откручен!)
Но каково было моё удивление что замок никак не выходил из рулевого вала! Как оказалось позже- замок зажигания в добавок был приклёпан к рулевому валу в районе блокировочного штифта.

Клёпку не было видно, её тоже пришлось сорвать путём вращения замка вверх-вниз, и тогда замок оказался в руках)

сам замок

Далее я отсоединил весь жгут проводки, который идёт от замка зажигания до центрального блока предохранителей и реле и штатный иммобилайзер.
Придя домой, сразу примерил кнопку в место замка зажигания, встала как родная)

Отрезам контактную группу от проводки, по схеме собрал на полу всю систему, для проверки работоспособности!

Проверка) И старый аккумулятор пригодился!

питание

Всё работает как надо, все режимы. Проводку спаял с блоком, всё надёжно, никаких скруток)

На следующий день всё было установлено в машину, результатом очень доволен!)
Кнопка полностью повторяет все режимы ключа
1-е нажатие- режим ACC
2-е нажатие — зажигание
3-е нажатие- всё выключается
Запуск происходит из любого режима, при нажатой педали тормоза!
Также есть защита, в кнопке есть свой иммобилайзер, без специальной «метки», которая также есь в комплекте, кнопка не активна и авто не реагирует на нажатия.

www.drive2.ru

установка кнопки старт — DRIVE2

Попросил меня товарищ установить ему кнопку старт на Каризму.
замок зажигания у него плохо работал. Заказал на сайте www.svetodiod96.ru/ishop/knopka-start-stop/
блок AVM-3 и кнопку VER-2

вот так выглядит вживую

решил проверить подсветку кнопки не устанавливая на машину буквы горели красным а ему хотелось синим.
Разобрал кнопку и выпаял светодиоды подсветки букв

вот так выглядит внутрянняя плата кнопки

в разобранном виде кнопка

светодиоды выпаял из ленты синего цвета

плата кнопки с новыми синими светодиодами

заменил светодиоды на синие из светодиодной ленты
далее решил сделать разъём для кнопки. Для этого взял штырьевые соединители для плат и припаял к блоку запуска

фото разобранного блока AVM-3

штырьки соединил проводками.
Переставил пины на разъеме кнопки. согласно распиновке.

вот так выглядит готовый блок с разъемом

дальше будет сам процесс установки )))
итак продолжим
Для начала разбираем подрулевую пластмассу и подрулевик.

снимаем комбинацию приборов.

жгут к замку зажигания с подключенной к нему сигнализацией

к этому жгуту будем подключать доп.реле

для реле нам понадобятся 3 реле и соответственно 3 разъема. Одинаковые найти не удалось буду ставить разные.
Сделал коммутацию на столе чтобы было удобнее.

реле с подключением к блоку

подключаю реле параллельно сигнализации

чтобы сигналка и кнопка старт не мешали друг друг

www.drive2.ru

Установка кнопки старт-стоп. — DRIVE2

Заказал на Алиэкспресс кнопку старт-стоп. Так как при установке убираются две системы противоугона, решил заказать кнопку с иммобилайзером.

Полный размер

Заказаный комплект

Доставка была быстрой. Всего две недели и кнопка у меня.

Полный размер

Посылка

Полный размер

Внутри конверта вот такая коробочка

Полный размер

В коробке

Вот комплект кнопки. Полностью соответствует картинке на сайте магазина. Инструкция на английском языке, при том на одной стороне листа инструкция к моему варианту, а на другой к варианту без иммобилайзера.
Комплект соответствует картинке, а вот описание на сайте не соответствует действительности.
особенности:
-дистанционного запуска двигателя нет.
-автоматической блокировки дверей нет.

Полный размер

Комплект

Установка большого труда не составила. Самое сложное было найти место ля размещения антенны иммобилайзера и главного блока. Главный блок установил под торпедой, рядом с блоком управления светом (закрепил пластиковыми хомутами), а антенну иммобилайзера между сиденьями, под ручником.

Полный размер

Расположение блока

Концы силовых проводов обжал коннекторами типа «папа».

Полный размер

клемма папа

Убрал из силовой колодки блока кнопки белый провод за ненадобностью. Разъединил колодку замка зажигания и вставил провода из силовой колодки кнопки в ответную часть колодки замка зажигания.
Красный кнопки — коричневый в колодке
Коричневый кнопки — Синий с черной полосой в колодке
Желтый кнопки — красный в колодке
Синий кнопки — к АСС магнит

www. drive2.ru

Кнопка запуска Engine Start Stop + Бесключевой доступ — Hyundai Coupe, 2.7 л., 2008 года на DRIVE2

Всем привет! Не так давно наткнулся на запись о установке кнопки старт-стоп и решил, что это отличный девайс, упрощающий запуск авто, еще и с синей подсветкой точно впишется в общий цветовой тон! Погуглив интернет наткнулся на российского производителя данного устройства фирму Новелс

Кнопка Engine Start Stop

(алиэкспресс брать не стал, все таки хочу гарантию) почитал мануалы-все просто и удобно, перешел на вкладку партнеры, там обнаружил что данная кнопка дополняется еще и rfid-считывателя или же бесключевым комплектом статус. Почитав про каждый более подробно, понял что мне нужен именно бесключевой доступ (уж совсем мне не хотелось таскать дополнительный ключ от домофона=) ), еще поддтолкнуло к выбору данного допа, то что моя сигналка хоть и работала, но на ней не было автозапуска, здесь же можно было это реализовать.

Status hf-01

Созваниваюсь с установочным центром (сам устанавливать не стал, да и рукожоп я в этом) договариваемся, приезжаю, оставляю машину и уезжаю на работу. Вечером забираю машину.

Полный размер

Итог: при приближение к машине на 1 метр ЦЗ срабатывает на открытие, кнопка Старт-Стоп: первое нажатие режим АСС (музыка и пр), второе нажатие включается приборка, третье нажатие выключается всё. Для запуска двигателя, необходимо нажать на тормоз (можно завести одним нажатием на кнопку с первого раза, но условие: выжатый тормоз и удерживание кнопки, но я даю мозгам авто подумать, прочекать систему, а потом заводить), глушить двигатель аналогичным способом, с выжатым тормозом. После 5 секунд (можно выбрать 5 или 15) ЦЗ закрывает двери, что кстати я хотел на предыдущей машине, после того как заглушил двигатель, спустя 3 секунды, питание перестает подаваться, двери разблокируются. Выходишь и в 1,5-2 метрах ЦЗ ставит авто на охрану. Автозапуск реализован при помощи доп-канала кнопки открытия багажника. Дальность действия заявлена 30-50 метров, из окна 9-этажа работает, но ни как не определишь, завелась ли. =(( Но вся же выбор очевиден.

Полный размер

Что взять?

С сигналкой работает параллельно, но приходится нажимать кнопки и на брелке сигналки и на брелке-метке (при бесключевом доступе сигналка начинает орать). Не очень удобно, поэтому брелок от сигналки, был убран, на случай долгих простоев в неизвестных местах! Замок зажигания был демонтирован полностью. Кнопка и её подсветка, смотрятся как родные =))

Полный размер

Красота!

Занавес!

Я доволен!
З.ы. Плюсом мне убрали провод от видеорегистратора. Теперь ничего не болтается! =)

www.drive2.ru

[49] — Установка кнопки ENGINE START STOP на ВАЗ — Lada 2114, 1.6 liter, 2012 year on DRIVE2

Всем привет:)
Не спокойно на моей душе, когда с машиной ничего не делаю. Пришла идея установить кнопку СТАРТ-СТОП. Начал разбираться какие бывают, по чем стоят. Набрел на отечественный сайт, где хотят за самый простой вариант: блок без кнопки(2600р), интересующий меня вариант стоил 3800(блок+кнопка+RFID метка+считыватель). Оба варианта по бюджету меня не устраивали, поэтому я стал искать на aliexpress, где нашел удовлетворяющий мои желания вариант кнопки, а именно: блок+кнопка+считыватель+2 RFID метки. По сладкой цене 1760р, плюс к этому около 2000 заказов и 500 положительных отзывов. Недолго думая, я заказал систему:) Вот ссылка.
Спустя 2 месяца ожидания она попала ко мне в руки:) И я скорее ее хотел установить, о чем речь далее.

Zoom

Комплект кнопки СТАРТ-СТОП

Установка:
Согласно схеме, которая шла в комплекте на английском языке и которую я нашел в сети на русском, я разобрался с подключением проводов.

Схема подключения для ВАЗ 2114

Сняв кожух рулевой колодки, я добрался до замка зажигания. Я не торопился его демонтировать, сначала хотел проверить работоспособность кнопки на весу. Проверив исправно работающую систему, я с уверенностью начал снимать замок зажигания(хотел установить кнопку в штатное место замка зажигания). С помощью бородка я открутил 4 круглых болта и собственно на этом я простился с минус одним ключем в связке ключей и противоугонной системой(блокировкой руля).

Zoom

4 болта обведены красными кругами

После проверки мне не понравилось, что надпись START-STOP горит оранжевым, перепаял 2 красных светодиода 0605.

Заменены 2 smd светодиода 0605 на красные

Далее настало время колхоза(ну а как без него) необходимо было разметить кнопку в штатное место, для этого я сделал 4 отверстия в уплотнителе замка зажигания, чтобы вставить «усиками» кнопку, пол дела сделано. Но не все так просто, диаметр отверстия под замок зажигания слегка больше «усиков» поэтому кнопка не фиксировалась в кожухе, при нажатии она продавливалась на уплотнителе замка зажигания. Решил нарастить «усики» кнопки, с помощью пластиковой карточки лицензии Касперского, пришедшей в негодность. После наращивания я зафиксировал кнопку на месте замка зажигания, кнопка не прогибается как пружина, а сидит плотно. Колхоз колхозом, а проблема решена.

Zoom

Усики от Касперского

Zoom

Усики в чехле

Zoom

Вид сзади

Следующим этапом было расположить блок, RFID считыватель и подвести провода.
Для эстетичности к проводке блока я наростил провода с клеммами папа, обтянув их термоусадкой.

Zoom

Расположение блока

Подключил провода к системе, согласно схеме.

Зеленый провод я подключил к реле тормоза(точно не помню, лучше мультиметром проверить. контакт 4(там 2 провода вместе соединены)

Возможно ошибаюсь, контакт 4

После сборки пластика началась проверка режимов работы кнопки.
Изначально кнопка заблокирована. Чтобы разблокировать ее необходимо поднести RFID метку к считывателю(прозвучат 2 сигнала, информируя о разблокировки кнопки) После разблокировки кнопка активна в течение 15-20сек потом автоматически блокируется(прозвучит 1 сигнал).
После того, как разблокирована кнопка, у нее есть 2 режима.
Нажатие кнопки:
1 режим:
1 нажатие на кнопку — Включение ACC(у меня не подключено ничего к этому проводу, поэтому ничего не происходит)
2 нажатие на кнопку — Включение зажигания.
3 нажатие на кнопку — Если не нажата педаль тормоза, то кнопка перейдет в режим OFF.
2 режим:
1 нажатие на кнопку — с нажатой педалью тормоза(при нажатии педали тормоза кнопка моргнет, информируя что можно заводить двигатель) стартер крутит 0,8 сек для запуска двигателя в теплую погоду.
длительное нажатие на кнопку — с нажатой педалью тормоза, стартер крутит пока не отпустите, для запуска двигателя в холодную погоду.
Когда завели машину, то кнопка автоматически блокируется. Чтобы заглушить машину необходимо нажать на педаль тормоза и на кнопку, двигатель заглушится, кнопка погаснет.

Хочу отметить, что у меня сигнализация с автозапуском Starline A91, работает исправно с кнопкой СТАРТ-СТОП, как и прежде.
Для того, чтобы запустить машину с автозапуска, с МКПП необходимо:
1. При работающем двигателе поставить на ручной тормоз
2. Нажать на педаль тормоза и нажать на кнопку СТАРТ — СТОП, при этом машина продолжит работать(после этого кнопка перестанет подсвечиваться(аналогично если бы вы выключили зажигание и вынули ключь из замка зажигания.
3. Вышли из машины и поставили на охрану, машина заглушится
4. С помощью брелка сигнализации и комбинации заведите машину.
5. Снимаем с сигнализации, разблокируем кнопку, поднеся к считывателю метку.
6. Нажимаем на педаль тормоза и на кнопку(аналогично как с замком зажигания, будто вы вставили ключь и повернули в положение зажигания) после этого кнопка загорится. Теперь можно снимать с ручного тормоза и ехать.

Zoom

Камера не передает истинный изображение, в живую намного эффектней выглядит

Zoom

На своем месте

Zoom

Эстетично сочетается с салоном

Спасибо за внимание, всего доброго!:)
Подписывайтесь, комментируйте, ставьте лайки, рассказывайте друзьям;)

www.drive2.com

Установка кнопки старт/стоп вместо замка зажигания сделать самому своими руками

В статье мы расскажем про установку кнопки «старт/стоп» вместо замка зажигания. Очень часто любители тюнинга делают такую модернизацию, что позволяет немного улучшить использование автомобиля. Запуск двигателя производится при помощи одной лишь кнопки, поворачивать ключ при этом не нужно. Существуют штатные кнопки, которые устанавливаются на заводе-изготовителе. Но если вы захотите самостоятельно поставить такой девайс, лучше всего приобрести универсальный. В статье расскажем о принципах работы, плюсах и минусах устройств бесключевого запуска.

Каким образом работает кнопка

Перед установкой кнопки «старт/стоп» вместо замка зажигания убедитесь, что вам необходим такой тюнинг. Нужно взвесить все преимущества и недостатки такого способа запуска двигателя. Работает система примерно таким образом:

Снимаете автомобиль с охраны и открываете двери.
Садитесь за руль.
Нажимаете педаль «тормоз».
Нажимаете кнопку «Старт».

Так как кнопка электронного замка зажигания соединена с цепью питания стартера, то он начинает работать. Чтобы остановить мотор, необходимо снова нажать на педаль тормоза и кнопку. Процедура достаточно простая, но привыкнуть все же нужно.

Преимущества использования кнопки

Стоит заметить, что кнопка запуска двигателя – это далеко не новое изобретение, используется на спортивных автомобилях давно и вполне успешно. Системы, правда, совершенствуются, но некоторые мелочи убрать все же не получается, чтобы сделать их абсолютно идеальными. Поэтому прежде чем поставить на свой автомобиль такой прибор, взвесьте все плюсы и минусы.

Среди преимуществ кнопки запуска двигателя можно выделить такие:

Завести мотор можно буквально легким прикосновением к кнопке.
Поставить такое устройство можно в любом удобном месте.
Не потребуется всегда носить с собой ключи.
Самое главное – имеется защита от угона, своеобразный иммобилайзер.

Недостатки кнопок

Но, как и у всех элементов тюнинга, этот не лишен недостатков. Кнопка Start/Stop Engine обладает такими недостатками:

Для того чтобы остановить или запустить мотор, обязательно следует нажимать на тормоз. Конечно, со временем привыкните к такому образу жизни, но поначалу будут возникать сложности.
Необходимо дорабатывать систему, если используете сигнализацию с автоматическим запуском.
Придется демонтировать стандартный блокиратор руля. Как вариант – необходимо, чтобы в штатном замке зажигания постоянно находился ключ.
При установке дополнительной автосигнализации с автоматическим запуском потребуется провести много «лишних» манипуляций, а самое главное – нужно затратить большую сумму.

Подумайте, стоит ли так модернизировать свою машину? Вполне возможно, что автомобиль стоит столько же, сколько сама система – нуждается ли он в таком тюнинге? Это нелепо, глупо, а главное – дешевый автомобиль можно использовать и без таких наворотов. Зато кнопка будет смотреться неплохо при тюнинге более дорогих и новых машин.

Основные методики подключения и установки кнопки

Всего можно выделить три метода установки кнопки «старт/стоп» вместо замка зажигания:

Без ключа зажигания или с ним. Если решите выбрать вариант с ключом, то с его помощью нужно будет только запустить всю электрику машины. Непосредственно запуск двигателя будете производить кнопкой. Но можно полностью демонтировать штатный замок и все управление запуском двигателя и включением зажигания возложить на систему.
Можно включать зажигание посредством нажатия кнопки. Одновременно можно активировать стартер.
Однократное нажатие – запуск электрики автомобиля, длительное – подача питания в цепь стартера. Причем стартер будет работать до того момента, пока кнопку не отпустите.

В одной системе все варианты можно комбинировать, так как у всех разные предпочтения. При установке кнопки навыков больших не нужно, главное – это разобраться со схемой.

Подключение системы запуска

Стоит обратить внимание на то, что на многих современных автомобилях используется чип-ключ, который не позволяет злоумышленникам угнать его. Поэтому придется либо демонтировать такую защиту, либо обходить. Алгоритм установки простейшей системы запуска с кнопки следующий:

Плюсовой контакт (рабочий) от реле необходимо подключить к выводу «+12В» аккумулятора.
К этому же контакту нужно подключить и разрешающий контакт.
Минус нужно соединить с кузовом автомобиля.
От нагрузочного реле рабочий контакт нужно соединить с источником «+12В». Необходимо, чтобы напряжение появлялось только при включении зажигания.
Управляющий минусовой сигнал необходимо соединить с кнопкой.
Разрешающий плюсовой провод не используется.

При таком варианте предусматривается три точки подключения:

Контактная группа на замке зажигания.
«Лягушка» на педали тормоза.
Управляющий провод.

Такая схема подключения может использоваться как на отечественных, так и на импортных автомобилях. Но не забывайте про чип-ключ, его необходимо отключить в настройках ЭБУ, если не планируете использовать в системе запуска.

Проверка работы кнопки

После установки кнопки «старт/стоп» вместо замка зажигания можно приступить к ее проверке, для этого:

Поместите кнопку в неактивное состояние.
Чтобы разблокировать систему, нужно поднести брелок к считывателю (при этом вы услышите сигнал).
Через 15 секунд неактивности прозвучит одиночный сигнал, который говорит о том, что система заблокировалась.
При первом нажатии включается режим АСС (Аккумулятор). Повторное нажатие приведет к включению зажигания, а третье полностью обесточит систему, если не будет нажата педаль тормоза.
Если тормоз нажат, то произойдет запуск мотора.
Можно быстро запустить двигатель, если сразу нажать тормоз и продержать кнопку около 3 секунд.

Как мы говорили ранее, чтобы остановить двигатель, нужно нажать педаль тормоза и кнопку «старт/стоп». Если все работает по такой схеме, то вы собрали систему правильно и без ошибок.

Срочный ремонт и замена замка зажигания в Перми (Закамск)

Если ключ зажигания поворачивается с усилием, заклинивает, или не происходит дальнейшей реакции системы, обращайтесь в «Good Service» для проверки и ремонта замка зажигания. Выполним работы в течение дня под вашим личным контролем.

Ремонт и замена замка зажигания в Перми

В автотехцентре «Good Service» вам помогут специалисты с большим опытом диагностических и слесарных работ.

Решим проблемы с любой системой: контактной, бесконтактной или электронной;
Выполним работы по подключению замка к сигнализации или магнитоле;
Отрегулируем контактное зажигание;
Заменим зажигание на бесконтактное или электронное;
Проверим и отремонтируем катушку и модуль зажигания;
Заменим свечи и высоковольтные провода;
Установим кнопку start-stop.

Основные неисправности

Износ деталей механизма.
Решается заменой личинки замка.
Оплавление или окисление контактов.
Выполняется замена или ремонт контактной группы замка зажигания.
Засорение элемента.
Промывается WD-40 с помощью насадки.

Также проблемы с замком могут возникнуть из-за срабатывания противоугонки и подмерзания подвижных элементов зимой.

Если зажигание не срабатывает при исправном замке, необходимо диагностировать систему целиком: свечи, высоковольтные провода, аккумулятор, катушку и т.д.

Приезжайте на проверку зажигания в «Good Service» по адресу в Закамске: Автозаводская, д. 21А.

Как выполнить ремонт замка зажигания своими руками

Рассмотрим на примере ВАЗ 2114. Из инструментов потребуется: крестообразная отвертка, ключ на 10, пассатижи, 4 болта крепления.

Порядок действий по снятию:

Отключаем минусовую клемму аккумулятора.
Скручиваем винты кожуха рулевого механизма.
Демонтируем корпус на рулевой колонке, руль опускаем вниз.
Снимаем нижний кожух, отключаем питание от аварийки.
Демонтируем подрулевые переключатели и отсоединяем их от колодки питания.
Откручиваем болты крепления замка. При необходимости воспользуйтесь молотком и зубилом. Обязательно запоминаем или размечаем подключение проводов замка зажигания.

Снятый замок разбираем: ищем сломанные элементы, перебираем секреты в личинке. Если детали сильно изношены, то выгодней поставить новую.

Окислившиеся или оплавившиеся контакты следует зачистить, а поврежденные участки устранить пайкой.

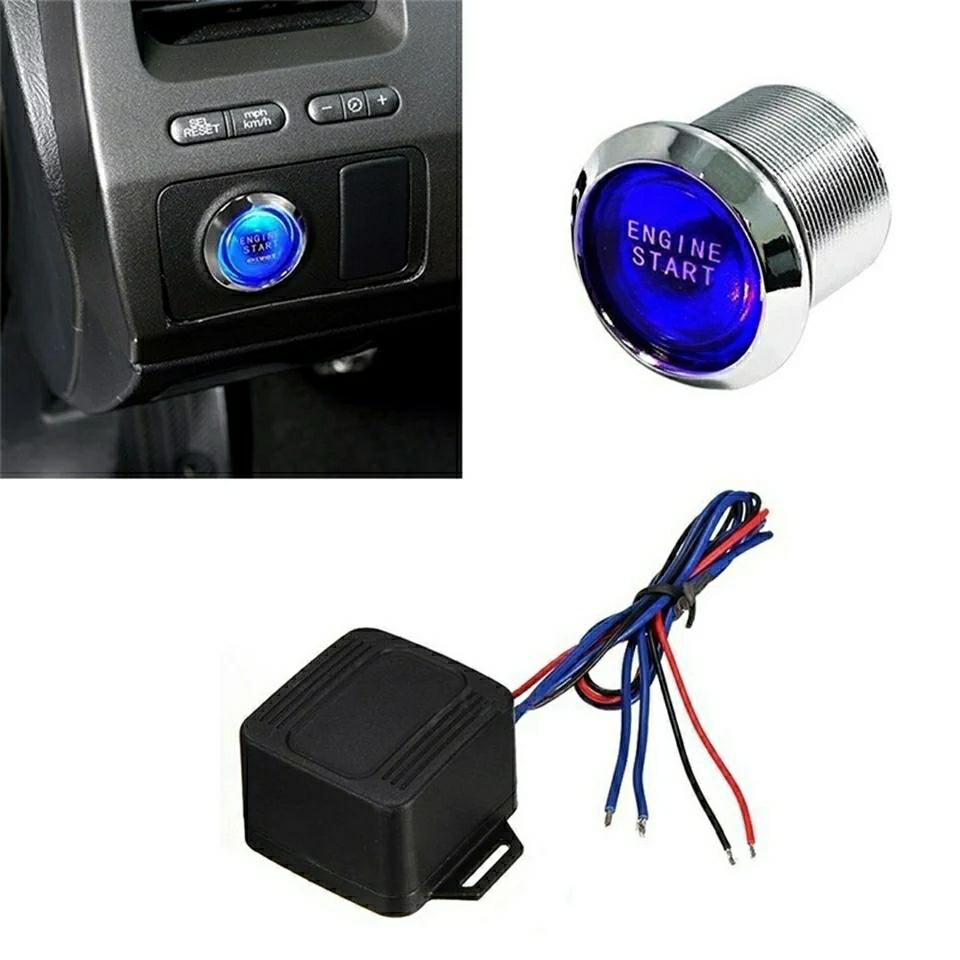

Установка кнопки старт-стоп вместо замка зажигания

Данное решение набирает популярность у простых водителей.

Плюсы установки устройства:

Не нужен ключ;
Можно установить в удобное место;
Немного снижается расход.

Установить приобретенное устройство сможете в нашем автосервисе. Если не уверены на счет возможности установки для своей модели, приезжайте к нам. Проверим авто и поможем с выбором.
