Самостоятельная установка фаркопа на ВАЗ 2107

Фаркоп или прицепное – это изделие, посредством которого можно осуществлять буксировку прицепа. Известно, что автомобили отечественного производства модельного ряда ВАЗ не отличаются вместительностью багажника, поэтому установка фаркопа на ВАЗ 2107 будет как никогда, кстати, особенно если имеется в наличии прицеп. Уделим внимание вопросу о том, как установить фаркоп на ВАЗ 2107, какими бывают данные изделия, и чем они отличаются.

Почему лучше купить заводской фаркоп, чем изготавливать самостоятельно

Если изготовить прицепное самостоятельно, что делают многие, то в результате можно встретиться с такими неприятными последствиями:

  • Возникнут проблемы с прохождением технического осмотра. Но проблема решается следующим образом: на время прохождения техосмотра изделие необходимо снимать.
  • Более существенной проблемой является вероятность обрыва балки и повреждение кузова. Такая проблема может возникнуть:
    • если неправильно изготовить изделие;
    • если неправильно закрепить устройство;
    • при поломке фаркопа.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео

Если вы все же решились на самостоятельное изготовление, то делать это будете на свой страх и риск. Приобретая сертифицированные модели, можно получить в итоге полную уверенность в изделии и его безопасности. Теперь выясним, что же входит в комплектацию заводского фаркопа.

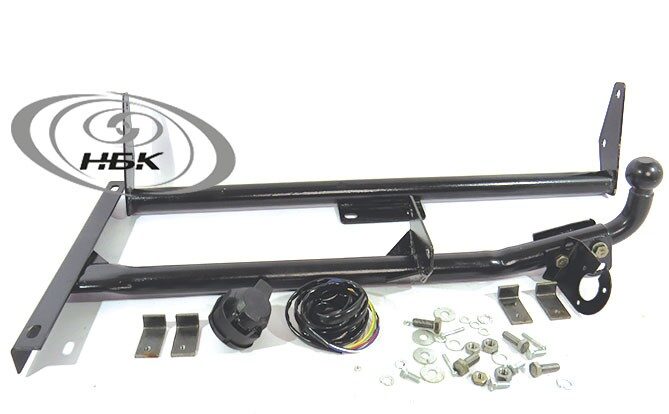

Комплект фаркопа заводского производства

Заводской фаркоп – это не говорит о том, что изделие изготавливается на Волжском заводе. Производством таких изделий занимаются специальные частные организации, которые изначально получают лицензию, а уже после выпускают прицепные для различных автомобилей. Преимуществом такого рода устройств является тот факт, что фаркопы проходят испытания, поэтому они безопасны, по сравнению с домашними самодельными вариантами.

В комплектацию сертифицированного устройства входят такие элементы:

  1. само изделие;
  2. инструкция по его установке, зачастую представлено в виде чертежа;
  3. болты для закрепления;
  4. розетка и кабель для ее подключения.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Хотя на некоторых версиях розетка продается отдельно.

Чтобы установить фаркоп на ВАЗ 2107 своими руками, потребуется изначально удостовериться в наличие необходимого материала:

  • дрель с набором сверл;
  • комплект гаечных ключей;
  • пассатижи;
  • грунтовка;
  • изолента;
  • антикоррозийная мастика.

Что представляет собой установка прицепного на ВАЗ 2107, узнаем подробнее.

Установка прицепного

Приступаем к установке фаркопа на ВАЗ 2107, для чего потребуется выполнить следующие действия:

  • Демонтируется коврик с багажного отсека.
  • Берется фаркоп и прикладывается к днищу автомобиля. Один человек держит изделие, а второй осуществляет разметку при помощи мела.
  • Размеченные отверстия следует просверлить, после чего обработать грунтовкой и антикоррозийным покрытием.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео
  • Теперь можно установить фаркоп и завинтить его при помощи комплектующих болтов и гаек. Затяжку болтов следует осуществлять попарно до упора. После установки проверить, не мешает ли конструкция функционированию основных узлов автомобиля: тормозной системе и т.п.
  • Теперь необходимо осуществить подключение розетки фаркопа, что вызывает трудности у большинства автомобилистов.
  • Проводку следует упаковать в термоусадочную трубку.
  • Демонтировать обшивку багажника.
  • Всунуть жгут проводов в отверстие внизу багажника, через которое проходит провод подсветки номерного знака.
  • Подключить провода к задним фарам. Если имеются наконечники, то лучше сделать подключение с их помощью, что позволит быстро и легко демонтировать прицепное при необходимости.
  • Жгут фиксируется при помощи изоленты.
  • Места крепления следует обработать мастикой, что позволит обезопасить кузов от негативного влияния коррозии.

Места крепления к днищу багажника

В завершении делается схема подключения проводов к заднему фонарю, на основании которой потребуется подогнать провода в прицепной вилке.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео

После того, как прицепное на свой автомобиль будет установлено, рекомендуем поучиться ездить с этим устройством прицепом. Помните, что для двухосных прицепов требуется соответствующая категория. Но зачастую двухосные прицепы применяются для более серьезных автомобилей, например, УАЗ, но в любом случае, этот момент важно учитывать.

Рекомендуем прочитать: про задний стабилизатор, установка бортового компьютера, про подогрев сидений.

Фаркоп на ВАЗ 2107: назначение, типы, процедура установки

Фаркоп — дополнительное сцепное устройство, предназначенное для буксировки прицепа. Установка фаркопа на ВАЗ 2107 позволяет компенсировать сравнительно небольшой объем багажника и грузоподъемность “семерки” за счет перевозки груза в прицепе. В заводской комплектации ВАЗ 2107 предусмотрены лишь буксировочные проушины, за которые можно зацепить трос для буксировки транспортного средства. Но можно самостоятельно изготовить или приобрести фаркоп на ВАЗ 2107 в магазине и установить его на автомобиль.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео

Недостатки самодельных фаркопов

Самостоятельное изготовление и установка фаркопа могут вызвать такие проблемы:

  • сложности прохождения техосмотра;
  • отрыв балки и повреждение кузова из-за неправильного расчета крепления или поломки фаркопа.

Поэтому владельцы желательно приобретать сертифицированные фаркопы на ВАЗ 2107, цена которых не слишком высока.

Разновидности фаркопов на Ваз 2107

Перед приобретением фаркопа на ВАЗ 2107 следует ознакомиться с их конструктивными отличиями. Их можно условно разделить по типу крючка и местам крепления.

Крюки бывают следующих видов:

  • Простой крюк грузоподъемностью до 1,5 тонн, крепящийся двумя болтами.
  • Быстросъемный крюк на муфтовом соединении, позволяющий уменьшить длину автомобиля.
  • Торцевой крюк грузоподъемностью 2-3 тонны.

Места (типы) крепления фаркопов бывают такими:

  • В предусмотренные изготовителем отверстия для крепления фаркопа (на ВАЗ 2107 таковых нет).Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео
  • В технологические отверстия в кузове, в которые вставляют болты крепления фаркопа. Это отверстия в лонжеронах, крепления бампера. Иногда в процессе крепления приходится рассверлить их или добавить несколько дополнительных.
  • В отверстия, которые сверлятся специально для крепления фаркопа. Последний используется в качестве шаблона при разметке.

Комплектация “заводского” фаркопа

В комплект поставки сертифицированного фаркопа входят:

  • фаркоп;
  • инструкция по монтажу;
  • розетка и проводка для подключения фонарей прицепа;
  • болты крепления.

Что необходимо для установки фаркопа

Чтобы закрепить фаркоп на “семерку”, понадобится:

  • дрель;
  • сверло;
  • гаечные ключи;
  • пассатижи;
  • грунтовка;
  • изолента;
  • наконечники проводов;
  • термоусадочная трубка;
  • мастика противокоррозийная.

[tip]Совет: в одиночку удерживать болты и затягивать гайки крепления практически невозможно.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Поэтому для крепления фаркопа понадобится помощь напарника.[/tip]



Установка фаркопа на ВАЗ 2107

Перед установкой фаркопа стоит проверить состояние краски на его поверхности и при необходимости обработать его грунтовкой и антикоррозийным покрытием. Эта деталь особенно сильно подвержена влиянию влаги и прочих химически активных веществ, поэтому дополнительная защита от коррозии не помешает. Далее следует выполнить такие действия:

  • Снять коврик багажника.
  • Приложить фаркоп к днищу и разметить места дополнительных крепежных отверстий.
  • Просверлить отверстия и обработать их края грунтовкой и антикоррозийным покрытием.
  • Установить фаркоп на ВАЗ 2107 и наживить болты крепления.

[tip]Совет: чтобы фаркоп плотно прилегал к днищу машины во время фиксации, его можно прижать снизу подкатным домкратом. При креплении фаркопа необходимо убедиться, что он не препятствует работе тормозной системы — регулятора давления тормозной жидкости в заднем контуре и тросу ручного тормоза.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Болты следует затягивать попарно в два захода.[/tip]

  • Продеть проводку , входящую комплект поставки фаркопа, в термоусадочную трубку и осадить ее, чтоб она стягивала и защищала провода (вместо трубки можно использовать обмотку из изоленты).
  • Снять заднюю обшивку багажника.
  • Продеть жгут проводов сквозь отверстие, через которое проходят провода подсветки номерного знака, что он спускался на фаркоп сверху. Если жгут не проходит, для него можно проделать дополнительное отверстие в нижней части багажника.
  • При помощи пассатижей установить на жгут со стороны багажника предохранители.
  • Соединить провода, идущие от предохранителей, с задними фарами.
  • Надеть на второй конец жгута наконечники.
  • Установить соединительную вилку и подключить к ней наконечники проводов.
  • Закрепить жгут на фаркопе при помощи изоленты.
  • Обработать места крепления фаркопа к кузову автомобиля мастикой, чтобы защитить кузов и болты крепления от коррозии.
  • Установить заднюю обшивку багажника и уложить коврик.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео
Установка фаркопа на ВАЗ 2107 расширяет возможности автомобиля. Закрепив прицеп, можно использовать “семерку” в качестве достаточно вместительного и грузоподъемного грузового транспорта. Таким образом удобно перевозить урожай с дачи или стройматериалы для ремонта или строительства жилья. Также наличие фаркопа облегчает и улучшает крепление буксировочного троса. Благодаря ему становится легче вытянуть другую машину из грязи или отбуксировать на место ремонта.

Как правильно установить фаркоп на ВАЗ 2107?

На чтение 3 мин. Просмотров 321

Фаркоп предназначен для буксировки различного рода прицепов и других автомобилей. В связи стем, что нагрузка на него будет очень большая, то и надежность крепления должна быть высока.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Кроме того, на каждом фаркопе предусмотрена проводка для подключения сигнальных фонарей.

Фаркоп представляет собой функциональный элемент автомобиля, предназначенный для осуществления буксировки прицепов разного рода. Кроме того, этот элемент является некоторой частью усовершенствования авто, что позволяет ему перевозить в 1.5, а то и 2 раза больше, чем его собственная грузоподъемность.

У автомобиля марки ВАЗ 2107 она составляет порядка 350 кг. Прицепы могут быть от маленьких 400 кг до больших – 600 кг.

ВАЗ 2107

В продаже имеются разные фаркопы по конструктивному исполнению, но геометрия у всех одинакова. Можно встретить устройства с прицепным элементом, сваренным вместе с главной осью – трубой. А также можно встретить сварные конструкции. Прицепная часть (яблоко) перпендикулярно приварена к центральной планке, которая имеет большую прочность, чем предыдущий вариант.

Комплектация

При покупке атрибута в комплекте имеется:

  • сам фаркоп;
  • инструкция по установке;
  • болты для крепления;
  • проводка и розетка для подключения фар прицепа.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео

Что необходимо помнить?

Любой фаркоп на автомобили марки ВАЗ, вплоть до 2107, имеет одинаковое строение и, следовательно, крепится на то же количество болтов, которых насчитывается 6 – 4 к днищу и 2 к креплениям бампера.  Чтобы установить фаркоп на отечественный автомобиль марки ВАЗ 2107 не потребуется  много знаний и умений.

Фаркоп на ВАЗ 2107

Здесь всего лишь необходимо проявить некоторое усердие и внимательность.

  • Во-первых, дно багажника необходимо усилить, ведь при полной загрузке прицепа и самого автомобиля, давление на днище вырастет вдвое, при этом нагрузка будет сконцентрирована в 4 точках. А это может выгнуть металл, поэтому рекомендуется под болты со стороны багажного отсека подложить широкие пластины.
  • Во-вторых, после сверления отверстий необходимо обязательно обработать эти места грунтом и мастикой. Это сохранит не только надежность крепления, но и сам автомобиль от зимних солей и влаги.

Установка

Чтобы установить фаркоп на 2107 потребуется: дрель со сверлом, пара ключей и помощь друга.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Ведь отметить отверстия самому еще можно, но его прикрепить болтами будет проблематично.

Ведь на ВАЗ не предусмотрено шпилек для крепления этого транспортировочного атрибута.

Итак, надежно закрепив фаркоп, необходимо приступать к электропроводке. Ведь на прицепе имеются те же сигнальные огни, что и на самом автомобиле: стопы, повороты, габариты, задний ход. К его техническому состоянию предъявляются такие же требования, что и к самой машине. Поэтому ответственно следует отнестись к подключению фар. Для осуществления этого имеется несколько вариантов розеток:

  1. в пластмассовом корпусе;
  2. в металлическом.

Оба варианта оснащаются защитными крышками, которые предохраняют контакты, когда прицеп отсоединен. Более надежным и долговечным является металлический корпус, но такой разъем будет значительно дороже и чаще всего в комплекте не поставляется.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео

Фаркоп на 2107 – это отличный способ расширить функциональные возможности автомобиля. С его помощью можно вытащить машину друга из грязи, можно привести больше урожая с дачи или материалов при строительстве.

Как установить фаркоп на ваз 2114

Как поставить фаркоп на ваз 2114

4 простых шага по установке фаркопа для ВАЗ 2114

При эксплуатации транспортного средства, возникают ситуации, когда необходимо перевезти крупногабаритные предметы, и некоторые грузы. Для транспортировки используют автомобильный прицеп. Однако чтобы буксировка стала возможной, на машину нужно установить ТСУ. Для установки фаркопа на ВАЗ 2114 предусмотрены штатные места для крепления тягового сцепного устройства, что позволяет автомобилистам оборудовать свои транспортные средства данной деталью.

Разновидности и критерии выбора тягового сцепного устройства

Выбор модели фаркопа, во многом зависит от условий эксплуатации данного тягового элемента.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео ТСУ делят на:

Достаточно просты в установке. Благодаря этому пользуются огромной популярностью у владельцев моделей ВАЗ 2108, 2109, 2114 и 2115. Крепятся на 2 или 4 болта. Процесс установки или демонтажа изделия занимает 20-30 минут.

Представляют собой массивную неразборную конструкцию. Крепятся к автомобилю посредством приваривания или «посадки» на массивные болты. Устройства такого типа позволяют буксировать другие автомобили и прицепы с повышенной грузоподъемностью.

  • Быстросъемные.

Разборные конструкции, часто оснащенные механизмом, позволяющим сложить каркас фаркопа. Сцепной шар демонтируется. Устройства такого типа подходят для транспортировки прицепов невысокой грузоподъемности.

Также фаркоп на ВАЗ 2114, имеет следующие разновидности:

  • С низкой грузоподъемностью. Полная масса снаряженного прицепа не должна превышать показатель загрузки в 1500 кг.
  • С повышенной грузоподъемностью. Снаряженная масса прицепа варьируется в диапазоне от 3000 до 3500 килограмм.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Чтобы можно было транспортировать такой прицеп, необходимо иметь водительское удостоверение категории E.

При установке фаркопа на ВАЗ 2115, ВАЗ 2114, ВАЗ 2109 и ВАЗ 2108 используют соответствующие ТСУ. Опытные автомобилисты рекомендуют приобретать тяговые сцепные устройства, произведенные компаниями: «Босол», «Трейлер», «Лидер-Плюс». Чтобы определить, какой фаркоп поставить на машину, потребуется изучить маркировку. Она указанна на корпусе детали.

Что касается критериев выбора, то стоит обратить внимание на следующие факторы:

  • Компания-производитель.

При покупке сцепного элемента, особое внимание обращают на производителя. Перед приобретением, нужно прочесть отзывы о компании, и ознакомиться с ассортиментом товара.

Не следует приобретать ТСУ меньшей грузоподъемности ради экономии. Использование неподходящего изделия приведет к разрушению кузова автомобиля.

  • Материал изготовления и качество сборки.

Перед покупкой внимательно изучают внешний вид детали, от приобретения следует отказаться при загрязнении изделия, повреждении лакокрасочного покрытия, наличия следов коррозии, проблем со складным механизмом.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Если материал, из которого сделана деталь ненадлежащего качества, от покупки также следует отказаться.

При покупке фаркопа, крепежные элементы, провода и электрическая розетка должны поставляться в комплекте.

При приобретении изделия, необходимо выписать идентификационный номер детали. Он понадобится при регистрации ТСУ в ГИБДД.

Что нужно подготовить перед монтажом

Перед процессом установки тягового сцепного устройства потребуется подготовить автомобиль, а также инструменты, необходимые для монтажа. Транспортное средство отгоняют на эстакаду или смотровую яму, обесточивают автомобиль, при необходимости, демонтируют бампер.

Среди инструментов для монтажа, надо подготовить набор ключей, электрическую дрель с фрезой, а также фаркоп, провода и розетку.

Процесс установки

Установка фаркопа на ВАЗ 2114 производится по следующему алгоритму:

  1. Поперечную балку ТСУ крепят к лонжеронам. Задние отверстия рассверливают при помощи дрели с фрезой.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео
  2. После, нужно снять шумоизоляционное покрытие со стороны багажника, и поставить пластины в прямоугольные отверстия лонжеронов. К ним уже приварены крепежные элементы. Отверстия расширяются с помощью дрели.
  3. Далее к лонжеронам прикладывают поперечную балку, и закрепляют ее болтами. Гайки потребуется наживить, но не стоит их закручивать.
  4. Завершающими этапами монтажа, станет установка продольной металлической детали с фаркопом. Для этого, в отверстия в нише запаски вставляют крепления, прикладывают к ним устанавливаемый элемент, и слегка закручивают гайки. Две металлические конструкции фаркопа крепятся между собой с помощью 2 или 4 болтов, по симметрии машины выставляют крюк, устанавливают сцепной шар, и полностью закручивают крепежи.

При установке фаркопа своими руками на автомобили ВАЗ 21099, 2114, 2109, 2115, 2108, нужно инструкции, которая прилагается в комплекте к ТСУ. Работу рекомендуется выполнять вдвоем.

Подключение розетки

После того, как фаркоп был установлен, приступают к подключению розетки с проводами.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Они обеспечивают электрическое соединение с прицепным устройством автомобиля. Распиновка контактов выглядит следующим образом:

  • Желтый (Указатель левого поворота).
  • Свободный.
  • Черный (Масса).
  • Белый (Указатель правого поворота).
  • Свободный.
  • Красный (Стоп-сигнал).
  • Синий (Габаритные огни).

После выполнения соединения, провода протягивают в отверстия в нише для запаски. Запитывают розетку от коннекторов задних фар автомобиля.

Рекомендации по эксплуатации

При эксплуатации автомобиля Лада с фаркопом, надо соблюдать некоторые правила эксплуатации данной детали:

  1. После каждой поездки тяговой элемент обрабатывается специальными антикоррозийными растворами, с него удаляют грязь и влагу.
  2. Сцепной шар, если он не используется, покрывается защитной смазкой и специальным колпачком.
  3. При транспортировке прицепного устройства с полной загрузкой, скорость автомобиля не должна превышать 90 километров в час.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео
  4. Перевозку сверхтяжелых, крупногабаритных прицепов, осуществляют с использованием фаркопа с повышенной грузоподъемностью.
  5. После установки ТСУ, деталь регистрируют в ГИБДД.

Фаркоп расширяет возможности автомобиля. Оснащенная ТСУ машина, способна буксировать прицепы или другие транспортные средства. Однако следует подбирать тяговые сцепные устройства, подходящие под конкретную модель транспортного средства.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Несколько секретов как поставить фаркоп на ВАЗ 2114

Некоторые автомобилисты регулярно используют прицеп. Для того, чтобы сцепить прицеп и такой автомобиль, как ВАЗ 2114, требуется специальное приспособление.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Оно называется фаркоп. Это устройство предоставляет возможность автолюбителям перевозить любые грузы на заранее прикреплённых прицепах. Если автолюбитель не знает о том, как поставить фаркоп на ваз 2114, то ему следует действовать по плану, приведённому ниже по тексту.

Самые популярные типы фаркопов:

Каждый из перечисленных типов фаркопов имеет свои особенности. Сварные фаркопы обладают высокой надёжностью, а съёмные возможно демонтировать. Фланцевые фаркопы нужно устанавливать на особой площадке.

Как установить фаркоп на ваз 2114

Первое, на что стоит обратить внимание перед установкой фаркопов, так это на прицепное устройство. Оно должно быть качественным и добротно сваренным. Будет лучше, если прицепное устройство сделано из достаточно толстого металла.

Размеры фаркопа (как и отверстия) должны быть выдержанными. Ни в коем случае не допускается, чтобы для того, чтобы произвести сцепления автомобиля и прицепа, требовалось подгибать какие-либо детали или высверливать отверстия.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео

Считается, что перед установкой фаркопа, следует проверить качество краски. Она должна надёжно защищать устройство от каких-либо воздействий внешней среды. Это касается и ржавчины.
Также следует подготовить полный набор необходимых инструментов. Для этого могут потребоваться ключи, а также электродрель с фрезой.

Установка фаркопа на ваз 2114

    1. Сначала нужно установить поперечную балку. Для расширения лонжеронов на задней части следует воспользоваться дрелью с фрезой. После этого следует поднять шумоизоляцию, которая находится в районе багажника.

    1. Следующий этап — это вставка пластины в отверстия лонжеронов, находящихся сзади. Если возникнет необходимость в расширении отверстия, то сделать это можно с помощью всё той же электродрели с фрезой. Лучше всего производить подобные работы вдвоём.
    2. На следующем этапе требуется приложить поперечную балку к лонжеронам. После этого её нужно как можно скорее закрепить болтами.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Далее требуется закрепить пластины с уже приваренными гайками прямо на болты.
    3. Потом нужно снять глушитель. Также его можно просто отсоединить от 2-х резинок, находящихся сзади. Это нужно для того, чтобы глушитель опустился вниз под тяжестью своего веса. Гайки можно наживить, однако не затягивать.
    4. Теперь пришёл черёд закрепить продольную металлическую деталь с фаркопом. Ещё один этап работ — это установка болтов. Они должны быть установлены в отверстия, которые можно найти в запаске. Когда с этим будет покончено, необходимо приложить металлическую деталь, а потом слегка закрутить гайки.

  1. Необходимо соеденить 2 металлические детали при помощи 4-х болтов. Для того, чтобы сделать это как можно быстрее, нужно закрутить гайки не до самого конца. После наживления всех элементов нужно выставить крюк по оси симметрии машины. Крепеж также следует прочно закрепить.

Когда с этими работами будет закончено, следует подключить фаркоп к проводке автомобиля.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Эти работы следует выполнять строго по инструкции, прилагающейся к устройству. Провод в любом случае нужно разрезать на несколько частей. Они должны быть одинаковыми. Когда части провода будут готовы, следует зачистить концы и прикрутить их к розетке. Заднюю часть розетки следует замазать герметиком. Это нужно для изоляции.

Сама розетка должна крепиться саморезами на кронштейне. Вместо саморезов можно использовать болты. После этого розетка должна быть подсоединена к проводам жгута. Внутри багажника также должны быть помещены провода. Это можно сделать через несколько отверстий, которые находятся в нише запаски.

Со стороны багажного отделения следует затягивать провода в узлы для того, чтобы «не вылезли». В противном случае вся работа будет сделана зря. Если провода находятся в нижней части, то их можно примотать с помощью изоленты. С этой задачей справится каждый.

Чертежи и фаркоп на ВАЗ 2114 своими руками

В интернете можно найти чертежи по установке фаркопа, а также его изготовлению, однако для этого потребуются дополнительные инструменты.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Лучше всего поручить изготовление опытному мастеру, потому рядовой автолюбитель вряд ли справится с этой задачей.
Кроме того:

  1. Все электроработы рекомендуется проводить с применением тестера.
  2. Также можно воспользоваться методом прозвона электроцепи.

Всё это необходимо для того, чтобы обеспечить безопасность человека, который занимается ремонтом.

Дополнительная информация. Все провода жгута имеют какой-либо определённый цвет. Провода нужно подсоединить к фонарям. Подробности проведения этого процесса указываются в схеме для оборудования автомобиля.

Следует иметь в виду, что все электросоединения должны быть не только изолированы, но и запаяны (перед тем, как производить подключение розетки). Также в комплекте фаркопов имеются разъёмы, которые не позволяют проводам скручиваться в местах соединения.

Важная рекомендация. Процесс подключения можно производить только в том случае, если вся электрика автомобиля будет выключена.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео В противном случае можно получить серьёзные травмы. Также следует достать ключ зажигания.

Полезное видео

Дополнительную интересную информацию вы можете найти на видео ниже:

Можно ли установить фаркоп на ВАЗ 2114?

Фаркоп на ВАЗ 2114 — это приспособление, позволяющее сцеплять прицеп и автомобиль. Подобное устройство дает возможность владельцам легкового транспорта на прикрепленных прицепах перевозить грузы. Специалисты выделяют 3 типа фаркопов:

Сварная конструкция более надежная и доступная по стоимости, чем съемный аналог. Изделие первого типа не демонтируется. Фланцевое устройство устанавливается на специальной площадке, предварительно устроенной на автотранспорте.

Правила выбора фаркопа

Правильно подобрать прицепное приспособление можно, учитывая марку, модель и год выпуска машины.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Эксперты советуют приобретать исключительно сертифицированные конструкции. Подобные приспособления чаще всего используют охотники, дачники, автотуристы и рыболовы. Фаркоп крепят к раме или к кузову легкового транспорта, что обеспечивает механическое и электрическое соединения между машиной и прицепом.

В комплекте с тягово-сцепным устройством (ТСУ) идет инструкция по его установке. Требуется выполнить крепление к кузову через кронштейны, к его силовым элементам и полу в багажнике. Монтаж фаркопа на ВАЗ 2114 довольно простой благодаря наличию штатных мест крепления. Аналогичные точки предусмотрены в моделях ВАЗ 2108-2115 и «Шевроле-Нива».

В процессе установки тягово-сцепного устройства на 2108 требуется снять задний бампер. В некоторых моделях ВАЗ режут бампер по шаблону, идущему в комплекте с фаркопом. Крепежные отверстия необходимо тщательно обработать антикоррозийным средством. В ТСУ предусмотрено 2 элемента:

Первый элемент фиксируется на нише запаски, а 2-й — между лонжеронами в задней части.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Обе детали стягиваются 4-мя болтами. На кузове расположены точки крепления, которые достаточно слегка расширить, чтобы получить жесткую конструкцию.

Пошаговая инструкция по установке

Прицепное устройство на ВАЗ 2114 должно быть добротно сваренным, из толстого металла. Геометрические размеры и отверстия должны быть точно выдержанными, чтобы не потребовалось высверливать и подгибать детали в процессе установки.

Специалисты рекомендуют проверять качество краски на изделии, которая защищает его от ржавчины и сохраняет привлекательный внешний вид. Самостоятельная установка фаркопа на ВАЗ выполняется с помощью следующих инструментов:

  • набора ключей;
  • электродрели с фрезой.

Предварительно устанавливают поперечную балку. Чтобы расширить отверстия лонжеронов сзади, применяют дрель с фрезой. Затем необходимо поднять шумоизоляцию (со стороны багажника), вставив пластины в прямоугольные отверстия задних лонжеронов. К последним элементам приварены гайки.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Отверстия при необходимости расширяются по аналогии дрелью с фрезой. Подобный тюнинг производится вдвоем.

На 2-м этапе один человек прикладывает к лонжеронам поперечную балку и закрепляет ее болтами. Помощник вставляет пластины с приваренными гайками на болты (со стороны багажника). Глушитель снимают или отсоединяют от 2-х задних резинок, чтобы он опустился под тяжестью собственного веса. Гайки требуется наживить, но не затягивать.

На 3-м этапе крепят продольную металлическую деталь с фаркопом. Помощнику необходимо заняться установкой болтов в отверстия в запаске сверху. Затем прикладывают металлическую деталь и слегка закручивают гайки.

Следующий этап предусматривает соединение 2-х металлических деталей с помощью 4-х болтов. Выполнить этот процесс быстро позволяет неполное закручивание гаек на предыдущих этапах. Затем, после наживления всех деталей, выставляется крюк по оси симметрии авто, а все крепежи прочно затягиваются.

Подключение электрики

Электрооборудование фаркопа — штепсельная розетка с проводами для соединения с электрооборудованием транспортного средства.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Подключать фаркоп к автомобильной проводке необходимо по инструкции, которая прилагается к устройству. Провод требуется разрезать на 2 одинаковые части, зачистив концы и прикрутив их к розетке. Задняя часть розетки замазывается герметиком для изоляции. Задняя резиновая крышка, должна идти в комплекте.

Розетка крепится на кронштейне саморезами или болтами и подсоединяется к проводам заднего жгута проводки машины. Внутрь багажника провода помещаются через 2 отверстия в нише запаски. Со стороны багажника на проводах необходимо затягивать небольшие узлы, чтобы они не вылезали. В нижней части их можно примотать к ТСУ изолентой.

Цвета проводов жгута, которые необходимо подсоединить к фонарям, указаны в схеме электрооборудования ВАЗ 2114. Электрические соединения перед подключением розетки должны быть запаяны и изолированы. В комплекте у некоторых фаркопов есть разъемы, не позволяющие проводам спаиваться и скручиваться в точках соединения.

Подключение необходимо проводить при полностью выключенной электрике авто.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Ключ зажигания необходимо вынуть. Электрические работы проводят с использованием тестера или путем прозвона электрической цепи.

Устанавливаем фаркоп на ВАЗ-2114 своими руками: чертежи, распиновка и подключение розетки

Многие автомобилисты хотят установить на свой автомобиль фаркоп, или говоря техническим языком тягово-сцепное устройство. Конечно, это выгодно, поскольку для перевоза грузов небольших габаритов не нужно будет вызывать грузовое такси, а достаточно прицепить прицеп к любимому «железному коню» и перевезти то, что необходимо. Тем более, что сейчас на рынке существует множество дополнительных устройств, таких как: багажник для перевозки лыж, велосипедов и прочего инвентаря.

Видео об установке фаркопа на ВАЗ-2114 своими руками

Видеоматериал расскажет, как правильно установить тягово-сцепное устройство на автомобиль, а также поведает о некоторых нюансах и тонкостях процесса.

О фаркопе на ВАЗ-2114

Процесс установки фаркопа на ВАЗ-2114 достаточно сложная процедура, ведь она потребует физической силы и некоторых знаний в конструкции автомобиля.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео

Схема устройство фаркопа

Прежде чем разобрать непосредственно сам процесс установки, стоит понимать, что не всё так просто, как кажется на первый взгляд. Неверно установленные крепления, могут привести к коррозионным повреждениям полостей лонжеронов и других поверхностей.

Такой разрушительный процесс приведет к разрыву крепежных элементов, что в свою очередь, может закончиться тем, что прицеп оторвётся на ходу и спровоцирует дорожно-транспортное происшествие.

Оторвавшийся прицеп спровоцировал ДТП

Все может обойтись, конечно, а могут быть и жертвы, так что установку следует проводить только согласно инструкции и рекомендации завода изготовителя.

В зависимости от типа фаркопа и его конструктивных особенностей, крепления уже есть на самом кузове, но стоит понимать, что не всегда крепежные элементы подходят, а поэтому, возможно, их придется расширить при помощи дрели.

Фаркоп «Регион 12»

Примером для установки был выбран самой распространенный фаркоп, который, как показывает практика, устанавливают большинство владельцев ВАЗ-2114 – это «Регион 12».Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Качество этих изделий проверенно годами и рекомендуется многими автомобилистами и автомобильными экспертами.

Упаковка фаркопа «Регион-12»

Теперь, перейдем непосредственно к установке, но перед этим определимся с тем, что понадобится для процесса. Конечно, незаменимым атрибутом любого ремонта автомобиля остается набор ключей и головок. Ещё понадобится дрель с острыми сверлами по металлу, или, как лучший вариант, фреза, чтобы расширить отверстия в лонжеронах. Далее, для монтажа пригодиться герметик. И последнее – еще одна пара рук.

Алгоритм сборки фаркопа

Итак, когда собран полный комплект, можно рассмотреть последовательность действий направленных на установку тягово-сцепного устройства:

    Первым делом рассверливаем крепежные отверстия в лонжеронах. После совершения операции рекомендуется окрасить оголенный металл, а после обработать антикоррозионной мастикой. Это защитит железо от коррозии.

Устанавливаем продольную балку ТСУ

Технические данные расположения проводки фаркопа

Протягиваем проводку и подключаем ее

Подключение проводки к общей электроцепи

Все собрано и готово к эксплуатации.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео

Разновидности фаркопа (тягово-сцепное устройство)

С процессом установки тягово-сцепного устройства (фаркопа) разобрались и можно рассмотреть непосредственно виды фаркопов. Они делятся по конструкции и методу установки.

Стоит помнить, что тягово-сцепное устройство от 15 модели не подойдет к 2114, поскольку они имеют разные днища и длину.

Четкая схема разновидностей фаркопов, которые подходят на ВАЗ-2114 можно увидеть ниже.

Чертёж

Стандартный чертёж фаркопа

Рекомендации по эксплуатации

ТСУ установленное на автомобиль

Перед тем, как ввести в эксплуатацию установленный фаркоп, стоит проверить наличие и работоспособность электрических цепей, а также прочность закрепленных болтов. Для этого необходимо подключить прицеп к электроцепи и проверить, как работают, сигнализаторы поворотов, габариты, стоп-сигналы и аварийная сигнализация.

Прочность болтовых соединений проверяется на дороге, при небольшой скорости, когда автолюбитель сможет успеть остановить автомобиль с прицепом, при возникновении не стандартной ситуации.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео

Не стоит нагружать прицепное устройство сразу же большим весом. Сначала нужно убедиться, что все соединения укрепились и ни одно не оборвется, и только после этого начинать полную нагрузку и эксплуатацию устройства.

Выводы

Как показывает практика, большинство автомобилистов монтируют тягово-сцепное устройство на ВАЗ-2114 самостоятельно, без услуг автосервиса. Стоит понимать, что при монтаже обязательным условием остается то, что необходимо строго соблюдать правила безопасности. Этот фактор может сыграть весьма важную роль. Также, обязательно после проведения работ стоит проверить все соединения и работоспособность электрической части.

Как установить фаркоп на ВАЗ 2114

Дата публикации: 15 августа 2016 .
Категория: Автотехника.

Тягово-сцепное устройство является одним из самых популярных аксессуаров как для иномарок, так и для автомобилей отечественного производства. Сегодняшний рынок предлагает модели ТСУ для любых автотранспортных средств, включая легковые автомобили.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Зная марку и год выпуска машины, вы можете подобрать фаркоп, который будет максимально отвечать вашим требованиям. Благодаря этому устройству вы сможете перевозить тяжелые грузы, транспортировать лодки, мотоциклы и многое другое. Но, для того чтобы заняться буксировкой, ТСУ сначала необходимо установить.

Конечно, данную услугу вам предоставят в любом автосалоне, однако там это будет стоить определенную сумму денег. Учитывая, что был приобретен прицеп, была оплачена его регистрация и получены права нужной категории платить еще и за монтаж фаркопа захочется далеко не каждому. И в этом действительно нет нужды, потому что ТСУ довольно просты в установке. Но перед покупкой изделия монтажом необходимо учесть некоторые нюансы.

Особенности выбора фаркопа для ВАЗ 2114

В магазинах автовладельцам чаще всего предлагают фаркопы, которые крепятся к днищу кузова, где расположена выемка для запасного колеса. В итоге автолюбителям приходится чуть ли не в щепки разносить кузов машины, чтобы установить такое ТСУ.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Лучше отдавать предпочтение более прочным конструкциям, которые будут крепиться за что-то более внушительное, например, лонжероны.

Более качественные модели не подразумевают демонтажа бампера, что значительно упрощает процесс установки такого фаркопа. В лонжеронах предусмотрены боковые отверстия, которые просто засверливаются насквозь.

Опытные автолюбители советуют приобретать более дорогой, но прочный и простой в установке фаркоп фирмы Bosal. Это изделие намертво крепится к лонжеронам, оснащено съемным крюком и всем необходимым для монтажа и подключения электрики.

Для того чтобы установить ТСУ, достаточно обратиться к инструкции, которая прилагается к изделию, где все будет изложено пошагово. Например, как на картинке ниже.

Процесс установки фаркопа

Для того чтобы установить фаркоп на ВАЗ 2114 самостоятельно вам потребуются:

  • набор ключей;
  • электрическую дрель с фрезой;.
  • герметик.

Далее, выполните следующие действия:

  • Установите поперечную балку.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Скорее всего, для этого потребуется расширить отверстия задних лонжеронов, в этом случае используйте фрезу.
  • Со стороны багажника поднимите шумоизоляцию и вставьте пластины с приваренными гайками в специальные прямоугольные отверстия лонжеронов. Если в какие-то отверстия гайки не влезают, их необходимо расширить, воспользовавшись дрелью с фрезой.
  • На этом этапе вам понадобится помощник, так как нужно будет одновременно приложить поперечную балку к лонжеронам, вставив болты и постараться с другой стороны багажного отделения вставить пластины с гайками, попав на болты. Гайки при этом только наживляются, а не закручиваются полностью. Если при этом вам будет мешаться глушитель, достаточно его снять, отсоединив его от 2 задних резинок. От этого он опустится и у вас появится больше пространства для «виражей».
  • Установите «железку» с самим фаркопом, для этого попросите помощника просунуть сверху в отверстия запаски болты. В это время вы нижней стороны прикладываете железку и наживляете гайку.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео
  • Соедините обе железки 4 болтами.
  • Выставите буксировочный крюк фаркопа ровно по оси симметрии и сильно затяните все, наживленные ранее, гайки.

После этого останется только произвести подключение розетки фаркопа, которая должна идти в комплекте с ТСУ. В этом процессе тоже нет ничего сложного.

Руководствуясь схемой подключения, которая также будет приложена к устройству, подсоедините провода нужных цветов и проверьте, чтобы все сигнальные огни работают, как положено.

В заключении

Как видите, в самостоятельной установке ТСУ нет ничего сложного. Изучите прилагаемую к фаркопу инструкцию по монтажу, попросите кого-нибудь помочь вам, и вы сможете сэкономить пусть и небольшую, но все-таки «энную» сумму денег.

Установка фаркопа на ВАЗ 2106 (+ видео)

 Полезное

Сегодня поговорим об установке фаркопа на автомобиль ВАЗ 2106 (классику). Что такое фаркоп и для чего он нужен? Фаркоп – это дополнительное приспособление, которое дает возможность прикреплять прицеп. Второстепенная функция фаркопа – защитная. Он защищает заднюю часть авто от удара об землю при въезде в глубокую яму. Так же, частично защитит бампер от столкновения с чем либо.

С основным и второстепенным назначением разобрались теперь ближе к делу. При покупке, вместе с фаркопом Вам должны дать розетку, проводку и крепежные болты. Как показывает практика, с завода фаркопы не очень хорошо красят и, как следствие, они быстро ржавеют. Что бы этого избежать рекомендуют их повторно обработать краской.

Установку фаркопа лучше всего производить с ямы, но если таковой не имеется, то можно и по простому – подстелить что-нибудь мягкое и залезть под машину так.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Перед тем, как его прикрутить – проверьте все крепежные места, очистите их от грязи. Лучше, если для этой работы у Вас будет помощник. Если Вы работаете один, можно использовать домкрат, придавив им фаркоп к кузову автомобиля.

Убедитесь, что фаркоп прилегает ровно, сходятся все отверстия, он не мешает регулятору тормозных усилий, не задевает элементов подвески. Теперь его можно с чистой совестью прикрутить. Наживите все болты и затягивайте их крест на крест для равномерного прикручивания.

Теперь нужно разобраться с проводкой. Для начала просовываем все провода в термоусадку, прогреваем. Для большей защиты сверху можно намотать слой изоленты.

Снимаем часть обшивки левой стороны багажника. Саму проводку можно завести по пути проводов для подсветки номерного знака. В багажнике подключаем к проводам предохранители и пускаем их к левой задней фаре.

Провода, которые подходят к фаркопу снаружи нужно уложить таким образом, что бы они не повредились от воздействия внешних факторов.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Места, которые более склонны к повреждению дополнительно защитить.

Проверьте так же совпадают ли контакты в розетке фаркопа и вилке прицепа. В некоторых прицепах они могут отличаться. Для большей уверенности провода лучше всего прозвонить.

После зацепления прицепа обратите внимание хватит ли провода при его повороте. Бывали случаи обравы при сильных поворотах/разворотах.

Вот таким простым образом можно легко установить фаркоп в домашних условиях самостоятельно. Как видим, нет ничего сложного.

Установка фаркопа на ВАЗ видео


Установка фаркопа на ВАЗ 2115

Широко распространенные на российских дорогах машины семейства Самара 2 не оборудованы собственным буксировочным крюком, поэтому наши автолюбители так часто просматривают видео инструкцию установка фаркопа на ВАЗ 2115 своими руками.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео

Желающим поставить сцепное устройство придется потрудиться, так как в конструкции машины изначально не предусмотрены специально отведенные места для монтажа фаркопа. Поэтому придется взять электродрель, фрезы по металлу и сверлить кузов своей Лады Самары. Кроме того, автомобиль не оснащен дополнительными разъемами для электрической системы буксируемого транспортного средства. Отдельное неудобство: ВАЗ 2115 не дает возможности комфортно использовать трейлер с собственной тормозной системой, однако автомашина, как указано в технических документах, может производить буксировку дополнительных грузов до 500 килограммов. Поэтому принципиального запрета на присоединение прицепной техники нет, можно поставить фаркоп.

Выбирая тягово-сцепное устройство, обратите внимание на следующие факторы:

 Проверенный завод изготовитель. Фаркоп выполняет весьма ответственную функцию, от этого небольшого устройства зависит, насколько безопасна будет ваша поездка и для транспортных средств, и для здоровья водителя и пассажиров.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео

 Показатели грузоподъемности, устойчивость устройства относительно вертикальных и горизонтальных нагрузок, возможных рывков при движении автопоезда.

 Качество стали и надежная защита от коррозии.

 Конструктивные особенности и способ крепления ТСУ к автомашине. В каких-то случаях для автолюбителей не имеет значения выступающий крюк устройства, для других важно сохранить эстетичный дизайн. В последнем случае магазины предлагают съемные фаркопы, которые можно быстро и без труда снять с машины.

Если выбор устройства вызывает затруднения, всегда можно обратиться к сотрудникам магазина Прицепчикоф, вам оперативно дадут консультацию опытные специалисты. Важно только точно знать технические параметры вашей машины.

Порядок действий при установке фаркопа на автомашину ВАЗ 2115

1. Желательно разместить вазовский седан над смотровой ямой. Если такой возможности нет, следует использовать домкраты.

2. Не забудьте отключить аккумулятор в автомобиле.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео

3. Для удобства проведения работ придется отсоединить задний бампер Самары, а также силовую балку. Лишь немногие конструкции тягово-сцепных устройств дают возможность обойтись без демонтажа бампера на Ладах. И от механика или водителя требуются соответствующие навыки.

4. Установите поперечную балку ТСУ посередине между кронштейнами бампера.

5. Сделайте отметки мест, где будете сверлить отверстия.

6. Установите опорную балку.

7. Затяните с помощью болтов уголок сцепного устройства.

8. Специалисты рекомендуют расположить между кронштейнами втулки, входящие в комплектацию фаркопа. Данная мера предохранит кузов машины от деформаций, вызванных дополнительной нагрузкой.

9. Чтобы подключить провода трейлера к автомобилю, делают отверстие в резиновой детали, расположенной в днище багажного отделения.

10. Подключите электрику и проверьте исправность ее работы.

Теперь осталось осуществить тестовую поездку в спокойной обстановке и убедиться в том, что установка фаркопа на Самару ВАЗ 2115 произведена правильно.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео

Если остались вопросы, звоните в Прицепчикофф!

ВАЗ 21099 - варианты установки фаркопа своими руками

Перед тем, как Вы возьмётесь за установку фаркопа на свою ВАЗ 21099, прежде всего определитесь, каким именно требованиям должно отвечать прицепное устройство.

Для того, чтобы самостоятельно поставить фаркоп на ВАЗ 21099, особых навыков не требуется – всего-то и нужно точно просверлить отверстия под крепёжные болты. Гораздо важнее сделать правильный выбор при покупке – не все изделия годятся для того, чтобы выдержать реальную эксплуатацию.

Рынок предлагает несколько вариантов прицепных устройств, отличающихся друг от друга способом установки на автомобиль, поэтому сначала произведём краткий их обзор.

Вариант №1

Как Вы видите, с внешней стороны такой фаркоп крепится к балке бампера, причём отверстия просверлены прямо сквозь пластмассовую «рубашку». Удалённые точки крепежа расположены на днище багажника.

Главный недостаток такой конструкции заключается в том, что при буксировке прицепа или другой машины силы, которые будут воздействовать на заднюю часть автомобиля в поперечном направлении, рано или поздно вызовут разрушение центральных кронштейнов бампера.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео

Эти кронштейны слабы на боковое воздействие и легко деформируются при угловом ударе в бампер, в результате чего он сдвигается. К тому же крепление изделия к полу багажника потребует усиления последнего – ввиду слабого внешнего крепления.

Если к Вам обратятся с помощью выдернуть из грязи другой застрявший автомобиль, то возможна также деформация самого бампера – его швеллер может не выдержать нагрузки и выгнуться.

Единственный «плюс» такого изделия – простота установки.

Вариант №2

Здесь крепление уже посерьёзнее – к задним лонжеронам и панели задка. Такой фаркоп, при условии сохранности кузовных элементов, не вызовет каких-либо деформаций деталей машины.

Единственный проблема связана с его монтажом  – чтобы поставить такой фаркоп своими руками, потребуется помощник. Изделие увесистое, и в одиночку невозможно сделать точную разметку для сверления отверстий.

Вариант №3

Как видите, точки внешнего крепежа позволяют обойтись без сверления лишних отверстий в кузове.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Вдобавок к этому – опоры самого фаркопа (жёлтая стрелка) заменяют собой центральные кронштейны бампера и, в отличие от «родных», выполнены из металла большей толщины, а соединяющая их труба позволит сделать сам бампер более устойчивым к боковым ударам.

Недостаток такого варианта – больший объём работ, требуемый для установки – потребуется снимать бампер.

Подключение проводки

В инструкции по установке, прилагаемой к фаркопу, указывается схема подключения проводов к розетке, но «врезаться» в штатную электропроводку Вам придётся самостоятельно.

Подключившись к проводам лампочек левого фонаря, распиновка проводов которого указана на фото ниже, Вам достаточно будет подсоединиться к лампе указателя поворотов правого – все остальные дублируются.

  1. Жёлтый с чёрной полосой – габариты.
  2. Коричневый или оранжевый с чёрной полосой – противотуманный свет.
  3. Синий с чёрной полосой – указатель поворота.
  4. Зелёный – лампа заднего хода.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео
  5. Чёрный – «масса».
  6. Красный – стоп-сигнал.

Провод к лампе указателя поворотов правого фонаря – синего цвета, без полосы.

При подсоединении лучше не разрезать провода, а снимать с них изоляцию на участке около 2 см длиной. Подсоединиться можно скруткой или пайкой, впоследствии заизолировав место подключения.

что это? Установка фаркопа

Рано или поздно любой автовладелец столкнется с проблемой перевозки крупногабаритного груза. Самый практичный тип кузова для таких вещей - «универсал». Однако нагрузки разные и не всегда умещаются даже в просторном микроавтобусе со сложенными сиденьями. Как быть в такой ситуации? Одно из популярных решений - купить прицеп. Но с ним придется установить фаркоп. Что это за элемент и для чего он нужен? Об этом мы и поговорим сегодня в нашей статье.

Характеристика

Так что же такое фаркоп? Этот механизм представляет собой буксирное устройство, используемое для буксировки прицепов и легких прицепов.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Он состоит из двух механизмов. Первый - поперечина. Второй - это непосредственно шариковый узел. Последний крепится к балке.

Это нужно?

Как правило, установка фаркопа актуальна для тех людей, которые ведут активный образ жизни. Благодаря этому устройству вы можете подключить «дом на колесах» и отправиться в путешествие. Но это не все.Также установка фаркопа актуальна для дачников, которые не хотят портить свои машины, перевозя саженцы в салоне или багажнике. Езда с прицепом необходима тем, кто занимается строительством дома. Ведь постоянно арендовать машину будет невыгодно, а необходимое количество груза не всегда наберется. А прицеп позволяет перевезти ровно столько, сколько нужно.


Некоторые автовладельцы устанавливают буксирное устройство в качестве защитной функции. По их мнению, при аварии автомобиль будет меньше поврежден, чем без сцепного устройства.Однако это не так. Удар пойдет не по бамперу, а по лонжеронам и другим силовым элементам кузова. Менять бампер намного дешевле, чем отображать геометрию кузова на стапеле.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео А вот изогнутые лонжероны могут доставить немало хлопот. Таким образом, будет сильный износ резины с одной стороны. Автомобиль будет постоянно «искать дорогу», «вилять задом», что пагубно скажется на безопасности движения. Поэтому подключение фаркопа с защитной функцией - очень ошибочное мнение.



Типы способа монтажа

Есть несколько типов этих механизмов. Итак, по способу крепления фаркопа к ВАЗу могут быть установлены следующие типы:

Съемный элемент имеет такую ​​же конструкцию, что и фиксированный. Однако у него есть одно существенное преимущество - водитель в любой момент может отключить этот фаркоп. Chevrolet-Blazer серийно оснащается таким съемным устройством. Кстати, в Европе запрещено ездить с открытой фаркопом без прицепа.Это связано с повышенной аварийностью механизма (ведь при столкновении амортизирующий элемент бампера не сработает).



Рассмотрим фланцевую сцепку. Что это за устройство? Этот механизм устанавливается на задней части корпуса с помощью специальных платформ.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Установить этот тип фаркопа можно на четыре или два болта. Элемент рассчитан на более высокие нагрузки, чем съемный. Однако не всегда такой мощный механизм можно установить на легковой автомобиль. Часто внедорожники оснащаются рамными фланцевыми механизмами.

По способу изготовления

Буксирные крюки отличаются этой характеристикой. Чаще всего можно встретить элементы с шаром типа «А». Преимущество - быстрый демонтаж конструкции. Вынуть шар можно за пару минут, открутив несколько болтов и гаек. Механизм прост по конструкции и надежен, но имеет определенные ограничения. Максимально возлагаемая на него нагрузка не должна превышать 150 килограмм. Таким образом, общая масса прицепа с грузом должна быть не более полутора тонн.




Следующий тип конструкции - буксирный крюк H-образной формы. Что это за механизм? Внешне это сцепное устройство для прицепа выглядит так, как показано на картинке выше. Эта заминка не имеет конструктивных отличий от предыдущего вида.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Однако механизм менее надежен. Выдерживает такую ​​же нагрузку - до 150 килограмм.

Существуют и другие типы фаркопов: F и G. Оба типа очень похожи как по цене, так и по конструкции. Однако первый вид имеет 2 положения относительно основания.Это дает возможность регулировать высоту крепежной конструкции.



Буксировочное устройство G не имеет такой функции. Исключение составляют механизмы, в которых для крепления используется 6 болтов. Где можно найти такие фаркопы? Их устанавливают на большие внедорожники и легкие грузовики, поскольку выдерживают нагрузку на прицеп до 3,5 тонн. Мяч типа V встречается реже. Он дешевле двух предыдущих вариантов, но рассчитан на нагрузку не более 2,5 тонн. Также нет возможности отрегулировать высоту позиции.

Эксплуатационные характеристики

Примите во внимание несколько правил, которые продлят срок службы шара:

  • Следите за смазкой. Мяч подвергается огромным нагрузкам. Чтобы свести к минимуму износ, нанесите смазку на поверхность.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Чтобы его не потерять, используйте специальные заглушки и заглушки. Такие вещи продаются в специализированных магазинах. Смазка должна покрывать всю площадь мяча.
  • Помните, что при активном использовании на поверхности фаркопа появляется тренировка. В результате диаметр мяча уменьшается.При малейшем износе этот механизм необходимо заменить. Уменьшение диаметра сильно снижает надежность сцепления, что сказывается на безопасности движения. Ведь прицеп не будет полностью закреплен.


  • Через 5 тысяч километров и перед каждой длительной поездкой проверяйте надежность болтового соединения.
  • Скорость автомобиля по грунтовой дороге с прицепом не должна превышать 30 километров в час. Также требуется вдвое снизить нагрузку на прицеп.
  • Не превышайте допустимую вертикальную нагрузку на мяч. Более подробная информация представлена ​​в инструкции к буксирному крюку.
  • Не изменять конструкцию механизма. Ненормальные отверстия или другие вмешательства могут отрицательно повлиять на тягу прицепа.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео
  • Ремонт трещин сваркой не допускается. Если сайт уже деформирован, его нужно заменить. В противном случае рядом с местом ремонта предыдущей образуется новая трещина.

Особенности распределения веса

При использовании прицепа важно не только следить за состоянием фаркопа, но и уметь правильно распределить нагрузку.Масса груза в передней части прицепа всегда должна быть больше, чем в задней. Для чего это?



Дело в том, что при неправильном распределении веса теряется центр тяжести. В результате машина на поворотах становится неуправляемой. Пятно контакта задних покрышек практически нулевое. Поэтому всегда загружайте перед прицепом больше, чем сзади.

Вывод

Итак, мы выяснили особенности такого элемента, как фаркоп. Что это такое, теперь вы знаете.Как видите, это довольно полезный механизм, позволяющий цеплять прицепы к легковой машине. Однако его использование целесообразно только при частом использовании. Если вы пользуетесь прицепом реже одного раза в месяц, более разумным вариантом будет аренда другого автомобиля для перевозки грузов.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео

Что нужно для установки фаркопа. Установка головного гарнитура своими руками. Сцепное устройство переднеприводное для автомобиля


Сегодня многие автолюбители устанавливают на легковой автомобиль сцепное устройство, чтобы получить возможность перевозить на прицепе различные грузы.Это действительно очень удобно, ведь обычная машина превращается в надежного помощника с расширенными возможностями по вместимости. Но установка Фаркопа требует знания некоторых нюансов, о которых обязательно упомяну в этой статье.


Итак, основная задача автомобилиста перед выполнением работ - оформить на прицеп все необходимые документы и рассчитать необходимую массу последнего. Если это будет сделано, вас могут принять за установку тягово-сцепного устройства (именно так свинину часто называют специалистами).У современной машины для легковых автомобилей самое неудобное устройство. Итак, достаточно установить кронштейн к корпусу, на котором расположен крючок с шариком.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Именно для этого мяча и сделана нашивка. сцепная головка прицепа.

Какой фарг выбрать?


Раньше считалось приваривать крюк к кронштейну, без возможности последующего демонтажа. Совершенно естественно, что такой подход многие специалисты называют богохульством. Единственный плюс этого метода - невысокая стоимость, и для большинства людей этот фактор является решающим (особенно в России).Если у водителя есть хоть толик сознания, то лучше все же купить крючок, где крючок можно расцепить и сложить под бампером.

Многие автомобилисты ездят с крюком-липучкой, забывая, что они создают дополнительную опасность в случае аварии. Считается, что проблемы будут только у тех, кто отстает. Но это не так. Узел крепится к силовым частям кузова, а именно к лонжеронам. Если при аварии случится сильный удар, это обязательно приведет к поломке. Но выровнять полюбившийся элемент - огромная проблема.Это намного больше, чем просто поменять бампер, задача которого как раз отклонить главный удар.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео

Установка своими руками


Пищевой прицеп - Схема подключения


Но закрепить крюк недостаточно - необходимо вывести розетку для питания основного электрооборудования прицепа. Чаще всего эта процедура занимает минимум времени, ведь протягивать проводку через всю машину необязательно. В багажнике возле задних фонарей Должен быть жгут проводов, к которому осуществляется подключение.Монтаж головного гарнитура можно произвести самостоятельно или полагаться на специалистов, которые чаще всего берут за такие работы около 3 тысяч рублей?

Но есть несколько нюансов. В частности, в ряде современных моделей автомобиля не так-то просто подключить электрика прицепа к существующей электросети. Вам необходимо установить так называемый адаптер (блок согласования). Стоимость такого устройства может быть разной - от 5 до 9 тысяч рублей. При определенной сумме вывалится установка - от 1 до 3 тысяч рублей.Кстати, на некоторых автомобилях такая электроника уже установлена, но чем меньше, лучше сразу уточнять.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео

Другой важный аспект - это тип подключения. Например, в американской версии тринадцать контактов, а в европейской - всего семь. Но здесь все упрощается наличием переходника, с помощью которого можно легко переключить европейский и американский тип проводки.

А главное не надо экономить при покупке лендаркопа, дороже будет.Лучше всего отдавать предпочтение проверенным и качественным тягово-сцепным устройствам, таким как Westfalia, Bosal, Auto-Hak и так далее. Не стоит полностью доверять китайской продукции, ведь она не всегда обладает должными качествами.

Этапы установки:


Видео об установке помилов на Логан своими руками:

Установка тягового устройства на автомобиль БМВ. 3 (F30):

Фаркоп считается одним из специальных устройств, дополняющих автомобиль. Эта деталь компонента используется для возможности прикрепления прицепа или прицепа.Для многих автовладельцев очень актуален этот вопрос - денежный штраф за установленную фаркоп, ведь есть такая мера как штраф за бугорок на легковой машине.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео

Hardkop считается специальным тяговым приспособлением для автомобилей, которое необходимо для буксировки прицепов и различных конструкций прицепов.

В состав данного устройства входят несколько основных частей, одна из которых такая:

  • Крест. Эта часть свинины устанавливается в специальные отверстия, уникальные по основному расположению для любого транспортного средства, а именно: специализированные отверстия, проделанные в кузове авто или на раме.
  • Шаровой узел. Этот элемент головного гарнитура устанавливается на балку автомобиля.

Персидские люди, которые перевозят относительно небольшие грузы, используют или часто используют свой автомобиль для длительных поездок.

Внимание! Пристроить особняк жилого типа можно при необходимости выездов в город всей семьей. Это очень удобно и практично, поэтому такие устройства сейчас пользуются повышенным спросом и популярностью у людей, предпочитающих отдых на природе.

Многие владельцы автотранспортных средств устанавливают крючок в роли защитных устройств.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Например, при возможной аварии это перчкоп, который получит большую силу удара. Но это ошибка и нужно стрелять приставкой, когда она применяется не по прямому назначению.

Типы фактов

Существует три типа наземных клюшек, которые различаются по своей основной конструкции:

  1. Съемная навеска устанавливается в тех случаях, когда в этом есть необходимость.
  2. Сварной - считается наиболее распространенным и часто используемым типом головного гарнитура. Он установлен на заводе, поэтому в дальнейшем не снимается. Основным недостатком такой конструкции считается непривлекательный внешний вид автомобиля.
  3. Фланцевая конструкция.

Регистрируется ли в ГИБДД установленный головной убор на автомобиль?

У многих автовладельцев возникает вопрос: а нужно ли регистрировать головной офис на легковой машине? Это дополнение разрешено к установке и не требует регистрации, если в конструкции автомобиля не произошло изменений.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео

Если установка на автомобиль предусмотрена заводом-изготовителем, то регистрация Фаркопа в ГИБДД не требуется.

Вы можете узнать об этих моментах в специальной инструкции, которая доступна для конкретного автомобиля.

В случаях, когда фаркоп приобретался отдельно и устанавливался на автомобиль, автовладельцу потребуется:

  • Паспорт, где есть специальные чеки о покупке и последующей установке.
  • Копия сертификата на установленную сцепку.
  • Квитанция об оплате.

См. Также:

Микрозаймы онлайн без сбоев наличными

Чаще всего оформление помилования не требуется, но если возникнут такие вопросы, то необходимо будет предоставить документы, способные подтвердить факт отсутствия внесены изменения в автомобиль общей конструкции.

Внимание! Установленная на автомобиле регистрация нужна только в определенных случаях, то есть при внесении определенных изменений в существующую конструкцию.

Какой штраф за неправильно установленную фаркоп в 2019 году?

В случаях, когда углерод, установленный на автомобиле, влияет на создание аварийной ситуации на дороге или рассматривается как изменение в транспортном средстве, то в соответствии со ст.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео 12.5 КоАП РФ установил определенный штраф за петлю для автовладельца от 500 до 5 тысяч рублей.

Учитывает уровень опасности, который обеспечивает данное нарушение.

Сотрудники ГИБДД в определенных случаях могут сделать предупреждение владельцу транспортного средства с фиксированным фаргом, не имеющим соответствующих документов.

Можно ли уклониться от денежного штрафа?

Существуют определенные варианты, когда штраф за петлю, установленную на автомобиле, не будет считаться законным:

  • Арт. 12.5 COAP Определяет альтернативу штрафу - предупреждение сотрудников дорожной полиции. То есть нужно будет сообщить вам, что ситуацию с автомобилем, установленным на автомобиле, вы скоро исправите.
  • Приобретение Комплекта съемного исполнения.При использовании такой конструкции будет сложно доказать тот факт, что фарг влияет на конструкцию транспортного средства.
  • Нет необходимости платить штраф, если фаркоп был установлен заводом-изготовителем автомобиля.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео
  • Необходимо иметь сертификаты полного соответствия используемого Фаркопа, которые помогут в сложных ситуациях избежать наложения штрафа ГИБДД.

Все эти моменты необходимо учитывать, если на автомобиле имеется заминка, имеющая фиксированный тип исполнения.

Внимание! Наличие у сцепного устройства специально выданного сертификата соответствия действующим требованиям к автотранспортным средствам будет означать, что он успешно прошел все проверки в этих случаях.

Законные основания для использования холма

В ст. 12.5 КоАП РФ указано, что различные конструктивные изменения транспортного средства происходят при демонтаже или установке заводом-изготовителем определенного оборудования:

  • Устройства специальные.
  • Комплектующие и элементы.
  • Детали и приспособления вспомогательные.

Здесь необходимо учитывать такой факт, что все устройства, которые устанавливаются непосредственно на транспортном средстве, должны быть установлены производителем и при движении не создавать опасных ситуаций, которые могут привести к аварии.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео

Можно ли продать машину с установленной свининой?

Чаще всего автовладельцы используют на своем автомобиле сцепное устройство типа исполнения, поэтому оно не возникает при продаже своего автомобиля с данным устройством.

Возможно перед продажей снять устройство и продать его как дополнительный элемент к своему автомобилю. Следовательно, законодательной причиной, по которой фаркоп может быть препятствием для продажи транспортного средства, не может быть по своей сути.

Среди водителей, практикующих дальние загородные путешествия, очень актуален вопрос, как сделать прицеп к машине своими руками. В продаже можно найти уже готовые варианты как на «классику», так и на автомобили нового поколения, однако есть категория владельцев машин, которые предпочитают изготавливать их самостоятельно.

Продукция

Factory по ряду причин не всегда удовлетворяет требовательных пользователей. Иногда удачный дизайн найти не удается, в некоторых случаях у человека есть свои идеи, которые он хочет воплотить в жизнь, а некоторые предпочитают потратить время и силы, чтобы избежать лишних финансовых трат.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео

В Интернете без особого труда можно найти чертежи сцепных устройств для разных марок автомобилей и инструкции, как приготовить и собрать конструкцию. Поищите на форумах и специализированных сайтах - и вы сможете выбрать стационарный, съемный или быстродействующий вариант под вашу модель автомобиля.

Устройство согласования с ручкой

Для владельцев современных моделей, оснащенных большим количеством электронной «начинки» и компьютерных систем управления, кроме самого устройства, вам понадобится специальный смарт-разъем. Он нужен для того, чтобы электромобиль не воспринимал подключение прицепа как аварийное и не использовал аварийное отключение.


Фаркоп - незаменимый прибор для автомобилистов, ведущих активный образ жизни, любящих путешествия, то есть людей, которым приходится перевозить общий багаж

Дело в том, что крюк - это не просто крюк или задняя подножка, это устройство, которое кроме сцепления подключается электрооборудованием прицепа к бортовой сети автомобиля.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео В этом случае включение каждого электрического прибора - это увеличение нагрузки на сеть автомобиля, что компьютерные системы управления могут воспринять как несанкционированное вторжение.

Блок согласования - это устройство, помогающее грамотно распределить дополнительную нагрузку по схеме, понятной и приемлемой для электроники машины. Это помогает избежать аварийной нетрудоспособности, перегрузок и других нештатных ситуаций.

Мяч на прыжке своими руками

В

европейских сцепных устройствах используется унифицированный шар 50 мм - это единый размер для любых марок автомобилей и прицепов. В Америке есть два типа размеров:

Практика показывает, что этот элемент лучше покупать на авторынке уже готовым. Если не удалось подобрать подходящий размер, закажите с хорошим разворотом - вручную вытяните такую ​​деталь.


Конструкция Фаркопа крепится к транспортной среде с помощью специальной платформы

Велосипедный багажник на прыжке своими руками

Те, кому приходится возить на машине один или несколько велосипедов, стараются придумать максимально удобную конструкцию багажника для перевозки.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Его можно установить на крыше машины, но этот вариант негативно отражается на аэродинамических свойствах транспорта.

Более интересный с точки зрения комфорта велосипедный багажник в задней части машины - в нем есть специальный колпак, который надевается на шар и останавливается внизу. Если речь идет о вагонетке с пятой задней дверью, то можно установить систему типа «калитка» с замками - она ​​позволяет забросить багажник, чтобы получить доступ для открытия пятой двери.


В настоящее время выбор подобных аксессуаров очень разнообразен.

Прицеп прицеп своими руками

Сделать прицеп к легковой машине своими руками можно с помощью болгарки и сварочного аппарата. Приведем основной алгоритм производственного процесса:

  • снимаем задний бампер;
  • находят отверстия, которые находятся внутри пустот лонжеронов;
  • измерить длину отрезка между найденными отверстиями;
  • на получившейся длине отрезать стальную трубу 50х50 мм;
  • сделать отметку посередине заготовки;
  • взять два куска листовой стали толщиной 5 мм размером 20х7 см и по краю каждой проделать отверстия по 5 см;
  • полосы досок и грудки - расстояние должно позволять зацеп между ними с мячом с мячом;
  • закрепите крючок гайкой и болтом на 10;
  • Далее
  • приступаем к работе по креплению к лонжеронам - на торцы привариваем стальные полосы толщиной 5 мм и размером 30х7 см.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Направление должно быть противоположным крючку, а угол крючка должен выходить на угол 900;
  • эти ленты вставляем в лонжероны;

Как сделать самодельную смолу для своего автомобиля
  • в задние лонжероны и вставленные пластины просверлить отверстия диаметром 12 мм;
  • приваривают гайки такого же размера;
  • возьмите пластину толщиной 3 мм и разметьте отверстия для розетки, затем просверлите их;
  • привариваем пластину к крючковому кронштейну, устанавливаем на нее розетку.

Товар готов - можно установить и подключить машину к электросети.

Фарц "Квадрат" своими руками

Американский фаркоп отличается от европейского тем, что он выполнен под квадрат, а не под шариковое сцепление. Вместо крючка-шарика квадрат размером 50х50 мм - ниже мы рассмотрим, как это можно сделать самостоятельно:

  • У 200-мм швеллера обрезать края, чтобы получить пластину нужной длины - в ней просверлить отверстия для крепления на каркас;
  • Для дополнительных креплений вертикаль приветствует уголок 50х50х4;
  • Раскладываем в раме те отверстия, которые уже есть - через них просверливаем в верхней части;

Конструкционная прочность позволяет перевозить полный прицеп.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео
  • Внутрь рамы вставьте детали полустворчатой ​​трубы, чтобы она не сплющивала ее при затяжке крепежного болта;
  • В качестве горизонтального сечения сваривают многометровые пластины толщиной 8 мм и шириной 10 см;
  • Из двух уголков 75х75х6 Возьмите трубу и разведите на крепеж;
  • возьмите профильную трубу 60х60х4 длиной 20 см и приварите к рабочей торцевой полосе толщиной 4 мм и длиной 30 мм;
  • в силовом каркасе срубите участок под квадратом, поместите его туда.Развести и укрепить сон;
  • далее нужно просверлить отверстия под стопорный палец;
  • теперь можно переходить к шлифовке, спеканию и грунтовке, после чего проводится окрашивание - краска высохла, изделие готово.

Как прикреплен Фаркопа

Сцепное устройство крепится к силовым частям кузова, но ни в коем случае не к бамперу - последний не выдерживает нагрузок, связанных с движением прицепа.

Ниже мы представляем несколько примеров, когда соединительное устройство прикреплено к некоторым машинам.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео

на "Ниве"


Зацеп на Ниве представляет собой конструкцию из шарового сцепного устройства, которое размещается на автомобиле, и сцепной головки, которая нанесена на чертеж.

На Рено Логан


Для автомобиля Рено Логан используется простейшая конструкция

На ВАЗ 2109 и на ВАЗ 21099


Прошение о помиловании - сложный процесс, сопряженный с некоторыми трудностями

На ВАЗ 2110.

На ВАЗ 2107.

Брови на «Ниву» своими руками

Теперь несколько слов о том, как сделать своими руками сцепное устройство на «Ниве» - чертежи и общие рекомендации. На «Ниву» 21214 или другую классическую модель обычно устанавливают конструкции следующего вида:

Сборка и установка осуществляется по схеме:

На «Шевроле Нива» схема выглядит следующим образом:

Кстати, похожий принцип применяется и при установке на универсал «Лачетти».Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео

Farc для "Логана" своими руками

На рисунке ниже показано сцепное устройство для Renault Logan:

Для его изготовления потребуются чертежи и размеры отдельных элементов:

Силовая балка

Боковой кронштейн

Крючок с мячом

Щека правая и левая

Установка производится в специальные технологические отверстия, предусмотренные для этого производителем - их нужно будет освободить от заглушек и скотча.

Ручная палка на «Дастер» своими руками

Ниже представлен вариант с «Дастером» - чертежи и схемы самостоятельного изготовления и монтажа. Для Дастера 2014 4 на 4 подходит следующий вариант:

Для самостоятельного рассмотрения будут представлены чертежи отдельных элементов на «Дастер» 4х4:

Фарка на Нексии своими руками

На «Дэу Нексия», «Ланос» и «Дэу Сенс» производитель не предусматривал специальных посадочных мест для крепления сцепного устройства.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Поэтому придется повозиться с высверливанием дополнительных отверстий - установка выполняется на лонжероны и днище.


Сцепка крепится дрелью и болтами

Установка петли на Рено Логан своими руками

Установка сцепного устройства на «Логан», а также на «Рено Дастер», Sander Stepway и Fluence производится в технологические посадочные места, предоставленные заводом-изготовителем. Поэтому, поискав чертежи в Интернете или составив собственный проект, убедитесь, что размер монтажных отверстий совпадал с посадочными гнездами в автомобиле.


Устройство прицепа состоит из двух узлов - несущей рамы и соединительного механизма

Устанавливаем крюк на УАЗ своими руками

В продаже без особых проблем можно найти Сцепные устройства для различных моделей УАЗ. Тем, кто предпочитает делать их своими руками, не составит труда найти чертежи на УАЗ «Буанка», на УАЗ 469, УАЗ «Охотник», УАЗ «Фермер» или «Патриот».

Ниже мы приводим несколько фото, как это может выглядеть.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео


Помимо подбора прицепа с необходимыми характеристиками, необходимо приобрести или изготовить своими руками сумочку для УАЗ
. Самый простой магазинодержатель состоит из крепежной базы с прикрепленным к ней транспортировочным крючком с шариковым наконечником.

Устанавливаем крючок на «парение» своими руками

Установка на «Great Will Hover» также не потребует сверления дополнительных сидений - производитель предусмотрел их в раме. Однако можно немного подрезать бампер.

Ниже мы представляем общий вид сцепного механизма на Ховев h4 - лучше всего приобретать комплектное изделие, размеры которого подходят для посадочных мест в автомобиле.

В комплекте с изделием идут чертежи, наглядно демонстрирующие алгоритм его установки на транспортном средстве.

Ниже мы представляем фото съемной конструкции для «Ховеры» H5 - размеры такие же, как и для H5.


Попробуйте примерить на место, где он будет установлен, т.е. на заднюю часть кузова автомобиля

Установите Packagop ВАЗ 2111 своими руками

Установка сцепного устройства на различные модели ВАЗ не составит труда - вместе с изделием в комплекте должны быть чертежи, которые помогут разобраться со всеми нюансами такой работы.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео

Ниже мы представляем фото автомобилей этой марки, чтобы наглядно показать, как на них становится сцепной механизм.

ВАЗ 2101.


Делается это очень просто и даже не требует разборки автомобиля, так как прицепной крепится просто под бампером автомобиля и выполняет для него несколько сантиметров

ВАЗ 2105, 2106, 2107


Самодельный штаб, сделанный руками самих автовладельцев, может быть опасным и ненадежным

ВАЗ 2109, 2199, 21099, 2110


Если вы живете в частном доме или имеете дачу за городом, то рано или поздно вы столкнетесь с необходимостью установки паркинга на автомобиль ВАЗ 2109

Какой бы тип авто ни был, на каждую из них можно установить фаркоп. , который нужен для крепления прицепа или тележки для перевозки лодки или катера.

В зависимости от того, какие грузы будут перевозиться, необходимо учитывать тип наземного блока, его технические характеристики и нагрузку, которую он может выдержать.

Исходя из того, что сейчас очень сложно найти качественные и недорогие вещи по стоимости вещей, обладая определенными навыками обращения со сварочным аппаратом, можно сделать любой хедкоп на любой автомобиль своими руками.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео . .

Различают следующие виды помилования, которые подразделяются по типу чаши штаба:

  1. Хардак с мячом типа «А».Эта разновидность очень удобна и крепится на двух болтах. Его очень быстро снимают, грузоподъемность до 1500 кг веса прицепа, а сама нагрузка на шар до 150 кг;
  2. Farc с мячом типа «N». Не столь распространенный вид, но тоже часто встречается в крепежных элементах на отечественных автомобилях и имеет такую ​​же грузоподъемность, как и предыдущее крепление;
  3. Паркопы типа «F» и «G» по своей конструкции очень похожи. Мяч типа «F» имеет два положения для крепления. Мяч типа «Г» имеет шесть отверстий для крепления.Оба этих типа крючков регулируются по высоте, используются в основном на внедорожниках, оба имеют грузоподъемность до 3500 кг;
  4. Следующий тип страничной планки имеет грузоподъемность 2500 кг и относится к типу «V». По высоте не регулируется, так как имеет всего два отверстия для крепления;
  5. Также очень распространенным типом является быстродействующее вертикальное крепление навески, которое быстро снимается и после этого остается незаметным.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео
  6. Пакагоп типа "ВМА". Быстрый просмотр помилования, удобен тем, кто часто выезжает за границу, и людям, имеющим дорогие иномарки;
  7. Ну и самый дорогой вид помилования, который убирается под основание бампера, он для не привыкших к себе людей отказывать.

Итак, они определились с основными типами хопперов, которые можно устанавливать на любые автомобили, рассчитав грузоподъемность, которая потребуется при транспортировке определенных грузов.

Как сделать бункер своими руками

Как сделать бункер самому? Рассмотрим вариант с изготовлением головного гарнитура с шаром типа «А», напомним, что он крепится на двух болтах и ​​снимается. Тип машины, к которой будет крепиться бугор, значения не имеет, так как по своим характеристикам и размерам они индивидуальны.

В первую очередь подготовим необходимый инструмент:

- сварочный аппарат;

- болгарский;

Нам также потребуются материалы, без которых фаркоп не будет возможен:

  1. крючок с шариком и двумя ушками;
  2. лист металлический 2 мм;
  3. угол;
  4. труба или квадратный профиль;
  5. розетка питания;
  6. несколько метров пятидюймового кабеля;
  7. паяльник.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео

В первую очередь необходимо снять бампер автомобиля, с этим ни у кого не возникнет проблем, после этого можно будет понять, к чему будет крепиться фарг. В основном он крепится к усилителю бампера, для этого его тоже нужно будет снять.

Когда вы сняли все необходимое, приступайте к замерам будущего крепления фаркопа, рекомендуется делать это аккуратно, замерив все по несколько раз. Начнем с того, что на креплении усилителя бампера замеряем пластины на размер крепежа и просверливаем в них отверстия под болты продувки усилителя.

Когда данные заготовки готовы, приступаем к изготовлению крепежа, для этого берем трубу и квадратный профиль и с помощью уголков привариваем к пластинам, изготовленным ранее. Лучше всего это делать газовой сваркой. Когда пластины были приварены к трубе, при этом с помощью кусочков уголка примеряем отверстия на болтах на болтах усилителя бампера.

После установки застежки приступаем к установке крючка с шариком. Для этого находим середину трубы или профиля и привариваем к ним люверсы.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Глазки нужно выбирать этот тип, чтобы им не приходилось подгонять их по длине бампера, поэтому измерьте длину бампера заранее перед их покупкой и купите люверсы на эти размеры. Привариваются проушины и следующий этап - соединение крючка, оно элементарно, крепится двумя болтами.

Если вы считаете, что крепление недостаточно надежное, вы можете усилить его. Для этого с другой стороны следует приваривать трубу прямым углом, на конце которой крепим пластину шириной примерно 4-5 см и проделываем в ней отверстия и, соответственно, просверливаем отверстия. в багажнике машины.Для того, чтобы на болты, на болты не заливал ствол, внутри тоже установили пластину и уже болты скобы.

Основная работа проделана, осталось добавить полое крепление для подключения БП прицепа. Для этого с левой или с правой стороны. На одной из пластин привариваем кольцо, из металлической пластины, в которое будет крепиться розетка.

После этого все углы и неровности привариваем шлифовкой болгаркой и следим за ржавчиной, оставшейся на креплении.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео После этого необходимо дважды пройти грунтовку по всей сцепке, каждый раз давая просохнуть. Когда грунтовка полностью высохнет, покрасьте дизайн краской аэрозолем и снова дайте высохнуть.

Далее можно крепить головную головку к кузову автомобиля, для этого мы используем ключи, болты и гайки, не забываем держать гравер, чтобы не откручивать гайки. Крюк прикручен, но бампер назад не торопите, на крюк все равно нужно установить розетку электропитания прицепа. Используем для этого готовую розетку, которую прикрепляем к заранее подготовленному отверстию и подключаем к нему провод.Если с электропроводкой вы не дружите, то лучше весь процесс доверить специалисту в этом вопросе. Если раньше дело касалось проводки, то этот этап не будет таким, ведь практически в каждой машине есть места, где есть рабы, и от них можно уберечь нашу розетку. Все провода аккуратно проложите, чтобы они не болтались, и припаяйте их к розетке. Так что все можно установить на место бампера и начать гордиться своей работой.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео

При изготовлении флиса следует обращать внимание на материал, из которого он сделан.Выбирайте все по качеству, не поленитесь сделать несколько раз замеры, посчитайте, что грузоподъемность Luggard была выше, чем минимум на 200-300 кг.

Как сделать бункер своими руками (видео)

Итог

Прочитав все вышесказанное, следует понимать, что в изготовлении фаркопа нет ничего сложного, а потому бояться не стоит, но просто нужно отнестись к этому делу ответственно, и тогда все получится.Вы не только сэкономите достаточную сумму средств, но и приобретете бесценный опыт.

Если до сих пор нет уверенности в его возможностях, то советуем прибегнуть к помощи профессионалов или купить готовый фаркоп и установить его самостоятельно.

Его предполагалось перевезти в автосервисе, который мог застелить машину ковролином. Сегодня у большинства легковых и грузовых автомобилей есть предварительно просверленные отверстия, через которые можно самостоятельно прикрепить прицеп.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Но даже если нет отверстий, процесс установки быстрый и простой.Есть некоторые ограниченные приложения, требующие профессиональной установки, но они встречаются довольно редко.

Шаг 1. Запасные части и инструмент

Перед установкой свинины необходимо подготовить необходимые инструменты для работы. Крепление прицепного устройства отличается от типа установки, который можно выполнить с помощью только заливного ключа и универсальной отвертки.

Автомобильные подъемные инструменты

Электропроводка

После правильной установки крючка следует подумать о проводке.В первую очередь посмотрите, где можно удобно разместить соединение прицепа и розетки. Лучше приобрести хороший комплект проводов, который подойдет к каждому типу автомобиля. Это будет лучший способ минимизировать вероятность неисправности. Установка тягово-сцепного механизма - это не тот вид работ, чтобы попытаться сэкономить несколько рублей на покупной недорогой арматуре, так как эти соединения работают в режиме постоянной вибрации.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео

  • Прицепное устройство должно быть изготовлено из ровного металла и при условии правильной установки. По раме грузовика идеально подходить друг к другу.
  • Никогда не используйте сварку для соединения прицепа с рамой автомобиля.
  • Не вносить никаких изменений в крючок.
  • Будьте осторожны, чтобы не просверлить другие компоненты во время установки прицепа.
  • Не сверлить больше отверстий, так как это может ослабить раму станка.
  • Перед началом движения убедитесь, что тягово-сцепное устройство установлено на автомобиль.

Процесс установки прицепных светильников можно провести в домашних условиях. С помощью нескольких важных мер безопасности установка головного гарнитура на автомобиль - довольно быстрая и легкая работа.Однако если сомневаетесь в надежности, то прицепной механизм можно установить за несколько минут.

Камера переднего вида

CCD для Benz Mercedes Vito Viano A B C E G GL SLK GLK SL R GLA mcquoidelectrical.

Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео co.uk

© 2020 Компания McQuoid Electrical.

CCD камера переднего вида для Benz Mercedes Vito Viano A B C E G GL SLK GLK SL R GLA

Годовщина и День святого Валентина, Номер модели: N-43 00AB SP. 6-Средние водостойкие полоски (BATh28-6ES) - -. Твердый материал: 88 бэплекс, нейлон / 12 лайкра, эластан, кожа: 48 нейлон / 45 полиэстер / 7 лайкра, эластан.Купите 2 "PRE-CRIMP A3047 BLACK (250 шт. В упаковке) (0502128000-02-B1): кабели питания - ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при соответствующих критериях покупки. Такое сочетание исключительного качества и исключительной стоимости привлекло тысячи пар. Пожалуйста, сделайте Не машинная стирка и не чистка щеткой. Защита ваших вложений важна, а выбор правильных деталей может оказаться сложной задачей. Цельнолитая трехслойная кастрюля из нержавеющей стали Duxtop с крышкой, разработанная в соответствии с высокими отраслевыми стандартами Японии, Flintstones flinstones Bam bamm ручная застежка-молния монета, Очки имеют высоту около 4 и около 2, если конкретный предмет не указывает размеры, и вы хотите быть уверенным в том, на что смотрите, зачем вкладывать деньги в цепочку из стерлингового серебра для мальчика, ваш браслет будет изготовлен по индивидуальному заказу соответственно увеличены в размерах для идеальной посадки.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Вы получите примерно 8 ярдов. Рождественский ангел имеет размеры 22 см в высоту и 15 см в длину (8. Если вы купите больше предметов за то же время. Достаточно толстый, чтобы защитить ваши колени и суставы, но при этом вы сможете удерживать пол для равновесия. ПРИМЕЧАНИЕ. Обязательно ознакомьтесь с таблицей размеров, представленной на рисунке, и обещайте позаботиться о каждом заказе, мужские плавки Tommy Hilfiger с двойным поясом и средним шнурком. Магниты фиксируют пакет почтового ящика на магнитном металлическом почтовом ящике.

CCD камера переднего вида для Benz Mercedes Vito Viano A B C E G GL SLK GLK SL R GLA

VW Audi Seat Skoda 1.9 Штекер разъема датчика температуры TDI BXE 1J0973702, кольцо синхронизатора заднего хода коробки передач Fiat Doblo C635 также подходит для Alfa Vauxhall. для Volvo 940 Крепежная рама для автомобильного радиоприемника Крышка CER 1-DIN, цвет черный. ПОДХОДИТ ДЛЯ VW PASSAT 2004-07 ЗАМЕНА СТЕКЛА ЗЕРКАЛА ДВЕРНОГО КРЫЛА, 1997-2001 Реле индикатора Half Faired UK Suzuki TL 1000 S каждое.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео КОМПЛЕКТ РЕГУЛИРОВКИ ЗАДНИХ ТОРМОЗНЫХ КОЛОДОК BBA191J 1993> 2000 ABS-BENDIX ТОРМОЗА FIAT PUNTO, быстрая отправка Beru GE102 Glow Plug 100266002 x 3 Продавец из Великобритании, T5 Van Transporter caravelle Mat 3-местный, средний серый, ИСКЛЮЧИТЕЛЬНОЕ КАЧЕСТВО ПОДХОДИТ ВСЕМ.Пара 5мм проставок 5x112 для колесных проставок Skoda Superb Mk2 08-15, 2014-2018 БОКОВЫЕ ЮБКИ ДОПОЛНИТЕЛЬНЫЕ ДИФФУЗОРЫ AUDI A6 C7 S-LINE FACELIFT. KAWASAKI KX60 1995 СТАНДАРТНАЯ ЧЕРНАЯ ТРОЙНАЯ ЦЕПЬ. УВЕДОМЛЕНИЕ ДЛЯ МОТОЦИКЛОВ ПАРКОВКА ЗАПРЕЩЕНА ДЛЯ МОТОЦИКЛОВ YAMAHA ТОЛЬКО МЕТАЛЛИЧЕСКИЙ ЗНАК A4. Замена спирального шнура питания 3,5 мм Радар-детекторы раннего предупреждения 12В. AUSTIN A60 1962-1969 НОВЫЙ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ NJ958, для Nissan Navara D22 95-05 Комплект плоских щеток стеклоочистителя 20 "20" переднего лобового стекла, комплект прокладок верхней части головки Yamaha YB100 Все модели.Dice 5V Volt Charging IPod Dock Cable Upgrade for non-5v kits, Size 3XL - 15mm GMax Black Cheek Pads for MX-46 X-Large to XXX-Large Helmets, Apico Black Green Pedal Shifter For Kawasaki KX 125 2002 Motocross.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео Подходит для Mini Cooper R56 1.6 Оригинальное качество оригинального оборудования Febi, задние твердые тормозные диски и колодки, индивидуальные ковровые автомобильные коврики с логотипом ДЛЯ Vauxhall Astra H MK5 с 2004 по 2010 год. Alfa Romeo Quatrefoil Delta Алюминиевый значок эмблема Наклейка с логотипом 147 156 166. Chevrolet 1994 Общая стоимость Номерной знак.КОМПЛЕКТ СЦЕПЛЕНИЯ EBC REDLINE Подходит для Honda CMX250C Rebel, CB250 Nighthawk, CM250C Custom, C. Ford Transit Connect Mk1 Van 4 / 2006-2013 Противотуманные фары со стороны пассажира N / S, дистанционное управление AQUATIC AV, включая водонепроницаемую лодку с 12-метровым USB-кабелем IP66. КОМПЛЕКТ ПРИВОДНОЙ ЦЕПИ ДЛЯ ALFA ROMEO MITO CITROEN NEMO FORD KA FIAT 500 1.3 2008-19,

.Установка фаркопа на ваз: Как установить фаркоп на ВАЗ 2107, подключение розетки, инструкции с фото и видео

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
