Торсионная подвеска это: устройство и принцип работы, плюсы и минусы

принцип работы торсионов, виды, плюсы и минусы

В конструкциях современных независимых подвесок наряду с пружиной или пневмобаллоном в качестве основного упругого элемента может также применяться и торсион (torsion – кручение, в переводе с французского). Торсионная подвеска обеспечивает автомобилю ряд преимуществ, главными из которых являются высокая плавность хода и компактность подвески. Однако ее существенные недостатки в виде худшей управляемости и валкости автомобиля не позволяют применять торсионы в основной массе современных легковых автомобилей.

Торсионная подвеска — что это такое?

Торсион представляет собой вал, изготовленный из специальной пружинящей стали, обработанной термически. К сплаву предъявляются весьма жесткие требования. Он должен выдерживать продолжительные нагрузки, не теряя при этом свои первоначальные свойства. От этого зависит надежность и долговечность подвески в целом. Для уменьшения негативного воздействия внешней среды торсион покрывают антикоррозийным составом и краской. Наиболее защищены от появления ржавчины валы, которые покрыты прорезиненным составом.

Популярные марки:

Acura RSX , Citroen C5 , Skoda Yeti

Во время преодоления автомобилем неровностей торсионы работают на скручивание в одном направлении. В зависимости от конструктивных особенностей они бывают:

• круглые;
• квадратные;
• прямоугольные;
• набранные из нескольких слоев металла.

Концы торсиона жестко крепятся к:

• несущему рычагу;
• кузову или раме автомобиля (в зависимости от конструкции).

Фиксация происходит посредством шлицев. Крепление к кузову может быть реализовано при помощи профиля, отличного от круглого. Для нормальной работы подвески ось вращения рычага и ось торсиона должны лежать на одной линии.

Сопротивление скручиванию рассчитывается таким образом, чтобы торсион удерживал вес автомобиля, но при этом позволял двигаться рычагу, обеспечивая упругое соединение колес с кузовом. На жесткость подвески влияют форма, упругость сплава, длина и прочие рабочие характеристики торсиона.

Ключевые свойства ремонта

Рассматривая все проблемы торсионных балок, вполне можно сделать вывод, что обслуживание, а также ремонт торсионной подвески связан с такими ситуациями:

• Регулирование высоты конструкции.
• Демонтаж либо замена торсионов.
• Замена игольчатых подшипников.
• Замена пальцев, осей задней балки.
• Ремонт рычагов задней балки.

Регулирование высоты задней подвески не стоит рассматривать в виде ремонта всей конструкции. Это обычно происходит из-за того, что хозяин авто хочет осуществить поднятие задней часть авто.

Иногда изменение высоты балки предусмотрено в целях повышения жесткости и уменьшения осадки автомобильной задней части, при максимальной загрузке. Надо знать, что торсион задней балки не способен работать при изменении высоты задней балки, эксплуатироваться будет при более агрессивной нагрузке, а это может сказаться на его ресурсе.

Процесс изменения высоты заключен в изменении положения торсиона, вернее его шлицевого конца, а также звездочки. У торсиона на концах имеются шлицевые разъемы. Торсион одним концом крепится в шлицевой разъем, рычаг задней балки. А другим — в разъем на корпусе балки. Если осуществляется ремонт данного типа подвески, тогда понадобится демонтаж торсионов.

В данной ситуации важно сделать в задней балке родное положение торсионов, чтобы в момент монтажа было понятно, что, а также куда вставляется. С целью демонтажа торсиона в процессе стягивания из шлицевого соединения используется инерционный съемник

Шпильку съемника вкручивают в резьбу на торце торсиона, может быть, эту резьбу стоит почистить.

Часто шлицевые соединения «закисают» либо «прикипают», в таком случае, стандартный съемник не поможет, выручить сможет только обычная кувалда.

Часто ремонт торсионной подвески связан с процессом замены игольчатых подшипников задней балки. Согласно некоторых данных, процесс замены игольчатых подшипников нужен после 80 000 км пробега.

При замене подшипников понадобится демонтаж торсионов, а также рычагов балки. Каждая сторона балки содержит два подшипника. Самой опасной проблемой задней балки является износ игольчатого подшипника, ведь обычному автолюбителю это определить затруднительно.

При отсутствии диагностики авто эксплуатируется и при рассыпавшимся подшипнике, этим усугубляя проблему. В результате изнашивается ось. Безусловно, оси задней балки возможно заменить, но это весьма затруднительно в «домашних» условиях, поскольку помимо знаний и опыта требуется специальное оборудование и приспособления.

Станции технического обслуживания не заменят оси, а предлагают лишь новую балку в сборке с новыми осями, а это весьма дорогое предложение.

Наиболее тяжелым случаем при ремонте конструкции торсионного типа является разрушение посадочного места подшипника в рычаге. Такое происходит редко, в очень «запущенной» ситуации.

Разрушение посадочного места происходит по тем причинам, что палец задней балки, хотя гораздо реже, поскольку это место защищается внешней обоймой подшипника. Процесс ремонта рычага: восстановление посадочного места на металлорежущем оборудовании.

Главной проблемой реставрации рычага балки является поиск требуемого оборудования, такая работа осуществляется на токарно-расточном станке.

Устройство и принцип работы

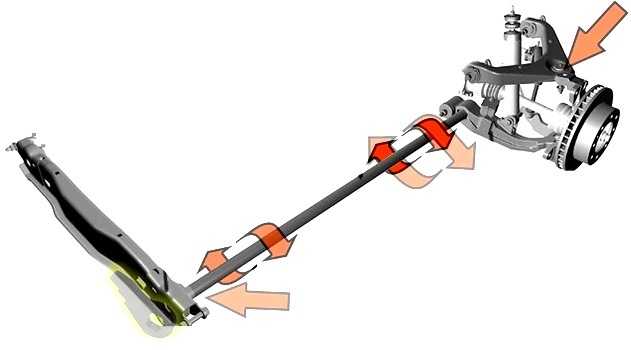

На рисунке ниже изображена торсионная подвеска, принцип работы которой заключается в защите кузова автомобиля от чрезмерных нагрузок, передаваемых от колес, путем их гашения пружинящим валом. В процессе преодоления автомобилем неровности дорожного покрытия торсион скручивается, обеспечивая максимальную плавность хода. По завершении переезда через помеху торсион возвращается в исходное положение.

Нагрузка равномерно распределяется по всему механизму. По принципу действия это похоже на пружину — но при этом торсион демонстрирует лучшую эффективность.

Устройство торсионной подвески предполагает постоянное наличие напряжения скручивания на упругом валу во время действия сил поднятия‐опускания на колесо. Поэтому отсутствие деформационных изменений в торсионе является главным требованием к изделию.

Где применяются сегодня?

В последние годы торсионные подвески становятся все более популярными. Как мы уже упоминали, в большинстве случаев они устанавливаются на грузовых автомобилях и внедорожниках. Но постепенно вектор смещается в сторону легковых авто.

Так, торсионы устанавливаются на авто брендов SMA, Lifan и Samand. Кроме этого, торсионная подвеска стоит на Peugeot 405, Citroen Xsara, Peugeot 405, Peugeot Partner, Citroen Xsara, Citroen AX, Citroen Berlingo, Peugeot 306, Peugeot 206, Citroen Xsara Picasso и ряде других моделей. При этом с каждым годом к этой группе подключается все новые и новые марки авто.

Виды подвесок

Есть 2 варианта расположения торсионов:

• поперечно;
• продольно.

Поперечное расположение торсионного вала нашло свое применение в легковом транспорте. Обычно данного вида подвеска используется в автомобилях с задним приводом. Ее особенностью является размещение валов вдоль кузова машины.

Продольные торсионы применяются на больших, тяжелых грузовиках. Были попытки использовать их и на легковом транспорте, но широкого распространения эта практика не получила.

На данный момент в автомобилестроении используются подвески 3‐х основных конструкций:

1. Передняя независимая с использованием поперечных валов.
2. Задняя независимая с поперечными торсионами.
3. Полузависимая задняя.

Основные типы

Сегодня можно выделить несколько основных типов торсионных подвесок.

С двойными поперечными рычагами.

В этом случае торсионы расположены параллельно кузову автомобиля. Такая конструктивная особенность позволяет выполнять точную регулировку подвески в весьма широком диапазоне.

Из конструктивных особенностей стоит выделить крепление одной стороны торсиона к поперечному рычагу, расположенному в нижней части автомобиля (в некоторых случаях крепление производится к противоположному рычагу). С другой стороны, торсион крепится к кузову машины.

Такой торсион чаще всего применяется на авто, отличающиеся повышенной проходимостью. Так, торсионы с двойными поперечными рычагами очень любят американские и японские производители.

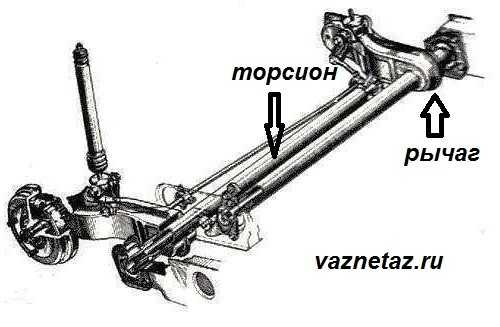

С продольными рычагами.

Здесь основное отличие – соединение торсионов с продольными рычагами. Следовательно, они располагаются уже не параллельно кузову (как это было в случае с прошлым видом подвески), а поперек.

Такие торсионы чаще всего устанавливается на небольших легковых авто и применяется сегодня.

Со связанными продольными рычагами.

В последние годы этой конструкции производители уделяют все больше внимания. Ее особенность в направляющем узле, роль которого выполняет пара продольных рычагов.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что такое лонжерон на машине

Последние с одной стороны подсоединены к ступицам колес, а с другой – к кузову машины.

Особой конструкцией отличается и сама балка, которая в сечении имеет U-образную форму.

Именно такая особенность придает подвеске особой жесткости на изгиб. И это притом, что жесткости на кручение почти нет. Многие считают это недоработкой.

На самом же деле это такая задумка разработчиков. Благодаря таким особенностям, колеса могут двигаться по вертикали, как угодно. По сути, они не зависят друг от друга.

Задняя подвеска Audi A4 B7.

К основным элементам таких конструкций можно отнести шарнир (выполнен из резины и металла), ступица колеса, витая пружина, торсионная (поперечная) балка, продольный рычаг и амортизатор.

Преимущества и недостатки

Как и любые другие сложные конструкции, торсионы обладают определенными преимуществами и недостатками.

Из положительного можно выделить:

1. Простоту в эксплуатации
   . Как показывает практика, этот вид подвесок хорошо поддается ремонту. При этом большинство работ может выполнить даже начинающий автолюбитель;
2. Регулировка жесткости проста и понятна
   . При необходимости всегда можно настроить торсионы под свой стиль езды. Для этого не нужно ехать на СТО – все настроечные работы элементарно сделать в гараже с помощью подручных инструментов;
3. Компактность и небольшой вес
   . Размещение каждого узла хорошо продумано, поэтому сама подвеска занимает минимум места. Что касается общей массы, то по сравнению со своими «собратьями», она весьма легкая;
4. Автоматическая регулировка
   . Конечно, данная опция есть не на всех автомобилях, но в последнее время все больше производителей стараются добавить подобную опцию на своих моделях. И действительно, намного удобнее регулировать высоту подвески с помощью нажатия кнопки;
5. Долговечность
   . Торсионы способны отслужить весь период эксплуатации без заметных проблем. Если же что-то и разболталось, то ремонт можно произвести с помощью гаечного ключа.

Но есть и минусы:

1. Технология производства торсионных подвесок весьма сложная, ведь перед производителями стоит сложная задача – обеспечить максимальную упругость и прочность изделия. В итоге это повышает общую стоимость торсионных подвесок. Именно из-за этого многие разработчики отказываются ставить торсионы на своих авто;
2. Излишняя поворачиваемость подвески – еще одна проблема, которую никак не могут решить производители. На резких поворотах такие автомобили как бы разворачивает, что требует от автолюбителей особых навыков;
3. Игольчатые подшипники, которые установлены в торсионах, отличаются ограниченным ресурсом. Этот узел часто выходит из строя из-за попадания грязи, пыли или воды. При этом причиной этому чаще всего является естественный износ, а не выбранный стиль вождения автолюбителя. В среднем игольчатые подшипники «ходят» не более 70 тысяч километров. Они требуют особого внимания и своевременной замены.

Передняя независимая

Передняя независимая торсионная подвеска включает в себя следующие элементы:

• Продольно расположенный торсион. Обеспечивает высокую плавность хода.
• Рычаг. Передает усилие и вызывает скручивание торсиона.
• Амортизатор. Служит для гашения колебаний, возникающих в ходовой части автомобиля.

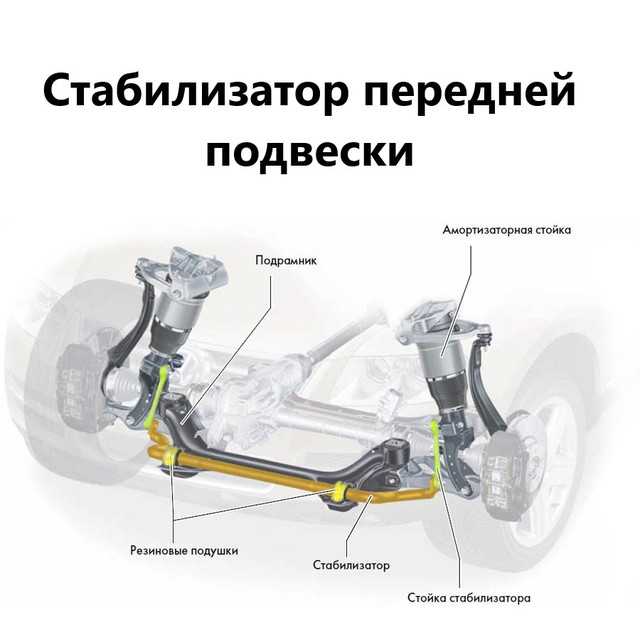

• Стабилизатор поперечной устойчивости. Минимизирует крен кузова машины во время движения. Улучшает управляемость автомобиля.

Передняя независимая торсионная подвеска применяется на тяжелых внедорожниках. За счет этого освобождается место для мощного привода колес.

Немного истории

Торсионы берут свое начало еще в 1934 году. Установка похожей подвески была впервые опробована разработчиками компании Ситроен на модели Traction Avant.

Одновременно с ними идею подхватили и немецкие разработчики, которые установили новый вид подвески на всемирно известный автомобиль Фольксваген «Жук».

Со временем торсионы неоднократно подвергались изменениям и доработкам. В частности, большой вклад в усовершенствование конструкции вложил чешский мастер профессор Ледвинк. Именно его версия конструкции дошла до сегодняшних дней и практически не изменилась.

Впервые торсионная подвеска профессора Ледвинк появилась на Татре в середине тридцатых годов. К 1938 году идею подхватил и Фердинанд Порше.

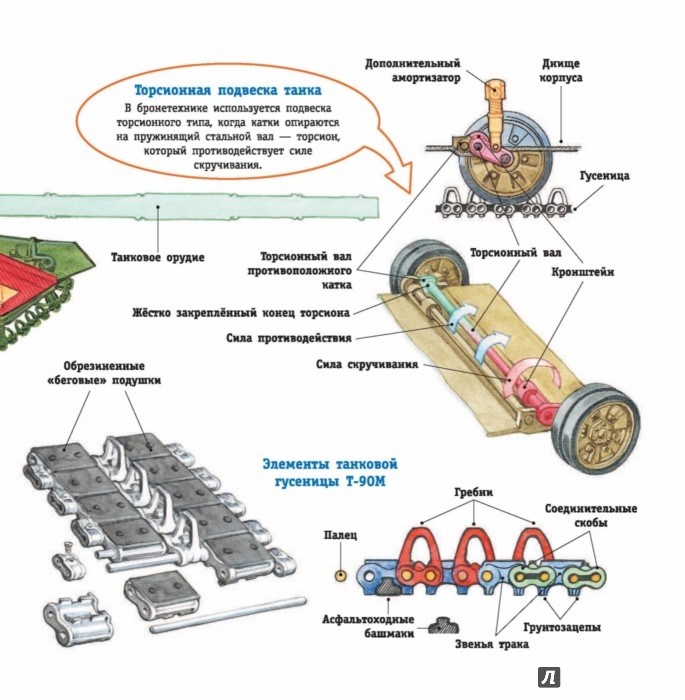

Большую популярность торсионы имели в период второй мировой войны, где они активно применялись на военной технике.

После завершения боевых действий и наступления мира многие известные производители начали установку торсионных подвесок на своих авто. В частности, особую активность проявляли немецкий Фольксваген, а также французские Ситроен и Рено.

Со временем торсионные подвески перестали устанавливаться на легковых авто из-за высокой сложности изготовления.

Однако, к примеру, компании Ford и Dodge до сих пор предпочитают установку таких конструкций на грузовых авто и внедорожниках.

Задняя независимая

Поперечные торсионы задней подвески устанавливаются в паре с продольными рычагами. Пример конструкции приведен на изображении ниже.

Интересным примером автомобиля с поперечными торсионными валами и продольными рычагами является Renault 16. Машина имеет различную колесную базу справа и слева. Расстояние между передним и задним колесами справа и слева отличается на несколько сантиметров. Причиной такого инженерного решения является последовательное расположение валов один за другим. Это слегка ухудшило управляемость автомобиля, но позволило увеличить багажное отделение.

Вывод

Производители во всем мире усердно работают над усовершенствованием торсионных подвесок и снижением себестоимости их производства.

К процессу создания активно подключается современное оборудование и уникальные компьютерные программы. По заявлению некоторых специалистов в ближайшие годы торсионная подвеска сможет догнать по популярности своих конкурентов.

Но в настоящее время большинство производителей пока не идут на массовое внедрение торсионов. О причинах этого решения мы уже говорили выше.

Но в любом случае остается надежда, что со временем эта тенденция все-таки поменяется, ведь торсионная подвеска – это действительно уникальная разработка, которая требует особого внимания.

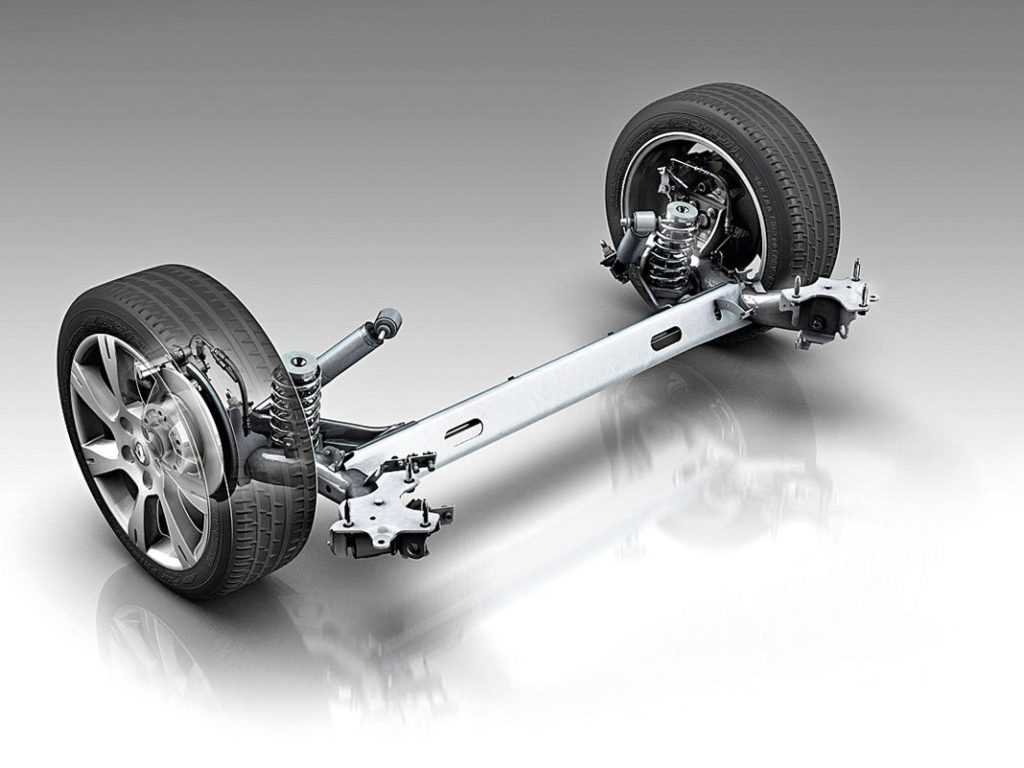

Полузависимая задняя

В основе подвески данного типа лежит торсионная балка, которая имеет U‐образную форму. Продольные рычаги располагаются по одному с каждой стороны. Балка соединяет их между собой. Рычаги крепятся одной стороной к кузову, а второй к ступице колеса.

Балка хорошо сопротивляется изгибу. При этом ее форма абсолютно не мешает ей скручиваться. Колеса могут немного перемещаться в вертикальной плоскости относительно друг друга. Расположение торсионной балки можно посмотреть на рисунке ниже.

Полунезависимая подвеска используется в бюджетных машинах с передним приводом. Обусловлено это простотой конструкции и низкой ценой таких машин.

Эксплуатация в России

Определить, какая лучшая подвеска для российских дорог, наши соотечественники конкретно не могут. Всё зависит от того, в каких целях вы берёте это транспортное средство, что вы от него ждёте, из какого ценового диапазона оно. Стиль вашего вождения также очень влияет на выбор. Лучшая подвеска автомобиля та, с которой вы будете чувствовать себя уверенно на дороге и комфортно в салоне. Для перевозки и доставки грузов лучше использовать подвеску более выносливую, то есть торсионную или даже рессорную. Для ежедневной езды по городу на малолитражке или авто эконом-класса можно выбрать пружинную подвеску Макферсон или однорычажную. Бизнес-класс, естественно, привык к комфорту, для них многорычажная независимая подвеска будет отличной основой удобной езды.

Делайте выбор только в правильном направлении, и, как говорится, ни гвоздя, ни жезла!

Плюсы и минусы применения торсионов

Торсионная подвеска имеет свои достоинства и недостатки. Преимуществами торсионной подвески являются:

• плавность хода авто;
• возможность регулировки высоты, благодаря чему легко изменить дорожный просвет;
• компактность и простота;
• хорошая ремонтопригодность;
• меньшая нагрузка на подшипники колес;
• надежность.

Недостатки торсионной подвески таковы:

• большая зависимость жесткости подвески от качества торсионов;
• сложность изготовления упругих валов;
• управлять автомобилем сложно — повороты осуществлять слишком просто.

Примечания

1. Л. Н. Васильева, И. Желтов, Г. Ф. Чикова.
   Правда о танке Т-34. — Москва: Атлантида — XXI век, 2005. — С. 119. — 480 с. — 5 000 экз. — ISBN 5-93238-079-9.
2. [armor.kiev.ua/Tanks/Modern/T62/t62.php Огонь, броня, скорость.] В.Вишняков. Боевая техника армии и флота: Сб. статей / Сост. С. Н. Поташов. —М.: ДОСААФ, 1981.
3. Раймпель, Й.
   [publ.lib.ru/ARCHIVES/R/RAYMPEL’_Yornsen/_Raympel’_Y..html Шасси автомобиля /сокр. пер. с нем./] = Fahrwerktechnik. — Москва: Машиностроение, 1983. — Т. I. — С. 195-227. — 356 с.

Недостатки и преимущества шевроле ланос

[armor.kiev.ua/wiki/index.php?title=Торсион Торсион] в Бронетанковой энциклопедии

Торсионная балка плюсы и минусы. Торсионная подвеска

Автомобильная промышленность развивается стремительными темпами. Каждый год компании придумывают все новые системы и технологии. Сегодня все привыкли к автомобилям с независимой Но не так давно машины выпускались только с торсионной подвеской («Рено» — не исключение). Что она собой представляет и как работает? Рассмотрим в нашей сегодняшней статье.

Характеристика и устройство

Торсионная подвеска — это разновидность подвески, где функцию рабочего элемента выполняют торсионы. Что это за элементы? Торсион представляет собой металлический механизм, действующий на закручивание. Состоит из пластин или стержней круглого (реже — квадратного) сечения. Эти пластины работают совместно на скручивание. Торсион может использоваться в качестве вспомогательного устройства (как стабилизатор поперечной устойчивости) либо как упругий элемент. Крепится элемент на ступичном узле колеса и проходит в виде резинометаллического шарнира к шарнирному узлу. Отрезки торсионов выполняют роль рычагов подвески.

Сама балка может применяться продольно либо поперечно. Последний вариант используется чаще всего на легковых автомобилях. Продольный вариант встречается на грузовиках. Но вне зависимости от типа расположения, балка призвана скорректировать крен при повороте и увеличить плавность хода при прохождении неровностей.

В целом, система состоит из следующих элементов:

• Привода.
• Тормозного диска.
• Нижнего и верхнего рычага.
• Моста.
• Торсиона.
• Балки.
• Тяги поперечной устойчивости.
• Амортизатора.

Как это работает?

Принцип работы торсионной подвески весьма прост. Так, концы балки жестко крепятся на кузове или раме автомобиля (если это легковой автомобиль или грузовик). При движении на балку действует сила скручивания. При этом вал стремится вернуть колесо на место. Если он установлен с дополнительным электромотором, водитель может иметь возможность корректировать жесткость подвески. Таким образом, работа торсионной подвески аналогична пружинной либо подрессоренной. Система выполняет несколько задач:

• Регулирует угол крена в повороте.
• Обеспечивает плавность хода.
• Поглощает колебания от колес и от рамы.
• Производит стабилизацию колес.

Где применяется?

Такую подвеску можно встретить на старых рамных внедорожниках. К таким относятся «Митсубиси-Паджеро», а также американские «Субурбаны» и «Тахо». На легковых авто такая схема подвески практически не используется (во времена СССР такая конструкция применялась на «Запорожце»). Среди знаменитых иномарок стоит отметить «Рено-Лагуну» и «Пежо 405». Использовать многорычажную подвеску тогда было сложно и дорого, а торсионная обеспечивала высокую плавность хода.

Преимущества

Среди плюсов торсионной подвески автомобиля стоит выделить простоту эксплуатации. Так, система устроена очень просто, что позволяет легко проводить ремонт и обслуживание. Также данная подвеска может настраиваться по жесткости. Автолюбитель самостоятельно может нарастить торсионы под свой стиль езды, сделать ходовую часть более мягкой либо жесткой.

Следующее преимущество касается массы. Такая подвеска весит гораздо меньше, чем ее аналоги. При этом отличается небольшими размерами. Данная особенность позволяла применять торсионную подвеску на «Пежо» и других малолитражных автомобилях.

Одно из самых значимых преимуществ — это надежность. Такая ходовая часть практически не требует ремонта. А если это торсионная подвеска прицепа, то она и вовсе вечная. За весь период эксплуатации владельцы сталкивались лишь с необходимостью регулировки жесткости.

Особенности

Среди прочих особенностей нужно отметить возможность регулировки клиренса. Такая возможность есть далеко не на каждом современном авто. При этом для настройки дорожного просвета использовался один ключ. Необходимо было открутить либо закрутить необходимый регулировочный болт внутри поперечной балки. При подъеме рычага клиренс автомобиля возрастает. При опускании дорожный просвет уменьшается. Как показывает практика, клиренс можно изменить на 5-7 сантиметров.

Недостатки

Теперь отметим минусы торсионной подвески. Они достаточно серьезные, а потому такая система больше не применяется на автомобилях. Итак, почему торсионная подвеска ушла в прошлое?

Первая проблема — это излишняя поворачиваемость автомобиля. По сравнению с современными многорычажными аналогами, данная ходовая часть лишь незначительно снижает крены. Удержать такой автомобиль на скорости очень трудно. Особенно это касается рамных внедорожников, которые имеют высокий центр тяжести и огромную снаряженную массу.

Следующий недостаток — это постоянные вибрации, которые передаются на кузов и на раму в случае проезда неровностей. Особенно это ощущают задние пассажиры. Комфортной такую подвеску назвать нельзя.

Далее стоит отметить игольчатые подшипники. Они являются неотъемлемой частью торсионного вала. Ресурс данных подшипников составляет 70 тысяч километров. Элементы защищены прокладками и резиновыми сальниками, однако из-за постоянного воздействия агрессивной среды данные уплотнения дают трещины. Сквозь них начинают просачиваться грязь и вода. В результате подшипник выходит из строя. Это развальцовывает посадочные места балки. Данное явление способствует изменению вала колес. Если запустить проблему, придется менять полностью балку.

О ремонте

Так как со временем данная подвеска теряет упругость, уменьшается клиренс машины. Чтобы его возобновить до заводских значений, требуется выполнить регулировку подвески при помощи ключа. Также к ремонтным операциям можно отнести замену:

• Торсионов задней балки.
• Рычагов задней балки.
• Игольчатых подшипников.
• Пальцев задней балки.

В случае капитального ремонта балки требуется выполнить демонтаж торсионов. Чтобы при сборке не было проблем, требуется предварительно наметить положение торсиона на балке. Для извлечения самого торсиона требуется снять его из шлицевого соединения. Чтобы это сделать, необходим инерционный съемщик. Иногда необходимо зачистить резьбу на шлицевом соединении. Этот участок закисает, и произвести демонтаж торсиона не так просто.

При ремонте такой подвески чаще всего выполняют замену игольчатых подшипников. Для этого требует извлечь такие элементы:

• Рычаги задней балки.
• Торсион.

Всего в системе есть два подшипника (по одному с каждой стороны). Проблема заключается в том, что определить исправность элемента самостоятельно невозможно. А дальнейшая эксплуатация балки с изношенным подшипником приводит к необратимому изнашиванию оси. Ремонт рычага задней балки — наиболее сложная операция. Она выполняется на специальном Самостоятельно выполнить подобную работу нельзя. Это требует наличия навыков и знаний.

А найти хорошего специалиста в данной области с нужным оборудованием довольно трудно.

Обратите внимание

Перед тем как произвести регулировку данной подвески, стоит выполнить диагностику ходовой части. Часто на старых автомобилях есть скрытые дефекты по ходовой. Именно они влияют на работу торсионов. Также следует проверить развал-схождение. Торсионы встанут на нужную высоту только тогда, когда углы соответствуют норме. В противном случае владелец столкнется с такой проблемой, как жор протектора резины. Также следует изменить расстояние от центра оси передка до края крыла. Данный параметр должен составлять порядка 50 сантиметров. Если все хорошо, можно приступать к настройке. Сам регулировочный болт находится по центру и немного утапливается в раму.

Вместо заключения

Итак, мы выяснили, что собой представляет торсионная подвеска. Как видите, она имеет как положительные, так и отрицательные стороны. Но какой бы надежной она ни была, большинство автопроизводителей отдают предпочтение пружинной независимой подвеске. Сейчас ее ресурс стал не меньше, чем у торсионной. А уровень комфорта не сравнить.

Торсион представляет собой металлический упругий элемент, работающий на скручивание. Как правило, это металлический стержень круглого сечения со шлицевым соединением на концах. Торсион может состоять из набора пластин, стержней, балки определенного сечения. Конструктивно торсион одним концом крепиться к кузову или раме автомобиля, а другим – к направляющему элементу – рычагу. При перемещении колес торсион закручивается, чем достигается упругая связь между колесом и кузовом. Особенностью торсионов является вращение только в одну сторону – в направлении скручивания. Другой особенностью является то, что торсион может использоваться для регулировки высоты кузова. Торсионы применяются в различных видах независимых подвесок: на двойных поперечных рычагах, на продольных рычагах, со связанными продольными рычагами (торсионной балке).

В торсионной подвеске на двойных поперечных рычагах торсионы располагаются параллельно кузову, благодаря чему их длину, а соответственно упругие свойства можно регулировать в широком пределе. Один конец торсиона крепиться к нижнему поперечному рычагу (реже к верхнему рычагу), другой конец – к раме автомобиля. Данная конструкция торсионной подвески используется в качестве передней подвески легковых автомобилей повышенной проходимости – некоторых моделей американских и японских внедорожников. В торсионной подвеске на продольных рычагах торсионы соединены с продольными рычагами и, соответственно, расположены поперек кузова. Данная конструкция торсионной подвески применяется в качестве задней подвески некоторых моделей легковых автомобилей малого класса. Особое место в конструкциях торсионных подвесок занимает т.н. торсионная балка или подвеска со связанными продольными рычагами. Направляющим устройством данной подвески являются два продольных рычага, жестко соединенных между собой балкой. Продольные рычаги с одной стороны крепятся к кузову, с другой – к ступицам колес. Балка имеет U-образное сечение, поэтому обладает большой жесткостью на изгиб и малой на кручение. Это свойство позволяет колесам двигаться вверх-вниз независимо друг от друга. Торсионная балка в настоящее время широко применяется в качестве задней подвески переднеприводных автомобилей малого и среднего класса. Благодаря своей конструкции подвеска с торсионной балкой занимает промежуточное положение между зависимым и независимым типом подвесок, поэтому другое ее название полунезависимая подвеска.

История появления

Торсионная подвеска начала применяться еще с середины 1930-х годов на автомобилях французской марки Citroen.

В 1940-х торсионы использовались на гоночных автомобилях Porsche. Впоследствии их применяли и многие другие автопроизводители. Например, Renault, ЗиЛ и Chrysler. Применение торсионной подвески было обусловлено в первую очередь хорошими показателями плавности хода и простотой конструкции.

Виды торсионных подвесок

Передняя независимая торсионная подвеска на поперечных рычагах Передняя торсионная подвеска на поперечных рычагах (один или два в зависимости от конструкции) состоит из следующих элементов: Продольно расположенный торсион, работающий на скручивание и заменяющий пружину. Воспринимающий основную нагрузку нижний или верхний рычаг, посредством которого происходит передача усилия на торсион. Демпфирующий элемент — амортизатор, выполняющий функцию гашения колебаний. Стабилизатор поперечной устойчивости, компенсирующий крены кузова при движении. Компактность передней торсионной подвески на поперечных рычагах позволяет эффективно использовать свободное пространство.

Например, для установки массивных приводов колес. В связи с этим торсионы получили распространение при производстве рамных внедорожников, сочетающих повышенную проходимость с мягкостью подвески. Например, Toyota Land Cruiser 100 (крепление торсиона к нижнему рычагу) и Toyota Hilux Surf (торсион на верхнем рычаге). Также торсионы применяются на передней оси коммерческих автомобилей.

Задняя независимая подвеска с поперечным расположением торсионов

В конструкциях задних подвесок с продольным расположением рычагов торсионы устанавливаются поперечно. Легендарный французский автомобиль Renault 16, выпускавшийся до 1990-х годов, оснащался передней подвеской с продольно расположенными торсионами, а задней — с поперечно. Особенностью упругих элементов задней подвески было их расположение — один находился позади другого, что конструктивно влекло разность в колесной базе по сторонам автомобиля (одно из колес находилось ближе к переднему на несколько сантиметров).

Управляемость и устойчивость автомобиля оставляла желать лучшего, однако именно компактность торсионной подвески позволила значительно увеличить объем багажного отделения, что в значительной степени определило популярность модели. В настоящее время подобная схема подвески автопроизводителями не применяется.

Полузависимая задняя торсионная балка

Полузависимая торсионная балка U-образного сечения, имеющая в составе интегрированный упругий стержень, становится более прочной на изгиб. При этом она позволяет колесам одной оси незначительно перемещаться друг относительно друга при проезде неровностей. Этим достигается улучшение управляемости и устойчивости автомобиля. Данная подвеска применяется на задней оси большинства бюджетных переднеприводных автомобилей.

Преимущества торсионной подвески

✔ Высокая плавность хода. ✔ Компактность и малый вес. ✔ Высокая ремонтопригодность. ✔ Простота и надежность конструкции.

Недостатки торсионной подвески

✔ Сложность производства торсионов. ✔ Посредственная управляемость автомобиля. В настоящее время передняя независимая подвеска, где в качестве упругих элементов устанавливаются торсионы, применяется при производстве грузовиков и внедорожников, не предназначенных для динамичной езды. Кроме этого, торсионная подвеска успешно используется в конструкциях шасси танков и другой специальной гусеничной техники.

ЧИТАЙТЕ ТАКЖЕ НА САЙТЕ Мы все понимаем, что тормозная система необходима для безопасной эксплуатации любого транспортного средства. Ведущим виновником отказа тормозной системы на старых автомобилях, грузовиках и внедорожниках является вакуумный усилитель тормозов. … Блок предохранителей Шевроле Нива находится слева от рулевой колонки и закрывается снизу крышкой. Что бы к нему добраться, надо окрутить 2 винта, после отжав верхний край крышки, постепенно освободить её от всех креплений. … Система впрыска дизельного топлива претерпела много изменений за эти годы. Когда люди думают о слове «дизель», большинство людей думает, что огромные грузовики выпускают много черной сажи и дыма, которые наносят большой вред окружающей среде. Тем не…

Вы слышали такое понятие, как «торсионная подвеска»? Не знаете, о чем идет речь? Это такая разновидность подвески, где главным элементом является торсион.

Устройство и принцип работы

Торсион выполнен из , его работа осуществляется на скручивании. Он представляет собой стальной стержень, соединенный со шлицем на концах. Также эта деталь может состоять из балки конкретного сечения, набора пластин.

Крепление торсиона производится к кузову автомобиля или к его раме, а другой конец присоединяется к рычагу. Когда колеса перемещаются, он закручивается, поэтому происходит неразрывная связь между кузовом и колесом. Так выглядит торсионной подвески.

Вращаются торсионы исключительно односторонне. Другая не менее важная особенность подобного элемента состоит в том, что он также используется для определения высоты кузова. Работа торсионной подвески осуществляется в процессе вращения. Для того чтобы понять ее специфику можно представить вытянутую руку с вращающимся запястьем.

Виды независимых подвесок

Независимая торсионная имеет несколько видов:

• На двойных поперечных рычагах.

Здесь торсион находится параллельно кузову, поэтому его длина поддается регуляции в широком пределе. Так, один конец подвески крепится к поперечному рычагу, а второй – к раме машины. Эту конструкцию часто можно встретить на внедорожниках, где она выступает в виде передней подвески.

• На продольных рычагах.

В этом случае торсионы располагаются в поперечной зоне кузова. Их в основном используют для создания задней подвески автомобилей.

• Связанные продольные рычаги.

В этом варианте направляющими являются 2 рычага продольного типа, которые соединены друг с другом при помощи балки. Так создается задняя подвеска торсионная в автомобилях переднего привода.

Иногда такая необходима для обеспечения выравнивания в автоматическом режиме с применением мотора, стягивающего балки для увеличения жесткости.

Немного из истории

Торсионная подвеска автомобиляприменяется с давних пор. Впервые она была использована на машине Citroen Traction Avant. Затем немецкие производители выпустили известный Volkswagen Beetle, где главной деталью выступал торсион. Такая конструкция получила широкую популярность во многом благодаря простой схеме изготовления и компактному размеру.

Позже ее стали применять на машине «Запорожец», где она выступала в виде передней подвески с двумя торсионами квадратного сечения. Поэтому не стоит удивляться тому, что сегодня такая конструкция особенно популярна.

Преимущества и недостатки подвески

Для того чтобы понять, что же у нее такого особенно, необходимо рассмотреть плюсы и минусы. Но вначале мы определим положительные характеристики, свойственные торсионной подвески:

• Малая масса конструкции;
• Можно регулировать жесткость дорожного просвета и подвески;
• Простой ремонт и сервисное обслуживание.

Среди отрицательных характеристик следует выделить такие, как:

• Необходимость наличия дорогих технологий в процессе производства;
• Ограничение нагрузки по причине напряжения в сварном шве.
• Неспособность создавать прогрессивное увеличение упругости.

Торсионная подвеска в большинстве случаев используется на внедорожниках и грузовых машинах

Торсионная подвеска разболталась? Ничего страшного в этом нет. Достаточно всего лишь исправить ее положение с помощью гаечного ключа, подтянув болты. Но действовать нужно осторожно, чтобы чрезмерно перетянутые детали при передвижении машины не создали большую жесткость ухода. На самом деле регулировать торсионную подвеску просто, сложнее это производить, если речь идет о пружинных конструкциях.

Сегодня этот тип подвески в большинстве случаев используется на внедорожниках и грузовых машинах известных марок – Додж, Дженерал Моторс и Форд.

При выборе автомобиля каждый автолюбитель подолгу проводит время в глубоких раздумьях, иногда мучаясь от своих переживаний и опасений, а иногда живёт в предвкушении этого радостного момента — — для кого-то первого, а для кого-то и очередного. Однако, стоит решить много вопросов, и один из них — авто с какой подвеской выбрать.

Лучше заранее определиться, какую подвеску вы хотите

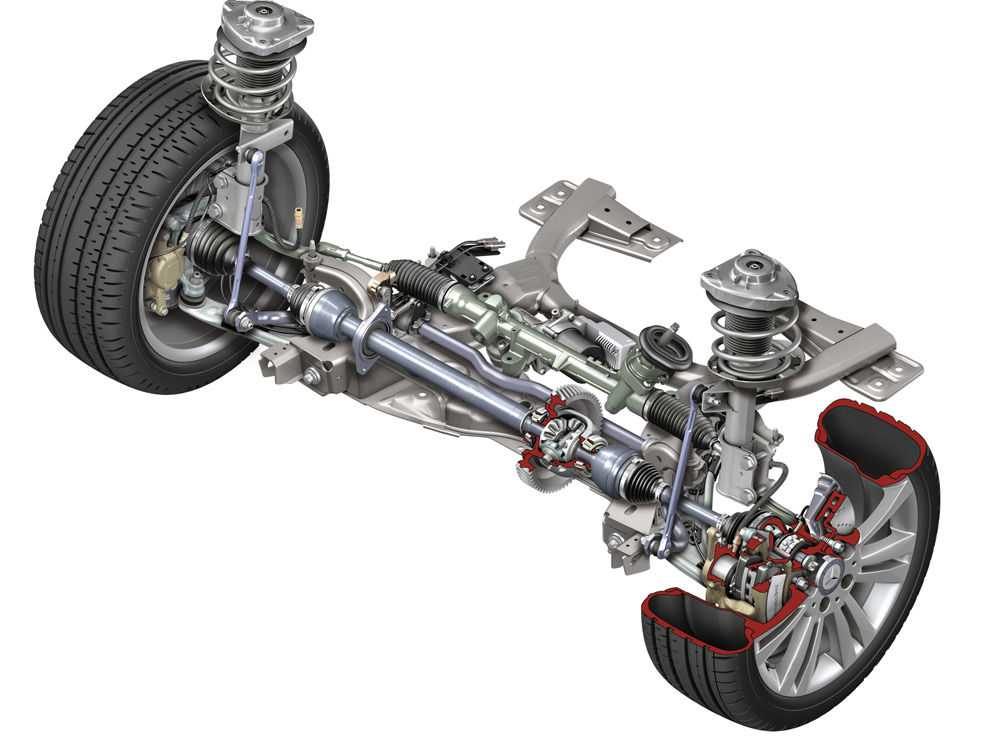

Подвеска — что это?

Наверняка не каждый из нас в XXI веке имел возможность прокатиться в конной упряжке на телеге, испытать ощущения каждой ямочки и выбоины . Так вот это и есть ярчайший пример передвижного средства без той самой подвески. Именно такая немаловажная часть машины, как подвеска, определяет уровень комфорта, удобство управления, а также устойчивость и проходимость. На сегодняшний день существует несколько видов подвесок, среди которых можно выделить следующие основные части:

• Крепёж.
• Стабилизационные элементы поперечной упругости.
• Распределительные элементы направления силы.
• Гасящий момент.
• Элементы упругости.

Каждый вид подвески имеет свои плюсы и минусы.

Подвеска по степени упругости

По виду эластичного элемента подвеску принято делить на четыре вида:

• Торсионная.
• Пружинная.
• Рессорная.
• Пневматическая.

Торсионная подвеска представляет собой скручивающиеся под нагрузкой стержни. Одна из торсиона — высокая упругость. Основу конструкции составляет сталь, закалённая под воздействием высоких температур. Если торсионную подвеску охарактеризовать кратко, буквально несколькими словами, то в голову сразу приходит следующее: стойкость к ударным нагрузкам, долговечность, компактность.

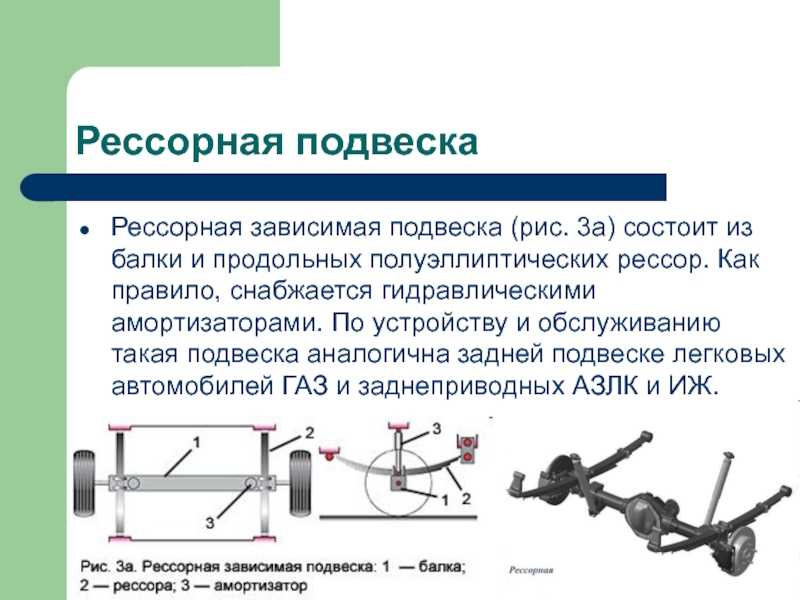

Рессорная подвеска нашла своё применение довольно давно. Ещё состоятельные дворяне могли себе позволить повозки оборудовать рессорной подвеской, что значительно увеличивало комфортабельность поездок. Основа — металлические пластины, соединённые воедино, которые частично выполняют функции амортизаторов, снижая нагрузку на последние. Достоинство — высокая выносливость, недостаток — не лучшие, мягко говоря, показатели эластичности и большая масса конструкции.

Пневмоподвеска характеризуется, в первую очередь, высокой стоимостью и повышенным уровнем комфорта. В транспортных средствах с пневмоподвеской дорожный просвет может регулироваться по высоте, также может регулироваться степени упругости. Из-за своей сложности этот вид ходовой части распространяется в нашей стране мало.

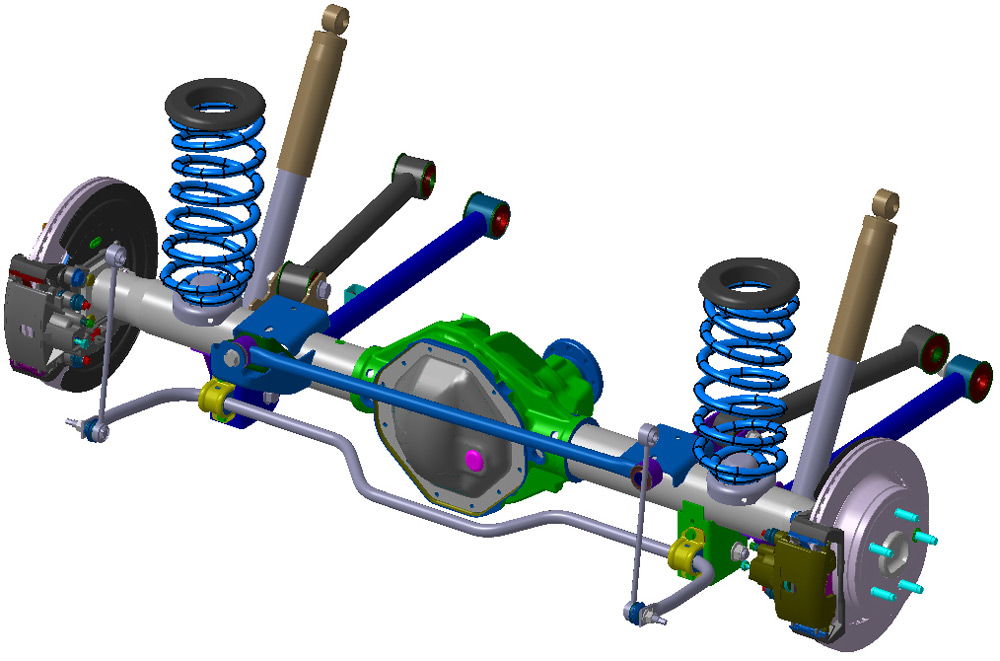

Пружинная ходовая часть, которая является основным «конкурентом» торсиона, имеет очень широкое применение. Основные преимущества — невысокая стоимость, доступность, надёжность, а также обеспечения большего комфорта. Минусы — низкая грузоподъёмность, чувствительность пружины к высоким нагрузкам.

Торсион или пружина?

Так какая подвеска лучше: торсионная или пружинная? Владельцы, эксперты и простые обыватели не могут найти точки соприкосновения, оспаривая каждое из мнений в вопросе о том, какую, в конце концов, ходовую часть выбрать. Современные производители начали комбинировать в некоторых моделях авто и применять оба типа эластичных элементов. Например, так называемые «каблучки» или же «пикапы» имеют переднюю пружинную подвеску, а заднюю — торсионную, что обеспечивает отличную мягкость и комфорт для пассажиров и водителя, и есть возможность перевозить малогабаритные грузы весом в пару сотен килограмм. Полностью пружинная подвеска может применяться в автомобилях представительского класса, в тех автомобилях, в которых не подразумевается перевозка даже среднегабаритных грузов.

Зависимая или независимая?!

Над этим вопросом также стоит задуматься каждому автолюбителю при выборе своей «ласточки». Именно на и делится подвеска: зависимая и независимая. Зависимая представляет собой конструкцию, в которой два колеса одной оси жёстко связаны между собой. При этом перемещение одного колеса в оси влияет на перемещение второго. Зависимая «конструкция» используется в основном на заднеприводных авто, ярким примером являются «Жигули», а также мощные большегрузные авто и тягачи. Один из главных недостатков этого типа — большой вес сборки. В случае, когда мост задействован как ведущий, — теряется плавность хода.

Независимая подвеска — сложная конструкция, в которой одно колеса в оси не зависит от другого колеса в той же оси, а если и есть некоторая зависимость, то она минимальна. Сейчас производители используют несколько видов конструкция этого типа: McPherson (Макферсона), многорычажную, однорычажную. Каждая из них, естественно, имеет свои достоинства и недостатки. Самая эффективная, мягкая и комфортная — многорычажная, но она же является самой не практичной и дорогой в эксплуатации. Широкое использование она имеет в автомобилях представительского класса. В большинстве эксплуатируемых транспортных средств используется подвеска Макферсона — полунезависимая подвеска со средней стоимостью обслуживания и приемлемым уровнем комфорта.

Эксплуатация в России

Определить, какая лучшая подвеска для российских дорог, наши соотечественники конкретно не могут. Всё зависит от того, в каких целях вы берёте , что вы от него ждёте, из какого ценового диапазона оно. Стиль вашего вождения также очень влияет на выбор. Лучшая подвеска автомобиля та, с которой вы будете чувствовать себя уверенно на дороге и комфортно в салоне. Для перевозки и доставки грузов лучше использовать подвеску более выносливую, то есть торсионную или даже рессорную. Для ежедневной езды по городу на малолитражке или авто эконом-класса можно выбрать пружинную подвеску Макферсон или однорычажную. Бизнес-класс, естественно, привык к комфорту, для них многорычажная независимая подвеска будет отличной основой удобной езды.

Делайте выбор только в правильном направлении, и, как говорится, ни гвоздя, ни жезла!

Определимся, что представляет собой автомобильная подвеска. Это устройство, обеспечивающее упругое сцепление автомобильных колес с несущей системой, а еще регулирующее положение кузова при движении, уменьшающее нагрузку на колеса.

На сегодняшний день предлагаются различные типы подвесок: рессорные, пневматические, пружинные, торсионные и т.д. Так, торсионный тип — это торсионные валы из металла, которые работают на кручение, при этом один конец прикрепляется к шасси, другой — к специальному рычагу, стоящему перпендикулярно и связанному с осью.

Изготовление такой детали производится из термически обработанной стали, непосредственно позволяющей выдержать большие нагрузки в момент кручения.

Главным принципом действия подвески считается работа на изгиб.

Применение торсионной модели

Расположение торсионной балки возможно продольно и поперечно. Расположение продольное используется на больших, тяжелых грузовых авто. На легковых авто используют поперечное расположение, обычно на заднем приводе.

В этих двух случаях механизм предназначен для обеспечения плавности хода, регулирования крена при повороте, обеспечения оптимальной величины затухания колебаний колес, кузова, уменьшения колебаний управляемых колес.

Для некоторых автомобилей торсионную подвеску применяют для автоматического выравнивания с применением мотора, стягивающим балки для дополнительной жесткости, зависимо от скорости, а также состояния покрытия дороги.

Конструкцию с регулируемой высотой можно использовать при замене колес. Это когда транспортное средство приподымают с помощью трех колес, а 4-е поднимается с помощью домкрата. Основным преимуществом такого вида подвесок считается долговечность, легкость в регулировке высоты, а также компактность по ширине транспорта.

Она занимает намного меньше пространства, чем пружинные подвески. Безусловно, торсионная конфигурация легка в эксплуатации, а еще в техническом обслуживании.

Процесс работы

Из данного видео, вы узнаете, как работает торсионная подвеска.

Благодаря тому, что торсионный вал закрепляется жестко на кузове либо раме авто, на него при работе подвески воздействуют силы скручивания. Но торсионный вал производится из особого сплава и обладает определенной закалкой, что позволяет работать в виде пружинного элемента.

В момент скручивания вал стремится вернуть автомобильное колесо в первоначальное положение. Так, принцип работы подобен пружинной либо подрессоренной разновидности данной детали авто. Полунезависимая подвеска представляет собой систему подрессоривания, выполненную в виде двух продольных рычагов соединенных поперечиной продольных рычагов.

Основные достоинства такого механизма:

• легкость монтажа;
• малый вес;
• компактность.

Ключевой недостаток — возможность применения лишь на не ведущем мосту.

Регулировка подвески

В случае разболтавшейся подвески отрегулировать положения возможно при помощи обыкновенного гаечного ключа. Вполне достаточно добраться вниз автомобиля, подтянуть необходимые болты. Главное не переусердствовать с целью избежания излишней жесткости хода в момент движения. Регулировка торсионной запчасти легче регулировки пружинных типов.

Производителями автомобилей меняется торсионная балка для регулирования положения движения зависимо от веса двигателя.

Ключевые свойства ремонта

Рассматривая все проблемы торсионных балок, вполне можно сделать вывод, что обслуживание, а также ремонт торсионной подвески связан с такими ситуациями:

• Регулирование высоты конструкции.
• Демонтаж либо замена торсионов.
• Замена игольчатых подшипников.
• Замена пальцев, осей задней балки.
• Ремонт рычагов задней балки.

Регулирование высоты задней подвески не стоит рассматривать в виде ремонта всей конструкции. Это обычно происходит из-за того, что хозяин авто хочет осуществить поднятие задней часть авто.

Иногда изменение высоты балки предусмотрено в целях повышения жесткости и уменьшения осадки автомобильной задней части, при максимальной загрузке. Надо знать, что торсион задней балки не способен работать при изменении высоты задней балки, эксплуатироваться будет при более агрессивной нагрузке, а это может сказаться на его ресурсе.

Процесс изменения высоты заключен в изменении положения торсиона, вернее его шлицевого конца, а также звездочки. У торсиона на концах имеются шлицевые разъемы. Торсион одним концом крепится в шлицевой разъем, рычаг задней балки.
А другим — в разъем на корпусе балки. Если осуществляется ремонт данного типа подвески, тогда понадобится демонтаж торсионов.

В данной ситуации важно сделать в задней балке родное положение торсионов, чтобы в момент монтажа было понятно, что, а также куда вставляется. С целью демонтажа торсиона в процессе стягивания из шлицевого соединения используется инерционный съемник.

Шпильку съемника вкручивают в резьбу на торце торсиона, может быть, эту резьбу стоит почистить.

Часто шлицевые соединения «закисают» либо «прикипают», в таком случае, стандартный съемник не поможет, выручить сможет только обычная кувалда.

Часто ремонт торсионной подвески связан с процессом замены игольчатых подшипников задней балки. Согласно некоторых данных, процесс замены игольчатых подшипников нужен после 80 000 км пробега.

При замене подшипников понадобится демонтаж торсионов, а также рычагов балки. Каждая сторона балки содержит два подшипника. Самой опасной проблемой задней балки является износ игольчатого подшипника, ведь обычному автолюбителю это определить затруднительно.

При отсутствии диагностики авто эксплуатируется и при рассыпавшимся подшипнике, этим усугубляя проблему. В результате изнашивается ось. Безусловно, оси задней балки возможно заменить, но это весьма затруднительно в «домашних» условиях, поскольку помимо знаний и опыта требуется специальное оборудование и приспособления.

Станции технического обслуживания не заменят оси, а предлагают лишь новую балку в сборке с новыми осями, а это весьма дорогое предложение.

Наиболее тяжелым случаем при ремонте конструкции торсионного типа является разрушение посадочного места подшипника в рычаге. Такое происходит редко, в очень «запущенной» ситуации.

Разрушение посадочного места происходит по тем причинам, что палец задней балки, хотя гораздо реже, поскольку это место защищается внешней обоймой подшипника. Процесс ремонта рычага: восстановление посадочного места на металлорежущем оборудовании.

Главной проблемой реставрации рычага балки является поиск требуемого оборудования, такая работа осуществляется на токарно-расточном станке.

Галерея

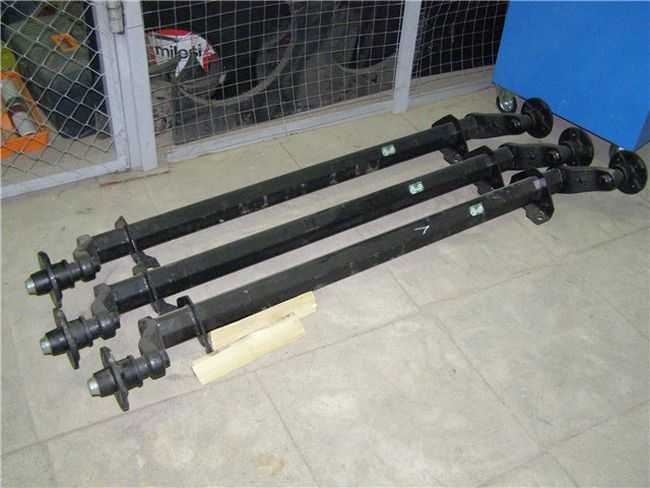

В данном разделе, находятся фото торсионных подвесок для танка, прицепа и других.

Торсионная подвеска автомобиля: принцип действия

Автомобильная промышленность развивается стремительными темпами. Каждый год компании придумывают все новые системы и технологии. Сегодня все привыкли к автомобилям с независимой многорычажной подвеской. Но не так давно машины выпускались только с торсионной подвеской («Рено» — не исключение). Что она собой представляет и как работает? Рассмотрим в нашей сегодняшней статье.

Характеристика и устройство

Торсионная подвеска – это разновидность подвески, где функцию рабочего элемента выполняют торсионы. Что это за элементы? Торсион представляет собой металлический механизм, действующий на закручивание. Состоит из пластин или стержней круглого (реже – квадратного) сечения. Эти пластины работают совместно на скручивание. Торсион может использоваться в качестве вспомогательного устройства (как стабилизатор поперечной устойчивости) либо как упругий элемент. Крепится элемент на ступичном узле колеса и проходит в виде резинометаллического шарнира к шарнирному узлу. Отрезки торсионов выполняют роль рычагов подвески.

Сама балка может применяться продольно либо поперечно. Последний вариант используется чаще всего на легковых автомобилях. Продольный вариант встречается на грузовиках. Но вне зависимости от типа расположения, балка призвана скорректировать крен при повороте и увеличить плавность хода при прохождении неровностей.

В целом, система состоит из следующих элементов:

• Привода.
• Тормозного диска.
• Нижнего и верхнего рычага.
• Моста.
• Торсиона.
• Балки.
• Тяги поперечной устойчивости.
• Амортизатора.

Как это работает?

Принцип работы торсионной подвески весьма прост. Так, концы балки жестко крепятся на кузове или раме автомобиля (если это легковой автомобиль или грузовик). При движении на балку действует сила скручивания. При этом вал стремится вернуть колесо на место. Если он установлен с дополнительным электромотором, водитель может иметь возможность корректировать жесткость подвески. Таким образом, работа торсионной подвески аналогична пружинной либо подрессоренной. Система выполняет несколько задач:

• Регулирует угол крена в повороте.
• Обеспечивает плавность хода.
• Поглощает колебания от колес и от рамы.
• Производит стабилизацию колес.

Где применяется?

Такую подвеску можно встретить на старых рамных внедорожниках. К таким относятся «Митсубиси-Паджеро», а также американские «Субурбаны» и «Тахо». На легковых авто такая схема подвески практически не используется (во времена СССР такая конструкция применялась на «Запорожце»). Среди знаменитых иномарок стоит отметить «Рено-Лагуну» и «Пежо 405». Использовать многорычажную подвеску тогда было сложно и дорого, а торсионная обеспечивала высокую плавность хода.

Преимущества

Среди плюсов торсионной подвески автомобиля стоит выделить простоту эксплуатации. Так, система устроена очень просто, что позволяет легко проводить ремонт и обслуживание. Также данная подвеска может настраиваться по жесткости. Автолюбитель самостоятельно может нарастить торсионы под свой стиль езды, сделать ходовую часть более мягкой либо жесткой.

Следующее преимущество касается массы. Такая подвеска весит гораздо меньше, чем ее аналоги. При этом отличается небольшими размерами. Данная особенность позволяла применять торсионную подвеску на «Пежо» и других малолитражных автомобилях.

Одно из самых значимых преимуществ – это надежность. Такая ходовая часть практически не требует ремонта. А если это торсионная подвеска прицепа, то она и вовсе вечная. За весь период эксплуатации владельцы сталкивались лишь с необходимостью регулировки жесткости.

Особенности

Среди прочих особенностей нужно отметить возможность регулировки клиренса. Такая возможность есть далеко не на каждом современном авто. При этом для настройки дорожного просвета использовался один ключ. Необходимо было открутить либо закрутить необходимый регулировочный болт внутри поперечной балки. При подъеме рычага клиренс автомобиля возрастает. При опускании дорожный просвет уменьшается. Как показывает практика, клиренс можно изменить на 5-7 сантиметров.

Недостатки

Теперь отметим минусы торсионной подвески. Они достаточно серьезные, а потому такая система больше не применяется на автомобилях. Итак, почему торсионная подвеска ушла в прошлое?

Первая проблема – это излишняя поворачиваемость автомобиля. По сравнению с современными многорычажными аналогами, данная ходовая часть лишь незначительно снижает крены. Удержать такой автомобиль на скорости очень трудно. Особенно это касается рамных внедорожников, которые имеют высокий центр тяжести и огромную снаряженную массу.

Следующий недостаток – это постоянные вибрации, которые передаются на кузов и на раму в случае проезда неровностей. Особенно это ощущают задние пассажиры. Комфортной такую подвеску назвать нельзя.

Далее стоит отметить игольчатые подшипники. Они являются неотъемлемой частью торсионного вала. Ресурс данных подшипников составляет 70 тысяч километров. Элементы защищены прокладками и резиновыми сальниками, однако из-за постоянного воздействия агрессивной среды данные уплотнения дают трещины. Сквозь них начинают просачиваться грязь и вода. В результате подшипник выходит из строя. Это развальцовывает посадочные места балки. Данное явление способствует изменению вала колес. Если запустить проблему, придется менять полностью балку.

О ремонте

Так как со временем данная подвеска теряет упругость, уменьшается клиренс машины. Чтобы его возобновить до заводских значений, требуется выполнить регулировку подвески при помощи ключа. Также к ремонтным операциям можно отнести замену:

• Торсионов задней балки.
• Рычагов задней балки.
• Игольчатых подшипников.
• Пальцев задней балки.

В случае капитального ремонта балки требуется выполнить демонтаж торсионов. Чтобы при сборке не было проблем, требуется предварительно наметить положение торсиона на балке. Для извлечения самого торсиона требуется снять его из шлицевого соединения. Чтобы это сделать, необходим инерционный съемщик. Иногда необходимо зачистить резьбу на шлицевом соединении. Этот участок закисает, и произвести демонтаж торсиона не так просто.

При ремонте такой подвески чаще всего выполняют замену игольчатых подшипников. Для этого требует извлечь такие элементы:

• Рычаги задней балки.
• Торсион.

Всего в системе есть два подшипника (по одному с каждой стороны). Проблема заключается в том, что определить исправность элемента самостоятельно невозможно. А дальнейшая эксплуатация балки с изношенным подшипником приводит к необратимому изнашиванию оси. Ремонт рычага задней балки – наиболее сложная операция. Она выполняется на специальном токарно-расточном станке. Самостоятельно выполнить подобную работу нельзя. Это требует наличия навыков и знаний.

А найти хорошего специалиста в данной области с нужным оборудованием довольно трудно.

Обратите внимание

Перед тем как произвести регулировку данной подвески, стоит выполнить диагностику ходовой части. Часто на старых автомобилях есть скрытые дефекты по ходовой. Именно они влияют на работу торсионов. Также следует проверить развал-схождение. Торсионы встанут на нужную высоту только тогда, когда углы соответствуют норме. В противном случае владелец столкнется с такой проблемой, как жор протектора резины. Также следует изменить расстояние от центра оси передка до края крыла. Данный параметр должен составлять порядка 50 сантиметров. Если все хорошо, можно приступать к настройке. Сам регулировочный болт находится по центру и немного утапливается в раму.

Вместо заключения

Итак, мы выяснили, что собой представляет торсионная подвеска. Как видите, она имеет как положительные, так и отрицательные стороны. Но какой бы надежной она ни была, большинство автопроизводителей отдают предпочтение пружинной независимой подвеске. Сейчас ее ресурс стал не меньше, чем у торсионной. А уровень комфорта не сравнить.

Торсионная подвеска принцип работы, плюсы и минусы фото и видео

Содержание:

• Особенности торсионной системы
• Торсионная подвеска — принцип работы, устройтсво, схема
  • Принцип работы торсионной подвески
  • Виды торсионной подвески
    • Преимущества и недостатки
• Независимая торсионная подвеска
• Недостатки торсионов
• Ремонт торсионной подвески — Легкое дело
• Преимущества и недостатки
• Преимущества торсионной подвески
• Торсионы, из истории их развития
  • Оставить ответ
• Торсионная подвеска — что это такое
• Преимущества торсионной подвески
• Как работает торсионная подвеска
• Торсионная подвеска автомобиля. Понятие и принцип работы

Особенности торсионной системы

Используя торсионы, довольно сложно получить независимую систему подвески, которая полностью бы обеспечила необходимый уровень комфорта. Отчасти, именно по данной причине детали ещё не используются широко. Но, если торсионная конструкция всё-таки присутствует, система становится достаточно свободной. Вращающиеся амортизационные рычаги на конце балки позволят добиться лучшего результата.

Благодаря такому решению пользователь может получить большую плавность хода во время езды, независимостью колёс. Эта подвеска будет особенно эффективным решением на больших машинах, где она будет постоянно испытывать довольно серьёзные нагрузки.

Торсионная подвеска — принцип работы, устройтсво, схема

Назначение карданной передачи, принцип работы

Самой основной частью торсионной подвески является стержень, работающий на скручивание, прямоугольного или круглого сечения из упругой стали, подвергшейся особой термической обработке. Этот стержень одним концом крепится на кузове автомобиля, а другим на направляющем рычаге. Активное применение торсионная подвеска нашла в бронетехнике, из-за широкого диапазона регулирования клиренса, простоты конструкции и лучшей защищенности, так как такой род подвески спокойно устанавливается внутри боевой машины.

Торсион обладает способностью выдерживать большие механические нагрузки и при скручивании не поддается остаточным деформациям.

В независимости от способа установки торсиона, он предназначен для надежного решения следующих задач:

• Наиболее эффективное поглощение колебаний колес и кузова автомобиля.
• Настройка угла наклона автомобиля на поворотах.
• Обеспечение максимально возможной плавности хода.
• Стабилизация расположения управляемых колес.

Принцип работы торсионной подвески

Чаще всего, торсион жестко крепится на раме автомобиля одним концом, а другой его конец крепится к рычагу, на котором установлена ступица колеса. Как только колесо наезжает на какое-либо препятствие, оно поднимается и скручивает торсион. Для усиления крепления узлов торсионной подвески, применяются дополнительные спиральные пружины и амортизаторы, тем самым, обеспечивается надежная и упругая связь кузова автомобиля и всей его подвижной ходовой частью.

Виды торсионной подвески

Торсионы, в зависимости от положения рычагов на автомобиле, могут располагаться вдоль или поперек кузова. В случае, когда торсионы установлены вдоль, рычаги расположены поперек автомобиля и угол подъема колес направлен в сторону автомобиля по диагонали. Если торсионы расположены поперек автомобиля, рычаги расположены вдоль и угол подъема колес направлен вверх вдоль длины автомобиля.

Преимущества и недостатки

Как и любой род подвески, торсион имеет свои достоинства и недостатки, которые определяют его применение для каких-то конкретных целей.

Преимущества

1. Легкость в монтаже и техническом обслуживании. Торсионная подвеска обладает самой большой периодичностью обслуживания.

2. По сравнению с любым другим видом подвески, торсион обладает самыми компактными размерами и занимает очень мало места. Помимо этого, он обладает очень малым весом, уменьшая, тем самым, вес автомобиля в целом.

3. Торсионная подвеска хорошо поддается регулированию по высоте. Таким образом, можно изменить клиренс транспортного средства, не внося существенных изменений в конструкцию подвески.

4. При возникновении крена, торсион обеспечит самую лучшую управляемость автомобиля.

5. Повышенная ремонтопригодность, простота регулировок и надежность эксплуатации.

В техническое обслуживание подвески входит подтяжка крепежного болта, которая выполняется с помощью всего одного гаечного ключа. Это, пожалуй, является одно из самых главных пояснений простого технического обслуживания.

Недостатки

1. Присутствие в конструкции торсионной подвески игольчатых подшипников. Эти подшипники очень часто выходят из строя после повреждения пыльников и сальников. Через трещины в резине грязь попадает в механизм подшипника и очень быстро выводит его из строя. Поэтому рекомендуется по чаще осматривать днище автомобиля.

2. Сложность технологии производства торсионов. Чтобы достичь качественных механических характеристик металла, его нужно подвернуть большому количеству обработок, что весьма существенно повышает стоимость торсиона.

3. Автомобили с торсионной подвеской обладают склонностью к излишней поворачиваемости. Это особенно актуально для небольших автомобилей на скользкой дороге. В связи с чем, водитель должен проявлять повышенную внимательность и аккуратность при управлении таким автомобилем.

Причина, по которой применение торсионов в автомобильной подвеске ограничено, является сложность процесса получения полностью независимой подвески, которая смогла бы обеспечить самый высокий уровень комфорта. Не смотря на это, конструкторы нашли решение в применении торсионной балки и вращающихся амортизирующих рычагов. Таким образом, получается самая высокая независимость колес и плавность хода при движении.

С учетом достоинств и недостатков, торсионная подвеска больше не применяется на пассажирских автомобилях. Теперь она устанавливается только на грузовиках и военной гусеничной технике.

https://youtube.com/watch?v=s1LH9EikhuI

Независимая торсионная подвеска

Принцип работы вакуумного усилителя тормозов

В этом разделе поговорим о плюсах и минусах независимой торсионной подвески. Есть несколько видов независимой подвески:

1. Макферсона.
2. Торсионная.
3. Многорычажная.

Выше, мы подробно описали торсионный вид, а теперь поговорим о макферсоне. Подвеска используется как для передних, так и задних колес. Имеет один поперечный рычаг внизу, вместо второго применён высоко расположенный под крылом шарнир-крепление на брызговике крыластойки, играющей одновременно роль амортизатора.Часто применяют пружины для того, чтобы придать упругость, нонекоторые производители используют и торсион. Это является основным исключением из правила. Коротко поговорим о плюсах и минусах макферсона. Плюсы: компактная, легкая, очень надежная. Минусы: огромные продольные колебания. Конструкция такого вида представляет собой очень жесткую раму. На эту раму насажен поворотный механизм, который держится с помощью пружины или рессоры. Когда автомобиль наезжает на кочку или попадает в яму, поворотный механизм передвигается по раме, и тем самым обеспечивает мягкую и комфортную езду.

Макферсон очень хорошо себя зарекомендовала на рынке и большинство автовладельцев используют именно ее.

На этом изображении мы видим независимую балку

Недостатки торсионов

• Излишняя поворачиваемость. К этому склонны почти все автомобили, на которых стоит данная подвеска. Водитель должен быть особенно внимательным на поворотах, ведь в этот момент транспортное средство может просто развернуться в другую сторону. На автомобилях марки ЗАЗ с небольшой скоростью эта проблема становится особенно заметной.
• Обработка и технология производства торсионнов – довольно сложные процессы сами по себе. Но иначе производители не могут обеспечить должного уровня упругости материала, высокой прочности. Не обходится без специальных процедур по упрочнению поверхности, иначе металл не будет устойчивым к возникновению на поверхности трещин. В том числе применяются и пластические осадки. Но даже это не останавливает тех, кто пользуется торсионами, чтобы обеспечить более высокий уровень комфорта во время передвижения в самой разной местности.
• Там, где к концам торсионной балки крепятся рычаги, присутствуют игольчатые подшипники. У этой системы возникает несколько ограниченный ресурс по пробегу. Через трещины в прокладках и сальниках в подшипники попадают грязь, вода и пыль, из-за чего сами подшипники быстрее выходят из строя. При этом интенсивность вождения и стиль в этом особенной роли не играют. Гораздо важнее воздействие агрессивных сред плюс старение резинового материала.

Принцип работы пневматических тормозов Тормозные жидкости

Но, благодаря высокому уровню современного сервиса, проблему легко решить, меняя только подшипники или сальники. Иногда нужен ремонт, замена торсионной балки, но это только в худшем случае.

Ремонт торсионной подвески — Легкое дело

Ремонт торсионной подвески

Рассматривая проблемы торсионных балок, можно прийти к выводу о том, что обслуживание и ремонт торсионной подвески Citroen, Peugeot, Samand, Lifan, SMA, в основном, связан со следующими ситуациями:

• Регулировка высоты подвески
• Демонтаж или замена торсионов задней балки
• Замена игольчатых подшипников задней балки
• Замена осей, пальцев задней балки
• Ремонт рычагов задней балки

Вышеперечисленные процедуры, в разной степени, беспокоят владельцев Peugeot 405, Peugeot 306, Peugeot 206, Peugeot 405, Peugeot Partner, Citroen Xsara, Citroen Xsara Picasso, Citroen Xsara, Citroen AX, Citroen Berlingo, Samand, Lifan, SMA – торсионная подвеска.

Регулировка высоты задней подвески. нельзя рассматривать как ремонт торсионной подвески, обычно это происходит из за того, что хозяину, исповедующему «спортивный стиль» хочется поднять заднюю часть автомобиля. В некоторых случаях изменить высоту торсионной балки имеет смысл, в целях увеличения жесткости и уменьшения осадки задней части автомобиля, при максимальной загрузке. Конечно, надо понимать, что торсион задней балки не рассчитан на такую работу и в случае изменения высоты задней балки, будет эксплуатироваться при более агрессивной нагрузке, что скорее всего, скажется на его ресурсе.

Изменение высоты заключается в изменении положения торсиона, точнее его шлицевого конца, звездочки. Торсион, на своих концах, имеет шлицевые разъемы (папа). Одним концом, торсион крепится в шлицевой разъем (мама), в рычаг задней балки. Другим, в разъем на корпусе балки. Родное положение шлицев отмечено метками, смещение шлицев и меток говорит о изменении высоты и жесткости.

Если производится ремонт торсионной подвески, обычно, необходим демонтаж торсионов

В этой ситуации, важно наметить родное положение торсионов в задней балке, что бы при монтаже было, однозначно, ясно – что и куда вставляется. Для демонтажа торсиона при его стягивании из шлицевого соединения используют инерционный съемник

Шпилька съемника вкручивается в резьбу на торце торсиона, возможно, эту резьбу необходимо будет почистить – запаситесь метчиком. Очень часто шлицевые соединения торсионов, как говорится, «закисают» или «прикипают», в этом случае, стандартный, инерционный съемник не поможет, выручает обычная кувалда.

В большинстве случаев ремонт торсионной подвески Peugeot, Citroen, Samand, Lifan, SMA связан с заменой игольчатых подшипников рычага задней балки. По некоторым данным, замена игольчатых подшипников требуется после 80 000 км пробега. В процессе замены подшипников потребуется демонтаж торсионов и рычагов задней балки. Каждая из сторон балки имеет два подшипника.

Самая опасная проблема задней балки Пежо, Ситроен, Саманд, Лифан заключается в том, что износ игольчатого подшипника, обычному автолюбителю, определить затруднительно. В отсутствии диагностики, автомобиль эксплуатируется при рассыпавшимся подшипнике, усугубляя проблему. В итоге, изнашивается ось (другое название – палец) по которому «бегают» ролики-иголки подшипника (игольчатый подшипник задней балки Citroen, Peugeot, Samand не имеет внутренней обоймы, его ролики «качаются», непосредственно, по поверхности оси).

Замена осей задней балки возможна, но очень затруднительна в «домашних» условиях, т.к. кроме знаний и опыта, требует специального оборудования и приспособлений. Станции технического обслуживания, официально занимающиеся автомобилями PSA, не занимаются заменой осей, а предлагают, только, новую балку в сборе с новыми осями – достаточно дорогое предложение.

Наиболее тяжелый случай, в рамках ремонта торсионной подвески — разрушение посадочного места игольчатого подшипника в рычаге. Это происходит редко, в крайне «запущенной» ситуации. Посадочное место разрушается по тем же причинам, что и палец задней балки, но гораздо реже, т.к. это место защищено внешней обоймой подшипника. Ремонт рычага заключается в восстановлении посадочного места и производится на металлорежущем оборудовании. Главная проблема реставрации рычага задней балки – поиск необходимого оборудования, эта работа выполняется на токарно-расточном станке.

Сохраните эту статью у себя в аккаунте:

http://balka405.com

Преимущества и недостатки

Неоспоримым преимуществом, которым обладает торсионная подвеска, является компактность системы. Из-за того, что она обладает небольшими габаритами, производители легковых автомобилей могут сделать более объемный багажник или увеличить салон. Машины с просторным салоном покупают гораздо чаще.

Вторым плюсом считается то, что можно самостоятельно регулировать жесткость или мягкость торсиона. Этот параметр напрямую зависит от длины торсиона. Сделать мягче или жестче каждый водитель может самостоятельно.

Третьим преимуществом является то, что на машинах, на которых установлена такая подвеска, можно самостоятельно регулировать клиренс. Благодаря этому можно самостоятельно сделать автомобиль более послушным на дороге и легче в управлении.

Есть еще и четвертый плюс – это простота конструкции и недорогое обслуживание. Это неоспоримое преимущество именно перед пружинной подвеской. Помимо этого, торсионная подвеска имеет небольшой вес, поэтому расход топлива автомобиля снижается.

Несмотря на большое количество плюсов, эта система имеет и недостатки. Из-за того, что система имеет определенный принцип работы, на кузов отдаются дополнительные вибрации, которые ощущаются на заднем сиденье. Поэтому на машине с этой системой невозможно добиться полной шумоизоляции. Исходя из этого, можно получить, что первый и главный минус – это вибрация во время движения.

Второй минус – принцип работы торсиона подвергает его к саморазрушению, в результате чего данную деталь придется заменить.

Последним минусом считается то, что торсионы могут быть дороже в обслуживании. Все зависит напрямую от конструкции машины. Дело в том, что некоторые производители устанавливают торсион там, где его невозможно достать без демонтажа других устройств. Но есть и такие системы, где заменить все можно без труда.

Преимущества торсионной подвески

Основные преимущества такого типа подвески,следующие:

1. Достаточно компактное устройство торсионной подвески.
2. Простота в ремонте и обслуживании.
3. Можно регулировать жесткость подвески.
4. Плавный ход автомобиля.
5. Поглощаются все механические колебания рамы и колеса.

Конечно, есть и минусы:

1. Очень трудный процесс производства стержня.
2. При повороте автомобиль излишне разворачивается.
3. Внутри этой конструкции имеются игольчатые подшипники. Они очень быстро перестают работать, если туда попадает грязь, пыль и вода. Если долго их не обслуживать, то в скором времени придется менять всю конструкцию полностью.

Важно! Из этого всего можно сделать следующий вывод: если периодически осматривать, полностью обслуживать и производить качественную диагностику, то никаких сбоев быть не должно. Следите за исправностью.

Торсионы, из истории их развития

Volkswagen Beetle – первая машина, на которой использовались детали с похожими функциями, основным назначением. Она появилась ещё в 20-ом веке, в 30-ых годах. Первая модернизация торсиона была проведена чешским учёным Ледвинкой. В тех же 30-ых годах торсионы были поставлены на автомобили Tatra. К концу десятилетия система применялась повсеместно и на технике, выпускаемой Фердинандом Порше и его компанией.

Малый вес подвески в то время стал основным преимуществом для австрийского инженера. Особенно оно было востребовано на автомобилях для спортивных соревнований, армии. Для внедорожников подобная деталь тоже не оказалась лишней. Это преимущество торсионов остаётся актуальным и в современном мире. Торсионы с двойными рычагами тоже стали изобретением Фердинанда Порше. В стальные трубы этих конструкций помещали поперечные стержни. Именно эта деталь и была так называемой торсионной балкой.

Зависимость жёсткости подвески от длины торсионной балки – преимущество конструкции, которое использовал Андре Лефевр, инженер из Франции. Он потом создал автомобиль Citroen TA. Подвеска становилась более мягкой по мере того, как более длинным был торсион. Нагрузка, которая появляется на дорожном полотне, распределяется по всей раме. Это достигается благодаря длинному валу, располагающемуся вдоль продольной оси всей машины.

В автомобильной и бронетанковой технике тоже активно использовали торсионы, особенно, в военное время. И потом они получили большее распространение, пройдя испытание временем. В странах Европы, Америки, эту систему применяли практически все производители автомобилей. Довольно быстро деталь получила признание даже в Советском Союзе. Если торсионная подвеска немного разболталась, в этом нет ничего страшного. Достаточно использовать обычный гаечный ключ для регулировки положения. С пружинными конструкциями работать гораздо сложнее, а здесь всё просто и понятно.

Оставить ответ

Просмотрели: 29 388

Разболтовка колесных дисков

Просмотрели: 21 349

Расшифровка кодов ошибок OBD 2 на русском языке

Просмотрели: 7 169

Присадка SUPROTEC инструкция по применению

Просмотрели: 2 434

Mercedes Benz w210 двигатели, характеристики

Просмотрели: 2 309

Программирование и обучение стеклоподъемников

Просмотрели: 2 167

Лямбда зонд признаки неисправности и обманка

Просмотрели: 1 768

ЗМЗ 406 технические характеристики

Просмотрели: 1 389

Плюсы и минусы автобаферов

Просмотрели: 1 237

Свечи зажигания Bosch подбор по автомобилю

Торсионная подвеска — что это такое

Рассмотрим вид подвески, в которой в роли упругого элемента выступает торсион — торсионная подвеска.Торсион является металлическим упругим элементом, который работает на скручивание. В большинстве случаев, это металлический стержень, обладающая круглым сечением, который на концах имеет шлицевое соединение. Торсион бывает нескольких видов — это набор пластин, стержней или балки определенного сечения.Поподробнее о конструкции. Торсион своим одним концом фиксируется к несущему кузову или раме автомобиля, в зависимости от модели, а другим концом – к рычагу — направляющему элементу. При движении автомобиля колёс торсион закручивается, и этим между колёсом и кузовом достигается упругая связь.

Торсион имеет интересные особенности – он может вращаться только в одну сторону – в сторону скручивания. Далее, особенностью является и то, что торсион некоторые производители используют для регулировки дорожного просвета.Торсионы можно использовать во всех тех разновидностях независимых подвесок, которые могут быть на продольных рычагах, на двойных поперечных рычагах или же со связанными продольными рычагами — торсионной балка.Итак, поподробнее о каждом виде – в варианте на продольных рычагах торсионы соединяются с помощью продольных рычагов и, следовательно, располагаются поперёк кузова. Данный тип торсионной подвески автопроизводители применяют в некоторых моделях легковых автомобилей малого класса в задней. В варианте торсионной подвески с двойными поперечными рычагами торсионы расположены параллельно кузову, из-за чего их длину, следовательно, и упругие характеристики можно регулировать в широком диапазоне. Торсион одним концом крепиться к нижнему поперечному рычагу, в редких случаях к верхнему, а другой конец – к раме кузова. Данный тип торсионной подвески некоторые автопроизводители применяют в качестве передней подвески своих легковых внедорожных автомобилей, например некоторых моделях японских и американских внедорожников.И наконец, особое место в семействе торсионных подвесок занимает так называемая торсионная балка, которая так же называется подвеской со связанными продольными рычагами. В данной подвеске в роли направляющих устройств выступают два продольных рычага, которые имеют жёсткое соединение между собой посредством балки. Продольные рычаги имеют с одной стороны крепление к кузову, к ступицам колёс с другой. Балка обладает U-образным сечением, как следствие обладает большой жёсткостью на изгиб и малой на кручение. Данное свойство даёт колёсам возможность двигаться независимо друг от друга вверх-вниз.В наше время торсионная балка нашло широкое применение в качестве задней подвески «переднеприводников» малого и среднего класса. В силу особенностей своей конструкции, «торсионно-балочная» подвеска занимает интересное промежуточное положение между зависимым и независимым подвесками, соответственно получило также название — полунезависимая подвеска.

• Вперёд >

Преимущества торсионной подвески

• При возникновении крена автомобиль получает лучшую управляемость.
• Простая регулировка, большая периодичность обслуживания
• Высокая ремонтопригодность, надёжность
• Теперь можно без проблем установить нужную величину для дорожного просвета. И нет необходимости менять какие-либо серьёзные детали в конструкции
• Вес всегда остаётся небольшим
• Обслуживание и установка максимально просты
• По сравнению с пружинной системой, эта обладает гораздо более компактными габаритами. Занимает меньше свободного пространства.

Подтяжка крепёжных болтов – основной вид обслуживания, которого требуют торсионные подвески. Для решения этой задачи хватит простого гаечного ключа. Но не стоит затягивать всё слишком сильно, иначе будут увеличиваться показатели жёсткости.

Как работает торсионная подвеска

Как работает торсионная подвеска? Для начала определимся, что такое автомобильная подвеска. Автомобильная подвеска — это устройство, которое обеспечивает упругое сцепление колес автомобиля с несущей системой, а также регулирует положение кузова во время движения и уменьшает нагрузки на колеса. Современное автомобилестроение предлагает различные типы автомобильных подвесок: пневматические, пружинные, рессорные, торсионные и т.д.

Торсионная подвеска — это металлические торсионные валы, работающие на кручение, один конец которой крепится к шасси, а другой крепится к специальному перпендикулярно стоящему рычагу, связанному с осью. Торсионная подвеска изготавливается из термически обработанной стали, которая позволяет выдерживать значительные нагрузки при кручении. Основной принцип действия торсионной подвески — это работа на изгиб.

Торсионная балка может располагаться продольно и поперечно. Продольное расположение торсионной подвески в основном используется на больших и тяжелых грузовых автомобилях. На легковых автомобилях, как правило, используются поперечное расположение торсионных подвесок, обычно на заднем приводе. В обоих случаях торсионная подвеска обеспечивает плавность хода, регулирует крен при повороте, обеспечивает оптимальную величину затухания колебаний колес и кузова, уменьшает колебания управляемых колес.

На некоторых автомобилях торсионная подвеска используется для автоматического выравнивания с использованием мотора, который стягивает балки для придания дополнительной жесткости, в зависимости от скорости и состояния дорожного покрытия. Подвеска с регулируемой высотой может использоваться при замене колес, когда транспортное средство приподымается при помощи трех колес, а четвертое поднимается без помощи домкрата.

Основное преимущество торсионных подвесок — это долговечность, легкость в регулировании высоты и компактность по ширине транспортного средства. Она занимает значительно меньше пространства, нежели пружинные подвески. Торсионная подвеска очень легка в эксплуатации и техническом обслуживании. Если торсионная подвеска разболталась, то отрегулировать положения можно с помощью обычного гаечного ключа. Достаточно забраться под низ автомобиля и подтянуть нужные болты. Однако главное не переусердствовать, чтобы избежать излишней жесткости хода при движении. Регулировать торсионные подвески намного легче, чем регулировать пружинные подвески. Производители автомобилей меняют торсионную балку для регулирования положения движения в зависимости от веса двигателя.

Прототипом современной торсионной автомобильной подвески можно назвать устройство, которое использовалось в Фольсваген “Битл” в 30-х годах прошлого столетия. Это устройство было модернизировано чехословацким профессором Ледвинка до той конструкции, которую мы сегодня знаем, и установлена на Татре в середине 30-х годов. А в 1938 Фердинанд Порше скопировал дизайн торсионной подвески Ледвинки и внедрил ее в массовое производство KDF-Wagen.

Торсионная подвеска широко применялась на военной технике во время Второй мировой войны. После войны автомобильная торсионная подвеска применялась в основном на европейских автомобилях (в том числе легковых) таких, как Ситроен, Рено и Фольсваген. Со временем производители легковых автомобилей отказались от использования торсионных подвесок на пассажирских легковых машинах по причине сложности изготовления торсионов. В наши дни торсионная подвеска в основном используется на грузовых автомобилях и внедорожниках у таких производителей, как Форд, Додж, Дженерал Моторс и Мицубиси Паджеро.

По материалам: svit24.net

Торсионная подвеска автомобиля. Понятие и принцип работы

 ТОРСИОННАЯ ПОДВЕСКА АВТОМОБИЛЯ. ПОНЯТИЕ И ПРИНЦИП РАБОТЫ

Добрый день, в сегодняшней статье мы расскажем Вам, про понятие такого важного элемента современного автомобиля, как торсионная подвеска. В материале мы раскроем основные принципы работы, а также параметры надежности торсионной подвески транспортного средства

Кроме того, мы наглядно покажем и поговорим о преимуществах такого типа подвески по сравнению с «МакФерсон» и многорычажной системой.

Современные автопроизводители предлагают сегодня большое количество видов и типов подвесок к своим автомобилям. Самыми популярными среди них являются: пружинные, пневмо-подвески, рессорные, а также торсионные. Все выше перечисленные подвески являются довольно надежными, за исключением некоторых пневматических, которые, как правило, устанавливаются на современные французские автомобили.

Торсионная подвеска является цельнометаллическим валом, который приводится в действие методом кручения. Часть торсиона прикреплено к шасси, а другая часть сцеплена с специальным установленным к кузову транспортного средства рычагу, которая в свою очередь держит ось. Такая подвеска производится с заранее подготовленной и термически абсорбированной стали. Такая сталь может выдерживать колоссальные нагрузки при движении и даже при постоянных механических ударах по ней, из-за плохого дорожного покрытия. Принципом действия подвески торсионного типа является ее функционирование на изгиб, то есть под не большим углом.

Торсионная балка подвески автомобиля, как правило, устанавливается поперечно или же продольно. При продольном типе торсионной подвески грузоподъемность автомобиля составляет более нескольких тонн. В основном такой тип подвески устанавливается на большегрузные транспортные средства или пассажирские микроавтобусы. Для легковых автомобилей применяется поперечный тип торсионной системы, чаще на задней подвеске.

Иногда подвеска, которая регулируется по уровню, позволяет применять способ замены шины или колеса, с помощью опускания трех из четырех колес и следовательно то, которое нам нужно для ремонта приподнимается на необходимый уровень над землей. В этом случае происходит экономия времени на поддомкрачивании кузова и тем самым нет надобности в самом домкрате.

Главным плюсом подвесок торсионного типа является их безграничная долговечность, простота в настройке уровня высоты и эргономичность по длине и ширине автомобиля. Такая подвеска по объему занимает намного меньше пространства, чем подвеска пружинной системы MCPherson, которая и весит в среднем на 100-150 килограмм больше. В эксплуатации подвеска торсионного типа ремонтопригодна в гаражных или даже возле подъездных условиях.

В техническом обслуживании такая система не нуждается вообще, только в регламентном наблюдении через определенных интервал пробега или времени.

Видео обзор: «Торсионная подвеска автомобиля. Понятие и принцип работы»

Надеемся, что наша статья, помогла Вам получить общее понятие о подвеске транспортного средства торсионного типа, а также об основных принципах ее работы и надежности. Кроме того, напомним, что такая система является не обслуживаемой весь срок эксплуатации, который устанавливается заводом изготовителем, например на различных моделях автомобилей Mersedes-Benz, данный срок составляет 10 лет.

БОЛЬШОЕ СПАСИБО ЗА ВНИМАНИЕ. ОСТАВЛЯЙТЕ СВОИ КОММЕНТАРИИ, ДЕЛИТЕСЬ С ДРУЗЬЯМИ. . ЖДЕМ ВАШИХ ОТЗЫВОВ И ПРЕДЛОЖЕНИЙ

ЖДЕМ ВАШИХ ОТЗЫВОВ И ПРЕДЛОЖЕНИЙ.

Торсионная подвеска автомобиля. Особенности использования и ремонта.

Что такое подвеска автомобиля, знают практически все. Она представляет собой крепкую и мощную конструкцию, которая служит для выполнения трех основных функций:

1) Контроль положения кузова автомобиля.
2) Сцепление дорожного покрытия с колесами.
3) Минимизирование нагрузки на автомобильные колеса.

Рынок сегодня постоянно пополняется различными новинками, а развитие технологий все время приятно удивляет автолюбителей своими совершенствованиями.

Сегодня на автомобилях можно встретить много видов подвески — рессорные, пружинные, пневматические и некоторые другие. Среди них все большую популярность набирает торсионная подвеска.

Ее главная особенность состоит в одном основном элементе, который называется торсион. Он представляет собой упругий металлический стержень с круглым или квадратным сечением, имеющий по краям шлицевые соединения.

Торсионы конструктивно включают в себя балки различного сечения, нескольких пластин и стержней. Одна из его особенностей — это способ крепления: одной из сторон торсион прикрепляется к направляющему узлу, а другой к кузову автомобиля. В качестве первого часто выступает рычаг.

В процессе поворота колес торсион, как бы скручивается, и таким своеобразным способом происходит формирование крепкой связи колес автомобиля с его кузовом.


История



Свое начало торсионы берут в 1934 году во Франции. Тогда подвеска очень похожей конструкции была впервые использована компанией «Ситроен» на автомобиле модели Traction Avant. Примерно в одно время данную идею также поддержали немецкие инженеры компании «Фольксваген» и установили торсионную подвеску на свой знаменитый массовый автомобиль «Жук».

Со времени своего первого появления и применения торсионы претерпели много изменений и усовершенствований. Очень большой вклад сделал профессор из Чехии Ледвинк. Он разработал уникальную торсионную конструкцию, которая массово применялась на автомобилях и до сегодняшнего дня почти не изменилась.

Первое свое применение разработанная чешским мастером торсионная подвеска нашла в грузовиках марки «Татра» в 30-х годах прошлого столетия. Вскоре Фердинанд Порше подхватил эту идею в 1938 году.

Очень большой популярностью пользовались торсионы в военной технике во время Второй мировой войны. После ее завершения большинство известных автопроизводителей начали применять торсионную подвеску на своей продукции. Особо выделялись среди них компании «Фольксваген», «Пежо» и «Ситроен». Тем не менее вскоре их перестали устанавливать на автомобилях по причине сложной технологии изготовления. Несмотря на это, американские компании «Ford» и «Dodge» устанавливают торсионную подвеску на своих джипах и грузовиках до сегодняшнего времени.

Типы торсионных подвесок

Среди всего разнообразия торсионных подвесок можно выделить три основных типа:

1) С двойными рычагами поперечного направления.

Торсионы в таком случае расположены поперек кузова автомобиля. Благодаря такой конструкции подвеску можно регулировать в широком диапазоне.

Конструктивная особенность этого типа торсионной подвески состоит в способе ее крепления. Она прикрепляется одной из сторон к поперечному рычагу, который размещается внизу автомобиля, а другой непосредственно к кузову транспортного средства.

Торсионы подобного типа широко используются на различных моделях внедорожников, поэтому они так полюбились американскими и японскими производителями.

2) С двойными рычагами продольного направления.

Главное отличие этого типа торсиона от предыдущего — это соединение его с поперечными рычагами. Поэтому он уже располагается не поперек кузова, а вдоль. Торсионная подвеска подобного типа сегодня используется на легковых автомобилях небольшого размера.

3) С продольными связанными рычагами.

Этот тип подвески с каждым днем становится все более популярным и ему уделяют особое внимание. Главная его особенность заключается в особом направляющем узле, в качестве которого выступает пара рычагов в продольном направлении.

Они одной своей стороной крепятся к кузову автомобиля, а другой к ступицам колесной пары. Сама балка также имеет особую конструкцию с U-образным сечением.

Благодаря такой ее особенности подвеске придается очень высокая жесткость на изгиб. При этом практически не наблюдается жесткости на кручение.

Как считает большинство, это существенная недоработка, но как раз это и была задумка разработчиков. За счет такой особенности колеса автомобиля могут вертикально двигаться сколько угодно и при этом они совсем не зависят друг от друга.

Подобные конструкции включают в себя такие элементы, как витая пружина, ступица колеса, металлический или резиновый шарнир, саму торсионную балку, амортизатор и продольный рычаг.


Преимущества и недостатки



Любые сложные конструкции имеют как преимущества, так и недостатки. Это относится также и к торсионам.

Преимущества торсионной подвески следующие:

— простота в эксплуатации

Согласно практике, эта разновидность подвески ремонтируется очень легко и просто, и при этом все работы может спокойно сделать даже новичок.

— легкая регулировка жесткости

Торсионную подвеску всегда можно настроить именно под свою манеру управления автомобилем. При этом нет необходимости посещать автосервис, поскольку всю работу можно сделать абсолютно самостоятельно в своем гараже с помощью инструментов.

— небольшой вес

Подвеска торсионного типа намного легче по сравнению с аналогичными устройствами.

— компактность

Каждый узел подвески размещен очень продумано, поэтому подвеска очень компактна.

— возможность автоматический регулировки

Подобная опция есть в наличие не у каждой модели автомобилей, тем не менее ее стараются добавлять в свою продукцию все большее количество автопроизводителей. Автоматическая регулировка намного удобнее по сравнению с ручным способом.

— длительный срок эксплуатации

Торсионы без проблем и максимально надежно могут прослужить очень долгий период времени.

Вместе с преимуществами есть также ряд недостатков:

— сложная технология производства

Это объясняется стремлением производителей подвесок обеспечить высокую прочность и упругость конструкции. Как результат, их конечная стоимость получается довольно-таки высокой, по причине которой не все производители соглашаются ставить на своих автомобилях торсионные подвески.

— слишком большая чувствительность при поворотах

Это одна из самых важных проблем, решения которой еще до сих пор не найдено. Автомобиль при резком повороте моментально разворачивает, поэтому такие случаи требуют от водителя особого мастерства вождения.

— ограниченность ресурса игольчатых подшипников

Данный вид подшипников широко используется в торсионных подвесках, но они довольно быстро становятся неисправными от незначительного попадания воды, пыли и грязи. Это и является причиной частого выхода подшипников из строя. Средний срок их службы составляет до 70 тысяч километров пробега автомобиля.

История торсиона в бронетехнике

Этот тип подвески широко применяется в бронетехнике еще до сих пор. Торсион выполняется в виде сплошного или полого вала. Все другие его виды в производстве бронетехники не используются.

Торсионы соединяются с другими частями автомобильного кузова за счет применения специальных головок со шлицами разной формы, например, трапеции, прямоугольника или треугольника. Если взять один из наиболее известных во время Второй мировой войны танков «Пантера», то в нем соединение выполнялось при помощи головок с лысками и специального клиновидного болта.

Разработчики бронетехники ставили перед собой одну основную задачу — это добиться как можно большей ее прочности. Это им вскоре удалось благодаря увеличению диаметра торсионной головки. Установка подвески осуществлялась довольно просто за счет резьбы на торце торсиона.

Подвеска для бронированной военной техники изготовляется в основном из хромированной или кремниевой стали. Также в этот сплав часто добавляют никель, молибден, ванадий и некоторые другие металлы.

Хромированная сталь для придания ей необходимой устойчивости подвергается обработке высокой температурой, достигающей 800-850 C.

Кроме прочности, другой важный параметр бронетехники — это скорость ее движения. Данный параметр также удалось значительно повысить за счет так называемого заневоливания. Это закрутка торсиона в раскаленном состоянии до определенного уровня выше предела его упругости и выдержка в таком состоянии на протяжении некоторого времени.

Как результат, подвеска становится очень прочной, которая может выдержать большие рабочие нагрузки. Данный метод обработки торсиона широко используется в выпуске танков Т-72, при котором заневоливание выполняют два раза.

История торсиона для бронированной техники начинается еще в 1940 году. В то время советским инженерам был дан приказ максимально оптимизировать боевой танк Т-34. Примерно через год уже появились первые советские танки с подвеской торсионного типа.

Подобное нововведение позволило увеличить объем топлива на машинах до 750 литров и увеличить количество боевой команды танка. В последующие годы по причине военных действий все работы относительно улучшения торсиона приостановились.

Кроме советских специалистов, отличились также в то время английские мастера, производившие монтаж гидравлических амортизаторов вместе с пружинами. Благодаря такому нововведению удалось повысить плавность движения бронетехники и минимизировать колебания кузова в продольном направлении.

Регулировка торсиона

Как упоминалось выше, подвеску можно регулировать под свои потребности.

Главное преимущество торсионных подвесок — это отсутствие необходимости посещать СТО и тратить на это деньги. Все это можно сделать абсолютно самостоятельно при помощи всего лишь нескольких ключей.

Например, поклонники спортивного стиля вождения очень часто занижают подвеску на задних колесах автомобиля. Это позволяет значительно повысить жесткость посадки машины и ее устойчивость на дороге, особенно на поворотах.

Вместе с этим здесь кроется довольно серьезная опасность. Дело в том, что слишком сильное занижение торсионной подвески значительно увеличивает нагрузку на нее, что приводит к быстрому износу и выходу торсиона из строя.

Чтобы изменить высоту посадки подвески, необходимо изменить так называемую «звезду» торсиона. Так называют шлицевой оконцеватель на его корпусе.

Торсионы по краям имеют шлицевые разъемы. Одна сторона подвески при этом закрепляется с основой балки, а другая соединяется со шлицевым разъемом.

Шлицы имеют специальные метки, которые обозначают их стандартные позиции. Поэтому можно относительно нее поднимать или опускать на необходимое расстояние торсион и таким образом усиливать или ослабевать подвеску.

Применение торсиона

Подвески данного типа с каждым годом становятся все более популярными. Как говорилось выше, их устанавливают на внедорожниках и грузовиках. Но в последнее время наблюдается тенденция к использованию торсионов на легковых автомобилях.

Из всего вышесказанного можно сделать вывод, что мировые производители автомобилей все время стараются довести торсионные подвески до совершенства и уменьшить себестоимость их производства. Активно к этому процессу подключают сегодня различные компьютерные программы и современное технологическое оборудование. Как утверждают некоторые специалисты в области подвесок для транспортных средств, торсионы в скором времени по популярности смогут догнать своих конкурентов.

Тем не менее многие производители пока еще не решаются на массовое применение торсионов в производстве автомобилей. Объясняется это несколькими факторами, о которых речь шла немного выше.

Так или иначе надежда всегда есть, что тенденция скоро изменится в лучшую сторону, так как торсионная подвеска является очень уникальной конструкцией, которая стоит того, чтобы на нее обращали должное внимание.



Опубликовано: 23 июня 2015

Автомобили с торсионной подвеской – Прокачай АВТО

Содержание

1. Что такое торсион?
2. Без проблем из ХХ в ХХI век
3. Торсионная подвеска принцип работы
4. Две стороны медали торсионной подвески
5. Особенности торсионной подвески
6. История
7. Преимущества и недостатки

Приветствую вас, мои уважаемые автолюбители! В этой статье нам предстоит выяснить: что такое торсионная подвеска принцип работы этой конструкции и её особенности.

Если копнуть глубже в историю, то окажется, что торсионная подвеска с успехом использовалась в начале, середине и в конце ХХ века, а также часто встречается и сейчас.

Претерпев за время своего существования массу модернизаций и совершенствований, она стала классикой, причём увидеть её можно не только на легковых авто, но и даже в качестве подвески танка.

Что такое торсион?

На самом деле конструктив торсионной подвески может быть различным, о чём мы поговорим далее. Но как бы то ни было, ключевым элементом системы выступает так называемый торсион (упругий элемент), откуда и название.

Что это? По сути, это металлический стержень, который может иметь как круглое, так и квадратное сечение.

Главным свойством торсиона является высокая упругость при скручивании, то есть если взять такой прут за два конца и крутануть в противоположные направления, то он, естественно, спружинит и попытается вернуться в исходное состояние. Это свойство и положено в основу работы торсионных подвесок .

Без проблем из ХХ в ХХI век

Немного истории. Как мы уже сказали в начале статьи, этот вид подвесок появился не вчера. Если точнее, то в 30-х годах ХХ века, и первым автомобилем с похожей конструкцией стал легендарный Volkswagen Beetle. Удачное инженерное решение заметил и взял на вооружение в те же годы и Фердинанд Порше.

Затем, во времена Второй мировой войны торсионы оказались незаменимыми в бронетанковой технике , причём использовалась такая подвеска и у советских, и у немецких машин.

В послевоенные годы аналогичные системы стали настоящим хитом – они были и остаются на вооружении практически у всех крупных автопроизводителей в мире.

Торсионная подвеска принцип работы

Пришло время поговорить о вариантах исполнения. Торсионная подвеска принцип работы которой основан на скручивании, можно встретить в следующих конструкциях:

• на двойных поперечных рычагах;
• на продольных рычагах;
• со связанными продольными рычагами или так называемой торсионной балке.

Первые два типа относятся к независимым подвескам. В случае с поперечными рычагами торсионы устанавливают параллельно кузову.

Такое позиционирование позволяет регулировать мягкость системы в широких пределах – чем длиннее стержень, тем мягче ход. Крепится он одной стороной к верхнему или нижнему рычагу, а второй к раме авто.

Используется такая конструкция, как правило, на передней оси внедорожников и кроссоверов. К примеру на Мерседесе М-класса 163-й серии.

В подвеске с продольными рычагами торсионы располагаются поперечно кузову и также одним из концов закреплены на рычагах. Стоит отметить, что такой вариант распространён на задней оси различных небольших легковушек.

Торсионная подвеска принцип работы которой, как нам известно, основан на скручивании, относится к так называемым полузависимым подвескам . Колёса на оси имеют жёсткую связь между собой, но в тоже время имеют возможность двигаться вверх и вниз по отдельности.

В основе системы лежит торсионная балка, соединяющая продольные рычаги каждого колеса (всего таких рычагов два). Встретить её можно у легковых автомобилей на задней оси.

Две стороны медали торсионной подвески

Как и любая другая, торсионная подвеска имеет свои плюсы и минусы. К положительным сторонам системы однозначно относят её простоту, низкий вес и компактность, а малое число деталей тянет за собой надёжность и лёгкость в обслуживании.

Но есть и недостатки. Например, худшая управляемость автомобилей по сравнению машинами, имеющими многорычажные конструкции, сложности в производстве надёжных упругих элементов, а также повышенный износ игольчатых подшипников , которые устанавливаются в местах сочленения продольных рычагов и торсионной балки.

Надеюсь, друзья, что этот материал, торсионная подвеска принцип работы, был вам полезен. Советую почитать ещё статьи о подвеске — Многорычажная подвеска, Электроподвеска и Гидроподвеска автомобиля

Не забывайте заглядывать на огонёк, чтобы продолжать изучение внутренностей автомобилей вместе с нами.

Торсион представляет собой металлический упругий элемент, работающий на скручивание. Как правило, это металлический стержень круглого сечения со шлицевым соединением на концах. Торсион может состоять из набора пластин, стержней, балки определенного сечения.

Конструктивно торсион одним концом крепиться к кузову или раме автомобиля, а другим – к направляющему элементу – рычагу. При перемещении колес торсион закручивается, чем достигается упругая связь между колесом и кузовом.

Особенностью торсионов является вращение только в одну сторону – в направлении скручивания. Другой особенностью является то, что торсион может использоваться для регулировки высоты кузова.

Торсионы применяются в различных видах независимых подвесок: на двойных поперечных рычагах, на продольных рычагах, со связанными продольными рычагами (торсионной балке).

В торсионной подвеске на двойных поперечных рычагах торсионы располагаются параллельно кузову, благодаря чему их длину, а соответственно упругие свойства можно регулировать в широком пределе. Один конец торсиона крепиться к нижнему поперечному рычагу (реже к верхнему рычагу), другой конец – к раме автомобиля. Данная конструкция торсионной подвески используется в качестве передней подвески легковых автомобилей повышенной проходимости – некоторых моделей американских и японских внедорожников.

В торсионной подвеске на продольных рычагах торсионы соединены с продольными рычагами и, соответственно, расположены поперек кузова. Данная конструкция торсионной подвески применяется в качестве задней подвески некоторых моделей легковых автомобилей малого класса.

Особое место в конструкциях торсионных подвесок занимает т.н. торсионная балка или подвеска со связанными продольными рычагами. Направляющим устройством данной подвески являются два продольных рычага, жестко соединенных между собой балкой. Продольные рычаги с одной стороны крепятся к кузову, с другой – к ступицам колес. Балка имеет U-образное сечение, поэтому обладает большой жесткостью на изгиб и малой на кручение. Это свойство позволяет колесам двигаться вверх-вниз независимо друг от друга.

Торсионная балка в настоящее время широко применяется в качестве задней подвески переднеприводных автомобилей малого и среднего класса. Благодаря своей конструкции подвеска с торсионной балкой занимает промежуточное положение между зависимым и независимым типом подвесок, поэтому другое ее название полунезависимая подвеска.

Что такое подвеска автомобиля, знают практически все. Она представляет собой крепкую и мощную конструкцию, которая служит для выполнения трех основных функций:

1) Контроль положения кузова автомобиля.
2) Сцепление дорожного покрытия с колесами.
3) Минимизирование нагрузки на автомобильные колеса.

Рынок сегодня постоянно пополняется различными новинками, а развитие технологий все время приятно удивляет автолюбителей своими совершенствованиями.

Особенности торсионной подвески

Сегодня на автомобилях можно встретить много видов подвески – рессорные, пружинные, пневматические и некоторые другие. Среди них все большую популярность набирает торсионная подвеска.

Ее главная особенность состоит в одном основном элементе, который называется торсион. Он представляет собой упругий металлический стержень с круглым или квадратным сечением, имеющий по краям шлицевые соединения.

Торсионы конструктивно включают в себя балки различного сечения, нескольких пластин и стержней. Одна из его особенностей – это способ крепления: одной из сторон торсион прикрепляется к направляющему узлу, а другой к кузову автомобиля. В качестве первого часто выступает рычаг.

В процессе поворота колес торсион, как бы скручивается, и таким своеобразным способом происходит формирование крепкой связи колес автомобиля с его кузовом.

История

Свое начало торсионы берут в 1934 году во Франции. Тогда подвеска очень похожей конструкции была впервые использована компанией «Ситроен» на автомобиле модели Traction Avant. Примерно в одно время данную идею также поддержали немецкие инженеры компании «Фольксваген» и установили торсионную подвеску на свой знаменитый массовый автомобиль «Жук».

Со времени своего первого появления и применения торсионы претерпели много изменений и усовершенствований. Очень большой вклад сделал профессор из Чехии Ледвинк. Он разработал уникальную торсионную конструкцию, которая массово применялась на автомобилях и до сегодняшнего дня почти не изменилась.

Первое свое применение разработанная чешским мастером торсионная подвеска нашла в грузовиках марки «Татра» в 30-х годах прошлого столетия. Вскоре Фердинанд Порше подхватил эту идею в 1938 году.

Очень большой популярностью пользовались торсионы в военной технике во время Второй мировой войны. После ее завершения большинство известных автопроизводителей начали применять торсионную подвеску на своей продукции. Особо выделялись среди них компании «Фольксваген», «Пежо» и «Ситроен». Тем не менее вскоре их перестали устанавливать на автомобилях по причине сложной технологии изготовления. Несмотря на это, американские компании «Ford» и «Dodge» устанавливают торсионную подвеску на своих джипах и грузовиках до сегодняшнего времени.

Типы торсионных подвесок

Среди всего разнообразия торсионных подвесок можно выделить три основных типа:

1) С двойными рычагами поперечного направления.

Торсионы в таком случае расположены поперек кузова автомобиля. Благодаря такой конструкции подвеску можно регулировать в широком диапазоне.

Конструктивная особенность этого типа торсионной подвески состоит в способе ее крепления. Она прикрепляется одной из сторон к поперечному рычагу, который размещается внизу автомобиля, а другой непосредственно к кузову транспортного средства.

Торсионы подобного типа широко используются на различных моделях внедорожников, поэтому они так полюбились американскими и японскими производителями.

2) С двойными рычагами продольного направления.

Главное отличие этого типа торсиона от предыдущего – это соединение его с поперечными рычагами. Поэтому он уже располагается не поперек кузова, а вдоль. Торсионная подвеска подобного типа сегодня используется на легковых автомобилях небольшого размера.

3) С продольными связанными рычагами.

Этот тип подвески с каждым днем становится все более популярным и ему уделяют особое внимание. Главная его особенность заключается в особом направляющем узле, в качестве которого выступает пара рычагов в продольном направлении.

Они одной своей стороной крепятся к кузову автомобиля, а другой к ступицам колесной пары. Сама балка также имеет особую конструкцию с U-образным сечением.

Благодаря такой ее особенности подвеске придается очень высокая жесткость на изгиб. При этом практически не наблюдается жесткости на кручение.

Как считает большинство, это существенная недоработка, но как раз это и была задумка разработчиков. За счет такой особенности колеса автомобиля могут вертикально двигаться сколько угодно и при этом они совсем не зависят друг от друга.

Подобные конструкции включают в себя такие элементы, как витая пружина, ступица колеса, металлический или резиновый шарнир, саму торсионную балку, амортизатор и продольный рычаг.

Преимущества и недостатки

Любые сложные конструкции имеют как преимущества, так и недостатки. Это относится также и к торсионам.

Преимущества торсионной подвески следующие:

– простота в эксплуатации

Согласно практике, эта разновидность подвески ремонтируется очень легко и просто, и при этом все работы может спокойно сделать даже новичок.

– легкая регулировка жесткости

Торсионную подвеску всегда можно настроить именно под свою манеру управления автомобилем. При этом нет необходимости посещать автосервис, поскольку всю работу можно сделать абсолютно самостоятельно в своем гараже с помощью инструментов.

Подвеска торсионного типа намного легче по сравнению с аналогичными устройствами.

Каждый узел подвески размещен очень продумано, поэтому подвеска очень компактна.

– возможность автоматический регулировки

Подобная опция есть в наличие не у каждой модели автомобилей, тем не менее ее стараются добавлять в свою продукцию все большее количество автопроизводителей. Автоматическая регулировка намного удобнее по сравнению с ручным способом.

– длительный срок эксплуатации

Торсионы без проблем и максимально надежно могут прослужить очень долгий период времени.

Вместе с преимуществами есть также ряд недостатков:

– сложная технология производства

Это объясняется стремлением производителей подвесок обеспечить высокую прочность и упругость конструкции. Как результат, их конечная стоимость получается довольно-таки высокой, по причине которой не все производители соглашаются ставить на своих автомобилях торсионные подвески.

– слишком большая чувствительность при поворотах

Это одна из самых важных проблем, решения которой еще до сих пор не найдено. Автомобиль при резком повороте моментально разворачивает, поэтому такие случаи требуют от водителя особого мастерства вождения.

– ограниченность ресурса игольчатых подшипников

Данный вид подшипников широко используется в торсионных подвесках, но они довольно быстро становятся неисправными от незначительного попадания воды, пыли и грязи. Это и является причиной частого выхода подшипников из строя. Средний срок их службы составляет до 70 тысяч километров пробега автомобиля.

История торсиона в бронетехнике

Этот тип подвески широко применяется в бронетехнике еще до сих пор. Торсион выполняется в виде сплошного или полого вала. Все другие его виды в производстве бронетехники не используются.

Торсионы соединяются с другими частями автомобильного кузова за счет применения специальных головок со шлицами разной формы, например, трапеции, прямоугольника или треугольника. Если взять один из наиболее известных во время Второй мировой войны танков «Пантера», то в нем соединение выполнялось при помощи головок с лысками и специального клиновидного болта.

Разработчики бронетехники ставили перед собой одну основную задачу – это добиться как можно большей ее прочности. Это им вскоре удалось благодаря увеличению диаметра торсионной головки. Установка подвески осуществлялась довольно просто за счет резьбы на торце торсиона.

Подвеска для бронированной военной техники изготовляется в основном из хромированной или кремниевой стали. Также в этот сплав часто добавляют никель, молибден, ванадий и некоторые другие металлы.

Хромированная сталь для придания ей необходимой устойчивости подвергается обработке высокой температурой, достигающей 800-850 C.

Кроме прочности, другой важный параметр бронетехники – это скорость ее движения. Данный параметр также удалось значительно повысить за счет так называемого заневоливания. Это закрутка торсиона в раскаленном состоянии до определенного уровня выше предела его упругости и выдержка в таком состоянии на протяжении некоторого времени.

Как результат, подвеска становится очень прочной, которая может выдержать большие рабочие нагрузки. Данный метод обработки торсиона широко используется в выпуске танков Т-72, при котором заневоливание выполняют два раза.

История торсиона для бронированной техники начинается еще в 1940 году. В то время советским инженерам был дан приказ максимально оптимизировать боевой танк Т-34. Примерно через год уже появились первые советские танки с подвеской торсионного типа.

Подобное нововведение позволило увеличить объем топлива на машинах до 750 литров и увеличить количество боевой команды танка. В последующие годы по причине военных действий все работы относительно улучшения торсиона приостановились.

Кроме советских специалистов, отличились также в то время английские мастера, производившие монтаж гидравлических амортизаторов вместе с пружинами. Благодаря такому нововведению удалось повысить плавность движения бронетехники и минимизировать колебания кузова в продольном направлении.

Как упоминалось выше, подвеску можно регулировать под свои потребности.

Главное преимущество торсионных подвесок – это отсутствие необходимости посещать СТО и тратить на это деньги. Все это можно сделать абсолютно самостоятельно при помощи всего лишь нескольких ключей.

Например, поклонники спортивного стиля вождения очень часто занижают подвеску на задних колесах автомобиля. Это позволяет значительно повысить жесткость посадки машины и ее устойчивость на дороге, особенно на поворотах.

Вместе с этим здесь кроется довольно серьезная опасность. Дело в том, что слишком сильное занижение торсионной подвески значительно увеличивает нагрузку на нее, что приводит к быстрому износу и выходу торсиона из строя.

Чтобы изменить высоту посадки подвески, необходимо изменить так называемую «звезду» торсиона. Так называют шлицевой оконцеватель на его корпусе.

Торсионы по краям имеют шлицевые разъемы. Одна сторона подвески при этом закрепляется с основой балки, а другая соединяется со шлицевым разъемом.

Шлицы имеют специальные метки, которые обозначают их стандартные позиции. Поэтому можно относительно нее поднимать или опускать на необходимое расстояние торсион и таким образом усиливать или ослабевать подвеску.

Подвески данного типа с каждым годом становятся все более популярными. Как говорилось выше, их устанавливают на внедорожниках и грузовиках. Но в последнее время наблюдается тенденция к использованию торсионов на легковых автомобилях.

Из всего вышесказанного можно сделать вывод, что мировые производители автомобилей все время стараются довести торсионные подвески до совершенства и уменьшить себестоимость их производства. Активно к этому процессу подключают сегодня различные компьютерные программы и современное технологическое оборудование. Как утверждают некоторые специалисты в области подвесок для транспортных средств, торсионы в скором времени по популярности смогут догнать своих конкурентов.

Тем не менее многие производители пока еще не решаются на массовое применение торсионов в производстве автомобилей. Объясняется это несколькими факторами, о которых речь шла немного выше.

Так или иначе надежда всегда есть, что тенденция скоро изменится в лучшую сторону, так как торсионная подвеска является очень уникальной конструкцией, которая стоит того, чтобы на нее обращали должное внимание.

Chrysler Torsion Bar Car Suspensions, 1957-1992: Torsion-Aire, Torsion-Quiet

Chrysler Torsion Bar Car Suspensions, 1957-1992: Torsion-Aire, Torsion-Quiet

Когда Chrysler начал использовать торсионы для своих передних торсионов подвески, они не были новыми, но они были первыми для крупного американского производителя и, возможно, первыми для автомобилей низкой и средней ценовой категории.

Packard начал использовать сложную четырехколесную торсионную установку в 1955 и 1956 года, и некоторые дорогие европейские автомобили использовали их.

Торсионная подвеска Chrysler, первоначально разработанная Бобом Бэтчелором, десятилетиями использовалась во всей линейке автомобилей, от Plaza и Valiant до Imperial. Реализация Chrysler была необычна своим универсальным использованием и сочетанием передних торсионов с недорогими задними листовыми рессорами вместо задних винтовых пружин сзади.

Задние листовые рессоры с осью, установленной впереди центра (асимметричная конструкция), удерживали автомобиль в горизонтальном положении во время резких стартов и остановок, обеспечивая лучшее управление тяжелыми нагрузками, чем большинство существующих задних рессор.

Торсионная передняя подвеска дебютировала в 1957 году на всех моделях корпорации и использовалась на всех автомобилях Chrysler Corporation, пока не появились переднеприводные автомобили. Подвеска несколько лет продавалась под торговой маркой Torsion-Aire.

В 1957 году, когда системы впервые были запущены, было много проблем с торсионами, но к 1958 году Chrysler в основном решил проблему.

В дополнение к торсионам компания использовала стабилизатор поперечной устойчивости (часто называемый просто «стабилизирующим стержнем») для сопротивления наклону в поворотах с разной степенью успеха в зависимости от его толщины и настройки подвески; как правило, продукты Chrysler Corp имели меньший крен кузова, чем аналогичные автомобили GM или Ford. Установленные по диагонали стальные стойки усилены и позиционируют нижние рычаги управления передними колесами.

Сзади, широко расставленные, смещенные от центра задние листовые рессоры сокращают ускорение приседания и торможение в пикировании; сочетание дешевых листовых рессор с передними торсионами оставалось необычным на протяжении всего срока службы системы.

Джим Бенджаминсон написал:

Названная «Torsion-Aire Ride» (в системе вообще не было воздуха, в отличие от экспериментов GM с пневматической подвеской), подвеска принесла Плимуту титул автомобиля с лучшей управляемостью по версии журнала Motor Trend . В конце концов, вся корпорация Chrysler получит 9Награда 0007 Motor Trend «Автомобиль года» основана на «превосходных качествах управляемости и управляемости».

Torsion-Aire был больше, чем просто торсионы; все было переработано, включая раму, колеса, шины, подвеску и рулевую тягу. Центр тяжести был понижен, и автомобиль стал шире.

Torsion-Aire использовал два стержня из хромированной стали, установленные параллельно внутренним передним направляющим рамы, передняя часть стержня крепилась к нижнему рычагу управления, а противоположный конец был прикреплен к раме. Закручивание стержней, а не сжатие пружин, обеспечивало автомобилям мягкую, но стабильную подвеску. Даже задние пружины были переработаны, чтобы работать с торсионами спереди.

Нажмите, чтобы развернуть…

Передний конец торсиона, соединенный с нижним рычагом передней подвески; задний конец торсиона был закреплен в подрамнике, поэтому стержень не мог вращаться. Когда переднее колесо поднималось над неровностью, нижний рычаг поворачивался вокруг точек, где был установлен торсион, скручивая стержень. Хромированная сталь в руле противостояла повороту, удерживая колесо на дороге.

В стальных передних торсионных рессорах использовалось большое количество хрома (хотя известно, что они ломались). Стабилизатор поперечной устойчивости сопротивлялся наклону в поворотах с разной степенью успеха в зависимости от его толщины и настройки подвески. Амортизаторы ограничивали колебания подвески. Установленные по диагонали стальные стойки усилены и позиционируют нижние рычаги управления передними колесами. Широко разнесенные задние пружины, установленные не по центру, сокращают приседание при ускорении, а также сопротивляются падению при торможении.

Джон Хаген написал:

Да, торсионы могут сломаться.
О боже, они когда-нибудь могли. По крайней мере, первые два года производства могли, делали. … для моделей 1960 года точка регулировки переместилась с передней части руля на заднюю. Казалось, что они ломаются только в состоянии покоя, а не в дороге. Модернизированные стержни, в том числе замены для ранних автомобилей, были очень надежными — вероятно, намного более надежными, чем катушки, использовавшиеся в соревнованиях, и намного лучше, чем подушки безопасности, использовавшиеся в то время на автомобилях GM высокого уровня; но в 1959, когда 1957-е начали ломаться, запасные части было трудно найти.

Мой отец был представителем завода Dodge с 1952 по 1960 год. Проезжая через дилерский центр, он услышал, как один джентльмен не был таким уж вежливым после того, как ему сказали, что потребуется около трех недель, чтобы заменить сломанный правый торсион его Desoto. Пока он выражал свое неудовольствие плохому сценаристу, BANG пошел по левой стороне.

Верхние рычаги, расположенные под углом, противодействуют торможению при пикировании; а в более новых версиях торсионная подвеска (использовалась в 1970-х годов и позже) передний шарнир верхнего рычага находился выше, чем задний, а не на одинаковой высоте, так что вес смещался вперед при торможении, противодействуя дополнительному весу, вызванному торможением, и помогая удерживать автомобиль в горизонтальном положении.

Точно так же задние листовые рессоры были смещены от центра, а задняя ось устанавливалась на толстые передние секции рессор, а не на центры, так что более жесткие передние секции рессор поддерживали кузов при ускорении и торможении. Длинные гибкие части за осью улучшали плавность хода.

Одним из преимуществ системы, используемой тюнерами Mopar на протяжении многих лет, была возможность легко поднимать или опускать переднюю часть автомобиля, регулируя торсионы; со спиральными пружинами пружины подлежат замене. Точно так же, если автомобиль проседал с возрастом, торсион на этом конце можно было заменить, а пружину поджали или заменили.

В 1960 году Додж писал: «Торсионы Dodge сглаживают неровности с большей управляемостью, чем винтовые пружины. Диагональные стойки с резиновой подушкой помогают преодолевать неровности передними колесами».

Широко расположенные верхние и нижние шаровые шарниры обеспечивают широкую опору для передних колес, что повышает устойчивость и уменьшает нежелательное движение колес. Нейлоновые подшипники с резиновой изоляцией обеспечивают более легкое действие, чем подпружиненные соединения металл-металл.

Резиновые втулки устраняют необходимость в смазке во многих местах, уменьшают трение и поглощают дорожные толчки. На ходовой части автомобилей Chrysler, Dodge и Plymouth 1960 года было всего восемь точек смазки; у большинства других автомобилей того времени было не менее 16,

Стойки с резиновыми подушками проходят по диагонали от каждого нижнего рычага к передней поперечине конструкции днища. Они предохраняли переднюю подвеску от толчка назад, когда передние колеса наезжали на неровности.

Система работала лучше, чем подвески GM и Ford того времени, но со временем были разработаны более новые конструкции и лучшие материалы для их поддержки. Один из инсайдеров сказал: «Инженер, придумавший эту систему, провел остаток своей карьеры, пытаясь избавиться от нее, потому что улучшить плавность хода можно было только за счет управляемости, а улучшить управляемость можно было только за счет Поездка. »

Торсионы оставались в автомобилях Chrysler Corporation до 1989 модельного года, их окончательные характеристики.

Система Torsion-Quiet

Система Torsion-Quiet, выпущенная в 1971 году, описывает резиновые подушки, которые изолируют подрамник и листовые рессоры, снижая вибрацию и шум так же, как это делают резиновые опоры двигателя. Проблема, однако, в том, что с добавлением изоляции жесткость была обязательно и по определению уменьшена, так что прохождение поворотов ухудшилось — хотя это все равно было лучше, чем у Ford и GM.

Эксперт Mopar Рик Эренберг рекомендует во многих случаях дооснащать автомобили конца 1970-х более ранними деталями подвески, чтобы избавиться от дополнительной изоляции, которая, казалось, больше влияла на прохождение поворотов, чем на плавность хода.

Рик Эренберг также предложил провести полную проверку подвески, чтобы убедиться, что все компоненты находятся в хорошем состоянии, а затем отрегулировать рулевой механизм так, чтобы он был как можно плотнее; и выравнивание передней части. Спецификации, которые Рик предоставил для обычного уличного использования, составляли 1,5 градуса угла наклона; -0,5 градуса развала; общее схождение 0,1 дюйма; и колеса и шины, состоящие из колес размером 15 x 7 дюймов с минимальным размером 235R75. Полное описание как выставить выравнивание без шопа было в октябре 2009 Мопар Акция.

После этого Рик рекомендует заменить передний стабилизатор поперечной устойчивости на более жесткий, чтобы использовать более современные шины; в своем проектном автомобиле он перешел от заводского стержня 0,938 или 1 дюйм к стержню 1,25 дюйма, заявив, что это оказало огромное влияние. Затем он заменил задний стабилизатор поперечной устойчивости, задние пружины, амортизаторы, торсионы (от Firm Feel, переход с 1,06 дюйма на 1,18 дюйма) и рулевой механизм (Firm Feel Stage 1).

Торсионная подвеска второго поколения: 1978-1989

Chrysler обратился к поперечным торсионам для Dodge Aspen и Plymouth Volare 1976 года, потому что для них не хватило места с новыми средствами контроля выбросов.

Лэнни Кнутсон писал: «Инженеры разработали систему поперечных торсионов, включающую L-образные стержни. Более короткое плечо L действовало как рычаг для нижнего рычага подвески… Все компоненты были смонтированы на отдельном болте. на единицу, которая в последующие годы найдет свое место в уличных прутьях».

В то время эту систему хвалили за сочетание плавности хода и управляемости, и Volare действительно казался скачком вверх по сравнению со старым Valiant. В последующие годы у полиции возникнут некоторые проблемы, в основном из-за того, что удары о бордюры или другие транспортные средства приводили к нарушению выравнивания передней подвески; а в некоторые годы К-образные рамы производились некачественно. Передние подвески с поперечным торсионом умерли вместе с последними автомобилями этой серии, в 1989 году.

Когда Chrysler перешел на передний привод, он также перешел на стойки MacPherson, которые к тому времени были 9-цилиндровыми.0007 де-факто стандарт на переднеприводных автомобилях. Тем не менее торсионы сохранились в двух неожиданных местах.

Боб Шивз добавил:
«Тот же инженер (Боб Бэтчелор), ответственный за конструкцию M-корпуса (поперечные стержни), исправил проблемы на [Eagle] Premier, в том, что стержни были «сложены» вместе в одну, более компактная конструкция, которая была более жесткой при изгибе и более плавной езде из-за более низкой скорости и большего хода».

Eagle Premier имел обычную переднеприводную переднюю подвеску со стойками MacPherson, но вместо задней оси со сплошной балкой сзади использовалась независимая торсионная задняя подвеска.

Полноприводный Dodge Dakota также использовал торсионы в 1990-х годах, и вхождение в повороты было превосходным.

Рессорное исполнение

«Dana44» написал:

Одна хитрость с листовыми рессорами заключается в том, чтобы наклонить их. Если передние проушины на два дюйма (по одному дюйму) ближе друг к другу спереди, а задняя проушина остается стандартной, торсионный поворот смещения улучшает управляемость. Например, если передние проушины находятся на расстоянии 58 дюймов между двумя передними проушинами, а задние — на расстоянии 60 дюймов между двумя проушинами, теперь пружины не только изгибаются вверх и вниз, но и немного скручиваются, когда они поднимаются и опускаются. , что улучшает прохождение поворотов.

Катушки занимают меньше места, позволяют опустить автомобиль (опустить центр тяжести), позволяют отодвинуть задние колеса дальше назад. Конструкция стойки MacPherson объединяет спиральную пружину и амортизатор, чтобы исключить детали, но чтобы заставить их работать так же, как листовые рессоры, езда становится жесткой, поэтому это компромисс.

Нажмите, чтобы развернуть…

Таннон Вебер указал:

Неподрессоренная масса является недостатком, а с листовыми рессорами ось не подрессорена. Вы должны перейти на настоящую независимую подвеску, чтобы уменьшить неподрессоренную массу.

Есть преимущество в трансмиссии, где не нужно работать с углами шестерни и другой геометрией карданного вала, потому что дифференциал прикреплен к корпусу. Но проводить техническое обслуживание также намного сложнее, так как сложно заменить амортизаторы.

Нажмите, чтобы развернуть…

Главная •
Двигатели •
Отзывы •
Chrysler 1904-2018 •
Новые предложения •
Грузовики •
Легковые автомобили

Распространите информацию о через Facebook!

Мы не даем никаких гарантий относительно достоверности или точности информации, прогнозов или советов — .
Copyright © VerticalScope Inc. Все права защищены. Dodge, Jeep, Chrysler, Ram и Mopar являются товарными знаками Fiat Chrysler Automobiles.

Модель торсиона :: SuspensionMAXX



GM 2500HD и 3500HD

новее

Деталь №	Применение	Допустимая полная передняя часть Номинальная масса	Код вещания	Диаметр стержня	Максимальный крутящий момент (Н-м)	Год
20883356	левый	4400	ААА	37	8438	2011-2014
20883357	РХ		ААБ
20883358	левый	4800	ААС	38. 04	9381	2011-2014
20883359	РХ		АДР
20883360	левый	5200	ААФ	39,13	10551	2011-2014
20883361	РХ		ААГ
20883362	левый	5600	ААХ	40,18	11601	2011-2014
20883363	РХ		ААЖ
20883364	левый	6000	ААК	40,19	12792	2011-2014
20883365	РХ		ААЛ



ГМ С-10

Деталь №	Применение	Допустимая полная нагрузка спереди Номинальная масса	Код вещания	Диаметр стержня	Максимальный крутящий момент (Н-м)	Год
14034277	левый	нет данных	6CW	нет данных	3003	1994-1994
14034278	РХ		7CW
14034281	левый	нет данных	7СХ	нет данных	4412	1994-1994
14034282	РХ		7СХ
14056381	левый	нет данных	6КА	нет данных	5277	1994-1994
14056382	РХ		7КА
14056383	левый	нет данных	6СВ	нет данных	6576	1994-1994
14056384	РХ		7СВ
15956503	левый	Н/Д	нет данных	40,19	1904	нет данных
15956504			нет данных			нет данных
15956505	левый	нет данных	нет данных	нет данных	2310	нет данных
15956506	РХ	нет данных	нет данных	нет данных		нет данных
15956509	левый	нет данных	нет данных	нет данных	2808	нет данных
15956510	РХ	нет данных	РВК	нет данных		нет данных



1997-2000 ГМ 2500

Деталь №	Применение	Допустимая полная нагрузка спереди Номинальная масса	Код вещания	Диаметр стержня	Максимальный крутящий момент (Н-м)	Год
15528951	левый	нет данных	6GC	нет данных	1933	1997-2000
15528952	РХ		7GC
15528955	левый	нет данных	6ГФ	нет данных	5826	1997-2000
15528956	РХ		7ГФ
15528957	левый	нет данных	6ГГ	нет данных	6790	1997-2000
15528958	РХ		7ГГ
15528959	левый	нет данных	6GH	нет данных	7161	1997-2000
155289560	РХ		7GH
15528963	левый	нет данных	6ГК	нет данных	8615	1997-2000
15528964	РХ		7ГК
15528965	левый	нет данных	6GL	нет данных	8782	1997-2000
15528966	РХ		ААГ
15988805	левый	нет данных	6YB	нет данных	1935	1997-2000
15988806	РХ		7YB



2001-2007 GM 2500 и 3500

Деталь №	Применение	Допустимая полная нагрузка спереди Номинальная масса	Код вещания	Диаметр стержня	Максимальный крутящий момент (Н-м)	Год
15048307	л	нет данных	6ХК	нет данных	4553	2001-2006
15048308	Р		7ХК
15048309	л	нет данных	6XL	нет данных	4626	2001-2006
15048310	Р		7XL
15048311	л	нет данных	6ХМ	нет данных	5638	2001-2006
15048312	Р		7ХМ
15058265	л	нет данных	6YF	нет данных	4863	2002-2007
15058266	Р		7YF
15058267	л	нет данных	6WY, 6YH	нет данных	5913	2002-2004
15058268	Р		7WY, 7YH			2001-2004
15072933	л	нет данных	6YT	нет данных	7267	2001-2007
15072934	Р		7YT
15528957	л	нет данных	6ГГ	нет данных	6790	2001-2007
15528958	Р		7ГГ
15528963	л	Н/Д	6ГК	нет данных	8615	2001-2007
15528964	Р		7ГК
15528965	л	нет данных	6GL	нет данных	8782	2001-2007
15528966	Р		7GL
15732338	л	нет данных	6XG	нет данных	9054	2001-2007
15732339	Р		7XG



2000-2007 1500 HD

Деталь №	Применение	Допустимая полная нагрузка спереди Номинальная масса	Код вещания	Диаметр стержня	Максимальный крутящий момент (Н-м)	Год
15048307	л	нет данных	6ХК	нет данных	4553	2001-2006
15048308	Р		7ХК
15048309	л	нет данных	6XL	нет данных	4626	2001-2006
15048310	Р		7XL
15048311	л	нет данных	6ХМ	нет данных	5638	2001-2006
15048312	Р		7ХМ
15058265	л	нет данных	6YF	н/д	4863	2001-2001
15058266	Р		7YF
15058267	л	нет данных	6WY, 6YH	нет данных	5913	2001-2001
15058268	Р		7WY, 7YH			2001-2004
15072933	л	нет данных	6WZ	нет данных	7267	2001-2001
15072933	л		6YK			2001-2002
15072933	л		6YT			2001-2007
15072934	Р		7ВЗ			2001-2001
15072934	Р		7YK			2001-2002
15072934	Р		7YT			2001-2007
15528957	л	нет данных	6ГГ	нет данных	6790	2001-2007
15528958	Р		7ГГ
15528963	л	нет данных	6ГК	нет данных	8615	2001-2007
15528964	Р		7ГК
15528965	л	нет данных	6GL	нет данных	8782	2001-2007
15528966	Р		7GL
15732338	л	нет данных	6XG	нет данных	9054	2001-2007
15732339	Р		7XG



← Вернуться в раздел технической поддержки1305

• Выберите автомобиль по VIN
• Выберите автомобиль по модели

Выберите по VIN

Введите свой VIN для получения наиболее точных результатов.

Введите свой VIN для наиболее точных результатов.

или

Выберите по модели

— Выберите модель —

— Выберите год —

— Выберите кузов и отделку —

— Выберите выпуск и коробку передач —

Мы предлагаем полный ассортимент оригинальных торсионов Honda, специально разработанных для восстановления заводских характеристик. Пожалуйста, сузьте результаты Suspension Torsion Bar, выбрав автомобиль.

32 Торсионы найдено

• Просмотреть соответствующие детали

  Honda Bar, Right Front Torsion Suspension

  Номер детали: 8-

  -882-0
  6

  Ваше положение Front000909: Right: Torsion Цена: 43,96 $

  Розничная цена: 62,08 $

  Вы экономите: 18,12 $

  Добавить в корзину

• Посмотреть соответствующие детали0005

  Другое название: Торсион Положение: Передний левый

  Ваша цена: 47,32 $

  Розничная цена: 66,83 $

  Вы экономите: 19,51 $

  Добавить в корзину

• 0 (TS Tech)

  Номер деталей: 81627-S04-003

  Позиция: Сторона водителя

  Ваша цена: $ 7,38

  Розничная цена: 10,42

  Вы сохраняете: $ 3,04

  Добавить в корзину

• Посмотреть соответствующие детали

  Honda, рулевая колонка, передняя левая торсионная подвеска

  Номер детали: 8-97120-786-0

  Другое название: Торсионная балка Положение: передний левый

  Вы экономите: 27,40 $

  Добавить в корзину

• Просмотреть соответствующие детали

  Honda Bar, Левая передняя торсионная подвеска

  Номер детали: 8-97162-522-0

  Другое название: Torsion Bar005

  0006 Your Price: $118. 26

  Retail Price: $167.03

  You Save: $48.77

  Add to Cart

• View related parts

  Honda Spring, Passenger Side Torsion Bar

  Part Number: 81227-S04-003

  Положение: Со стороны пассажира

  Ваша цена: 8,34 $

  Розничная цена: 11,68 $

  Вы экономите: 3,34 $

  Добавить в корзину

• Посмотреть соответствующие детали

  Honda Передняя торсионная балка, правая0005

  Номер детали: 8-97120-785-0

  Другое название: Торсионная бар. Посмотреть сопутствующие детали

  Пружина Honda, торсион со стороны пассажира (Nippon Hatsujo)

  Номер детали: 51401-SB2-731

  Позиция: со стороны пассажира Заменено на: 51401-SB2-736

  : $112,31

  Вы сохраняете: 32,12 долл. США

  Добавить в корзину

  Ограниченная доступность

• Связанные детали

  Honda Spring, пассажирская шар Сторона заменена на: 51401-SB2-736

  Ваша цена: 80,19 долл. США

  Розничная цена: 112,31 долл. США

  Вы сохраняете: $ 32,12

  Добавить в корзину

• Связанные части

  Honda Spring, пассажир. Хацудзё)

  Номер деталей: 51401-SB6-015

  Позиция: Сторона пассажира заменена: 51401-SB6-035

  Ваша цена: 80,19

  Розничная цена: 112,31

  .

  Посмотреть сопутствующие детали

  Пружина Honda, торсионная балка со стороны водителя (Mitsuboshi Seiko)

  Номер детали: 51402-SB2-737

  Позиция: со стороны водителя Заменено на: 51402-SB2-736

  Ваша цена: $80,19

  5 Розничная продажа Цена: $112,31

  Вы экономите: $32,12

  Добавить в корзину

• Просмотреть соответствующие детали

  Хонда Пружина, торсион со стороны водителя (Mitsuboshi Seiko)

  Номер детали: 51402-SB3-039

  5 9 Заменить со стороны водителя Позиция: со стороны водителя: 51402-SB3-025

  Ваша цена: 80,19 долл. США

  Розничная цена: 112,31 долл. США

  Вы сохраняете: 32,12

  Добавить в корзину

• Связанные детали

  Honda Spring, водительская сторона.0005

  Номер деталей: 51402-SB3-777

  Позиция: Сторона водителя заменена на: 51402-SB3-776

  Ваша цена: 80,19 долл. США

  Розничная цена: 112,31

  .

  Посмотреть сопутствующие детали

  Пружина Honda, торсион со стороны водителя (Nippon Hatsujo)

  Номер детали: 51402-SD9-015

  Позиция: со стороны водителя Заменено на: 51402-SD9-025

  Ваша цена: $80,19

  5 Розничная продажа 9 Цена: $112,31

  Вы экономите: 32,12 $

  Добавить в корзину

• Посмотреть соответствующие детали

  Пружина Honda, торсион со стороны пассажира (Nippon Hatsujo)

  Номер детали: 51401-SB2-015

  5 51401-SB2-035

• См. связанные детали

  Пружина Honda, торсионная балка со стороны пассажира (Nippon Hatsujo)

  Номер детали: 51401-SB2-035

  Другое название: Торсионная балка Положение: со стороны пассажира 5

  61309

• Посмотреть соответствующие детали

  Пружина Honda, торсион со стороны пассажира (Nippon Hatsujo)

  Номер детали: 51401-SB2-736

  Другое название: Торсион Положение: со стороны пассажира Заменяет: 51401-SB2-734, 51401- SB2-737, 51401-SB2-731

• Просмотреть связанные части

• Посмотреть сопутствующие детали

  Пружина Honda, торсион со стороны пассажира (Mitsuboshi Seiko)

  Номер детали: 51401-SB3-039

  Позиция: со стороны пассажира Заменено на: 51401-SB3-025

• 0 Посмотреть связанные 5 частей Пружина Honda, торсион со стороны пассажира (Nippon Hatsujo)

  Номер детали: 51401-SB3-776

  Другое название: Положение торсиона: со стороны пассажира Заменяет: 51401-SB3-774, 51401-SB3-771

Запчасти Хонда

О Honda Torsion Bar

Торсион Honda необходимо поддерживать в хорошем рабочем состоянии в вашем автомобиле. Онлайн-каталог, который мы предоставляем, поможет вам безопасно и надежно пройти процесс заказа. Все оригинальные торсионные стержни Honda от нас поставляются напрямую от авторизованного дилера Honda. Если вы хотите найти запчасти для Honda Torsion Bar быстро и легко, просто зайдите на сайт Hondapartsnow.com, чтобы найти нужные запчасти.

Передняя подвеска — торсион

	Деталь №	Описание	Заявка	Запрос	Цена	Наличие на складе	КОЛ-ВО.
Торсион
1	35-2550	Материал: Чугун	Материал: Чугун	Опора без тяжелого режима работы	1500 99-07	1	$149,95	В наличии	Кол-во Кол-во Требуется
1	35-2553			Поддержка полного привода «A» 2500HD «A» С 5-ступенчатой ​​автоматической или 6-ступенчатой ​​механической коробкой передач.	3500 01-07	1				Временно нет в наличии Нет заказов
«A» С 5-ступенчатой ​​автоматической или 6-ступенчатой ​​механической коробкой передач.
2	35-2535	Цвет: Черный Отделка: Окрашенная Материал: Сталь/резина	Цвет: Черный Отделка: Окрашенная Материал: Сталь/резина	Кронштейн без тяжелого режима работы	1500 99-07	2	$44,95	В наличии	Кол-во Кол-во Требуется
2	35-2536	Цвет: Черный Отделка: Окрашенная Материал: Сталь/резина	Цвет: Черный Отделка: Окраска Материал: Сталь/резина	Кронштейн 2500HD	3500 01-07	2	$54,95	В наличии	Кол-во Кол-во Требуется
3	31-0556	Цвет: Черный Отделка: Фосфат Материал: Сталь	Цвет: Черный Отделка: Фосфат Материал: Сталь	Болт без тяжелого режима работы	1500 99-07	2	$5,95	В наличии	Кол-во Кол-во Требуется
3	31-0556	Цвет: Черный Отделка: Фосфат Материал: Сталь	Цвет: Черный Отделка: Фосфат Материал: Сталь	Болт 2500HD	3500 01-07	2	$5,95	В наличии	Кол-во Кол-во Требуется
4	35-2551			Поддержка	1500HD 01-07	1				Временно нет в наличии Нет заказов
4	35-2551			Опора без тяжелого режима работы	2500 99-04	1				Временно нет в наличии Нет заказов
5	35-2537	Материал: Сталь/резина	Материал: Сталь/резина	Ссылка	1500HD 01-07	2	$49,95	В наличии	Кол-во Кол-во Требуется
5	35-2537	Материал: Сталь/резина	Материал: Сталь/резина	Звено без тяжелого режима работы	2500 99-04	2	$49,95	В наличии	Кол-во Кол-во Требуется
6	35-2538	Цвет: Черный Отделка: Окрашенная Материал: Сталь	Цвет: Черный Отделка: Окрашенная Материал: Сталь	Кронштейн	1500HD 01-07	2	$39,95	В наличии	Кол-во Кол-во Требуется
6	35-2538	Цвет: Черный Отделка: Окрашенная Материал: Сталь	Цвет: Черный Отделка: Окрашенная Материал: Сталь	Кронштейн без тяжелого режима работы	2500 99-04	2	$39,95	В наличии	Кол-во Кол-во Требуется
7	31-0555	Отделка: Цинк Материал: Сталь	Отделка: Цинк Материал: Сталь	Болт	1500HD 01-07	4	6,95 $	В наличии	Кол-во Кол-во Требуется
7	31-0555	Отделка: Цинк Материал: Сталь	Отделка: Цинк Материал: Сталь	Болт без тяжелого режима работы	2500 99-04	4	6,95 $	В наличии	Кол-во Кол-во Требуется
8	29-0512	Отделка: Цинк Материал: Сталь	Отделка: Цинк Материал: Сталь	Моментная стопорная гайка	1500HD 01-07	4	1,49 доллара США 90 157	В наличии	Кол-во Кол-во Требуется
8	29-0512	Отделка: Цинк Материал: Сталь	Отделка: Цинк Материал: Сталь	Стопорная гайка без крутящего момента	2500 99-04	4	1,49 доллара США 90 157	В наличии	Кол-во Кол-во Требуется
9	35-2547	Материал: Чугун	Материал: Чугун	Регулировочный Arm-Tan PO	ФТ4/ФТ5 05-07	2	$39,95	В наличии	Кол-во Кол-во Требуется
9	35-2542	Материал: Чугун	Материал: Чугун	Регулировочный рычаг-Зеленый PO	ФК2/ФК3 99-07	2	46,9 долл. США5	В наличии	Кол-во Кол-во Требуется
9	35-2543	Материал: Чугун	Материал: Чугун	Регулировочный кронштейн-белый PO	ФФ4/ФФ5 99-07	2	$46,95	В наличии	Кол-во Кол-во Требуется
9	35-2549	Материал: Чугун	Материал: Чугун	Регулировочный рычаг-оранжевый ПО	ФФ6/ФФ7 99-07	2	$44,95	В наличии	Кол-во Кол-во Требуется
9	35-2545	Материал: Чугун	Материал: Чугун	Регулировочный Arm-Blue PO	ФФ8/ФФ9 03-07	2	$46,95	В наличии	Кол-во Кол-во Требуется
10	31-0268	Отделка: Цинк Материал: Сталь	Отделка: Цинк Материал: Сталь	Болт	Шевроле GMC 99-07	2	2,95 доллара США	В наличии	Кол-во Кол-во Требуется
11	29-0524	Цвет: Черный Отделка: Фосфат Материал: Сталь	Цвет: Черный Отделка: Фосфат Материал: Сталь	Гайка	Шевроле GMC 99-07	2	23,95 $	В наличии	Кол-во Кол-во Требуется
12	35-2520	Цвет: Черный Материал: Сталь	Цвет: Черный Материал: Сталь	Торсион левый PO	6ГК 99-07	1	$359,95	В наличии	Кол-во Кол-во Требуется
12	35-2521	Цвет: Черный Материал: Сталь	Цвет: Черный Материал: Сталь	Торсион-Правая PO	7ГК 99-07	1	349 долларов США. 95	В наличии	Кол-во Кол-во Требуется
Верхний А-образный рычаг
13	35-2654	Цвет: Черный Отделка: Окрашенная Материал: Сталь	Цвет: Черный Отделка: Окрашенная Материал: Сталь	Верхний А-образный рычаг в сборе	1500HD 01-07	2	$79,95	В наличии	Кол-во Кол-во Требуется
13	35-2654	Цвет: Черный Отделка: Окрашенная Материал: Сталь	Цвет: Черный Отделка: Окрашенная Материал: Сталь	Верхний А-образный рычаг в сборе	2500 3500 99-07	2	$79,95	В наличии	Кол-во Кол-во Требуется
14	35-1802	Цвет: Черный Материал: Сталь	Цвет: Черный Материал: Сталь	Шаровой шарнир-верхний без тяжелых условий эксплуатации	1500 99-07	2	$19,95	В наличии	Кол-во Кол-во Требуется
14	35-1804	Цвет: Черный Материал: Сталь	Цвет: Черный Материал: Сталь	Шаровая опора верхняя	1500HD 01-07	2	$19,95	В наличии	Кол-во Кол-во Требуется
14	35-1804	Цвет: Черный Материал: Сталь	Цвет: Черный Материал: Сталь	Шаровая опора верхняя	2500 3500 99-07	2	$19,95	В наличии	Кол-во Кол-во Требуется
15	35-0283	Цвет: Серый Материал: Сталь/резина	Цвет: Серый Материал: Сталь/резина	Втулка-верхняя без тяжелых условий эксплуатации	1500 99-07	4	28,95 $	В наличии	Кол-во Кол-во Требуется
15	35-0284	Цвет: Серый Материал: Сталь/резина	Цвет: Серый Материал: Сталь/резина	Втулка верхняя	1500HD 01-07	4	$14,95	В наличии	Кол-во Кол-во Требуется
15	35-0284	Цвет: Серый Материал: Сталь/резина	Цвет: Серый Материал: Сталь/резина	Втулка верхняя	2500 3500 99-07	4	$14,95	В наличии	Кол-во Кол-во Требуется
16	31-0101	Отделка: Цинк Материал: Сталь	Отделка: Цинк Материал: Сталь	Комплект кулачковых болтов	Шевроле GMC 99-07	1	$79,95	В наличии	Кол-во Кол-во Требуется
17	31-1805	Цвет: Кремовый белый Материал: Резина	Цвет: Кремовый белый Материал: Резина	Резиновый бампер	1500HD 01-07	2	$39,95	В наличии	Кол-во Кол-во Требуется
17	31-1805	Цвет: Кремовый белый Материал: Резина	Цвет: Кремовый белый Материал: Резина	Резиновый бампер без тяжелых условий эксплуатации	2500 00-04	2	$39,95	В наличии	Кол-во Кол-во Требуется
18	40-0871-С			Гайка	Шевроле GMC 00-07	2	0,60 $	В наличии	Кол-во Кол-во Требуется
Нижний А-образный рычаг
19	35-2622	Цвет: Черный Отделка: Окрашенная Материал: Сталь	Цвет: Черный Отделка: Окрашенная Материал: Сталь	Нижний А-образный рычаг в сборе — левый	1500HD 01-07	1	629,95 $	В наличии	Кол-во Кол-во Требуется
19	35-2623	Цвет: Черный Отделка: Окрашенная Материал: Сталь	Цвет: Черный Отделка: Окрашенная Материал: Сталь	Нижний А-образный рычаг в сборе-правая рука	1500HD 01-07	1	629,95 $	В наличии	Кол-во Кол-во Требуется
19	35-2622	Цвет: Черный Отделка: Окрашенная Материал: Сталь	Цвет: Черный Отделка: Окрашенная Материал: Сталь	Нижний А-образный рычаг в сборе — левый	2500 3500 99-07	1	629,95 $	В наличии	Кол-во Кол-во Требуется
19	35-2623	Цвет: Черный Отделка: Окрашенная Материал: Сталь	Цвет: Черный Отделка: Окрашенная Материал: Сталь	Нижний А-образный рычаг в сборе-правая рука	2500 3500 99-07	1	629,95 $	В наличии	Кол-во Кол-во Требуется
20	35-1707	Цвет: Черный Материал: Сталь	Цвет: Черный Материал: Сталь	Нижний шаровой шарнир без тяжелого режима работы	1500 99-07	2	$34,95	В наличии	Кол-во Кол-во Требуется
20	35-1708	Цвет: Черный Материал: Сталь	Цвет: Черный Материал: Сталь	Шаровой шарнир нижний	1500HD 01-07	2	29 долларов. 95	В наличии	Кол-во Кол-во Требуется
20	35-1708	Цвет: Черный Материал: Сталь	Цвет: Черный Материал: Сталь	Шаровой шарнир нижний	2500 3500 99-07	2	29 долларов. 95	В наличии	Кол-во Кол-во Требуется
21	35-0289	Цвет: Серый Материал: Сталь/резина	Цвет: Серый Материал: Сталь/резина	Втулка-нижняя-задняя без тяжелого режима работы	1500 99-07	2	$18,95	В наличии	Кол-во Кол-во Требуется
22	31-0266	Отделка: Цинк Материал: Сталь	Отделка: Цинк Материал: Сталь	Болт нижний передний	Шевроле GMC 99-07	2	4,95 доллара США	В наличии	Кол-во Кол-во Требуется
23	31-0265	Отделка: Цинк Материал: Сталь	Отделка: Цинк Материал: Сталь	Болт-нижний-задний	Шевроле GMC 99-07	2	4,95 доллара США	В наличии	Кол-во Кол-во Требуется
24	31-0602	Цвет: Черный Отделка: Фосфат Материал: Сталь	Цвет: Черный Отделка: Фосфат Материал: Сталь	Шайба	Шевроле GMC 99-07	4	$3,95	В наличии	Кол-во Кол-во Требуется
25	31-0881	Отделка: Цинк Материал: Сталь	Отделка: Цинк Материал: Сталь	Моментная стопорная гайка	Шевроле GMC 99-07	4	2,95 доллара США	В наличии	Кол-во Кол-во Требуется
Амортизатор
26	39-1641	Материал: Сталь	Материал: Сталь	Сверхмощный амортизатор без тяжелого режима работы	1500 99-07	2	$34,95	В наличии	Кол-во Кол-во Требуется
26	39-1642	Материал: Сталь	Материал: Сталь	Сверхмощный амортизатор	1500HD 01-07	2	$39,95	В наличии	Кол-во Кол-во Требуется
26	39-1642	Материал: Сталь	Материал: Сталь	Сверхмощный амортизатор без тяжелого режима работы	Полный привод 2500 99-04	2	$39,95	В наличии	Кол-во Кол-во Требуется
26	39-1642	Материал: Сталь	Материал: Сталь	Сверхмощный амортизатор 2500HD	3500 00-07	2	$39. 95	В наличии	Кол-во Кол-во Требуется
26	39-1620	Материал: Сталь	Материал: Сталь	KYB-GR2-Shock без тяжелого режима работы	1500 99-07	2	$49,95	В наличии	Кол-во Кол-во Требуется
26	39-1618	Материал: Сталь	Материал: Сталь	KYB-GR2-Шок	1500HD 01-07	2	$59,95	В наличии	Кол-во Кол-во Требуется
26	39-1617	Материал: Сталь	Материал: Сталь	KYB-GR2-Shock без тяжелого режима работы	2ВД 2500 99-04	2	$59,95	В наличии	Кол-во Кол-во Требуется
26	39-1618	Материал: Сталь	Материал: Сталь	KYB-GR2-Shock без тяжелого режима работы	Полный привод 2500 99-04	2	$59,95	В наличии	Кол-во Кол-во Требуется
26	39-1618	Материал: Сталь	Материал: Сталь	KYB-GR2-Shock 2500HD	3500 00-07	2	$59,95	В наличии	Кол-во Кол-во Требуется
26	39-1612	Материал: Сталь	Материал: Сталь	KYB-Gas-A-Just-Shock без тяжелого режима работы	1500 99-07	2	$89,95	В наличии	Кол-во Кол-во Требуется
26	39-1610	Материал: Сталь	Материал: Сталь	KYB-Gas-A-Just-Shock	1500HD 01-07	2	$79. 95	В наличии	Кол-во Кол-во Требуется
26	39-1610	Материал: Сталь	Материал: Сталь	KYB-Gas-A-Just-Shock без тяжелого режима работы	Полный привод 2500 99-04	2	$79,95	В наличии	Кол-во Кол-во Требуется
26	39-1610	Материал: Сталь	Материал: Сталь	KYB-Gas-A-Just-Shock 2500HD	3500 00-07	2	$79,95	В наличии	Кол-во Кол-во Требуется
27	35-0867	Цвет: Серый Материал: Сталь/резина	Цвет: Серый Материал: Сталь/резина	Втулка без тяжелого режима работы	1500 99-07	2	$17,95	В наличии	Кол-во Кол-во Требуется
28	35-0880	Цвет: Черный Отделка: Окрашенный Материал: Сталь	Цвет: Черный Отделка: Окрашенная Материал: Сталь	Кронштейн-амортизатор	1500HD 01-07	2	$12,95	В наличии	Кол-во Кол-во Требуется
28	35-0880	Цвет: Черный Отделка: Окрашенная Материал: Сталь	Цвет: Черный Отделка: Окрашенная Материал: Сталь	Кронштейн-амортизатор	2500 3500 99-07	2	$12,95	В наличии	Кол-во Кол-во Требуется
29	31-0556	Цвет: Черный Отделка: Фосфат Материал: Сталь	Цвет: Черный Отделка: Фосфат Материал: Сталь	Болт	Шевроле GMC 99-07	2	$5,95	В наличии	Кол-во Кол-во Требуется
30	29-0512	Отделка: Цинк Материал: Сталь	Отделка: Цинк Материал: Сталь	Моментная стопорная гайка	Шевроле GMC 99-07	2	1,49 доллара США 90 157	В наличии	Кол-во Кол-во Требуется
31	35-0868	Цвет: Серебристый/черный Материал: Сталь/резина	Цвет: Серебристый/черный Материал: Сталь/резина	Изолятор-нижний	Шевроле GMC 99-07	2	9,95 $	В наличии	Кол-во Кол-во Требуется
32	35-0866	Цвет: Серебристый/черный Материал: Сталь/резина	Цвет: Серебристый/черный Материал: Сталь/резина	Изолятор-верхний	Шевроле GMC 99-07	2	$7,95	В наличии	Кол-во Кол-во Требуется
33	40-0871-С			Гайка	Шевроле ГМС 99-07	2	0,60 $	В наличии	Кол-во Кол-во Требуется

Закрывать

	Деталь №	Описание	Заявка	Запрос	Цена	Наличие на складе	КОЛ-ВО.

торсион | Примеры предложений

Словарь > Примеры слова torsion bar

torsion еще нет в кембриджском словаре. Ты можешь помочь!

Добавить определение

Подвеска состоит из торсион балка , бампер и гидравлический амортизатор на каждом рычаге подвески.

From

Wikipedia

Этот пример взят из Википедии и может быть повторно использован под лицензией CC BY-SA.

Производители меняют торсион стержень или шпонку для регулировки высоты дорожного просвета, обычно для компенсации более тяжелых или легких двигателей.

From

Wikipedia

Этот пример взят из Википедии и может быть повторно использован под лицензией CC BY-SA.

Тем не менее, растет число автомобилей, в которых используется задняя установка с кручением , , , , и передней установкой с койловером.

From

Wikipedia

Этот пример взят из Википедии и может быть повторно использован под лицензией CC BY-SA.

В автомобиле используется торсионная стержневая подвеска и амортизаторы на первом и последнем опорных колесах.

From

Wikipedia

Этот пример взят из Википедии и может быть повторно использован под лицензией CC BY-SA.

Задняя подвеска кручение стержень Износ подшипников продольного рычага является единственным необычным механическим отказом.

From

Wikipedia

Этот пример взят из Википедии и может быть повторно использован под лицензией CC BY-SA.

Поперечный торсион стержень соединяет левый и правый узлы шасси через дифференциальный шарнир, который усредняет положение кузова между каждой стороной.

Из Кембриджского корпуса английского языка

Для мобильности сохранилась система подвески торсион бар , как это было тенденцией в современных танках того времени.

From

Wikipedia

Этот пример взят из Википедии и может быть повторно использован под лицензией CC BY-SA.

Корпус оснащался торсионной барной подвеской, предназначенной для обеспечения машине хорошей проходимости по пересеченной местности.

From

Wikipedia

Этот пример взят из Википедии и может быть повторно использован под лицензией CC BY-SA.

В результате получается более стабильная и мощная, чем любая листовая, спиральная или торсионная стержневая пружина того же объема.

From

Wikipedia

Этот пример взят из Википедии и может быть повторно использован под лицензией CC BY-SA.

Разница в положении между противоположными концами торсиона стержня управляет клапаном.

From

Wikipedia

Этот пример взят из Википедии и может быть повторно использован под лицензией CC BY-SA.

Поперечная торсионная балочная подвеска поддерживала корпус на девяти осях с каждого борта.

From

Wikipedia

Этот пример взят из Википедии и может быть повторно использован под лицензией CC BY-SA.

Передние колеса имели независимые рессоры с использованием торсионной подвески , , , , , и подвески на поперечных рычагах, тогда как большинство современников использовали конструкции с ведущим мостом и листовыми рессорами тележного типа.

Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA.

На раме также будет размещаться задняя подвеска , торсионная, , , , .

From

Wikipedia

Этот пример взят из Википедии и может быть повторно использован под лицензией CC BY-SA.

Подвеска состояла из полностью независимой торсионной 9Передняя подвеска 4581 бар и многорычажная задняя подвеска со спиральными рессорами, интегрированная с жесткой задней осью.

From

Wikipedia

Этот пример взят из Википедии и может быть повторно использован под лицензией CC BY-SA.

Автомобиль имел расширенную комплектацию с торсионной барной подвеской и тормозами на четыре колеса.

От

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA.

К радиусным рычагам присоединялся торсион через переднюю часть шасси, который действовал как стабилизатор поперечной устойчивости.

From

Wikipedia

Этот пример взят из Википедии и может быть повторно использован под лицензией CC BY-SA.

Подвеска независимая с торсион бар и 6 гидравлических амортизаторов.

From

Wikipedia

Этот пример взят из Википедии и может быть повторно использован под лицензией CC BY-SA.

Эти примеры взяты из корпусов и из источников в Интернете. Любые мнения в примерах не отражают мнение редакторов Кембриджского словаря, издательства Кембриджского университета или его лицензиаров.

BETA

Добавить определение

торсион еще отсутствует в кембриджском словаре. Ты можешь помочь!

Часть речи

Выберите существительное, глагол и т. д. прилагательноенаречиевосклицательноеимясуществительноечислопрефикссуффиксглагол

Определение

Отмена

Житель островов Торресова пролива

жаркий

торс БЕТА

кручение

торсион БЕТА

торсионный БЕТА

крутильные колебания БЕТА

туловище

деликт

БЕТА

Помогите нам улучшить Кембриджский словарь

торсион еще не имеет определения. Ты можешь помочь!

Добавьте определение

Проверьте свой словарный запас с помощью наших веселых викторин по картинкам

• {{randomImageQuizHook.copyright1}}
• {{randomImageQuizHook.copyright2}}

Авторы изображений

Пройди тест сейчас

Слово дня

макар

в Шотландии, поэт, получивший особое положение в парламенте, которого просят написать стихи о важных общественных событиях в Шотландии

Об этом

Блог

Безграничная энергия и сила (язык энергии, часть 2)

28 сентября 2022 г.

Подробнее

Новые слова

скрытая помощь

03 октября 2022 г.

Еще новые слова

Спортивная подвеска Hotchkis 19367 Торсионная подвеска Hotchkis Sport

4,75 из 5 звезд ( 22 )

Номер детали: HSS-19367

• Картинки
• видео

Торсионы внутреннего вида для кузовов Mopar B&E

• Видео

Торсионы внутреннего вида для кузовов Mopar B&E

Обзор

Марка:

Спортивная подвеска Hotchkis

Номер детали производителя:

19367

Тип детали:

Торсионы

Линейка продуктов:

Торсионы спортивной подвески Hotchkis

Номер по каталогу Summit Racing:

HSS-19367

СКП:

00810361032202

Высота посадки:

Наличие

Торсион Материал:

Термообработанная сталь

Торсион Отделка:

Черное порошковое покрытие

Диаметр торсиона (дюймы):

1,100 дюйма

Длина (дюймы):

41 000 дюймов

Количество:

Продается парой.

Торсионы спортивной подвески Hotchkis

Торсионы Hotchkis Sport Suspension предназначены для улучшения управляемости и контроля над автомобилем, сохраняя при этом комфортную езду. Они изготовлены из кованой и термообработанной стали, а затем покрыты порошковой краской черного цвета для долговечности. Торсионы включают полиуретановые уплотнения и стопорные скобы.

приложений

Вопросы и ответы Задать вопрос о продукте

Задать вопрос

Вопрос какого типа вы хотите задать?

У меня есть вопрос
службы поддержки клиентов (заказ, доставка, возврат и т. д.). Вопрос по обслуживанию клиентов

— ИЛИ ЖЕ —

Я хотел бы задать другим клиентам
вопрос об этом продукте .

No related posts.
