Типы тормозов: Типы велосипедных тормозов

Содержание

Велосипедные тормоза. Велосипеды Forward

Тормоза для велосипеда, как и для любого другого транспортного средства – обязательный элемент, необходимый для управления велосипедом и обеспечения безопасности. Различают следующие типы:


1. Барабанные тормоза.
2. Ободные тормоза.
3. Дисковые тормоза.

Велосипед с каким типом тормозов выбрать? Для ответа на этот вопрос стоит разобраться в особенностях каждого типа тормозов.

Барабанные тормоза

Тормоз барабанного типа (иначе называется «ножной тормоз») располагается в задней втулке велосипеда и имеет внутри тормозные колодки. Процесс торможения инициируется при вращении каретки против движения. В результате этого тормозные колодки разводятся в стороны и прижимаются к барабану. Между колодками и барабаном возникает трение, благодаря которому и происходит торможение. Барабанные тормоза обычно устанавливаются на детские велосипеды и на недорогие городские велосипеды для взрослых.Типы тормозов: Типы велосипедных тормозов


Преимущества Недостатки
  • Долговечность – благодаря закрытости механизма, в него почти не попадает грязь, пыль и влага.
  • Барабанный тормоз не приводит к износу обода колеса.
  • Простота обслуживания – не нуждается в регулярном осмотре и регулировании.
  • Эффективность – работают даже при искривлении обода колеса.
  • Имеют большой вес.
  • Для торможения приходится предпринимать большее усилие, чем при использовании других типов тормозов.
  • Невозможно использовать на многоскоростных велосипедах.
  • Наличие «мертвой зоны» — когда невозможно затормозить при вертикальном положении шатунов.
  • Есть риск – если цепь слетит со звёздочки и на велосипеде не установлен передний тормоз, велосипед невозможно остановить.Типы тормозов: Типы велосипедных тормозов
  • Требуется время для перехода от движения вперёд к началу торможения, что в некоторых случаях может быть критичным.

Ободные тормоза

Это самый популярный тип тормозов на сегодня. Принцип их действия заключается в следующем: при приложении усилия, которое передается через тросик к тормозным рычагам, тормозные колодки на тормозных рычагах плотно прилегают к ободу колеса, благодаря чему и обеспечивается торможение. Ободные тормоза бывают кантилеверные, клещевые и V-brake.

Кантилеверные тормоза

Их механизм состоит из двух рычагов с тормозными колодками, прикрепленных к пивотам на вилке. С помощью пары тяг трос передвигает рычаги, после чего и происходит торможение. Этот механизм прост и надёжен, однако встречается все реже и реже. Он вытесняется другими другими типами тормозов с более эффективной силой торможения.

Клещевые тормоза

Чаще всего применяются на шоссейных велосипедах, но и там на замену им постепенно приходят другие типы тормозов.Типы тормозов: Типы велосипедных тормозов Название тормозов красноречиво говорит о его конструкции: тормозные колодки прижимаются к ободу изогнутыми рычагами, которые внешне напоминают клещи. Клещевые тормоза установлены на велосипедах Forward Impulse (2020).

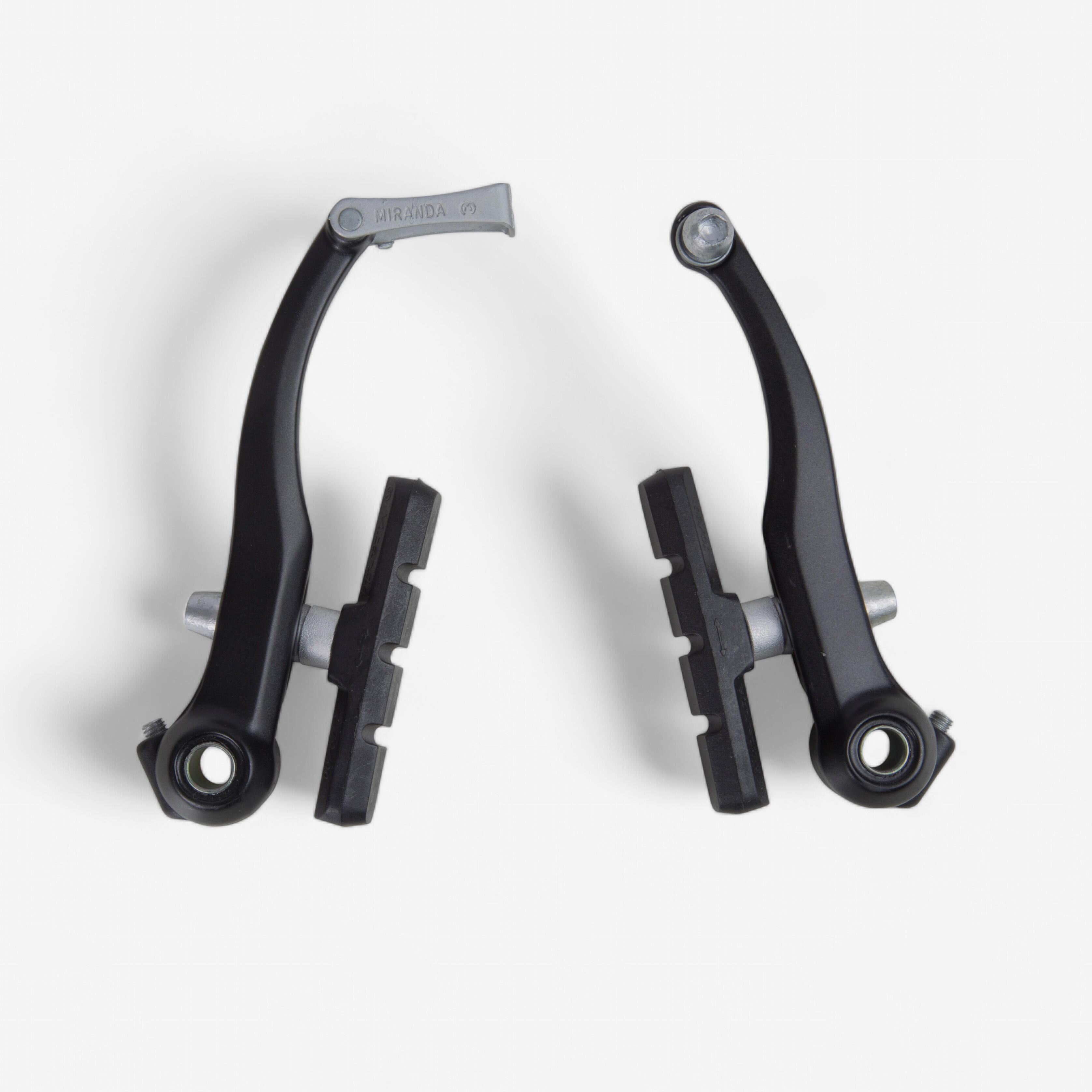

V-brake тормоза

Тормоза V-brake крепятся по такому же принципу, что и кантилеверные тормоза. Тормозной тросик подведен сбоку к верхней части тормозного рычага. Тормозной рычаг сжимает обе части тормоза с картриджными тормозными колодками. Такая система параллельного прижимания колодок позволяет обеспечивать эффективное торможение. Картриджные тормозные колодки к тому же можно легко менять с помощью обычного шестигранника. На данный момент этот тип тормозов наиболее распространен. Он используется на велосипедах почти всех типов. К примеру:


— горный хардтейл: Forward Sporting 27,5 1.0 (2020)
— горный двухподвес: Forward Raptor 27,5 1.0 (2020)
— городской: Forward Parma 28 (2020)

Так как V-brake тормоза – это самый распространенный тип ободных тормозов, стоит отдельно рассмотреть их преимущества и недостатки.Типы тормозов: Типы велосипедных тормозов


Преимущества Недостатки
  • Простая и эффективная конструкция с хорошим тормозным усилием.
  • Малый вес в сравнении с дисковыми тормозами или тормозами барабанного типа.
  • Невысокая цена.
  • Снижение эффективности торможения, если на обода и тормозные колодки попадает влага или грязь.
  • Ускорение износа обода и тормозных колодок из-за повышенного трения при попадании грязи, песка.
  • С V-brake тормозами невозможно использовать широкие покрышки.

Дисковые тормоза

Дисковые тормоза с небольшими изменениями, доработками и приспособлениями пришли в веломир из мира мотоциклов и автомобилей. В зависимости от типа привода дисковые тормоза делятся на механические и гидравлические. В механическом дисковом тормозе усилие от тормозной ручки к тормозным колодкам передаётся с помощью троса, а в гидравлическом дисковом тормозе – через гидравлическую систему, заполненную тормозной жидкостью.Типы тормозов: Типы велосипедных тормозов При нажатии на тормозную ручку у механического тормоза натягивается тросик, это усилие передается к тормозным колодкам, которые, прижимаясь к тормозному диску, приводят к торможению. В случае с гидравлическим тормозом необходимое усилие передается через гидролинию от тормозной ручки напрямую к колодкам. Велосипеды Forward с дисковыми тормозами очень легко идентифицировать: в конце названия модели есть слово «disc» (к примеру Forward Next 3.0 disc).


Устройство дисковых тормозов

Дисковый тормоз состоит из тормозного диска (ротора), прикрепленного к втулке колеса, и тормозной машинки (калипера), внутри которой размещены тормозные колодки. Дисковые роторы бывают нескольких размеров: 140, 160, 180, 185, 203 и 220 мм. Чем больше диаметр ротора, тем более эффективно работает тормоз, так как увеличивается плечо рычага тормозного усилия.


Калипер (тормозная машинка) крепится на вилке или на раме.Типы тормозов: Типы велосипедных тормозов

Внутри калипера находятся две тормозные колодки, которые прижимаются к ротору одним или несколькими поршнями.

Тормозные колодки могут быть с наполнением из металлических опилок или из органического материала. Колодки с металлическим наполнением долго притираются и более устойчивы к износу. Органические колодки более мягкие, быстро притираются и обеспечивают более плавное торможение.

Дисковые механические тормоза

Дисковые механические тормоза, как правило, устанавливаются на горные (Forward Next 27,5 2.0 disc (2020), Forward Iris 26 2.0 disc (2020) и др.) и туристические велосипеды (Forward Yukon 2.0 disc), реже – на городские (к примеру, Forward Tracer 26 2.0 disc (2020)).


Преимущества Недостатки
  • Обеспечивают более мощное торможение, чем тормоза V-brake.
  • Контроль тормозного усилия (модуляция) лучше, чем на V-brake тормозах.Типы тормозов: Типы велосипедных тормозов
  • Работают в любых погодных условиях, на их работу практически не влияют ни пыль, ни грязь, ни влага.
  • Не изнашивают обод.
  • Позволяют использовать широкие покрышки.
  • Эффективность торможения не снижается даже при искривленных ободах.
  • Большой срок службы колодок.
  • Неприхотливы в обслуживании.
  • Погнутый ротор на них выровнять легче, чем на гидравлических дисковых тормозах.
  • Рубашки и тросы требуют меньшей осторожности при эксплуатации, чем гидролинии в гидравлических дисковых тормозах. При необходимости их можно купить в любом веломагазине.
  • Дешевле гидравлических дисковых тормозов.
  • Сложно отремонтировать в полевых условиях без специального инструмента.
  • В отличие от тормозов V-brake, разнообразные модели и модификации дисковых тормозов делают очень затруднительным и поиск запчастей для них.Типы тормозов: Типы велосипедных тормозов
  • Опасность искривления ротора на снятом колесе во время перевозки велосипеда.
  • Возможны трудности с креплением стандартного багажника на велосипед.
  • Большой вес относительно ободных тормозов.
  • Высокая цена относительно ободных тормозов.
  • Необходимо содержать рубашки и тросики в чистоте и регулярно их смазывать, при этом смазка должна иметь оптимальную густоту, не должна вытекать из рубашек.
Дисковые гидравлические тормоза

В модельном ряду 2020 дисковые гидравлические тормоза установлены на следующие модели горных велосипедов Forward:

— Apache 29 3.0 disc
— Apache 27,5 3.0 disc

— Quadro 27,5 3.0 disc
— Next 29 3.0 disc
— Next 27,5 3.0 disc
— Sporting 27,5 3.0 disc

Рассмотрим преимущества и недостатки гидравлических тормозов.


Преимущества Недостатки
  • Обеспечивают самое мощное торможение среди всех типов тормозов.Типы тормозов: Типы велосипедных тормозов
  • Самый лучший контроль тормозного усилия (модуляция) среди всех типов тормозов.
  • Работают даже в самых неблагоприятных погодных условиях (пыль, грязь, влага и т.д.).
  • Не изнашивают обод.
  • Позволяют использовать широкие покрышки.
  • Эффективность торможения не снижается даже при искривленных ободах.
  • Более легкий ход тормозной ручки, так как внутри рубашки отсутствует трение тросика. Длительный срок службы колодок. Неприхотливы в обслуживании.
  • При повреждении гидролинии ее ремонт проблематичен.
  • Гидролинии на замену продаются далеко не везде.
  • В отличие от тормозов V-Brake, разнообразные модели и модификации делают поиск запчастей для них весьма затруднительным.
  • Есть опасность искривления ротора на снятом колесе во время перевозки велосипеда.
  • Сложно выровнять погнутый ротор.
  • Возможны трудности с креплением стандартного багажника на велосипед.Типы тормозов: Типы велосипедных тормозов
  • Большой вес относительно ободных тормозов.
  • Высокая цена относительно ободных и дисковых механических тормозов.

Теперь, когда вы знаете особенности различных типов тормозов, их плюсы и минусы, вам будет проще выбрать велосипед с наиболее подходящими тормозами.

Основные виды велосипедных тормозов. Их плюсы и минусы.

Отредактировано: 26.01.2020



Тормоз – важнейшая деталь велосипеда, отвечающая за безопасность движения и поэтому проверять его необходимо перед каждой поездкой.



Велосипедные тормоза бывают разных типов:

Мы коротко расскажем обо всех этих типах тормозов, но отметим, что на велосипедах, продающихся в нашем магазине, установлены только 3 вида тормозов, как самые распространенные. Это — барабанные (ножные), ободные типа V-brake и механические дисковые.

Каждый из этих тормозов имеет свои плюсы и минусы и предназначен для вполне конкретных вариантов использования.Типы тормозов: Типы велосипедных тормозов Главная задача любого тормоза – остановить велосипед. И все они ее решают.

Очень сильно выбор тормоза зависит от двух основных причин:

  • режима эксплуатации велосипеда: где, как и когда Вы собираетесь ездить;
  • Вашего финансового положения.

Например, дисковые – самые дорогие, а вибрейковые – значительно дешевле. Конечно, если вопрос денег для Вас вообще не стоит, то дисковые гидравлические тормоза – очень хороший выбор. Но, честно говоря, и тут не все так однозначно – не все в нашей жизни решают деньги.

Итак, попробуем разобраться по-порядку.

Начнем со старых, добрых барабанных тормозов.

Барабанные тормоза

Тормоза этой конструкции используются в дорожных велосипедах уже не один десяток лет. Их конструкция проста и технологически давно отработана. Используются в основном в дорожных и городских велосипедах с одной передачей (в нашем магазине это городские велосипеды Dorozhnik Retro и Dorozhnik Comfort Male).

Принцип работы: тормозные колодки находятся внутри втулки заднего колеса и приводятся в действие при нажатии велосипедистом педали назад.Типы тормозов: Типы велосипедных тормозов Если тормоз установлен на переднем колесе, то он приводится в действие при нажатие на тормозную ручку, установленную на руле и тормозного тросика.

Практически всегда устанавливаются на детских и одно скоростных подростковых велосипедах. Иногда в сочетании с передним ручным V-brake тормозом. Это очень удачная и надежная комбинация, использующая преимущества их обоих и компенсирующая недостатки друг друга.

Устнавливают на передних и задних колесах, хотя чаще всего на задних колесах односкоростных велосипедов.

Маленький, но важный нюанс:

Для наиболее эффективного использования этих тормозов во время движения, педали, когда Вы их не крутите, лучше всего держать в горизонтальном положении или одна чуть выше другой. Тогда велосипедист, слегка нажимая одной ногой назад, сразу начинает потихоньку притормаживать. Если ситуация на дороге становится экстремальной – такое положение ног позволят остановить несущийся байк с минимальным временем и тормозным путем.Типы тормозов: Типы велосипедных тормозов

При вертикально расположенных педалях быстро затормозить не всегда удобно. Одна нога в самом нижнем положении, а другая — в самом верхнем и крутануть педаль назад просто невозможно. В результате приходится или немного прокрутить педали вперед, тем самым увеличивая свою скорость, или подавать корпус вперед и давить педаль назад. В итоге Вы тратите драгоценные мгновения, чтобы привести тормоза в действие, что иногда критически важно.

Поэтому опытные велосипедисты, когда не крутят педали во время езды, всегда держат их либо горизонтально, либо одну выше другой, но не вертикально. Это дает возможность в нужный момент сразу начать тормозить или прибавить скорости.

Весь тормозной механизм находится внутри втулки заднего или переднего колеса. Обслуживания практически ни какого не нужно – служат весь срок жизни велосипеда. Не подвержены никаким погодным и механическим воздействиям, работают «и в дождь и в зной», в любой грязи и на любой «восьмерке», зимой и летом.Типы тормозов: Типы велосипедных тормозов Не боятся падений и ударов – именно поэтому идеально подходят для детских и подростковых моделей.

Есть у них и свои недостатки.

Для их установки нужны специальные втулки и на заднем колесе работают только на односкоростных велосипедах.

Если цепь слетает со звездочки – тормоза уже не работают. Правда эту проблема, как и вертикально расположенные педали, решается установкой на переднее колесо дублирующих тормозов. Обычно это V-brake.

Иногда еще в качестве недостатков говорят, что они имеют больший вес, чем вибрейки, втулка и спицы испытывают при торможении более значительные нагрузки, чем на дисковых и вибрейках,  а при длительном торможении сильно нагреваются. Однако, для городских и дорожных велосипедов, на которых устанавливают барабанные тормоза, это не имеет никакого решающего значения.

Принцип барабанных тормозов так же используется в планетарных втулках, которые сочетают в себе возможность переключения передач и тормоз.

Ободные тормоза

Бывают нескольких видов и представлены на рисунке.Типы тормозов: Типы велосипедных тормозов

Идея работы. Тормозные колодки прижимаются к ободу колеса и тормозят велосипед.

Мы остановимся только на V-brake типе. Сейчас они наиболее распространенные и установлены на большинстве продаваемых в нашем магазине моделей.

Связано это с их хорошим тормозным усилием, малым весом, низкой ценой (очень простая конструкция), дешевизной и легкостью в обслуживании. Поменять тормозные колодки, подтянуть тросик можно где-угодно с помощью шестигранника.

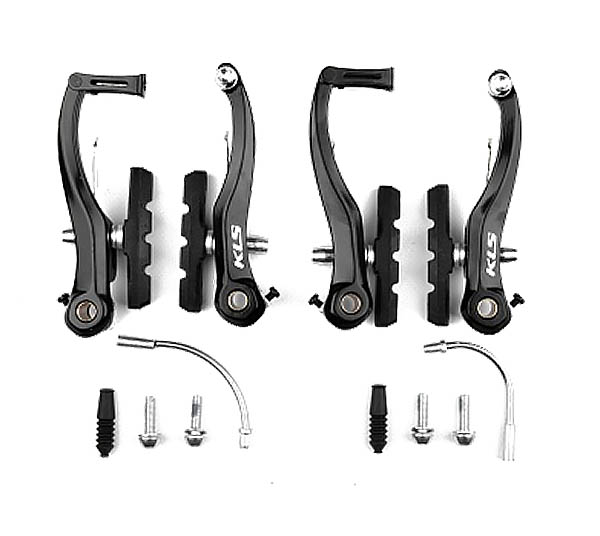

 Тормоз V-brake на велосипеде Discovery  Устройство ободных тормозов типа V-brake



Есть и у них свои недостатки. Самый основной – плохое торможение в мокрую погоду. Если проехать по глубокой луже или в дождь, то  тормозные колодки работают хуже, не обеспечивая необходимое тормозное усилие. Хотя тут есть свои приемы — при проезде глубокой лужи тормоза сушат путём кратковременных нажатий на ручку тормоза.Типы тормозов: Типы велосипедных тормозов

Плохо работают если на колесе «восьмерка», или не правильно настроен зазор между ободом и колодкой. Необходимо время от времени подтягивать ослабевающий тросик.

При попадании на обод колеса песка или грязи он и колодки быстро изнашиваются. Вообще в грязи характеристики торможения резко ухудшаются. Хотя здесь есть нюансы. Первое, отнюдь не все велосипедисты ездят по большой грязи – слишком тяжелое это занятие. Второе. В грязи слишком быстро не поедешь и в тормозах большой необходимости нет. К тому же колесо в грязи вообще теряет контакт с поверхностью и тут уже никакой тормоз не поможет. Для того чтобы грязь не мешала торможению, ставят специальные колодки с грязе-отводящими канавками.

При максимальном усилии на тормоз штаны вилки и перья рамы подвергаются расширению, хотя для устранения этого недостатка устанавливают специальные коромысла, придающие дополнительную жесткость.

При длительном торможении нагреваются обода колес, что приводит к повреждению покрышек и быстрому износу колодок.Типы тормозов: Типы велосипедных тормозов Хотя колодки — это расходные материалы, стоят довольно дешево и, как уже упоминалось выше, довольно легко меняются.

Еще в качестве недостатка приводят мнение о том, что на колесе нельзя установить более широкие покрышки (шире чем 2,5 дюйма). По-моему, мнению — это уже надуманно. Можно подумать, что простой бюджетный велосипедист постоянно меняет себе покрышки. Какие стояли на велосипеде – те чаще всего и останутся на нем до конца срока службы.

Как видно из перечисленных выше недостатков большинство из них для среднего велосипедиста не играют принципиальной роли, так что ободные тормоза – практически лучший выбор по цене и качеству работы для бюджетных велосипедов с переключением скоростей.

Интересное видео о настройке V-brake тормозов

Дисковые тормоза.

Пришли в велосипеды из мотоспорта и бывают двух видов – механические и гидравлические.Типы тормозов: Типы велосипедных тормозов

Дисковый тормоз на велосипеде Formula Устройство дискового тормоза



Идея работы проста дисковых механических тормозов. К прикрепленному ко втулке колеса стальному диску справа и слева прижимаются тормозные колодки с помощью специального механизма.

В механических тормозах усилие от ручки передается на колодки через тросик, именно такие продаются в нашем магазине. В гидравлических — с помощью несжимаемой тормозной жидкости, находящейся в шланге высокого давления. Гидравлические дисковые тормоза, хотя и являются в настоящее время самыми эффективными,  стоят довольно дорого и в моделях, представленных в нашем магазине, не установлены.

Для горного велосипеда это самый эффективный тип тормозов. Работают, так же как и ножные барабанные тормоза, при любых температурах,  им не страшны «восьмерки» на колесах, в них не попадает грязь и никак не страдают обода колес, так как при торможении нагревается ротор.Типы тормозов: Типы велосипедных тормозов Не требуют постоянных подстроек (особенно гидравлические), легко дозировать усилие кучкой тормоза. Еще одна «фишка» дисковых тормозов – быстрота срабатывания. Из-за короткого рычага ход ручки меньше чем на вибрейках. И не нужно жать ручку тормоза до упора. Да, тормозные колодки более износоустойчивые, хотя и дороже колодок для ободных тормозов.

Среди недостатков дисковых тормозов, прежде всего, хочется отметить их цену. Она значительно выше, чем у V-brake. Они тяжелее вибрейков и требуют повышенной жесткости амортизационной вилки. Сюда же относят и сложность замены колодок. Да, есть момент, если при смазке велосипеда вы случайно попали маслом на ротор и поехали – скорее всего, придется менять колодки, потому что они пропитаются маслом. Так что смазывайте внимательно, не капайте маслом.

С дисковыми тормозами нужно быть аккуратнее при транспортировке и хранении. Если погнется ротор — тормоз перестанет работать и вообще ехать на велосипеде будет проблематично. Выпрямить его очень сложно – нужно менять.Типы тормозов: Типы велосипедных тормозов

Так же при наличии заднего дискового тормоза – проблемно установить на велосипед багажник. Нужны багажники специальной конструкции.

Учтите вот еще что. Если Вы хотите сейчас купить велосипед с ободными тормозами, а потом проапгрейдить его до дисковых, то стоить это будет очень дорого, и не факт что вообще получится. Не на каждый велосипед с V-brake можно установить дисковый тормоз. Так что если хотите диски — лучше подкопите денег и сразу купите байк с дисковыми тормозами.

Хочется остановиться еще на одном нюансе дисковых тормозов. Чем больше диаметр ротора, тем выше эффективность торможения. Как говорят они более «стоповее».

Если вес байкера 100 кг и даже более или при будущих поездках планируется, что нагрузка на велосипед будет порядка этих величин (например, будете брать в велопоход тяжелые рюкзаки), то тем более просто необходимо брать ротор как минимум диаметром 180 мм, а еще лучше 203 мм. Если с деньгами туговато, а дисковые тормоза нужны, лучше ставьте на переднее колесо ротор большего диаметра, чем на заднее.Типы тормозов: Типы велосипедных тормозов Это связано с тем, что переднее колесо при торможении играет большую роль, чем заднее.

В нашем магазине все типы тормозов оптимально подобраны к тем моделям, на которых установлены. Поэтому перед покупкой внимательно проанализируйте где, как и когда Вы собираетесь ездить, а так же оцените свой бюджет.

Видео и о настройке Дисковых тормозов



Роллерные тормоза

Предыдущие три вида тормозов – самые распространенные на территории постсоветских стран. Каждый из них, как говорилось выше, имеют свои плюсы и минусы.

Инженеры компании Shimano решили сконструировать тормоза, сочетающие в себе плюсы всех предыдущих типов и не имеющих их минусов. От дисковых тормозов они должны были перенять эффективность и мощность, от барабанных – надежность и неприхотливость в обслуживании.

Роллерный тормоз на переднем колесе велосипеда Общий вид роллерного тормоза



Идея роллерных тормозов в том, что тормозной барабан закреплен на левой стороне втулки (серий Nexus и Nexave), которая и тормозится, замедляя вращение колеса.Типы тормозов: Типы велосипедных тормозов

Само торможение происходит за счет силы трения, возникающего между тормозными колодками и рабочей поверхностью тормозного барабана. Тормозные колодки раздвигаются роликовым механизмом при нажатии на ручку тормоза. А усилие от ручки на роликовый механизм передается при помощи тросика. Для отвода тепла, возникающего при торможении, на внешнем корпусе барабана устанавливается радиатор.

Схематично принцип работы роллерного тормоза показан на рисунке справа.

К достоинствам роллерных тормозов относят, то что:

  • Тормоза очень мощные и надежные.
  • Работают независимо от наличия «восьмерок» на колесе.
  • Регулировка почти не требуется. Они работают годами и не требуют никакого техобслуживания, так же как и барабанные.
  • Их можно устанавливать на скоростные велосипеды.
  • Тормоз хорошо защищен корпусом от дождя, снега, пыли и грязи.


Нельзя сказать, что идея создать идеальный тормоз совсем не состоялась.Типы тормозов: Типы велосипедных тормозов Однако, как всегда бывает в жизни и у этих тормозов проявились свои недостатки. Отчасти они связаны с коммерческим принципами компании Shimano, отчасти с законами физики и принятыми инженерными решениями.

Недостатки роллерных тормозов:

  • Эти тормоза совместимы не со всеми видами втулок. В результате для апгрейда велосипеда нужно было покупать и менять еще и втулку. А с этим связан и перебор всего колеса, что, естественно, не вызвало энтузиазма у большинства велолюбителей.
  • При выжатом тормозе возможно кручение колеса назад, что, согласитесь, совсем не хорошо.
  • Конструкция этого тормоза такова, что сам факт установки его на втулку тормозит ее вращение и ухудшает накат сам по себе, даже без нажатия на ручку тормоза. Это торможение не столь сильно, но все-таки есть.
  • Несмотря на радиатор, тормоз все-равно греется, так как колодки расположены в замкнутом пространстве. Это тепло передается на подшипники втулки, что тоже не улучшает их работоспособность.Типы тормозов: Типы велосипедных тормозов
  • Так же они не подходят к некоторым типам амортизационных вилок – хотя сказать, что это большой недостаток нельзя.
  • Как говорилось выше, тормоз хорошо защищен от дождя, снега, пыли и грязи. Однако при погружении в воду или попадании воды внутрь корпуса смазка вымывается, и тормоз начинает плохо работать.
  • Вес тормозов получился больше, чем у других типов, да и цена кусается

Как бы там ни было, но этот тип тормозов не получил на территории стран СНГ большого распространения, хотя в магазинах его можно найти и установить.

Стремянные тормоза

В заключении скажем пару слов о них. Это старый тип тормозов и сейчас не используется.

Принцип работы — тормозная колодка трётся о протектор колеса. На фотографии ниже хорошо виден их принцип работы.

Подходят только для сликовых покрышек.



Еще о тормозах можно почитать здесь:

  1. Как тормозить зимой на велосипеде. какие тормоза лучше.
  2. Как ротор дискового тормоза крепится к втулке. 6 болтов или CenterLock.

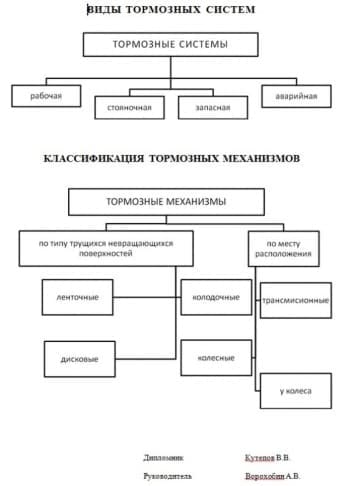

Назначение и виды тормозных механизмов

Тормозной механизм представляет собой устройство, которое предназначено для того, чтобы останавливать транспортные средства, механизмы, или же снижать их скорость. Они собираются из некоторого количества функциональных деталей.

Современные тормозные механизмы подразделяются на барабанные, дисковые, центробежные, пластинчатые, конические, ленточные, колодочные и электрические.

Они используются для того, чтобы осуществлять поглощение инерции движущихся масс или же регулировки скорости. Кроме того, тормозные механизмы используются для того, чтобы изменять скорости отдельных узлов машин, удерживать грузы на весу или опускать их.



Колодочный тормоз

Тормозные механизмы

В колодочных тормозах торможение осуществляется за счет того, что специальные колодки надавливают на деталь вращения. Что касается их конструкции, то в ее основу положен так называемый тормозной шкив. Он насажен на тот вал, который требуется затормаживать.

Ленточный тормоз

Эта разновидность механизмов в подавляющем большинстве случаев используется там, где требуется при малых габаритах оказывать значительные тормозные усилия. Кроме того, ленточные тормозы используются в групповых приводах.

Эти механизмы обеспечивают торможение за счет того, что тормозной шкив обхватывается специальной стальной лентой. На ее поверхности располагаются обкладки, изготовленные из различных фрикционных материалов.

Пластинчатый тормоз

В тормозных механизмах которые характеризуются осевым нажатием, то усилие, которое необходимо для получения тормозного момента, действует вдоль оси тормозного вала. Конические и дисковые тормоза относятся именно к этой категории.

Особенностью дисковых (пластинчатых) тормозов с осевым нажатием является то, что их поверхность трения располагается на торце. Для того чтобы уменьшить удельное и осевое давление, в таких тормозах предусматривается установка нескольких дисков. С валом и тормозным кожухом они связаны поочерёдно.

Фиксация ряда дисков пластинчатых тормозах осуществляется в неподвижных корпусах, на шпонках, со скольжением. При этом второй ряд дисков с тормозным валом связан точно таким же образом. Когда обе группы дисков сжимаются силой, то между ними за счет возникновения силы трения создается тормозной момент.

Конический тормоз

Основными элементами конического тормоза являются неподвижный и подвижный конуса. При этом к неподвижному подвижный прижимается за счет осевого усилия, и благодаря тому, что в ходе этого процесса создается сила трения, на образующей конической поверхности возникает тормозной момент.

Центробежный тормоз

В технике центробежные тормозные механизмы получили наиболее широкое распространение в качестве регуляторов скорости. Принцип работы этих устройств состоит в том, что как только увеличивается скорость вращения тормозного вала, сразу же начинает расти такая характеристика, как центробежная сила масс деталей тормозного механизма. На неподвижную часть тормоза оказывается повышенное давление, благодаря чему увеличивается сила трения и, соответственно, тормозной момент. Наиболее распространенным местом установки центробежного тормоза является быстроходный вал какого либо механизма.

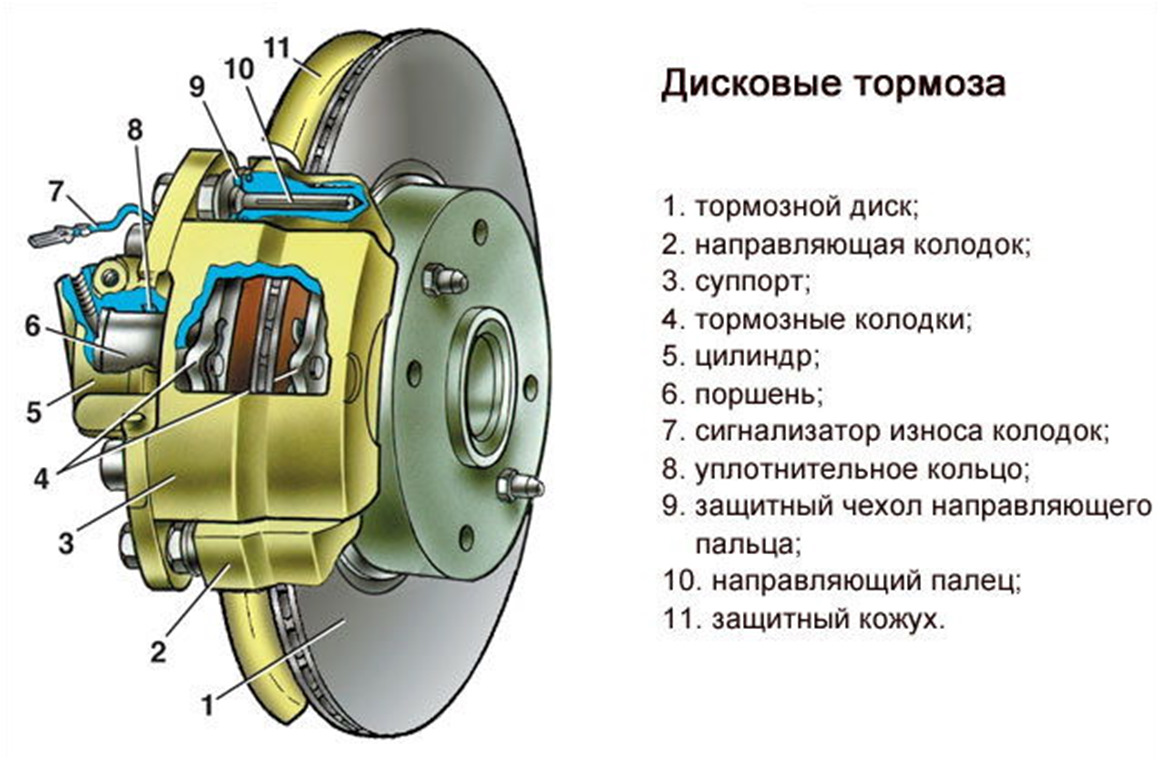

Дисковые автомобильные тормоза

Дисковые тормозные механизмы на современных автомобилях используются чрезвычайно широко, поскольку они имеют немало существенных преимуществ перед барабанными системами.

Дисковые тормоза имеют плоские рабочие поверхности, а что касается тех сил, которые сжимают колодки, то они направлены строго перпендикулярно к поверхности диска (а точнее – плоскости его вращения). Поскольку колодки к диску прижимаются равномерно, то возникает сила трения и тормозное усилие.

Барабанные автомобильные тормоза

Чаще всего автомобильные тормоза этого типа монтируются на задних колесах легкового автотранспорта. Это позволяет использовать их как в качестве основных тормозных механизмов, так и в качестве тормозных механизмов стояночных.

В барабанных тормозных механизмах основными элементами конструкции являются колодки и барабан. Колодки прижимаются к барабану, и именно за счет этого возникает тормозное усилие.

Электрические тормоза

Они используются чаще всего в небольших металлорежущих станках, а в основу их действия положено торможение электрическим двигателем. Суть в том, что когда он отключается, то на его статорную обмотку подается постоянный ток, и за сует этого производится торможение тех деталей оборудования, которые продолжают вращаться по инерции. Помимо технологического оборудования электрическими тормозами оснащаются также отдельные модели электропоездов, тепловозов и электровозов. Одной из разновидностей электрических тормозов является тормоз магниторельсовый.







Определение ободного тормоза.

Для читателей нашего блога действует скидка 10%
по промокоду blog-BB30 на все товары, представленные в нашем магазине

Эта статья поможет в определении тормозных систем обода и подготовит читателя к статье, в которой описывается полный процесс монтажа и регулировки каждого из приведенных типов тормозов.

В данный момент в велосипедной индустрии существует множество типов ободных тормозов. Мы постараемся ознакомить вас с самыми массовыми и трендовыми типами тормозов на данный момент.

Итак, мы рассмотрим такие типы тормозов:

  • Дуал пивот
  • С боковым натяжением
  • С центральным натяжением
  • Ви-брейки
  • Кантиливеры
  • Ю-брейки

Дуал пивот

Суппорты с двойным шарниром визуально похожи на суппорт с боковым натяжением. На суппортах с двойным шарниром каждый рычаг имеет отдельный шарнир. Один шарнир поворачивается в середине тормоза, другой шарнир поворачивается в сторону. Шарниры стянуты тросом со стороны.

Суппорты с двойным симметричным шарниром также тянут со стороны, с отдельным шарниром для каждого рычага. Тем не менее, оба рычага находятся на стороне. Процесс обслуживания и установки по сути одинаков.

С боковым натяжением


Для суппортов с боковым натяжением оба рычага суппорта имеют единый шарнир в середине суппорта. Рычаги стянуты тросом со стороны.

С центральным натяжением

Упор центрального тормоза использует седловой провод, соединяющий оба рычага, который вытягивается тормозным тросом вверх. Каждый тормозной рычаг использует отдельный шарнир, расположенный над ободом.

Ви-брейки

Тормоза с линейным натяжением встречаются на многих «гибридных» и MTB байках. Конструкция представляет собой разновидность консольного тормоза. Каждый рычаг крепится к оси, расположенной под ободом. Суппорта стягиваются над ободом с помощью троса со стороны.

Кантиливеры

Консольный тормоз по своей концепции аналогичен тормозу с линейным натяжением. Каждый тормозной рычаг крепится к оси под ободом. Кронштейны суппорта соединены между собой проволочным тросом, который вытягивается вверх от центра с помощью кабелепровода при натяжении троса первичного тормоза.

Консольные суппорты могут быть сконструированы как для тормозных колодок с «гладкой шпилькой», так и для колодок с «резьбовой шпилькой». Гладкая шпилька проходит через головку болта в суппорте и фиксируется гайкой.

Ю-брейки

Суппорты U-brake обычно используются на велосипедах BMX и более старых горных велосипедах. Крепления расположены на раме или вилке над ободом, у центра. Рычаги соединяются либо тросом, который тянут со стороны, либо с помощью держателя для тросового провода, натянутого тросом.

Итак, в этой статье мы показали самые распространённые виды ободных тормозов и постарались объяснить принцип их работы. Ободные тормоза это самый дешевый вид велосипедных тормозов, но несмотря на свою цену, они отлично справляться со своими обязанностями, а качественные ободные тормоза именитых производителей зачастую превышают по мощности тормозного усилия многие дисковые тормоза.



Для читателей нашего блога действует скидка 10% по промокоду blog-BB30 на все товары, представленные в нашем магазине


Дисковые тормоза, их виды, крепление, типы колодок | Велосипеды

Если вы планируете заменить дисковые тормоза или их части, вам необходимо выяснить, что вам нужно. На рынке есть большой выбор тормозов, и они доступны с различными стандартами установки, с различными тормозными колодками и дисками. Это руководство позволит вам разобраться в этом разнообразии. На самом деле выбор сводится к проверке нескольких параметров, их стоит знать, чтобы не испытать разочарования после покупки.

Типы дисковых тормозов

Существует два типа дисковых тормозов: механические и гидравлические. В первом случае тормоза приводятся в действие стальным тросом, как и в тормозах типа V-Brake. Во втором случае в магистралях находится тормозная жидкость или минерельное масло.

Механические тормоза медленно замещаются гидравликой. Они устанавливаются главным образом на более дешевые горные и трекинговые велосипеды, иногда на дорожные. Гидравлические тормоза имеют большую тормозную силу, которая лучше дозируется по сравнению с механическими. Механические тормоза проще конструктивно, но менее эффективны. Когда речь идёт о механических тормозах, есть несколько моделей, которые зарекомендовали себя за много лет, это Avid BB7, Hayes MX Expert и CX Pro. Но они стоят не на много дешевле хороших гидравлических моделей тормозов.

Типы креплений тормоза

Для установки дисковых тормозов на велосипеде потребуются две вещи: втулка, имеющая крепление для тормозного диска (об этом чуть позже) и специальные крепления на раме и вилке, которые позволят закрепить суппорт тормоза. Можно выделить два самых популярных стандарта крепления: PM (Post Mount) и IS (International Standard). PM — тормоз крепится непосредственно к раме или вилке. В случае IS — понадобится дополнительный адаптер.

PM и IS стандарты крепление тормоза

В случае PM, если мы хотим использовать диск диаметром 160 мм, то блок крепится непосредственно к монтажным отверстиям, и адаптер не требуется. Если же устанавливается диск большего диаметра (если это позволяет производитель рамы или вилки), нам придется использовать адаптер.

Сейчас большинство терминалов изготавливаются по стандарту PM. Чтобы подключить их к IS стандарту, вам понадобится адаптер. Адаптер PM / IS можно легко купить в магазинах. При покупке адаптера вам необходимо подобрать его в соответствии с размером устанавливаемого диска.

Shimano Flat Mount

Недавно компания Shimano выпустила на рынок новую систему крепления тормозов под названием Flat Mount, используется она в основном на дорожных велосипедах. Система имеет лучшее соединение с рамой и более простую конструкцию. Крепление может быть совместимо с Post Mount через адаптер. Неизвестно, получит ли этот стандарт широкое распространение, но уже сейчас он присутствует на многих новых велосипедах.

Типы тормозных колодок

Велосипедные тормозные колодки

Заменяя колодки в дисковых тормозах, нужно выбрать один из трёх типов поверхности колодки: металлическая, полуметаллическая и смолистая (органическая). Что бы тормозные колодки послужили нам хорошо и долго, они должны быть выбраны в соответствии со стилем, в котором вы ездите. Смоляные (органические) колодки обеспечивают среднюю силу торможения, не перегружая диск. Они более подходят для расслабленной езды и для легких велосипедистов. С другой стороны, металлические колодки обеспечивают высокую силу торможения, но в то же время нагружают диск больше. Поэтому стоит использовать более качественные диски с такими колодками. Металлические колодки иногда могут скрипеть. Полуметаллические колодки — золотая середина, которая сочетает в себе преимущества металлических и органических колодок. Они не нагружают тормозной диск и при этом обеспечивают хорошее сцепление.

При покупке тормозных колодок необходимо проверить, подходят ли они к зажимам тормоза. Существуют множество различных моделей тормозов, многие из них, даже от одного производителя, имеют различные зажимы для колодок.

Стандарты крепления тормозных дисков

Велосипедные тормозные диски Centerlock и на 6 болтов

Сейчас на рынке представлены два типа крепления тормозных дисков на втулку велосипеда, это — крепление на шесть болтов и Centerlock, от Shimano. В первом случае тормозной диск крепится на шесть болтов со шлицом в форме шестилучевой звезды (Thorx T-25). При затягивании винтов необходимо делать это поочередно и постепенно, если затягивать болты сразу до максимума, есть риск, что диск станет криво.

Для Centerlock такая проблема не существует. Что бы установить диск, вам понадобится ключ для затягивания кассеты. Если на велосипеде используется ступица с осью 15 мм, вам, скорее всего, понадобится ключ для отвинчивания суппорта Hollowtech II для затяжки колеса.

В настоящее время цены на диски этих типов не отличаются друг от друга. Но, выбор дисков крепящихся на шесть болтов, больше. Поэтому для тех, у кого втулка типа Centerlock, и кто хотел бы поставить на неё диск с шестью болтами, были разработаны специальные адаптеры.

Диаметр тормозных дисков

Существует четыре диаметра тормозных дисков: 140 мм, 160 мм, 180 мм и 203 мм. Выбор диаметра зависит от условий езды, чем сложнее местность, тем большего диаметра нужен диск. Нужно также учитывать рекомендации производителя рамы и вилки — часто существуют ограничения которые необходимо строго соблюдать.

140-мм диски используются на дорожных велосипедах. 160-мм диски обычно используются в треккинговых и горных велосипедах (иногда с 180-мм диском спереди). 203-мм диски используются в скоростных и тандемных велосипедах. Помните, что, для замены диска на диск другого размера, вам понадобится специальный адаптер.

Типы тормозных жидкостей

Есть два типа тормозной жидкости: минеральное масло (используется в тормозах Shimano, Magura и Tektro) и тормозная жидкость DOT 4 или DOT 5.1. Они не взаимозаменяемы друг с другом. Если тормоза Shimano заполнить жидкостью DOT, она испортит тормозные колодки.

Как часто заменять масло или тормозную жидкость, зависит от интенсивности использования тормозов. В случае с минеральным маслом, делать это нужно не так часто, потому что минеральное масло не поглощает воду. С другой стороны, тормозам, в которых используется тормозная жидкость DOT, рекомендуется более частая замена (примерно 1 раз в год). Более подробную информацию можно узнать изучив рекомендации производителя тормоза.

Типы Тормозных Систем И Типы Тормозов

Большинство тормозов используют трение с двух сторон колеса, а коллективный пресс на колесе преобразует кинетическую энергию движущегося объекта в тепло. Например, рекуперативное торможение превращает большую часть энергии в электрическую энергию, которая может быть сохранена для последующего использования. Вихретоковые тормоза используют магнитные поля для преобразования кинетической энергии в электрический ток в тормозном диске, лопатке или направляющей, который преобразуется в тепло.

 Ниже приведены наиболее распространенные типы тормозных систем в современных автомобилях. Всегда полезно знать, какие из них подходят для вашего автомобиля, для простоты поиска неисправностей и обслуживания.

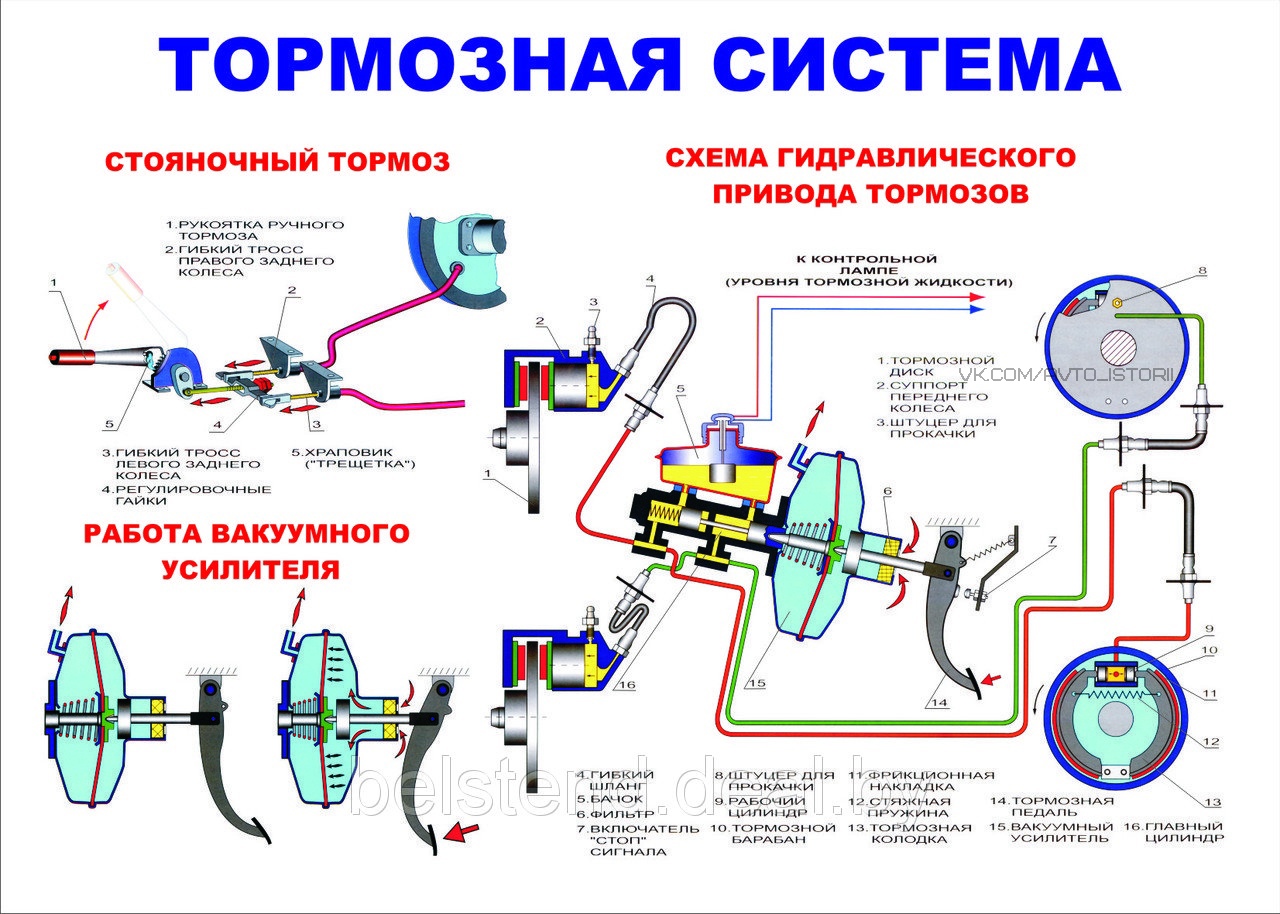

Гидравлическая тормозная система:

Эта система работает на тормозной жидкости, цилиндрах и трении. Создавая давление внутри, гликолевые эфиры или диэтиленгликоль заставляют тормозные колодки останавливать движение колес.

• Сила, создаваемая в гидравлической тормозной системе, выше по сравнению с механической тормозной системой.
• Гидравлическая тормозная система считается одной из важных тормозных систем для современных транспортных средств.
• В случае гидравлической тормозной системы вероятность отказа тормоза намного меньше. Прямое соединение между приводом и тормозным диском или барабаном значительно снижает вероятность отказа тормоза.

Электромагнитная тормозная система:

Электромагнитные тормозные системы можно найти во многих современных и гибридных транспортных средствах. Система электромагнитного торможения использует принцип электромагнетизма для достижения торможения без трения. Это служит для увеличения срока службы и надежности тормозов. Кроме того, традиционные тормозные системы склонны к проскальзыванию, в то время как это обеспечивается быстрыми магнитными тормозами. Таким образом, без трения или необходимости смазывания, эта технология предпочтительна для гибридов. Кроме того, он довольно скромен по сравнению с традиционными тормозными системами. В основном используется в трамваях и поездах.

Чтобы заставить электромагнитные тормоза работать, магнитный поток при прохождении в направлении, перпендикулярном направлению вращения колеса, мы видим быстрый ток, протекающий в направлении, противоположном вращению колеса. Это создает противодействующую силу для вращения колеса и замедляет колесо.

Преимущества электромагнитной тормозной системы:

• Электромагнитное торможение быстро и дешево.
• При электромагнитном торможении нет затрат на техническое обслуживание, таких как периодическая замена тормозных колодок.
• При использовании электромагнитного торможения можно улучшить производительность системы (например, более высокие скорости, большие нагрузки).
• Часть энергии доставляется в источник, следовательно, эксплуатационные расходы снижаются.
• При электромагнитном торможении выделяется незначительное количество тепла, тогда как при механическом торможении в тормозных колодках выделяется огромное количество тепла, что приводит к его поломке.

Серво тормозная система:

Также известен как вакуум или торможение с помощью вакуума. Среди этой системы давление, прилагаемое к педали водителем, увеличивается.

Они используют вакуум, который создается в бензиновых двигателях системой впуска воздуха во впускной трубе двигателя или с помощью вакуумного насоса в дизельных двигателях.

Тормоз, в котором используется сила, чтобы уменьшить человеческое усилие. В автомобиле вакуум двигателя часто используется для изгиба большой диафрагмы и управления цилиндром управления.

• Усилители серво тормозной системы, используемые с гидравлической тормозной системой. Размеры цилиндра и колес практически не используются. Вакуумные усилители увеличивают тормозное усилие.
• Нажатие на педаль тормоза освобождает вакуум на стороне усилителя. Разница в давлении воздуха толкает диафрагму для торможения колеса.

Механическая тормозная система:

Механическая тормозная система приводит в действие ручной тормоз или аварийный тормоз. Это тип тормозной системы, в которой тормозное усилие, прикладываемое к педали тормоза, передается на конечный тормозной барабан или дисковый ротор посредством различных механических связей, таких как цилиндрические стержни, шарниры, пружины и т. Д. Чтобы остановить транспортное средство.

Механические тормоза использовались в нескольких старых автомобильных транспортных средствах, но в настоящее время они архаичны из-за их меньшей эффективности.

Типы тормозов:

ДИСКОВЫЙ ТОРМОЗ

Дисковый тормоз — это механизм для замедления или остановки вращения колеса от его движения. Дисковый тормоз обычно изготавливается из чугуна, но в некоторых случаях он также изготавливается из композитов, таких как углерод-углеродные или керамические матричные композиты. Это связано с колесом и / или осью. Чтобы остановить колесо, фрикционный материал в виде тормозных колодок прижимается к обеим сторонам диска. Вызванное трением колесо диска замедлится или остановится.

БАРАБАННЫЕ ТОРМОЗА

Барабанный тормоз — это традиционный разрыв, при котором трение вызывается набором колодок или колодок, которые прижимаются к вращающейся части в форме барабана, называемой тормозным барабаном.

Термин «барабанный тормоз» обычно означает тормоз, в котором колодки давят на внутреннюю поверхность барабана. Там, где барабан зажат между двумя колодками, аналогично стандартному дисковому тормозу, его иногда называют «тормозом прижимного барабана», хотя такие тормоза относительно редки.

Тормоза велосипеда | Устройство и типы велосипедных тормозных систем

 Ободными такие тормоза называют потому, что торможение осуществляется из-за трения тормозных колодок о специальную дорожку обода колеса велосипеда. Ободные тормоза самые популярный на сегодняшний день тип тормозов. Они обеспечивают хорошую мощность торможения и обладают хорошей ремонтопригодностью. Устройство у всех ободных тормозов одинаковое, а вот принцип действия может быть разный. Ободные тормозные системы состоят из ручки, троса, рычагов и тормозных колодок. Такие тормозные системы идеально подходят новичкам, так как их легко установить, отрегулировать и даже отремонтировать в полевых условиях.

 Ободные тормозные системы бывают четырех типов – клещевые, кантилеверные, гидравлические и V- brake. Рассмотрим каждый тип подробнее:

  • V – brake – векторные ободные тормоза. Рычаги таких тормозов крепятся V образно, а тросик подходит с боку к одному из рычагов и соединяет оба рычага. Такая система обеспечивает наилучшую мощность торможения среди ободных тормозов. Рычаги векторных тормозов крепятся на специальные крепления на раме (brake — боссы), если их нет, то можно установить съемные крепления переходники. Тормоза V – brake на сегодняшний день самые востребованные и по популярности обгоняют даже дисковые.

V — brake — векторные тормоза

  • Кантилеверные – предшественники векторных тормозов. Некогда такие тормозные системы были самыми популярными среди всех типов велосипедов. Но с появлением V – brake тормозов начали снижать свои позиции и сейчас почти не используются. Такие тормоза немного тяжелее настраивать, но если это сделать правильно то по эффективности они не уступают остальным ободным тормозам.

Кантилеверные тормоза

  • Клещевые – название происходит от формы расположения рычагов, которые напоминают клещи. В настоящее время используются в основном только на шоссейных велосипедах. Масса таких тормозов меньше, но они имеют всего лишь одно крепление, что делает их менее прочными.

Клещевые U — образные тормоза

  • Гидравлические – это тормозная система в которой усилие от ручки передается на рычаги при помощи гидролинии. В качестве гидравлической жидкости может использоваться тормозная жидкость или специальное масло.

Гидравлические тормоза



 Отметим плюсы и минусы самых популярных ободных тормозов – V – brake.

Недостатки тормозов V – brake:

  • Попавшая между ободом и колодкой грязь, вода, песок и снег снижают эффективность торможения и даже оказывают влияние на износ обода.

Ободные тормоза сильно подвержены загрязнению

  • Влияют на геометрию рамы и могут раздвигать перья рамы.
  • На велосипедах предназначенных для экстремальных дисциплин происходит ускоренный процесс протирания обода колеса.
  • Быстрый износ колодок, а следовательно частая их замена.
  • Геометрия обода сильно влияет на работу тормозов.

Достоинства тормозов V – brake:

  • Незначительная нагрузка на спицы и втулки велосипеда.
  • Значительно, низкая цена относительно дисковых тормозов.
  • Не нагреваются во время длительного их использования.
  • Низкая масса относительно тех же дисковых тормозов.
  • Очень простая установка, настройка и ремонт.

Знайте различные типы автомобильных тормозов

Очевидно, вы знаете, что тормоза — одна из самых важных функций безопасности, которыми оснащен ваш автомобиль. Тем не менее, вы можете не знать, что есть несколько типов тормозов, которые помогают разогнать ваш автомобиль с 65 миль в час на шоссе до полной остановки. Фактически, существуют разные типы тормозов между автомобилями и внутри тормозных систем. Дисковые, барабанные, антиблокировочные и аварийные тормоза, о боже! С таким большим количеством типов тормозов и тормозных систем, включая гидравлические, электромагнитные и фрикционные, это может быть ошеломляющим для любого потребителя.Знание различных типов тормозов, тормозных систем и их функций поможет вам почувствовать себя уверенно в следующий раз, когда вашему автомобилю или грузовику потребуются тормоза.

Рабочие тормоза — это система, предназначенная для замедления транспортного средства и его остановки. К этому типу тормозной системы относятся дисковые и барабанные тормоза. Большинство легковых и легких грузовиков оснащено четырехколесным диском или комбинацией диска на передних колесах и барабанов на задних колесах. Они активируются при нажатии педали тормоза, которая гидравлически распределяет усилие на все колеса для замедления или остановки автомобиля.Передние тормоза играют большую роль в остановке автомобиля, чем задние тормоза, потому что торможение переносит вес автомобиля на передние колеса.

  • Дисковые тормоза: состоят из ротора дискового тормоза, который прикреплен к ступице колеса, и суппорта, удерживающего колодки дискового тормоза. Давление гидравлической тормозной жидкости в ответ на нажатие педали тормоза, а затем главного цилиндра заставляет суппорт зажимать колодки диска на тормозном роторе. Это действие создает трение между колодками и ротором, в результате чего автомобиль замедляется или останавливается.Многие автомобили оснащены дисковыми тормозами, которые считаются более эффективными, чем барабанные.
  • Барабанные тормоза: содержат тормозные колодки, установленные внутри тормозного барабана, которые прикреплены к ступице колеса. Гидравлическая жидкость нагнетается в цилиндры тормозных колес, которые прижимают тормозные колодки к тормозному барабану, создавая трение между колодками и барабаном, замедляя или останавливая ваш автомобиль.

Антиблокировочная система тормозов, также известная как ABS, является важной функцией безопасности, управляемой компьютером или модулем тормозов, которые сегодня установлены на большинстве современных автомобилей.Система ABS работает с тормозами, чтобы уменьшить тормозной путь, одновременно повышая управляемость и устойчивость автомобиля при резком торможении. Когда тормоза нажимаются резко и внезапно, как при панической остановке, система ABS предотвращает блокировку колес и скольжение шин. Эта эффективная система отслеживает скорость каждого отдельного колеса и автоматически включает и выключает давление в тормозной системе, быстро на любых колесах, где может быть обнаружено занос. ABS идеально подходит для любых погодных условий, но особенно полезен на скользкой и мокрой дороге.

Аварийный / стояночный тормоз — это вспомогательная тормозная система, независимая от рабочих тормозов, не часто приводимая в действие гидравликой. В задних стояночных тормозах используются тросы для механического включения задних тормозов, а в передних стояночных тормозах используются тросы для механического включения передних тормозов. Аварийные тормоза могут различаться по способу применения, форме, размеру и расположению. Вы можете обнаружить, что ваш аварийный тормоз представляет собой рычаг ручки, расположенный между сиденьями водителя и пассажира, или дополнительную педаль, расположенную слева от педалей пола, или кнопку или ручку, расположенную рядом с рулевой колонкой.Аварийные тормоза можно использовать в экстренных ситуациях в случаях, когда другие тормозные системы вышли из строя, но большинство из них следует использовать ежедневно в качестве стояночного тормоза, чтобы удерживать автомобиль в неподвижном состоянии во время стоянки.

Классификация тормозных систем

Несмотря на то, что существует множество тормозов, подходящих для любых ситуаций и дорожных условий, сегодня большинство легких и грузовых автомобилей оснащены гидравлическими, фрикционными или электромагнитными тормозами. Вот что вам нужно знать о каждой тормозной системе:

    • Фрикционно-гидравлические тормозные системы состоят из главного цилиндра, который питается от резервуара с гидравлической тормозной жидкостью.Эта конкретная тормозная система соединена набором металлических трубок и резиновых фитингов, которые прикреплены к суппортам и колесным цилиндрам на каждом колесе. В системах фрикционного тормоза используются фрикционные материалы для прекращения движения транспортного средства с помощью дисковых и / или барабанных тормозов.
    • Электромагнитные системы используют двигатель для питания электромагнитов на каждой стороне дискового ротора, которые при подаче напряжения вызывают остановку транспортного средства. В большинстве гибридных транспортных средств, например, для реверсирования электрического потока энергии, электродвигатель, приводящий в действие автомобиль, также используется для его остановки.Это также помогает заряжать аккумулятор гибрида.

Независимо от типа тормозной системы, которую использует ваш автомобиль, когда пришло время заменить тормозную систему, положитесь на Sun Auto Service. Мы действительно являемся экспертами по тормозам, и у нас работают сертифицированные технические специалисты ASE, которые разбираются во всех типах тормозов, от вчерашних тормозных систем до новейших инноваций. Еще не уверены, что пришло время для новых тормозов? Остановитесь в любом из наших удобных мест для БЕСПЛАТНОГО визуального осмотра вашей тормозной системы.Вы получите честный отчет о состоянии ваших тормозов и о том, какие шаги необходимо предпринять сейчас и в будущем. Когда придет время для новых тормозов, вы будете уверены, что знаете, какие тормоза лучше всего подходят для вашего автомобиля, и что Sun Auto Service — это бизнес, которому вы можете доверять в плане обеспечения самой важной функции безопасности вашего автомобиля.

5 различных типов тормозных колодок и 6 различных типов тормозов

Автомобильная тормозная система, которая в основном состоит из тормозных колодок и тормозных колодок, является важнейшим элементом безопасности, защищающим как водителей, так и пассажиров на дороге.Английский инженер Фредрик Уильям Ланчестер запатентовал первый дисковый тормоз, который он использовал в 1902 году на своих автомобилях. Дисковые тормоза, однако, стали хитом только 50 лет спустя.

Американский роскошный автомобиль Duesenberg был первым, кто использовал гидравлические тормоза в 1920 году, но именно Chrysler выпустил первые серийные автомобили с тормозами в 1924 году. Гоночные автомобили Формулы-1, с другой стороны, оснащены самыми передовыми тормозами.


Типы тормозных колодок

Керамические тормозные колодки

Керамические тормозные колодки — это лучшие тормозные колодки.Это самые дорогие из доступных тормозных колодок, но они служат дольше, чем любой другой тип. Керамический компаунд, из которого изготовлены эти тормозные колодки, отлично поглощает тепло, возникающее в результате любого типа продолжительного и резкого, резкого торможения.

На самом деле, даже в гонках на выносливость эти керамические тормозные колодки выдерживают любые нагрузки, и они работают эффективно, будь то тормоза, теплые или холодные. Они сделаны из небольшого количества меди и глины, которые превращаются в состав для изготовления прочных и долговечных тормозных колодок.Керамические тормозные колодки изнашиваются намного медленнее, чем другие типы; однако они, как правило, немного дорогие.

Вот некоторые преимущества использования керамических тормозных колодок:

  • Они менее шумны, чем другие типы колодок
  • Они изнашиваются относительно медленно
  • Они создают очень мало пыли

Некоторые из их недостатков включают:

  • Они дороже почти всех других типов тормозных колодок

Низкометаллические тормозные колодки Щелкните изображение для получения дополнительной информации

Из-за того, как сделаны эти тормозные колодки, они, как правило, довольно шумные и изрыгают много тормозной пыли.Однако они обладают отличной теплопередачей и состоят на 30% из металла, такого как медь или сталь. Они являются органическими по своей природе и предлагают отличные тормозные способности. Низкометаллические тормозные колодки отлично подходят для торможения и теплопередачи, а материалы, из которых они сделаны, полностью органические.

Неметаллические тормозные колодки

Неметаллические тормозные колодки — это самый мягкий тип колодок, которые изготавливаются из различных каучуков, смол и стекла, а также небольшого количества металлических волокон.Получаемый в результате композитный материал быстро изнашивается, и его следует использовать только для регулярной ежедневной езды по дороге.

Поскольку это мягкие неметаллические тормозные колодки, они не лучший выбор для людей, которые много водят или каждый день испытывают большие нагрузки на своем автомобиле, а для водителей, которые не каждый раз пробегают большой пробег на своем автомобиле. год, эти колодки в порядке. Если вы много водите, вам следует либо приобрести металлические тормозные колодки, либо быть готовым к частой замене неметаллических колодок.

Обычные органические колодки вызывают большое количество пыли, покрывающей компоненты, расположенные рядом с тормозами, а также другие материалы, которые считаются токсичными для человека, что является одной из многих причин, по которым были разработаны неметаллические тормозные колодки.

Если вашему автомобилю не нужны большие тормоза, этих типов тормозных колодок будет достаточно. Органические тормозные колодки обычно изготавливаются из композитных материалов из стекла или резины, но для большинства водителей они быстро изнашиваются. Если вы выберете альтернативу, цена может быть немного выше, но они прослужат вам намного дольше, чем обычные неметаллические тормозные колодки.

Неасбестоорганические тормозные колодки (NAO) Щелкните изображение для получения дополнительной информации

Тормозные колодки этого типа изготавливаются из таких материалов, как высокотемпературные смолы, волокна и наполнители. Они мягче и тише, чем полуметаллические тормозные колодки, и в конечном итоге создают больше пыли. Тормозные колодки NAO также довольно быстро изнашиваются, поэтому автовладельцу следует обратить внимание на их плюсы и минусы, прежде чем покупать комплект этих тормозных колодок.

К преимуществам тормозных колодок NAO относятся:

  • Они менее шумны, чем другие типы колодок
  • Изготовлены из прочных волокон и высококачественных смол

К недостаткам можно отнести:

  • Они мягче других тормозных колодок
  • Они могут изнашиваться быстрее, чем другие типы
  • Они могут создавать много пыли

Полиметаллические тормозные колодки Щелкните изображение для получения дополнительной информации

В большинстве продаваемых сегодня автомобилей встречаются полуметаллические тормозные колодки.Сделанные из комбинации металлов и синтетических компонентов, они в основном представляют собой гибридные соединения металлов. Органическая смола скрепляет все материалы вместе, затем им придают различные формы и обжигают в печи для их затвердевания.

Полуметаллические тормозные колодки очень прочные, а также термостойкие и износостойкие. Однако, поскольку эти колодки имеют более низкий коэффициент трения, когда речь идет о более низких температурах, им требуется немного больше мощности на педали, когда тормоза холодные.

Полуметаллические тормозные колодки обычно изготавливаются из спеченного графита, железа или стали, и поэтому они отлично подходят, когда вам нужны высокопроизводительные характеристики вашего автомобиля. Фактически, эти типы тормозных колодок идеально подходят для тяжелых и высокопроизводительных транспортных средств, потому что они прочные, качественные и разнообразные.

Они содержат до 65% металла, но при этом более шумны в работе, изнашивают роторы намного быстрее, чем другие типы тормозных колодок, и не всегда хорошо работают при низких температурах.

Преимущества выбора полуметаллических тормозных колодок:

  • Они очень прочные
  • Обладают отличной теплопередачей
  • Они широко используются в различных транспортных средствах

К недостаткам можно отнести:

  • Они шумные
  • Они не всегда хорошо работают при низких температурах
  • Они могут довольно быстро изнашивать роторы

Выбор тормозной колодки, подходящей для ваших нужд

Легкие компактные автомобили

Если у вас легкий компактный автомобиль, подойдут обычные органические тормозные колодки.Они тихие, недорогие и обладают достаточной тормозной способностью для ваших нужд. Если вы заметили скопление большого количества пыли в области тормозов, вы можете заменить их на керамические тормозные колодки.

Автомобили среднего размера

Чаще всего автомобилям среднего размера требуется комплект тормозных колодок с низким содержанием металла NAO. Это связано с размером автомобиля, из-за которого ему требуется лучшая тормозная способность. Тормозные колодки NAO с низким содержанием металла могут быть немного шумными, но, опять же, если вас беспокоит шум, вы всегда можете переключиться на керамические тормозные колодки.

Спортивные автомобили

Если ваш автомобиль разгоняется от 0 до 60 миль в час в кратчайшие сроки, ему также необходимо разогнаться с 60 до 0 за рекордное время, и поэтому полуметаллические тормозные колодки лучше всего подходят для большинства спортивных автомобилей. Когда у вас есть такой автомобиль, вам просто необходимы качественные тормозные колодки.

Грузовики / внедорожники / фургоны

Всем фургонам, внедорожникам и грузовикам требуются сверхмощные тормозные колодки из-за их веса и того факта, что им требуется максимально возможное тормозное усилие.Следует использовать полуметаллические тормозные колодки или колодки с высоким содержанием металла. Учтите: чем больше тормозной мощности вам нужно, тем выше должно быть содержание металла в ваших тормозных колодках. Они могут быть немного шумными, но они необходимы для вашей безопасности.

Типы тормозов

Электрический тормоз Щелкните изображение для получения дополнительной информации

Электрические тормоза подразделяются на три основных типа:

  1. Антиблокировочная тормозная система (ABS): эта система состоит из трех основных компонентов — отдельных датчиков скорости вращения колес, гидравлического привода и электрического блока управления.Они работают вместе, чтобы ваши тормоза не блокировались, когда вы нажимаете на них или накачиваете их в быстром движении. Каждое из колес регулируется индивидуально, что отлично поддерживает сцепление с дорогой.
  2. Усовершенствованная система экстренного торможения (AEBS): в этом типе системы есть датчики, которые отслеживают, насколько близко транспортное средство находится к другому транспортному средству или объекту; в этом случае автоматически срабатывает механизм экстренного торможения, чтобы избежать столкновения.
  3. Тормозная система: это система электронных проводов, которые посылают сигналы на компьютер автомобиля при каждом нажатии на тормоза.Сначала он измеряет электрическое сопротивление, а компьютер вычисляет приложенное усилие, применяя его к системе гидравлического насоса.

Аварийный тормоз

Механизмы, которые используются для управления как аварийным, так и стояночным тормозом, одинаковы. Разница заключается в том, как автомобиль реагирует на каждый из этих тормозов.

Аварийные тормоза используются для предотвращения скатывания автомобиля с места, когда он припаркован, и предотвращения столкновения, если обычные тормоза внезапно выйдут из строя.Другими словами, экстренные тормоза — это резервная мера на тот редкий случай, когда что-то выходит из строя с вашими основными тормозами.

Гидравлические тормоза Щелкните изображение для получения дополнительной информации

Гидравлические тормоза работают от гидравлического давления, отсюда и их название. Это система, основанная на принципе закона Паскаля, который гласит, что когда давление действует в любой части ограниченной несжимаемой жидкости, оно передается одинаково во всех направлениях, в результате чего колебания давления остаются неизменными.Существует два основных типа гидравлических тормозов, которые перечислены ниже.

  1. Двухконтурный гидравлический тормоз: состоит из двух управляющих цепей; один активируется, когда вы нажимаете на тормоз, а другой управляется компьютером автомобиля и вычисляет приложенное усилие перед приложением его к системе гидравлического насоса.
  2. Одноконтурные гидравлические тормоза: эта система имеет главный цилиндр, соединенный с различными металлическими трубами и резиновыми фитингами, которые прикреплены к цилиндрам колес.Каждое колесо имеет противоположные поршни барабанного или ленточного тормоза, и поршни раздвигаются при приложении давления. Затем тормозные колодки вдавливаются в колесный цилиндр, чтобы остановить автомобиль.

Механические тормоза Щелкните изображение для получения дополнительной информации

Механические тормоза создают трение, когда две поверхности трутся друг о друга, чтобы произвести остановку. Вот два основных типа механических тормозов:

  1. Дисковые тормоза: в этой системе используется колесный тормоз, который замедляет вращение колес автомобиля; затем тормозные колодки прижимаются к ротору с помощью набора суппортов.
  2. Барабанные тормоза: эта система состоит из металлического тормозного барабана, который покрывает тормозной механизм на каждом из колес. Есть две изогнутые тормозные колодки, которые расширяются наружу, останавливая или замедляя барабан, заставляя его вращаться вместе с колесом.

Стояночный тормоз Щелкните изображение, чтобы получить дополнительную информацию.

Если вы припарковали свой автомобиль на склоне и не хотите, чтобы он катился под гору, необходимо использовать стояночный тормоз. Стояночные тормоза обычно состоят из небольших педалей, расположенных возле боковой двери со стороны водителя, под рулевой колонкой.Их также можно расположить с помощью рычага в консоли в центре. В любом случае для правильной работы тормозов необходимо механическое усилие. В некоторых более новых моделях вместо рычага иногда используется простая кнопка.

Силовые тормоза Щелкните изображение для получения дополнительной информации

Существует два различных типа механических тормозов, как описано ниже.

  1. Пневматические тормоза: вместо гидравлической жидкости в этой системе используется воздух для приведения в действие основного барабанного или дискового тормоза; этот тип системы чаще всего используется в транспортных средствах, таких как прицепы, автобусы и грузовики.
  2. Усилитель тормозов: мощность вакуума, которая создается естественным образом в двигателе транспортного средства, используется для усиления давления ног водителя; это остановит практически все типы транспортных средств, в том числе и очень тяжелые.

Глоссарий тормозных терминов

Контрольная лампа ABS: Контрольная лампа ABS расположена на приборной панели и предупреждает водителя, когда возникает проблема с системой ABS. Если горит сигнальная лампа АБС, необходимо как можно скорее доставить автомобиль в ремонтную мастерскую.

Аккумулятор: Аккумулятор используется в основном для систем ABS и состоит из камеры хранения давления, используемой для усиления тормозов. Когда тормозная жидкость закачивается в гидроаккумулятор, он сжимает газообразный азот и затем накапливает давление до 2700 фунтов на квадратный дюйм, которое затем используется для повторного включения тормозов во время цикла удержания-отпускания-повторного включения или для целей торможения с усилителем.

Зажимы или пружины против грохота: Это аппаратная система, которая крепится к тормозным колодкам и помогает предотвратить их вибрацию и, следовательно, шум.

Асбест: Асбест негорючий и представляет собой термостойкое минеральное волокно, которое содержится в тормозных накладках. В настоящее время они используются редко, если вообще используются, из-за опасностей, связанных с асбестом; вместо этого теперь используются тормозные накладки без асбеста.

ASR: Обозначает автоматическое регулирование скольжения. Это система, используемая для контроля или остановки тяги.

Опорная пластина: Опорная пластина представляет собой стальную пластину, к которой крепятся тормозные колодки, анкерный штифт и колесный цилиндр для барабанного тормоза.Башмаки поддерживаются приподнятыми накладками на опорной пластине, и если вы заметили, что ваши тормозные колодки изнашиваются, вам также следует заменить опорную пластину.

Прокачка тормозов: Это процедура, выполняемая для удаления воздуха и старой тормозной жидкости из трубопроводов и других компонентов тормозной системы. Когда ваша гидравлическая система открыта для ремонта, вы всегда должны прокачивать тормоза. Это также обеспечивает хорошее профилактическое обслуживание при замене тормозов или даже удаление влаги из жидкости.

Тормозные магистрали: Это относится к типу стальных трубок высокого давления, по которым тормозная жидкость подается от главного цилиндра к колесным тормозам. При ремонте или замене тормозных магистралей следует использовать только «одобренные» материалы, чтобы тормозная система с этого момента работала должным образом.

Переключатель педали тормоза: Этот переключатель используется только в системах АБС и сигнализирует модулю управления каждый раз, когда тормозится.

Суппорт: Это часть дискового тормоза, которая задействует гидравлическую систему, так что тормозные колодки прижимаются к ротору.Суппорт может иметь до четырех поршней и обычно либо «плавающее», либо «фиксированное» крепление. Вы можете легко восстановить или заменить суппорты, если они слишком изношены.

Комбинированный клапан: Комбинированный клапан объединяет два или более клапана в одном корпусе. Они могут включать в себя перепад давления, дозирующий и пропорциональный клапан.

Хонингование цилиндра: Хонинговальное кольцо цилиндра — это специальный инструмент, который используется для шлифовки отверстий цилиндров, расположенных в главном или колесном цилиндре.Если у вас есть главный цилиндр с алюминиевым корпусом, его не следует заменять, поскольку в противном случае хонингование приведет к удалению защитного покрытия внутри отверстия.

Циферблатный индикатор: Это специализированный измерительный инструмент, который включает в себя индикатор манометра, который можно использовать для проверки люфта подшипников ступицы колеса и биения ротора.

Дисковый тормоз: В дисковом тормозе вместо барабана в качестве поверхности трения используется ротор или плоский диск. В тормозах этого типа специальные колодки прижимаются к обеим сторонам ротора или диска суппортом в сборе.Дисковые тормоза выдерживают более высокие температуры, чем барабанные, и также не задерживают грязь или воду.

Барабаны: Барабаны имеют кольцевой корпус, который обеспечивает поверхность трения колодок в тормозной системе барабана. Большинство из них сделаны из чугуна, но они также могут быть из алюминия и иметь чугунную гильзу.

Резервуар для жидкости: Это часть узла главного цилиндра, в которой содержится жидкость для всей тормозной системы. Его часто делают из прозрачного пластика, чтобы облегчить проверку уровня жидкости внутри, не открывая весь резервуар.

Фиксированный суппорт: Этот тип суппорта жестко устанавливается на ротор. Обычно он имеет два или четыре противоположных поршня, которые прижимают колодки к ротору.

Плавающий суппорт: Этот тип суппорта скользит по ротору на направляющих зажимах или штифтах, позволяя одному поршню прижимать обе колодки к ротору. Затем поршни перемещаются либо наружу, либо втягивающимся образом, что направляет суппорт в действие, необходимое для правильной работы тормозов.

Hydro-Boost: Это тип тормозной системы с усилителем, в которой гидравлическое давление от насоса гидроусилителя рулевого управления используется не для вакуумирования, а для вспомогательного торможения.

Встроенная АБС: В этом типе антиблокировочной тормозной системы главный цилиндр объединен с гидравлическим модулятором и составляет одну простую сборку. Это более дорогой тип системы, потому что, если либо гидравлический модулятор, либо главный цилиндр неисправны, их необходимо заменить.

Суппорт с нагрузкой: Это сменный суппорт, который состоит как из крепежа, так и из колодок, в отличие от приобретения колодок и другого оборудования отдельно.

Главный цилиндр: Главный цилиндр — это компонент гидравлической тормозной системы, который преобразует усилие, воздействующее на педаль тормоза водителем, в давление, которое приводит в действие тормоза.

Дозирующий клапан: Это просто клапан, ограничивающий давление, прикладываемое к передним дисковым тормозам, так что задние барабанные тормоза работают одновременно.Дозирующие клапаны в основном используются в нескольких импортных приложениях.

Модулятор в сборе: Это часть гидравлического блока управления, которая удерживает соленоиды и клапаны, которые регулируют тормозные контуры во время использования антиблокировочной системы торможения. В интегральных системах АБС модулятор является частью главного цилиндра, в то время как в неинтегральных системах АБС он является отдельным объектом.

Неинтегральная АБС: В неинтегральной системе АБС используются обычный главный цилиндр и вакуумный усилитель, которые имеют отдельный узел гидравлического модулятора.Ее также называют «дополнительной» системой ABS, поскольку она по существу добавляется к существующей тормозной системе.

Поршень: Пистолет расположен внутри колесного цилиндра или суппорта и приводится в движение за счет гидравлического давления для включения тормозов. Поршни в колесных цилиндрах обычно изготавливаются из стали, но поршни суппортов могут быть из алюминия, стали или фенола.

Фенольный поршень: Это пластиковый поршень из фенольной смолы. Они легкие, устойчивые к коррозии и не передают тепло тормозной жидкости, как это делают металлические поршни.

Ротор: Ротор представляет собой диск, который обеспечивает поверхность трения в дисковом тормозе. Система содержит подушки, которые трутся о обе стороны ротора для создания необходимого трения. Роторы могут быть вентилируемыми или сплошными.

RWAL: Обозначает «антиблокировочную тормозную систему задних колес». В основном они используются такими компаниями, как Chrysler и General Motors.

Башмаки: Это название применяется к компонентам барабанного тормоза и тем, которые поддерживают накладки.«Первичная» колодка относится к передней колодке в самоактивных барабанных тормозах, в то время как они называются «вторичными» колодками по отношению к колодкам в задней части.

Solid Rotor: Это изобретенный тип ротора, у которого нет охлаждающих ребер между торцами.

Выбор тормозов для велосипеда

Выбор тормозов для велосипеда

Выбор велосипедных тормозов

Эта страница предназначена для того, чтобы указать на преимущества различных типов велосипедных тормозов и дать ссылки на отдельные статьи о них.

См. Также страницу с содержанием статей о тормозах.

Какие тормоза делают

Тормоза используют трение для преобразования кинетической энергии в тепло. Колодки того или иного типа прижимаются к ободу колеса, барабану или диску, которые рассеивают большую часть тепла, так как колодки меньше, иногда закрыты и часто из материала, который плохо проводит тепло. Поверхность колодок является соприкасается с ободом или диском и поэтому имеет одинаковую температуру.

Типы тормозов

Велосипедный тормоз может работать на ободе или ступице.

Ободные тормоза

обладают такими преимуществами, как легкий вес, большая площадь рассеивания тепла и низкая нагрузка на раму, вилку и колесо велосипеда.

Ступичные тормоза более устойчивы к атмосферным воздействиям, на них не влияют вмятины на ободе или колеса. Поскольку площадь рассеивания тепла меньше, чем у ободных тормозов, эти тормоза нагреваются, но некоторые из них предназначены для этого.

Велосипедные тормоза приводятся в действие ручными рычагами с помощью тросов или иногда гидравлических линий — за исключением одного типа заднего ступичного тормоза, называемого на британском английском «тормозом заднего хода» или «ножным тормозом».В американском английском это называется «каботажный тормоз», выражение, которое восходит к его появлению в конце 19 века — также позволяющее двигаться накатом, в отличие от фиксированной передачи.

Для большинства дисковых тормозов с тросовым приводом и тормозов с прямым приводом (один из видов ободных тормозов, также называемых V-образными тормозами) требуются специальные тормозные рычаги, в основном доступные для плоских рулей. Об этих тормозных рычагах см. Страницу Тома Дикинса о рулях.

На этом сайте также есть страница о кабелях.Плохая тормозная способность часто является следствием проблем с тросом.

Какие тормоза подойдут мне лучше всего?

Для разных типов езды предпочтительны разные тормоза.

  • Ободные тормоза самые легкие, потому что ободья также служат тормозными дисками. Колеса должны быть настоящими, чтобы ободные тормоза работали плавно, поэтому обслуживание тормозов также включает обслуживание колес. Если обода мокрые, эффективность ободного тормоза ухудшается до тех пор, пока тормозные колодки не протирают их насухо — очень серьезная проблема с ободами из хромированной стали, а тем более с ободами из алюминиевого сплава.Алюминий очень хорошо проводит тепло, поэтому площадь поверхности алюминиевого обода за пределами тормозной гусеницы вносит значительный вклад в отвод тепла. Тем не менее, известно, что шины на тандемных велосипедах перегреваются и лопаются при длительном спуске с горы. Даже на одиночном велосипеде накладки на камеру могут отклеиваться. Ободные тормоза изнашиваются ободами, а алюминиевый обод может прослужить всего пару тысяч миль в грязных или песчаных условиях. Углеродно-эпоксидная смола плохо передает тепло, поэтому шины не сильно нагреваются, но поверхность обода становится более горячей, а ободные тормоза и обода из углеродного волокна — плохая комбинация из-за износа тормозов. Также см. Статью о ободных тормозах , в которой, в свою очередь, есть ссылки на статьи о различных типах тормозов.
  • Хотя барабанные тормоза и очень устойчивы к атмосферным воздействиям, их характеристики сильно различаются. Они распространены на универсальных велосипедах из-за их устойчивости к атмосферным воздействиям, но только несколько специальных барабанных тормозов могут избежать перегрева при длительных переходах на более раннюю версию. Как правило, чем больше размер барабана, тем сильнее торможение и тем лучше отвод тепла. Барабанный тормоз, встроенный в ступицу, может быть загрязнен смазочными материалами.Если барабан изнашивается, ступица, а обычно и колесо — подлежат замене. Эти проблемы не возникают, если барабанный тормоз находится вне ступицы. Также смотрите статью о барабанных тормозах.
  • Shimano Rollerbrake — это разновидность барабанного тормоза, который крепится к ступице с помощью специального фитинга, который есть только на ступицах Shimano Nexus и Nexave. В качестве внешнего тормоза роликовый тормоз можно заменить отдельно от ступицы. Доступны несколько размеров. См. Также статью о роликовых тормозах.
  • Дисковые тормоза разработаны таким образом, чтобы они могли работать в горячем состоянии и рассеивать тепло лучше, чем большинство барабанных тормозов. Вы можете почувствовать запах горячего металла, если используете дисковые тормоза, чтобы удерживать скорость на длинном крутом спуске. Роторы дисковых тормозов изготовлены из стали, и большая часть излучающей области находится в тормозной дорожке. Сталь достаточно хорошо передает тепло, но относительно небольшое количество тепла передается по узким спицам диска к ступице. Дисковые тормоза стали популярными на горных велосипедах и становятся все более популярными для других велосипедов.Дисковые тормоза могут быть установлены только на рамах со специальными приспособлениями и имеют уникальные проблемы, худшая из которых заключается в том, что передний дисковый тормоз может вытащить колесо из вилки. Также смотрите статью о дисковых тормозах.
  • Накладной тормоз приводится в действие задним ходом, поэтому его можно установить только на заднее колесо. Тормоза Coaster не требуют обслуживания и подходят для детей с ограниченной силой рук. На складывающемся или разобранном велосипеде каботажный тормоз устраняет необходимость в кабельном соединении.Тормоз каботажного судна затрудняет запуск и остановку и предотвращает использование зажимов для пальцев ног и ремней, педалей без зажимов или переключения передач. Однако каботажный тормоз может. быть встроенным в ступицу с внутренним зацеплением — но тогда, за исключением двухскоростной ступицы отдачи, необходим трос переключения. Тормоз каботажного судна подходит для велосипедных прогулок, но не подходит для регулирования скорости на длинных спусках. Также смотрите статью о тормозах для каботажных судов . Тормоз каботажного судна часто устанавливается в качестве единственного тормоза на велосипеде, но каждый велосипед должен иметь два тормоза, потому что каждый тормоз рано или поздно выходит из строя.
  • Ленточные тормоза имеют гибкую ленту, которая оборачивается вокруг тормозного барабана снаружи и затягивается для включения тормоза. Эти тормоза легкие, но имеют много недостатков. Также смотрите статью о ленточных тормозах.
  • Стержневые тормоза , также называемые роликовыми тормозами, могут быть ободными или барабанными, но приводятся в действие механическими соединениями, а не тросами, и наиболее распространены на велосипедах типа «родстер». См. Глоссарий по стержневым тормозам.
  • Некоторые электровелосипеды имеют рекуперативное торможение .В дополнение к другим тормозам: мотор также может работать как генератор, замедляя велосипед и заряжая аккумулятор. Если электронный велосипед управляется дроссельной заслонкой, рекуперативное торможение можно активировать, полностью отпустив дроссель, либо с помощью рычага или кнопки тормоза. Если педаль управляется, вращение педалей назад может посылать сигнал для активации рекуперативного торможения. Это отличается от того, как работает каботажный тормоз, потому что педали постоянно вращаются назад — и это возможно с переключением передач или пружинным натяжителем цепи.

Дай мне два тормоза!

За редким исключением, каждый велосипед должен быть оборудован двумя тормозами — передним и задним. Опять же: любой тормоз рано или поздно выйдет из строя, и тогда вам действительно понадобится другой!

Примечательные исключения:
  • Велосипеды шоссейные с фиксированной передачей. Они могут обойтись только передним тормозом, потому что заднее колесо можно замедлить, оттолкнувшись от вращающихся педалей;
  • Гоночные велосипеды
  • , велосипеды с фиксированной передачей без тормозов, потому что это единственный транспортный поток на трассе, и резкие остановки могут быть опасными;
  • тандемов и других велосипедов с тяжелым грузом.Обычно они должны иметь три тормоза — мощные передние и задние ободные тормоза для остановок, а также барабанный или дисковый тормоз, способный сильно рассеивать тепло для контроля скорости на спусках. См. Страницу о тандемных тормозах.
  • электровелосипедов с рекуперативным торможением. Им также нужны обычные тормоза, потому что рекуперативное торможение слишком слабое, чтобы заменить любой из них.
  • взрослых трехколесных велосипедов. (Ладно, не совсем велосипеды.) Трехколесные трехколесные велосипеды с двумя передними колесами обычно имеют двойные ручные тормоза — по одному на каждое переднее колесо, управляемое ручным рычагом сбоку, что позволяет тормозам помогать при прохождении поворотов.Гоночные трехколесные велосипеды с двумя задними колесами часто имеют два ручных тормоза, оба работают на переднем колесе. У трехколесных мотоциклов может быть только одно заднее колесо, и только это колесо может иметь тормоз. В целях безопасности на переднем колесе всегда должен быть тормоз.

Статьи Шелдона Брауна и других


Если вы хотите сделать ссылку или добавить закладку на эту страницу, URL-адрес:
http: //www.sheldonbrown.ru / brake-choices.html

Последнее обновление: Джон Аллен

Дисковые тормоза | Тормоза для автомобилей | Продукт | Продукты и технологии

Тормозные роторы дисковых тормозов вращаются вместе с колесами, а тормозные колодки, которые установлены на тормозных суппортах, зажимают эти роторы для остановки или замедления колес. Тормозные колодки, прижимающиеся к роторам, создают трение, которое преобразует кинетическую энергию в тепловую.

Тормозные роторы дисковых тормозов вращаются вместе с колесами, а тормозные колодки, которые установлены на тормозных суппортах, зажимают эти роторы для остановки или замедления колес.sТормозные колодки, прижимающиеся к роторам, создают трение, которое преобразует кинетическую энергию в тепловую.

Эта тепловая энергия генерирует тепло, но, поскольку основные компоненты находятся в атмосфере, это тепло может эффективно рассеиваться. Это свойство рассеивания тепла снижает увядание тормозов, что является явлением, когда на эффективность торможения влияет тепло. Еще одним преимуществом дисковых тормозов является их устойчивость к выцветанию из-за воды, которое возникает, когда вода на тормозах значительно снижает тормозное усилие.Когда автомобиль находится в движении, ротор вращается с высокой скоростью, и это вращательное движение выводит воду из самих роторов, что приводит к стабильной тормозной силе.

Дисковые тормоза обычно используются в легковых автомобилях, но из-за их стабильной работы на более высоких скоростях и устойчивости к затуханию тормозов они постепенно распространяются на сегмент коммерческих автомобилей, где традиционно выбирались барабанные тормоза из-за их более длительного срока службы.Потребители увеличивают срок службы и повышают качество, и Akebono стремится удовлетворить их за счет дальнейшего повышения надежности дисковых тормозов. Есть два типа дисковых тормозов.

«Дисковый тормоз с оппозитным поршнем» имеет поршни с обеих сторон дискового ротора, в то время как «дисковый тормоз плавающего типа» имеет поршень только с одной стороны. Дисковые тормоза с плавающим суппортом также называются дисковыми тормозами со скользящими штифтами.

Конструкция дискового тормоза

Тормозной ротор (диск), который вращается вместе с колесом, зажат тормозными колодками (фрикционным материалом), установленными на суппорт с обеих сторон под давлением поршня (-ов) (прижимного механизма), и замедляет вращение диска, тем самым замедляя и остановка автомобиля.

Как работают дисковые тормоза

Когда водитель нажимает на педаль тормоза, усилие усиливается усилителем тормозов (сервосистемой) и преобразуется в гидравлическое давление (давление масла) главным цилиндром. Давление достигает тормозов на колесах по трубопроводу, заполненному тормозным маслом (тормозной жидкостью). Подаваемое давление толкает поршни к тормозам четырех колес. Поршни, в свою очередь, прижимают тормозные колодки, которые представляют собой фрикционный материал, к тормозным роторам, которые вращаются вместе с колесами.Подушечки зажимают роторы с обеих сторон и замедляют колеса, тем самым замедляя и останавливая автомобиль.

Основные компоненты дисковых тормозов

Основные компоненты дисковых тормозов плавающего типа

Есть два типа дисковых тормозов. Один называется «дисковым тормозом с оппозитным поршнем», который имеет поршни с обеих сторон дискового ротора, а другой — «дисковым тормозом плавающего типа», который имеет поршень только с одной стороны. Дисковые тормоза плавающего типа также называются дисковыми тормозами со скользящими штифтами.

Базовая анатомия велосипеда 101 — Тормозные системы — Магазин велосипедов Южной Каролины

Есть много разных типов тормозов. Однако мы рассмотрим только четыре наиболее распространенных. Ниже каждого типа, показанного здесь, мы опишем самые основные плюсы, минусы и способы использования каждого типа тормозов.

Суппорт тормозной

Суппортный тормоз, вероятно, САМЫЙ распространенный тип тормозов на велосипедах. Он прочный, гладкий, надежный и простой. Это ободной тормоз, поскольку он работает при нажатии на металлический обод.Это стандарт почти для всех шоссейных велосипедов и большинства молодежных велосипедов.

Консольные тормоза

Консольные тормоза намного мощнее суппортов. Хотя немного менее аэродинамичный. Чаще всего они используются на велосипедах для велокросса. Эти велосипеды либо созданы для велокроссов, либо предназначены для них, то есть для гонок по легкому бездорожью используются велосипеды дорожного стиля. Велосипеды для велокросса очень нуждаются в более мощных тормозах, чем те, которые могут обеспечить стандартные тормоза с суппортом.Для установки этих тормозов на дорожный велосипед требуется специальная вилка.

V-Brakes

В Тормоза — это наиболее распространенный термин для обозначения этого типа тормозов. Shimano на самом деле назвала эти и другие тормозные компании ярлыком «линейно-тянущие» или «тяговые» тормоза. Эти тормоза очень мощные. Чаще всего они встречаются на горных и внедорожных велосипедах. Они способны замедлять и останавливать мокрое или даже грязное колесо, что делает их идеальными для езды по бездорожью. Они немного тяжелее, чем тормоза Cantilever или Caliper.Эти тормоза представляют собой тормоз с ободным тормозом, и для их крепления к велосипеду требуются крепления на раме / вилке.

Дисковые тормоза

Дисковые тормоза более мощные, чем V-образные, и для работы требуется меньшая сила руки. Но они тяжелее. Они не являются «ободным тормозом», поскольку они зажимают не обод, а, скорее, «ротор», закрепленный в ступице. Для дисковых тормозов требуется совместимая ступица, обод колеса и рама / вилка. Дисковые тормоза бывают двух разных типов: гидравлические или механические с тросом (механическое натяжение троса показано на схеме выше). Эти тормоза отлично подходят для быстрых спусков по бездорожью.Они могут выдерживать высокие температуры, не повреждая шину, нагревая обод, как это делают «ободные тормоза». Речь идет о спусках со скоростью 65 миль в час в течение 20 минут подряд с множеством поворотов. Дисковые тормоза полностью невосприимчивы к мусору, воде и грязи. Если гонщик бежит через ручей, достаточно глубокий, чтобы намочить / замарать ротор, жесткие колодки немедленно сметут воду и грязь с ротора благодаря своей феноменальной силе и давлению. Все ободные тормоза с резиновыми накладками имеют тенденцию скапливать пыль, песок или грязь в (сравнительно) более мягких резиновых накладках, что несколько замедляет их работу на высокой скорости.Проще говоря, дисковые тормоза сильнее, надежнее в грязной среде и невосприимчивы к нагреву (от трения, вызванного использованием).

Перейти к педали и обувь >>

Быстрые ссылки на определенные разделы и детали велосипедов:

Терминология рамы >>
Передняя часть велосипеда >>
Велосипедный центр >>
Задняя часть велосипеда >>
Амортизаторы >>
Тормоза >>
Педали и обувь >>

Велосипедные тормоза | Типы тормозов | Руководство по покупке

На главную> Руководство по покупке: тормоза
В двух словах

Тормоза обеспечивают тормозное усилие, позволяя замедлить или остановить велосипед безопасно и в контролируемым образом.Это относится как к рычагам на стержнях, так и к тормозному механизму, который останавливает колесо. от поворота. В зависимости от вашего велосипеда и типа катания доступно множество различных вариантов. желаю сделать. Наше руководство по покупке поможет вам определить лучший стиль велосипедных тормозов.

Перейти к:

Когда на сцену вышли V-brakes, они произвели революцию в тормозных характеристиках обода для внедорожных велосипедов, туров и гибридные велосипеды.Хотя появляются все новые и новые модели этих велосипедов. оснащен дисковыми тормозами. V-образные тормоза по-прежнему обеспечивают фантастическое торможение. С двумя длинными руками, обеспечивающими рычаг, когда тормозной трос натягивается, мощности достаточно, и лучшие V-образные тормоза должны хорошо работать во всем, кроме самые грязные условия.

Как настроить V-образный тормоз Тормоза

V-brakes просты в установке и настройке, но убедитесь, что ваши тормозные рычаги совместимы — более длинная консоль тормозные рычаги и дорожные рычаги могут привести к снижению производительности.Большинство V-образных тормозов поставляются с тормозами картриджного типа. колодки, поэтому замена колодок настолько проста, насколько это возможно — снимите небольшой фиксирующий штифт или болт, выдвиньте старую колодку и замените новым — возможно, вам придется немного подправить кабель.

V-образные тормоза Shimano надежны, а одноразрядные V-образные тормоза Avid — это классика. Велокросс райдерам, стремящимся улучшить мощность, следует обратить внимание на предложения SRAM, которые разработаны для бесперебойной работы с тормозными рычагами с откидной штангой.


Что такое консольные тормоза?

Консольные тормоза устанавливаются так же, как и V-образные тормоза, но с натянутым тросом между ними. вертикально, чтобы задействовать тормоза. Велосипедистам они нравятся, потому что они предлагают почти V-образный тормоз производительность, не забиваясь грязью. Консольные тормоза могут быть немного сложными в настройке, но проявите настойчивость, и вы получите отличный набор тормозов. Как и V-образные тормоза, колодки часто бывают картриджными, что делает их быстро и легко поменять.Если вы проводите зимние выходные в грязи, возможно, вы едете по гравию. велосипед с консольными тормозами. Сцена велокросса в Великобритании произошел взрывной рост в последние годы, и хотя многие новые кроссовые велосипеды оснащены дисковыми тормозами, старые модели все еще нести консольные тормоза. К счастью, Evans Cycles предлагает множество лучших консольных тормозов, которые обеспечит мощность и очистку от грязи.

Если у вас есть шоссейный гоночный велосипед и вы хотите немного быстрее остановиться и немного потерять веса, вы можете заменить стандартные тормоза суппорта чем-то новым.

Шоссейные велосипеды останавливаются с помощью суппортов, хотя дисковые тормоза теперь используются. становится популярным. Однако, если ваша рама предназначена для тормозов с суппортом, есть еще варианты для модернизации. эти. Если вы хотите ехать быстрее, вам поможет более быстрая остановка и пара хороших тормозных суппортов. обеспечивают мощное и надежное тормозное усилие в широком диапазоне условий.

Обычные суппорты и суппорты с прямым креплением — в чем разница?

Большинство тормозов велосипедных суппортов крепятся с помощью одного болта в раме или на вилке и поставляются как один Блок.Тем не менее, все чаще велосипеды поставляются с тормозами с суппортом прямого монтажа, где тормозной механизм шарниры, с двумя болтами крепления тормоза к велосипеду. В то время как обычные суппортные тормоза предлагают достаточное количество мощность, суппорты с прямым креплением могут предложить дополнительную мощность благодаря дополнительной жесткости, обеспечиваемой двумя точки крепления.

Если вы покупаете новые тормоза с суппортом для своего шоссейного велосипеда, проверьте, какая версия подходит для вашей рамы / вилки. Тормоза Shimano Dura-Ace — хороший пример хорошо работающих суппортов с прямым креплением.С дорожными шинами становясь шире, выпадение колеса из рамы или вилки может привести к застреванию шины между колодки — но большинство тормозов имеют небольшой кулачковый рычаг, который открывает тормоз, чтобы облегчить снятие колеса — не забудьте установите кулачок на место перед тем, как уехать!

Самые продаваемые суппорты


Какие бывают основные виды дисковых тормозов?

Существует два основных типа велосипедных дисковых тормозов.В механических тормозах используется обычный рычаг, соединенный с тормозом. суппорт тросом. Они, как правило, намного дешевле, поскольку они менее сложные, но они не такие мощные, как гидравлические дисковые тормоза, и их также необходимо отрегулировать на растяжение троса и износ колодок. Гидравлический диск В тормозах используется рычаг, соединенный с поршнями (или суппортом) шлангом, содержащим несжимаемую жидкость, которая делает их намного более мощными.

В чем заключается самое большое преимущество велосипедных дисковых тормозов?

Использование велосипедных дисковых тормозов дает большое количество преимуществ, главным из которых является то, что они обеспечивают: управляемая и предсказуемая тормозная способность независимо от условий.Дисковые тормоза сейчас устанавливаются на всех велосипедах, включая шоссейные, велокроссовые, гравийные и гибридные, даже на некоторых детских велосипедах.

Какие еще преимущества использования дисковых тормозов велосипеда?

Дисковые тормоза на вашем велосипеде означают, что даже когда он мокрый, мощность торможения не снижается. Они также предлагают значительно улучшенная тормозная способность, поскольку может применяться гораздо большее количество механической силы. Потому что они используют металлический ротор, прикрепленный к ступице, а не тормозная поверхность на ободе, они не так быстро изнашиваются и позволяют использовать более легкие диски для конкретных дисков.

Гидравлические тормоза также автоматически компенсируют износ колодок, поэтому требуется только периодическое обслуживание. замена тормозной жидкости и новые колодки. Жидкость также служит для отвода тепла, вызванного торможением. трение, что означает, что они предлагают более предсказуемую мощность на длинных спусках. Количество поршней тоже имеет значение. Многие тормоза на спуске, такие как Avid Codes, используют две пары поршней вместо одной, чтобы увеличить сила даже больше, хотя и со снижением веса.

Роторы имеют большое влияние на тормозную мощность. Роторы большего размера предлагают гораздо большую мощность, но они тяжелее и может также затруднить плавное применение тормозной силы. Вам также необходимо убедиться, что вы получили правильный ротор, подходящий для ваших ступиц. В большинстве из них используется стандартный шестигранник, но в некоторых тормозах Shimano используется специальный замок Centrelock. ротор. В местном магазине Evans вы найдете нужные товары для вашего велосипеда.

типов тормозных дисков | MAT Foundry Group

Из многих важных систем, присутствующих в транспортном средстве, тормоза имеют особое значение, поскольку они позволяют пассажирам останавливаться во время движения.

Раньше мы говорили о том, как работают другие компоненты тормозных систем, такие как суппорты, а также подробно рассказывали о конкретных типах доступных тормозных колодок. Теперь очередь за другим ключевым компонентом, тормозным диском или тормозным ротором, как их еще называют.

Эффективность тормозных систем постоянно улучшается по сравнению с характеристиками самих транспортных средств. Сочетание все более высоких скоростей, растущих размеров и веса транспортных средств и более строгих стандартов безопасности — все это в совокупности требует более эффективных деталей даже в моделях начального уровня.

Несмотря на то, что она была изобретена еще в 1890-х годах, в настоящее время признанной лучшей системой для торможения в автомобилях по-прежнему является комбинация тормозного суппорта и тормозного диска.

ВИДЫ ТОРМОЗНЫХ ДИСКОВ

Плоский тормозной диск

Сам базовый тормозной диск представляет собой плоский гладкий диск, обычно сделанный из железа, прикрепленный к шпинделю вращающейся оси. Многие автомобили, особенно небольшие, поставляются с ними, поскольку их меньший вес делает их пригодными для работы, а их производство и замена относительно дешевы.

Они обладают отличной тормозной способностью из-за большой площади поверхности, контактирующей с колодкой, но могут терять эффективность при длительных периодах торможения. Между диском и колодкой могут накапливаться тепло, газ и отработанный фрикционный материал, вызывая выцветание и потенциально деформируя диск, если нагрев достигает критического уровня.

Диск тормозной вентилируемый

По мере увеличения размера и веса автомобиля увеличивается и нагрузка на тормоза. При этом выделяется больше тепла, что вызывает проблемы с тормозными системами.

Тормозные системы работают путем преобразования кинетической энергии — скорости — в тепло за счет трения через тормозную колодку и диск. Поскольку уровень тепла увеличивается, диску требуется помощь, чтобы отвести это тепло достаточно быстро, чтобы предотвратить его повреждение.

Открытый характер дисковых тормозов — одна из основных причин, почему они лучше барабанных тормозов, у которых наблюдается заметное выцветание тормозов из-за перегрева из-за неэффективной вентиляции.

Чтобы помочь диску рассеивать избыточное тепло, необходима вентилируемая конструкция, которая выглядит как два диска, зажатых между собой спицами, между которыми остаются зазоры.Это позволяет теплу, генерируемому контактными поверхностями, легче отводиться, излучаясь назад и наружу через вентиляционные отверстия между двумя поверхностями.

Единственным недостатком вентилируемых дисков является небольшое увеличение веса, в противном случае они намного лучше выдерживают оптимальные рабочие температуры, чем стандартные плоские диски.

Вентиляция обычно входит в стандартную комплектацию следующих ниже вариантов диска.

Тормозной диск с отверстиями

Еще один способ охлаждения дисков — увеличение площади поверхности за счет полного просверливания в них отверстий.Эти отверстия также обеспечивают выход тепла, газа и отходов, предотвращая их накопление на контактных поверхностях.

Также они немного уменьшают вес дисков за счет просверленного материала.

У просверленных дисков есть некоторые недостатки. Отверстия могут собирать скопление материала и другого мусора, и, что более важно, они склонны к короблению и растрескиванию при высоких температурах. Хотя отверстия не нарушают структурную целостность диска, они уменьшают количество тепла, которое диск может выдержать, когда оно превышает количество, которое диск может эффективно рассеивать.

Диск тормозной с пазами или канавками

Добавление пазов или канавок на диск работает аналогично просверленным дискам в том смысле, что они работают для удаления избыточного тепла, газа и материала с поверхности трения, но без ослабления термостойкости диска.

Канавки выходят из центра диска под определенным углом, чтобы отводить отходы наружу при вращении диска.

Эти типы дисков имеют тенденцию быть более шумными, чем другие, поскольку канавки очищают колодки.

Комбинированный тормозной диск с прорезями и отверстиями

Наличие комбинации пазов и отверстий на диске — это распространенный компромисс, который позволяет получить преимущества обоих при минимизации недостатков.

Уменьшение количества отверстий поддерживает высокую термостойкость, в то же время позволяя отводить отходы, а уменьшение количества прорезей снижает генерируемый шум, опять же позволяя чистить и заменять колодки.

Тормозной диск с выемками

Основная причина появления ямок — снижение веса без ущерба для прочности и устойчивости.

Отсутствие сквозного отверстия до внутренней части диска снижает возможности вентиляции, особенно тепла. Выемки по-прежнему обеспечивают место для фрикционного материала, который ускользнет с поверхности трения перед тем, как его унесет ветром.

Тормозной диск с волнистой кромкой

В новейших высокопроизводительных дисках появилась волнистая кромка диска, что является еще одним способом значительного снижения веса, особенно неподрессоренного веса, при этом не влияя на прочность, сопротивление и производительность.

Некоторые также утверждают, что эта конструкция с волнистыми краями может нарушить воздушный поток и улучшить охлаждение.

АЛЬТЕРНАТИВНЫЕ Диски тормозные

Из соображений экономии в некоторых дорожных транспортных средствах до сих пор используются барабанные тормоза. Барабанные тормоза считаются более низкими по сравнению с дисковыми, но более дешевая закупочная цена убеждает многих в автотранспортной отрасли выбирать их вместо них. И это несмотря на то, что они имеют более длительные эксплуатационные расходы и более короткие интервалы обслуживания.

Они по-прежнему широко используются в Северной Америке, где правила не такие строгие, и грузовикам разрешено использовать их в качестве опции.Однако это не относится к ЕС, где более жесткие стандарты безопасности тормозного пути фактически исключают использование барабанных тормозов.

MAT FOUNDRY GROUP ЯВЛЯЕТСЯ ВЕДУЩИМ ПРОИЗВОДИТЕЛЕМ СЕРЫХ И ЧУГУННЫХ КОМПОНЕНТОВ ДЛЯ АВТОМОБИЛЕЙ. ЧТОБЫ УЗНАТЬ БОЛЬШЕ О НАС ПРОСМОТРЕТЬ НАШИ ПРОДУКТЫ ИЛИ СВЯЗАТЬСЯ С НАМИ СЕГОДНЯ

.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
