Типы лебедок — виды и характеристики. Какую лебедку выбрать

При выборе лебедки нужно учитывать где и как она будет применяться. Ведь каждая модель имеет свои преимущества и недостатки, и от этого напрямую зависит реализация потенциала и технических свойств самой лебедки. Сегодня мы рассмотрим каждый тип и области применения.

• Ручные барабанные
• Ручные червячные
• Монтажно — тяговые — рычажные
• Электрические
• Механические
• Гидравлические
• Тельфер или таль
• Якорные
• Шахтные

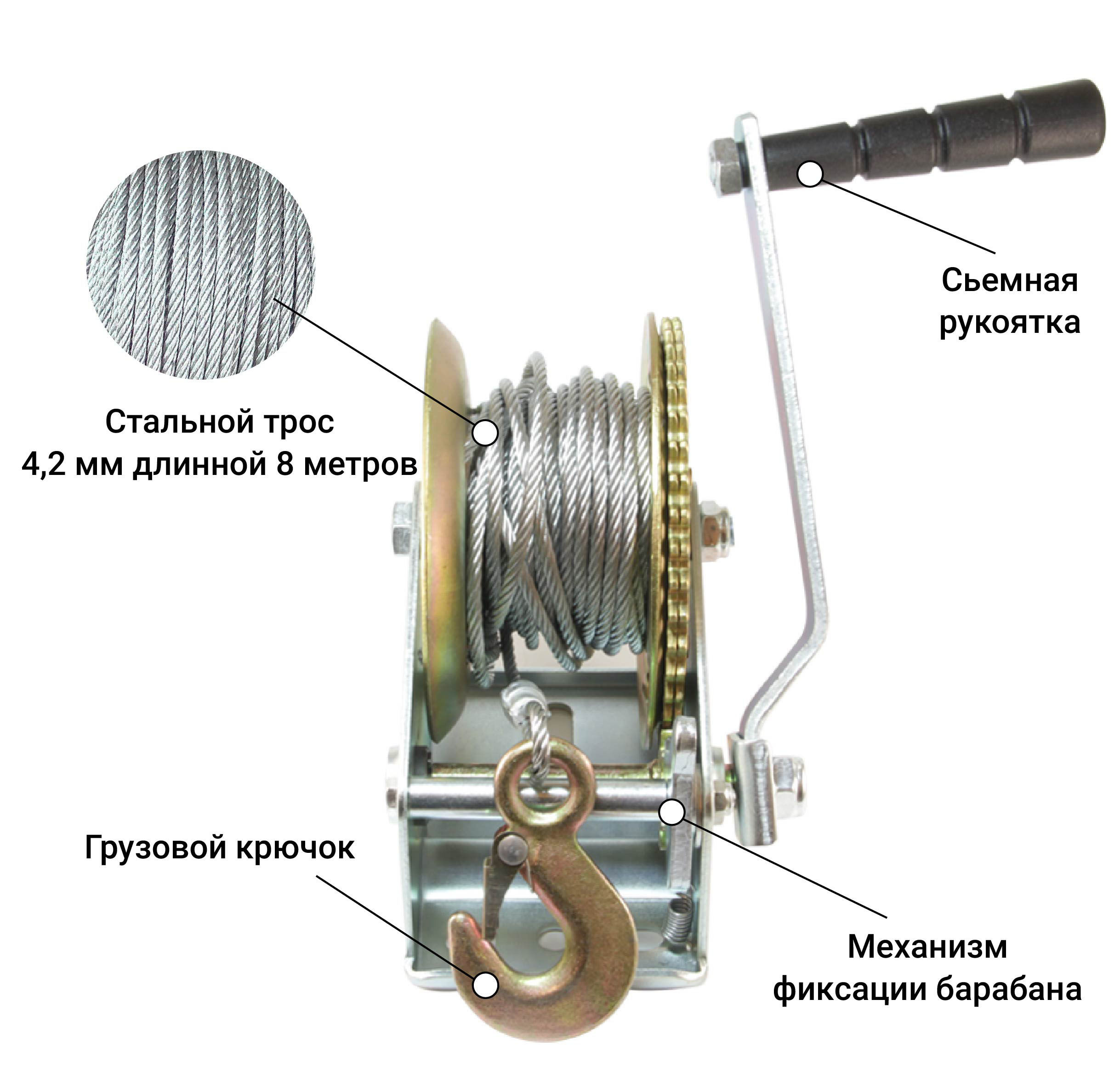

1. Барабанные ручные лебедки – простое и практичное решение, когда нужно переместить какой либо груз (катер, небольшой автомобиль и т.д.). Отличаются небольшим весом и размером, просты в использовании, но не обладают большим тяговым усилием. Усилие от ручки передается на барабан. Бывают одно и двухскоростные с металлическим тросом или синтетической стропой.

2. Ручные червячные – мудренные ручные лебедки у которых вместо барабана бесконечный винт. Очень компактные, но чтобы переместить груз нужно еще приложить усилий. По практичности тоже минус, очень много сопрягающихся деталей, лебедка выходит из строя значительно чаще, чем ее «старший брат» попроще.

3. Рычажные (монтажно – тяговый механизм): считается разновидностью ручных лебедок, но принцип работы несколько другой. Данная лебедка не наматывает трос на барабан, а пропускает его через себя, таким образом перетягивая сам груз. Захватывающий трещоточный механизм, поочередно то натягивает то отпускает трос в переднем и заднем блоке внутри корпуса лебедки, при этом, двигая вперед-назад рычагом переднего хода или рычагом заднего хода, можно двигать груз. Используется как на тягу, так и на поднятие грузов. Из плюсов простота использования, но медлительны в работе.

4. Электрические лебедки – подключаются к электросети автомобиля, барабан лебедки приводится в действие электромотором.

Самый популярный тип, который привлекает своей простотой использования. Имеют очень широкий спектр применения (квадроциклы, внедорожники, эвакуаторы и т.д.) так как обладают приличным тяговым усилием и скоростью смотки троса, за что очень любимы в оффроуде. Недостатком работы данных лебедок является ограниченность во времени работы, не более 15-20 минут, так как работая более длительное время не избежать перегрева. Делятся на два основные подвида: 12 и 24 V и иcпользуются как с металлическим, так и с синтетическим тросом.

5. Механические лебедки – работают от двигателя автомобиля, посредством передачи крутящего момента. Установка происходит только на внедорожниках, на которых к раздаточной коробке можно подключить коробку отбора мощности. При оффроуд — соревнованиях, особенно когда вылетела шпонка, застряли в яме или луже, такие лебедки не очень удобны, так как их монтаж происходит под автомобилем, что в значительной мере затрудняет доступ.

6. Гидравлические лебедки – работают посредством передачи усилия двигателя на барабан путем перекачки рабочей жидкости от насоса автомобиля к гидронасосу лебедки. Силачи в рядах лебедок, которые имеют очень большое тяговое усилие. В основном применяются на эвакуаторах и спецтехнике. Неограниченны по времени в работе. Из минусов лебедка работает до тех пор, пока работает двигатель, и намотка троса на порядок медленнее, чем у ее электрического сородича.

Важно: ни одна из вышеперечисленных лебедок не рекомендуется для поднятия грузов, а только для перемещения в горизонтальной плоскости. Они попросту для этого не предназначены, и поэтому, для сохранения нервов, а самое главное здоровья, лучше не экспериментировать.

7. Тельферы и тали – «монстры» поднятия грузов и в основном используются на предприятиях и производстве.

Существуют механические и электрические устройства поднятия — опускания грузов. Когда нужно поднять что-то тяжелое, они не заменимы, потому что не ограниченны ни временем работы, ни скоростью намотки троса / цепи и используются в основном в широкомасштабных производствах, промышленности и строительстве. Принцип действия прост — барабан приводится в действие от физического усилия или от электромотора в зависимости от мощности.

8. Якорные лебедки – «хлеб с маслом» любого уважающего себя рыбака. Имеют только одно предназначение — опускать и поднимать якорь.

Работают от аккумулятора плавательного средства. Основными показателями качества есть скорость сброса и поднятия якоря, экономичность, и самое важное — низкий уровень шума при работе. Применяются на лодках, катерах, и других плавательных средствах.

9. Шахтные лебедки – незаменимые агрегаты для работы в шахтах (производстве), которые включают целый ряд разнообразных видов: предохранительные (поддерживающие), маневровые, вспомогательные, скреперные, посадочные, специальные и ручные. Каждый из представителей данного типа выполняет свою функцию. Все отличаются очень высокой надежностью, и от этого напрямую зависит не только безопасность, но и жизнь шахтеров.

Важно: любая лебедка (независимо от типа) нуждается в профилактике и техническом обслуживании.

«Забота» о вашей лебедке (профилактика и своевременный ремонт) не только продлит срок ее службы , но и обезопасит вас от травм и непредвиденных ситуаций.

Виды и преимущества лебедок —

Сегодня существует большое количество различного грузоподъёмного оборудования, предназначенного для подъема грузов при проведении строительных, ремонтных, монтажных и других работ. Однако, довольно часто при этих работах приходится сталкиваться с проблемой не вертикального подъема груза, на что рассчитано большинство этого оборудования, а в необходимости переместить груз в горизонтальной плоскости. В этих случаях пользуются такой разновидностью грузоподъемного оборудования, как лебедки. Благодаря их универсальности, с помощью лебедок можно не только поднять груз на определенную высоту, но и подтянуть тяжелую конструкцию, вытащить застрявший автомобиль, пришвартовать судно. В зависимости от применяемого в них привода, существуют ручные и электрические лебёдки.

Лебедки с ручным приводом применяют в тех случаях, когда нет необходимости в высокой скорости перемещения, когда оно осуществляется на, сравнительно, небольшие расстояния.

 Ручные лебедки отличают простота конструкции, удобство использования, надёжность, автономность и невысокая цена. Однако, у них имеется один существенный недостаток — привод осуществляется за счет силы человека. Все механизмы, входящие в лебёдку, только уменьшают усилие на рукоятку привода, но вся работа, затраченная на перемещении или подъём груза остаётся неизменной. Лебедки с ручным приводом эксплуатируются не только в промышленных сферах, но и в быту. Например, рычажная лебедка,имеющая не большой размер, является удобным средством буксировки застрявшего в грязи автомобиля.

Популярным видом ручной лебедки является монтажная лебедка. Она привлекательна тем, что при ее эксплуатации можно использовать трос неограниченной длины. Работа такой лебедки основана не на намотке троса на барабан, а на протягивании его через механизм лебедки. Не менее популярна, благодаря компактности и низким, по сравнению с грузоподъемным оборудованием, использующим зубчатую передачу, оборотным усилием, и червячная лебедка.

Для привода барабана в ней используется червячная передача, «архимедов винт». Недостатком такой лебедки является повышенное трение в паре зубчатое колесо –«червяк», которое приводит к раннему износу всего механизма и использованию большего количества смазочных материалов.

Электрические лебедки используют при высоких нагрузках, для более быстрого перемещения груза. Они, по сравнению с ручными лебедками, помогают намного минимизировать физические усилия, повысить производительность труда. Поэтому их используют в тех сферах, где необходимо перемещение или подъем грузов, имеющих большую массу: на крупных промышленных предприятиях, на строительных площадках, в складских комплексах. Управление электрической лебедкой осуществляется с кнопочного стационарного или переносного пульта.Их конструкция безопасна и удобна в эксплуатации. Максимальная грузоподъемность электрических лебедок намного больше ручных, она может достигать нескольких десятков тонн.

Промышленная электрическая лебедка барабанная состоит из главного и вспомогательного барабанов, редуктора, электродвигателя, пусковой аппаратуры, смонтированных, с помощью болтов, на одном общем металлическом основании. На поперечной жесткости, расположенной со стороны главного барабана, располагаются ролики, которые предохраняют вспомогательный трос от трения по раме основания при намотке его на барабан. Главным рабочим органом барабанной лебедки является основной барабан, который через подшипник и втулки крепится на выносную опору с одной, а с другой — к валу редуктора.

Еще один вид лебедок — лебёдка гидравлическая. Такие лебедки широко применяют на судах для швартовки (брашпиль) и в быту, в качестве лебедки для внедорожников. На автомобилях гидравлический мотор лебедок приводится в действие от насоса гидроусилителя руля. Этот мотор намного надежнее, чем электрический, он герметичен, с ним лебедка может работать даже под водой. При перегрузке мотор обыкновенной электрической лебедки может сгореть, тогда как, гидравлический мотор просто остановится. Другим «плюсом» гидравлической лебедки является очень малое потребление электрической энергии от бортовой сети автомобиля.

← Техника безопасности при работе с тельфером  |  Ручная рычажная таль. Устройство →

основных типов лебедок на рынке

В предыдущем посте этой серии, состоящей из двух частей, мы рассмотрели 7 распространенных применений лебедок, о которых вам следует знать. Этот второй пост посвящен доступным типам лебедок.

Лебедки определяются как устройства, которые наматывают и сматывают канат. Эта концепция управления может показаться простой, но она превратила лебедку в многоцелевой инструмент, который можно найти на грузовиках, кораблях и даже в вейкбординг-парках. Постоянные усовершенствования и инновации привели к появлению различных типов лебедок, которые сегодня можно найти на рынке. Понятно, что различия между этими типами могут сбить с толку начинающих покупателей или операторов. Чтобы помочь вам выбрать лебедку, которая наилучшим образом соответствует вашим потребностям, вот краткое изложение 7 основных типов лебедок и их основных характеристик.

Содержание

1. Рычажная лебедка

В большинстве лебедок используются катушки, но рычажная лебедка перемещает трос с помощью самозахватывающихся захватов. Проворачивая рукояткой рычажную лебедку, можно легко перемещать предметы весом не менее полутонны. Это делает рычажную лебедку полезной на строительных площадках или при работе с тяжелыми грузами.



2. Снаббинговая лебедка

Снаббинговые лебедки имеют вертикальные катушки и обычную храповую систему, но не имеют кривошипных рукояток, в отличие от других типов лебедок. Они наматывают свою веревку с помощью хвостовых линий. После того, как демпферная лебедка свернута или остановлена, она может выдерживать нагрузку даже при небольшом напряжении оператора. Оператор также может контролировать натяжение и сброс давления, используя трение лески вокруг катушки. Этот тип лебедки подходит для регулировки строп на небольших судах, таких как парусные лодки и шлюпки. Вы также можете увидеть одно из этих устройств, дополняющее основную лебедку для более тяжелых задач.



3. Пневматические лебедки

Пневматические лебедки, также называемые силовыми лебедками или пневматическими буксирами, часто достаточно прочны, чтобы поднимать или подвешивать материалы. Для работы лебедки этого типа воздух проходит через приводной механизм двигателя лебедки, при этом в качестве побочного продукта образуется конденсат. В результате из-под лебедки может капать вода, хотя это можно решить с помощью больших водяных фильтров и ловушек в воздуховоде лебедки. Масляные туманообразователи также помогают предотвратить ржавление или коррозию внутренней части двигателя.

ФАКТ : Пневматические лебедки, как правило, стоят дороже и во время работы издают громкий свистящий шум, но они значительно компенсируют это тем, что являются более прочными и мощными, чем их гидравлические, дизельные или электрические аналоги в целом.



4. Шпиндельная лебедка

Отличительной особенностью лебедки этого типа является ее вертикальная ось. Кроме того, он работает аналогично брашпилям с горизонтальными осями. Это вращающееся устройство может тянуть, подвешивать или оказывать давление на грузы на сосудах. Лебедки Capstan предназначены для установки на кораблях, где моряки используют их для перемещения парусов, тросов и других тросов.

ЗНАЕТЕ ЛИ ВЫ? На старых парусных судах несколько палубных матросов работали вместе, чтобы вручную поворачивать большие шпили. Чтобы синхронизировать свои действия, моряки пели морские лачуги и подстраивали свои движения под ритм.



5. Планерная лебедка

Чтобы планер оторвался от земли, его необходимо разогнать с помощью планерной лебедки. Эти типы лебедок управляются сзади тяжелых транспортных средств. Большинство планерных лебедок работают на сжиженном нефтяном газе, дизельном топливе или бензине, хотя также могут быть доступны электрические или гидравлические устройства. Кабели для этого типа лебедок имеют длину от 1000 до 2500 метров. Планерная лебедка набирает скорость до тех пор, пока самолет не оторвется от земли и не войдет в крутой набор высоты. Как только планер достигает высоты, эквивалентной 35% длины троса, рычаг отпускают для завершения запуска.



6. Швартовная лебедка

Этот тип лебедки используется для закрепления бортового конца швартовного троса судна, удерживая судно на месте у причала. Это также может помочь отрегулировать длину швартовной линии, особенно с учетом изменений осадки и прилива. Швартовные лебедки обычно имеют более одного ствола для протягивания тросов и канатов, причем количество стволов зависит от размера корабля.



7. Лебедка для вейкскейта

Любители водных видов спорта могут быть знакомы с этим типом лебедок. Лебедки Wakeskate обычно имеют простую конструкцию, включая катушку, двигатель, ручки и веревку. Сначала человек уплывает от лебедки или занимает позицию на стартовом причале. Затем лебедка тянет гонщика так, что его вейкборд скользит по воде со скоростью 24-40 километров в час. Лебедки для вейкскейта можно прикрепить к деревьям, установить в землю с помощью коньков или установить на задней части лодки.



Лебедки также можно классифицировать по другим характеристикам, например по типу привода (пневматический, гидравлический, дизельный или электрический). Однако знание этих 7 основных типов оказывается полезным при выборе лучшей лебедки для конкретного применения. Также полезно помнить, что между лебедками и подъемниками есть несколько различий, поэтому одно не может заменить другое. Прежде чем завершить какие-либо планы покупки, вы можете обратиться за советом к экспертам, которые помогут вам выбрать правильный тип лебедки.

Компания Compresstech является ведущим поставщиком оборудования мирового класса, начиная от воздушных компрессоров и заканчивая подъемниками и лебедками. Мы также предлагаем комплексные решения, которые помогут нашим клиентам получить наилучшие результаты от их недавно приобретенных машин. Не стесняйтесь обращаться к нам сегодня для запросов или вопросов!



Был ли этот пост полезен для вас? Посетите наш блог для получения дополнительных статей о лебедках и промышленном оборудовании.

Типы лебедок — Производитель и поставщик лебедок

Завод лебедок Aicrane разрабатывает и производит различные лебедки, которые используются в различных инженерных проектах на суше и вдоль побережья для подъема и вытягивания тяжелых грузов или материалов, называемых строительными лебедками или инженерными лебедками. Мы также предлагаем различные типы морских лебедок, которые используются на кораблях, в доках или на берегу для постановки на якорь, швартовки и буксировки, а также подъема и буксировки тяжелых предметов на борт.

Типы лебедок для продажи

Строительные лебедки

Строительные лебедки в основном включают: низкоскоростную лебедку JM, быстроскоростную лебедку JK, электрическую лебедку JKL, электрическую лебедку фрикционного типа JMM, электрическую планетарную лебедку JKD и шахтную лебедку по индивидуальному заказу.

Серия JM представляет собой приводную лебедку с редуктором, в основном используемую для подъема, вытягивания и буксировки тяжелых предметов при установке и удалении различных крупных и средних бетонных, стальных конструкций и механического оборудования. Этот тип лебедки подходит для гражданского и монтажного строительства, строительства дорог и мостов и т. д. Она также может быть специально разработана для использования на судах для постановки на якорь, буксировки и швартовки.

Тихоходная лебедка

Параметры тихоходной лебедки:

• Грузоподъемность: 0,5~200 т
• Вместимость каната: 20~3600 м
• Рабочая скорость: 5~20 м/мин (односкоростная и двухскоростная)
• Источник питания: 220–690 В, 50/60 Гц, 3 фазы

Получить бесплатное предложение

Серия JK представляет собой высокоскоростную лебедку, которая в основном используется для подъема материалов и тяжелых предметов в строительстве. Лебедка также может использоваться в качестве основной лебедки на кране.

Высокоскоростная электрическая лебедка

Параметры высокоскоростной электрической лебедки:

• Грузоподъемность: 0,5~60 т
• Вместимость каната: 20~500 м
• Рабочая скорость: 20~35 м/мин; (односкоростная и двухскоростная)
• Источник питания: 220–690 В, 50/60 Гц, 3 фазы

Получить бесплатное предложение

Серия JKL в основном используется для вертикального подъема тяжелых предметов на строительных площадках, заводах, в шахтах, портах и ​​т. д., особенно для пробивки и забивки мостов, доков и фундаментов зданий в свободном падении. проекты.

Электрическая лебедка

Параметры электрической лебедки:

• Грузоподъемность: 1~10т;
• Вместимость каната: 20~500 м
• Рабочая скорость: 20~36 м/мин
• Источник питания: 220–690 В, 50/60 Гц, 3 фазы

Получить бесплатное предложение

Серия JMM имеет характеристики постоянной скорости троса и стабильного подъема, идеально подходит для тяги на большие расстояния и подъема с большим ходом различных больших и очень больших бетонных, стальных конструкций и т. д. Лебедка широко используется при строительстве различных мостов, портов, пристаней, а также при монтаже крупных заводов, шахт, энергетического оборудования.

Электрическая фрикционная лебедка

Параметры электрической фрикционной лебедки:

• Грузоподъемность: 0,5~100 т
• Вместимость каната: 20~5000 м
• Рабочая скорость: 5~20 м/мин
• Источник питания: 220–690 В, 50/60 Гц, 3 фазы

Получить бесплатное предложение

Серия лебедок JKD представляет собой новый тип лебедок с планетарной передачей, широко используемый для подъемно-монтажных работ в строительстве, причалах, мостах, металлургии и других отраслях промышленности. Его преимущества заключаются в компактной конструкции, стабильной и удобной работе, простоте обслуживания, низком уровне шума и длительном сроке службы.

Индивидуальная шахтная лебедка используется в шахтах для подъема или вытягивания различных полезных ископаемых, таких как угольные шахты и различные металлические шахты (медь, серебро, железо, цинк и т. д.). Лебедка может быть установлена ​​внутри или снаружи шахты.

Морские лебедки

Обычно используемые морские лебедки: якорные лебедки и брашпили, якорные и швартовные лебедки, швартовные лебедки, буксирные лебедки, шпили и т. д.

Якорная лебедка/брашпиль используется для постановки судов на якорь. Существует два типа: лебедка с якорной цепью и лебедка с якорным канатом. Лебедка может иметь электрический или гидравлический привод в зависимости от ваших требований.

Электрическая якорная лебедка для лодок

Электрическая якорная лебедка для лодок параметры:

• Диаметр якорной цепи/троса: ø12 мм – ø128 мм
• № цыган: одинарный или двойной
• Грузоподъемность: 1-100 тонн
• Скорость: 9-11 м/мин
• Сертификат: BV, ABS, DNV, RMRS и т. д.

Получить бесплатное предложение

Гидравлическая якорная лебедка

Параметры гидравлической якорной лебедки:

• Диаметр якорной цепи/троса: ø12 мм – ø128 мм
• Скорость: 9-11 м/мин
• Грузоподъемность: 1-100 тонн
• Сертификат: BV, ABS, DNV, RMRS и т. д.

Получить бесплатное предложение

Якорно-швартовная лебедка представляет собой комбинацию брашпиля и швартовной лебедки, которая может служить как для постановки на якорь, так и для швартовки.

Якорная и швартовная лебедка

Параметры якорной и швартовной лебедки:

• Грузоподъемность: 1-100 тонн
• Вместимость каната: 100-1000 м
• Барабан: одинарный или двойной
• Рабочая скорость: 9 ~ 15 м/мин

Получить бесплатное предложение

Швартовная лебедка используется для швартовки корабля, то есть судно пришвартовано к берегу и нуждается в лебедке для стабилизации причала. По источнику питания лебедки можно разделить на электрические швартовные лебедки и гидравлические швартовные лебедки. Есть также варианты с одним и двумя барабанами на ваш выбор.

Электрическая швартовная лебедка

Электрическая швартовная лебедка параметры:

• Грузоподъемность: 1 тонна – 100 тонн
• Вместимость барабана: 200–600 м
• Скорость: ≤15 м/мин
• Барабан №: одинарный или двойной
• Степень защиты: IP 56

Получить бесплатное предложение

Буксировочная лебедка устанавливается на лодку для буксировки другой лодки. Как правило, он имеет большое тяговое усилие, а скорость составляет 10 м/мин. Наша буксирная лебедка доступна с электрическим и гидравлическим приводом на ваш выбор.

Гидравлическая буксировочная лебедка

Параметры гидравлической тяговой лебедки:

• Грузоподъемность: 5 тонн – 300 тонн
• Вместимость барабана: 200–1500 м
• Скорость: 4,5 м/мин – 20 м/мин
• Количество барабанов: одинарный или двойной
• Сертификат: BV, ABS, DNV, RMRS и т. д.

Получить бесплатную консультацию

Шпиль — это небольшая лебедка, используемая на палубе или на берегу для швартовки и постановки на якорь. Скорость может быть односкоростная, двухскоростная и трехскоростная в соответствии с требованиями. По компоновке шпилей их можно разделить на вертикальные шпили и горизонтальные шпили.

Вертикальный швартовный шпиль

Параметры лебедки вертикального швартова:

• Грузоподъемность: 0,5-35 тонн
• Емкость троса: индивидуальная
• Диаметр каната: ø11 мм – ø60 мм
• Рабочая скорость: ≥8 м/мин или по индивидуальному заказу
• Тип привода: электрический

Получить бесплатное предложение

Горизонтальная лебедка

Параметры горизонтальной лебедки:

• Грузоподъемность: 0,5-35 тонн
• Емкость троса: по индивидуальному заказу
• Диаметр каната: ø11 мм – ø60 мм
• Рабочая скорость: ≥8 м/мин или по индивидуальному заказу
• Тип привода: электрический

Получить бесплатное предложение

Выбор правильного типа лебедки для вашего применения

Специалисты Aicrane помогут вам выбрать правильную лебедку для вашего применения. Но в первую очередь вам необходимо предоставить основную информацию о необходимой вам лебедке, в том числе:

• Где используется лебедка? На борту, в порту, на суше или в шахте?
• Для чего используется лебедка? Вертикальный подъем, горизонтальное вытягивание или использование для постановки на якорь, швартовки или буксировки на кораблях или в портах?
• Какая требуется грузоподъемность или тяговое усилие?
• Одинарная или двойная бочка?
• Какая емкость барабана требуется?
• Требование скорости?
• Вам нужно устройство для намотки каната?
• Электрический или гидравлический?
• Есть ли у вас другие особые требования?

Вы можете заполнить контактную форму или отправить запрос по электронной почте, чтобы обсудить ваши требования к лебедке с одним из наших экспертов.
