Как пользоваться мультиметром - Основы электроники

Если вы задались вопросом «Как пользоваться мультиметром?», то вы по крайней мере уже знаете, что такое электрический ток и напряжение. Если нет, то предлагаю ознакомиться с первыми главами моего учебника по электронике.

Итак, что такое мультиметр?

Мультиметр - это универсальный комбинированный измерительный прибор, который сочетает в себе функции нескольких измерительных приборов, то есть может измерять целый диапазон электрических величин.

Самый малый набор функций мультиметра - это измерение величины напряжения, тока и сопротивления. Однако современные производители на этом не останавливаются, а добавляют в набор функций, такие, как измерение емкости конденсаторов, частоты тока, прозвонка диодов (измерение падения напряжения на p-n переходе), звуковой пробник, измерение температуры, измерение некоторых параметров транзисторов, встроенный низкочастотный генератор и многое другое.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники При таком наборе функций современного мультиметра действительно встает вопрос как же все-таки им пользоваться?

Кроме того мультиметры бывают цифровые и аналоговые. Не будем углубляться в дебри, скажу только, что внешне отличаются они по приборам для отображения измеряемых величин. В аналоговом мультиметре он стрелочный, в цифровом в виде семисегментного индикатора. Однако мы привыкли понимать под словом мультиметр все-таки цифровой мультиметр. Поэтому в этой статье я расскажу как пользоваться именно цифровым мультиметром.

Для примера возьмем широко распространенные мультиметры серии М-830 или DT-830. В этой серии несколько модификации, их маркировка отличается последней цифрой, а также набором функций заложенных в данный прибор.

Обзор мультиметров этой линейки я планирую провести в одном из следующих выпусков журнала, поэтому не забывайте подписаться на новые выпуски журнала в конце статьи. Описывать, как работать с мультиметром я буду на примере прибора М-831.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники

Основные функции цифрового мультиметра М-831 и назначения органов управления прибором

Рассмотрим внимательно внешнюю панель мультиметра. Здесь мы видим в верхней части семисегментный жидкокристаллический индикатор, на котором и будут отображаться измеряемые нами величины.

Далее, можно сказать по центру прибора, расположен переключатель величин и пределов измерения.

Рассмотрим подробнее все обозначения, которые нанесены по кругу, тем самым разберем режимы работы мультиметра.

1- выключение мультиметра.

2 - режим измерения значений переменного напряжения, имеет два диапазона измерений 200 и 600 вольт.

В других моделях мультиметров может применяться обозначение ACV - AC Voltage - (анг. Alternating Current Voltage) - переменное напряжение

3 -режим измерения значений постоянного тока в следующих диапазонах: 200 мкА, 2000 мкА, 20 мА, 200 мА.

В других моделях мультиметров может применяться обозначение DCA - (анг.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники Direct Current Amperage

) - постоянный ток.

4 -режим измерения больших значений постоянного тока до 10 ампер.

5 - звуковая прозвонка проводов, звуковой сигнал включается при сопротивлении прозванимаего участка менее 50 Ом.

6 - проверка исправности диодов, показывает падение напряжения на p-n переходе диода.

7 - режим измерения значений сопротивления, имеет пять диапазонов: 200 Ом, 2000 Ом, 20 кОм, 200 кОм, 2000 кОм.

8 -режим измерения значений постоянного напряжения, имеет пять диапазонов 200 мВ, 2000 мВ, 20 В, 200 В и 600 В.

В других моделях мультиметров может применяться обозначение DCV - DC Voltage - (анг. Direct Current Voltage) - постоянное напряжение.

В нижнем правом углу лицевой панели мультиметра имеется три гнезда, для подключения входящих в комплект шнуров со щупами.

Тут все просто:

- нижнее гнездо для общего (минусового) провода во всех режимах и на всех диапазонах;

- среднее гнездо для плюсового провода во всех режимах и на всех диапазонах кроме режима измерения тока до 10 А;

- верхнее гнездо для плюсового провода в режиме измерения тока до 10 А.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники

Будьте внимательны, при измерении тока больше 200 мА плюсовой провод подключать только в верхнее гнездо!

Мультиметр питается от 9-вольтовой батарейки типа «Крона» или согласно типоразмеру - 6F22.

Внутри, под задней крышкой мультиметра имеется предохранитель, обычно на 250 мА, который защищает прибор в режиме измерения тока на пределах до 200 мА.

Измерение мультиметром электрических величин

Итак, настало время узнать, как пользоваться мультиметром. Будем учиться измерять электрические величины на примере все того же мультиметра М-831. Еще раз напомню, что с помощью данного мультиметра можно измерить постоянное и переменное напряжение до 600 вольт, значения только постоянного тока до 10 ампер и значения электрического (активного) сопротивления до 2 мегаом.

Напомню, что для измерения напряжения на элементе (участке) электрической цепи прибор включается параллельно этому элементу (или участку цепи).

Для измерения тока в цепи прибор включается в разрыв измеряемой цепи (то есть последовательно с элементами цепи).Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники

Как пользоваться мультиметром при измерении постоянного напряжения.

Теперь давайте я подробно, пошагово расскажу, как измерить постоянное напряжение нашим мультиметром.

Первое, что необходимо сделать, это выбрать род измеряемого напряжения и предел измерения. Для измерения постоянного напряжение мультиметр имеет целый диапазон значений постоянного напряжения, которые устанавливаются с помощью переключателя пределов.

Для установки предела измерения сначала определим приблизительно, какое значение напряжения мы хотим измерить. Тут надо действовать по обстановки, если измеряете, напряжение элементов питания (батареек, аккумуляторов), то ищите надписи на элементах, если измеряете, напряжение в различных электрических схемах, то думаю раз уж туда «полезли», значит, вы и так знаете, как пользоваться мултиметром!

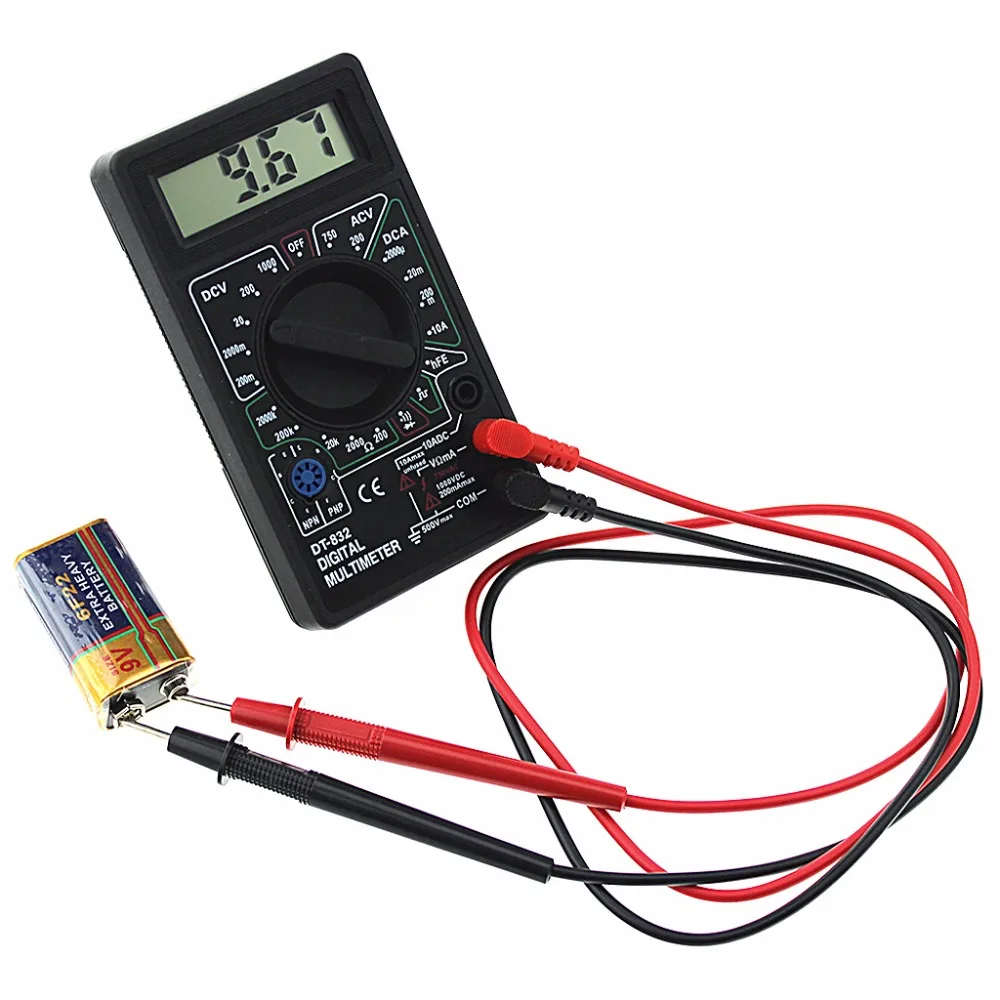

Допустим нам необходимо измерить постоянное напряжение на аккумуляторе от какого-то электронного устройства (я возьму аккумулятор видеокамеры).Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники

1. Изучаем внимательно надписи на аккумуляторе, видим, что напряжение АКБ равно 7,4 вольта.

2. Устанавливаем предел измерения больше этого напряжения, но желательно близкий к этому значению, тогда измерения будут точнее.

Для нашего примера предел измерения 20 вольт.

Все же при измерении напряжения, например в схемах, советую ставить предел больше напряжению питания схемы, дабы не привести прибор к выходу из строя.

3. Подключаем мультиметр к клеммам аккумулятора (или параллельно тому участку, где вы проводите измерение напряжения).

- щуп черного цвета один конец к гнезду COM мультиметра, другой к минусу измеряемого источника напряжения;

- щуп красного цвета к гнезду VΩmA и к плюсу измеряемого источника напряжения.

4. Снимаем значение постоянного напряжения с ЖК-индикатора.

Примечание: если вам не известно примерная величина измеряемого значения напряжения, то измерение необходимо начинать с установки самого большого предела, то есть для М-831 – 600 вольт, и последовательно приближаться к пределу наиболее близкому к измеряемому значению напряжения.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники

Как пользоваться мультиметром при измерении переменного напряжения.

Измерение переменного напряжения производится по такому же принципу, что и измерение постоянного напряжения.

Переключите прибор в режим измерения переменного напряжения, выбрав соответствующий предел измерения переменного напряжения.

Далее подключите щупы к источнику переменного напряжения и снимите показания с индикатора.

Как пользоваться мультиметром при измерении постоянного тока.

Напомню, что приборы 830-ой серии измеряют только значения постоянного тока, поэтому если вам необходимо измерить ток в цепи переменного тока, то ищите другой прибор.

Мультиметр для измерения тока подключается в разрыв измеряемой цепи.

Опять же, необходимо определиться с максимально возможным значением тока в измеряемой цепи.

Если значения тока будут меньше 200 мА, то выбираем соответствующий предел измерения, красный щуп подключаем к гнезду VΩmA и включаем мультиметр в разрыв цепи.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники

Для измерения тока в диапазоне 200 мА-10 А

, красный щуп подключать в гнездо 10А.

Желательно мультиметр в режиме измерения тока подключать в цепь при снятом напряжении в цепи, причем на пределе 10А это является обязательной операции, так как при больших токах это совсем не безопасно.

И последний нюанс: в характеристиках приборов некоторых производителей не рекомендуется включать мультиметр для измерения тока на пределе 10 А более 15 секунд.

Как пользоваться мультиметром при измерении сопротивления.

Для измерения сопротивления с помощью мультиметра, последний необходимо переключить в один из пяти пределов измерения сопротивления.

Причем правила выбора предела измерения следующие:

1. Если вам заранее известно значение измеряемого сопротивления (например, в случае проверки резистора на предмет «исправен» или «неисправен»), то предел измерения выбирается больше значения измеряемого сопротивления, но как можно ближе к нему.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники Только в этом случае вы сведете к минимуму погрешность измерения сопротивления.

2. Если вам заранее не изсестно значение измеряемого сопротивления, то необходимо установить максимальный предел измерения (для М-831 это 2000 кОм) и изменяя пределы последовательно приближаться к измеряемому значению сопротивления.

Примечание: если на экране мультиметра отображается «1», то значение измеряемого сопротивления больше установленного предела измерения, в этом случае необходимо переключить предел в сторону его увеличения.

Для измерения сопротивления просто подключите щупы прибора к элементу, сопротивление которого вы хотите измерить и снимите показания с индикатора прибора.

Посмотрите это видео и узнаете не только как измерять ток, напряжение и сопротивление, но и как прозванивать провода и проверять исправность диодов с помощью мультиметра!



Как пользоваться мультиметром правильно - Лайфхакер

Как устроен мультиметр

Как понятно из названия, мультиметр служит для измерения нескольких электрических величин.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники Многофункциональный прибор объединяет в себе вольтметр, амперметр, омметр, прозвонку, а также может иметь дополнительные функции вроде термопары или низкочастотного генератора, проверки конденсаторов и транзисторов.

Аналоговые тестеры со шкалой и стрелкой почти не встречаются, так как давно вытеснены доступными цифровыми приборами. Последние же, помимо точности и количества режимов, отличаются по типу определения величин. Автоматические показывают результат сразу после выбора режима, в ручных нужно дополнительно выставить диапазон измерений.

Все мультиметры имеют схожую конструкцию. На передней панели располагается экран, под ним находится поворотный переключатель режимов, а чуть ниже — разъёмы для подключения щупов. В некоторых моделях есть кнопки для включения подсветки, запоминания показаний и для других дополнительных функций.

Провода с щупами, которыми нужно коснуться детали при измерении, подключаются к соответствующим разъёмам. Чёрный провод всегда к гнезду с обозначением COM, а красный — в зависимости от величины тока.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники Если он не превышает 200 мА, то к разъёму VΩmA, если превышает, то к 10ADC (10A MAX). В быту такие высокие токи не встречаются, поэтому в основном используется гнездо VΩmA.

Цифры на шкале указывают на максимальное значение, которое можно проверить в этом диапазоне. Например, в режиме DCV 20 измеряют постоянное напряжение от 0 до 20 В. Если оно составляет 21 В, то нужно переключиться на одну ступень выше, в положение 200. Важно выбирать диапазон в соответствии с измеряемым, иначе мультиметр испортится.

Как измерить постоянное напряжение мультиметром

Убедитесь в правильности подключения щупов.

YouTube‑канал electronoff

Переключитесь в режим постоянного напряжения. Обычно он обозначается символами V с прямой и пунктирной линией или DCV.

В мультиметрах с ручным выбором диапазонов дополнительно установите примерное значение измерений, а лучше на ступень выше. Если не уверены, начинайте с максимального и постепенно понижайте.

YouTube‑канал electronoff

Коснитесь щупами контактов и посмотрите на экран.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники Если вместе с цифрой отображается знак минус, значит, перепутана полярность: красный щуп касается минуса, а чёрный — плюса.

YouTube‑канал electronoff

В ручном мультиметре, возможно, придётся подкорректировать диапазон измерений.

YouTube‑канал electronoff

Если на дисплее единица, нужно повысить предел измерения, если ноль, символы OL или OVER — понизить .

Как измерить переменное напряжение мультиметром

Проверьте, что щупы подключены верно.

Включите режим переменного напряжения. Он маркируется символами V~ или ACV.

В ручных мультиметрах также установите примерное значение измерений. Лучше на одну ступень выше или на самую максимальную.

Поднесите щупы к контактам и считайте показания с дисплея.

YouTube‑канал electronoff

Если мультиметр с ручным определением диапазонов и на экране единица, повысьте предел измерения, если ноль (OL, OVER) — понизьте.

Как измерить сопротивление мультиметром

Убедитесь в правильности подключения щупов.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники

Поставьте режим измерения сопротивления. Он обозначается символом Ω.

Если тестер ручной, выберите приблизительный диапазон измерений.

Прикоснитесь щупами к выводам резистора и посмотрите на экране его сопротивление.

YouTube‑канал electronoff

На ручном мультиметре при необходимости подстройте диапазон измерений в большую или меньшую сторону.

Как проверить диод или цепь мультиметром

Вставьте щупы в правильные разъёмы мультиметра.

Переключитесь в режим прозвонки диодов, отмеченный символом стрелки с вертикальной линией.

Приложите иглы щупов к выводам диода. Мультиметр покажет на экране падение напряжения. Если поменять щупы местами, то при рабочем диоде на экране будет единица, а на неисправном — любое другое число.

YouTube‑канал electronoff

В этом же режиме можно прозвонить цепь или провод, но надо предварительно обесточить их. Если целостность не нарушена, прозвучит звуковой сигнал, если есть обрыв — на экране просто отобразится единица, OL или OVER.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники

YouTube‑канал electronoff

На некоторых мультиметрах звуковой режим прозвонки включается отдельно. Например, на чёрном тестере, как на фото выше. Этот режим обозначается символом увеличения громкости, нотой или динамиком.

Как измерить силу тока мультиметром

Присоедините щупы к нужным разъёмам мультиметра в зависимости от величины тока.

YouTube‑канал electronoff

Установите режим измерения силы тока (DCA, mA).

В мультиметре с ручным выбором диапазонов установите максимальный порог.

При последовательном подключении мультиметр является частью цепи.

Последовательно подключите щупы в цепь. В отличие от напряжения и сопротивления ток измеряется не параллельно. То есть нужно не просто коснуться двух точек схемы или выводов детали, а подключить мультиметр в разрыв цепи. При параллельном включении прибор может выйти из строя!

YouTube‑канал electronoff

На экране отобразится потребляемый ток. Если мультиметр ручной, то, возможно, придётся переключить диапазон для более точных результатов.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники

Читайте также 🛠💡🔌

Как пользоваться мультиметром, простая инструкция

Что такое мультиметр? Это прибор, с помощью которого можно без всякого труда определить величину напряжения и силу тока, сопротивление проводников, узнать параметры диодов и транзисторов, можно провести прозвонку проводов. То есть, аппарат на самом деле нужный даже в быту. Поэтому вопрос, как пользоваться мультиметром, звучит сегодня достаточно часто.

Классификация

В настоящее время все мультиметры (тестеры) делятся на два вида: стрелочный мультиметр, он же аналоговый, и цифровой. Стрелочным мультиметром электрики пользуются давно, но работать с мультиметром этого типа сложно.

  • Непросто разобраться в нескольких шкалах.
  • Необходимо удерживать сам прибор в определенном положении, чтобы стрелка по шкале не «гуляла».


Поэтому все больше мастеров свое предпочтение отдают цифровым, а не аналоговым мультиметрам.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники Поэтому рассмотрен будет именно он. Необходимо отметить, что современный рынок предлагает широкий модельный ряд мультиметров, в котором есть практически любые предложения. Но нужно заметить, что существует определенная пропорциональность, в которой соотношении цены и функциональности прибора прямая. То есть, чем дороже прибор, тем больше у него функций.

Производители предлагают дорогие модели, похожие на осциллографы. На бытовом уровне и для начинающих радиолюбителей и электриков подойдут более простые мультиметры для чайников. Все они имеют одну и ту же конструкцию, и внешний вид у них практически одинаковый.

В комплектацию таких тестеров входит сам аппарат и два щупа: красный и черный. Питание производится от батарейки Крона на 9 вольт (потребление энергии минимальное). Это и есть весь комплект.

Перед тем как перейти к основному вопросу статьи – как нужно пользоваться мультиметром любого типа: все тонкости – необходимо ознакомиться с его функциональными приспособлениями и научиться, ими управлять.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники В принципе, правила пользования достаточно просты.

Внешний вид

В середине прибора размещается переключатель. С его помощью выбирается режим работы мультиметра. По кругу вокруг переключателя нанесены отделы, которые и определяют режимы измерения параметров:

  • напряжение: постоянное и переменное;
  • ток: постоянный и переменный;
  • сопротивление;
  • параметры радиодеталей.

Есть три отверстия для щупов, кнопка или тумблер включения и отключения прибора, монитор, на котором высвечиваются результаты.

Перед тем как разбираться с вопросом, как пользоваться цифровым мультиметром, необходимо узнать все о надписях на его панели. Постоянное напряжение обозначается как (V-). Переменное – (V~). Постоянный ток: А-, переменный А~. Сопротивление: Ω. Есть три гнезда для щупов: V/Ω, com, mA. В некоторых мультиметрах гнезд четыре. Добавляется 20A max. Оно используется, если необходимо измерить ток силой больше 200 мА.

Уже по надписям можно осознать, что функции мультиметра обладают большим диапазоном.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники

Что такое мультиметр, определено, по надписям все понятно, теперь основной вопрос – как пользоваться мультиметром для чайников.

Замер постоянного напряжения

Измерение мультиметром постоянного напряжение требует установки красного щупа в гнездо V/Ω (он несет плюсовой потенциал), а черного в com (минусовой). Переключатель режимов устанавливается в позицию (V-). Лучше начинать измерение напряжения с максимального значения параметра.

Таким способом можно померить напряжение в батарейке или аккумуляторе. Устанавливаете два щупа на клеммы батарейки, на экране высветятся цифры, обозначающие само напряжение. Если перед цифрами появился знак минуса, то просто была нарушена полярность подключения. Значит, надо поменять местами установку щупов на батарейке.

Если напряжение аккумулятора неизвестно, то, начиная с максимального значения установки переключателя, проверяем каждую позицию по отдельности. К примеру, на максимуме тестер показал 008. Эти два нуля перед цифрой говорят о том, что напряжение аккумулятора намного ниже, чем выставлено на мультиметре.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники Необходимо постепенно, снижая режим проверки, добиться того, чтобы на мониторе высветилось единичное значение. К примеру, 8,9. Оно говорит, что напряжение батарейки составляет 9 вольт.

Если на экране появилась единица, то выбранный уровень проверки ниже, чем номинальный. Значит, надо повысить уровень на одну позицию. Все просто, работать с тестером – одно удовольствие.

Замер переменного напряжения

Как измерить напряжение переменное? Щупы остаются в том же положении, переключатель перемещается в отдел (V~). Здесь также несколько пределов измерения. К примеру, как провести измерение мультиметром напряжения в розетке 220 вольт. Кстати, в переменном напряжении нет полярности, поэтому точная установка щупов роли не играет.

Необходимо выставить уровень проверки больше, чем 220 В, обычно это переключатель от 600 до 750 вольт, зависит от модели тестера. Теперь в розетку вставляются два щупа. В зависимости от нагруженности трансформатора результат может варьироваться в диапазоне от 180 до 240 вольт.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники Если показатели попали в этот диапазон, то все нормально.

Замер сопротивления

Положение щупов тоже самое. Переключатель перемещается в отдел Ω. Теперь необходимо убедиться, что мультиметр находится в исправном состоянии. Как проверить? Просто соединяются между собой два щупа. При этом прибор должен показать ноль.

В этом измерительном диапазоне также несколько пределов, плюс функция прозвонки электрических цепей и проверки диодов. Как прозвонить цепь мультиметром, будет представлено ниже.

Для примера можно рассмотреть, как измерять мультиметром сопротивление катушки с неизвестным номиналом, это пригодится, если нет уверенности в ее работоспособности. В отличие от предыдущих тестов здесь нет необходимости выставлять предел по максимуму. От этого прибор не пострадает. Последовательность проверки может быть такой:

  • К примеру, предел измерения устанавливается на среднее значение. Пусть это будет 2М. То есть, предельное значение сопротивления не должно превышать 2 МОм.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники
  • Подсоединяются к концам катушки щупы.
  • Если на дисплее появились нули, то у катушки есть некоторое сопротивление, просто неправильно был выбран предел проверки. Поэтому его надо снизить на одну позицию – до 200К.
  • Еще раз проводится тест. Если он показал уже числовое значение, но перед числом стоит ноль, то можно еще снизить порог на одну позицию.
  • И таким образом довести показатель на дисплее до целого числа. Оно и будет являться номинальным сопротивлением катушки.


Если при тестировании на сопротивление катушки на мониторе появилась цифра «1». Это значит, что номинал намного выше, чем выбранный предел. То есть, надо будет идти в обратном направлении, повышая предел измерений.

Замер тока

Используя мультиметр для измерения постоянного или переменного тока, нужно красный щуп вставить в гнездо mA, черный в com. Если измерение силы тока проводятся с переменным источником, то переключатель переводится в отдел — А~, с постоянным: А–.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники

Важно! При измерении тока больше 200 мА обязательно подключать провод в соответствующее гнездо.

Основное условие, как измерить правильно силу тока мультиметром, это установить прибор в цепь последовательно. Специалисты отрицательно относятся к использованию мультиметра в качестве тестера для проверки потребляемого тока большой величины (к примеру, выше 10 ампер). Лучше это делать электроизмерительными клещами. Поэтому измерение тока мультиметром лучше не проводить.

Все дело не в самом тестере, потому что он сам защищен металлической скобой, через которую и производится проверка токов большой величины. Скоба установлена внутри и имеет диаметр 1,5 мм. Этот размер способен выдержать значительную величину измеряемого тока за 10-12 секунд. Все дело в проводах щупа. Они тонкие, и, конечно, не предназначены для больших нагрузок.

Проверка диодов, конденсаторов и транзисторов

Как правильно пользоваться мультиметром, проверяя радиодетали. Проверка диода – это, определение наличия его сопротивления, по сути, как прозвонка проводов и кабелей.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники Поэтому черный щуп устанавливается в гнездо com, красный в V/Ω. При этом сам черный щуп соединяется с катодом диода, то есть, с минусовым концом, красный с анодом. На дисплее прибора (омметра) должно высветиться значение прямого сопротивления диода. Если поменять щупы местами на концах радиодетали, то на мониторе должна появиться единица. Это, конечно, в том случае, если диод в исправном состоянии.

  • Если в двух направлениях проверки работающий прибор показывает единицу, то диод сгорел.
  • Если показывает минимальные показатели (меньше единицы), пробит.


Как нужно пользоваться мультиметром при проверке транзистора. Это тоже несложно. Надо аппарат перевести в режим «hfe». У подключаемого транзистора три выхода: база, эмиттер и коллектор. Такие же обозначения есть и на аппарате: B, E, С. Концы транзистора и точки ввода надо совместить, все должно соответствовать расшифровке. Как только это произойдет, на приборе покажутся значения усиления транзистора.

Как правильно работать мультиметром при проверке емкости конденсатора.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники Сам показатель можно узнать, установив радиодеталь двумя концами в секторе «Cx». Переключатель также указывает на этот сектор. Здесь несколько пределов, поэтому, зная емкость проверяемого элемента, можно подогнать под необходимый показатель. На дисплее высветится номинальное значение емкости.

Прозвонка

Что значит, прозвонить мультиметром? Этот термин появился еще во времена пользования стрелочными тестерами, когда необходимо было проверить на сопротивление электрическую цепь. Для того чтобы выставить на ноль шкалу прибора, а также убедиться, что щупы находятся в исправном состоянии, их соединяли между собой.  При этом переключатель устанавливался в сектор, на котором был нарисован колокольчик. Если все было в порядке, то раздавался звонок.

Поэтому, когда задается вопрос, как прозванивать цепь, или как прозвонить провод мультиметром, то необходимо понимать, что это всего лишь аналогия.

Все, что было описано выше, на самом деле несколько простых операций.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники Но они помогают начинающим электрикам сориентироваться в проблемах электрических цепей. Именно они в начале своей работы начинают задаваться вопросом, как лучше пользоваться тестером мультиметром. Все ответы в этой статье.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как пользоваться цифровым мультиметром - инструкция

Мультиметр — это один из недорогих измерительных приборов, которым пользуются как профессионалы, так и любители ремонтирующие домашнюю проводку и электроприборы. Без него любой электрик чувствует себя как без рук. Раньше для измерения напряжения, тока, сопротивления требовалось три разных инструмента. Сейчас все это можно замерить с помощью одного универсального девайса. Пользоваться цифровым мультиметром очень легко.

Основные два правила которые нужно запомнить:

  • куда правильно подключать измерительные щупы
  • в какое положение устанавливать переключатель для замеров разных величин

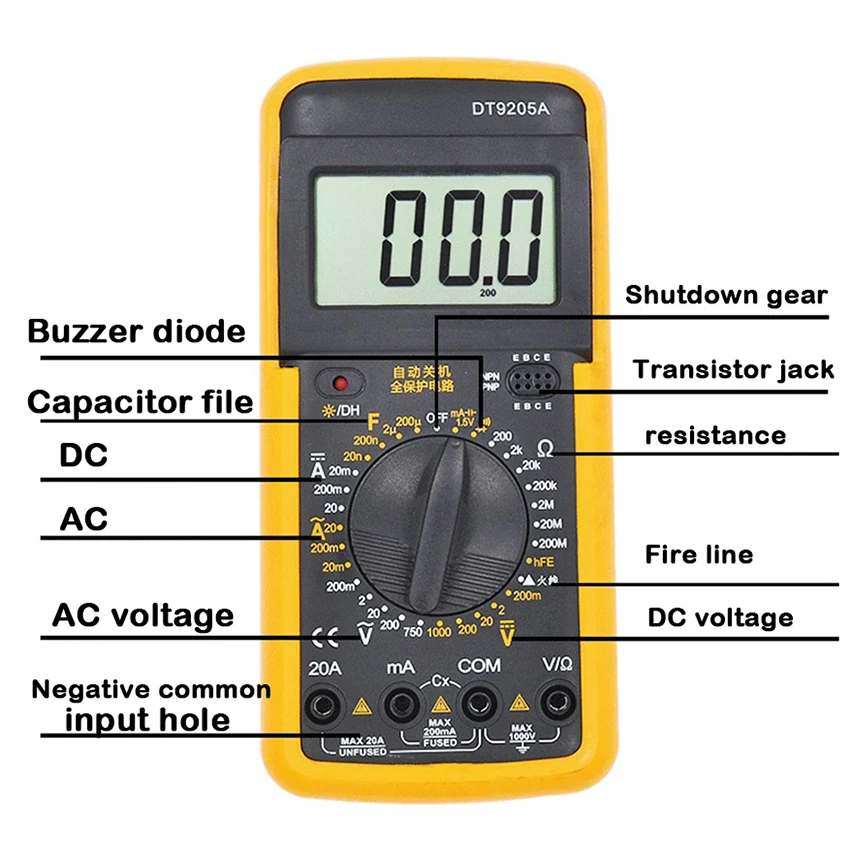

Мультиметр внешний вид и разъемы

На фронтальной части тестера все надписи выполнены на английском языке, да еще с использованием аббревиатуры.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники

Что означают данные надписи:

  • OFF — прибор отключен (чтобы батарейки прибора не разрядились, устанавливайте переключатель в это положение после измерений)
  • ACV — измерение переменного U
  • DCV — измерение постоянного U
  • DCA — измерение постоянного тока
  • Ω — замер сопротивления
  • hFE — замер характеристик транзисторов
  • значок диода — прозвонка или проверка диодов

Переключение режимов происходит при помощи центрального поворотного переключателя. В самом начале использования цифрового мультиметра рекомендуется сразу же отметить метку указателя на переключателе контрастной краской. Например вот так:

Большинство выходов из строя прибора как раз связано с неправильным выбором положения переключателя.

Питание осуществляется от батарейки типа крона. Кстати по разъему для подключения кроны можно косвенно судить о том, собран тестер в заводских условиях или где то в китайских «кооперативах».Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники При качественной сборке, присоединение происходит через специальные разъемы предназначенные для кроны. В менее качественных вариантах используются обычные пружинки.



Мультиметр имеет несколько разъемов для подключения щупов и всего два щупа. Поэтому важно правильно подключать щупы для измерения определенных величин, иначе можно легко спалить прибор.

Щупы как правило разного цвета — красного и черного. Щуп черного цвета подключают к разъему с надписью COM (в переводе — «общий»). Красный щуп в два других разъема. Разъем 10ADC применяется, когда необходимо замерить силу тока от 200мА до 10А. Разъем VΩmA используется для всех остальных измерений — напряжения, тока до 200мА, сопротивления, прозвонки.

Основное нарекание вызывают именно заводские щупы идущие в комплекте с прибором. Почти каждый второй обладатель мультиметра рекомендует их заменить на более качественные. Правда при этом стоимость их может быть сопоставима со стоимостью самого тестера. В крайнем случае их можно усовершенствовать путем усиления в местах изгиба проводов и изоляции наконечников щупов.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники

Если же вы хотите себе качественные силиконовые щупы с кучей наконечников, то заказать их с бесплатной доставкой можно на АлиЭкспресс здесь.

Ранее широко применялись и стрелочные тестеры. Некоторые электрики даже отдают предпочтения им, считая их более надежными. Однако рядовым потребителям пользоваться ими из-за большой погрешности шкалы измерения менее удобно. Кроме того, при работе стрелочным мультиметром, обязательно нужно угадывать полярность контактов. У цифровых при не правильном подключении к полюсам, показания будут просто отображаться со знаком минус. Это штатный режим работы, который не испортит мультиметр.

Основные операции с мультиметром

Замер напряжения

Как использовать цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то перещелкиваете переключатель в положение ACV. Щупы вставляете в разъемы COM и VΩmA.

Первым делом проверяйте правильность подключения разъемов.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники Если один из них ошибочно будет установлен в контакт 10ADC – при замере напряжения возникнет короткое замыкание.

Начинайте измерение с максимального значения на приборе — 750V. Полярность щупов при этом абсолютно не играет никакой роли. Не нужно щупом черного цвета обязательно касаться ноля, а красным – фазы. Если на экране высветится значение гораздо меньше, а перед ним будет стоять цифра «0», это означает, что для более точного замера можно переключиться в другой режим, с меньшей шкалой уровня напряжения, которую позволяет измерять ваш мультиметр.

При замере постоянного напряжения (например электропроводка в машине) переключаетесь в режим DCV.

И также начинаете замеры с наибольшей шкалы, постепенно понижая ступени измерения. Для замеров напряжения подключать щупы нужно параллельно измеряемой цепи, при этом пальцами держитесь только изолированной части щупа, чтобы самому не попасть под напряжение. Если на дисплее высветилось значение напряжения со знаком «минус», это означает что Вы перепутали полярность.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники

ВНИМАНИЕ: при замерах напряжения в обязательном порядке проверяйте, что шкала мультиметра выставлена правильно. Если начать замерять напряжение при включенном положении переключателя DCA, т.е на замер тока, то легко можно создать короткое замыкание непосредственно у себя в руках!

Некоторые опытные электрики советуют при замере напряжения в розетке, оба щупа держать в одной руке. При плохой изоляции щупов и их пробое, это позволит обезопасить в некоторой степени себя от поражения эл.током.

Мультиметр работает на батарейке (используется крона на 9 Вольт). Если батарейка начинает садиться, мультиметр начинает безбожно врать. В розетке вместо 220В может показаться все 300 или 100 Вольт. Поэтому, если показания прибора вас начинают сильно удивлять, в первую очередь проверьте питание. Косвенным признаком разрядки батареи могут служить хаотичные изменения показаний на дисплее, даже когда щупы не подключены к измеряемому объекту.

Замер тока

Прибором можно замерять только силу постоянного тока.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники Переключатель должен быть в положении – DCA.

Будьте внимательны! При измерении тока, если Вы не знаете, примерно в каких пределах будет сила тока, лучше начать измерения, вставив щуп в разъем 10ADC, иначе замеряя ток более 200мА на разъеме VΩmA, можно легко спалить внутренний предохранитель.

Здесь щупы в отличии от замеров напряжения нужно подключать последовательно в цепь с измеряемым объектом. То есть вам придется разрывать цепь и после этого в образовавшийся разрыв подключить щупы. Делать это можно в любом удобном месте (в начале, середине, конце цепи).

Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики.

Знайте, что если при измерении тока по ошибке поставить переключатель в режим ACV (замер напряжения), то с прибором с большой вероятностью ничего страшного не произойдет. А вот если наоборот, то мультиметр выйдет из строя.

Замер сопротивления

Для измерения сопротивления переключатель ставите в положение — Ω.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники

Выбираете нужное значение сопротивления или же опять начинаете с самого большого. Если Вы измеряете сопротивление на каком то работающем аппарате или проводе, рекомендуется отключить с него питание (даже от батарейки). Таким образом данные замеров будут более точными. Если при измерении на дисплее у вас высветилось значение «1, OL» — это означает, что прибор сигнализирует о перегрузке и переключатель нужно поставить в больший диапазон замеров. Если же высвечивается «0» — то наоборот, уменьшите шкалу измерений.

Чаще всего мультиметр в режиме сопротивления используют при ремонтных работах, для проверки работоспособности бытовой техники, исправности обмоток, отсутствия замыкания в цепи.

При замерах сопротивления не касайтесь пальцами оголенных частей щупов — это скажется на точности измерений.

Прозвонка

Еще один режим работы тестера которым часто пользуются — это прозвонка.

Для чего она нужна? Например для того, чтобы найти обрыв в цепи, или наоборот — удостовериться что цепь не повреждена (проверка целостности предохранителя).Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники Здесь уже не важен уровень сопротивления, важно понять что с самой цепью — целая она или нет.

Нужно заметить что звукового сигнала на DT830B нет.

У других марок как правило сигнал раздается при сопротивлении цепи не более 80 Ом. Сам режим прозвонки происходит при положении указателя – проверка диодов.

Прозвонкой также полезно проверять целостность самих щупов замыкая их друг с другом. Так как при частом использовании может произойти их повреждение, особенно в месте входа провода в трубку щупа. Обязательно перед каждым измерением убедитесь что отсутствует напряжение на том участке, куда будете подключать щупы для прозвонки, иначе можете спалить прибор или создать короткое замыкание.

Техника безопасности при работе с мультиметром

  • не производите замеры во влажном помещении
  • не переключайте пределы измерений в момент самих замеров
  • не замеряйте напряжение и силу тока, если их величины больше тех, на которые рассчитан мультиметр
  • используйте щупы с исправной изоляцией

Надеюсь данный материал помог вам ознакомиться с основными параметрами работы мультиметра.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники И Вы сможете безопасно и продуктивно его использовать при ремонтных работах.

Скачать инструкцию на мультиметр

Статьи по теме

Как пользоваться тестером напряжения - электрическим мультиметром

Тестером в просторечье называют цифровой прибор для измерения параметров электрической цепи – мультиметр (ударение на последний слог). Но чем же он тогда отличается от амперметра, вольтметра или омметра, спросите вы, почему понадобился этот прибор, когда есть другие?

Дело в том, что мультиметр – это три прибора в одном, откуда и идет его название, приставка “мульти” означает много. Но конечно же тестер может не ограничиваться лишь трем составляющими, а содержать в себе по 10, 20, а иногда и 30 различных приборов, и причем, все это в одной небольшой коробочке, по размерам немного превосходящей смартфон.

Что лучше – аналоговый тестер или цифровой

Все приборы в мире изначально были аналоговыми, а сегодня их постепенно вытесняют цифровые.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники У последних есть множество преимуществ, например, точность измерения, человеческий глаз ведь может ошибиться, тогда как на экране появляется значение вплоть до тысячных.

Однако многие специалисты “старой школы” предпочитают аналоговые устройства потому что они проще, их легче чинить, и они значительно дешевле.

Как подготовить тестер к работе

Подготовка мультиметра состоит из следующих этапов:

  1. Подключение источника питания. Как правило, все тестеры работают на простых пальчиковых батарейках, но существуют модели и со встроенным аккумулятором. Большие же промышленные мультиметры работают от сети.
  2. Далее следует подключить щупы. Щупы – это провода с клеммами, посредством которых будет создаваться контакт для протекания электрического тока через тестер, Красный провод нужно вставить в гнездо, где написано COM, а черный, где написано V.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники
  3. Проба щупов. Чтобы пользоваться мультиметром, и получать точные результаты, необходимо убедиться в целостности и исправности проводов. Соедините клеммы друг с другом, и вы услышите гудок – это и будет значить, что с щупами все в порядке.
  4. Выберите измеряемую величину, и установите ее на шкале путем поворота ручки с указателем.
  5. Выберите размерность, то есть в каких долях на экран будет выводиться значение величины.

Тестер готов к работе!

Устройство электронного тестера

Инструкция по применению

Современные мультиметры позволяют измерять огромное количество величин, но основное его назначение – это определение силы тока, напряжения и сопротивления.

Как померить тестером напряжение

Мультиметром можно мерить параметры как постоянного тока, так и переменного. Например, рассмотрим случай с измерением напряжения в бытовой розетке. Вся домашняя электрическая сеть работает на переменном токе, поэтому поставьте указатель тестера в разряд ACV на размерность больше 220-ти.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники

Затем нужно вставить щупы в розетку (без разницы какой щуп, в какое отверстие вставлять), только не трогайте их металлические части, держитесь только за изоляцию, а также не соприкасайте их друг с другом, пока они находятся в розетке. Скорее всего ваш прибор покажет значение напряжения в 215,5 В, как обычно и бывает.

Если же вы измеряете постоянное напряжение, то алгоритм будет тот же, только стрелка должна быть направлена на раздел DCV. Вы можете померить напряжение пальчиковой батарейки.

Для этого возьмите щупы, и приложите их к контактам батарейки, здесь, как и в случае с розеткой, не имеет значения полярность, поскольку, на экране всегда будет выводиться одно и то же значение, только с разными знаками. Так как напряжение батарейки обычно невелико, то щупы можно прижимать к клеммам прямо руками.

Вся домашняя электрическая сеть работает на переменном токе, поэтому поставьте указатель тестера в разряд ACV на размерность больше 220-ти

Как померить ток

Чтобы на дисплее выводилось значение силы тока, необходимо выбрать эту величину на шкале, то есть повернуть стрелку в раздел с буквой A.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники Если вы измеряете постоянный ток, то на DCA, а если переменный, то ACA. Хотя как правило в быту необходимо мерить лишь напряжение, иногда все же возникает необходимость точно определить силу тока, например, при проверке автомобильных аккумуляторов.

Как измерить сопротивление

Все то же самое, только поверните ручку указателя в раздел Ω (Омега). Если вы предполагаете, что сопротивление будет большим, можете выбрать размерность в терраомах – это очень много, обычно таким сопротивлением обладают диэлектрики, если же вы измеряете сопротивление обычного проводника, например, алюминиевой проволоки, достаточно выбрать просто Омы.

Чтобы на дисплее выводилось значение силы тока, необходимо выбрать эту величину на шкале, то есть повернуть стрелку в раздел с буквой A

Прозвон диодов

При помощи тестера можно также проверять на работоспособность диоды. Диоды, для тех, кто не знает или забыл, это такие специальные устройства, которые проводят ток только в одну сторону, поэтому их еще называют выпрямителями переменного тока.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники

Переключите ручку мультиметра в положение “проверка диодов” – это треугольник с палочкой на вершине, затем подключите к его электродам щупы два раза, меняя полярность. Если диод рабочий, то в одной полярности вы получите значение на экране от 400 до 800, а другой 1. Это будет значить, что в первом случае диод пропускает ток, и на нем есть напряжение, а во втором – нет.

В случае со светодиодом порядок остается тем же самым, однако сама процедура значительно упрощается. Поскольку светодиод светится при пропускании через него электрического тока, вы сразу поймете, работает он, или же сломан.

Дополнительные возможности тестера

Измерение емкости конденсаторов

Некоторые мультиметры обладают встроенной функцией измерения емкости (в Фарадах). И хотя как правило рядовому пользователю он скорее всего ни разу в жизни не понадобится, для радиолюбителей она будет очень полезна, ведь зачастую конденсаторы на рынке вторсырья (а именно там большинство любителей покупает детали) некачественные, а иногда даже встречается откровенный обман, однако, если носить с собой в магазин тестер, то деньги не будут выброшены зря.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники

Проверка транзисторов в машине

Иногда при починке автомобиля может возникнуть подозрение, что какой-либо транзистор неисправен, однако проверить его тестером очень просто. Необходимо рассмотреть пары его электродов, как диоды и прозвонить их все в обоих направлениях.

Так для npn-транзистора диод База-Эмиттер должен иметь одностороннюю проводимость, диод База-Коллектор – то же самое, а диод Эмиттер-Коллектор не должен проводить ток ни в какую сторону, то есть быть изолятором. Для транзистора с pnp-переходом первые два диода должны проводить ток в обратную сторону.

Кроме того тестером можно:

  • Проверять замкнутость практически любой электрической цепи, что делает его актуальным для всевозможных электротехнических лабораторий и производств;
  • Узнать вольтаж аккумулятора в машине. Конечно само по себе это знание вам ничего не даст, но если сопоставить напряжение с номинальным при определенном уровне зарядки, вы поймете, нужно ли вам его заряжать, или еще можно его использовать.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники Для этого просто померьте напряжение, когда аккумулятор заряжен до максимума, и напишите где-нибудь на нем это значение.
  • При помощи тестера можно также находить в многожильных проводах фазы, нули и землю. Рассмотрим пример с трехжильным проводом. Разбейте их на 3 пары, и прощупайте каждую. Там, где напряжения не будет – земля и ноль, значит фаза найдена. Далее соединяйте по очереди фазу с этими двумя проводами, и в паре, где напряжение будет меньше, затесался провод заземления, ведь заряд земли меньше, чем у нулевого провода.

Можно придумать еще сотни способов использования мультиметра, оставляем это вам в качестве домашнего задания.

Блиц-советы

  • Многие люди любят прижимать проводящие части щупов тестера непосредственно к клеммам тестируемого прибора, и несмотря на то, что в большинстве случаев опасности для жизни и здоровья это не несет в силу очень низкого напряжения, все же так делать не рекомендуется.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники Дело в том, что жир с рук переходит на металл, а далее начинаются процессы окисления, которые уменьшают проводимость щупов, что значит, что их срок службы уменьшается.
  • Если вы покупаете тестер для дома, и вы не радиолюбитель, не стоит переплачивать за ненужные вам функции типа проверки конденсаторов, для обычных бытовых целей вам вполне хватит стандартного тройного набора – измерения тока, напряжения и сопротивления. С ними вы сможете проверить работоспособность розеток, посмотреть, не прерывается ли где ваша электропроводка, а также узнать, не окислились ли контакты.

мультиметр, как пользоваться, шкала тестера

Использование мультиметра для электрика является необходимым. Этот прибор позволит получить разнообразную информацию о деталях и схемах, с которыми приходится работать. При правильном использовании мультиметр дает электрику возможность узнать все, что необходимо для успешного выполнения работы.

Что такое мультиметр

Этот прибор очень полезен для электрика.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники Он одновременно универсальный и достаточно простой для тех, кто знает, как правильно им пользоваться. С его помощью можно измерить напряжение, сопротивление, прозвонить схему, определить силу тока и сделать многое другое. Однако необходимо при его использовании соблюдать правила эксплуатации. При их нарушении можно не только получить неверные данные, но и повредить multitester.

Аналоговый тестер

Существуют различные виды мультиметров. Они могут быть цифровыми или аналоговыми, стрелочными. Последние менее точные и недостаточно комфортные по сравнению с первыми. Различные модели могут отличаться по расположению элементов на панели или их составу. Эти данные отражены в их руководствах.

Этот прибор имеет собственный источник питания, который необходим ему для работы. Далее будет подробно рассказано, как правильно пользоваться тестером напряжения.

Принцип работы тестера

Для того, чтобы воспользоваться этим прибором, нужно установить подходящий режим. Это делают с помощью переключателя, который находится в центре панели.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники

Если его вращать и установить в определенное положение, то tester будет готов к выполнению конкретной работы.

Выполнение прозвонки

Для того чтобы переключить прибор в правильное положение, нужно обратить внимание на обозначения, указанные вокруг тумблера. Предусмотрены следующие режимы работы:

  • Если установить вертикально вверх, указатель будет в положении «OFF». В этом положении прибор выключен.
  • Далее вправо располагается зона, относящаяся к измерению этим аппаратом переменного напряжения. Она выделена рамкой и имеет обозначение «ACV».
  • Далее следует зона измерения постоянного тока. Она включает в себя 4 значения. Она обозначена «DCA».
  • Далее имеется положение, которое обозначается «10A». В этом режиме можно измерять силу тока, достигающую указанной величины. Этого нельзя делать при других положениях переключателя.
  • Существует возможность померить переменный ток.
  • Там, где имеется обозначение диода, устанавливается режим для прозвонки схем.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники
  • Далее следует зона из нескольких режимов, с помощью которых можно узнавать сопротивление
  • Справа сверху указан участок, соответствующий измерению постоянного напряжения.

Таким образом можно видеть, что вращением центрального переключателя можно установить прибор в требуемый режим, чтобы замерить нужную величину.

Гнезда для щупов

Для работы необходимо использовать два щупа: красный и черный. Для них предусмотрено три гнезда, расположенных справа снизу:

  • Нижнее представляет собой общий выход. Сюда устанавливают черный провод.
  • В среднее гнездо ставят красный провод. На котором находится положительное напряжение.
  • Верхнее гнездо также предназначено для красного провода, но оно используется только в том режиме, чтобы измерять силу тока, превышающую 200 мА.

В большинстве случаев для работы нужно, чтобы черный провод был подсоединен к нижней клемме, а красный — к средней. Результат измерения будет изображен на дисплее, который расположен в верхней части прибора.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники

Обозначение постоянного и переменного тока

Положение переключателя для измерения постоянного тока выглядит следующим образом: «А=». Если нужно измерить переменный, то его будет обозначать: «А~».

Если необходимо проверить силу тока, прежде всего определяют, речь идет о переменном или постоянном. Для каждого из них на круговой шкале имеется несколько значений. Принцип работы состоит в том, что каждое из них предназначено для указания масштаба измерений. Для определения того, которое необходимо, нужно предположить, какая примерно сила тока должна измеряться.

Измерение тока

На панели указаны максимальные значения для измеряемого промежутка. Для получения наиболее точных данных, согласно инструкции, выбирают ближайшее к предполагаемому значению.

Бывает так, что нельзя предварительно узнать нужную величину. В этом случае проводят измерения и смотрят, какие данные отражаются на дисплее. Если они малы, переходят на шкале к меньшему значению.

Этот способ действует аналогично для измерения переменного и постоянного тока.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники

Нужно помнить, что для проверки силы тока мультиметр требуется подсоединять последовательно.

Иногда возникает необходимость использовать режим «10А». Он применяется в тех случаях, когда значение превышает 200 мА. В этом случае красный провод надо переключить в соответствующую этому режиму клемму.

Правильное подсоединение при измерении тока

Инструкция

Далее будет рассказано, как измерить напряжение тестером.

При измерении напряжения нужно прежде всего определить, переменное оно или постоянное. В зависимости от ситуации необходимо выбрать подходящую шкалу для использования.

На шкале указаны наибольшие величины для измеряемых диапазонов. Чтобы мерить, нужно выбрать ближайшую максимальную величину.

Если отсутствует предварительная информация о напряжении, то выбирают максимальную шкалу. Если значение на дисплее слишком маленькое, то переходят к более мелкой шкале.

Схема измерения напряжения

Измерение постоянного или переменного напряжения делают, подключая прибор параллельно.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники

Важно! В процессе работы в большинстве случаев черный провод должен быть подсоединен к нижней клемме, а красный — к средней.

Меры безопасности

При работе с этим прибором нужно помнить о правилах безопасности:

  • Запрещается работать с мультиметром при контакте с водой или в условиях высокой влажности.
  • В то время, когда процедура электрического измерения уже проводится, запрещается переставлять переключатель в новое положение. Это можно делать после отсоединения мультиметровых щупов от предмета измерения.
  • Указанные на панели верхние пределы величин превышать не разрешается. Нарушение этого правила может привести к выходу тестера из строя.
Обозначения на мультиметре

При соблюдении указанных правил можно гарантировать работоспособность и точность прибора.

Использование мультиметра дает возможность специалисту получить разностороннюю и полную информацию об электрическом соединении или схеме. Для того чтобы им пользоваться, необходимо понимать принцип его использования и выполнять требования техники безопасности.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники

Как пользоваться мультиметром – RozetkaOnline.COM

Мультиметр – один из тех приборов, который просто обязан быть у каждого домашнего мастера, наряду с рулеткой или линейкой. Возможно многие думают, что это какое-то сложное, узкоспециализированное устройство, необходимое лишь при ремонте электроники, но это не так.

В этой статье я расскажу, какие у мультиметра есть основные функции измерения, что можно с помощью него делать и конечно же как им пользоваться.

Этот материал в первую очередь станет полезен «чайникам», домашним мастерам-любителям, для которых будут востребованы и невероятно полезны некоторые способы именно бытового применения мультиметров, вроде измерения напряжения в розетке, проверки батарейки, поиск короткого замыкания или обрыва и т.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники д.

В первую очередь вы должны знать – мультиметр позволяет диагностировать неисправности электрооборудования, электросетей, электроматериалов и т.д.

В настоящее время существует большое число разнообразных моделей тестеров, которые, в основном, отличаются количеством функций и точностью измерения. Для того, чтобы правильно пользоваться цифровым мультиметром, давайте рассмотрим, что же он из себя представляет.

При этом, я намеренно не буду описывать возможности профессиональных устройств, ведь для домашнего использования подойдет практически любой, даже самый простой цифровой тестер, который в любом случае сможет измерять напряжение, сопротивление и силу тока в электрических цепях переменного или постоянного тока.

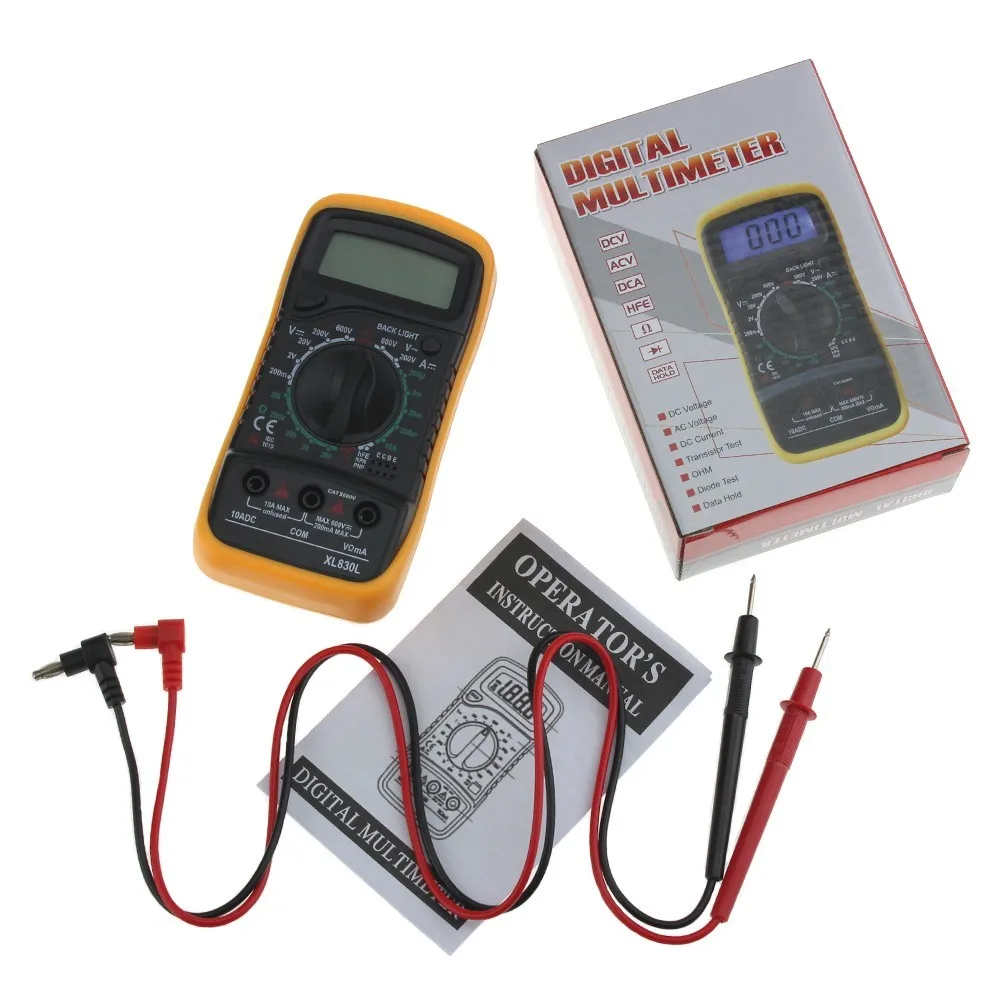

Стандартный цифровой мультиметр выглядит примерно так:

У него есть:

– Экран. На нем отражаются результат

Колесо выбора режимов, с различными диапазонами измерений.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники Им выбираются параметры тестирования

Два щупа – красный и черный. Ими выполняются непосредственно измерения требуемых участков цепи

Давайте более подробно рассмотрим эти основные компоненты, а также режимы работы, способы измерения, всё то, что необходимо знать, чтобы научиться пользоваться цифровым тестером.

Экран мультиметра

У бытовых моделей тестеров экраны монохромные ЖК (жидкокристаллические), чаще всего без подсветки, различаются они по количеству отображаемых символов, наиболее распространены модели с четырьмя разрядами. При этом обычно не все 4 символа могут быть в диапазоне от 0 до 9ки, чаще первая цифра может быть 0 или 1, а вот оставшиеся три могут быть от 0 до 9 каждая.

Чем больше диапазон отображения, тем более точные вы получите показания. Но не следует путать это с погрешностью или точностью измерения приборов, тестер с отображаемыми 5тью разрядами и 4мя, могут одинаково точно выполнять замеры, но вот у первого вы сможете увидеть больше цифр значения, например, после запятой, когда как устройство с четырьмя разрядами, крайнюю цифру не покажет, округлив её значение.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники

На дисплее так же может отображаться различная дополнительная информация, вроде заряда батареи, выбранного режима измерения и т.д. кроме этого обязательно показывается знак минус, если значение отрицательное.



Колесо выбора режимов работы тестера

Для того, чтобы указать на цифровом тестере функцию, которой вы хотите воспользоваться – существует колесо управления, поворачивая которое, вы выбираете нужный режим и предел измерений.

Чаще всего у стандартного тестера существуют следующие функции измерения:

V=  Измерение напряжения постоянного тока

V~  Измерение напряжения переменного тока (жми чтобы узнать как измерить напряжение в розетке или определить фазу мультиметром)

A=  Измерения постоянного тока (Узнай, можно ли измерить ток в розетке и как это сделать правильно)

Ω  Измерение сопротивления

-hFE  Проверка транзисторов

o))) Прозвонка электрических цепей (жми на ссылку, узнай больше об этом режиме, как его включать и многое другое)

OFF  Выключение прибора

Вместо значков переменного «~» и постоянного «=» тока, может так же применяться аббревиатура AC и DC, что означает буквально следующее:

AC – Alternating Current – переменный ток

DC – Direct Current – постоянный ток

И измерение, допустим, постоянного напряжения, в этом случае записывается как, DCV или VDC.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники

Многие из этих режимов, имеют несколько пределов измерения – диапазонов, которые обычно сгруппированы на панели прибора и соответствующим образом промаркированы, чтобы вы не ошиблись к какой функции они относятся.

Пределы нужны, в том числе, потому, что тестером, в разных областях, требуется измерять совершенно разные величины, где-то показания измеряются сотнями тысяч единиц, а в каких-то сферах измеряются лишь десятые доли.

Чтобы отобразить на экране мультиметра показания для каждого случая, необходимо отржение как минимум 6-7 разрядов (именно столько цифр требуется для того, чтоб показать, миллион Ом – 1 МегаОм), а как вы помните у нас для отображения доступно только 3-4 символа.

Поэтому, когда вы измеряете, сопротивление, которое должно быть 10 Ом, а у вас выставлен на тестере диапазон 2 Мом (МегаОм), то на экране вы увидите лишь нули, а вот искомую величину экран отразит при выборе диапазона 20 кОм.

Различные пределы измерения обозначаются соответствующими единицами этой величины, для удобства сокращения к ним добавляются общеизвестные приставки: микро, мили, кило, мега.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники Ниже приведены значения этих приставок:

– μ микро n/1 000 000

– m мили n/1 000

– k кило n*1 000

– M мега n*1 000 000

, где n-основная единица измерения.

Так, например, 2 милиАмпер = 2/1000 = 0,002 Ампер.

Проводя измерения, не зная какой результат будет получен, всегда начинайте с самого большого показателя диапазона!

Например, измеряя напряжение в сети переменного тока, сперва выставляйте показатель регулятора на 600 Вольт и лишь затем понижайте его.

Разъемы для подключения и щупы мультиметра



Обычно, даже бытовые мультиметры имеют съемные щупы разного цвета – один черный другой красный, а кроме того два или три разъема для их подключения на панели прибора.

Разъемы цифрового тестера, как в нашем случае, маркируются следующим образом:

10ADC – разъем используется только для измерения постоянного тока в диапазоне до 10 А.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники В него подключается красный щуп, когда требуется измерить силу тока

COM (common общий) – общий разъем, при различных режимах измерения так же может быть минусовым или заземленным. В него подключается черный щуп

VΩmA – разъем для основных измерений – сопротивления, напряжения или тока (кроме высоких токов более 10А) В него подключается красный щуп

Наиболее часто пользуются именно общим и VΩmA разъемами, ими делаются основные измерения.

Когда будете пользоваться цифровым мультиметром, проводя измерения, не бойтесь перепутать местами щупы, или приложить черный к плюсовой клемме, если вы перепутаете полюсы измерения, мультиметр не сгорит, а лишь укажет на это знаком «-» на экране, так кстати определяется фаза и ноль у переменного тока и плюс с минусом у источников постоянного тока.

Как измерять мультиметром

Существует три основных способа измерений мультиметром, каждый применяется для разных режимов:

Подключение щупов последовательно, в разрыв электрической сети, так измеряется сила тока.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники

Подключение щупов параллельно электрической сети, так измеряется напряжение.

Подключение щупов к полюсам исследуемого объекта, так измеряется сопротивление и делается прозвонка.

Один из вариантов последовательного подключения, разница лишь в том, что источником питания для получения показаний является сам мультиметр, а проверяется так обесточенный элемент.

Теперь, когда вы имеете общее представление о том какие есть режимы работы и пределы измерений, а главное, как пользоваться мультиметром для измерения основных величин, предлагаю закрепить эти знания и приступить к замерам. Вы удивитесь, как много реально полезной информации можно получить тестером в быту.

В следующей статье, я расскажу, как прозвонить провода, как проверить батарейку, узнать напряжение сети и многое-многое другое, а пока вступайте в нашу группу вконтакте, следите за выходом новых материалов!

Как использовать цифровой мультиметр

Цифровой мультиметр - незаменимый инструмент для тестирования, диагностики и устранения неисправностей электрических цепей, компонентов и устройств.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники Первый цифровой мультиметр был представлен в конце 1970-х годов и оказался намного более точным и надежным, чем старые аналоговые стрелочные измерители. Он используется в основном для измерения напряжения (вольт), тока (ампер) и сопротивления (ом). Но это только начало того, на что способен этот удивительно полезный инструмент.

🔨 Вы любите крутые сборки. И мы тоже. Давайте вместе сделаем крутые штуки.

Вот пять вариантов использования цифрового мультиметра. Примечание. Эти инструкции применимы к большинству мультиметров. Однако точные процедуры и способ отображения на экране могут немного отличаться в зависимости от характеристик и функций вашего конкретного устройства.


Лучшие мультиметры

EX470 Мультиметр и инфракрасный термометр

Компактный мультиметр Fluke 115

Fluke 204 доллара.99

12491,98 руб. (10%)

Электрический тестер Fluke T5600

Fluke 132,99 доллара США

$ 107.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники 87 (19% скидка)

Цифровые клещи CL380

💡Предупреждение: Работа с электричеством и электрическими компонентами может быть потенциально опасной. При проведении электрических измерений необходимо соблюдать особые меры безопасности.Перед использованием цифрового мультиметра обязательно прочтите и полностью усвойте инструкции и предупреждения, содержащиеся в руководстве пользователя.

Прежде чем погрузиться в подробности использования вашего нового мультиметра, прочтите также вводные статьи Fluke о мультиметрах. Они подробно расскажут, что такое мультиметр, и обо всем, что он может делать, и продолжат читать, чтобы получить несколько советов от наших любимых электриков.

Тестирование аккумуляторов Свежая батарея будет производить напряжение немного больше номинального (для этой батареи 1.5 вольт). Обратите внимание, что этот счетчик имеет две отдельные настройки: одну для вольт переменного тока и другую для постоянного тока

вольт.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники Тревор Рааб

Начните с самого простого, самого простого теста, используйте режим напряжения на вашем измерителе, чтобы проверить выход батареи. Сначала подключите черный щуп измерителя к разъему с маркировкой - COM (общий). Вставьте красный щуп в гнездо с надписью Volts или + V (рядом с V вы также можете увидеть символ, который выглядит как перевернутая подкова, мы вернемся к этому через минуту).Большинство современных измерителей делают эту установку почти надежной, поскольку также имеют цветовую маркировку разъемов. Черный общий щуп входит в черный разъем; красный зонд входит в красное гнездо. Теперь поверните поворотный переключатель (циферблат) в положение «Вольт постоянного тока»; потому что батареи питают постоянный ток (DC), а не переменный ток (AC).

Удерживайте кончик красного щупа напротив положительной (+) внешней клеммы аккумулятора, а черный щуп - напротив отрицательной (-) внутренней клеммы. Напряжение аккумулятора будет отображаться на экране дисплея измерителя.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники Например, полностью заряженная батарея AA должна показывать не менее 1,5 вольт. И вы можете использовать свой мультиметр для проверки практически любых батарей, от AAA до автомобильных аккумуляторов.

Обратите внимание, что вышеупомянутый метод проверяет только напряжение, а не способность батареи подавать ток под нагрузкой. Тест дает вам приблизительное представление о том, исправна ли батарея, разрядилась или ее нужно зарядить.

Проверка электрических розеток Показания напряжения в розетке в современном доме обычно варьируются от 110 вольт до чуть более 120 вольт.Соблюдайте особую осторожность из-за возможности поражения электрическим током при выполнении этого теста.

Тревор Рааб

Вот как определить, обеспечивают ли розетки в вашем доме правильное напряжение, которое в большинстве современных домов составляет 120 вольт. Подключите черный щуп к черному разъему COM измерителя, а красный щуп - к красному разъему Volts.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники Затем поверните поворотный переключатель в положение Volts AC (Vac), что также обозначено волнистой линией на циферблате.

Этот контент импортирован из {embed-name}.Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Вставьте кончик красного зонда в более короткий (горячий) из двух вертикальных пазов на выходе. Вставьте черный щуп в более длинный паз (нейтраль). Проверьте показания на экране глюкометра. Правильно работающая розетка должна выдавать от 110 до 120 вольт. Затем выньте черный датчик из розетки - оставьте красный датчик на месте - и вставьте черный датчик в небольшое закругленное отверстие (заземление) под двумя прорезями.Показания должны остаться прежними. Если это не так, розетка неправильно подключена или, возможно, отсутствует заземление; вызвать электрика.

Проверка настенного выключателя

Неисправный потолочный светильник? Вот как определить, связана ли проблема с переключателем.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники Сначала отключите питание переключателя, снимите крышку и открутите переключатель от проводов. Перед отключением проводов пометьте их или сделайте снимок с помощью телефона, чтобы убедиться, что вы правильно их подключили.Ослабьте винты клемм переключателя, отсоедините от них провода и снимите переключатель.

Поверните шкалу измерителя в положение «Ом». Установите диапазон сопротивления на X1. Пропустите этот шаг, если у вашего измерителя есть автоматический выбор диапазона (вы можете сказать, что у вас есть измеритель с автоматическим переключением диапазона, если повернете диск в положение Volts AC (Vac), на экране появится слово «auto»). Подключите черный щуп к разъему COM, а красный щуп - к красному разъему V.

Для проверки однополюсного выключателя (простейшего типа; имеет два латунных винта и один зеленый винт).Установите переключатель в положение «Выкл.». Теперь прикоснитесь датчиками измерителя к латунным винтовым клеммам на боковой стороне переключателя - не имеет значения, какой датчик касается какого винта.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники

При выключенном переключателе вы должны получить показания O.L (вы также можете получить другие показания, например, 99999 или такой символ, как I или даже этот: L). Это означает перегрузку или превышение лимита; сопротивление настолько велико, что его невозможно измерить. Сначала это кажется бессмысленным (можно подумать, что измеритель покажет нулевое сопротивление), но измеритель сообщает вам, что, когда внутренние контакты не соприкасаются внутри переключателя, сопротивление на разомкнутых контактах настолько велико, что счетчик не может это прочитать.Теперь переведите переключатель в положение «Вкл.», И на измерителе должно быть показание менее одного Ом. В противном случае переключатель неисправен и его необходимо заменить.

Еще один простой тест - повернуть шкалу измерителя в положение для непрерывности. Это означает непрерывный электрический путь. Символ непрерывности на циферблате измерителя представляет собой клиновидную форму, обозначающую шумовые волны, исходящие от точки.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники Подключите измеритель к контактам переключателя и поверните переключатель вверх и вниз. Переключатель исправен, если измеритель издает звуковой сигнал при включенном переключателе.Переключатель неисправен, если измеритель не подает звуковой сигнал, когда переключатель установлен в положение «Вкл.».

Тестирование удлинителей Обратите внимание на чтение O.L. на циферблате. Это не показание при нулевом сопротивлении. Когда один измерительный щуп касается заземляющего вывода, а другой - намеренно касается пластика, измерительный прибор описывает состояние, при котором сопротивление настолько велико, что он не может его считывать. Обратитесь к руководству по эксплуатации вашего измерителя, чтобы узнать, что он будет отображать, когда показание выходит за пределы, за предел или за бесконечное сопротивление.

Тревор Рааб

Разумно использовать глюкометр для проверки старых удлинителей, потому что поврежденные шнуры могут поражать вас током или вызвать возгорание.Тестер электрический мультиметр как пользоваться: Как пользоваться мультиметром - Основы электроники Для начала отсоедините удлинитель от стены и поверните шкалу измерителя в положение Ом.

Чтобы проверить заземление шнура, вставьте красный щуп в небольшое отверстие на охватывающем конце шнура. Затем прикоснитесь черным щупом к круглому (заземленному) выступу, выходящему из охватываемого конца. Непрерывная цепь, измеренная с этих двух концов, будет иметь сопротивление.8 Ом или даже меньше. Теперь прикоснитесь красным щупом к каждому из плоских штырей на охватываемом конце, чтобы обеспечить показание O.L. При таком анализе шнура должна быть обрыв цепи; между проводом, соединяющим заземляющий контакт, и любым из двух других проводов внутри шнура не должно быть контакта.

Затем вставьте красный зонд в короткую (горячую) прорезь на охватывающем конце шнура. Прикоснитесь черным щупом к узкому плоскому выступу на вилке. Электрическая целостность шнура будет иметь сопротивление.8 Ом или меньше. Затем прикоснитесь черным щупом к широкому плоскому штырю, а затем к круглому штырю, измеритель не должен показывать непрерывность и O.L. для чтения в этих двух положениях.

Наконец, возьмите красный датчик и вставьте его в более длинную (нейтральную) прорезь на охватывающем конце шнура. Возьмите черный щуп и коснитесь широкого плоского штыря. Непрерывность будет иметь сопротивление 0,8 Ом или меньше. Прикоснитесь к черному щупу к узкому выступу, а затем к круглому зубцу для O.L. чтение.

Убедившись, что шнур не закорочен, проведите тест напряжения.Вставьте шнур в электрическую розетку и поверните шкалу измерителя в положение «Вольт переменного тока». Вставьте черный щуп в круглое отверстие на охватывающем конце шнура и вставьте красный щуп в узкую щель. Вы должны получить значение, близкое к 120 вольт. Теперь переместите красный щуп в более длинный (нейтральный) разъем, чтобы подтвердить показание около 0,1 милливольта (между землей и нейтралью розетки и заземлением и нейтралью шнура пренебрежимо мало напряжения).

Оставьте красный щуп в более длинном слоте и переместите черный щуп в более короткий слот, чтобы получить показание напряжения около 120 вольт, подтверждающее, что удлинитель находится в хорошем состоянии.

Показания температуры

Помимо всех удивительных возможностей электрических испытаний, большинство современных мультиметров также могут снимать показания температуры. Просто поверните шкалу измерителя в режим температуры, затем нажмите кнопку выбора для переключения между градусами Фаренгейта и Цельсия.

Подключите термопару к измерителю, чтобы считывать температуру воздуха, или вставьте датчик температуры, чтобы снимать показания температуры жидкостей, гелей или отслеживать температуру поверхности газового осушителя.Вы можете наблюдать за температурным циклом прибора, не касаясь его рукой.

А теперь несколько советов от электрика

Дэвид Шапиро - старший электрик в пригороде Вашингтона, округ Колумбия, и один из самых умных парней, которых мы знаем. Он входит в состав различных комитетов по разработке правил электротехники и написал книгу о старых домашних электрических системах. Это считается окончательной работой по теме. Вот восемь основных предостережений Шапиро по безопасной работе с глюкометром.

  1. Выработайте привычку держать пальцы на пластмассовых и резиновых деталях глюкометра, чтобы избежать контакта с металлическими поверхностями под напряжением.
  2. При выполнении электрических испытаний надевайте защитные очки, особенно чтобы обезопасить себя в случае возникновения электрической вспышки.
  3. Красный по сравнению с черным: измеритель будет работать правильно, если вы перепутаете, какой датчик входит в какое гнездо, но возьмете привычку подключать красный к красному, черный к черному, чтобы научиться связывать эти цвета с полярностью и ее полярностью. символы (знаки + и - и цвета, сопровождающие электрические клеммы и провода).
  4. Любители всегда должны работать с электрически обесточенными системами. Если выяснится, что компонент находится под напряжением (под напряжением, говоря языком электрика), вы можете случайно замкнуть короткое замыкание между стенкой металлического ящика и электрическим устройством, которое вы тестируете. Это может вызвать вспышку дуги, которая напугает вас. Это также может привести к сильному удару электрошока, ожогу или ожогу электрического компонента. Если раньше он не был поврежден, то теперь будет. В худшем случае поражение электрическим током может убить вас.
  5. Да, рекомендуется проверить удлинитель на целостность и сопротивление, но регулярно проверяйте кабели визуально, проверяя наличие порезов, истирания или раздавливания.
  6. Знайте свой глюкометр. Знайте, что означают символы на его лице, и когда эти символы появляются на экране, четко представляйте, на что вы смотрите. Например, некоторые счетчики могут показывать 99999,99 вместо O.L. Лучше всего начать с вашего счетчика с руководства пользователя.
  7. Обычно счетчик не выходит из строя, когда перестает показывать (при условии, что у него хороший аккумулятор). Вы могли перегореть предохранитель. Прочтите руководство о том, как заменить предохранитель (обычно он находится за небольшим лючком, прикрепленным крошечными винтами).Замените предохранитель на предохранитель того же размера, прикрепите панель и продолжайте.
  8. Температура. Когда электрические детали, такие как переключатели, проводка и розетки, нагреваются, это обычно указывает на проблему. «Я всегда говорю покупателям, что если она теплее детской бутылочки, обратите внимание». Сейчас не время и не место для самодеятельного ремонта. Отключите питание цепи и вызовите электрика.
    1. Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

      Как пользоваться вольтметром или мультиметром: обучение ученика

      Проверка напряжения выполняется очень просто. Для тех из вас, кто плохо знаком с электрическими испытаниями, мы спросили нашего профессионального профессионала, как они могут научить ученика пользоваться вольтметром или мультиметром. Как только вы научитесь пользоваться мультиметром, вы сможете перейти к поиску и устранению неисправностей в электросети, проверке питания в розетках, проверке целостности цепи и многому другому.


      Краткое описание статьи
      • На практике вольтметры и мультиметры одинаковы
      • Установите режим и (если применимо) диапазон
      • Вставьте измерительные провода в инструмент
      • Прикоснитесь / вставьте наконечники щупов к выходу / переключатель / устройство / и т. д.

      Мультиметры имеют те же функции, что и вольтметры, но также проверяют ток, сопротивление и целостность цепи. Иногда с правильными зондами и датчиками мультиметры также собирают дополнительную информацию, например температуру.

      Возвращаясь к вольтметру или вольтметру, он измеряет разность электрических потенциалов между двумя узлами электрической цепи. По общему признанию, это звучит довольно сложно и технически. Однако для того, чтобы овладеть им, требуется всего несколько шагов.

      Вольтметр или мультиметр?

      Перво-наперво, вольтметры обычно работают как аналоговые устройства. Почти каждый Pro в какой-то момент устраняет неполадки с помощью мультиметра. Вы можете приобрести базовый менее чем за 20 долларов, и они гораздо более доступны.Существуют также цифровые вольтметры, которые просто выдают цифровые показания вместо использования шкалы. В этой статье предположим, что вы хотите использовать мультиметр.

      Как использовать вольтметр: Найдите свою настройку

      Установите циферблат

      Почти каждый вольтметр или мультиметр использует большую шкалу для установки режима. На этой шкале настройки напряжения будут обозначены либо V ~, который будет измерять напряжение переменного тока (переменного тока), либо V- для измерения постоянного напряжения (постоянного тока). Иногда производители комбинируют эти режимы.В бытовых цепях и розетках используется переменный ток, а в батареях и портативная электроника - постоянный ток.

      Он отличается от бесконтактного тестера напряжения, такого как двухдиапазонный NCVT Southwire, который издает звуковой сигнал только при приближении к цепи под напряжением.

      На мультиметрах с ручной настройкой диапазона установите шкалу выше максимального ожидаемого напряжения. Многие из этих измерительных инструментов имеют несколько вариантов, предназначенных для различных напряжений. Это изменяет чувствительность измерителя, позволяя проводить измерения без повреждения инструмента.Если инструмент не показывает настройки диапазона, ваш вольтметр, вероятно, использует функцию автоматического выбора диапазона.

      Если в вашем измерителе отсутствует функция автоматического выбора диапазона, не беспокойтесь, просто установите его выше ожидаемого напряжения. Например, если вы планируете проверить настенную розетку (в США), которая работает около 120 В, установите измеритель на 200 В ~. Если вы не знаете, чего ожидать, установите максимальное напряжение на измерителе.

      Просто для вашего собственного назидания, бытовые аккумуляторы обычно работают при напряжении 9 В постоянного тока или ниже, а полностью заряженный автомобильный аккумулятор - до 12 В.6 В постоянного тока. Генератор обычно заряжает аккумулятор автомобиля на 12 В при напряжении ~ 14 В.

      Примечание редактора: При тестировании аккумуляторов электроинструмента вольтметр показывает, что аккумуляторные блоки на 18 В и 20 В макс выдают точно такое же напряжение .

      Установка тестовых проводов мультиметра

      В вашем мультиметре есть как минимум два измерительных провода, один красный и один черный. У каждого из них есть зонд на одном конце и металлический разъем с пластиковой крышкой на другом. Последние вставьте в соответствующие цветные гнезда на вашем мультиметре.

      Гнездо черного цвета всегда подключается к порту с пометкой «COM» (общий). При измерении напряжения красный штекер подключается к отверстию с буквой V.

      См. Ниже информацию об измерении тока (в амперах).

      Измерение напряжения

      Безопасность прежде всего

      Безопасность является ключевым моментом при обучении использованию тестера напряжения. Когда имеешь дело с электричеством, не нужно много времени, чтобы остановить сердце. Прикасаясь к цепи под напряжением, держите пальцы подальше от металлических щупов.Кроме того, не допускайте соприкосновения щупов друг с другом при использовании в цепях под напряжением.

      Заклинивание металлических щупов в горячих выходах

      В основном, вы тестируете цепи, подключая провода параллельно. Следуя предыдущему примеру тестирования розеток, возьмите черный (отрицательный) тестовый провод и вставьте его в большую вертикальную прорезь розетки. На большинстве черных зондов есть удерживающая выпуклость, которую вы вставляете и отпускаете.

      Затем прикоснитесь красным проводом к положительному отверстию.Это будет меньшее вертикальное отверстие на розетке 120 В 15 А. Проверьте показания счетчика. Вы должны получить значение около 120 В. Однако, если вы получите показание перегрузки («OL» или «1»), вам нужно будет увеличить диапазон на вашем мультиметре.


      Тестирование батарей

      Эта процедура также довольно проста. На батарее мультиметр должен измерять напряжение постоянного тока (V-). Прикоснитесь черным проводом тестера напряжения к отрицательной клемме, а красный провод - к положительной клемме.Если на вашем глюкометре нет показаний, проверьте, есть ли на нем переключатель с надписью DC + или DC-. Если это так, поменяйте положение. Если этого не произошло, поменяйте местами красный и черный щупы.

      Все еще не считываете? Уменьшите настройку напряжения на один шаг, пока не сделаете это.

      Измерение тока (в амперах)

      Вы заметите на мультиметре еще две точки для измерения тока (в амперах). При измерении тока необходимо понимать две основные вещи.

      1. Вы всегда измеряете ток последовательно с нагрузкой
      2. Вам необходимо установить мультиметр на правильную настройку, в том числе вставить щупы в соответствующие порты

      Обязательно следуйте инструкциям по максимальной величине тока метр может справиться.Если вы этого не сделаете или подключитесь не к тому порту, вы можете перегореть внутренний предохранитель или даже поджарить глюкометр.

      Как большинство людей жарят свой мультиметр

      В большинстве случаев мы слышали о том, что люди жарят свой мультиметр, они измеряют ток без нагрузки. Это означает, что они устанавливают свой измеритель на Ампер, подключают красный щуп к точке с отметкой 10А ... и затем быстро вставляют наконечники пробника в розетку или иным образом параллельно с сильноточной цепью.

      Вот твой счетчик взорвался. Вы только что приложили нагрузку 0 Ом к сильноточному источнику питания.Всегда измеряйте ток последовательно с нагрузкой. Это означает, что вы размещаете глюкометр последовательно с горячей ногой.

      Напряжение - это своего рода измерение «потенциала». Это то, что есть в наличии. Тока на самом деле не существует, пока вы не создадите для него нагрузку. Чего вы никогда не хотите делать, так это создавать нагрузку с нулевым сопротивлением (ваш измеритель).

      Обертывание

      Ясно, как грязь? Хорошо. Если вы больше ничего не помните, то обычно вы измеряете напряжение только непосредственно в розетке. С правильным оборудованием вы можете безопасно протестировать любую цепь вокруг дома или в машине.Какие из ваших лучших практик? Оставьте нашим ученикам совет о том, как пользоваться вольтметром, ниже!

      Как пользоваться мультиметром

      Добавлено в избранное Любимый 59

      Введение

      Итак ... как пользоваться мультиметром? Из этого туториала Вы узнаете, как использовать цифровой мультиметр (DMM), незаменимый инструмент, который можно использовать для диагностики цепей, изучения электронных устройств других людей и даже тестирования батареи.Отсюда и название «мульти» - «метр» (множественное измерение).

      Основные параметры, которые мы измеряем, - это напряжение и ток. Мультиметр также отлично подходит для некоторых базовых проверок работоспособности и устранения неполадок. Ваша схема не работает? Переключатель работает? Поставь на него счетчик! Мультиметр - ваша первая защита при поиске и устранении неисправностей в системе. В этом руководстве мы рассмотрим измерение напряжения, тока, сопротивления и целостности цепи.


      Рекомендуемая литература

      Эти концепции могут быть полезны в этом руководстве:

      На протяжении всего руководства мы будем использовать SparkFun VC830L, но эти методы должны применяться к большинству мультиметров.

      Цифровой мультиметр - базовый

      В наличии TOL-12966

      Цифровой мультиметр (DMM) - незаменимый инструмент в арсенале каждого энтузиаста электроники. Цифровой мультиметр SparkFun, h…

      21 год

      Видео

      Ищете мультиметр, который подходит именно вам?

      Мы вас прикрыли!

      Цифровой мультиметр - базовый

      В наличии TOL-12966

      Цифровой мультиметр (DMM) - незаменимый инструмент в арсенале каждого энтузиаста электроники.Цифровой мультиметр SparkFun, h…

      21 год

      Умный тестер SMD

      Нет на складе TOL-10829

      Этот умный тестер SMD представляет собой по сути пару мультиметрового пинцета. Это позволяет устранять неисправности в цепях с малым SMD p…

      1

      Детали мультиметра

      Мультиметр состоит из трех частей:

      • Дисплей
      • Ручка выбора
      • Порты

      Дисплей обычно имеет четыре цифры и может отображать отрицательный знак.Некоторые мультиметры имеют дисплеи с подсветкой для лучшего обзора в условиях низкой освещенности.

      Ручка выбора позволяет пользователю настроить мультиметр на считывание различных значений, таких как ток в миллиамперах (мА), напряжение (В) и сопротивление (& Ом;).

      Два датчика подключаются к двум из портов на передней панели устройства. COM обозначает общий и почти всегда подключается к земле или «-» цепи. Зонд COM обычно черный, но между красным и черным зондом нет никакой разницы, кроме цвета. 10A - это специальный порт, используемый при измерении больших токов (более 200 мА). мАВΩ - это порт, к которому обычно подключается красный зонд. Этот порт позволяет измерять ток (до 200 мА), напряжение (В) и сопротивление (& Ом;). Щупы имеют разъем типа банан на конце, который подключается к мультиметру. Любой зонд с банановой вилкой будет работать с этим измерителем. Это позволяет использовать различные типы датчиков.

      Использование мультиметра для проверки напряжения LiPo батареи.


      Типы датчиков

      Для мультиметров доступно множество различных типов щупов. Вот несколько наших любимых:

      • Зажимы типа «банан» для «аллигатора»: это отличные кабели для подключения к большим проводам или контактам на макетной плате. Подходит для проведения долгосрочных тестов, когда вам не нужно удерживать зонды на месте, пока вы манипулируете схемой.
      • Banana to IC Hook: крючки IC хорошо работают с меньшими ИС и ножками ИС.
      • Banana to Tweezers: Пинцет удобен, если вам нужно протестировать компоненты SMD.
      • Банан для проверки зондов: если вы когда-нибудь сломаете зонд, их будет дешево заменить!

      Кабели с крючками от банана до IC

      В наличии CAB-00506

      Это различные кабели с выводами для подключения к мультиметрам, источникам питания, осциллографам, генераторам функций и т. Д.Кабели…

      7

      Кабель от банана к аллигатору

      В наличии CAB-00509

      Это различные кабели с выводами для подключения к мультиметрам, источникам питания, осциллографам, генераторам функций и т. Д.Кабели…

      2

      Измерение напряжения

      Для начала измеряем напряжение на батарее AA: Подключите черный щуп к COM , а красный щуп к мАВΩ . Установите мультиметр на «2V» в диапазоне постоянного тока. Практически вся портативная электроника использует постоянный ток, а не переменный ток.Подключите черный щуп к заземлению аккумулятора или к «-», а красный щуп к питанию или к «+». Слегка прижмите щупы к положительной и отрицательной клеммам батареи AA. Если у вас новая батарея, вы должны увидеть на дисплее около 1,5 В (эта батарея совершенно новая, поэтому ее напряжение немного выше 1,5 В).

      Если вы измеряете напряжение постоянного тока (например, аккумулятор или датчик, подключенный к Arduino), вы хотите установить ручку там, где V имеет прямую линию.Напряжение переменного тока (например, выходящее из стены) может быть опасным, поэтому нам редко нужно использовать настройку напряжения переменного тока (V с волнистой линией рядом с ним). Если вы возитесь с переменным током, мы рекомендуем вам приобрести бесконтактный тестер, а не использовать цифровой мультиметр.

      Используйте V с прямой линией для измерения напряжения постоянного тока

      Используйте V с волнистой линией для измерения напряжения переменного тока

      Что произойдет, если поменять местами красный и черный щупы? Показания мультиметра просто отрицательные.Ничего страшного не происходит! Мультиметр измеряет напряжение относительно общего щупа. Какое напряжение на «+» батареи по сравнению с общим или отрицательным контактом? 1,5 В. Если мы переключаем датчики, мы определяем «+» как общую или нулевую точку. Какое напряжение на "-" батареи по сравнению с нашим новым нулем? -1,5 В!

      Теперь давайте построим простую схему, чтобы продемонстрировать, как измерять напряжение в реальных условиях. Схема представляет собой просто 1 кОм; и синий сверхяркий светодиод с питанием от модуля питания SparkFun Breadboard.Для начала давайте удостоверимся, что схема, с которой вы работаете, правильно запитана. Если ваш проект должен быть на 5 В, но меньше 4,5 В или больше 5,5 В, это быстро даст вам указание на то, что что-то не так, и вам может потребоваться проверить ваши силовые соединения или проводку вашей цепи.

      Измерение напряжения на стержне источника питания.

      Установите ручку в положение «20V» в диапазоне постоянного тока (рядом с диапазоном напряжения постоянного тока отображается буква V с прямой линией).Мультиметры обычно не поддерживают автоматический выбор диапазона. Вы должны установить мультиметр на диапазон, который он может измерять. Например, 2V измеряет напряжения от до 2 вольт , а 20V измеряет напряжения от до 20 вольт . Поэтому, если вы измеряете аккумулятор на 12 В, используйте настройку 20 В. Система 5В? Используйте настройку 20 В. Если вы установите его неправильно, вы, вероятно, увидите, как экран счетчика изменился, а затем прочитал «1».

      С некоторой силой (представьте, что воткнули вилку в кусок жареного мяса) надавите зондами на два открытых куска металла.Один зонд должен контактировать с GND-соединением. Один зонд для подключения VCC или 5 В.

      Мы также можем протестировать различные части схемы. Эта практика называется узловым анализом и является основным строительным блоком в анализе схем. Измеряя напряжение в цепи, мы можем увидеть, сколько напряжения требуется каждому компоненту. Давайте сначала измерим всю схему. Измеряя, откуда напряжение поступает на резистор, а затем на землю светодиода, мы должны увидеть полное напряжение цепи, которое, как ожидается, будет около 5 В.

      Затем мы можем увидеть, какое напряжение потребляет светодиод. Это то, что называется падением напряжения на светодиоде. Если сейчас это не имеет смысла, не бойтесь. Это позволит вам больше исследовать мир электроники. Важно отметить, что можно измерять различные части схемы для анализа схемы в целом.

      Для свечения этого светодиода используется 2,66 В имеющегося источника питания 5 В. Это ниже, чем прямое напряжение, указанное в таблице данных, из-за того, что схема имеет только небольшой ток, проходящий через нее, но об этом чуть позже.

      Перегрузка

      Что произойдет, если вы выберете настройку напряжения, слишком низкую для напряжения, которое вы пытаетесь измерить? Ничего плохого. Счетчик просто отобразит 1. Это счетчик пытается сказать вам, что он перегружен или находится вне диапазона. Все, что вы пытаетесь прочитать, слишком много для этой конкретной обстановки. Попробуйте установить ручку мультиметра на более высокое значение.

      Показание 5 В в этой цепи слишком много для настройки 2 В на мультиметре.

      Ручка выбора

      Почему ручка счетчика показывает 20 В, а не 10 В? Если вы хотите измерить напряжение менее 20 В, выберите настройку 20 В. Это позволит вам читать от 2,00 до 19,99 .

      Первая цифра на многих мультиметрах может отображать только «1», поэтому диапазоны ограничены 1 9,99 вместо 9 9,99. Следовательно, максимальный диапазон 20 В вместо максимального диапазона 99 В.

      Предупреждение! В общем, придерживайтесь цепей постоянного тока (настройки мультиметра с прямыми линиями, а не кривыми линиями).Большинство мультиметров могут измерять системы переменного тока (переменного тока), но цепи переменного тока могут быть опасными. Настенная розетка с переменным током или «сетевым напряжением» - это то, что может вас здорово вылечить. ОЧЕНЬ бережно относитесь к AC. Если вам нужно проверить, включена ли розетка, используйте тестер переменного тока. На самом деле, единственный раз, когда нам нужно измерить переменный ток, это когда у нас есть розетка, которая работает забавно (действительно ли она на 110 В?), Или если мы пытаемся управлять нагревателем (например, горячей плитой). Не торопитесь и дважды проверьте все, прежде чем проверять цепь переменного тока.

      Измерение сопротивления

      Нормальные резисторы имеют цветовую маркировку. Если вы не знаете, что они означают, ничего страшного! Существует множество простых в использовании онлайн-калькуляторов. Однако, если вы когда-нибудь окажетесь без доступа в Интернет, мультиметр очень удобен для измерения сопротивления.

      Выберите случайный резистор и установите на мультиметре значение 20 кОм. Затем прижмите щупы к ножкам резистора с таким же усилием, как при нажатии клавиши на клавиатуре.

      Измеритель покажет одно из трех значений: 0,00 , 1 или фактическое значение резистора .

      • В этом случае измеритель показывает 0,97, что означает, что этот резистор имеет значение 970 Ом или около 1 кОм (помните, что вы находитесь в режиме 20 кОм или 20000 Ом, поэтому вам нужно переместить десятичную запятую на три разряда вправо или 970 Ом. ).

      • Если мультиметр показывает 1 или отображает OL , значит, он перегружен. Вам нужно будет попробовать более высокий режим, такой как режим 200 кОм или режим 2 МОм (мегаом).В этом нет ничего страшного, это просто означает, что необходимо отрегулировать ручку диапазона.

      • Если мультиметр показывает 0,00 или почти ноль, то вам необходимо понизить режим до 2 кОм или 200 Ом .

      Помните, что у многих резисторов допуск 5%. Это означает, что цветовой код может указывать на 10 000 Ом (10 кОм), но из-за несоответствий в производственном процессе резистор 10 кОм может быть от 9,5 кОм или до 10.5кОм. Не волнуйтесь, он отлично подойдет как подтягивающий или общий резистор.

      Давайте опустим измеритель до следующего минимального значения, 2 кОм. Что происходит?

      Не так много изменилось. Поскольку этот резистор (1 кОм) меньше 2 кОм, он все равно отображается на дисплее. Однако вы заметите, что после десятичной запятой есть еще одна цифра, что дает нам немного более высокое разрешение при чтении. А как насчет следующего минимального значения?

      Теперь, так как 1k & ohm; больше 200 Ом, мы достигли максимального значения счетчика, и он сообщает вам, что он перегружен и вам нужно попробовать установить более высокое значение.

      Как показывает практика, резистор менее 1 Ом можно встретить редко. Помните, что измерение сопротивления не идеально. Температура может сильно повлиять на показания. Кроме того, измерение сопротивления устройства, когда оно физически установлено в цепи, может быть очень сложной задачей. Окружающие компоненты на печатной плате могут сильно повлиять на показания.


      Измерение тока

      Ток считывания - одно из самых сложных и информативных показаний в мире встроенной электроники.Это сложно, потому что вам нужно последовательно измерять ток. Если напряжение измеряется путем подключения VCC и GND (параллельно), для измерения тока необходимо физически прервать протекание тока и подключить счетчик к сети. Чтобы продемонстрировать это, мы будем использовать ту же схему, что и в секции измерения напряжения.

      Первое, что нам понадобится, это лишний кусок провода. Как уже упоминалось, нам нужно физически прервать цепь, чтобы измерить ток. Другими словами, вытащите провод VCC, идущий к резистору, добавьте провод к тому месту, где этот провод был подключен, а затем проверьте от вывода питания на блоке питания до резистора.Это эффективно "обрывает" питание схемы. Затем мы вставляем мультиметр в линию, чтобы он мог измерять ток, когда он «течет» через мультиметр в макетную плату.

      Для этих картинок мы обманули и использовали зажимы из крокодиловой кожи. При измерении тока часто полезно наблюдать за тем, что ваша система делает с течением времени, в течение нескольких секунд или минут. Возможно, вам захочется встать и поднести датчики к системе, но иногда легче освободить руки. Эти щупы с зажимом типа «крокодил» могут пригодиться.Обратите внимание, что почти все мультиметры имеют разъемы одинакового размера (они называются «банановыми вилками»), поэтому, если вы в затруднительном положении, вы можете использовать щупы своего друга.

      Теперь, когда мультиметр подключен, мы можем установить шкалу в правильное положение и измерить ток. Измерение тока работает так же, как напряжение и сопротивление - вы должны получить правильный диапазон. Установите мультиметр на 200 мА и работайте оттуда. Потребление тока для многих макетных проектов обычно составляет менее 200 мА. Убедитесь, что красный зонд вставлен в порт с предохранителем на 200 мА.На нашем любимом мультиметре отверстие 200 мА - это тот же порт / отверстие, что и показания напряжения и сопротивления (порт обозначен как мАВΩ ). Это означает, что вы можете держать красный зонд в том же порту для измерения тока, напряжения или сопротивления. Однако, если вы подозреваете, что ваша схема будет использовать около 200 мА или более, переключите зонд на сторону 10 А. на всякий случай. Перегрузка по току может привести к сгоранию предохранителя, а не просто к отображению перегрузки. Подробнее об этом чуть позже.

      Эта цепь потребляла только 1.8 мА во время измерения, небольшой ток. Среднее значение было ближе к 2,1 мА.

      Поймите, что мультиметр действует как кусок провода - вы замкнули цепь, и она включится. Это важно, потому что с течением времени светодиод, микроконтроллер, датчик или любое другое измеряемое устройство может изменить свое энергопотребление (например, включение светодиода может привести к увеличению на 20 мА на секунду, а затем к снижению на секунду при включении. выключенный).На дисплее мультиметра вы должны увидеть мгновенное значение тока. Все мультиметры снимают показания с течением времени, а затем выдают среднее значение , поэтому ожидайте, что показания будут колебаться. В целом, более дешевые счетчики будут в среднем более жестко и медленнее реагировать, поэтому относитесь к каждому показанию с недоверием. Мысленно возьмите средний диапазон, например, от 7 до 8 мА при нормальных условиях 5 В (а не 7,48 мА).

      Как и при других измерениях, при измерении тока цвет щупов не имеет значения.Что произойдет, если мы поменяем зонды? Ничего страшного не происходит! Это просто приводит к тому, что текущее показание становится отрицательным:

      Ток все еще течет через систему, вы только что изменили свою точку зрения, и теперь счетчик показывает отрицательное значение.

      Помните! Когда вы закончите использовать измеритель, всегда возвращайте измеритель для считывания напряжения (верните щупы в порт напряжения, настройте измеритель на считывание диапазона постоянного напряжения, если необходимо). Обычно берут измеритель и начинают быстро измерять напряжение между двумя контактами.Если вы оставили свой счетчик в режиме «тока», вы не увидите напряжение на дисплее. Вместо этого вы увидите «0,000», указывающее на отсутствие тока между VCC и GND. В течение этой доли секунды вы подключите VCC к GND через ваш измеритель, и предохранитель на 200 мА перегорит = нехорошо. Поэтому, прежде чем положить глюкометр на ночь, не забудьте оставить глюкометр в хорошем состоянии.

      Первые несколько раз измерить ток может быть непросто. Не волнуйтесь, если вы перегорите предохранитель - мы делали это десятки раз! В следующем разделе мы покажем вам, как заменить предохранитель.


      Непрерывность

      Тестирование непрерывности - это проверка сопротивления между двумя точками. Если сопротивление очень низкое (менее нескольких Ом), две точки соединяются электрически, и издается звуковой сигнал. Если сопротивление превышает несколько Ом, значит, цепь разомкнута, и звуковой сигнал не издается. Этот тест помогает убедиться, что соединения выполнены правильно между двумя точками. Этот тест также помогает нам определить, подключены ли две точки, которых не должно быть.

      Непрерывность - возможно, самая важная функция для гуру встраиваемого оборудования. Эта функция позволяет нам проверять проводимость материалов и отслеживать, где были выполнены или не выполнены электрические соединения.

      Установите мультиметр в режим «Непрерывность». Он может отличаться в зависимости от цифрового мультиметра, но ищите символ диода с распространяющимися волнами вокруг него (например, звук, исходящий из динамика).

      Мультиметр установлен в режим проверки целостности цепи.

      Теперь соедините щупы вместе.Мультиметр должен издать звуковой сигнал (Примечание: не все мультиметры имеют настройку непрерывности, но большинство должно). Это показывает, что очень небольшое количество тока может течь без сопротивления (или, по крайней мере, с очень маленьким сопротивлением) между датчиками.

      Внимание! В общем, выключите систему перед проверкой целостности цепи.

      На макетной плате, на которой не запитан от , используйте щупы, чтобы проткнуть два отдельных контакта заземления. Вы должны услышать тональный сигнал, указывающий, что они подключены.Подключите пробники от контакта VCC на микроконтроллере к VCC на источнике питания. Он должен издать звуковой сигнал, указывающий, что питание свободно течет от вывода VCC к микроконтроллеру. Если он не издает тонального сигнала, вы можете начать следовать по маршруту, по которому проходит медный провод, и определять, есть ли обрывы в линии, проводе, макетной плате или печатной плате.

      Continuity - отличный способ проверить, соприкасаются ли два контакта SMD. Если ваши глаза не видят этого, мультиметр обычно является отличным вторым ресурсом для тестирования.

      Когда система не работает, непрерывность - еще одна вещь, которая помогает устранить неполадки в системе.Вот шаги, которые необходимо предпринять:

      1. Если система включена, внимательно проверьте VCC и GND с настройкой напряжения, чтобы убедиться, что напряжение находится на правильном уровне. Если система 5 В работает при 4,2 В, внимательно проверьте регулятор, он может быть очень горячим, что указывает на то, что система потребляет слишком большой ток.
      2. Выключите систему и проверьте целостность цепи между VCC и GND. Если есть непрерывность (если вы слышите звуковой сигнал), значит, у вас где-то короткое замыкание.
      3. Выключите систему.Убедитесь, что VCC и GND правильно подключены к контактам микроконтроллера и других устройств. Система может быть включена, но отдельные микросхемы могут быть подключены неправильно.
      4. Предположим, вы можете запустить микроконтроллер, отложить мультиметр и перейти к последовательной отладке или использовать логический анализатор для проверки цифровых сигналов.

      Обрыв цепи и большие конденсаторы: При обычном поиске неисправностей. вы будете проверять целостность цепи между землей и шиной VCC.Это хорошая проверка работоспособности перед включением прототипа, чтобы убедиться, что в системе питания нет короткого замыкания. Но не удивляйтесь, если вы услышите короткий звуковой сигнал! при зондировании. Это связано с тем, что в системе питания часто присутствует значительная емкость. Мультиметр ищет очень низкое сопротивление, чтобы увидеть, подключены ли две точки. Конденсаторы будут действовать как короткое замыкание в течение доли секунды, пока не заполнятся энергией, а затем будут действовать как открытое соединение. Поэтому вы услышите короткий звуковой сигнал, а затем ничего.Ничего страшного, просто шапки заряжаются.


      Замена предохранителя

      Одна из наиболее распространенных ошибок нового мультиметра - это измерение тока на макетной плате путем измерения от VCC к GND (плохо!). Это немедленно приведет к короткому замыканию питания на землю через мультиметр, что приведет к потере питания макетной платы. Когда ток проходит через мультиметр, внутренний предохранитель нагревается, а затем перегорает, когда через него протекает ток 200 мА. Это произойдет за доли секунды и без каких-либо реальных звуковых или физических признаков того, что что-то не так.

      Вау, это было здорово. Что теперь? Во-первых, помните, что измерение тока выполняется последовательно (прервите линию VCC на макетную плату или микроконтроллер, чтобы измерить ток). Если вы попытаетесь измерить ток с помощью перегоревшего предохранителя, вы, вероятно, заметите, что измеритель показывает «0,00» и что система не включается, как должна, когда вы присоединяете мультиметр. Это связано с тем, что внутренний предохранитель сломан и действует как обрыв провода или обрыв. Не волнуйтесь, это происходит постоянно, и его устранение стоит около 1 доллара.

      Чтобы заменить предохранитель, возьмите удобную мини-отвертку и начните выкручивать винты. Цифровой мультиметр SparkFun довольно легко разобрать. Начните со снятия пластины аккумулятора и аккумулятора.

      Затем удалите два винта, которые прячутся за пластиной аккумулятора.

      Слегка приподнимите переднюю часть мультиметра.

      Теперь обратите внимание на крючки на нижнем крае лица. Вам нужно будет сдвинуть лицо в сторону с небольшим усилием, чтобы освободить эти крючки.

      После того, как лицевая часть отцеплена, она должна легко выйти. Теперь вы можете заглянуть внутрь мультиметра!

      Осторожно поднимите предохранитель, и он выскочит.

      Убедитесь, что заменил правильный предохранитель на правильный тип . Другими словами, замените предохранитель на 200 мА на предохранитель на 200 мА.

      Внимание! ЗАПРЕЩАЕТСЯ класть предохранитель на 10 А туда, где должен находиться предохранитель на 200 мА. Размещение предохранителей может не совпадать с размещением портов зонда.Прочтите металлический колпачок на обоих концах предохранителя, чтобы дважды проверить, какой именно.

      Компоненты и дорожки на печатной плате внутри мультиметра рассчитаны на разные величины тока. Вы повредите и, возможно, испортите свой мультиметр, если случайно пропустите 5 А через порт 200 мА.

      Бывают случаи, когда вам нужно измерить сильноточные устройства, такие как двигатель или нагревательный элемент. Вы видите два места для размещения красного щупа на передней панели мультиметра? 10A слева и мАВΩ справа? Если вы попытаетесь измерить ток более 200 мА на порте мАВΩ , вы рискуете перегореть предохранитель.Но если вы используете порт 10A для измерения тока, вы значительно снизите риск перегорания предохранителя. Компромисс - чувствительность. Как мы уже говорили выше, используя порт 10A и настройку ручки, вы сможете читать только до 0,01A или 10 мА. Большинство моих систем используют более 10 мА, поэтому настройка и порт 10 А работают достаточно хорошо. Если вы пытаетесь измерить очень низкую мощность (микро или наноампер), порт 200 мА с 2 мА, 200 мкА или 20 мкА может быть тем, что вам нужно.

      Помните: Если ваша система может использовать более 100 мА, вам следует начать с красного зонда, подключенного к порту 10A , и установки ручки 10A .

      С цифровыми мультиметрами стоимостью менее 50 долларов измерения, которые вы, вероятно, сделаете, являются просто показаниями для устранения неполадок, а не результатами научных экспериментов. Если вам действительно нужно увидеть, как ИС использует ток или напряжение с течением времени, используйте стенд Agilent или другой высококачественный стенд. Эти устройства имеют более высокую точность и предлагают широкий спектр необычных функций (некоторые из них включают Тетрис!). Банни Хуанг, разработчик оборудования Chumby, использует высокоточные показания тока для устранения неисправностей плат во время заключительных процедур тестирования Chumby.Посмотрев на потребление тока различными платами, которые вышли из строя (например, данная неисправная плата потребляет 210 мА больше обычного), он мог определить, что не так с платой (когда ОЗУ выходит из строя, она обычно использует 210 мА больше обычного). Выявление возможных неисправностей значительно упрощает переделку и ремонт плат.


      Что делает мультиметр хорошим?

      У каждого свои предпочтения, но в целом предпочтительны мультиметры с непрерывностью измерения.Все остальные функции - это просто вишенка на торте.

      Существуют причудливые мультиметры, которые автоматически выбирают диапазон , что означает, что они автоматически изменяют свой внутренний диапазон, чтобы попытаться найти правильное напряжение, сопротивление или ток предмета, в который вы ткнете. Автоматический выбор диапазона может быть очень полезным, если вы знаете, как его использовать. Вообще говоря, мультиметры с автоподстройкой диапазона более качественные и, как правило, имеют больше функций. Так что если вам дадут мультиметр с автодиапазоном, используйте его! Просто знайте, как перевести его в ручной режим.Напряжение или ток в цепи могут довольно быстро колебаться. В некоторых системах ток или напряжение настолько непостоянны, что автоматический выбор диапазона не может сравняться с этим.

      ЖК-дисплей с задней подсветкой - это красиво, но когда вы в последний раз измеряли свою схему в темноте? Как правило, мы избегаем страшных лесов и ситуаций, которые требуют от нас тестирования оборудования посреди ночи, но некоторым людям может понадобиться или понадобится мультиметр, совместимый с темнотой.

      хороший щелчок на селекторе диапазона на самом деле является большим плюсом в нашей книге.Мягкая ручка обычно указывает на некачественный счетчик.

      Достойные пробники - это плюс. Со временем провода будут ломаться в точке изгиба. Мы видели, как провода полностью выходят из зондов - и это всегда в тот момент, когда зонды должны работать! Если вы сломаете зонд, его будет достаточно дешево заменить.

      Автоотключение - отличная функция, которая редко встречается на более дешевых мультиметрах. Это функция, которая может принести пользу как новичкам, так и опытным пользователям, поскольку легко забыть выключить глюкометр в 2 часа ночи.Цифровой мультиметр SparkFun не имеет этой функции, но, к счастью, он очень маломощный. Мы оставили мультиметр на два дня, прежде чем батарея на 9 В начала разряжаться. Тем не менее, не забудьте выключить глюкометр!

      Теперь вы готовы использовать цифровой мультиметр для измерения окружающего мира. Не стесняйтесь использовать его, чтобы ответить на многие вопросы. Я считаю, что мой светодиод выдает 20 мА, правда? Какое напряжение у лимона? Стакан из воды токопроводящий? Можно ли заменить эти провода алюминиевой фольгой? Цифровой мультиметр ответит на эти и многие другие вопросы об электронике.


      Покупка мультиметра

      Цифровой мультиметр - незаменимый инструмент в арсенале каждого энтузиаста электроники. Вот несколько мультиметров и наборов с мультиметрами, которые подойдут как для начинающих, так и для опытных любителей.

      Наши рекомендации:

      Цифровой мультиметр - базовый

      В наличии TOL-12966

      Цифровой мультиметр (DMM) - незаменимый инструмент в арсенале каждого энтузиаста электроники.Цифровой мультиметр SparkFun, h…

      21 год

      Мушиметр

      На пенсии ТОЛ-13843

      Mooshimeter - это мультиметр для тестирования многоканальных цепей, который использует ваш смартфон или планшет через Bluetooth 4.0, как…

      14 На пенсии Нажмите, чтобы просмотреть дополнительные параметры мультиметра

      Ресурсы и дальнейшее развитие

      Теперь, когда вы знаете основы использования цифрового мультиметра, ознакомьтесь с этими руководствами, чтобы использовать свой новый навык:

      Или ознакомьтесь с некоторыми из этих связанных сообщений в блогах.

      Как пользоваться и читать мультиметр

      Готовьтесь! Мы собираемся начать с основ использования и чтения мультиметра. Когда мы закончим, вы получите четкое представление об основных функциях и преимуществах этого незаменимого инструмента, чтобы вы могли успешно реализовать те проекты, которые откладывали. Или просто лучше понять, как использовать мультиметр в работе.

      Мультиметр - это не только гайки и болты для электрика, но и для любого домовладельца, который хочет проверить проводку вокруг своего дома или выполнить некоторые из своих собственных электрических проектов.

      И для вашего удобства мы рассмотрели лучшие мультиметры для электриков, чтобы помочь вам выбрать лучший для ваших нужд.

      С помощью этого простого в использовании устройства даже новичок может измерить важные электрические характеристики своих приборов, розеток, арматуры и блока выключателей.

      Содержание

      1 . Основные сведения о мультиметре
      2. Важный совет по безопасности
      3. Для чего можно использовать мультиметр?
      4.Основы работы с электричеством и электрическими агрегатами

      a. Схемы
      б. Напряжение
      гр. Текущий
      д. Сопротивление
      5. Части цифрового мультиметра
      6. Как использовать и считывать показания мультиметра для измерения напряжения
      7. Как измерять ток
      8. Как измерять ток с помощью токоизмерительных клещей
      9. Как измерять сопротивление
      10 Как рассчитать мощность

      Основы мультиметра

      Так почему этот инструмент называется мультиметром? Это потому, что это комбинация вольтметра, амперметра и омметра, дающая вам возможность измерить:

      • переменное напряжение
      • постоянное напряжение
      • ампер
      • сопротивление
      • непрерывность
      • и многое другое!

      Если вам нужно выполнить простые электромонтажные работы по дому, и вы не хотите нанимать дорогого электрика, почему бы не попробовать сами?

      Мы собираемся показать вам все, что вам нужно знать об использовании и считывании мультиметра, в том числе:

      • базовое освежение электричества
      • части и терминология мультиметра
      • испытательное напряжение
      • проверка тока
      • проверка сопротивления
      • измерение электрического power

      Важный совет по безопасности

      Выполнение любых электромонтажных работ сопряжено с определенными опасностями, поэтому вам необходимо защитить себя.

      Перед тем, как приступить к подобным работам, примите некоторые меры предосторожности для вашей собственной безопасности.

      1. Всегда знайте, где находится ваш выключатель, и четко маркируйте отдельные выключатели. Большинство электромонтажных работ следует выполнять с выключенными выключателями.
      2. Убедитесь, что ваше рабочее место хорошо освещено (солнечный свет и освещение с питанием от батареек) и не имеет препятствий, чтобы вы могли свободно передвигаться.
      3. Используйте защитное снаряжение, такое как очки, перчатки и длинные рукава.

      Ваш мультиметр сам по себе является безопасным устройством.Приведенные выше шаги расскажут, как использовать и читать мультиметр в безопасных условиях.

      Для чего можно использовать мультиметр?

      Теперь мультиметр представляет собой довольно впечатляющий инструмент, который имеет широкий спектр применений для нескольких профессий или целей:

      • Проверьте сопротивление предохранителей в вашем автомобиле или приборах.
      • Измерьте ток, чтобы предотвратить срабатывание автоматических выключателей в вашем доме.
      • Используйте мультиметр в вашем блоке HVAC, чтобы убедиться, что компрессор получает нужное количество электроэнергии.
      • Если ваш автомобиль не запускается, вы можете проверить напряжение зажигания с помощью мультиметра.
      • Проверьте переключатели, розетки и силовые кабели на наличие проблем.
      • Вы также можете использовать его для проверки старых батарей, удлинителей и лампочек, не вставляя их в розетку.
      • Устранение любых электрических проблем в вашем доме, автомобиле или личных устройствах.

      Основы электричества и электрических устройств

      Электричество может быть сложной задачей, и мы понимаем, как это может сбивать с толку, когда мы говорим о схемах, мензурках, амперах и вольтах.Быстрое напоминание поможет вам без труда научиться пользоваться и читать мультиметр.

      Цепи

      Электричество выполняет для нас работу, когда оно перемещается по цепи. Если это слово звучит как круг, это потому, что оно аналогично кругу.

      Ток течет по этому «кругу» в цепи, начиная с выключателя или предохранителя в вашей электрической коробке, а затем возвращается по нейтральному проводу. На всякий случай, нейтральный провод будет белым.

      Как вы знаете, если цепь тока прерывается, электричество перестает течь и свет, розетки и т. Д. Перестают работать.

      Итак, почему цепь должна быть прервана?

      Одной из причин может быть неплотное соединение или поврежденный провод.

      Или автоматический выключатель просто выполняет свою работу. Предохранители и автоматические выключатели предназначены для размыкания цепи, если они чувствуют, что через эту цепь протекает слишком большой ток.

      Это защищает провод от перегрева, что было бы плохо.

      В любом случае, при правильном использовании мультиметр может помочь вам диагностировать и устранить многие из этих неисправностей.

      Напряжение

      Напряжение проще понять как «давление».

      Представьте себе воду, текущую через садовый шланг.

      Это просто конец из-за силы тяжести, или его толкают?

      Нажатие, верно?

      Где-то насос нагнетает эту воду так, что она течет с силой. Мы измеряем давление воды в фунтах на квадратный дюйм.

      Электроэнергия также «подталкивается» генератором, и мы измеряем это «давление» с помощью вольт .

      Чем больше сила, тем выше напряжение.

      Мы также говорим об электрическом потенциале.

      Вернемся к примеру с водой. Представьте, что вы открываете кран, но закрываете форсунку на конце шланга.

      Шланг находится под давлением, не так ли? Приложена сила, хотя потока нет.

      Можно ли измерить это давление?

      Совершенно верно.

      В примере с водяным шлангом манометр вычисляет силу, поэтому вы знаете силу потока воды, если она течет.Манометр сравнивает давление внутри шланга с атмосферным давлением снаружи и сообщает вам разницу в фунтах на квадратный дюйм.

      Аналогично, электрический потенциал - это величина силы в цепи, доступной для проталкивания электрического тока, если он протекает. Как и водомер, ваш мультиметр является сравнительным устройством. Он сравнивает разность электрических потенциалов между двумя точками, а затем выражает эту разницу в вольтах.

      Ток

      Ампер, , что сокращенно от «ампер», - это то, что мы называем единицей измерения электрического тока.

      Постойте - я думал вот какое напряжение!

      Не совсем так.

      Помните наш водяной шланг?

      Если давление, движущее воду (фунт / кв. Дюйм), похоже на напряжение, то количество воды (галлонов в минуту) похоже на ток.

      Когда мы говорим об электрическом токе, мы имеем в виду , количество электричества, а не силу, стоящую за ним. По сути, это количество электронов, проходящих через точку за определенный период времени.Поэтому это число также важно, и мы называем его ампер (сокращенно от ампер).

      Мультиметр также может измерять ток (в амперах).

      Допустим, ваш выключатель на 15 А продолжает отключаться. Возможно, в этой цепи слишком большая нагрузка.

      Как 5 красителей используются одновременно.

      Вы можете использовать настройку усилителя на мультиметре, чтобы определить, какой ток протекает через цепь.

      • Прямой Ток - то, что мы называем DC
      • Переменный Ток - называется AC

      Совет: Для правильной настройки вы хотите знать, какой ток вы измеряете перед использованием мультиметра.Как правило, аккумулятор вырабатывает постоянное напряжение (например, ваш автомобиль или фонарик), а электрическая сеть вашего дома - это переменное напряжение.

      Сопротивление

      Как следует из этого слова, сопротивление - это тенденция проводника к сопротивлению току.

      Имеет ли сопротивление вода, протекающая по шлангу?

      На самом деле это так.

      Трение между водой и поверхностью шланга.

      Также - если перегибать шланг, сопротивление определенно увеличивается.Точно так же нет идеального электрического проводника. Что касается проводников, то алюминий очень хорош, медь лучше, а золото намного лучше. Тем не менее, сопротивление будет всегда.

      Чем больше сопротивление в цепи, тем сильнее должно работать напряжение для протекания тока.

      Интересный факт - Планируется некоторое сопротивление. Резистор - это часто в первую очередь вся суть электрической цепи. Лампочка - это резистор высокой стоимости. Он пропускает ток так сильно, что лампочка становится очень горячей, пока не начинает светиться.

      Величину сопротивления в цепи можно измерить мультиметром.

      А вот еще один термин - Ом. Сопротивление объекта или прибора электрическому току измеряется в омах, а его символ - греческая заглавная буква омега (Ом).

      Итак, зачем вам измерять сопротивление? Один из способов использования настройки сопротивления на вашем мультиметре - это проверить целостность цепи.

      Непрерывность означает, что ток может непрерывно течь от одной точки к другой.Если ток может течь через проводник из одной точки в другую, мы говорим, что проводник «имеет непрерывность».

      Установка сопротивления - это безопасный способ проверки целостности цепи перед подачей высокого напряжения. Так же можно найти:

      • Поврежденные провода
      • Короткие замыкания
      • Неопознанные провода
      • Неисправные устройства
      • Перегоревшие лампочки
      • И многое другое!

      Части вашего цифрового мультиметра

      На первый взгляд части мультиметра могут показаться сложными.Но немного попрактиковавшись, вы быстро научитесь пользоваться и читать мультиметр.

      Настройки находятся на лицевой панели мультиметра. Символы на циферблате могут показаться вам чужими, но не волнуйтесь. Здесь мы все объясним.

      Маркировка шкалы

      Обычно настройки шкалы делятся на три категории: напряжение, ток и сопротивление. Категория напряжения может быть дополнительно разделена на напряжение переменного и постоянного тока.

      Циферблаты мультиметра обозначены следующим образом:

      • Категории напряжения отмечены буквой V для вольт
      • Категория тока отмечена буквой A для ампер
      • Категория сопротивления отмечена (Ω) для Ом .

      Каждая категория на вашем дисковом переключателе может иметь несколько настроек для различных диапазонов (если у вас нет измерителя с автоматическим выбором диапазона. Подробнее об этом позже). Если вы измеряете слаботочный предохранитель или небольшую батарею, вам, возможно, придется переключить шкалу на более низкий диапазон, чтобы получить точные показания. Однако, если вы измеряете напряжение и ток в домашних розетках, вам следует использовать более высокий диапазон.

      Также важно понимать префиксы перед единицами измерения:

      • K означает килограмм и означает 1000x.
      • M означает мега и означает миллион .
      • м означает для милли и означает 1/1000.
      • (µ) обозначает микро и означает одну миллионную.

      Теперь мы соберем все вместе:

      • мВ означает милливольты или тысячные доли вольта
      • кОм обозначает килоом, или 1000 Ом
      • мкА обозначает микроампер, или миллионные доли ампер

      Имейте в виду, что эти префиксы важны для умения читать мультиметр.

      Дисплей

      Над циферблатом находится цифровой ЖК-дисплей. Он должен четко читать значения, которые вы пытаетесь измерить. Убедитесь, что рядом с числами или над ними, на дисплее отображается соответствующий символ единицы измерения (например, мВ, мкА или кОм) для измеряемого электрического свойства.

      Тестовые щупы

      В нижней части мультиметра вы обычно найдете гнезда для ваших испытательных щупов. Ваши испытательные щупы будут использоваться для установления контакта с проводами, клеммами или соединениями.

      Помните, что черный щуп всегда подключается к общему разъему (№ 3, помечено COM). Он также известен как терминал возврата.

      Красный пробник или активный пробник подключается к одному из других разъемов, в зависимости от электрических свойств, которые вы пытаетесь измерить.

      1. Первое красное гнездо для пробника (выход №1) предназначено для измерения тока в диапазоне от 0-4 до 10 ампер или для частоты и рабочего цикла тока. Этот домкрат должен иметь маркировку A .
      2. Второе красное гнездо датчика (выход №2) предназначено для измерения тока от 0 до 400 мА или для частоты этого низкого тока. Этот разъем должен иметь маркировку мА или мкА .
      3. Третий красный разъем для датчика (выход №4) предназначен для измерения напряжения, сопротивления, диода, емкости, частоты, рабочего цикла и, возможно, температуры. Он может быть обозначен как В, Ом или различными символами для диодов, емкостей или градусов.

      Кнопки

      Теперь, чтобы вы не запутались, у вашего мультиметра может быть любое количество дополнительных кнопок на лицевой стороне.Чтобы понять назначение этих кнопок, лучше обратиться к руководству по эксплуатации.

      Мультиметры различных производителей включают в себя множество различных опций и кнопок. Мы не будем пытаться здесь и сейчас обобщать их цель.

      Как использовать и считывать показания мультиметра для измерения напряжения

      Чтобы измерить напряжение мультиметром, выполните следующие действия.

      1. Определите, какое напряжение вы измеряете: переменным или постоянным. Если вы измеряете напряжение у себя дома, вероятно, это переменный ток.Если он в вашей машине или в устройстве с батарейным питанием, скорее всего, это постоянный ток.
      2. Установите переключатель выбора на соответствующее напряжение. Напряжение переменного тока имеет символ, который выглядит как синусоида, который является универсальным символом для переменного тока. Символ DC - сплошная линия с пунктирной линией под ней.
      3. Подключите черный щуп к разъему COM на мультиметре.
      4. Вставьте красный щуп в гнездо с маркировкой V .
      5. Установите селекторный переключатель в положение наивысшего значения в соответствующей категории напряжения.Помните, что мВ означает тысячные доли вольта, так что это очень низкое значение.
      6. Если вы проверяете напряжение переменного тока, наденьте защитные перчатки. При работе с электричеством всегда полезно использовать перчатки.
      7. Включите розетку или компонент, напряжение которых вы проверяете, замкнув выключатель в коробке выключателя, включив зажигание в автомобиле или включив устройство с батарейным питанием.
      8. Прикоснитесь черным щупом к клемме на одной стороне компонента, который вы измеряете, а красным щупом - к клемме на другой стороне компонента.

        Пример: проверьте розетку с помощью мультиметра: Предположим, что розетка закреплена на своем месте и все провода подключены правильно.

        На этой розетке должно быть 3 слота.
        а. Два верхних вертикальных слота предназначены для питания (самый короткий слот) и нейтрального (самый длинный слот).
        г. Круглая щель внизу - это земля.

        Если вы используете ручной мультиметр, подключите красный провод к разъему с надписью В, (вольт), а черный провод - к разъему COM (общий).

        Включите розетку и просто вставьте красный провод в разъем питания на розетке, а черный провод - в нейтральный разъем.

        Вы должны прочитать 110–120 вольт, если вы находитесь в США. Если это так, вы только что доказали, что ваша розетка имеет 120 вольт от горячего к нейтральному. Ура!

        Теперь возьмите черный щуп и вставьте его в гнездо заземления, вы должны прочитать то же значение. Если да, то вы только что доказали, что у вас есть четкий путь к земле. Если какой-либо из этих тестов показывает менее 110 вольт, теперь вы знаете, что что-то не так.

        Давайте проверим аккумулятор вашего автомобиля с помощью мультиметра: Переключитесь на постоянное напряжение. Подключите черный провод к отрицательной клемме, а красный провод к положительной клемме. Вы читали хотя бы 12 вольт постоянного тока? Это хорошо!

        Теперь давайте проверим ваш генератор с помощью мультиметра: Проделайте тот же тест, что и выше, на работающем автомобиле. Теперь вы должны показывать от 13 до 16 вольт. Если да, то ваш генератор заряжает аккумулятор должным образом. Поздравляю! Иди выпей пива.

      9. Если вы не получаете четких показаний, поверните селектор на следующую максимальную настройку, пока не получите записываемое число.

      Обратите внимание на эти дополнительные важные меры безопасности перед проверкой напряжения.

      • Убедитесь, что ваши датчики не повреждены и что на тестовых проводах нет оголенных точек.
      • Еще раз проверьте, подключен ли красный щуп к розетке В на мультиметре. Подключение к неправильному разъему может серьезно повредить мультиметр.
      • Всегда начинайте с самого высокого диапазона напряжения на переключателе выбора мультиметра.
      • Если на щупах мультиметра есть зажимы, это обеспечивает дополнительную безопасность. Вы можете прикрепить щупы к цепи перед включением устройства или выключателем.

      Как использовать и считывать показания мультиметра для измерения тока

      Вот шаги, которые необходимо предпринять для измерения тока с помощью мультиметра:

      1. Отключите питание цепи, которую вы будете измерять.

      2. Установите селектор на A , который является текущим.

      3.Подключите черный разъем для щупа к разъему COM на мультиметре.

      4. Вставьте красный разъем датчика в соответствующую розетку, будь то сильноточная (А) или слаботочная (мА или мкА).
      Предупреждение. Если измеренный ток превышает нижний предел тока, вы можете перегореть предохранитель в мультиметре, если случайно воспользуетесь этой розеткой.

      Хорошо, давайте приступим к делу. Если вы не измеряете стержень пламени или термопару, вам, скорее всего, не нужно будет находить тысячные или (доброе дело!) Миллионные доли ампер.Так что просто вставьте красный щуп в гнездо A.

      Вот здесь и получается беспорядок. Если у вас есть токоизмерительные клещи, просто пропустите все это и перейдите к разделу о том, как измерять ток с помощью токоизмерительных клещей.

      5. Если вы все еще читаете, вот что вам нужно сделать. Амперметр должен быть помещен в серии со схемой для измерения тока. Таким образом, проволока, питающая цепь, должна быть разомкнута, а измерительные щупы должны быть помещены в зазор. Например, если вы хотите измерить ток в цепи с розеткой, вы можете

      a) Отсоединить токоведущий провод от вилки

      b) Поместите красный провод от вашего измерителя на отключенный провод

      c) Поместите черный провод на клемму вилки, где был провод под напряжением до

      d) Убедитесь, что вы не прикасаетесь ни к одной из открытых частей этих проводов

      e) Снова включите питание

      Теперь ваш измеритель является частью цепи и подсчитывает токи, пока они пролетают.

      Напоминание: перед тем, как делать это , убедитесь, что на вашем мультиметре установлен ток.

      Как измерить ток с помощью клещевого мультиметра

      Токоизмерительный мультиметр - это мультиметр со специальной откидной губкой. Мы называем это зажимным амперметром.

      Этот считыватель с зажимным усилителем является быстрым способом считывания тока на проводнике. Вместо использования зондов для прикосновения к оголенным проводам зажим окружает провод (даже изолированный провод) и определяет ток внутри него посредством магнитной индукции - считывая силу магнитного поля вокруг проводника.

      Для большинства задач наилучшим выбором является накладной зонд, потому что он простой и быстрый. Вы просто зажимаете челюсть вокруг провода, выбираете ампер на циферблате, и цифровой дисплей покажет вам, сколько тока проходит через провод.

      Конечно, вы получите более точные показания с помощью датчиков, поскольку они могут обнаруживать гораздо меньшие значения тока, такие как миллиампер и микроампер. Но я считаю это ненужным для большинства домашних нужд.

      Не обнажая провода, мультиметр-клещи делает измерение тока более безопасным без риска поражения электрическим током.Он также не требует прерывания цепи, поэтому вы можете поддерживать работу своей электроники во время тестирования.

      Обнаружение магнитной индукции более безопасно для самого измерителя, и мультиметры-клещи могут использоваться для гораздо более высоких токов, чем мультиметр с пробниками. Убедитесь, что вы зажимаете только по одному проводу за раз.

      Как использовать и считывать показания мультиметра для измерения сопротивления

      Поскольку омы - это единицы измерения сопротивления, мы начинаем с установки шкалы в омах для измерения сопротивления.

      Предупреждение: Всегда выключайте питание в области, где вы читаете, всякий раз, когда вы используете функцию измерения сопротивления. В противном случае вы рискуете повредить мультиметр .

      Вот почему: когда вы выбираете показание в омах, батарея в измерителе посылает небольшое напряжение между двумя вашими датчиками, именно так измеритель считывает сопротивление.

      Схема вашего мультиметра, используемая при настройке сопротивления, получает доступ к примерно 3 вольтам постоянного тока от батарей. Если вы подадите 100 вольт через эту цепь, вы наверняка что-нибудь повредите.Скорее всего, вы просто перегорите предохранитель.

      Но кто хочет заниматься поиском и заменой маленького предохранителя в своем счетчике?

      Чтобы измерить сопротивление с помощью мультиметра, выполните следующие действия:

      Примечание: Некоторые из этих шагов относятся к измерителям диапазона с ручным управлением. Если у вас автоматический выбор диапазона, вы можете пропустить шаги 3-5.

      1. Отключите питание!
      2. Установите переключатель выбора в положение сопротивления, или Ом (Ом).
      3. Вставьте датчики в соответствующие гнезда.Черный зонд войдет в третий разъем, помеченный «COM». Красный зонд подключается к четвертому разъему.
      4. Если мультиметр имеет переключатель включения / выключения (кроме переключателя выбора), включите его. Убедитесь, что дисплей активирован.
      5. Установите переключатель выбора в положение наивысшего сопротивления, чтобы начать измерение.
      6. Коснитесь наконечниками щупа проводов на противоположных сторонах предохранителя или предмета, сопротивление которого вы измеряете. Измерения сопротивления будут выполняться всегда. Ваш измеритель будет измерять сопротивление, которое он «видит» между двумя датчиками.Например, если ваши щупы находятся на обоих концах предохранителя, он будет измерять сопротивление предохранителя.
      7. Если на дисплее отображаются нули или очень маленькие десятичные дроби, установите переключатель выбора в следующий наивысший диапазон, пока не увидите больше цифр в показании. Это даст вам более точные показания.
      8. После того, как вы записали свои показания, выключите мультиметр, чтобы сберечь батареи.
      9. Наконец, верните переключатель выбора в положение с максимальным сопротивлением.Это сделано для защиты мультиметра на тот случай, если для следующего измерения потребуется больший ток.

      Это также отличный способ доказать, что провод имеет непрерывность или целостность между двумя точками.
      Если бы вы измерили сопротивление от одного конца провода до другого, и если бы этот провод не оборвался, что бы вы ожидали, что измеритель покажет? Высокое или низкое сопротивление? Он будет низким, так как провод сплошной. Вы бы прочитали ноль или небольшую часть от 1. Если, с другой стороны, где-то вдоль линии есть разрыв, что бы вы прочитали? Это будет бесконечное сопротивление или OL, что означает перегрузку .

      Вот несколько дополнительных советов, которые помогут правильно измерить сопротивление:

      • Измеряемый компонент должен быть удален из цепи или прибора, чтобы случайно не измерить сопротивление через другой путь.
      • Измеряемый компонент также должен быть отключен от любых батарей или внешнего источника питания. Батарейки мультиметра обеспечат необходимое питание для проверки сопротивления.
      • Если вы проверяете конденсатор, убедитесь, что он разряжен, чтобы предотвратить электрический разряд в мультиметре.
      • Для стабилизации конденсаторов может потребоваться некоторое время, когда вы примените щупы мультиметра. Это потому, что пробники могут немного заряжать конденсатор.
      • Если вы проверяете сопротивление диода и не можете получить показания, включите щупы на выводах диода. Диоды проводят ток только в одном направлении, поэтому, если ваши щупы подключены не к тем клеммам, вы получите либо нулевое значение, либо необоснованно высокое значение сопротивления.
      • Если вы измеряете особенно высокое сопротивление и ваши пальцы соприкасаются с выводами, возможно, ваши пальцы повлияют на показания сопротивления.Только убедитесь, что вы не прикасаетесь к металлической части щупов.

      Как использовать и считывать показания мультиметра для расчета мощности

      Мультиметр не измеряет напрямую мощность или ватт.

      Напротив, мощность прибора можно довольно просто рассчитать, измерив напряжение и ток, а затем умножив их вместе.

      Вот 2 простых шага для определения ватт:

      • Внимательно следуйте шагам выше, чтобы измерить напряжение и ток.
      • После измерения обоих значений умножьте их вместе.

      Теперь у вас есть ватты.

      Заключение

      Единственный способ справиться с этим - это выйти и начать делать это! Не стесняйтесь оставлять любые комментарии или вопросы.

      И, если вы нашли эту статью полезной, пожалуйста, поделитесь ею с другими!

      Если вам понравилась эта статья, возможно, она вам тоже понравится!

      Как пользоваться мультиметром (Руководство DIYer's)

      Фото: fotosearch.com

      Когда-то предназначенные для инженеров и техников-электронщиков, мультиметры, иногда называемые «мультитестерами», снизились в цене и размерах, что сделало их незаменимыми для домовладельцев, имеющих базовые знания в области схемотехники. При устранении проблем с мелкой бытовой техникой, модулями умного дома, акустическими системами или практически любым другим электронным устройством мультиметр будет одним из самых ценных инструментов в вашем арсенале.

      Если вы новичок в мультиметрах, эти устройства могут сначала показаться сложными.Однако изучите основы, и вскоре вы сможете самостоятельно выполнять ряд диагностических тестов. Поскольку мультиметры различаются от модели к модели, перед началом работы обязательно изучите руководство по эксплуатации вашего конкретного устройства.

      Фото: fotosearch.com

      Два типа мультиметров

      Аналоговые мультиметры или вольт-ом-миллиамперметры (ВОМ) существуют уже несколько десятилетий, и их все еще можно найти по доступной цене в любой мастерской -типа магазин. Новые дети в этом блоке - цифровые мультиметры (DMM) - предлагают более высокую точность с десятичной точкой, даже расширенные функции, такие как способность автоматически определять переменный ток (AC) или постоянный ток (DC).

      Приложения и ограничения

      Модели VOM и DMM измеряют напряжение, сопротивление и ток, заменяя необходимость в отдельных вольтметрах, омметрах и амперметрах. В то время как вы можете тестировать домашнее напряжение с помощью мультиметра, тестирование электрическим током ограничивается цепями низкого напряжения, такими как небольшие двигатели постоянного тока (DC) или низковольтные приборы переменного тока (например, ваши термостаты и дверные звонки) . Чтобы избежать перегорания предохранителя, повреждения мультиметра или риска получения травмы, не пытайтесь измерять ток, превышающий максимально допустимый для вашего устройства.

      Среди прочего, мультиметры могут определять:

      • Имеющийся заряд аккумулятора
      • Напряжение в розетке или переключателе
      • Повреждение кабелей и шнуров
      • Работоспособность предохранителей, диодов и резисторов
      • Проводящая способность электрического пути

      Измерение напряжения

      С помощью мультиметра вы можете измерять как переменное, так и постоянное напряжение, что особенно полезно для обнаружения коротких замыканий или определения заряда аккумуляторной батареи.Начните с выбора соответствующего тока на мультиметре и диапазона напряжения, превышающего проверяемый вами ток. Например, если вы измеряете напряжение в сетевой розетке на 120 вольт, поверните ручку мультиметра до следующего наивысшего значения - 200 переменного тока. Если вы тестируете автомобильный аккумулятор на 12 В, выберите следующий по величине вариант - 20 В постоянного тока.

      Затем перед тестированием убедитесь, что вы подключили свои измерительные провода к правильным разъемам: Для проверки напряжения подключите красный провод к порту с надписью «V». Для этого и всех тестов мультиметра черный провод подключается к общему (COM) порту.

      Чтобы проверить заряд батареи постоянным током, прикоснитесь красным щупом к его положительной клемме, а черным щупом - к ее отрицательной клемме; мультиметр покажет существующий заряд аккумулятора. Поскольку полярность не является проблемой для переменного напряжения, не имеет значения, какой датчик вы вставляете в какое-либо отверстие стенной розетки; вставьте оба щупа, и мультиметр покажет напряжение на розетке.

      Совет по безопасности: Держите датчики за изолированные ручки. Не прикасайтесь к металлической части датчиков , чтобы избежать поражения электрическим током.

      Фото: fotosearch.com

      Тестирование сопротивления и непрерывности

      В электронике «сопротивление» - это количество препятствий для потока электричества, а меньшее - больше или, скорее, полезно для работы вашего бытовая техника. Имея в руках мультиметр, вы можете проверить сопротивление компонентов печатной платы и элементов бытовой техники по всему дому. Если, например, микроволновая печь не работает должным образом, эта проверка может помочь вам определить, следует ли заменить один нефункционирующий компонент на печатной плате или сразу купить новую микроволновую печь.

      Прежде чем приступить к тестированию, убедитесь, что прибор отключен от сети. Подключите красный провод к порту с символом ома «Ω» и выберите функцию минимального сопротивления на шкале. Хотя вы можете тестировать отдельные конденсаторы и компоненты непосредственно на печатной плате, вы получите более точные показания, если удалите компонент, а затем протестируете его. Когда вы одновременно касаетесь черным и красным щупами обоих концов компонента, вы получаете показания. Чем ниже показание, тем меньше сопротивление электрическому потоку.Сравнивая показания других компонентов на печатной плате, вы можете определить, следует ли заменять компонент с необычно высоким показателем.

      Чтобы проверить непрерывность, или непрерывный поток , электрического пути между двумя точками, подключите красный провод к гнезду «Ω» и поверните шкалу к символу непрерывности. Небольшое значение - или звуковой сигнал - указывает на то, что между двумя точками существует непрерывный путь. Однако отсутствие чтения или звукового сигнала указывает на проблему. Например, если вы только что вставили новую лампочку в лампу, но все еще не включается, не включается, запуск этого теста на обоих концах шнура питания может подтвердить, что в вашей темной комнате виноват внутренний обрыв кабеля. .

      Тестирование тока низкого напряжения

      Для измерения тока низкого напряжения мультиметр должен стать частью цепи, позволяя току фактически проходить через мультиметр. Это удобно для определения того, получает ли низковольтная цепь, например, петельный набор ландшафтных фонарей на солнечной энергии, питание для всех источников света. Для этого теста подключите красный провод к порту с меткой «A» для ампер и выберите на шкале следующую по величине функцию ампер.

      В вашем руководстве по эксплуатации может быть таблица, но если нет, вы можете проверить простую схему, подключив прямую подачу от источника питания (обычно черного) к красному щупу мультиметра.Затем черный щуп мультиметра подключается к положительному проводу (обычно черному) на приборе, который вы тестируете. Наконец, нейтральный провод источника питания (обычно белый) подключается к отрицательному проводу устройства (также белый). Когда вы правильно подключили цепь, включите источник питания, чтобы измерить электрический расход или ток через цепь.

      Совет по безопасности: Как упоминалось ранее, не проверяйте , а не цепи, которая превышает возможности вашего мультиметра.Мультиметры «свариваются» при максимальном напряжении, которое обычно ниже, чем в быту. Если на мультиметре есть надпись «10A MAX FUSED», не проверяйте ток, который, как вы подозреваете, может быть выше 10 ампер.

      Как использовать мультиметр для проверки розетки

      Необходимо устранить неисправность неисправной розетки? Покупка мультиметра, универсального инструмента для диагностики электрических проблем, может позволить вам исследовать и решать проблемы с розетками. Не знаете, как проверить розетку? Читайте дальше, и эксперты Mr.Electric® поможет вам узнать, как использовать мультиметр для проверки розетки.

      Что вам может сказать мультиметр?

      Мультиметр поможет определить:

      • Если напряжение действительно доходит до розетки
      • Если розетка правильно заземлена
      • Перепутана ли проводка в розетке

      Как проверить розетку с помощью мультиметра за 8 простых шагов

      1. Изучите основы безопасности при проверке розеток.
        Поскольку вы будете выполнять эти испытания на розетке под напряжением, обеспечьте безопасность, удерживая оба измерительных щупа в одной руке.Это предотвратит прохождение электрошока через ваше тело. Никогда не позволяйте металлическим частям датчиков касаться друг друга или соприкасаться, так как это может вызвать опасное короткое замыкание.
      2. Познакомьтесь с географией аутлета.
        Современные розетки имеют три разъема: один для горячего, один для нейтрального и один для заземления. Закругленный полукруг - это земля, более длинный разъем (слева) - нейтральный, а более короткий (справа) - горячий. Помните, что любой из трех проводов может пропускать ток, поэтому относитесь к каждому из них осторожно.
      3. Настройте мультиметр.
        Настройте измеритель на измерение напряжения. Выберите на мультиметре функцию переменного тока (AC), которая часто отображается волнистой линией. Функция постоянного тока будет иметь сплошную и пунктирную линии.
      4. Подсоедините провода.
        Вставьте короткий толстый разъем (называемый «банановый штекер») ЧЕРНОГО провода в разъем с надписью «COM» (рядом с ним может быть знак минус «-»). Затем подключите КРАСНЫЙ разъем, помеченный знаком «+» или подковы (греческая буква Омега).
      5. Измерьте напряжение, чтобы определить, есть ли в розетке напряжение.
        Одной рукой вставьте датчик в каждую вертикальную прорезь на выходе. Красный идет в меньшую прорезь, черный - в большую. Правильно функционирующая розетка даст значение 110–120 вольт. Если нет показаний, либо что-то не в порядке с проводкой в ​​розетке, либо сработал автоматический выключатель.
      6. Определите, правильно ли заземлена розетка.
        Удерживайте красный провод в маленьком отверстии, а черный провод вставьте в гнездо для заземления (Uu-образной формы).Показания должны остаться прежними. В противном случае розетка неправильно заземлена.
      7. Убедитесь, что проводка перепутана.
        Вставьте красный провод в большую прорезь, а черный - в маленькую. Если вы получили показания, проводка поменяна местами. Это не повлияет на простое оборудование, такое как лампы, но может вызвать проблемы с более сложной техникой и электроникой.
      8. Определите проблемы с конкретным прибором.
        Узнайте «Как проводить электрические испытания» с помощью Mr.Appliance, партнерская компания по оказанию домашних услуг Neighborly®.

      Положитесь на Mr. Electric в обеспечении безопасного и быстрого обслуживания электрооборудования

      Необходимо решить проблему с розеткой? Избегайте отравления электрическим током. Ваш местный г-н Электрик будет рад помочь с любыми электрическими проектами, которые вы откладываете. Запишитесь на прием онлайн или позвоните нам по телефону (844) 866-1367. Свяжитесь с Mr. Electric сегодня.

      Этот блог предоставляется компанией Mr. Electric только в образовательных целях, чтобы дать читателю общую информацию и общее понимание по конкретной теме, указанной выше.Блог не должен использоваться в качестве замены лицензированного специалиста-электрика в вашем штате или регионе. Перед выполнением любого домашнего проекта ознакомьтесь с законами города и штата.

      Как пользоваться и читать цифровой мультиметр для начинающих

      Мультиметр - один из самых полезных инструментов в наборе инструментов для автофургонов или домов на колесах.

      При установке электрической системы автофургона вы всегда будете использовать этот удобный инструмент. Вы проверите мощность своей солнечной панели, уровень заряда батареи, целостность кабеля и многое другое.

      Даже после завершения переоборудования вашего фургона мультиметр станет первым инструментом, к которому вы можете обратиться, когда у вас возникнут проблемы с электричеством в дороге.

      Большинство наших электрических статей и все наши инструкции по установке относятся к мультиметру. Мы подумали, что пора подробнее рассказать об этом незаменимом инструменте.

      В этом посте объясняется, для чего можно использовать мультиметр, почему мы считаем его обязательным комплектом и как его использовать.

      Мы разберем, куда класть провода мультиметра при проведении измерений, какие настройки использовать и на что обращать внимание при покупке.

      Загрузите главу 1 Руководства по электрике Campervan БЕСПЛАТНО!

      И если вам это так нравится, что вы хотите купить полную версию, мы также вышлем вам код скидки 10%!

      Что такое мультиметр?

      Мультиметр - это портативное устройство с батарейным питанием, способное выполнять несколько электрических измерений, отсюда и его название.

      Современные цифровые мультиметры измеряют напряжение, сопротивление и другие значения, выходящие за рамки потребностей большинства владельцев автофургонов и домов на колесах.

      Вы найдете мультиметр в наборе инструментов каждого электрика, но при минимальном «обучении» новичок также может безопасно выполнять некоторые измерения.

      Зачем нужен мультиметр в наборе инструментов для автофургона

      Проблемы с электричеством Campervan не такие уж большие, но они нормальное явление.

      Бытовая техника может выйти из строя; компоненты могут выйти из строя, а батареи быстро разряжаются.

      В электрической конструкции кемпера есть сотни метров проводов и десятки приборов и компонентов.Когда что-то пойдет не так, это может быть минное поле для устранения неполадок.

      Вам нужен инструмент, чтобы точно определить, где проблема в системе, и помочь определить причину.

      Мультиметр - это инструмент для работы. Без него единственный безопасный способ диагностировать проблемы - это вызвать электрика, который принесет с собой свой мультиметр.

      При установке любого аспекта электрики для кемперов вы будете использовать мультиметр на каждом этапе. Обязательно включите один в набор инструментов вашего кемпера.

      8 способов использования мультиметра в Campervan

      Есть множество способов, которыми мультиметр может пригодиться, когда вы живете в фургоне.

      Вот несколько распространенных применений, все они полезны для диагностики электрических проблем.

      1. Убедитесь, что пьедестал кемпинга работает. Если вы подключились, но аккумуляторная батарея не заряжается, используйте мультиметр, чтобы проверить, подает ли розетка какое-либо напряжение.
      2. Подтвердите, какое напряжение подает сеть кемпинга. Некоторые страны поставляют как 110 В, так и 240 В, и вам необходимо использовать соответствующее напряжение для вашей установки.
      3. Найдите перегоревший предохранитель, измерив его сопротивление.
      4. Использование показаний мультиметра вольт полезно, чтобы увидеть, перегорел ли предохранитель, не снимая его для визуальной проверки.
      5. Проверьте напряжение аккумулятора, чтобы указать состояние его зарядки.
      6. Определите обрыв или повреждение проводов, измерив целостность цепи.
      7. Убедитесь, что инвертор выдает правильное напряжение переменного тока.
      8. Проверьте напряжение питания устройства, чтобы определить проблему.

      Без мультиметра устранить электрические проблемы сложно.

      Когда вы переходите по ссылкам на различных продавцов на этом сайте и делаете покупку, это может привести к тому, что этот сайт получит комиссию. Как партнер Amazon, мы зарабатываем на соответствующих покупках. Для получения дополнительной информации посетите нашу страницу раскрытия информации .

      Предупреждение о безопасности

      Электричество может привести к серьезным травмам или смерти, а также к значительному повреждению вашего фургона.

      Доверить установку и устранение неполадок профессионалам - хорошая идея, если вы не знаете, что делаете, но, по крайней мере, понимание основ поможет вам обезопасить себя.

      Узнайте больше об основах электрооборудования для кемперов, прочитав наш пост о проводке кемперов.

      Анатомия цифрового мультиметра

      Современные мультиметры бывают самых разных цветов и форм. У некоторых есть дополнительные кнопки и функции, но все они имеют одни и те же основные части:

      • ЖК-экран для отображения измерений
      • Один черный и один красный датчик для измерения
      • Три порта для подключения датчиков
      • Диск выбора для выбора электрических весов и выполняемых измерений

      Зонды

      Большинство мультиметров включает пару стандартных щупов.Они всегда служили нам хорошо, но доступны и другие типы, например, зажимы из крокодиловой кожи или пинцет.

      Нам никогда не потребовались дополнительные датчики, но хорошо знать, что вы можете заменить их, если вам когда-нибудь понадобится.

      Помните, что поврежденные датчики могут нанести серьезный вред, и их можно заменить всего за несколько долларов. Никогда не используйте поврежденный зонд!

      Порты

      Три порта четко обозначены:

      • COM обозначает общий и используется для подключения черного зонда.Это ориентир для заземления цепи.
      • мАВΩ используется для подключения красного щупа при измерении напряжения, сопротивления и целостности цепи.
      • 10A Порт используется для подключения красного щупа при измерении токов до 10 ампер. Его ограниченное использование в автофургоне или доме на колесах.

      Настройки мультиметра и их значение

      Диск выбора регулирует сопротивление цепи мультиметра для считывания напряжения, тока или сопротивления.

      На циферблате есть символы. Некоторые из них необычны, поэтому вот объяснение каждого из них:

      В∽ - переменное напряжение
      В ⎓ - постоянное напряжение
      Ом -
      А - амперы
      мк - одна миллионная (или микро)
      м - одна тысячная
      к - одна тысяча
      М - один миллион

      На циферблате тоже есть цифры. Используйте их для выбора шкалы измерения. В разделах ниже описано, как решить, какую шкалу использовать, так что не беспокойтесь.

      Лучшие бюджетные мультиметры | Наш лучший выбор

      Доступны десятки мультиметров.Некоторые имеют огромные ценники в сотни долларов, а другие - отличные бюджетные версии по цене чуть более 10 долларов.

      Стоит ли платить за такие ведущие бренды, как Fluke и Keysight? Эти ведущие бренды предлагают надежность, долговечность и точность измерений, но по невысокой цене.

      Недорогие бренды, о которых часто не слышно, обладают теми же основными функциями. Они могут не прослужить всю жизнь или быть точными на 100%, но для переоборудования автофургона или поиска неисправностей в дороге у них есть все, что вам нужно.

      Они широко доступны во всем мире, поэтому их легко заменить. Мы купили наш в Великобритании в местном хозяйственном магазине менее чем за 20 фунтов стерлингов, и спустя 4 года он все еще хорошо работает.

      Выбор за вами. Если вы выберете более дешевый продукт, убедитесь, что он имеет хорошие отзывы других покупателей и имеет защитный кожух.

      Fluke 114 Мультиметр электрика

      Мультиметры

      Fluke - это устройства высшего класса. Прочная конструкция с отличным качеством - вы не ошибетесь, выбрав Fluke.

      Их модели варьируются от ультра базовых функций до профессиональных версий, а их цены варьируются от 45 до 400 долларов.

      Мультиметр для электриков Fluke 114 - это хорошая модель среднего класса со всеми функциями, необходимыми для переоборудования вашего автофургона.

      Помимо стандартных функций измерения сопротивления, напряжения и целостности цепи, Fluke 114 имеет большие цифры на светодиодном экране с подсветкой, что идеально подходит для работы в условиях недостаточной освещенности.

      На циферблате этого мультиметра нет шкалы, потому что он имеет функцию автоматического выбора диапазона, которая избавляет вас от необходимости определять, какое напряжение выбрать.

      Цифровой мультиметр AstroAI

      В буквальном смысле этот дешевый мультиметр имеет почти точные характеристики более дорогого Fluke.

      Может и не так долго, но имеет хорошие отзывы и имеет встроенный защитный кожух. Он идеально подходит для любителей переоборудования дома и владельцев автофургонов.

      Как пользоваться мультиметром

      Способ использования мультиметра немного отличается в зависимости от того, какие измерения вы проводите.

      Вот несколько общих советов по использованию устройства, которые применимы во всех ситуациях.Ниже мы расскажем, как выполнять каждое измерение.

      • Вставьте черный щуп в COM-порт.
      • Вставьте красный зонд в порт mAVΩ.
      • Подключите красный щуп к плюсу цепи; черный к отрицательному или заземленному. Если вы сделали наоборот, результат будет -ve.
      • Не прикасайтесь к рабочему концу зондов, когда они ни к чему не подключены. Всегда держите пальцы на пластиковых ручках, чтобы избежать сильных ударов.
      • Не допускайте соприкосновения наконечников щупов друг с другом при проведении измерений на клеммах под напряжением.Это помешает любым измерениям.
      • Расположите мультиметр так, чтобы вы могли видеть экран дисплея с места измерения. Звучит достаточно просто, но не всегда так просто, когда вы катаетесь по полу крошечного фургона. На задней панели обычно есть выдвижная подставка.
      • Установите ожидаемый масштаб перед выполнением любых измерений.
      • Не забудьте выключить его, когда закончите, чтобы батареи не разрядились. Если вы не используете его часто, вынимайте аккумулятор перед использованием.
      • Храните его в безопасном месте, защищенном от ударов и повреждений во время вождения.
      • Прочтите инструкцию по эксплуатации мультиметра, чтобы получить информацию об экране дисплея и о том, как отображаются показания или ошибки.

      Как использовать мультиметр для проверки постоянного напряжения

      Измерение напряжения - одно из наиболее распространенных применений мультиметра в проекте по переоборудованию и поиску и устранению неисправностей в электрической цепи вашего автофургона.

      Если устройство или компонент не работает должным образом, первый вопрос, который вы задаете, - получает ли он какое-либо питание.Вы проверяете это, измеряя напряжение (убедившись, что оно включено).

      Мультиметр измеряет разницу напряжений между двумя точками.

      • Подключите черный датчик к COM-порту
      • Подключите красный датчик к порту mAVΩ
      • Определите, какое напряжение вы ожидаете в цепи *
      • Поверните шкалу в положение V ⎓ и число, превышающее ожидаемое напряжение **
      • Если вам нужно расположить мультиметр так, чтобы вы могли использовать его без помощи рук, подперните его сейчас.
      • Подключите щупы к цепи.Возможно, вам придется приложить легкое давление, чтобы получить адекватный контакт. 12в. Некоторые фургоны имеют напряжение 24 В или, реже, 48 В.

        ** В системе 12 В установите циферблат на 20 В.

        *** Если счетчик показывает 1, вы, вероятно, выбрали слишком низкий диапазон для измеряемого напряжения. Увеличьте диапазон напряжения на циферблате.

        Используйте мультиметр для проверки напряжения постоянного тока в разных точках цепи, чтобы помочь в поиске и устранении неисправностей.Вот несколько примеров:

        Проверить напряжение аккумулятора, чтобы определить уровень его заряда . Подключите черный датчик к клемме -ve, а красный датчик к клемме + ve. Прочтите нашу публикацию о батареях для кемперов для получения информации о профилях зарядки и ожидаемом напряжении.

        Проверить предохранитель на месте, чтобы убедиться, что он не перегорел . Подключите щупы к двум видимым контрольным точкам на предохранителе. Неважно, какой красный, а какой черный.

        Используйте мультиметр для измерения падения напряжения на предохранителе.Нулевое значение указывает на отсутствие разницы напряжений, значит, предохранитель исправен.

        Проверить правильность работы переключателя. При выключенном переключателе подключите черный щуп к точке заземления, а красный - к положительному входному проводу. Если между батареей и переключателем нет неисправности, показания будут близки к напряжению батареи.

        Теперь включите выключатель. Пока черный зонд все еще подключен к точке заземления, проверьте выходной провод переключателя.Показания должны совпадать, если переключатель работает.

        Проверка целостности с помощью мультиметра

        Проверка целостности цепи - еще одно наиболее частое применение мультиметра в проекте по переоборудованию кемперов своими руками.

        Как следует из названия, он проверяет, есть ли путь, по которому электричество течет из одной точки в другую. Мультиметр посылает крошечный ток между двумя щупами.

        Если цепь исправна, мультиметр покажет крошечные показания (это крошечный ток).

        В противном случае, в зависимости от модели мультиметра, в показаниях будет отображаться ошибка, указывающая на разрыв цепи между двумя проверяемыми точками.

        Во время преобразования и при установке любых электрических компонентов вы будете часто использовать проверку целостности для проверки каждой части установки.

        • Отключите питание тестируемой цепи *
        • Подключите черный датчик к COM-порту
        • Подключите красный датчик к порту mAVΩ
        • Установите шкалу на проверку целостности *
        • Подключите датчики вместе к убедитесь, что счетчик работает.Вы должны увидеть небольшое значение.
        • Подключите датчики к каждой точке, между которыми вы хотите проверить целостность.
        • Считайте результаты измерения с ЖК-экрана ***

        * В автодоме удалите предохранитель цепи или полностью отключите питание с помощью разъединителя батареи. .

        ** Если нет непрерывности между двумя точками, показания будут отображать ошибку в зависимости от модели мультиметра. Если есть непрерывность, измеритель будет отображать показания.

        Показание не имеет значения, если только проверка целостности.Подробнее об этом мы поговорим в следующем разделе, посвященном измерению сопротивления.

        *** Некоторые модели мультиметров издают звуковой сигнал при подтверждении непрерывности.

        Измерение сопротивления с помощью мультиметра

        Падения напряжения без потери целостности могут указывать на повышенное сопротивление в цепи.

        Как и при проверке непрерывности, мультиметр посылает крошечный ток между двумя щупами. На этот раз он измеряет его сопротивление, а не просто проверяет целостность цепи.

        Допустим, ваш холодильник на 12 В не работает должным образом. Вы измерили напряжение в цепи, и оно ниже, чем вы ожидали. Сам факт наличия напряжения подтверждает наличие непрерывности, но почему напряжение низкое? Вы измерили напряжение батареи, и оно колеблется в районе 12,4 В, так что все должно быть в порядке.

        Это прекрасный пример того, когда следует измерять сопротивление в каждой части цепи.

        • Отключите питание тестируемой цепи *
        • Подключите черный датчик к COM-порту
        • Подключите красный датчик к порту mAVΩ
        • Установите шкалу в положение Ω и выберите наименьшее значение сопротивления
        • Соедините датчики вместе, чтобы убедиться, что глюкометр работает.Вы должны увидеть небольшое значение.
        • Подключите датчики к каждой точке, между которыми вы хотите измерить непрерывность.
        • Считайте результат измерения с ЖК-экрана **

        * В автофургоне: либо удалите предохранитель цепи, либо отключите все питание выключателем аккумуляторной батареи.

        ** Измерения сопротивления свыше 1 Ом (Ом) обычно указывают на проблему с проводкой цепи.

        Более высокое показание также может быть связано с тем, что другие компоненты все еще находятся в цепи или подключены через параллельные цепи.Возможно, вам придется отключить их, чтобы устранить их воздействие.

        Как измерить напряжение переменного тока с помощью мультиметра

        Данная статья не заменяет экспертизу квалифицированного электрика.

        Он предоставляет только информацию о том, как измерить напряжение переменного тока с помощью мультиметра. Вы будете работать с живым напряжением, достаточно высоким, чтобы убить вас.

        Если вам необходимо выполнить диагностику цепей переменного тока, мы рекомендуем обратиться к квалифицированному электрику.

        Некоторые дома на колесах и туристы используют переменный ток для подзарядки аккумуляторных батарей для отдыха от берегового источника питания, запускают бытовую технику через инвертор или непосредственно от сети переменного тока при подключении к сети.

        Вы можете использовать мультиметр для измерения переменного напряжения до:

        • проверьте, работает ли пьедестал для кемпинга, и, если да, какое напряжение он обеспечивает.
        • измерьте, какое напряжение на предполагаемой неисправной розетке.
        • проверьте, выдает ли инвертор правильное напряжение.

        В каждом случае используйте мультиметр. измерить напряжение в розетке.

        • Вставьте черный датчик в COM-порт
        • Вставьте красный датчик в порт mAVΩ
        • Установите шкалу в положение V∽ и выберите соответствующую настройку напряжения *
        • Вставьте датчики в каждую клемму под напряжением **
        • Прочтите измерение с ЖК-экрана

        * На шкале мультиметра есть две настройки переменного тока: 200 и 600 В (или аналогичные, в зависимости от модели).Если ваш кемпер использует 110–130 В, выберите настройку 200 В; для кемперов на 220-240в выбирайте 600в.

        ** Если вы этого не понимаете, не трогайте его и обратитесь за помощью к квалифицированному электрику. Вам может потребоваться согласование устройств безопасности розетки, чтобы вставить щупы, чтобы получить хороший контакт на токоведущих клеммах.


        Ознакомьтесь с нашим введением о том, как использовать цифровой мультиметр для начинающих, чтобы получить краткий обзор.

        Нравится? Приколи это!

        .

    Ответить

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
