Содержание

Где находится термостат на двигателе

Термостат двигателя представляет собой механический клапан необходимый для регулирования температуры охлаждающей жидкости в системе.

Термостат предназначается для блокирования циркуляции жидкости по системе охлаждения до полного прогрева мотора автомобиля с целью ускорения этого процесса, и дальнейшего поддержания необходимой рабочей температуры.

Принцип работы термостата базируется на плавлении искусственного воска, размещенного в небольшом цилиндре в направлении мотора. Воск плавится при температуре не менее 80 градусов. При этом он расширяется, увеличиваясь в объеме, благодаря чему выдавливает блокировочный штырь из цилиндра, разблокируя клапан термостата и восстанавливая циркуляцию.

В целом, термостат состоит из:

входного патрубка, подключаемого к системе охлаждения двигателя;
перепускного клапана, при необходимости перекрывающего малый круг охлаждения;
выходного патрубка, подключаемого к качающему охлаждающую жидкость насосу;

пружины, удерживающей перепускной клапан;
воскового шарика;
входного патрубка, подключаемого к радиатору;
пружины, удерживающей основной клапан;
самого основного клапана, предназначенного для перекрывания основной циркуляции;
поршня;
корпуса.

До прогрева двигателя циркуляция охлаждающей жидкости полностью не останавливается – она осуществляется по так называемому малому кругу, где ОЖ идет от помпы лишь через рубашку охлаждения и радиатор печки, для того, чтобы система не застаивалась. При открытии клапана основной циркуляции малый круг автоматически перекрывается.

То есть все устройство термостата, это фактически только цилиндр, возвратный штырь, воск и ряд второстепенных деталей. Такая простая схема термостата эффективна и надежна, поэтому она не изменяется и в большинстве самых новых автомобилей.

В разных моделях автомобилей термостаты настроены на различную температуру открытия, которая чаще всего указывается на корпусе устройства. Кроме того, на разных авто могут устанавливаться корпусные или без корпусные термостаты. Основное их отличие это непосредственно сама установка, или в блок двигателя, или в отдельный корпус являющийся сложными двухуровневыми контуром.

Самый главный признак поломки термостата – отсутствие циркуляции в системе охлаждения двигателя, что приводит к его перегреву.

Причин, по которым работа термостата нарушается, может быть довольно много, но наиболее распространенной проблемой является коррозия, съедающая цилиндр и блокировочный штырь, из-за чего поток жидкости полностью не прекращается ни в каком положении клапана.

Двигателю в такой ситуации будет гораздо сложнее прогреваться, и времени это займет куда больше, чем в нормальном режиме. Если же наоборот, термостат постоянно остается закрытым, двигатель быстро перегревается, что ведет к полной невозможности продолжения движения или более серьезными последствиями, такими как температурная деформация блока цилиндра и дорогостоящий капитальный ремонт двигателя.

Когда индикатор температуры ОЖ на грани перегрева, при том что один шланг горячий, а другой холодный – скорее всего можно говорить что клапан термостата подклинил в закрытом состоянии и жидкость не проходит через радиатор.

Для того, чтобы определить, работает ли данная деталь не обязательно даже знать где находится термостат. Достаточно просто прогреть двигатель, но не доводить его температуру до красной линии. Затем мотор следует выключить и открыть капот, отыскать там верхний и нижний шланги радиатора. Достаточно просто дотронуться до них. Если один шланг окажется горячим, тогда как другой остается холодным, скорее всего клапан термостата при работе мотора так и не открылся, а значит, он не работоспособен и нуждается в срочной замене. Схема термостата довольно проста, устройство дешевое, поэтому пытаться его ремонтировать нет смысла – поменять гораздо проще.

Мотор автомобиля долго набирает рабочую температуру.
Двигатель быстро перегревается.
Стрелка температуры двигателя падает на скорости меньше чем обычно, а поднимается после остановки.
Когда нижний патрубок теплый уже после нескольких минут работы, что свидетельствует о постоянно открытом термостате.
Если нижний патрубок холодный, в то время как температура на панели приборов говорит о закипании (при этом мотор работает длительное время), кроме случаев выхода из строя датчика вентилятора радиатора, то это говорит о заклинившем термостате в закрытом положении.

Такие признаки неисправности термостата могут возникнуть как через механическое повреждение вроде заклинивания штока, так и при использовании некачественной ОЖ.

Чтобы проверить работу термостата и принимать решение о его замене, стоит произвести простейшую проверку методом кипячения. Так как на корпусе детали пишется температура срабатывания, вы наглядно можете убедится как работает термостат поместив его в горячую воду с термометром.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Автомобильный термостат. Принцип работы и неисправности

Первая запись будет о термостате. Возможно все о нем всё знают, но освежить память не помешает и о нем не помешает.

Все машины, в которых двигатель охлаждается при помощи жидкости, в системе охлаждения имеют небольшой прибор под названием термостат. Он располагается между двигателем и радиатором. В данной статье рассказано что такое автомобильный термостат, принцип его работы и устройство, а также, какие бывают неисправности при работе термостата.

Автомобильный термостат — что это?

Термостат — это регулятор температуры антифриза (тосола) в системе охлаждения двигателя. Он ускоряет прогрев двигателя и поддерживает нужный ему тепловой режим работы.

Основная задача термостата — блокировать поток охлаждающей жидкости в радиатор, пока двигатель не разогрелся. Когда двигатель холодный, через него не проходит охлаждающая жидкость. Когда двигатель достигнет операционной температуры 95 градусов, термостат открывается. Термостат позволяет двигателю разогреться быстрее, тем самым термостат уменьшает износ двигателя и вредные выхлопы.

Если вам интересно, то можно посмотреть, как работает термостат. Это довольно познавательно. Положите термостат в кастрюлю с водой и поставьте кастрюлю на электрическую плитку. По мере закипания воды в термостате примерно на 2 см откроется клапан. Эксперимент лучше проводить с новым термостатом, не со своей машины.

Устройство и принцип работы термостата

Автомобильный термостат сделан из латуни и меди. Принцип работы термостата кроется в маленьком цилиндре, который находится со стороны, повернутой в сторону двигателя.

В этом цилиндре находится шарик искусственного воска, который начинает плавиться при температуре 82 градусов по Цельсию. Воск выбран потому, что он может значительно расширяться, так как под действием тепла переходит из твердого в жидкое состояние.

Штырь вдавлен в цилиндр с воском и соединен с клапаном. Когда воск плавится, он значительно расширяется и выдавливает штырь из цилиндра, тем самым открывая клапан. Через открытый термостат проходит охлаждающая жидкость через радиатор. Когда двигатель отключается, он остывает, и воск в термостате застывает, снова становится твердым.

Какие бывают неисправности термостата?

Термостат — маленькая, но очень важная деталь. Плохо работающий термостат может задержать вас у обочины дороги. Термостат может выйти из строя по многим причинам, но самая распространенная причина — это коррозия.

Если термостат заклинил в полностью закрытом положении — возможен перегрев двигателя практически в любом режиме движения при любой положительной температуре воздуха и даже в небольшой мороз. Если термостат открывается, но не до конца, двигатель перегревается, но может и не «закипеть» — все зависит от режима эксплуатации автомобиля.

Если клапан термостата «завис» в полностью или частично открытом состоянии — до рабочей температуры двигатель будет прогреваться очень долго, а в зимнее время рабочая температура может быть и не достигнута. С исправной системой охлаждения при температуре воздуха ноль градусов двигатель должен прогреваться до рабочей температуры при движении за 5–10 минут. В случае неполного открытия термостата температура двигателя даже летом не будет подниматься выше 70 градусов.

Как определить, работает термостат или нет?

Для этого нужно прогреть двигатель, но так, чтобы температурная стрелка немного не доходила до красной линии. Затем нужно выключить двигатель, открыть капот, найти верхний шланг радиатора. Это черный резиновый шланг примерно 5 см в диаметре с металлическим хомутом на концах. Верхний шланг крепится сверху радиатора.Затем нужно найти нижний шланг. Он выглядит так же, как и верхний. Нижний шланг крепится к низу радиатора.

Дотроньтесь до шлангов, но очень осторожно, так как они могут быть очень горячими. Если датчик температуры двигателя показывает, что двигатель нагрелся, а один шланг горячий, а другой холодный, то вероятнее всего клапан термостата закрыт, и охлаждающая жидкость не проходит через радиатор. Термостат нужно заменить на новый.

Есть еще один «народный способ» как проверить термостат на работоспособность. Смысл в том, что мы должны положить термостат в сосуд с горящей (температура около 100 градусов) водой. Далее смотрим визуально, если клапан термостата открывается, то он рабочий. Если нет — нерабочий термостат, меняем его на новый. Данный способ предусматривает снятие термостата с машины.

Также, при замене термостата следует узнать температуру открывания клапана. У различных автомобильных термостатов она может быть разной и варьироваться в очень широком диапазоне. А как вы понимаете, нельзя ставить термостат с высокой температурой открывая, ведь двигатель в этом случае может перегреваться.

Спасибо, что прочитали статью до конца
Удачи на дорогах

Правильно работающий термостат не позволяет температуре двигателя выйти за рабочий диапазон. При возникновении проблем с клапаном мотор начинает изнашиваться в ускоренном режиме. Ремонтировать терморегулятор не имеет смысла, так как его конструкция хоть и простая, но низкоремонтопригодная. Цена на изделие невысокая, поэтому в случае поломки устройства, рекомендуется замена, которую несложно выполнить своими руками.

Основные неисправности

Частой неисправностью терморегулятора является неплотное закрытие клапана. После запуска двигателя антифриз циркулирует по большому кругу. Это приводит к длительному выходу на номинальную температуру. В зимнее время двигатель может вообще не достигнуть требуемых 90°С. Эксплуатируя автомобиль с такой поломкой владелец ежедневно уменьшает ресурс двигателя, так как длительный прогрев противопоказан мотору.

Заклинивание клапана в закрытом положении чревато более серьезными последствиями. После выхода на температуру выше номинальной, жидкость продолжает циркулировать по малому кругу. Если автовладелец не проверит работает ли термостат, то произойдет закипание мотора. В отличие от постепенного чрезмерного износа при постоянно открытом клапане, его закрытое положение способно привести к капитальному ремонту двигателя при первой же нештатной ситуации. Заклинивание поршней, коробление металлических деталей, разрушение резиновых изделий и прочие серьезные последствия сопровождают закипание двигателя, поэтому если появились первые признаки неисправности термостата необходимо провести его диагностику и, в случае необходимости, замену заклинившего изделия на новое.

При течи термочувствительного наполнителя может произойти задержка срабатывания клапана. Если временной интервал будет достаточно большой, то последствия будут аналогичны заклиниванию. В некоторых случаях внутрь герметичной полости попадает охлаждающая жидкость, меняя температурный коэффициент расширения.

Если разрушается резиновая прокладка термостата могут появится потеки охлаждающей жидкости. Очень часто разрушение уплотнителя связано с попаданием масла в систему охлаждения. Выхлоп автомобиля при этом может приобретать белый оттенок. В таких случаях замена термостата не решит проблему, так как ее корень спрятан в другом месте.

Визуальная проверка термостата позволяет обнаружить его механические повреждения. В таких случаях могут быть разрушены корпус или прокладка термостата. Устранение неисправности своими руками в таком случае не займет много времени.

Симптомы поломки терморегулятора

Предпосылками того, что в скором времени потребуется замена термостата являются:

медленный прогрев силовой установки, особо заметный в зимнее время;
запуск холодного двигателя ведет к быстрому нагреву патрубка большого круга;
температура растет слишком быстрыми темпами и не останавливается при достижении верхнего предела номинала;
прокладка термостата дала течь;
несмотря на высокую температуру мотора, нижний патрубок холодный.

Эксплуатировать авто при вышеуказанных проблемах запрещено, особенно если заклинил термостат. Наличие проблем с температурой двигателя в большинстве случаев негативно воздействует на все узлы железного коня. Если продолжить ездить на машине, то стоимость ремонта будет на порядок выше, чем замена термостата.

Инструкция о том, как проверить работу термостата, не снимая его с автомобиля:

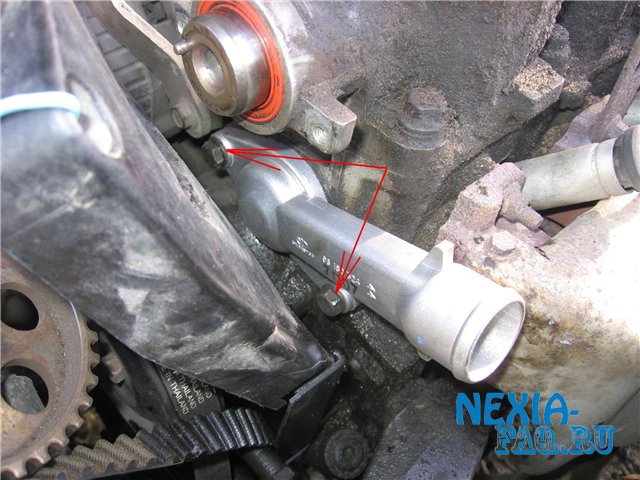

Определить где находится термостат;
Найти шланг соединяющий радиатор с терморегулятором;
Запустить холодный двигатель;
Проконтролировать температуру пирометром. Приблизительно можно измерять температуру и своими руками, но делать это не рекомендуется. При этом следует быть особо осторожным, так как в подкапотном пространстве множество подвижных и горячих деталей;

Термостат полностью исправен если в течении первых нескольких минут патрубок был холодный или незначительно нагревался, а после произошел резкий скачок температуры. Если происходило медленное нагревание шланга с самого пуска двигателя, значит клапан заклинил в открытом положении. При отсутствии нагрева патрубка есть риск заклинившего открытого термостата. Более точное состоянии устройства можно узнать произведя снятие термостата.

Инструкция по демонтажу

Перед тем как поменять термостат, необходимо снять ранее установленное устройство. Для выполнения демонтажа своими руками необходимо придерживаться нижеприведенной инструкции:

Слить антифриз;
Снять воздушный фильтр;
Открутить 2 болта и гайку крепления;
Извлечь клапан рециркуляции;
Ослабить воздушный шланг, идущий к датчику массового расхода воздуха. После этого отодвинуть сам измеритель;
Схема подключения шлангов к термостату может отличаться, но важно отсоединить все патрубки;
Отключить электропровод идущий к терморегулятору. Он присутствует не на всех видах устройств;
Выкрутить шпильку и гайку термодатчика;
Прокладка термостата может прилипнуть в посадочном гнезде. Легонько пошатывая требуется снять термостат, как показано на изображении ниже.

На различных автомобилях технология как заменить термостат может отличатся. Может потребоваться выполнить демонтаж мешающих узлов. Или наоборот доступ к термостату у автовладельца появляется сразу после поднятия капота.

Диагностика снятого терморегулятора

Инструкция как проверить термостат, демонтированный с автомобиля:

Налить в кастрюлю достаточное количество холодной воды;
Положить термостат;
Начать нагревать, снимая показания термометра и контролируя состояние терморегулятора;
При достижении кипения исправные термостаты меняют состояние;
Для того, чтобы убедится что термостат не имеет проблемы в работе, необходимо проследить за его срабатыванием при охлаждении воды.

Существует множество способов как проверить термостат, но вышеуказанный является наиболее простым и точным. Слишком долго задерживаться на этапе проверки не имеет смысла, поэтому, убедившись в неисправности, требуется переходить от диагностики к замене.

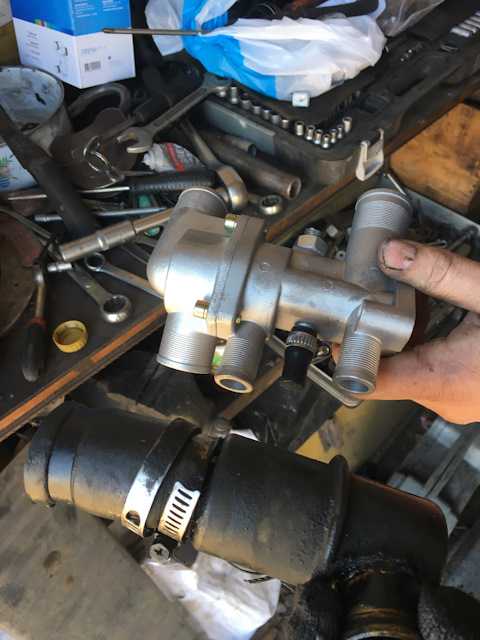

Тонкости установки нового устройства

Сделать монтаж своими руками не составит труда. Выполняя подключение термостата необходимо соблюдать последовательность аналогичную с тем как снять терморегулятор, только в обратной последовательности. Во время установки важно избегать перекосов и попадания мусора.

Перед приобретением нового изделия следует убедиться в его совпадении параметров с заводскими рекомендациями. Информация о термостате присутствует у него на корпусе. Она должна совпадать с ранее установленным терморегулятором.

Своевременная замена термостата избавит от неприятностей в дороге, поэтому автовладелец должен внимательно относится к признакам перегрева. В противном случае его в скором времени ожидает капремонт силовой установки.

Где находится термостат на двигателе

Каждый день мы сталкиваемся с необходимостью регулировки температуры воды. Для таких целей придуман смеситель с термостатом. Принцип работы его очень простой. Но сегодня мы поговорим о том, как работает термостат в автомобиле. Это очень важная деталь, которая поддерживает нормальный температурный диапазон охлаждающей жидкости. В качестве последней не всегда используется вода. Сейчас эту функцию выполняет более технологичный антифриз или тосол.

Устройство механизма

Это очень маленькая деталь, которая помещается в ладонь. Состоит она из корпуса, штока, входных, выходных патрубков, а также резиновой камеры. В качестве рабочего вещества используется восковый наполнитель. Да-да – именно на воске основывается принцип работы термостата ВАЗ и многих других автомобилей.

Функции

Термостат (принцип работы его рассмотрим далее) служит для регулирования температуры охлаждающей жидкости в системе. Элемент выполняет сразу несколько задач:

Поддержание нужного теплового режима двигателя.
Ускорение прогрева силового агрегата.

Как мы уже сказали ранее, в его основе лежит термоэлемент — восковый наполнитель. Именно он руководит движением клапана. В устройстве элемента нет электроники – все управляется механически. Итак, какой же принцип работы термостата?

После того как автомобиль прекратил свою работу, температура антифриза начинает падать. Когда она достигнет определенной отметки (ниже 70 градусов), клапан закроется. Таким образом система будет подготовлена к «холодному» старту, где двигателю обеспечится быстрый прогрев.

Стоит отметить, что закрывается и открывается клапан не сразу. Принцип работы термостата в автомобиле устроен таким образом, что элемент может открываться лишь наполовину. Обычно это диапазон в 70-80 градусов. В полной мере он откроется лишь при температуре свыше 95 градусов. Таким же образом клапан и плавно закрывается.

О неисправностях

Отметим, что данный механизм отличается высокой надежностью и неисправности, связанные с термостатом, являются большой редкостью.

Вторая проблема – постоянно закрытый термостат. В отличие от первой, данная неисправность отчетливо проявляется как в зимнее, так и в летнее время. Признаки поломки – слишком быстрый прогрев мотора и перегрев. Стрелка не держится в зеленой зоне и начинает стремительно уходить в красную шкалу, за 110 градусов. Перегрев – очень опасное явление для двигателя. Поэтому, если машина начала кипеть, глушите мотор и на буксире двигайтесь к месту ремонта (либо с длительными паузами направляйтесь самостоятельно, контролируя за стрелкой датчика на панели приборов). Следующая проблема – слишком раннее открытие. Это явление тоже приравнивается к неисправности и возникает чаще всего по причине брака. Мотор не только долго прогревается до рабочих температур, но и не достигает своего «зеленого» режима. Так, стрелка на панели не растет выше 70 градусов. А постоянная езда на холодном моторе может спровоцировать увеличенный расход топлива.

Причина поломок, методы решения

В 99 процентах причина неисправности заключатся в термоэлементе. В первом во втором случае воск могло вымыть из-за пробоя и разгерметизации камеры (либо он засох из-за времени). В третьем производитель просто не доложил термоэлемент в полном объеме либо установил некачественную пружину. Но в любом случае, единственный способ решения проблемы – это покупка и установка нового термостата. Элемент неразборной и меняется целиком. Да и стоимость его не слишком велика, чтобы принимать меры по ремонту.

Как проверить?

Поскольку принцип работы термостата («Калины» в том числе) одинаковый, данная инструкция подойдет для всех автомобилей. Проверить элемент можно на месте, не снимая его. Для этого прогреваем авто до рабочих температур, глушим и щупаем патрубки в верхней и нижней части радиатора. Будьте осторожны – они могут быть горячими (используйте перчатки). Если стрелка достигла 80-90 градусов, а один из патрубков (или оба) холодный, значит, элемент заклинил и не работает.

Итак, мы выяснили принцип работы термостата и основные его неисправности.

Автомобильные двигатели охлаждаются во время работы тосолом или антифризом. Важным элементом такой системы охлаждения служит термостат. Он расположен между мотором и радиатором, и благодаря ему температура двигателя остается в заданных пределах.

После того как двигатель завели, ему нужно прогреться до рабочей температуры. Чтобы ускорить, этот процесс, охлаждающая жидкость не поступает в радиатор, а циркулирует по малому кругу через рубашку охлаждения и радиатор печки. Блокирует ее поток именно термостат.

Когда же двигатель нагреется до 95 градусов, клапан термостата сработает, и тосол начнет циркулировать уже по большому кругу через радиатор, охлаждая таким образом мотор. Когда открывается клапан основной циркуляции, малый круг перекрывается. Принцип работы термостата основан на физических свойствах воска, который находится у него внутри. При температуре в 82˚С воск плавится.

В жидком состоянии он увеличивается в объеме и выталкивает штырь, который и открывает клапан. При охлаждении двигателя воск в термостате застывает, штырь возвращается на место, клапан закрывается. Воск плавится быстро, благодаря примесям из порошка графита, меди и алюминия.

Делают автомобильные термостаты из меди или латуни. Устроены они достаточно просто. Стандартный термостат состоит из таких деталей:

корпуса;
клапана малого круга охлаждения;
выходного патрубка, соединенного с насосом;
воскового шарика;
входного патрубка, подключенного к радиатору;
клапана основного круга охлаждения;
двух пружин;
поршня.

Другими словами, все устройство автомобильного термостата – это цилиндр, возвратный штырь, два клапана и шарик воска. Именно проста и надежность конструкции объясняет тот факт, что она не изменяется на протяжении многих лет, и такие термостаты ставят даже на самые современные модели автомобилей.

В различных марках машин термостаты настраивают на разный температурный режим открывания. Ее обычно указывают на самом устройстве. Бывают бескорпусные термостаты. Их ставят прямо в блок двигателя.

Термостат может иметь различные виды наполнителя в основе своей конструкции. Мы уже упоминали, что выделяют жидкостной наполнитель и твердотельный. Принцип работы и устройство этих решений практически одинаково. Отличия заключаются только в повышенной герметизации жидкостной конструкции, а также в индивидуальных физических свойствах самого наполнителя и его чувствительности к температурным колебаниям зависимо от состава.

Функции и место расположения

После того как мотор выходит на оптимальную рабочую температуру, становится необходимым поддерживать этот показатель в строгих рамках до самого момента остановки двигателя, а в ряде случаев и некоторое время после прекращения работы ДВС. Главной задачей устройства является контроль и распределение потока нагретой жидкости охлаждения внутри системы по отводу тепла от двигателя.

Термостат может быть расположен в различных местах, зависимо компоновки двигателя в подкапотном пространстве, а также место его установки напрямую зависит от модели силового агрегата. Также на место установки устройства влияют и конструктивные особенности реализации самой охлаждающей жидкостной системы. В большинстве случаев термостат находится в месте выхода охлаждающей жидкости из головки блока цилиндров. Вторым наиболее распространенным местом его установки считается вход центробежного насоса охлаждающей жидкости (помпы).

Двухклапанный. Именно принцип работы двухклапанного термостата был рассмотрен выше. Такой вид термочувствительных клапанов популярен у производителей отечественной грузовой и легковой техники.
Одноклапанный. Имеет наиболее простую конструкцию, в которой не предусмотрен перепускной клапан. Именно такой вид чаще всего можно встретить на авто иностранного производства.
Одноклапанный двухступенчатый. Из-за высокого давления в контуре охлаждения некоторых двигателей клапану достаточно сложно открыться, что увеличивает инерционность при срабатывании. Для лучшей работы конструкция одноклапанного двухступенчатого термостата предполагает наличие двух тарелок разных размеров. Первоначально открывается малая тарелка, освобождая доступ небольшой части потока охлаждающей жидкости, после чего открывается основная тарелка.

Электронные термостаты устанавливаются на современные двигатели для более точного регулирования температурного режима в тех либо иных условиях работы двигателя.

Для получения наибольшего КПД температура двигателя должна поддерживаться примерно на отметке в 110 ºС. Поскольку обычный механический термостат пропускает жидкость к большому контуру уже при температуре около 95ºС, то двигатель так и не выходит в режим оптимальной температуры и максимальной эффективности. Механизм с электронным управлением позволяет уменьшить инерционность срабатывания, что позволяет двигателю больше времени работать в высокотемпературном диапазоне. Электронное управление помогает повысить эффективность мотора, уменьшить вредные выбросы в атмосферу.

В целом конструкция напоминает обычный механический термостат, в который дополнительно вмонтирован нагревательный элемент. Электронный термостат рассчитан на большую температуру двигателя. В момент пиковых нагрузок для предотвращения перегрева в работу включается нагревательный элемент. Ускоренный нагрев твердого наполнителя позволяется уменьшить время открытия клапана. Нагревательным элементом управляет ЭБУ двигателя, который с датчиковой аппаратуры считывает количество оборотов коленчатого вала, температуру поступающего воздуха, степень нажатия педали акселератора и другие необходимые данные.

КАК ПРОВЕРИТЬ ТЕРМОСТАТ

Не снимая термостат с автомобиля, проверить его работу можно приблизительно условно. Исключения составляют случаи, когда он заклинил в полностью открытом или закрытом положении. В таком случае по температуре патрубков, времени прогрева и датчику температуры можно сделать вывод о возможной неисправности термостата.

В горячей воде термостат должен открыться

Можно проверить термостат и своими силами, сняв его с автомобиля. Для этого его или поливают кипятком, визуально наблюдая открытие, или греют в емкости с водой на электроплитке, контролируют температуру градусником и замеряют длину выдвижения штока. Оба эти метода дают весьма неточный результат, не позволяя отобразить петлю гистерезиса работы термостата и сравнить ее с образцовой, полученной в лаборатории завода-изготовителя.

Профессионально проверить термостат можно только в специализированных точках диагностирования, так как неправильная его работа бывает связана с другими неполадками двигателя, которые нужно уметь различать. Если у вас нет нареканий на работу двигателя, который зимой «удерживает» стрелку термометра в нормальной зоне, а летом не перегревается, то с вашим термостатом все в порядке. Точная диагностика работы термостата подразумевает участие опытного специалиста и специального оборудования.

КАКИЕ БЫВАЮТ НЕИСПРАВНОСТИ ТЕРМОСТАТА?

Если термостат заклинил в полностью закрытом положении — возможен перегрев двигателя в любом режиме движения при любой температуре воздуха и даже в небольшой мороз. Если термостат открывается, но не до конца, двигатель перегревается, но может и не «закипеть» — все зависит от режима эксплуатации машины.

Если клапан термостата «завис» в полностью или частично открытом состоянии — до рабочей температуры двигатель будет прогреваться долго, а в зимнее время рабочая температура может быть и не достигнута. С исправной системой охлаждения при температуре воздуха ноль градусов двигатель должен прогреваться до рабочей температуры при движении за 5–10 минут. В случае неполного открытия — температура двигателя не будет подниматься выше 70 градусов.

КАК ОПРЕДЕЛИТЬ, РАБОТАЕТ ТЕРМОСТАТ ИЛИ НЕТ?

Нужно прогреть двигатель, чтобы температурная стрелка немного не доходила до красной зоны. Затем выключить двигатель, открыть капот, найти верхний шланг радиатора. Он крепится сверху и представляет черный резиновый шланг примерно 5 см в диаметре. Найти нижний шланг, он выглядит как и верхний.
Дотроньтесь до шлангов, но осторожно, так как они могут быть горячими. Если датчик температуры двигателя показывает, что он нагрелся, а один шланг горячий, а другой холодный, вероятнее клапан термостата закрыт и охлаждающая жидкость не проходит через радиатор. Термостат нужно заменить на новый.
Есть «народный способ» проверки на работоспособность. Нужно положить термостат в сосуд с горящей (температура около 100 градусов) водой. Далее смотрим визуально, если клапан открывается — рабочий. Если нет — нерабочий термостат, меняем на новый. Данный способ предусматривает снятие термостата с машины.

Мотор автомобиля долго набирает рабочую температуру.
Двигатель быстро перегревается.
Стрелка температуры двигателя падает на скорости меньше чем обычно, а поднимается после остановки.
Когда нижний патрубок теплый уже после нескольких минут работы, что свидетельствует о постоянно открытом термостате.
Если нижний патрубок холодный, в то время как температура на панели приборов говорит о закипании (при этом мотор работает длительное время), кроме случаев выхода из строя датчика вентилятора радиатора, то это говорит о заклинившем термостате в закрытом положении.

ТЕРМОСТАТ С ЖИДКИМ НАПОЛНИТЕЛЕМ.

Таких устройств давно нет в природе (отечественных с 1983 г), но все же для ознакомления мы затроним эту тему.

Изделие, в основе которого лежит латунный цилиндр. Внутри последнего находится жидкость, которая состоит из дистиллированной воды и эфирного спирта

Крепление цилиндра осуществляется на специальном штоке, а к второму краю, которого приварен специальный клапан.

Последний опирается на седло и фиксируется в кожухе устройства. В корпусной части есть четыре окна, которые позволяют жидкости поступать из охладительной рубашки к насосу даже при запертом клапане.

Принципа работы термостата, имеющего жидкостный наполнитель, выглядит следующим образом.

В момент пуска силового узла происходит прижатие клапана к седлу, благодаря упругой структуре гофрированного цилиндра.

Как следствие, доступ к основному радиатору блокирован, и охлаждающая жидкость не идет по большому кругу.

Через специальные окна жидкость попадает в насос, а после снова возвращается в рубашку системы.

Подобный принцип позволяет ОЖ быстрей набирать рабочую температуру.

Как только уровень последней достигает 67-70 градусов, происходит закипание жидкости в системе термостата и увеличение давления.

Гофрированный цилиндр расширяется и оказывает давление на шток. Одновременно с этим открывается клапан, и перекрываются окна, через которые жидкость поступает к насосу.

Далее охлаждающая жидкость направляется через клапан к основному баку радиатора, распределяясь по его трубкам и одновременно охлаждаясь до безопасной температуры.

После охлажденная жидкость возвращается к насосу и в общую систему. Цикл повторяется.

ТЕРМОСТАТ С ТВЕРДЫМ НАПОЛНИТЕЛЕМ.

Всегда устанавливается на отечественных и импортных легковых и грузовых авто.

В основе устройства — церезин (специальный воск), который смешивается с медным порошком и устанавливается в специальном баллоне (выполняется из латуни или меди).

Между крышкой и баллоном установлена мембрана, выполненная из резины. В последнюю упирается шток (также резиновый).

В верхней части баллон объединяется с клапаном, который упирается в седло. Под клапаном монтируется пружина, которая упирается в подковообразную направляющую, соединенную с корпусом (фланцем) и удерживающая клапан в закрытом положении.

В процессе работы силового узла и нагрева ОЖ происходит прогрев баллона и повышение температуры находящегося внутри воска.

Когда воск прогревается до 65-70 градусам Цельсия, начинается процесс плавления и его увеличения в объеме.

Как следствие, состав действует на мембрану, а последняя через специальный шток воздействует на клапан, открывая его. Благодаря этому, нагретая жидкость поступает в радиатор.

Открытие клапана происходит при температуре 78-82 °С. А вообще температуры начала открытия клапана для разных двигателей и условий эксплуатации лежат в диапазоне от 70 до 92 °С с допуском ±2°С.

В случае снижения температуры до уровня 65-67 градусов Цельсия происходит обратный процесс преобразования воска — он становится твердым и уменьшается в объеме.

Как следствие, пружина разжимается и перекрывает проход в термостате (жидкость направляется по меньшему кругу). Далее ОЖ идет к насосу и снова в систему охлаждения.

Одноклапанный, двухклапанный и двухступенчатый термостат

Решение с одним клапаном отличается простотой конструкции и связанной с этим надежностью. Автопроизводители по всему миру отдают предпочтение такому виду конструкции и оборудуют большинство своих автомобилей именно таким устройством.

Отдельным видом термостата с одним клапаном является двухступенчатая конструкция. Установка такого решения обусловлена тем, что некоторые системы охлаждения в процессе работы создают очень высокое давление охлаждающей жидкости. Клапану термостата сложно преодолеть такое давление. По этой причине конструкция двухступенчатого терморегулятора получила решение, которое подразумевает наличие двух тарелок клапана, которые называют малой и большой. Первой в термостате открывается малая тарелка, которой необходимо заметно меньшее усилие для преодоления созданного в системе давления. Малая тарелка открывается легче, а уже при открытии взаимодействует с большой тарелкой и попросту тянет её за собой. Открытие большой (основной) тарелки термостата до конца открывает канал прохода охлаждающей жидкости.

Если в первом случае термостат имеет один клапан с двумя тарелками, то двухклапанный регулятор получил два отдельных клапана, которые находятся в едином корпусе. Первый клапан является основным и служит для перекрытия большого круга при движении охлаждающей жидкости в системе. Второй клапан является перепускным и отвечает за циркуляцию жидкости по малому кругу. Работа клапанов синхронизирована. Когда один из них перекрывает канал ОЖ, другой осуществляет открытие нужного контура. Указанная конструкция термостата нашла широкое применение в конструкции легковых авто и грузовиков, которые являются продуктами автоиндустрии из стран СНГ.

Диагностика поломки

На серьезные неполадки в системе охлаждения Вам укажет явное отклонение от нормальных показаний указателя температуры ОЖ на панели приборов в салоне. При нормальной работе системы охлаждения ДВС и температуре воздуха за бортом около ноля градусов Цельсия, силовой агрегат должен выходить на рабочую температуру под нагрузкой в движении за 5–10 минут.

Единственное условие-исправность самого температурного датчика, указателя на панели прибоов и системы охлаждения. Если герметичность системы и функциональность других элементов не нарушена, уровень ОЖ в расширительном бачке находится на нужной отметке, тогда явными признаками неисправности термостата являются:

долгий прогрев двигателя;
неспособность ДВС выйти на рабочую температуру под нагрузкой;
отсутствие теплого воздуха из отопителя;
постоянный перегрев двигателя независимо от окружающей температуры наружного воздуха;
периодическое возникновение указанных симптомов и последующее их исчезновение;

Выявить неисправность термостата достаточно просто. После запуска холодного мотора верхний патрубок радиатора должен быть холодным и оставаться таковым определенный период времени. Если все в норме, значит ОЖ циркулирует только по «рубашке охлаждения» мотора (малый круг) и доступ в режиме прогрева в радиатор для нее перекрыт клапаном термостата.

Когда верхний патрубок теплеет практически сразу, тогда налицо нарушенная циркуляция. Это означает, что главный клапан устройства открыт и охлаждающая жидкость сразу идет по большому кругу. В результате ДВС не способен прогреться до оптимальной рабочей температуры. Такое явление означает, что присутствует ускоренный износ деталей силовой установки. Трущиеся пары агрегата не получают смазки в должной мере, так как непрогретый мотор имеет отличные от нормы тепловые зазоры. Масло также остается слишком загущенным и теряет свойства, что приводит к повышенному расходу горючего и преждевременному износу ДВС.

Случается и так, когда клапаны термостата подклинивают только периодически. Неисправность исчезает сама по себе, потом проявляется вновь. В таких случаях говорят, что термостат «залипает». Эта поломка более коварна, так как неисправность при таких симптомах сложнее выявить. Следует проверить состояние системы охлаждения и произвести профилактическую замену термостата. Не следует дожидаться ухудшения ситуации.

Существует еще один способ проверки работоспособности термостата, но данное решение востребовано крайне редко. Речь идет о демонтаже и последующей проверке термостата в условиях, приближенных к реальной эксплуатации. Для этого термостат кладут в емкость с водой и начинают её нагревать. Когда температура воды достигнет порога открытия клапана термостата, тогда исправное устройство отреагирует должным бразом. Наполнитель расширится и откроет клапан приблизительно на 20 мм. Если этого не произошло совсем, клапан открылся только частично или не вернулся после охлаждения в исходное состояние, тогда можно говорить о неисправности устройства.

Как проверить

термостат, не снимая его с авто :

Пособие для автовладельца: принцип работы охлаждающего устройства в автомобиле, схема для ВАЗ 2107 (Жигули), 2114 (Лада Самара) и 2115. Как проверить его работу, видео.

Список содержания статьи:

Принцип работы термостата в автомобиле
Схема термостата ВАЗ 2107, 2114, 2115
Как правильно определить, что устройство находится в рабочем состоянии
Цена термостата для автомобиля

Термостат — это прибор системы охлаждения, который имеется во всех машинах (в стандартном варианте диаметром пять сантиметров, расположен между двигателем и радиатором), оснащённых системой охлаждения мотора с помощью жидкости.

Это прибор позволяющий поддерживать постоянную температуру двигателя за счёт работы терморегуляторов или же за счёт осуществления фазового перехода. Иногда можно увидеть термостаты с термоизоляцией, которая позволяет уменьшить потери тепла или холода. Самым распространённым, которым пользуются все, от мала до велика, является холодильник.

Термостат выполняет функцию блокировки радиатора от потоков охлаждающей жидкости (тосол), фактически давая двигателю время разогреется. Также такой простой механизм помогает уменьшить износ двигателя автомобиля. Он закрыт, пока температура мотора находится в норме, как только она достигает критической точки в пределах девяноста или девяноста пяти градусов Цельсия, то заслонка в термостате открывается и позволяет охлаждающей жидкости попасть в двигатель и нормализовать его температуру.

Понаблюдать за процессом работы устройства можно и в домашних условиях. Нужно просто поместить термостат в ёмкость, наполненную самой обыкновенной водой, и поставить на плиту подогреваться. По мере увеличения температуры воды в кастрюле Вы сможете увидеть, как на термостате открывается клапан, примерно на два сантиметра. Для проведения опыта лучше взять новый, а не снимать со своей или чьей-либо ещё машины.

Есть много факторов, которые могут стать причиной неполадок, но коррозия — наиболее частая. Когда клапан постоянно находится в открытом положении, то жидкость для охлаждения мотора всё время будет поступать в радиатор, прежде чем попасть в двигатель, а это значит, двигателю необходимо больше времени для достижения критической температуры. А когда клапан термостата постоянно закрыт, то двигатель не охлаждается и продолжает набирать температуру, соответственно, машина «закипает» и на ней нельзя продолжать двигаться, пока мотор не остынет. Специалисты и автомеханики рекомендуют автомобилистам менять старый на новый, приблизительно, каждые два года. Читайте, как менять термостат в автомобиле ВАЗ 2110-2111.

Как правильно определить, что устройство находится в рабочем состоянии?

Разогреваем двигатель до такой температуры, чтобы стрелка не достигала критического показателя, и выключаем его. Открываем капот, находим шланг сверху радиатора (резиновый шланг чёрного цвета, имеющий на конце металлический хомут) и такой же снизу. Затем очень аккуратно, они могут быть достаточно горячими, дотрагиваемся до них. Если один из них стал горячим, а другой по-прежнему холодный, и при этом датчик показывает высокую температуру двигателя, то это значит, что, скорее всего жидкость не попадает в двигатель, а задерживается в радиаторе, и нужно менять термостат на новый.

Существует и ещё один способ проверки, больше известный как «народный». Он перекликается с тем «экспериментом», который был описан выше, для наблюдения процесса работы термостата, только в этот раз Вам придётся положить в ёмкость с водой термостат, в работоспособности которого Вы сомневаетесь, снятый с вашего автомобиля, а дальше процедура повторяется, по мере того как вода будет доходить до температуры 87–90 градусов клапан должен открыться, однако, если этого не произошло, то термостат уже непригодный для работы. Ещё стоит помнить, что у разных термостатов показатель критической температуры открывания клапана может быть разный, поэтому при покупке нового уточните это у продавца. Поскольку для водителя не секрет, что ставить в авто термостат, имеющий высокую температуру открывания клапана нельзя — двигатель не будет охлаждаться.

Видео, проверка термостата ВАЗ 2101-2107 и Tama (Toyota):
