Схема установки подогревателя – Схемы Подключения Подогревателя Двигателя 220в

Содержание

Схемы Подключения Подогревателей Двигателя — tokzamer.ru

Истории наших читателей «Гребаный таз!!!

Схема установки подогревателя – Схемы Подключения Подогревателя Двигателя 220в
Видео: работа, достоинства и недостатки автономных подогревателей Тепловые аккумуляторы Конструкция представляет собой большой термос, сохраняющий тепло нагретой охлаждающей жидкости до двух суток. Схема, представленная на Рис.
Схема установки подогревателя – Схемы Подключения Подогревателя Двигателя 220в
При этом жидкость, поступающая в рубашку охлаждения двигателя, успевает изрядно остынуть. Кроме того, следует приготовить комплект гаечных ключей, торцевую отвёртку, острый нож, охлаждающую жидкость 1—1.
ПРЕДПУСКОВОЙ ПОДОГРЕВАТЕЛЬ ДВИГАТЕЛЯ С НАСОСОМ СТАРТ-ТУРБО. ОБЗОР.
Схема установки подогревателя – Схемы Подключения Подогревателя Двигателя 220в
Дополнительно можно подключить дистанционное управление. Данный аппарат монтируется в охладительной системе мотора.

Схема установки подогревателя – Схемы Подключения Подогревателя Двигателя 220в
При этом жидкость, поступающая в рубашку охлаждения двигателя, успевает изрядно остынуть.
Схема установки подогревателя – Схемы Подключения Подогревателя Двигателя 220в
После прогрева провод складывается в подкапотное пространство. Шланги для охлаждающей жидкости лучше купить самостоятельно, предварительно измерив необходимую длину лучше, если они будут цельными.
Схема установки подогревателя – Схемы Подключения Подогревателя Двигателя 220в
Условия монтажа при этом способе с вашей стороны должны подкрепиться технической умелостью и обьёмом определённых знаний по гидродинамике и автослесарничеству. Разумеется, не затапливаться при преодолении бродов.
Схема установки подогревателя – Схемы Подключения Подогревателя Двигателя 220в


На сильном морозе солярка может загуститься так, что дизель не удастся запустить.
Схема установки подогревателя – Схемы Подключения Подогревателя Двигателя 220в
Предпусковой подогреватель двигателя 220 вольт Паджеро 2

ЧИТАЙТЕ ТАКЖЕ НА САЙТЕ

Питаются от аккумуляторов, напряжением постоянного тока 12 в. В зависимости от объёма двигателя, можно выбрать модели мощностью от 1 до 3 кВт Видео: эффективность и особенности электрических предпусковых подогревателей Другие разновидности предпусковых подогревателей Кроме электрических нагревателей, выпускаются также другие устройства, отличающиеся принципом действия.
Схема установки подогревателя – Схемы Подключения Подогревателя Двигателя 220в
В случае самостоятельной установки следует придерживаться подробной инструкции. Нельзя включать подогреватель без охлаждающей жидкости.
Схема установки подогревателя – Схемы Подключения Подогревателя Двигателя 220в
При прогретом двигателе струи воздуха из отопителя должны быть горячими!
Схема установки подогревателя – Схемы Подключения Подогревателя Двигателя 220в

Справедливости ради следует отметить, что наши автолюбители все-таки считают автомобиль в первую очередь роскошью, на которую потрачено и так слишком много денег. На рынке можно встретить большое количество котлов от в, но какой котел для подогрева двигателя выбрать?
Схема установки подогревателя – Схемы Подключения Подогревателя Двигателя 220в


Место разреза нужно определить, примерив входной рукав котла. При соединении всех элементов не забываем использовать хомутики для шлангов, которые обычно идут в комплекте с подогревателем.
Схема установки подогревателя – Схемы Подключения Подогревателя Двигателя 220в
Кроме нагрева рубашки охлаждения движка, нагреватели могут параллельно: заряжать аккумуляторы; нагнетать тёплый воздух в салон; управляться дистанционно, включаясь и выключаясь по команде из пульта. В системе охлаждения не допускается наличие осадка или посторонних включений, а также любых присадок для устранения течи радиатора.
Схема установки подогревателя – Схемы Подключения Подогревателя Двигателя 220в

Большинство моделей оснащено терморегулятором.
Обзор подогревателей двигателя с помпой Лунфей #2Схема установки подогревателя – Схемы Подключения Подогревателя Двигателя 220в

Монтаж и установка устройства

Так жидкость циркулирует до тех пор, пока полностью не обогреет агрегат. За счет понижения давление внутри корпуса клапан 4 открывается, и жидкость начинает поступать в него по входному патрубку.


Собираем всю систему, при этом важно не забыть закрутить обратно все предварительно открученные гайки и хорошенько их затянуть. Кроме нагрева рубашки охлаждения движка, нагреватели могут параллельно: заряжать аккумуляторы; нагнетать тёплый воздух в салон; управляться дистанционно, включаясь и выключаясь по команде из пульта. Но чаще применяется несколько другая схема подключения.
Схема установки подогревателя – Схемы Подключения Подогревателя Двигателя 220в

Если же на пути сигнала будут препятствия, дистанция значительно сократится. На некоторых модификациях авто сливать антифриз не потребуется.
Схема установки подогревателя – Схемы Подключения Подогревателя Двигателя 220в
Отсоединяем патрубок от печки. Если вы не уверенны в навыках электромонтажа, подключение электрической части лучше доверить профессионалам.
Схема установки подогревателя – Схемы Подключения Подогревателя Двигателя 220в
Да, морально то я созрел, а вот финансово никак не мог потянуть. Но главным преимуществом аппарата является то, что он имеет простую схему установки, поэтому с задачей как установить предпусковой подогреватель двигателя не возникнет сложностей даже у малоопытного пользователя. Какой мощности ТЭН нужно покупать? Поэтому подключать к питанию прибор лучше через переходник с таймером.

Известные виды устройств

Схема установки подогревателя – Схемы Подключения Подогревателя Двигателя 220в
Он вворачивается вместо термодатчика. Такие подогреватели нагревают дизтопливо до приемлемой температуры. Охлаждающая жидкость нагревается прямо в блоке устройства. Такие механизмы очень удобны. В ней подача антифриза делается через все ту же сливную пробку, а вот слив производится в отверстие термодатчика блока цилиндров.

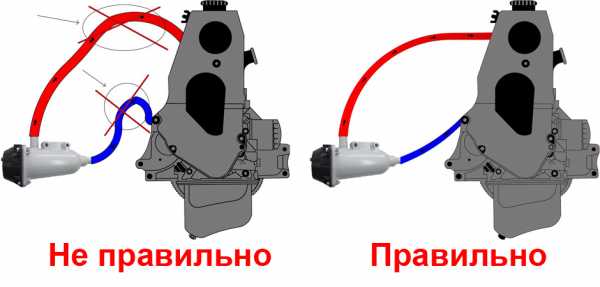

При присоединении подогревателя к патрубкам через тройники, нельзя производить врезку между термостатом и радиатором, как показано на рис. От чего зависит мощность предпускового подогревателя?

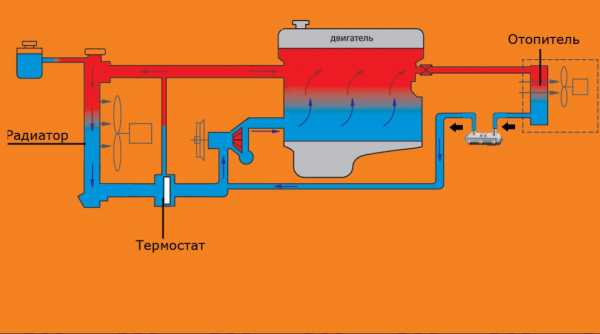

Происходит постоянное движение жидкости по замкнутому циклу. Далее расскажем, как действует данный механизм и как его можно установить на свой автомобиль. В торце упаковочной коробки есть перечень моделей. В поисках средств для обеспечения легкого запуска силовой установки в условиях сниженных температур многие автовладельцы останавливают свой выбор на предпусковых подогревателях антифриза, работающих от сети В.
Предпусковой подогреватель двигателя с GSM дистанционным управлением.

Что такое предпусковой подогреватель двигателя

Довольны будут и те, кто имеет неподалёку гараж с подведённым электричеством.

Выхлопная труба не должна располагаться в направлении движения. Для того чтобы этого избежать, а также облегчить старт движка в морозную погоду, предназначены предпусковые обогреватели, питающиеся от сети В.

Все шланги должны быть хорошо закреплены хомутами в местах соединения, защищены от перетирания. Сибирь-М Приборы отечественного производителя марки Сибирь-М, Альянс, Страт имеют меньшую стоимость при идентичных технических характеристиках. Цена предпускового подогревателя, как правило, невысока и в основном зависит от наличия тех или иных опций.

Соединение подогревателя с системой охлаждения должно осуществляться в двух удаленных друг от друга местах вход подогревателя и выход из подогревателя. Главной особенностью современных предпусковых подогревателей двигателя является отсутствие необходимости установки в самой низкой области прохождения антифриза. Всей работой управляет электронный управляющий блок ЭБУ в автономном режиме.

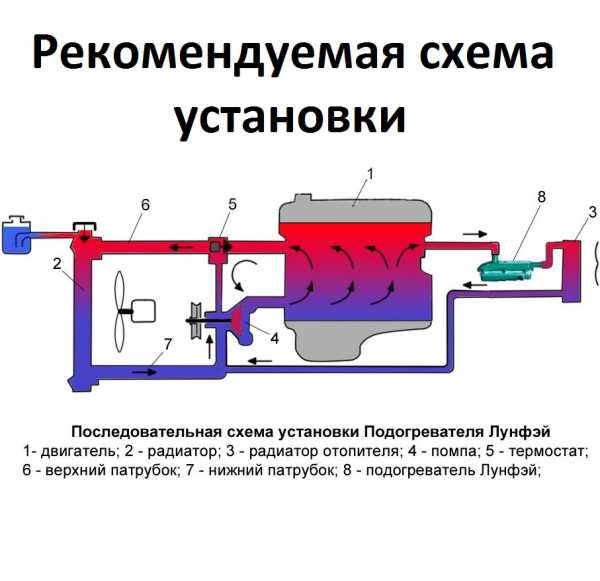

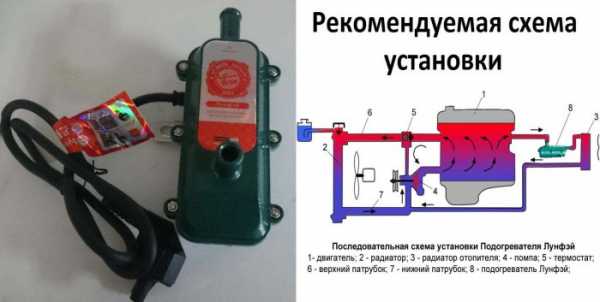

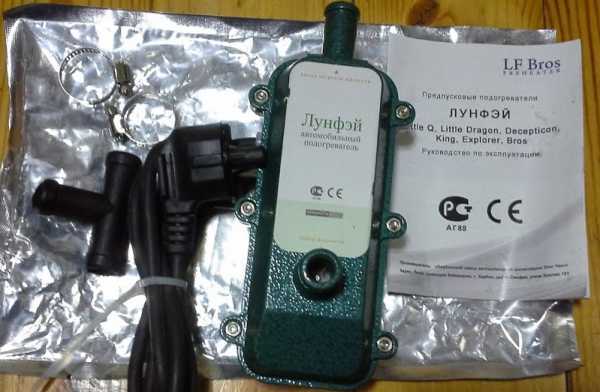

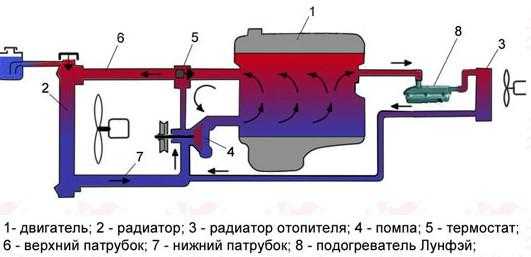

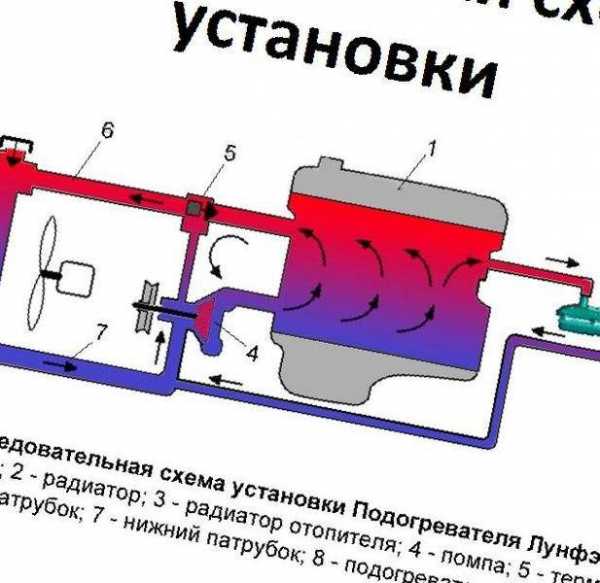

Устанавливая подогреватель Лунфэй придерживайтесь рекомендаций

Предпусковой подогреватель, работающий от сети в В, потребляет довольно много электроэнергии, так как тэн, установленный внутри устройства, имеет достаточно высокую мощность. Он осуществляет принудительную циркуляцию теплоносителя в виде подогретого тосола, что существенно сокращает время на прогрев. Наиболее универсальный вариант 1 — ДВС, 2 — радиатор отопления салона.

Устроен он следующим образом: вольфрамовая спираль помещена в специальный блок. Сам процесс установки займет не более 3-х часов.

Какими бывают предпусковые подогреватели двигателя

Зарегистрируйтесь на сайте 2. Тогда не лишней будет покупка обыкновенного таймера, если уж вам так принципиально важна точность вплоть до каждой секунды.

Аппараты бывают двух типов: электромагнитные; электронные. Корпус ни в коем случае нельзя крепить на саморезы! В черный либо красный цвет окрашена подогреваемая отопителем часть контура.

Подключение подогревателя двигателя на HONDA CAPA.

tokzamer.ru

самый полный обзор ❗ видов и моделей предпусковых подогревателей ( отзывы ), установка и схемы подключения котлов для легкового авто с видео

Система подогрева двигателей 220В представляет собой устройство, позволяющее обеспечить прогрев топливной магистрали или других элементов силового агрегата перед запуском. Применение сторонних ресурсов позволяет предпусковому электроподогреву обеспечить экономию дизельного или бензинового горючего при холодном старте в зимнее время года.

Устройство электроподогревателей

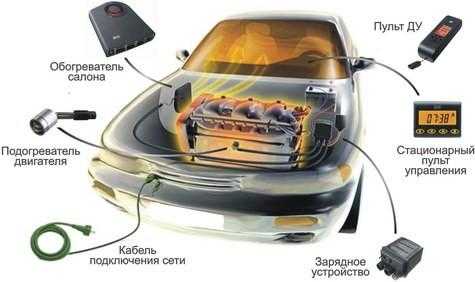

Современные системы подогрева двигателя 220В включают в себя:

  • нагревательный элемент мощностью 500-5000 Вт;
  • блок управления с таймером;
  • блок подзаряда аккумулятора;
  • тепловентилятор (для отопления салона).

Полезно знать

Некоторые электроподогреватели оснащаются помпами, которые образуют давление в малом контуре системы охлаждения, что позволяет обеспечить более быстрый и равномерный теплообмен.

Схема установки подогревателя – Схемы Подключения Подогревателя Двигателя 220вПринцип действия и возможности

Принцип работы автомобильных электроподогревателей состоит в предварительном прогреве антифриза до рабочей температуры (60-70 градусов). В результате нагрева расходный материал перемещается по магистралям охладительной системы вверх, попутно прогревая элементы мотора.

Важно знать

Чтобы обеспечить высокое давление за счет разницы температур нагревательной системы без помпы, ее подключение к системе охлаждения необходимо выполнить к наиболее низкой точке охладительного контура.

Подробнее о том, как работает электрический обогрев двигателя внутреннего сгорания с помпой:

  1. Сетевой кабель нагревательной системы подключается к бытовой розетке.
  2. Когда на нагревательный элемент подается энергия, он активируется и производит запуск помпы.
  3. Хладагент, циркулирующий по магистралям системы, получает тепловую энергию и нагревается.
  4. При увеличении температуры до необходимого уровня производится отключение нагревательного элемента с помощью реле. В случае, если рабочий параметр опять упадет, реле выполнит активацию системы прогрева антифриза.

Дополнительные возможности нагревательных систем в зависимости от модели и типа устройства:

  • подзарядка аккумуляторных батарей;
  • прогрев салона, благодаря нагнетанию в машину теплого воздушного потока;
  • дистанционное управление по таймеру или командам, поступающим с дистанционного пульта, а также от мобильного устройства.

Ключевые характеристики электроподогревателя

Основные характеристики, которыми обладает нагревательная система:

  1. Мощность, измеряется в кВт. Чем выше этот показатель, тем более быстрым будет разогрев рабочей жидкости зимой. К примеру, системы с мощностью 1,5 кВт позволяют прогревать хладагент примерно за 3,5 минуты. Если этот параметр увеличится до 2 кВт, то время нагрева снизится до 3 минут.
  2. Частота, измеряется в герцах (Гц). Данный показатель определяет температурное значение активации терморегулятора.
  3. Величина циркулируемого потока, измеряется в л/сек. Данный параметр зависит от диаметров входного и выходного отверстий. В большинстве современных нагревательных систем магистрали имеют диаметр 1,2 см.
  4. Размеры оборудования. В зависимости от производителя и вида устройства, эти показатели отличаются. В среднем длина прибора составляет 15 см, а высота и ширина — около 9 см.

Важно знать

Каждая система нагрева имеет свою степень защиты, наиболее распространенным маркам и моделям присваивается маркировка «ИП 34». Это свидетельствует о том, что оборудование безопасно при использовании, и вероятность короткого замыкания полностью исключена.

Что влияет на мощность

Показатели, которые влияют на эту характеристику:

  1. Предельная частота оборудования. Данный показатель обычно составляет 50 Гц, но могут быть отклонения в большую или меньшую стороны.
  2. Диаметральный размер магистрали, который определяет скорость циркуляции прогретого расходного материала.
  3. Место расположения и правильность монтажа. Устройство должно быть максимально прочно установлено и не подвергаться обдуву.

Разновидности электроподогревателей

МоделиСтрана-производительЦена в рублях
Блочные
OWL с помпойГермания6500-7500
DEFAНорвегия4000-6000
CalixШвеция3000-4500
«Старт-Мини»Россия1000-2900
«Беспризорник»Россия1500-3500
Патрубочные
«Лестар»Россия1700-3300
«Альянс»Россия1000-2500
«Старт М1/М2»Россия1400-2800
«Сибирь М»Россия1000-2000
Выносные
HotstartСША9000-60000
«Северс-М»Россия2000-2800
«Старт-М»Россия1900-3200
«Альянс»Россия1600-3000
«Синь Джи»Китай1500-2700
Внешние
KeenovoКитай3600-5000
HotstartСША9500-10000

Блочные

Такой тип систем прогрева для авто предназначен для встраивания в блок цилиндров (БЦ) силового агрегата. В результате того, что греется БЦ, силовой агрегат прогревается равномерно и по центру.

Мощность самого нагревательного элемента не очень высокая — 400-750 В.

В плане конструкции такие устройства достаточно просты, поскольку они оснащаются только нагревательным компонентом и соединителем, который нужно подключать к мотору. Креплений и дополнительных элементов в нагревателе не предусмотрено.

Таблица: модели блочных подогревателей
ХарактеристикаOWL с помпойDEFACalix«Старт-Мини»«Беспризорник»
Эксплуатируемая мощность1100 ватт300-600 ватт550 ватт1-2 киловатта500-630 ватт
Теплопроизводительность14 киловатт1,5-5 киловатт750 ватт4 киловатта1,8-5 киловатт
Масса0,38 кг0,85-1,05 кг в зависимости от модели0,35-1,20 кг0,785 кг0,27 кг
Наличие антикоррозийного корпусаИмеетсяИмеетсяЗависит от моделиЗависит от моделиНет
Режим запускаАвтоматическийАвтоматическийЗависит от моделиЗависит от моделиРучной
Род и частота токаПеременный, 50 герцПеременный, 50 герцПеременный, 50 герцПеременный, 50 герцПеременный, 50 герц
АвтоотключениеИмеетсяИмеетсяЗависит от моделиТермовыключательНет
Время разогреваОколо 30 минутот 20 минут до 3 часов1,5-8 часов30-60 минутНе менее 1 часа
Плюсы и минусы

Плюсы по отзывам +++

Возможность длительного функционирования, связанная с невысокой мощностью, благодаря которой не портится хладагент.

Безопасность эксплуатации. В комплект поставки современных нагревателей входит теплоизоляционный материал, который не позволят плавиться изоляции на проводах, находящихся поблизости.

Простота монтажа

Минусы по отзывам —

Длительное время прогрева. При температуре окружающей среды 0 градусов система сможет нагреть расходный материал только за один час работы. Если температура воздуха снизится до -10 градусов, то данный показатель увеличится до двух часов. Соответственно, если выбрать менее мощный и бюджетный вариант системы прогрева, то нагрев хладагента займет еще больше времени.

Механические таймеры подогревателей могут работать со сбоями в холодное время года

Низкая мощность нагревателя

Видео: обзор китайского предпускового подогревателя

На канале «Посылки из Китая для CergeyNchina» опубликован видеоролик, в котором подробно представлены характеристики и возможности нагревательной системы мотора, заказанной в Китае.

Патрубочные

Такие устройства предназначены для установки в разрез толстых шлангов. Универсальные модели нагревательных систем оборудуются прочными корпусами, что позволяет исключить вероятность повреждения агрегата в результате физического воздействия.

Таблица: модели патрубочных подогревателей
Характеристика«Лестар»«Альянс»«Старт М1/М2»«Сибирь М»
Эксплуатируемая мощность5-8 киловатт2 киловатта1-2 киловатта1-3 киловатта
Теплопроизводительность15 киловаттНе указана4 киловатта15 киловатт
МассаНе указан0,9 кг0,785 кг0,9 кг
Наличие антикоррозийного корпусаИмеетсяКорпус IP34Зависит от моделиКорпус из анодированного алюминия
Режим запускаРучнойРучнойЗависит от моделиРучной
Род и частота токаПеременный, 50 герцПеременный, 50 герцПеременный, 50 герцПеременный, 50 герц
АвтоотключениеОтсутствуетОтсутствуетТермовыключательТермовыключатель
Время разогреваНе менее 1 часаНе менее 1 часа30-60 минут460-60 минут
Плюсы и минусы

Плюсы по отзывам +++

Простота установки и подключения

Качественная отдача тепла, позволяющая эффективно прогреть силовой агрегат

Простота использования

Относительная дешевизна и большой ассортимент устройств от разных производителей

Минусы по отзывам —

Подогреватели всегда рассчитаны на стандартный диаметр шлангов, поэтому при монтаже придется дополнительно установить переходник.

Видео: обзор нагревательной системы «Старт-М»

На канале «Sergei Pukhov» опубликован видеоролик, в котором подробно представлены характеристики, особенности и обзор комплектации нагревательных устройств «Старт-М».

Выносные

Конструкция выносных подогревателей сложнее и дополнительно включает в себя:

  • патрубки;
  • переходники;
  • терморегуляторы;
  • крепления и фиксаторы и т. д.

Нагревательный элемент отличается большей мощностью — среднее потребление для легковых автомобилей от 1-2 киловатт, для грузовых обычно используются подогреватели на 3 кВт.

Таблица: модели выносных подогревателей
ХарактеристикаHotstartСеверс-МСтарт-МАльянсСинь Джи (Лунфэй)
Эксплуатируемая мощность5-25 киловатт1-3 киловатта1-2 киловатта800 ватт2 киловатта
Теплопроизводительность4 киловаттаНе указывается4 киловаттаНе указывается5 киловатта
Масса0,77 кгНе указывается0,78 кг0,46 кг0,98 кг
Наличие антикоррозийного корпусаДаКорпус из анодируемого алюминияДаКорпус IP34Да
Режим запускаРучной/автоматическийРучнойЗависит от моделиРучнойЗависит от модели
Род и частота токаПеременный, 50 герцПеременный, 50 герцПеременный, 50 герцПеременный, 50 герцПеременный, 50 герц
АвтоотключениеПри 50 градусахОтсутствуетТерморегуляторТерморегуляторДатчик температуры
Время разогреваОт 30 минутДо 1 часаДо 1 часаОт 30 минут30-50 минут
Плюсы и минусы

Плюсы по отзывам +++

Недорогая установка

Большой выбор моделей от различных производителей по разным ценам

Простота использования

Минусы по отзывам —

Необходимо обеспечить свободный доступ к вилке. Для исключения этого недостатка можно приобрести выносной бамперный нагреватель.

Системы отечественного и китайского производства менее надежны и быстрее выходят из строя. Из-за нарушений герметичности они могут пропускать хладагент, поэтому при монтаже необходимо дополнительно пользоваться герметиком.

Низкое качество и ломкость дополнительных устройств (проблема более характерна для китайских систем). Поэтому пред установкой рекомендуется приобрести импортные патрубки, дюралюминиевые переходники вместо пластмассовых, держатели следует заменить более прочными и широкими хомутами.

Сложность самостоятельной установки

Видео: обзор китайского подогревателя мотора Лунфей

На канале «Посылки из Китая для CergeyNchina» представлен видеоролик об эксплуатации, а также установке и характеристиках предпусковых подогревателей двигателя Лунфэй.

Внешние

Внешние нагревательные системы представляют собой нагревающиеся пластины, которые ставятся на корпус силового агрегата, картер, цилиндры и т. д. Нагревательные пластины функционируют на базе теплоэлектронагревателей, причем большинство из них может подключаться не только к 220-вольтной сети, но и автомобильному аккумулятору на 12 В.

Уровень мощности таких устройств варьируется от производителя и в среднем составляет от 100 до 1500 Вт. Температура, которую может развить пластина — от 90 до 180 градусах.

Полезно знать

Электрические составляющие пластин не допускаются к использованию для подогрева аккумуляторов, поскольку это может привести к кипению электролита и разрушению внутренних элементов батареи.

Таблица: модели внешних подогревателей
ХарактеристикаKeenovoHotstart
Эксплуатируемая мощность0,8 киловатт5-25 киловатт
ТеплопроизводительностьНе указывается4 киловатта
МассаНе указывается0,77 кг
Наличие антикоррозийного корпусаНетДа
Режим запускаРучнойАвтоматический
Род и частота токаПеременный, 50 герцПеременный, 50 герц
АвтоотключениеПри 90 градусахПри 50 градусах
Время разогреваОколо 15 минут20-40 минут
Плюсы и минусы

Плюсы по отзывам +++

Безопасность применения — устройства надежно защищены от воздействия и попадания внутрь влаги и мелких частиц, степень защищенности соответствует стандарту IP65

Простота монтажа. Для выполнения задачи необходимо только приклеить пластину к рабочей поверхности.

Повышенная устойчивость к износу и стиранию

Длительный ресурс эксплуатации и надежность

Минусы по отзывам —

Высокая стоимость товара

Быстрый износ аккумуляторной батареи, если подключение производится к ней, а не к 220-вольтной сети. Чтобы исключить этот недостаток, надо установить более мощный аккумулятор.

Видео: тест нагревательных пластин Keenovo

На канале «Свой Лунапарк» опубликован видеоролик, в котором показан процесс тестирования работы силиконовых нагревательных пластин для пуска ДВС и его результаты.

Как установить электрический подогреватель

Установка электрических нагревательных систем ПЖД, Лунфэй или устройств от других производителей состоит из следующих этапов:

  1. Подготовка инструмента.
  2. Выбор схемы подключения — последовательная или параллельная.
  3. Установка и проверка выполненных действий.

Правила безопасности, которые необходимо учитывать при установке подогрева двигателя 220 вольт:

  1. Подключение агрегата должно осуществляться к трехпроводной однофазной сети, рассчитанной на 220В. Она должна иметь заземляющий контакт через автоматический выключатель с током защиты, составляющим 10 либо 16 Ампер для 1,5-2 кВт и 3 кВт соответственно.
  2. Вместе с автоматическим выключателем необходимо установить устройство защитного отключения. Этот агрегат предназначен для обеспечения защиты человека от воздействия тока при прямом или косвенном контакте с поврежденным кабелем. Также защитное устройство позволит не допустить ожога при прикосновении к неизолированной части электрооборудования.
  3. Не допускается активация электроподогревателя после установки на авто с запущенным двигателем. Также нельзя его включать, если в системе охлаждения отсутствует антифриз.

Что понадобится?

Подробнее о том, что потребуется подготовить для монтажа подогрева двигателя 220В:

  • набор отверток разной длины — с крестовым и плоским наконечниками;
  • комплект гаечных ключей;
  • ветошь;
  • емкость для слива отработавшей жидкости;
  • канцелярский нож;

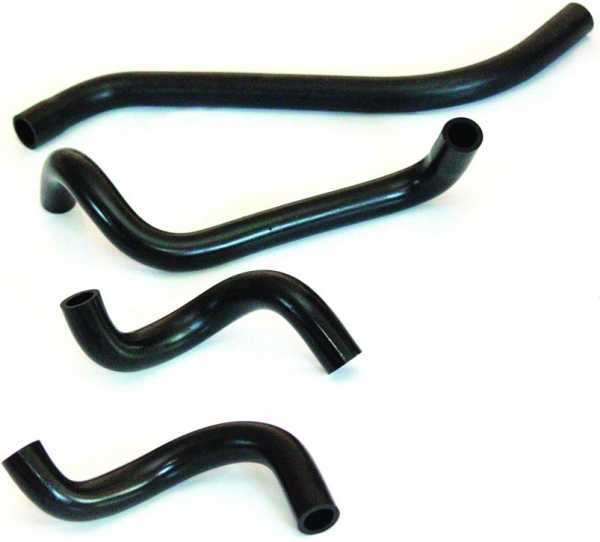

  • дополнительные патрубки или переходники, если этого требуется комплектация подогревательного устройства.

Таблица: схемы монтажа электрического подогревателя

СхемаОписание

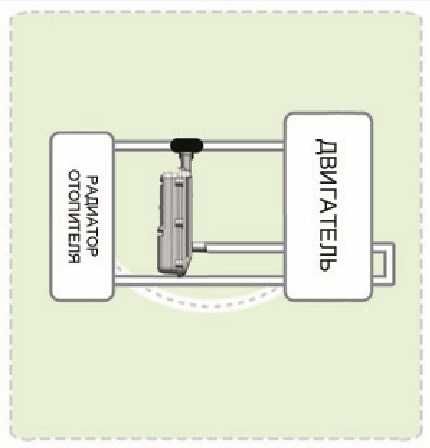

Параллельная установкаСхема установки подогревателя – Схемы Подключения Подогревателя Двигателя 220вДанный метод подразумевает монтаж детали напротив радиаторного устройства печки. Нагревательное устройство подключается к мотору и термостату или с этими элементами, а также отопителем печки.

Этот способ рекомендуется реализовывать при наличии выводов, расположенных перпендикулярно.

Последовательная установка

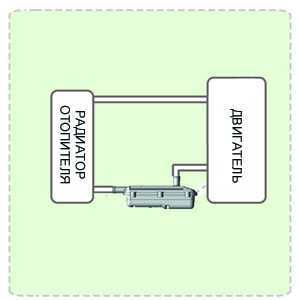

Схема установки подогревателя – Схемы Подключения Подогревателя Двигателя 220в
Нагревательное устройство врезается между силовым агрегатом и радиаторным устройством системы прогрева салона. Такой вариант более предпочтительный для автомобилей с параллельным расположением выводов, поскольку оборудование устанавливается в один трубопровод, через который хладагент поступает на отопитель. Важно, чтобы к печке всегда был доступ антифриза.

Алгоритм установке по последовательной схеме

Алгоритм действий при выполнении монтажа:

  1. На первом этапе необходимо найти патрубок, ведущий от силового агрегата на отопитель салона. Для этого нужно запустить двигатель, в результате чего магистраль хорошо и быстро прогреется. Сам патрубок можно нащупать рукой.
  2. Затем необходимо слить охлаждающую жидкость из мотора (должно выйти около двух литров).
  3. Нужно найти точку для фиксации нагревательного оборудования на корпусе транспортного средства или его моторе. Крепление может быть осуществлено с помощью кронштейна.
  4. С помощью канцелярского ножа разрезается нужная магистраль и производится установка детали. Часть, идущая от силового агрегата, фиксируется на водоприемнике, а отрезок, использующийся для радиаторного устройства печки — к водопуску.
  5. На следующем этапе производится фиксация всех соединений при помощи хомутов. Также необходимо закрепить нагревательное оборудование, но действовать нужно максимально аккуратно, чтобы предотвратить возможную утечку жидкости.
  6. Затем через расширительный бачок производится добавление хладагента. На этом этапе следует убедиться в отсутствии утечки.
  7. Протянуть по кузову провод от нагревательного оборудования таким образом, чтобы вилка выходила наружу. Провод следует зафиксировать, чтобы он не болтался.

Пошаговая инструкция монтажа по параллельной схеме

При установке нагревательной системы по параллельной схеме алгоритм действий следующий:

  1. Производится удаление хладагента из системы.
  2. На блоке цилиндров силового агрегата находится сливное устройство, его нужно демонтировать. Вместо него производится установка штуцера.
  3. Канцелярским ножом разрезается патрубок, соединяющий двигатель силового агрегата и радиаторное устройство отопителя. Производится установка переходника-тройника.
  4. Выполняется выбор места, где будет установлено нагревательное устройство.
  5. Используя заранее подготовленные магистрали, производится фиксация водоприемника со штуцером, а водослив надо соединить с тройником.
  6. На следующем этапе выполняется крепление патрубков и шлангов с использованием хомутов.
  7. Производится дополнительная фиксация нагревательного оборудования на месте.
  8. В расширительный бачок заливается хладагент (рекомендуется использовать слитую охлаждающую жидкость).
  9. 220-вольтный кабель закрепляется на месте с использованием крепежных ремней так, чтобы не допустить его соприкосновения с движущимися компонентами мотора. Также его надо уложить подальше от разогреваемых частей и поверхностей, прилегающих к двигателю.
  10. Желательно при установке вывести розетку или вилку нагревательного устройства к радиаторной решетке автомобиля, расположенной спереди. Этот элемент должен быть закрыт заглушкой, который будет предотвращать попадание влаги и загрязнений внутрь. Кабель с соответствующим наконечником необходимо приобрести заранее.
  11. Силовой агрегат запускается, после чего ему необходимо дать поработать несколько минут. За время его функционирования нужно проверить качество подключения всех элементов и патрубки на предмет отсутствия утечек. Если антифриз упал и уровень стал ниже нормы, его необходимо восполнить.
  12. Затем производится активация нагревательного оборудования. На этом этапе надо убедиться, есть ли шум движущегося антифриза. Выходной рукав системы должен прогреться примерно за 2-3 минуты.

Последствия неправильной установки

Последствия, которые могут появиться в результате неправильного монтажа:

  1. Установленная система будет очень медленно прогревать салон или вовсе не сможет нагреть его. Если котел врезан в большой круг охлаждения, то он будет выполнять нагрев всей охлаждающей жидкости, соответственно, термостат будет бесполезен.
  2. На завершающем этапе монтажа необходимо качественно зафиксировать электрический сетевой кабель. Если этого не сделать, он может быстро износиться и стереться, что приведет к нарушению подачи сигнала на нагревательное оборудование. Кроме того, при подключении устройства возможно короткое замыкание.

Видео: установка обогревательной системы двигателя

на канале «Автообслуживание своими руками» опубликован видеоролик, в котором подробно описана процедура самостоятельного монтажа нагревательного помпового устройства Лунфэй на авто.

kodobd.top

Схема установки подогревателя северс

Предпусковые электроподгреватели двигателя Северс+ встраиваются в систему охлаждения автомобиля. При включении в сеть 220В, ТЭН в корпусе подогревателя начинает нагреваться. Одновременно включается в работу циркуляционный насос, прокачивая прогретую жидкость через систему охлаждения. Холодная охлаждающая жидкость входит в нижний патрубок, а выходит через верхний.

При достижении необходимой температуры срабатывает терморегулятор подогревателя. Он отключает и ТЭН, и насос(помпу). При снижении терпературы охлаждающей жидкости, терморегулятор вновь включит нагрев и циркуляцию, таким образом, постоянно поддерживая температуру охлаждающей жидкости в заданном диапазоне.

Примерно через 30 минут работы подогревателя двигателя «Северс+» охлаждающая жидкость в системе прогрета до температуры около +70 С, и Ваш автомобиль готов к эксплуатации.

Время разогрева двигателя зависит от климатических условий (температура, ветер), а также от условий стоянки автомобиля (открытая стоянка, гараж).

Пордогреватель двигателя «Северс+» представлен в модификациях:

— 1,5 и 2 кВт, а также 1,5 и 2 кВт с бамперным разъемом — для легковых автомобилей;

— 3 кВт и 3 кВт с бамперным разъемом — для среднетоннажных и грузовых автомобилей.

Подогреватели двигателя «Северс+» снабжены универсальными монтажнымы комплектами. В них входят все необходимые детали и подробная инструкция по установке.

ВНИМАНИЕ! УСТАНАВЛИВАЕТСЯ ВЕРТИКАЛЬНО, СОГЛАСНО ИНСТРУКЦИИ!

Инструкцию по эксплуатации и монтажу можно скачать по ссылке: https://podogrev.com/products/main/severs-new/techdata-1/

Если есть возможность, рекомендуем устанавливать предпусковые подогреватели двигателя «Северс+» на СТО. Однако, следуя рекомендациям и соблюдая требования инструкции, Вы можете установить подогреватель и самостоятельно. Как показывает практика, установка занимает приблизительно 2-4 часа.

Ниже вы можете просмотреть видео о том, как правильно установить подогреватель двигателя Северс плюс.

Интернет-магазин масла, запчастей и автотоваров

Категории товаров

Товары

  • Koito H9 Whitebeam III 4000K 12V 65W (120W) лампы галогенные — 2 шт. 2,500.00 р уб.
  • TOYOTA ATF WS Трансмиссионное масло 4л 2,900.00 р уб.
  • Koito h5 4500K 12V 60/55W (135/125W) Whitebeam III PREMIUM лампы галогенные— 2 шт. 1,500.00 р уб.

Бренды

ПРИНЦИП ДЕЙСТВИЯ, ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ И ИНСТРУКЦИИ ПО УСТАНОВКЕ
Работа предпусковых подогревателей основана на принципе термосифона или естественной циркуляции жидкости. Когда жидкость нагревается в подогревателе, плотность уменьшается и жидкость поднимается вверх, выходит из подогревателя и уходит в двигатель, где, отдав тепло, опускается вниз, на вход в подогреватель. Происходит постоянное движение жидкости по замкнутому циклу. Что бы избежать перегрева охлаждающей жидкости, на входе в подогреватель устанавливают термостат, который, при достижении максимальной температуры, отключает нагревательный элемент подогревателя.

ВНИМАНИЕ!
Проверьте систему охлаждения перед установкой. Данные подогреватели разработаны для антифриза или тосола. В системе охлаждения не допускается наличие осадка или посторонних включений, а также любых присадок для устранения течи радиатора.

УСТАНОВКА
Подогреватель должен быть установлен в горизонтальном положении входным и выходным патрубками вверх. Подогреватель должен располагаться в максимально низкой точке. Соединение подогревателя с системой охлаждения должно осуществляться в двух удаленных друг от друга местах (вход подогревателя и выход из подогревателя). Вход подогревателя должен соединяться с нижней точкой системы охлаждения; выход из подогревателя с верхней точкой (см.рис.1 и 5). Вход в подогреватель НЕ должен располагаться выше точки присоединения к двигателю (рис.2). Выход из подогревателя не должен иметь дугообразных перегибов, в которых может скапливаться воздух, препятствующий циркуляции жидкости (рис.3). При присоединении подогревателя к патрубкам через тройники, нельзя производить врезку между термостатом и радиатором, как показано на рис.4 при таком соединении греться будет радиатор, а не двигатель.

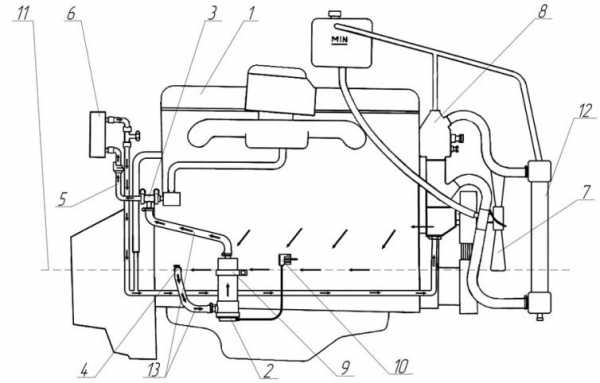

схема установки подогревателя двигателя северс-м

ВНИМАНИЕ!
Для соблюдения правил по технике безопасности необходимо подключать подогреватель к трех проводной однофазной питающей сети 220 Вольт с заземляющим контактом через автоматический выключатель с током защиты 10 Ампер (для 1,5 кВт, 2,0 кВ) и 16 Ампер (для 3,0 кВт). Совместно с автоматическими выключателями рекомендуется использовать устройство защитного отключения (УЗО), которое обеспечивает защиту людей от поражения электрическим током при косвенном или прямом прикосновении к поврежденным проводам или неизолированным частям электрооборудования, а также обеспечивает противопожарную защиту потребителей при возникновении токов утечки в электрической сети.
Кроме того нельзя включать подогреватель при работающем двигателе. Нельзя включать подогреватель без охлаждающей жидкости.

Магазин

Главная

Каталог

О компании

Контакты

Вход

Информация

Как купить товар

Доставка

Способы оплаты

Корзина

Способы оплаты:

Контакты

Консультация менеджера т.:+7-923-244-86-68 Почта: [email protected]

Опции темы
Поиск по топику
Отображение
  • Линейный вид
  • Комбинированный вид
  • Древовидный вид

Установка подогревателя двигателя «Северс+» на L200 (фотоотчет)

Здравствуйте!
Решил поделиться сегодняшним опытом установки подогревателя Северс+. Могут спросить — а что делиться? Вот есть две темы http://www.pickupclub.ru/forum/showt. B0%D0%BC%D0%B8 и http://www.pickupclub.ru/forum/showt. A%D0%B8/page28.
Но дело в том, что я взял модель с принудительной циркуляцией антифриза, и, как выяснилось, это несколько другой принцип установки. Установка в общем то стала проще т.к. ставится нагреватель в разрыв шланга подачи антифриза в печку. Но выяснились подводные камни, о которых ниже.
Итак, что-бы удачно установить сию приладу, нам понадобится:
1. Теплый гараж. Нет, конечно, если вы чувствуете в себе силу, ловкость и талант, вкупе с опытом и оттепелью на дворе, то можете и на улице, но лично у нас этот процесс со всеми обмозговываниями и тормозами занял не меньше чем 4 часа, так что я околел бы на улице и при минус 5 градусов (а у нас сегодня с утра было -31).
2. Сосед Володя (опционально). Собственно имя вашего соседа не так важно, важнее что он чинит машины, а так же у него в загашнике нашлись недостающие детали. Но за неимением соседа, можно и самому сделать.
3. В комплекте с моим подогревом идет универсальный набор для установки. Когда слышу слово «универсальный» то сразу думаю — в чем этот «универсал» будет хуже чем «специалист»? Вот что понадобилось дополнительно:
а)В данном случае принципиальным является то, что шланг, пардон рукав, был один и длиной 80 см, что оказалось мало. Сосед Володя восполнил этот пробел, принеся рукав из дома. Еще один шланчик может пригодиться, но о нем позже.
б) Так же нам не понравились шпильки для крепления самого насоса — взял имеющиеся болты на 6, длиной примерно 60 мм и самоконтрящиеся гайки. Правда пришлось рассверлить отверстия в крепежной пластине, но это мелочь.
в) Сверло на 10. Понадобится для рассверливания крепежной пластины, что-бы закрепить ее к кузову нашей машины.
г) Нож для резки шланга это само собой
д) Удобно будет крутить хомуты из комплекта головкой на 7 — уж очень они тугие, отверткой хрен закрутишь, ключем сложно подлазить.
е) Плоскогубцы изогнутые скорее всего вам пригодятся — снимать лютый хомут с патрубка.
ж) Ключики, отверточки и шанцевый инструмент по требованию.
з) Шуруповерт для прикручивания бамперного разъемы (если вы выбрали такую модификацию).
и) Если не сливаете антифриз полностью то тазик (лучше два) — когда потечет антифриз поставите под поддон.
Фу, сколько букв. Пойду перекурю, воткну на место крепеж аккумулятора (вспомнил что его родимого, забыл поставить ) и фоточки запостю с пояснениями.

Последний раз редактировалось marino; 18.12.2016 в 21:27 .

Итак, первым делом снимаем левый аккумулятор, с правого в целях предосторожности скидываем клемму. Дальше мы долго размышляли, где поставить котел. Он должен стоять вертикально, насосом вверх, и это принципиальное отличие от подогревателя Северс-М. Мы нашли единственное место — пространство рядом с площадкой аккумулятора. И там как раз в этой площадке есть незадействованное отверстие, куда мы и крепим пластину. В пластине есть большое отверстие под болт, но нам оно не подходит — слишком низко пришлось бы опускать котел, а ниже мешает всякая всячина, поэтому прикладываем пластину, смотрим какое из мелких отверстий нам подходит, и рассверливаем его.

Вложение 106308
На втором фото котел уже прикреплен. Не забываем до прикручивания котла закрепить на нем рукава и закрутить хомуты, потом это делать будет не удобно. Защитную гофру, которая идет в комплекте можно надеть на верхний шланг, это тоже удобней сделать заранее. Длина нижнего шланга (вход в котел с двигателя) составила сантиметров 50, верхний шланг (идет на печку) не отмерял длину, может чуть длинее. В любом случае, режем уже по месту, когда два шланга встретились и готовы к стыковке
Дальше занимаемся патрубком, идущим с двигателя на печку. Собственно вот он входит в перегородку

Я решил что не хочу его резать, он такой милый Вдруг что-то пойдет не так, а у меня будет целый патрубок, это во-первых. Во вторых, он небольшой и п-образной формы, поэтому я решил что если его разрезать то будет неудобно пристыковать к ним толстые шланги. Тем более что сосед принес вот это:

Это были шланги с внутренним диаметром 16 мм, как и родные, и их легко можно было повернуть в нужную нам сторону. Начали снимать патрубок с двигателя. Минут 10 боролись с злым хомутом — крепко сидит, да и плоскогубцы у меня не сильно фирменные. Потом пытались снять шланг с патрубка, но он прикипел, а развернуться там негде. В результате провернули его теми же плоскогубцами и он потихоньку сдался. Не забываем поставить тазик. Сначала у меня антифриз потек слева с поддона (т.е. как раз над патрубком), куда я и поставил тазик заранее. Когда течь уже вроде перестало, услышал что полилось справа, пришлось переставлять таз туда. Поэтому если есть, то два таза лучше.
Хуже было со вторым концом патрубка. Та же борьба с хомутом, потом бесплодные попытки стянуть с патрубка. Ну намертво сидит! Я уже говорю фиг с ним давай резать! И только тут до меня дошло — зачем его снимать, прямо в него ставим переходник и стыкуем с толстым шлангом, идущим к котлу. Да, говорю, два гения собрались, сила есть, ума не надо, минут двадцать потеряли!

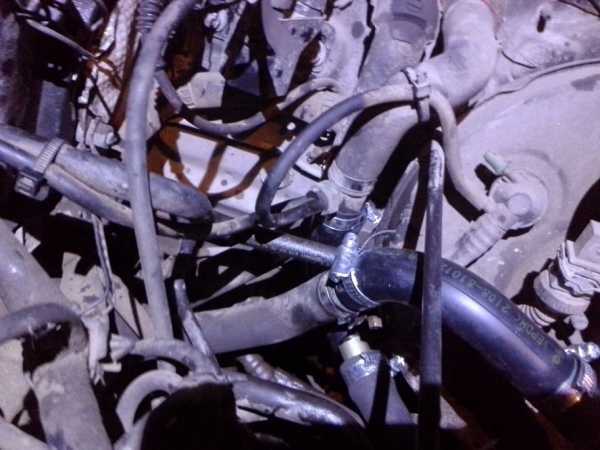

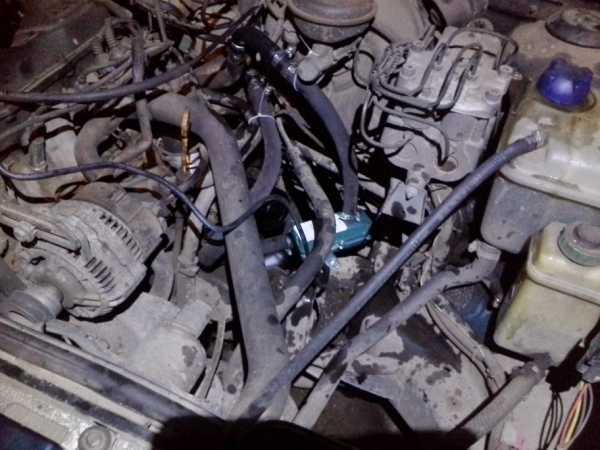

В общем получилось как-то так, как на последнем фото. Слева блестит хомут на патрубке двигателя, а справа этот же шланг развернувшись соединяется через переходник с трубкой котла. По середине хомут — это труба на печку идет.

Последний раз редактировалось marino; 19.12.2016 в 20:39 .

Собственно после этого самая сложная часть закончена. Остается спустить вниз провод и продернуть его через решетку. Он внатяг но без сложностей как раз проходит через решетку. Крепим двумя саморезами из комплекта и надеваем защитную гофру.

Дальше начал изучать куда приделать проводок массы. На проводе обжат круглый наконечник, в комплекте шуруп, которым рекомендуется пришурупить наконечник к корпусу. Не совсем понял зачем этот провод идет не от корпуса самого котла, а от розетки. Этот проводок я затащил обратно в подкапотное пространство и его длины хватило что бы дотянуться до специального болтика массы к которому подходят два каких то проводка. Наш будет третьим.

Дальше ставим аккумулятор обратно, не забываем его закрепить, ну и доливаем жидкость.
Вот честно говоря, описывая все это не пойму, почему у нас ушла уйма времени. Где-то были отвлекающие факторы, где-то непродуктивные телодвижения. Надеюсь что мое описание поможет сократить ваше время на установку раза эдак в два.

Спасибо, хорошо описано. Немного непонятно со шлангами, может на первый взгляд. Я, так понимаю, это подогрев от 220В?

Ну да, на 220В. Может что то и не понятно (спрашивайте), но просто я писал как бы в продолжение тех тем про котлы буз принудительной циркуляции, на которые давал ссылку. И мне со своей колокольни казался мой рассказ понятным, и хотел рассказать о нюансах с которыми столкнулся по этому котлу. Но давайте тогда чуть расширю про шланги и подключение.
Есть котел Северс-М, где антифриз нагревается, и за счет конвекции происходит его движение и теплообмен. В этом нагревателе, по крайней мере в наших машинах, он подключается по следующей схеме, описанной пользователем с ником gefest72. Разрезается шланг идущий на печку, вставляется тройник, третий шланг идет к котлу. То же самое делается со шлангом идущем на термостат (вроде так по памяти). По второй ссылке более сложно человек подключил, так что варианты возможны.
На котле Северс+ все несколько проще т.к. место врезки одно, а в моем случае я и резать шланг не стал. Те маленькие гнутые шланчики на фото, точнее один из них, позволили мне компактно развернуть шланг почти на 180 градусов в сторону котла, ведь простой шланг может переломиться и заузит проходное отверстие. У северса в комплекте со шлангом идет две пружины, которые можно соответственно вставить внутрь двух шлангов, согнуть и они не заузятся в этом месте. Ну не будет у вас хитрых гнутых маленьких шлангов, тогда сделаете с пружиной, просто с этими малышами будет чуть компактней, а то там в этом углу уж больно много всего понапихано. Вот если бы можно было воткнуть котел с другой стороны движка, там места поболе будет.
Вот каждый раз, когда пусть и не часто, но приходится заглядывать под капот, думаю что те люди, которые организуют подкапотное пространство, наверное чемпионы по игре в тетрис. Зато те, кто придумывают всякого рода хитрые разъемы и защелки — аутисты!

Я что бы не гнуть шланги, купил уголок (металлический г-образный штуцер) от уаза по цене 16 р. По диаметру подошол идеально.

Инструкция к подогревателю — пункт 6.3 требует установки подогревателя насосом снизу.

kalina-2.ru

Схема установки подогревателя лунфей

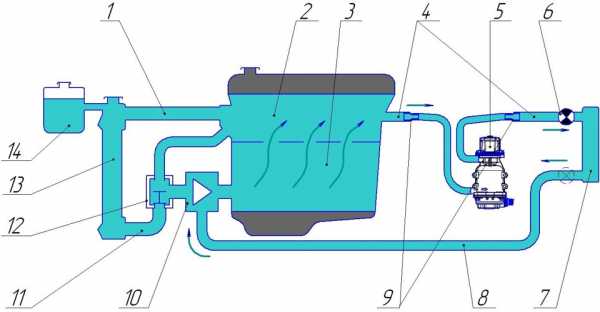

забор ОЖ из блока двигателя со сливной пробки через штуцер, подача ОЖ в верхний патрубок радиатора через тройник.>>>СХЕМАСХЕМАСХЕМАСХЕМА

longfei.ru

Установка подогревателя

LF Bros

Интернет-магазин подогревателей двигателей ЛУНФЭЙ

Как можно установить предпусковой электрический подогреватель Лунфэй

Для установки подогревателя Лунфэй на ваш автомобиль в статье предлагается два способа (последовательный и параллельный), каждый из которых имеет свои плюсы и минусы. Это необязательные советы. В любом случае по вашей марке автомобиля будет полезно получить консультацию опытного специалиста.

Схема установки подогревателя – Схемы Подключения Подогревателя Двигателя 220в

Сначала общие советы:

  • Подогреватель должен быть включён в систему охлаждения. Место врезки находится между блоком цилиндров и отопителем салона автомобиля. Найти этот участок нетрудно, если двигаться от двигателя к салону по шлангам диаметром приблизительно 2 см. Характерный признак: при работающем двигателе и вентиляторе отопителя нужный вам впускной шланг нагрет сильнее, чем тот, по которому жидкость выходит из отопителя.
  • Чтобы избежать воздушных пробок в подогревателе, выбирайте место для его установки ниже отопителя салона, причём, чем ниже, тем лучше.
  • При установке подогревателя не разрезайте имеющиеся шланги системы охлаждения, а используйте дополнительные – это удобнее для монтажа и даст больше вариантов установки.
  • Помните, что подогреватель Лунфэй работает независимо от положения, в которое вы его установили, что также увеличивает число мест установки.
  • Оптимальным местом крепления подогревателя является корпус автомобиля. Можно использовать и другие места, но держитесь подальше от сильно нагревающихся частей и узлов, например, от коллектора глушителя, т.к. контакт с горячей поверхностью может повредить шланги и электрические провода подогревателя и даже вызвать их загорание и поломку подогревателя.
  • В любом случае надо предотвратить удары по корпусу подогревателя при движении автомобиля.
  • Подключение подогревателя Лунфэй к электрической сети должно быть надёжным с защитой против короткого замыкания автоматическим выключателем.

Теперь перейдём непосредственно к способам установки

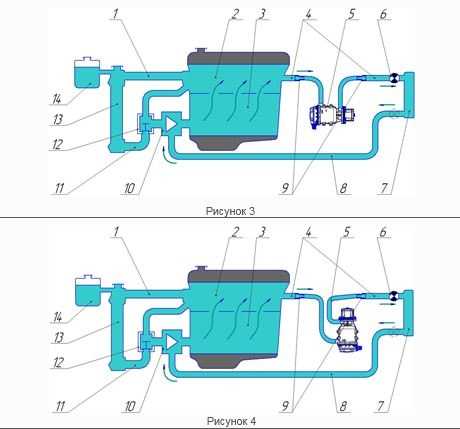

Последовательный способ

Схема установки подогревателя – Схемы Подключения Подогревателя Двигателя 220в

Последовательный способ предполагает встраивание подогревателя в виде дополнительного шланга с ТЭНом и насосом. Процесс установки заключается в следующем:

  • Сначала находим входной шланг отопителя салона. Делаем это как указано выше по разнице температуры поверхности шлангов или используя инструкцию по эксплуатации автомобиля;
  • Затем выбираем место установки подогревателя согласно вышеприведенным рекомендациям, замеряем необходимую длину двух дополнительных шлангов и подготавливаем их;
  • После этого сливаем охлаждающую жидкость (ОЖ) в чистую ёмкость и снимаем шланг поступления жидкости от двигателя к радиатору отопителя салона;
  • Подготовленные дополнительные шланги одеваем на освободившиеся патрубки и закрепляем их хомутами;
  • Надежно соединяем свободные концы шлангов и подогреватель Лунфей;
  • Заливаем ОЖ обратно, включаем двигатель и через некоторое время убеждаемся, что система охлаждения полностью заполнена, а из обогревателя при включённом вентиляторе в салон поступает горячий воздух. Это важный момент, так как воздушная пробка может вывести подогреватель из строя. Поэтому нельзя включать подогреватель, не проверив полноту заполнения системы охлаждения жидкостью!

Плюсы, минусы и особенности:

        • Установка простая;
        • Подогреватель создаёт незначительное сопротивление потоку ОЖ;
        • При работе подогревателя регулятор температуры отопителя салона автомобиля должен стоять на максимуме.

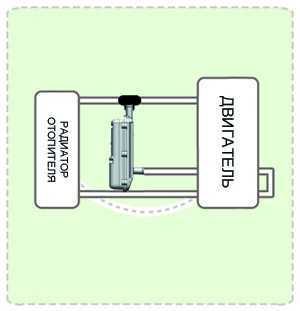

Схема установки подогревателя – Схемы Подключения Подогревателя Двигателя 220в

Этот способ предусматривает полное исключение сопротивления подогревателя в малом цикле оборота ОЖ. Он несколько сложнее по сравнению с последовательной установкой, так как предполагает создание новой дополнительной линии для подогревателя.

Проблемы, которые надо решить при параллельной установке:

  • Найти место для забора ОЖ на подогреватель в нижней части системы охлаждения;
  • Подобрать или приобрести патрубки и тройники для новой линии подогревателя;
  • Учесть, что линия подогревателя, параллельная малому циклу охлаждения, может снизить давление жидкости в радиаторе отопителя салона и, соответственно, снизить температуру подаваемого в салон воздуха. Поэтому может понадобиться дополнительный клапан или краник.

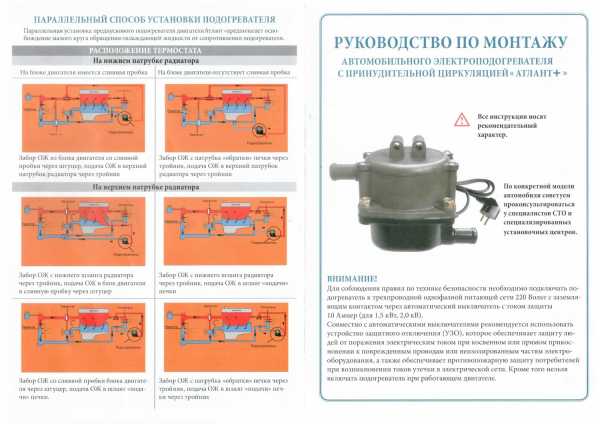

Возможные варианты установки:

Место размещения термостата

Сливная пробка на блоке двигателя

Есть

Нет

Нижний патрубок радиатора

Место забора ОЖ – через штуцер из сливной пробки блока двигателя.

Место подачи ОЖ – через тройник в верхний патрубок радиатора.

Место забора ОЖ – через тройник из патрубка обратной линии отопителя.

Место подачи ОЖ – через тройник в верхний патрубок радиатора.

Верхний патрубок радиатора

Место забора ОЖ – через тройник из нижнего шланга радиатора.

Место подачи ОЖ в блок двигателя – через штуцер в сливную пробку.

Место забора ОЖ – через тройник из нижнего шланга радиатора.

Место подачи ОЖ – шланг подачи ОЖ отопителя.

Место забора ОЖ – через штуцер из сливной пробки блока двигателя.

Место подачи ОЖ – шланг подачи ОЖ отопителя.

Место забора ОЖ – через тройник из патрубка обратной линии отопителя.

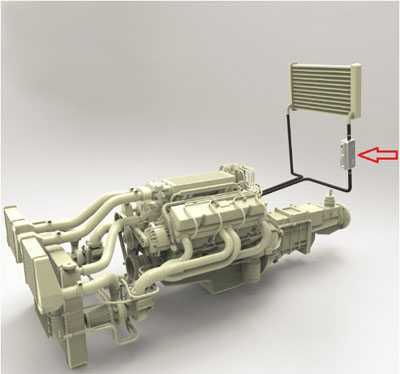

Место подачи ОЖ – через тройник в шланг подачи отопителя.

И последний совет: не включайте подогреватель с вечера, а используйте таймер, который сам включит подогреватель в назначенное вами время.

www.lfbros.com.ua

Установка подогревателя Лунфэй на Audi 80 B4 ABT — DRIVE2

Зачем это вообще надо?— Чтобы двигатель заводился легко, быстро, без грохота и снятия стружки в цилидрах, а из печки сразу валил теплый воздух в салон. И плевать что за бортом температура -30.

— Да у меня и так легко заводится, нафик это надо то?— Ну заводится и хорошо, я рад, стой и жди, пока нагреется и начнет работать печка.

— Да у меня автозапуск стоит, тачка сама при температуре ниже — 15 заводится на 20 минут.— Да пожалуйста, 4-5 холодных пусков за ночь, мне не жалко.

— Я живу на 149 этаже, мне чо, удлинитель длиной 400 метров вниз кидать? Его же в первую ночь стырят!— Извини, другим просто повезло с жильем 🙂

Итак, ставим предпусковой подогреватель двигателя Луньфэй на Audi 80 B4 ABT! Вообще движение ОЖ по малому кругу в данной и многих других моделях Audi и VW идет именно через отопитель салона, поэтому врезать туда подогреватель — как нельзя лучше. Если гидросопротивление подогревателя будет мешать полноценно работать печке — можно сделать байпас параллельно подогревателю с нормально открытым электромагнитным клапаном на 220в. При включении подогревателя включается и клапан и перекрывает байпас. При отключении подогревателя ОЖ может идти как через подогреватель, так и через байпас с клапаном, что резко снизит гидросопротивление этого участка. Вся схема прекрасно реализуется на сантехнических или иных подходящих тройниках.Что для этого надо:1. Шланг МБС или иной стойкий к горячей ОЖ длиной 1-1,2 метра.2. Патрубок от печки 2108 S-образный — 1 шт.3. Металлические трубки или переходники для соединения шлангов из тонкостенных труб с внешним диаметром 18-21 мм. Лучше если концы у них ершом, но можно и без него. — 4 шт.4. Хомуты винтовые 6 шт.5. Подогреватель Лунфэй 1,8…2,2 кВт. Любой. 1 шт.6. Болт и гайка М6 или М8 с шайбой. Гайку лучше брать с насечкой против откручивания.

7. Охлаждающая жидкость для долива, и еще одна для компенсации разлитой (все равно прольете).

Нагреватель вот такой.

Схема установки подогревателя – Схемы Подключения Подогревателя Двигателя 220в

Сам подогреватель

Первое:Прикручиваем подогреватель туда, куда удобно. Я прикрутил к левому лонжерону рядом с опорой двигателя.Почему туда:1. Там удобная дырочка для болта.

2. Подогреватель стоит низшей точкой в системе, и там гарантированно будет охлаждающая жидкость. При любом раскладе.

Схема установки подогревателя – Схемы Подключения Подогревателя Двигателя 220в

Место установки подогревателя

Второе:Присоединяем к подогревателю и протягиваем к месту соединения с магистралью печки рукава (шланги), затягиваем шланги хомутами на патрубках подогревателя.

Третье:Режем S образный патрубок печки 2108 на два угла 90 град. Прикладываем углы к шлангам и к входному патрубку печки. Режем рукава (шланги) на требуемую длину. Эти углы присоединяем посредством переходных трубок к рукавам от нагревателя. Обжимаем хомутами.

Патрубки вот такие, берите, который больше нравится:

Схема установки подогревателя – Схемы Подключения Подогревателя Двигателя 220в

Патрубки

Четвертое:На правой подводящей магистрали к печке висит какая то фича, представляющая из себя тройник что-то типа 20х5х20. Он врезан в подводящую магистраль печки и от него идет тонкая трубка на ваккумник. Подогрев какой-то, чтоль? Ну да ладно, я не стал с этим разбираться, а просто снял снизу тройника подводящий патрубок и вылил имеющийся тосол в подставленную полторашку (разрезанную полторашку). Вылилось удивительно мало.Получился разрыв магистрали отопителя. Вот в него то мы и вставляем концы рукава от подогревателя.Шланг от двигателя подключаем к рукаву на вход подогревателя, Берем другой рукав и в него заливаем ОЖ, чтобы уменьшить кол-во воздуха в системе и гарантированно заполнить подогреватель. Затем на тройник надеваем шланг от выхода подогревателя. Смотри, не перепутай входной и выходной рукава, а то поставишь в противоток и не сможешь использовать как догреватель (это когда и подорев греет и движок работает)! Затягиваем хомуты.

Получилось так:

Схема установки подогревателя – Схемы Подключения Подогревателя Двигателя 220в

Присоединение к подводящей магистрали

Пятое:Запускаем двигатель и прогазовывая, попеременно отворачивая то спускной клапан на выходном патрубке печки, то крышку бачка — развоздушиваем систему. Развоздушиваем основательно, до тех пор, пока не перестанет гнать пузыри в расширительный бачок. если останутся воздушные пробки — то траблы будут Вас преследовать потом в виде негреющей печки, сгоревшего нагревателя и мало ли чего еще.

Шестое:Притягиваем болтающиеся шланги стяжками к чему нибудь более основательно установленному. Чтобы они не болтались и не бренчали. Находим место, куда положить вилку провода подогревателя, чтобы она не бренчала на кочках (а то я на своей двенашке всю подвеску облазил, пока нашел, что вилка бренчит о чашку).

Включаем и слышим негромкое жужжание помпы, и легкое бульканье остатков пузырьков воздуха, которые прогонятся при следующей заводке двигателя.

Ну вот и все. Тот кто прочитал это поставит подогреватель в свою Audi за час. Я ставил полтора.

Некоторые замечания:1. Так поставить подогреватели без помпы не получится. Возьмите какую нить 24-вольтовую помпу и используйте её для прокачки. А запитать её можно от отдельного трансформатора напряжения с выпрямителем. Например для светодиодных всяких гирлянд. 24-вольтовую — чтобы не работала как пылесос, а тихонько гнала ОЖ по магистрали.2. Шланги можно было сделать короче, но пришлось бы резать патрубки. Я решил не менять ничего, оставить все родное без изменений. Пришлось использовать подводящие рукава к нагревателю чуть длиннее.3. На других моделях Audi тройника в подводящей магистрали отопителя может и не быть. Просто разрежьте подводящую магистраль острым ножом и не заморачивайтесь в поиске подходящих патрубков. В случае чего можно будет потом так же страстить трубкой и двумя хомутами.4. Нагреватель можно поставить и в любое другое место, отверстий и дырочек для крепления много подходящих. Но я решил ставить туда, куда поставил.

5. Обязательно соблюдать требования электробезопасности. Для удлинителя использовать кабель КГ 3х1,5, и вилку с подпружиненными контактами. Все электросоединения протягивать. Соединения проводов пропаивать и изолировать надлежащим образом. При подключении системы использовать дифавтоматы или автоматы и УЗО.

Обсуждение и рекомендации, срач и флуд — приветствуются.Удачи!
