Стартер автомобиля устройство и принцип работы

Содержание

Стартер автомобиля

Назначение и общее устройство стартера

В подавляющем большинстве современных автомобилей применяется способ пуска двигателя от электродвигателя, который в совокупности с дополнительными устройствами называется стартером. В момент пуска двигателя стартер потребляет энергию от аккумуляторной батареи автомобиля.

Стартер обеспечивает пусковую частоту вращения коленчатого вала, которая для карбюраторных двигателей составляет 40…80 об/мин, а для дизелей – 250 об/мин.

Стартер состоит из электродвигателя постоянного тока, механизмов привода и управления. На автомобильных стартерах применяют четырехполюсные электродвигатели постоянного тока последовательного возбуждения. Недостатком таких двигателей является высокая частота вращения якоря в режиме холостого хода, что приводит к возрастанию центробежных сил, действующих на якорь, и иногда может произойти его разрушение «вразнос».
Для уменьшения частоты вращения в режиме холостого хода применяют электродвигатели смешанного возбуждения, имеющие еще и параллельную обмотку возбуждения.

Привод коленчатого вала от стартера осуществляется посредством шестерни (бендикса), входящей в зацепление с венцом маховика только во время пуска двигателя. Управление приводом стартеров на современных автомобилях осуществляется электромагнитным реле, подвижный сердечник которого через рычаг передает на шестерню осевое усилие, одновременно замыкая контакты цепи питания электродвигателя стартера.

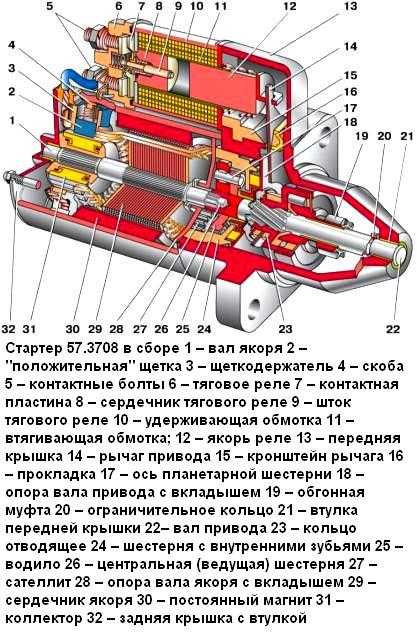

В конструкции привода некоторых стартеров (например, стартер 57.3708 автомобилей ВАЗ-2110, -2112) предусматривается дополнительная зубчатая передача планетарного типа, повышающая передаваемый коленчатому валу крутящий момент. Такая конструкция позволяет уменьшить общие габариты стартера за счет использования электродвигателя меньших размеров.

Включение электромагнитного реле производится либо непосредственно выключателем зажигания или выключателем приборов и стартера, либо теми же выключателями через дополнительное (вынесенное) реле стартера.

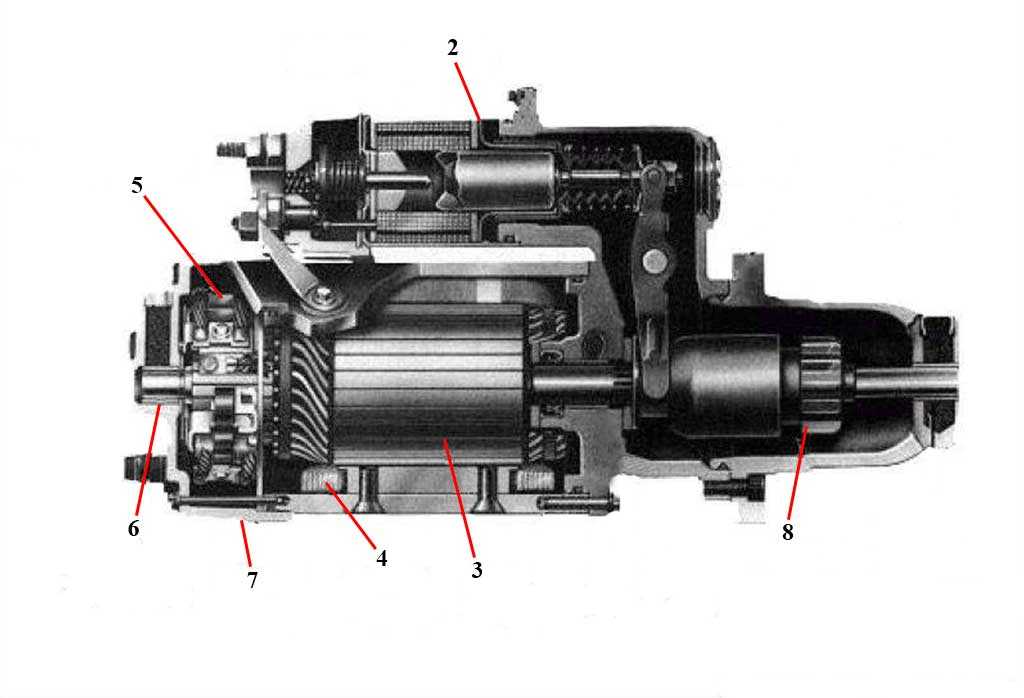

Общее устройство автомобильного стартера с планетарным редуктором приведено на рис. 1.

Требования, предъявляемые к стартеру

Как и к другим механизмам и устройствам автомобилей, к стартеру предъявляются общие требования — минимальные габариты и масса, длительная и надежная работа в режиме штатных нагрузок, а также удобство технического обслуживания и ремонта.

К специфическим требованиям, обусловленным назначением и условиями работы стартера можно отнести следующее:

Стартер должен развивать мощность, достаточную для преодоления моментов сил сопротивления в интервале температур окружающей среды, на который рассчитана эксплуатация машины и ее двигателя. Повышение температуры стартера во время пусковых циклов не должно приводить к изменениям, отрицательно влияющим на его работоспособность. Для различных типов транспортных средств используются стартеры различной мощности. Так, на легковых автомобилях мощность стартера может составлять 1…2. 2 кВт; на грузовых – 4…8 кВт; на тракторах – 1,6…4 кВт; на тяжелой дизельной спецтехнике – до 9 кВт и даже более.

Частота вращения якоря электродвигателя стартера должна обеспечивать пусковую частоту коленчатого вала и уверенный пуск двигателя в интервале эксплуатационных температур.

Якорь стартера должен иметь надежный привод к коленчатому валу при пуске двигателя и автоматически отключаться от него после осуществления пуска. Конструкция стартера и зубчатая передача должны обеспечивать надежный ввод шестерни в зацепление и передачу коленчатому валу двигателя вращающего момента.
Шестерня привода стартера не должна самопроизвольно входить в зацепление с венцом маховика. Муфта свободного хода привода должна защищать якорь от механических повреждений после пуска двигателя.

Тяговое реле стартера должно обеспечивать ввод шестерни в зацепление и включение стартера при снижении напряжения на клеммах аккумуляторной батареи до 75% номинального (для 12-вольтовой батареи стартер должен быть работоспособен при напряжении 9 В, для 24-вольтовой — при 18 В) при температуре окружающей среды 20±5 °С.
Контакты тягового реле должны оставаться замкнутыми при снижении напряжения на выводах стартера до 5,4 и 10,8 В при номинальных напряжениях соответственно 12 и 24 В.

Контактные узлы электродвигателя стартера должны выдерживать существенное повышение температуры в момент пуска.

Поскольку стартер обычно располагается вблизи маховика и крепится сбоку на картере двигателя, возможно попадание загрязнений, воды и смазочного материала в корпус стартера, что крайне неблагоприятно отразится на его работе и может привести к отказу. Поэтому стартеры обычно выполняют в защищенном исполнении, а для транспортных средств, рассчитанных на эксплуатацию в сложных дорожных условиях — в герметичном исполнении.

Работа стартера

Включение стартера производится поворотом ключа в выключателе зажигания 1 (рис. 2) по часовой стрелке в положение, при котором замыкаются контакты «50» и «30». При этом по обмотке 1 вспомогательного реле 4 включения начинает протекать ток.
Сердечник 3 реле намагничивается и притягивает якорь 5, замыкая контакты 6 и 7, через которые ток идет к обмоткам 10 и 11 втягивающего реле 12. При прохождении тока по обмоткам 10 и 11 сердечник 9 намагничивается и втягивает якорь 13.
Соединенный с якорем рычаг 14 поворачивается на оси 15 и вильчатым концом перемещает муфту свободного хода по шлицам вала якоря, вводя размещенную на муфте шестерню в зацепление с зубчатым венцом маховика.

В конце хода якорь с помощью контактного диска 8 замыкает через контакты 19 цепь рабочего тока обмоток стартера. При этом втягивающая обмотка 11 реле закорачивается и сердечник 13 будет удерживаться в рабочем положении только обмоткой 10, а якорь стартера начнет вращаться, обеспечивая пуск двигателя.

При выключении стартера поворотом ключа в выключателе 21 зажигания против часовой стрелки размыкаются контакты «50» и «30», после чего под действием пружины 2 контакты 6 и 7 размыкаются, и ток перестает поступать на обмотки втягивающего реле. Под действием возвратной пружины якорь втягивающего реле вернется в исходное положение и рычагом 14 выведет муфту 16 с шестерней привода из зацепления с зубчатым венцом маховика.

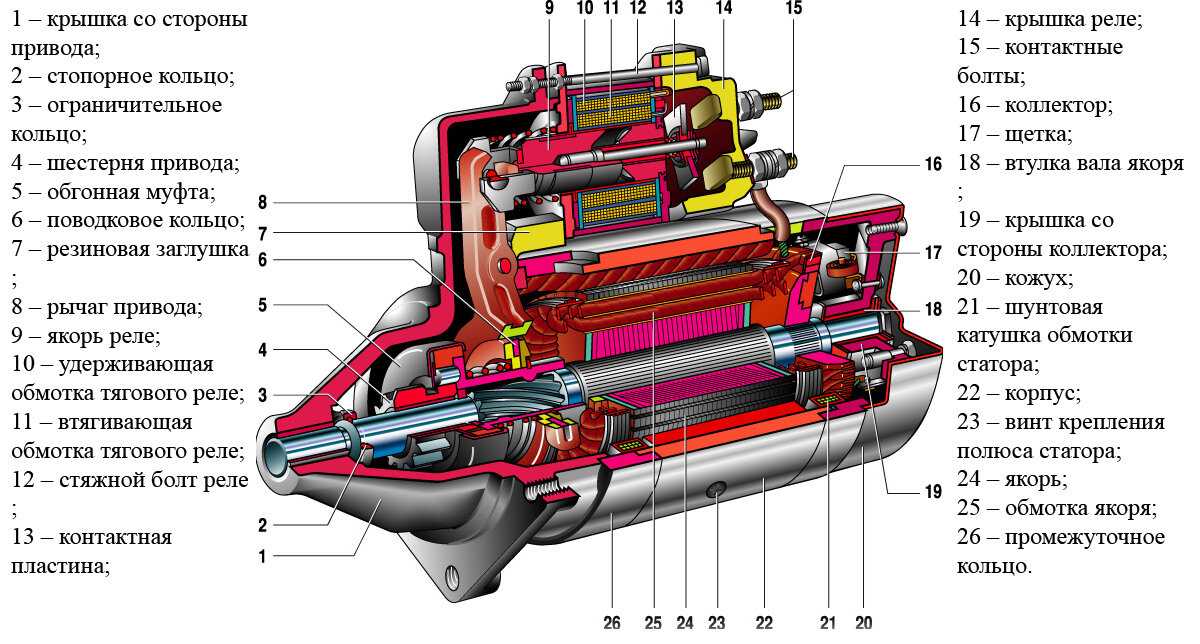

На легковых автомобилях устанавливают унифицированные стартеры. Так, например, на автомобилях АЗЛК-2141 и ВАЗ-2105 применяют стартеры 35.3708 или СТ221. На автомобилях АЗЛК-21412 и ИЖ-21251 устанавливают унифицированный стартер 421.3708.

В корпусе стартера укреплены винтами четыре стальных полюса, на которые надеты обмотки возбуждения. Три катушки сериесные, соединены последовательно с обмоткой якоря, а четвертая (шунтовая) включена параллельно обмотке якоря.
В остальных стартерах применяют по две сериесные и по две шунтовые катушки. Эти стартеры, как правило, имеют четырехполюсный четырехщеточный электродвигатель постоянного тока со смешанным соединением обмоток возбуждения.

Поскольку через сериесные обмотки при пуске двигателя протекает ток большой силы (до 5000 А), они, как и обмотки якоря, выполнены из медной ленты с большой площадью поперечного сечения. Одна катушка (шунтовая) включается параллельно обмотке якоря. Ее тонкая обмотка рассчитана на ток сравнительно небольшой силы.
Применение смешанного соединения обмоток возбуждения стартера позволяет получить бόльший крутящий момент на валу якоря в начале вращения коленчатого вала и более низкую частоту вращения самого якоря на холостом ходу. Это улучшает условия работы муфты свободного хода привода, уменьшает износ втулок вала якоря и предотвращает его «разнос».

Крепление стартера на двигателе

Обычно стартер располагают сбоку картера двигателя, при этом крышка со стороны привода обращена в сторону маховика и входит в специальное отверстие, выполненное на картере сцепления.
Крепление стартера к картеру сцепления осуществляется консольно болтами или шпильками посредством фланца, выполненного на головке со стороны привода. В зависимости от массы стартера крепление может осуществляться двумя или тремя резьбовыми элементами.

Тяжелые стартеры мощностью более 4,4 кВт с диаметром корпуса 130…180 мм устанавливают в углублениях специальных приливов, выполняемых на картере двигателя. К посадочной поверхности прилива двигателя корпус стартера прижимается хомутами из стальных лент или литыми скобами.

Шестерня механизма привода может быть установлена между опорами под крышкой, или консольно за ее пределами. В этом случае в картере сцепления выполняется специальное гнездо с медно-графитовой втулкой, служащей опорой для свободного конца вала якоря стартера.

Устройство и работа стартера автомобиля ВАЗ-2109

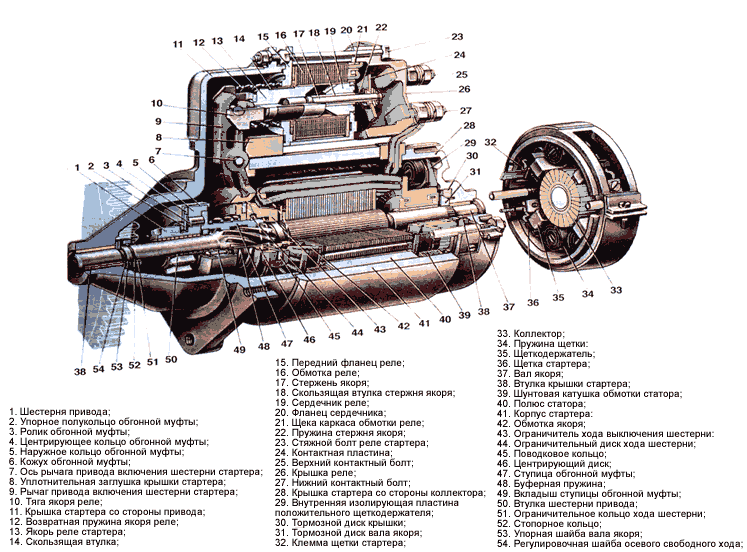

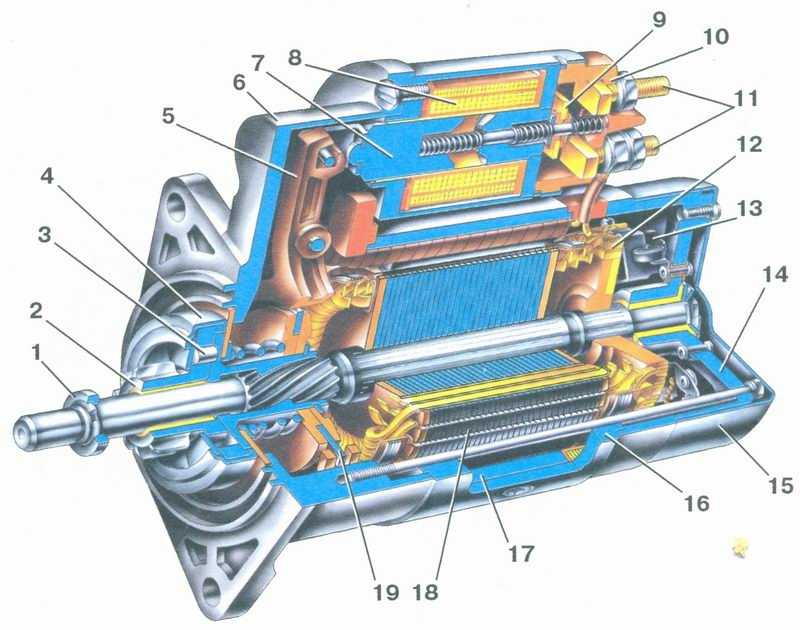

Стартер 29.3708 автомобиля ВАЗ-2109, устройство которого показано на рис. 3, работает следующим образом.
При пуске двигателя вращение якоря через винтовые шлицы вала 1 и ступицу 35 передается наружному кольцу 34 роликовой обгонной муфты 5.
Три ролика 4 муфты пружинами через плунжеры 38 смещаются в узкую сторону пазов наружного кольца 34 и всегда заклинены, а внутреннее кольцо 37 вращается как одно целое с наружным. При работающем стартере эффект заклинивания усиливается.

Ступица 35 муфты и шестерня 2, перемещаясь рычагом 8 по винтовым шлицам, входят в зацепление с зубчатым венцом маховика, и от вала 1 якоря через шестерню и маховик будет передаваться крутящий момент на коленчатый вал двигателя.

После пуска двигателя, когда электрическая цепь управления отключается, все подвижные части реле и механизмы привода стартера займут исходное положение под действием пружины втягивающего реле и буферной пружины 33.

Если двигатель начнет работать, а стартер не будет выключен, зубчатый венец маховика заставит шестерню вращаться с более высокой частотой, чем вращается наружная муфта 34 со ступицей 35. При этом ролики 4 с помощью пружин сдвинутся по наклонной поверхности пазов в широкую часть и позволят наружному кольцу вращаться свободно, не передавая усилие на вал якоря, что предупреждает поломку стартера.

Если при перемещении привода зуб шестерни стартера совпадает с зубом венца маховика, буферная пружина 33 привода сожмется больше, позволяя рычагу 8 перемещаться дальше и замкнуть электрическую цепь стартера. Когда якорь повернется на некоторый угол, шестерня под действием буферной пружины сразу же войдет в зацепление с венцом маховика.

Учитывая, что при пуске (особенно холодного двигателя) стартер потребляет ток большой силы, продолжительность его включения не должна превышать 5…10 с, а промежуток между включениями должен быть не менее 20…30 с.

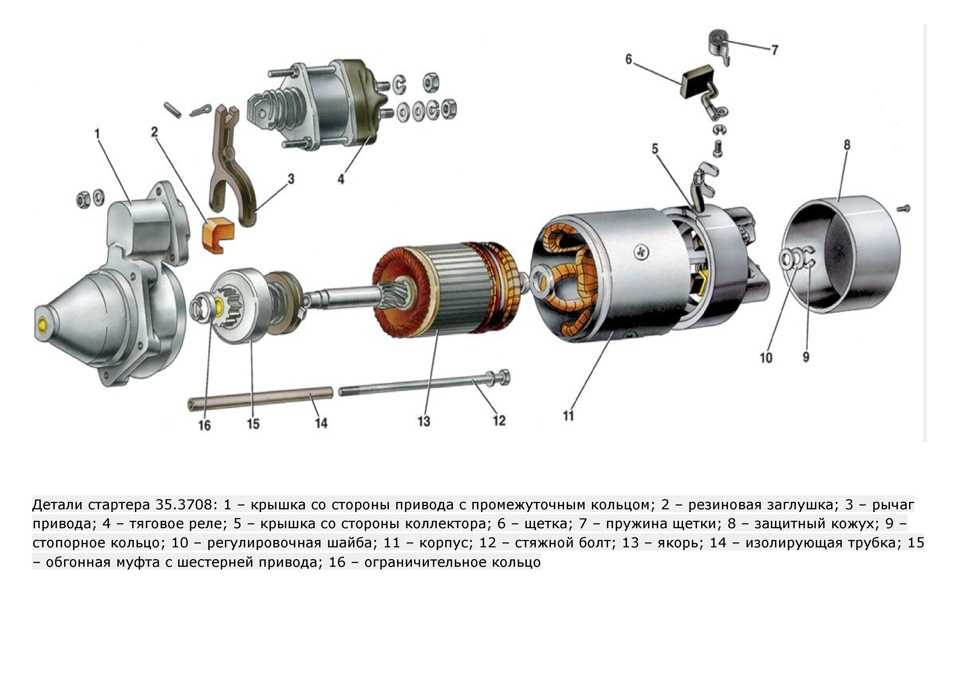

Устройство отдельных элементов конструкции стартера рассмотрим на примере стартера 29.9708, применяемого на автомобилях ВАЗ-2109.

Щетки стартера

В электродвигателе стартера используются четыре медно-графитовые щетки 19, установленные в щеткодержателях, прикрепленных к крышке 24. К двум щеткодержателям положительных щеток, изолированным от крышки пластмассовыми пластинами, присоединяются выводы сериесных катушек.
Другие два щеткодержателя, к одному из которых присоединен вывод шунтовой катушки, приклепаны к крышке 24, т. е. соединены с «массой», и в них вставляются отрицательные щетки. Все щетки прижимаются к коллектору специальными спиральными пружинами.
Форма щеток может быть разнообразной (рис. 4), в соответствии с конструктивными особенностями щеточного и коллекторного узла стартера.

Якорь стартера

Якорь состоит из вала 1 и напрессованных на него сердечника 25 с обмоткой 25 и коллектора 18. Обмотка уложена в пазы сердечника, набранного из тонких пластин электротехнической стали. Концы обмотки выведены на изолированные друг от друга пластины коллектора.
Коллекторы могут выполняться торцовыми (ВАЗ-2109, ЗАЗ-1102, АЗЛК-2141, ВАЗ-2105 и др.), или цилиндрическими (преимущественно, стартеры грузовых автомобилей).
Торцовой коллектор выполняется в виде пластмассового диска с залитыми в него медными пластинами; такая конструкция позволяет уменьшить длину стартера.
Цилиндрические коллекторы выполняются на пластмассовом трубчатом основании. Такая конструкция обеспечивает равномерный износ щеток по длине рабочей поверхности, а также бόльшую поверхность контакта щеток и коллектора.

Вал якоря вращается в двух пористых металлокерамических втулках 21, пропитанных маслом и запрессованных в крышки стартера. Втулки могут быть и медно-графитовыми. В некоторых стартерах (например, ВАЗ-2109) вал якоря стартера имеет только одну опорную втулку в крышке стартера, а вторая опора предусмотрена в картере сцепления.
В стартерах грузовых автомобилей обычно используется три опорных втулки для поддержания якоря – в крышках и промежуточной опоре.

Втягивающее реле

Втягивающее реле 10 устанавливается сверху на корпусе стартера и состоит из корпуса со втягивающей 11 и удерживающей 12 обмотками, крышки 15 с контактными болтами 17 и якоря 9 со штоком 13, сердечником 14 и контактными пластинами.

Крышки стартера

Передняя крышка стартера (иногда ее называют головкой стартера) имеет фланец, которым стартер крепится к картеру сцепления. В этой крышке на валу якоря смонтирован привод стартера. Если крышка является опорой якоря, в ней запрессовывается опорная втулка. Опорная втулка передней крышки изнашивается быстрее, чем втулка задней крышки, поскольку она испытывает бόльшую нагрузку во время работы стартера.

Задняя крышка служит опорой для одного из концов якоря, а также для крепления щеточного узла. Для предотвращения попадания грязи и влаги в стартер задняя крышка закрывается металлическим чехлом с уплотнительной прокладкой.

Принцип работы стартера проще понять, просмотрев видеоролик, представленный ниже.

Для запуска двигателя автомобиля необходимо обеспечить условия для воспламенения топливовоздушной смеси. И одним из таких условий является раскручивание коленчатого вала хотя бы до минимально необходимых оборотов, чтобы в цилиндрах прошли рабочие процессы. Для проворачивания колен. вала применяется сторонний источник механической энергии. Им выступает силовой электродвигатель, получивший название «стартер».

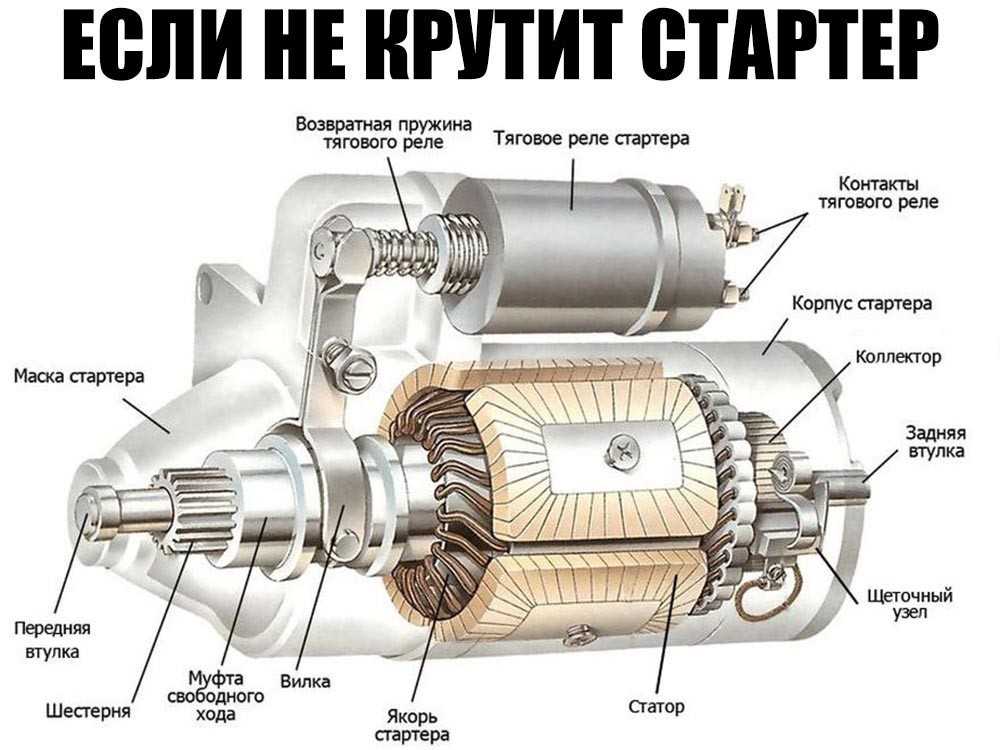

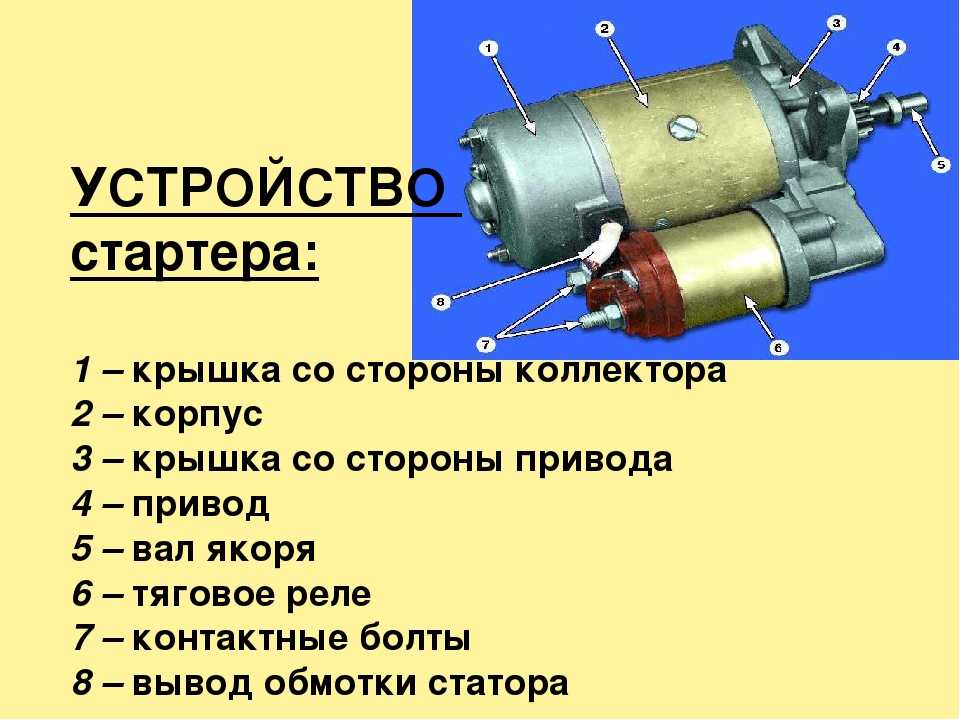

Основные составные части

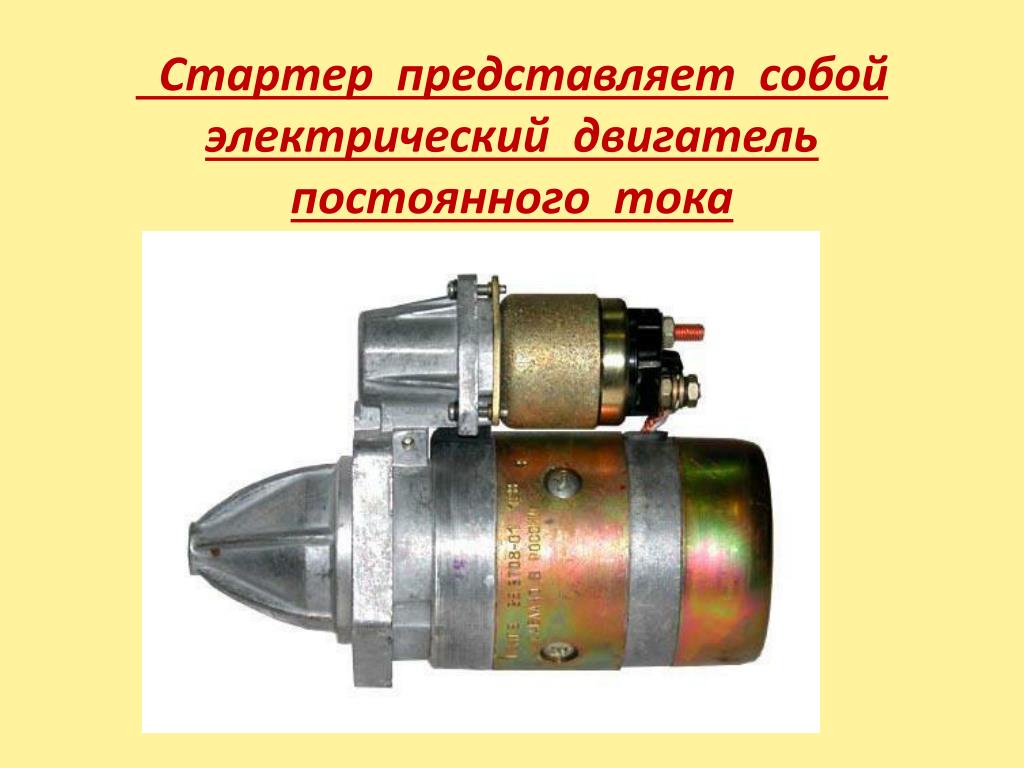

По сути, автомобильный стартер – это доработанный электрический двигатель постоянного тока с коллекторно-щеточным узлом. В конструкцию дополнительно входит механизм управления, обеспечивающий включение и выключение электромотора и исполнительный механизм, в задачу которого входит воздействие на маховик коленчатого вала.

Механизмом управления выступает втягивающее реле. Оно выполняет одновременно две задачи:

1. Замыкает электрическую цепь и обеспечивает подачу напряжения на электродвигатель.
2. Вводит в зацепление шестерню исполнительного механизма с зубчатым сектором маховика.

Составными частями втягивающего реле является обмотка и якорь. Последний посредством вилки связан с исполнительным механизмом.

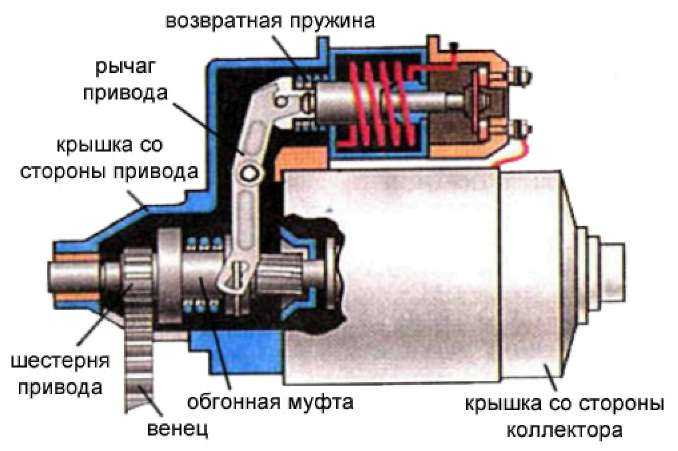

Исполнительный механизм, используемый в конструкции автомобильного стартера, называется бендиксом. Основной его элемент — приводная шестерня, передающая вращение вала электродвигателя на маховик. Эта шестеренка в классической конструкции стартера расположена на валу ротора электромотора и имеет с ним шлицевое подвижное соединение. Оно дает возможность перемещаться шестеренке по валу и передает усилие.

В конструкцию бендикса входит обгонная муфта, предотвращающая обратную передачу усилия. Дело в том, что после запуска двигателя скорость вращения коленвала превышает обороты ротора стартера. При этом водитель не всегда успевает среагировать и отключить стартер. В результате из-за зацепления шестерен происходит обратная передача усилия – от маховика на стартер, что приводит к повреждению последнего. Чтобы этого не произошло и используется обгонная муфта, которая в случае превышения оборотов вращения ротора разрывает его связь с приводной шестеренкой бендикса.

Для запитывания стартера используется две электрические цепи. Первая из них – прямая от аккумулятора к электромотору. Стартер в процессе работы потребляет большое количество электроэнергии. Поэтому для снижения потерь напряжение на электродвигатель подается напрямую при помощи медного кабеля большого сечения.

При этом эта цепь является постоянно разомкнутой во втягивающем реле, что исключает самовольное включение эл. двигателя.

Вторая цепь используется для запитки втягивающего реле. В ней потребление энергии незначительное, поэтому используется обычная проводка. В этой цепи также имеется разрыв – в замке зажигания.

Эти электрические цепи задействуются последовательно. Сначала замыкается вторая цепь, что обеспечивает срабатывание реле, а оно затем замыкает первую цепь.

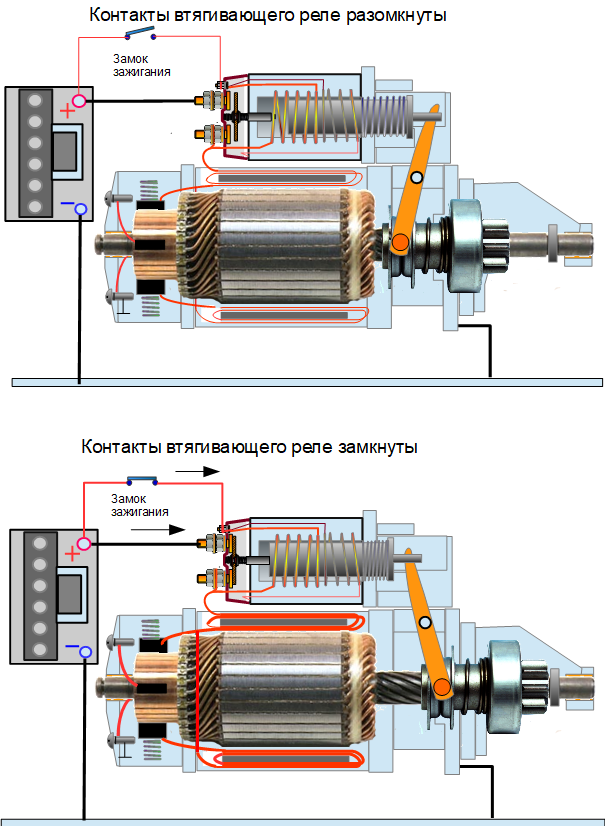

Принцип работы

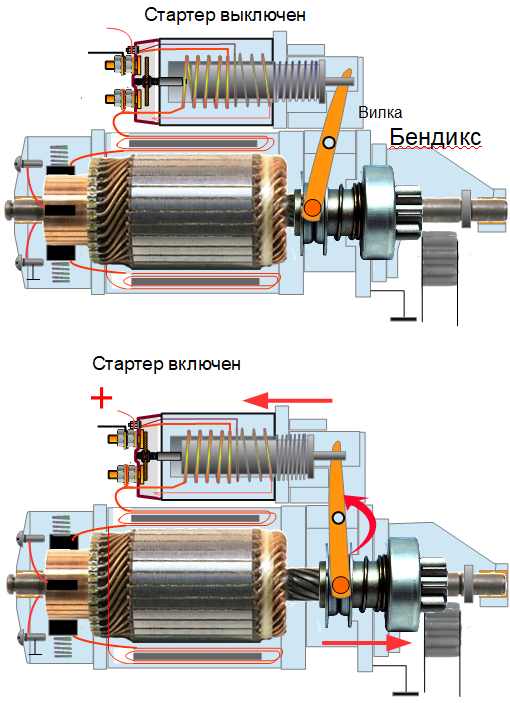

При повороте ключа водитель замыкает цепь запитки втягивающего реле. Электрическая энергия поступает на обмотку реле, что приводит к образованию магнитного поля. Это поле воздействует на якорь, и он втягивается внутрь реле. Смещаясь, он тянет за собой вилку и перемещает бендикс по роторному валу, приводная шестеренка входит в зубья маховика.

Втягивающее реле также размыкает первую цепь – питания электродвигателя. С внешней стороны на нем имеется два вывода для подключения кабеля, идущего от АКБ, и шины, по которой поступает напряжение на электромотор. С внутренней стороны корпуса реле к этим выводам подсоединены контакты, прозванные пятаками. Эти два вывода, не контактирующие между собой, и являются разрывом цепи питания мотора.

При срабатывания реле якорь после втягивания замыкает пятаки, напряжение подается на двигатель, и он включается. При этом шестерня бендикса уже введена в зацепление.

После запуска силовой установки, когда обороты коленвала превышают скорость вращения ротора, срабатывает обгонная муфта, разъединяя бендикс с валом, они начинают вращаться по отдельности.

Видео: Принцип работы стартера

После отпускания ключа зажигания цепь питания втягивающего реле прерывается. Магнитное поле пропадает и пружина, установленная в реле, возвращает якорь на место, размыкая пятаки и выводя из зацепления бендикс – стартер отключается.

Типы и их особенности

Выше описана классическая конструкция стартера. Она отличается тем, что бендикс посажен напрямую на вал ротора. Такой тип сейчас считается устаревшим. Такая конструкция требует использования электродвигателя со сниженной скоростью вращения и повышенным тяговым усилием. Из-за этого стартер был массивным и значительным по размерам.

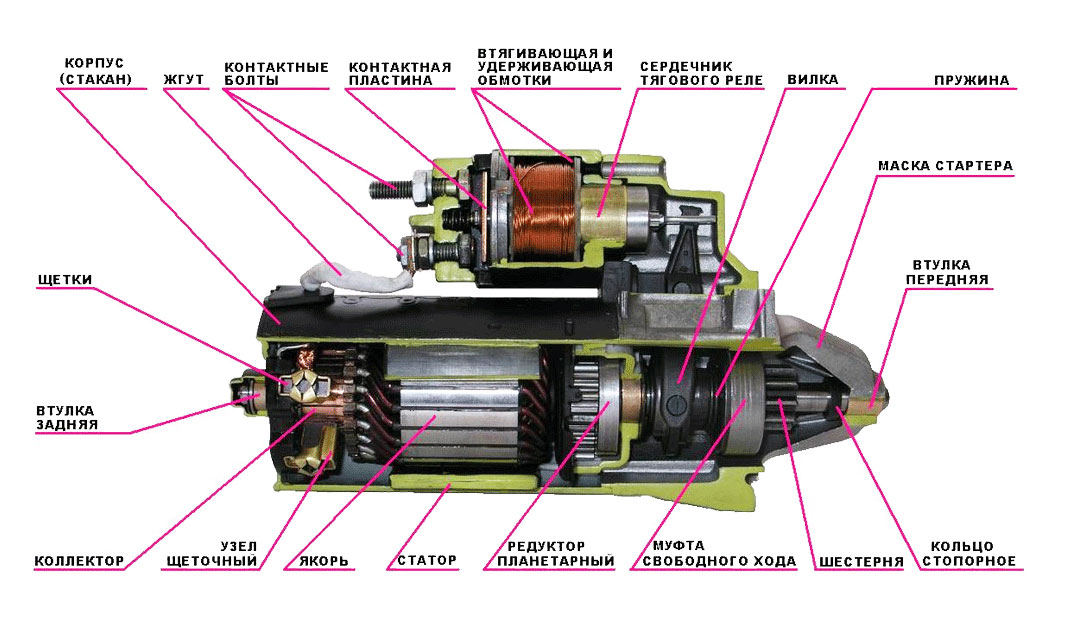

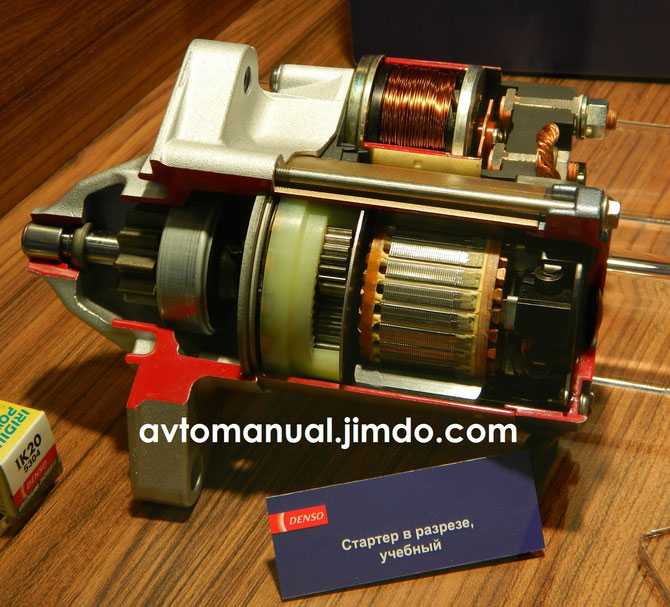

Более современной считается конструкция стартера, которая включает в себя редуктор.

Редуктор в конструкции обеспечивает изменение передаточного соотношения. То есть, этот элемент преобразовывает скорость вращения в тяговое усилие. Поэтому нет надобности использовать мощные электродвигатели, да еще и со сниженными оборотами. Использование редуктора позволило уменьшить размеры стартера и обеспечить уменьшенное потребление электроэнергии.

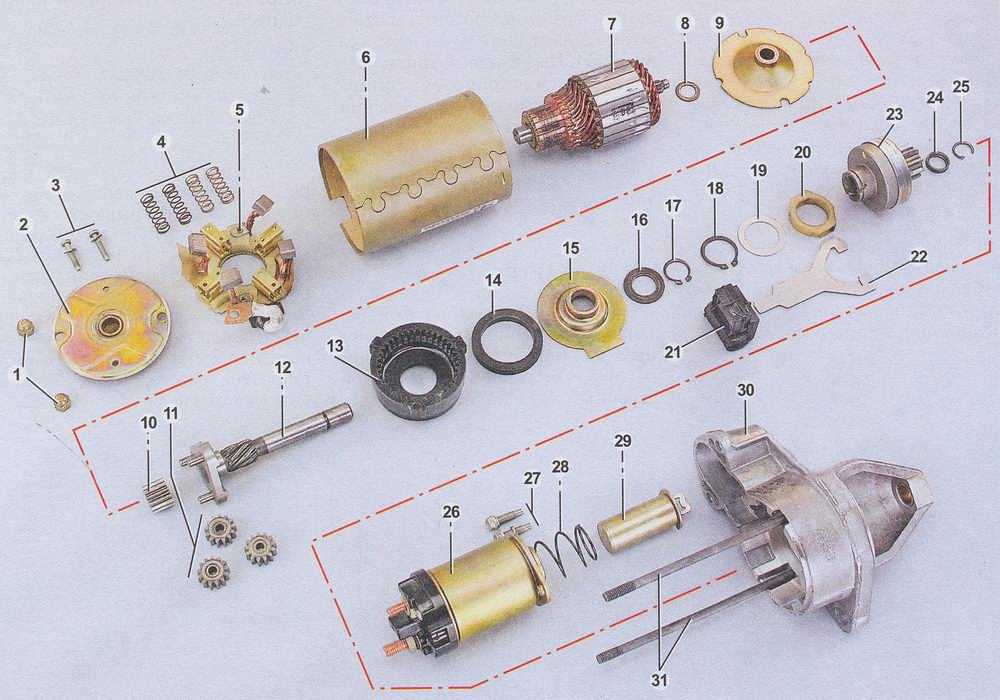

В конструкции редукторных стартеров применяются разные типы редукторов, но наибольшее распространение получила планетарная передача. Она компактна по размерам и достаточно надежна.

В планетарном редукторе используется дополнительный вал, на который посажен бендикс. То есть прямой связи между ним и ротором эл. двигателя нет, но они взаимодействуют между собой через редуктор.

Классический планетарный редуктор состоит из ведущей шестерни (прозванной солнечной), зубчатого венца и водило с сателлитами. Все составные части зацеплены между собой. Отличительной особенностью этого редуктора — это использования каждой составной части в качестве и ведомого элемента.

В случае со стартером в качестве ведущей шестерни выступает солнечная, установленная на валу ротора. Зубчатый венец обездвижен и зафиксирован в корпусе. Выходное вращение с редуктора снимается с водило, к которому прикреплен вал бендикса.

Несмотря на дополнительную составную часть принцип работы редукторного стартера не отличается от классического.

Выпускаются редукторные стартеры и с цилиндрической передачей. Но ввиду более сложной конструкции они встречаются реже, чем изделия с планетарной передачей.

Ещё кое-что полезное для Вас:

Основные виды поломок

В целом все неисправности автомобильного стартера делятся на две категории. Первая из них – механическая. Сюда относятся:

• подгорание пятаков;
• износ подшипников;
• повреждение зубьев ведущей шестеренки;
• подклинивание якоря втягивающего реле;
• разрушение обгонной муфты;
• заклинивание бендикса на валу.

Эти неисправности устраняются обслуживанием и заменой подтвержденных элементов. К примеру, подгоревшие пятаки можно почистить, а подшипники – заменить.

Вторая категория поломок стартера – электрическая. Эти неисправности считаются серьезнее, поскольку некоторые из них трудно устраняются. К ним относятся:

• износ щеток и контактных пластин коллектора;
• обрыв обмоток статора и втягивающего реле;
• замыкание обмоток.

Если щетки заменить несложно, то ремонт коллектора затруднителен, поскольку нужно перепаивать все его пластины. Что касается обрыва и замыкания, то устранить такие поломки может только опытный автоэлектрик. При этом нередко отремонтированный двигатель снова ломается, поэтому иногда лучше заменить узел, чем ремонтировать. Реле же при электрических поломках не ремонтируется, а заменяется.

Что касается редукторных стартеров, то редуктор также может выйти из строя. Его «слабым местом» является зубчатый венец, которые производители часто делают из пластика (для снижения шумности и удешевления производства). Этот венец из-за нагрузок разрушается и редуктор перестает работать. Для восстановление работоспособности стартера заменяется венец. При этом некоторые автолюбители для исключения повторной поломки подбирают и устанавливают венец из металла.

Видео: Стартёр не работает. В чём причина?

Рабочее состояние стартерного устройства обеспечивает правильную активацию силового агрегата автомобиля. Чтобы устранить проблемы с запуском двигателя, нужно знать принцип работы стартера.

Автомобильный стартер и его функции

Схема и основные компоненты

Принцип работы стартера

Видео «Нюансы ремонта стартерного механизма»

Комментарии и Отзывы

Автомобильный стартер и его функции

Устройство представляет собой четырехполосный электродвигатель, выполненный в небольшом по габаритам корпусе. Стартер используется для проворачивания коленчатого вала мотора, что обеспечивает запуск силового агрегата. Для пуска большинства машинных моторов используются механизмы, позволяющие вырабатывать около 3 кВт энергии.

Пусковой ток вырабатывается механизмом и способствует вращению коленвала. Величина тока важна для механизма, поскольку она значительно определяет эффективность функционирования узла. Питание осуществляется от аккумуляторной батареи, расположенной под капотом. Когда на узел поступает напряжение, стартер автоматически увеличивает мощность, чему способствуют щетки устройства.

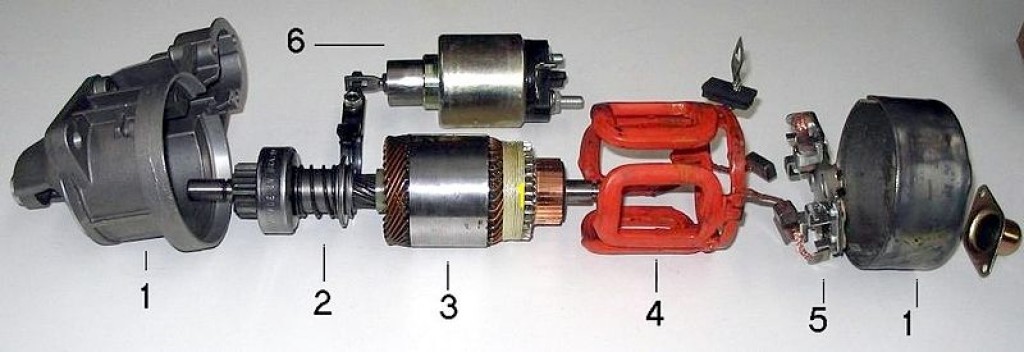

Устройство стартера

Ниже рассмотрим устройство и разновидности механизмов.

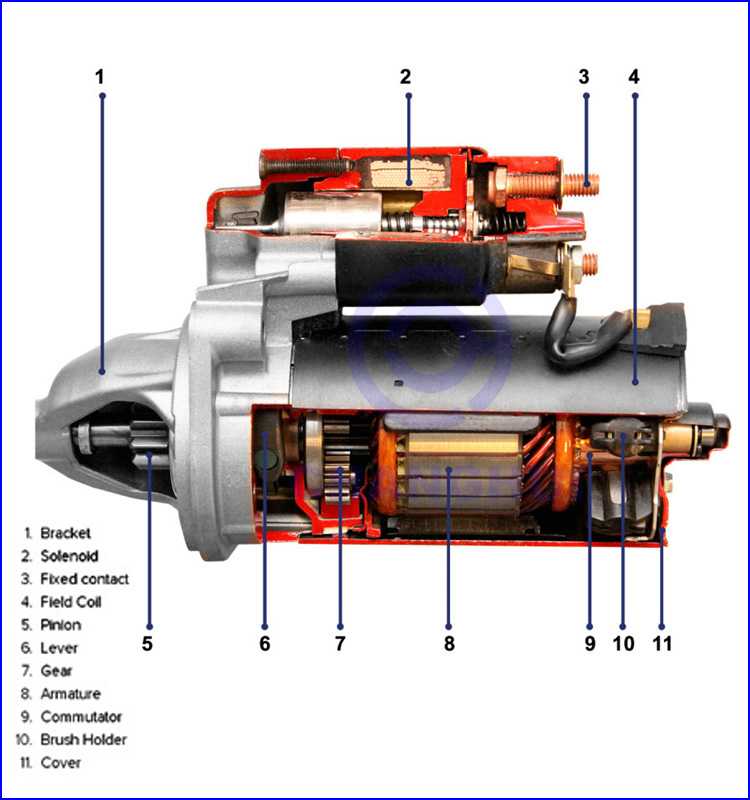

Схема и основные компоненты

Схема системы зажигания

Как устроен узел:

1. Корпус, в котором собрана вся конструкция. В зависимости от типа устройства он может иметь разную форму, но обычно механизмы изготовляются в виде цилиндров. Корпус может включать в себя сердечник, оснащенный обмотками.
2. Якорь. Этот компонент выполнен в виде специального вала и оснащен посадочными поверхностями для установки подшипниковых деталей. Эти составляющие элементы обычно изготовляются из стали. В центре якорного устройства находится сердечник, оснащенный коллекторными пластинами.
3. Передняя крышка. Она используется для того, чтобы закрывать все элементы конструкции от внешнего воздействия.
4. Реле, именуемое втягивающим. Этот компонент используется для подачи напряжения на обмотку механизма. Посредством воздействия реле происходит выталкивание обгонной муфты из посадочного места. Элемент должен быть оборудован контактными компонентами и перемычкой.
5. Бендикс. Считается одним из основных составляющих компонентов. Используется для подачи крутящего момента на маховик силового агрегата. В результате происходит выдвижение шестерен из зацепления после того, как будет выполнен запуск двигателя.
6. Держатель щеток. Щеточные элементы используются для передачи напряжения на якорное устройство, в частности, на его пластины. Благодаря щеткодержателю можно повысить мощность электрического двигателя в целом. Особенно это актуально в момент запуска мотора.
7. Роторный компонент. Ось ротора проворачивается на подшипниковых устройствах скольжения. Эти элементы со временем изнашиваются, поэтому они подлежат периодической замене. Из-за износа напряжение, проходящее по обмоткам, не преобразуется в механическую энергию. При выходе из строя подшипников водитель может услышать посторонние звуки, нехарактерные для правильного функционирования узла.
8. Кнопка для активации и деактивации зажигания. Этот элемент входит в устройство, если машина оснащена кнопкой для запуска силового агрегата без ключа.

Вкратце разберем разновидности узлов.

С редуктором

Стартерам с редукторами отдают предпочтение многие автолюбители. Наличие редуктора обеспечивает меньшее потребление тока стартерным устройством при запуске мотора машины. Примечательно, что редукторные механизмы обеспечивают эффективное вращение коленчатого вала даже при севшем аккумуляторе. Конструкция таких узлов включает в себя постоянные магниты, что позволяет свести к минимуму возможные неисправности, связанные с работой обмотки. В редукторных механизмах быстрее всего изнашивается вращающая шестерня.

Пользователь evgenij ignatov рассказал о техобслуживании редукторного стартера.

Без редуктора

Безредукторные устройства характеризуются упрощенной конструкцией и напрямую влияют на вращение шестерни. По устройству они более простые, поэтому в случае поломки произвести ремонт механизма сможет даже неопытный автовладелец. В процессе поступления тока на выключательный элемент сцепление шестерни с маховиком происходит сразу же. Благодаря этому процедура зажигания осуществляется быстрее. По сравнению с редукторными данные механизмы обладают более высоким сроком службы. Это связано с тем, что неполадки в электрической составляющей минимальны.

Безредукторные автомобильные стартеры могут работать со сбоями при низких отрицательных температурах.

Принцип работы стартера

Работу механизма можно разделить на несколько этапов. Сначала приводная шестеренка соединяется с венцом маховика мотора, затем производится запуск механизма, после чего описанные выше элементы разъединяются.

Как работает стартер автомобиля:

1. Водитель вставляет ключ в замок и проворачивает его. Это приводит к замыканию контактных элементов. Ток подается на обмотку и проходит через реле.
2. В работу вступает якорный элемент. Устройство передвигается внутрь корпуса, а затем выдвигает бендикс. Это приводит к зацеплению шестерни с венцом.
3. Когда якорный элемент попадает в нужную точку, контактные компоненты замыкаются. Ток начинает подаваться на удерживающую обмотку, а оттуда — на электрический мотор механизма.
4. Из-за вращения вала устройства происходит пуск мотора авто. Муфта покидает зацепление и возвращается в первоначальное положение после того, как скорость вращения маховика превысит скорость прокручивания коленчатого вала.
5. Ключ в замке возвращается в изначальное положение. Когда он вернется, ток больше не будет подаваться на стартерный механизм.

Схема работы устройства показана в ролике Михаила Нестерова.

Поломка стартера

Теперь разберем, почему ломается стартер и каковы могут быть причины неполадок.

Причины

Основные причины неполадок в работе стартеров:

1. Замыкание в проводке автомобиля, речь идет об электроцепи, так или иначе связанной с механизмом. В результате замыкания могут перегорать обмотки, это приводит к задымлению устройства. При такой проблеме в салоне машины может появиться запах гари.
2. Поломка реле. Если втягивающий элемент выходит из строя, это может привести к поломке бендикса. В результате устройство не сможет контактировать с коленчатым валом мотора машины.
3. Зубчики бендикса стерлись. Отсутствие контактов приведет к невозможности пуска мотора.
4. Неисправность в функционировании электросхемы механизма. Речь идет о перегорании или повреждении электроцепей либо контактов.

Устранение неисправностей

Процесс устранения неисправностей стартерного устройства заключается в демонтаже механизма и его разборе для поиска и замены неисправных компонентов.

Как отремонтировать устройство:

1. Отключите зажигание в машине, откройте капот и отсоедините клеммы от батареи.
2. Найдите место монтажа стартерного механизма. Отключите электроцепи от контактов втягивающего реле и клемм.
3. Выполните демонтаж защитной обшивки силового агрегата.
4. Сверху и снизу выкрутите гайки, фиксирующие узел к моторному отсеку машины. Демонтируйте механизм.
5. Когда узел будет у вас в руках, гаечным ключом выкрутите гайки на его крышке. Выполните ее демонтаж со шпилек, как показано на фото.
6. Теперь можно демонтировать обмотку, она снимается с корпусом. Если этот элемент перегорел или вышел из строя, его надо поменять. Для этого вам потребуется отвертка, которой будут выкручиваться винты, расположенные по бокам корпуса. Затем обмотка извлекается из посадочного места и меняется на новую, если в этом есть необходимость.
7. Для демонтажа якорного элемента с помощью отвертки надо отогнуть пластмассовую скобу, фиксирующую его в зацеплении. Якорь извлекается из посадочного места. При необходимости производится его замена.
8. Для демонтажа приводной муфты надо с помощью тонкой отвертки удалить стопорный элемент. Для снятия кольца придется приложить усилия. Демонтированная муфта убирается в сторону или меняется.
9. После замены поврежденных элементов выполняется сборка механизма, все действия осуществляются в обратной последовательности.

Видео «Нюансы ремонта стартерного механизма»

Канал VMazute рассказал о нюансах, которые следует учитывать при ремонте устройства своими силами.

Стартер | whatisvehicle

Итак, я хотел написать об этом пожже, но не вышло. Так что вернусь к описанию ещё двух составляющих любой системы зажигания. Итак, это стартер и генератор. Давайте разберём их работу по мере включения в работу.

Стартер автомобиля представляет собой четырехполюсный, четырехщеточный электродвигатель постоянного тока со смешанным возбуждением, с электромагнитным включением шестерни привода и дистанционным управлением.

Стартер обеспечивает вращение коленчатого вала с частотой необходимой для пуска двигателя. Пусковая частота вращения коленчатого вала бензиновых двигателей составляет 40…50 мин^-1.

Стартер находится ближе к тыльной стороне двигателя, там где находится маховик, а не ступица коленчатого вала(т.е. с той стороны двигателя, к которой ближе руль, а не радиатор).

1 – масляный картер; 2 – масляный фильтр; 3 – кран масляного радиатора; 4 – стартер; 5 – шланги подогрева дроссельной заслонки; 6 – датчик детонации; 7 – шланг от регулятора давления топлива к каналу холостого хода; 8 – впускная труба;

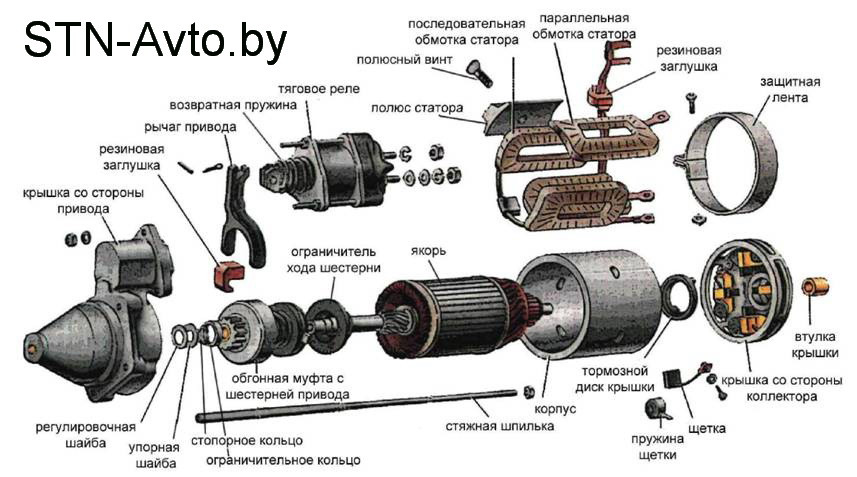

Устройство:

Принцип работы:

    Поворот ключа в замке зажигания в подпружиненное положение «СТАРТЕР» приводит к замыканию 30-го (плюс с аккумулятора) и 50-го (включение стартера) проводов электропроводки, подаётся ток на ввод питания втягивающего реле стартера (обычно помеченного как «50») см. чертёж.
Таким образом включаются в электрическую цепь втягивающая и удерживающая обмотки втягивающего реле. Возникающее при этом магнитное поле втягивает якорь реле, который зацеплен с вилкой, вводящей бендикс в зацепление с зубьями венца маховика двигателя. Втянувшись, якорь упирается в штырёк, к которому крепится толстая медная пластина, и прижимает пластину к контактам включения электродвигателя стартера (толстым медным, или с медными вкладышами, болтам). Таким образом, электродвигатель включается, и, поскольку бендикс уже находится в зацеплении с маховиком, начинает вращать двигатель автомобиля.

Принципиальная схема втягивающего реле:

И посмотрим как оно в реальности:

Взглянем на электрическую схему стартера:

1 — аккумуляторная батарея; 2 — катушка зажигания; 3 — тяговое реле; 4 — выключатель зажигания; 5 — корпус стартера

Для зацепления шестерни стартера с венцом маховика при пуске и отсоединения шестерни после пуска на валу якоря установлен специальный привод.

Привод стартера состоит из: рычага включения с возвратной пружиной, шлицевой втулки с муфтой свободного хода, шестерни и буферной пружины.

Муфта свободного хода состоит из: шлицевой втулки 4, выполненной совместно с ведущей обоймой, и наружной ведомой обоймы 6, изготовленной заодно с шестерней. С внутренней стороны ведомой обоймы имеются четыре наклонных паза, в которых помещены ролики 2, отжимаемые толкателями 3 с пружинами 5 в узкую часть пазов.

При пуске двигателя, когда ведущая обойма начнет вращаться, ролики перемещаются по наклонным поверхностям пазов и заклинивают ведомую обойму, после чего обе обоймы с шестерней вращаются как одно целое. Когда двигатель начнет работать и венец маховика поведет за собой шестерню и наружную обойму с большой скоростью, ролики сдвигаются по наклонной поверхности пазов в широкую часть, позволяя наружной ведомой обойме с шестерней вращаться свободно, не передавая усилия на ведущую обойму и вал якоря, что предупреждает «разнос» стартера. В случае, если при включении зуб шестерни привода стартера совпадает с зубом венчика маховика, пружина привода сжимается, позволяя рычагу включения перемещаться дальше и замкнуть электрическую цепь стартера, и когда якорь начнет поворачиваться, шестерня под действием буферной пружины сразу же войдет в зацепление.

Стартер включают поворотом ключа включателя зажигания вправо до отказа. При этом ток из аккумуляторной батареи, пойдет по втягивающей и удерживающей обмоткам тягового реле. Проходящий по этим обмоткам ток создает сильное магнитное поле, благодаря которому сердечник тягового реле втягивается внутрь втулки и поворачивает рычаг включения, который нижним концом перемещает по винтовой нарезке привод стартера и вводит его шестерню в зацепление с зубчатым венцом маховика. После этого контактный диск тягового реле, соединенный штоком с сердечником, замкнет основные контакты тягового реле, по обмоткам стартера пойдет ток, и якорь стартера начнет вращаться, поворачивая коленчатый вал двигателя. Одновременно в тяговом реле происходит замыкание дополнительного контакта, позволяющего проходить току в первичную обмотку катушки зажигания, минуя дополнительное сопротивление. Когда двигатель заведется, стартер поворотом ключа влево выключают, и все детали под действием пружины возвращаются в исходное положение.

Учитывая, что при пуске, и особенно холодного двигателя, стартер потребляет большой ток, продолжительность его включения не должна превышать 10 с. Повторные включения производятся только через 40-60 с.

Давайте ещё раз взглянем на устройство стартера и его работу:

1 – крышка со стороны привода; 2 – привод стартера; 3 – рычаг привода; 4 – редукционная передача; 5 – тяговое реле; 6 – статор; 7 – якорь; 8 – щеткодержатель; 9 – задняя крышка

Включение стартера: Активное электрическое сопротивление остановленного стартера очень невелико, поэтому втягивающая обмотка может втянуть якорь, будучи подключена к минусу через стартер, при этом ей помогает удерживающая обмотка, всегда подключаемая непосредственно к +/- .

Выключение стартера: Когда якорь втягивающего реле прижимает пластину к болтам, и на стартер подаётся плюс, плюс также подаётся и на минусовой вывод втягивающей обмотки, втягивающая обмотка выключается, т. к. через неё перестаёт идти ток. Остаётся включенной только удерживающая обмотка, которая значительно слабже втягивающей, её силы не хватает втянуть якорь, но вполне достаточно чтобы удерживать его в конце хода.
Такая схема призвана экономить энергию аккумулятора во время пуска.

Поидее, теперь всё должно быть понятно.  Если есть какие-то пожелания — жду их на почту. Надеюсь, статья была для вас полезна.

Понравилось это:

Нравится Загрузка…

Автомобильный стартер: все, что нужно знать водителю

Автомобиль – довольно сложный агрегат, который состоит из многих механизмов, узлов и деталей. И для лучшего понимания нашего железного коня было бы неплохо знать, что и как происходит у него внутри. В сегодняшней статье поговорим о механизме запуска двигателя.

Для запуска двигателя автомобиля предназначен стартер. Он обеспечивает первичное вращение коленчатого вала с необходимой для работы частотой. Стартер является неотъемлемой частью электрооборудования любого современного автомобиля. Стартер – это электродвигатель постоянного тока, получающий питание от аккумуляторной батареи.

Любой автомобильный стартер состоит из довольно большого количества конструктивных элементов (от четырех до шести десятков), входящих в его основные узлы:

   • Собственно электродвигатель.

   • Обгонную муфту, или бендикс.

   • Втягивающее, или тяговое реле.

Электрический двигатель, являющийся основным узлом стартера, функционально предназначен для передачи вращающего момента со своего вала на коленчатый вал силовой установки.

Бендикс обеспечивает надежное соединения вала электродвигателя с венцом маховика.

Втягивающее (тяговое) реле осуществляет продольное перемещение обгонной муфты (бендикса), обеспечивающее в свою очередь перемещение ее рабочей шестерни, вызываемое движением якоря реле; — замыкание контактов электрического двигателя в момент зацепления зубьев венца маховика с зубьями рабочей шестерни.

Автомобильный стартер запускает двигатель при повороте ключа. Этот процесс проходит в 3 этапа:

   — передача тока от аккумуляторной батареи на замок зажигания и втягивающее (тяговое) реле;

   — вхождение приводной шестерни муфты (бендикса) в зацепление с маховиком;

   — замыкание электрической цепи, подача напряжения на электродвигатель стартера авто.

После запуска мотора автомобиля обгонная муфта (бендикс) разрывает соединение вала электродвигателя стартера и приводной шестерни. Принцип работы стартера можно описать и в более простой форме — эта деталь активирует электрооборудование и систему питания машины, после чего отключается.

Условно, стартеры разделяют на два типа:

— старого образца – стартер оснащен обмотками, на которые передается напряжение. Вращение на его бенедикс передается напрямую. Эти модели отличаются довольно крупным размером и относительно низкой ценой. Таким типом стартеров оснащены старые модели УАЗ, Газелей, Камазов, МТЗ и других машин;

— нового образца — оснащен магнитами вместо обмоток. Имеет небольшой размер и высокую скорость якоря. Это более надежная и дорогая конструкция.

По факту же каждый стартер уникален.

Профилактика поломок

Для предотвращения поломки стартера нужно придерживаться следующих рекомендаций:

— не задерживайте ключ замка в активном положении дольше 3-4 секунд;

— если машина не завелась с первого раза — нужно подождать несколько минут и уже затем повторить попытку;

— отпускайте ключ сразу же после запуска двигателя;

— не осуществляйте сборку и разборку стартера при отсутствии опыта в этом деле.

Инструкции по использованию:

Каждому водителю необходимо помнить, что стартер — это довольно мощный электродвигатель, но исключительно кратковременного действия. Не забывайте об этом, рекомендуем во избегания поломок стартера следовать следующим советам:

Включайте стартер не более чем на 10 сек. Если двигатель автомобиля не запустился, секунд на 30 оставьте в покое стартер, так как он охлаждается очень медленно. После 2-3 безуспешных пусков двигателя сделайте примерно 4-5 минутную паузу.

Следите за контактами в клеммах аккумуляторной батареи. Частенько бывает, что клеммы окисляются, и стартер не принимает нужный ему ток, вследствие чего не развивает достаточный крутящий момент. Двигатель не запускается, и мы вместо элементарного очищения клемм несем узел в ремонт. Конечно, мастера объяснят причину, но время и деньги будут потрачены зря.

После пуска двигателя выключайте стартер. Если этого не сделать вовремя, то 2-3 секунды просто уничтожат узел. Ведь при пуске двигателя якорь стартера имеет частоту вращения 1500 оборотов/минуту, а после пуска якорь начнет вращаться с большей во много раз скоростью (если бендикс зацеплен с маховиком двигателя). Увеличение оборотов повлечет увеличение износа всех деталей стартера, что повлечет полное разрушение узла. Следите за этим моментом, не допускайте такого бессмысленного вращения. К слову, этот же эффект присущ при неисправностях замка зажигания.

Не двигайтесь автомобилем с помощью стартера. Стоит учесть, что чем меньше обороты, тем больше тока поступает на обмотки стартера. Если вы поставите машину на ручной тормоз, включите передачу, а потом включите стартер, то через 30 секунд такого безумия обмотки узла просто сгорят, да и еще аккумулятор придет в непригодность.

Берегите свой автомобиль, и он не раз придет к вам на помощь.

Поделиться этой статьей

Как работает стартер? (Руководство на 2021 год)

Знаете ли вы, что автомобильный стартер потребляет наибольшее напряжение аккумулятора во всем вашем автомобиле ?

Несмотря на свой маленький, компактный размер, он потребляет больше энергии, чем фары, топливный насос или кондиционер в одном потоке!

Подожди.
Если стартер потребляет столько энергии, как долго он может работать?
Как работает стартер?

В этой статье мы рассмотрим внутреннюю работу автомобильного стартера и разберем его основные компоненты. Мы также рассмотрим различные типы стартеров и ответим на некоторые часто задаваемые вопросы.

Эта статья содержит

• Как работает стартер?
• Какие компоненты стартера?
• Типы стартеров
• 9 Часто задаваемые вопросы о стартерах
  • Что такое стартер?
  • Зачем нужны стартеры?
  • Где находится стартер?
  • Как долго работает стартер?
  • Почему стартер выходит из строя?
  • Каковы симптомы неисправности стартера?
  • Куда подключаются кабели автомобильного аккумулятора?
  • Что такое нейтральный защитный выключатель?
  • Как починить стартер?

Давайте углубимся.

Как работает стартер?

Для проворачивания двигателя стартер использует маленькую шестерню для вращения большего маховика двигателя (или гибкой пластины).

Маховик двигателя имеет зубчатый венец по краю. Шестерня стартера предназначена для временного зацепления с зубчатым венцом маховика — этого достаточно, чтобы заставить его вращаться.

Что именно происходит?
Стартер имеет две цепи — цепь стартера и цепь управления.

Цепь стартера передает большие токи от аккумулятора для привода стартера, но не сразу включает питание при повороте ключа зажигания. Для этого ему нужен соленоид стартера, потому что для небольшого переключателя (например, ключа зажигания) слишком много энергии.

Вместо этого батарея активирует цепь управления , которая подает питание на соленоид, часто через реле стартера и нейтральный защитный выключатель.

Соленоид представляет собой электромагнит, который действует как выключатель стартера .

При подаче питания он выполняет две функции:

1. Соленоид перемещает поршень вниз по центру, замыкая два металлических контакта. это замыкает цепь стартера , позволяя большому току от аккумулятора течь к стартеру.

2. Одновременно плунжер входит в зацепление с вилкой рычага, которая выталкивает шестерню стартера наружу для зацепления с большим зубчатым венцом маховика.

Поскольку цепь стартера завершена, двигатель стартера включается и вращает шестерню, которая вращает маховик. Маховик запускает двигатель в рабочую последовательность, при которой двигаются поршни, выпускается топливно-воздушная смесь, зажигаются свечи зажигания и так далее.

Когда двигатель проворачивается, маховик набирает скорость вращения, а возвратные пружины втягивают ведущую шестерню. Это важно, так как обратная передача от маховика может повредить ведущую шестерню и стартер.

Примечание: «Обратный ход» — это когда маховик движется быстрее шестерни, «приводя» ее в движение, а не наоборот. Эта система называется системой с предварительным зацеплением , потому что перед поворотом шестерня «предварительно входит в зацепление» с маховиком.

Далее разберем стартер на части.

Какие компоненты стартера?

Вот основные компоненты стартера.

1. Катушки возбуждения

Корпус стартера содержит 2-4 катушки возбуждения, которые окружают якорь. Массив катушек возбуждения создает сильное стационарное электромагнитное поле, когда через него проходит ток от батареи.

2. Якорь

Якорь представляет собой электромагнит, закрепленный на приводном валу стартера (также называемый валом якоря). Он изготовлен из многослойного сердечника из мягкого железа, обернутого многочисленными проводящими обмотками.

Якорь имеет общую ось с коммутатором, который обеспечивает ток для создания электромагнитного поля. Реакция между якорем и магнитными полями катушки возбуждения — это то, что вращает якорь.

3. Коллектор и щетки

Коллектор расположен в задней части корпуса стартера. Он состоит из двух пластин, прикрепленных к оси вала якоря. Угольные щетки соединяются с каждой пластиной, обеспечивая электрическое соединение обмоток якоря.

4. Соленоид

Соленоид стартера работает как мощное электрическое реле.

Типичный соленоид стартера имеет небольшой разъем для провода цепи управления стартером (соединенный с ключом зажигания) и две большие клеммы; входная клемма для положительного кабеля аккумулятора и выход для кабеля, питающего сам стартер.

Соленоид обычно состоит из двух витков проволоки, намотанной на подвижный плунжер.

Катушки делают это:

• Сильная замыкающая катушка втягивает плунжер
• Более слабая катушка удерживает плунжер на месте — когда это происходит, ток снимается с сильной катушки, что позволяет экономить энергию

При активации через схему управления соленоид также выдвигается ведущая шестерня входит в зацепление с зубчатым венцом маховика, замыкая цепь стартера, чтобы подавать напряжение батареи на пусковой двигатель.

6. Плунжер

Плунжер работает с соленоидом, чтобы подавать питание от аккумулятора на пусковой двигатель и втягивать вилку рычага.

7. Вилка рычага

Вилка рычага прикреплена к одному концу плунжера. Когда плунжер перемещается в сердечник соленоида, вилка рычага выталкивает ведущую шестерню, чтобы войти в зацепление с зубчатым венцом маховика.

8. Шестерня (ведущая шестерня, шестерня стартера)

Шестерня вращает зубчатый венец маховика двигателя. Его также называют ведущей шестерней или стартовой шестерней, и она является частью того, что иногда называют стартерным приводом Bendix.

Крепится к приводному валу якоря, часто через обгонную обгонную муфту. Кулачковая муфта позволяет ведущей шестерне передавать привод всего за одно направление .

Таким образом, если шестерня остается в зацеплении с маховиком (что может произойти, если ключ зажигания не отпущен при запуске двигателя), шестерня будет вращаться независимо от приводного вала. Это предотвращает обратный ход и повреждение стартера.

Важно отметить, что стартер со временем совершенствовался, и теперь у нас есть различные типы стартеров.

Посмотрим.

Типы стартеров

Вот обзор некоторых распространенных типов электрических стартеров:

1. DD – прямой привод

DD является наиболее распространенным типом стартера и обычно приводится в действие соленоидом. Ведущая шестерня (шестерня) на ДД крепится непосредственно к якорю, таким образом, «прямой привод».

2. PLGR — планетарная передача

В стартере PLGR используется узел планетарной передачи, расположенный между якорем и шестерней. Узел планетарной передачи позволяет использовать редуктор, который увеличивает крутящий момент при значительном снижении скорости стартера и, таким образом, снижает потребляемый ток.

3. PMGR — редуктор с постоянными магнитами

Стартер PMGR был разработан для уменьшения веса, упрощения конструкции и снижения тепловыделения. Вместо использования более тяжелой катушки возбуждения в PMGR используются постоянные магниты.

4. PMDD — прямой привод с постоянным магнитом

Как следует из названия, PMDD — это пусковой двигатель с прямым приводом, в котором вместо катушек возбуждения используются постоянные магниты.

5. OSGR — Редуктор со смещенным зубчатым колесом

Стартер OSGR был разработан для работы с высокой скоростью и малым током. Его внутренние зубчатые передачи смещены, что означает, что ведущая шестерня и стартер вращаются по разным осям.

Теперь, когда мы знакомы с тем, как работает стартер, давайте рассмотрим некоторые часто задаваемые вопросы.

9 Часто задаваемые вопросы о стартере

Здесь приведены ответы на некоторые вопросы о стартере, которые могут у вас возникнуть.

1. Что такое стартер?

Стартер — это устройство, используемое для проворачивания или запуска двигателя внутреннего сгорания. Обычно он состоит из соленоида стартера и мощного стартера двигателя.

Электрический стартер обычно используется в бензиновых или небольших дизельных двигателях, но это не единственный тип.

Другие типы включают:

• Инерционный стартер: Это вариант электростартера, используемый на самолетах с большими радиально-поршневыми двигателями. применения, такие как выносные генераторы или двигательные установки спасательных шлюпок
• Ручной стартер: Состоит из выключателя включения/выключения и реле перегрузки и обычно используется для небольших двигателей, таких как небольшие насосы и электропилы

2.

Зачем нужны стартеры?

Двигатель внутреннего сгорания работает по контуру обратной связи, полагаясь на инерцию своих циклов, чтобы работать самостоятельно. Двигателю нужны воздух, топливо и искра, чтобы работать без посторонней помощи, но что-то должно запускать циклы, и тут в дело вступает стартер. ремень, который приводит в действие различные компоненты, такие как генератор переменного тока или насос гидроусилителя руля.

3. Где находится стартер?

В большинстве автомобилей стартер крепится болтами к двигателю или трансмиссии. Простой способ найти его — пройтись по толстому кабелю от положительной клеммы аккумулятора.

4. Как долго работает стартер?

Электрические компоненты стартера обычно рассчитаны на работу не более 30 секунд до перегрева.

В большинстве руководств указана пауза не менее 10 с после каждых 10–15 с запуска двигателя , если двигатель не заводится сразу.

И если он по-прежнему не заводится, возможно, пришло время вызвать механика.

5. Как выходит из строя стартер?

Неисправный стартер может быть вызван несколькими причинами.

Вот некоторые причины, которые могут указывать на проблемы со стартером:

• Сгоревшие, изношенные или загрязненные контакты соленоида препятствуют замыканию цепи стартера
• Изношенные угольные щетки не подают ток на стартер
• Шестерня неправильно зацеплена с маховиком двигателя
• Изоляция обмотки якоря начинает разрушаться , снижая способность стартера генерировать крутящий момент
• Стартер или не отрегулирован
• Выключатель зажигания неисправен , поэтому соленоид не активируется

6. Каковы симптомы неисправности стартера?

Вот типичные симптомы неисправности стартера:

• Щелчки: Автомобильный аккумулятор полностью заряжен, но при повороте ключа зажигания слышен только щелчок. Это звук включения соленоида стартера, но стартер не запускается.

• Скрежет: Стартер работает, но не проворачивает двигатель, слышен болезненный скрежет. Это может быть звук шестерни стартера, неправильно сцепленной с зубчатым венцом маховика двигателя.

7. Куда подключаются кабели автомобильного аккумулятора?

Отрицательный (массовый) кабель аккумуляторной батареи соединяет отрицательную (-) клемму аккумуляторной батареи с блоком цилиндров двигателя или коробкой передач. Положительный кабель аккумуляторной батареи соединяет положительную (+) клемму аккумуляторной батареи с соленоидом стартера.

Стартеру требуется очень сильный электрический ток для запуска двигателя. Таким образом, неправильное соединение даже на кабеле аккумулятора и (например, ослабленный клеммный разъем или коррозия) может привести к выходу из строя стартера.

8. Что такое нейтральный защитный выключатель?

В большинстве автомобилей имеется предохранительный выключатель, электрически расположенный между ключом зажигания и соленоидом стартера. Он является частью цепи управления стартером, которая включает в себя замок зажигания и реле стартера.

Защитный выключатель нейтрального положения предотвращает запуск автомобилей с автоматической коробкой передач на ведущей передаче. Он ограничивает работу стартера, когда автоматическая коробка передач находится в положении «Парковка» или «Нейтраль».

В некоторых автомобилях с механической коробкой передач двигатель можно запустить только при выжатой педали сцепления.

9. Как починить стартер?

Система стартера играет жизненно важную роль в работе двигателя вашего автомобиля. Если ваш автомобиль не заводится, у вас есть возможность устранить неполадки самостоятельно.

Однако проблема со стартером часто может имитировать неисправность аккумуляторной батареи или неисправного генератора, а иногда они взаимосвязаны. Чтобы убедиться, что все ваши начальные проблемы решены, лучше всего доверить это профессионалу.

И вам повезло, ремонтный мастер готов помочь вам!

RepairSmith — удобное мобильное решение для обслуживания и ремонта автомобилей.
Вот некоторые преимущества:

• Техническое обслуживание и ремонт автомобиля можно выполнить прямо на подъезде
• Квалифицированные, сертифицированные ASE технические специалисты проводят осмотр и обслуживание автомобилей
• Конкурентоспособные и первоначальные цены
• Онлайн-бронирование — это удобно и просто
• Все ремонт и техническое обслуживание автомобилей выполняются с использованием высококачественных инструментов и запасных частей
• RepairSmith предоставляет 12-месячную | Гарантия 12 000 миль на все ремонтные работы

Для точной оценки стоимости замены стартера просто заполните эту онлайн-форму.

Заключение

Стартер — это изящное маленькое устройство, которое навсегда избавило от необходимости проворачивать автомобильный двигатель вручную. Это также компонент, который редко выходит из строя, несмотря на количество энергии, которое он использует каждый раз, когда запускает машину.

Однако, если вы do столкнулись с проблемой запуска, не волнуйтесь.
Просто найдите RepairSmith.

Их механики, сертифицированные ASE, прибудут к вам в кратчайшие сроки, чтобы помочь вам решить проблему со стартером!

Стартеры классических автомобилей и принцип их работы

ТЕОРИЯ АВТОМОБИЛЯ

В части 1 этой серии мы обсудили основы автомобильного электричества. Во второй части мы рассмотрели автомобильные генераторы и генераторы переменного тока и их функции, а в третьей части мы рассмотрели автомобильные регуляторы напряжения и их назначение.

Итак, теперь вы лучше знакомы с тем, как электроэнергия хранится, вырабатывается и регулируется в автомобиле. Некоторым из вас могло прийти в голову, что электрической системе требуется всего 80–100 ампер тока для нормальной работы, даже когда все вспомогательное оборудование работает. Почему же тогда у нашего аккумулятора номинал от 450 до 750 и более ампер? Нужно ли все это хранилище?

Да, это так! Основной причиной увеличения емкости аккумулятора является работа стартера, и беглый взгляд на цифры покажет, почему это так важно:

Возьмем, к примеру, аккумулятор на 500 ампер. При напряжении 12 вольт эта батарея на 500 ампер способна выдавать 6000 ватт (ампер х вольт = ватт, помните?). Нам нужна вся мощность, которую мы можем получить, чтобы развить достаточную мощность, чтобы провернуть двигатель для зажигания, а одна лошадиная сила (или мощность, необходимая для подъема 550 фунтов на один фут за одну секунду) равна 746 ваттам. Таким образом, наша батарея выдает чуть более восьми лошадиных сил. Этого достаточно для пары сотен оборотов двигателя, прежде чем заряд будет исчерпан. Если к тому времени двигатель не запустится, ну, вы знаете…

Стартеры — невероятно мощные двигатели, работающие в агрессивной среде. Они являются наиболее важной частью пусковой системы или контура и состоят из следующего:

КОЛЕНЬНАЯ ШЕСТЕРНЯ МАХОВИКА — это зубчатое кольцо, которое крепится к внешней стороне маховика двигателя. Совпадающие зубья на стартерном двигателе входят в зацепление с этой шестерней, чтобы вращать коленчатый вал.

СТАРТЕРНЫЙ СОЛЕНОИД (реле) — Все автомобили подключены так, что основной кабель аккумулятора подключается к обмоткам стартера (толстый кабель нужен для протекания большого тока, верно?). Этот провод, конечно, должен быть включен и выключен, и было бы дорого и неэффективно прокладывать его через замок зажигания (не говоря уже о размерах компонентов переключателя, необходимых для пропуска такого тока!). Следовательно, необходимо реле…

Реле — это устройства, в которых используется центральный железный сердечник, плотно прилегающий к внутренней части катушки провода. Когда провод находится под напряжением, железный сердечник будет протягиваться по длине катушки, направление зависит от направления тока. Если железный сердечник реле оснащен большими токоведущими контактами, его можно использовать в качестве сильноточного переключателя. Реле используются во всех автомобилях (для звуковых сигналов, электрических вентиляторов, муфт кондиционера и т. Д.), И наиболее важным из них является соленоид стартера.

Электромагнитный клапан стартера имеет очень большие контакты для передачи полного тока аккумулятора. Его проволочная катушка приводится в действие меньшим током от выключателя зажигания, в это время железный сердечник ударяется о землю, замыкая контакт и включая стартер. В большинстве стартеров сторонних производителей используется соленоид, встроенный в сам двигатель. Этот тип соленоида не только обеспечивает электрическую мощность двигателя, но и механически зацепляет ведущую шестерню стартера с маховиком. Он широко известен как соленоид типа BENDIX. Такие соленоиды работают в три этапа: выключенный, частично включенный и включенный. В выключенном положении ведущая шестерня разблокирована, и ток не течет. В частично включенной ступени ток от выключателя стартера протекает через втягивающую и удерживающую катушки. Обе катушки втягивают поршень внутрь, заставляя его тянуть рычаг переключения передач и зацеплять ведущую шестерню. Когда плунжер полностью втягивается в катушку, шестерня полностью входит в зацепление с зубчатым венцом. Когда зубчатый венец полностью войдет в зацепление, двигатель начнет проворачиваться. Когда двигатель запустится, удерживающая катушка отключится, и плунжер выдвинется, втягивая шестерню и размыкая переключатель стартера.

СТАРТЕР — это мощный электродвигатель, который задействует маховик автомобиля, чтобы вращать коленчатый вал. Как и во всех электродвигателях, стартер состоит из проволочных обмоток, которые образуют петли, заканчивающиеся сегментами коммутатора (помните такие из генератора?). Катушки якоря установлены на центральном валу двигателя (опираются на подшипники), а катушки возбуждения сформированы в виде четырех или более «башмаков», размещенных внутри стальной рамы пускателя. Щетки служат для создания электрического контакта с сегментами коммутатора, и при подаче тока на две из четырех щеток он проходит через все петли якорной и башмачной обмоток и выходит из двух других щеток. Это создает магнитное поле вокруг каждой петли. Когда якорь поворачивается, петля перемещается в положение, в котором ток течет в обратном направлении. Это постоянное изменение направления тока позволяет якорю и катушкам возбуждения отталкивать друг друга и вращать двигатель. Чем больше ток, протекающий в катушках, тем больше магнитные силы и тем больше мощность двигателя.

Медные контуры и обмотки возбуждения достаточно тяжелые, чтобы выдерживать большой ток при минимальном сопротивлении. Поскольку они потребляют большое количество тока, их нельзя использовать непрерывно более 30 секунд. После запуска в течение 30 секунд целесообразно подождать пару минут, чтобы стартер мог рассеять часть своего тепла. Стартеры быстро нагреваются, поэтому длительное использование может привести к серьезным повреждениям. Типичным признаком перегрева стартера является чрезвычайно медленный, затрудненный запуск двигателя.

В стартерах используются различные конструкции проводки, и одна из самых популярных — четырехполюсная, трехобмоточная. Две обмотки включены последовательно с собой и якорем. Одна обмотка не проходит через якорь, а уходит прямо на землю. Эта шунтирующая обмотка способствует дополнительному пусковому моменту. Однако по мере увеличения скорости стартера шунт по-прежнему потребляет большой ток и имеет тенденцию удерживать скорость стартера в допустимых пределах.

Стартеры выходят из строя в основном из-за перегрева. Они помещены во враждебную, горячую среду, и нельзя ожидать, что они продлятся бесконечно. Другим видом неисправности является короткое замыкание или обрыв обмотки. Это проявляется как «мертвая зона» на коммутаторе. Если щетка окажется в мертвой точке, мотор вообще не заведется.
Третий вид неисправности — неправильное зацепление шестерни. Иногда узел шестерни становится тугим или заедает из-за отсутствия смазки или износа. Для решения всех этих проблем требуется ремонт или замена стартера.

Однако перед этим убедитесь, что электрические соединения стартера (и аккумулятора) чистые и затянуты. Большинство сбоев при запуске происходит из-за ослабленных или корродированных соединений кабеля аккумулятора или слаботочных соединений соленоида, а не из-за неисправных стартеров.

В продолжение нашей серии «Автомобильные электрические системы» в следующем выпуске будут рассмотрены автомобильные системы зажигания и их функции.

data-matched-content-ui-type=»image_card_stacked» число строк-содержимого с сопоставлением данных = «3» число столбцов с соответствующим содержанием = «1» data-ad-format=»авторасслабленный»>

Условия использования | Кто мы | Свяжитесь с нами | Карта сайта | Политика конфиденциальности

© 2022 Second Chance Garage, LLC. Все права защищены. Воспроизведение любого материала на этом сайте без разрешения запрещено.

Keep Your Starter Crankin’ — Lares Corporation

Статья из журнала Skinned Knuckles Magazine
Фрэнка Пеннипакера






Когда вы нажимаете кнопку стартера, нажимаете кнопку стартера или поворачиваете ключ, вы ожидаете услышать энергичное ура-ра-ра-ра, после чего двигатель запускается. Иногда реакция очень вялая раааааааааааааааааааааааааааааа или ничего, кроме щелчка, и вы знаете, что стартер работает не так, как вы ожидаете, и вам нужно это исправить.

На создание этой статьи меня вдохновили дискуссии о проблемах с запуском на нескольких онлайн-форумах различных автомобильных клубов. Часто ни лица, задающие вопросы, ни лица, дающие ответы, точно не понимают, какое напряжение и ток необходимы для питания стартера. В этой статье объясняется, что нужно сделать, чтобы убедиться, что стартер получает электроэнергию, необходимую для выработки механической мощности, необходимой для запуска двигателя.

Следует помнить о нескольких важных моментах. Во-первых, стартер — это электродвигатель, который преобразует электроэнергию от аккумулятора в механическую энергию, которая запускает двигатель. Во-вторых, стартер должен иметь достаточную электрическую мощность, чтобы генерировать необходимую механическую мощность. И в-третьих, для запуска двигателя требуется много энергии; требуемый ток исчисляется сотнями ампер. Теперь к деталям.

Основы электротехники

Вам необходимо знать некоторые основы электротехники, чтобы понять, как работает система стартера.

В цепи постоянного тока (DC) есть три величины: ток, напряжение и сопротивление.

Ток — это скорость потока электричества, измеряемая в амперах, обычно называемых амперами. Напряжение, измеряемое в вольтах, представляет собой электрическое давление, которое заставляет течь ток. Сопротивление, измеряемое в омах, — это то, что ограничивает ток, электрический эквивалент трения.

Закон Ома определяет соотношение между током (I), напряжением (V) и сопротивлением (R). Есть три формы закона Ома. Три формы эквивалентны, и любую из трех форм можно получить из любой другой с помощью алгебры. Все три формы приведены здесь для удобства.

1. I = V/R  Ток в амперах равен напряжению в вольтах, деленному на сопротивление в омах.
2. R = V/I Сопротивление равно напряжению, деленному на ток
3. В = R * I Напряжение равно сопротивлению, умноженному на ток

Если вам известны две величины, вы можете вычислить третью, используя закон Ома.

На рис. 1 показана простая схема. Здесь батарея обеспечивает 6 вольт, которые перемещают cutTent через сопротивление 0,02 Ом. Ток составляет 6 вольт, деленное на 0,02 Ом или 300 ампер.



Энергия и мощность

Энергия — это способность выполнять работу или выделять тепло. Энергия может иметь множество форм. Одной из форм является механическая энергия, способность перемещать объект против силы, противодействующей этому движению, или электрическая энергия, способность перемещать электричество по цепи, преодолевая электрическое сопротивление этой цепи.

Мощность — это скорость потока энергии, и каждая форма энергии имеет соответствующую форму мощности. Единицей механической мощности является лошадиная сила, которая представляет собой мощность, необходимую для перемещения объекта на 550 футов в секунду при сопротивлении в 1 фунт. Единицей электрической мощности является ватт, то есть мощность, необходимая для перемещения 1 ампера при напряжении 1 вольт.

Механическая энергия может быть преобразована в электрическую с помощью генератора или генератора переменного тока. Электрическая энергия может быть преобразована в механическую энергию с помощью электродвигателя. Если бы преобразование можно было выполнить со 100% эффективностью, 746 ватт преобразовались бы в 1 лошадиную силу или 1 лошадиная сила преобразовалась бы в 746 ватт. Преобразование не может быть выполнено со 100 % эффективностью, потому что часть электроэнергии теряется при перемещении электричества по электрическим проводникам генератора или двигателя, а часть механической энергии теряется при преодолении трения. Потерянная мощность становится теплом.

Для расчета электрической мощности:

P=V * I  Мощность (в ваттах) равна напряжению (в вольтах), умноженному на ток (в амперах)

В схеме на рисунке 1 мощность равна 6 вольтам, умноженным на 300 ампер, или 1800 Вт. Поскольку цепь представляет собой резистор, который преобразует электрическую энергию в тепло, все 1800 Вт преобразуются в тепло.

Двигатели

Стартер — это двигатель, который преобразует электрическую энергию от батареи в механическую энергию для запуска двигателя. Ток течет через катушки возбуждения, которые создают магнитное поле. Ток также протекает по обмоткам якоря. Этот ток в якоре взаимодействует с магнитным полем, создавая силу, которая создает крутящий момент, поворачивающий якорь. Крутящий момент пропорционален току в якоре. Когда якорь вращается, его движение генерирует напряжение, которое вычитается из напряжения, подаваемого аккумулятором, и уменьшает ток якоря и крутящий момент.

Система запуска

На рис. 2 показана система запуска, состоящая из аккумулятора, стартера, выключателя стартера и кабелей. Для определения напряжений и токов необходимо знать электрические характеристики аккумуляторной батареи, стартера и кабелей.

Трудно получить характеристики стартера для старинных автомобилей. Стартеры были куплены по запчастям; производитель автомобилей не изготовил стартеры. Спецификации согласовывались между поставщиками деталей и производителями и обычно не публиковались. Я нашел спецификации для стартеров производства Северо-Восточной электрической компании (объединение с Delco в 1929), Этуотер Кент (больше не работает) и Делко-Реми. Поскольку эти пускатели имеют схожие характеристики, один из них будет основой для «типичного» пускателя, который будет использоваться в качестве примера.

Эти стартеры использовались с двигателями 1920-х годов объемом около 200 кубических дюймов со степенью сжатия около 4:1. После определения напряжения и тока, необходимых для питания примера стартера, я буду обсуждать стартеры для других двигателей.

Важно обеспечить высокий ток, потребляемый пускателем до того, как он начнет вращаться _нг , чтобы стартер развивал высокий крутящий момент для начала вращения. Примерный стартер рассчитан на ток 590 ампер при напряжении 3,1 вольта с заблокированным (не вращающимся) валом. Следующие расчеты относятся к условиям пикового тока при первом включении пускателя.

Используя вторую версию закона Ома:

R=V/I

Сопротивление равно напряжению, деленному на ток Стартер имеет сопротивление 3,1 вольта, деленное на 590 ампер, что составляет 0,00525 Ом.

Автомобильные аккумуляторы предназначены для выработки большого тока, необходимого в течение нескольких секунд, обычно необходимых для запуска двигателя, и рассчитаны на «пусковой ток». Но, когда батарея выдает сотни ампер, ее напряжение упадет до гораздо меньшего, чем номинальные 6 вольт или 12 вольт. Номинальные пусковые токи означают, что при 32 градусах по Фаренгейту батарея будет выдавать столько ампер без падения напряжения ниже 1,2 В на элемент в течение 30 секунд. 6-вольтовая батарея имеет три элемента и рассчитана на пусковой ток не менее 3,6 вольт, а 12-вольтовая батарея с шестью элементами рассчитана на пусковой ток не менее 7,2 вольт. Аккумулятор в примере представляет собой аккумулятор на 6 вольт, рассчитанный на более чем 600 ампер при пуске.

Сопротивление кабелей зависит от размера кабелей и их длины. В таблице 1 показаны диаметры и сопротивления медных проводов от калибра 0000 (также называемого калибром 4/0) до калибра 6. Указанные диаметры относятся к многожильным проводам, которые обычно используются для аккумуляторных кабелей. Многожильный провод больше, чем сплошной провод, потому что между жилами есть небольшое пространство.

В примере системы стартера есть три кабеля: от аккумулятора к выключателю стартера (1), от выключателя к стартеру (2) и от аккумулятора к заземлению на коробке передач (3). В некоторых автомобилях аккумулятор заземлен на шасси и есть кабель от шасси к блоку двигателя. Необходимо рассчитать общее сопротивление всех кабелей. Общая длина кабелей в примере составляет 7,6 фута, а кабели имеют калибр 0. Из таблицы проводов кабель калибра 0 имеет 0,0000983 Ом на фут. Кабель калибра O длиной 7,6 фута имеет сопротивление 0,00075 Ом.

Другим компонентом системы запуска является выключатель. Когда переключатель разомкнут, сопротивление практически бесконечно, поэтому ток не течет. Когда переключатель замкнут, сопротивление переключателя намного меньше сопротивления кабелей, а протекающий ток зависит только от аккумулятора, кабелей и стартера.

Расчет напряжения и тока является приблизительным. Напряжение и ток батареи зависят от температуры, уровня заряда батареи и возраста батареи. Вы можете использовать эту аппроксимацию для устранения неполадок в системе, понимая, что это аппроксимация. Следует понимать, что рассчитанные напряжения и токи относятся к кратковременному периоду, когда стартер и двигатель не вращаются. Как только стартер начинает вращаться и проворачивать двигатель, прежде чем топливовоздушная смесь воспламенится и двигатель провернется, ток стартера уменьшится, а напряжение возрастет. Когда топливно-воздушная смесь в цилиндрах начнет воспламеняться и двигатель начнет вращаться сам, стартер отключится от двигателя и подача тока прекратится

Расчет общего сопротивления:

Сопротивление пускателя – 0,00525
+ Сопротивление кабелей – 0,00075
Общее сопротивление – 0,00600 Ом Через стартер = 600 ампер * 0,00525 Ом = 3,15 вольт



Теперь это состояние до того, как стартер начнет вращаться; напряжение батареи составляет 3,6 вольта, в то время как батарея выдает 600 ампер, на кабелях есть падение 0,45 вольта, и стартер получает 3,15 вольта. Как только стартер вращается и запускает двигатель, стартер вырабатывает напряжение, противодействующее напряжению аккумуляторной батареи, ток падает, а напряжение на стартере возрастает до 4,5–5 вольт.

Другие транспортные средства

Получить технические характеристики пускового устройства может быть сложно, и эти характеристики необходимы для расчета напряжения и cmTents для вашей пусковой системы. Вот несколько советов: спрашивайте у других владельцев подобных моделей той же марки автомобиля, консультируйтесь на интернет-форумах по вашей марке автомобиля, консультируйтесь в библиотеках и архивах клубов. (Информация о пусковом устройстве, используемая в этой статье, была получена из архивов клуба Г. Х. Франклина.) Если двигатель аналогичен приведенному в примере, напряжения и токи, вероятно, будут аналогичными; однако, если двигатель больше или меньше, ток можно масштабировать, в то время как напряжения будут примерно одинаковыми, а номинальные пусковые токи рекомендуемых аккумуляторов будут подсказкой. Поскольку срок службы батарей составляет всего несколько лет, ваша батарея, вероятно, была произведена в последние несколько лет, и вы сможете получить данные о пусковом токе батареи у производителя батареи.

Дизельным двигателям требуется большая мощность при запуске, чем сопоставимым бензиновым двигателям.

Автомобили с 6-вольтовыми системами будут иметь примерно такое же напряжение, как и в примере, если аккумулятор имеет достаточный пусковой ток и кабели имеют достаточно низкое сопротивление. Например, автомобили с 12-вольтовыми системами будут иметь примерно вдвое большее напряжение, при условии, что батареи и кабели соответствуют требованиям, то есть напряжение заблокированного ротора составляет около 6,3 вольт, а напряжение запуска составляет около 9–10 вольт.

В огромном мире автомобилей с бензиновыми и дизельными двигателями есть стартеры, которые работают не так, как описано, но это относится к большинству из них.

Поиск и устранение неисправностей

Знание ожидаемых напряжений позволяет сравнивать фактические напряжения с ожидаемыми. И это позволит изолировать проблему. Если напряжения на стартере достаточно, а пуск по-прежнему вялый, это говорит о том, что проблема в самом стартере. Вам нужно либо восстановить его, либо заменить. Если напряжение батареи низкое, ее необходимо либо зарядить, либо заменить. Внимание: работа стартера более 15 секунд может привести к перегреву.

Замена аккумуляторной батареи

Если вам необходимо приобрести новую аккумуляторную батарею, лучше всего выяснить ток стартера при пуске заблокированного ротора и купить аккумуляторную батарею, обеспечивающую такое количество ампер. Усилители с заблокированным ротором — это то, что требуется для создания максимального крутящего момента для запуска двигателя. Если у вас есть выбор аккумуляторов, вероятно, лучше подойдет тот, у которого больше емкость, если он подойдет. Емкость аккумулятора можно проверить, измерив его напряжение во время работы стартера.

Замена кабелей

При замене кабелей лучше всего знать пусковые токи с заблокированным ротором. Не полагайтесь на кабели в транспортном средстве в качестве датчика подключения.

Если автомобилю несколько десятков лет. кабели могли быть заменены на меньшие. Меньшие кабели имеют слишком большое сопротивление. а высокое сопротивление вызывает сильное падение напряжения, что снижает напряжение и помехи для стартера, вызывая вялый пуск. Падение напряжения в кабеле должно быть менее 0,5 В в 6-вольтовой системе и менее 1 В в 12-вольтовой системе. Если известен пусковой ток заблокированного ротора. Вы можете определить, какой калибр кабеля вам нужен, используя таблицу проводов.

Определение сечения провода:

Использование закона Ома:

Максимальное сопротивление = 0,5 В/ампер с заторможенным ротором (для 6-вольтовой системы)

Максимальное сопротивление = 1 вольт/ампер с заторможенным ротором (для 12-вольтовой системы)

Измерьте кабели от обеих клемм аккумуляторной батареи до стартера, чтобы определить общую длину. Максимальное количество омов на фут = максимальное сопротивление / общая длина. Выберите кабельный калибр из таблицы проводов (басня 1), который имеет меньше, чем максимальное значение Ом на фут.

Таблицу проводов можно также использовать для определения сечения кабеля, проложенного в транспортном средстве, путем измерения диаметра проводника (не измеряя диаметр изоляции) и сравнения его с диаметрами, указанными в таблице проводов.

Проверьте кабели, измерив падение напряжения при включении стартера.

Кабели батареи не должны быть алюминиевыми. Так как алюминий имеет более высокое удельное сопротивление, чем медь. алюминиевый провод должен быть на 2 калибра больше, чтобы иметь такое же сопротивление, как у меди. Трудно сделать надежное низкоомное соединение с алюминиевым проводом.

Если знание — сила. эти знания должны помочь вам убедиться, что ваш стартер получает необходимую мощность.

——

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ СТАРТЕРА

Учитывая, сколько раз вы заводите свой автомобиль. послезавтра. месяц за месяцем. стартер — довольно надежный механизм. По сути, это не что иное, как электродвигатель, который активируется, когда водитель поворачивает ключ в положение «СТАРТ» или нажимает на напольный переключатель стартера. Мотор крутится. поворот выдвижной шестерни на конце вала. При активации. эта шестерня входит в зацепление с зубьями маховика и вращает маховик. перемещение поршней вверх и вниз, что позволяет двигателю запускаться самостоятельно. Обычно стартер не требует особого внимания или обслуживания.

Несмотря на то, что у стартера могут возникать внутренние проблемы с электрикой — плохая катушка возбуждения или поврежденный якорь, — большинство проблем относительно легко устранить.

СТАРТЕР ВООБЩЕ НЕ РАБОТАЕТ, ИЛИ ТРЕТИТ ИЛИ ЗАВОДИТ ОЧЕНЬ МЕДЛЕННО

1. Проверьте аккумулятор – наиболее вероятной причиной является разряженный или разряженный аккумулятор.
2. Проверьте кабели — ослабленные или проржавевшие кабели не обеспечивают достаточный ток для работы стартера. Помните, что шестивольтовая электрическая система требует гораздо более длинных кабелей, чем двенадцативольтовая. Используйте кабели калибра не менее «0» — лучше «оо» или даже «ооо» – с шестивольтовой системой.
3. Проверьте соединения — ослаблены соединения на аккумуляторе. переключатель стартера или стартер — или даже заземление — не позволит стартеру работать.
4. Проверьте внутреннюю электрическую часть — магазин стартера может проверить ваш стартер, чтобы определить, не сломана ли катушка возбуждения или не закорочен ли якорь или коммутатор.

​

СТАРТЕР ЩЕЛКАЕТ, НО НЕ ВРАЩАЕТСЯ

1. Проверьте соленоид (на более новых автомобилях) – электрические контакты в соленоиде иногда заедают. Многие соленоиды легко заменяемы.
2. Напряжение батареи слишком низкое — зарядите батарею или используйте «донорскую» батарею или аккумуляторную «прыжку» для увеличения напряжения.

СТАРТЕР ИНОГДА РАБОТАЕТ

1. Проверьте коммутатор – возможно, на коммутаторе имеется мертвая зона. Когда это место находится под щеткой, двигатель не будет работать.
2. Проверьте щетки — незакрепленная, поврежденная или изношенная щетка иногда не обеспечивает надлежащего контакта с якорем.
3. Проверьте маховик — сколотый или сломанный зуб на маховике приведет к отказу, когда этот зуб входит в зацепление с шестерней стартера.

СТАРТЕР ВРАЩАЕТСЯ, НО ДВИГАТЕЛЬ НЕ ЗАПУСКАЕТСЯ

1. Проверьте шестерню стартера – редуктор в сборе (обычно узел Bendix) не входит в зацепление с маховиком. Сменные узлы Bendix обычно доступны.
2. Зубья маховика сорваны — маловероятно, но все же маловероятно.





Как работает шестерня



Когда стартер вращается, шестерня входит в зацепление, и шестерня вращает маховик.

No related posts.
