Стартер экскаватора. Виды и принцип работы
Любой стартер, будь то стартер для экскаватора или же стартер обычного автомобиля, выполняет одну и ту же роль. Он служит для запуска двигателя. Отличие одного от другого — в размерах, мощности и напряжении. Так, например, стартер обычного легкового автомобиля способен запуститься от аккумулятора мощностью всего в 12В, тогда как для экскаватора/бульдозера или другой тяжелой техники требуется мощность в 24В.
Различают 3 вида стартеров всего: редукторный, без редукторный и с инерционным приводом.
Редукторный – наиболее популярный. Благодаря наличию магнитов уменьшает шансы на поломку и эффективно работает даже при низком заряде аккумулятора.
Стартер без редуктора хорош своей простой конструкцией и быстрым зажиганием. Единственный минус – перебои в работе при низких температурах.
В стартере с инерционным приводом основную работу по запуску двигателя осуществляют винт шестеренки и якорный вал.

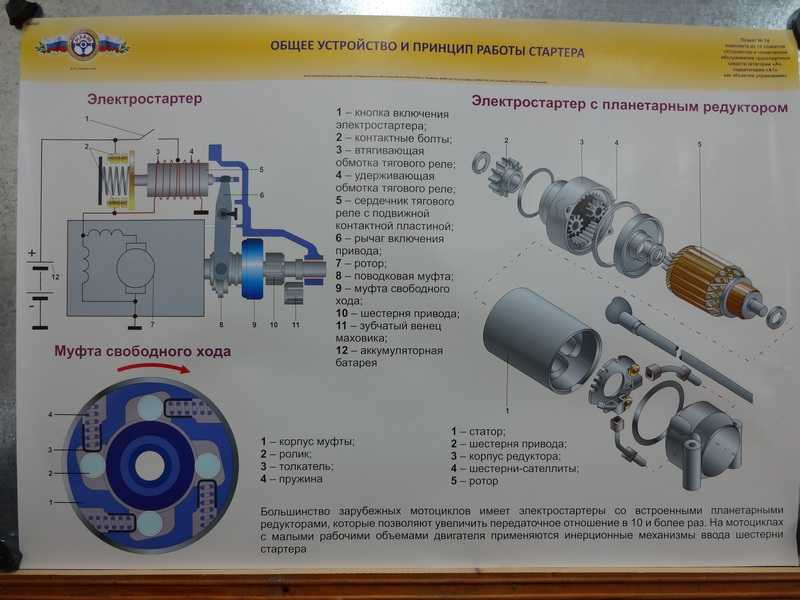

УСТРОЙСТВО СТАРТЕРА (на примере редукторного стартера)
Сам по себе стартер состоит из огромного количества различных деталей:
1 – передняя втулка скольжения,
2 — передняя крышка,
3 – приводная шестерня,
4 – обгонная муфта (бендикс),
5 – редуктор,
6 – ротор (якорь),
7 – статор (обмотка),
8 – блок щеток с щеткодержателем,
9 – задняя крышка,
10 – вилка включения,
11 – втягивающее реле (соленоид),
12 – маска (голова).
Однако, основную роль играют всего несколько: редуктор, якорь (ротор), втягивающее реле, бендикс (обгонная муфта) и щеткодержатель с блоком щеток.
Редуктор выполняет роль увеличителя крутящего момента ротора за счет уменьшения его частоты вращения. В производстве техники используется в основном планетарный, который имеет три сателлита.
Якорь (ротор) создает электромагнитный импульс за счет магнитной обмотки статора, приводя тем самым сам себя в движение.
Втягивающее реле подает ток на редуктор и выталкивает обгонную муфту.
Бендикс передает крутящий момент маховику мотора. Внутри этой самой обгонной муфты есть ролики с пружинками, заставляющие ее крутиться только в ОДНУ сторону.
Щеткодержатель отвечает за подачу тока на ротор стартера.
ПРИНЦИП РАБОТЫ СТАРТЕРА
Условно всю работу стартера можно разделить на три этапа:
1.
Соединение приводной шестерни и маховика двигателя.
2. Запуск стартера.
3. Отсоединение приводной шестерни от маховика.
Получается, что в момент, когда оператор экскаватора поворачивает ключ зажигания и включает машину, ток с аккумулятора, благодаря щеткам (щеткодержателю) поступает в якорь (ротор), приводя тем самым его в движение. Крутящий момент от последнего поступает в редуктор стартера, который в свою очередь передает силу тока втягивающему реле, выталкивая обгонную муфту. Бендикс (та самая обгонная муфта) тут же подсоединяется к маховику мотора, запуская уже его механизм в движение, после чего благополучно отсоединяется, прекращая работу всего стартера до следующего запуска двигателя экскаватора.
И бендикс, и реле, и ротор, и редуктор – в общем все детали любого вида стартера имеют свойство ломаться из-за того, что срок годности закончился или же неправильно эксплуатировался сам агрегат.
О причинах неисправностей и способах их устранения Вы можете посмотреть статью «Возможные неисправности стартера».
Купить запчасть для всех типов стартера (редукторного, инерционного или без редукторного) можно в разделе «запчасти двигателя» сайта ГК «Ридком».
Заказать диагностику или ремонт стартера двигателя можно, позвонив по бесплатному телефону 8 (800) 500-87-93 или оставив заявку на [email protected].
Стартер — Госстандарт
Устройство автомобильного стартера
Для того чтобы двигатель внутреннего сгорания начал работать, нужно заставить его коленвал вращаться. В зависимости от вида энергии используемой для пуска ДВС, устройство стартера будет сильно отличаться. Запустить мотор можно несколькими способами:
- Силой мышц человека.
- Электродвигателем.
- Пневматическим пусковым агрегатом.
Так как для пуска двигателя автомобиля чаще всего использует электрическую энергию, остальные виды пусковых устройств мы рассматривать не станем.
Рассмотрим только принцип работы стартера использующего энергию аккумулятора.
Виды стартеров и их составляющие
Все стартеры можно разделить на две группы:
- Без редуктора.
- С редуктором.
Устройство и работа стартера принадлежащего к первой и ко второй группе, как понятно из названия, отличается только наличием или отсутствием редуктора.
Итак, из чего состоит электрический стартер автомобиля. Как любой двигатель постоянного тока он состоит из ротора, статора, и коллекторно-щеточного узла. Помимо этого, для передачи вращения якоря маховику в его состав входит обгонная муфта с шестерней (бендикс), а для включения вращения и введения бендикса в зацепление с венцом маховика втягивающие реле. Вилка в стартере передает усилие от втягивающего реле к бендиксу.
Устройство стартера автомобиля с редуктором, как правило, отличается тем, что на статор устанавливаются вместо катушек электромагнитов постоянные магниты. Стартер с постоянными магнитами в статоре отличается от укомплектованных электромагнитами тем, что потребляет меньший ток и развивает меньшую мощность.
Редуктор такому стартеру обязательно нужен для увеличения крутящего момента. Такое устройство имеет как свои преимущества, так и недостатки. Преимущество состоит в малом токе, необходимом для пуска мотора. Недостаток в более сложной, чем у пускателя без редуктора, конструкции.
Электрическая схема любого автомобильного стартера аналогична схеме электродвигателя постоянного тока с добавлением схемы втягивающего реле.
Схема включения стартера с постоянными магнитами в статоре такая же, как для пускового агрегата с электромагнитами. Поэтому изготовленные для одной модели автомобиля они взаимозаменяемы.
Принцип работы стартера автомобиля: при включении замка зажигания в положение start реле стартера подает управляющие напряжение на втягивающие реле, которое вводит шестерню бендикса в зацепление с венцом маховика и включает вращение стартера, подавая на него питание. При повороте ключа зажигания из положения start в любое другое реле стартера отключает питание от втягивающего.
Возвратная пружина сердечника выбрасывает его из корпуса катушек. А он выводит бендикс из зацепления с венцом маховика и отключает питание.
Втягивающие реле
Втягивающие реле для уменьшения потребляемого тока, как правило, имеет две катушки. Одна катушка, из более толстого провода потребляющая больший ток, срабатывает только в момент включения стартера для того, чтобы уверенно втянуть сердечник. Вторая из более тонкого провода потребляет меньший ток. Она предназначена для удержания сердечника, в то время пока ключ зажигания находится в положении start. Схема их включения такова:
- один вывод каждой катушки присоединяется к управляющей клемме реле;
- второй вывод удерживающей катушки присоединяется к массе.
Так как второй вывод, удерживающей катушки, подключен к массе, ток через нее идет всегда, когда ключ зажигания находится в положении start. Второй вывод втягивающий катушки подключен к плюсовому выводу стартера, то есть в момент подачи питания на втягивающие реле он через катушки статора и ротора тоже подключен к массе.
Подшипники
Ось ротора вращается в двух меднографитовых втулках, являющихся подшипниками скольжения. От их состояния зависит не только звук, который будет издавать узел при работе. При их чрезмерном износе пластины сердечника ротора при работе будут касаться магнитов статора. Когда между пластинами ротора и магнитами статора нет воздушного зазора говорят что стартер «башмачит». Потери энергии при этом столь велики, что его ротор с трудом вращается и не в состоянии провернуть коленчатый вал двигателя.
Потери складываются из потерь механической энергии, возникающих за счет сильного затормаживания ротора статором, и потерь на коллекторно-щеточном узле, возрастающих из-за поперечных колебаний якоря и ухудшения контакта щеток с ламелями коллектора.
Еще сильнее описанных возрастают потери в стали ротора, они становятся больше за счет замыкания якорных пластин, из-за чего сильно увеличиваются вихревые токи в пластинах сердечника ротора. Эти процессы приводят к тому, что ток, проходящий через обмотки, по большей части нагревает их, не преобразуясь в механическую энергию.
Устраняют эту неисправность заменой втулок. С удалением изношенных втулок трудностей обычно не бывает. Ставить вместо них лучше неразвернутые втулки. Забивать их следует через деревяшку, так как они очень хрупкие. После установки их внутреннюю поверхность следует обработать разверткой соответствующего диаметра. Диаметр большинства валов роторов стартеров легковых авто бывает около 12 мм. Точнее узнаете, померив вал после разборки штангенциркулем. После развертки немного смажьте втулки изнутри литолом и можете собирать агрегат. Перед установкой узла не забудьте почистить клеммы на втягивающем реле и поменять гайку и шайбу крепления провода питания, так как в процессе работы они сильно греются и окисляются.
Не нашли что искали? Вы можете оставить заявку, в форме обратной связи.
Портал Gosstanart.info не осуществляет коммерческой деятельности, не сотрудничает с рекламодателями, производителями товаров и компаниями предоставляющими услуги. Просьба, не обращаться с коммерческими предложениями! Вся информация, представленная на портале, результат независимых исследований и является свободно распространяемой информацией.
Главная Новости портала Черный список Архив Обратная связь
Основы пускателя двигателя: пускатели, контакторы и перегрузки
Доступны дополнительные опции! Звоните 801-532-2706
- Меню продукта
- Инженерные решения
- Производители
- Образование
- Панельные услуги
Дом Образовательная серия Блок управления двигателем Основы пускателя двигателя
Образовательная серия
Антенны Образование
Прерыватели и предохранители
Аккумуляторы Образование
Кабели, провода и сборки Образование
Корпуса Образование
Ethernet и сетевое образование
Блок управления двигателем
Промышленные панели управления Обучение
Обучение аппаратному обеспечению панели
Блоки питания Образование
Реле Образование
Солнечное образование
Обучение работе с сигналами и преобразованием сигналов
Клеммные колодки Обучение
youtube.com/embed/eHjppUsbk_g» frameborder=»0″ allowfullscreen=»»> - Основное назначение пускателя двигателя — запускать и останавливать двигатель, к которому он подключен.
- Они позволяют дистанционно управлять двигателем
- Они состоят из двух основных частей: Контакторы и устройства защиты от перегрузки
- Контакторы используют электрический ток для работы и защиты от перегрузки двигателя от перегрева
- Работает как реле
- Детали состоят из катушки и набора электрических контактов
- Когда на катушку подается напряжение, она замыкает набор контактов, позволяя электричеству течь
- Предназначен для дистанционного управления
- Перегрузки предназначены для защиты от длительных перегрузок по току
- Детали состоят из: устройства измерения тока, механизма отключения цепи .
- Часто имеют временную задержку, чтобы двигатели не отключались преждевременно
Расшифровка:
[0m:4s] Привет, я Джош Блум, добро пожаловать в очередной видеоролик из серии образовательных материалов RSP Supply.
Сегодня мы поговорим о стартере двигателя и основах управления двигателем. Основная цель пускателя двигателя — позволить нам безопасно запускать и останавливать двигатель. Это также позволяет нам запускать и останавливать двигатель из удаленного места. Таким образом, пускатель двигателя представляет собой коммутационное устройство с электрическим приводом. В основном они состоят всего из нескольких компонентов. Первый — это контактор, второй — защита от перегрузки, и они обычно используются с какой-либо защитой цепи. Таким образом, контакторы фактически обеспечивают ток для нашего двигателя. Их работа заключается в установлении и отключении питания в электрической цепи.
[0m:46s] Защита от перегрузки защищает двигатель от потребления слишком большого тока в течение длительного периода времени, что может привести к перегреву и возгоранию двигателя.
[0m:55s] Итак, давайте сначала поговорим о контакторе.
[0m:57s] Контактор работает во многом как реле в том смысле, что когда электричество подается на катушку, он захлопывает контакт, пропуская ток, обеспечивая питание нашего двигателя.
Для получения дополнительной информации о том, как работают реле и контакторы, посмотрите наше другое видео, ссылку на которое мы приведем в описании ниже. Магнитный контактор управляется электромеханически без вмешательства. Это позволяет нам управлять контактором удаленно, поэтому нам не нужно помещать каких-либо операторов в какую-либо опасную ситуацию, которая может находиться рядом с нашим пускателем двигателя.
[1m:28s] Таким образом, для правильной работы контактор использует небольшой управляющий ток для размыкания и замыкания контактора. Большинство контакторов обычно также имеют вспомогательные контакты. Эти контакты позволяют нам контролировать состояние контактора, независимо от того, включен двигатель или нет. Некоторые подрядчики имеют несколько вспомогательных контактов для контроля других типов систем в контакторе. Далее поговорим о защите от перегрузок. Защита от перегрузки предназначена для защиты двигателя от длительного перегрузки по току. Это означает, что если двигатель слишком долго работает со слишком высоким током, он может перегреться и вывести двигатель из строя.
Как перегрузка обеспечивает эту защиту, так это то, что она имеет блок измерения тока, встроенный в саму перегрузку.
[2m:11s] У нас есть либо электронный датчик тока, либо тепловой датчик тока, в зависимости от типа используемой перегрузки. Так, например, при электронной перегрузке у нас есть возможность установить с помощью циферблата на перегрузке величину тока, которую мы хотим дать нашему двигателю в течение определенного периода времени.
[2m:29s] Таким образом, при тепловой перегрузке у нас есть возможность вставить термоэлемент для нашего конкретного приложения и потребности. Таким образом, как только перегрузка обнаруживает, что двигатель потребляет слишком большой ток в течение длительного периода времени, она может отключить ток, проходящий через пускатель. Таким образом, для удовлетворения потребностей в защите перегрузки имеют временную задержку, позволяющую небольшим перегрузкам происходить без разрыва цепи. Это позволяет нам эксплуатировать наш двигатель без его частого включения и выключения из-за небольших перегрузок.
[2m:59s] И, наконец, обычно используемые с пускателями электродвигателей устройства защиты цепи электродвигателя. По сути, это автоматические выключатели, специально разработанные для использования с пускателями двигателей. Они работают, предотвращая большие скачки тока, которые могут быть вызваны коротким замыканием.
[3m:15s] В устройствах защиты цепи двигателя используется форма магнитной защиты, которая специально разработана для этих типов скачков напряжения. Для получения дополнительной информации о магнитной защите см. наше видео об автоматических выключателях, в котором рассказывается об этом. Мы дадим ссылку в описании ниже. Другой тип защиты, который используется вместо предохранителей цепей двигателя, — это разъединитель с плавким предохранителем. Однако важно, чтобы мы использовали предохранители, предназначенные для такого типа применения.
[3m:39s] Итак, давайте поговорим о нескольких вещах, которые мы хотим учитывать при покупке пускателя двигателя.
Во-первых, мы хотим определить, нужен ли нам пускатель NEMA или пускатель IEC. Затем мы хотим убедиться, что наш двигатель соответствует определенному типу пускателя двигателя, который мы покупаем. Для этого нам нужно знать напряжение двигателя. Нам также необходимо знать ток полной нагрузки двигателя или мощность в лошадиных силах. И мы также хотим убедиться, что знаем, каким должно быть напряжение нашей катушки.
[4м:3с] Зная эти вещи, мы можем лучше определить, какой тип пускателя двигателя купить.
[4m:7s] Чтобы ознакомиться с полной линейкой контакторов, устройств защиты от перегрузок или защиты цепи двигателя, а также с тысячами других продуктов, посетите наш веб-сайт. Для получения дополнительной информации или других обучающих видеороликов перейдите на сайт RSPSupply.com, крупнейшего в Интернете источника промышленного оборудования. Также не забывайте: ставьте лайки и подписывайтесь.
Поболтай с нами, на базе LiveChat
Зачем мне нужен пускатель двигателя?
вернуться в блог
Стартер двигателя
Что делают пускатели двигателей?
При запуске двигателя вырабатывается значительное количество электроэнергии.
Имея дело с такой большой мощностью, важно иметь резервное решение, чтобы предотвратить повреждение и обеспечить постоянную безопасность.
Контакторная часть пускателя двигателя очень быстро замыкает контакты на всех фазах электрического тока, сводя к минимуму потенциально опасные последствия в случае перегрузки. Пускатели двигателей имеют размеры, соответствующие двигателю и напряжению вашего конкретного приложения.
Свяжитесь со своим представителем сегодня!
Наша команда оценит ваши потребности и порекомендует подходящие продукты.
Как работают пускатели двигателей?
Пускатели двигателей состоят из двух устройств — контактора, замыкающего цепь двигателя, и реле перегрузки, которое контролирует потребляемый двигателем ток. Это устройство защиты от перегрузки настроено на заранее определенную максимальную нагрузку, с которой двигатель может безопасно работать.
При возникновении условия, при котором двигатель превышает максимальную нагрузку, устройство размыкает цепь управления пускателем двигателя, и двигатель выключается.
Узнайте, как правильно выбрать пускатель двигателя сегодня.
Мы предлагаем различные пускатели двигателей
В PSI Power & Controls мы работаем с несколькими типами пускателей двигателей:
- Открытая трансмиссия «звезда-треугольник». Это несколько стандартная система электромагнитного пуска, предназначенная для безопасного снижения напряжения при работе крупного коммерческого оборудования. Система подходит и часто применяется в работе насосов и воздушных компрессоров.
- Плавный пуск твердотельный. Часто используемый в большинстве крупного коммерческого оборудования пускатель с плавным пуском представляет собой RVS (пускатель с пониженным напряжением), который выполняет свою функцию за счет использования жидкости, магнитных сил или стальной дроби для снижения пускового тока и управления крутящим моментом. Пускатели двигателей с плавным пуском часто используются в конвейерных системах, генераторах и других функциях общего назначения.
Устройства плавного пуска PSI включают тиристоры, реле перегрузки и обходной контактор. - Пускатель звезда-треугольник OEM. Система пуска по схеме «звезда-треугольник» с монтажом на подпанель, катушками на 120 В и системой таймера пуска по схеме «звезда-треугольник» для систем управления, которые изначально не включают функции таймера.
Устройства плавного пуска PSI включают тиристоры, реле перегрузки и обходной контактор.Закажите пускатель электродвигателя с PSI Power & Controls
Наша полная линейка продуктов предназначена для удовлетворения любых потребностей вашей организации. Наша продукция сертифицирована и проверена на максимальную производительность. Выбирая PSI Power & Controls, вы получаете:
- компоновочные чертежи Auto CAD
- Электрические схемы AutoCAD
- SOLIDWORKS 3D-моделирование и проектирование
- Программирование и разработка ПЛК
- Оборудование, изготовленное в соответствии со стандартами UL508A и cUL508A
- И более
Уже более 25 лет наша компания из Шарлотты предлагает надежные электрические решения.
