Соленоиды в акпп что это такое: Соленоиды на акпп

Узнаем как проверить соленоиды АКПП на работоспособность?

С каждым годом, автомобили с автоматической коробкой передач становятся все более и более популярными. Многие делают выбор в сторону АКПП по одной простой причине – это удобно. Но не каждый может позволить себе новый автомобиль из салона. Поэтому многие предпочитают покупать поддержанные автомобили на вторичном рынке. Разумеется, в таких машинах могут быть скрытые проблемы. И сегодня мы рассмотрим, как проверить соленоиды АКПП на работоспособность.

Что это такое?

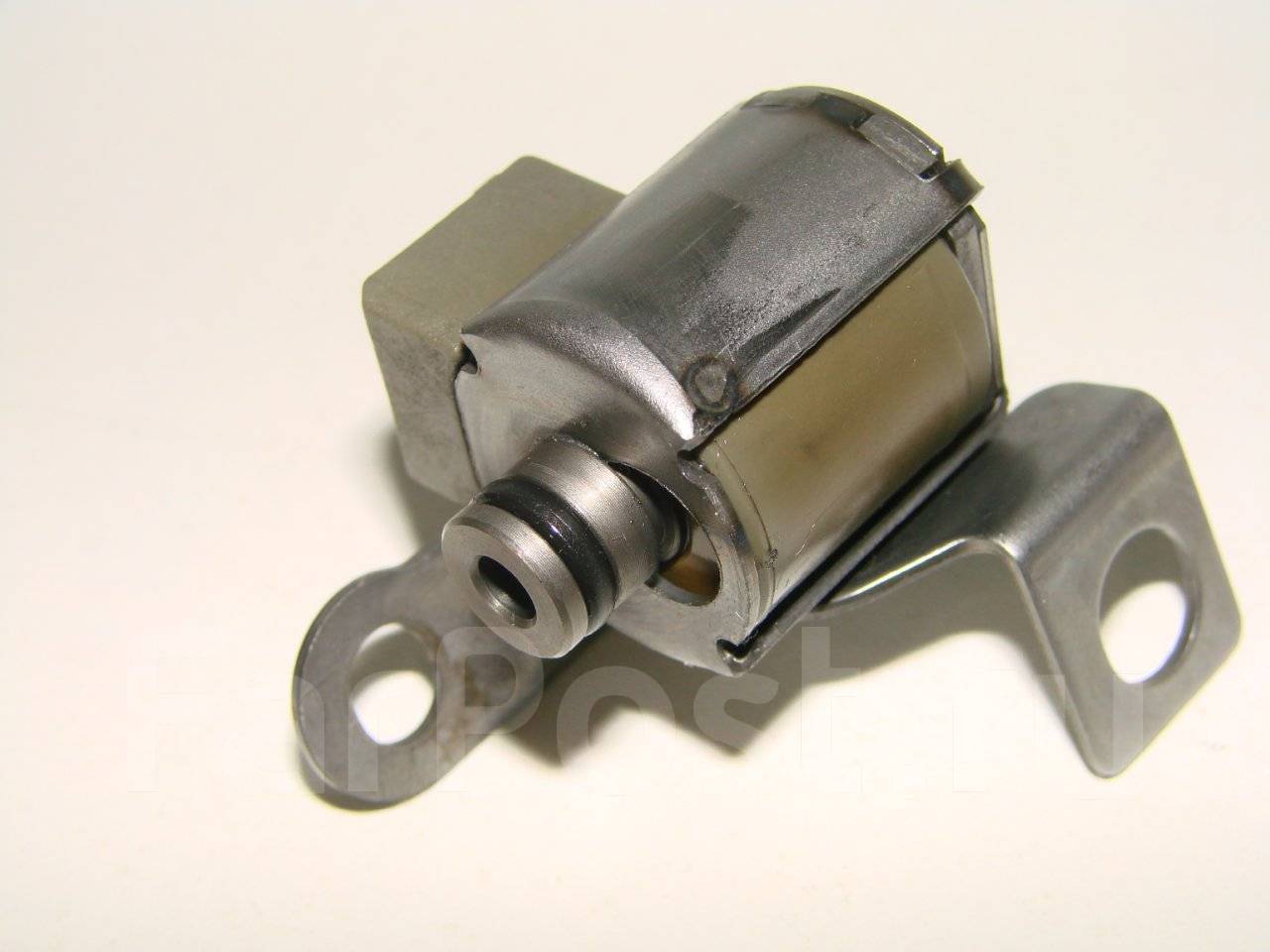

Для начала рассмотрим, что собой представляют соленоиды. Это электромагнитные клапаны-регуляторы, что выполняют функцию открытия и закрытия масляного канала. Работа соленоидов контролируется электронным блоком управления. Благодаря данному клапану, осуществляется контроль давления АТФ-жидкости на конкретные связки сцепления. Соленоид позволяет быстро переключать передачи или снимать блокировку гидротрансформатора АКПП.

Где находится данный клапан? Он располагается в гидравлической плите. Элемент вставлен в канал, где скрепляется посредством специальной прижимной пластины или же с помощью болта. Другим концом он присоединяется с помощью штекера или шлейфа электропроводки к ЭБУ. Количество соленоидов может быть разным. На современных коробках их численность может быть от четырех до семи в среднем.

Предпосылки

Как проверить соленоид АКПП, не разбирая коробку? В первую очередь нужно знать сторонние признаки, которые могут свидетельствовать о неисправности одного или нескольких электромагнитных клапанов. Это могут быть:

• Рывки и удары в коробку при переключении передач на скорости.
• Загоревшаяся лампа неисправности АКПП.
• Выход коробки в аварийный режим (работа трансмиссии на трех передачах).

Ресурс

Каждый механизм имеет свой срок службы. Электромагнитные клапаны рассчитаны на определенное число циклов открывания и закрывания. Данный параметр составляет порядка 300-400 тысяч. Нужно сказать, что ресурс не всегда зависит от пробега авто. На некоторых режимах работы соленоиды включаются чаще, а на некоторых – реже. Но в среднем, ресурс клапанов не превышает 400 тысяч километров. Также данный параметр зависит от качества используемого масла (наличие грязи существенно влияет на ресурс). Поломки могут возникать и по причине механических повреждений. Это трещины в корпусе, обрыв электрической обмотки, либо недостаточная упругость пружины. Все это влечет за собой нестабильную работу автоматической трансмиссии.

Диагностика

Итак, как проверить сопротивление соленоида АКПП на автомобиле? Для этого нам нужно осуществить «прозвонку». Стоит знать, что со временем из-за агрессивных условий работы металл стареет и сопротивление обмотки электромагнитного клапана увеличивается. Именно эту характеристику нам следует определить. Для того чтобы проверить соленоид АКПП автомобиля, нам понадобится мультиметр. Его переводим в режим омметра.

Дальше нужно добраться до самих соленоидов. Как это сделать? Необходимо снять гидравлический блок с автоматической коробки. Он находится на днище трансмиссии (в некоторых случаях – сбоку). Дальше отсоединяем контакты каждого электромагнитного клапана от соответствующих разъемов, что идут на ЭБУ.

Чтобы проверить соленоиды в АКПП мультиметром, на следующем этапе подключаемся щупами тестера к соленоиду. Все клапаны измеряются по отдельности. Норма для каждого разная. Так, для клапана EV-1 нормальное сопротивление составляет от 65 до 66 Ом. Важный момент: замеры должны производиться при температуре +20 градусов Цельсия. При другой температуре данные могут быть неточными.

Для электромагнитного клапана EV-2 норма составляет от 55 до 65 Ом. Для клапана EV-3 норма такая же. Соленоид EV-4 является рабочим, если после замеров мы получили результат от 4,5 до 5,1 Ом. Что касается пятого клапана, его сопротивление должно быть таким же, как и у второго. Для шестого (если такой имеется в коробке) норма — от 4,5 до 5 Ом. Соленоид EV-7 считается рабочим, если его сопротивление составляет от 55 до 65 Ом. Нелишней будет и проверка датчика температуры АТФ-жидкости.

Его сопротивление согласно требованиям составляет от 190 до 200 кОм. Вот, как проверить соленоиды АКПП 5HP19 и других автоматических трансмиссий.

Обратите внимание

На многих современных автомобилях есть функция самодиагностики. В случае, если уровень сопротивления увеличивается на одном из соленоидов, данный сигнал поступает на ЭБУ, а затем на панели загорается соответствующая ошибка.

Также отметим, что не все клапаны можно проверить посредством мультиметра. Это касается современных PWM-соленоидов. Они имеют сложную конструкцию и требуют наличие компьютера для проверки кривой (по ней меряется уровень давления в зависимости от подаваемого тока). Эту операцию лучше доверить квалифицированному электрику.

Как проверить соленоиды АКПП на «Хонде СР-В»?

Определить исправность соленоидов можно посредством компьютерной диагностики. Для этого нужно подключиться сканером к 16-контактному разъему OBD-II. Где он располагается? Находится он в левой части, у ног переднего пассажира (за кожухом центральной консоли.

Так, сканер покажет следующие ошибки:

• Р-0745. Свидетельствует о неисправности соленоида давления.
• Р-0746. Неправильная регулировка клапана давления.
• Р-0747/8. Повреждение соленоида или электрической цепи.
• Р-0751. Неправильная регулировка переключателя соленоида.

Этих кодов может быть множество. После их расшифровки становится понятно, что именно послужило причиной нестабильной работы АКПП. Выйти из строя может как один соленоид, так и несколько. Как правило, обычно это клапан задней передач. Но в любом случае проблему нужно решать.

Что далее?

Итак, мы определили, что электромагнитный клапан неисправен. Выход из ситуации только один – замена. Промывке он не подвергается. Эта процедура не решит проблему высокого сопротивления. Как производится замена соленоидов:

• С трансмиссии снимается гидравлический блок (предварительно сливается масло).
• Отсоединяются все разъемы от соленоида.
• Откручиваются крепления клапана. Последний снимается с гидравлического блока.
• На место старого соленоида устанавливается новый.
• Подключаются все разъемы к нему.
• Устанавливается на место гидравлический блок.
• Заливается масло в том же объеме.

Все, на этом процедура ремонта завершена. Как видите, проверить соленоид АКПП и заменить его не так уж и сложно.

Опасность неисправных соленоидов

В чем заключается опасность? Если данные клапаны имеют высокое сопротивление, они не могут открываться в нужный момент. таким образом, в коробке существенно увеличивается давление. И в один момент клапан открывается. После этого водитель ощущает заметный рывок. Это плохой признак. Нужно помнить, что повышенное давление в коробке может привести к повреждению барабанов автоматической трансмиссии.

Подводим итоги

Соленоид – это весьма важный элемент в любой автоматической коробке. Данные клапаны имеют немалый ресурс, но из-за высоких нагрузок чаще выходят из строя. Поэтому нужно знать, как проверить соленоид АКПП и изучить сторонние признаки. Если машина стала себя вести не так, как раньше (то бишь появились толчки и рывки при переключении), возможно, проблема именно в соленоидах. Каким-либо еще образом (кроме как измерением соправителя и компьютерной диагностикой) точно выяснить неисправность нельзя. Но если на панели загорелась соответствующая лампа, это уже повод для беспокойства.

Заметки malykh.com : SZ Viewer: соленоиды АКПП

Вынесу тему из комментариев, поскольку я еще нигде толком не объяснил, что означают символы соленоидов АКПП, которые появились с январской версией SZ Viewer.

(скриншот с моего Jimny Sierra)

Речь о параметре, что назван «соленоиды». Там пять групп, состоящих из двух одинаковых букв, но которые могут быть разного регистра.

Группа AA — это соленоид переключения (shift solenoid) A
Группа BB — это соленоид переключения (shift solenoid) B
Группа EE — это соленоид переключения (shift solenoid) E

Эти соленоиды отвечают за переключения передач.

Далее идет группа TT — это вспомогательный т.н. timing solenoid. Как мне представляется, он нужен для смягчения ударов переключения в некоторых ситуациях.

И последняя группа LL — это соленоид блокировки гидротрансформатора (T/C lock-up solenoid).

Регистр буквы обозначает состояние. Нижний регистр (например, a) — это выключенное состояние. Верхний регистра (например, A) — это включенное состояние.

На каждую группу выводятся две одинаковые буквы. Первая буква — это состояние УПРАВЛЕНИЯ соленоидом. Вторая буква — это состояние МОНИТОРИНГА соленоида. Признаюсь, что я не изучал, как именно осуществляется мониторинг-проверка состояния (возможно, что на некоторых блоках управления это вообще фикция). Но очевидно, что при нормальном состоянии АКПП обе буквы должны синхронно менять свой регистр.

И очень интересная история с блокировкой гидротрансформатора. Состояние блокировки через диагностику в моей программе может выдаваться двумя способами:
1. Через параметр «блокировка». Это значение в процентах от 0% (нет блокировки) до 100% (полная блокировка).
2. Или через ИЗМЕНЕНИЕ состояния L-соленоида с двумя исправными состояниями: ll (нет блокировки) и LL (полная блокировка).

Соответственно, значок + после номера передачи появляется при выполнении одного из условий: либо частичная блокировка >=50%, либо включенное состояние L-соленоида.

А вот способ вывода состоянии блокировки зависит и от АКПП, и, как выясняется, от блока управления. Например, на двух Jimny примерно одного времени выпуска наблюдается странность. На моем JDM с блоком 38880-76JE*/38880-76JE используется параметр «блокировка», тогда как L-соленоид всегда во выключенном (ll) состоянии. А вот на европейском Jimny с блоком 38880-76JD*/38880-76JA нет параметра «блокировка», а состояние отображается изменением L-соленоида. Признаюсь, что эта информация для меня была сюрпризом, даже не подозревал, что такое может быть. Означает ли это, что на таких европейских Jimny (в отличие от JDM того же времени) отсутствует частичная блокировка?

Еще по этой теме:
Изображения из альбомов:

запорный клапан, принцип работы гидроблока АКПП



     В этой статье рассмотрим специализированные клапана, которые вместе с регулятором давления поддерживают порядок в системе. Это электромагнитные клапана, которые имеют научное название соленоиды и предохранительные клапана.



     Внедрение электронных блоков управления (ЭБУ) в конструкцию современных автоматических коробок однозначно связано с возможностью управления процессами через соленоиды. Если бы не было этих замечательных устройств с дистанционным управлением, неизвестно в какую бы сторону пошло развитие конструкции. А в данном случае все очень просто.



     Основной единицей в ряду электромагнитных клапанов, применяемых в автоматических трансмиссиях, является так называемый  PWM-соленоид . Как и для обычного клапана, в соленоидах в обязательном порядке для управления давлением в заданных пределах, используется пружина с необходимой жесткостью и длиной.



     Для управления соленоидом электронный блок управления посылает непрерывную цепочку импульсов определенной частоты. Частота подобрана на заводе и мастеру над этом думать не приходится. Другой вопрос, что могут в процесс подбора частотных характеристик вмешиваться электронщики. Но это опять таки в сложных случаях. И, на мой взгляд, чаще проще и дешевле при дефекте соленоидов их заменить, чем испытывать судьбу на электронной рулетке.



     Время включенного состояния соленоида (за это отвечает так называемая скважность импульса), которое зависит от параметров движения, которые мы рассматривали ранее, по отношению к выключенному состоянию и является алгоритмом управления соленоидом. К сожалению, для соленоида он все время находится в работе. То включен, то выключен. Такой циклический процесс позволяет плавно регулировать давление в системе.



     После рассмотрения принципа работы соленоида в системе регулирования давления акпп, приходит понимание возможности его выхода из строя. Вполне очевидно, что, как и любое другое механическое устройство, соленоид рассчитан на определенное количество переключений. Ну-ка попрыгайте на месте – устанете, не так ли? А тут приходится “дрыгаться” в тяжелых условиях перегрева. Вот и не выдерживает “болезный”. К чему это говорю. Опят таки к тому, чтобы при возникновении дефекта вы понимали мастера. Тогда ремонт акпп в Ростове вам будет абсолютно понятен и прозрачен.



     Теперь несколько слов о предохранительном клапане. Этот клапан, как вы уже догадались, предназначен для того, чтобы “крышку не сорвало”. Представьте ситуацию: насос качает, а выхода нет. В любых уважаемых устройствах есть предохранители. Так и в акпп, в гидравлической части имеет место предохранитель. Именно этот предохранитель спасает уплотнители от вырывания. Особенно это для уже походивших уплотнителях. Они же теряют свои свойства и становятся дубовыми. В самом простом случае появится течь жидкости, и вы можете просто этого не заметить. Честно скажите, как часто вы обращаете внимание на землю под машиной? Вот тут предохранительный клапан и спасает, некоторым образом от потери жидкости с соответствующими выводами.



     Предохранительные клапана конструктивно выполняются в двух вариантах: тарельчатые и шариковые. Ничего сложного – опять тарированная пружина и запорный механизм. При превышении давления пружина отпускает запорный механизм, и трансмиссионная жидкость стравливается в поддон. Все просто. В следующих статьях продолжим тему гидравлического блока управления.



В заключение отличный ролик об установке гидроблока на АКПП BMW ZF 5HP24. Ролик на английском языке, но все понятно и без слов.



Безремонтной вам езды и удачи на дорогах!

Неисправности соленоидов АКПП

Устройство, принцип работы и типичные неисправности соленоидов АКПП

Конструкция соленоидов

Соленоиды состоят из специального магнитного стержня, внутри которого находится медная обмотка.

По этой обмотке подается постоянный ток, который толкает стержень по направлению движения масла. Когда напряжение тока меняется, магнитный стержень перемещается в противоположную сторону. Несмотря на кажущуюся сложность, конструкция соленоида отличается легкостью в управлении.

В современных АКПП соленоиды перемещаются не только под воздействием изменения направления тока, но и за счет специальной возвратной пружинки. Так обеспечивается повышенная надежность устройства и возможность правильной работы соленоида при проблемах в электроснабжении коробки передач.

Раньше АКПП были оснащены так называемым говернором. Это примитивный гидравлический клапан, который работал механически. В современных коробках передач устанавливаются исключительно соленоиды, которые управляются автоматикой. Преимуществами соленоидов служат повышенная надежность, возможность тонкого управления и настройки работы АКПП.

Соленоиды находятся в специальных клапанах гидроблока, по которым движется масляная жидкость. При открытом канале масло свободно перемещается по каналу и направляется по движущимся частям коробки или в маслоприемник для дальнейшего охлаждения.

Работа соленоидов управляется компьютером, который подключен к электрическим клапанам специальным шлейфом. Важно отметить, что именно эти шлейфы являются слабым местом конструкции и часто выходят из строя. Поэтому при проблемах в работе соленоидов в сервисах в первую очередь проверяют работоспособность шлейфа.

Неисправности соленоидов АКПП

Часто причиной выхода соленоидов из строя становится использование некачественного масла или несвоевременная его замена. В этом случае рабочая жидкость с продуктами износа постепенно заклинивает магнитный сердечник на горячей или холодной машине. Диагностировать такую проблему крайне сложно, поэтому рекомендуется проводить замену масла АКПП в соответствии с рекомендациями производителя и использовать качественную трансмиссионную жидкость.

В современных АКПП используются надежные и долговечные соленоиды, однако и они не лишены каких-либо слабых мест. Перечислим распространенные симптомы и причины поломки соленоидов.

• Заклинивание соленоидов происходит по причине увеличения отложений масла и мельчайшей пыли на металлическом сердечнике. В результате сердечник при получении электрического сигнала не выдвигается в шток. При рабочей температуре масла соленоид при этом может клинить, а автомобиль будет выдавать ошибку в работе АКПП. Устраняется проблема путем промывки соленоидов в специальных растворителях.

• Блок соленоидов происходит по той же причине и очищается ультразвуком. Работы проводятся без демонтажа соленоидов с АКПП. Мастера рекомендуют выполнять подобную чистку соленоидов каждые 50 тыс. км пробега автомобиля.

• Износ соленоидов случается при пробеге в 250-300 тыс. км или при максимально активной эксплуатации автомобиля. Также появляются проблемы в работе системы охлаждения и смазки коробки передач. Устраняется неисправность заменой соленоидов на новые.

Соленоиды вариаторной кпп — Соленоиды АКПП-Что Это? И С Чем Их Едят. Статьи О Ремонте И Обслуживании АКПП И Вариаторов

Владельцы авто, которым необходим ремонт АКПП в Москве, нередко сталкиваются с неполадками с соленоидами. Вот тогда и возникает логичный вопрос, что это за элемент трансмиссии, какие функции он выполняет и для чего он вообще нужен. Специалисты нашей компании в своей практике, выполняя ремонт АКПП под ключ, нередко имеют непосредственное дело с данным компонентом и расскажут вам о нем в подробностях.

Соленоидом является электромагнитный клапан. Он подчиняется ЭБУ (блоку управления) автомата или Мехатронику, открывая/перекрывая канал в клапанной плите в процессе работы трансмиссии. Его основная задача направлять давление масла в определенный пакет сцепления, оперативно переключать передачи, а также активировать или отменять блокировку гидравлического трансформатора. И если с данным элементом возникают проблемы, то обычно нужны своевременные меры, к примеру, ремонт АКПП Пежо или других марок авто.

Конструктивные особенности

Конструкция соленоидов автоматов ранее была проста и являлась по сути медной обмоткой с внутренним магнитным стержнем. На последний осуществляется подача постоянного тока. Если напряжения нет, клапан втягивается пружиной, а если подается ток, то возникающее поле выталкивает его. Сегодня же в автоматических трансмиссиях используются более современные, но в то же время сложные по конструкции соленоиды. Они управляются с помощью широко-импульсной модуляции, что гарантирует более плавное переключение передач, а также помогают в регулировке масла по различным направлениям (до пяти).

Современные вариации соленоидов конструктивно сложны и дорогостоящи. При этом они обеспечивают немало преимуществ, к числу главных из которых относится щадящий или даже почти отсутствующий износ гидравлической плиты.

В процессе ремонта АКПП при проблемах с соленоидами, как правило, достаточно замены неисправного компонента и проблема решается.

Все соленоиды автомата делятся на 3 вида:

• EPC. Это соленоид, регулирующий линейное давление. Он контролирует давление масла в гидроблоке, обычно передает давление на все другие, имеющиеся в агрегате соленоиды.
• ТСС. Данный соленоид выполняет блокировку гидротрансформаторной муфты, он включает и принудительно блокирует её. Через данный элемент проходят наибольшие загрязнения, в том числе нагретое масло.
• Shift. Это переключающий соленоид, который ответственен собственно за переключение и осуществление блокировки селектора коробки. Обычно количество данных элементов равняется численности передач автомата.

Если в вашем автомобиле неисправны соленоиды автоматической КПП, то возможны негативные последствия для данного важного агрегата в целом. Основными предпосылками засорения или поломок соленоидов автомата являются рывки и толчки авто при смене передач. Как только вы заметили подобные проявления в работе трансмиссии, свяжитесь с нами +7(499)347-47-27 и получите профессиональную бесплатную консультацию!

Соленоиды коробки передач

— что нужно знать

Поскольку слово «трансмиссия» присутствует в нашем названии, неудивительно, что команда Quic Transmission Automotive имеет опыт обслуживания механических и автоматических коробок передач. Наша цель — предоставлять качественные услуги водителям по всему сообществу и передавать некоторые из наших знаний, чтобы гарантировать, что все будут в безопасности и хорошо информированы, когда речь идет об уходе за их транспортными средствами. В этом блоге мы хотели поделиться информацией, чтобы помочь тем в нашем сообществе, кто водит автомобили с автоматической коробкой передач: соленоиды коробки передач.Важная часть автомобиля с автоматической коробкой передач, когда соленоиды коробки передач начинают работать со сбоями, это может привести к серьезным проблемам.

Вам может быть интересно, что такое соленоиды коробки передач? Важной частью любого автомобиля с автоматической коробкой передач, соленоидами трансмиссии являются электрогидравлические клапаны, управляющие потоком трансмиссионной жидкости.

Датчики скорости вокруг двигателя вашего автомобиля помогают активировать соленоиды и позволяют клапанам открываться или закрываться, чтобы они могли регулировать поток жидкости.Это отличается от механической коробки передач, поскольку в этих типах транспортных средств именно сцепление управляет переключением передач и поведением клапанов.

Как и любой другой механический компонент вашего автомобиля, соленоиды трансмиссии со временем изнашиваются и требуют профилактического обслуживания для поддержания их эффективной работы. Но каковы некоторые из признаков того, что ваши соленоиды выходят из строя?

Наиболее типичными признаками неисправности ваших соленоидов будут:

• Задержка переключения – Это может длиться от нескольких секунд до минуты, но в течение этого периода будет казаться, что ваш автомобиль находится в нейтральном положении и не может ускориться.
• Отсутствие возможности переключения на пониженную передачу . Обычно ваша коробка передач автоматически переключается на пониженную передачу, когда автомобиль замедляется, а затем переключается на первую передачу после остановки. Однако, если ваши соленоиды выходят из строя, ваша коробка передач может не переключаться на более низкую передачу или делать это беспорядочно.
• Ощущение рывков при переключении передач — Если соленоиды вашей коробки передач выходят из строя, вы можете обнаружить, что ваша коробка передач скачет вверх или вниз, переключается между передачами или даже застревает на одной передаче и не может переключиться.

Если вы заметили какие-либо из этих симптомов в вашей автоматической коробке передач, возможно, пришло время отремонтировать или даже заменить соленоиды вашей коробки передач. В зависимости от марки и модели вашего автомобиля вы можете заменить один неисправный соленоид, но если соленоиды поставляются в нескольких упаковках, что требует замены всего пакета при возникновении проблем.

Обязательно уделяйте пристальное внимание своей трансмиссии, и если вы заметили проблемы с переключением или ускорением вашей механической или автоматической коробки передач, обязательно позвоните в Quic Transmission Automotive и запишитесь на обслуживание с нашей командой сегодня.https://quictrans.com/

❤️ Какие симптомы неисправности соленоида коробки передач? ❤️

Соленоид вашей коробки передач является ключевой частью вашей коробки передач. Этот соленоид представляет собой электрогидравлический клапан, который отвечает за контроль количества жидкости, поступающей в автоматическую коробку передач и вытекающей из нее. Соленоиды могут быть нормально открытыми или закрытыми, в зависимости от контроля жидкости. Соленоид работает от напряжения или тока, которые подаются компьютером коробки передач или электронным блоком управления.Соленоиды коробки передач обычно расположены внутри корпуса клапана, блока управления коробкой передач или модуля управления коробкой передач.

Авторемонт ДОРОГО



Блок управления коробкой передач — это устройство, которое управляет автоматической коробкой передач и может использовать датчики для расчета внутренней работы каждой электрической части вашего автомобиля. Если ваша трансмиссия работает неправильно и у вас возникли проблемы с производительностью вашего автомобиля, это обычно можно отнести к симптомам неисправного соленоида трансмиссии.

Функция соленоида коробки передач



В то время как в песочных автомобилях с механической коробкой передач для переключения передач используется сцепление, системы с автоматической коробкой передач полагаются на гидравлическую систему, отвечающую за переключение передач. Соленоид коробки передач очень важен для этого процесса и играет огромную роль в плавном переключении передач и производительности вашего автомобиля.



Во-первых, трансмиссионная жидкость направляется через клапаны различными соленоидами трансмиссии, такими как соленоид переключения передач, соленоид блокировки или соленоид управления коробкой передач. Эти соленоиды трансмиссии отвечают за открытие или закрытие гидравлических клапанов для регулирования потока жидкости в системе. Кроме того, датчики скорости, расположенные возле двигателя, отвечают за включение и активацию соленоидов трансмиссии.



Как видите, соленоид трансмиссии является ключевой частью исправной трансмиссии, обеспечивающей бесперебойную работу вашего автомобиля. Если вы начнете замечать симптомы неисправного соленоида управления коробкой передач, это может означать серьезные проблемы для вашей коробки передач и производительности вашего двигателя.



В автомобиле с автоматической коробкой передач трансмиссия зависит от различных ремней и сцеплений для плавного и своевременного переключения передач, и единственный способ добиться этого — правильное давление жидкости в системе переключения передач. Соленоид трансмиссии — это часть, отвечающая за открытие и закрытие клапанов в корпусе, чтобы обеспечить или предотвратить попадание жидкости. В этот момент жидкость может оказывать давление на муфты и ленты для быстрого переключения передач.



Соленоиды коробки передач

состоят из подпружиненного плунжера, который взаимодействует с датчиками двигателя автомобиля или модулем управления коробкой передач с помощью электронных сигналов. Соленоиды коробки передач и датчики определяют, когда настало время для переключения передач, в зависимости от автомобиля и частоты вращения двигателя.



Если соленоид коробки передач работает правильно и на него подается питание, механический плунжер пропускает необходимое количество жидкости, в то время как соленоид коробки передач не получает питание в закрытом положении.В то время как различные датчики двигателя определяют, когда передачи должны переключаться, работа соленоида трансмиссии заключается в выполнении фактического механизма переключения. Если вы заметите симптомы неисправного соленоида коробки передач, вы не сможете правильно переключать передачи.

Предупреждающие знаки неисправности соленоида коробки передач



Если ваша автоматическая коробка передач не работает должным образом и ваш автомобиль не работает должным образом, то это может быть явным признаком как для вас, так и для ваших пассажиров, что соленоид вашей коробки передач неисправен или выходил из строя ранее.Плохой соленоид коробки передач может негативно повлиять на многие компоненты вашей автоматической коробки передач.



Соленоиды трансмиссии — это электрогидравлические клапаны, которые контролируют поток трансмиссионной жидкости через трансмиссию в автомобиле, и они открываются и закрываются в соответствии с электрическими сигналами, которые они получают от автомобиля или блока управления трансмиссией, который получает данные от различных датчики скорости, расположенные внутри двигателя.



Поскольку сцепление управляет переключением передач в механической коробке передач автомобиля, соленоид коробки передач управляет коробкой передач в автомобиле с автоматической коробкой передач, выполняя ту же задачу. Кроме того, система трансмиссии в вашем автомобиле с автоматической коробкой передач имеет различные типы соленоидов — соленоиды переключения передач, соленоиды блокировки и соленоиды управления коробкой передач.



Существует много причин и причин, по которым ваши соленоиды коробки передач могли выйти из строя и вызвать различные симптомы неисправного соленоида коробки передач. Когда блок управления коробкой передач отправляет знаки и информацию на соленоиды коробки передач для переключения вверх или вниз, эти значения должны открываться или закрываться, чтобы разрешить или ограничить поток трансмиссионной жидкости.Жидкость в трансмиссии отвечает за создание давления в системе трансмиссии и позволяет вашему автомобилю плавно переключать передачи.

Симптомы вождения



Коробка передач вашего автомобиля зависит от положения и расположения различных соленоидов трансмиссии, чтобы управлять передачами и поддерживать плавность движения автомобиля. Если вы заметили симптомы неисправного соленоида трансмиссии, вы можете потерять способность использовать несколько передач в своем автомобиле, и одна передача может особенно застрять, или передача может вообще не двигаться.



Убедитесь, что вы понимаете разницу между проскальзыванием коробки передач и проблемой соленоида коробки передач. Вы сможете заметить разницу, когда попытаетесь переключиться — когда у вас проскальзывает коробка передач, переключение действительно может происходить, но производит очень мало мощности. Однако при неисправном соленоиде трансмиссии соленоид может вообще предотвратить переключение передач.



Основные симптомы вождения, которые вы заметите при симптомах неисправного соленоида управления коробкой передач, заключаются в том, что может происходить задержка переключения передач, вы не можете переключаться на более низкую передачу, и ваш двигатель будет продолжать вращаться, ваша коробка передач застрянет в нейтральном положении, и переключение передач становится очень грубым и прерывистым.

Связанные системы



В большинстве современных автомобилей есть какой-либо модуль управления коробкой передач, который отвечает за мониторинг коробки передач с помощью различных датчиков, таких как датчик положения коробки передач и датчик скорости коробки передач. Кроме того, модуль управления коробкой передач и проводка соленоида защищены различными видами топлива, поэтому неисправность или повреждение одного из предохранителей или проводов могут вызвать симптомы неисправного соленоида коробки передач.

Аварийный режим



Модуль управления коробкой передач не отвечает за обнаружение любых сбоев в системах, которые он контролирует. Любая неисправность, которую он обнаруживает, начиная от сломанного или поврежденного соленоида и заканчивая перегоревшим предохранителем, запускает аварийный режим, чтобы предотвратить дальнейшее повреждение двигателя или трансмиссии. Даже когда активирован аварийный режим, автомобиль все еще может работать, позволяя водителю путешествовать с ограниченными возможностями.



Как правило, аварийный режим влияет на неисправный соленоид коробки передач. Это позволяет вашему автомобилю перейти на вторую передачу и оставаться там. Это может привести к ощущению замедления, когда вы впервые начинаете движение, препятствуя полному ускорению и делая обороты двигателя намного выше, чем обычно, чтобы двигаться с той же скоростью. Убедитесь, что вы не едете с автомобилем в аварийном режиме слишком долго, так как это может вызвать различные симптомы неисправности соленоида управления коробкой передач.

Диагностические коды неисправностей



Как только модуль управления коробкой передач заметит проблему в одной из контролируемых систем, он может включить диагностический код неисправности, который можно правильно диагностировать с помощью диагностического прибора, который подходит для конкретной марки, модели и года выпуска вашего автомобиля.Коды неисправностей для основных компонентов трансмиссии, которые указывают на признаки неисправности соленоида управления коробкой передач, начинаются с P0700, а коды соленоидов варьируются от P0751 до P0758. Кроме того, есть коды датчиков скорости, которые работают до P0503.

Замена соленоида коробки передач и стоимость



Если вы поняли, что при сканировании компьютера вашего автомобиля с помощью диагностического прибора возникла проблема с коробкой передач, или вы заметили симптомы неисправности соленоида управления коробкой передач, то, возможно, вы поняли, что замена соленоида коробки передач необходима для вашего автомобиля. машина.



Часто замена соленоида коробки передач является довольно простой задачей, которая не займет много времени по сравнению с более масштабным и дорогостоящим ремонтом и заменой. Если вы приносите свой автомобиль в автомастерскую механика, весь процесс не должен занимать более 2 часов. Ремонтные мастерские в среднем берут от 60 до 100 долларов в час за работу, поэтому стоимость работы соленоида не должна превышать 200-250 долларов.



Однако стоимость может варьироваться в зависимости от того, какой у вас автомобиль, например, марки, модели и года выпуска автомобиля. Некоторые соленоиды трансмиссии можно правильно заменить, только сняв корпус клапана, что может занять больше времени и увеличить общие трудозатраты на процедуру.



Замена соленоида трансмиссии стоит примерно от 15 до 100 долларов США за одни только детали, при этом средняя стоимость работ составляет около 300 долларов США. Если вам просто нужно заменить переднее уплотнение трансмиссии, чтобы устранить симптомы неисправного соленоида трансмиссии, вам придется заплатить от 00 до 1000 долларов за замену переднего уплотнения трансмиссии.



Если вам необходимо заменить гидроблок для устранения симптомов неисправного соленоида трансмиссии, то лучше заменить весь гидроблок, так как шестерни трансмиссии работают от гидравлического давления. Сборка корпуса клапана будет стоить от 200 до 500 долларов, а трудозатраты на эту процедуру составят около 500 долларов. Это будет не менее 1000 долларов на нижнем уровне, чтобы ваш автомобиль снова работал без сбоев.



Если вам нужно заменить опору коробки передач в вашем автомобиле, это может помочь устранить признаки и симптомы неисправного соленоида коробки передач. Сами детали обычно стоят от 50 до 200 долларов, и работа стоит примерно по той же цене, в среднем около 400 долларов на замену крепления.



Стоимость замены соленоида трансмиссии обычно зависит от типа трансмиссии, при этом соленоид часто помещают внутрь поддона, а масло соединяется с корпусом клапана. Замена одного соленоида трансмиссии стоит от 15 до 100 долларов, а замена пакета может стоить от 50 до 300 долларов.



Тип замены TS зависит от стоимости замены.Один тип замены стоит от 15 до 100 долларов, пакет — от 50 до 300 долларов, трудозатраты — от 120 до 400 долларов, а общий пакет для замены — от 250 до 600 долларов.

Когда требуется замена соленоида коробки передач?



Если вы заметили признаки и симптомы неисправного соленоида коробки передач, лучше всего заменить его. Признак проблемы с соленоидом коробки передач — невозможность переключения на пониженную передачу.В вашем автомобиле невозможно переключиться на более низкую передачу, если соленоид трансмиссии заклинил. Это означает, что жидкость не заполнит клапан, и мощность станет слишком низкой, и автомобиль не сможет набрать давление для правильного переключения передач.



Кроме того, у автомобиля могут быть неустойчивые переключения передач. Если есть проблема с соленоидом трансмиссии, и вы заметили симптомы неисправного соленоида трансмиссии, то коробка передач может перескочить, и автомобиль может многократно переключаться вверх и вниз.В худших случаях переключение может даже полностью застрять.



Наконец, если вы заметили сильную задержку переключения, это может быть явным признаком и симптомом неисправности соленоида коробки передач. Давление жидкости позволяет внутреннему компьютеру автомобиля, блоку управления двигателем, правильно и вовремя переключать передачи. Если провод, намотанный на сантехнику, получает слишком большой или слишком маленький электрический ток, или переход очень грязный, это может привести к заклиниванию соленоида коробки передач. Это может привести к тому, что переключение передач станет затрудненным или нестабильным, а коробка передач может застрять в нейтральном положении.



Теперь, когда вы знаете симптомы неисправного соленоида управления коробкой передач, вам будет легче выяснить основную причину проблем, способы устранения неотложной проблемы и способы обеспечения бесперебойной и безопасной работы вашего автомобиля на долгие годы.

Соленоиды коробки передач, датчики, переключатели и блоки управления

Все современные автоматические коробки передач управляются электронным способом с помощью компьютера.В зависимости от автомобиля, модельного года и системы трансмиссией может управлять PCM (модуль управления трансмиссией), который управляет как двигателем, так и трансмиссией, или специальный TCM (модуль управления трансмиссией). Сеть датчиков и переключателей двигателя и трансмиссии предоставляет компьютеру информацию об условиях эксплуатации, включая нагрузку двигателя, температуру и скорость автомобиля. Компьютер использует этот вход вместе с внутренним программированием для регулирования давления в трансмиссии, времени переключения, ощущения переключения и включения TCC (муфты гидротрансформатора).Для этого компьютер активирует различные соленоиды, в том числе соленоиды переключения передач, TCC и управления давлением.

Датчики, связанные с двигателем, включают датчик TP (положение дроссельной заслонки), датчик ECT (температура охлаждающей жидкости двигателя), датчик MAP (абсолютное давление в коллекторе) и датчик MAF (массовый расход воздуха). Датчики, связанные с коробкой передач, включают датчик TFT (температура трансмиссионной жидкости), датчик TSS (скорость вращения турбинного вала), также называемый датчиком скорости входного вала, переключатель TR (диапазон трансмиссии), иногда называемый защитным выключателем нейтрали или переключателем MLP (ручное положение рычага). , VSS (датчик скорости автомобиля), также называемый датчиком скорости выходного вала, и переключатель BOO (включение/выключение тормоза). В дополнение к вышесказанному, некоторые трансмиссии имеют различные переключатели давления, датчик давления в трубопроводе и датчик давления сцепления, а некоторые автомобили имеют датчик APP (положение педали акселератора), переключатель повышающей передачи и кнопки или рычаг переключения передач, которые позволяют осуществлять ручное управление. смещение.

На старых автомобилях с механическим приводом дроссельной заслонки датчик TP измеряет открытие дроссельной заслонки, которое контролируется нажатием ноги водителя на педаль газа. Датчик TP представляет собой потенциометр, подключенный к валу корпуса дроссельной заслонки, который посылает сигнал напряжения на компьютер в соответствии с изменением сопротивления, возникающим при изменении открытия дроссельной заслонки.Этот сигнал напрямую влияет на управление компьютером линейного давления, планирование смен и задействование TCC. Когда дроссельная заслонка закрыта или умеренно открыта, сопротивление высокое, а сигнал напряжения низкий, поэтому компьютер будет поддерживать низкое давление в магистрали и переключения будут ранними. И наоборот, при WOT (широко открытой дроссельной заслонке) сопротивление низкое, а сигнал напряжения высокий, поэтому компьютер повышает давление в магистрали, а переключения происходят с задержкой и происходят на более высоких оборотах. Сигнал датчика APP выполняет аналогичную функцию на новых автомобилях с электронным управлением дроссельной заслонкой «drive-by-wire».

Датчик ЕСТ представляет собой термистор, который изменяет выходное напряжение в зависимости от температуры двигателя. Когда двигатель холодный, сопротивление датчика велико, а при повышении температуры двигателя сопротивление падает. Компьютер использует сигнал напряжения ECT для задержки переключения передач и предотвращения включения TCC до тех пор, пока двигатель не прогреется. Датчик MAP посылает на компьютер сигнал напряжения, который изменяется в зависимости от разрежения в двигателе, который компьютер использует для определения нагрузки на двигатель. На холостом ходу и малой нагрузке разрежение высокое, а сигнал напряжения низкий, а при холостом ходе и большой нагрузке разрежение падает, а сигнал напряжения увеличивается. Компьютер использует сигнал датчика MAP для управления давлением в магистрали, временем переключения и включением TCC. Датчик массового расхода воздуха также определяет нагрузку на двигатель, но делает это путем измерения количества воздуха, поступающего в двигатель.

VSS измеряет частоту вращения выходного вала коробки передач. Это может быть постоянный магнит или герконовый датчик, который передает компьютеру информацию о скорости автомобиля. Сигнал VSS влияет на время переключения и ощущение, и если датчик неисправен или есть проблема в цепи VSS, это может привести к неправильному времени переключения, ненормально твердому ощущению переключения, отсутствию переключения на более высокую передачу и отсутствию включения TCC.Датчик TSS относится к тому же типу датчиков, но измеряет скорость входного вала. Он используется компьютером для контроля давления в магистрали при переключении передач и включении гидротрансформатора. Проблема с этим датчиком или его цепью может привести к неправильной синхронизации переключения передач, резкому переключению передач и отсутствию работы круиз-контроля или TCC. Датчик TFT работает так же, как датчик ECT, за исключением того, что вместо температуры охлаждающей жидкости двигателя он используется для подачи сигнала о температуре трансмиссионной жидкости на компьютер. Компьютер будет откладывать переключения при низкой температуре жидкости и предотвращать перегрузку или включение TCC до тех пор, пока жидкость не достигнет заданной температуры.

Переключатель BOO сигнализирует компьютеру о необходимости отключения TCC, когда водитель нажимает на педаль тормоза. Выключатель BOO может быть интегрирован или не интегрирован с выключателем стоп-сигнала. Переключатель TR передает компьютеру сигнал о положении рычага ручного управления коробкой передач, который, в свою очередь, активирует нужную передачу коробки передач и предотвращает запуск двигателя на передачах, отличных от парковочной или нейтральной. Некоторые автомобили, особенно грузовики и внедорожники, которые обычно буксируют прицепы, имеют переключатель повышающей передачи. Когда водитель активирует переключатель, он сигнализирует компьютеру об отключении повышающей передачи, чтобы предотвратить перегрузку трансмиссии при буксировке тяжелого груза. Некоторые автомобили позволяют водителю выбирать передачи трансмиссии вручную с помощью переключателя +/-, расположенного на рычаге переключения передач на колонке, или переключателя на полу, который находится в ручном режиме.

Приводы, управляемые компьютером для управления работой трансмиссии, представляют собой электрические соленоиды. Имеются соленоиды управления давлением, соленоиды переключения, которые направляют давление жидкости на соответствующие муфты или ленты, и соленоид, который направляет давление жидкости для включения TCC. Соленоид содержит катушку проволоки с железным плунжером внутри.Когда на соленоид подается ток, он становится электромагнитом, и плунжер меняет положение. Когда поршень перемещается, он открывает или закрывает клапан, открывая или блокируя поток жидкости. В дополнение к вышесказанному у нас есть нейтральные предохранительные выключатели для старых неэлектронных трансмиссий и выключатели сцепления для автомобилей с механической коробкой передач, которые используются для предотвращения запуска двигателя при включенной передаче вперед или назад.

Не обязательно каждое транспортное средство будет оснащено всеми датчиками, переключателями и исполнительными механизмами, упомянутыми здесь, и перечисленные выше не представляют все соленоиды, датчики, переключатели, блоки управления и сопутствующие компоненты, которые мы предлагаем.Независимо от того, над чем вы работаете, у нас есть необходимые компоненты для восстановления надлежащих характеристик трансмиссии и работы автомобиля. Мы предлагаем компоненты, изготовленные в соответствии со спецификациями оригинального оборудования, поэтому после завершения ремонта вы можете рассчитывать на производительность, на которую рассчитан ваш автомобиль.

Как долго работает соленоид пониженной передачи?

Если вы водите автомобиль с автоматической коробкой передач, то в нем используется соленоид пониженной передачи. В автомобиле с механической коробкой передач вы переключаете передачи; однако в автомобиле с автоматической коробкой передач это делается автоматически с использованием гидравлической жидкости под давлением. Когда требуется переключение передач, соленоид трансмиссии направляет трансмиссионную жидкость в корпус клапана. Это означает, что можно выбрать правильную передачу.

Здесь вступает в действие соленоид пониженной передачи. Он отвечает за регулирование процесса переключения с высшей на низшую передачу. Это электрический компонент, поэтому со временем он может выйти из строя. Если это произойдет, в худшем случае вы не сможете переключиться на более низкую передачу. В лучшем случае переключение будет неустойчивым.

Вы не обнаружите, что соленоид пониженной передачи имеет установленный срок службы или даже средний срок службы. Вместо этого вы можете выиграть дополнительное время, следуя предложенному графику технического обслуживания вашего автомобиля, когда дело доходит до замены трансмиссионной жидкости. Делая это, вы можете помочь продлить срок его службы. Что касается самого соленоида пониженной передачи, он не входит в плановое техническое обслуживание, поэтому вам просто нужно знать о предупреждающих знаках.

• Когда срок службы соленоида понижающей передачи подходит к концу, могут начать происходить некоторые вещи.На этом этапе целесообразно показать его сертифицированному механику, чтобы он мог диагностировать проблему.

• У вас могут возникнуть проблемы с переключением на более низкую передачу. Это может быть либо неустойчивое понижение передачи, либо оно просто не может этого сделать вообще. По мере того, как проблема будет прогрессировать, она дойдет до того, что вы не сможете переключиться на более низкую передачу.

• Ваш автомобиль может начать пропускать передачи при переключении передач. Вы почувствуете это во время вождения, и он может даже скользить между различными передачами.Это делает вождение опасным.

• Ваша коробка передач может застрять в нейтральном положении, что сделает невозможным движение.

• При переключении передач может ощущаться пауза или задержка.

Соленоид пониженной передачи — важный компонент автомобиля. Хотя известно, что он не ломается, потому что это электрический компонент, что-то может случиться. Имейте в виду, что регулярная замена трансмиссионной жидкости может помочь продлить срок службы соленоида пониженной передачи.Если вы испытываете какие-либо из вышеупомянутых симптомов и подозреваете, что ваш соленоид пониженной передачи нуждается в замене, проведите диагностику или закажите услугу по замене соленоида пониженной передачи у профессионального механика.

Где находится соленоид управления АКПП? – М.В.Организинг

Где находится соленоид управления АКПП?

Соленоиды коробки передач обычно расположены внутри корпуса клапана, блока управления коробкой передач или модуля управления коробкой передач.Блок управления трансмиссией — это устройство, которое управляет автоматической коробкой передач и может использовать датчики для расчета внутренней работы каждой электрической части вашего автомобиля.

Какова функция соленоида управления коробкой передач?

Соленоиды являются одним из важнейших компонентов автомобильной трансмиссии. Они действуют как затворы для управления потоком трансмиссионной жидкости и, таким образом, позволяют трансмиссии переключаться с передачи на передачу. Они делают это в ответ на электрические сигналы, посылаемые им передающим компьютером.

Что такое соленоид переключения передач D?

Соленоид переключения передач D является частью системы коробки передач; он помогает управлять передачей жидкостей между контурами и изменять передаточные числа трансмиссии. Этот соленоид управляется ECM, который контролирует показания напряжения соленоида, чтобы убедиться, что он работает правильно.

Что такое код P0700?

P0700: Неисправность системы управления коробкой передач. Проблема с кодом ошибки сканера OBD-II P0700 — это общий код, который применяется к автомобилям, оснащенным OBD-II.Это относится к модулю управления коробкой передач (TCM) в автоматической коробке передач. Код указывает на общую неисправность, а не на прямую неисправность.

Где находится соленоид D?

Соленоид расположен сразу за масляным поддоном коробки передач; Вы также можете проверить сопротивление, чтобы убедиться, что проблема не в нем, прежде чем заменять его.

Что такое соленоид давления D?

Соленоид управления давлением трансмиссии: ОПИСАНИЕ Соленоид управления давлением трансмиссии регулирует давление жидкости на фрикционные пластины фрикционов или барабанные ленты.Плохой или неисправный соленоид управления давлением в трансмиссии может вызвать проскальзывание, что может привести к перегреву трансмиссии.

Что такое электромагнитный клапан управления давлением B?

Для переключения передач ЭБУ должен контролировать давление жидкости внутри трансмиссии с помощью небольших плунжерных устройств, называемых соленоидами регулирования давления. Если обнаружена механическая неисправность соленоида с обозначением «B», будет сохранен диагностический код неисправности P0776.

Соленоиды коробки передач — Punch Newspapers

Большинство механических коробок передач не имеют соленоидов.Однако автоматические коробки передач полагаются на соленоиды для облегчения переключения передач. Соленоиды — это электрогидравлические клапаны, которые управляют одной или несколькими передачами в зависимости от трансмиссии и конструкции автомобиля. Они контролируют поток трансмиссионной жидкости, открываясь или закрываясь на основе электрических сигналов.

Когда соленоид открывается или закрывается, он изменяет давление в трансмиссии, позволяя вашему автомобилю переключать передачи. В то время как водитель управляет переключением передач в механической коробке передач, автоматические трансмиссии полагаются на датчики скорости автомобиля и блок управления двигателем или блок управления трансмиссией, чтобы оценить скорость автомобиля и сигнализировать о необходимых изменениях, включая управление соленоидами трансмиссии для переключения передач вашего автомобиля.

Как работают соленоиды коробки передач?

Датчики скорости в двигателе вашего автомобиля постоянно контролируют работу вашего автомобиля и анализируют, что необходимо отрегулировать. Это включает в себя знание того, когда вашему автомобилю нужно переключать передачи, вверх или вниз, чтобы получить необходимую мощность и скорость. Датчики скорости будут работать с ECU или TCM для отправки сигналов частям вашего автомобиля, когда необходимо внести изменения, в том числе сообщать соленоидам трансмиссии, когда открывать или закрывать, чтобы ваш автомобиль мог переключать передачи.

Соленоиды коробки передач

имеют внутри подпружиненный плунжер, который обмотан проводом, подключенным к датчикам скорости и ECU или TCM. По этому проводу они получают сигналы для регулировки потока гидравлической жидкости в трансмиссии. Необходимые муфты и ленты находятся под давлением соленоидов, изменяющих поток трансмиссионной жидкости и обеспечивающих плавный переход между передачами, чтобы вы могли продолжать ускоряться.

Общие коды

Большинство механических коробок передач не имеют соленоидов.Однако автоматические коробки передач полагаются на соленоиды для облегчения переключения передач. Соленоиды — это электрогидравлические клапаны, которые управляют одной или несколькими передачами в зависимости от трансмиссии и конструкции автомобиля. Они контролируют поток трансмиссионной жидкости, открываясь или закрываясь на основе электрических сигналов.

Когда соленоид открывается или закрывается, он изменяет давление в трансмиссии, позволяя вашему автомобилю переключать передачи. В то время как водитель управляет переключением передач в механической коробке передач, автоматические трансмиссии полагаются на датчики скорости автомобиля и блок управления двигателем или блок управления трансмиссией, чтобы оценить скорость автомобиля и сигнализировать о необходимых изменениях, включая управление соленоидами трансмиссии для переключения передач вашего автомобиля.

Как работают соленоиды коробки передач?

Датчики скорости в двигателе вашего автомобиля постоянно контролируют работу вашего автомобиля и анализируют, что необходимо отрегулировать. Это включает в себя знание того, когда вашему автомобилю нужно переключать передачи, вверх или вниз, чтобы получить необходимую мощность и скорость. Датчики скорости будут работать с ECU или TCM для отправки сигналов частям вашего автомобиля, когда необходимо внести изменения, в том числе сообщать соленоидам трансмиссии, когда открывать или закрывать, чтобы ваш автомобиль мог переключать передачи.

Соленоиды коробки передач имеют внутри подпружиненный плунжер, который обернут проводом, подключенным к датчикам скорости и ECU или TCM. По этому проводу они получают сигналы для регулировки потока гидравлической жидкости в трансмиссии. Необходимые муфты и ленты находятся под давлением соленоидов, изменяющих поток трансмиссионной жидкости и обеспечивающих плавный переход между передачами, чтобы вы могли продолжать ускоряться.

Авторское право ПУАНСОН.

Все права защищены.Этот материал и другой цифровой контент на этом веб-сайте не могут воспроизводиться, публиковаться, транслироваться, переписываться или распространяться полностью или частично без предварительного письменного разрешения PUNCH.

Контактное лицо: [электронная почта защищена]

Соленоид переключения передач: функции и симптомы

У вашей трансмиссии странные проблемы с переключением передач и неожиданные сообщения об ошибках на приборной панели?

Соленоид переключения передач является частью, которая вызывает много странных проблем в автоматических коробках передач. Есть несколько способов узнать, неисправен ли ваш соленоид переключения передач.

Замена соленоида переключения часто является дорогостоящей, поэтому вы должны убедиться, что вы не заменяете функциональный соленоид переключения.

В этом руководстве вы найдете все, что вам нужно знать о соленоидах переключения передач. Как найти проблему и заменить детали.

Что такое соленоид переключения передач?

Работа соленоидов переключения передач так же проста, как и звучит — переключайте передачи для себя.Блок управления трансмиссией получает информацию от двигателя, датчиков скорости автомобиля и других параметров. Двигатель использует все эти параметры для расчета времени переключения передач. Когда пришло время переключения, блок управления коробкой передач подает питание или массу на требуемый соленоид переключения, и он открывает соленоид, позволяя трансмиссионному маслу течь в корпус клапана.

Функция соленоида переключения передач

Соленоиды переключения передач подпружинены катушкой внутри. В зависимости от автомобиля, но обычно на соленоид все время подается 12 вольт, и блок управления трансмиссией посылает землю на соленоид, когда пришло время открывать и сбрасывать давление.

Если блок управления коробкой передач не сможет открыть соленоид переключения передач с помощью питания или заземления, он сохранит код неисправности в блоке управления коробкой передач на соответствующем соленоиде переключения передач. Также возможно, что соленоид переключения имеет внутреннюю проблему или застрял в блоке управления коробкой передач, который не может открыть его должным образом.

Симптомы неисправности соленоида переключения передач

Есть несколько различных признаков неисправного соленоида переключения передач. В таблице ниже вы найдете наиболее распространенные симптомы, причины и способы устранения. Однако всегда рекомендуется провести надлежащее исследование проблемы, а не просто заменить детали из списка.

Наиболее распространенным признаком поврежденного механизма переключения передач или проводки является сигнальная лампа на приборной панели. Это часто освещается индикатором Check Engine или сигнализатором коробки передач.Если вы видите предупреждающий индикатор на приборной панели, считайте коды неисправностей с помощью сканера OBD2 и начните устранение неполадок с него.

Как диагностировать проблему с соленоидом переключения передач?

Во-первых, мы должны выяснить, является ли это проводкой, соленоидом переключения передач, TCM или механической неисправностью. Для этого вам следует внимательно прочитать и изучить коды неисправностей, чтобы понять проблему, прежде чем приступать к устранению неполадок.

Если код неисправности говорит нам, что это заедание или электрическая проблема, это, скорее всего, проблема с проводкой или соленоидом переключения передач.

Многие коды электромагнитных клапанов переключения передач можно решить, попытавшись заменить трансмиссионную жидкость или промыть трансмиссию в вашей трансмиссии. Замена трансмиссионной жидкости часто не так уж дорога и может решить множество проблем с вашей трансмиссией.

Вот список наиболее распространенных проблем, связанных с проблемами соленоида переключения передач.

Электромагнитный клапан переключения передач, коды DTC

• P0750 — Соленоид переключения А
• P0752 — Соленоид А переключения передач — заедание соленоида при включении
• P0753 — Соленоид переключения передач 3-4 — цепи реле
• P0754 — Электромагнитный клапан переключения А — Прерывистая неисправность
• P0755 — Соленоид переключения передач B
• P0756 — AW4 Shift Sol B (2-3) — функциональный сбой
• P0757 — Соленоид переключения передач B — заедание соленоида при включении
• P0758 — Соленоид переключения передач B — электрика
• P0759 — Электромагнитный клапан В — Перемежающаяся неисправность
• P0760 — Соленоид переключения передач C
• P0761 — Соленоид переключения передач C — рабочие характеристики или зависание в выключенном состоянии
• P0762 — Соленоид переключения передач C — заедание соленоида при включении
• P0763 — Соленоид переключения C — электрика
• P0764 — Электромагнитный клапан переключения C — Прерывистая неисправностьInterm
• P0765 — Соленоид переключения D
• P0766 — Соленоид переключения передач D — рабочие характеристики или зависание в выключенном состоянии
• P0767 — Соленоид переключения D — заедание соленоида @ ON
• P0768 — Соленоид переключения передач D — электрика
• P0769 — Соленоид переключения D — промежуточный
• P0770 — Соленоид переключения передач E
• P0771 — Соленоид переключения передач E — рабочие характеристики или зависание в выключенном состоянии
• P0772 — Соленоид переключения передач E — заедание соленоида при включении
• P0773 — Соленоид переключения передач E — электрика
• P0774 — Соленоид переключения передач E — перемежающаяся неисправность

Если вы получаете электрический или застрявший код, самый простой способ проверить это — использовать считыватель OBD2 с функцией проверки соленоида переключения передач, заставляя блок управления коробкой передач открывать и закрывать его. Если у вас дома нет считывателя OBD2 с этой функцией, вы можете одолжить его или прочитать нашу статью Обзоры сканеров OBD2.

Вот список способов устранения неполадок со сканером:

1. Найдите электрическую схему коробки передач для вашей коробки передач.
2. Узнайте, какие штифты идут к неисправному соленоиду переключения передач.
3. Ослабьте разъем проводки коробки передач на коробке передач
4. Используйте сканер OBD2 и запустите выходной тест неисправного соленоида переключения передач
5. Убедитесь, что вы получаете 12 вольт и заземление на соленоид переключения передач на разъеме коробки передач на соответствующем контакте.

Если вы не получаете и 12 вольт, и массу – возможно, у вас проблема с проводкой или неисправен TCM (блок управления коробкой передач).

Если вы получаете 12 вольт и землю, а код неисправности соленоида переключения передач продолжает появляться после того, как вы его стерли, у вас, вероятно, неисправный соленоид переключения передач.

Как отремонтировать соленоид переключения передач?

Если сам соленоид переключения передач имеет внутреннюю ошибку, лучше всего заменить только соленоид переключения передач.В некоторых случаях вы можете очистить соленоид переключения передач, если обнаружите в нем много грязи. Как я упоминал ранее, замена трансмиссионной жидкости или промывка трансмиссии могут устранить некоторые коды неисправностей соленоида переключения передач, если вы хотите сначала попробовать это.

Чтобы заменить соленоид переключения передач, вы должны снять поддон трансмиссионной жидкости, чтобы добраться до неисправного соленоида. Он расположен в корпусе клапана.

ПРИМЕЧАНИЕ. В некоторых автомобилях нельзя заменить только один соленоид, необходимо заменить весь блок соленоидов.Всегда проверяйте это у своего дилера перед тем, как начать снимать поддон коробки передач.

Стоимость замены соленоида переключения передач

Стоимость замены соленоида переключения передач во многом зависит от того, какая у вас модель автомобиля. Как я упоминал ранее, в некоторых автомобилях нельзя заменить только один соленоид. Вы должны заменить весь блок соленоидов, и это часто дорого. Когда вы заменяете соленоид переключения передач или пакет соленоидов переключения передач, вы всегда должны также заменять трансмиссионную жидкость и фильтр.

• Замена соленоида на одну смену: ~50 – 150$
• Замена пакета соленоидов переключения: ~200 – 500$

Цена также сильно зависит от того, какие детали и трансмиссионную жидкость вы используете. Запчасти на вторичном рынке часто дешевле оригинальных, но зачастую не того же качества.

Заключение

Многие проблемы с соленоидами переключения можно решить, заменив трансмиссионную жидкость и с помощью промывки трансмиссии, чтобы удалить всю грязь из пакета соленоидов.Если вы не можете просто заменить один соленоид и вам нужно заменить весь пакет, возможно, стоит сначала попробовать заменить трансмиссионную жидкость.

Вы всегда должны убедиться, что между блоком управления коробкой передач и соленоидом нет проблем с проводкой, прежде чем заменять какие-либо детали.
