Как работает соленоид в акпп

АКПП любой формации представляет собой достаточно сложный механизм, просто изобилующий разного рода деталями. Одни из них являются лишь вспомогательными в работе устройства, а другие – настоящей основой. Именно к категории последних относятся соленоиды, отвечающие за переключение передач и управление режимами коробки. Более подробно о принципах функционирования и общей концепции данных элементов АКПП поговорим сегодня. Интересно? Тогда обязательно ознакомьтесь с приведённой ниже статьёй.

Устройство и принцип работы соленоидов АКПП

Соленоид АКПП – это специальное устройство, которое отвечает за движение масла внутри гидроблочного механизма. Управляется оно электронным блоком управления АКПП и, по сути, представляет собой обычный электромеханический клапан. Именно соленоиды стали наиболее распространёнными «управленцами» переключения передач и режимов работы в современных автоматических коробках передач. Если в роботизированных и вариаторных КПП заменить данные узлы чем-то возможно, то вот в гидравлических АКПП они стали основой управления, поэтому вряд ли будут вытеснены в течение ближайших десятилетий.

Стоит отметить, что соленоид в коробке переключения передач далеко не один – их множество, которые зачастую объединены в целые блоки. Ранее функции контроля движения масла по каналам АКПП возлагались на механические клапанные механизмы, однако развитие автомобильной электроники спровоцировало замену таких устройств на более удобные соленоиды. Если быть точнее, то первый соленоид был установлен в конструкцию автомата лишь в середине 80-х годов в США, после чего получил широкое распространение в этой сфере применения.

Повторимся, любой соленоид – это электромеханическое устройство, которое, честно говоря, очень простое по своей конструкции. Основная функция данного механизма заключается в перекрытии подачи масла по тому или иному каналу АКПП посредством его запирания специальным стержнем. Последний, к слову, выполнен из металла и попросту скользит в проводящей ток спирали (электричество в ней течёт постоянно, пока заведён мотор автомобиля).

Нарастание тока движет стержень к концу спирали, то есть запирает канал подачи масла, снижение – к его началу, соответственно, усиливая подачу смазки. Движение стержня любого соленоида организовано при помощи специальных механизмов – запирающих и возвратных пружин.

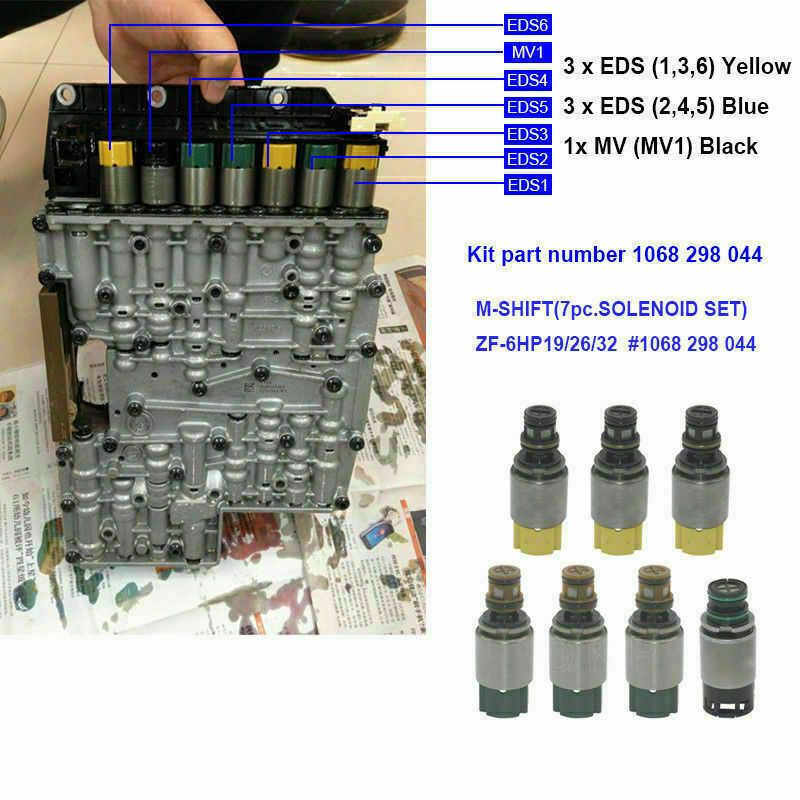

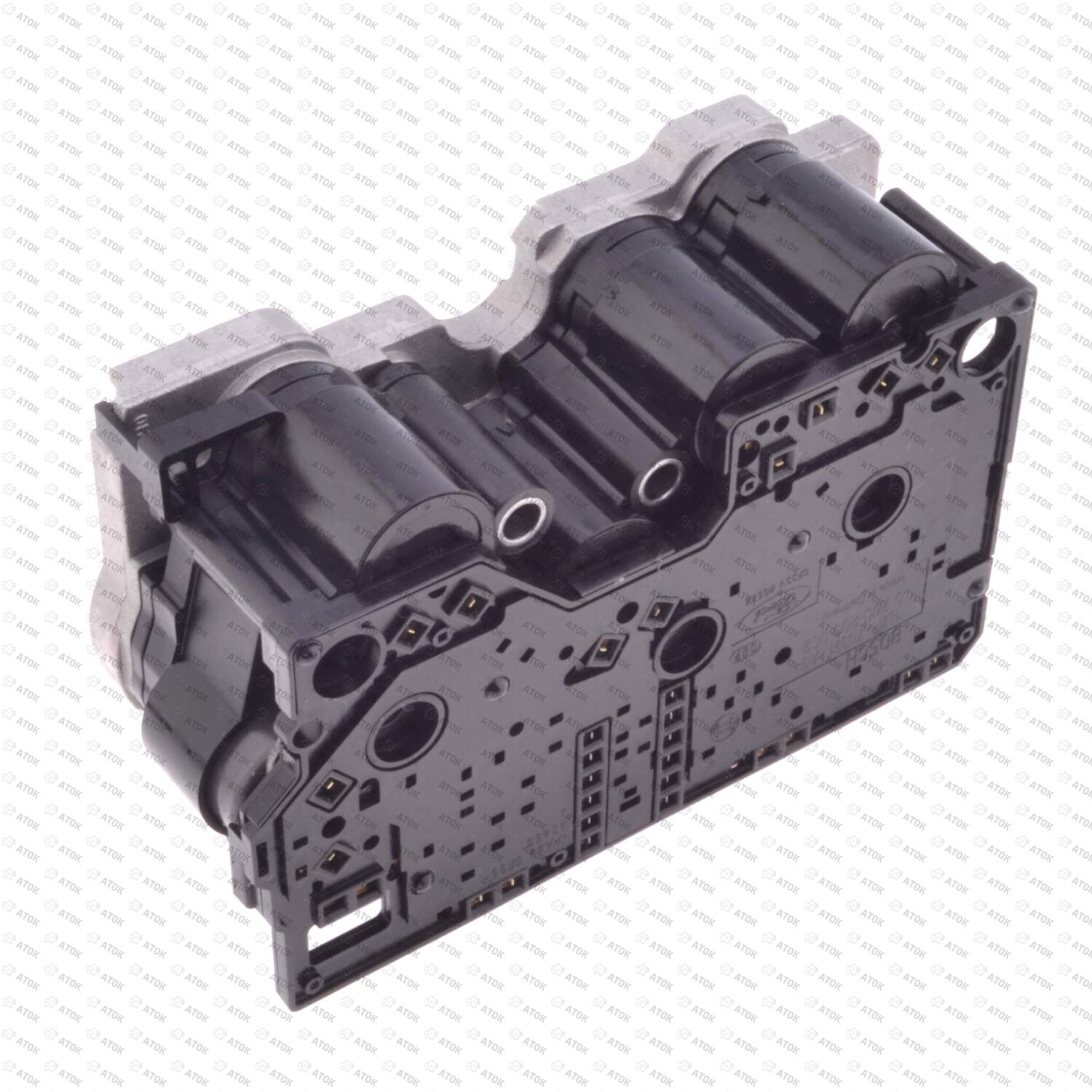

Все соленоиды АКПП собраны в её элементе под названием «гидроблок» (в народе – блок соленоидов). Гидроблок, к слову, представляет собой плиту, разделённую на многочисленные каналы и имеющую в конструкции множество датчиков, клапанов. Такая организация позволяет автомату осуществлять возложенные на него обязанности, которые заключаются в автоматическом переключении передач. Соленоиды в этой системе играют немаловажную роль и находятся под управлением ЭБУ, направляющем им сигналы по открытию или закрытию конкретного канала гидроблока.

Виды соленоидов

Как стало ясно из предыдущего пункта статьи, управление АКПП без соленоидов представить сложно. В зависимости от того, по какому принципу работают данные механизмы, принято выделять несколько поколений установок. На сегодняшний день выделяются три основных вида соленоидов:

• Первый – стандартный электромеханический клапан, работающий по принципу «полностью отрыть канал подачи масла или же полностью закрыть его». Соответственно, при открытом положении такого соленоида по каналу гидроблока свободно протекает трансмиссионная жидкость, а при закрытом — масло не течёт;
• Второй – соленоид, представленный электромагнитным клапаном. Такие механизмы одно время были очень популярны в сфере автомобилестроения, так как могли точно организовать работу АКПП. Несмотря на это, низкая надёжность электромагнитных соленоидов сильно подорвала их популярность, поэтому в масштабном автомобилестроении они практически не используются. Главная фишка данных устройств заключается в том, что стержень может не только полностью открыть или закрыть канал подачи масла, но и сделать это частично, мягко регулируя подачу трансмиссионной жидкости;
• Третий – соленоид, представленный усовершенствованным электромагнитным клапаном. Данный механизм имеет в своей конструкции не просто запирающий/открывающий канал стержень, а тонко работающий гидравлический клапан. Работа подобных соленоидов основана на том, что контроль движения масла осуществляется при помощи шарового клапана. По сути, такое устройство позволяет организовать тонкую настройку работы АКПП, но при этом является заметно надёжней второго типа соленоидов, поэтому во время своего появления получило широкое применение. Более того, новейшие соленоиды имеют в конструкции фильтрующий элемент, который при пропускании через него трансмиссионной жидкости отсеивает лишний мусор и существенно продлевает срок службы коробки.

С течением времени конструкция автомата становилась всё более и более сложной, поэтому усложнялись и принципы работы соленоидов АКПП, из-за чего они подвергались усиленной модернизации. Основные совершенствования касались того, чтобы переложить на клапан дополнительные функции по типу сброса давления в конкретном блоке сцепления коробки или заблокировать муфту гидротрансформатора.

Типы соленоидов в современных коробках

Идеи автомобильных инженеров позволили достичь подобных задач. Теперь многочисленные типы соленоидов не только отвечают за переключение передач, но и тонко управляют режимами работы АКПП. Сегодня стандартный автомат имеет в конструкции 6 типов соленоидов:

• Соленоид EPC-формации или клапан линейного давления. Данный соленоид является важнейшим в конструкции АКПП и всегда стоит в гидроблоке первым. Основной функцией линейного соленоида является контроль подачи масла в конкретный канал. Нагрузка на данный механизм высока, поэтому он ломается чаще всего и подлежит первоочередной проверке;
• Соленоид TCC-формации или клапан, блокирующий муфту гидротрансформатора. Данное устройство, как правило, включается при работе мотора на высоких оборотах и частично отвечает за повышение КПД мотора. При «слабой» езде этот соленоид не работает;
• Соленоид Shift-формации или клапан-шифтовик. Располагается за линейным клапаном, имеет сложную структуру и выполняет важнейшую функцию всего гидроблока – переключает передачи посредством отточенной подачи трансмиссионной жидкости по соответствующим каналам;
• Управляющий соленоид.
  Пожалуй, наиболее простое устройство во всём гидроблоке, ибо имеет лишь одну несложную функцию – контроль за работой всех остальных соленоидов. Функционирование управляющего клапана очень схоже с тем, как работает транзистор любой микросхемы;
• Соленоид проскальзывания. Подобный клапан организует плавность перехода с одной передачи на другую, то есть, переводя работу автомата в режим проскальзывания;
• Соленоид охлаждения. Этот же механизм пускает нагретое масло АКПП в отделы охлаждения, что необходимо для стабильной работы коробки.

Важно понимать, что для каждой пары сцепления (передачи) имеется не один соленоид, а сразу несколько из отмеченных выше. Стабильная и беспроблемная работа АКПП возможна лишь при нормальной работе всех клапанов гидроблока, поэтому относиться к ним нужно с должным уровнем ответственности.

О неисправностях соленоидов АКПП и их ремонте

Неисправный соленоид – это одна из главных причин некорректной работы и перехода АКПП в аварийный режим.

Несмотря на высокую надёжность современных клапанов гидроблока, по своей сущности эти устройства являются расходниками, поэтому требуют периодической замены. Если ситуация не слишком запущена, проблему может решить обычная замена масла в АКПП. Поменять соленоид вполне можно собственноручно, однако прежде всего важно диагностировать его неисправность.

Для проверки любого клапана гидроблочной плиты придётся осуществлять его «прозвонку». Необходимо это по одной простой причине: неисправный соленоид теряет нормальное для себя сопротивление, если быть точнее, оно повышается. Как проверить соленоид? Очень просто, процедура диагностики клапанов не представляет собой ничего сложного и заключается в исполнении следующих операций:

1. Снимите гидроблок с коробки, который зачастую располагается на днище узла, реже – сбоку;
2. Отсоедините контакты каждого соленоида от соответствующих разъёмов блока управления;
3. Прозвоните каждый клапан. Норма сопротивления на его конках определяется для каждого типа в индивидуальном порядке. Так, например, для соленоидов EV-1 норма сопротивления находится в пределах 65-66 Ом (при 20 градусах по Цельсию). Для других клапанов нормальные показатели, соответственно, свои.

Примечание! На современных коробках имеются функции самодиагностики, поэтому для определения того, какой именно соленоид неисправен, достаточно подключиться к бортовому компьютеру автомобиля. Если подобная мера не возможна, то придётся проводить диагностику традиционным «прозвоном» своими руками, после чего уже ремонтировать нужный элемент узла.

Допустим, неисправный клапан выявлен – что требуется дальше? Естественно, ремонт соленоида или их группы. К сожалению, разобрать клапан, промыть его и собрать обратно не выйдет, придётся полностью менять элемент гидроблока. Стоимость его не особо высока, поэтому бояться процедуры ремонта не стоит. Зачастую замена соленоидов в АКПП проводится так:

1. Гидроблок снимается с коробки;
2. От клапана отсоединяются все разъёмы;
3. Откручивают крепления соленоида, и он снимается с гидроблока;
4. После этого на место старого клапана устанавливается новый, к нему присоединяются все разъёмы;
5. Затем гидроблок устанавливается обратно на КПП. Ремонт окончен.

Как видите, особых сложностей в устройстве соленоидов автомата и их ремонте нет. Разобраться и с тем, и с другим вполне поможет представленный сегодня материал. Надеемся, он был для вас полезен и дал ответы на интересующие вопросы. Удачи на дорогах и в ремонте авто!

• Соленоиды в АКПП: что это, проверка и замена
• Для чего нужны соленоиды в АКПП
• Где находятся соленоиды
• Типы соленоидов
• Основные неисправности соленоидов АКПП их ремонт
• Как проверить и заменить соленоиды

Для чего нужны соленоиды в АКПП

Соленоид АКПП – это электромагнитный клапан-регулятор, выполняющий работу по закрытию и открытию масляного канала. Его работа управляется ЭБУ, который посылает непрерывные электрические импульсы с определённой частотой. Соленоид осуществляет контроль над давлением масла на конкретные связки сцепления, быстро переключая передачи, или снимает блокировку гидравлического трансформатора. Соленоид АКПП отвечает за управление режимами коробки передач.

Где находятся соленоиды

Соленоид, или же электроклапан, по общим правилам находится в гидроблоке – гидравлической клапанной плите.

В гидроблоке он вставлен в канал, где скрепляется с ним с помощью болта или специальной прижимной пластины. С другого конца он присоединяется с помощью шлейфа, или штекера электропроводки к блоку управления автоматики.

Соленоид АКПП отвечает за передачу сигналов между гидравлической и электрической системами. Он с помощью своих функций объединяет их. И часто это объединение дает сбои, которые определяет компьютер.

В АКПП располагается не менее 4-х соленоидов. Их количество зависит от сложности схемы и количества ступеней.

Кабель и шлейф ЭБУ часто являются причинами поломки соленоидов, поэтому подвергаются замене так же быстро, как и соленоид.

Типы соленоидов

Первыми соленоидами, предназначенными именно для автоматических коробок, были on-off соленоиды достаточно простой конструкции и с простыми функциями. Такого типа соленоиды работали по принципу: «открыть» и «закрыть». Стержень, с помощью тока, бегущего по обмотке, ходил по каналу и выполнял функцию on/off.

Первые из соленоидов действовали по принципу on/off. Но, в силу развития автоиндустрии, в начале 90-х были созданы 3-way соленоиды – переключатели нового поколения. В положении on шарик-клапан открывает проход для масла с канала 1 на канал 2, а в положении off – проход со 2-го на 3-й. Такая разработка помогла объединить приборы в один – включать и отключать фрикционные муфты.

Стремясь к совершенству, конструкторы в середине 90-х разработали ещё более «умный» тип соленоида. Соленоиды – регуляторы, или «электрорегуляторы», сконструированы по принципу вентиля. В зависимости от типа импульса, который поступает от компьютера, внутреннее кривое сечение соленоида «приоткрывается» или «призакрывается», то есть ток подается определенными перерывами и частотой.

Соленоиды-регуляторы бывают шариковые, золотниковые 3-way, 4-way, и даже 5-way.

Были разработаны соленоиды с шариковым клапаном – PWM-соленоиды. Это первый этап разработки.

Позже появились достаточно редкие соленоиды VBS. Они обладают низкой чувствительностью к вариациям подающего давления и хорошо справляются с высокими давлениями масла в линии. Они называются еще золотниковыми, так как у них клапан – золотник.

Линейные (пропорциональные) соленоиды сконструированы так, что самый изнашиваемый элемент плиты гидроблока, муфта с отверстиями, по которой в таком типе соленоида ходит золотник-плунжер, помещен в сам соленоид.

Линейные соленоиды тем и примечательны, что с их помощью можно избежать замены всей гидроплиты при поломке этого элемента, а ограничиться заменой только одного изношенного соленоида. Гидроплита теперь служит дольше, а проблема с износом её каналов – устранена.

Этот тип соленоидов достаточно капризен, и ресурс жизни, по сравнению с линейными соленоидами короче. Так как в силу быстрого износа из-за небольшого веса и повышения давления, клапан соленоида меняет свой уровень открытия, и компьютеру необходима точная связь для правильной реакции на такие изменения.

Различают ещё соленоиды по функциональному назначению:

1. Это соленоиды ЕРС или LPC (Line Pressure Control). Он один из первых в гидравлической плите электроклапанов. Этот тип соленоидов – «главарь». Он единолично распределяет масло по остальным соленоидам и каналам. При 4-х ступенчатой ЕРС – первым изнашивается.
2. Соленоид ТСС. Выполняет самую «грязную» работу среди всех типов соленоидов. Он влияет на гидротрансформаторную муфту «блокироваться-подключаться», повышая КПД для «спортивного режима» разгон. Он часто бывает самым слабым звеном во многих гидроблоках, так как через этот соленоид идет нефильтрованное и горячее масло с гидротрансформатора.
3. Shift soleno >

Управляющий соленоид – по типу транзистора в электросхеме, соленоиды могут управлять клапанами плиты.

Они направляют и дают небольшое давление на клапан гидроблока, который сам уже подает давление на поршни и фрикционы.

Управляющие соленоиды бывают 2 типов:

• – соленоид качественного переключения передач;
• – соленоид управления охлаждением масла.

Основные неисправности соленоидов АКПП их ремонт

Ниже представим самые распространенные «болезни» соленоидов.

1. Причиной поломок и «клина» соленоидов является то, что из-за некачественного масла соленоиды забиваются нагаром из бумажной, стальной, бронзовой и алюминиевой пыли, которая получается от изношенных расходников и узлов.

Проявляется такая проблема тем, что клапан соленоида при холодном масле работает нормально, а при горячем – тормозит.

Чтобы устранить эту проблему, рекомендуется полоскать соленоид, промывать в растворителях и очищать с помощью переменного тока и растворителя.
Протечки – следствие износа, поломка деталей, таких как плунжер, манифольд. При наличии PWM соленоидов в управлении, при ослаблении одного из них, компьютер учитывает его износ и перенаправляет часть нагрузки на другие соленоиды.

Это немного продлевает жизнь состарившейся детали. Но горячее масло и интенсивность напряжения быстро изнашивают слабый соленоид, и тогда приходится его менять.

Интенсивность работы, при перенаправлении давления и части обязанностей на другие соленоиды, изнашивает их каналы и плунжеры. Таким образом, получается цепная беспрерывная реакция.
Следующими проблемами и поломками являются снижение упругости пружины, трещины в корпусе, снижение сопротивления обмотки соленоида, поломки конструкции.

Самая распространенная причина выхода из строя соленоидов – износ его деталей: втулок, манифольда, клапана, плунжера или шарика.

Засоряется плунжер крошкой от изношенных деталей и масла, все начинается с проблемой с переключением – его клинит, потом увеличивается количество нагара, и выходят из строя втулки и клапаны.

Но, тем не менее, из-за всех этих нововведений, уменьшился расход топлива, повысилась динамика и комфорт автомобиля, вся механика АКПП стала работать точно, слаженно и нагружено. Но такие изменения, в свою очередь, привели к быстрому износу деталей и загрязнению масла их частицами.

Сейчас нужно постоянно менять масло, так как оно приобретает из-за всех этих частиц свойства наждачной бумаги.

Как проверить и заменить соленоиды

Если вы заметили, что вам стало тяжелее переключать скорости на определённые передачи, заметили в поддоне неизвестную стружку, ваш компьютер подает вам сигналы бедствия – в поиске причин обратиться непосредственно к соленоидам.

Достаточно легко определить, какой же именно соленоид «клинит». Каждый соленоид отвечает за группу передач и управление гидротрансформатором. Это зависит от марки вашего авто и АКПП. Например, если в коробке 4 соленоида, то первый отвечает за переключение 1-2 передачи, и, скорее всего, за 3-4 передачу, второй – 2-3 передача, третий за блок гидротрансформатора, четвёртый отвечает за работу тормозной ленты. Если проблема с переключением с 2-3 передачи, то, соответственно, этот соленоид подлежит ремонту или замене.

Если вы при движении чувствуете толчки и удары в коробку передач, или компьютер вам сам говорит о проблеме (высвечивается код, лампочка мигает и т.д.), эти случаи говорят о том, что нужно срочно проверить гидроблок.

В этих случаях необходимо сразу проверить деталь. В первую очередь, соленоид проверяется на сопротивление. На контакт клапана подают напряжение 12 В. Если соленоид рабочий, то он издаст щелчок, если же такового нет, то проблема в его засорении. Для прочистки под напряжением продуваем сжатым воздухом – соленоид должен его пропускать. Если нет, необходима его замена.

Ремонт соленоида своими руками возможен, но только в тех случаях, когда сама деталь разборная. Современные детали, в своем большинстве, сейчас выпускаются не разборными. Для таких деталей единственным вариантом ремонта является их продувка или ультразвук. Если же деталь разборная, то можно поменять обмотку, промыть все детали в бензине, высушить и собрать. После этих действий рекомендуем проверить соленоид на работоспособность.

Если у вас не удался ремонт соленоида, то его замена в АКПП нетрудная, главное – все сделать аккуратно и осмотрительно. Перед тем, как приступить к работе, необходимо определить тип своей АКПП, и, исходя из этих данных, подобрать подходящий соленоид. Открепляем гидроблок от коробки, отсоединяем соленоид от питания и извлекаем из блока. Далее устанавливаем новые детали. Устанавливаем гидроблок на его законное место, не забывая про новую прокладку.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Соленоид АКПП — электромагнитный клапан, открывает и закрывает масляные каналы гидроблока, по которым подается рабочая жидкость ATF к механическим элементам внутри коробки передач.

Благодаря работе соленоидов в автоматической коробке происходит переключение передач, а также включается и отключается блокировка ГДТ (гидротрансформатора).

Читайте в этой статье

Устройство соленоидов АКПП

Если говорить о самой простой конструкции, для простоты понимания, соленоид является электроклапаном. В двух словах, в корпусе стоит стержень из металла, на который навита спираль. По указанной спирали идет ток.

Соленоид устанавливается в гидроблоке (гидравлическая клапанная плита). Клапан вставляется в канал, также к нему присоединяется электропроводка для подсоединения к блоку управления. Как правило, в АКПП устанавливается от 4-х соленоидов и более (в зависимости от количества передач, особенностей конструкции коробки и т.д.).

Виды соленоидов

Соленоиды для автоматических трансмиссий на начальном этапе выполняли только функцию открытия и закрытия каналов гидроблока. Далее соленоид стал по принципу работы напоминать электромагнитный клапан (гидравлический клапан).

Устройство получило отдельный масляный канал и клапан шарикового типа, который отвечает за перекрытие данного канала. Далее технология получила развитие, что позволило создать соленоиды нового поколения.

Следующим этапом развития стали соленоиды с возможностью дополнительного регулирования, похожие на вентиль. Такие клапаны имеют внутренне кривое сечение. Получив импульс от ЭБУ, сечение соленоида может приоткрыться или немного закрыться. Такое решение позволило еще более гибко управлять давлением масла.

Также добавим, что соленоиды бывают шариковыми, золотниковыми (с клапаном – золотником), линейные соленоиды, соленоиды VFS и т.д. Кстати, ресурс последних заметно ниже, чем у линейных.

В АКПП также устанавливается соленоид ТСС. Данный соленоид отвечает за блокировку/разблокировку ГДТ. Через него проходит горячее и загрязненное масло из гидротрансформатора, так что данный элемент часто выходит из строя. Соленоид Shift выполняет роль переключателя скоростей, еще имеются управляющие соленоиды гидроплиты и т.д.

Неисправности и ремонт/замена соленоидов АКПП

Прежде всего, срок службы соленоидов напрямую зависит от состояния и качества масла АКПП. Если масло грязное, клапаны-соленоиды забиваются продуктами износа АКПП, различными отложениями и т.д.

В результате клапан начинает «подклинивать» или «зависать». Естественно, коробка перестает корректно работать, появляются толчки, рывки, пинки АКПП, не включаются отдельные передачи и т.д.

Зачастую, ресурс самых надежных соленоидов не более 450 тыс. км, более дешевые «облегченные» версии исправно работают не более 250 тыс. км. Чаще всего, изнашиваются сами детали внутри соленоидов (втулки, клапаны, плунжеры, шарик и т.д.).

Диагностика и замена соленоидов коробки — автомат нужна в том случае, если АКПП стала некорректно работать. При диагностике следует проверять соленоиды по отдельности. В зависимости от типа автоматической коробки, каждый из них отвечает за те или иные функции.

Если водитель заметил, что возникли проблемы при переходе со второй на третью или с первой на вторую передачу, следует на начальном этапе изучить устройство конкретной АКПП. Тогда можно более точно предположить, какой соленоид неисправен.

Также проблема с соленоидами часто проявляется в виде высвечивания ошибки, загорания сигнальной лампы неисправной АТ на панели приборов и т.д.

В таком случае ошибки нужно считать сканером и расшифровать, а также проверить гидроблок и соленоиды. Соленоиды проверяются на сопротивление, а также промываются или продуваются сжатым воздухом.

На практике это означает, что соленоид в таком случае можно только промыть и прочистить. Если же соленоид можно разобрать, тогда возможна замена его обмотки, а также более тщательная очистка всех элементов клапана.

Замена соленоидов в коробке — автомат выполняется после диагностики их работоспособности. Для замены необходимо снять клапанную плиту, извлечь неисправный клапан и установить новый. После этого гидроблок устанавливается на место, проверятся герметичность, заливается жидкость АТФ и затем тестируется работа АКПП.

Почему коробка-автомат пинается, дергается АКПП при переключении передач, в автоматической коробке возникают толчки рывки и удары: основные причины.

Гидротрансформатор АКПП (конвертер крутящего момента, ГДТ). Назначение, устройство гидротрансформатора, принцип работы и особенности.

Фрикционы (фрикционные диски) АКПП в устройстве автоматической гидромеханической коробки передач. Устройство и виды фрикционов, особенности работы.

Как работает коробка-автомат: классическая гидромеханическая АКПП, составные элементы, управление, механическая часть. Плюсы, минусы данного типа КПП.

Автоматическая коробка передач (АКПП, АКП) «классического» типа с гидротрансформатором: устройство и принцип работы. Плюсы и минусы гидромеханической АКПП.

Устройство и принцип работы роботизированной КПП. Отличия роботизированных коробок передач от гидротрансформаторной АКПП и вариатора CVT.

Соленоиды АКПП: что это такое, как проверить, ремонт

Соленоид АКПП — магнитный клапан, контроль над которым осуществляется за счет электронного модуля или блока управления трансмиссией. Соленоиды АКПП нужны для открытия и закрытия клапана, располагающегося в гидравлическом блоке автоматической коробки передач. Это необходимо для управления самой коробкой. За счет соленоидов управляющий модуль отправляет в пакет сцепления под давлением специальную жидкость и обеспечивает переход от одной передачи к другой.

Клапаны автомата находятся в каналах гидравлического блока. Они отвечают за перемещение масляного вещества. Если канал находится в открытом состоянии, то жидкость без затруднений двигается, проникая в движущиеся элементы, которые включает в себя автоматическая коробка. Это нужно для дальнейшего снижения температуры.

Управление функционированием соленоидов линейного давления

Контроль над функционированием механизма обеспечивается за счет компьютера, подсоединенного к клапанам, работающим от электричества. Объединение нескольких элементов в коробке выполнено с использованием ленточного кабеля. Эти приспособления передают сигналы к электрическим клапанам, и считаются наиболее уязвимым местом во всей конструкции, так как нередко ломаются.

Если у вас возникли проблемы при использовании соленоида, нужно проверить исправность шлейфа. В такой ситуации нужен незамедлительный ремонт соленоидов АКПП.

В большей части коробок переключения передач гидравлические модули находятся в нижней области конструкции. Лишь в отдельно взятых устройствах они располагаются с той или иной стороны. Установка клапанов в нижней части позволяет отремонтировать изделие без лишних усилий.

Замена соленоидов в автомобильной АКПП должна осуществляться в специализированных сервисах. Эта работа исполняется мастерами без изъятия устройства из транспортного средства и после предварительной проверки соленоида в АКПП.

Разнообразие соленоидов

На сегодняшний день известность получили следующие виды:

1. 1. Электрические соленоиды. Впервые они начали применяться американскими заводами по изготовлению авто. В 80-е годы это устройство представляло собой клапан, установленный в канале. По нему при помощи масляного наноса жидкость перемещалась в систему. В этом виде приспособлений было предусмотрено только два положения: открытое и закрытое.

   2. Соленоиды Volvo были созданы разработчиками из Швеции. Эти механизмы отличались по своим конструктивным особенностям: они были снабжены толкающим сердечником и шарообразным клапаном, изготовленным на основе металла. Здесь следует пояснить, что такое сердечник. По сути, это стержень, который надевается на деталь. Клапан с сердечником в составе активирует канал, предназначенный для перемещения масла. Готовый механизм отличался высокой эффективностью, однако, не обрел широкого распространения. Это объяснялось сложным устройством модели, а также тем, что она довольно часто ломалась.

   3. Трехканальные соленоиды дают возможность без лишних усилий регулировать давление в механизме и перемещать маслянистую жидкость к движущимся деталям. Конструкция была продумана с особой тщательностью, а потому готовые модели характеризуются высокой степенью надежности и продолжительным сроком эксплуатации.

   4. Интеллектуальные соленоиды были разработаны в 90-х годах прошлого века. Они давали возможность эффективно управлять функционированием гидравлического блока, а потому в свое время пользовались повышенным спросом. Особенно были популярны модели, которые практиковали принцип вентиля, говоря другими словами, давали возможность открывать или закрывать канал, а также приоткрывать его для контроля над объемом перемещающегося масла. Управление клапаном обеспечивалось через центральный компьютер. Он был нужен для передачи импульсного тока к сердечнику. Конструкция также претерпела существенные изменения, в основном, они затронули электрические клапаны. Это дало шанс создать соленоиды с несколькими каналами. При этом сама конструкция стала немного проще.

Неисправности соленоидов и их причины

Блок соленоидов, который применяется при сборке современных машин, отличает удивительная работоспособность и длительный срок полезного использования. Тем не менее, нет никакой гарантии, что в определенный момент времени соленоиды не выйдут из строя. Довольно части он ломается из-за масляных отложений и оседающих частиц пыли, которые загрязняют сердечник. Как проверить соленоиды? Сделать это довольно просто: если механизм не получает сигнал, то он не выдвигается в шток.

Если масло имеет рабочую температуру, то соленоид иногда заклинивает. В такие моменты автомобиль показывает, что в работе коробки передач есть ошибка. Чтобы решить вопрос, следует промыть соленоиды специализированной жидкости. Иногда модуль очищают за счет использования ультразвукового оборудования. Конечно, сделать это своими руками не представляется возможным, а потому лучше обратиться за помощью к профессионалам.

Загрузка…

Как проверить и почему выходят из строя соленоиды коробки-автомат? | Топ АКПП — Ремонт АКПП в РФ

Среднестатистический ресурс эксплуатации соленоидов АКПП составляет 200-250 000 км пробега при условии соблюдения регламента ТО. Без регулярной замены трансмиссионной жидкости и промывки гидроблока запас прочности соленоидов сокращается до 100-120 000 км пробега. Выход из строя соленоидов нарушает работу всей АКПП, мешая стабильного регулированию давления в гидравлических магистралях. Чтобы не допустить преждевременного выхода из строя коробки-автомат важно знать как правильно проверить соленоиды.

Как проверить и почему выходят из строя соленоиды коробки-автомат?

Как проверить и почему выходят из строя соленоиды коробки-автомат?

Типовые неисправности соленоидов гидроблока: что нужно знать?

В большинстве случаев соленоиды АКПП выходят из строя в результате перегрева трансмиссии или в случае засорения продуктами износа через загрязненное трансмиссионное масло. Наиболее уязвимыми узлами в устройстве соленоидов считаются:

• Шлейф подключения – место контакта провода, ведущего от электронного блока управления АКПП с самим соленоидом. Проблемы с шлейфом возникают в результате перегрева трансмиссии, что приводит к окислению ведущего провода или деформации самого шлейфа. В данном случае соленоид становится неактивным и стопорится в определенном положении до момента ремонта.
• Медная обмотка – наиболее популярные причины поломки: повреждение обмотки или ее окисление, также вызванные перегревом трансмиссии или использованием некачественного трансмиссионного масла. При проблемах с обмоткой соленоид работает с перебоями, что приводит к проблемному переключению АКПП.
• Возвратная пружина – механическое засорение головки соленоида или самой пружины фрикционной пылью или металлическим абразивом, содержащихся в масле. Забитая пружина также приводит к проблемному переключению передач.

Также в регулируемых соленоидах может забиваться пропускной сердечник, регулирующий давление трансмиссионной жидкости в полуоткрытом положении механизма. Поврежденный шлейф или обмотка требуют замена соленоида, в остальных случаях ситуация решается промывкой гидроблока или чисткой ультразвуком.

Проверка соленоидов в АКПП: как это делается?

Точно определить состояние соленоидов в гидроблоке, а также найти неисправный элемент возможно только при дефектовке АКПП в сервисном центре. Соленоиды внутри коробки отвечают за регулирование давления масла в гидротрансформаторе, системе охлаждения коробки и между гидравлическими магистралями – проверка в домашних условиях позволит определить только наличие проблем в данном узле АКПП.

Симптоматика заклинивших соленоидов в гидроблоке коробки следующая:

• Появляется уведомление о низком давлении масла в коробке;
• На приборной панели загорается контрольный чек А/Т;
• АКПП уходит в аварийный режим эксплуатации;
• Коробка переключается с сильными ударами или рывками;
• Пропадают некоторые передачи или задний ход.

Наиболее явным признаком выхода из строя соленоидов в гидроблоке автомата является стабильная работа АКПП на холодную и проблемное переключение передач сразу после прогрева масла в коробке.

Физически проверить исправность соленоидов можно путем замера сопротивления на каждом отдельном взятом элементе – необходимо подать напряжение в 12 В на сам клапан. Если прозвучал характерный звук – деталь исправна.

Ремонт соленоидов: коротко о главном

В случае облома шлейфа или повреждения обмотки соленоид меняется полностью на новую деталь, при засорении продуктами износа АКПП – чистится ультразвуком или промывается специальным составом перед полной заменой масла в коробке. Конструктивно заменить соленоиды не сложно – как правило, все детали съемные, а гидроблок размещается в нижней части коробки, что позволяет устранить неисправный элемент без демонтажа и полного разбора АКПП.

Ссылка на оригинал статьи: https://topakpp.ru/kompaniya/news/kak-proverit-i-pochemu-vykhodyat-iz-stroya-solenoidy-korobki-avtomat/

Для получения консультации мастера в нашем АКПП Сервисе, перейдите на сайт https://topakpp.ru/ и оставьте заявку или позвоните по телефону:

8 (495) 125-45-97

Ремонт соленоида своими руками

Самое подробное описание: ремонт соленоида своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Достаточно часто у автомобилистов возникает вопрос, как проверить, заменить и отремонтировать соленоиды АКПП. Это объясняется достаточно частым выходом из строя. Также довольно часто они просто сбоят. Это известно каждому автовладельцу, имеющему автомобиль с такой коробкой передач. Имея навыки такой работы, можно значительно сэкономить на обслуживании машины. Ведь практически все автосервисы производят ремонтные работы АКПП за солидные деньги, даже в случаях, когда процесс занимает непродолжительное время, и не требует особых навыков. Зная особенности проверки и ремонта этой системы, вы сможете сделать все самостоятельно, не прибегая к услугам автосервиса.

Задумываться о проверке и возможном ремонте соленоидов необходимо при появлении следующих признаков:

• Толчки и удары в коробку при движении;
• При загоревшейся лампочке неисправности АКПП;
• Переключение передач с рывками.

В любом из этих случаев следует обязательно проверить работу гидроблока.

Начать проверку необходимо с компьютерной диагностики. Если вы увидите ошибку, означающую поломку соленоидов, то можно работать с ними дальше. Для более точной диагностики снимаем деталь с машины. Для этого, на снятом соленоиде в первую очередь проверяется сопротивление. В зависимости от модели показатель может колебаться от 10 до 25 Ом. Более точные показатели можно посмотреть в технических документах к вашему автомобилю.

Также обязательно производят проверку на заклинивание. Для этого, на контакты клапана подают напряжение 12 В. Рабочий соленоид, при подключении издает негромкий щелчок. Если никаких звуков нет, то проблема в засоре детали. Существует способ проверки сжатым воздухом. Для этого соленоид продувают воздухом. Деталь, нормально закрытая при подаче напряжения, должна пропускать воздушный поток, нормально открытая наоборот.

Видео (кликните для воспроизведения).

Установка новых соленоидов не вызовет у вас трудностей. Главное, при работе делать все крайне аккуратно. Перед проведением замены определите свою разновидность АКПП, по этим данным подберите подходящий тип соленоида.

Сама замена требует минимального объема работы. Гидроблок откручивается от коробки, после чего нужно отжать от фиксаторов с помощью монтировки. Соленоиды извлекаются из блока, и отсоединяются от питания. Далее устанавливаются и подключаются новые элементы. Гидроблок устанавливается на свое место, для этого обязательно используйте новую прокладку. Это поможет избежать утечек смазки.

При наличии проблем с переключением скоростей либо посторонних шумах в коробке передач стоит в первую очередь обратить внимание на исправность соленоидов. Произвести специальную диагностику, которая поможет выявить неисправности можно в любом сервисном центре обслуживания автомобилей. Соленоиды – это электромеханические клапаны-регуляторы, которые служат для управления трансмиссией. От их функционирования напрямую зависит возможность переключения передач в автомобиле. Возможные неисправности соленоидов:

1. Забивание нагаром и мелким мусором от изнашивающихся деталей трансмиссии;
2. Растяжение возвращающей пружины;
3. Трещины на корпусе;
4. Падение уровня сопротивления обмотки вследствие обрыва;
5. Износ каналов манифольда.

После выявления типа неисправности можно приступать к ремонту. Конструкция автоматической коробки переключения передач достаточно сложна, и автолюбителям, которые не имеют должного опыта и не разбираются в ремонте машин лучше самостоятельно не производить никаких действий. Проще отправиться на станцию технического обслуживания и воспользоваться услугами профессионалов. Что касается автовладельцев со стажем, они могут попробовать произвести ремонт соленоидов АКПП своими силами. Стоит помнить, что далеко не все поломки можно устранить. Соленоид можно почистить от мусора либо спаять разрывы, а в остальных случаях лучше полностью заменить вышедшую из строя деталь. Для устранения неполадок необходимо осуществить следующие операции:

• Определить тип неисправности и удостовериться в возможности ремонта;
• Снять соленоид;
• Аккуратно извлечь из корпуса катушку;
• Найти место разрыва;
• Отпаять контакты;
• Спаять место разрыва и залить его эпоксидкой;
• Вставить катушку назад в корпус и проверить, чтобы она не болталась;
• Припаять контакты на место;
• Хорошенько продуть соленоид для его очистки;
• Поставить отремонтированную деталь на место.

После ремонта соленоид должен прослужить еще пару лет. В случае невозможности спаять провод в месте разрыва его можно просто перемотать. Чтобы найти сервис, который проводит данный вид работ нужно ввести в интернете конкретный поисковый запрос, например, шиномонтаж 5 колесо Казань.

Всем привет. месяц назад купил форика себе SG5 2002 год, турбовый.

Иногда начала мигать лампочка ECO. Когда мигает, то машина очень медленно трогается. На диагностике сказали что ошибка P0753 есть. Это вроде как – “Повреждение электрической цепи переключателя А соленоида”.

Решили заглянуть внутрь, слили ATF, сняли днище коробки. Визуально проводка, контакты впорядке были. Потом рещили включить зажигание, начал трищать один соленоид и снизу у него (фотка в прикрепленном файле) брызгало масло. Подумали что он и не исправен, так как остальные соленоиды работали нормально. Ктонибудь сталкивался с такой ситуацией, точно ли он неисправен?

Так же замерил сопротивление котушки соленоида, оно равно 7. 8 омам. Мне кажется что это очень маленькое сопротивление. Может ктонибудь знает какое оно должно быть там?

Ремонтировать начал так, начал окуратно отгибать края цилиндрика в котором находится катушка. Немного расшатал его и решил замерить сопротивление еще раз, оно стало 3.8 ом. Вроде как 4 ома это тогда когда селеноид целый. Отсюда следует вывод, что плохой контакт от разема до катушки, толи он подгорел, то ли еще что.

Народ, что вы думаете о проделаной работе, можно ли дальше разбирать соленоид? Может кто нибудь уже делал это. Буду рад любым комментариям.

Отправив на пенсию простой говернор – гидравлический клапан с механическим принципом работы, соленоид превратился в сложный компонент гидроблока АКПП. Соответственно, ремонт соленоида АКПП своими руками потребует знаний электрики, механики и устройства коробки передач.

Нам потребуется набор инструментов (для развальцовки соленоида) в составе:

• ремкомплект для АКПП, например, AISIN AW55-50 SN с запасными втулками;
• молоток;
• штангенциркуль;
• шестигранный ключ;
• очиститель карбюратора;
• инструмент для развальцовки;
• сжатый воздух;
• тиски;
• пресс;
• лоток для мелких деталей.

Ремнабор для развальцовки соленоида АКПП

1. Берем гидроблок и отвинчиваем отворотный болт соленоида.
2. Снимаем кронштейн крепления и вынимаем интересующий нас соленоид.
3. Гидравлический блок отставляем в сторону.
4. Замеряем затяжку пружины контровочной гайкой с помощью штангенциркуля.
5. Снимаем контр-шпильку с соленоида, кладем в лоток.
6. Шестигранным ключом выворачиваем гайку предварительной затяжки пружины. Действуем аккуратно, чтобы не повредить деталь.
7. Вытащили пружину. Кладем в лоток.
8. Вытаскиваем шток соленоида, он не всегда выходит сразу, надо энергично встряхнуть. Помещаем в лоток.

Видео (кликните для воспроизведения).

1. Завершающие процедуры проводим в обратном порядке: чистим и запрессовываем корпус катушки, помещаем катушку в корпус штока (риска разъема должна совпасть с прорезью), производим завальцовку соленоида с помощью пресса и кольца из ремнабора, устанавливаем шток, пружину и гайку, затягиваем гайку на глубину, предварительно замеренной штангенциркулем, надеваем штопор.

Соленоид готов к установке в гидроблок. Удачных Вам ремонтов!

АКПП любой формации представляет собой достаточно сложный механизм, просто изобилующий разного рода деталями. Одни из них являются лишь вспомогательными в работе устройства, а другие – настоящей основой. Именно к категории последних относятся соленоиды, отвечающие за переключение передач и управление режимами коробки. Более подробно о принципах функционирования и общей концепции данных элементов АКПП поговорим сегодня. Интересно? Тогда обязательно ознакомьтесь с приведённой ниже статьёй.

Соленоид АКПП – это специальное устройство, которое отвечает за движение масла внутри гидроблочного механизма. Управляется оно электронным блоком управления АКПП и, по сути, представляет собой обычный электромеханический клапан. Именно соленоиды стали наиболее распространёнными «управленцами» переключения передач и режимов работы в современных автоматических коробках передач. Если в роботизированных и вариаторных КПП заменить данные узлы чем-то возможно, то вот в гидравлических АКПП они стали основой управления, поэтому вряд ли будут вытеснены в течение ближайших десятилетий.

Стоит отметить, что соленоид в коробке переключения передач далеко не один – их множество, которые зачастую объединены в целые блоки. Ранее функции контроля движения масла по каналам АКПП возлагались на механические клапанные механизмы, однако развитие автомобильной электроники спровоцировало замену таких устройств на более удобные соленоиды. Если быть точнее, то первый соленоид был установлен в конструкцию автомата лишь в середине 80-х годов в США, после чего получил широкое распространение в этой сфере применения.

Повторимся, любой соленоид – это электромеханическое устройство, которое, честно говоря, очень простое по своей конструкции. Основная функция данного механизма заключается в перекрытии подачи масла по тому или иному каналу АКПП посредством его запирания специальным стержнем. Последний, к слову, выполнен из металла и попросту скользит в проводящей ток спирали (электричество в ней течёт постоянно, пока заведён мотор автомобиля). Нарастание тока движет стержень к концу спирали, то есть запирает канал подачи масла, снижение – к его началу, соответственно, усиливая подачу смазки. Движение стержня любого соленоида организовано при помощи специальных механизмов – запирающих и возвратных пружин.

Все соленоиды АКПП собраны в её элементе под названием «гидроблок» (в народе – блок соленоидов). Гидроблок, к слову, представляет собой плиту, разделённую на многочисленные каналы и имеющую в конструкции множество датчиков, клапанов. Такая организация позволяет автомату осуществлять возложенные на него обязанности, которые заключаются в автоматическом переключении передач. Соленоиды в этой системе играют немаловажную роль и находятся под управлением ЭБУ, направляющем им сигналы по открытию или закрытию конкретного канала гидроблока.

Как стало ясно из предыдущего пункта статьи, управление АКПП без соленоидов представить сложно. В зависимости от того, по какому принципу работают данные механизмы, принято выделять несколько поколений установок. На сегодняшний день выделяются три основных вида соленоидов:

С течением времени конструкция автомата становилась всё более и более сложной, поэтому усложнялись и принципы работы соленоидов АКПП, из-за чего они подвергались усиленной модернизации. Основные совершенствования касались того, чтобы переложить на клапан дополнительные функции по типу сброса давления в конкретном блоке сцепления коробки или заблокировать муфту гидротрансформатора.

Идеи автомобильных инженеров позволили достичь подобных задач. Теперь многочисленные типы соленоидов не только отвечают за переключение передач, но и тонко управляют режимами работы АКПП. Сегодня стандартный автомат имеет в конструкции 6 типов соленоидов:

Важно понимать, что для каждой пары сцепления (передачи) имеется не один соленоид, а сразу несколько из отмеченных выше. Стабильная и беспроблемная работа АКПП возможна лишь при нормальной работе всех клапанов гидроблока, поэтому относиться к ним нужно с должным уровнем ответственности.

Неисправный соленоид – это одна из главных причин некорректной работы и перехода АКПП в аварийный режим. Несмотря на высокую надёжность современных клапанов гидроблока, по своей сущности эти устройства являются расходниками, поэтому требуют периодической замены. Если ситуация не слишком запущена, проблему может решить обычная замена масла в АКПП. Поменять соленоид вполне можно собственноручно, однако прежде всего важно диагностировать его неисправность.

Для проверки любого клапана гидроблочной плиты придётся осуществлять его «прозвонку». Необходимо это по одной простой причине: неисправный соленоид теряет нормальное для себя сопротивление, если быть точнее, оно повышается. Как проверить соленоид? Очень просто, процедура диагностики клапанов не представляет собой ничего сложного и заключается в исполнении следующих операций:

1. Снимите гидроблок с коробки, который зачастую располагается на днище узла, реже – сбоку;
2. Отсоедините контакты каждого соленоида от соответствующих разъёмов блока управления;
3. Прозвоните каждый клапан. Норма сопротивления на его конках определяется для каждого типа в индивидуальном порядке. Так, например, для соленоидов EV-1 норма сопротивления находится в пределах 65-66 Ом (при 20 градусах по Цельсию). Для других клапанов нормальные показатели, соответственно, свои.

Примечание! На современных коробках имеются функции самодиагностики, поэтому для определения того, какой именно соленоид неисправен, достаточно подключиться к бортовому компьютеру автомобиля. Если подобная мера не возможна, то придётся проводить диагностику традиционным «прозвоном» своими руками, после чего уже ремонтировать нужный элемент узла.

Допустим, неисправный клапан выявлен – что требуется дальше? Естественно, ремонт соленоида или их группы. К сожалению, разобрать клапан, промыть его и собрать обратно не выйдет, придётся полностью менять элемент гидроблока. Стоимость его не особо высока, поэтому бояться процедуры ремонта не стоит. Зачастую замена соленоидов в АКПП проводится так:

1. Гидроблок снимается с коробки;
2. От клапана отсоединяются все разъёмы;
3. Откручивают крепления соленоида, и он снимается с гидроблока;
4. После этого на место старого клапана устанавливается новый, к нему присоединяются все разъёмы;
5. Затем гидроблок устанавливается обратно на КПП. Ремонт окончен.

Как видите, особых сложностей в устройстве соленоидов автомата и их ремонте нет. Разобраться и с тем, и с другим вполне поможет представленный сегодня материал. Надеемся, он был для вас полезен и дал ответы на интересующие вопросы. Удачи на дорогах и в ремонте авто!

• Соленоиды в АКПП: что это, проверка и замена
• Для чего нужны соленоиды в АКПП
• Где находятся соленоиды
• Типы соленоидов
• Основные неисправности соленоидов АКПП их ремонт
• Как проверить и заменить соленоиды

Соленоид АКПП – это электромагнитный клапан-регулятор, выполняющий работу по закрытию и открытию масляного канала. Его работа управляется ЭБУ, который посылает непрерывные электрические импульсы с определённой частотой. Соленоид осуществляет контроль над давлением масла на конкретные связки сцепления, быстро переключая передачи, или снимает блокировку гидравлического трансформатора. Соленоид АКПП отвечает за управление режимами коробки передач.

Соленоид, или же электроклапан, по общим правилам находится в гидроблоке – гидравлической клапанной плите.

В гидроблоке он вставлен в канал, где скрепляется с ним с помощью болта или специальной прижимной пластины. С другого конца он присоединяется с помощью шлейфа, или штекера электропроводки к блоку управления автоматики.

Соленоид АКПП отвечает за передачу сигналов между гидравлической и электрической системами. Он с помощью своих функций объединяет их. И часто это объединение дает сбои, которые определяет компьютер.

В АКПП располагается не менее 4-х соленоидов. Их количество зависит от сложности схемы и количества ступеней.

Кабель и шлейф ЭБУ часто являются причинами поломки соленоидов, поэтому подвергаются замене так же быстро, как и соленоид.

Первыми соленоидами, предназначенными именно для автоматических коробок, были on-off соленоиды достаточно простой конструкции и с простыми функциями. Такого типа соленоиды работали по принципу: «открыть» и «закрыть». Стержень, с помощью тока, бегущего по обмотке, ходил по каналу и выполнял функцию on/off.

Ещё один прекрасный тип соленоидов – соленоид «электромагнитный клапан» Это совершенное ноу-хау для своего времени. Он, фактически является гидравлическим клапаном. Разработчики подарили ему собственный канал для масла и шариковый клапан, который открывает и закрывает этот масляной канал. Легко отсоединяется от гидравлической системы и электропитания, просто отсоединив штекер.

Первые из соленоидов действовали по принципу on/off. Но, в силу развития автоиндустрии, в начале 90-х были созданы 3-way соленоиды – переключатели нового поколения. В положении on шарик-клапан открывает проход для масла с канала 1 на канал 2, а в положении off – проход со 2-го на 3-й. Такая разработка помогла объединить приборы в один – включать и отключать фрикционные муфты.

Стремясь к совершенству, конструкторы в середине 90-х разработали ещё более “умный” тип соленоида. Соленоиды – регуляторы, или «электрорегуляторы», сконструированы по принципу вентиля. В зависимости от типа импульса, который поступает от компьютера, внутреннее кривое сечение соленоида «приоткрывается» или «призакрывается», то есть ток подается определенными перерывами и частотой.

Соленоиды-регуляторы бывают шариковые, золотниковые 3-way, 4-way, и даже 5-way.

Были разработаны соленоиды с шариковым клапаном – PWM-соленоиды. Это первый этап разработки.

Позже появились достаточно редкие соленоиды VBS. Они обладают низкой чувствительностью к вариациям подающего давления и хорошо справляются с высокими давлениями масла в линии. Они называются еще золотниковыми, так как у них клапан – золотник.

Линейные (пропорциональные) соленоиды сконструированы так, что самый изнашиваемый элемент плиты гидроблока, муфта с отверстиями, по которой в таком типе соленоида ходит золотник-плунжер, помещен в сам соленоид.

Линейные соленоиды тем и примечательны, что с их помощью можно избежать замены всей гидроплиты при поломке этого элемента, а ограничиться заменой только одного изношенного соленоида. Гидроплита теперь служит дольше, а проблема с износом её каналов – устранена.

Этот тип соленоидов достаточно капризен, и ресурс жизни, по сравнению с линейными соленоидами короче. Так как в силу быстрого износа из-за небольшого веса и повышения давления, клапан соленоида меняет свой уровень открытия, и компьютеру необходима точная связь для правильной реакции на такие изменения.

Различают ещё соленоиды по функциональному назначению:

1. Это соленоиды ЕРС или LPC (Line Pressure Control). Он один из первых в гидравлической плите электроклапанов. Этот тип соленоидов – «главарь». Он единолично распределяет масло по остальным соленоидам и каналам. При 4-х ступенчатой ЕРС – первым изнашивается.
2. Соленоид ТСС. Выполняет самую “грязную” работу среди всех типов соленоидов. Он влияет на гидротрансформаторную муфту “блокироваться-подключаться”, повышая КПД для «спортивного режима» разгон. Он часто бывает самым слабым звеном во многих гидроблоках, так как через этот соленоид идет нефильтрованное и горячее масло с гидротрансформатора.
3. Shift solenoid. Так называемый «шифтовик» – соленоид-переключатель. Самый простой тип соленоидов. Отвечает за переключение скоростей. Таких «шифтовиков» в гидроплите несколько, и переключение вверх и вниз в коробке совершается именно ими. Их обозначают как S1, S2, или А, В, а SL1 – это линейный шифтовик .

Управляющий соленоид – по типу транзистора в электросхеме, соленоиды могут управлять клапанами плиты.

Они направляют и дают небольшое давление на клапан гидроблока, который сам уже подает давление на поршни и фрикционы.

Управляющие соленоиды бывают 2 типов:

• – соленоид качественного переключения передач;
• – соленоид управления охлаждением масла.

Ниже представим самые распространенные «болезни» соленоидов.

1. Причиной поломок и «клина» соленоидов является то, что из-за некачественного масла соленоиды забиваются нагаром из бумажной, стальной, бронзовой и алюминиевой пыли, которая получается от изношенных расходников и узлов.

Проявляется такая проблема тем, что клапан соленоида при холодном масле работает нормально, а при горячем – тормозит.

Чтобы устранить эту проблему, рекомендуется полоскать соленоид, промывать в растворителях и очищать с помощью переменного тока и растворителя.

Протечки – следствие износа, поломка деталей, таких как плунжер, манифольд. При наличии PWM соленоидов в управлении, при ослаблении одного из них, компьютер учитывает его износ и перенаправляет часть нагрузки на другие соленоиды.

Это немного продлевает жизнь состарившейся детали. Но горячее масло и интенсивность напряжения быстро изнашивают слабый соленоид, и тогда приходится его менять.

Интенсивность работы, при перенаправлении давления и части обязанностей на другие соленоиды, изнашивает их каналы и плунжеры. Таким образом, получается цепная беспрерывная реакция.
Следующими проблемами и поломками являются снижение упругости пружины, трещины в корпусе, снижение сопротивления обмотки соленоида, поломки конструкции.

Самая распространенная причина выхода из строя соленоидов – износ его деталей: втулок, манифольда, клапана, плунжера или шарика.

Засоряется плунжер крошкой от изношенных деталей и масла, все начинается с проблемой с переключением – его клинит, потом увеличивается количество нагара, и выходят из строя втулки и клапаны.

Но, тем не менее, из-за всех этих нововведений, уменьшился расход топлива, повысилась динамика и комфорт автомобиля, вся механика АКПП стала работать точно, слаженно и нагружено. Но такие изменения, в свою очередь, привели к быстрому износу деталей и загрязнению масла их частицами.

Сейчас нужно постоянно менять масло, так как оно приобретает из-за всех этих частиц свойства наждачной бумаги.

Если вы заметили, что вам стало тяжелее переключать скорости на определённые передачи, заметили в поддоне неизвестную стружку, ваш компьютер подает вам сигналы бедствия – в поиске причин обратиться непосредственно к соленоидам.

Достаточно легко определить, какой же именно соленоид «клинит». Каждый соленоид отвечает за группу передач и управление гидротрансформатором. Это зависит от марки вашего авто и АКПП. Например, если в коробке 4 соленоида, то первый отвечает за переключение 1-2 передачи, и, скорее всего, за 3-4 передачу, второй – 2-3 передача, третий за блок гидротрансформатора, четвёртый отвечает за работу тормозной ленты. Если проблема с переключением с 2-3 передачи, то, соответственно, этот соленоид подлежит ремонту или замене.

Если вы при движении чувствуете толчки и удары в коробку передач, или компьютер вам сам говорит о проблеме (высвечивается код, лампочка мигает и т.д.), эти случаи говорят о том, что нужно срочно проверить гидроблок.

В этих случаях необходимо сразу проверить деталь. В первую очередь, соленоид проверяется на сопротивление. На контакт клапана подают напряжение 12 В. Если соленоид рабочий, то он издаст щелчок, если же такового нет, то проблема в его засорении. Для прочистки под напряжением продуваем сжатым воздухом – соленоид должен его пропускать. Если нет, необходима его замена.

Ремонт соленоида своими руками возможен, но только в тех случаях, когда сама деталь разборная. Современные детали, в своем большинстве, сейчас выпускаются не разборными. Для таких деталей единственным вариантом ремонта является их продувка или ультразвук. Если же деталь разборная, то можно поменять обмотку, промыть все детали в бензине, высушить и собрать. После этих действий рекомендуем проверить соленоид на работоспособность.

Если у вас не удался ремонт соленоида, то его замена в АКПП нетрудная, главное – все сделать аккуратно и осмотрительно. Перед тем, как приступить к работе, необходимо определить тип своей АКПП, и, исходя из этих данных, подобрать подходящий соленоид. Открепляем гидроблок от коробки, отсоединяем соленоид от питания и извлекаем из блока. Далее устанавливаем новые детали. Устанавливаем гидроблок на его законное место, не забывая про новую прокладку.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Как проверить, заменить и отремонтировать соленоиды АКПП? Краткий мануал

Как проверить, заменить и отремонтировать соленоиды АКПП? Чтобы правильно ответить на этот вопрос, необходимо знать особенности строения этого приспособления. Соленоид АКПП представляет собой стрежень в медной обмотке. При подаче на него электроэнергии, стержень сдвигается, открывая клапан. Через который проходит масло, переключающее передачи. Существует 2 вида соленоида по способу работы:

Нормально открытые. Такой соленоид открывается в спокойном состоянии. При подаче тока он закрывается.

Также существуют многоканальные соленоиду, принцип их действия ничем особым не отличается. Эти детали рассчитываются в среднем на 300.000-400.000 циклов включения. Тут много зависит от коробки. В некоторых случаях они могут выходить из строя значительно раньше.

Ремонт любых АКПП от 1 дня

Вариаторы, DSG, гидротрансформаторы, новые и восстановленные АКПП, запчасти

#1 Сообщение ЕвгенийЖ » Чт ноя 08, 2012 9:03 am

#2 Сообщение ahor75 » Чт ноя 08, 2012 4:30 pm

#3 Сообщение Dyukanm » Чт ноя 08, 2012 6:42 pm

#4 Сообщение ЕвгенийЖ » Чт ноя 08, 2012 6:52 pm

#5 Сообщение arsas » Пт ноя 09, 2012 11:12 am

#6 Сообщение _s-s_ » Пт ноя 09, 2012 1:37 pm

#7 Сообщение ЕвгенийЖ » Пт ноя 09, 2012 2:02 pm

#8 Сообщение vitalio » Пт ноя 09, 2012 2:03 pm

#9 Сообщение Baberr » Пт ноя 09, 2012 3:09 pm

#10 Сообщение unforgivable503 » Пт ноя 09, 2012 4:09 pm

#11 Сообщение Baberr » Пт ноя 09, 2012 4:45 pm

#12 Сообщение ZAP » Пт ноя 09, 2012 4:46 pm

#13 Сообщение unforgivable503 » Пт ноя 09, 2012 5:06 pm

Процентов 80-90 от цены новой детали)

#14 Сообщение Baberr » Пт ноя 09, 2012 6:17 pm

#15 Сообщение Rinat » Пт ноя 09, 2012 11:29 pm

Сейчас этот форум просматривают: нет зарегистрированных пользователей и 3 гостя

Компания “АГРЕГАТКА” – это Федеральная сеть технических центров, основной специализацией которых является ремонт и обслуживание автоматических трансмиссий всех типов, включая роботизированные трансмиссии с двойным сцеплением, вариаторные трансмиссии и классические гидромеханические автоматические коробки передач

Компания “АГРЕГАТКА” – это Федеральная сеть технических центров, основной специализацией которых является ремонт и обслуживание автоматических трансмиссий всех типов, включая роботизированные трансмиссии с двойным сцеплением, вариаторные трансмиссии и классические гидромеханические автоматические коробки передач

Клуб Toyota Crown/Crown Majesta

NetRino » 22 ноя 2006

Уважаемые все!
может кому то и пригодится мой опыт по ремонту соленоида АКПП.

После этого его надо продуть, хорошенько протереть и можно ставить обратно в коробку.
Из опыта – месяц уже езжу после такого ремонта, уже и новый соленоид пришел по заказу(в запас останется)
расчитывааю, что год или 2 проработает

P.S. если даже провод в катушке обломан совсем или повреждение где то внутри в любой радиомастерской такую катушку Вам смогут перемотать, главное в соленоиде наверняка клапан, который должен держать большой давление, а электричество можно полечить.

Логин_Питерский » 22 ноя 2006

NetRino » 22 ноя 2006

OLEG_55 » 22 ноя 2006

Младец!

Holo » 29 ноя 2006

Блин, супер, жаль нет у меня гаража с ямой (((( где могла бы покиснуть машина пару дней, а то бы так и сделал

хотя у меня есть пара соленоидов, которые мне не подходят по размеру, можно потренироваться на них, если получится, то мона и на своем попробовать,

как раздолбаю тестовые, постараюсь выложить фотки

Изначально коробки передач оснащались так называемым Говернором. Это примитивный гидравлический клапан, который работал по механическому принципу. Сегодня же на современных автоматических коробках передач используется исключительно соленоиды, которые управляются автоматикой. Преимуществом использования соленоида являются повышение надёжности, возможность тонкого управления и настройки работы автоматической коробки передач.

Содержание :

Конструкция соленоидов состоит из специального магнитного стержня, внутри которого располагается медная обмотка. По обмотке подается постоянный ток, который толкает магнитный стержень по направлению движения масла. При изменении напряжения тока магнитный стержень перемещается в противоположную сторону. Несмотря на кажущуюся сложность, данная конструкция отличается простотой и лёгкостью в управлении. В современных автоматических коробках передач соленоиды перемещаются не только под воздействием изменения направления тока, но и за счёт специальной возвратной пружинки. Тем самым обеспечивается повышенная надёжность устройства и возможность правильного функционирования соленоида при проблемах с электроснабжением.

Располагаются соленоиды в специальных каналах гидроблока, по которым движется масляная жидкость. При открытом канале масло свободно циркулирует по каналу и направляется к движущимся частям коробки или же в маслоприемник для последующего охлаждения.

Управление работой соленоидов осуществляется при помощи компьютера, который подключён к электрическим клапанам при помощи специального шлейфа. Необходимо отметить, что шлейфы, по которым передаются управляющие сигналы к электрическим клапанам, является слабым местом конструкции и достаточно часто выходит из строя. Именно поэтому при проблемах в работе соленоидов в первую очередь в ремонтных мастерских проверяют работоспособность шлейфа.

Гидроблоки в большинстве моделей современных коробок передач располагаются в нижней части коробки. Только лишь в отдельных трансмиссиях гидроблок расположен с левой или же с правой стороны. Нижнее расположение электрических клапанов позволяет существенным образом упростить ремонтные работы. Замена соленоидов в акпп может производиться в специализированных сервисных центрах. Отметим, что данная работа производится без снятия автоматической коробки передач с автомобиля.

В современных коробках автоматах используется несколько типов соленоидов. Впервые данные электрические клапаны стали использоваться американскими автопризводителями ещё в восьмидесятых годах прошлого века. По сути, они представляли собой специально открывающий и закрывающей клапан, который стоял в канале, по которому масляный насос гонит рабочую жидкость в систему. По сути, такие соленоиды имели два положения Открытое и Закрытое.

На смену таким электрическим клапанам пришли соленоиды, которые были разработаны шведским автопроизводителем компанией Volvo. Подобные конструкции имели специальный толкающий сердечник и встроенный шариковый металлический клапан. Клапан позволял открывать или же закрывать масляный канал. Несмотря на свою эффективность работы подобная конструкция не получила должного распространения. Проблема заключалась в сложной конструкции, которая достаточно часто выходила из строя.

В скором времени должное распространение получили специальные трёхканальные соленоиды, которые позволяли с лёгкостью регулировать давлений системе и направлять масло к подвижным элементам или же в систему охлаждения. Тщательно продуманная конструкция таких трёхканальных соленоидов отличалась надёжностью и долговечностью.

В середине девяностых годов появились интеллектуальные соленоиды, которые позволяли оптимальным образом управлять работой гидроблока. Большой популярностью стали пользоваться соленоиды-регуляторы, которые использовали принцип вентиля и позволяли не просто перекрывать или же открывать канал для движения масла, но и открываться на определенную величину, что позволяло регулировать объем перекачиваемого масла. Открытие клапана осуществлялось по сечению в штоке, а управление осуществлялось от центрального компьютера, который направлял импульсный ток к магнитному сердечнику соленоида. Одновременно с изменением принципа работы инженеры ведущих мировых автопроизводителей модернизировали конструкцию электрических клапанов, что позволило сделать трех, четырех и пятиканальные соленоиды. Сама конструкция существенно упростилась, что в свою очередь положительно сказалось на надежности. Гидроблок стал служить намного дольше, а выходы его из строя по причине поломок соленоидов стали редкостью. Была фактически полностью решена проблема износа каналов гидроплиты, которая являлась одной из основных причин поломок автоматических коробок передач.

Соленоиды принято классифицировать по их назначению. Наибольшее распространение получили два типа электрических клапанов – EPC и ТСС. Первые отвечают за работу главного подающего канала и канала, по которому масло движется в маслосборник. Соленоид типа ТСС отвечает за блокировку гидротрансформатора и обеспечивает возможность увеличения объема подачи масла в коробку передач.

Используемые в настоящее время в автоматических коробках передач соленоиды отличаются надёжностью и долговечностью. Однако утверждать, что данный элемент полностью лишен каких-либо проблем и поломок было бы неправильно. Как и любой другой механический элемент, соленоид может ломаться и выходить из строя. Опишем наиболее распространенные поломки и их причины.

Так, например, достаточно часто происходит увеличение отложений масла и мельчайшей пыли на металлическом сердечнике. В результате сердечник даже при получении необходимого электрического сигнала не выдвигается в шток. При рабочей температуре масла в коробке передач соленоид может клинить, а автомобиль при этом будет выдавать ошибку в работе коробки передач. Устранить данную проблему можно путём промывки соленоидов в специальных растворителях. Блок соленоидов может очищаться ультразвуком. Последнее проводится без демонтажа соленоидов с коробки передач. Рекомендуем выполнять ультразвуковую чистку соленоидов каждые 50 тысяч километров пробега.

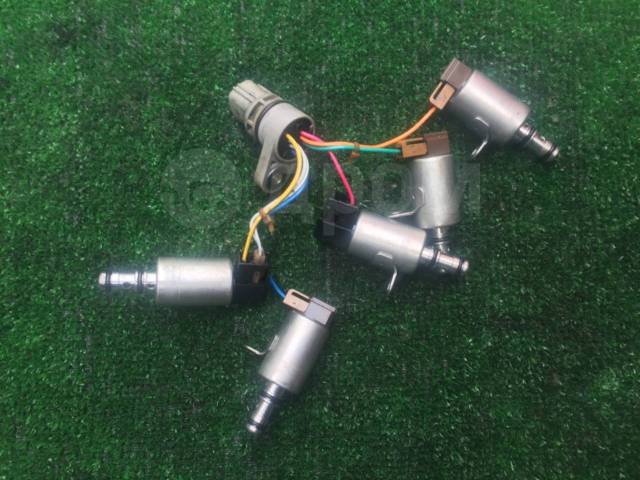

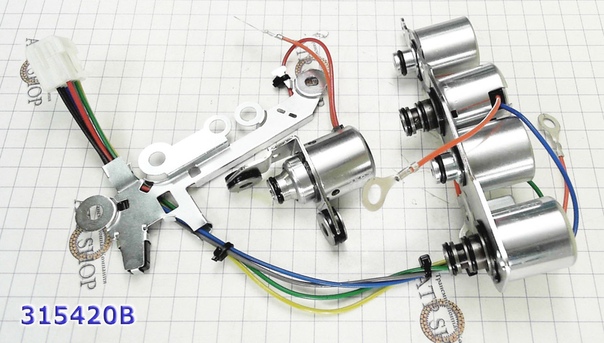

Так выглядит блок соленоидов

При пробеге автомобиля в 250 – 300 тысяч километров или же при максимально активной эксплуатации транспортного средства может отмечаться износ входного отверстия и деталей плунжера. Все это приводит к появлению протечек масла. Появляются проблемы в работе системы охлаждения и смазки коробки передач. В данном случае ремонт износившихся соленоидов заключается в экзамене их на новые запасные части.

Распространённой причиной выхода из строя соленоидов является использование некачественного масла или же отсутствие замены масла в коробке. Рабочая жидкость с продуктами износа постепенно заклинивает магнитный сердечник на горячей или же холодной машине. Необходимо помнить, что диагностировать такую поломку крайне сложно. Именно поэтому рекомендуем проводить замену масла в автоматической коробке передач в соответствии с рекомендациями производителя. Используйте исключительно качественные масла.

В специализированных мастерских вам расскажут, как проверить соленоиды и при необходимости проведут замену. Стоимость этих элементов не слишком высока. Однако вы должны понимать, что в коробке передач может содержать несколько подобных элементов. И при выходе из строя электрических клапанов проводится замена всех соленоидов. Именно поэтому ремонт данного элемента может иметь достаточно высокую стоимость. Помните, что использование качественного масла является залогом долговечного использования соленоидов.

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4.3 проголосовавших: 7

Cоленойды — что это и зачем их менять в АКПП?

Автоматическая коробка передач – это агрегат в котором при всей его сложности совместно трудятся самые разнообразные узлы. За грамотной и корректной работой трансмиссии стоят, как различные механические детали, так и электронные – будь то плата управления, датчики или электромагнитные клапана.

Кстати, эти клапана, также называемые соленоидами, и являются залогом правильной, аккуратной, но при том тонкой работы агрегата.

Они работают следующим образом – на соленоид платой управления подается определенное напряжение. При этом на обмотке соленоида образуется электромагнитное поле. Величина этого поля зависит от величины напряжения, которое в данный момент времени подается на соленоид.

Далее это изменяющееся электромагнитное поле под воздействием напряжения «управляет» сердечником соленоида, перемещая его вперед-назад. Происходит открытие и закрытие соленоида.

Если в отсутствии напряжения соленоид остается открытым, пропуская жидкость, то он называется «нормально-открытым», и наоборот, если напряжения на соленоиде нет, и он оказывается закрытым, блокируя дальнейший путь для жидкости, тогда он является «нормально-закрытым».

Сам ферромагнитный сердечник, на который воздействует электромагнитное поле, регулирует количество трансмиссионной жидкости, проходящей через соленоид. Она далее, пройдя через клапан, приводит в действие механические клапана гидроблока, а также совершает другую гидравлическую работу, включая необходимые передачи.

Выходит так, что соленоиды управляют переключениями передач.

 Почему соленоиды ломаются?

При этом соленоиды являются очень точными, но хрупкими узлами, а потому – конструктивно предрасположены к быстрому выходу из строя. В АКПП чаще всего такой выход связан с постепенным загрязнением продуктами износа. Почти в 100 процентах случаев соленоиды забиваются металлической и фрикционной взвесью и перестают корректно включать передачи.

Но чаще соленоиды не выходят из строя сразу все. Из, допустим, 8 соленоидов неисправными могут оказаться только 2-3 (особенно это касается соленоида главного давления, EPC, и соленоида блокировки гидротрансформатора). А каждый соленоид – это недешевое удовольствие, поэтому менять все сразу наугад – дорогой, как крыло от боинга, и нерациональный вариант.

Решаем проблему замены соленойдов

Но выход из этой ситуации есть. Мы, в АКПП 03, тестируем соленоиды на специальном стенде. Он прогоняет через них жидкость и управляет их открытием и закрытием, имитируя работу соленоидов в трансмиссии. Итоговые данные по каждому соленоиду выводятся на экран в виде графика. Так мы понимаем, работает ли клапан четко, без ошибок и в корректном диапазоне и, соответственно, исправен, или наоборот – подлежит замене.

В рамках ремонта трансмиссии проблема с неисправными соленоидами может решаться по-разному; Например, на коробках ZF соленоиды можно только поменять на новые, а вот на большинстве японских Aisin-ов они вполне себе разбираются, промываются, ремонтируются и «бегают» дальше. Все зависит лишь от того, решит ли производитель сделать конструкцию, не подлежащую ремонту.

В общем итоге, соленоиды, активно применяющиеся в самых разных сферах, являются и неотъемлемой частью гидравлики и логики работы автоматической коробки. Поэтому, если АКПП ведет себя некорректно, то помимо всего остального следует обратить пристальное внимание на состояние и исправность соленоидов.

Соленоид АКПП

В первых автоматических коробках для управления переключением передач и некоторыми другими функциями использовалась сложная и громоздкая система гидравлических насосов, клапанов и исполнительных механизмов. С внедрением электроники делать это стало значительно проще, поскольку стало возможно использовать соленоид АКПП – специальный электрогидравлический узел, позволяющий управлять потоками масла с помощью электрических сигналов.

Что из себя представляет соленоид

Это электрический клапан, способный при подаче на него напряжения перекрывать прохождение гидравлической жидкости или, наоборот, разрешать её протекание через свой канал. Более продвинутые устройства могут регулировать потоки, менять их интенсивность, давление или перераспределять движение масла между разными направлениями. Всё это необходимо для управления исполнительными механизмами коробки, которые уже непосредственно воздействуют на фрикционные пакеты, тормозные ленты, блокируют гидротрансформатор или открывают весь поток масла через гидроблок и радиатор охлаждения.

Разобравшись, что такое соленоид в АКПП, можно перейти к рассмотрению конкретных конструктивных исполнений деталей и более подробному анализу их работы.

Соленоид является важной деталью коробки передач

Как устроен реальный соленоид

Электромагнитный принцип работы заключается в наличии обмотки из тонкого провода с большим количеством витков, при протекании по которой электрического тока возникает сильное магнитное поле. Внутри катушки помещён металлический шток, который намагничивается и начинает перемещаться в поле катушки. Со штоком связан гидравлический клапан шарикового или золотникового типа, который таким образом открывается или закрывается. Обратный ход клапана после снятия управляющего напряжения обеспечивает входящая в его состав пружина.

Примерный алгоритм, описывающий как работает соленоид в АКПП, выглядит следующим образом:

1. Блок управления коробкой принимает решение на переключение передачи и подаёт напряжение на соответствующий клапан.
2. В обмотке появляется магнитное поле, которое сдвигает золотник соленоида, управляющее давление поступает на исполнительный механизм.
3. Блок фрикционов зажимается поршнем и в планетарном механизме выбирается нужное передаточное число.

Точно так же под управлением электронного мозга коробки задействуются и все прочие функции гидроблока по той же схеме:

• принятие решения;
• выдача электрической команды;
• преобразование её соленоидом в гидравлическое воздействие;
• выполнение команды;
• получение обратной связи от датчиков коробки и двигателя.

Но некоторые автоматы уже устроены несколько сложнее. Там в одной детали объединено несколько функций.

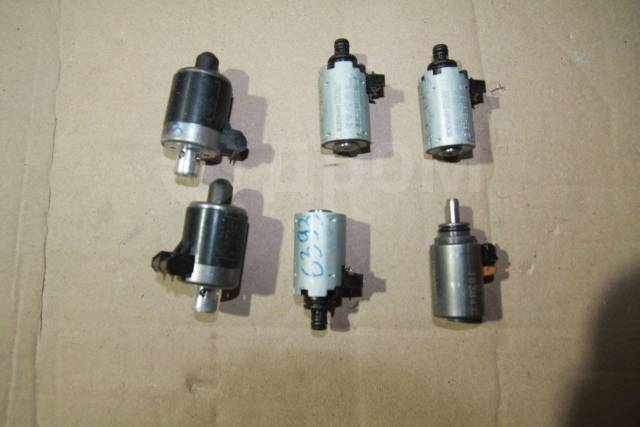

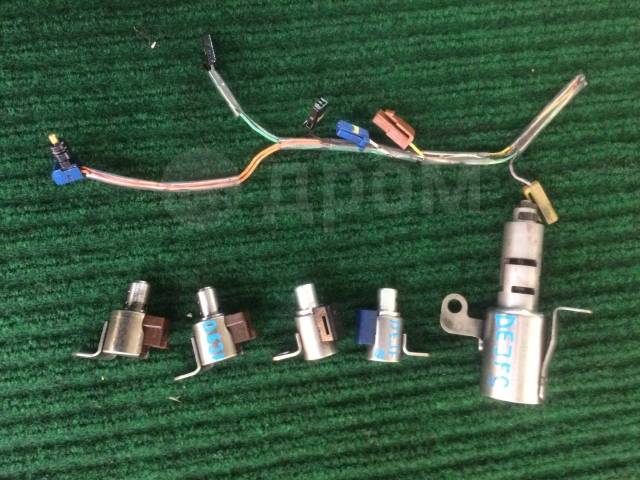

Типы соленоидов

По описанному выше принципу работы соленоидов АКПП действуют самые простые устройства, имеющие два состояния — включено и выключено. Они и сейчас применяются, лишь получив несколько более усовершенствованную конструкцию для более надёжной работы. Но параллельно создавались клапаны посложнее, например, если рядом работают два соленоида в противофазе, то почему бы не применить один переключающий? Так и было сделано, появились двухканальные клапаны. Или трёхканальные, если считать входную магистраль. Такой соленоид может перебрасывать давление рабочей жидкости из одного выходного канала на другой, например, чтобы снять поток с поршня фрикционов передачи и сбросить жидкость в картер.

Следующим по сложности устройством стал регулируемый клапан. Он не имеет два положения «открыто-закрыто», а способен плавно изменять сечение проходного канала. Для этого на него подаётся изменяющееся по величине напряжение, обычно для этих целей используется ключевое регулирование по широтно-импульсному методу, как обеспечивающее наибольший коэффициент полезного действия и минимальный нагрев электронного управляющего ключа. Такая конструкция позволяет более плавно переключать передачи, делая этот процесс незаметным для водителя.

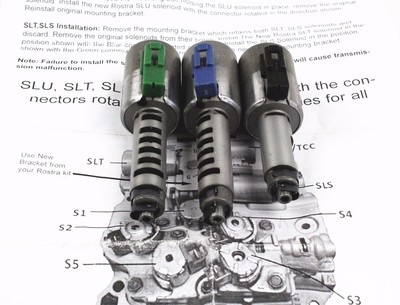

Расположение соленоидов

Признаки и причины неисправностей

Как следует из принципа работы, проблемы с управляющими клапанами будут проявляться в моменты переключения передач. Коробка начнёт «пинаться», то есть пропадёт плавность изменения передачи, начнутся непредсказуемые и ненужные переключения или автомат может зависнуть на одной из передач. Потеряется адекватность управления. Чаще всего это бывает связано с потерявшим качество или загрязнённым маслом в АКПП. Такой продукт, проходя через клапаны, будет засорять и их, после чего тонкая гидравлика золотников и плунжеров плавно работать уже не сможет.

Обычно управляющая электроника сразу замечает неправильные реакции на свои команды, поскольку штатная модель работы АКПП зашита у неё в памяти в виде программы встроенного микропроцессора. И если контроллер хочет одного, а происходит совсем другое, он сам заметит признаки неисправности соленоидов АКПП и отреагирует зажиганием лампы неисправности на приборной панели водителя. Надо разбирать коробку и проверять гидроблок, хотя в отдельных случаях удаётся обойтись заменой масла и фильтра.

Зачем нужно менять соленоиды

Не всегда замена будет необходима. Иногда вполне возможно произвести ремонт соленоида АКПП своими руками. Для этого даже существуют ремкомплекты, хотя конечно далеко не с каждой деталью получится так поступить. Замена вместо ремонта – это общемировая тенденция в автомобильной технике. Тем не менее, если клапан удастся разобрать, то можно его проверить путём прозвонки электрической части, обмотки и подводящей проводки с разъёмами, очистить детали от грязи и металлической стружки, попавшей туда с маслом, и убедиться в восстановлении его нормальной работы. На чистом масле деталь ещё поработает.

Чистка соленоидов АКПП вряд ли потребуется, если регулярно заменять масло в коробке, даже вопреки заверениям производителя, что она этого не требует на протяжении всего срока службы. Оно так и есть, только срок этот окажется очень коротким. В пределах заводской гарантии на автомобиль. На самом деле коробка может прожить гораздо дольше, только надо почаще удалять продукты износа от тонких деталей гидравлики путём регулярной замены масла.

Как и все прочие детали автомобиля, они не могут вечно работать без отказов или ухудшения своей функциональности. А от них в коробке многое зависит, эти клапаны руководят работой узлов, несущих большую нагрузку крутящим моментом двигателя. И малейшие отклонения в управляющей гидравлике откликнутся большими проблемами с коробкой в целом. Неуверенная работа фрикционов приведёт к их повышенному износу, продукты которого разлетятся с маслом по всему агрегату, разрушая все прочие детали. И замена масла поможет только временно. Поэтому отработавшую своё деталь лучше заменить вовремя.

Зная, как проверить соленоид АКПП, можно принять наилучшее решение, менять его или попытаться восстановить.

Порядок проверки и замены соленоидов

Работа достаточно сложная, доступна только при хорошем знании материальной части.

1. При прогретом масле открутить сливную пробку и дождаться полного слива жидкости из картера.
2. Открутив болты по периметру фланца поддона снять нижнюю часть картера и масляный фильтр, если он расположен между поддоном и гидроблоком. Иногда фильтр при таком разборе недоступен или вообще отсутствует.
3. Отсоединив электрические разъёмы и освободив крепёж, снять плиту гидроблока.
4. Проверить подозрительные соленоиды на электрическое сопротивление, подав на них напряжение выяснить состояние механической части, срабатывание клапанов.
5. Если принято решение о замене, выбрать по каталогу точно соответствующую деталь и после тщательной промывки всех деталей, гидроблока и поддона установить взамен изношенной.
6. При сборке заменить фильтр, его уплотняющее кольцо и прокладку поддона.
7. Заменить масло в АКПП, установив его уровень в соответствии с инструкцией на конкретный автомобиль.

Наверное можно рекомендовать проводить эти операции профилактически при каждой замене масла, но сомнительно, что кто-то захочет этим заниматься. Хотя такие процедуры способны в разы увеличить срок службы коробки и всех её деталей. Но даже просто регулярная замена масла даст вполне сопоставимый эффект.

Facebook

Twitter

Вконтакте

Google+

Что такое соленоиды в акпп?

Вернуть плавность работы АКПП поможет ремонт или замена неисправного клапана. Электромагнитные устройства последних поколений сложные по конструкции и управлению. Большинство из них неразборные. Не каждый водитель сможет припаять контакты, поменять втулки. Кроме того, ремонт не гарантирует ресурс более 50 000 км.

Неисправные клапаны работают не в полное сечение. Из-за этого давление масла АКПП не соответствует рабочему. Фрикционы начинают проскальзывать и пригорать, загрязняя жидкость. Истираются втулки. Автомату не хватает смазки и охлаждения. В результате коробка ломается, а её восстановление дороже пары соленоидов.

Как заказать нужный соленоид:

1. Узнать модель АКПП или VIN-код машины.
2. По схеме гидроблока посмотреть номер клапана.

Замену соленоидов АКПП можно сделать самостоятельно. Но эта работа будет напрасной тратой времени, если не провести полное техобслуживание с заменой жидкости, уплотнителей, фильтра, очисткой гидроблока и поддона. В самых запущенных случаях понадобится замена фрикционной муфты гидротрансформатора.

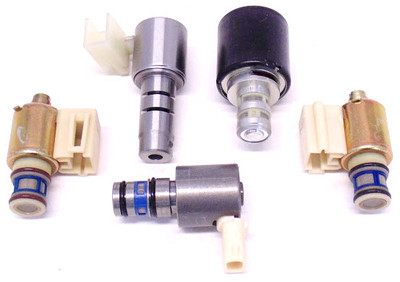

PWM, VFS и «пропорциональные»

В девяностые годы конструкция соленоидов еще больше усложнилась. Теперь от соленоидов требовалось не только открывать и закрывать поток масла, должна была реализована плавная регулировка давления.

Работа этих соленоидов стала похожей на работу вентиля, а не крана. Теперь положений было не два, а много. В зависимости от команды электронного блока управления они способны плавно открывать или закрывать канал, согласно рассчитанной кривой.

Заместо плунжеров теперь используются шарики или золотники, появляются 4Way и 5Way.

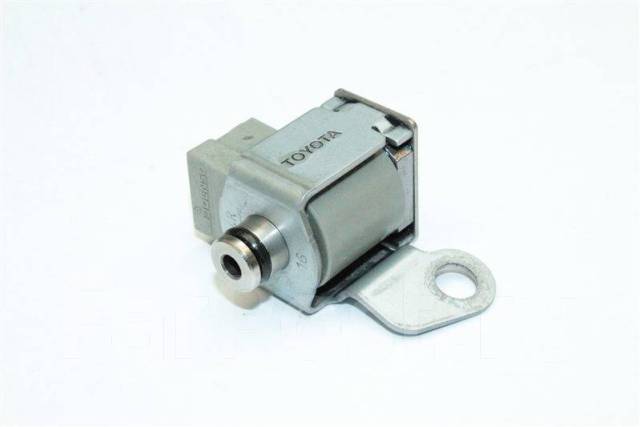

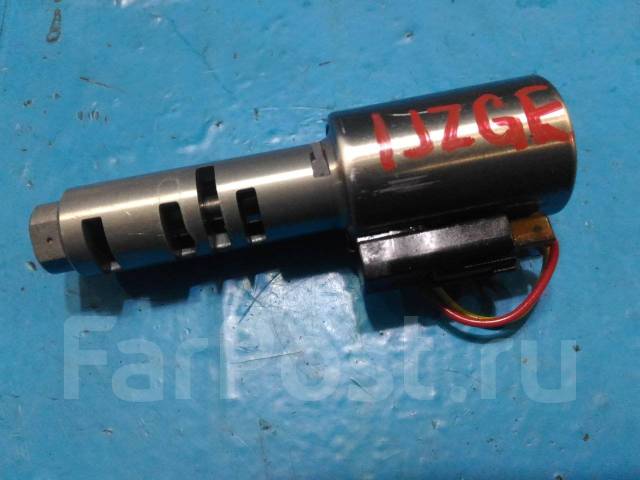

Пропорциональный соленоид

Дочернее подразделение Тойоты, ответственное за выпуск трансмиссий, Айсин создает свою конструкцию соленоида, которую называет «пропорциональной».

Это значительно более сложное и технологически-продвинутое устройство теперь включает в себя отверстия, которые ранее были частью гидравлической клапанной плиты, за их открытие или закрытие отвечает золотник-плунжер. Каналы, которые ранее располагались внутри гидравлической плиты и активно изнашивались от абразивной обработки частичками металла и мусора в масле, теперь стали частью соленоида. В случае их износа, не нужно менять или восстанавливать весь гидроблок – достаточно поменять сам соленоид. Срок службы гидравлической плиты увеличился в разы, была решена самая явная проблема всех современных АКПП. Сами «пропорциональные соленоиды», конечно, не служат очень долго, но они и являются расходниками – их замена очень простая, возможна своими руками, и стоят они, в сравнении с клапанной плитой, совсем недорого. После 5–6 лет необходимо проверить их работоспособность.

В современных АКПП с этими соленоидами соседствуют и обычные, «открыт–закрыт» типа, но пропорциональные выполняют практически всю работу, обеспечивая управление 4–5 потоками масла каждый.

VFS или шариковые электрорегуляторы широко используется ZF. Они отличаются более простой и дешевой конструкцией. Вместо сложных в производстве элементов, здесь роль вентиля выполняет маленький стальной шарик.

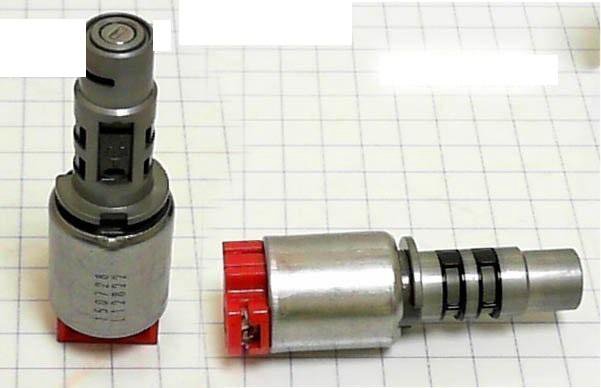

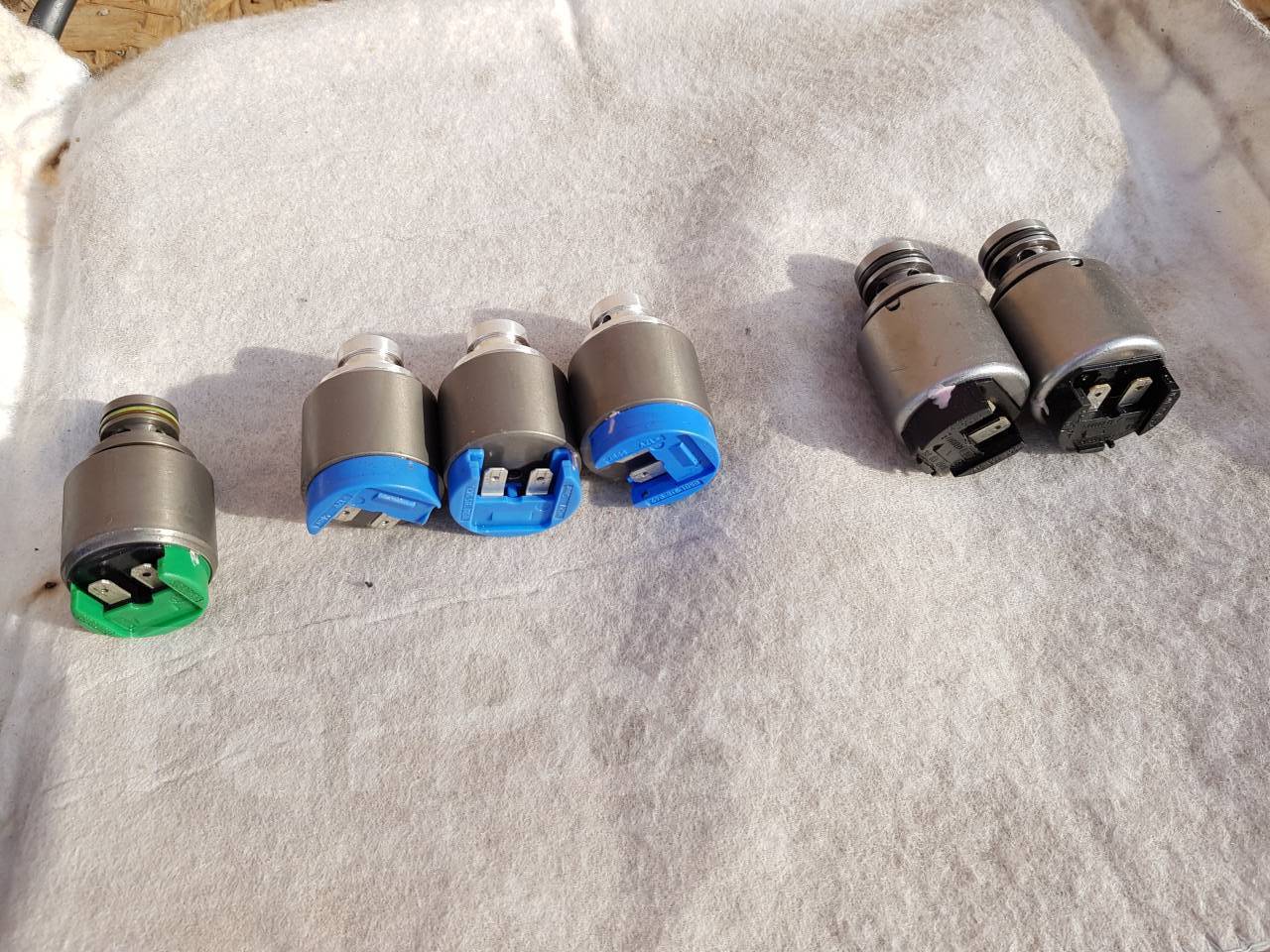

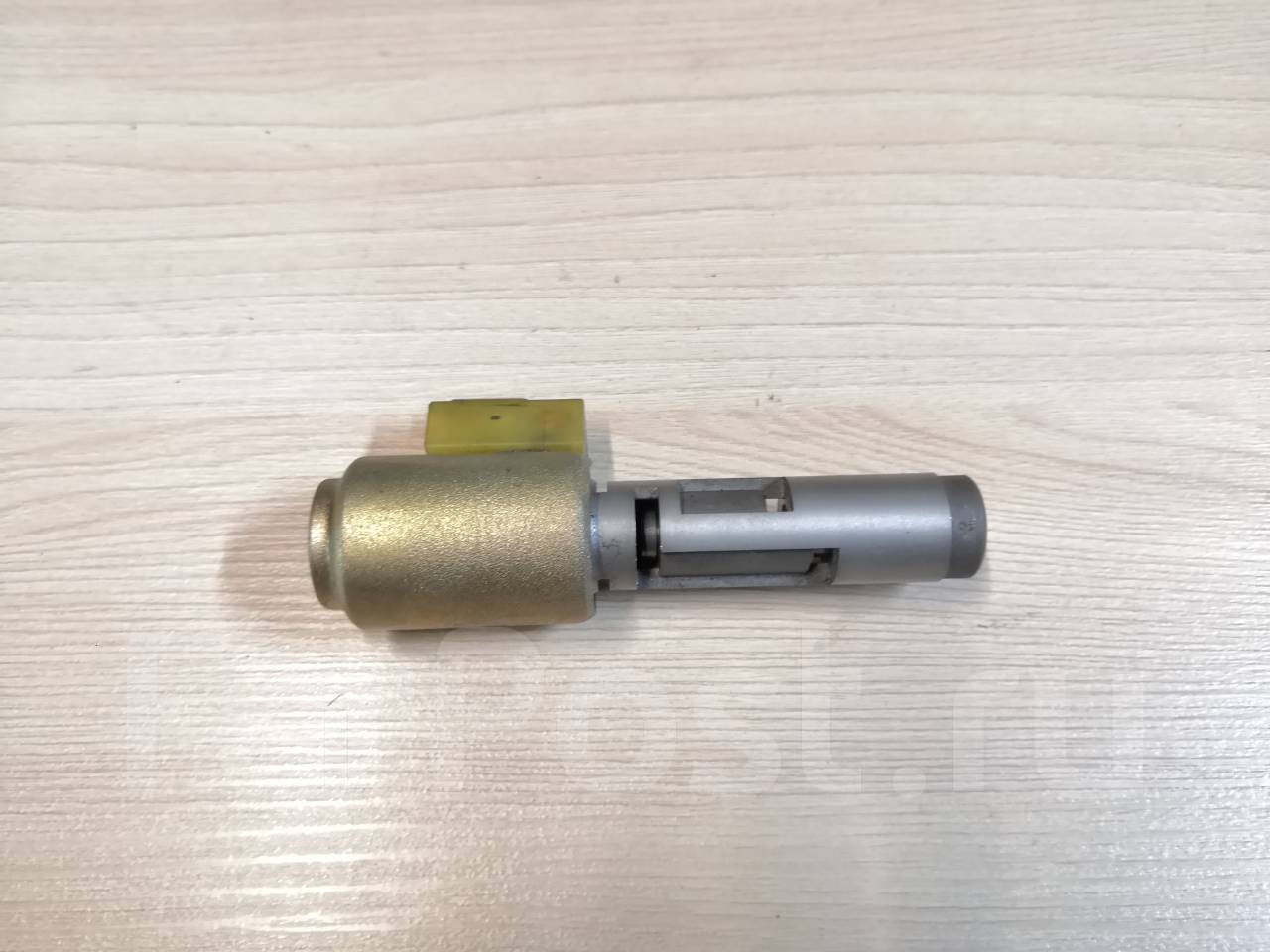

VFS соленоид АКПП

Однако для управления такими простыми элементами требуется очень сложная система управления. Электронный блок управления требует очень точную обратную связь и вынужден постоянно адаптироваться к нарастающим потерям давления из-за постепенного износа клапана. Точная настройка и постоянно меняющиеся параметры делают работу такой АКПП очень капризной. Срок службы этих соленоидов редко превышает пять лет, уже после 2–3 лет эксплуатации их лучше проверить.

PWM. Сделаны из более прочных и надежных материалов, их стоимость дороже. Попытка сделать их надежнее – это решение самой большой проблемы современных АКПП. При открытии и закрытии потока в работе соленоида, в какие-то моменты времени неминуемо образовывалась очень маленькая щель, через которую на огромной скорости устремлялось масло, заполненное мусором и частичками металла. При большом сечении, мусор мог спокойно гулять внутри потоков масла и отталкиваться от стенок канала, но при его уменьшении крупные куски мусора буквально протаскивало под давлением по его стенкам. Что приводило к его износу. В PWM соленоидах наиболее слабые места были усилены.

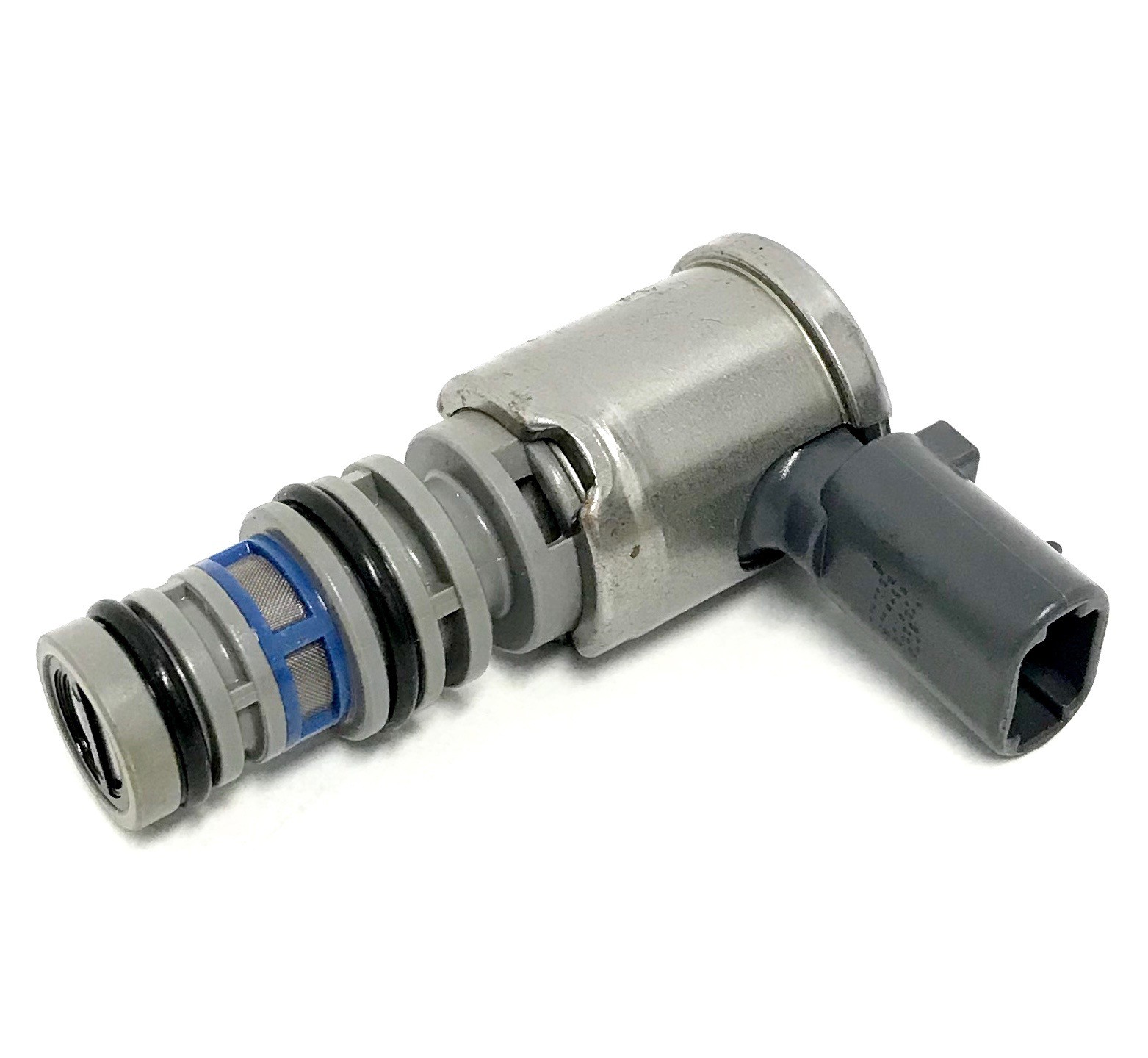

PWM соленоид

Если раньше конструкции АКПП были проще, надежнее и могли ездить на жидкостях, мало напоминающих масло, то теперь современные АКПП значительно более «нежные». Ранее гидроблоки делали из чугуна, теперь же из мягкого, легкого алюминия. Из-за попыток выжать максимальное КПД, снизить потери на гидротрансформаторе, уменьшить расход топлива, повысить динамику и комфорт автомобиля все механизмы АКПП стали работать значительно более точно и нагружено. Что неминуемо привело к повышению износа всех механизмов коробки и быстрому загрязнению масла их останками. Фильтрующие элементы тоже модернизировались, но они не совершенны. Если в современной АКПП не менять масло по мере его загрязнения, оно приобретает свойства наждачной бумаги, которая на большой скорости постоянно прогоняется через все внутренности автомата. И от этого ему совсем нехорошо.

Контроль над функционированием механизма обеспечивается за счет компьютера, подсоединенного к клапанам, работающим от электричества. Объединение нескольких элементов в коробке выполнено с использованием ленточного кабеля. Эти приспособления передают сигналы к электрическим клапанам, и считаются наиболее уязвимым местом во всей конструкции, так как нередко ломаются.

Положение соленоидов в АКПП

Статья в тему: В чем причина вибрации АКПП?

В большей части коробок переключения передач гидравлические модули находятся в нижней области конструкции. Лишь в отдельно взятых устройствах они располагаются с той или иной стороны. Установка клапанов в нижней части позволяет отремонтировать изделие без лишних усилий.

Всем привет!

Скоро придет тепло, и волей не волей захочется побольше придавить педальку, тем более когда лошади позволяют. Но тревожит вопрос, как чувствует себя коробка. Почему тревожит, потому что на этой машине было много нареканий на 8ми ступенчатой коробке (пенки, пробуксовки, переход в аварийный режим и т.д.). В основном такие нарекания происходили летом, тогда и было принято решение проверить температуру масла. Один из моих знакомых, на такой же машине установил выносной датчик температуры и мы увидели что она с легкостью поднимается до 120 градусов, а если продолжать ехать в светофорном режиме дальше, то стрелка ползет еще выше. Почитав в интернете разные форумы и статьи стало понятно что причиной сбоя коробки, может выступать «нерабочая температура масла в АКПП» Например выще 100 градусов, что примерно выше на 20° рабочей температуры. Вследствие повышения температуры, падает вязкость масла в коробке, что проводит к не совсем корректной ее работе. Повышение температуры далее, приводит к ускоренному износу АКПП. Помимо факторов динамичной езды на мухе (Сюда же можно отнести: чип тюнинг, установка впрыска воды, замена штатной турбины на более мощную и т.д. Все что приводит к увеличению мощности авто.), надо также учесть и внешние факторы: Расположение коробки, температура асфальта летом, защита АКПП, пробки. Все эти факторы ведут к повышению температуры в АКПП.

Кстати вот небольшая выдержка с форума www. bmwclub.ru/index.php?…ratura-masla-akpp.859874/

Оптимальная рабочая температура масла ATF составляет 75 – 85. При такой температуре практически любая трансмиссия может пережить сам автомобиль. Прогресс привел к тому, что нормальная температура охлаждающей жидкости двигателя повысилась до 120-130 градусов, а сами жидкости ATF стали полностью синтетическими с повышенной «температурой вспышки». Но если масло уже выдерживает повышенную температуру, то для самой АКПП каждые 10 градусов повышения рабочей температуры сокращают жизнь многих элементов, например: фрикционов, электрооборудования, проводов, резины на несколько лет. При достижении температуры масла 140 градусов, кроме проблемы задубевших резиновых уплотнителей, начинаются процессы обугливания фрикционов. И даже современные «несменяемые» синтетические масла могут лишь немного отсрочить, но не отменить преждевременную смерть фрикционной накладки, нагревающейся в определенные моменты до 300-400 градусов. Кроме того, охлаждающая способность масла значительно уменьшается с увеличением его вязкости и взвеси фрикционной пыли в масле. А фрикционы последнее время выполняются из термостойких карбоновых составов, которые как асбест обладают низкой теплопроводностью, что приводит к значительной потере способности грязного масла забирать излишки тепла с поверхностей трения.

Многие специалисты говорят, что главным способом продления жизни АКПП считается улучшение системы и только на втором месте — своевременная смена масла.

Ввиду вышеизложенного, было принято решение установить дополнительный радиатор охлаждения с выносным термостатом. Данная схема позволяет не только продлить жизнь АКПП (путем ее грамотного охлаждения), но и сохранить ее рабочую температуру, которая в свою очередь положительно влияет на динамику езды и комфорт.

После установки температура в коробке летом при 30°С поднималась максимально (при прогрессивной езде) до 104°С. Зимой температура коробки после прогрева вебастой и 20ти минут езды показывала 76°С. Термостат делает свое дело, а радиатор справляется со своим.

На данный момент в систему так же встроен вентилятор охлаждения масленого радиатора с автоматическим срабатыванием в рамках заданных температур. Задание температуры производится с помощью контроллера вентилятора и несет индивидуальный характер. В разработке контроллера мне помог мой знакомый электронщик из www.faradayauto.ru/ или Max-Unitd, а по технической части работали вместе одноклубником с форума mohave.su

Фотографии вентилятора с контроллером прикреплю позже, когда в следующий раз буду скидывать бампер.

Приветствую вас, дорогие мои читатели. Не буду вас утомлять терминами из энциклопедии, благо таких хоть много. Попытаюсь доходчиво и популярно поведать про соленоиды, каковые везде присутствуют в отечественных машинах.

Что такое соленоид

Все легко: железный либо магнитный стержень , что помещен вовнутрь обмотки (катушки индуктивности). В то время, когда на обмотку (катушку индуктивности) подается напряжение, создается магнитное поле, которое притягивает либо отталкивает тот самый стержень. На конец стержня (сердечника) прикрепляется элемент, что нужно привести в перемещение.

Где используются соленоиды

Говоря кратко — в тягах. Вторыми словами в случае если что-то необходимо толкнуть либо подтянуть, используется соленоид. Соленоиды вы встретите в несложных электромагнитных клапанах, тягах центрального замка, воздушных заслонках в климат контроле, каковые смогут принимать положение «открыто» либо «закрыто». Но имеется два узла в автомобиле, каковые значительно чаще упоминаются: топливная форсунка в распределенном впрыске и втягивающее реле в стартере — эти подробности являются соленоидами.

Как надежны соленоиды

Сложно представить условия, при которых может сломаться сам соленоид. Его как минимум нужно перегреть, дабы повредить изоляцию в обмотке либо подать напряжение выше номинального.

В большинстве случаев ломается не сам соленоид, а узел, что приводится им в воздействие. Не имеет значения, будет это АКПП, в которой имеется множество соленоидных клапанов, либо привод заслонки рециркуляции воздуха — скорее сломается тяга либо мембрана, а не соленоид. Вспомните: топливные форсунки щелкают практически в любое время, в вот игла, приводимая в перемещение соленоидом со временем обрастает налетом, что не разрешает ей двигаться либо хорошо прилегать, в итоге форсунка либо перестает раскрываться либо теряет герметичность.

Как устранить неисправность в соленоиде

Для начала стоит убедиться, что соленоид цел.

Для этого его нужно прозвонить, дабы исключить обрыв, по окончании чего замерить его сопротивление, сравнив его с паспортным. В случае если сопротивление в норме и обрыва нет, переходим к следующему пункту.

В случае если соленоид цел, значит что-то мешает передвигаться его стержню. В клапанах адсорбера может всосать уголь, в заслонках забиваются жиром и грязью шарниры заслонок, в форсунках образуется налет либо выработка — в общем попытайтесь пошевелить механизм рукой, пробуя осознать, что мешает двигаться.

В случае если рукой не долезть, либо нужно будет разбирать узел на риск и свой страх либо промывать его моющими жидкостями либо заменять, так и не выяснив, что же произошло.

Не забывайте: клапаны и топливные форсунки АБС пробовать разобрать и починить весьма страшно. Это прекрасно, если вы их , но в случае если вам удастся их собрать, то последствия установки «восстановленной» подробности будут вероятнее плачевными.

Удачи на дорогах!

www.shatak.ru

Срок службы соленоидов в гидроблоке коробки-автомат напрямую зависит от качества используемой трансмиссионной жидкости и интенсивности эксплуатации транспортного средства. Поломка соленоидов происходит либо в результате перегрева АКПП, что приводит к повреждению шлейфа соединения датчика и ЭБУ, либо в следствии засорения шарикового механизма продуктами износа коробки в результате сильного загрязнения ATF масла.

При соблюдении регламента замена трансмиссионной жидкости в коробке не реже раза в 60 000 км пробега, промывка гидроблока АКПП требуется каждое второе ТО. В случае отсутствия полноценной промывки гидроблока спустя 100-110 000 км пробега ресурс эксплуатации коробки-автомат вдвое снижается.

Сегодня в автоматических коробках соленоиды достаточно надежны и рассчитаны на большой срок службы. Однако данные устройства также могут давать сбои или полностью выходить из строя по ряду определенных причин.

Прежде всего, естественный износ затрагивает механические элементы указанной детали. Также скопление грязи и масляных отложений, металлической стружки, которая образуется в результате износа самой АКПП, на металлическом сердечнике приводит к тому, что шток теряет подвижность.

Если автомобиль эксплуатируется активно, то к 200-250 тыс. км. изнашивается сам соленоид, детали плунжера, входное отверстие. В таком случае масло начинает течь, появляются проблемы в работе АКПП и охлаждении масла в коробке автомат. Если соленоид разборной, можно заменить изношенные элементы, если же деталь цельная, тогда потребуется полная замена соленоида.

Что такое соленоид трансмиссии? — Краткое руководство

Что такое соленоид трансмиссии?

Соленоид или цилиндр трансмиссии — это электрогидравлический клапан, который регулирует поток жидкости в автоматическую трансмиссию и через нее. Соленоиды могут быть нормально открытыми или нормально закрытыми. Они работают через напряжение или ток, подаваемый компьютером передачи или контроллером.

Они контролируют поток трансмиссионной жидкости по всей трансмиссии, и они открываются и закрываются в соответствии с электрическими сигналами, которые они получают от двигателя вашего автомобиля или блока управления трансмиссией.Которая получает данные от ряда датчиков скорости в двигателе.

В современных автоматических трансмиссиях для переключения передач используется гидравлическая жидкость под давлением. Когда требуется переключение передачи, бортовой компьютер активирует соленоид трансмиссии, который направляет трансмиссионную жидкость в корпус клапана для включения правильной передачи.

Если один из этих электромеханических клапанов выходит из строя, могут возникнуть всевозможные проблемы с трансмиссией. Итак, давайте подробнее рассмотрим соленоид и общие проблемы, которые с ним связаны.

Как работает соленоид трансмиссии?

Когда вы едете по улице, компьютер автомобиля анализирует данные, поступающие с датчиков скорости автомобиля и датчиков скорости двигателя. На основе этой информации модуль управления двигателем (ECU) или модуль управления трансмиссией (TCM) выполняет соответствующее переключение на повышенную / понижающую передачу, отправляя сигнал на один из нескольких соленоидов переключения передач.

Эти соленоиды трансмиссии имеют внутри подпружиненный плунжер, обмотанный проволокой.Когда эта катушка с проводом получает электрический заряд от TCM / ECU, плунжер открывается, позволяя трансмиссионному маслу течь в корпус клапана и создавать давление в необходимых муфтах и ​​бандажах. В этом случае трансмиссия переключает передачи, и вы поедете по дороге.

Компьютер автомобиля может управлять соленоидом трансмиссии несколькими способами. Если автомобиль оборудован специальным блоком управления трансмиссией, он может открывать или закрывать гидравлический контур с помощью прямого сигнала 12 В.

Или блок управления двигателем может управлять плунжером соленоида, включая и выключая цепь заземления. Соленоид может использоваться для управления одной или несколькими передачами, в зависимости от сложности конструкции.

Признаки неисправности соленоида коробки передач

Электромагнит трансмиссии может выйти из строя из-за проблем с электрикой или грязной жидкости, из-за которой соленоид переключения передач заклинило в открытом / закрытом положении. Любое изменение давления трансмиссионной жидкости может вызвать множество проблем, в том числе:

• Неустойчивое переключение — Если вы имеете дело с неисправным соленоидом трансмиссии, коробка передач может пропускать передачу вверх или вниз, многократно переключаться вперед и назад между передачами. , или застрять на передаче и отказаться переключать.
• Трансмиссия не переключается на пониженную передачу — Если трансмиссия не переключается на пониженную передачу, возможно, один из соленоидов переключения передач застрял в открытом / закрытом положении, что препятствует попаданию жидкости в корпус клапана трансмиссии для создания давления в нужной передаче.
• Серьезная задержка переключения / застревание в нейтрали — Чтобы автоматическая коробка передач с электронным управлением могла переключать передачи, соленоид должен иметь возможность регулировать давление жидкости для включения соответствующей передачи.

Если электромагнитный клапан переключения передач получает слишком много или слишком мало электроэнергии, или из-за грязной трансмиссионной жидкости он остается открытым / закрытым, переключение на передачу может стать затруднительным или медленным, что может привести к тому, что трансмиссия будет работать так, как будто был на мгновение заблокирован нейтрально.

Поскольку соленоиды подключены к бортовой сети автомобиля, ЭБУ обычно регистрирует код неисправности и включает контрольную лампу двигателя, если что-то пойдет не так. В этом случае трансмиссия может переключиться в режим аварийной остановки / отказа, в котором включается только вторая / третья передача, чтобы ограничить скорость автомобиля, не блокируя ее.

Первое, на что должен обратить внимание ваш механик, — это коды неисправностей. Диагностический прибор может помочь технику определить причину проблемы соленоида.Это может быть как простой, например, плохой пол, так и сложный, как неисправный блок соленоидов (группа отдельных соленоидов переключения передач).

Что делать при возникновении проблем с соленоидом трансмиссии

Как и любое механическое устройство или компонент, соленоиды трансмиссии со временем изнашиваются. Стандартное профилактическое обслуживание вашей трансмиссии может помочь в некоторой степени компенсировать их износ.

Если у вас проблемы с соленоидом трансмиссии, это станет очевидным одним из четырех способов:

• Задержка переключения передач
• Вы не можете переключиться на пониженную передачу, и ваш двигатель продолжает работать даже при нажатии на тормоза
• Ваша трансмиссия застревает в нейтральном положении
• Переключение передач становится неровным и неустойчивым

Стоимость замены соленоида трансмиссии зависит от марки, модели и года выпуска вашего автомобиля.

Стоимость замены соленоида трансмиссии — Детали и работа

В большинстве случаев в масляном поддоне есть соленоиды, которые соединены с корпусом клапана. В зависимости от того, что вы ведете, техник может просто заменить неисправный соленоид.

Однако в некоторых случаях соленоиды поставляются в таких многоблочных упаковках. Если проблема возникает с пакетом, необходимо заменить весь пакет. Эта работа обычно занимает от 2 до 4 часов. Счет за время загрузки обычно составляет от 60 до 100 долларов в час.Средняя общая стоимость диагностики и замены составляет от 150 до 400 долларов.

Ожидайте от 15 до 100 долларов за один соленоид, в зависимости от марки и модели вашего автомобиля. Пакет может стоить от 50 до 300 долларов.

Тип	Диапазон затрат
Одинарный	от 15 до 100 долларов
Пакет	от 50 до 300 долларов
Рабочая сила	От 120 до 400 долларов
Всего (упаковка)	От 250 до 600 долларов

Хотя соленоиды переключения передач нередко изнашиваются со временем, вы можете продлить их срок службы, заменив трансмиссионную жидкость на месте. интервалы, рекомендуемые заводом-изготовителем.

Это удалит всю скопившуюся грязь и шлам, а свежая жидкость предотвратит прилипание поршней к внутренней части соленоидов. Если вы не знаете рекомендуемые интервалы трансмиссии для вашего автомобиля, посмотрите последнюю страницу руководства по эксплуатации или просто спросите Google.

СВЯЗАННЫЙ ПОСТ

Как долго прослужит соленоид понижающей передачи?

Если вы управляете автомобилем с автоматической коробкой передач, в нем используется соленоид переключения на пониженную передачу.В автомобиле с механической коробкой передач вы переключаете передачи; однако в автомобиле с автоматической коробкой передач это делается автоматически с использованием гидравлической жидкости под давлением. Когда необходимо переключение передач, соленоид трансмиссии направляет трансмиссионную жидкость в корпус клапана. Это означает, что можно выбрать правильную передачу.

Вот где вступает в игру соленоид переключения на пониженную передачу. Он отвечает за регулирование процесса переключения с более высокой на более низкую передачу. Это электрический компонент, поэтому со временем он может выйти из строя.Если это произойдет, в худшем случае вы не сможете переключиться на пониженную передачу. В лучшем случае переключение будет беспорядочным.

Вы не обнаружите, что соленоид переключения на пониженную передачу имеет установленный срок службы или даже средний срок службы. Вместо этого вы можете выиграть дополнительное время, следуя рекомендуемому графику технического обслуживания вашего автомобиля, когда дело доходит до замены трансмиссионной жидкости. Таким образом вы продлите срок его службы. Что касается самого соленоида переключения на пониженную передачу, он не входит в плановое обслуживание, поэтому вам просто нужно помнить о предупреждающих знаках.

• По мере того, как соленоид переключения на пониженную передачу достигает конца своего срока службы, могут произойти некоторые вещи. На этом этапе будет разумно обратиться к сертифицированному механику, чтобы он смог диагностировать проблему.

• У вас могут возникнуть проблемы с переключением на пониженную передачу. Это может быть либо беспорядочное переключение на пониженную передачу, либо оно вообще не может. По мере того, как проблема прогрессирует, она дойдет до того момента, когда вы не сможете переключаться на пониженную передачу.

• Ваш автомобиль может начать пропускать передачи при переключении передач.Вы почувствуете это во время вождения, и он даже может скользить вперед и назад между различными передачами. Это делает вождение опасным.

• Ваша коробка передач может застрять в нейтральном положении, что приведет к невозможности движения.

• При переключении передач может возникнуть ощущение паузы или задержки.

Соленоид понижающей передачи — важный компонент вашего автомобиля. Хотя он не известен поломками, потому что это электрический компонент, что-то может случиться.Имейте в виду, что регулярная замена трансмиссионной жидкости может помочь продлить срок службы соленоида переключения на пониженную передачу. Если вы испытываете какие-либо из вышеперечисленных симптомов и подозреваете, что ваш соленоид понижающей передачи нуждается в замене, обратитесь за диагностикой или закажите услугу замены соленоида понижающей передачи у профессионального механика.

Что такое соленоид переключения коробки передач?

Электромагнитный клапан переключения передач — это то, что управляет потоком трансмиссионной жидкости . Это осуществляется через модуль, который посылает электрический сигнал, сообщающий соленоиду переключения передач, когда именно с нужной скоростью перекачивать жидкость в трансмиссию и из нее.Роль соленоида переключения передач будет зависеть от типа трансмиссии, будь то механическая, бесступенчатая или автоматическая.

Если в вашем автомобиле установлена ​​автоматическая коробка передач , соленоид переключения будет переключать передачи за вас. Блок управления трансмиссией будет получать информацию от датчиков двигателя и скорости вместе с другими частями вашего автомобиля, чтобы затем решить, когда переключать передачи для повышения мощности и топливной экономичности. Он определит идеальное время, в которое следует переключить трансмиссию, и блок управления подаст мощность, чтобы открыть соленоид переключения передач, чтобы трансмиссионная жидкость могла течь в корпус клапана.Это то, что заставляет гидротрансформатор в автомобиле изменять гидравлическое давление до точки, при которой он может переключать передачи.

Если вы видите сигнальную лампу, указывающую на проблему с соленоидом переключения передач, важно немедленно посетить механика; в противном случае это может привести к гораздо более серьезным проблемам, исправление которых будет стоить очень дорого. Замена соленоида переключения передач не так затратна, как плата за замену всей трансмиссии, и ее ремонт предотвратит такие проблемы, как работа вашего автомобиля на неправильной передаче для вашей скорости и условий или перегрев и поломка трансмиссии.Обратите внимание на свою приборную панель, чтобы не столкнуться с этими проблемами, и если вы заметите, что ваш автомобиль испытывает задержки переключения или полностью отказывается переключаться на более высокие передачи, это определенно признак проблемы, требующей немедленного внимания.

Неровное переключение передач, задержка переключения при ускорении или замедлении, застревание трансмиссии в нейтральном положении и громкие обороты двигателя при торможении — все это признаки неисправности соленоида переключения передач, на которые следует немедленно обратить внимание.Замена или промывка трансмиссионной жидкости может помочь устранить заедание соленоида переключения передач, хотя это может не относиться к каждой ситуации.

Причина, по которой требуется профессиональный техник, заключается в том, что проблема может заключаться в проводке, и в этом случае простая замена соленоида переключения передач не решит проблему. Механик может оценить ситуацию, сняв поддон трансмиссионной жидкости, чтобы добраться до соленоида, после чего он может заменить весь блок соленоидов, чтобы полностью решить проблему.Они также могут заменить фильтр трансмиссии и жидкость для вас.

Коробки передач

очень важны, и чтобы убедиться, что у вас нет неисправной, вы должны посетить Alberta Drive-Line Rebuilders Ltd . для всех ваших потребностей в обслуживании трансмиссии и ремонте . Этот магазин трансмиссий , расположенный в Эдмонтоне, может помочь независимо от марки и модели автомобиля, поэтому, если ваша трансмиссия требует ремонта, свяжитесь с ними сегодня!

Что такое соленоид трансмиссии? Его использование и обычные проблемы

Соленоид трансмиссии является неотъемлемой частью автоматической трансмиссии вашего автомобиля.В современных автоматических трансмиссиях для переключения передач используется гидравлическая жидкость под давлением. Когда вам действительно нужно переключить передачу, компьютерная система вашего автомобиля активирует соленоид трансмиссии, который затем управляет трансмиссионной жидкостью в корпус клапана, чтобы направить нужную передачу.

По сравнению с механической коробкой передач, в которой при переключении передач используется система сцепления, автомобили с автоматической коробкой передач в значительной степени полагаются на более сложную гидравлическую систему.

Какие типы соленоидов трансмиссии?

Соленоид отключения подачи топлива Holdwell Через: Amazon

Существуют различные типы трансмиссионных соленоидов, которые направляются к гидравлическим клапанам и регулируют поток трансмиссионной жидкости, который либо закрывается, либо открывается.К таким соленоидам трансмиссии относятся соленоид переключения трансмиссии, соленоид муфты гидротрансформатора, соленоид блокировки и соленоид управления трансмиссией. Вокруг двигателя есть датчики скорости, которые, в свою очередь, активируют соленоиды.

Хотя эти типы трансмиссионных соленоидов используются по-разному, принцип действия во всем одинаков. Поскольку соленоид трансмиссии является электромеханическим устройством, он получает электрический сигнал в основном от автомобильного аккумулятора. Эти соленоиды обычно устанавливаются одновременно или в комбинации типов, в зависимости от модели автомобиля.

Вы можете проверить типы соленоидов, которые установлены в вашем автомобиле, получив информацию из руководства пользователя. Если у вас нет руководства по эксплуатации автомобиля, вы можете спросить своего механика, когда вы закончите регулярное техническое обслуживание.

Что делает соленоид трансмиссии?

В автомобилях с автоматической коробкой передач переключение передач зависит от лент и сцепления. Единственный возможный метод, который может быть выполнен, — это давление жидкости.В то время как соленоид трансмиссии — это тот, который закрывает и открывает гидравлические клапаны в корпусе клапана, обеспечивая поступление трансмиссионной жидкости в контролируемом количестве.

Соленоид состоит из подпружиненного плунжера, обернутого катушкой провода, который связывается с датчиками двигателя. Когда эта катушка с проводом получает электрический сигнал от модуля управления трансмиссией (TCM) или блока управления двигателем (ECU) вашего компьютера, это открывает или закрывает соленоид трансмиссии.

В то время как датчики определяют, когда переключать передачи в зависимости от скорости автомобиля, соленоид трансмиссии получает питание, что позволяет ему открыть плунжер, позволяя проходить трансмиссионной жидкости. Другие соленоиды трансмиссии, которые не находятся под напряжением, останутся в своем нормальном положении.

Связанное сообщение: Что цвет трансмиссионной жидкости говорит о вашем автомобиле

Каковы признаки неисправности соленоида?

Поскольку соленоиды трансмиссии отвечают за регулирование давления жидкости, вы можете легко определить, что это будет виноватым при возникновении проблем с переключением передач.Однако есть более глубокий смысл, когда наблюдаются другие проблемы, связанные с передачей. Если в трансмиссии недостаточно давления жидкости, диски сцепления могут перегреться, а избыточное давление вызовет грубое переключение передач.

Когда индикатор «Проверьте двигатель» не мигает, но у вас возникла проблема с переключением передач, наиболее вероятной причиной является механическая проблема. В таком случае лучшим решением будет заменить соленоид трансмиссии.

Однако, если лампочка проверки двигателя мигает, а соленоиды работают нерегулярно, возможно, проблема в электрической системе соленоидов.Это можно исправить, выполнив быстрое сканирование на вашем компьютере.

Это общие признаки неисправности соленоида:

• Медленное или непостоянное переключение передач

Если вы испытываете задержку переключения, которая занимает несколько секунд или дольше, возможно, проблема в одном из соленоиды трансмиссии. Когда это происходит, автомобиль движется так, как будто он находится на нейтрали, и не может разогнаться.

• Коробка передач не может переключиться на пониженную передачу

Если у вас неисправен соленоид переключения передач, вы не сможете переключить на пониженную передачу или у вас возникнут проблемы с переключением на пониженную передачу.

• Трансмиссия не переключается на правильную передачу

Если вы не можете переключиться на желаемую передачу, и происходит то, что вы всегда переключаетесь на неправильную передачу, пропускаете передачу и переключаетесь непредсказуемо вперед и назад , возможно, у вас неисправен соленоид трансмиссии.

Вот несколько отличных марок трансмиссионных соленоидов

Для хорошей замены вашего больного соленоида трансмиссии попробуйте этот самый продаваемый бренд: Wisamic Automatic Transmission Shift Control Lock Up Solenoid.Этот продукт от Wisamic является сборкой для моделей Honda Civic 1994-2000 годов, с запасной частью No. 28300-P24-J01. Проверьте это на Amazon, и у вас будет отличная сделка.

Соленоид трансмиссии — безусловно, необходимый элемент работающей трансмиссионной системы в вашем автомобиле. Любое необычное поведение этого элемента обязательно вызовет у вас признаки и симптомы. Лучше, чтобы вы знали о функциях и возможных неисправностях этого устройства, чтобы знать, когда вам нужно посетить своего опытного механика для тщательной проверки вашего автомобиля.

Пожалуйста, отправьте нам свой комментарий и вопрос по этой статье.

Электромагнитный клапан переключения передач: функции и симптомы

Есть ли у вашей коробки передач странные проблемы с переключением передач и неожиданные сообщения об ошибках на приборной панели?

Соленоид переключения передач — это деталь, которая вызывает множество странных проблем в автоматических трансмиссиях. Есть несколько способов узнать, неисправен ли соленоид переключения передач.

Замена соленоида переключения передач часто обходится дорого, поэтому вы должны быть уверены, что не заменяете исправный соленоид переключения передач.

В этом руководстве вы найдете все, что вам нужно знать о соленоидах переключения передач. Как найти проблему и заменить детали.

Что такое соленоид переключения коробки передач?

Работа соленоидов переключения передач такая же, как и звучит — переключайте передачи за вас. Блок управления трансмиссией получает информацию от двигателя, датчиков скорости автомобиля и других параметров. Двигатель использует все эти параметры, чтобы рассчитать время переключения передач. Когда наступает время переключения, блок управления трансмиссией посылает питание или массу на необходимый соленоид переключения передач, и он заставляет соленоид открываться и пропускать трансмиссионное масло в корпус клапана.

Функция соленоида переключения коробки передач

Соленоиды переключения подпружинены с катушкой внутри. В зависимости от автомобиля, но обычно на соленоид подается напряжение 12 В, и блок управления трансмиссией посылает заземление на соленоид, когда пора открывать и сбрасывать давление.

Если блок управления трансмиссией не может открыть соленоид переключения передач с помощью питания или земли, он сохранит код неисправности в блоке управления коробкой передач на соответствующем соленоиде переключения передач.Также возможно, что соленоид переключения передач имеет внутреннюю проблему или застрял в блоке управления коробкой передач и не может открыть его должным образом.

Признаки неисправности соленоида переключения коробки передач

Есть несколько различных симптомов неисправности соленоида переключения передач. В таблице ниже вы найдете наиболее распространенные симптомы, причины и способы устранения. Однако всегда рекомендуется тщательно изучить проблему, а не просто заменять детали из списка.

Наиболее частым признаком неисправности рычага переключения передач или проводки является сигнальная лампа на приборной панели.Это часто загорается лампой проверки двигателя или сигнальной лампой трансмиссии. Если вы видите предупреждающий свет на приборной панели, прочтите коды неисправностей с помощью сканера OBD2 и начните поиск неисправностей там.

Как диагностировать проблему соленоида переключения передач?

Во-первых, мы должны выяснить, неисправность ли это проводка, соленоид переключения передач, блок управления двигателем или механическая неисправность. Для этого вам следует внимательно прочитать и изучить коды неисправностей, чтобы понять проблему, прежде чем начинать поиск и устранение неисправностей.

Если код неисправности сообщает нам, что это заклинило или электрическая проблема, скорее всего, проблема связана с проводкой или соленоидом переключения передач.

Многие коды соленоидов переключения передач можно решить, попытавшись заменить трансмиссионную жидкость или промыть трансмиссию. Замена трансмиссионной жидкости часто обходится не так дорого и может решить множество проблем с вашей трансмиссией.

Вот список наиболее распространенных проблем, связанных с проблемами соленоида переключения передач.

Коды DTC соленоида переключения передач ommon

• P0750 — Соленоид переключения передач А
• P0752 — Соленоид переключения передач A — Заедание соленоида при включении
• P0753 — Электромагнитный клапан переключения передач 3-4 передач — цепи реле
• P0754 — Электромагнитный клапан переключения передач А — Неустойчивая неисправность
• P0755 — Соленоид переключения передач B
• P0756 — AW4 Shift Sol B (2-3) — Функциональная неисправность
• P0757 — Электромагнитный клапан переключения передач B — Заедание соленоида при включенном состоянии
• P0758 — Электромагнитный клапан переключения передач B — электрическая часть
• P0759 — Электромагнитный клапан переключения передач B — Неустойчивая неисправность
• P0760 — Соленоид переключения передач C
• P0761 — Электромагнитный клапан переключения передач C — работает или заедает в выключенном состоянии
• P0762 — Электромагнитный клапан переключения передач — Заедание соленоида при включенном состоянии
• P0763 — Электромагнитный клапан переключения передач C — электрическая часть
• P0764 — Электромагнитный клапан переключения передач — Неустойчивая неисправность
• P0765 — Соленоид переключения передач D
• P0766 — Электромагнитный клапан переключения передач D — работает или заедает в выключенном состоянии
• P0767 — Электромагнитный клапан переключения передач D — Заедание соленоида при включенном состоянии
• P0768 — Электромагнитный клапан переключения передач D — электрическая часть
• P0769 — Соленоид переключения передач D — Interm
• P0770 — Соленоид переключения передач E
• P0771 — Электромагнит E переключения — работоспособность или заедание
• P0772 — Соленоид переключения передач E — Заедание соленоида при включении
• P0773 — Электромагнитный клапан переключения передач E — электрическая часть
• P0774 — Электромагнит переключения передач E — Неустойчивая неисправность

Если вы получаете электрический или застрявший код, самый простой способ проверить это — использовать считыватель OBD2 с функцией проверки соленоида переключения передач, заставив блок управления трансмиссией открывать и закрывать его.Если у вас дома нет считывателя OBD2 с этой функцией, вы можете одолжить его или ознакомьтесь с нашей статьей Обзоры сканеров OBD2.

Вот список способов устранения неполадок со сканером:

1. Найдите электрическую схему трансмиссии для своей трансмиссии.
2. Выясните, какие штифты идут к неисправному соленоиду переключения передач.
3. Ослабьте заглушку проводки коробки передач на коробке передач
4. Используйте сканер OBD2 и запустите выходной тест электромагнитного клапана переключения передач.
5. Измерьте, чтобы у вас было 12 вольт и масса на соленоид переключения передач на вилке коробки передач на затронутом штифте.

Если вы не получаете одновременно 12 вольт и массу — у вас может быть проблема с проводкой или неисправный TCM (блок управления коробкой передач).

Если вы получаете 12 вольт и массу, а код неисправности соленоида переключения передач продолжает возвращаться после того, как вы его стерли, у вас, вероятно, есть неисправный соленоид переключения передач.

Как отремонтировать соленоид переключения коробки передач?

Если сам соленоид переключения передач имеет внутреннюю ошибку, лучше всего заменить только соленоид переключения передач.В некоторых случаях вы можете очистить соленоид переключения передач, если вы обнаружите внутри него много грязи. Как я уже упоминал ранее, замена трансмиссионной жидкости или промывка трансмиссии могут решить некоторые коды неисправностей соленоида переключения передач, если вы хотите сначала попробовать.

Чтобы заменить соленоид переключения передач, необходимо снять поддон трансмиссионной жидкости, чтобы добраться до неисправного соленоида. Он расположен в корпусе клапана.

ПРИМЕЧАНИЕ. В некоторых автомобилях нельзя заменить только один соленоид, необходимо заменить весь блок соленоидов.Всегда уточняйте это у вашего дилера, прежде чем начинать снимать поддон трансмиссии.

Стоимость замены соленоида переключения передач

Стоимость замены соленоида переключения передач во многом зависит от модели вашего автомобиля. Как я упоминал ранее, в некоторых автомобилях нельзя заменить только один соленоид. Вы должны заменить весь блок соленоидов, а это часто бывает дорого. Когда вы заменяете соленоид переключения передач или блок соленоидов переключения передач, вы всегда должны также заменять трансмиссионную жидкость и расположенный там фильтр.

• Замена соленоида одиночной передачи: ~ 50 — 150 $
• Замена блока соленоидов переключения передач: ~ 200 — 500 $

Цена также сильно зависит от того, какие детали и трансмиссионную жидкость вы используете. Запасные части часто дешевле оригинальных, но зачастую не того качества.

Вывод

Многие проблемы с соленоидом переключения передач могут быть решены путем замены трансмиссионной жидкости и с помощью промывки коробки передач для удаления всей грязи из пакета соленоидов.Если вы не можете просто заменить один соленоид, и вам нужно заменить весь блок, возможно, стоит сначала попробовать заменить трансмиссионную жидкость.

Вы всегда должны убедиться, что нет проблем с проводкой между блоком управления трансмиссией и соленоидом, прежде чем заменять какие-либо детали.

Полное руководство по стоимости замены соленоида трансмиссии

Соленоиды внутри трансмиссии помогают трансмиссии правильно выполнять свою работу. Они позволяют ему автоматически переключаться с одной передачи на другую, так как информация поступает от компьютера автомобиля.Соленоиды в конечном итоге перегорят или откажутся по другой причине, и вам потребуется их заменить.

Чтобы заменить соленоид в трансмиссии, вы заплатите от 150 до 400 долларов. Работа должна занять 2-4 часа и стоить вам 60-100 долларов в час. Стоимость деталей может составлять от 15 до 100 долларов за каждый соленоид.

Сравнение затрат на замену соленоида трансмиссии

Ваш механик

92087

0 долларов США

Midas

Работа	Гарантия	Цена
Запчасти и ремонт	12 месяцев

Работа	Гарантия	Цена
Детали и работа	12 месяцев	$ 515- $ 672

Mr.Шина

Работа	Гарантия	$ 540- $ 605
Детали и работа	12 месяцев	$ 503- $ 699

NAP Работа Гарантия Цена Детали и работа 24 месяца $ 522- $ 683

Walmart

8224

Цена
Детали	Limited	$ 375- $ 440

Amazon

Работа

Гарантия

9055 9055 342–490 долл. США

Что такое замена соленоида трансмиссии?

Соленоид может выйти из строя сам по себе, и в этом случае у вас останутся довольно недорогие запчасти.Однако процесс извлечения соленоида и его замены может занять много времени, поэтому даже если есть несколько деталей, которые нужно заменить, вы можете в конечном итоге заплатить много труда.

Иногда все соленоиды выходят из строя одновременно или нуждаются в замене одновременно, и к этому нужно быть готовым. Если проблема останется незамеченной или какое-то время не будет решена, затраты также могут возрасти, поскольку может возникнуть дальнейший ущерб.

Преимущества замены соленоида трансмиссии

Замена соленоида в трансмиссии означает, что у вас есть надлежащий контроль над автомобилем.Вам больше не придется беспокоиться о том, что ваши шестерни не переключаются должным образом, или задаваться вопросом, перейдут ли они в нейтральное положение и застрянут там сами по себе. Если вы позаботитесь об этом, вы избежите множества проблем с переключением передач и проблем с двигателем, и чем раньше вы это сделаете, тем лучше.

Что делается при замене соленоида трансмиссии?

Механику может потребоваться переместить много деталей в сторону, чтобы добраться до соленоида. Обычно масляный поддон, соединенный с корпусом клапана, приходится снимать.Соленоиды обычно там, но это меняется от машины к машине. Соленоиды снимаются довольно легко, и механику может потребоваться заменить только один или все сразу. Может быть неочевидно, сколько нужно заменить, пока они не посмотрят на них, поэтому механику может быть сложно дать вам точную оценку заранее.

После замены соленоидов механик очистит коды ошибок с компьютера автомобиля, если ваш автомобиль действительно выдает коды ошибок, когда что-то пойдет не так.Затем он проведет тест-драйв автомобиля и убедится, что трансмиссия работает должным образом.

Когда заменять соленоид трансмиссии

Если соленоид трансмиссии неисправен, вы, вероятно, испытаете изменения мощности автомобиля, неожиданные всплески скорости, недостаточный расход топлива, проблемы с переключением передач и другие проблемы, связанные с двигатель и трансмиссия. Вероятно, это существенно повлияет на характеристики вашего автомобиля, и вы можете или не сможете продолжать движение до тех пор, пока проблема не будет устранена.Вы, вероятно, также увидите, что загорелся индикатор проверки двигателя, который, конечно, может указывать на любое количество проблем.

Любую проблему с трансмиссией необходимо решать как можно быстрее, поскольку она может сделать ваш автомобиль небезопасным для вождения и повредить детали трансмиссии и двигателя, замена которых невероятно дорога.

Как сэкономить деньги на замене соленоида трансмиссии

Вы можете произвести замену соленоида самостоятельно, если хотите, и многие люди действительно берут на себя это как проект DIY, но вы должны знать о рисках.Вы будете иметь дело с множеством дорогих и потенциально опасных компонентов, и вам необходимо осознавать риски. Лучше всего пытаться это сделать, только если у вас есть некоторый опыт ремонта или обслуживания трансмиссий.

Однако вы можете сократить свои расходы другими способами, например, сравнив стоимость рабочей силы или деталей от одной машины к другой. Вы также можете приобрести запчасти для себя и, вероятно, получить более выгодную сделку, чем то, что предлагает вам механик.

Пример затрат на замену соленоида трансмиссии

долл. США $

Модель	Работа	Детали	Итого
Ford F-Series	долл. США 635
Chevrolet Silverado	240-270 долларов	400- 425 долларов	640-695 долларов
Ford Focus	195- 220 долларов	380- 415 долларов	575-92 долларов США	$ 214- 255 $	$ 395- 425 $	$ 609- $ 680
Toyota Corolla	$ 214- 255	$ 395- $ 425	$ 609- $ 680
21069 Nissan Altima6	395 долл. США	долл. США 540–605 долл. США
Honda CR-V	214 долл. США– 255 долл. США	долл. США 395–425 долл. США	долл. США 609–680 долл. США
Hond Civic	$ 214- 255 $	$ 395- $ 425	$ 609-680 $
Honda Accord	$ 214- 255 $	$ 395- 425 $	$ 609- $ 680
Ford	$ 380- 415 $	$ 575- $ 635

Соленоиды переключения передач Симптомы 🏎️.На что обратить внимание и что делать своими руками

Есть несколько беспорядочных поведений, демонстрируемых автомобилем, которых автовладельцы определенно опасаются. Однако я ручаюсь, что ничто так не пугает, как проблема, связанная с передачей инфекции. Ожидается, что трансмиссия прослужит столько же, если не дольше, чем сам двигатель. Однако современные сложности сделали надежность трансмиссии главной заботой покупателей автомобилей.

Отказы трансмиссии могут иметь катастрофические последствия, в результате чего вы окажетесь в затруднительном положении, в то время как затраты на ремонт будут непомерными.К счастью, передачи редко выходят из строя без каких-либо признаков. Обычно они демонстрируют признаки неудачи еще до того, как полностью сдаются. Обращая пристальное внимание на эти симптомы, вы можете предотвратить дальнейшее развитие неисправности.

Поскольку существуют различные типы трансмиссии, мы выделим одну из наиболее часто встречающихся в большинстве современных автомобилей. Многие современные автомобили оснащены автоматической коробкой передач. Фактически, некоторые производители отказались от агрегатов с двойным сцеплением в пользу автоматических трансмиссий.

Внутри автоматической коробки передач

Важно отметить, что для оптимальной работы автоматической коробки передач необходимо, чтобы множество деталей работали вместе в унисон. Во-первых, у вас есть собственно корпус трансмиссии, в котором находится ядро ​​трансмиссионного блока. Внутри корпуса находится множество комплектов сцеплений и различных планетарных редукторов.

Чтобы автоматическая коробка передач могла переключать передачи, все зубчатые передачи должны включаться и выключаться в определенном заранее определенном порядке.Просто изменив метод привода водила планетарной передачи, можно получить 3 различных передаточных числа. Таким образом, автоматическая трансмиссия имеет разные комбинации планетарных шестерен для различных передаточных чисел.

Вот почему автоматическая коробка передач может оставаться относительно небольшой, но в современных автомобилях она может иметь 10 передач переднего хода. Для включения и выключения различных зубчатых передач трансмиссионная жидкость нагнетает и отпускает блоки сцепления. Распределением трансмиссионной жидкости внутри автоматической коробки передач управляет корпус клапана.

Корпус клапана представляет собой лабиринт, заполненный десятками и сотнями каналов для жидкости. Корпус клапана постоянно находится под водой и в процессе работы в него подается трансмиссионная жидкость. Внутри корпуса клапана находятся пружины и соленоиды, которые действуют совместно для создания давления и изменения пути прохождения трансмиссионной жидкости.

Конечно, с соленоидами вам понадобится вычислительный блок, чтобы запитать их. Это блок управления трансмиссией или блок электрогидравлического контроллера. В некоторых трансмиссиях этот контроллер встроен непосредственно в корпус клапана.Просто манипулируя различными соленоидами трансмиссии, автоматическая трансмиссия может переключать передачи автономно в зависимости от условий движения и потребностей.

Таким образом, вы можете представить себе соленоиды переключения передач как сердце блока трансмиссии, а корпус клапана как артерии. Если что-то пойдет не так с работой соленоида, ваша трансмиссия не сможет переключаться должным образом или вообще.

Как работают трансмиссионные соленоиды

Соленоиды работают, постепенно увеличивая ток за счет сопротивления потоку напряжения.Чем больше ток, тем сильнее магнитное поле. Когда это магнитное поле достаточно сильное, оно приводит в действие плунжер, который, в свою очередь, изменяет путь потока жидкости. В корпусе клапана также есть соленоиды регулирования давления, которые изменяют давление жидкости для различных условий.

Модуль управления трансмиссией иногда называют электрогидравлическим контроллером, поскольку соленоиды трансмиссии в основном являются гидравлическими клапанами, которые работают с электронным управлением. TCM должен включать и выключать различные соленоиды в нужное время для идеального переключения передач.

Таким образом, можно упростить весь процесс переключения передач в автоматической коробке передач. Ваш главный компьютер двигателя координируется с компьютером ABS, чтобы передать информацию о движении блоку управления трансмиссией. Эта информация включает в себя такие факторы, как скорость автомобиля, положение дроссельной заслонки, частота вращения двигателя и т. Д.

Затем все соответствующие детали, необходимые для определения режима переключения передач, собираются и далее анализируются контроллером трансмиссии. Это также включает требования водителя, такие как спортивный режим или ручное переключение передач.Задача контроллера трансмиссии — преобразовать эту информацию в работу соленоида.

Он будет переключать соленоиды переключения передач соответственно для достижения своей цели. Когда соленоид получает сигналы переключения от контроллера трансмиссии, он входит в зацепление с подпружиненными поршнями и изменяет путь прохождения трансмиссионной жидкости. Жидкость проходит через каналы внутри корпуса клапана и течет к соответствующим блокам и лентам муфты.

Пакеты муфт, находящихся под давлением, в свою очередь, входят в зацепление с зубчатыми передачами.Путем разработки того, как и когда каждый планетарный ряд входит в зацепление, можно получить несколько желаемых передаточных чисел всего лишь из нескольких наборов шестерен. В трансмиссиях с физическим рычагом переключения передач, рычаг фактически управляет механическим клапаном в корпусе клапана, который также изменяет путь потока жидкости.

Признаки или неисправность соленоидов переключения передач

Очевидно, что соленоиды трансмиссии играют огромную роль в работе трансмиссии. Недопустимо, чтобы даже один из соленоидов вышел из строя, поскольку это приведет к неправильному переключению передач и грубой работе трансмиссии.

Однако в большинстве случаев соленоиды редко выходят из строя сразу. Со временем соленоиды переключения передач начинают изнашиваться и могут перестать работать с оптимальными характеристиками. Когда это происходит, время переключения плунжера может быть отложено или просто нежелательно. Поэтому переключение передач может быть не таким плавным и быстрым по сравнению с новой трансмиссией.

Низкое качество переключения

Когда соленоид трансмиссии выходит из строя, вы определенно заметите влияние на качество переключения. Каждый соленоид отвечает за разные задачи, а трансмиссия переключается аккуратно только в том случае, если все происходит вместе.Это означает, что не существует соленоида для каждой передачи, поэтому вы просто потеряете именно эту передачу.

Что на самом деле происходит, когда соленоид не работает должным образом, так это то, что одиночный пакет сцепления может не включаться или выключаться вовремя. Этот блок сцепления может отвечать за несколько передач в автоматической коробке передач.

Когда в пакете сцепления не оказывается давление в соответствии со спецификациями, это напрямую влияет на операцию переключения. Вы заметите задержку переключения, резкое переключение или даже выскальзывание передач.В некоторых случаях автомобиль может вообще не переключаться на определенные передачи.

Если ваша трансмиссия буксует на каждой передаче, это может означать, что неисправен соленоид регулирования давления. В тяжелых случаях выход из строя этого соленоида может привести к полному отказу трансмиссии.

Обычно эффекты ощущаются обоими способами. Это означает, что это также может повлиять на переключение на пониженную передачу. Коробка передач может вообще отказаться от переключения на пониженную передачу, в результате чего вы застрянете в нейтральном положении.С учетом сказанного, соленоид, который только начинает выходить из строя, может вообще не вызывать никаких симптомов.

Контрольная лампа двигателя (и контрольная лампа автоматической коробки передач)

Если с вашим автомобилем что-то явно не в порядке, она должна загореться контрольной лампой двигателя. Однако в некоторых автомобилях есть даже сигнальная лампа автоматической коробки передач. Однако на этом этапе вам обязательно стоит посетить местную мастерскую, чтобы разобраться.

С учетом сказанного, если у вас есть более ранний автомобиль, особенно тот, который был построен до появления и популярности трансмиссий с приводом от сцепления, может не быть кода двигателя, определенного для неисправностей трансмиссии.Это связано с тем, что более ранние трансмиссии обычно были механическими, с очень небольшим количеством электрических компонентов внутри. Это означает, что аномалии передачи не отслеживаются так тщательно.

В этом отличие от современных автоматических коробок передач. Внутри больше электрических частей с внешним блоком управления трансмиссией, контролирующим работу трансмиссии. Такие факторы, как время заполнения муфты и давление, являются основными элементами идеального переключения передач.

Они контролируются, поэтому контроллер трансмиссии может адаптироваться к износу муфты сцепления.Если время наполнения не соответствует норме, будет отмечен код неисправности. В более новых автоматических трансмиссиях контроллер трансмиссии обычно встроен в корпус клапана или в ЭБУ.

Код ошибки передачи также поможет вашему техническому специалисту быстро и эффективно определить проблему. Поэтому, если ваши неустойчивые смены сопровождаются сигнальной лампой проверки двигателя, посещение мастерской уже давно назрело.

Также стоит отметить, что при возникновении проблемы, связанной с автоматической коробкой передач, существует большая вероятность того, что ваш автомобиль перейдет в режим «бездомного».Когда это происходит, автоматическая трансмиссия по умолчанию будет использовать одну ведущую шестерню, обычно 2 или 3, так что вы можете ехать на ней как можно дольше в мастерскую.

Это в основном предназначено для предотвращения дальнейшего повреждения трансмиссии. Проскальзывающая трансмиссия легко начинает перегреваться из-за избыточного тепла, выделяемого трением пакетов сцепления. Эта изобретательность стандартной приводной шестерни стала возможной благодаря свойствам соленоидов. Соленоид может быть нормально открытым и закрытым.

Если эти соленоиды не находятся под напряжением, поток трансмиссионной жидкости по умолчанию переходит в безопасное состояние. Жидкость создала давление в необходимых пакетах сцепления, чтобы переключиться на передачу по умолчанию.

Низкое энергопотребление, странное поведение автомобиля

Плохо работающая коробка передач также в целом ведет себя странно. Это может сильно повлиять на управляемость вашего автомобиля. В некоторых случаях трансмиссия может чрезмерно увеличить обороты на одной передаче, в частности, перед переключением на следующую.

Также возможно, что ваша машина будет нормально переключаться на передачу, но она будет постоянно выскакивать из передачи, когда вы включаете мощность.Это признак того, что давление трансмиссионной жидкости недостаточно для удержания сцепления в включенном состоянии под нагрузкой.

Когда коробка передач действительно переключается на передачу, это может быть очень резким и резким. Когда вы отпускаете сцепление слишком быстро, это будет похоже на автомобиль с механической коробкой передач. Иногда это может быть ошибочно принято за двигатель, который колеблется или борется с проблемами, хотя на самом деле это неисправность коробки передач.

Что делать, если вы считаете, что у вас неисправный соленоид переключения передач

Когда вы столкнулись с проблемой, связанной с трансмиссией, это может быть пугающим.Особенно, если вы не знакомы с механикой автоматической коробки передач. Это может быть проблематично, особенно если ваша машина остается управляемой. Это вводит вас в чувство безопасности.

Если вы столкнулись с проблемой, связанной с трансмиссией, лучше всего как можно скорее обратиться в мастерскую. Это станет проще, если вашим автомобилем все еще можно управлять. Не пытайтесь использовать машину только для повседневных поездок.

Это рекомендуется, потому что проблема с трансмиссией может быстро превратиться в катастрофический отказ трансмиссии.К тому времени простая замена соленоида или даже замена трансмиссионной жидкости может больше не решить вашу проблему. Из-за природы автоматической коробки передач она довольно хрупкая.

Это верно, если у вас старый автомобиль без кодов ошибок, связанных с трансмиссией, которые могут появиться. Вам следует распознать симптомы неисправной коробки передач и как можно скорее обратиться в местную мастерскую. При этом старые ленточные трансмиссии с механическими клапанами могут прослужить долгое время, даже если ими пренебречь.

При появлении вышеупомянутых симптомов осторожно поезжайте в мастерскую. Не подвергайте трансмиссию слишком большой нагрузке. При необходимости вы всегда можете вручную выбрать передачу, которая не скользит, и придерживаться этой передачи. Важно избегать перегрева трансмиссии при низком давлении жидкости.

Быстрая проверка, которую вы можете выполнить, — это проверить уровень трансмиссионной жидкости. Убедитесь, что у вас все еще достаточное количество трансмиссионной жидкости и она не переполнена. Любой из них может вызвать серьезные проблемы с переключением передач.Тем не менее, на некоторых более новых автомобилях производители отказались от масляного щупа трансмиссии, а некоторые даже полностью удалили трубку. В этом случае вам понадобится диагностический сканер или специальный инструмент для проверки уровня трансмиссионной жидкости.

Если у вас низкий уровень жидкости, проверьте, нет ли у вас утечки трансмиссионной жидкости. Если он слишком низкий, возможно, вы ударились о поддон трансмиссионной жидкости и заставили его треснуть. В этом случае вам следует прекратить движение и попросить службу эвакуации.

Что может вызвать неисправный соленоид трансмиссии или проблемы с переключением передач

Это не требует повторения, но отказ приходит с возрастом. Соленоиды трансмиссии находятся в сложной автономной системе, которая может быть сложной для любой электрической системы. Со временем соленоиды, постоянно омываемые трансмиссионной жидкостью, могут забиваться посторонними частицами. Это вызывает проблемы с производительностью соленоидов, изменяя способ протекания жидкости.

Проблема с автоматической коробкой передач заключается в том, что сам корпус клапана состоит из крошечных масляных каналов.Допуски на наличие грязи или чрезмерной металлической стружки в масляных каналах минимальны. Сами соленоиды переключения передач имеют небольшую фильтрующую сетку, чтобы снизить вероятность отказа. Тем не менее, со временем скопление мельчайших частиц на соленоидах может вызвать проблемы с переключением передач.

Хотя это бывает редко, также вполне возможно, что соленоиды просто перестали работать. Обмотки катушек со временем могут ухудшиться, уменьшая магнитную силу. Это может быть даже внутренний разрыв цепи или короткое замыкание внутри соленоида, вызывающее отказ.

Стоит отметить, что проблемы с трансмиссией могут начать проявляться в тот момент, когда вы замените жидкость для автоматической трансмиссии. Это может быть вызвано неправильным уровнем жидкости, несовместимой жидкостью или просто введенной грязной трансмиссионной жидкостью. Не забудьте проверить уровень жидкости самостоятельно, как только вы его замените.

Более новые трансмиссии могут потребовать удаления воздуха после того, как вы выполнили ремонт трансмиссии или просто заменили жидкости. Обычно это осуществляется с помощью диагностической системы.Это необходимо, потому что воздух в системе гидравлических клапанов может фактически заблокировать систему. Однако в автоматических трансмиссиях есть вентиляционное отверстие, которое облегчает процессы самостоятельного выпуска воздуха.

Кроме того, это может быть не совсем очевидным, но загрязнение жидкости также может быть огромной проблемой. Большинство людей подумают, что это не проблема, если вы следите за своими трансмиссионными жидкостями. Однако в некоторых трансмиссиях охладитель трансмиссионной жидкости встроен в радиатор охлаждающей жидкости.

Следовательно, когда охладитель трансмиссионной жидкости начинает протекать, охлаждающая жидкость может быстро войти в трансмиссию и циркулировать в ней.Как вы понимаете, трансмиссионная жидкость перестает быть эффективной, если она загрязнена охлаждающей жидкостью. Когда это происходит, трансмиссионная жидкость приобретает молочный цвет.

Определение наличия симптомов соленоидов переключения передач

Проблема с проблемами, связанными с трансмиссией, заключается в том, что система работает как единое целое, и когда с ней возникает проблема, ее трудно точно определить. Процесс можно упростить, если это современная автоматическая коробка передач с кодами ошибок, которые помогут определить неисправность.

Однако всегда полезно сначала начать с самого простого. Трансмиссионная жидкость стоит за основной работой любой автоматической трансмиссии. Поэтому всегда сначала проверяйте трансмиссионную жидкость. Тем не менее, может быть невозможно проверить жидкости самостоятельно. Как упоминалось ранее, вам может понадобиться специальный масляный щуп, который можно купить в Интернете, или диагностический прибор.

Если возможно, слейте свою трансмиссионную жидкость, чтобы иметь представление о состоянии трансмиссии. Вы также можете использовать бумажное полотенце, чтобы проверить состояние жидкости, чтобы сравнить его с другими примерами в Интернете.На нем не должно быть слишком много металлической стружки, которая может указывать на внутреннее повреждение трансмиссии.

Если ваша трансмиссионная жидкость в порядке, то в большинстве случаев требуется диагностический сканер для проведения углубленной диагностики. Однако в более ранних автоматических трансмиссиях вы можете найти информацию о проводке в Интернете и попытаться диагностировать срабатывание соленоида, напрямую подав на него напряжение.

В противном случае можно использовать диагностические сканеры для удаленной активации соленоидов. Соленоид, который работает нормально, должен издавать слышимый щелкающий звук.Это может исключить тот факт, что у вас может быть неисправный соленоид, хотя в более новых автомобилях он должен вызывать код неисправности.

Если соленоиды работают нормально, то для дальнейшей диагностики необходимо снять корпус клапана. Снятие гидроблока может многое рассказать о вашей трансмиссии. Некоторые могут предпочесть оставить эту работу мастерской. Это немного сложнее, чем замена трансмиссионной жидкости.

В общем, проблемы с автоматической коробкой передач относительно редки.Если вы начинаете испытывать проблемы с переключением передач на раннем этапе владения автомобилем, вы должны подозревать, что это повторяющаяся проблема с самой автоматической коробкой передач. Вы можете найти эту информацию в Интернете, просто поищите похожие жалобы от других владельцев.

Это может быть дефект конструкции, из-за которого сам производитель отправил отзыв. Однако в некоторых случаях проблема может быть настолько распространенной, что вы можете найти ее в Интернете. Подобный случай можно наблюдать с Volkswagen и их 7-ступенчатой ​​коробкой передач DSG.Внутреннее сухое сцепление выходило из строя так часто, что Volkswagen пришлось признать ошибку в конструкции трансмиссии.

— это замена неисправного соленоида трансмиссии Удобство для рук

К счастью, если вы сузили проблему до соленоида трансмиссии, работа по его замене не так уж и сложна. Однако вы должны убедиться, что у вас есть подходящие запасные части и инструменты, прежде чем приступить к работе. При замене соленоида переключения передач диагностический сканер обычно не требуется.Для этого вам понадобятся домкрат и стойки.

Здесь вам поможет инструкция по ремонту. Он предоставит информацию о моменте затяжки, необходимых действиях, объеме заполнения и т. Д. С учетом сказанного, даже без документации, это не должно быть слишком сложно сделать самостоятельно.

Перед тем, как приступить к работе, убедитесь, что у вас есть дренажный поддон. Вы также должны подготовить полотенца, так как они могут испачкаться. Вы также захотите заменить трансмиссионную жидкость и фильтр, находясь внутри корпуса клапана.Выделите день и для работы. Если вы готовы, поднимите машину и подготовьте поддон.

Первый шаг — слить трансмиссионную жидкость. У вас должна быть возможность найти в Интернете руководство по этому вопросу для вашей конкретной модели автомобиля. Обычно все, что вам нужно сделать, это снять сливную гайку с поддона трансмиссионной жидкости. В некоторых автомобилях (особенно в моделях Mercedes-Benz) может быть переливная трубка, которую вам нужно высунуть, чтобы полностью слить жидкость.

После того, как вы слили жидкость, вам необходимо снять поддон трансмиссионной жидкости.В зависимости от модели автомобиля это может быть как простое, так и относительно сложное. В некоторых автомобилях доступ к некоторым винтам крепления поддона к картеру трансмиссии очень ограничен.

Вы откроете фильтр трансмиссионной жидкости. Снимите фильтр, чтобы получить доступ к корпусу клапана. Прежде чем быстро снимать корпус клапана, отсоедините главный электрический разъем трансмиссии снаружи. Убедитесь, что вы сняли рычаг селектора, обращая внимание на положение.

Корпус клапана крепится несколькими болтами, обычно одинаковой длины и, возможно, с цветовой маркировкой.Удалите эти винты и осторожно опустите корпус клапана. Будет довольно тяжело.

Убедитесь, что работа с корпусом клапана выполняется в чистом и стерильном месте. При снятии соленоидов трансмиссии надевайте чистые перчатки без ворса. Пока вы заменяете неисправный соленоид, имеет смысл снять другие соленоиды для чистки. Просто промойте их чистой трансмиссионной жидкостью.

В общем, это не слишком сложная работа. Убедитесь, что у вас правильный соленоид, обычно они также имеют цветовую маркировку.

No related posts.
