Оригинальные Ediag Yawoa Ya101 автомобильной OBD2 сканер OBD II/БСД Авто кода автомобиля ДИАГНОСТИЧЕСКИМ ПРИБОРОМ КП PK CR3001 Cr319 Ad310 Om123
EDIAG YA101 OBDII сканер Для OBD II обновление через Интернет
Введение
YA101 обеспечивает полную OBDII/допускаемого бортовой системой диагностики функции диагностики и соответствует протоколы, такие как ISO9141-2, ISO14230-4, SAEJ1850 и ISO15765-4.
1. YA101 функция диагностики
Используйте эту функцию для выбора транспортного средства и затем перейдите к меню диагностики.
Чтение кодов неисправностей: Считывает коды неисправностей из автомобиля в ЭБУ с или KOEO KOER.
Сотрите коды неисправностей: Удаление кодов неисправностей из автомобиля в своей памяти.
Данные в реальном времени: Данные в режиме реального времени меню позволяет просматривать, запись и воспроизведение в режиме реального времени pid fromthe данных электронный модуль управления. В режиме реального времени данные меню вы можете вставить выбранный элемент в передней holdingpressing клавишу В течение 3 секунд.
Стоп-кадр: Отображает снимок в рабочих условиях в то время нормы.
Информацию о машине: Scan Tool показывает номер VIN автомобиля, калибровка ID(s) и CVNthat определить версию программного обеспечения в автомобилях модуль управления (s. )приспособления также отображает производительность In-Use отслеживание importantreadiness мониторов.
Проверки компонентов: Прибор будет отображаться список компонентов и их расположение на автомобиле. Эта функция будет всегда появляются в главном меню. Этот выбор будет отображаться в меню диагностики только когда toollhas список компонентов для выбранного автомобиля.
Драйвер интегрированного сетевого мониторинга: Scan Tool управляет работой компонентов автомобиля, проверки или систем.
O2 — Проверка датчика: Отображает кислородного датчика контроля результатов тестирования с автомобиля в своей памяти, O2 Проверка монитора — это не по требованию.
Я/M: Отображает мгновенный снимок состояния автомобиля OBDII мониторов.
Примечание:
* Для просмотра I/M состояние готовности, убедитесь в том, что ключ зажигания в положение включения зажигания
В при выключенном двигателе.
* Не все мониторы поддерживаются на всех автомобилях. Существует два типа l/M готовность испытания:
* Поскольку диагностических кодов неисправностей из памяти — показывает состояние мониторов с werelast диагностических кодов неисправностей из памяти.
* Данный цикл привода — отображение статуса наблюдателей с момента начала цикла currentdrive.
2. DTC поиска
Ищет определения неисправностей хранящихся в scan tool и показывает возможные причины появления кода неисправности. (Не все DTC с возможные причины основания)
3. Проверка напряжения
Эта функция используется для контроля напряжения на контакте 16 OBDIIData Link.
4. Параметр
Инструмент для изменения параметра отображается информация о средствах и выполняет Инструмент самопроверки.
Языки: Позволяет пользователю изменить язык, используемый инструмент. В том числе, На английском языке, китайской, Франции, Deutsch, итальянский, японский, Espanish, Российская, Португальский
Регистрация данных: Включение / выключение журнал регистрации данных функции для записи данных на устройстве с помощью автомобиля.
Self-test : Проверка дисплея. Используется для проверки на экране дисплея. Тест на проверку клавиатуры. Проверяет наличие кнопки работают правильно.
5. О
Выведите на экран устройства информации об аппаратном обеспечении, программное обеспечение, releasedate и серийный номер и т. Д.
Что может YA101 сделать?
1. Отключите »Проверка двигателя» светЗапасные части к Проверка фонаря освещения двигателя на включают в себя:
1. Крышка топливного бака 2. Кислородный датчик 3. Соотношение воздуха и топлива датчик
4. Датчик массового расхода воздуха 5. Катушки зажигания 6. Свечи зажигания провода
7. Свечи предпускового подогрева 8. Термостат 9. Клапан рециркуляции отработавших газов
10. Выбросов Evaporatative продувкой адсорбера клапана (EVAP) 11. Каталитический нейтрализатор.
2. Снижению потребления топлива, уменьшается уровень шума двигателя. Уменьшается при температуре, датчика температуры охлаждающей жидкости.
Если двигатель не выключен во время. Это может привести к серьезной деградации окружающей среды
Поддержка моделей автомобилей для диагностики OBDII»:
(Примечание: YA101 поддерживает только 12V автомобили, не поддерживает 24V погрузчика )
YA101 поддерживает OBD 2 протоколов car:
1. SAE J1850 PWM(41.6кбод)
2. SAE J1850 VPW(10, 4 кбод)
3. ISO9141-2(5 бод init, 10, 4 кбод)
4. ISO14230-4 KWP(5 бод init, 10, 4 кбод)
5. ISO14230-4 KWP(fast init, 10, 4 кбод)
6. ISO15765-4 может(11bit ID, 500 кбод)
7. ISO15765-4 может(29bit ID, 500 кбод)
8. ISO15765-4 может(11bit ID, 250 кбод)
9. ISO15765-4 может(29bit ID, 250 кбод)
Американских автомобилей:
Необходимость стандарт OBD2 протоколов с 2000 По настоящее время
Европейский Car:
Необходимость стандарт OBD2 протоколов с 2003 года По настоящее время
Японский и Корейский автомобиль:
Необходимость стандарт OBD2 протоколов с 2006 По настоящее время
Китайский автомобиль:
Необходимость стандарт OBD2 протоколов с 2009 По настоящее время
Как убедиться в том, что автомобиль будет проходить на выбросы с этим кодом устройства чтения карт памяти?
После ввода I/м готовность будет 10 результатов в списке. Пропуски воспламенения смеси, топливной системы, componentmonitor, catalyst монитор, нагретого катализатора, система EVAP, вторичных воздушных sys, 02, датчика O2 подогрева датчика EGRand/или WVT. Будет OK Если каждый из них работает нормально. [Не все автомобили имеют эти 10 частей]
Как использовать YA101?
Расположение канала передачи данных разъем
1. Выберите место под боковой приборной панели под рулевым колесом) и использовать
Описание в обоих местах.
2. Если вы не уверены относительно расположения dlc, проверьте коммерчес кой техники! Ручной или авторитетных сервисный центр о месте
Подключите прибор
1. Если разъем не имеется этикетка должна быть там с указанием
Местонахождение этого разъема.
2: При необходимости снимите крышку с DLC
3. Поверните ключ зажигания в положение ON. Не запускайте двигатель
4. Подключите разъем бортовой системы диагностики в канал передачи данных.
5. Прибор будет пытаться идентифицировать автомобиль. При успешном выполнении
Автомобиль identifie
Lisplayed. Если автомобиль не может быть определен, меню будет показано на рисунке
Вы можете выбрать автомобиль вручную.
упаковочный лист:
1PC * YA101 код устройства чтения карт памяти
1PC * на английском языке руководство пользователя
Расположение разъема OBD
Если Вы приобрели себе диагностический адаптер и не знаете, где в Вашем автомобиле располагается диагностический разъем OBD 2, то данная статья придется Вам кстати. Статья подскажет, где находится диагностический разъем на автомобилях различных марок: ВАЗ, ГАЗ УАЗ, Chevrolet, Reno и прочих.
Диагностический 14 пиновый разъем на автомобиле ВОЛГА располагается под капотом, на стенке моторного отсека, на стороне пассажира
На более новых моделях данный разъем уже стандарта OBD 2 располагается под рулем (аналогичное расположение в автомобилях газель свежих годов)
На автомобиле ВАЗ 2110 — 2112 диагностический разъем располагается справа от водителя, рядом с рулевой колонкой снизу.
На автомобиле ВАЗ 2109 с высокой панелью приборов диагностический разъем следует искать на полке под «бардачком», рядом с ЭБУ автомобиля.
На автомобилях модельного ряда ВАЗ 2108—2115 с «европанелью» диагностический разъем находится перед КПП, прямо под прикуривателем. Диагностический разъем закрыт декоративной крышкой.
На автомобиле «Калина» диагностический разъем так же расположен за декоративной крышкой возле ручки КПП
На автомобилях ВАЗ Приора диагностический разъем OBD располагается на задней стенке, за «бардачком»
На автомобилях УАЗ диагностический разъем распологается либо под капотом возле стенки слева у водителя (козел), за водительским сиденьем (буханка), под рулевой колонкой на новых автомобилях типа УАЗ Патриот.
На автомобилях Reno диагностические разъемы располагаются либо за «бардачком» если его открыть то в самом конце дальней стенки за декоративной крышкой мы увидим диагностический разъем, либо под рулевой колонкой снизу.
На автомобилях марки Chevrolet диагностический разъем так же, как правило располагается под рулевой колонкой снизу, либо справа от водителя на центральной консоли сбоку, возле правой ноги водителя (Chevrolet Lanos).
OBD Tool — модуль диагностики мотоциклов и ATV для мотоциклов Suzuki, Honda, Kawasaki
Сканеры разработаны для инжекторных мотоциклов Suzuki, Honda, Kawasaki (версии для других моделей в разработке). Сканер включает в себя софт и набор проводки для подключения к диагностическому порту мотоцикла. Всего сканеров три — OBD-S01 — Suzuki, OBD-H01 — Honda, OBD-K01 — Kawasaki — это три разных устройства.
Теперь и для мотоциклов Kawasaki! (отдельное устройство — OBD-K01)
- быстрое определение источника ошибки инжектора FI
- считывание значений с датчиков в реальном времени
- тестирование датчиков и шаговых двигателей в реальном времени
- автоматическая запись показаний датчиков, возможность сохранения истории с последующим проигрышем
- считывания журнала кодов ошибок
- очистка журнала кодов ошибок
Особенности устройства:
- небольшая цена, в сравнении с заводским аналогом
- бесплатное обновление софта
- подключение к PC через USB
- поддержка Русского языка
- поддержка Suzuki, Honda, Kawasaki
- усиленная конструкция, водонепроницаем, поставляется в кейсе
Принцип работы:
Устройство подключается с одной стороны к цифровому порту диагностики инжекторного мотоциклов Suzuki и Honda а с другой, посредством USB соединения, к персональному компьютеру, выступая мостом между заводским модулем управления и ПК.
С помощью идущего в комплекте
набора программ пользователь может считывать содержимое внутренней памяти модуля управления, а так же управлять им.
Фотогалерея: http://www.healtech.ru/obd-tool-diagnostika-motozikla?start=2
Статья о практическом применении OBD Tool — http://www.healtech.ru/stati/diagnostika-motozikla
На видео ниже демонстрируется один из режимов работы OBD Tool в котором он считывает и показывает в реальном времени состояния датчиков мотоцикла.
OBD Kawasaki демонстрация работы
В полном размере: http://www.healtech.ru/videos/OBD/obd-k01.avi
OBD Honda состояние датчиков
OBD Suzuki состояние датчиков
В полном размере: http://www.healtech.ru/images/stories/obd/video/video.avi
OBD Honda состояние датчиков
В полном размере: http://www.healtech.ru/images/stories/obd/video/obd-h01.avi
OBD Suzuki — определена ошибка
В полном размере: http://www.
healtech.ru/images/stories/obd/video/video2.avi
OBD Honda определена ошибка
В полном размере: http://www.healtech.ru/images/stories/obd/video/obd-h01-tps.avi
OBD Suzuki — активные тесты
В полном размере: http://www.healtech.ru/images/stories/obd/video/video3.avi
OBD Honda — прогрев
В полном размере: http://www.healtech.ru/images/stories/obd/video/obd-h01-warmup.avi
Добавить комментарий
Считыватели кодов/сканеры | O’Reilly Auto Parts
Считыватели/сканеры кодов | Автозапчасти О’РейлиСравнивать
- Деталь №:
- ОБД1015
- Линия:
- ЛС
Сравнивать
- Деталь №:
- ОБД1000
- Линия:
- ЛС
Сравнивать
- Деталь №:
- ОБД1100
- Линия:
- ЛС
Сравнивать
- Деталь №:
- ОБД1001
- Линия:
- ЛС
Сравнивать
- Деталь №:
- ОБД1050
- Линия:
- ЛС
Сравнивать
- Деталь №:
- ОБД1150
- Линия:
- ЛС
Сравнивать
- Деталь №:
- ОБД1200
- Линия:
- ЛС
Сравнивать
- Деталь №:
- ОБД1300
- Линия:
- ЛС
Сравнивать
- Деталь №:
- ОБД1350
- Линия:
- ЛС
Сравнивать
- Деталь №:
- 1699200240
- Линия:
- ЛС
Сравнивать
- Деталь №:
- 3925
- Линия:
- ЛС
Сравнивать
- Деталь №:
- 3970
- Линия:
- ЛС
Сравнивать
- Деталь №:
- W2976
- Линия:
- ПФМ
Сравнивать
- Деталь №:
- АЛ609П
- Линия:
- АТУ
Сравнивать
- Деталь №:
- АЛ629
- Линия:
- АТУ
Сравнивать
- Деталь №:
- АП200
- Линия:
- АТУ
Сравнивать
- Деталь №:
- МХ808
- Линия:
- АТУ
Сравнивать
- Деталь №:
- ОЛС301
- Линия:
- АТУ
Сравнивать
- Деталь №:
- ТС408
- Линия:
- АТУ
Сравнивать
- Деталь №:
- ТС608
- Линия:
- АТУ
Сравнивать
- Деталь №:
- АДАСКАЛ1
- Линия:
- АТУ
Сравнивать
- Деталь №:
- АЛ329
- Линия:
- АТУ
Сравнивать
- Деталь №:
- АЛ529
- Линия:
- АТУ
Сравнивать
- Деталь №:
- АЛ529ХД
- Линия:
- АТУ
| Особенности | 2021 Новейшая версия Автомобильный сканер OBD2 — Этот автомобильный диагностический сканер OBD быстрее, чем любой адаптер Bluetooth или WiFi OBD на рынке , чтение занимает всего 3 секунды. Этот OBD II имеет большой ЖК-дисплей (128 x 64 пикселей) с регулировкой контрастности для прямого отображения результатов теста.Классический и портативный дизайн — Большой ЖК-дисплей с кабелем, сканер OBD2 из очень толстой гибкой изоляции. Портативный размер позволяет брать с собой в путешествия. Функция полного диагностического сканера OBDII — автомобильные считыватели кодов легко определяют причину включения двигателя, считывают код, стирают код, просматривают стоп-кадр, готовы к I / M, информацию о транспортном средстве, поток данных, кривую в реальном времени, получают информацию о скорости автомобиля , рассчитать значение нагрузки, температуру охлаждающей жидкости двигателя, получить скорость двигателя, прочитать и очистить коды ошибок и поддерживать 6 языков: немецкий, голландский, английский, испанский, французский, итальянский. Простота в эксплуатации — автоматический сканирующий инструмент Получите питание непосредственно от разъема канала передачи данных OBDII в автомобиле без аккумулятора или зарядного устройства. Мощная совместимость с автомобилями — автомобильный сканер OBD2 поддерживает 9 протоколов, совместимых с большим количеством автомобилей, включая автомобили, оснащенные протоколами следующего поколения — сетью управления (CAN).Применимо к автомобилям США 1996 года выпуска, автомобилям ЕС и Азии 2000 года выпуска, а также к более новым отечественным или импортным автомобилям OBD II и CAN. Так что вам не придется беспокоиться о его совместимости. Попрощайтесь с дорогой автомастерской, считыватель кода двигателя автомобиля прост и очень удобен в использовании. Это маленькое устройство избавит вас от необходимости обращаться к механику, а также позволит вам решить, можно ли что-то исправить или нужна более сложная помощь. Экономьте деньги и время. |
|---|
Просто подключите интерфейс OBD, чтобы начать диагностику. Мы можем четко прочитать коды ошибок на ЖК-дисплее. Даже новичок может использовать это устройство, чтобы прочитать код ошибки, выяснить, в чем проблема и, возможно, исправить ее.
Лучшие сканеры кодов OBD2 на 2022 год
Самый удобный считыватель кодов: Ancel AD310 Classic Enhanced Universal OBD II ScannerСканер Ancel Classic Enhanced Universal OBD2 предлагает классический дизайн и удобный интерфейс всего с четырьмя кнопками.Он оснащен большим ЖК-экраном с белой подсветкой и четко показывает коды и проблемы, обнаруженные в вашем автомобиле. Вам не понадобится зарядное устройство или аккумуляторы, так как этот сканер кодов получает питание непосредственно от порта OBD2 вашего автомобиля. Кабель длиной 2,5 фута также входит в комплект считывателя кодов.
Ancel Classic прост в использовании даже для тех, кто никогда раньше не пользовался считывателем кодов. Подключение и дисплей не требуют пояснений и просты в настройке. При цене 35 долларов этот сканер является доступным выбором для начинающих пользователей.
Самый универсальный считыватель кодов: MOTOPOWER MP69033 Автомобильный сканер OBD2
Автомобильный сканер OBD2 MOTOPOWER MP69033 — это самый универсальный считыватель кодов.
Он предлагает широкий спектр возможностей: девять протоколов OBD2 поддерживают большинство автомобилей США с 1996 года и большинство автомобилей Европы и Азии, начиная с модели 2000 года. Он также поддерживает шесть языков. Широкий ЖК-экран четкий и легко читаемый. В основном интерфейсе есть обычные кнопки для входа, выхода и прокрутки, но этот считыватель кодов также включает кнопки для поиска VIN и кодов неисправностей DTC.Коды отображаются как в буквенно-цифровом, так и в текстовом виде для простоты понимания. Этот компактный считыватель кодов стоимостью чуть менее 24 долларов США является одним из самых экономичных доступных вариантов, но при этом обеспечивает множество функций.
Лучший бюджетный считыватель кодов: SCITOO OBD2 Ah4100 Универсальный сканер OBD II
Если вы действительно не уверены, сможет ли вам помочь считыватель кодов, и вы не хотите платить за него более 20 долларов, то SCITOO OBD2 Ah4100 Universal OBD II Scanner — хороший выбор.
За 16 долларов вы можете быть на пути к диагностике своего автомобиля, не нарушая свой бюджет. Этот считыватель кодов SCITOO имеет базовую и интуитивно понятную настройку с пятью кнопками и 2,4-дюймовым ЖК-дисплеем. Поскольку это очень простой считыватель кодов начального уровня, вам, возможно, придется искать любые коды, которые он отображает, чтобы найти значение, но менее чем за 20 долларов он справляется со своей задачей.
Лучший профессиональный считыватель кодов: FOXWELL Scan Tool NT624 Elite All Systems Diagnostic Scanner for Cars
Для более опытных механиков-любителей предлагается FOXWELL Scan Tool NT624 Elite All-Systems Diagnostic Scanner , который включает в себя функции OBD2, а также полную диагностику системы.Он также способен сбрасывать сервисные индикаторы EBP и замены масла. Большинство основных считывателей кодов не могут считывать или сбрасывать ошибки системы ABS или подушки безопасности, но этот считыватель кодов делает все это.
Большой ЖК-экран с дизайном для двух рук позволяет легко считывать информацию, а автоматическое сканирование VIN означает, что конкретные коды вашего автомобиля будут считаны и определены. FOXWELL Elite Scan Tool поддерживает 12 языков и опции для печати и записи данных. При цене в 254 доллара этот профессиональный диагностический инструмент по-прежнему более доступен, чем многие профессиональные считыватели кодов.
Лучший универсальный считыватель автомобильных кодов: INNOVA CarScan Advisor 5210 Сканер кодов
Сканер кодов INNOVA CarScan Advisor 5210 представляет собой продукт профессионального уровня по приятной цене в 100 долларов. Считыватель кодов INNOVA наряду с функцией диагностики предоставляет данные о силовой передаче в режиме реального времени. Это позволяет вам видеть важную информацию о вашем автомобиле, такую как температура масла, число оборотов в минуту и скорость, чтобы помочь вам диагностировать более сложные проблемы.
Бесплатное мобильное приложение также поставляется со считывателем кодов INNOVA, чтобы предоставлять решения в режиме реального времени и проверенные решения для проблемы вашего автомобиля.
Считыватель кодов INNOVA представляет собой устройство профессионального качества с компактным дизайном по доступной цене, а также достаточно удобным для пользователя, что делает его лучшим универсальным считывателем кодов.
Как использовать сканер OBD2 для диагностики автомобиля с помощью кодов двигателей
Наши автомобили значительно эволюционировали от первых автомобилей начала 20 -го -го века.Подумайте обо всех функциях, которыми сегодня оснащен средний автомобиль: датчики парковки, ЖК-мониторы и камеры заднего вида — этот список можно продолжить.
Производители постоянно используют новые технологии и инновации. Все эти усилия направлены на разработку более безопасных, эффективных и простых в управлении транспортных средств.
Существуют также функции, технологии и датчики, которые мы можем использовать для контроля внутреннего состояния наших автомобилей.
Но для этого вам нужно знать, как пользоваться сканером OBD2.
Система OBD2, или «бортовая диагностика 2», помогает нам выявлять и устранять проблемы до того, как они обострятся.
Например, ваши датчики контроля давления в шинах (TMPS) сообщат вам, когда у вас мало воздуха.
Для подключения и чтения бортовой диагностики, для чтения различных датчиков вашего автомобиля, которые следят за его состоянием, вам нужен сканер OBD2.
В этой статье мы подробно расскажем все, что вам следует знать об этих сканерах. Вы узнаете, как его настроить, как подключить, как прочитать и к чему относятся различные отображаемые коды.
Мы также коснулись различных типов, которые вы можете купить.
Что такое сканер OBD II?
Эти гаджеты предназначены для считывания информации с бортовой системы диагностики 2 (OBD II). Они сканируют систему на наличие потенциальных неисправностей. Если таковые обнаружены, сканер покажет вам коды неисправностей.
Каждая буква и цифра в коде ошибки сообщит вам, в какой системе вашего автомобиля может возникнуть проблема, и в чем заключается эта проблема.
Что такое система OBD II?
Бортовая диагностическая система (II) — это автодоктор вашего автомобиля.Он контролирует электронные датчики вашего двигателя, контроль выбросов и многое другое. Это достигается с помощью датчиков, расположенных по всему вашему автомобилю, которые отслеживают, что происходит, когда ваш автомобиль работает.
Если вы хотите наглядную демонстрацию того, что он может сделать, щелкните это видео:
OBD II — это улучшенная версия оригинального OBDI, разработанного в 1980-х годах. В Соединенных Штатах каждый автомобиль, выпущенный после 1996 года, включает модернизированную систему.
Старая модель по сравнению с ней была примитивной.Все, что произойдет, — это появление индикатора неисправности на приборной панели. Если бы проблема была обнаружена, вам пришлось бы нелегко
добрался до сути.
Пересмотренная кодовая система стала намного точнее. Вот почему для считывания требуется сканер — слишком много информации, чтобы уместиться в простом индикаторе на приборной панели.
Типы сканеров OBD II
Вы можете выбрать один из трех типов: базовый, DIY или профессиональный. В зависимости от бренда они могут предоставлять разную информацию.
Базовый
Название говорит вам все, что вам нужно знать. Базовые модели, как правило, являются самыми доступными и простыми вариантами на рынке.
Обычно они напоминают стандартные сканеры с небольшим экраном. Эти типы сообщат вам код, чтобы вы могли определить, в чем проблема. Конкретнее не становится
кроме этого — никаких ремонтных решений, никакой дополнительной информации и т.п.
Базовый блок — хороший выбор для тех из вас, кто не заинтересован или не может выполнять ремонт самостоятельно.Все, что вам нужно сделать, это показать код вашему механику.
Это также может подойти тем из вас, кто свободно владеет механическими навыками. Кода может быть достаточно, чтобы вы знали, как это исправить.
Сделай сам (сделай сам)
Модели DIY — это шаг вперед по сравнению с базовыми моделями.
Они понравятся автолюбителям и технически подкованным пользователям.
Вы получите больше информации, чем просто код. В зависимости от бренда вы также можете получать оперативные данные и рекомендации по ремонту. Некоторые также предоставят вам статистику по таким аспектам, как расход топлива или средняя скорость.
Они могут быть нескольких видов. Некоторые из них представляют собой ручные сканеры, такие как базовые модели, но с дополнительными функциями. Другие представляют собой ключи Bluetooth OBDII, которые могут передавать диагнозы по беспроводной сети на ваш смартфон или ноутбук.
Профессиональный
Устройства профессионального уровня являются лучшими в линейке. Они похожи на сканеры, которые используют автомобильные заводы и автомобильные эксперты.
Они предоставляют исчерпывающую диагностическую информацию, а также потенциальные решения. Кроме того, они могут сохранять данные, чтобы вы могли сравнивать их с течением времени.
Устройство профессионального уровня может стоить дорого.
Если у вас нет домашнего гаража и вы часто не работаете с автомобилем, затраты могут быть неоправданными.
Как работает сканер OBD II?
Разновидности до 1996 года обычно требовали отдельного источника питания. В настоящее время почти каждую модель можно подключить непосредственно к диагностическому разъему вашего автомобиля.
Вам может потребоваться универсальный разъем для определенных марок. Затем инструмент начнет взаимодействовать с вашей системой OBD II.
Информация с датчиков передается на сканер через порт. После завершения чтения собранные данные будут доступны для просмотра.
Как пользоваться сканером OBD II
Мы составили подробное руководство по использованию сканера OBD II любой марки. Тем не менее, мы по-прежнему рекомендуем вам прочитать руководство производителя, прилагаемое к вашему инструменту.
Подготовьте сканер ObdII
Подготовьте устройство к работе. Подготовьте все необходимые кабели и аксессуары.
Если вам нужно загрузить приложение на свой мобильный телефон или компьютер, сначала уберите его.
Найдите диагностический разъем (DLC) в вашем автомобиле
Вам нужно будет найти разъем диагностического канала (DLC). Это порт, к которому вы будете подключать свой сканер.
Местоположение может варьироваться в зависимости от марки и модели вашего автомобиля. Большинство DLC можно найти под приборной панелью со стороны водителя.
Осмотрите область слева от рулевого колеса.DLC может быть открытым или защищенным крышкой или защелкой.
Если вы не добились успеха, это другие места, которые вы можете проверить:
- Внутри или слева от бардачка со стороны пассажира.
- За переключателем передач.
- Перед рычагом переключения передач (там, где обычно находятся порты USB).
- В перчаточном ящике со стороны водителя или под ним.
- Справа от руля.
Если порт не удается найти, обратитесь к руководству пользователя.
Просмотрите указатель «Сканер OBD II», и вы найдете то, что ищете.
При выключенном питании автомобиля подключите ВАШ сканер OBDII к DLC
Если двигатель работал или ключ был в замке зажигания, полностью выключите его. Пришло время подключить ваш инструмент к DLC или диагностическому порту.
Если вы используете универсальный разъем, будьте осторожны при его подключении. Штекер с 16 контактами можно легко согнуть или деформировать, если вы будете грубыми.
Включите автомобиль и дождитесь загрузки сканирующего устройства
Возможно, вам потребуется включить устройство вручную.Если нет, то он уже начал инициализацию после подключения.
Включите зажигание, не заводя двигатель. Вы увидите, как сканер начнет связываться с бортовыми компьютерами и датчиками вашего автомобиля.
На экране устройства могут появляться загрузочные сообщения, такие как «установление канала передачи данных» или «поиск протокола».
При появлении запроса введите запрошенные данные
После завершения загрузки сканера вам нужно будет ввести некоторые данные.
Это будет включать такую информацию, как идентификационный номер вашего автомобиля (VIN), марка и модель, тип двигателя и т. д.
Возможно, вы захотите держать под рукой руководство пользователя. Если есть что-то, что вы не можете вспомнить, вы найдете это там.
Инициировать диагностику чтения
Сейчас начнется фактическое сканирование. Если вы не знаете, как начать чтение диагностики, просмотрите руководство, прилагаемое к вашему сканеру. Затем нажмите или коснитесь кнопки, чтобы начать процесс.
Дождитесь завершения, затем прочитайте или сохраните коды
После сканирования всех датчиков вашего автомобиля на экране появится один или несколько кодов.
Если у вас базовая модель, запишите их все или сделайте фото экрана на телефон.
Для более продвинутых сканеров перенесите коды на свой смартфон или ноутбук
через Bluetooth.
Коды проверки
Выньте руководство к сканеру, чтобы узнать, что означают код или коды неисправности.
Если вы
не могу найти, ищите в интернете.
Вы найдете множество дополнительных кодов, относящихся к различным маркам и моделям автомобилей. Почти гарантировано, что тот, кого вы ищете, тоже будет там.
Что означают буквы в кодах OBD II
Каждый пятизначный диагностический код неисправности (DTC) начинается с буквы. Возможно, вам придется прокрутить несколько меню на вашем устройстве, чтобы увидеть их.
Различные буквы относятся к определенным системам вашего автомобиля.Вот что означает каждый из них:
P: Силовой агрегат
P-кода — самый большой набор. Они охватывают ваш двигатель, выбросы, зажигание, топливную систему и многое другое.
Б: Корпус
Эти коды указывают на проблемы с подушками безопасности, сиденьями с электроприводом, ремнями безопасности и датчиками сиденья. B-коды охватывают большинство компонентов внутри салона.
С: шасси
Коды шасси относятся к механическим механизмам вашего автомобиля.
Некоторые примеры включают ваши тормоза, подвеску и рулевое управление.
Что означают цифры в кодах OBD II
Вы заметите, что после буквы четыре цифры. Вот что каждый из них говорит вам:
Первое число (второй символ)
Вы увидите либо ноль, либо единицу. Ноль — это общий код, применимый ко всем производителям транспортных средств.
Номер один улучшен или зависит от производителя (например, Toyota, Ford и т. д.).
Второй номер (третий символ)
Этот номер сообщит вам о подсистеме, в которой возникли проблемы.Например, код «P17XXX» означает, что с передачей что-то не так.
См. в руководстве по эксплуатации вашего сканера все номера подсистем.
Третье и четвертое числа (четвертый и пятый символы)
Эти два числа укажут вам точную проблему, влияющую на компонент. Обратитесь к руководству вашего сканера или авторитетной таблице кодов в Интернете.
Следующие ссылки являются хорошим источником кодов и их значения:
Как насчет зарезервированных номеров ISO и SAE?
Вы можете увидеть числовой код, соответствующий одному из этих двух терминов.
ISO означает Международный стандарт организации.
SAE — это аббревиатура Общества автомобильных инженеров. Оба эти учреждения занимаются установлением стандартов производства автомобилей.
Это самые сложные коды для интерпретации. Обычно они означают, что что-то в вашем автомобиле не соответствует стандартам ISO или SAE.
Не обязательно наличие сломанной или неисправной детали. Вместо этого он может сигнализировать о чем угодно, от легких, не относящихся к делу проблем до серьезных.
Лучше сначала решить и исправить другие коды DTC, чтобы посмотреть, исчезнет ли он сам.
Сброс индикатора проверки двигателя (при необходимости)
Ваше устройство может дать вам возможность сбросить индикатор проверки двигателя. Это можно сделать, если вы планируете начать ремонт немедленно. Проверьте наличие сокращенного «CEL» в меню вашего устройства.
Некоторые из вас, возможно, не захотят смотреть на этот свет, пока не посетят своего механика.
Он будет оставаться выключенным до тех пор, пока вы не проедете на своем автомобиле определенное количество миль.Этот период
может варьироваться в зависимости от производителя вашего автомобиля.
Когда закончите, выключите машину и отключите ее от сети
После того, как вы соберете коды и сохраните их в надежном месте, выключите автомобиль. Отключите инструмент от сети и соблюдайте осторожность, чтобы не повредить разъем канала передачи данных.
Заключение
Сканер OBD2 может выполнять сложные диагностические задачи, но прост в использовании и считывании.
Теперь, когда вы знаете, как пользоваться сканером OBD II, вы можете следить за состоянием своего автомобиля, время от времени используя это устройство, и определять, что не так, если на приборной панели загорается индикатор проверки двигателя.
Если с одной из ваших подушек безопасности что-то не так, вы об этом не узнаете — пока она не сработает. То же самое можно сказать и о «тихих» неисправностях, которые могут возникать в других важных компонентах.
Но если система OBD обнаружит проблему, теперь вы знаете, как узнать, в чем она заключается.
У вас есть к нам вопросы или истории, которыми вы могли бы поделиться? Пожалуйста, не стесняйтесь оставлять нам комментарии с вашими отзывами. Мы обязательно ответим каждому из вас!
5 Лучший профессиональный сканер OBD2 (стоят ли они денег и шума?)
3.Autel Maxisys MS908Как мы уже упоминали, Autel определенно является одним из самых плодовитых производителей инструментов автоматического сканирования профессионального уровня. Это устройство является более низким по сравнению с версией Elite, что означает, что вы не можете программировать функции ECU на более новых автомобилях.
Тем не менее, вы по-прежнему можете диагностировать широкий спектр проблем и просматривать данные в режиме реального времени, чего более чем достаточно для эффективного выполнения своей работы большинством механиков.
Кроме того, вы по-прежнему получаете прочный планшет, а это значит, что вы можете без проблем использовать его в своем магазине благодаря прорезиненному корпусу и надежному программному обеспечению.
Беспроводное соединение
С другими сканерами OBD2 вы должны быть физически подключены к автомобилю, чтобы увидеть, что происходит.
В Autel сканирующее устройство отправляет сигнал на планшет, а это означает, что при желании вы можете провести диагностику вне автомобиля. Кроме того, поскольку у планшета большой экран, намного проще читать, что происходит, и сравнивать данные.
Нам нравится беспроводное соединение, потому что оно позволяет работать намного эффективнее.
Вместо того, чтобы застрять в машине во время ее работы, вы можете диагностировать проблемы и находить решения практически из любой точки вашего магазина. При этом диапазон ограничен, поэтому не думайте, что вы можете проверить все свои автомобили из любой точки помещения.
Полный набор кодов автомобилей и обновлений
Несмотря на то, что эта система не поддерживает программирование ECU, вы по-прежнему получаете доступ к более чем 80 различным маркам и моделям, включая европейские и азиатские автомобили.
Лучше всего то, что система обновляется автоматически, поэтому, когда изменения выходят, вам не нужно беспокоиться об устаревании.
Также вы получаете доступ к онлайн-чату MaxiFix, который позволяет находить решения распространенных проблем.
Доступно множество руководств и учебных пособий, позволяющих работать быстрее и надежнее.
Данные клиентов и инструменты управления
Поскольку этот сканер предназначен для профессионалов, вы получаете несколько приложений, которые помогут вам легко управлять данными ваших клиентов.Вы также можете хранить его в облаке, чтобы вы могли просматривать его с любого компьютера.
Сохранение этих данных и вызов их, когда клиент вернется, поможет вам оставаться в курсе характеристик их автомобиля, а также видеть, как он работает с течением времени.
Как получить коды OBD2 без сканера
Добавлено 22 октября 2018 г. Колесо новостей лучший сканер OBD2 , как проверить коды OBD2 , как получить коды OBD2 , советы по кодам OBD2 , коды сканера OBD2 , что такое коды OBD2Нет комментариев
Большинство людей вызывают механика или техника, если с их автомобилем что-то не так.Специалист поможет решить вопрос более точно и конкретно. Однако автосканер OBD2 также может помочь вам выяснить источник проблем, связанных с двигателем вашего автомобиля. (Коды неисправностей OBD2 являются компонентами системы поиска и устранения неисправностей.)
Можно приобрести сканер для решения проблем с вашим автомобилем; тем не менее, обязательно прочитайте это руководство о лучших сканерах OBD2 перед покупкой, чтобы вы могли сделать хорошо информированную покупку. К счастью, есть и другие способы получить коды вообще без сканера.
С помощью ключа зажигания Ключ зажигания можно использовать для получения кодов OBD2.
Пользователю нужно только включить и выключить ключ, не запуская двигатель автомобиля. В зависимости от автомобиля этот процесс необходимо повторить несколько раз. Для большинства транспортных средств требуется, чтобы это произошло примерно пять раз; однако есть автомобили, которым требуется всего три поворота. Процесс должен быть завершен, удерживая ключ в замке зажигания, но в положении «ON». Если двигатель случайно включился, процесс должен начаться заново.
После поворотов на приборной панели автомобиля должна гореть лампочка «check engine» или «service». Каждому импульсу света соответствует определенное число. В двузначном коде пауза используется для обозначения отделения одной цифры от следующей. В таком виде коды появятся на приборной панели автомобиля; каждый код является представлением другого значения. Определение кода, которое обычно можно найти в руководстве по ремонту, относится к основной проблеме автомобиля.
Использование одометра Использование одометра — еще один способ получить коды OBD2.
Пользователь должен нажать на одометр автомобиля. (Кнопки «reset» и «trip» также должны быть сброшены.) Одновременно ключ зажигания автомобиля должен быть включен и выключен. Процесс должен быть завершен при включенном зажигании. Затем необходимо отпустить соответствующие кнопки «сброс» и «поездка» одометра. Затем коды будут доступны на экране цифрового одометра.Экран укажет на проблему с вашим автомобилем.
Несмотря на то, что существуют дополнительные способы получения кодов OBD2 без использования сканера, эксперты рекомендуют доставить ваш автомобиль к профессионалу для проверки. Есть много розничных продавцов, которые предлагают бесплатные услуги, но наличие хорошего сканера под рукой означает, что вы можете не планировать встречи и не тратить дополнительное время в течение дня. После получения кода можно начинать ремонт вашего автомобиля.
Это совместная статья.
The News Wheel — это цифровой автомобильный журнал, предлагающий читателям свежий взгляд на последние автомобильные новости.
Мы находимся в самом сердце Америки (Дейтон, штат Огайо), и наша цель — предоставить развлекательный и информативный взгляд на то, что происходит в автомобильном мире. Смотрите другие статьи из The News Wheel.
Что такое лучший сканер OBDII для начинающих? — BackYardMechanic
Существует множество инструментов сканирования OBDII с различными функциями, опциями и ценовыми диапазонами.
Хороший сканер должен уметь считывать и сбрасывать ошибки автомобиля и отображать их пользователю.
Он также должен иметь простой в использовании интерфейс.
Инструменты сканераOBDII могут варьироваться от дорогих до недорогих единиц.
Дорогие устройства, скорее всего, не нужны обычному пользователю, поскольку у них есть много функций, которые никогда не будут использоваться.
Профессиональный механик, несомненно, захочет устройство с большим количеством функций и более высокой стоимостью.
Итак, что представляет собой сканер OBDII для начинающих?
Одним из наиболее популярных устройств для начинающих является считыватель кодов Actron CP9125 PocketScan.
Actron CP9125 легко подключается к порту OBDII и имеет простую в использовании систему меню.
Он имеет две кнопки для прокрутки опций и выбора нужной опции, например считывания кодов.
В комплект входит буклет, чтобы быстро понять, что означает этот код и в чем проблема.
Кроме того, код можно найти в Интернете, что часто дает хорошее представление о проблеме и ее решении.

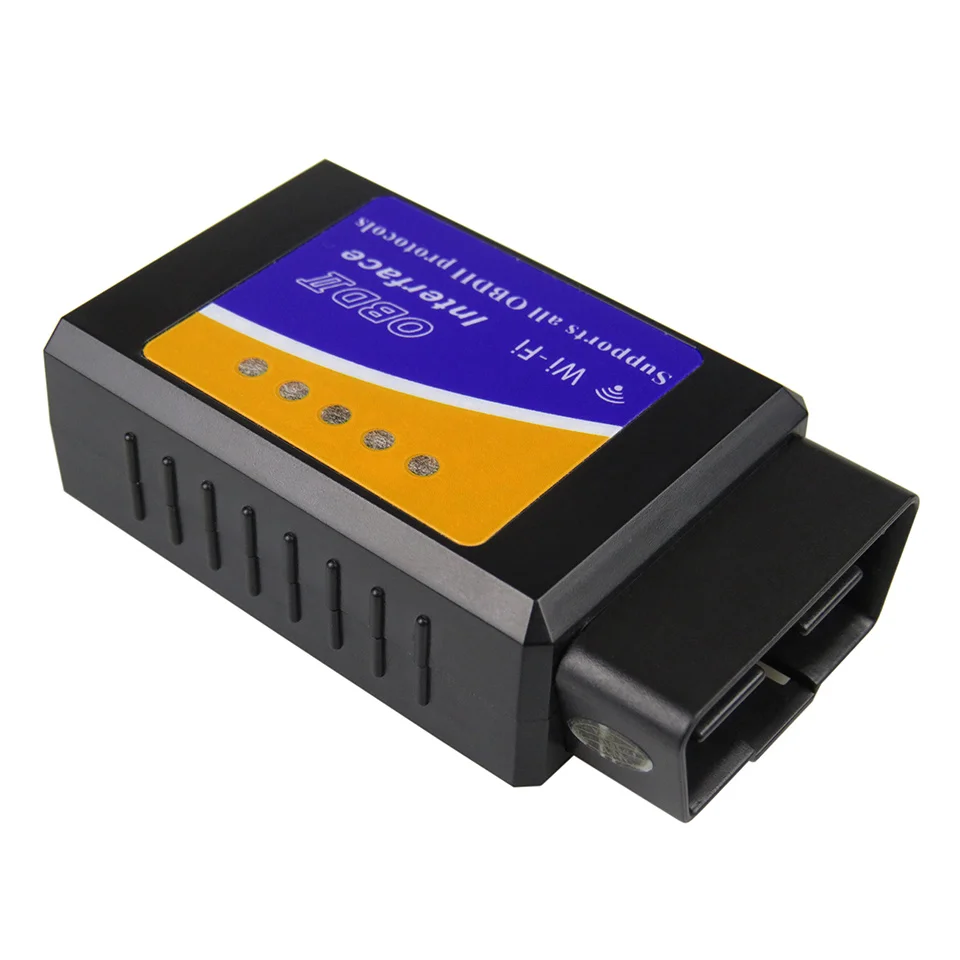

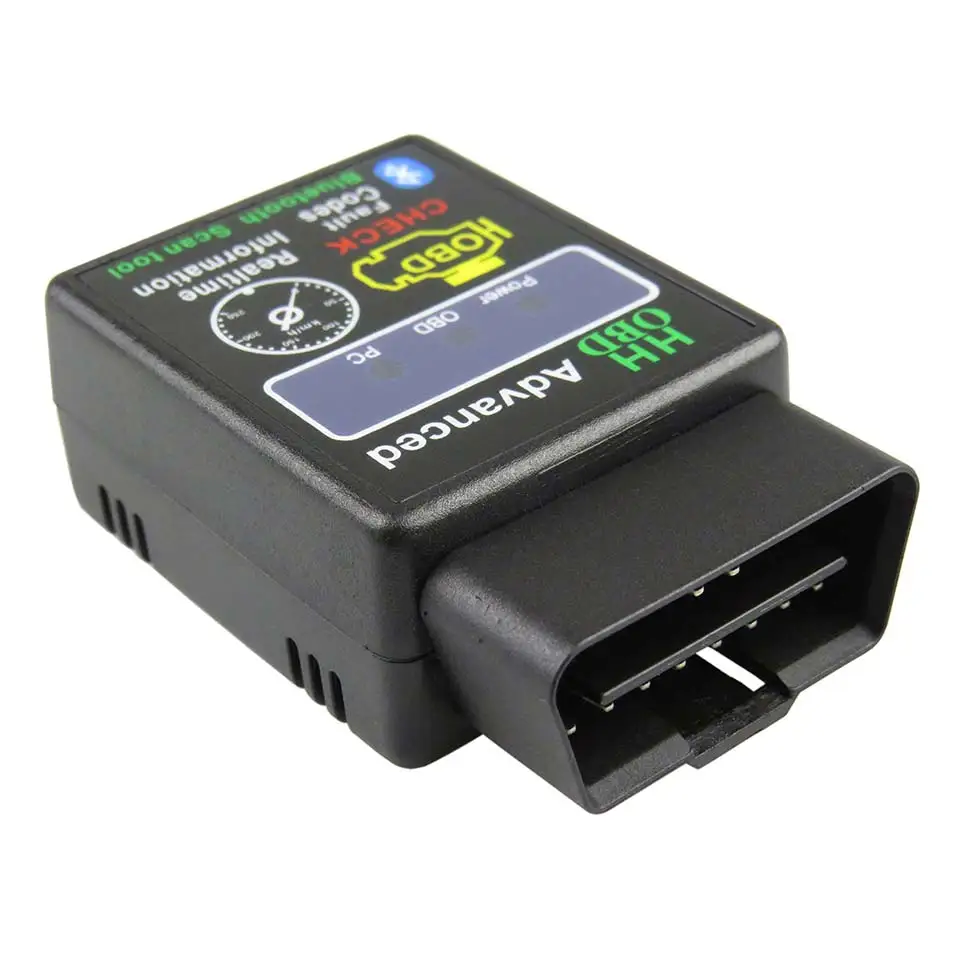

Для тех, кто имеет очень ограниченный бюджет и нуждается в недорогом инструменте OBDII, ELM 327 является хорошим инструментом для использования в сочетании с планшетами Android и смартфонами через Bluetooth.
ELM327 имеет более сложную настройку и плохо работает с iPhone, но это вариант, если вы более технически склонны.
Узнайте больше о считывателе кодов Actron CP9125 PocketScan здесь, на Amazon
Считыватель кодов Actron CP9125 C PocketScan для автомобилей 1996 года выпуска и новее
Резюме
Существует множество доступных инструментов сканирования, и мнения по поводу того, какой из них лучше всего подходит для начинающих пользователей, расходятся.
