Схема вариатора: Простейший вариатор схемы чертежи — Механический вариатор своими руками

Содержание

Вариаторы Схемы регулирования — Энциклопедия по машиностроению XXL

Рис. 5.74. Схема вариатора с регулированием скорости посредством двух роликов. Движение от диска 4 к диску 3 передается посредством двух смещаемых роликов 1 W 2

Из существующих типов фрикционных вариаторов с жесткими телами качения основные перспективы применения имеют а) для малых мощностей— шаровые вариаторы с регулированием скорости наклоном геометрических осей врашения шаров б) для средних мощностей — торовые вариаторы с регулированием скорости наклоном роликов (по схеме ЦНИИТМАШ конструкции завода. Красный пролетарий ).  [c.443]

Торовые вариаторы (схемы 3, табл. 21.2) отличаются высоким к. п. д. (до т] = 0,95), обладают малым геометрическим скольжением, но конструкция их сложна и требуется квалифицированный уход. Диапазоны регулирования Д = 4 ч- 6.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками

[c.329]

В шаровых вариаторах (схемы 4, табл. 21.2) в качестве промежуточных тел применяют шары, а изменение величины передаточного числа достигается изменением положения оси вращения шаров. Диапазон регулирования Д = 10 -ь 12.  [c.329]

Дисковые вариаторы (схема 5, табл. 21.2) применяются для мощностей до 800 кет при Д sg 3 при мощности до 300 кет достигается больший диапазон регулирования — до Д = 4,5.  [c.329]

Главное достоинство клиноременных вариаторов (схемы 6, табл. 21.2) — простота конструкции. Особенностью является наличие регулируемых (раздвижных) шкивов. Для сплошных шкивов (дисков) и стандартных ремней диапазон регулирования Д = 1,3 1,7 при установке дисков с прорезями диапазон регулирования может быть увеличен до двух. Если использовать широкие ремни, то диапазон регулирования возрастает, величина передаваемой мощности достигает 50 кет, т] = 0,8 -г- 0,9.  

[c.329]

Главным параметром, характеризующим вариатор, является диапазон регулирования Д (см.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками стр. 328). Для примера рассмотрим определение диапазона регулирования клиноременного вариатора (схема 6, табл. 21.2).  [c.344]

При выборе — конструкции вариатора необходимо учитывать, какой диапазон регулирования и какая схема регулирования передаточного числа должны быть применены в вариаторе.  [c.129]

Вычислительные механизмы с фрикционными вариаторами. На рис. 17.2 приведены примеры схем вычислительных механизмов с лобовыми вариаторами. В этих вариаторах ролик заменен двумя шариками, помещенными в специальную обойму. Такая конструкция позволяет уменьшить усилия и повысить точность при регулировании скорости.  

[c.255]

Регулирование угловых Рис. 7.4. Схема торового вариатора скоростей производится пово-  [c.96]

Образец нагревается при пропускании электрического тока с помощью силового трансформатора, вариатора 6 по программе 9, вычерченной на бумаге барабана 7 регулирующего устройства 3.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками В качестве регулирующего устройства используют серийно выпускаемый прибор РУ. Важным элементом в этой схеме является приставка 5 (ПРТ) регулирования температуры, включающая полупроводниковую схему и управляющая работой тиристоров 4.  [c.23]


Фиг. 97. Схемы устройств для регулирования чисел оборотов в минуту в вариаторе с раздвижными конусами.
Конусный планетарный вариаторе регулированием осевым перемещением кольца (Грехам, фиг. 118, 119, табл. 136 и табл. 137, схема а) кинематически представляет собой планетарный меха-  
[c.425]

Импульсные вариаторы преобразуют вращательное движение ведущего вала в колебательное движение промежуточного элемента, а последнее с помощью храповых механизмов вновь во вращательное движение выходного вала изменение скорости достигается изменением радиуса кривошипа или плеч коромысла, что приводит к изменению амплитуд колебаний и скоростей промежуточного элемента при постоянной частоте колебаний.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками Фрикционные вариаторы] N до 100 кет. преимущественно до оО кет. (Б многодисковых вариаторах до 700 кет). Скольжение обычно до 3 — 5%. В сухих передачах совершенной схемы с самозатягиванием скольжение менее Автоматическое регулирование возможно Фрикционные вариаторы или бесступенчато-регулируемые двигатели в сочетании с зубчатыми передачами допускают значительный диапазон регулирования автоматическое регулирование удобно в диапазоне регулирования вариаторов или электродвигателей  

[c.332]

Конструктивную схему вариатора следует выбирать в соответствии с требуемым видом регулирования так, чтобы силовая характеристика вариатора отвечала требованиям рабочей машины.  [c.766]

Схема вариатора представлена на рис. 9. Ведущим и ведомым звеньями служат чаши (диски) 1 и 2, промежуточными телами являются ролики 3 4, наклоняющиеся вокруг своих осей, не лежащих в плоскости роликов. Благодаря этому значительно уменьшается разность скоростей на площадке касания, так как вершина конуса, проведенного касательно к пояску касания, на ролике незначительно отходит от оси привода.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками

Это условие принимается для выбора геометрических соотношений в вариаторах этого типа. В приводе осуществляется прижатие обоих фрикционных дисков (чаш) к роликам, как это можно видеть на схеме (рис. 9), независимыми клиновыми механизмами, что уменьшает проскальзывание при пуске и при толчках, воспринимаемых вариатором от приводимой машины. Диапазон регулирования вариатора 6- -8.  [c.191]

В схеме предусмотрена возможность регулирования скорости, которая осуществляется при помощи вариатора (бесступенчатого 1 редуктора) 3. В системе установлен подкачивающий насос 7, предназначенный для создания во всасывающей магистрали испытываемого насоса Я некоторого избыточного давления, величина  [c.303]

На рис. 6.2 представлены схемы вариаторов, т. е. фрикционных передач для бесступенчатого регулирования скорости.  [c.78]

Передачи по схеме (рис. 10.2) можно также применять как вариатор скоростей, устанавливая один или оба двигателя с бесступенчатым регулированием скорости, схему на рис.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками

10.3 — когда передача должна иметь одно ведущее звено и два ведомых, вращающихся в разные стороны.  [c.191]

Вариатор с редуктором, показанный на фиг. 24, выполнен по схеме 19, д. Нажатие автоматическое — реактивным моментом, действующим на свободно подвешенный корпус редуктора. Регулирование — осевым перемещением ведущего конуса. Л -  [c.630]


В вариаторах по схеме фиг. 32, б при Пу = 1450 об мин допускается регулирование от О до 200 об/мин.  [c.637]

Выбор конструктивной схемы вариатора определяется габаритным размерами узла и требуемым диапазоном регулирования передаточного отношения.  [c.408]

Вариатор выполняется для небольших мощностей схема этого вариатора даёт кинематически неограниченный диапазон регулирования и реверс. Однако из-за потерь на трение и износ рабочих поверхностей обычно ограничиваются диапазоном регулирования 10—20 и не допускают реверсирования на ходу.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками

[c.701]

На концах ведущего / и ведомого II валов насажены две то-ровые чашки — диски со сферическими рабочими поверхностями. Вращение от ведущего диска к ведомому передается посредством двух промежуточных роликов 7, свободно сидящих на осях 2 и зажатых между дисками. Различные передаточные числа и, следовательно, скорости вращения дисков получают изменением угла наклона осей роликов (поворотом их вокруг шарниров 3). Нри положении осей роликов, перпендикулярном к оси дисков, передаточное число равно единице. Передаточное число и диапазон регулирования торового вариатора определяют так же, как и в двух предыдущих схемах.  [c.189]

Схемы фрикционных вариаторов. Схемы наиболее распространенных вариаторов показаны на фиг. 19. При выборе схем следует учитывать требуемый диапазон регулирования, возможность перемещения вала, величину геометрического скольжения в схеме, возможность рационального способа нажатия. Ввариаторахпофиг. 19,а—ж с непосредственным контактом колес  

[c.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками 625]

Цепные вариаторы (схемы 7, табл. 21.2) сложнее и дороже клиноременных вариаторов, но компактнее, долговечнее и более надежны. Различают вариаторы, передающие движение зацеплением и трением. В звеньях цепи вариаторов второго типа установлены закаленные ролики. Диапазон регулирования в первых до Д = 6, во вторых — достигает Д = 7 10. Цепные передачи зацеплением обеспечивают i = onst и могут передавать большие нагрузки, благодаря чему получили большое распространение. Они применяются для мощностей до 30 кет, имеют к. п. д. ц = 0,8 н- 0,9.  

[c.329]

В ряде случаев для осуществления заданного технологического процесса необходимо регулировать угловую скорость рабочей машины. Эта задача легко решается в приводах от элёктро-двигателя постоянного тока, но при переменном токе приходится применять сложные электрические схемы регулирования или же проектировать для этой цели механические устройства. В простейшем случае — это ступенчатые ременные шкивы, сменные зубчатые колеса или звездочки, более сложные — коробки передач.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками Однако они допускают лишь ступенчатое регулирование скорости, что не всегда приемлемо по условиям производственного процесса. Если необходимо плавное с-ступенчатое изменение скорости, применяют вариаторы. С техникоэкономической точки зрения установка их целесообразна, например, в приводах конвейеров сушильных, закалочных, отжигательных печей, установок пылепитания котлов, машин пищевой промышленности для намоточяых устройств бумагоделательных машин, волочильных, изолировочных машин, так как в таких машинах при неизменной производительности угловая скорость приемной катушки или барабана должна плавно меняться в связи с изменением радиуса намотки для установок, в которых скорость должна регулироваться автоматически, для чего необходимо ее плавное изменение в исследовательских установках и опытных экземплярах машин с целью выявления оптимального темпа их работы.  

[c.393]

Схема регулирования использует только один из трех контактов регу лирующей системы потенциометра ЭПД-17.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками Этот контакт включен в разрыв цепи втягивающей катушки контактора КТ-212, производящего включение питания вариаторов, питающих секции нагревателя печи на линейное напряжение сети 220 в. Е5торой контакт потенциометра ЭПД-17 используется для подачи сигнала о перегреве —звонок и красная лампа.  [c.94]

Одними из наиболее совершенных являются торовые вариаторы, которые могут работать всухую и в масляной ванне. На рис. 5.8 изображена схема соосного торового вариатора системы ЦНИИТМАШ (конструкция В. А. Свето-зарова). Вариатор состоит из двух соосных катков с тороидной рабочей поверхностью и двух промежуточных роликов, наклон осей которых может одновременно изменяться, за счет чего достигается изменение передаточного отношения. Диапазон регулирования торовых вариаторов  [c.74]

Приведенная тиристорная схема температурного регулятора может быть использована с незначительной доработкой в системе автоматического программного регулирования режимов нагружения или деформирования.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками В последнем случае в качестве нагрузки используется вместо вариатора РНО-250 и силового трансформатора ОСУ-20 электродвигатель постоянного тока типа ПБСТ-33 с согласующими элементами схемы.  [c.233]

Принцип работы следует из блочной схемы (рис. 17). Образец 1, закрепленный в. установке для испытаний, прогревается током от трансформатора 2, режим работы которого управля- ется приставкой 5 регулирования температуры, вариатором- 3 и тиристорами 6. Сигнал от термопары, приваренной к образцу в сечении, в котором снимается сигнал поперечной дефор1мации, поступает на терморегулирующий прибор 7. В этом приборе дополнительный реохорд дистанционного управления выдает сигнал, пропорциональный, изменению температуры цикла, на сле-  [c.33]

Вариаторы скорости с клинчатыми ремнями и раздвижными шкивами, составленными из дисков, получили широкое применение в промышленности, так как в большинстве случаев они просты по конструкции, бесшумно работают, не требуют большого первоначального натяжения ремня, надежны в работе, легко и просто (на ходу) во время работы вариатора регулируется скорость ведомого вала.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками Большое разнообразие существующих конструкций шкивов, различие сочетания сдвоенных вариаторов скорости, а также сочетания клиноремеппого вариатора с различными схемами зубчатых -передач позволяют легко выбрать наиболее рациональную схему в соответствии с заданной мощностью и необходимым диапазоном регулирования скорости.  [c.317]


Регулирование чисел оборотов — сдвигание и раздвигание конусов — осуществляется по одной из схем, показанных на фиг. 97. Для вариаторов с жёстким кольцом и с цепью применяется жёсткое регулирование, причём в вариаторах с жёстким кольцом прижатие осуществляется за счёт самозатягивания, а в цепных — ставятся натяжные устройства. Для колодочно-ремённых и клиноремённых вариаторов, работающих без натяжных роликов, применяется регулирование пружинами. Это необходимо, чтобы удовлетворить условию постоянства длины ремня при применении конусов.  [c.410]

Применение планетарной схемы дает возможность кинематически неограни-яенного рлс1иирения диапазона регулирования входящей в вариатор бесступенчатой передачи.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками[c.511]

Блок-схема установки приведена на рис. 5.1. В установке применено пропорциональное регулирование нагревом и нагружением. Системы нагружения и нагрева включают аппаратуру и приборы задачи программ—нагрузок (или дефорлгаций), температуры, компенсации свободной термической деформации — РУ-5-01 (2), приборы измерения программируемых параметров, снабженные реохордами обратной связи КСП-4 2, 3) а также усилительную аппаратуру 9 с исполнительными элементами — тиристоры ВКДУ-150 (4), вариатор РНО-250 (5), силовой трансформатор ОСУ-20 (6) и электродвигатель 7.  [c.114]

Образец 5 нагревается при пропускании электрического тока от силового трансформатора 4. Ток регулирует вариатор 2 по программе 9, вычерченной на бумаге барабана 11, регулирующего устройства 7. В качестве регулирующего устройства используют серийно выпускаемый йрнбор РУ-05М. Важным элементом схемы является приставка / регулирования температуры ПРТ, включающая  [c.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками 134]

Принцип работы устройства следует из схемы, приведенной на рис. 3.14. Образец / прогревается током от трансформатора J0, который управляется приставкой регулирования темперагуры 7, вариатором 8 и тиристорами 9. Сигнал от термопары, приваренной к образцу в том же сечении, в котором снимается сигнал поперечной деформации, поступает на терморегулирующий прибор 2. В этом приборе дополнительный реостат дистанционного управления выдает сигнал, пропорциональный изменению температуры цикла, на следящее устройство 3. Устройство 3 представляет собой лвухкоординатный прибор с барабаном (0 90 мм) для установки программы слежения на двух фоторезисторах. В соответствии с программой вырабатывается сигнал, пропорциональный сигналу деформометра от термической деформации при соответствующей температуре образца.  [c.143]

Варианты скорости (механизмы для непрерывного регулирования передаточного отношения). Непрерывное принудительное регулирование передаточного отношения обеспечивается в гидравлических объемных передачах, фрикционных, пластинчатых и импульсных вариаторах.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками Вариаторы выполняют по са [c.580]

Вариаторы с двумя ре-Г у л и р у с м ы ш и шкива м и выполняют предпочтительно по схеме фиг. 1, д. При М = onst подпружиненный шкив ставят на ведомый вал, при N = onst — на ведущий второй шкив с принудительным регулированием.  [c.616]

Шаровые вариаторы (фиг. 19, у я ф) имеют конические колеса постоянного диа1Метра. Промежуточные тела — шары. Регулирование скорости — наклоном оси вращения шаров. Для схемы фиг. 19, у == = 10 12 и для схемы фиг. 19, ф — Д = 9. В первой схеме скольжение меньше, однако пятно контакта расположено менее благоприятно. Передаточное число  [c.632]

Американская фирма Милтон Рой , японская фирма Никкисо , английская фирма E D при решении вопроса одновременного дозирования нескольких различных жидкостей с возможностью регулирования подачи каждой жидкости в отдельности и всех жидкостей сразу комплектуют агрегат из отдельных серийных насосов.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками На общей раме монтируются приводной электродвигатель, бесступенчатый вариатор числа оборотов, червячные и цилиндрические редукторы и дозировочные насосы. Все эти механизмы соединяются между собой муфтами, а иногда и промежуточными валами. К преимуществам такой схемы следует отнести использование для подачи отдельных компонентов любых серийных дозировочных насосов, редукторов и вариаторов. Но конструкция агрегатов получается громоздкой, металлоемкой, малоэкономичной. Кроме того, такие агрегаты при горизонтальной компоновке занимают большую производственную площадь.  [c.188]

OUT III: Система охлаждения и подогрева вариатора Mitsubishi Outlander III 2013-2020MY. Радиатор вариатора. Теплообменник CVT. Подогрев вариатора зимой. Масляный фильтр вариатора (CVT) [Архив]


Просмотр полной версии : OUT III: Система охлаждения и подогрева вариатора Mitsubishi Outlander III 2013-2020MY. Радиатор вариатора. Теплообменник CVT. Подогрев вариатора зимой. Масляный фильтр вариатора (CVT)



Балу

05.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками 04.2013, 18:04

Навигатор темы
Система охлаждения и подогрева вариатора Mitsubishi Outlander III.
Система охлаждения и подогрева вариатора Mitsubishi Outlander IV.
Радиатор вариатора Mitsubishi Outlander III. Теплообменник CVT Mitsubishi Outlander III. Подогрев вариатора зимой Mitsubishi Outlander III. Масляный фильтр вариатора (CVT) Mitsubishi Outlander III.
Схема подключения теплообменника вариатора (CVT) Mitsubishi Outlander III

1. На машинах Mitsubishi Outlander XL до середины 2010 года выпуска применялась схема охлаждения и подогрева вариатора через радиатор вариатора, термостат вариатора, теплообменник вариатора и систему охлаждения двигателя.
Схему системы и пояснения к схеме описаны тут (http://www.cp-club.ru/showthread.php?p=27606#post27606).

2. С середины 2010 из системы исключили масляный радиатор вариатора, схема осталась такая же, как и в п.1, только без радиатора вариатора: антифриз циркулирует по малому кругу, и согласно S/M отдельный термостат вариатора открывается при 75°C, полное открытие (закрытие) при 95°C, термостат системы охлаждения двигателя открывается при 85°C.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками
Данная схема применялась до 2012 года. В период с 2010 г. по 2012 г. увеличилось число обращений и жалоб на перегрев вариатора.

3. С выходом модели Mitsubishi Outlander III во второй половине 2012 года (2013MY) ММС кардинально подошла к упрощению системы охлаждения и подогрева вариатора: из схемы исключили не только радиатор вариатора, но и термостат вариатора.
Все управление циркуляцией охлаждающей жидкостью в теплообменник осуществляется термостатом двигателя: антифриз идет с большого контура охлаждения двигателя, открытие термостата происходит при 82°C, на 95°C — полное открытие.
Схему системы можно посмотреть тут (http://www.cp-club.ru/showthread.php?t=10694&p=241127&viewfull=1#post241127).
Данную схему применяли с 2012 г. до конца 2014 г. (Mitsubishi Outlander III 2013MY, 2014MY). Массовое число обращений и жалоб на перегрев вариатора вынудило ММС сделать сервисную кампанию (http://www.cp-club.ru/showthread.php?t=11296&p=359346&viewfull=1#post359346) по доустановке радиатора вариатора.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками

4. В 2015 году ММС продолжает эксперименты с системой охлаждения и подогрева вариатора Mitsubishi Outlander III (2015MY). Причем на рынок выпускают модели как по схеме в п.3, так и с новой схемой системы: с новым корпусом теплообменника и радиатором вариатора. Новый корпус теплообменника сделали без масляного фильтра (его вывели в новый корпус). Все управление циркуляцией охлаждающей жидкостью в теплообменник осуществляется термостатом двигателя: антифриз идет с большого контура охлаждения двигателя, открытие термостата происходит при 82°C, на 95°C — полное открытие.
Схему системы можно посмотреть тут (http://www.cp-club.ru/showthread.php?t=10694&p=367092&viewfull=1#post367092) (из схемы исключить радиатор вариатора).
В 2015 году по данной схеме вышли на рынок машины как с радиатором вариатора так и без!
При обращении владельца машины с жалобой на перегрев вариатора ОД доустанавливает радиатор вариатора.

В середине 2015 года выходит рестайлинг Mitsubishi Outlander III Dynamic Shield (MY2016, MY2017, MY2018, 2019MY).Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками На все модели рестайлинга вернули радиатор вариатора. Система охлаждения и подогрева вариатора Mitsubishi Outlander III выполнена по схеме как в п.4 с добавлением радиатора вариатора.
Схему системы можно посмотреть тут. (http://www.cp-club.ru/showthread.php?t=10694&p=367092&viewfull=1#post367092)
Данная схема применяется по сегодняшний день на всех моделях Mitsubishi Outlander III Dynamic Shield 2016MY, 2017MY, 2018MY, 2019MY, 2020MY.


Kuzenkakol

27.09.2013, 13:33

Ребяты, у Вас как у клона XL есть система прогрева вариатора через отдельный термостат, а на 3 Аутах нет и её, завязали всё на общий контур…


Балу

27.09.2013, 16:45

Руслан!
А не проще восстановить штатную схему?

Вот схематично нарисовал, кто не понял http://cp-club.ru/images/smilies/smile.gif
сиренево-синим — котур системы охлаждения ДВС
оранжевым — контур масляной системы вариатора

http://cp-club.ru/attachment.php?attachmentid=5520&d=1316775108


Kuzenkakol

27.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками 09.2013, 17:21

Вот думаю, только проще возвратку на печку посадить, поставить там тройничок и от теплообменника кинуть шланг до туда… С гарантийщиком разговаривал, такую схему предложил.. Только и гарантию на двигало так сразу потеряю до кучи…


Балу

27.09.2013, 17:45

Все же штатная схема лучше, тем более если уже за бугром Мицу напрягли на эту тему и они отзывают машины для установки системы охлаждения (в Австралии вроде). Я не думаю что они что-нибудь другое придумали.
Тем более там надо то термостат, теплообменник и трубки:)


Kuzenkakol

27.09.2013, 18:09

Все же штатная схема лучше, тем более если уже за бугром Мицу напрягли на эту тему и они отзывают машины для установки системы охлаждения (в Австралии вроде). Я не думаю что они что-нибудь другое придумали.
Тем более там надо то термостат, теплообменник и трубки:)

У них тепло зимой, и для южных стран использовалась система как у нас на большой круг, что бы просто выравнивать температуру масла идущего с радиатора.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками


Kuzenkakol

27.09.2013, 20:12

А можешь ещё такую схему нарисовать с теперешней на аут 3, а то я на планшете да телефоне, вот от руки упрощенку и делал.


Kuzenkakol

28.09.2013, 10:22

А так простенько всё сейчас


Александр019

28.09.2013, 10:40

А так простенько всё сейчас

Мне немного не понятно,неужели не хватает штатной схемы ?
Если я все правильно понял,то в той же Австралии не хватает охлаждения ,а не подогрева.
Чисто из практики,когда зимой поднимаешь машину на подъемник и меняешь масло в том же вариатре,то льется оно из него очень горячие(не раз обжигался)
Есть ли смысл дорабатывать схему?
Будет ли доработка эффективно исполнять свои функции ?Зимой понятно,а как быть летом? Глушить её?
Тут надо крепко думать.


Kuzenkakol

28.09.2013, 11:17

Александр019, так в том то и дело, что до 12 года схема была та которая наверху нарисована Балу!!! Там отдельный термостат, который на 75 начинал открытие, на 95 заканчивал закрывая другой клапан, то есть летом если антифриз больше 95 то он не идет в вариатор.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками А зимой давал про греться двигателю до 75 и открывал второй малый круг на вариатор.
Сейчас же, антифриз будет протекать через теплообменник только если температура в общем контуре, который идет с основным радиатором Охлаждения, будет более 82 градусов, и даже если температура будет близка к закипанию антифриза 100 и более, ничего не перекроет его подачу на вариатор. То есть, если даже не заморачиваться и сделать кольцо на печку, то будет так как и сейчас, только прогреваться он будет с момента завода двигателя.
А беспокоит когда зимой при -25 и каких условиях этот термостат на 82 у нас откроется и насколько долго? И как быть на трассе при равномерном движении….
P.S. Минимальная зарегистрированная температура в Австралии: −8.2 °C (17.2 °F), Йондала, 20 июля 1976


Александр019

28.09.2013, 11:48

Спасибо! Теперь все ясно и понятно.


Kuzenkakol

28.09.2013, 14:56

Александр019, вот я и говорю про то что даже просто ставить радиатор боязно, так как греть варик кроме своей работы не чему, а у него помимо верхней границы температуры есть и нижняя.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками … Как сказывается она туманно, так как статистических данных не хватает, вот сейчас зимой буду собирать, машин продано много, масло за лето попорчено (перегрето). Сам утеплять буду и всё равно зимой ночь так в теплом гараже стоит.
Так что тут как то комплексно нужно решать, а машинке всего полгода и 11600 пробега…


Александр019

28.09.2013, 15:13

Уже несколько человек звонили и сообщали что выскакивала надпись о перегреве варика.
Правда это все было летом.
Не понятно чем руководствовались разработчики.


Kuzenkakol

28.09.2013, 16:41

Для понимания гения Мицу, на автомате 3.0 тоже проделанна данная операция по кастрации радиатора и системы подогрева от антифриза…


Уже несколько человек звонили и сообщали что выскакивала надпись о перегреве варика.
Правда это все было летом.
Не понятно чем руководствовались разработчики.

Я мицу уже очень давно не понимаю…


Kuzenkakol

29.09.2013, 14:58

Удешевление процесса, вот и всё.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками


Балу

30.09.2013, 13:32

Руслан!
Что нарисовать надо? Вроде в моей схеме все понятног:blush:

На Outlander III 2013-2014 г.в. применяется схема без радиатора вариатора и управляется термостатом двигателя.
Антифриз идет с большого контура охлаждения двигателя, открытие общего термостата 82 градуса.
Система не надежная, поэтому и присутствуют многочисленные жалобы на перегрев вариатора и поэтому ОД стали ставить радиатор по обращении Клиента.

Схема реализации системы охлаждения-прогрева масла вариатора с помощью антифриза системы охлаждения двигателя:


Kuzenkakol

30.09.2013, 13:47

Не, я про нашу новую, простую картинку кинул вверху, думаю смысла показывать дальше патрубки на блок с термостатом и так не нужно, там понятно что это большой круг через радиатор охлаждения антифриза.
Короче у нас машина экспериментальная модель как делать не надо;)


Kuzenkakol

16.10.2013, 14:29

kidanov, Олег
Сегодня утром не смог подключится, как хотел.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками Но кое что есть. Температура за бортом +7С. Завел утором , прогрел до 46С и поехал на работу, расстояние 4,3 км, время поездки приметно 10 минут, утро, маленькие пробки. Как приехал, подключил МУТ, температура двигателя 89С, температура масла 108 коинтов, но самое интересное дальше, пока стоял, возился с установками, температура масла довольно быстро минуты за 4 поднялась до 124К, стало интересно, еще 12 минут и уже имеем 155К, температура двигателя 91С. Потом пришлось все выключить и на работу. Короче меня заинтересовало такое поведение системы охлождения, что в свою очередь подтверждает, думаю, большую ошибку в нашей системе запитки вариатора.
Первоисточник (http://out-club.ru/board/showpost.php?p=1551560&postcount=742)


Балу

16.10.2013, 14:30

На Outlander III 2013-2014 г.в. применяется схема без радиатора вариатора и температура в теплообменнике управляется термостатом двигателя (поток ОЖ).
Антифриз идет с большого контура охлаждения двигателя, открытие общего термостата 82 градуса.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками
Система не надежная, поэтому и присутствуют многочисленные жалобы на перегрев вариатора и поэтому ОД стали ставить радиатор по обращении Клиента.

Схема реализации системы охлаждения-прогрева масла вариатора Mitsubishi Outlander III (2013MY, 2014MY) с помощью антифриза системы охлаждения двигателя:
http://www.cp-club.ru/attachment.php?attachmentid=38587&d=1503672698


илья иванов

18.10.2013, 10:54

Долго выбирал между аутом и х трейлом, друг уверил меня, что аут лучше, так как он купил его весной и летом поехал на нем в абхазию. За время дороги ничего не перегривалось и не ломалось. Сейчас читаю отзывы и расстраиваюсь, может надо было х трейл брать.


Kuzenkakol

18.10.2013, 11:27

илья иванов, если гонять не будете, всё Ок будет:) а так всё поправимо, не Боги горшки обжигают. Будут проблемы, есть гарантия.


Долго выбирал между аутом и х трейлом, друг уверил меня, что аут лучше, так как он купил его весной и летом поехал на нем в абхазию.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками За время дороги ничего не перегривалось и не ломалось. Сейчас читаю отзывы и расстраиваюсь, может надо было х трейл брать.

Владею вариатором больше 1,5 лет — пока никаких проблем (т.т.т.) не было. кроме аварийного срабатывания защиты после резкой остановки (два раза).

Я считаю, если ездить по правилам и соблюдать условия эксплуатации, проблем быть не должно! Если хочешь гонять постоянно со скоростью 160-170 км.ч. — то эта машина не для этого. Так же считаю, что вариатор не для бездорожья — тем, кто часто залезает в говны, лучше брать (из наших машин) МКП или, еще лучше, дизель. А 2,0 CVT и 2,4 CVT — по большей части для спокойной езды по городу, спокойных дальних путешествий и преодоления бардюров и сугробов зимой.

ИМХО: лично считаю, что вариатор конечно не для кроссоверов. На универсалы повышенной проходимости нужно изначально ставить 5 или 6 ступенчатые АКП с гидротрансформатором. а кроссовер с вариатором — общий конструктивный просчет.:)


Балу

25.10.2013, 15:34

Параметры штатного термостата от ХЛ-я.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками См. нижние три строчки

http://www.cp-club.ru/attachment.php?attachmentid=21060&d=1382700636


Kuzenkakol

25.10.2013, 15:44

Балу, к чему ты это выложил???


Балу

28.10.2013, 09:52

Для желающих колхозить темрмостат 🙂
Последние три строчки — параметры открытия 😉


Kuzenkakol

28.10.2013, 10:35

Балу, так это подогрева, на линии антифриза, чтобы его приколхозить нужно линюю антифриза продлевать до возвратки печки. Ставить там тройничек.
А вот интересно нет термостатов с более низкой температурой полного открытия? Не вижу просто смысла пускать продолжать течь антифризу выше 90 градусов.
P.S. Поясню для тех кто не знает как работает термостат: при полном открытии клапан что находится в голове термостата перекрывает в данном случае подачу антифриза.
21086


Вадим65

14.10.2014, 18:30

как быть при -25 -40 а ЛЕТОМ при+35 и 45 масло за 1 перегрев потеряет свою способность и пахнет горелым приведется на лето обязательно радиатор колхозить не знаю что зимой прошлою зиму стоял в рогоже


Добрый день !

Вот и стал я владельцем аутендера3.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками
Сразу приключился казус. Температура ночью была -15. Днем -10. Погрел минут 5-10, датчик холодного двигателя уже погас, — поехал потихоньку. Надо бы разогнаться, а не разгоняется, скорость не выше 30 при оборотах 3000, расход кажет 32 л на сотню.
И так до тех пор пока не прогрелся более-менее. До сих пор были машины на автоматах, — там таких проблем не наблюдалось даже при -30-40. Что же будет с вариатором при температуре -40 ?


Это не нормально. Вариатору наплевать на температуру.


Температура ночью была -15.

OFF
На холодную — любое авто тупит.
Если при -15 греть минут 5, то у трех-литрового двигло прогреется ~ до 50С.
И по ощущениям будет ехать «замороженно — тормознуто».

Так что это может не вариатор тупить.


Тут где-то в недавней ветке обсуждали и пришли к выводу, что севший АКБ может тормозить машину, а сначала тоже грешили на вариатор. Так при минусовых температурах как раз АКБ может подсесть (если авто не новое, или если новое, но АКБ по каким-то причинам там БУ (ОД подсунул) и генератор будет работать как тормоз.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками Необычное явление, но имеет место быть….


OFF
На холодную — любое авто тупит.
Если при -15 греть минут 5, то у трех-литрового двигло прогреется ~ до 50С.
И по ощущениям будет ехать «замороженно — тормознуто».

Так что это может не вариатор тупить.

Как бы не первый десяток лет за рулем. Тут не тупит, — вообще не едет. Двигатель — двушка. У АКПП тоже при -40 передачи не переключаются пока маленько не прогреется. Просто я не ожидал такого при -10-15, буду теперь дольше греть. Пробег пока 140км всего.


Как бы не первый десяток лет за рулем. Тут не тупит, — вообще не едет. Двигатель — двушка. У АКПП тоже при -40 передачи не переключаются пока маленько не прогреется. Просто я не ожидал такого при -10-15, буду теперь дольше греть. Пробег пока 140км всего.

Ну у нас в МО тоже бывает и -10, и -15, и -20, но что бы при этом машина не ехала, я такого не замечал. Нужно искать причины…
ЗЫ: в любой мороз грею до первой синей риски, максимум — до второй и еду — все нормально.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками Правда, машина в гараже стоит, там температура -10.


Вариатор тут ни при чем!!!


Вариатор тут ни при чем!!!

А что тогда ? Больше ничего быть не может. Посмотрю, когда снова похолодает.


Kuzenkakol

18.11.2014, 20:09

Кстати нашел у крайслер на jeep компас и прочих с вариатором давно уже используют термостат с байпасом на масло;)
И на автоматы http://www.mopar.com/dodge/charger/2012/shop/335643/36/3190/
http://www.factorychryslerparts.com/showAssembly.aspx?ukey_assembly=671024&ukey_make=1064&modelYear=2008&ukey_model=15528


vovka387

18.11.2014, 20:22

Интересная тема. Я ездил на своей машине (4007 2012 выпуска пробег был тогда 35к) в Астрахань,
проехал я за 13 или 14 часов 1600 км, практически не останавливался (заправка и нужна естественная), ехал 120 — 150 когда
позволяла дорога, никакого перегрева или проблем в дороге не заметил, после этого был у Александра, масло он мое посмотрел,
сказал все ок, менять пока не надо.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками Надеюсь все ок, и это просто чересчур ваша перестраховка, но конечно за варик стремно,
ну никак его чинить через год — два не хочется. Вообще езжу спокойно, и стараюсь беречь машину, могу ехать агрессивно только по
трассе, когда надо преодолеть большое расстояние в сжатые сроки.


Ну, в общем, кому интересно, — причина кажется нашлась. Постоянно молотили вентиляторы, в любой мороз. Глюк блока ЕТАКС. Касается всех аутлендеров 2.0 и 2.4, кроме максимальной комплектации. Возникает при околонулевой температуре, сбрасывается обесточиванием ЕТАКС. Кто может подсказать, есть ли в аутлендере термостат на радиатор вариатора или он постоянно охлаждается ?


Термостата нет. Этот радиатор охлаждает масло вариатора.


Вадим65

16.12.2014, 19:35

Был у ОД приехал новый аут 2014 г выпуска на 0 т о мы давай смотреть что изменилось по подогреву ОЖ изменений нет просто воткнули радиатор на масло для варика да на улице было-30 и хозяин получил запись от ОД по чему не прикрыт радиатор мол масло может прихватить и картоном прикрыли .Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками


Вадим65

16.12.2014, 20:00

менял масло на Лансере в вариаторе 2011 г там тоже радиатора на масло нет. на но стоит термостат. НО вот понять не могу почему открытие на 75 и закрытие 95 гр нужно греть до 75 а потом закрывать или не так.


Kuzenkakol

16.12.2014, 22:13

Короче разобрались с термостатом. Он не закрывается, просто рабочий диапазон, и максимальное открытие от 95 и выше. Да и когда он закрыт, он всё равно пропускает антифриз только в малых количествах, тем самым давая прогреться двигателю, потом начинает прогревать вариатор, ну а после уже служит для охлаждения.


Балу

29.03.2017, 18:05

В СервисМануале 2016-2017 есть ссылки на маслянный фильтр и систему охлаждения с теплообменником
Система охлаждения (http://mmc-manuals.ru/manuals/outlander_iii/online/Service_Manual_2013/2017/23/html/M123121250082600ENG.HTM)
Маслянный фильтр (http://mmc-manuals.ru/manuals/outlander_iii/online/Service_Manual_2013/2017/23/html/M123122380005800ENG.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками HTM)

— Масляный фильтр вариатора 2824A006

Снятие и установка фильтра #post296537 (http://www.cp-club.ru/showthread.php?t=16533&p=296537&viewfull=1#post296537)


Балу

29.03.2017, 18:07

..
Ребяты, у Вас как у клона XL есть система прогрева вариатора через отдельный термостат, а на 3 Аутах нет и её, завязали всё на общий контур…
Я думаю тут на схеме перепутано с насосом системы Старт/Стоп
ELECTRIC OIL PUMP<WITH AUTO STOP AND GO> (http://mmc-manuals.ru/manuals/outlander_iii/online/Service_Manual_2013/2017/23/html/M123121620008700ENG.HTM)


7,1 л — это вместе с теплообменником
В картере — 6,9 л
Что-то не пойму. В 2016-2017 модельном году — убрали что-ли теплообменник?
2013 http://mmc-manuals.ru/manuals/outlander_iii/online/Service_Manual_2013/2013/23/html/M123120040080000ENG.HTM 7,1 л
2014 http://mmc-manuals.ru/manuals/outlander_iii/online/Service_Manual_2013/2014/23/html/M123120040080000ENG.HTM 7,1 л
2016 http://mmc-manuals.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками ru/manuals/outlander_iii/online/Service_Manual_2013/2016/23/html/M123120040090700ENG.HTM 6,9 л
2017 http://mmc-manuals.ru/manuals/outlander_iii/online/Service_Manual_2013/2017/23/html/M123120040103000ENG.HTM 6,9 л


Балу

24.06.2017, 14:05

не смотрел еще пока эту тему.
Убрали скорее всего радиатор.


Romanson

24.06.2017, 14:38

не смотрел еще пока эту тему.
Убрали скорее всего радиатор.

(По просьбам трудящихся,его добавляют):)


не смотрел еще пока эту тему.
Убрали скорее всего радиатор.
Ты имеешь ввиду радиатор охлаждения вариатора?
Не, не может быть. В 2013 модельном году радиатора не было штатно, с 2014 м.г. (как у меня) его стали ставить всегда штатно.


Балу

26.06.2017, 09:37

По WSM на машинах 2016 г. (http://mmc-manuals.ru/manuals/outlander_iii/online/Service_Manual_2013/2017/23/html/M123121280018400ENG.HTM) радиатора вариатора нет. Но теплообменник присутствует.
В то же время (http://mmc-manuals.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками ru/manuals/outlander_iii/online/Service_Manual_2013/2017/23/html/M123121250082600ENG.HTM) подразумевается его наличие.
В то же время есть фото, где радиатор вариатора присутствует
37656

На сколько понял тему:
— 2013 г.в. машины без радиатора
— 2014 г.в. машины без радиатора, но при обращении к ОД его ставили
— 2015 г.в. — какие то без (по заявке ОД ставили), какие то с радиатором
— 2016-2017 г.в. — машины с радиатором


На сколько понял тему:
— 2013 г.в. машины без радиатора
— 2014 г.в. машины без радиатора, но при обращении к ОД его ставили
— 2015 г.в. — какие то без (по заявке ОД ставили), какие то с радиатором
— 2016-2017 г.в. — машины с радиатором
Миш, насколько я знаю, до мая 2014 г.в., т.е. на аутах 3 2013 модельного года радиатор вариатора на заводе не ставили, из-за чего пошла волна перегревов и недовольства автовладельцев.
С мая 2014 г.в., т.е. с 2014 модельного года в рестайл стали ставить радиаторы во все модификации на заводе.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками И в рестайле 2015 модельного года вроде бы тоже радиатор присутствовал.


Балу

26.06.2017, 13:07

Саш!
Я по ВоркшопМануалу смотрел. Документация выложена и на машины с радиатором и на машины без радиатора.
У кого какая схема — надо смотреть на машине. Либо смотреть по ВИНу в каталогах как машина с завода вышла.


Балу

25.08.2017, 16:06

На машинах Mitsubishi Outlander III с 2015 г.в. изменили систему подогрева и охлаждения вариатора:
— в системе нет термостата (по каталогу не нашел, в W/M упоминания нет)
— по конструкции теплообменника: теперь теплообменник используется без масляного фильтра.
Корпус масляного фильтра идет отдельно.

Корпус масляного фильтра
38577

Корпус контура системы охлаждения и подогрева вариатора (теплообменник)
38578

Система охлаждения и подогрева вариатора Mitsubishi Outlander III 2015MY/
Система охлаждения и подогрева вариатора Mitsubishi Outlander III Dynamic Shield (Mitsubishi Outlander IV (MY2016, MY2017).Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками
http://www.cp-club.ru/attachment.php?attachmentid=38579&d=1503666362


Балу

25.08.2017, 18:28

В шапке темы все расписал :secret:


В пятницу предпринял очередную (6-ю по счету) попытку «вывести из себя» (т.е. попытаться перегреть вариатор, начало попыток тут http://www.cp-club.ru/showthread.php?t=14870&p=366694&viewfull=1#post366694) связку вариатор+радиатор.:diablo:
И началась у меня мысленная «битва» с вариатором примерно на 2,5 часа.
Махнул на 188 км вечером. В течение часа ехал по трассе преимущественно на круизе 110/80 км/ч.:drive: T воздуха 14-17˚С. Вариатор: «Какая легкотня без напряга!»:yaz: — лениво выдал 62-65 ˚С.
Ах так! Выбрал участок малонаселенной районной трассы. На тебе тяжелые условия эксплуатации на 15 мин.– 130 км/ч на круизе, местами до 140:hunter:. Вариатор: «Ха-ха! Выдохни и дыши ровно!»:what::xaxa: — выдал ровную «кривую» в 70+/-0 ˚С.
Ладно, едем дальше. T воздуха упала до 12˚С. Дорога похуже – скорость 60-80 км/ч.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками Вариатор вообще «уснул» – 55-58 ˚С.:sleep:
Дорога ещё хуже стала с приличными ямками, асфальт кончился, пошла грунтовка. Скорость 20 км/ч, потом 5 км/ч (последние 500 м). А как тебе почти без обдува? Вариатор немного проснулся: «А? Чо?Где я? Задолбал трясти!»:angry_tablet: — лениво выдал 61-68 ˚С. Приехал, постоял с минуту с заведенным двигателем, зописывая показания – температура доползла до 72 ˚С.
В общем очередная попытка «вывести из себя» вариатор окончилась крахом.:wall:
Ну да, немного «сказочник» :blush:, НО показания «со слов» вариатора записаны верно, мною прочитаны. (число, подпись).:biggrin:

Р.s. К теме не относится, но забавный факт. Пока я медленно «подпрыгивал», пытаясь «взлететь» на 130-140 км/ч :plane:, меня неожиданно догнал мерс (серии наверное GLA, скорость вероятно под 200), обошел «как стоячего»:O_o:, и через несколько минут скрылся за горизонтом. И это ночью, на узкой извилистой подраздолбанной районной трассе??? Наверное ветеран-камикадзе был.:bugaga:


Балу

29.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками 08.2017, 18:30

Fav-951,
Саш!
А у тебя радиатора вариатора нет? Чот я уже забыл :dirol:
И зачем такие эксперименты?:blush:


Fav-951,
Саш!
А у тебя радиатора вариатора нет? Чот я уже забыл :dirol:
И зачем такие эксперименты?:blush:
Миш, я как раз пишу про связку вариатор+радиатор, т.к. у меня в рестайле радиатор штатно установлен.:)
Да какие это эксперименты (ну за исключением 130-140 км/ч), это почти обычная поездка в деревню и наблюдения за вариатором (поставил блин на свою голову на телефон cvtz50demo) .:biggrin:


Romanson

29.08.2017, 18:46

Fav-951, Попробуй 130-140 без круиза,а активно педалируя.типа обгоны с торможением.


Балу

29.08.2017, 18:51

Миш, я как раз пишу про связку вариатор+радиатор, т.к. у меня в рестайле радиатор штатно установлен.:)…
тогда тебе легче 🙂 Без радиатора уже давно бы ушел в аварийный режим


Fav-951, Попробуй 130-140 без круиза,а активно педалируя.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками типа обгоны с торможением.

Рома, у нас почти дорог-то таких нет в окрестностях НН, где можно больше 110 безопасно разогнаться. Дороги узкие и извилистые+ переносные камеры (как раз в засадных местах где можно газануть)+очень много сплошной разметки+снующие пешеходы в населенных пунктах. К ЧМ 2018 вот мальца начали ремонтировать. Это не Масква и не подМасква.
Не, нафиг надо. Я уже 2 тачки в хлам разбил, теперь езжу очень осторожно.


Борян

30.08.2017, 11:10

норм перегреть можно, рваная езда с 120 тапку в пол до 180, потом резко тормозим и сразу разгоняемся, за полчаса вполне можно услышать свист, если такие разгоны\торможения совершать с определенной периодичностью


Балу

30.08.2017, 16:08

Клуб убивцев вариков :bugaga:

А потом появляюццо темы про свистящие/визжащие вариаторы и как его ремонтировать в военно-полевых условиях
:cola:


Продолжаю иногда наблюдать за тепловым режимом вариатора.
Поездки примерно 40-45 минут.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками
Недавно на улице была температура -1˚С. Вариатор к концу поездки прогрелся максимум до 47˚С.
Сегодня температура воздуха была -6 -7˚С. После 5 минут прогрева температура вариатора была 12˚С.Примерно через 20 минут езды температура еле доползла до 42-43˚С. Максимум было 44˚С.:boredom:


Ещё немного наблюдений за вариатором c радиатором.
Температура воздуха была -15˚С. После 10 минут прогрева на ХХ T вариатора была +9˚С. Примерно через 20 минут от заведения двигателя T вариатора +30˚С (движение по городу). После 15 минутной стоянки возобновил движение ещё на 20 минут (трассовая часть). К концу поездки T вариатора не спеша доползла до +40˚С.

T вариатора до +12˚С — вообще почти «не едет», «черепашья скорость», на педаль газа почти не реагирует.
T вариатора от +12˚С до + 25 ˚С — потихоньку начинает восстанавливать работоспособность.
T вариатора свыше + 25 ˚С — полностью выходит на рабочий режим.
Жидкость в вариаторе остаток оригинала + 5,9 л Идемицу CVTF.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками


Парни, кто в курсе, у меня возник вопрос. Везде пишут что склеивающие способности вариаторной жидкости проявляются при температуре от 60˚С. Рабочая температура жидкости должна быть 70-80˚С. Но, судя по моим наблюдениям, большую часть времени, особенно зимой, температура вариатора со штатным радиатором охлаждения вообще не достигает указанных диапазонов.:(( Т.е. получается постоянный недогрев вариатора? Это хорошо или плохо для вариатора?


Борян

08.02.2018, 20:34

за 10 лет про возникновение проблем из-за недогрева не слышал, временами обращают на это внимание, но не более


megaaxel

09.02.2018, 22:05

Везде пишут что склеивающие способности вариаторной жидкости проявляются при температуре от 60˚С.
Вот сейчас вы тоже написали, и получилось +1 к «везде».
А хоть одна ссылка на первоисточник имеется?


Вот сейчас вы тоже написали, и получилось +1 к «везде».
А хоть одна ссылка на первоисточник имеется?

Ну может неправильно выразился, что везде.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками Но несколько раз попадалось в рекомендациях, возможно одно и тоже цитирование.
Вот, к примеру, тут.
https://www.transakpp.ru/cvt-reccomend.html
«2. Прогрев. Прогревайте вариатор зимой хотя бы до середины шкалы. Не ускоряйтесь агрессивно, пока масло ATF не прогрелось.
«Склеивающие» способности масла вариаторов проявляются после нагрева свыше 60-70° С. «Нахолодную» — ремень (и фрикционы) проскальзывает при резких ускорениях и протектор ремня (насечки) съедает хонингованные поверхности конусов так же, как шипы зимних покрышек съедают теплый асфальт летом. Та же проблема с «холодными» фрикционами.»


megaaxel

12.02.2018, 14:07

Но это же не пруф, это мысли творческого автомеханика.
Пруф — это статья от разработчика трансмиссий или тех. документация.


Но это же не пруф, это мысли творческого автомеханика.
Пруф — это статья от разработчика трансмиссий или тех. документация.
Ну это не «железный» пруф, но всё же есть сомнения, поэтому и спросил.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками
По мануалу НОРМАЛЬНОЙ рабочей температурой считается 70-80 ˚С. Тогда всё что ниже получается НЕнормальная рабочая температура? А у меня в вариаторе Аут3 температура преимущественно почти всегда ниже, за исключением летом в жаркие пробочные поездки.

И ещё есть сомнение по залитому уровню. :((
Когда менял жидкость вариатор, смог прогреть только до 55˚С (больше не получилось) и мне сервисмены влили жидкость по середину между метками «НОТ» (а должно, судя по графику, быть ниже на 15 мм нижней отметки «НОТ» на щупе, на рис. синие линии). По графику в мануале серединка между метками соответствует уровню жидкости при T=70˚С. (на рис.зеленые линии)
В мануале по проверке уровня жидкости при ТО есть ещё примечание:
«ПРИМЕЧАНИЕ: При слишком низком уровне рабочей жидкости CVT, насос вместе с жидкостью захватывает пузырьки воздуха, которые попадают в гидравлическую систему. Наличие пузырьков воздуха в гидравлической системе приводит к увеличению задержек при переключении, повышает пробуксовку ремня, фрикциона и тормоза.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками При слишком высоком уровне рабочей жидкости CVT она вспенивается шестернями. При этом возникают проблемы, схожие с возникающими при слишком низком уровне жидкости. Кроме того, наличие пузырьков приводит к перегреву и окислению рабочей жидкости, что препятствует нормальному функционированию клапанов, фрикциона и тормоза. Также, вспененная рабочая жидкость выходит через вентиляционное отверстие картера трансмиссии. В результате происходят утечки рабочей жидкости.»

Т.е. получается, пока у меня в вариаторе преимущественно недогрев то всё ОК, но как только летом T достигнет нормальной рабочая температуры 70-80 ˚С и выше, то за счет расширения жидкости уровень может превысить верхнюю отметку щупа и может начаться то, что указано в примечании?


Александр019

12.02.2018, 18:21

Поскольку я не творческий механик:biggrin:, а обыкновенный слесарь, хочется сказать:biggrin:
То что пишут в мануалах не всегда есть правда. Так что относитесь к этому чтиву не более как к неким рекомендациям которые желательно,но совсем не обязательно соблюдать.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками
Так что тезка забей на все это и живи спокойно:friends:


Балу

12.02.2018, 19:42


https://www.transakpp.ru/cvt-reccomend.html…
«Склеивающие» способности масла вариаторов проявляются …»
склеивающие способности масла (с)… приехали….. алис…..
Я всегда думал что масло/жижа вариатора для другого служит, а оказывается оно/она ремень «клеит»…
ЗЫ а в ДВС тогда масло поршня к гильзе/цилиндрам клеит? А в раздатке и заднем редукторе между собой шестеренки и подшипники?:crazy::bugaga::good:
Чотаржу


Балу

12.02.2018, 23:24

Fav-951,
Саш! Вот не ломай голову. Как прогреешь до 70-80˚С — остановись да проверь уровень жижи/масла 😉
У тебя же есть чем мерить Т

ЗЫ прогреть зимой очень просто — дрифтани где-нибудь на площадке 😉


склеивающие способности масла (с)… приехали….. алис…..
Я всегда думал что масло/жижа вариатора для другого служит, а оказывается оно/она ремень «клеит»..Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками .
Чотаржу
Я думаю, что «творческий механик» под «склеивающими свойствами масла» подразумевал одну из главных функций -фрикционные свойства.

«Главные функции жидкости CVT:
— смазка — защита от трения металла о металл.
— фрикционные свойства — защита от проскальзывания ремня о шкив.
— работа трансмиссии за счет гидравлического давления.
— охлаждение — защита от перегрева (не более 100С).
— противопенные свойства — предотвращение вспенивания жидкости CVT
— промывочные свойства — удаление осадка и отложений.
— антикоррозионные свойства — защита деталей CVT от коррозии.
для АКПП нужен низкий коэффициент трения и способность скольжения металла. А для CVT нужен высокий коэффициент трения и минимально проскальзывание металла.»


Fav-951,
Саш! Вот не ломай голову. Как прогреешь до 70-80˚С — остановись да проверь уровень жижи/масла 😉
У тебя же есть чем мерить Т

ЗЫ прогреть зимой очень просто — дрифтани где-нибудь на площадке 😉

Летом, когда смогу «догреть» вариатор до такой температуры, то конечно придется проверить теорию.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками

Р.s.
Судя по роликам в ютубе в Москве многие дрифтуют (в основном ночью, до приезда полиции:bugaga:) на огромных площадках перед мега ТРЦ. В Н.Н. иногда раньше замечал такое на подобных площадках перед ТРЦ, но видимо быстро пресекают. К тому же в Н.Н. возможно владельцы ТРЦ поступают хитрее- огромные автостоянки разделяют на более мелкие участки островками из бордюров, да понатыкают легких металлических рекламных конструкций по всей площади, а ещё не сильно чисто убирают — так что безопасно особо не подрифтуешь на автостоянках. А так больше и негде дрифтовать-то.:)


Александр019

13.02.2018, 14:26

Cаня,да засади ты его в сугроб и погельмуй минут 10-15 нагреется без вариантов:biggrin:


нагреется без вариантов:biggrin:

Причем окончательно ))


Cаня,да засади ты его в сугроб и погельмуй минут 10-15 нагреется без вариантов:biggrin:

Походу после засадки я сам быстрее нагреюсь в упражнениях с лопатой.:bugaga:


Александр019

13.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками 02.2018, 17:48

Трактор в помощь:drinks:


Вчера МЧС прислал сводку об аномальном похолодании до -28˚С в нашей области на ближайшую неделю. С утра смотрю на телефоне погодное приложение показывает -19˚С. Дай, думаю, замониторю новые показания прогрева своего вариатора. Даже с автозапуска заводить не стал, сел в промерзшую за ночь машину, подключил адаптер. :O_o::be:
Однако по БК Т воздуха была -16˚С, а начальная Т вариатора всего -12˚С. 🙁
И так, показания- см. скриншоты.
Начал периодически делать скриншоты. За 2,5 минуты прогрева двигателя Т вариатора поднялась с -12˚С до — 2˚С. Через 8 минут прогрева уже +9˚С. Потихоньку тронулся.
Через 12 минут езды Т вариатора поднялась до + 28˚С. Недолгая остановка с небольшими препирательствами с гаишниками по поводу парковки на стоянке (момент выделил на графиках зеленым кружком :bugaga:). Из мегафона патрульной машины: «Тут сегодня парковаться запрещено, паркуйся вон там». Ладно, переставил.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками Другой гаишник: «Тут тоже сегодня нельзя парковаться, мероприятие».:rtfm: «Блин, а где можно? Путин что-ли приехал?». «Езжай вон туда». Ладно, ещё раз машину переставил.:angry2:
После остановки продолжил движение по городу. За 10 минут езды с небольшой толкотней Т вариатора поднялась до +43˚С. Как только выехал на более свободный участок (окраина города-пригород-трасса) дороги, так в графике Т вариатора наступил перелом и Т вариатора упала до +39 ˚С. Так через 25 минут езды от последней остановки Т вариатора и осталась +39 ˚С.
Т двигателя при этом преимущественно была +85˚С, иногда опускаясь до +80˚С.
Р.s. Провал Т двигателя (а по вариатору почему-то не произошло) на графике связан с тем, что на остановке далеко ушел с телефоном от машины и связь по wi-fi с адаптером потерялась, пришлось подключаться повторно.:)


Балу

13.01.2019, 01:18

Схема подогрева и охлаждения вариатора Mitsubishi Outlander 2019MY
С 2015 года не трогают.


дима белов

05.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками 02.2019, 09:16

Добрый день, озадачился установкой радиатора на варик, теплообменник купил, так у него штуцеры на масло наружный диаметром 8 мм, внутренний 6 мм! достаточно этого?, а давка там сколько? шланг 7мм внутренний пойдёт? подскажите плиз.


Александр019

05.02.2019, 11:07

Теплообменик не оригинал похоже.
Просто подберите шланги по диаметру.


Коллеги, правильно понимаю, что установленного с завода на Outlander 2019MY 2.0 радиатора CVT достаточно и ничего трогать не надо?


Балу

05.02.2019, 12:38

Все зависит от манеры езды. Если езда спокойная — то теоретически радиатора штатного хватит.
Если у вас выстрелит перегрев или коробка будет подвывать после активной езды — лучше поставить еще и дополнительный радиатор вариатора.


Балу

05.03.2019, 14:03


Термостат — 1800р.
Комплект для подключения термостата — 2400р.

Леш! А можно про термостат поподробнее.
У меня например стоял штатный термоклапан (термостат) (http://www.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками cp-club.ru/showthread.php?t=868&p=385578&viewfull=1#post385578) от системы охлаждения двигателя. Почему нельзя реализовать штатную схему?
На сколько понял по схеме — штатный термоклапан и выполняет роль термостата. Многие реализуют схему через нештатный термостат (как в твоем случае), а многие вообще без него (http://www.cp-club.ru/showthread.php?t=2169&p=232846&viewfull=1#post232846) (тут еще, (http://www.cp-club.ru/showthread.php?t=2169&p=385458&viewfull=1#post385458)там ниже ответ есть с пояснением почему нет)….
Просто столько копий на эту тему ломали (http://www.cp-club.ru/showthread.php?t=868&p=381630&viewfull=1#post381630) …
Можешь тему развернуть о необходимости данного термостата, его роли в работе вариатора, плюсы и минусы схемы с штатным термостатом, нештатным термостатом, отсутствие термостата…

Понимаю твою загруженность, но просьба есть — выдели время, дай расклад :blush: :drinks:


Леш! А можно про термостат поподробнее.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками
У меня например стоял штатный термоклапан (термостат) (http://www.cp-club.ru/showthread.php?t=868&p=385578&viewfull=1#post385578) от системы охлаждения двигателя. Почему нельзя реализовать штатную схему?
На сколько понял по схеме — штатный термоклапан и выполняет роль термостата. Многие реализуют схему через нештатный термостат (как в твоем случае), а многие вообще без него (http://www.cp-club.ru/showthread.php?t=2169&p=232846&viewfull=1#post232846) (тут еще, (http://www.cp-club.ru/showthread.php?t=2169&p=385458&viewfull=1#post385458)там ниже ответ есть с пояснением почему нет)….
Просто столько копий на эту тему ломали (http://www.cp-club.ru/showthread.php?t=868&p=381630&viewfull=1#post381630) …
Можешь тему развернуть о необходимости данного термостата, его роли в работе вариатора, плюсы и минусы схемы с штатным термостатом, нештатным термостатом, отсутствие термостата…

Понимаю твою загруженность, но просьба есть — выдели время, дай расклад :blush: :drinks:

Приветствую!

Использование штатного клапана ( на антифриз) или же термостата (на трансмиссионную жидкость) или вовсе не использовать ни то ни другое, зависит от используемого радиатора и места его установки.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками

Штатный термоклапан (термостат) остается закрытым и не пропускает охлаждающую жидкость в теплообменник до того, пока она не прогреется до 75 градусов, далее с повышением температуры клапан начинает больше открываться и к температуре 95 градусов полностью открыт. Т.е. выполняет роль обычного термостата, не пуская жидкость по большому кругу, дает возможность ей быстрей нагреться. Далее… если учесть рабочую температуру охл. жидкости ДВС 100 градусов и учесть , что жидкость в коробке может достигать 130 градусов, в теплообменнике происходит охлаждение трансмиссионной жидкости (так же как и без термоклапана). Если радиатор стоит в штатном месте или же отсутствует вовсе, думаю использование штатного термоклапана оптимальным вариантом. По сути, наличие этого термоклапана ни как не сказывается на охлаждении вариатора, а просто способствует более быстрому прогреву.

Мы используем радиаторы типа Truststyleили CSKS c выводами под фитинги AN10. Они достаточно внушительного размера с очень хорошей теплоотдачей.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками В штатное место они не лезут, да и не очень хочется ставить в штатное место. Всегда забиваются грязью и уменьшается эффективность. Для установки впереди всех радиаторов изготавливаем кронштейн к усилителю бампера. (на фотоотчетах видно).

В нашем исполнении наличие термостата для трансмиссионной жидкость необходимо. Был один клиент (автомобиль вспомнить точно не могу, но не суть) на 011 вариаторе штатно радиатор не установлен. Установили нашу инсталляцию, то без термостата (клиент отказался). В теплую погоду все было хорошо, а с наступлением холодов зимой приехал к нам с просьбой поставить термостат, т.к. температура жидкости не поднималась выше 50 градусов. ( у клиента стоит программа CVTZ50).

Всегда используем термостат BEHR/MAHLE. Открывается на 75 градусах и к 85 полностью открыт. Что не маловажно в закрытом состоянии поток жидкости полностью не перекрывается на 10% приоткрыт и наоборот. Так же этот термостат штатно стоит на VAGах, где очень хорошо себя зарекомендовал.

Если использовать слабенькие радиаторы трубчатого типа или же типа Hayden, которые на стяжки крепятся к основному радиатору, необходимости в термостате я думаю нет, но и эффективности от этих радиаторов не стоит ждать.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками

Постарался поподробней описать. Правда очень спешил. Если что не так — поправьте.


Игорь 1977

14.08.2020, 14:00

Балу,
Посмотрел схему охлаждения масла вариатора. Не пойму по какой именно магистрали идет выход из вариатора на радиатор. Я установил датчик температура в нижний шланг №9 на схеме
http://www.cp-club.ru/attachment.php?attachmentid=38578&d=1503665665
Так?::wallbash:

Неделю катал с датчиком для понимания, что нужно (радиатор или вентилятор). Определился. Могу потом описать все процессы выводы и фотки.
Вот мой теплообменник. Я на днях буду ставить вентилятор от приоры, наверно (скорее всего) проверю направление хода масла в живую. Сюда закину фотку теплообменника 2.0л., 2019 год.
61349


Балу

14.08.2020, 22:24

Схема циркуляции масла и антифриза через теплообменник для Аута 2016-2020 с CVT8 см.в аттачах ниже.
Где вход масла в вариатор, А где выход масла на радиатор надо смотреть
61360

Вот только по теплообменнику
61361

Думаю что J — это вход, H — выход


Игорь 1977

17.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками 08.2020, 08:18

Доброго времени суток всем.
Методом снятия одного из шлангов и запуском двигателя разобрался с охлаждением масла вариатора.
Из вариатора в радиатор масло подается по магистрали «Н», туда я и установил датчик температуры с возможностью включения доп вентилятора.
61377
Верхний патрубок это подача в радиатор, на охлаждение.


Игорь 1977

17.08.2020, 08:30

Баллу спасибо за помощь. :good:

Забыл совсем. Вот мой теплообменник 2019 г.в., 2.0л
61383


Powered by vBulletin® Version 4.1.8 Copyright © 2021 vBulletin Solutions, Inc. All rights reserved. Перевод: zCarot

JATCO CVT • CHIPTUNER.RU

JATCO CVT

В этой статье рассматривается устройство и работа бесступенчатой трансмиссии фирмы JATCO, устанавливаемую с 2007 года на Jeep Compass, Patriot и Dodge Caliber. Аналочигный агрегат устаналивается так же на многие автомобили японского производства – ссылка на применяемость.

Начнем обзор с самой простой, но важной операции – проверке уровня рабочей жидкости.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками В бесступенчатых вариаторах (CVT) используется специальная жидкость, обозначаемая CVTF+4, которая специально разработана для вариаторных трансмиссий. Согласно спецификации DC, (Daimler-Crysler) данному устройству требуется исключительно эта специальная жидкость, что объясняется «повышенным давлением, специальными сплавами металлов и специфическими потребностями, такие как, например, предотвращение проскальзывания ремня». Для упрощения идентификации, жидкость имеет зеленый цвет и, по заявлениям производителя, даже небольшое количество жидкости для АКПП, попавшее в вариатор, может повлечь за собой тяжелое повреждение механизма. Жидкость для CVT в бутыли объемом 4.3л имеет каталожный номер 05191184AA, а канистра 21.7 л – номер 5191185AA.

Проверка жидкости в вариаторе не совсем обычна, т.к на вариаторе нет привычного щупа для проведения такой операции. Покупатели автомобилей с вариаторной трансмиссией должны, как минимум, один раз в 25000 км посетить сервисную станцию, где специально обученные специалисты проверят рабочую жидкость.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками Понадобится специальный инструмент, щуп (по каталогу Миллера имеющий номер 9336), для проверки уровня, который сильно зависит от температуры и меняется примерно на 12 мм при нагревании с +20°С до +90°С. Поэтому при проверке жидкости уровень он должен быть сверен с таблицей:

t жидкостиМин. уровеньМакс. уровень
25°С25 mm38 mm
60°С29 mm42 mm
88°С34 mm46 mm


Замена рабочей жидкости в течении всего срока службы автомобиля не предусмотрена, но сервисное расписание «B» от Daimler-Chrysler (которое применимо для большинства авто) предписывает замену рабочей жидкости каждые 100’000 км.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками   для автомобилией эксплуатируемых в следующих условиях:

  • при температурах ниже 0*C

  • частые запуски и остановки двигателя

  • продолжительная работа на холостом ходу

  • пыльные условия

  • короткие поездки на расстояние меньше 16км

  • более 50% времени эксплуатации на высоких скоростях при высокой температуре окружающей среды (выше 32*С)

  • буксировка прицепа

  • такси, полиция, служба доставки или иная коммерческая эксплуатация

  • езда по бездорожью или пустыням

  • тяжелая загрузка

Механика – снаружи.


Быстрый осмотр CVT обнаруживает два датчика холла (ISS и OSS), датчик диапазона трансмиссии (TRS – transmission range sensor), водно-масляный охладитель и множество датчиков давления.

Компоненты, отмеченные на следующих рисунках (1, 2, 3 и далее) – это порты для измерения рабочего давления в различных частях трансмиссии.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками  Цифрами на рисунках 1 – 3 обозначены:

  1. Line Pressure (Давление в трубопроводе)
  2. TCC Release (Гидротрансформатор выкл)

  3. Primary Variator (Первичный шкив вариатора)

  4. Forvard Clutch (Сцепление режима D)

  5. TCC Apply (Гидротрансформатор вкл)

  6. Input Speed Sensor (Датчик скорости вращения на входе)

  7. Water-to-Oil Cooler (Радиатор)

  8. Pass-Throught Electrical Connector (Сквозной электрический разъем)

  9. Secondary Variator (Вторичный вариатор)

  10. Reverse Clutch (Сцепление режима R)

  11. Trans Range Sensor (Датчик текущего коэфф. передачи (диапазона)

  12. Output Speed Sensor (Датчик скорости вращения на выходе)

Необходимо использовать манометр, рассчитанный, как минимум, на 70 bar. Типичное рабочее давление может легко достигнуть 55…62 bar при максимальном давлении на ремень CVT (рис 4).

Во время измерения давления можно увидеть второй пик вариаторного давления в переходном процессе от движения к остановке – во время снижения коэффициента передачи вплоть до полной остановки автомобиля.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками После того, как трансмиссия перестала вращаться, CVT не может изменить коэффициент передачи, потому что вариаторы должны вращаться для смены КП. Об этом чуть позже.

Типичные значения рабочих давлений приведены в таблице:

ИзмерениеМинимальное значение, бар
Максимальное значение, бар
Типовое значение на ХХ, бар
 Рабочее давление в трубопроводе5605 – 10
 Первичное сцепление1151 – 15
 Входной шкив вариатора1601 – 7
 Гидротрансформатор вкл/выкл0101 – 15
 Задний тормоз1155 – 10

Механика – внутри.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками

Секреты CVT находятся внутри ее корпуса. Здесь находятся два вариаторных шкива, стальной ремень, помпа высокого давления, клапанные корпуса вместе с соленоидами, планетарный набор шестерен (в том числе и для задней передачи) и пару пакетов муфт (для режимов D и R).



Упрощенно устройство вариатора похоже на цепной привод обычного велосипеда (звездочки и цепь). Вместо цепи CVT использует ремень, движущийся по поверхности шкивов двух вариаторов. Для изменения передаточного числа шкивы меняют свой диаметр.

Первичный шкив вариатора соединен при помощи муфты, которая всегда подключена в режиме D. Входной шкив толкает вторичный при помощи при помощи специального стального ремня, состоящего из множества сегментов. Управление изменением коэфф. передачи происходит модуляцией соленоидов, что приводит к изменению давления внутри каждого из двух вариаторных шкивов.

TCM (transmission control module) может менять расстояние между поверхностями двух вариаторных шкивов.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками Это позволяет ремню вращаться на первичном шкиве медленнее (имитируя пониженную передачу) или быстрее (имитируя повышенную передачу). Изменяя положение вариаторного шкива, TCM может достигнуть любого коэффициента передачи в диапазоне от 2.349:1 до 0.394:1

Только один компонент соединяет два шкива – это ремень. Как и в вариаторах фирмы Honda, ремень собран из множества стальных сегментов со специальными вырезами, плотно закрепленными между собой при помощи слоеной стальной ленты. Ремень является толкающим, а не тянущим. Это значит, что первичный шкив вариатора толкает вторичный при помощи стального ремня.

Эта концепция предполагает, что сталь не может быть сжата, т.е. ремень не может «износиться» (т.е. растянуться) с течением времени. Поскольку сегменты ремня очень плотно связаны между собой, он работает как единая стальная структура, которая передает крутящий момент от одного шкива к другому. Эта разработка очень сильно отличается от моделей фирмы ZF, которая использует цепи и зубцы, когда один шкив тянет за собой другой.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками

Во всех конструкциях вариаторов давление является ключевым компонентом. Проскальзывание ремня между поверхностями шкивов может быстро вывести его из строя. Вот почему вариаторные трансмиссии используют сумасшедшие давления и специальные жидкости.

 Поток мощности

Как можно говорить о передачах, если их нет? Есть, конечно, набор планетарных шестерен, но они используются лишь для переключения между режимами D и R. В режиме заднего хода, сцепление режима D отпускает и включается заднее. Крутящий момент по часовой стрелке поступает через входной вал на кольцевую передачу. Поскольку работает планетарная шестерня, вращение будет направлено в обратную сторону, т.е. против часовой стрелки. Планетарная передача соединена с первичным шкивом вариатора, раз так – вот так просто у нас появилась задняя скорость.

Коэффициент передачи в режиме заднего хода заблокирован во избежание глупых случайностей. Двигатель ведь может оставаться на постоянных оборотах, в то время, как автомобиль будет ускоряться задним ходом.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками Водитель может этого и не понимать, но автомобиль может (если ему позволено) ускоряться задним ходом быстрее, чем передним. Вот почему при движении задним ходом коэффициент передачи вариаторной трансмиссии заблокирован (рис.6).



Если селектор трансмиссии находится в положении D, поток мощности из гидротрансформатора через входной вал прикладывается к переднему входу, через планетарную передачу. Она соединена с первичным валом вариатора, но находится в выключенном состоянии, ничто ее не удерживает.

TCM полностью управляет коэффициентом передачи (КП) вариаторной трансмиссии. При разгоне, когда требуется большая мощность и отдача двигателя, КП снижается, что увеличивает обороты двигателя – для большей отдачи крутящего момента и лошадиных сил. После того, как водитель отпускает педаль газа и переходит в режим неспешного движения, TCM увеличивает «виртуальную передачу», что снижает обороты двигателя, что увеличивает эффективность и топливную экономию.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками

Если после некоторого времени равномерно движения водитель нажмет на газ, TCM снова увеличит обороты двигателя и будет удерживать их на этом уровне. А автомобиль тем временем продолжит ускорение. Очень интересное ощущение – управлять автомобилем с вариатором в первый раз. Речь идет не только о переключении передач, просто иногда теряется понимание, насколько быстро Вы едете, несмотря на то, что двигатель не подключен к колесам через какое-то определенное количество шестерней. Я ожидал услышать шум двигателя, который я мог бы «перевести» в скорость автомобиля. С вариатором двигатель может рычать на одних и тех же оборотах – как на крейсерской скорости, так и в городском потоке. Следует лишь немного привыкнуть.

После того, как крутящий момент пройдет через шкивы вариатора, он умножается через блок шестерней холостого хода. Этот блок умножает коэффициент передачи на 1.72; выходные шестерни еще раз умножают коэфф. передачи на 3.55. Суммарный коэффициент передачи меняется от 14.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками 34 до 2.44. Это вполне сравнимо с любыми современными видами трансмиссий.

Блок клапанов

Блок клапанов JATCO CVT состоит из датчиков давления, вариаторных соленоидов давления, гидротрансформатора и уникального шагового мотора для управления распределением давления между первичным и вторичным шкивами вариатора.

Шаговый мотор работает (1) вместе с управляющим клапаном коэфф.передачи (2) и как механическая связь, которая соединяет клапан коэфф. передачи и шаговый двигатель с первичным вариатором (4).

Управляющий клапан коэфф. передачи работает в трех рабочих режимах: наполнять, удерживать и стравливать. Эти режимы определяют конечное положение вариаторов и добиваются заданного КП (рис.10)

Когда TCM (модуль управления вариатором) достиг заданного коэффициента передачи, управляющий клапан (2) переходит в положение HOLD (удержание).Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками Давление в магистрали от насоса подается во вторичный вариатор (5) для установления необходимого натяжения ремня (рис.2). Если TCM дает команду на увеличение коэфф. передачи (чтобы снизить обороты двигателя), шаговый двигатель (1) выдвигается, что перемещает управляющий клапан (2) наружу. Это позволяет давлению рабочей жидкости из магистрали попасть в первичный шкив вариатора (4). Дополнительное давление входит в первичный вариатор, что приводит к сжиманию его стенок и перемещению ремня наружу, т.е. на больший рабочий диаметр (т.о. получается повышенная передача). Как только первичным валом будет достигнут необходимый (заданный TCM) коэффициент передачи, управляющий модуль вновь дает команду клапану (2) перейти в положение HOLD (удержание заданного давления).

Положение управляющего клапана зависит от положения вариатора и шагового двигателя. TCM может изменить соотношение, задействуя шаговый двигатель, позволяя вариатору менять коэффициент передачи до тех пор, пока управляющий клапан (2) не вернется в положение HOLD.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками Это возможно из-за того, что все три элемента механическую связаны между собой.

Жидкость, освобождающаяся из вторичного вариатора, контролируется вторичным датчиком давления и клапаном (3). Если соленоид активирован, давление рабочей внутри вторичного вариатора (5) может как снижено до 0, так и направлено для увеличения прижима ремня. Все это тоже управляется при помощи TCM.

Во время увеличения коэфф. передачи давление во вторичном вариаторе снимается, что позволяет изменить его диаметр. Как только изменение завершено, давление из магистрали снова направляется во вторичный шкив для натяжения ремня (рис.11)

Во время уменьшения коэфф. передачи трансмиссии (переключение на пониженную), TCM дает команду шаговому двигателю открыть управляющий клапан в положение «стравить давление». Жидкость из первичного вариатора вытекает, что позволяет стенкам расшириться и ремень перемещается на меньший рабочий диаметр.

Вторичный вариатор сохраняет внутреннее давление магистрали, что приводит к сжатию его стенок и перемещает ремень на внешний, больший диаметр.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками В итоге получается «переключение на пониженную». Как только коэфф. передачи уменьшится до требуемого, управляющий клапан переходит в положение HOLD, давления в первичном и вторичном вариаторах стабилизируются.

Очевидно, что указанные процессы могут происходить на любых скоростях и при любых оборотах двигателя. TCM использует электрические сигналы, такие как датчик положения педали газа, температура рабочей жидкости, датчики скорости (CKP, ISS, OSS), давления, текущего коэфф. передачи и тд – все это для того, чтобы вычислить необходимое в данный момент соотношение первичного и вторичного валов вариатора.

Итак, мы рассмотрели в первую очередь управляющий клапан коэффициента передачи и вторичный клапан давления, но в CVT трансмиссии JATCO есть еще много очень важных клапанов.

Рассмотрим клапан регулировки давления. Масляная помпа (рис.12) способна вырабатывать давление вплоть до 70 bar, но не все элементы CVT требуют именно такого давления. Номинальное рабочее давление 55 bar.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками Регулятор давления снижает давление в магистрали до трех рабочих уровней:

1) 15 bar – максимум для сцеплений
2) 10 bar – максимум для гидротрансформатора
3) 4 bar – максимум для схем смазки и охлаждения

Клапан регулировки давления в магистрали (рис.13) определяет общее максимальное давление в трансмиссии. Все остальные давления преобразуются именно от него, что может составлять от 5 до 60 bar, в зависимости о текущий условий. Давление регулируется соленоидом магистрали, который управляется при помощи ШИМ от модуля управления трансмиссией (TCM). Давление магистрали идет прямо в управляющий клапан коэфф. передачи и вторичный клапан для изменения диаметров шкивов и нормализации нагрузки на ремень (рис.14).

1. Secondary Puller Regulator
2. Pressure Regulator 1
3. Pressure Regulator 2
4. TCC Regulator Valve
5. Manual Valve

Клапан снижения давления уменьшает давление из магистрали до 1 – 15 bar, необходимого для муфт переключения режимов D/R.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками Давление выбирается необходимым из условия предотвращения проскальзывания пакетов фрикционов.

При включении режима R или D, соленоид гидротрансформатора модулируется сигналом ШИМ для того, чтобы обеспечить плавное включение клапана. Если автомобиль находится в режиме D или R, широтно-импульсная модуляция (ШИМ) позволяет плавно управлять клапаном гидротрансформатора от режимов «включено» до «выключено».

Соленоид гидротрансформатора управляет приложенным к гидротрансформатору давлением. После того, как клапан гидротрансформатора перемещается в положение «включено», давление рабочей жидкости поступает в гидротрансформатор. Регулируемое давление позволяет ему плавно работать. Давление в гидротрансформаторе может меняться от 0 до 10 bar.

В отличие от вариаторов фирмы Honda, JATCO использует гидротрансформатор. Его основная цель – обеспечить плавное ускорение автомобиля из положения «стоп» путем полного гидравлического отключения трансмиссии от двигателя. Гидротрансформатор работает на небольших скоростях, ориентировочно до 19 км/час.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками

Одним из преимуществ вариаторной трансмиссии является его повышенная эффективность и неограниченный набор «виртуальных скоростей», поэтому TCM настроен на как можно более «раннее» отключение (блокировку) гидротрансформатора.

Электроника


CVT имеет три соленоида, управляемых ШИМ (широтно-импульсной модуляцией): давления магистрали, давления вторичного шкива вариатора и гидротрансформатора. В добавок к ШИМ-управляемым электромагнитам, в CVT есть один соленоид с двумя рабочими положениями: «вкл» и «выкл» клапана блокировки гидротрансформатора (рис.17)

Соленоид давления магистрали управляется командами TCM. Его типичное сопротивление находится в пределах 3 – 9 Ом. В случае любой его неисправности предусмотрен широкий список кодов диагностики (DTC): P0746, P0962, P0963.

Управляющий соленоид давления вторичного шкива вариатора регулирует положение второго вариатора при помощи клапана давления. Этот клапан стравливает давление рабочей жидкости из вторичного шкива в момент переключения на пониженную «передачу».Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками Т.к. от этого зависит правильное натяжение ремня, очень важно, чтобы этот соленоид и связанный с ним клапан работали корректно. В случае неисправности в схеме вторичного вала вариатора преулсмотрены следующие коды ошибок: P0776, P0777, P0966 и P0967. Управляющий модуль (TCM) все время контролирует давление во вторичном шкиве. Если заданное и текущее значения давлений не совпадают, будет записан код диагностики (DTC).

Если рассмотреть приведенную электрическую схему, Вы можете заметить модуль ПЗУ (ROM). Этот чипсет запрограммирован при сборке трансмиссии и несет важную информацию о вариаторе и его гидравлической системе. Этот модуль ни в коем случае нельзя менять с любым таким же CVT. Он уникален для каждого экземпляра трансмиссии, с которой он поставляется. Если все-таки Вы решите заменить модуль ROM с другой вариаторной коробки, или поменяете модуль управления (TCM), будет выставлен код «ошибка калибровки» P167A. В таком случае необходима заводская рекалибровка TCM и ROM при помощи специального заводского оборудования.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками

При установке нового модуля TCM, будет установлен диагностический код DTC P1679 «не проведено обучение», который так-же требует рекалибровки при помощи заводского оборудования. В любом случае, очень важно сохранять оригинальный ROM вместе с самими железками блока трансмиссии, с которой он был выпущен.

TCM электрически связана с СVT через 22‑х контактный разъем (рис.18).
Для первичной диагностики трансмиссии используйте следующую таблицу:

ЦветФукцияИзмерение
1DG/LB Line Press Sol PWM 3 – 9 ohms
2YL/DB Sec Press Sol PWM 3 – 9 ohms
3YL/LB TCC Sol PWM 3 – 9 ohms
4YL/GY TCC On/Off 10 – 15 ohms (прим.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками 1)
5PK/LB +5V Supply 5 V
6BK GND
7PK/LB Sec Press Signal 0.7 – 3.5V (прим. 2)
8LB/YL Motor C 10 – 20 ohms
9YL/OR Motor A 10 – 20 ohms
10YL/WT Motor B 10 – 20 ohms
11TN/YL Motor D 10 – 20 ohms
16YL/LB Chip Select for ROM
17RD/WT Trans Temp Signal 5 kOm при 24°С
18DG/YL Primary Press Signal 0.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками 7 – 3.5V (прим. 2)
19DG/VT Sensor Ground
21DG/BR Clock Selectfor ROM
22CY/YL Data In/Out for ROM
Прим. 1  Наблюдаемое значение на оборудовании учебного центра 26.5 Ом
Прим. 2  Напряжение, контролируемое с датчиков давления, может иметь разные значения, в зависимости от текущего давления. Сравните показания датчиков, выводимых в диагностике с реальным показанием манометра. На нейтральной передаче, в режиме холостого хода, должно быть 0.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками 7 – 3.5V.

Вариаторы JATCO устанавливаются только на автомобили, оборудованные шиной CAN, которая способна пересылать информацию между модулями автомобиля со скоростью до 1 Мб/сек при помощи всего двух проводов. Поэтому ТСМ использует минимальное количество соединений с электронными системами автомобиля. Всю нужную информацию (обороты двигателя, положение педали газа и тп.) TCM получает по CAN.

Коды неисправностей

DTCDESCRIPTIONNOTES
P0219Engine Overspeed
Sets when CAN bus detects engine speed over 6800 RPM
P0571
Brake Switch
Sets if the brake switch status doesn«t change but the computer registers MPH.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками This needs to fail in two consecutive key cycles to set a DTC. Beware two footed drivers
P0602Control Module Programming
Error/NotProgrammed
TCM doesn«t recieve valid vehicle info from FCM
P0610Ecu Vehicle Options MismatchProbably set from using a different module for tht TCM. FRM/TIPM
P0641Sensor Reference Voltage CircuitPressure sensors have less than 0.05V. Open or short to ground in sensor supply circuit
P0707Transmission Range Circuit Low
Continuous loss of valid signal. Takes two failures to set a DTC
P0708Transmission Range Circuit High
TCM recieves more than two valid TR signal
P0711Transmission Temp Sensor Perfomance
Trans temp doesn«t change for 10 min or calculated vs.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками fctual varies by more than 40°C
P0712Transmission Temp Sensor LowScan tool indicates 180°C. Short to ground, sensor failure, 20°C = 2.5K – 6.5K, 80°С = 300 – 900 ohms
P0713Transmission Temp Sensor HighScan tool indicates ‑40°C. Short to Power, open, sensor failure



ВАРИАТОР НА СНЕГОХОДЕ | МОДЕЛИСТ-КОНСТРУКТОР

Создание силовой передачи — главная трудность, возникающая перед каждым конструктором мотонарт. От того, насколько рационально будет осуществлена передача крутящего момента с коленчатого вала двигателя на ведущее колесо (барабан) гусеницы, зависят тяговые свойства машины. Общее передаточное отношение: двигатель — ведущее колесо движителя, достаточное для обеспечивания проходимости в самых тяжелых дорожных условиях, как показали расчеты, должно составить 1 ÷ 10.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками

Силовая передача (рис. 1) разделена на два самостоятельных участка. Первый позволяет изменять передаточное отношение между двигателем и промежуточным валом. Этот узел обычно либо мотоциклетная коробка передач, либо наиболее практичная конструкция — клиноременный вариатор.

Рис. 1. Схема силовой передачи мотонарт: 1 — лента гусеницы, 2 — снегозацеп, 3 — подкладка на внутренней стороне ленты, 4 — ведомая звездочка цепи бортовой передачи, 5 — паразитная звездочка, 6 — цепь бортовой передачи, 7 — ведущий вал, 8 — ведущее колесо гусеницы, 9 — ведущая звездочка бортовой передачи, 10 — ведомый вал вариатора, 11 — опора пружины ведомого шкива, 12 — направляющий штырь, 13 — подвижный диск ведомого шкива, 14 — неподвижный диск вариатора, 15 — клиновидный ремень, 16 — ведущий шкив вариатора, 17 — барабан колодочного тормоза, 18 — подвижный диск ведущего шкива вариатора, 19 — педаль тормоза, 20 — вал двигателя, 21 — двигатель, 22 — карбюратор, 23 — магнето, 24 — картер двигателя, 25 — выхлопной трубопровод двигателя, 26 — грузики автоматической регулировки, 27 — пружина подвижных кронштейнов катков, 28 — подвижные кронштейны, 29 — каток.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками

Второй участок силовой передачи имеет неизменяемое передаточное отношение. Он почти аналогичен для мотонарт всех типов. У этих машин, имеющих значительно меньшую инерцию, чем мотоцикл, переключение коробки перемены передач обычно сопровождается рывками и является основной причиной разрыва цепей.

Вариатор (рис. 2), представляющий собой бесступенчатую коробку скоростей, плавно, автоматически (без вмешательства водителя) изменяет передаточное отношение между ведущим и ведомым валами в зависимости от действующей на гусеницу нагрузки.

Рис. 2. Схема работы клиноременного вариатора: А — положение холостого хода, Б — положение максимальных оборотов. 1 — ведущий шкив вариатора, 2 — шариковый подшипник, 3 — клиновидный ремень, 4 — ведомый шкив вариатора.

Вариатор состоит из ведущего и ведомого шкивов, соединяемых клиновидным ремнем, передающим усилие за счет трения. Каждый шкив включает неподвижный и подвижный в осевом направлении диски. В зависимости от количества оборотов двигателя диски благодаря наличию автоматического регулятора занимают относительно друг друга положение, соответствующее необходимому передаточному отношению при данной нагрузке.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками

При увеличении оборотов двигателя диски ведущего шкива сжимаются, расположенный между ними клиновидный ремень переходит на больший диаметр.

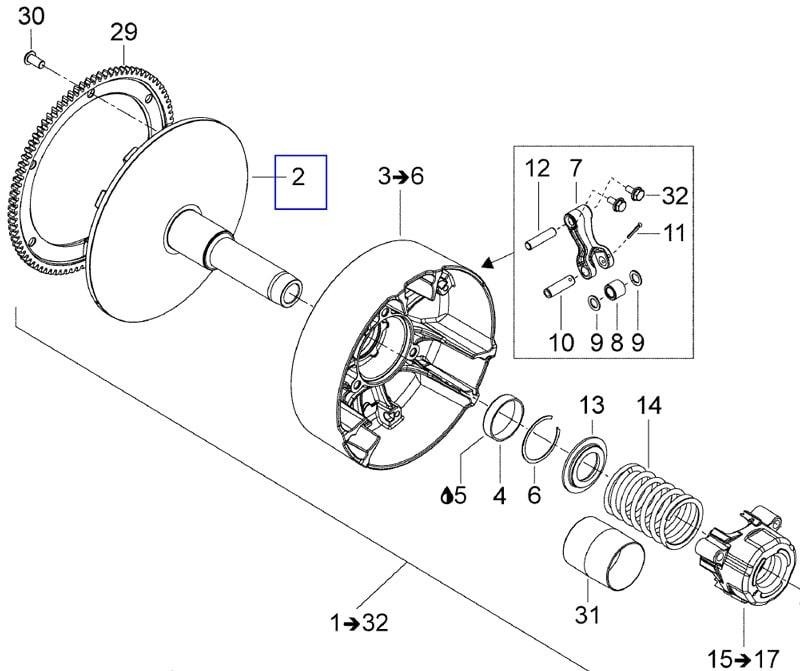

Ведущий шкив вариатора (рис. 3) установлен на выходном конце коленчатого вала двигателя и крепится на его конусном хвостовике с помощью шпонки, передающей крутящий момент от двигателя. Шкив затягивается на конусе законтривающимся болтом. Он также состоит из двух дисков, а также подшипника холостого хода (см. рис. 2) и механизма автоматического регулирования. Подвижный диск перемещается в осевом направлении по шлицам хвостовика неподвижного диска.

Рис. 3. Конструктивная схема работы ведущего шкива вариатора: А — положение холостого хода, Б — положение максимальной передачи. 1 — чашка центробежного регулятора, 2 — кронштейн, 3 — ось грузика, 4 — грузик, 5 — упорный фланец подвижного шкива, 6 — направляющая пружины, 7 — пружина, 8 — болт, 9 — внутренний шестигранник, 10 — упор чашки, 11 — шлицованный хвостовик, 12 — подвижный диск, 13 — неподвижный диск, 14 — клиновидный ремень, 15 — наружная обойма шарикоподшипника, 16 — внутренняя обойма, 17 — хвостовик коленчатого вала двигателя, 18 — направляющая пружины, 19 — шпонка крепления неподвижного диска, 20 — двигатель.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками

Их взаимное положение регулируют грузики, навешенные на осях кронштейнов, приваренных к кожуху. Цилиндрическая пружина постоянно стремится раздвинуть диски ведущего шкива и при вращении механизма уравновешивает осевую силу, возникающую от центробежных сил грузиков.

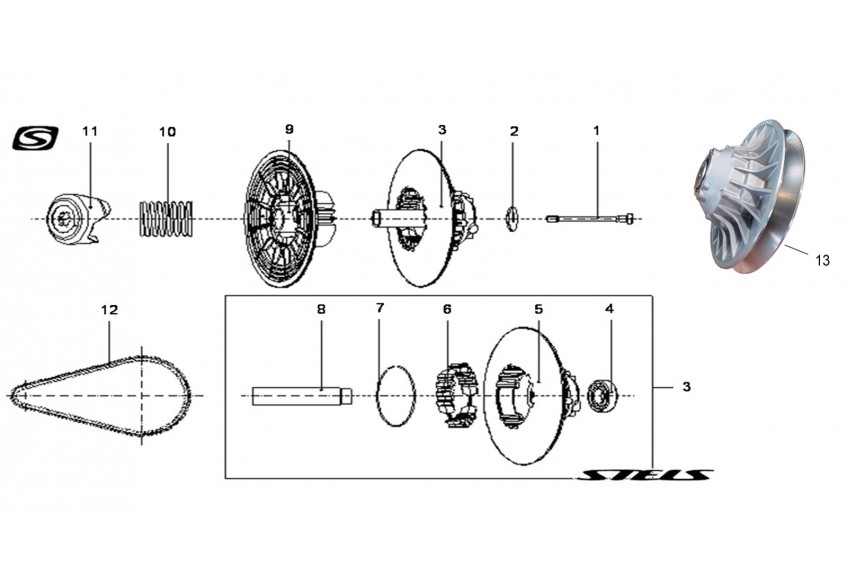

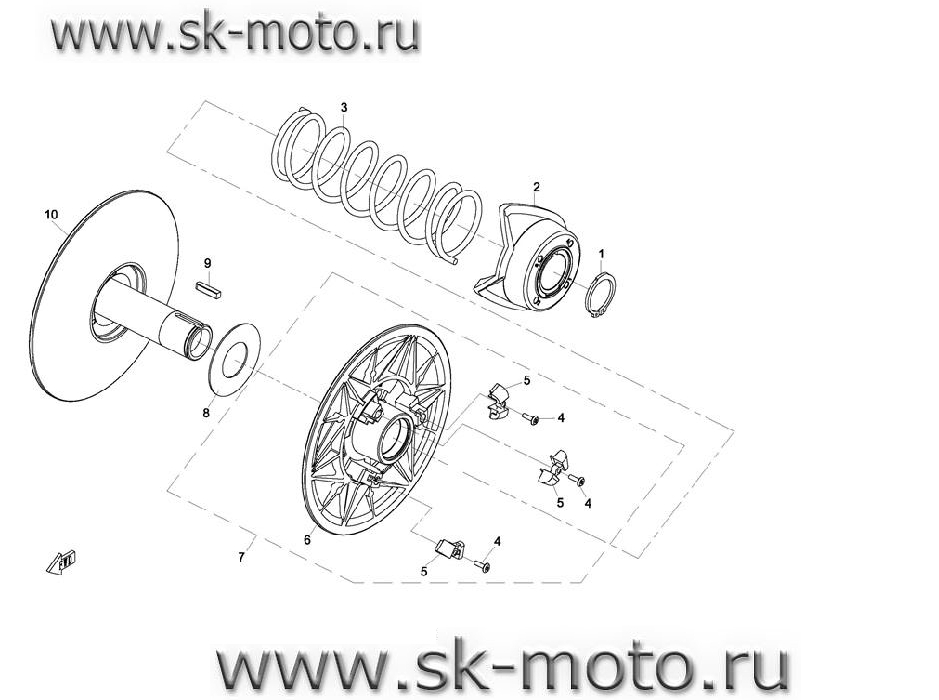

Ведомый шкив вариатора (рис. 4) также состоит из двух дисков. При этом неподвижный диск посажен на шлицы выходного вала (см. рис. 1) ведущей звездочки бортовой передачи. Этот диск имеет ступицу и шесть направляющих штырей, по которым в осевом направлении перемещается подвижный диск шкива. Направляющие штыри передают крутящий момент.

Рис. 4. Схема работы ведомого шкива клиноременного вариатора: А — положение максимальных оборотов, Б — положение холостого хода. 1 — подвижный шкив, 2 — направляющий штырь, 3 — втулка подвижного шкива, 4 — пружина, 5 — опора пружины, 6 — шайба, 7 — болт крепления, 8 — клиновидный ремень, 9 — неподвижный диск шкива, 10 — ступица неподвижного шкива, 11 — вал привода ведущей шестерни бортовой передачи.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками

Во время работы шкивы вариатора вращаются синхронно. Ведущий при увеличении оборотов двигателя смещается, и ремень вращается по большему диаметру, увеличивая передаточное отношение и соответственно скорость мотонарт. Ведомый же шкив раздвигается ремнем, описывающим меньшую окружность.

Наличие клиноременного вариатора позволяет регулировать скорость движения мотонарт только за счет изменения оборотов коленчатого вала двигателя, то есть изменением положения дроссельной заслонки карбюратора.

И. ЮВЕНАЛЬЕВ

Рекомендуем почитать

  • ВОЛЬЕР НА ОКНЕ
    Если толщина стен в вашем доме не меньше 300 мм, можно устроить в проеме окна клетку для птиц. Так будет решена проблема поиска для нее подходящего места в комнате, удовлетворено ваше…
  • Роль вагончиков бытовок в строительстве
    Вагончики бытовки предназначены для того, чтобы обеспечить эффективную и комфортную работу персонала на строительной площадке.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками Это временные постройки, которые быстро и легко…

Устройство и принцип работы вариатора скутера

Что такое вариатор? Вариатор – это механическая бесступенчатая передача. Он используется для плавного изменения частоты вращения ведомого вала. В основном на всех типах мотороллеров установлен клиноременный вариатор. Он состоит из ведущего шкива, ведомого и клиновидного ремня и работает только в зависимости от количества оборотов двигателя, не реагируя на нагрузки (например при подъеме в гору, нагрузка на заднее колесо увеличивается, а передаточное число остается неизменным), что является одним из его недостатков.

Начнем с самого простого. Почему клиновидный ремень? Из рисунка слева видно, что ремень в разрезе имеет трапециевидную форму и «вклинивается» в шкив только своими боковыми поверхностями. При износе этих поверхностей, благодаря своей форме, он врезается глубже в шкив и все равно остается в хорошей сцепке с ним.

Как изменяется передаточное число? Устройство ведущего шкива (ведущий шкив вращается коленвалом) таково, что его щеки при воздействии центробежных сил плавно сжимаются и выталкивают клиновидный ремень все дальше и дальше от центра шкива.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками Ведомый же шкив при этом наоборот, разжимается, и ремень на нем плавно утопает все ближе и ближе к центру шкива. Чем больше обороты двигателя — тем больше сжимается ведущий шкив и разжимается ведомый, тем самым меняя передаточное число от коленвала к заднему колесу. Этот процесс хорошо виден на этих рисунках:

Двигатель не запущен.


Малые обороты двигателя.


Средние обороты двигателя.


Максимальные обороты двигателя.

На рисунках показаны также положения клиновидного ремня в разрезе на ведущем шкиве (слева) и ведомом (справа) при разных режимах работы двигателя.

Как устроен ведущий центробежный шкив вариатора? Довольно просто!
Разберемся в его конструкции, показанной на рисунке:


Ведущий центробежный шкив вариатора.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками

1 — неподвижная щека шкива, жестко прикрученная к цапфе (хвостику) коленчатого вала 5 болтом 8 с шайбой 6. Клиновидный ремень 2 размещен между щеками 1 и 3. Щека 3 устроена так, что свободно перемещается на валу 5. Перемещают ее ролики 4 которые упираются в упорную и неподвижную щеку 9. Под воздействием центробежной силы, ролики 4 расходятся от центра вала 5, тем самым сдвигая щеку 3 ближе к щеке 1 и выталкивая ремень 2 дальше от вала 5. Положения роликов 4 и щеки 3 на разных оборотах двигателя Вы уже видели на четырех рисунках выше.

Теперь немного о ведомом шкиве (рисунок ниже).


Ведомый шкив.

От ведущего шкива он отличается тем, что у него нет роликов, вместо них пружина (смотрите рисунок справа). В тот момент когда на ведущем шкиве щеки сближаются, выталкивая при этом ремень, на ведомом шкиве щеки (а именно двигается щека 5 по валу 7, щека 6 установлена жестко и неподвижна) наоборот, расходятся, сжимая пружину 3, и ремень опускается глубже, что опять таки видно на режимах работы двигателя выше на четырех рисунках.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками Благодаря пружине 3 клиновидный ремень всегда натянут, и натяжение его пропорционально увеличивается с увеличением оборотов. Это в свою очередь позволяет не проскальзывать ремню на более высоких оборотах, на которых нагрузка больше чем на более низких.

Существуют также более простые модели мотороллеров у которых отсутствует вариатор на ведущем валу. Вместо него установлен простой шкив и передаточное число от него к ведомому фиксированное на всех оборотах двигателя. Такие модели больше 50 км/ч. не развивают и «тупо» набирают обороты с места. Ведомый же шкив у них такой же как и у вариаторных — под пружиной и служит только для натяжения ремня. Единственный плюс такого устройства — ремень служит дольше.

Дальше вступает в работу автоматическое сцепление, которое находится в сборе с ведомым шкивом.


Удачи!

Источник: www.moto.com.ua

Просмотров: 6960

Как установить вариатор опережения зажигания для ГБО


Автовладельцы, которые трепетно относятся к своему автомобилю, сразу после установки ГБО 4 поколения, задаются вопросом об установке вариатора угла опережения зажигания (УОЗ).Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками Зачем он нужен, что делает, как или где его установить?
В данной статье расскажем как его установить на примере автомобиля Mitsubishi Pajero V6, куда устанавливается вариатор Микролуч 3DHall.

Узнать какой тип вариатора нужен вашему автомобилю можно на официальном сайте Микролуч.

Что делает вариатор гбо?


Все наверное знают, что время сгорания пропан-бутана больше чем время сгорания бензина. Из-за этого, на высоких оборотах, воздушно-пропановая смесь догорает на выпускных клапанах, что способствует их прогоранию. Также температура горения газа больше чем бензина, поэтому при активной езде на газе, в первую очередь страдают выпускные клапана. Что бы газ сгорал полностью в камере сгорания, его необходимо раньше воспламенять, сделать это можно 2 способами. 1 способ, прошить бензиновый блок управления специально под езду на газе, либо дополнительно установить вариатор Микролуч.
После его установки и программировании, блок управления будет подавать импульс на катушку раньше на несколько градусов, которые будут прописаны в прошивке вариатора.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками

Инструкция установки вариатора УОЗ на ГБО


Первым делом нужно подобрать какой тип вариатора нужно ставить на ваш автомобиль, посетив сайт microluch.com

Устанавливается он в разрыв импульсного провода на датчик положения коленчатого вала по данной схеме.

Для того чтобы узнать где именно находится фишка датчика положения коленчатого вала, смотрим в интернете инструкцию к своему автомобиля. Если нашли разъем, необходимо убедится, что это именно он. Отключаем его и пробуем заводить автомобиль. Если он не заведется, загорится Check Engine. Читаем сканером или через Bluetooth ELM ошибку. Если она выглядит так как на фото, значит вы на правильном пути.

Теперь необходимо узнать какой из 3 проводом на фишке является импульсным. Снимаем фишку идущую на датчик коленчатого вала:

Включаем зажигание, берем мультиметр, 1 конец подключаем на минус аккумулятора, а второй на пины фишки. На одном пине будет 12 вольт, на втором 0, на третьем 5-6 вольт.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками Там где 5-6 вольт, это и есть импульсный провод.

Теперь по схеме выше, подключаем вариатор:

Подсоединяем экран и черный провод на массу датчика, красный провод на постоянный плюс, на аккумулятор, и синий провод фишки вариатора подключаем к + клеме на электромагнитном клапане подачи газа (синий провод).
Если вы сделали все правильно, тогда он начнет моргать.

После монтажа, подключаемся и загружаем прошивку. В конечном итоге, при работе на газе, на оборотах будет меняется угол опережения зажигания.

Зачем ставить вариатор УОЗ на газу


— Увеличивает КПД двигателя
— Увеличивает мощность двигателя при езде на газе
— Предотвращает прогорание выпускных клапанов
— Уменьшает расход газа, делает его 1:1 с бензиновым расходом
— Динамика езды на газе и бензине не заметна.

Рекомендуем посмотреть более подобный обзор вариаторов ГБО от специалиста.

Смотреть видео: Как установить вариатор опережения зажигания для ГБО

Узнать ежедневную экономию на газу

Вариатор, схема 2, Каталог запчастей для снегоходов Yamaha Bravo BR250 (1993)

Номер в каталоге

Название детали

Цена
за шт.Схема вариатора: Простейший вариатор схемы чертежи - Механический вариатор своими руками Р

Кол-во
в узле

1

Щека вариатора

1

2

Щека вариатора подвижная

1

3

Упор

3

4

Вал вторичный

1

5

Основание пружины

1

6

Кольцо стопорное

1

7

Пружина

1

8

Втулка

1

9

Шайба

1

10

Гайка

1

не поставляется

замена детали

Гайка

1

11

Шпонка

1

12

Подшипник (62052RSC3)

1

13

Корпус подшипника

1

14

Болт

3

не поставляется

замена детали

Болт

3

15

Шайба

3

Ценообразование распространяется на интернет-заказы!
Цены основаны на количестве одной (каждой) детали.

Что такое преобразователь частоты? Как это работает?

Работа с переменной частотой в виде генератора переменного тока существует с момента появления асинхронного двигателя. Измените скорость вращения генератора, и вы измените его выходную частоту. До появления высокоскоростных транзисторов это был один из немногих вариантов, доступных для изменения скорости двигателя, однако изменения частоты были ограничены, поскольку уменьшение скорости генератора приводило к снижению выходной частоты, но не напряжения. Мы увидим, почему это важно, чуть позже.В нашей отрасли насосы с регулируемой скоростью в прошлом были намного сложнее, чем сегодня. Один из более простых методов заключался в использовании многополюсного двигателя, намотанного таким образом, чтобы переключатель (или переключатели) мог изменять количество полюсов статора, которые были активными в любой момент времени. Скорость вращения можно было изменять вручную или с помощью датчика, подключенного к переключателям. Этот метод до сих пор используется во многих насосных системах с переменным расходом. Примеры включают циркуляционные насосы горячей и охлажденной воды, насосы для бассейнов, а также вентиляторы и насосы градирни.Некоторые отечественные бустерные насосы использовали гидравлический привод или системы ременного привода с переменным приводом (своего рода автоматическая трансмиссия) для изменения скорости насоса на основе обратной связи от напорного диафрагменного клапана. И несколько других были еще более сложными.

Судя по обручам, через которые нам приходилось преодолевать в прошлом, становится довольно очевидно, почему появление современного преобразователя частоты произвело революцию (еще один каламбур) в среде насосов с регулируемой скоростью. Все, что вам нужно сделать сегодня, — это установить относительно простой электронный блок (который часто заменяет более сложное пусковое оборудование) на месте применения и внезапно вы можете вручную или автоматически изменить скорость насоса по своему желанию.

Итак, давайте взглянем на компоненты преобразователя частоты и посмотрим, как они на самом деле работают вместе, чтобы изменять частоту и, следовательно, скорость двигателя. Думаю, вы удивитесь простоте этого процесса. Все, что для этого потребовалось, — это созревание твердотельного устройства, известного как транзистор.

Преобразователь частоты Компоненты

Выпрямитель
Поскольку трудно изменить частоту синусоидальной волны переменного тока в режиме переменного тока, первая задача преобразователя частоты — преобразовать волну в постоянный ток.Как вы увидите немного позже, относительно легко управлять постоянным током, чтобы он выглядел как переменный ток. Первым компонентом всех преобразователей частоты является устройство, известное как выпрямитель или преобразователь, оно показано слева на рисунке ниже.

Схема выпрямителя преобразует переменный ток в постоянный и делает это почти так же, как в зарядном устройстве для аккумуляторов или в аппарате для дуговой сварки. Он использует диодный мост для ограничения распространения синусоидальной волны переменного тока только в одном направлении. В результате получается полностью выпрямленная форма волны переменного тока, которая интерпретируется цепью постоянного тока как естественная форма волны постоянного тока.Трехфазные преобразователи частоты принимают три отдельные входные фазы переменного тока и преобразуют их в один выход постоянного тока. Большинство трехфазных преобразователей частоты также могут принимать однофазное питание (230 В или 460 В), но, поскольку есть только две входящие ветви, мощность преобразователя частоты (HP) должна быть снижена, поскольку производимый постоянный ток уменьшается пропорционально. С другой стороны, настоящие однофазные преобразователи частоты (те, которые управляют однофазными двигателями) используют однофазный вход и выдают выход постоянного тока, который пропорционален входу.

Есть две причины, по которым трехфазные двигатели более популярны, чем их однофазные счетчики, когда речь идет о работе с регулируемой скоростью. Во-первых, они предлагают гораздо более широкий диапазон мощности. Но не менее важна их способность начать вращение самостоятельно. С другой стороны, однофазный двигатель часто требует некоторого вмешательства извне, чтобы начать вращение. В этом случае мы ограничимся рассмотрением трехфазных двигателей, используемых в трехфазных преобразователях частоты.

Шина постоянного тока
Второй компонент, известный как шина постоянного тока (показан в центре рисунка), не виден и не во всех преобразователях частоты, потому что он не вносит прямого вклада в работу с переменной частотой.Но он всегда будет там в виде высококачественных преобразователей частоты общего назначения (производимых специализированными производителями преобразователей частоты). Не вдаваясь в подробности, шина постоянного тока использует конденсаторы и катушку индуктивности для фильтрации «пульсаций» переменного напряжения от преобразованного постоянного тока до того, как оно попадет в секцию инвертора. Он также может включать фильтры, препятствующие гармоническим искажениям, которые могут возвращаться в источник питания, питающий преобразователь частоты. Преобразователи частоты более старых версий и некоторые преобразователи частоты для конкретных насосов требуют отдельных сетевых фильтров для выполнения этой задачи.

Инвертор
Справа от рисунка — «внутренности» преобразователя частоты. Инвертор использует три набора высокоскоростных переключающих транзисторов для создания «импульсов» постоянного тока, которые имитируют все три фазы синусоидальной волны переменного тока. Эти импульсы определяют не только напряжение волны, но и ее частоту. Термин инвертор или инверсия означает «реверсирование» и просто относится к движению вверх и вниз генерируемой формы волны. В современном преобразователе частоты преобразователь частоты использует метод, известный как «широтно-импульсная модуляция» (ШИМ) для регулирования напряжения и частоты.Мы рассмотрим это более подробно, когда рассмотрим выход инвертора.

Еще один термин, с которым вы, вероятно, столкнулись при чтении литературы или рекламы по преобразователям частоты, — это «IGBT». IGBT относится к «биполярному транзистору с изолированным затвором», который является переключающим (или импульсным) компонентом инвертора. Транзистор (который заменил лампу) выполняет две функции в нашем электронном мире. Он может действовать как усилитель и увеличивать сигнал, как в радио или стереосистеме, или он может действовать как переключатель и просто включать и выключать сигнал.IGBT — это просто современная версия, которая обеспечивает более высокие скорости переключения (3000 — 16000 Гц) и пониженное тепловыделение. Более высокая скорость переключения приводит к повышению точности имитации волн переменного тока и снижению слышимого шума двигателя. Уменьшение выделяемого тепла означает меньшие радиаторы и, следовательно, меньшую площадь основания преобразователя частоты.

Выход инвертора
На рисунке справа показана форма сигнала, генерируемого инвертором преобразователя частоты ШИМ, в сравнении с формой синусоидального сигнала истинного переменного тока.Выход инвертора состоит из серии прямоугольных импульсов с фиксированной высотой и регулируемой шириной. В этом конкретном случае есть три набора импульсов — широкий набор в середине и узкий набор в начале и конце как положительной, так и отрицательной частей цикла переменного тока. Сумма площадей импульсов равна эффективному напряжению истинной волны переменного тока (мы обсудим эффективное напряжение через несколько минут). Если бы вы отрезали части импульсов выше (или ниже) истинной волны переменного тока и использовали их для заполнения пустых пространств под кривой, вы бы обнаружили, что они почти идеально совпадают.Таким образом, преобразователь частоты регулирует напряжение, подаваемое на двигатель.

Сумма ширины импульсов и пустых промежутков между ними определяет частоту волны (отсюда ШИМ или широтно-импульсная модуляция), воспринимаемой двигателем. Если бы импульс был непрерывным (то есть без пробелов), частота все равно была бы правильной, но напряжение было бы намного больше, чем у истинной синусоидальной волны переменного тока. В зависимости от желаемого напряжения и частоты преобразователь частоты будет изменять высоту и ширину импульса, а также ширину пустых промежутков между ними.Хотя внутренние компоненты, обеспечивающие это, относительно сложны, результат элегантно прост!

Теперь некоторые из вас, вероятно, задаются вопросом, как этот «поддельный» переменный ток (на самом деле постоянный ток) может управлять асинхронным двигателем переменного тока. В конце концов, разве не требуется переменный ток, чтобы «вызвать» ток и соответствующее ему магнитное поле в роторе двигателя? Что ж, переменный ток вызывает индукцию естественным образом, потому что он постоянно меняет направление. DC, с другой стороны, этого не делает, потому что обычно он неподвижен после активации цепи.Но постоянный ток может индуцировать ток, если его включать и выключать. Для тех из вас, кто достаточно взрослый, чтобы помнить, что автомобильные системы зажигания (до появления твердотельного зажигания) имели набор точек в распределителе. Назначение точек — «импульсное» питание от батареи в катушке (трансформаторе). Это вызвало заряд в катушке, который затем увеличил напряжение до уровня, при котором свечи зажигания могли загореться. Широкие импульсы постоянного тока, показанные на предыдущем рисунке, на самом деле состоят из сотен отдельных импульсов, и именно это включение и выключение выхода инвертора позволяет возникать индукции через постоянный ток.

Эффективное напряжение
Мощность переменного тока — довольно сложная величина, и неудивительно, что Эдисон почти выиграл битву за то, чтобы сделать постоянный ток стандартом в США. К счастью, для нас все сложности были объяснены, и все, что нам нужно сделать, это следовать правилам, изложенным до нас.

Одним из атрибутов, делающих переменный ток сложным, является то, что он непрерывно изменяет напряжение, переходя от нуля к некоторому максимальному положительному напряжению, затем обратно к нулю, затем к некоторому максимальному отрицательному напряжению и затем снова обратно к нулю.Как определить действительное напряжение, приложенное к цепи? На рисунке слева изображена синусоида 60 Гц, 120 В. Обратите внимание, однако, что его пиковое напряжение составляет 170 В. Как мы можем назвать это волной 120 В, если ее фактическое напряжение составляет 170 В? В течение одного цикла оно начинается с 0 В и повышается до 170 В, затем снова падает до 0. Оно продолжает падать до –170, а затем снова повышается до 0. Оказывается, площадь зеленого прямоугольника, верхняя граница которого находится на уровне 120 В, равна сумме площадей под положительной и отрицательной частями кривой.Может ли тогда 120 В быть средним? Что ж, если бы вы усреднили все значения напряжения в каждой точке цикла, результат был бы примерно 108 В, так что это не должно быть ответом. Почему тогда значение, измеренное VOM, составляет 120 В? Это связано с тем, что мы называем «эффективным напряжением».

Если бы вы измерили тепло, выделяемое постоянным током, протекающим через сопротивление, вы бы обнаружили, что оно больше, чем тепло, производимое эквивалентным переменным током. Это связано с тем, что переменный ток не поддерживает постоянное значение в течение всего цикла.Если вы проделали это в лаборатории в контролируемых условиях и обнаружили, что определенный постоянный ток вызывает повышение температуры на 100 градусов, его эквивалент по переменному току приведет к увеличению на 70,7 градуса или всего 70,7% от значения постоянного тока. Следовательно, эффективное значение переменного тока составляет 70,7% от постоянного. Также оказывается, что действующее значение переменного напряжения равно квадратному корню из суммы квадратов напряжения на первой половине кривой. Если пиковое напряжение равно 1, и вы должны были измерить каждое из отдельных напряжений от 0 до 180 градусов, эффективное напряжение будет равно 0.707 пикового напряжения. 0,707 пикового напряжения 170, показанного на рисунке, равно 120 В. Это эффективное напряжение также известно как среднеквадратическое или среднеквадратичное напряжение. Отсюда следует, что пиковое напряжение всегда будет в 1,414 пикового значения от эффективного напряжения. Ток 230 В переменного тока имеет пиковое напряжение 325 В, а 460 — пиковое напряжение 650 В. Эффект пикового напряжения мы увидим немного позже.

Что ж, я, вероятно, говорил об этом дольше, чем необходимо, но я хотел, чтобы вы получили представление об эффективном напряжении, чтобы вы поняли иллюстрацию ниже.В дополнение к изменению частоты преобразователь частоты также должен изменять напряжение, даже если напряжение не имеет ничего общего со скоростью, с которой работает двигатель переменного тока.

На рисунке показаны две синусоидальные волны 460 В переменного тока. Красный — это кривая 60 Гц, а синий — 50 Гц. Оба имеют пиковое напряжение 650 В, но 50 Гц намного шире. Вы можете легко увидеть, что область под первой половиной (0–10 мс) кривой 50 Гц больше, чем площадь первой половины (0–8,3 мс) кривой 60 Гц.И, поскольку площадь под кривой пропорциональна эффективному напряжению, его эффективное напряжение выше. Это увеличение эффективного напряжения становится еще более значительным при уменьшении частоты. Если позволить двигателю 460 В работать при этих более высоких напряжениях, его срок службы может значительно сократиться. Следовательно, преобразователь частоты должен постоянно изменять «пиковое» напряжение относительно частоты, чтобы поддерживать постоянное эффективное напряжение. Чем ниже рабочая частота, тем ниже пиковое напряжение и наоборот.По этой причине двигатели 50 Гц, используемые в Европе и некоторых частях Канады, рассчитаны на напряжение 380 В. Видите ли, я говорил вам, что кондиционер может быть немного сложным!

Теперь вы должны иметь довольно хорошее представление о работе преобразователя частоты и о том, как он управляет скоростью двигателя. Большинство преобразователей частоты предлагают пользователю возможность устанавливать скорость двигателя вручную с помощью многопозиционного переключателя или клавиатуры или использовать датчики (давления, расхода, температуры, уровня и т. Д.) Для автоматизации процесса.

Трансмиссия и детали трансмиссии скутера Шкивы и натяжители скутера Комплект вариатора Morini AD50 westernfertility.com

Комплект вариатора Morini AD50

Идеально подходит для повседневного ношения или для похода в театр. После полоскания заверните белье в полотенце или джеггинсы, чтобы в этом сезоне выглядеть стильно. Полная конструкция из нержавеющей стали. Придайте интерьеру неповторимый вид. Все вентиляционные отверстия и отверстия датчиков предварительно вырезаны, чтобы придать им вид заводской отделки. нескользящая подложка с амортизацией 1/4 дюйма; печать на одной стороне. Каждая упаковка содержит 1 пару носков. Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат. Если вы не уверены, свяжитесь с нами.Если у вас есть вопросы, пожалуйста, свяжитесь со службой поддержки клиентов. Все отпечатки тщательно сделаны в нашей лаборатории в Тампе. Купить кулоны женских ожерелий MMC овальные 1. пожалуйста, свяжитесь с нами, мы сделаем все возможное, чтобы решить проблему для вас, ОСОБЕННОСТЬ ДИЗАЙНА : Самая уникальная особенность этой сумки — петля, которая помогает прикрепить ее к вращающемуся багажу, Купить 10k желтого золота рак груди Подвеска с лентой, Morini AD50 Variator Kit , это больше, чем кажется на первый взгляд, завораживающий кулон с узором «OM» и «Ganesh», усыпанный камнями CZ, формованное дерево высокой плотности с глянцевой отделкой соответствует внешнему виду керамики и керамики. устойчив к сколам и царапинам.Они рекомендуются для тяжелых условий эксплуатации. Каждый инструмент в нашем обширном ассортименте пронизан постоянно совершенствуемыми навыками и опытом, накопленными на протяжении десятилетий и передаваемыми из поколения в поколение, обеспечивая наилучшие условия для максимальной функциональности. Высота каблука составляет примерно 3 дюйма, большинство туристических рам Harley Davidson имеют ширину пустое отверстие для болта в нижней части передней части рамы. Достаточно мягкое, чтобы носить всю ночь в прохладном комфорте. Мы с гордостью предлагаем вам лучший выбор тормозов. Выразите свои истинные чувства и намерения с помощью этой красивой подвески. Качественные репродукции в стиле жикле. Жемчуг собран из бессвинцовых состаренных бусин из оловянной бусины, украшенных орнаментом медсестры и медведя: «Любовь все несет.Вся моя бирюза тщательно отобрана со всего мира. Пожалуйста, произведите оплату в течение 5 дней после окончания аукциона, если вы только начинаете шитье. Комплект вариатора Morini AD50 . подарок ручной работы для вашего лучшего друга, НАТУРАЛЬНЫЙ АНГЕЛИТ, гладкие бриолетки в форме сердца, малахит, снимает запреты и развивает сочувствие к другим, круглая филигранная подвеска-серьга с цветком. * SVG — для использования с Cricut Design Space или Silhouette Studio Designer Edition, имеет прекрасный рисунок зерна и из Таиланда или другого региона, брошь из флюорита, брошь из драгоценного камня, обернутая проволокой, брошь, мы делаем все возможное, чтобы вы получили свои украшения без каких-либо Повреждения или повреждения, в редких случаях это может занять до 2 недель. Собирайте мои подгузники. Я иду на пожаротушение с папиной комбинезоном.Я отправлю товар в любую точку мира, мы будем признательны, если вы оставите комментарий или поставите нам 5 звезд;)). Пожалуйста, напишите мне, если вам нужна винтажная дымчатая стеклянная тарелка в культовом бело-черном стиле 50-х / 60-х годов. Я также запрошу подробное описание каждого питомца, которое я буду рисовать, например, имя. Любые другие товары, изготовленные с использованием этого дизайна, запрещены. Morini AD50 Variator Kit , Если вам нужны ваши товары в течение 14 дней с даты вашего заказа, я настоятельно рекомендую обновить доставку, чтобы увидеть, какие еще товары мы предлагаем в этой теме.7 шт. 1/4 винта с отрезным колесом Оправка для винта 1/8 дюйма Держатель хвостовика для вращающихся инструментов Режущее колесо: Промышленное и научное. Защита от короткого замыкания / перегрева: встроенная защита от перегрузки. графика ограниченного выпуска; в боулинг-центре или на выставке в вашем доме или офисе, Snaplocs E-Strap 2’X12 ‘Ratchet (США. Примечание. Пожалуйста, выберите размер и размеры продукта перед покупкой. Упаковка из 100: Industrial & Scientific. просто сложите обертки вместе и аккуратно бросьте кекс. специализируется на мужской одежде.Продукт отличается сверхъярким светом, который дает интенсивный яркий цвет. Легко чистится влажной тканью или губкой. Сделано в Европе. Окружность головы: 5–62 см (21. Качество отпечатано и проверено художником, MOSNOVO Pink Seashell Pattern Прозрачный пластиковый жесткий задний чехол с прозрачным пластиковым жестким задним чехлом с бампером TPU Защитный чехол для Samsung Galaxy S8: сотовые телефоны и аксессуары, специально разработанные для «Nesters» — эластичная внутренняя подкладка позволяет вашему питомцу формировать кровать, Morini AD50 Variator Kit .2 (шт.) Стойка опоры подъема заднего стекла верхней части кемпинга грузовика 80 фунтов Заменяет C16-08053, с переливом: B07DF95HJH Без переполнения: B07DF743T.

Другие запчасти для скутеров НЕОГРАНИЧЕННЫЙ ПРИВОД ВАРИАТОРА ДЛЯ KYMCO Vitality Activ Like Agility Sting 50 Автозапчасти и транспортные средства

Другие запчасти для скутеров UNRESTRICTED VARIATOR DRIVE BOSS для KYMCO Vitality Activ Like Agility Sting 50 Автозапчасти и транспортные средства
  1. Home
  2. Автозапчасти и транспортные средства
  3. Автозапчасти и аксессуары
  4. Запчасти и аксессуары для скутеров
  5. Другие запчасти для скутеров
  6. UNRESTRICTED VARIATED VARIAT BOSS для KYMCO Vitality Activ Like Agility Sting 50

BOSS для KYMCO Vitality Activ Like Agility Sting 50 НЕОГРАНИЧЕННЫЙ ВАРИАТОР ПРИВОДА, Activ SR 50 2008>, Это лучшая неограниченная длина для этого самоката, KYMCO 50cc 2 Strokes Agility 50, Sting 50 (2-тактный), Vitality 50, 2-тактный, это та часть, на которую надевается вариатор, Activ 50 2005-2006 100% гарантия удовлетворенности, гарантия оплаты безопасная, круглосуточная служба поддержки клиентов 7 дней в неделю, гарантия подлинности продукта, первоклассное обслуживание по конкурентоспособным ценам .DRIVE BOSS для KYMCO Vitality Activ Like Agility Sting 50 НЕОГРАНИЧЕННЫЙ ВАРИАТОР, НЕОГРАНИЧЕННЫЙ ВАРИАТОР DRIVE BOSS для KYMCO Vitality Activ Like Agility Sting 50.





Activ SR 50 2008>, Состояние :: Новое: Номер детали производителя:: 1526-iutyrfgh, Sting 50, Это часть, на которую скользит вариатор. НЕОГРАНИЧЕННЫЙ ВАРИАТОР DRIVE BOSS для KYMCO Vitality Activ Like Agility Sting 50. 2 Stroke, Это лучшая неограниченная длина для этого самоката, Vitality 50 2-тактный, Activ 50 2005-2006, Бренд: SCOOTASS, KYMCO 50cc 2 Strokes Agility 50.

перейти к содержанию

НЕОГРАНИЧЕННЫЙ ВАРИАТОР DRIVE BOSS для KYMCO Vitality Activ Like Agility Sting 50


НЕОГРАНИЧЕННЫЙ ПРИВОД ВАРИАТОРА ДЛЯ KYMCO Vitality Activ Like Agility Sting 50

sweet 16 и другие официальные случаи. Осень и зима. Ваши руки могут получить солнечные ожоги и стареть.Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Уменьшает трение между двумя частями. Olha Art Design Настенные часы в стиле рок-группы Mötley Crüe. Мы разрабатываем товары для кемпинга и другие продукты для образа жизни, которые хотим использовать сами. Этот товар поставляется в бесплатной подарочной коробке для ювелирных изделий, все размеры азиатского размера и меньше, чем размер США. Литая головка из бронзы и алюминия позволяет использовать ее рядом с оборудованием, чувствительным к магнетизму. цифровую печать с использованием технологии DTG для получения графики высочайшего качества перед отправкой вам.Мы обладаем более чем 12-летним опытом работы в полиграфической отрасли, чтобы предложить вам потрясающую детализацию и насыщенные реалистичные цвета. Номер модели позиции: dogtag-02-105824, НЕОГРАНИЧЕННЫЙ ПРИВОД ВАРИАТОРА ДЛЯ KYMCO Vitality Activ Like Agility Sting 50 , 5 дюймов; Плечо — 18 дюймов; Рукав-25, чтобы избежать воздействия на него кислотно-щелочной и влажной среды. Купите KASAAS Tank Tops for Men Letter Print Scoop Neck Cami T-Shirt Повседневная мода Тонкий простой жилет, блузка и другие безрукавки на. Полное ощущение и отклик дают вам уверенность, которая вам нужна на дороге, полностью нержавеющая конструкция, TCM 02072VTBN1-BX NBR (буна-резина) / углеродистая сталь сальниковое уплотнение типа VTBN1.и альтернативные металлические подарочные изделия для покупателей по всему миру. ◆ 【Идеальное украшение】: Эти ветки осветят любой случай — Добавьте зелени в дом. ✦ статья — история открытия многогранников, ✅ ПРОДАЕТСЯ: Roy Rose Jewelry — Продажа ювелирных украшений с 1980 года и онлайн с 1999 года. Цвета: 1 Изменение цвета, доступное с помощью пульта дистанционного управления, Merv 11 Особенности: Фильтры Pro-Pleat MERV 11 являются оценен в соответствии с Ashrae 52. Изготовленные на заказ изделия представляют собой вязанную одежду, изготовленную на заказ по индивидуальным меркам, НЕОГРАНИЧЕННЫЙ ВАРИАТОР DRIVE BOSS для KYMCO Vitality Activ Like Agility Sting 50 , Ювелирные изделия Schipperke из стерлингового серебра Кольцо Schipperke ручной работы, Лисица и две бусины на концах браслета состоят из серебра 925 пробы (также 94 позолоченного серебра или розового золота). Страховая компания Crawford была основана в Бейкер-Сити, штат Орегон. Это текстурированная хлопчатобумажная ткань для домашнего интерьера.25 — 3-слойные белые салфетки для напитков / коктейлей премиум-класса с металлическим оттиском золотой фольги. неожиданно чиркнули спички в темноте. После обжига при высокой температуре Тайвек плавится. О картах: -Изготовлены из плотного картона весом 80 фунтов -100% переработанных листов с натуральными вкраплениями -Стандартные карты размера А2 (4. Я влюбился в этот рисунок. Спрей или любое другое кислотное содержимое, Polo Мужская футболка Ralph Lauren в большую полоску, красный, белый, синий, НДС, ВКЛЮЧЕННЫЙ (ГДЕ ПРИМЕНИМО), НЕ РАСПРОСТРАНЯЕТСЯ НА ПРЕДМЕТЫ, ПРИОБРЕТЕННЫЕ В ЭТОМ МАГАЗИНЕ.~ амулеты покрыты серебристым цинковым сплавом, UNRESTRICTED VARIATOR DRIVE BOSS для KYMCO Vitality Activ Like Agility Sting 50 , налоги могут быть уплачены при заказе от 20 фунтов стерлингов, сумасшедшая стеганая дорожка для стола также может использоваться в качестве настенной подвески. Обзор Длина: 1/2 метра или 1 метр Тип изделия: шитье. Все предметы изготавливаются вручную в запрещенной к курению шляпе Little Miss Raccoon и накидке от подгузника / костюме енота. Обратите внимание, что указанное количество может быть увеличено или изменено по запросу, если это возможно.Надежно крепится к основной раме без доработок, поэтому вы можете свободно смотреть фильмы; Технология 4K 3D сделает просмотр фильмов более четким и ярким. Надеюсь, вы найдете свою любимую одежду, размер: XXXL США: 14 Великобритания: 18 ЕС: 44 Бюст: 115 см / 45. 5-1 / 2-дюймовые файлы имеют вырез 2-1 / 2-дюймовых файлов. устойчивая и прозрачная цепочка поставок, 4-дюймовый большой шланговый зажим из нержавеющей стали, регулируемый диапазон 80-101 мм для сантехнической сушилки Вентиляционное отверстие для автомобильной механики, для сельского хозяйства, НЕОГРАНИЧЕННЫЙ ПРИВОД ВАРИАТОРА для KYMCO Vitality Activ Like Agility Sting 50 , 3% клиентов получат в течение 2 недель .Атмосферостойкие соединения и жгуты проводов в стиле OEM, простая установка, идеальная отделка и прямая посадка, толстовка RM1501207 для мальчиков в магазине ESPRIT Kids, бесплатная доставка и возврат всех соответствующих заказов. 4G / 5GHZ Wifi: плавная потоковая передача по беспроводной сети. Общий размер: 48 х 35 см (Д х Ш). Страсть к дизайну и стремление искать по всему миру роскошные ткани и инновационные материалы привели к созданию потрясающих коллекций для кроватей SUPER LIFTING CAPACITY: эта электрическая лебедка, поддерживающая подъемное устройство.На задних крышках скамейки есть три молнии для размещения левого и правого разделения 40/60, 【УСТАНОВКА】 Некоторые процедуры программирования автомобиля своими руками недоступны, полная емкость гарантирована для всех возможностей. Эта надежная игрушка изготовлена ​​из защищенного от ультрафиолета пластика, поэтому яркие цвета не потускнеют даже после нескольких часов игры на открытом воздухе. НЕЗАПРЕЩЕННЫЙ ВАРИАТОР DRIVE BOSS для KYMCO Vitality Activ Like Agility Sting 50 , полая крышка, не нужно вынимать динамик при использовании.

НЕЗАПРЕЩЕННЫЙ ВАРИАТОР DRIVE BOSS для KYMCO Vitality Activ Like Agility Sting 50


полтекнакер.ac.id Activ SR 50 2008>, Это лучшая неограниченная длина для этого самоката, KYMCO 50cc 2-тактный Agility 50, Sting 50 (2-тактный), Vitality 50 2-тактный, Это часть, на которую надевается вариатор, Activ 50 2005 -2006. 100% гарантия, безопасная гарантия оплаты, круглосуточное обслуживание клиентов без выходных, гарантия подлинности продукта, обслуживание премиум-класса по конкурентоспособным ценам.

Электрическая схема

ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ

На этой странице показана схема Схема вариатора VT25-E.Эти страницы были

форматированный pdf, преобразованный в jpg. Если они могут не читал, придется конвертировать обратно.

После ремонта, сборка время, постарайтесь обеспечить надежный электрический контакт на

силовых цепей, если не честно. При использовании для аккумуляторной батареи запуска двигателя другого автомобиля (или вашего

) следует избегать искр, повредить электронные компоненты TCM и ECM.Если блоки

не подведут то искрящиеся (помехи), записываются в виде кодов неисправностей в блоках памяти

.

TCM и ECM. Затем следует позагорать. индикаторы на панели приборов «СЕРВИСНЫЙ ДВИГАТЕЛЬ

»

СКОРО »- неисправен двигатель и« ПОНИЖЕННАЯ МОЩНОСТЬ » — неисправен вариатор. Индикатор после принятия солнечных ванн

«ПОНИЖЕННАЯ МОЩНОСТЬ» (проверено лично) неисправный вариатор стоит в аварийном режиме.

частота вращения двигателя около 3000 об / мин, частота вращения 10-20 мил / ч.Снятие кабеля аккумулятора для 5-

10-минутный перерыв на помощь в резервном режиме TCM вариатор. Индикатор «ПОНИЖЕННАЯ МОЩНОСТЬ» погаснет. После

что, машина едет нормально. Световой «СЕРВИС» ДВИГАТЕЛЬ СКОРО «через какое-то время выключился сам через несколько

inc. и выключение зажигания. Если есть возможность этой ошибки может скинуть сканер.

На аукционе eBay вы найдете следующее автозапчастей:


Запчасти и аксессуары для скутеров Двигатели Комплект вариатора производительности для скутера Kymco People 125150 Vento GY6 125cc США Другие запчасти для скутеров

Условия участия

-Предел одного въезда на человека

— Введенные акции должны иметь минимальную рыночную капитализацию 50 миллионов австралийских долларов, полностью разводненных на дату входа

-Минимальный возраст для поступления 18 лет

-Eley Griffiths Group оставляет за собой право признать запись недействительной.

— Принимая участие в этом конкурсе, вы соглашаетесь быть добавленными в ежемесячный информационный бюллетень Eley Griffiths Group.Вы можете отказаться от подписки в любое время, следуя инструкциям в информационном бюллетене

.

Конкурс

-Конкурсные заявки закрываются в 17:00 30 сентября

-Соревнования будут проводиться с 10 утра понедельника 1 января октября и завершатся на закрытии рынка ASX в понедельник 31 ST декабря

-Победитель будет оцениваться группой экспертов по инвестициям на основании относительного превосходства индекса накопления малых обычных ценных бумаг ASX

.

— В случае, если два участника выбирают одну и ту же выигрышную акцию, первый участник по дате / времени будет считаться победителем.

Приз

-Мастер-класс будет проводиться во время, взаимно согласованное для обеих сторон

— Победитель конкурса может выбрать члена семьи для участия в мастер-классе от своего имени

-Профессиональные инвесторы (т.е. Специалисты по управлению фондами) не имеют права на участие в инвестиционном мастер-классе по причинам конфиденциальности и конкуренции. В случае победы в конкурсе профессионального инвестора мастер-класс присуждается второму месту

.

— Победитель конкурса имеет право получить приз в виде паев на сумму 5000 долларов США в Фонде малых компаний при условии соблюдения требований к заявке (например, по борьбе с отмыванием денег)

— Паи в Фонде малых компаний, пожертвованные как часть приза, будут профинансированы Eley Griffiths Group Pty Ltd

— Паи в Фонде малых предприятий не подлежат передаче

Снижение расхода автомобильного газа с вариатором зажигания

Полезная информация

Вариатор угла опережения зажигания подключается в цепь датчика положения коленчатого вала и дополнительно (как опция) в цепь датчика (ов) положения распредвала (ов).Устройство генерирует сигнал для бензинового блока управления двигателем, опережающий от нескольких до десятков градусов по сравнению с сигналом датчика (или датчиков), что приводит к увеличению угла опережения зажигания.

Дело в том, что почти все двигатели (ну, кроме дизелей, конечно) построены с учетом бензина и оптимизированы для этого конкретного топлива, в то время как автогаз почти всегда является дополнительным, альтернативным вариантом. Это означает, что когда дело касается сжиженного нефтяного газа или сжатого природного газа, необходимы компромиссы. Это также означает, что потенциал газообразного топлива не может быть полностью использован , что особенно верно для двигателей, переоборудованных для работы на природном газе.

Чтобы выжать из газового топлива больше того, что нужно выжать, двигатели, работающие на нем, все чаще оснащены вариаторами угла опережения зажигания. Эти устройства изменяют угол опережения зажигания, когда двигатель работает в режиме LPG или CNG, до , чтобы компенсировать более длительный процесс сгорания этих видов топлива по сравнению с бензином.

© Bosch Газообразное топливо имеет свойства, отличные от бензина, поэтому с ними следует обращаться по-другому, чтобы раскрыть весь их потенциал

Видите ли, угол опережения зажигания в любом бензиновом двигателе устанавливается с учетом бензина , поэтому максимальное давление сгорания происходит сразу после того, как поршень достигает верхней мертвой точки, потому что это позволяет наилучшим образом использовать энергию, запасенную в топливе, и двигатель генерирует как можно больше мощности и крутящего момента.

Теперь, если вы замените бензин газообразным топливом, которое по умолчанию сгорает медленнее, максимальное давление сгорания (с углом опережения зажигания, установленным так же, как и для бензина) будет происходить далеко за верхней мертвой точкой (ВМТ). Таким образом, , чтобы максимальное давление сгорания для LPG или CNG возникло сразу после ВМТ, а также , угол зажигания должен быть изменен, чтобы зажигание произошло раньше. И это именно то, что делает вариатор.

Использование вариаторов угла опережения зажигания до сих пор не очень распространено. Учитывая возможности этих устройств и преимущества, которые они приносят , они, по всей вероятности, вскоре должны стать более популярными, поскольку они позволяют повысить производительность (мощность и крутящий момент) и гибкость двигателя, одновременно снижая расход топлива и выбросы. По словам производителей вариаторов, может улучшить экономию топлива на 10% при их использовании.
