Схема розетки прицепа КАМАЗ распиновка

Содержание

Распиновка розетки прицепа КАМАЗ

Схема подключения розетки прицепа на КАМАЗ используется для обеспечения работоспособности электрики в виде тормозов, габаритных огней, поворотников и ряда других устройств грузового автомобиля. Но следует понимать, что у данного транспортного средства есть свои особенности распиновки. Поэтому необходимо разобраться с правильным соединением розетки с другими конструктивными элементами.

Виды розеток прицепов

1. Семижильная (на 7 контактов) применяется для вывода источников внешнего освещения. Является наиболее распространенным вариантом для грузовых прицепов. Розетки встречаются от американского и европейских производителей, что влияет на виды разъемов.
2. Тринадцатижильная (на 13 контактов) содержит дополнительные разъемы, которые дают возможность подключить прицеп-дачу и обеспечить функционирование световых и дополнительных устройств (зарядный прибор для АКБ, холодильник и др. ). Например, для зарядки аккумуляторной батареи в конструкции присутствует отдельный проводник. Он идет от источника питания автомобиля к фаркопной розетке.

Также следует обратить внимание, что иногда на автомобиле присутствует либо один тип розетки, либо другой. Чтобы решить эту проблему, при подключении розетки прицепа КАМАЗ достаточно воспользоваться специальным переходником.

Делаю проводку на прицеп НефАЗ для своего КАМАЗа

О схемах подключения

Распиновка (схема подключения) розетки прицепа и фаркопа базируется на действующих ГОСТах и правилах. В этих документах подробно расписаны требования от государственных органов, которые позволяют избежать ряда ошибок во время соединения и эксплуатации этих узлов и устройств, а также при проведении проверок.

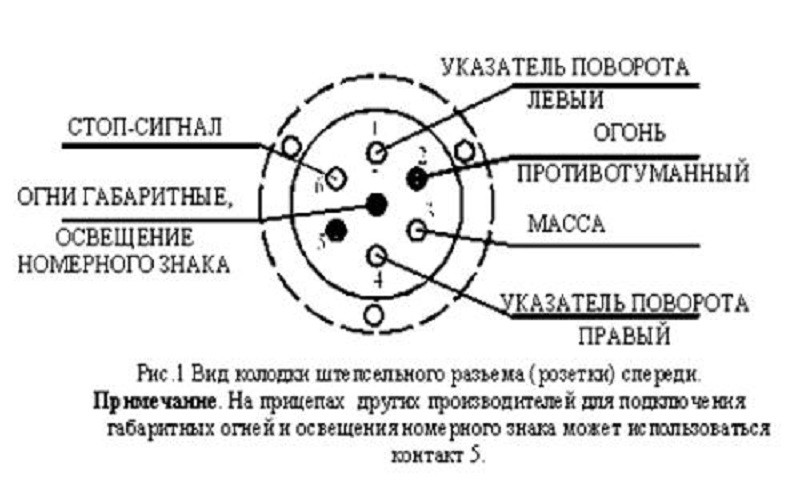

Если речь идет о распиновке розетки прицепа КАМАЗ на 7 контактов, то главным документом здесь выступает ГОСТ 9200-76. Он был введен в 1976-ом году и имеет действие до сих пор. Стандарт соответствует следующим ISO:

• 1185-75;
• 3731-80;
• 1724-80;
• 3732-82;
• 4091-78.

• 24 N и 24 S на напряжение 24 В;
• 12 N и 12 S на напряжение 12 В.

1. 24 N снабжается большим гнездом для 1-го контакта и 6-ю небольшим штырями. Внутренний диаметр 1-го контакта должен быть таким, чтобы обеспечивать необходимое усилие отсоединения.
2. 24 S также комплектуется одним большим 1-м контактом и 6-ю меньшего размера.
3. 12 N имеет четыре гнезда (контактные соединения — 1, 3, 4 и 6) и три подпружиненных штыря — 2-ой, 5-й и 7-ой контакты. Диаметры штырей должны быть такими, чтобы они вошли в гнезда вилки и обеспечили необходимое усилие.
4. 12 S предусматривает особую конструкцию. Такая розетка комплектуется четырьмя гнездами (1, 3, 4 и 6), одним углубленным 7-м гнездом (глубже на 3 мм) и парой пружинных штырей (2-ой и 5-й контакты).

Особенности распиновки

При подключении розетки прицепа КАМАЗ обязательно учитываются нюансы распиновки. Рассмотрим более подробно.

7 PIN

Розетки с 7-ью контактами широко используются в России и по всей Европе. Их тип соответствует 12 N, ISO 1724.

• Поворотный сигнал слева (L). Желтый, 1.5 кв. мм.
• Задние противотуманки или +12 В (54G). Синий, 1.5 кв. мм.
• Заземление («минус»). Белый / серый, 2.5 кв. мм.
• Поворотный сигнал справа (R). Зеленый, 1.5 кв. мм.
• Лампа для подсветки номерного знака и габарита справа (58R). Красный, 1.5 кв. мм.
• Тормоза – стоп-сигнал (54). Красный, 1.5 кв. мм.
• Габарит слева (58L). Черный, 1.5 кв. мм.

13 PIN

Подключение розетки прицепа на 13 контактов необходимо выполнять еще более внимательно. Основные элементы здесь следующие:

• Поворотный сигнал слева (1/L). Желтый, 1.5 кв. мм.
• Задняя противотуманка (2). Синий, 1.5 кв. мм.
• Земляной разъем для клемм с первой по восьмую (3/31). Белый, 2.5 кв. мм.
• Поворотный сигнал справа (4/R). Зеленый, 1. 5 кв. мм.
• Правый габарит и подсветка номерного знака (5/58-R). Коричневый, 1.5 кв. мм
• Лампа сигнала STOP (6/54). Красный, 1.5 кв. мм.
• Габариты слева и подсветка номерного знака (7/58-L). Черный, 1.5 кв. мм.
• Лампочка заднего хода (8). Розовый, 1.5 кв. мм.
• Постоянное напряжение на 12 В и 35 А (9). Оранжевый, 2.5 кв. мм.
• Напряжение на 12 В и 35 А (подается после поворота ключа в замке зажигания), (10). Серый, 2.5 кв. мм.
• «Масса» (11). Черно-белый, 2.5 кв. мм.
• Сигнальный проводник, резерв (12). Светло-серый, 1.5 кв. мм.
• Земля для девятой клеммы (13). Красно-белый, 2.5 кв. мм.

Дополнительно следует отметить, что на некоторых старых моделях КАМАЗ можно встретить розетки с 5-ю контактами. На деле, такой формат идентичен варианту с 7-ью контактами. Но при этом отсутствуют 1-ый и 4-ый контакты. Сегодня такие розетки рекомендуется заменять на 7-контактные.

Источник

Распиновка розеток освещения грузовых автомобилей

В этой статье поговорим о розетках освещения применяемых на грузовых автомобилях. Розеток на грузовиках устанавливается две. Эти розетки называются S и N тип. Каждая розетка освещения на грузовом автомобиле имеет свое назначение.

Розетка освещения N типа служит для передачи сигналов габаритов, поворотов и стопов от тягача к прицепу. Розетка освещения S типа служит для передачи сигналов заднего хода и противотуманных огней. Внешне розетки могут ничем не отличатся друг от друга, а могут отличаться цветом: розетка S-типа с белой крышечкой, а розетка N-типа с крышечкой черного цвета.

Основное отличие розеток двух типов заключается в форме контактов массы. У розетки освещения N-типа все контакты одной формы лишь контакт массы имеет больший диаметр. Розетка S-типа имеет контакт массы полый в форме трубки.

Кроме розеток S и N типа на грузовиках устанавливаются 15 полюсная розетка освещения, и розетки ABS и EBS. На нашем сайте Вы найдете встечающиеся варианты их подключения, а также информацию о спиральных кабелях применяемых на тягачах.

Назначение и расположение выводов розетки освещения S и N типа

№ контакта	Назначение	Цвет провода
1	Масса	белый
2	Левый габарит	черный
3	Левый поворот	желтый
4	Стоп	красный
5	Правый поворот	зеленый
6	Правый габарит	коричневый
7	Свободный	голубой

Читайте далее на сайте :

Источник

Схема Подключения Прицепа КАМАЗ

Такая защита потребуется в тот момент, когда авто фаркоп не соединён с прицепом.

Если давление в магистрали прицепа снизится, то нижний поршень под действием своей пружины поднимется и вновь откроет впускной клапан.

На некоторых американских автомобилях используются четырехпиновые розетки. У «Крепыша» масса везде проведена в жгутах через 3-й контакт разъема и разведена по всем лампам кроме противотуманки: у противотуманки она берется с прицепа через шар.
Подключение проводов розетки фаркопа

Штатная розетка фаркопа Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку. Полость над поршнем, а, следовательно, и вывод в тормозную магистраль прицепа и магистраль управления тормозными механизмами прицепа через открывшееся разгрузочное отверстие соединяется с выводом в окружающую среду.

Сигнал управления поворотником правого борта. Розетка освещения S типа служит для передачи сигналов заднего хода и противотуманных огней.

Спасибо Дмитрий Купи Прицеп Они обеспечивают передачу всех сигналов от автомобиля к БТС.

Крышка Предварительно ознакомьтесь с расположением всех семи подключаемых разъемов. В прицепах МЗСА масса от фонарей и белый провод массы проводки подключены к корпусу прицепа.

Следящее действие осуществляется ступенчатым поршнем.

КАМАЗ 5511 установка двухпроводного крана управления тормозами прицепа

Способы подключения розетки фаркопа

Дмитрий Купи Прицеп Думал розетки все стандартные а у моей какая то резинка стоит которая и уменьшает диаметр — как лечить? Схема подключения розетки для прицепа легкового авто — распиновка и практические советы Разъем — это сочетание розетки и вилки, которые подключаются после присоединения прицепа к фаркопу авто.

Их сопряжение с бортовой системой автомобиля также осуществляется специальными разъемами. Тогда соответствующие сигналы на светотехнику будут поступать не с колодок блока фонарей, а с установленного электронного устройства.

Розовый — фара заднего хода.

Серый — в отличие от оранжевого, этот контакт обеспечивает работу только при включенном зажигании.

Семиконтактный разъем на современных иностранных автомобилях чаще всего не используется.

Современные прицепные автотранспортные средства чаще оборудуются двухпроводными приводами, имеющими две магистрали и обеспечивающими надежное управление тормозами прицепа.

Производитель предоставляет своим клиентам широкий ряд продукции.
Спиральный кабель подключения прицепа / полуприцепа.От тягаче к прицепу. Куда,какой провод,разъём

ИНСТРУКЦИИ ДЛЯ РЕМОНТА И ЭКСПЛУАТАЦИИ ГРУЗОВОЙ СПЕЦТЕХНИКИ.

Розетка освещения N типа служит для передачи сигналов габаритов, поворотов и стопов от тягача к прицепу. На авто из США их в основном

После подключения прицепа по нашей схеме и проверки работоспособности его светотехники желательно позаботиться о защите внутренних элементов розетки от влаги.

Решил поменять всю проводку, родной не нашел, посоветовали МЗСА , сказали, что похоже.

Думал розетки все стандартные а у моей какая то резинка стоит которая и уменьшает диаметр — как лечить? Все перечисленные 11 жил составляют проводку фаркоп-розетки. Очень удобно производить соединение в том случае, если вилка и розетка совпадают по разъемам. Штатное подключение У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание.

Проблема в том, что он постоянно горит? Тормозная система прицепа и полуприцепа КАМАЗ Во всех случаях клапан управления направляет сжатый воздух из ресивера в тормозные камеры колес прицепа при торможении и выпускает из них воздух в окружающую среду при растормаживании. Перед тем как начать операцию, следует убедиться, что проводков хватает.

Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа

Дмитрий При таком способе подключения бортовая электроника не видит электрооборудование прицепа. На электронные блоки также устанавливают специальный переходник.

При растормаживании процессы происходят в обратном порядке, и сжатый воздух из тормозных камер прицепа выходит в атмосферу через вывод III, открытый выпускной клапан 6, вывод IV и атмосферный вывод воздухораспределителя. Проводку соединяют с сигнальными цепями, только в этом случае сигналы на светотехнику буксируемого устройства поступают не с машины, а с блока согласования, а его присутствие электроникой не воспринимается.

На астра бк думает что подключён прицеп и тестирует его постоянно типа проверте стоп сигналы повороты. Черно-белый — контакт, имеющий отрицательный заряд противопоставляется положительному серому контакт-сигналу в электрике на фаркопе. Большинство соединений нашел, но за счет окисленных контактов соединение нестабильно и ездить нормально нельзя.
Небольшой апгрейд. Клапана подъёма кузова, замена стареньких на евро

Назначение и расположение выводов розетки освещения S и N типа

Собственно вопрос: зачем в купленном жгуте присутствует входной белый провод «земли», если на лампы он нигде не выходит и нужно ли его присоединять к вилке?

Такая схема подключения розетки для прицепа несложная, поэтому большинство автолюбителей делают ее самостоятельно. Таким образом, осуществляется следящее действие. Проще всего такие прицепы подключать к стандартной, принятой в России розетке через соответствующие переходники, имеющиеся в свободной продаже.

Если выключить габаритные огни, то не горит?

От прицепа идут 4 провода: черный, голубой, белый, красный. При этом впускной клапан закрывается, а выпускной клапан открывается, сообщаясь с окружающей средой. Крышка Предварительно ознакомьтесь с расположением всех семи подключаемых разъемов. Номер контакта.

Написать отзыв

Если вместо грузового прицепа необходимо подключить трейлер, то используют розетку на 13 контактов. Однотипные головки на тягаче и прицепе обычно окрашивают в одинаковый цвет. В случае торможения рабочей тормозной системой двумя контурами сжатый воздух от нижней и верхней секций двухсекционного тормозного крана подводится к соответствующим выводам на клапане управления.

Олег Схема подключения разъема прицепа распиновка розетки фаркопа У вас на прицепе противотуманный фонарь не горит или на машине?

Как избежать ошибок при подключении распиновки на 7 пин

С появлением цифровых схем управления световыми приборами и другим электрооборудования автомобиля такой метод стал опасен. Сжатый воздух будет поступать до тех пор, пока не наступит равновесие: в верхней секции — между давлением воздуха на следящий поршень снизу и давлением воздуха и уравновешивающей пружины на этот же поршень сверху; в средней и нижней секции — между давлением сжатого воздуха на поршень сверху и давлением воздуха, действующем на мембрану снизу. Вследствие разности давлений сверху и снизу ступенчатый поршень начинает перемещаться вниз, и, упираясь в упорное кольцо, перемещает вниз шток, который закрывает окно выпускного клапана.

Решил поменять всю проводку, родной не нашел, посоветовали МЗСА , сказали, что похоже. Для защиты тормозной системы прицепа или полуприцепа от попадания пыли и грязи на входе в пневмопривод прицепного средства устанавливаются магистральные фильтры. Затормаживание прицепа осуществляется путем возвращения рукоятки крана оттормаживания в исходное положение. Она понятная и наглядная. Схемы различных видов розеток На автомобилях отечественного производства чаще всего устанавливаются электрические разъемы на 7 пинов.
Как должен работать кран управления подъёма кузова на КАМАЗе самосвал

Источник

Цвет провода прицепа: подробное руководство

Для работы этого сайта должен быть включен Javascript. Включите Javascript и перезагрузите страницу.

Провод прицепа: полное руководство по цвету провода прицепа Главное меню Проволока 99аа49153f1725c694511b8d70d159073e63028c 1 2022-08-15T02:03:51-07:00 Проволока 99аа49153f1725c694511b8d70d159073e63028c 41116 2 Эта статья представляет собой руководство о том, какие цвета проводов важны для стимулирования безопасности в прицепах. Свет должен работать, а электричество должно быть достаточно сильным, чтобы питать все части прицепа, а также обеспечивать стоп-сигналы, сигналы поворота и задние фонари. Все перерывы тоже должны быть электрифицированы, иначе со временем они перестанут работать. простой 2022-08-15T02:05:43-07:00 Проволока 99аа49153f1725c694511b8d70d159073e63028c

Эта статья представляет собой руководство о том, какие цвета проводов важны для стимулирования безопасности в прицепах. Свет должен работать, а электричество должно быть достаточно сильным, чтобы питать все части прицепа, а также обеспечивать стоп-сигналы, сигналы поворота и задние фонари. Все перерывы тоже должны быть электрифицированы, иначе со временем они перестанут работать.

Если вы хотите изменить систему электропроводки прицепа или улучшить работу тормозов, цвет проводов является важной частью этого процесса. Эта статья покажет вам разные цвета проводов и поможет вам связать их с их функциями.

Руководство по цветам проводов прицепа: Введение

Руководство необходимо, когда вам нужно напомнить об основах. Основы включают 4-контактные, 5-контактные и 7-контактные разъемы, а также значение каждого цвета проводов в системах электропроводки. Не существует идеальных проводов для разных стандартов, но все они служат своей уникальной цели.

В этом руководстве вы найдете базовые сведения о проводке вашего прицепа и понимании схем, предоставленных вашим поставщиком проводов. Существуют универсальные стандарты проводки, которые подходят для большинства прицепов; тем не менее, вам все равно нужно будет следовать схемам, предоставленным вам вашим отдельным поставщиком. Но если вы хотите получить общее представление о том, как работает каждый соединитель, следуйте приведенным ниже рекомендациям.

Читать об установке 4-жильного провода

Самый простой разъем для прицепа — это 4-жильный разъем. Этот разъем прост в установке и использовании, потому что ему нужны только 4 функции: левый, правый, задние фонари и стоп-сигналы, соединенные с 4-проводным разъемом.

4-контактный разъем популярен среди небольших прицепов, поскольку его легко установить. Например, этот тип разъема используется в прицепах для кемперов и крошечных лодочных прицепах.

Вы также можете найти два разъема такого типа, один с круглой формой, а другой с плоской формой. Обычный разъем представляет собой плоский 4-контактный разъем, который в основном используется в движущихся и стационарных прицепах.

Изучите цвета четырехжильных проводов прицепа и их значения.

Отдельные провода должны быть подключены один за другим, а разные цвета обозначают разные вещи.

• 1) Белый цвет обозначает землю.
• 2) Коричневым цветом обозначены задние фонари или возможные боковые габариты.
• 3) Желтый цвет означает левый указатель поворота.
• 4) Зеленый цвет означает правый указатель поворота или свет.

5 Сердечник концевого провода: установка

5-жильный провод для прицепа популярен на более тяжелых прицепах и прицепах, вес которых превышает 3000 фунтов. Эти кабели должны иметь разрывы для обеспечения эффективности торможения, а 5-жильный кабель обеспечивает необходимые дополнительные разъемы. В штатах могут быть различия в законах, но всегда рекомендуется устанавливать тормоза на прицепы, слишком тяжелые для проводов, предусмотренных такими законами.

Установка тормозов на ваш прицеп обеспечивает безопасную скорость и снижает ее воздействие на окружающую среду. Процесс установки довольно прост и требует только 5-жильного провода, потому что они ломаются, когда вес превышает определенную величину.

Для установки разрывов необходим как минимум 5-контактный соединительный провод. 5-контактный разъем имеет один дополнительный синий провод. Это дает водителям возможность использовать перерывы.

5 наиболее распространенных цветов и их значения в проводах вашего прицепа

Подключение 5-жильного электрического разъема требует много времени и сбивает с толку. Провода имеют разное назначение и должны подключаться индивидуально.

• 1) Белый цвет обозначает землю.
• 2) Коричневый цвет означает задние фонари или возможные боковые габариты.
• 3) Желтый цвет указывает на левый указатель поворота.
• 4) Зеленый цвет означает сигнал правого поворота или свет.
• 5) Синий цвет указывает на электрические тормоза или гидравлические расцепители.

Если вам нужно использовать менее 5 контактов для 7-жильного штекера, вы можете просто не использовать 2 контакта. Точно так же, если на 7-контактной розетке есть 2 неиспользуемых контакта, то вы можете использовать остальные.

Если вы столкнулись с этой ситуацией, все, что вам нужно сделать, это удалить ваши оригинальные провода и соединить их 5-контактным проводом. Это сделает провода совместимыми с вашим прицепом. Есть способы обойти эту проблему, например, отсоединение кабелей, если вы знаете, что они несовместимы.

7-жильный провод для прицепа: установка

7-жильный провод для прицепа — это самый большой набор проводов, который вы можете приобрести для прицепа. Он обеспечивает освещение и тормоза и рекомендуется для больших прицепов, таких как жилые дома или прицепы, в которых могут жить люди.

Если у вас есть прицеп с большим количеством электроники, используйте 7-жильный провод прицепа, который обеспечивает адекватную сигнализацию.

7-контактные разъемы для проводов аналогичны 4- и 5-контактным разъемам, но они также включают резервные лампы и питание. 7-контактный разъем немного сложнее, но принципы подключения те же.

Промышленные стандарты для 7-жильных соединителей одинаковы, что означает, что вы можете поменять местами провода. Помните, что когда 7-жильные разъемы имеют другую форму, а 5-жильные разъемы — нет. 7-жильные разъемы дают возможность использовать дополнительные провода для питания, фонарей заднего хода или вообще не использовать их.

7-жильный провод прицепа Цвета и значение

5-контактный разъем состоит из пяти проводов, которые необходимо соединять один за другим. Цвета концевых проводов соответствуют разным значениям в зависимости от их положения на разъеме.

• 1) Белый цвет обозначает землю.
• 2) Коричневый цвет означает задние фонари или возможные боковые габариты.
• 3) Желтый цвет указывает на левый указатель поворота.
• 4) Зеленый цвет показывает правый указатель поворота или свет.
• 5) Синий цвет означает электрическое прерывание или гидравлическое размыкание.
• 6) Красный цвет означает вспомогательное питание (обычно питание 12 В).
• 7) Фиолетовый цвет указывает на наличие фонарей заднего хода. Этот цвет может варьироваться в зависимости от производителя.

Размер троса прицепа и соединение

Провода прицепа бывают трех калибров, наименее распространенным из них является 16-й калибр. Провода калибра 14 и 12 используются чаще, но минимальные требования для питания прицепа могут быть выполнены с помощью провода калибра 12 или 14, если используются светодиоды, требующие меньшей мощности.

Для больших 5- или 7-жильных соединителей, требующих более мощной тормозной системы, мы рекомендуем размер провода 16 калибра. По сравнению с проволокой 12-го калибра проволока 16-го калибра толще и прочнее. Небольшая разница в цене оправдана спокойствием, которое она обеспечивает вам в дороге. Однако, если вы хотите сэкономить немного денег, вы всегда можете использовать провод 12-го калибра.

Несмотря на то, что ваш трейлер не является лодкой и не подвергается сильному воздействию воды, вам необходима защита от влаги, когда вы занимаетесь деятельностью вблизи воды. Погружные светодиоды могут помочь в этом, в отличие от неводонепроницаемых светодиодов.

Цвет провода прицепа Signify

Это универсальный способ подключения каждого цвета провода к одним и тем же контактам на всех прицепах. Если красный провод коснется зеленого или черного провода, это может привести к поражению электрическим током со смертельным исходом.

1) Белые провода

Первый провод, который необходимо подключить, — это заземляющий/отрицательный провод. Этот провод должен идти прямо к фарам и разрывам.

Самый большой или самый большой провод должен быть белым; в противном случае все ваши аксессуары будут иметь проблемы с электричеством. Вы должны подключить заземление устройства к основной раме, а затем подключить основную раму прицепа к земле.

Подключение белого провода к каждому фонарю гарантирует отсутствие необходимости ремонта в будущем. Вам потребуется большой провод для дополнительных нужд вспомогательного питания.

2) Коричневые провода

Коричневый провод используется для соединения передних ходовых огней и небольшого сегмента задних фонарей с указателями поворота. Этот провод также можно использовать для подключения трех центральных фонарей в задней части прицепа.

Если у вас небольшой прицеп и ему нужны 3 фары, вы можете легко их подключить, следуя этим инструкциям. Вы сможете подключить коричневый провод к фарам, а белый к земле.

Размер провода должен быть пропорционален размеру вашего прицепа, и не обязательно, чтобы он был слишком большим. Вам необходимо проверить требования к мощности ваших светодиодных ламп, чтобы определить, какой размер вам понадобится. Если у вас есть прицеп для дома на колесах с большой потребляемой мощностью, вам может понадобиться коричневый провод большего размера, однако, если у вас небольшой прицеп для дома на колесах с небольшим потреблением энергии для светодиодных ламп, вы можете вместо этого использовать провод меньшего размера.

3) Синие провода

Синий провод отвечает за тормозную систему и фонари заднего хода автомобиля — иногда его можно использовать для управления фонарями заднего хода прицепа с помощью гидравлических тормозов.
